Miele W 600 GalaGrande XL User manual

Gebrauchsanweisung Waschautomat GalaGrande XL W 600

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

de-DE

M.-Nr. 07 946 440

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportver

packung

Die Verpackung schützt den Waschau tomaten vor Transportschäden. Die Verpackungsmaterialien sind nach um weltverträglichen und entsorgungstech nischen Gesichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zu rück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate

rialien. Sie enthalten aber auch schädli

che Stoffe, die für ihre Funktion und Si

cherheit notwendig waren. Im Restmüll

oder bei falscher Behandlung können

diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die an Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Händler.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher auf bewahrt wird.

Inhalt

Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Bedienungsblende ................................................10

Erste Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Umweltfreundliches Waschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Energie- und Wasserverbrauch ....................................12

Waschmittel ...................................................12

Richtige Zusatzfunktionswahl (Kurz, Einweichen, Vorwäsche) ............12

Tipp bei anschließendem maschinellen Trocknen ......................12

So waschen Sie richtig . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Kurzanweisung ...................................................13

Zusatzfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Kurz ............................................................19

Vorwäsche .......................................................19

Einweichen.......................................................19

Wasser plus ......................................................19

Schleudern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Endschleuderdrehzahl..............................................20

Spülschleudern.................................................20

Endschleudern abwählen (Spülstop) ................................20

Spülschleudern und Endschleudern abwählen ........................20

Programmübersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Programmablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Inhalt

Programmablauf ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Programm abbrechen ..............................................25

Programm unterbrechen ............................................25

Programm ändern .................................................25

Programmabschnitt auslassen .......................................25

Wäsche nachlegen/entnehmen .......................................26

Waschmittel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Das richtige Waschmittel ............................................27

Wasserenthärter...................................................28

Komponenten - Waschmittel .........................................28

Wäschenachbehandlungsmittel ......................................29

Automatisches Weichspülen, Formspülen oder Flüssigstärken............29

Separates Weichspülen, Formspülen oder Stärken .....................29

Entfärben/Färben ..................................................29

Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Trommelreinigung .................................................30

Gehäuse und Blende reinigen........................................30

Waschmittel-Einspülkasten reinigen ...................................30

Wassereinlaufsieb reinigen ..........................................32

Störungshilfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Was tun, wenn . . . ................................................33

Es erfolgt kein Programmstart. .......................................33

Das Waschprogramm wurde abgebrochen und eine Fehlermeldung erfolgt. ...34

Das Waschprogramm läuft wie gewohnt ab, jedoch erfolgt eine Störmeldung. . . 35

Allgemeine Störungen oder ein nicht zufriedenstellendes Waschergebnis......36

Probleme beim Öffnen oder Schließen des Waschautomaten ...............38

Deckel öffnen bei verstopftem Ablauf und/oder Stromausfall ................39

Verstopfter Ablauf...............................................39

Deckel öffnen ..................................................40

Inhalt

Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Reparaturen ...................................................41

Programmaktualisierung (Update) ..................................41

Garantiebedingungen und Garantiezeit..............................41

Nachkaufbares Zubehör..........................................41

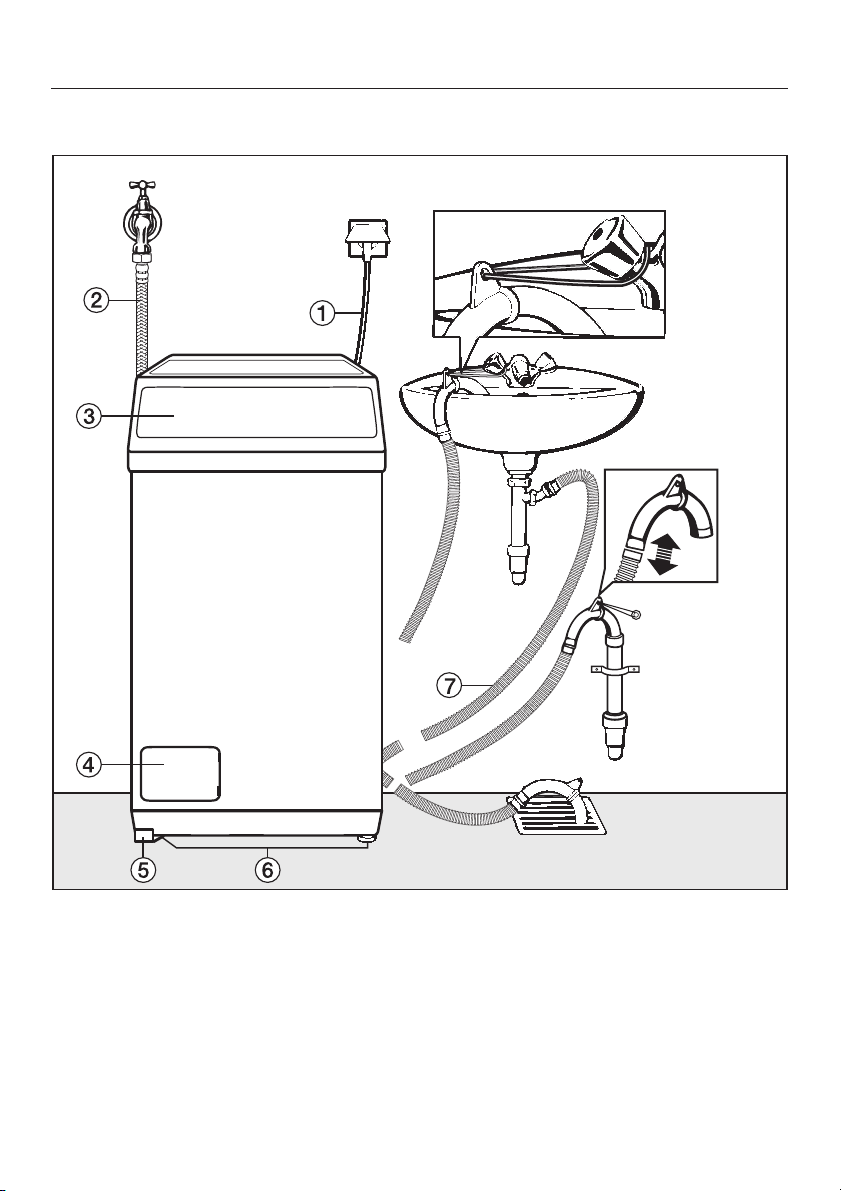

Aufstellen und Anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Vorderansicht.....................................................42

Fahrrahmen ......................................................43

Transportsicherung entfernen ........................................44

Wiedermontage der Transportsicherung .............................44

Aufstellen ........................................................45

Aufstellfläche ..................................................45

Das Miele Wasserschutzsystem ......................................46

Wasserzulauf .....................................................47

Wasserablauf .....................................................48

Elektroanschluss ..................................................49

Verbrauchsdaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Hinweis für Vergleichsprüfungen:...................................50

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Programmierfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

System Wasser plus ...............................................53

Schongang ......................................................54

Laugenabkühlung für Koch-/Buntwäsche ...............................55

Memory-Funktion ..................................................56

Einweichzeit ......................................................57

Nachkaufbares Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

CareCollection ....................................................58

Sicherheitshinweise und Warnungen

Benutzen Sie den Waschautomaten Dieser Waschautomat entspricht den vorgeschriebenen Sicherheits bestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie vor dem ersten Benutzen des Waschautomaten die Ge brauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Ge brauch und die Wartung des Waschautomaten. Dadurch schüt zen Sie sich und verhindern Schä den am Waschautomaten.

Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

ausschließlich im haushaltsüblichen

Rahmen nur zum Waschen von Texti lien, die vom Hersteller im Pflegeetikett als waschbar ausgewiesen sind. Alle anderen Anwendungsarten sind unzulässig. Miele haftet nicht für Schä den, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung ver ursacht werden.

Personen, die aufgrund ihrer physi

schen, sensorischen oder geistigen Fä higkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Waschautomaten sicher zu bedienen, dürfen den Waschautomaten nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Kinder im Haushalt

Bestimmungsgemäße Verwendung

Dieser Waschautomat ist dazu be-

stimmt, im Haushalt und in haushalts ähnlichen Aufstellumgebungen verwen det zu werden, wie beispielsweise:

–

in Läden, Büros und anderen ähnli chen Arbeitsumgebungen

–

in landwirtschaftlichen Anwesen

–

von Kunden in Hotels, Motels, Früh stückspensionen und weiteren typi schen Wohnumfeldern.

Beaufsichtigen Sie Kinder, die sich

in der Nähe des Waschautomaten aufhalten. Lassen Sie Kinder nie mit dem Waschautomaten spielen.

Kinder dürfen den Waschautomaten

nur ohne Aufsicht benutzen, wenn ih

nen die Bedienung des Waschautoma ten so erklärt wurde, dass sie den Waschautomaten sicher bedienen kön nen. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen

können.

Sicherheitshinweise und Warnungen

Technische Sicherheit

Kontrollieren Sie den Waschautoma

ten vor der Aufstellung auf äußere sicht bare Schäden. Einen beschädigten Waschautomaten nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Waschau

tomaten unbedingt die Anschlussdaten (Absicherung, Spannung und Fre quenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses

Waschautomaten ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Miele kann nicht für Schäden verantwortlich gemacht werden, die durch ei nen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

Verwenden Sie aus Sicherheitsgrün

den keine Verlängerungskabel (Brand gefahr durch Überhitzung).

Defekte Bauteile dürfen nur gegen

Miele Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen gewähr leistet Miele, dass sie die Sicherheits anforderungen in vollem Umfang erfül len.

Durch unsachgemäße Reparaturen

können unvorhersehbare Gefahren für

den Benutzer entstehen, für die Miele

keine Haftung übernimmt. Reparaturen

dürfen nur von Miele autorisierten Fach kräften durchgeführt werden, ansons ten besteht bei nachfolgenden Schä

den kein Garantieanspruch.

Wenn die Netzanschlussleitung be

schädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden.

Im Fehlerfall oder bei der Reinigung

und Pflege ist der Waschautomat nur dann elektrisch vom Netz getrennt, wenn:

– der Netzstecker des Waschautoma-

ten gezogen ist oder

– die Sicherung der Hausinstallation

ausgeschaltet ist oder

– die Schraubsicherung der Hausin-

stallation ganz herausgeschraubt ist.

Das Miele Wasserschutzsystem

schützt vor Wasserschäden, wenn fol gende Voraussetzungen erfüllt sind:

–

Ordnungsgemäßer Wasser- und Elektroanschluss.

–

Bei erkennbaren Schäden muss der Waschautomat unverzüglich wieder instand gesetzt werden.

Sicherheitshinweise und Warnungen

Der Einbau und die Montage dieses

Gerätes an nichtstationären Aufstel lungsorten (z. B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Nehmen Sie keine Veränderungen

am Waschautomaten vor, die nicht aus drücklich von Miele zugelassen sind.

Sachgemäßer Gebrauch

Stellen Sie Ihren Waschautomaten

nicht in frostgefährdeten Räumen auf. Eingefrorene Schläuche können reißen oder platzen, und die Zuverlässigkeit der Elektronik kann durch Temperaturen unter dem Gefrierpunkt abnehmen.

Entfernen Sie vor der Inbetriebnah-

me die Transportsicherung auf der Rückseite des Waschautomaten (siehe Kapitel "Aufstellen und Anschließen" Abschnitt "Transportsicherung entfernen"). Beim Schleudern kann eine nicht entfernte Transportsicherung den Waschautomaten und nebenstehende Möbel/Geräte beschädigen.

Schließen Sie den Wasserhahn bei

längerer Abwesenheit (z.B. Urlaub), vor allem dann, wenn sich in der Nähe des Waschautomaten kein Bodenablauf (Gully) befindet.

Überschwemmungsgefahr!

Überprüfen Sie vor dem Einhängen des Ablaufschlauches in ein Waschbecken, ob das Wasser schnell genug abfließt.

Sichern Sie den Abflussschlauch ge gen Abrutschen. Die Rückstoßkraft des ausfließenden Wassers kann den unge sicherten Schlauch aus dem Becken drücken.

Achten Sie darauf, dass keine

Fremdkörper (z.B. Nägel, Nadeln, Münzen, Büroklammern) mitgewaschen werden. Fremdkörper können Gerätebauteile (z.B. Laugenbehälter, Waschtrommel) beschädigen. Beschädigte Bauteile können wiederum Wäscheschäden verursachen.

Bei richtiger Waschmitteldosierung

ist ein Entkalken des Waschautomaten nicht erforderlich. Falls Ihr Waschauto mat dennoch so stark verkalkt sein soll te, dass ein Entkalken notwendig wird, verwenden Sie Spezial-Entkalkungsmit tel mit Korrosionsschutz. Diese Spezi al-Entkalkungsmittel erhalten Sie über Ihren Miele Fachhändler oder beim Miele Kundendienst. Halten Sie die An wendungshinweise des Entkalkungs mittels streng ein.

Sicherheitshinweise und Warnungen

Der Hebel des Fahrrahmens muss

sich beim Waschen in der linken Stel lung befinden. Nur dann ist die Standsi cherheit des Waschautomaten gewähr leistet.

Textilien, die mit lösemittelhaltigen

Reinigungsmitteln behandelt wurden, müssen vor dem Waschen in klarem Wasser gut ausgespült werden.

Im Waschautomaten niemals löse

mittelhaltige Reinigungsmittel (z.B. Waschbenzin) verwenden. Es können Gerätebauteile beschädigt werden und giftige Dämpfe auftreten. Es besteht Brand- und Explosionsgefahr!

Am oder auf dem Waschautomaten

niemals lösemittelhaltige Reinigungsmittel (z.B. Waschbenzin) verwenden. Benetzte Kunststoffoberflächen können beschädigt werden.

Färbemittel müssen für den Einsatz

im Waschautomaten geeignet sein und dürfen nur im haushaltsüblichen Maße verwendet werden. Halten Sie streng die Verwendungshinweise des Herstel lers ein.

Falls Flüssigwaschmittel in die Au

gen gerät, sofort mit reichlich lauwar men Wasser ausspülen. Bei versehent

lichem Verschlucken sofort ärztlichen

Rat einholen. Personen mit Hautschä den oder empfindlicher Haut sollten den Kontakt mit dem Flüssigwaschmit tel meiden.

Zubehör

Zubehörteile dürfen nur dann an-

oder eingebaut werden, wenn sie aus drücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.

Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Entfärbemittel können durch ihre

schwefelhaltigen Verbindungen zu Kor rosion führen. Entfärbemittel dürfen im Waschautomaten nicht verwendet wer den.

Gerätebeschreibung

Bedienungsblende

a Taste Start

startet das Waschprogramm.

b Tasten für die Zusatzfunktionen

zur Anwahl der Zusatzfunktionen Mit der oberen Taste können Sie zwischen den Zusatzfunktionen Kurz, Vorwäsche, und Einweichen wählen. Mit der unteren Taste können Sie die Zusatzfunktion Wasser plus wählen. Kontrollleuchte ein = gewählt Kontrollleuchte aus = nicht gewählt

c Kontrollleuchten der Schleuder

drehzahl

d Taste Schleudern

zur Umwahl der Schleuderdrehzahl oder zur Anwahl von Spülstop oder ohne Schleudern.

e Programmwähler

zur Anwahl des Grundwaschpro gramms und der dazu gehörenden Temperatur. Der Programmwähler kann rechts- oder linksherum ge dreht werden.

f Ablaufanzeige

informiert während des Waschpro gramms über den jeweils erreichten Programmabschnitt.

g Service-/Fehler-Kontrollleuchten h Taste I-Ein/0-Aus

ein-/ausschalten oder Programm unterbrechen.

i Taste Deckel

öffnet den Deckel.

Der Waschautomat muss vor der ersten Inbetriebnahme richtig aufge stellt und angeschlossen werden. Beachten Sie das Kapitel "Aufstellen und Anschließen".

An diesem Waschautomaten wurde ein vollständiger Funktionstest durch geführt, deshalb befindet sich eine Restmenge Wasser in der Trommel.

Erste Inbetriebnahme

Aus Sicherheitsgründen ist ein Schleu dern vor der ersten Inbetriebnahme nicht möglich. Zur Aktivierung des Schleuderns muss ein Waschprogramm ohne Wäsche mittel durchgeführt werden.

Bei Verwendung von Waschmittel kann es zu einer übermäßigen Schaumbildung kommen!

Gleichzeitig wird das Ablauf-Kugelventil aktiviert. Das Ablauf-Kugelventil bewirkt zukünftig die vollständige Ausnutzung des Waschmittels.

Drehen Sie den Wasserhahn auf.

Drücken Sie die Taste I-Ein/0-Aus hinein.

Drehen Sie den Programmwähler auf Koch-/Buntwäsche 60°C.

Drücken Sie die Taste Start.

Nach Programmende ist die erste Inbe triebnahme abgeschlossen.

und ohne Wasch-

Umweltfreundliches Waschen

Energie- und Wasserverbrauch

Nutzen Sie die maximale Beladungs

–

menge des jeweiligen Waschpro gramms. Der Energieverbrauch und Wasser verbrauch sind dann, bezogen auf die Gesamtmenge, am niedrigsten.

Nutzen Sie die Programme Automa

–

tic und Express für kleinere Wäsche posten.

Bei geringer Beladung sorgt die

–

Mengenautomatik des Waschauto maten für eine Reduzierung des Wasser-, Zeit- und Energiebedarfs. Dadurch kann es im Verlauf des Waschprozesses zu einer Korrektur der Programmdauer kommen.

– Verwenden Sie anstatt des Pro-

gramms Koch-/Buntwäsche 95°C das Programm Koch-/Buntwä- sche 60°C. Damit sparen Sie zwischen 35% und 45% Energie. Für die meisten Verschmutzungen ist dieses völlig ausreichend. Für hartnäckige oder ältere Verschmutzungen nutzen Sie die Zusatzfunktion Einweichen.

–

Nutzen Sie die Zusatzfunktion Ein

weichen anstelle der Zusatzfunktion Vorwäsche. Beim Einweichen und

anschließender Hauptwäsche wird dieselbe Lauge benutzt.

Waschmittel

Verwenden Sie höchstens so viel

–

Waschmittel, wie auf der Waschmit

telverpackung angegeben ist.

Verringern Sie bei kleineren Bela

–

dungsmengen die Waschmittelmen ge (ca.

/3weniger Waschmittel bei

halber Beladung).

Richtige Zusatzfunktionswahl (Kurz, Einweichen, Vorwäsche)

Wählen Sie für:

leicht verschmutzte Textilien

–

ohne er

kennbare Flecken ein Waschprogramm mit der Zusatzfunktion Kurz.

– normal bis stark verschmutzte Texti-

lien mit erkennbaren Flecken ein Waschprogramm ohne Zusatzfunktionen.

– sehr stark verschmutzte Textilien

ein Waschprogramm mit der Zusatzfunktion Einweichen.

–

Textilien mit größeren Schmutzmen gen (z.B. Staub, Sand) die Zusatz

funktion Vorwäsche.

Tipp bei anschließendem maschinel

len Trocknen

Wählen Sie zum Energiesparen beim Trocknen die höchstmögliche Schleu derdrehzahl des jeweiligen Waschpro

gramms.

Kurzanweisung

Die mit den Zahlen (A, B, C,...)ge kennzeichneten Bedienschritte können Sie als Kurzanweisung nutzen.

A Wäsche vorbereiten

^ Leeren Sie die Taschen.

Fremdkörper (z.B. Nägel, Münzen, Büroklammern) können Textilien und Bauteile beschädigen.

So waschen Sie richtig

Bei der Behandlung von Textilien

mit lösemittelhaltigem Reinigungs

mittel (z.B. Reinigungsbenzin) da rauf achten, dass keine Kunststoff teile vom Reinigungsmittel benetzt werden.

Auf keinen Fall chemische (löse

mittelhaltige) Reinigungsmittel im oder am Waschautomaten verwen den!

Wäsche sortieren

^ Sortieren Sie die Textilien nach Far-

ben und den im Pflegeetikett enthaltenen Symbolen (im Kragen oder an der Seitennaht).

Dunkle Textilien "bluten" bei den ersten Wäschen oft etwas aus. Damit nichts verfärbt, helle und dunkle Sachen getrennt waschen.

Flecken vorbehandeln

Entfernen Sie vor dem Waschen eventuelle Flecken auf den Textilien; möglichst solange sie frisch sind. Tupfen Sie die Flecken mit einem nicht (ab)färbenden Tuch weg. Nicht reiben!

Flecken (Blut, Ei, Kaffee, Tee etc.) las sen sich häufig mit kleinen Tricks besei tigen, die Miele in einem Waschlexikon zusammengestellt hat. Dieses können Sie bei Miele direkt oder über die Miele Internetseite anfordern bzw. einsehen.

Allgemeine Tipps

–

Bei Gardinen: Röllchen und Bleiband entfernen oder in einen Beutel ein binden.

–

Bei BHs: gelöste Formbügel vernä hen oder entfernen.

–

Reißverschlüsse, Haken und Ösen vor dem Waschen schließen.

–

Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelan gen.

Keine Textilien waschen, die als nicht waschbar deklariert sind (Pflegesym bol h).

So waschen Sie richtig

B Äußeren Deckel und inneren

Deckel öffnen

Drücken Sie die Taste I-Ein/0-Aus

hinein.

Drücken Sie die Taste Deckel und

öffnen Sie den äußeren Deckel bis zum Anschlag.

Der innere Deckel öffnet sich automa tisch.

C Waschtrommel öffnen

Vorsicht! Beide Öffnungshälften

stehen unter Federdruck.

^ Stützen Sie die hintere Öffnungshälfte

leicht mit der Hand ab.

D Wäsche einfüllen

Legen Sie die Wäsche auseinander

gefaltet und locker in die Trommel. Verschieden große Wäschestücke verstärken die Waschwirkung und verteilen sich beim Schleudern bes ser.

Mehrlagige Textilien mit besonders feinen, glatten Oberstoffen können sich beim Waschen und Schleudern durch den seitlichen Spalt vom Klappdeckel zum Trommelmantel schieben. Waschen Sie solche Texti lien daher immer in einem Waschbeutel.

Nutzen Sie die maximale Beladungsmenge des jeweiligen Waschprogramms. Der Energie- und Wasserverbrauch ist dann, bezogen auf die Gesamtmenge, am niedrigsten. Beachten Sie jedoch, dass eine Überschreitung der maximalen Beladungsmenge zur Minderung des Waschergebnisses und zur Förderung der Knitterbildung führt.

Drücken Sie auf die Verschlusssiche rung (schwarzer Pfeil) und drücken Sie gleichzeitig die vordere Öff nungshälfte bis zur Entriegelung nach innen (Pfeilrichtung).

Lassen Sie beide Öffnungshälften mit den Händen abgestützt nach oben aufgleiten.

E Waschtrommel und inneren Deckel

schließen

^ Drücken Sie zuerst die vordere, dann

die hintere Öffnungshälfte nach unten, bis beide Verschlusshaken greifen und deutlich sichtbar einrasten.

Bei Missachten dieser Vorgehensweise müssen Sie mit Schäden am Waschautomaten und an der Wäsche rechnen.

So waschen Sie richtig

Klemmen Sie beim Schließen der Öffnungshälften keine Textilien ein.

Reinigen Sie regelmäßig das Rad im linken Verschlusshaken, damit dieses immer leichtgängig bleibt.

Schließen Sie den inneren Deckel mit Druck auf den Verschluss, so dass er deutlich hörbar einrastet.

Wird der innere Deckel nicht ord nungsgemäß verschlossen, ist kein Programmstart möglich und die Kon trollleuchte Dosierung prüfen blinkt schnell.

So waschen Sie richtig

F Waschmittel zugeben

Eine richtige Dosierung ist wichtig, denn...

...zuwenig Waschmittel bewirkt:

Wäsche wird nicht sauber und im

–

Laufe der Zeit grau und hart

Fettläuse in der Wäsche

–

Kalkablagerung auf dem Heizkörper

–

...zuviel Waschmittel bewirkt:

starke Schaumbildung, dadurch eine

–

geringe Waschmechanik und ein schlechtes Reinigungs-, Spül- und Schleuderergebnis

– höheren Wasserverbrauch durch ei-

nen automatisch zugeschalteten zusätzlichen Spülgang

– ökologische Belastung

Ziehen Sie den Waschmittelkasten

heraus und füllen Sie das Waschmittel in die Kammern.

i = Waschmittel für die Vorwäsche

(wenn gewählt,

/3der empfohlenen Gesamtwaschmittelmenge)

j = Waschmittel für die Haupt-

wäsche einschließlich Einweichen

p = Weichspüler, Formspüler

oder Flüssigstärke.

Weitere Informationen zu Waschmitteln und deren Dosierung erhalten Sie im Kapitel "Waschmittel".

Schieben Sie den Waschmittel-Ein

spülkasten hinein.

G Äußeren Deckel schließen

So waschen Sie richtig

H Programm wählen

^ Drehen Sie den Programmwähler auf

das gewünschte Programm.

I Schleuderdrehzahl wählen

J Zusatzfunktion wählen

Mit der oberen Taste erfolgt die Anwahl der Zusatzfunktionen in der Reihenfol ge: Einweichen oder Vorwäsche oder Kurz oder keine Anwahl.

Mit der unteren Taste wählen Sie die Zusatzfunktion Wasser plus.

^ Wählen Sie die gewünschte Zusatz-

funktion.

Nicht alle Zusatzfunktionen können bei allen Waschprogrammen gewählt wer den.

Drücken Sie die Taste "Schleudern" so oft, bis die Kontrollleuchte der ge wünschten Schleuderdrehzahl leuch tet.

Lässt sich eine Zusatzfunktion nicht anwählen, ist diese für das Wasch programm nicht zugelassen.

So waschen Sie richtig

K Programm starten

Drücken Sie die blinkende Taste

Start.

Zu Beginn des Waschprogramms sig nalisiert ein kurzes "schnarrendes" Ge räusch, dass die automatische Trom melarretierung aufgehoben wird.

L Wäsche entnehmen

Das Programmende wird durch die Kontrollleuchte Knitterschutz/Ende ge kennzeichnet.

Nach Programmende dreht sich die Trommel automatisch in die richtige Position für das Öffnen und wird arretiert (automatische Trommelpositionierung und Trommelarretierung).

^ Drücken Sie die Taste Deckel.

^ Öffnen Sie den äußeren Deckel bis

zum Anschlag.

Der innere Deckel öffnet sich automatisch.

Öffnen Sie die Waschtrommel und

entnehmen Sie die Wäsche.

Keine Wäschestücke in der Trommel vergessen! Sie könnten bei der nächsten Wäsche einlaufen oder etwas anderes verfärben.

M Waschautomaten ausschalten

Schließen Sie die Waschtrommel und

den inneren Deckel.

Sonst besteht die Gefahr, dass Gegen stände unbeabsichtigt in die Trommel gelangen. Diese könnten versehentlich mitgewaschen werden und die Wäsche beschädigen.

^ Schließen Sie den äußeren Deckel.

^ Schalten Sie den Waschautomat mit

der Taste I-Ein/0-Aus aus und drehen Sie den Programmwähler auf Ende.

Zusatzfunktionen

Sie können die Waschprogramme mit Hilfe von Zusatzfunktionen ergänzen.

Kurz

Für Textilien mit leichten Verschmut zungen ohne erkennbare Flecken.

Die Zeit für die Hauptwäsche wird ver kürzt.

In den Programmen Dunkle Wäsche und Jeans werden 2 anstatt 3 Spülgän ge durchgeführt.

Vorwäsche

Für Textilien mit größeren Schmutzmengen, wie z.B. Staub, Sand.

Einweichen

Für besonders stark verschmutzte und verfleckte Textilien mit eiweißhaltigen Flecken, wie z.B. Blut, Fett, Kakao.

Wasser plus

Möchten Sie mehr Wasser für den Waschprozess einsetzen, können Sie zwischen vier Einstellungen für die Tas te Wasser plus wählen. Die Einstellun gen sind im Kapitel "Programmierfunk tionen" Abschnitt "System Wasser plus" erklärt.

Im Auslieferungszustand wird beim Drücken der Taste Wasser plus der Wasserstand beim Waschen und Spü

len erhöht.

–

Die Einweichzeit kann zwischen 30 Minuten und 2 Stunden in 30-Minu tenschritten programmiert werden.

–

Die Werkeinstellung beträgt 2 Stun den.

Die Programmierung ist im Kapitel "Pro grammierfunktionen", Abschnitt "Einwei chen" beschrieben.

Schleudern

Endschleuderdrehzahl

Programm U/min

Koch-/Buntwäsche 1200 Pflegeleicht 1200 Feinwäsche 600 Automatic 900 Dunkle Wäsche 1200 Oberhemden 600 Jeans 900 Express 1200 Seide 400 Wolle 1200 Pumpen/Schleudern 1200 Extraspülen/Stärken 1200

Sie können die Endschleuderdrehzahl reduzieren. Die Anwahl einer höheren Endschleuderdrehzahl als oben genannt ist nicht möglich.

Spülschleudern

Die Wäsche wird nach der Hauptwäsche und zwischen den Spülgängen geschleudert. Bei einer Reduzierung der Endschleuderdrehzahl wird die Spülschleuderdrehzahl gegebenfalls mit reduziert. In dem Programm Koch-/Buntwäsche wird bei einer Dreh zahl kleiner 700 U/min ein zusätzlicher Spülgang eingefügt.

Endschleudern abwählen (Spülstop)

Wählen Sie die Einstellung Spülstop.

Die Textilien bleiben nach dem letz ten Spülgang im Wasser liegen. Da durch wird die Knitterbildung vermin dert, wenn die Textilien nicht sofort nach dem Programmende aus der Waschtrommel genommen werden.

Endschleudern starten

–

Die Kontrollleuchte Spülstop der Tas te "Schleudern" leuchtet. Wählen Sie über die Taste "Schleudern" die ge wünschte Drehzahl. Der Waschauto mat startet das Endschleudern.

– Programm beenden

Drücken Sie die Taste Deckel. Das Wasser wird abgepumpt. Der Deckel öffnet sich.

Spülschleudern und Endschleudern abwählen

^ Wählen Sie die Einstellung ohne

Schleudern. Nach dem letzten Spül

gang wird das Wasser abgepumpt und der Knitterschutz wird einge schaltet. Bei dieser Einstellung wird in den Programmen Koch-/Buntwä

sche, Pflegeleicht und Automatic ein zusätzlicher Spülgang eingefügt.

Programmübersicht

Koch-/Buntwäsche 95°C bis 30°C 9876 maximal 5,5 kg

Textilart Textilien aus Baumwolle, Leinen oder Mischgewebe. Zusatzfunktion Kurz oder Vorwäsche oder Einweichen, Wasser plus

Hinweis für Prüfinstitute:

Kurzprogramm: 3,0 kg Beladung und Zusatzfunktion Kurz

Pflegeleicht 60°C bis 30°C 421 maximal 2,5 kg

Textilart Synthetische Fasern, Mischgewebe oder pflegeleicht ausge

rüstete Baumwolle.

Zusatzfunktion Kurz oder Vorwäsche oder Einweichen, Wasser plus

Feinwäsche 40°C bis kalt ac maximal 1,5 kg

Textilart Für empfindliche Textilien aus synthetischen Fasern, Misch

gewebe, Kunstseide. Gardinen, die vom Hersteller als maschinenwaschbar dekla-

riert sind. Zusatzfunktion Kurz oder Vorwäsche oder Einweichen Tipp – Der in Gardinen vorhandene Feinstaub erfordert häufig ein

Programm mit Vorwäsche.

– Bei knitterempfindlichen Gardinen Schleuderdrehzahl re-

duzieren oder abwählen.

Automatic 40°C 72 maximal 3,0 kg

Textilart Beladungsmix aus Textilien für die Programme Koch-/Bunt

wäsche und Pflegeleicht.

Zusatzfunktion Kurz oder Vorwäsche oder Einweichen, Wasser plus

Dunkle Wäsche 40°C 7 maximal 3,0 kg

Artikel Dunkle Wäschestücke aus Baumwolle oder Mischgewebe. Zusatzfunktion Kurz oder Vorwäsche oder Einweichen Tipp Mit der Innenseite nach außen gewendet waschen.

Programmübersicht

Oberhemden 40°C maximal 1,5 kg

Zusatzfunktion Vorwäsche oder Einweichen Tipp

Jeans 40°C maximal 2,5 kg

Zusatzfunktion Kurz oder Vorwäsche oder Einweichen Tipp

Express 40°C 72 maximal 3,0 kg

Textilart Kleiner Wäscheposten, der aufgefrischt werden soll. Die Tex-

Seide / 30°C maximal 1,0 kg

Textilart Seide und alle handwaschbaren Stoffe, die keine Wolle bein-

Zusatzfunktion Wasser plus Tipp Feinstrumpfhosen und BHs in einem Wäschesack waschen.

Wolle / 40°C bis kalt maximal 2,0 kg

Textilart Wolle und Wollgemische

Pumpen/Schleudern maximal 5,5 kg

Tipp Nur Pumpen: Drehzahl auf ohne Schleudern stellen.

Extraspülen/Stärken maximal 5,5 kg

Tipp Für das Stärken sollten die Textilien frisch gewaschen aber

Kragen und Manschetten je nach Verschmutzung vorbe

–

handeln. Für Hemden und Blusen aus Seide das Programm Seide

–

benutzen.

Jeansstoffe mit der Innenseite nach außen waschen.

–

Jeansbekleidung "blutet" oft bei den ersten Wäschen etwas

–

aus. Deshalb helle und dunkle Sachen getrennt waschen.

tilart entspricht dem Programm Koch-/Buntwäsche.

halten.

Schleudern: Eingestellte Drehzahl beachten.

nicht weichgespült sein.

Hauptwäsche Spülen Schleudern

Wasser

stand

Wasch

rhythmus

Wasser

stand

Spül

gänge

Koch-/Buntwäsched a d 2-4

Programmablauf

Spül

schleu

dern

End

schleu

dern

Pflegeleicht d a ( 2-3

Feinwäsche e b e 3 – L Automatic d a ( 2-3

Dunkle Wäsche d a ( 3 LL Oberhemden ( a ( 2 – L Jeans ( a ( 3 – L Express d a d 2 LL Seide ( d ( 2 – L Wolle ( c ( 2 LL Pum-

–––– – L

pen/Schleudern Extraspü-

––( 1 – L

len/Stärken

d = niedriger Wasserstand ( = mittlerer Wasserstand e = hoher Wasserstand

a = normaler Waschrhythmus b = Schongang c = Wolle d = Seide

Besonderheiten zum Programmablauf siehe nachfolgende Seite.

Programmablauf

Der Waschautomat verfügt über eine vollelektronische Steuerung mit Men

genautomatik. Der Waschautomat stellt den erforderlichen Wasserverbrauch selbstständig fest, und zwar abhängig von Menge und Saugkraft der eingefüll ten Wäsche. Hierdurch kommt es zu verschiedenen Programmabläufen und Waschzeiten.

Die hier aufgeführten Programmabläufe beziehen sich immer auf das Grundpro gramm bei maximaler Beladung. Wähl bare Zusatzfunktionen sind nicht be

rücksichtigt.

Die Ablaufanzeige Ihres Waschautomaten informiert Sie jederzeit während des Waschprogramms über den jeweils erreichten Programmabschnitt.

Besonderheiten im Programmablauf:

Knitterschutz:

Die Trommel bewegt sich noch bis zu 30 Minuten nach dem Programmende, um eine Knitterbildung zu vermeiden.

Der Waschautomat kann jederzeit ge öffnet werden. Ausnahme:

Im Pro gramm Wolle findet kein Knitterschutz statt.

Bei einer Temperaturanwahl von

95°C bis 60°C werden 2 Spülgänge

durchgeführt. Bei einer Temperatur wahl unter 60°C werden 3 Spülgän ge durchgeführt.

ein 3er oder 4er Spülgang erfolgt bei:

– zu viel Schaum in der Trommel

– einer Endschleuderdrehzahl kleiner

als 700 U/min

– Anwahl von ohne Schleudern

ein 3. Spülgang erfolgt bei:

Anwahl von ohne Schleudern

Programmablauf ändern

Programm abbrechen

Sie können ein Waschprogramm jeder zeit nach dem Programmstart abbre chen.

Drehen Sie den Programmwähler auf

Position Ende.

Der Waschautomat pumpt die vorhan dene Lauge ab, das Programm ist ab gebrochen und der äußere Deckel öff net sich.

Wenn Sie die Wäsche entnehmen wol len:

^ Öffnen Sie den äußeren Deckel bis

zum Anschlag, der innere Deckel öffnet sich automatisch.

^ Öffnen Sie die Waschtrommel.

Wenn Sie ein anderes Programm wählen wollen:

^ Sehen Sie nach, ob sich noch

Waschmittel im Waschmittelkasten befindet. Wenn nicht, füllen Sie erneut Waschmittel ein.

Schließen Sie den inneren Deckel ordnungsgemäß.

Schließen Sie den äußeren Deckel und wählen Sie ein neues Programm.

Programm ändern

Eine Programmänderung ist nach dem

Programmstart nicht möglich. Die Kon trollleuchte Knitterschutz/Ende blinkt, wenn der Programmwähler auf ein an deres Programm gedreht wird. Der Pro grammablauf wird nicht beeinflusst.

Temperatur ändern

Bis 6 Minuten nach dem Start ist eine

Änderung der Temperatur möglich.

Schleuderdrehzahl ändern

Eine Umwahl der Drehzahl ist jederzeit möglich.

Zusatzfunktionen ändern

Bis 6 Minuten nach dem Start ist eine Anwahl oder Abwahl der Zusatzfunktion Wasser plus möglich.

Programmabschnitt auslassen

Drehen Sie den Programmwähler auf Position Ende.

Sobald in der Ablaufanzeige die Kon trollleuchte des Programmabschnitts blinkt, mit dem das Programm fortge setzt werden soll:

Programm unterbrechen

Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus aus.

Fortsetzung:

Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus ein.

Drehen Sie den Programmwähler in nerhalb von 4 Sekunden wieder auf das gewünschte Programm.

Programmablauf ändern

Wäsche nachlegen/entnehmen

Sie können nach dem Programmstart in allen Programmen Wäsche nachlegen oder entnehmen.

Drücken Sie die Taste Deckel.

Die Trommel dreht sich in die richtige Position für das Öffnen und wird arre tiert (automatische Trommelpositionie rung und Trommelarretierung). Der äu ßere Deckel öffnet sich.

Öffnen Sie den äußeren Deckel bis

zum Anschlag, der innere Deckel öff net sich automatisch.

^ Öffnen Sie die Waschtrommel.

^ Legen Sie die Wäsche nach oder

entnehmen Sie die Wäsche.

^ Schließen Sie die Waschtrommel.

^ Schließen Sie den inneren Deckel

ordnungsgemäß.

^ Schließen Sie den äußeren Deckel.

Der Deckel lässt sich nicht öffnen, wenn:

die Laugentemperatur über 55°C

–

liegt.

der Programmschritt Schleudern er

–

reicht ist.

Das Programm wird automatisch fortge setzt.

Waschmittel

Das richtige Waschmittel

Sie können alle Waschmittel verwenden, die für Waschautomaten geeignet sind. Verwendungshinweise und Dosierhinweise stehen auf der Waschmittelverpa ckung.

Universal Color Fein

Koch-/Buntwäsche X X Pflegeleicht X X Feinwäsche X X X Automatic X X Dunkle Wäsche

XXX

Oberhemden X X

Jeans

XXX Express X X Seide X Wolle Wollwaschmittel Extraspülen/Stärken Flüssige Stärke oder Pulverstärke

nur Flüssigwaschmittel

Waschmittel

Die Dosierung ist abhängig von:

dem Verschmutzungsgrad der Wä

–

sche

leicht verschmutzt Keine Verschmutzungen und Fle cken erkennbar. Die Kleidungsstü cke haben z.B. Körpergeruch ange nommen.

normal verschmutzt Verschmutzungen sichtbar und/oder wenige leichte Flecken erkennbar.

stark verschmutzt Verschmutzungen und/oder Flecken klar erkennbar.

– der Wäschemenge

– der Wasserhärte

Wenn Sie den Härtebereich nicht kennen, informieren Sie sich bei Ihrem Wasserversorgungsunternehmen.

Wasserhärten

Wasserenthärter

In den Härtebereichen II und III können

Sie einen Wasserenthärter zugeben, um Waschmittel zu sparen. Die richtige

Dosierung steht auf der Packung. Fül len Sie zuerst das Waschmittel, dann

den Wasserenthärter ein.

Das Waschmittel können Sie dann wie für Härtebereich I dosieren.

Komponenten - Waschmittel

Wenn Sie mit mehreren Komponenten (z.B. Baukasten-Waschmittel) waschen, füllen Sie die Mittel immer in nachstehender Reihenfolge zusammen in Kammer j:

1. Waschmittel

2. Wasserenthärter

3. Fleckensalz

Dadurch werden die Mittel besser eingespült.

Härtebereich Gesamthärte

in mmol/l weich (I) 0 - 1,5 0 - 8,4 mittel (II) 1,5 - 2,5 8,4 - 14

hart (III) über 2,5 über 14

deutsche

Härte °d

Waschmittel

Wäschenachbehandlungs

mittel

Weichspüler geben den Textilien einen weichen Griff und vermindern statische Aufladung beim maschinellen Trocknen.

Formspüler sind synthetische Stärkemittel und ge ben den Textilien einen festeren Griff.

Stärke gibt den Textilien Steifigkeit und Fülle.

Automatisches Weichspülen, Form spülen oder Flüssigstärken

Reinigen Sie nach mehrmaligem au tomatischen Flüssigstärken den Ein spülkasten, insbesondere den Saug heber.

Separates Weichspülen, Formspülen oder Stärken

Dosieren und bereiten Sie die Mittel

vor wie auf der Packung angegeben.

Füllen Sie flüssige Mittel in die Kam

mer §.

Füllen Sie pulverförmige oder zäh

flüssige Mittel in die Kammer i.

^ Drehen Sie den Programmwähler auf

die Position Extraspülen/Stärken.

^ Wählen Sie eine Schleuderdrehzahl.

^ Drücken Sie die Taste Start.

Entfärben/Färben

^ Verwenden Sie keine

im Waschautomaten.

Entfärbemittel

Füllen Sie das entsprechende Mittel in die Kammer § ein. Beachten Sie

die Max.-Marke.

Mit dem letzten Spülgang wird das Mit tel eingespült. Am Ende des Waschpro gramms bleibt eine kleine Restmenge Wasser in der Kammer §.

Das Färben im Waschautomaten ist nur im haushaltsüblichen Maße er laubt. Das beim Färben verwendete Salz kann bei andauerndem Ge brauch den Edelstahl angreifen. Hal ten Sie streng die Vorgaben des Fär bemittelherstellers ein.

Reinigung und Pflege

Vor der Reinigung und Pflege

den Netzstecker ziehen.

Den Waschautomaten auf keinen

Fall mit einem Wasserschlauch ab spritzen.

Trommelreinigung

Waschmittel-Einspülkasten reinigen

Entfernen Sie eventuelle Waschmittel rückstände regelmäßig.

Beim Waschen mit niedrigen Tempera turen und/oder Flüssigwaschmittel be steht die Gefahr von Keim- und Ge ruchsbildung im Waschautomaten. Um die Trommel zu reinigen und die Geruchsbildung zu verhindern, sollte einmal im Monat ein Waschprogramm mit einer Temperatur von 60°C oder höher unter Zusatz eines Pulverwaschmittels durchgeführt werden.

Gehäuse und Blende reinigen

Keine lösemittelhaltigen Reiniger, Scheuermittel, Glas- oder Allzweckreiniger verwenden! Diese können Kunststoffoberflächen und andere Teile beschädigen.

Reinigen Sie den Waschautomaten mit einem leicht feuchten Tuch mit milden Reinigungsmitteln oder Sei fenlauge und trocknen Sie ihn mit ei nem weichen Tuch ab.

^ Ziehen Sie den Waschmittel-Einspül-

kasten heraus.

Reinigen Sie die Trommel mit einem geeigneten Edelstahl-Putzmittel.

Ziehen Sie den Weichspüler-Einsatz

und den Saugheber heraus (Pfeile).

^ Reinigen Sie den Waschmittel-Ein-

spülkasten, den Weichspüler-Einsatz und den Saugheber mit warmem Wasser.

^ Reinigen Sie ebenfalls das Rohr,

über das der Saugheber geschoben wird.

Reinigung und Pflege

Sitz des Waschmittel-Einspülkastens reinigen

^ Entfernen Sie mit Hilfe einer Fla-

schenbürste Waschmittelreste und Kalkablagerungen von den Einspüldüsen des Waschmittel-Einspülkastens.

Reinigen Sie nach mehrmaligem Gebrauch von Flüssigstärke den Saug heber besonders gründlich. Flüssig stärke führt zum Verkleben.

Reinigung und Pflege

Wassereinlaufsieb reinigen

Der Waschautomat hat zum Schutz des Wassereinlaufventils ein Sieb.

Das Sieb im Zulaufschlauch am freien Schlauchende sollten Sie etwa alle 6 Monate kontrollieren. Bei häufigen Un terbrechungen im Wassernetz kann dieser Zeitraum kürzer sein.

Drehen Sie den Wasserhahn zu.

Schrauben Sie den Zulaufschlauch

vom Wasserhahn ab.

^ Ziehen Sie die Gummidichtung 1 aus

der Überwurfmutter heraus.

^ Halten Sie das freie Ende des Zulauf-

schlauches nach unten. Das Kunststoffsieb 2 fällt heraus.

^ Reinigen Sie das Kunststoffsieb.

^ Der Wiedereinbau erfolgt in umge-

kehrter Reihenfolge.

Die Verschraubung fest auf den Was serhahn drehen und den Wasserhahn öffnen. Falls Wasser austritt, die Ver schraubung nachziehen.

Das Schmutzsieb muss nach der Reinigung wieder eingebaut wer den.

Störungshilfen

Was tun, wenn . . .

Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selbst beheben. In vielen Fällen können Sie Zeit und Kosten spa ren, da Sie nicht den Kundendienst rufen müssen.

Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Stö rung oder eines Fehlers zu finden und zu beseitigen. Beachten Sie jedoch:

Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften

durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Es erfolgt kein Programmstart.

Problem Ursache Behebung

Die Kontrollleuchte

Knitterschutz/Ende

leuchtet nicht, oder die Taste Start blinkt nicht.

Bei Anwahl des Programms Pum- pen/Schleudern erfolgt kein Programmstart.

Die Kontrollleuchte Do sierung prüfen blinkt schnell und das Pro gramm startet nicht.

Der Waschautomat hat keinen Strom.

Die "Erste Inbetriebnahme" wurde nicht durchgeführt.

Der innere Deckel ist nicht verschlossen.

Prüfen Sie, ob – der Netzstecker einge-

steckt ist.

– die Sicherung in Ord-

nung ist.

Nehmen Sie die "Erste Inbetriebnahme" vor, wie im gleichnamigen Kapitel beschrieben.

Verschließen Sie den in neren Deckel ordnungs gemäß.

Störungshilfen

Das Waschprogramm wurde abgebrochen und eine Fehlermeldung erfolgt.

Problem Ursache Behebung A

Die Fehler-Kontroll leuchte Ablauf prüfen blinkt.

Die Fehler-Kontrollleuchte Zulauf prüfen blinkt.

Die Fehler-Kontrollleuchten Zulauf prü- fen und Ablauf prüfen blinken.

Die Kontrollleuchte

Einw./Vorwaschen oder Spülen blinkt.

Der Wasserablauf ist

blockiert.

Der Ablaufschlauch liegt zu hoch.

Der Wasserzulauf ist gesperrt.

Das Sieb im Zulaufschlauch ist verstopft.

Das Wasserschutzsystem hat reagiert.

Ein Defekt liegt vor. Starten Sie das Programm

Reinigen Sie Laugenfilter und Laugenpumpe, wie im Kapitel "Störungshilfen" Abschnitt "Deckel öffnen bei verstopf tem Ablauf und/oder Strom ausfall" beschrieben.

Die maximale Abpumphöhe beträgt 1 m.

Öffnen Sie den Wasserhahn.

Reinigen Sie das Sieb.

Rufen Sie den Kundendienst

nochmals. Erscheint die Feh lermeldung erneut, rufen Sie den Kundendienst.

A Um die Fehlermeldung auszuschalten: Schalten Sie den Waschautomaten mit

der Taste I-Ein/0-Aus aus und drehen Sie den Programmwähler auf die Position Ende.

Störungshilfen

Das Waschprogramm läuft wie gewohnt ab, jedoch erfolgt eine Störmeldung.

Problem Ursache Behebung A

Die Fehler-Kontroll leuchte Ablauf prüfen blinkt.

Die Fehler-Kontroll leuchte Zulauf prüfen blinkt.

Die Service-Kontrollleuchte Dosierung prüfen blinkt.

In der Ablaufanzeige blinkt die Kontroll leuchte Waschen.

In der Ablaufanzeige blinkt die Kontroll leuchte Knitter

schutz/Ende.

Der Wasserablauf

ist beeinträchtigt.

Der Wasserzulauf

ist beeinträchtigt.

Das Sieb im Zulaufschlauch ist verschmutzt.

Es hat sich zu viel Schaum beim Waschen gebildet.

Ein Defekt liegt

vor.

Die Stellung des Programmwählers wurde nach Pro

grammstart verändert. Drehen Sie den Programmwäh ler auf die ursprüngliche Position.

Reinigen Sie Laugenfilter und Lau genpumpe, wie im Kapitel "Stö rungshilfen" Abschnitt "Deckel öff nen bei verstopftem Ablauf und/oder Stromausfall" beschrie ben.

Prüfen Sie, ob

der Wasserhahn weit genug ge

–

öffnet ist.

– der Zulaufschlauch geknickt ist. Reinigen Sie das Sieb.

Dosieren Sie beim nächsten Waschgang weniger Waschmittel, und beachten Sie die Dosierhinweise auf der Waschmittelverpackung.

Starten Sie das Programm noch mals. Erscheint die Fehlermeldung erneut, rufen Sie den Kunden dienst.

A Um die Fehlermeldung auszuschalten: Schalten Sie den Waschautomaten mit

der Taste I-Ein/0-Aus aus und drehen Sie den Programmwähler auf die Position Ende.

Störungshilfen

Allgemeine Störungen oder ein nicht zufriedenstellendes Waschergebnis.

Problem Ursache Behebung

Der Waschautomat steht während des Schleuderns nicht ru hig.

Die Wäsche wird nicht wie gewohnt ge schleudert.

Auftreten von unge wöhnlichen Pumpgeräuschen.

Im Einspülkasten verbleiben größere Waschmittelrückstände.

Der Weichspüler wird nicht vollständig ein gespült, oder es bleibt zu viel Wasser in der Kammer § ste hen.

Der Hebel des Fahrrah mens befindet sich nicht in der linken Posi

tion. Die eingestellte Schleu

derdrehzahl war zu

niedrig. Kein Fehler! Schlürfende Geräusche am Anfang und

am Ende des Pumpvorganges sind normal.

Der Fließdruck des Wassers reicht nicht aus.

Pulverwaschmittel in Verbindung mit Enthärtungsmitteln neigen zum Kleben.

Der Saugheber sitzt

nicht richtig oder ist verstopft.

Schieben Sie den Hebel des

Fahrrahmens in die linke Po sition.

Wählen Sie beim nächsten

Waschgang eine höhere Schleuderdrehzahl.

– Reinigen Sie das Sieb im

Wasserzulauf.

– Drücken Sie evtl. die Taste

Wasser plus.

Geben Sie künftig erst das Waschmittel und dann das Enthärtungsmittel in den Einspülkasten.

Reinigen Sie den Saugheber, siehe Kapitel "Reinigung und Pflege", Abschnitt "Waschmit tel-Einspülkasten reinigen".

Problem Ursache Behebung

Die Wäsche wird mit Flüssig waschmittel nicht sauber.

Auf der gewa schenen Wäsche haften graue elastische Rückstände (Fettläuse).

Auf gewaschenen dunklen Textilien befinden sich weiße, waschmit telähnliche Rück stände.

Es tritt Schaum an der Vordersei te des Waschau tomaten aus.

Flüssigwaschmittel ent halten keine Bleichmittel. Flecken aus Obst, Kaffee oder Tee können nicht entfernt werden.

Die Dosierung des

Waschmittels war zu niedrig (die Wäsche war stark mit Fett verschmutzt (Öle, Salben).

Das Waschmittel enthält wasserunlösliche Bestandteile (Zeolithe) zur

Wasserenthärtung. Diese

haben sich auf den Texti lien festgesetzt.

Es hat sich beim Wa

schen viel Schaum gebil

det.

Verwenden Sie bleichmittel

–

haltige Pulverwaschmittel. Füllen Sie Fleckensalz in die

–

Kammer j und das Flüssig waschmittel in eine Dosierku gel.

Geben Sie nie Flüssigwasch

–

mittel und Fleckensalz zu sammen in den Waschmittel

-Einspülkasten. Geben Sie bei derartig ver

–

schmutzter Wäsche entweder mehr Waschmittel zu, oder verwenden Sie Flüssigwaschmittel.

– Lassen Sie vor der nächsten

Wäsche das Programm Koch-/Buntwäsche 60°C mit Flüssigwaschmittel ohne Wäsche laufen.

– Versuchen Sie nach dem

Trocknen die Rückstände mittels einer Bürste zu entfernen.

–

Waschen Sie dunkle Textilien

zukünftig mit Waschmittel ohne Zeolithe. Flüssigwasch mittel enthalten meistens kei ne Zeolithe.

Dosieren Sie beim nächsten

Waschgang weniger Waschmit tel. Beachten Sie die Dosierhin weise auf der Waschmittelver packung.

Störungshilfen

Probleme beim Öffnen oder Schließen des Waschautomaten

Problem Ursache Behebung

Die Trommelöffnung steht nicht in der obe ren Position.

Der äußere Deckel lässt sich nicht öffnen.

Der innere Deckel ras tet nicht ordnungsge mäß ein.

Große Unwucht hat ver hindert, dass die auto

matische Trommelposi tionierung durchgeführt wurde.

Der Waschautomat ist nicht elektrisch angeschlossen.

Der Waschautomat ist nicht eingeschaltet.

Stromausfall. Öffnen Sie den Deckel, wie

Zum Schutz vor Verbrühungen lässt sich der Deckel bei einer Laugentemperatur über 55°C nicht öffnen.

Die Verriegelung des

inneren Deckels ist nicht freigegeben.

Drehen Sie mit der Hand die

Trommel in die richtige Posi

tion (bis zum Einrasten der

Trommelarretierung).

Geben Sie künftig immer große und kleine Wäsche stücke zusammen in die Trommel. Verschieden gro ße Wäschestücke verstärken die Waschwirkung und ver teilen sich beim Schleudern besser.

Stecken Sie den Schuko-Stecker in die Steckdose.

Schalten Sie den Waschautomaten mit der Taste I-Ein/0-Aus ein.

am Ende dieses Kapitels beschrieben.

Öffnen Sie den äußeren De ckel bis zum Anschlag. Schließen Sie dann den in neren Deckel.

Deckel öffnen bei verstopftem Ablauf und/oder Stromausfall

Schalten Sie den Waschautomaten

aus.

Störungshilfen

Lösen Sie den Laugenfilter, bis das

Wasser ausläuft.

Unterbrechung des Wasserablaufs:

^ Öffnen Sie die Klappe zum Laugenfil-

ter mit dem gelben Öffner.

Verstopfter Ablauf

Wenn der Ablauf verstopft ist, kann sich eine größere Menge Wasser (max. 25l) im Waschautomaten befinden.

Vorsicht: wenn kurz vorher mit hoher Temperatur gewaschen wur de, besteht Verbrühungsgefahr!

Entleerungsvorgang

Stellen Sie einen Behälter unter die Klappe.

Den Laugenfilter nicht ganz heraus drehen.

^ Drehen Sie den Laugenfilter wieder

zu.

Läuft kein Wasser mehr aus:

Drehen Sie den Laugenfilter ganz heraus.

Störungshilfen

Reinigen Sie den Laugenfilter gründ

lich.

^ Prüfen Sie, ob sich der Laugenpum-

penflügel leicht drehen lässt, ggf. Fremdkörper (Knöpfe, Münzen etc.) entfernen und Innenraum reinigen.

^ Setzen Sie den Laugenfilter wieder

ein und drehen Sie ihn fest.

Wird der Laugenfilter nicht wieder eingesetzt und festgedreht, läuft Wasser aus dem Waschautomat.

Deckel öffnen

Überzeugen Sie sich vor der

Wäscheentnahme stets davon, dass die Trommel stillsteht. Beim Hinein greifen in eine noch drehende Trom mel besteht erhebliche Verletzungs gefahr.

^ Ziehen Sie an der Notentriegelung.

Der äußere Deckel öffnet sich.

Öffnen Sie den äußeren Deckel bis zum Anschlag, der Innendeckel öff net sich automatisch.

Kundendienst

Reparaturen

Bei Störungen, die Sie nicht selbst be heben können, benachrichtigen Sie bit te:

Ihren Miele Fachhändler oder

–

den Miele Werkkundendienst.

–

Die Telefonnummer des Werkkun dendienstes finden Sie auf der Rückseite dieser Gebrauchsanwei sung.

Der Kundendienst benötigt Modell und Nummer Ihres Waschautomaten. Beide Angaben finden Sie auf dem Typenschild an der Rückwand des Waschautomaten.

Programmaktualisierung (Update)

Die optische Schnittstelle PC dient dem Kundendienst als Übertragungspunkt

für eine Programmaktualisierung (PC = Program Correction).

Damit können zukünftige Entwicklungen bei Waschmitteln, Textilien und Wasch verfahren in der Steuerung Ihres Waschautomaten berücksichtigt wer den.

Miele wird die Möglichkeit zur Pro grammaktualisierung rechtzeitig be kannt geben.

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Waschautomaten beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen finden Sie im Garantieheft.

Nachkaufbares Zubehör

Für diesen Waschautomaten erhalten Sie nachkaufbares Zubehör im Miele Fachhandel oder beim Miele Kunden dienst.

Aufstellen und Anschließen

Vorderansicht

a Elektroanschluss

b Sicherheitsschlauch Waterproof-

Metal (Metallgewebeschlauch)

c Deckel mit Bedienungsblende

d Klappe für Laugenfilter, Laugen-

pumpe und Notentriegelung

e Hebel für den Fahrrahmen

f Füße

g Ablaufschlauch (mit dreh- und

abziehbarem Krümmer) mit den Möglichkeiten der Wasserablauffüh rung

Fahrrahmen

Dieser Waschautomat ist mit einem Fahrrahmen ausgestattet. Damit kann ein Standortwechsel problemlos vollzo gen werden.

Aufstellen und Anschließen

Hebel links = während des Waschens

Der Hebel des Fahrrahmens muss sich beim Waschen in der linken Stellung befinden. Nur dann ist die Standsicherheit des Waschautomaten gewährleistet.

Bei Nichtbeachten kann sich der Waschautomat beim Waschen und Schleudern vom Aufstellort fortbe wegen und große Schäden verursa chen.

Hebel nach rechts = zum Standort wechsel

Das Gerät nicht mit Gewalt über

Kanten oder Türschwellen rollen! Die max. Bodenfreiheit beträgt 8 mm. Der Fahrrahmen blockiert und kann dabei beschädigt werden!

Fahren Sie nicht über Kabel oder

Schläuche.

Hinweis:

Anstelle der beiliegenden Stopfen (sie he Abschnitt "Transportsicherung ent fernen") können Sie einen Schlauchund Kabelhalter verwenden, der Ihnen das Fahren des Waschautomaten er leichtert. Den Schlauch- und Kabelhal ter erhalten Sie im Miele Fachhandel oder beim Miele Kundendienst.

Aufstellen und Anschließen

Transportsicherung entfernen

Transportieren Sie den Waschauto

maten zum Aufstellort.

^ Drehen Sie die 4 äußeren Schrauben

A heraus und entnehmen Sie diese.

^ Drehen Sie die 4 Schrauben B ganz

los. Diese Schrauben bleiben an den Transportstreben.

Die Löcher der entnommenen

Transportsicherung verschließen! Bei nicht verschlossenen Löchern besteht Verletzungsgefahr.

^ Verschließen Sie die 4 großen Löcher

mit den beiliegenden Stopfen.

Bewahren Sie die Transportstreben und die Schrauben auf. Die Transportstreben müssen vor jedem Transport des Waschautomaten (z.B. bei einem Umzug) montiert werden!

Nehmen Sie die Transportstreben ab.

Wiedermontage der Transport sicherung

Der Einbau der Transportsicherung erfolgt in umgekehrter Reihenfolge.

Aufstellen und Anschließen

Aufstellen

Entfernen Sie die Transportsiche

rung, wie auf der vorhergehenden Seite beschrieben.

Stellen Sie den Waschautomaten auf.

Der Waschautomat muss lotrecht und gleichmäßig auf allen Füßen stehen, da mit ein einwandfreier Lauf gewährleistet ist.

Aufstellfläche

Als Aufstellfläche eignet sich am besten eine Betondecke. Diese gerät im Ge gensatz zu einer Holzbalkendecke oder einer Decke mit "weichen" Eigenschaften selten beim Schleudern in Schwingung.

Gerätefüße und Aufstellfläche müssen trocken sein. Sonst besteht Rutschgefahr beim Schleudern.

Bei Aufstellung auf einer Holzbalken decke gilt:

den Waschautomaten auf eine Sperr

–

holzplatte (min. 60 x 45 x 3 cm) stel len. Die Platte sollte mit möglichst vielen Balken, jedoch nicht nur mit den Fußbodenbrettern verschraubt

werden.

Aufstellung möglichst in einer Ecke

–

des Raumes. Dort ist die Stabilität je der Decke am größten.

Stellen Sie den Waschautomaten nicht auf weichen Fußbodenbelägen auf, da das Gerät sonst während des Schleuderns vibriert.

Die Gerätefüße sollten Sie nicht he rausdrehen. Dadurch wird die Fahr eigenschaft des Waschautomaten beeinträchtigt.

Aufstellen und Anschließen

Das Miele Wasserschutz system

Das Miele Wasserschutzsystem ge währt einen umfassenden Schutz vor Wasserschäden durch den Waschauto maten.

Das System besteht hauptsächlich aus drei Bestandteilen:

1) dem Zulaufschlauch

2) der Elektronik und dem Gehäuse

3) dem Ablaufschlauch

1) Der Zulaufschlauch

– Schutz gegen Bersten des Schlau-

ches

Der Zulaufschlauch besitzt einen Platzdruck von über 14.000 kPa.

– Die Schutzhülle des Zulaufschlau-

ches

Der Überlaufschutz

–

Hierdurch wird ein Überlaufen des Waschautomaten durch unkontrol lierten Wasserzulauf verhindert. Steigt der Wasserstand über ein be stimmtes Niveau, wird die Laugen pumpe eingeschaltet und das Was ser kontrolliert abgepumpt.

3) Der Ablaufschlauch

Der Ablaufschlauch ist durch ein Be lüftungssystem gesichert. Hierdurch wird ein Leersaugen des Waschauto maten verhindert.

Der Zulaufschlauch ist mit einem Metallgewebe als "zweiter Haut" umgeben, die vor Beschädigungen schützt

2) Die Elektronik und das Gehäuse

–

Die Bodenwanne

Auslaufendes Wasser durch Undich tigkeiten des Waschautomaten wird in der Bodenwanne aufgefangen. Durch einen Schwimmerschalter werden die Wasserzulaufventile ab geschaltet. Die weitere Wasserzufuhr ist gesperrt; im Laugenbehälter be findliches Wasser wird abgepumpt.

Wasserzulauf

Der Waschautomat darf ohne Rück flussverhinderer an eine Trinkwasserlei tung angeschlossen werden, da er nach den gültigen DIN-Normen gebaut ist.

Der Fließdruck muss mindestens 100 kPa betragen und darf 1.000 kPa Überdruck nicht übersteigen. Ist er hö her als 1.000 kPa Überdruck, muss ein Druckreduzierventil eingebaut werden.

Aufstellen und Anschließen

Das Schmutzsieb in der Überwurf mutter am freien Ende des Zulauf

schlauches darf nicht entfernt wer

den.

Zubehör-Schlauchverlängerung

Als nachkaufbares Zubehör ist ein Me tallgewebeschlauch von 1,5 m Länge

beim Miele Fachhandel oder Miele Kun

dendienst erhältlich.

Zum Anschluss ist ein Wasserhahn mit

/4"-Verschraubung erforderlich. Fehlt ein solcher, so darf der Waschautomat nur von einem zugelassenen Installateur an die Trinkwasserleitung montiert werden.

,Die Schraubverbindung steht

unter Wasserleitungsdruck. Kontrollieren Sie deshalb durch langsames Öffnen des Wasserhahns, ob der Anschluss dicht ist. Korrigieren Sie gegebenfalls den Sitz der Dichtung und die Verschraubung.

Der Waschautomat ist nicht für ei nen Warmwasseranschluss geeig net.

Wartung

Verwenden Sie im Falle eines Austau sches nur den Miele Originalschlauch mit einem Platzdruck von über

14.000 kPa.

Sondervorschriften für Österreich

im Versorgungsgebiet der Wiener Stadtwerke: Unmittelbar vor der Anschlussstelle des Waschautomaten ist ein Handabsperrventil vorzusehen.

Es dürfen nur Ventile vorgesehen werden, die von den Wasserwerken der Stadt Wien zum Anschluss an die Innenanlage zugelassen sind.

Die Verwendung von Gummischläuchen als Druckverbindungsleitung zwi schen Innenanlage und Waschautoma ten ist nur dann gestattet, wenn sie

–

samt eingebundenen Anschlussar maturen einem Mindestdauerdruck von 1.500 kPa Überdruck standhal ten,

–

während der Inbetriebhaltung des Gerätes hinreichend beaufsichtigt sind und

–

nach Beendigung des gesamten Waschvorgangs der Wasserzufluss zuverlässig abgesperrt oder die Schlauchverbindung überhaupt von der Innenanlage (Auslauf) getrennt wird.

Aufstellen und Anschließen

Wasserablauf

Die Lauge wird durch eine Ablaufpum pe mit 1 m Förderhöhe abgepumpt. Um den Wasserablauf nicht zu behindern, muss der Schlauch knickfrei verlegt werden. Der Krümmer am Schlauchen de ist drehbar und ggf. abziehbar.

Falls notwendig, kann der Schlauch bis zu 5 m verlängert werden. Zubehör ist beim Miele Fachhandel oder Miele Kun dendienst erhältlich.

Möglichkeiten des Wasserablaufs:

1. Einhängen in ein Wasch- oder Aus-

gussbecken:

Beachten Sie:

– Sichern Sie den Schlauch gegen Ab-

rutschen!

– Wird das Wasser in ein Waschbe-

cken abgepumpt, muss es schnell genug abfließen. Sonst besteht die Gefahr, dass Wasser überfließt oder ein Teil des abgepumpten Wassers in den Waschautomaten zurückge saugt wird.

2. Anschließen an ein Kunststoff-Ab

flussrohr mit Gummimuffe (Siphon nicht unbedingt erforderlich).

3. Auslauf in einen Bodenablauf (Gully).

4. Anschließen an ein Waschbecken

mit Kunststoffnippel.

Beachten Sie:

a Adapter

b Waschbecken-Überwurfmutter

c Schlauchschelle

d Schlauchende

^ Installieren Sie den Adapter a mit

der Waschbecken-Überwurfmutter b am Waschbeckensiphon.

^ Stecken Sie das Schlauchende d

auf den Adapter a.

Ziehen Sie die Schlauchschelle c di rekt hinter der Waschbecken-Über wurfmutter mit einem Schraubendre her fest.

Sondervorschriften für Österreich

Der Waschautomat kann direkt an die Abflussleitung angeschlossen werden, wenn die Hauskanalanlage der Ö-Norm 2501 entspricht.

Elektroanschluss

Aufstellen und Anschließen

Der Waschautomat ist mit einem An schlusskabel und Netzstecker an schlussfertig ausgerüstet.

Die Zugänglichkeit des Netzsteckers muss immer gewährleistet sein, um den Waschautomaten von der Netzversor gung zu trennen.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte Elektroanlage erfolgen.

In keinem Fall sollte der Waschautomat an Verlängerungskabeln, wie z.B. Mehrfach-Tischsteckdosen o. ä., angeschlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszuschließen.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Verbrauchsdaten

Beladung Verbrauchsdaten

Energie Wasser Laufzeit

in kWh in l kurz normal

Koch-/ Buntwäsche

Pflegeleicht 40°C Feinwäsche 30°C 1,5 kg 0,30 65 43 min 58 min Automatic 40°C 3,0 kg 0,30 - 0,45 35 - 50 57 min 1 h 12 min Dunkle Wäsche 40°C 3,0 kg 0,58 55 1 h 05 min 1 h 15 min Oberhemden 40°C 1,5 kg 0,50 52 – 55 min Jeans 40°C 2,5 kg 0,50 45 53 min 1 h 00 min Express 40°C 3,0 kg 0,30 34 – 31 min Seide / 30°C 1,0 kg 0,25 39 – 35 min Wolle / 30°C 2,0 kg 0,23 39 – 40 min

Hinweis für Vergleichsprüfungen:

Prüfprogramm nach EN 60456

Kurzprogramm für Prüfinstitute; es muss die Zusatzfunktion Kurz gewählt werden.

95°C 5,5 kg 1,75 47 2 h 12 min

60°C

60°C 3,0 kg 0,73 40 59 min 40°C 40°C

5,5 kg 0,93 47 1 h 52 min

5,5 kg 0,60 54 2 h 08 min

3,0 kg 0,36 40 59 min

2,5 kg 0,45 45 1 h 02 min 1 h 19 min

Die Verbrauchsdaten können je nach Wasserdruck, Wasserhärte, Wasserein lauftemperatur, Raumtemperatur, Wäscheart, Wäschemenge, Schwankungen in der Netzspannung und gewählten Zusatzfunktionen von den angegebenen Werten abweichen.

Technische Daten

Höhe 900 mm Höhe bei geöffnetem Deckel 1390 mm Breite 454 mm Tiefe 600 mm Leergewicht 94,0 kg Fassungsvermögen 5,5 kg Trockenwäsche Anschlussspannung siehe Typenschild Anschlusswert siehe Typenschild Absicherung siehe Typenschild Verbrauchsdaten siehe Kapitel Verbrauchsdaten Wasserfließdruck min. 100 kPa (1 bar) Wasserstaudruck max. 1.000 kPa (10 bar) Länge des Zulaufschlauches 1,70 m Länge des Ablaufschlauches 1,50 m Länge des Anschlusskabels 2,40 m Abpumphöhe max. 1,00 m Abpumplänge max. 5,00 m Erteilte Prüfzeichen siehe Typenschild

Programmierfunktionen für die Änderung von Standardwerten

Programmierfunktionen

System Wasser plus

Mit dem System Wasser plus können Sie die Einstellung für die Zusatzfunk tion Wasser plus festlegen.

Sie haben die Wahl zwischen vier Ein stellungen.

Einstellung 1:

mehr Wasser beim Spülen

Einstellung 2:

mehr Wasser beim Waschen und beim Spülen (Auslieferungszustand)

Einstellung 3:

einen zusätzlichen Spülgang.

Einstellung 4:

mehr Wasser beim Waschen und beim Spülen und gang.

Das Programmieren und Speichern erfolgt in den Schritten A bis G:

Die Programmierfunktionen werden mit Hilfe der Taste Start und des Pro grammwählers aktiviert. Die Taste Start und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

–

Der Waschautomat ist ausgeschaltet.

–

Der Waschautomat ist geschlossen.

einen zusätzlichen Spül-

A Drücken Sie die Taste Start und hal

ten Sie diese während der Schritte B bis C gedrückt.

B Schalten Sie den Waschautomaten

mit der Taste I-Ein/0-Aus ein.

C Warten Sie, bis die Kontrollleuchte

der Taste Start leuchtet . . .

D . . . und lassen Sie die Taste Start

danach los.

E Drehen Sie den Programmwähler auf

die Position Koch-/Buntwäsche 60°C:

Die Kontrollleuchte Einw./Vorwaschen blinkt 2 x kurz nach jeweils zwei Sekunden, da die Einstellung 2 werkseitig eingestellt ist.

F Durch jedes Drücken auf die Taste

Start wählen Sie jeweils eine andere Einstellung.

Die Kontrollleuchte Einw./Vorwaschen: – blinkt 1x = Einstellung 1 – blinkt 2x = Einstellung 2

–

blinkt 3x = Einstellung 3

–

blinkt 4x = Einstellung 4

G Mit der Taste I-Ein/0-Aus den Wasch

automaten ausschalten.

Die Taste Wasser plus ist jetzt mit der gewählten Einstellung belegt. Diese bleibt so lange gespeichert, bis eine andere Einstellung programmiert wird.

–

Der Programmwähler steht auf der Position Ende.

Programmierfunktionen

Schongang

Für das schonende Waschen leicht verschmutzter Textilien. Die Trommel bewegung wird reduziert.

Der Schongang kann in den Pro grammen Koch-/Buntwäsche, Express, und Automatic benutzt werden.

Ist der Schongang programmiert, wird bei jedem Waschgang in diesen Pro grammen mit dem Schongangrhythmus gewaschen.

Der Schongang ist im Auslieferungszu stand ausgeschaltet.

Das Programmieren und Speichern erfolgt in den Schritten A bis G:

Die Programmierfunktionen werden mit Hilfe der Taste Start und des Programmwählers aktiviert. Die Taste Start und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

–

Der Waschautomat ist ausgeschaltet.

–

Der Waschautomat ist geschlossen.

–

Der Programmwähler steht auf der Position Ende.

A Drücken Sie die Taste Start und hal

ten Sie diese während der Schritte B bis C gedrückt.

B Schalten Sie den Waschautomaten

mit der Taste I-Ein/0-Aus ein.

C Warten Sie, bis die Kontrollleuchte

der Taste Start leuchtet . . .

D . . . und lassen Sie die Taste Start

danach los.

E Drehen Sie den Programmwähler auf

die Position Koch-/Buntwäsche 40°C:

Die Kontrollleuchte Einw./Vorwaschen:

blinkt nicht = der Schongang ist

ausgeschaltet.

blinkt = der Schongang ist

eingeschaltet.

F Durch Drücken auf die Taste Start,

schalten Sie den Schongang ein oder wieder aus.

G Mit der Taste I-Ein/0-Aus den Wasch-

automaten ausschalten.

Die gewählte Einstellung der Program mierfunktion ist jetzt abgespeichert und bleibt so lange erhalten, bis sie wieder geändert wird.

Programmierfunktionen

Laugenabkühlung für Koch-/Buntwäsche

Am Ende der Hauptwäsche läuft zu sätzliches Wasser in die Trommel, um die Lauge abzukühlen.

Die Laugenabkühlung erfolgt bei An wahl der Temperatur 95°C.

Die Laugenabkühlung sollte aktiviert werden:

beim Einhängen des Ablaufschlau

–

ches in ein Wasch- oder Ausgussbe cken, um der Verbrühungsgefahr vorzubeugen.

– bei Gebäuden, deren Abflussrohre

nicht der DIN 1986 entsprechen.

Die Laugenabkühlung für Koch-/Bunt- wäsche ist im Auslieferungszustand ausgeschaltet.

Das Programmieren und Speichern erfolgt in den Schritten A bis G:

A Drücken Sie die Taste Start und hal

ten Sie diese während der Schritte B bis C gedrückt.

B Schalten Sie den Waschautomaten

mit der Taste I-Ein/0-Aus ein.

C Warten Sie, bis die Kontrollleuchte

der Taste Start leuchtet . . .

D . . . und lassen Sie die Taste Start

danach los.

E Drehen Sie den Programmwähler auf

die Position Koch-/Buntwäsche 30°C:

Die Kontrollleuchte Einw./Vorwaschen:

blinkt nicht = die Laugenabkühlung

ist ausgeschaltet.

blinkt = die Laugenabkühlung

ist eingeschaltet.

F Durch Drücken auf die Taste Start,

schalten Sie die Laugenabkühlung ein oder wieder aus.

G Mit der Taste I-Ein/0-Aus den Wasch-

automaten ausschalten.

Die gewählte Einstellung der Program mierfunktion ist jetzt abgespeichert und bleibt so lange erhalten, bis sie wieder geändert wird.

Voraussetzung:

–

Der Waschautomat ist ausgeschaltet.

–

Der Waschautomat ist geschlossen.

–

Der Programmwähler steht auf der Position Ende.

Programmierfunktionen

Memory-Funktion

Wird zu einem Programm eine Zu satzfunktion angewählt und/oder die Schleuderdrehzahl geändert, spei chert der Waschautomat diese Ein stellungen bei Programmstart ab.

Bei erneuter Anwahl des Grundwasch programms zeigt der Waschautomat diese abgespeicherte Zusatzfunktion und/oder Schleuderdrehzahl an.

Die Memory-Funktion ist im Ausliefe rungszustand ausgeschaltet.

Das Programmieren und Speichern erfolgt in den Schritten A bis G:

Die Programmierfunktionen werden mit Hilfe der Taste Start und des Programmwählers aktiviert. Die Taste Start und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

–

Der Waschautomat ist ausgeschaltet.

–

Der Waschautomat ist geschlossen.

–

Der Programmwähler steht auf der Position Ende.

A Drücken Sie die Taste Start und hal

ten Sie diese während der Schritte B bis C gedrückt.

B Schalten Sie den Waschautomaten

mit der Taste I-Ein/0-Aus ein.

C Warten Sie, bis die Kontrollleuchte

der Taste Start leuchtet . . .

D . . . und lassen Sie die Taste Start

danach los.

E Drehen Sie den Programmwähler auf

die Position Pflegeleicht 60°C:

Die Kontrollleuchte Einw./Vorwaschen:

blinkt nicht = die Memory-Funktion ist

ausgeschaltet.

blinkt = die Memory-Funktion ist

eingeschaltet.

F Durch Drücken auf die Taste Start,

schalten Sie die Memory-Funktion ein oder wieder aus.

G Mit der Taste I-Ein/0-Aus den Wasch-

automaten ausschalten.

Die gewählte Einstellung der Program mierfunktion ist jetzt abgespeichert und bleibt so lange erhalten, bis sie wieder geändert wird.

Programmierfunktionen

Einweichzeit

Sie können die Taste Einweichen mit ei ner Einweichzeit - wählbar zwischen 30 Minuten und 2 Stunden (in 30 Minu ten-Schritten) - belegen.

Die gewählte Einweichzeit wird bei An wahl der Zusatzfunktion Einweichen dem eigentlichen Waschprogramm vor angestellt.

Die Taste Einweichen ist im Ausliefe rungszustand mit einer Einweichzeit von 2 Stunden belegt.

Das Programmieren und Speichern erfolgt in den Schritten A bis G:

Die Programmierfunktionen werden mit Hilfe der Taste Start und des Programmwählers aktiviert. Die Taste Start und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

–

Der Waschautomat ist ausgeschaltet.

–

Der Waschautomat ist geschlossen.

A Drücken Sie die Taste Start und hal

ten Sie diese während der Schritte B

bis C gedrückt.

B Schalten Sie den Waschautomaten

mit der Taste I-Ein/0-Aus ein.

C Warten Sie, bis die Kontrollleuchte

der Taste Start leuchtet . . .

D . . . und lassen Sie die Taste Start

danach los.

E Drehen Sie den Programmwähler auf

die Position Pflegeleicht 40°C:

Die Kontrollleuchte Einw./Vorwa schen blinkt 1 x kurz nach jeweils zwei Sekunden, da werkseitig eine Einweichzeit von 2 Stunden eingestellt ist.

F Durch jedes Drücken auf die Taste

Start wählen Sie jeweils eine andere Einstellung.

Die Kontrollleuchte Einw./Vorwaschen: – blinkt 1x = 2 h Einweichzeit

–

blinkt 2x = 1 h 30 min Einweich zeit

–

Der Programmwähler steht auf der Position Ende.

–

blinkt 3x = 1 h Einweichzeit

–

blinkt 4x = 30 min Einweichzeit

G Mit der Taste I-Ein/0-Aus den Wasch

automaten ausschalten.

Die Taste Einweichen ist jetzt mit der gewählten Einweichzeit belegt. Diese bleibt so lange gespeichert, bis eine andere Einweichzeit programmiert wird.

Nachkaufbares Zubehör

Miele steht für perfekte Wäschepflege. Die Miele Waschautomaten verfügen über eine Vielzahl von Spezialprogram men, deren Ablauf optimal auf die je weiligen Textilien eingestellt ist. Mit der Entwicklung eigener Spezialwaschmit tel (CareCollection) und Pflegeprodukte bietet Ihnen Miele ein einzigartiges Sys tem zur schonenden Reinigung und Pflege Ihrer Textilien.

Nachfolgend stellen wir Ihnen die Miele CareCollection und die Miele Pflege produkte vor. Diese und viele weitere interessante Produkte können Sie im In ternet bestellen.

Alle Produkte erhalten Sie auch beim Miele Kundendienst.

CareCollection

Miele Spezialwaschmittel

"Outdoor"

Das Miele Spezialwaschmittel "Outdoor" bietet eine besonders schonende, ef

fektive Reinigungs- und Pflegemöglich

keit für Ihre wasserabweisende Out door-Bekleidung.

"Sport"

Das Miele Spezialwaschmittel "Sport"

reinigt Sporttextilien und Mikrofaserge

webe besonders schonend. Ihre Wäsche ist schnell wieder frisch und unangenehme Gerüche haben keine Chance.

"Daunen"

Auf der Basis milder Tenside und natürlicher Hilfsstoffe sorgt das Spezialwaschmittel für lockere Daunen und erhält somit die natürliche Elastizität der Daune.

Miele Imprägniermittel

Das Miele Imprägniermittel umschließt die Fasern des Stoffes und macht sie so wasser-, wind- und schmutzabwei send, ohne die Oberfläche der Textilien zu verkleben. Dadurch behält der Stoff seine Atmungsaktivität und Elastizität zuverlässig.

Nachkaufbares Zubehör

Vollwaschmittel "UltraWhite"

Das Miele Vollwaschmittel in Pulverform eignet sich besonders zum Einsatz für weiße und helle Wäsche sowie stark verschmutzte Buntwäsche.

Colorwaschmittel "UltraColor"

Das Miele Colorwaschmittel "UltraColor" eignet sich besonders zur Reinigung von bunter und schwarzer Wäsche. Durch seine besondere Zusammenset zung sorgt es bereits bei niedrigen Temperaturen für eine effektive Fle ckenentfernung und schützt Ihre Lieb lingsfarben vor dem Ausbleichen und Verfärben.

Feinwaschmittel "Für Feines"

Für eine besonders schonende Reini gung und Pflege Ihrer empfindlichen Textilien, wie Wolle oder Seide, eignet sich das Miele Feinwaschmittel "Für Fei nes". Durch seine besondere Formel reinigt es bereits ab einer Temperatur von 20°C ausgezeichnet und schützt die Farben Ihrer Feinwäsche.

Weichspüler

Einen besonders frischen und natürli chen Duft verleiht Ihrer Wäsche der Miele Weichspüler. Er verhindert die elektrostatische Aufladung beim elektrischen Trocknen und macht die Wäsche weich und kuschelig.

Änderungen vorbehalten/3210

M.-Nr. 07 946 440 / 00

Miele W 600 GalaGrande XL User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
