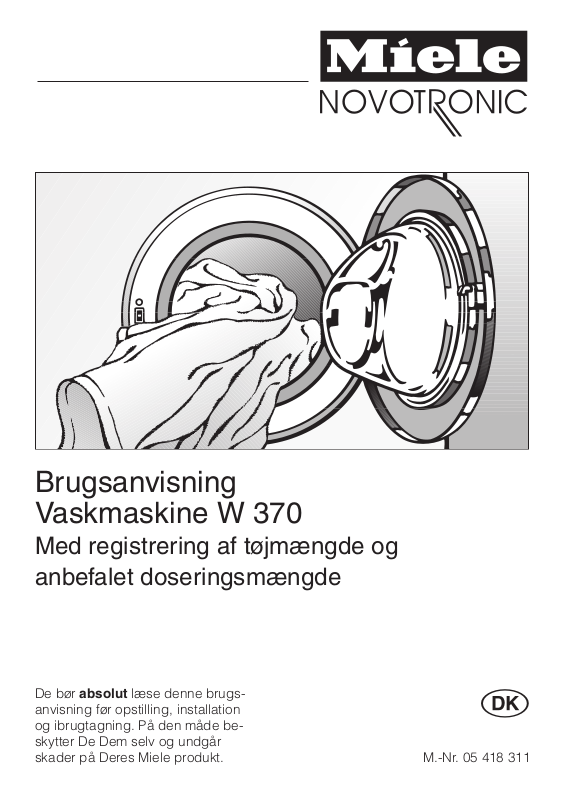

Brugsanvisning Vaskmaskine W 370

Med registrering af tøjmængde og anbefalet doseringsmængde

De bør absolut læse denne brugsanvisning før opstilling, installation og ibrugtagning. På den måde beskytter De Dem selv og undgår skader på Deres Miele produkt. M.-Nr. 05 418 311

Deres bidrag til miljøbeskyttelse

Bortskaffelse af emballagen

Emballagen beskytter maskinen mod transportskader. Emballagematerialet er valgt ud fra miljømæssige hensyn og er genanvendeligt.

Genbrug af emballagematerialerne sparer råstoffer og mindsker affalds problemerne. Aflever derfor emballagen på nærme ste opsamlingssted. Deres kommune kontor kan oplyse Dem om, hvor De finder disse opsamlingssteder.

Bortskaffelse af en gammel maskine

Gamle maskiner indeholder materialer, der kan genbruges. Aflever derfor De res brugte maskine til kommunens nær meste genbrugsstation.

Sørg endvidere for, at den gamle ma skine opbevares utilgængeligt for børn, indtil den afleveres på genbrugsstatio nen. Se også afsnittet Råd om sikker hed og advarsler.

Indholdsfortegnelse

Deres bidrag til miljøbeskyttelse

Bortskaffelse af emballagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Bortskaffelse af en gammel maskine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Råd om sikkerhed og advarsler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Beskrivelse af vaskemaskinen

Vaskemaskinens funktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Specialprogrammer

(Silke /, Uld /, Miniprogram, Combiprogram, Ekstra skyl). . . . . . . . . . . . . . 9

Strygefri vask med programmerne Finvask og Silke / . . . . . . . . . . . . . . . . . . 9

Registrering af tøjmængde. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Anbefalet dosering af vaskemiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Vand plus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Forvalg t./min. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Resttid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Ajourføring af program (up-date) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Betjeningspanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Multifunktionsdisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Vigtige betjeningselementer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Programvælger. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Taster til ekstrafunktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Tast til indstilling af centrifugeringshastighed med kontrollamper . . . . . . . . . . 13

Før første vask

Ibrugtagning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Nulpunktet indstilles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Miljøvenlig vask . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Sådan vasker De korrekt

Kort vejledning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Programoversigt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Forberedelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Programvalg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Ekstrafunktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Forvalg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Programslut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Indholdsfortegnelse

Tøj efterfyldes/tages ud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Programmet afbrydes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Valgt program ændres. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Programafsnit udelades. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Et andet program vælges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Programforløb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Vaskemiddel

Afkalkningsmiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Skyllemiddel og stivelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Automatisk dosering af skyllemiddel og flydende stivelse. . . . . . . . . . . . . . . . 31

Separat dosering af skyllemiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Separat dosering af stivelse i pulverform . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Afblegning / indfarvning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Elektronisk børnesikring / låsefunktion

Elektronisk børnesikring. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Elektronisk låsefunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Rengøring og vedligeholdelse

Vaskemaskinen rengøres. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Vaskemiddelbeholderen rengøres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Afløbsfilter og afløbspumpe rengøres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Filtrene i vandtilløbet rengøres. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Filteret i tilløbsslangen rengøres: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Filteret i magnetventilens tilløbsstuds rengøres:. . . . . . . . . . . . . . . . . . . . . . . . 37

Småfejl afhjælpes

Hvad nu, hvis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Vaskemaskinen vil ikke starte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Vaskeprogrammet afbrydes og maskinen melder fejl . . . . . . . . . . . . . . . . . . . . . . 39

Vaskeprogrammet afvikles som sædvanligt, men maskinen melder fejl. . . . . . . . 40

Fejl i registrering af tøjmængde og anbefalet doseringsmængde . . . . . . . . . . . . 41

Andre fejl eller et utilfredsstillende vaskeresultat. . . . . . . . . . . . . . . . . . . . . . . . . . 42

Døren åbnes ikke ved tryk på

Døren åbnes i tilfælde af strømsvigt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Garanti og service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Indholdsfortegnelse

Opstilling og tilslutning

Front. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Bagvæg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Opstillingssted . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Vaskemaskinen opstilles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Transportsikringer fjernes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Transportsikring monteres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Justering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Ben(ene) skrues ud og spændes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Indbygning under en køkkenbordsplade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Vaske-/tørresøjle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Vandtilløb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Vandafløb. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Eltilslutning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Forbrugsdata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Programmeringsfunktioner

System Vand plus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Skånevask . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Ludfortynding til KOGE-/KULØRTVASK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Memory-funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Summer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Råd om sikkerhed og advarsler

Læs venligst denne brugsanvisning, før De tager vaskemaskinen i brug. Derved undgår De skader på både Dem selv og maskinen. Opbevar venligst denne brugsanvis ning og giv den videre til en eventuel senere ejer.

Retningslinier vedrørende bru gen af vaskemaskinen

Vaskemaskinen er udelukkende

beregnet til vask af tøj, der af fabri kanten er deklareret som maskinvask bart samt tekstiler af uld, der kan håndvaskes. Al anden anvendelse er på egen risiko. Fabrikanten kan ikke gøres ansvarlig for skader opstået på grund af forkert brug eller betjening.

Teknisk sikkerhed

Kontrollér maskinen for ydre synli-

ge skader, før den opstilles. Tag aldrig en beskadiget maskine i brug.

Denne maskine skal ekstrabeskyt

tes jf. stærkstrømsreglementet. Det er meget vigtigt, at denne grundliggen de sikkerhedsforanstaltning afprøves, og at installationerne i tvivlstilfælde gennemgås af en fagmand. Producenten kan ikke gøres ansvarlig for skader, der er opstået på grund af manglende eller afbrudt jordledning.

Brug af sikkerhedsgrunde aldrig

forlængerledning (brandfare ved overophedning).

Vaskemaskinen opfylder de fore

skrevne sikkerhedsbestemmelser.

Reparationer må kun foretages af en af Miele autoriseret tekniker. Ved reparation foretaget af ukyndige kan brugeren udsættes for fare.

Vaskemaskinen er først totalt afbrudt fra elnettet, når:

– ledningen er trukket ud af stikkontak-

ten eller – hovedafbryderen er slukket eller –

sikringerne er skruet ud.

Før tilslutning kontrolleres, at tilslut

ningsforholdene i huset stemmer overens med angivelserne på typeskil tet. Spørg i tvivlstilfælde en elinstallatør.

Råd om sikkerhed og advarsler

Vaskemaskinen må kun tilsluttes til

ledningsnettet, hvis slangen med tilbehør er så god som ny. Kontrollér venligst delene med jævne mellemrum, så De kan udskifte dem rettidigt og der ved undgå vandskader.

Defekte dele må kun udskiftes med

originale Miele reservedele. Kun hvis dette overholdes, kan vi garantere, at de sikkerhedskrav, som vi stiller til vore maskiner, opfyldes.

Hvis nettilslutningskablet er beska

diget, skal det udskiftes med et specielt Miele nettilslutningskabel!

Brug af vaskemaskinen

Indbygning og montering af denne

maskine på et ikke-stationært opstillingssted (f.eks. skib) må kun udføres af fagfolk og kun under iagttagelse af sikkerhedsforskrifterne for brugen af denne maskine.

Opstil ikke maskinen i rum, hvor

der er risiko for frost. En frosset slange kan springe, når den kommer under tryk. Elektronikkens præcision kan også påvirkes ved temperaturer under frysepunktet.

Sørg for, at transportsikringen bag på maskinen er fjernet, før den ta

ges i brug (se afsnittet

slutning

transportsikringen endnu sidder på,

kan det medføre beskadigelse af ma skinen og eventuelt også af skabe o.lign. i nærheden.

er) og især, hvis der ikke er et gulvafløb i nærheden af maskinen.

ned, hvis den anbringes i en vask. Vær sikker på, at vasken kan tage vandet tilstrækkelig hurtigt, da der ellers er risiko for oversvømmelse. Afløbsslangen fastgøres, hvis den anbringes i en vask. Presset fra det udstrømmende vand kan eventuelt trykke slangen op af vasken.

mønter, clips o.lign.). Fremmedlegemer kan beskadige ma skindele, der igen kan medføre skader på vasketøjet.

). Hvis der centrifugeres, mens

Luk altid for vandhanen ved læn gere tids fravær (f.eks. under feri

Sørg for, at afløbsslangen er for svarligt anbragt og ikke rutscher

Sørg for, at der ikke vaskes fremmedlegemer med tøjet (f.eks. søm,

Opstilling og til

Råd om sikkerhed og advarsler

Med korrekt vaskemiddeldosering

er afkalkning af maskinen ikke nød vendig. Hvis De alligevel ønsker at af kalke maskinen, bør De anvende af kalkningsmidler med korrosionsbeskyttelse. Disse afkalkningsmidler kan De købe hos Deres Miele forhandler eller på Mieles reservedelslager. Følg anvis ningerne på pakningen.

Tøj, der er behandlet med enhver

form for opløsningsmiddel, skal in den vask i maskinen skylles grundigt i rent vand.

Brug aldrig vaskemiddel, der inde

holder opløsningsmiddel, i denne maskine. Der kan være risiko for, at der dannes giftige dampe, og at maskinen beskadiges. Desuden er sådanne midler brand- og eksplosionsfarlige.

Farvemidler skal være egnet til

brug i vaskemaskine. Følg anvisningerne fra leverandøren af midlet.

Affarvningsmidler indeholder svovl-

holdige forbindelser, der kan med føre risiko for korrosion. Affarvningsmid ler må ikke anvendes i vaskemaskine.

Brug af tilbehør

Der må kun monteres tilbehør, der

er anerkendt af Miele. Hvis andre dele monteres, bortfalder kravene om garanti og/eller produktansvar.

Inden bortskaffelse af gammel maskine

Stikket trækkes ud af stikkontakten, og nettilslutningskablet samt stikket gøres

ubrugeligt. Derved forhindrer De, at va

skemaskinen misbruges.

Hvis De vasker med høje tempera

turer, må De huske på, at glasset i døren bliver varmt. Sørg derfor for, at børn ikke kommer i nærheden af maskinen.

Beskrivelse af vaskemaskinen

Vaskemaskinens funktioner

Specialprogrammer (Silke /, Uld /, Miniprogram, Combiprogram, Ekstra skyl)

Program til håndvaskbart tøj: Silke

–

Til håndvaskbart tøj, der krøller let og som ikke indeholder uld.

Program til håndvaskbart tøj: Uld

–

Til håndvaskbar uld og uldblandin ger.

– Program til små mængder tøj: Mini-

program Kulørtvask til hurtig vask af små

mængder let tilsmudset tøj.

– Program til blandet tøj: Combipro-

gram Blandet tøj, sorteret efter farve.

– Program til skylning af tøj: Ekstra skyl

Skylning og centrifugering.

Strygefri vask med programmerne Finvask og Silke /

Tøjet vaskes og centrifugeres ekstra skånsomt. Derved krøller tøjet mindre og efterfølgende strygning er lettere overstået.

Registrering af tøjmængde

Vaskemaskinen registrerer tøjmæng den, så denne afpasses programmets max. kapacitet.

Anbefalet dosering af vaskemiddel

Vaskemaskinen anbefaler reduceret doseringsmængde, når det pågældende programs max. kapacitet ikke udnyttes. Procentangivelsen skal forstås som procent af vaskemiddelproducentens angivelser

Vand plus

Med denne funktion er det muligt at øge vandstanden i klarvask og/eller skyl. I KOGE-/KULØRTVASK er det mu ligt at vælge et ekstra skyl.

Beskrivelse af vaskemaskinen

Forvalg t./min.

Med Forvalg kan programstart udsky des fra 30 minutter til max. 24 timer.

Resttid

Når et program startes, vises program mets varighed i displayet i timer og mi nutter. Derefter starter nedtælling mi nutvis.

Elektronisk børnesikring

Den elektroniske børnesikring forhin drer, at maskinen åbnes under vask, el ler at vaskeprogrammet afbrydes. Ved programslut ophæves den elektroniske børnesikring automatisk.

Elektronisk låsefunktion

Den elektroniske låsefunktion forhindrer, at uvedkommende betjener maskinen (hvis f.eks. maskinen er opstillet i fællesrum).

Ajourføring af program (up-date)

Deres maskine er udstyret med en så kaldt PC-funktion, som betyder, at den i fremtiden kan ajourføres med den nye ste programteknik, som bliver udviklet på Mieles fabrikker. Det kan f.eks. væ

re, når der udvikles nye tekstiler, som

stiller krav om en helt ny programtype, eller at der udvikles ny teknologi, som kan reducere el- og vandforbruget og dermed Deres udgifter hertil.

PC-funktionen på Deres vaskemaskine er det værktøj, Miele teknikeren bruger

til at ajourføre elektronikken med.

Ønsker De at blive kontaktet af Miele, når en sådan ajourføring kan tilbydes, skal De blot udfylde vedlagte skema og sende det til os.

Når vi kontakter Dem, vil De så få at vide, hvilke ændringer, vi kan tilbyde, samt prisen.

Når funktionen er tilkoblet, kan: –

døren ikke åbnes og

–

et program ikke startes.

Betjeningspanel

Beskrivelse af vaskemaskinen

a Multifunktionsdisplay

Nærmere information følger på næste side.

b START

Starter vaskeprogrammet.

c Forvalg

Med tasten Forvalg kan programstart udskydes.

d Ekstrafunktioner

Kontrollampen lyser = funktionen er valgt Kontrollampen slukket = funktionen er ikke valgt

e Centrifugering

Til valg af centrifugeringshastighed, Flydeslut og Ingen centrifugering

f Kontrollamper angiver valgt centri

fugeringshastighed

g Programvælger

Med programvælgeren vælges et grundprogram med temperatur. Programvælgeren kan drejes højre eller venstre om.

h Programforløb med kontrollamper

Angiver det programafsnit, hvortil programmet er nået.

i Service-/Fejl-kontrollamper j s knap

Tænd/sluk eller programafbrydelse.

k Dør knap

Åbner døren.

Beskrivelse af vaskemaskinen

Multifunktionsdisplay

a Display b Kontrollamper til displayet c Tasten har to funktioner:

– Skifter displayet mellem

Vaskemiddel %ogResttid t./min.

– Indstiller nulpunktet på den føler, der

registrerer tøjmængden.

For at tøjvasken skal blive så økono misk og miljøvenlig som mulig, angiver vaskemaskinen:

–

hvor mange procent tøj, der er i trom len i forhold til det valgte programs max. kapacitet (tøjmængde i trin a 25/50/75/100%).

Tøjmængde

hvor meget vaskemiddel, der skal

–

bruges i det valgte program til den beregnede tøjmængde (vaskemiddel i trin a 40/50/60/75/100% i forhold til den af vaskemiddelproducenten angivne mængde).

vasketiden på basis af program og

–

tøjmængde (resttid t./min.).

Bemærk venligst, at angivelsen af

Tøjmængde %

gram og kun gælder for tørt tøj.

Bemærk: En tøjmængde på under 25%, angives ikke i displayet. Ved anbefalet doseringsmængde angiver displayet en min. mængde på 40%.

Ovennævnte oplysninger vises i alle programmer.

I programmerne: – Ekstra skyl –

Pumpe/Centrifugering

–

Stivelse

vises kun resttiden.

Desuden viser displayet:

–

Forvalg

–

Programmeringsfunktioner (programmeringsmode)

er afhængig af pro

Beskrivelse af vaskemaskinen

Vigtige betjeningselementer

Programvælger

Med programvælgeren indstilles grund vaskeprogram med temperatur.

Den lysende ring omkring kontakten slukker nogle minutter efter program slut.

Taster til ekstrafunktioner

Grundprogrammerne kan suppleres med forskellige ekstrafunktioner.

Ved tryk på en tast til en ekstrafunktion til- eller fravælges denne. Når kontrollampen lyser, er ekstrafunktionen valgt.

Hvis en ekstrafunktion ikke er tilladt af grundprogrammet, er det ikke muligt at vælge denne.

Tast til indstilling af centrifugeringshastighed med kontrollamper

Den max. centrifugeringshastighed afhænger af det pågældende grundpro gram.

Omdrejningstal max.

1600 KOGE-/KULØRTVASK, Minipro

gram, Stivelse, Pumpe/ Centrifu gering

1200 ULD, Ekstra skyl

900 STRYGELET, Combiprogram 600 FINVASK 400 Silke

Grundprogram

Ved tryk på tasten til indstilling af centri fugeringshastighed ændres centrifuge ringshastigheden. Det er dog ikke mu ligt at vælge en højere centrifugerings-

hastighed end den, grundprogrammet

tillader. Kontrollamperne viser den valgte cen

trifugeringshastighed. Centrifugering mellem skyl (intervalcen

trifugering) og slutcentrifugering kan også vælges fra.

Centrifugering vælges fra

^ Tryk på tasten til indstilling af centrifu-

geringshastighed til:

– Flydeslut

Tøjet centrifugeres ikke og bliver liggende i sidste hold skyllevand. Derved krøller tøjet ikke, hvis det ikke tages ud straks efter programslut. Programmet fortsættes ved at vælge en centrifugeringshastighed.

Programmet afsluttes ved tryk på

Dør

–

Ingen centrifugering Tøjet centrifugeres ikke. Maskinen

slår efter udpumpning straks over på Antikrøl. Med denne indstilling bortfalder cen trifugering mellem skyllene (interval centrifgering).

Før første vask

Maskinen opstilles korrekt og tilslut tes. Se venligst afsnittet „Opstilling og tilslutning".

Ibrugtagning

En føler i vaskemaskinen registrerer tøj mængden i tromlen. Vaskemidlet dose res i henhold til tøjmængden. For at fø leren kan fungere optimalt, skal et vaskeprogram først afvikles uden tøj uden vaskemiddel føleren.

A Åben vandhanen. B Tryk på s. C Programvælgeren stilles på KULØRT-

VASK 40°C.

D Tryk på START. E Når programmet er slut:

stilles programvælgeren på

Nulpunktet indstilles

F Tryk på G Den tomme tromle drejes med hån

den (1 omgang).

Dør

. Derefter nulstilles

og åben døren.

Slut

H Programvælgeren stilles på en vilkår

lig temperatur i programmet KOGE-/ KULØRTVASK.

Kontrollampen

I Tryk på tasten oven over START min.

5 sekunder. Displayet skifter til Når tallet 40 vises i displayet, er det nye nulpunkt indstillet.

Tromlens position vil ændre sig efter de første gange vask. Derfor bør nul punktet indstilles på ny, efter vaske maskinen har været i brug nogle gan ge.

Tøjmængde %

Vaskemiddel %

lyser.

Hvis nulpunktet ikke indstilles, vil va skemaskinen angive forkerte værdi er.

Miljøvenlig vask

Udnyt den maksimale kapacitet i de

–

forskellige vaskeprogrammer. Derved bliver energi- og vandforbru

get, med hensyn til totalmængde, la vest.

Hvis De vasker normalt og let snav

–

set kogetøj ved en lavere temperatur (75°C eller 60°C) sparer De energi.

Udnyt programmerne

–

eller

Miniprogram

tøj. Til normalt snavset tøj er klarvask til

–

strækkelig.

– Udnyt ekstrafunktionen

Så kan De anvende lavere vasketemperatur til klarvasken.

– Udnyt ekstrafunktionen

i stedet for og efterfølgende klarvask bruges samme vand.

Forvask

Combiprogram

til mindre mængde

Iblødsætning

. Til iblødsætning

Vask let snavset tøj med ekstrafunk

–

tionen Brug højst den mængde vaskemid

–

del, der er angivet på vaskemiddel

pakken.

Til mindre mængde tøj reduceres

–

mængden af vaskemiddel (følg angi velsen i displayet).

Vælg højere centrifugeringshastig

–

hed, hvis tøjet efter vask skal tørres i tørretumbler.

På grund af mængde- og skylleauto

–

matik svinger vasketiderne kraftigt. Alt efter fyldningsgrad afkortes klar-

vasken, og der udelades et skyl.

Kort

Sådan vasker De korrekt

Kort vejledning

Vi tilråder, at De bliver fortrolig med bru gen af vaskemaskinen. Læs derfor ven ligst punkterne

valg

Programslut

A Tøjet forberedes og sorteres

Programvalg:

B Vaskemaskinen tændes C Døren åbnes D Program vælges E Tøjet læges i tromlen F Døren lukkes G Vaskemiddel doseres H Ekstrafunktion(er) vælges I Centrifugeringshastighed vælges J Forvalg vælges K Program startes

Programslut:

Forberedelse,Program

i dette afsnit.

Welche Textilien in welchem Programm gewaschen werden können, entneh

men Sie der folgenden Programmüber

sicht.

L Døren åbnes M Tøjet tages ud N Vaskemaskinen slukkes O Døren lukkes

Sådan vasker De korrekt

Programoversigt

KOGE-/KULØRTVASK 9ö876

Tøjart Bomuld og linned, f.eks. sengetøj, duge, frotté, cowboy

tøj, T-shirts, undertøj, babytøj. Ekstrafunktioner Iblødsætning, Forvask, Kort, Vand plus Bemærkninger

Vaskemiddel Universal-, color-, flydende vaskemiddel Max. kapacitet 5 kg Til testinstitutter:

Programindstilling til test iflg. norm EN 60456: Kulørtvask 60°C

STRYGELET 4321

Tøjart Syntetisk tøj, blandingsstoffer eller strygefri bomuld, f.eks

Ekstrafunktioner Iblødsætning, Forvask, Kort, Vand plus Bemærk – Til let snavset tøj vælges

Vaskemiddel Univeral-, color-, fin-, flydende vaskemiddel Max. kapacitet 2,5 kg

KOGEVASK anvendes kun til kimholdigt og stærkt til

–

smudset tøj. Til særlig snavset tøj, vælges

–

vask

Til let snavset tøj vælges

–

Mørkt tøj vaskes med flydende vaskemiddel eller va

–

skemiddel med color-system.

skjorter, skjortebluser, kitler, duge.

–

Til særlig snavset tøj vælges

vask

Iblødsætning

Kort

Iblødsætning

eller

For

Sådan vasker De korrekt

FINVASK ac

Tøjart Syntetisk tøj, blandingsstoffer, kunstsilke eller strygefri

bomuld, f.eks. skjorter, bluser, gardiner, der af fabrikanten

er deklareret maskinvaskbare. Ekstrafunktioner Iblødsætning, Forvask, Kort Bemærk

Vaskemiddel Finvaskemiddel Max. kapacitet 1 kg

Silke /

Tøjart Til håndvaskbart tøj, der ikke indeholder uld. Ekstrafunktioner Iblødsætning, Forvask, Kort, Vand plus Bemærk – Program med mindre krøldannelse (strygefri).

Vaskemiddel Finvaskemiddel Max. kapacitet 1 kg

ULD /

Tøjart Til håndvaskbar uld og uldblandinger. Vaskemiddel Uldvaskemiddel Max. kapacitet 2 kg

Program med mindre krøldannelse (strygefri).

–

Da gardiner for det meste er meget støvede, kræves

–

hertil normalt et program med Ved gardiner, der er tilbøjelige til at krølle, reduceres

–

omdrejningstallet, eller centrifugering fravælges.

– Tynde strømpebukser og bh’er lægges i en vaskepose

– Anvend vaskemiddel til finvask.

Forvask

Sådan vasker De korrekt

Miniprogram 7

Tøjart Kulørtvask til let tilsmudset tøj. Ekstrafunktion Vand plus Vaskemiddel Universal-, color-, flydende vaskemiddel Max. kapacitet 2,5 kg

Combiprogram 72

Tøjart Blandet kulørtvask og strygelet, sorteret efter farve. Ekstrafunktion Iblødsætning, Forvask, Kort, Vand plus Vaskemiddel Universal-, color-, flydende vaskemiddel Max. kapacitet 3 kg

Stivelse

Tøjart Duge, servietter, forklæder, kitler. Bemærk – Tøjet skal være nyvasket, men ikke behandlet med

skyllemiddel.

Max. kapacitet 5 kg

Ekstra skyl

Tøjart Tøj, der kun skal skylles og centrifugeres. Max. kapacitet 5 kg

Pumpe/Centrifugering

Bemærkninger

–

Kun pumpe: omdrejningstal stilles på

gering

Max. kapacitet 5 kg

Ingen centrifu

Sådan vasker De korrekt

Forberedelse

A Tøjet forberedes og sorteres

^ Lommer tømmes.

Fremmedlegemer (f.eks. søm,

mønter, clips) kan beskadige tøjet.

^ Eventuelle pletter fjernes før vask;

helst mens de endnu er friske. Plet terne duppes med en klud, der ikke smitter af. Gnub ikke!

Anvend aldrig kemiske (opløs

ningsholdige) rengøringsmidler i va skemaskinen.

Tøjet sorteres efter farve og behand

lingssymbol (se i krave eller i side søm).

Mørkt tøj kan smitte af og bør derfor va skes separat de første par gange. For at undgå misfarvning, bør lyst og mørkt tøj vaskes separat.

Gardiner:

–

Kroge fjernes, eller gardinet lægges i en pose.

– BH’er:

Løse bøjler sys fast eller fjernes helt.

– Strikvarer, cowboybukser, T-shirts og

sweatshirts: Vendes på vrangen, hvis tekstilfabrikanten anbefaler det.

Lynlåse, hægter og øskener lukkes før vask.

Vask aldrig tøj, der er deklareret ikke

vaskbart (behandlingssymbol h).

På Mieles internetside (www.miele.dk) kan De hente hjælp til fjernelse af sær ligt hårdnakkede pletter (blod, æg, kaf fe, te etc.).

Sådan vasker De korrekt

Programvalg

Vaskemidlet doseres ved hjælp af doseringsfunktionen. Dertil skal ef terfølgende tre punkter udføres, in den vasketøjet lægges i tromlen.

B Vaskemaskinen tændes

Tryk på s.

Vandhanen åbnes

C Døren åbnes

Dør

Tryk på

Vaskemaskinen er tændt. Når progamvælgeren står på Slut, blinker den lysende ring omkring programvælgeren som opfordring til programvalg.

D Program vælges

^ Programvælgeren stilles på det øn-

skede program.

Kontrollampen Displayet angiver ikke en værdi, når tromlen er tom.

og åben døren.

Tøjmængde %

lyser.

E Vasketøjet lægges i tromlen

Tøjet foldes ud og lægges løst i trom

len. Forskellige størrelser øger vaske virkningen og fordeler sig bedre ved centrifugering.

Displayet viser i trin a 25% hvor stor en procentdel af det valgte programs max. kapacitet, der er lagt i tromlen.

Hvis tøjmængden er under 25%, vi

–

ses mængden ikke i displayet. Hvis tøjmængden er over 100%, vi

–

ses overfyldning ved, at tallet blinker i displayet (undtagen i programmet KOGE-/KULØRTVASK).

Overfyldning reducerer vaskeresultatet og gør tøjet krøllet.

F Døren smækkes forsigtigt i

Pas på, at der ikke kommer tøj i klemme.

Kontrollampen displayet vises vaskemiddelmængden for det valgte program.

Tøjmængde %

lyser, og i

Hvis der vises et tal i displayet, når tromlen er tom, drejes tromlen en omgang. Hvis displayet ikke slukker, trykkes på tasten oven over START, til der lyder et signal.

Sådan vasker De korrekt

G Vaskemiddel tilsættes

Procentangivelsen i displayet er en hjælp til dosering af vaskemidlet og skal forstås som en procent af den af vaskemiddelproducenten angivne mængde.

Hvis displayet viser:

40 skal De beregne 40 procent . .

(lidt mindre en halvdelen)

50 skal De beregne 50 procent . .

(halvdelen)

60 skal De beregne 60 procent . .

(lidt mere end halvdelen)

75 skal de beregne 75 procent . .

(trefjerdedel) 100 skal de beregne 100 procent . . . . . af den af vaskemiddelproducen-

ten anbefalede mængde.

Træk vaskemiddelbeholderen ud og

hæld vaskemiddel i kamrene.

i = forvask (evt.

anbefalede mængde)

j = klarvask/iblødsætning

§ = skyllemiddel

/4af den samlede

Vær også opmæksom på tøjets tilsmudsningsgrad og vandets hårdhedsgrad, da . . .

...formegetvaskemiddel bevirker:

–

kraftig skumdannelse og dermed for ringet vaskemekanik og dårligt va ske,- skylle- og centrifugeringsresul tat.

–

øget vandforbrug (som følge af et automatisk ekstra skyl)

–

unødig belastning af miljøet.

Se afsnittet informationer.

Vaskemiddel

for nærmere

Sådan vasker De korrekt

Ekstrafunktioner H Ekstrafunktion(er) vælges

^ Tryk på tasten for den ønskede eks-

trafunktion.

Iblødsætning

Iblødsætning er velegnet til stærkt snavset og plettet tøj (æggehvideholdige pletter) som f.eks. blod, fedt, kakao.

Iblødsætningstiden kan indstilles i trin a 30 minutter fra 30 minutter til 6 timer.

Iblødsætningstiden slettes

Tryk på

pen slukker.

Forvask

Til stærkt snavset og plettet tøj.

Kort

Til let snavset tøj.

Programmets varighed afkortes. I pro grammerne KOGE-/KULØRTVASK, STRYGELET og kun to skylninger.

Vand plus

Med tasten Vand plus kan De vælge mellem fire muligheder. Mulighederne er forklaret under punkt „System Vand plus" i afsnittet „Programmeringsfunktioner".

Ved levering er tasten let til at øge vandstanden i vask og skyl.

Iblødsætning

Combiprogram

til kontrollam

Vand plus

udføres

indstil-

–

Ved første tryk på tasten skifter dis playet fra

t./min.

de indstillet.

–

For hvert yderligere tryk på tasten øges iblødsætningstiden med 30 mi nutter op til max. 6 timer; i displayet vises resttiden som summen af iblød sætnings- og vasketiden.

Vaskemiddel %

De første 30 minutter er allere

til

Resttid

Sådan vasker De korrekt

I Centrifugeringshastighed vælges

^ Tryk på tasten til valg af centrifuge-

ringshastighed, til kontrollampen ud for den ønskede centrifugeringshastighed lyser.

Programmernes max. tilladte centrifugeringshastigheder kan ikke overskrides.

Forvalg J Forvalg vælges

^ Ved hvert tryk på

længes tiden til programstart: – med 30 minutter ved under 10 timer, – med 1 time ved over 10 timer. Forvalg slettes ^ Forvalg slettes ved endnu et tryk på

tasten, når displayet viser 24^.

Forvalg t./min.

for-

K Tryk på START

Programmet er startet. I displayet vises programmets varighed og kontrollam pen

Resttid t./min.

lyser.

Sådan vasker De korrekt

Programslut

L Døren åbnes

Dør

Tryk på

M Tøjet tages ud

^ Dørbælgen efterses for fremmedle-

gemer.

Glem ikke tøjstykker i maskinen! De kan blive misfarvede eller krybe, hvis de vaskes med næste vask.

N Vaskemaskinen slukkes

s udløses ved et tryk og program

Slut

vælgeren stilles på

O Døren lukkes

Således undgås, at genstande, der ved en fejltagelse lægges i tromlen, vaskes sammen med tøjet og evt. beskadiger dette.

Vandhanen lukkes

Sådan vasker De korrekt

Tøj efterfyldes/tages ud

I følgende programmer kan De efterfyl de/tage tøj ud efter programstart:

KOGE-/KULØRTVASK

–

STRYGELET

–

Miniprogram

–

Combiprogram

–

Stivelse

–

Tryk på

Tøj efterfyldes/tages ud.

^ ^ Døren lukkes.

Programmet fortsættes automatisk.

Bemærk venligst:

Efter programstart kan vaskemaskinen ikke beregne ændringer i tøjmængden.

Derfor går vaskemaskinen altid ud fra max. fyldningsmængde, efter tøj er efterfyldt/taget ud.

Dør

, til døren springer op.

Døren kan ikke åbnes, når:

vandtemperaturen er over 55°C.

–

vandniveauet har overskredet en be

–

stemt værdi. programlåsen er tilkoblet.

–

programafsnittet

–

nået.

Hvis De i ovennævnte tilfælde trykker på

Dør

, lyser kontrollampen

lås

Slutcentrifugering

Program

Den viste resttid kan forlænges.

Sådan vasker De korrekt

Programmet afbrydes

Vaskemaskinen slukkes ved tryk på

s knappen.

Programmet fortsættes:

Vaskemaskinen tændes ved tryk på

s knappen.

Valgt program ændres

Efter programstart accepterer vaske maskinen følgende ændringer:

en ændring af centrifugerings

altid

–

hastigheden inden for den tilladte grænse.

– indtil 6 minutter efter start

valg af ekstrafunktionerne

Kort

og nyt valg af temperatur for det

valgte program.

Efter start er det ikke mere muligt at vælge et andet program.

Kontrollampen når der vælges et andet program. Programforløbet ændres ikke. Kon trollampen slukker, når programvæl geren atter stilles på det tidligere valgte program.

Anti-krøl/Slut

til- eller fra-

Vand plus

blinker,

Programafsnit udelades

Slut

Programvælgeren stilles på

Så snart kontrollampen for det pågæl dende programafsnit, med hvilket pro grammet skal fortsættes, blinker under programforløbet:

stilles programvælgeren inden for 4

sekunder igen på det ønskede pro

gram.

Er programlåsen tilkoblet, kan pro grammet ikke ændres, og et pro gramafsnit kan ikke udelades.

Et andet program vælges

^ Vaskemaskinen slukkes ved tryk på

s knappen. ^ Programvælgeren sitlles på ^ Vaskemaskinen tændes ved tryk på

s knappen. ^ Et nyt program vælges. ^

Tryk på START.

Slut

Sådan vasker De korrekt

Programforløb

Vaskemaskinen er forsynet med en fuldelektronisk styring med mængdeau tomatik. Vaskemaskinen beregner selv påkrævet vandforbrug afhængig af va sketøjets mængde og gennemvæd ningsevne. Derved opstår forskellige programforløb og vasketider.

De hér anførte programforløb er for grundprogrammer med max. fyldnings mængde. Ekstrafunktioner tages der ikke hensyn til.

Programforløbet på vaskemaskinen angiver det programafsnit, hvortil programmet er nået.

KOGE-/KULØRTVASK

Klarvask Vandstand: lav Vaskerytme: normal

Skylning Vandstand: lav Antal skyl: 3 eller 4

Centrifugering Intervalcentrifugering2): ja Slutcentrifugering: ja

STRYGELET

Klarvask

Vandstand: lav

Vaskerytme: normal Skylning

Vandstand: middel Antal skyl: 3 Gennemstrømningsskyl

Centrifugering

Intervalcentrifugering2): ja Slutcentrifugering: ja

FINVASK

Klarvask Vandstand: høj Vaskerytme: normal

Skylning Vandstand: høj Antal skyl: 3

Centrifugering Intervalcentrifugering2): nej Slutcentrifugering: ja

Klarvask Vandstand: middel Vaskerytme: silke

Skylning Vandstand: middel Antal skyl: 2

Centrifugering Intervalcentrifugering2): nej Slutcentrifugering: ja

Silke /

: fra 40°C

Sådan vasker De korrekt

ULD /

Klarvask Vandstand: middel Vaskerytme: uld

Skylning Vandstand: middel Antal skyl: 2

Centrifugering Intervalcentrifugering2): ja Slutcentrifugering: ja

Miniprogram

Klarvask Vandstand: lav Vaskerytme: normal

Skylning Vandstand: middel Antal skyl: 2

Centrifugering Intervalcentrifugering2): ja Slutcentrifugering: ja

Combiprogram

Klarvask Vandstand: lav Vaskerytme: normal

Skylning Vandstand: middel Antal skyl: 3 Gennemstrømningsskyl

hvis størstedelen er strygefri Centrifugering

Intervalcentrifugering2): ja Slutcentrifugering: ja

Stivelse

Vandstand: lav Vaskerytme: normal Slutcentrifugering: ja

Ekstra skyl

Vandstand: høj Antal skyl: 2 Slutcentrifugering: ja

Forklaringer til programforløbet:

Anti-krøl: I alle programmer undtagen ULD til-

kobles antikrøl-automatikken efter programslut i max. 30 minutter.

et 4. skyl udføres: – ved for meget skum i tromlen – når slutcentrifugeringshastigheden er

mindre end 700 o/m

– når

Ingen centrifugering

Intervalcentrifugering:

vælges

Vasketøjet centrifugeres mellem de en kelte skyl.

Intervalcentrifugering vælges fra:

Ingen centrifugering

vælges med ta

sten til indstilling af centrifugerings

hastighed.

Gennemstrømningsskyl: Vandet afkøles gradvist ved slutningen

af klarvasken ved hhv. tilførsel og ud

pumpning af vandet. Herved undgås temperaturchock, der bevirker, at tøjet krøller.

Vaskemiddel

De kan bruge alle moderne vaskemid ler, som er egnet til vaskemaskine også flydende og kompakte (koncen

trerede). Uld eller uldblandinger skal vaskes

med et uldvaskemiddel. Følg doseringsanvisningen på pakken.

Doseringen er afhængig af:

Tøjets tilsmudsningsgrad.

–

Let snavset Intet synligt snavs eller pletter. Tøjet har f.eks. fået kropslugt.

Normalt snavset Synligt snavs og/eller små synlige pletter.

Stærkt snavset Snavs og/eller pletter er meget synlige.

– Vandets hårdhedsgrad

Hvis De ikke kender den aktuelle vandhårdhedsgrad, kan De få oplysning herom på det lokale vandværk.

–

Tøjmængden (følg den anbefalede doseringsmængde).

Vandets hårdhedsgrad

Hårdheds-

område

I blødt 0 - 1,3 0 - 7

II middel 1,3 - 2,5 7 - 14

III hårdt til

Vand-

egenskab mmol/l °d

over 2,5 over 14

meget

hårdt

Afkalkningsmiddel

I hårdhedsområde II og III kan De til sætte et afkalkningsmiddel. Doseringen angives på pakningen. Fyld først vaske middel og derefter afkalkningsmiddel i.

Vaskemiddel kan da doseres som til hårdhedsområde I.

Hvis De anvender flere forskellige midler, foretages samlet dosering i følgende rækkefølge i kammer j:

1. Vaskemiddel

2. Afkalkningsmiddel

3. Pletfjerner På den måde skylles midlerne bedst

ind.

Vaskemiddel

Skyllemiddel og stivelse

Skyllemidlet gør tøjet blødt og forhin drer statisk elektricitet ved tørring i tør retumbler.

Stivelse giver tøjet stivhed og fylde.

Følg doseringsanvisningerne fra pro

ducenten af midlerne.

Automatisk dosering af skyllemiddel og flydende stivelse

Skyllemiddelbeholderen rengøres ef ter flere gange vask med automatisk tilsætning af stivelse - specielt hæ

verten.

Separat dosering af skyllemiddel

Skyllemiddel tilsættes i kammer §.

Programvælgeren stilles på

Centrifugeringshastighed vælges.

Tryk på START.

Separat dosering af stivelse i pulverform

^ Stivelse doseres og forberedes som

angivet på pakken.

^ Stivelse tilsættes i kammer i. ^ Programvælgeren stilles på ^ Centrifugeringshastighed vælges. ^ Tryk på START.

Stivelse

Skyllemiddel og flydende stivelse til sættes i kammer §. Ikke over max. markeringen.

Skyllemidlet og den flydende stivelse skylles ind med det sidste skyl. Ved programslut bliver en lille rest vand stå ende i kammer §.

Afblegning / indfarvning

Anvend ikke afblegningsmidler skemaskinen.

Ved anvendelse af indfarvningsmidler følges anvisningerne på pakningen nøje.

i va

Elektronisk børnesikring / låsefunktion

Elektronisk børnesikring

Børnesikringen forhindrer, at maski nen kan åbnes under vask, eller at vaskeprogrammet kan ændres eller afbrydes.

Børnesikringen tilkobles

Tryk min. 4 sekunder på START efter

programstart, indtil kontrollampen

Programlås

Børnesikringen er nu tilkoblet. Vaskemaskinen accepterer nu ingen

ændringer og vasker programmet færdigt.

Når vaskeprogrammet er færdigt, frakobles børnesikringen automatisk, således at der igen kan vælges nyt program.

lyser.

Børnesikringen frakobles

Tryk min. 4 sekunder på START efter

programstart, indtil kontrollampen

Programlås

Undtagelse: Programvælgeren står ikke på det valg

te program, og kontrollampen

Slut

blinker under programforløbet.

Programvælgeren stilles på det tidli

gere valgte program. Kontrollampen

Anti-krøl/Slut

Tryk min. 4 sekunder på START efter

programstart, indtil kontrollampen

Programlås

slukker.

Anti-krøl/

slukker.

Elektronisk børnesikring / låsefunktion

Elektronisk låsefunktion

Låsefunktionen forhindrer, at uved kommende betjener maskinen.

Når låsefunktionen er tilkoblet, kan:

vaskemaskinen ikke åbnes og

–

et program ikke startes.

–

Låsefunktionen tilkobles

Forudsætning:

Døren skal være lukket.

– – Programvælgeren skal stå på

A Tænd vaskemaskinen ved tryk på s. B Tryk på

udføres.

C Programvælgeren drejes langsomt

trin for trin med uret KULØRTVASK 60°C.

D Programvælgeren drejes langsomt

trin for trin mod uret

Forvask

, mens punkt C til E

hen på KOGE-/

hen på

Slut

E Programvælgeren drejes langsom

trin for trin mod uret VASK. Kontrollampen

F Tasten G Programvælgeren stilles på H Vaskemaskinen slukkes ved tryk på

Låsefunktionen frakobles

Punkterne A til F gentages. Kontrol lampen

Forvask

Programlås

hen på FIN

Programlås

slippes.

slukker.

blinker.

Slut

Rengøring og vedligeholdelse

Stikket trækkes ud før rengøring.

Vaskemaskinen rengøres

Kabinettet rengøres med et mildt ren

gøringsmiddel. Eftertørres med en blød klud.

Vasketromlen rengøres med et ren

gøringsmiddel til rustfrit stål.

Vaskemiddelbeholderen rengøres

Eventuelle rester af vaskemiddel fjernes regelmæssigt.

^ Hæverten rengøres.

1. Hæverten trækkes op af kammer §

Vaskemiddelbeholderen rengøres med varmt vand.

og rengøres under rindende varmt vand. Røret, hvorpå hæverten anbringes, rengøres ligeledes.

Vaskemiddelbeholderen trækkes helt ud til "stoppet". Låseknappen trykkes ned, og beholderen tages ud.

2. Hæverten anbringes atter.

Anvend aldrig rengøringsmidler til glas, rengøringsmidler med sku rende virkning eller med opløsnings middel! Disse kan på grund af den kemiske sammensætning give betydelige skader på plastoverflader. Vaskemaskinen må aldrig spules med en vandslange.

Kort brugsanvisning og programoversigt

Disse sider kan tages ud og opbevares i nærheden af vaskemaskinen.

Kort brugsanvisning

Programvalg

Bemærk: Det er vigtigt, at De er fortrolig med

brugen af Deres vaskemaskine. De be des derfor venligst læse brugsanvisnin gen nøje, især afsnittet Råd om sikker hed og advarsler.

A Tøjet forberedes og sorteres Programvalg:

B Vaskemaskinen tændes C Døren åbnes D Program vælges E Tøjet lægges ind F Døren lukkes G Vaskemiddel doseres H Ekstrafunktion(er) vælges I Centrifugeringshastighed vælges J Forvalg vælges K Program startes

Programslut:

L Døren åbnes M Tøjet tages ud

KOGE-/KULØRTVASK

678ö9

Tøjart:

Bomuld og linned, f.eks. sengetøj,

duge, frotté, cowboytøj, T-shirts,

undertøj og babytøj

Ekstrafunktioner: Iblødsætning, Forvask, Kort, Vand plus

Vaskemiddel: Universal-, color-, flydende vaskemid del

Max. kapacitet: 5 kg

STRYGELET 1234

Tøjart: Syntetisk tøj, blandingsstoffer eller strygefri bomuld, f.eks. skjorter, skjortebluser, kitler, duge

Ekstrafunktioner: Iblødsætning, Forvask, Kort, Vand plus

Vaskemiddel: Universal-, color-, flydende-, finvaskemiddel

Max. kapacitet:

2,5 kg

N Vaskemaskinen slukkes O Døren lukkes

FINVASK ac

Tøjart: Syntetisk tøj, blandingsstoffer, kunstsilke eller strygefri bomuld, f.eks. skjorter, bluser, gardiner, der af fabri kanten er deklareret maskinvaskbare.

Ekstrafunktioner: Iblødsætning, Forvask, Kort

Vaskemiddel: Max. kapacitet:

Finvaskemiddel

1 kg

Silke /

Tøjart: Håndvaskbart tøj, der ikke indeholder uld

Ekstrafunktioner: Iblødsætning, Forvask, Kort, Vand plus

Vaskemiddel: Max. kapacitet: 1 kg

Tøjart: Håndvaskbar uld og uldblandinger

Vaskemiddel: Max. kapacitet:

Tøjart: Kulørtvask til let tilsmudset tøj

Ekstrafunktion: Vand plus

Vaskemiddel: Univeral-, color-, flydende vaskemiddel

Max. kapacitet:

Finvaskemiddel

ULD /

Uldvaskemiddel

2 kg

Miniprogram 7

2,5 kg

Combiprogram 72

Tøjart: Blandet kulørtvask og strygelet, sorte ret efter farve

Ekstrafunktioner: Iblødsætning, Forvask, Kort, Vand plus

Vaskemiddel: Universal-, color-, flydende vaskemid del

Max. kapacitet: 3 kg

Stivelse

Tøjart: Nyvasket tøj, der ikke er behandlet med skyllemiddel, f.eks. duge og servietter.

Max. kapacitet: 5 kg

Ekstra skyl

Tøjart: Tøj, der kun skal skylles og centrifugeres

Max. kapacitet:

Pumpe/Centrifugering

Vaskemaskinen tømmes for vand ved at vælge Ingen centrifugering

5 kg

Rengøring og vedligeholdelse

Afløbsfilter og afløbspumpe rengøres

Kontrollér afløbsfilteret. I begyndelsen efter 3-4 gange vask for at konstatere, hvor ofte en rengøring er nødvendig.

Ved normal rengøring løber ca. 2 liter vand ud.

Hvis afløbet er stoppet, kan der være større mængder vand i maskinen (max. 25 l).

Forsigtig: Det udstrømmende

vand kan være meget varmt, hvis der kort tid forinden er vasket med høj temperatur.

På indersiden af vaskemiddelbeholderen sidder en åbner til at åbne klappen til afløbsfilteret (se tegningen).

Klappen åbnes med åbneren.

^ ^ En beholder stilles under klappen.

Tag åbneren af.

Afløbsfilteret løsnes med 2-3 omdrej ninger, men tages ikke ud.

Hvis der er større mængder vand i ma skinen, skal udtømning foretages ad flere gange, indtil der ikke løber vand ud af maskinen. Efter udtømningen dre jes afløbsfilteret igen i.

Rengøring og vedligeholdelse

Når der ikke løber mere vand ud:

^ Skrues afløbsfilteret helt ud. ^ Afløbsfilteret rengøres grundigt.

Gevindene rengøres. Der må ikke

være kalk- eller vaskemiddelrester el ler fremmedlegemer i gevindet.

Afløbsfilteret sættes atter i og skrues

fast.

Hvis afløbsfilteret ikke sættes i

igen og skrues fast, løber der vand ud af maskinen.

Efter rengøring:

For at vaskemiddel ikke skal gå til spil de:

^ fyldes ca. 2 l vand i maskinen via va-

skemiddelbeholderen.

Kugleventilen er atter aktiv.

Kontrollér, om vingen på afløbspum pen kan drejes let. Hvis ikke, kan der være et fremmedlegeme klemt fast.

Rengøring og vedligeholdelse

Filtrene i vandtilløbet rengøres

Vaskemaskinen har til beskyttelse af til løbsventilen to filtre. Disse filtre skal ef terses ca. hvert halve år. Hvis der ofte forekommer vandafbrydelse, skal de efterses oftere.

Filteret i tilløbsslangen rengøres:

Vandhanen lukkes og tilløbsslangen

skrues af. Gummipakningen 1 trækkes ud.

Tilløbsslangen bør kontrolleres re gelmæssigt, da den er under kon

stant tryk, når maskinen er i brug.

Udskiftning af slangen er nødvendig, hvis overfladen er ridset eller der er an dre synlige skader. Anvend kun Mieles originalslanger.

Filteret i magnetventilens tilløbsstuds rengøres:

Den rillede plastmøtrik skrues forsig

tigt af tilløbsstudsen med en tang.

Kunststoffilteret 2 tages ud med en tang.

Filteret rengøres. Delene monteres i omvendt rækkefølge.

Kunststoffilteret tages ud med en tang og rengøres. Delene monteres i omvendt rækkefølge.

Maskinen må ikke anvendes uden de to filtre.

Småfejl afhjælpes

Hvad nu, hvis . . .

De fleste fejl og funktionsforstyrrelser, der måtte opstå i den daglige drift, vil De ofte selv kunne afhjælpe uden at bruge tid og penge på et servicebesøg.

Ved hjælp af den efterfølgende oversigt vil De kunne finde årsagen til en fejl og af hjælpe den.

Reparationer på de elektriske dele bør af sikkerhedsgrunde kun udføres af

Mieles tekniske service. Reparation, foretaget af ukyndige, medfører betydelig risiko for brugeren og dækkes ikke af Mieles garantiordning.

For at gøre fejlsøgningen hurtig og enkel er oversigten i opdelt i følgende afsnit:

Vaskemaskinen vil ikke starte.

–

Vaskeprogrammet afbrydes og maskinen melder fejl.

– – Vaskeprogrammet afvikles som sædvanligt, men maskinen melder fejl. – Fejl i registrering af tøjmængde og anbefalet doseringsmængde. – Andre fejl eller et utilfredsstillende vaskeresultat. – Døren åbnes ikke ved tryk på

Vaskemaskinen vil ikke starte

Fejlmelding Mulig årsag Afhjælpning

Kontrollampen blinker.

Kontrollampen

Slut

lyser ikke, eller

START blinker ikke.

Pumpe/Centrifugering

valgt, men programmet starter ikke.

Programlås

Anti-krøl/

Låsefunktionen er til koblet.

Der er ingen strømtil førsel.

Vaskemaskinen er ikke gjort driftsklar.

Låsefunktionen frakobles.

Kontrollér, om

–

stikket er sat i.

–

sikringerne er i orden.

Se afsnittet „Før første vask” for ibrugtagning af vaske maskinen.

Småfejl afhjælpes

Vaskeprogrammet afbrydes og maskinen melder fejl

Fejlmelding Mulig årsag Afhjælpning

Summeren lyder, og

kontrollampen

løb

blinker. I displayet

vises „- - -”. Summeren lyder, og

kontrollampen

løb

blinker. I displayet

vises „- - -”. Summeren lyder, og i

programforløbet blinker kontrollampen

sætn./Forvask Skylning

ses „- - -”.

A Fejlmeldingen slettes: Sluk vaskemaskinen ved tryk på s og drej programvæl-

geren hen på

Vandaf

Vandtil

Iblød-

eller

. I displayet vi-

Slut

Vandafløbet er blokeret. Afløbsfilter og -pumpe

Afløbsslangen ligger for højt.

Vandtilførslen er spærret. Vandhanen åbnes.

rengøres. Max. udpumpningshøjde

1 m.

En fejl foreligger. Programmet startes atter.

Vises fejlmeldingen på ny, bør De kontakte Mieles tekniske service.

Småfejl afhjælpes

Vaskeprogrammet afvikles som sædvanligt, men maskinen melder fejl

Fejlmelding Mulig årsag Afhjælpning

Kontrollampen

fløb

blinker.

Kontrollampen

løb

blinker.

Kontrollampen

sering

Kontrollampen der programforløbet blinker.

Kontrollampen

lyser.

trifugering

programforløbet. Kontrollampen

Slut

under programforlø

bet blinker.

Vanda

Vandtil

Overdo-

Vask

un-

Slutcen-

blinker under

Antikrøl/

Vandafløb er forhin dret.

Vandtilløbet er forhin dret.

Filteret i tilløbsslangen er tilstoppet.

Der er for kraftig skumdannelse i maskinen.

En fejl foreligger. Programmet startes atter.

Slutcentrifugeringen blev ikke gennemført på grund af for stor uligevægt.

Programvælgerens indstilling er ændret efter pro

gramstart. Programvælgeren stilles på den oprinde lige indstilling.

Afløbsfilter og -pumpe ren

gøres.

Kontrollér, om

vandhanen er åbnet helt.

–

der er knæk på tilløbs

–

slangen.

Filteret rengøres.

Til næste vask doseres mindre vaskemiddel. Følg anvisningerne på pakken.

Hvis fejlmeldingen atter vises, bør De kontakte Mieles tekniske service.

A Fejlmeldingen slettes: Sluk vaskemaskinen ved tryk på s og drej programvæl

geren hen på

Slut

Fejl i registrering af tøjmængde og anbefalet doseringsmængde

Fejl Mulig årsag Afhjælpning

Registreret tøj mængde vises ikke.

I displayet vises en registreret tøjmængde, selv om der ikke er tøj i tromlen.

I programmet Finvask, Silke og ULD vises registreret tøjmængde ikke.

Vaskemaskinen er ikke

tændt og/eller vaskepro gram er ikke valgt.

Tøjmængden er mindre end 25% af kapaciteten for det valgte vaskepro gram.

Der befandt sig vasketøj i tromlen, da vaskemaskinen blev tændt. Derved blev nulpunktet ændret.

Nulpunktet på den føler, der registrerer tøjmænden, er ændret.

I programmerne og

Silke

er max. kapaciteten 1 kg og i ULD 2 kg. Ved disse små mængder kan det i få tilfælde fore komme, at føleren ikke re agerer.

Finvask

Tænd vaskemaskinen. Vælg vaskeprogram og læg derefter

vasketøjet i tromlen.

Når denne værdi nås, vises den registrerede tøjmængde.

Tøjet tages ud af tromlen. Tryk på START, til der lyder et signal. Nulpunktet er atter indstillet.

Tromlen drejes en omgang. Hvis meldingen ikke slukker, indstilles nulpunktet atter (se afsnitten ovenfor).

Tromlen drejes en omgang.

Småfejl afhjælpes

Andre fejl eller et utilfredsstillende vaskeresultat

Fejl Mulig årsag Afhjælpning

Vaskemaskinen står uroligt under centrifu gering.

Tøjet centriufgeres ikke som sædvanligt.

Der høres usædvanlig pumpestøj.

Den lysende ring omkring programvælgeren lyser ikke.

Der er større mængder vaskemiddel tilbage i vaskemiddelbeholderen.

Skyllemidlet skylles ikke helt ind, eller der er for meget vand tilbage i kammer § .

Benene står ikke lige. Vaskemaskinen stilles i

vater.

Der var indstillet for lav centrifugeringshastighed.

Dette er ingen fejl! Støjen i slutningen af udpumpnin gen er normal.

Den lysende ring omkring programvælgeren slukker for at spare energi. Ringen tændes atter ved tryk på en ekstrafunktionstast eller ved at indstille programvælgeren.

Vandtrykket er ikke tilstrækkeligt.

Vaskemiddel i pulverform er tilbøjeligt til at klumpe, hvis det kommer i forbin delse med afkalknings middel.

Hæverten sidder ikke kor rekt eller er tilstoppet.

Vælg en højere centrifu geringshastighed ved næste vask.

– Filteret i vandtilløbet

rengøres.

– Tryk evt. på Tilsæt fremover først va-

skemidlet og derefter af

kalkningsmidlet i vaske

middelbeholderen.

Rengør hæverten, se punktet „Vaskemiddelbe holderen rengøres” i af snittet „Rengøring og vedligeholdelse”.

Vand plus

Småfejl afhjælpes

Fejl Mulig fejl Afhjælpning

Tøjet bliver ikke rent med flydende vaske middel.

Efter vask sidder der grå, seje ansamlinger på tøjet.

Flydende vaskemiddel indeholder ikke blege middel. Derfor fjernes ikke alle pletter, f.eks. frugt, kaffe- og tepletter.

Der har været doseret for lille mængde vaskemiddel (tøjet har været kraftigt tilsmudset med fedt (olie, salve)).

Brug i stedet vaske

–

middel i pulverform med blegemiddel.

Fyld pletfjerner i kam

–

mer j og flydende vaskemiddel i en va skekugle.

Kom aldrig flydende

–

vaskemiddel og plet fjerner sammen i va skemiddelbeholderen.

Til denne form for

–

snavs tilsættes enten mere vaskemiddel, eller De kan anvende flydende vaskemiddel.

– Inden næste vask bør

De foretage en KOGE-/KULØRTVASK 60°C med et flydende vaskemiddel uden tøj for at rengøre vaskekarret.

Efter vask sidder der hvide ansamlinger, der ligner vaskemiddel, på mørkt tøj.

Vaskemidlet indeholder uopløselige bestanddele til afkalkning af vandet (zeolit). Disse rester har sat sig fast på tøjet.

–

Forsøg at fjerne rester ne med en børste, når tøjet er tørt.

–

Brug i stedet flydende vaskemiddel til mørkt tøj. Flydende vaske middel indeholder som regel ikke zeolit.

Småfejl afhjælpes

Døren åbnes ikke ved tryk på Dør.

Fejl Afhjælpning

Der er ingen strømtilslutning. Sæt stikket i stikkontakten. Vaskemaskinen er ikke

tændt. Die elektronische Program

mverriegelung ist einge schaltet.

Die elektronische Schloss funkion ist eingeschaltet.

Strømsvigt Døren åbnes som beskrevet under punktet

Døren er ikke lukket helt i. Tryk kraftigt på døren i låsesiden og tryk deref-

Der er stadig vand i vaskemaskinen.

For at undgå forbrændinger kan døren ikke åbnes ved vandtemperaturer på over 55°C.

Vaskemaskinen tændes ved tryk på s.

Schalten Sie die Programmverriegelung aus,

wei im Kaptitel "Servicefunktionen" beschrie ben.

Schalten Sie die Schlossfunktiona aus, wie im

Kapitel "Servicefunktionen" beschrieben.

„Døren åbnes ved strømsvigt” i afsnittet „Småfejl” afhjælpes.

ter på

Dør

Afløbsfilter og -pumpe rengøres.

Småfejl afhjælpes

Døren åbnes i tilfælde af strømsvigt

Sluk vaskemaskinen.

På indersiden af vaskemiddelbehol deren sidder en åbner til at åbne klap pen til afløbsfilteret.

^ Tag åbneren af.

Maskinen udtømmes som beskrevet

under punktet "Afløbsfilter og afløbs pumpe rengøres" i afsnittet "Rengøring og vedligeholdelse".

Før De tager tøjet ud, må De

være sikker på, at tromlen står helt

stille. Hvis De stikker hånden ind, mens tromlen endnu roterer, er der betydelig risiko for kvæstelser.

Klappen åbnes med åbneren.

Træk i nødudløseren. Døren åbnes.

Foretrækker De i de nævnte tilfælde at benytte Dem af vor serviceafde ling, vil vi gerne gøre opmærksom på, at dette ikke - heller ikke inden for garantiperioden - kan gøres uden be regning.

Garanti og service

Mieles tekniske service

Dag til dag service

Landsdækkende servicenet

Lokale teknikere

Specielt uddannede teknikere

Centralt dirigerede servicevogne

Stor reservedelsbeholdning

Originale Miele reservedele

1 års reservedelsgaranti

Leveringsgaranti for reservedele i 15

år

Miele er kendt for sin "dag til dag" service

En stor fordel for Dem, da De yderst sjældent må vente mere end én dag på, at maskinen igen er klar efter et driftsstop. Dette kan vi overholde, fordi vi over hele landet har lokalt boende teknikere, som kører rundt i centralt dirigerede servicevogne.

Rygraden i god service er dygtige tek nikere. Alle vore teknikere er elektrikere, og denne uddannelse er suppleret med en speciel Miele uddannelse i drift, vedligeholdelse og reparation af vore produkter. Uddannelsen bliver løbende fulgt op, således at teknikerne hele ti den er på højde med udviklingen.

Miele service tilkaldes fra mandag til torsdag mellem kl. 8.00 og 16.00, fre dag mellem 8.00 og 15.30 på telefon

43 27 13 00 97 12 70 66

Servicebestilling,

direkte 43 27 13 10

eller telefax 43 27 13 09

Miele garanti

På fabriksnye Miele husholdningsprodukter ydes der 1 års garanti, når anvendelsen sker i én privat husholdning.

På reservedele og reparationer yder vi naturligvis også 1 års garanti.

Servicevognene er udstyret med et stort udvalg af originale reservedele, hvilket betyder, at vi har alt, hvad der normalt skal bruges til en reparation, med fra starten. Altså ingen unødven dig ventetid eller omkostning ved frem skaffelse af reservedele.

Front

Opstilling og tilslutning

a Tilløbsslange (trykfast op til 70 bar) b Eltilslutning c -f Afløbsslange med drejelig og af

tagelig bøjning

g Betjeningspanel

h Vaskemiddelbeholder i Dør

j Klap til afløbsfilter, afløbspumpe og

nødudløser

k Gribeåbninger til transport l Fire indstillelige ben

Opstilling og tilslutning

Bagvæg

a Topplade med integreret gribeåbning b Eltilslutning c Tilløbsslange d Afløbsslange

e Drejesikring med transportstænger f Holder til:

–

Tilløbsslange

–

Afløbsslange

–

Ledning

–

Transportstænger

Opstilling og tilslutning

Opstillingssted

Som opstillingssted er et betongulv bedst egnet. Det giver i modsætning til trægulve eller anden "blød" gulvbelæg ning ingen mærkbare svingninger ved centrifugering.

Bemærk venligst:

Maskinen opstilles stabilt og i vater.

Opstil ikke maskinen på bløde gulv

belægninger, da den så vil vibrere under centrifugering.

Ved opstilling på gulvbrædder skal

maskinen stilles på en træplade (min. 59x52x3 cm). Pladen skal spænde over flest mulige gulvbrædder og må ikke kun fastgøres til gulvbrædderne, men også til gulvstrøerne.

Opstil om muligt maskinen i et hjørne. Der er stabiliteten størst på enhver form for gulvbelægning.

Ved opstilling på sokkel skal maskinen fastmonteres. Spændbolte fås hos Deres Miele forhandler eller på Mieles reservedelslager. I modsat fald kan der være risiko for, at maski nen - når den centrifugerer - falder ned fra soklen.

Vaskemaskinen opstilles

Maskinen transporteres fra emballage bunden til opstillingsstedet ved at løfte i gribeåbningerne på maskinens front og

bagvæg.

Bemærk venligst:

Løft aldrig maskinen i døren.

Maskinbenene og opstillingsste

det skal være helt tørre, ellers er der risiko for, at maskinen glider under centrifugering.

Transportsikringer fjernes

Højre og venstre drejesikring fjernes.

1. Drejesikring hægtes af med en

skruetrækker.

2. Drejesikring tages af.

Opstilling og tilslutning

Venstre transportstang drejes 90°

med vedlagte gaffelnøgle.

Venstre transportstang trækkes ud.

^ Højre transportstang drejes 90°.

Højre transportstang trækkes ud.

Hullerne lukkes med drejesikringerne

og propperne sættes på.

Opstilling og tilslutning

Vaskemaskinen må ikke trans

porteres uden transportsikring. Transportsikringen opbevares, hvis maskinen skal flyttes på et senere tidspunkt (f.eks. ved flytning).

Transportsikring monteres

Transportsikringen monteres i omvendt rækkefølge.

Transportstængerne anbringes på maskinens bagvæg. Hullerne b an bringes på tapperne a.

Opstilling og tilslutning

Justering

Vaskemaskinen skal stå i vater for at sikre en upåklagelig funktion.

Ukorrekt opstilling øger vand- og strømforbruget, og vaskemaskinen kan “vandre”. Den registrerede tøjmængde med anbefalet doseringsmængde kan vise forkerte værdier.

Ben(ene) skrues ud og spændes

Vaskemaskinen justeres med de fire ben. Ved levering er alle ben skruet helt ind.

Møtrik 2 løsnes ved at dreje den i u

rets retning med vedlagte gaffelnøgle. Møtrik 2 skrues ud sammen med ben 1.

^ Kontrollér med et vaterpas, om va-

skemaskinen står i vater.

^ Hold ben 1 fast med en papegøje-

tang. Møtrik 2 spændes atter mod kabinettet med gaffelnøglen.

Alle fire møtrikker skal være spændt mod kabinettet. Kontrollér også de ben, der ikke blev reguleret ved justeringen. Ellers er der risiko for, at vaskemaskinen kan vandre.

Opstilling og tilslutning

Indbygning under en køkkenbord splade

Afdækningspladen og indbygnings sættet må kun foretages af en fag mand.

Hertil kræves et indbygningssæt*.

–

Toppladen skal erstattes af en af dækningsplade. Montering af afdæk ningspladen er på grund af elsikker heden absolut nødvendig.

Til bordhøjde 900/910 mm kræves en

–

udligningsramme*.

– Vandtilløb og -afløb samt elinstalla-

tion bør foretages i nærheden af maskinen og skal være let tilgængelig.

En monteringsanvisning medfølger indbygningssættet.

Vaske-/tørresøjle

Vaskemaskinen kan sammenbygges med en Miele tørretumbler til en vaske-/tørresøjle. Hertil kræves et sammenbygningsbeslag*.

Alle med * mærkede dele kan leveres fra Mieles reservedelslager.

Bemærk venligst:

Sikkerhedsafstand til væg: min. 2 cm

Højde:

sammenbygningsbeslag med bordplade: ca. 169 cm sammenbygningsbeslag uden bordplade: ca. 170 cm

Føleren til registrering af tøjmæng den skal nulstilles efter opstilling og tilslutning. Se afsnittet „Før første vask”.

Montering af topplade

Hvis toppladen til opstilling som va ske-/tørresøjle eller til indbygning under en bordplade blev demonteret, er det vigtigt, at denne ved genmontering an bringes korrekt i toppladens bagerste holdere.

Opstilling og tilslutning

Vandtilløb

Tilslutning skal foretages af en autori seret gas- og vandmester under hen syntagen til gældende sikkerhedsbe stemmelser. Tilslutning til vandhane sker med en trykslange skruning. Sørg for, at pakningen sidder korrekt i forskruningen.

Denne trykslange er ikke beregnet til varmt vand.

Tilslutningsstedet står under konstant tryk. Kontrollér derfor, om tilslutningen er tæt, ved langsomt at åbne for van det.

Ved udskiftning af tilløbsslange skal der altid anvendes en kvalitet med et sprængningstryk på min. 70 bar. Mieles originalslange opfylder dette krav.

Flydetrykket skal være min. 1 bar og max. 10 bar. Er det højere end 10 bar, er det nødvendigt at indbygge en trykreduktionsventil. Mindstetrykket på 1 bar forefindes, når der med helt åben hane løber 5 liter vand ud i løbet af 15 sek.

/8" med3/4" for

Dansk Ingeniørforenings norm for vand installationer 2. udgave 1989 (DS 439) indeholder særlige krav til opstillingen af apparater med automatisk vandpå fyldning for at sikre mod udstrømning og udsivning af vand. Apparater uden

speciel sikring mod udsivning tillades

kun opstillet i rum med gulvafløb, eller på et vandtæt underlag og på en sådan måde, at vandudsivningen umiddelbart kan konstateres.

Vaskemaskinen må ikke tilsluttes varmt vand.

De to filtre - det ene i ventilens tilslut ningsstuds, og det andet i trykslan gens forskruning - må aldrig fjernes.

Opstilling og tilslutning

Vandafløb

Vandet i opvaskemaskinen pumpes ud via en afløbspumpe med en løftehøjde på max. 1 m. For ikke at hindre vandaf løbet, skal slangen anbringes uden knæk. Bøjningen på slangeenden kan drejes i forskellige retninger eller tages helt af.

Mål på afløbsslangen

Længde . . . . . . . . . . . . . . . . . . . . 1,5 m

Indv. diameter. . . . . . . . . . . . . . . 22 mm

Udv. diameter . . . . . . . . . . . . . . . 30 mm

Udv. diameter på bøjning . . . . . . 32 mm

Muligheder for vandafløb:

. Slangen hænges over kanten på en

vask.

Bemærk:

Slangen bindes evt. fast, så den ikke

–

glider ned! Hvis vandet tømmes ud i en vask, må

–

De sørge for, at det uhindret ledes bort. I modsat fald kan vandet løbe over, eller en del af det udpumpede vand kan suges tilbage i maskinen.

. Tilslutning til et plastafløbsrør med

gumminippel (vandlås er ikke ubetinget nødvendig).

. Tilslutning til en vask med gumminip-

pel.

4. Lægges til et gulvafløb. Om nødvendigt kan slangen forlænges

indtil 5 m. Delene hertil kan købes på Mieles reservedelslager eller hos Deres Miele forhandler.

Til afløbshøjde over 1 m (indtil max. 1,8 m) kan der fra Mieles reservedelslager leveres en anden afløbspumpe og til hørende ombygningsdele. Montering af disse dele bør foretages af en Miele tekniker.

Opstilling og tilslutning

Eltilslutning

Denne vaskemaskine leveres med et til slutningskabel uden stik. Den elektriske installation må kun foretages af en auto riseret installatør under hensyntagen til gældende sikkerhedsbestemmelser.

Tilslutning foretages på følgende måde: 230 V + 0 + J (1 N~)

Belastningseffekt: . . . . . . . . . . . . 2,3 kW

Varmeeffekt: . . . . . . . . . . . . . . . . 2,1 kW

Sikring: . . . . . . . . . . . . . . . . . . . . . . 10 A

Tilslutning: . . . . . . . . . . . . . 3 x 1,5 mm

Skal ekstrabeskyttes jfr. stærkstrømsreglementet.

Forbrugsdata

Program Kapacitet Forbrugsdata

Energi Vand Tid

i kWh i l normal kort

KOGE-/KULØRTVASK

95°C 5,0 kg 1,70 49 1 h 54 min 1 h 22 min

60°C 40°C 5,0 kg 0,50 49 1 h 57 min 1 h 03 min

SSTRYGELET

40°C 2,5 kg 0,45 58 1 h 22 min 47 min

FINVASK

30°C 1,0 kg 0,35 65 57 min 45 min

Silke /

30°C 1,0 kg 0,25 39 37 min 27 min

ULD /

30°C 2,0 kg 0,23 35 40 min

Testprogram iflg. EN 60456

Ovenstående forbrugsdata kan variere alt efter vandtryk, vandhårdhedsgrad, vandets tilløbstemperatur, rumtemperatur, vasketøjets art og mængde, svingninger i netspændingen og valgte ekstrafunktioner.

5,0 kg 0,95 49 1 h 57 min 1 h 13 min

Tekniske data

Højde 85,0 cm Bredde 59,5 cm Dybde 58,0 cm Dybde m. åben dør 94,5 cm Vægt 93 kg Max. gulvbelastning 1600 Newton (ca. 160 kg) Kapacitet 5 kg tørt tøj Tilslutningsspænding se typeskilt Tilslutningsværdi se typeskilt Sikring se typeskilt Forbrugsdata se afsnittet Forbrugsdata Vandtryk min. 1 bar (100 Pa) Vandtryk max. 10 bar (1000 Pa) Tilløbsslange 1,60 m Afløbsslange 1,50 m Tilslutningskabel 1,60 m Udpumpningshøjde max. 1,00 m Udpumpningslængde max. 5,00 m Godkendelser DEMKO

Programmeringsfunktioner til ændring af standardindstillinger

Programmeringsfunktioner

Med programmeringsfunkionerne kan De tilpasse maskinen til Deres individu elle behov.

System Vand plus

System Vand plus betyder, at vandtil førslen i nedenstående programmer kan indstilles med

Det gør det muligt at øge vandstanden i programafsnittene klarvask og skyl, og i programmet KOGE-/KULØRTVASK kan et ekstra skyl udføres.

System Vand plus har fire forskellige valgmuligheder.

Den programmerede indstilling kan øge vandtilførslen i programmerne:

– KOGE-/KULØRTVASK – STRYGELET – Miniprogram – Combiprogram

Vand plus

tasten.

Ekstrafunktionen Vand plus bevirker

ved:

Valgmulighed 1: Øget vandstand i skyllene i de nævnte programmer.

Valgmulighed 2: Øget vandstand i klarvask og i skyllene i de nævnte programmer. (Indstillet ved levering).

Valgmulighed 3: Et ekstra skyl kun i programmet KOGE-/ KULØRTVASK.

Valgmulighed 4: Øget vandstand i klarvask og skyl i de nævnte programmer og programmet KOGE-/KULØRTVASK.

Funktionen programmeres og lagres ved at følge punkterne A til G på efterfølgende side.

et ekstra skyl i

–

Silke

Den programmerede indstilling akti veres ved at vælge ekstrafunktionen

Vand plus

Programmeringsfunktioner

Funktionen programmeres og lagres ved at følge punkterne

Programmeringsfunktionerne aktiveres ved hjælp af tasterne til ekstrafunktioner og programvælgeren. Tasterne til eks trafunktionerne og programvælgeren har hér en anden funktion, som ikke er angivet på betjeningspanelet.

Forudsætning:

Vaskemaskinen skal være slukket.

–

Døren skal være lukket.

–

Programvælgeren står på

– A Tryk på ekstrafunktionstastene

Vand plus

B . . . vaskemaskinen tændes ved tryk

på s.

C Alle taster slippes. I displayet vises:

P 0

samtidig med at . .

til :

Slut

Kort

D Programvælgern stilles på FINVASK

30°C: E I displayet blinker nu skiftevis Desuden vises til højre: 1, 2, 3 eller 4 F Ved tryk på START vælges de for

skellige muligheder. Vises til højre tallet 1 = valgmulighed 1

(øget vandstand i skyl)

2 = valgmulighed 2

(øget vandstand i klarvask og skyl)

3 = valgmulighed 3

(ekstra skyl i programmet KOGE/KULØRTVSK)

4 = valgmulighed 4

øget vandstand i klarvask og skyl og et ekstra skyl i programmet KOGE-/KULØRTVASK

G Vaskemaskinen slukkes ved tryk på

er valgt

P og 2.

Tasten med den ønskede valgmulighed og er lagret, indtil en anden valgmulighed programmeres.

Vand plus

er nu programmeret

Programmeringsfunktioner

Skånevask

Til skånevask af let snavset tøj. Trom lebevægelserne reduceres.

Skånevask kan anvendes i programme ne KOGE-/KULØRTVASK, STRYGELET,

Miniprogram,StivelseogCombipro gram

Når skånevask er programmeret, va skes hvert programtrin i denne vask med skåne-vaskerytme.

Ved levering er skånevask ikke aktive ret.

Funktionen programmeres og lagres ved at følge punkterne

Programmeringsfunktionen vælges og aktiveres med ekstrafunktionstasterne. Ekstrafunktionstasterne og programvælgeren har hér en anden funktion, som ikke er angivet på betjeningspanelet.

Forudsætning:

til :

A Tryk på ekstrafunktionstastene

Vand plus

B . . . vaskemaskinen tændes ved tryk

på s.

C Alle taster slippes. I displayet vises:

P 0

D Programvælgeren stilles på

program

E I displayet blinker nu skiftevis Desuden vises til højre tallet: 0 = skånevask er frakoblet

eller 1 = skånevask er tilkoblet F Ved tryk på START skifter displayet

fra 0 til

G Vaskemaskinen slukkes ved tryk på

Programmeringsfunktionen er nu lagret, indtil De atter ændrer den.

samtidig med at . . .

eller omvendt.

Combi

Kort

P og 9.

–

Vaskemaskinen er slukket.

–

Døren er lukket.

–

Programvælgeren står på

Slut

Programmeringsfunktioner

Ludfortynding til KOGE-/KULØRTVASK

I slutningen af klarvasken løber eks tra vand ind i tromlen, som afkøler va skevandet.

Ludfortyndingen sker, når der er valgt temperaturer på 95°C og 75°C.

Ved levering er ludfortynding til KOGE-/ KULØRTVASK ikke aktiveret.

Funktionen programmeres og lagres ved at følge punkterne

Programmeringsfunktionen vælges og aktiveres med ekstrafunktionstasterne. Ekstrafunktionstasterne og programvælgeren har hér en anden funktion, som ikke er angivet på betjeningspanelet.

Forudsætning: – Vaskemaskinen er slukket. – Døren er lukket.

til :

A Tryk på ekstrafunktionstastene

Vand plus

B . . . vaskemaskinen tændes ved tryk

på s.

C Alle taster slippes. I displayet vises:

P 0

D Programvælgeren stilles på E I displayet blinker nu skiftevis

10. Desuden vises til højre tallet: 0 = ludfortynding er frakoblet

eller 1 = ludfortynding er tilkoblet F Ved tryk på START skifter displayet

fra 0 til 1 eller omvendt.

G Vaskemaskinen slukkes ved tryk på

Programmeringsfunktionen er nu lagret, indtil De atter ændrer den.

samtidig med at . . .

Kort

Stivelse

P og

–

Programvælgeren står på

Slut

Programmeringsfunktioner

Memory-funktion

Hvis der vælges en ekstrafunktion til et grundprogram og/eller centrifuge ringshastigheden ændres, lagrer ma skinen disse indstillinger fra program start.

Når grundprogrammet vælges, viser vaskemaskinen den ekstrafunktion og/eller centrifugeringshastighed, der er lagret for programmet.

Ved levering er memory-funktionen ikke aktiveret.

Funktionen programmeres og lagres ved at følge punkterne

Programmeringsfunktionen vælges og aktiveres med ekstrafunktionstasterne. Ekstrafunktionstasterne og programvælgeren har hér en anden funktion, som ikke er angivet på betjeningspanelet.

Forudsætning:

til :

A Tryk på ekstrafunktionstastene

Vand plus

B . . . vaskemaskinen tændes ved tryk

på s.

C Alle taster slippes. I displayet vises:

P 0

D Programvælgeren stilles på

skyl

: E I displayet blinker nu skiftevis Desuden vises til højre tallet: 0 = memory-funktion er frakoblet

eller 1 = memory-funktion er tilkoblet F Ved tryk på START skifter displayet

fra 0 til 1 eller omvendt.

G Vaskemaskinen slukkes ved tryk på

Programmeringsfunktionen er nu lagret, indtil De atter ændrer den.

samtidig med at . .

Kort

Ekstra

P og 11.

–

Vaskemaskinen er slukket.

–

Døren er lukket.

–

Programvælgeren står på

Slut

Programmeringsfunktioner

Summer

Ved programslut, eller når maskinen har nået programafsnittet lyder et signal.

Summeren lyder max. 1 time efter pro gramslut.

Ved levering er summeren ikke aktive ret.

Funktionen programmeres og lagres ved at følge punkterne

Programmeringsfunktionen vælges og aktiveres med ekstrafunktionstasterne. Ekstrafunktionstasterne og programvælgeren har hér en anden funktion, som ikke er angivet på betjeningspanelet.

Forudsætning: – Vaskemaskinen er slukket. – Døren er lukket. –

Programvælgeren står på

Flydeslut

til :

Slut

A Tryk på ekstrafunktionstastene

Vand plus

B . . . vaskemaskinen tændes ved tryk

på s.

C Alle taster slippes. I displayet vises:

P 0

D Programvælgeren stilles på KOGE-/

KULØRTVASK 75°C:

E I displayet blinker nu skiftevis

20. Desuden vises til højre tallet: 0 = summeren er frakoblet

eller 1 = summeren er tilkoblet F Ved tryk på START skifter displayet

fra 0 til 1 eller omvendt.

G Vaskemaskinen slukkes ved tryk på

Programmeringsfunktionen er nu lagret, indtil De atter sletter den.

samtidig med at . . .

Kort

P og

656667

Ret til ændringer forbeholdes/001 2901

Denne brugsanvisning er trykt på 100% klorfrit bleget papir.

Miele W 370 User manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Deres bidrag til miljøbeskyttelse

Beskrivelse af vaskemaskinen

Før første vask

Sådan vasker De korrekt

Vaskemiddel

Elektronisk børnesikring / låsefunktion

Rengøring og vedligeholdelse

Småfejl afhjælpes

Programmeringsfunktioner
