Mode d'emploi

Lave-linge W 3122

Lisez impérativement ce mode d'emploi avant d'installer et de mettre en service cet appareil. Vous vous protégerez ainsi et éviterez de détériorer votre appareil.

Conformément à la directive 2006/42/EC, ce lave-linge à usage domestique ne doit pas être détourné à des fins professionnelles.

fr-FR

M.-Nr. 07 615 960

Votre contribution à la protection de l'environnement

Elimination de l'emballage

L'emballage protège les lave-linge des avaries de transport. Les matériaux uti lisés sont choisis en fonction de critères écologiques, de façon à en faciliter le recyclage.

Le recyclage de l'emballage écono mise les matières premières et réduit le volume des déchets à éliminer. En prin cipe, le revendeur reprend l'emballage à sa mise en service.

Enlèvement de l'ancien appa reil

Les anciens appareils électriques et électroniques contiennent souvent en core des matériaux recyclables. Ils contiennent également des matériaux nocifs, nécessaires au bon fonctionne ment et à la sécurité de l'appareil. Ces matériaux peuvent être dangereux pour

les hommes et l'environnement s'ils res

tent dans la collecte de déchets ou s'ils sont mal manipulés. Ne jetez par conséquent en aucun cas votre appa reil avec les déchets.

Faites appel au service d'enlèvement mis en place par votre commune ou rapportez votre appareil dans un point de collecte spécialement adapté à l'évacuation de ce type d'appareils.

Gardez l'ancien appareil hors de portée des enfants jusqu'à son enlèvement, pour éviter tout accident.

Table des matières

Votre contribution à la protection de l'environnement ...................2

Prescriptions de sécurité et mises en garde............................6

Utilisation du lave-linge............................................10

Bandeau de commande ............................................10

Première mise en service ..........................................11

Lavage écologique................................................12

Consommation d'énergie et d'eau ..................................12

Lessives ......................................................12

Sélection de la fonction additionnelle (Court, Trempage, Prélavage) .......12

Conseil en cas d'utilisation de sèche-linge ...........................12

Bonne utilisation de votre lave-linge .................................13

Mode d'emploi rapide ..............................................13

Fonctions additionnelles...........................................18

Court ...........................................................18

Prélavage........................................................18

Trempage .......................................................18

Hydro plus .......................................................18

Essorage........................................................19

Vitesse d'essorage final.............................................19

Essorage intermédiaire...........................................19

Pas d'essorage final (Arrêt cuve pleine)..............................19

Désactiver l'essorage intermédiaire et l'essorage final ..................19

Tableau des programmes ..........................................20

Déroulement de programme ........................................22

Symboles d'entretien..............................................24

Table des matières

Modification du déroulement de programme ..........................25

Annulation du programme ...........................................25

Interruption de programme ..........................................25

Pour modifier le programme .........................................25

Suppression d'une phase de programme...............................25

Ajout/Déchargement de linge ........................................26

Lessives ........................................................27

Lessive appropriée ................................................27

Anticalcaire ......................................................28

Utilisation de plusieurs produits de lavage ..............................28

Produits de finition .................................................29

Adjonction automatique d'assouplissant, de produit de tenue ou d'amidon

liquide ........................................................29

Utilisation d'un assouplissant, de produits de tenue ou d'amidon séparée...29

Décolorer/Teinter ..................................................29

Nettoyage et entretien .............................................30

Nettoyage du tambour..............................................30

Nettoyage de la carrosserie et du bandeau .............................30

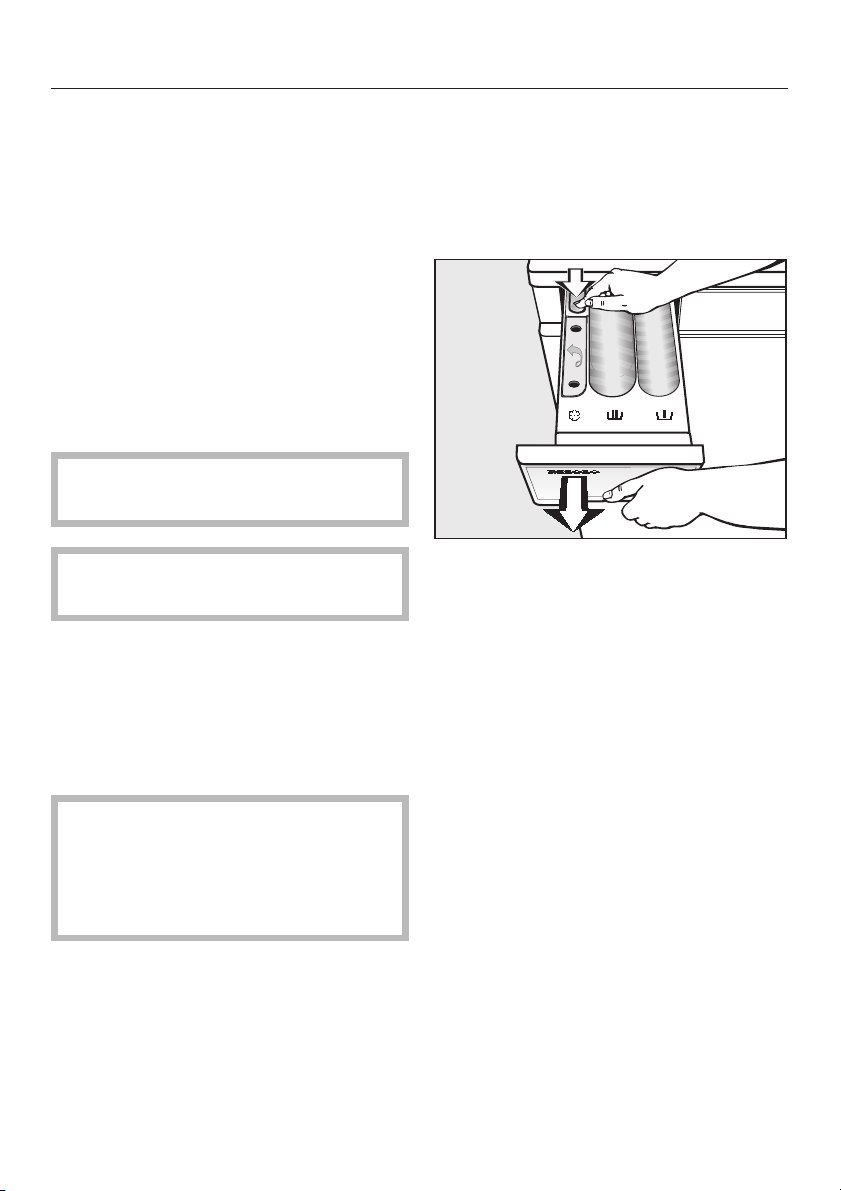

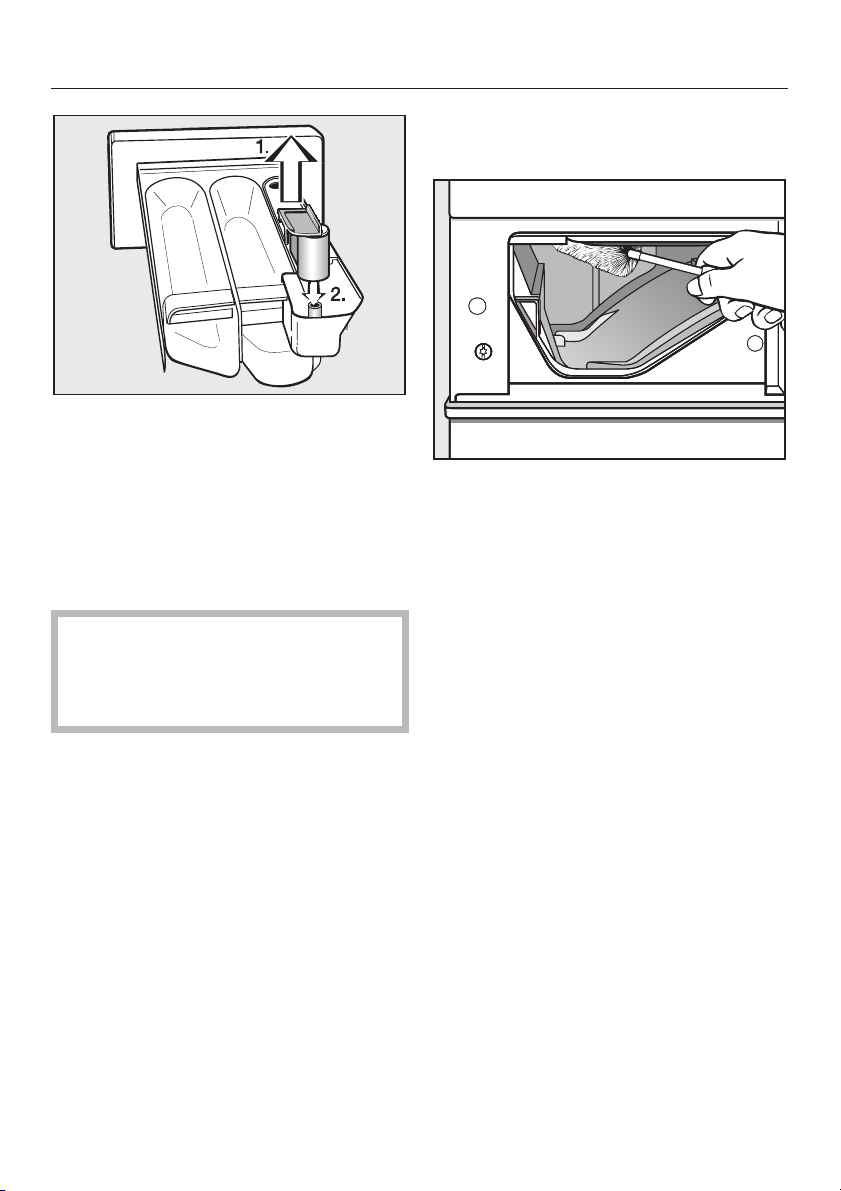

Nettoyage de la boîte à produits ......................................30

Nettoyage des filtres dans le tuyau d'arrivée d'eau .......................32

Recherche des anomalies..........................................33

Que faire si . . . ...................................................33

Le programme ne démarre pas. ......................................33

Le programme de lavage a été interrompu et un message d'erreur s'affiche. ...34

Le programme de lavage se déroule comme d'habitude, mais une anomalie est

signalée. ........................................................35

Problèmes d'ordre général ..........................................36

Résultat de lavage insatisfaisant ......................................37

La touche Porte est actionnée mais elle ne s'ouvre pas. ...................38

Déverrouillage de porte manuel en cas de vidange obstruée et/ou de panne de

courant..........................................................39

Table des matières

Service Après Vente ..............................................41

Réparations....................................................41

Actualisation de la programmation (diode PC) ........................41

Conditions et période de garantie ..................................41

Installation ......................................................42

Vue de face ......................................................42

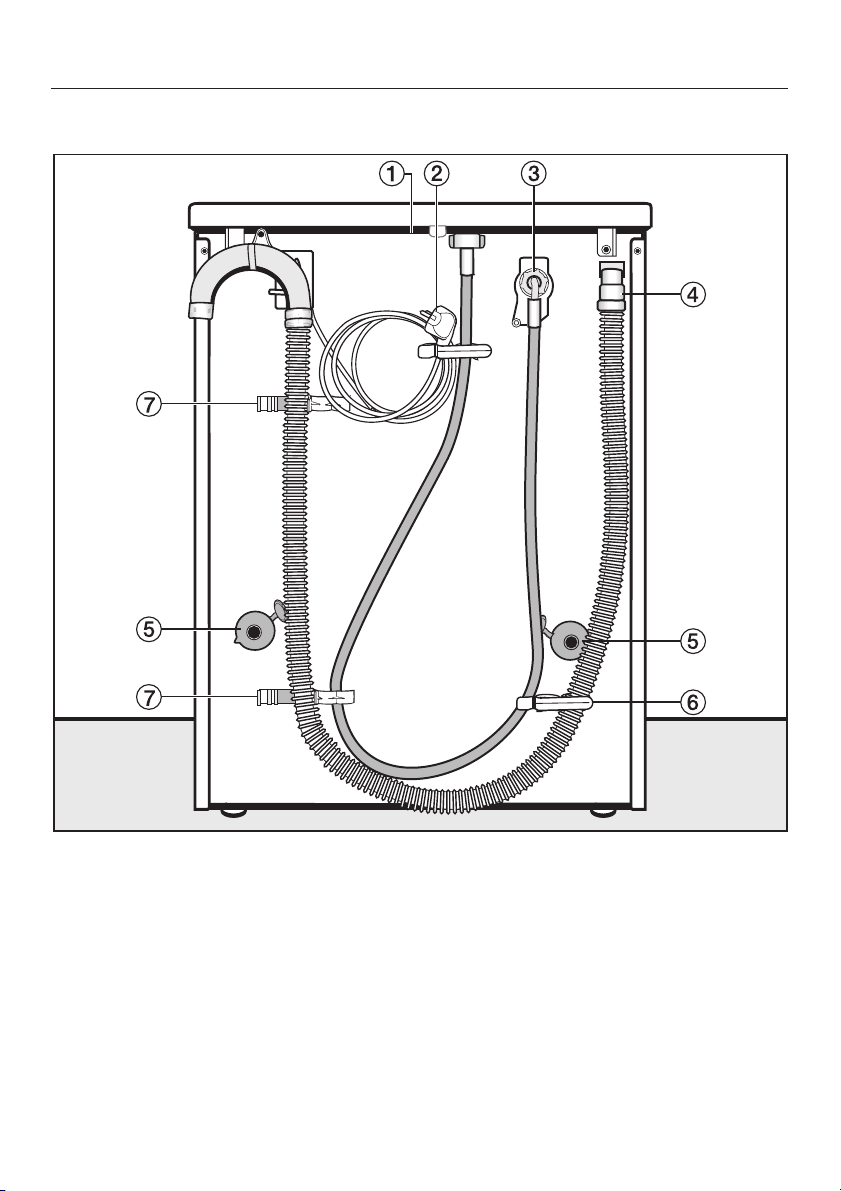

Vue de l'arrière....................................................43

Lieu d'installation ..................................................44

Installation de l'appareil ..........................................44

Démontage des sécurités de transport .................................44

Mise en place des sécurités de transport ...............................46

Calage ..........................................................47

Dévissage et blocage des pieds ...................................47

Encastrement sous un plan de travail ...............................48

Colonne lave-linge/sèche-linge ....................................48

Le système Watercontrol Miele .......................................49

Arrivée d'eau .....................................................50

Vidange .........................................................51

Branchement électrique ............................................52

Consommations..................................................53

Caractéristiques techniques........................................54

Fonctions optionnelles ............................................56

Système Hydro plus................................................56

Délicat ..........................................................57

Refroidissement du bain lessiviel en programme Blanc/Couleurs ............58

Fonction mémoire .................................................59

Temps de trempage ...............................................60

Accessoires en option.............................................61

CareCollection ....................................................61

Prescriptions de sécurité et mises en garde

Le lave-linge est réservé à un usage Ce lave-linge est conforme aux ré glementations de sécurité en vi gueur. Une utilisation non conforme comporte des risques pour les per sonnes et l'appareil.

Lisez attentivement ce mode d'em ploi avant d'utiliser le lave-linge pour la première fois. Il vous fournit des informations importantes sur la sécurité, l'utilisation et l'entretien de l'appareil. Vous vous protégerez ain si et éviterez des détériorations sur votre appareil.

Conservez soigneusement ce mode d'emploi pour pouvoir le transmettre à un éventuel futur propriétaire.

Utilisation conforme

Ce lave-linge est destiné à une utili-

sation de type domestique, à la maison ou dans les environnements suivants par exemple :

–

dans les magasins, bureaux et au tres environnements de travail simi laires

–

dans les exploitations agricoles

–

à l'usage des clients dans les hôtels, les pensions ou les gites ou autre type de logement.

domestique et doit uniquement servir au lavage de textiles déclarés lavables en machine par leur fabricant sur l'éti

quette d'entretien. Tout autre type d'utilisation est interdit. Miele n'est pas responsable de dom mages causés par une utilisation incor

recte, non conforme aux prescriptions.

Les personnes qui ne sont pas en

mesure d'utiliser ce lave-linge en toute sécurité en raison de déficiences physi

ques, sensorielles ou mentales, de leur

inexpérience ou manque de connais sances ne doivent pas l'utiliser sans la surveillance d'une personne responsable.

Précautions à prendre avec les enfants

Surveillez les enfants lorsqu'ils

jouent à proximité du lave-linge. Les enfants ne doivent pas jouer avec le lave-linge.

Les enfants sont autorisés à utiliser

le lave-linge sans surveillance unique

ment si vous leur avez expliqué com

ment le manipuler sans danger. Ils doi vent être conscients des risques en courus en cas de mauvaise manipula tion.

N'oubliez pas que le hublot est très

chaud lorsque vous lavez à tempéra ture élevée. Empêchez les enfants d'y toucher pen dant le fonctionnement du lave-linge.

Prescriptions de sécurité et mises en garde

Sécurité technique

Contrôlez si l'appareil ne présente

pas de détériorations visibles avant de l'installer. N'installez pas et ne mettez pas en ser vice un appareil endommagé.

Comparez impérativement les don

nées de branchement (fusible, tension et fréquence) portées sur la plaque si gnalétique avec celles du réseau élec trique. Dans le doute, interrogez un électricien.

La sécurité électrique de cet appa

reil n'est garantie que s'il est raccordé à un système de mise à la terre homologué. Il est très important que cette condition de sécurité élémentaire et en cas de doute toute l'installation domestique, soient contrôlées par un professionnel. Miele ne peut être tenu responsable de dommages causés par une mise à la terre manquante ou défectueuse.

Les réparations incorrectes peuvent

entraîner de graves dangers pour l'utili sateur pour lesquels le fabricant dé cline toute responsabilité. Les interven tions techniques ne doivent être exécu

tées que par des spécialistes.

Si le cordon d'alimentation élec

trique est endommagé, celui-ci doit im

pérativement être remplacé par un

technicien SAV agréé par Miele afin

d'éviter tout risque pour l'utilisateur.

Pour réparer, nettoyer ou entretenir

l'appareil, déconnectez-le en :

– débranchant la fiche ou en

– déclenchant le fusible.

Il faut impérativement utiliser un jeu

de tuyaux neufs pour le raccordement à l'eau. Les tuyaux usagés sont proscrits.

Pour des raisons de sécurité, n'utili

sez pas de rallonge (risque d'incendie dû à la surchauffe).

Remplacer les pièces défectueuses

uniquement par des pièces détachées d'origine Miele, que nous garantissons répondre totalement aux exigences de sécurité en vigueur.

Prescriptions de sécurité et mises en garde

Le montage et la mise en service

de cet appareil sur des unités mobiles (des bateaux par exemple) ne peuvent être effectués que par des entreprises spécialisées ou des professionnels, en veillant à ce que les conditions néces saires au fonctionnement de l'appareil en toute sécurité soient réunies.

N'effectuez pas de modifications sur

le lave-linge si elles ne sont pas ex pressément autorisées par Miele.

Installation et utilisation

N'installez pas votre lave-linge dans

une pièce exposée au gel. Les tuyaux gelés peuvent se fendre ou éclater. Des températures en dessous de 0 °C peuvent diminuer la fiabilité de la platine électronique.

Enlevez les sécurités de transport à

l'arrière de l'appareil avant la mise en service (voir chapitre "Installation", "Démontage des sécurités de transport"). Des sécurités de transport non enlevées peuvent provoquer à l'essorage des détériorations sur la machine et sur les meubles/appareils contigus.

Fermez le robinet d'eau en cas

d'absence prolongée (vacances par ex.) surtout s'il n'existe pas de vidange au sol (regard) à proximité de l'appa reil.

Risque d'inondation !

Vérifiez que l'eau s'écoule suffisam ment vite avant d'accrocher le tuyau de vidange dans un évier ou un lavabo. Bloquez le tuyau de vidange pour éviter qu'il ne glisse. Autrement la force de re foulement de l'eau vidangée pourrait pousser le tuyau hors de l'évier.

Assurez-vous qu'il n'y a pas de

corps étrangers dans votre linge avant de le laver (par ex. clous, épingles, pièces ou trombones) afin de ne pas le détériorer. Les corps étrangers peuvent également endommager certaines pièces de l'appareil (cuve, tambour par ex.) qui peuvent à leur tour détériorer le linge.

Il n'est pas nécessaire de détartrer

l'appareil si vous dosez les lessives correctement. Si votre appareil était malgré tout entartré, utilisez un détar trant avec protection anticorrosion dis ponible chez votre revendeur Miele ou auprès du service après-vente Miele. Suivez strictement les instructions d'uti lisation.

Prescriptions de sécurité et mises en garde

Rincez les textiles traités aux pro

duits contenant des solvants à l'eau claire avant de les laver dans l'appareil.

N'utilisez en aucun cas de déter

gents contenant des solvants par exemple du white-spirit, dans le lavelinge. Ils risquent de détériorer les piè ces de l'appareil et de dégager des va peurs nocives. Ilyaenoutre un danger d'incendie et d'explosion.

N'utilisez en aucun cas de déter

gents contenant des solvants par exemple du white-spirit, pour nettoyer la façade ou le dessus du lave-linge. Les surfaces en plastique pourraient être endommagées.

Les teintures que vous utilisez doi-

vent être appropriées à une utilisation en machine. La fréquence des teintures doit correspondre à une utilisation domestique moyenne. Respectez impérativement les instructions du fabricant de la teinture.

Accessoires

Montez uniquement des accessoi

res autorisés par Miele. Le montage d'autres pièces exclut le bénéfice de la garantie.

Miele ne peut être tenu pour respon

sable des dégâts dus au non-res pect des prescriptions de sécurité et des mises en garde.

Les décolorants contiennent du

soufre, qui peut provoquer une corro sion de la machine. N'utilisez pas de décolorants en machine.

Si de la lessive liquide est projetée

dans les yeux, la rincer immédiatement abondamment avec de l'eau tiède. En cas d'ingestion, prévenir immédiate ment un médecin. Les personnes qui ont une peau sensible ou des lésions cutanées doivent éviter le contact avec la lessive liquide.

Utilisation du lave-linge

Bandeau de commande

a Touche Départ

pour démarrage du programme

b Touches Fonctions additionnelles

pour sélectionner les fonctions additionnelles La touche supérieure permet de sélectionner une des fonctions additionnelles suivantes : Court, Préla- vage, Trempage et de les combiner. Avec la touche inférieure, vous pouvez sélectionner la fonction additionnelle Hydro plus. diode allumée = sélectionnée diode éteinte = non sélectionnée

c Diodes d'essorage

d Touche de vitesse d'essorage

pour sélectionner la vitesse d'esso rage, l'Arrêt cuve pleine ou Sans es sorage.

e Sélecteur de programmes mono

bouton

pour sélectionner un programme standard et la température correspondante. Se tourne indifféremment dans les deux sens.

f Affichage de déroulement à diodes

indique la phase de programme en cours.

g Diodes de contrôle

h Touche Marche/Arrêt

pour mise en marche/arrêt ou inter ruption de programme

i Touche Porte

pour ouvrir la porte

Première mise en service

Installer et raccorder l'appareil cor rectement avant la première mise en service. Veuillez lire le chapitre "Installation".

Ce lave-linge a subi un test de fonc tionnement complet, c'est pourquoi le tambour peut contenir un peu d'eau.

Pour des raisons de sécurité, il est im possible d'essorer avant la première mise en service. Pour activer l'esso rage, il faut effectuer un programme de lavage sans linge ni lessive

En cas d'utilisation de lessive, il peut se produire une formation excessive de mousse !

La vanne sphérique de la vidange est également activée. La vanne sphérique de vidange permet désormais d'utiliser complètement la lessive.

^ Ouvrez le robinet.

Enfoncez la touche Marche/Arrêt.

Tournez le sélecteur de programme sur Blanc/Couleurs 60°C.

Pressez la touche Départ.

La première mise en service est ter minée dès la fin du programme.

Lavage écologique

Consommation d'énergie et d'eau

Utilisez la charge maximale de

–

chaque programme. La consommation d'énergie et d'eau est plus avantageuse pour une charge pleine.

Utilisez les programmes Automatic

–

ou Express pour les petites quanti tés de linge.

Si la quantité de linge est faible en

–

programme Blanc/Couleurs, la capa cité variable automatique du lavelinge réduit la consommation en eau et en énergie et raccourcit la durée. Ainsi, il peut se produire que le temps restant soit corrigé pendant le lavage.

– Choisissez de préférence le pro-

gramme Blanc/Couleurs 60°C plutôt que le programme Blanc/Couleurs 95°C. Vous économiserez entre 35% et 45% d'énergie. Pour la plupart des salissures, cela suffit largement. Pour les salissures incrustées, utilisez la fonction additionnelle Trempage.

–

Préférez la fonction additionnelle Trempage à la fonction Prélavage. Le même bain lessiviel est utilisé lors du trempage et du lavage.

Lessives

Ne dépassez pas les dosages de

–

lessive indiqués sur l'emballage.

Réduisez la quantité de lessive pour

–

les petites charges de linge (env. de lessive en moins pour une demiecharge).

Sélection de la fonction additionnelle (Court, Trempage, Prélavage)

Sélectionnez pour :

le linge peu sale

–

sans taches visibles un programme avec la fonction addi tionnelle Court.

– le linge normalement ou très sale

avec taches visibles un programme de lavage sans fonction additionnelle.

– le linge très sale

un programme de lavage avec la fonction additionnelle Trempage.

– les textiles avec des salissures im-

portantes (p. ex. poussière, sable), la fonction supplémentaire Prélavage.

Conseil en cas d'utilisation de sèchelinge

Pour économiser de l'énergie lors du séchage, essorez le linge avec la vi tesse d'essorage la plus élevée du pro gramme de lavage.

Bonne utilisation de votre lave-linge

Mode d'emploi rapide

Pour apprendre rapidement comment vous servir de votre lave-linge, repor tez-vous aux instructions précédées d'un chiffre (A, B, C ...).

A Préparez le linge

Si vous traitez le linge avec des

produits nettoyants contenant des solvants (par exemple du white spi rit), prenez garde de ne pas en ver ser sur les pièces en plastique.

^ Videz les poches.

Les corps étrangers (pièces de monnaie, vis, clous, trombones, etc.,) peuvent endommager le linge et certaines pièces de l'appareil.

Traitez les taches

Avant de laver les textiles, enlevez les taches de préférence tant qu'elles ne sont pas sèches. Tamponnez-les avec un chiffon blanc. Ne pas frot ter !

Certaines taches (sang, oeuf, café, thé, etc.) peuvent parfois être enlevées avec des astuces. Si vous n'arrivez pas à vous débarrasser de certaines ta ches, posez la question à votre reven deur Miele.

N'utilisez en aucun cas des dé

tergents chimiques contenant des solvants dans cet appareil !

Triez le linge

Triez le linge par couleur, tout en pre

nant en compte le symbole figurant sur l'étiquette d'entretien (au col ou sur la couture latérale).

Les textiles foncés déteignent souvent aux premiers lavages. Afin que rien ne déteigne, lavez le linge clair et foncé séparément.

Conseils

– Pour les voilages : enlevez les cro-

chets et petits plombs ou placez-les dans un sac.

–

Soutien-gorge : recoudre les balei nes ou les enlever.

–

Pour les tricots, jeans, pantalons et vêtements en maille : retournez-les lorsque le fabricant le recommande.

–

Fermez les fermetures éclair, les boutons pression avant le lavage.

–

Fermez les couettes et les oreillers afin que les petites pièces de linge ne se prennent pas dedans.

Ne lavez aucun textile marqué non la vable (symbole d'entretien h).

Bonne utilisation de votre lave-linge

B Enclenchez le lave-linge

C Chargez le lave-linge

Ouvrez la porte avec la touche Porte

Chargez le linge déplié dans le tam

bour sans tasser. Mélanger les piè ces de différentes tailles permet de renforcer l'efficacité du lavage et de mieux répartir le linge à l'essorage.

Lorsque la charge maximale est at teinte la consommation d'énergie et d'eau rapportée à la quantité de linge est la plus faible. Une surcharge altère le résultat de lavage et entraîne la for mation de plis.

Veillez à ne rien bloquer entre la porte et le joint cuve-façade.

D Sélectionnez le programme

^ Tournez le sélecteur de programmes

sur le programme souhaité.

Fermez la porte en la poussant un peu.

Bonne utilisation de votre lave-linge

E Sélectionnez une fonction addi

tionnelle

La touche supérieure permet de sélec tionner les fonctions additionnelles dans l'ordre suivant : Court ou Préla vage ou Trempage ou pas de sélection.

Avec la touche inférieure, vous pouvez sélectionner la fonction additionnelle Hydro plus.

^ Sélectionnez l'option souhaitée.

F Sélectionnez la vitesse d'essorage

Pressez la touche "Essorage" jusqu'à

ce que la diode de la vitesse d'essorage sélectionnée s'allume.

Toutes les options ne peuvent pas être sélectionnées avec certains program mes de lavage.

Si la sélection d'une fonction addi tionnelle est impossible, c'est que celle-ci n'est pas compatible avec le programme de lavage.

Bonne utilisation de votre lave-linge

G Ajoutez la lessive

Importance d'un dosage correct .

...etconséquences d'un dosage in

suffisant :

Le linge n'est pas propre, il devient à

–

la longue gris et rèche

Formation de petites boules de

–

graisse sur le linge

Dépôt de calcaire sur la résistance

–

...etconséquences d'un surdosage de lessive :

Une forte formation de mousse entra

–

vant le lavage et donnant un résultat de nettoyage, de rinçage et d'essorage imparfait,

– Une surconsommation d'eau (un rin-

çage supplémentaire est automatiquement déclenché),

– Pollution de l'environnement

Tirez la boîte à produits et versez la

lessive dans les compartiments.

Lessive pour le prélavage (s'il est sélectionné,

/4de la quantité

de lessive conseillée)

Lessive pour le lavage trempage inclus

Assouplissant, produit de tenue ou amidon.

Fermez la boîte à produits.

Consultez le chapitre "Lessives" pour davantage d'informations sur les lessi ves et leur dosage.

Bonne utilisation de votre lave-linge

H Démarrez le programme

Appuyez sur la touche Départ qui cli

gnote.

I Déchargez le linge

A la fin du programme, la diode Infrois sable/Arrêt s'allume.

Ouvrez la porte avec la touche Porte

Sortez le linge.

N'oubliez pas de linge dans le tam bour ! Il pourrait rétrécir ou dé teindre à la lessive suivante.

Contrôlez que le joint cuve-façade ne

présente pas de corps étrangers.

^ Appuyez sur la touche Marche/Arrêt

pour la relâcher et tournez le sélecteur de programmes sur Arrêt.

^ Fermez la porte afin d'éviter que des

objets ne tombent dans le linge par inadvertance et n'abîment le linge.

Fonctions additionnelles

Vous pouvez compléter les program mes standard avec les fonctions addi tionnelles.

Court

Pour les textiles avec des salissures légères sans taches apparentes.

Le temps de programme principal est raccourci.

En programmes Textile foncé et Jeans, 2 rinçages sont effectués au lieu de trois.

Prélavage

Pour les textiles avec des salissures importantes (p. ex. poussière, sable).

Trempage

Pour les textiles particulièrement sales et tachés, (p. ex. sang, graisse, chocolat).

Hydro plus

Si vous désirez utiliser davantage d'eau pour le lavage, vous avez le choix entre quatre options pour la touche Hydro plus. Ces options sont expliquées au chapitre "Fonctions optionnelles", para graphe "Système Hydro plus".

Telle que la machine est livrée, il faut appuyer sur la touche Hydro plus pour augmenter le niveau d'eau lors du la vage et du rinçage.

–

Le temps de trempage peut être pro grammé entre 30 minutes et deux heures, par pas de 30 minutes.

–

Le réglage d'usine est de deux heu res.

Pour programmer un autre temps, voir le chapitre "Fonctions additionnelles", "Trempage".

Essorage

Vitesse d'essorage final

Programme tr/min

Blanc/Couleurs 1400

Synthétique 1200

Fin 600

Automatic 900

Textile foncé 1200

Chemises 600

Jeans 900

Express 1400

Soie 400

Laine 1200

Vidange/Essorage 1400

Rinçage/Amidonnage 1200

Vous pouvez réduire la vitesse d'essorage final. Il est en revanche impossible de sélectionner une vitesse d'essorage supérieure à celle citée plus haut.

Essorage intermédiaire

Le linge est essoré après le lavage et entre les différents rinçages. En cas de réduction de la vitesse d'essorage final, la vitesse d'essorage intermédiaire est également réduite. Dans les program mes Blanc/Couleurs, un rinçage sup plémentaire est ajouté lorsque la vi tesse d'essorage est inférieure à 700 tr/min.

Pas d'essorage final (Arrêt cuve pleine)

Sélectionnez l'Arrêt cuve pleine.Le

linge reste à tremper dans l'eau du dernier rinçage. Ceci permet de ré duire la formation de plis lorsque les textiles ne sont pas enlevés immédia tement du lave-linge.

Démarrer l'essorage final

–

La diode Arrêt cuve pleine de la touche "Essorage" est allumée. Sé lectionnez la vitesse d'essorage avec la touche "Essorage". Le lavelinge lance l'essorage final.

– Terminer le programme

Appuyez sur la touche Porte. L'eau est vidangée. Pressez ensuite de nouveau la touche Porte pour ouvrir la porte.

Désactiver l'essorage intermédiaire et l'essorage final

Sélectionnez l'option sans essorage. Après le dernier rinçage, l'eau est vi dangée et Infroissable est activé. Ce réglage ajoute un rinçage dans les programmes Blanc/Couleurs, Synthé tique et Automatic.

Tableau des programmes

Blanc/Couleurs 95°C - 30°C 6,0 kg maximum

Type de textile Linge en coton, lin ou tissu mélangé

Fonction additionnelle Trempage ou Prélavage, Hydro plus, Court

Remarque à l'intention des instituts de contrôle :

Programme Court : charge de 3,0 kg et fonction additionnelle Court

Synthétique 60°C - 30°C 3,0 kg maximum

Type de textile Textiles en fibres synthétiques ou coton/polyester mé

langé.

Fonction additionnelle Trempage ou Prélavage, Hydro plus, Court

Fin 40°C - froid 2,0 kg maximum

Type de textile Pour les textiles délicats en fibres synthétiques, textiles

mélangés, rayonne. Voilages déclarés lavables en machine par le fabricant.

Fonction additionnelle Court ou prélavage ou trempage

Conseil – Effectuer de préférence un programme avec Préla-

vage pour éliminer la poussière des rideaux.

– Pour les voilages froissables, réduire la vitesse d'es-

sorage ou désactiver l'essorage.

Automatic 40°C 3,5 kg maximum

Type de textile Mélange de linge adapté aux programmes Blanc/Cou

leurs et Synthétique, trié suivant les couleurs.

Fonction additionnelle Trempage ou Prélavage, Hydro plus, Court

Textile foncé 40°C 3,0 kg maximum

Pièces Pièces de linge foncées en coton et en tissu mélangé.

Fonction additionnelle Court ou prélavage ou trempage

Conseil Retourner le linge pour le laver.

Tableau des programmes

Chemises 40°C 2,0 kg maximum

Fonction additionnelle Prélavage ou trempage

Conseil

Jeans 40°C 3,0 kg maximum

Fonction additionnelle Court ou prélavage ou trempage

Conseil

Express 40°C 3,0 kg maximum

Type de textile Petite charge de linge à rafraîchir. Le type de textiles

Soie / 30°C 1,0 kg maximum

Type de textile Soie et tous tissus lavables main qui ne contiennent pas

Fonction additionnelle Hydro plus

Conseil Laver les bas fins et les soutien-gorges dans un filet de

Laine / 40°C - froid 2,0 kg maximum

Vous pouvez préparer les cols et les manchettes s'ils

–

sont très sales. Utiliser le programme Soie pour les chemises en soie.

–

Retourner les vêtements en jean pour les laver.

–

Les vêtements en jean déteignent souvent un peu au

–

premier lavage. Lavez les vêtements foncés et clairs séparément.

correspond à Blanc/Couleurs.

de laine.

lavage.

Type de textile Laine et laine mélangée

Vidange/Essorage 6,0 kg maximum

Conseil Vidange uniquement : régler la vitesse d'essorage sur

Sans essorage final

Choisissez bien la vitesse d'essorage.

Rinçage/Amidonnage 6,0 kg maximum

Conseil Pour l'amidonnage, le linge doit être récemment lavé

mais non traité à l'assouplissant.

Déroulement de programme

Lavage Rinçage Essorage

Niveau

d'eau

Blanc/Couleurs d a d 2-4 Synthétique d a ( 2-3 Fin e b e 3 – L Automatic d a ( 2-3 Textile foncé d a ( 3 LL Chemises ( a ( 2 – L Jeans ( a ( 3 – L Express d a d 2 LL Soie ( d ( 2 – L Laine ( c ( 2 LL

Vidange/

–––– – L

Essorage

Rinçage/

––( 1 – L

Amidonnage

Rythme

de lavage

Niveau

d'eau

Rinça

ges

Essorage

intermé

Essorage

final

diaire

d = niveau d'eau faible ( = niveau d'eau intermédiaire e = niveau d'eau élevé

a= rythme de lavage normal b= rythme délicat c= Laine d= Soie

Particularités sur le déroulement du programme, voir page suivante.

Déroulement de programme

Le lave-linge dispose d'une commande entièrement électronique avec capacité variable automatique. Le lave-linge cal cule lui-même la consommation d'eau nécessaire, en fonction de la quantité et de la capacité d'absorption du linge chargé. C'est pourquoi les programmes présentent des déroulements et des durées différentes.

Les déroulements de programme men tionnés ici sont toujours basés sur le programme standard pour une charge maximale. Les fonctions additionnelles ne sont pas prises en compte.

L'affichage de déroulement de votre lave-linge vous indique à tout moment du programme de lavage quelle est la phase en cours.

Particularités du déroulement :

Infroissable :

Le tambour tourne encore jusqu'à 30 minutes après la fin du programme afin d'éviter la formation de plis (exception : programme Laine). Le lave-linge peut être ouvert à tout instant. Exception fonction Infroissable n'est pas pro posée en programme Laine.

Si la température sélectionnée est comprise entre 95°C et 60°C, 2 rin çages sont effectués. En cas de sé lection de température inférieure à 60°C, 3 rinçages sont effectués.

un troisième ou un quatrième rinçage est effectué en cas de :

– formation excessive de mousse dans

le tambour

– vitesse d'essorage final inférieure à

700 tr/min

– sélection de Sans essorage

un troisième rinçage est effectué en cas de :

:La

sélection de Sans essorage

Symboles d'entretien

Lavage

Les degrés indiqués dans la cuve in diquent la température maximale à la quelle vous pouvez laver les articles.

9 rythme de lavage normal 4 rythme de lavage plus doux c rythme de lavage très doux / lavage main h non lavable

Exemples de sélection de program me

Programme Symbole d'entretien

Blanc/Couleurs

Synthétique 54321 Fin ac Laine / Soie / Express 7

9ö8E76

Séchage

Les points indiquent la température

q température normale r température réduite s ne pas sécher au sèche-linge

Fer à repasser & repasseuse

Les points indiquent les gammes de température.

I env. 200°C H env. 150°C G env. 110°C J ne pas repasser (fer/repas-

seuse)

Nettoyage professionnel

f nettoyage avec des solvants

chimiques. Les lettres corres-

pondent aux détergents.

w nettoyage à l'eau D pas de nettoyage chimique

Automatic 72

Blanchiment

x produit de blanchiment par

oxydation admis

{ blanchiment à l'oxygène uni

quement

z ne pas blanchir

Modification du déroulement de programme

Annulation du programme

Vous pouvez interrompre votre pro gramme de lavage à tout instant après le démarrage.

Tournez le sélecteur de programme

sur Arrêt.

Si seule la diode Infroissable/Arrêt de l'affichage de déroulement est allumée, le programme de lavage est annulé.

Si vous souhaitez enlever le linge :

Appuyez sur la touche Porte.

Le lave-linge vidange le bain lessiviel.

Si vous souhaitez sélectionner un autre programme :

^ Arrêtez et réenclenchez le lave-linge

avec la touche Marche/Arrêt.

^ Vérifiez s'il reste du produit lessiviel

dans le tiroir à produits. Sinon ajoutez-en.

^ Démarrez un nouveau programme.

Interruption de programme

Arrêtez le lave-linge avec la touche Marche/Arrêt.

Pour poursuivre :

Enclenchez le lave-linge avec la touche Marche/Arrêt.

Pour modifier le programme

Une fois le programme démarré, il est impossible d'en changer. La diode Infroissable/Arrêt clignote lorsque le sé lecteur de programme est déplacé sur une autre position. Cela n'a pas d'in fluence sur le déroulement du program me.

Modification de la température

Jusqu'à 6 minutes après le départ, il est possible de modifier la température.

Modification de la vitesse d'essorage

La vitesse d'essorage peut être modifiée à tout moment.

Modification des fonctions additionnelles

Il est possible d'activer ou de désactiver la fonction additionnelle Hydro plus jusqu'à 6 mn après le départ.

Suppression d'une phase de programme

Tournez le sélecteur de programme sur Arrêt.

Dès que la diode de la phase de pro gramme suivante clignote sur l'afficheur de déroulement :

Repositionnez le sélecteur sur le pro gramme de votre choix dans les 4 secondes.

Modification du déroulement de programme

Ajout/Déchargement de linge

Pressez la touche Porte, jusqu'à ce

qu'elle s'ouvre.

Ajoutez ou déchargez du linge.

Fermez la porte.

Le programme reprend automatique ment.

La porte ne s'ouvre pas lorsque:

la température du bain est supé

–

rieure à 55°C.

le niveau d'eau dépasse une cer

–

taine valeur.

– la phase Essorage est atteinte.

Lessives

Lessive appropriée

Vous pouvez utiliser toutes les lessives pour lave-linge. Les conseils d'utilisation et de dosage figurent sur l'emballage de la lessive.

Universelle Couleurs Délicat

Blanc/Couleurs X X

Synthétique X X

Fin X

Automatic X X

Textile foncé X

Chemises X X

Jeans X

Express X X

Soie X

Laine Produit spécial laine

Rinçage/Amidonnage Amidon liquide ou en poudre

1) lessive liquide uniquement

Lessives

Le dosage dépend :

du degré de salissure du linge

–

Linge peu sale Ne comporte pas de salissures ni de taches visibles. Les vêtements por tent seulement l'odeur du corps.

Linge normalement sale Les salissures sont visibles et/ou quelques petites taches sont recon naissables.

Linge très sale Traces de salissures et/ou de taches nettement reconnaissables.

– de la dureté de l'eau

Interrogez la Compagnie Distributrice d'eau si vous ne connaissez pas la zone de dureté de l'eau courante à votre lieu d'habitation.

– de la quantité de linge

Duretés d'eau

Zone de dureté Dureté totale

en mmol/l

douce (I) 0 - 1,5 0 - 15

intermédiaire (II) 1,5 - 2,5 15 - 25

dure à très dure (III) plus de 2,5 plus de 25

Dureté

française

°f

Anticalcaire

Si votre eau appartient aux zones de dureté II-III, vous pouvez ajouter un an ticalcaire pour économiser de la les sive. Le dosage exact est indiqué sur

l'emballage. Versez tout d'abord la les

sive, puis l'anticalcaire.

Dans ce cas versez la même dose de lessive qu'en zone de dureté I.

Utilisation de plusieurs produits de lavage

Si vous utilisez plusieurs produits, ver sez-les dans le compartiment j dans l'ordre suivant :

1. Lessive

2. Anticalcaire

3. Détachant

Cela assure un meilleur entraînement des produits.

Produits de finition

L'assouplissant rend au linge toute sa souplesse et di minue l'électricité statique en cas de séchage en machine.

Lessives

Après plusieurs amidonnages auto

matiques, nettoyez la boîte à pro duits, en particulier le tuyau d'aspi ration.

Les produits de tenue sont des amidons synthétiques qui donnent une meilleure tenue au linge.

L'amidon donne au linge une belle tenue et un beau fini.

Adjonction automatique d'assouplis sant, de produit de tenue ou d'amidon liquide

Remplissez le produit correspondant dans le compartiment §. Ne dépas

sez pas le repère maximum.

Le produit est entraîné au dernier rin çage. Il reste un peu d'eau dans le compartiment assouplissant § en fin de programme.

Utilisation d'un assouplissant, de produits de tenue ou d'amidon séparée

Dosez et préparez l'amidon comme

indiqué sur l'emballage.

Remplissez le produit correspondant

dans le compartiment §.

^ Versez le produit poudre ou semi-li-

quide correspondant dans le compartiment i.

^ Tournez le sélecteur de programme

sur la position Rinçage/Amidonnage.

^ Sélectionnez une vitesse d'essorage.

^ Appuyez sur la touche Départ.

Décolorer/Teinter

N'utilisez pas de lave-linge.

La fréquence des teintures effec tuées doit correspondre à une utilisa

tion domestique moyenne. En effet, le sel utilisé pour la teinture peut atta quer l'acier inoxydable en cas d'utili sation intensive. Veuillez strictement vous conformer aux instructions du fabricant de la teinture.

décolorants dans le

Nettoyage et entretien

Nettoyage du tambour

Si vous lavez principalement à basse température et/ou avec de la lessive li quide, du moisi et une odeur désa gréable peuvent apparaître dans le lave-linge. Pour laver le tambour et évi ter la formation d'odeurs, il est conseillé d'effectuer une fois par mois un pro gramme de lavage à 60°C ou davan tage avec de la lessive en poudre.

Nettoyage de la carrosserie et du bandeau

Débrancher le lave-linge avant

tout nettoyage ou entretien.

Ne pas asperger le lave-linge

avec un jet d'eau.

^ Nettoyez la carrosserie et le bandeau

avec un détergent doux ou de l'eau savonneuse et séchez avec un chiffon.

Nettoyage de la boîte à produits

Pour des raisons d'hygiène vous devez néanmoins nettoyer régulièrement la boîte à produits.

^ Tirez la boîte à produits vers l'avant

jusqu'à la butée, enfoncez le bouton de déverrouillage puis sortez complètement la boîte à produits.

^ Nettoyez la boîte à produits avec de

l'eau chaude.

Nettoyez le tambour avec un produit spécial inox.

N'utilisez pas de détergents contenant des solvants, de produits abrasif, pour vitres ou multi-usages. Ils peuvent endommager la surface en plastique et d'autres pièces.

Nettoyez le tube d'aspiration.

1. Sortez le tube d'aspiration du com-

partiment § et nettoyez-le à l'eau chaude. Nettoyez également le tuyau sur lequel le tube d'aspiration est fixé.

2. Replacez le tube d'aspiration.

Nettoyez le tube d'aspiration particulièrement soigneusement après plusieurs amidonnages. L'amidon liquide peut s'agglutiner.

Nettoyage et entretien

Nettoyage du logement de la boîte à produits

^ Avec un goupillon, enlevez les restes

de produit lessiviel et le dépôt de tartre des buses d'arrivée d'eau de la boîte à produits.

Nettoyage et entretien

Nettoyage des filtres dans le tuyau d'arrivée d'eau

La machine est équipée de 2 filtres pour protéger les électrovannes. Il faut contrôler ces filtres environ tous les 6 mois. Il y a lieu de rapprocher les con trôles en cas de coupures fréquentes sur le réseau d'alimentation.

Nettoyage du filtre dans le tuyau d'ar rivée d'eau

Fermez le robinet d'eau et dévissez

le tuyau d'arrivée d'eau du robinet.

Nettoyage du filtre dans le raccord d'arrivée d'eau de l'électrovanne

Desserrez avec précaution l'écrou

plastique nervuré du raccord d'ar rivée d'eau à l'aide d'une pince.

^ Extrayez le filtre avec une pince à

bec fin et nettoyez-le. Remontez-le en sens inverse.

Remontez impérativement les deux filtres après les avoir nettoyés.

Extrayez le joint caoutchouc 1.

Saisissez la languette du filtre 2 à l'aide d'une pince à bec fin, sortez-le.

Nettoyez-le. Remontez-le en sens in verse.

Que faire si . . .

Recherche des anomalies

Vous pouvez remédier vous-même à la plupart des anomalies ou pannes qui peu vent se produire en utilisation quotidienne. Vous économiserez du temps et des frais en n'appelant pas immédiatement le Service après-vente.

Les tableaux suivants vous aideront à déceler les causes de la panne et à trouver la solution. Néanmoins il faut savoir que :

Les interventions techniques doivent être exécutées exclusivement par des

professionnels. Les réparations incorrectes peuvent entraîner de graves dan gers pour l'utilisateur.

Le programme ne démarre pas.

Message d'erreur Cause possible Solution

La diode Infroissable/ Arrêt n'est pas allumée ou la touche Départ ne clignote pas.

L'appareil n'est pas alimenté.

Contrôlez si – la fiche est branchée – le fusible est en bon

état.

Recherche des anomalies

Le programme de lavage a été interrompu et un message d'erreur s'affiche.

Message d’erreur Cause possible Solution A

La diode de contrôle Vidange clignote.

La diode de contrôle Arrivée d'eau clignote.

Les diodes de contrôle Arrivée d'eau et Vi- dange clignotent.

La diode Trempage/

Prélavage ou Rinça ges clignote.

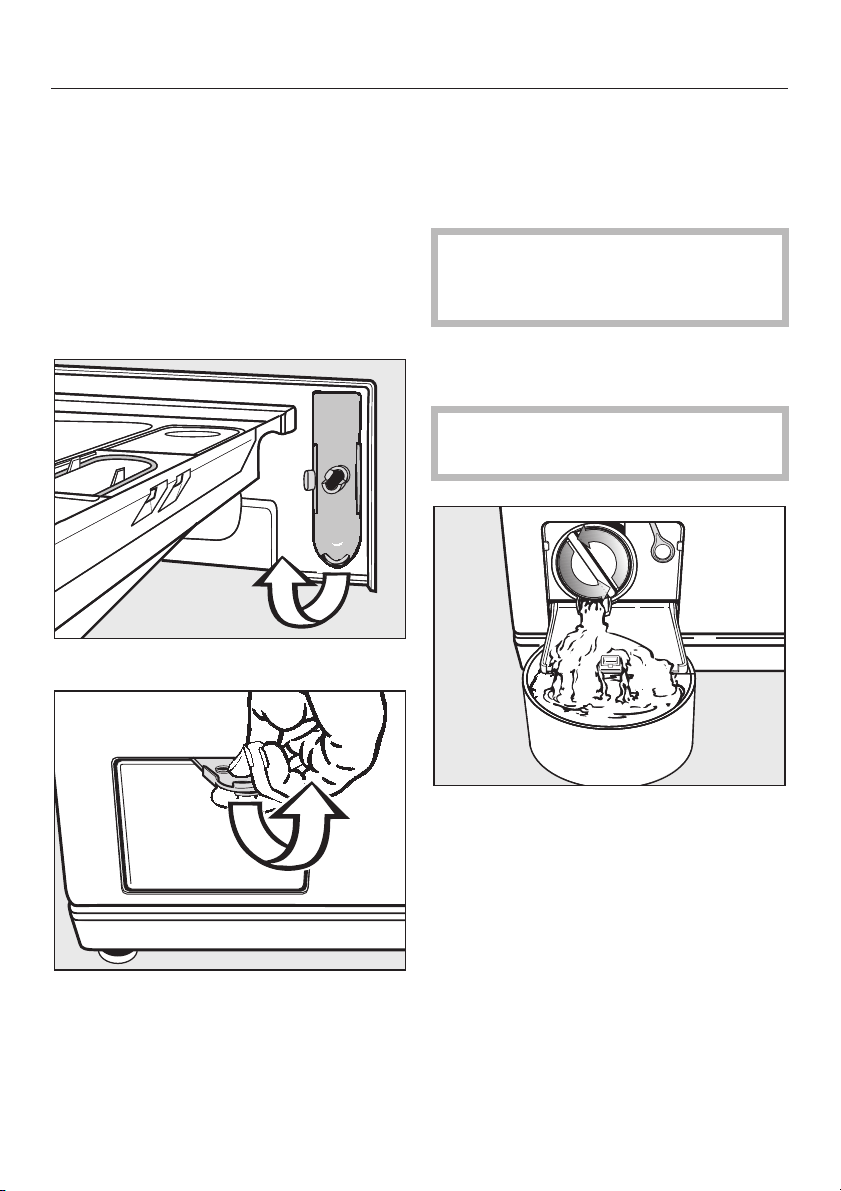

La vidange est bloquée. Nettoyez le filtre et la pompe

de vidange comme dans le chapitre "Recherche des ano malies" paragraphe "Déver rouillage de porte manuel en cas de vidange obstruée et/ ou de panne de courant".

Le tuyau de vidange est trop haut.

L'arrivée d'eau est fermée.

Le filtre dans le tuyau d'arrivée d'eau est bouché.

L'Aquasécurité s'est déclenchée.

Ceci est une anomalie. Relancez le programme. Si le

Hauteur de refoulement max. : 1m

Ouvrez le robinet.

Nettoyez-le.

Contactez le service aprèsvente.

message d'erreur apparaît de nouveau, appelez le S.A.V.

A Pour éliminer le message d'erreur : arrêtez l'appareil avec la touche Marche/

Arrêt et positionnez le sélecteur sur Arrêt.

Recherche des anomalies

Le programme de lavage se déroule comme d'habitude, mais une anomalie est signalée.

Message d'erreur Cause possible Solution A

La diode de contrô le Vidange cli gnote.

La diode de contrô le Arrivée d'eau cli gnote.

La diode de contrôle Surdosage les- sive est allumée.

La diode Lavage clignote dans l'afficheur de déroule ment.

La diode Infrois sable/Arrêt clignote dans l'afficheur de déroulement.

La vidange est diffi

cile.

L'arrivée d'eau est

difficile.

Le filtre dans le tuyau d'arrivée d'eau est encrassé.

Pendant le lavage, une mousse excessive s'est formée.

Anomalie. Relancez le programme.

La position du sélecteur de programme a été modifiée après le lancement du programme. Tournez le sélecteur de programme sur la position d'origine.

Nettoyez le filtre et la pompe de vi

dange comme dans le chapitre "Re cherche des anomalies" paragraphe "Déverrouillage de porte manuel en cas de vidange obstruée et/ou de panne de courant."

Vérifiez si

le robinet est suffisamment ou

–

vert.

– le tuyau d'arrivée est plié.

Nettoyez le filtre.

A la prochaine lessive, mettez moins de produit et suivez les indications du fabricant.

Si le message d'erreur apparaît de nouveau, appelez le S.A.V.

A Pour éliminer le message d'erreur : arrêtez l'appareil avec la touche Marche/

Arrêt et positionnez le sélecteur sur Arrêt.

Recherche des anomalies

Problèmes d'ordre général

Problème Cause Solution

L'appareil vibre pendant l'essorage.

Le lave-linge n'a pas es soré le linge comme d'habitude et celui-ci est encore trempé.

On entend des bruits de pompe inhabituels.

Des résidus de lessive relativement gros restent dans la boîte à produits.

L'assouplissant n'est pas entraîné complète ment ou il reste encore trop d'eau dans le com partiment §.

Les pieds de machine sont mal réglés et ne sont pas bloqués.

A l'essorage final, un

balourd trop important a été détecté et la vi tesse d'essorage a été réduite automatique ment.

Ce n'est pas un défaut. Les bruits d'aspiration en début et en fin de vidange sont normaux.

La pression d'eau n'est pas suffisante.

Les lessives en poudre utilisées avec un anticalcaire ont tendance à coller.

Le tube d'aspiration

n'est pas posé correc tement ou est obstrué.

Ajustez l'appareil pour qu'il soit bien stable et bloquez les pieds.

Chargez des pièces de linge de différentes tailles dans le tambour pour une

meilleure répartition du linge.

– Nettoyez le filtre dans le

tuyau d'arrivée d'eau.

– Enfoncez éventuellement

la touche Hydro plus.

Versez à l'avenir la lessive puis le produit anticalcaire dans la boîte à produits.

Nettoyez le tube d'aspira

tion, cf. chapitre "Nettoyage et Entretien ", Paragraphe "Nettoyage de la boîte à produits".

Recherche des anomalies

Résultat de lavage insatisfaisant

Problème Cause Solution

Le linge n'est pas propre malgré l'ad jonction de lessive liquide.

Des résidus élastiques gris adhèrent au linge lavé.

Des résidus blanchâtres ressem blant à de la les sive apparaissent sur le linge foncé.

Les lessives liquides ne contiennent pas d'agent

de blanchiment. Les ta ches de fruit, café ou thé ne sont pas éliminées.

Vous avez versé trop peu de lessive. Le linge était taché de graisse (huiles, crèmes).

La lessive contient des

composants anticalcai

res insolubles (zéolithes) qui se sont fixés sur le linge.

Utilisez de la lessive en

–

poudre contenant des agents de blanchiment.

Versez du détachant dans le

–

compartiment j et la les sive liquide dans une bouledoseuse.

Ne mélangez jamais lessive

–

liquide et détachant dans la boîte à produits.

– Versez davantage de lessive

ou utilisez des lessives liquides pour le linge portant ce type de taches.

– Faites fonctionner un pro-

gramme 60 °C à vide avec de la lessive liquide avant le prochain lavage.

– Essayez d'enlever les rési-

dus de produit avec une brosse sur le linge sec.

–

Lavez à l'avenir les textiles foncés avec de la lessive li quide. Elle ne contient pas de zéolithes.

–

Lavez les textiles en pro gramme Textile foncé.

Recherche des anomalies

La touche Porte est actionnée mais elle ne s'ouvre pas.

Cause Solution

Le lave-linge n'est pas rac cordé électriquement et/ ou il n'est pas enclenché.

Panne de courant Ouvrez la porte comme décrit dans le chapitre

La porte n'était pas bien enclenchée.

Il y a encore de l'eau dans le tambour et le lave-linge ne peut pas vidanger.

La porte est bloquée dès que le bain dépasse 55°C afin d'éviter toute brûlure.

Branchez la fiche à contact de protection dans la

prise et/ou enclenchez le lave-linge avec la touche Marche/Arrêt.

"Recherche des anomalies", Paragraphe "Ouvrir la porte en cas de panne de courant".

Pressez avec force contre le verrou puis appuyez sur la touche Porte.

Nettoyez le filtre et la pompe.

Recherche des anomalies

Déverrouillage de porte ma

nuel en cas de vidange obstruée et/ou de panne de courant

Arrêtez le lave-linge.

Le déverrouilleur de la trappe d'accès au filtre est situé derrière la face avant de la boîte à produits.

^ Enlevez le déverrouilleur.

Vidange obstruée

Si la vidange est obstruée, le lave-linge peut contenir une quantité d'eau assez importante (max. 25 l).

Attention : risque de brûlure si

un programme haute température était en cours !

Vidange

Placez une bassine sous la trappe.

Ne dévissez pas complètement le filtre.

Ouvrez la trappe d'accès au filtre.

Dévissez le filtre jusqu'à ce que de l'eau s'écoule.

Pour interrompre la vidange :

refermez le filtre.

Recherche des anomalies

Dès que l'écoulement d'eau est fini :

Dévissez complètement le filtre.

^ Nettoyez bien le filtre.

De l'eau s'écoule du lave-linge si

le filtre n'est pas bien remonté et vis sé à fond.

Ouverture de la porte

Assurez-vous que le tambour est

à l'arrêt avant de décharger le linge. Ne mettez jamais les mains dans un tambour qui tourne encore, vous ris quez de vous blesser.

Vérifiez si la turbine tourne facile ment. Sinon, enlevez les corps étran gers (boutons, pièces etc.) et net toyez l'intérieur.

Remontez le filtre et verrouillez-le bien.

Tirez la languette. La porte s'ouvre.

Service Après Vente

Réparations

En cas de pannes auxquelles vous ne pouvez remédier vous-même, contac tez :

le service après-vente de votre re

–

vendeur ou

la ligne Consommateurs Miele.

–

Veuillez indiquer le modèle et la réfé rence de votre lave-linge. Ces deux in dications figurent sur la plaque signalé tique placée au-dessus du hublot à l'in térieur de la porte.

Actualisation de la programmation (diode PC)

La diode PC est prévue pour l'actuali sation par un technicien des program mes de lavage en fonction des évolu tions techniques prévisibles.

La programmation de votre lave-linge pourra ainsi être adaptée aux progrès en matière de lessive, textiles et procé

dés de lavage.

Miele vous signalera les possibilités

d'actualiser votre lave-linge.

Conditions et période de garantie

Ce lave-linge bénéficie d'une garantie de 1 an.

Afin d'enregistrer la garantie de votre produit, veuillez remplir notre formulaire d'enregistrement produit en ligne sur le site www.miele.fr dans la rubrique "Les services" ou nous renvoyer la carte constructeur jointe.

Vous trouverez de plus amples informa tions sur les conditions de garantie dans le livret de garantie.

Accessoires en option

Les accessoires de ce lave-linge sont disponibles chez les revendeurs Miele ou au SAV Miele.

Installation

Vue de face

a Tuyau d'arrivée d'eau résistant à la

pression (7.000 kPa)

b Branchement électrique

c - f Tuyau de vidange souple (avec

crosse pivotante et amovible) et les différentes évacuations possibles

g Bandeau de commande

h Boîte à produits

i Porte

j Trappe d'accès au filtre, à la pompe

et au déverrouillage manuel

k Prises de main pour le transport

l Quatre pieds à vis réglables en hau

teur

Vue de l'arrière

Installation

a Couvercle en saillie avec prises de

main pour le transport

b Branchement électrique

c Tuyau d'arrivée d'eau résistant à la

pression (7 000 bar)

d Tuyau de vidange

e Sécurités avec tiges de transport

f Support de tuyau d'arrivée d'eau et

de vidange

g Support pour les tiges de transport

démontées

Installation

Lieu d'installation

Un plancher en béton est le mieux adapté. Il ne transmet pas de vibra tions, contrairement à un plancher en bois ou un sol "mou".

Respectez les conseils ci-dessous :

Installez toujours l'appareil d'aplomb

et de façon stable.

Evitez d'installer la machine sur des

revêtements de sol mous, car elle peut vibrer pendant l'essorage.

Sur un plancher en bois :

^ Placez l'appareil sur une planche de

bois de 59 x 52x3cmminimum. Cette planche devra recouvrir le plus de solives possible ; vissez-la sur elles et non pas uniquement sur les lattes de plancher.

Installez la machine dans la mesure du possible dans un angle de la pièce. La stabilité du plancher y est meilleure.

Installation de l'appareil

Pour le transport de l'appareil du socle d'emballage au lieu d'installation, utili sez les prises de main avant (en bas) et arrière (au niveau du couvercle).

Les pieds de machine et le sol

doivent être secs, sinon l'appareil risque de déraper lors de l'esso rage.

Démontage des sécurités de transport

En cas d'installation sur socle

(en béton ou maçonnerie) il faut bloquer le lave-linge avec des atta ches disponibles chez les reven deurs agréés et au SAV Miele. Sinon l'appareil peut tomber du socle à l'essorage.

Enlevez les sécurités gauche et droite.

1. Détachez la sécurité avec un tourne

vis.

2. Enlevez la sécurité.

Installation

Tournez la tige de transport gauche

de 90° à l'aide de la clé multiple fournie

puis sortez-la.

Tournez la tige de transport droite de

90°,

puis sortez-la.

Installation

Après avoir enlevé les tiges de

transport, refermez les orifices. S'ils ne sont pas obturés, ils peuvent pré senter un risque de blessure.

^ Fermez les orifices avec les bou-

chons attachés aux sécurités.

Fixez les tiges de transport sur la pa

roi arrière. Vérifiez que les tenons a s'engrènent dans les trous b.

Il est interdit de transporter le

lave-linge sans sécurités de transport. Conservez par conséquent les sécurités de transport qu'il faut remonter avant de déplacer l'appareil (par ex. lors d'un déménagement).

Mise en place des sécurités de transport

Le remontage se fait en sens inverse du démontage.

Calage

La machine doit être d'aplomb afin de garantir un fonctionnement parfait.

Installation

Une installation non conforme aug mente la consommation d'eau et d'électricité et la machine peut se dé placer.

Dévissage et blocage des pieds

Compensez les inégalités du sol avec les quatre pieds à vis. Les pieds sont li vrés totalement vissés.

Desserrez le contre-écrou 2 dans le sens des aiguilles d'une montre avec la clé multiple fournie. Dévissez le contre-écrou 2 avec le pied 1.

Vérifiez avec un niveau à bulle que le

lave-linge est d'aplomb.

^ Maintenez le pied 1 avec une pince

multiprises. Serrez le contre-écrou 2 à fond contre la carrosserie avec la clé multiple.

Serrez les quatre contre-écrous contre la carrosserie. Vérifiez également les pieds qui n'ont pas été dévissés lors de l'ajustage de l'appareil. Sinon la machine risque de se déplacer.

Installation

Encastrement sous un plan de travail

Le montage du jeu d'encastrement* et du cadre de superposition* doit être exécuté par un professionnel.

Un jeu d'encastrement* est néces

–

saire. La tôle de protection fournie avec le jeu d'encastrement* rem place le couvercle de l'appareil. Il est impératif de monter cette tôle de pro tection pour des raisons de sécurité électrique.

Pour une hauteur de plan de travail

–

de 900/910 mm, un cadre de surélévation* en option est indispensable.

– Installez l'arrivée d'eau, la vidange et

le branchement électrique à proximité de l'appareil. Ils doivent être accessibles.

Une notice de montage est fournie avec le jeu d'encastrement.

Colonne lave-linge/sèche-linge

Il est possible de constituer une co lonne en superposant un sèche-linge Miele sur votre lave-linge. A cet effet utilisez un cadre de superposition WTV* en option.

Les pièces marquées d'un * sont livra bles contre supplément chez les reven deurs agréés ou au SAV Miele.

Dimensions :

a Distance de sécurité mur/sèche-linge :

minimum 2 cm

b Hauteur :

cadre de superposition avec plan de travail : env. 169 cm cadre de superposition sans plan de travail : env. 170 cm

Montage du couvercle

Si vous avez démonté le couvercle pour une colonne lave-linge/sèchelinge ou pour l'encastrement sous un plan de travail, vous devez vérifier que le couvercle remonté est bien fixé aux supports arrière. Ceci permet de trans porter l'appareil en toute sécurité.

Installation

Le système Watercontrol Miele

Le système Watercontrol Miele vous protège contre les risques de dégâts des eaux liés au lave-linge.

Ce système comporte trois éléments :

1) le tuyau d'arrivée d'eau

2) l'électronique et le boîtier

3) le tuyau de vidange

1) Le tuyau d'arrivée d'eau

protection contre l'éclatement du

–

tuyau

Le tuyau d'arrivée d'eau présente une pression d'éclatement supérieure à 7 000 kPa.

2) L'électronique et le boîtier

– La tôle de fond

Les fuites d'eau liées à une mauvaise étanchéité du lave-linge sont recueillies dans la tôle de fond. Un interrupteur à flotteur coupe les van nes d'arrivée d'eau. L'arrivée d'eau est coupée et l'eau se trouvant dans la cuve est vidangée.

La sécurité anti-débordement

–

Ceci évite que le lave-linge déborde suite à une arrivée d'eau incontrôlée. Si le niveau d'eau dépasse d'un cer tain niveau, la pompe de vidange est réactivée et l'eau est vidangée de fa çon contrôlée.

3) Le tuyau de vidange

Le tuyau de vidange est protégé par un système d'aération. Ceci permet d'éviter que le lave-linge soit vidé par l'aspiration.

Installation

Arrivée d'eau

Le raccordement du lave-linge à la conduite d'arrivée d'eau peut s'effec tuer sans antiretour car il est construit suivant les normes DIN.

La pression doit impérativement être comprise entre 100 kPa et 1 000 kPa. En cas de pression supérieure à 1 000 kPa, l'installation d'un réducteur de pression est indispensable.

Pour le raccordement, l'utilisateur doit prévoir des robinets d'arrêt avec rac cord fileté sez pas d'un robinet de ce type, faitesle monter par un installateur agréé.

sion. Contrôlez par conséquent si le raccordement est étanche en ouvrant lentement le robinet d'eau. Modifiez éventuellement la position du joint et du raccord fileté.

/4(20/27). Si vous ne dispo

Le raccord fileté est sous pres-

N'enlevez pas les deux filtres - l'un placé à l'extrémité libre du tuyau d'arrivée d'eau, l'autre dans le rac cord d'arrivée d'eau de l'électro vanne - ils servent à protéger l'élec trovanne.

Accessoires : rallonge

Le SAV Miele ou les revendeurs agréés proposent des tuyaux de 2,5 ou4mde long en option.

Ce flexible n'est pas conçu pour l'eau chaude.

Entretien

En cas de remplacement, n'utilisez que le flexible d'origine Miele avec une pression d'éclatement supérieur à 7 000 kPa.

Installation

Vidange

Le bain est vidangé par une pompe de vidange d'une hauteur de refoulement de 1 m. Posez le tuyau sans coude, afin de ne pas gêner la vidange. La crosse aménagée à l'extrémité du tuyau est pi votante et amovible.

Le tuyau peut être allongé jusqu'à 5 m. Il est disponible auprès du SAV Miele ou des revendeurs spécialisés.

Pour les hauteurs de vidange supérieu resà1m(jusqu'à 1,8 m de hauteur de refoulement maximale) une autre pompe de vidange est disponible auprès des revendeurs spécialisés Miele ou du SAV Miele.

Possibilités de vidange :

1. Suspension dans un lavabo ou un

évier :

Attention :

– Bloquez le flexible pour éviter qu'il ne

dérape.

–

Si le bain est vidangé dans un lava bo, il faut qu'il s'écoule suffisamment vite. Sinon l'eau risque de déborder ou une partie de l'eau vidangée risque d'être réaspirée dans le lavelinge.

Attention :

a Embout

b Ecrou moleté pour évier

c Collier de serrage

d Extrémité du tuyau

^ Fixez l'embout a avec l'écrou moleté

b sur le siphon du lavabo.

^ Enfoncez l'extrémité du tuyau d sur

l'embout a.

Fixez le collier de serrage c juste derrière l'écrou moleté avec un tour nevis.

2. Raccordement à un tuyau d'évacua

tion plastique avec manchon caout chouc (siphon non indispensable).

3. Evacuation dans une vidange au sol

(puits d'écoulement).

4. Raccordement à un lavabo avec rac

cord plastique.

Installation

Branchement électrique

Ce lave-linge est livré avec un cordon d'alimentation équipé d'une prise, prêt à être branché en monophasé ~ 230 V 50 Hz. Ne raccordez cet appareil qu'à une prise avec mise à la terre.

La prise avec mise à la terre doit tou jours être accessible pour pouvoir dé brancher le lave-linge de l'alimentation électrique.

Le branchement doit être conforme aux normes EDF.

Il est interdit de brancher l'appareil en utilisant des rallonges, boîtiers multiprises, etc. pour éviter tout risque d'incendie potentiel.

Il est recommandé de monter en amont de l'appareil un disjoncteur différentiel avec courant de déclenchement à 30 mA.

Dans ce cas utiliser uniquement un disjoncteur de type A t.

La plaque signalétique vous indique la puissance de raccordement et le fu sible. Comparez ces indications avec celles de votre réseau électrique.

Consommations

Charge Consommations

Energie Eau Durée

en kWh en l court normal

Blanc/Couleurs 95°C 6,0 kg 1,99 49 2 h 09 min

Synthétique 40°C

Fin 30°C 2,0 kg 0,35 69 43 min 59 min

Automatic 40°C 3,5 kg 0,35 - 0,50 40 - 55 58 min 1 h 13 min

Textile foncé 40°C 3,0 kg 0,60 60 1 h 03 min 1 h 13 min

Chemises 40°C 2,0 kg 0,50 45 – 56 min

Jeans 40°C 3,0 kg 0,50 52 53 min 1 h 00 min

Express 40°C 3,0 kg 0,30 34 – 33 min Soie / 30°C 1,0 kg 0,25 39 – 36 min Laine / 30°C 2,0 kg 0,23 39 – 40 min

Essais suivant EN 60456

Programme court pour les instituts de contrôle ; la fonction additionnelle Court doit être sélectionnée.

60°C

60°C 3,0 kg 0,75 39 59 min

40°C

6,0 kg 1,02 49 1 h 49 min

6,0 kg 0,65 55 2 h 05 min

3,0 kg 0,40 39 59 min

3,0 kg 0,50 55 1 h 02 min 1 h 19 min

Les consommations peuvent différer des valeurs annoncées en fonction de la pression, dureté et température d'entrée d'eau, de la température ambiante, du type et de la quantité du linge, des variations de tension sur le réseau et des fonctions additionnelles sélectionnées.

Caractéristiques techniques

Hauteur 850 mm

Largeur 595 mm

Profondeur 580 mm

Profondeur porte ouverte 975 cm

Hauteur d'encastrement 820 mm

Largeur d'encastrement 600 mm

Profondeur d'encastrement 600 mm

Poids 93 kg

Capacité 6 kg de linge sec

Tension voir plaque signalétique

Puissance de raccordement voir plaque signalétique

Fusible voir plaque signalétique

Consommations cf. chapitre consommations

Pression d'eau min. au robinet 100 kPa (1 bar)

Pression d'eau max. 1.000 kPa (10 bars)

Longueur du tuyau d'arrivée d'eau 1,60 m

Longueur du tuyau de vidange 1,50 m

Longueur du cordon d'alimentation 1,60 m

Hauteur de refoulement max.pompe de vidange 1 m

Longueur de refoulement max.pompe de vidange 5 m

Labels de conformité voir plaque signalétique

Fonctions optionnelles pour modification des réglages standard

Les fonctions optionnelles vous permettent d'adapter votre appareil à vos besoins propres.

Fonctions optionnelles

Système Hydro plus

Avec le réglage Hydro plus, vous pouvez individualiser la fonction op tionnelle Hydro plus.

Vous avez le choix entre quatre régla ges :

Option 1 :

davantage d'eau au rinçage

Option 2 :

davantage d'eau au lavage et au rin çage (réglage d'usine)

Option 3 :

ce réglage permet d'ajouter un rinçage

Option 4 :

davantage d'eau au lavage et au rinçage et rinçage

Pour programmer et enregistrer, effectuez les opérations A à G.

Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sé lecteur de programme. La touche Dé part et le sélecteur de programme pos sèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande.

Condition :

ce réglage permet d'ajouter un

A Pressez la touche Départ et mainte

nez-la enfoncée pendant les opéra tions B à C.

B Enclenchez le lave-linge avec la

touche Marche/Arrêt.

C Attendez que la diode de la touche

Départ s'allume. . .

D . . . puis relâchez la touche Départ.

E Tournez le sélecteur sur le program

me Blanc/Couleurs 60°C.

La diode Trempage/Prélavage clignote 2 fois toutes les deux secondes et in dique ainsi que le réglage d'usine est sur l'option 2.

F En appuyant sur la touche Départ

vous pouvez sélectionner différentes options.

La diode Trempage/Prélavage

– clignote 1 fois = réglage 1

– clignote 2 fois = réglage 2

–

clignote 3 fois = réglage 3

–

clignote 4 fois = réglage 4

G Arrêtez le lave-linge avec la touche

Marche/Arrêt.

La touche Hydro plus est maintenant

affectée au réglage que vous avez choisi. Celui-ci reste enregistré jusqu'à ce qu'un autre réglage soit programmé.

–

Le lave-linge a été arrêté avec la touche Marche/Arrêt.

–

Le lave-linge est fermé.

–

Le sélecteur de programme est posi tionné sur Arrêt.

Fonctions optionnelles

Délicat

Lorsque la fonction Délicat est ac tivée, le rythme du tambour est plus lent, pour laver les textiles peu sales avec plus de douceur.

Vous pouvez activer le rythme Délicat en programmes Blanc/Couleurs, Express et Automatic.

Si Délicat est programmé, chaque cycle de ces programmes sera lavé avec le rythme Délicat.

Délicat est désactivé en sortie usine.

Pour programmer et enregistrer, effectuez les opérations A à G.

Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Dé- part et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande.

Condition :

–

Le lave-linge a été arrêté avec la touche Marche/Arrêt.

A Pressez la touche Départ et mainte

nez-la enfoncée pendant les opéra tions B à C.

B Enclenchez le lave-linge avec la

touche Marche/Arrêt.

C Attendez que la diode de la touche

Départ s'allume. . .

D . . . puis relâchez la touche Départ.

E Tournez le sélecteur sur le program

me Blanc/Couleurs 40°C.

La diode Trempage/Prélavage

ne clignote pas = Délicat est

désactivé.

clignote = Délicat est

activé.

F Pour activer ou désactiver la fonction

Délicat, il suffit d'appuyer sur la touche Départ.

G Arrêtez le lave-linge avec la touche

Marche/Arrêt.

Le réglage choisi est maintenant enre gistré jusqu'à ce qu'un autre réglage soit programmé.

–

Le lave-linge est fermé.

–

Le sélecteur de programme est posi tionné sur Arrêt.

Fonctions optionnelles

Refroidissement du bain lessiviel en programme Blanc/ Couleurs

Une entrée d'eau supplémentaire in tervient en fin de lavage pour refroidir le bain.

Le refroidissement du bain est effectué si la température 95°C est sélectionnée.

Il est conseillé d'activer le refroidisse ment du bain dans les cas suivants :

pour éviter tout risque d'ébouillan

–

tage si le tuyau d'évacuation est fixé dans un lavabo ou un évier.

– dans les bâtiments non pourvus d'un

tuyau d'évacuation conforme à DIN

1986.

Le refroidissement du bain lessiviel dans le programme Blanc/Couleurs n'est pas activé au départ de l'usine.

Pour programmer et enregistrer, effectuez les opérations A à G.

A Pressez la touche Départ et mainte

nez-la enfoncée pendant les opéra tions B à C.

B Enclenchez le lave-linge avec la

touche Marche/Arrêt.

C Attendez que la diode de la touche

Départ s'allume. . .

D . . . puis relâchez la touche Départ.

E Tournez le sélecteur sur le program

me Blanc/Couleurs 30°C.

La diode Trempage/Prélavage

ne clignote pas = le refroidissement

du bain lessiviel est désactivé.

clignote = le refroidissement

du bain lessiviel est activé.

F Pour activer ou désactiver le refroi-

dissement du bain lessiviel, appuyer sur la touche Départ.

G Arrêtez le lave-linge avec la touche

Marche/Arrêt.

Le réglage choisi est maintenant enre gistré jusqu'à ce qu'un autre réglage soit programmé.

Condition :

–

Le lave-linge a été arrêté avec la touche Marche/Arrêt

–

Le lave-linge est fermé.

–

Le sélecteur de programme est posi tionné sur Arrêt.

Fonctions optionnelles

Fonction mémoire

Au lancement du programme, l'appa reil mémorise les paramètres sélec tionnés : fonction additionnelle et/ou vitesse d'essorage modifiée.

Lorsque le programme standard est de nouveau sélectionné, le lave-linge af fiche les fonctions additionnelles et/ou vitesse d'essorage enregistrées.

La fonction mémoire est désactivée au départ usine.

Pour programmer et enregistrer, effectuez les opérations A à G.

Condition :

–

Le lave-linge a été arrêté avec la touche Marche/Arrêt.

–

Le lave-linge est fermé.

A Pressez la touche Départ et mainte

nez-la enfoncée pendant les opéra

tions B à C.

B Enclenchez le lave-linge avec la

touche Marche/Arrêt.

C Attendez que la diode de la touche

Départ s'allume. . .

D . . . puis relâchez la touche Départ.

E Positionnez le sélecteur de program

me sur Synthétique 60°C:

La diode Trempage/Prélavage

ne clignote pas = la fonction mémoire

est désactivée.

clignote = la fonction mémoire

est activée.

F Vous pouvez activer ou désactiver la

fonction mémoire en pressant la touche Départ.

G Arrêtez le lave-linge avec la touche

Marche/Arrêt.

Le réglage choisi est maintenant enre gistré jusqu'à ce qu'un autre réglage soit programmé.

–

Le sélecteur de programme est posi tionné sur Arrêt.

Fonctions optionnelles

Temps de trempage

Vous pouvez affectuer un temps de trempage au choix entre 30 minutes et deux heures (par pas de 30 minutes) à la touche Trempage.

Si vous sélectionnez la fonction addi tionnelle Trempage, le temps du trem page sera ajouté au programme de la vage.

La touche Trempage est réglée sur un temps de trempage de deux heures en usine.

Pour programmer et enregistrer, effectuez les opérations A à G.

Condition :

–

Le lave-linge a été arrêté avec la touche Marche/Arrêt.

–

Le lave-linge est fermé.

–

Le sélecteur de programme est posi tionné sur Arrêt.

A Pressez la touche Départ et mainte

nez-la enfoncée pendant les opéra tions B à C.

B Enclenchez le lave-linge avec la

touche Marche/Arrêt.

C Attendez que la diode de la touche

Départ s'allume. . .

D . . . puis relâchez la touche Départ.

E Positionnez le sélecteur de program

me sur Synthétique 40°C:

La diode de contrôle Trempage/Pré lavage clignote 1 fois toutes les deux secondes, pour indiquer que le temps de trempage réglé en usine est de deux heures.

F En appuyant sur la touche Départ

vous pouvez sélectionner différentes options.

La diode Trempage/Prélavage

– clignote 1 fois= 2 h de temps de

trempage

–

clignote 2 fois= 1 h 30 de temps de trempage

–

clignote 3 fois= 1 h de temps de trempage

–

clignote 4 fois= 30 min de temps de trempage

G Arrêtez le lave-linge avec la touche

Marche/Arrêt.

La durée choisie est maintenant af fectée à la touche Trempage. Celle-ci reste enregistrée juqu'à ce qu'une autre durée soit programmée.

Accessoires en option

La marque Miele est une référence en matière de soin du linge. Les lave-linge Miele vous offrent de nombreux pro grammes spéciaux dont le déroulement est spécialement mis au point pour des textiles spécifiques. Avec le développe ment de sa propre série de produits de lavage et de soin du linge (CareCollec tion), Miele vous propose un système unique pour le lavage et l'entretien de votre linge.

Voici une présentation des produits de la CareCollection Miele pour le linge. Vous pouvez commander ces articles et bien d'autres encore sur Internet :

Vous pouvez également commander ces produits au service après-vente.

CareCollection

Lessives spéciales Miele

Textile moderne

La lessive "Textile moderne" permet de

laver et d'entretenir efficacement les

vestes d'extérieur imperméables et res

pirantes.

Textile sport

La lessive spéciale Textile sport Miele nettoie les vêtements de sport et les tis sus en microfibre avec beaucoup de douceur. Votre linge est rafraîchi rapidement, les mauvaises odeurs sont éliminées.

Duvets

Cette lessive spéciale contient des tensio-actifs doux et des agents actifs naturels pour conserver la souplesse des plumes et ainsi le volume des duvets, couettes, oreillers.

Liquide imperméabilisant

Le liquide imperméabilisant Miele enve loppe les fibres textiles et leur donne un effet hydrofuge, coupe-vent et antisalis sant sans rendre la surface des vête ments collante. Le textile conserve en tièrement ses propriétés respirantes et son élasticité.

Accessoires en option

Lessive UltraWhite

La lessive universelle Miele en poudre convient particulièrement au lavage du linge blanc et clair et du linge très sale.

Lessive UltraColor

La lessive couleurs UltraColor Miele convient particulièrement au lavage de linge de couleur ou noir. Sa composi tion chimique permet d'éliminer les ta ches dès les basses températures. Vos tenues favorites gardent leur éclat et ne déteignent pas.

Lessive pour textiles délicats

Pour laver particulièrement délicate ment votre linge précieux, comme la laine et la soie, utilisez la lessive "Texti les délicats". Sa formule spéciale lave parfaitement dès 20°C et préserve les couleurs de votre linge fin.

Adoucissant

L'adoucissant Miele donne à votre linge une bonne odeur de propreté, particu lièrement fraîche et naturelle. Il em pêche que le linge se charge en électri cité statique au séchage et rend le linge extrêmement doux et agréable au toucher.

Sous réserve de modifications/1310

M.-Nr. 07 615 960 / 01

MIELE W3122 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
