Miele W 3114 User manual [pt]

Instruções de utilização

Máquina de lavar roupa W 3114

Antes da montagem, instalação e início de funcionamento é imprescindível que leia as instruções de utilização atentamente. Desta forma não só se protege como evita avarias.

pt-PT

M.-Nr. 09 491 260

Protecção do meio ambiente

Embalagem

A embalagem de protecção do apare lho durante o transporte é feita a partir de materiais seleccionados do ponto de vista ecológico e por isso reciclável.

A devolução das embalagens ao ciclo de reciclagem contribui para economia de matérias primas e redução de resí duos.

Aparelhos fora de serviço

Aparelhos eléctricos e electrónicos

contêm diversos materiais válidos mas também contêm substâncias nocivas que foram necessárias para a seguran ça e para o funcionamento.

Por este motivo, aparelhos que devido a avaria ou substituição deixam de ser utilizados, não devem ser depositados junto do contentor de lixo. Se forem manuseados de forma inadequada não só podem causar problemas de saúde como prejudicar o meio ambiente.

Utilize os pontos de recolha existentes ou informe-se junto da sua Câmara Municipal sobre as possibilidades de recolha e reciclagem.

Mantenha os aparelhos até serem transportados, fora do alcance de cri anças.

Índice

Protecção do meio ambiente ........................................2

Medidas de segurança e precauções .................................6

Utilização da máquina de lavar roupa ................................13

Painel de comandos ...............................................13

O primeiro funcionamento .........................................14

Lavagem ecologicamente correcta ..................................15

Consumo de água e energia ......................................15

Detergente ....................................................15

Seleccionar os extras correctamente (Curto, Pré-lavagem extra, Pré-lavagem)

.............................................................15

Sugestão caso efectue a secagem da roupa no secador ................15

Lavagem adequada ...............................................16

Centrifugação....................................................21

Velocidade de centrifugação final.....................................21

Enxaguagem com centrifugação ...................................21

Desactivar a centrifugação final (Fim da enxaguagem) .................21

Desactivar a enxaguagem com centrifugação e a centrifugação final ......21

Lista de programas ...............................................22

Extras ..........................................................25

Curto ...........................................................25

Pré-lavagem......................................................25

Pré-lavagem extra .................................................25

Água plus........................................................25

Desenrolar do programa ...........................................26

Símbolos de tratamento ...........................................28

Índice

Alterar o desenrolar do programa ...................................29

Cancelar ........................................................29

Interromper ......................................................29

Alterar ..........................................................29

Programa .....................................................29

Introduzir e retirar roupa da máquina ..................................30

Detergente ......................................................31

O produto correcto ................................................31

Descalcificador ...................................................32

Componentes - Detergente ..........................................32

Amaciador ou goma ...............................................33

Dosagem automática do amaciador ou goma.........................33

Seleccionar o programa só para adicionar o amaciador ou a goma........33

Produtos descorantes e corantes .....................................33

Limpeza e manutenção ............................................34

Limpeza do tambor (Info Higiene).....................................34

Limpeza exterior da máquina e do painel de comandos ...................34

Limpeza da gaveta de detergentes ...................................34

Limpeza dos filtros.................................................36

Solução de anomalias .............................................37

Que fazer quando . . . .............................................37

O programa não se inicia. ...........................................37

O programa de lavagem foi interrompido e aparece uma mensagem de erro. . . 38 O programa de lavagem desenrola-se normalmente mas aparece a indicação de

avaria. ..........................................................39

Problemas gerais com a máquina.....................................40

Resultados de lavagem insuficientes ..................................41

Não é possível abrir a porta através da tecla ............................42

Abrir a porta no caso de esgoto obstruído e/ou falta de energia eléctrica. .....43

Serviço técnico ..................................................45

Reparações ...................................................45

Actualização do programa (Update) ................................45

Condições e período de garantia...................................45

Índice

Instalação e ligação ...............................................46

A frente da máquina ...............................................46

A parte de trás da máquina..........................................47

Área de instalação.................................................48

Transportar a máquina ...........................................48

Retirar as barras de transporte .......................................48

Montagem das barras de transporte...................................50

Nivelar a máquina .................................................51

Desenroscar os pés da máquina ...................................51

Encastrar a máquina por baixo de um balcão. ........................52

Coluna de lavar/secar............................................52

O sistema Miele de protecção contra fugas de água ......................53

Entrada de água ..................................................54

Despejo da água ..................................................55

Ligação eléctrica ..................................................56

Dados sobre o consumo ..........................................57

Indicação para testes de comparação: ..............................57

Características técnicas ...........................................58

Funções de programação ..........................................59

Sistema Água plus.................................................59

Ritmo lento .......................................................60

Arrefecimento da água .............................................61

Função Memory ...................................................62

Tempo de pré-lavagem extra ........................................63

Acessórios opcionais .............................................64

CareCollection ....................................................64

Medidas de segurança e precauções

Esta máquina de lavar roupa corresponde às normas de segu rança em vigor. Utilização inadequada pode ter consequências graves para o aparelho e utilizador.

Leia as instruções de utilização antes de iniciar o primeiro funcio namento com a máquina. As instruções contêm informações im portantes sobre instalação, segurança, utilização e manutenção da máquina. Desta forma não só se protege como evita anomali as na máquina.

Guarde o livro de instruções para que possa consultar sempre que necessário!

Utilização adequada

Utilize esta máquina de lavar roupa a nível doméstico e em ambi-

entes domésticos.

A máquina de lavar roupa não se destina a ser utilizada no exteri-

or.

Utilize a máquina de lavar roupa exclusivamente a nível domésti-

co só para lavar têxteis que tenham indicado na respectiva etiqueta que podem serem lavados na máquina. Qualquer outra utilização não é permitida. A Miele não assume res ponsabilidade por danos causados devido a uso inadvertido do aparelho ou por utilização incorrecta.

Pessoas que devido às suas capacidades físicas, sensoriais ou

psíquicas ou ainda por inexperiência ou desconhecimento, não es tejam em condições de utilizar a máquina com segurança, não po dem utilizar a máquina sem serem vigiadas ou orientadas por uma pessoa responsável.

Crianças em casa

Medidas de segurança e precauções

Crianças a partir de oito anos de idade só podem utilizar a má

quina de lavar roupa sem serem vigiadas ou efectuar trabalhos de limpeza e manutenção, se lhes foi explicado o seu funcionamento de forma que a possam utilizar com segurança. As crianças devem ter capacidade para reconhecer e compreender os possíveis peri gos de uma utilização incorrecta.

Crianças menores de oito anos devem ser mantidas afastadas do

aparelho, a menos que sejam supervisionadas em todos os momen tos.

Vigie as crianças que estejam perto da máquina. Não permita

que crianças brinquem com a máquina.

Se a lavagem for efectuada com temperaturas elevadas, deve ter

cuidado pois o vidro da porta aquece bastante. Por este motivo deve impedir que as crianças toquem no vidro da porta enquanto a máquina estiver em funcionamento.

Medidas de segurança e precauções

Segurança técnica

Antes de instalar a máquina verifique se apresenta algum dano

no revestimento exterior. Se a máquina apresentar algum dano visível não deve ser posta em funcionamento.

Antes de ligar a máquina deverá verificar se os dados de ligação

(tensão e frequência), mencionados na placa de características, correspondem com os da rede eléctrica. Em caso de dúvida con tacte um electricista.

A segurança eléctrica desta máquina só está garantida se a liga-

ção à corrente for efectuada por meio de uma tomada com contacto de segurança. É muito importante que esta condição base de segurança seja verificada e, em caso de dúvida, a instalação eléctrica da habitação seja revista por um técnico especializado. A Miele não pode ser responsabilizada por avarias ou danos provenientes da falta ou interrupção do fio de terra.

Por motivos de segurança não deve utilizar um cabo eléctrico de

prolongamento (perigo de incêndio e sobreaquecimento).

Peças com defeito só devem ser substituídas por peças originais

Miele. Só com estas peças é que a Miele garante o cumprimento das condições de segurança.

Medidas de segurança e precauções

Reparações executadas indevidamente podem ter consequênci

as graves para o aparelho e utilizador, para as quais o fabricante não assume qualquer responsabilidade. Reparações só devem ser executadas por técnicos autorizados Miele.

Se o cabo de ligação estiver danificado, somente um técnico au

torizado Miele deverá efectuar a sua substituição para evitar peri gos para o utilizador.

Em caso de avaria ou ao efectuar trabalhos de limpeza e manu

tenção deve desligar a máquina da corrente. A máquina só está desligada da corrente eléctrica quando:

– a ficha de ligação à corrente estiver desligada da tomada ou – os fusíveis/disjuntores do quadro estiverem desligados.

A máquina só deve ser ligada à água utilizando uma mangueira

nova. Mangueiras usadas não podem ser utilizadas.

Esta máquina de lavar roupa não pode ser utilizada em locais

móveis (por ex. navios/barcos).

Não efectue qualquer alteração na máquina de lavar roupa se

não tiver sido previamente indicado pela Miele.

Medidas de segurança e precauções

Utilização adequada

Não instale a máquina em locais húmidos onde exista a possibili

dade de serem atingidas temperaturas negativas. As mangueiras podem congelar e rebentar ou gretar e a fiabilidade da placa elec trónica pode diminuir devido às temperaturas negativas.

Antes de pôr a máquina a funcionar pela primeira vez é necessá

rio desmontar as barras de segurança de transporte (consulte o ca pítulo "Instalar e ligar" parágrafo "Desmontar a segurança de trans porte"). Se a segurança de transporte não for desmontada, durante a centrifugação a máquina e os móveis situadas ao lado podem fi car danificados.

Se a máquina não for utilizada durante um período de tempo

mais longo (férias, por exemplo) a torneira de entrada de água deve ser fechada.

Perigo de inundação!

Se a mangueira de esgoto for pendurada num lavatório verifique se o esgoto da água se efectua rapidamente e sem obstruções. A mangueira deve ser fixa para não saltar do lugar. A força da água pode provocar essa situação se a mangueira não estiver fixa.

Certifique-se de que nos bolsos da roupa, que vai ser lavada,

não existem corpos estranhos como por exemplo, moedas, parafu sos, pregos etc. Estes podem danificar o tambor e a cuba. Por sua vez componentes danificados podem causar danos na roupa.

Medidas de segurança e precauções

Se dosear o detergente adequadamente não é necessário proce

der à descalcificação da máquina. Mas se apesar disso, a máquina apresentar calcário, de modo que seja necessário efectuar a des calcificação, utilize um produto de descalcificação especial com protecção anticorrosiva. Nos serviços ou Agentes Miele pode obter este produto especial. Ao utilizar o produto anticalcário deve seguir as indicações do respectivo fabricante.

Tecidos que tenham sido tratados com produtos de limpeza que

contenham dissolventes devem ser bem enxaguados antes de se rem lavados na máquina.

Não utilize na máquina detergentes que contenham produtos dis-

solventes (como a benzina por exemplo). Os componentes da máquina podem ficar danificados e haver formação de vapores tóxicos. Existe ainda risco de incêndio e explosão.

Não utilize na máquina ou sobre a máquina detergentes que con-

tenham produtos dissolventes (como a benzina por exemplo). Superfícies sintéticas que sejam molhadas podem ficar danificadas.

Os corantes devem ser apropriados para serem utilizadas em

máquinas de lavar roupa e a nível doméstico. Siga estritamente as indicações do fabricante do produto.

Produtos descolorantes podem provocar corrosão devido à sua

composição química. Produtos descolorantes não devem ser utiliza dos em máquinas de lavar roupa.

Se o detergente líquido entrar em contacto com os olhos deve la

var de imediato com água tépida abundante. Se o produto for inge rido deve consultar um médico. Pessoas com pele sensível ou com ferimentos devem evitar o contacto com o detergente.

Medidas de segurança e precauções

Acessórios

Acessórios só podem ser montados se forem recomendados

pela Miele. Se forem montadas outras peças, fica excluído o direito à garantia.

A Miele não pode ser responsabilizada por danos ocorridos devi do à não observação do indicado no capítulo medidas de segu rança e precauções.

Painel de comandos

Utilização da máquina de lavar roupa

a Tecla Start

Inicia o programa de lavagem.

b Teclas Extras

Para seleccionar extras Através da tecla superior pode seleccionar entre os Extras Curto, Pré-

-lavagem, Pré-lavagem extra. Através da tecla inferior pode seleccionar o Extra Água plus. Lâmpada de controle acesa = seleccionado Lâmpada de controle apagada = não seleccionado

c Lâmpadas de controle da velocida

de de centrifugação

d Tecla centrifugação

Para alterar a velocidade de centrifu gação ou seleccionar Fim da Enxa

guagem ou Sem centrifugação.

e Selector de programas

Para seleccionar o programa de la vagem base e a temperatura correspondente. O selector de programas tanto pode ser rodado para a direita como para a esquerda.

f Indicação do desenrolar do pro-

grama

Indica durante o desenrolar do programa a fase que está a decorrer .

g Lâmpadas de controle "Service e

anomalias"

h Tecla K

Para ligar e desligar a máquina de lavar roupa. Por motivos de economia de energia a máquina desliga automaticamente.

O que acontece 15 minutos após o programa terminar/fase anti ruga ou após ligar a máquina caso não efec tue qualquer selecção.

i Tecla Porta

Para abrir a porta da máquina.

O primeiro funcionamento

Instalar a máquina bem nivelada e correctamente ligada antes do pri meiro funcionamento. Consulte o ca pítulo "Instalação e ligação".

Esta máquina foi submetida na fábri ca a um teste de funcionamento completo e, por este motivo, existe um resto de água no interior.

Por motivos de segurança não é possí vel efectuar uma centrifugação antes do primeiro programa de lavagem. Para activar a centrifugação é necessário efectuar uma programa de lavagem sem roupa

Se for utilizado detergente pode haver formação abundante de espuma.

Simultaneamente é activada a válvula de esgoto. Esta válvula de esgoto provoca, no futuro, o consumo completo do detergente.

Abra a torneira de entrada de água.

Pressione a tecla K.

Rodar o botão selector de programas para a posição Algodão 60ºC.

Pressione a tecla Start.

e sem detergente.

Desligue a máquina quando o pro grama de lavagem terminar.

O primeiro funcionamento está concluí do.

Lavagem ecologicamente correcta

Consumo de água e energia

Utilize a capacidade de carga máxi

–

ma para o programa de lavagem se leccionado. Assim o consumo de energia e água será o mais baixo em relação à quantidade total.

No caso de pouca quantidade de

–

roupa, o sistema automático de quantidade contribui para redução do consumo de água e de energia. Desta forma, durante o desenrolar do programa o tempo restante indi

cado pode sofrer alterações.

– Seleccione o programa Expresso 20

para poucas peças de roupa.

– Os detergentes modernos possibili-

tam a lavagem da roupa com uma temperatura reduzida (por ex. 20°C). Para economizar energia seleccione a temperatura correspondente.

– Para manter a higiene na sua máqui-

na de lavar roupa recomendamos que, de vez em quando, efectue uma programa de lavagem a pelo menos 60°C de temperatura. A lâm pada de controle Info higiene acen

de indicando que deverá efectuar esse programa.

Detergente

Utilize somente a quantidade de de

–

tergente indicada na respectiva em

balagem.

Na dosagem tenha em conta o grau

–

de sujidade da roupa. Para lavar pouca quantidade de rou

–

pa reduza a quantidade de deter

gente (aprox.

/3de detergente a menos do que para efectuar meia carga).

Seleccionar os extras correctamente (Curto, Pré-lavagem extra, Pré-lavagem)

Seleccione para: – roupa ligeiramente suja

e sem nódoas visíveis um programa de lavagem com o extra Curto.

– a lavagem de roupa com sujidade

normal até muito suja com nódoas visíveis um programa sem extra.

–

roupa muito suja

um programa de la

vagem com o extra Pré-lavagem ex

tra.

–

roupa com muita sujidade agarrada (como pó e areia por exemplo) o ex tra Pré-lavagem.

Sugestão caso efectue a secagem da roupa no secador

Para economizar energia durante a se cagem no secador de roupa, seleccio ne se possível, a velocidade de centri fugação máxima correspondente ao programa de lavagem.

Lavagem adequada

A Preparar a roupa

^ Retire todos os objectos que possam

existir nos bolsos.

Objectos estranhos como por

exemplo pregos, moedas clipes, etc. podem danificar a roupa e a máquina.

Tratamento prévio de nódoas

^ Nódoas ou colarinhos muito sujos

devem ser tratados com detergente líquido ou com pasta antes da lava gem.

No caso de nódoas difíceis de eliminar, não deve utilizar produtos químicos de limpeza (que conte nham dissolventes) para efectuar a lavagem na máquina.

Separar a roupa

Separar a roupa de acordo com os

símbolos de tratamento mencionados na etiqueta. Consulte as próximas páginas.

Tecidos escuros, têm tendência a des botar na primeira lavagem. E para evi tar que roupa de cor clara possa ficar danificada, não a lave juntamente com roupa de cor escura.

Recomendações gerais

No caso de cortinados: Retire as ar

–

golas ou enrole-as prendendo-as num saco.

– No caso de soutien: retire os arames

ou cosa-os.

– No caso de malhas, gangas, calças,

T-Shirt, Sweatshirt: Volte do avesso se essa for a indicação do fabrican-

te. – Feche os fechos e abotoe os botões. –

Capas de edredões e revestimento

de almofadas devem ser abotoados

para evitar que peças pequenas en

trem para dentro das capas. Não lave roupa na máquina que tenha

indicado na etiqueta o símbolo de trata mento h (não lavar).

Lavagem adequada

B Ligar a máquina C Carregar a máquina

Abra a porta da máquina através da

tecla Porta. Coloque a roupa no tambor desdo

brada e solta. Peças de vários tama nhos aumentam o efeito de lavagem e distribuem-se melhor durante a centrifugação.

Com a quantidade máxima de carga o consumo de energia e de água em re lação á quantidade total de roupa é o mais baixo. A sobrecarga da máquina reduz os resultados de lavagem e provoca formação de rugas e vincos.

Verifique se não ficou nenhuma peça de roupa presa entre a borracha do óculo e a porta.

D Seleccionar o programa

Rode o selector de programas para o

programa pretendido.

Feche a porta da máquina com leve pressão.

Lavagem adequada

E Seleccionar extras

Pressionando o botão de cima selecci ona os extras pela seguinte ordem:

Curto ou Pré-lavagem ou Pré-lavagem extra ou nenhuma selecção.

Através da tecla inferior selecciona o extra Água plus.

^ Seleccione o Extra pretendido. Nem todos os Extras podem ser selec-

cionados nos vários programas de lavagem.

F Seleccionar a velocidade de centri

fugação

^ Pressione a tecla "Centrifugação" até

que a lâmpada de controle correspondente à velocidade de centrifugação pretendida acenda.

Se não for possível seleccionar um extra, significa que esse não esta previsto para o programa de lava gem seleccionado.

G Adicionar detergente

Lavagem adequada

A dosagem correcta é importante por que . . .

. . . doseando uma quantidade insufi-

ciente de detergente,

a roupa não fica bem lavada e com

–

o tempo fica encardida. as resistências ganham calcário.

– . . . doseando uma quantidade de

detergente em excesso,

há formação abundante de espuma

–

e o resultado de lavagem e enxagua gem não será o desejado.

– o consumo de água é elevado devi-

do a uma enxaguagem adicional automática.

– há sobrecarga do meio ambiente.

Puxe a gaveta de detergentes para

fora e adicione o detergente no com

partimento.

Detergente para a pré-lavagem (Divi-

são da quantidade total de deter-

gente recomendada:

mento i e

/3no compartimento

/3no comparti-

j) j

Detergente para a lavagem principal

incluindo pré-lavagem extra

Amaciador ou goma

Feche a gaveta de detergentes.

Para informações detalhadas sobre de tergentes e dosagem consulte o capítu lo "Detergentes".

Lavagem adequada

H Iniciar o programa

Pressione a tecla intermitente Start .

I Retirar a roupa da máquina

O programa fica marcado através da lâmpada de controle Anti-ruga/Fim.

15 minutos após terminar a fase anti

-ruga a máquina desliga automatica mente. Para voltar a ligar a máquina é necessário pressionar a tecla K.

Abra a porta da máquina através da

tecla Porta.

^ Retire a roupa da máquina.

Não deixe ficar peças de roupa no interior do tambor. Na próxima lavagem podem encolher ou ficar desbotadas.

Verifique se existem objectos estra

nhos na dobra da borracha do óculo da porta.

^ Desligue a máquina através da tecla

K e rode o botão selector de programas para a posição Fim.

^ Feche a porta da máquina. Assim

evita que possam ser introduzidos objectos dentro da máquina. Caso não sejam detectados, serão lavados juntamente com a roupa e podem danifica-la.

Centrifugação

Velocidade de centrifugação final

Programa r.p.m.

Algodão 1200 Fibras 1200 Automático plus 900 Escura/Gangas 1200 Expresso 20 1200 Camisas 600 Lãs / 1200 Roupa delicada 600 Despejo/Centrifugação 1200 Enxaguag.extra/Goma 1200

A velocidade de centrifugação final pode ser reduzida. Mas não é possível seleccionar uma velocidade mais elevada do que aquela que está indicada em cima.

Enxaguagem com centrifugação

A roupa é centrifugada após a lavagem principal e entre as enxaguagens. Se reduzir a velocidade de centrifugação final, a velocidade de centrifugação en tre as enxaguagens também é reduzi da. No programa Algodão é efectuada uma enxaguagem adicional se a veloci dade de centrifugação for inferior a 700 r.p.m.

Desactivar a centrifugação final (Fim da enxaguagem)

Pressione a tecla "Centrifugação" até

que a lâmpada de controle Fim da enxaguagem acenda. Após a última

enxaguagem a água não é esgotada e a roupa permanece dentro de água. Assim, se não retirar a roupa de dentro da máquina logo após o programa terminar, são evitadas ru gas e vincos.

Iniciar a centrifugação final

–

Através da tecla "Centrifugação" se

leccione a velocidade de centrifuga-

ção pretendida. A máquina inicia a

centrifugação final. – Terminar o programa

Pressione a tecla Porta.Aáguaées-

gotada. Depois disso volte a carre-

gar na tecla Porta, para abrir a porta

da máquina.

Desactivar a enxaguagem com centrifugação e a centrifugação final

Pressione a tecla "Centrifugação" até que a lâmpada de controle sem cen trifugação acenda. A água é esgota

da após a última enxaguagem e a fase anti-ruga é activada. Nesta con figuração será efectuada uma enxa guagem adicional em alguns progra mas.

Lista de programas

Algodão 90°C até 30°C 7,0 kg no máximo

Artigos T-Shirts, roupa interior, toalhas de mesa, etc., tecidos em algodão,

linho ou tecido misto

Dica As regulações 60°/40°C são diferentes de r/s devido a:

tempos de funcionamento mais curtos

–

tempos de manter a temperatura mais longos

–

consumo de energia mais elevado

– Para exigências especiais de higiene seleccione 60°C de tempera

tura ou outra mais elevada

Algodão r/s 7,0 kg no máximo

Artigos Roupa de algodão com sujidade normal Dica – Estas regulações são as mais eficientes em relação ao consumo

de água e energia para a lavagem de roupa de algodão.

– No caso de r a temperatura de lavagem alcançada é inferior

a 60°C, a eficiência de lavagem corresponde ao programa de Algodão 60ºC.

Indicações para institutos de teste:

Programa de teste em conformidade com a norma EN 60456 e rotulagem energética de acordo com a Directiva 1061/2010

Fibras 60°C até 20°C 3,5 kg no máximo

Artigos Fibras sintéticas, tecidos mistos ou algodão com fibras Dica Reduzir a velocidade de centrifugação final para tecidos sensíveis a

rugas e vincos.

Automático plus 40°C 5,0 kg no máximo

Artigos Diversas qualidades de tecidos separados por cores, para os pro

gramas Algodão e Fibras

Dica Em cada lavagem é sempre alcançado o tratamento mais delicado

e o efeito de lavagem, através da adaptação automática dos parâ metros de lavagem (por ex. nível de água, ritmo de lavagem e velo cidade de centrifugação).

Lista de programas

Escura/Gangas 40°C 3,0 kg no máximo

Artigos Peças de roupa preta ou escura de algodão, mistura e/ou gangas Dica

Expresso 20 40°C 3,0 kg no máximo

Artigos Vestuário em algodão e fibras com pouco uso e pouca sujidade. Dica A função adicional curto está automaticamente activada.

Camisas 40°C 2,0 kg no máximo

Dica

Lãs / 30°C até frio 2,0 kg no máximo

Artigos Tecidos em lã e lã com mistura ou tecidos laváveis Dica Reduzir a velocidade de centrifugação final para tecidos sensíveis a

Roupa delicada 40°C até frio 2,0 kg no máximo

Artigos

Dica

As gangas devem ser lavadas do avesso.

–

As gangas "desbotam" muitas vezes ao serem lavadas pela pri

–

meira vez. Por este motivo lave as peças claras e as escuras em separado.

Tratar previamente os colarinhos e os punhos de acordo com a

–

sujidade.

– Para camisas e blusas em seda seleccione o programa Roupa

delicada.

rugas e vincos.

–

Para tecidos sensíveis em fibras sintéticas, tecidos mistos ou seda artificial

–

Cortinados que tenham a indicação do fabricante de que podem ser lavados na máquina

–

Como os cortinados muitas vezes têm pó fino entranhado é ne cessário efectuar um programa com pré-lavagem.

–

No caso de têxteis sensíveis a rugas e vincos reduza a velocida de de centrifugação final.

Lista de programas

Despejo/Centrifugação

Dica

Enxaguagem extra/Goma 7,0 kg no máximo

Artigos

Dica

Só despejo: Colocar o selector de rotações em sem centrifuga

–

ção. Verifique a velocidade de centrifugação seleccionada.

–

Para enxaguar peças que foram lavadas manualmente

–

Toalhas de mesa, guardanapos, roupas de trabalho que tenham

–

de ser tratadas com goma Verifique a velocidade de centrifugação final para tecidos sensí

–

veis a rugas e vincos. As peças que vão ser tratadas com goma devem estar lavadas

–

de fresco e não deve ter sido aplicado produto amaciador.

– Obtém um bom resultado de enxaguagem com duas enxagua-

gens activando o extra Água plus. Na função de programação Sis-

tema água plus tem de activar a regulação 2 ou a regulação 3.

Extras

Pode adicionar extras aos programas de lavagem.

Curto

Para tecidos com pouca sujidade sem nódoas visíveis.

O tempo de lavagem é reduzido.

Pré-lavagem

Para roupa com muita sujidade agarra da como pó e areia por exemplo.

Pré-lavagem extra

Para roupa muito suja e com muitas nódoas de por exemplo, sangue, gordura, cacau.

– O início da pré-lavagem extra pode

ser programado com antecedência entre os 30 minutos e as 2 horas e

em passos de 30 minutos. – De fábrica estão reguladas 2 horas. A programação está descrita no capítu

lo "Funções de programação", parágra fo "Pré-lavagem extra"

Água plus

O nível de água na lavagem e enxa guagem é aumentado.

Na tecla Água plus pode programar outras opções, tal como descrito no ca pítulo "Funções de programação".

Para os programas podem ser selec cionados os seguintes extras:

Dos extras Curto, Pré-lavagem e Pré-la vagem extra é possível seleccionar só

um Extra.

Curto

Pré-lavagem

Pré-lavagem extra

Água plus

Algodão XXXX Fibras XXXX Automático Plus Gangas/escuras X X X Expresso 20 X Camisas X X X Lãs ! Roupa delicada X X X

Despejo/

Centrifugação

Enxaguagem ex tra/Goma

X1)Extra pré-seleccionado pelo

programa

Desenrolar do programa

Lavagem principal Enxaguagem Centrifugação

Nível de

água

Algodão d a ( 2-4 Fibras ( c e 2-3 Automático plus ( abc e 2-3 Escura/Gangas ( b d 3 – L Expresso 20 d b d 1-3 Camisas e c e 2 – L Lãs /ef e 2 LL Roupa delicada e d e 3 – L

Ritmo

lavagem

Nível de

água

Enxa

gu-

agens

1)2)

Enxa

guagem

com

centrifu

gação

Centrifu

gação

final

Despejo/Centrifuga-

–– –––L

ção Enxaguag.extra/

––e 1 – L

Goma Legendas na página seguinte.

Desenrolar do programa

d = nível de água baixo ( = nível de água intermédio e = nível de água elevado

a = Ritmo intensivo b = Ritmo normal c = Ritmo delicado d = Ritmo sensitivo e = Ritmo oscilante f = Ritmo lavagem à mão

A máquina está equipada com um co

mando electrónico com sistema de quantidade. A quantidade de água necessária para a lavagem é determinada automaticamente, de acordo com a quantidade de roupa e capacidade de absorção. Desta forma existem tempos de lavagem diferentes.

Os programas descritos a seguir baseiam-se no programa base, com carga máxima. Extras possíveis serem seleccionados não estão considerados.

Durante a lavagem pode ver no visor a fase do programa que está a decorrer.

Particularidades no desenrolar do programa:

Anti-ruga: No final do programa de lavagem o

tambor continua em movimento durante 30 minutos, evitando assim rugas e vin cos na roupa. Excepções

: No progra

ma Lãs não se efectua a fase anti-ruga. A porta da máquina pode ser aberta sempre que pretender.

Se for seleccionada uma temperatu ra de lavagem entre os 90°C e os 60°C são efectuadas 2 enxagua

gens. Se for seleccionada uma temperatura inferior a 60°C são efectuadas 3 enxaguagens.

A terceira enxaguagem é efectuada quando:

– existir muita espuma no tambor – a velocidade de centrifugação for in-

ferior a 700 r.p.m.

– Seleccionar sem centrifugação

Uma terceira enxaguagem é efectu

ada quando: Seleccionar sem centrifugação

Símbolos de tratamento

Lavagem

A temperatura indicada corresponde à temperatura máxima que pode ser seleccionada para efectuar a lava gem desse artigo.

9 Ritmo mecânico normal 4 Ritmo mecânico delicado c Ritmo mecânico especial

mente delicado

/ Lavagem à mão

h Não lavável

Exemplos para seleccionar o programa

Programa Símbolo de

tratamento

Algodão 9ö8E76 Fibras 54321 Roupa delica-daac

Lãs // Expresso 20 76 Automático

plus

7621

Secagem no secador

Os pontos correspondem à tempera tura de secagem

q Temperatura normal r Temperatura reduzida s Não secar no secador

Passagem com o ferro e na

máquina

Os pontos correspondem à tempera tura

I ca. 200°C H ca. 150°C G ca. 110°C J Não passar a ferro/na máqui-

Limpeza profissional

f Limpeza com produto quími-

co. A letra corresponde ao

produto.

w Limpeza com água D Não limpar com produtos quí

micos

Branqueamento

x Permitido produto de bran

queamento

{ Só branqueamento oxigena

z Não branquear

Alterar o desenrolar do programa

Cancelar

O programa de lavagem pode ser can celado logo após o início do programa.

Rode o botão selector de programas

para a posição Fim.

Quando a lâmpada de controle Anti

-ruga/fim acender no indicador do de senrolar do programa significa que o programa foi cancelado.

Se pretender seleccionar outro progra ma:

Desligue e volte a ligar a máquina

através da tecla K.

^ Verifique se ainda existe detergente

na gaveta. Se não existir, adicione

novamente detergente. ^ Inicie um novo programa. Se pretender retirar a roupa de dentro

da máquina: ^ Rode o botão selector de programas

para a posição Despejo/centrifuga-

ção. Verifique a velocidade de centri

fugação.

Pressione a tecla Start.

Interromper

Desligue a máquina através da tecla

Continuação:

Ligue a máquina através da tecla K.

Alterar

Programa

Após iniciar o programa não é possível efectuar alterações.

Temperatura

Até 6 minutos após o início do programa de lavagem é possível alterar a temperatura.

Velocidade de centrifugação

A velocidade de centrifugação pode ser alterada sempre que pretender.

Extras

Até 6 minutos após o início do progra ma é possível seleccionar ou anular o Extra Água plus.

A máquina efectua automaticamente o despejo da água existente.

Pressione a tecla Porta.

Alterar o desenrolar do programa

Introduzir e retirar roupa da máquina

Pressione a tecla Porta, para abrir a

porta da máquina.

Introduzir/retirar a roupa da máquina.

Fechar a porta da máquina.

O programa continua automaticamente. Tome nota: Após o início do programa de lavagem

a máquina não reconhece alterações de carga.

Por este motivo se retirar ou introduzir roupa, a máquina reconhece só a carga máxima.

O tempo de duração do programa pode alterar.

A porta da máquina não abre, quando: – a temperatura da água for superior a

55°C.

–

o nível de água tiver ultrapassado um determinado valor.

–

a fase do programa Centrifugação for alcançada.

Detergente

O produto correcto

Podem ser utilizados todos os detergentes adequados para máquinas de lavar roupa. Consulte as indicações sobre a dosagem do detergente mencionadas na embalagem do produto.

Detergente Impermea

Universal Cor Delicado Especial*

bilizante**

Amaci

ador

Algodão X X – – – X Fibras X X – – – X Automático plus X X – – – X Escura/Gangas Expresso 20

–X– – – X XX– – – X

Camisas X X – – – X Lãs / –––X –X Roupa delicada X X X – – X Despejo/Centrifu-

–––– ––

gação Enxaguag.extra/

–––X –X

Goma

Utilizar detergente líquido Se seleccionou a pré-lavagem recomendamos que encaixe a caixa doseadora para detergente líquido no compartimento j. Nos serviços Miele pode ad

quirir a caixa doseadora para detergente líquido ou em gel.

Utilizar detergente em pó

* Detergente especial:

Detergente que foi especialmente desenvolvidos para este programa de lava

gem ou artigos (por ex. Miele CareCollection, capítulo "Acessórios opcionais")

** Utilizar somente produto impermeabilizante que tenha a indicação de ser

"adequado para têxteis de membrana". Não utilize produtos que contenham parafina. Adicionar o impermeabilizante no compartimento §.

Detergente

A dosagem depende:

do grau de sujidade da roupa

–

pouco suja Sem sujidade e sem nódoas. As pe ças absorveram odores por exem plo.

sujidade normal Com sujidade visível e/ou poucas nódoas.

muito suja Sujidade e/ou nódoas visíveis.

do grau de dureza da água

–

Para saber o grau de dureza da água consulte a companhia distribui-

dora. – da quantidade de roupa Grau de dureza da água

Grau de dureza Dureza total

macia (I) 0 - 1,5 0 - 8,4

média (II) 1,5 - 2,5 8,4 - 14

dura até muito

dura (III)

em mmol/l

superior 2,5 superior 14

Dureza alemã

°d

Descalcificador

No grau de dureza II-III pode adicionar produto descalcificador para economi zar detergente. A dosagem exacta está

mencionada na embalagem do produ

to. Primeiro adicione o detergente e de

pois o descalcificador. Pode adicionar o detergente de acordo

com o grau de dureza I.

Componentes - Detergente

Se utilizar vários produtos de lavagem, adicione-os pela ordem indicada a se guir e no compartimento j:

1. Detergente

2. Descalcificador

3. Tira-nódoas Desta forma a enxaguagem será mais

favorável.

Amaciador ou goma

O produto amaciador é utilizado para amaciar a roupa restituindo-lhe a sua suavidade natural e evitando cargas electrostáticas durante a secagem no secador.

A goma é utilizada por exemplo em ca misas, toalhas de mesa, guardanapos, etc.

O produto deve ser doseado de

acordo com as indicações do fabri cante.

Dosagem automática do amaciador ou goma

Detergente

Após a dosagem automática da goma ou do produto amaciador deve limpar o tubo de sucção e o compartimento.

Seleccionar o programa só para

adicionar o amaciador ou a goma

Preparar e dosear a goma tal como

está indicado na embalagem. Adicione o produto no compartimen

to §. Adicione a goma no compartimento

^ Rode o selector de programas para a

posição Enxaguagem extra/Goma.

^ Seleccione a velocidade de centrifu-

gação.

^ Carregue na tecla Start.

Adicione o amaciador ou a goma no compartimento §. Não ultrapassar o limite máximo.

O respectivo produto entra automatica mente para a máquina com a última água da enxaguagem. No final do pro grama fica um resto de água no com partimento §.

Produtos descorantes e corantes

Não utilize produtos descorantes na máquina de lavar roupa.

A utilização de produtos corantes só é permitida a nível doméstico. Se uti lizar produtos corantes siga exacta mente as indicações do respectivo fabricante, indicadas na embalagem do produto. Cuidado porque estes

produtos contêm componentes que podem agredir o aço inoxidável.

Limpeza e manutenção

Limpeza do tambor (Info Higiene)

Na lavagem com temperaturas baixas e/ou com detergente líquido, existe o risco de se formarem germes e odores na máquina. Para limpar o tambor e evitar a formação de odores, deverá efectuar uma vez por mês o programa "Algodão 60°C", adicionando um deter gente universal, ou efectuar e limpeza logo que a lâmpada de controle de ser viço Higiene Info acender.

Limpeza exterior da máquina e do painel de comandos

Antes de efectuar a limpeza e a

manutenção da máquina, desligue a ficha da tomada.

Nunca efectue a limpeza da má-

quina utilizando jactos de água.

Limpe o exterior da máquinaeopai nel de comandos utilizando um pro duto de limpeza suave e no final se que bem com um pano macio.

Limpeza da gaveta de detergentes

Os compartimentos pré-lavagem e la vagem principal da gaveta de deter gente são limpos automaticamente. Por motivos de higiene deve efectuar regularmente a lavagem completa da gaveta de detergentes.

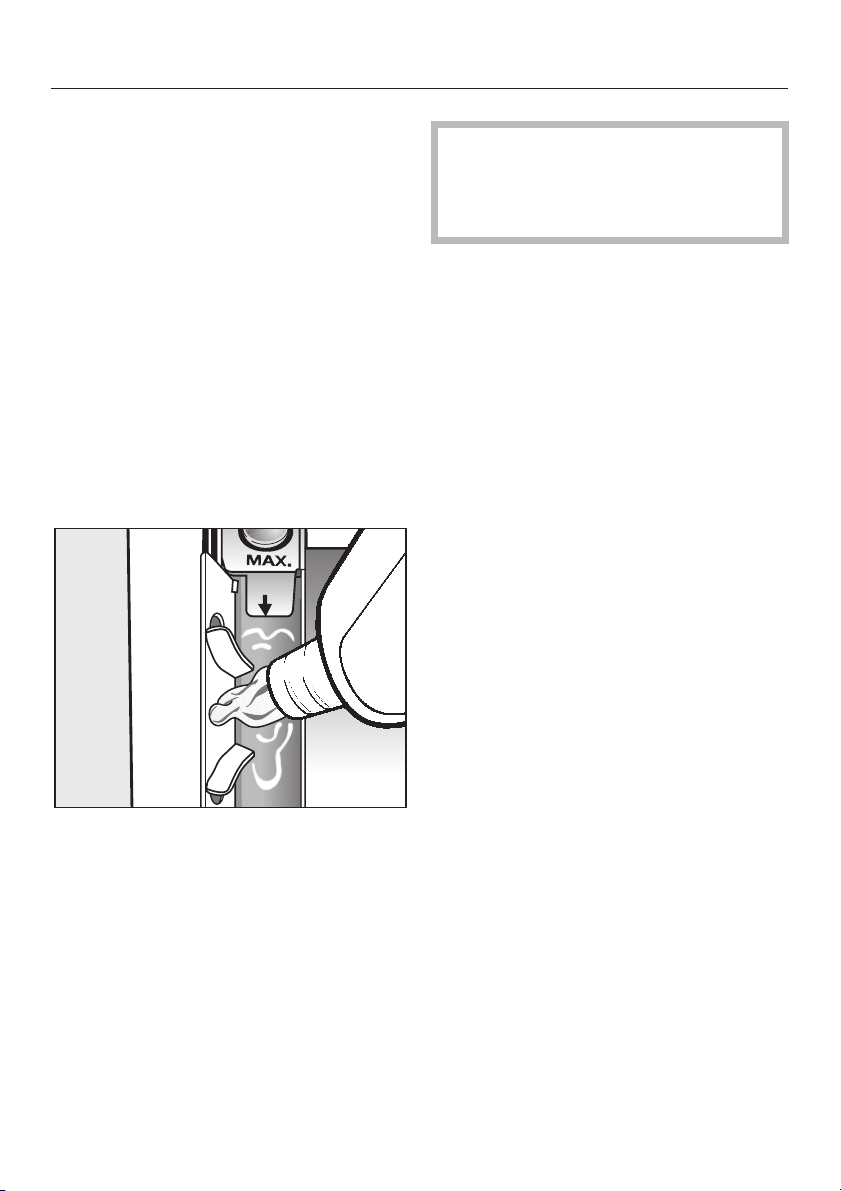

^ Puxe a gaveta de detergentes até ao

batente, pressione o bloqueio e retire a gaveta.

Lave a gaveta de detergentes com

água morna.

Efectue a limpeza das superfícies em aço inox com um produto adequado para aço inox.

Não utilize produtos que conte nham dissolventes, produtos abrasi vos, produtos de limpeza de vidros ou produtos multiusos. Estes produtos podem provocar da nos na superfície das peças plásti cas e danificar outras peças.

Limpeza e manutenção

Efectue a limpeza do tubo de suc

ção.

1. Desencaixe o tubo de sucção § do

compartimento e lave-o debaixo de água quente corrente. Limpe igualmente a zona de encaixe do tubo.

2. Volte a encaixar o tubo de sucção.

Após utilizar varias vezes goma líquida efectue uma limpeza profunda do tubo de sucção. A goma líquida tem tendência a formar obstrução.

Limpeza do encaixe da gaveta de de tergentes

^ Utilizando uma escova de lavar gar-

rafas, limpe os resíduos de detergente e sedimentos de calcário nos injectores da gaveta de detergentes.

Limpeza e manutenção

Limpeza dos filtros

A máquina está equipada com dois fil tros para proteger a válvula de entrada de água. De 6 em 6 meses deve efec tuar um controle a estes filtros. Se a água faltar com frequência efectue o controle regularmente.

Limpeza do filtro na mangueira de entrada de água

Feche a torneira de entrada de água.

Desenrosque a mangueira da tornei ra.

Limpeza do filtro situado na válvula de entrada de água

Utilizando um alicate desaperte com

cuidado a porca do canhão.

^ Puxe o filtro com um alicate de pon-

tas e lave-o. A montagem é feita em ordem inversa.

Depois de limpar o filtro volte acoloca-lo na mangueira.

Retire a junta de borracha 1.

Utilizando um alicate puxe o filtro 2 pela parte sobressaída.

Lave o filtro debaixo de água corren te. A montagem é feita em ordem in versa.

Solução de anomalias

Que fazer quando . . .

Na maior parte das situações pode solucionar as anomalias que podem ocorrer durante o funcionamento diário. Como não necessita der recorrer ao serviço de assistência técnica economiza tempo e custos.

No quadro indicado a seguir pode encontrar possíveis causas de anomalias e consultar as respectivas soluções. Observe no entanto:

Reparações em aparelhos eléctricos só devem ser efectuadas por técni

cos especializados. Reparações executadas de forma incorrecta podem ter consequências graves para o aparelho e para o utilizador.

O programa não se inicia.

Problema Causa Solução

A lâmpada de controle Anti-ruga/fim não acende, ou a tecla Start não está intermitente.

A máquina não tem corrente eléctrica.

A máquina de lavar desligou-se automati camente para econo mizar energia.

Verifique se – a ficha está encaixada na

tomada.

– os fusíveis/disjuntores do

quadro estão em ordem.

– a porta está bem fecha-

da.

Volte a ligar a máquina atra

vés da tecla K.

Solução de anomalias

O programa de lavagem foi interrompido e aparece uma mensagem de erro.

Problema Causa Solução A

A lâmpada de contro le de anomalia Verificar esgoto está intermitente.

A lâmpada de controle verificar Entrada de água está intermitente.

As lâmpadas de controle verificar entrada de água e esgoto estão intermitentes.

A lâmpada de contro le Pré-lavagem extra/

Pré-lavagem ou Enxa guagem está intermi

tente.

O esgoto está obstruído. Efectue a limpeza do filtro e

da bomba de esgoto tal como se indica no capítulo "Avarias, que fazer", parágra fo "Abrir a porta no caso de obstrução no esgoto e/ou fal ta de energia eléctrica.

A mangueira de esgoto está colocada num nível demasiado alto.

A torneira de entrada de água está fechada.

O filtro na mangueira de entrada de água está obstruído.

O sistema de protecção de água reagiu.

Existe uma anomalia. Inicie o programa de novo.

A altura máxima de despejo éde1m.

Abra a torneira de entrada de água.

Efectue a limpeza do filtro.

Contacte o serviço de assistência técnica.

Se a indicação voltar a apare cer contacte o serviço de as sistência técnica.

A Para eliminar a indicação de anomalia: Desligue a máquina através da tecla K

e rode o botão selector de programas para a posição Fim.

Solução de anomalias

O programa de lavagem desenrola-se normalmente mas aparece a indicação de avaria.

Problema Causa Solução A

A lâmpada de contro le Info higiene está acesa.

A lâmpada de contro le Verificar dosagem está acesa.

No indicador do desenrolar do programa a lâmpada de controle Lavagem ou Enxa- guagem está a piscar.

No visor do desenrolar do programa a lâmpada de controle Anti ruga / fim está intermitente.

Já há bastante tempo

que não é efectuado um programa de la vagem com uma tem peratura superior a 60ºC.

Durante a lavagem

existiu formação ex cessiva de espuma.

A máquina detectou um erro durante o processo de lavagem.

A posição do selector de programas foi alterada após iniciar o programa. Rode o botão selector de programas para a posição que estava antes.

Para evitar a formação de ger mes e odores na máquina, inicie o programa Algodão 90°C utili

zando um detergente universal.

Da próxima vez doseie menos quantidade de detergente e siga

as indicações mencionadas na embalagem do produto.

Inicie o programa de novo. Se a indicação voltar a aparecer contacte o serviço de assistência técnica.

A Para eliminar a indicação de anomalia: Desligue a máquina através da tecla K

e rode o botão selector de programas para a posição Fim.

As lâmpadas de controle de serviço acendem no final do programa e ao ligar a máquina.

Solução de anomalias

Problemas gerais com a máquina

Anomalia Causa Solução

A máquina de lavar roupa vibra durante a centrifugação.

A máquina não centri fugou a roupa como habitualmente.

Ruídos fora do vulgar durante o esgoto.

Na caixa de detergentes fica grande quantidade de detergente depositado.

O amaciador não é to talmente consumido, ou no compartimento

§ fica muita água.

Os pés da máquina não estão bem assentes e não estão fixos.

Na centrifugação final foi

detectada uma oscilação elevada e a velocidade de centrifugação foi re duzida automaticamente.

Não se trata de qualquer anomalia! Ruídos no início e no final do processo de esgoto são normais.

A água não tem pressão suficiente.

Detergente em pó em conjunto com produto descalcificador tem ten dência a ficar empapa do.

O tubo de sucção não está bem encaixado ou está obstruído.

Nivele a máquina e fixe os pés.

Lave sempre peças gran des e pequenas em conjun to para obter melhor distri buição da roupa no tambor.

– Efectue a limpeza do filtro

na mangueira de entrada de água.

– Seleccione eventualmen-

te o Extra Água plus.

Efectue a limpeza da caixa de detergentes e no futuro

adicione primeiro o deter

gente e depois o produto descalcificador.

Efectue a limpeza do tubo de sucção, consulte o capí tulo "Limpeza e manuten ção", parágrafo "Limpeza da caixa de detergentes".

Solução de anomalias

Resultados de lavagem insuficientes

Problema Causa Solução

A roupa não fica la vada com o deter gente líquido.

A roupa acabada de lavar tem nódoas acinzentadas.

Os tecidos escuros depois de lavados, ficam com resíduos de detergente agarrados.

O detergente líquido não

tem produto branquea

dor. Nódoas de fruta, café ou chá não serão eliminadas.

A quantidade de deter gente doseada é muito baixa. A roupa continha resíduos de óleo e gordura/cremes.

O detergente tem componentes que não se dissolvem na água (zeólitos). Estes deposita ram-se na roupa.

Utilize detergente em pó

–

com produto branqueador.

Adicione o produto tira-nódo

–

as no compartimento j. Nunca junto o detergente lí

–

quido e o tira-nódoas no mesmo compartimento da caixa de detergentes.

Nestes casos adicione mais

–

detergente ou utilize detergente líquido.

– Antes de seleccionar a próxi-

ma lavagem, efectue um programa de lavagem a 60 °C sem roupa e adicione detergente líquido.

– Após a secagem tente esco-

var os resíduos com uma escova.

–

De futuro lave roupa escura com detergente líquido. Os detergentes líquidos na mai or parte das vezes não tem zeólitos.

–

Lave esta roupa no progra ma Escura/Gangas.

Solução de anomalias

Não é possível abrir a porta através da tecla

Causa Solução

A máquina não está ligada à corrente e/ou ligada.

Falta de energia eléctrica. Abra a porta tal como está descrito no capítulo

A porta não estava bem fechada.

Ainda existe água na cuba que não consegue ser despejada.

Por motivos de segurança, não é possível abrir a porta quando a temperatura for superior a 55°C.

Encaixe a ficha na tomada e/ou ligue a máquina através da tecla K.

"Ajuda anomalias", parágrafo "Abrir a porta caso falte a energia eléctrica".

Pressione a porta no lado do fecho e depois carre gue na tecla Porta.

Efectue a limpeza do filtro e da bomba de esgoto.

Solução de anomalias

Abrir a porta no caso de esgoto obstruído e/ou falta de energia eléctrica.

Desligue a máquina.

Utilize a espátula situada na gaveta de detergentes, por trás do painel, para abrir a tampa de acesso ao filtro.

^ Retire a espátula.

Sistema de esgoto obstruído

Se o sistema de esgoto estiver obstruí do existe grande quantidade de água dentro da máquina (máx. 25 l).

Cuidado: A água pode estar

quente se esteve a lavar com tem peraturas elevadas.

Esgoto da água

Coloque um recipiente raso por bai

xo da tampa de acesso.

Não retire o filtro totalmente

^ Rode a tampa com o filtro até que a

água saía.

Para interromper a saída de água:

Abra a tampa de acesso ao filtro.

Basta voltar a roscar a tampa com o filtro.

Solução de anomalias

Logo que deixe de sair água pelo filtro:

Se o filtro não for encaixado e

roscado correctamente a água irá sair por ai.

Para evitar perda de detergente e após efectuar a limpeza do filtro, adicione aprox.2ldeágua através da gaveta de detergentes. A água em excesso será esgotada automaticamente antes da próxima lavagem.

Abrir a porta da máquina

Desenrosque totalmente a tampa

com o filtro.

^ Efectue a limpeza do filtro.

Verifique se as pás da bomba de es goto rodam facilmente e retire objec tos estranhos que eventualmente es tejam depositados no filtro (botões, moedas, clipes).

Encaixe novamente o filtro e enros que-o correctamente.

Antes de retirar a roupa de den

tro da máquina certifique-se de que o tambor está completamente parado. Se introduzir a mão no tambor em movimento pode lesionar-se.

Puxando pela argola de emergência

a porta da máquina abre.

Serviço técnico

Reparações

Caso seja necessária a intervenção do serviço de assistência técnica, deverá indicar o modelo do aparelho e avaria detectada.

O modelo da máquina está indicado no painel de comandos e na placa de ca racterísticas.

Actualização do programa (Update)

A lâmpada de controle PC, situada no painel de comandos, é o ponto de liga ção com a placa electrónica da máqui na para o serviço de assistência técni ca poder efectuar actualizações dos programas (PC = Programme Correcti

on).

A actualização do comando da máqui na é fácil e pode ser feita logo que se jam conhecidos novos desenvolvimen tos a nível de detergentes, tecidos ou técnicas de lavagem.

Condições e período de garantia

O período de garantia para a máquina de lavar roupa é de 2 anos.

Informações detalhadas encontram-se no livro de garantia.

Acessórios especiais

Nos serviços ou Agentes Miele pode adquirir acessórios especiais para esta máquina de lavar roupa.

Instalação e ligação

A frente da máquina

a Mangueira de entrada de água (re

sistente até 7.000 kPa)

b Ligação eléctrica c - f Mangueira de esgoto (com pon

ta giratória desmontável)

g Painel de comandos

h Caixa de detergentes i Porta j Tampa de acesso ao filtro e bomba

de esgoto

k Zona para segurar ao transportar l Quatro pés reguláveis na altura

A parte de trás da máquina

Instalação e ligação

a Saliência do tampo com zona para

segurar ao transportar

b Ligação eléctrica c Mangueira de entrada (até 7.000 kPa

de pressão)

d Mangueira de esgoto

e Segurança com barras de transporte f Fixador para mangueira de entrada

de água e de esgoto

g Fixador para barras de transporte

desmontadas

Instalação e ligação

Área de instalação

O funcionamento correcto da máquina, em especial durante a centrifugação, depende da sua instalação. Soalho de madeira provoca mais oscilações do que pavimento de betão.

Atenção:

Instale a máquina bem nivelada e

com estabilidade. Não instale a máquina sobre soalho

pouco firme para que não oscile du

rante a centrifugação. Se o soalho for de madeira: ^ deve instalar a máquina sobre uma

placa de madeira prensada (com

59x52x3 cm) que deverá ser depois

aparafusada ao maior número de vi-

gas de madeira possíveis e não só

ao soalho. Instale a máquina, se possível, a um

canto da divisão para ficar com mais estabilidade.

Se instalar a máquina sobre uma

base já existente, (base em betão) tem de ficar bem fixa com fixadores especiais que podem ser obtidos nos serviços Miele. Caso contrário a máquina pode tombar durante a centrifugação.

Transportar a máquina

Retire a embalagem e instale a máqui na no local previsto.

Tanto os pés da máquina como

o local onde ela está instalada de vem estar secos, caso contrário a máquina poderá deslizar durante a centrifugação.

Retirar as barras de transporte

Retire as seguranças situadas no lado direito e esquerdo.

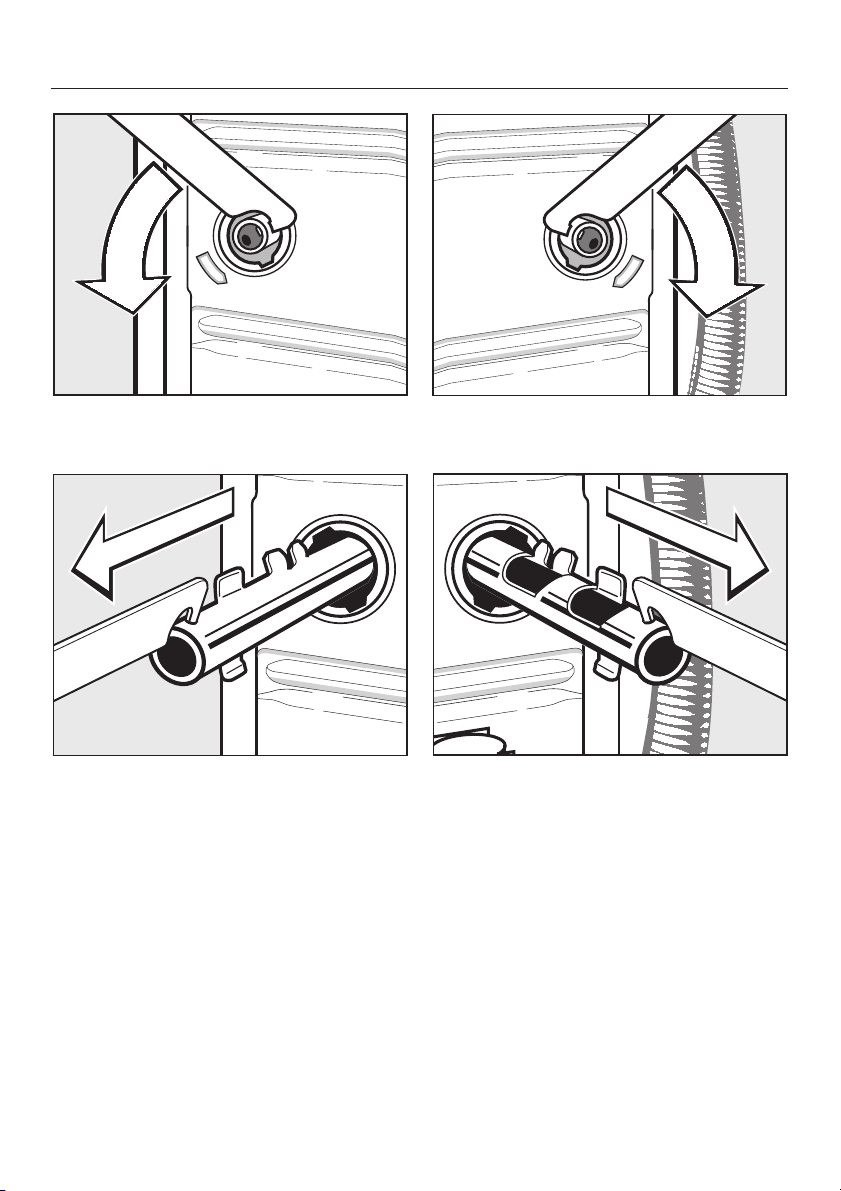

1. Desencaixe a segurança com uma

chave de parafusos.

2. Retire a segurança.

Instalação e ligação

Rode a barra de transporte esquerda

com a chave fornecida junto, a 90°, e

puxe a barra de transporte.

Rode a barra de transporte direita a

90°, e

puxe a barra de transporte.

Instalação e ligação

Fechar os orifícios da segurança

de transporte retirada. Se os orifíci os não forem tapados existe perigo de ferimentos

^ Tape os orifícios com as respectivas

seguranças e tampões.

Fixe as barras de transporte na zona

posterior da máquina. Os orifícios b devem encaixar nos fixadores a.

Não transporte a máquina sem

que as barras de transporte estejam devidamente montadas. Guarde as respectivas barras de transporte para que possam ser utilizadas em caso de mudança, por exemplo.

Montagem das barras de transporte

A montagem das barras de transporte é feita em ordem inversa à desmonta gem.

Nivelar a máquina

A máquina deve estar bem nivelada para que seja garantido o seu correcto funcionamento.

Instalação e ligação

Se a máquina não estiver instalada cor rectamente, o consumo de água e energia eléctrica aumenta e durante a centrifugação a máquina até pode sal tar do lugar.

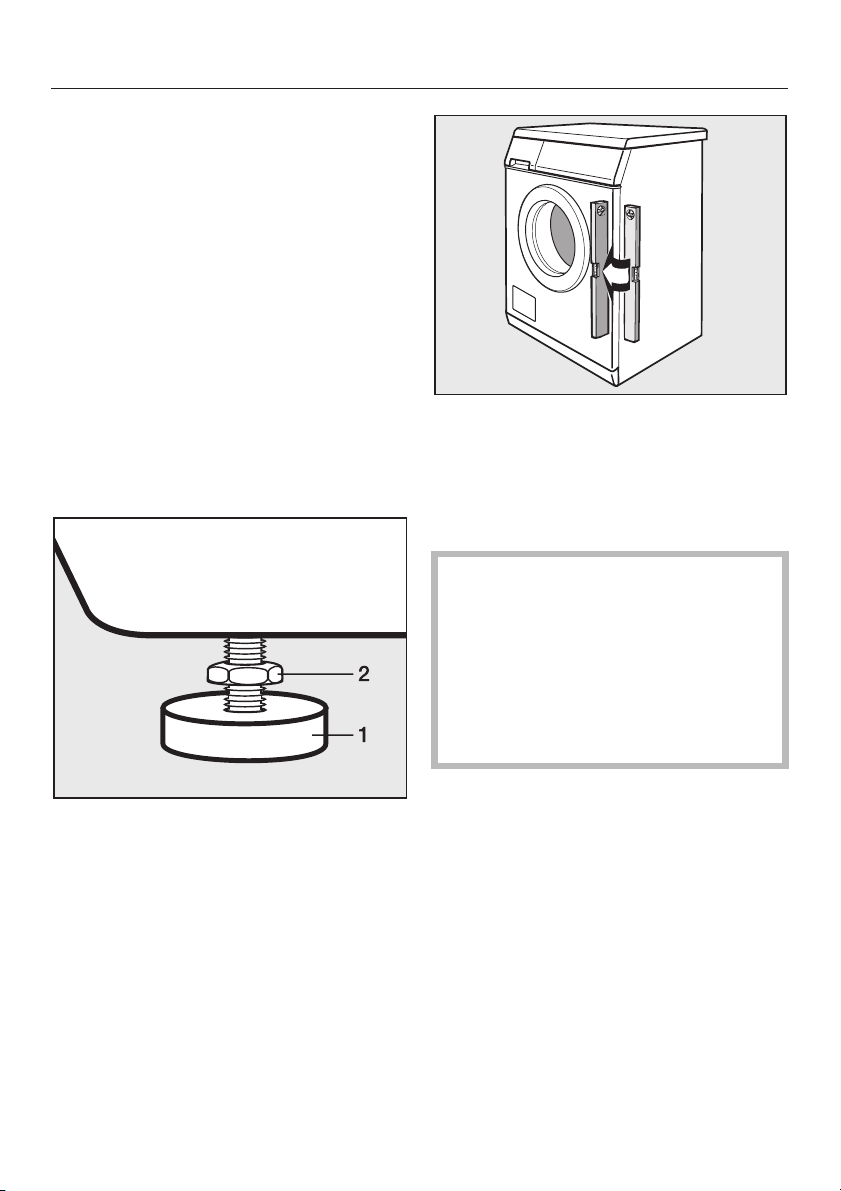

Desenroscar os pés da máquina

A máquina é nivelada através dos qua tro pés roscados. A máquina é forneci da com os pés totalmente roscados para dentro.

Com um nível verifique se a máquina

está nivelada.

^ Mantenha o pé 1 fixo com o alicate.

Rode novamente a contraporca 2 com a chave de bocas.

As quatro contraporcas devem

ser roscadas no sentido do revestimento da máquina até ficarem bem fixas. Verifique igualmente os pés que não tenham sido desenroscados. Caso contrário a máquina pode sair do lugar durante o funciona mento.

Rode a contraporca 2 com a chave

fornecida junto, no sentido dos pon

teiros do relógio. Desaperte a contra

porca 2 juntamente com o pé 1.

Instalação e ligação

Encastrar a máquina por baixo de um balcão.

A montagem da chapa de protec ção e do conjunto de adaptação de verá ser efectuada por um técnico.

É necessário um conjunto de adap

–

tação*. O tampo da máquina é subs tituído por uma chapa de protec ção.* A montagem da chapa de pro tecção é necessária por motivos de segurança eléctrica.

No caso do balcão estar a 900/

910 mm de altura é necessário uma

moldura de compensação*. – Tanto a torneira de entrada de água

como a ligação ao esgoto e a tomada de ligação eléctrica devem estar instalados perto da máquina e serem de fácil acesso.

Juntamente com o conjunto de adaptação são fornecidas as instruções de montagem.

Tome nota:

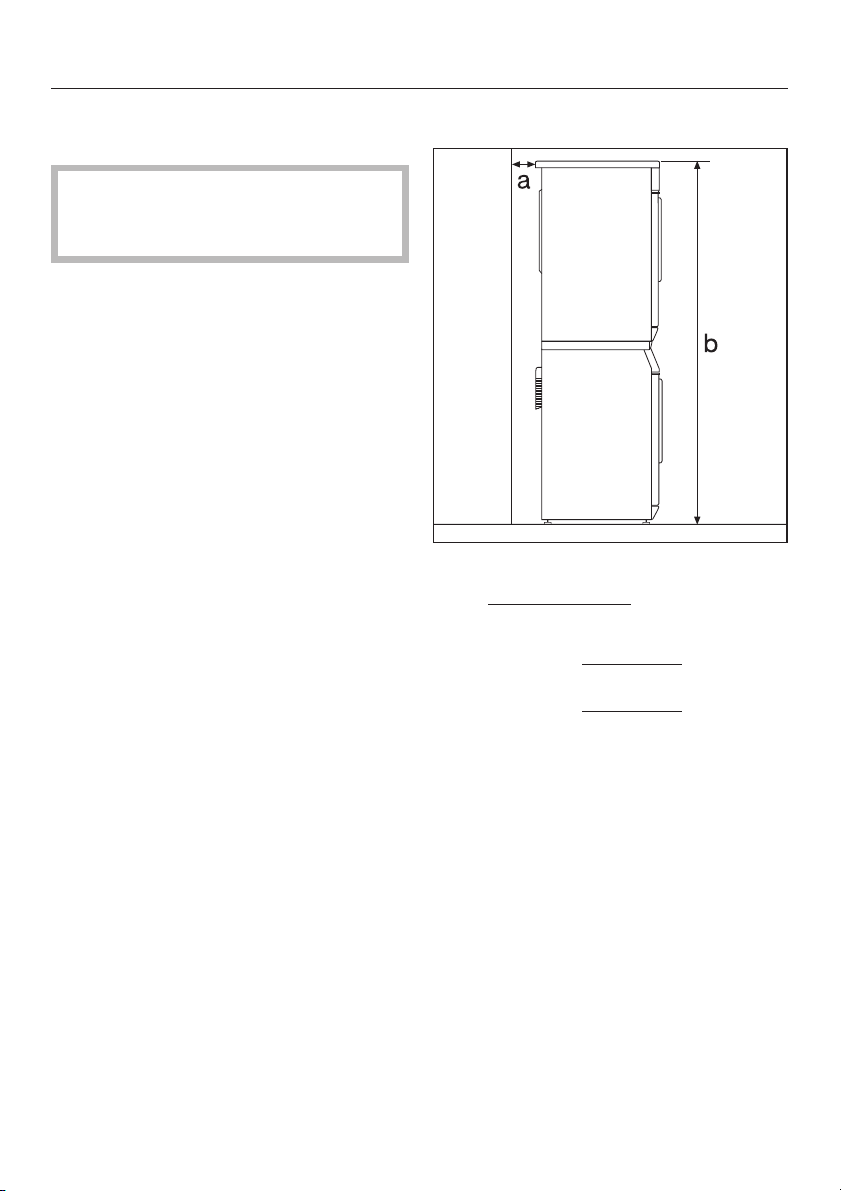

a Distância de segurança para a pare-

de: no mínimo 2 cm

b Altura: Conjunto de adaptação com

mesa: ca. 169 cm Conjunto de adaptação sem mesa: ca. 170 cm

Coluna de lavar/secar

É possível formar uma coluna de lavar/ secar juntamente com um secador de roupa. Neste caso deve ser adquirido um conjunto de adaptação (WTV)*.

Todas as peças assinaladas * podem ser obtidas nos serviços ou Agentes Miele.

Instalação e ligação

O sistema Miele de protecção contra fugas de água

Este sistema Miele garante protecção de fugas de água provenientes da má quina.

O sistema é composto por três elemen tos:

1) pela mangueira de entrada de água

2) pela electrónica e caixa/resguardo

3) pela mangueira de esgoto

1) A mangueira de entrada de água

– Protecção contra a ruptura da man-

gueira

A mangueira suporta pressões de

7.000 kPa.

2) A electrónica e a caixa

– O tabuleiro de recolha

Água que eventualmente possa sair será aparada num tabuleiro. Um co mutador de bóia desliga a válvula de segurança eléctrica. A entrada de água é cortada; a água que possa existir na cuba é esgotada.

Protecção de transbordo

–

Esta protecção impede o transbordo da água se acontecer uma entrada

de água não controlada. Se o nível da água ultrapassar um determinado valor, a bomba de esgoto é activada

e a água é esgotada.

3) A mangueira de esgoto

A mangueira de esgoto está equipa da com um sistema de arejamento. Através deste sistema é evitada a sucção em vazio se já não existir mais água na máquina.

Instalação e ligação

Entrada de água

A máquina pode ser ligada directamen te a uma torneira de entrada de água potável porque foi construída de acor do com as Norma DIN vigentes.

A pressão mínima da água deve ser de 100 kPa e não pode ser superior a

1.000 kPa. Se for superior terá de ser montado um redutor de pressão.

Os dois filtros de protecção da vál

vula de entrada de água não devem

ser retirados. Um dos filtros está si tuado na ponta final da mangueira e o outro está no canhão da válvula de entrada de água.

Acessório - prolongamento da man gueira

A torneira de ligação deve ter uma ros

ca de pode ser ligada à conduta de água po tável por um técnico autorizado.

Manutenção

Em caso de substituição utilize somen te mangueiras originais Miele que su portam pressões de 7.000 kPa.

/4". Se essa faltar a máquina só

A ligação da mangueira está

submetida a pressão. Por isso efectue um controle regular de estanquecidade, abrindo lentamente a torneira para verificar se a união veda bem. Se necessário corrija a posição da junta e da união roscada.

A máquina não é adequada para ser ligada a uma torneira de água quente.

Como acessório pode obter nos servi ços ou agentes Miele mangueiras com

2,5 ou 4,0 m de comprimento.

Instalação e ligação

Despejo da água

A água é esgotada através de uma bomba de esgoto com 1m de altura de elevação. A mangueira de esgoto tem de ser instalada sem dobras para não impedir o escoamento da água. A pon ta curva da mangueira é giratória e desmontável.

Se for necessário pode prolongar a mangueira até 5 m. Os acessórios po dem ser obtidos na Miele ou nos agen tes Miele.

Se o esgoto da água se situar a uma al tura superiora1m(1,8 m de altura de elevação) pode adquirir na Miele a bomba de esgoto adequada.

Possibilidades de esgotar a água de lavagem:

1. Pendurar a mangueira num lavatório

ou idêntico: Tome nota: –

Deve fixar a mangueira para que não salte do lugar!

–

Se a água for esgotada para um la vatório é necessário que esgote sem obstáculos e rapidamente. Caso contrário a água pode transbordar ou uma parte da água que foi esgo tada volta a ser sugada pela máqui na.

2. Ligação a um tubo de esgoto (não é

necessário um sifão).

3. Esgoto directo para uma caixa com

ralo.

4. Ligação a um lavatório com bocal

roscado.

Tome nota:

a Adaptador b Porca de capa do lavatório c Braçadeira d Ponta final da mangueira

Instale o adaptador a com a porca de capa do lavatório b no sifão do lavatório.

Encaixe a ponta final da mangueira d no adaptador a.

Aperte a braçadeira c logo a seguir à porca de capa do lavatório, utili zando uma chave de parafusos.

Instalação e ligação

Ligação eléctrica

A máquina é fornecida com um cabo de alimentação eléctrico, equipado com ficha de contacto.

O acesso à tomada de ligação deve estar sempre garantido, para que a máquina possa ser desligada da cor rente.

A ligação deve ser efectuada de acor do com as normas em vigor.

Em caso algum devem ser utilizados cabos de prolongamento para efectuar a ligação do aparelho à rede eléctrica (por exemplo através de uma extensão com várias tomadas ou dispositivos similares), devido aos perigos que dai podem resultar (perigo de incêndio por exemplo).

Consulte a placa de características onde encontra os dados referentes à segurança e potência nominal. Compare os dados da placa de características com os da rede eléctrica.

Dados sobre o consumo

Carga Dados sobre o consumo

Energia Água Tempo de fun

em kWh em l

Algodão 90°C 7,0 kg 2,20 52 2 h. 29 min. 53%

60°C 7,0 kg 1,33 52 1 h. 59 min. 53% 60°C 3,5 kg 1,00 45 1 h. 59 min. 53%

r* 7,0 kg 0,95 52 2 h. 59 min. 53% r* 3,5 kg 0,82 45 2 h. 59 min. 53%

40°C 7,0 kg 0,84 67 2 h. 29 min. 53% 40°C 3,5 kg 0,73 45 2 h. 29 min. 53%

s 7,0 kg s* 3,5 kg 0,58 45 2 h. 59 min. 53%

Fibras 40°C 3,5 kg 0,56 50 1 h. 52 min. 30% Automático plus 40°C 5,0 kg 0,52 62 1 h. 29 min. – Escura/Gangas 40°C 3,0 kg 0,60 52 1 h. 12 min. – Expresso 20 40°C 3,0 kg 0,32 30 20 min. – Camisas 60°C 2,0 kg 0,95 59 1 h. 11 min. – Lãs / 30°C 2,0 kg 0,23 39 39 min. – Roupa delicada 30°C 2,0 kg 0,35 69 59 min. –

cionamento

Humidade

residual

Indicação para testes de comparação:

* Programa de teste em conformidade com a norma EN 60456 e rotulagem ener

gética de acordo com a Directiva 1061/2010

Os valores sobre o consumo podem ser diferentes dos indicados porque de pendem de vários factores como sejam: pressão da água, dureza e tempera

tura da água, temperatura ambiente, tipo de tecidos, quantidade de roupa, os cilações na corrente eléctrica e funções adicionais seleccionadas.

Características técnicas

Altura 850 mm Largura 595 mm Profundidade 580 mm Profundidade com a porta aberta 975 mm Altura para encastrar 820 mm Largura para encastrar 600 mm Profundidade para encastrar 600 mm Peso 98 kg Capacidade de carga 7 kg Roupa seca Tensão de ligação consulte a placa de características Potência de ligação consulte a placa de características Segurança consulte a placa de características Dados sobre o consumo consulte o capítulo "Dados sobre o

consumo" Pressão mínima de fluxo da água 100 kPa (1 bar) Pressão máx. de fluxo da água 1.000 kPa (10 bar) Comprimento da mangueira de entrada

de água Comprimento da mangueira de esgoto 1,50 m Comprimento do cabo eléctrico 1,60 m Altura máx. de despejo 1,00 m Comprimento máx. de despejo 5,00 m Certificados atribuídos consulte a placa de características Potência de consumo quando

desligado Potência de consumo em Standby 2,0 W

1,60 m

0,3 W

Através das funções de programa ção pode ajustar a electrónica da máquina de lavar roupa às diferentes exigências. As funções de programação podem ser alteradas em qualquer momento.

Sistema Água plus

Através da função de programação Água Plus pode definir as opções para a tecla Água plus.

Regulação 1: (Fornecido de fábrica)

O nível de água (mais água) é aumentado na lavagem e na enxaguagem.

Regulação 2: É feita uma enxaguagem adicional. Regulação 3: Aumento do nível de água na lavagem

e na enxaguagem e uma enxaguagem adicional.

A programação e memorização acon tece com os passos A até G:

As funções de programação são acti vadas através da tecla Start e do botão selector de programas. A tecla Start eo selector de programas tem aqui uma segunda função que não está visíveis no visor.

Funções de programação

Condições:

A máquina está desligada.

–

A máquina está fechada.

–

O botão selector de programas está

–

na posição Fim.

A Pressione a tecla Start e mantenha-a

pressionada durante os passosB até C.

B Ligue a máquina através da tecla K. C Espere que a lâmpada de controle

da tecla Start volte a ficar com luz fixa . . .

D . . . e deixe de pressionar a tecla

Start.

E Rode o botão selector de programas

para a posição Algodão 60ºC:

A lâmpada de controle Pré-lavagem ex- tra/Pré-lavagem pisca 2 x brevemente após dois segundos, porque a regulação 1 está regulada de fábrica.

F Sempre que pressione a tecla Start

seleccione outra regulação.

A lâmpada de controle Pré-lavagem ex tra/Pré-lavagem:

–

pisca 2x = Regulação 1

–

pisca 3x = Regulação 2

–

pisca 4x = Regulação 3

G Desligue a máquina através da tecla

A tecla Água plus está agora ocupada com a definição seleccionada. Este permanecerá na memória até que outra configuração seja programada.

Funções de programação

Ritmo lento

Ao activar o ritmo lento a movimentação do tambor é reduzida. Desta forma as peças de roupa pouco sujas são lavadas delicadamente.

O ritmo lento pode ser activado para os programas Algodão e Fibras.

O ritmo lento não está activado de fábrica.

A programação e memorização acontece com os passos A até G:

As funções de programação são activadas através da tecla Start e do botão selector de programas. A tecla Start eo selector de programas tem aqui uma segunda função que não está visível no visor.

Condições: – A máquina está desligada. – A máquina está fechada. – O botão selector de programas está

na posição Fim.

A Pressione a tecla Start e mantenha-a

pressionada durante os passosB até C.

B Ligue a máquina através da tecla K. C Espere que a lâmpada de controle

da tecla Start volte a ficar com luz fixa . . .

D . . . e deixe de pressionar a tecla

Start.

E Rode o botão selector de programas

para a posição Algodão r:

A lâmpada de controle Pré-lavagem ex- tra/Pré-lavagem:

não está intermitente = o ritmo lento

está

desligado.

intermitente = o ritmo lento está

ligado.

F Pressionando a tecla Start, activa ou

desactiva o ritmo lento.

G Desligue a máquina através da tecla

A configuração da função de programação seleccionada está memorizada e permanece na memória até que volte a ser alterada,

Funções de programação

Arrefecimento da água

No final da lavagem principal entra adicionalmente água para a cuba para arrefecer a água existente.

O arrefecimento da água acontece nos programas Algodão 90°C.

O arrefecimento da água deve ser acti vado:

se pendurar o tubo de esgoto num

–

lavatório, evitando assim possíveis queimaduras.

– em instalações com tubos de esgoto

que não correspondem à norma DIN

1986.

O arrefecimento da água não está activado de fábrica.

A programação e memorização acontece com os passos A até G:

As funções de programação são activadas através da tecla Start e do botão selector de programas. A tecla Start eo selector de programas tem aqui uma segunda função que não está visível no visor.

Condições: –

A máquina está desligada.

–

A máquina está fechada.

A Pressione a tecla Start e mantenha-a

pressionada durante os passosB até C.

B Ligue a máquina através da tecla K. C Espere que a lâmpada de controle

da tecla Start volte a ficar com luz fixa . . .

D . . . e deixe de pressionar a tecla

Start.

E Rode o botão selector de programas

para a posição Algodão 40ºC:

A lâmpada de controle Pré-lavagem ex tra/Pré-lavagem:

não está intermitente = o arrefecimen-

to da água está

desligado.

intermitente = o arrefecimen-

to da água está ligado.

F Pressionando a tecla Start, activa ou

desactiva o arrefecimento da água.

G Desligue a máquina através da tecla

A configuração da função de progra mação seleccionada está memorizada e permanece na memória até que volte a ser alterada,

–

O botão selector de programas está na posição Fim.

Funções de programação

Função Memory

Se seleccionar um Extra para um programa e/ou se alterar a velocidade de centrifugação, a máquina memoriza estas regulações no início do programa.

Ao voltar a seleccionar o programa de lavagem a máquina mostra os extras e/ ou a velocidade de centrifugação memorizados.

A função Memory não está activada de fábrica.

A programação e memorização acontece com os passos A até G:

As funções de programação são activadas através da tecla Start e do botão selector de programas. A tecla Start eo selector de programas tem aqui uma segunda função que não está visível no visor.

Condições: – A máquina está desligada. – A máquina está fechada. – O botão selector de programas está

na posição Fim.

A Pressione a tecla Start e mantenha-a

pressionada durante os passosB até C.

B Ligue a máquina através da tecla K. C Espere que a lâmpada de controle

da tecla Start volte a ficar com luz fixa . . .

D . . . e deixe de pressionar a tecla

Start.

E Rode o botão selector de programas

para a posição Algodão s:

A lâmpada de controle Pré-lavagem ex- tra/Pré-lavagem:

não está intermitente = função

Memory esta

desligada.

intermitente = função Memory esta

ligada.

F Pressionando a tecla Start, liga ou

volta a desligar a função Memory.

G Desligue a máquina através da tecla

A configuração da função de programação seleccionada está memorizada e permanece na memória até que volte a ser alterada,

Funções de programação

Tempo de pré-lavagem extra

A tecla Pré-lavagem extra pode ser ocupada com um tempo de pré-lava gem extra seleccionável entre 30 minu tos e 2 horas (em passos de 30 minu tos).

O tempo seleccionado para o extra Pré-lavagem extra e a respectiva fase desenrola-se antes do programa selec cionado.

A tecla Pré-lavagem extra está progra mada de fábrica com 2 hora de tempo.

A programação e memorização acontece com os passos A até G:

As funções de programação são activadas através da tecla Start e do botão selector de programas. A tecla Start eo selector de programas tem aqui uma segunda função que não está visível no visor.

Condições: –

A máquina está desligada.

–

A máquina está fechada.

–

O botão selector de programas está na posição Fim.

A Pressione a tecla Start e mantenha-a

pressionada durante os passosB até C.

B Ligue a máquina através da tecla K. C Espere que a lâmpada de controle

da tecla Start volte a ficar com luz fixa . . .

D . . . e deixe de pressionar a tecla

Start.

E Rode o botão selector de programas

para a posição Algodão 30ºC:

A lâmpada de controle Pré-lavagem ex tra/Pré-lavagem pisca 1 x brevemente após dois segundos, porque o tempo da pré-lavagem extra regulado de fábrica é de 2 horas.

F Sempre que pressione a tecla Start

inicia uma configuração diferente.

A lâmpada de controle Pré-lavagem ex- tra/Pré-lavagem:

– pisca 1 x = 2 h horas de tempo –

pisca 2 x = 1 h 30 min de tempo

–

pisca 3x = 1 h horas de tempo

–

pisca 4x = 30 min de tempo

G Desligue a máquina através da tecla

A tecla Pré-lavagem extra está agora ocupada com o tempo seleccionado. Este permanecerá na memória até que seja programado outro tempo para a pré-lavagem extra.

Acessórios opcionais

A Miele é responsável pelo tratamento perfeito da roupa. As máquinas de la var roupa Miele dispõem de inúmeros programas especiais cujo desenrolar está em perfeita sintonia com o respec tivo têxtil. Através do desenvolvimento de detergentes especiais Miele Care Collection e produtos de tratamento, a Miele oferece-lhe um sistema único para lavagem e tratamento delicado dos seus têxteis.

A seguir apresentamos-lhe os produtos de tratamento Miele CareCollection. Estes e outros produtos podem ser en comendados nos serviços Miele.

CareCollection

Detergentes especiais Miele

"Outdoor"

O detergente especial Miele "Outdoor" oferece a possibilidade de lavar e tratar delicadamente o seu vestuário Outdoor impermeável.

"Desporto"

O detergente especial Miele "Vestuário de desporto" lava o vestuário de des

porto e tecidos em microfibras de for

ma especialmente delicada. A sua roupa fica rapidamente fresca e os odores desagradáveis são neutralizados.

"Penas"

Com base em tensioactivos suaves e excipientes naturais este detergente especial contribui para soltar as penas conservando a sua flexibilidade natural.

Impermeabilizante Miele

O produto impermeabilizante da Miele envolve as fibras dos tecidos produzin do um efeito repelente à água e sujida de e de protecção contra o vento. Des ta forma os tecidos mantêm a sua res pirabilidade e elasticidade.

Acessórios opcionais

Detergente "UltraWhite"

O detergente Miele em forma de pó é especialmente adequado para roupa branca e de cores claras.

Detergente para roupa de cor "Ultra Color"

O detergente "UltraColor" para roupa de cor é especialmente adequado para lavar roupa colorida e de cor preta. Graças à sua composição especial, as nódoas são eliminadas mesmo a bai xas temperaturas e as suas cores pre feridas ficam protegidas não perdendo ou mudando de cor.

Detergente "Roupa delicada"

O detergente Miele "Para roupa delica da" é adequado para a lavagem e tra tamento especialmente delicado da sua roupa sensível, como as lãs ou se das. Graças à sua fórmula especial,

obtém excelentes resultados de lava gem a partir de 20ºC de temperatura e as cores ficam protegidas.

Amaciador

O amaciador Miele confere à sua roupa um odor especialmente fresco e natu ral, tornando a roupa macia e fofa.

656667

Salvo modificações e erros tipográficos/3912

M.-Nr. 09 491 260 / 00

Miele W 3114 User manual [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual
