Mode d'emploi Lave-linge W 257

Lisez impérativement ce mode d'emploi avant d'installer et de mettre en service cet appareil. Vous vous protégerez ainsi et éviterez de détériorer votre appareil.

M.-Nr. 06 638 280

Votre contribution à la protection de l'environnement

Elimination de l'emballage

L'emballage protège les lave-linge des avaries de transport. Les matériaux uti lisés sont choisis en fonction de critères écologiques, de façon à en faciliter le recyclage.

Le recyclage de l'emballage écono mise les matières premières et réduit le volume des déchets à éliminer. En prin cipe, le revendeur reprend l'emballage à sa mise en service.

Enlèvement de l'ancien appareil

Les anciens appareils électriques et électroniques contiennent souvent en core des matériaux recyclables. Ils contiennent également des matériaux nocifs, nécessaires au bon fonctionne ment et à la sécurité de l'appareil. Ces matériaux peuvent être dangereux pour

les hommes et l'environnement s'ils res

tent dans la collecte de déchets ou s'ils sont mal manipulés. Ne jetez par conséquent en aucun cas votre appa reil avec les déchets.

Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et spécialement adap tés à l'enlèvement des appareils électri ques et électroniques.

Gardez l'ancien appareil hors de portée des enfants jusqu'à son enlèvement, pour éviter tout accident. Le mode d'emploi vous fournit des indications à ce sujet sous la rubrique "Prescriptions de sécurité et mises en garde".

Table des matières

Votre contribution à la protection de l'environnement . . . . . . . . . . . . . . . . . . . . 2

Elimination de l'emballage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Enlèvement de l'ancien appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Prescriptions de sécurité et mises en garde. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Description de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Bandeau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Première mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Lavage écologique. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Consommation d'énergie et d'eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Lessives . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Sélection de la fonction additionnelle (Court, Trempage, Prélavage) . . . . . . . 11

Conseil en cas d'utilisation de sèche-linge . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Bonne utilisation de votre lave-linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Mode d'emploi rapide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Fonctions additionnelles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Court . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Prélavage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Trempage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Hydro plus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Essorage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Vitesse d'essorage final. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Essorage intermédiaire. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Pas d'essorage final (Arrêt cuve pleine). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Désactivez l'essorage intermédiaire et l'essorage final . . . . . . . . . . . . . . . . . . 19

Tableau des programmes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Déroulement de programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Table des matières

Modification du déroulement de programme . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Annulation du programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Interruption de programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Pour modifier le programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Suppression d'une phase de programme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Ajout/Déchargement de linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Lessives . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Lessive appropriée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Anticalcaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Utilisation de plusieurs produits de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Produits de finition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Adjonction automatique d'assouplissant, de produit de tenue ou d'amidon

liquide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Utilisation d'un assouplissant, de produits de tenue ou d'amidon séparée. . . 28

Décolorer/Teinter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Nettoyage de la carrosserie et du bandeau de commande . . . . . . . . . . . . . . . . . 29

Nettoyage de la boîte à produits . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Nettoyage du filtre dans la conduite d'arrivée d'eau. . . . . . . . . . . . . . . . . . . . . . . 31

Recherche des anomalies. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Que faire si . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Le programme ne démarre pas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Le programme de lavage a été interrompu et un message d'erreur s'affiche. . . . 33

Le programme de lavage se déroule comme d'habitude, mais un message

d'erreur s'affiche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Anomalies générales ou résultat de lavage insatisfaisant. . . . . . . . . . . . . . . . . . . 35

Problèmes à l'ouverture ou à la fermture du lave-linge . . . . . . . . . . . . . . . . . . . . . 37

Déverrouillage de couvercle manuel en cas de vidange obstruée et/ou de

panne de courant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Vidange obstruée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Ouverture du couvercle de machine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Table des matières

Service Après Vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Réparations. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Actualisation de la programmation (diode PC) . . . . . . . . . . . . . . . . . . . . . . . . 40

Conditions et période de garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Accessoires en option . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Installation et raccordement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Vue de face . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Châssis à roulettes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Démontage des sécurités de transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Remontage des sécurités de transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Lieu d'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Le système Watercontrol Miele . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Arrivée d'eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Vidange de l'eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Branchement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Consommations. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Fonctions optionnelles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Système Hydro plus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Délicat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Refroidissement du bain lessiviel en programme Blanc/Couleurs . . . . . . . . . . . . 54

Fonction mémoire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Temps de trempage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Prescriptions de sécurité et mises en garde

Lisez le mode d'emploi avant d'utili ser votre lave-linge pour la première fois. Il vous fournit des informations importantes sur la sécurité, l'utilisa tion et l'entretien de l'appareil. Vous vous protégerez ainsi et éviterez des détériorations sur votre appareil.

Conservez soigneusement ce mode d'emploi pour pouvoir le transmettre à un éventuel futur propriétaire.

Utilisation spécifique

Ce lave-linge est exclusivement

conçu pour laver des textiles portant la mention "lavable en machine". Toute autre utilisation peut être dangereuse. Le fabricant n'est pas responsable de dommages causés par une utilisation incorrecte, non conforme aux prescriptions.

Sécurité technique

Contrôlez si l'appareil ne présente

pas de détériorations visibles avant de l'installer. N'installez pas et ne mettez pas en ser vice un appareil endommagé.

La sécurité électrique de cet appa

reil n'est garantie que s'il est rac cordé à un système de mise à la terre homologué. Il est très important que cette condition de sécurité élémentaire et en cas de doute toute l'installation domestique, soient contrôlées par un professionnel. Le fabricant ne peut être tenu respon sable de dommages causés par une mise à la terre manquante ou défec tueuse.

Pour des raisons de sécurité, n'uti

lisez pas de rallonge (risque d'in cendie dû à la surchauffe).

Cet appareil répond aux prescrip-

tions de sécurité en vigueur. Les réparations incorrectes peuvent entraîner de graves dangers pour l'utilisateur pour lesquels le fabricant décline toute responsabilité. Les interventions techniques ne doivent être exécutées que par des spécialistes.

Pour réparer, nettoyer ou entretenir

l'appareil, déconnectez-le en : –

débranchant la fiche ou en

–

ôtant le fusible.

Comparez impérativement les don

nées de branchement (fusible, ten sion et fréquence) portées sur la plaque signalétique avec celles du ré seau électrique. Ces données doivent absolument concorder. Dans le doute, interrogez un électricien.

Prescriptions de sécurité et mises en garde

Il faut impérativement utiliser un jeu

de tuyaux neufs pour le raccorde ment à l'eau. Les tuyaux usagés sont proscrits.

Remplacez les pièces défectueu

ses uniquement par des pièces détachées d'origine Miele, que nous garantissons répondre totalement aux exigences de sécurité en vigueur.

Si le cordon d'alimentation élec

trique est endommagé, celui-ci doit impérativement être remplacé par un technicien SAV agréé par Miele afin d'éviter tout risque pour l'utilisateur.

Utilisation

Le montage et la mise en service

de cet appareil sur des unités mobiles (des bateaux par exemple) ne peuvent être effectués que par des entreprises spécialisées ou des professionnels, en veillant à ce que les conditions nécessaires au fonctionnement de l'appareil en toute sécurité soient réunies.

N'installez pas votre lave-linge

dans une pièce exposée au gel. Les tuyaux gelés peuvent se fendre ou éclater. Des températures en dessous de 0 °C peuvent diminuer la fiabilité de la platine électronique.

Enlevez la sécurité de transport à

l'arrière de l'appareil avant la mise en service (voir chapitre "Installation", "Démontage des sécurités de trans port"). Une sécurité de transport non enlevée peut provoquer à l'essorage des détériorations sur la machine et sur les meubles/appareils contigus.

Fermez le robinet d'eau en cas

d'absence prolongée (vacances par ex.) surtout s'il n'existe pas de vi dange au sol (regard) à proximité de l'appareil.

Risque d'inondation ! Vérifiez que

l'eau s'écoule suffisamment vite avant d'accrocher le tuyau de vidange dans un évier ou un lavabo. Bloquez le tuyau de vidange pour qu'il ne glisse pas. Autrement la force de refoulement de l'eau vidangée peut pousser le tuyau hors de l'évier.

Assurez-vous qu'il n'y a pas de

corps étrangers dans votre linge avant de le laver (par ex. clous, épingles, pièces ou trombones) afin de ne pas le détériorer. Les corps étrangers peuvent également endommager cer taines pièces de l'appareil (cuve, tam bour par ex.) qui peuvent à leur tour détériorer le linge.

Prescriptions de sécurité et mises en garde

Le levier du châssis à roulettes doit

impérativement être positionné sur la gauche pendant le lavage pour que le lave-linge soit parfaitement stable.

Il n'est pas nécessaire de détartrer

l'appareil si vous dosez la lessive correctement. Si votre appareil était malgré tout entartré, utilisez un détar trant avec protection anticorrosion dis ponible chez votre revendeur Miele ou auprès du service après-vente Miele. Suivez strictement les instructions d'uti lisation.

Rincez les textiles traités aux pro

duits contenant des solvants à l'eau claire avant de les laver en lave-linge.

N'utilisez en aucun cas de déter-

gents contenant des solvants. Ils risquent de détériorer les pièces de l'appareil et de dégager des vapeurs nocives. Il y a en outre un danger d'incendie et d'explosion.

Enfants

Surveillez les enfants qui se tien

nent à proximité du lave-linge. Ne les laissez jamais jouer avec le lave-linge.

Utilisation d'accessoires

Montez uniquement des accessoi

res autorisés par Miele. Le montage d'autres pièces exclut le bénéfice de la garantie.

Elimination d'un ancien lave-linge

Débranchez la prise. Détruisez le

cordon d'alimentation et la fiche. Vous éviterez ainsi qu'il ne soit fait mauvais usage de cet appareil.

Les teintures que vous utilisez doi

vent être appropriées à une utilisa tion en machine. La fréquence des tein tures doit correspondre à une utilisation domestique moyenne. Respectez impé rativement les instructions du fabricant de la teinture.

Les décolorants contiennent du

soufre, qui peut provoquer une cor rosion de la machine. N'utilisez pas de décolorants en machine.

Bandeau de commande

Description de l'appareil

a Touche Départ

pour démarrage du programme

b Touches Fonctions additionnelles

pour sélectionner les fonctions additionnelles La touche supérieure permet de sélectionner une des fonctions additionnelles suivantes :

vage

Trempage

Avec la touche inférieure, vous pouvez sélectionner la fonction additionnelle diode allumée = sélectionnée diode éteinte = non sélectionnée

c Diodes d'essorage d Touche de vitesse d'essorage

pour sélectionner la vitesse d'esso rage, l' (.

e Sélecteur de programmes mono

bouton

pour sélectionner un programme standard et la température corres pondante. Se tourne indifféremment dans les deux sens.

Hydro plus

Arrêt cuve pleineouSilence

Court,Préla-

f Affichage de déroulement à diodes

indique la phase de programme en cours.

g Diodes de contrôle h Touche jk (I-Marche/0-Arrêt)

pour mise en marche/arrêt ou interruption de programme

i La touche Couvercle

ouvre le couvercle

Première mise en service

Installer et raccorder l'appareil cor rectement avant la première mise en service. Veuillez lire le chapitre "Installation".

Pour des raisons de sécurité, il est im possible d'essorer avant la première mise en service. Pour activer l'esso rage, il faut effectuer un programme de

Départ

lavage sans linge ni lessive En cas d'utilisation de lessive, il peut se

produire une formation excessive de mousse !

La vanne sphérique de la vidange est également activée. La vanne sphérique de vidange permet désormais d'utiliser complètement la lessive.

^ Ouvrez le robinet. ^ Enfoncez la touche jk. ^ Tournez le sélecteur de programme

sur

Blanc/Couleurs 60°C

Pressez la touche

La première mise en service est ter minée dès la fin du programme.

Lavage écologique

Consommation d'énergie et d'eau

Utilisez la charge maximale de

–

chaque programme. La consommation d'énergie et d'eau est plus avantageuse pour une charge pleine.

Utilisez les programmes

–

Express 30 min

Automatic

pour les petites

quantités de linge. Si la quantité de linge est faible en

–

programme

Blanc/Couleurs

, la capa cité variable automatique du lave-linge réduit la consommation en eau et en énergie et raccourcit la durée. Ainsi, il peut se produire que le temps restant soit corrigé pendant le lavage.

– Choisissez de préférence le pro-

gramme que le programme

95°C

Blanc/Couleurs 60°C

plutôt

Blanc/Couleurs

. Vous économiserez entre 35% et 45% d'énergie. Pour la plupart des salissures, cela suffit largement. Pour les salissures incrustées, utilisez la fonction additionnelle

–

Préférez la fonction additionnelle

Trempage

à la fonction

Trempage

Prélavage

même bain lessiviel est utilisé lors du trempage et du lavage.

Lessives

Ne dépassez pas les dosages de

–

lessive indiqués sur l'emballage. Réduisez la quantité de lessive pour

–

les petites charges de linge (env. de lessive en moins pour une demie-charge).

Sélection de la fonction additionnelle (Court, Trempage, Prélavage)

Sélectionnez pour :

le linge peu sale

–

sans taches visibles un programme avec la fonction addi tionnelle

Court

– le linge normalement ou très sale

avec taches visibles un programme de lavage sans fonction additionnelle.

– le linge très sale

un programme de lavage avec la fonction additionnelle

Trempage

– les textiles avec des salissures im-

portantes (p. ex. poussière, sable), la fonction supplémentaire

. Le

Conseil en cas d'utilisation de sèche-linge

–

Pour économiser de l'énergie lors du séchage, essorez le linge avec la vi tesse d'essorage la plus élevée du programme de lavage.

Prélavage

Bonne utilisation de votre lave-linge

Mode d'emploi rapide

Si vous traitez le linge avec des

Pour apprendre rapidement comment vous servir de votre lave-linge, repor tez-vous aux instructions précédées d'un chiffre (A, B, C ...).

A Préparez le linge

produits nettoyants contenant des solvants (par exemple du white spi rit), prenez garde de ne pas en ver ser sur les pièces en plastique.

^ Videz les poches.

Les corps étrangers (pièces de monnaie, vis, clous, trombones, etc.,) peuvent endommager le linge et certaines pièces de l'appareil.

Traitez les taches

Avant de laver les textiles, enlevez les taches de préférence tant qu'elles ne sont pas sèches. Tamponnez-les avec un chiffon blanc. Ne pas frotter !

Certaines taches (sang, oeuf, café, thé, etc.) peuvent parfois être enlevées avec des astuces. Si vous n'arrivez pas à vous débarrasser de certaines ta ches, posez la question à votre reven deur Miele.

N'utilisez en aucun cas des dé

tergents chimiques contenant des solvants dans cet appareil !

Triez le linge

Triez le linge par couleur, tout en pre

nant en compte le symbole figurant sur l'étiquette d'entretien (au col ou sur la couture latérale).

Les textiles foncés déteignent souvent aux premiers lavages. Afin que rien ne déteigne, lavez le linge clair et foncé séparément.

Conseils

– Pour les voilages : enlevez les cro-

chets et petits plombs ou placez-les dans un sac.

–

Soutien-gorge : recoudre les balei nes ou les enlever.

–

Pour les tricots, jeans, pantalons et vêtements en maille : retournez-les lorsque le fabricant le recommande.

–

Fermez les fermetures éclair, les boutons pression avant le lavage.

–

Fermez les couettes et les oreillers afin que les petites pièces de linge ne se prennent pas dedans.

Ne lavez aucun textile marqué non la

vable (symbole d'entretien h).

Bonne utilisation de votre lave-linge

B Ouvrez le couvercle extérieur et le

couvercle intérieur.

Enfoncez la touche jk.

Pressez la touche

vrez le couvercle extérieur jusqu'à la butée.

Le couvercle intérieur s'ouvre automati quement.

C Ouvrez le tambour

Attention ! Les deux parties du

verrouillage de tambour sont mon tées sur ressorts.

^ Maintenez la partie arrière de la

main.

Couvercle

et ou

D Chargez le linge

Chargez le linge déplié dans le tam

bour sans tasser. Mélanger les piè ces de différentes tailles permet de renforcer l'efficacité du lavage et de mieux répartir le linge à l'essorage.

Les textiles à plusieurs épaisseurs

présentant une surface particulière ment fine et lisse peuvent se glisser dans la fente latérale entre les bat tants du couvercle et l'extérieur du tambour. Lavez donc toujours ce type de textiles dans un sac de la vage.

Utilisez la capacité de charge maximale du programme de lavage. La consommation d'eau et d'énergie est alors au niveau le plus faible par rapport à la quantité totale. Une surcharge donne de mauvais résultats de lavage et augmente la formation de faux plis.

Pressez la sécurité de verrouillage (flèche noire) tout en enfonçant la partie avant jusqu'à ce qu'elle s'ouvre vers l'intérieur (sens de la flèche).

Laissez s'ouvrir les deux parties du verrouillage de tambour en les ac compagnant avec les mains.

Bonne utilisation de votre lave-linge

E Fermez le tambour et le couvercle

intérieur

Veillez à ce qu'aucune pièce de

^ Enfoncez d'abord la partie avant puis

la partie arrière jusqu'à ce que les deux crochets s'enclenchent de façon bien visible.

Si la fermeture n'est pas correcte, il y a risque de détérioration de la machine et du linge.

linge ne reste bloquée dans le verrouillage de tambour.

Nettoyez régulièrement la roulette dans le crochet de gauche afin que celle-ci tourne toujours correctement.

Fermez le couvercle intérieur avec une légère pression sur le verrouil lage de manière à ce qu'il s'en clenche nettement.

Si le couvercle intérieur n'est pas correctement fermé, le programme ne démarre pas et la diode

sage lessive

clignote rapidement.

Surdo

Bonne utilisation de votre lave-linge

F Ajoutez la lessive

Importance d'un dosage correct . . . . . . et conséquences d'un dosage in

suffisant :

Le linge n'est pas propre, il devient à

–

la longue gris et rèche Formation de petites boules de

–

graisse sur le linge Dépôt de calcaire sur la résistance

– . . . et conséquences d'un surdosage

de lessive : – Une forte formation de mousse entra-

vant le lavage et donnant un résultat de nettoyage, de rinçage et d'essorage imparfait,

– Une surconsommation d'eau (un rin-

çage supplémentaire est automatiquement déclenché),

– La pollution de l'environnement.

Tirez la boîte à produits et versez la

lessive dans les compartiments.

i = Lessive pour le prélavage

(si le prélavage est sélectionné, prendre

/4de la quantité de

lessive recommandée)

j = Lessive pour le lavage

trempage inclus

p = Assouplissant, produit de

tenue, ou amidon.

Consultez le chapitre "Lessives" pour davantage d'informations sur les lessi ves et leur dosage.

Repoussez la boîte à produit.

G Fermez le couvercle de machine

Bonne utilisation de votre lave-linge

H Sélectionnez le programme

^ Tournez le sélecteur de programme

sur le programme souhaité.

I Sélectionnez la vitesse d'essorage

J Sélectionnez une fonction addi

tionnelle

La touche supérieure permet de sélec tionner les fonctions additionnelles dans l'ordre suivant :

vage

Trempage

tion. Avec la touche inférieure, vous pouvez

sélectionner la fonction additionnelle

CourtouPréla

ou pas de sélec

Hydro plus.

^ Sélectionnez la fonction souhaitée.

Pressez la touche "Essorage" jusqu'à ce que la diode de la vitesse d'esso rage sélectionnée s'allume.

Toutes les fonctions additionnelles ne peuvent pas être sélectionnées avec certains programmes de lavage.

Si la sélection d'une fonction addi tionnelle est impossible, c'est que celle-ci n'est pas compatible avec le

programme de lavage.

Bonne utilisation de votre lave-linge

K Démarrez le programme

Appuyez sur la touche

gnote.

Au début du programme, l'arrêt auto matique du tambour est débloqué avec un bruit caractéristique suivi d'un dé clic.

L Déchargez le linge

A la fin du programme, la diode

sable/Arrêt

A l'issue du programme, le tambour s'arrête automatiquement sur la posi tion la plus appropriée pour l'ouverture (positionnement et arrêt automatiques du tambour - idéal stop).

^ Appuyez sur la touche ^ Ouvrez complètement le couvercle

de machine.

Le couvercle intérieur s'ouvre automatiquement.

s'allume.

Départ

qui cli

Infrois

Couvercle

Ouvrez le tambour et enlevez le

linge.

N'oubliez pas de linge dans le tam

bour ! Il pourrait rétrécir ou dé teindre à la lessive suivante.

M Arrêtez le lave-linge

Fermez le tambour et le couvercle in

térieur afin d'éviter que des objets ne

tombent dans le linge par inadver tance et n'abîment le linge.

Fermez le couvercle de machine.

^ ^ Arrêtez l'appareil avec la touche jk

et positionnez le sélecteur sur

Arrêt

Fonctions additionnelles

Vous pouvez compléter les program mes standard avec les fonctions addi tionnelles.

Court

Pour les textiles avec des salissures légères sans taches apparentes.

Le temps de programme principal est raccourci.

En programmes 2 rinçages sont effectués au lieu de trois.

Textile foncéetJeans

Prélavage

Pour les textiles avec des salissures importantes (p. ex. poussière, sable).

Trempage

Pour les textiles particulièrement sales et tachés, (p. ex. sang, graisse, chocolat).

Hydro plus

Si vous désirez utiliser davantage d'eau pour le lavage, vous avez le choix entre quatre options pour la touche

plus

. Ces options sont expliquées au chapitre "Fonctions optionnelles", para graphe "Système Hydro plus".

Telle que la machine est livrée, il faut appuyer sur la touche augmenter le niveau d'eau lors du la vage et du rinçage.

Hydro plus

Hydro

pour

–

Le temps de trempage peut être pro grammé entre 30 minutes et deux heures, par pas de 30 minutes.

–

Le réglage d'usine est de deux heu res.

Pour programmer un autre temps, voir le chapitre "Fonctions additionnelles", "Trempage".

Essorage

Vitesse d'essorage final

Programme tr/min

Blanc/Couleurs 1300 Synthétique 1200 Fin 600 Automatic 900 Textile foncé 1200 Chemises 600 Jeans 900 Express 30 min 1300 Soie 400 Laine 1200 Vidange/Essorage 1300 Rinçage/Amidonnage 1200

Vous pouvez réduire la vitesse d'essorage finale. Il est en revanche impossible de sélectionner une vitesse d'essorage supérieure à celle citée plus haut.

Essorage intermédiaire

Le linge est essoré après le lavage et entre les différents rinçages. En cas de réduction de la vitesse d'essorage fi nale, la vitesse d'essorage intermé diaire est également réduite. Dans les programmes

Blanc/Couleurs

, un rin çage supplémentaire est ajouté lorsque la vitesse d'essorage est inférieure à 700 tr/mn.

Pas d'essorage final (Arrêt cuve pleine)

Sélectionnez l'

Arrêt cuve pleine

. Le linge reste à tremper dans l'eau du dernier rinçage. Ceci permet de ré duire la formation de plis lorsque les textiles ne sont pas enlevés immédia tement du lave-linge.

Démarrer l'essorage final

–

La diode

Arrêt cuve pleine

de la touche "Essorage" est allumée. Sé lectionnez la vitesse d'essorage avec la touche "Essorage". Le lave-linge lance l'essorage final.

– Terminer le programme

Appuyez sur la touche

Couvercle

L'eau est vidangée. Le couvercle s'ouvre.

Désactivez l'essorage intermédiaire et l'essorage final

^ Sélectionnez l'option

Silence

( qui permet de supprimer l'essorage et d'éviter ainsi les désagréments liés au bruit. Après le dernier rinçage, l'eau est vidangée et la fonction Infroissable est activée afin d'éviter la formation de plis. Ce réglage ajoute un rinçage en programmes

Couleurs

SynthétiqueetAutomatic

Blanc/

Tableau des programmes

Blanc/Couleurs 95°C à 30°C 9876 5,5 kg maximum

Type de textile Linge en coton, lin ou tissu mélangé Fonction additionnelle Trempage ou Prélavage, Hydro plus, Court

Remarque à l'intention des instituts de contrôle :

Programme Court : charge de 3,0 kg et fonction additionnelle Synthétique 60°C à 30°C 421 2,5 kg maximum Type de textile Textiles en fibres synthétiques ou coton/polyester mé

langé.

Conseil

Fonction additionnelle Trempage ou Prélavage, Hydro plus, Court Fin 40°C à froid ac 1,5 kg maximum Type de textile Pour les textiles délicats en fibres synthétiques, textiles

Fonction additionnelle Court ou prélavage ou trempage Conseil – Effectuer de préférence un programme avec Préla-

Automatic 40°C 72 3,0 kg maximum Type de textile Mélange de linge adapté aux programmes

Fonction additionnelle Trempage ou Prélavage, Hydro plus, Court Textile foncé 40°C 7 2,5 kg maximum Pièces Pièces de linge foncées en coton et en tissu mélangé. Fonction additionnelle Court ou prélavage ou trempage Conseil

Lors de l'essorage final, la diode 1300 t/mn s'allume.

–

En réalité, le programme essore à 1200 t/mn pour ne pas abîmer le linge.

mélangés, rayonne. Voilages déclarés lavables en machine par le fabricant.

vage pour éliminer la poussière des rideaux.

– Pour les voilages froissables, réduire la vitesse d'es-

sorage ou désactiver l'essorage.

leurs

– –

Synthétique

Retourner le linge pour le laver. Lors de l'essorage final, la diode 1300 t/mn s'allume.

En réalité, le programme essore à 1200 t/mn pour ne pas abîmer le linge.

, trié suivant les couleurs.

Court

Blanc/Cou

Tableau des programmes

Chemises 40°C 1,5 kg maximum

Fonction additionnelle Prélavage ou trempage Conseil

Jeans 40°C 2,5 kg maximum Fonction additionnelle Court ou prélavage ou trempage Conseil

Express 30 min 40°C 72 3,0 kg maximum Type de textile Petite charge de linge à rafraîchir. Le type de textiles

Soie / 30°C 1,0 kg maximum Type de textile Soie et tous tissus lavables main qui ne contiennent pas

Fonction additionnelle Hydro plus Conseil Laver les bas fins et les soutien-gorges dans un filet de

Laine / 40°C à froid 2,0 kg maximum Type de textile Laine et laine mélangée Conseil

Vidange/Essorage 5,5 kg maximum Conseil Vidange uniquement : régler la vitesse d'essorage sur

Rinçage/Amidonnage 5,5 kg maximum Conseil Pour l'amidonnage, le linge doit être récemment lavé

Vous pouvez préparer les cols et les manchettes s'ils

–

sont très sales.

Soie

Utiliser le programme

–

Retourner les vêtements en jean pour les laver.

–

Les vêtements en jean déteignent souvent un peu au

–

premier lavage. Lavez les vêtements foncés et clairs séparément.

correspond à

de laine.

lavage.

–

Lors de l'essorage final, la diode 1300 t/mn s'allume. En réalité, le programme essore à 1200 t/mn pour ne pas abîmer le linge.

Silence

Pour l'essorage du linge. Choisissez bien la vitesse d'es sorage.

mais non traité à l'assouplissant.

Blanc/Couleurs

(

pour les chemises en soie.

Déroulement de programme

Lavage Rinçage Essorage

Niveau

d'eau

Blanc/Couleurs d a d 2-3 Synthétique d a ( 2-3 Fin e b e 3 – L Automatic d a ( 2-3 Textile foncé d a ( 3 LL Chemises ( a ( 2 – L Jeans ( a ( 3 – L Express 30 min d a d 2 LL Soie ( d ( 2 – L Laine ( c ( 2 LL Vidange/

––––– L

Essorage Rinçage/

––( 1 – L

Amidonnage

Rythme

de lavage

Niveau

d'eau

Rinça

ges

Essorage

intermé

Essorage

final

diaire

LL LL

d = niveau d'eau faible ( = niveau d'eau intermédiaire e = niveau d'eau élevé

a= rythme de lavage normal b= Délicat c= Laine d= Soie

Particularités sur le déroulement du programme, voir page suivante.

Déroulement de programme

Le lave-linge dispose d'une commande entièrement électronique avec capacité variable automatique. Le lave-linge cal cule lui-même la consommation d'eau nécessaire, en fonction de la quantité et de la capacité d'absorption du linge chargé. C'est pourquoi les programmes présentent des déroulements et des durées différentes.

Les déroulements de programme men tionnés ici sont toujours basés sur le programme standard pour une charge maximale. Les fonctions additionnelles ne sont pas prises en compte.

L'affichage de déroulement de votre lave-linge vous indique à tout moment du programme de lavage quelle est la phase en cours.

Particularités du déroulement :

Infroissable :

Le tambour tourne encore jusqu'à 30 minutes après la fin du programme afin d'éviter la formation de plis (exception : programme Laine). Le lave-linge peut être ouvert à tout instant. Exception fonction Infroissable n'est pas pro posée en programme

un troisième rinçage est effectué en

Laine

cas de :

formation excessive de mousse dans

–

le tambour

– vitesse d'essorage final inférieure à

700 tr/mn

– Sélection de

un troisième rinçage est effectué en

Silence

(

cas de :

Sélection de

Silence

(

: La

Modification du déroulement de programme

Annulation du programme

Vous pouvez interrompre votre pro gramme de lavage à tout instant après le démarrage.

Tournez le sélecteur de programme

sur

Arrêt

Le lave-linge vidange le bain lessiviel, le programme est interrompu et le cou vercle s'ouvre.

Si vous souhaitez enlever le linge :

Ouvrez le couvercle extérieur jus

qu'en butée, le couvercle intérieur

s'ouvre automatiquement. ^ Ouvrez le tambour. Si vous souhaitez sélectionner un autre

programme : ^ Fermez le couvercle de machine et

sélectionnez un nouveau program-

me.

Interruption de programme

Arrêtez le lave-linge avec la touche

jk. Pour poursuivre :

Enclenchez le lave-linge avec la

touche jk.

Pour modifier le programme

Une fois le programme démarré, il est impossible d'en changer. La diode

Infroissable/Arrêt

lecteur de programme est déplacé sur une autre position. Cela n'a pas d'in fluence sur le déroulement du program me.

Modification de la température

Jusqu'à 6 minutes après le départ, il est possible de modifier la température.

Modification de la vitesse d'essorage

Il est possible de modifier la vitesse d'essorage à tout moment.

Modification des fonctions additionnelles

Il est possible d'activer ou de désactiver la fonction additionnelle jusqu'à 6 mn après le départ.

clignote lorsque le sé

Hydro plus

Suppression d'une phase de programme

Tournez le sélecteur de programme

Arrêt

sur

Dès que la diode de la phase de pro gramme suivante clignote sur l'afficheur de déroulement :

Repositionnez le sélecteur sur le pro gramme de votre choix dans les 4 secondes.

Modification du déroulement de programme

Ajout/Déchargement de linge

Vous pouvez ajouter/décharger du linge après le démarrage de l'appareil dans tous les programmes.

Appuyez sur la touche

A présent, le tambour s'arrête automati quement sur la position la plus ap propriée pour l'ouverture et est immobi lisé (positionnement et arrêt automati ques du tambour - idéal stop). Le cou vercle de machine s'ouvre.

Ouvrez le couvercle extérieur jus

qu'en butée, le couvercle intérieur

s'ouvre automatiquement.

^ Ouvrez le tambour. ^ Ajoutez ou déchargez du linge. ^ Fermez le tambour. ^ Fermez bien le couvercle intérieur. ^ Fermez le couvercle de machine.

Le programme reprend automatiquement.

Couvercle

Le couvercle ne s'ouvre pas lorsque :

la température du bain est supé

–

rieure à 55°C. La phase

–

Essorage

est atteinte.

Lessives

Lessive appropriée

Vous pouvez utiliser toutes les lessives pour lave-linge. Les conseils d'utilisation et de dosage figurent sur l'emballage de la lessive.

Universelle Couleurs Délicat

Blanc/Couleurs X X Synthétique X X Fin X Automatic X X Textile foncé X Chemises X X Jeans X Express X X Soie X Laine Produit spécial laine Rinçage/Amidonnage Amidon liquide ou en poudre

1) lessive liquide uniquement

Lessives

Le dosage dépend :

du degré de salissure du linge

–

Linge peu sale Ne comporte pas de salissures ni de taches visibles. Les vêtements por tent seulement l'odeur du corps.

Linge normalement sale Les salissures sont visibles et/ou quelques petites taches sont recon naissables.

Linge très sale Traces de salissures et/ou de taches nettement reconnaissables.

– de la dureté de l'eau

Interrogez la Compagnie Distributrice d'eau si vous ne connaissez pas la zone de dureté de l'eau cou-

rante à votre lieu d'habitation. – de la quantité de linge Duretés d'eau

Zone de

dureté

II moyenne 1,3 - 2,5 13 - 25

III dure à très

Propriété

de l'eau

I douce 0 - 1,3 0 - 13

dure

Dureté to

tale en mmol/l

plus de

Dureté

française

plus de 25

2,5

Anticalcaire

Si votre eau appartient aux zones de dureté II-III, vous pouvez ajouter un an ticalcaire pour économiser de la les sive. Le dosage exact est indiqué sur

l'emballage. Versez tout d'abord la les

sive, puis l'anticalcaire. Dans ce cas versez la même dose de

lessive qu'en zone de dureté I.

Utilisation de plusieurs produits de lavage

Si vous utilisez plusieurs produits, ver sez-les dans le compartiment j dans l'ordre suivant :

1. Lessive

2. Anticalcaire

3. Détachant Cela assure un meilleur entraînement

des produits.

°f

Lessives

Produits de finition

L'assouplissant rend au linge toute sa souplesse et di minue l'électricité statique en cas de séchage en machine.

Après plusieurs amidonnages auto

matiques, nettoyez la boîte à pro duits, en particulier le tuyau d'aspi ration.

Les produits de tenue sont des amidons synthétiques qui donnent une meilleure tenue au linge.

L'amidon donne au linge une belle tenue et un beau fini.

Adjonction automatique d'assouplis sant, de produit de tenue ou d'amidon liquide

Remplissez le produit correspondant dans le compartiment §. Ne dépas

sez pas le repère maximum.

Le produit est entraîné au dernier rin çage. Il reste un peu d'eau dans le compartiment assouplissant § en fin de programme.

Utilisation d'un assouplissant, de produits de tenue ou d'amidon séparée

Dosez et préparez l'amidon comme

indiqué sur l'emballage. Remplissez le produit correspondant

dans le compartiment §.

^ Versez le produit poudre ou semi-li-

quide correspondant dans le compartiment i.

^ Tournez le sélecteur de programme

sur la position

^ Sélectionnez une vitesse d'essorage. ^ Appuyez sur la touche

Rinçage/Amidonnage

Départ

Décolorer/Teinter

N'utilisez pas de lave-linge.

La fréquence des teintures effec tuées doit correspondre à une utilisa tion domestique moyenne. En effet, le

sel utilisé pour la teinture peut atta quer l'acier inoxydable en cas d'utili sation intensive. Veuillez strictement vous conformer aux instructions du fabricant de la teinture.

décolorants dans le

Débrancher le lave-linge avant

tout nettoyage ou entretien.

Ne pas asperger le lave-linge

avec un jet d'eau.

Nettoyage de la carrosserie et du bandeau de commande

N'utilisez pas de détergents

contenant des solvants, de produits abrasif, pour vitres ou multi-usages. Ils pourraient endommager les sur faces en plastique et d'autres pièces de l'appareil.

^ Nettoyez le lave-linge avec un chiffon

légèrement mouillé avec un détergent non agressif ou de l'eau savonneuse et séchez avec un chiffon doux.

Nettoyage et entretien

Nettoyage de la boîte à produits

Enlevez régulièrement les éventuels ré sidus de détergent.

^ Sortez la boîte à produits. ^ Nettoyez la boîte à produits avec de

l'eau chaude.

^ Nettoyez le tambour avec un produit

spécial inox.

Nettoyage et entretien

Sortez le compartiment à assouplis

sant et le tube d'aspiration (flèches).

^ Nettoyez la boîte à produits, le com-

partiment à assouplissant et le tube d'aspiration à l'eau chaude.

^ Nettoyez également le tuyau sur le-

quel le tube d'aspiration s'emmanche.

Nettoyage du logement de la boîte à produits

^ Avec un goupillon, enlevez les restes

de produit lessivel et le dépôt de tartre des buses d'arrivée d'eau de la boîte à produits.

Nettoyez le tube d'aspiration particulièrement soigneusement après plusieurs amidonnages. L'amidon li quide peut s'agglutiner.

Nettoyage et entretien

Nettoyage du filtre dans la conduite d'arrivée d'eau

Le lave-linge est équipé d'un filtre des tiné à protéger la valve d'arrivée d'eau.

Contrôlez le filtre logé à l'extrémité du tuyau d'arrivée d'eau tous les 6 mois. Il y a lieu de rapprocher les contrôles en cas de coupures fréquentes sur le ré seau d'alimentation.

Fermez le robinet.

Dévissez le tuyau d'arrivée d'eau du

robinet.

^ Extrayez le joint caoutchouc 1. ^ Saisissez la languette du filtre plas-

tique 2 à l'aide d'une pince à bec fin et sortez-le.

^ Nettoyez-le. ^ Remontez en sens inverse.

Vissez le flexible solidement au robinet et ouvrez ce dernier. Resserrez l'écrou en cas de fuite.

Remontez impérativement le filtre après le nettoyage.

Recherche des anomalies

Que faire si . . .

Vous pouvez remédier vous-même à la plupart des anomalies qui peuvent se pro duire en utilisation quotidienne. Vous économiserez du temps et des frais en n'ap pelant pas immédiatement le Service après-vente.

Les tableaux suivants vous aideront à déceler les causes de la panne et à trouver la solution. Néanmoins il faut savoir que :

Les interventions techniques doivent être exécutées exclusivement par des

professionnels. Les réparations incorrectes peuvent entraîner de graves dan gers pour l’utilisateur.

Le programme ne démarre pas.

Message d’erreur Cause possible Solution

La diode Infroissable/ Arrêt ne s'allume pas ou la touche Départ ne clignote pas.

Le programme Vidange/ Essorage ne démarre pas lorsque vous le sélectionnez.

La diode Surdosage les sive clignote rapide ment et le programme ne démarre pas.

L'appareil n'est pas alimenté.

La "Première mise en service" n'a pas été effectuée.

Le couvercle intérieur

n'est pas fermé.

Vérifiez si

– la fiche est branchée – le fusible est en bon

état.

Reportez vous au chapitre "Première mise en service" et suivez les instructions.

Ouvrez le couvercle de machine et fermez bien le couvercle intérieur.

Recherche des anomalies

Le programme de lavage a été interrompu et un message d'erreur s'affiche.

Message d'erreur Cause possible Solution A

La diode de contrôle Vidange clignote.

La diode de contrôle Arrivée d'eau clignote.

Les diodes de contrôle Arrivée d'eau et Vi- dange clignotent.

La diode Trempage/ Prélavage ou Rinçage clignote.

La vidange est bloquée. Nettoyez le filtre et la pompe

de vidange comme dans le chapitre "Recherche des ano malies" paragraphe "Déver rouillage de couvercle ma nuel en cas de vidange obstruée et/ou de panne de courant".

Le tuyau de vidange est trop haut.

L'arrivée d'eau est fermée.

Le filtre dans le tuyau d'arrivée d'eau est bouché.

Le système anti-fuites Watercontrol s'est déclenché.

Anomalie. Relancez le programme. Si le

Hauteur de refoulement max. : 1 m

Ouvrez le robinet.

Nettoyez-le.

Contactez le service après-vente.

message d'erreur apparaît de nouveau, appelez le S.A.V.

A Pour éliminer le message d'erreur : arrêtez l'appareil avec la touche jk et po

sitionnez le sélecteur sur

Arrêt

Recherche des anomalies

Le programme de lavage se déroule comme d'habitude, mais un message d'erreur s'affiche.

Message d'erreur Cause possible Solution A

La diode de contrôle Vidange clignote.

La diode de contrôle Arrivée d'eau cli gnote.

La diode de contrôle Arrivée d'eau clignote.

La diode Lavage clignote dans l'affi cheur de déroule ment.

La diode Infrois sable/Arrêt clignote dans l'afficheur de déroulement.

La vidange est diffi cile.

L'arrivée d'eau est difficile.

Le filtre dans le tuyau d'arrivée d'eau est encrassé.

Pendant le lavage, une mousse excessive s'est formée.

Anomalie. Relancez le programme.

La position du sélecteur de programme a été modifiée après le lancement du programme. Tournez le sélecteur de programme sur la position d'origine.

Nettoyez le filtre et la pompe de

vidange comme dans le chapitre "Recherche des anomalies" para graphe "Déverrouillage de cou vercle manuel en cas de vidange obstruée et/ou de panne de cou rant".

Vérifiez si

le robinet est suffisamment ou

–

vert.

– le tuyau d'arrivée est plié. Nettoyez-le.

A la prochaine lessive, mettez moins de produit et suivez les indications du fabricant.

Si le message d'erreur apparaît de nouveau, appelez le S.A.V.

A Pour éliminer le message d'erreur : arrêtez l'appareil avec la touche jk et po

sitionnez le sélecteur sur

Arrêt

Recherche des anomalies

Anomalies générales ou résultat de lavage insatisfaisant.

Problème Cause Solution

L'appareil vibre pen dant l'essorage.

Le linge n'est pas es soré comme d'habi tude.

Un grincement se fait entendre au démar rage du programme ou lorsque vous ra joutez du linge.

On entend des bruits de pompe inhabituels.

Des résidus de lessive relativement gros restent dans la boîte à produits.

L'assouplissant n'est pas entraîné complè tement ou il reste en core trop d'eau dans le compartiment §.

Le levier du châssis à

roulettes n'est pas sur la position de gauche.

La vitesse d'essorage

sélectionnée était trop

faible. Le dispositif d'arrêt du

tambour est automati

quement enclenché.

Ce n'est pas un défaut. Les bruits d'aspiration en début et en fin de vidange sont normaux.

La pression d'eau n'est pas suffisante.

Les lessives en poudre utilisées avec un anticalcaire ont tendance à coller.

Le tube d'aspiration

n'est pas posé correc

tement ou est obstrué.

Poussez le levier du châssis à roulettes sur la position de gauche.

Sélectionnez une vitesse d'essorage plus rapide lors du prochain lavage.

Ce bruit indique le bon fonc tionnement de l'appareil, ce

n'est pas un défaut.

– Nettoyez le filtre dans le

tuyau d'arrivée d'eau.

– Enfoncez éventuellement la

touche

Versez à l'avenir la lessive puis le produit anticalcaire dans la boîte à produits.

Nettoyez le tube d'aspiration,

cf. chapitre "Nettoyage et Entretien ", Paragraphe "Net toyage de la boîte à produits".

Hydro plus

Recherche des anomalies

Problème Cause Solution

Le linge n'est pas propre malgré l'adjonction de lessive liquide.

Des résidus élas tiques gris adhè rent au linge lavé.

Des résidus blanchâtres ressemblant à de la lessive apparaissent sur le linge foncé.

De la mousse s'échappe par l'avant du lave-linge.

Les lessives liquides ne contiennent pas d'agent de blanchiment. Les ta ches de fruit, café ou thé ne sont pas éliminées.

Vous avez versé trop peu

de lessive ; le linge était

fortement taché de graisse (huiles, crèmes).

La lessive contient des composants anticalcaires insolubles (zéolithes) qui se sont fixés sur le linge.

Pendant le lavage, une mousse excessive s'est formée.

Utilisez de la lessive en

–

poudre contenant des agents

de blanchiment. Versez du détachant dans le

–

compartiment j et la lessive liquide dans une boule-do seuse.

Ne mélangez jamais lessive

–

liquide et détachant dans la boîte à produits.

Versez davantage de lessive

–

ou utilisez des lessives liqui des pour le linge portant ce type de taches.

– Faites fonctionner le pro-

gramme à vide avec de la lessive liquide avant le prochain lavage.

– Essayez d'enlever les résidus

de produit avec une brosse sur le linge sec.

– Lavez le linge à l'avenir avec

de la lessive liquide. Celle-ci ne contient pas de zéolithes.

Mettez moins de lessive au pro chain lavage. Veuillez respecter les indications de dosage sur l'emballage de la lessive.

Blanc/Couleurs 60°C

Recherche des anomalies

Problèmes à l'ouverture ou à la fermture du lave-linge

Problème Cause Solution

L'ouverture de tambour n'est pas en haut.

Le couvercle de machine ne s'ouvre pas.

Le couvercle intérieur ne s'enclenche pas bien.

Un déséquilibre a em pêché que le position nement automatique du tambour s'effectue nor malement.

Le lave-linge n'est pas raccordé électriquement.

Le lave-linge n'est pas enclenché.

Panne de courant Ouvrez le couvercle, comme

La porte est bloquée dès que le bain dépasse 55°C afin d'éviter toute brûlure.

Le verrouillage du cou vercle intérieur n'est pas autorisé.

Tournez le tambour sur la

bonne position (jusqu'à ce

que l'arrêt de tambour s'en clenche).

Veillez dorénavant à mettre

de grandes et de petites pièces de linge dans le tam bour. Mélanger les pièces de différentes tailles permet de renforcer l'efficacité du lavage et de mieux répartir le linge à l'essorage.

Branchez la fiche de l'appareil dans la prise.

Enclenchez le lave-linge avec la touche jk.

décrit à la fin de ce chapitre.

Ouvrez complètement le couvercle de machine. Fer mez alors le couvercle inté rieur.

Recherche des anomalies

Déverrouillage de couvercle manuel en cas de vidange obstruée et/ou de panne de courant

Arrêtez le lave-linge.

^ Ouvrez la trappe de vidange avec le

déverrouilleur jaune.

Dévissez le filtre jusqu'à ce que de

l'eau s'écoule. Pour interrompre la vidange : ^ refermez le filtre.

Dès que l'écoulement d'eau est fini :

Vidange obstruée

Si la vidange est obstruée, le lave-linge peut contenir une quantité d'eau assez importante (max. 25l).

Attention : risque de brûlure si un programme haute température était en cours !

Vidange

Placez une bassine sous la trappe.

Ne dévissez pas complètement le filtre.

Dévissez complètement le filtre.

Recherche des anomalies

Nettoyez bien le filtre.

^ Vérifiez si la turbine tourne facile-

ment. Sinon, enlevez les corps étrangers (boutons, pièces etc.) et nettoyez l'intérieur.

^ Remontez le filtre et verrouillez-le

bien.

De l'eau s'écoule du lave-linge si le filtre n'est pas remonté et vissé à fond.

Ouverture du couvercle de machine

S'assurer que le tambour est à

l'arrêt avant de décharger le linge. Ne jamais mettre les mains dans un tambour qui tourne encore, risque de blessure.

^ Tirez le déverrouillage de secours

jusqu'à ce que le couvercle de machine s'ouvre.

Ouvrez le couvercle extérieur jus qu'en butée, le couvercle intérieur s'ouvre automatiquement.

Service Après Vente

Réparations

En cas de pannes auxquelles vous ne pouvez remédier vous-même, contac tez :

votre revendeur Miele ou

–

le service après-vente Miele.

– Veuillez indiquer le modèle et la réfé

rence de votre lave-linge. Vous trouve rez la référence du modèle sur la plaque signalétique sur la paroi arrière de l'appareil.

Actualisation de la programmation (diode PC)

La diode PC est prévue pour l'actuali sation par un technicien des program mes de lavage en fonction des évolu tions techniques prévisibles.

La programmation de votre lave-linge pourra ainsi être adaptée aux progrès

en matière de lessive, textiles et procé dés de lavage.

Miele vous signalera les possibilités d'actualiser votre lave-linge.

Conditions et période de garantie

Ce lave-linge bénéfice d'une garantie de 1 an.

Vous trouverez de plus amples informations sur les conditions de garantie dans le livret de garantie.

Accessoires en option

Les accessoires de ce lave-linge sont disponibles chez les revendeurs Miele ou au SAV Miele.

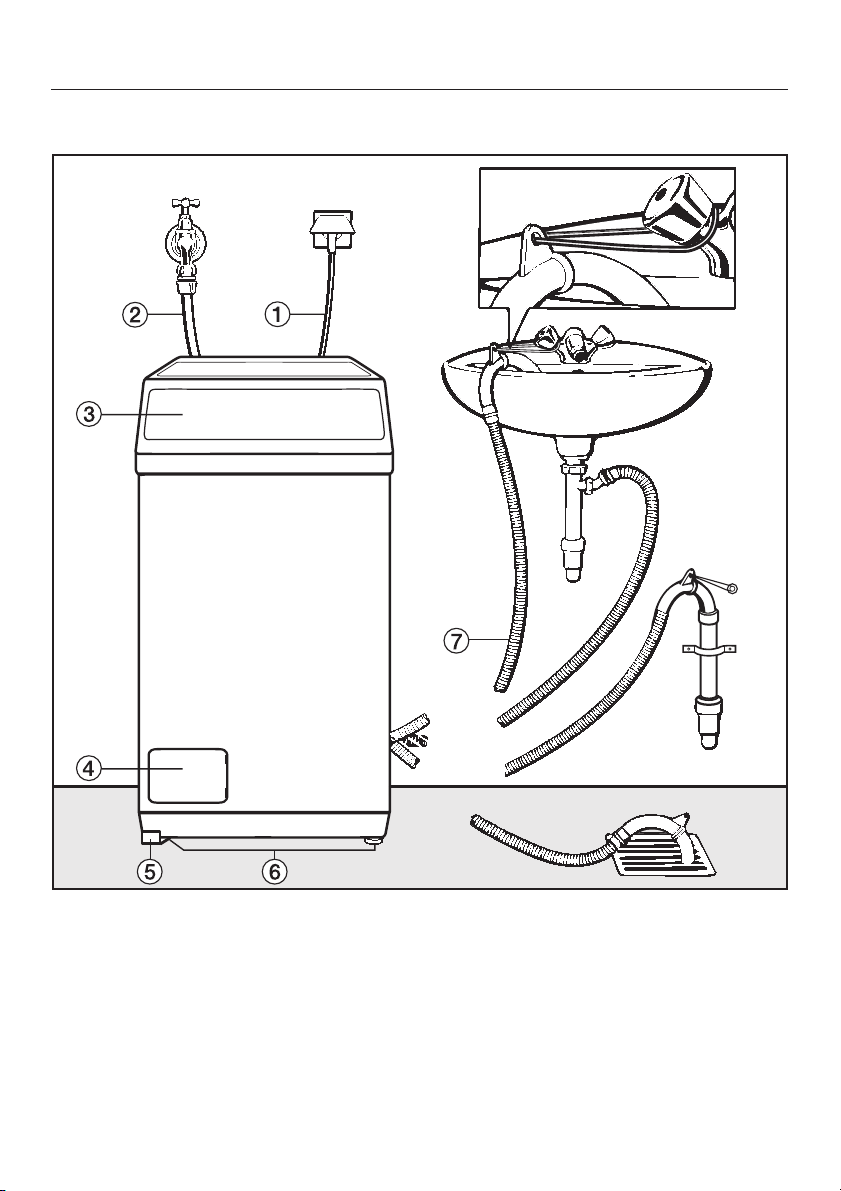

Vue de face

Installation et raccordement

a Branchement électrique b Tuyau d'arrivée c Couvercle avec bandeau de com

mande

d Trappe d'accès au filtre, à la pompe

et au déverrouillage manuel

e Levier pour le châssis à roulettes f Pieds g Tuyau de vidange souple (avec

crosse pivotante et amovible) et les différentes évacuations possibles

Installation et raccordement

Châssis à roulettes

Ce lave-linge est équipé d'un châssis à roulettes ce qui permet de le déplacer sans problème.

Levier gauche = pendant le lavage

Le levier du châssis à roulettes doit impérativement être positionné sur la gauche pour que le lave-linge soit parfaitement stable.

Si le levier n'est pas positionné sur la gauche, le lave-linge risque de se déplacer lors du lavage et de l'essorage et de causer des dégâts importants.

Levier positionné sur la droite = pour changer d'emplacement

Ne pas faire passer l'appareil en

force sur les rebords et les seuils de porte ! Le dégagement maximal au dessus du sol est de 8 mm. Le châssis pourrait être bloqué et détérioré.

Ne faites pas rouler le lave-linge

sur des câbles ou des tuyaux.

Remarque : A la place des caches livrés, (voit cha

pitre "Installation et raccordement", Dé montage des sécurités de transport), vous pouvez utiliser un support de tuyau et de câbles afin de faciliter le déplacement du lave-linge. Le support pour tuyaux et câbles est disponible chez les revendeurs Miele ou au SAV Miele.

Démontage des sécurités de transport

Transportez le lave-linge jusqu'à son

emplacement.

^ Dévissez les quatre vis extérieures A

et retirez-les.

^ Dévissez complètement les quatre

vis B. Ces vis doivent rester sur les sécurités de transport.

Installation et raccordement

^ Fermez les quatre grands trous avec

des caches.

Conservez les sécurités de transport et les vis. Les sécurités de transport doivent être montées avant tout transport du lave-linge (par ex. lors d'un déménagement) !

Remontage des sécurités de transport

Enlevez les sécurités de transport.

Le remontage se fait en sens inverse du démontage.

Installation et raccordement

Installation

Enlevez les sécurités de transport

comme décrit à la page précédente. Installez le lave-linge.

La machine doit être d'aplomb afin de garantir un fonctionnement parfait.

Lieu d'installation

Un plancher en béton est le mieux adapté. Il ne transmet pas de vibra tions, contrairement à un plancher en bois ou un sol "mou".

Les pieds de l'appareil et le sol

doivent être secs sinon le lave-linge risque de déraper lors de l'essorage.

Evitez d'installer la machine sur des revêtements de sol mous, car elle peut vibrer pendant l'essorage.

Sur un plancher en bois :

placez l'appareil sur une planche en

–

bois (min. 60 x 45 x 3 cm). Cette planche devra recouvrir le plus de solives possible ; vissez-la sur elles et non pas uniquement sur les lattes de plancher.

installez la machine dans la mesure

–

du possible dans un angle de la pièce. La stabilité du plancher y est meilleure.

Ne dévissez pas les pieds pour ne pas entraver le châssis à roulettes.

Installation et raccordement

Le système Watercontrol Miele

Le système anti-fuites Watercontrol Miele vous protège contre les risques de dégâts des eaux liés au lave-linge.

Ce système comporte trois éléments :

1) le tuyau d'arrivée d'eau

2) l'électronique et le boîtier

3) le tuyau de vidange

1) Le tuyau d'arrivée d'eau

protection contre l'éclatement du

–

tuyau Le tuyau d'arrivée d'eau présente

une pression d'éclatement supérieure à 7 000 kPa.

2) L'électronique et le boîtier

– tôle de fond

Les fuites d'eau liées à une mauvaise étanchéité du lave-linge sont recueillies dans la tôle de fond. Un interrupteur à flotteur coupe les van nes d'arrivée d'eau. L'arrivée d'eau est interrompue et l'eau se trouvant dans la cuve est vidangée.

La sécurité anti-débordement

–

Ceci évite que le lave-linge déborde suite à une arrivée d'eau incontrôlée. Si le niveau d'eau dépasse d'un cer tain niveau, la pompe de vidange est réactivée et l'eau est vidangée de fa çon contrôlée.

3) Le tuyau de vidange

Le tuyau de vidange est protégé par un système d'aération. Ceci permet d'éviter que le lave-linge soit vidé par l'aspiration.

Installation et raccordement

Arrivée d'eau

Le raccordement du lave-linge à la conduite d'arrivée d'eau peut s'effec tuer sans antiretour car il est construit suivant les normes DIN.

La pression doit impérativement être comprise entre 100 kPa et 1 000 kPa. En cas de pression supérieure à 1 000 kPa, l'installation d'un réducteur de pression est indispensable.

Pour le raccordement, l'utilisateur doit prévoir des robinets d'arrêt avec rac cord fileté 3/4" (20/27). Si vous ne dis posez pas d'un robinet de ce type, faites-le monter par un installateur agréé.

Le raccord fileté est sous pres-

sion. Contrôlez par conséquent si le raccordement est étanche en ouvrant lentement le robinet d'eau. Modifiez éventuellement la position du joint et du raccord fileté.

Le filtre situé dans l'écrou fileté à l'extrémité libre du flexible d'arrivée d'eau ne doit pas être enlevé.

Ce flexible n'est pas conçu pour l'eau chaude.

Entretien

En cas de remplacement, n'utilisez que le flexible d'origine Miele avec une pression d'éclatement supérieure à 7 000 kPa.

Installation et raccordement

Vidange de l'eau

Le bain est vidangé par une pompe de vidange d'une hauteur de refoulement de 1 m. Posez le tuyau sans coude, afin de ne pas gêner la vidange. La crosse à l'extrémité du tuyau est pivotante et amovible.

Possibilités de vidange :

1. Suspension dans un lavabo ou un

évier :

Attention :

bloquez le flexible pour éviter qu'il ne

–

dérape. Si le bain est vidangé dans un lava

–

bo, il faut qu'il s'écoule suffisamment vite. Sinon l'eau risque de déborder ou une partie de l'eau vidangée risque d'être réaspirée dans le lave-linge.

2. Raccordement à un tuyau d'évacuation plastique avec manchon caoutchouc (siphon non indispensable).

3. Raccordement à un lavabo avec raccord plastique.

4. Evacuation dans une vidange au sol (puits d'écoulement).

La taille de tuyau disponible va jusqu'à 5 mètres. Il est disponible auprès du SAV Miele ou des revendeurs spéciali sés.

Installation et raccordement

Branchement électrique

Ce lave-linge est livré avec un cordon d'alimentation de 2 m de long en mono phasé ~ 230 V 50 Hz. Ne raccordez cet appareil qu'à une prise avec mise à la terre.

La prise avec mise à la terre doit tou jours être accessible pour pouvoir dé brancher le lave-linge de l'alimentation électrique.

Le branchement doit être conforme aux normes EDF.

Il est interdit de brancher l'appareil en utilisant des rallonges, boîtiers multiprises, etc. pour éviter tout risque d'incendie potentiel.

Il est recommandé de monter en amont de l'appareil un disjoncteur différentiel avec courant de déclenchement à 30 mA.

La plaque signalétique vous indique la puissance de raccordement et le fusible. Comparez ces indications avec celles de votre réseau électrique.

Consommations

Charge Consommations

Energie Eau Durée

en kWh en l court normal

Blanc/ Couleurs

Synthétique 40°C Fin 30°C 1,5 kg 0,30 65 43 min 58 min Automatic 40°C 3,0 kg 0,30 - 0,45 35 - 50 57 min 1 h 12 min Textile foncé 40°C 2,5 kg 0,58 55 1 h 05 min 1 h 15 min Chemises 40°C 1,5 kg 0,45 44 – 55 min Jeans 40°C 2,5 kg 0,50 45 53 min 1 h 00 min Express 30 min 40°C 3,0 kg 0,30 34 – 31 min Soie / 30°C 1,0 kg 0,25 39 – 35 min Laine / 30°C 2,0 kg 0,23 39 – 40 min

Essais suivant EN 60456

Programme court pour les instituts de contrôle ; la fonction additionnelle doit être sélectionnée.

95°C 5,5 kg 1,75 47 2 h 12 min

60°C

60°C 3,0 kg 0,73 39 59 min 40°C 40°C

5,5 kg 0,93 47 1 h 52 min

5,5 kg 0,60 50 1 h 58 min

3,0 kg 0,36 39 59 min

2,5 kg 0,45 45 1 h 02 min 1 h 19 min

Court

Les consommations peuvent différer des valeurs annoncées en fonction de la pression, dureté et température d'entrée d'eau, de la température ambiante, du type et de la quantité du linge, des variations de tension sur le réseau et des fonctions additionnelles sélectionnées.

Caractéristiques techniques

Hauteur 90 cm Hauteur, couvercle relevé 139 cm Largeur 45 cm Profondeur 60 cm Poids à vide 99 kg Capacité 5,5 kg de linge sec Tension voir plaque signalétique Puissance de raccordement voir plaque signalétique Fusible voir plaque signalétique Consommations cf. chapitre consommations Pression min. au robinet 100 kPa (1bar) Pression d'eau max. 1 000 kPa (1bar) Longueur du tuyau d'arrivée d'eau 2,50 m Longueur du tuyau de vidange 1,50 m Longueur du cordon d'alimentation 2,40 m Hauteur de refoulement max. 1,00 m Longueur de refoulement max. 5,00 m Labels de conformité CEM, VDE

Fonctions optionnelles pour modification des réglages standard

Fonctions optionnelles

Système Hydro plus

Avec le réglage Hydro plus, vous pouvez individualiser la fonction op tionnelle

Vous avez le choix entre quatre régla ges :

Option 1 : davantage d'eau au rinçage Option 2 : davantage d'eau au lavage et au rin

çage (réglage d'usine) Option 3 : un rinçage supplémentaire en program-

mes Option 4 : davantage d'eau au lavage et au rin-

çage et programmes

Hydro plus

Blanc/CouleursetSynthétique

un rinçage supplémentaire en

Blanc/CouleursetSynthé-

tique

Pour programmer et enregistrer, ef fectuez les opérations A à G.

Les fonctions optionnelles sont activées à l'aide de la touche lecteur de programme. La touche

part

et le sélecteur de programme pos sèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande.

Condition : –

Le lave-linge a été arrêté avec la touche jk

Départ

et du sé

Dé

Le sélecteur de programme est posi

–

tionné sur

A Pressez la touche

nez-la enfoncée pendant les opéra tions B à C.

B Enclenchez le lave-linge avec la

touche jk.

C Attendez que la diode de la touche

Départ

D . . . puis relâchez la touche E Tournez le sélecteur sur le program

Blanc/Couleurs 60°C

La diode 2 fois toutes les deux secondes et indique ainsi que le réglage d'usine est sur l'option 2.

F En appuyant sur la touche

vous pouvez sélectionner différentes

options. La diode – clignote 1 fois = réglage 1 –

clignote 2 fois = réglage 2 –

clignote 3 fois = réglage 3 –

clignote 4 fois = réglage 4 G Arrêtez le lave-linge avec la touche

jk. La touche

affectée au réglage que vous avez choisi. Celui-ci reste enregistré jusqu'à ce qu'un autre réglage soit programmé.

Arrêt

Départ

s'allume. . .

et mainte

Trempage/Prélavage

Hydro plus

est maintenant

Départ

clignote

–

Le lave-linge est fermé.

Fonctions optionnelles

Délicat

Lorsque la fonction Délicat est ac tivée, le rythme du tambour est plus lent, pour laver les textiles peu sales avec plus de douceur.

Vous pouvez activer le rythme Délicat en programmes

ExpressetAutomatic

Si Délicat est programmé, chaque cycle de ces programmes sera lavé avec le rythme Délicat.

Délicat est désactivé en sortie usine.

Pour programmer et enregistrer, effectuez les opérations A à G.

Les fonctions optionnelles sont activées à l'aide de la touche lecteur de programme. La touche

part

et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande.

Condition : –

Le lave-linge a été arrêté avec la touche jk

Blanc/Couleurs

Départ

et du sé-

Dé-

A Pressez la touche

nez-la enfoncée pendant les opéra tions B à C.

B Enclenchez le lave-linge avec la

touche jk.

C Attendez que la diode de la touche

Départ

D . . . puis relâchez la touche E Tournez le sélecteur sur le program

La diode

ne clignote pas = Délicat est

clignote = Délicat est

F Pour activer ou désactiver la fonction

Délicat, il suffit d'appuyer sur la touche

G Arrêtez le lave-linge avec la touche

jk.

Le réglage choisi est maintenant enre gistré jusqu'à ce qu'un autre réglage soit programmé.

s'allume. . .

Blanc/Couleurs 40°C

Trempage/Prélavage

Départ

désactivé.

activé.

et mainte

Départ

–

Le lave-linge est fermé.

–

Le sélecteur de programme est posi

Arrêt

tionné sur

Fonctions optionnelles

Refroidissement du bain lessiviel en programme Blanc/ Couleurs

Une entrée d'eau supplémentaire in tervient en fin de lavage pour refroidir le bain.

Le refroidissement du bain est effectué si la température 95°C est sélectionnée.

Il est conseillé d'activer le refroidisse ment du bain dans les cas suivants :

pour éviter tout risque d'ébouillan

–

tage si le tuyau d'évacuation est fixé dans un lavabo ou un évier.

– dans les bâtiments non pourvus d'un

tuyau d'évacuation conforme à DIN

1986.

Le refroidissement du bain lessiviel dans le programme n'est pas activé au départ de l'usine.

Pour programmer et enregistrer, effectuez les opérations A à G.

Les fonctions optionnelles sont activées à l'aide de la touche lecteur de programme. La touche

part

et le sélecteur de programme pos sèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande.

Blanc/Couleurs

Départ

et du sé

Dé

A Pressez la touche

nez-la enfoncée pendant les opéra tions B à C.

B Enclenchez le lave-linge avec la

touche jk.

C Attendez que la diode de la touche

Départ

D . . . puis relâchez la touche E Tournez le sélecteur sur le program

La diode

ne clignote pas = le refroidissement

clignote = le refroidissement

F Pour activer ou désactiver le refroi-

dissement du bain lessiviel, appuyer sur la touche

G Arrêtez le lave-linge avec la touche

jk.

Le réglage choisi est maintenant enre gistré jusqu'à ce qu'un autre réglage soit programmé.

s'allume. . .

Blanc/Couleurs 30°C

Trempage/Prélavage

Départ

du bain lessiviel est désactivé.

du bain lessiviel est activé.

Départ

et mainte

Départ

Condition : –

Le lave-linge a été arrêté avec la touche jk

–

Le lave-linge est fermé.

–

Le sélecteur de programme est posi tionné sur

Arrêt

Fonctions optionnelles

Fonction mémoire

Au lancement du programme, l'appa reil mémorise les paramètres sélec tionnés : fonction additionnelle et/ou vitesse d'essorage modifiée.

Lorsque le programme standard est de nouveau sélectionné, le lave-linge af fiche les fonctions additionnelles et/ou vitesse d'essorage enregistrées.

La fonction mémoire est désactivée au départ usine.

Pour programmer et enregistrer, effectuez les opérations A à G.

Les fonctions optionnelles sont activées à l'aide de la touche lecteur de programme. La touche

part

et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande.

Condition : –

Le lave-linge a été arrêté avec la touche jk

–

Le lave-linge est fermé.

Départ

et du sé-

Dé-

A Pressez la touche

nez-la enfoncée pendant les opéra tions B à C.

B Enclenchez le lave-linge avec la

touche jk.

C Attendez que la diode de la touche

Départ

D . . . puis relâchez la touche E Positionnez le sélecteur de program

me sur

La diode

ne clignote pas = la fonction mémoire

clignote = la fonction mémoire

F Vous pouvez activer ou désactiver la

fonction mémoire en pressant la touche

G Arrêtez le lave-linge avec la touche

jk.

Le réglage choisi est maintenant enre gistré jusqu'à ce qu'un autre réglage soit programmé.

s'allume. . .

Synthétique 60°C

Trempage/Prélavage

Départ

est désactivée.

est activée.

et mainte

Départ

–

Le sélecteur de programme est posi tionné sur

Arrêt

Fonctions optionnelles

Temps de trempage

Vous pouvez affectuer un temps de trempage au choix entre 30 minutes et deux heures (par pas de 30 minutes) à la touche

Si vous sélectionnez la fonction addi tionnelle page sera ajouté au programme de la vage.

La touche temps de trempage de deux heures en usine.

Pour programmer et enregistrer, effectuez les opérations A à G.

Les fonctions optionnelles sont activées à l'aide de la touche lecteur de programme. La touche

part

sèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande.

Condition : –

Le lave-linge a été arrêté avec la touche jk

–

Le lave-linge est fermé.

–

Le sélecteur de programme est posi tionné sur

Trempage

, le temps du trem

est réglée sur un

Départ

et du sé-

Dé-

et le sélecteur de programme pos-

Arrêt

A Pressez la touche

nez-la enfoncée pendant les opéra tions B à C.

B Enclenchez le lave-linge avec la

touche jk.

C Attendez que la diode de la touche

Départ

D . . . puis relâchez la touche E Positionnez le sélecteur de program

me sur La diode de contrôle

lavage

secondes, pour indiquer que le temps de trempage réglé en usine est de deux heures.

F En appuyant sur la touche

vous pouvez sélectionner différentes

options. La diode – clignote 1 fois= 2 h de temps de

trempage –

clignote 2 fois= 1 h 30 de temps

de trempage –

clignote 3 fois= 1 h de temps de

trempage

–

clignote 4 fois= 30 min de temps de trempage

s'allume. . .

Synthétique 40°C

clignote 1 fois toutes les deux

Trempage/Prélavage

Départ

et mainte

Trempage/Pré

Départ

565758

G Arrêtez le lave-linge avec la touche

jk.

La durée choisie est maintenant af fectée à la touche reste enregistrée juqu'à ce qu'une autre durée soit programmée.

Trempage

. Celle-ci

Sous réserve de modifications/2606

M.-Nr. 06 638 280 / 02

fr-FR

MIELE W257F User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
