Bruksanvisning

Kondenstorktumlare T 8000 C Eco

Bruksanvisningen ska ovillkorligen läsas innan torktumlaren installeras och tas i bruk. Det är viktigt för att undvika olyckor och skador på torktumlaren.

se-SV

M.-Nr. 07 847 830

Page 2

Bidra till att skona miljön

Transportförpackning

Emballaget skyddar torktumlaren mot transportskador. Förpackningsmaterial en är valda med hänsyn till miljön och är därför återvinningsbara.

Emballage som återförs till material kretsloppet innebär minskad råvaru förbrukning och mindre mängder avfall. Ditt försäljningsställe kan återta tran sportförpackningen för återvinning.

Hantering av uttjänad torktum lare

Elektriska och elektroniska maskiner som tjänat ut består av material som kan återanvändas. De innehåller dock även skadligt material som är nödvändigt för maskinernas funktion och säkerhet. Om detta slängs i hushållsavfallet eller hanteras på fel sätt kan det leda till hälsorisker eller skador på miljön. Lämna därför på inga villkor den uttjänade maskinen i hushållsavfallet.

Spara energi

Så här undviker du onödigt lång torktid och ökad energiförbrukning:

Låt tvätten centrifugeras i tvättma

–

skinen med maximalt centrifuge ringsvarvtal. Du sparar ca 30 % energi och tid vid torkning om tvätten centrifugeras med 1 600 rpm istället för med 800 rpm.

Använd maximal tvättmängd för res

–

pektive torkprogram. Energiförbruk ningen blir då gynnsammast i förhåll ande till den totala tvättmängden.

– Se till att ventilationen i rummet där

torktumlaren står är tillräcklig under torkning.

– Rengör luddfiltren efter varje torkom-

gång.

– Kontrollera värmeväxlaren då och då

och rengör den vid behov.

Lämna istället in uttjänade elektriska och elektroniska maskiner till en återvin ningsstation.

Se till att den uttjänade maskinen förva ras barnsäkert tills den lämnas in för omhändertagande

Page 3

Innehållsförteckning

Bidra till att skona miljön ...........................................2

Säkerhetsanvisningar och varningar..................................6

Använda torktumlaren.............................................10

Manöverpanel ....................................................10

Tvättråd.........................................................12

Skötselsymboler...................................................12

Torktips .........................................................12

Så här torkar man ................................................13

Snabbinstruktion ..................................................13

Tillvalsfunktioner/Senare start ......................................16

Tillval ...........................................................16

Låg temperatur .................................................16

Summer.......................................................16

Senare start ......................................................16

Programöversikt .................................................17

Ändra programförlopp.............................................20

Pågående program ................................................20

Ändra program .................................................20

Avbryta och välja nytt program.....................................20

Avbryta program och ta ut tvätten ..................................20

Ändra Senare start.................................................20

Lägga i tvätt i efterhand eller plocka ur tvätt .............................20

Resttid ..........................................................20

Elektronisk driftspärr..............................................21

Page 4

Innehållsförteckning

Rengöring och skötsel ............................................22

Tömma kondensvattenbehållaren .....................................22

Rengöra luddfiltren ................................................23

Torrengöring ...................................................23

Våtrengöring ...................................................24

Rengöra torktumlaren ..............................................24

Rengöra värmeväxlaren.............................................25

Ta ut värmeväxlaren .............................................25

Kontrollera värmeväxlaren ........................................26

Rengöra värmeväxlaren ..........................................26

Sätta tillbaka värmeväxlaren.......................................27

Hur man klarar av mindre störningar själv ............................28

Vadgörmanom...?..............................................28

Kontroll- och felmeddelanden ........................................28

Ett otillfredsställande torkresultat......................................31

Andra problem....................................................32

Byta glödlampa ...................................................34

Miele service.....................................................35

Reparationer .....................................................35

Programuppgradering (Update) ......................................35

Garanti ..........................................................35

Extra tillbehör .....................................................35

Uppställning och anslutning........................................36

Översiktsbild framsida ..............................................36

Översiktsbild baksida ..............................................37

Uppställningsplats .................................................37

Bära torktumlaren till uppställningsplatsen............................37

Inbyggnad under bänkskiva.......................................37

Rikta torktumlaren...............................................38

Vädra uppställningsrummet .......................................38

Tvätt-torkpelare.................................................38

Före transport ..................................................38

Page 5

Innehållsförteckning

Avleda kondensvatten externt ........................................39

Dra avloppsslangen .............................................39

Hänga upp avloppsslangen (i handfatet/golvbrunnen) ..................40

Särskilda anslutningsvillkor som kräver en backventil ...................40

Elanslutning ......................................................42

Förbrukningsdata ................................................43

Tekniska data ....................................................44

Programmeringsfunktioner.........................................45

Ändra restfuktigheten i programmet Bomull..............................45

Ändra restfuktigheten i programmet Strykfri tvätt .........................46

Ställa in skrynkelskydd .............................................47

Ställa in summerns ljudstyrka ........................................48

Ändra restfuktigheten i programmet Automatic plus.......................49

Ställa in förlängning av avkylningstid ..................................50

Ställa in standby ..................................................51

Ställa in memoryfunktion ............................................53

Ändra funktionen för felindikering av luftkanaler ..........................54

Ställa in kvitteringssignal ............................................55

Ändra inställningen för ledvärde ......................................56

Lägga till fler torrhetsgrader .........................................57

Page 6

Säkerhetsanvisningar och varningar

Användningsområde

Torktumlaren är uteslutande avsedd

att användas i hushåll. Den är endast avsedd för torktumling av kläder tvätta de i vatten vilka enligt skötseletiketten

Denna bruksanvisning ska ovillkor

ligen läsas.

Denna torktumlare uppfyller gällan de säkerhetskrav. Ett felaktigt bruk kan dock leda till personskador och skador på föremål.

tål att torkas i torktumlare. All annan an

vändning kan eventuellt innebära fara. Miele ansvarar inte för skador som har uppstått vid otillåten eller felaktig an

vändning.

Torktumlaren är inte avsedd att an

vändas utomhus.

Läs bruksanvisningen noga innan torktumlaren tas i bruk. Den innehåller viktig information om säkerhet, användning och skötsel av torktumlaren. På så vis undviker du personskador samt skador på torktumlaren.

Spara bruksanvisningen och överlämna den vid eventuellt ägarbyte.

Personer, särskilt barn som inte kan

använda torktumlaren på ett säkert sätt, får endast använda den under uppsikt av en vuxen person.

Om det finns barn i hemmet

Håll uppsikt över barn som är i när-

heten av torktumlaren. Låt inte barn leka med torktumlaren.

Barn från åtta år och uppåt får en-

dast använda torktumlaren utan uppsikt under förutsättning att de känner till hur man använder den på ett säkert sätt. Barn måste kunna förstå riskerna med att använda torktumlaren på ett felaktigt sätt om de ska använda den.

Page 7

Säkerhetsanvisningar och varningar

Teknisk säkerhet

Kontrollera att torktumlaren inte har

några synliga yttre skador innan den in stalleras. En skadad torktumlare får inte installe ras eller tas i drift.

Innan torktumlaren ansluts måste

uppgifterna om anslutning (säkring, spänning och frekvens) på torktum larens typskylt jämföras med dem som gäller för elnätet på uppställningsplats en. Rådfråga i tveksamma fall en fack man.

Torktumlarens elektriska säkerhet

garanteras endast om den ansluts till ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning uppfylls. Låt en fackman kontrollera installationen vid tveksamhet. Tillverkaren ansvarar inte för skador som har uppstått på grund av att jordad kabel saknas eller att det har uppstått ett brott på kabeln.

Använd av säkerhetsskäl inte för

längningskabel (den kan orsaka över hettning och därmed brandfara).

Defekta delar får endast bytas ut

mot Mieles originalreservdelar. Endast om Mieles orignalreservdelar används

garanteras att torktumlaren helt och hål

let uppfyller de säkerhetskrav som vi

ställer på våra produkter.

Om nätanslutningskabeln är skadad

måste den bytas ut av Miele service eller en av Miele auktoriserad service verkstad för att undvika fara för använ daren.

Om det har uppstått ett fel på tork

tumlaren eller vid rengöring och skötsel av densamma är den spänningsfri en dast i följande fall:

– När torktumlarens stickpropp är ut-

dragen.

– När huvudströmmen är avstängd.

– När säkringen är urskruvad eller

frånslagen.

Inbyggnad och montering av tork-

tumlaren på uppställningsplatser som inte är fasta (t ex båtar) får endast utfö ras av en fackman om det är säkerställt att förutsättningarna på platsen medger en säker användning av den.

Ej fackmässigt utförda reparationer

kan medföra avsevärda risker för an vändaren, för vilka tillverkaren inte an svarar. Reparationer får endast utföras av Miele eller av Miele auktoriserad ser viceverkstad, annars kan inte garanti bestämmelserna åberopas om det skul le uppstå fel på torktumlaren vid senare tillfällen.

Utför inga ändringar på torktumlaren

som inte uttryckligen har godkänts av Miele.

Page 8

Säkerhetsanvisningar och varningar

Användningsområde

På grund av brandrisken är det inte

tillåtet att torka textilier som

inte har tvättats.

–

inte är tillräckligt rena och fortfarande

–

har kvar rester av olja, fett eller an nan smuts (till exempel kökstextilier, textilier som används för kosmetik med rester av oljor, fett och krämer). För textilier som inte är tillräckligt rena finns risk att de självantänder, till och med efter avslutad torkning i torktumlare och även sedan de tagits ut ur den.

– innehåller rester av brandfarliga ren-

göringsmedel eller aceton, alkohol, bensin, petroleum, fotogen, fläckborttagningsmedel, terpentin, vaxoch vaxborttagningsmedel eller kemikalier (kan till exempel förekomma i moppar och skurtrasor).

– innehåller rester av läggningsvätska,

hårspray, nagellackborttagningsmedel eller liknande.

Dessa typer av starkt smutsade tex tilier måste därför tvättas särskilt noggrant. Använd mer tvättmedel än i vanliga fall tvättmedel och välj en hög tvättemperatur. Tvätta dem flera gånger om de inte blir riktigt rena.

På grund av brandrisken är det inte

tillåtet att torka textilier eller produkter som

har tvättats med industriella kemikali

–

er (till exempel kemtvätt).

till största delen innehåller skumgum

–

mi, gummi eller gummiliknande material som exempelvis produkter av latexskumgummi, vattentäta textili er, gummerade artiklar och kläder och kuddar.

har fyllning och är skadade (till

–

exempel kuddar eller jackor). Fyll ning som läcker ut kan orsaka brand.

Efter uppvärmningen följer i många

av programmen en avkylning för att säkerställa att textilierna håller en temperatur som inte skadar dem (för att till exempel undvika självantändning). Först efter avkylningsfasen är programmet avslutat. Ta alltid ut all tvätt direkt efter programslut.

Varning: Stäng aldrig av torktum

laren innan torkprogrammet är avslutat. Du får bara göra det om alla textilier tas ut direkt och sprids ut så att de kan svalna.

Sköljmedel och liknande produkter

ska användas på det sätt som beskrivs i tillhörande anvisningar.

Plocka ur alla föremål ur fickorna på

kläderna som exempelvis tändare och tändstickor.

Page 9

Säkerhetsanvisningar och varningar

Torktumlaren får inte användas utan

luddfilter eller med trasiga luddfilter.

Luddfiltren måste rengöras regel

bundet!

Torktumlaren får inte användas utan

värmeväxlare.

Luddfiltren måste torkas efter ren

göring med vatten. Det kan uppstå funktionsstörningar om våta luddfilter används!

Placera inte torktumlaren i utrymmen

där det är risk för frost. Vid temperatur er som ligger runt fryspunkten kan tork tumlarens funktion påverkas. Fryst kondensvatten i pumpen och i avloppsslangen kan skada torktumlaren. Den tillåtna temperaturen i rummet där torktumlaren står uppställd ska ligga mellan +2 och +35 °C.

Om kondensvattnet leds ut externt:

Se till att avloppsslangen sitter fast och inte glider iväg om den hängs upp i ett handfat eller i en tvättho. Annars kan slangen glida iväg och kondensvattnet som rinner ut kan orsaka skador.

Kondensvatten är inget dricksvat

ten! Att dricka kondensvatten kan inne bära hälsofara för såväl människor som för djur.

Håll alltid rummet där torktumlaren

står fritt från damm och ludd. Smutspartiklar som hamnar i kylluften och sugs in kan med tiden blockera värmeväxlaren.

Stå, sitt eller luta dig inte mot luckan.

Torktumlaren kan välta.

Stäng luckan efter varje torknings

omgång. På så vis undviker du att:

barn försöker klättra in i torktumlaren

–

eller gömma föremål i den.

smådjur tar sig in i torktumlaren.

–

Spola inte av torktumlaren med vat-

ten.

Tillbehör

Endast tillbehör som uttryckligen har

godkänts av Miele får användas. Om ej godkända tillbehör används gäller inte längre garanti och/eller produktansvar.

Miele tar inget ansvar för skador som har uppstått på grund av att sä kerhetsanvisningarna och varningar na inte har följts.

Page 10

Använda torktumlaren

Manöverpanel

a Knappen Låg temperatur

Ömtåliga textilier torkas med lägre temperatur.

b Knappar för torrhetsgrader

Kontrollampor visar vald torrhetsgrad.

c Display

Se nästa sida.

d Knappen Senare start

Den här knappen har en dubbel funktion:

- Välja Senare start.

- Välja programtid för Varmluft/ Kalluft.

e Knappen Summer

Programslut meddelas med en akus tisk signal.

f Kontrollampan Perfect Dry

För alla torrhetsgradsprogram. Se nästa sida.

g Kontroll-/felmeddelande

Se avsnittet "Hur man klarar av mindre störningar själv" och "Miele service".

h Knappen Start/Stopp

Med denna knapp startar du eller avbryter ett program. Kontrollampan blinkar vid programval och lyser efter programstart.

i Programväljare

Kontrollampor visar valt program.

j Knappen Lucka

Oberoende av strömförsörjningen kan du öppna luckan med denna knapp.

k Knappen Till/Från jk

För till- och frånkoppling av torktum laren.

Page 11

Använda torktumlaren

I displayen visas följande:

programtid

–

programavsnitten

–

Torkning Kalluft Programslut

kontroll- och felmeddelanden.

–

Dessutom kan följande funktioner väljas med displayen

– programtid för Varmluft, Kalluft

–

Senare start

–

Du kan senarelägga starten av ett program. När tiden fram till programstart har räknats ner startar programmet automatiskt.

– programmeringsfunktionerna

Med de programmerbara funktionerna kan du anpassa torktumlarens elektronik till olika krav. Mer information finns i avsnittet med samma namn i slutet av denna bruksanvis ning.

Kontrollampan Perfect Dry

PerfectDry-systemet mäter i torrhets gradsprogrammen restfuktigheten i tvätten och bidrar på så sätt till ett exakt torkresultat.

Efter programstart beräknar elektronik en programtiden (resttidsprognos). Under denna tid blinkar kontrollampan Perfect Dry. Efter en liten stund visas programtiden och kontrollampan slocknar. När den inställda torrhetsgraden har uppnåtts lyser kontrollampan Perfect Dry fram till programslut.

Kontrollampan Perfect Dry är släckt under följande tidsstyrda program: Fi-

nish ylle, Kalluft, Varmluft och Skrynkelreducering.

Anvisning för programtid/resttidsprognos

I displayen visas den beräknade programtiden (resttidsprognosen). På grund av dessa faktorer kan rest

tidsprognosen variera. Restfuktighet

efter centrifugeringen, textilsort, tvätt mängd, rumstemperatur och/eller spän ningsvariationer i elnätet.

Därför anpassar sig elektroniken konti nuerligt till varje torkomgång för att rest tidsprognosen ska bli så exakt som möjligt. Resttidsprognosen kontrolleras hela tiden under torkningen vilket kan leda till att tiden ändras. En del program kan avslutas tidigare än beräknat, till exempel med tunna textili er, liten tvättmängd eller om en torkom gång precis har genomförts.

Page 12

Tvättråd

Skötselsymboler

Att torka

q Normal/lhögre temperatur r Reducerad temperatur:

Låg temperatur

(för ömtåliga textilier)

s Inte lämplig att torka i torktum

lare.

Strykning och mangling

I Mycket varm. H Varm. G Varm J Ej strykning/mangling

Torktips

– Följ alltid anvisningarna om maximal

tvättmängd i avsnittet "Programöversikt".

Om trumman är överfylld sliter det på kläderna, torkresultatet försämras och tvätten blir skrynklig.

–

Torka inte textilier som droppar vat ten! Centrifugera tvätten i minst 30 sekunder.

–

Öppna blixtlåsen på jackor torkar jämnt.

–

Blandade textilier av bomull, kulör tvätt och strykfri tvätt kan du torka i programmet Automatic plus.

så att de

kvalitet. Sådana textilier bör endast torkas i programmet Skrynkelreduce

ring.

Rena linnetextilier

–

torktumlare om det anges på skötsel etiketten att det är möjligt. Linne kan ruggas i torktumlaren.

Trikåplagg (till exempel T-shirtar och

–

underkläder) krymper ofta i första tvätten, beroende på kvalitet. Därför: ska trikåplagg inte övertorkas för att undvika ytterligare krympning. Köp trikåplagg eventuellt en eller två stor lekar större än normalt.

– Risken för att strykfri tvätt blir skrynk-

lig ökar ju mer tvätt som är i torktumlaren. Detta gäller speciellt för särskilt känsliga material (exempelvis skjortor och blusar). I tveksamma falla minskar du tvättmängden.

– Du kan torka stärktvätt

Du ska dock tillsätta dubbel mängd stärkmedel för att få rätt appreturef fekt.

–

Tvätta nya färgade textilier innan du torkar dem i torktumlare för sta gången. Torka inte dessa tillsam mans med ljusa textilier eftersom de kan färga av sig (även på plastdetalj er i torktumlaren). Dessutom kan fär gat ludd fastna på textilier.

bör endast torkas i

i torktumlare.

separat

–

Ylle och ylleblandningar ludda ihop sig och krympa. Sådana textilier bör endast torkas i program met Finish ylle.

–

Innermaterialet i dunfyllda textilier tenderar att krympa beroende på

tenderar att

Page 13

Så här torkar man

Snabbinstruktion

Följ siffrorna (A,B,C,...) steg för steg. A Sortera tvätten

Sortera tvätten så långt som möjligt efter... . . . önskad torrhetsgrad . . . textilsort . . . liknande storlek . . . liknande restfuktighet efter

centrifugering

På så vis blir det ett jämnare torkresul tat.

Avlägsna föremål som tvättbollar

ur tvätten. Tvättbollar kan smälta vid torkning och skada både torktumlare och tvätt.

– Kontrollera fållar och sömmar så att

ingen textilfyllning kan komma ut.

– Knäpp knappar i stora textilier som

till exempel påslakan och örngott så att inte mindre plagg hamnar i dessa.

C Lägg i tvätt

Öppna luckan genom att trycka på

knappen Lucka.

Lägg plaggen löst i trumman.

Undvik att överfylla trumman, se av snittet "Programöversikt" angående maximal tvättmängd. En överfylld trumma sliter på tvätten och påver kar torkresultatet.

Kontrollera att luddfiltret sitter rätt i

lucköppningen varje gång luckan stängs.

–

Stäng blixtlås, hakar och hyskor.

–

Knyt ihop textilskärp och förklädes band.

–

Avlägsna eller sy fast behåbyglar som har lossnat.

B Koppla in torktumlaren

Du kan även koppla in torktumlaren när plaggen har lagts in. Lampan i trum man lyser inte då (vilket sparar energi).

Tryck in jk-knappen för att koppla in torktumlaren.

Se till att textilierna inte fastnar i luckan. Textilierna kan skadas.

Stäng luckan genom att slå igen den lätt.

Page 14

Så här torkar man

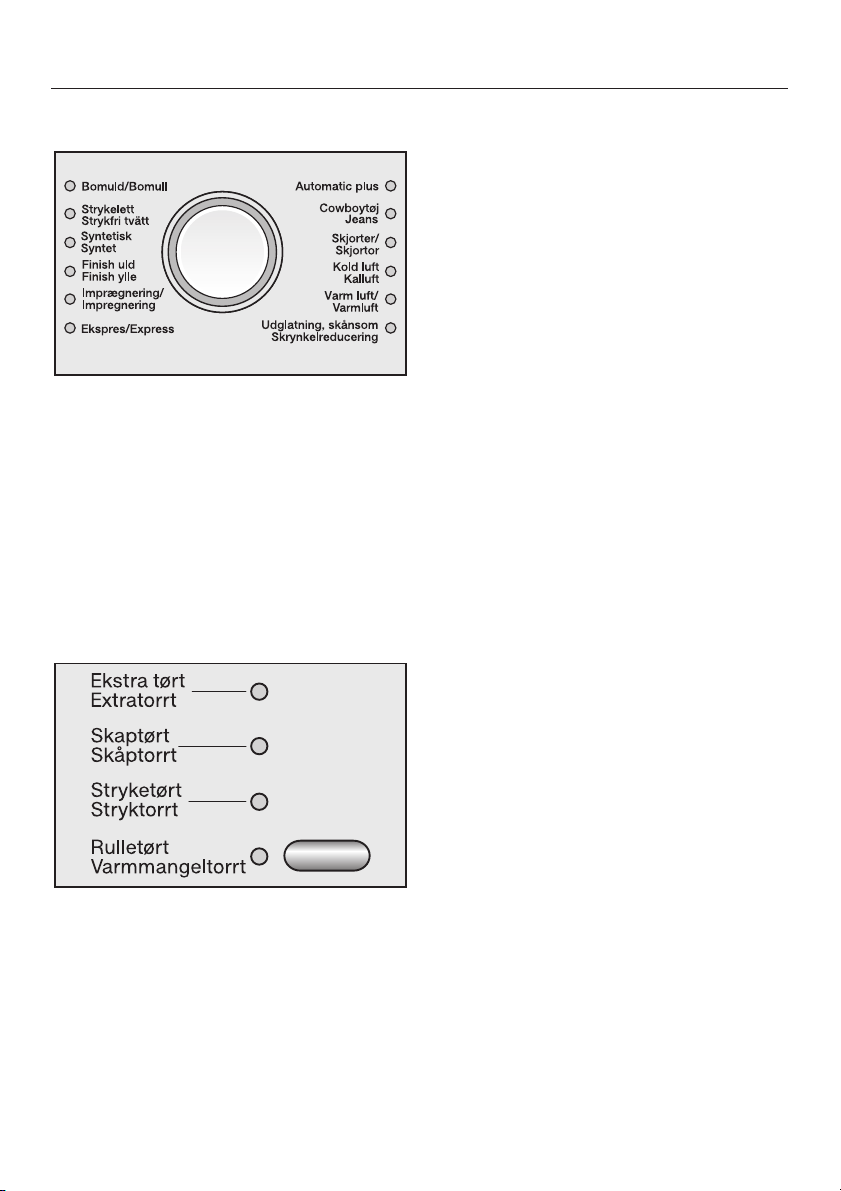

D Välja program

Välj önskat program.

Kontrollampan för det valda program met lyser. Dessutom kan kontrollampor lysa för torrhetsnivå eller tillvalsfunktioner och tider visas.

Torrhetsgradsprogram

– Bomull, Strykfri tvätt, Syntet, Impreg-

nering, Express, Automatic Plus, Jeans, Skjortor

Tips

På vissa program kan du lägg till torr hetsgrad (se avsnitt "Programmerings funktioner").

Finish ylle, Skrynkelreducering

programmet går inte att ändra.

–

Välja programtid förVarmluft/Kalluft.

Kontrollampan för knappen Senare start blinkar när du väljer detta.

Tryck på Senare startknappen tills

den önskade tiden visas i displayen.

Valet sker i steg:

– Kalluft: från 20 minuter till 1:00 timme.

– Varmluft: från 15 minuter till 2:00 tim-

me.

E Välj tillval och/eller Senare start

^ Med en knapptryckning kan du välja:

Låg temperatur, Summer och/eller Senare start (se avsnittet "Tillvalsfunk-

tioner/Senare start"). Skrynkelskydd (se nästa sida) är all tid inkopplat.

Tryck på knappen tills motsvarande kontrollampa lyser (på nästan alla program).

För programmen Bomull och Express kan du välja fyra torrhetsgrader. För öv riga program är urvalet begränsat.

Men: Senare start i kombination med Varmluft, Kalluft är inte möjligt.

Page 15

Så här torkar man

F Starta programmet

Vid programval blinkar Start/Stopp knappen. Blinkandet visar att ett pro gram kan startas.

Tryck på Start/Stopp.

Knappen Start/Stop lyser.

Kontrollampan Perfect Dry blinkar/lyser bara under torrhetsgradsprogrammen. Under tidsstyrda program är kon trollampan alltid släckt (se avsnittet "An vända torktumlaren").

OBS! Programtiden är en uppskattad beräknad tid och kan därför variera.

Före programslut

^ Efter uppvärmningen följer avkylning-

en (Kalluft visas i displayen). Först efter det är programmet avslutat. Ingen avkylning i programmet Finish Ylle.

G Programslut - ta ut tvätten

I displayen visas 0 och Programslut vid avslutat program. Summern ljuder i intervaller (om den är inkopplad).

Efter avslutat program snurrar trumman i intervaller under pågående skrynkel skydd i 2 timmar om inte textilierna tas ut direkt. Detta minskar uppkomsten av skrynklor. Inget skrynkelskydd på: Fi nish Ylle.

Tryck på knappen Lucka.

Öppna luckan.

^ Ta ut tvätten.

Se till att inga textilier och/eller plagg ligger kvar i trumman! Tvätt som ligger kvar kan skadas vid ännu en torkomgång.

När torktumlaren är inkopplad och luckan står öppen, släcks belysningen i trumman efter några minuter (för att spara energi).

För att koppla ifrån torktumlaren trycker du på Till/Från jk.

Rengör luddfiltren.

Stäng luckan.

Töm kondensvattenbehållaren (om inte kondensvattnet leds ut externt).

Värmeväxlaren ska kontrolleras med jämna mellanrum och rengöras vid behov (se avsnittet "Rengöring och skötsel").

Page 16

Tillvalsfunktioner/Senare start

Tillval

Låg temperatur

Ömtåliga textilier (med tvättsymbolen r, exempelvis av akryl) torkas med lägre temperatur och under längre tid.

På vissa program är Låg temperatur all tid inkopplat (går inte att välja bort).

Summer

Vid programslut ljuder en akustisk sig nal (i max 1 timme i intervaller).

En varningssignal vid felmeddelanden ljuder också vid frånkopplad summer.

Senare start

Med den här funktionen kan du välja en senare programstart som förlängs med 30 till 24 minuter.

^ Välj ett program.

^ Tryck på knappen Senare start tills

den önskade tiden visas i displayen.

–

Kontrollampan Senare start blinkar.

–

Valet sker i steg om halva timmar till 10^, därefter i steg om timmar.

–

Om Senare start hålls intryckt räknas tiden upp till 24^.

Starta

Tryck på Start/Stopp.

Kontrollampan Senare start lyser.

–

Över 10^ räknas fördröjningen av

–

starten ner i steg om en timme, där efter räknas den ner i steg om en

minut.

Trumman roterar kort efter varje tim

–

me (reducering av skrynklor).

Radera/ändra Senare start

Tryck på Start/Stop för att radera Se

nare start.

^ Tryck på knappen Senare start tills

den önskade tiden visas i displayen.

^ Tryck på Start/Stopp för att starta Se-

nare start på nytt.

Lägga i tvätt i efterhand

Så länge tiden räknas ner är det möjligt att lägga i tvätt.

^ Stäng av torktumlaren.

Om du öppnar luckan utan att först stänga av torktumlaren raderas Senare start.

Öppna luckan och lägg i tvätten.

Stäng luckan och koppla in torktum laren.

Page 17

Programöversikt

Bomull maximalt 7 kg* Extratorrt och Skåptorrt**

Textilier En- och flerlagriga textilier av bomull.

Till exempel: handdukar och badrockar av frotté, T-tröjor, underkläder, sängkläder av flanell och babykläder.

Obs!

Låg temperatur Välj Låg temperatur för ömtåliga textilier med skötselsymbolen

Stryktorrt** och Varmmangeltorrt

Textilier Textilier av bomull eller linne. Till exempel: Dukar, sängkläder

Obs! – Tvätt som ska manglas bör rullas ihop tills den ska manglas

Låg temperatur Välj Låg temperatur för ömtåliga textilier med skötselsymbolen

Strykfri tvätt maximalt 3,5 kg* Skåptorrt** och Stryktorrt

Textilier Strykfria textilier av syntet, bomull och blandmaterial. Till exem-

Låg temperatur Välj Låg temperatur för ömtåliga textilier med skötselsymbolen

Syntet maximalt 2,5 kg* Skåptorrt och Stryktorrt

Textilier Ömtåliga textilier av syntetiska material, blandmaterial, konstsi

Låg temperatur Kan ej väljas bort.

* Vikt, torr tvätt ** Anvisningar för testinstitut: Programinställning för testet

Välj Extratorrt för olika tjocka textilier med flera lager och för

–

tjocka textilier. Torka inte trikåplagg (till exempel T-shirtar, underkläder och

–

babykläder) med Extratorrt - de kan krympa.

och stärkt tvätt.

så att den förblir fuktig.

pel: tröjor, klänningar, byxor, städrockar och dukar.

den eller strykfri bomull, till exempel skjortor, blusar, behåar, trosor och plagg med applikationer.

enligt normen EN 61121 (utan Låg temperatur)

Page 18

Programöversikt

Finish ylle maximalt 2 kg*

Textilier Ylletextilier. Obs!

Låg temperatur Kan ej väljas bort.

Impregnering maximalt 2,5 kg* Skåptorrt

Textilier För att torka textilier som är lämpliga för torktumlare som till

Obs!

Express maximalt 3,5 kg* Extratorrt, Skåptorrt, Stryktorrt och Varmmangeltorrt

Textilier Mindre ömtåliga textilier med tvättsymbolen q för programmet

Obs!

Automatic plus maximalt 5 kg* Skåptorrt och Stryktorrt

Textilier Blandade textilier för programmen Bomull och Strykfri tvätt.

Jeans maximalt 3 kg* Skåptorrt och Stryktorrt

Textilier Jeanstyg som byxor, jackor, kjolar eller skjortor. Låg temperatur Välj Låg temperatur för ömtåliga textilier med skötselsymbolen

* Vikt, torr tvätt

Ylletextilier luckras och "fluffas" upp under en kort tid men

–

torkas inte färdigt. Ta ut textilierna direkt efter avslutat program och låt dem luft

–

torka.

exempel mikrofiber, skid- och utomhuskläder, tunn bomull (poplin) och dukar

Detta program innehåller en extra fixeringsfas för impregne

–

ringen.

– Impregnerade textilier får endast behandlas med impreg-

neringsmedel som har anvisningen "lämpat för textilier försedda med membranskikt". Dessa medel är baserade

på fluorkemiska bindningar.

– Torka inga textilier som har impregnerats med medel

som innehåller paraffin! Brandrisk!

Bomull. –

Förkortad programtid.

Page 19

Programöversikt

Skjortor maximalt 2 kg* Skåptorrt och Stryktorrt

Textilier Skjortor och skjortblusar. Låg temperatur Välj Låg temperatur för ömtåliga textilier med skötselsymbolen

Kalluft maximalt 7 kg*

Textilier Alla typer av textilier som ska vädras.

Varmluft maximalt 7 kg*

Textilier

Obs! – Välj inte den längsta torktiden till en början. Testa dig fram för

Låg temperatur Välj Låg temperatur för ömtåliga textilier med skötselsymbolen

Tips Använd Varmluft för att få bort eller reducera dålig lukt från rena

Skrynkelreducering maximalt 1 kg*

Textilier

Obs!

Låg temperatur Kan ej väljas bort.

* Vikt, torr tvätt

Eftertorkning av flerlagriga textilier som torkar ojämnt på

–

grund av sin beskaffenhet: till exempel jackor, kuddar och textilier med volym.

Torkning av enskilda plagg/textilier: till exempel badlakan,

–

badkläder och disktrasor.

att se vilken tid som lämpar sig bäst.

bomullskläder som du har haft på dig (torktid: 1/2–1 timme). Uppfräschningseffekten förstärks om du fuktar textilierna något. För plagg av syntet eller med detaljer av syntet fungerar inte reduceringen av lukt lika bra som för bomullstextilier.

–

Bomulls- eller linnetextilier.

–

Strykfria textilier av bomull, blandmaterial och syntet. Till exempel: Bomullsbyxor, anoraker och skjortor.

–

Program för reducering av skrynklor efter föregående centri fugering i tvättmaskin.

–

Ta ut textilierna direkt efter programslut för att lättare kunna stryka dem.

Page 20

Ändra programförlopp

Pågående program

Ändra program

Det är inte möjligt att ändra ett pågåen de program (skydd mot oavsiktliga ändringar).

För att välja ett annat program måste du först avbryta det redan startade pro grammet.

Avbryta och välja nytt program

Tryck på Start/Stopp.

Textilierna kyls av ytterligare en stund om en viss torktid och torktemperatur har uppnåtts.

Om du trycker på knappen Start/Stopp igen under avkylningen visas Programslut.

^ Tryck på knappen Lucka.

^ Stäng luckan.

^ Välj och starta ett nytt program direkt.

Ändra Senare start

Se avsnittet "Senare start".

Lägga i tvätt i efterhand eller plocka ur tvätt

Tryck på knappen Lucka.

Öppna luckan.

Risk för brännskada:

Ta inte på trummans baksida när textilierna läggs i/tas ut! Det uppstår höga temperaturer i trumman.

^ Lägg i tvätt eller ta ut en del av tvätt-

en.

^ Stäng luckan.

^ Tryck på Start/Stopp.

Resttid

Ändringar i programtiden kan leda till tiden i displayen ändras.

Avbryta program och ta ut tvätten

Se "Lägga i tvätt i efterhand eller plocka ur tvätt".

Stäng av torktumlaren när du har stängt luckan.

Page 21

Driftspärren förhindrar oönskad an vändning av torktumlaren.

Driftspärren kan aktiveras när så öns kas.

Den elektroniska driftspärren spärrar torktumlarens elektronik. Torktumlaren kan kopplas in men det går inte att star ta något program.

Om man försöker starta ett program

–

så blinkar kontrollampan för Låg tem peratur och en nyckelsymbol 0-§ visas i displayen.

Luckan kan öppnas när som helst. Den spärras inte.

Aktivera driftspärren

Förutsättning

– Torktumlaren måste vara avstängd.

– Luckan ska vara stängd.

A Tryck in knappen Låg temperatur

och håll den intryckt till och med steg

B Tryck in Till/Frånknappen.

Elektronisk driftspärr

D Vrid programväljaren långsamt och

steg för steg motsols genom sex positioner. De sex kontrollamporna för program måste lysa efter varandra.

Kontrollampan för knappen Låg tempe ratur blinkar och en nyckelsymbol 0-§ visas i displayen.

E Släpp knappen Låg temperatur.

Driftspärren är aktiverad.

Du kan stänga av torktumlaren.

Avaktivera driftspärren

Förutsättning

– Torktumlaren måste vara avstängd.

– Luckan ska vara stängd.

^ Gå till väga på samma sätt som be-

skrivs under "Aktivera driftspärren". Utför stegen A till E.

Vid steg E blinkar inte längre kontrollampan för knappen Låg temperatur och nyckelsymbolen 0-§ slocknar.

Driftspärren är avaktiverad.

Kontrollampan för programmet Automa tic plus lyser.

C Vrid programväljaren långsamt och

steg för steg medsols genom tre positioner. De tre kontrollamporna för program men måste lysa efter varandra.

Page 22

Rengöring och skötsel

Tömma kondensvattenbehållaren

Kondensvattnet som bildas vid tork ningen samlas upp i kondensvattenbe hållaren.

Töm kondensvattenbehållaren efter varje torkomgång.

Är kondensvattenbehållaren full, lyser kontrollampan Töm behållaren. Kon trollampan slocknar genom att luckan öppnas och sedan stängs när torktum laren är inkopplad.

Töm behållaren.

^ Skjut in behållaren i torktumlaren.

Kondensvattnet får inte använ-

das som dricksvatten! Det kan medföra hälsofara för både människor och djur.

Kondensvattnet kan användas till exempel till ångstrykjärn eller luftfuktare. Men för detta bör kondensvattnet först hällas genom ett fint filter eller ett kaffefilter. Fint ludd i vattnet som kan ställa till ska dor filtreras på så vis bort.

Dra ut kondensvattenbehållaren.

Bär kondensvattenbehållaren vågrätt så att vattnet inte rinner ut. Håll både i handtaget och i den bakre änden av behållaren.

Page 23

Rengöring och skötsel

Rengöra luddfiltren

Luddfiltren i luckan och i lucköppning en samlar upp ludd. Rengör dessa efter

varje torkomgång*.

Torrengöring

Tips: Det är möjligt att dammsuga upp ludd.

^ Dra ut luddfiltret (1) ur luckan.

Ta bort luddet ur håligheten i luckan

med en borste (extra tillbehör) eller med dammsugaren.

Rengör tätningen (2) runt lucköpp

ningen med en fuktig trasa.

Sätt in det rengjorda luddfiltret rätt

och skjut in det i luckan tills det sitter fast.

^ Dra eller dammsug bort luddet från

de båda luddfiltren i lucköppningen.

Dra eller dammsug bort luddet från filtret.

Stäng luckan.

* Kontrollera även luddfiltren när kontrollampan för Rensa luftkanaler lyser.

Page 24

Rengöring och skötsel

Våtrengöring

Luddfiltren ska endast rengöras med vatten om de är mycket smutsi ga eller igensatta.

Luddfiltren måste vara torra när

de sätts tillbaka. Det kan uppstå

funktionsstörningar när våta luddfil ter används.

Öppna luckan och dra ut filtret ur fil

terhållaren.

Det är även möjligt att ta bort de båda filtren i luckans öppning:

^ Vrid vredet a på vänster och höger

luddfilter (tills det knäpper till).

Dra ut luddfiltren (håll i vredet) mot mitten b.

Rengör filtren under rinnande hett vatten.

Sätt i det stora luddfiltret rätt och

skjut in det i lucköppningen tills det sitter fast.

Sätt in luddfiltren nerifrån i luckans

öppning och tryck fast dem upptill.

Spärra båda vreden (tills du känner

att de sitter fast).

Rengöra torktumlaren

Bryt strömmen till torktumlaren.

^ Rengör endast höljet, manöverpanel-

en och luckans tätning med en lätt fuktad trasa och milt rengöringsmedel eller såpvatten.

^ Rostfritt stål (t ex trumman) kan ren-

göras med ett lämpligt rengöringsmedel för rostfritt stål.

Använd inga skurmedel, fönster puts- eller allrengöringsmedel. Dessa kan skada plastytorna eller andra delar av torktumlaren.

Skaka av vattnet från luddfiltren efter våtrengöringen tills det inte längre syns några vattendroppar.

Torka luddfiltren försiktigt men nog grant.

Rengör även ventilationsytan under luddfiltren, t ex med en dammsugare.

Torka av alla delar med en mjuk trasa.

Page 25

Rengöra värmeväxlaren

Rester av tvättmedel, hårstrån och fint ludd i torkluften kan tränga genom i luddfiltren och blockera värmeväxlaren. Även smutspartiklar som sugs in med kalluften från uppställningsrummet kan orsaka blockeringar.

Kontrollera värmeväxlaren minst två gånger om året och dessutom när kontrollampan för Rensa luftkanaler lyser. Om torktumlaren används ofta ska kontrollen utföras senast efter ca 100 torkomgångar. Rengör värme växlaren vid behov.

Ta ut värmeväxlaren

Rengöring och skötsel

Vrid spärrvredet på det inre locket

nedåt.

^ Fäll ut det inre locket.

^ Lyft den inre luckan snett uppåt.

Öppna den yttre luckan.

Lyft luckan snett uppåt och lägg den åt sidan.

Vrid spärrvredet på värmeväxlaren uppåt (så att haken på spärrvredet lossas från spåret på botten).

Page 26

Rengöring och skötsel

Fatta tag i värmeväxlarens greppring

och dra ut värmeväxlaren ur facket.

Kontrollera värmeväxlaren

Om inget ludd syns:

Sätt tillbaka värmeväxlaren (se nästa

sida).

Om du ser ludd:

Rengör värmeväxlaren enligt beskriv

ningen nedan.

Rengöra värmeväxlaren

Värmeväxlaren måste hållas i de

positioner som visas på de båda följande bilderna när den spolas ren!

Håll värmeväxlaren mot ljuset.

Kontrollera om det finns ludd i den. Pilarna på bilden ovan visar i vilken riktning man ska titta.

Spola genom värmeväxlaren från långsidan - som på bilden ovanför med vattenstrålen.

Page 27

Rengöring och skötsel

Sätta tillbaka värmeväxlaren

Spola även genom värmeväxlaren

från framsidan.

^ Kontrollera värmeväxlaren på nytt för

att se om det finns kvar eventuell smuts (se avsnittet "Kontrollera värmeväxlaren"). Spola av den så många gånger som behövs.

^ Se även till att värmeväxlarens gum-

mitätning är ren. Gummitätningen får inte avlägsnas eller ha några veck eller sprickor!

Skjut in värmeväxlaren helt

spärren) i facket.

Värmeväxlarens greppring vara uppåt och spärrvredet nedåt.

Vrid värmeväxlarens spärrvred till

vågrätt läge så att spärren tydligt hakar fast i spåret på botten

Kontrollera att gummitätningen är in tryckt ordentligt i spåret innan inner locket sätts fast.

Sätt tillbaka innerlocket med spärren

pekandes nedåt. Vinkla locket något och tryck det lätt mot den nedre kanten.

^ Tryck sedan fast locket upptill och lås

fast det med spärren. Spärren måste stå horisontellt i låst läge.

^ Sätt fast den yttre luckan nedtill och

tryck fast den genom att trycka till på den övre kanten.

(ända till

måste

Kontrollera och gör rent värmeväxla rens fack

Kontrollera värmeväxlarens fack på insidan av torktumlaren efter eventu ellt synligt ludd. Avlägsna endast ludd med en fuktig trasa från de ytor som kan nås för hand.

Endast om värmeväxlaren och locket är låsta och rätt isatta säker ställs ett tätt kondenssystem.

Page 28

Hur man klarar av mindre störningar själv

Vadgörmanom...?

De flesta störningar kan du åtgärda själv. Nedanstående tabell är till hjälp för att hitta och åtgärda orsaker till en störning. OBS!

Reparationer av elektriska apparater får endast utföras av en fackman. Ej

fackmässigt utförda reparationer kan innebära allvarlig fara för användaren.

Kontroll- och felmeddelanden

Problem Orsak Åtgärd Programavbrott.

0 visas i displayen. Summern ljuder.

Kontrollampan för Låg temperatur blinkar när torktumlaren kopplas in och nyckelsymbolen o-§ visas i displayen.

Programavbrott. I displayen blinkar

Kalluft eller Program slut.

Summern ljuder.

Det är inget fel. Elektroniken känner av att

det inte finns någon tvätt i trumman och avbryter därför programmet.

Torkning av enstaka eller redan torra plagg kan också leda till programavbrott.

Driftspärren är aktiverad. För att kunna använda

Orsaken kan inte konsta teras direkt.

Enstaka plagg bör i

–

fortsättningen torkas med varmluftsprogram met.

Radera kontrollmeddelandet:

– Öppna och stäng

luckan.

torktumlaren måste du avaktivera driftspärren (se avsnittet "Elektronisk driftspärr").

–

Stäng av torktumlaren och koppla in den igen.

–

Starta ett program.

Om programmet åter av bryts och ett felmedde lande visas föreligger en störning. Kontakta Miele service.

Page 29

Hur man klarar av mindre störningar själv

Problem Orsak Åtgärd Kontrollampan för Ren

sa luftkanaler lyser.

Programavbrott. Kontrollampan för Ren-

sa luftkanaler lyser. Summern ljuder.

Kontrollampan för Töm behållare lyser.

Summern ljuder.

Kontrollampan indikerar

att torktumlaren inte arbe tar optimalt eller oekono miskt.

Möjliga orsaker: Luddfilt ren är igensatta av ludd eller tvättmedelsrester.

Möjliga orsaker och åtgärder beskrivs ovan.

Kondensvattenbehållaren är full eller så har av loppsslangen ett veck.

Vanligtvis räcker det att

–

rengöra luddfiltret.

Skulle detta inte vara

tillräckligt, kontrollera de möjliga orsaker som

beskrivs under "Tork

ningsförloppet tar för lång tid eller avbryts".

Radera kontrollmedde landet:

Öppna och stäng

–

luckan.

Kontrollampan för Rensa luftkanaler kan avaktiveras (se avsnittet "Programmeringsfunktioner").

Radera felmeddelandet:

– Öppna och stäng

luckan.

– Stäng av och koppla in

torktumlaren.

– Starta ett program. –

Om felmeddelandet visas på nytt, kontakta Miele service.

–

Töm kondensvattnet.

–

Kontrollera avlopps slangen.

Radera kontrollmedde landet:

–

Öppna och stäng luckan.

Page 30

Hur man klarar av mindre störningar själv

Problem Orsak Åtgärd Kontrollampan för

Start/Stopp blinkar lång samt och displayen är mörk.

Vissa program går inte att starta längre. Den ak tuella kontrollampan för programmet lyser inte heller längre.

Kontrollampan för

Start/Stopp blinkar/blinkar inte.

Torktumlaren är i stand by-läge.

Det är inget fel utan en funktion som kan ställas in.

Orsaken kan inte faststäl las direkt.

Blinkandet visar att programmet kan startas.

Se avsnittet "Programmer

ingsfunktioner".

Stäng av torktumlaren

–

och koppla in den igen. Välj programmet som

–

inte går att starta. Om det inte är möjligt

–

att starta ett program vid ett andra försök fö religger ett fel. Kon takta Miele service.

Efter programstart blinkar den inte längre, den lyser.

Page 31

Hur man klarar av mindre störningar själv

Ett otillfredsställande torkresultat

Problem Orsak Åtgärd Tvätten är inte tillräck

ligt torr.

Syntetplagg är laddade med statisk elektricitet efter torkningen.

Det har bildats ludd. Vid torkning lossnar ludd

Tvätten består av textilier i

olika material.

Syntetiska material tende rar att laddas statiskt.

som huvudsakligen har uppstått genom nötning redan när plaggen användes och även till viss del vid tvättning. Själva torktumlingen däremot innebär väldigt liten påfrestning på textilierna och har därmed ingen nämnvärd inverkan på deras livslängd.

Eftertorka med Varm

–

luft. Välj ett lämpligt pro

–

gram vid nästa tork ning.

Sköljmedel i sista skölj

omgången kan minska den statiska laddningen.

Ludd fångas upp av ludd filtren och kan lätt avlägs nas (se avsnittet "Rengöring och skötsel").

Page 32

Hur man klarar av mindre störningar själv

Andra problem

Problem Orsak Åtgärd Torkningsförloppet tar

för lång tid eller avbryts.

Trots rengjorda luddfilter lyser eventuellt kon trollampan för Rensa luftkanaler.

Ventilationen är otillräck lig. Eventuellt är rummet där torktumlaren är in stallerad för litet. Det gör att rumstemperaturen stiger kraftigt.

Ventilationsöppningarna under luckan är igensatta.

Luddfiltren är igensatta med ludd eller så var de blöta när de sattes tillbaka efter rengöring.

Tvättmedelsrester, hårstrån och fint ludd kan sätta igen värmeväxlaren.

Textilierna har inte cen trifugerats tillräckligt.

Torktumlaren är över fylld.

På grund av blixtlås av metall kan tvättens fuk tighetsgrad inte kännas av exakt.

Kontrollera möjliga orsaker och stäng av och koppla in torktumlaren igen.

Öppna en dörr eller ett

fönster så att temperatur en i rummet inte stiger för mycket.

– Avlägsna föremål som

blockerar ventilationen.

– Avlägsna luddet. – Luddfiltren måste vara

torra.

Värmeväxlaren måste kontrolleras och rengöras med jämna mellanrum.

Centrifugera i fortsättning en textilierna med ett högre varvtal i tvättma skinen.

Följ anvisningarna för maximal tvättmängd för de olika torkprogrammen.

–

Öppna blixtlåsen i fort sättningen.

Om problemet uppträder på nytt, torka textilier med långa blixtlås bara i pro grammet Varmluft.

Page 33

Hur man klarar av mindre störningar själv

Problem Orsak Åtgärd Det rinner ut vatten ur

torktumlaren efter ren göring av värmeväxla ren.

Inget program kan star tas.

Strömavbrott. När strömmen kommer tillbaka startar det program

Trumbelysningen lyser inte.

Värmeväxlarens inner

–

lock och/eller värme växlaren är inte ordent ligt fastsatta.

Det finns ludd i utrym

–

met där värmeväxlaren sitter.

Orsaken kan inte faststäl

las direkt.

som hade valts före strömavbrottet automatiskt. Det gäller dock inte om avkylningsfasen hade påbörjats.

Belysningen släcks automatiskt (för att spara energi).

Kontrollera att inner

–

locket och värmeväxla ren sitter fast ordentligt.

Kontrollera även gum

–

mitätningen.

Avlägsna allt synligt

–

ludd ur värmeväxlarens utrymme med en trasa.

Är torktumlaren inkopp

–

lad? Sitter stickproppen i

–

vägguttaget?

– Är luckan stängd? – Är säkringen hel?

– Stäng av torktumlaren

och koppla in den igen.

– Du kan byta ut en tra-

sig glödlampa. Se följande:

Page 34

Hur man klarar av mindre störningar själv

Byta glödlampa

Använd inte starkare glödlampa än

Bryt strömmen till torktumlaren.

Öppna luckan.

Upptill i lucköppningen finns ett nerfäll bart lampskydd för lampan.

vad som är angivet på typskylten och lampskyddet.

Byt glödlampa.

Fäll tillbaka lampskyddet och tryck

fast det på vänster och höger sida så att det snäpper fast.

Det är viktigt att lampskyddet sit

ter fast ordentligt. Om det kommer in fukt innanför lampskyddet kan det orsaka kortslutning.

^ Stick in exempelvis en bred spår-

skruvmejsel under ena kanten på glödlampans lampskydd och tryck lätt.

Lampskyddet kan öppnas genom att du vrider handen en aning.

Lampskyddet fälls ner.

Använd endast Mieles temperaturbe ständiga glödlampor som kan köpas hos Mieles återförsäljare eller Mieles re servdelsavdelning.

Page 35

Miele service

Reparationer

Om det uppstår fel som du själv inte kan åtgärda, var god kontakta

närmaste återförsäljare eller

–

Miele service. Auktoriserade service

–

verkstäder kan nås på telefonnum mer 077 077 00 20. Se också Mieles hemsida: www.miele.se

Service behöver torktumlarens modell beteckning och tillverkningsnummer. Båda dessa uppgifter framgår av typ skylten som du ser när luckan är öp pen.

Programuppgradering (Update)

På torktumlarens manöverpanel finns en kontrollampa med beteckningen PC (= Programme Correction) som är av

sedd för uppgradering av torkprogram.

Programuppgraderingar kan bli aktuella

i framtiden på grund av nya textilier och torkningsförfaranden.

Garanti

Vid sidan av gällande lagstiftning tilläm

pas EHL:s konsumentbestämmelser.

Extra tillbehör

Till denna torktumlare finns det extra tillbehör som kan köpas hos Mieles återförsäljare eller Mieles reservdelsavdelning.

Page 36

Uppställning och anslutning

Översiktsbild framsida

a Nätanslutningskabel

b Kondensvattenbehållare

c Manöverpanel

d Lucka

e Yttre lucka för värmeväxlaren

f Fyra höjdjusterbara skruvfötter

Alternativ till kondensvattenbehållare:

g Avloppsslang för kondensvatten

(med bågformad hållare)

Page 37

Uppställning och anslutning

Översiktsbild baksida

a För transport finns greppmöjligheter

under topplocket (pilar)

b Insugningsöppning för värmeväxla-

rens luftkylning

c Nätanslutningskabel

d Avloppsslang för kondensvatten

e Tillbehör för anslutning till ett vatten-

lås i handfat

Inbyggnad under bänkskiva

En byggsats för inbyggnad

under bänkskiva* behövs vilken bör monteras av en av Miele auktorise rad fackman. En täckplåt som med följer byggsatsen ersätter topplock et. Att montera täckplåten är absolut nödvändigt på grund av den elek triska säkerheten!

En monteringsanvisning medföljer

–

byggsatsen.

Inbyggnad under bänkskiva kan

–

medföra längre torktider.

– Elanslutningen ska vara installerad i

närheten av torktumlaren och den ska vara tillgänglig.

För en nischhöjd på:

– 830–840 mm krävs längre skruv-

fötter*.

– 870–885/915–930 mm krävs en/två

höjdutjämningsramar*.

Uppställningsplats

I torktumlarluckans öppningsut rymme får ingen låsbar dörr, skjut dörr eller upphängd dörr installeras.

Bära torktumlaren till uppställningsplatsen

På den bakre delen av det utskjutande topplocket finns greppmöjligheter för transport. Använd de främre fötterna

och den bakre delen av det utskju tande topplocket för transport av torktumlaren (från förpackningen till uppställningsplatsen).

* Extra tillbehör

Återmontera topplocket

Om topplocket demonterades för underbyggnad, se till att locket sitter ordentligt i de bakre hållarna när det återmonteras. Annars är det inte säkert att flytta torktumlaren.

Page 38

Uppställning och anslutning

Rikta torktumlaren

För att torktumlaren ska fungera felfritt är det viktigt att den står lodrätt.

Luftspalten mellan torktumlarens

undersida och golvet får inte göras mindre genom till exempel socklar, lister eller tjocka heltäckande mattor. En tillräcklig lufttillförsel garanteras nämligen inte då.

Vädra uppställningsrummet

Kalluften som sugs in i torktumlaren kommer ut på framsidan av torktum laren och värmer upp rumsluften. Se därför till att rummet ventileras ordent ligt till exempel genom att öppna ett fönster. Annars förlängs torktiden.

Tvätt-torkpelare

Torktumlaren kan installeras som en tvätt-torkpelare tillsammans med en Miele tvättmaskin. För denna installation krävs en byggsats* (WTV).

Utjämna ojämnheter i golvet med hjälp av skruvfötterna.

Blockera inte insugnings- och ut blåsningsöppningarna på framsi dan! En tillräckling luftkylning av vär meväxlaren kan inte garanteras annars.

* Extra tillbehör

Byggsatsen bör monteras av Miele service eller en av Miele auk toriserad serviceverkstad.

Före transport

Efter varje torkomgång finns det kvar en mindre mängd kondensvatten i pump en. Detta kondensvatten kan rinna ut när man lutar torktumlaren. Därför re

kommenderar vi att man startar varm luftsprogrammet under ca 1 minut före

transport. Det resterande kondensvatt

net leds ut i kondensvattenbehållaren eller via avloppsslangen.

Page 39

Avleda kondensvatten externt

Allmänt

Uppställning och anslutning

Kondensvattnet som uppstår vid tork ning pumpas genom avloppsslangen på torktumlarens baksida ner i kon densvattenbehållaren. Kondensvattnet kan också ledas bort externt via avloppsslangen. Kondens vattenbehållaren behöver då inte töm mas längre.

Längd slang .............1,50 meter

Max pumphöjd ...........1,50 meter

Max pumplängd ..........4,00 meter

Denna torktumlare måste under

vissa uppställningsvillkor utrustas med en backventil, se följande sidor.

Som extra tillbehör kan du köpa

– en slangförlängning

– en backventil för extern vattenanslut-

ning. Max pumphöjd med backventil är 1,00 meter.

Dra av avloppsslangen från anslut

ningen.

^ Låt eventuellt restvatten rinna ner i

behållaren.

^ Linda av slangen från slangupphäng-

ningen och dra försiktigt ut slangen från slangklämmorna.

Dra avloppsslangen

Dra inte i avloppsslangen, böj den inte och undvik att det blir veck på den. Den kan gå sönder!

I avloppsslangen finns en liten mängd restvatten. Ställ därför fram en behållare.

Dra slangen till höger eller till vänster efter behov.

Låt slangen sitta kvar i den mittersta slangklämman så att den inte viks och blir skadad.

Page 40

Uppställning och anslutning

Hänga upp avloppsslangen (i handfatet/golvbrunnen)

Se bild av framsidan.

Se till att avloppsslangen sitter

fast och inte glider iväg (bind till exempel fast den) om den hängs i ett handfat eller i en tvättho. Annars kan det uppstå vattenskador av vat ten som rinner ut.

Använd den bågformade hållaren för

att undvika att avloppsslangen viks.

Särskilda anslutningsvillkor som kräver en backventil

Vid särskilda anslutningsvillkor

måste en backventil (byggsats) för extern vattenanslutning (extra till-

behör) användas. Annars kan vatten som rinner tillbaka till torktumlaren rinna ut ur torktumlaren och förorsaka skador.

Exempel: Anslutning till handfatets vat tenlås

Avloppsslangen med backventilen kan anslutas direkt till ett speciellt vattenlås på handfatet.

^ Avlägsna tillbehöret upptill på tork-

tumlarens baksida: Adaptern 1 och den bakomliggande slangklämman 3.

Särskilda anslutningsvillkor är:

–

Anslutning till vattenlås på handfat (se nedan).

–

Diverse anslutningsmöjligheter till vil ka till exempel även en tvättmaskin eller en diskmaskin är anslutna.

Page 41

1 Adapter

2 Handfat-överfallsmutter

3 Slangklämma

4 Slangände

5 Backventil

6 Torktumlarens avloppsslang

Uppställning och anslutning

Installera adaptern 1 med överfalls

muttern 2 på handfatets vattenlås.

I regel är överfallsmuttern utrustad med en bricka som måste avlägs nas.

Sätt slangens ände 4 på adaptern 1.

Dra åt slangklämman 3 med en

skruvmejsel direkt bakom handfatets överfallsmutter.

Backventilen 5 måste monteras

på så vis att pilen pekar i flödesrikt ningen (i riktning mot handfatet). Annars är det inte möjligt med tömning.

^ Installera backventilen 5 på torktum-

larens avloppsslang 6 (var uppmärksam på riktningen, se pilen på backventilen!).

^ Fäst backventilen med slangkläm-

morna.

Page 42

Uppställning och anslutning

Elanslutning

Torktumlaren levereras med en anslut ningskabel för växelström för anslutning till ~230 V 50 Hz.

Anslutningen måste utföras enligt gäl lande säkerhetsföreskrifter.

Torktumlaren får på inga villkor anslutas med förlängningskabel. Det föreligger då risk för brand.

Jordfelsbrytare rekommenderas.

Uppgifter om anslutningseffekt och säk ring finns på typskylten. Jämför uppgift erna på typskylten med dem som gäller för elnätet.

Page 43

Förbrukningsdata

Tvättmängd1Slutcentrifugeringsnivå

Bomull Skåptorrt Bomull Skåptorrt 7,0

Bomull Skåptorrt + Låg temperatur 7,0 1000 60 4,10 169

Bomull Stryktorrt Bomull Stryktorrt 7,0

Strykfri tvätt Skåptorrt Strykfri tvätt Skåptorrt

+ Låg temperatur 3,5 1200 40 1,40 66 Strykfri tvätt Stryktorrt 3,5 1200 40 1,15 39 Automatic plus Skåptorrt 5,0 800 50 2,70 102 Skjortor Skåptorrt 2,0 600 60 1,40 59 Syntet Skåptorrt 2,5 700 50 1,50 98 Impregering Skåptorrt 2,5 800 50 2,00 106 Jeans Skåptorrt 3,0 900 60 2,30 109 Express Skåptorrt 3,5 1000 60 2,15 71 Skrynkelreducering 1,0 1000 60 0,70 32 Finish ylle 2,0 1000 50 0,11 4

Vikt torr tvätt

Testprogram enligt EN 61121:2005

Alla icke markerade värden är beräknade med stöd av normen EN 61121:2005

Anvisningar för jämförande tvättester:

För tester enligt EN 61121 ska före testtorkomgången 3 kg bomullstvätt torkas i programmet Bomull Skåptorrt utan tillval enligt ovan nämnda norm med 70 % restfuktighet.

Faktorer som tvättmängd, textilsort, restfuktighet efter centrifugering, spänningsvariationer i el nätet och valda tillvalsfunktioner kan leda till avvikelser från ovan angivna förbrukningsvärden.

kg rpm % kWh minuter

7,0 1000 60 3,80 121

7,0 7,0 7,0

7,0 1000 60 3,00 96

7,0 7,0 7,0

3,5 1200 40 1,35 44

i tvättmaskin

1200 1400 1600 1800

Rest-

fuktighet

53 50 48 43

Energi Pro

3,45 3,25 2,90 2,85

2,65 2,50 2,10 2,05

gramtid

110 105

95 93

85 80 70 68

Page 44

Tekniska data

Höjd 850 mm Bredd 595 mm Djup 587 mm Djup med öppen lucka 1062 mm Höjd för inbyggnad under bänkskiva 820 mm Bredd för inbyggnad under bänkskiva 600 mm Djup för inbyggnad under bänkskiva 600 mm Kan skjutas in under bänkskiva Ja Kan placeras i en tvätt-torkpelare Ja Vikt 51 kg Trummans volym 111 l Tvättmängd 7 kg (vikt för torr tvätt) Kondensvattenbehållarens volym cirka 4,2 l Längd slang 1,5 m Maximal pumphöjd 1,5 m Maximal pumplängd 4 m Längd anslutningskabel 2 m Anslutningsspänning Anslutningseffekt Säkring Se typskylt Effekt glödlampa CE-godkänd Energiförbrukning se avsnittet "Förbrukningsdata"

Page 45

Ändra restfuktigheten i programmet Bomull.

Torktumlarens elektronik är inställd på så effektiv och energibesparande torkning som det bara går. I detta program kan du emellertid ställa in torrhetsgraden på torrare eller fuktigare.

Programmeringsfunktioner

Vilket alternativ som är valt visas i displayen med ensiffra som visas växelvis med P.

0 Restfuktigheten är fuktigare. I Fabriksinställning.

(Kontrollampan för Automatic plus blinkar dessutom 1 gång).

Du programmerar i stegen (A,B,C ...) med hjälp av knappar.

Gör så här:

Torktumlaren måste vara avstängd.

–

– Luckan ska vara stängd.

A Tryck in knappen Start/Stopp och

håll den intryckt under stegen B-C.

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stopp lyser permanent

C . . . och släpp sedan Start/Stopp.

–

Kontrollampan Låg temperatur blin kar 1 gång.

...

2 Restfuktigheten är torrare.

(Kontrollampa för Automatic plus blinkar dessutom 2 gånger).

D Genom att trycka på Start/Stopp kan

du ändra siffran.

E Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Kontrollera inställningen

^ Utför steg A till C.

^ Stäng av torktumlaren efter steg C.

Page 46

Programmeringsfunktioner

Ändra restfuktigheten i programmet Strykfri tvätt

Torktumlarens elektronik är inställd på så effektiv och energibesparande torkning som det bara går. I detta program kan du emellertid ställa in torrhetsgraden på torrare eller fuktigare.

Vilket alternativ som är valt visas i displayen med ensiffra som visas växelvis med P.

0 Restfuktigheten är fuktigare. I Fabriksinställning.

(Kontrollampan för Automatic plus blinkar dessutom 1 gång).

Du programmerar i stegen (A,B,C ...) med hjälp av knappar.

Gör så här:

Torktumlaren måste vara avstängd.

–

– Luckan ska vara stängd.

A Tryck in knappen Start/Stopp och

håll den intryckt under stegen B-C.

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stopp lyser permanent

C . . . och släpp sedan Start/Stopp.

D Tryck 1 gång på knappen Låg tem

peratur.

–

Kontrollampan Låg temperatur blin kar 2 gånger.

...

2 Restfuktigheten är torrare.

(Kontrollampa för Automatic plus blinkar dessutom 2 gånger).

E Genom att trycka på Start/Stopp kan

du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Kontrollera inställningen

^ Utför steg A till D.

^ Stäng av torktumlaren efter steg D.

Page 47

Ställa in skrynkelskydd

För att undvika skrynklor om textilier na inte plockas ut direkt efter avslutat program.

Skrynkelskyddet

är inkopplat vid leverans. Du kan för

–

korta tiden eller koppla ifrån det helt.

Programmeringsfunktioner

Vilket alternativ som är valt visas i

displayen med ensiffra som visas växelvis med P.

0 Skrynkelskydd avaktiverat. I 1 timme Skrynkelskydd.

(Kontrollampan Automatic plus blin

kar dessutom 1 gång)

är aktiverat i alla program utom Fi

–

nish ylle

bör alltid vara inkopplat.

–

Du programmerar i stegen (A,B,C ...) med hjälp av knappar.

Gör så här:

– Torktumlaren måste vara avstängd.

– Luckan ska vara stängd.

A Tryck in knappen Start/Stopp och

håll den intryckt under stegen B-C.

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stopp lyser permanent

C . . . och släpp sedan Start/Stopp.

D Tryck 2 gånger på knappen Låg

temperatur.

–

Kontrollampan Låg temperatur blin kar 3 gånger.

...

2 Fabriksinställning. 2 timmar skryn

kelskydd

(Kontrollampa för Automatic plus blinkar dessuom 2 gånger).

E Genom att trycka på Start/Stopp kan

du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Kontrollera inställningen

^ Utför steg A till D.

^ Stäng av torktumlaren efter steg D.

Page 48

Programmeringsfunktioner

Ställa in summerns ljudstyrka

Summern kan ställas in på två olika ljudstyrkor.

Vilket alternativ som är valt visas i displayen med ensiffra som visas växelvis med P.

Du programmerar i stegen (A,B,C ...) med hjälp av knappar.

Gör så här:

Torktumlaren måste vara avstängd.

–

Luckan ska vara stängd.

–

A Tryck in knappen Start/Stopp och

håll den intryckt under stegen B-C.

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stopp lyser permanent

C . . . och släpp sedan Start/Stopp.

D Tryck 3 gånger på knappen Låg

temperatur.

– Kontrollampan Låg temperatur blin-

kar 4 gånger.

...

0 Fabriksinställning. Summerljud

styrka normal.

I Summerljudstyrka hög.

(Kontrollampa Automatic plus blinkar dessutom).

E Genom att trycka på Start/Stopp kan

du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Kontrollera inställningen

^ Utför steg A till D.

^ Stäng av torktumlaren efter steg D.

Page 49

Ändra restfuktigheten i programmet Automatic plus

Torktumlarens elektronik är inställd på så effektiv och energibesparande torkning som det bara går. I detta program kan du emellertid ställa in torrhetsgraden på torrare eller fuktigare.

Programmeringsfunktioner

Vilket alternativ som är valt visas i displayen med ensiffra som visas växelvis med P.

0 Restfuktigheten är fuktigare. I Fabriksinställning.

(Kontrollampan för Automatic plus blinkar dessutom 1 gång).

Du programmerar i stegen (A,B,C ...) med hjälp av knappar.

Gör så här:

Torktumlaren måste vara avstängd.

–

– Luckan ska vara stängd.

A Tryck in knappen Start/Stopp och

håll den intryckt under stegen B-C.

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stopp lyser permanent

C . . . och släpp sedan Start/Stopp.

D Tryck 4 gånger på knappen Låg

temperatur.

–

Kontrollampan Låg temperatur blin kar 6 gånger.

...

2 Restfuktigheten är torrare.

(Kontrollampan för Automatic plus blinkar dessutom 2 gånger).

E Genom att trycka på Start/Stopp kan

du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Kontrollera inställningen

^ Utför steg A till D.

^ Stäng av torktumlaren efter steg D.

Page 50

Programmeringsfunktioner

Ställa in förlängning av avkylningstid

Du kan förlänga avkylningen före pro gramslutet i 2 lägen. Textilierna kyls ner mer.

Avkylningstiden gäller bara för torrhets gradsprogammen.

Du programmerar i stegen (A,B,C ...) med hjälp av knappar.

Gör så här:

Torktumlaren måste vara avstängd.

–

– Luckan ska vara stängd.

A Tryck in knappen Start/Stopp och

håll den intryckt under stegen B-C.

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stopp lyser permanent

C . . . och släpp sedan Start/Stopp.

D Tryck 5 gånger på knappen Låg

temperatur.

...

Vilket alternativ som är valt visas i displayen med ensiffra som visas växelvis med P.

0 Fabriksinställning. I Avkylningstiden är 5 minuter läng

re.

(Kontrollampan Automatic plus blin kar dessutom 1 gång).

2 Avkylningstiden är 10 minuter

längre.

(Kontrollampan Automatic plus blin kar dessutom 2 gånger).

E Genom att trycka på Start/Stopp kan

du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Kontrollera inställningen

^ Utför steg A till D.

Stäng av torktumlaren efter steg D.

–

Kontrollampan Låg temperatur blin kar 7 gånger.

Page 51

Programmeringsfunktioner

Ställa in standby

Displayen och kontrollamporna släcks efter 10 minuter och endast Start/Stopp-knappens kontrollampa blinkar långsamt: Lägre energiförbrukning.

"Väcka" torktumlaren ur standby-läge

Vrid programväljaren eller tryck på en

knapp. Inget av dessa saker stör ett pågående program.

Till

Standbyfunktionen är inkopplad och displayen och kontrollamporna släcks efter 10 minuter:

– om du inte väljer något program efter

det att torktumlaren har kopplats in

– efter programstart.

Men när tiden för Senare start har räknats ner, vid programslut eller i slutet av skrynkelskyddsfasen tänds displayen och kontrollamporna och lyser i 10 minuter. Summern (om den är inkopplad) ljuder i 10 minuter vid programslut.

Ej under pågående program (inställ ning vid leverans)

Såsom beskrivet under Till. Men displayen och kontrollamporna släcks inte under pågående program.

Från

Displayen och kontrollamporna släcks inte när torktumlaren är inkopplad.

Du programmerar och sparar i steg en (A,B,C ...) med hjälp av knappar na.

Se nästa sida.

Page 52

Programmeringsfunktioner

Förutsättning:

Torktumlaren måste vara avstängd.

–

Luckan ska vara stängd.

–

Vilket alternativ som är valt visas i displayen med en siffra som visas växelvis med P.

A Tryck in knappen Start/Stopp och

håll den intryckt under stegen B-C.

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stopp lyser permanent

C . . . och släpp sedan knappen

Start/Stopp.

D Tryck 6 gånger på knappen Låg

temperatur.

– Kontrollampan Låg temperatur blin-

kar kort 8 gånger.

...

0 Till I Ej under pågående program (fab

riksinställning)

(Kontrollampan för Automatic plus blinkar dessutom 1 gång).

2 Från

(Kontrollampan Automatic plus blin kar dessutom 2 gånger).

E Genom att trycka på knappen

Start/Stopp kan du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Kontrollera inställningen

^ Utför steg A till D.

^ Stäng av torktumlaren efter steg D.

Page 53

Ställa in memoryfunktion

Elektroniken sparar ett valt program med tillvalsfunktion. Dessutom spa ras längden för ett Varmlufts- eller Kalluftsprogram. Vid nästa torkom gång övertas dessa inställningar. De kan övertas eller ändras genom en knapptryckning.

Du programmerar i stegen (A,B,C ...) med hjälp av knappar.

Gör så här:

Torktumlaren måste vara avstängd.

–

– Luckan ska vara stängd.

A Tryck in knappen Start/Stopp och

håll den intryckt under stegen B-C.

Programmeringsfunktioner

Vilket alternativ som är valt visas i displayen med ensiffra som visas

växelvis med P.

0 Fabriksinställning. Memoryfunk

tion frånkopplad.

I Memory.

(Kontrollampan för Automatic plus blinkar dessutom).

E Genom att trycka på Start/Stopp kan

du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Kontrollera inställningen

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stopp lyser permanent

C . . . och släpp sedan Start/Stopp.

D Tryck 7 gånger på knappen Låg

temperatur.

–

Kontrollampan Låg temperatur blin kar 9 gånger.

...

^ Utför steg A till D.

^ Stäng av torktumlaren efter steg D.

Page 54

Programmeringsfunktioner

Ändra funktionen för felindikering av luftkanaler

Ludd ska tas bort efter torkning. Kon trollampan Rensa luftkanaler påmin ner om detta så snart en viss mängd ludd förekommer. Du kan själv be stämma vid vilken mängd ludd indi keringen ska ske.

Genom att pröva dig fram kommer du så småningom fram till vilken inställning som är lämpligast.

Du programmerar i stegen (A,B,C ...) med hjälp av knappar.

Gör så här:

– Torktumlaren måste vara avstängd.

– Luckan ska vara stängd.

A Tryck in knappen Start/Stopp och

håll den intryckt under stegen B-C.

B Koppla in torktumlaren. Vänta tills kontrollampan för Start/Stopp

lyser permanent

...

Vilket alternativ som är valt visas i displayen med ensiffra som visas växelvis med P.

0 Kontrollampan Rensa luftkanaler

har ingen funktion.

I Kontrollampan Rensa luftkanaler

lyser först vid mycket ludd

(Kontrollampan för Automatic plus blinkar dessutom 1 gång)

2 Fabriksinställning.

(Kontrollampa Automatic plus blinkar dessutom 2 gånger).

3 Kontrollampan Rensa luftkanaler

lyser redan vid lite ludd

(Kontrollampan för Automatic plus blinkar dessutom 3 gånger)

E Genom att trycka på Start/Stopp kan

du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

C . . . och släpp sedan Start/Stopp. D Tryck 8 gånger på knappen Låg

temperatur.

–

Kontrollampan Låg temperatur blin kar 1 gång.

Kontrollera inställningen

Utför steg A till D.

Stäng av torktumlaren efter steg D.

Page 55

Ställa in kvitteringssignal

Varje val kvitteras med en ljudsignal.

Du programmerar i stegen (A,B,C ...) med hjälp av knappar.

Gör så här:

Torktumlaren måste vara avstängd.

–

Luckan ska vara stängd.

–

Programmeringsfunktioner

Vilket alternativ som är valt visas i displayen med ensiffra som visas växelvis med P.

0 Fabriksinställning. Kvitteringssig

nal avaktiverad.

I Kvitteringssignal aktiverad.

(Kontrollampa Automatic plus blinkar dessutom).

A Tryck in knappen Start/Stopp och

håll den intryckt under stegen B-C.

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stopp lyser permanent

C . . . och släpp sedan Start/Stopp.

D Tryck 9 gånger på knappen Låg

temperatur.

– KontrollampaLåg temperatur blinkar

lite längre 1 gång och lite kortare 1 gång.

...

E Genom att trycka på Start/Stopp kan

du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Kontrollera inställningen

^ Utför steg A till D.

^ Stäng av torktumlaren efter steg D.

Page 56

Programmeringsfunktioner

Ändra inställningen för ledvärde

Denna programmeringsfunktion

får bara ställas in om tvättens rest fuktighet beräknas felaktigt på grund av extremt mjukt vatten.

Förutsättning

Om vattnet i vilket textilierna tvättades är extremt mjukt och ledvärdet är lägre än 150 μS. Dricksvattnets ledvärde kan erhållas hos det lokala vattenverket.

Aktivera endast denna programmeringsfunktion enligt ovannämnda förutsättning. Annars blir torkresultatet inte tillfredsställande!

Du programmerar i stegen (A,B,C ...) med hjälp av knappar.

Vilket alternativ som är valt visas i displayen med ensiffra som visas växelvis med P.

0 Fabriksinställning. I Inställning för lågt ledvärde.

(Kontrollampa Automatic plus blinkar dessutom).

E Genom att trycka på Start/Stopp kan

du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Kontrollera inställningen

^ Utför steg A till D.

^ Stäng av torktumlaren efter steg D.

Gör så här:

–

Torktumlaren måste vara avstängd.

–

Luckan ska vara stängd.

A Tryck in knappen Start/Stopp och

håll den intryckt under stegen B-C.

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stopp lyser permanent

C . . . och släpp sedan Start/Stopp.

D Tryck 10 gånger på knappen Låg

temperatur.

–

KontrollampaLåg temperatur blinkar lite längre 1 gång och lite kortare 2 gånger.

...

Page 57

Lägga till fler torrhetsgrader

Du kan lägga till torrhetsgrad för många program:

Varmmangeltorrt+

(torrare än Vammangeltorrt).

Lätt fuktigt

(torrare än Stryktorrt).

Skåptorrt+

(torrare än Stryktorrt).

Den här programmeringsfunktionen kan bara användas på program där man kan välja torrhetsgrader.

Du programmerar i stegen (A,B, C ...) med hjälp av knapparna.

Programmeringsfunktioner

Vilket alternativ som är valt visas i displayen med en siffra som visas växelvis med P.

0 Fabriksinställning. i Lägg till torrhetsgrad

(kontrollampan för Automatic plus blinkar dessutom).

E Genom att trycka på Start/Stop kan

du ändra siffran.

F Stäng av torktumlaren.

Programmeringen sparas permanent. Du kan när som helst ändra den.

Gör så här:

– Torktumlaren måste vara avstängd.

– Luckan ska vara stängd.

A Tryck in knappen Start/Stop och håll

den intryckt under stegen B-C.

B Koppla in torktumlaren.

Vänta tills kontrollampan för Start/Stop lyser permanent

C . . . och släpp sedan Start/Stop.

D Tryck 11 gånger på knappen Låg

temperatur.

–

Kontrollampan Låg temperatur blin kar lite längre 1 gång och lite kortare 3 gånger.

...

Kontrollera inställningen

^ Utför steg A till D.

^ Stäng av torktumlaren efter steg D.

Så här väljer du den torrhetsgrad som du vill lägga till

^ Välj ett program.

Tryck på knappen för torrhetsgrad upprepade gånger tills en eller två av kontrollamporna lyser.

–

Kontrollamporna Extratorrt och Skåp torrt = Skåptorrt+

–

Kontrollamporna Skåptorrt och Stryk torrt = Lätt fuktigt

–

Kontrollamporna Stryktorrt och Varm

mangeltorrt = Varmmangeltorrt+

575859

Page 58

Page 59

Page 60

Med reservation för ändringar/NDS/4311

M.-Nr. 07 847 830 / 02
