Gebrauchsanweisung
Trockenautomat T 6185
Lesen Sie unbedingt die
Gebrauchsanweisung vor Aufstellung Installation - Inbetriebnahme.
Dadurch schützen Sie sich und
vermeiden Schäden an Ihrem Gerät. M.-Nr. 04 726 610 /02
2 M.-Nr. 04 726 610 /02
Inhalt
Sicherheitshinweise und Warnungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Gerätebeschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Programmablauf-Anzeigeleuchten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Fehlermeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Trocknen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Vor der ersten Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Wäsche vorbereiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Maschine einschalten und Wäsche einfüllen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Programm wählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Trocknen mit Kassiergerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Trommelbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Fülltür öffnen bei Stromausfall . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Flusensieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Hinweise für den Aufsteller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Bedeutung der Symbole auf dem Typenschild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Der Trockenautomat darf nur vom Werk-Kundendienst
oder einem autorisierten Fachhändler aufgestellt und
in Betrieb genommen werden.
M.-Nr. 04 726 610 /02 3
Sicherheitshinweise und Warnungen
Lesen Sie bitte die Gebrauchsanweisung,
bevor Sie Ihren Trockenautomaten in Be
trieb nehmen. Dadurch schützen Sie sich
und vermeiden Schäden an Ihrem Tro
ckenautomaten.
Dieser Trockenautomat darf ausschließ
lich für das Trocknen von Textilien ver
wendet werden, die für das maschinelle
Trocknen gemäß Pflegeetikett geeignet sind
und die in Wasser gewaschen wurden.
Brandgefahr besteht bei Textilien
die Schaumgummi-, Gummi- oder gummi
–
ähnliche Anteile enthalten.
die mit feuergefährlichen Reinigungsmit
–
teln behandelt sind.
die mit Haarfestiger-, Haarspray- und Na
–
gellackentferner- oder ähnlichen Rückständen behaftet sind.
– z.B. Küchenwäsche, die öl-, fetthaltige
oder sonstige Rückstände aufweist.
Außerdem dürfen in diesem Trockenau-
tomaten keine Mops, Aufnehmer und
Wischlappen, die mit Rückständen, wie z.B.
Wachs oder Chemikalien behaftet sind, behandelt werden.
-
-
-
-
-
-
-
spielen oder sogar selbst den Trockenauto
maten zu bedienen.
werden. Durch unsachgemäße Reparaturen
können erhebliche Gefahren für den Benut
zer entstehen.
ein Schutzleitersystem angeschlossen wird.
Es ist sehr wichtig, daß diese grundlegende
Sicherheitsvorkehrung vorhanden ist. Im
Zweifelsfall die Hausinstallation durch einen
Fach- mann überprüfen lassen. Der Herstel
ler kann nicht verantwortlich gemacht wer
den für Schäden, die durch eine fehlende
oder unterbrochene Schutzleitung verur
sacht werden.
Netzstecker gezogen, der Hauptschalter
oder die Sicherung (bauseitig) ausgeschaltet ist.
und Bedienungselemente des Trockenautomaten.
Erlauben Sie Kindern nie, im, auf oder in
der Nähe des Trockenautomaten zu
-
Reparaturen an Elektro- und Gasgeräten
dürfen nur von Fachkräften durchgeführt
-
Die elektrische Sicherheit dieses Gerätes
ist nur dann gewährleistet, wenn es an
-
-
-
Der Trockenautomat ist nur dann elektrisch vom Netz getrennt, wenn der
Beschädigen, entfernen oder umgehen
Sie nicht die Sicherheitseinrichtungen
Beschädigte Textilien mit Füllungen (z.B.
Kissen oder Jacken) dürfen nicht ge
trocknet werden. Die herausfallende Füllung
kann einen Brand verursachen.
Bei kritischen Textilien kann es zu einer
Selbstentzündung des Trockengutes
kommen, daher soll nach Beendigung des
Trockenprogramms oder Unterbrechung der
Stromversorgung, der Trockenautomat rasch
entladen werden.
Die Installation eines Feuerlöschers in unmit
telbarer Nähe ist ratsam.
Die Wäsche darf nicht vor Beendigung
des Trockenprogramms, das heißt, nicht
ohne Abkühlphase aus dem Trockenauto
maten entnommen werden.
Heiße Wäsche kann durch Selbstentzün
dung zu einem Brand führen, wenn sie gela
gert oder verpackt wird.
-
-
-
Geräte bei denen Bedienungselemente
oder die Isolierung von Leitungen be
schädigt sind, dürfen vor einer Reparatur
nicht mehr betrieben werden.
Defekte Bauteile dürfen nur gegen Miele
Original-Ersatzteile ausgetauscht wer
den. Nur bei diesen Teilen gewährleisten wir,
dass sie im vollen Umfang die Sicherheits
anforderungen erfüllen, die wir an unsere
Geräte stellen.
-
-
Sollten Sie einen alten Trockenautomaten
ausrangieren (zur Verschrottung geben),
dann machen Sie das Türschloss unbrauch
bar. Sie verhindern damit, dass sich spielen
de Kinder einsperren und in Lebensgefahr
geraten.
-
-
-
-
-
4 M.-Nr. 04 726 610 /02
Sicherheitshinweise und Warnungen
Benutzen Sie den Trockenautomaten nur,
wenn alle abnehmbaren Außenverklei
dungsteile montiert sind und somit kein Zu
griff zu stromführenden oder sich drehenden
Maschinenteilen besteht.
Auf der Maschinenrückseite befindet
sich die Luft-Ansaugöffnung des Tro
ckenautomaten. Diese Ansaugöffnung darf
auf keinen Fall verschlossen werden. Den
Maschinendeckel des Trockenautomaten
deshalb nicht mit jeglicher Art von Decken
und Tüchern abdecken.
Brand- und Explosionsgefahr!
Lagern oder verwenden Sie in der Nähe
des Trockenautomaten kein Benzin, Petro
leum oder sonstige leicht entzündliche Stof
fe.
Brandgefahr!
Betreiben Sie den Trockenautomaten
niemals ohne das eingebaute Flusensieb.
Ein beschädigtes Flusensieb muss umgehend ausgetauscht werden.
Die Flusen verstopfen sonst die Luftwege,
Heizung und Abluftleitung.
Eine einwandfreie Funktion des Trockenautomaten kann dann nicht mehr gewährleistet
werden.
Desinfektions- und Reinigungsmittel ent-
halten häufig Chloride (Salze). Trocknen
solche Mittel auf Edelstahloberflächen ab,
greifen die verbleibenden Chloride den
Edelstahl an und erzeugen Rost.
Am sichersten schützen Sie den Edelstahl
Ihres Gerätes vor Rostschäden, wenn Sie
nur chloridfreie Mittel zum Waschen/Desinfi
zieren und zum Reinigen aller Edelstahlflä
chen verwenden. Lassen Sie sich im Zwei
felsfall die Unbedenklichkeit des Mittels
durch den Hersteller bestätigen.
Versehentlich auf die Edelstahloberfläche
geratene chloridhaltige Mittel mit Wasser ab
waschen. Danach die Oberfläche mit einem
Tuch trockenreiben.
Zur Reinigung des Trockenautomaten
darf kein Hochdruckreiniger und kein
Wasserstrahl benutzt werden.
-
-
-
-
-
-
-
-
Achtung ! Schaltet der Trockenautomat
während des Trocknungsvorganges vor
zeitig ab, ohne die Störmeldung durch die
rote Leuchte anzuzeigen, kann dieses auf
erhöhte Temperaturen im Motorraum zurück
zuführen sein.
Thermostate setzen den Trockenautomaten
still. In diesem Falle prüfen Sie bitte die
Dichtungen und Verschlüsse an der Einfüll
tür.
Der Zustand der Abluftleitung bzw. Öffnun
gen ist ebenfalls zu überprüfen.
Werden keine Schäden an den überprüften
Teilen festgestellt, kann der Trockenautomat
neu gestartet werden.
Im Fehlerfalle bitte sofort den Kundendienst
benachrichtigen.
Vorsichtsmaßnahmen bei Gasgeruch
-Gelten nur in Verbindung mit gasbeheiz
ten Trockenautomaten-
^ Sofort alle Flammen löschen!
^ Sofort alle Fenster und Türen öffnen!
^ Sofort die Absperreinrichtungen am Gas-
zähler oder die Hauptabsperreinrichtung
schließen!
^ Räume in denen sich Gasgeruch bemerk-
bar macht, nicht mit offenem Licht betreten!
^
Kein Streichholz oder Feuerzeug anzün
den!
^
Nicht rauchen!
^
Keine elektrischen Funken erzeugen:
z.B. durch das Herausziehen von elektri
schen Steckern oder das Betätigen von
elektrischen Schaltern und Klingeln.
-
^
Das für den Trockenautomaten bauseitig
installierte Gas-Absperrventil schließen.
^
Kann die Ursache des Gasgeruches nicht
gefunden werden, obwohl alle Gasarmatu
ren geschlossen sind, dann ist das zustän
dige Gas-Versorgungsunternehmen sofort
anzurufen.
-
-
-
-
-
-
-
-
-
M.-Nr. 04 726 610 /02 5
Sicherheitshinweise und Warnungen
Achtung! Vor Abschluss der Arbeiten
bei Inbetriebnahme, Wartung, Umbau
und Reparatur sind sämtliche gasführenden
Bauteile, vom Handabsperrventil bis zur
Brennerdüse, auf Dichtigkeit zu überprüfen.
Messstutzen am Gasventil, am Anschluss
druckwächter und am Brenner sind beson
ders zu beachten.
Die Überprüfung ist bei eingeschaltetem
und bei ausgeschaltetem Brenner durchzu
führen.
Im Fehlerfall oder bei der Reinigung und
Pflege muss das Gas-Handabsperrventil
und die Absperreinrichtung am Gaszähler
geschlossen werden.
Benutzung von Zubehör
Zubehörteile dürfen nur dann eingebaut
werden, wenn sie ausdrücklich von Miele
freigegeben sind. Wenn andere Teile anoder eingebaut werden, gehen Ansprüche
aus Garantie, Gewährleistung und / oder
Produkthaftung verloren.
-
-
-
Werden weitere Personen in die Handhabung des Trockenautomaten eingewiesen, so sind ihnen diese wichtigen Sicherheitshinweise zugängig zu machen
und/oder vorzutragen.
Bewahren Sie diese Gebrauchsanweisung
auf!
6 M.-Nr. 04 726 610 /02
Entsorgung der Transportverpackung
Die Verpackung schützt die Maschine vor
Transportschäden. Die Verpackungsmateri
alien sind nach umweltverträglichen und
entsorgungstechnischen Gesichtspunkten
ausgewählt und deshalb recycelbar.
Das Rückführen der Verpackung in den Ma
terialkreislauf spart Rohstoffe und verringert
das Abfallaufkommen. Ihr Fachhändler
nimmt die Verpackung zurück.
Entsorgung des Altgerätes
Altgeräte enthalten vielfach noch wertvolle
Materialien. Miele bietet ein Recyclingsys
tem an. Hierüber informiert Sie Ihr Fach
händler oder Vertriebszentrum.
Bitte sorgen Sie dafür, dass das Altgerät bis
zum Abtransport kindersicher aufbewahrt
wird. Hierüber informiert Sie die Gebrauchs
anweisung unter der Rubrik "Sicherheitshinweise und Warnungen".
-
-
Ihr Beitrag zum Umweltschutz
-
-
-
M.-Nr. 04 726 610 /02 7
Gerätebeschreibung

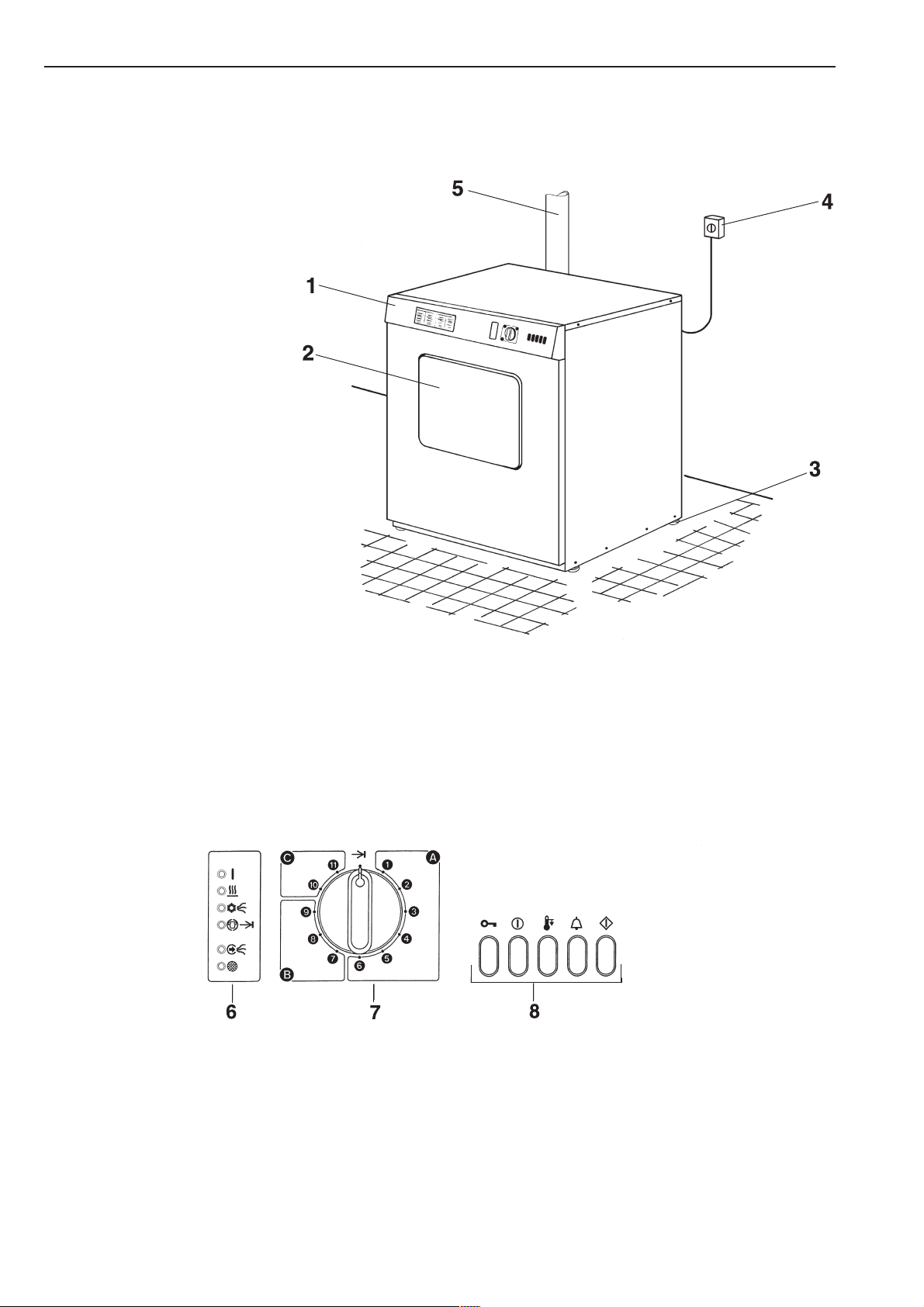

Trockenautomat T 6185
a Schalterblende
b Fülltür
c Schraubfuß, verstellbar
(4 Stück)
d Hauptschalter
e Abluftleitung / Abluftstutzen
Schalterblende
f Programmablauf-Anzeigeleuchten
g Programmwähler
h Drucktasten-Schalter
8 M.-Nr. 04 726 610 /02
Gerätebeschreibung
Drucktasten-Schalter
Taste "a Tür"
Zum Öffnen der Fülltür.
- Diese Taste rastet nicht ein.-
Schalter "s Ein-Aus"
Schalter "L Temperatur niedrig"
Programmwähler
Mit dem Programmwähler wird das Trocken
programm gewählt.
A KOCH-/BUNTWÄSCHE
Restfeuchte-Werte
-
Senkt die Trocknungstemperatur für empfindliche Textilien (z.B. aus Acryl).
Diese Funktion kann durch Eindrücken des
Schalters erreicht werden.
Schalter "l Summer"
Das Ende eines Trockenprogramms kann
durch Ertönen eines Summers angezeigt
werden.
Diese Funktion wird durch Eindrücken des
Schalters erreicht.
Taste "h Start"
Um das Programm zu starten, ist die Taste
einzudrücken.
- Diese Taste rastet nicht ein.-
A Extratrocken (-4%)
B Schranktrocken + (-2%)
C Schranktrocken (3%)
D Mangelfeucht r (13%)
E Mangelfeucht rr (20%)
F Mangelfeucht rrr (26%)
B PFLEGELEICHT
G Schranktrocken + (-2%)
H Schranktrocken (2%)
I Mangelfeucht r (8%)
C ZEITWAHL
J ohne Heizung (15 min)
K mit Heizung (20 min)
r Ende
M.-Nr. 04 726 610 /02 9
Gerätebeschreibung
Programmablauf-Anzeigeleuchten
Ein
Trocknen
Kaltluft
Knitterschutz/Ende
Abluft prüfen
Sieb prüfen
Fehlermeldungen
Fehler bzw. Störungen werden durch auf
leuchtende oder blinkende Anzeigeleuchten
angezeigt.
Bei Trockenautomaten mit Gasheizung er
lischt die Anzeigeleuchte "Gasheizung".
Heizung Gashei-
(blinkt) zung
Sicherheitszeit
(blinkt)
(erlischt)
Abluft
-
-
Sieb prüfen
(leuchtet)
Sie bedeuten:
"Heizung"
Fehler im Heizungssystem.
Abhilfe:
Benachrichtigen Sie bitte den Kun-
dendienst.
"Sicherheitszeit"
Die maximale Laufzeit des Trockenprogram
mes wurde -wegen zu hoher Restfeuchte bei
Programmstart- überschritten.
Abhilfe: Trockenprogramm bei zu hoher
Restfeuchte nochmals starten.
Bei erneuter Fehlermeldung benachrichtigen
Sie bitte den Kundendienst.
"Abluft" (ohne Funktion)
"Sieb prüfen"
Das Flusensieb ist verstopft.
Abhilfe:
Flusensieb nach Programmende rei
nigen.
-
10 M.-Nr. 04 726 610 /02
Die Anzeigeleuchten "Trocknen", "Kaltluft"
und "Knitterschutz/Ende" blinken nach ei
nem Stromausfall oder einer Programmun
terbrechung (z.B. die Fülltür wurde geöff
net und wieder geschlossen). Mit
Betätigung der Taste "Start" erlöschen die
blinkenden Anzeigeleuchten wieder.
Dieses ist keine Fehlermeldung im übli
chen Sinn.
-
Gerätebeschreibung
-
-
-
Gilt nur für Trockenautomaten mit Gashei
zung
"Gasheizung"
Die Anzeigeleuchte "Gasheizung" erlischt
und der Trockenautomat schaltet nach ca. 7
Minuten ab, wenn
die bauseitige Gaszufuhr zum Trockenau
–
tomaten unterbrochen ist (z.B. durch ein
nicht geöffnetes Gas-Absperrventil).
Abhilfe:
– nach dem Start eines Programmes eine
Zündstörung aufgetreten ist.
Abhilfe:
schalten des Trockenautomaten und Betätigung der Taste "Start" beheben.
– die Abluftleitung verschlossen oder stark
eingeengt ist.
Abhilfe:
gebenenfalls reinigen.
Gas-Absperrventil öffnen.
Zündstörung durch Aus- und Ein-
Abluftleitung überprüfen und ge-
-
-
–
ein zu geringer Gas-Anschlussdruck
(eventueller Druckabfall im Versorgungs
netz) vorhanden ist.
Abhilfe:
Gasversorgungsunternehmen.
Ist der Fehler nach diesen Maßnahmen wei
terhin vorhanden, so ist zur Fehlerbeseiti
gung unbedingt der Kundendienst anzufor
dern.
Benachrichtigen Sie bitte das
-
-
-
-
M.-Nr. 04 726 610 /02 11
Trocknen
Vor der ersten Inbetriebnahme
Bevor Sie den Trockenautomaten mit Wä
sche beladen, sollten Sie das Innere der
Trommel mit einem weichen, trockenen Tuch
reinigen.
-
Wäsche vorbereiten
Sortieren Sie die Wäsche nach Faser- und
Gewebeart. Dadurch erreichen Sie ein
gleichmäßiges Trockenergebnis.
Nicht alle Textilien eignen sich zum Trocknen
in einem Trockenautomaten. Beachten Sie
deshalb die Angaben des Textilherstellers im
Pflegeetikett.
Die Symbole bedeuten:
q = Trocknen mit normaler Temperatur
r = Trocknen mit niedriger Temperatur
s = nicht maschinell trocknen
Textilien aus Wolle/Wollgemischen neigen
zum Verfilzen. Sie sollten deshalb nicht im
Trockenautomaten getrocknet werden.
Stärkewäsche kann im Trockenautomaten
getrocknet werden. Die richtige Feuchtigkeit
für das Bügeln oder Mangeln erreichen Sie
durch entsprechende Programmwahl.
Sortieren Sie die Wäsche nach dem ge
wünschten Trockengrad. Ein Sortieren nach
Größe ist nicht erforderlich.
Bett- und Kopfkissenbezüge sollten zuge
knöpft werden, damit beim Trocknen keine
Kleinteile hineingeraten.
Nutzen Sie möglichst die angegebene maxi
male Beladungsmenge. Unterbeladung ist
unwirtschaftlich. Überfüllung beeinträchtigt
das Trockenergebnis und die Wäschescho
nung.
-
-
Maschine einschalten und Wäsche
einfüllen
^ Hauptschalter einschalten (bauseitig).
-
-
Reine Leinengewebe neigen im Trockenautomaten zum "Aufrauhen". Beachten Sie deshalb die Herstellerangaben.
Wichtig! An Textilien befindliche größere
Metallteile (Schnallen, Haken. Ösen, Schließer von Reißverschlüssen usw.) müssen vor
dem Trocknen in ein Tuch eingebunden werden. Dieses schützt die Trommel des Tro
ckenautomaten vor Beschädigungen (Krat
zer und Beulen).
Bei Textilien mit geschlossenem Metallreiß
verschluss besteht die Gefahr, dass die Ab
tastelektroden an den Trommelrippen über
brückt werden. Das bewirkt, daß der
Trockenvorgang nicht oder erst zu spät
beendet wird. Trocknen Sie diese Textilien
nur mit geöffnetem Reißverschluss.
Beschädigte Textilien mit Füllungen (z.B.
Kissen oder Jacken) dürfen nicht getrock
net werden. Die herausfallende Füllung
kann einen Brand verursachen!
-
-
-
-
-
-
^ Schalter "s Ein-Aus" eindrücken.
^ Taste "a Tür" drücken und die Fülltür öff-
nen.
^ Wäsche einfüllen.
Legen Sie die vorsortierte Wäsche gut aufgelockert in die Trommel.
Wäsche-Füllgewichte (Trockenwäsche)
Trockenautomat T 6185
Trommelinhalt 185 Liter
Koch/Buntwäsche 7,5 kg
Pflegeleicht und Fein/Synthetik 2,5 kg
Es dürfen keine Wasch-Dosierbehälter
oder ähnliches in der Wäsche sein!
Gewirkte Textilien (Trikotwäsche) neigen zum
Einlaufen. Übertrocknen verstärkt diesen Ef
fekt. Deshalb sollten Sie für diese Textilien
das Programm "Extratrocken" nicht wählen.
12 M.-Nr. 04 726 610 /02
-
Trocknen
Programm wählen
A KOCH-/BUNTWÄSCHE
Zum Trocknen von Baumwoll- / LeinenTextilien.
Restfeuchte-Werte
A Extratrocken (-4%)
B Schranktrocken + (-2%)
C Schranktrocken (3%)
D Mangelfeucht r (13%)
E Mangelfeucht rr (20%)
F Mangelfeucht rrr (26%)
B PFLEGELEICHT
Zum Trocknen von Synthetik /
Mischgewebe- Textilien.
G Schranktrocken + (-2%)
Keine Wäschestücke beim Schließen der
Fülltür einklemmen. Schäden an den Textilien sind sonst die Folge.
^ Fülltür schließen.
^ Programm wählen:
Der Trockenautomat ist mit einem elektronischen Abtastsystem ausgestattet, das den
Feuchtigkeitsgehalt der Wäsche ständig
überwacht.
Sobald der gewählte Trockengrad erreicht
ist, wird die Wäsche abgekühlt und der Tro
ckenvorgang automatisch beendet.
-Der Programmwähler kann in Rechts- oder
Linksdrehung betätigt werden.Für die verschiedenen Textilarten und je
nach gewünschter Weiterbehandlung sind
mit dem Programmwähler verschiedene Pro
gramme wählbar:
H Schranktrocken (2%)
I Mangelfeucht r (8%)
C ZEITWAHL
Lüften und Zeittrocknen
J ohne Heizung (15 min)
Zum Durchlüften von Textilien.
K mit Heizung (20 min)
Zum Trocknen von geringen Wäschemengen bzw. zum Nachtrocknen einzelner Wäschestücke.
-
^
Eventuell die Funktionen "L Temperatur
niedrig" und/oder "l Summer" wählen.
^
Taste "h Start" eindrücken.
- Das gewählte Trockenprogramm wird ge
-
startet.-
-
M.-Nr. 04 726 610 /02 13
Trocknen
Hinweise
1. Die Fülltür kann während des Betriebes
geöffnet werden (Taste "Tür" drücken),
um Textilstücke nachzulegen oder vorzei
tig zu entnehmen. Zur Fortsetzung des
Trockenprogramms die Fülltür schließen
(das Gebläse schaltet sich aus Sicher
heitsgründen automatisch ein, wenn die
Temperatur im Trocknerinneren hoch ist
und die Anzeigeleuchten "Trocknen",
"Kaltluft" und "Knitterschutz/Ende" blin
ken) und die Taste "Start" drücken.
2. Soll ein Programm neu gewählt werden,
ist zuerst der Programmwähler auf "Ende"
und anschließend auf das gewünschte
Programm zu stellen. Um das neue Pro
gramm zu starten, Taste "Start" drücken.
-Die Anzeigeleuchte "Ein" blinkt, wenn
nach dem Start eines Programmes der
Programmwähler verstellt wird. Sie hört
auf zu blinken, wenn der Programmwähler wieder auf das zuerst gewählte Programm zurückgestellt oder zum Beenden
des Programmes auf "Ende" gestellt
wird.-
3. Die Anzeigeleuchte "Sieb prüfen" leuchtet
auf, wenn das Flusensieb gereinigt werden muss. Die Reinigung bitte sofort
nach Programmende vornehmen (weitere
Angaben auf Seite 17).
4. Die Anzeigeleuchte "Gasheizung" geht
aus und nach ca. 5 Minuten schaltet der
Trockenautomat ab, wenn bei gasbeheiz
ten Trockenautomaten eine Zündstörung
auftrat. Die Zündstörung durch Aus- und
Einschalten des Trockenautomaten und
Betätigung der Taste "Start" beheben.
Treten diese Zündstörungen häufiger auf,
dann benachrichtigen Sie bitte den Kun
dendienst.
5. Die Wäsche darf nicht vor Beendigung
des Trockenprogramms, das heißt, nicht
ohne Abkühlphase aus dem Trockenau
tomaten entnommen werden.
Heiße Wäsche kann durch Selbstentzün
dung zu einem Brand führen, wenn sie
gelagert oder verpackt wird.
-
-
-
-
-
6. Wird die Wäsche in der Waschmaschine
im letzten Spülgang mit Warmwasser ge
spült, ergibt sich durch geringere Rest
-
-
-
feuchte und Restwärme der Wäsche eine
kürzere Verarbeitungszeit und somit eine
Energieersparnis.
Das Ende des Trockenprogramms wird
durch Aufleuchten der Anzeigeleuchte
"~ r Knitterschutz/Ende" und -falls ge
wählt- durch Ertönen des Summers ange
zeigt.
Programmwähler auf "r Ende" stellen.
^
Taste "a Tür" drücken und die Fülltür
^
öffnen.
Wäsche entnehmen.
^
- Keine Wäschestücke in der Trommel las
sen. Diese Textilien können sonst beim
nächsten Trockenprogramm Schaden
durch Übertrocknen nehmen.-
Wird die Wäsche nach beendetem Programm nicht gleich dem Trockenautomaten entnommen, setzt automatisch ein
Knitterschutz-Intervallbetrieb ein.
Das heißt, die Trommel wird in kurzzeitigen Abständen bewegt, so dass eine Bildung von Liegefalten weitgehend verhindert wird.
Der Knitterschutz-Intervallbetrieb endet
nach ca. 59 Minuten.
^
Flusensieb reinigen ( s. Seite 17).
- Die Reinigung ist nach jedem Trocken
programm vorzunehmen.-
Sind keine weiteren Trockenprogramme
mehr vorgesehen:
^
Fülltür schließen.
^
Schalter "s Ein-Aus" betätigen um den
Trockenautomat auszuschalten.
^
Hauptschalter ausschalten(bauseitig).
-
-
-
-
-
-
14 M.-Nr. 04 726 610 /02
Trocknen mit Kassiergerät
C 4031 / C 4051 / C 5002 /
C 4060 / C 4065 / C 4070
Wird der Trockenautomat anders als in der
beschriebenen Reihenfolge bedient, ist mit
dem Verlust des Geldes bzw. Wertmarke zu
rechnen.
1. Wäsche einfüllen und die Fülltür
schließen.
2. Schalter "s Ein-Aus" eindrücken.
3. Programm wählen.
4. Eventuell die Funktion "L Temperatur
niedrig" und "l Summer" wählen.
5. Geld bzw. Wertmarke einwerfen.
6. Taste "h Start" eindrücken.
Trocknen
Entleeren Sie den Münzkasten täglich. Es
verhindert eine Anhäufung von Münzen
bzw. Wertmarken im Münzkasten, was
letztlich zu einer Betriebsstörung führt.
M.-Nr. 04 726 610 /02 15
Hinweise
Trommelbeleuchtung
Das Innere der Trommel wird durch eine hit
zebeständige Glühlampe beleuchtet.
Ersatz-Glühlampen sollten nur über den
Miele-Fachhandel oder Miele-Kunden
dienst bezogen werden. Die Glühlampe
darf nur die maximale Leistung haben, die
auf dem Typenschild und der Kappe an
gegeben ist.
Defekte Glühlampe auswechseln:
Zum Auswechseln der Glühlampe den
Hauptschalter (bauseitig) ausschalten.
Fülltür öffnen.
^
-
-
Fülltür öffnen bei Stromausfall
-
Die Fülltür nur mit dem mitgelieferten
^
Deckelöffner öffnen.
^
Kappe über der Einfüllöffnung -im Inneren
des Trockners- von Hand abschrauben.
^
Die Glühlampe auswechseln und die Kap
pe wieder aufschrauben.
Achten Sie auf den festen Sitz der Kappe.
Es kann sonst Feuchtigkeit eindringen
und einen Kurzschluss verursachen.
Luft-Ansaugöffnung
Auf der Maschinenrückseite befindet sich
die Luft-Ansaugöffnung des Trockenautomaten. Diese Ansaugöffnung darf auf keinen
Fall verschlossen werden. Den Maschinendeckel des Trockenautomaten deshalb nicht
mit jeglicher Art von Decken und Tüchern
abdecken.
-
16 M.-Nr. 04 726 610 /02
Reinigung und Pflege
Flusensieb
Ein Flusensieb in der Fülltür fängt anfallende
Flusen auf.
Das Flusensieb ist nach jedem Trockenpro
gramm und nach Aufleuchten der Anzeige
leuchte "l Sieb prüfen" zu reinigen.
Es ist darauf zu achten, dass das Flusensieb
nicht beschädigt wird.
-
-
Trockenautomat
Vor Beginn der Reinigung ist der Trockenau
tomat über den Hauptschalter (bauseitig)
auszuschalten.
Bei gasbeheizten Trockenautomaten müssen
zusätzlich das Gas-Handabsperrventil und
die Absperreinrichtung am Gaszähler ge
schlossen werden.
Zur Reinigung des Trockenautomaten darf
kein Hochdruckreiniger und kein Wasser
strahl benutzt werden.
Trocknergehäuse, Schalterblende und
^
Kunststoffteile nur mit einem milden Reini
gungsmittel oder einem weichen, feuchten
Tuch reinigen und anschließend trockenrei
ben.
Nach dem Trocknen von Stärkewäsche
^
sollte die Trommel mit einem weichen
feuchten Tuch ausgewischt werden.
-
-
-
-
-
^ Fülltür öffnen und das Flusensieb aus der
Halterung ziehen.
^ Die Flusen auf dem Sieb nur von Hand ab-
streifen (keine spitzen oder scharfkantigen
Gegenstände benutzen).
^
Im Hohlraum der Halterung befinden sich
ebenfalls Flusen. Diese Flusen sind durch
den breiten Spalt auf der Unterseite der
Halterung zu entfernen.
^
Das gereinigte Flusensieb wieder in die
Halterung schieben und die Tür schließen.
Sollte das Flusensieb stark verklebt oder
verstopft sein, kann es auch unter fließen
dem Warmwasser gereinigt werden.
Das Flusensieb ist nach dieser Nassreini
gung gut abzutrocknen.
-
-
^ Reinigen Sie den Trockenautomaten auf
keinen Fall mit einem Scheuermittel.
Auf Flusenablagerungen zu kontrollieren
und, wenn nötig, zu reinigen sind jährlich
einmal durch den Werkskundendienst:
Brenner und Brennerraum (bei Gasheizung),
Heizregister und Heizschacht (bei Elektroheizung)
^
der gesamte Innenraum des Trockenauto
maten
^
Lüfterflügel des Abluftgebläses
Bei nicht zeit -und fachgerechter Wartung
sind Leistungsverluste und Funktionsstörun
gen (Brandgefahr) nicht auszuschließen.
-
-
M.-Nr. 04 726 610 /02 17
Hinweise für den Aufsteller
Der Trockenautomat darf nur vom
Werk-Kundendienst oder einem autorisier
ten Fachhändler aufgestellt und in Betrieb
genommen werden.
Beachten Sie die beiliegenden Installations
anweisungen und den Installationsplan, sie
sind wichtig für die Aufstellung.
Beim Anschluss der Abluftleitung an den
Abluftstutzen des Trockenautomaten muss
-
-
auf besonders gute Verbindung und Luft
dichtigkeit geachtet werden.
Das Rohrende einer ins Freie geleiteten Ab
luftleitung ist gegen Witterungseinflüsse
durch einen z.B. nach unten gehenden 90°
-Bogen zu schützen.
-
-
Stellen Sie den Trockenautomaten nicht in
frostgefährdeten Räumen auf.
Während des Betriebes ist für eine ausrei
chende Belüftung des Raumes zu sorgen.
Führen Sie dem Trockenautomaten saubere
Frischluft und keine mit Chlor-, Fluor- oder
anderen Lösungsmittel-Dämpfen durchsetz
te Frischluft zu.
Gas- und elektrobeheizte Geräte dürfen
nicht mit Reinigungsmaschinen, die mit
FCKW-haltigen Lösungsmitteln arbeiten, in
einem Raum betrieben werden. Austretende
Dämpfe zersetzen sich bei der Verbrennung
zu Salzsäure, wodurch unangenehme Folgeschäden an Wäsche und Maschine hervorgerufen werden.
Bei Aufstellung in getrennten Räumen darf
kein Luftaustausch erfolgen.
Die Umgebung des Trockenautomaten -insbesondere der Bereich der Luftansaugungmuss frei von Flusen gehalten werden, damit
diese nicht angesaugt werden können. An
gesaugte Flusen setzen sich im Trockenau
tomaten fest und führen zu Funktionsstörun
gen.
-
-
-
-
-
Zur Erleichterung der späteren Rohrreini
gung sollten möglichst an Bögen Reini
gungsklappen angebracht werden.
Bei ansteigenden Abluftleitungen ist an der
tiefsten Stelle eine Kondensatabführung vor
zusehen.
Der Trockenautomat ist mit einem Abluftge
bläse ausgerüstet, das während des Betrie
bes einen dementsprechenden Geräusch
pegel verursacht.
Eine Minderung dieses Geräuschpegels ist
durch Anbau eines Schalldämpfers (im
Fachhandel erhältlich) an den Abluftstutzen
des Trockenautomaten möglich.
Ein Fundament ist für den Trockenautomaten
nicht erforderlich. Unebenheiten des Bodens
sind jedoch auszugleichen.
Für einen einwandfreien Lauf ist es wichtig,
dass der Trockenautomat waagerecht aufgestellt wird.
Um dem Kundendienst eine spätere War
tung zu erleichtern, dürfen die im Installa
tionsplan angegebenen Mindestmaße und
der Wandabstand nicht unterschritten wer
den.
-
-
-
-
-
-
-
-
-
Die Abluftleitung darf nicht in einen mit Gas-,
Kohle- oder Ölfeuerstellen belegten Kamin
geführt werden. Die feuchtwarme Luft ist auf
dem kürzesten Weg ins Freie oder in einen
hierfür geeigneten Entlüftungskanal zu lei
ten. Die Abluftleitung muß, bedingt durch die
höhere Luftgeschwindigkeit, strömungstech
nisch günstig verlegt werden (wenig Bögen,
kurze Leitungen, gut ausgebildete und auf
Luftdichtigkeit geprüfte Anschlüsse und
Übergänge).
Siebe und Jalousien dürfen in die Abluftlei
tung nicht eingebaut werden.
18 M.-Nr. 04 726 610 /02
-
-
-
Hinweise für den Aufsteller
Den Trockenautomaten durch Verstellen der
Schraubfüße waagerecht ausrichten.
Nach dem Ausrichten müssen die Scheiben
mit einem Schraubendreher zum Boden
blech festgezogen werden.
Die Anschlüsse des Trockenautomaten sind
nach beiliegendem Installationsplan vorzunehmen.
-
Nach erfolgtem Elektroanschluss sind unbe
dingt alle demontierten Außenverkleidungs
teile wieder zu montieren.
Gasanschluss
Den Gasanschluss darf nur ein zugelasse
ner Installateur unter Einhaltung der länder
spezifischen Vorschriften wie zum Beispiel:
DVGW-TRGI, DVGW-TRF (Deutschland)
–
ÖVGW-TR Gas, ÖVGW-TRF (Österreich)
–
SVGW-Gas (Schweiz) sowie
–
Vorschriften des zuständigen Gasversor
–
gungsunternehmens
regionale Bauordnungen und
–
Feuerungsverordnungen vornehmen.
–
Beachten Sie den beiliegenden Installations
plan und die Installationsanweisungen, sie
sind wichtig für den Gasanschluss.
-
-
-
-
-
-
Nach erfolgter Aufstellung des Trockenautomaten sind unbedingt alle demontierten Außenverkleidungsteile wieder zu montieren.
Elektroanschluss
Die elektrische Ausrüstung des Trockenautomaten entspricht den Normen IEC 335-1
und IEC 335-2-11.
Den Elektroanschluss darf nur ein zugelas
sener Elektro-Installateur unter Einhaltung
der länderspezifischen Vorschriften wie z.B.
- VDE (Deutschland), ÖVE (Österreich) und
SEV (Schweiz) - und der Vorschriften des zu
ständigen Elektrizitätswerkes vornehmen.
Beachten Sie den beiliegenden Schaltplan
(befindet sich in der Maschine hinter der
Schalterblende) und Installationsplan. Diese
Pläne sind wichtig für den Elektroanschluss.
Der Trockenautomat darf nur an die auf dem
Typenschild angegebene Spannung und
Frequenz angeschlossen werden.
Die Elektroheizung ist werkseitig auf 8,1 kW
eingestellt.
-
Die Gasheizung ist werkseitig entsprechend
der gastechnischen Angaben auf dem Gerät
(siehe Aufkleber auf der Maschinenrückseite) eingestellt.
Das Gerät darf nicht mit einer anderen
Gasart betrieben werden!
Nach erfolgtem Gasanschluss sind unbedingt alle demontierten Außenverkleidungs
teile wieder zu montieren.
Reparaturen an Gasgeräten nicht selbst
durchführen! Schäden dürfen nur durch
-
Fachleute behoben werden.
Wenden Sie sich bitte umgehend an den
Werk-Kundendienst oder an den autorisier
ten Fachhändler.
Kassiergerät
Der Trockenautomat kann mit einem Kassier
gerät* ausgerüstet werden. Dazu ist ein ent
sprechender Adapter* erforderlich. Die not
wendige Umprogrammierung des
Trockenautomaten kann nur vom
Miele-Werkkundendienst bzw. Miele-Fach
händler durchgeführt werden.
Alle mit * gekennzeichneten Teile sind im
Miele-Fachhandel oder Miele-Kundendienst
erhältlich.
-
-
-
-
-
-
M.-Nr. 04 726 610 /02 19
Bedeutung der Symbole auf dem Typenschild
1 Maschinentyp
2 Fabrikationsnummer
3 Spannung/Frequenz
4 Steuersicherung
5 Antriebsmotor
6 Tellerdurchmesser/Telleranzahl *
7 Trommeldaten
8 Trommeldurchmesser/Trommeltiefe *
9 Schleuderdrehzahl *
10 Trommelinhalt/Wäschetrockengewicht
11 Kinetische Energie *
12 Hochlaufzeit *
13 Bremszeit *
14 Heizung
15 Elektroheizung
16 Sicherung (bauseitig)
17 Dampfheizung indirekt *
18 Dampfheizung direkt *
19 Gasheizung
20 Inbetriebnahmedatum
21 DVGW-Reg.-N° (Wasser) *
22 Feld für Prüfzeichen / CE - 0063 (Gas)
* gilt nicht für Trockenautomaten
Geräuschemission
A-bewerteter Schalleistungspegel
Typenschild: Elektroheizung
(bis Fabr.-Nr.46674716)
Kundendienst
Bei Störungen benachrichtigen Sie bitte den
Miele-Werkkundendienst.
Der Kundendienst benötigt Typ, Fabrika
tionsnummer (Fabr.-Nr.) und Materialnummer
(M.-Nr.).
Diese Angaben finden Sie auf dem Typen
schild -bei geöffneter Fülltür- rechts unter
halb der Einfüllöffnung bzw. auf der Maschi
nenrückseite.
-
-
-
-
T 6185 63,6 dB
gemessen nach DIN (IEC) 45 635 Kenn
zeichnung nach Maschinen-Lärmverord
nung 3. GSGV § 1 1.a
20 M.-Nr. 04 726 610 /02
-
-
M.-Nr. 04 726 610 /02 21
Änderungen vorbehalten 12.03
Dieses Papier besteht aus 100% chlorfrei gebleichtem Zellstoff und ist somit umweltschonend.
Loading...
