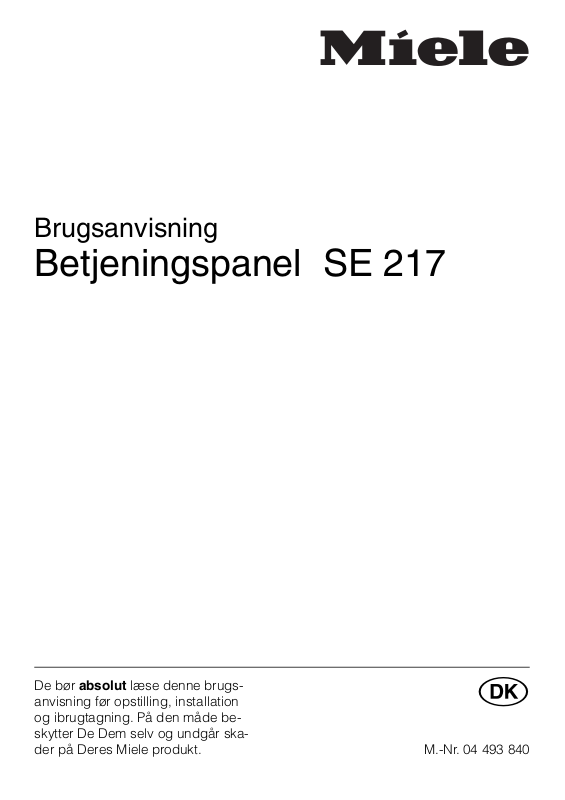

Miele SE 217 User manual
Brugsanvisning
Betjeningspanel SE 217
De bør absolut læse denne brugs-
anvisning før opstilling, installation
og ibrugtagning. På den måde beskytter De Dem selv og undgår skader på Deres Miele produkt. M.-Nr. 04 493 840
W
Indholdsfortegnelse
Beskrivelse af betjeningspanelet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Sådan beskytter De miljøet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Råd om sikkerhed og advarsler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6
Beskrivelse af automatik-uret. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8
Før betjeningspanelet tages i brug første gang . . . . . . . . . . . . . . . . . . . . . . . . . 9
Sikkerhedsanordning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Betjening
– Automatik-ur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-14
Vedligeholdelse
Rengøring og vedligeholdelse
– Front, betjeningselementer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
– Småfejl afhælpes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Garanti og service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Ibrugtagning
Eltilslutning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-19
Indbygningsvejledning
– Indbygning i underskab. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-22
– Indbygning i overskab. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-29
Betjening og indbygning af kogepladen er beskrevet i brugsanvisningen, der
medfølger kogepladen.
Beskrivelse af betjeningspanelet.
SE 217
Display og taster til automatik-uret, – /+ tast med kontrollampe
b
c Kontakt til kogezone: forrest til venstre
Kontakt til kogezone: bagerst til venstre
d
e Kontakt til kogezone: bagerst til højre
f Kontakt til kogezone: forrest til højre
Typeskilt
Fordi typeskiltet ikke er synligt mere, efter at betjeningspanelet er blevet monteret,
medfølger endnu et typeskilt, som De bedes klæbe ind på siden "Garanti og service.
3
Sådan beskytter De miljøet
Bortskaffelse af emballagen
Emballagen beskytter betjeningspanelet mod transportskader. Emballagematerialet er valgt ud fra miljømæssige
hensyn og er genanvendeligt.
Genbrug af emballagen sparer råstoffer og mindsker affaldsproblemerne.
Smid ikke emballagen i skraldespanden, men aflevér den til det nærmeste
opsamlingssted. Deres kommunekontor kan oplyse Dem om, hvor De finder
disse opsamlingssteder.
Bortskaffelse af gamle betjeningspaneler
Gamle betjeningspaneler indeholder
dele, der kan genbruges. Aflevér derfor
ikke Deres betjeningspanel på den
nærmeste losseplads, men kontakt
kommunekontoret eller en auto- eller
skrothandler om muligheden for genbrug.
Se endvidere bemærkningen under
"Råd om sikkerhed og advarsler" for
korrekt afskaffelse af gamle betjeningspaneler.
4
Råd om sikkerhed og advarsler
Dette betjeingspanel overholder de
foreskrevne sikkerhedsbestemmelser. Uhensigtsmæsssig brug kan
medføre skader på personer og betjeningspanel.
Læs venligst brugsanvisningen før
betjeningspanelet tages i brug første gang. Den giver vigtige henvisninger om indbygning, sikkerhed,
brug og vedligeholdelse af betjeningspanelet. På den måde beskytter De Dem selv og undgår skader
på betjeningspanelet.
Opbevar venligst denne brugsanvisning og giv den videre til en eventuel senere ejer!
Retningslinier vedrørende brugen
Betjeningspanelet er beregnet til brug i
almindelig husholdning til stegning,
kogning, og opvarmning af madvarer.
Al anden anvendelse er på egen risiko.
Fabrikanten kan ikke gøres ansvarlig
for skader, opstået på grund af forkert
brug eller betjening.
Teknisk sikkerhed
Før tilslutning af betjeningspanelet
bør De sikre Dem, at tilslutningsbestemmelserne i Deres hjem stemmer
overens med angivelserne på typeskiltet. Kontakt en autoriseret elinstallatør.
Betjeningspanelets elsikkerhed
kan kun garanteres, når der er
etableret forskriftsmæssig jordforbindelse. Det er meget vigtigt, at denne
grundliggende sikkerhedsforanstaltning kontrolleres, og at installationerne
i tvivlstilfælde gennemgås af en fagmand. Producenten kan ikke gøres ansvarlig for skader, der er opstået pga.
manglende eller beskadiget jordforbindelse.
Betjeningspanelet må kun benyt-
tes i indbygget stand. Kun da kan
De være sikker på ikke at komme i berøring med strømførende dele.
5
Råd om sikkerhed og advarsler
Eventuelle reparationer på de elek-
triske dele må kun foretages af fagfolk. Reparationer, foretaget af ukyndige, kan medføre betydelig risiko for
brugeren og dækkes ikke af Mieles garantiordning.
Betjeningspanelet er først totalt af-
brudt fra elnettet, når:
– ledningen er trukket ud af stikkontak-
ten.
– hovedafbryderen er slukket.
– sikringerne er skruet ud.
Betjeningspanelet må aldrig tilslut-
tes elnettet via en forlængerledning. Forlængerledninger giver ikke
den nødvendige sikkerhed.
Bortskaffelse af gammelt betjeningspanel
Hvis betjeningspanelet skal kasseres, bør De klippe stikket af lednin-
gen så panelet ikke kan bruges.
Producenten kan ikke gøres ansvarlig for skader, der måtte opstå som
følge af en tilsidesættelse af de nævnte råd om sikkerhed.
6
Automatik-uret kan
– vise klokkeslæt.
Funktionsbeskrivelse - automatik-ur
Tast er
Med tasterne kan De
–indkode klokkeslæt.
–indkode begyndelsen af en tilbered-
ningsproces.
– automatisk tænde og slukke de forre-
ste kogezoner uafhængigt af hinanden.
–indkode varigheden af en tilbered-
ningsproces.
–indkode afslutningen på en tilbered-
ningsproces.
Hver tast gengives med et symbol i displayet.
Symbolet lyser, når der er tændt for en
kogezone-kontakt og den pågældende
tast er aktiveret.
7
Funktionsbeskrivelse - automatik-ur
I displayet for automatik-uret vises
Alle indkodninger eller ændringer sker
via – /+ tasten.
Med denne ændres indkodet begyndelsestidspunkt, varighed, afslutning på
en proces og klokkeslæt i trin á 1 minut.
Indkodning af tid:
Tryk på den ønskede tast.
Kontrollampen på – /+ tasten lyser.
Med – /+ tasten indkodes tiden
straks.
Tidsrummet til indkodning eller ændring af en tid vises ved, at kontrollampen på – /+ tasten lyser.
Hver gang – /+ tasten samt de øvrige
taster aktiveres, fornys tidsrummet til
indkodning.
det pågældende symbol for en kogezone, når
* den forreste venstre kogezone er pro-
grammeret.
# den forreste højre kogezone er pro-
grammeret.
t de to forreste kogezoner er program-
meret.
Indkodningen eller ændringen sættes i
gang, når kontrollampen slukker.
8
Før betjeningspanelet tages i brug første gang
Automatik-ur
Efter tilslutning blinker "12:00" samt f
og ) symbolerne i displayet.
Indstilling af klokkeslæt
f og ) tasterne trykkes ind samtidig.
I displayet lyser "12:00" konstant og
kontrollampen på – /+ tasten lyser.
Klokkeslættet indstilles i timer:minutter med – /+ tasterne.
Tidsrummet til indkodning eller ændring af en tid vises ved, at kontrollampen på – /+ tasten lyser.
Når kontrollampen på – /+ tasten slukker, er klokkeslættet indstillet. Kolonet
blinker.
9
Sikkerhedsanordning
Elektronisk børnesikring af kogezonerne
Børnesikringen forhindrer, at kogezonerne kan benyttes.
Børnesikringen aktiveres:
Tryk på f tasten, indtil nøglesymbolet vises i dispalyet.
Herefter kan der ikke tændes for kogezonerne.
Kort efter vises atter klokkeslættet i displayet. Når en tast aktiveres, vises nøglesymbolet atter.
Børnesikringen slås fra:
Tryk på f tasten, indtil nøglesymbolet slukker i displayet.
Efter en strømafbrydelse, skal børnesikringen atter aktiveres.
10
