CSAD 1300
CSAD 1400
M.-Nr. 07 600 511
Inhalt
de 3
Sicherheitshinweise .................................................3
Montagehinweis....................................................3
Einbau von mehreren Geräten ......................................3
Montage..........................................................4
Reinigung und Pflege ...............................................8
gb
Warning and Safety instructions .......................................9
Installation instructions ..............................................9
Installation of several appliances ....................................9
Installation .......................................................10
Cleaning and care .................................................14
fr
Prescriptions de sécurité ............................................15
Montage.........................................................16
Nettoyage et entretien ..............................................20
nl
Opmerkingen omtrent uw veiligheid ...................................21
Montagerichtlijnen .................................................21
Montage.........................................................22
Reiniging en onderhoud ............................................26
9
15
21
2
Sicherheitshinweise
CSAD 1400 darf nicht am Salamander (CS 1421) und
~
Gaswok (CS 1028) montiert werden.
Nehmen Sie das Gerät nicht in Betrieb, wenn der Deckel
~
heruntergeklappt ist. Durch die Hitzeeinwirkung kann dieser
beschädigt werden.
de
Benutzen Sie CSAD 1300 / CSAD 1400 nicht als Ablage
~
fläche.
Klappen Sie den Deckel erst herunter, wenn das Gerät
kalt und die Restwärmeanzeige (falls vorhanden) erlo
schen ist.
Montagehinweis
Zur Befestigung des Deckels liegen Schrauben bei.
Ist eine Befestigung mit Schrauben nicht möglich, z. B. bei
Arbeitsplatten aus Naturstein, kann der Deckel auf die Arbeitsplatte geklebt werden.
Einbau von mehreren Geräten
Bei Einbau von mehreren Geräten mit der CSZL 1500 muss
–
ein Ausgleichsblech c zwischen Arbeitsplatte und Deckel
angebracht werden (siehe Markierungen in der Abbildung)
–
im vorderen Bereich an den äußeren Geräten ein Gummi
puffer d geklebt werden.
Beispiel für drei Geräte:
-
-
-
3
de
Montage
^ Kleben Sie das Dichtprofil a auf die Rahmenmitte an der
Hinterseite des Gerätes.
^
Legen Sie den Deckel über das Gerät.
4
de
^ Schieben Sie den Deckel bis zur Hinterkante des Gerätes.
Achten Sie darauf, dass der Deckel bündig mit dem Gerät
abschließt.
^
Schieben Sie die seitlichen Scharnierabdeckungen b über
die Scharniere.
5
de
^ Befestigen Sie den Deckel und das Ausgleichsblech (bei
Einbau mehrerer Geräte) c mit den mitgelieferten Befestigungsschrauben auf der Arbeitsplatte.
^
Achten Sie darauf, dass der Deckel eben auf dem Gerät
aufliegt.
Ist dies nicht der Fall, kann dieser mit den Stellschrauben
e nachjustiert werden.
6
Abdeckung abbauen
Montieren Sie die Abdeckleiste f.
^
^ Kleben Sie die beiliegenden Gummipuffer (siehe Einbau
von mehrereren Geräten) an der Vorderseite unter die Abdeckung.
de
^
Ziehen Sie die Scharnierabdeckung b nach außen ab.
^
Hebeln Sie mit einem flachen stumpfen Gegenstand g die
Abdeckleiste nach oben.
Achten Sie bitte darauf, dass keine Kratzer oder Beschädi
gungen an der Abdeckung und der Scharnierabdeckung ent
stehen.
^
Lösen Sie die Befestigungsschrauben der Abdeckung.
-
-
7
de
Reinigung und Pflege
,
Dampf-Reinigungsgerät. Der Dampf kann an spannungs
führende Teile des Gerätes gelangen und einen Kurz
schluss auslösen.
Die Abdeckung darf zur Reinigung erst heruntergeklappt
werden, wenn das Gerät kalt und die Restwärmeanzeige erlo
schen ist.
Verwenden Sie zum Reinigen keinesfalls ein
-
-
-
Reinigen und Trocknen Sie die Abdeckung nach jedem Be
nutzen.
Verwenden Sie zur Reinigung keinesfalls gewerbliche son
dern ausschließlich haushaltsübliche Spülmittel.
Reinigen Sie die Abdeckung mit einem sauberen Schwammtuch, Handspülmittel und warmem Wasser. Trocknen Sie sie
anschließend mit einem weichen Tuch.
Sie können zur Reinigung auch ein sauberes, feuchtes Mikrofasertuch ohne Reinigungsmittel verwenden.
Zur Reinigung können die seitlichen Scharnierabdeckungen
abgenommen werden.
Die Abdeckung kann sich verfärben, wenn sie mit ungeeigneten Reinigungsmitteln in Berührung kommt.
Um Beschädigungen der Abdeckung zu vermeiden, ver
wenden Sie bei der Reinigung keine
- soda-, alkali-, ammoniak-, säure- oder chloridhaltigen
Reinigungsmittel, kalklösenden Reinigungsmittel,
- scheuernden Reinigungsmittel, z. B. Scheuerpulver,
Scheuermilch, Putzsteine,
- lösemittelhaltigen Reinigungsmittel,
- Edelstahl-Reinigungsmittel,
- Geschirrspülmaschinen-Reiniger,
- Backofensprays,
- Glasreiniger,
- scheuernden harten Schwämme und Bürsten,
z. B. Topfschwämme,
- spitzen Gegenstände
-
-
-
8
Warning and Safety instructions
The CSAD 1400 lid must not be used in conjuction with
~
the CS 1421 (Salamander) or the CS 1028 G (Wok)
CombiSet appliance.
Do not switch the appliance on when the lid is lowered as
~
this will result in heat damage.
Do not use the CSAD 1300/1400 lid as a resting place for
~
any other objects.
Australia and New Zealand only
~
Do not remove the warning labels as failure to follow the
directions given may result in personal injury and damage to
the appliance.
Only lower the lid when the appliance has cooled down
and the residual heat indicator (if applicable) has gone
out.
Installation instructions
Screws are supplied for securing the lid. If it is not possible
to secure the lid using screws, e.g. for natural stone
worktops, adhesive can be used instead.
gb
Installation of several appliances
When installing several appliances using the CSZL 1500
–
a filler panel c must be fitted between the worktop and
the lid (see diagram), and
–
a rubber buffer d must be stuck onto the front of the outer
appliances.
Example for three appliances:
9
gb
Installation
Stick the sealing strip a centrally onto the rear edge of the
^
appliance, as shown.
10
^
Position the lid over the appliance.
^ Align the rear edge of the lid with that of the appliance,
making sure that the lid can shut down properly on top of
the appliance.
gb
^
Slide the hinge covers b onto the hinges from the side.
11
gb
^ Secure the lid and the filler panel c (when installing
several appliances) to the worktop using the screws
supplied.
12
^
Make sure that the lid is sitting squarely on top of the
appliance.
If this is not the case, the lid can be aligned by turning the
adjusting screws e.
To dismantle the lid
gb
Fit cover f.
^
^ Stick the rubber buffer supplied (see "Installation of several
appliances") onto the front underneath the lid.
^
Pull the hinge covers b off at the sides.
^
Use a flat blunt object g to lever the cover off.
Take care not to scratch or damage either the cover or the
hinge covers.
^
Loosen the screws on the lid.
13
gb
Cleaning and care
Only lower the lid to clean it when the appliance has
cooled down and the residual heat indicator has gone out.
Clean and dry the lid every time it is used.
Only use household washing-up liquid to clean the lid. Do not
use industrial cleaning agents.
Clean the lid with a clean sponge and a solution of hot water
and washing-up liquid. Wipe dry using a soft cloth.
A clean, damp microfibre E-cloth can also be used to clean
the lid without the use of chemicals (available from Miele or
via the internet at www.miele-shop.com).
The hinge covers at each side can be removed for cleaning.
Do not use a steam cleaning appliance to clean
,
the lid or this appliance. The steam could reach the elec
trical components and cause a short circuit.
-
14
The lid can become discoloured if it is cleaned with
unsuitable cleaning agents.
To avoid damaging the lid, do not use:
- cleaning agents containing soda, alkalines, ammonia,
acids or chlorides,
- cleaning agents containing descaling agents,
- abrasive cleaning agents, e.g. powder cleaners and cream
cleaners,
- solvent based cleaning agents,
- stainless steel cleaning agents,
- dishwasher cleaner,
- oven sprays,
- glass cleaning agents,
- hard, abrasive sponges and brushes, e.g. pot scourers,
- sharp or pointed objects.
Consignes de sécurité
fr
Le couvercle CSAD 1400 ne doit pas être monté sur la sa
~
lamandre (CS 1421) ni sur le wok à gaz (CS 1028).
Ne mettez pas l'appareil en marche lorsque le couvercle
~
est abaissé. La chaleur risquerait d'endommager le
couvercle.
N'utilisez pas le couvercle CSAD 1300 / CSAD 1400 pour
~
y déposer des objets.
Attendez que l'appareil ait refroidi et que l'indicateur de
chaleur résiduelle (le cas échéant) soit éteint pour abais
ser le couvercle.
Instructions de montage
Trois vis sont fournies pour fixer le couvercle.
Si une fixation au moyen des vis n'est pas possible, par
exemple, si le plan de travail est en pierre naturelle, vous
pouvez coller le couvercle sur le plan de travail.
Encastrement de plusieurs appareils
En cas d'encastrement de plusieurs appareils à l'aide de la
barrette de jonction CSZL 1500, il convient de :
-
-
–
placer une plaque d'équilibrage c entre le plan de travail
et le couvercle (voir repères sur l'illustration) ;
–
coller un patin en caoutchouc d dans la zone avant des
appareils externes.
Exemple pour trois appareils :
15
fr
Montage
Collez le profil d'étanchéitéa au centre du cadre sur la
^
face arrière de l'appareil.
16
^
Posez le couvercle sur l'appareil.
^ Poussez le couvercle jusqu'au bord arrière de l'appareil.
Veillez à ce que le couvercle soit bien aligné avec la bordure de l'appareil.
fr
^
Placez les caches des charnières latérales b sur les char
nières.
-
17
fr

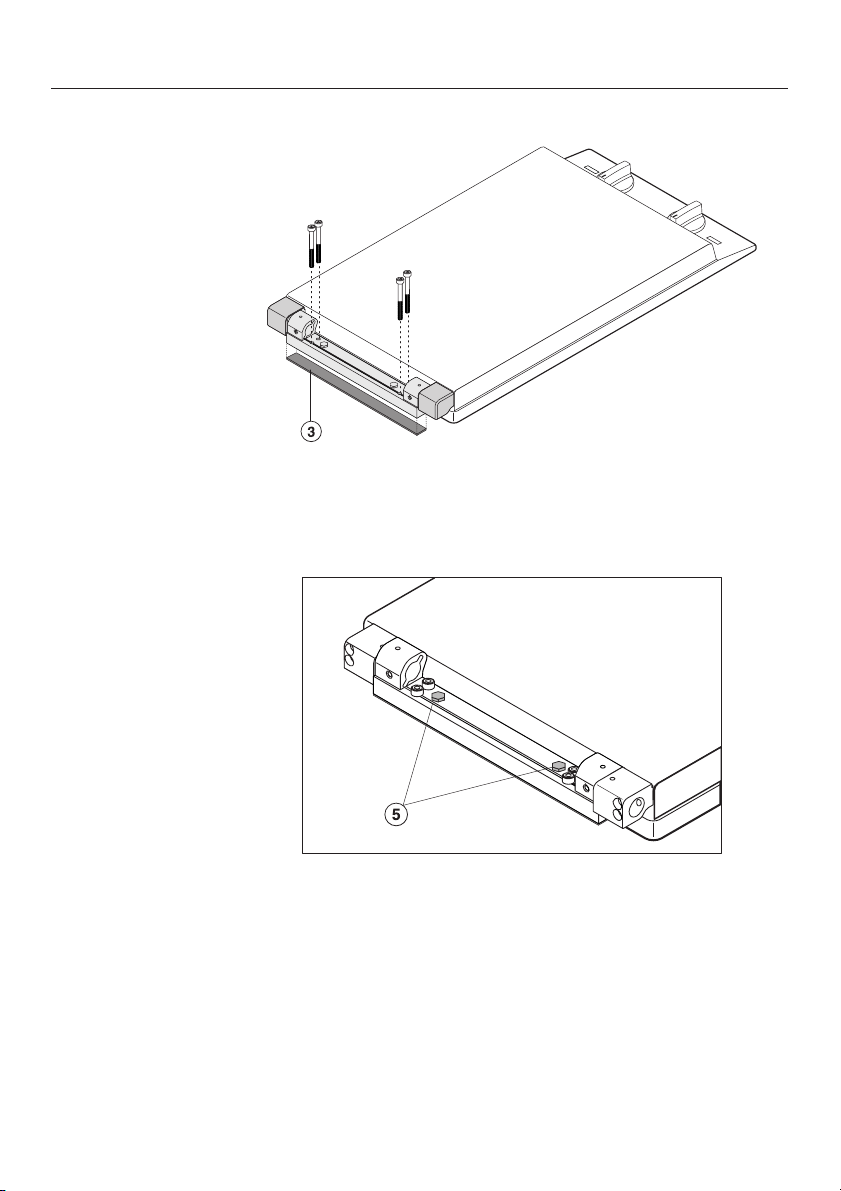

^ Fixez la plaque d'équilibrage c (en cas d'encastrement de
plusieurs appareils).
18
^
Vérifiez que le couvercle repose bien horizontalement sur
l'appareil.
Si ce n'est pas le cas, vous pouvez l'ajuster à l'aide des vis
de réglage e.

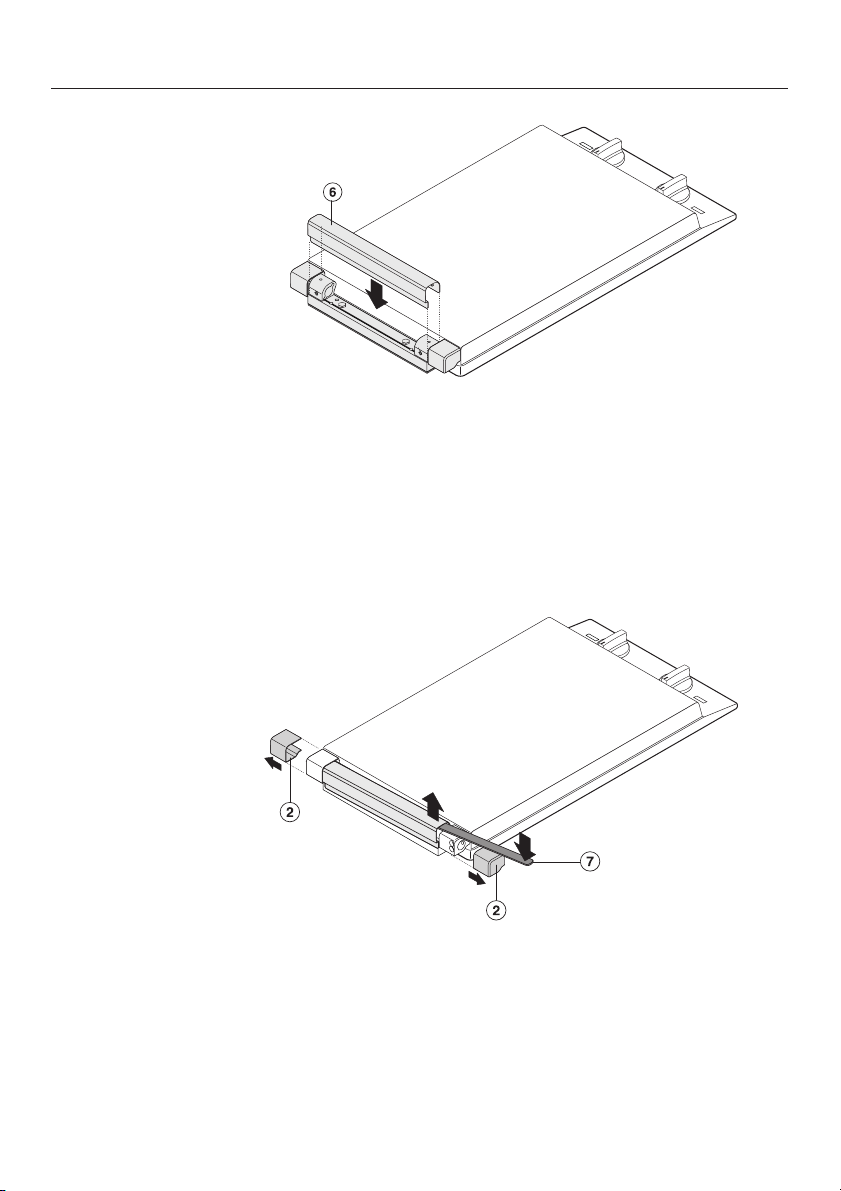

Montez la baguette de recouvrement f.
^
^ Collez les patins en caoutchoucs d livrés (en cas d'enca-
strement de plusieurs appareils) dans la zone avant sous le
couvercle.
Démontage du couvercle
fr
^
Retirez les caches des charnières b vers l'extérieur.
^
Soulevez la baguette de recouvrement à l'aide d'un objet
plat et non acéré g.
Veillez à ne pas rayer ou abîmer le couvercle ou les
caches de charnières.
^
Desserrez les vis de fixation du couvercle.
19
fr
Nettoyage et entretien
N'utilisez en aucun cas un système de nettoyage à la
,
vapeur pour nettoyer l'appareil. La vapeur peut humidifier
les pièces sous tension de l'appareil et provoquer un
court-circuit.
20
Attendez que l'appareil ait refroidi et que l'indicateur de cha
leur résiduelle (le cas échéant) soit éteint avant d'abaisser le
couvercle en vue de le nettoyer.
Nettoyez et séchez le couvercle après chaque utilisation.
Pour nettoyer votre appareil, n'employez jamais de détergent
industriel. Utilisez uniquement des produits ménagers.
Utilisez une éponge propre et de l'eau chaude additionnée
de produit vaisselle pour nettoyer le couvercle. Séchez ensuite les éléments nettoyés à l'aide d'un chiffon doux.
Vous pouvez aussi utiliser un chiffon en microfibres propre et
humide, sans détergent.
Pour le nettoyage, vous pouvez enlever les caches de charnières latérales.
Le couvercle peut se décolorer s'il entre en contact avec
des produits de nettoyage inadéquats.
Pour éviter d'endommager le couvercle lors du nettoyage
de l'appareil, n'utilisez pas :
- de détergents à base de soude, d'ammoniac, d'acide ou
de chlore ni de détergents détartrants ;
- de détergents abrasifs, comme la poudre ou la crème à
récurer ou les pierres de nettoyage ;
- de détergents contenant des solvants ;
- de détergents pour acier inoxydable ;
- de produits de nettoyage pour lave-vaisselle ;
- de sprays nettoyants pour four ;
- de produits nettoyants pour verre ;
- d'éponges ou de brosses abrasives dures, comme les
éponges à récurer pour casseroles ;
- d'objets pointus.
-
Opmerkingen omtrent uw veiligheid
nl
De CSAD 1400 mag niet worden gemonteerd op de sala
~
mander (CS 1421) en het gaskookvlak voor de wok
(CS 1028).
Gebruik het toestel niet wanneer het deksel neergeklapt
~
is. Door de hitte zou het deksel beschadigd kunnen raken.
Gebruik de CSAD 1300/CSAD 1400 niet om er voorwer
~
pen op neer te leggen.
Klap het deksel pas neer wanneer het toestel koud is en
het controlelampje "resterende warmte" (indien aanwezig)
gedoofd is.
Montagerichtlijnen
Er zijn schroeven meegeleverd om het deksel te bevestigen.
Als bevestiging met schroeven niet mogelijk is (bijvoorbeeld
bij werkbladen van natuursteen), kan het deksel worden vastgelijmd op het werkblad.
Inbouw van meerdere toestellen
Bij inbouw van meerdere toestellen met de CSZL 1500 moet
-
-
–
een opvulstrook c tussen het werkblad en het deksel wor
den aangebracht (zie markeringen op de afbeelding)
–
ter hoogte van de voorkant van de buitenste toestellen een
rubberplaatje d worden vastgekleefd.
Voorbeeld voor drie toestellen:
-
21
nl
Montage
Plak het dichtingsprofiel a op het midden van het frame
^
aan de achterkant van het toestel.
22
^
Leg het deksel op het toestel, zodat het deksel het toestel
bedekt.
^ Schuif het deksel tot tegen de achterrand van het toestel.
Zorg ervoor dat het deksel nauwkeurig op het toestel ligt.
nl
^
Schuif de zijdelingse scharnierafdekkingen b over de
scharnieren.
23
nl
^ Bevestig de opvulstrook c (bij inbouw van meerdere
toestellen).
24
^
Zorg ervoor dat het deksel nauwkeurig op het toestel ligt.
Als dat niet het geval is, kan de positie van het deksel ach
teraf nog wat worden bijgeregeld via de regelschroeven e.
-
Deksel demonteren
Monteer de afdeklijst f.
^
^ Kleef de meegeleverde rubberplaatjes d vast (bij inbouw
van meerdere toestellen) onder het deksel, ter hoogte van
de voorkant.
nl
^
Trek de scharnierafdekking b naar buiten toe af.
^
Til met een plat stomp voorwerp g de afdeklijst omhoog.
Opgelet! Maak geen krassen op het deksel en de scharnierafdekking en beschadig deze niet.
^
Maak de bevestigingsschroeven van het deksel los.
25
nl
Reiniging en onderhoud
Gebruik voor het reinigen in geen geval een stoomrei
,
niger. Stoom kan in aanraking komen met onderdelen van
het toestel die onder spanning staan en zo een kortsluiting
veroorzaken.
Het deksel mag pas worden neergeklapt wanneer het toestel
koud is en het controlelampje "resterende warmte" gedoofd
is.
Reinig en droog het deksel na elk gebruik.
Om te reinigen, mag u alleen huishoudelijke afwasmiddelen
gebruiken, zeker geen industriële.
Reinig het deksel met een schone sponsdoek, handafwasmiddel en warm water. Wrijf daarna alles droog met een
zachte doek.
U kunt om te reinigen ook een schone, vochtige microvezeldoek zonder reinigingsmiddel gebruiken.
Om te reinigen, kunt u de zijdelingse scharnierafdekkingen
afnemen.
Het deksel kan verkleuren wanneer het in contact komt
met ongeschikte reinigingsmiddelen.
-
26
Om schade aan het deksel te voorkomen, mogen de vol
gende middelen niet worden gebruikt om het deksel te
reinigen:
- reinigingsmiddelen die soda, alkali, ammoniak, zuur of
chloor bevatten, kalkoplossende reinigingsmiddelen,
- schurende reinigingsproducten, zoals schuurpoeder,
schuurmelk, poetsstenen,
- reinigingsmiddelen met oplosmiddel,
- reinigingsmiddelen voor roestvrij staal,
- afwasmiddelen voor de afwasautomaat,
- ovensprays,
- glasreinigers,
- schurende harde sponsen en borstels,
(bijv. schuursponsen),
- scherpe voorwerpen
-
27
0212
M.-Nr. 07 600 511 / 03
Loading...
