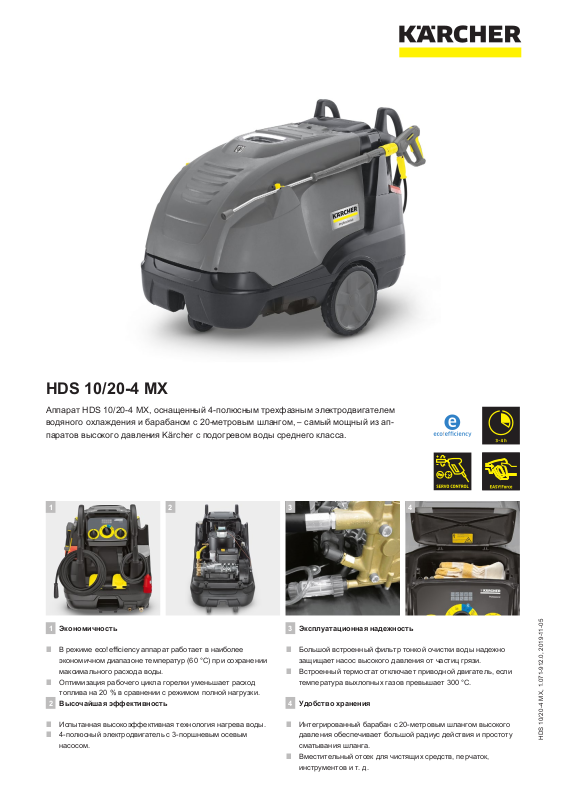

HDS 10/20-4 MX

Аппарат HDS 10/20-4 MX, оснащенный 4-полюсным трехфазным электродвигателем водяного охлаждения и барабаном с 20-метровым шлангом, – самый мощный из аппаратов высокого давления Kärcher с подогревом воды среднего класса.

1 2 3 4

Экономичность



В режиме eco!e󰘲ciency аппарат работает в наиболее

экономичном диапазоне температур (60 °C) при сохранении максимального расхода воды.



Оптимизация рабочего цикла горелки уменьшает расход

топлива на 20 % в сравнении с режимом полной нагрузки.

Высочайшая эффективность



Испытанная высокоэффективная технология нагрева воды.



4-полюсный электродвигатель с 3-поршневым осевым

насосом.

Эксплуатационная надежность



Большой встроенный фильтр тонкой очистки воды надежно

защищает насос высокого давления от частиц грязи.



Встроенный термостат отключает приводной двигатель, если

температура выхлопных газов превышает 300 °C.

Удобство хранения



Интегрированный барабан с 20-метровым шлангом высокого

давления обеспечивает большой радиус действия и простоту сматывания шланга.



Вместительный отсек для чистящих средств, перчаток,

инструментов и т. д.

HDS 10/20-4 MX, 1.071-912.0, 2019-11-05

Технические характеристики и комплектация

HDS 10/20-4 MX



Экономичный режим eco!e󰘲ciency



2 бака для чистящих средств



Трехфазный двигатель водяного охлаждения

Технические характеристики

Номер для заказа 1.071-912.0

Штрих-код (EAN) 4054278140346

Параметры электросети ~ / В / Гц 3 / 400 / 50

Производительность л/ч 500–1000

Давление бар / MPa 30–200 / 3–20

Макс. температура °C 80 / 155

Потребляемая мощность кВт 7,8

Макс. расход котельного топлива (газа)

Объем бака для котельного топли ва

Масса кг 172

Размеры (длина х ширина х высо та)

кг/ч 6,4

л 25

мм 1330 × 750 × 1060

Комплектация

Пистолет EASY!Force Advanced Вилка с переключением полярно-

Шланг высокого давления м 20 / Long-life Сервисная электроника со свето-

Струйная трубка мм 1050 2 бака для чистящих средств

Мощное сопло

Регулятор Servo Control

Интегр. барабан для шланга высокого давления

ANTI!Twist

Система защиты от скручивания шланга (AVS)

Заправляемые снаружи бака для чистящего средства, умягчителя и топлива



Входит в комплект поставки.

–



 



сти (3~)

диодными индикаторами

Система защиты от недостатка воды



 

HDS 10/20-4 MX, 1.071-912.0, 2019-11-05

HDS 10/20-4 MX

1.071-912.0

1–4 5, 9, 11–12 6 7–8, 10 13–15

Номер для заказа

Долговечные (Longlife 400), с резьбовыми разъемами с обеих сторон

Шланг высокого давления, 2 x EASY!Lock, НД 8, 315 бар, 10 м, ANTI!Twist Шланг высокого давления, 2 x EASY!Lock, НД 8, 315 бар, 15 м, ANTI!Twist Шланг высокого давления, 2 x EASY!Lock, НД 8, 315 бар, 20 м, ANTI!Twist

Шланг высокого давления, 2 x EASY!Lock, НД 8, 315 бар, 30 м, ANTI!Twist Шланг высокого давления, 2 x EASY!Lock, НД 10, 220 бар, 15 м

Шланг высокого давления, 2 x EASY!Lock, НД 10, 220 бар, 20 м

Шланг высокого давления, 2 x EASY!Lock, НД 10, 220 бар, 25 м

Шланг высокого давления, 2 x EASY!Lock, НД 10, 220 бар, 40 м

Шланг высокого давления, 2 x EASY!Lock, НД 12, 210 бар, 15 м

Шланг высокого давления, 2 x EASY!Lock, НД 12, 210 бар, 40 м

Шланг высокого давления, 2 x EASY!Lock, НД 10, 220 бар, 10 м Шланг высокого давления, 2 x EASY!Lock, НД 8, 315 бар, 15 м

Долговечный 400, с соединителями с обеих сторон

Шланг высокого давления Longlife 400, 30 м, НД 8, с враща ющейся муфтой ANTI!Twist и соединениями 2 х EASY!Lock. Шланг высокого давления Longlife 400, 2 x EASY!Lock, НД 8, 400 бар, 20 м, ANTI!Twist Шланг высокого давления Longlife 400, 2 x EASY!Lock, НД 8, 400 бар, 15 м, ANTI!Twist



Входит в комплект поставки.  Доступные аксессуары.  Удлинительный шланг.

1 6.110-031.0 НД 8 315 бар 10 м Шланг высокого давления (НД 8), рассчитанный на давле

2 6.110-030.0 НД 8 315 бар 15 м 15-метровый шланг высокого давления (НД 8) с системой

3 6.110-032.0 НД 8 315 бар 20 м 20-метровый шланг высокого давления (НД 8) с системой

4 6.110-014.0 НД 8 315 бар 30 м Если необходимо увеличить радиус действия АВД то

5 6.110-042.0 НД 10 220 бар 15 м Оснащен инновационными разъемами EASY!Lock и рас-

6 6.110-043.0 НД 10 220 бар 20 м Главными особенностями этого шланга высокого давле-

7 6.110-044.0 НД 10 220 бар 25 м Превосходные характеристики и комплектация: шланг

8 6.110-045.0 НД 10 220 бар 40 м 40-метровый шланг высокого давления с разъемами

9 6.110-059.0 НД 12 210 бар 15 м Рассчитанный на рабочее давление до 250 бар шланг

10 6.110-060.0 НД 12 210 бар 40 м Обеспечивает колоссальный радиус действия благодаря

11 6.110-041.0 НД 10 220 бар 10 м

12 6.110-033.0 НД 8 315 бар 15 м Шланг высокого давления, снабженный поворотным

13 6.110-023.0 НД 8 400 бар 30 м Шланг высокого давления повышенной прочности с двой

14 6.110-027.0 НД 8 400 бар 20 м Шланг высокого давления с системой ANTI!Twist, двойным

15 6.110-029.0 НД 8 400 бар 15 м 2 армирующих слоя стальной проволоки обеспечивают

Номин. диаметр

Макс. рабочее давление Длина Цена Описание

ние до 315 бар. Длина 10 м. С системой ANTI!Twist и инновационными разъемами EASY!Lock с обеих сторон.

ANTI!Twist и быстродействующими разъемами EASY!Lock с обеих сторон.

ANTI!Twist и надежными быстродействующими разъема ми EASY!Lock с обеих сторон. Рассчитан на давление до 315 бар.

шланг идеально подойдет. С 2 разъемами M 22 x 1,5.

считан на давление до 220 бар: шланг высокого давления (НД 10) длиной 15 м.

ния (НД 10) являются 20-метровая длина и оснащение с обеих сторон удобными разъемами EASY!Lock, значи тельно ускоряющими выполнение работ.

высокого давления (НД 10) большой длины (25 м) рассчи тан на давление до 220 бар.

EASY!Lock с обеих сторон, позволяющими экономить время при присоединении и отсоединении принадлежно стей. НД 10, рабочее давление до 220 бар.

высокого давления (НД 12) длиной 15 м. С удобными разъемами EASY!Lock с обеих сторон.

40-метровой длине: шланг высокого давления (НД 12) с разъемами EASY!Lock с обеих сторон. Рассчитан на рабо чее давление до 250 бар.



(ANTI!Twist) AVS-разъемом для присоединения к бараба ну и разъемом EASY!Lock. Макс. рабочее давление 315 бар, длина 15 м, НД 6.

ным стальным армированием Longlife 400, 30 м, НД 8, с вращающейся муфтой ANTI!Twist и соединениями 2 х EASY!Lock.

стальным армированием и разъемами EASY!Lock с обеих сторон. Длина 20 м, НД 8.

этому 15-метровому шлангу высокого давления (НД 8) с системой ANTI!Twist очень долгий срок службы. Он рас считан на давление до 400 бар.





HDS 10/20-4 MX, 1.071-912.0, 2019-11-05

HDS 10/20-4 MX

1.071-912.0

16 17 18 19 21

Номер для заказа

Для пищевой промышленности, с резьбовыми разъемами с обеих сторон

Шланг высокого давления для пищ. пром., 2 x EASY!Lock, НД 8, 10 м, ANTI!Twist

Шланг высокого давления для пищ. пром., 2 x EASY!Lock, НД 8, 20 м, ANTI!Twist

Долговечный, для пищевой промышленности, с соединителями с обеих сторон

Шланг высокого давления Longlife 400, для пищ. пром., 2 x EASY!Lock, НД 8, 10 м, ANTI!Twist

Долговечные (Longlife 400)

Шланг высокого давления Longlife 400, с AVS-разъемом для барабана, НД 8, 400 бар, 20 м, ANTI!Twist

Долговечный, для пищевой промышленности

Шланг высокого давления для пищ. пром., 1 x EASY!Lock, 1 x AVS для соединения с бараба ном, НД 8, 20 м, синий

Специальные шланги

Шланг высокого давления, 1x EASY!Lock с угловым отводом, 1x M22 x 1,5, НД 8, 400 бар, 1,5 м



Входит в комплект поставки.  Доступные аксессуары.  Удлинительный шланг.

16 6.110-051.0 НД 8 250 бар 10 м Шланг высокого давления (НД 8) длиной 10 м с серой, не

17 6.110-052.0 НД 8 250 бар 20 м Решение для пищевой промышленности: 20-метровый

18 6.110-053.0 НД 8 400 бар 10 м Долговечный шланг высокого давления (НД 8) длиной 10

19 6.110-028.0 НД 8 400 бар 20 м 20-метровый шланг высокого давления (НД 8), рассчитан

20 6.110-075.0 НД 8 400 бар 20 м

21 6.110-068.0 НД 8 400 бар 1,5 м Для присоединения к барабану: шланг высокого давления

Номин. диаметр

Макс. рабочее давление Длина Цена Описание

оставляющей следов наружной оболочкой. Допущен для применения в пищевой промышленности. С системой ANTI!Twist и надежными быстродействующими разъема ми EASY!Lock с обеих сторон.

шланг высокого давления (НД 8) с серой, не оставляющей следов наружной оболочкой, системой ANTI!Twist и разъе мами EASY!Lock.

м с синей наружной оболочкой, не оставляющей следов и устойчивой к животным жирам, системой ANTI!Twist и разъемами EASY!Lock с обеих сторон.

ный на давление до 400 бар. С AVS-разъемом для присоединения к барабану и двойным стальным армированием. С разъемом EASY!Lock с другой стороны. С системой ANTI!Twist.







с разъемом M 22 × 1,5 и угловым отводом с разъемом EASY!Lock. Длина 1,5 м, рассчитан на рабочее давление до 400 бар.



HDS 10/20-4 MX, 1.071-912.0, 2019-11-05

HDS 10/20-4 MX

1.071-912.0

1 2 3 4 5 6 7

Номер для заказа

Пистолеты

Пистолет EASY!Force Advanced 1 4.118-005.0 Превосходное решение для выполнения работ без боль

Комплект для переоборудования EASY!Force 1 – от шланга высо кого давления Комплект для переоборудования EASY!Force 2 – от аппарата Комплект для переоборудования EASY!Force 3 – пистолет

Регулятор Servo Control

Регулятор Servo Control с систе мой EASY!Lock

Быстрое подключение

Быстродействующая муфта 6 2.115-000.0 Для быстрой установки различных струйных трубок и

Ниппель с наружной резьбой 7 2.115-001.0 Ниппель из закаленной нержавеющей стали для быстро-



Входит в комплект поставки.  Доступные аксессуары.  Удлинительный шланг.

2 4.111-050.0

3 4.111-051.0

4 4.111-052.0

5 4.118-008.0 750–1100 л/ч Регулировка уровня потока воды

Производительность Цена Описание

ших усилий: конструкция пистолета EASY!Force предусматривает использование силы отдачи водяной струи для сведения усилия удержания рычага к нулю.

других принадлежностей. Оптимально сочетается с при надлежностями Kärcher, обеспечивает стыковку пистолета со струйными трубками. С внутренней резьбой M 22 x 1,5.

действующей муфты 2.115-000.









HDS 10/20-4 MX, 1.071-912.0, 2019-11-05

HDS 10/20-4 MX

1.071-912.0

1 2 3 4 5 6 7

8 9 10 11 12 13 14

Номер для заказа

Поворотные струйные трубки

Струйная трубка, 1050 мм, пово ротная LED-фонарик для струйной трубки

Струйная трубка, 250 мм, поворотная Струйная трубка, 400 мм, поворотная Струйная трубка, 600 мм, поворотная Струйная трубка, 840 мм, поворотная Струйная трубка, 1550 мм, поворотная Струйная трубка, 2050 мм, поворотная Удлинительная трубка EASY!Lock, 1000 мм

Двойная насадка

Сдвоенная струйная трубка, 960 мм10 2.112-016.0 310 бар 960 мм С плавной регулировкой рабочего давления с рукоятки

Угловая струйная трубка

Струйная трубка для уборки туалетов и чистки водосточных желобов

Гибкий распылитель

Гибкая струйная трубка, 1050 мм 12 4.112-035.0 210 бар 1050 мм Струйная трубка с плавным отклонением наконечника в

Поворотный шарнир EASY!Lock 13 4.112-057.0 300 бар Для труднодоступных мест: поворотный шарнир дает

Выдвижной распылитель

Телескопическая струйная трубка 14 4.112-037.0 225 бар 5400 мм С плавным изменением длины от 1,8 до 5,4 м. Для очист

Ремень для телескопической струйной трубки

Промывка желобов

Струйная трубка для прочистки водосточных желобов

Входит в комплект поставки.  Доступные аксессуары.  Удлинительный шланг.



1 4.112-000.0 300 бар 1050 мм Эргономичная поворотная струйная трубка длиной 1050

2 2.680-002.0 125 мм Эргономичный LED-фонарик для струйной трубки

3 4.112-027.0 300 бар 250 мм Эргономичная поворотная струйная трубка длиной 250

4 4.112-024.0 300 бар 400 мм Эргономичная поворотная струйная трубка длиной 400

5 4.112-007.0 300 бар 600 мм Эргономичная поворотная струйная трубка длиной 600

6 4.112-006.0 300 бар 840 мм Эргономичная поворотная струйная трубка длиной 840

7 4.112-018.0 300 бар 1550 мм Эргономичная поворотная струйная трубка длиной 1550

8 4.112-021.0 300 бар 2050 мм Эргономичная поворотная струйная трубка длиной 2050

9 4.112-048.0 300 бар 1000 мм

11 4.112-029.0 С сопловой насадкой. Специальная форма для очистки

15 6.373-987.0 Ремень для облегчения работы с телескопической струй-

16 2.112-015.0 960 мм Используется для очистки систем дренажных желобов.

Макс. рабочее давление Длина Цена Описание

мм.

EASY!Force позволяет выполнять эффективную работу аппаратами высокого давления при плохом освещении или в темных местах.

мм.

при сохранении максимального расхода воды. Оптималь на для сельскохозяйственного применения (например, для очистки животноводческих помещений).

водосточных желобов и гигиеничной уборки туалетов. Из нержавеющей стали.

пределах от 20° до 140°. Прекрасно подходит для очистки труднодоступных мест (водосточных желобов, крыш, днищ и колесных ниш автомобилей и т. д.).

множество вариантов регулировки угла наклона до 120°. Просто соедините шарнир со струйной трубкой EASY!Lock аппарата высокого давления.

ки труднодоступных мест (например, потолков или фасадов). С интегрированным пистолетом, разъемом M 22 x 1,5 и вращающейся муфтой. Разъем для сопел M 18 x 1,5.

ной трубкой (6.394-690). Обеспечивает равномерное распределение нагрузки на тело и возможность продол жительной работы без переутомления.

Форма струйной трубки и специальное сопло позволяют осуществлять очистку без снятия решеток с желобов.





HDS 10/20-4 MX, 1.071-912.0, 2019-11-05

HDS 10/20-4 MX

1.071-912.0

17 18 19 20 21 22

Номер для заказа

Струйная трубка для очистки днищ

Дополнительная рукоятка

Дополнительная рукоятка для струйных трубок EASY!Lock

Контроль сорняков

WR 50 трапецеидальная резьба 19 2.114-013.0

WR 20 трапецеидальная резьба 20 2.114-014.0

WR 100 21 2.114-015.0 Решение для легкого и быстрого уничтожения сорняков:

WR 10 22 2.114-016.0



Входит в комплект поставки.  Доступные аксессуары.  Удлинительный шланг.

17 4.112-032.0 700 мм С колесиками, для удобной и эффективной очистки днищ

18 4.321-380.0

Макс. рабочее давление Длина Цена Описание

и крыльев автомобилей. Из нержавеющей стали. Без сопла высокого давления.

приспособление WR 100 с шасси, сопловой балкой шири ной 100 см и встроенным адаптером для применения с аппаратами высокого давления с подогревом воды.



 



HDS 10/20-4 MX, 1.071-912.0, 2019-11-05
