Karcher BV 5/1 User Manual [ru]

BV 5/1

www.kaercher.com

Deutsch 3 English 11 Français 19 Italiano 27 Nederlands 35 Español 43 Português 51 Dansk 59 Norsk 66 Svenska 73 Suomi 80 Ελληνικά 87 Türkçe 95 Русский 103 Magyar 111 Čeština 119 Slovenščina 127 Polski 135 Româneşte 143 Slovenčina 151 Hrvatski 159 Srpski 167 Български 175 Eesti 183 Latviešu 191 Lietuviškai 199 Українська 207

59619740 01/11

Lesen Sie vor der ersten Benut-

Deutsch

nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

– Vor erster Inbetriebnahme Sicherheits-

– Bei Nichtbeachtung der Betriebsanlei-

– Bei Transportschaden sofort Händler

– Prüfen Sie beim Auspacken den Pa-

zung Ihres Gerätes diese Origi-

hinweise Nr. 5.956-249 unbedingt lesen!

tung und der Sicherheitshinweise können Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen.

informieren.

ckungsinhalt auf fehlendes Zubehör oder Beschädigungen.

Inhaltsverzeichnis

Umweltschutz. . . . . . . . . . . DE . . .1

Symbole in der Betriebsanlei-

tung . . . . . . . . . . . . . . . . . . DE . . .1

Bestimmungsgemäße Verwen-

dung . . . . . . . . . . . . . . . . . . DE . . .2

Sicherheitshinweise . . . . . . DE . . .2

Geräteelemente . . . . . . . . . DE . . .3

Inbetriebnahme . . . . . . . . . DE . . .3

Bedienung . . . . . . . . . . . . . DE . . .4

Transport . . . . . . . . . . . . . . DE . . .4

Lagerung . . . . . . . . . . . . . . DE . . .4

Pflege und Wartung . . . . . . DE . . .4

Hilfe bei Störungen. . . . . . . DE . . .5

Garantie . . . . . . . . . . . . . . . DE . . .6

Zubehör und Ersatzteile . . . DE . . .6 EG-Konformitätserklärung . DE . . .7

Technische Daten . . . . . . . DE . . .8

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Symbole in der Betriebsanlei-

tung

 Gefahr

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

– 1

3DE

Bestimmungsgemäße Ver-

wendung

몇 Warnung

Das Gerät ist nicht für die Absaugung gesundheitsschädlicher Stäube geeignet.

Vorsicht

Dieses Gerät ist nur für den Gebrauch in Innenräumen bestimmt.

– Dieser Sauger ist zur Trockenreinigung

von Boden- und Wandflächen bestimmt.

– Dieses Gerät ist für den gewerblichen

Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften.

Sicherheitshinweise

– Falls Sie einen Herzschrittmacher tra-

gen empfehlen wir, dass Sie sich bei Ihrem Arzt oder dem Hersteller des Herzschrittmachers über eventuelle Vorsichtsmaßnahmen informieren, bevor Sie das Gerät betreiben.

– Nicht alle Herzschrittmacher-Typen

sind gleich einstrahlfest gegenüber abgestrahlter Hochfrequenz/elektrischen Magnetfeldern in unmittelbarer Nähe, was beim Betrieb des Gerätes zu Problemen führen könnte.

– Sollte Ihnen Ihr Arzt keine Unbedenk-

lichkeit garantieren können, Gerät nicht benutzen!

4 DE

– 2

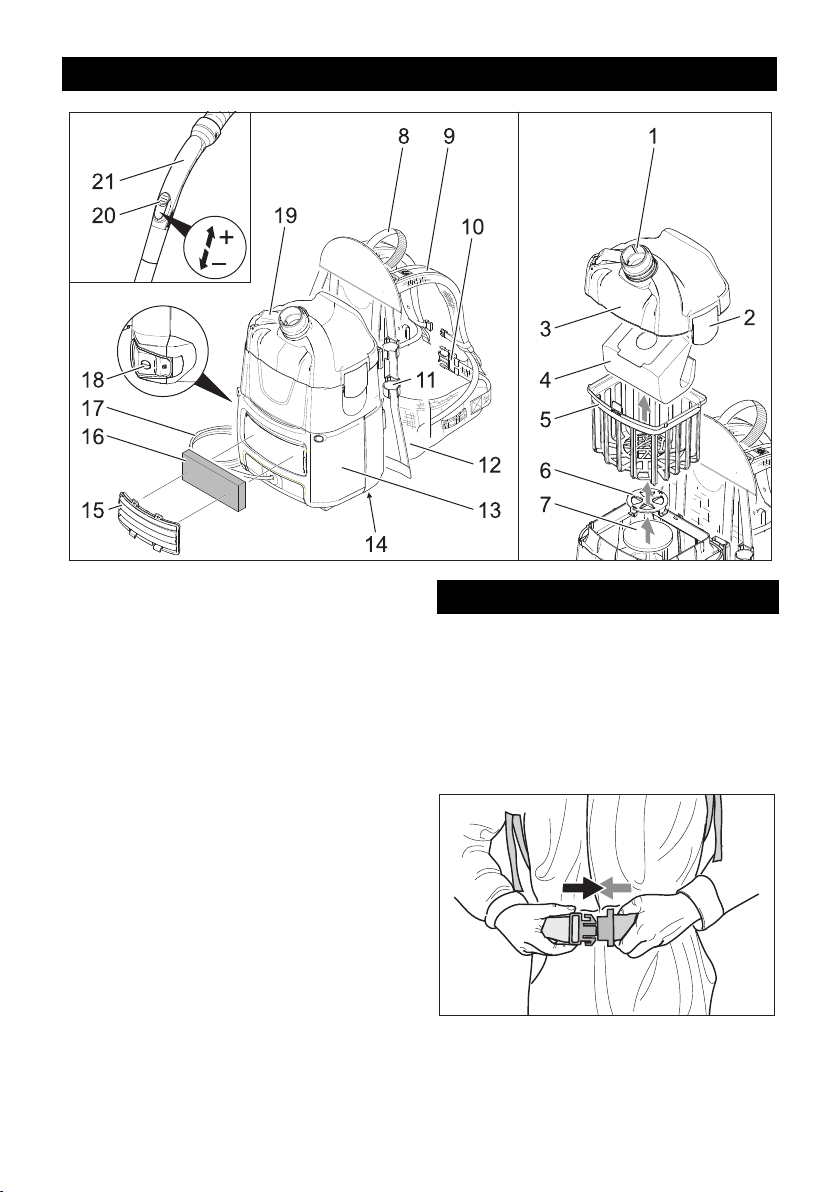

Geräteelemente

1 Saugstutzen (außen) 2 Verschluss der Filterabdeckung 3 Filterabdeckung 4 Vliesfiltertüte 5 Hauptfilterkorb 6 Gitter des Motorschutzfilters 7 Motorschutzfilter 8 Handgriff 9 Schulterträger mit Mittelstraffer und

Endstraffer 10 Hüftgurt 11 Saugrohrhalter 12 Rückenpolster 13 Gehäuse 14 Typenschild 15 Abdeckung 16 Abluftfilter 17 Netzkabel 18 Hauptschalter 19 Netzkabelhaken (ausklappbar) 20 Saugkraftregler (stufenlos) 21 Krümmer

Inbetriebnahme

Das Gerät kann auf 2 Arten betrieben werden: 1 Betrieb mit Vliesfiltertüte oder Papierfil-

tertüte (Sonderzubehör) 2 Betrieb ohne Filtertüte  Kontrolle, ob Hauptfilterkorb im Gerät

eingesetzt ist.

 Gerät auf den Rücken setzen.

 Verschluss einrasten und Hüftgurt ein-

stellen.

– 3

5DE

 Gerät durch Ziehen an den Mittelstraf-

fern an den Körper anpassen. Nicht zu stramm anziehen, die Hauptlast sollte auf dem Hüftgurt liegen.

 Lage des Gerätes auf dem Rücken

durch Ziehen an den Endstraffern einstellen.

Bedienung

Vorsicht

Beschädigungsgefahr! Bei Nachlassen der Saugleistung sofort Motor abstellen.

Gerät einschalten

 Netzstecker einstecken.  Gerät am Hauptschalter einschalten.

Reinigungsbetrieb

 Umschalter der Bodendüse auf Hartflä-

che oder Teppichboden stellen.

 Saugkraft am Saugkraftregler regulie-

ren (stufenlos).

 Reinigung durchführen.

Gerät ausschalten

 Gerät am Hauptschalter ausschalten.  Netzstecker ziehen.

Nach jedem Betrieb

 Gerät, Zubehör und Kabel nach Ge-

brauch mit einem feuchten Tuch reini-

gen.

Transport

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

 Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien

gegen Rutschen und Kippen sichern.

Lagerung

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beachten.

Dieses Gerät darf nur in Innenräumen gelagert werden.

Pflege und Wartung

 Gefahr

Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.

Vliesfiltertüte oder Papierfiltertüte

(Sonderzubehör) wechseln

6 DE

 Filterabdeckung entriegeln und abneh-

men.

– 4

 Vliesfiltertüte oder Papierfiltertüte (Son-

derzubehör) entfernen.

 Neue Vliesfiltertüte oder Papierfiltertüte

(Sonderzubehör) mit Gummiflansch über den Saugstutzen (innen) ziehen.

 Filterabdeckung aufsetzen und verrie-

geln.

Hauptfilterkorb reinigen

 Hauptfilterkorb (auswaschbar) bei Be-

darf unter fließendem Wasser reinigen.

Vorsicht

Beschädigungsgefahr! Hauptfilterkorb nie nass einsetzen.

Abluftfilter austauschen

Abluftfilter: 1x jährlich wechseln

 Abdeckung abnehmen.  Abluftfilter entriegeln und herausneh-

men.

 Neuen Abluftfilter einsetzen und einras-

ten.

 Abdeckung anbringen.

Motorschutzfilter austauschen

 Filterabdeckung entriegeln und abneh-

men.

 Hauptfilterkorb entnehmen.  Gitter des Motorschutzfilters nach un-

ten drücken, drehen und herausnehmen.

 Motorschutzfilter entnehmen.  Neuen Motorschutzfilter einlegen.  Gitter des Motorschutzfilters einsetzen

und einrasten.

 Hauptfilterkorb einsetzen.

 Filterabdeckung aufsetzen und verrie-

geln.

Hilfe bei Störungen

 Gefahr

Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.

Hinweis: Tritt eine Störung (z.B. Filterbruch) auf, muss das Gerät sofort abgeschaltet werden. Vor erneuter Inbetriebnahme muss die Störung beseitigt werden.

Gerät schaltet während des Be-

triebs ab

– Motor-Thermoprotektor hat angespro-

chen.  Vliesfiltertüte oder Papierfiltertüte (Son-

derzubehör) wechseln.

 Motorschutzfilter austauschen.  Alle Teile auf Verstopfungen kontrollie-

ren. Wiedereinschaltung nach Abkühlen der

Motorturbine nach ca. 30-40 Minuten.

Staubaustritt beim Saugen

– Vliesfiltertüte oder Papierfiltertüte (Son-

derzubehör) defekt.  Defekte Vliesfiltertüte oder Papierfilter-

tüte (Sonderzubehör) wechseln.

– Vliesfiltertüte oder Papierfiltertüte (Son-

derzubehör) eventuell falsch eingelegt.  Sitz der Vliesfiltertüte oder Papierfilter-

tüte (Sonderzubehör) kontrollieren.

– Filterabdeckung nicht richtig eingeras-

tet.  Filterabdeckung richtig einrasten.

– Hauptfilterkorb defekt oder nicht einge-

setzt.  Unbeschädigten Hauptfilterkorb einset-

zen.

– Motorschutzfilter nicht oder falsch ein-

gesetzt.  Motorschutzfilter richtig einsetzen.

– 5

7DE

Saugkraft lässt nach

– Vliesfiltertüte oder Papierfiltertüte (Son-

derzubehör) voll.

 Vliesfiltertüte oder Papierfiltertüte (Son-

derzubehör) wechseln.

– Hauptfilterkorb ist verschmutzt.

 Hauptfilterkorb unter fließendem Was-

ser reinigen.

– Filterabdeckung nicht richtig eingeras-

tet.

 Filterabdeckung richtig einrasten.

Keine oder ungenügende Saugleis-

tung

– Düse, Saugrohr oder Schlauch ver-

stopft.

 Verstopfung beseitigen.

– Saugschlauch defekt.

 Saugschlauch austauschen.

– Vliesfiltertüte oder Papierfiltertüte (Son-

derzubehör) voll.

 Vliesfiltertüte oder Papierfiltertüte (Son-

derzubehör) wechseln.

– Filterabdeckung nicht richtig eingeras-

tet.

 Filterabdeckung richtig einrasten.

– Hauptfilterkorb oder Motorschutzfilter

verschmutzt.

 Hauptfilterkorb unter fließendem Was-

ser reinigen.

 Unbeschädigten Hauptfilterkorb einset-

zen.

 Motorschutzfilter austauschen.

Motor läuft nicht

– Keine elektrische Spannung.

 Sicherung, Kabel, Stecker und Steck-

dose überprüfen.

Kann die Störung nicht behoben werden, muss das Gerät vom Kundendienst überprüft werden.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Zubehör und Ersatzteile

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller

freigegeben sind. Original-Zubehör und

Original-Ersatzteile bieten die Gewähr

dafür, dass das Gerät sicher und stö-

rungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende

der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com

im Bereich Service.

8 DE

– 6

EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheitsund Gesundheitsanforderungen der EGRichtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Trockensauger Typ: 1.394-xxx Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG) 2004/108/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Angewandte nationale Normen

5.957-678

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

CEO

Head of Approbation

Dokumentationsbevollmächtigter: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2011/03/01

– 7

9DE

Technische Daten

BV 5/1

Netzspannung V 220-240 Frequenz Hz 50/60 Max. Leistung W 1300 Nennleistung W 1150 Behälterinhalt l 5 Luftmenge (max.) l/s 61 Unterdruck (max.) kPa (mbar) 24,4 (244) Schutzklasse -- II Saugschlauchanschluss (C-DN/C-ID) mm 32 Länge x Breite x Höhe mm 400 x 320 x 540 Gewicht kg 6,7 Umgebungstemperatur (max.) °C +40

Ermittelte Werte gemäß EN 60335-2-69

Schalldruckpegel L Unsicherheit K

Hand-Arm Vibrationswert m/s Unsicherheit K m/s

Netzkabel H05VV-F 2x1,0 mm

Teile-Nr. Kabellänge EUR 6.649-372.0 15 m GB 6.649-503.0 15 m CH 6.649-500.0 15 m AUS 6.649-501.0 15 m

dB(A) 62 dB(A) 1

<2,5 0,2

10 DE

– 8

Please read and comply with

English

to the initial operation of your appliance and store them for later use or subsequent owners.

– Before first start-up it is definitely nec-

– The non-compliance of the operating

– In case of transport damage inform ven-

– When unpacking the product, make

these original instructions prior

essary to read the safety indications Nr.

5.956-249!

and safety instructions may lead to damages of the appliance and to dangers for the operator and other persons.

dor immediately

sure that no accessories are missing and that none of the package contents have been damaged.

Contents

Environmental protection . . EN . . .1 Symbols in the operating in-

structions . . . . . . . . . . . . . . EN . . .1

Proper use . . . . . . . . . . . . . EN . . .2

Safety instructions . . . . . . . EN . . .2

Device elements. . . . . . . . . EN . . .3

Start up. . . . . . . . . . . . . . . . EN . . .3

Operation . . . . . . . . . . . . . . EN . . .4

Transport . . . . . . . . . . . . . . EN . . .4

Storage. . . . . . . . . . . . . . . . EN . . .4

Maintenance and care . . . . EN . . .4

Troubleshooting . . . . . . . . . EN . . .5

Warranty. . . . . . . . . . . . . . . EN . . .6

Accessories and Spare Parts EN . . .6 EC Declaration of Conformity EN . . .7 Technical specifications . . . EN . . .8

Environmental protection

The packaging material can be recycled. Please do not throw the packaging material into household waste; please send it for recycling.

Old appliances contain valuable materials that can be recycled; these should be sent for recycling. Batteries, oil, and similar substances must not enter the environment. Please dispose of your old appliances using appropriate collection systems.

Notes about the ingredients (REACH)

You will find current information about the ingredients at:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Symbols in the operating in-

structions

 Danger

Immediate danger that can cause severe injury or even death.

몇 Warning

Possible hazardous situation that could lead to severe injury or even death.

Caution

Possible hazardous situation that could lead to mild injury to persons or damage to property.

– 1

11EN

Proper use

몇 Warning

The appliance is not suitable for vacuuming dust which endangers health.

Caution

This unit is only to be used indoors.

– This vacuum cleaner is meant for dry

cleaning of floors and walls.

– This appliance is suited for the commer-

cial use, e.g. in hotels, schools, hospitals, factories, shops, offices, and rental companies.

Safety instructions

– If you are wearing a pacemaker, we

recommend that you contact your physician or the manufacturer of the pacemaker regarding possible cautions before you operate this appliance.

– Not all pacemakers are radiation-proof

to emitted high frequency/electrical magnetic fields in a close vicinity, which could lead to problems while operating this appliance.

– If your physician is not able to guaran-

tee its flawless operation, do not use this appliance!

12 EN

– 2

Device elements

1 Suction support (exterior) 2 Filter cover latch 3 Filter cover 4 Fleece filter bag 5 Main filter basket 6 Grid of the motor proction filter 7 Motor filter 8 Handle 9 Shoulder carrier with middle and end

tensioners 10 Hip belt 11 Suction pipe holder 12 Back cushion 13 Casing 14 Nameplate 15 Cover 16 Exhaust filter 17 Power cord 18 Main switch 19 Mains cable hook (foldable) 20 Suction force regulator (continuous) 21 Bender

Start up

The appliance can be operated in 2 ways: 1 Operation with fleece filter bag or paper

filter bag (option) 2 Operation without filter bag  Check whether main filter basket has

been inserted into the appliance.

 Put appliance on your back.

 Latch the closure and adjust the hip

belt.

– 3

13EN

Turn off the appliance

 Switch off the appliance at the main

switch.  Pull out the mains plug.

After each operation

 Use a moist cloth to clean the appli-

ance, the accessories and the cable af-

ter use.

 Adjust the appliance to your body by

pulling on the middle tensioners. Do not pull too tight, the main load should be on the hip belt.

 Adjust the position of the appliance on

your back by pulling on the end tensioners.

Operation

Caution

Risk of damage! If the suction decreases, immediately turn off the motor.

Turning on the Appliance

 Plug in the main plug.  Switch on the appliance at the main

switch.

Cleaning operations

 Set the selection switch of the floor noz-

zle to hard surface or carpet.

 Regulate the suction force on the suc-

tion force regulator (continuous).

 Perform the cleaning operation.

14 EN

Transport

Caution

Risk of injury and damage! Observe the weight of the appliance when you transport it.

 When transporting in vehicles, secure

the appliance according to the guide-

lines from slipping and tipping over.

Storage

Caution

Risk of injury and damage! Note the weight of the appliance in case of storage.

This appliance must only be stored in interior rooms.

Maintenance and care

 Danger

First pull out the plug from the mains before carrying out any tasks on the machine.

Replace the fleece filter bag or pa-

per filter bag (option)

 Release and remove the filter cover.  Remove the fleece filter bag or paper fil-

ter bag (option).

– 4

 Pull a new fleece filter bag or paper filter

bag (option) with rubber flange over the suction support (interior).

 Insert and lock the filter cover.

Clean main filter basket

 Main filter basket (washable), clean it

under running water if necessary.

Caution

Risk of damage! Never insert the main filter basket while wet.

Replace exhaust filter

Exhaust filter: Change once a year

 Remove cover.  Unlock the exhaust filter and remove.  Insert and lock the new exhaust filter

into place.

 Replace cover.

Replace motor protection filter

 Release and remove the filter cover.  Remove the main filter basket.  Push the grids of the motor protection

filter down, turn and remove.

 Remove the motor protection filter.  Insert the new motor protection filter.  Insert the grid of the motor protection fil-

ter and lock it into place.

 Insert main filter basket.  Insert and lock the filter cover.

Troubleshooting

 Danger

First pull out the plug from the mains before carrying out any tasks on the machine.

Note: In case of a failure (e.g. filter breakage) the appliance must be turned off immediately. The failure must be remedied before the appliance is put into operation again.

The appliance shuts off during the

operation

– Motor thermal protector has responded.

 Replace the fleece filter bag or paper fil-

ter bag (option).

 Replace motor protection filter.  Check all parts for plugging.

Switching back on after the motor turbine has cooled off, after approx. 30 to 40 minutes.

Dust comes out while vacuuming

– Defective fleece filter bag or paper filter

bag (option).  Replace the defective fleece filter bag

or paper filter bag (option).

– Fleece filter bag or paper filter bag (op-

tion) possibly inserted wrong.  Check the fleece filter bag or paper filter

bag (option).

– Filter cover does not lock in properly.

 Ensure the filter cover properly locks

into place.

– Main filter basket defective or not insert-

ed.  Insert undamaged main filter basket.

– Motor protection filter not inserted or in-

serted incorrectly.  Reinsert motor protection filter correct-

ly.

– 5

15EN

Suction capacity decreases

– Fleece filter bag or paper filter bag (op-

tion) is full.

 Replace the fleece filter bag or paper fil-

ter bag (option).

– Main filter basket is dirty.

 Clean the main filter under running wa-

ter.

– Filter cover does not lock in properly.

 Ensure the filter cover properly locks

into place.

No or insufficient suction

– Nozzle, suction pipe or suction hose

may be blocked.

 Remove the blockage.

– Defective suction hose.

 Replace suction hose.

– Fleece filter bag or paper filter bag (op-

tion) is full.

 Replace the fleece filter bag or paper fil-

ter bag (option).

– Filter cover does not lock in properly.

 Ensure the filter cover properly locks

into place.

– Main filter basket or motor protection fil-

ter dirty.

 Clean the main filter under running wa-

ter.

 Insert undamaged main filter basket.  Replace motor protection filter.

Motor does not run

– No electrical voltage.

 Check cables, plugs and socket.

If malfunction can not be fixed, the device must be checked by customer service.

Warranty

The warranty terms published by the relevant sales company are applicable in each country. We will repair potential failures of your appliance within the warranty period free of charge, provided that such failure is caused by faulty material or defects in manufacturing. In the event of a warranty claim please contact your dealer or the nearest authorized Customer Service centre. Please submit the proof of purchase.

Accessories and Spare Parts

– Only use accessories and spare parts

which have been approved by the man-

ufacturer. The exclusive use of original

accessories and original spare parts

ensures that the appliance can be oper-

ated safely and trouble free.

– At the end of the operating instructions

you will find a selected list of spare parts

that are often required.

– For additional information about spare

parts, please go to the Service section

at www.kaercher.com.

16 EN

– 6

EC Declaration of Conformity

We hereby declare that the machine described below complies with the relevant basic safety and health requirements of the EU Directives, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the machine is modified without our prior approval.

Product: Dry vacuum cleaner Type: 1.394-xxx Relevant EU Directives

2006/42/EC (+2009/127/EC) 2004/108/EC

Applied harmonized standards

EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Applied national standards

5.957-678

The undersigned act on behalf and under the power of attorney of the company management.

CEO

Head of Approbation

Authorised Documentation Representative S. Reiser

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Phone: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2011/03/01

– 7

17EN

Technical specifications

BV 5/1

Mains voltage V 220-240 Frequency Hz 50/60 Max. performance W 1300 Rated power W 1150 Container capacity l 5 Air volume (max.) l/s 61 Negative pressure (max.) kPa (mbar) 24,4 (244) Protective class -- II Suction hose connection (C-DN/C-ID) mm 32 Length x width x height mm 400 x 320 x 540 Weight kg 6,7 Max. ambient temperature °C +40

Values determined to EN 60335-2-69

Sound pressure level L Uncertainty K

Hand-arm vibration value m/s Uncertainty K m/s

Power cord H05VV-F 2x1,0 mm

Part no.: Cable length EUR 6.649-372.0 15 m GB 6.649-503.0 15 m CH 6.649-500.0 15 m AUS 6.649-501.0 15 m

dB(A) 62 dB(A) 1

<2,5 0,2

18 EN

– 8

Lire ces notice originale avant la

Français

pareil, se comporter selon ce qu'elles requièrent et les conserver pour une utilisation ultérieure ou pour le propriétaire futur.

– Avant la première mise en service, vous

– En cas de non-respect des instructions

– Contactez immédiatement le revendeur

– Contrôler le matériel lors du déballage

première utilisation de votre ap-

devez impérativement avoir lu les consignes de sécurité N° 5.956-249 !

de service et des consignes de sécurité, l'appareil risque de subir des dommages matériel et l'utilisateur ainsi que toute tierce personne sont exposés à des dangers potentiels.

en cas d'avarie de transport.

pour constater des accessoires manquants ou des dommages.

Table des matières

Protection de l’environnement FR . . .1 Symboles utilisés dans le mode

d'emploi . . . . . . . . . . . . . . . FR . . .1

Utilisation conforme . . . . . . FR . . .2

Consignes de sécurité . . . . FR . . .2

Éléments de l'appareil . . . . FR . . .3

Mise en service . . . . . . . . . FR . . .3

Utilisation . . . . . . . . . . . . . . FR . . .4

Transport . . . . . . . . . . . . . . FR . . .4

Entreposage. . . . . . . . . . . . FR . . .4

Entretien et maintenance . . FR . . .4 Assistance en cas de panne FR . . .5

Garantie . . . . . . . . . . . . . . . FR . . .7

Accessoires et pièces de re-

change . . . . . . . . . . . . . . . . FR . . .7

Déclaration de conformité CE FR . . . 7 Caractéristiques techniques FR . . .8

Protection de l’environne-

ment

Les matériaux constitutifs de l’emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Il est interdit de jeter les batteries, l'huile et les substances similaires dans l'environnement. Pour cette raison, utiliser des systèmes de collecte adéquats afin d'éliminer les appareils hors d'usage.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Symboles utilisés dans le

mode d'emploi

 Danger

Pour un danger immédiat qui peut avoir pour conséquence la mort ou des blessures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures légères ou des dommages matériels.

– 1

19FR

Utilisation conforme

몇 Avertissement

Cet appareil n'est pas conçu pour aspirer des poussières nocives.

Attention

Le présent appareil n'est destiné qu'à un usage intérieur.

– Cet aspirateur est destiné au nettoyage

à sec des sols et des murs.

– Cet appareil convient à un usage indus-

triel, par exemple dans le cadre d'hôtels, d'écoles, d'hôpitaux, d'usines, de magasins, de bureaux et d'agences de location.

Consignes de sécurité

– Si vous portez un stimulateur car-

diaque, nous vous recommandons de vous informer sur d'éventuelles mesures de sécurité auprès de votre médecin ou du fabricant du stimulateur avant d'utiliser l'appareil.

– Tous les types de stimulateurs car-

diaques n'ont pas la même capacité antiparasite contre les champs magnétiques électriques/haute fréquence émis à proximité, ce qui pourrait entraîner des problèmes lors de l'utilisation de l'appareil.

– Si votre médecin ne peut pas vous ga-

rantir une absence de complications, ne pas utiliser l'appareil !

20 FR

– 2

Éléments de l'appareil

1 Tubulures d'aspiration (externes) 2 Fermeture du recouvrement du filtre 3 Recouvrement du filtre 4 Sachet filtre en tissu non tissé 5 Sac filtrant principal 6 Grille du filtre protecteur du moteur 7 Filtre protecteur du moteur 8 Poignée 9 Bretelle avec tendeur intermédiaire et

d'extrémité 10 Ceinture lombaire 11 Support du tube d'aspiration 12 Coussin dorsal 13 Boîtier 14 Plaque signalétique 15 Capot 16 Filtre d'air évacué 17 Câble d’alimentation 18 Interrupteur principal 19 Crochet du câble d'alimentation (dépliable) 20 Régulateur de puissance d'aspiration

(continu) 21 Coude

Mise en service

L'appareil peut être exploité de deux façons: 1 Fonctionnement avec sachet filtre en

tissu non tissé ou sachet filtre en papier

(accessoires spéciaux) 2 Fonctionnement sans sachet filtre  Contrôle pour voir si le sac filtrant prin-

cipal est installé dans l'appareil.

 Placer l'appareil sur le dos.

 Enclencher la fermeture et ajuster la

ceinture lombaire.

– 3

21FR

Mise hors service de l'appareil

 Mettre l'appareil hors service au niveau

de l'interrupteur principal.  Retirer le connecteur de la prise.

Après chaque mise en service

 Nettoyer l'appareil, les accessoires et le

câble avec un tissu humide après l'utili-

sation.

 Adapter l'appareil au corps en tirant sur

les tendeurs intermédiaires. Ne pas porter trop serré, la charge principale doit reposer sur la ceinture lombaire.

 Régler l'emplacement de l'appareil sur

le dos en tirant sur les tendeurs d'extrémité.

Utilisation

Attention

Risque d'endommagement ! Quand la puissance d'aspiration faiblit, éteindre immédiatement le moteur.

Mettre l'appareil en marche

 Brancher la fiche secteur.  Mettre l'appareil en service au niveau

de l'interrupteur principal.

Fonctionnement de nettoyage

 Régler le commutateur de la buse de

sol sur surface dure ou sur moquette.

 Régler la puissance d'aspiration sur le

régulateur de puissance d'aspiration (continu).

 Procéder au nettoyage.

Transport

Attention

Risque de blessure et d'endommagement ! Respecter le poids de l'appareil lors du transport.

 Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di-

rectives en vigueur lors du transport

dans des véhicules.

Entreposage

Attention

Risque de blessure et d'endommagement ! Prendre en compte le poids de l'appareil à l'entreposage.

Cet appareil doit uniquement être entreposé en intérieur.

Entretien et maintenance

 Danger

Avant d'effectuer tout type de travaux sur l'appareil, le mettre hors service et débrancher la fiche électrique.

22 FR

– 4

Changer le sachet filtre en tissu non tissé ou en papier (accessoires spé-

ciaux)

 Déverrouiller et retirer le recouvrement

du filtre.

 Retirer le sachet filtre en tissu non tissé

ou en papier (accessoires spéciaux)

 Tirer le nouveau sachet filtre en tissu

non tissé ou en papier (accessoires spéciaux) avec la bride en caoutchouc par-dessus les tubulures d'aspiration (internes).

 Positionner le recouvrement du filtre et

le verrouiller.

Nettoyer le sac filtrant principal

 Nettoyer la cartouche filtrante principale

(lavable), le cas échéant à l'eau courante.

Attention

Risque d'endommagement ! Ne jamais installer le sac filtrant principal mouillé.

Remplacer le filtre d'air évacué

Filtre d'air évacué : remplacer une fois par an

 Retirer le capot.  Déverrouiller le filtre d'air évacué et l'ex-

traire.  Mettre en oeuvre le nouveau filtre d'air

évacué et l'enclencher.  Fixer le capot.

Remplacement du filtre protecteur

du moteur

 Déverrouiller et retirer le recouvrement

du filtre.

 Retirer le sac filtrant principal.  Pousser la grille du filtre protecteur du

moteur vers le bas, tourner et sortir.

 Retirer le filtre protecteur du moteur.  Insérer le nouveau filtre protecteur de

moteur.  Insérer et enclencher la grille du filtre

protecteur du moteur.

 Insérer le sac filtrant principal.  Positionner le recouvrement du filtre et

le verrouiller.

Assistance en cas de panne

 Danger

Avant d'effectuer tout type de travaux sur l'appareil, le mettre hors service et débrancher la fiche électrique.

Remarque : l'appareil doit immédiatement être mis hors marche en cas de panne (par exemple rupture de filtre). L'erreur doit être éliminée avant de remettre l'appareil en marche.

L'appareil s'éteint en cours d'utilisa-

tion

– La protection thermique du moteur a

réagi.  Changer le sachet filtre en tissu non tis-

sé ou en papier (accessoires spéciaux).  Remplacement du filtre protecteur du

moteur.  Contrôler toutes les pièces pour voir si

elles sont bouchées. Réactivation après refroidissement de la

turbine du moteur après environ 30 à 40 minutes.

– 5

23FR

De la poussière s'échappe lors de

l'aspiration

– Sachet filtre en tissu non tissé ou en pa-

pier (accessoires spéciaux) défectueux.

 Changer le sachet filtre en tissu non tis-

sé ou en papier (accessoires spéciaux) défectueux.

– Sachet filtre en tissu non tissé ou en pa-

pier (accessoires spéciaux) éventuellement mal inséré.

 Contrôler la fixation du sachet filtre en

tissu non tissé ou en papier (accessoires spéciaux) défectueux.

– Recouvrement du filtre pas enclenché

correctement.

 Enclencher correctement le recouvre-

ment de filtre.

– Sac filtrant principal défectueux ou non

inséré.

 Insérer le sac filtrant principal non en-

dommagé.

– Filtre protecteur du moteur pas ou mal

inséré.

 Insérer correctement le filtre protecteur

du moteur.

La force d'aspiration diminue

– Sachet filtre en tissu non tissé ou en pa-

pier (accessoires spéciaux) plein.

 Changer le sachet filtre en tissu non tis-

sé ou en papier (accessoires spéciaux).

– Le sac filtrant principal est encrassé.

 Nettoyer la cartouche filtrante principale

à l'eau courante.

– Recouvrement du filtre pas enclenché

correctement.

 Enclencher correctement le recouvre-

ment de filtre.

Puissance d'aspiration absente ou

insuffisante

– Buse, tube d'aspiration ou flexible bou-

ché.

 Eliminer le bouchage.

– Flexible d'aspiration défectueux.

 Changer le flexible d'aspiration.

– Sachet filtre en tissu non tissé ou en pa-

pier (accessoires spéciaux) plein.  Changer le sachet filtre en tissu non tis-

sé ou en papier (accessoires spéciaux).

– Recouvrement du filtre pas enclenché

correctement.  Enclencher correctement le recouvre-

ment de filtre.

– Sac filtrant principal ou filtre protecteur

du moteur encrassé.  Nettoyer la cartouche filtrante principale

à l'eau courante.  Insérer le sac filtrant principal non en-

dommagé.  Remplacement du filtre protecteur du

moteur.

Le moteur ne marche pas

– Aspirateur hors tension.

 Vérifier le câble, la fiche, le fusible et la

prise

Si la panne ne peut être réparée, l'appareil doit être contrôlé par le service après-vente.

24 FR

– 6

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l’appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.

Accessoires et pièces de re-

change

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le fabricant. Des accessoires et des pièces de rechange d’origine garantissent un fonctionnement sûr et parfait de l’appareil.

– Une sélection des pièces de rechange

utilisées le plus se trouve à la fin du mode d'emploi.

– Plus information sur les pièces de re-

change vous les trouverez sous www.kaercher.com sous le menu Service.

Déclaration de conformité CE

Nous certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d’hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Produit: Aspirateur à sec Type: 1.394-xxx Directives européennes en vigueur :

2006/42/CE (+2009/127/CE) 2004/108/CE

Normes harmonisées appliquées :

EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Normes nationales appliquées :

5.957-678

Les soussignés agissent sur ordre et sur procuration de la Direction commerciale.

CEO

Responsable de la documentation: S. Reiser

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Téléphone : +49 7195 14-0 Télécopieur : +49 7195 14-2212

Winnenden, 2011/03/01

– 7

Head of Approbation

25FR

Caractéristiques techniques

BV 5/1

Tension du secteur V 220-240 Fréquence Hz 50/60 Puissance maxi W 1300 Puissance nominale W 1150 Capacité de la cuve l 5 Débit d'air (maxi) l/s 61 Dépression (maxi) kPa (mbar) 24,4 (244) Classe de protection -- II Raccord du flexible d'aspiration (C-DN/C-ID) mm 32 Longueur x largeur x hauteur mm 400 x 320 x 540 Poids kg 6,7 Température ambiante (maxi) °C +40

Valeurs définies selon EN 60335-2-69

Niveau de pression sonore L Incertitude K

Valeur de vibrations bras-main m/s Incertitude K m/s

Câble d’alimentation

H05VV-F 2x1,0 mm Référence Longueur de

câble EUR 6.649-372.0 15 m GB 6.649-503.0 15 m CH 6.649-500.0 15 m AUS 6.649-501.0 15 m

dB(A) 62 dB(A) 1

<2,5 0,2

26 FR

– 8

Prima di utilizzare l'apparecchio

Italiano

presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

– Prima di procedere alla prima messa in

– La mancata osservanza delle istruzioni

– Eventuali danni da trasporto vanno co-

– Durante il disimballaggio controllare

per la prima volta, leggere le

funzione leggere tassativamente le norma di sicurezza n. 5.956-249!

d'uso e delle norme di sicurezza può causare danni all'apparecchio e presentare pericoli per l'utilizzatore e le altre persone.

municati immediatamente al proprio rivenditore.

l'eventuale mancanza di accessori o la presenza di danni del contenuto.

Indice

Protezione dell’ambiente . . IT . . .1 Simboli riportati nel manuale

d'uso. . . . . . . . . . . . . . . . . . IT . . .1

Uso conforme a destinazione IT . . . 2

Norme di sicurezza . . . . . . IT . . .2

Parti dell'apparecchio. . . . . IT . . .3

Messa in funzione . . . . . . . IT . . .3

Uso. . . . . . . . . . . . . . . . . . . IT . . .4

Trasporto . . . . . . . . . . . . . . IT . . .4

Supporto. . . . . . . . . . . . . . . IT . . .4

Cura e manutenzione. . . . . IT . . .4

Guida alla risoluzione dei guasti IT . . .5

Garanzia. . . . . . . . . . . . . . . IT . . .6

Accessori e ricambi . . . . . . IT . . .6

Dichiarazione di conformità CE IT . . .7

Dati tecnici . . . . . . . . . . . . . IT . . .8

Protezione dell’ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno consegnati ai relativi centri di raccolta. Batterie, olio e sostanze simili non devono essere dispersi nell’ambiente. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Simboli riportati nel manuale

d'uso

 Pericolo

Per un rischio imminente che determina lesioni gravi o la morte.

몇 Attenzione

Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che potrebbe determinare danni leggeri a persone o cose.

– 1

27IT

Uso conforme a destinazione

몇 Attenzione

L'apparecchio non si adatta all'aspirazione di polveri dannose alla salute.

Attenzione

Questo apparecchio è destinato esclusivamente per l'uso in ambienti interni.

– Questo aspiratore è indicato per la puli-

zia a secco di paviemnti e pareti.

– Questo apparecchio si adatta all'uso

professionale, ad esempio in alberghi, scuole, ospedali, fabbriche, negozi e uffici.

Norme di sicurezza

– Ai portatori di pacemaker consigliamo

di informarsi presso il proprio medico di fiducia o la casa produttrice del pacemaker su eventuali misure cautelative da intraprendere prima di usare l'apparecchio.

– Non tutti i modelli di pacemaker sono

isolati allo stesso modo contro i raggi di campi magnetici ad alta frequenza/elettrici nelle immediate vicinanze. Tale circostanza potrebbe comportare dei problemi durante il funzionamento dell'apparecchio.

– Nel caso in cui il medico non dovesse

garantire l'esclusione di qualsiasi tipo di rischio, si prega di non utilizzare l'apparecchio!

28 IT

– 2

Parti dell'apparecchio

1 Raccordo di aspirazione (esterno) 2 Chiusura del coperto del filtro 3 Coperchio del filtro 4 Sacchetto filtro plissettato 5 Cesto per filtro principale 6 Griglia del filtro di protezione motore 7 Filtro protezione motore 8 Impugnatura 9 Sostegno per spalle con tenditore cen-

trale e finale 10 Cintura 11 Sostegno per tubo di aspirazione 12 Imbottitura schienale 13 Carter 14 Targhetta 15 Copertura 16 Filtro aria di scarico 17 Cavo di alimentazione 18 Interruttore principale 19 Gancio per cavo di alimentazione (apribile) 20 Regolatore di potenza aspirazione

(continuo) 21 Gomito

Messa in funzione

L'apparecchio può essere azionato in due diversi modi: 1 Funzionamento con sacchetto filtro plis-

settato o sacchetto filtro di carta (acces-

sorio optional) 2 Funzionamento senza sacchetto filtro  Verificare se il cesto del filtro principale

sia inserito nell'apparechio.

 Posizionare l'apparecchio sulle spalle.

 Agganciare la chiusura e regolare la

cintura.

– 3

29IT

 Adattare l'apparecchio al corpo tiranto il

tenditore centrale. Non stringere troppo poiché il carico principale deve poggiare sulla cintura.

 Regolare la posizione dell'apparecchio

sulla schiene tiranto i tenditori finali.

Uso

Attenzione

Rischio di danneggiamento. Nel caso in cui si riduca la potenza di aspirazione, spegnere immediatamente il motore.

Accendere l’apparecchio

 Inserire la spina di alimentazione.  Attivare l'apparecchio dall'interruttore

principale.

Modalità pulizia

 Impostare il commutatore della boc-

chetta per pavimenti su Superficie dura o Tappeto.

 Regolare la forza di aspirazione sul re-

golatore di potenza aspirazione (continuo).

 Eseguire la pulizia.

Spegnere l’apparecchio

 Disattivare l'apparecchio dall'interrutto-

re principale.  Staccare la spina.

A lavoro ultimato



Dopo l'uso pulire l'apparecchio, gli ac-

cessori ed i cavi con uno straccio umido.

Trasporto

Attenzione

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante il trasporto.

 Per il trasporto in veicoli, assicurare

l'apparecchio secondo le direttive in vi-

gore affinché non possa scivolare e ri-

baltarsi.

Supporto

Attenzione

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante la conservazione.

Questo apparecchio può essere conservato solo in ambienti interni.

Cura e manutenzione

 Pericolo

Disattivare l'apparecchio ed estrarre la spina di alimentazione prima di effettuare interventi sull'apparecchio.

Sostituire il sacchetto filtro plisset-

tato o il sacchetto di carta (accesso-

rio optional)

30 IT

– 4

 Sbloccare e staccare la copertura del

filtro.

 Rimuovere il sacchetto filtro plissettato

o il sacchetto di carta (accessorio optional).

 Inserire un nuovo sacchetto filtro plis-

settato o sacchetto filtro di carta (accessorio optional) con la flangia di gomma sul raccordo di aspirazione (interno).

 Posizionare la copertura del filtro e

bloccarla.

Pulire il cesto del filtro principale

 Pulire il cesto del filtro principale (lava-

bile) all'occorrenza sotto acqua corrente.

Attenzione

Rischio di danneggiamento. Il cesto del filtro principale non deve essere inserito mai bagnato.

Sostituire il filtro dell'aria di scarico

Filtro aria di scarico: Sostituire 1 volta all'anno

 Togliere la copertura.  Sbloccare il filtro dell'aria di scarico ed

estrarlo.

 Inserire il nuovo filtro dell'aria di scarico

ed agganciare.

 Rimontare la copertura.

Sostituire il filtro protezione motore

 Sbloccare e staccare la copertura del

filtro.

 Rimuovere il cesto del filtro principale.  Tirare verso il basso la griglia del filtro di

protezione motore, ruotare ed estrarre.

 Rimuovere il filtro di protezione motore.  Inserire il nuovo filtro motore.  Inserire ed agganciare il filtro di prote-

zione motore.

 Inserire il cesto del filtro principale.  Posizionare la copertura del filtro e

bloccarla.

Guida alla risoluzione dei

guasti

 Pericolo

Disattivare l'apparecchio ed estrarre la spina di alimentazione prima di effettuare interventi sull'apparecchio.

Avviso:In caso di guasti o anomalie (p.es. rottura del filtro), disinserire immediatamente l'apparecchio. Eliminare il guasto prima di rimettere il funzione l'apparecchio.

L'apparecchio si spegne durante il

funzionamento

– È scattato il termoprotettore del motore.

 Sostituire il sacchetto filtro plissettato o

il sacchetto di carta (accessorio optio-

nal).

 Sostituire il filtro protezione motore.  Verificare che tutti i componenti siano li-

beri da otturazioni. Il riavvio è possibile dopo il raffreddamento

della turbina del motore dopo ca. 30 minuti.

Fuoriuscita di polvere durante

l'aspirazione

– Il sacchetto filtro plissettato o il sacchet-

to di carta (accessorio optional) sono di-

fettosi.  Sostituire il sacchetto filtro plissettato o

il sacchetto di carta (accessorio optio-

nal) difettosi.

– Il sacchetto filtro plissettato o il sacchet-

to di carta (accessorio optional) sono in-

seriti eventualmente in modo errato.  Controllare la posizione del sacchetto

filtro plissettato o del sacchetto di carta

(accessorio optional).

– Coperchio del filtro non agganciato cor-

rettamente.

– 5

31IT

 Far innestare correttamente il coper-

chio del filtro.

– Il cesto del filtro principale è difettoso o

non inserito.

 Inserire un cesto del filtro principale non

danneggiato.

– Il filtro di protezione motore non è inse-

rito o inserito in modo errato.

 Inserire correttamente il filtro di prote-

zione motore.

La forza aspirante diminuisce

– Il sacchetto filtro plissettato o il sacchet-

to di carta (accessorio optional) sono pieni.

 Sostituire il sacchetto filtro plissettato o

il sacchetto di carta (accessorio optional).

– Il cesto del filtro principale è sporco.

 Pulire il cesto del filtro principale sotto

acqua corrente.

– Coperchio del filtro non agganciato cor-

rettamente.

 Far innestare correttamente il coper-

chio del filtro.

Potenza di aspirazione assente o in-

sufficiente

– Bocchetta, tubo di aspirazione o tubo

flessibile otturati.

 Rimuovere l'otturazione.

– Tubo flessibile di aspirazione difettoso.

 Sostituire il tubo flessibile di aspirazio-

ne.

– Il sacchetto filtro plissettato o il sacchet-

to di carta (accessorio optional) sono pieni.

 Sostituire il sacchetto filtro plissettato o

il sacchetto di carta (accessorio optional).

– Coperchio del filtro non agganciato cor-

rettamente.

 Far innestare correttamente il coper-

chio del filtro.

– Il cesto del filtro principale o il filtro di

protezione motore sono sporchi.

 Pulire il cesto del filtro principale sotto

acqua corrente.  Inserire un cesto del filtro principale non

danneggiato.  Sostituire il filtro protezione motore.

Il motore non gira

– Manca tensione elettrica.

 Controllare il cavo, la spina, il fusibile e

la presa.

Se il guasto persiste, rivolgersi al servizio di assistenza clienti per un controllo.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Accessori e ricambi

– Impiegare esclusivamente accessori e

ricambi autorizzati dal produttore. Ac-

cessori e ricambi originali garantiscono

che l’apparecchio possa essere impie-

gato in modo sicuro e senza disfunzio-

ni.

– La lista dei pezzi di ricambio più comuni

è riportata alla fine del presente manua-

le d'uso.

– Maggiori informazioni sulle parti di ri-

cambio sono reperibili al sito www.kaer-

cher.com alla voce “Service”.

32 IT

– 6

Dichiarazione di conformità

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive CE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Aspiratore a secco Modelo: 1.394-xxx Direttive CE pertinenti

2006/42/CE (+2009/127/CE) 2004/108/CE

Norme armonizzate applicate

EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Norme nazionali applicate

5.957-678

I firmatari agiscono su incarico e con la procura dell’amministrazione.

CEO

Responsabile della documentazione: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2011/03/01

Head of Approbation

– 7

33IT

Dati tecnici

BV 5/1

Tensione di rete V 220-240 Frequenza Hz 50/60 Potenza max. W 1300 Potenza nominale W 1150 Capacità serbatoio l 5 Quantità d'aria (max.) l/s 61 Sottopressione (max.) kPa (mbar) 24,4 (244) Grado di protezione -- II Attacco per tubo di aspirazione (C-DN/C-ID) mm 32 Lunghezza x larghezza x Altezza mm 400 x 320 x 540 Peso kg 6,7 Temperatura ambiente (max.) °C +40

Valori rilevati secondo EN 60335-2-69

Pressione acustica L Dubbio K

Valore di vibrazione mano-braccio m/s Dubbio K m/s

Cavo di alimentazione

H05VV-F 2x1,0 mm Codice com-

ponente

Lunghezza

cavo EUR 6.649-372.0 15 m GB 6.649-503.0 15 m CH 6.649-500.0 15 m AUS 6.649-501.0 15 m

dB(A) 62 dB(A) 1

<2,5 0,2

34 IT

– 8

Lees vóór het eerste gebruik

Nederlands

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

– Voor de eerste inbedrijfstelling veilig-

– Bij veronachtzaming van de gebruiks-

– Bij transportschade onmiddellijk de

– Gelieve bij het uitpakken de verpak-

van uw apparaat deze originele

heidsinstructies nr. 5.956-249 in elk geval lezen!

aanwijzing en de veiligheidsaanwijzingen kan schade aan het apparaat ontstaan, en gevaar voor gebruikers en andere personen.

handelaar op de hoogte brengen.

kingsinhoud te controleren op ontbrekende toebehoren of beschadigingen.

Inhoudsopgave

Zorg voor het milieu . . . . . . NL . . .1

Symbolen in de gebruiksaanwij-

zing. . . . . . . . . . . . . . . . . . . NL . . .1

Reglementair gebruik . . . . . NL . . .2

Veiligheidsinstructies . . . . . NL . . .2

Apparaat-elementen. . . . . . NL . . .3

Inbedrijfstelling . . . . . . . . . . NL . . .3

Bediening . . . . . . . . . . . . . . NL . . .4

Vervoer. . . . . . . . . . . . . . . . NL . . .4

Opslag . . . . . . . . . . . . . . . . NL . . .4

Onderhoud . . . . . . . . . . . . . NL . . .4

Hulp bij storingen . . . . . . . . NL . . .5

Garantie . . . . . . . . . . . . . . . NL . . .6

Toebehoren en reserveonder-

delen . . . . . . . . . . . . . . . . . NL . . .6

EG-conformiteitsverklaring. NL . . .7

Technische gegevens . . . . NL . . .8

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijke stoffen mogen niet in het milieu belanden. Verwijder overbodig geworden apparatuur daarom via geschikte inzamelpunten.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Symbolen in de gebruiksaan-

wijzing

 Gevaar

Voor een onmiddellijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamelijke letsels.

몇 Waarschuwing

Voor een mogelijks gevaarlijke situatie die zou kunnen leiden tot ernstige en zelfs dodelijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die kan leiden tot lichte lichamelijke letsels of materiële schade.

– 1

35NL

Reglementair gebruik

몇 Waarschuwing

Het apparaat is niet geschikt voor het opzuigen van voor de gezondheid schadelijke stoffen.

Voorzichtig

Dit apparaat is alleen voor het gebruik in gesloten ruimtes bestemd.

– Deze zuiger is voor de droogreiniging

van vloer- en wandoppervlakken bedoeld.

– Dit apparaat is geschikt voor industrieel

gebruik, zoals bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoorgebouwen en verhuurkantoren.

Veiligheidsinstructies

– Voor het geval u een pacemaker

draagt, bevelen wij aan, dat u bij uw arts of de fabrikant van de pacemaker informaties inwint over eventuele veiligheidsmaatregelen, voordat u met het apparaat gaat werken.

– Niet alle types pacemakers zijn even

bestand tegen uitgestraalde hoogfrequente/elektrische magneetvelden in de directe nabijheid, wat bij het werken met het apparaat tot problemen kan leiden.

– Het apparaat niet gebruiken, wanneer

uw arts u niet kan garanderen, dat er geen bezwaren zijn!

36 NL

– 2

Apparaat-elementen

1 Luchtinlaatleiding (buiten) 2 Afsluiting van de filterafdekking 3 Filterafdekking 4 Filterzak van vlies 5 Hoofdfilterkorf 6 Rooster van het motorbeschermingsfil-

ter 7 Filter voor bescherming van de motor 8 Handgreep 9 Schouderband met midden- en eind-

spanner 10 Heupgordel 11 Houder van luchtinlaatleiding 12 Rugkussen 13 Behuizing 14 Typeplaatje 15 Afdekking 16 Afzuigfilter 17 Netkabel 18 Hoofdschakelaar 19 Haak voor netsnoer (uitklapbaar) 20 Zuigkrachtregelaar (traploos) 21 Elleboog

Inbedrijfstelling

Het apparaat kan op 2 manieren gebruikt worden: 1 Gebruik met filterzak van vlies of filter-

zak van papier (extra accessoire) 2 Gebruik zonder filterzak  Controleren, of hoofdfilterkorf in het ap-

paraat aangebracht is.

 Apparaat op de rugzijde leggen.

 Afsluiting vastklikken en heupgordel in-

stellen.

– 3

37NL

Apparaat uitschakelen

 Schakel het apparaat aan de hoofd-

schakelaar uit.  Netstekker uittrekken.

Na elk bedrijf

 Apparaat, toebehoren en snoeren na

gebruik met een vochtige doek reini-

gen.

 Het apparaat door te trekken aan de

middenspanner aan het lichaam aanpassen. Niet te strak aantrekken, de hoofdlast moet op de heupgordel liggen.

 Positie van het apparaat op de rug door

te trekken aan de eindspanner instellen.

Bediening

Voorzichtig

Gevaar voor beschadiging! Bij afnemen van zuigcapaciteit direct de motor afzetten.

Apparaat inschakelen

 Steek de netstekker in de contactdoos.  Schakel het apparaat aan de hoofd-

schakelaar in.

Reinigingswerking

 Omschakelaar van de vloersproeier op

harde oppervlakken of vaste vloerbekleding zetten.

 Zuigkracht met de zuigkrachtregelaar

regelen (traploos).

 Reiniging uitvoeren.

Vervoer

Voorzichtig

Gevaar voor letsels en beschadigingen! Houd bij het transport rekening met het gewicht van het apparaat.

 Bij het transport in voertuigen moet het

apparaat conform de geldige richtlijnen

beveiligd worden tegen verschuiven en

kantelen.

Opslag

Voorzichtig

Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen in acht nemen.

Het apparaat mag alleen binnen worden opgeborgen.

Onderhoud

 Gevaar

Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken.

Filterzak van vlies of filterzak van

papier (extra accessoire) vervangen

38 NL

– 4

 Filterafdekking ontgrendelen en afne-

men.

 Filterzak van vlies of filterzak van papier

(extra accessoire) verwijderen.

 Nieuwe filterzak van vlies of filterzak

van papier (extra accessoire) met rubberen flens over de luchtinlaatleiding (binnen) trekken.

 Filterafdekking eropzetten en vergren-

delen.

Hoofdfilterkorf reinigen

 Hoofdfiltermand (wasbaar) indien nodig

onder stromend water reinigen.

Voorzichtig

Gevaar voor beschadiging! Hoofdfilterkorf nooit nat erin zetten.

Afzuigfilter vervangen

Afzuigfilter: 1x per jaar vervangen

 Afdekking wegnemen.  Afzuigfilter ontgrendelen en eruit halen.  Nieuwe afzuigfilter plaatsen en laten

vastklikken.

 Afdekking aanbrengen.

Filter om de motor te beschermen

vervangen

 Filterafdekking ontgrendelen en afne-

men.

 Hoofdfilterkorf eraf nemen.  Rooster van motorbeschermingsfilter

naar beneden drukken, draaien en eruit nemen.

 Motorbeschermingsfilter eraf nemen.  Nieuw motorbeschermingsfilter plaat-

sen.

 Rooster van motorbeschermingsfilter

erin zetten en vastklikken.

 Hoofdfilterkorf erin zetten.  Filterafdekking eropzetten en vergren-

delen.

Hulp bij storingen

 Gevaar

Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken.

Aanwijzing: Wanneer er een storing (bijv. filterbreuk) optreedt, moet het apparaat onmiddellijk worden uitgeschakeld. De storing worden verholpen voordat het apparaat opnieuw wordt ingeschakeld.

Apparaat schakelt uit tijdens het

werken

– Motor-thermoprotector heeft gerea-

geerd.  Filterzak van vlies of filterzak van papier

(extra accessoire) vervangen.

 Motorbeschermingsfilter vervangen.  Alle delen op verstopping controleren.

Weer inschakelen na afkoeling van de motorturbine na ca. 30--40 minuten.

Er ontsnapt stof bij het zuigen

– Filterzak van vlies of filterzak van papier

(extra accessoire) kapot.  Filterzak van vlies of filterzak van papier

(extra accessoire) vervangen.

– Filterzak van vlies of filterzak van papier

(extra accessoire) eventueel verkeerd

aangebracht.  Filterzak van vlies of filterzak van papier

(extra accessoire) controleren.

– Filterafdekking niet juist vergrendeld.

 Filterafdekking goed vastklikken.

– Hoofdfilterkorf kapot of niet geplaatst.

 Onbeschadigde hoofdfilterkorf erin zet-

ten.

– Motorbeschermingsfilter niet of ver-

keerd aangebracht.  Motorbeschermingsfilter juist aanbren-

gen.

– 5

39NL

Zuigkracht wordt minder

– Filterzak van vlies of filterzak van papier

(extra accessoire) vol.

 Filterzak van vlies of filterzak van papier

(extra accessoire) vervangen.

– Hoofdfilterkorf is vuil.

 Hoofdfiltermand onder stromend water

reinigen.

– Filterafdekking niet juist vergrendeld.

 Filterafdekking goed vastklikken.

Geen of onvoldoende zuigcapaciteit

– Sproeierkop, luchtinlaatleiding of slang

verstopt.

 Verstopping oplossen.

– Zuigslang defect.

 Zuigslang vervangen.

– Filterzak van vlies of filterzak van papier

(extra accessoire) vol.

 Filterzak van vlies of filterzak van papier

(extra accessoire) vervangen.

– Filterafdekking niet juist vergrendeld.

 Filterafdekking goed vastklikken.

– Hoofdfilterkorf of motorbeschermingsfil-

ter is vuil.

 Hoofdfiltermand onder stromend water

reinigen.

 Onbeschadigde hoofdfilterkorf erin zet-

ten.

 Motorbeschermingsfilter vervangen.

Motor draait niet

– Geen stroom.

 Zekering, snoer, stekker en contact-

doos testen.

Indien de storing niet kan worden opgelost, moet het toestel door de klantendienst gecontroleerd worden.

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Toebehoren en reserveonder-

– Er mogen uitsluitend toebehoren en re-

serveonderdelen gebruikt worden die

door de fabrikant zijn vrijgegeven. Origi-

nele toebehoren en reserveonderdelen

bieden de garantie van een veilig en

storingsvrije werking van het apparaat.

– Een selectie van de meest frequent be-

nodigde reserveonderdelen vindt u ach-

teraan in de gebruiksaanwijzing.

– Verdere informatie over reserveonder-

delen vindt u op www.kaercher.com bij

Service.

40 NL

– 6

EG-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Stofzuiger voor droge be-

Type: 1.394-xxx Van toepassing zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG) 2004/108//EG

Toegepaste geharmoniseerde normen

EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Toegepaste landelijke normen

standdelen

5.957-678

De ondergetekenden handelen in opdracht en met volmacht van de bedrijfsleiding.

CEO

Head of Approbation

Gevolmachtigde voor de documentatie: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2011/03/01

– 7

41NL

Technische gegevens

BV 5/1

Netspanning V 220-240 Frequentie Hz 50/60 Max. vermogen W 1300 Nominaal vermogen W 1150 Inhoud reservoir l 5 Luchthoeveelheid (max.) l/s 61 Onderdruk (max.) kPa (mbar) 24,4 (244) Beschermingsklasse -- II Zuigslangaansluiting (C-DN/C-ID) mm 32 Lengte x breedte x hoogte mm 400 x 320 x 540 Gewicht kg 6,7 Omgevingstemperatuur (max.) °C +40

Bepaalde waarden conform EN 60335-2-69

Geluidsdrukniveau L Onzekerheid K

Hand-arm vibratiewaarde m/s Onzekerheid K m/s

Stroomkabel H05VV-F 2x1,0 mm

Onderdeelnr. Lengte

snoer EUR 6.649-372.0 15 m GB 6.649-503.0 15 m CH 6.649-500.0 15 m AUS 6.649-501.0 15 m

dB(A) 62 dB(A) 1

<2,5 0,2

42 NL

– 8

Antes del primer uso de su apa-

Español

actúe de acuerdo a sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior.

– ¡Antes de la primera puesta en marcha

– El incumplimiento de las instrucciones

– En caso de daños de transporte infor-

– Cuando desembale el contenido del pa-

rato, lea este manual original,

lea sin falta las instrucciones de uso y las instrucciones de seguridad n.°

5.956-249!

de uso y de las indicaciones de seguridad puede provocar daños en el aparato y poner en peligro al usuario y a otras personas.

me inmediatamente al fabricante.

quete, compruebe si faltan accesorios o si el aparato presenta daños.

Índice de contenidos

Protección del medio ambiente ES . . .1 Símbolos del manual de ins-

trucciones. . . . . . . . . . . . . . ES . . .1

Uso previsto . . . . . . . . . . . . ES . . .2

Indicaciones de seguridad . ES . . .2

Elementos del aparato . . . . ES . . .3

Puesta en marcha . . . . . . . ES . . .3

Manejo . . . . . . . . . . . . . . . . ES . . .4

Transporte . . . . . . . . . . . . . ES . . .4

Almacenamiento . . . . . . . . ES . . .4

Cuidados y mantenimiento. ES . . .4 Ayuda en caso de avería . . ES . . .5

Garantía . . . . . . . . . . . . . . . ES . . .6

Accesorios y piezas de repues-

to . . . . . . . . . . . . . . . . . . . . ES . . .6

Declaración de conformidad CE ES . . .7

Datos técnicos . . . . . . . . . . ES . . .8

Protección del medio ambien-

Los materiales empleados para el embalaje son reciclables y recuperables. No tire el embalaje a la basura doméstica y entréguelo en los puntos oficiales de recogida para su reciclaje o recuperación.

Los aparatos viejos contienen materiales valiosos reciclables que deberían ser entregados para su aprovechamiento posterior. Evite el contacto de baterías, aceites y materias semejantes con el medioambiente. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su reciclaje.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes en:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Símbolos del manual de ins-

trucciones

 Peligro

Para un peligro inminente que acarrea lesiones de gravedad o la muerte.

몇 Advertencia

Para una situación que puede ser peligrosa, que puede acarrear lesiones de gravedad o la muerte.

Precaución

Para una situación que puede ser peligrosa, que puede acarrear lesiones leves o daños materiales.

– 1

43ES

Uso previsto

몇 Advertencia

El aparato no es apto para aspirar polvos nocivos para la salud.

Precaución

Este aparato sólo es apto para el uso en interiores.

– La aspiradora está diseñada para la

limpieza en seco de pisos y superficies murales.

– Este aparato es apto para el uso en

aplicaciones industriales, como en hoteles, escuelas, hospitales, fábricas, tiendas, oficinas y negocios de alquiler.

Indicaciones de seguridad

– Si lleva un marcapasos, le recomenda-

mos consultar a su médico o al fábricante del marcapasos por si hubiera que tomar una medidas de precaución especiales antes de operar el aparato.

– No todos los tipos de marcapasos re-

sisten a las radiaciones de alta frecuencia/campos magnéticos eléctricos cercanos, y esto podría suponer un problema a la hora de operar el aparato.

– Si su médico no le puede garantizar

que no vaya a tener problemas, ¡no utilice el aparato!

44 ES

– 2

Elementos del aparato

1 Manguito de absorción (exterior) 2 Cierre de la cubierta del filtro 3 Cubierta del filtro 4 Bolsa de filtro de fieltro 5 Cesta filtrante principal 6 Rejilla del filtro protector del motor 7 Filtro protector del motor 8 Mango 9 Soporte para hombros con tensor cen-

tral y final 10 Cinturón para cadera 11 Soporte de la tubería de absorción 12 Cojín para la espalda 13 Carcasa 14 Placa de características 15 Cubierta 16 Filtro de escape de aire 17 Cable de conexión a la red 18 Interruptor principal 19 Gancho para el cable de red (abatible) 20 Regulador de potencia de aspiración

(graduado) 21 Codo

Puesta en marcha

El aparato puede funcionar de dos formas: 1 Funcionamiento con bolsa de filtro de

fieltro o bolsa de filtro de papel (acceso-

rio especial) 2 Funcionamiento sin bolsa filtrante  Comprobar si la cesta filtrante principal

está colocada en el aparato.

 Colocar el aparato sobre la espalda.

 Encajar el cierre y ajustar el cinturón de

cadera.

– 3

45ES

 Adaptar el aparato al cuerpo tirando de

los tensores centrales. No tirar demasiado, la carga principal debe recaer sobre el cinturón de cadera.

 Ajustar la posición del aparato en la es-

palda tirando de los tensores finales.

Manejo

Precaución

¡Peligro de daños en la instalación! Cuando la potencia de absorción se reduza, apagar inmediatamente el motor.

Conexión del aparato

 Enchufe la clavija de red.  Conectar el aparato con el interruptor

principal.

Servicio de limpieza

 Ajustar el conmutador de la boquilla de

suelo a superficie dura o moqueta.

 Regular la potenciade aspiración con el

regulador (graduado)

 Llevar a cabo la limpieza.

Desconexión del aparato

 Desconectar el aparato con el interrup-

tor principal.  Extraer el enchufe de la red.

Después de cada puesta en marcha

 Limpiar el aparato, accesorios y cable

tras el uso con un paño húmedo.

Transporte

Precaución

¡Peligro de lesiones y daños! Respetar el peso del aparato para el transporte.

 Al transportar en vehículos, asegurar el

aparato para evitar que resbale y vuel-

que conforme a las directrices vigentes.

Almacenamiento

Precaución

¡Peligro de lesiones y daños! Respetar el peso del aparato en el almacenamiento.

Este aparato sólo se puede almacenar en interiores.

Cuidados y mantenimiento

 Peligro

Antes de efectuar cualquier trabajo en el aparato, hay que desconectarlo de la red eléctrica.

Cambiar la bolsa filtrante de fieltro o la bolsa filtrante de papel (accesorio

especial)

 Desbloquear y extraer la cubierta del fil-

tro.

46 ES

– 4

 Extraer la bolsa filtrante de fieltro o la

bolsa filtrante de papel (accesorio especial)

 Poner una nueva bolsa filtrante de fiel-

tro o una bolsa filtrante de papel (accesorio especial) con brida de goma sobre el manguito de absorción.

 Colocar y bloquear la cubierta del filtro.

Limpiar la cesta filtrante principal

 Limpiar la cesta filtrante principal (lava-

ble) con agua corriente si es necesario.

Precaución

¡Peligro de daños en la instalación! No colocar nunca la cesta filtrante principal mojada.

Recambiar el filtro de escape de aire

Filtro de escape de aire: cambiar 1 vez al año

 Extraer la cubierta.  Desbloquear y extraer el filtro de esca-

pe de aire.

 Introducir y encajar el nuevo filtro de es-

cape de aire.

 Colocar la cubierta.

Cambiar el filtro protector del motor

 Desbloquear y extraer la cubierta del fil-

tro.

 Extraer la cesta filtrante principal.  Presionar hacia abajo, girar y extraer la

rejilla del filtro protector del motor.

 Extraer el filtro protector del motor.  Colocar un nuevo filtro protector del

motor.

 Colocar y encajar la rejilla del filtro pro-

tector del motor.

 Colocar la cesta filtrante principal.  Colocar y bloquear la cubierta del filtro.

Ayuda en caso de avería

 Peligro

Antes de efectuar cualquier trabajo en el aparato, hay que desconectarlo de la red eléctrica.

Nota:Si ocurre una avería (p.ej. rotura del filtro), se debe apagar inmediatamente el aparato. Antes de ponerlo de nuevo en marcha, se debe solucionar la avería.

El aparato se apaga durante el fun-

cionamiento

– Ha saltado el termoprotector del motor.

 Cambiar la bolsa filtrante de fieltro o la

bolsa filtrante de papel (accesorio es-

pecial).

 Cambiar el filtro protector del motor.  Comprobar todas las piezas por si estu-

vieran atascadas. Reconexión tras enfríar la turbina del motor

tras aprox. 30-40 minutos.

Pérdida de polvo durante la aspira-

ción

– Bolsa filtrante de fieltro o la bolsa filtran-

te de papel (accesorio especial) defec-

tuosa.  Cambiar la bolsa filtrante de fieltro o la

bolsa filtrante de papel (accesorio es-

pecial) defectuosas.

– Puede que la bolsa filtrante de fieltro o

la bolsa filtrante de papel (accesorio es-

pecial) esté mal colocada.  Comprobar el ajuste de la bolsa filtrante

de fieltro o la bolsa filtrante de papel

(accesorio especial).

– La cubierta del filtro no está encajada

correctamente.  Encajar correctamente la cubierta del

filtro.

– Cesta filtrante principal defectuosa o no

colocada.

– 5

47ES

 Colocar la cesta filtrante principal no

dañada.

– Filtro protector del motor no colocado o

mal colocado.

 Colocar correctamente el filtro protector

del motor.

La capacidad de aspiración dismi-

nuye

– Bolsa filtrante de fieltro o la bolsa filtran-

te de papel (accesorio especial) llena.

 Cambiar la bolsa filtrante de fieltro o la

bolsa filtrante de papel (accesorio especial).

– La cesta filtrante principal está sucia.

 Limpiar la cesta filtrante principal con

agua corriente.

– La cubierta del filtro no está encajada

correctamente.

 Encajar correctamente la cubierta del

filtro.

potencia de aspiración no existente

o insuficiente

– Boquilla, tubo de absorción o tubo atas-

cado.

 Solucionar el atasco.

– Tubo de absorción defectuoso.

 Cambiar el tubo de absorción.

– Bolsa filtrante de fieltro o la bolsa filtran-

te de papel (accesorio especial) llena.

 Cambiar la bolsa filtrante de fieltro o la

bolsa filtrante de papel (accesorio especial).

– La cubierta del filtro no está encajada

correctamente.

 Encajar correctamente la cubierta del

filtro.

– Cesta filtrante principal o filtro protector

del motor sucios.

 Limpiar la cesta filtrante principal con

agua corriente.

 Colocar la cesta filtrante principal no

dañada.

 Cambiar el filtro protector del motor.

El motor no funciona

– No hay tensión eléctrica.

 Compruebe el fusible, el cable, la clavi-

ja de enchufe y la toma de corriente.

Si la avería no se puede solucionar el aparato debe ser revisado por el servicio técnico.

Garantía

En todos los países rigen las condiciones de garantía establecidas por nuestra empresa distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se deban a defectos de material o de fabricación. En un caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domicilio.

Accesorios y piezas de re-

puesto

– Sólo deben emplearse accesorios y

piezas de repuesto originales o autori-

zados por el fabricante. Los accesorios

y piezas de repuesto originales garanti-

zan el funcionamiento seguro y sin ave-

rías del aparato.

– Podrá encontrar una selección de las

piezas de repuesto usadas con más

frecuencia al final de las instrucciones

de uso.

– En el área de servicios de www.kaer-

cher.com encontrará más información

sobre piezas de repuesto.

48 ES

– 6

Declaración de conformidad

Por la presente declaramos que la máquina designada a continuación cumple, tanto en lo que respecta a su diseño y tipo constructivo como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. La presente declaración perderá su validez en caso de que se realicen modificaciones en la máquina sin nuestro consentimiento explícito.

Producto: Aspirador en seco Modelo: 1.394-xxx Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE) 2004/108/CE

Normas armonizadas aplicadas

EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Normas nacionales aplicadas

Winnenden, 2011/03/01

5.957-678

Los abajo firmantes actúan con plenos poderes y con la debida autorización de la dirección de la empresa.

CEO

Persona autorizada para la documentación: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tfno.: +49 7195 14-0 Fax: +49 7195 14-2212

Head of Approbation

– 7

49ES

Datos técnicos

BV 5/1

Tensión de red V 220-240 Frecuencia Hz 50/60 Potencia Máx. W 1300 Potencial nominal W 1150 Capacidad del depósito l 5 Cantidad de aire (máx.) l/s 61 Depresión (máx.) kPa (mbar) 24,4 (244) Clase de protección -- II Toma de tubo flexible de aspiración (C-DN/C-ID) mm 32 Longitud x anchura x altura mm 400 x 320 x 540 Peso kg 6,7 Temperatura ambiente (máx.) °C +40

Valores calculados conforme a la norma EN 60335-2-69

Nivel de presión acústica L Inseguridad K

Valor de vibración mano-brazo m/s Inseguridad K m/s

Cable de conexión a la red

H05VV-F 2x1,0 mm No. de pieza Longitud del

cable EUR 6.649-372.0 15 m GB 6.649-503.0 15 m CH 6.649-500.0 15 m AUS 6.649-501.0 15 m

dB(A) 62 dB(A) 1

<2,5 0,2

50 ES

– 8

Leia o manual de manual origi-

Português

lho. Proceda conforme as indicações no manual e guarde o manual para uma consulta posterior ou para terceiros a quem possa vir a vender o aparelho.

– Antes de colocar em funcionamento

– A não-observância deste Manual de

– No caso de danos provocados pelo

– Verifique o conteúdo da embalagem a

nal antes de utilizar o seu apare-

pela primeira vez é imprescindível ler atentamente as indicações de segurança n.º 5.956-249!

Instruções e dos avisos de segurança poderá levar a danos no aparelho e perigos tanto para o utilizador como para terceiros.

transporte, informe imediatamente o revendedor.

respeito de acessórios não incluídos ou danos.

Índice

Protecção do meio-ambiente

Os materiais da embalagem são recicláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem.

Os aparelhos velhos contêm materiais preciosos e recicláveis e deverão ser reutilizados. Baterias, óleo e produtos similares não podem ser deitados fora ao meio ambiente. Por isso, elimine os aparelhos velhos através de sistemas de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes podem ser encontradas em:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Protecção do meio-ambiente PT . . .1 Símbolos no Manual de Instru-

ções . . . . . . . . . . . . . . . . . . PT . . .1

Utilização conforme o fim a que

se destina a máquina . . . . . PT . . .2

Avisos de segurança . . . . . PT . . .2

Elementos do aparelho . . . PT . . .3 Colocação em funcionamento PT . . .3

Manuseamento . . . . . . . . . PT . . .4

Transporte . . . . . . . . . . . . . PT . . .4

Armazenamento. . . . . . . . . PT . . .4

Conservação e manutenção PT . . .4 Ajuda em caso de avarias . PT . . .5

Garantia . . . . . . . . . . . . . . . PT . . .6

Acessórios e peças sobressa-

lentes . . . . . . . . . . . . . . . . . PT . . .6

Declaração de conformidade

CE . . . . . . . . . . . . . . . . . . . PT . . .7

Dados técnicos. . . . . . . . . . PT . . .8

Símbolos no Manual de Ins-

truções

 Perigo

Para um perigo eminente que pode conduzir a graves ferimentos ou à morte.

몇 Advertência

Para uma possível situação perigosa que pode conduzir a graves ferimentos ou à morte.

Atenção

Para uma possível situação perigosa que pode conduzir a ferimentos leves ou danos materiais.

– 1

51PT

Utilização conforme o fim a

que se destina a máquina

몇 Advertência

O aparelho não é apropriado para a aspiração de poeiras nocivas para a saúde.

Atenção

Este aparelho foi única e exclusivamente concebido para a utilização em interiores.

– Este aspirador foi concebido para aspi-

rar superfícies de chão e de parede a seco.

– Este aparelho destina-se ao uso indus-

trial, p.ex. em hotéis, escolas, hospitais, fábricas, lojas, escritórios e lojas à exploração.

Avisos de segurança

– Se possuir um pace-maker recomenda-

mos que se informe junto do seu médico ou do fabricante do pace-maker sobre eventuais medidas de precaução, antes de utilizar o aparelho.

– Nem todos os pace-maker têm a mes-

ma resistência em relação a radiações de campos magnéticos de alta frequência/eléctricos próximos, o que pode causar problemas durante a utilização do aparelho.

– Não utilize o aparelho se o seu médico

não lhe assegurar a 100 por cento que não corre quaisquer riscos!

52 PT

– 2

Elementos do aparelho

1 Bocal de aspiração (externo) 2 Fecho da tampa do filtro 3 Tampa do filtro 4 Saco filtrante de velo 5 Cesto de filtro principal 6 Grelha do filtro protector do motor 7 Filtro de protecção do motor 8 Punho 9 Cinta de ombros com dispositivo de

aperto central e final 10 Cinto 11 Suporte do tubo de aspiração 12 Almofada nas costas 13 Carcaça 14 Placa de tipo 15 Cobertura 16 Filtro do ar de evacuação 17 Cabo de rede 18 Interruptor principal 19 Gancho do cabo de rede (rebatível) 20 Regulador da força de aspiração (contí-

nua) 21 Tubo curvado

Colocação em funcionamento

O aparelho pode ser operado de duas maneiras: 1 Funcionamento com saco filtrante de

velo ou saco filtrante de papel (acessó-

rio especial) 2 Funcionamento sem saco de filtro  Verificar se o cesto do filtro principal

está inserido no aparelho.

 Colocar o aparelho nas costas.

 Encravar o fecho e ajustar o cinto.

– 3

53PT

 Ajustar o aparelho puxando os disposi-

tivos de aperto centrais no corpo. Não apertar em demasia, a principal carga deve ser suportada pelo cinto.

 Ajustar a posição do aparelho nas cos-

tas, puxando os dispositivos de aperto finais.

Manuseamento

Atenção

Perigo de danos! Na queda da potência de aspiração desligar imediatamente o motor.

Ligar a máquina

 Ligar a ficha de rede.  Ligar o aparelho no interruptor princi-

pal.

Operação de limpeza

 Ajustar o comutador do bico de pavi-

mentos para superfícies duras ou para carpetes.

 Regular a força de aspiração do regula-

dor (contínuo).

 Efectuar a limpeza.

Desligar o aparelho

 Desligar o aparelho no interruptor prin-

cipal.  Desligue a ficha da tomada.

Sempre depois de utilizar a máqui-

 Limpar com um pano húmido após o

uso do aparelho, acessórios e o cabo.

Transporte

Atenção

Perigo de ferimentos e de danos! Ter atenção ao peso do aparelho durante o transporte.

 Durante o transporte em veículos, pro-

teger o aparelho contra deslizes e tom-

bamentos, de acordo com as directivas

em vigor.

Armazenamento

Atenção

Perigo de ferimentos e de danos! Ter atenção ao peso do aparelho durante o armazenamento.

Este aparelho só pode ser armazenado em espaços fechados e cobertos.

Conservação e manutenção

 Perigo

Desligar o aparelho e retirar a ficha de rede antes de efectuar quaisquer trabalhos no aparelho.

Substituir o saco filtrante de velo ou

o saco filtrante de papel (acessório

especial)

54 PT

– 4

 Destravar e retirar a tampa do filtro.  Remover o saco filtrante de velo ou o

saco filtrante de papel (acessório especial).

 Colocar um novo saco de filtro de velo

ou de papel (acessório especial) com flange de borracha sobre o bocal de aspiração (interno).

 Montar e travar a tampa do filtro.

Limpar o cesto do filtro principal

 Se necessário, limpar o cesto do filtro

principal (lavável) sob água corrente.

Atenção

Perigo de danos! Nunca aplicar o cesto do filtro principal em estado húmido.

Substituir o filtro do ar de evacua-

ção

Filtro do ar de evacuação: substituir uma vez por ano

 Retirar a cobertura.  Destravar o filtro do ar de evacuação e

retirá-lo.

 Inserir e encaixar o novo filtro do ar de

evacuação.

 Colocar cobertura.

Substituir o filtro de protecção do

motor

 Destravar e retirar a tampa do filtro.  Retirar o cesto do filtro principal.  Pressionar a grelha do filtro de protec-

ção do motor para baixo, rodar e retirar.

 Retirar o filtro de protecção do motor.  Inserir o novo filtro de protecção do mo-

tor.

 Inserir e encaixar a grelha do filtro de

protecção do motor.

 Inserir o cesto do filtro principal.  Montar e travar a tampa do filtro.

Ajuda em caso de avarias

 Perigo

Desligar o aparelho e retirar a ficha de rede antes de efectuar quaisquer trabalhos no aparelho.

Aviso: se aparecer uma avaria (por exemplo, quebra de filtro), o aparelho deve ser desligado imediatamente. Antes de uma nova colocação em operação deve ser eliminada a avaria.

Aparelho desliga durante a opera-

ção

– Disparou o termoprotector do motor.

 Substituir o saco filtrante de velo ou o

saco filtrante de papel (acessório espe-

cial).

 Substituir o filtro de protecção do motor.  Controlar todas as peças relativamente

a entupimento. Reactivação após o arrefecimento da turbi-

na do motor após aprox. 30-40 minutos.

Durante a aspiração sai pó

– Saco filtrante de velo ou o saco filtrante

de papel (acessório especial) com de-

feito.  Substituir o saco filtrante de velo ou o

saco filtrante de papel (acessório espe-

cial) com defeito.

– Saco filtrante de velo ou o saco filtrante

de papel (acessório especial) eventual-

mente mal colocado.  Controlar o encaixe do saco filtrante de

velo ou do saco filtrante de papel (aces-

sório especial).

– Cobertura do filtro mal encaixada.

 Encaixar bem a cobertura do filtro.

– Cesto de filtro principal com defeito ou

não inserido.  Inserir o cesto do filtro principal não da-

nificado.

– 5

55PT

– Filtro de protecção do motor não inseri-

do ou mal inserido.

 Colocar correctamente o filtro de pro-

tecção do motor.

A força de aspiração diminui

– Saco filtrante de velo ou o saco filtrante

de papel (acessório especial) cheio.

 Substituir o saco filtrante de velo ou o

saco filtrante de papel (acessório especial).

– Cesto do filtro principal com sujidade.

 Limpar o cesto do filtro principal sob

água corrente.

– Cobertura do filtro mal encaixada.

 Encaixar bem a cobertura do filtro.

Nenhuma ou insuficiente potência

de aspiração

– Bocal, tubo de aspiração ou mangueira

entupida.

 Eliminar o entupimento.

– Tubo de aspiração com defeito.

 Substituir tubo de aspiração.

– Saco filtrante de velo ou o saco filtrante

de papel (acessório especial) cheio.

 Substituir o saco filtrante de velo ou o

saco filtrante de papel (acessório especial).

– Cobertura do filtro mal encaixada.

 Encaixar bem a cobertura do filtro.

– Cesto do filtro principal ou filtro de pro-

tecção do motor com sujidade.

 Limpar o cesto do filtro principal sob

água corrente.

 Inserir o cesto do filtro principal não da-

nificado.

 Substituir o filtro de protecção do motor.

Motor não funciona

– Falta de corrente eléctrica.

 Verificar fusível, cabo, ficha e tomada.

Quando o defeito não puder ser consertado, a máquina deverá ser verificada pelo serviço de assistência técnica.

Garantia

Em cada país vigem as respectivas condições de garantia estabelecidas pelas nossas Empresas de Comercialização. Eventuais avarias no aparelho durante o período de garantia serão reparadas, sem encargos para o cliente, desde que se trate dum defeito de material ou de fabricação. Em caso de garantia, dirija-se, munido do documento de compra, ao seu revendedor ou ao Serviço Técnico mais próximo.

Acessórios e peças sobres-

salentes

– Só devem ser utilizados acessórios e

peças de reposição autorizados pelo

fabricante do aparelho. Acessórios e

Peças de Reposição Originais - forne-

cem a garantia para que o aparelho

possa ser operado em segurança e

isento de falhas.

– No final das Instruções de Serviço en-

contra uma lista das peças de substitui-

ção mais necessárias.

– Para mais informações sobre peças so-

bressalentes, consulte na página

www.kaercher.com o ponto dos servi-

ços.

56 PT

– 6

Declaração de conformidade

Declaramos que a máquina a seguir designada corresponde às exigências de segurança e de saúde básicas estabelecidas nas Directivas CE por quanto concerne à sua concepção e ao tipo de construção assim como na versão lançada no mercado. Se houver qualquer modificação na máquina sem o nosso consentimento prévio, a presente declaração perderá a validade.

Produto: Aspirador a seco Tipo: 1.394-xxx Respectivas Directrizes da CE

2006/42/CE (+2009/127/CE) 2004/108/CE

Normas harmonizadas aplicadas

EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Normas nacionais aplicadas

5.957-678

Os abaixo assinados têm procuração para agirem e representarem a gerência.

CEO

Responsável pela documentação: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2011/03/01

Head of Approbation

– 7

57PT

Dados técnicos

BV 5/1

Tensão da rede V 220-240 Frequência Hz 50/60 Potência máx. W 1300 Potência nominal W 1150 Conteúdo do recipiente l 5 Volume de ar (máx.) l/s 61 Subpressão (máx.) kPa (mbar) 24,4 (244) Classe de protecção -- II Ligação do tubo flexível de aspiração (C-DN/C-ID) mm 32 Comprimento x Largura x Altura mm 400 x 320 x 540 Peso kg 6,7 Temperatura ambiente (máx.) °C +40

Valores obtidos segundo EN 60335-2-69

Nível de pressão acústica L Insegurança K

Valor de vibração mão/braço m/s Insegurança K m/s

Cabo de rede

H05VV-F 2x1,0 mm Refª Comprimen-

to do cabo EUR 6.649-372.0 15 m GB 6.649-503.0 15 m CH 6.649-500.0 15 m AUS 6.649-501.0 15 m

dB(A) 62 dB(A) 1

<2,5 0,2

58 PT

– 8

Læs original brugsanvisning in-

Dansk

gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

– Inden første ibrugtagelse skal betje-

– Hvis driftsvejledningen og sikkerheds-

– Ved transportskader skal forhandleren

– Kontroller pakningens indhold for

den første brug, følg anvisnin-

ningsvejledningen og sikkerhedshenvisningerne nr. 5.956-249 læses!

anvisningerne ikke overholdes, kan der opstå skader på apparatet og risici for brugeren og andre personer.

informeres omgående.

manglende tilbehør eller beskadigelser, når den pakkes ud.

Indholdsfortegnelse

Miljøbeskyttelse . . . . . . . . . DA . . .1

Symbolerne i driftsvejledningen DA . . .1 Bestemmelsesmæssig anven-

delse. . . . . . . . . . . . . . . . . . DA . . .2

Sikkerhedsanvisninger . . . . DA . . .2

Maskinelementer . . . . . . . . DA . . . 3

Ibrugtagning . . . . . . . . . . . . DA . . .3

Betjening . . . . . . . . . . . . . . DA . . .4

Transport . . . . . . . . . . . . . . DA . . .4

Opbevaring. . . . . . . . . . . . . DA . . .4

Pleje og vedligeholdelse . . DA . . .4

Hjælp ved fejl . . . . . . . . . . . DA . . .5

Garanti . . . . . . . . . . . . . . . . DA . . .6

Tilbehør og reservedele . . . DA . . .6 EU-overensstemmelseserklæ-

ring . . . . . . . . . . . . . . . . . . . DA . . .6

Tekniske data. . . . . . . . . . . DA . . . 7

Miljøbeskyttelse

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stoffer er ødelæggende for miljøet. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Symbolerne i driftsvejlednin-

gen

 Risiko

En umiddelbar truende fare, som kan føre til alvorlige personskader eller død.

몇 Advarsel

En muligvis farlig situation, som kan føre til alvorlige personskader eller til død.

Forsigtig

En muligvis farlig situation, som kan føre til personskader eller til materialeskader.

– 1

59DA

Bestemmelsesmæssig an-

vendelse

몇 Advarsel

Maskinen er ikke egnet til opsugning af sundhedsskadeligt støv.

Forsigtig

Maskinen er kun beregnet til brug indendørs.

– Sugeren er beregnet til tørrengøring af

gulv- og vægområder.

– Denne maskine er egnet til erhvervs-

mæssig brug, f.eks. på hoteller, skoler, sygehuse, fabrikker, butikker, kontorer og udlejningsvirksomheder.

Sikkerhedsanvisninger

– Hvis du har en pacemaker anbefaler vi,

at du informerer dig hos din læge eller pacemakerens producent om eventuelle forsigtighedsforanstaltninger inden maskinen bruges.

– Ikke alle pacemaker-modeller er lige re-

sistent overfor stråling af højfrekvens/ elektriske magnetfelter og det kan føre til problemer under brugen af maskinen.

– Hvis lægen ikke kan garantere for ufar-

lighed, må maskinen ikke bruges!

60 DA

– 2

Maskinelementer

1 Sugestuds (udvendig) 2 Filterdækslet lås 3 Filterdæksel 4 Filterpose af skind 5 Hovedfilterkurv 6 Motorbeskyttelsesfiltrets gitter 7 Motorbeskyttelsesfilter 8 Håndtag 9 Skulderstrop som kan strammes i mid-

ten og endestykket 10 Hoftesele 11 Sugerørholder 12 Rygpude 13 Hus 14 Typeskilt 15 Afdækning 16 Udsugningsfilter 17 Netkabel 18 Hovedafbryder 19 Krog til strømkablet (kan foldes ud) 20 Sugeeffektregulering (trinløs) 21 Bøjet rørstykke

Ibrugtagning

Apparatet kan betjenes på 2 måder: 1 Drift med filterpose af skind eller papir-

filterpose (ekstratilbehør) 2 Drift uden filterpose  Kontroller, om hovedfilterkurvet er sat

ind i maskinen.

 Sætte maskinen på ryggen.

 Lade låsemekanismen gå i hak og ju-

stere hofteselen.

– 3

61DA

Sluk for maskinen

 Sluk maskinen med hovedafbryderen.  Træk netstikket ud.

Efter hver brug

 Rens maskinen, tilbehøret og kablet

med en fugtig klud efter brugen.

Transport

 Tilpasse maskinen til kroppen ved at

stramme stroppen i midten. Stroppen må ikke strammes for stærkt, hovedbelastningen skal være på hofteselen.

 Juster maskinens placering på ryggen

ved at stramme skulderstroppen i endestykkerne.

Betjening

Forsigtig

Risiko for beskadigelse! Afbryd motoren omgående, hvis sugekapaciteten reduceres.

Tænd for maskinen

 Sæt netstikket i.  Tænd maskinen med hovedafbryderen.

Rengøringsdrift

 Sæt gulvdysens omstiller til hårde over-

flader eller gulvtæppe.

 Reguler sugeeffekten på sugeeffektre-

guleringen (trinløs).

 Gennemfør rengøringen.

Forsigtig

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten.

 Ved transport i biler skal renseren fast-

spændes i.h.t. gældende love.

Opbevaring

Forsigtig

Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring.

Denne maskine må kun opbevares indendørs.

Pleje og vedligeholdelse

 Risiko

Træk netstikket og afbryd maskinen inden der arbejdes på maskinen.

Skifte filterposen af skind eller pa-

pirfilterposen (ekstratilbehør)

 Åbn filterdækslet og tag det af.  Fjerne filterposen af skind eller papirfil-

terposen (ekstratilbehør).

62 DA

– 4

Træk en ny filterpose af skind eller pa-



pirfilterpose (ekstratilbehør) med gummikanten over sugestudsen (indvendig).

 Sæt filterdækslet på og lås det fast.

Rense hovedfilterkurvet

 Hovedfilterkurven (kan vaskes ud) efter

behov renses den under flydende vand.

Forsigtig

Risiko for beskadigelse! Hovedfilterkurvet må aldrig isættes i våd tilstand.

Udskifte udsugningsfiltret

Udsugningsfilter: udskift 1x om året

 Tag afdækningen af.  Løsn udsugningsfiltret og fjern det.  Isæt et nyt udsugningsfilter og lad det

gå i hak.

 Montere afdækningen.

Udskifte motorbeskyttelsesfilteret

 Åbn filterdækslet og tag det af.  Fjerne hovedfilterkurvet.  Tryk motorbeskyttelsesfiltrets gitter

ned, drej det og tag det ud.

 Fjerne motorbeskyttelsesfiltret.  Sæt et nyt motorbeskyttelsesfilter i.  Isæt motorbeskyttelsesfiltrets gitter og

lad det gå i hak.

 Isætte hovedfilterkurvet.  Sæt filterdækslet på og lås det fast.

Hjælp ved fejl

 Risiko

Træk netstikket og afbryd maskinen inden der arbejdes på maskinen.

Bemærk:Hvis der opstår en fejl (f.eks. filterbrud), skal der omgående slukkes for maskinen. Fejlen skal afhjælpes, inden maskinen tages i brug igen.

Maskinen afbrydes under driften

– Motorens termiske protektor blev ud-

løst.  Skifte filterposen af skind eller papirfil-

terposen (ekstratilbehør).

 Udskifte motorbeskyttelsesfilteret.  Kontroller alle komponenter for tilstop-

ning. Genstart efter motorturbinens nedkøling ef-

ter ca. 30-40 minutter.

Der strømmer støv ud under sug-

ning

– Filterposen af skind eller papirfilterpo-

sen (ekstratilbehør) defekt.  Skifte defekte filterposer af skind eller

papirfilterposer (ekstratilbehør).

–

Filterposen af skind eller papirfilterposen

(ekstratilbehør) er evt. ikke isat korrekt.  Kontroller, om filterposerne (ekstratilbe-

hør) sidder korrekt.

– Filterafdækning er ikke rigtigt i hak.

 Sørg for, at filterafdækningen går rigtigt

i indgreb.

–

Hovedfilterkurvet defekt eller isat forkert.  Isætte ubeskadiget hovedfilterkurv.

– Motorbeskyttelsesfilter ikke isat eller

ikke korrekt isat.  Sæt motorbeskyttelsesfiltret korrekt

ind.

Nedsat sugeevne

– Filterposen af skind eller papirfilterpo-

sen (ekstratilbehør) fuld.  Skifte filterposen af skind eller papirfil-

terposen (ekstratilbehør).

– Hovedfilterkurvet er tilsmudset.

 Rens hovedfilterkurven under flydende

vand.

– Filterafdækning er ikke rigtigt i hak.

 Sørg for, at filterafdækningen går rigtigt

i indgreb.

– 5

63DA

Ingen eller for ringe sugekapacitet

– Dyse, sugerør eller slangen tilstoppet.

 Fjern tilstopninger.

– Sugeslangen defekt.

 Udskifte sugeslangen.

– Filterposen af skind eller papirfilterpo-

sen (ekstratilbehør) fuld.

 Skifte filterposen af skind eller papirfil-

terposen (ekstratilbehør).

– Filterafdækning er ikke rigtigt i hak.

 Sørg for, at filterafdækningen går rigtigt

i indgreb.

– Hovedfilterkurvet eller motorbeskyttel-

sesfiltret tilsmudset.

 Rens hovedfilterkurven under flydende

vand.

 Isætte ubeskadiget hovedfilterkurv.  Udskifte motorbeskyttelsesfilteret.

Motor kører ikke

– Ingen elektrisk spænding.

 Kontroller sikring, kabel, stik og stikdå-

se.

Hvis fejlen ikke kan fjernes skal maskinen kontrolleres fra kundeservice.

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

Tilbehør og reservedele

– Der må kun anvendes tilbehør og reser-

vedele, der er godkendt af producenten. Originaltilbehør og -reservedele er en garanti for, at maskinen kan fungere sikkert og uden fejl.

– Et udvalg over de reservedele som bru-

ges meget ofte finder De i slutningen af betjeningsvejledningen

– Yderligere informationen om reserve-

dele finder De under www.kaer-

cher.com i afsni "Service".

EU-overensstemmelseser-

klæring

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerhedsog sundhedskrav i EF-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Tørsuger Type: 1.394-xxx Gældende EF-direktiver

2006/42/EF (+2009/127/EF) 2004/108/EF

Anvendte harmoniserede standarder

EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Anvendte tyske standarder

5.957-678

Undertegnede agerer på vegne af og med fuldmagt fra ledelsen.

CEO

Dokumentationsbefuldmægtiget: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2011/03/01

Head of Approbation

64 DA

– 6

Tekniske data

BV 5/1

Netspænding V 220-240 Frekvens Hz 50/60 Max. effekt W 1300 Nominel ydelse W 1150 Beholderindhold l 5 Luftmængde (max.) l/s 61 Undertryk (max.) kPa (mbar) 24,4 (244) Beskyttelsesklasse -- II Sugeslangetilslutning (C-DN/C-ID) mm 32 Længde x bredde x højde mm 400 x 320 x 540 Vægt kg 6,7 Omgivelsestemperatur (max.) °C +40

Oplyste værdier ifølge EN 60335-2-69

Lydtryksniveau L Usikkerhed K

Hånd-arm vibrationsværdi m/s Usikkerhed K m/s

Netkabel H05VV-F 2x1,0 mm

Partnr. Kabellæng-

de EUR 6.649-372.0 15 m GB 6.649-503.0 15 m CH 6.649-500.0 15 m AUS 6.649-501.0 15 m

dB(A) 62 dB(A) 1

<2,5 0,2

– 7

65DA

Før første gangs bruk av appa-

Norsk

anvisningen , følg den og oppbevar den for senere bruk eller fo overlevering til neste eier.

– Det er tvingende nødvendig å lese sik-

– Hvis bruksanvisningen og sikkerhets-

– Informer straks forhandleren ved trans-

– Kontroller ved utpakkingen at innholdet

ratet, les denne originale bruks-

kerhetsinstruksene nr. 5.956-249 før maskinen settes i drift!

anvisningene ikke følges, kan dette medføre skader på apparatet og fare for brukeren og andre personer.

portskader.

i pakken er komplett og uskadd.

Innholdsfortegnelse

Miljøvern. . . . . . . . . . . . . . . NO . . .1

Symboler i bruksanvisningen NO . . .1

Forskriftsmessig bruk . . . . . NO . . .2

Sikkerhetsanvisninger . . . . NO . . .2

Maskinorganer . . . . . . . . . . NO . . .3

Ta i bruk . . . . . . . . . . . . . . . NO . . .3

Betjening . . . . . . . . . . . . . . NO . . .4

Transport . . . . . . . . . . . . . . NO . . .4

Lagring . . . . . . . . . . . . . . . . NO . . .4

Pleie og vedlikehold . . . . . . NO . . .4

Feilretting . . . . . . . . . . . . . . NO . . .5

Garanti . . . . . . . . . . . . . . . . NO . . .6

Tilbehør og reservedeler . . NO . . .6

EU-samsvarserklæring. . . . NO . . .6

Tekniske data. . . . . . . . . . . NO . . .7

Miljøvern

Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering.

Gamle apparater inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning. Batterier, olje og lignende stoffer må ikke komme ut i miljøet. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Symboler i bruksanvisningen

 Fare

For en umiddelbar truende fare som kan føre til store personskader eller til død.

몇 Advarsel

For en mulig farlig situasjon som kan føre til store personskader eller til død.

Forsiktig!

For en mulig farlig situasjon som kan føre til mindre personskader eller til materielle skader.

66 NO

– 1

Forskriftsmessig bruk

몇 Advarsel

Maskinen er ikke egnet til oppsuging av helsefarlig støv.

Forsiktig!

Dette apparatet er kun ment for bruk innendørs.

– Støvsugeren er ment for tørr rengjøring

av gulv- og veggflater.

– Denne maskinen egner seg til industri-

elt bruk, f.eks. i hoteller, skoler, sykehus, fabrikker, butikker, kontorer og utleiefirmaer.

Sikkerhetsanvisninger

– Dersom du bruker Pacemaker, anbefa-

ler vi at du kontakter legen din eller produsenten av Pacemakeren for å få informasjon om eventuelle forsiktighetsregler, før du tar apparatet i bruk.

– Ikke alle typer av pacemakere er like

sikker mot strålepåvirkning fra høyfrekvente elektromagnetiske felt i umiddelbar nærhet, noe som kan føre til problemer ved bruk av apparatet.

– Dersom legen ikke kan gi deg noen ab-

solutt garanti, ikke bruk apparatet!

– 2

67NO

Maskinorganer

1 Sugestuss (utvendig) 2 Lås på filterdeksel 3 Filterdeksel 4 Filterpose av fleece 5 Hovedfilterkurv 6 Gitter på motorvernfilter 7 Motorvernfilter 8 Håndtak 9 Skulderrem med mellomstrammer og

endestrammer 10 Hoftebelte 11 Sugerørholder 12 Ryggpolstring 13 Hus 14 Typeskilt 15 Deksel 16 Utblåsningsfilter 17 Nettledning 18 Hovedbryter 19 Strømledningskrok (utfellbar) 20 Sugekraftregulator (trinnløst) 21 Bøyd rørstykke

68 NO

Ta i bruk

Maskinen kan brukes på to måter: 1 Brukes med filterpose av fleece eller

papir (spesialtilbehør) 2 Bruk uten filterpose  Kontroller om hovedfilterkurven er satt

inn i apparatet.

 Ta apparatet på ryggen.

 Lukk låsen og still inn hoftebeltet.

– 3

 Tilpass apparatet til kroppen ved å

stramme midtstrammeren. Trekk ikke for stramt, hovedvekten bør ligge på hoftebeltet.

 Still inn posisjon av apparatet på ryggen

ved å trekke i endestrammerne.

Betjening

Forsiktig!

Fare for skade! Slå straks av motoren dersom sugeeffekten reduseres.

Slå apparatet på

 Sett i støpselet.  Slå på apparatet ved hjelp av hovedbry-

ter.

Rengjøringsdrift

 Still inn omkobler mellom harde flater

og teppegulv.

 Reguler sugekraften på sugekraftregu-

latoren (trinnløst).

 Gjennomføre rengjøring.

Slå maskinen av

 Slå av apparatet ved hjelp av hovedbry-

ter.  Trekk ut nettstøpselet.

Etter hver bruk

 Apparat, tilbehør og kabel rengjøres

med en fuktig klut etter bruk.

Transport

Forsiktig!

Fare for personskader og materielle skader! Pass på vekten av apparatet ved transport.

 Ved transport i kjøretøyer skal appara-

tet sikres mot å skli eller velte etter de til

enhver tid gjeldende regler.

Lagring

Forsiktig!

Fare for personskader og materielle skader! Pass på vekten av apparatet ved lagring.

Dette apparatet skal kun lagres innendørs.

Pleie og vedlikehold

 Fare

Før alt arbeide på apparatet skal apparatet slås av og strømkabelen trekkes ut.

Skifte filterpose av fleece eller papir

(spesialtilbehør)

 Åpne og ta av filterdekselet.  ta ut filterpose av fleece eller papir (spe-

sialtilbehør).

– 4

69NO

 Trekk ny filterpose av fleece eller papir

(spesialtilbehør) med gummiflensen over sugestussen (innvendig).

 Sett på filterdekselet og lås det.

Rengjøre hovedfilterkurv

 Bank ut hovedfilterkurv (vaskbart), skyll

under rennende vann ved behov.

Forsiktig!

Fare for skade! Ikke sett inn igjen hovedfilterkurven når den er våt.

Skift ut utblåsningsfilteret

Utblåsningsfilter: Skiftes 1 gang pr. år

 Ta av tildekningen.  Lås opp utblåsningsfilteret og ta det ut.  Sett inn nytt utblåsningsfilter slik at det

låses på plass.

 Sett på dekselet.

Skifte motorvernfilter

 Åpne og ta av filterdekselet.  Ta ut hovedfilterkurv.  Gitter på motorvernfilteret trykkes ned,

dreies og tas ut.

 Ta ut motorvernfilter.  Sett inn nytt motorvernfilter.  Gitter på motorvernfilter settes på og lå-

ses.

 Sett inn hovedfilterkurv.  Sett på filterdekselet og lås det.

Feilretting

 Fare

Før alt arbeide på apparatet skal apparatet slås av og strømkabelen trekkes ut.

Merk:Dersom det oppstår en feil, (f.eks. filterbrudd) må apparatet straks slås av. Før ny bruk må feilen rettes.

Apparatet slår seg av under bruk

– Motor temperaturvernbryter er utløst.

 Skift filterpose av fleece eller papir

(spesialtilbehør).

 Skifte motorvernfilter.  Kontroller alle deler for tilstoppinger.

Slå på igjen etter at motorviften har kjølt seg ned i ca. 30-40 minutter.

Støvutslipp ved suging

– Filterpose av fleece eller papir (spesial-

tilbehør) defekt.  Skift defekt filterpose av fleece eller pa-

pir (spesialtilbehør).

– Filterpose av fleece eller papir (spesial-

tilbehør) er kanskje satt inn feil.  Kontroller at filterpose av fleece eller

papir (spesialtilbehør) sitter korrekt.

– Filterdeksel ikke satt riktig inn.

 Sett inn filterdekselet korrekt.

– Hovedfilterkurv defekt eller ikke satt inn.

 Sett inn hovedfilterkurv uten skader.

– Motorvernbryter ikke satt inn, eller satt

inn feil.  Sett motorvernfilteret inn riktig.

Sugekraften avtar

– Filterpose av fleece eller papir (spesial-

tilbehør) er full.  Skift filterpose av fleece eller papir

(spesialtilbehør).

– Hovedfilterkurv er skitten.

 Rengjør hovedfilterkurv under rennen-

de vann.

– Filterdeksel ikke satt riktig inn.

 Sett inn filterdekselet korrekt.

70 NO

– 5

Ingen eller utilstrekkelig sugeeffekt

– Dyse, sugerør eller slange tilstoppet.

 Utbedre tilstopping.

– Sugeslange defekt.

 Skift sugeslange.

– Filterpose av fleece eller papir (spesial-

tilbehør) er full.

 Skift filterpose av fleece eller papir

(spesialtilbehør).

– Filterdeksel ikke satt riktig inn.

 Sett inn filterdekselet korrekt.

– Hovedfilterkurv eller motorvernfilter til-

smusset.

 Rengjør hovedfilterkurv under rennen-

de vann.

 Sett inn hovedfilterkurv uten skader.  Skifte motorvernfilter.

Motoren går ikke

– Får ikke strøm.

 Kontroller sikring, kabel, plugg og stikk-

kontakt.

Dersom feilen ikke kan rettes opp, må apparatet kontrolleres av kundeservice.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

Tilbehør og reservedeler

– Det er kun tillatt å anvende tilbehør og

reservedeler som er godkjent av produsenten. Originalt tilbehør og originale reservedeler garanterer for sikker og problemfri drift av apparatet.

– Et utvalg av de vanligste reservedelene

finner du bak i denne bruksanvisningen.

– Mer informasjon om reservedeler finner

du under www.kaercher.com i området

Service.

EU-samsvarserklæring

Vi erklærer hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EFdirektivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet.

Produkt: Tørrsuger Type: 1.394-xxx Relevante EU-direktiver

2006/42/EF (+2009/127/EF) 2004/108/EF

Anvendte overensstemmende normer

EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Anvendte nasjonale normer

5.957-678

De undertegnede handler på oppdrag fra, og med fullmakt fra selskapsledelsen.

CEO

Dokumentasjonsansvarlig: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf: +49 7195 14-0 Faks: +49 7195 14-2212

Winnenden, 2011/03/01

Head of Approbation

– 6

71NO

Tekniske data

BV 5/1

Nettspenning V 220-240 Frekvens Hz 50/60 Maks. effekt W 1300 Nominell effekt W 1150 Beholderinnhold l 5 Luftmengde (maks.) l/s 61 Undertrykk (maks.) kPa (mbar) 24,4 (244) Beskyttelsesklasse -- II Sugeslangekobling (C-DN/C-ID) mm 32 Lengde x bredde x høyde mm 400 x 320 x 540 Vekt kg 6,7 Omgivelsestemperatur maks. °C +40

Registrerte verdier etter EN 60335-2-69

Støytrykksnivå L Usikkerhet K

Hånd-arm vibrasjonsverdi m/s Usikkerhet K m/s

Nettledning H05VV-F 2x1,0 mm

Best.nr. Kabelleng-

de EUR 6.649-372.0 15 m GB 6.649-503.0 15 m CH 6.649-500.0 15 m AUS 6.649-501.0 15 m

dB(A) 62 dB(A) 1

<2,5 0,2

72 NO

– 7

Läs bruksanvisning i original

Svenska

gången, följ anvisningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare.

– Före första ibruktagning måste Säker-

– Om bruksanvisningen och säkerhets-

– Informera inköpsstället omgående vid

– Kontrollera vid uppackningen att inga

innan aggregatet används första

hetsanvisningar nr. 5.956-249 läsas!

anvisningarna inte följs kan apparaten skadas och faror uppstå för användaren och andra personer.

transportskador.

tillbehör saknas eller är skadade.

Innehållsförteckning

Miljöskydd . . . . . . . . . . . . . SV . . .1

Symboler i bruksanvisningen SV . . . 1 Ändamålsenlig användning SV . . .2

Säkerhetsanvisningar. . . . . SV . . .2

Aggregatelement . . . . . . . . SV . . .3

Idrifttagning . . . . . . . . . . . . SV . . .3

Handhavande. . . . . . . . . . . SV . . .4

Transport . . . . . . . . . . . . . . SV . . .4

Förvaring . . . . . . . . . . . . . . SV . . .4

Skötsel och underhåll. . . . . SV . . .4

Åtgärder vid störningar. . . . SV . . .5

Garanti . . . . . . . . . . . . . . . . SV . . .6

Tillbehör och reservdelar . . SV . . .6 Försäkran om EU-överens-

stämmelse . . . . . . . . . . . . . SV . . .6

Tekniska data. . . . . . . . . . . SV . . .7

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning.

Kasserade apparater innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna skrotade aggregat till ett lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Symboler i bruksanvisningen

 Fara

För en omedelbart överhängande fara som kan leda till svåra skador eller döden.

몇 Varning

För en möjlig farlig situation som kan leda till svåra skador eller döden.

Varning

För en möjlig farlig situation som kan leda till lätta skador eller materiella skador.

– 1

73SV

Ändamålsenlig användning

몇 Varning

Maskinen är inte lämplig för uppsugning av hälsovådligt damm.

Varning

Denna maskin är endast avsedd för användning inomhus.

– Denna dammsugare är avsedd för tor-

rengöring av golv- och väggytor.

– Denna maskin är lämpad för yrkesmäs-

sig användning, t.ex. på hotell, i skolor, på sjukhus och fabriker, i butiker, på kontor och av uthyrningsfirmor.

Säkerhetsanvisningar

– Om du har en pacemaker rekommen-

derar vi att du frågar din läkare eller tillverkaren av pacemakern angående eventuella försiktighetsåtgärder innan du använder apparaten.

– Inte alla typer av pacemaker är lika tåli-

ga mot instrålning från högfrekvent-/ elektriska magnetfält som finns i deras omedelbara närhet vilket kan leda till problem vid användning av apparaten.

– Använd inte apparaten om din läkare

inte kan garantera att det är ofarligt!

74 SV

– 2

Aggregatelement

1 Sugrör (yttre) 2 Tillslutning filterskydd 3 Filterskydd 4 Filterdukspåse 5 Huvudfilterkorg 6 Galler för motorskyddsfilter 7 Motorskyddsfilter 8 Handtag 9 Axelband med mittspänne och änd-

spänne 10 Höftbälte 11 Sugrörshållare 12 Ryggpolster 13 Hölje 14 Typskylt 15 Skydd 16 Frånluftsfilter 17 Nätkabel 18 Huvudströmbrytare 19 Nätkabelkrok (utfällbar) 20 Sugkraftinställning (steglös) 21 Krök

Idrifttagning

Apparaten kan användas på 2 sätt: 1 Användning med filterdukspåse eller

pappersfilterpåse (specialtillbehör) 2 Använding utan filterpåse  Kontroll om huvudfilterkorgen är insatt i

apparaten.

 Sätt apparaten på ryggen.

 Haka i tillslutningen och ställ in höftbäl-

tet.

– 3

75SV

 Anpassa apparanens läge genom att

dra i mittspännet. Dra inte åt för hårt, den huvudsakliga tyngden ska ligga på höftbältet.

 Ställ in apparenens läge på ryggen ge-

nom att dra in ändspännena.

Handhavande

Varning

Fara för skada! Stäng av motorn direkt om sugeffekten avtar.

Koppla till aggregatet

 Stick i nätkontakten.  Starta maskinen med huvudbrytaren.

Rengöringsdrift

 Ställ omkopplaren på hård yta eller mat-

ta.

 Reglera sugkraften med inställningen

för sugkraften (steglös).

 Genomför rengöringsarbetet.

Koppla från aggregatet

 Stäng av maskinen med huvudbryta-

ren.  Drag ur nätkontakten.

Efter varje användning

 Rengör apparat, tillbehör och kabel

med en fuktig trasa efter användning.

Transport

Varning

Risk för person och egendomsskada! Observera vid transport maskinens vikt.

 Vid transport i fordon ska maskinen

säkras enligt respektive gällande be-

stämmelser så den inte kan tippa eller

glida.

Förvaring

Varning

Risk för person och egendomsskada! Observera maskinens vikt vid lagring.

Denna maskin får endast lagras inomhus.

Skötsel och underhåll

 Fara

Stäng alltid av aggregatet och lossa nätkontakten innan arbeten på aggregatet utförs.

Byt filterdukspåse eller pappersfil-

terpåse (specialtillbehör)

76 SV

 Regla upp filterskyddet och ta loss det-

ta.  Ta bort filterdukspåse eller pappersfil-

terpåse (specialtillbehör)

– 4

 Dra en ny filterdukspåse eller pappers-

filterpåse (specialtillbehör) med gummifläns över sugrören (inre).

 Sätt fast filterskyddet och regla fast det-

ta.

Rengör huvudfilterkorg

 Slå ur smutsen ut huvudfilterkorgen (ur-

tvättbar) och rengör vid behov under rinnande vatten.

Varning

Fara för skada! Sätt aldrig i huvudfilterkorgen när den är blöt

Byta frånluftsfilter

Frånluftsfilter: byt en gång varje år

 Tag bort skyddet.  Släpp spärren till frånluftsfiltret och tag

ut det.

 Sätt i ett nytt filter och haka fast spärren

igen.

 Sätt tillbaka skydd.

Byta motorskyddsfilter

 Regla upp filterskyddet och ta loss det-

ta.

 Ta ur huvudfilterkorg.  Tryck gallret till motorskyddsfiltret ned-

åt, vrid på det och ta ur det.

 Ta ur motorskyddsfilter.  Lägg i nytt motorskyddsfilter.  Sätt i och haka fast gallret till motor-

skyddsfiltret.

 Sätt i huvudfilterkorgen.  Sätt fast filterskyddet och regla fast det-

ta.

Åtgärder vid störningar

 Fara

Stäng alltid av aggregatet och lossa nätkontakten innan arbeten på aggregatet utförs.

Observera:Om ett fel uppträder (t.ex. om filtret går sönder), måste maskinen omgående stängas av. Felet måste åtgärdas före driften återupptas.

Apparaten slår av under använd-

ning

– Motor-Termoprotektor har trätt i funk-

tion.  Byt filterdukspåse eller pappersfilterpå-

se (specialtillbehör)

 Byt motorskyddsfilter.  Kontrollera alla delar avseende tilltäpp-

ning. Återstart efter avkylning av motorturbinen

efter ca 30-40 minuter.

Damm tränger ut under sugning

– Filterdukspåse eller pappersfilterpåse

(specialtillbehör) defekt.  Byt ut defekt filterdukspåse eller pap-

persfilterpåse (specialtillbehör).

– Filterdukspåse eller pappersfilterpåse

(specialtillbehör) eventuellt insatt på fel

sätt.  Kontrollera läget på filterdukspåsen el-

ler pappersfilterpåsen (specialtillbehör).

– Filtertillslutningen ej korrekt ihakad.

 Haka fast filterskyddet ordentligt.

– Huvudfilterkorg defekt eller ej insatt.

 Sätt i oskadad huvudfilterkorg.

– Motorskyddsfilter ej insatt eller fel in-

satt.  Sätt i motorskyddsfiltret riktigt.

Sugkraften nedsatt

– Filterdukspåse eller pappersfilterpåse

(specialtillbehör) full.  Byt filterdukspåse eller pappersfilterpå-

se (specialtillbehör)

– Huvudfilterkorgen är nedsmutsad.

– 5

77SV

 Rengör huvudfilterkorgen under rinnan-

de vatten.

– Filtertillslutningen ej korrekt ihakad.

 Haka fast filterskyddet ordentligt.

Ingen eller otillräcklig sugeffekt

– Munstycke, sugrör eller slang tilltäppt.

 Åtgärda stopp.

– Sugslang defekt.

 Byt ut sugslang.

– Filterdukspåse eller pappersfilterpåse

(specialtillbehör) full.

 Byt filterdukspåse eller pappersfilterpå-

se (specialtillbehör)

– Filtertillslutningen ej korrekt ihakad.

 Haka fast filterskyddet ordentligt.

– Huvudfilterkorg eller motorskyddsfilter

nedsmutsad.

 Rengör huvudfilterkorgen under rinnan-

de vatten.

 Sätt i oskadad huvudfilterkorg.  Byt motorskyddsfilter.

Motorn går inte

– Ingen elektrisk spänning.

 Kontrollera säkring, kabel, kontakt och

vägguttag.

Kan störningen inte åtgärdas måste apparaten kontrolleras av kundservice.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad.

Tillbehör och reservdelar

– Endast av tillverkaren godkända tillbe-

hör och reservdelar får användas. Original-tillbehör och original-reservdelar garanterar att apparaten kan användas säkert och utan störning.

78 SV

–

I slutet av bruksanvisningen finns ett ur-

val av de reservdelar som oftast behövs.

–

Ytterligare information om reservdelar hit-

tas under service på www.kaercher.com.

Försäkran om EU-överens-

stämmelse

Härmed försäkrar vi att nedanstående betecknade maskin i ändamål och konstruktion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Torrsug Typ: 1.394-xxx Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG) 2004/108/EG

Tillämpade harmoniserade normer

EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Tillämpade nationella normer

5.957-678

Undertecknade agerar på order av och med fullmakt från företagsledningen.

CEO

Dokumentationsbefullmäktigad: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2011/03/01

– 6

Head of Approbation

Tekniska data

BV 5/1

Nätspänning V 220-240 Frekvens Hz 50/60 Max. effekt W 1300 Normeffekt W 1150 Behållarvolym l 5 Luftmängd (max.) l/s 61 Undertryck (max.) kPa (mbar) 24,4 (244) Skyddsklass -- II Sugslanganslutning (C-DN/C-ID) mm 32 Längd x Bredd x Höjd mm 400 x 320 x 540 Vikt kg 6,7 Omgivningstemperatur (max.) °C +40

Beräknade värden enligt EN 60335-2-69

Ljudtrycksnivå L Osäkerhet K

Hand-Arm Vibrationsvärde m/s Osäkerhet K m/s

Nätkabel H05VV-F 2x1,0 mm

Artikelnr. Kabellängd EUR 6.649-372.0 15 m GB 6.649-503.0 15 m CH 6.649-500.0 15 m AUS 6.649-501.0 15 m

dB(A) 62 dB(A) 1

<2,5 0,2

– 7

79SV

Lue tämä alkuperäisiä ohjeita

Suomi

lytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

– Turvaohje nro 5.956-249 on ehdotto-

– Käyttöohjeen ja turvaohjeiden huomiot-

– Jos havaitset kuljetusvaurioita, ota välit-

– Tarkasta purkaessasi pakkauksesta,

ennen laitteesi käyttämistä, säi-

masti luettava ennen laitteen ensimmäistä käyttökertaa!

ta jättäminen voi aiheuttaa vaurioita laitteeseen ja vaaroja käyttäjälle ja muille henkilöille.

tömästi yhteys jälleenmyyjään.

ovatko kaikki varusteet olemassa ja ovatko osat vaurioituneet

Sisällysluettelo

Ympäristönsuojelu . . . . . . . FI . . .1

Käyttöohjeessa esiintyvät sym-

bolit. . . . . . . . . . . . . . . . . . . FI . . .1

Käyttötarkoitus . . . . . . . . . . FI . . .2

Turvaohjeet . . . . . . . . . . . . FI . . .2

Laitteen osat. . . . . . . . . . . . FI . . .3

Käyttöönotto . . . . . . . . . . . . FI . . . 3

Käyttö . . . . . . . . . . . . . . . . . FI . . .4

Kuljetus . . . . . . . . . . . . . . . FI . . .4

Säilytys. . . . . . . . . . . . . . . . FI . . .4

Hoito ja huolto . . . . . . . . . . FI . . .4

Häiriöapu . . . . . . . . . . . . . . FI . . .5

Takuu . . . . . . . . . . . . . . . . . FI . . .6

Varusteet ja varaosat . . . . . FI . . .6

EU-standardinmukaisuustodis-

tus . . . . . . . . . . . . . . . . . . . FI . . .6

Tekniset tiedot . . . . . . . . . . FI . . .7

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Käyttöohjeessa esiintyvät

symbolit

 Vaara

Välittömästi uhkaava vaara, joka aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

몇 Varoitus

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

Varo

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa lievän ruumiinvamman tai aineellisia vahinkoja.

80 FI

– 1

Käyttötarkoitus

몇 Varoitus

Laite ei sovellu terveydelle haitallisten pölyjen imurointiin.

Varo

Tämä laite on tarkoitettu käytettäväksi vain sisätiloissa.

– Imuri on tarkoitettu lattia- ja seinäpinto-

jen kuivapuhdistamiseen.

– Tämä laite soveltuu ammattimaiseen

käyttöön, esim. hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toimistoissa ja välittäjäliikkeissä.

Turvaohjeet

– Jos käytät sydämentahdistinta, suosit-

telemme ottamaan yhteyden lääkäriin tai sydämentahdistimen valmistajaan saadaksesi tietoa mahdollisista turvatoimenpiteistä ennen laitteen käyttämistä.

– Kaikki sydämentahdistintyypit eivät

kestä yhtä hyvin välittömästä läheisyydessä säteilevää suurtaajuus- ja sähkömagneettista säteilyä, mikä voi aiheuttaa ongelmia laitetta käytettäessä.

– Älä käytä laitetta, jos lääkärisi ei voi taa-

ta käytön esteettömyyttä!

– 2

81FI

Laitteen osat

1 Imukaulus (ulkopuolella) 2 Suodattimen kannen lukitus 3 Suodattimen kansi 4 Kuitumattosuodatinpussi 5 Pääsuodatinkori 6 Moottorinsuojasuodattimen suojaristikko 7 Moottorin suojasuodatin 8 Käsikahva 9 Olkahihnat, kiristimet keskellä ja hihno-

jen yläpäissä 10 Vyötäröhihna 11 Imuletkunpidin 12 Selkäpehmuste 13 Kotelo 14 Tyyppikilpi 15 Peite 16 Poistoilmansuodatin 17 Verkkokaapeli 18 Pääkytkin 19 Koukku verkkojohta varten (esiinkään-

nettävä) 20 Imuvoimasäädin (portaaton) 21 Kahva

82 FI

Käyttöönotto

Laitetta voidaan käyttää kahdella eri tavalla: 1 Käyttö kuitumatto- tai paperisuodatin-

pussia käyttäen 2 Käyttö ilman suodatinpussia  Tarkasta, onko pääsuodatinkori lait-

teessa.

 Nosta laite selkääsi.

 Napsauta vyötäröhihna lukitukseen ja

säädä kireys.

– 3

Laitteen kytkeminen pois päältä

 Kytke laite pääkytkimellä pois päältä.  Vedä verkkopistoke irti.

Jokaisen käyttökerran jälkeen

 Puhdista laite, tarvikkeet ja sähkökaa-

peli käytön jälkeen kostealla liinalla.

Kuljetus

 Säädä laite vartalon mukaiseksi keski-

kiristimillä. Älä kiristä liikaa, vyötäröhihnan tulee kannattaa laitteen painon.

 Säädä laitteen asentoa selässä olka-

hihnojen yläpään kiristimillä.

Käyttö

Varo

Vaurioitumisvaara! Pysäytä moottori heti imutehon laskiessa.

Laitteen käynnistys

 Työnnä virtapistoke pistorasiaan.  Kytke laite pääkytkimellä päälle.

Puhdistaminen

 Aseta lattiasuulakkeen vaihtokytkin

asentoon kova pinta tai kokolattiamatto.

 Säädä imuteho imuvoimasäätimellä

(portaaton).

 Suorita puhdistus.

Varo

Loukkaantumis- ja vahingoittumisvaaravaara! Huomioi kuljetettaessa laitteen paino.

 Kun kuljetat laitetta ajoneuvoissa, var-

mista laite liukumisen ja kaatumisen va-

ralta kulloinkin voimassa olevien

ohjesääntöjen mukaisesti.

Säilytys

Varo

Loukkaantumis- ja vahingoittumisvaaravaara! Huomioi säilytettäessä laitteen paino.

Tätä laitetta saa säilyttää vain sisätiloissa.

Hoito ja huolto

 Vaara

Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.

Kuitumatto- tai paperisuodatinpus-

sin (erikoisvaruste) vaihtaminen

 Vapauta suodattimen kansi lukitukses-

ta ja poista se.  Poista kuitumatto- tai paperisuodatin-

pussi (erikoisvaruste).

– 4

83FI

 Vedä uusi kuitumatto- tai paperisuoda-

tinpussin (erikoisvaruste) kuminen tiiviste sisäpuolisen imukauluksen päälle.

 Aseta suodattimen kansi paikalleen ja

lukitse se.

Pääsuodatinkorin puhdistus

 Puhdista pääsuodatinkori (pestävä) tar-

vittaessa virtaavassa vedessä.

Varo

Vaurioitumisvaara! Älä koskaan aseta pääsuodatinkoria märkänä paikalleen.

Poistoilmansuodattimen vaihto

Poistoilmansuodatin on vaihdettava vuosittain.

 Poista suojus.  Irrota ja poista poistoilmansuodatin.  Aseta ja lukitse uusi poistoilmansuoda-

tin paikalleen.

 Asenna suojus paikalleen.

Moottorin suojasuodattimen vaihto

 Vapauta suodattimen kansi lukitukses-

ta ja poista se.

 Poista pääsuodatinkori.  Paina moottorinsuojasuodattimen ris-

tikko alas, kierrä sitä ja poista.

 Poista moottorinsuojasuodatin.  Aseta uusi moottorinsuojasuodatin pai-

kalleen.

 Aseta moottorin suojatin paikalleen ja

lukitse se.

 Aseta pääsuodatinkori paikalleen.  Aseta suodattimen kansi paikalleen ja

lukitse se.

Häiriöapu

 Vaara

Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.

Huomautus:Häiriön esiintyessä (esim. suodattimen repeytyminen) laite on heti kytkettävä pois päältä. Ennen uutta käyttämistä häiriön aiheuttaja on poistettava.

Laite kytkeytyy käytön aikana pois

päältä

– Moottorin lämpösuoja on lauennut.

 Vaihda kuitumatto- tai paperisuodatin-

pussi (erikoisvaruste).

 Vaihda moottorinsuojasuodatin. 

Takasta kaikki osat tukkeutumien varalta. Käynnistä laite uudelleen, kun moottoritur-

biini on jäähtynyt n. 30-40 minuutin ajan.

Pöly pääsee ulos imuvaiheessa

– Kuitumatto- tai paperisuodatinpussi

(erikoisvaruste) on rikkoutunut.  Vaihda rikkinäinen kuitumatto- tai pape-

risuodatinpussi (erikoisvaruste).

– Kuitumatto- tai paperisuodatinpussi

(erikoisvaruste) on asetettu väärin pai-

kalleen.  Tarkasta kuitumatto- tai paperisuoda-

tinpussin (erikoisvaruste) tiivis istuvuus.

– Suodattimen kansi ei ole kunnolla luk-

kiutunut.  Lukitse suodattimen kansi oikein.

– Pääsuodatinkori on rikki tai ei ole pai-

kallaan.  Vaihda tilalle ehjä pääsuodatinkori.

– Moottorinsuojasuodatin puuttuu tai on

asetettu väärin paikalleen.  Aseta moottorinsuojasuodatin oikein

paikalleen.

Imuvoima vähenee

– Kuitumatto- tai paperisuodatinpussi

(erikoisvaruste) on täynnä.  Vaihda kuitumatto- tai paperisuodatin-

pussi (erikoisvaruste).

– Pääsuodatinkori on likaantunut.

84 FI

– 5

 Puhdista pääsuodatinkori juoksevassa

vedessä.

– Suodattimen kansi ei ole kunnolla luk-

kiutunut.

 Lukitse suodattimen kansi oikein.

Huono tai ei ollenkaan imutehoa

–

Suutin, imuputki tai imuletku tukkeutunut.

 Poista tukos.

– Imuletku on rikkoutunut.

 Vaihda imuletku.

– Kuitumatto- tai paperisuodatinpussi

(erikoisvaruste) on täynnä.

 Vaihda kuitumatto- tai paperisuodatin-

pussi (erikoisvaruste).

– Suodattimen kansi ei ole kunnolla luk-

kiutunut.

 Lukitse suodattimen kansi oikein.

– Pääsuodatinkori tai moottorinsuojasuo-

datin likaantunut.

 Puhdista pääsuodatinkori juoksevassa

vedessä.

 Vaihda tilalle ehjä pääsuodatinkori.  Vaihda moottorinsuojasuodatin.

Moottori ei käy

– Ei sähköjännitettä.

 Tarkasta sulake, kaapeli, pistoke ja pis-

torasia.

Jos häiriötä ei voida poistaa, laite täytyy tarkastuttaa asiakaspalvelussa.

Takuu

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun huoltoon.

Varusteet ja varaosat

–

Vain sellaisten lisävarusteiden ja varaosien käyttö on sallittua, jotka valmistaja on hyväksynyt. Alkuperäiset lisävarusteet ja varaosat takaavat, että laitetta voidaan käyttää turvallisesti ja häiriöttömästi.

– Tärkeimpien osien varaosaluettelo löy-

tyy tämän käyttöohjeen lopusta.

– Saat lisätietoja varaosista osoitteesta

www.karcher.fi, osiosta Huolto.

EU-standardinmukaisuusto-

distus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: Kuivaimuri Tyyppi: 1.394-xxx Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY) 2004/108/EY

Sovelletut harmonisoidut standardit

EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Sovelletut kansalliset standardit

5.957-678

Allekirjoittaneet toimivat yrityksen johton puolesta ja sen valtuuttamina.

CEO

Dokumentointivaltuutettu: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: +49 7195 14-0 Faksi: +49 7195 14-2212

Winnenden, 2011/03/01

Head of Approbation

– 6

85FI

Tekniset tiedot

BV 5/1

Verkkojännite V 220-240 Taajuus Hz 50/60 Maks. teho W 1300 Nimellisteho W 1150 Säiliön tilavuus l 5 Ilmamäärä (maks.) l/s 61 Alipaine (maks.) kPa (mbar) 24,4 (244) Kotelointiluokka -- II Imuletkuliitin (C-DN/C-ID) mm 32 Pituus x leveys x korkeus mm 400 x 320 x 540 Paino kg 6,7 Ympäristön lämpötila (maks.) °C +40

Mitatut arvot EN 60335-2-69 mukaisesti

Äänenpainetaso L Epävarmuus K

Käsi-käsivarsi tärinäarvo m/s Epävarmuus K m/s

Verkkokaapeli

H05VV-F 2x1,0 mm Osa-nro Johdon pi-

tuus EUR 6.649-372.0 15 m GB 6.649-503.0 15 m CH 6.649-500.0 15 m AUS 6.649-501.0 15 m

dB(A) 62 dB(A) 1

<2,5 0,2

86 FI

– 7

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, διαβάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

– Πριν από την πρώτη χρήση διαβάστε

οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.956-249!

– Η μη τήρηση των οδηγιών χρήσης, κα-

θώς και των υποδείξεων ασφαλείας, μπορεί να προκαλέσει βλάβες στη συσκευή ή κινδύνους για τον χρήστη ή άλλα άτομα.

– Σε περίπτωση βλαβών κατά τη μεταφο-

ρά ειδοποιήστε αμέσως τον αντιπρόσωπό σας.

– Κατά το άνοιγμα της συσκευασίας,

ελέγξτε το περιεχόμενο για τυχόν ελλείψεις σε εξαρτήματα ή για βλάβες.

Πίνακας περιεχομένων

Προστασία περιβάλλοντος . EL . . .1 Σύμβολα στο εγχειρίδιο οδηγι-

ών. . . . . . . . . . . . . . . . . . . . EL . . .1

Χρήση σύμφωνα με τους κανο-

νισμούς. . . . . . . . . . . . . . . . EL . . . 2

Υποδείξεις ασφαλείας . . . . EL . . .2

Στοιχεία συσκευής . . . . . . . EL . . .3

Έναρξη λειτουργίας . . . . . . EL . . .3

Χειρισμός . . . . . . . . . . . . . . EL . . .4

Μεταφορά. . . . . . . . . . . . . . EL . . .4

Αποθήκευση. . . . . . . . . . . . EL . . .4

Φροντίδα και συντήρηση . . EL . . .4

Αντιμετώπιση βλαβών . . . . EL . . .5

Εγγύηση . . . . . . . . . . . . . . . EL . . .7

Εξαρτήματα και ανταλλακτικά EL . . .7 Δήλωση Συμμόρφωσης των

Ε.Κ. . . . . . . . . . . . . . . . . . . EL . . .7

Τεχνικά χαρακτηριστικά . . . EL . . .8

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τις συσκευασίες στα οικιακά απορρίμματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίησης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το διάθεση παλιών συσκευών πρέπει να γίνεται σε κατάλληλα συστήματα συλλογής.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε να βρείτε στη διεύθυνση:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

λόγο αυτόν η

Σύμβολα στο εγχειρίδιο οδη-

γιών

 Κίνδυνος

Για άμεσα επαπειλούμενο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

몇 Προειδοποίηση

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

Προσοχή

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό ή υλικές βλάβες.

– 1

87EL

Χρήση σύμφωνα με τους κα-

νονισμούς

몇 Προειδοποίηση

Η συσκευή δεν ενδείκνυται για την αναρρόφηση επιβλαβών για την υγεία σκονών.

Προσοχή

Η συσκευή αυτή προορίζεται για χρήση αποκλειστικά σε εσωτερικούς χώρους.

– Η ηλεκτρική σκούπα προορίζεται για

τον ξηρό καθαρισμό επιφανειών δαπέδων και τοίχων.

– Η συσκευή αυτή προορίζεται για επαγ-

γελματική χρήση, π.χ. σε ξενοδοχεία, σχολεία, νοσοκομεία, εργοστάσια, καταστήματα, γραφεία και εταιρείες ενοικιάσεως.

Υποδείξεις ασφαλείας

– Σε περίπτωση που φέρετε βηματοδότη

καρδιάς, σας συνιστούμε να ενημερωθείτε από το γιατρό σας ή τον κατασκευαστή του βηματοδότη σχετικά με ενδεχόμενα μέτρα ασφαλείας, πριν χρησιμοποιήσετε τη συσκευή.

– Δεν είναι όλοι οι τύποι βηματοδότη εξί-

σου ανθεκτικοί έναντι ακτίνων και συγκεκριμένα έναντι εκπεμπόμενων υψηλών συχνοτήτων και δημιουργηθέντων ηλεκτρομαγνητικών πεδίων, σε άμεση γειτνίαση με τη συσκευή, γεγονός που θα μπορούσε να δημιουργήσει προβλήματα κατά τη λειτουργία της συσκευής.

– Εάν ο γιατρός σας δεν είναι σε θέση να

σας εγγυηθεί την ακινδυνότητα της συσκευής, μην τη χρησιμοποιείτε!

88 EL

– 2

Στοιχεία συσκευής

1 Στηρίγματα αναρρόφησης (εξωτερικά) 2 Κλείσιμο του καλύμματος φίλτρου 3 Κάλυμμα φίλτρου 4 Σακούλα φίλτρου τύπου fleece 5 Καλάθι κύριου φίλτρου 6 Πλέγμα του φίλτρου προστασίας του κι-

νητήρα

7 Φίλτρο προστασίας κινητήρα 8 Χειρολαβή 9 Φορέας ώμων με ενδιάμεσα και τελικά

λουριά ασφάλισης 10 Ζώνη μέσης 11 Στήριγμα σωλήνα αναρρόφησης 12 Επένδυση ράχης 13 Περίβλημα 14 Πινακίδα τύπου 15 κάλυμμα 16 φίλτρο απαερίων 17 Καλώδιο τροφοδοσίας 18 Κύριος διακόπτης 19 Άγκιστρο καλωδίου δικτύου (αναδι-

πλούμενο)

20 Ρυθμιστής αναρροφητικής ισχύος (χω-

ρίς διαβαθμίσεις)

21 Γωνία σωλήνα

Έναρξη λειτουργίας

Το μηχάνημα μπορεί να λειτουργήσει με 2 τρόπους:

1 Λειτουργία με σακούλα φίλτρου τύπου

fleece ή με σακούλα χάρτινου φίλτρου (ειδικός εξοπλισμός)

2 Λειτουργία χωρίς σακούλα φίλτρου

 Έλεγχος, εάν έχει τοποθετηθεί το καλά-

θι του κύριου

 Τοποθετήστε τη συσκευή στην πλάτη.

– 3

φίλτρου στη συσκευή.

89EL

 Ασφαλίστε το κλείσιμο με κούμπωμα

και ρυθμίστε τη ζώνη μέσης.

 Προσαρμόστε τη συσκευή στο σώμα

τραβώντας τα ενδιάμεσα λουριά ασφά-

λισης. Μην τεντώνετε τα λουριά υπερ-

βολικά, το κέντρο βάρους θα πρέπει να

βρίσκεται στη ζώνη μέσης.

 Ρυθμίστε τη θέση της συσκευής στην

πλάτη τραβώντας τα τελικά λουριά.

Χειρισμός

Προσοχή

Κίνδυνος βλάβης! Αν μειωθεί η ισχύς αναρρόφησης, απενεργοποιήστε αμέσως τον κινητήρα.

Ενεργοποίηση της μηχανής

 Συνδέστε το ρευματολήπτη στην πρίζα.  Θέστε τη συσκευή σε λειτουργία από το

γενικό διακόπτη.

Λειτουργία καθαρισμού

 Ρυθμίστε το διακόπτη επιλογής του

ακροφυσίου δαπέδου στη θέση για

σκληρές επιφάνειες ή μοκέτες.  Ρυθμίστε την αναρροφητική ισχύ (χω-

ρίς διαβαθμίσεις).



Εκτελέστε τον καθαρισμό.

Απενεργοποίηση της μηχανής

 Απενεργοποιήστε τη συσκευή από το

γενικό διακόπτη.

 Βγάλτε το ρευματολήπτη.

Έπειτα από κάθε λειτουργία

 Μετά τη χρήση, καθαρίστε τη συσκευή,

τα εξαρτήματα και τα καλώδια με ένα νωπό πανί.

Μεταφορά

Προσοχή

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής.

 Κατά τη μεταφορά με οχήματα, ασφαλί-

στε

τη συσκευή έναντι ενδεχόμενης ολίσθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες οδηγίες.

Αποθήκευση

Προσοχή

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Φροντίδα και συντήρηση

 Κίνδυνος

Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα.

90 EL

– 4

Αλλάξτε τη σακούλα φίλτρου τύπου

fleece ή τη σακούλα του χάρτινου

φίλτρου (ειδικός εξοπλισμός)

 Απασφαλίστε και αφαιρέστε το κάλυμ-

μα του φίλτρου.

 Αφαιρέστε τη σακούλα φίλτρου τύπου

fleece ή τη σακούλα του χάρτινου φίλτρου (ειδικός εξοπλισμός).

 Περάστε την καινούργια σακούλα φίλ-

τρου τύπου fleece ή την καινούργια σακούλα του χάρτινου φίλτρου μέσω μίας λαστιχένιας φλάντζας πάνω από τα στηρίγματα αναρρόφησης (εσωτερικά).

 Τοποθετήστε

κάλυμμα του φίλτρου.

και ασφαλίστε και πάλι το

Καθαρίστε το καλάθι του κύριου

φίλτρου

 Εάν είναι απαραίτητο, καθαρίστε το κα-

λάθι του κύριου φίλτρου ( πλενόμενο) με τρεχούμενο νερό.

Προσοχή

Κίνδυνος βλάβης! Μην τοποθετείτε ποτέ το καλάθι του κύριου φίλτρου εάν αυτό είναι βρεγμένο.

Αλλαγή φίλτρου ακάθαρτου αέρα

Φίλτρο ακάθαρτου αέρα: να αλλάζεται 1 φορά ετησίως

 Απομακρύνετε το κάλυμμα.  Απασφαλίστε και αφαιρέστε

ακάθαρτου αέρα.

 Τοποθετήστε και ασφαλίστε το καινούρ-

γιο φίλτρο ακάθαρτου αέρα.

 Τοποθετήστε το κάλυμμα.

το φίλτρο

Αντικατάσταση του φίλτρου προ-

στασίας του κινητήρα

 Απασφαλίστε και αφαιρέστε το κάλυμ-

μα του φίλτρου.

 Αφαιρέστε το καλάθι του κύριου φίλ-

τρου.

 Πιέστε το πλέγμα του φίλτρου προστα-

σίας του κινητήρα προς τα κάτω, στρέψτε το και αφαιρέστε το

 Αφαιρέστε το φίλτρο προστασίας του κι-

νητήρα.

 Τοποθετήστε ένα νέο φίλτρο προστασί-

ας του κινητήρα.

 Τοποθετήστε και ασφαλίστε το πλέγμα

του φίλτρου προστασίας του κινητήρα.

 Τοποθετήστε το καλάθι του κύριου φίλ-

τρου.

 Τοποθετήστε και ασφαλίστε και πάλι το

κάλυμμα του φίλτρου.

Αντιμετώπιση βλαβών

 Κίνδυνος

Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα.

Υπόδειξη: Σε περίπτωση που εμφανιστεί κάποια βλάβη (π.χ. διάρρηξη φίλτρου), πρέπει να απενεργοποιηθεί αμέσως η συσκευή. Η βλάβη πρέπει να αντιμετωπιστεί πριν ενεργοποιηθεί ξανά η συσκευή.

Η συσκευή απενεργοποιείται στη

διάρκεια της λειτουργίας της

– Ενεργοποιήθηκε η προστασία υπερ-

θέρμανσης του κινητήρα.

– 5

91EL

 Αλλάξτε τη σακούλα φίλτρου τύπου

fleece ή τη σακούλα του χάρτινου φίλτρου (ειδικός εξοπλισμός).

 Αντικατάσταση του φίλτρου προστασί-

ας του κινητήρα

 Ελέγξτε όλα τα εξαρτήματα για τυχόν

βουλώματα.

Επανενεργοποίηση μετά την περίοδο ψύξης του στρόβιλου του κινητήρα, δηλ. μετά από περ. 30-40 λεπτά.

Διαρροή σκόνης κατά την αναρρό-

φηση

– Ελαττωματική σακούλα φίλτρου τύπου

fleece ή σακούλα του χάρτινου φίλτρου (ειδικός εξοπλισμός).

 Αλλάξτε την ελαττωματική σακούλα φίλ-

τρου τύπου fleece ή την ελαττωματική σακούλα του χάρτινου φίλτρου (ειδικός εξοπλισμός).

– Ενδεχομένως να έχει τοποθετηθεί με

λάθος τρόπο η σακούλα φίλτρου τύπου fleece ή η σακούλα χάρτινου φίλτρου (ειδικός εξοπλισμός).

 Ελέγξτε τη θέση της σακούλας φίλτρου

τύπου fleece ή τη θέση της σακούλας χάρτινου φίλτρου (ειδικός εξοπλισμός).

– Το κάλυμμα φίλτρου δεν έχει κουμπώ-

σει σωστά.

 Ασφαλίστε καλά το κάλυμμα φίλτρου.

– Ελαττωματικό ή μη τοποθετημένο κα-

λάθι κύριου φίλτρου.

 Τοποθετήστε το άθικτο καλάθι του κύρι-

ου φίλτρου.

– Φίλτρο προστασίας του κινητήρα μη το-

ποθετημένο ή εσφαλμένα τοποθετημένο.

 Τοποθετήστε σωστά το φιλτρο προστα-

σίας του κινητήρα.

Η αναρροφητική ισχύς μειώνεται

– Πλήρης σακούλα φίλτρου τύπου fleece

ή σακούλα χάρτινου φίλτρου (ειδικός εξοπλισμός).

 Αλλάξτε τη σακούλα φίλτρου τύπου

fleece ή τη σακούλα του χάρτινου φίλτρου (ειδικός εξοπλισμός).

– Το καλάθι του κύριου φίλτρου φέρει

ακαθαρσίες.

 Καθαρίστε το καλάθι του κύριου φίλ-

τρου με τρεχούμενο νερό.

– Το κάλυμμα φίλτρου δεν έχει κουμπώ-

σει σωστά.

 Ασφαλίστε καλά το κάλυμμα φίλτρου.

Ανύπαρκτη ή ανεπαρκής αναρρο-

φητική ισχύς

– Ακροφύσιο, σωλήνας αναρρόφησης,

λάστιχο βουλωμένα.

 Ξεβουλώστε τα εξαρτήματα.

– Ελαττωματικό λάστιχο αναρρόφησης.

 Αλλάξτε λάστιχο αναρρόφησης.

– Πλήρης σακούλα φίλτρου τύπου fleece

ή σακούλα χάρτινου φίλτρου (ειδικός εξοπλισμός).

 Αλλάξτε τη σακούλα φίλτρου τύπου

fleece ή τη σακούλα του χάρτινου φίλτρου (ειδικός εξοπλισμός).

– Το κάλυμμα φίλτρου δεν έχει κουμπώ-

σει σωστά.

 Ασφαλίστε καλά το κάλυμμα φίλτρου.

– Βρώμικο καλάθι κύριου φίλτρου ή φίλ-

τρο προστασίας κινητήρα.

 Καθαρίστε το καλάθι του κύριου φίλ-

τρου με τρεχούμενο νερό.

 Τοποθετήστε το άθικτο καλάθι του κύρι-

ου φίλτρου.

 Αντικατάσταση του φίλτρου προστασί-

ας του κινητήρα

Ο κινητήρας δεν λειτουργεί

– Δεν υπάρχει ηλεκτρική τάση.

 Ελέγξτε την ασφάλεια, το καλώδιο, το

φις και την πρίζα.

Αν δεν διορθωθεί η βλάβη, πρέπει να γίνει έλεγχος της συσκευής από την υπηρεσία εξυπηρέτησης πελατών.

92 EL

– 6

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

της εγγύησης,

Εξαρτήματα και ανταλλακτικά

– Επιτρέπεται να χρησιμοποιούνται μόνο

εξαρτήματα και ανταλλακτικά, τα οποία έχουν την έγκριση του κατασκευαστή Τα γνήσια αξεσουάρ και ανταλλακτικά παρέχουν την εγγύηση της ασφαλούς και άψογης λειτουργίας της μηχανής

– Μία επιλογή των ανταλλακτικών που

χρειάζονται συχνότερα θα βρείτε στο τέλος των οδηγιών χρήσης.

– Περισσότερες πληροφορίες σχετικά με

τα ανταλλακτικά μπορείτε να λάβετε στη διεύθυνση www.kaercher.com, τομέας Εξυπηρέτησης.

Δήλωση Συμμόρφωσης των

Ε.Κ.

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΚ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς

προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Ηλεκτρική σκούπα ξηρών

Τύπος: 1.394-xxx Σχετικές οδηγίες των Ε.Κ.

2006/42/EK (+2009/127/EK) 2004/108/EΚ

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Εφαρμοσθέντα εθνικά πρότυπα

5.957-678

Οι υπογράφοντες ενεργούν κατ' εντολή του και με εξουσιοδότηση της διεύθυνσης της επιχείρησης.

ρύπων

CEO

Υπεύθυνος τεκμηρίωσης: S. Reiser

Alfred Karcher GmbH & Co. KG Alfred-Karcher-Str. 28 - 40 71364 Winnenden (Germany)

Τηλ.: +49 7195 14-0 Φαξ: +49 7195 14-2212

Winnenden, 2011/03/01

– 7

Head of Approbation

93EL

Τεχνικά χαρακτηριστικά

BV 5/1

Τάση ηλεκτρικού δικτύου V 220-240 Συχνότητα Hz 50/60 Μέγ. ισχύς W 1300 Ονομαστική ισχύς W 1150 Χωρητικότητα κάδου l5 Ποσότητα αέρα (μέγ.) l/s 61 Υποπίεση (μέγ.) kPa (mbar) 24,4 (244) Κατηγορία προστασίας -- II Σύνδεση ελαστικού σωλήνα αναρρόφησης (C-DN/C-

ID)

Μήκος x Πλάτος x Ύψος mm 400 x 320 x 540 Βάρος kg 6,7 Θερμοκρασία περιβάλλοντος (μέγ.) °C +40

Μετρούμενες τιμές κατά EN 60335-2-69

Επιτρεπόμενη στάθμη ηχητικής ισχύος L Αβεβαιότητα K

Κραδασμοί στο χέρι/στο βραχίονα m/s Αβεβαιότητα K m/s

Καλώδιο τροφοδοσί ας δικτύου

H05VV-F 2x1,0 mm Αριθ. ανταλλ. Μήκος κα-

λωδίου

EUR 6.649-372.0 15 m GB 6.649-503.0 15 m CH 6.649-500.0 15 m AUS 6.649-501.0 15 m

mm 32

dB(A) 62 dB(A) 1

<2,5 0,2

94 EL

– 8

Cihazın ilk kullanımından önce

Türkçe

okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

– İlk kullanımdan önce, 5.956-249 numa-

– Kullanım kılavuzunun ve emniyet uyarı-

– Nakliye hasarlarını hemen yetkili satıcı-

– Ambalajı çıkartırken, ambalaj içeriğinde

bu orijinal kullanma kılavuzunu

ralı güvenlik uyarılarını mutlaka okuyun!

larının dikkate alınmaması halinde cihazda hasar, kullanıcıda ve diğer kişilerde tehlike oluşabilir.

ya bildirin.

eksik aksesuar veya hasar kontrolü yapın.

İçindekiler

Çevre koruma. . . . . . . . . . . TR . . .1

Kullanım kılavuzundaki sembol-

ler . . . . . . . . . . . . . . . . . . . . TR . . .1

Kurallara uygun kullanım . . TR . . .2

Güvenlik uyarıları . . . . . . . . TR . . .2

Cihaz elemanları . . . . . . . . TR . . .3

İşletime alma . . . . . . . . . . . TR . . .3

Kullanımı . . . . . . . . . . . . . . TR . . .4

Taşıma . . . . . . . . . . . . . . . . TR . . .4

Depolama. . . . . . . . . . . . . . TR . . .4

Koruma ve Bakım. . . . . . . . TR . . .4

Arızalarda yardım. . . . . . . . TR . . .5

Garanti . . . . . . . . . . . . . . . . TR . . .6

Aksesuarlar ve yedek parçalar TR . . .6

AB uygunluk bildirisi . . . . . . TR . . .7

Teknik Bilgiler. . . . . . . . . . . TR . . .8

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi- leceğiniz adres:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Kullanım kılavuzundaki sem-

boller

 Tehlike

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlike için.

몇 Uyarı

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için.

Dikkat

Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum için.

– 1

95TR

Kurallara uygun kullanım

몇 Uyarı

Cihaz, zararlı tozların emilmesi için uygun değildir.

Dikkat

Bu cihaz, sadece iç mekanlarda kullanım için üretilmiştir.

– Bu süpürge, zemin ve duvar yüzeyleri-

nin kuru temizlenmesi için belirlenmiştir.

– Bu cihaz, Örn; oteller, okullar, hastane-

ler, fabrikalar, mağazalar, bürolar ve kiralık mağazalarda mesleki kullanım için uygundur.

Güvenlik uyarıları

– Bir kalp pili kullanıyorsanız, cihazı çalış-

tırmadan önce doktorunuz ya da kalp pili üreticinizin önerdiği tedbir önlemleri hakkında bilgi almanızı öneriyoruz.

– Tüm kalp pili tipleri yüksek frekanslı/

elektrikli manyetik alanların yakından gönderdiği ışınlara karşı dayanıklı değildir ve bu durum cihazın çalışması sırasında sorunlara neden olabilir.

– Doktorunuz herhangi bir şüpheniz ol-

maması gerektiğini garanti edemezse cihazı kullanmayın!

96 TR

– 2

Cihaz elemanları

1 Emme ağzı (dış) 2 Filtre kapağının kilidi 3 Filtre kapağı 4 Elyaf filtre torbası 5 Ana filtre sepeti 6 Motor koruma filtresinin ızgarası 7 Motor koruma filtresi 8 Tutamak 9 Orta gerici ve son gericili omuz taşıyıcı-

sı

10 Kalça kayışı 11 Emme borusu tutucusu 12 Sırt dolgusu 13 Muhafaza 14 Tip levhası 15 Kapak 16 Atık hava filtresi 17 Elektrik kablosu 18 Ana şalter 19 Elektrik kablosu kancası (açılır) 20 Süpürme kuvveti ayarlayıcısı (kademe-

siz)

21 Manifold

İşletime alma

Cihaz 2 şekilde kullanılabilir: 1 Elyaf filtre torbası ya da kağıt filtre tor-

bası (özel aksesuar) ile çalışma

2 Filtre torbası olmadan çalışma  Ana filtre sepetinin cihaza yerleştirilmiş

olup olmadığının kontrolü.

 Cihazı sırtınıza oturtun.

 Kilidi yerine oturtun ve kalça kemerini

ayarlayın.

– 3

97TR

Cihazın kapatılması

 Cihazı ana şalterden kapatın.  Şebeke fişini prizden çekiniz.

Her çalışmadan sonra

 Cihazı, aksesuarları ve kabloyu kullan-

dıktan sonra nemli bir bezle temizleyin.

Taşıma

 Orta gericilerden çekerek cihazı vücu-

dunuza adapte edin. Çok fazla çekmeyin, ana yük kalça kemeri üzerinde durmalıdır.

 Son gericileri çekerek cihazın sırtınız-

daki konumunu ayarlayın.

Kullanımı

Dikkat

Hasar tehlikesi! Emme gücünün azalması durumunda motoru hemen durdurun.

Cihazı açın

 Şebeke fişini takın.  Cihazı ana şalterden açın.

Temizleme modu

 Taban memesi değiştiricisini sert yüzey

veya halı zemine ayarlayın.

 Süpürme kuvvetini süpürme kuvveti

ayarlayıcısından ayarlayın (kademesiz).

 Temizliği yapın.

Dikkat

Yaralanma ve hasar tehlikesi! Taşıma sıra- sında cihazın ağırlığına dikkat edin.

 Araçlarda taşıma sırasında, cihazı ge-

çerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın.

Depolama

Dikkat

Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin.

Bu cihaz sadece iç mekanlarda depolanmalıdır.

Koruma ve Bakım

 Tehlike

Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin.

Elyaf filtre torbası ya da kağıt filtre

torbasının (özel aksesuar) değiştiril-

mesi

 Filtre kapağının kilidini açın ve kapağı

çıkartın.

 Elyaf filtre torbası ya da kağıt filtre tor-

basını (özel aksesuar) çıkartın.

98 TR

– 4

 Yeni elyaf filtre torbası ya da kağıt filtre

torbasını (özel aksesuar) lastik flanşla emme ağzının (iç) üzerinden çekin.

 Filtre kapağını yerleştirin ve kilitleyin.

Ana filtre sepetinin temizlenmesi

 Ana filtre sepetini (yıkanabilir) gerekirse

akar su altında temizleyin.

Dikkat

Hasar tehlikesi! Ana filtre sepetini kesinlikle ıslak şekilde yerleştirmeyin.

Atık hava filtresinin değiştirilmesi

Atık hava filtresi: Yılda 1 kez değiştirin

 Kapağı çıkartın.  Atık hava filtresinin kilidini açın ve filtre-

yi çıkartın.

 Yeni atık hava filtresini yerleştirin ve ki-

litleyin.

 Kapağı yerleştirin.

Motor koruma filtresinin değiştiril-

mesi

 Filtre kapağının kilidini açın ve kapağı

çıkartın.

 Ana filtre sepetini çıkartın.  Motor koruma filtresinin ızgarasını aşa-

ğı bastırın, döndürün ve dışarı alın.

 Motor koruma filtresini çıkartın.  Yeni motor koruma filtresini yerleştirin.  Motor koruma filtresinin ızgarasını yer-

leştirin ve kilitleyin.

 Ana filtre sepetini yerleştirin.  Filtre kapağını yerleştirin ve kilitleyin.

Arızalarda yardım

 Tehlike

Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin.

Not:Bir arıza (Örn; filtre kırılması) ortaya çı- karsa, cihaz hemen kapatılmalıdır. Tekrar işletime almadan önce arıza giderilmelidir.

Cihaz çalışma sırasında kapanıyor

– Motor termik korucusu tepki verdi

 Elyaf filtre torbası ya da kağıt filtre tor-

basını (özel aksesuar) değiştirin.

 Motor koruma filtresini değiştirin.  Tüm parçalara tıkanma kontrolü yapın.

Motor türbini soğuduktan yaklaşık 30-40 dakika sonra tekrar çalıştırın.

Emme sırasında dışarı toz çıkıyor

– Elyaf filtre torbası ya da kağıt filtre tor-

bası (özel aksesuar) arızalı.

 Arızalı elyaf filtre torbası ya da kağıt fil-

tre torbasını (özel aksesuar) değiştirin.

– Elyaf filtre torbası ya da kağıt filtre tor-

bası (özel aksesuar) yanlış yerleştirilmiş olabilir.

 Elyaf filtre torbası ya da kağıt filtre tor-

basının (özel aksesuar) oturmasını kontrol edin.

– Filtre kapağı doğru kilitlenmemiş.

 Filtre kapağını doğru şekilde kilitleyin.

– Ana filtre sepeti arızalı ya da yerleştiril-

memiş.

 Hasar görmemiş ana filtre sepetini yer-

leştirin.

– Motor koruma filtresi takılmamış ya da

yanlış takılmış.

 Motor koruma filtresini doğru şekilde

yerleştirin.

– 5

99TR

Emme gücü dü

– Elyaf filtre torbası ya da kağıt filtre tor-

bası (özel aksesuar) dolu.

 Elyaf filtre torbası ya da kağıt filtre tor-

basını (özel aksesuar) değiştirin.

– Ana filtre sepeti kirlenmiş.

 Ana filtre sepetini akarsu altında temiz-

leyin.

– Filtre kapağı doğru kilitlenmemiş.

 Filtre kapağını doğru şekilde kilitleyin.

Emme gücü yok ya da yetersiz

– Meme, emme borusu ya da hortum tı-

kanmış.

 Tıkanmayı giderin.

– Emme hortumu arızalı.

 Emme hortumunu değiştirin.

– Elyaf filtre torbası ya da kağıt filtre tor-

bası (özel aksesuar) dolu.

 Elyaf filtre torbası ya da kağıt filtre tor-

basını (özel aksesuar) değiştirin.

– Filtre kapağı doğru kilitlenmemiş.

 Filtre kapağını doğru şekilde kilitleyin.

– Ana filtre sepeti ya da motor koruma fil-

tresi kirlenmiş.

 Ana filtre sepetini akarsu altında temiz-

leyin.

 Hasar görmemiş ana filtre sepetini yer-

leştirin.

 Motor koruma filtresini değiştirin.

Motor çalışmıyor

– Cihaza elektrik gelmiyor.

 Sigortayı, kabloyu, soketi ve prizi kon-

trol edin.

Arızanın giderilememesi durumunda, cihaz müşteri hizmetleri tarafından kontrol edilmelidir.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Aksesuarlar ve yedek parça-

lar

– Sadece üretici tarafından onaylanmış

aksesuar ve yedek parçalar kullanılma- lıdır. Orijinal aksesuar ve orijinal yedek parçalar, cihazın güvenli ve arızasız bir biçimde çalışmasının güvencesidir.

– En sık kullanılan yedek parça çeşitlerini

kullanım kılavuzunun sonunda bulabilirsiniz.

– Yedek parçalar hakkında diğer bilgileri,

www.kaercher.com adresindeki Servis bölümünden alabilirsiniz.

100 TR

– 6

Karcher BV 5/1 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

Deutsch

English

Français

Italiano

Nederlands

Español

Português

Dansk

Norsk

Svenska

Suomi

Türkçe
