Karcher BP4 User Manual [en, de, es, fr, it]

www.kaercher.com/register-and-win

BP 3 Home & Garden
BP 4 Home & Garden eco!ogic
BP 5 Home & Garden
BP 7 Home & Garden eco!ogic

BP 3 Home & Garden

Deutsch 5

English 18

Français 31

Italiano 44

Nederlands 57

Español 70

Português 83

Ελληνικά 97

Türkçe 112

5.966-260.0 12/2013

234

– 1

Sehr geehrter Kunde,

Lesen Sie vor der ersten Be-

nutzung Ihres Gerätes diese
Betriebsanleitung und handeln Sie danach.
Bewahren Sie diese Betriebsanleitung für
späteren Gebrauch oder für Nachbesitzer
auf.

Dieses Gerät wurde für den privaten Ge­brauch entwickelt und ist nicht für die Bean­spruchungen des gewerblichen Einsatzes
vorgesehen.
Der Hersteller haftet nicht für eventuelle
Schäden, die durch nicht bestimmungsge­mäßen Gebrauch oder falsche Bedienung
verursacht werden.
Das Gerät ist vorwiegend zum Einsatz in
Haus und Garten bestimmt.
Die Haus- & Gartenpumpen schalten sich
bei Wasserbedarf automatisch ein und aus.
Damit eignen sie sich sowohl für Gartenein­sätze als auch für Anwendungen innerhalb
des Hauses. Sie lassen sich perfekt zur
Versorgung von Waschmaschinen oder
WC-Spülungen im Haus einsetzen, zum
Beispiel in Verbindung mit einer Zisterne.
Daneben stellt der konstante Betriebsdruck
der Pumpen auch eine zuverlässige Gar­tenbewässerung sicher.

Vorsicht

Beim Einsatz der Pumpe zur Druckverstär­kung darf der maximal zulässige Innen­druck von 6 bar (druckseitig) nicht über­schritten werden. Der zu erhöhende Ein­gangsdruck und der Pumpendruck addie­ren sich.

Beispiel

Druck am Wasserhahn = 1 bar und max.
Druck der BP 3 Home & Garden = 4,0 bar
ergeben einen Gesamtdruck von 5,0 bar.

 Brauchwasser
 Brunnenwasser
 Quellwasser
 Regenwasser
 Schwimmbadwasser (bestimmungsge-

mäße Dosierung der Additive voraus­gesetzt)

몇 Warnung

Nicht gefördert werden dürfen ätzende,
leicht brennbare oder explosive Stoffe (z.B.
Benzin, Petroleum, Nitroverdünnung), Fet­te, Öle, Salzwasser und Abwasser aus To­ilettenanlagen und verschlammtes Wasser,
das eine geringere Fließfähigkeit als Was­ser hat. Die Temperatur der geförderten
Flüssigkeit darf 35°C nicht überschreiten.
Das Gerät ist nicht für einen ununterbro­chenen Pumpbetrieb (z.B. Hebeanlage,
Springbrunnenpumpe) geeignet.

Die Verpackungsmaterialien sind
recyclebar. Bitte werfen Sie die Ver­packungen nicht in den Hausmüll,
sondern führen Sie diese einer Wie­derverwertung zu.

Altgeräte enthalten wertvolle recyc­lingfähige Materialien, die einer Ver­wertung zugeführt werden sollten.
Bitte entsorgen Sie Altgeräte des­halb über geeignete Sammelsyste­me.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin­den Sie unter:

www.kaercher.de/REACH

Inhaltsverzeichnis

Allgemeine Hinweise . . . . . . . . DE . . .1

Sicherheitshinweise . . . . . . . . . DE . . .2

Bedienung . . . . . . . . . . . . . . . . DE . . .3

Pflege, Wartung . . . . . . . . . . . . DE . . .5

Transport . . . . . . . . . . . . . . . . . DE . . .5

Lagerung . . . . . . . . . . . . . . . . . DE . . .6

Sonderzubehör. . . . . . . . . . . . . DE . . .6

Hilfe bei Störungen. . . . . . . . . . DE . . .8

Anwendungshinweise . . . . . . . DE . .10

Technische Daten. . . . . . . . . . . DE . .11

EG-Konformitätserklärung . . . . DE . .13

Allgemeine Hinweise

Bestimmungsgemäße Verwendung

Zugelassene Förderflüssigkeiten:

Umweltschutz

Deutsch

5DE

– 2

In jedem Land gelten die von unserer zu­ständigen Vertriebsgesellschaft herausge­gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so­fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih­ren Händler oder die nächste autorisierte
Kundendienststelle.

 Gefahr

Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situa­tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situa­tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.

 Lebensgefahr

Bei Nichtbeachtung der Sicherheitshinwei­se besteht Lebensgefahr durch elektri­schen Strom!
 Anschlussleitung mit Netzstecker vor

jedem Betrieb auf Schäden prüfen. Be­schädigte Anschlussleitung unverzüg­lich durch autorisierten Kundendienst/
Elektro-Fachkraft austauschen lassen.

 Alle elektrischen Steckerverbindungen

sind im überflutungssicheren Bereich
anzubringen.

 Ungeeignete elektrische Verlänge-

rungsleitungen können gefährlich sein.
Verwenden Sie im Freien nur dafür zu­gelassene und entsprechend gekenn­zeichnete elektrische Verlängerungslei­tungen mit ausreichendem Leitungs­querschnitt.

 Netzstecker und Kupplung einer Ver-

längerungsleitung müssen wasserdicht
sein und dürfen nicht im Wasser liegen.
Die Kupplung darf weiterhin nicht auf
dem Boden liegen. Es wird empfohlen,
Kabeltrommeln zu verwenden, die ge­währleisten, dass die Steckdosen sich
mindestens 60 mm über dem Boden
befinden.

 Das Netzanschlusskabel nicht zum

Transportieren oder Befestigen des Ge­rätes benutzen.

 Nicht am Netzanschlusskabel, sondern

am Stecker ziehen, um das Gerät vom
Netz zu trennen.

 Das Netzanschlusskabel nicht über

scharfe Kanten ziehen und nicht ein­quetschen.

 Das Gerät stand- und überflutungssi-

cher aufstellen.

 Das Gerät nicht dauerhaft im Regen

oder bei feuchter Witterung betreiben.

 Die angegebene Spannung auf dem

Typenschild muss mit der Spannung
der Stromquelle übereinstimmen.

 Um Gefährdungen zu vermeiden, dür-

fen Reparaturen und der Einbau von
Ersatzteilen nur vom autorisierten Kun­dendienst durchgeführt werden.

 Bei fehlender Wasserzufuhr oder ge-

schlossener Druckseite erhitzt sich das
Wasser in der Pumpe und kann bei
Austritt zu Verletzungen führen!

 Pumpe max. 3 Minuten in diesem Be-

triebszustand betreiben.

 Die Pumpe darf nicht als Tauchpumpe

verwendet werden.

 Bei Verwendung der Pumpe an

Schwimmbecken, Gartenteichen oder
Springbrunnen einen Mindestabstand
von 2m einhalten und Gerät gegen Ab­rutschen ins Wasser sichern.

 Elektrische Schutzeinrichtungen be-

achten:

 Pumpen dürfen an Schwimmbecken,

Gartenteichen und Springbrunnen nur
über einen Fehlerstromschutzschalter
mit einem Nennfehlerstrom von max.
30mA betrieben werden. Wenn sich

Garantie

Symbole in der Betriebsanleitung

Sicherheitshinweise

6 DE

– 3

Personen im Schwimmbecken oder
Gartenteich befinden, darf die Pumpe
nicht betrieben werden.

 Aus Sicherheitsgründen empfehlen wir

grundsätzlich, das Gerät über einen
Fehlerstromschutzschalter (max.
30mA) zu betreiben.

 Der elektrische Anschluss darf nur von

einer Elektrofachkraft vorgenommen
werden. Die nationalen Bestimmungen
hierzu sind unbedingt zu beachten!

 In Österreich müssen Pumpen zum

Gebrauch an Schwimmbecken und
Gartenteichen, die mit einer festen An­schlussleitung ausgestattet sind, nach
ÖVE B/EN 60555 Teil 1 bis 3, über ei­nen ÖVE-geprüften Trenn-Transforma­tor gespeist werden, wobei die Nenn­spannung sekundär 230V nicht über­schreiten darf.

 Dieses Gerät ist nicht dafür bestimmt,

durch Personen mit eingeschränkten
physischen, sensorischen oder geisti­gen Fähigkeiten oder mangels Erfah­rungen und/oder mangels Wissen be­nutzt zu werden, es sei denn, sie wer­den durch eine für ihre Sicherheit zu­ständige Person beaufsichtigt oder er­hielten von ihr Anweisungen, wie das
Gerät zu benutzen ist und haben die
daraus resultierenden Gefahren ver­standen.

 Kinder dürfen das Gerät nur dann ver-

wenden, wenn sie über 8 Jahre alt sind
und wenn sie durch eine für ihre Sicher­heit zuständige Person beaufsichtigt
werden oder von ihr Anweisungen er­hielten, wie das Gerät zu benutzen ist
und die daraus resultierenden Gefah­ren verstanden haben.

 Kinder dürfen mit dem Gerät nicht spie-

len.

 Kinder beaufsichtigen, um sicherzustel-

len, dass sie nicht mit dem Gerät spie­len.

 Die Reinigung und Anwenderwartung

dürfen von Kindern nicht ohne Aufsicht
durchgeführt werden.

Vorsicht

 Wasser, das mit diesem Gerät geför-

dert wurde, ist kein Trinkwasser!

Vorsicht

Vor allen Tätigkeiten mit oder am Gerät
Standsicherheit herstellen, um Unfälle oder
Beschädigungen durch Umfallen des Ge­räts zu vermeiden.

Die Standsicherheit des Gerätes ist ge­währleistet, wenn es auf einer ebenen Flä­che abgestellt wird.

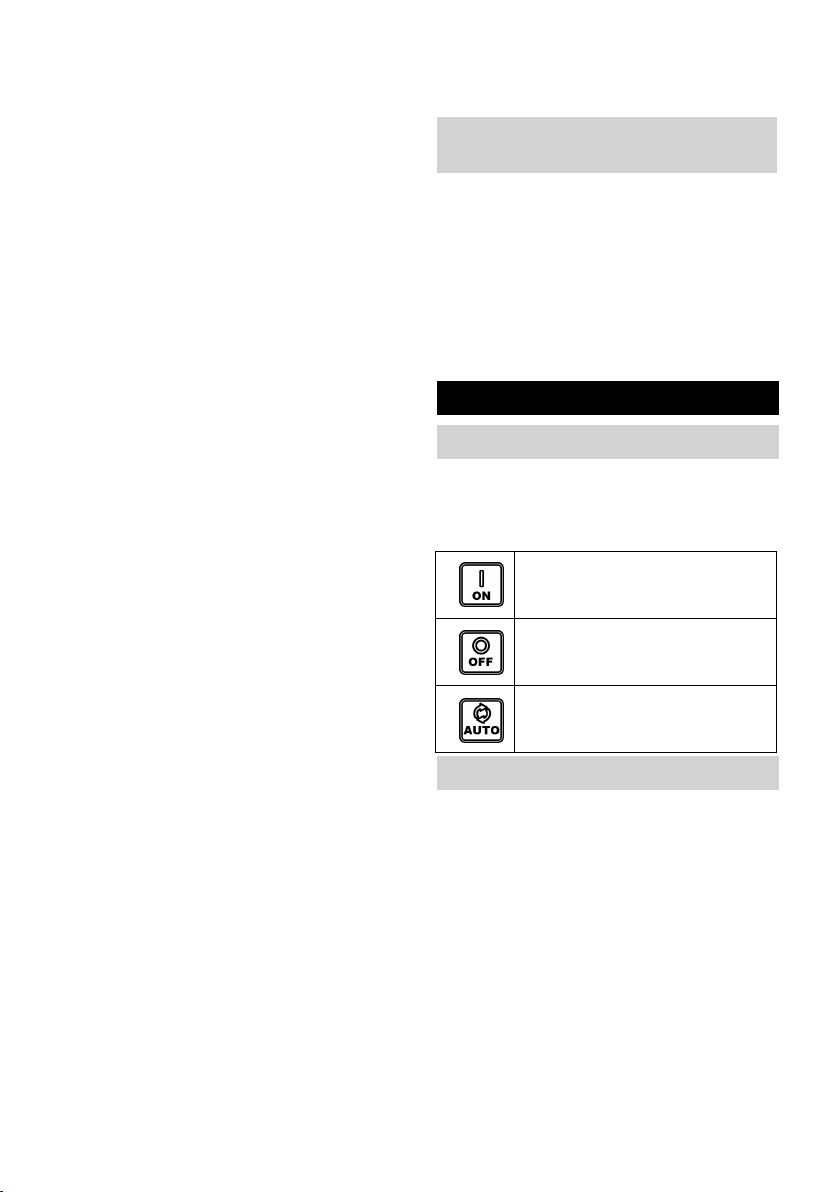

Mit dem EIN-/AUS-Schalter lassen sich die
folgenden drei Betriebszustände schalten:

Im Automatik-Modus halten die Haus- &
Gartenpumpen den Druck im System auto­matisch aufrecht. Sinkt der Druck unter ca.
0,13 MPa (1,3 bar), wird die Pumpe gestar­tet. Die Pumpe läuft solange der Durchfluss
> ca. 60 l/h beträgt. Wird die Wasserent­nahme beendet, geht die Pumpe nach kur­zer Nachlaufzeit in den Stand-By-Zustand.
Das System steht nun unter Druck. Bei
Wasserentnahme und dem daraus resultie­renden Druckabfall startet die Pumpe er­neut.

Die eco!ogic-Modelle verbrauchen
im Stand-By-Zustand keine Ener­gie (Leistungsaufnahme = 0 W).

Voraussetzungen für die

Standsicherheit

Bedienung

Einstellungen

Schalterstellung I/On
Dauerbetrieb

Schalterstellung 0/Off
Aus

Schalterstellung Auto
Automatikbetrieb

Funktionsweise

7DE

– 4

1 Anschluss-Adapter für Pumpen G1
2 Anschluss G1 (33,3 mm) Saugleitung

(Eingang)
3 Einfüllstutzen
4 Vorfilter und integriertes Rückschlag-

ventil
5 Deckel
6 2-Wege Anschluss-Adapter für Pum-

pen G1
7 Anschluss G1 (33,3 mm) Druckleitung

(Ausgang)
8 EIN-/AUS-Schalter
9 Kabelaufbewahrung und Netzan-

schlusskabel mit Stecker
10 Kabelclip
11 Fehleranzeige
A Fehler an Saugseite
B Fehler an Druckseite

Abbildung
 Anschluss-Adapter in Sauganschluss

der Pumpe (Eingang) schrauben.

Von Hand anziehen.
 Vakuumfesten Saugschlauch anschlie-

ßen.

Hinweis

Um die Wiederansaugzeit zu verkürzen,
Saugschlauch mit Rückflussstopp verwen­den. Dieser verhindert das Entleeren des
Saugschlauchs nach der Verwendung (sie­he Zubehör).
Wenn sandiges Wasser gefördert werden
soll, empfehlen wir dringend einen zusätzli­chen Vorfilter zu verwenden (siehe Sonder­zubehör). Diesen bitte an der Saugseite
der Pumpe, zwischen Saugschlauch und
Pumpe, montieren.
Bitte Original Kärcher Saugleitungen, Fil­terkomponenten und Schlauchanschlüsse
verwenden. Bei Verwendung von Bauteilen
anderer Hersteller kann es zu Fehlfunktio­nen beim Ansaugen der Förderflüssigkeit
kommen, insbesondere bei Verwendung
von Bajonett-Verbindungssystemen.

Abbildung
 Anschluss-Adapter in Druckanschluss

der Pumpe (Ausgang) schrauben.
Von Hand anziehen.

 Druckleitung anschließen.

Empfohlen wird ein Gartenschlauch mit
einer Mindestlänge von 5 m bei 3/4"
Durchmesser bzw. 15 m bei 1/2" Durch-

messer.
Abbildung
Der 2-Wege-Adapter ermöglicht den
gleichzeitigen Betrieb von zwei Geräten
(z.B. Waschmaschine oder Sprinkler). Er
kann so montiert werden, dass entweder
beide Ausgänge seitlich oder ein Ausgang
seitlich und ein Ausgang oben verwendet
werden. Bei der Verwendung von nur ei­nem Ausgang kann der nicht benötigte
Ausgang mit der beiliegenden Verschlus­skappe verschlossen werden.
Abbildung
 Deckel am Einfüllstutzen abschrauben

und Wasser bis zum Rand einfüllen.
 Deckel von Hand bis zum Anschlag auf

den Einfüllstutzen schrauben.
 Vorhandene Absperrventile in der

Druckleitung öffnen.

Bei einer Festinstallation kann die Pumpe
auf einer geeigneten Oberfläche festge­schraubt werden.
Abbildung
 Gummifüße auf beiden Seiten des Ge-

häuses herausziehen und drehen.
 Gummifüße wieder in Gehäuse einset-

zen.
 Mit geeigneten Schrauben auf ebener

Oberfläche festschrauben.
Zusätzlich empfiehlt es sich bei einer Fes­tinstallation druckseitig eine flexible Kom­ponente, wie z. B. einen flexiblen Druck­ausgleichsschlauch (siehe Sonderzube­hör), zu montieren. Dies hat folgende Vor­teile:
 Mehr Flexibilität bei der Aufstellung und

Montage.

Gerätebeschreibung

Vorbereiten

Festinstallation

8 DE

– 5

 Geräuschreduzierung, da keine

Schwingungen an Leitungsrohre über­tragen werden.

 Bei kleineren Leckagen schaltet die

Pumpe weniger oft.

Hinweis

Um die spätere Entleerung und Druckentla­stung des Systems zu vereinfachen, emp­fehlen wir die Montage eines Absperrhahns
zwischen Pumpe und Druckleitung.
(nicht im Lieferumfang enthalten)
Bei einer Entleerung der Pumpe kann
durch Schließen des Absperrhahns verhin­dert werden, dass das Wasser aus der
Druckleitung abfließt.

 Netzstecker in Steckdose stecken.
 Gerät einschalten mit EIN/AUS-Schalter.
 Optimaler Komfort bei Betrieb im Auto-

matik-Modus.
Abbildung
 Zur Verkürzung der Ansaugzeit, Druck-

schlauch ca. 1m anheben.
 Warten bis Pumpe ansaugt und gleich-

mäßig fördert.

Hinweis

Der EIN/AUS-Schalter kann auch komfor­tabel mit dem Fuß betätigt werden.

Vorsicht

Trockenlauf schädigt die Pumpe.
 Pumpe während des Betriebs nicht un-

beaufsichtigt lassen.

Hinweis

Im Automatikbetrieb schaltet die Pumpe
bei einer Durchflussmenge < 60 l/h ab.

몇 Achtung

Fehlende Wasserzufuhr wird vom Gerät er­kannt. Wird bei der Inbetriebnahme im ma­nuellen Modus nicht innerhalb von 4 Minu­ten oder im automatischen Modus inner­halb 1 Minute Wasser angesaugt und ge­fördert, schaltet die Pumpe ab. Im Display
leuchtet die LED „Fehler auf Saugseite“.

 Gerät am EIN/AUS-Schalter ausschal-

ten.
 Netzstecker aus Steckdose ziehen.

 Gefahr

Vor allen Pflege– und Wartungsarbeiten
das Gerät ausschalten und den Netzstec­ker ziehen.

Angeschlossene Absperrventile zur Druck­entlastung öffnen und wieder schließen.
Das System ist drucklos.
 Bei Förderung von Wasser mit Zusät-

zen, Pumpe nach jedem Gebrauch mit

klarem Wasser durchspülen.
Vorfilter regelmäßig auf Verschmutzungen
kontrollieren. Bei sichtbaren Verschmut­zungen wie folgt vorgehen:
Abbildung

 Deckel am Einfüllstutzen abschrauben.
 Vorfilter und integriertes Rückschlag-

ventil entnehmen und unter fließendem

Wasser reinigen.
Abbildung
 Beim Einsetzen des Vorfilters (mit

Rückschlagventil) in den Einfüllstutzen

auf richtige Einbauposition (Ausspa-

rung) achten.

Das Gerät ist wartungsfrei.

Vorsicht

Um Unfälle oder Verletzungen zu vermei­den beim Transport das Gewicht des Gerä­tes beachten (siehe technische Daten).

 Gerät am Tragegriff hochheben und tra-

gen.

Vorsicht

Stolpergefahr durch loses Kabel!
 Kabel auf Kabelhalterung aufrollen und

mit Kabelclip sichern.

 Gerät gegen Verrutschen und Kippen

sichern.

Betrieb

Betrieb beenden

Pflege, Wartung

Pflege

Wartung

Transport

Transport von Hand

Transport in Fahrzeugen

9DE

– 6

Vorsicht

Um Unfälle oder Verletzungen zu vermei­den bei der Auswahl des Lagerortes das
Gewicht des Gerätes beachten (siehe tech­nische Daten).

 Gerät drucklos machen durch Öffnen

der druckseitig angeschlossenen Was­serentnahme (z.B. Öffnen des Wasser­hahns).

 Schläuche entleeren.
 Saugleitung und Druckleitung entfer-

nen.

Abbildung

 Deckel am Einfüllstutzen abschrauben.
 Vorfilter und integriertes Rückschlag-

ventil entnehmen und unter fließendem
Wasser reinigen.

 Pumpe über Einfüllstutzen durch Um-

drehen entleeren.

 Gerät an einem frostfreien Ort aufbe-

wahren.

Lagerung

Gerät aufbewahren

Sonderzubehör

Die Abbildungen der nachfolgend aufgeführten Sonderzubehöre finden Sie auf Seite 4 die­ser Anleitung.

6.997-344.0 Pumpenvorfilter,
groß (Durchfluss bis
6000 l/h)

Pumpenvorfilter für alle gängigen Pumpen ohne inte­grierten Filter. Zum Schutz der Pumpen vor groben
Schmutzpartikeln oder Sand. Der Feinfilter ist
waschbar. Für Pumpen mit G1 (33,3 mm) An­schlussgewinde.

6.997-350.0 Sauggarnitur 3,5 m,
3/4"

Komplett anschlussfertiger, vakuumfester Spi­ralschlauch mit Saugfilter und Rückflussstopp. Auch
als Verlängerung des Saugschlauchs verwendbar.
Für Pumpen mit G1 (33,3 mm) Anschlussgewinde.

6.997-349.0 Sauggarnitur 7,0 m,
3/4"

6.997-348.0 Saugschlauch 3,5 m,
3/4"

Komplett anschlussfertiger, vakuumfester Spi­ralschlauch zum Direktanschluss an die Pumpen.
Zur Verlängerung der Sauggarnitur oder zur Verwen­dung mit Saugfiltern. Für Pumpen mit G1 (33,3 mm)­Anschlussgewinde.

6.997-359.0 Pumpenanschluss­stück G1 (33,3 mm)
inkl. Rückschlagventil

Vakuumfester Anschluss der Schläuche an die Pum­pe.
Für Pumpen mit G1 (33,3 mm) Anschlussgewinde
und 3/4" sowie 1" Schläuche, inklusive Überwurfmut­ter, Schlauchklemme, Flachdichtung und Rück­schlagventil.

6.997-347.0 Vakuumfester Spi­ralschlauch, Meter­ware, 25 m, 3/4“

Vakuumfester Spiralschlauch. Meterware zum Zu­schneiden von individuellen Schlauchlängen. Kom­biniert mit den Kärcher Anschlussstücken und den
Kärcher Saugfiltern als individuelle Sauggarnitur ein­setzbar.

6.997-346.0 Vakuumfester Spi­ralschlauch, Meter­ware, 25 m, 1“

6.997-345.0 Saugfilter Basic 3/4“
(19mm)

Zum Anschluss an die Saugschlauch-Meterware.
Der Rückflussstopp verhindert das Zurückfließen
des geförderten Wassers und verkürzt dadurch die
Wiederansaugzeit. Inklusive Schlauchklemme.

6.997-342.0 Saugfilter mit Rück­flussstopp, Basic, 1“

10 DE

– 7

6.997-341.0 Saugfilter mit Rück­flussstopp, Premium

Zum Anschluss an die Saugschlauch-Meterware.
Der Rückflussstopp verhindert das Zurückfließen
des geförderten Wassers und verkürzt dadurch die
Wiederansaugzeit.
Robuste Metall-Kunststoff-Ausführung. Passend für
3/4“ (19mm) und 1“ (25,4mm) Schläuche.
Inklusive Schlauchklemme.

6.997-360.0 Saugschlauch für
Rohrleitungen 0,5 m,
3/4“

Vakuumfester Schlauch zur Geräuschreduzierung
bei Festinstallation. 1“(25,4mm) Schlauch mit beid­seitigem G1(33,3mm) Anschlussgewinde.
Achtung: Der Saugschlauch darf nicht als Druck­schlauch eingesetzt werden.

2.645-007.0/

2.645-066.0

G1-Hahnanschluss
mit G3/4-Reduzier­stück

Besonders robuster Hahnanschluss. Reduzierstück
ermöglicht Anschluss an 2 Gewindegrößen.

6.997-340.0 Anschlusssatz Pre­mium

Zum Anschluss von 3/4“ (19 mm) Wasserschläu­chen an Pumpen mit G1 (33,3 mm) Anschlussgewin­de. Für erhöhten Wasserdurchfluss.

2.645-193.0/

2.645-203.0

Universal­Schlauchkupplung
Plus, für 1/2", 5/8"
und 3/4" Schläuche

Griffmulden aus Weichkunststoff sorgen für eine
leichte Handhabung. Universell einsetzbar für alle
gängigen Gartenschläuche.

2.645-148.0 Schlauch PrimoFlex
plus, 25 m, 3/4"

Phthalatfreier 3/4"-Gartenschlauch zum Verbinden
der Pumpe mit dem Ausbringungsgerät.

6.997-417.0 Druckausgleichs­schlauch 3/4“
(19mm), 1m

Anschlussschlauch zum Druckausgleich in der
Hauswasserinstallation. Zum Anschluss der Pumpe
an starre Rohrleitungssysteme. Zudem verhindert in­ternes Speichervolumen im Schlauch häufiges Ein­und Ausschalten der Pumpe.
G1 (33,3 mm)-Anschlussgewinde.

11DE

– 8

Hilfe bei Störungen

몇 Achtung

Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatzteilen nur
vom autorisierten Kundendienst durchgeführt werden.
Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.

Störung Ursache Behebung

Pumpe läuft aber för­dert nicht

Luft in der Pumpe siehe Kapitel „Vorbereiten“ Abb. A bis D

und Kapitel „Betrieb“

Ansaugleitung verstopft Pumpe ausschalten, Netzstecker ziehen

und Ansaugbereich reinigen.

Vorfilter verunreinigt Pumpe ausschalten, Netzstecker ziehen,

Pumpe abkühlen lassen, Ansaugbereich
reinigen, Trockenlauf verhindern.
Vorfilter und Rückschlagventil entnehmen
und unter fließendem Wasser reinigen,
ggf. Schmutzreste am Boden des Einfüll­stutzens durch Einfüllöffnung ausspülen.
Neustart durch Wiedereinschalten der
Pumpe.

Ansaugschlauch oder
Anschluss-Adapter nicht
richtig oder nicht voll­ständig eingeschraubt.

Vor dem Zusammenbau prüfen, ob die
Dichtungen angebracht sind und korrekt
sitzen.
Ansaugschlauch und Anschluss-Adapter
von Hand festziehen.

Pumpe läuft nicht an
oder bleibt während
des Betriebs plötzlich
stehen

Stromversorgung unter­brochen

Sicherungen und elektrische Verbindun­gen prüfen.

Vorfilter verunreinigt Vorfilter und Rückschlagventil entnehmen

und unter fließendem Wasser reinigen,
ggf. Schmutzreste am Boden des Einfüll­stutzens durch Einfüllöffnung ausspülen.

Gerät befindet sich im
Automatikmodus.
Druck im System >
1,3 bar.

Pumpe schaltet automatisch wieder ein,
sobald der Druck im System unter 1,3 bar
sinkt.
Im Automatik-Betrieb läuft das Gerät auch
nach Aus- und Wiedereinschalten nicht an,
wenn mehr als 1,3 bar Innendruck herr­schen.

12 DE

– 9

Pumpe stoppt, LED
„Fehler auf Saugsei­te“ leuchtet auf.

Fehler auf Saugseite,
kein Durchfluss, es wird
kein Druck aufgebaut

Pumpe ausschalten und Netzstecker zie­hen.
Vorfilter und Rückschlagventil entnehmen
und unter fließendem Wasser reinigen,
ggf. Schmutzreste am Boden des Einfüll­stutzens durch Einfüllöffnung ausspülen.
Neustart durch Wiedereinschalten der
Pumpe.

Anschlüsse auf Saugseite auf Leckagen
prüfen.
Neustart durch Wiedereinschalten der
Pumpe.

Überprüfen, ob ausreichend Wasser im
Ansaugbehälter (z. B. Zisterne) vorhanden
ist.

Durchfluss sehr gering ­> Trockenlaufsicherung
hat Pumpe abgeschal­tet.

Überprüfen, ob ausreichend Wasser im
Ansaugbehälter (z. B. Zisterne) vorhanden
ist.

Automatikbetrieb:
Pumpe stoppt, LED
„Fehler auf Drucksei­te“ leuchtet auf.

Fehler auf Druckseite,
Pumpe schaltet auf­grund von Leckagen
häufig ein und aus.

Druckseite auf Leckagen überprüfen und
beseitigen (tropfender Wasserhahn).
Neustart durch Wiedereinschalten der
Pumpe.

Fehler auf Druckseite.
Druck ist nach dem Ab­schalten der Pumpe zu
gering, Gerät startet so­fort wieder neu und
schaltet dadurch häufig
ein und aus.

Auf der Druckseite ist kein ausreichendes
elastisches Volumen vorhanden.
Bei Gartenanwendung einen Garten­schlauch mit einer Mindestlänge von 5 m
bei 3/4" Durchmesser bzw. 15 m bei 1/2"
Durchmesser verwenden.
Bei Festinstallation einen Druckaus­gleichsschlauch druckseitig zwischen
Pumpe und Verrohrung einbauen.
Neustart durch Wiedereinschalten der
Pumpe.

Dauerbetrieb:
Pumpe stoppt, LED
„Fehler auf Drucksei­te“ leuchtet auf.

Gerät arbeitet min. vier
Minuten, obwohl druck­seitiger Ausgang (z. B.
Wasserhahn) geschlos­sen ist.
Überhitzungsschutz
schaltet das Gerät ab.

Netzstecker ziehen.
Gerät drucklos machen durch Öffnen der
druckseitig angeschlossenen Wasserent­nahme.
Neustart durch Wiedereinschalten der
Pumpe.

Störung Ursache Behebung

13DE

– 10

Förderleistung nimmt
ab oder ist zu gering

Ansaugleitung verstopft Pumpe ausschalten, Netzstecker ziehen

und Ansaugbereich reinigen.

Vorfilter verunreinigt Vorfilter und Rückschlagventil entnehmen

und unter fließendem Wasser reinigen,
ggf. Schmutzreste am Boden des Einfüll­stutzens durch Einfüllöffnung ausspülen.

Undichtigkeit auf Saug­seite

Kontrolle der gesamten Ansaugseite auf
Dichtigkeit.

Förderleistung der Pum­pe ist abhängig von der
Förderhöhe und der an­geschlossenen Periphe­rie

Max. Förderhöhe beachten, siehe techni­sche Daten, ggf. anderen Schlauchdurch­messer oder andere Schlauchlänge wäh­len.

Querschnitt auf Druck­seite verengt, z. B. durch
nicht vollständig geöff­netes Ventil/Kugelhahn.

Ventil/Kugelhahn vollständig öffnen.

Schlauch auf Druckseite
geknickt.

Knickstellen im Schlauch beseitigen.

Störung Ursache Behebung

Bei Fragen oder Störungen hilft Ihnen unsere Kärcher-Niederlassung gerne weiter. Adres­se siehe Rückseite.

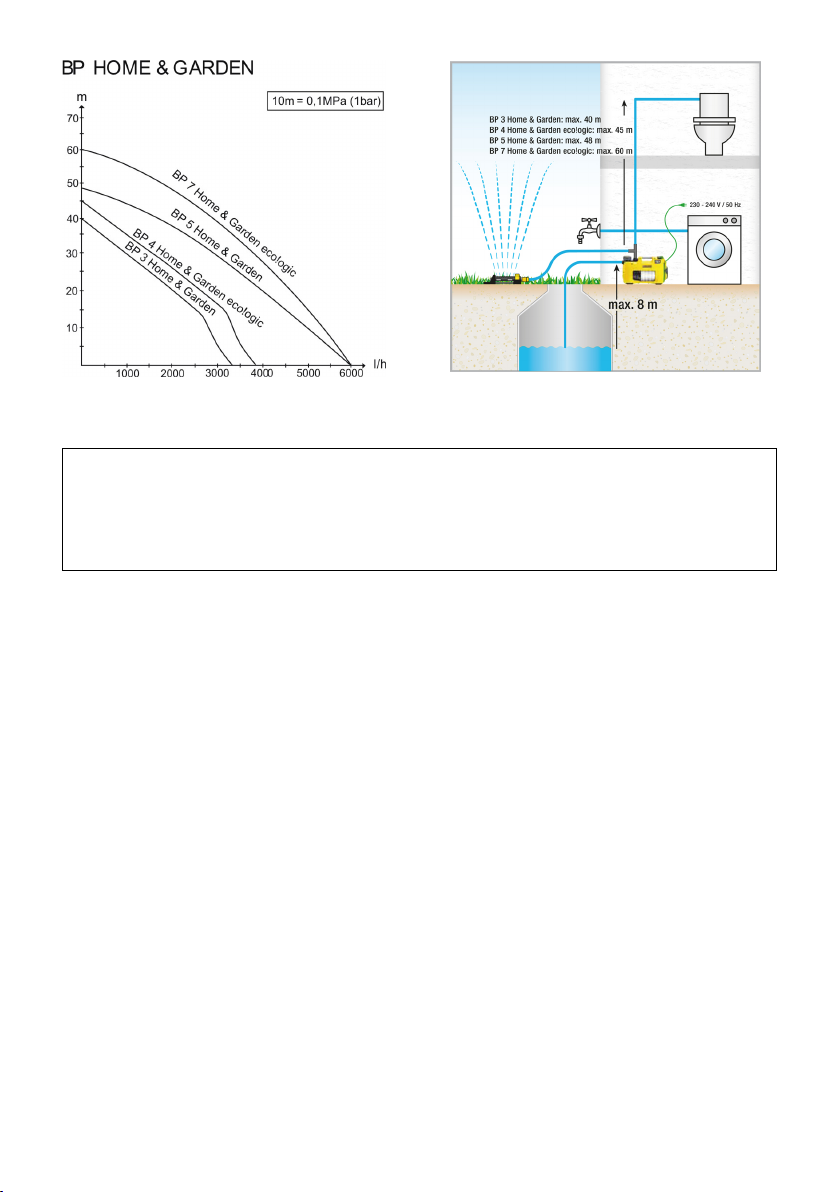

Anwendungshinweise

Bewässerung Hausversorgung Bewässerung & Haus-

versorgung

BP 3 Home & Garden 500 m

2

max. 8 Personen max. 300 m2 + 4 Personen

max.

BP 4 Home & Garden
eco!ogic

800 m

2

max. 10 Personen max. 600 m2 + 4 Personen

max.

BP 5 Home & Garden 1000 m

2

max. 12 Personen max. 800 m2 + 4 Personen

max.

BP 7 Home & Garden
eco!ogic

1200 m

2

max. 12 Personen max. 900 m2 + 4 Personen

max.

14 DE

– 11

Technische Änderungen vorbehalten!

*Die max. Fördermenge ergibt sich aus der
Messung ohne eingesetztes Rückschlag­ventil.

Technische Daten

BP 3 Home

& Garden

BP 4 Home

& Garden

eco!ogic

BP 5 Home

& Garden

BP 7 Home

& Garden

eco!ogic

Spannung V 230 - 240 230 - 240 230 - 240 230 - 240
Frequenz Hz

50 50 50 50

Leistung P

nenn

W

800 950 1000 1200

Max. Fördermenge* l/h

3300 3800 6000 6000

Max. Ansaughöhe m

88 8 8

Max. Druck MPa

(bar)

0,40
(4,0)

0,45
(4,5)

0,48
(4,8)

0,60
(6,0)

Max. Förderhöhe m

40 45 48 60

Max. Korngröße der
förderbaren Schmutz­partikel

mm

11 1 1

Pumpentyp

Jet Jet 4-Stufen 5-Stufen

Ermittelte Werte gemäß EN ISO 20361

Schalldruckpegel L

pA

dB(A)

61 63 61 61

Schallleistungspegel
L

WA,

garantiert

dB(A)

76 78 77 76

Gewicht (ohne Zube­hör)

kg

10,3 10,6 12,5 13,0

LED Klasse 1 nach EN 60825-1

15DE

– 12

Die mögliche Fördermenge ist umso größer:

- je geringer die Ansaug- und Förderhöhen sind.

- je größer die Durchmesser der verwendeten Schläuche sind.

- je kürzer die verwendeten Schläuche sind.

- je weniger Druckverlust das angeschlossene Zubehör verursacht.

16 DE

– 13

Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon­zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein­schlägigen grundlegenden Sicherheits­und Gesundheitsanforderungen der EG­Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.

Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.

Dokumentationsbevollmächtigter:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

EG-Konformitätserklärung

Produkt: Pumpe
Typ: 1.645-xxx
Einschlägige EG-Richtlinien

2006/95/EG
2004/108/EG
2000/14/EG
2011/65/EU

Angewandte harmonisierte Normen

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–41
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
EN 50581

Angewandtes Konformitätsbewer­tungsverfahren

2000/14/EG: Anhang V

BP3 G, BP3 G Set +,BP3 H&G

Gemessen: 73
Garantiert: 76

BP4 H&G eco

Gemessen: 75
Garantiert: 78

BP5 H&G

Gemessen: 74
Garantiert: 77

BP7 H&G eco

Gemessen: 73
Garantiert: 76

CEO

Head of Approbation

17DE

– 1

Dear Customer,

Please read and comply with
these instructions prior to the
initial operation of your appli­ance. Retain these operating
instructions for future
reference or for subsequent
possessors.

This appliance has been designed for use
in private households and is not intended
for commercial use.
The manufacturer is not responsible for any
damages that may occur on account of im­proper use or wrong operations.
The appliance is mainly intended for the
use within the house and garden.
The house & garden pumps switch on and
off automatically in case of water demand.
Thus, they are suitable for both the use in
the garden and applications inside the
house. They can be perfectly used to sup­ply washing machines or toilet flushing
mechanisms inside the house with water,
e.g. in combination with a cistern. Moreo­ver, the constant operating pressure of the
pumps also ensures reliable garden irriga­tion.

Caution

When using the pump for pressure amplifi­cation, the maximum admissible internal
pressure of 6 bar (on the delivery side)
must not be exceeded. The inlet pressure
to be increased and the pump pressure add
up.

Example:

Pressure at the tap = 1 bar and the max
pressure of the BP 3 Home & Garden =

4.0 bar amount to a total pressure of

5.0 bar.

 Used water
 Well water
 Water source
 Rain water
 Water from swimming pool (provided

the dosing of additives is proper)

몇 Warning

Caustic, slightly inflammable and other ex­plosive substances such as petrol, petrole­um, diluted nitrogen, greases, oils, salt wa­ter and waste water from toilets as well as
sludgy water that has a slower flow capaci­ty than water, should not be transported us­ing the pump. The temperature of the deliv­ered liquid must not exceed 35 °C.
The appliance is not suitable for a continu­ous pump operation (e.g. lifting device,
fountain pump).

The packaging material can be recy­cled. Please do not place the pack­aging into the ordinary refuse for dis­posal, but arrange for the proper re­cycling.

Old appliances contain valuable ma­terials that can be recycled. Please
arrange for the proper recycling of
old appliances. Please dispose your
old appliances using appropriate
collection systems.

Notes about the ingredients (REACH)

You will find current information about the
ingredients at:

www.kaercher.com/REACH

Contents

General information . . . . . . . . . EN . . .1

Safety instructions . . . . . . . . . . EN . . .2

Operation . . . . . . . . . . . . . . . . . EN . . .3

Maintenance and Care. . . . . . . EN . . .5

Transport . . . . . . . . . . . . . . . . . EN . . .5

Storage. . . . . . . . . . . . . . . . . . . EN . . .6

Special accessories . . . . . . . . . EN . . .6

Troubleshooting . . . . . . . . . . . . EN . . .8

Notes on the operation. . . . . . . EN . .10

Technical specifications . . . . . . EN . .11

EC Declaration of Conformity. . EN . .13

General information

Proper use

Approved fluids that can be drained:

Environmental protection

English

18 EN

– 2

The warranty terms published by the rele­vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man­ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.

 Danger

For an immediate danger which can lead to
severe injuries or death.

몇 Warning

For a possibly dangerous situation which
could lead to severe injuries or death.

Caution

For a possibly dangerous situation which
can lead to minor injuries or property dam­age.

 Danger of death

Violating these safety instructions may re­sult in death through electrocution.
 Check the power cord with mains plug

for damage before every use. If the
power cord is damaged, please arrange
immediately for the exchange by an au­thorized customer service or a skilled
electrician.

 All electrical sockets should be fixed in

an area that is protected against floods.

 Unsuitable electrical extension cables

can be hazardous. Only use electrical
extension cables outdoors which have
been approved and labelled for this pur­pose and have an adequate cable
cross-section.

 The mains plug and the coupling of an

extension cable must be watertight and
must never lie in water. Moreover, the
coupling may never lie on the ground.
The use of cable reels that ensure that
the sockets are at least 60 mm above
the ground is recommended.

 Do not use the power cord to carry/

transport the machine.

 To separate the machine from the

mains, pull the plug and not the power
cord.

 Do not scrape the power cord across

sharp edges and ensure that it does not
get pressed.

 Install the appliance in a safe position at

a place protected against flooding.

 Do not operate the appliance continu-

ously in rain or during humid weather.

 The voltage indicated on the type plate

must correspond to the voltage of the
electrical source.

 To avoid risks, all repairs and replace-

ment of spare parts may only be carried
out by the authorised customer service
personnel.

 The water in the pump heats up if there

is no water supply or the pressure side
is closed and can cause injury if it flows
out!

 The pump may be operated for maxi-

mum 3 minutes in this operating status.

 Do not use this pump as an immersion

pump.

 When using the pump near to pools,

garden ponds or fountains, observe a
minimum distance of 2m and safeguard
the device against slipping into the wa­ter.

 Follow the rules for electrical safety of

equipment:

 Only operate pumps near to pools, gar-

den ponds or fountains, if they are
equipped with an earth leakage circuit
breaker with a nominal error current of
max. 30 mA. It is not permitted to acti­vate the pump, if persons are in the pool
or garden pond.

Warranty

Symbols in the operating

instructions

Safety instructions

19EN

– 3

 For safety reasons, we recommend that

you operate the appliance only via a
earth-leakage circuit breaker (max. 30
mA).

 The electrical connection of the system

may only be performed by a qualified
electrician. Please follow the respective
national regulations!

 In Austria pumps to be used in swim-

ming pools and garden ponds should
be equipped with a fixed connection line
according to ÖVE B/EN 60555 Part 1 to
3; power supply should be via a ÖVE­tested isolating transformer whereby
the secondary nominal voltage should
not exceed 230V.

 This appliance is not intended for use

by persons with limited physical, senso­ry or mental capacities or lacking expe­rience and/or skills, unless such per­sons are accompanied and supervised
by a person in charge of their safety or
they have received precise instructions
on the use of this appliance and have
understood the resulting risks.

 Children may only use this appliance if

they are over the age of 8 and super­vised by a person in charge of their
safety, or if they have received instruc­tions on the use of this appliance and
have understood the resulting risks.

 Children must not play with this appli-

ance.

 Supervise children to prevent them

from playing with the appliance.

 Cleaning and user maintenance must

not be performed by children without
supervision.

Caution

 Water that has been delivered with this

appliance is no drinking water!

Caution

Create stability for the appliance prior to
any work on or with the appliance to pre­vent accidents or damage.

The stability of the appliance is warranted
when it is placed onto an even surface.

With the ON/OFF switch the following three
operating conditions can be switched:

In the automatic mode the house & garden
pumps automatically maintain the pressure
in the system. If the pressure falls below
approx. 0.13 MPa (1.3 bar), the pump is
started. The pump is running as long as the
flow rate
> is approx. 60 l/h. If the withdrawal of water
is completed, the pump goes into the stand­by mode after a short stopping time. The
system is now under pressure. In case of
water withdrawal and the resulting loss of
pressure the pump starts again.

The eco!logic models do not con­sume energy in the stand-by mode
(input power = 0 W).

Prerequisites for the appliance's

stability

Operation

Settings

Switch position I/On
Continuous operation

Switch position 0/Off
Off

Switch position Auto
Automatic mode

System operation

20 EN

– 4

1 Connection adapter for pumps G1
2 Connection G1 (33.3 mm) suction pipe

(inlet)
3 Filling nozzle
4 Pre-filter and integrated check valve
5 Cover
6 2-way connection adapter for pumps

G1
7 Connection G1 (33.3 mm) delivery line

(output)
8 ON/OFF switch
9 Cable storage and mains cable with

plug
10 Cable clip
11 Error display
A Error on suction side
B Error on delivery side

Illustration
 Screw the connection adapter in the

suction connection of the pump (inlet).

Tighten manually.
 Connect the vacuum-proof suction

hose.

Note

In order to reduce the time required for suc­tion to start again, use a suction hose that
is equipped with a backflow stop. This pre­vents the emptying of the suction hose after
use (see accessories).
If sandy water is to be delivered, we strong­ly recommend the use of an additional pre­filter (see optional accessories). Please in­stall this filter on the suction side of the
pump, between the suction hose and the
pump.
Please use original Kärcher suction pipes,
filter components and hose connections.
When using components of other manufac­turers, malfunctions during drawing in the
delivery fluid may arise, especially when
using bayonet connection systems.
Illustration
 Screw the connection adapter in the de-

livery connection of the pump (outlet).

Tighten manually.

 Connect delivery line.

A garden hose with a minimum length
of 5 m at a diameter of 3/4" or 15 m at a

diameter of 1/2" is recommended.
Illustration
The 2-way adapter allows the simultaneous
operation of two appliances (e.g. washing
machine or sprinkler). It can be mounted in
a way that either both outlets are used at
the side or one outlet at the side and one
outlet at the top. If only one outlet is used,
the outlet that is not required can be closed
by means of the accompanying closing
cap.
Illustration
 Unscrew the lid of the filler neck and fill

in water up to the brim.
 Manually screw the lid all the way to the

stop on the filler neck.
 Open existing shutoff valves in the

pressure pipe.

With a permanent installation the pump can
be screwed onto a suitable surface.
Illustration
 Pull out and turn the rubber feet on both

sides of the casing.
 Reinsert the rubber feed into the cas-

ing.
 Use suitable screws to screw it onto a

level surface.
In case of a permanent installation the in­stallation of a flexible component such as a
flexible pressure compensating hose (see
optional accessories) on the pressure side
is recommended. This has the following
benefits:
 More flexibility during set-up and instal-

lation.
 Noise reduction, since no vibrations are

transferred to pipes.
 In case of small leaks, the pump does

not switch as often.

Note

To facilitate subsequent emptying and
pressure release of the system, we recom­mend the installation of a stop-cock be­tween pump and pressure line.

Description of the Appliance

Preparing the Appliance

Permanent installation

21EN

– 5

(not included in delivery)
By closing the shut-off valve when empty­ing the pump you can prevent water from
escaping from the pressure line.

 Insert the mains plug into the socket.
 Switch on the appliance using the ON/

OFF switch.

 Optimum convenience with operation in

the automatic mode.
Illustration
 In order to reduce the suction time, lift

the delivery hose approx. 1m.
 Wait till the pump sucks in and trans-

ports water uniformly

Note

The ON/OFF switch can also be conveni­ently operated with your foot.

Caution

Dry running damages the pump.
 Do not leave the pump unattended dur-

ing operation.

Note

In the automatic mode the pump switches
off at a flow rate of < 60 l/h.

몇 Caution

Lacking water supply is recognised by the
appliance. If no water is drawn and deliv­ered within 4 minutes during start-up in the
manual mode or within 1 minute in the au­tomatic mode, the pump shuts off. The LED
"Error on the suction side" is illuminated on
the display.

 Switch off the appliance using the On/

Off switch.
 Disconnect the main plug from the

socket.

 Danger

Turn off the appliance and remove the
mains plug prior to any care and mainte­nance works.

Open the connected shutoff valves to relief
pressure and reclose them. The system is
free of pressure.
 Rinse the pump after every use if you

use to transport water with additives.
Check pre-filter regularly for dirt. If it is vis­ibly dirty, proceed as follows:
Illustration

 Unscrew the lid of the filling nozzle.
 Remove the pre-filter and the built in

backflow valve and clean them under

flowing water.
Illustration
 When inserting the pre-filter (with check

valve) in the filler neck, mind the correct

installation position (notch).

The appliance is maintenance free.

Caution

In order to prevent accidents or injuries,
mind the weight of the appliance during
transport (see technical data).

 Lift appliance by the carrying handle

and carry it.

Caution

Tripping hazard due to loose cables!
 Coil cable onto the cable holder and se-

cure it by means of a cable clip.

 Secure the appliance against shifting

and tipping over.

Operation

Finish operation

Maintenance and Care

Care

Maintenance

Transport

When transporting by hand

When transporting in vehicles

22 EN

– 6

Caution

In order to prevent accidents or injuries,
mind the weight of the appliance when
choosing the storage location (see techni­cal data).

 Depressurise the appliance by opening

the water outlet connected on the deliv­ery side (e.g. opening the tap).

 Drain hoses.
 Remove suction pipe and delivery line.

Illustration

 Unscrew the lid of the filling nozzle.
 Remove the pre-filter and the built in

backflow valve and clean them under
flowing water.

 Empty the pump over the filler neck by

turning it around.

 Store the appliance in a frost free area.

Storage

Storing the Appliance

Special accessories

The figures of the following special accessories can be found on page 4 of these instruc­tions.

6.997-344.0 Pump pre-filter,
large (flow rate up to
6,000 l/h)

Pump pre-filter for all common pumps without inte­grated filters. To protect the pump against coarse
dirt particles or sand. The fine filter can be washed.
For pumps with G1 (33.3 mm) connection thread.

6.997-350.0 Suction assembly

3.5 m, 3/4"

Completely ready for connection, vacuum-proof spi­ral hose with suction filter and backflow stop. Can
also be used as an extension for the suction hose.
For pumps with G1 (33.3 mm) connection thread.

6.997-349.0 Suction assembly

7.0 m, 3/4"

6.997-348.0 Suction hose 3.5 m,
3/4"

Completely ready for connection, vacuum-proof spi­ral hose for direct connection to the pump. To ex­tend the suction assembly or for use with suction fil­ters. For pumps with G1 (33.3 mm) connection
thread.

6.997-359.0 Pump connection
G1 (33.3 mm) incl.
Check valve

Vacuum-resistant connection of the hoses to the
pump.
For pumps with G1 (33.3 mm) connection thread
and 3/4" as well as 1" hoses, including union nut,
hose clamp, flat packing and check valve.

6.997-347.0 Vacuum-proof spi­ral hose, yard
goods, 25 m, 3/4"

Vacuum-proof spiral hose. Yard goods for cutting
hoses to individual lengths. When combined with
the Kärcher connection pieces and the Kärcher suc­tion filters, it can be used as an individual suction
assembly.

6.997-346.0 Vacuum-proof spi­ral hose, yard
goods, 25 m, 1"

23EN

– 7

6.997-345.0 Suction filter Basic
3/4“(19 mm)

To be connected to the suction hose yard goods.
The backflow stop prevents the return flow of the
delivered water and thus reduces the time required
for suction to start again. Including hose clamp.

6.997-342.0 Suction filter with
backflow stop, ba­sic, 1"

6.997-341.0 Suction filter with
backflow stop, pre­mium

To be connected to the suction hose meter length.
The backflow stop prevents the return flow of the
transported water and thus shortens the re-suction
time.
Durable metal/plastic construction. Suitable for 3/4“
(19 mm) and 1“ (25.4 mm) hoses.
Including hose clamp.

6.997-360.0 Suction hose for
pipes 0.5 m, 3/4"

Vacuum-tight hose to reduce noise with fixed instal­lations. 1“(25.4 mm) hose with threaded connection
G1(33.3 mm) on both ends.
Caution: The suction hose may not be used as a
pressure hose.

2.645-

007.0/

2.645-066.0

G1 tap connection
with G3/4 reducer

Particularly sturdy tap connection. Reducer allows
the connection to 2 thread sizes.

6.997-340.0 Connection kit Pre­mium

For the connection of 3/4" (19 mm) water hoses to
pumps with G1 (33.3 mm) connection threads. For
increased water flow.

2.645-

193.0/

2.645-203.0

Universal hose cou­pling Plus, for 1/2",
5/8" and 3/4" hoses

Recessed grips made of soft plastic ensure easy
handling. Universally useable for all common gar­den hoses.

2.645-148.0 Hose PrimoFlex
plus, 25 m, 3/4"

Phthalate-free 3/4" garden hose for connecting the
pump with the application equipment.

6.997-417.0 Pressure compen­sating hose 3/4“
(19mm), 1m

Connecting hose for the pressure compensation in
the domestic water supply system. To connect the
pump to rigid pipe line systems. Furthermore, the in­ternal storage volume in the hose prevents frequent
switching on and off of the pump.
G1 (33.3 mm) connection thread.

24 EN

– 8

Troubleshooting

몇 Caution

To avoid risks, all repairs and replacement of spare parts may only be carried out by the
authorised customer service personnel.
Prior to all work on the appliance, switch off the appliance and pull the power plug.

Fault Cause Remedy

Pump runs but does
not transport

Air in the pump see Chapter "Preparation" Fig. A to D and

Chapter "Operation"

Suction pipe blocked Switch off the pump, pull the mains plug

and clean the intake area.

Pre-filter is dirty Switch off the pump, pull the mains plug,

allow the pump to cool down, clean intake
area, prevent dry running.
Remove the pre-filter and the check valve
and clean it under running water, flush dirt
residues from the bottom of the filler neck
through the filler hole if necessary.
Restart by switching the pump back on.

Suction hose or connec­tion adapter not screwed
in correctly or complete­ly.

Check whether all seals have been in­stalled and are seated correctly prior to as­sembly.
Manually tighten the suction hose and the
connection adapter.

Pump does not run or
suddenly comes to a
standstill during oper­ations

Power supply interrupt-edCheck fuses and electrical connections

Pre-filter is dirty Remove the pre-filter and the check valve

and clean it under running water, flush dirt
residues from the bottom of the filler neck
through the filler hole if necessary.

The appliance is in the
automatic mode.
Pressure in the system >

1.3 bar.

The pump automatically switches back on
as soon as the pressure in the system falls
below 1.3 bar.
Even after switching it off an back on the
appliance does not start in the automatic
mode if there is an internal pressure of
more than 1.3 bar.

25EN

– 9

Pump stops, LED "Er­ror on suction side" is
illuminated.

Failure on the suction
side, pressure cannot
build up

Switch off the pump and pull the power
plug.
Remove the pre-filter and the check valve
and clean it under running water, flush dirt
residues from the bottom of the filler neck
through the filler hole if necessary.
Restart by switching the pump back on.

Check connections on the suction side for
leakage.
Restart by switching the pump back on.

Check if there is sufficient water in the suc­tion container (e.g. cistern).

Flow rate very low -> the
dry run protection has
switched off the pump.

Check if there is sufficient water in the suc­tion container (e.g. cistern).

Automatic mode:
Pump stops, LED "Er­ror on delivery side" is
illuminated.

Failure in the pressure
line, the pump frequently
switches on and off as a
result of leakage.

Check and correct the pressure line for
leakages (dripping water tap).
Restart by switching the pump back on.

Error on delivery side.
The pressure is too low
after shutdown of the
pump, the appliance
starts again immediately
and thus switches on
and off frequently.

There is no sufficient elastic volume avail­able on the delivery side.
Use a garden hose with a minimum length
of 5 m at a diameter of 3/4" or 15 m at a di­ameter of 1/2" for garden applications.
Install a pressure compensating hose on
the delivery side between the pump and
the piping with permanent installation.
Restart by switching the pump back on.

Continuous opera­tion:
Pump stops, LED "Er­ror on delivery side" is
illuminated.

The appliance works for
at least four minutes, al­though the outlet on the
delivery side (e.g. tap) is
closed.
Overheating protection
switches off the appli­ance.

Pull out the mains plug.
Depressurise the appliance by opening the
water outlet connected on the delivery
side.
Restart by switching the pump back on.

Fault Cause Remedy

26 EN

– 10

Pump transports is re­ducing or transported
quantity is too low

Suction pipe blocked Switch off the pump, pull the mains plug

and clean the intake area.

Pre-filter is dirty Remove the pre-filter and the check valve

and clean it under running water, flush dirt
residues from the bottom of the filler neck

through the filler hole if necessary.
Suction side is leaky Check the entire suction side for leaks
The quantity transported

by the pump depends on
the transport height and
the connected periphery

Keep max. flow height, see technical data.

If necessary, select a different hose diam-

eter or hose length.

Cross section on the de­livery side constricted,
e.g. due to valve/ball
valve that is not com­pletely opened.

Completely open the valve/ball valve.

Hose on the delivery
side is kinked.

Remove kinks from the hose.

Fault Cause Remedy

Our Kärcher branch will be pleased to help you further in the case of questions or faults.
See address on the reverse.

Notes on the operation

Irrigation Household water

supply

Irrigation & house­hold water supply

BP 3 Home & Garden 500 m

2

max. 8 persons max. 300 m2 + 4 persons

max.

BP 4 Home & Garden
eco!ogic

800 m

2

max. 10 persons max. 600 m2 + 4 persons

max.

BP 5 Home & Garden 1000 m

2

max. 12 persons max. 800 m2 + 4 persons

max.

BP 7 Home & Garden
eco!ogic

1200 m

2

max. 12 persons max. 900 m2 + 4 persons

max.

27EN

– 11

Subject to technical modifications!

*The max. flow rate is derived from the
measurement without the backflow valve
installed.

Technical specifications

BP 3 Home

& Garden

BP 4 Home &

Garden

eco!ogic

BP 5 Home &

Garden

BP 7 Home &

Garden

eco!ogic

Voltage V 230 - 240 230 - 240 230 - 240 230 - 240
Frequency Hz 50 50 50 50
Output P

nom

W 800 950 1000 1200
Max. flow rate* l/h 3300 3800 6000 6000
Max. Suction height m 8 8 8 8
Max. pressure MPa

(bar)

0,40

(4,0)

0,45

(4,5)

0,48

(4,8)

0,60

(6,0)
Max. flow height m 40 45 48 60
Max. grain size of the

dirt particles that can
be transported

mm1111

Pump type Jet Jet 4 levels 5 levels

Values determined as per EN ISO 20361

Sound pressure level
L

pA

dB(A) 61 63 61 61

Sound power level L

WA,

guaranteed

dB(A) 76 78 77 76

Weight (without acces­sories)

kg 10,3 10,6 12,5 13,0

LED class 1 as per EN 60825-1

28 EN

– 12

The possible delivery rate is even larger:

- the smaller the suction and delivery heights are.

- the larger the diameter of the hoses used are.

- the shorter the hoses used are.

- the less loss of pressure is caused by the connected accessories.

29EN

– 13

We hereby declare that the machine de­scribed below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.

The undersigned act on behalf and under
the power of attorney of the company man­agement.

Authorised Documentation Representative
S. Reiser

Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Phone: [phone]
Fax: [phone]

EC Declaration of Conformity

Product: Pump
Type: 1.645-xxx
Relevant EU Directives

2006/95/EEC
2004/108/EC
2000/14/EC
2011/65/EU

Applied harmonized standards

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–41
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
EN 50581

Applied conformity evaluation method

2000/14/EC: Appendix V
BP3 G, BP3 G Set +,BP3 H&G
Measured: 73
Guaranteed: 76
BP4 H&G eco
Measured: 75
Guaranteed: 78
BP5 H&G
Measured: 74
Guaranteed: 77
BP7 H&G eco
Measured: 73
Guaranteed: 76

CEO

Head of Approbation

30 EN

– 1

Cher client,

Lisez attentivement ce mode
d’emploi avant la première uti­lisation de l’appareil et respec­tez les conseils y figurant.
Conservez ce mode d’emploi
pour une utilisation ultérieure
ou un éventuel repreneur de
votre matériel.

Cet appareil ne doit être utilisé que pour un
usage domestique.
Le fabricant décline tout responsabilité en
cas de dommages issus d'une utilisation
non conforme ou incorrecte de l'appareil.
L'appareil est surtout destiné à une utilisa­tion dans la maison et le jardin.
Les pompes de jardin sont automatique­ment activées et désactivées en cas de be­soin en eau. Elles conviennent ainsi aussi
bien aux utilisations dans le jardin qu'à
celles dans la maison. Elles peuvent être
parfaitement employées pour alimenter
des lave-linge ou des chasses d'eau dans
la maison, par exemple en relation avec
une citerne. En plus de cela, la pression de
service constante des pompes garantit
également un arrosage fiable du jardin.

Attention

La pression intérieure maximale autorisée
de 6 bar (côté pression) ne doit pas être dé­passée lorsque la pompe est utilisée pour
le renforcement de la pression. La pression
d'entrée qui doit augmenter et la pression
de pompe s'additionnent.

Exemple

La pression au robinet d'eau = 1 bar et la
pression maxi du BP 3 Home & Garden =
4,0 bar donnent une pression totale de von
5,0 bar.

 Eau d'usage
 Eau de puits
 Eau de source
 Eau de pluie
 Eau de piscine (dosage de l'additif se-

lon les dispositions imposé au préa­lable)

몇 Avertissement

Il est interdit de transporter des substances
corrosives, facilement inflammables ou ex­plosives (par ex. essence, pétrole, diluant
pour laque cellulosique), graisses, huiles,
eau salée et eaux usées en provenance
des toilettes et pour les eaux boueuses
dont la fluidité est inférieure à celle de l'eau.
La température du fluide transporté ne doit
pas dépasser 35°C.
L'appareil n'est pas approprié pour un
mode pompage ininterrompu (par ex. ins­tallation de levage, pompe de fontaine).

Les matériaux constitutifs de l’em­ballage sont recyclables. Ne pas je­ter les emballages dans les ordures
ménagères, mais les remettre à un
système de recyclage.

Les appareils usés contiennent des
matériaux précieux recyclables les­quels doivent être apportés à un
système de recyclage. Pour cette
raison, utilisez des systèmes de col­lecte adéquats afin d'éliminer les
appareils usés.

Table des matières

Consignes générales . . . . . . . . FR . . .1

Consignes de sécurité . . . . . . . FR . . .2

Utilisation . . . . . . . . . . . . . . . . . FR . . .3

Entretien, maintenance . . . . . . FR . . .5

Transport . . . . . . . . . . . . . . . . . FR . . . 5

Stockage . . . . . . . . . . . . . . . . . FR . . .6

Accessoires en option . . . . . . . FR . . .6

Assistance en cas de panne . . FR . . .8
Instructions pour l’utilisation . . . FR . . 11
Caractéristiques techniques. . . FR . . 11
Déclaration de conformité CE . FR . .13

Consignes générales

Utilisation conforme

Fluides d'alimentation autorisés :

Protection de l’environnement

Français

31FR

– 2

Instructions relatives aux ingrédients
(REACH)

Les informations actuelles relatives aux in­grédients se trouvent sous :

www.kaercher.com/REACH

Dans chaque pays, les conditions de ga­rantie en vigueur sont celles publiées par
notre société de distribution responsable.
Les éventuelles pannes sur l’appareil sont
réparées gratuitement dans le délai de va­lidité de la garantie, dans la mesure où
celles-ci relèvent d'un défaut matériel ou
d'un vice de fabrication. En cas de recours
en garantie, adressez-vous à votre reven­deur ou au service après-vente agréé le
plus proche munis de votre preuve d'achat.

 Danger

Signale la présence d'un danger imminent
pouvant entraîner de graves blessures cor­porelles et même avoir une issue mortelle.

몇 Avertissement

Signale la présence d'une situation éven­tuellement dangereuse pouvant entraîner
de graves blessures corporelles et même
avoir une issue mortelle.

Attention

Signale la présence d'une situation éven­tuellement dangereuse pouvant entraîner
des blessures légères ou des dommages
matériels.

 Danger de mort

Danger de mort par le courant électrique en
cas de non-respect des consignes de sécu­rité !
 Vérifier avant chaque utilisation que le

câble et la fiche mâle ne sont pas défec­tueux. Un câble d’alimentation endom­magé doit immédiatement être rempla­cé par le service après-vente ou un
électricien agréé.

 Toutes les connexions enfichées élec-

triques doivent être effectuées dans

une zone protégée contre les inonda­tions.

 Des rallonges électriques non adaptées

peuvent présenter des risques. Utiliser
à l’air libre uniquement des câbles de
rallonge électriques autorisés et mar­qués de façon adéquate avec une sec­tion suffisante du conducteur.

 La fiche secteur et le couplage d'une

conduite de rallonge doivent être
étanches et ne doivent pas reposer
dans l'eau. Le raccord ne doit pas se si­tuer sur le sol. Il est recommandé d'uti­liser des enrouleurs de câble qui garan­tissent le fait que les prises se trouvent
à au moins 60 mm au-dessus du sol.

 Ne pas utiliser le câble d'alimentation

pour fixer ou transporter l'appareil.

 Pour débrancher l'appareil, tirer au ni-

veau de la fiche secteur et non sur le
câble d'alimentation.

 Ne pas faire passer le câble d'alimenta-

tion sur des arêtes vives et ne pas le
coincer.

 Disposer l'appareil à un endroit stable

et qui ne risque pas d'être inondé.

 Ne pas utiliser l'appareil durablement

dans la pluie ou en cas d'intempérie.

 La tension indiquée sur la plaque signa-

létique de l'appareil doit correspondre à
celle de la prise.

 Afin d'éviter tout danger, seul le service

après-vente agréé est habilité à effec­tuer des réparations ou à monter des
pièces de rechanger sur l'appareil.

 Si l'alimentation en eau est coupée ou

si le côté pression est fermé, l'eau
chauffe dans la pompe et peut provo­quer des blessures à la sortie !

 Exploiter la pompe pendant max. 3 mi-

nutes dans ce mode de fonctionne­ment.

 La pompe ne doit pas être utilisée

comme pompe submersible.

 En cas d'utilisation de la pompe près de

piscines, d'étangs de jardin ou de fon­taines, respecter une distance minimale
de 2 m et bloquer l'appareil contre tout
glissement dans l'eau.

Garantie

Symboles utilisés dans le mode

d'emploi

Consignes de sécurité

32 FR

– 3

 Respecter les dispositifs de sécurité

électriques :

 Les pompes peuvent être exploitées

près des piscines, des étangs de jardin
et des fontaines uniquement avec un
disjoncteur à courant de défaut d'une
intensité nominale de max. 30 mA. Si
des personnes se trouvent dans les pis­cines ou l'étang de jardin, la pompe ne
doit pas être utilisée.

 Pour des raisons de sécurité, nous re-

commandons fondamentalement que
l'appareil soit exploité avec un disjonc­teur de courant de défaut (max. 30mA).

 Le raccordement électrique doit être

exécuté uniquement par un électricien.
Respecter impérativement les disposi­tions nationales pour cette opération !

 En Autriche les pompes qui sont desti-

nées à une utilisation près des piscines
et des étangs de jardin qui sont équipés
d'une conduite de raccordement fixe
doivent être, selon ÖVE B/EN 60555
parties 1 à 3, alimentées par un trans­formateur d'isolation contrôlé selon
ÖVE, la tension nominale secondaire
ne devant pas dépasser 230V.

 Cet appareil n'est pas destiné à être uti-

lisé par des personnes ayant des capa­cités physiques, sensorielles ou men­tales réduites ou manquant d'expé­rience et/ou de connaissances, sauf si
ces mêmes personnes sont sous la su­pervision d'une personne responsable
de leur sécurité ou ont été formées à
l'utilisation de l'appareil.

 Des enfants ne peuvent utiliser l'appa-

reil que s'ils ont plus de 8 ans et s'ils
sont sous la surveillance d'une per­sonne compétence ou s'ils ont reçu de
sa part des instructions d'utilisation de
l'appareil et s'ils ont compris les dan­gers qui peuvent en résulter.

 Les enfants ne doivent pas jouer avec

l'appareil.

 Surveiller les enfants pour s'assurer

qu'ils ne jouent pas avec l'appareil.

 Le nettoyage et la maintenance par l'uti-

lisateur ne doivent pas être effectués
par des enfants sans surveillance.

Attention

 L'eau qui est transportée dans cet ap-

pareil n'est pas de l'eau potable !

Attention

Avant d'effectuer toute opération avec ou
sur l'appareil, en assurer la stabilité afin
d'éviter tout accident ou tout endommage­ment dû à une chute de l'appareil.

La stabilité de l'appareil est assurée lors­qu'il peut être posé sur une surface plane.

Une commutation est effectuée entre les
trois états de fonctionnement avec l'inter­rupteur Marche/Arrêt :

En mode automatique, les pompes de jar­din maintiennent automatiquement la pres­sion dans le système. Si la pression tombe
en dessous de 0,13 MPa environ (1,3 bar),
la pompe démarre. La pompe tourne tant
que le débit s'élève à env.
> env. 60 l/h. Si le prélèvement d'eau est
terminé, la pompe passe après une courte
temporisation en état de veille. Le système
est maintenant sous pression. En cas de
prélèvement d'eau, la pompe redémarre,
en raison de la perte de pression qui en ré­sulte.

Conditions pour la stabilité

Utilisation

Réglages

position de l'interrupteur I/On
Marche continue :

position de l'interrupteur 0/Off
Arrêt

position de l'interrupteur Auto
Fonctionnement automatique

Mode de fonctionnement

33FR

– 4

En état de veille, les modèles
eco!ogic ne consomment pas
d'énergie (puissance absorbée = 0
W).

1 Adaptateur de raccordement pour

pompes G1

2 Raccordement G1 (33,3 mm) conduite

d'aspiration (arrivée)
3 Col de remplissage
4 préfiltre et clapet anti-retour intégré
5 Capot
6 Adaptateur de raccordement à 2 voies

pour pompes G1
7 Raccordement G1 (33,3 mm) conduite

de pression (sortie)
8 Interrupteur Marche/Arrêt
9 rangement de câble et câble d'alimen-

tation avec fiche
10 clip de câble
11 Affichage de défauts
A défauts sur le côté aspiration
B défauts sur le côté pression

Illustration
 Visser l'adaptateur de raccordement

dans le connecteur pour flexible d'aspi-

ration de la pompe (arrivée).

Serrer à la main.
 Raccorder le tuyau d'aspiration résis-

tant au vide.

Remarque

Pour réduire la durée de réaspiration, utili­ser un tuyau d'aspiration avec clapet anti­retour. Ceci empêche le vidage du tuyau
d'aspiration après utilisation (cf. acces­soire).
Si de l'eau sableuse doit être transportée,
nous recommandons vivement d'utiliser un
préfiltre supplémentaire (voir accessoires
spéciaux). Le monter du côté aspiration de
la pompe, entre le flexible d'aspiration et la
pompe.
Veuillez utiliser les conduites d'aspiration,
composants de filtre et raccords de
flexibles Kärcher d'origine.

En cas d'utilisation de composants d'autres
fabricants, il peut se produire des dysfonc­tionnements du fluide de transport, en par­ticulier si des systèmes d'assemblage à
baïonnette sont utilisés.
Illustration
 Visser l'adaptateur de raccordement

dans le raccord de pression de la
pompe (sortie).
Serrer à la main.

 Raccorder la conduite de pression.

Il est recommandé d'utiliser un tuyau
d'arrosage d'une longueur minimale de
5 m et d'un diamètre de 3/4" ou d'une
longueur minimale de 15 m et d'un dia-

mètre de 1/2".
Illustration
L'adaptateur à 2 voies permet le fonction­nement simultané de deux appareils (par
ex. lave-linge ou sprinkler). Il peut être
monté de telle sorte que soit deux sorties
sur le côté, soit une sortie sur le côté et une
sortie sur le dessus soient utilisées. Lors de
l'utilisation d'une seule sortie, la sortie non
nécessaire peut être fermée avec le capu­chon de fermeture fourni.
Illustration
 Dévisser le couvercle au niveau de la

tubulure de remplissage et remplir

d'eau jusqu'au bord.
 Visser le couvercle à la main jusqu'en

butée sur la tubulure de remplissage.
 Ouvrir les vannes d'arrêt présentes

dans la conduite de pression.

Dans une installation fixe, la pompe peut
être fixée fermement sur une surface adap­tée.
Illustration
 Extraire et tourner les pieds en caout-

chouc sur les deux côtés du boîtier.
 Remettre en place les pieds en caout-

chouc dans le boîtier.
 Visser fermement avec les vis adaptées

sur une surface plane.
De plus, il est recommandé pour une instal­lation fixe de monter un composant flexible,
comme par ex. un flexible de compensation

Description de l’appareil

Préparation

installation fixe

34 FR

– 5

de pression (cf. accessoire en option). Ceci
présente les avantages suivants :
 plus de flexibilité pour l'installation et le

montage.

 réduction des bruits, comme aucune

coulisse n'est transférée au niveau des
conduites.

 En cas de très petites fuites, la pompe

est activée moins souvent.

Remarque

Pour simplifier la purge et la réduction de la
pression du système à l'avenir, nous re­commandons de monter un robinet d'arrêt
entre la pompe et la conduite de pression.
(ces éléments ne font pas partie de l’éten­due de livraison).
Lors d'une vidange de la pompe, une fer­meture du robinet de retenue permet d'em­pêcher que l'eau ne s'écoule de la conduite
de pression.

 Brancher la fiche secteur dans une

prise de courant.

 Mettre l'appareil en marche au moyen

de l'interrupteur MARCHE/ARRET.

 Confort optimal lors du fonctionnement

en mode automatique.
Illustration
 Pour réduire la durée d'aspiration, sou-

lever le tuyau de pression d'env. 1 m.
 attendre que la pompe aspire et trans-

porte uniformément

Remarque

L'interrupteur Marche/Arrêt peut aussi être
activé confortablement au pied.

Attention

La marche à sec endommage la pompe.
 Ne pas laisser fonctionner la pompe

sans surveillance.

Remarque

En mode automatique, la pompe se désac­tive lorsque le débit est de < 60 l/min.

몇 Attention

L'appareil identifie l'alimentation d'eau
manquante. Si l'eau n'est pas aspirée ou
alimentée dans le cas d'une mise en ser­vice en mode manuel dans un délai de 4
minutes ou en mode automatique dans un

délai d'1 minute, la pompe est mise hors
service. La LED "Défaut sur le côté aspira­tion" s'allume à l'écran.

 Eteindre l'appareil à l'interrupteur

Marche/Arrêt.

 Débrancher la fiche secteur.

 Danger

Avant tout travail d'entretien et de mainte­nance, mettre l'appareil hors tension et dé­brancher la fiche secteur.

Ouvrir la vanne d'arrêt raccordée pour la
décompression puis la refermer. Le sys­tème est hors pression.
 pour le transport d'eau avec des addi-

tifs, rincer la pompe à l'eau claire après

chaque utilisation.
Contrôler régulièrement l'encrassement du
préfiltre. Procéder de la manière suivante
pour les salissures visibles :
Illustration
 Dévisser le couvercle du col de remplis-

sage.
 Retirer le préfiltre et la soupape anti-re-

tour intégrée et les nettoyer à l'eau cou-

rante.
Illustration
 En cas d'utilisation du préfiltre (avec

clapet anti-retour) dans la tubulure de

remplissage, veiller à la bonne position

de montage (évidement).

L'appareil ne nécessite aucune mainte­nance.

Attention

Afin d'éviter tout accident ou toute blessure
lors du transport, tenir compte du poids de
l'appareil (voir les caractéristiques tech­niques).

Fonctionnement

Fin de l'utilisation

Entretien, maintenance

Entretien

Entretien

Transport

35FR

– 6

 Soulever l'appareil avec la poignée et le

porter.

Attention

risque de trébuchement en raison des
câbles détachés !
 Enrouler le câble sur le porte-câble et le

fixer avec le clip de câble.

 Freiner l'appareil pour l'empêcher de

glisser et de basculer.

Attention

Afin d'éviter tout accident ou toute bles­sure, tenir compte du poids de l'appareil
(voir les caractéristiques techniques) en
choisissant son emplacement pour le stoc­kage.

 Mettre l'appareil hors pression en ou-

vrant le prélèvement d'eau raccordé
côté pression (par exemple : ouverture
du robinet d'eau).

 Vider les flexibles.
 Retirer la conduite d'aspiration et la

conduite de pression.
Illustration
 Dévisser le couvercle du col de remplis-

sage.
 Retirer le préfiltre et la soupape anti-re-

tour intégrée et les nettoyer à l'eau cou-

rante.
 Vider la pompe par la tubulure de rem-

plissage en effectuant une rotation.
 Conserver l'appareil dans un lieu à l'abri

du gel.

Transport manuel

Transport dans des véhicules

Stockage

Ranger l’appareil

Accessoires en option

Les illustrations des accessoires en option présentés ci-dessous se trouvent sur la page
4 de ce manuel.

6.997-344.0 préfiltre de pompe,
grand (débit jusqu'à
6000 l/h)

préfiltre de pompe pour toutes les pompes cou­rantes sans filtre intégré. Pour protéger les pompes
des grandes particules de salissures ou du sable.
Le filtre fin est lavable. Pour pompes avec filet de
raccord G1 (33,3 mm).

6.997-350.0 Garniture d'aspira­tion 3,5 m, 3/4"

Flexible spirale résistant au vide, entièrement prêt à
être connecté avec filtre d'aspiration et clapet anti­retour. Aussi utilisable comme rallonge du tuyau
d'aspiration. Pour pompes avec filet de raccord G1
(33,3 mm).

6.997-349.0 Garniture d'aspira­tion 7,0 m, 3/4"

36 FR

– 7

6.997-348.0 tuyau d'aspiration
3,5 m, 3/4"

Flexible spirale résistant au vide, entièrement prêt à
être connecté pour une connexion directe aux
pompes. Pour le prolongement de la garniture d'as­piration ou pour une utilisation avec des filtres d'as­piration. Pour pompes avec filet de raccord G1
(33,3 mm).

6.997-359.0 Elément de raccor­dement de pompe
G1 (33,3mm) y com­pris soupape anti­retour

Raccord résistant au vide des flexibles sur la
pompe.
Pour pompes avec filet de raccord G1 (33,3 mm) et
flexibles 3/4" et 1", y compris écrou-raccord, collier
de flexible, joint plat et clapet anti-retour.

6.997-347.0 flexible spirale résis­tant au vide, mar­chandise au mètre,
25 m, 3/4“

flexible spirale résistant au vide. marchandise au
mètre pour la découpe de longueurs de tuyau indi­viduelles. Combiné à des pièces de raccordement
Kärcher et des filtres d'aspiration Kärcher, aussi uti­lisable comme garniture d'aspiration individuelle.

6.997-346.0 flexible spirale résis­tant au vide, mar­chandise au mètre,
25 m, 1“

6.997-345.0 Filtre d'aspiration
Basic 3/4“(19mm)

Pour la connexion au tuyau d'aspiration au mètre.
Le clapet antiretour empêche le reflux de l'eau débi­té et raccourcit de ce fait la durée de réaspiration. y
compris collier de flexible.

6.997-342.0 filtre d'aspiration
avec clapet anti-re­tour, Basic, 1"

6.997-341.0 filtre d'aspiration
avec clapet anti-re­tour, premium

Pour la connexion au tuyau d'aspiration au mètre.
Le clapet antiretour empêche le reflux de l'eau débi­té et raccourcit de ce fait la durée de réaspiration.
Version robuste en métal et plastique. Convient aux
tuyaux de 3/4“ (19 mm) ou 1“ (25,4 mm).
y compris collier de flexible.

6.997-360.0 tuyau d'aspiration
pour conduites
0,5 m, 3/4"

Tuyau résistant au vide pour la réduction du bruit
lors d'une installation fixe. Tuyau 1“(25,4mm) avec
filetage de raccord à deux côtés G1(33,3mm).
Attention : Le flexible d'aspiration ne doit pas être
mis en œuvre comme flexible de pression.

2.645-

007.0/

2.645-066.0

Raccord de robinet
G1 avec réducteur
G3/4

raccord de robinet particulièrement robuste. Le ré­ducteur permet un raccordement à deux tailles de fi­letage.

6.997-340.0 Bloc de raccorde­ment Premium

Pour la connexion de tuyaux d'eau de 3/4“ (19 mm)
aux pompes avec filetage de raccord G1“
(33,3 mm). Pour un débit d'eau plus important.

37FR

– 8

2.645-

193.0/

2.645-203.0

coupleur rapide du
flexible universel
pour flexibles 1/2",
5/8" et 3/4"

Les poignées encastrées en matière synthétique
souple assurent une manipulation facile. utilisable
de manière universelle pour tous les tuyaux d'arro­sage courants.

2.645-148.0 Flexible PrimoFlex
plus, 25 m, 3/4"

Tuyau d'arrosage 3/4" sans phthalate pour raccor­der la pompe immergée au dispositif d'application.

6.997-417.0 Flexible de compen­sation de pression 3/
4“ (19mm), 1m

Flexible de raccordement pour la compensation de
pression dans l'installation d'eau domestique. Pour
le raccordement de la pompe à des systèmes de
conduite rigides. Un volume de réserve interne
dans le flexible empêche en outre une mise en et
hors service fréquente de la pompe.
G1 (33,3 mm)-filet de raccord.

Assistance en cas de panne

몇 Attention

Afin d'éviter tout danger, seul le service après-vente agréé est habilité à effectuer des ré­parations ou à monter des pièces de rechanger sur l'appareil.
Avant d'effectuer des travaux sur l'appareil, couper l'interrupteur principal et débrancher
la fiche secteur.

Panne Cause Remède

La pompe tourne
mais ne débite pas

Air dans la pompe cf. chapitre "Préparer" figures A à D et cha-

pitre "Fonctionnement"
Conduite d'aspiration
bouchée

Couper la pompe, débrancher la fiche sec-

teur et nettoyage la zone d'aspiration.
Préfiltre sale Couper la pompe, débrancher la fiche sec-

teur, laisser refroidir la pompe, nettoyer la

zone d'aspiration, empêcher qu'elle ne

tourne à sec.

Retirer le préfiltre et le clapet anti-retour et

les nettoyer à l'eau courante ; si néces-

saire, laver les restes de salissures sur le

fond de la tubulure de remplissage en ou-

vrant l'orifice de remplissage.

Redémarrage après remise en marche de

la pompe.
flexible d'aspiration ou
adaptateur de raccorde­ment non correct ou non
complètement vissé.

Avant l'assemblage, vérifier si les joints

sont correctement posés.

Serrer le flexible d'aspiration et l'adapta-

teur de raccordement à la main.

38 FR

– 9

La pompe ne tourne
pas ou s'arrête sou­dainement en cours
de fonctionnement

Alimentation électrique
coupée

Contrôler les fusibles et les connexions
électriques

Préfiltre sale Retirer le préfiltre et le clapet anti-retour et

les nettoyer à l'eau courante ; si néces­saire, laver les restes de salissures sur le
fond de la tubulure de remplissage en ou-

vrant l'orifice de remplissage.
L'appareil se trouve en
mode automatique.
Pression dans le sys­tème > 1,3 bar.

La pompe est automatiquement remise en

marche dès que la pression dans le sys-

tème tombe sous 1,3 bar.

En mode automatique, l'appareil fonc-

tionne également après une désactivation

et une remise en marche si la pression in-

térieure est supérieure à 1,3 bar.

La pompe s'arrête, la
LED "Erreur sur le
côté aspiration" s'al­lume.

Défaut côté dépression,
pas de débit, la pression
n'est pas établie

Désactiver la pompe et enlever la fiche

secteur.

Retirer le préfiltre et le clapet anti-retour et

les nettoyer à l'eau courante ; si néces-

saire, laver les restes de salissures sur le

fond de la tubulure de remplissage en ou-

vrant l'orifice de remplissage.

Redémarrage après remise en marche de

la pompe.

Contrôler la présence de fuite côté dépres-

sion.

Redémarrage après remise en marche de

la pompe.

Vérifier si une quantité suffisante d'eau est

présente dans le réservoir d'aspiration (par

ex. citernes).
Débit très faible -> La
protection contre la
marche à sec a coupé la
pompe.

Vérifier si une quantité suffisante d'eau est

présente dans le réservoir d'aspiration (par

ex. citernes).

Panne Cause Remède

39FR

– 10

Fonctionnement
automatique :
La pompe s'arrête, la
LED "Erreur sur le
côté aspiration" s'al­lume.

Défaut côté pression, la
pompe se met souvent
en et hors service en rai­son de fuites.

Contrôler la présence de fuites côté pres­sion et les éliminer (robinet qui goutte).
Redémarrage après remise en marche de

la pompe.
défauts sur le côté pres­sion.
La pression est trop
faible après la désacti­vation de la pompe, l'ap­pareil redémarre aussi­tôt et se met souvent en
service et hors service.

Du côté pression, l'élasticité des volumes

est insuffisante.

Dans la zone du jardin, utiliser un tuyau

d'arrosage d'une longueur minimale de

5 m et d'un diamètre de 3/4" ou d'une lon-

gueur minimale de 15 m et d'un diamètre

de 1/2".

Pour une installation fixe, monter un

flexible de compensation de pression côté

pression entre la pompe et la tuyauterie.

Redémarrage après remise en marche de

la pompe.

Marche continue :
La pompe s'arrête, la
LED "Erreur sur le
côté aspiration" s'al­lume.

L'appareil travaille un
minimum de quatre mi­nutes, bien que la sortie
côté pression (par ex.
robinet d'eau) soit fer­mée.
La protection contre les
surchauffes désactive
l'appareil.

Retirer la fiche secteur.

Mettre l'appareil hors pression en ouvrant

le prélèvement d'eau raccordé côté pres-

sion.

Redémarrage après remise en marche de

la pompe.

Le débit diminue ou
est trop faible

Conduite d'aspiration
bouchée

Couper la pompe, débrancher la fiche sec-

teur et nettoyage la zone d'aspiration.
Préfiltre sale Retirer le préfiltre et le clapet anti-retour et

les nettoyer à l'eau courante ; si néces-

saire, laver les restes de salissures sur le

fond de la tubulure de remplissage en ou-

vrant l'orifice de remplissage.
Fuite côté aspiration Contrôle de l'étanchéité de l'ensemble du

côté aspiration.
Le débit de la pompe dé­pend de la hauteur ma­nométrique et des péri­phériques raccordés

Respecter la hauteur manométrique max.,

cf. les caractéristiques techniques, le cas

échéant sélectionner un autre diamètre de

flexible ou une autre longueur de flexible.
Section réduite sur le
côté pression, par ex.
soupape/robinet à bois­seau sphérique non ou­vert complètement.

Ouvrir complètement la soupape / le robi-

net à boisseau sphérique.

Flexible coudé côté
pression.

Éliminer les coudes dans le flexible.

Panne Cause Remède

Notre succursale Kärcher se tient à votre entière disposition pour d'éventuelles questions
ou problèmes. L'adresse figure au dos.

40 FR

– 11

Sous réserve de modifications
techniques !

*Le débit max. ressort de la mesure sans
utiliser de soupape anti-retour

Instructions pour l’utilisation

arrosage alimentation do-

mestique

arrosage & alimenta­tion domestique

BP 3 Home & Garden 500 m

2

max. 8 personnes maxi 300 m2 + 4 personnes

maxi

BP 4 Home & Garden
eco!ogic

800 m

2

max. 10 personnes maxi 600 m2 + 4 personnes

maxi

BP 5 Home & Garden 1000 m

2

max. 12 personnes maxi 800 m2 + 4 personnes

maxi

BP 7 Home & Garden
eco!ogic

1200 m

2

max. 12 personnes maxi 900 m2 + 4 personnes

maxi

Caractéristiques techniques

BP 3 Home

& Garden

BP 4 Home &

Garden

eco!ogic

BP 5 Home &

Garden

BP 7 Home &

Garden

eco!ogic

Tension V 230 - 240 230 - 240 230 - 240 230 - 240
Fréquence Hz 50 50 50 50
Puissance P

nom

W 800 950 1000 1200
Débit max.* l/h 3300 3800 6000 6000
Hauteur max. de l'as-

piration

m8888

Pression max. MPa

(bar)

0,40

(4,0)

0,45

(4,5)

0,48

(4,8)

0,60

(6,0)

Hauteur manomé­trique max.

m40454860

Granulométrie max.
des particules d'impu­retés transportables

mm1111

Type de pompe Jet Jet 4 niveaux 5 niveaux

Valeurs déterminées selon EN ISO 20361

Niveau de pression
sonore L

pA

dB(A) 61 63 61 61

Niveau de puissance
sonore L

WA,

garanti

dB(A) 76 78 77 76

Poids (sans acces­soire)

kg 10,3 10,6 12,5 13,0

Classe DEL 1 selon EN 60825-1

41FR

– 12

La quantité transportée possible augmente :

- plus les hauteurs de transport et d'aspiration sont faibles.

- plus les diamètres des flexibles utilisés sont grands.

- plus les flexibles utilisés sont petits.

- moins les accessoires raccordés ne causent de perte de pression.

42 FR

– 13

Nous certifions par la présente que la ma­chine spécifiée ci-après répond de par sa
conception et son type de construction ain­si que de par la version que nous avons
mise sur le marché aux prescriptions fon­damentales stipulées en matière de sécuri­té et d’hygiène par les directives euro­péennes en vigueur. Toute modification ap­portée à la machine sans notre accord rend
cette déclaration invalide.

Les soussignés agissent sur ordre et sur
procuration de la Direction commerciale.

Responsable de la documentation:
S. Reiser

Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Téléphone : [phone]
Télécopieur : [phone]

Déclaration de conformité CE

Produit: Pompe
Type: 1.645-xxx
Directives européennes en vigueur :

2006/95/CE
2004/108/CE
2000/14/CE
2011/65/UE

Normes harmonisées appliquées :

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–41
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
EN 50581

Procédures d'évaluation de la conformité

2000/14/CE: Annexe V
BP3 G, BP3 G Set +,BP3 H&G
Mesuré: 73
Garanti: 76
BP4 H&G eco
Mesuré: 75
Garanti: 78
BP5 H&G
Mesuré: 74
Garanti: 77
BP7 H&G eco
Mesuré: 73
Garanti: 76

CEO

Head of Approbation

43FR

Italiano

– 1

Gentile cliente,

Prima di utilizzare l'apparec­chio per la prima volta, legge­re e seguire queste istruzioni
per l'uso. Conservare le pre­senti istruzioni per l'uso per
consultarle in un secondo
tempo o per darle a successivi
proprietari.

Questo apparecchio è concepito per il solo
uso domestico e non deve essere adibito
ad uso commerciale o industriale.
Il produttore non è responsabile per even­tuali danni causati dall'uso improprio e/o
uso che non corrisponde a quello conforme
a destinazione.
L'apparecchio è destinato principalmente
per l'impiego domestico e in giardino.
Le pompe domestiche & e per giardino si
accendono e si spengono automaticamen­te al fabbisogno di acqua. Con ciò queste
sono adatte sia per interventi nel giardino
sia all'interno della casa. Si lasciano impie­gare perfettamente per alimentare le lava­trici o i sciacquoni nella casa, ad esempio in
collegamento con una cisterna. Inoltre la
pressione di esercizio costante delle pom­pe garantisce anche l'irrigazione affidabile
del giardino.

Attenzione

Nel caso in cui la pompa venga impiegata
per l'incremento della pressione, la pressio­ne massima interna consentita non deve
superare 6 bar (lato pressione). La pressio­ne d'entrata da aumentare e la pressione
della pompa si sommano.

Esempio

Pressione sul rubinetto d'acqua = 1 bar e
pressione massima del set BP 3 Home &
Garden = 4,0 bar danno una pressione to­tale di 5,0 bar.

 Acqua riciclata
 acqua di pozzo
 acqua sorgiva
 acqua piovana
 Acqua piscine (partendo da un dosag-

gio conforme degli additivi)

몇 Attenzione

Non è possibile trasportare materiali irritan­ti, facilmente infiammabili o esplosivi (ad
es. benzina, petrolio, nitrodiluente), grassi,
oli, acqua salata e acque di scarico delle
toilette ed acqua-fango con una fluidità in­feriore all'acqua. La temperatura del liquido
trasportato non deve superare i 35 °C.
L'apparecchio non si adatta al funziona­mento con pompa continuo (ad es. impian­to di sollevamento, pompa per fontane).

Tutti gli imballaggi sono riciclabili. Gli
imballaggi non vanno gettati nei rifiuti
domestici, ma consegnati ai relativi
centri di raccolta.

Gli apparecchi dismessi contengo­no materiali riciclabili preziosi e van­no perciò consegnati ai relativi centri
di raccolta. Si prega quindi di smalti­re gli apparecchi dismessi mediante
i sistemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono
disponibili all'indirizzo:

www.kaercher.com/REACH

Indice

Avvertenze generali . . . . . . . . . IT . . .1

Norme di sicurezza . . . . . . . . . IT . . .2

Uso. . . . . . . . . . . . . . . . . . . . . . IT . . .3

Cura e manutenzione. . . . . . . . IT . . .5

Trasporto . . . . . . . . . . . . . . . . . IT . . .5

Conservazione . . . . . . . . . . . . . IT . . .6

Accessori optional . . . . . . . . . . IT . . .6

Guida alla risoluzione dei guasti IT . . .8

Avvertenze per l’impiego . . . . . IT . .10

Dati tecnici . . . . . . . . . . . . . . . . IT . . 11

Dichiarazione di conformità CE IT . .13

Avvertenze generali

Uso conforme a destinazione

Liquidi trasportabili consentiti:

Protezione dell’ambiente

44 IT

– 2

Le condizioni di garanzia valgono nel ri­spettivo paese di pubblicazione da parte
della nostra società di vendita competente.
Entro il termine di garanzia eliminiamo gra­tuitamente eventuali guasti all’apparecchio,
se causati da difetto di materiale o di produ­zione. Nei casi previsti dalla garanzia si
prega di rivolgersi al proprio rivenditore, op­pure al più vicino centro di assistenza auto­rizzato, esibendo lo scontrino di acquisto.

 Pericolo

Indica un pericolo imminente che determi­na lesioni gravi o la morte.

몇 Attenzione

Indica una probabile situazione pericolosa
che potrebbe determinare lesioni gravi o la
morte.

Attenzione

Indica una probabile situazione pericolosa
che può determinare danni leggeri a perso­ne o danni alle cose.

 Pericolo di morte

In caso di inosservanza delle avvertenze di
sicurezza sussiste il pericolo di morte a
causa di scosse elettriche!
 Prima di ogni utilizzo controllate even-

tuali danni sulla linea di allacciamento e
sulla spina di alimentazione. Lasciate
sostituire immediatamente la linea di al­lacciamento danneggiata dal servizio
clienti autorizzato/personale specializ­zato in elettricità.

 Tutte le connessioni elettriche a spina

devono essere collocate in una zona
antiallagamento.

 Prolunghe di cavi elettrici non adatte

possono risultare pericolose. All'aperto
utilizzare solo prolunghe di cavi elettrici
omologate e contrassegnate con sezio­ne cavo sufficiente.

 La spina di alimentazione e il giunto di

un cavo prolunga utilizzati devono es­sere a tenuta d'acqua e non devono tro­varsi in acqua. Il giunto non deve esse­re appoggiato a terra. Si consiglia di uti­lizzare tamburi avvolgicavo, i quali ga­rantiscono che le prese si trovino alme­no 60 mm sopra il pavimento.

 Non usare il cavo di allacciamento alla

rete per trasportare o fissare l'apparec­chio.

 Non scollegare la spina dalla presa ti-

rando il cavo di collegamento.

 Tenere lontano il cavo di allacciamento

da spigoli vivi ed evitare di schiacciarlo.

 Montare l'apparecchio in modo stabile e

antiallagamento.

 Non alimentare l'apparecchio per un

lungo periodo sotto la pioggia o in pre­senza di forte umidità.

 La tensione indicata sulla targhetta

dell'apparecchio deve corrispondere a
quella della sorgente di corrente.

 Per escludere qualsiasi rischio, gli inter-

venti di riparazione e il montaggio dei
pezzi di ricambio vanno effettuati esclu­sivamente dal servizio assistenza auto­rizzato.

 In assenza di acqua o lato di mandata

chiuso, l'acqua nella pompa si riscalda
ed in caso di fuoriuscita può causare le­sioni!

 Alimentare la pompa per max. 3 minuti

in questo stato operativo.

 La pompa non può essere usata come

pompa sommersa.

 Nel caso in cui si utilizzi la pompa in pi-

scine, vasche da giardino o fontane, ri­spettare una distanza minima di 2m ed
assicurare l'apparecchio affinché non
possa scivolare in acqua.

 Rispettare le norme vigenti per i dispo-

sitivi elettrici di protezione:

 Le pompe possono essere utilizzate in

piscine, vasche da giardino e fontane a
getto solo con un interruttore differen­ziale con una corrente di guasto nomi­nale di max. 30 mA. Non utilizzare la

Garanzia

Simboli riportati nel manuale d'uso

Norme di sicurezza

45IT

– 3

pompa se nella piscina o nella vasca da
giardino si trovano delle persone.

 Per motivi di sicurezza si consiglia in li-

nea di principio di utilizzare l'apparec­chio solo con un interruttore differenzia­le (max. 30 mA).

 Il collegamento elettrico deve essere

eseguito solo da un elettricista qualifi­cato. Osservare assolutamente le di­sposizioni nazionali vigenti.

 In Austria le pompe da utilizzare per pi-

scine e vasche da giardino, dotate di
una linea di allacciamento fissa, devono
essere alimentate secondo ÖVE B/EN
60555 parte 1-3, mediante un trasfor­matore di separazione certificato ÖVE,
laddove la tensione nominale seconda­ria non deve superare i 230 V.

 Questo apparecchio non è indicato per

essere usato da persone con delle limi­tate capacità fisiche, sensoriali o men­tali e da persone che abbiano poca
esperienza e/o conoscenza dell'appa­recchio a meno che non vengano su­pervisionati per la loro sicurezza da una
persona incaricata o che abbiano da
questa ricevuto istruzioni su come usa­re l'apparecchio e dei pericoli da esso
derivante.

 I bambini possono utilizzare l'apparec-

chio solo se maggiori dell'età di 8 anni e
a meno che non vengano supervisionati
per la loro sicurezza da una persona in­caricata o che abbiano da questa rice­vuto istruzioni su come usare l'apparec­chio e dei pericoli da esso derivante.

 I bambini non devono giocare con l'ap-

parecchio.

 Sorvegliare i bambini per assicurarsi

che non giochino con l'apparecchio.

 La pulitura e la manutenzione utente

non devono essere eseguiti dai bambini
senza sorveglianza.

Attenzione

 L'acqua trasporta con questo apparec-

chio non è potabile!

Attenzione

Prima di qualsiasi attività con o sull'appa­recchio è necessario renderlo stabile per
evitare incidenti o danneggiamenti dovuto
dalla caduta dell'apparecchio.

La stabilità dell'apparecchio è garantita
quando viene posizionato su una superficie
piana.

Con l'interruttore ON/OFF si lasciano com­mutare i seguenti tre stati operativi:

Nel modo operativo automatico, le pompe
& domestiche e per giardino mantengono
automaticamente stabile la pressione nel
sistema. Se la pressione si abbassa sotto
circa 0,13 MPa (1,3 bar), la pompa viene
avviata. La pompa funziona fino a quando
la portata è di circa
> 60 l/h. Al termine del prelievo dell'acqua,
la pompa dopo un breve tempo d'inerzia va
nel modo operativo di stand by. Il sistema è
quindi sotto pressione. Al prelievo dell'ac­qua e con la risultante caduta di pressione
la pompa si riavvia.

Nello stato di stand by, i modelli
eco!ogic non consumano energia
(potenza assorbita = 0 W).

Presupposti per la stabilità

Uso

Impostazioni

Posizione interruttore I/On
Funzionamento continuo

Posizione interruttore 0/Off
OFF

Posizione interruttore Auto
Funzionamento automatico

Modalità di funzionamento

46 IT

– 4

1 Adattatore d'attacco per pompe G1
2 Attacco G1 (33,3 mm) tubo di aspirazio-

ne (in entrata)
3 Bocchettone di riempimento
4 Prefiltro e valvola antiritorno integrata
5 Coperchio
6 Adattatore d'attacco a 2 vie per pompe

G1
7 Attacco G1 (33,3 mm) tubo di mandata

(in uscita)
8 Interruttore ON/OFF
9 Custodia cavo e cavo di collegamento

rete con spina
10 Clip per cavi
11 Visualizzazione errori
A Errore lato di aspirazione
B Errore su lato di pressione

Figura
 Avvitare l'adattatore di raccordo nell'at-

tacco di aspirazione della pompa (in in-

gresso).

Serrare a mano.
 Collegare un tubo flessibile di aspirazio-

ne resistente al vuoto.

Indicazione

Utilizzare il tubo flessibile di aspirazione
con valvola antiriflusso per ridurre il tempo
di riaspirazione. Questo impedisce lo svuo­tamento del tubo flessibile di aspirazione
dopo l'utilizzo (vedi Accessori).
Quando deve essere alimentata dell'acqua
sabbiosa, consigliamo vivamente di impie­gare un prefiltro supplementare (vedi Ac­cessori speciali). Questo deve essere mon­tato sul lato di aspirazione tra il tubo flessi­bile di aspirazione e va valvola di non ritor­no.
Si prega di utilizzare tubi di aspirazione,
componenti di filtraggio e raccordi per tubi
flessibili originali Kärcher. Se si utilizzano
componenti di altri produttori si possono ve­rificare dei malfunzionamenti durante
l'aspirazione del liquido, in particolare se si
utilizzano sistemi di collegamento a baio­netta.

Figura
 Avvitare l'adattatore di raccordo nell'at-

tacco di pressione della pompa (in usci­ta).
Serrare a mano.

 Collegare il tubo di mandata.

Si consiglia di utilizzare un tubo flessibi­le per giardino con una lunghezza mini­ma di 5 m e diametro di 3/4" ovvero di

15 m con diametro di 1/2".
Figura
L'adattatore a 2 vie permette il funziona­mento contemporaneo di due apparecchi
(p. es. lavatrice o sprinkler). Può essere
montato in modo possano essere utilizzate
entrambe le uscite laterali oppure un'uscita
laterale e un'uscita in alto. All'impiego di
una sola uscita, l'uscita non utilizzata po
essere chiusa con il tappo di chiusura in do­tazione.
Figura
 Svitare il tappo dal bocchettone di riem-

pimento e riempire dell'acqua fino al

bordo.
 Avvitare a mano il tappo fino a battuta

del bocchettone di riempimento.
 Aprire le valvole di chiusura presenti nel

tubo di mandata.

Con installazione fissa, la pompa può esse­re avvitata fissa su una superficie idonea.
Figura
 Estrarre e avvitare i piedini di gomma

su entrambi i lati della scatola.
 Inserire di nuovo i piedini di gomma nel-

la scatola.
 Avvitare fisso con idonee viti su una su-

perficie idonea.
Con una installazione fissa, inoltre si consi­glia di montare un componente flessibile
sul lato pressione, come ad esempio un
tubo flessibile di compensazione (vedi Ac­cessori speciali). Ciò ha i vantaggi seguen­ti:
 Più flessibilità durante l'installazione e

montaggio.

Descrizione dell’apparecchio

Operazioni preliminari

Installazione fissa

47IT

– 5

 Riduzione dei rumori, perché sulle tuba-

zioni non vengono trasmesse alcuna vi­brazione.

 Con piccole perdite, la pompa commuta

molto di meno.

Indicazione

Per facilitare successivamente lo svuota­mento e lo scarico pressione del sistema,
consigliamo di montare un rubinetto d'arre­sto tra pompa e tubo di pressione.
(non compreso nella fornitura)
In caso di svuotamento della pompa con la
chiusura del rubinetto di chiusura è possibi­le impedire che l'acqua possa fuoriuscire
dal tubo di mandata.

 Inserire la spina in una presa elettrica.
 Accendere l'apparecchio con l'interrut-

tore ON/OFF.

 Confort ottimale al funzionamento nel

modo operativo Automatico.
Figura
 Sollevare il tubo a pressione a ca. 1 m

per ridurre il tempo di aspirazione.
 attendere fino a quando la pompa aspi-

ra ed alimenta in modo uniforme

Indicazione

L'interruttore di ON/OFF può essere como­damente essere azionato anche con il pie­de.

Attenzione

Il funzionamento a secco danneggia la
pompa.
 Non lasciare incustodita la pompa du-

rante il funzionamento.

Indicazione

Nel modo operativo Automatico, la pompa
si spegne a una portata di < 60 l/h.

몇 Attenzione

L'assenza dell'alimentazione idrica è rileva­ta dall'apparecchio. Se alla messa in fun­zione nel modo Manuale non si aspira e si
alimenta dell'acqua entro 4 min o entro 1
minuto nel modo Automatico, la pompa si
spegne. Sul display si accende il LED „Er­rore su lato di aspirazione“.

 Spegnere l'apparecchio tramite l'inter-

ruttore ON/OFF.

 Staccare la spina di alimentazione dalla

presa.

 Pericolo

Prima di ogni intervento di cura e di manu­tenzione, spegnere l'apparecchio e stacca­re la spina.

Aprire le valvole di chiusura collegate per
scaricare la pressione e richiuderle. Il siste­ma è depressurizzato.
 in caso di alimentazione di acqua con

additivi, sciacquare la pompa dopo ogni

impiego con acqua pulita.
Controllare regolarmente il pre-filtro e veri­ficare la presenza di impurità. In caso di im­purità visibili, procedere nel modo seguen­te:
Figura
 Svitare il coperchio sul bocchettone di

riempimento.
 Rimuovere il pre-filtro e la valvola di non

ritorno integrata e pulirli sotto acqua

corrente.
Figura
 All'impiego del prefiltro (con valvola an-

tiritorno) nel bocchettone di riempimen-

to fare attenzione alla posizione corret-

ta (cavità).

L'apparecchio è senza manutenzione.

Attenzione

Per prevenire incidenti o lesioni durante il
trasporto è necessario osservare il peso
dell'apparecchio (vedi Dati tecnici).

Funzionamento

Dopo l’uso

Cura e manutenzione

Cura

Manutenzione

Trasporto

48 IT

– 6

 Sollevare l'apparecchio con l'apposito

manico e trasportarlo.

Attenzione

Pericolo d'inciampare a causa di cavo
sciolto!
 Avvolgere il cavo sul portacavo e fissar-

lo con il clip per cavi.

 Bloccare l'apparecchio in modo tale che

non possa scivolare o ribaltarsi.

Attenzione

Per prevenire incidenti o lesioni nella scelta
del luogo di stoccaggio è necessario osser­vare il peso dell'apparecchio (vedi Dati tec­nici).

 Depressurizzare l'apparecchio aprendo

l'attacco di prelievo acqua a lato pres­sione collegato (p. es. apertura del rubi­netto d'acqua).

 Svuotare i tubi flessibili.
 Rimuovere il tubo di aspirazione e quel-

lo di pressione.
Figura
 Svitare il coperchio sul bocchettone di

riempimento.
 Rimuovere il pre-filtro e la valvola di non

ritorno integrata e pulirli sotto acqua

corrente.
 Svuotare la pompa attraverso il boc-

cehttone di riempimento girandola.
 Conservare l'apparecchio in un luogo

protetto dal gelo.

Posizione manuale

Posizione in veicoli

Conservazione

Deposito dell’apparecchio

Accessori optional

Le illustrazioni relative agli accessori speciali riportate di seguito si trovano a pagina 4 del­le presenti istruzioni.

6.997-344.0 Prefiltro pompa,
grande (portata fino
a 6000 l/h)

Prefiltro pompa per tutte le pompe comuni senza fil­tro integrato. Per proteggere la pompa da particelle
di sporco grossolane o sabbia. Il microfiltro è lava­bile. Per pompe con con filettatura di collegamento
da G1 (33,3 mm).

6.997-350.0 Raccordo di aspira­zione 3,5 m, 3/4"

Tubo flessibile a spirale completo pronto da monta­re e resistente al vuoto con filtro di aspirazione e
valvola antiriflusso. Utilizzabile anche come prolun­ga del tubo flessibile di aspirazione. Per pompe con
con filettatura di collegamento da G1 (33,3 mm).

6.997-349.0 Raccordo di aspira­zione 7,0 m, 3/4"

6.997-348.0 Tubo flessibile di
aspirazione 3,5 m,
3/4"

Tubo flessibile a spirale pronto da montare e resi­stente al vuoto per il collegamento diretto alle pom­pe. Per la prolunga del raccordo di aspirazione o per
l'uso con filtri di aspirazione. Per pompe con filetta­tura di collegamento da G1 (33,3 mm).

49IT

– 7

6.997-359.0 Raccordo per pom­pa G1 (33,3mm) in­cl. Valvola di non ri­torno

Collegamento resistente al vuoto dei tubi flessibili
alla pompa.
Per pompe con filettatura di raccordo G1 (33,3 mm)
e tubi flessibili da 3/4" e 1", compreso dado a risvol­to, morsetto per tubi flessibili, guarnizione piatta e
valvola di non ritorno.

6.997-347.0 Tubo flessibile a spi­rale resistente al
vuoto, a metro, 25
m, 3/4“

Tubo flessibile a spirale resistente al vuoto. Tubo
flessibile a metro per il taglio di tubi a lunghezze su
misura. Combinato con elementi di raccordo e filtri
di aspirazione Kärcher è impiegabile come raccordo
di aspirazione individuale.

6.997-346.0 Tubo flessibile a spi­rale resistente al
vuoto, a metro, 25
m, 1“

6.997-345.0 Filtro di aspirazione
Basic 3/4“ (19mm)

Per il collegamento al tubo flessibile di aspirazione
a metro. La valvola antiriflusso impedisce il riflusso
dell'acqua alimentata e riduce il tempo di riaspira­zione. Compreso fascetta per tubi.

6.997-342.0 Filtro di aspirazione
con valvola antiri­flusso, Basic, 1“

6.997-341.0 Filtro di aspirazione
e valvola antiriflus­so, Premium

Per il collegamento al tubo flessibile di aspirazione
a metro. La valvola antiriflusso impedisce il riflusso
dell'acqua alimentata e riduce il tempo di riaspira­zione.
Esecuzione robusta in metallo-plastica. Adatto per
tubi flessibili da 3/4“ (19mm) e 1“(25,4mm).
Compreso fascetta per tubi.

6.997-360.0 Tubo flessibile di
aspirazione per tu­bazioni 0,5 m, 3/4“

Tubo flessibile resistente al vuoto per la riduzione
dei rumori in caso di installazione fissa. Tubo flessi­bile da 1“(25,4mm) con filettatura di raccordo bilate­rale G1(33,3mm).
Attenzione: Il tubo flessibile di aspirazione non deve
essere impiegato come tubo flessibile a pressione.

2.645-

007.0/

2.645-066.0

Attacco rubinetto G1
con riduttore G3/4

Attacco rubinetto particolarmente robusto. Il ridutto­re permette l'attacco a 2 grandezze di filettatura.

6.997-340.0 Set di collegamento
Premium

Per il collegamento di tubi flessibili per acqua da 3/
4“ (19 mm) a pompe con filettatura di collegamento
da G1“ (33,3 mm). Per un maggiore afflusso di ac­qua.

50 IT

– 8

2.645-

193.0/

2.645-203.0

Giunto per tubi fles­sibili universale
Plus, per tubi flessi­bili da 1/2", 5/8" e 3/
4"

Portamaniglie di plastica dolce permettono un ma­neggio facile. Impiegabile universalmente per tutti i
tubi flessibili comuni per giardino.

2.645-148.0 Tubo flessibile Pri­moFlex plus, 25 m,
3/4"

Tubo flessibile per giardino da 3/4" esente di ftalato
per collegare la pompa con l'apparecchio di eroga­zione.

6.997-417.0 Tubo flessibile di
compensazione
pressione 3/4“
(19mm), 1m

Tubo flessibile di collegamento per la compensazio­ne della pressione nell'installazione di acqua dome­stica. Per il collegamento della pompa a sistemi di
tubature rigidi. Inoltre il volume di accumulo interno
nel tubo flessibile impedisce una frequente attiva­zione e disattivazione della pompa.
Raccordo filettato G1 (33,3 mm).

Guida alla risoluzione dei guasti

몇 Attenzione

Per escludere qualsiasi rischio, gli interventi di riparazione e il montaggio dei pezzi di ri­cambio vanno effettuati esclusivamente dal servizio assistenza autorizzato.
Prima di eseguire qualsiasi lavoro, spegnere l'apparecchio e staccare la spina.

Guasto Causa Rimedio

La pompa funziona
ma non trasporta

Aria nella pompa Vedi capitolo „Preparativi“ Fig. A - D e ca-

pitolo „Funzionamento“

Tubatura di aspirazione
intasata

Spegnere la pompa, staccare la spina elet­trica e pulire la zona di aspirazione.

Pre-filtro sporco Spegnere la pompa, staccare la spina elet-

trica, lasciare raffreddare la pompa, pulire
la zona di aspirazione, evitare il funziona­mento a secco.
Rimuovere il prefiltro e la valvola di non ri­torno e pulirli sotto acqua corrente, all'oc­correnza sciacquare i residui di sporco sul
fondo del manicotto di riempimento apren­do l'apertura di riempimento
Eseguire un riavvio reinserendo la pompa.

Tubo flessibile di aspira­zione o adattatore di rac­cordo avvitato non cor­rettamente oppure non
completamente.

Prima dell'assemblaggio, verificare se le
guarnizioni sono state applicate e corretta­mente.
Serrare a mano il tubo flessibile di aspira­zione e l'adattatore di raccordo.

51IT

– 9

La pompa non si av­via o si ferma improv­visamente durante il
funzionamento

Interruzione dell'alimen­tazione di corrente

Controllare i fusibili e i collegamenti elettrici

Pre-filtro sporco Rimuovere il prefiltro e la valvola di non ri-

torno e pulirli sotto acqua corrente, all'oc­correnza sciacquare i residui di sporco sul
fondo del manicotto di riempimento apren­do l'apertura di riempimento

L'apparecchio si trova
nel modo operativo Au­tomatico.
Pressione nel sistema >
1,3 bar.

La pompa si riaccende automaticamente,
non appena la pressione nel sistema è in­feriore di 1,3 bar.
Nel modo operativo Automatico, l'apparec­chio non si accende neanche dopo averlo
spento e riacceso, se la pressione interna
è maggiore di 1,3 bar.

La pompa si ferma, si
accende il LED „Erro­re su lato di aspirazio­ne“.

Errore sul lato di aspira­zione, nessuna portata,
non si crea alcuna pres­sione

Spegnere la pompa e staccare la spina.
Rimuovere il prefiltro e la valvola di non ri­torno e pulirli sotto acqua corrente, all'oc­correnza sciacquare i residui di sporco sul
fondo del manicotto di riempimento apren­do l'apertura di riempimento
Eseguire un riavvio reinserendo la pompa.

Controllare i raccordi sul lato di aspirazio­ne.
Eseguire un riavvio reinserendo la pompa.

Verificare se nel recipiente di aspirazione
vi è abbastanza acqua (p. es. cisterna).

Portata troppo bassa ->
il dispositivo di sicurezza
per il funzionamento a
secco ha spento la pom­pa.

Verificare se nel recipiente di aspirazione
vi è abbastanza acqua (p. es. cisterna).

Funzionamento auto­matico:
La pompa si ferma, si
accende il LED „Erro­re su lato di pressio­ne“.

Errore sul lato mandata,
a causa di perdite la
pompa si attiva e si di­sattiva di frequente.

Controllare il lato di mandata per rilevare
eventuali perdite e risolverle (rubinetto
gocciolante).
Eseguire un riavvio reinserendo la pompa.

Errore su lato di pressio­ne.
La pressione è troppo
bassa dopo lo spegni­mento della pompa e
quindi l'apparecchio si ri­avvia subito e con ciò si
accende e si spegno
troppo spesso.

Sul lato pressione manca un volume elasti­co sufficiente.
Per applicazioni giardino utilizzare un tubo
flessibile per giardino con una lunghezza
minima di 5 m e diametro di 3/4" ovvero di
15 m con diametro di 1/2".
Con installazione fissa, installare un tubo
flessibile di compensazione pressione su
lato di pressione tra pompa e tubazione.
Eseguire un riavvio reinserendo la pompa.

Guasto Causa Rimedio

52 IT

– 10

Funzionamento conti­nuo:
La pompa si ferma, si
accende il LED „Erro­re su lato di pressio­ne“.

L'apparecchio funziona
almeno quattro minuti,
nonostante l'uscita lato
pressione (p. es. rubi­netto d'acqua) è chiuso.
La protezione contro il
surriscaldamento spe­gne l'apparecchio.

Staccare la spina.
Depressurizzare l'apparecchio aprendo
l'attacco di prelievo acqua a lato pressione
collegato.
Eseguire un riavvio reinserendo la pompa.

La portata si riduce o
è troppo bassa

Tubatura di aspirazione
intasata

Spegnere la pompa, staccare la spina elet­trica e pulire la zona di aspirazione.

Pre-filtro sporco Rimuovere il prefiltro e la valvola di non ri-

torno e pulirli sotto acqua corrente, all'oc­correnza sciacquare i residui di sporco sul
fondo del manicotto di riempimento apren­do l'apertura di riempimento

Perdite sul lato di aspira­zione

Controllo della tenuta dell'intero lato di
aspirazione.

La portata della pompa
dipende dall'altezza di
alimentazione e dalla
periferica collegata

Rispettare l'altezza di trasporto max, vedi
Dati tecnici ed all'occorrenza usare un dia­metro o una lunghezza diversa del tubo
flessibile

Sezione su lato pressio­ne strozzato, ad esem­pio a causa di valvola/ru­binetto a sfera non aper­to completamente.

Aprire completamente la valvola/il rubinet­to a sfera.

Tubo flessibile piegato
sul lato pressione.

Eliminare i punti piegati del tubo flessibile.

Guasto Causa Rimedio

In caso di domande o anomalie la filiale Kärcher è felice di poterla aiutare. Indirizzo vedi
retro.

Avvertenze per l’impiego

Irrigazione Alimentazione idri-

ca in casa

Irrigazione & Alimen­tazione idrica in casa

BP 3 Home & Garden 500 m

2

max. 8 persone max. 300 m2 + 4 persone

max.

BP 4 Home & Garden
eco!ogic

800 m

2

max. 10 persone max. 600 m2 + 4 persone

max.

BP 5 Home & Garden 1000 m

2

max. 12 persone max. 800 m2 + 4 persone

max.

BP 7 Home & Garden
eco!ogic

1200 m

2

max. 12 persone max. 900 m2 + 4 persone

max.

53IT

– 11

Con riserva di modifiche tecniche!

*La portata max. risulta dalla misurazione
senza valvola di non ritorno introdotta.

Dati tecnici

BP 3 Home

& Garden

BP 4 Home &

Garden

eco!ogic

BP 5 Home &

Garden

BP 7 Home &

Garden

eco!ogic

Tensione V 230 - 240 230 - 240 230 - 240 230 - 240
Frequenza Hz 50 50 50 50
Potenza P

nom

W 800 950 1000 1200
Portata max.* l/h 3300 3800 6000 6000
Max. altezza di aspira-

zione

m8888

Pressione max. MPa

(bar)

0,40

(4,0)

0,45

(4,5)

0,48

(4,8)

0,60

(6,0)

Altezza max. di tra­sporto

m40454860

Grandezza granulare
max. delle particelle di
sporco trasportabili

mm1111

Tipo di pompa Jet Jet 4 livelli 5 livelli

Valori rilevati secondo EN ISO 20361

Pressione acustica L

pA

dB(A) 61 63 61 61
Livello di potenza so-

nora L

WA,

garantito

dB(A) 76 78 77 76

Peso (senza accesso­ri)

kg 10,3 10,6 12,5 13,0

Classe DEL 1 selon EN 60825-1

54 IT

– 12

La portata è maggiore se

- le altezze di aspirazione e trasporto sono più ridotte.

- i diametri dei tubi flessibili utilizzati sono maggiori.

- i tubi flessibili utilizzati sono più corti.

- l'accessorio collegato causa meno perdita di pressione.

55IT

– 13

Con la presente si dichiara che la macchina
qui di seguito indicata, in base alla sua con­cezione, al tipo di costruzione e nella ver­sione da noi introdotta sul mercato, è con­forme ai requisiti fondamentali di sicurezza
e di sanità delle direttive CE. In caso di mo­difiche apportate alla macchina senza il no­stro consenso, la presente dichiarazione
perde ogni validità.

I firmatari agiscono su incarico e con la pro­cura dell’amministrazione.

Responsabile della documentazione:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Dichiarazione di conformità

CE

Prodotto: Pompa
Modelo: 1.645-xxx
Direttive CE pertinenti

2006/95/CE
2004/108/CE
2000/14/CE
2011/65/UE

Norme armonizzate applicate

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–41
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
EN 50581

Procedura di valutazione della confor­mità applicata

2000/14/CE: Allegato V
BP3 G, BP3 G Set +,BP3 H&G
Misurato: 73
Garantito: 76
BP4 H&G eco
Misurato: 75
Garantito: 78
BP5 H&G
Misurato: 74
Garantito: 77
BP7 H&G eco
Misurato: 73
Garantito: 76

CEO

Head of A

pp

robation

56 IT

– 1

Beste klant,

Gelieve vóór het eerste ge­bruik van uw apparaat deze
gebruiksaanwijzing te lezen
en ze in acht te nemen. Be­waar deze gebruiksaanwijzing
voor later gebruik of voor
eventuele volgende eige­naars.

Dit apparaat is voor privé-gebruik ontwik­keld en is niet bedoeld voor industrieel ge­bruik.
De fabrikant is niet aansprakelijk voor scha­de die door onoordeelkundig gebruik of
verkeerde bediening wordt veroorzaakt.
Het apparaat is hoofdzakelijk bestemd voor
het gebruik in huis en tuin.
De huis- & tuinpompen schakelen bij water­behoefte automatisch in en uit. Daardoor
zijn ze zowel voor gebruik in de tuin als
voor toepassingen in het huis geschikt. Ze
kunnen perfect gebruikt worden voor de
voorziening van wasmachines of WC­spoelingen in huis, bijvoorbeeld in combi­natie met een regenput. Daarnaast garan­deert de constante bedrijfsdruk van de
pompen ook een betrouwbare tuinbe­sproeiing.

Voorzichtig

Bij gebruik van de pomp voor de drukverho­ging mag de max. toegestane binnendruk
van 6 bar (drukzijde) niet overschreden
worden. De te verhogen ingangsdruk en de
pompdruk worden opgeteld.

Voorbeeld

Druk aan de waterkraan = 1 bar en max.
druk van de BP 3 Home & Garden = 4,0 bar
resulteren in een totale druk van 5,0 bar.

 Industriewater
 Pompwater
 Bronwater
 Regenwater
 Zwembadwater (reglementaire dose-

ring van de additieven verondersteld)

몇 Waarschuwing

Bijtende, licht ontvlambare of explosieve
stoffen (bv. benzine, petroleum, nitrover­dunning), vetten, oliën, zout water en afval­water van toiletinstallaties en modderwater
dat dikker is dan water mogen niet opge­pompt worden. De temperatuur van de op­gepompte vloeistof mag niet hoger zijn dan
35°C.
Het apparaat is niet geschikt voor een on­onderbroken pompwerking (bv. hefinstalla­tie, fonteinpomp).

Het verpakkingsmateriaal is her­bruikbaar. Deponeer het verpak­kingsmateriaal niet bij het huishou­delijk afval, maar bied het aan voor
hergebruik.

Onbruikbaar geworden apparaten
bevatten waardevolle materialen die
geschikt zijn voor hergebruik. Lever
de apparaten daarom in bij een in­zamelpunt voor herbruikbare mate­rialen.

Aanwijzingen betreffende de inhouds­stoffen (REACH)

Huidige informatie over de inhoudsstoffen
vindt u onder:

www.kaercher.com/REACH

Inhoud

Algemene instructies . . . . . . . . NL . . .1

Veiligheidsinstructies . . . . . . . . NL . . .2

Bediening . . . . . . . . . . . . . . . . . NL . . .3

Reiniging en onderhoud . . . . . . NL . . .5

Vervoer. . . . . . . . . . . . . . . . . . . NL . . .5

Opslag . . . . . . . . . . . . . . . . . . . NL . . .6

Bijzondere toebehoren . . . . . . . NL . . .6

Hulp bij storingen . . . . . . . . . . . NL . . .8

Gebruiksinstructies. . . . . . . . . . NL . .10

Technische gegevens. . . . . . . . NL . . 11

EG-conformiteitsverklaring. . . . NL . .13

Algemene instructies

Doelmatig gebruik

Toegelaten vloeistoffen:

Zorg voor het milieu

Nederlands

57NL

– 2

In ieder land zijn de door ons bevoegde
verkoopkantoor uitgegeven garantiebepa­lingen van toepassing. Eventuele storingen
aan het apparaat verhelpen wij zonder kos­ten binnen de garantietermijn, mits een ma­teriaal of fabrieksfout de oorzaak van deze
storing is. Neem bij klachten binnen de ga­rantietermijn contact op met uw leverancier
of de dichtstbijzijnde klantenservicewerk­plaats en neem uw aankoopbewijs mee.

 Gevaar

Voor een onmiddellijk dreigend gevaar dat
tot ernstige en zelfs dodelijke lichaamsver­wondingen leidt.

몇 Waarschuwing

Voor een mogelijke gevaarlijke situatie die
tot ernstige en zelfs dodelijke lichaamsver­wondingen kan leiden.

Voorzichtig

Voor een mogelijke gevaarlijke situatie die
tot lichte verwondingen of materiële schade
kan leiden.

 Levensgevaar

Bij niet-naleving van de veiligheidsinstruc­ties bestaat levensgevaar door elektrische
stroom!
 Controleer voor ieder gebruik of aan-

sluitkabel en netstekker onbeschadigd
zijn. Laat beschadigde voedingskabels
onmiddellijk vervangen door een be­voegde medewerker van de technische
dienst of een elektro-vakman.

 Alle elektrische steekverbindingen

moeten in een overstromingsveilige
sector aangebracht worden.

 Niet-geschikte elektrische verlengka-

bels kunnen gevaarlijk zijn. Gebruik in
open lucht enkel daartoe vrijgegeven
en overeenkomstig gekenmerkte elek­trische verlengkabels met een voldoen­de grote diameter:

 Netstekker en koppeling van een ver-

lengkabel moeten waterdicht zijn en
mogen niet in water liggen. De koppe­ling mag verder niet op de grond liggen.
Er wordt aanbevolen om kabeltrommels
te gebruiken die garanderen dat de
contactdozen zich minstens 60 mm bo­ven de grond bevinden.

 Het elektriciteitssnoer niet voor het be-

vestigen / transporteren van het appa­raat gebruiken.

 Trek niet aan het snoer, om de stekker

uit het stopcontact te trekken, maar aan
de stekker.

 Het elektriciteitssnoer niet over scherpe

randen trekken en niet bekneld laten ra­ken.

 Het apparaat moet in een stabiele en

overstromingsveilige sector opgesteld
worden.

 Het apparaat niet permanent in de re-

gen of in vochtige weersomstandighe­den gebruiken.

 De op het typeplaatje aangegeven

spanning moet met de spanning van de
stroombron overeenkomen.

 Om risico 's te vermijden, mogen repa-

raties en het vervangen van onderdelen
aan het apparaat alleen worden uitge­voerd door een erkende klantendienst.

 Bij een ontbrekende watertoevoer of

een gesloten drukzijde wordt het water
in de pomp heet en kan eruitspuitend
water brandwonden veroorzaken!

 Pomp max. 3 minuten in die bedrijfsmo-

dus gebruiken.

 De pomp mag niet gebruikt worden als

dompelpomp.

 Bij gebruik van de pomp bij zwemba-

den, tuinvijvers of fonteinen moet een
minimumafstand van 2 m gerespec­teerd worden en moet het apparaat be­veiligd worden zodat het niet in het wa­ter kan glijden.

 Elektrische veiligheidsinrichtingen in

acht nemen:

Garantie

Symbolen in de gebruiksaanwijzing

Veiligheidsinstructies

58 NL

– 3

 Pompen mogen aan zwembaden, tuin-

vijvers en fonteinen enkel gebruikt wor­den via een aardlekschakelaar met een
nominale afschakelstroom van max.
30mA. Indien er zich personen in het
zwembad of de vijver bevinden, mag de
pomp niet gebruikt worden.

 Om veiligheidsredenen raden wij princi-

pieel aan het apparaat te gebruiken via
een aardlekschakelaar (max. 30mA).

 De elektrische aansluiting mag alleen

uitgevoerd worden door een electricien.
De nationale bepalingen daartoe moe­ten zeker in acht genomen worden!

 In Oostenrijk moeten pompen voor het

gebruik in zwembaden en tuinvijvers
die uitgerust zijn met een vaste aansl­uitleiding, conform ÖVE B/EN 60555
Deel 1 tot 3, gevoed worden via een
ÖVE-geteste scheidingstransformator,
waarbij de nominale spanning secun­dair niet hoger mag liggen dan 230V.

 Dit apparaat mag niet gebruikt worden

door personen met beperkte fysieke,
zintuiglijke of mentale capaciteiten of
met te weinig ervaring en/of kennis, ten­zij ze onder toezicht staan van een be­voegde persoon die instaat voor hun
veiligheid of van die persoon instructies
hebben gekregen over het gebruik van
het apparaat en de daaruit resulterende
gevaren begrijpen.

 Kinderen mogen het apparaat enkel ge-

bruiken wanneer ze ouder zijn dan 8
jaar en onder toezicht staan van een
persoon die verantwoordelijk is voor
hun veiligheid of van die persoon in­structies hebben gekregen over het ge­bruik van het apparaat en de daaruit re­sulterende gevaren begrijpen.

 Kinderen mogen niet met het apparaat

spelen.

 Kinderen moeten gecontroleerd wor-

den om te garanderen dat ze niet met
het apparaat spelen.

 De reiniging en het gebruikersonder-

houd moegen niet zonder toezicht door
kinderen uitgevoerd worden.

Voorzichtig

 Water dat met dit apparaat werd opge-

pompt, is geen drinkwater!

Voorzichtig

Zorg er vóór alle handelingen met of aan
het apparaat voor dat het apparaat stabiel
staat om ongevallen of beschadigingen
door omvallen van het apparaat te vermij­den.

De stabiliteit van het apparaat is gegaran­deerd wanneer het op een effen onder­grond wordt geplaatst.

Met de IN-/UIT-schakelaar kunnen de vol­gende drie bedrijfstoestanden in- en uitge­schakeld worden:

In de automatische modus behouden de
huis- & tuinpompen de druk in het systeem
automatisch. Indien de druk onder ca. 0,13
MPa (1,3 bar) zakt, wordt de pomp gestart.
De pomp draait zolang het debiet
> ca. 60 l/h bedraagt. Wanneer de wateraf­name wordt beëindigd, gaat de pomp na
een korte nalooptijd in de standby-toe­stand. Het systeem staat nu onder druk. Bij
waterafname en de daaruit resulterende
drukdaling start de pomp opnieuw.

De eco!ogic-modellen verbruiken
in de standby-toestand geen ener­gie (vermogensopname = 0 W).

Voorwaarden voor de stabiliteit

Bediening

Instellingen

schakelstand I/On
continu gebruik

schakelstand 0/Off
uit

schakelstand Auto
automatisch gebruik

Werking

59NL

– 4

1 Aansluiting-adapter voor pompen G1
2 Aansluiting G1 (33,3 mm) zuigleiding

(ingang)
3 Vulopening
4 Voorfilter en geïntegreerde terugslag-

klep
5 Deksel
6 2-weg-aansluiting-adapter voor pom-

pen G1
7 Aansluiting G1 (33,3 mm) drukleiding

(uitgang)
8 AAN/UIT-schakelaar
9 Opbergplaats voor kabels en stroomlei-

ding met stekker
10 Kabelclip
11 Foutindicatie
A Fout aan aanzuigzijde
B Fout aan drukzijde

Afbeelding
 Aansluitadapter in zuigaansluiting van

de pomp (ingang) schroeven.

Met de hand aandraaien.
 Vacuümvaste zuigslang aansluiten.

Tip

Om de heraanzuigtijd te verkorten, zuig­slang met terugslagklep gebruiken. Hier­door wordt voorkomen dat de zuigslang
leegloopt na het gebruik (zie toebehoren).
Als zandachtig water moet worden opge­pompt, raden wij dringend aan om een ex­tra voorfilter te gebruiken (zie Bijzondere
toebehoren). Monteer deze aan de aan­zuigzijde van de pomp, tussen de zuig­slang en de pomp.
Gelieve de originele Kärcher-zuigleidingen,
filtercomponenten en slangaansluitingen te
gebruiken. Bij gebruik van onderdelen van
andere fabrikanten kunnen storingen ont­staan bij het aanzuigen van de pompvloei­stof, in het bijzonder bij gebruik van bajo­net-verbindingssystemen.
Afbeelding
 Aansluitadapter in drukaansluiting van

de pomp (uitgang) schroeven.

Met de hand aandraaien.

 Drukleiding aansluiten.

Aanbevolen wordt een tuinslang met
een minimumlengte van 5 m en een di­ameter van 3/4" c.q. 15 m en een dia-

meter van 1/2".
Afbeelding
De 2-weg-adapter maakt een gelijktijdige
werking van twee apparaten (bv. wasma­chine of sprinkler) mogelijk. Hij kan zodanig
gemonteerd worden dat ofwel beide uitgan­gen zijdelings of één uitgang zijdelings en
één uitgang bovenaan gebruikt worden. Bij
het gebruik van slechts één uitgang kan de
niet-gebruikte uitgang afgesloten worden
door middel van de meegeleverde afsluit­dop.
Afbeelding
 Deksel aan de vulopening losschroe-

ven en water tot aan de rand vullen.
 Deksel met de hand tot de aanslag op

de vulopening schroeven.
 Voorhanden afsluitkleppen in de druk-

leiding openen.

Bij een vaste installatie kan de pomp op
een geschikt oppervlak vastgeschroefd
worden.
Afbeelding
 Rubbervoetjes aan beide kanten van de

behuizing uittrekken en draaien.
 Rubbervoetjes opnieuw in de behuizing

brengen.
 Met geschikte schroeven op een effen

oppervlak vastschroeven.
Tevens raden wij aan om bij een vaste in­stallatie aan de drukzijde een flexibele
component, zoals bijvoorbeeld een flexibe­le bufferslang (zie Bijzondere toebehoren),
te monteren. Dat heeft de volgende voor­delen:
 Meer flexibiliteit bij de opstelling en de

montage.
 Geluidsbeperking aangezien geen tril-

lingen aan buizen worden overgedra-

gen.
 Bij kleinere lekken schakelt de pomp

minder vaak.

Beschrijving apparaat

Voorbereiding

Vaste installatie

60 NL

– 5

Tip

Om de latere lediging en drukontlasting van
het systeem te vergemakkelijken, bevelen
wij de montage aan van een afsluitkraan
tussen de pomp en de drukleiding.
(behoort niet tot het leveringspakket)
Bij een lediging van de pomp kan door het
dichtdraaien van de afsluitkraan verhinderd
worden dat het water uit de drukleiding
stroomt.

 Netstekker in het stopcontact steken.
 Apparaat inschakelen met AAN/UIT-

schakelaar.

 Optimaal comfort bij werking in de auto-

matische modus.
Afbeelding
 Om de aanzuigtijd te verkorten, druk-

slang ongeveer 1 m opheffen.
 wachten tot de pomp aanzuigt en gelijk-

matig pomp

Tip

De IN-/UIT-schakelaar kan ook comforta­bel met de voet bediend worden.

Voorzichtig

Droogloop beschadigt de pomp.
 Laat de pomp tijdens het bedrijf niet

zonder toezicht.

Tip

In de automatische werking schakelt de
pomp uit bij een doorstroomhoeveelheid
van< 60 l/u.

몇 Let op

De ontbrekende watertoevoer wordt door
het apparaat herkend. Indien bij de inbe­drijfstelling in de manuele modus niet bin­nen 4 minuten of in de automatische modus
binnen 1 minuut water wordt aangezogen
en opgepompt, schakelt de pomp uit. Op
het display brandt de led „Fout aan zuigzij­de“.

 Apparaat met de AAN/UIT-schakelaar

uitschakelen.
 Stekker uit het stopcontact trekken.

 Gevaar

Bij reiniging en onderhoud altijd het appa­raat uitschakelen en de stekker uit het stop­contact trekken.

Aangesloten afsluitkleppen voor de druk­ontlasting openen en opnieuw sluiten. Het
systeem is drukloos.
 bij het oppompen van water met toege-

voegde stoffen moet de pomp na elk
gebruik met zuiver water gespoeld wor-

den.
Voorfilter regelmatig controleren op veront­reinigingen. Bij zichtbare verontreinigingen
gaat u als volgt te werk:
Afbeelding

 deksel aan de vulopening losschroeven
 Voorfilter en geïntegreerde terugslag-

klep wegnemen en onder stromend wa-

ter reinigen.
Afbeelding
 Bij het gebruik van de voorfilter (met te-

rugslagklep) in de vulopening moet op

een correcte inbouwpositie (uitsparing)

gelet worden.

Het apparaat is onderhoudsvrij.

Voorzichtig

Neem bij het transport het gewicht van het
apparaat in acht om ongevallen of verwon­dingen te vermijden (zie technische gege­vens).

 Apparaat aan de draaggreep optillen en

dragen.

Voorzichtig

Kans op struikelen door los snoer!
 Kabel op kabelhouder rollen en met de

kabelklem borgen.

Gebruik

De werkzaamheden beëindigen

Reiniging en onderhoud

Zorg

Onderhoud

Vervoer

Transport met de hand

61NL

– 6

 Apparaat beveiligen tegen verschuiven

en kantelen.

Voorzichtig

Neem bij de keuze van de opslagplaats het
gewicht van het apparaat in acht om onge­vallen of verwondingen te vermijden (zie
technische gegevens).

 Apparaat drukvrij maken door de aan

de drukzijde aangesloten waterafname
te openen (bv. openen van de water­kraan).

 Slangen leegmaken.
 Zuigleiding en drukleiding verwijderen.

Afbeelding

 deksel aan de vulopening losschroeven
 Voorfilter en geïntegreerde terugslag-

klep wegnemen en onder stromend wa­ter reinigen.

 Pomp door omdraaien via vulopening

leegmaken.

 Apparaat op een vorstvrije plaats bewa-

ren.

Transport in voertuigen

Opslag

Apparaat opslaan

Bijzondere toebehoren

De afbeeldingen van de hierna vermelde accessoires vindt u op pagina 4 van deze hand­leiding.

6.997-344.0 Pompvoorfilter,
groot (debiet tot
6000 l/h)

Voorfilters voor pompen voor alle gangbare pom­pen zonder geïntegreerd filter. Ter bescherming
van pompen tegen grove vuildeeltjes of zand. De
fijnfilter is wasbaar. Voor pompen met G1
(33,3 mm) aansluitdraad.

6.997-350.0 Zuigset 3,5 m, 3/4" Volledig aansluitklare, vacuümvaste spiraalslang

met zuigfilter en terugslagklep. Ook als verlenging
van de zuigslang te gebruiken. Voor pompen met
G1 (33,3 mm) aansluitdraad.

6.997-349.0 Zuigset 7,0 m, 3/4"

6.997-348.0 Zuigslang 3,5 m, 3/4"Volledig aansluitklare, vacuümvaste spiraalslang

voor de directe aansluiting aan de pompen. Voor de
verlenging van de zuiggarnituur of gebruik met zuig­filters. Voor pompen met G1 (33,3 mm)-schroef­draad.

6.997-359.0 Pompaansluitstuk
G1 (33,3mm) incl.
terugslagklep

Vacuümvaste aansluiting van de slangen aan de
pomp.
Voor pompen met G1 (33,3 mm)-schroefdraad en 3/
4" en 1" slangen, inclusief wartelmoer, slangklem,
pakking en terugslagklep.

62 NL

– 7

6.997-347.0 Vacuümvaste spi­raalslang, aan het
stuk, 3/4“

Vacuümvaste spiraalslang. Aan het stuk voor het
afknippen van individuele slanglengtes. Gecombi­neerd met de Kärcher verbindingsstukken en de
Kärcher zuigfilters als individuele zuigset inzetbaar.

6.997-346.0 Vacuümvaste spi­raalslang, aan het
stuk, 25 m, 1“

6.997-345.0 Zuigfilter Basic 3/4“
(19mm)

Voor de aansluiting aan de zuigslang (aan het stuk).
De terugslagklep verhindert dat het getransporteer­de water terugstroomt en verkort daardoor de he­raanzuigtijd. Inclusief slangklem.

6.997-342.0 Zuigfilter met terug­slagklep, Basic, 1“

6.997-341.0 Zuigfilter met terug­stroomstop, Premi­um

Voor de aansluiting aan de zuigslang (aan de lopen­de meter). De terugloopstop verhindert dat het ge­transporteerde water terugstroomt en verkort daar­door de heraanzuigtijd.
Robuuste uitvoering van metaal en kunststof. Ge­schikt voor 3/4“ (19 mm) en 1“ (25,4 mm) slangen.
Inclusief slangklem.

6.997-360.0 Zuigslang voor buis­leidingen 0,5 m, 3/4“

Vacuümvaste slang voor de geluidsbeperking bij
een vaste installatie. 1“(25,4mm) slang met G1
(33,3mm) aansluit-schroefdraad aan beide kanten.
Let op: De zuigslang mag niet als drukslang ge­bruikt worden.

2.645-

007.0/

2.645-066.0

G1-kraanaanslui­ting met G3/4-ver­loopstuk

Bijzonder robuuste kraanaansluiting. Verloopstuk
maakt aansluiting aan 2 draadgroottes mogelijk.

6.997-340.0 Aansluitset Premi-umVoor de aansluiting van 3/4“ (19 mm) waterslangen

aan pompen met G1“ (33,3 mm) aansluitdraad.
Voor verhoogde doorstroming van water.

2.645-

193.0/

2.645-203.0

Universele slang­koppeling Plus, voor
1/2", 5/8" en 3/4"
slangen

Greepuitsparingen van zachte kunststof zorgen
voor een gemakkelijke hantering. Universeel inzet­baar voor alle gangbare tuinslangen.

2.645-148.0 Slang PrimoFlex
plus, 25 m, 3/4"

Ftalaatvrije 3/4"-tuinslang voor het verbinden van
de pomp met het sproeiapparaat.

6.997-417.0 Drukslang 3/4“
(19mm), 1m

Aansluitslang voor de drukcompensatie in de huis­waterinstallatie. Voor de aansluiting van de pomp
aan starre leidingsystemen. Bovendien verhindert
intern opslagvolume in de slang vaak in- en uitscha­kelen van de pomp.
G1 (33,3 mm)-schroefdraad.

63NL

– 8

Hulp bij storingen

몇 Let op

Om risico 's te vermijden, mogen reparaties en het vervangen van onderdelen aan het
apparaat alleen worden uitgevoerd door een erkende klantendienst.
Voor alle werkzaamheden aan het apparaat moet het apparaat uitgeschakeld en de stek­ker uitgetrokken worden.

Storing Oorzaak Oplossing

Pomp draait maar
pompt niet

Lucht in de pomp zie hoofdstuk „Voorbereiden“ afb. A tot D

en hoofdstuk „Werking“

Aanzuigleiding verstopt Schakel de pomp uit, trek de netstekker uit

en reinig het aanzuigbereik.

Voorfilter verontreinigd Schakel de pomp uit, trek de netstekker uit,

laat de pomp afkoelen, reinig het aanzuig­bereik, vermijd droogloop.
Voorfilter en terugslagklep wegnemen en
onder stromend water reinigen, indien no­dig vuilresten op de bodem van de vulope­ning via de vulopening uitspoelen.
Herstart door herinschakelen van de
pomp.

Aanzuigslang of aan­sluitadapter niet juist of
niet helemaal inge­schroefd.

Voor de montage controleren of de afdich­tingen aangebracht zijn en correct zitten.
Aanzuigslang en aansluitadapter met de
hand aandraaien.

Pomp draait niet of
valt tijdens de werking
plots stil

Stroomtoevoer onder­broken

Zekeringen en elektrische verbindingen
controleren

Voorfilter verontreinigd Voorfilter en terugslagklep wegnemen en

onder stromend water reinigen, indien no­dig vuilresten op de bodem van de vulope­ning via de vulopening uitspoelen.

Apparaat bevindt zich in
de automatische modus.
Druk in het systeem >
1,3 bar.

Pomp schakelt automatisch opnieuw in,
zodra de druk in het systeem onder 1,3 bar
daalt.
In de automatische werking start het appa­raat ook na uit- en opnieuw inschakelen
niet als er een binnendruk van meer dan
1,3 bar voorhanden is.

64 NL

– 9

Pomp stopt, led „Fout
aan zuigzijde“ licht
op.

Fout aan zuigzijde, geen
doorstroming, er wordt
geen druk opgebouwd

Pomp uitschakelen en netstekker uittrek­ken.
Voorfilter en terugslagklep wegnemen en
onder stromend water reinigen, indien no­dig vuilresten op de bodem van de vulope­ning via de vulopening uitspoelen.
Herstart door herinschakelen van de
pomp.

Aansluitingen aan de zuigzijde controleren
op lekken.
Herstart door herinschakelen van de
pomp.

Controleren of voldoende water in het aan­zuigreservoir (bv. regenput) voorhanden
is.

Debiet heel laag ->
droogloopbeveiliging
heeft de pomp uitge­schakeld.

Controleren of voldoende water in het aan­zuigreservoir (bv. regenput) voorhanden
is.

Automatische wer­king:
Pomp stopt, led „Fout
aan drukzijde“ licht
op.

Fout aan drukzijde,
pomp schakelt frequent
in en uit door lekken.

Drukzijde controleren op lekken en pro­bleem verhelpen (druppende waterkraan).
Herstart door herinschakelen van de
pomp.

Fout aan de drukzijde.
Druk is na het uitschake­len van de pomp te laag,
het apparaat start on­middellijk opnieuw en
schakelt daardoor vaak
in en uit.

Aan de drukzijde is onvoldoende elastisch
volume voorhanden.
Bij gebruik in de tuin moet een tuinslang
met een minimumlengte van 5 m en een
diameter van 3/4" c.q. 15 m en een diame­ter van 1/2" gebruikt worden.
Bij een vaste installatie moet aan de druk­zijde een bufferslang tussen de pomp en
de leidingen ingebouwd worden.
Herstart door herinschakelen van de
pomp.

Continu gebruik:
Pomp stopt, led „Fout
aan drukzijde“ licht
op.

Apparaat werkt min. vier
minuten, ook al is de uit­gang aan de drukzijde
(bv. waterkraan) geslo­ten.
Oververhittingsbeveili­ging schakelt het appa­raat uit.

Netstekker uittrekken.
Apparaat drukvrij maken door openen van
de aangesloten waterinlaat aan de drukzij­de.
Herstart door herinschakelen van de
pomp.

Storing Oorzaak Oplossing

65NL

– 10

Vermogen daalt of is
te laag

Aanzuigleiding verstopt Schakel de pomp uit, trek de netstekker uit

en reinig het aanzuigbereik.

Voorfilter verontreinigd Voorfilter en terugslagklep wegnemen en

onder stromend water reinigen, indien no­dig vuilresten op de bodem van de vulope­ning via de vulopening uitspoelen.

Ondichtheid aan zuig­kant

Controle van de volledige zuigzijde op
dichtheid.

Vermogen van de pomp
is afhankelijk van de
hoogte en de aangeslo­ten periferie

Max. hoogte in acht nemen, zie technische
gegevens, indien nodig een andere slang­diameter of slanglengte kiezen

Doorsnede op drukzijde
vernauwd, bijv. door niet
volledig geopende klep/
kogelkraan.

Klep/kogelkraan volledig openen.

Slang op drukzijde ge­knikt.

Geknikte plaatsen in de slang verhelpen.

Storing Oorzaak Oplossing

Bij vragen of storingen helpt onze Kärcher-vestiging u graag verder. Adres zie achterzij­de.

Gebruiksinstructies

Besproeiing Huisvoorziening Besproeiing & Huis-

voorziening

BP 3 Home & Garden 500 m

2

max. 8 personen max. 300 m2 + 4 personen

max.

BP 4 Home & Garden
eco!ogic

800 m

2

max. 10 personen max. 600 m2 + 4 personen

max.

BP 5 Home & Garden 1000 m

2

max. 12 personen max. 800 m2 + 4 personen

max.

BP 7 Home & Garden
eco!ogic

1200 m

2

max. 12 personen max. 900 m2 + 4 personen

max.

66 NL

– 11

Technische veranderingen voorbehou­den!

*Het max. volume resulteert uit de meting
zonder aangebrachte terugslagklep.

Technische gegevens

BP 3 Home

& Garden

BP 4 Home &

Garden

eco!ogic

BP 5 Home &

Garden

BP 7 Home &

Garden

eco!ogic

Spanning V 230 - 240 230 - 240 230 - 240 230 - 240
Frequentie Hz 50 50 50 50
Vermogen Pnom. W 800 950 1000 1200
Max. volume* l/h 3300 3800 6000 6000
Max. aanzuighoogte m 8 8 8 8
Max. druk MPa

(bar)

0,40

(4,0)

0,45

(4,5)

0,48

(4,8)

0,60

(6,0)
Max. hoogte m 40 45 48 60
Max. korrelgrootte van

de aan te zuigen vuil­deeltjes

mm1111

Type pomp Jet Jet 4 trappen 5 trappen

Bepaalde waarden conform EN ISO 20361

Geluidsdrukniveau L

pA

dB(A) 61 63 61 61

Geluidsniveau L

WA,

ge-

garandeerd

dB(A) 76 78 77 76

Gewicht (excl. acces­soires)

kg 10,3 10,6 12,5 13,0

LED-klasse 1 conform EN 60825-1

67NL

– 12

Het mogelijke volume is groter:

- hoe kleiner de hoogtes zijn;

- hoe groter de diameters van de gebruikte slangenzijn;

- hoe korter de gebruikte slangen zijn;

- hoe minder drukverlies het aangesloten accessoire veroorzaakt.

68 NL

– 13

Hierbij verklaren wij dat de hierna vermelde
machine door haar ontwerp en bouwwijze
en in de door ons in de handel gebrachte
uitvoering voldoet aan de betreffende fun­damentele veiligheids- en gezondheidsei­sen, zoals vermeld in de desbetreffende
EG-richtlijnen. Deze verklaring verliest
haar geldigheid wanneer zonder overleg
met ons veranderingen aan de machine
worden aangebracht.

De ondergetekenden handelen in opdracht
en met volmacht van de bedrijfsleiding.

Gevolmachtigde voor de documentatie:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

EG-conformiteitsverklaring

Product: Pomp
Type: 1.645-xxx
Van toepassing zijnde EG-richtlijnen

2006/95/EG
2004/108//EG
2000/14/EG
2011/65/EU

Toegepaste geharmoniseerde normen

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–41
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
EN 50581

Toegepaste conformiteitsbeoordelings­procedure

2000/14/EG: Bijlage V
BP3 G, BP3 G Set +,BP3 H&G
Gemeten: 73
Gegarandeerd: 76
BP4 H&G eco
Gemeten: 75
Gegarandeerd: 78
BP5 H&G
Gemeten: 74
Gegarandeerd: 77
BP7 H&G eco
Gemeten: 73
Gegarandeerd: 76

CEO

Head of Approbation

69NL

– 1

Estimado cliente:

Antes de poner en marcha por
primera vez el aparato, lea el
presente manual de instruc­ciones y siga las instrucciones
que figuran en el mismo. Con­serve estas instrucciones
para su uso posterior o para
propietarios ulteriores.

Este aparato ha sido diseñado para el uso
particular y no para los esfuerzos del uso
industrial.
El fabricante no asume responsabilidad al­guna por los daños que pudieran derivarse
de un uso inadecuado o incorrecto.
El aparato está diseñado para el uso en la
casa y el jardín.
Las bombas para casa y &jardín se conec­tan y desconectan automáticamente en
caso de necesidad de agua. Son aptas tan­to para el uso en jardín como para el uso
dentro de casa. Son ideales para abaste­cer lavadoras o cisternas de baño en casa.
La presió constante de funcionamiento de
las bombas garantizan el regadío del jar­dín.

Precaución

Si se utiliza la bomba para reforzar la pre­sión, la presión máx. interior no puede su­perar los 6 bar (entrada de presión). La pre­sión de entrada a aumentar y la presión de
la bomba se suman.

Ejemplo

La presión del grifo de agua = 1 bar y máx.
presión de BP 3 Home & Garden = 4,0 bar
resultan en una presión total de 5,0 bar.

 Agua industrial
 Agua de fuente
 Agua de manantial
 Agua de lluvia
 agua de piscinas (es imprescindible

una dosificación correcta de los aditi­vos)

몇 Advertencia

No puede transportar sustancias corrosi­vas, ligeramente inflamables o explosivas
(como gasolina, petróleo, disolvente de ni­troglicerina), grasas, aceites, agua salada
y agua residual de aseos y agua con barro
que tenga una fluidez menor que el agua.
La temperatura del líquido que se va a
transportar no debe superar los 35ºC.
El aparato no es apto para el servicio inin­terrumpido de bombeo (p. ej. dispositivo
elevador, bomba para fuente).

Los materiales de embalaje son reci­cables. Por favor, no tire el embalaje
a la basura doméstica; en vez de
ello, entréguelo en los puntos oficia­les de recogida para su reciclaje o
recuperación.

Los aparatos viejos contienen mate­riales valiosos reciclables que debe­rían ser entregados para su aprove­chamiento posterior. Por este motivo,
entregue los aparatos usados en los
puntos de recogida previstos para su
reciclaje.

Índice de contenidos

Indicaciones generales . . . . . . ES . . .1

Indicaciones de seguridad . . . . ES . . .2

Manejo . . . . . . . . . . . . . . . . . . . ES . . .3

Cuidado y mantenimiento . . . . ES . . .5

Transporte . . . . . . . . . . . . . . . . ES . . .5

Cojinete . . . . . . . . . . . . . . . . . . ES . . .6

Accesorios especiales . . . . . . . ES . . .6

Ayuda en caso de avería . . . . . ES . . .8

Indicaciones de aplicación . . . . ES . .10

Datos técnicos . . . . . . . . . . . . . ES . . 11

Declaración de conformidad CE ES . .13

Indicaciones generales

Uso previsto

Líquidos que se permiten extraer:

Protección del medio ambiente

Español

70 ES

– 2

Indicaciones sobre ingredientes
(REACH)

Encontrará información actual sobre los in­gredientes en:

www.kaercher.com/REACH

En todos los países rigen las condiciones
de garantía establecidas por nuestra em­presa distribuidora. Las averías del aparato
serán subsanadas gratuitamente dentro
del periodo de garantía, siempre que se de­ban a defectos de material o de fabricación.
En un caso de garantía, le rogamos que se
dirija con el comprobante de compra al dis­tribuidor donde adquirió el aparato o al ser­vicio al cliente autorizado más próximo a su
domicilio.

 Peligro

Para un peligro inminente que acarrea le­siones de gravedad o la muerte.

몇 Advertencia

Para una situación que puede ser peligro­sa, que puede acarrear lesiones de grave­dad o la muerte.

Precaución

Para una situación que puede ser peligro­sa, que puede acarrear lesiones leves o
daños materiales.

 Peligro mortal

El incumplimiento de las indicaciones de
seguridad puede causar un peligro mortal
por una descarga eléctrica.
 Antes de cada puesta en marcha, com-

pruebe si el cable de conexión y el en­chufe de red están dañados. Si el cable
de conexión estuviera dañado, debe
pedir inmediatamente a un electricista
especializado del servicio técnico auto­rizado que lo sustituya.

 Se deben colocar todas las conexiones

de clavija eléctricas en una zona a
prueba de inundaciones.

 Los cables eléctricos prolongadores in-

adecuados pueden ser peligrosos.
Para el exterior, utilice solo cables de
prolongación eléctricos autorizados ex­presamente para ello, adecuadamente
marcados y con una sección de cable
suficiente:

 El enchufe y el acoplamiento de un con-

ducto de prolongación tienen que ser
estancos y no pueden estar dentro del
agua. El acoplamiento no puede seguir
en el suelo. Se recomienda utilizar en­rolladores de cables que garantizan
que los enchufes estén al menos a
60mm del suelo.

 No utilizar el cable de alimentación para

transportar o fijar el aparato.

 No tire del cable para desconectar el

aparato de la red, sino de la clavija de
enchufe.

 Evitar que el cable quede tirante en las

esquinas o quede aplastado.

 Montar el aparato de forma fija y a prue-

ba de inundaciones.

 No operar el aparato continuamente

bajo la lluvia o clima húmedo.

 La tensión de la fuente de corriente tie-

ne que coincidir con la indicada en la
placa de características.

 Para evitar riesgos, es necesario que

las reparaciones y el montaje de piezas
de repuesto sean realizados únicamen­te por el servicio técnico autorizado.

 Si falta la alimentación de agua o el

lado de presión está cerrado, el agua
de la bomba se calienta y puede provo­car lesiones si se sale.

 Operar la bomba un máx. de 3 minutos

en este estado de funcionamiento.

 La bomba no se debe utilizar como

bomba sumergible.

 Si se utiliza la bomba en una piscina,

estanque o fuente, se debe mantener
una distancia mínima de 2 m y asegurar
el aparato para que no se deslice.

 Tener en cuenta los dispositivos protec-

tores eléctricos:

Garantía

Símbolos del manual de

instrucciones

Indicaciones de seguridad

71ES

– 3

 las bombas sólo se pueden usar en pis-

cinas, estanques de jardín y fuentes
con un interruptor de corriente de de­fecto con una corriente de defecto no­minal de máx. 30mA. Si hay personas
en la piscina o en el estanque, no se
puede utilizar la bomba.

 Por razones de seguridad, también re-

comendamos utilizar el aparato siem­pre con un interruptor de corriente por
defecto (máx. 30mA).

 La conexión eléctrica del aparato sólo

puede ser realizada por un electricista
especializado. Respetar las normativas
nacionales sobre el tema.

 En Austria, para utilizar bombas en

piscinas y estanques con una conexión
fija que cumpla la ÖVE B/EN 60555
sección 1 a 3, se deben alimentar con
un transformador separador certificado
por la ÖVE, pero no se debe sobrepa­sar la corriente nominal secundaria de
230V.

 Este aparato no es apto para ser mane-

jado por personas con incapacidades
físicas, sensoriales o intelectuales o fal­ta de experiencia y/o conocimientos, a
no ser que sean supervisados por una
persona encargada o hayan recibido
instrucciones de esta sobre como usar
el aparato y qué peligros conlleva.

 Los niños solo podrán utilizar el aparato

si tienen más de 8 años y siempre que
haya una persona supervisando su se­guridad o les hayan instruido sobre
como manejar el aparato y los peligros
que conlleva.

 Los niños no pueden jugar con el apa-

rato.

 Supervisar a los niños para asegurarse

de que no jueguen con el aparato.

 Los niños no pueden realizar la limpie-

za ni el mantenimiento sin supervisión.

Precaución

 ¡El agua que transporta este equipo no

es potable!

Precaución

Antes de realizar cualquier tarea con o en
el equipo, estabilizarlo para evitar acciden­tes o daños si se cae el equipo.

La posición segura del aparato se garanti­za si se coloca sobre una superficie lisa.

Con el interruptor de CONEXIÓN/DESCO­NEXIÓN se conectan los tres estados de
funcionamiento:

En el modo automático, las bombas para
casa &y jardín mantienen la presión en el
sistema de forma automática. Si la presión
baja por debajo de 0,13 MPa (1,3 bar), se
arranca la bomba. La bomba funciona
mientras el flujo sea de
> aprox. 60 l/h. Si se finaliza la extracción
de agua, la bomba pasa a stand by tras una
breve marcha en inercia. El sistema está
ahora bajo presión. Al extraer agua y con la
caída de presión consecuente, se encien­de de nuevo la bomba.

Los modelos eco!ogic no consu­men energía en stand by (consu­mo de potencia = 0 W).

Requisitos para la seguridad de

posición

Manejo

Configuraciones

Posición del interruptor I/On
Funcionamiento permanente

Posición del interruptor 0/Off
Off

Posición del interruptor Auto
Modo automático

Funcionamiento

72 ES

– 4

1 Adaptador de la toma para bombas G1
2 Toma G1 (33,3 mm) conducto de aspi-

ración (entrada)
3 Manguito de relleno
4 Prefiltro y válvula de retorno integrada
5 Tapa
6 Adaptador de la toma para bombas G1

de dos vías
7 Toma G1 (33,3 mm) conducto a presión

(salida)
8 Interruptor ON/OFF
9 Almacenamiento del cable y cable de

conexión a la red con enchufe
10 Abrazadera de cable
11 Mensaje de error
A Error en el lateral de aspiración
B Error en el lateral de presión

Figura
 Atornillar el adaptador de conexión a la

toma de aspiración de la bomba (entra-

da).

Quitar con la mano.
 Conecte la manguera de aspiración al

vacío.

Nota

Para reducir el tiempo de reaspiración, uti­lizar la manguera de aspiración con dispo­sitivo de retención. Esto evita que se vacíe
la manguera de aspiración tras su uso
(véase accesorios).
Si es necesario transportar agua con are­na, recomendamos encarecidamente usar
un filtro previo adicional (disponible como
accesorio especial). Montar este en el lado
de aspiración de la bomba, entre la man­guera de aspiración y la bomba.
Utilice conductos de aspiración, compo­nentes de filtro y conexiones de manguera
originales de Kärcher. Si utiliza componen­tes de otros fabricantes pueden producirse
malfuncionamientos al aspirar el líquido,
especialmente si se utilizan sistemas de
conexión de bayoneta.

Figura
 Atornillar el adaptador de conexión a la

toma de presión de la bomba (salida).
Quitar con la mano.

 Conectar el conducto de presión.

Se recomienda una manguera de jardín
con un largo mínimmo de 5 m con 3/4" de

diámetro o 15 m con 1/2" de diámetro.
Figura
El adaptador de 2 vías permite el funciona­miento simultáneo de dos aparatos (p.ej.
lavavajillas o aspersor). Se puede montar
de forma que se puedan utilizar las dos sa­lidas por el lateral o una salida por el lateral
y una salida por arriba. Si se utiliza solo
una salida, se puede cerrar la salida que no
se necesite con la tapa de cierre suminis­trada.
Figura
 Desenroscar la tapa del manguito de

relleno y llenar con agua hasta el borde.
 Enroscar la tapa con la mano hasta el

tope del manguito de relleno.
 Abrir las válvulas de cierre existentes

en el conducto de presión.

En caso de una instalación fija, la bomba
se puede atornillar a una superficie apro­piada.
Figura
 Extraer y girar las patas de goma de

ambos laterales de la carcasa.
 Colocar las patas de goma de nuevo en

la carcasa.
 Atornillar a una superficie llana con los

tornillos apropiados.
En caso de una instalación fija en la parte
lateral, también se recomienda montar
componentes flexible, como p.ej. una man­guera de compensación de presión flexible
(véase accesorios especiales). Esto tiene
las siguientes ventajas:
 más flexibilidad en la instalación y el

montaje.
 Reducción de ruido, porque no se

transmiten oscilacionesa la tubería del

conducto.

Descripción del aparato

Preparación

Instalación fija

73ES

– 5

 En caso de fugas pequeñas, la bomba

se conecta con menos frecuencia.

Nota

Para facilitar un posterior vaciado y descar­ga de presión del sistema, recomendamos
el montaje de un grifo de cierre entre la
bomba y el tubo de presión.
(no viene incluido en el volumen de sumi­nistro)
Al vaciar la bomba, se puede evitar que sal­ga agua del tubo de presión si se cierra el
grifo de cierre.

 Enchufar la clavija de red a una toma de

corriente.

 Encender el aparato con el interruptor

de CONEXIÓN/DESCONEXIÓN.

 Cómodidad óptima durante el funciona-

miento en modo automático.
Figura
 Para reducir el tiempo de absorción,

elevar el tubo de presión a aprox. 1 m.
 esperar hasta que la bomba absorba y

transporte uniformemente.

Nota

El interruptor de ON/OFF se puede accio­nar cómodamente con el pie.

Precaución

La marcha en seco daña la bomba.
 No deje de vigilar la bomba durante el

funcionamiento.

Nota

En el modo automático, la bomba se des­conecta con un flujo de < 60 l/h.

몇 Atención:

El aparato detecta la falta de alimentación
de agua. Si en un lapso de 4 minutos desde
la puesta en marcha en modo manual o en
1 minutos en modo automático, no se aspi­ra y bombea, la bomba se desconecta. En
la pantalla se ilumina el LED "Error en el la­teral de aspiración".

 Apagar el aparato con el interruptor de

CONEXIÓN/DESCONEXIÓN.
 Saque el enchufe de la toma de corrien-

te.

 Peligro

Apague el aparto y desenchufe la clavija de
red antes de efectuar los trabajos de cuida­do y mantenimiento.

Abrir y volver a cerrar la válvula de cierre
conectada para despresurización. El siste­ma está despresurizado.
 cuando se transporte agua con aditi-

vos, lavar la bomba con agua limpia

después de cada uso.
Comprobar regularmente si el filtro previo
tiene suciedades. Si se detectan sucieda­des visibles, proceder de la siguiente ma­nera:
Figura
 Desenroscar la tapa del manguito de

relleno.
 Sacar el filtro previo y la válvula de re-

torno y enjuagarla bajo agua corriente.
Figura
 Al colocar el prefiltro (con válvula de re-

torno) en el manguito de relleno, respe-

tar la posición de montaje correcta (ra-

nura).

El aparato no precisa mantenimiento.

Precaución

Para evitar accidentes o lesiones durante
el transporte, se debe tener en cuenta el
peso del equipo (véase los datos técnicos).

 Levante el aparato por el asa y de so-

pórtelo.

Precaución

Riesgo de tropezar con los cables sueltos
 Enrollar el cable en el soporte y asegu-

rarlo con una abrazadera.

 Asegurar el aparato para evitar que se

deslice o vuelque.

Funcionamiento

Finalización del funcionamiento

Cuidado y mantenimiento

Cuidado del aparato

Mantenimiento

Transporte

Transporte manual

Transporte en vehículos

74 ES

– 6

Precaución

Para evitar accidentes o lesiones se debe
tener en cuenta el peso del equipo a la hora
de elegir el lugar de almacenamiento (véa­se los datos técnicos).

 Despresurizar el aparato, para ello abrir

la extracción de agua conectada por el
lateral de presión (p.ej. abrir el grifo de
agua).

 Vaciar las mangueras.
 Quitar el conducto de aspiración y de

presión.
Figura
 Desenroscar la tapa del manguito de

relleno.
 Sacar el filtro previo y la válvula de re-

torno y enjuagarla bajo agua corriente.
 Girar la bomba para vaciarla por el

manguito de relleno.
 Coloque el aparato en un lugar a salvo

de las heladas.

Cojinete

Almacenamiento del aparato

Accesorios especiales

Las figuras de los accesorios especiales indicados a continuación se pueden ver en la
página 4 del manual de instrucciones.

6.997-344.0 Filtro previo de la
bomba, grande
(caudal hasta 6.000
l/h)

Filtro previo para todo tipo de bombas convenciona­les sin filtro integrado. Para proteger la bomba de
partículas de suciedad grandes o arena. El filtro fino
se puede lavar. Para bombas con rosca de co­nexión G1 (33,3 mm).

6.997-350.0 Guarnición de ab­sorción de 3,5 m, 3/
4"

Manguera en espiral completa, lista para la co­nexión, al vacío con filtro de absorción y dispositivo
de retención de reflujo. También se puede utilizar
como prologación de la manguera de absorción.
Para bombas con rosca de conexión G1 (33,3 mm).

6.997-349.0 Guarnición de ab­sorción de 7,0 m, 3/
4"

6.997-348.0 Manguera de aspi­ración 3,5 m, 3/4"

Manguera en espiral completa, lista para la co­nexión, al vacío para conectar directamente a las
bombas. Para prolongar la guarnición de absorción
o para utilizar con filtros de absorción. Para bombas
con rosca de conexión G1 (33,3 mm).

6.997-359.0 Toma de conexión
de bomba G1(33,3
mm) incl. válvula de
retención

Conexión al vacío de las mangueras a la bomba.
Para bombas con rosca de conexión G1 (33,3 mm)
y mangueras de 3/4" y 1", incluida tuerca de racor,
brida, junta plana y válvula de retorno.

75ES

– 7

6.997-347.0 Manguera en espiral
al vacío, por metro,
25m, 3/4"

Manguera en espiral al vacío. Mercancía por me­tros para recortar largos de manguera individuales.
Se puede combinar con piezas de conexión de Kär­cher y filtros de aspiración de Kärcher individual­mente.

6.997-346.0 Manguera en espiral
al vacío, por metro,
25m, 1"

6.997-345.0 Filtro de absorción
Basic 3/4“ (19mm)

Para conectar a la manguera de absorción por me­tros: El dispositivo de retención de reflujo reduce el
reflujo del agua transportada y, por lo tanto, el tiem­po de reabsorción. Incluidas pinzas de la mangue­ra.

6.997-342.0 Filtro de aspiración
con retención de flu­jo, Basic, 1"

6.997-341.0 Filtro de aspiración
con retención de re­flujo, Premium

Para conectar a la manguera de absorción por me­tros: El dispositivo de retención de reflujo reduce el
reflujo del agua transportada y, por lo tanto, el tiem­po de reabsorción.
Modelo de plástico y metal robusto. Para mangue­ras de 3/4“ (19mm) y 1“(25,4mm).
Incluidas pinzas de la manguera.

6.997-360.0 Manguera de aspi­ración para conduc­tos tubulares 0,5 m,
3/4“

Manguera al vacío para reducir el reducir en una
instalación fija. Manguera de 1“(25,4mm) con rosca
de conexión de G1(33,3mm) en ambos lados.
Atención: La manguera de aspiración no debe usar­se como manguera de presión.

2.645-

007.0/

2.645-066.0

Toma para grifo G1
con pieza reductora
G3/4

Toma de grifo especialmente resistente. Pieza re­ductora permite conectar a roscas de 2 tamaños.

6.997-340.0 Set de conexión
Premium

Para conectar mangueras de agua de 3/4“ (19 mm)
a bombas con rosca de conexión de G1 (33,3 mm).
Para un mayor caudal de agua.

2.645-

193.0/

2.645-203.0

Acoplamiento de
manguera universal
Plus, para mangue­ras de 1/2", 5/8" y 3/
4"

Las asas de plástico blando permiten una manipu­lación sencilla. De uso universal para todas las
mangueras de jardín convencionales.

2.645-148.0 Manguera Primo­Flex plus 25m, 3/4"

Manguera de jardín sin phthalatos de 3/4" para co­nexión la bomba con el equipo de aplicación.

6.997-417.0 Manguera de com­pensación de pre­sión 3/4“ (19mm),
1m

Manguera de conexión para compensación de pre­sión en la instalación de agua doméstica. Para co­nectar la bomba a sistemas de tubería fijos. El volu­men de acumulación interno en la manguera impide
una conexión y desconexión demasiado frecuente
de la bomba.
Rosca de conexión G1 (33,3 mm).

76 ES

– 8

Ayuda en caso de avería

몇 Atención:

Para evitar riesgos, es necesario que las reparaciones y el montaje de piezas de repues­to sean realizados únicamente por el servicio técnico autorizado.
Antes de efectuar cualquier trabajo en el aparato, hay que desconectarlo de la red eléc­trica.

Avería Causa Modo de subsanarla

La bomba funciona
pero no transporta
nada

Aire en la bomba véase el capítulo "Preparación" apartado A

y D y capítulo "Funcionamiento"

Tubería de aspiración
atascada

Desconectar la bomba, desenchufe la cla­vija y limpie la zona de aspiración

Prefiltro sucio Desconectar la bomba, desenchufar, dejar

enfriar la bomba, limpiar la zona de aspira­ción, evitar que funcione en seco.
Retirar el filtro previo y la válvula de retor­no y limpiar bajo agua corriente, si es ne­cesario, enjuagar los restos de suciedad
en el fondo del manguito de relleno por el
orificio de relleno.
Reinicio mediante la reconexión de la
bomba.

La manguera de aspira­ción o adaptador de co­nexión no está enrosca­do totalmente o solo par­cialmente.

Antes del montaje comprobar si las juntas
están bien colocadas.
Apretar la manguera de conexión y el
adaptador de conexión.

La bomba no funcio­na o se apaga de re­pente.

Suministro de corriente
interrumpido

Comprobar los fusibles y conexiones eléc­tricas

Prefiltro sucio Retirar el filtro previo y la válvula de retor-

no y limpiar bajo agua corriente, si es ne­cesario, enjuagar los restos de suciedad
en el fondo del manguito de relleno por el
orificio de relleno.

El aparato está en modo
automático.
Presión en el sistema >
1,3 bar.

La bomba se conecta de nuevo automáti­camente cuando la presión del sistema
baja de 1,3 bar.
En el modo automático, el aparato no se
conecta de nuevo tras conectar y desco­nectar, si la presión es superior a 1,3 bar.

77ES

– 9

La bomba se para, se
ilumina el LED "Error
en el lateral de aspira­ción".

Error en el lateral de ab­sorción, no hay caudal,
no se forma presión

Desconectar la bomba y desenchufar.
Retirar el filtro previo y la válvula de retor­no y limpiar bajo agua corriente, si es ne­cesario, enjuagar los restos de suciedad
en el fondo del manguito de relleno por el
orificio de relleno.
Reinicio mediante la reconexión de la
bomba.

Comprobar si hay fugas en las conexiones
del lateral de absorción.
Reinicio mediante la reconexión de la
bomba.

Comprobar si hay suficiente agua en el re­cipiente de aspiración (p.ej. cisterna).

Flujo muy bajo > el dis­positivo de seguridad
contra la marcha en
seco ha desconectado
la bomba.

Comprobar si hay suficiente agua en el re­cipiente de aspiración (p.ej. cisterna).

Modo automático:
La bomba se para, se
ilumina el LED "Error
en el lateral de pre­sión".

Error en el lateral de as­piración, la bomba se
enciende y apaga con
frecuencia debido a fu­gas.

Comprobar si hay fugas en el lateral de
presión y solucionarlo (grifo que gotea).
Reinicio mediante la reconexión de la
bomba.

Error en el lateral de pre­sión.
La presión después de
desconectar la bomba
es demasiado baja, el
aparato se reinicia inme­diatamente y por lo tanto
se deconecta y conecta
con frecuencia.

En el lateral de presión no hay suficiente
volumen elástico.
Si se utiliza en el jardín, usar una mangue­ra de jardín con un largo mínimo de 5 m
con 3/4" de diámetro o 15 m con 1/2" de
diámetro.
En caso de instalación fija, montar una
manguera de compensación de presión
por el lateral de presión entre la bomba y la
tubería.
Reinicio mediante la reconexión de la
bomba.

Funcionamiento per­manente:
La bomba se para, se
ilumina el LED "Error
en el lateral de pre­sión".

el aparato trabajo un
mín. de cuatro minutos,
aunque la salida del la­teral de presión (p.ej.
grifo de agua) esté ce­rrada.
La protección contra el
sobrecalentamiento
desconecta el aparato.

Extraer el enchufe de la red.
Despresurizar el aparato, para ello abrir la
extracción de agua conectada por el lateral
de presión.
Reinicio mediante la reconexión de la
bomba.

Avería Causa Modo de subsanarla

78 ES

– 10

La potencia de trans­porte disminuye o es
demasiado baja

Tubería de aspiración
atascada

Desconectar la bomba, desenchufe la cla­vija y limpie la zona de aspiración

Prefiltro sucio Retirar el filtro previo y la válvula de retor-

no y limpiar bajo agua corriente, si es ne­cesario, enjuagar los restos de suciedad
en el fondo del manguito de relleno por el
orificio de relleno.

Fugas en el lateral de
absorción

Comprobar si hay fugas en todo el lateral
de absorción

La potencia de transpor­te de la bomba depende
de la altura de transpor­te y la periferia conecta­da

Respetar la altura máx. de transporte, véa­se los datos técnicos, si es necesario ele­gir otro diámetro o longitud de tubo.

Corte trasversal más es­trecho en el lateral de
presión, p.ej. porque la
válvula/grifo esférico
está abierto totalmente.

Abrir totalmente la válvula/grifo esférico.

La manguera del lateral
de presión está doblada.

Eliminar dobleces en la manguera.

Avería Causa Modo de subsanarla

En caso de dudas o alteraciones, la sucursal de Kärcher estará encantada de ayudarle.
La dirección figura al dorso.

Indicaciones de aplicación

Riego Abastecimiento

doméstico

Riego & Abasteci­miento doméstico

BP 3 Home & Garden 500 m

2

max. 8 personas máx. 300 m2 + 4 personas

máx.

BP 4 Home & Garden
eco!ogic

800 m

2

max. 10 personas máx. 600 m2 + 4 personas

máx.

BP 5 Home & Garden 1000 m

2

max. 12 personas máx. 800 m2 + 4 personas

máx.

BP 7 Home & Garden
eco!ogic

1200 m

2

max. 12 personas máx. 900 m2 + 4 personas

máx.

79ES

– 11

Reservado el derecho a realizar modifi­caciones técnicas.

*El caudal de bombeo máximo se obtiene
mediante medición con la válvula de retor­no no instalada.

Datos técnicos

BP 3 Home

& Garden

BP 4 Home &

Garden

eco!ogic

BP 5 Home &

Garden

BP 7 Home &

Garden

eco!ogic

Tensión V 230 - 240 230 - 240 230 - 240 230 - 240
Frecuencia Hz 50 50 50 50
Potencia P

nom

W 800 950 1000 1200

Caudal de bombeo
máximo*

l/h 3300 3800 6000 6000

Altura de absorción
máx.

m8888

Presión máx. MPa

(bar)

0,40

(4,0)

0,45

(4,5)

0,48

(4,8)

0,60

(6,0)

Altura de transporte
máx.

m40454860

Tamaño máximo de
grano de las partículas
de suciedad a trans­portar

mm1111

Tipo de bomba Jet Jet 4 niveles 5 niveles

Valores calculados conforme a la norma EN ISO 20361

Nivel de presión acús­tica L

pA

dB(A) 61 63 61 61

Nivel de potencia
acústica L

WA,

garanti-

zado

dB(A) 76 78 77 76

Peso sin accesorios kg 10,3 10,6 12,5 13,0
LED clase 1 conforme a EN 60825-1

80 ES

– 12

El caudal posible es aún más grande:

- cuanto más bajas sean las alturas de absorción y transporte.

- cuanto mayor sea el diámetro de los tubos utilizados.

- cuanto más cortos sean los tubos utilizados.

- cuanta menos pérdida de presión causen los accesorios conectados

81ES

– 13

Por la presente declaramos que la máqui­na designada a continuación cumple, tanto
en lo que respecta a su diseño y tipo cons­tructivo como a la versión puesta a la venta
por nosotros, las normas básicas de segu­ridad y sobre la salud que figuran en las di­rectivas comunitarias correspondientes. La
presente declaración perderá su validez en
caso de que se realicen modificaciones en
la máquina sin nuestro consentimiento ex­plícito.

Los abajo firmantes actúan con plenos po­deres y con la debida autorización de la di­rección de la empresa.

Persona autorizada para la documenta­ción:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tele.: [phone]
Fax: [phone]

Declaración de conformidad

CE

Producto: Bomba
Modelo: 1.645-xxx
Directivas comunitarias aplicables

2006/95/CE
2004/108/CE
2000/14/CE
2011/65/UE

Normas armonizadas aplicadas

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–41
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
EN 50581

Procedimiento de evaluación de la con­formidad aplicado

2000/14/CE: Anexo V
BP3 G, BP3 G Set +,BP3 H&G
Medido: 73
Garantizado: 76
BP4 H&G eco
Medido: 75
Garantizado: 78
BP5 H&G
Medido: 74
Garantizado: 77
BP7 H&G eco
Medido: 73
Garantizado: 76

CEO

Head of Approbation

82 ES

Português

– 1

Estimado cliente,

antes da primeira utilização
deste aparelho leia o presente
manual de instruções e proce­da conforme o mesmo. Guar­de estas instruções de serviço
para uso posterior ou para o
seguinte proprietário.

Este aparelho foi desenvolvido para o uso
privado e não foi concebido para suster as
necessidades de uma utilização industrial.
O fabricante não se responsabiliza por da­nos provenientes do uso impróprio ou in­correcto deste aparelho.
Este aparelho destina-se principalmente
ao uso doméstico e de jardim.
A bombas domésticas & e de jardim ligam
e desligam automaticamente consoante a
necessidade de água. Deste modo, as
bombas são adequadas para fins domésti­cos e para o jardim. Estas são ideais para
a alimentação de máquinas de lavar roupa
ou de autoclismos, por exemplo, em com­binação com uma cisterna.Além disso, a
pressão de serviço constante das bombas
também assegura uma irrigação perfeita
do jardim.

Atenção

Durante a utilização da bomba para o refor­ço da pressão, a pressão máxima admissí­vel da pressão interna de 6 bar (lado de
pressão) não pode ser excedida. A pres­são de entrada (sujeita a aumento) e a
pressão da bomba são adicionadas.

Exemplo

Pressão na torneira da água = 1 bar e máx.
pressão da BP 3 Home & Garden = 4,0 bar
resultam, numa pressão total de 5,0 bar.

 Água não potável
 Água de poço
 Água de fonte
 Água pluvial
 Água de piscina (partindo do princípio

de uma dosagem exacta dos aditivos
necessários)

몇 Advertência

Não podem ser transportados líquidos cor­rosivos, facilmente inflamáveis ou explosi­vos (p. ex. gasolina, petróleo, nitro diluído),
massas lubrificantes, óleos, água salgada
e efluentes de lavados e água enlamada,
que apresenta menor capacidade de flui­dez que água. A temperatura do líquido
transportado não pode exceder os 35°C.
O aparelho não é adequado para o funcio­namento ininterrupto da bomba (p. ex. ins­talação de elevação, bomba de fonte de
jardim).

Os materiais de embalagem são re­cicláveis. Não coloque as embala­gens no lixo doméstico, envie-as
para uma unidade de reciclagem.

Os aparelhos velhos contêm mate­riais preciosos e recicláveis e deve­rão ser reutilizados. Por isso, elimi­ne os aparelhos velhos através de
sistemas de recolha de lixo adequa­dos.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes
podem ser encontradas em:

www.kaercher.com/REACH

Índice

Instruções gerais . . . . . . . . . . . PT . . .1

Avisos de segurança . . . . . . . . PT . . .2

Manuseamento . . . . . . . . . . . . PT . . .3

Conservação, manutenção . . . PT . . .5

Transporte . . . . . . . . . . . . . . . . PT . . .5

Armazenamento. . . . . . . . . . . . PT . . .6

Acessórios especiais . . . . . . . . PT . . .6

Ajuda em caso de avarias . . . . PT . . .8

Instruções de aplicação . . . . . . PT . . 11

Dados técnicos. . . . . . . . . . . . . PT . .12

Declaração de conformidade

CE . . . . . . . . . . . . . . . . . . . . . . PT . .14

Instruções gerais

Utilização conforme as disposições

Líquidos de transporte permitidos:

Protecção do meio-ambiente

83PT

– 2

Em cada país vigem as respectivas condi­ções de garantia estabelecidas pelas nos­sas Empresas de Comercialização. Even­tuais avarias no aparelho durante o perío­do de garantia serão reparadas, sem en­cargos para o cliente, desde que se trate
dum defeito de material ou de fabricação.
Em caso de garantia, dirija-se, munido do
documento de compra, ao seu revendedor
ou ao Serviço Técnico mais próximo.

 Perigo

Para um perigo eminente que pode condu­zir a graves ferimentos ou à morte.

몇 Advertência

Para uma possível situação perigosa que
pode conduzir a graves ferimentos ou à
morte.

Atenção

Para uma possível situação perigosa que
pode conduzir a ferimentos leves ou danos
materiais.

 Perigo de vida

No caso de desrespeito pelos avisos de se­gurança existe o perigo de vida devido a
choque eléctrico!
 Antes de qualquer utilização do apare-

lho, verifique se o cabo de ligação e a fi­cha de rede não apresentam quaisquer
danos. O cabo de ligação danificado
tem que ser imediatamente substituído
pelos nossos Serviços Técnicos ou por
um electricista autorizado.

 Todas as ligações eléctricas devem ser

instaladas em locais seguros contra
inundação.

 Os cabos de extensão eléctricos ina-

propriados podem ser perigosos. Utilize
ao ar livre unicamente cabos de exten­são eléctricos com uma secção trans­versal suficiente e devidamente homo­logados e marcados.

 Fichas de rede e acoplamentos de uma

linha de extensão têm que ser estan­ques à água e não podem estar na
água. O acoplamento não pode estar
pousado no chão. Recomenda-se a uti­lização de tambores de cabos que as­segurem que as tomadas se situem,
pelo menos, 60 mm acima do chão.

 Não utilizar o cabo de ligação à rede

para transportar ou fixar o aparelho.

 Para desligar o aparelho da rede, não

puxe no cabo eléctrico, mas sim na fi­cha.

 Não entale o cabo de ligação à rede

nem o passe sobre arestas vivas.

 Posicionar o aparelho de modo seguro

e protegido contra inundações.

 Não operar o aparelho prolongadamen-

te nem permanentemente num local ex­posto à chuva ou a condições climatéri­cas húmidas.

 A tensão indicada na placa sinalética

deve corresponder à tensão da fonte
eléctrica.

 De modo a evitar riscos, as reparações

e a montagem de peças sobressalen­tes só podem ser efectuadas pelo ser­viço de assistência autorizado.

 No caso de falta de alimentação de

água ou se o lado de pressão estiver fe­chado, a água aquece na bomba e
pode provocar ferimentos aquando da
sua saída!

 Operar a bomba no máx. 3 minutos

neste estado operativo.

 A bomba não pode ser utilizada como

bomba submersível.

 No caso de utilização da bomba junto a

piscinas, lagos de jardim ou fontes,
esta deve ser posicionada a uma dis­tância mínima de 2m e protegida contra
deslize que possa implicar a queda do
aparelho na água.

 Ter atenção aos dispositivos de protec-

ção eléctricos:

Garantia

Símbolos no Manual de Instruções

Avisos de segurança

84 PT

– 3

 As bombas só podem ser operadas jun-

to a piscinas, lagos e fontes de água de
jardim com um disjuntor para corrente
de defeito, cuja corrente de defeito não
seja superior a máx. 30mA. A bomba
não pode ser operada com pessoas na
piscina ou no lago de jardim.

 Por motivos de segurança recomenda-

mos, regra geral, que o aparelho seja
operado com um disjuntor para corren­te de defeito (máx. 30mA).

 A ligação eléctrica do aparelho só pode

ser realizada por um técnico electricis­ta. As prescrições nacionais em vigor
devem ser respeitadas!

 Na Áustria as bombas que são utiliza-

das em piscinas e em jardins de lago e
que estão equipadas com um cabo de
ligação fixo devem ser alimentadas, se­gundo ÖVE B/EN 60555 Parte 1 até 3,
por um transformador testado pela
ÖVE, onde a tensão nominal não pode
exceder secundariamente 230V.

 Este aparelho não é adequado para a

utilização por pessoas com capacida­des físicas, sensoriais e psíquicas re­duzidas e por pessoas com falta de ex­periência e/ou conhecimentos, excepto
se forem supervisionadas por uma pes­soa responsável pela segurança ou re­ceberam instruções sobre o manusea­mento do aparelho e que tenham per­cebido os perigos inerentes.

 As crianças só estão autorizadas a uti-

lizar o aparelho se tiverem uma idade
superior a 8 anos e se forem supervi­sionadas por uma pessoa responsável
pela segurança ou se receberem, por
essa pessoa, instruções de utilização
do aparelho e que tenham percebido os
perigos inerentes.

 Crianças não podem brincar com o

aparelho.

 Supervisionar as crianças, de modo a

assegurar que não brincam com o apa­relho.

 A limpeza e manutenção de aplicação

não podem ser realizadas por crianças
sem uma vigilância adequada.

Atenção

 A água transportada com este aparelho

não é própria para consumo!

Atenção

Antes de iniciar quaisquer trabalhos com
ou no aparelho, deve-se assegurar o posi­cionamento estável do aparelho, de modo
a evitar acidentes ou danos causados pelo
tombamento do aparelho.

A segurança de estabilidade do aparelho é
assegurada se este for posicionado sobre
uma superfície plana.

Com o botão LIGAR/DESLIGAR é possível
seleccionar os três seguintes modos de
operação:

No modo automático as bombas domésti­cas & e de jardim mantêm automaticamen­te activa a pressão no sistema. A bomba é
colocada em funcionamento assim que a
pressão baixar para um valor inferior a
aprox. 0,13 MPa (1,3 bar). A bomba conti­nua em funcionamento enquanto
> o débito for de aprox. 60 l/h. Assim que o
consumo de água terminar, a bomba co­muta automaticamente para o modo Stan­dby, após um curto tempo de funcionamen­to por inércia. O sistema está agora sob
pressão. A bomba entra novamente em
funcionamento com a admissão de água e
a resultante queda de pressão.

Pré-requisitos para a segurança da

estabilidade do aparelho

Manuseamento

Ajustes

Posição do interruptor I/On
Operação permanente

Posição do interruptor 0/Off
Desligar

Posição do interruptor Auto
Operação automática

Modo de funcionamento

85PT

– 4

Os modelos eco!ogic não conso­me energia no modo de Standby
(consumo de corrente = 0 W).

1 Adaptador de conexão para bombas

G1

2 Ligação G1 (33,3 mm) tubagem de as-

piração (entrada)
3 Bocal de enchimento
4 Pré-filtro e válvula anti-retorno integra-

da
5 Tampa
6 Adaptador de conexão de 2 vias para

bombas G1
7 Ligação G1 (33,3 mm) tubagem de

pressão (saída)
8 Interruptor LIGAR/DESLIGAR
9 Armazenamento do cabo e cabo de ali-

mentação eléctrica com conector
10 Clipe para cabo
11 Indicação de erros
A Erro no lado de aspiração
B Erro no lado de pressão

Figura
 Enroscar o adaptador de ligação na co-

nexão de aspiração da bomba (entra-

da).

Apertar manualmente.
 Conectar o tubo flexível de aspiração

resistente a vácuo.

Aviso

Para reduzir o tempo de reaspiração deve­se utilizar uma mangueira de aspiração
com válvula anti-retorno. Esta previne o es­vaziamento da mangueira de aspiração
após a utilização (ver acessórios).
Se pretender o débito rápido de água com
teor de areia, recomendamos urgentemen­te a utilização de um pré-filtro adicional (ver
acessórios especiais). Este deve ser mon­tado do lado de aspiração, entre a man­gueira de aspiração e a bomba.
P. f. utilizar tubagens de aspiração, compo­nentes filtrantes e ligações de mangueiras
originais da Kärcher. No caso de utilização
de componentes de outros fabricantes, po-

dem ocorrer falhas de funcionamento du­rante a aspiração do líquido de débito, es­pecialmente em caso de utilização de siste­mas de fecho de baioneta.
Figura
 Enroscar o adaptador de ligação na co-

nexão de pressão da bomba (saída).
Apertar manualmente.

 Conectar a tubagem de pressão.

Recomenda-se uma mangueira de jar­dim com um comprimento mínimo de
5 m num diâmetro de 3/4" ou 15 m num

diâmetro de 1/2".
Figura
adaptador de 2 vias permite o funciona­mento simultâneo de dois aparelhos (p. ex.
máquina de lavar ou aspersor de rega).
Este pode ser montado de forma que se­jam utilizadas duas saídas laterais ou uma
saída lateral e uma saída superior. Durante
a utilização de apenas uma saída, a saída
não necessária pode ser fechada com a
tampa de fecho fornecida.
Figura
 Desaparafusar a tampa no bocal de en-

chimento e encher com água até ao topo.
 Enroscar a tampa manualmente até ao

bocal de enchimento.
 Abrir as válvulas de bloqueio existentes

na tubagem de pressão.

Em caso de uma instalação fixa, a bomba
pode ser aparafusada numa superfície
adequada.
Figura
 Retirar e rodar os pés de borracha dos

dois lados da carcaça.
 Voltar a inserir os pés de borracha na

carcaça.
 Aparafusar com parafusos adequados

numa superfície plana.
Adicionalmente é aconselhada a monta­gem de um componente flexível do lado de
pressão como, por exemplo, uma man­gueira de compensação da pressão flexí­vel (ver acessórios especiais), em caso de
uma instalação fixa. Esta tem as seguintes
vantagens:

Descrição da máquina

Preparação

Instalação fixa

86 PT

– 5

 Maior flexibilidade durante a instalação

e montagem.

 Redução do ruído, visto não serem

transmitidas vibrações para os tubos.

 A bomba liga e desliga com menor fre-

quência em caso de pequenas fugas.

Aviso

De modo a facilitar o esvaziamento poste­rior e o descarregamento da pressão do
sistema recomendamos a montagem de
uma torneira de paragem entre a bomba e
a mangueira de pressão.
(não incluído no volume de fornecimento)
Durante o esvaziamento da bomba é pos­sível evitar o escoamento da água da man­gueira de pressão através da torneira de
paragem.

 Ligue a ficha de rede à tomada de cor-

rente.

 Activar o aparelho com o Interruptor LI-

GAR/DESLIGAR.

 Conforto ideal durante a operação no

modo automático.
Figura
 Levantar a mangueira de pressão

aprox. 1m para reduzir o tempo de as-

piração.
 esperar até a bomba aspirar e transpor-

tar a água continuamente

Aviso

O interruptor LIGAR/DESLIGA também
pode ser accionado confortavelmente com
o pé.

Atenção

O funcionamento a seco danifica a bomba.
 Não deixar a máquina sem supervisão

durante o funcionamento.

Aviso

No modo automático a bomba desliga a um
caudal de débito de < 60 l/h.

몇 Atenção

Falta de admissão de água é detectada
pelo aparelho. A bomba desliga se durante
a colocação em funcionamento se não for
aspirada ou transportada água num inter­valo de 4 minutos no modo manual ou num
intervalo de 1 minuto no modo automático.
No display brilha o LED "Erro do lado de
aspiração".

 Desligar o aparelho no interruptor Ligar/

Desligar.

 Puxar a ficha de rede da tomada.

 Perigo

Antes de efectuar trabalhos de conserva­ção e de manutenção desligar o aparelho e
retirar a ficha de rede.

Abrir a válvula de retenção para aliviar a
pressão e voltar a fechar. O sistema está
sem pressão.
 limpar a bomba com água limpa sem-

pre que esta for utilizada para transpor-

tar água com aditivos.
Controlar o pré-filtro regularmente quanto a
sujidade. No caso de sujidade visível pro­ceder do seguinte modo:
Figura
 Desenroscar a tampa no bocal de en-

chimento.
 Retirar o pré-filtro e a válvula de reten-

ção integrada e limpar sob água corren-

te.
Figura
 Ter atenção ao posicionamento correc-

to (entalhe) do pré-filtro (com válvula

anti-retorno) durante a sua montagem

no bocal de enchimento.

O aparelho está isento de manutenção.

Atenção

De modo a evitar acidentes ou ferimentos
durante o transporte, deve ter-se atenção
ao peso do aparelho (ver dados técnicos).

Funcionamento

Desligar o aparelho

Conservação, manutenção

Conservação

Manutenção

Transporte

87PT

– 6

 Levantar o aparelho no manípulo e

transportar.

Atenção

Perigo de tropeçamento devido a cabo sol­to!
 Enrolar o cabo no suporte do cabo e fi-

xar com clipe para cabo.

 Proteger o aparelho contra deslizamen-

tos e tombamentos.

Atenção

De modo a evitar acidentes ou ferimentos
durante a seleção do local de armazena­mento, deve ter-se em consideração o
peso do aparelho (ver dados técnicos).

 Despressurizar o aparelho através da

abertura de admissão de água conecta­da do lado de pressão (p. ex. abrindo a
torneira da água).

 Esvaziar as mangueiras.
 Remover a tubagem de aspiração e a

tubagem de pressão.
Figura
 Desenroscar a tampa no bocal de en-

chimento.
 Retirar o pré-filtro e a válvula de reten-

ção integrada e limpar sob água corren-

te.
 Esvaziar a bomba através da inversão

do bocal de enchimento.
 Guardar a máquina num local ao abrigo

do gelo.

Transporte manual

Transporte em veículos

Armazenamento

Guardar a máquina

Acessórios especiais

As figuras dos acessórios especiais mencionados a seguir são indicadas na página 4
destas instruções.

6.997-344.0 Pré-filtro da bomba,
grande (débito até
6000 l/h)

Pré-filtro da bomba para todas as bombas conven­cionais sem filtro integrado. Para a protecção das
bombas contra grandes partículas de sujidade ou
areia. O filtro fino é lavável. Para bombas com rosca
de conexão G1 (33,3 mm).

6.997-350.0 Guarnição de aspi­ração 3,5 m, 3/4"

Mangueira em espiral completa, resistente a vácuo
com filtro de aspiração e válvula anti-retorno. Tam­bém utilizável como extensão da mangueira de as­piração. Para bombas com rosca de conexão G1
(33,3 mm).

6.997-349.0 Guarnição de aspi­ração 7,0 m, 3/4"

6.997-348.0 Mangueira de aspi­ração 3,5 m, 3/4"

Mangueira em espiral completa, resistente a vácuo
para ligação directa às bombas. Para a extensão da
guarnição de aspiração ou para utilização com fil­tros de aspiração. Para bombas com rosca de co­nexão G1 (33,3 mm).

88 PT

– 7

6.997-359.0 Peça de ligação da
mangueira G1
(33,3mm) incl. vál­vula de retenção

Ligação das mangueiras (resistente ao vácuo) à
bomba.
Para bombas com rosca de conexão G1 (33,3 mm)
e mangueiras de 3/4" e 1", incluindo porca de capa,
braçadeira para mangueira, vedante plano e válvu­la de retenção.

6.997-347.0 Mangueira em espi­ral resistente a vá­cuo, material ao me­tro, 25 m, 3/4“

Mangueira em espiral resistente ao vácuo. Material
ao metro para recortar comprimentos individuais de
mangueiras. Aplicável de forma combinada com as
peças de conexão Kärcher e os filtros de aspiração
Kärcher, na forma de guarnição individual.

6.997-346.0 Mangueira em espi­ral resistente a vá­cuo, material ao me­tro, 25 m, 1“

6.997-345.0 Filtro de aspiração
Basic 3/4“ (19mm)

Para ligação à mangueira de aspiração vendida ao
metro. A válvula anti-retorno impede o refluxo da
água transportada e reduz o tempo de reaspiração.
Incluindo braçadeira para mangueira.

6.997-342.0 Filtro de aspiração
com válvula anti-re­torno, Basic, 1“

6.997-341.0 Filtro de aspiração
com válvula anti-re­torno, Premium

Para ligação à mangueira de aspiração vendida ao
metro. A válvula anti-retorno impede o refluxo da
água transportada e reduz o tempo de reaspiração.
Versão robusta em material de plástico/metal. Ade­quada para mangueiras 3/4“ (19mm) e 1“(25,4mm).
Incluindo braçadeira para mangueira.

6.997-360.0 Tubo de aspiração
para tubagens
0,5 m, 3/4“

Mangueira resistente a vácuo para a redução de ru­ídos no caso de instalações fixas. Mangueira 1“
(25,4mm) com rosca de ligação G1(33,3mm) de
ambos os lados.
Atenção: A mangueira de aspiração não pode ser
utilizada como mangueira de pressão.

2.645-

007.0/

2.645-066.0

Ligação de torneira
G1 com peça redu­tora G3/4

Conexão de torneira particularmente resistente.
Peça redutora permite a conexão em 2 tamanhos
de rosca.

6.997-340.0 Conjunto de ligação
Premium

Para a ligação de mangueiras de água de 3/4“ (19
mm) a bombas com uma rosca de ligação G1 (33,3
mm). Para elevado débito de água.

2.645-

193.0/

2.645-203.0

Acoplamento de
mangueira universal
Plus, para manguei­ras 1/2", 5/8" e 3/4"

Cavidades em material sintético macio permitem
um fácil manuseamento. Universalmente aplicável
para todos os tipos de mangueiras de jardim con­vencionais.

2.645-148.0 Mangueira Primo­Flex plus 25 m, 3/4"

Mangueira de jardim 3/4" sem ftalato para a cone­xão da bomba com o aparelho de saída.

89PT

– 8

6.997-417.0 Mangueira de com­pensação da pres­são 3/4“ (19mm),
1m

Mangueira de conexão para a compensação da
pressão na instalação de água doméstica. Para a li­gação da bomba a sistemas de tubagem rígidos.
Além disso, um volume interno de acumulação na
mangueira impede uma frequente activação e de­sactivação da bomba.
Rosca de conexão G1 (33,3 mm).

Ajuda em caso de avarias

몇 Atenção

De modo a evitar riscos, as reparações e a montagem de peças sobressalentes só po­dem ser efectuadas pelo serviço de assistência autorizado.
Desligar o aparelho e retirar a ficha de rede antes de efectuar quaisquer trabalhos no
aparelho.

Avaria Causa Eliminação da avaria

A bomba trabalha
mas não transporta o
líquido

Ar na bomba ver capítulo "Preparação" fig. A até D e ca-

pítulo "Operação"

Tubagem de aspiração
entupida

Desligar a bomba, puxar a ficha de rede e
limpar a zona de aspiração.

Pré-filtro com sujidade Desligar a bomba, puxar a ficha de rede,

deixar a bomba arrefecer, limpar a zona de
aspiração, evitar o funcionamento a seco.
Retirar o pré-filtro e a válvula de retenção,
limpar sob água corrente e lavar eventuais
restos de sujidade no fundo do bocal de
enchimento através da abertura de enchi­mento.
Rearranque através da reactivação da
bomba.

Mangueira de aspiração
ou adaptador de cone­xão mal enroscado.

Antes de proceder à montagem deve-se
verificar se os vedantes estão correcta­mente montados.
Apertar manualmente a mangueira de as­piração e o adaptador de conexão.

90 PT

– 9

A bomba não entra
em funcionamento ou
pára inadvertidamen­te

Interrupção da alimenta­ção eléctrica

Controlar os fusíveis e as ligações eléctri­cas

Pré-filtro com sujidade Retirar o pré-filtro e a válvula de retenção,

limpar sob água corrente e lavar eventuais
restos de sujidade no fundo do bocal de
enchimento através da abertura de enchi­mento.

O aparelho encontra-se
no modo automático.
Pressão no sistema >
1,3 bar.

A bomba volta a ligar automaticamente,
assim que a pressão no sistema for inferior
a 1,3 bar.
No modo automático o aparelho não entra
em funcionamento após desactivação e
consequente activação, se a pressão in­terna for superior a 1,3 bar.

A bomba pára e o
LED "Erro do lado de
aspiração" acende.

Avaria do lado de aspi­ração, nenhum fluxo,
não é gerada nenhuma
pressão

Desligar a bomba e puxar a ficha de ali­mentação.
Retirar o pré-filtro e a válvula de retenção,
limpar sob água corrente e lavar eventuais
restos de sujidade no fundo do bocal de
enchimento através da abertura de enchi­mento.
Rearranque através da reactivação da
bomba.

Controlar as ligações do lado de aspiração
quanto a fugas.
Rearranque através da reactivação da
bomba.

Verificar se existe suficiente água no re­servatório de aspiração (p. ex. cisterna).

Débito muito reduzido ->
Dispositivo de protecção
contra funcionamento a
seco desligou a bomba.

Verificar se existe suficiente água no re­servatório de aspiração (p. ex. cisterna).

Avaria Causa Eliminação da avaria

91PT

– 10

Operação automáti­ca:
A bomba pára e o
LED "Erro do lado de
pressão" acende.

Erro do lado de pressão;
bomba liga e desliga fre­quentemente devido a
fugas.

Controlar o lado de pressão quanto a fu­gas e eliminar as mesmas (torneira gote­jante).
Rearranque através da reactivação da
bomba.

Erro do lado de pressão.
Após a desactivação da
bomba, a pressão está
demasiado baixa. Ime­diatamente, o aparelho
entra de novo em funcio­namento e, por isso, liga
e desliga frequentemen­te.

No lado de pressão não está disponível
um volume elástico suficiente.
Em aplicações no jardim, utilizar uma man­gueira de jardim com um comprimento mí­nimo de 5 m num diâmetro de 3/4" ou 15 m
num diâmetro de 1/2".
Em caso de aplicação fixa, montar uma
mangueira de compensação da pressão
do lado de pressão, entre a bomba e os tu­bos.
Rearranque através da reactivação da
bomba.

Operação permanen­te:
A bomba pára e o
LED "Erro do lado de
pressão" acende.

O aparelho trabalha no
mínimo quatro minutos,
apesar de a saída do
lado de pressão (p. ex.
torneira da água) estar
fechada.
O dispositivo de protec­ção contra sobreaqueci­mento desliga o apare­lho.

Desligue a ficha da tomada.
Despressurizar o aparelho através da
abertura de admissão de água conectada
do lado de pressão.
Rearranque através da reactivação da
bomba.

Avaria Causa Eliminação da avaria

92 PT

– 11

Redução da potência
de transporte (alimen­tação), ou demasiado
baixa

Tubagem de aspiração
entupida

Desligar a bomba, puxar a ficha de rede e
limpar a zona de aspiração.

Pré-filtro com sujidade Retirar o pré-filtro e a válvula de retenção,

limpar sob água corrente e lavar eventuais
restos de sujidade no fundo do bocal de
enchimento através da abertura de enchi­mento.

Fuga no lado de aspira­ção

Controlar todo o lado de aspiração quanto
a fugas.

A potência de transporte
da bomba depende da
altura de transporte e da
periferia conectada

Ter atenção à altura máxima de débito (ver
dados técnicos), e utilizar eventualmente
um tubo com outro diâmetro e comprimen­to.

Corte seccional reduzi­do do lado de pressão,
p. ex. devido a uma vál­vua (esférica) não com­pletamente aberta.

Abrir completamente a válvula (esférica).

Mangueira dobrada do
lado de pressão.

Eliminar as dobras na mangueira.

Avaria Causa Eliminação da avaria

Em caso de dúvidas ou avarias, a nossa filial Kärcher local está à sua disposição. Ende­reços no verso.

Instruções de aplicação

Irrigação Alimentação do-

méstica

Irrigação & Alimenta­ção doméstica

BP 3 Home & Garden 500 m

2

max. 8 pessoas máx. 300 m2 + 4 pessoas

máx.

BP 4 Home & Garden
eco!ogic

800 m

2

max. 10 pessoas máx. 600 m2 + 4 pessoas

máx.

BP 5 Home & Garden 1000 m

2

max. 12 pessoas máx. 800 m2 + 4 pessoas

máx.

BP 7 Home & Garden
eco!ogic

1200 m

2

max. 12 pessoas máx. 900 m2 + 4 pessoas

máx.

93PT

– 12

Reservados os direitos a alterações téc­nicas!

*A quantidade máx. de débito resulta da
medição sem a válvula de retenção monta­da.

Dados técnicos

BP 3 Home

& Garden

BP 4 Home &

Garden

eco!ogic

BP 5 Home &

Garden

BP 7 Home &

Garden

eco!ogic

Tensão V 230 - 240 230 - 240 230 - 240 230 - 240
Frequência Hz 50 50 50 50
Potência P

nom

W 800 950 1000 1200

Quantidade máxima
de débito*

l/h 3300 3800 6000 6000

Máx. altura de aspira­ção

m8888

Pressão máx. MPa

(bar)

0,40

(4,0)

0,45

(4,5)

0,48

(4,8)

0,60

(6,0)

Máx. altura de trans­porte

m40454860

Máx. dimensão granu­lar das partículas de
sujidade transportá­veis

mm1111

Tipo de bomba Jet Jet 4 níveis: 5 níveis:

Valores obtidos segundo EN ISO 20361

Nível de pressão
acústica L

pA

dB(A) 61 63 61 61

Nível de potência
acústica L

WA,

garantido

dB(A) 76 78 77 76

Peso (sem acessó­rios)

kg 10,3 10,6 12,5 13,0

Classe LED 1 segundo EN 60825-1

94 PT

– 13

O possível volume de débito é maior:

- Quanto menor for a altura de aspiração e de débito.

- Quanto maior for o diâmetro das mangueiras utilizadas.

- Quanto mais curtas forem as mangueiras utilizadas.

- Quanto menor perda de pressão for provocada pelos acessórios conectados.

95PT

– 14

Declaramos que a máquina a seguir desig­nada corresponde às exigências de segu­rança e de saúde básicas estabelecidas
nas Directivas CE por quanto concerne à
sua concepção e ao tipo de construção as­sim como na versão lançada no mercado.
Se houver qualquer modificação na máqui­na sem o nosso consentimento prévio, a
presente declaração perderá a validade.

Os abaixo assinados têm procuração para
agirem e representarem a gerência.

Responsável pela documentação:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Declaração de conformidade

CE

Produto: Bomba
Tipo: 1.645-xxx
Respectivas Directrizes da CE

2006/95/CE
2004/108/CE
2000/14/CE
2011/65/UE

Normas harmonizadas aplicadas

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–41
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
EN 50581

Processo aplicado de avaliação de con­formidade

2000/14/CE: Anexo V
BP3 G, BP3 G Set +,BP3 H&G
Medido: 73
Garantido: 76
BP4 H&G eco
Medido: 75
Garantido: 78
BP5 H&G
Medido: 74
Garantido: 77
BP7 H&G eco
Medido: 73
Garantido: 76

CEO

Head of Approbation

96 PT

– 1

Αγαπητέ πελάτη,

Πριν από την πρώτη χρήση
της συσκευής διαβάστε τις
οδηγίες λειτουργίας και ενερ­γήστε βάσει αυτών. Φυλάξτε
τις παρούσες οδηγίες λειτουρ­γίας για μελλοντική χρήση ή
για τον επόμενο κάτοχο της
συσκευής.

Η παρούσα συσκευή σχεδιάστηκε ειδικά για
ιδιωτική χρήση και δεν είναι σε θέση να αντα­ποκριθεί στις καταπονήσεις που συνεπάγεται
μία ενδεχόμενη επαγγελματική της χρήση.
Ο κατασκευαστής δεν ευθύνεται για ενδεχό­μενες ζημιές, που οφείλονται σε μη ενδεδειγ­μένη χρήση ή σε λάθος χειρισμό.
Η συσκευή προορίζεται για χρήση κυρίως
στο σπίτι και στον κήπο.
Οι αντλίες οικίας και & κήπου ενεργοποιού­νται και απενεργοποιούνται αναλόγως των
αναγκών σε νερό. Συνεπώς, είναι κατάλληλες
τόσο για χρήση στον κήπο όσο και για εφαρ­μογές μέσα στο σπίτι. Μπορούν να χρησιμο­ποιηθούν άριστα για την τροφοδοσία πλυντη­ρίων ή WC στο σπίτι, για παράδειγμα σε συν­δυασμό με μια δεξαμενή. Επιπλέον, η σταθε­ρή πίεση λειτουργίας των αντλιών διασφαλί­ζει την αξιόπιστη άρδευση του κήπου.

Προσοχή

Κατά τη χρήση της αντλίας για αύξηση της
πίεσης, δεν πρέπει να παρατηρηθεί υπέρ­βαση της μέγ. εσωτερικής πίεσης των 6 bar
(στην πλευρά πίεσης). Η αυξανόμενη πίεση
εισόδου και η πίεση αντλίας προστίθενται.

Παράδειγμα

Η πίεση στον κρουνό = 1 bar και μέγιστη
πίεση στο BP 3 Home & Garden = 4,0 bar
αποδίδουν συνολική πίεση 5,0 bar.

 Νερό χρήσης
 Νερό πηγαδιού
 Νερό πηγής
 Βρόχινο νερό
 Νερό πισίνας (προϋποτίθεται η ανάμει-

ξη με πρόσθετα σύμφωνα με τους κα­νονισμούς)

몇 Προειδοποίηση

Δεν επιτρέπεται η άντληση διαβρωτι­κών,πολύ εύφλεκτων ή εκρηκτικών υλικών
(π.χ. βενζίνη, πετρέλαιο, νιτρικά διαλύμα­τα), λιπών, ελαίων, άρμης, λυμάτων τουα­λέτας και λασπωδών υδάτων, με πολύ πε­ριορισμένη ρευστότητα. Η θερμοκρασία του
αντλούμενου υγρού δεν πρέπει να υπερβαί­νει τους 35°C.
Η συσκευή δεν είναι κατάλληλη για λειτουρ­γία διαρκούς άντλησης (π.χ. μονάδα ανύ­ψωσης, αντλία σιντριβανιού).

Τα υλικά συσκευασίας είναι ανακυ­κλώσιμα. Μην πετάτε τη συσκευασία
στα οικιακά απορρίμματα, αλλά πα­ραδώστε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανα­κυκλώσιμα υλικά, τα οποία θα πρέ­πει να παραδίδονται προς επανα­χρησιμοποίηση. Για το λόγο αυτό
αποσύρετε τις παλιές συσκευές με
κατάλληλες διαδικασίες συγκέντρω­σης αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα­τικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Πίνακας περιεχομένων

Γενικές υποδείξεις . . . . . . . . . . EL . . .1

Υποδείξεις ασφαλείας. . . . . . . . EL . . .2

Χειρισμός . . . . . . . . . . . . . . . . . EL . . .3

Φροντίδα, Συντήρηση. . . . . . . . EL . . .5

Μεταφορά. . . . . . . . . . . . . . . . . EL . . .6

Αποθήκευση. . . . . . . . . . . . . . . EL . . .6

Πρόσθετα εξαρτήματα . . . . . . . EL . . .7

Αντιμετώπιση βλαβών . . . . . . . EL . . .9

Υποδείξεις χρήσης . . . . . . . . . . EL . .12

Τεχνικά χαρακτηριστικά . . . . . . EL . .13

Δήλωση Συμμόρφωσης των

Ε.Κ. . . . . . . . . . . . . . . . . . . . . . EL . .15

Γενικές υποδείξεις

Αρμόζουσα χρήση

Επιτρεπόμενα υγρά άντλησης:

Προστασία περιβάλλοντος

Ελληνικά

97EL

– 2

Σε κάθε χώρα ισχύουν οι όροι εγγύησης
που εκδόθηκαν από την αρμόδια εταιρία
μας προώθησης πωλήσεων. Αναλαμβά­νουμε τη δωρεάν αποκατάσταση οποιασ­δήποτε βλάβης στη συσκευή σας, εφόσον
οφείλεται σε αστοχία υλικού ή κατασκευα­στικό σφάλμα, εντός της προθεσμίας που
ορίζεται στην εγγύηση. Σε περίπτωση που
επιθυμείτε να κάνετε χρήση της εγγύησης,
παρακαλούμε απευθυνθείτε με την απόδει­ξη αγοράς στο κατάστημα από το οποίο
προμηθευτήκατε τη συσκευή ή στην πλησι­έστερη εξουσιοδοτημένη υπηρεσία τεχνι­κής εξυπηρέτησης πελατών μας.

 Κίνδυνος

Για άμεσα επαπειλούμενο κίνδυνο, ο οποί­ος μπορεί να οδηγήσει σε σοβαρό τραυμα­τισμό ή θάνατο.

몇 Προειδοποίηση

Για ενδεχόμενη επικίνδυνη κατάσταση, η
οποία μπορεί να οδηγήσει σε σοβαρό τραυ­ματισμό ή θάνατο.

Προσοχή

Για ενδεχόμενη επικίνδυνη κατάσταση, η
οποία μπορεί να οδηγήσει σε ελαφρό τραυ­ματισμό ή υλικές βλάβες.

 Κίνδυνος - θάνατος

Σε περίπτωση μη τήρησης των οδηγιών
ασφαλείας, υφίσταται θανάσιμος κίνδυνος
ηλεκτροπληξίας!
 Πριν από κάθε λειτουργία της συσκευής

ελέγχετε το καλώδιο ρεύματος και το φις
για τυχόν ζημιές. Αναθέτετε αμέσως σε
εξουσιοδοτημένη υπηρεσία τεχνικής
εξυπηρέτησης πελατών/εξειδικευμένο
ηλεκτρολόγο την αλλαγή του χαλασμέ­νου καλωδίου σύνδεσης στο δίκτυο.

 Όλες οι ηλεκτρικές συνδέσεις πρέπει να

τοποθετούνται σε σημεία, όπου δεν υφί­σταται κίνδυνος πλημμύρας.

 Τα ακατάλληλα ηλεκτρικά καλώδια προ-

έκτασης μπορεί να είναι επικίνδυνα. Σε
υπαίθριους χώρους χρησιμοποιείτε
μόνο εγκεκριμένους και αντιστοίχως
επισημασμένους ηλεκτρικούς αγωγούς
προέκτασης με επαρκή διατομή.

 Ο ρευματολήπτης και ο συμπλέκτης

ενός αγωγού προέκτασης πρέπει να εί­ναι υδατοστεγείς και να μην βρίσκονται
μέσα στο νερό. Επιπλέον, ο συμπλέ­κτης δεν πρέπει να είναι αποτεθειμένος
στο έδαφος. Συνιστάται να χρησιμοποι­είτε τύμπανα καλωδίου που διασφαλί­ζουν ότι οι πρίζες βρίσκονται τουλάχι­στον 60 mm πάνω από το έδαφος.

 Μην χρησιμοποιείτε το καλώδιο τροφο-

δοσίας για τη μεταφορά ή τη στερέωση
της συσκευής.

 Για να αποσυνδέσετε τη συσκευή από

το δίκτυο παροχής ρεύματος, τραβήξτε
τον ρευματολήπτη από την πρίζα και όχι
το καλώδιο σύνδεσης.

 Μην τραβάτε το καλώδιο τροφοδοσίας

πάνω από κοφτερές ακμές και μην το
συνθλίβετε.

 Τοποθετήστε το μηχάνημα σε σταθερή

θέση και προστατέψτε το από την εισ­ροή νερού.

 Μην χρησιμοποιείτε συστηματικά τη συ-

σκευή υπό βροχή ή σε συνθήκες υγρα­σίας.

 Η αναγραφόμενη τάση στην πινακίδα

τύπου πρέπει να είναι ίδια με την τάση
της πηγής ρεύματος.

 Για την αποφυγή ενδεχόμενων κινδύ-

νων, οι επιδιορθώσεις και η τοποθέτηση
ανταλλακτικών θα πρέπει να εκτελού­νται μόνον από την εξουσιοδοτημένη
υπηρεσία εξυπηρέτησης πελατών.

 Σε περίπτωση απουσίας προσαγόμε-

νου ύδατος ή κλειστής πλευράς πίεσης,
το νερό ζεσταίνεται στην αντλία και μπο­ρεί να προκαλέσει τραυματισμό κατά την
έξοδό του!

 Ενεργοποιήστε την αντλία σε αυτή την

κατάσταση λειτουργίας για έως 3 λεπτά.

 Η αντλία δεν πρέπει να χρησιμοποιείται

ως βυθιζόμενη αντλία.

Εγγύηση

Σύμβολα στο εγχειρίδιο οδηγιών

Υποδείξεις ασφαλείας

98 EL

– 3

 Κατά τη χρήση της αντλίας σε πισίνες,

λίμνες κήπου ή σιντριβάνια, διατηρείτε
απόσταση 2m και ασφαλίστε το μηχάνη­μα για να αποτρέψετε την πτώση του
στο νερό.

 Λάβετε υπόψη τα ηλεκτρολογικά συστή-

ματα προστασίας:

 Οι αντλίες σε πισίνες, λίμνες κήπου και

σιντριβάνια πρέπει να λειτουργούν μό­νον με προστατευτικό διακόπτη ρεύμα­τος διαφυγής με ονομαστικό ρεύμα δια­φυγής έως 30mA. Η αντλία δεν πρέπει
να λειτουργεί, εάν στην πισίνα ή τη λίμνη
κήπου υπάρχουν άτομα.

 Για λόγους ασφαλείας συνιστούμε τη

λειτουργία της συσκευής κατά κανόνα
μέσω ενός προστατευτικού διακόπτη
ρεύματος διαρροής (έως 30mA).

 Η ηλεκτρική σύνδεση πρέπει να εκτελε-

στεί μόνον από έναν εξειδικευμένο ηλε­κτρολόγο. Πρέπει να τηρείτε οπωσδή­ποτε τους εθνικούς κανονισμούς!

 Στην Αυστρία οι αντλίες που προορίζο-

νται για χρήση σε πισίνες και λίμνες κή­που, οι οποίες διαθέτουν σταθερές ηλε­κτρολογικές συνδέσεις, πρέπει να τρο­φοδοτούνται μέσω μετατροπέα διαχω­ρισμού με έγκριση ÖVE σύμφωνα με
τον κανονισμό ÖVE B/EN 60555 Μέρος
1 έως 3, με ονομαστική ισχύ η οποία
δευτερογενώς δεν πρέπει να υπερβαί­νει τα 230V.

 Η συσκευή αυτή δεν πρέπει να χρησιμο-

ποιείται από άτομα με περιορισμένες κι­νητικές, αισθητηριακές ή νοητικές ικανό­τητες χωρίς σχετική εμπειρία και/ή γνώ­σεις, εκτός εάν επιβλέπονται από ένα
αρμόδιο για την ασφάλειά τους άτομο ή
τους έχουν δοθεί οδηγίες για τη χρήση
της συσκευής και έχουν κατανοήσει
τους κινδύνους που ενδέχεται να προ­κύψουν.

 Τα παιδιά μπορούν να χρησιμοποιούν τη

συσκευή μόνο εάν είναι πάνω από 8 ετών
και επιβλέπονται από ένα αρμόδιο για την
ασφάλειά τους άτομο ή τους έχουν δοθεί
οδηγίες για τη χρήση της συσκευής και
έχουν κατανοήσει τους κινδύνους που εν­δέχεται να προκύψουν.

 Τα παιδιά δεν πρέπει να παίζουν με τη

συσκευή.

 Τα παιδιά πρέπει να βρίσκονται υπό

επιτήρηση, ώστε να εξασφαλιστεί ότι
δεν θα παίζουν με τη συσκευή.

 Ο καθαρισμός και η συντήρηση δεν

πρέπει να εκτελούνται από παιδιά χω­ρίς επίβλεψη.

Προσοχή

 Το νερό που μεταφέρεται με την παρού-

σα συσκευή δεν είναι πόσιμο!

Προσοχή

Πριν από κάθε εργασία με ή στη συσκευή
διασφαλίστε τη σωστή έδρασή της, ώστε να
αποφύγετε ατυχήματα ή ζημιές από την
ανατροπή της.

Η ευστάθεια της συσκευής είναι βέβαιη,
όταν την αποθέτετε σε επίπεδη επιφάνεια.

Με το διακόπτη ΟΝ/OFF μπορείτε να ενερ­γοποιήσετε τις ακόλουθες τρεις καταστά­σεις λειτουργίας:

Προϋποθέσεις ευστάθειας

Χειρισμός

Ρυθμίσεις

Θέση διακόπτη I/On
Διαρκής λειτουργία

Θέση διακόπτη 0/Off
Ανενεργό

Θέση διακόπτη Auto
Αυτόματη λειτουργία

99EL

– 4

Στην αυτόματη λειτουργία, οι αντλίες οικίας
και & κήπου διατηρούν αυτόματα σταθερή
την πίεση στο σύστημα. Η αντλία αρχίζει να
λειτουργεί, εάν η πίεση πέσει κάτω από τα
0,13 MPa (1,3 bar) περίπου. Η αντλία λει­τουργία όσο η ροή ανέρχεται
> περίπου στα 60 l/h. Όταν ολοκληρωθεί η
λήψη νερού, η αντλία μεταβαίνει στην κατά­σταση αναμονής με σύντομη χρονοϋστέρη­ση. Το σύστημα βρίσκεται τώρα υπό πίεση.
Η αντλία επανεκκινείται σε περίπτωση λή­ψης νερού και συνεπαγόμενης μείωσης της
πίεσης.

Τα μοντέλα eco!ogic δεν καταναλώ­νουν ενέργεια στην κατάσταση ανα­μονής (κατανάλωση ισχύος = 0 W).

1 Προσαρμογέας σύνδεσης για αντλίες

G1

2 Σύνδεση G1 (33,3 mm) αγωγού αναρ-

ρόφησης (είσοδος)
3 Στόμιο πλήρωσης
4 Προφίλτρο και ενσωματωμένη βαλβίδα

αντεπιστροφής

5 Κάλυμμα
62οδος προσαρμογέας σύνδεσης για

αντλίες G1
7 Σύνδεση G1 (33,3 mm) αγωγός πίεσης

(έξοδος)
8 Διακόπτης ON/OFF
9 Θήκη καλωδίου και καλώδιο σύνδεσης

στο ηλεκτρικό δίκτυο με ρευματολήπτη
10 Συνδετήρας καλωδίου
11 Ένδειξη σφάλματος
A Σφάλμα στην πλευρά αναρρόφησης
B Σφάλμα στην πλευρά πίεσης

Εικόνα

 Βιδώστε τον προσαρμογέα στη σύνδε-

ση αναρρόφησης της αντλίας (είσοδος).

Σφίξτε με το χέρι.
 Συνδέστε τον ανθεκτικό στο κενό, ελα-

στικό σωλήνα αναρρόφησης.

Υπόδειξη

Για να μειώσετε το χρόνο επανέναρξης της
αναρρόφησης, χρησιμοποιήστε έναν ελαστι­κό σωλήνα αναρρόφησης με αναστολέα
αναρροής. Ο αναστολέας εμποδίζει την εκκέ­νωση του ελαστικού σωλήνα αναρρόφησης
μετά τη χρήση (βλ. εξοπλισμός).
Σε περίπτωση μεταφοράς νερού που περιέ­χει άμμο, συνιστούμε οπωσδήποτε τη χρήση
ενός πρόσθετου προφίλτρου (βλ. ειδικό
εξάρτημα). Τοποθετήστε το στην πλευρά
αναρρόφησης της αντλίας, μεταξύ του ελα­στικού σωλήνα αναρρόφησης και της αντλί­ας.
Χρησιμοποιήστε γνήσιους αγωγούς αναρρό­φησης, στοιχεία φίλτρου και συνδέσμους
ελαστικών σωλήνων της Kärcher. Σε περί­πτωση χρήσης εξαρτημάτων άλλων κατα­σκευαστών ενδέχεται να παρουσιαστούν
προβλήματα λειτουργίας κατά την αναρρό­φηση του υγρού, ιδιαίτερα δε κατά τη χρήση
συστημάτων σύνδεσης με κάλυκες.
Εικόνα
 Βιδώστε τον προσαρμογέα στη σύνδε-

ση πίεσης της αντλίας (έξοδος).
Σφίξτε με το χέρι.

 Συνδέστε τον αγωγό πίεσης.

Συνιστάται η χρήση ενός ελαστικού σω­λήνα κήπου με ελάχιστο μήκος 5

m και

διάμετρο 3/4" ή 15 m και διάμετρο 1/2".
Εικόνα
Ο 2οδός προσαρμογέας επιτρέπει την ταυ­τόχρονη λειτουργία δύο συσκευών (π.χ.
πλυντήριο ή ψεκαστήρα). Μπορεί να τοπο­θετηθεί έτσι, ώστε και οι δύο έξοδοι να βρί­σκονται στο πλάι ή η μία έξοδος να βρίσκε­ται στο πλάι και η άλλη επάνω. Σε περίπτω­ση χρήσης μόνο μίας εξόδου, η μη χρησι­μοποιούμενη έξοδος μπορεί να σφραγιστεί
με το συνοδευτικό πώμα.
Εικόνα
 Ξεβιδώστε το καπάκι του στομίου πλή-

ρωσης και γεμίστε με νερό ως πάνω.
 Βιδώστε το καπάκι με το χέρι ως το τέρ-

μα στο στόμιο πλήρωσης.
 Ανοίξτε τις υπάρχουσες βαλβίδες απο-

κοπής στον αγωγό πίεσης.

Τρόπος λειτουργίας

Περιγραφή της συσκευής

Προετοιμασία

100 EL
