Karcher BDS 43/Duo C, BDS 43/150 C Classic User manual
Register
your product
www.kaercher.com/welcome
BDS 43/150 C Classic
BDS 43/Duo C
001
Deutsch 3
English 9
Français 15
Italiano 22
Nederlands 29
Español 35
Português 42
Dansk 49
Norsk 55
Svenska 61
Suomi 67
Ελληνικά 73
Türkçe 80
Русский 86
Magyar 93
Čeština 99
Slovenščina 105
Polski 111
Româneşte 117
Slovenčina 123
Hrvatski 129
Srpski 135
Български 141
Eesti 148
Latviešu 154
Lietuviškai 160
Українська 166
Қазақша 173
ﺔ
ﯾﺒﺮﻌﻠ
ا
184
97633140 04/21
2
– 1
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.
Um mögliche Umwelt- oder Gesundheitsschäden aufgrund von unkontrollierter Müllentsorgung zu vermeiden, recyceln Sie
dieses Produkt verantwortungsbewusst,
um eine nachhaltige Wiederverwertung der
Materialressourcen zu ermöglichen. Um Ihr
gebrauchtes Gerät zu entsorgen, führen
Sie es bitte dem Rückführungs- und Sammelsystem zu oder setzen Sie sich mit dem
Händler in Verbindung, bei dem Sie das
Produkt erworben haben. Dieser nimmt
das Produkt an, um es umweltgerecht zu
recyceln.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:
www.kaercher.de/REACH
In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte
Kundendienststelle.
Verwenden Sie dieses Gerät ausschließlich gemäß den Angaben in dieser Betriebsanleitung.
몇 VORSICHT
Dieses Gerät ist nur für die Verwendung im
Innenbereich geeignet.
– Das Gerät darf nur mit Original-Zubehör
und -Ersatzteilen ausgestattet werden.
– Das Gerät ist nicht für den Einsatz in ex-
plosionsgefährdeten Umgebungen geeignet.
– Dieses Gerät ist für den gewerblichen
und industriellen Gebrauch geeignet,
z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften.
– Der Einsatztemperaturbereich liegt zwi-
schen +5°C und +40°C.
Lesen und beachten Sie vor der ersten Benutzung des Gerätes diese Betriebsanleitung und beiliegende Broschüre Sicherheitshinweise für Disc-Einscheibenmaschinen, Nr. 5.956-659.0 und handeln Sie danach.
Umweltschutz . . . . . . . . . . . . . DE 1
Garantie . . . . . . . . . . . . . . . . . DE 1
Bestimmungsgemäße Verwen-
dung . . . . . . . . . . . . . . . . . . . . DE 1
Sicherheitshinweise . . . . . . . . DE 1
Schubstange montieren . . . . . DE 2
Geräteelemente . . . . . . . . . . . DE 2
Inbetriebnahme. . . . . . . . . . . . DE 3
Bedienung. . . . . . . . . . . . . . . . DE 3
Außerbetriebnahme . . . . . . . . DE 4
Transport. . . . . . . . . . . . . . . . . DE 4
Lagerung. . . . . . . . . . . . . . . . . DE 5
Pflege und Wartung . . . . . . . . DE 5
Hilfe bei Störungen . . . . . . . . . DE 5
Zubehör und Ersatzteile . . . . . DE 5
Technische Daten . . . . . . . . . . DE 6
EU-Konformitätserklärung. . . . DE 6
Umweltschutz
Die Verpackungsmaterialien sind
recyclebar. Bitte werfen Sie die
Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.
Richtige Entsorgung dieses Produkts. Diese Beschriftung gibt an,
dass das Produkt EU-weit nicht im
normalen Haushaltsmüll entsorgt
werden darf.
Garantie
Bestimmungsgemäße
Verwendung
Sicherheitshinweise
3DE
– 2
GEFAHR
Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen
oder zum Tod führt.
몇 WARNUNG
Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.
몇 VORSICHT
Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen
führen kann.
ACHTUNG
Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen
kann.
Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht außer Betrieb gesetzt oder in ihrer Funktion
umgangen werden.
Verhindert das unbeabsichtigte Einschalten des Geräts. Zum Einschalten des Geräts die Entriegelungstaste, dann den
Schalter EIN / AUS drücken.
Vor Inbetriebnahme muss die Schubstange
wie gezeigt montiert und die elektrische
Verbindung zum Gerät hergestellt werden.
Abbildung siehe Umschlagseite
Die Geräteabbildung zeigt das Gerät
BDS 43/150 C Classic. Das Gerät BDS 43/
Duo C weicht geringfügig davon ab.
1 Mitnehmer, Scheibenbürste / Pad-
Treibteller
2 Besen/Pad-Treibteller
3 Dosierhebel Reinigungsmittellösung
(Option)
4 Schalter EIN / AUS
5 Kabelhaken
6 Entriegelungstaste
7 Handgriff
8 Hebel Neigungsverstellung
9 Sicherung Bürstenantrieb
10 Steckdose für Zubehör
11 Reinigungsmitteltank (Option)
12 Motorgehäuse
13 Schalter Bürstendrehzahl (nur BDS 43/
Duo C)
** nicht im Lieferumfang
Gefahrenstufen
Sicherheitseinrichtungen
Verriegelung
Schubstange montieren
Geräteelemente
1
1
2 3 4 4
6
5
5
7
8
9
10
11
12
**
**
13
4 DE
– 3
Die Netzanschlussleitung ist regelmä-
ßig auf Beschädigung zu untersuchen,
wie z.B. auf Rissbildung oder Alterung.
Falls eine Beschädigung festgestellt
wird, muss die Leitung vor weiterem
Gebrauch ersetzt werden.
Gerät auf Beschädigung untersuchen,
Schäden durch den Kundendienst beseitigen lassen.
– Anschlusswerte siehe Technische Da-
ten und Typenschild.
– Der elektrische Anschluss muss von ei-
nem Elektroinstallateur ausgeführt werden und IEC 60364-1 entsprechen.
GEFAHR
Gefahr durch elektrischen Schlag.
– Netzkabel nicht überfahren.
GEFAHR
Verletzungsgefahr!
– Netzkabel nie um den Körper oder den
Hals legen.
– Netzkabel nicht mit der rotierenden
Bürste/dem rotierenden Pad in Berührung kommen lassen.
Hinweis:
Bitte wählen Sie das passende Zubehör für
Ihre Reinigungsaufgabe aus.
Netzstecker aus der Steckdose ziehen.
Hebel Neigungsverstellung ziehen.
Bringen Sie den Griff nach vorne in eine
vertikale Position.
Hebel Neigungsverstellung loslassen.
Gerät nach hinten kippen.
Scheibenbürste/Treibteller auf den Mit-
nehmer setzen und gegen den Uhrzei-
gersinn drehen.
몇 WARNUNG
Beschädigungsgefahr. Nur empfohlene
Reinigungsmittel verwenden. Für andere
Reinigungsmittel trägt der Betreiber das erhöhte Risiko hinsichtlich der Betriebssicherheit und Unfallgefahr.
Nur Reinigungsmittel verwenden, die frei von
Lösungsmitteln, Salz- und Flusssäure sind.
Sicherheitshinweise auf den Reinigungsmitteln beachten.
Reinigungslösung in den Reinigungs-
mitteltank füllen.
몇 WARNUNG
Verletzungsgefahr! Die Bedienung des Gerätes erfordert Übung.
– Sicherstellen, dass sich keine Hinder-
nisse im zu reinigenden Bereich befin-
den.
– Bodenbeschaffenheit auf Eignung
überprüfen.
– Die Handhabung erschwert sich bei un-
ebenen oder rauen Oberflächen.
몇 WARNUNG
Unfallgefahr durch Verlust der Kontrolle
über das Gerät. Griff nur bei stehendem
Motor verstellen.
Hebel Neigungsverstellung ziehen.
Inbetriebnahme
Stromanschluss
Bürste/Pad anbringen
Reinigungsmitteltank (Option)
befüllen
Bedienung
Arbeitsposition Handgriff einstellen
5DE
– 4
Griff in angenehme Position schwen-
ken.
Hebel Neigungsverstellung loslassen.
몇 WARNUNG
Unfallgefahr durch Verlust der Kontrolle
über das Gerät. Schalter Bürstendrehzahl
nur bei stehendem Motor betätigen.
Schalter Bürstendrehzahl auf ge-
wünschte Drehzahl stellen:
LO: 150 Umdrehungen pro Minute
HI: 300 Umdrehungen pro Minute
ACHTUNG
Beschädigungsgefahr für Bodenbelag. Gerät nicht auf der Stelle betreiben.
Netzstecker in eine Steckdose stecken.
Griff auf gewünschte Arbeitsposition
einstellen. Siehe Kapitel „Arbeitsposition Handgriff“ einstellen.
Griff mit beiden Händen festhalten.
Entriegelungstaste drücken und ge-
drückt halten.
Schalter EIN / AUS betätigen.
Dazu den Handgriff mindestens 3
Schritte von der senkrechten Stellung
aus nach unten schwenken.
Abbildung: Entsicherung des EIN / AUS Schalters
Entriegelungstaste loslassen.
Zur Unterbrechung des Betriebs, Schal-
ter EIN / AUS loslassen.
– Links: Griff nach unten drücken.
– Rechts: Griff anheben.
Reinigungslösung auf den Boden auf-
bringen oder Dosierhebel Reinigungs-
mitteltank (Option) betätigen.
Gerät über die zu reinigende Fläche
führen.
Bei starker Verschmutzung Vorgang
wiederholen.
Schmutzwasser anschließend mit ei-
nem Nasssauger oder einem Tuch auf-
nehmen.
Netzstecker aus der Steckdose ziehen.
Hebel Neigungsverstellung ziehen.
Griff in senkrechte Position bringen.
Hebel Neigungsverstellung loslassen.
Reinigungsmitteltank (Option) abneh-
men und nicht verbrauchte Reinigungs-
mittellösung entsorgen.
Wickeln Sie das Netzkabel um die Ka-
belhaken.
Reinigungsmitteltank (Option) mit kla-
rem Wasser durchspülen.
Gerät in Parkstellung bringen.
Treibteller / Scheibenbürste abnehmen.
Gehäuse mit einem feuchten Lappen
reinigen.
몇 VORSICHT
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport beachten.
Hebel Neigungsverstellung ziehen.
Griff in senkrechte Position bringen.
Hebel Neigungsverstellung loslassen.
Gerät nach hinten in Transportstellung
kippen und zum Zielort fahren.
Beim Transport in Fahrzeugen Gerät
nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.
Bürstendrehzahl wählen (nur
BDS 43/Duo C)
Gerät einschalten
Richtung steuern
Reinigen
Außerbetriebnahme
Transport
6 DE
– 5
몇 VORSICHT
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei Lagerung beachten.
Gerät in Parkstellung bringen.
Gerät in einem trockenen, frostge-
schützten Raum aufbewahren.
GEFAHR
Verletzungsgefahr. Vor allen Arbeiten am
Gerät Netzstecker ziehen.
Verschmutzte Scheibenbürsten mit
Wasser abspülen.
Verschmutzte Pads bei maximal 60 °C
waschen.
Gehäuse mit einem feuchten Lappen
reinigen.
Netzkabel auf Beschädigung prüfen.
GEFAHR
Verletzungsgefahr. Vor allen Arbeiten am
Gerät Netzstecker ziehen.
Bei Störungen, die mit Hilfe dieser Tabelle
nicht behoben werden können, Kundendienst rufen.
Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für
einen sicheren und störungsfreien Betrieb
des Gerätes.
Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.
Lagerung
Pflege und Wartung
Hilfe bei Störungen
Störung Behebung
Ungenügendes
Reinigungsergebnis
Verschmutztes Pad auswechseln und bei maximal 60 °C
waschen.
Abgenützte Scheibenbürste/
Pad ersetzen.
Verschmutzte Scheibenbürsten mit Wasser abspülen
Eignung von Bürste/Pad und
Reinigungsmittel für Anwen-
dungsfall prüfen.
Gerät vibriert stark
Korrekten Sitz von Scheiben-
bürste/Pad überprüfen.
Pad-Befestigung prüfen.
Griff tiefer positionieren.
Pad dreht
sich nicht
Sicherung Bürstenantrieb zurücksetzen.
Prüfen, ob Fremdkörper die
Bürste/Pad blockiert, gegebenenfalls Fremdkörper entfernen.
Zubehör und Ersatzteile
Bezeichnung Bestell-Nr.
Treibteller BDS 43/150 C 6.369-899.0
Treibteller BDS 43/Duo C 6.369-901.0
Schrubbürste (rot) 6.369-895.0
Scheibenbürste, hart
(schwarz)
6.369-898.0
Shampoonierbürste, mittelweich (weiß/blau)
6.369-896.0
Polierbürste 6.369-897.0
Polierpad 6.371-149.0
Pad, Mikrofaser, Set (5x) 6.905-526.0
Diamantpad, grob (weiß),
Set (5x)
6.371-256.0
Diamantpad, mittel (gelb),
Set (5x)
6.371-257.0
Diamantpad, fein (grün), Set
(5x)
6.371-238.0
Pad, melamin (grau/weiß),
Set (2x)
6.371-023.0
Pad, weich (weiß), Set (5x) 6.369-469.0
Pad, mittel (rot), Set (5x) 6.369-470.0
Pad, mittelhart (grün), Set
(5x)
6.369-472.0
Pad, hart (schwarz), Set (5x) 6.369-473.0
Wassertank komplett 9.753-058.0
Nachrüstsatz zusätzliches
Gewicht
2.642-802.0
Störung Behebung
7DE
– 6
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheitsund Gesundheitsanforderungen der EURichtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht des Vorstands.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 2021/04/01
Technische Daten
BDS 43/
150 C
BDS 43/
Duo C
Stromanschluss
Netzspannung V 220-240
Frequenz Hz 50
Leistungsaufnahme,
max.
W 1500 1800
Schutzart IPX4
Schutzklasse I
Anschluss: max.
Ausgangsleistung
W 500 1800
Maximal zulässige
Netzimpedanz
Ohm 0,433
Bürste/Pad
Durchmesser mm 430
Drehzahl 1/min 150 150/
300
Anpressdruck N/cm
2
0,30
Maße und Gewichte
Gewicht (ohne Zubehör)
kg 43 42
Länge mm 590
Breite mm 430
Höhe mm 1180
Unterfahrhöhe mm 90 125/
370
Kabellänge m 15
Inhalt Reinigungs-
mitteltank
(Option)
l12
Ermittelte Werte gemäß EN 60335-2-67
Schwingungsgesamtwert
m/s
2
<2,5
Unsicherheit K m/s
2
1,5
Schalldruckpegel L
pA
dB(A) 66,3
Unsicherheit K
pA
dB(A) 2
Schallleistungspegel LWA + Unsicher-
heit K
WA
dB(A) 84
EU-Konformitätserklärung
Produkt: Bodenreiniger
Typ: 1.291-xxx
Einschlägige EU-Richtlinien
2006/42/EG (+2009/127/EG)
2014/30/EU
2011/65/EU
Angewandte harmonisierte Normen
EN 60335–1
EN 60335–2–67
EN 55014–1: 2017
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 61000–3–11: 2000
EN 62233: 2008
Angewandte nationale Normen
-
Chairman of the Board of Management
Director Regulatory Affairs & Certification
8 DE
– 1
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent owners.
To prevent possible harm to the environment or human health from uncontrolled
waste disposal, please recycle this product
responsibly to enable sustainable reuse of
material resources. To dispose of your
used device, please take it to the return and
collection system or contact the dealer from
whom you purchased the product. The
dealer will accept the product in order to recycle it in an environmentally friendly way.
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
www.kaercher.com/REACH
The warranty terms published by the relevant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in manufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service center.
Please submit the proof of purchase.
Use this appliance only as directed in these
operating instructions.
몇 CAUTION
This appliance is for indoor use only.
– The appliance may only be equipped
with original accessories and spare
parts.
– The appliance is not suited for the use
in potentially explosive environments.
– This appliance is suited for the commer-
cial use, e.g. in hotels, schools, hospitals, factories, shops, offices, and rental
companies.
– The application temperature ranges
from +5°C to +40°C.
Environmental protection . . . . EN 1
Warranty . . . . . . . . . . . . . . . . . EN 1
Proper use . . . . . . . . . . . . . . . EN 1
Safety instructions. . . . . . . . . . EN 2
Install the push rod . . . . . . . . . EN 2
Device elements . . . . . . . . . . . EN 2
Start up . . . . . . . . . . . . . . . . . . EN 3
Operation . . . . . . . . . . . . . . . . EN 3
Shutting down . . . . . . . . . . . . . EN 4
Transport. . . . . . . . . . . . . . . . . EN 4
Storage . . . . . . . . . . . . . . . . . . EN 4
Care and maintenance . . . . . . EN 4
Troubleshooting . . . . . . . . . . . EN 5
Accessories and Spare Parts . EN 5
Technical specifications . . . . . EN 6
EU Declaration of Conformity . EN 6
Environmental protection
The packaging material can be recycled. Please do not throw the
packaging material into household
waste; please send it for recycling.
Correct disposal of this product.
This label indicates that the product may not be disposed of with
normal household waste throughout the EU.
Warranty
Proper use
9EN
– 2
Before using the appliance for the first time,
read and observe these operating instructions and the accompanying brochure:
Safety information for Disc single-pulley
machine machines No. 5.956-659.0.
DANGER
Pointer to immediate danger, which leads
to severe injuries or death.
몇 WARNING
Pointer to a possibly dangerous situation,
which can lead to severe injuries or death.
몇 CAUTION
Pointer to a possibly dangerous situation,
which can lead to minor injuries.
ATTENTION
Pointer to a possibly dangerous situation,
which can lead to property damage.
Safety devices serve to protect the user
and must not be rendered in operational or
their functions bypassed.
Prevents the device from switching on unintentionally. To switch on the device, press
the unlocking button, then the ON/OFF
switch.
Prior to operation, the push rod must be installed as shown and the appliance has to
be connected to power.
Illustration on the inside of the front
cover
The device illustration shows the BDS 43/
150 C Classic device. The BDS 43/Duo C
device differs slightly from this.
1 Actuator, disc brush / pad driver plate
2 Brush / pad driver plate
3 Dosing lever for detergent solution (op-
tion)
4 Switch ON / OFF
5 Cable hook
6 Unlocking button
7 Handle
8 Lever for level adjustment
9 Fuse for brush drive
10 Socket for accessories
11 Detergent tank (option)
12 Motor casing
13 Brush speed switch (BDS 43/Duo C on-
ly)
** not included in the scope of delivery
Safety instructions
Hazard levels
Safety Devices
Lock
Install the push rod
Device elements
1
1
2 3 4 4
6
5
5
7
8
9
10
11
12
**
**
13
10 EN
– 3
The power cord must be checked regu-
larly for damages, such as cracks or aging. If damage is found, the cable must
be replaced before further use.
Check appliance for damage, have
damages repaired by customer service.
– For connection values, see technical
data and type plate.
– The electrical connections must be
done by an electrician according to IEC
60364-1.
DANGER
Risk of electric shock.
– Do not drive over the mains cable.
DANGER
Risk of injury!
– Never wrap the mains cable around
your body or your neck.
– Do not let the mains cable come in con-
tact with the rotating brushes or rotating
pads.
Note:
Please select the correct accessory for
your cleaning task.
Disconnect the mains plug from the
socket.
Pull the lever for level adjustment.
Swivel the handle to the front into a ver-
tical position.
Release the lever for level adjustment.

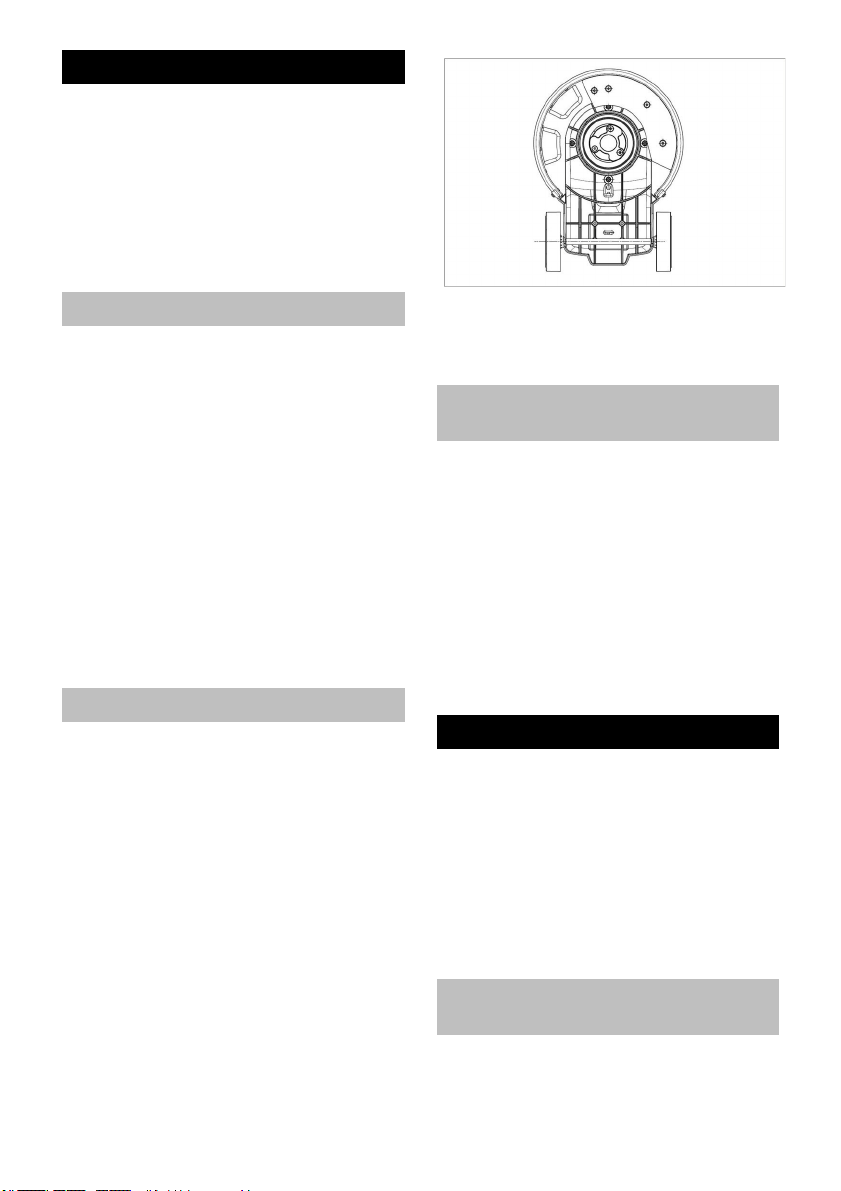

Tilt the appliance rearward.
Place the disc brush/driver plate onto
the actuator and turn in anti-clockwise
direction.
몇 WARNING
Risk of damage. Only use the recommended detergents. With other detergents, the
operator bears the increased risk regarding
the operational safety and danger of accident.
Only use detergents that are free from solvents, hydrochloric acid and hydrofluoric
acid.
Follow the safety instructions for using detergents.
Fill detergent solution into the detergent
tank.
몇 WARNING
Risk of injury! The operation of the appliance requires practice.
– Ensure that there are no obstacles in
the area to be cleaned.
– Check the floor consistency for its suit-
ability.
– The handling becomes more difficult
with uneven or rough surfaces.
몇 WARNING
Risk of accident due to loss of control over
the appliance. Do not adjust the handle unless the motor is at a standstill.
Pull the lever for level adjustment.
Swivel the handle into a comfortable
position.
Release the lever for level adjustment.
몇 WARNING
Risk of accident due to loss of control over
the appliance. Only operate the switch for
the brush speed when the motor is at a
standstill.
Start up
Power connection
Attach the brush/pad
Fill the detergent tank (option)
Operation
Adjust the working position of the
handle
Select brush speed (BDS 43/Duo C
only)
11EN
– 4
Set the switch of the brush speed to the
desired speed.
LO: 150 revolutions per minute
HI: 300 revolutions per minute
ATTENTION
Risk of damage to the floor covering. Do
not operate the appliance on the spot.
Insert the mains plug into a socket.
Adjust the handle to the desired work-
ing position. See chapter "Adjusting the
working position of the handle".
Hold the handle with both hands.
Depress the unlocking button and keep
it depressed.
Use the ON/OFF switch.
To do this, swivel the handle down at
least 3 steps from the vertical position.
Figure: Unlock the ON/OFF switch
Release the unlocking button.
Release the ON/OFF switch to interrupt
operation.
– Left: Press the handle downward.
– Right: Raise the handle.
Apply the detergent solution to the floor
or use the dosing lever of the detergent
tank (option).
Move the appliance over the surface to
be cleaned.
Repeat process for severe contamina-
tion.
Afterwards, pick up the wastewater with
a wet vacuum or a cloth.
Disconnect the mains plug from the
socket.
Pull the lever for level adjustment.
Move the handle into a vertical position.
Release the lever for level adjustment.
Remove the detergent tank (option) and
dispose of unused detergent solution.
Wind the mains cable around the cable
hooks.
Rinse the detergent tank (option) with
clear water.
Place the appliance into the parking po-
sition.
Remove the driver plate / disc brush.
Clean the casing with a damp cloth.
몇 CAUTION
Risk of personal injury or damage! Mind the
weight of the appliance during transport.
Pull the lever for level adjustment.
Move the handle into a vertical position.
Release the lever for level adjustment.
Tilt the appliance backwards into the
transport position and drive it to its des-
tination location.
When transporting in vehicles, secure
the appliance according to the guide-
lines from slipping and tipping over.
몇 CAUTION
Risk of personal injury or damage! Consider the weight of the appliance when storing
it.
Place the appliance into the parking po-
sition.
Store the appliance in a dry room, frost-
protected room.
DANGER
Risk of injury. Pull the plug from the mains
before carrying out any tasks on the appliance.
Rinse contaminated disc brushes with
water.
Turning on the Appliance
Control the direction
Cleaning
Shutting down
Transport
Storage
Care and maintenance
12 EN
– 5
Wash contaminated pads at a max.
temperature of 60 °C.
Clean the casing with a damp cloth.
Check the mains connection cable for
damages.
DANGER
Risk of injury. Pull the plug from the mains
before carrying out any tasks on the appliance.
In case of faults that cannot be remedied
using the table below please contact the
customer service.
Only use original accessories and spare
parts, they ensure the safe and trouble-free
operation of the device.
For information about accessories and
spare parts, please visit www.kaercher.com.
Troubleshooting
Fault Remedy
Insufficient
cleaning
result
Replace contaminated pads
and wash them at a max. temperature of 60 °C.
Replace worn disc brush / pad.
Rinse contaminated disc
brushes with water
Check the suitability of brush/
pad and detergent for the respective use.
Appliance
vibrates
strongly
Check for correct seating of
disc brush/pad.
Check pad attachment.
Position the handle lower.
Pad does
not turn
Reset fuse of brush drive.
Check if foreign bodies are
blocking the brush/pad; remove the foreign bodies if required.
Accessories and Spare Parts
Description Order No.
BDS 43/150 C pad drive
board
6.369-899.0
BDS 43/Duo C pad drive
board
6.369-901.0
Scrubbing brush (red) 6.369-895.0
Disc brush, hard (black) 6.369-898.0
Shampooing brush, medium
soft (white / blue)
6.369-896.0
Polishing brush 6.369-897.0
Polishing pad 6.371-149.0
Pad, microfibre, set (5x) 6.905-526.0
Diamond pad, coarse
(white), set (5x)
6.371-256.0
Diamond pad, medium (yellow), set (5x)
6.371-257.0
Diamond pad, fine (green),
set (5x)
6.371-238.0
Pad, melamine (grey/white),
set (2x)
6.371-023.0
Pad, soft (white), set (5x) 6.369-469.0
Pad, medium (red), set (5x) 6.369-470.0
Pad, medium hard (green),
set (5x)
6.369-472.0
Pad, hard (black), set (5x) 6.369-473.0
Water tank complete 9.753-058.0
Add-on kit additional weight 2.642-802.0
13EN
– 6
We hereby declare that the machine described below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.
The undersigned act on behalf and under
the power of attorney of the company management.
Documentation supervisor:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 2021/04/01
Technical specifications
BDS 43/
150 C
BDS 43/
Duo C
Power connection
Mains voltage V 220-240
Frequency Hz 50
Max. power intake W 1500 1800
Type of protection IPX4
Protective class I
Socket: max. power
output
W 500 1800
Maximum allowed
net impedance
Ohm 0,433
Brush/pad
Diameter mm 430
Speed 1/min 150 150/
300
Contact pressure N/cm
2
0.30
Dimensions and weights
Weight (without accessories)
kg 43 42
Length mm 590
Width mm 430
Height mm 1180
Top clearance mm 90 125/
370
Cable length m 15
Content detergent
tank
(Option)
l12
Values determined as per EN 60335-2-67
Total oscillation val-uem/s
2
<2,5
Uncertainty K m/s
2
1,5
Sound pressure level L
pA
dB(A) 66,3
Uncertainty K
pA
dB(A) 2
Sound power level
LWA + Uncertainty K
WA
dB(A) 84
EU Declaration of Conformity
Product: Floor cleaner
Type: 1.291-xxx
Relevant EU Directives
2006/42/EC (+2009/127/EC)
2014/30/EU
2011/65/EU
Applied harmonized standards
EN 60335–1
EN 60335–2–67
EN 55014–1: 2017
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 61000–3–11: 2000
EN 62233: 2008
Applied national standards
-
Chairman of the Board of Management
Director Regulatory Affairs & Certification
14 EN
– 1
Lire ce manuel d'utilisation origi-
nal avant la première utilisation
de votre appareil, le respecter et le conserver pour une utilisation ultérieure ou pour le
futur propriétaire.
Pour prévenir tout dommage potentiel à la
santé ou causé à l’environnement en raison d'une élimination non contrôlée des déchets, recycler ce produit de manière responsable pour permettre un réemploi durable des matériaux. Pour éliminer l’appareil usagé, se rendre sur un site de collecte
et de recyclage ou se mettre en contact
avec le revendeur auprès duquel le produit
a été acheté. Il reprendra le produit pour le
recycler dans le respect de l’environnement.
Instructions relatives aux ingrédients
(REACH)
Les informations actuelles relatives aux ingrédients se trouvent sous :
www.kaercher.com/REACH
Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par
notre société de distribution responsable.
Les éventuelles pannes sur l’appareil sont
réparées gratuitement dans le délai de validité de la garantie, dans la mesure où
celles-ci relèvent d'un défaut matériel ou
d'un vice de fabrication. En cas de recours
en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le
plus proche munis de votre preuve d'achat.
L'utilisation de l'appareil doit être faite en
conformité avec les consignes figurant
dans les instructions de service.
몇 PRÉCAUTION
Application destiné exclusivement à un
usage intérieur.
– L'appareil doit uniquement être équipé
d'accessoires et de pièces de rechange
d'origine.
– L'appareil n'est pas approprié pour l'ap-
plication dans des environnements à
risque d'explosion.
– Cet appareil convient à un usage pro-
fessionnel et industriel, par exemple
dans le cadre d'hôtels, d'écoles, d'hôpitaux, d'usines, de magasins, de bureaux et d'agences de location.
– La plage de température pour l'utilisa-
tion est de +5°C à +40°C.
Protection de l’environnement FR 1
Garantie . . . . . . . . . . . . . . . . . FR 1
Utilisation conforme . . . . . . . . FR 1
Consignes de sécurité . . . . . . FR 2
Monter la barre de poussée . . FR 2
Éléments de l'appareil. . . . . . . FR 2
Mise en service. . . . . . . . . . . . FR 3
Utilisation . . . . . . . . . . . . . . . . FR 3
Mise hors service . . . . . . . . . . FR 4
Transport. . . . . . . . . . . . . . . . . FR 5
Entreposage . . . . . . . . . . . . . . FR 5
Entretien et maintenance . . . . FR 5
Assistance en cas de panne . . FR 5
Accessoires et pièces de re-
change . . . . . . . . . . . . . . . . . . FR 6
Caractéristiques techniques . . FR 6
Déclaration UE de conformité . FR 7
Protection de
l’environnement
Les matériaux constitutifs de l’emballage sont recyclables. Ne pas
jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.
Élimination correcte de ce produit.
Ce marquage signale que le produit ne doit pas être éliminé avec
les déchets ménagers et ce dans
toute l’UE.
Garantie
Utilisation conforme
15FR
– 2
Lire le présent mode d'emploi ainsi que la
brochure ci-jointe Consignes de sécurité
pour les machines d'un seul disque n°
5.956659 avant d'utiliser l'appareil et respecter les instructions.
DANGER
Signale la présence d'un danger imminent
entraînant de graves blessures corporelles
et pouvant avoir une issue mortelle.
몇 AVERTISSEMENT
Signale la présence d'une situation éventuellement dangereuse pouvant entraîner
de graves blessures corporelles et même
avoir une issue mortelle.
몇 PRÉCAUTION
Remarque relative à une situation potentiellement dangereuse pouvant entraîner
des blessures légères.
ATTENTION
Remarque relative à une situation éventuellement dangereuse pouvant entraîner
des dommages matériels.
Les dispositifs de sécurité ont pour but de
protéger l'utilisateur et ils ne doivent donc
jamais être désactivés ni évités.
Empêche le démarrage involontaire de
l’appareil. Pour allumer l’appareil, appuyer
sur la touche de déverrouillage puis sur l’interrupteur MARCHE/ARRÊT.
Avant la mise en service, la barre de poussée doit être montée comme illustré et la
connexion électrique avec l'appareil doit
être établie.
Pour les illustrations, voir la page de
garde
La figure présente l’appareil BDS 43/150 C
Classic. L’appareil BDS 43/Duo C est légèrement différent de ce modèle.
1 Entraîneur, disque-brosse / plateau
d'entraînement avec pad
2 Plaque de balai / commande de traction
de pad
3 Levier de dosage solution de détergent
(option)
4 Interrupteur MARCHE/ARRET
5 Crochet de câble
6 Touche de déverrouillage
7 Poignée
8 Levier Réglage d'inclination
9 Fusible de l'entraînement de brosse
10 Prise pour accessoire
11 Réservoir de détergent (option)
12 Châssis moteur
13 Interrupteur vitesse de rotation de la
brosse (uniquement BDS 43/Duo C)
** non compris dans l'étendue de livraison
Consignes de sécurité
Niveaux de danger
Dispositifs de sécurité
Verrouillage
Monter la barre de poussée
Éléments de l'appareil
1
1
2 3 4 4
6
5
5
7
8
9
10
11
12
**
**
13
16 FR
– 3
Contrôler régulièrement que le câble
d'alimentation secteur n'est pas endommagé, par exemple par formation de fissures ou du fait du vieillissement. S'il
est endommagé, remplacer le câble
avant toute nouvelle utilisation.
Examiner l'appareil pour détecter tout
endommagement, faire éliminer les
dommages par le service après-vente.
– Pour les données de raccordement, se
référer à la section Caractéristiques
techniques et à la plaque signalétique.
– Le raccordement électrique doit être ef-
fectué par un électricien et doit correspondre à la CEI 60364-1.
DANGER
Risque d'électrocution.
– Ne pas rouler sur le câble secteur.
DANGER
Risque de blessure !
– Ne jamais porter le câble secteur autour
du corps ou du cou.
– Veiller à ce que le câble secteur n'entre
pas en contact avec la brosse/le pad en
rotation.
Remarque :
Veuillez sélectionner l’accessoire adapté à
votre activité de nettoyage.
Retirer la fiche secteur de la prise de
courant.
Tirer le levier Réglage d'inclinaison.
Tourner la poignée avant en position
verticale.
Lâcher le levier Réglage d'inclinaison.
Basculer l'appareil vers l'arrière.
Placer le disque-brosse/plateau d'en-
traînement sur l'entraîneur et le tourner
dans le sens inverse des aiguilles d'une
montre.
몇 AVERTISSEMENT
Risque d'endommagement. Utiliser uniquement les détergents recommandés.
Pour tout autre détergent, l'exploitant prend
des risques plus élevés quant à la sécurité
du travail et au risque d'accident.
Utiliser uniquement des détergents
exempts de solvants, d'acide chlorhydrique
et fluorhydrique.
Respecter les consignes de sécurité mentionnées sur les détergents.
Remplir la solution détergente dans le
réservoir de détergent.
몇 AVERTISSEMENT
Risque de blessure ! La commande de l'appareil réclame une certaine expérience.
– S'assurer de l'absence d'obstacles
dans la zone à nettoyer.
– Vérifier si la nature du sol convient au
nettoyage.
– La manipulation est plus difficile lorsque
les surfaces ne sont pas planes ou sont
rugueuses.
Mise en service
Raccordement électrique
Mettre la brosse/le pad en place
Remplir le réservoir de détergent
(option)
Utilisation
17FR
– 4
몇 AVERTISSEMENT
Risque d'accident par la perte du contrôle
de l'appareil. Régler la poignée uniquement
lorsque le moteur est à l'arrêt.
Tirer le levier Réglage d'inclinaison.
Faire basculer la poignée jusqu’à at-
teindre une position confortable.
Lâcher le levier Réglage d'inclinaison.
몇 AVERTISSEMENT
Risque d'accident par la perte du contrôle
de l'appareil. Activer l'interrupteur de vitesse de rotation de la brosse uniquement
quand le moteur est à l'arrêt.
Mettre l'interrupteur de vitesse de rota-
tion de la brosse sur le régime souhaité:
LO : 150 rotations par minute
HI : 300 rotations par minute
ATTENTION
Risque d'endommagement pour le revêtement de sol. Ne pas exploiter l'appareil sur
place.
Brancher la fiche secteur dans une
prise de courant.
Régler la poignée jusqu’à atteindre la
position de travail souhaitée. Cf. chapitre « Réglage de la position de travail
de la poignée ».
Maintenir la poignée avec les deux
mains.
Appuyer sur la touche de déverrouillage
et la maintenir enfoncée.
Actionner l'interrupteur MARCHE/AR-
RÊT.
Pour ce faire, abaisser la poignée d’au
moins 3 crans par rapport à la position
verticale.
Figure : Déblocage de l’interrupteur MARCHE/
ARRÊT
Relâcher la touche de déverrouillage.
Relâcher l'interrupteur MARCHE/AR-
RÊT pour interrompre le fonctionne-
ment de l’appareil.
– À gauche : presser la poignée vers le
bas.
– À droite : lever la poignée.
Appliquer la solution détergente sur le
sol ou actionner le levier de dosage du
réservoir de détergent (option).
Déplacer l'appareil sur la surface à net-
toyer.
Répéter l'opération en cas de fort en-
crassement.
Recueillir ensuite l'eau sale avec un as-
pirateur humide ou un chiffon.
Retirer la fiche secteur de la prise de
courant.
Tirer le levier Réglage d'inclinaison.
Amener la poignée en position verti-
cale.
Lâcher le levier Réglage d'inclinaison.
Retirer le réservoir de détergent (op-
tion) et éliminer la solution de détergent
non consommée.
Enrouler le câble réseau autour des
crochets de câble.
Rincer le réservoir de détergent (option)
à fond à l'eau claire.
Réglage de la position de travail de
la poignée
Sélection de la vitesse de rotation
de la brosse (uniquement BDS 43/
Duo C)
Mise sous tension de l’appareil
Amorcer la direction
Nettoyage
Mise hors service
18 FR
– 5
Amener l'appareil en position de sta-
tionnement.
Retirer le plateau d'entraînement /
disque-brosse.
Essuyer le corps avec un chiffon.
몇 PRÉCAUTION
Risque de blessure et d'endommagement !
Respecter le poids de l'appareil lors du
transport.
Tirer le levier Réglage d'inclinaison.
Amener la poignée en position verti-
cale.
Lâcher le levier Réglage d'inclinaison.
Basculer l'appareil vers l'arrière en po-
sition de transport et l'amener au site de
mise en œuvre.
Sécuriser l'appareil contre les glisse-
ments ou les basculements selon les directives en vigueur lors du transport
dans des véhicules.
몇 PRÉCAUTION
Risque de blessure et d'endommagement !
Prendre en compte le poids de l'appareil à
l'entreposage.
Amener l'appareil en position de sta-
tionnement.
Stocker l’appareil dans un local sec, à
l'abri du gel.
DANGER
Risque de blessure. Avant d'effectuer tout
type de travaux sur l'appareil, débrancher
la fiche secteur.
Rincer les disques-brosses encrassés
à l'eau.
Ne laver les pads encrassés que jus-
qu'à 60 °C au maximum.
Essuyer le corps avec un chiffon.
Vérifier si le câble d'alimentation est en-
dommagé.
DANGER
Risque de blessure. Avant d'effectuer tout
type de travaux sur l'appareil, débrancher
la fiche secteur.
En cas de pannes ne pouvant pas être résolues grâce aux instructions de ce tableau, appeler le service après-vente.
Transport
Entreposage
Entretien et maintenance
Assistance en cas de panne
Panne Remède
Résultat
de nettoyage insuffisant
Remplacer le pad encrassé et
ne pas le laver à plus de 60 °C
au maximum.
Remplacer tout disque-brosse/
pad usé.
Rincer les disques-brosses encrassés à l'eau.
Vérifier si la brosse/le pad ainsi
que le détergent conviennent
au cas d'application.
L'appareil
vibre forte-
ment
Vérifier la bonne assise du
disque-brosse/pad.
Contrôler la fixation du pad.
Positionner la poignée plus
vers le bas.
Le pad ne
tourne pas
Réinitialiser le fusible de l'en-
traînement des brosses.
Vérifier si des corps étrangers
bloquent la brosse/le pad et le
cas échéant, éliminer les corps
étrangers.
19FR
– 6
N'utiliser que des accessoires et pièces de
rechange d'origine, ils garantissent le bon
fonctionnement de l'appareil.
Vous trouverez des informations relatives
aux accessoires et pièces de rechange sur
www.kaercher.com.
Accessoires et pièces de
rechange
dés. N° de réf.
Plateau d'entraînement BDS
43/150 C
6.369-899.0
Plateau d'entraînement BDS
43/Duo C
6.369-901.0
Brosse de décapage (rouge) 6.369-895.0
Disque brosse, dur (noir) 6.369-898.0
Brosse shampouineuse,
moyennement douce
(blanche/bleue)
6.369-896.0
Brosse à lustrer 6.369-897.0
Pad de lustrage 6.371-149.0
Pad, microfibre, kit (5x) 6.905-526.0
Pad diamant, gros grain
(blanc), kit (5x)
6.371-256.0
Pad diamant, grain moyen
(jaune), kit (5x)
6.371-257.0
Pad diamant, grain fin (vert),
kit (5x)
6.371-238.0
Pad, mélamine (gris/blanc),
kit (2x)
6.371-023.0
Pad, doux (blanc), kit (5x) 6.369-469.0
Pad, moyen (rouge), kit (5x) 6.369-470.0
Pad, moyennement dur
(vert), kit (5x)
6.369-472.0
Pad, dur (noir), kit (5x) 6.369-473.0
Citerne complète 9.753-058.0
Poids supplémentaire du kit
d’extension
2.642-802.0
Caractéristiques techniques
BDS 43/
150 C
BDS 43/
Duo C
Alimentation électrique
Tension du secteur V 220-240
Fréquence Hz 50
Puissance absor-
bée, maxi
W 1500 1800
Type de protection IPX4
Classe de protection I
Prise : sortie de puissance max.
W 500 1800
Impédance du circuit
maximale admissible
Ohm 0,433
Brosse/pad
Diamètre mm 430
Vitesse de rotation t/min 150 150/
300
Pression appliquée
par les brosses
N/cm
2
0,30
Dimensions et poids
Poids (sans accessoire)
kg 43 42
Longueur mm 590
Largeur mm 430
Hauteur mm 1180
Hauteur de soubas-
sement
mm 90 125/
370
Longueur de câble m 15
Contenu du réservoir
de détergent.
(option)
l12
Valeurs définies selon EN 60335-2-67
Valeur totale de vibrations
m/s
2
<2,5
Incertitude K m/s
2
1,5
Niveau de pression
acoustique L
pA
dB(A) 66,3
Incertitude K
pA
dB(A) 2
Niveau de pression
acoustique L
WA
+ in-
certitude K
WA
dB(A) 84
20 FR
– 7
Nous certifions par la présente que la machine spécifiée ci-après répond de par sa
conception et son type de construction ainsi que de par la version que nous avons
mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d’hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend
cette déclaration invalide.
Les signataires agissent sous ordre et avec
le pouvoir de la direction.
Responsable de la documentation :
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 2021/04/01
Déclaration UE de conformité
Produit : Nettoyeur de plancher
Type : 1.291-xxx
Directives européennes en vigueur :
2006/42/CE (+2009/127/CE)
2014/30/UE
2011/65/EU
Normes harmonisées appliquées :
EN 60335–1
EN 60335–2–67
EN 55014–1: 2017
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 61000–3–11: 2000
EN 62233: 2008
Normes nationales appliquées :
-
Chairman of the Board of Management
Director Regulatory Affairs & Certification
21FR
– 1
Prima di utilizzare l'apparecchio
per la prima volta, leggere le
presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.
Per evitare possibili danni all'ambiente o
alla salute causati dallo smaltimento incontrollato dei rifiuti, riciclare questo prodotto in
modo responsabile per consentire il riutilizzo sostenibile delle risorse materiali. Per
smaltire l’apparecchio usato, portarlo al sistema di restituzione e raccolta o contattare il rivenditore presso cui è stato acquistato il prodotto. Quest'ultimo accetta il prodotto per riciclarlo nel rispetto dell'ambiente.
Avvertenze sui contenuti (REACH)
Informazioni aggiornate sui contenuti sono
disponibili all'indirizzo:
www.kaercher.com/REACH
Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte
della nostra società di vendita competente.
Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio,
se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si
prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.
Utilizzate questo apparecchio esclusivamente in conformità alle indicazioni fornite
da questo manuale d'uso.
몇 PRUDENZA
Questo apparecchio può essere utilizzato
solo in ambienti interni.
– L'apparecchio dev'essere equipaggiato
solo da accessori e pezzi di ricambio
originali.
– L'apparecchio non si adatta all'impiego
in ambienti a rischio d'esplosione.
– Questo apparecchio si adatta all'uso
professionale ed industriale, ad esempio in alberghi, scuole, ospedali, fabbriche, negozi e uffici.
– Temperatura di esercizio: da +5°C a
+40°C.
Prima di usare l'apparecchio si prega di
leggere attentamente e di osservare sia le
presenti istruzioni per l'uso sia l'accluso
opuscolo "Norme di sicurezza per macchine monodisco Disc", 5.956-659.
PERICOLO
Indica un pericolo imminente che determina lesioni gravi o la morte.
몇 AVVERTIMENTO
Indica una probabile situazione pericolosa
che potrebbe determinare lesioni gravi o la
morte.
Protezione dell’ambiente. . . . . IT 1
Garanzia . . . . . . . . . . . . . . . . . IT 1
Uso conforme a destinazione . IT 1
Norme di sicurezza . . . . . . . . . IT 1
Montare l'asta di comando . . . IT 2
Parti dell'apparecchio . . . . . . . IT 2
Messa in funzione. . . . . . . . . . IT 3
Uso . . . . . . . . . . . . . . . . . . . . . IT 3
Messa fuori servizio . . . . . . . . IT 4
Trasporto. . . . . . . . . . . . . . . . . IT 5
Supporto . . . . . . . . . . . . . . . . . IT 5
Cura e manutenzione . . . . . . . IT 5
Guida alla risoluzione dei guasti IT 5
Accessori e ricambi. . . . . . . . . IT 6
Dati tecnici . . . . . . . . . . . . . . . IT 6
Dichiarazione di conformità UE IT 7
Protezione dell’ambiente
Tutti gli imballaggi sono riciclabili.
Gli imballaggi non vanno gettati
nei rifiuti domestici, ma consegnati
ai relativi centri di raccolta.
Smaltimento corretto di questo
prodotto. Questa etichetta indica
che il prodotto non può essere
smaltito con i normali rifiuti domestici in tutta l'UE.
Garanzia
Uso conforme a destinazione
Norme di sicurezza
Livelli di pericolo
22 IT
– 2
몇 PRUDENZA
Indica una probabile situazione pericolosa
che potrebbe causare lesioni leggere.
ATTENZIONE
Indica una probabile situazione pericolosa
che potrebbe determinare danni alle cose.
I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere messi fuori servizio o essere utilizzati al di fuori
della loro funzione.
Impedisce l'accensione accidentale
dell’apparecchio. Per accendere l’apparecchio, premere il tasto di sblocco, quindi l'interruttore ON/OFF.
Prima della messa in funzione deve essere
montata come illustrato l'asta di comando e
realizzare il collegamento elettrico con l'apparecchio.
Figura riportata sulla copertina
L’illustrazione dell'apparecchio mostra l’apparecchio BDS 43/150 C Classic. L’apparecchio BDS 43/Duo C differisce leggermente da questo.
1 Trascinatore, spazzola a disco / piatto
di azionamento del pad
2 Scopa/disco pad
3 Leva di dosaggio soluzione di detergen-
te (opzione)
4 Interruttore ON/OFF
5 Gancio per cavo
6 Pulsante di sblocco
7 Impugnatura
8 Leva regolazione inclinazione
9 Fusibile azionamento spazzole
10 Presa per accessori
11 Serbatoio per detergente (opzione)
12 Corpo motore
13 Interruttore numero di giri delle spazzo-
le (solo BDS 43/Duo C)
** non in dotazione
Dispositivi di sicurezza
Chiusura
Montare l'asta di comando
Parti dell'apparecchio
1
1
2 3 4 4
6
5
5
7
8
9
10
11
12
**
**
13
23IT
– 3
Accertarsi regolarmente che il cavo di
allacciamento alla rete non sia danneggiato ad es. con la formazione di crepe
o invecchiamento. Nel caso in cui venga rilevato un danneggiamento è necessario che il cavo venga sostituito prima di riutilizzare l'apparecchio.
Verificare l'eventuale presenza di danni
sull'apparecchio e far riparare i danni
dal servizio clienti.
– Valori di collegamento: vedi Dati tecnici
e targhetta.
– Il collegamento elettrico va eseguito da
un'elettricista qualificato e deve essere
conforme alla norma IEC 60364-1.
PERICOLO
Pericolo di scosse elettriche.
– Non calpestare il cavo di alimentazione.
PERICOLO
Pericolo di lesioni!
– Non avvolgere il cavo mai attorno al
corpo o il collo.
– Non far toccare il cavo di alimentazione
con la spazzola rotante/il pad rotante.
Indicazione:
Selezionare il corretto accessorio per l'operazione di pulizia.
Togliere la spina di alimentazione dalla
presa.
Tirare la leva di regolazione dell'inclina-
zione.
Ruotare il manico in avanti verso una
posizione verticale.
Rilasciare la leva di regolazione dell'in-
clinazione.
Non ribaltare indietro l'apparecchio.
Posizionare la spazzola a disco/il piatto
di azionamento sul trascinatore e ruo-
tarlo in senso antiorario.
몇 AVVERTIMENTO
Pericolo di danneggiamento. Utilizzare solo
detergenti raccomandati. In caso di utilizzo
di altri detergenti l'operatore è responsabile
del rischio maggiore in relazione alla sicurezza di funzionamento e al rischio di incidenti.
Utilizzare esclusivamente detergenti privi di
solventi, di sale e di acido fluoridrico.
Osservare le avvertenze di sicurezza riportate sui detergenti.
Versare la soluzione detergente nel
serbatoio del detergente.
몇 AVVERTIMENTO
Pericolo di lesioni! L'utilizzo dell'apparecchio richiede esercitazione.
– Assicurarsi che non vi siano ostacoli
nell'area da pulire.
– Verificare la tenuta della qualità del pa-
vimento.
– L'utilizzo diventa più difficile nel caso di
superfici irregolari o ruvide.
몇 AVVERTIMENTO
Pericolo di incidente dovuto dalla perdita
del controllo dell'apparecchio. Spostare la
maniglia solo a motore fermo.
Messa in funzione
Allacciamento alla rete elettrica
Montare la spazzola/pad
Riempire il serbatoio per detergente
(opzione)
Uso
Regolazione della posizione di
lavoro dell’impugnatura
24 IT
– 4
Tirare la leva di regolazione dell'inclina-
zione.
Ruotare il manico in una posizione co-
moda.
Rilasciare la leva di regolazione dell'in-
clinazione.
몇 AVVERTIMENTO
Pericolo di incidente dovuto dalla perdita
del controllo dell'apparecchio. Azionare l'interruttore della velocità spazzole solo a motore fermo.
Posizionare l'interruttore della velocità
spazzole al numero di giri desiderato:
LO: 150 giri al minuto
HI: 300 giri al minuto
ATTENZIONE
Pericolo di danneggiamento per la superficie del pavimento. Non fare funzionare l'apparecchio quando è fermo.
Inserire la spina in una presa elettrica.
Regolare il manico nella posizione di la-
voro desiderata. Vedere il capitolo "Regolazione della posizione di lavoro
dell’impugnatura".
Mantenere la maniglia con le due mani.
Premere il tasto di sblocco e tenerlo
premuto.
Premere l'interruttore ON/OFF.
A tale scopo, ruotare l’impugnatura verso il basso di almeno 3 livelli dalla posizione verticale.
Figura: Sblocco dell'interruttore ON/OFF
Rilasciare il tasto di sbloccaggio.
Per interrompere l'esercizio rilasciare
l'interruttore ON/OFF.
– Sinistra: Premere la maniglia verso il
basso.
– Destra: Sollevare la maniglia.
Applicare la soluzione detergente sul
pavimento o azionare la leva di dosag-
gio del serbatoio del detergente (opzio-
ne)
Condurre l'apparecchio sulla superficie
da pulire.
Ripetere la procedura nel caso di spor-
co intenso.
Successivamente raccogliere l'acqua
sporca con un aspiratore di liquidi o un
panno.
Togliere la spina di alimentazione dalla
presa.
Tirare la leva di regolazione dell'inclina-
zione.
Portare l'impugnatura in posizione verti-
cale.
Rilasciare la leva di regolazione dell'in-
clinazione.
Rimuovere il serbatoio del detergente
(opzione) e smaltire la soluzione del de-
tergente usata.
Avvolgere il cavo di alimentazione intor-
no agli appositi ganci.
Sciacquare il serbatoio del detergente
(opzione) con acqua pulita.
Portare l'apparecchio in posizione di
parcheggio.
Rimuovere il piatto di azionamento /
spazzola a disco.
Pulire l'alloggiamento con un panno
umido.
Selezionare il numero di giri delle
spazzole (solo BDS 43/Duo C)
Accendere l’apparecchio
Controllare la direzione
Pulizia
Messa fuori servizio
25IT
– 5
몇 PRUDENZA
Pericolo di lesioni e di danneggiamento!
Per il trasporto osservare il peso dell'apparecchio.
Tirare la leva di regolazione dell'inclina-
zione.
Portare l'impugnatura in posizione verti-
cale.
Rilasciare la leva di regolazione dell'in-
clinazione.
Ribaltare l'apparecchio indietro in posi-
zione di trasporto e spostarlo verso il
luogo di destinazione.
Per il trasporto in veicoli, assicurare
l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.
몇 PRUDENZA
Pericolo di lesioni e di danneggiamento!
Osservare il peso dell'attrezzo quando lo si
mette a magazzino.
Portare l'apparecchio in posizione di
parcheggio.
Conservare l’apparecchio in un luogo
asciutto e protetto dal gelo.
PERICOLO
Pericolo di lesioni. Estrarre la spina di alimentazione prima di effettuare interventi
sull'apparecchio.
S ciacquare le spaz zole a disco sporche
con dell'acqua.
Lavare i pad sporchi a massimo 60 °C.
Pulire l'alloggiamento con un panno
umido.
Verificare la presenza di eventuali dan-
ni sul cavo di rete.
PERICOLO
Pericolo di lesioni. Estrarre la spina di alimentazione prima di effettuare interventi
sull'apparecchio.
In caso si presentino guasti che non possono essere risolti grazie a questa tabella,
chiamare il servizio clienti.
Trasporto
Supporto
Cura e manutenzione
Guida alla risoluzione dei
guasti
Guasto Rimedio
Risultato di
pulizia insufficiente
Sostituire il pad sporco e lavarlo a massimo 60 °C.
Sostituire la spazzola a disco/
pad usurati.
Sciacquare le spazzole a disco
sporche con dell'acqua
Verificare l'idoneità del tipo di
spazzola/pad e del detergente
per la destinazione d'uso.
L'apparecchio vibra
fortemente
Accertarsi che la spazzola a disco/pad sia posizionata correttamente.
Verificare il fissaggio del pad.
Posizionare il manico più in
basso.
Il pad non
gira
Ripristinare il fusibile del motore delle spazzole.
Controllare se corpi estranei
bloccano la spazzola/pad,
eventualmente rimuoverli.
26 IT
– 6
Utilizzando solamente accessori e ricambi
originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.
Si possono trovare informazioni riguardo
ad accessori e ricambi su www.kaercher.com.
Accessori e ricambi
Denominazione Codice N°
Piatto di azionamento BDS
43/150 C
6.369-899.0
Piatto di azionamento BDS
43/Duo C
6.369-901.0
Spazzola a vite (rossa) 6.369-895.0
Spazzola a disco, dura (ne-
ra)
6.369-898.0
Spazzola di shamponatura,
medio morbida (bianco/blu)
6.369-896.0
Spazzola di lucidatura 6.369-897.0
Pad lucidante 6.371-149.0
Pad, microfibra, set (5x) 6.905-526.0
Pad diamantato, grossolano
(bianco), set (5x)
6.371-256.0
Pad diamantato, medio
(giallo), set (5x)
6.371-257.0
Pad diamantato, fine (verde), set (5x)
6.371-238.0
Pad, melamina (grigio / bianco), set (2x)
6.371-023.0
Pad, morbido (bianco), set
(5x)
6.369-469.0
Pad, medio (rosso), set (5x) 6.369-470.0
Pad, medio duro (verde), set
(5x)
6.369-472.0
Pad, duro (nero), set (5x) 6.369-473.0
Cisterna completa 9.753-058.0
Peso supplementare kit ad-
dizionale
2.642-802.0
Dati tecnici
BDS 43/
150 C
BDS 43/
Duo C
Collegamento elettrico
Tensione di rete V 220-240
Frequenza Hz 50
Potenza assorbita,
max.
W 1500 1800
Protezione IPX4
Grado di protezione I
Presa: potenza
d'uscita max.
W 500 1800
Massima impedenza
di rete consentita
Ohm 0,433
Spazzola/pad
Diametro mm 430
Numero di giri 1/min 150 150/
300
Pressione di contatto N/cm
2
0,30
Dimensioni e pesi
Peso (senza accessori)
kg 43 42
Lunghezza mm 590
Larghezza mm 430
Altezza mm 1180
Altezza di passaggio mm 90 125/
370
Lunghezza cavo m 15
Contenuto serbatoio
detergente
(opzione)
l12
Valori rilevati secondo EN 60335-2-67
Valore complessivo
oscillazione
m/s
2
<2,5
Dubbio K m/s
2
1,5
Pressione acustica
L
pA
dB(A) 66,3
Dubbio K
pA
dB(A) 2
Pressione acustica
L
WA
+ Dubbio K
WA
dB(A) 84
27IT
– 7
Con la presente si dichiara che la macchina
qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza
e di sanità delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione
perde ogni validità.
I firmatari agiscono per incarico e con delega della direzione.
Responsabile della documentazione:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 2021/04/01
Dichiarazione di conformità
UE
Prodotto: Lavasciuga pavimenti
Modello: 1.291-xxx
Direttive UE pertinenti
2006/42/CE (+2009/127/CE)
2014/30/UE
2011/65/EU
Norme armonizzate applicate
EN 60335–1
EN 60335–2–67
EN 55014–1: 2017
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 61000–3–11: 2000
EN 62233: 2008
Norme nazionali applicate
-
Chairman of the Board of Management
Director Regulatory Affairs & Certification
28 IT
– 1
Lees vóór het eerste gebruik
van uw apparaat deze originele
gebruiksaanwijzing, ga navenant te werk
en bewaar hem voor later gebruik of voor
een latere eigenaar.
Om mogelijke schade aan het milieu of de
gezondheid door ongecontroleerde afvalverwijdering te voorkomen, dient u dit product op een verantwoorde manier te recyclen om duurzaam hergebruik van materiële hulpbronnen mogelijk te maken. Om uw
gebruikte apparaat af te voeren, levert u het
in bij het lokale milieupark of neemt u contact op met de dealer waar u het product
heeft gekocht. U kunt het product aan uw
dealer overhandigen, die het vervolgens op
een milieuvriendelijke manier zal recyclen.
Aanwijzingen betreffende de inhoudsstoffen (REACH)
Huidige informatie over de inhoudsstoffen
vindt u onder:
www.kaercher.com/REACH
In ieder land zijn de door ons bevoegde
verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen
aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze
storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier
of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.
Gebruik dit apparaat uitsluitend volgens de
gegevens in deze gebruiksaanwijzing.
몇 VOORZICHTIG
Dit apparaat is alleen bestemd voor binnengebruik.
– Het apparaat mag alleen uitgerust wor-
den met originele toebehoren en reserveonderdelen.
– Het apparaat is niet geschikt voor het
gebruik in explosiegevaarlijke omgevingen.
– Dit apparaat is geschikt voor bedrijfs-
matig en industrieel gebruik, zoals bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoorgebouwen en verhuurkantoren.
– Het gebruikstemperatuurbereik ligt tus-
sen +5°C en +40°C.
Voordat u het apparaat voor de eerste keer
in gebruik neemt, dient u deze gebruikshandleiding en de bijgevoegde brochure
met veiligheidsaanwijzingen voor Disceenschijfsmachines nr. 5.956-659 te lezen
en er nota van te nemen.
Zorg voor het milieu . . . . . . . . NL 1
Garantie . . . . . . . . . . . . . . . . . NL 1
Reglementair gebruik . . . . . . . NL 1
Veiligheidsinstructies. . . . . . . . NL 1
Duwstang monteren . . . . . . . . NL 2
Apparaat-elementen . . . . . . . . NL 2
Inbedrijfstelling . . . . . . . . . . . . NL 3
Bediening . . . . . . . . . . . . . . . . NL 3
Buitenwerkingstelling . . . . . . . NL 4
Transport. . . . . . . . . . . . . . . . . NL 4
Opslag. . . . . . . . . . . . . . . . . . . NL 5
Onderhoud . . . . . . . . . . . . . . . NL 5
Hulp bij storingen . . . . . . . . . . NL 5
Toebehoren en reserveonderdelen NL 5
Technische gegevens . . . . . . . NL 6
EU-conformiteitsverklaring . . . NL 6
Zorg voor het milieu
Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan
voor hergebruik.
Correct afvoeren van dit product.
Dit opschrift geeft aan dat het product in de hele EU niet met het
normale huisvuil mag worden
weggegooid.
Garantie
Reglementair gebruik
Veiligheidsinstructies
29NL
– 2
GEVAAR
Verwijzing naar een onmiddellijk dreigend
gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt.
몇 WAARSCHUWING
Verwijzing naar een mogelijke gevaarlijke
situatie die tot ernstige en zelfs dodelijke lichaamsverwondingen kan leiden.
몇 VOORZICHTIG
Verwijzing naar een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.
LET OP
Verwijzing naar een mogelijke gevaarlijke
situatie die tot materiele schade kan leiden.
Beveiligingselementen dienen ter bescherming van de gebruiker en mogen niet buiten gebruik gesteld worden of in de functie
omgaan worden.
Voorkomt dat het apparaat onbedoeld
wordt ingeschakeld. Om het apparaat in te
schakelen, drukt u op de ontgrendelingsknop en vervolgens op de AAN/UIT-schakelaar.
Vóór de inbedrijfstelling moet de duwstang
zoals weergegeven gemonteerd en moet
de elektrische verbinding met het apparaat
tot stand gebracht worden.
Afbeelding zie omslagpagina
De afbeelding apparaat toont het apparaat
BDS 43/150 C Classic. Het apparaat
BDS 43/Duo C wijkt hier enigszins van af.
1 Meenemer, schijvenborstel/ schotelvor-
mige schijf voor pads
2 Aandrijfplaat borstel/pad
3 Doseerhendel voorspuitinrichting reini-
gingsoplossing (optie)
4 Schakelaar IN/UIT
5 Kabelhaak
6 Ontgrendeltoets
7 Handgreep
8 Hendel hellingsverstelling
9 Zekering borstelaandrijving
10 Stopcontact voor accessoires
11 Reinigingsmiddeltank (optie)
12 Motorbehuizing
13 Schakelaar borsteltoerental (alleen
BDS 43/Duo C)
** niet meegeleverd
Gevarenniveaus
Veiligheidsinrichtingen
Vergrendeling
Duwstang monteren
Apparaat-elementen
1
1
2 3 4 4
6
5
5
7
8
9
10
11
12
**
**
13
30 NL
Loading...
