DVD RECEIVER WITH MONITOR

RECEPTOR DVD CON MONITOR RICEVITORE DVD CON MONITOR DVD-MOTTAGARE MED MONITOR

DVD-ПРИЕМНИК С МОНИТОРОМ

KD-AV7001

MAIN SUB

ATT

ZOOM

DUAL

AVOUT VOL

ASPECT

TOPMENU

GUI

RETURN

SET UP

TUNER

DISCOKAV

231

564

11/012

/+1

Detachable

• Esta unidad está equipada con la demostración en indicación. Para cancelarla, consulte la página 14.

• L’unità prevede la funzione demo del display. Per annullare tale funzione, vedere pagina 14

• Denna apparat är utrustad med teckenfönsterdemofunktionen. Instruktioner för att avbryta den finns på sid. 14.

• Данное устройство имеет функцию демонстрации на экране дисплея. Порядок ее

отмены смотрите на странице 14.

VOLUME

ESPAÑOL

ITALIANO

Para la instalación y las conexiones, refiérase al manual separado. Per le istruzioni d’installazione e di collegamento, vedere il manuale a parte. Se separat handbok för installation och anslutning.

Указания по установке и выполнению соединений приводятся в отдельной инструкции.

INSTRUCTIONS

MANUAL DE INSTRUCCIONES

ISTRUZIONI

BRUKSANVISNING

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

SVENSKA

РУCCKИЙ

LVT1172-002A

[E]

È importante leggere attentamente le istruzioni prima dell’utilizzo, per assicurarsi di comprendere

il funzionamento e otteanere le migliori prestazioni possibili dall’unità.

AVVERTENZE IMPORTANTI SUI PRODOTTI LASER

1. PRODOTTO LASER DI CLASSE 1

2. ATTENZIONE: Non aprire il coperchio superiore. Nessuna parte interna dell’unità richiede

manutenzione da parte dell’utente; per la manutenzione rivolgersi al personale qualificato.

3. ATTENZIONE: Quando l’unità è aperta e il dispositivo di sincronizzazione è guasto o non

funzionante, si può verificare l’emissione di radiazioni laser visibili o non visibili. Evitare l’esposizione diretta ai raggi laser.

4. RIPRODUZIONE DELL’ETICHETTA: ETICHETTA DI AVVERTENZA, POSIZIONATA SULLA SUPERFICIE ESTERNA DELL’UNITÀ.

La ringraziamo per l’acquisto di questo prodotto JVC.

Installata l’unità, prima dell’uso reinizializzarla con la procedura seguente:

Come inizializzare l’apparecchio

Staccare il pannello di controllo (vedere pagina 91) e quindi premere il pulsante di inizializzazione sull’unità principale utilizzando una penna a sfera o un oggetto simile. Questo inizializza il computer incorporato.

ITALIANO

Le regolazioni preimpostate—come canali preimpostati o regolazioni del suono— verranno anch’esse cancellate.

• Il monitor andrà nella sua posizione se aperto.

Per la sicurezza....

• Non alzare eccessivamente il livello del volume dato che ciò blocca i suoni provenienti dall’esterno rendendo pericolosa la guida.

• Fermare la vettura prima di eseguire operazioni complicate.

Per motivi di sicurezza, assieme a questa unità viene fornita una scheda ID numerata, e lo stesso numero è stampato sul telaio dell’unità. Conservare la scheda in un luogo sicuro poiché essa è in grado di aiutare le autorità nell’identificazione dell’unità se questa venisse rubata.

PRECAUZIONI:

• Non inserire dischi di forma insolita, come un cuore o un fiore, altrimenti si possono causare delle disfunzioni.

• Non esporre i dischi alla luce solare diretta o a fonti di calore e non lasciarli in luoghi soggetti a temperature ed umidità elevate. Non lasciarli all’interno di una vettura.

Temperatura all’interno della vettura....

Se la vettura è rimasta parcheggiata per un lungo periodo a temperature molto calde o molto fredde, attendere fino a che la temperatura all’interno della vettura non torna normale prima di utilizzare l’unità.

AVVERTENZE

• NON installare l’unità in luoghi dove: – possa ostruire i movimenti del volante e

della leva del cambio dato che ciò potrebbe risultare in un incidente.

–

possa ostruire il funzionamento di dispositivi di sicurezza come air bags dato che ciò potrebbe risultare in un incidente fatale.

– possa ostruire la visibilità.

• NON utilizzare l’unità mentre si utilizza il volante dato che ciò potrebbe causare un incidente.

• Il conducente non deve guardare il monitor durante la guida. Se il conducente guardasse il monitor durante la guida, ciò potrebbe causare una distrazione ed un conseguente incidente.

• Se si desidera utilizzare l’unità principale durante la guida, accertarsi di guardare avanti con attenzione per non essere coinvolti in un incidente stradale.

• Se il freno a mano non è azionato, l’indicazione “DRIVER MUST NOT WATCH THE MONITOR WHILE DRIVING.” appare sul monitor e non viene riprodotta alcuna immagine. – Questa avvertenza appare solo quando il

filo del freno a mano è collegato al sistema del freno a mano incorporato nella vettura (vedere il Manuale d’installazione/collegamento).

PRECAUZIONI per il monitor

• Il monitor incorporato in questo ricevitore è un prodotto di elevata precisione però potrebbe avere alcuni punti inattivi. Ciò è inevitabile e non rappresenta una disfunzione.

• Non esporre il monitor alla luce solare diretta.

• Quando la temperatura è molto bassa o molto alta... – All’interno avvengono dei cambiamenti

chimici che sono causa di disfunzioni.

– Le immagini possono non apparire chiare

o muoversi con lentezza. Le immagini potrebbe anche non essere sincronizzate con l’audio oppure la loro qualità potrebbe degradarsi.

ATTENZIONE sull’impostazione del volume:

I dischi producono molto poco rumore a paragone di altre fonti. Se il livello del volume è regolato per il sintonizzatore, per esempio, i diffusori potrebbero venire danneggiati da un improvviso aumento del livello in uscita. Per questo motivo si consiglia di abbassare il volume prima di riprodurre un disco e di regolarlo quindi in seguito durante la riproduzione.

Importante

Come leggere questo manuale:

• Le operazioni vengono spiegate solo con le illustrazioni nel modo seguente:

Per rendere le spiegazioni il più semplici e di facile comprensione possibile, sono stati adottati i seguenti metodi:

Premere brevemente.

• Alcuni suggerimenti ed annotazioni

correlati vengono spiegati in seguito

Premere ripetutamente.

nelle sezioni “Altre informazioni su questo ricevitore” (vedere pagina 81) ma non nella stessa sezione che spiega le

Premere uno o l’altro.

operazioni. Se si desidera conoscere di più a proposito delle funzioni, oppure se si nutrono dei dubbi su una funzione, andare alla sezione del caso per trovare le risposte.

Hold

Tenere premuto fino ad inizio della risposta desiderata.

ITALIANO

Per I’Italia:

“Si dichiara che il questo prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95”.

Indice

Come inizializzare l’apparecchio .................... 2

Importante (Come leggere questo manuale) ..... 3

Introduzione—Dischi riproducibili.............. 5

Guida rapida—Come usare i comandi ........ 6

Telecomando.................................................... 6

Unità principale (lato anteriore) ...................... 8

Preparativi (Telecomando RM-RK220) ...... 9

Metodi operazioni ........................................ 10

Operazioni base ........................................... 12

Impostazione dell’orologio ............................ 13

Cambiamento della fonte ............................... 14

Cambiamento dello schermo grafico ............. 14

Cambiamento colore pannello a contatto ...... 14

Visualizzazione misuratore di livello ............ 15

Operazioni radio .......................................... 16

Ascolto della radio ....................................... 17

Memorizzazione delle stazioni ...................... 18

Visualizzazione elenco preimpostazioni........ 19

Ricerca dei programmi preferiti

—Ricerca PTY ........................................ 20

Uso della ricezione standby ........................... 21

Impostazione RDS—RDS SET................... 23

Operazioni DVD/VCD................................. 25

Operazioni CD/MP3 .................................... 26

Operazioni base disco .................................. 27

Cambiamento del rapporto di forma.............. 29

Proibizione espulsione disco ......................... 29

Selezione cartelle MP3 .................................. 29

ITALIANO

Operazioni con menu disco ........................... 30

Riproduzione di scene precedenti .................. 31

Zoom in ......................................................... 31

Selezione sottotitoli ....................................... 32

Scegliere la lingua audio desiderata .............. 32

Selezione viste multiangolo ........................... 33

Localizzazione di una cartella/brano con

l’elenco .................................................... 34

Visualizzazione informazioni testo del

disco ........................................................ 35

Visualizzazione informazioni sul tempo ....... 35

Selezione modalità di riproduzione ............... 35

Ricerca di scene o canzoni ............................ 36

Operazioni Dual Mode ................................ 38

Selezione delle fonti ...................................... 38

Regolazione volume AV OUTPUT ............... 39

Operazioni modalità di circondamento ..... 40

Introduzione modalità circondamento/DSP .... 41

Attivazione e disattivazione modalità

circondamento/DSP................................. 42

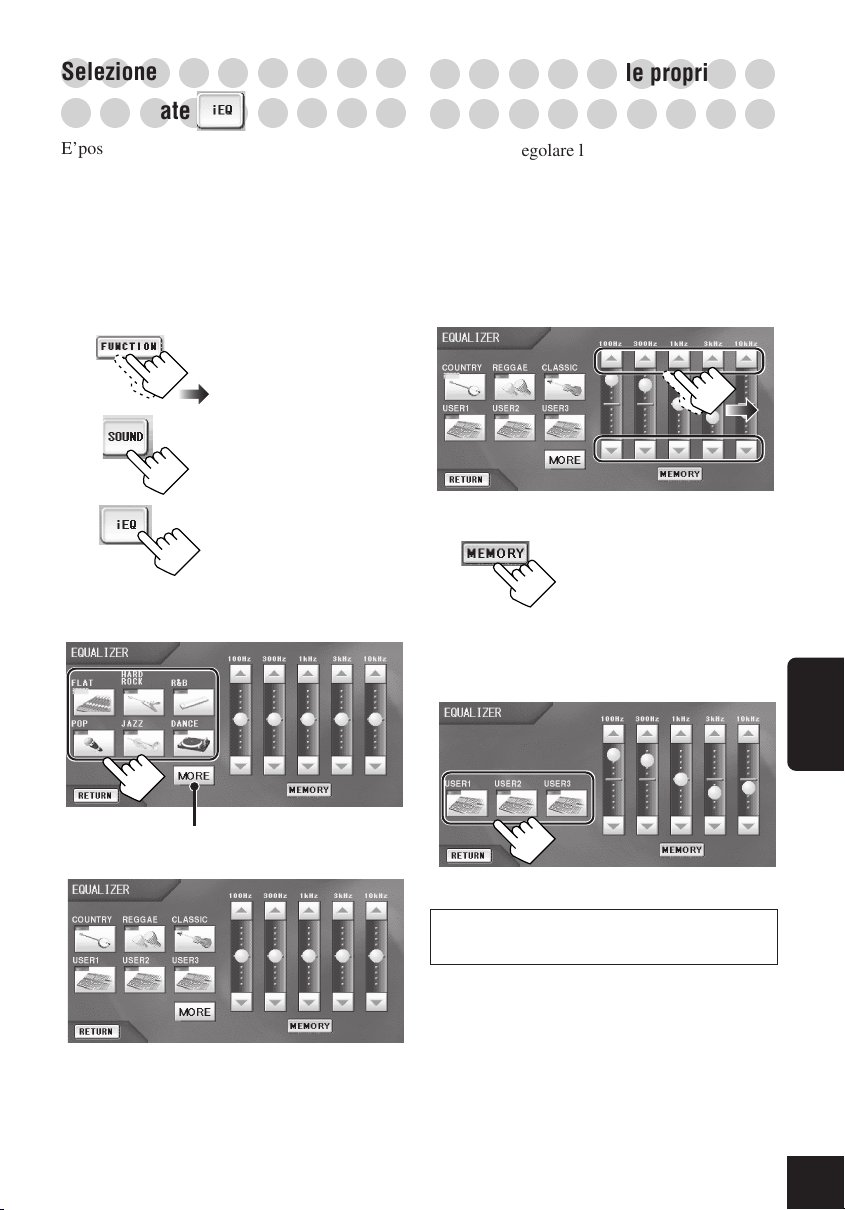

Operazioni modalità suoni (iEQ) ............... 44

Selezione di modalità suoni preimpostate ..... 45

Memorizzazione delle proprie modalità

suoni ........................................................ 45

Altre regolazioni del suono ......................... 46

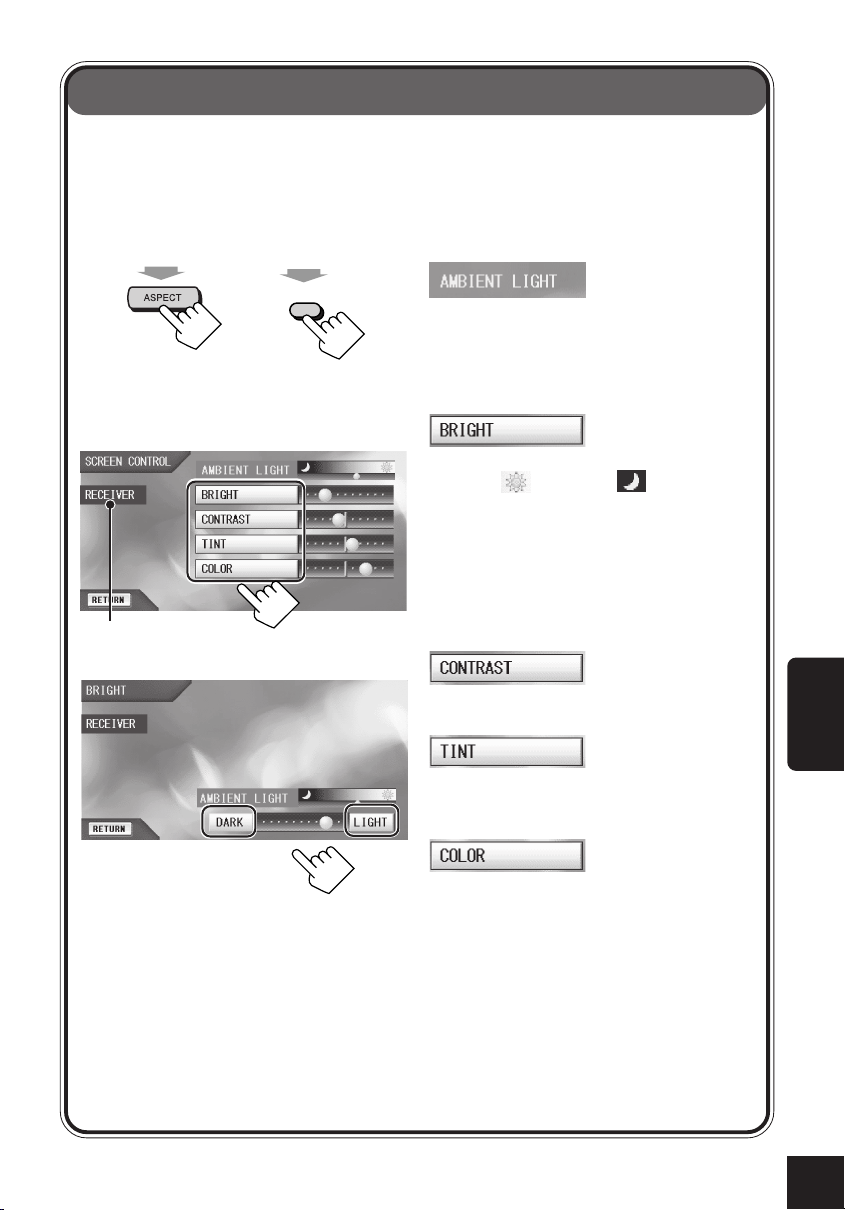

Regolazioni monitor .................................... 47

Impostazione iniziale—DVD MENU ......... 48

Impostazione iniziale—MONITOR ........... 50

Impostazione iniziale—ON SCREEN ........ 52

Impostazione iniziale—AUDIO

MENU/PSM ........................................... 54

Altre funzioni principali.............................. 58

Assegnazione di titoli alle fonti ..................... 58

Cambiamento posizione/angolo monitor....... 60

Rimozione del monitor .................................. 60

Operazioni cambiatore CD ......................... 61

Operazioni base cambiatore CD ................ 62

Operazioni avanzate cambiatore CD ......... 63

Selezione dischi/cartelle/brani ....................... 63

Localizzazione disco/cartella/brano con

l’elenco .................................................... 63

Visualizzazione informazioni testo del

disco ........................................................ 64

Selezione modalità di riproduzione ............... 65

Ricerca di canzoni ......................................... 66

Operazioni componente esterno ................. 67

Operazioni sintonizzatore TV..................... 68

Visione di programmi TV .............................. 69

Memorizzazione di stazioni........................... 69

Visualizzazione elenco preimpostazioni........ 71

Operazioni sintonizzatore DAB.................. 72

Ascolto sintonizzatore DAB ........................ 73

Selezione ensemble e servizi ......................... 74

Memorizzazione servizi................................. 74

Visualizzazione elenco preimpostazioni........ 75

Visualizzazione testo DAB ............................ 76

Uso della ricezione Standby .......................... 76

Uso di ricezione standby annunci .................. 77

Impostazione DAB—DAB SET .................. 78

Manutenzione............................................... 80

Altre informazioni su questo ricevitore ..... 81

Diagnostica ................................................... 86

Informazioni aggiuntive .............................. 88

Dati tecnici.................................................... 90

Introduzione—Dischi riproducibili

Dischi che è possibile riprodurre

Su questa unità è possibile riprodurre i dischi indicati di seguito:

• DVD Video: solo se il loro formato è PAL o

NTSC ed il codice di regione è “2”. – Possono venire riprodotti anche i

DVD-R e DVD-RW registrati nel formato DVD-Video (vedere pagina

82).

• Video CD (VCD)/Audio CD

• MP3: CD-R o CD-RW che includono file

MP3 con codice di estensione <mp3>. Essi devono essere registrati nei formati conformi a ISO 9660 Level 1, ISO 9660 Level 2, Romeo e Joliet.

Con alcuni dischi, le operazioni reali potrebbero differire da quanto spiegato in questo manuale.

I dischi seguenti non possono essere riprodotti

DVD Audio, DVD-ROM, DVD-RAM, DVD-RW registrati nel formato DVD-VR, CD-ROM, CD-I (CD-I Ready), Photo CD, ecc.

• La riproduzione di questi dischi genererà disturbi e danni ai diffusori.

* Nota sul codice di regione

I lettori DVD ed i dischi DVD Video possiedono il loro proprio numero di codice di regione. Questa unità può riprodurre solo dischi DVD i cui codici di regione includano “2”.

DVD Video—formati audio digitale

Il sistema è in grado di riprodurre i seguenti formati di audio digitale.

Linear PCM: Audio digitale non compresso, lo stesso formato utilizzato per i CD ed i master in studio.

Dolby Digital *: Audio digitale compresso, sviluppato da Dolby Laboratories, che permette la codifica multicanale per creare un realistico suono di circondamento.

DTS ** (Digital Theater Systems):

Audio digitale compresso, sviluppato da Digital Theater Systems, Inc., che permette la codifica multicanale come il Dolby Digital. Dato che il tasso di compressione è inferiore a quello del Dolby Digital, esso fornisce una gamma dinamica più ampia ed una migliore separazione.

MPEG Multichannel: Un altro audio digitale compresso che permette la codifica multicanale per creare un realistico suono di circondamento. Questo sistema rimissa i segnali multicanale in due canali (PCM decodificato) e li riproduce.

In questo prodotto è integrata una tecnologia di protezione del copyright, a sua volta protetta da brevetti concessi negli Stati Uniti e da altri diritti sulla proprietà intellettuale. L’uso di questa tecnologia di protezione deve essere autorizzato da Macrovision ed è inteso esclusivamente per uso domestico o per altri scopi limitati, se diversamente autorizzato da Macrovision. L’uso di tecniche di inversione o lo smontaggio è proibito.

ITALIANO

Esempi:

Se si inserisce un disco DVD Video con un codice di regione scorretto

L’indicazione “REGION CODE ERROR!” appare sul monitor.

• “DVD Logo” è un marchio di fabbrica della DVD Format / Logo Licensing Corporation depositato negli USA, in Giappone ed in altri paesi.

* Prodotto sotto licenza dalla Dolby

Laboratories. “Dolby”, “Pro Logic” ed il simbolo doppia D sono marchi registrati della Dolby Laboratories.

** “DTS”e “DTS Digital Surround” sono

marchi registrati di Digital Theater Systems, Inc.

Guida rapida—Come usare i comandi

○○○○○○○○○

Telecomando

ITALIANO

Unità principale

ATT

ASPECT

GUI

SET UP

TUNER

MAIN SUB

ZOOM

DUAL

AVOUT VOL

TOPMENU

RETURN

DISCOKAV

231

564

897

11/012

VOLUME

/+1

Telecomando

Operazioni generali

Pulsanti Per eseguire:

Accensione dell’unità

AT T

TUNER

DISC

VOLUME

MAIN SUB

ZOOM

DUAL

AVOUT VOL

ASPECT

GUI

SET UP

principale. Spegnimento dell’unità

principale.

Attenuazione dei suoni.

Selezione “TUNER” e “DAB”.

Selezione “DISC” e “CD-CH”. Selezione componenti

esterni: TV = AV1 = AV2 =

Regolazione del volume. Impostazione funzionamento

principale o secondario per Dual Mode. *

Attivazione/disattivazione della modalità Dual Mode.

Regolazione angolo monitor (con MAIN/SUB su MAIN).

Regolazione livello uscita AV (con MAIN/SUB su SUB).

Cambio rapporto di forma. Visualizzazione schermo

regolazione monitor. Visualizzazione e

cancellazione della la GUI. Visualizzazione menu di

impostazione.

Display

Cambio voci menu.

Conferma.

: funziona se mantenuto premuto.

*1 Se si usa la modalità Dual Mode, il telecomando controlla la sorgente principale o quella

secondaria a seconda della posizione di MAIN/SUB.

*2 Solo per MP3 *3 Durante la riproduzione di un DVD viene selezionato un capitolo; il titolo, d’altro canto, viene

selezionato prima o dopo la riproduzione.

Operazioni sintonizzatore

Pulsanti Per eseguire:

TUNER

Scelta della banda di frequenza.

Avvio ricerca automatica. Avvio ricerca manuale. Cambio numeri

preimpostazione.

231

564

Selezione diretta numeri preimpostazione.

Operazioni disco

Pulsanti Per eseguire:

Riproduzione. Pausa. Stop. Selezione capitoli/brani. Ricerca.

Operazioni disco—continua

Pulsanti Per eseguire:

231

564

897

11/012

Selezione titolo/capitolo/ numero brano. *

/+1

Operazioni cambiatore CD

Pulsanti Per eseguire:

Selezione cartelle. * Selezione brani. Ricerca.

231

564

897

11/012

Cambio dischi.

Selezione numero dischi.

/+1

quindi

ZOOM

DUAL

TOPMENU

RETURN

Selezione cartelle. *

Selezione brani. *

Ricerca.

Selezione lingua audio.

Selezione lingua sottotitoli.

Selezione angolo vista.

Zoom dell’immagine.

Visualizzazione del menu del disco.

Cambio voci menu.

Conferma.

Ritorno allo schermo precedente con il menu del disco.

Operazioni sintonizzatore TV

Pulsanti Per eseguire:

Avvio ricerca automatica.

Avvio ricerca manuale. Cambio numeri canali

preimpostati.

231

564

897

11/012

Selezione numeri canali preimpostati.

/+1

ITALIANO

Operazioni sintonizzatore DAB

Pulsanti Per eseguire:

TUNER

231

564

Scelta della banda di frequenza.

Avvio ricerca automatica. Avvio ricerca manuale.

Selezione di servizi. Cambio numeri

preimpostazione. Selezione diretta numeri

preimpostazioni.

○○○○○○○○○○○○○○○○○○

Unità principale (lato anteriore)

: funziona se mantenuto premuto.

Operazioni generali

Pulsanti Per eseguire:

Accensione dell’unità principale.

Spegnimento dell’unità principale.

Attenuazione dei suoni.

Cambio delle fonti.

Regolazione del volume.

Cambiamento delle informazioni visualizzate sul display.

Rimozione pannello di controllo.

Operazioni sintonizzatore

Pulsanti Per eseguire:

Scelta della banda di frequenza.

Avvio ricerca automatica. Avvio ricerca manuale.

Cambio modalità di ricezione FM.

ITALIANO

Attivazione/disattivazione della ricezione TA Standby.

Attivazione/disattivazione della ricezione PTY Standby.

Operazioni disco

Pulsanti Per eseguire:

Espulsione del disco.

Selezione capitoli/brani.

Ricerca.

quindi

Visualizzazione dell’indicazione “FOLDER” = scelta delle cartelle. *

*1 Solo per MP3

Operazioni cambiatore CD

Pulsanti Per eseguire:

Selezione brani. Ricerca.

quindi

(una volta):

(due volte): Visualizzazione dell’indicazione

Visualizzazione dell’indicazione “DISC” = scelta dei dischi.

“FOLDER”

scelta delle cartelle.

Operazioni sintonizzatore TV

Pulsanti Per eseguire:

Avvio ricerca automatica. Avvio ricerca manuale.

Operazioni sintonizzatore DAB

Pulsanti Per eseguire:

Scelta della banda di frequenza.

Avvio ricerca automatica. Avvio ricerca manuale. Cambio modalità ricerca

(Ensemble/servizi). Attivazione/disattivazione

della ricezione TA Standby. Attivazione/disattivazione

della ricezione PTY Standby.

Operazioni monitor

Pulsanti Per eseguire:

Accensione del monitor. Spegnimento del monitor. Apertura monitor.

(Vedere pagina 60).

Chiusura monitor. Scorrimento interno/esterno

monitor. Rimozione monitor. Regolazione angolo monitor.

(Vedere pagina 60). Cambio rapporto di forma.

Visualizzazione schermo regolazione monitor.

Preparativi (Telecomando RM-RK220)

(lato posteriore)

Col lato + in alto

Batteria a gettone al litio (CR2025)

AVVERTENZE sulla batteria:

• Conservare la batteria in un luogo non raggiungibile dai bambini. Se un bambino dovesse accidentalmente ingoiare una batteria, consultare immediatamente un medico.

• Non ricaricare, mettere in cortocircuito, smontare o riscaldare la batteria e non gettarla nel fuoco. Ciò potrebbe causare il surriscaldamento della batteria con la formazione di crepe o fiamme.

• Non lasciare la batteria assieme ad altri materiali metallici. Ciò potrebbe causare la produzione di calore, di crepe o fiamme da parte della batteria stessa.

• Quando si getta o si conserva la batteria avvolgerla con nastro ed isolarla; in caso contrario essa potrebbe surriscaldarsi con la formazione di crepe o fiamme.

• Non toccare la batteria con pinzette o attrezzi simili. Ciò potrebbe causare il surriscaldamento della batteria con la formazione di crepe o fiamme.

ATTENZIONE:

NON lasciare il telecomando in luoghi (come il cruscotto) esposti alla luce solare diretta per lunghi periodi. In caso contrario esso potrebbe subire dei danni.

Il presente ricevitore è predisposto per l’utilizzo con il telecomando da volante. Se l’automobile è dotata di telecomando da volante, è possibile controllare le funzionalità del presente ricevitore per mezzo del telecomando.

• Per i collegamenti necessari per utilizzare questa funzionalità, consultare il Manuale d’installazione/collegamento (libretto separato).

ITALIANO

NON esporre il sensore del telecomando sul pannello di comando a luce intensa (luce solare diretta o illuminazione artificiale).

Metodi operazioni

E’possibile utilizzare questa unità con metodi per le operazioni di tre tipi.

• Questo manuale di istruzioni spiega il funzionamento principalmente mediante l’uso delle icone del pannello a contatto mostrate sul monitor.

• Uso diretto delle icone del pannello di contatto (Vedere “BLIND CONTROL” a pagina 51).

Premere direttamente le icone del pannello di contatto con un dito (rimuovere i guanti se indossati).

Esempi: Quanto segue è solo un esempio. Sullo schermo del monitor reale, viene mostrata l’immagine riprodotta (mentre la fonte video viene riprodotta).

Non utilizzare il pannello a contatto con una penna a sfera o un attrezzo simile con una punta aguzza (si potrebbe danneggiare il pannello).

Es. Riproduzione di DVD

Cambia la fonte.

Informazione fonte e modalità riproduzione

ITALIANO

Cambio modalità di funzione (icone a destra cambiano in accordo).

Es. Regolazione fader/ bilanciamento

Icona operazione

(BALANCE LEFT)

Ritorno allo schermo precedente.

Per cancellare o far comparire le icone ed indicazione del pannello a contatto, premere

la porzione centrale del monitor.

• Potete cancellare le icone solo durante la riproduzione di immagini.

Indicazione ora orologio

Finestra visione immagine

Le icone qui indicate cambiano ad ogni pressione di .

Icona operazione (FADER FRONT)

Icona operazione (BALANCE RIGHT)

Icona operazione (FADER REAR)

• Uso dell’interfaccia grafica utente (GUI) dal telecomando

È possibile utilizzare l’interfaccia grafica utente allo stesso modo del pannello di contatto.

Esempi:

GUI

SET UP

Visualizzazione GUI sul monitor (il cursore—cornice gialla—appare attorno all’icona correntemente selezionata).

• Mentre una delle sorgenti video è scelta, la funzione GUI viene attivata e disattivata alla pressione di un pulsante.

Per uscire dalla modalità di funzionamento GUI, premere nuovamente GUI in modo che la cornice gialla scompaia.

• Uso diretto di pulsanti e comandi

Alcune operazioni vengono eseguite solo premendo direttamente i pulsanti. E’anche possibile utilizzare i pulsanti ed i comandi dell’unità principale e del telecomando se essi possiedono un nome o marchio uguale o simile a quello indicato sul pannello di contatto.

Esempi:

Spostare il cursore sull’icona desiderata.

Confermare.

ITALIANO

Per espellere un disco caricato.

Per espellere il monitor e conservarlo nel suo vano.

Operazioni base

Hold

AVVERTENZA riguardante il monitor:

Non aprire o chiudere il monitor a mano. Non applicarvi forza mentre è in movimento. Facendolo, si può danneggiare il suo meccanismo di movimento.

Per attivare l’alimentazione, utilizzare i pulsanti sull’unità principale ed il telecomando.

Attivare l’alimentazione

L’indicazione “WAITING” scorre sul display dell’unità principale (ed il monitor fuoriesce*).

• Quando il monitor fuoriesce, questo si accende anche se era stato spento.

• Vedere pagina 91 per lo spazio necessario

ITALIANO

all’espulsione del monitor.

Selezionare la fonte

TUNER DISC AV1

CD-CH

Regolare il volume

Per cambiare l’angolazione del monitor:

Hold

• Vedere la pagina 60 per dettagli.

Per abbassare il volume in un attimo (ATT):

Premere nuovamente per ripristinare il suono.

Per riporre il monitor:

•

Quando l’unità è spenta, l’alimentazione viene momentaneamente attivata.

Per disattivare l’alimentazione:

Hold

AV2TVDAB

• DISC: Se nella fessura di caricamento non vi è già un disco, “DISC” non può essere selezionato come fonte da riprodurre.

• CD-CH/TV/DAB: Senza collegare ciascun componente non è possibile selezionarlo come fonte.

* Ciò dipende dall’impostazione “AUTO

OPEN/CLOSE” (vedere pagina 51). Se il monitor non fuoriesce...

○○○○○○○○○

Impostazione dell’orologio

E’possibile anche impostare il sistema dell’orologio su 24 o 12 ore.

Durante la riproduzione di una qualsiasi fonte...

• Se le icone del pannello a contatto non vengono mostrate sul monitor, toccare la parte centrale dello schermo del monitor.

Uscita

Per visualizzare l’ora dell’orologio:

Quando l’unità è spenta,

l’orario viene indicato sul display dell’unità principale per qualche tempo.

Sull’unità principale

Quando l’unità è accesa...

Hold

Ogni volta che si tiene premuto il pulsante, l’informazione mostrata sul display dell’unità principale cambia.

Impostare l’ora dell’orologio.

• Premere per avviare l’ora dell’orologio esattamente da 00 secondi.

Le informazioni mostrate sul display differiscono a seconda della fonte selezionata.

TUNER: Frequenza = Orologio =

Banda&No. preimpostazione =

DISC: Tempo di riproduzione

Orologio = No. titolo/No. capitolo/No. cartella/No. brano

AV1/AV2: Nome fonte = Orologio =

TV: Canale = Orologio

= TV&No. preimpostazione =

CD-CH: Tempo trascorso = Orologio =

No. disco = No. cartella/ No. brano =

DAB: No. canale = Orologio =

Banda&No. preimpostazione =

Non appare per alcune fonti.

Ombreggiato quando non disponibile.

ITALIANO

○○○○○○○○○

Cambiamento della fonte

Durante la riproduzione di una qualsiasi fonte...

La fonte corrente viene evidenziata.

Lo schermo per il funzionamento della nuova fonte selezionata appare.

Altre icone Pagine riferimento

○○○○○○○○○

Cambiamento dello schermo

○○○○○○○○○

grafico

E’possibile selezionare uno tra otto tipi di grafica nella finestra per la visione delle immagini.

• Vedere pagina 88 per ciascun schermo grafico.

Al momento della spedizione dalla fabbrica, la visualizzazione della dimostrazione è attivata ed inizia automaticamente se nessuna operazione viene fatta per circa 30 secondi (salvo per un DVD/VCD). Per farla terminare, scegliere uno schermo grafico.

Durante la riproduzione di una qualsiasi fonte...

Es. Durante l’ascolto di

trasmissioni FM.

• Per riprodurre le immagini da una qualsiasi sorgente video, scegliere la schermata in cui vengono realmente riprodotte le immagini.

ITALIANO

Vedere pagina 38.

Vedere pagine 48 – 57.

Ritorno allo schermo precedente.

○○○○○○○○○

Cambiamento colore pannello

○○○○○○○○○

a contatto

E’possibile cambiare il colore del pannello a contatto (esclusa la finestra per la visione delle immagini) selezionando tra quattro colori preimpostati—blu, argento, rosso e nero.

Durante la riproduzione di una qualsiasi fonte...

Es. Durante l’ascolto di

trasmissioni FM.

○○○○○○○○○

Visualizzazione misuratore di

○○○○○○○○○

livello

Il misuratore di livello può essere visualizzato sullo schermo grafico selezionando tra quattro strutture preimpostate.

• Mentre si sta guardando l’immagine riprodotta o la dimostrazione sul display, non è possibile mostrare il misuratore di livello.

Durante la riproduzione di una qualsiasi fonte...

Es. Durante l’ascolto di

trasmissioni FM.

I seguenti misuratori di livello vengono mostrati in sequenza.

Misuratore di livello 1

Come leggere il display dell’unità principale:

Mentre si ascolta la radio (FM/AM/DAB):

4561 2 3

1 Si illumina quando Dolby Pro Logic II è

attivato (vedere pagina 41).

2 Si illumina o lampeggia quando la

ricezione Standby PTY è in uso (vedere le pagine 22 e 76).

3 Si illumina o lampeggia quando la

ricezione Standby TA è in uso (vedere le pagine 21 e 76).

4 Informazione principale—Frequenza/

Banda/No. preimpostazione.

5 L’indicatore MO si illumina quando la

modalità di ricezione FM è “MONO”.

6 L’indicatore ST si illumina quando si

riceve una trasmissione FM stereo.

Durante la riproduzione di un disco:

Misuratore di livello 2

Quando il suono non arriva, il misuratore di livello è assente.

Misuratore di livello 3

Misuratore di livello 4

21 3

1 Si illumina quando viene rilevato il

segnale Dolby Digital (vedere pagina

41).

2 Si illumina quando Dolby Pro Logic II è

attivato (vedere pagina 41).

3 Si illumina quando viene rilevato il

segnale DTS (vedere pagina 41).

4 Informazione principale—Tempo di

riproduzione/No. titolo/No. capitolo/No. cartella/No. brano.

5 Si illumina quando viene rilevato il disco. 6 Si illumina quando viene rilevato un CD

MP3.

• Potete affievolire la luce del display e dei pulsanti del pannello anteriore (salvo i pulsanti di controllo del monitor). Per dettagli, vedere pagina 51 ed anche il manuale di installazione/collegamento (volume separato).

ITALIANO

Operazioni radio

Il livello del volume appare quando viene regolato.

Indicatore Dual Mode (vedere pagina 38) Icona SOURCE (vedere pagine 14 e 38)

Banda corrente/No. preimpostazione

Frequenza stazione Modalità ricezione FM

Modalità ricerca Modalità suono (vedere pagina 44) Modalità Circondamento/DSP (vedere pagina 41)

Non disponibile per AM.

ITALIANO

Disponibile solo dopo aver premuto “M” (vicino a questa icona).

Vedere pagina 14. Vedere pagina 14.

Vedere pagina 15. Vedere pagina 44. Vedere pagine 48 – 57.

Ritorno all’inizio

Ascolto della radio

• Per sintonizzare una stazione utilizzando la ricerca di preimpostazioni, memorizzare per prima cosa le stazioni preferite (6 stazioni per ciascuna banda: vedere pagina

18).

Selezionare il sintonizzatore

quindi

Selezionare la banda (FM/AM)

AUTO: Per avviare la ricerca automatica. MANUAL: Per avviare la ricerca manuale. PRESET: Per selezionare numeri di

stazioni preimpostate (possibile solo dopo aver memorizzato delle stazioni).

Sintonizzare una stazione

• Per la ricerca automatica, premere una

volta una delle due icone. La “Ricerca Automatica” ha inizio. Quando viene ricevuta una stazione, la ricerca si interrompe.

• Per la ricerca manuale, premere

ripetutamente (o tenere premuta) una delle due icone fino a selezionare una stazione desiderata.

• Per la ricerca di impostazioni, premere

ripetutamente una delle due icone fino a selezionare un numero di preimpostazione desiderato.

Questo ricevitore possiede tre bande FM (FM1, FM2 , FM3). E’possibile utilizzarne una qualsiasi per ascoltare una trasmissione FM.

Selezionare la modalità di ricerca

Quando una trasmissione FM stereo è difficile da ricevere:

La modalità di ricezione FM cambia in “MONO”. Ogni volta che si preme l’icona, la modalità di ricezione monoaurale viene attivata e disattivata.

• Quando la modalità di ricezione FM è “MONO”, la ricezione migliora ma l’effetto stereo viene perso.

ITALIANO

○○○○○○○○○

Memorizzazione delle stazioni

E’possibile preimpostare 6 stazioni per ciascuna banda.

Preimpostazione automatica stazioni FM—SSM (Strong-station Sequential Memory)

• Questa operazione funziona solo per bande FM.

Selezionare la banda FM (FM1 – FM3) in cui si desidera memorizzare le stazioni FM.

Avviare SSM.

Sintonizzarsi su una stazione.

quindi

Selezionare “MANUAL” (o “AUTO”).

Memorizzare la stazione in un numero di

preimpostazione.

quindi

ITALIANO

Viene eseguita la ricerca tra le stazioni FM locali col segnale più forte che vengono poi memorizzate automaticamente nella banda FM selezionata.

Preimpostazione manuale

Selezionare la banda (FM1 – FM3 e AM) in cui si desidera preimpostare una stazione.

quindi

Verrà visualizzata l’informazione per la stazione preimpostata.

Per sintonizzare una stazione preimpostata

• Vedere anche “Ascolto della radio” a pagina

17.

Per memorizzare una stazione utilizzando l’elenco delle preimpostazioni

Selezionare la banda (FM1 – FM3 e AM) in cui si desidera memorizzare una stazione.

○○○○○○○○○

Visualizzazione elenco

○○○○○○○○○

preimpostazioni

E’possibile memorizzare e selezionare le stazioni preimpostate utilizzando l’elenco delle preimpostazioni sullo schermo del monitor.

Per selezionare una stazione preimpostata utilizzando l’elenco delle preimpostazioni

Sintonizzare una stazione.

quindi

Selezionare “MANUAL” (o “AUTO”).

Memorizzare la stazione in un numero di preimpostazione.

quindi

ITALIANO

• Nell’elenco vengono indicati i numeri di preselezione, le frequenze delle stazioni ed i nomi delle stazioni (PS).

Cosa si può fare con il sistema RDS

Il sistema RDS (Radio Data System), permette alle stazioni FM di trasmettere un segnale addizionale assieme al segnale del loro programma regolare. Per esempio, le stazioni trasmettono i loro nomi di stazione (PS) oltre ad informazioni circa il tipo di programma trasmesso, come sport o musica, ecc.

Ricevendo dati RDS questa unità è in grado di eseguire quanto segue:

• Ricerca tipo programma (PTY)

• Ricezione standby di annunci sul traffico (TA) o dei programmi preferiti (PTY)

• Ricerca programmi

• Rintracciamento automatico dello stesso programma—Ricezione con rintracciamento della rete

○○○○○○○○○

Ricerca dei programmi preferiti

○○○○○○○○○

—Ricerca PTY

E’possibile sintonizzarsi su una stazione che trasmette il proprio programma preferito ricercando un codice PTY (vedere pagina 22).

Durante l’ascolto di una stazione FM...

quindi

Selezionare un codice PTY ed avviare la ricerca PTY.

• E’possibile selezionare il codice PTY

ITALIANO

dall’elenco delle preimpostazioni o dall’elenco dei codici PTY.

Elenco preimpostazioni Elenco codici PTY

Per memorizzare i propri tipi di programma preferiti nell’elenco delle preimpostazioni

Quando esce dalla fabbrica, nell’elenco delle preimpostazioni sono memorizzati i seguenti 6 tipi di programma.

Pop M

Classics

Rock M Easy M

Affairs

Varied

quindi

Per visualizzare gli altri codici nell’elenco codici PTY

Selezionare un codice PTY.

• E’possibile visualizzare gli altri codici PTY nell’elenco dei codici PTY premendo ∞ o 5.

Selezionare il numero di preimpostazione.

○○○○○○○○○

Uso della ricezione standby

E’possibile utilizzare due tipi di ricezione standby—Ricezione standby TA e ricezione standby PTY.

Ricezione standby TA

La ricezione standby TA permette all’unità di passare temporaneamente agli annunci sul traffico (TA) da una qualsiasi fonte diversa da AM.

• Se una stazione (o un servizio quando è collegato il sintonizzatore DAB) inizia a trasmettere un annuncio sul traffico, “Traffic Information” appare sullo schermo del monitor e questa unità rimane temporaneamente sintonizzata sulla stazione (o servizio). Il volume cambia in quello preimpostato per il servizio TA (vedere pagina 24).

Per attivare la ricezione standby TA:

Ripetere le fasi da 2 a 4 per memorizzare altri codici PTY in altri numeri di preimpostazione.

Sull’unità principale

Se l’indicatore TP si illumina sul display, la

• ricezione standby TA è attivata.

•

Se l’indicatore TP lampeggia sul display, la ricezione standby TA non è ancora attivata. (Ciò succede quando si ascolta una stazione FM o un servizio senza i segnali necessari per la ricezione standby TA). Per attivare la ricezione standby TA, sintonizzarsi su un’altra stazione (o servizio) che fornisca questi segnali. L’indicatore TP smette di lampeggiare e rimane illuminato.

Per disattivare la ricezione standby TA:

L’indicatore TP si spegne.

Sull’unità principale

ITALIANO

Ricezione standby PTY

La ricezione standby PTY permette all’unità di passare temporaneamente sul proprio programma preferito da qualsiasi fonte diversa da AM.

• Quando esce dalla fabbrica, come tipo di programma preferito è selezionato “NEWS”. Per cambiarlo nel proprio codice PTY preferito, vedere pagina 24.

• Se il sintonizzatore DAB è collegato, la ricezione standby funziona anche per la ricerca di un servizio.

Per attivare la ricezione standby PTY:

Hold

Sull’unità principale

Se l’indicatore PTY si illumina sul display, la

• ricezione standby PTY è attivata.

Se l’indicatore PTY lampeggia sul display, la

• ricezione standby PTY non è ancora attivata. Per attivare la ricezione standby PTY, sintonizzarsi su un’altra stazione (o servizio) che fornisca questi segnali. L’indicatore PTY smette di lampeggiare e rimane illuminato.

ITALIANO

Per disattivare la ricezione standby PTY:

Hold

L’indicatore PTY si spegne.

Sull’unità principale

Codici PTY

NEWS: Notizie AFFAIRS: Programmi di attualità su

notizie ed affari correnti

INFO: Programmi per pareri su vari

argomenti

SPORT: Eventi sportivi EDUCATE: Programmi educativi DRAMA: Rappresentazioni radiofoniche CULTURE: Programmi su cultura

nazionale o regionale

SCIENCE: Programmi su scienze naturali

e tecnologie

VARIED: Altri programmi come

commedie o cerimonie POP M: Musica pop ROCK M: Musica rock EASY M: Musica easy-listening LIGHT M: Musica leggera CLASSICS: Musica classica OTHER M: Altra musica WEATHER: Informazioni meteorologiche FINANCE: Rapporti su commercio,

mercati, borsa, ecc. CHILDREN: Programmi per bambini SOCIAL: Programmi su attività sociali RELIGION: Programmi religiosi, sulla

fede, l’esistenza o l’etica PHONE IN: Programmi in cui il pubblico

può esprimersi al telefono o in

un pubblico ambito TRAVEL: Programmi su destinazioni,

viaggi, idee ed opportunità per

i viaggi LEISURE: Programmi su attività

ricreative come giardinaggio,

cucina, pesca, ecc. JAZZ: Musica jazz COUNTRY: Musica country NATION M: Musica popolare

contemporanea di un’altra

nazione o regione nella lingua

di tale nazione OLDIES: Musica pop classica FOLK M: Musica folk DOCUMENT: Programmi su fatti reali

presentati con taglio

investigativo

Impostazione RDS—RDS SET

E’possibile eseguire impostazioni RDS ed utilizzare altre comode funzioni.

Cambiare l’impostazione oppure entrare nello schermo di impostazione.

• Vedere le pagine seguenti per dettagli.

Es . Quando si preme “AL TERNATE FREQ”.

ITALIANO

ALTERNATE FREQ

Quando si guida in un’area dove la ricezione FM è insufficiente, questa unità si sintonizza automaticamente in un’altra stazione FM RDS della stessa rete che trasmette possibilmente lo stesso programma con un segnale più potente— Ricezione con rintracciamento della rete.

• AF: L’unità passa ad un’altra stazione

(il programma può differire da quello correntemente ricevuto).

• AF-REG: L’unità passa ad un’altra stazione

che trasmette lo stesso programma.

• OFF: La ricezione viene cancellata.

– Quando la frequenza alternativa

DAB è impostata su “ON” (vedere pagina 79), non è possibile selezionare “OFF”.

PTY STANDBY

E’possibile attivare (ON) e disattivare (OFF) la ricezione standby PTY per il sintonizzatore FM (ed il sintonizzatore DAB se collegato).

PROGRAMME SEARCH

Quando si seleziona un numero di preimpostazione, viene sintonizzata la stazione della frequenza memorizzata in tale numero— (OFF). Se i segnali della stazione RDS preimpostata non sono sufficienti, comunque, questa unità si sintonizza su un’altra stazione (che potrebbe trasmettere lo stesso programma trasmesso dalla stazione preimpostata originale)—(ON).

TA VOLUME

E’possibile preimpostare il volume per la ricezione standby TA. Quando viene ricevuto un programma sul traffico, il livello del volume passa automaticamente al livello preimpostato.

PTY STANDBY CODE

Selezionare il codice per la ricezione standby PTY (vedere pagina 22).

• Per i codici PTY disponibili vedere pagina

ITALIANO

22.

Per disattivare la ricezione standby PTY,

mantenere premuto TP/PTY sull’unità principale.

CLOCK ADJUST

All’uscita dalla fabbrica (“ON” è già scelto), l’orologio di questa unità è impostato per essere regolato di nuovo automaticamente con dati CT (Clock Time) del segnale RDS.

Operazioni DVD/VCD

Indicatore Dual Mode (vedere pagina 38) Icona SOURCE (vedere pagine 14 e 38) Indicatore PBC (per VCD; vedere pagina 30) No. brano corrente (per VCD)

No. titolo/No. capitolo corrente (per DVD) Informazioni tempo di riproduzione (vedere pagina 35) Formato segnale audio Modalità riproduzione (vedere pagina 35) Modalità suono (vedere pagina 44) Modalità circondamento/DSP (vedere pagina 41)

I canali del segnale in ingresso sono indicati alcuni secondi dopo il rilevamento. (Vedere pagina 82).

DVD

Durante la riproduzione

Prima della

riproduzione

*1Disponibile solo durante la

riproduzione.

*2Non disponibile durante la

riproduzione con PBC attivato.

*3Non disponibile durante la

riproduzione con PBC attivato, ma disponibile se non si riproduce alcun segnale.

Ritorno all’inizio

L’immagine riprodotta viene mostrata nella finestra di visione dell’immagine.

Pulsanti riproduzione (vedere pagina 27)

VCD

ITALIANO

Vedere pagina 14. Vedere pagina 14. Vedere pagina 15. Vedere pagina 44. Vedere pagine 48 – 57.

Operazioni CD/MP3

Indicatore Dual Mode (vedere pagina 38) Icona SOURCE (vedere pagine 14 e 38)

No. brano corrente (per CD) No. cartella/No. brano corrente (per MP3)

Informazioni tempo di riproduzione (vedere pagina 35) Formato segnale audio (solo per DTS CD) Modalità riproduzione (vedere pagina 35) Modalità suono (vedere pagina 44) Modalità circondamento/DSP (vedere pagina 41)

CD/CD Text

Area informazioni testo/ Tag ID3 del disc

Solo per MP3 (vedere pagina 27)

Pulsanti riproduzione (vedere pagina 27)

MP3

ITALIANO

Solo per CD: Vedere pagina 58.

Vedere pagina 14. Vedere pagina 14. Vedere pagina 15. Vedere pagina 44. Vedere pagine 48 – 57.

Ritorno all’inizio

* Disponibile solo durante la riproduzione.

Operazioni base disco

Prima di eseguire qualsiasi operazione, osservare quanto segue...

• Per la riproduzione di DVD, cambiare le impostazioni del menu Setup (vedere pagina 48).

• Se l’indicazione “ disco non è in grado di accettare l’operazione tentata. – In alcuni casi, l’indicazione “

viene visualizzata ma l’operazione non viene comunque accettata.

Inserire un disco

L’unità si accende, quindi ritira il disco ed avvia automaticamente la riproduzione.

• Il monitor non esce dal suo vano se “AUTO OPEN/CLOSE” si trova su “OFF” (vedere pagina 51). Se il monitor non esce...

” appare sul monitor, il

” non

Utilizzare il disco

: Selezione cartella (solo per

MP3).

: Arresto (vedere “Interruzione

della riproduzione” a pagina 82).

• La riproduzione di VCD/CD/ MP3 continua fino a che non viene fermata dall’utente.

: Avvio riproduzione.

: Pausa. Per riprendere la

riproduzione premere 3.

: Ritorno all’inizio del capitolo/

brano corrente e quindi salto ai capitoli/brani precedenti se premuto ripetutamente.

: Salto ai capitoli/brani successivi

se premuto ripetutamente.

Per interrompere la riproduzione ed espellere il disco:

• L’unità necessità di diversi secondi per rilevare il tipo di disco.

• Se appare un menu del disco, vedere pagina 30.

Regolare il volume

Il livello del volume appare.

Non utilizzare i dischi seguenti:

Dischi deformati

Adesivo

Disco

Residuo adesivo

Etichetta autoadesiva

ITALIANO

I marchi seguenti vengono utilizzati in questo manuale per indicare i dischi riproducibili.

DVD

VCD

con/senza PBC

VCD con PBC

Per l’avanzamento o il ritorno rapido in un capitolo o brano, premere ¡ o 1 del telecomando durante la riproduzione

di un disco. Ogni volta che si preme il pulsante, la velocità

di ricerca cambia come indicato di seguito:

x2 \ x5 \ x10 \ x20 \ x60*

MP3

Icone guida sullo schermo

Durante la riproduzione, le seguenti icone guida possono apparire sul monitor.

• Le icone guida seguenti vengono visualizzate quando “GUIDE” si trova su “ON” (vedere pagina 53).

: Appare all’inizio di una scena

contenente sottotitoli in più lingue (solo per DVD).

: Appare all’inizio di scene

contenenti audio in più lingue (solo per DVD).

: Appare all’inizio di una scena

che contiene viste da più angolazioni (solo per DVD).

ITALIANO

: Appare quando si preme 3. : Appare quando si preme 8. : Appare quando si avvia la

ricerca in avanti (appare anche la velocità di ricerca).

: Appare quando si avvia la

ricerca all’indietro (appare anche la velocità di ricerca).

: Appare quando si avvia il

rallentatore in avanti. (Appare anche la velocità del rallentatore).

: Appare quando si avvia il

rallentatore all’indietro. (Appare anche la velocità del rallentatore) (solo per DVD).

Tutti i dischi riproducibili

Per ritornale alla velocità normale, premere

Se si tiene premuto ¢ o 4 durante la riproduzione di un disco, la velocità di ricerca cambia: x2 \ x10.

• Se si rilascia il pulsante, la velocità di riproduzione torna normale.

Per riprodurre immagini ferme

Premere 8. Appare un’immagine ferma.

Riproduzione quadro per quadro— E’possibile fare avanzare un’immagine fermo di un quadro alla volta premendo ripetutamente 8.

Per riprendere la riproduzione normale,

premere 3. Riproduzione al rallentatore—Potete fare

avanzare o indietreggiare* un fotogramma al rallentatore premendo il pulsante ¡ o 1

del telecomando.

Ogni volta che si preme il pulsante, la velocità cambia come indicato di seguito:

1/32 \ 1/16 \ 1/8 \ 1/4 \ 1/2

Per riprendere la riproduzione normale,

premere 3.

Se si tiene ¢ o 4 premuto durante la pausa, la velocità di rallentatore cambia: 1/32 \ 1/8.

• Lasciando andare il pulsante, la velocità di riproduzione si normalizza.

* Solo per DVD.

○○○○○○○○○

FOLDER TRACK

quindi

Cambiamento del rapporto di forma

○○○○○○○○○

Proibizione espulsione disco

E’possibile cambiare il rapporto di forma delle immagini riprodotte.

• Questa funzione è possibile solo utilizzando i pulsanti dell’unità principale o del telecomando.

• Il rapporto di forma non può venire cambiato mentre la modalità di uso GUI è attivata.

Sul

Sull’unità principale

telecomando

ASPECT

• Quando si guardano segnali video rapporto 16:9:

FULL

• Quando si guardano segnali video rapporto 4:3:

FULL

E’possibile bloccare un disco nella fessura di caricamento.

Durante la riproduzione di qualsiasi fonte...

HoldHold

(allo stesso tempo)

L’indicazione “NO EJT” appare sul display dell’unità principale ed il disco non può venire espulso.

Per cancellare la proibizione, premere di nuovo gli stessi pulsanti. Appare l’indicazione “EJT OK”.

○○○○○○○○○

Selezione cartelle MP3

E’anche possibile selezionare una cartella MP3 utilizzando i pulsanti dell’unità principale e del telecomando.

Sul telecomando

NORMAL

WIDE

ZOOM

CINEMA

• Se si cambia il rapporto di forma, appare l’indicazione “RECEIVER” o “CRADLE” (vedere pagina 38) insieme al rapporto di forma scelto. Esso indica dove il monitor è caricato al momento. Il rapporto di forma non può venire impostato separatamente per “RECEIVER” e “CRADLE”.

NORMAL

WIDE

ZOOM

CINEMA

quindi

Sull’unità principale

Mentre “FOLDER” è visualizzato sul display dell’unità principale:

ITALIANO

○○○○○○○○○

Operazioni con menu disco

La riproduzione controllata a menu è possibile durante la riproduzione di un DVD con caratteristiche a menu o un VCD con la funzione di controllo della riproduzione (PBC).

Durante la riproduzione di un DVD:

I dischi DVD possiedono generalmente i loro menu o elenchi di titoli. Un elenco di titoli (TOP MENU) contiene solitamente i titoli dei film e delle canzoni registrate. D’altro canto, un menu (MENU) solitamente contiene varie informazioni sul disco e sulle selezioni per la riproduzione.

Quando si utilizza il telecomando

1 Premere TOPMENU o MENU. 2 Premere il comando del cursore (OK) su/giù/

sinistra/destra (5/∞/2/3) per selezionare una voce.

3 Premere OK per confermare.

Durante la riproduzione di un VCD:

La funzione PBC permette di utilizzare il VCD per mezzo dei menu. Quando si avvia la riproduzione, sul monitor appare automaticamente un menu.

• Un menu può essere composto da un elenco di voci, da schermi divisi o da immagini in movimento.

• Quando un VCD con PBC viene rilevato, l’indicatore PBC appare sul monitor.

• Quando sul monitor viene visualizzato “3” o “SELECT”, premere 3 (o OK sul telecomando se la pressione di 3 non funziona) per avviare la riproduzione.

Se il menu del disco appare automaticamente, premere questo pulsante.

Selezionare una voce e quindi confermare.

ITALIANO

Cancellazione dello schermo di operazione.

Conferma

Ritorna alla pagina precedente del menu del disco.

Tornare alla fase 2 qui sopra.

Seleziona

Ritorna al menu del disco.

Introdurre un numero e quindi

confermare.

Cancellazione dello schermo di operazione.

Spostare la posizione sovrapposta a sinistra.

Tornare alla fase 2 qui sopra.

Ritorna alla pagina precedente del menu PBC.

• Per selezionare il numero 5, premere 5.

• Per selezionare il numero 10, premere 10.

• Per selezionare il numero 20, premere +10, e quindi 10.

Quando si utilizzano i pulsanti numerici del

ZOOM

DUAL

telecomando

• Per selezionare il numero 5, premere 5.

• Per selezionare il numero 10, premere 10.

• Per selezionare il numero 23, premere +10, +10, e quindi 3.

Per cancellare la riproduzione PBC

Potete cancellare le operazioni controllate da menu (funzioni PBC) usando il telecomando.

1 Premere 7 per interrompere la riproduzione. 2 Premere i pulsanti numerici per selezionare

un brano. La riproduzione senza PBC inizia dal brano selezionato.

• Potete usare anche l’icona di ricerca di canzoni (vedere pagina 36) e l’icona di ricerca a tempo (vedere pagina 37) sul pannello a contatto per iniziare la riproduzione senza PBC.

Per fare riprendere la funzione PBC, premere TOPMENU o MENU del

telecomando.

• Potete anche usare l’icona PBC col pannello a contatto.

○○○○○○○○○

Zoom in

E’possibile zoomare su una parte particolare dell’immagine.

• Questa funzione può essere utilizzata solo col telecomando.

\ x2 \ x4 \ x8 \ x1 \ x2 \ x4 \ x8 \ • • • •

ZOOM x4

Spostare l’immagine ingrandita sul monitor.

ZOOM x4

quindi

○○○○○○○○○

Riproduzione di scene precedenti

Potete riprodurre una porzione da 10 secondi della scena precedente durante la riproduzione di un DVD—Ripetizione con un solo tocco.

ITALIANO

Per cancellare lo zoom, premere ripetutamente OK o ZOOM fino a che non appare l’indicazione “ZOOM x1”.

○○○○○○○○○

Selezione sottotitoli

○○○○○○○○○

Selezione della lingua audio

Quando si riproduce un capitolo che contiene i sottotitoli di varie lingue diverse, è possibile selezionare la lingua dei sottotitoli da visualizzare sul monitor.

• E’anche possibile selezionare la lingua dei sottotitoli utilizzando il menu SETUP (vedere pagina 49).

Selezionare la lingua dei sottotitoli

desiderata.

Per DVD: Quando si riproduce un capitolo

contenente piste audio in varie lingue, è possibile selezionare la lingua che si desidera ascoltare.

• È anche possibile scegliere la lingua audio usando il menu SETUP (vedere pagina 49).

Per VCD: Durante la riproduzione di un brano, potete scegliere il canale audio da riprodurre. Questa funzione è conveniente per la riproduzione di VCD Karaoke.

Scegliere la lingua audio desiderata.

Quando si riproduce un DVD:

ITALIANO

Es.

1/3 ENGLISH

3/3 SPANISH

2/3 FRENCH

Es.

1/3 ENGLISH

2/3 FRENCH

3/3 SPANISH

Quando si riproduce un VCD:

STEREO LEFT RIGHT

• STEREO: Per la riproduzione stereo normale (sinistra/destra).

• LEFT: Per ascoltare il canale audio sinistro.

• RIGHT: Per ascoltare il canale audio destro.

○○○○○○○○○

Selezione viste multiangolo

Quando si riproduce un disco contenente viste multiangolo, è possibile vedere la stessa scena da angolazioni differenti.

Selezionare l’angolazione di visione

desiderata.

Es.

1/3 2/3 3/3

ITALIANO

○○○○○○○○○

Localizzazione di una cartella/

○○○○○○○○○

brano con l’elenco

Per localizzare un brano visualizzando l’elenco dei brani

Per localizzare una cartella visualizzando l’elenco delle cartelle

• Ciò funziona solo per MP3.

Selezionare la cartella desiderata.

Nome attuale del brano o Tag ID3

ITALIANO

Alla pagina successiva/ precedente dell’elenco

Selezionare il brano desiderato.

Nome della cartella attuale o Tag ID3 (per MP3) Nome del disco (per CD) o CD Text

Alla pagina successiva/ precedente dell’elenco

Es. Quando si riproduce un MP3

○○○○○○○○○

Visualizzazione informazioni

○○○○○○○○○

testo del disco

Con Auto Scroll o Scroll impostati, potete visualizzare un testo e farlo scorrere sul monitor se è troppo lungo per venire visualizzato in una sola volta.

(Per CD)

Scroll

• Scroll:

• Auto Scroll: Il testo nell’aria di informazione

• Off: L’area di informazione si

○○○○○○○○○

Visualizzazione informazioni sul

○○○○○○○○○

tempo

Il testo nell’area di informazione scorre (scroll) una volta.

scorre ogni 5 secondi.

spegne (non viene visualizzato alcun testo informativo).

(Per MP3)

Auto Scroll

Off

○○○○○○○○○

Selezione modalità di riproduzione

E’possibile utilizzare solo una delle seguenti modalità di riproduzione alla volta—Repeat Play (riproduzione ripetuta), Random Play (riproduzione casuale) e Intro Scan (scansione introduzioni).

• Per VCD: Quando PCB non viene utilizzato.

Repeat Play (riproduzione ripetuta)

E’possibile ripetere la riproduzione.

• La riproduzione ripetuta può venire disattivata solo per i DVD.

Quando si riproduce un DVD:

REPEAT PLAY CHAPTER REPEAT PLAY TITLE

REPEAT PLAY OFF

Quando si riproduce un VCD/CD:

REPEAT PLAY TRACK REPEAT PLAY OFF

ITALIANO

• TIME: Tempo di riproduzione trascorso del capitolo/brano corrente

• REM: Tempo di riproduzione rimanente del capitolo/brano corrente

• TOTAL: Tempo trascorso del titolo (per DVD) Tempo trascorso del disco (per altri dischi)

• T.REM: Tempo rimanente del titolo (per DVD) Tempo rimanente del disco (altri dischi)

TIME

REM

TOTALT.REM

Quando si riproduce un MP3:

REPEAT PLAY TRACK REPEAT PLAY FOLDER

REPEAT PLAY OFF

REPEAT PLAY

• CHAPTER: Ripete il capitolo corrente.

• TITLE: Ripete il titolo corrente.

• TRACK: Ripete il brano corrente.

• FOLDER: Ripete la cartella corrente.

• OFF: Per DVD: Cancella la riproduzione ripetuta.

Per VCD/CD/MP3:

Fa ripetere l’intero disco.

Random Play (riproduzione casuale)

E’possibile riprodurre i brani in un ordine casuale.

Quando si riproduce un VCD/CD:

RANDOM PLAY DISC RANDOM PLAY OFF

Quando si riproduce un MP3:

RANDOM PLAY FOLDER RANDOM PLAY DISC

RANDOM PLAY OFF

RANDOM PLAY

• DISC: Riproduce in un ordine casuale tutti i brani del disco.

• FOLDER: Riproduce in un ordine casuale tutti i brani della cartella

ITALIANO

• OFF: Cancella la riproduzione casuale.

Intro Scan (scansione introduzioni)

E’possibile riprodurre sequenzialmente i primi 15 secondi di ciascun brano.

corrente, quindi passa alla cartella successiva e così via.

Quando si riproduce un VCD/CD:

INTRO SCAN TRACK INTRO SCAN OFF

Quando si riproduce un MP3:

INTRO SCAN TRACK INTRO SCAN FOLDER

INTRO SCAN OFF

INTRO SCAN

• TRACK: Riproduce l’inizio di tutti i brani.

• FOLDER: Riproduce i primi brani di tutte le cartelle.

• OFF:

○○○○○○○○○

Ricerca di scene o canzoni

E’possibile utilizzare varie funzioni di ricerca per trovare le scene o le canzoni preferite.

Ricerca titolo/capitolo/cartella/brano

• Per DVD: Ricerca del titolo prima della

• Per VCD: Ad unità ferma quando il sistema

Cancella la scansione introduzioni.

riproduzione e ricerca del capitolo durante la riproduzione.

PBC è in uso.

(Per DVD)

(Per VCD/CD) (Per MP3)

Introdurre un numero e quindi confermare.

Es. Quando si riproduce un DVD:

Introdurre un numero e quindi confermare.

Es. Quando si riproduce un DVD:

Cancellazione di quanto digitato.

Quando si utilizzano i pulsanti numerici del telecomando

• Per selezionare il numero 5, premere 5.

• Per selezionare il numero 10, premere 10.

• Per selezionare il numero 23, premere +10, +10, quindi 3.

La scelta della cartella non può venire fatta con il telecomando.

Ricerca a tempo (Time Sear ch)

E’possibile avviare la riproduzione di un brano da un punto particolare specificando il tempo di riproduzione trascorso del titolo corrente (per DVD) o del disco (per VCD/CD).

• Per DVD: Durante la riproduzione o la pausa.

(Per alcuni DVD: qualsiasi momento)

• Per VCD:

Se non si riproduce col sistema PBC.

Conferma

Cancellazione di quanto digitato.

Es. Quando si riproduce un CD:

Esempi (per DVD)

Per la riproduzione da 2(H):34(M):00(S) Premere il pulsanti numerici 2, 3, 4 e quindi ENTER.

TIME 2 : 34 :

Per la riproduzione da 58(M):00(S) Premere il pulsanti numerici 0, 5, 8 e quindi ENTER.

TIME 0 : 58 :

Esempio (per VCD/CD)

Per la riproduzione da 23(M):40(S) Premere il pulsanti numerici 2, 3, 4 e quindi ENTER.

TIME 23 : 4

Conferma

ITALIANO

• Non è necessario premere “0” per introdurre gli zero finali.

Operazioni Dual Mode

E’possibile riprodurre due fonti diverse come fonte principale (MAIN) e fonte secondaria (SUB). E’possibile ascoltare la fonte principale con i diffusori e quella secondaria tramite il monitor inserito nel carrello o quello collegato alle prese AV OUTPUT.

• Per il collegamento del carrello e di un monitor opzionale, vedere il Manuale d’installazione/collegamento (volume separato).

○○○○○○○○

Selezione delle fonti

Per attivare Dual Mode e selezionare la fonte secondaria

Per far apparire lo schermo di funzionamento della fonte principale/ secondaria sul monitor

Per mostrare lo schermo della fonte principale (DUAL–MAIN)

Per mostrare lo schermo della fonte secondaria (DUAL–SUB)

ITALIANO

Selezionare la fonte secondaria (SUB)

desiderata.

• Le fonti correnti per MAIN e SUB vengono evidenziate.

L’indicatore Dual Mode (DUAL–MAIN o DUAL–SUB) appare.

Es. Quando viene visualizzato lo schermo di

funzionamento della fonte secondaria (DUAL–SUB).

Per cancellare Dual Mode, premere

. Ogni volta che si preme l’icona, Dual Mode viene attivato e disattivato alternatamente.

• A modalità Dual Mode disattivata, la

schermata della sorgente di segnale principale compare.

○○○○○○○○○

Regolazione volume AV OUTPUT

○○○○○○○○○

Selezionare un livello di volume appropriato per il componente collegato alle prese AV OUTPUT dell’unità nascosta.

• Ciò funziona indipendentemente dall’impostazione Dual Mode.

Quando si utilizza il telecomando:

• Per le operazioni Dual Mode... – Quando si controlla il monitor collegato

alle prese AV OUTPUT, puntare il telecomando al sensore di telecomando sull’unità principale.

– Quando si controlla il monitor inserito

nel carrello, puntare il telecomando al sensore di telecomando del carrello.

Per attivare Dual Mode

Hold

ZOOM

DUAL

Regolare il volume in uscita AV.

Non appare per alcune fonti.

Ombreggiato quando non disponibile.

Sul telecomando

MAIN SUB

A modalità Dual Mode attivata...

• La sorgente del segnale riprodotto non cambia in “DISC” anche se si inserisce un disco. “DUAL” lampeggia sul display dell’unità principale.

• Potete regolare solo il livello del volume con la sorgente di segnale secondaria. Le altre regolazioni del suono non sono possibili.

quindi

AVOUT VOL

Ogni volta che si tiene premuto il pulsante, Dual Mode viene attivato e disattivato.

• Se la modalità Dual è attivata, la schermata di selezione della sorgente appare sul monitor (vedere pagina 38).

Per utilizzare la fonte secondaria 1

MAIN SUB

2 Premere i pulsanti della fonte e quindi i

pulsanti di funzionamento della fonte.

ITALIANO

Per utilizzare la fonte principale 1

MAIN SUB

2 Premere i pulsanti della fonte e quindi i

pulsanti di funzionamento della fonte.

Operazioni modalità di circondamento

Attivare e selezionare la modalità di circondamento o la modalità DSP.

Eseguire delle regolazioni se si desidera.

• Se né la modalità di circondamento o quella DSP sono attive, le regolazioni non sono possibili.

Non appare per alcune fonti.

Ombreggiato quando non disponibile.

Vedere pagina 46. Vedere pagina 46.

Vedere pagina 39.

Vedere pagina 44.

ITALIANO

Quando è attivata la modalità di circondamento:

Quando è attivata la modalità DSP:

○○○○○○○○○

Introduzione modalità

○○○○○○○○○

circondamento/DSP

Modalità di circondamento

Dolby Digital

Dolby Digital è un metodo di compressione del segnale digitale, sviluppato da Dolby Laboratories, che permette la codifica e decodifica multicanale (da 1ch fino a 5,1ch).

Dolby Digital 5.1 CH

Il metodo di codifica Dolby Digital 5.1 CH registra e comprime digitalmente i segnali del canale anteriore sinistro, del canale anteriore destro, del canale centrale, del canale di circondamento sinistro, del canale di circondamento destro e del canale LFE (in totale 6 canali ma il canale LFE viene contato come 0,1 canali. Perciò il totale diviene 5,1 canali). Dolby Digital permette di ottenere suoni di circondamento stereo ed imposta la frequenza di taglio degli acuti di circondamento a 20 kHz paragonati ai 7 kHz di Dolby Pro Logic. In tale modo, il movimento del suono e la sensazione di “presenza” sono molto maggiori che con Dolby Pro Logic.

DTS

DTS è un altro metodo di compressione del segnale digitale sviluppato da Digital Theater Systems, Inc., che permette la codifica e decodifica multicanale (da 1ch fino a 6,1ch).

DTS Digital Surround

DTS Digital Surround è un altro formato audio digitale a 5,1 canali discreto disponibile su CD, LD e DVD. Paragonato al Dolby Digital, il formato DTS Digital Surround possiede un minore tasso di compressione audio che permette di aggiungere respiro e profondità ai suoni riprodotti. In tale modo il DTS Digital Surround produce suoni naturali, solidi e chiari.

Dolby Pro Logic II

E’un formato di riproduzione multicanale per convertire software a 2 canali in uno a 5 canali (più subwoofer). Il metodo di conversione con base a matrice utilizzato da Dolby Pro Logic II non pone limiti alla frequenza di taglio degli acuti di circondamento e permette il circondamento stereo.

• Questa unità fornisce due tipi di modalità

Dolby Pro Logic II—Pro Logic II

“MOVIE” e Pro Logic II “MUSIC”.

MOVIE:Adatto per la riproduzione di

qualsiasi software con codifica Dolby Surround.

MUSIC: Adatto per la riproduzione di

qualsiasi software stereo a 2 canali.

Il subwoofer non produce alcun suono (nonostante sia attivato) col sistema Dolby

Pro Logic impostazioni dei diffusori. Vedere pagina

56).

Modalità Digital Signal Processor (DSP) —riproduzione del campo sonoro

Il suono udito in una sala per concerti, in un club, ecc., consiste di suono diretto e suono indiretto—prime riflessioni e riflessioni da dietro. I suoni diretti raggiungono l’ascoltatore direttamente senza alcuna riflessione. D’altro canto, i suoni indiretti vengono ritardati dalle rispettive distanze del soffitto e delle pareti. Questi suoni diretti ed indiretti sono gli elementi più importanti degli effetti di circondamento acustico. Le modalità DSP sono in grado di creare questi importanti elementi per fornire una vera sensazione di “presenza”.

in uso. (Ciò è dovuto alle

ITALIANO

○○○○○○○○○

Attivazione e disattivazione modalità

○○○○○○○○○

circondamento/DSP

E’possibile utilizzare la modalità di circondamento o Digital Signal Processor (DSP) quando si riproduce qualsiasi fonte. Se però si riproduce un disco codificato con più canali, non è possibile applicare il modo DSP all’audio riprodotto.

• Quando “AUTO SURROUND” è impostato su “ON” (impostazione predefinita alla spedizione dalla fabbrica), un modalità di circondamento appropriato viene selezionato automaticamente senza alcuna operazione di impostazione (vedere pagina 55).

• Per ottenere i suoni di circondamento migliori possibile, scegliere la posizione del sedile e le dimensioni dei diffusori correttamente (vedere pagine 55 e 56). Solo

se i diffusori posteriori sono attivati (ed impostati su “LARGE” o “SMALL”), la modalità Surround/DSP viene disattivata (impostata su “DEFEAT”) e non può venire attivata.

ITALIANO

• Durante la riproduzione di un disco codificato con più canali:

Surround On (DSP Off) DEFEAT (Surround Off)

• Durante la riproduzione di un disco a due canali (stereo):

Surround On (DSP Off) DSP On (Surround Off)

DEFEAT

(Surround/DSP Off)

• Surround On (DSP Off)

Quando si riproduce un disco codificato Dolby Digital multicanale, “Dolby Digital” viene selezionato automaticamente. Quando si riproduce un disco codificato DTS multicanale, “DTS” viene selezionato automaticamente. Quando si riproduce un qualsiasi altro disco, “Dolby Pro Logic II” viene selezionato automaticamente.

• E’possibile selezionare sia “Dolby Pro

Logic II Movie” che “Dolby Pro Logic II Music”.

• DSP On (Surround Off)

Viene attivato il modo DSP correntemente selezionato.

Es. Quando si riproduce un DVD.

• DEFEAT (Surround/DSP Off)

Sia la modalità di circondamento che quella DSP vengono cancellate.

• Non è possibile passare alla fase

successiva.

Regolare la modalità di circondamento o DSP selezionata.

Quando la modalità di circondamento è attivata:

: Selezionato automaticamente quando

viene rilevato un segnale DTS multicanale (mentre si riproduce un DVD o un DTS CD). Non sono permesse altre regolazioni.

: Selezionato automaticamente quando

viene rilevato un segnale Dolby Digital multicanale (mentre si riproduce un DVD). Non sono permesse altre regolazioni.

Quando la modalità DSP è attivata:

Es. Quando si seleziona “HALL”.

1 Selezionare una delle modalità DSP.

HALL: Riproduce l’atmosfera di

una grande sala rettangolare disegnata principalmente per concerti classici.

LIVE: Riproduce la sensazione

spaziale di un club musicale con un soffitto basso.

CLUB: Riproduce la sensazione

spaziale di un club rock.

DOME: Riproduce la sensazione

spaziale di uno stadio con un soffitto molto alto.

THEATER: Riproduce la sensazione

spaziale di un teatro.

: Selezionare “MOVIE” o “MUSIC”. Quando si seleziona “MUSIC” è possibile regolare le voci seguenti.

•

aggiungere un effetto di “avvolgimento” con un’immagine a parete laterale. Selezionare “OFF” per cancellare.

•

centrale in modo che possa essere ascoltata solo dal diffusore centrale, solo dai diffusori anteriori sinistro/destro come un’immagine centrale “fantasma” oppure in varie combinazioni di questi diffusori. Mano a mano che il numero aumenta, l’effetto “fantasma” aumenta a sua volta. (Selezionare normalmente “4”). Selezionare “OFF” per cancellare.

: Selezionare “ON” per

: Regola l’immagine

2 Regolare il livello dell’effetto (da 1 a 5).

Mano a mano che il numero aumenta, l’effetto diventa più potente.

ITALIANO

Operazioni modalità suoni (iEQ)

In modalità Dual Mode le seguenti operazioni sono possibili solo per la sorgente di segnale principale.

Non appare per alcune fonti.

Ombreggiato quando non disponibile.

ITALIANO

Vedere pagina 40.

Vedere pagina 40. Vedere pagina 46.

Vedere pagina 46. Vedere pagina 39.

Selezionare una delle modalità suoni preimpostate (iEQ) (eseguire quindi delle regolazioni se si desidera ottenere la propria modalità suoni).

Seleziona le modalità suoni.

Visualizza altro set modalità suoni.

Memorizza le proprie regolazioni (visualizza lo schermo in basso).

Regola il livello di ciascuna banda di frequenza.

Seleziona il no. memoria per memorizzazione.

○○○○○○○○○

Selezione di modalità suoni

○○○○○○○○○

preimpostate

E’possibile selezionare una modalità suoni adatta al genere musicale.

Modalità suoni disponibili:

• HARD ROCK / R&B / POP / JAZZ / DANCE / COUNTRY / REGGAE / CLASSIC

• USER1 / USER2 / USER3

• FLAT (Per cancellare la modalità suoni)

○○○○○○○○○

Memorizzazione delle proprie

○○○○○○○○○

modalità suoni

E’possibile regolare le modalità suoni e memorizzare le proprie regolazioni.

Ripetere le fasi da 1 a 4 della colonna a sinistra per selezionare la modalità suoni che si desidera regolare.

Eseguire le regolazioni desiderate.

Selezionare una delle modalità suoni

(iEQ) preimpostate.

Visualizza altro set modalità suoni (vedere in basso).

Al termine della regolazione...

Selezionare una delle modalità suoni dell’utente (USER1, USER2, USER3) in cui si desidera memorizzare.

Per dettagli riguardanti le preimpostazioni di

ciascuna modalità suoni, vedere pagina 88.

ITALIANO

Altre regolazioni del suono

In modalità Dual Mode, la regolazione del fader e del bilanciamento sono possibili solo per la sorgente di segnale principale.

Eseguire le regolazioni desiderate.

Per regolare il livello in ingresso

Non appare per alcune fonti.

Ombreggiato quando non disponibile.

Vedere pagina 40. Vedere pagina 40.

Vedere pagina 39. Vedere pagina 44.

ITALIANO

Questa impostazione è necessaria per qualsiasi fonte escluso FM. Una volta eseguita una regolazione, il livello del volume cambia automaticamente nel livello regolato quando si cambia la fonte.

Regolare in modalità da far corrispondere il livello in ingresso a quello del suono FM.

Per regolare fader e bilanciamento

Regolazione fader—bilanciamento uscita diffusori tra diffusori anteriori e diffusori posteriori.

Regolazione bilanciamento— bilanciamento uscita diffusori tra diffusori sinistro e destro.

Regolazioni monitor

Quando non viene visualizzata nessuna immagine riprodotta dalla fonte, e’solo possibile regolare la luminosità.

Visualizzare lo schermo SCREEN CONTROL.

Hold

ASPECT

Sull’unità principale

Selezionare una voce da regolare.

Regolare la voce.

Sul telecomando

Hold

Voci regolabili

: Indica il livello della luce ambientale

attuale. Quando questo cambia, il monitor regola la luminosità automaticamente adattandola al nuovo livello di luce.

: Regola la luminosità separatamente per il

giorno ( DARK).

• Il monitor può memorizzare la differenza fra il livello di luce ambientale e quello regolato e regolare la luminosità automaticamente, tenendo la differenza in memoria.

) e la notte ( )—(LIGHT/

Es. Quando si regola “BRIGHT”.

Se si regola il monitor, “RECEIVER” o “CRADLE” (vedere pagina 38) appare. Esso indica dove il monitor è caricato al momento. La regolazione fatta non può venire memorizzata separatamente per “RECEIVER” e “CRADLE”.

: Regola il contrasto (DOWN/UP).

ITALIANO

: Regola la tinta se il colore della pelle

umana risulta innaturale (RED/GREEN).

: Regola il colore dell’immagine—meno

saturato (THIN) o più saturato (THICK).

Impostazione iniziale—DVD MENU

Potete preimpostare le condizioni di riproduzione iniziale del disco.

• Durante la riproduzione, nessun cambiamento può venire fatto col menu del DVD.

ITALIANO

Selezionare la fonte desiderata.

Cambiare l’impostazione.

• Per dettagli, vedere le pagine seguenti.

Non appare per alcune fonti.

Ombreggiato quando non disponibile.

Vedere pagina 13.

Es. Quando si imposta “MONITOR TYPE”.

MENU LANGUAGE

Seleziona la lingua del menu.

AUDIO LANGUAGE

Seleziona la lingua dell’audio.

SUBTITLE

Seleziona la lingua dei sottotitoli. Per far sparire i sottotitoli, scegliere “OFF”.

Se la lingua desiderata non si trova nell’elenco delle lingue

Vedere pagina 89 per trovare i codici delle lingue.

Sposta la posizione del cursore.

MONITOR TYPE

Seleziona il tipo di monitor del televisore (collegato alle prese AV OUTPUT) per la riproduzione di DVD Video registrati con un rapporto di forma di 16:9.

• Per il monitor rimovibile di questa unità impostare “16:9 AUTO”.

• 16:9 NORMAL: Selezionare quando il rapporto di forma del televisore è 16:9 fisso (televisore widescreen).

• 16:9 AUTO: Selezionare quando il rapporto di forma del televisore è 16:9 fisso (televisore widescreen), ed è presente una funzione di regolazione del rapporto di forma.

• 4:3 LB (Letter Box): Selezionare quando il rapporto di forma del televisore è 4:3 (televisore convenzionale). Quando si guardano delle immagini widescreen, sulla parte superiore ed inferiore dello schermo appariranno delle barre scure.

• 4:3 PS (Pan Scan): Selezionare quando il rapporto di forma del televisore è 4:3. Quando si guardano delle immagini widescreen, sulla parte superiore ed inferiore dello schermo le barre scure non appariranno ma i bordi sinistro e destro non verranno visualizzati sullo schermo.

16:9 4:3 LB 4:3 PS

ITALIANO

Conferma

Spazio indietro (cancellazione)

Se la lingua scelta non è presente sul disco, quella originale viene automaticamente scelta come lingua originale.

Impostazione iniziale—MONITOR

E’possibile preimpostare le condizioni iniziali del monitor.

ITALIANO

Selezionare la voce desiderata.

Cambiare l’impostazione.

• Per dettagli vedere le pagine successive.

Non appare per alcune fonti.

Ombreggiato quando non disponibile.

Vedere pagina 13.

Es. Per impostare “BEEP TONE” su “OFF”.

AUTO OPEN/CLOSE

BEEP TONE

• AUTO: Il monitor esce* o rientra

automaticamente quando si spegne o accende il sistema.

• OFF: Cancella questa funzione.

* Se si chiude il monitor prima di spegnere

l’apparecchio, questo non fuoriesce la prossima volta che l’apparecchio viene acceso.

BLIND CONTROL

• ON: Il monitor funziona come un pannello

a contatto quando su di esso vengono riprodotte delle immagini.

– I profili non possono essere

visualizzati sullo schermo del monitor. Questo esempio sere solo per indicare dove toccare sul pannello di contatto quando lo si utilizza.

1 Parti superiore ed inferiore:

Regolazione del volume.

2 Parti sinistra/destra:

• Salto di capitoli/brani per DVD/ VCD.

• Ricerca i capitoli/brani di un DVD/VCD.

• Ricerca di canali TV perlatelevisione (vedere pagina

68).

3 Parte centrale:

Attiva e disattiva le icone sullo schermo. (Ciò funziona anche quando “BLIND CONTROL” è impostato su “OFF”).

• ON: Il cicalino risuona quando si usa

quest’unità.

• OFF: Cancella questa funzione.

WIRING CHECK

E’possibile ottenere conferma che i collegamenti per particolari funzioni sono stati eseguiti correttamente.

Indicatori

• Quando i fili elencati sono stati collegati e i segnali elettrici vengono rilevati nei circuiti, gli indicatori corrispondenti si illuminano.

Funzione di attenuazione luci Per usare la funzione di attenuazione luci Dimmer, è necessario collegare il filo ILLUMINATION a...

• Per Auto Dimmer: Collegarlo

all’interruttore dei fari del veicolo. Quando si accendono i fari, la funzione si attiva—Auto Dimmer.

• Per Constant Dimmer: Collegarlo alla

batteria della vettura (a 12 V costanti). La funzione si attiva ogniqualvolta la vettura è accesa.

• Per Dimmer Off: Non collegare il cavo.

• Vedere anche il manuale di installazione/ collegamento (manuale separato).

ITALIANO

• OFF: Cancella questa funzione.

Impostazione iniziale—ON SCREEN

E’possibile preimpostare le condizioni iniziali sullo schermo.

ITALIANO

Selezionare la voce desiderata.

Cambiare le impostazioni.

• Per dettagli vedere le pagine seguenti.

Non appare per alcune fonti.

Ombreggiato quando non disponibile.

Vedere pagina 13.

Appare lo schermo di selezione della lingua.

Es. Quando si imposta “CLOCK” su “OFF”.

ON SCREEN LANGUAGE

Potete scegliere la lingua del menu Setup e di alcuni dei messaggi visualizzati sul monitor.

GUIDE

MESSAGE

• ON: Indicatori dei diffusori/del segnale

(vedere pagina 82) e dei messaggi vengono visualizzati.

I messaggi vengono visualizzati vengono visualizzati nella finestra di visualizzazione del monitor... – Durante la modalità di riproduzione

ripetuta, di riproduzione casuale, Intro Scan, ecc.

– Durante la ricerca a tempo, la

ricerca di titoli, la ricerca di capitoli e la ricerca di brani.

• ON: Icone guida sullo schermo (vedere

pagina 28) vengono visualizzate sul monitor quando si utilizza il lettore incorporato. – Se si sta usando un sintonizzatore

televisivo (KV-C1001), appare il suo display sullo schermo.

• OFF: Cancella questa funzione.

Es. Un messaggio appare quando si

seleziona la riproduzione ripetuta.

• OFF: Cancella questa funzione.

CLOCK

• ON: Visualizzazione dell’orario

dell’orologio sul monitor.

• OFF: Cancella questa funzione.

ITALIANO

ANIMATION EFFECT

• ON: La schermata di selezione della

sorgente di segnale appare e scompare come se si aprisse e chiudesse una tenda.

• OFF: Cancella questa funzione.

Impostazione iniziale—AUDIO MENU/PSM

E’possibile impostare le condizioni iniziali relative all’audio e le modalità di impostazione preferenziali (PSM).

• Non è possibile scegliere “AUDIO MENU” quando la schermata di controllo di sorgenti di segnale secondarie appare sullo schermo (con la modalità Dual attivata; vedere pagina 38).

ITALIANO

Non appare per alcune fonti.

Ombreggiato quando non disponibile.

Selezionare la voce desiderata.

Cambiare l’impostazione oppure entrare nello schermo di impostazione.

• Per dettagli vedere le pagine seguenti.

Vedere pagina 13.

Appare quando il sintonizzatore TV KV-C1001 è collegato al sistema.

Es. Quando si entra “SEAT POSITION”.

AUTO SURROUND

E’possibile attivare automaticamente una modalità di circondamento appropriata quando viene rilevato un disco inserito.

• ON: Una modalità di circondamento/DSP

appropriata viene selezionata automaticamente.

Quando vengono rilevati segnali Dolby Digital multicanale, viene selezionato automaticamente “Dolby Digital”.

Quando vengono rilevati segnali DTS multicanale, viene selezionato automaticamente “DTS”.

Se vengono rilevati segnali Dolby Surround (PL II), viene visualizzata automaticamente l’indicazione “Dolby Pro Logic Movie”.

Se dei segnali lineari PCM sono rilevati (per DVD/CD), viene scelto automaticamente “Dolby Pro Logic II Music”.

Quando vengono rilevati altri segnali, la modalità di circondamento viene disattivata.

• OFF: Cancella questa funzione.

Auto Surround non funziona per alcuna sorgente diversa da “DISC”. Se si sceglie una sortente diversa, la modalità Surround o DSP al momento scelta riprende (vedere pagina 42).

• FRONT LEFT: Per il sedile anteriore

sinistro.

•

FRONT RIGHT

: Per il sedile anteriore

destro.

• ALL CENTER: Per tutti i sedili anteriori e

posteriori.

• REAR CENTER:Per il sedili posteriori.

•

: Visualizza lo schermo

SPK DISTANCE. E’possibile regolare la distanza del diffusore dalla posizione di ascolto in metri o piedi.

•

: Visualizza lo schermo

SPK LEVEL. E’possibile regolare il livello del diffusore facendo riferimento al segnale di prova.

ITALIANO

SEAT POSITION

Seleziona la posizione del sedile per l’ascolto su cui si desidera localizzare l’immagine sonora.

• La distanza dei diffusori ed il loro livello possono venire memorizzati per ciascuna delle posizioni.

Schermi display per impostazioni secondarie.

Emette il segnale di prova per ciascun diffusore in sequenza. Per smettere, premere di nuovo il pulsante.

D (Dynamic). RANGE COMPRESSION

Potete ottenere un suono potente anche a basso volume comprimendo la gamma dinamica (differenza fra il suono di frequenza più alta e quello di frequenza più bassa).

• Ciò ha effetto su tutte le sorgenti riprodotte.

• OFF: Selezionare quando si desidera

godere della riproduzione con la piena gamma dinamica (nessun effetto applicato).

• MID: Selezionare quando si desidera

ridurre di un poco la gamma dinamica.

• MAX: Selezionare quando si desidera

applicare appieno l’effetto di compressione (utile a bassi volumi).

SPEAKER SIZE

Per impostare correttamente le informazioni sui diffusori.

• SUBWOOFER:

Selezionare “YES” (collegato) o “NO” (scollegato).

• SUBWOOFER PHASE:

Selezionare “NORMAL” o “REV. (reverse)” per ottenere suoni migliori dal subwoofer.

• Queste impostazioni sono correlate l’una con l’altra; quando un’impostazione viene cambiata, perciò, qualche altra impostazione verrà cambiata in modo automatico ed appropriato (vedere pagina 87).

• Il suono viene prodotto dal subwoofer per la modalità Dolby Pro Logic II solo se o i diffusori anteriori o quello centrale sono impostati su “SMALL”.

CROSS OVER

E’possibile selezionare la frequenza di crossover per i piccoli diffusori utilizzati. I segnali inferiori alla frequenza preimpostata verranno inviati al subwoofer (o ai diffusori “LARGE” quando “SUBWOOFER” è impostato su “NO”).

ITALIANO

• FRONT/CENTER/REAR:

Impostare le dimensioni dei diffusori in modo appropriato. – LARGE: Se le dimensioni del

cono dell’altoparlante sono superiori a 13 cm.

– SMALL: Se le dimensioni del

cono dell’altoparlante sono inferiori a 13 cm.

– NONE: Nessun altoparlante

presente.

AMP GAIN

E’possibile cambiare il livello massimo del volume di questa unità. Quando la potenza massima dei diffusori è inferiore a 50 W, selezionare “LOW” per evitare che vengano danneggiati.

• HIGH: E’possibile regolare il livello del

volume da “0” a “50”.

• LOW: E’possibile regolare il livello del

volume da “0” a “30”.

AV2 INPUT SELECT

E’possibile determinare l’uso delle prese AV INPUT 2 dell’unità nascosta—selezionare “VIDEO” o “CAMERA”.

• Quando la fonte di riproduzione è “AV2”, questa impostazione non può essere cambiata.

• VIDEO: La fonte “AV2” funziona per la

visione dell’immagine riprodotta tramite il componente collegato alla presa AV INPUT 2.

• CAMERA: Selezionare questa impostazione

quando si collega la telecamera per la vista posteriore. – E’possibile impostare le due

voci rimanenti (BACK GEAR/ CAMERA VIEW).

FM IF FILTER

In alcune zone, stazioni adiacenti possono interferire l’una con l’altra. In tali casi è possibile udire dei disturbi.

• AUTO: Quando si verifica questo tipo di

interferenza, questa unità aumenta automaticamente la selettività del sintonizzatore in modo da ridurre i disturbi. (Si perde però anche l’effetto stereo).

• WIDE: Si è soggetti alle interferenze di

stazioni adiacenti però la qualità del suono non degrada e l’effetto stereo non viene perso.

TELEPHONE MUTING

Questa modalità funziona quando è collegato un sistema per telefono cellulare. Selezionare “MUTING 1” o “MUTING 2”, quello che silenzia i suoni di questa unità.

BACK GEAR

• AUTO: La vista posteriore tramite la

telecamera apposita viene visualizzata automaticamente sul monitor quando si innesta la retromarcia.

• OFF: Cancella questa funzione. Per vedere

la vista posteriore, selezionare “AV2” come fonte.

CAMERA VIEW

• NORMAL: Potete vedere quanto la camera

vede senza alterazioni.

• MIRROR: Potete vedere quanto la camera

vedere pagina, ma specularmente invertito.

Mentre si guardano le immagini riprese dalla videocamera, si può cambiare la sorgente della riproduzione toccando la porzione centrale del monitor. (In questo caso, non è possibile cambiare il rapporto di forma e fare regolazioni del monitor —vedere le pagine 29 e 47).

TV CHANNEL AREA

• Quest’impostazione appare quando il sintonizzatore TV KV-C1001 è collegato al sistema.

Se si usa il sintonizzatore TV opzionale in Italia o in Indonesia, scegliere il paese corretto.

• Selezionare normalmente “C.C.I.R”.

ITALIANO

Altre funzioni principali

○○○○○○○○○○○○○○○○○○

Assegnazione di titoli alle fonti

Elenco alfabeto romano

Alterna tra maiuscole e minuscole.

Sposta la posizione del cursore.

Spazio indietro (cancellazione dell’ultima lettera digitata)

Maiuscole

Cancella tutti i caratteri introdotti.

Caratteri accentati: Maiuscole

Visualizza l’altra pagina dei caratteri dello stesso tipo.

Viene visualizzato il nome introdotto.

ITALIANO

Caratteri accentati: Minuscole

Minuscole

Conferma il nome introdotto.

Alterna tra alfabeto romano e elenco lettere accentate.

E’possibile assegnare dei titoli a 30 stazioni TV e a 40 CD (sia in questa unità che nel cambiatore CD).

Fonte Numero massimo caratteri Stazioni TV:10 CD:32

• Non è possibile assegnare il titolo a dischi CD Text o MP3.

• Se si cambia l’impostazione “TV CHANNEL AREA” (vedere pag. 57), i nomi delle stazioni TV assegnati vengono tutti cancellati.

Preparare la fonte.

• Per un CD in questa unità: Inserire un

CD.

• Per CD nel cambiatore CD: Selezionare

“CD-CH” e quindi selezionare il numero di un disco.

• Per stazioni TV: Cambiare “TV” e

quindi selezionare una stazione TV.

Se appare lo schermo “DELETE DISC NAME” o “DELETE STATION NAME”

La memoria interna è piena. Cancellare nomi superflui prima dell’assegnazione.

Es. Quando si tenta di assegnare un nome

ad un 41° disco.

Selezionare un nome superfluo.

Introdurre un nome.

Confermare.

Es. Quando si seleziona il

primo nome registrato.

Cancellare.

Ripetere le fasi precedenti se si desidera cancellare altri nomi.

Terminare.

Alla pagina successiva/ precedente dell’elenco.

ITALIANO

Hold

○○○○○○○○○

Cambiamento posizione/angolo

○○○○○○○○○

monitor

E’possibile cambiare la posizione e l’angolo del monitor.

• Una volta cambiate le impostazioni, esse vengono memorizzate. La prossima volta che il monitor viene fatto uscire, si apre nella posizione ed angolo memorizzati.

Per cambiare la posizione del monitor

Sull’unità principale

Per cambiare l’angolo del monitor

MAIN SUB

quindi

Per azionare i comandi della vettura dietro il monitor, premere OPEN una volta.

Il monitor si porta nella posizione illustrata per circa 30 secondi.

Per riportarlo alla sua angolazione precedente entro 30 secondi, premere OPEN di nuovo.

○○○○○○○○○

Rimozione del monitor

Osservare quanto segue quando si rimuove o si applica il monitor.

• Fare attenzione a non far cadere il monitor.

• Fare attenzione a non danneggiare i connettori.

Per staccare il monitor

Il monitor rientra nel suo vano quando è stato usato e quindi fuoriesce a metà.

AVOUT VOL

Sul telecomandoSull’unità principale

ITALIANO

Ogni volta che si preme il pulsante, il monitor cambia il suo angolo un passo alla volta.

• Tenendo premuto il pulsante (+/–) potete facilmente cambiare l’angolo del monitor da un estremo all’altro (+/–).

Inserire la protezione per proteggere i

meccanismi interni dalla polvere.

Per applicare il monitor

Inserire il monitor nel suo vano con lo schermo rivolto in basso.

Operazioni cambiatore CD

Indicatore Dual Mode (vedere pagina 38) Icona SOURCE (vedere pagine 14 e 38)

No. disco/No. cartella/No. brano corrente

Tempo di riproduzione trascorso

Modalità riproduzione Modalità suono (vedere pagina 44) Modalità circondamento/DSP (vedere pagina 41)

Il livello del volume appare quando viene regolato.

Area informazioni testo/ Tag ID3 del disc

Solo per MP3

MP3CD/CD Text

Ritorno all’inizio

ITALIANO

Solo per CD: Vedere pagina 58.

Vedere pagina 14. Vedere pagina 14.

Vedere pagina 15. Vedere pagina 44. Vedere pagine 48 – 57.

Operazioni base cambiatore CD

Selezionare “CD-CH”

Passare all’utilizzazione del disco

quindi

Es. Quando si riproduce un CD/CD Text*

Es. Quando si riproduce un MP3

ITALIANO

: Selezione del disco.

: Selezione della cartella (solo per

MP3).

: Ritorno all’inizio del brano

corrente e quindi salto all’inizio dei brani precedenti se premuto ripetutamente.

: Salto all’inizio dei brani

successivi se premuto ripetutamente.

* Le informazioni testuali registrate in dischi

come CD Text possono venire visualizzata se si possiede un cambiatore CD JVC compatibile con CD Text.

Si raccomanda di utilizzare il cambiatore CD MP3 compatibile JVC con l’unità.

• E’anche possibile collegare cambiatori CD della serie CH-X (CH-X99 e CH-X100 esclusi). Essi non sono comunque compatibili con dischi MP3 e perciò non è possibile riprodurre tali dischi.

• Non è possibile utilizzare i cambiatori CD della sere KD-MK con questa unità.

Prima di utilizzare il cambiatore CD:

• Vedere le istruzioni per l’uso fornite in dotazione al cambiatore CD.

• Se nel caricatore del cambiatore CD non vi sono dischi oppure se essi fossero inseriti capovolti, l’indicazione “NO DISC” appare sul monitor. Se ciò dovesse accadere, rimuovere il caricatore ed inserire i dischi in modo corretto.

• Se il caricatore non è inserito nel cambiatore CD, l’indicazione “NO MAGAZINE” appare sul monitor. Se ciò dovesse accadere, inserire il caricatore nel cambiatore CD.

Operazioni avanzate cambiatore CD

○○○○○○○○○

Selezione dischi/cartelle/brani

E’possibile selezionare il disco (cartella: solo per MP3) ed il brano utilizzando i pulsanti dell’unità principale.

Selezionare il disco desiderato.

DISC

FOLDER

TRACK

Quando si utilizza il telecomando

E’possibile selezionare direttamente il numero del disco premendo i pulsanti numerici corrispondenti (1 – 12).

○○○○○○○○○

Localizzazione disco/cartella/brano

○○○○○○○○○

con l’elenco

Per localizzare un disco visualizzando l’elenco dei dischi

Esempio: Durante la riproduzione di un MP3.

Alla pagina successiva/

Il nome disco assegnato viene indicato una volta riconosciuto.

Per localizzare una cartella visualizzando l’elenco delle cartelle

• Ciò è possibile solo con MP3.

• Nonostante si riproduce lo stesso disco col cambiatore CD, la lista delle sue cartelle può apparire differente da quella visualizzata mentre lo si riproduce nell’unità principale. Questo accade perché il cambiatore CD può anche elencare cartelle che non contengono file MP3.

precedente dell’elenco

ITALIANO

Off

Auto Scroll

Scroll

Selezionare la cartella desiderata.

Nome attuale del brano o Tag ID3

Alla pagina successiva/ precedente dell’elenco

Ombreggiata se non sono presenti file MP3. Questa cartella non può esser scelta.

Per localizzare un brano visualizzando l’elenco dei brani

Esempio: Durante la riproduzione di un MP3.

Selezionare il brano desiderato.

Nome cartella attuale o Tag ID3 (per MP3)

ITALIANO

Nome del disco (per CD) o CD Text

○○○○○○○○○

Visualizzazione informazioni

○○○○○○○○○

testo del disco

Con Auto Scroll o Scroll impostati, potete visualizzare un testo e farlo scorrere sul monitor se è troppo lungo per venire visualizzato in una sola volta.

(Per CD)

• Scroll: Il testo nell’area di informazione scorre (scroll) una volta.

• Auto Scroll: Il testo nell’aria di informazione scorre ogni 5 secondi.

• Off: L’area di informazione si spegne (non viene visualizzato alcun testo informativo).

(Per MP3)

Alla pagina successiva/ precedente dell’elenco

○○○○○○○○○

Selezione modalità di riproduzione

E’possibile utilizzare solo una delle seguenti modalità di riproduzione alla volta—Repeat Play (riproduzione ripetuta), Random Play (riproduzione casuale) e Intro Scan (scansione introduzioni).

Repeat Play (riproduzione ripetuta)

E’possibile ripetere la riproduzione.

• La riproduzione ripetuta non può essere disattivata.

Random Play (riproduzione casuale)

E’possibile riprodurre i brani in un ordine casuale.

Solo per MP3

Quando si riproduce un CD:

REPEAT PLAY TRACK REPEAT PLAY DISC

Quando si riproduce un MP3:

REPEAT PLAY TRACK REPEAT PLAY FOLDER

REPEAT PLAY

• TRACK: Ripete il brano corrente.

• FOLDER: Ripete la cartella corrente.

• DISC: Ripete il disco corrente. OFF

: Ripete tutti i dischi contenuti nel

•

Solo per MP3

REPEAT PLAY OFF

REPEAT PLAY DISCREPEAT PLAY OFF

caricatore.

Quando si riproduce un CD:

RANDOM PLAY DISC RANDOM PLAY ALL

RANDOM PLAY OFF

Quando si riproduce un MP3:

RANDOM PLAY FOLDER RANDOM PLAY DISC

RANDOM PLAY ALLRANDOM PLAY OFF

RANDOM PLAY

• FOLDER: Riproduce in un ordine casuale tutti i brani della cartella corrente, quindi passa alla cartella successiva e così via.

• DISC: Riproduce in un ordine casuale tutti i brani del disco corrente.

ALL

: Riproduce in un ordine casuale

• tutti i brani di tutti i dischi nel caricatore.

• OFF: Cancella la riproduzione casuale.

ITALIANO

Intro Scan (scansione introduzioni)

E’possibile riprodurre sequenzialmente i primi 15 secondi di ciascun brano.

Quando si riproduce un CD:

INTRO SCAN TRACK INTRO SCAN DISC

Quando si riproduce un MP3:

INTRO SCAN TRACK INTRO SCAN FOLDER

INTRO SCAN

• TRACK: Riproduce l’inizio di tutti i brani

• FOLDER: Riproduce i primi brani di tutte le

• DISC: Riproduce i primi brani di tutti i

ITALIANO

• OFF: Cancella la scansione

Solo per MP3

INTRO SCAN OFF

INTRO SCAN DISCINTRO SCAN OFF

del disco corrente.

cartelle del disco corrente (solo per MP3).

dischi nel caricatore.

introduzioni.

○○○○○○○○○

Ricerca di canzoni

E’possibile utilizzare le funzioni di ricerca per trovare i brani (per CD/MP3) e le cartelle (per MP3) preferiti.

Ricerca cartella/brano

E’possibile selezionare un brano (per CD/MP3) o una cartella (per MP3) specifici.

(Per CD/MP3) (Per MP3)

Introdurre un numero e quindi confermare.

Es. Quando si riproduce un MP3:

Cancellazione dati impostati.

Conferma

Operazioni componente esterno

E’possibile collegare due componenti video come componenti di riproduzione ed un sintonizzatore TV opzionale (KV-C1001).

• Quando si collega una telecamera per la vista posteriore alle prese AV INPUT 2 come aiuto per la retromarcia, impostare correttamente l’uso delle prese AV INPUT 2 (vedere pagina 57).

• Per i collegamenti, vedere il Manuale d’installazione/collegamento (volume separato).

Selezionare la fonte esterna

TUNER DISC AV1

CD-CH

• AV 1 : Per vedere le immagini riprodotte

tramite il componente collegato alle prese AV INPUT 1.

• AV 2 : Per vedere le immagini riprodotte

tramite il componente collegato alle prese AV INPUT 2.

L’immagine riprodotta viene visualizzata nella finestra per la visione delle immagini.

AV2TVDAB

• TV: Per guardare programmi

televisivi tramite il sintonizzatore TV (KV-C1001).

L’immagine riprodotta viene visualizzata nella finestra per la visione delle immagini.

Per utilizzare il sintonizzatore TV (KV-C1001) vedere le pagine seguenti.

Regolare il volume

Per cambiare il rapporto di forma …

Sul telecomando

ASPECT

Sull’ unità principale

ITALIANO

Non disponibile quando si guarda l’immagine riprodotta.

Es. Quando viene selezionato “AV1”.

• Per maggiori dettagli, consultare pagina 29. Se si è scelto “CAMERA” per “AV2 INPUT” (vedere pagina 57), non potete cambiare il rapporto di forma di AV2.

Operazioni sintonizzatore TV

Indicatore Dual Mode (vedere pagina 38) Icona SOURCE (vedere pagine 14 e 38)

No. preimpostazioni corrente

No. canale

Modalità ricerca Modalità suono (vedere pagina 44) Modalità circondamento/DSP (vedere pagina 41)

Il livello del volume appare quando viene regolato.

L’immagine riprodotta viene visualizzata nella finestra per la visione delle immagini.

ITALIANO

Disponibile solo dopo aver premuto “M” (vicino a questa icona).

Vedere pagina 58.

Vedere pagina 14. Vedere pagina 14.

Vedere pagina 15.

(Non disponibile durante la visione

dell’immagine riprodotta).

Vedere pagina 44.

Vedere pagine 48 – 57.

Ritorno all’inizio

○○○○○○○○○

Visione di programmi TV

Prima di guardare la TV, selezionare l’area in cui si utilizza il sintonizzatore TV opzionale (KV-C1001)—vedere pagina 57.

• Per sintonizzarsi su una stazione utilizzando Preset Search (ricerca preimpostazioni), memorizzare prima le stazioni TV preferite (12 stazioni).

Selezionare TV

quindi

Selezionare Search Mode (modalità di ricerca)

Sintonizzarsi su una stazione TV

• Per Auto Search, premere una volta una

delle icone. La ricerca “Auto Search” ha inizio. La ricerca si interrompe quando viene ricevuta una stazione.

• Per Manual Search, premere ripetutamente

(o tenere premuta) una delle icone fino a che non viene selezionata una stazione desiderata.

• Per Preset Search, premere ripetutamente

una delle icone fino a che non viene selezionato un numero di preimpostazione desiderato.

○○○○○○○○○

Memorizzazione di stazioni

E’possibile preimpostare 12 stazioni TV.

• Per sintonizzarsi su una stazione preimpostata, vedere “Visione di programmi TV”.

Preimpostazione automatica stazioni TV—Auto Memory

AUTO: Per avviare la ricerca automatica

(Auto Search).

MANUAL: Per avviare la ricerca manuale

(Manual Search).

PRESET: Per selezionare numeri di stazioni

preimpostate (possibile solo dopo la memorizzazione delle stazioni).

Avviare “Auto Memory”.

quindi

Viene eseguita la ricerca e la memorizzazione automatica delle stazioni TV locali con i segnali più potenti.

ITALIANO

Preimpostazione manuale

Sintonizzarsi su una stazione TV.

quindi

Selezionare “MANUAL” (o “AUTO”).

Memorizzare la stazione in un numero di preimpostazione.

quindi

Per selezionare il resto delle stazioni preimpostate.

Per sintonizzarsi su una stazione preimpostata

• Vedere anche “Visione di programmi TV” a pagina 69.

Selezionare un numero di

preimpostazione.

Per selezionare il resto delle stazioni preimpostate.

ITALIANO

Vengono visualizzate le informazioni sulla stazione preimpostata.

○○○○○○○○○

Visualizzazione elenco

○○○○○○○○○

preimpostazioni

E’possibile memorizzare e selezionare le stazioni preimpostate utilizzando l’elenco delle preimpostazioni sullo schermo del monitor.

Per selezionare una stazione preimpostata usando l’elenco delle preimpostazioni

Alla pagina successiva/ precedente dell’elenco.

• I numeri di preimpostazione, i numeri di canale ed i nomi assegnati (vedere pagina

58) delle stazioni TV preimpostate vengono mostrati nell’elenco.

Per memorizzare una stazione usando l’elenco delle preimpostazioni

Sintonizzarsi su una stazione TV.

Selezionare “MANUAL” (o “AUTO”).

quindi

Memorizzare la stazione in un numero di

preimpostazione.

quindi

ITALIANO

Alla pagina successiva/ precedente dell’elenco.

Operazioni sintonizzatore DAB

Indicatore Dual Mode (vedere pagina 38) Icona SOURCE (vedere pagine 14 e 38)

Tipo servizio (primario o secondario)/Etichetta servizio banda corrente/No. preimpostazione No. canale Frequenza Ensemble

Indicatore TEXT (testo radio DAB—DLS) Modalità ricerca Modalità suono (vedere pagina 44) Modalità circondamento/DSP (vedere pagina 41)

Il livello del volume appare quando viene regolato.

Indicatore ANN (annuncio)

Etichetta ensemble/ Codice PTY/ Etichetta servizio

Funziona solo durante la ricezione di un ensemble.

ITALIANO

Ritorno all’inizio

*1Disponibile solo se l’indicazione DLS è visualizzata.

Vedere pagina 14. Vedere pagina 14.

Vedere pagina 15. Vedere pagina 44. Vedere pagine 48 – 57.

Ascolto sintonizzatore DAB

Con questa unità si raccomanda di utilizzare il sintonizzatore DAB (Digital Audio Broadcasting) KT-DB1000. Se si possiede un sintonizzatore DAB diverso, consultare il proprio rivenditore car audio JVC.

• Vedere anche le istruzioni fornite in dotazione al sintonizzatore DAB.

• Per sintonizzarsi su un servizio utilizzando Preset Search, memorizzare prima i servizi preferiti (6 stazioni per ciascuna banda: vedere pagina 74).

Selezionare il sintonizzatore DAB

quindi

Selezionare la banda

Questo ricevitore possiede tre bande DAB (DAB1, DAB2, DAB3). E’possibile utilizzare una qualsiasi delle tre per ascoltare un servizio DAB.

Selezionare una modalità di ricerca

AUTO: Per avviare la ricerca

automatica (Auto Search).

MANUAL: Per avviare la ricerca manuale

PRESET: Per selezionare numeri di

Sintonizzarsi su un ensemble

• Per Auto Search, premere una volta una

delle icone. La ricerca “Auto Search” ha inizio. La ricerca si interrompe quando viene ricevuto un ensemble.

• Per Manual Search, premere

ripetutamente (o tenere premuta) una delle icone fino a che non viene selezionato un ensemble desiderato.

• Per Preset Search, premere ripetutamente

una delle icone fino a che non viene selezionato un numero di preimpostazione desiderato.

Selezionare un sevizio (primario

(Manual Search).

stazioni preimpostate (possibile solo dopo la memorizzazione delle stazioni).

o secondario) per l’ascolto

ITALIANO

Che cosa è un sistema DAB?

Il sistema DAB è in grado di fornire l’elevata qualità del suono dei CD senza interferenze fastidiose e distorsioni del segnale. Esso inoltre può fornire testo, immagini e dati. In contrasto con le trasmissioni FM, dove ciascun programma viene trasmesso sulla propria frequenza, il sistema DAB combina diversi programmi (chiamati “servizi”) per formare un “ensemble”. Inoltre, ciascun “servizio”— chiamato “servizio primario”—può a sua volta essere diviso nei suoi componenti (chiamati “servizi secondari”). In un tipico ensemble vi sono più di 6 programmi (servizi) trasmessi allo stesso tempo.

○○○○○○○○○

Selezione ensemble e servizi

E’anche possibile selezionare gli ensemble ed i servizi utilizzando i pulsanti dell’unità principale.

Sull’unità principale

ENSE

(Ensemble)

SERV

(Servizio)

○○○○○○○○○

Memorizzazione servizi

Possono essere preimpostati 6 servizi per ciascuna banda.

Selezionare la banda (DAB1 – DAB3) in cui si desidera memorizzare un servizio.

Sintonizzarsi su un servizio.

quindi

Selezionare “MANUAL” (o “AUTO”).

Memorizzare il servizio in un numero di preimpostazione.

ITALIANO

quindi

Vengono visualizzate le informazioni sul servizio preimpostato.

Per sintonizzarsi su un servizio preimpostato

• Vedere anche “Ascolto sintonizzatore DAB” a pagina 73.

○○○○○○○○○

Visualizzazione elenco

○○○○○○○○○

preimpostazioni

E’possibile memorizzare e selezionare i servizi preimpostati utilizzando l’elenco delle preimpostazioni sullo schermo del monitor.

Per memorizzare un servizio utilizzando l’elenco delle preimpostazioni

Selezionare la banda (DAB1 – DAB3) in cui si desidera memorizzare un servizio.

Sintonizzarsi su un servizio.

quindi

Selezionare “MANUAL” (o “AUTO”).

Memorizzare il servizio in un numero di preimpostazione.

Per selezionare un servizio preimpostato utilizzando l’elenco delle preimpostazioni

• I numeri di preimpostazione e le etichette dei servizi sono indicati nell’elenco.

ITALIANO

quindi

○○○○○○○○○

Visualizzazione testo DAB

Potete cambiare il display iniziale— l’informazione sull’etichetta (etichetta ensemble/etichetta servizio/codice PTY) con le informazioni di testo radio DAB—Dinamic Label Segment (DLS).

• Questa funzione è disponibile solo quando segnali DLS vengono ricevuti. Se il servizio attuale trasmette segnali DLS, l’indicatore TEXT appare sul monitor.

Per cancellare la funzione DLS

Mentre DLS è visualizzato sul monitor...

ITALIANO

• Ogni volta che si preme l’icona, le informazioni dell’etichetta e DLS si alternano sullo schermo.

• Ogni volta che si preme l’icona, l’indicazione DLS appare e scompare.

○○○○○○○○○

Uso della ricezione Standby

Sono disponibili due tipi di ricezione Standby—La ricezione TA Standby TA e quella Standby PTY.

Ricezione Standby TA

Vedere pagina 21.

• Le operazioni da fare sono uguali a quelle spiegate a pagina 21 per le stazioni FM RDS.

Ricezione Standby PTY

E’possibile ricercare uno qualsiasi dei codici PTY (Sia Dynamic che Static).

• Le operazioni sono esattamente le stesse di quelle spiegate a pagina 22 per le stazioni FM RDS.

• Non è possibile memorizzare codici PTY separatamente per il sintonizzatore DAB ed il sintonizzatore FM.

Per memorizzare i propri tipi di programma preferiti (servizio), vedere le pagine 24 o 79.

Per ricercare i proprio tipo di programma preferito (servizio), vedere le pagine 22, 24 o

79.

○○○○○○○○○

Uso di ricezione standby annunci

○○○○○○○○○

La ricezione standby di annunci permette all’unità di passare temporaneamente sul servizio preferito (tipo annuncio) da una fonte qualsiasi tranne FM e AM.

Selezionare un tipo di annuncio.

Per visualizzare gli altri tipi di annuncio

Una volta selezionato un tipo di annuncio, la ricezione standby di annunci viene attivata.

TRAVEL: Programmi su destinazioni,

viaggi, idee ed opportunità per i viaggi

WARNING: Avvertimenti su terremoti,

inondazioni, ecc.

NEWS: Notiziari WEATHER: Informazioni meteorologiche EVENT: Informazioni su eventi, concerti,

ecc.

SPECIAL: Programmi speciali su notizie e

attualità

RADIO INFO SPORTS: Avvenimenti sportivi FINANCIAL

Per disattivare la ricezione standby di annunci, selezionare “OFF” come tipo di

annuncio correntemente selezionato.

: Informazioni radio

: Rapporti su commercio, mercati,

borse, ecc.

Se l’indicatore ANN si illumina sullo

• schermo del monitor, la ricezione standby di annunci è attivata.

Se l’indicatore ANN lampeggia sullo

• schermo del monitor, la ricezione standby di annunci non è ancora attivata. Per attivare la ricezione standby di annunci, sintonizzarsi su un altro servizio che fornisca questi segnali. L’indicatore ANN smette di lampeggiare e rimane acceso.

ITALIANO

Impostazione DAB—DAB SET

E’possibile realizzare servizi DAB ed utilizzare altre comode funzioni.

Cambiare l’impostazione o entrare nello schermo di impostazione.

• Per dettagli vedere le pagine seguenti.

Es. Quando si preme “DAB BAND RANGE”.

ITALIANO

DAB BAND RANGE

Gli ensemble DAB vengono trasmessi sulle bande seguenti:

• Band III: da 174,928 MHz a 239,200 MHz

• L-Band: da 1452,960 MHz a 1490,624 MHz

In alcune aree vengono utilizzate entrambe le bande mentre in altre ne viene utilizzata solo una. Selezionare la banda appropriata per la propria area.

PTY STANDBY CODE

Selezionare il codice PTY per la ricezione standby PTY (vedere anche pagina 24).

• Non è possibile selezionare separatamente un codice PTY diverso per i sintonizzatori DAB e FM.

PTY STANDBY

NOTA: se si cambia la gamma della banda DAB dopo avere preimpostato i servizi, questi vengono cancellati.

DAB AF

E’possibile continuare ad ascoltare lo stesso programma utilizzando DAB Frequenza Alternativa—scegliendo “ON”.

• Mentre si riceve un servizio DAB:

Quando si guida in un’area in cui un servizio non viene ricevuto, questa unità si sintonizza automaticamente su un altro ensemble o stazione FM RDS che trasmette lo stesso programma.

• Mentre si riceve una stazione FM RDS:

Quando si guida in un’area in cui un servizio DAB sta trasmettendo lo stesso programma trasmesso dalla stazione FM RDS, questa unità si sintonizza automaticamente sul servizio DAB.

E’possibile attivare (ON) a disattivare la ricezione standby (OFF) PTY sia per il sintonizzatore DAB che per quello FM.

• Non è possibile utilizzare la ricezione standby PTY separatamente per i sintonizzatori DAB e FM.

DAB DRC

Durante la guida, i suoni circostanti interferiscono con l’ascolto. Specialmente i suoni bassi saranno difficili da udire. Se ciò dovesse accadere, è possibile rinforzare i suoni di basso livello per migliorare l’ascolto se il servizio correntemente ricevuto fornisce segnali di controllo della gamma dinamica (DRC).

• Più alto è il numero e maggiore è il potenziamento.

• Per cancellare questo effetto, scegliere “OFF”.

ITALIANO

Manutenzione

Pulizia del monitor

Per rimuovere sporco o polvere dalla superficie del monitor, spegnerlo e passarlo con un panno soffice e asciutto.

• Nel pulirlo, fare attenzione a non graffiarne la superficie.

• Non pulire il monitor con i materiali seguenti.

– Panni inumiditi – Sostanze volatili come benzina e diluenti – Detergenti acidi, alcalini o composti di

sostanze organiche

• Se si usano panni trattati chimicamente, prima dell’uso leggerne attentamente le istruzioni.

Come pulire i connettori

Una frequente rimozione del monitor causerà il deterioramento dei connettori. Per minimizzare questa possibilità, pulire periodicamente i connettori con un batuffolo di cotone o un panno inumidito di alcol facendo attenzione a non danneggiare i connettori stessi.

• Applicare la protezione all’unità ogni volta che il monitor viene rimosso per proteggere il meccanismo interno dalla polvere.

Condensazione di umidità

L’umidità può condensarsi sulla lente all’interno del lettore nei seguenti casi:

ITALIANO

• Dopo aver acceso il riscaldamento nella vettura.

• Se l’interno della vettura diviene molto umido.

In tale caso, il lettore potrebbe non funzionare correttamente. Espellere il disco e lasciare accesa l’unità per alcune ore in modo che l’umidità evapori.

Come maneggiare i disc hi

Quando si rimuove un disco dalla sua custodia,

premere sul supporto centrale della custodia e sollevare il disco tenendolo per i bordi.

• Afferrare sempre il disco per i bordi. Non toccare la sua superficie registrata.

Quando si ripone un disco nella custodia,

inserirlo con gentilezza attorno al supporto centrale (con la superficie stampata rivolta in alto).

• Accertarsi di riporre i dischi nelle custodie dopo l’uso.

Per tenere puliti i disc hi

Un disco sporco potrebbe non essere riprodotto correttamente. Se un disco si sporca, pulirlo con un panno morbido seguendo linee rette dal centro verso il bordo.

• Non utilizzare solventi (per esempio, pulenti per dischi convenzionali, spray, diluente, benzina, ecc.) per pulire i dischi.

Per riprodurre disc hi nuovi

I dischi nuovi possono avere dei punti ruvidi attorno ai bordi sia interni che esterni. Se si utilizza un tale disco, l’unità potrebbe espellerlo. Per rimuovere queste ruvidità, lisciare i bordi con una matita, una penna a sfera, ecc.

Supporto centrale

Altre informazioni su questo ricevitore

○○○○○○○○○

Metodi operazioni

• Il pannello a contatto si spegne se non viene eseguita alcuna operazione per circa 30 secondi durante la riproduzione di immagini.

○○○○○○○○○

Operazioni base

Disattivazione dell’alimentazione

• Se si spegne l’unità mentre si riproduce un disco, la riproduzione inizia automaticamente alla riaccensione dell’apparecchio.

Cambiamento dello schermo grafico

• Se si sceglie uno degli schermi grafici durante la riproduzione di segnale video, non viene riprodotta alcuna immagine.

• Quando si cambia la sorgente del segnale riprodotto in una delle sorgenti di segnale video disponibili, lo schermo grafico attualmente scelto viene temporaneamente cancellato per visualizzare l’immagine riprodotta nella finestra di riproduzione immagini.

○○○○○○○○○

Operazioni radio

Memorizzazione di stazioni

• Quando si esegue un’operazione SSM per una banda... – Tutte le stazioni precedentemente

memorizzate per la banda vengono cancellate e le stazioni vengono nuovamente memorizzate.

– Le stazioni ricevute vengono preimpostate

dal No.1 (frequenza più bassa) al No.6 (frequenza più alta). Al termine dell’operazione SSM, la stazione memorizzata nel No.1 viene sintonizzata automaticamente.

• Quando si memorizza una stazione manualmente, una stazione precedentemente preimpostata viene cancellata quando si memorizza una nuova stazione nello stesso numero di preimpostazione.

• Le stazioni preimpostate vengono cancellate quando l’alimentazione del circuito di memoria viene interrotta (per esempio durante la sostituzione della batteria). Se ciò dovesse accadere, eseguire nuovamente la preimpostazione delle stazioni.

○○○○○○○○○

Operazioni base disco

Generali

• In questo manuale, le parole “brano” e “file” hanno lo stesso significato quando riferite a file MP3 ed ai loro nomi.

• Quando è già stato inserito un disco, la selezione di “DISC” come fonte della riproduzione avvia la riproduzione.

Inserimento di un disco

• Quando un disco viene inserito capovolto, esso viene espulso automaticamente.

Riproduzione di un disco

• Dopo aver inserito un disco MP3, questa unità necessità di un tempo di lettura prolungato. Questo tempo di lettura varia da un disco all’altro a seconda delle condizioni di registrazione.

• Quando si riproduce un disco MP3, possono verificarsi interruzioni o salti del suono. Ciò è causato dal disco riprodotto—le sue condizioni di registrazione (dati mancanti, ecc.).

• Quando si riproduce un DVD/VCD, non viene prodotto alcun suono durante la ricerca x5, x10, x20 e x60* (* solo per DVD).

• La ricerca all’indietro si interrompe automaticamente quando raggiunge l’inizio del disco. La riproduzione riprende alla velocità normale.

• Con alcuni DVD/VCD, il cambiamento della lingua dei sottotitoli e dell’audio (o canale audio) senza utilizzare il menu del disco non è permessa.

• La ripetizione con un solo tocco funziona solo entro uno stesso titolo. (Per alcuni DVD, essa non funziona).

• Quando viene ingrandita con lo zoom, l’immagine può apparire grezza.

ITALIANO

• Questa unità non è in grado di riprodurre file con dati come WMA, WAVE, ATRAC3, MPEG 2.5, ecc.

• Gli indicatori dei diffusori/del segnale appaiono nei seguenti casi (per DVD/CD):

– Quando viene rilevato un tipo diverso di

segnale digitale o

– Quando si inizia la riproduzione o la si

riprende dalla pausa.

Indicatori del segnaleIndicatori dei diffusori

SUBWFR SUBWFR

– Gli indicatori dei diffusori—le lettere “L”,

“C”, “R”, “LS” e “RS” in un riquadro—si illuminano quando i corrispondenti diffusori sono impostati su “LARGE” o “SMALL” (vedere pagina 56). I diffusori che producono suoni sono quelli i cui indicatori sono accesi sul display.

– L’indicatore

“SUBWOOFER” è regolato su “YES” (vedere pagina 56).

– Gli indicatori di segnale cambiano di colore

da bianco a giallo ad indicare il segnale in arrivo—L (anteriore sinistro) / R (anteriore destro) / C (centrale) / LFE (effetti di bassa frequenza) / LS (Surround sinistro) / RS (circondamento destro) / S (Surround

ITALIANO

monofonico).

Cambio della fonte

• Se si cambia la fonte, anche la riproduzione si interrompe (senza espellere il disco). La prossima volta che si sceglie “DISC” come sorgente per la riproduzione, questa inizia automaticamente.

isi accende quando

Interruzione della riproduzione

• Esclusi i dischi MP3: Questa unità è in grado di ricordare il punto di fine (dove il disco viene espulso) e quando la riproduzione viene riavviata, essa inizia dal punto in cui è stata interrotta (ripresa riproduzione).

• Per i dischi MP3: Questa unità è in grado di ricordare l’ultimo brano riprodotto (dove il disco viene espulso) e quando la riproduzione viene riavviata, essa riprende dall’inizio dello stesso brano.

Espulsione di un disco

• Se il disco espulso non viene rimosso entro 15 secondi, esso viene automaticamente reinserito nella sua fessura di caricamento per proteggerlo dalla polvere. (Il disco non viene però riprodotto).

Visualizzazione testo informazioni del disco

• Per MP3: Se non è registrata alcuna informazione ID3, al suo posto vengono visualizzati i nomi della cartella e del brano.

Note sui dischi registrabili una volta (R) e registrabili più volte (RW)

• Usare solo dischi “finalizzati”.

• Per DVD-R/DVD-RW: Quest’unità può riprodurre solo dischi registrati nel formato DVD-Video. (Quelli registrati nel formato DVD-VR non possono invece venire riprodotti).

• Per CD-R/CD-RW: Quest’unità può riprodurre solo file di CD audio (CD-DA) solo se il disco include sia file audio CD (CD-DA) che file MP3.

• Questa unità è in grado di riprodurre dischi multisessione con salto; le sessioni non chiuse, comunque, verranno saltate durante la riproduzione.

• Alcuni dischi potrebbero non venire riprodotti da questa unità a causa delle loro caratteristiche o per le cause seguenti: – I dischi sono sporchi o graffiati. – I dischi sono stati tenuti in un luogo dove la

temperatura raggiunge valori estremamente

alti. – È presente condensa sulla lente nell’unità. – La testina della lente all’interno dell’unità è

sporca. – I dischi su cui i file sono stati scritti col

metodo “Packet Write”. – Vi sono condizioni di registrazione (dati

mancanti, ecc.) o del supporto (macchie,

graffi, deformazione, ecc.) anormali.

• I dischi riscrittibili più volte possono necessitare di un tempo di lettura più lungo dato che la loro capacità di riflessione della luce è inferiore a quella di un DVD/CD normale.

• Non utilizzare i seguenti dischi: – Dischi con adesivi, etichette o sigilli di

protezioni applicati alla superficie.

– Dischi su cui le etichette possono essere

stampate direttamente da una stampante a

getto di inchiostro. L’uso di questi dischi alle alte temperature o con umidità elevata può causare disfunzioni o danni ai dischi.

Note sui file MP3

• Questa unità è in grado di riprodurre solo file MP3 con il codice di estensione <.mp3> (indipendentemente dal caso—maiuscolo/ minuscolo).

• Questa unità non è in grado di riprodurre i file codificati nei seguenti formati—MP3i, MP3 PRO, Layer 1, Layer 2.

• Questa unità è in grado di mostrare i nomi dell’album, dell’artista, (esecutore) e dei brani di un Tag ID3 (Versione 1,0 e 1,1).

• Questa unità è in grado di mostrare fino a 64 caratteri sullo schermo del monitor.

• Questa unità è in grado di gestire solo caratteri da un byte. Qualsiasi altro carattere non può essere visualizzato correttamente.

• Questa unità è in grado di riprodurre file MP3 che rispettano le condizioni sottoindicate

– Bit rate: 8 kbps – 320 kbps – Frequenza di campionamento:

48 kHz, 44,1 kHz, 32 kHz (per MPEG-1) 24 kHz, 22,05 kHz, 16 kHz (per MPEG-2)

– Formato disco:

ISO 9660 Level 1/Level 2, Romeo, Joliet, Windows nome file lungo

• Il numero massimo di caratteri per i nomi di file/cartelle varia tra i formati di dischi utilizzati (include 4 caratteri di estensione— <.mp3>).

– ISO 9660 Level 1: 12 – ISO 9660 Level 2: 31 – Romeo/Windows nome file lungo: 128 – Joliet: 64

• Questa unità è in grado di riconoscere 99 cartelle e 150 file in ciascuna cartella che viene registrata in ordine gerarchico.

• Questa unità è in grado di riprodurre i file registrati in VBR (variable bit rate). I file registrati in VBR possiedono una discrepanza nella visualizzazione del tempo trascorso e non mostrano perciò il tempo trascorso reale. Questa differenza diviene notevole specialmente dopo aver eseguito una funzione di ricerca.

• L’elenco di riproduzione non è disponibile su questa unità.

• La funzione di ricerca è operativa però la velocità di ricerca non è costante nel corso della ricerca stessa.

ITALIANO

• Se un monitor opzionale viene collegato al terminale AV OUTPUT, vedrete la schermata MP3 CONTROL seguente sul monitor opzionale.

MP3 CONTROL REPEAT TRACK Folder : 01 / 10 spring

sumer fall winter sea

Title :

Begonia Artist : Annie Lim Album : Flowers

Time : 00:03:08 Track : 01 / 30 (Total 128) begonia.mp3

german chamomile.mp3 kiwi fruit.mp3 orchard grass.mp3 petunia.mp3 north pole.mp3 begonia2.mp3 german chamomile2.mp3 kiwi fruit2.mp3 orchard grass2.mp3 petunia2.mp3 north pole2.mp3

○○○○○○○○○

Operazioni Dual Mode

Regolazione del volume AV OUTPUT

• Questa regolazione non influenza il livello del volume del monitor inserito nel carrello opzionale (KV-CR100/KV-CR101).

○○○○○○○○○

Operazioni modalità di

○○○○○○○○○

circondamento

• Un disco Dolby Digital non è sempre codificato come fonte multicanale. Se il disco non è codificato multicanale, “Dolby Digital” non può essere selezionato come modo di circondamento.

1 Modalità di riproduzione attualmente attivata 2 Tempo di riproduzione trascorso del brano

attuale

3 Cursore (posizione evidenziata): indica la

scelta fatta.

4 Informazioni su Tag ID3 5 Colonna cartelle—nomi cartelle

(Es.: La prima cartella viene scelta fra 10 altre cartelle.)

• Si possono visualizzare solo cinque cartelle alla volta.

6 Colonna brani—nomi dei brani

(Es.: Il primo brano viene scelta fra i 30 della cartella attuale. Il disco contiene 128 brani.)

• Si possono visualizzare solo 12 brani.

• Si possono visualizzare sul monitor solo i primi 32 caratteri.

– Durante la riproduzione di un CD, le

ITALIANO

informazioni sul brano attuale e sulla modalità di riproduzione possono venire visualizzate su un monitor opzionale.

○○○○○○○○○

Operazioni modalità suoni (iEQ)

• Se non si desidera memorizzare la propria regolazione corrente ma solo applicarla alla fonte di riproduzione attuale, premere RETURN sullo schermo del monitor per ritornare allo schermo di funzionamento della fonte attuale. La regolazione effettuata rimane effettiva fino a che non si seleziona un’altra modalità di suono.

○○○○○○○○○

Altre regolazioni del suono

• Se il fader o il bilanciamento sono stati impostati in prossimità di un estremo, un effetto di circondamento/DSP appropriato potrebbe essere impossibile da ottenere.

• Se si sta utilizzando un sistema a due diffusori, impostare il livello del fader su “0”.

• Non è possibile regolare il livello in ingresso —regolazione volume—delle stazioni FM. Se la fonte è FM, la regolazione del volume non verrà utilizzata.

○○○○○○○○○

Regolazioni del monitor

• La luminosità potrebbe non poter venire regolata nei seguenti casi: – Potrebbe non essere possibile rendere il

monitor luminoso in ambienti molto luminosi.

– Potrebbe non essere possibile rendere il

monitor meno luminoso in ambienti molto scuri.

○○○○○○○○○

Impostazione iniziale—DVD MENU

MENU/AUDIO/SUBTITLE LANGUAGE

• Quando la lingua selezionata non è registrata sul disco, come lingua iniziale viene utilizzata automaticamente la lingua originale. Inoltre, con alcuni dischi, le impostazioni iniziali della lingua non funzionano come impostate a causa della programmazione interna del disco.

• Il cambiamento dell’impostazione della lingua non può essere effettivo durante la riproduzione (o la pausa). Dopo aver cambiato l’impostazione della lingua, espellere il disco ed inserirlo nuovamente (o cambiare disco) in modo che l’impostazione abbia effetto.

MONITOR TYPE

• Quando si seleziona “16:9 NORMAL” per un’immagine il cui rapporto di forma è 4:3, l’immagine cambia leggermente a causa dell’elaborazione necessaria per convertire la larghezza della stessa.

• Anche se si seleziona “4:3 PS”, il formato dello schermo potrebbe divenire “4:3 LB” con alcuni DVD. Ciò dipende da come questi ultimi sono stati registrati.

○○○○○○○○○

Impostazione iniziale

○○○○○○○○○

—AUDIO MENU/PSM

○○○○○○○○○

Altre funzioni principali

Assegnazione di titoli alle fonti

• Quando il cambiatore CD è collegato, è possibile assegnare titoli ai CD nel cambiatore CD. Questi titoli possono anche essere visualizzati sul display se si inseriscono i CD in questa unità.

○○○○○○○○○

Operazioni sintonizzatore TV

Memorizzazione di stazioni

• Quando si esegue Auto Memory... – Tutte le stazioni TV precedentemente

memorizzate vengono cancellate e le stazioni vengono nuovamente memorizzate.

– Le stazioni TV ricevute vengono

preimpostate dal No.1 (frequenza più bassa) al No.12 (frequenza più alta). Al termine dell’operazione Auto Memory, la stazione memorizzata nel No.1 viene sintonizzata automaticamente.

• Quando si memorizza una stazione TV manualmente, una stazione TV precedentemente preimpostata viene cancellata quando si memorizza una nuova stazione TV nello stesso numero di preimpostazione.

○○○○○○○○○

Operazioni sintonizzatore DAB

• La ricezione standby PTY funziona per il sintonizzatore DAB solo utilizzando un Dynamic PTY ma non uno Static PTY.

• La ricezione Standby TA e Standby PTY funziona sia per i servizi DAB che per le stazioni FM RDS.

ITALIANO

• Se si cambia l’impostazione “AMP GAIN”

da “HIGH” a “LOW” mentre il livello del volume è impostato leggermente più alto di “30”, l’unità regola automaticamente il volume su “30”.

Diagnostica

Ciò che a prima vista sembra un problema, non è sempre una cosa seria. Controllare quanto indicato di seguito prima di rivolgersi ad un centro di assistenza.

Generale

• Il suono a volte si interrompe.

] Si sta guidando su strade dissestate.

Interrompere la riproduzione mentre si guida su strade dissestate.

] Il disco è graffiato.

• Il suono dei diffusori non viene udito.

] I collegamenti sono scorretti.

• Il subwoofer non produce alcun suono (anche se è attivato—impostato su “YES”).

] Se Pro Logic II è attivato con le

dimensioni dei diffusori anteriori/centrali/ posteriori impostati su “LARGE”, non viene prodotto alcun suono.

• La modalità Surround/DSP è disattivata e non può venire attivata.

] La modalità è fissata su “DEFEAT” solo

se i diffusori posteriori sono attivati (impostati su “LARGE” o “SMALL”).

Trasmissioni FM/AM

ITALIANO

• La preimpostazione automatica SSM non funziona.

] I segnali sono troppo deboli. Memorizzare

le stazioni manualmente.

• Durante l’ascolto della radio vengono generati disturbi statici.

] L’antenna non è saldamente collegata.

Riproduzione di dischi—DVD/VCD

• Non potete riprodurre immagini su di un monitor acquistato separatamente (KV-MAV7001) nel supporto opzionale (KV-CR100/KV-CR101).

] Se il monitor originale non viene tolto

dall’unità principale, non potete guardare la riproduzione durante la guida.

• Non è possibile cambiare il rapporto di forma.

] Mentre la GUI è in uso, il rapporto di

forma non può venire cambiato.

• I bordi sinistro e destro dell’immagine mancano dallo schermo.

] E’stato selezionato il rapporto di forma

“4:3 PS” mentre si guarda un televisore convenzionale (rapporto di forma 4:3). Selezionare “4:3 LB”.

• La lingua audio o dei sottotitoli non può essere cambiata.

] Con alcuni DVD e VCD il cambiamento

della lingua senza utilizzare il menu del disco non è permesso.

Riproduzione di dischi—CD/CD-R/CD-RW

• Il suono salta oppure la riproduzione si interrompe improvvisamente.

] Il disco è deformato oppure un adesivo

applicato al disco si sta staccando. Non riprodurre tale disco.

• La riproduzione del disco è impossibile.

] Il disco è stato inserito rovescio.

• Brani sul CD-R/CD-RW non possono essere saltati.

] Il CD-R/CD-RW non è finalizzato.

• Il disco non viene espulso.

• Il disco non viene riconosciuto.

] Il disco è bloccato. Sbloccare il disco

(vedere pagina 29).

] L’unità principale potrebbe non

funzionare correttamente. Premere SOURCE e 0 allo stesso tempo per più di 2 secondi per espellere il disco.

Riproduzione di dischi—MP3

• Il disco non viene riprodotto.

] I brani MP3 non possiedono il codice di

estensione—<.mp3>.

] I brani MP3 non sono registrati in un

formato conforme a ISO 9660 Level 1, ISO 9660 Level 2, Romeo o Joliet.

• Vengono generati disturbi.

] Il brano corrente non è un file MP3 (per

quanto abbia un codice di estensione— <.mp3>).

• Il tempo di riproduzione trascorso è scorretto.

] Ciò a volte accade durante la

riproduzione. Questo fenomeno viene causato da come i brani sono stati registrati sul disco.

• I caratteri corretti non vengono visualizzati.

] Questa unità è in gradi di visualizzare solo

un numero limitato di caratteri speciali (vedere le tabelle a pagina 58).

Impostazione iniziale—AUDIO MENU/PSM

• Le impostazioni “SPEAKER SIZE” cambiano.

] Le impostazioni riguardanti le dimensioni

dei diffusori sono correlate l’una con l’altra. Per esempio, se si impostano i diffusori FRONT su “NONE” non è possibile selezionare “NONE” per i diffusori REAR.

• La visione posteriore non appare quando si porta la leva del cambio nella posizione di retromarcia.

] “BACK GEAR” è impostato su “OFF”. In

questo caso è necessario selezionare “AV2” perché la fonte passi alla visione posteriore.

] “BACK GEAR” è impostato su “AUTO”

ma il filo della marcia indietro non è collegato alla lampada posteriore. Per controllare se i collegamenti sono corretti o meno, vedere pagina 51.

Operazioni sintonizzatore TV

• Il sintonizzatore TV non funziona affatto.

] Premere il pulsante di reinizializzazione

del sintonizzatore TV.

• L’indicazione “TV IS NOT CONNECTED” appare sul monitor.

] Il sintonizzatore televisivo è scollegato.

Collegarlo.

• Auto Memory non funziona.

] I segnali sono troppo deboli. Memorizzare

le stazioni TV manualmente.

• Non è possibile ricevere stazioni TV.

] L’impostazione “TV CHANNEL AREA”

è scorretta; vedere pagina 57.

• Il televisore non si spegne automaticamente quando si passa alla riproduzione con un televisore differente.

] Il televisore è collegato al sintonizzatore

TV. Collegarlo ad un’altra unità. Ricordare che i segnali audio/video sono sempre trasmessi al televisore se questo è ac ceso.

• L’indicazione “RESET 8” appare sul display dell’unità principale.

] Quest’unità non è collegata correttamente

al sintonizzatore televisivo. Collegare quest’unità ed il sintonizzatore televisivo correttamente e premere il pulsante di reset del sintonizzatore televisivo.

Operazioni cambiatore CD

• L’indicazione “CD CHANGER IS NOT CONNECTED” appare sul monitor.

] Il cambiatore CD è scollegato. Collegarlo.

• L’indicazione “NO MAGAZINE” appare sul monitor.

] Il caricatore non è inserito nel cambiatore

CD.

• L’indicazione “NO FILES” appare sul monitor.

] Il disco non contiene file riproducibili.

• L’indicazione “NO DISC” appare sul monitor.

] Non vi sono dischi nel caricatore oppure

essi sono inseriti rovesci.

• L’indicazione “RESET 1” — “RESET 7” appare sul display dell’unità principale.

] Il microcomputer incorporato del

cambiatore CD non funziona in modalità corretto. Premere il pulsante di inizializzazione del cambiatore CD.

• L’indicazione “RESET 8” appare sul display dell’unità principale.

] Questa unità non è correttamente

collegata ad un cambiatore CD. Collegare questa unità ed il cambiatore CD in modo corretto e quindi premere il pulsante di inizializzazione del cambiatore CD.

Operazioni col sintonizzatore DAB

• L’indicazione “DAB IS NOT CONNECTED” appare sul display dell’unità principale.

] Sintonizzatore DAB scollegato.

Collegarlo.

ITALIANO

Informazioni aggiuntive

Modalità iEQ preimpostata

La tabella in basso indica le impostazioni di livello delle frequenza preimpostate per ciascuna modalità iEQ.

Suono Valori di equalizzazione preimpostati Modalità 100 Hz 300 Hz 1 kHz 3 kHz 10 kHz

FLAT 0000000000 HARD ROCK +03 +02 00 +01 +01 R&B +03 +02 00 +01 +03 POP 00 +01 00 +01 +02 JAZZ +03 +02 +01 +02 +02 DANCE +04 +01 –02 00 +01 COUNTRY +02 +01 00 +01 +02 REGGAE +03 00 +01 +02 +03 CLASSIC +02 +02 00 +01 00 USER1 00 00 00 00 00 USER2 00 00 00 00 00 USER3 00 00 00 00 00

Schermi grafici

E’possibile selezionare uno dei seguenti schermi grafici. Vedere pagina 14 per dettagli.

ITALIANO

Potete attivare il display di dimostrazione. Per farlo sparire, scegliere qualsiasi altra schermata grafica.

L’immagine riprodotta viene visualizzata nella finestra per la visione delle immagini.

Durante la riproduzione di una sorgente video (salvo i DVD/VCD), non scegliere alcuno schermo grafico, in altri termini,

scegliere la schermata effettiva di riproduzione, altrimenti non è possibile vedere la riproduzione.

CODICI LINGUE

Codice Lingua

AA Afar AB Abkhazian AF Afrikaans AM Ameharic AR Arabo AS Assamese AY Aymara AZ Azerbaijani BA Bashkir BE Bielorusso BG Bulgaro BH Bihari BI Bislama BN Bengalese, Bangla BO Tibetano BR Bretone CA Catalano CO Corso CS Ceco CY Gallese DA Danese DZ Bhutani EL Greco EO Esperanto ET Estone EU Basco FA Persiano FI Finlandese FJ Figiano FO Faroese FY Frisone GA Irlandese GD Gaelico Scozzese GL Galiziano GN Guarani GU Gujarati HA Hausa HI Hindi HR Croato HU Ungherese HY Armeno IA Interlingua IE Interlingue IK Inupiak IN Indonesiano IS Islandese IW Hebrew JI Yiddish JW Giavanese

Codice Lingua

KA Georgiano KK Kazakh KL Groenlandese KM Cambogiano KN Kannada KO Coreano (KOR) KS Kashmiri KU Kurdo KY Kirghiz LA Latino LN Lingala LO Laotiano LT Lituano LV Estone, Lettone MG Malagasy MI Maori MK Macedone ML Malayalam MN Mongolo MO Moldavo MR Marathi MS Malese (MAY) MT Maltese MY Burmese NA Nauru NE Nepalese NL Olandese NO Norvegese OC Occitano OM (Afan) Oromo OR Oriya PA Panjabi PL Polacco PS Pashto, Pushto PT Portuguese QU Quechua RM Rhaeto-Romance RN Kirundi RO Rumeno RU Russo RW Kinyarwanda SA Sanscrito SD Sindhi SG Sangho SH Serbo-Croato SI Singhalese SK Slovacco SL Sloveno SM Samoano

Codice Lingua

SN Shona SO Somalo SQ Albanese SR Serbo SS Siswati ST Sesotho SU Sudanese SV Svedese SW Swahili TA Tamil TE Telugu TG Tajik TH Tailandese TI Tigrinya TK Turkmen TL Tagalog TN Setswana TO Tonga TR Turco TS Tsonga TT Tatar TW Twi UK Ucraino UR Urdu UZ Uzbek VI Vietnamita VO Volapuk WO Wolof XH Xhosa YO Yoruba ZU Zulu

ITALIANO

Dati tecnici

○○○○○○○○○

Unità principale

SEZIONE AMPLIFICATORE AUDIO

Potenza massima in uscita:

Anteriore: 50 W per canale Posteriore: 50 W per canale Centrale: 35 W

Potenza continua in uscita (RMS):

Anteriore: 19 W per canale in 4 Ω, da

40 Hz a 20 000 Hz a non più del 0,8% di distorsione armonica totale.

Posteriore: 19 W per canale in 4 Ω, da

40 Hz a 20 000 Hz a non più del 0,8% di distorsione armonica totale.

Centrale: 15 W in 4 Ω, da 40 Hz a 20 000

Hz con non più del 0,8% di distorsione armonica totale.

Impedenza di carico:

4 Ω (permissibile da 4 Ω a 8 Ω )

Gamma controllo equalizzatore:

Frequenze: 100 Hz, 300 Hz, 1 kHz, 3 kHz,

10 kHz

Livello: ±10 dB Risposta in frequenza: da 40 Hz a 20 000 Hz Rapporto segnale/rumore: 70 dB

ITALIANO

SEZIONE SINTONIZZATORE

Gamma frequenze:

FM: da 87,5 MHz a 108,0 MHz

AM: (MW) 522 kHz a 1 620 kHz

(LW) 144 kHz a 279 kHz

[Sintonizzatore FM]

Sensibilità utilizzabile: 11,3 dBf (1,0 µV/75 Ω) Sensibilità silenziamento 50 dB:

16,3 dBf (1,8 µV/75 Ω) Selettività canali alternati (400 Hz): 65 dB Risposta in frequenza: 40 Hz a 15 000 Hz Separazione stereo: 30 dB Rapporto cattura: 1,5 dB

[Sintonizzatore MW]

Sensibilità: 20 µV Selettività: 35 dB

[Sintonizzatore LW]

Sensibilità: 50 µV

SEZIONE LETTORE DVD/CD

Sistema rilevamento segnale: Pickup ottico

senza contatto (laser a semiconduttore) Numero canali: 2 canali (stereo) Risposta in frequenza:

DVD, fs=48 kHz: da 16 Hz a 22 000 Hz

DVD, fs=96 kHz: da 16 Hz a 44 000 Hz

VCD, CD, MP3: da 16 Hz a 20 000 Hz Gamma dinamica: 96 dB Rapporto segnale/rumore: 98 dB Wow e Flutter: Inferiore al limite misurabile Formato di registrazione MP3:

MPEG 1/2 Audio Layer 3 Bit rate mass.: 320 kbps

MONITOR RIMOVIBILE

Formato schermo: Display a cristalli liquidi

7 pollici in larghezza

Numero di pixel: 336 960 pixel

(480 verticale × 234 orizzontale × 3)

Metodo di pilotaggio:

Formato a matrice attiva TFT (Thin Film

Transistor) Sistema colore: PAL/NTSC Rapporto di forma: 16:9 (widescreen) Temperatura permissibile di conservazione:

da –10°C a +60°C

Temperatura permissibile di funzionamento:

da 0°C a +40°C

Dimensioni (L × A × P):

170 mm × 141 mm × 15 mm

Peso: 475 g

GENERALE

Consumo:

Voltaggio di funzionamento:

DC 14,4 V (permissibile da

11 V a 16 V) Collegamento a terra: Terra negativa Temperatura di funzionamento permissibile:

da 0°C a +40°C Dimensioni (L × A × P):

Formato installazione:

• Con la piastra di installazione di Tipo B (standard)

182 mm × 52 mm × 165 mm

• Con la piastra di installazione di Tipo A

182 mm × 52 mm × 160 mm

Formato pannello:

188 mm × 58 mm × 14 mm

Peso: 2,25 kg (monitor incluso)

Spazio necessario per l’espulsione del monitor

○○○○○○○○○

Unità nascosta

Terminali di ingresso:

AV INPUT 1/2:

Audio: 0,5 Vrms (Sinistro/Destro) Video (composito):1 Vedere a pagina-p/ 75 Ω

Terminali di uscita (livello/impedenza):

AV OUTPUT:

Audio: 2,0 V/20 kΩ di carico (scala piena) Video (composito):1 Vedere a pagina-p/ 75 Ω

PRE OUT:

Audio: 2,0 V/20 kΩ di carico (scala piena)

Altri terminali:

Integrazione sistema (TO MAIN UNIT) Antenna FM/AM (FM/AM ANTENNA) Bus AV (AV BUS) Cambiatore CD (TO CHANGER) Telecamera posteriore/Diffusore centrale (BACKCAMERA REMOTE/CENTER SPEAKER) Cavo alimentazione (POWER)

Dimensioni (L × A × P):

230 mm × 35 mm × 181 mm

Peso: 1,3 kg

177

143,3

105˚

60˚

15 12,2

51,8

ATTENZIONE: Quando si espelle il monitor, mantenere uno spazio libero per la fuoriuscita dello stesso. In caso contrario, il monitor potrebbe ostruire il movimento del volante e della leva del cambio e risultare così la causa di un incidente.

Disegno e dati tecnici soggetti a cambiamenti senza preavviso.

Quando la pista salta:

La pista potrebbe saltare quando si guida su strade estremamente dissestate. Ciò non danneggia l’unità ma può infastidire. Si raccomanda di interrompere la riproduzione di dischi quando si guida su strade dissestate.

Rimozione del pannello di controllo

Per rimuovere

Per applicare

ITALIANO

¿Tiene PROBLEMAS con la operación?

Por favor reinicialice su unidad

Consulte la páfina de Cómo reposicionar su unidad

PROBLEMI di funzionamento?

Inizializzare l'apparecchio

Fare riferimento alla pagina di Come inizialiazzare l'apparecchio

Har DRIFTPROBLEM uppstått?

Nollställ i så fall apparaten

Vi hänvisar till sidan med rubriken Hur apparaten nollställs

Затруднения при эксплуатации?

Пожалуйста, перезагрузите Ваше

устройство

Для получения информации о перезагрузке Вашего

устройства обратитесь на соответствующую страницу

SP, IT, SW, RU

1004MNMMDWJEIN

LVT1172-006A

[E]

KD-AV7001

Manual de instalación/conexión Manuale d’installazione/collegamento Installations/anslutningshandbok

Руководство по установке/подключению

1004MNMMDWJEIN SP, IT, SW, RU

ESPAÑOL

Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA solamente. Si su vehículo no posee este

sistema, será necesario un inversor de tensión, que puede ser adquirido en los concesionarios de JVC de equipos de audio para automóviles.

ADVERTENCIAS

• NO INSTALE la unidad en los siguientes sitios: – Donde pueda obstruir la maniobra del volante

de dirección y del cambio de engranajes, con el consiguiente riesgo de accidentes de tráfico.

– Donde pueda obstruir el funcionamiento de

dispositivos de seguridad tales como bolsas de aire, pues podría resultar en un accidente fatal.

– Donde pueda obstruir la visibilidad.

• NO OPERE la unidad mientras está maniobrando el volante de dirección, pues podría producirse un accidente de tráfico.

• El conductor no debe mirar el monitor mientras conduce. Si el conductor mira el monitor mientras conduce puede descuidarse y causar un accidente.

• Si necesita operar el receptor mientras conduce, asegúrese de mirar atentamente hacia adelante para no provocar un accidente de tráfico.

• Si no está aplicado el freno de estacionamiento, aparecerá en el monitor “EL CONDUCTOR NO DEBE MIRAR EL MONITOR MIENTRAS CONDUCE.”, y no se mostrará la imagen de reproducción. – Esta advertencia aparece únicamente cuando el

cable del freno de estacionamiento se encuentra conectado al sistema del freno de estacionamiento incorporado al automóvil.

Notas sobre la instalación de la unidad oculta

• Efectúe la instalación sobre una superficie firme, debajo del asiento delantero o en el portaequipajes.

• Debido a que se genera calor dentro de la unidad, no la instale cerca de objetos inflamables. Asimismo, el sitio de instalación no deberá obstaculizar la disipación de calor de la unidad.

• No instale la unidad en lugares sujetos al calor, como cerca de un radiador, en la guantera o en un sitio aislado, como debajo de la alfombra, por ejemplo, que impidan la disipación del calor.

Notas sobre las conexiones eléctricas

• Reemplace el fusible por otro del régimen especificado. Si el fusible se funde frecuentemente, consulte con su concesionario de JVC de equipos de audio para automóviles.

• La entrada máxima de los altavoces debe ser de más de 50 W en la parte trasera, 50 W en la parte delantera, y 35 W en el centro, con una impedancia de 4 Ω a 8 Ω.

• La conexión a tierra de esta unidad debe ser

realizada al chasis del automóvil.

• La unidad principal y la unidad oculta estarán muy calientes después del uso. Tenga la precaución de no quemarse al efectuar su desmontaje.

• Para evitar cortocircuitos, cubra los terminales de los cables NO UTILIZADOS con cinta aislante.

• Tome medidas de prevención necesarias para

evitar una desconexión accidental de los cables y daños en los mismos. Esto podría suceder al mover o reclinar el asiento.

ITALIANO

L’apparecchio è studiato per funzionare su impianti elettrici da 12 V c.c., con massa NEGATIVA. Se l’impianto della vettura è di tipo diverso, è necessario un invertitore di tensione, reperibile presso i venditori car audio JVC.

AVVERTENZE

• NON installare l’apparecchio in posizioni in cui potrebbe:

– ostacolare il funzionamento del volante e della

leva del cambio, causando incidenti stradali;

– ostacolare il funzionamento di dispositivi di

sicurezza come gli air bag, causando incidenti gravi;

– limitare la visibilità.

• NON togliere le mani dal volante per azionare i comandi dell’apparecchio, per evitare incidenti stradali.

• Il conducente non deve guardare il monitor durante la guida,in quanto potrebbe distrarsi e causare un incidente.

• Se è necessario utilizzare l’apparecchio mentre si guida, assicurarsi di guardare la strada di fronte per evitare incidenti.

• Se il freno di stazionamento non è innestato, sul monitor viene visualizzata l’indicazione “DRIVER MUST NOT WATCH THE MONITOR WHILE DRIVING.” (Il conducente non deve guardare lo schermo mentre è alla guida) e le immagini riprodotte non vengono visualizzate.

– Questa indicazione viene visualizzata solo se il

filo del freno di stazionamento è collegato all’impianto del freno di stazionamento incorporato nella vettura.

Note sul montaggio dell’unità secondaria

• Montare su una superficie solida, sotto il sedile anteriore o nel portabagagli.

• Non montare l’unità presso oggetti infiammabili, poiché genera calore. Inoltre, è necessario scegliere un’area in cui il calore generato possa dissiparsi facilmente.

• Non montare l’unità in punti in cui è presente calore, come vicino al radiatore, nel vano portaoggetti o in aree termicamente isolate, come sotto il tappetino del veicolo, che potrebbero impedire la dissipazione del calore.

Note sui collegamenti elettrici

• Sostituire il fusibile con uno della potenza specificata. Se il fusibile si brucia spesso, rivolgersi al rivenditore car audio JVC.

• L’ingresso massimo degli altoparlanti deve essere di più di 50 W per la parte posteriore, 50 W per quella anteriore e 35 W per quella centrale, con un’impedenza da 4 Ω a 8 Ω.

• Collegare le due unità a terra sul telaio della vettura.

• Dopo l’uso, l’unità principale e quella secondaria sono surriscaldate. Fare attenzione a non scottarsi quando le si estrae.

• Per evitare cortocircuiti, ricoprire i terminali dei fili INUTILIZZATI con nastro isolante.

• Prendere adeguate precauzioni per evitare lo scollegamento dei cavi ed eventuali danni agli stessi, ad esempio quando si sposta o reclina il sedile.

SVENSKA

Enheten får drivas av

NEGATIV jordning

sådant system behöver du en spänningsomvandlare. Du kan skaffa en sådan hos återförsäljaren för JVC bilutrustningar.

12 V likströmsystem med

. Om ditt fordon inte har ett

VARNINGAR

•

Installera INTE enheten någonstans där:

– den kan hindra rattens och växelspakens

rörelser, eftersom detta kan orsaka en trafikolycka.

– den hindrar användningen av

säkerhetsanordningar såsom krockkuddar, eftersom detta kan orsaka en livshotande olycka.

– den kan hindra sikten.

•

Använd INTE enheten när du styr bilen, eftersom detta kan orsaka en trafikolycka.

•

Föraren får inte titta på monitorn när han/hon kör bilen. Om föraren tittar på monitorn under körning, kan det leda till vårdslöshet och kan orsaka en trafikolycka.

•

Om du måste manövrera huvudenheten under körning måste du ha god uppsikt över trafiken för att undvika en trafikolycka.

•

Om handbromsen inte är åtdragen, visas “DRIVER MUST NOT WATCH THE MONITOR WHILE DRIVING.” (Föraren får inte titta på skärmen under bilkörning) i teckenfönstret, och ingen spelbild visas.

– Denna varning visas endast när

parkeringsbromskabeln är ansluten till det i bilen inbyggda parkeringsbromssystemet.

Anmärkningar om montering av den dolda enheten

•

Montera på ett fast underlag, under framsätet eller i bagageutrymmet.

•

Eftersom värme utvecklas inuti enheten, får den inte monteras nära lättantändliga föremål. Montera enheten på en plats som inte förhindrar enheten från att leda bort värme.

•

Montera inte enheten på platser som utsätts för värme, t.ex nära ett element, i handskfacket eller isolerade platser som under en matta, vilket gör att enheten inte kan leda bort värme.

Anmärkningar om elektriska anslutningar

•

Byt ut säkringen mot en med specificerad kapacitet. Kontakta återförsäljaren för JVC bilutrustningar om säkringen utlöses ofta.

•

Den maximala ineffekten bör inte vara mer än 50 W för de bakre högtalarna, 50 W för de främre och 35 W för mitthögtalarna, med en impedans på

4 Ω till 8 Ω

• Var säker på att du jordar varje enhet till bilens chassi.

•

Huvudenheten och den dolda enheten blir väldigt varma efter användning. Var försiktig så att du inte bränns när du avlägsnar dem.

•

Tejpa över de ledare som INTE ANVÄNDS med isoleringstejp för att eliminera risken för kortslutning.

• Vidta försiktighetsåtgärder för att undvika att sladdarna oväntat frånkopplas och skadas. Detta problem kan inträffa när du flyttar eller fäller ner sätet.

РУССКИЙ

Это устройство разработано для эксплуатации на 12 В постоянного напряжения с минусом на массе. Если Ваш автомобиль не имеет этой системы, требуется инвертор напряжения, который может быть приобретен у дилера автомобилнего специалиста JVC.

ПРЕДУПРЕЖДЕНИЯ

• НЕ устанавливайте устройство в местах, где:

– возникает препятствие управлению рулем

или рычагом переключения передач, что может привести к аварии;

– возникает препятствие срабатыванию

устройств безопасности, например, пневмоподушки, что может привести к несчастному случаю со смертельным исходом;

– может ухудшиться обзор.

• НЕ используйте устройство при манипулировании

рулем; это может привести к аварии.

• Водитель не должен смотреть на монитор во

время вождения. Это может отвлечь и привести к аварии.

• Если необходимо использовать главное

устройство во время вождения, внимательно смотрите вперед, иначе может произойти дорожно-транспортное происшествие.

• Если стояночный тормоз не включен, на мониторе

появляется сообщение “DRIVER MUST NOT WATCH THE MONITOR WHILE DRIVING.”, и изображение воспроизведения не появляется.

– Это предупреждение появляется только в

том случае, если провод стояночного тормоза подключен к стояночной тормозной системе автомобиля.

Примечания по установке скрытого устройства

• Установку осуществляйте на твердой

поверхности, под передним креслом или в багажнике.

• Поскольку устройство вырабатывает тепло, не

устанавливайте его рядом с воспламеняющимися объектами. Кроме того, установка должна осуществляться в месте, где не должно быть препятствий рассеянию тепла.

• Не устанавливайте устройство в местах с

высокой температурой, где рассеяние тепла может быть затруднено, например, около радиатора или в вещевом ящике (“бардачке”), а также в замкнутом пространстве, например, под ковриком автомобиля.

Примечания по электрическим подключениям

• Замените плавкий предохранитель на

предохранитель установленного номинала. Если плавкий предохранитель перегорает систематически, обратитесь к агенту по продажам JVC IN CAR ENTERTAINMENT.

• Максимальная входная мощность передних и

задних динамиков должна быть более 50 Вт, центральных динамиков - более 35 Вт, а импеданс должен быть от 4 Ω до 8 Ω.

• Обязательно заземлите каждое устройство на шасси автомобиля.

• При работе главное и скрытое устройства нагреваются. Во избежание ожогов будьте осторожны при снятии этих устройств.

• Для предотвращения короткого замыкания обмотайте терминалы НЕИСПОЛЬЗУЕМЫХ проводов изоляционной лентой.

• Примите меры для предотвращения повреждения и непредвиденного отсоединения проводов. Это может случиться при изменении положения или угла наклона кресла.

Lista de piezas

a Unidad principal

Unità principale

Huvudenhet

Главное устройство

g Cable AV bus (2,5 m)

Cavo bus A/V (2,5 m)

AV-kabel (2,5 m)

Провод для аудиовизуального сигнала (2,5 м)

l Cubierta

Protezione

Hylsa

Муфта

Elenco dei pezzi

b Unidad oculta

Unità secondaria

Dold enhet

Скрытое устройство

h Conectores de sujeción

Connettori a crimpare

Krimpkopplingar

Обжимные разъемы

m Ménsulas

Staffe

Fästvinklar

Кронштейны

c Placas de montaje de la manga

Piastre di montaggio della protezione

Hylsmonteringsplattor

Установочные пластины муфты

Tipo A

Typ A

Тип A

i Manga

Maniglie

Handtag

Рычаги

n Tornillos de fijación (M4 x 8 mm)

Viti di fissaggio (M4 x 8 mm)

Fästskruvar (M4 x 8 mm)

Крепежные винты (M4 x 8 мм)

Tipo B

Typ B

Тип B

j Estuche bland

Custodia morbida

Mjukt fodra

Мягкий футляр

Förteckning över delar Комплект поставки

d Tornillos de fijación (M5 x 6 mm)

Viti di fissaggio (M5 x 6 mm)

Fästskruvar (M5 x 6 mm)

Крепежные винты (M5 x 6 мм)

k Placa de guarnición

Piastra di finitura

Kantplåt

Декоративную панель

o Cubierta ciega

Mascherina di chiusura

Döljande skydd

Заглушка

v Cable del altavoz central/cámara trasera

p Perno de montaje (M5 x 20 mm)

Bullone di montaggi (M5 x 20 mm)

Monteringsbult (M5 x 20 mm)

Крепежный болт (M5 x 20 мм)

Cavo altoparlante centrale/camera di retrovisione

Mitthögtalare/backkamerasladd

Шнур центрального динамика/камеры заднего вида

e, f Cordones de alimentación

Cavi di alimentazione

Nätsladdar

Шнуры питания

e Para la unidad principal

Per l’unità principale

För huvudenheten

Для главного устройства

q Tuerca de seguridad (M5)

Dado di fermo (M5)

Låsmutter (M5)

Фиксирующая гайка (M5)

r Arandela (ø5)

w Cable de extensión para antena

Cavo di prolunga dell’antenna

Antennens förlängningssladd

Удлинитель провода антенны

f Para la unidad oculta

Per l’unità secondaria

För den dolda enheten

Для скрытого устройства

Lavatrice (ø5)

Bricka (ø5)

Шайба (њ5)

s Cojín de goma

Gommino

Gummibuffert

Резиновый чехол

t Control remoto

Telecomando

Fjärrkontroll

дистанционного управления

RM-RK220

u Pila

Batteria

Batteri

Батарейка

CR2025

REMOTE

SENSOR

RESET

3214

AV OUTPUT

VIDEO

POWER AV BUS

AUDIO

TV ANTENNA

MULTIMEDIA DVD/CD RECEIVER WITH REMOVABLE MONITOR HIDEAWAY UNIT KD-AV7001

AV INPUT 1

AUDIO

FM / AM ANTENNA

POWER

BACKCAMERA

REMOTE

CENTER

SPEAKER

CENTER

SUB

WOOFER

REAR

FRONT

VIDEO

AV INPUT 2

AUDIO

VIDEO TO CHANGER

TO CHANGER

VIDEO

AV BUS TO MAIN UNIT

PRE OUT

AUDIO

VIDEO L R

AV OUTPUT

LR R

TV TUNER UNIT KV-C1001

A F~

CONEXIONES DEL SISTEMA

COLLEGAMENTI DELL’IMPIANTO

SYSTEMANSLUTNINGAR

ПОДКЛЮЧЕНИЕ К СИСТЕМЕ

• En las siguientes páginas encontrará más información sobre A , B , C , C , D , E , F .

Fuente de reproducción Fonte di riproduzione dell’immagine Avspelningskälla

Источник воспроизведения

Videograbadora (KV-V8 o KV-V10)

Videoregistratore (KV-V8 o KV-V10)

VCR (KV-V8 eller KV-V10)

Видеомагнитофон (KV-V8 или KV-V10)

• Per i collegamenti A , B , C , C , D , E , F vedere le informazioni alle pagine seguenti.

Videocámara, cámara de retrovisión, etc.

Videocamera, camera di retrovisione, ecc.

Videokamera, backkamera, o.s.v.

Видеокамера, камера заднего вида и т.д.

•

För A , B , C , C , D , E , F ges mer information på följande sidor.

• Информация для элементов A , B , C , C , D ,

E , F приведена на следующих страницах.

Unidad de sintonizador de TV Sintonizzatore TV TV-tunerenhet

ТВ-тюнер

Cambiador de CD y/o sintonizador de DAB CD changer e/o Tuner DAB CD-växlare och/eller DAB radio

Проигрыватель-автомат компакт-дисков и/или Тюнер DAB

(CH-X1500 y/o KT-DB1000, etc.)

(CH-X1500 e/o KT-DB1000, ecc.)

(CH-X1500 och/eller KT-DB1000, o.s.v.)

(CH-X1500 и/или KT-DB1000 и т.д.)

(KV-C1001)

Cable de antena procedente del automóvil

Cavo dell’antenna della vettura

Antennsladd från bilen

Кабель антенны из машины

Si es necesario, utilice un cable de extensión para antena (suministrado).

Utilizzare il cavo di prolunga dell’antenna (in dotazione), se necessario.

Använd antennens förlängningssladd (medföljer) vid behov.

При необходимости используйте удлинитель кабеля антенны (входит в комплект поставки).

: Estos productos se encuentran disponibles

opcionalmente y pueden solicitarse a JVC.

: Questi prodotti sono disponibili separatamente

presso la JVC.

Dessa produkter finns tillgängliga från JVC.

: Эти дополнительные устройства можно

приобрести в компании JVC.

Unidad oculta Unità secondaria Dold enhet

Скрытое устройство

Cable AV bus (suministrado)* Cavo bus A/V (in dotazione)*

AV-kabel (medföljer)

Провод для аудиовизуального сигнала (входит в комплект поставки)*

Unidad principal Unità principale Huvudenhet

Главное устройство

2do. monitor Secondo monitor Monitor nr.2

Второй монитор

Altavoz central Altoparlante centrale Mitthögtalare

Центральный динамик

(CS-CN100, etc.)

(CS-CN100, ecc.)

(CS-CN100, o.s.v.)

(CS-CN100 и т.д.)

Véase “ D Conexión del cradle”.

Vedere “D Collegamento del supporto”.

Se “ D Anslutning av anslutningsenheten”.

См. “ D Подключение подставки”.

Véase “ C Conexiones eléctricas”. Vedere “C Collegamenti elettrici”.

Se “ C Elanslutningar”.

См. “ C Электрические подключения”.

Véase “ C Conexión del conductor de la cámara trasera”.

Vedere “C Collegamento del filo della camera di retrovisione”.

Se “ C Anslutning av backkamerakabeln”.

См. “ C Подключение провода задней камеры”.

Véase “ E Conexión de los amplificadores externos”.

Vedere “E Collegamento degli amplificatori esterni”. Se “ E Anslutning av externa förstärkare”.

См. “ E Подключение внешних усилителей”.

Negro

Nero

Svart

Черный

Al conductor de la lámpara de marcha atrás

Al terminale della luce posteriore

Till backlampans kabel

К проводу задней фары

Negro con rayas blancas

Nero con striscia bianca

Svart med vitt streck

Черный с белой полосой

*1Es posible usar el cable AV bus de extensión (KV-U1013: no suministrado) cuando el cable AV bus suministrado no sea lo suficientemente largo.

Cavo di prolunga bus A/V (KV-U1013: non in dotazione) può essere usato in caso il cavo bus A/V in dotazione non sia abbastanza lungo.

AV-förlängningssladd (KV-U1013: medföljer ej) kan användas när den medföljande AV-kabeln inte är tillräckligt lång.

Púrpura con rayas blancas

Porpora a striscia bianca

Lila med vitt streck

Пурпурный с белой полосой

*1Удлинитель провода для аудиовизуального сигнала (KV-U1013: не поставляется) можно использовать, если поставляемый провод для

аудиовизуального сигнала недостаточно длинный.

53 mm

184 mm

⁄

INSTALACIÓN

177

678 9

60˚

105˚

51.8

143.3

12.2

La siguiente ilustración muestra una instalación típica. Sin embargo usted deberá efectuar los ajustes correspondientes a su automóvil. Si tiene alguna pregunta o necesita información acerca de las herramientas para instalación, consulte con su concesionario de JVC de equipos de audio para automóviles o a una compañía que suministra tales herramientas.

Å Instalación de la unidad

principal (Montaje en el tablero de instrumentos)

Fije las placas de montaje de la manga—del tipo correspondiente a la profundidad del área de montaje (A: véase el siguiente paso).

Utilice el Tipo B cuando 165 mm.

Collegare le piastre di montaggio della protezione—uno dei due tipi, a seconda della profondità dell’area di montaggio ( Utilizzare il tipo B se A è di 165 mm e il tipo A se A è meno di 165 mm.

Fäst hylsmonteringsplattorna—en av typerna, som motsvarar djupet av monteringsplatsen (A: se nästa steg). Använd typ B när A är 165 mm, typ A när A är mindre än 165 mm.

Прикрепите установочные пластины муфты необходимого типа, в зависимости от глубины области установки (A: см. следующее действие). Используйте тип B, если расстояние A равно 165 мм, или тип A, если расстояние A меньше 165 мм.

sea de 165 mm y el Tipo A cuando A sea de menos de

: vedere la fase seguente).

INSTALLAZIONE

La figura che segue rappresenta un’installazione tipica. Potrebbe essere necessario eseguire modifiche per il tipo specifico di vettura. Per eventuali chiarimenti in merito ai kit di installazione, rivolgersi al rivenditore car audio JVC o a negozi analoghi.

Å Installazione dell’unità

principale (montaggio sul cruscotto)

INSTALLATION

Följande illustrationer visar en normal installation. Du bör dock utföra justeringar i enlighet med din bil. Om du har några frågor eller behöver information om installationsutrustning, vänd dig till din återförsäljare av JVC bilutrustningar eller ett företag som säljer utrustningar.

Å Installation av huvudenheten

(montering på instrumentbrädan)

Realice las conexiones eléctricas requeridas.

Eseguire i necessari collegamenti elettrici.

Utför de elektriska anslutningarna.

Выполните необходимые подключения контактов, как показано на оборотной стороне этой инструкции.

УСТАНОВКА

На следующей иллюстрации показана типовая установка. Однако возможны дополнительные настройки в соответствии с определенным автомобилем. При появлении вопросов или при необходимости получения информации относительно монтажных комплектов обратитесь к агенту по продажам JVC IN-CAR ENTERTAINMENT или в компанию, поставляющую монтажные комплекты.

Å Установка главного устройства

(установка в приборную панель)

Doble las lengüetas apropiadas para retener firmemente la manga en su lugar.

Piegare le linguette necessarie per mantenere la custodia nella posizione corretta.

Böj de flikar som ska hålla hylsan ordentligt på plats.

Отогните соответствующие фиксаторы, предназначенные для прочной установки корпуса.

Extracción de la unidad principal

Antes de extraer la unidad principal, libere la sección trasera.

Rimozione dell’unità principale

Prima di rimuovere l’unità principale, sganciare la parte posteriore.

Cuando emplea un soporte opcional / Utilizzo del supporto supplementare / Vid användning av det valfria stödet / При

использовании дополнительной стойки

Tablero de instrumentos

Cruscotto

Instrumentbräda

Приборная панель

Instale la unidad a un ángulo de menos de 30˚, teniendo en cuenta que el monitor debe extraerse para su uso (véase abajo).

Installare l’unità con un’inclinazione inferiore a 30°, tenendo

30˚

presente che il monitor è eiettabile (vedere di seguito).

Installera enheten i en vinkel på mindre än 30°, och ta med i beräkningen att monitorn skjuts ut när den används (se nedan).

Установите устройство под углом менее 30°, принимая во внимание то, что при использовании монитор будет выдвигаться (см. ниже).

Tabique a prueba de incendios

Parete antincendio

Brandvägg

Стена

Tornillo (opción)

Vite (opzionale)

Skruv (tillägg)

Винт (дополнительно)

Soporte (opción)

Supporto (opzionale)

Stöd (tillägg)

Стойка (дополнительно)

Espacio requerido para la expulsión del monitor Spazio necessario per l’espulsione del monitor Erfordrat utrymme för utmatning av monitorn

Необходимое пространство для извлечения монитора

Avlägsnande av huvudenheten

Ta loss den bakre delen innan du avlägsnar enheten.

Inserte las dos manijas y, a continuación, extráigalas de la manera indicada en la ilustración para poder desmontar la unidad.

Inserire le due maniglie e quindi estrarle come indicato in figura, in modo da rimuovere l’unità.

För in de två handtagen, dra sedan i dem enligt illustrationen så att apparaten kan förflyttas.

Вставьте два рычажка, затем потяните их, как показано на рисунке, чтобы вынуть устройство.

Снятие главного устройства

Перед снятием устройства освободите заднюю часть.

Instalación de la unidad sin utilizar la manga / Installazione dell’apparecchio senza protezione / Vid installation av enheten utan att använda hylsan / При установке устройства без использования муфты

En un Toyota por ejemplo, primero retire la radio del automóvil y luego instale la unidad en su lugar.

Ad esempio, in una Toyota, si deve innanzi tutto togliere la radio ed installare poi l’apparecchio in suo luogo.

I en Toyota ska man exempelvis först ta bort bilradion, och sedan installera enheten på dess plats.

В автомобилях “Toyota”, например, сначала удалите автомобильную магнитолу, затем установите на ее место это устройство.

Compartimiento

Tascabile

Fick

Карман

Tornillos tipo plano* Viti a testa piana*

Skruvar med platt huvud

Винты с плоской головкой*

Ménsula* Staffa*

Fäste

Кронштейн*

*2No suministrado con esta unidad. *2Non fornite con l’apparecchio.

Levereras inte med enheten.

*2Не входят в комплект.

Utilice los siguientes tornillos

Usare le viti seguenti

Använd följande skruvar

Используйте следующие винты

Para N˚ 1 – 5 M5 x 8 mm* Para N˚ 6 – 9 M4 x 3 mm*

Per n° 1 – 5 M5 x 8 mm* Per n° 6 – 9 M4 x 3 mm*

För nr. 1 – 5 M5 x 8 mm För nr. 6 – 9 M4 x 3 mm

Для № 1 – 5 M5 x 8 mm* Для № 6 – 9 M4 x 3 mm*

ı Instalación de la unidad oculta

(debajo del asiento delantero)

Conecte la unidad principal a la unidad oculta

utilizando el cable AV bus (suministrado).

Tornillos autorroscantes (no suministrados)

Viti autofilettanti (non in dotazione)

Självgängande skruvar (medföljer ej)

Самонарезающие винты (не поставляются)

ı Installazione dell’unità secondaria

(sotto il sedile anteriore)

Collegare l’unità principale e l’unità secondaria tramite il cavo bus A/V (fornito).

Piso

Pavimento

Golv

Пол

Nota : Cuando instale la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos

Nota : Quando si installa l’unità sulla staffa di montaggio, consultare la tabella sopra per

Anm. :

Примечание : При установке устройства на крепежный кронштейн убедитесь в том, что

ı Installation av den dolda

enheten (under framsätet)

Anslut huvudenheten och den dolda enheten med AV-kabeln (medföljer).

del largo apropiado refiriéndose a la tabla de arriba. Si se utilizan tornillos más largos, éstos podrían dañar la unidad.

stabilire la lunghezza delle viti da utilizzare, per evitare danni all’unità.

När du installerar enheten på monteringsfästet, se till att du använder skruvar med rätt längd enligt tabellen ovan. Om längre skruvar används kan de skada enheten.

используются винты соответствующей длины (см. таблицу выше). При использовании более длинных винтов можно повредить устройство.

ı Установка скрытого устройства

(под передним креслом)

• Asegúrese de utilizar tornillos autorroscantes (no suministrados) del largo apropiado para que no produzcan.

• Usare viti autofilettanti (non in dotazione) della lunghezza appropriata, per evitare di danneggiare la vettura.

•

Använd självgängande skruvar (medföljer ej) med rätt längd så att de inte skadar några delar i bilen.

• Обязательно используйте самонарезающие винты (не поставляются) соответствующей длины, чтобы не повредить детали автомобиля.

Соедините основное устройство и скрытое устройство посредством провода для аудиовизуального сигнала (входит в комплект поставки).

PARKING

BRAKE

ESPAÑOL

BACK

CAMERA

SVENSKAITALIANO

Ç Conexiones eléctricas / Collegamenti elettrici / Elanslutningar / Электрические подключения

Si su automóvil está equipado con el conector ISO Se la vettura è dotata di connettore ISO Om din bil är försedd med en ISO-kontakt

Если Ваш автомобиль оборудован разъемами ISO

• Conecte los conectores ISO tal como se indica en la ilustración.

• Collegare i connettori ISO come illustrato.

• Anslut ISO-kontakterna enligt nedan.

• Подключите разъемы ISO, как показано на иллюстрации.

Vista desde el lado del conductor

Vista dal lato conduttori

Sett från ledarsidan

Вид со стороны контактов

Gris

Grigio

Grå

Серый

Al control remoto del volante de dirección (véase abajo)

Al telecomando sul volante (vedere di seguito)

Till rattens fjärrkontroll (se nedan)

К рулевому пульту дистанционного управления (см. ниже)

A la unidad principal / All’unita principale / Till huvudenheten /

К основному устройству

Azul con rayas blancas

Blu a strisce bianche

Blå med vit rand

Синий с белой полосой

Azul con rayas blancas

Blu a strisce bianche

Blå med vit rand

Синий с белой полосой

Desde la carrocería del vehículo

Dalla carrozzeria

Från bilens kaross

На корпусе автомобиля

Conector ISO del cable de alimentación suministrado

Connettore ISO del cavo di alimentazione fornito in dotazione

ISO-kontakt på den levererade nätsladden

Разъем ISO, полученный в комплекте кабеля питания

РУССКИЙ

Para algunos automóviles VW/Audi u Opel (Vauxhall) Per alcune vetture VW/Audi o Opel (Vauxhall) På vissa modeller av VW/Audi och Opel (Vauxhall)

Для некоторых автомобилей VW/Audi или Opel (Vauxhall)

Es posible que deba modificar el tendido del cable de alimentación suministrado (para la unidad principal), tal como se observa en la ilustración.

• Antes de instalar esta unidad, consulte a su concesionario de automóviles autorizado.

Può essere necessario modificare il cablaggio del cavo di alimentazione fornito (per l’unità principale) come illustrato.

• Prima d’installare l’apparecchio contattare il concessionario autorizzato.

Du kan behöva ändra ledningarna i den medföljande nätsladden (för huvudenheten) enligt bilden.

• Kontakta den auktoriserade bilåterförsäljaren innan enheten installeras.

Возможно, потребуется изменить схему подсоединения входящего в комплект поставки шнура питания (для основного устройства), как показано на рисунке.

• Перед установкой устройства обратитесь к Вашему официальному дилеру автомобиля.

Conexionado original / Cablaggio originale /

Исходное соединение

Ursprunglig ledningsdragning

Marrón / Marrone /

Negro

Nero

Svart

Черный

A un cuerpo metálico o chasis del automóvil

Sulla carrozzeria metallica o sul telaio dell’auto

Till metallkropp eller bilens chassi

К металлическому корпусу или шасси автомобиля

A un terminal activo del bloque de fusibles conectado a la batería del automóvil (desviando el interruptor de encendido) (12 V constantes)

Su un terminale sotto tensione nel blocco fusibili che si collega alla batteria

Amarillo* Giallo*

Gul

Желтый*

dell’auto (bypassando l’interruttore di accensione) (12 V costanti)

Till ett strömförande uttag i säkringsblocket, som är anslutet till bilens batteri

(dragning förbi tändningslåset) (konstant 12 V)

К разъему фазы в блоке предохранителя (минуя блок зажигания) (постоянный 12 В)

Verde claro

Verde chiaro

Ljusgrön

Светло-зеленый

*1No suministrado con esta

unidad.

*2Antes de comprobar el

funcionamiento de esta unidad previa a la instalación, es necesario conectar este cable, de lo contrario no se podrá conectar la alimentación.

Brun

/ Коричневый Marrón / Marrone /

Brun

/ Коричневый

A la unidad oculta / All’unità secondaria / Till den dolda enheten /

К скрытому устройству

Interruptor de encendido

Interruttore di accensione

Tändningslås

Переключатель зажигания

Bloque de fusibles

Blocco fusibili

Säkringsblock

Al freno de estacionamiento del automóvil

Al freno di stazionamento della vettura

Till bilens handbroms

К стояночному тормозу автомобиля

*1Non fornito con l’apparecchio. *2Per poter verificare il

funzionamento dell’apparecchio prima dell’installazione, è necessario avere già collegato questo filo (altrimenti è impossibile accendere l’apparecchio).

Levereras inte med enheten.

Innan enhetens funktion kontrolleras före installationen måste denna ledning anslutas. Annars kan strömmen inte slås på.

Блок предохранителя

*1Не входит в комплект. *2Перед проверкой работы

устройства подключите этот провод, иначе питание не включится.

Conector ISO

Connettore ISO

ISO-kontakt

Разъем ISO

R: Rojo

Rosso

Röd

Красный

Y: Amarillo

Giallo

Gul

Желтый

Conexionado modificado 1 / Cablaggio modificato 1 /

ledningsdragning

1 / Модифицированное соединение 1

*: Fusible

Fusibile

Säkring

Предохранитель

Ändrad

Si la unidad no se enciende, utilice el conexionado modificado 2.

Se l’apparecchio non si accende, utilizzare il cablaggio modificato 2.

Tillämpa den ändrade ledningsdragningen enligt 2 om enheten inte fungerar.

Если устройство не включается, модифи-цируйте кабель по схеме 2.

Conexionado modificado 2 / Cablaggio modificato 2 /

ledningsdragning

2 / Модифицированное соединение 2

Ändrad

Conexión del cable del freno de estacionamiento / Collegamento del filo del freno di stazionamento / Anslutning av handbromssladden /

Подключение провода стояночного тормоза

Cómo usar el conector de sujeción / Per collegare il connettore a crimpare / Så här monteras crimpkopplingen / Подключение

обжимного разъема

Cable del freno de estacionamiento (verde claro)

Filo del freno di stazionamento (verde chiaro)

Handbromssladd (ljusgrön)

Провод стояночного тормоза (светло-зеленый)

Freno de estacionamiento

Freno di stazionamento

Handbroms

Стояночный тормоз

Conecte la parte metálica de la sujeción a los cables de dentro.

Mettere a contatto la parte metallica del connettore a crimpare con i fili all’interno.

Anslut crimpverktygets metalldel till kablarna på insidan.

Соедините металлическую часть обжима с находящимися внутри проводами.

Interruptor del freno de estacionamiento (dentro del automóvil)

Interruttore del freno di stazionamento (all’interno della vettura)

Handbromsbrytare (i bilen)

Переключатель стояночного тормоза

A un cuerpo metálico o chasis del automóvil

Sulla carrozzeria metallica o sul telaio dell’auto

Till metallkropp eller bilens chassi

К металлическому корпусу или шасси автомобиля

(внутри автомобиля)

Conexión del conductor de la cámara trasera / Collegamento del filo della camera di retrovisione / Anslutning av backkamerakabeln /

Подключение провода задней камеры

Localice el conductor de la luz trasera en el compartimiento de equipajes.

Conductor de la luz trasera

Filo della luce posteriore

Backlampskabel

Провод задней фары

Conexión al control remoto del volante de dirección / Collegamento al telecomando sul volante / Inkoppling av rattens fjärrkontroll / Подключение к рулевому пульту дистанционного управления

Si su vehículo está equipado con control remoto en el volante de dirección, podrá hacer funcionar este receptor utilizando dicho control. Para ello, se requiere un adaptador para control remoto OE de JVC (no suministrado) que corresponda con su vehículo. Para mayor información, consulte con su concesionario car audio de JVC.

Se l’automobile è dotata di telecomando da volante, è possibile controllare le funzionalitë del presente ricevitore per mezzo del telecomando. È necessario utilizzare un adattatore OE per telecomando di JVC (non in dotazione) corrispondente all’automobile in questione. Per ulteriori informazioni consultare il rivenditore JVC car audio di fiducia.

Om din bil har en fjärrkontroll på ratten, kan du driva mottagaren med fjärrkontrollen. För att kunna göra detta måste ratten ha en JVC OE fjärradapter (medföljer ej) som passar bilen, installerad. Kontakta din JVCåterförsäljare för bilutrustningar.

Если автомобиль оборудован рулевым пультом дистанционного управления, его можно использовать для управления данным устройством. Для этого необходим адаптер рулевого пульта дистанционного управления JVC OE (не поставляется), подходящий для Вашего автомобиля. За более подробной информацией обратитесь к поставщику автомобильных аудиосистем компании JVC.

Individuare il filo della luce posteriore nel portabagagli.

Luces traseras

Luci posteriori

Backlampor

Задние фары

Lokalisera backlampskabeln i bagageutrymmet.

A la luz trasera

Alla luce posteriore

Till backlampan

К задней фаре

Conductor de la luz trasera

Filo della luce posteriore

Найдите в багажнике провод задней фары.

A la batería del automóvil

Alla batteria della vettura

Till bilbatteriet

К аккумулятору автомобиля

Backlampskabel

Entrada del control remoto del volante de dirección

Ingresso telecomando volante

Rattens fjärrinkoppling

Вход рулевого пульта

Провод задней фары

Adaptador para control remoto OE (no suministrado)

Adattatore OE per telecomando (non in dotazione)

OE rattens fjärradapter (medföljer ej)

Aдаптер рулевого пульта дистанционного управления OE (не поставляется)

дистанционного управления

KD-AV7001

Control remoto del volante de dirección (equipado en el vehículo)

Telecomando volante (in dotazione con l’automobile)

Rattens fjärrkontroll (utrustad i bilen)

Рулевой пульт дистанционного управления (устанавливаемый в автомобиле)

(ILLUMINATION)

6.3A

(PARKING BRAKE)

Antes de la conexión...

• Asegúrese de que el cordón de la antena procedente del automóvil esté conectado a la unidad oculta (véase página 2). Si el cordón de la antena no es de un largo suficiente, utilice un cable de extensión para antena (suministrado).

• Verifique atentamente el conexionado del vehículo. Una conexión incorrecta podría producir daños graves a las unidades. Los conductores del cable de alimentación y los del conector procedentes de la carrocería del automóvil pueden ser diferentes en color.

Prima del collegamento...

• Accertarsi che il cavo dell’antenna della vettura sia collegato all’unità secondaria (vedere pagina

2). Se il cavo dell’antenna non è abbastanza lungo, usare il cavo di prolunga (in dotazione).

• Controllare attentamente il cablaggio della vettura. Collegamenti non corretti potrebbero causare gravi danni alle unità. I fili del cavo di alimentazione e quelli del connettore della carrozzeria della vettura possono differire nel colore.

Före anslutning...

•

Var säker på att antennsladden från bilen är ansluten till den dolda enheten (se sidan 2). Om antennsladden inte är tillräckligt lång, använd antennens förlängningssladd (medföljer).

•

Kontrollera ledningsdragningen i bilen noga. Felaktig ledningsdragning kan skada enheterna allvarligt. Nätkabelns sladdar och de sladdar som kommer från karossens anslutning kan vara av olika färger.

Перед подключением...

• Убедитесь в том, что кабель антенны из

машины подключен к скрытому устройству (см. стр. 2). Если кабель антенны недостаточно длинный, используйте удлинитель для него (поставляется).

• Внимательно проверьте проводку в

автомобиле. Неправильное подключение может привести к серьезным повреждениям устройств. Провода шнура питания и провода, идущие от разъема в кузове автомобиля, могут различаться по цвету.

Conexiones sin usar los conectores ISO / Collegamenti senza connettori ISO / Anslutning utan användning av ISO-kontakterna / Подключение без использования разъемов ISO

Corte el conector ISO.

Conecte los conductores de color del cable de alimentación en el orden especificado en la ilustración de abajo.

Conecte el mazo de conductores a las unidades.

Unidad principal / Unità principale / Huvudenhet / Главное устройство

Tagliare il connettore ISO.

Collegare I conduttori colorati del cavo di alimentazione nell’ordine indicato nella figura di seguito.

Collegare il cablaggio alle unità.

Klip loss ISO-kontakten.

Anslut nätkabelns färgade sladdar i den ordning som anges i illustrationen nedan.

Anslut kabelstammen till enheterna.

Отрежьте разъем ISO.

Подсоедините цветные провода шнура питания в указанном ниже порядке.

Подключите жгут проводов к устройствам.

Corte el conector ISO

Tagliare il connettore ISO

Klip loss ISO-kontakten

Отрежьте разъем ISO

Al control remoto del volante de dirección (véase página 4)

Al telecomando sul volante (vedere pagina 4)

Till rattens fjärrkontroll (se sidan 4)

К рулевому пульту дистанционного управления (см. стр. 4)

Gris / Grigio /

Grå

/ Серый

Negro

Nero

Svart

Черный

Amarillo* Giallo*

Gul

Желтый*

Rojo

Rosso

Röd

Красный

Naranja con rayas blancas

Arancione a strisce bianche

Orange med vit rand

Оранжевый с белой полосой

A un cuerpo metálico o chasis del automóvil

Sulla carrozzeria metallica o sul telaio dell’auto

Till metallkropp eller bilens chassi

К металлическому корпусу или шасси автомобиля

A un terminal activo del bloque de fusibles conectado a la batería del automóvil (desviando el interruptor de encendido) (12 V constantes)

Su un terminale sotto tensione nel blocco fusibili che si collega alla batteria dell’auto (bypassando l’interruttore di accensione) (12 V costanti)

Till ett strömförande uttag i säkringsblocket, som är anslutet till bilens batteri (dragning förbi tändningslåset) (konstant 12 V)

К разъему фазы в блоке предохранителя (минуя блок зажигания) (постоянный 12 В)

A un terminal accesorio del bloque de fusibles

Su un terminale per accessori nel blocco fusibili

Till ett tillbehörsuttag i säkringsblocket

К вспомогательному разъему в блоке предохранителя

El lugar de conexión depende del uso del atenuador de luminosidad. Para los detalles, consulte la página 51 del MANUAL DE INSTRUCCIONES.

Il punto di collegamento dipende dalla commutazione della luminosità. Per maggiori dettagli, consultare pagina 51 del ISTRUZIONI.

Var de ska anslutas beror på vilken slags dimmer som används. För ytterligare information, se sidan 51 i BRUKSANVISNING.

Порядок подсоединения зависит от используемого режима затемнения. Более подробную информацию см. на странице 51 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ.

Interruptor de encendido

Interruttore di accensione

Tändningslås

Переключатель зажигания

Bloque de fusibles

Blocco fusibili

Säkringsblock

Блок предохранителя

Unidad oculta / Unità secondaria / Dold enhet / Скрытое устройство

Negro

Nero

Svart

Fusible de 15 A

Fusibile 15 A

15 A-säkring

Предохранитель 15 A

Al freno de estacionamiento del automóvil

Al freno di stazionamento della vettura

Till bilens handbroms

К стояночному тормозу автомобиля

Verde claro / Verde chiaro /

Ljusgrön

/ Светло-зеленый

Черный

A un terminal activo del bloque de fusibles conectado a la batería del

Amarillo* Giallo*

Gul

Желтый*

Azul con rayas blancas

Blu a strisce bianche

Blå med vit rand

Синий с белой полосой

Marrón

Marrone

Brun

Коричневый

automóvil (desviando el interruptor de encendido) (12 V constantes)

Su un terminale sotto tensione nel blocco fusibili che si collega alla batteria dell’auto (bypassando l’interruttore di accensione) (12 V costanti)

Till ett strömförande uttag i säkringsblocket, som är anslutet till bilens batteri (dragning förbi tändningslåset) (konstant 12 V)

К разъему фазы в блоке предохранителя (минуя блок зажигания) (постоянный 12 В)

A un cuerpo metálico o chasis del automóvil

Sulla carrozzeria metallica o sul telaio dell’auto

Till metallkropp eller bilens chassi

К металлическому корпусу или шасси автомобиля

Al conductor remoto de otro equipo (máx. 200 mA)

Allo spinotto remoto di altra attrezzatura (max 200 mA)

Till fjärrledning på annan utrustning (max 200 mA)

К удаленному проводу другого оборудования (макс. 200 мА)

Al sistema de teléfono celular

Al cellulare

Till mobiltelefonsystem

К системе сотового телефона

Corte el conector ISO

Tagliare il connettore ISO

Klip loss ISO-kontakten

Отрежьте разъем ISO

Interruptor de encendido

Interruttore di accensione

Tändningslås

Переключатель зажигания

Bloque de fusibles

Blocco fusibili

Säkringsblock

Блок предохранителя

Blanco con rayas negras

Bianco a strisce nere

Vit med svart rand

Белый с черной полосой

*1No suministrado con esta unidad. *2Antes de comprobar el funcionamiento de esta

PRECAUCIONES sobre las conexiones de la fuente de alimentación y de los altavoces:

• NO conecte los conductores de altavoz del cable de alimentación a la batería de automóvil, pues podrían producirse graves daños en las unidades.

• ANTES de conectar a los altavoces los conductores de altavoz del cable de alimentación, verifique el conexionado de altavoz de su automóvil.

Blanco

Bianco

Vit

Белый

Altavoz izquierdo (frontal)

Cassa sinistra (anteriore)

Vänster högtalare (främre)

Левый громкоговоритель (передний)

unidad previa a la instalación, es necesario conectar este cable, de lo contrario no se podrá conectar la alimentación.

Gris con rayas negras

Grigio a strisce nere

Grå med svart rand

Серый с черной полосой

*1Non fornito con l’apparecchio. *2Per poter verificare il funzionamento

dell’apparecchio prima dell’installazione, è necessario avere già collegato questo filo (altrimenti è impossibile accendere l’apparecchio).

Gris

Grigio

Grå

Серый

Altavoz derecho (frontal)

Cassa destra (anteriore)

Höger högtalare (främre)

Правый громкоговоритель (передний)

PRECAUZIONI! Collegamento del cavo di alimentazione e delle casse:

• NON collegare i fili del cavo di alimentazione per le casse alla batteria dell’auto perché l’apparecchio ne verrebbe seriamente danneggiato.

• PRIMA di collegare i fili del cavo si alimentazione per le casse alle casse stesse, verificare il relativo cablaggio sulla vettura.

Verde con rayas negras

Verde a strisce nere

Grön med svart rand

Зеленый с черной полосой

Levereras inte med enheten.

Innan enhetens funktion kontrolleras före installationen måste denna ledning anslutas. Annars kan strömmen inte slås på.

FÖRSIKTIGHETSANVISNINGAR för ström- och högtalaranslutningar:

•

Anslut INTE nätsladdens högtalarledare till bilens batteri. Gör du det kommer enheterna att skadas allvarligt.

• Kontrollera högtalarledningarna i bilen INNAN nätsladdens högtalarledningar ansluts till högtalarna.

Verde

Grön

Зеленый

Altavoz izquierdo (trasero)

Cassa sinistra (posteriore)

Vänster högtalare (bakre)

Левый громкоговоритель (задний)

Púrpura con rayas negras

Porpora a strisce nere

Lila med svart rand

Пурпурный с черной полосой

Púrpura

*1Не входит в комплект. *2Перед проверкой работы устройства

подключите этот провод, иначе питание не включится.

Porpora

Lila

Пурпурный

Altavoz derecho (trasero)

Cassa destra (posteriore)

Höger högtalare (bakre)

Правый громкоговоритель (задний)

ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей:

• НЕ подключайте “концы” динамиков кабеля питания к автомобильному аккумулятору, иначе устройства будут серьезно повреждены.

• ПЕРЕД подключением проводов громкоговорителей к кабелю питания громкоговорителя проверьте схему соединений громкоговорителей в Вашем автомобиле.

TO CHANGER

VIDEO

TO CHANGER

VIDEO

MULTIMEDIA DVD/CD RECEIVER WITH REMOVABLE MONITOR HIDEAWAY UNIT KD-AV7001

AV INPUT 1

AUDIO

FM / AM ANTENNA

POWER

BACKCAMERA

REMOTE

CENTER

SPEAKER

CENTER

SUB

WOOFER

REAR

FRONT

VIDEO

AV INPUT 2

AUDIO

VIDEO TO CHANGER AV BUS TO MAIN UNIT

PRE OUT

AUDIO

VIDEO L R

AV OUTPUT

INPUT

Conexión del cradle / Collegamento del supporto / Anslutning av anslutningsenheten / Подключение подставки

Utilizando el cradle (KV-CR101/KV-CR100), podrá retirar el monitor de la unidad principal e insertarlo en el cradle para que las personas que viajan en los asientos traseros se entretenga viendo las imágenes de reproducción mientras el conductor maneja.

Unidad principal / Unità principale / Huvudenhet / Главное устройство

Cable AV bus suministrado para KV-CR101/KV-CR100

Cavo bus A/V in dotazione con KV-CR101/KV-CR100

AV-kabel medföljer för KV-CR101/KV-CR100

Провод для аудиовизуального сигнала, поставляемый для устройства KV-CR101/KV-CR100

Usando il supporto (KV-CR101/KV-CR100), si può rimuovere il monitor dall’unità principale ed inserirlo nel supporto, in modo che i passeggeri sul sedile posteriore possano guardare le immagini riprodotte mentre il conducente guida.

KV-CR101/KV-CR100

Genom att använda anslutningsenheten (KV-CR101/ KV-CR100), kan du ta bort monitorn från huvudenheten och sätta in den i anslutningsenheten så att personerna i baksätet kan titta på spelbilden när föraren kör bilen.

При использовании подставки (KV-CR101/ KV-CR100) можно изъять монитор из главного устройства и вставить его в эту подставку, чтобы люди на задних креслах могли смотреть воспроизведение даже во время движения автомобиля.

Monitor desmontable*3 o monitor adicional KV-MAV7001* Monitor amovibile*3 o secondo monitor KV-MAV7001*

Borttagbar monitor

eller extra monitor KV-MAV7001

Съемный монитор*3 или дополнительный монитор KV-MAV7001*

Para los detalles sobre la remoción del monitor, consulte la página 60 del MANUAL DE

INSTRUCCIONES.

*3Per ulteriori dettagli riguardanti la rimozione del monitor, vedere a pag. 60 delle ISTRUZIONI.

Se sidan 60 i BRUKSANVISNING för ytterligare information om hur monitorn tas bort.

*3Дополнительную информацию о снятии монитора см. на стр. 60 ИНСТРУКЦИЯ ПО

ЭКСПЛУАТАЦИИ.

*4Cuando no lo utilice, guarde el monitor en el estuche blando para fines de protección. *4Quando non è in uso, conservare il monitor nella custodia morbida in dotazione, per proteggerlo da

danni.

När monitorn inte används, förvara den i det medföljande mjuka fodralet.

*4Если монитор не используется, храните его в поставляемом мягком футляре.

Conexión de los amplificadores externos / Collegamento degli amplificatori esterni / Anslutning av externa förstärkare / Подключение внешних усилителей

Podrá conectar amplificadores para mejorar el sistema de sonido envolvente del habitáculo de su automóvil.

• Conecte los terminales PRE OUT de la unidad oculta a los terminales de entrada de línea del amplificador.

• Desconecte los altavoces de la unidad oculta y conéctelos al amplificador. Deje los conductores de los altavoces de la unidad sin usar.

Altavoces delanteros

Casse frontali

Främre högtalare

Передние

громкоговорители

Amplificador de

JVC

Amplificatore JVC

JVC Förstärkaren

JVC-усилитель

È possibile collegare un amplificatore per migliorare la qualità dell’impianto audio dell’abitacolo.

• Collegare i terminali PRE OUT dell’unità secondaria ai terminali di ingresso dell’amplificatore.

• Scollegare gli altoparlanti dall’unità secondaria e collegarli all’amplificatore. Non utilizzare i fili degli altoparlanti dell’unità.

Du kan ansluta förstärkare för att uppgradera surroundsystemet i bilen.

•

Anslut PRE OUT-uttagen på den dolda enheten till förstärkarens line-in-uttag.

• Koppla bort högtalarna från den dolda enheten och anslut dem till förstärkaren. Lämna enhetens högtalarkablar oanvända.

Для обновления системы объемного звучания в салоне автомобиля можно установить усилители.

• Подключите терминалы PRE OUT скрытого

устройства к входным терминалам усилителя.

• Отсоедините динамики от скрытого устройства и подключите их к усилителю. Не задействуйте провода динамиков.

Amplificador de

JVC

Amplificatore JVC

JVC Förstärkaren

JVC-усилитель

Altavoz central

Altoparlante centrale

Mitthögtalare

Центральный динамик

Altavoces traseros

Casse posteriori

Bakre högtalare

Задние

громкоговорители

Amplificador de

JVC

Amplificatore JVC

JVC Förstärkaren

JVC-усилитель

*5Fije firmemente el cable de tierra a la carrocería

metálica o al chasis—a un lugar no cubierto con pintura (si está cubierto con pintura, quítela antes de fijar el cable). De lo contrario, se podrían producir daños en la unidad.

*5Fissare saldamente il filo di terra alla carrozzeria

o al telaio dell’auto—in un punto non verniciato (dovendo fissare il filo ad un punto verniciato, occorre provvedere alla preventiva sverniciatura, altrimenti l’unità potrebbe danneggiarsi).

Fäst jordledaren omsorgsfullt vid metallhöljet eller bilens chassi. Välj en omålad fästpunkt (eller avlägsna färgen innan ledaren fästs). Apparaten kan skadas om detta inte görs.

Amplificador de

JVC

Amplificatore JVC

JVC Förstärkaren

JVC-усилитель

Subwoofer

Bashögtalare

Низкочастотный динамик

*5Плотно прикрепите заземляющий провод к

металлическому кузову или шасси автомобиля—в месте, не покрытом краской (если оно покрыто краской, удалите краску перед тем, как прикреплять провод). Невыполнение этого требования может привести к повреждению данного устройства.

Si conecta el conductor remoto (azul con rayas blancas) al conductor remoto del otro equipo, podrán activarse y desactivarse automáticamente junto con esta unidad.

Se si collega il filo del telecomando (blu con striscia bianca) al filo del telecomando di altri apparecchi, tali apparecchi potranno essere accesi e spenti automaticamente dall’unità.

Om du ansluter fjärrkabeln (blå med vit rand) till fjärrkabeln på den andra utrustningen, kan de sättas på och stängas av automatiskt för denna enhet.

Если подключить провод внешнего устройства (синий с белой полосой) к проводу внешнего устройства другого оборудования, для данного устройства можно будет выполнять их автоматическое включение и выключение.

Amplificador de JVC

Amplificatore JVC

JVC Förstärkaren

JVC-усилитель

Unidad oculta

Unità secondaria

Dold enhet

Скрытое устройство

Conductor remoto

Filo remoto

Fjärrledare

Провод внешнего устройства

Conductor remoto (Azul con rayas blancas)

Filo remoto (Blu a strisce bianche)

Fjärrledare (Blå med vit rand)

Провод внешнего устройства (Синий с белой полосой)

Conector en Y (no suministrado con esta unidad)

Connettore ad Y (non fornito con l’apparecchio)

Y-kontakt (levereras inte med denna enhet)

Разъем Y (не входит в комплект)

Al conductor remoto de otro equipo

Allo spinotto remoto di altra attrezzatura

Till fjärrledning på annan utrustning

К удаленному проводу другого оборудования

Conexión del cambiador de CD y del sintonizador DAB / Collegamento del caricatore CD e del sintonizzatore DAB / Ansluta CD-växlaren och DAB-tunern / Подключение устройства автоматической смены компакт-дисков и тюнера DAB

Consulte también las notas de la página 62 de las MANUAL DE INSTRUCCIONES.

Vedere anche pagina 62 delle ISTRUZIONI.

Se även anmärkningarna på sida 62 i BRUKSANVISNING.

См. также примечания на страницах 62, содержащиеся в ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ.

Cable de conexión suministrado con su sintonizador de DAB

Collegamento del cavo fornito con il tuner DAB

Anslutningssladd medföljer DAB radion

Соединительный кабель, поставляемый с Вашим тюнером DAB

Sintonizador de DAB de JVC

Tuner DAB della JVC

JVC DAB radio

KD-AV7001

Тюнер DAB JVC

Cable de conexión suministrado con su cambiador de CD

Collegamento del cavo fornito con il CD changer

Anslutningssladd medföljer CD-växlaren

Соединительный кабель, поставляемый с Вашим проигрывателем-автоматом компакт-дисков

Cambiador de CD de JVC

CD changer della JVC

JVC CD-växlare

Проигрыватель-автомат

компакт-дисков JVC

• Podrá conectar ambos componentes en serie, como se indica en las ilustraciones de arriba.

• È possibile collegare entrambi i componenti in serie come illustrato sopra.

• Du kan ansluta båda komponenterna i serie, se illustrationen ovan.

• Вы можете подключить оба компонента последовательно, как проиллюстрировано выше.

Cable de conexión suministrado con su sintonizador de DAB o cambiador de CD

Collegamento del cavo fornito con il tuner DAB o il CD changer

Anslutningssladd medföljer DAB radion eller CD-växlaren

Соединительный кабель, поставляемый с Вашим тюнером DAB или проигрывателем-автоматом компакт-дисков

Sintonizador de DAB de JVC

Tuner DAB della JVC

JVC DAB radio

Тюнер DAB JVC

eller

или

Cambiador de CD de JVC

CD changer della JVC

JVC CD-växlare

Проигрыватель-автомат

компакт-дисков JVC

KD-AV7001

PRECAUCIÓN / ATTENZIONE / VARNING / ПРЕДОСТЕРЕЖЕНИЕ:

• Antes de conectar el cambiador de CD y/o un sintonizador de DAB, asegúrese de que la unidad esté apagada.

• Prima di collegare il CD changer e/o un tuner DAB, verificare che l’apparecchio sia spento.

• Kontrollera att enheten är avstängd innan CD-växlaren och/eller en DAB radio ansluts.

• Перед подключением проигрывателя-автомата компакт-дисков и/или тюнера DAB

убедитесь, что данное устройство выключено.

LOCALIZACIÓN DE AVERIAS

• El fusible se quema.

* ¿Están los conductores rojo y negro correctamente

conectados?

• No es posible conectar la alimentación. * ¿Está el cable amarillo conectado?

• No sale sonido de los altavoces. * ¿Está el cable de salida del altavoz cortocircuitado?

• El sonido presenta distorsión.

* ¿Está el cable de salida del altavoz conectado a

masa?

* ¿Están los terminales “–” de los altavoces L y R

conectados a una masa común?

• Perturbación de ruido.

* ¿El terminal de tierra trasero está conectado al

chasis del automóvil utilizando los cordones más corto y más grueso?

• La unidad se calienta.

* ¿Está el cable de salida del altavoz conectado a

masa?

* ¿Están los terminales “–” de los altavoces L y R

conectados a una masa común?

RICERCA GUASTI

• Il fusibile brucia.

* I fili rossi e neri sono stati collegati correttamente?

• Non si riesce ad accendere l’apparecchio.

* Il filo giallo è stato collegato?

• Non esce alcun suono dalle casse.

* Il filo di uscita delle casse è stato protetto contro i

cortocircuiti?

• Suono distorto.

* Il filo di uscita delle casse è collegato a terra? * I terminali “–” delle casse di sinistra e destra sono

stati collegati a terra in comune?

• Vi sono interferenze nell’audio.

* Il terminale a terra posteriore è collegato al telaio

dell’automobile per mezzo di cavi più corti e più grossi?

• L’apparecchio si surriscalda.

* Il filo di uscita delle casse è collegato a terra? * I terminali “–” delle casse di sinistra e destra sono

stati collegati a terra in comune?

FELSÖKNING

•

Säkringen går.

* Är de röda och svarta ledarna korrekt anslutna?

•

Strömmen kan inte slås på.

* Är den gula ledaren ansluten?

•

Inget ljud från högtalarna.

* Är den utgående högtalarsladden kortsluten?

•

Ljudet är förvrängt.

* Är den utgående högtalarsladden jordad? * Är de vänstra och högra högtalarnas uttag

gemensamt jordade?

•

Brus stör ljudet.

* Är det bakre jorduttaget anslutet till bilens chassi

med kortare och tjockare kablar?

•

Enheten blir varm.

* Är den utgående högtalarsladden jordad? * Är de vänstra och högra högtalarnas uttag

gemensamt jordade?

BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

• Сработал предохранитель.

* Правильно ли подключены черный и красный

провода?

• Питание не включается.

* Подключен ли желтый провод?

•

Звук не выводится через громкоговорители.

* Нет ли короткого замыкания на кабеле выхода

громкоговорителей?

• Звук искажен.

Заземлен ли провод выхода громкоговорителей?

* Заземлены ли разъемы “–” правого (R) и левого

(L) громкоговорителей?

• Шум мешает звучанию.

* Соединен ли находящийся сзади зажим

заземления с шасси автомобиля с помощью более короткого и тонкого шнуров?

• Устройство нагревается.

Заземлен ли провод выхода громкоговорителей?

* Заземлены ли разъемы “–” правого (R) и левого

(L) громкоговорителей?

KV-MAV7001

7-inch Widescreen Detachable Monitor

LVT1253-002A

[A, E, EU, J]

INFORMATION (For U.S.A. only)

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: – Reorient or relocate the receiving antenna. – Increase the separation between the equipment and receiver. – Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. – Consult the dealer or an experienced radio/TV technician for help.

Abtrennbarer 7-Zoll Breitbild-Monitor Moniteur à écran large 7 pouces détachable Verwijderbare 7-inch breedbeeld-monitor Monitor desmontable de pantalla ancha de 7 pulgadas Monitor widescreen staccabile da 7 pollici Bortagbar 7-tums widescreenmonitor

7-дюймовый съемный монитор

For customer Use:

Enter below the Model No. and Serial No. which

Instructions Bedienungsanleitung Manuel d’instructions Gebruiksaanwijzing

are located on the top or bottom of the cabinet. Retain this information for future reference.

Model No.

Serial No.

Manual de instrucciones Istruzioni Bruksanvisning

В соответствии с Законом Российской Федерации “О защите прав потребителей” срок службы (годности) данного товара “по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде” составляет семь (7) лет со дня производства. Этот срок является временем, в течение которого потребитель данного товара может безопасно им пользоваться при условии соблюдения инструкции по эксплуатации данного товара, проводя необходимое обслуживание, включающее замену расходных материалов и/или соответствующее ремонтное обеспечение в специализированном сервисном центре. Дополнительные косметические материалы к данному товару, поставляемые вместе с ним, могут храниться в течение двух (2) лет со дня его производства. Срок службы (годности), кроме срока хранения дополнительных косметических материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного свидетельства JVC, которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.

EN, GE, FR, NL, SP, IT, SW, RU

0904MNMMDWJEIN

English

Thank you for purchasing a JVC product. Please read all instructions carefully before operation, to ensure your complete understanding and to obtain the best possible performance from the unit.

This unit has been designed for an exclusive use with JVC DVD receiver with monitor KD-AV7000/KD-AV7001/KD-AV7008 and JVC cradle KV-CR100/KV-CR101.

With the DVD receiver and the cradle, the monitor allows you to do the following: – Operating the DVD receiver through the touch

panel on the monitor in the rear compartment

• For details, refer to the instructions of these models.

Warnings and Cautions

• The driver must not watch the monitor during driving. If the driver watches the monitor while driving, it may lead to carelessness and cause an accident.

• When you operate on the touch panel, make sure not to damage the monitor screen.

This product has a fluorescent lamp that contains a small amount of mercury. It also contains lead in some components. Disposal of these materials may be regulated in your community due to environmental considerations. For disposal or recycling information please contact your local authorities, or the Electronic Industries Alliance: http://www.eiae.org./

Maintenance

Refer to the instructions of KD-AV7000/KD-AV7001/ KD-AV7008.

Deutsch

Wir danken Ihnen für den Kauf eines JVC Produkts. Bitte lesen Sie die Anleitung vollständig durch, bevor Sie das Gerät in Betrieb nehmen, um sicherzustellen, daß Sie alles vollständig verstehen und die bestmögliche Leistung des Geräts erhalten.

Diese Einheit wurde für ausschließliche Verwendung mit JVC DVD-Empfänger mit Monitor KD-AV7000/KD-AV7001/KD-AV7008 und die JVC-Halterung KV-CR100/KV-CR101 ausgelegt.

Mit DVD-Receiver und Halterung erlaubt der Monitor Folgendes: – Betrieb des DVD-Receivers über Sensorschirm

auf dem Monitor im Fond

• Einzelheiten siehe Bedienungsanleitung dieser Modelle.

Warnungen und Vorsichtsmaßregeln

• Der Fahrer darf während der Fahrt keinesfalls den Monitor betrachten. Andernfalls droht Unfallgefahr durch Unachtsamkeit.

• Bei der Bedienung des Sensorschirms darauf achten, den Sensorschirm nicht zu beschädigen.

Wartung

Siehe Bedienungsanleitung von KD-AV7000/ KD-AV7001/KD-AV7008.

Français

Merci pour avoir acheté un produit JVC. Veuillez lire attentivement toutes les instructions avant d’utiliser l’appareil afin de bien comprendre son fonctionnement et d’obtenir les meilleures performances possibles.

Cet appareil a été conçu pour être utilisé exclusivement avec le récepteur DVD et le moniteur KD-AV7000/KD-AV7001/KD-AV7008 JVC et le berceau KV-CR100/KV-CR101 JVC.

Avec le récepteur DVD et le berceau, ce moniteur vous permet de réaliser les choses suivantes: – Commande du récepteur DVD à l’aide du

panneau tactile du moniteur situé dans le compartiment arrière.

• Pour en savoir plus, référez-vous aux instructions fournies avec ces modèles.

Avertissements et précautions

• Le conducteur ne doit pas regarder le moniteur en conduisant. Regarder le moniteur en conduisant peut entraîner un manque d’attention et un accident de la circulation.

•

Lorsque vous utilisez le panneau tactile, faites attention de ne pas endommager l’écran du moniteur.

Cet appareil contient une lampe fluorescente qui utilise une petite quantité de mercure. Il contient aussi du plomb dans certains de ses composants. La mise au rebut de ces matériaux peut être réglementée dans votre communauté pour des raisons écologiques. Pour des informations sur la mise au rebut ou le recyclage, veuillez contacter les autorités locales ou Electronic Industries Alliance: http://www.eiae.org./

Entretien

Référez-vous au manuel d’instructions fourni avec le KD-AV7000/KD-AV7001/KD-AV7008.

Nederlands

Hartelijk dank voor de aanschaf van dit JVC-product! Wij verzoeken u de gebruiksaanwijzing goed door te lezen voordat u het apparaat gaat gebruiken. Zo krijgt u een volledig inzicht in de functies van het apparaat en kunt u de mogelijkheden optimaal benutten.

Dit toestel is exclusief ontworpen voor het gebruik met de JVC KD-AV7000/KD-AV7001/ KD-AV7008 DVD-receiver met monitor en de KV-CR100/KV-CR101 JVC bak.

In combinatie met de DVD-receiver en de bak kunt u de monitor voor het volgende gebruiken: – Bediening van de DVD-receiver met gebruik

van het aanraakpaneel op de monitor achterin de auto.

• Zie de gebruiksaanwijzing van het betreffende model voor details.

Waarschuwingen en voorzorgen

• De bestuurder mag tijdens het autorijden niet de beelden op de monitor bekijken. De aandacht wordt anders mogelijk van het autorijden afgeleid met mogelijk ongelukken tot gevolg.

• Wees voorzichtig tijdens bediening met gebruik van het aanraakpaneel zodat u het monitorscherm niet beschadigt.

Onderhoud

Zie de gebruiksaanwijzing van de KD-AV7000/ KD-AV7001/KD-AV7008.

Español

Muchas gracias por la compra de un producto JVC. Como primer paso, por favor lea detenidamente este manual para comprender a fondo todas las instrucciones y obtener un máximo disfrute de esta unidad.

Esta unidad ha sido diseñada para usarse exclusivamente con el receptor DVD con monitor JVC KD-AV7000/KD-AV7001/KD-AV7008 y con el cradle JVC KV-CR100/KV-CR101.

Junto con el receptor DVD y el cradle, el monitor le permite realizar lo siguiente: – Operar el receptor DVD a través del panel táctil

del monitor del compartimiento trasero

• Para los detalles, consulte las instrucciones de estos modelos.

Advertencias y precauciones

• El conductor no debe mirar el monitor mientras conduce. Si el conductor mira el monitor mientras conduce, podría distraerse y producir un accidente de tráfico.

• Asegúrese de no dañar la pantalla del monitor cuando se opera el panel táctil.

Este producto dispone de una lámpara fluorescente que contiene una pequeña cantidad de mercurio. Algunos componentes también contienen plomo. Para fines de protección ambiental, la disposición de estos materiales podría estar reglamentada por las autoridades locales. Para solicitar información sobre la disposición y el reciclaje, sírvase ponerse en contacto con sus autoridades locales, o con Electronics Industries Alliance: http://www.eiae.org./

Italiano

La ringraziamo per aver acquistato un prodotto JVC. La invitiamo a leggere le presenti istruzioni prima di utilizzare l’apparecchio in modo da poterne sfruttare al meglio le prestazioni.

Quest’unità è stata disegnata per l’uso esclusivo con il ricevitore DVD JVC con monitor KD-AV7000/KD-AV7001/KD-AV7008 e il supporto JVC KV-CR100/KV-CR101.

Con il ricevitore DVD e il supporto, il monitor permette di fare quanto segue: – Azionare il ricevitore DVD attraverso il pannello

a contatto del monitor nel compartimento posteriore

• Per maggiori dettagli, vedere le istruzioni di questi modelli.

Avvertenze e precauzioni

• Il conducente non deve guardare il monitor durante la guida. Facendolo può venire distratto e causare incidenti.

• Quando si usa il pannello a contatto, fare attenzione a non danneggiarlo.

Manutenzione

Vedere le istruzioni dei KD-AV7000/KD-AV7001/ KD-AV7008.

Per I’Italia:

Svenska

Tack för att du köpt en JVC produkt. Var snäll och läs noga alla instruktioner innan du använder den, så att du vet hur den ska skötas och kan få ut mesta möjliga av den.

Denna enhet har utvecklats för exklusiv användning med JVC DVD-mottagare med monitor KD-AV7000/KD-AV7001/KD-AV7008 och JVC anlsutningsenhet KV-CR100/ KV-CR101.

Tillsammans med DVD-mottagaren och anslutningsenheten, kan du göra följande med monitorn: – Styra DVD-mottagaren från pekpanelen på

monitorn i baksätet.

• Se bruksanvisningen för dessa modeller för ytterligare information.

Varningar och försiktighetsåtgärder

• Föraren får inte titta på monitorn när han/hon kör bilen. Om föraren tittar på monitorn under körning, kan det leda till vårdslöshet och kan orsaka en trafikolycka.

• Var försiktig så att du inte skadar monitorskärmen när du använder pekpanelen.

Underhåll

Se bruksanvisningen för KD-AV7000/KD-AV7001/ KD-AV7008.

Благодарим за приобретение аппаратуры JVC. Перед началом эксплуатации внимательно прочитайте все инструкции, чтобы полностью изучить данное устройство и обеспечить его наилучшую производительность.

Данное устройство предназначено исключительно для использования с приемником/проигрывателем DVD-дисков компании JVC с монитором KD-AV7000/ KD-AV7001/KD-AV7008 и подставкой JVC KV-CR100/KV-CR101.

В сочетании с приемником/проигрывателем DVD-дисков и подставкой монитор позволяет выполнять следующее: – Управлять приемником/проигрывателем

DVD-дисков с помощью сенсорной панели на мониторе в заднем отсеке.

• Для получения подробной информации см. инструкции по эксплуатации этих моделей.

Предупреждения и меры предосторожности

• Водитель не должен смотреть на монитор во время вождения. Это может отвлечь и привести к аварии.

• При использовании сенсорной панели не повредите экран монитора.

Обслуживание

См. инструкции по эксплуатации KD-AV7000/ KD-AV7001/KD-AV7008.

Mantenimiento

Consulte el manual de instrucciones del KD-AV7000/ KD-AV7001/KD-AV7008.

A B

KV-CR100/KV-CR101

These buttons do not work when the monitor is installed into the cradle. Diese Tasten arbeiten nicht, wen der Monitor in die Halterung gesetzt ist. Ces touches ne fonctionnent pas quand le moniteur est installé sur le berceau. Deze toetsen werken niet wanneer de monitor in de bak is geplaatst. Estos botones no funcionan cuando el monitor se encuentra instalado en el cradle. Questi pulsanti non funzionano se il monitor si trova nel supporto. Dessa knappar fungerar inte när monitorn är fastsatt i anslutningsenheten.

Эти кнопки не работают, если монитор установлен в подставку.

English

Installation

Install the monitor into the cradle as illustrated.

• After putting the monitor, set the selector to “LOCK.”

When not in use, store the monitor in the supplied soft case for its protection.

Operation

a ON/OFF button

– Turns on the power if pressed briefly. – Turns off the power if pressed and held.

b ASPECT button

– Changes the aspect ratio if pressed briefly. – Shows the monitor adjustment (SCREEN

CONTROL) menu if pressed and held.

Notes:

• When you are using both the monitor built in your DVD receiver and the monitor inserted into the cradle, the same picture will be shown on both the monitors.

• If the parking brake is not engaged, “DRIVER MUST NOT WATCH THE MONITOR WHILE DRIVING.” appears on the monitor, and no playback picture will be shown (refer to the Instructions of KD-AV7000/KD-AV7001/ KD-AV7008).

Specifications

Screen Size: 7 inch wide liquid crystal display Number of Pixel:

Drive Method:

Color System: PAL/NTSC Aspect Ratio: 16:9 (wide) Allowable Storage Temperature:

Allowable Operating Temperature:

Dimensions (W x H x D):

Mass: 475 g (1.1 lbs) Accessory: Soft case

336 960 pixels (480 vertical × 234 horizontal × 3)

TFT (Thin Film Transistor) active matrix format

–10°C to +60°C (14°F to 140°F)

0°C to +40°C (32°F to 104°F)

170 mm × 141 mm × 15 mm (6-3/4 in. × 5-5/8 in. × 5/8 in.)

Español

Deutsch

Installation

Installieren Sie den Monitor in der Halterung, wie in der Abbildung gezeigt.

• Nach dem Einsetzen des Monitors den Wähler auf Stellung “LOCK” stellen.

Bei Nichtverwendung legen Sie den Monitor zum Schutz in der mitgelieferten weichen Tasche ab.

Bedienung

a ON/OFF-Taste

– Schaltet das Gerät ein, wenn kurz einmal gedrückt. – Schaltet das Gerät aus, wenn gedrückt

gehalten.

b ASPECT-Taste

– Ändert das Seitenverhältnis bei kurzem Drücken. – Zeigt das Monitoreinstellungsmenü (SCREEN

CONTROL) wenn kurz gedrückt gehalten.

Hinweise:

• Wenn Sie sowohl den im DVD-Receiver eingebauten Monitor als auch den in die Halterung eingesetzten Monitor verwenden, wird das gleiche Bild auf beiden Monitoren gezeigt.

• Ist die Feststellbremse nicht angezogen, erscheint die Meldung “FAHRER DARF MONITOR NICHT BEIM FAHREN BETRACHTEN.” auf dem Monitor, und es erfolgt keine Bildwiedergabe (siehe Bedienungsanleitung von KD-AV7000/KD-AV7001/ KD-AV7008).

Technische Daten

Bildschirmgröße: Flüssigkristalldisplay mit 7 Zoll

Anzahl Pixel: 336 960 Pixel

Ansteuerungsmethode:

Farbsystem: PAL/NTSC Seitenverhältnis: 16:9 (breit) Zulässige Lagertemperatur:

Zulässige Betriebstemperatur:

Abmessungen (B × H × T):

Gewicht: 475 g Zubehör: Weiche Tasche

Diagonale

(480 vertikal × 234 horizontal × 3)

TFT (Thin Film Transistor) Aktivmatrixformat

–10°C bis +60°C

0°C bis +40°C

170 mm × 141 mm × 15 mm

Italiano

Français

Installation

Installez le moniteur dans le berceau comme montré sur l’illustration.

• Après avoir installé le moniteur, positionnez le moniteur sur “LOCK”.

Quand vous ne l’utilisez pas, conservez le moniteur dans l’étui souple fourni afin de le protéger.

Fonctionnement

a Touche ON/OFF

– Met l’appareil sous tension si elle est pressée

brièvement.

– Met l’appareil hors tension si elle est maintenu

pressée.

b Touche ASPECT

–

Change le format de l’image si pressée brièvement.

– Affiche le menu d’ajustement (SCREEN

CONTROL) du moniteur si maintenu pressé.

Remarques:

•

Si vous utilisez à la fois le moniteur intégré au récepteur DVD et le moniteur inséré dans le berceau, la même image apparaît sur les deux moniteurs.

• Si le frein de stationnement n’est pas engagé, “LE CONDUCTEUR NE DOIT PAS REGARDER LE MONITEUR EN CONDUISANT.” apparaît sur le moniteur mais aucune image de lecture n’apparaît (référez-vous au manuel d’instructions du KD-AV7000/KD-AV7001/KD-AV7008).

Spécifications

Taille de l’écran: affichage à cristaux liquides de 7

Nombre de pixels: 336 960 pixels

Méthode d’entraînement:

Standard de couleur: PAL/NTSC Format d’image: 16:9 (large) Température de rangement autorisée:

Température de fonctionnement autorisée:

Dimensions (L × H × P):

Masse: 475 g Accessoire: Étui souple

pouces en diagonale

(480 vertical × 234 horizontal × 3)

TFT (Transitors à couches minces) à matrice active

–10°C à +60°C

0°C à +40°C

170 mm × 141 mm × 15 mm

Svenska

Nederlands

Installeren

Installeer de monitor zoals afgebeeld in de bak.

• Druk de schakelaar naar “LOCK” nadat de monitor in de bak is geplaatst.

Bewar de monitor, wanneer niet in gebruik, ter bescherming in dit zachte etui.

Bediening

a ON/OFF toets

– Druk kort op de toets voor het inschakelen van

de stroom.

– Houd ingedrukt om de stroom uit te schakelen.

b ASPECT toets

– Druk kort op de toets voor het veranderen van

de aspectratio.

– Houd ingedrukt om het monitorinstelmenu

(SCREEN CONTROL) op te roepen.

Opmerkingen:

• Indien u zowel de in de DVD-receiver ingebouwde monitor als de monitor in de bak gebruikt, zal hetzelfde beeld op beide monitors worden getoond.

• “DRIVER MUST NOT WATCH THE MONITOR WHILE DRIVING.”, oftewel “de bestuurder mag tijdens het autorijden niet naar de monitor kijken” verschijnt op de monitor wanneer de handrem niet is aangetrokken. Er verschijnt dan geen beeld (zie de gebruiksaanwijzing van de KD-AV7000/ KD-AV7001/KD-AV7008).

Technische gegevens

Schermformaat: 7 inch breed vloeibaar kristallen

Aantal pixels: 336 960 pixels

Aandrijfmethode:

Kleursysteem: PAL/NTSC Aspectratio: 16:9 (breedbeeld) Toelaatbare opslagtemperatuur:

Toelaatbare bedrijfstemperatuur:

Afmetingen (B × H × D):

Gewicht: 475 g Accessoires: Zacht etui

display

(480 vertikaal × 234 horizontaal × 3)

TFT (Thin Film Transistor) actief matrixformaat

–10°C t/m +60°C

0°C t/m +40°C

170 mm × 141 mm × 15 mm

Instalación

Instale el monitor en el cradle, tal como se observa en la ilustración.

• Después de poner el monitor, ajuste el selector a “LOCK”.

Cuando no lo utilice, guarde el monitor en el estuche blando para fines de protección.

Operación

a Botón ON/OFF

– La unidad se enciende si lo pulsa brevemente. – La unidad se apaga si lo pulsa y mantiene

pulsado.

b Botón ASPECT

– Cambia la relación de aspecto al pulsarlo

brevemente.

– Muestra el menú de ajuste (SCREEN CONTROL)

del monitor si lo pulsa y mantiene pulsado.

Notas:

• Cuando se está utilizando tanto el monitor incorporado a su receptor DVD como el monitor insertado en el cradle, se mostrará la misma imagen en ambos monitores.

• Si no está aplicado el freno de estacionamiento, en el monitor aparecerpa “EL CONDUCTOR NO DEBE MIRAR EL MONITOR MIENTRAS CONDUCE.” , y no se mostrará la imagen de reproducción (consulte el manual de instrucciones del KD-AV7000/KD-AV7001/KD-AV7008).

Especificaciones

Tamaño de la pantalla:

Número de pixeles:

Método de mando:

Sistema de color: PAL/NTSC Relación de aspecto: 16:9 (pantalla ancha) Temperatura de almacenamiento admisible:

Temperatura de funcionamiento admisible:

Dimensiones (An × Al × Pr):

Peso: 475 g Accesorio: Estuche blando

Panel de cristal líquido de 7 pulgada

336 960 pixeles (480 vertical × 234 horizontal × 3)

Formato de matriz activa TFT (Transistor de película delgada)

–10°C a +60°C

0°C a +40°C

170 mm × 141 mm × 15 mm

Installazione

Installare il monitor nel supporto nel modo visto in figura.

• Installato il monitor, portare il selettore sulla posizione “LOCK”.

Quando non è in uso, conservare il monitor nella custodia morbida in dotazione, per proteggerlo da danni.

Funzionamento

a Pulsante ON/OFF

– Se premuto per breve tempo, accende

l’apparecchio.

– Se mantenuto premuto, spegne l’apparecchio.

b Pulsante ASPECT

– Se premuto brevemente, cambia il rapporto di

forma dell’immagine.

– Se viene mantenuto premuto, mostra le

regolazioni fatte col menu (SCREEN CONTROL) del monitor.

Note:

• Se si usano contemporaneamente il monitor incorporato nel ricevitore DVD e quello inserito nel supporto, ambedue mostrano la stessa immagine.

• Se il freno a mano non è tirato, il messaggio “DRIVER MUST NOT WATCH THE MONITOR WHILE DRIVING.” appare sul monitor e la riproduzione non avviene (vedere le istruzioni dei KD-AV7000/KD-AV7001/KD-AV7008).

Dati tecnici

Formato schermo:

Numero di pixel: 336 960 pixel

Metodo di pilotaggio:

Sistema colore: PAL/NTSC Rapporto di forma: 16:9 (widescreen) Temperatura permissibile di conservazione:

Temperatura permissibile di funzionamento:

Dimensioni (L × A × P):

Peso: 475 g Accessori: Custodia morbida

Display a cristalli liquidi 7 pollici in larghezza

(480 verticale × 234 orizzontale × 3)

Formato a matrice attiva TFT (Thin Film Transistor)

da –10°C a +60°C

da 0°C a +40°C

170 mm × 141 mm × 15 mm

Installation

Sätt fast monitorn i anslutningsdelen enligt bilden.

• Ställ väljaren på “LOCK” när du har satt fast monitorn.

När monitorn inte används, förvara den i det medföljande mjuka fodralet.

Manövrering

a ON/OFF-knapp

– Sätter på strömmen om den trycks ned ett

ögonblick.

– Stänger av strömmen om den trycks och hålls in.

b ASPECT-knapp

– Ändrar bildförhållandet om den trycks ned ett

ögonblick.

– Visar menyn för monitorjusteringen (SCREEN

CONTROL) om den trycks och hålls in.

Anmärkningar:

• När du använder monitorn som är inbyggd i DVDmottagaren och monitorn i anslutningsenheten, visas samma bild på båda monitorer.

• Om handbromsen inte är åtdragen, visas “DRIVER MUST NOT WATCH THE MONITOR WHILE DRIVING.” (Föraren får inte titta på skärmen under bilkörning) i teckenfönstret, och ingen spelbild visas (se bruksanvisningen för KD-AV7000/ KD-AV7001/KD-AV7008).

Specifikationer

Skärmstorlek: 7 tums bred LCD-skärm Antal pixlar: 336 960 pixlar

Drivningsmetod:

Färgsystem: PAL/NTSC Sidförhållande: 16:9 (wide) Förvaringstemperaturområde:

Driftstemperatur:

Mått (B × H × D):

Vikt: 475 g Tillbehör: Mjukt fodral

(480 vertikala × 234 horisontella × 3)

TFT (Thin Film Transistor) aktivt matrisformat

–10°C till +60°C

0°C till +40°C

170 mm × 141 mm × 15 mm

Установка

Установите монитор в подставку так, как это показано на рисунке.

• После размещения монитора установите переключатель в положение “LOCK”.

Если монитор не используется, храните его в поставляемом мягком футляре.

Управление

a Кнопка ON/OFF

– Включение питания при кратковременном

нажатии.

–

Отключение питания при нажатии и удерживании.

a Кнопка ASPECT

– Изменение формата изображения при

кратковременном нажатии.

– Отображение меню настройки монитора

(SCREEN CONTROL) при нажатии и удерживании нажатой.

Примечания:

• При одновременном использовании монитора, встроенного в приемник/проигрыватель DVDдисков, и монитора, установленного в подставку, на обоих мониторах отображается одно и тоже изображение.

•

Если стояночный тормоз не активирован, на мониторе появляется сообщение “DRIVER MUST NOT WATCH THE MONITOR WHILE DRIVING.”, и изображение воспроизведения отображаться не будет (см. инструкции по эксплуатации KD-AV7000/KD-AV7001/KD-AV7008).

Технические характеристики

Размер экрана: жидкокристаллический

Число пикселов: 336 960 пикселов

Метод управления: формат активной матрицы

Система кодирования цвета: PAL/NTSC Формат изображения: 16:9 (широкий) Допустимая температура хранения:

Допустимая рабочая температура:

Размеры (Ш × В × Г): 170 мм × 141 мм × 15 мм Масса: 475 г Дополнительная принадлежность:

дисплей шириной 7 дюймов

(480 по вертикали × 234 по вертикали × 3)

TFT (Thin Film Transistor– тонкопленочный транзистор)

от –10°C до +60°C

от 0°C до +40°C

мягкий футляр

JVC KD-AV7000, KD-AV7001, KD-AV7005, KD-AV7008, KV-MAV7001 User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

KD-AV7001

ISTRUZIONI

AVVERTENZE IMPORTANTI SUI PRODOTTI LASER

Indice

Introduzione—Dischi riproducibili

Guida rapida—Come usare i comandi

Preparativi (Telecomando RM-RK220)

Metodi operazioni

Operazioni base

Operazioni radio

Ascolto della radio

Impostazione RDS—RDS SET

Operazioni DVD/VCD

Operazioni CD/MP3

Operazioni base disco

Operazioni Dual Mode

Altre regolazioni del suono

Regolazioni monitor

Impostazione iniziale—DVD MENU

Impostazione iniziale—MONITOR

Impostazione iniziale—ON SCREEN

Impostazione iniziale—AUDIO MENU/PSM

Altre funzioni principali

Operazioni cambiatore CD

Operazioni base cambiatore CD

Operazioni avanzate cambiatore CD

Operazioni componente esterno

Operazioni sintonizzatore TV

Operazioni sintonizzatore DAB

Ascolto sintonizzatore DAB

Impostazione DAB—DAB SET

Manutenzione

Altre informazioni su questo ricevitore

Diagnostica

Informazioni aggiuntive

Dati tecnici

AVVERTENZE

COLLEGAMENTI DELL’IMPIANTO

INSTALLAZIONE

RICERCA GUASTI

KV-MAV7001

Waarschuwingen en voorzorgen

Onderhoud

Installeren

Bediening

Technische gegevens
