KD-AV300
DVD-ресивер с монитором
ИHCTPУKЦИЯ ПO ЭKCПЛУATAЦИИ
Перед тем, как приступать к эксплуатации, пожалуйста,
внимательно прочитайте все инструкции для того, чтобы
обеспечить оптимальную работу этого устройства.
LVT2501-004B [EE]
Маркировка изделий, в которых используется лазер
К корпусу/оболочке прикреплена наклейка, указывающая на то, что компонент
использует лазерные лучи, классифицируемые как Класс 1. Это значит, что
устройство использует лазерные лучи, относящиеся к классу слабых лучей.
Снаружи устройства риск опасного излучения отсутствует.
Дата изготовления (месяц/год) находится на этикетке устройства.
В соответствии с Законом Российской Федерации “О защите прав
потребителей” срок службы (годности) данного товара “по истечении
которого он может представлять опасность для жизни, здоровья потребителя,
причинять вред его имуществу или окружающей среде” составляет семь (7)
лет со дня производства. Этот срок является временем, в течение которого
потребитель данного товара может безопасно им пользоваться при
условии соблюдения инструкции по эксплуатации данного товара, проводя
необходимое обслуживание, включающее замену расходных материалов
и/или соответствующее ремонтное обеспечение в специализированном
сервисном центре.
Дополнительные косметические материалы к данному товару, поставляемые
вместе с ним, могут храниться в течение двух (2) лет со дня его производства.
Срок службы (годности), кроме срока хранения дополнительных
косметических материалов, упомянутых в предыдущих двух пунктах, не
затрагивает никаких других прав потребителя, в частности, гарантийного
свидетельства JVC, которое он может получить в соответствии с законом о
правах потребителя или других законов, связанных с ним.
• Логотип “DVD Logo” является торговым знаком DVD Format/Logo Licensing
Corporation, зарегистрированным в США, Японии и других странах.
• Изготовлено по лицензии компании Dolby Laboratories. Dolby и знак в виде
двойной буквы D являются торговыми знаками компании Dolby Laboratories.
• Microsoft и Windows Media являются либо зарегистрированными торговыми
знаками или торговыми знаками корпорации Microsoft в США и/или других
странах.
• В данном изделии используется технология защиты от копирования,
защищенная патентами США и другими правами на интеллектуальную
собственность, принадлежащими компании Rovi Corporation. Обратное
конструирование или разборка запрещены.
• “Made for iPod,” and “Made for iPhone” mean that an electronic accessory has
been designed to connect specifically to iPod, or iPhone, respectively, and has
been certified by the developer to meet Apple performance standards. Apple
is not responsible for the operation of this device or its compliance with safety
and regulatory standards. Please note that the use of this accessory with iPod, or
iPhone may affect wireless performance.
• iPhone, iPod, iPod classic, iPod nano, and iPod touch are trademarks of Apple
Inc., registered in the U.S. and other countries.
• ДАННОЕ ИЗДЕЛИЕ ЛИЦЕНЗИРОВАНО ПО ЛИЦЕНЗИИ НА ПАКЕТ
ПАТЕНТОВ MPEG-4 VISUAL PATENT PORTFOLIO ДЛЯ ПЕРСОНАЛЬНОГО И
НЕКОММЕРЧЕСКОГО ИСПОЛЬЗОВАНИЯ ПОТРЕБИТЕЛЕМ В СЛЕДУЮЩИХ
ЦЕЛЯХ: (1) КОДИРОВАНИЕ ВИДЕО В СООТВЕТСТВИИ СО СТАНДАРТОМ
MPEG-4 VISUAL ("MPEG-4 VIDEO") И/ИЛИ (2) ДЕКОДИРОВАНИЕ MPEG-4 VIDEO,
РАНЕЕ ЗАКОДИРОВАННОГО ПОТРЕБИТЕЛЕМ В РАМКАХ ЕГО ПЕРСОНАЛЬНОЙ
И НЕКОММЕРЧЕСКОЙ ДЕЯТЕЛЬНОСТИ ИЛИ ПОЛУЧЕННОГО ОТ
ВИДЕОПРОВАЙДЕРА, ИМЕЮЩЕГО ЛИЦЕНЗИЮ НА ПРЕДОСТАВЛЕНИЕ MPEG-4
VIDEO. НИКАКИХ ЛИЦЕНЗИЙ ДЛЯ КАКОГО-ЛИБО ИНОГО ИСПОЛЬЗОВАНИЯ
НЕ ПРЕДОСТАВЛЯЕТСЯ И НЕ ПОДРАЗУМЕВАЕТСЯ. ДОПОЛНИТЕЛЬНУЮ
ИНФОРМАЦИЮ, ВКЛЮЧАЯ ИНФОРМАЦИЮ, ОТНОСЯЩУЮСЯ К
ИСПОЛЬЗОВАНИЮ В РЕКЛАМНЫХ, ВНУТРЕННИХ ИЛИ КОММЕРЧЕСКИХ
ЦЕЛЯХ, А ТАКЖЕ ЛИЦЕНЗИРОВАНИЮ ДЛЯ ТАКОГО ИСПОЛЬЗОВАНИЯ,
МОЖНО ПОЛУЧИТЬ У КОМПАНИИ MPEGLA, LLC.
СМ.: HTTP://WWW.MPEGLA.COM.
2
Перед использованием
Содержание
Предупреждение
Не выполняйте операций с какими-либо функциями, которые будут отвлекать
внимание от безопасного управления автомобилем.
Осторожно
Настройка уровня громкости:
• Регулируйте уровень громкости таким образом, чтобы вы могли слышать звуки
извне автомобиля для предотвращения несчастных случаев.
• Уменьшите громкость перед воспроизведением цифровых источников, чтобы
предотвратить повреждение динамиков из-за внезапного повышения уровня
сигнала на выходе.
Общие сведения:
• Не используйте устройство USB или iPod/iPhone, если это может помешать
безопасному управлению автомобилем.
• Обязательно создавайте резервные копии всех важных данных. Мы не несем
никакой ответственности за любую утерю записанных данных.
• Для предотвращения короткого замыкания никогда не помещайте и не оставляйте
каких-либо металлических предметов (например, монеты или металлические
инструменты) внутри устройства.
• Если в результате конденсации влаги на линзе лазерного считывателя произойдет
ошибка диска, извлеките диск и подождите, пока влага не испарится.
Пульт дистанционного управления (RM-RK257):
• Не оставляйте пульт дистанционного управления в местах с высокой температурой,
например на приборной панели.
• В случае неправильной замены литиевой батареи существует опасность ее взрыва.
Заменяйте на батарею только того же или эквивалентного типа.
• Не подвергайте аккумуляторные батареи или батареи воздействию чрезмерно
высоких температур: не подвергайте их длительному воздействию солнечных лучей,
не бросайте в огонь и т.п.
• Когда батареи не используются, держите их в их оригинальной упаковке
в недоступном для детей месте. Утилизируйте использованные батареи
своевременно и надлежащим способом. В случае проглатывания обратитесь за
консультацией к врачу.
Перед использованием 3
Основные операции 4
Тюнер 6
iPod/iPhone 7
Диск/USB 8
Внешние устройства 10
Звук/Изображение/Другие настройки 11
Дополнительная информация 12
Поиск и устранение неполадок 14
Технические характеристики 15
Установка/Подключение 16
Как пользоваться данным руководством
• При объяснении операций используются кнопки на
передней панели, если не указано другого. При этом,
если на пульте дистанционного управления имеются
кнопки с аналогичными или похожими названиями,
они также могут использоваться для тех же операций.
Для выполнения операций с использованием пульта
дистанционного управления см. раздел “Пульт
дистанционного управления (RM-RK257)”. (➜ 5
• [XX] указывает выбранные элементы или меню.
• (➜
XX)
указывает на наличие справочной информации на
приведенной странице.
• Элементы индикации на английском языке используются
в качестве примера с целью объяснения. Язык
отображаемой индикации можно выбрать из меню
[Setting/General]. (➜
13)
)
3
Основные операции
Передняя панель
Ручка регулировки уровня
громкости (поворот/нажатие)
Монитор
Кнопка открытия передней панели
Датчик дистанционного управления
Начальная настройка — Настройка часов
Нажмите L /SOURCE, чтобы включить питание.
1
2 Нажмите MENU, чтобы отобразить экран главного меню.
3 Поверните ручку регулировки уровня громкости, чтобы
выбрать
настройки.
[Setting]
, затем нажмите ручку, чтобы отобразить меню
4 Поверните ручку регулировки уровня громкости, чтобы
выбрать
[Setting / General]
[ ]
, затем нажмите ручку, чтобы отобразить меню
.
5 Поверните ручку регулировки уровня громкости, чтобы
выбрать
[Time]
, затем нажмите ручку.
6 Поверните ручку регулировки уровня громкости, чтобы
выбрать формат (
[12 Hour]
или
[24 Hour]
), затем нажмите ручку.
7 Поверните ручку регулировки уровня громкости, чтобы
выбрать
[Adjust]
, затем нажмите ручку.
8 Поверните ручку регулировки уровня громкости, чтобы
установить часы, затем нажмите ручку.
9 Поверните ручку регулировки уровня громкости, чтобы
установить минуты, затем нажмите ручку.
10 Когда опция
регулировки уровня громкости, чтобы выбрать AM или PM,
затем нажмите ручку.
[12 Hour]
выбрана в Шаге 6: поверните ручку
11 Нажмите G для выхода.
• Если в течение около 10 секунд не будет выполнено ни одной
операции, операция будет отменена.
• Чтобы вернуться на предыдущий уровень, нажмите T.
Прикрепление
Снятие
Чтобы Выполните
Включение питания Нажмите L /SOURCE.
Настройка
громкости
Выбор источника • Несколько раз нажмите кнопку L /SOURCE.
Отображение часов Нажмите и удерживайте CLOCK.
Операции на экране главного меню
Вы можете выбрать источник или перейти
к меню настройки на экране главного
меню.
Нажмите MENU, чтобы отобразить
экран главного меню, поверните ручку
регулировки уровня громкости, чтобы
выбрать элемент, затем нажмите ручку,
чтобы подтвердить выбор.
• Если в течение около 10 секунд не
будет выполнено ни одной операции,
операция будет отменена.
• Нажмите G для выхода.
(Кнопки на передней панели загорятся.)
• Нажмите и удерживайте, чтобы отключить питание.
Поверните ручку регулировки уровня громкости.
Нажмите ручку регулировки уровня громкости, чтобы
заглушить звук.
• Нажмите еще раз, чтобы отменить.
• Нажмите MENU, чтобы отобразить экран главного меню,
и поверните ручку регулировки уровня громкости,
чтобы выбрать источник, затем нажмите ручку.
Экран главного меню
Как выполнить сброс
настроек
Запрограммированные
настройки будут также
удалены.
[iPod] или [USB]: [iPod] отображается,
когда подключен iPod/iPhone.
4
Основные операции
Пульт дистанционного управления
(RM-RK257)
Как устанавливать батарею
• При уменьшении радиуса действия или
эффективности пульта дистанционного
управления замените батареи.
• Направляйте пульт дистанционного управления
непосредственно на датчик дистанционного
управления на передней панели.
• НЕ подвергайте датчик дистанционного
управления воздействию яркого света (прямых
солнечных лучей или искусственного освещения).
Кнопка Операции
L Выключение питания.
MENU Отображение экрана главного
меню.
5/∞/2/3 Выбор элемента.
ENTER Подтверждение выбора.
VOLUME +/− Регулировка уровня громкости.
4/¢ Автоматический поиск
радиостанций. (Нажмите)
Ручной поиск радиостанций.
(Удерживайте)
Выбор дорожки. (Нажмите)
Поиск назад/поиск вперед.
(Удерживайте)
Возврат на предыдущий уровень
во время операций с меню.
EQ Выбор запрограммированного
эквалайзера.
HBS Включение/выключение
функции усиления нижних
частот HBS (Hyper Bass Sound).
FUNC Отображение меню функций для
источника.
0 − 9 Ввод цифр.
BAND Выбор диапазона частот.
Кнопка Операции
G Выход из меню.
Отключение/восстановление
звука.
SOURCE Выбор источника.
LIST Отображение список элементов
7
6
CLOCK Отображение часов.
DISP Отображение экранной
DVD MENU Отображение меню диска DVD.
TOP MENU Отображение меню диска DVD.
DVD AUDIO Выбор языка звукозаписи.
SUBTITLE Выбор языка титров.
ANGLE Выбор угла обзора.
ZOOM Увеличение изображения.
GOTO Переход в режим прямого
для выбранного источника.
Останов воспроизведения.
Запуск/пауза воспроизведения.
информации.
(Недоступно для
воспроизведения неподвижных
изображений.)
поиска.
5
Тюнер
Индикатор LOCAL
Индикатор
Индикатор HBS (
Поиск радиостанции
1 Несколько раз нажмите кнопку L /SOURCE, чтобы выбрать
➜
11)
Экран источника тюнера
[TUNER]
.
2 Несколько раз нажмите кнопку BAND, чтобы выбрать диапазон.
• FM1/FM2/FM3/AM
3 Нажмите T
автоматическом режиме.
/
S, чтобы выполнить поиск радиостанции в
• Отобразится “Auto Seek”.
(или)
Последовательно нажимайте и удерживайте T
выполнить поиск радиостанции в ручном режиме.
/
S, чтобы
• Отобразится “Manual Seek”.
• Индикатор загорается при приеме стереовещания FM при достаточном
уровне сигнала.
• Чтобы сохранить радиостанции в памяти, выполните
Store] (➜ правая колонка)
Выбор сохраненной в памяти радиостанции
1 Нажмите LIST, чтобы отобразить меню
[Tuner List]
[Manual Store]
.
или
[Auto
2 Поверните ручку регулировки уровня громкости, чтобы выбрать
запрограммированный номер, затем нажмите ручку.
• Если в течение около 10 секунд не будет выполнено ни одной операции,
операция будет отменена.
• Нажмите G для выхода.
Диапазон
Запрограммированный номер
Название радиостанции
Частота принимаемой радиостанции,
на которую выполнена настройка
Индикатор режима звучания
➜
11)
(
Другие настройки — Функция тюнера
При прослушивании радиостанции...
1 Нажмите FUNC, чтобы отобразить меню
Экран меню
[Tuner function]
[Tuner List]
.
2 Поверните ручку регулировки уровня громкости, чтобы выбрать элемент
для настройки (см. таблицу внизу), затем нажмите ручку, чтобы сделать
выбор.
3 Нажмите G для выхода.
• Если в течение около 10 секунд не будет выполнено ни одной операции,
операция будет отменена.
По умолчанию:
Manual
Store
Auto Store Автоматический поиск и сохранение в памяти 6 радиостанций с самым
Local Seek
Сохранение станции в ручном режиме (до 6 станций для каждого диапазона).
Во время прослушивания радиостанции, которую вы хотите сохранить,
поверните ручку регулировки уровня громкости, чтобы выбрать
запрограммированный номер, затем нажмите ручку.
• Отобразятся запрограммированный номер, диапазон и сообщение “Stored
OK!”.
сильным сигналом в выбранном диапазоне.
• Отобразится “Auto Store”.
ON: Настройка только на радиостанции с достаточным уровнем сигнала.
(Загорается индикатор LOCAL.)
OFF: Отключение функции.
XX
6
iPod/iPhone
файл содержит данные обложки)
Текущее время воспроизведения
/ Общее время воспроизведения
Запуск воспроизведения
Вы не можете воспроизводить видео с
iPod/iPhone.
iPod/iPhone
(продается отдельно)
Вход USB
(аксессуар, прилагаемый к iPod/
Отображается сообщение “USB Reading”,
источник переключается на
начинается воспроизведение. (Текущий
режим управления отображается в
течение 2 секунд.) (➜
*
Когда кабель не используется, не
оставляйте его внутри автомобиля.
Кабель USB 2.0
*
iPhone)
[iPod]
правая колонка)
, и
Обложка (отображается, если
➜
Индикатор HBS (
Статус воспроизведения (
воспроизведение/8: пауза) /
Чтобы Выполните
Воспроизведение/
пауза
Выбор режима
управления
Выбор песни Последовательно нажимайте T/S.
Быстрый переход
назад/Быстрый
переход вперед
Выбор песни из
списка
11)
3
:
Экран воспроизведения iPod/
Нажмите 6.
Нажмите и удерживайте iPod MODE.
• Чтобы управлять воспроизведением
музыки с данного устройства, выберите
[Head Unit Mode]
•
Чтобы управлять воспроизведением
музыки с iPod/iPhone, выберите [iPod Mode].
Нажмите и удерживайте T/S.
iPhone
.
1 Нажмите LIST, чтобы отобразить
меню
[LIST]
.
2 Поверните ручку регулировки
уровня громкости, чтобы выбрать
элемент, затем нажмите ручку.
1. Выберите категорию (
[Artists]/[Albums]/[Genres]/[Songs]
[Composers]/[Audiobooks]/[Podcasts]
2. Выберите желаемый элемент.
• Если в течение около 10 секунд не
будет выполнено ни одной операции,
операция будет отменена.
• Чтобы вернуться на предыдущий
уровень, нажмите T.
• Нажмите G для выхода.
7
Номер песни / Общее кол-во
песен
Информация о песне
Индикатор режима звучания
(
➜
11)
Режим воспроизведения
[Playlists]
/
/
)
Экран меню
Другие настройки—Функция iPod
[LIST]
1 Нажмите FUNC, чтобы отобразить меню
[iPod function]
.
2 Поверните ручку регулировки уровня
громкости, чтобы выбрать элемент для
настройки (см. таблицу внизу), затем
нажмите ручку, чтобы сделать выбор.
3 Нажмите G для выхода.
•
Если в течение около 10 секунд не будет выполнено
ни одной операции, операция будет отменена.
По умолчанию:
*
Repeat
Random*OFF: Воспроизведение в нормальном режиме.
Audiobook
*
Режим повторного воспроизведения и режим
воспроизведения в произвольном порядке
не могут быть включены одновременно.
(Для режима, который был включен ранее,
автоматически выбирается
OFF: Воспроизведение в нормальном режиме.
(Загорается индикатор .)
One: Функционирует аналогично “Repeat One”.
(Загорается индикатор .)
All: Функции, аналогичные функциям “Repeat All”.
(Загорается индикатор .)
(Загорается индикатор .)
Songs: Функционирует аналогично “Shuffle
Songs”. (Загорается индикатор .)
Albums: Функционирует аналогично “Shuffle
Albums”. (Загорается индикатор .)
Normal / Slow / Fast: Выбор скорости
воспроизведения аудиокниг.
[OFF]
.)
XX
Диск/USB
Запуск воспроизведения
Диск
Сторона с
этикеткой
Отображается сообщение “DISC
Reading”, источник переключается на
[DISC]
, и начинается воспроизведение.
• Когда отображается список файлов
(меню
[List]
регулировки уровня громкости,
чтобы выбрать файл, затем
нажмите ручку, чтобы запустить
воспроизведение.
• Чтобы извлечь диск, нажмите
для открытия передней панели,
затем нажмите 0 при включенном
питании.
Устройство USB
Отображается сообщение “USB
Reading”, источник переключается на
[USB]
*
Когда кабель не используется, не
оставляйте его внутри автомобиля.
), поверните ручку
Входной
разъем USB
, и начинается воспроизведение.
Кабель USB 2.0
(продается
отдельно)
*
CD/MP3/WMA
Чтобы Выполните
Воспроизведение/
пауза
Выбор дорожки/
файла
Быстрый переход
назад/Быстрый
переход вперед
Выбор файла из
списка
Нажмите 6.
Последовательно нажимайте
T/S.
Нажмите и удерживайте
T/S.
1
Нажмите
меню [
2
Когда диск/устройство
содержит файлы разных типов:
Последовательно нажимайте
LIST
, чтобы выбрать тип файлов
([ ]).
3
Поверните ручку регулировки
уровня громкости, чтобы выбрать
элемент, затем нажмите ручку.
1. MP3/WMA: Выберите папку
(если имеется).
2. Выберите дорожку/файл.
• Если в течение около 10 секунд
не будет выполнено ни одной
операции, операция будет
отменена.
• Чтобы вернуться на предыдущий
уровень, нажмите T.
Номер папки / Общее кол-во
папок (MP3/WMA)
Источник (
[DISC]
или
[USB]
Индикатор HBS
Статус воспроизведения
3
: воспроизведение/8: пауза) /
(
Текущее время воспроизведения /
Общее время воспроизведения
LIST
, чтобы отобразить
LIST
].
8
(➜ 11)
Номер дорожки/файла / Общее
кол-во дорожек/файлов
)
Экран воспроизведения
звукозаписи
Другие настройки — Функция CD/Функция Media
1 Нажмите FUNC, чтобы отобразить меню
(CD) или
[Media function]
Информация о дорожке/файле
Индикатор режима звучания
(➜ 11)
Режим воспроизведения
[CD function]
(MP3/WMA).
2 Поверните ручку регулировки уровня громкости,
чтобы выбрать элемент для настройки (см. таблицу
внизу), затем нажмите ручку, чтобы сделать выбор.
3 Нажмите G для выхода.
• Если в течение около 10 секунд не будет выполнено ни
одной операции, операция будет отменена.
По умолчанию:
Repeat All: Повтор всех дорожек/файлов. (Загорается
Random
• Режим повторного воспроизведения и режим
воспроизведения в произвольном порядке не могут быть
включены одновременно. (Для режима, который был
включен ранее, автоматически выбирается
Если оба режима, повторного воспроизведения и
воспроизведения в произвольном порядке, установлены
на
[OFF]
дорожки/файлы. (Загорается индикатор .)
индикатор .)
One: Повтор текущей дорожки/файла. (Загорается
индикатор .)
Folder: Повтор всех файлов в текущей папке.
(Загорается индикатор .)
OFF: Воспроизведение в нормальном режиме.
ON: Воспроизведение всех дорожек/файлов в
произвольном порядке. (Загорается индикатор .)
[OFF]
, устройство повторно воспроизводит все
.)
XX
Информация о воспроизведении
• DVD Video: Номер названия/Номер раздела/Время
воспроизведения
• VCD/MPEG1/MPEG2/MPEG4: Время воспроизведения
Для DVD/VCD/MPEG1/MPEG2/MPEG4: Экранная
информация отображается нажатием DISP на пульте
Экран воспроизведения
видеозаписи
дистанционного управления.
DVD/VCD/MPEG1/MPEG2/MPEG4/JPEG
Чтобы Выполните
Воспроизведение/пауза Нажмите 6.
Выбор раздела/
дорожки/файла
Быстрый переход назад/
Быстрый переход
вперед
Выбор элемента из
меню диска/списка
Последовательно нажимайте T
Нажмите и удерживайте T
• При каждом нажатии кнопки переключается скорость
поиска.
1 Нажмите LIST.
DVD: Отобразится меню диска.
VCD с PBC: Отобразится меню PBC.
• Для VCD без PBC воспроизведение начинается с 1-ой
дорожки.
MPEG1/MPEG2/MPEG4/JPEG: Отобразится меню
2 Когда диск/устройство содержит файлы разных типов:
Последовательно нажимайте LIST, чтобы выбрать тип
воспроизводимых файлов
(
[ ]
: видеофайлы/
3 Поверните ручку регулировки уровня громкости,
чтобы выбрать элемент, затем нажмите ручку.
Повторяйте процедуру до тех пор, пока не начнется
воспроизведение.
• Если в течение около 10 секунд не будет выполнено ни
одной операции, операция будет отменена.
• Чтобы вернуться на предыдущий уровень, нажмите T.
• DVD/VCD: Нажмите G для выхода.
[ ]
: фотофайлы).
/
S.
/
S.
[LIST]
9
Тип воспроизводимых
файлов
: Аудио
: Фото
: Видео
Разнообразные операции с диском, выполняемые с
пульта дистанционного управления (RM-RK257)
Отображение
информации о
воспроизведении
Отображение меню диска
(DVD)
Прямой поиск раздела/
названия/сцены (DVD)
Экран меню
Нажмите DISP.
• Чтобы удалить индикацию, нажмите
кнопку еще раз.
Нажмите DVD MENU или TOP MENU.
[LIST]
1 Нажмите GOTO.
• При каждом нажатии кнопки
происходит переключение
целевого элемента между
разделом, названием и временем.
2 Нажмите цифровую кнопку, чтобы
.
выбрать раздел/название/сцену.
3 Нажмите ENTER.
Выбор дорожки из меню
PBC (VCD)
Выбор языка
звукозаписи
Выбор языка субтитров Последовательно нажимайте
Выбор угла обзора Последовательно нажимайте ANGLE.
Увеличение изображения Последовательно нажимайте ZOOM.
Нажмите LIST, чтобы отобразить меню
PBC, затем нажмите цифровую кнопку,
чтобы выбрать дорожку.
Последовательно нажимайте
DVD AUDIO.
SUBTITLE.
Продолжение не следующей странице
Disc/USB
Disc/USB Внешние устройства
Другие настройки—Функция DVD/Функция VCD/Функция Media
1 Нажмите FUNC, чтобы отобразить меню
(VCD) или
[Media function]
(MPEG1/MPEG2/MPEG4).
[DVD function]
(DVD),
[VCD function]
2 Поверните ручку регулировки уровня громкости, чтобы выбрать элемент
для настройки (см. таблицу внизу), затем нажмите ручку, чтобы сделать
выбор.
3 Нажмите G для выхода.
• Если в течение около 10 секунд не будет выполнено ни одной операции,
операция будет отменена.
Repeat DVD OFF: Воспроизведение в нормальном режиме.
VCD
MPEG2/MPEG4
DVD/VCD/MPEG1/
DVD Audio Выбор языка звукозаписи.
Subtitle Выбор языка титров.
DVD
Angle Выбор угла обзора.
Aspect Ratio
Channel Stereo / Left / Right: Выбор звукового канала.
PBC
VCD
Brightness −00 — +08 (04): Настройка яркости.
Contrast
Color
файлы
Все диски/
Default Восстановление исходных настроек по умолчанию.
MPEG1/MPEG2/
MPEG4
16:9 / 4:3: Выбор форматного соотношения.
ON: Включение функции PBC.
OFF: Выключение функции PBC.
• При включении функции PBC режим повторного воспроизведения
автоматически выключается ([Off]).
−00 — +08 (04): Настройка контрастности.
−00 — +08 (04): Настройка цвета.
Ch: Повтор текущего раздела.
Tt: Повтор текущего названия.
All: Повтор всех дорожек/файлов.
One: Повтор текущей дорожки/файла.
All: Повтор всех дорожек/файлов.
One: Повтор текущей дорожки/файла.
Folder: Повтор всех файлов в текущей папке.
По умолчанию:
XX

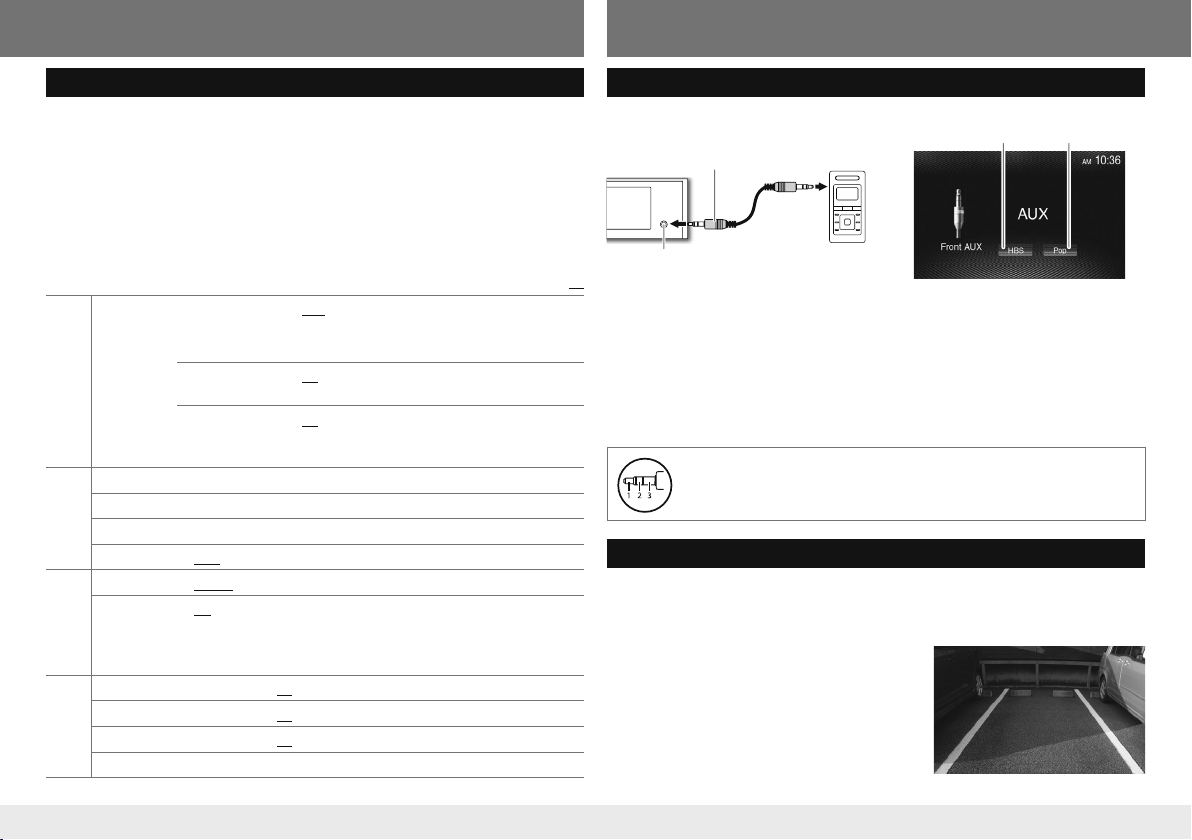

Использование портативного аудиопроигрывателя (AUX)
Стереофонический штекер для
мини-разъема 3,5 мм (продается
отдельно)
Входной разъем для
внешних устройств
Индикатор HBS
Портативный
аудиопроигрыватель
Экран источника для
переднего разъема AUX
(➜ 11)
Индикатор режима
звучания (
1 Подсоедините портативный аудиопроигрыватель (продается отдельно).
2 Последовательно несколько раз нажмите кнопку L/SOURCE, чтобы
выбрать
[Front AUX]
.
3 Включите портативный аудиопроигрыватель и запустите
воспроизведение.
Для обеспечения оптимального звучания используйте кабель с
3-контактным стереофоническим штекером для мини-разъема.
Использование камеры заднего вида
Чтобы использовать камеру заднего вида, необходимо подсоединить провод
REVERSE GEAR SIGNAL. Подробную информацию см. в разделе “Установка/
Подключение”. (➜
Когда камера заднего вида подключена, экран
заднего вида отображается при переключении
коробки передач на задний ход (R).
• Перед тем как двигаться задним ходом,
обязательно непосредственно визуально
убедитесь в безопасности обстановки.
10
17)
Экран заднего вида
➜
11)

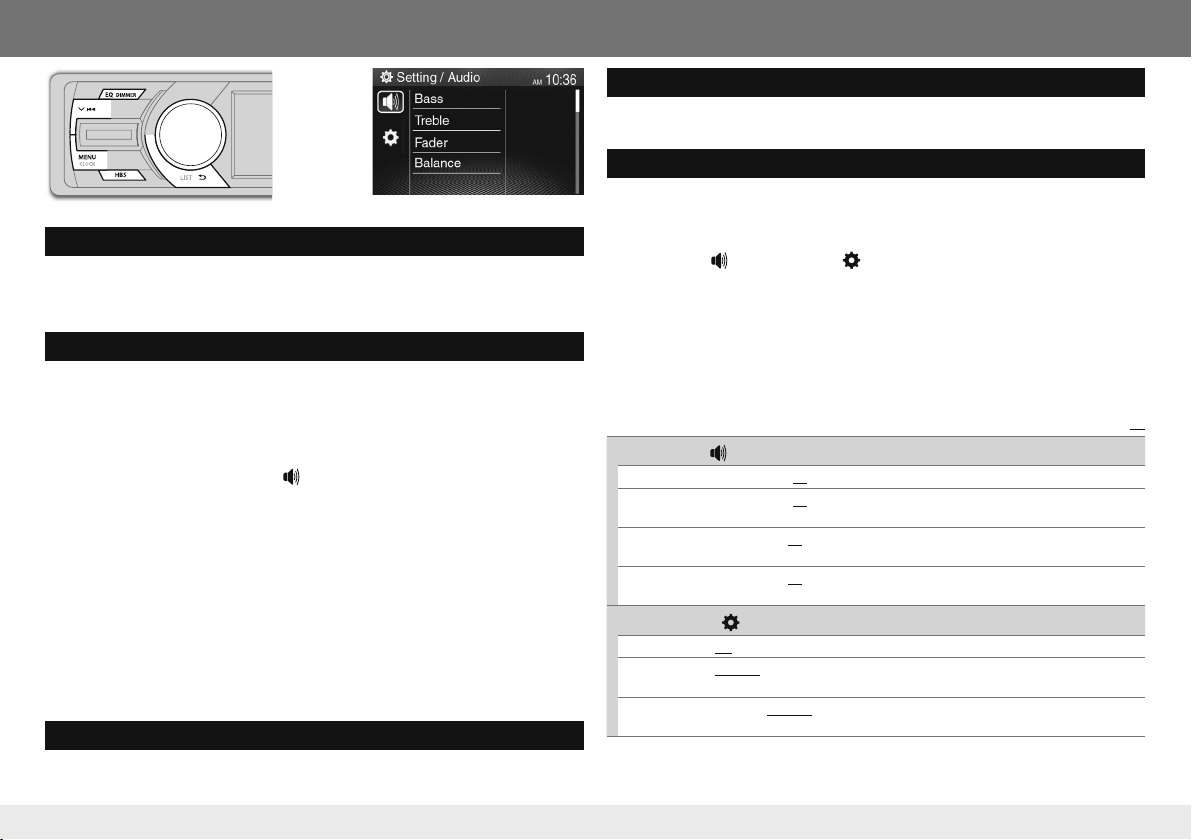

Звук/Изображение/Другие настройки
Меню настроек
Выбор запрограммированного эквалайзера (EQ)
Последовательно нажимайте EQ, чтобы выбрать запрограммированный
режим звучания —
[Jazz]/[Optimal]
Сохранение собственного режима звучания
1 Последовательно несколько раз нажмите кнопку EQ, чтобы выбрать
[User]
.
2 Нажмите MENU, чтобы отобразить экран главного меню.
3 Поверните ручку регулировки уровня громкости, чтобы выбрать
затем нажмите ручку, чтобы отобразить меню настройки.
4 Убедитесь в том, что выбрано
5 Поверните ручку регулировки уровня громкости, чтобы выбрать элемент
для настройки (
6 Поверните ручку регулировки уровня громкости, чтобы отрегулировать
значение, затем нажмите T.
7 Повторите шаги 5 и 6, чтобы отрегулировать значения для других
настроек.
8 Нажмите G для выхода.
Настройка сохраняется для
• Если в течение около 10 секунд не будет выполнено ни одной операции,
операция будет отменена.
• Чтобы вернуться на предыдущий уровень, нажмите T.
Включение функции усиления нижних частот HBS (Hyper Bass Sound)
Нажмите HBS. (Загорается индикатор HBS.)
• Чтобы отменить, нажмите кнопку еще раз.
[Flat]
(по умолчанию)/
. (Загорается соответствующий индикатор режима звучания.)
[Bass]/[Treble]
), затем нажмите ручку.
[User]
[Pop]/[User]/[Techno]/[Rock]/[Classic]
[ ] ([Setting / Audio]
в EQ.
), затем нажмите ручку.
[Setting]
/
,
Изменение яркости изображения (регулятор яркости)
Последовательно нажимайте и удерживайте DIMMER, чтобы выбрать
[Dimmer Low]
Изменение общих настроек/проверка информации в меню [Setting]
1 Нажмите MENU, чтобы отобразить экран главного меню.
2 Поверните ручку регулировки уровня громкости, чтобы выбрать
затем нажмите ручку, чтобы отобразить меню настройки.
или
[Dimmer High]
.
[Setting]
3 Поверните ручку регулировки уровня громкости, чтобы выбрать
категорию ( :
[Setting / Audio]/ : [Setting / General]
), затем нажмите ручку.
4 Поверните ручку регулировки уровня громкости, чтобы выбрать элемент
для настройки (см. таблицу внизу), затем нажмите ручку.
5 Поверните ручку регулировки уровня громкости, чтобы изменить
настройку, затем нажмите ручку.
• Если в течение около 10 секунд не будет выполнено ни одной операции,
операция будет отменена.
• Чтобы вернуться на предыдущий уровень, нажмите T.
• Нажмите G для выхода.
Setting / Audio ( )
Bass
Treble
Fader
Balance
Setting / General ( )
Beep
Time
Language
–06 — +06 (00):
–06 — +06 (00): Регулировка элементов звучания в высокочастотном
диапазоне.
R12 — F12 (00): Регулировка баланса выходного сигнала для передних и
задних динамиков.
L12 — R12 (00): Регулировка баланса выходного сигнала для левых и правых
динамиков.
ON / OFF: Включение или выключение сигнала нажатия кнопок.
12 Hour / 24 Hour: Выбор формата индикации времени.
Adjust: Регулировка часов.
English / Russian: Выбор языка текста, используемого для отображения
информации на экране.
Регулировка элементов звучания в низкочастотном диапазоне.
По умолчанию:
XX
,
11
Дополнительная информация
О дисках
• Поддерживаемые диски :
Тип диска Формат записи, тип
файла и т.д.
1
*
DVD
DVD Video
• Данное устройство не
может воспроизводить или
испускать звук DTS.
DVD-диск для однократной
или многократной записи
(DVD-R/-RW
2
*
, +R/+RW
• DVD Video: UDF-мост
• DVD Video
• MPEG1/MPEG2/MPEG4
3
*
)
• JPEG
• MP3/WMA
• MPEG1/MPEG2/MPEG4/
JPEG/MP3/WMA: ISO 9660
level 1, level 2, Romeo, Joliet
Dual Disc Сторона DVD
CD/VCD • VCD (Видео компакт-диск)
• Audio CD (Звуковой
компакт-диск)/CD-DA
Компакт-диск для
однократной или
многократной записи
(CD-R/-RW)
• ISO 9660 level 1, level 2,
• VCD (Видео компакт-диск)
• CD-DA
• MPEG1/MPEG2/MPEG4
• JPEG
• MP3/WMA
Romeo, Joliet
1
*
Код региона для DVD Video:
Северная Америка: 1
Южная Америка: 4
Юго-Восточная Азия: 3
Индия/Россия/Украина: 5
2
*
Диски DVD-R, записанные в формате
с нескольким границами, также могут
воспроизводиться (за исключением двухслойных
дисков). Двухслойные диски DVD-RW
воспроизводиться не могут.
3
*
Возможно воспроизведение завершенных
дисков +R/+RW (только в видеоформате).
“DVD” выбирается в качестве типа диска, когда
загружается диск +R/+RW. Двухслойные диски
+RW воспроизводиться не могут.
• Диски, которые не могут воспроизводиться :
- DVD-Audio, DVD-ROM (для данных), DVD-RAM,
DVD+R/DVD+RW, записанные в формате DVD-VR/
DVD+VR, DTS-CD, SVCD (Super Video CD), CD-ROM,
CD-I (CD-I Ready) и т. д.
- Диски некруглой формы.
- Диски с окраской записывающей поверхности
или загрязненные диски.
- Диски, предназначенные для однократной
или многократной записи, которые не были
финализированы.
- Компакт-диск диаметром 8 см. Попытка вставить
диск с помощью адаптера может привести к
поломке.
• Воспроизведение дисков DualDisc: Сторона
диска DualDisc, отличная от DVD, не совместима со
стандартом “Compact Disc Digital Audio”. Поэтому
не рекомендуется использовать не-DVD сторону
диска “DualDisc” на данном устройстве.
Об устройствах USB
• Данное устройство может воспроизводить
файлы MPEG1/MPEG2/MPEG4/JPEG/MP3/WMA,
сохраненные на запоминающем устройстве USB
большой емкости.
• Вы можете подсоединять устройства USB через
концентратор USB и универсальное устройство
считывания карт.
• Подсоединение кабеля длиной более 5 м может
привести к отклонениям в воспроизведении.
• Максимальное количество символов для
следующих элементов ограничено:
- Имена папок: 50 символа
- Имена файлов: 50 символа
- Теги MP3/WMA: 50 символа
• Данное устройство может распознавать в целом:
до 65 025 файлов, 255 папок (255 файлов в каждой
папке, включая папки без неподдерживаемых
файлов) и 8 иерархий.
• Данное устройство не распознает запоминающие
устройства USB с номинальным напряжением,
отличным от 5 В, и силой тока выше 1 А.
12
О файлах
• Воспроизведение файлов MPEG1/MPEG2/
MPEG4:
- Данное устройство может воспроизводить
файлы MPEG1/MPEG2/MPEG4 с расширениями
<.mpg>, <.mpeg> или <.avi>.
- Формат потоковых данных должен быть
совместим с системным/программным потоком
MPEG.
Файловый формат должен быть MP@ML
(Основной профиль и основной уровень)/
SP@ML (Простой профиль и основной уровень)/
MP@LL (Основной профиль и низкий уровень)/
MPEG-4 SP (Простой профиль).
- Аудиопотоки должны быть совместимы со
стандартом MPEG1 Audio Layer-2, Dolby Digital
или MP3.
- Максимальный битрейт для видеосигналов
(среднее значение) составляет 4 Мбит/с.
- Файл, закодированный в режиме чересстрочной
развертки, может воспроизводиться
неправильно.
• Воспроизведение файлов JPEG:
- Данное устройство может воспроизводить
файлы JPEG с расширениями <.jpg>.
- Данное устройство может воспроизводить
файлы JPEG, имеющие разрешение от 32 x 32 до
8 192 x 7 680.
В зависимости от разрешения может
потребоваться более продолжительное время
для отображения файла.
- Данное устройство может воспроизводить
файлы JPEG базового формата.
Файлы JPEG прогрессивного формата или
формата «без потерь» воспроизводиться не
могут.
Дополнительная информация
• Воспроизведение файлов MP3/WMA:
- Данное устройство может воспроизводить
файлы с расширением <.mp3> или <.wma> (не
зависимо от регистра букв—верхнего/нижнего).
- Данное устройство может воспроизводить
файлы, отвечающие следующим условиям:
• Битрейт: 32 кбит/с – 320 кбит/с
• Частота дискретизации: 8 кГц – 48 кГц
- Данное устройство может отображать теги ID3
версии 1,0/1,1/2,2/2,3/2,4 (для формата MP3).
- Устройство также может отображать теги WMA.
- Данное устройство может воспроизводить
файлы, записанные в режиме VBR (переменный
битрейт).
- Для файлов, записанных в режиме VBR,
по-разному отображается время от начала
воспроизведения.
- Данное устройство не может воспроизводить
следующие файлы:
• файлы MP3, закодированные в форматах MP3i
и MP3 PRO;
• файлы MP3, закодированные в формате Layer
1/2;
• файлы WMA, закодированные в формате “без
потерь”, профессиональном и голосовом
форматах;
• файлы WMA, не основанные на Windows
Media® Audio;
• файлы WMA, защищенные от копирования с
помощью технических средств DRM.
Об iPod/iPhone
• Made for
- iPod touch 4th generation
- iPod touch 3rd generation
- iPod touch 2nd generation
- iPod classic
- iPod nano 6th generation
- iPod nano 5th generation
- iPod nano 4th generation
- iPod nano 3rd generation
- iPhone 4S
- iPhone 4
- iPhone 3GS
- iPhone 3G
• Порядок отображения песен в меню выбора на
данном устройстве может отличаться от порядка
песен на iPod/iPhone.
• Воспроизведение видеозаписей на данном
устройстве не поддерживается.
Обслуживание
Чистка устройства: Протирайте грязь с
передней панели с помощью сухой силиконовой
или иной мягкой ткани.
Чистка соединительного разъема: Отсоедините
переднюю панель и осторожно очистите
соединительный разъем с помощью ватного
тампона, следя за тем, чтобы не повредить
соединительный разъем.
Соединительный разъем (на
обратной стороне передней панели)
Обращение с дисками:
• Не прикасайтесь к записывающей поверхности
диска.
• Не прикрепляйте липкую лент и т. п. к диску
и не пользуйтесь дисками с прикрепленной
липкой лентой и т. п.
• Не используйте какие-либо аксессуары для
дисков.
• Выполняйте чистку дисков в направлении от
центра диска к его краям.
• Чистите диски с помощью сухой силиконовой
или иной мягкой ткани. Не используйте какиелибо растворители.
• При извлечении дисков из устройства
вынимайте их горизонтально.
• Перед тем как вставлять диск, удалите
неровности в направлении от центрального
отверстия к краям диска.
13
Поиск и устранение неполадок
Симптом
Не слышен звук. • Установите оптимальный уровень громкости.
Отображается сообщение
“PARKING is not enabled.
No video while driving.”,
и не отображается
воспроизводимое
изображение.
Устройство совсем не работает.
Общие проблемы
Не работает пульт
дистанционного управления.
Не удается выбрать источник
для воспроизведения.
Плохой радиоприем. /
Статические помехи при
Тюнер
прослушивании радио.
iPod/iPhone не включается
или не работает.
iPod/iPhone
Искажается звук. Отключите эквалайзер на данном устройстве или на
Способ устранения
• Проверьте кабели и соединения.
Не включен стояночный тормоз.
Выполните сброс настроек устройства. (➜ 4)
Замените батарейку.
Источник не готов. Предварительно вставьте диск или
подсоедините устройство.
• Плотно вставьте антенну.
• Полностью вытяните антенну.
• Проверьте соединение между данным устройством
и iPod/iPhone.
• Проверьте, выбран ли надлежащий режим
управления. (➜ 7)
• Отсоедините и сбросьте настройки iPod/iPhone
с помощью процедуры полной аппаратной
перезагрузки.
iPod/iPhone.
Симптом
Не удается воспроизвести
диск для однократной или
многократной записи. / Не
удается пропускать дорожки
на диске для однократной и
многократной записи.
Отображается сообщение
“DVD Region Error”, и не
воспроизводится DVD-Video.
Порядок воспроизведения
отличается от желаемого.
Время от начала
воспроизведения
отображается неправильно.
Воспроизведение не
начинается, или дорожка
пропускается.
Диски/устройство USB/файлы
Считывание файла занимает
длительное время.
Подсоединенное устройство
не распознается.
Способ устранения
• Вставьте финализированный диск.
• Выполните финализацию диска с помощью
устройства, использовавшегося для записи.
Вставьте диск с правильным кодом региона.
Порядок воспроизведения предопределяется именем
файла (USB) или порядком, в котором были записаны
файлы (disc).
Это зависит от применявшегося процесса записи.
• Проверьте, в воспроизводимом ли формате
дорожка. (
➜
• Запишите дорожки на подходящие диски, используя
совместимое программное приложение.
• Добавьте к имени файла соответствующее
расширение.
• Не используйте слишком много иерархических
уровней и папок.
• Перезагрузите диск или переподсоедините
устройство USB.
• Проверьте, совместимо ли подсоединенное
устройство с данным устройством, и убедитесь
в том, что файлы в поддерживаемых форматах.
(
➜
• Переподсоедините устройство.
12)
12)
14
Технические характеристики
Максимальная выходная
мощность
Непрерывная выходная
мощность (RMS)
Импеданс нагрузки 4 Ом (допустимо от 4 Ом до 8 Ом)
Уровень выходного аудиосигнала
(REAR OUT)
Усилитель
Выход видеосигнала
(композитный) (VIDEO OUT)
Другие разъемы Вход Вход с камеры, вход USB,
FM Диапазон частот (FM1/2) При канальном
Диапазон частот (FM3) При канальном
Полезная
чувствительность
50 дБ пороговая
чувствительность
Тюнер
Альтернативная отстройка 65 дБ (при 400 кГц)
Частотная характеристика 35 Гц – 14 000 Гц
Разделение стереоканалов 42 дБ
CB Диапазон частот При канальном
Чувствительность/
Избирательность
Передние/Задние 50 Вт на каждый канал
Передние/Задние 20 Вт на каждый канал
Уровень/полное
сопротивление
линейного выхода
Выходное полное
сопротивление
Система цветности NTSC
Уровень/полное
сопротивление
видеовыхода
интервале 50 кГц
интервале 30 кГц
9 дБф (0,8 мкВ/75 Ом)
14 дБф (1,8 мкВ/75 Ом)
интервале 9 кГц
20 мкВ/55 дБ
2,5 В/нагрузка10 кОм
(полная шкала)
1 кОм
1 Vp-p/ 75 Ом
AUX, вход антенны
87,50 МГц – 108,00 МГц
65,00 МГц – 74,00 МГц
522 кГц – 1 620 кГц
Стандарт USB USB 1.1 Full Speed
Совместимое устройство Запоминающее устройство большой емкости
USB
Совместимая файловая система FAT 32/16/12
Максимальный ток питания Постоянное напряжение 5 В
Система обнаружение сигнала Бесконтактное оптическое считывание
Частотная характеристика DVD, fs=48 кГц/96 кГц 17 Гц – 20 000 Гц
Динамический диапазон 90 дБ
Отношение сигнал/помеха 80 дБ
Коэффициент детонации Ниже пределов измеримости
Проигрыватель DVD/CD-дисков
Размер экрана 3-дюймовый широкоугольный
Количество пикселей 320 × 240 пикселей
Метод управления Формат активной матрицы TFT (Thin Film Transistor
Монитор
Система кодирования цвета PAL/NTSC
Формат изображения 16:9 (широкий)
Требования к питанию (Рабочее
напряжение)
Система заземления Отрицательное заземление
Допустимая температура
хранения
Допустимая рабочая температура от 0°C до +40°C
Размеры
(Ш × В × Г):
Вес (без дополнительных
Общие характеристики
принадлежностей)
Технические характеристики могут быть изменены без уведомления.
Монтажный размер (прибл.) 182 мм × 52 мм × 167 мм
Размер панели (прибл.) 171 мм × 48 мм × 34 мм
(полупроводниковый лазер)
VCD/CD 17 Гц – 20 000 Гц
жидкокристаллический дисплей
— тонкопленочный транзистор)
Постоянное напряжение 14,4 В (допускается от
11 В до 16 В)
от –10°C до +60°C
1,2 кг
1 A
15
Предупреждение
• Данное устройство может использоваться только с питание от источника постоянного
тока напряжением 12 В с отрицательным заземлением.
• Перед подсоединением проводки и монтажом отсоедините отрицательную клемму
аккумуляторной батареи.
• В целях предупреждения короткого замыкания, не подсоединяйте провод
аккумуляторной батареи (желтый) и провод системы зажигания (красный) к шасси
автомобиля или к проводу заземления (черный).
• В целях предупреждения короткого замыкания, изолируйте неподсоединенные провода
с помощью виниловой ленты.
• Обязательно снова заземляйте данное устройство на шасси автомобиля после установки.
Осторожно
• В целях обеспечения безопасности предоставьте выполнение работ по прокладке
проводки и монтажу профессионалам. Обратитесь за консультацией к дилеру
автомобильной аудиотехники.
• Устанавливайте данное устройство в консоль вашего автомобиля. Не касайтесь
металлических частей данного устройства во время и непосредственно после
завершения эксплуатации устройства. Металлические части, например теплосъемник и
корпус, могут нагреваться.
• Не подсоединяйте акустические провода динамика · к шасси автомобиля, проводу
заземления (черный) или параллельно.
Установка/Подключение
• Монтируйте устройство под углом менее 30°.
• Если в жгуте проводки вашего автомобиля отсутствует разъем системы зажигания,
подсоедините провод системы зажигания (красный) к разъему в блоке предохранителей
автомобиля, который обеспечивает питание постоянным током напряжением 12 В и
включается и выключается ключом зажигания.
• После того как устройство будет установлено, проверьте корректность работы стопсигналов, указателей поворота, стеклоочистителей и другого оборудования автомобиля.
• Если плавкий предохранитель перегорит, сначала убедитесь в том, что провода не
соприкасаются с шасси автомобиля, затем замените старый предохранитель на новый
того же номинала.
Базовая процедура
Выньте ключ из замка зажигания, затем отсоедините
1
отрицательную клемму · аккумуляторной батареи
автомобиля.
2 Подсоедините провода надлежащим образом.
См. Проводные соединения.
(➜ 17)
3 Установите устройство в автомобиль.
См. Установка устройства (монтаж в приборной панели).
4 Подсоедините отрицательную клемму ·
аккумуляторной батареи автомобиля.
5 Перенастройте приемник.
(➜ 4)
Установка устройства (монтаж в приборной панели)
*
F
B
Выполните необходимую проводку. (➜ 17)
B
C
A
При установке без монтажной муфты
Винты с плоской головкой (прилагаются в
комплекте поставки (
винты с полукруглой головкой (не прилагаются
в комплекте поставки: M5 × 6 мм)
I
): M5 × 8 мм) или
Карман
Кронштейн (не входит в комплект поставки)
Как демонтировать устройство
1
*
Вставляя демонтажные ключи,
*
располагайте их стороной с
выступом, обращенной внутрь.
2
*
Если отверстие в панели вашего
автомобиля слишком маленькое для
размещения устройства, обрежьте
верхний и нижний края отверстия в
панели от 0,5 мм до 3 мм.
16
F
A
C
G
H
Согните соответствующие
щитки для плотного
удержания монтажной
муфты на месте.
*
Проводные соединения
Аудиовыход (Задний)
Видеовыход
Video Out
L
R
Camera In
Rear
Вход с камеры заднего вида
Измените положение FUSE, чтобы
изменить положение контакта
ACC и B+ на разъеме ISO.
Плавкий предохранитель
*
E
К фонарям заднего хода
(требуется в случае использования
камеры заднего вида)
REVERSE
GEAR
SIGNAL
Подсоедините к жгуту проводки
выключателя обнаружения
PARKING
BRAKE
стояночного тормоза автомобиля.
(15 A)
Фиолетовый/Белый
Светлозеленый
Антенный шнур
Антенный разъем
D
Синий
POWER ANT/
REMOTE OUT
На разъем регулировки мощности, если
используется опционный усилитель мощности,
или на разъем контроля антенны (макс. 150 мА)
Замок зажигания автомобиля
Красный (Провод зажигания)
ACC
Желтый (Провод аккумуляторной
батареи)
Черный (Провод заземления)
B+
предохранителей автомобиля
К металлическому кузову или шасси автомобиля
ª
/ Белый/Черный ·: К переднему динамику (левый)
Белый
Серый ª / Серый/Черный ·: К переднему динамику (правый)
Блок плавких
Аккумуляторная
батарея
Список деталей для установки
A
Передняя панель/Кожух
передней панели
B
Монтажная муфта
C
Декоративная панель
D
Шнур питания
E
Акустический кабель
F
Демонтажные ключи
G
Резиновая прокладка
H
Монтажный винт
— M5 × 12 мм
I
Болты с плоской
головкой — M5 × 8 мм
*
Видеосигнал не выводится на
разъем видеовыхода, когда
источник установлен на
[TUNER]
или
[Front AUX]
.
Зеленый
Фиолетовый
(правый)
ª
/ Зеленый/Черный ·: К заднему динамику (левый)
ª
/ Фиолетовый/Черный ·: К заднему динамику
17
© 2013 JVC KENWOOD Corporation
Loading...
