JONSERED CS 2186, CS 2186 WH User Manual

Man uel d’utilisation
Lire attentiv ement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.
2
F
A
EXPLICA TION DES SYMBOLES

Symboles sur la mac hine:

VERTISSEMENT! Cette tronçonneuse peut être dangereuse! Une utilisation erronée ou négligente peut occasionner des blessures graves, voire mortelles pour l’utilisateur ou une tierce personne.
Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.
Toujours utiliser:
Casque de protection homologué
Protecteurs d’oreilles homologués
Lunettes protectrices ou visière
Ce produit est conforme aux directives CE en vigueur.
Émissions sonores dans l’environnement selon la directive de la Communauté européenne. Les émissions de la machine sont indiquées au chapitre Caractéristiques techniques et sur les autocollants.

Symboles dans le man uel:

Couper le moteur a vant tout contrôle ou réparation en plaçant le bouton d’arrêt sur la position STOP.
Toujours porter des gants de protection homologués.
Un nettoyage régulier est indispensable.
Examen visuel.
Porter des lunettes protectrices ou une visière.
Remplissage d’huile et réglage du débit d’huile.
Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifiques à certains marchés.
Le frein de chaîne doit être activé quand la tronçonneuse est démarrée.
AVERTISSEMENT! Il risque de se produire un rebond si le nez du guide entre en contact avec un objet et entraîne une réaction qui projette le guide vers le haut et vers l’utilisateur. Ceci risque de causer de graves blessures personnelles.
rench
F
Q
A

SOMMAIRE

Sommaire
EXPLICA TION DES SYMBOLES
Symboles sur la machine: ............................................. 2
Symboles dans le manuel: ............................................ 2
SOMMAIRE
Sommaire ..................................................................... 3
INTR ODUCTION
Cher client, .................................................................... 4
UELS SONT LES COMPOSANTS?
Quels sont les composants de la tronçonneuse? ......... 5
INSTR UCTIONS GÉNÉRALES DE SÉCURITÉ
Mesures à prendre a vant de mettre en usage une
tronçonneuse neuve ..................................................... 6
Important! ...................................................................... 6
Utilisez toujours votre bon sens .................................... 6
Équipement de protection personnelle ......................... 7
Équipement de sécurité de la machine ......................... 7
Équipement de coupe ................................................... 10
MONT AGE
Montage du guide-chaîne et de la chaîne .................... 16
MANIPULA TION DU CARBURANT
Carb urant ...................................................................... 17
DÉMARRA GE ET ARRÊT
Démarr age et arrêt ........................................................ 19
TECHNIQ UES DE TRAVAIL
vant chaque utilisation: ............................................... 21
Méthodes de travail ....................................................... 21
Mesures anti-rebond ..................................................... 28
ENTRETIEN
Réglage du carb urateur ................................................ 29
Carburateur avec limiteurs d'écoulement ...................... 29
Carburateur sans limiteurs d'écoulement ..................... 30

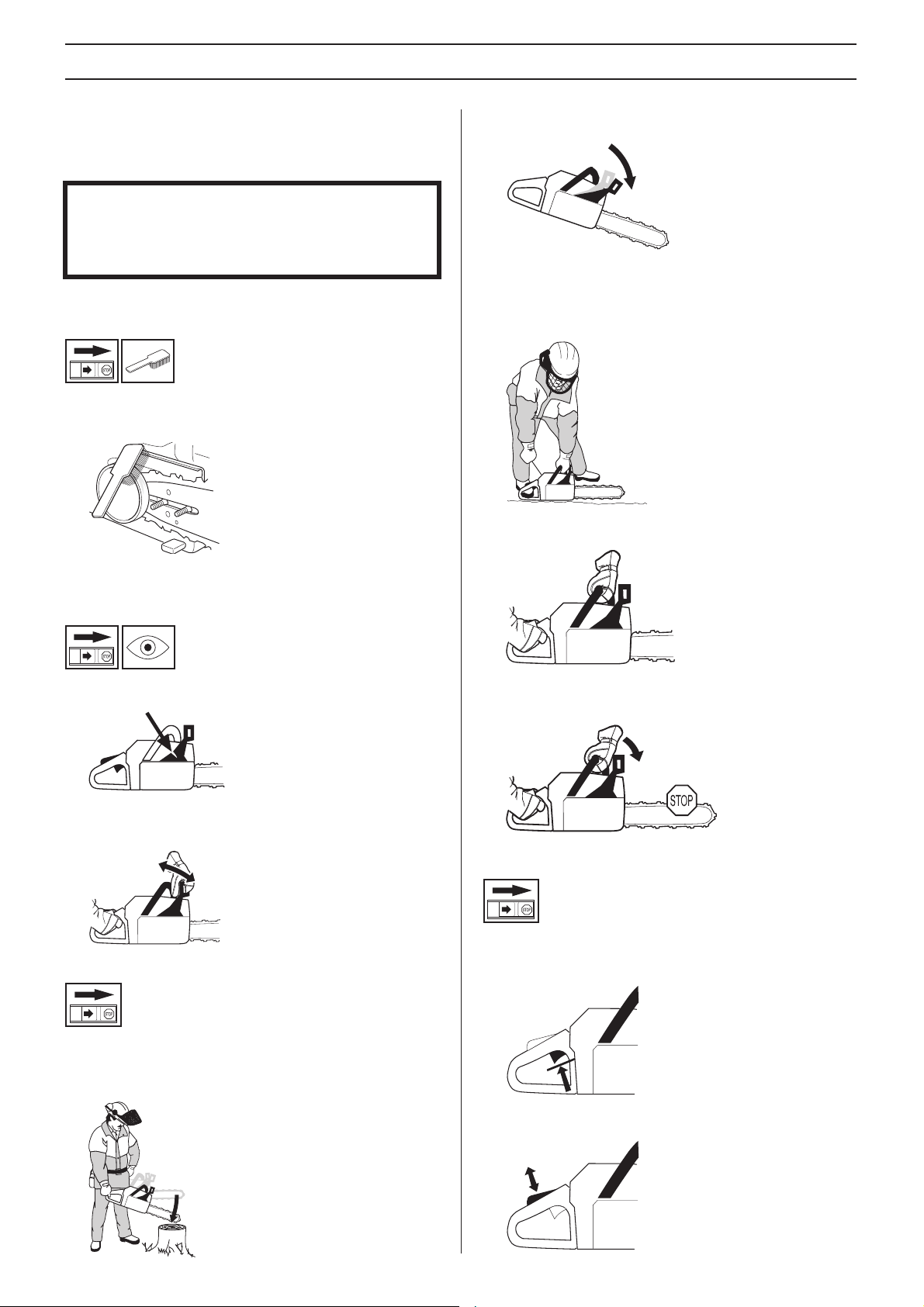

Contrôle, maintenance et entretien des équipements de
sécurité de la tronçonneuse .......................................... 32
Silencieux ..................................................................... 33

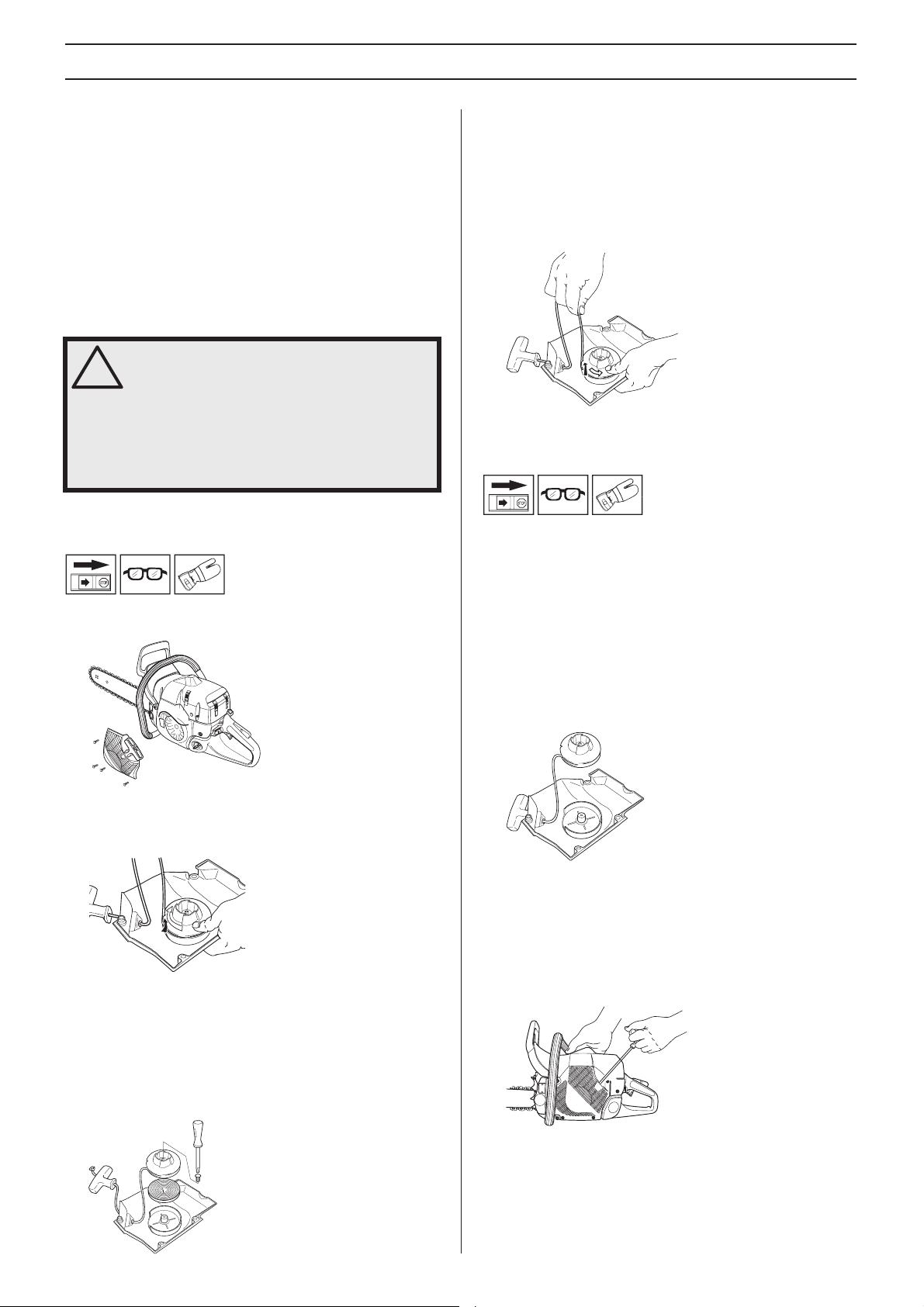

Lanceur ......................................................................... 34

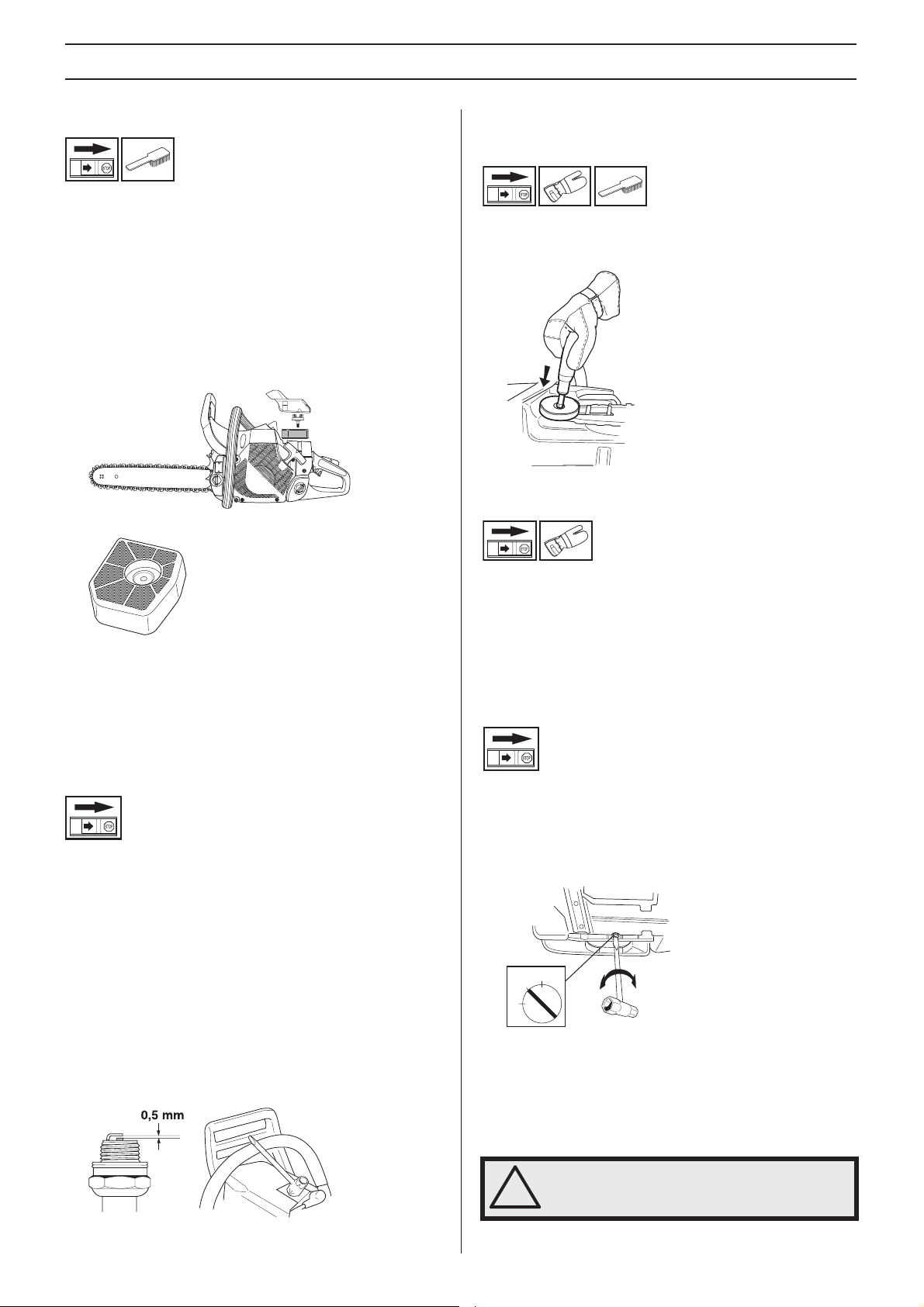

Filtre à air ...................................................................... 35
Bougie ........................................................................... 35
Graissage du pignon d’entraînement du guide ............. 35
Graissage du roulement à aiguilles ............................... 35
Réglage de la pompe à huile ........................................ 35

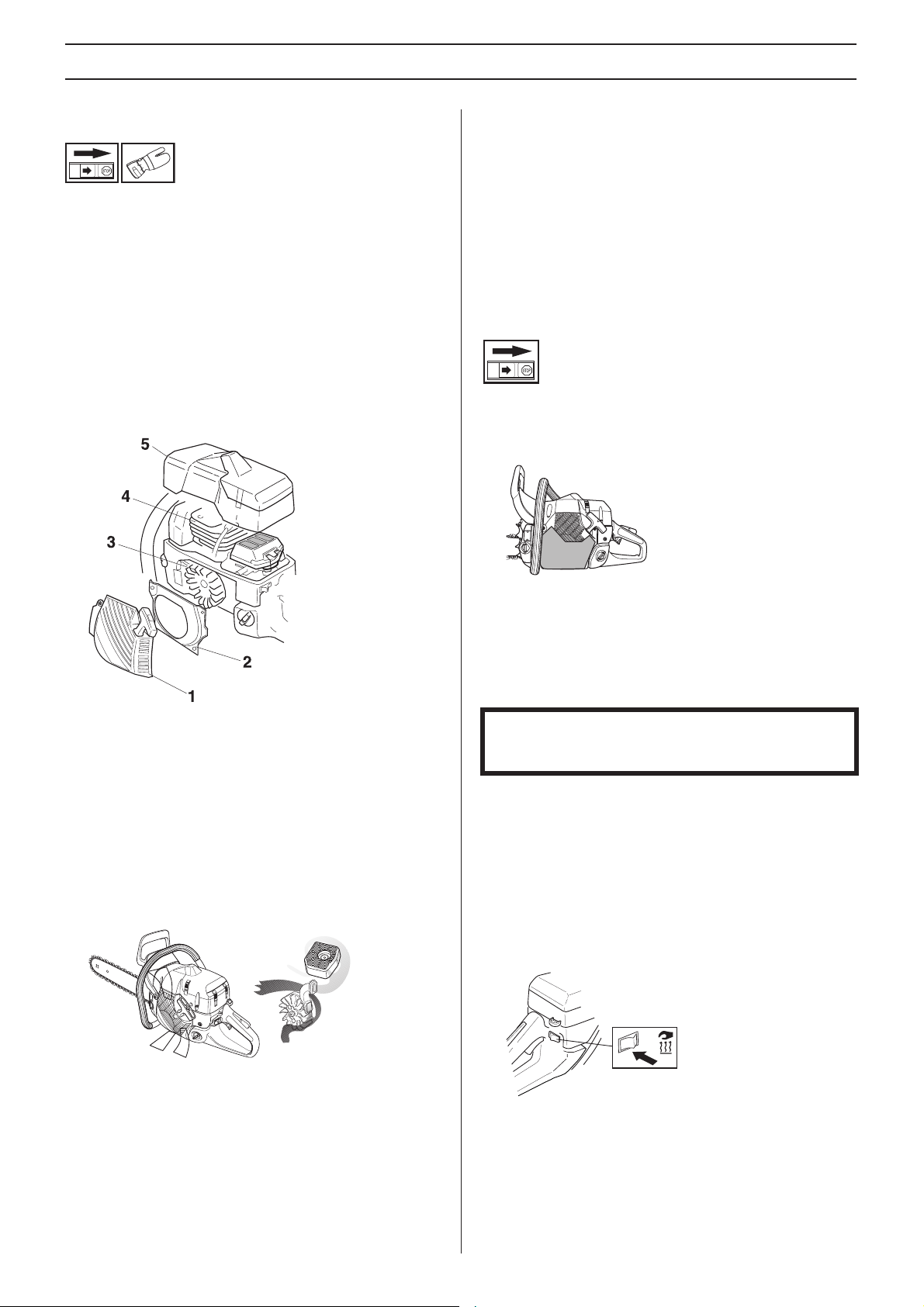

Système de refroidissement ......................................... 36
Épuration centrifuge “Turbo” .......................................... 36
Utilisation hivernale ....................................................... 36
Poignées chauffantes .................................................... 36
Schéma d’entretien ....................................................... 37
CARA CTÉRISTIQUES TECHNIQUES
Car actéristiques techniques ......................................... 38
Combinaisons guide-chaîne et chaîne ......................... 39
Affûtage de la chaîne et gabarits d’affûtage ................. 39
Assurance de conformité UE ........................................ 39
rench
– 3
4
F
INTR ODUCTION

Cher c lient,

Félicitations pour ce choix d’un produit Jonsered. Nous sommes persuadés que v ous apprécierez la qualité et les performances de nos produits pendant de longues années. L’achat
d’un de nos produits vous garantit une assistance professionnelle au niveau du service et des réparations en cas de besoin. Si la machine n’a pas été achetée chez un de nos revendeurs autorisés, demandez à un revendeur l’adresse de l’atelier d’entretien le plus proche.
Nous espérons que cette machine vous donnera toute satisfaction et qu’elle vous accompagnera pendant de longues années. N’oubliez pas que ce manuel d’utilisation est important. En suivant les instructions qu’il contient (utilisation, révision, entretien, etc.), il est possible d’allonger considérablement la durée de vie de la machine et d’augmenter sa valeur sur le marché de l’occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d’utilisation au nouveau propriétaire.
Bonne chance avec votre nouveau produit Jonsered!
Jonsered travaille continuellement au développement de ses produits et se réserve le droit d’en modifier, entre autres, la conception et l’aspect sans préavis.
rench
F
Q
1
UELS SONT LES COMPOSANTS?
29
Jonsered CS 2186
XXXX
XXXXXXX
Jonsered AB
Huskvarna, SWEDEN
Quels sont les composants de la tr onçonneuse?
Capot de cylindre 2 Poignée avant 3 Arceau protecteur 4 Lanceur 5 Réservoir d’huile pour chaîne 6 Poignée de lanceur 7 Vis de réglage du carburateur 8 Commande starter/blocage du ralenti accéléré 9 Poignée arrière 10 Bouton d’arrêt 11 Réservoir d’essence 12 Silencieux 13 Pignon avant 14 Chaîne 15 Guide-chaîne
16 Patin d’ébranchage 17 Capteur de chaîne 18 Carter d’embrayage 19 Poignée arrière avec protection de la main droite 20 Commande de l’accélération 21 Blocage de l’accélération 22 Décompresseur 23 Clé universelle 24 Vis de tendeur de chaîne 25 Manuel d’utilisation 26 Fourreau protecteur du guide-chaîne 27 Interrupteur de poignées chauffantes (CS 2186W) 28 Vis pour le réglage de la pompe à huile 29 Autocollant d’avertissement
JONSERED SERVICE
rench
– 5
6
F
A
A
A
A
A
A
A
INSTR UCTIONS GÉNÉRALES DE SÉCURITÉ

Mesures à prendre a vant de mettre en usage une tronçonneuse neuve

Lisez attentivement ce manuel d’utilisation.
Vérifier le montage et le réglage de l’outil de coupe. Voir
les instructions au chapitre Montage.
Remplissez de carburant et démarrez la tronçonneuse.
Voir les instructions aux chapitres Manipulation du
carburant et Démarrage et arrêt.
Ne pas utiliser la tronçonneuse avant que la chaîne ait
reçu une quantité suffisante d’huile de chaîne. Voir les
instructions au chapitre Lubrification de l’équipement de
coupe.
Une exposition prolongée au bruit risque de causer des
lésions auditives permanentes. Toujours utiliser des
protecteurs d'oreille agréés.
VERTISSEMENT! Ne jamais modifier sous
aucun prétexte la machine sans
!
l’autorisation du fabricant. N’utiliser que des accessoires et des pièces d’origine. Des modifications non-autorisées et l’emploi d’accessoires non-homologués peuvent provoquer des accidents graves et même mortels, à l’utilisateur ou d’autres personnes.
VERTISSEMENT! Utilisée de manière
erronée ou négligente, la tronçonneuse peut
!
être un outil dangereux pouvant causer des blessures personnelles graves, voire mortelles. Il importe donc de lire attentivement et de bien assimiler le contenu de ce manuel d’utilisation.
VERTISSEMENT! L’intérieur du silencieux
contient des produits chimiques pouvant
!
être cancérigènes. Eviter tout contact avec ces éléments si le silencieux est endommagé.
VERTISSEMENT! Une inhalation prolongée
des gaz d’échappement du moteur, du
!
brouillard d’huile de chaîne et de la poussière de copeaux peut constituer un danger pour la santé.

Impor tant!

IMPOR TANT! La machine est conçue pour le sciage du bois seulement. Utilisez seulement les combinaisons guide-chaîne/chaîne
recommandées au chapitre Caractéristiques techniques. N’utilisez jamais la machine si vous êtes fatigué, avez bu de
l’alcool ou pris des médicaments susceptibles d’affecter votre vue, votre jugement ou la maîtrise de votre corps.
Utiliser les équipements de protection personnelle. Voir au chapitre Équipement de protection personnelle.
Ne modifiez jamais cette machine de façon à ce qu’elle ne soit plus conforme au modèle d’origine et n’utilisez jamais une machine qui semble avoir été modifiée.
Ne jamais utiliser une machine qui n’est pas en parfait état de marche. Suivre dans ce manuel d’utilisation les instructions de maintenance, de contrôle et d’entretien. Certaines mesures de maintenance et d’entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien.
N’utiliser que les accessoires recommandés dans ce manuel. Voir les chapitres Équipement de coupe et Caractéristiques techniques.
REMARQUE! Utilisez toujours des lunettes de protection ou une visière faciale pour vous protéger d’une éventuelle projection d’objet. Une tronçonneuse peut projeter avec violence des objets, de la sciure et de petits morceaux de bois par exemple. Il peut en résulter des blessures graves, surtout au niveau des yeux.
VERTISSEMENT! Faire tourner un moteur
dans un local fermé ou mal aéré peut causer
!
la mort par asphyxie ou empoisonnement au monoxyde de carbone.
VERTISSEMENT! Un équipement de coupe
inapproprié ou une mauvaise combinaison
!
guide-chaîne/chaîne augmente le risque de rebond ! N’utilisez que les combinaisons chaîne et guide-chaîne recommandées et respectez les instructions d’affûtage. Voir les instructions au chapitre Caractéristiques techniques.

Utilisez toujours votre bon sens

VERTISSEMENT! Le système d’allumage
de cette machine génère un champ
!
électromagnétique durant le fonctionnement de la machine. Ce champ peut dans certains cas perturber le fonctionnement des pacemakers. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des pacemakers doivent consulter leur médecin et le fabricant de leur pacemaker avant d’utiliser cette machine.
rench
Il est impossib le de prévoir toutes les situations que vous pouvez rencontrer lorsque vous utilisez une tronçonneuse. Soyez toujours prudent et utilisez votre bon sens. Évitez les situations que vous n’êtes pas sûr de maîtriser. Si, après avoir lu ces instructions, vous n’êtes toujours pas sûr de la procédure à suivre, demandez conseil à un expert avant de poursuivre. N’hésitez pas à prendre contact avec votre revendeur ou avec nous si vous avez des questions sur l’utilisation de la tronçonneuse. Nous sommes à votre disposition et vous conseillons volontiers pour vous aider à mieux utiliser votre tronçonneuse en toute sécurité. N’hésitez pas à suivre une formation sur l’utilisation des tronçonneuses.
F
V
V
A
INSTR UCTIONS GÉNÉRALES DE SÉCURITÉ
A
otre revendeur, votre établissement de formation forestière et votre bibliothèque peuvent vous renseigner sur le matériel de formation et les cours disponibles.
Nous travaillons en permanence à l’amélioration de la conception et de la technique, des améliorations qui augmentent votre sécurité et votre efficacité. Rendez régulièrement visite à votre revendeur pour vous tenir au courant des nouveautés qui peuvent vous être utiles.

Équipement de pr otection personnelle

VERTISSEMENT! La plupart des accidents
surviennent quand la chaîne de la
!
tronçonneuse touche l’utilisateur. Un équipement de protection personnelle homologué doit impérativement être utilisé lors de tout travail avec la machine. L’équipement de protection personnelle n’élimine pas les risques mais réduit la gravité des blessures en cas d’accident. Demander conseil au concessionnaire afin de choisir un équipement adéquat.
Extincteur et pelle
Porter des vêtements près du corps et ne risquant pas de gêner les mouvements.
IMPOR TANT! Des étincelles peuvent être produites par le silencieux, le guide-chaîne ou la chaîne par exemple. Veillez à toujours disposer des outils nécessaires à l’extinction d’un feu. Vous pouvez ainsi éviter des feux de forêt.

Équipement de sécurité de la machine

Cette section tr aite des équipements de sécurité de la machine et de leur fonction. Pour le contrôle et l’entretien, voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Voir le chapitre Quels sont les composants? pour savoir où se trouvent équipements sur la machine.
La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru si la maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples informations, contacter l'atelier de réparation le plus proche.
VERTISSEMENT! N’utilisez jamais une
machine dont les équipements de sécurité
!
sont défectueux. Les équipements de sécurité doivent être contrôlés et entretenus. Voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Si les contrôles ne donnent pas un résultat positif, faites réparer votre machine par un atelier d’entretien.
Casque de protection homologué
Protecteur d’oreilles
Lunettes protectrices ou visière
Gants protecteurs anti-chaîne
Pantalon avec protection anti-chaîne
Bottes avec protection anti-chaîne, embout acier et
semelle antidérapante
Une trousse de premiers secours doit toujours être
disponible.

Frein de c haîne avec arceau protecteur

otre tronçonneuse est équipée d’un frein de chaîne conçu pour arrêter la chaîne en cas de rebond. Le frein de chaîne réduit le risque d’accidents, mais seul l’utilisateur peut prévenir les accidents.
Observer la plus grande prudence en utilisant la tronçonneuse et s’assurer que la zone de rebond du guide­chaîne ne touche rien.
rench
– 7
INSTR UCTIONS GÉNÉRALES DE SÉCURITÉ
8
F
Le frein de chaîne (A) est activé soit manuellement (de la main gauche), soit avec la fonction d’inertie.
Pousser l’arceau (B) vers l’avant pour activer le frein de chaîne.
Ce mouvement actionne un mécanisme à ressort qui tend le ruban du frein (C) autour du système d’entraînement de la chaîne (D) (le tambour d’embrayage).
L’arceau protecteur ne déclenche pas seulement le frein de chaîne. Il réduit aussi le risque que la main gauche ne se blesse à la chaîne en cas de perte de la prise sur la poignée avant.
Tirer l’arceau vers l’arrière contre la poignée avant pour désactiver le frein de chaîne.

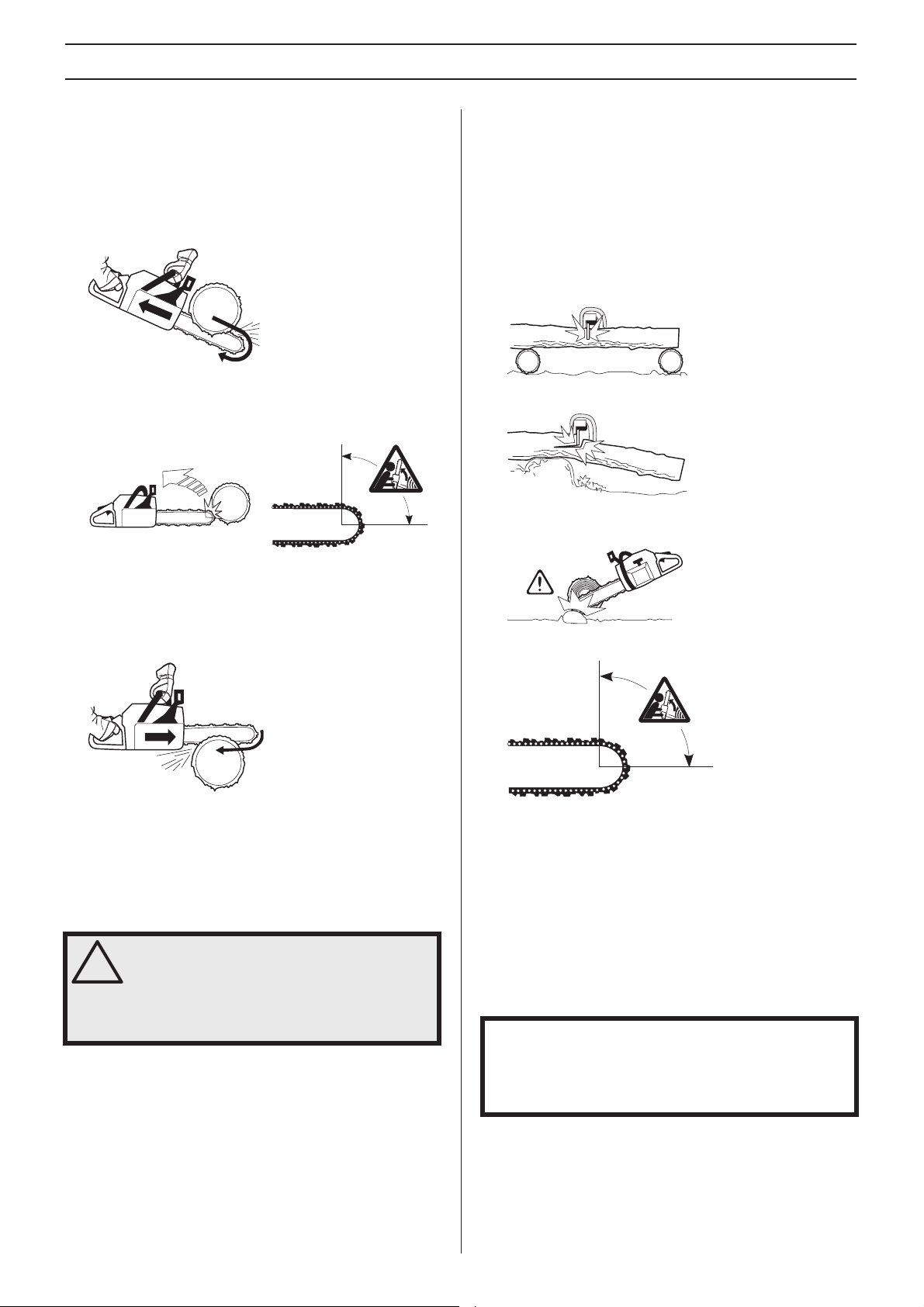

Un rebond peut être rapide et très violent. Toutefois la plupart des rebonds sont courts et n’activent pas nécessairement le frein de chaîne. Dans ce cas, tenir fermement la tronçonneuse et ne pas la lâcher.
Le mode d’activation du frein de chaîne (manuel ou automatique par inertie) dépend de l’ampleur du rebond et de la position de la tronçonneuse par rapport à l’objet rencontré par la zone de danger du guide.
Si le rebond est violent et si la zone de danger du guide se trouve loin de l’utilisateur, le frein de chaîne est activé par le contrepoids (inertie) du frein de chaîne dans le sens du rebond.
Le frein de chaîne doit être activé quand la tronçonneuse est démarrée pour empêcher que la chaîne ne se mette à tourner.
Utilisez le frein de chaîne comme “frein de stationnement“ au démarrage et lors de courts déplacements, pour éviter une mise en marche involontaire de la tronçonneuse et les accidents.
En cas de rebond moins violent ou si, en raison de la situation de travail, la zone de danger du guide est proche de l’utilisateur, le frein de chaîne est activé manuellement par la main gauche.
rench
INSTR UCTIONS GÉNÉRALES DE SÉCURITÉ
F
L
En position d’abattage, la main gauche se trouve dans une position qui rend l’activation manuelle du frein de chaîne impossible. Dans cette position, quand la main gauche ne peut pas agir sur le mouvement de la protection anti-rebond, le frein de chaîne ne peut être activé que par inertie.

Ma main active-t-elle toujour s le frein de chaîne en cas de rebond?

Non. Il faut une certaine force pour pousser la protection anti­rebond vers l’avant. Si votre main ne fait qu’effleurer la protection anti-rebond ou glisse dessus, la force peut ne pas suffire pour déclencher le frein de chaîne. Vous devez aussi tenir fermement la poignée de la tronçonneuse quand vous travaillez. Ainsi, vous ne lâchez peut être jamais la poignée avant en cas de rebond et n’activez pas le frein de chaîne, ou n’activez pas le frein de chaîne avant que la tronçonneuse n’ait eu le temps de tourner sur une certaine distance. Dans un tel cas, il se peut que le frein de chaîne n’ait pas le temps d’arrêter la chaîne avant qu’elle ne vous heurte.
Certaines positions de travail empêchent aussi votre main d’atteindre la protection anti-rebond pour activer le frein de chaîne, quand la tronçonneuse est tenue en position d’abattage par exemple.

Bloca ge de l’accélération

Le blocage de l’accélération est conçu pour empêcher toute activation involontaire de la commande de l’accélération. Quand le cliquet (A) est enfoncé dans la poignée (= quand l’utilisateur tient la poignée), la commande de l’accélération (B) est libérée. Lorsque la poignée est relâchée, la commande de l’accélération et le blocage de l’accélération reviennent à leurs positions initiales. Cette position signifie que la commande d’accélération est alors automatiquement bloquée sur le ralenti.

Capteur de chaîne

Le capteur de chaîne est construit pour rattraper une chaîne qui a sauté ou s’est brisée. Dans la plupart des cas, ces situations peuvent être évitées par une tension correcte de la chaîne (voir le chapitre Montage) et en entretenant correctement le guide et la chaîne (voir le chapitre Méthodes de travail).
’inertie du frein de chaîne est-elle
toujours activée en cas de rebond?
Non. Le frein doit fonctionner. Il est facile de tester le frein, voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Nous vous recommandons de le faire avant chaque journée de travail. Le rebond doit aussi être suffisamment violent pour activer le frein de chaîne. Si le frein de chaîne était trop sensible, il serait continuellement activé, ce qui serait gênant.

Le frein de c haîne me protège-t-il toujours des blessures en cas de rebond?

Non. Tout d’abord, votre frein doit fonctionner pour assurer la protection souhaitée. Ensuite, il doit être activé comme décrit ci-dessus pour arrêter la chaîne en cas de rebond. Pour finir, le frein de chaîne peut être activé mais si le guide-chaîne est trop près de vous, le frein peut ne pas avoir le temps de ralentir et arrêter la chaîne avant que la tronçonneuse ne vous heurte.
La seule façon d’éviter les rebonds et le dang er qu’ils représentent est de faire attention et d’utiliser une méthode de travail correcte.

Protection de la main droite

La protection de la main droite protège la main si la chaîne saute ou se casse et empêche les branchettes et brindilles de gêner la prise sur la poignée arrière.
rench
– 9
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Système anti-vibrations

La machine est équipée d’un système anti-vibrations conçu pour assurer une utilisation aussi confortable que possible.
Le système anti-vibrations réduit la transmission des vibrations de l’unité moteur/l’équipement de coupe à l’unité que constituent les poignées. Le corps de la tronçonneuse, y compris l’équipement de coupe, est suspendu à l’unité poignées par l’intermédiaire de blocs anti-vibrants.
Le sciage de bois durs (la plupart des feuillus) produit davantage de vibrations que celui des bois tendres (la plupart des conifères). Si la chaîne est mal affûtée ou défectueuse (type inadéquat ou affûtage défectueux), le taux de vibrations augmente.

Silencieux

Le silencieux est conçu pour réduire au maximum le niveau sonore et détourner les gaz d’échappement loin de l’utilisateur.
AVERTISSEMENT! Les gaz d’échappement du moteur sont très chauds et peuvent
!
contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables!
Dans les régions chaudes et sèches, les risques d'incendie sont élevés. Ces régions disposent parfois d'une législation spécifique qui exige que le silencieux (entre autres) soit équipé d'une grille antiflamme homologué.
REMARQUE! Un silencieux devient très chaud en cours d’utilisation et le reste après l’arrêt. Cela est également vrai pour le régime au ralenti. Soyez très attentif aux risques d’incendie, surtout quand vous manipulez des gaz et/ou des substances inflammables.
AVERTISSEMENT! Une exposition excessive aux vibrations peut entraîner des troubles
!
circulatoires ou nerveux chez les personnes sujettes à des troubles cardio-vasculaires. Consultez un médecin en cas de symptômes liés à une exposition excessive aux vibrations. De tels symptômes peuvent être: engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modification épidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets. Ces symptômes peuvent être accentués par le froid.

Bouton d’arrêt

Le bouton d’arrêt est utilisé pour arrêter le moteur.
AVERTISSEMENT! N'utilisez jamais une tronçonneuse dont le silencieux est absent
!
ou défectueux. Si le silencieux est défectueux, le niveau sonore et le risque d'incendie augmentent considérablement. Veillez à disposer des outils nécessaires à l'extinction d'un feu. N'utilisez jamais une tronçonneuse dont la grille antiflamme est absent ou défectueux si une grille antiflamme est obligatoire dans la zone où vous travaillez.

Équipement de coupe

Cette section explique comment, grâce à l’utilisation du bon équipement de coupe et grâce à un entretien correct:
Réduire le risque de rebond de la machine.
Réduit le risque de saut ou de rupture de chaîne.
Permet des performances de coupe optimales.
Augmenter la durée de vie de l’équipement de coupe.
Évite l’augmentation du niveau de vibration.
10 – French
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Règles élémentaires

N’utiliser que l’équipement de coupe recommandé! Voir les instructions au chapitre Caractéristiques techniques.
Veiller à ce que les dents de la chaîne soient toujours
bien affûtées! Suivre les instructions et utiliser le gabarit d’affûtage recommandé. Une chaîne émoussée
ou endommagée augmente le risque d’accidents.
Veillez à travailler avec une épaisseur de copeau
correcte! Suivez les instructions et utilisez le gabarit d’épaisseur de copeau recommandé. Une épaisseur
de copeau trop importante augmente le risque de rebond.
Chaîne
Une chaîne comporte un certain nombre de maillons, tant en modèle standard qu’en version anti-rebond.
IMPORTANT! Aucune chaîne n’élimine le risque de rebond.
AVERTISSEMENT! Chaque contact avec une chaîne en rotation peut entraîner des
!
blessures graves.
Terminologie concernant le guide-chaîne et la chaîne
Afin de maintenir toutes les fonctions de sécurité sur l’équipement de coupe, vous devez remplacer les combinaisons chaîne/guide-chaîne usées ou abîmées par un guide-chaîne et une chaîne recommandés par Jonsered. Voir le chapitre Caractéristiques techniques pour les combinaisons chaîne/guide-chaîne recommandées.
Guide-chaîne
Longueur (pouces/cm)
Veiller à ce que la chaîne soit toujours bien tendue! Une tension de chaîne insuffisante augmente le risque de rupture de chaîne ainsi que l’usure du guide, de la chaîne et du pignon.
Maintenir l’équipement de coupe bien lubrifié et bien entretenu! Un équipement insuffisamment lubrifié augmente le risque de rupture de chaîne ainsi que l’usure du guide, de la chaîne et du pignon.

Équipement de coupe anti-rebond

AVERTISSEMENT! Un équipement de coupe inapproprié ou une mauvaise combinaison
!
guide-chaîne/chaîne augmente le risque de rebond ! N’utilisez que les combinaisons chaîne et guide-chaîne recommandées et respectez les instructions d’affûtage. Voir les instructions au chapitre Caractéristiques techniques.
Nombre de dents par pignon (T).
Pas de chaîne (=pitch) (pouces). Le pignon du nez et le pignon d’entraînement doivent correspondre à l’espace entre les maillons.
Nombre de maillons entraîneurs (pce). La longueur du guide, le pas de chaîne et le nombre de dents au pignon donnent un nombre déterminé de maillons entraîneurs.
Jauge du guide-chaîne (mm/pouces). Celle-ci doit correspondre à la jauge des maillons entraîneurs de la chaîne.
La seule manière d’éviter un rebond est de s’assurer que la zone de danger du nez du guide n’entre jamais en contact avec un objet.
L’utilisation d’un équipement de coupe avec fonction anti­rebond ”intégrée” et un affûtage et un entretien corrects de la chaîne permettent de réduire les effets de rebond.
Guide-chaîne
Plus le rayon du nez est petit, plus la tendance au rebond est petite.
Trou de graissage de chaîne et trou du tendeur de chaîne. Le guide-chaîne doit correspondre au modèle de tronçonneuse.
French – 11
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ
Chaîne
Pas de chaîne (=pitch) (pouces)
Jauge du maillon entraîneur (mm/pouces)
Nombre de maillons entraîneurs (pce)

Affûtage et réglage de l’épaisseur du copeau de la chaîne

Généralités concernant l’affûtage des dents
N’utilisez jamais une tronçonneuse dont les dents sont émoussées. Les dents de la chaîne sont considérées comme émoussées quand il faut forcer sur l’équipement de coupe pour qu’il traverse le bois et quand les copeaux sont très petits. Une chaîne très émoussée ne produit pas de copeaux du tout, seulement de la poudre de bois.
Une chaîne bien affûtée avance tout seule dans le bois, laissant de gros et longs copeaux.
3 Position de la lime
4 Diamètre de la lime ronde
Il est très difficile d’affûter correctement une chaîne de tronçonneuse sans outils spéciaux. Nous recommandons donc d’utiliser notre gabarit d’affûtage qui assure un affûtage permettant une réduction du risque de rebond et des performances de coupe optimales.
Vous trouverez les informations nécessaires pour l’affûtage de la chaîne de votre tronçonneuse au chapitre Caractéristiques techniques.
AVERTISSEMENT! La tendance au rebond augmente considérablement si les
!
instructions d’affûtage ne sont pas respectées.
Affûtage de la dent
La partie coupante de la chaîne consiste en un maillon coupant qui comporte une dent (A) et un limiteur d’épaisseur de copeau (B). La distance verticale entre ces éléments détermine la profondeur de coupe.
Quatre dimensions doivent être prises en compte lors de l’affûtage d’une dent.
1 Angle d’affûtage
2 Angle d’impact
Pour affûter une dent, une lime ronde et un gabarit d’affûtage sont nécessaires. Vous trouverez des informations sur le diamètre de lime ronde et le gabarit d’affûtage recommandés pour la chaîne de votre tronçonneuse au chapitre Caractéristiques techniques.
S’assurer que la chaîne est tendue. Une tension insuffisante rend la chaîne instable latéralement, gênant ainsi l’affûtage de la chaîne.
Toujours limer de l’intérieur de la dent vers l’extérieur. Soulager la lime sur le mouvement de retour. Commencer par limer toutes les dents du même côté, retourner la tronçonneuse et limer de l’autre côté.
12 – French
Loading...
+ 28 hidden pages
