Jenway Genova Plus Instruction Manual

Download

Spectrophotomètre

Genova Plus

Manuel d'utilisation

736 505FR/Rev B/11-17

Sécurité

Merci de lire attentivement ces informations avant d’installer ou d’utiliser cet appareil.

1. L’appareil décrit dans ce manuel est conçu pour être utilisé uniquement par des personnes formées. Tout réglage, maintenance ou réparation doit être effectué comme décrit dans ce manuel, par une personne qualiﬁée consciente des risques encourus.

2. Il est essentiel que les personnes utilisant et intervenant sur cet appareil respectent les règles de sécurité de travail, en plus des instructions détaillées précisées dans ce manuel.

3. En-dehors des éléments décrits dans les procédures de maintenance ci-incluses, cet appareil ne contient aucun élément réparable par l’utilisateur. L’enlèvement des capots et les tentatives de réglage ou de réparation par des personnes non qualiﬁées invalide toute garantie et entraîne un risque de frais de réparation supplémentaires.

4. Toujours se référer aux ﬁches techniques de santé et de sécurité accompagnant tout produit chimique utilisé. Respecter les procédures de laboratoire généralement acceptées pour la manipulation en toute sécurité des produits chimiques. Ne pas utiliser de substances dangereuses ou inﬂammables sur l’appareil.

5. Si l’utilisateur suspecte qu’un problème quelconque puisse mettre en cause la sécurité, l’appareil doit être rendu inopérant en empêchant son utilisation. Communiquer la défaillance constatée au service de maintenance compétent.

6. Le symbole d’alerte signale à l’utilisateur les informations importantes concernant l’utilisation de l’appareil. Lire et suivre les instructions fournies avec la plus grande attention.

AVERTISSEMENT: Les TEMPÉRATURES ÉLEVÉES SONT DANGEREUSES car elles peuvent provoquer de graves brûlures chez l’opérateur et enﬂammer les matériaux combustibles.

Cet appareil utilise une source lumineuse UV. Ne pas regarder directement vers la source.

9. ATTENTION. Si l’appareil n’est pas utilisé de manière adéquate, la protection de l’appareil pourrait être impactée.

10. Ne pas remplacer le cordon d’alimentation fourni par un cordon d’alimentation de dimension électrique non adapté.

Please read this information carefully prior to installing or using this equipment.

1. The unit described in this manual is designed to be operated only by trained personnel. Any

adjustments, maintenance and repair must be carried out as deﬁ qualiﬁed to be aware of the hazards involved.

2. It is essential that both operating and service personnel employ a safe system of work, in

addition to the detailed instructions speciﬁed in this manual.

3. Other than for those items deﬁned in the maintenance procedures herein there are no user

serviceable items in this instrument. Removal of covers and attempted adjustment or service by unqualiﬁed personnel will invalidate the warranty and may incur additional charges for repair.

ned in this manual, by a person

4. References should always be made to the Health and Safety data supplied with any chemicals used. Generally accepted laboratory procedures for safe handling of chemicals should be employed. Do not use hazardous or ﬂammable substances in the instrument.

5. If it is suspected that safety protection has been impaired in any way, the unit must be made inoperative and secured against any intended operation. The fault condition should immediately be reported to the appropriate servicing authority.

6. The warning symbol alerts the user to important information about using the instrument. Read and follow the associated instructions carefully.

WARNING: HIGH TEMPERATURES ARE DANGEROUS they can cause serious burns to operators

and ignite combustible material.

This instrument uses a UV light source. Do not look directly at the light source.

WARNING: If the equipment is not used in the manner speciﬁed, the protection provided by the equipment may be impaired.

10.

Do not replace the detachable mains leads with inadequately rated leads.

Bitte lesen Sie diese Hinweise vor Installation oder Gebrauch dieser Ausrüstung sorgfältig durch.

1. Das in diesem Handbuch beschriebene Gerät darf nur von geschultem Personal bedient werden. Alle Anpassungen, Wartungsarbeiten und Reparaturen müssen entsprechend der Vorgaben in diesem Handbuch und von einer kompetenten Person, die mit den damit

verbundenen Gefahren vertraut ist, durchgeführt werden.

2. Es ist wichtig, dass sowohl das Bedienungs- als auch das Service-Personal zusätzlich zu den detaillierten Anweisungen in diesem Handbuch ein sicheres Arbeitssystem einsetzen.

3. Mit Ausnahme der Teile, deren Wartungsverfahren in diesem Handbuch beschrieben sind,

enthält dieses Gerät keine weiteren Teile, die vom Benutzer gewartet werden können. Das Entfernen von Abdeckungen und Versuche von hierfür unqualiﬁziertem Personal,

Anpassungen oder Wartungsarbeiten durchzuführen, haben zur Folge, dass die Garantie

verfällt und können zusätzliche Reparaturkosten auslösen.

4. Es ist jederzeit auf die sicherheitsrelevanten Daten sämtlicher verwendeter Chemikalien Bezug zu nehmen. Allgemein anerkannte Labormethoden zum sicheren Umgang mit Chemikalien sollten eingesetzt werden. Verwenden Sie keine gefährlichen oder entzündlichen Stoffe in Verbindung mit dem Gerät.

5. Besteht der Verdacht, dass die Sicherheitsvorrichtungen in irgendeiner Weise beschädigt wurden, muss das Gerät außer Betrieb genommen und gegen weiteren Gebrauch gesichert werden. Die Störung sollte der zuständigen Serviceeinrichtung unverzüglich gemeldet werden.

6. Das Warnsymbol weist auf wichtige Informationen zur Verwendung des Geräts hin. Lesen und befolgen Sie die dazugehörigen Anweisungen sorgfältig.

ACHTUNG: HOHE TEMPERATUREN STELLEN EINE GEFAHRENQUELLE DAR. Sie können schwere Brandverletzung verursachen und brennbare Stoffe entzünden.

8. Dieses Instrument greift auf eine UV-Lichtquelle zurück. Nicht direkt in die Lichtquelle schauen.

9. ACHTUNG: Wenn das Gerät nicht in der vorgegebenen Weise eingesetzt wird, können die Schutzfunktionen des Gerätes beeinträchtigt werden.

10. Abnehmbares Anschlusskabel nicht durch unangemessen bewertete Kabel austauschen.

Leggere attentamente queste istruzioni prima di installare o utilizzare il dispositivo.

1. L’unità descritta nel presente manuale è stata realizzata per essere utilizzata solo da personale che ha ricevuto l’apposita formazione. Qualsiasi operazione di regolazione, manutenzione e riparazione deve essere effettuata sulla base di quanto indicato nel presente manuale da personale qualiﬁcato consapevole dei rischi connessi.

2. È fondamentale che il personale operativo e il personale addetto alla manutenzione utilizzino un sistema di lavoro sicuro, oltre a seguire le istruzioni speciﬁcate nel presente manuale.

3. Oltre a quelli indicati nelle procedure di manutenzione, all’interno di questo dispositivo non sono presenti altri elementi sui quali è possibile effettuare interventi. La rimozione delle protezioni e qualsiasi tentativo di regolazione o di manutenzione posto in essere da personale non qualiﬁcato invaliderà la garanzia. In questi casi, sarà necessario pagare un importo per le riparazioni effettuate.

4. È sempre necessario fare riferimento ai dati sulla salute e sulla sicurezza forniti con le sostanze chimiche utilizzate. Adottare le procedure di laboratorio generalmente accettate per la gestione delle sostanze chimiche. Non utilizzare sostanze pericolose o inﬁammabili sullo strumento.

5. Nel caso in cui si sospetti che la salute possa essere pregiudicata in qualsiasi modo, disattivare l’unità per renderla inutilizzabile. Qualsiasi condizione di errore deve essere immediatamente segnalata al responsabile per la manutenzione.

6. Il simbolo di avvertenza informa l’utente sulle informazioni importanti in merito all’uso dello strumento. Leggere e seguire le istruzioni corrispondenti con cura.

AVVERTENZA: Le ALTE TEMPERATURE SONO PERICOLOSE in quanto possono provocare serie

ustioni agli operatori e dare fuoco al materiale combustibile.

8. Questo strumento utilizza una sorgente di luce UV. Non guardare direttamente la sorgente di luce.

9. AVVERTENZA: qualora il dispositivo non venga utilizzato nel modo descritto, la protezione fornita dal dispositivo stesso potrebbe risultare compromessa.

10. Non sostituire i cavi di alimentazione di rete scollegabili con cavi inadeguati.

Lea esta información atentamente antes de instalar o utilizar este equipo.

1. La unidad descrita en este manual está diseñada para que solamente la utilice personal con formación. Cualquier operación de ajuste, mantenimiento y reparación debe llevarse a cabo del modo indicado en este manual y debe realizarla una persona cualiﬁcada que sea consciente de los peligros que implica.

2. Es fundamental que tanto los operarios como el personal de servicio utilicen un sistema de trabajo seguro, así como las instrucciones detalladas que se especiﬁcan en este manual.

3. Cualquier elemento que no se encuentre entre los deﬁnidos en los procedimientos de

mantenimiento aquí descritos no podrá utilizarse en este instrumento. La extracción de las

tapas y los intentos de ajuste o reparación por parte de personal no cualiﬁcado invalidarán la garantía y pueden incurrir en cargos adicionales por reparación.

4. Siempre deberían consultarse los datos sobre Salud y Seguridad que se suministran con cualquier producto químico que se utilice. Es necesario llevar a cabo los procedimientos de laboratorio de aceptación generalizada para la manipulación segura de productos químicos. No utilice sustancias peligrosas o inﬂamables en el instrumento.

5. Si existe la sospecha de que las medidas p cualquier modo, la unidad debe inutilizarse y protegerse contra toda operación que se intente

llevar a cabo. El estado de fallo debe comunicarse inmediatamente a la autoridad de servicio

de mantenimiento y reparación pertinente.

6. El símbolo de advertencia avisa al usuario de información importante relacionada con el uso del instrumento. Lea atentamente y siga las instrucciones correspondientes.

ADVERTENCIA: LAS ALTAS TEMPERATURAS SON PELIGROSAS, ya que pueden ocasionar

quemaduras graves a los operarios y prender el material combustible.

8. Este instrumento utiliza una fuente de luz UV. No mire directamente a la fuente de luz.

9. ADVERTENCIA: Si el equipo no se utiliza de la manera especiﬁcada, la protección que ofrece el aparato puede verse afectada.

rotectoras de seguridad han quedado dañadas en

10. No sustituya el cable de alimentación eléctrica con cables de voltaje inadecuado.

Table des matières

Page

Sécurité

SECTION 1 - Introduction

1.1

1.2

SECTION 2 – Installation

2.1

2.2

2.3

2.4

2.5

2.6

SECTION 3 – Théorie et pratique des mesures de spectroscopie

3.1

3.2

3.3

3.4

SECTION 4 – Configuration de l'instrument

4.1

4.2

4.3

4.4

4.4.1

4.4.2

4.4.3

4.5

4.6

4.7

DESCRIPTION DE L'INSTRUMENT SPÉCIFICATIONS DE L'INSTRUMENT

DÉBALLAGE INSTALLATION ÉCRAN COMMANDES PANNEAU ARRIÈRE PANNEAU AVANT

THÉORIE DES MESURES DE SPECTROSCOPIE DÉTERMINATION DE L'ACIDE NUCLÉIQUE MESURE DE SPECTROSCOPIE DIRECTIVES RELATIVES AUX BONNES PRATIQUES

NAVIGATION ET CONFIGURATION DE L'ÉCRAN DATE ET HEURE MENU DES PARAMÈTRES DE L'INSTRUMENT SÉCURITÉ ET PARAMÉTRAGE DES MOTS DE PASSE Paramétrage des codes de sécurité Verrouillage des paramètres Verrouillage de méthode SÉLECTION DE MODE PARAMÈTRES GLP (BONNES PRATIQUES EN LABORATOIRE) CONTRASTE DE L'ÉCRAN

8 8 8

10 10 10 11 12 13 13

14 14 14 15 16

18 18 19 20 20 20 20 21 21 22 22

OPTIONS DU MENU DU SPECTROPHOTOMÈTRE SECTION 5 – PHOTOMÉTRIE

5.1

5.2

5.2.1

5.3

5.4

SECTION 6 – Concentration

6.1

6.2

6.2.1

6.2.2

6.2.2.1

6.2.2.2

6.2.2.3

6.2.2.4

6.3

6.3.1

6.3.2

PARAMÈTRES SPÉCIFIQUES AU MODE CONFIGURATION DE MÉTHODE Sélection d'une longueur d'onde ÉTALONNAGE MESURE D'ÉCHANTILLON

PARAMÈTRES SPÉCIFIQUES AU MODE CONFIGURATION DE MÉTHODE Sélection d'une longueur d'onde Paramètres Sélection des unités de concentration Modification de la résolution

Utilisation d'un étalon Utilisation d'un facteur ÉTALONNAGE Étalonnage utilisant un étalon Étalonnage utilisant un facteur

23 23 23 23 24 24

25 25 25 25 26 26 26 27 27 27 28 28

6.4

6.4.1

6.4.2

MESURE D'ÉCHANTILLON Mesure d'un échantillon après un étalonnage utilisant un étalon Mesure d'un échantillon après un étalonnage utilisant un facteur

28 28 29

SECTION 7 – Spectre

7.1

7.2

7.2.1

7.2.1.1

7.2.1.2

7.2.1.3

7.2.1.4

7.3

7.4

7.5

7.5.1

7.5.2

7.5.3

SECTION 8 – Analyse quantitative

8.1

8.2

8.2.1

8.2.1.1

8.2.1.2

8.2.1.3

8.2.1.4

8.2.1.5

8.2.1.6

8.2.1.7

8.2.2

8.2.2.1

8.2.2.2

8.2.3

8.3

8.4

8.5

PARAMÈTRES SPÉCIFIQUES AU MODE CONFIGURATION DE MÉTHODE Paramètres de balayage Sélection de l'absorbance ou du % de transmission Paramétrage des longueurs d'onde de départ et de fin Paramétrage de l'intervalle de balayage Échelle de l'axe Y ÉTALONNAGE MESURE D'ÉCHANTILLON ANALYSE DE DONNÉES Seuils des crêtes et creux Tableau des crêtes et creux Analyse des points spectraux

PARAMÈTRES SPÉCIFIQUES AU MODE CONFIGURATION DE MÉTHODE Paramètres d'analyse quantitative Sélection de l'absorbance ou du % de transmission Sélection d'une longueur d'onde Sélection des unités de concentration Modification de la résolution Sélection du nombre de mesures d'étalons répétées Sélection des mesures répétées manuelles ou automatiques répétées Sélection du nombre d'étalons Tableau d'analyse quantitative Édition des données d'étalons Création d'une nouvelle courbe-étalon Courbe-étalon ÉTALONNAGE MESURE D'ÉCHANTILLON ANALYSE DE DONNÉES

30 30 30 31 31 31 32 32 33 33 34 34 34 35

37 37 37 38 38 38 38 38 39 39 39 39 39 40 41 42 42 43

SECTION 9 – Cinétique

9.1

9.2

9.2.1

9.2.1.1

9.2.1.2

9.2.1.3

9.2.1.4

9.2.1.5

9.2.1.6

9.2.1.7

9.2.1.8

9.2.1.9

9.3

9.4

9.5

PARAMÈTRES SPÉCIFIQUES AU MODE CONFIGURATION DE MÉTHODE Paramètres cinétiques Échelle de l'axe Y Paramétrage du temps de latence ou du niveau de départ Sélection de l'absorbance ou du % de transmission Modification de la résolution Sélection des unités de concentration Utilisation d'un étalon Utilisation d'un facteur Sélection d'une longueur d'onde Paramétrage du temps de mesure cinétique ÉTALONNAGE MESURE D'ÉCHANTILLON ANALYSE DE DONNÉES

44 44 44 45 45 46 46 46 47 47 47 48 48 48 48 49

SECTION 10 – MULTI-LONGUEUR D'ONDE

10.1 PARAMÈTRES SPÉCIFIQUES AU MODE

10.2 CONFIGURATION DE MÉTHODE

10.2.1 Paramètres de multi-longueur d'onde

10.2.1.1 Setting the Number of Wavelengths

10.2.1.2 Paramétrage des longueurs d'onde de mesure

10.2.1.3 Modification de la résolution

10.2.1.4 Sélection des unités de concentration

10.2.1.5 Paramétrage des facteurs et de l'équation de calcul de concentration

10.3 ÉTALONNAGE

10.4 MESURE D'ÉCHANTILLON

OPTIONS DU MENU BIOLOGIE SECTION 11 – Concentration Plus

11.1

11.2

11.2.1

11.2.2

11.2.2.1 Sélection d'une longueur d'onde – Paramètres de concentration Plus

11.2.2.2 Sélection des unités de concentration

11.2.2.3 Modification de la résolution

11.2.2.4 Utilisation d'un étalon

11.2.2.5 Utilisation d'un facteur

11.2.2.6 Paramétrage du facteur de dilution

11.3 ÉTALONNAGE

11.3.1

11.3.2

11.4

11.4.1

11.4.2

PARAMÈTRES SPÉCIFIQUES AU MODE CONFIGURATION DE MÉTHODE Sélection d'une longueur d'onde – Menu de fonctionnement Paramètres de concentration Plus

Étalonnage utilisant un étalon Étalonnage utilisant un facteur MESURE D'ÉCHANTILLON Mesure d'un échantillon après un étalonnage utilisant un étalon

Mesure d'un échantillon après un étalonnage utilisant un facteur

51 51 51 52 52 52 52 52 53 53 53

54 54 54 54 55 55 55 56 56 56 57 57 57 58 58 58 59

SECTION 12 – BALAYAGE DE PURETÉ

SECTION 13 – MULTI-LONGUEUR D'ONDE PLUS

13.1 PARAMÈTRES SPÉCIFIQUES AU MODE

13.2 CONFIGURATION DE MÉTHODE

13.2.1

13.2.1.1 Paramétrage des longueurs d'onde de mesure

13.2.1.2 Modification de la résolution

13.2.1.3 Sélection des unités de concentration

13.2.1.4 Paramétrage du facteur de dilution

13.2.1.5 Paramétrage de la longueur d'onde de référence

13.2.1.6 Paramétrage des facteurs et de l'équation de calcul de concentration

13.3 ÉTALONNAGE

13.4 MESURE D'ÉCHANTILLON

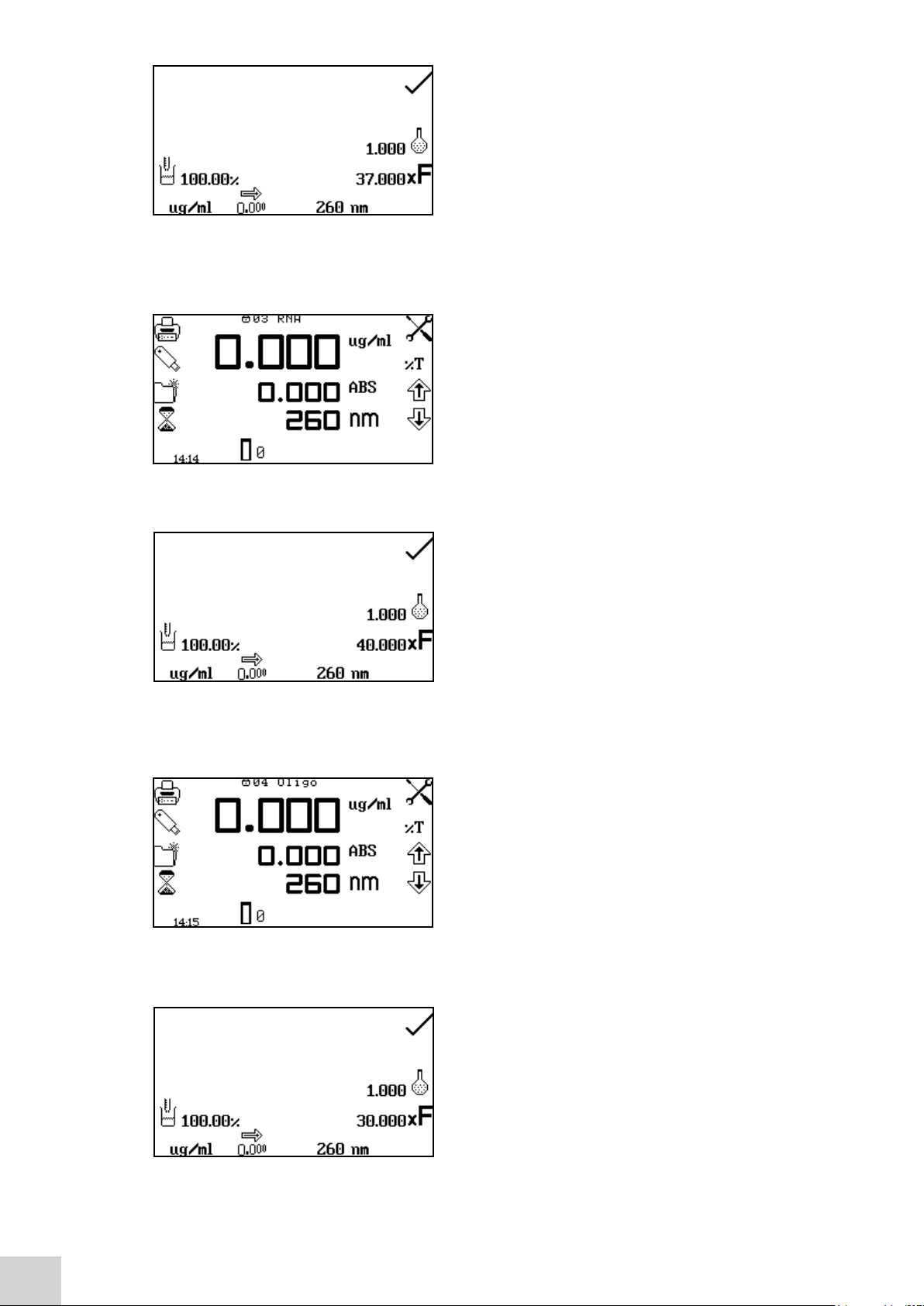

SECTION 14 – ADN

14.1

14.2

14.3

14.4

14.5

14.6

14.7

14.8

14.9

Paramètres de multi-longueur d'onde Plus

OPTIONS DU MENU ADN ADNdb ADNsb ARN OLIGONUCLÉOTIDES 260 / 280 260 / 230 RAPPORT VARIABLE ÉTALONNAGE ET MESURE D'ÉCHANTILLON

61 61 61 62 62 62 62 63 63

63 64 64

65 65 65 65 66 66 67 67 67 68

SECTION 15 – PROTÉINE

15.1

15.2

15.3

15.4

15.5

15.6

15.7

15.8

OPTIONS DU MENU PROTÉINE ANALYSE PIERCE 660 ANALYSE ABC ANALYSE BRADFORD ANALYSE LOWRY ANALYSE BIURET UV DIRECTE ÉTALONNAGE ET MESURE D'ÉCHANTILLON

69 69 69 69 70 70 71 71 71

SECTION 16 – OD 600

16.1

16.2

16.2.1

16.2.2

16.2.2.1 Utilisation d'un étalon

16.2.2.2 Utilisation d'un facteur

16.2.2.3 Utilisation d'un facteur d'instrument

16.2.2.4 Paramétrage du facteur de dilution

16.3 ÉTALONNAGE

16.3.1

16.3.2

16.4

16.4.1

16.4.2

SECTION 17 – ENREGISTREMENT, IMPRESSION ET ARCHIVAGE AUTOMATIQUE

17.1 ENREGISTREMENT DES MÉTHODES

17.1.1

17.1.2

17.2

17.2.1

17.2.2

17.3

17.4

17.5

17.6

17.7

17.7.1 Configuration de l'impression

17.7.1.1 Configuration de l'impression– PHOTOMÉTRIE, CONCENTRATION,

17.7.1.2 Configuration de l'impression- SPECTRE ET PURETÉ

17.7.1.3 Configuration de l'impression - ANALYSE QUANTITATIVE ET PROTÉINES

17.7.1.4 Configuration de l'impression – CINÉTIQUE

17.7.2

17.8

17.8.1

17.8.2

17.9

17.10

PARAMÈTRES SPÉCIFIQUES AU MODE CONFIGURATION DE MÉTHODE Sélection d'une longueur d'onde Paramètres

Étalonnage utilisant un étalon Étalonnage utilisant un facteur MESURE D'ÉCHANTILLON Mesure d'un échantillon après un étalonnage utilisant un étalon

Mesure d'un échantillon après un étalonnage utilisant un facteur

Enregistrement des méthodes dans la mémoire interne Enregistrement des méthodes sur clé USB OUVERTURE DES MÉTHODES Ouverture des méthodes depuis la mémoire interne Ouverture des méthodes depuis une clé USB SUPPRESSION DES MÉTHODES ENREGISTREMENT DES RÉSULTATS OUVERTURE DES RÉSULTATS SUPPRESSION DES RÉSULTATS IMPRESSION

MULTI-LONGUEUR D'ONDE ET OD 600

Impression des résultats ARCHIVAGE AUTOMATIQUE Paramétrage du nombre de répétitions d'échantillons Sélection de la destination du résultat MÉTHODES VERROUILLÉES CONNEXION À UN PC

72 72 72 72

73 73 74 74 75 75 76 76 76 76 77

78 78 78 79 80 80 80 81 81 82 83 83 83 84

84 84 84

85 85 85 87 87 87

SECTION 18 – ACCESSOIRES ET PIÈCES DÉTACHÉES

18.1 ACCESSOIRES OPTIONNELS

18.2 CONNEXION DES ACCESSOIRES

18.2.1

18.2.2

Imprimante interne Accessoires passifs

88 88

88 88 89

18.2.3

18.2.3.1 Barillet automatique à 8 cellules

18.2.3.2 Peltier

18.2.3.3 Pompe d'aspiration

18.2.3.4 Pompe combinée Peltier et aspiration

18.3 UTILISATION DES ACCESSOIRES

18.3.1 Barillet automatique à 8 cellules

18.3.1.1 Barillet automatique à 8 cellules – aide à la création d'une courbe-étalon l'analyse quantitative

18.3.2 Peltier

18.3.3

18.3.3.1 Paramètres de pompe d'aspiration manuelle

18.3.3.2 Paramètres de pompe d'aspiration minutée

18.3.4

18.4

Accessoires actifs

Pompe d'aspiration

Peltier et aspiration combinés PIÈCES DÉTACHÉES

89 90 90 91 93 93 93 94

94 95 95

96 98 99

SECTION 19 – MAINTENANCE ET RÉPARATION

19.1 MAINTENANCE DE ROUTINE

19.2 REMPLACEMENT DE LAMPE

19.2.1

19.3

19.4

SECTION 20 – DÉPANNAGE

20.1

20.2

20.3

SECTION 21 – DÉCLARATION DE CONFORMITÉ

SECTION 22 – GLOSSAIRE DES ICÔNES

Remplacement de module de lampe au xénon PROCÉDURE DE MISE À JOUR DU MICROLOGICIEL RÉPARATION

CODES D'ERREUR GUIDE DE DÉPANNAGE ASSISTANCE TECHNIQUE

100 100 100 100 100 100

101 101 103 103

104

105

SECTION 1 - Introduction

1.1

DESCRIPTION DE L'INSTRUMENT

Le Genova Plus est un spectrophotomètre UV-visible dédié aux analyses biologiques. Ce spectrophotomètre permet de mesurer les concentrations d'ADN et rapports de pureté à l'aide de longueurs d'onde enregistrées à 260, 280 et 230 nm, avec une correction optionnelle à 320 nm. Le Genova Plus est préprogrammé avec les méthodes de Bradford, Lowry, Biuret, ABC et UV directe pour l'analyse des protéines. Le Genova Plus dispose d'un mode de mesure de OD (densité optique) permettant aux utilisateurs de mesur la récolte de cellules. Le balayage de pureté sur l'ensemble de la plage de longueur d'onde de 198 à 1000 nm présente des crêtes distordues permettant d'identifier facilement les impuretés.

Ce spectrophotomètre biologique utilise un logiciel géré par des icônes et présente un système de navigation amélioré pour une utilisation facile et intuitive. Parallèlement à ses modes de mesure biologiques, cet instrument joue parfaitement le rôle d’un spectrophotomètre conventionnel grâce à ses modes de mesure photométrie, cinétique, multi-longueur d’onde, concentration, balayage de spectre et analyse quantitative.

er la densité optique à 600 nm pour

Le Genova Plus est conçu pour fonctionner dans les conditions suivantes:

 Pour usage intérieur uniquement  Utiliser dans un endroit bien ventilé  Plage de température ambiante 5 ° C à 40 ° C (41 ° F à 104 ° F)  Altitude jusqu'à 2000 m (6500 ft)  Humidité relative ne dépassant pas 80%  Les fluctuations du réseau ne dépassant pas 10% de la valeur nominale  Catégorie de surtension II IEC 60364-4-443  Degré de pollution 2 IEC664

1.2

SPÉCIFICATIONS DE L'INSTRUMENT

Longueur d’onde

Plage Résolution Précision Reproductibilité Largeur de bande spectrale

Photométrie

Transmission Absorbance Précision* Résolution Lumière diffuse*

Concentration/Concentration Plus

Plage Résolution Blanc Unités

Facteur Étalon

Genova Plus

De 198 à 1000 nm 1 nm ± 2 nm ± 0,5 nm 5 nm

De 0 à 199,9 % De -0,300 à 2,500 A ±1 %T, de ±0,01 Abs à 1,000 Absorbance 0,1 %T ; 0,001 A <0,5 % à 340 nm et 220 nm

De 0 à 9999 sélectionnable 1/0,1/0,01/0,001 d'étalonnage avec étalon ou facteur unique pas d'unités, %, ppm, EBC, SRM, mEq/l, mEq, M, mM, µM, nM, U, U/l, U/ml, g/l, mg/l, µg/l, ng/l, g/dl, mg/dl, µg/dl, mg/ ml, µg/ml, ng/ml, µg/µl, ng/µl, mol/l, mmol/l, De 0,001 à 10000 De 0,001 à 1000

Analyse quantitative

Plage Résolution Blanc Unités

Algorithmes de lissage de courbe

Multi-longueur d'onde

Plage De 0 à 9999 Points de données Jusqu'à 4 longueurs d'onde Calculs Somme, produit, rapport, différence

Cinétique

Temps de mesure De 2 à 9999 secondes Blanc d'étalonnage avec un seul étalon ou facteur Afﬁchage Graphique et concentration Analyse Concentration, taux de variation, absorbance/%T initiale et

Résolution sélectionnable 1/0,1/0,01/0,001

De 0 à 9999 sélectionnable 1/0,1/0,01/0,001 d'étalonnage avec jusqu'à 12 étalons pas d'unités, %, ppm, EBC, SRM, mEq/l, mEq, M, mM, µM, nM, U, U/l, U/ml, g/l, mg/l, µg/l, ng/l, g/dl, mg/dl, µg/dl, mg/ml, µg/ml, ng/ml, µg/µl, ng/µl, mol/l, mmol/l

Quadratique, quadratique par zéro, linéaire, linéaire par zéro, interpolation

ﬁnale

Balayage de spectre/Analyse de pureté

Plage De 198 à 1000 nm Intervalle de mesure Sélectionnable 1, 2 ou 5 nm Analyse Absorbance ou % de transmission et longueur d'onde de

crêtes et creux

Multi-longueur d'onde Plus

Plage De 0 à 9999 Points de données 3 longueurs d'onde + longueur d'onde de référence

optionnelle

Calculs concentration, rapport

ADN

Modes de mesure ADNdb, ADNsb, ARN, oligonucléotides,

260/280, 260/230, rapport variable

Protéine

Modes de mesure Pierce 660, ABC, Bradford, Lowry, Biuret, UV directe

OD 600 (densité optique)

Plage De 0,00 E-19 à 9,99 E+19 Blanc d'étalonnage avec un seul étalon ou facteur Unités cellules/ml Facteur De 0,01 E-19 à 9.99E+19 Étalon De 0,01 E-19 à 9,99 E+19 Facteur d'instrument De 0,001 à 9999,999

Autre

Hauteur de faisceau 15 mm Source lumineuse Lampe au xénon GLP Date et heure actuelle, ID utilisateur, verrouillage des

paramètres et verrouillage de méthode Nombre d'utilisateurs 999 Mémoire des méthodes 312 (incluant les méthodes préprogrammées) Mémoire de résultats Limitée par le périphérique de stockage de masse Média amovible USB (fourni) Sorties USB, analogique, RS232, imprimante interne Alimentation 24 V Taille (l x p x h) 275 x 400 x 220 mm Poids 6 kg

*L'évaluation doit être réalisée à l'aide d'un support de cuve à trajet optique de 10 x 10 mm - 630 204 installé.

SECTION 2 – Installation

2.1 DÉBALLAGE

Retirez le Genova Plus de l'emballage et assurez-vous que les éléments suivants sont présents :

1. Spectrophotomètre modèle Genova Plus équipé d'un support de micro-cuve

2. Unité d'alimentation électrique 24 V 65 W (021 060)

3. Pack de 100 cuves à microvolume UV de 70 µl jetables(035 143)

4. Clé USB de 4 Go (019 146)

5. Manuel d'utilisation (736 505)

6. CD du manuel pour l'étranger de Jenway (JENMANCD)

7. Support de cuve unique 10x10 mm (630 204)

2.2 INSTALLATION

Le Genova Plus est livré prêt à l'emploi.

L'appareil doit être placé sur une surface plane et propre, sans courants d'air ni vibrations. Les appareils sont conçus pour un fonctionnement sur une entrée de 90 V à 264 V c.a. de 47 à 63 Hz. Sélectionnez la ﬁxation de prise correcte et reliez-la à l'unité d'alimentation électrique comme indiqué ci-dessous :

Fig 2.2.1 – Unité d'alimentation électrique avec différentes prises

Branchez l'unité d'alimentation électrique à la prise d'entrée d'alimentation sur le panneau arrière de l'instrument, puis connectez-la aux prises du réseau électrique. Pour allumer le réseau électrique et l'instrument, appuyez sur l'interrupteur situé à l'arrière de l'instrument.

L'instrument vériﬁera d'abord les mises à jour de micrologiciel (Section 20.3), puis procèdera à plusieurs tests de mise sous tension avant d'afﬁcher le menu principal :

1. Vériﬁcation de l'instrument – garantit la validité des paramètres enregistrés

2. Test du noir

3. Vériﬁe les accessoires montés. Si un accessoire actif est découvert, l'instrument vériﬁe la communication et la

réponse

4. Étalonnage automatique des longueurs d'onde

5. Vériﬁe la communication entre le port USB et l'instrument

2.3 ÉCRAN

L'instrument dispose d'un écran à matrice de points qui permet d'afﬁcher clairement les icônes et graphiques. Suite à la réussite des tests de mise sous tension, l'écran principal du menu s'afﬁche :

Fig 2.2.2 – Tous les tests de mise sous tension terminés

Fig. 2.3.1 – Écran

Options du menu biologie/spectrophotomètre

1. Mode de mesure de spectre/pureté

2. Mode de mesure de concentration/concentration plus

3. Touche de retour

4. Paramètres et basculement de date et heure

5. Mode de mesure de multi-longueur d'onde/multi-longueur d'onde plus

6. Basculement entre les modes Biologique et Spectrophotomètre

7. Mode de mesure Protéine/Photométrie

8. Menu des paramètres de l'instrument

9. Mode de mesure ADN/analyse quantitative

10. Mode de mesure OD 600/cinétique

2.4 COMMANDES

Le clavier utilisé pour ce modèle permet de naviguer facilement et efﬁcacement dans les différents modes de mesure, de saisir des nombres, d'enregistrer et d'analyser des résultats. Les touches programmables sont actives lorsqu'une icône s'afﬁche au-dessus ou près de la touche. La touche de retour est la seule exception car elle reste toujours active.

L'écran principal du menu Biologie et le clavier situé autour sont afﬁchés ci-dessous.

Fig. 2.4.1 – Écran

Options du menu Biologie/Spectrophotomètre

1. Mode de mesure de spectre/pureté

2. Mode de mesure de concentration/concentration plus

3. Touche de retour

4. Paramètres et basculement de date et heure

5. Mode de mesure de multi-longueur d'onde/multi-longueur d'onde plus

6. Basculement entre les modes Biologique et Spectrophotomètre

7. Mode de mesure Protéine/Photométrie

8. Menu des paramètres de l'instrument

9. Mode de mesure ADN/analyse quantitative

10. Mode de mesure OD 600/cinétique

2.5 PANNEAU ARRIÈRE

L'image ci-dessous illustre le panneau arrière de l'instrument :

1. Panneau d'accès à la lampe Permet d'accéder à l'ampoule lorsqu'un remplacement est nécessaire

2. Interrupteur Interrupteur de marche/arrêt de l'appareil

3. Prise d'alimentation Prise de connexion de l'unité d'alimentation électrique

4. Port série RS232 Connexion à un PC ou à une imprimante série externe

5. Prises de sortie Sortie analogique

Fig. 2.5.1 – Panneau arrière

2.6 PANNEAU AVANT

L'image ci-dessous illustre le panneau avant de l'instrument :

Fig. 2.6.1 – Panneau avant

1. Imprimante interne (accessoire optionnel)

2. Clavier

3. Fente pour clé USB

4. Couvercle de l'instrument

5. Écran

SECTION 3 – Théorie et pratique des mesures de

spectroscopie

3.1 THÉORIE DES MESURES DE SPECTROSCOPIE

La spectroscopie UV-visible est la mesure de l'absorbance de lumière à une longueur d'onde spéciﬁque dans un échantillon. Elle sert à identiﬁer la présence et la concentration d'entités moléculaires à l'intérieur de l'échantillon. La loi de Beer-Lambert sert à mettre en relation l'absorption de lumière avec les propriétés de l'échantillon à travers lequel la lumière voyage. La loi de Beer-Lambert déclare que :

A est l'absorbance

est le coefﬁcient d'absorption molaire (l mol-1cm-1)

c est la concentration (mol l

l est le trajet optique (cm)

Cette loi démontre que l'absorbance est linéaire par rapport à la concentration. Cependant, ceci n'est vrai que pour les faibles concentrations. Pour des niveaux d'absorbance supérieurs à 3, la concentration commence à se s'éloigner de la relation linéaire.

La transmission est la proportion de lumière qui passe à travers l'échantillon :

-1

)

Par conséquent : T = I

L'absorbance est inversement reliée à la transmission :

A = log 1

3.2 DÉTERMINATION DE L'ACIDE NUCLÉIQUE

L'ADN, l'ARN et les oligonucléotides peuvent être mesurés directement dans des solutions aqueuses sous forme diluée ou non. Les tampons aqueux présentant des concentrations faibles en ions (tampon TE, par exemple) conviennent parfaitement pour cette méthode. La concentration est couramment déterminée par la mesure à 260 nm par rapport à un blanc, puis par l'évaluation par rapport à un facteur.

Où :

est la lumière incidente

est la lumière transmise

L est le trajet optique

Le Genova Plus dispose de méthodes prédéﬁnies installées qui s'appuient sur l'hypothèse que l'absorption de 1 OD (A) est équivalente à environ : 50 µg/ml d'ADNdb, 37 µg/ml d'ADNsb, 40 µg/ml d'ARN et 30 µg/ml pour les oligonucléotides.

L'interférence ADN par des contaminants peut être évaluée par le calcul d'un rapport d'absorption. Les rapports A260/A280 et A260/A230 servent à estimer la pureté des acides nucléiques, car les protéines sont absorbées à 280 nm et les substances telles que les peptides, phénols, composés aromatiques ou glucides sont absorbés à 230 nm. L'ADN pur doit posséder un rapport A260/A280 d'environ 1,8 et l'ARN pur de 2,0. Dans les échantillons d'acide nucléique pur, le rapport A260/A230 doit être d'environ 2,2.

La concentration d'acide nucléique peut également être estimée à l'aide des calculs suivants :

Conc (µg/ml) = (Abs@260 nm x 62,9) - (Abs@280 nm x 36,0)

Conc (µg/ml) = (Abs@260 nm x 49,1) - (Abs@230 nm x 3,48)

Il est fréquemment nécessaire de se référer à une valeur blanche lorsqu'aucune absorption ne doit se produire. La longueur d'onde de référence par défaut du Genova Plus est de 320 nm et l'utilisateur peut inclure la valeur d'absorbance mesurée dans tous les calculs d'acide nucléique. Si nécessaire, la longueur d'onde par défaut de 320 nm peut être modiﬁée.

3.3 MESURE DE SPECTROSCOPIE

Le spectrophotomètre se compose de quatre composants principaux. Ces composants sont une source lumineuse servant à émettre une quantité d'énergie élevée et constante sur l'ensemble de la plage de longueur d'onde ; une méthode de séparation de la lumière en longueurs d'onde distinctes ; un support d'échantillon et un détecteur de lumière.

Voici un schéma optique du spectrophotomètre Genova Plus :

Lampe

Fente d‘entrée

Mire périodique

Miroir collimateur

Fente de sortie

Détecteur

Échantillon

Figure 3.3.1 – Schéma de la raie spectrale

La lumière de la lampe au xénon préalignée est orientée sur la mire périodique, avec 1 200 lignes par millimètre, qui sépare la lumière en longueurs d'onde distinctes. Le spectre diffracté de lumière passe ensuite à travers un agencement de lentille et de fente éloigné avant de passer à travers l'échantillon dans la chambre de prélèvement de gauche à droite. La lumière qui n'est pas absorbée par l'échantillon est transmise à travers une lentille convergente et sur le détecteur de signal. Le détecteur à photodiode utilisé est monté directement sur le circuit imprimé du détecteur et la sortie sert à calculer le % de transmission. Le résultat s'afﬁche sous forme de % de transmission ou d'absorbance sur l'écran de l'appareil.

Lentille convergente

3.4 DIRECTIVES RELATIVES AUX BONNES PRATIQUES

1. Pour un fonctionnement optimal, tous les spectrophotomètres doivent être posés dans un endroit propre, sec

et exempt de poussière. Pendant l'utilisation, la température ambiante et les niveaux de luminosité doivent rester aussi constants que possible.

2. Si nécessaire, la conformité relative aux procédures de fonctionnement standard (SOP) et aux bonnes pratiques en laboratoire (GLP) doit être surveillée par le biais de contrôles d'étalonnage réguliers et d'un programme de contrôle de qualité (QC) adapté.

3. Le couvercle de la chambre de prélèvement doit être entièrement fermé pendant la mesure et avant tout enregistrement ou toute impression de relevé.

4. Pour obtenir des résultats précis et reproductibles, il est impératif de sélectionner des récipients d'échantillons corrects :

a) Vériﬁez que le matériau du récipient d'échantillon est compatible avec les longueurs d'onde à utiliser pour la mesure. En règle générale, le verre peut uniquement être utilisé en dessous de 360 nm ou 320 nm, en fonction de la qualité. Les cuves en plastique conventionnelles peuvent être utilisées en dessous de 320 nm. Les versions spécial UV peuvent être utilisées en dessous de 260 nm. En dessous de ce niveau, des cuves en quartz doivent être utilisées.

b) Les cuves jetables en plastique ne peuvent être utilisées qu'UNE SEULE fois.

c) Les cuves en verre doivent être soigneusement nettoyées après usage. Mettez-les au rebut lorsque des rayures

deviennent prononcées sur les surfaces optiques.

d) Une attention particulière doit être portée lors du choix d'une cuve micro ou semi-micro. L'oriﬁce de cuve sur la chambre interne (la zone remplie d'échantillon) doit être plus large que l'ouverture dans le support d'échantillon. Dans le cas contraire, la lumière atteindra le détecteur sans passer par l'échantillon. Dans ce cas, les cuves micro ou semi-micro avec bords noirs autodissimulants doivent être utilisés. Les cas échéant, des supports alternatifs doivent être utilisés pour ces cuves.

e) Les tubes à essais en verre et autres tubes d'échantillons doivent être utilisés avec soin. Dans la mesure du possible, les tubes sélectionnés doivent être utilisés et les marques de repère doivent être placées dans la position correcte avant d'effectuer les mesures.

f) Assurez-vous que les récipients d'échantillons utilisés sont compatibles avec les constituants des échantillons et des étalons à utiliser. Les cuves en plastique ne sont pas compatibles avec les solvants organiques.

g) Tous les récipients d'échantillons doivent être manipulés avec précaution ; par les surfaces supérieure, inférieure et non-optique uniquement. Les traces de doigt visibles doivent être effacées par un processus de nettoyage adapté.

h) Les cuves d'écoulement doivent être choisies avec soin en considérant le type d'échantillon, le volume d'échantillon, le système de pompage, le rinçage, la manipulation de l'échantillon et des résidus.

5. Les échantillons et les étalons ne doivent pas être stockés dans des cuves ouvertes ou des récipients d'échantillons car l'évaporation modiﬁera leur valeur et entrainera une coloration des parois potentiellement irréversible. S'ils sont stockés dans des cuves fermées et obstruées, ils doivent être remplis sans ou avec peu de volume d'air. Leurs valeurs doivent être régulièrement contrôlées par rapport à un étalon de référence ou matériel de contrôle de qualité.

6. Les échantillons doivent pouvoir s'adapter à la température ambiante avant la mesure (excepté si un support d'échantillon adapté avec température contrôlée est utilisé). Le changement de température pendant la mesure peut entraîner la formation des bulles d'air sur les parois du support d'échantillon. Il s'agit d'une cause courante de dérive pendant la mesure.

7. Lors de la préparation des échantillons et des étalons, du verre à forte teneur en borosilicate ainsi que des réactifs

et produits chimiques à qualité réactive doivent être utilisés. Une eau déionisée de bonne qualité ou d'autres solvants adaptés doivent être utilisés pour dissoudre ou diluer les échantillons, produits chimiques et réactifs.

8. Toutes les mesures nécessitent un étalonnage à blanc. Pour un maximum de précision, celui-ci doit être préparé soigneusement à l'aide de la même eau déionisée ou d'un solvant utilisé pour la dissolution ou la dilution d'échantillons. Lorsque des réactifs sont ajoutés à l'échantillon aﬁn de produire une couleur proportionnelle à sa concentration, un blanc « basé sur échantillon » doit être utilisé. Dans ce cas, le blanc doit être constitué de tous les réactifs et produits chimiques à utiliser, excepté l'échantillon qui produira la couleur à mesurer.

9. Les déviations de la loi de Beer-Lambert peuvent se produire avec des concentrations faibles et élevées induisant une réponse non linéaire pendant les mesures de concentration d'échantillons. Pour toutes les nouvelles méthodes, une plage linéaire doit être déﬁnie via la préparation d'une courbe d'étalonnage. Le mode d'analyse quantitative peut être utilisé pour élaborer cette courbe qui servira automatiquement de comparaison pour les résultats d'échantillons mesurés.

10. Les supports de cuves et d'échantillons doivent être remplis à un niveau minimum qui couvre la raie spectrale. Tous les spectrophotomètres Jenway présentent une hauteur de faisceau de 15 mm.

11. L'instrument doit être étalonné à une absorbance zéro/transmission 100 % avant d'effectuer les relevés. En mode de mesure de spectre, un balayage de base doit être effectué avant le balayage de l'échantillon.

SECTION 4 – Conﬁguration de l'instrument

4.1 NAVIGATING ET CONFIGURATION DE L'ÉCRAN

L'écran principal du menu Biologie est présenté ci-dessous.

Mode balayage

de pureté

Mode

concentration Plus

Touche de retour

Mode

spectre

Menu de date et heure

Mode multi-longueurs

d’onde Plus

Basculement Spectrophotomètre/

Mode

OD 600

Mode

ADN

Menu des paramètres de l‘instrument

Mode protéine

Biologie

Fig 4.1.1 – Écran d'accueil Biologie

Mode

cinétique

Mode

concentration

Touche de retour

Menu de date et heure

Mode de multi-

longueurs d’onde

Basculement Spectrophotomètre/

Fig 4.1.2 – Écran d'accueil Spectrophotomètre

Mode d‘analyse

quantitative

Menu des paramètres de l‘instrument

Mode

photométrie

Biologie

Pour naviguer dans l'écran Spectrophotomètre, appuyez les touches programmables situées près des icônes afﬁchées à l'écran. Il existe une touche de retour qui vous ramène au menu précédent sans enregistrer les modiﬁcations.

Les écrans du menu principal permettent d'accéder à tous les modes de mesure, au menu de date et heure ainsi qu'au menu des paramètres de l'instrument. Les modes de mesure sont spéciﬁques à chacun des deux écrans d'accueil de l'instrument. L'écran d'accueil Biologie permet d'accéder aux modes balayage de pureté, concentration plus, multi-longueur d'onde plus, protéine, ADN et OD 600, tandis que l'écran d'accueil Spectrophotomètre permet d'accéder aux modes spectre, photométrie, analyse quantitative, concentration, multi-longueur d'onde et cinétique. Le menu des paramètres de l'instrument permet d'accéder aux menus verrouillage de paramètres, codes de sécurité, verrouillage de méthode, sélection de mode, ID utilisateur et contraste de l'écran.

Lorsqu'un mode de mesure est ouvert, le menu de fonctionnement permet d'apporter des modiﬁcations aux paramètres de mesure et de procéder au paramétrage. Selon le mode, les paramètres de mesure sont accessibles par le biais du menu des paramètres qui s'afﬁche dans le coin supérieur gauche de l'écran. Le seul mode ne disposant pas de cette fonction est le mode photométrie ; à la place, une icône de basculement s'afﬁche pour modiﬁer les écrans principal et secondaire. Concernant les modes ADN

Menu de fonctionnement

(mode de mesure photométrie)

La barre d'outils utilitaire dans la partie gauche du menu de fonctionnement fournit les mêmes fonctions dans tous les modes de mesure. Cette barre d'outils permet d'accéder à l'impression, aux options de conﬁguration d'impression, à l'ouverture, l'enregistrement et la suppression des résultats et méthodes ainsi qu'aux options d'archivage automatique. Pour plus de détails sur les différentes fonctions de la barre d'outils utilitaire, reportezvous à la section 17.

et protéine, l'utilisateur doit d'abord sélectionner une méthode avant de pouvoir utiliser l'option du menu de fonctionnement.

4.2 DATE ET HEURE

Le menu de date et heure permet de régler la date et l'heure actuelle. Ces informations seront enregistrées pour tous les résultats et apparaîtront sur les imprimés. Le menu de date et heure est accessible depuis le menu principal en maintenant enfoncée la touche située en dessous l'icône de date et heure pendant 2 secondes. En appuyant une fois sur la touche, l'écran bascule entre l'heure et la date.

Pour régler l'heure dans le menu de date et heure, appuyez sur la touche située près de l'icône d'horloge. Sélectionnez le chiffre à modiﬁer à l'aide des touches situées en bas de l'écran. Utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre. La fonction d'horloge est au format 24 heures.

Pour régler la date dans le menu de date et heure, appuyez sur la touche située près de l'icône de calendrier. Sélectionnez le chiffre à modiﬁer à l'aide des touches situées en bas de l'écran. Utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre. La date est disponible au format européen jj/mm/aa ou américain mm/jj/aa.

Pour passe d'un format à l'autre, appuyez sur la touche située en dessous de l'icône de basculement. Dès que la date et l'heure actuelle sont réglées, appuyez sur la touche située près de l'icône de validation pour enregistrer les modiﬁcations. Pour quitter ce menu sans enregistrer les modiﬁcations, appuyez sur la touche de retour et l'écran reviendra au menu principal.

4.3 MENU DES PARAMÈTRES DE L'INSTRUMENT

Le menu des paramètres de l'instrument est accessible en appuyant sur la touche située en dessous de l'icône des paramètres de l'instrument dans le menu principal. Ce menu permet d'accéder aux menus de verrouillage des paramètres, code de sécurité, verrouillage de la méthode, sélection de mode, ID utilisateur et contraste de l'écran. L'icône de validation permet d'enregistrer les modiﬁcations effectuées et de revenir à l'écran principal.

Verrouillage des paramètres

Code de sécurité

Verrouillage de méthode

Sélection de mode

Fig 4.3.1 – Menu des paramètres

4.4 SÉCURITÉ ET PARAMÉTRAGE DES MOTS DE PASSE

4.4.1 Paramétrage des codes de sécurité

La fonction de code de sécurité permet de déﬁnir un code de sécurité servant à verrouiller les paramètres de l'instrument et du mode de mesure. Le code de sécurité n'est pas spéciﬁque à l'ID utilisateur mais est conçu pour permettre à un administrateur de contrôler l'instrument ou les protocoles. Le menu du code de sécurité est situé dans le menu des paramètres de l'instrument.

Icône de validation

ID utilisateur

Contraste de l'écran

4.4.2 Verrouillage des paramètres

La fonction de verrouillage des paramètres permet de verrouiller les paramètres de l'instrument et du mode de mesure aﬁn d'éviter des modiﬁcations des paramètres de mesure et des paramètres de l'instrument. Les seules exceptions à cette règle sont l'ID utilisateur et le contraste, qui peuvent être modiﬁés lorsque le verrouillage des paramètres est activé.

Dans le menu des paramètres de l'instrument, appuyez sur la touche située près de l'icône de code de sécurité. À l'aide des touches situées en bas de l'écran, sélectionnez le chiffre à modiﬁer. Utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre. Dès que le code souhaité est déﬁni, appuyez sur la touche située près de l'icône de validation pour enregistrer le code de sécurité.

La fonction de verrouillage des paramètres est accessible via le menu des paramètres de l'instrument en appuyant sur la touche située près de l'icône de cadenas ouvert. Une simple pression activera instantanément le verrouillage des paramètres. Pour déverrouiller les paramètres, appuyez de nouveau sur la touche. Vous ouvrirez alors le menu du code de sécurité, comme indiqué dans la section 4.4.1. Le code de sécurité préalablement enregistré doit être saisi pour déverrouiller les paramètres. Lorsque

le verrouillage des paramètres est activé, les méthodes peuvent toujours être ouvertes, supprimées et enregistrées, cependant les paramètres de méthode ne peuvent pas être modiﬁés.

Si les paramètres sont verrouillés avant l'enregistrement du code de sécurité, le code par défaut permettant de déverrouiller les paramètres est 660.

4.4.3 Verrouillage de méthode

méthodes. Pour déverrouiller les méthodes, appuyez de nouveau sur la touche située près de l'icône de verrouillage de méthode. Les méthodes sont maintenant déverrouillés. Si le verrouillage des paramètres est activé, celui-ci doit être désactivé avant que le verrouillage de méthode puisse être activé ou désactivé.

Pour saisir le code de sécurité, utilisez les touches en bas de l'écran pour sélectionner le chiffre à modiﬁer. Utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre sélectionné. Dès que le code de sécurité correct est saisi, appuyez sur la touche située près l'icône de validation. Les paramètres sont maintenant déverrouillés.

Lorsque le verrouillage de méthode est activé, le menu de sélection de méthode est désactivé dans tous les modes de mesure. Par conséquent, les méthodes ne peuvent pas être ouvertes, supprimées ou enregistrées. Cependant, les paramètres de mesure de la méthode actuellement chargée peuvent être modiﬁés. La fonction de verrouillage de méthode est accessible via le menu des paramètres de l'instrument en appuyant sur la touche située près de l'icône de verrouillage de méthode. Une simple pression activera instantanément le verrouillage des

Dans tous les modes de mesure, si un utilisateur essaie d'enregistrer des modiﬁcations d'une méthode lorsque le verrouillage de méthode est activé, l'icône de cadenas clignote à l'écran et les modiﬁcations ne peuvent pas être enregistrées.

4.5 SÉLECTION DE MODE

La fonction de sélection de mode permet de limiter l'accès aux différents modes de mesure. Les modes nécessaires peuvent être sélectionnés et le verrouillage des paramètres activé pour éviter que d'autres utilisateurs n'accèdent aux modes désactivés. La fonction de sélection de mode est accessible via le menu des paramètres de l'instrument en appuyant sur la touche située près de l'icône de sélection de mode. Les icônes de mode de mesure afﬁchés dans le menu principal sont identiﬁées par une icône présentant un mode. Les icônes de mode non afﬁchés dans le menu principal sont identiﬁées par une icône n'afﬁchant pas de mode. Pour faire passer un mode d'afﬁché à limité ou inversement, appuyez sur la touche située près de l'icône de mode de mesure. Dès que les modes souhaités sont sélectionnés, appuyez sur la touche située près de l'icône de validation pour enregistrer les modiﬁcations. Les modes de mesure sélectionnés s'afﬁcheront dans le menu principal.

La même procédure peut être utilisée pour limiter l'accès au mode dans l'écran d'accueil Spectrophotomètre.

4.6 PARAMÈTRES GLP (BONNES PRATIQUES EN LABORATOIRE)

Outre les paramètres de date et heure, cet instrument dispose également d'une fonction ID utilisateur. Cette fonction permet de déﬁnir un numéro ID à trois chiffres. Cet ID apparaîtra sur tous les imprimés et résultats enregistrés.

La fonction ID utilisateur est accessible via le menu des paramètres de l'instrument en appuyant sur la touche située près de l'icône ID utilisateur. Utilisez les touches en bas de l'écran pour sélectionner le chiffre à modiﬁer. Utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre. Dès que l'ID utilisateur préféré est déﬁni, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu des paramètres de l'instrument.

4.7 CONTRASTE DE L'ÉCRAN

La fonction de contraste de l'écran permet de régler la luminosité de l'écran. Dans le menu des paramètres de l'instrument, appuyez sur la touche située près de l'icône de contraste de l'écran. Utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le contraste de l'écran. Dès que le niveau de contraste souhaité est atteint, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu des paramètres de l'instrument.

OPTIONS DU MENU SPECTROPHOTOMÈTRE SECTION 5 – Photométrie

Le mode de mesure photométrie permet de procéder à des mesures simples de l'absorbance et du % de transmission. L'échantillon est mesuré sur une longueur d'onde et un point dans le temps. Aucun autre calcul de mesure a posteriori n'est disponible dans ce mode de mesure.

5.1 PARAMÈTRES SPÉCIFIQUES AU MODE

Menu de fonctionnement

Impression/paramètres d'impression

Menu de sélection des résultats

Menu de sélection de méthode

Menu de connexion automatique

Le menu de fonctionnement photométrie permet de modiﬁer les paramètres de mesure. La barre d'outils utilitaire dans la partie gauche de l'écran permet d'accéder à l'impression, aux options de conﬁguration d'impression, aux résultats, aux méthodes et aux options d'archivage automatique. Pour plus de détails sur les différentes fonctions de la barre d'outils utilitaire, reportez-vous à la section 17.

Basculement

Augmenter la longueur d'onde

Réduire la longueur d'onde

5.2 CONFIGURATION DE MÉTHODE

5.2.1 Sélection d'une longueur d'onde

La longueur d'onde peut être déﬁnie à l'aide des touches situées près des icônes de ﬂèche pour augmenter ou diminuer la longueur d'onde. Dès que la longueur d'onde souhaitée est sélectionnée, un étalonnage peut être effectué.

Étalonnage

à zéro

Fig 5.1.1 – Menu de fonctionnement

Ce mode de mesure est très simple, les seuls paramètres réglables sont la longueur d'onde et le format d'afﬁchage.

L'icône de basculement permet de régler l'afﬁchage principal large pour visualiser l'absorbance ou le % de transmission. Pour modiﬁer les afﬁchages principal et secondaire, appuyez sur la touche située près de l'icône de basculement. Des pression répétées feront passer l'écran de l'absorbance au % de transmission.

Mesurer

l'échantillon

5.3 ÉTALONNAGE

Dès que l'étalonnage est terminé, l'icône de mesure d'échantillon apparaît et l'échantillon peut être mesuré. Si la longueur d'onde est ajustée avant qu'un échantillon ne soit mesuré, l'icône de mesure d'échantillon disparaîtra et l'instrument devra être étalonné à nouveau à la nouvelle longueur d'onde.

5.4 MESURE D'ÉCHANTILLON

L'étalonnage doit être effectué à la même longueur d'onde à laquelle l'échantillon sera mesuré. Insérez une cuve contenant la solution à blanc dans la chambre de prélèvement et fermez le couvercle de l'instrument. Appuyez sur la touche située en dessous de l'icône d'étalonnage d'absorbance zéro. Cette action règle l'instrument à une absorbance zéro et une transmission de 100 %.

Il n'est pas possible de mesure un échantillon avant l'étalonnage de l'instrument à la longueur d'onde sélectionnée. Dès que l'étalonnage est terminé, l'icône de mesure d'échantillon apparaît et un échantillon peut être mesuré. Retirez la cuve contenant la solution à blanc et placez une cuve contenant l'échantillon à mesurer dans le support d'échantillon. Fermez le couvercle de l'instrument et appuyez sur la touche située en dessous de l'icône de mesure d'échantillon. Dès que la mesure est terminée, le résultat photométrique s'afﬁche à l'écran.

Les échantillons suivants peuvent être mesurés de la même façon. Si la longueur d'onde est ajustée entre des mesures d'échantillons, alors l'instrument doit être étalonné de nouveau avant que d'autres échantillons ne soient mesurés.

SECTION 6 – Concentration

Le mode de mesure de concentration permet de procéder à des mesures simples de l'absorbance et de la concentration. Dans ce mode de mesure, il est possible d'étalonner en utilisant un étalon dont la concentration est connue ou un facteur connu. L'échantillon est mesuré sur une longueur d'onde et un point dans le temps. Aucun autre calcul de mesure a posteriori n'est disponible dans ce mode de mesure.

6.1 PARAMÈTRES SPÉCIFIQUES AU MODE

Menu de fonctionnement

Impression/paramètres d'impression

Le menu de fonctionnement de concentration permet de modiﬁer les paramètres de mesure. La barre d'outils utilitaire dans la partie gauche de l'écran permet d'accéder à l'impression, aux options de conﬁguration d'impression, aux résultats, aux méthodes et aux options d'archivage automatique. Pour plus de détails sur les différentes fonctions de la barre d'outils utilitaire, reportezvous à la section 17. L'icône des paramètres permet de régler la longueur d'onde, les unités, la résolution, l'étalon ou le facteur.

Paramètres

Menu de sélection des résultats

Menu de sélection de méthode

Menu de connexion automatique

6.2 CONFIGURATION DE MÉTHODE

6.2.1 Sélection d'une longueur d'onde

Étalonner à zéro ou

en utilisant l'étalon

Fig 6.1.1 – Menu de fonctionnement

La longueur d'onde est réglable depuis le menu de fonctionnement ou le menu des paramètres. Pour régler la longueur d'onde, rendez-vous dans le menu de fonctionnement, puis utilisez les touches situées près des icônes de ﬂèche pour augmenter ou réduire la longueur d'onde.

Mesurer en

utilisant un facteur

Augmenter la longueur d'onde

Réduire la longueur d'onde

Le menu des paramètres est accessible via le menu de fonctionnement en appuyant sur la touche située près de l'icône des paramètres. Dans le menu des paramètres, appuyez sur la touche située en dessous de l'icône de longueur d'onde.

6.2.2 Paramètres

Le menu des paramètres permet de régler la longueur d'onde, les unités, la résolution, l'étalon ou le facteur. Il est accessible depuis le menu de fonctionnement en appuyant sur la touche située près de l'icône des paramètres. Dès que tous les paramètres requis ont été saisis, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu de fonctionnement.

Cette action ouvrira un écran de saisie numérique. Utilisez les touches en bas de l'écran pour sélectionner le chiffre à ajuster. Utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre de la longueur d'onde. Appuyez sur la touche située près de l'icône de validation pour enregistrer les modiﬁcations et revenir au menu des paramètres.

Icône de validation

Menu étalon

Sélection des unités de concentration

Fig 6.2.2.1 – Menu des paramètres

Lors du réglage des paramètres de méthode, l'étalon ou le facteur doit être sélectionné. L'étalon doit être utilisé si le facteur n'est pas connu. En sélectionnant cette option, vous calculerez le facteur. Si le facteur est connu, il n'est pas nécessaire de mesurer une concentration d'étalon connue. Lorsque ni l'étalon ni le facteur n'est sélectionné, la valeur doit être réglée à 1,00.

6.2.2.1 Sélection des unités de concentration

Les unités de concentration sont disponibles parmi un large choix d'options : pas d'unité, %, ppm, EBC, SRM, mEq/l, mEq, M, mM, µM, nM, U, U/l, U/ml, g/l, mg/l, µg/l, ng/l, g/dl, mg/dl, µg/dl, mg/ml, µg/ml, ng/ml, µg/µl, ng/µl, mol/l, mmol/l.

Menu facteur

Sélection

résolution

Dans le menu des paramètres, appuyez sur la touche située en dessous de l'icône des unités. Cette action ouvrira l'écran de sélection de l'unité qui afﬁche l'ensemble des différentes unités. Utilisez les touches situées près des icônes de ﬂèche pour naviguer sur l'écran aﬁn de sélectionner les unités souhaitées. Dès que les unités souhaitées sont en surbrillance, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu des paramètres. L'unité sélectionnée s'afﬁchera dans le menu de fonctionnement avec l'absorbance et la longueur d'onde sélectionnée.

Sélection de

longueur d'onde

6.2.2.2 Modiﬁcation de la résolution

La résolution à laquelle la concentration s'afﬁche est disponible à partir de 1 ; 0,1 ; 0,01 ou 0,001 en appuyant à plusieurs reprises sur la touche située en dessous de l'icône de résolution dans le menu des paramètres.

6.2.2.3 Utilisation d'un étalon

Par exemple, à 00, la première pression sur la touche permet de passer à 10 et la seconde pression à 01. Utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre sélectionné. Des valeurs d'étalon de 0,001 à 1000 peuvent être saisies. La valeur d'étalon peut être réinitialisée à un en appuyant sur la touche située près de l'icône 001. Dès que la valeur d'étalon est renseignée, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu des paramètres. La valeur saisie s'afﬁche dans le menu des paramètres située près de l'icône d'étalon.

Une valeur d'étalon ne doit être saisie que si le facteur n'est pas connu. Si le facteur est connu, la valeur d'étalon doit être réglée sur 1,000.

6.2.2.4 Utilisation d'un facteur

Le menu étalon permet de saisir la valeur d'un étalon. Cette fonction est accessible en appuyant sur la touche située près de l'icône d'étalon. Cette action permet d'afﬁcher l'écran allongé de saisie numérique. Utilisez les touches en bas de l'écran pour sélectionner le chiffre à modiﬁer. Appuyez à deux reprises sur la touche située en dessous des chiffres pour sélectionner le chiffre adjacent.

Le menu facteur permet de renseigner un facteur. Cette fonction est accessible en appuyant sur la touche située près de l'icône de facteur. Cette action permet d'afﬁcher l'écran allongé de saisie numérique. Utilisez les touches en bas de l'écran pour sélectionner le chiffre à modiﬁer. Appuyez à deux reprises sur la touche située en dessous des chiffres pour sélectionner le chiffre adjacent.

Par exemple, à 00, la première pression sur la touche permet de passer à 10 et la seconde pression à 01. Utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre sélectionné. Des valeurs de facteur de 0,001 à 10 000 peuvent être saisies. La valeur du facteur peut être réinitialisée à un en appuyant sur la touche située à côté de l'icône 001. Dès que le facteur est renseigné, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu des paramètres. La valeur saisie s'afﬁche dans le menu des paramètres situé près de l'icône de facteur.

Si le facteur n'est pas connu, un étalon doit être mesuré aﬁn de calculer le facteur. Si un étalon est utilisé, la valeur du facteur doit être réglée sur 1,000.

6.3 ÉTALONNAGE

L'étalonnage doit être effectué à la même longueur d'onde à laquelle l'échantillon sera mesuré.

Dans le mode de mesure de concentration, des étalonnages utilisant un étalon ou un facteur peuvent être réalisés à la suite d'un étalonnage zéro. Si le facteur n'est pas connu, un étalonnage utilisant un étalon connu doit être mesuré aﬁn de calculer le facteur. Cependant, si le facteur est connu, il est inutile de procéder à un étalonnage utilisant un étalon.

6.3.1 Étalonnage utilisant un étalon

Insérez une cuve contenant la solution à blanc dans la chambre de prélèvement et fermez le couvercle de l'instrument. Appuyez sur la touche située en dessous de l'icône d'étalonnage d'absorbance zéro. L'instrument sera étalonné à une absorbance zéro. Insérez une cuve contenant la solution d'échantillon de concentration d'étalon dans la chambre de prélèvement et fermez le couvercle de l'instrument.

Appuyez sur la touche située en dessous de l'icône d'étalon ou d'étalonnage avec une absorbance zéro. Vous ouvrirez ainsi un autre menu proposant une option pour étalonner nouveau avec une absorbance zéro ou pour étalonner selon la valeur d'étalon précédemment renseignée. Appuyez sur la touche située près de l'icône d'étalonnage utilisant un étalon.

Si l'étalon sélectionné requiert un facteur hors de la plage de l'instrument, l'icône de vériﬁcation d'étalon s'afﬁchera.

L'instrument effectuera un relevé et sera étalonné à l'aide de la concentration d'étalon. Dès la ﬁn de l'étalonnage, l'échantillon peut être mesuré à l'aide de l'icône de mesure utilisant l'étalon.

6.3.2 Étalonnage utilisant un facteur

Insérez une cuve contenant la solution à blanc dans la chambre de prélèvement et fermez le couvercle de l'instrument. Appuyez sur la touche située en dessous de l'icône d'étalonnage d'absorbance à zéro. L'instrument sera étalonné à une absorbance zéro. Dès la ﬁn de l'étalonnage, l'échantillon peut être mesuré à l'aide de l'icône de mesure utilisant le facteur.

6.4 MESURE D'ÉCHANTILLON

Il n'est pas possible d'effectuer des mesures d'échantillons avant l'étalonnage de l'instrument à la longueur d'onde sélectionnée. Dans ce mode de fonctionnement, le type de mesure d'échantillon dépend de l'étalonnage réalisé.

6.4.1 Mesure d'un échantillon après un étalonnage utilisant un étalon

Retirez la cuve contenant l'échantillon d'étalon et placez une cuve contenant l'échantillon à mesurer dans la chambre de prélèvement. Fermez le couvercle de l'instrument et appuyez sur la touche située en dessous de l'icône de mesure utilisant l'étalon. À la ﬁn de la mesure, les valeurs de concentration et d'absorbance s'afﬁchent.

6.4.2 Mesure d'un échantillon après un étalonnage utilisant un facteur

Retirez la cuve contenant la solution à blanc et placez une cuve contenant l'échantillon à mesurer dans la chambre de prélèvement. Fermez le couvercle de l'instrument et appuyez sur la touche située en dessous de l'icône de mesure utilisant un facteur. À la ﬁn de la mesure, les valeurs de concentration et d'absorbance s'afﬁchent.

Aﬁn de mesurer un échantillon basé sur un facteur connu, la valeur du facteur doit être saisie dans le menu des paramètres avant de commencer la mesure de l'échantillon.

SECTION 7 – Spectre

Le mode de mesure de spectre permet de réaliser des mesures de l'absorbance ou du % de transmission sur une plage de longueurs d'onde. L'absorbance ou le % de transmission sur chaque longueur d'onde est représentée sous forme graphique. Les outils de mesure a posteriori tels que les analyses des crêtes et creux ainsi que l'analyse des points spectraux peuvent être utilisés. Ce mode de fonctionnement peut être utilisé pour caractériser partiellement un échantillon.

7.1 PARAMÈTRES SPÉCIFIQUES AU MODE

Menu de fonctionnement

L'icône des paramètres de balayage permet de régler l'axe y du graphique, le mode de fonctionnement de l'absorbance ou du % de transmission, de démarrer et d'arrêter les longueurs d'onde et l'intervalle de balayage. L'icône de seuil des crêtes et creux permet de régler le seuil des crêtes et creux. L'icône de tableau des crêtes et creux permet de visualiser les crêtes et creux du balayage sous forme de tableau. L'icône d'analyse des points spectraux permet de sélectionner des points du balayage pour l'analyse de mesure a posteriori.

Le menu de fonctionnement spectre permet de modiﬁer les paramètres de mesure. La barre d'outils utilitaire à gauche de l'écran permet d'accéder à l'impression, aux options de conﬁguration d'impression, aux résultats, aux méthodes et aux options d'archivage automatique. Pour plus de détails sur les différentes fonctions de la barre d'outils utilitaire, reportez-vous à la section 17.

Impression/paramètres d'impression

Menu de sélection des résultats

Menu de sélection des méthodes Menu de connexion automatique

Fig 7.1.1 – Menu de fonctionnement – Mesure a posteriori

7.2 CONFIGURATION DE MÉTHODE

Paramètres de balayage

Seuil des crêtes et creux

Tableau des crêtes et creux

Seuil des crêtes et creux

Balayage

de base

Échantillon de

balayage

Dans ce mode de mesure, tous les paramètres de conﬁguration de méthode sont accessibles via le menu des paramètres de balayage. Pour ouvrir le menu des paramètres de balayage, appuyez sur la touche située près de l'icône des paramètres de balayage dans le menu de fonctionnement.

7.2.1 Paramètres de balayage

Cette fonction permet de régler l'axe y du graphique, le mode de fonctionnement de l'absorbance ou du % de transmission, de démarrer et d'arrêter les longueurs d'onde et l'intervalle de balayage. Pour accéder à cette fonction, appuyez sur la touche située près de l'icône des paramètres de balayage dans le menu de fonctionnement.

Abs/% de transmission maximum

Mise à l'échelle automatique/ manuelle de l'axe y

Sélection de l'Abs/% de transmission

Abs/% de transmission minimum

Paramétrage

de la longueur

d'onde de

départ

Fig 7.2.1.1 – Menu des paramètres de balayage

Paramétrage

de l'intervalle

de balayage

Paramétrage

de la longueur

d'onde de ﬁn

Icône de validation

7.2.1.1 Sélection de l'absorbance ou du % de transmission

Le mode de fonctionnement s'afﬁche à gauche du menu. Le paramètre par défaut est l'absorbance. Pour le modiﬁer, appuyez sur la touche située près de l'icône ABS pour choisir le mode de fonctionnement entre absorbance et % de transmission.

7.2.1.2 Paramétrage du départ et de la ﬁn de la longueur d'onde

Cette fonction permet de régler le départ et la ﬁn du balayage du spectre. Le Genova Plus propose une plage de spectre de 198 à 1000 nm. Pour déﬁnir la longueur d'onde de départ dans le menu des paramètres de balayage, appuyez sur la touche située près de l'icône de longueur d'onde à l'extrême gauche de l'axe x. Cette action permet d'afﬁcher l'écran de saisie numérique.

Pour régler la longueur d'onde de ﬁn dans le menu des paramètres de balayage, appuyez sur la touche située près de l'icône de longueur d'onde à l'extrême droite de l'axe x. Cette action permet d'afﬁcher l'écran de saisie numérique. Utilisez les touches en bas de l'écran pour sélectionner le chiffre à modiﬁer, puis les touches de ﬂèche pour augmenter ou diminuer le chiffre. Dès que la longueur d'onde de ﬁn souhaitée est saisie, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu des paramètres de balayage.

Si la longueur d'onde de départ saisie est identique à la longueur d'onde de ﬁn, cette dernière sera automatiquement réglée à une fois l'intervalle de balayage. Par exemple, Si la longueur d'onde de départ est de 500 nm et que la longueur d'onde de ﬁn est déjà de 500 nm avec un intervalle de balayage de 2 nm, la longueur d'onde de ﬁn

sera automatiquement ajustée à 502 nm. Si la longueur d'onde de ﬁn saisie est identique à la longueur d'onde de départ, cette dernière sera automatiquement réglée à une fois l'intervalle de balayage. Par exemple, Si la longueur d'onde de ﬁn est de 500 nm et que la longueur d'onde de départ est déjà de 500 nm avec un intervalle de balayage de 2 nm, la longueur d'onde de départ sera automatiquement ajustée à 498 nm.

7.2.1.3 Paramétrage de l'intervalle de balayage

Cette fonction permet de déﬁnir l'intervalle entre les longueurs d'onde mesurées dans le balayage de spectre. L'intervalle de balayage peut être déﬁni sur 1, 2 ou 5 nm en appuyant sur la touche située en dessous de l'icône d'intervalle de balayage. Une pression répétée sur la touche fait passer l'intervalle de 1 à 2 puis 5 nm. L'intervalle de balayage ne peut être sélectionné que si la plage de longueur d'onde est divisible par ce chiffre. Par exemple, un intervalle de balayage de 5 nm ne peut pas être sélectionné pour une plage de longueur d'onde de 400 à 503 nm.

7.2.1.4 Mise à l'échelle de l'axe Y

Cette fonction permet de déﬁnir l'échelle de l'axe y du graphique de spectre de façon manuelle ou automatique. La mise à l'échelle automatique est représentée par l'icône de main barrée d'une croix, la mise à l'échelle manuelle par une icône de main sans croix. Pour sélectionner la mise à l'échelle manuelle ou automatique, appuyez sur la touche située près de l'icône de main. Des pressions répétées sur la touche permettent de sélectionner la mise à l'échelle manuelle et automatique.

En mode de mise à l'échelle automatique de l'axe y, les valeurs d'absorbance ou de % de transmission sont effacées de l'écran des paramètres. Lorsque le balayage de spectre est terminé, l'axe y est automatiquement remis à l'échelle.

Mise à l'échelle automatique

Mise à l'échelle manuelle

Dans le mode de mise à l'échelle manuelle, il est possible de régler les valeurs minimum et maximum d'absorbance ou de % de transmission. Pour modiﬁer les valeurs d'absorbance ou de % de transmission, appuyez sur la touche située près de la valeur minimum de l'axe y pour ouvrir un écran de saisie numérique.

-. Des pressions répétées permettent de choisir entre le + et le –. Dès que la valeur d'absorbance ou de % de transmission est saisie, appuyez sur la touche située près de l'icône de validation.

Pour modiﬁer les valeurs d'absorbance ou de % de transmission maximum, appuyez sur la touche située près de la valeur maximum de l'axe y pour ouvrir un écran de saisie numérique. Utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre. Pour modiﬁer le signe, appuyez sur la touche située en dessous de l'icône + ou -. Des pressions répétées permettent de choisir entre le + et le –. Dès que la valeur d'absorbance ou de % de transmission souhaitée est saisie, appuyez sur la touche située près de l'icône de validation.

7.3 ÉTALONNAGE

Dans le mode de mesure de spectre, l'étalonnage est un balayage de base réalisé sur la plage de longueur d'onde sélectionnée selon l'intervalle de balayage sélectionné. Insérez une cuve contenant la solution à blanc dans la chambre de prélèvement et fermez le couvercle de l'instrument. Appuyez sur la touche située en dessous de l'icône de balayage de base pour lancer le balayage de base. L'icône de base afﬁchera l'icône de balayage de base en cours ainsi qu'une barre de progression.

Pour arrêter le balayage de base avant la ﬁn, appuyez sur la touche située en dessous de l'icône de balayage de base en cours. Une conﬁrmation sera nécessaire pour arrêter le balayage de base. Appuyez sur la touche située près de l'icône de validation pour conﬁrmer l'arrêt du balayage de base et revenir au menu de fonctionnement.

Appuyez sur la touche située près de l'icône de croix pour poursuivre le balayage de base. Dès que le balayage de base est terminé, l'icône d'échantillon de balayage apparaît et un échantillon peut être mesuré.

Si la plage de longueur d'onde ou l'intervalle de balayage est modiﬁé avant un balayage d'échantillon, un nouveau balayage de base doit être réalisé sur la nouvelle plage de longueur d'onde avec le nouvel intervalle de balayage avant de pouvoir mesurer un échantillon.

7.4 MESURE D'ÉCHANTILLON

L'instrument effectuera un balayage sur la plage de longueur d'onde et l'intervalle de balayage précédemment sélectionné. L'icône d'échantillon de balayage afﬁchera l'icône d'avancement du balayage de spectre.

Il n'est pas possible de mesurer un échantillon avant un balayage de base. Insérez une cuve contenant l'échantillon à mesurer dans la chambre de prélèvement et fermez le couvercle de l'instrument. Appuyez sur la touche située en dessous de l'icône d'échantillon de balayage pour commencer le balayage de spectre de l'échantillon.

Pour arrêter le balayage avant la ﬁn, appuyez sur la touche située en dessous de l'icône de balayage en cours. Une conﬁrmation sera nécessaire pour arrêter le balayage d'échantillon. Appuyez sur la touche située près de l'icône de croix pour poursuivre le balayage de l'échantillon ou sur la touche située près de l'icône de validation pour conﬁrmer l'arrêt du balayage.

En fonction du nombre de points de données mesurés, soit un balayage partiel accompagné de tous les outils de mesure a posteriori s'afﬁchera, soit l'instrument reviendra au menu de fonctionnement sans enregistrer de mesures.

7.5 ANALYSE DE DONNÉES

Dès la ﬁn du balayage, le spectre s'afﬁchera à l'écran. Si la mise à l'échelle automatique est sélectionnée, l'axe y sera automatiquement remis à l'échelle.

Les icônes des outils post mesure s'afﬁchent à l'écran à la suite du balayage. Ces outils incluent un seuil de crêtes et creux, un tableau de crêtes et creux et une analyse des points spectraux. Le tableau des crêtes et creux présente l'ensemble des crêtes et creux détectés au-dessus de la valeur de seuil sélectionnée.

La fonction d'analyse des points spectraux permet de sélectionner des points du balayage pour analyser l'absorbance ou le % de transmission aux longueurs d'onde sélectionnées.

7.5.1 Seuils des crêtes et creux

Le seuil est calculé comme suit :

Cette fonction permet de régler le seuil des crêtes et creux sur 1, 5, 10 % ou désactivé. Pour sélectionner la valeur de seuil, appuyez sur la touche située près de l'icône de seuil des crêtes et creux. Des pressions répétées sur la touche permettent de choisir entre 1 %, 5 %, 10 % et désactivé.

La désactivation des crêtes et creux se manifeste par une icône des crêtes et creux avec une croix à la place du chiffre. Lorsque le seuil des crêtes et creux est désactivé, l'icône du tableau des crêtes et creux ne s'afﬁche pas. Si un seuil de 5 % est sélectionné, alors seuls les crêtes et creux au-dessus de ce seuil s'afﬁcheront dans le tableau des crêtes et creux.

Plage de longueur d'onde

Plage d'Abs ou de % de T

seuil

pourcentage

7.5.2 Tableau des crêtes et creux

Cette fonction afﬁche l'ensemble des crêtes et creux détectés audessus du seuil sélectionné sous forme de tableau. Pour ouvrir le tableau, appuyez sur la touche située près de l'icône de tableau des crêtes et creux. Si le seuil des crêtes et creux est désactivé, cette icône ne s'afﬁche pas.

Dans l'écran du tableau des crêtes et creux, il est possible d'afﬁcher à la fois les crêtes et les creux, ou seulement un des deux éléments. Pour n'afﬁcher que les crêtes, appuyez sur la touche située en dessous de l'icône de crêtes uniquement. Pour afﬁcher de nouveau les crêtes et les creux, appuyez de nouveau sur la même touche.

Pour n'afﬁcher que les creux, appuyez sur la touche située en dessous de l'icône de creux uniquement. Pour afﬁcher de nouveau les crêtes et les creux, appuyez de nouveau sur la même touche.

Dans le tableau, les valeurs d'absorbance ou de % de transmission (en fonction du mode de fonctionnement sélectionné dans les paramètres de balayage) apparaissent avec la longueur d'onde correspondante. Utilisez les touches situées près des icônes de ﬂèche pour faire déﬁler les relevés du tableau vers le haut ou vers le bas. Appuyez sur la touche située près de l'icône de validation pour revenir au menu de fonctionnement.

7.5.3 Analyse des points spectraux

La fonction d'analyse des points spectraux permet de sélectionner des points du balayage pour analyser l'absorbance ou le % de transmission sur une longueur d'onde sélectionnée. Pour accéder à cette fonction, appuyez sur la touche située près de l'icône d'analyse des points spectraux aﬁn d'ouvrir l'écran de sélection.

Étant donné que la ligne verticale se déplace avec le balayage, la longueur d'onde et la valeur d'absorbance ou de % de transmission s'afﬁchent en haut de l'écran. Pour ajouter le point sélectionné du spectre au tableau d'analyse des points spectraux, appuyez sur la touche située près de l'icône d'ajout de points au tableau d'analyse des points spectraux.

Une ligne verticale continue apparaitra à l'extrême droite de l'écran. Utilisez les touches situées en dessous des icônes supérieur à (>) ou inférieur à (<) pour déplacer la ligne le long du spectre en diminuant ou en augmentant la longueur d'onde d'un intervalle de balayage, les icônes de deux fois supérieur à (>>) ou deux fois inférieur à (<<) augmentent ou diminuent la longueur d'onde de dix fois l'intervalle de balayage.

Seuls 6 points peuvent être enregistrés dans le tableau d'analyse des points spectraux. Lors de l'ajout d'un point sélectionné dans le tableau, la position de ce point dans le tableau clignotera sur l'écran. Si le tableau est complet et qu'un 7

point est sélectionné pour entrer dans le tableau, un symbole d'avertissement clignotera et un point devra être supprimé du tableau avant d'en ajouter un autre.

La longueur d'onde à analyser peut également être renseignée manuellement. Pour ce faire, il existe deux façons ; premièrement, en appuyant sur la touche située en dessous de l'icône de longueur d'onde dans le menu d'analyse des points spectraux. Cette action afﬁchera un écran de saisie numérique dans lequel la longueur d'onde peut être saisie manuellement. Utilisez les touches en bas de l'écran pour sélectionner le chiffre à modiﬁer, puis les touches situées près des icônes de ﬂèche pour augmenter

ou diminuer le chiffre. Dès que la longueur d'onde est renseignée, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu d'analyse des points spectraux.

Deuxièmement, la longueur d'onde peut également être saisie manuellement dans le tableau d'analyse des points spectraux en appuyant sur la touche située près de l'emplacement du tableau où le résultat doit être enregistré. Cette action afﬁchera un écran de saisie numérique où le point d'analyse peut également être supprimé en appuyant sur la touche située près de l'icône de suppression.

Utilisez les touches situées en bas de l'écran pour sélectionner le chiffre à modiﬁer, puis les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre. Dès que la longueur d'onde souhaitée est saisie ou que le point d'analyse est supprimé, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au tableau d'analyse des points spectraux. SI une longueur d'onde saisie est hors plage de balayage, l'icône d'avertissement de vériﬁcation du chiffre s'afﬁchera avant que la longueur d'onde ne soit automatiquement ajustée à l'intérieur de la plage.

Pour visualiser les points dans le tableau d'analyse des points spectraux, appuyez sur la touche située près de l'icône du tableau d'analyse des points spectraux. Seuls trois points peuvent être afﬁchés à l'écran en une seule fois ; pour visualiser les autres points dans le tableau, appuyez sur la touche située en dessous de l'icône de ﬂèche vers le bas. Pour visualiser les trois premiers points de nouveau, appuyez sur la touche située en dessous de l'icône de ﬂèche vers le haut. Le tableau afﬁche la longueur d'onde et l'absorbance ou le % de transmission correspondant, ainsi que l'ordre dans lequel les points ont été sélectionnés ou saisis. Pour choisir la valeur photométrique entre absorbance et % de transmission, appuyez sur la touche située en dessous de l'icône ABS ou de l'icône %T. Appuyez sur la touche située près de l'icône de validation pour enregistrer les modiﬁcations et revenir au menu d'analyse des points spectraux.

Il est possible d'accéder à l'analyse des points spectraux avant d'effectuer un balayage. Les points à analyser peuvent être présélectionnés à partir de l'axe blanc ou saisis manuellement dans le tableau d'analyse des points spectraux. À la ﬁn du balayage, les points d'analyse seront déjà dans le tableau avec les valeurs d'absorbance ou de % de transmission correspondantes.

SECTION 8 – Analyse quantitative

Le mode de mesure d'analyse quantitative permet de calculer des concentrations d'échantillons à l'aide d'une courbe-d'étalon. Dans ce mode, un certain nombre de solutions-étalons couvrant une plage de concentrations connues est mesuré sur une longueur d'onde déﬁnie. L'absorbance ou le % de transmission de ces solutions est tracé pour créer une courbe-étalon avec mesures d'étalons répétées, si nécessaire. Dès que la courbe-étalon est créée, un échantillon de concentration inconnue peut être mesuré et la concentration calculée à l'aide d'une courbe-étalon.

8.1 PARAMÈTRES SPÉCIFIQUES AU MODE

Menu de fonctionnement

Le menu des paramètres d'analyse quantitative permet de régler le mode de fonctionnement de l'absorbance ou du % de transmission, la longueur d'onde, les unités, la résolution, le nombre de mesures répétées (manuel ou automatique) ainsi qu'un certain nombre des normes d'étalonnage. Le menu d'analyse quantitative permet de visualiser et d'éditer les données d'étalon d'analyse quantitative, et de créer une nouvelle courbe. Le menu de courbe-étalon permet de créer, visualiser et éditer une courbe-étalon.

Le menu de fonctionnement d'analyse quantitative permet de modiﬁer les paramètres de mesure. La barre d'outils utilitaire dans la partie gauche de l'écran permet d'accéder à l'impression, aux options de conﬁguration d'impression, aux résultats, aux méthodes et aux options d'archivage automatique. Pour plus de détails sur les différentes fonctions de la barre d'outils utilitaire, reportez-vous à la section 17.

Impression/paramètres d'impression

Menu de sélection des résultats

Menu de sélection de méthode

Menu de connexion automatique

Fig 8.1.1 – Menu de fonctionnement – Étalonnage a posteriori

8.2 CONFIGURATION DE MÉTHODE

Paramètres d'analyse quantitative

Tableau d'analyse quantitative

Courbe-étalon

Étalonnage

à zéro

Dans ce mode de mesure, les paramètres de conﬁguration de méthode sont accessibles via le menu des paramètres d'analyse quantitative. Pour ouvrir le menu des paramètres d'analyse quantitative, appuyez sur la touche située près de l'icône des paramètres d'analyse quantitative dans le menu de fonctionnement.

Mesurer

l'échantillon

8.2.1 Paramètres d'analyse quantitative

Cette fonction permet de régler le mode de fonctionnement de l'absorbance ou du % de transmission, la longueur d'onde, les unités, la résolution, le nombre de mesures répétées (manuel ou automatique) et le nombre de normes d'étalonnage. Pour accéder à cette fonction, appuyez sur la touche située près de l'icône des paramètres d'analyse quantitative dans le menu de fonctionnement.

Mesures en double activé/ désactivé

Mesures en double Manuel/automatique

Icône de validation

Sélectionner la longueur

d'onde

Paramétrage des unités de concentration

Paramétrage de

la résolution des

résultats

Fig 8.2.1.1 – Menu des paramètres d'analyse quantitative

8.2.1.1 Sélection de l'absorbance ou du % de transmission

Dans le mode de fonctionnement, il est possible de choisir entre l'absorbance et le % de transmission en appuyant sur la touche située en dessous de l'icône Abs ou %T. Des pression répétées permettent de choisir l'absorbance ou le % de transmission.

8.2.1.2 Sélection d'une longueur d'onde

Paramétrage de

l'abs/%

de transmission

Paramétrage

du nombre

d'étalons

Dès que la longueur d'onde souhaitée est renseignée, appuyez sur la touche située près de l'icône de validation pour enregistrer les modiﬁcations et revenir à l'écran du menu des paramètres.

8.2.1.3 Sélection des unités de concentration

Appuyez sur la touche située en dessous de l'icône des unités, puis sur les touches situées près des icônes de ﬂèche pour naviguer dans l'écran et sélectionner les unités souhaitées. Dès que les unités souhaitées sont sélectionnées, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir à l'écran du menu des paramètres.

8.2.1.4 Modiﬁcation de la résolution

Il est possible de sélectionner une résolution de la concentration de 1 ; 0,1 ; 0,01 ou 0,001 en appuyant à plusieurs reprises sur la touche située en dessous de l'icône de résolution.

8.2.1.5 Sélection du nombre de mesures d'étalons répétées

Choisissez le nombre de mesures répétées pour chaque étalon servant à élaborer la courbe d'étalonnage à l'aide de la touche située près de l'icône de répétition de mesure. Le nombre de répétitions peut être réglé sur 1 ou 3. Lorsque 3 mesures en double sont effectuées, le relevé moyen est utilisé pour élaborer la courbe d'étalonnage. Si 1 est sélectionné, aucune mesure supplémentaire n'est réalisée.

8.2.1.6 Sélection des mesures manuelles ou automatiques répétées

Les mesures répétées d'un étalon sont effectuées automatiquement lorsque l'icône de mesure automatique s'afﬁche dans les paramètres de l'instrument. Les mesures en double seront répétées automatiquement l'une après l'autre sur le même échantillon d'étalon. En appuyant sur la touche située près de cette icône, vous passerez sur l'icône de mesure manuelle où l'utilisateur devra commencer manuellement chaque mesure d'étalon en double. Cette fonction permet aux utilisateurs d'utiliser trois solutions-étalons préparées indépendamment pour chaque point de données dans la courbe d'étalonnage.

8.2.1.7 Sélection du nombre d'étalons

Il est possible de choisir de 2 à 12 étalons pour créer une courbeétalon. Pour modiﬁer le nombre d'étalons, appuyez sur la touche située en dessous de l'icône du nombre d'étalons. Des pressions répétées permettent de choisir entre 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 et 12. Si seul un étalon est disponible, le mode de mesure de concentration doit être utilisé.

8.2.2 Tableau d'analyse quantitative

Pour modiﬁer le nombre d'étalons, appuyez sur la touche située en dessous de l'icône des étalons. Des pressions répétées permettent de choisir entre 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 et 12.

8.2.2.1 Édition des données d'étalon

Le tableau d'analyse quantitative permet de visualiser et d'éditer les étalons d'analyse quantitative, et de créer une nouvelle courbe d'étalonnage. Pour accéder à l'écran du tableau d'analyse quantitative, appuyez sur la touche située près de l'icône de tableau d'analyse quantitative dans le menu de fonctionnement.

Seuls trois étalons peuvent être afﬁchés à l'écran en une seule fois ; pour visualiser les autres étalons dans le tableau, appuyez sur la touche située en dessous de l'icône de ﬂèche vers le bas. Le tableau d'analyse quantitative présente la concentration d'étalon à gauche du tableau avec l'absorbance ou le % de transmission correspondant à droite du tableau. La courbe-étalon est également disponible depuis cet écran en appuyant sur la touche située près de l'icône de courbe-étalon.

Cette fonction permet d'éditer les données de concentration et d'Abs/% de transmission pour chaque étalon avant la création d'une courbe-étalon. Pour saisir la concentration du premier étalon, appuyez sur la touche située près de la première concentration dans le tableau.

Cette action ouvrira un écran de saisie numérique ; utilisez les touches en bas de l'écran pour sélectionner le chiffre à modiﬁer. Appuyez sur cette touche à deux reprises pour sélectionner le second chiffre. Utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre. Dès que le chiffre souhaité est saisi, appuyez sur la touche située près de l'icône de validation pour enregistrer les modiﬁcations.

Les valeurs photométriques des étalons peuvent également être saisies si elles sont connues. Pour saisir la valeur photométrique, appuyez sur la touche située près de la valeur photométrique dans le tableau qui correspond à la concentration pertinente ; cette action ouvrira l'écran de saisie numérique. Utilisez les touches situées en bas de l'écran pour sélectionner le chiffre à modiﬁer, puis les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre. Le signe positif peut être changé en signe négatif

en appuyant sur la touche située en dessous de l'icône + et en utilisant les touches situées près des icônes de ﬂèche. Dès que le nombre souhaité est saisi, appuyez sur la touche située près de l'icône de validation pour enregistrer. Les étalons 4 à 12 étalons sont accessibles en appuyant sur la touche situé en dessous de l'icône de ﬂèche. Lorsque les données d'étalon sont déﬁnies pour tous les étalons requis, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu de fonctionnement.

8.2.2.2 Création d'une nouvelle courbe-étalon

Avant de créer une nouvelle courbe, il est nécessaire de saisir les concentrations des solutions-étalons dans le tableau d'analyse quantitative. Le nombre d'étalons doit également être sélectionné dans le menu des paramètres d'analyse quantitative. Il est possible de créer une nouvelle courbe-étalon en appuyant sur la touche située en dessous de l'icône de mesure des étalons.

Une conﬁrmation sera nécessaire pour supprimer les données d'étalons existantes avant la mesure des nouvelles valeurs d'étalon. Appuyez sur la touche située près de l'icône de croix pour annuler la suppression et revenir à l'écran du tableau d'analyse quantitative ou appuyez sur la touche située près de l'icône de validation pour conﬁrmer.

Cette action afﬁchera l'écran de mesure d'étalon. Le premier échantillon à mesurer doit être un échantillon à blanc car il sera utilisé pour étalonner l'instrument à une absorbance zéro. Placez la cuve contenant la solution à blanc dans la chambre de prélèvement et fermez le couvercle de l'instrument. Appuyez sur la touche située près de l'icône de validation pour réaliser un étalonnage initial avec une absorbance zéro. À la ﬁn de cette mesure, les échantillons de concentration d'étalon peuvent être mesurés.

Retirez la cuve contenant la solution à blanc de la chambre de prélèvement et insérez la cuve contenant la première solution étalonnée à mesurer. Fermez le couvercle de l'instrument et appuyez sur la touche située près de l'icône de validation pour effectuer un relevé de l'étalon.

La concentration et la valeur photométrique s'afﬁcheront. Cet étalon peut être mesuré de nouveau en appuyant sur la touche située près de l'icône de retour.

Si des mesures en double sont sélectionnées dans le menu des paramètres d'analyse quantitative, un résumé des mesures en double et le relevé moyen ﬁnal s'afﬁchent à l'écran. Si le paramètre des mesures manuelles en double est sélectionné, l'utilisateur doit appuyer sur la touche située près de l'icône de validation pour mesurer chaque relevé d'étalon en double.

Pour mesurer l'étalon suivant, retirez l'étalon actuel de la chambre de prélèvement et insérez la cuve contenant la seconde solution étalonnée. Appuyez sur la touche située près de l'icône de validation pour effectuer un relevé de l'étalon. Répétez cette procédure jusqu'à ce que tous les étalons (jusqu'à un maximum de douze) soient mesurés. Dès que tous les étalons sont mesurés, l'instrument revient à l'écran du tableau d'analyse quantitative où les valeurs photométriques de tous les nouveaux étalons ajoutés sont consultables.

Pour annuler la création de la nouvelle courbe-étalon avant la mesure de tous les étalons, appuyez sur la touche située près de l'icône de croix à chaque fois.

8.2.3 Courbe-étalon

Cette fonction permet de visualiser la courbe-étalon actuelle, de créer une nouvelle courbe-étalon, d'ajuster le lissage de courbe et d'afﬁcher les statistiques de la courbe. Pour accéder à cette fonction, appuyez sur la touche située près de l'icône de courbeétalon dans le menu de fonctionnement.

Lorsque la courbe-étalon actuelle s'afﬁche, la concentration et la valeur photométrique du dernier échantillon mesuré s'afﬁchent également sur la courbe. L'algorithme de lissage de courbe peut être modiﬁé en appuyant sur la touche située en dessous de l'icône de lissage de courbe.

Des pressions répétées sur la touche permettent de choisir le lissage de courbe entre

1. Régression linéaire Concentration = Abs x A + B

2. Régression linéaire par zéro Concentration = Abs x A

3. Régression quadratique Concentration = A x Abs

4. Régression quadratique par zéro Concentration = A x Abs

+ B x Abs + C

5. Interpolation Concentration(n) = Abs x A(n) + B(n)

Les statistiques de la courbe sont consultables en appuyant sur la touche située en dessous de l'icône S ; un écran apparaîtra en haut de la courbe existante afﬁchant les statistiques pour le lissage de courbe choisi. Par exemple, si le lissage de courbe est Conc = Abs x A + B les statistiques de courbe afﬁchées seront le gradient du coefﬁcient de ligne (A), constant (B) et corrélation

). Pour quitter cet écran, appuyez sur la touche située près de l'icône de validation. Le tableau d'analyse quantitative est également disponible depuis cet écran en appuyant sur la touche située près de l'icône de tableau d'analyse quantitative.

Il est possible de créer une nouvelle courbe-étalon en appuyant sur la touche située en dessous de l'icône de mesure des étalons. Voir la section 8.2.2.2 pour des détails sur la création d'une nouvelle courbe-étalon.

Dès que la courbe est créée, appuyez sur la touche située près de l'icône de validation, l'écran reviendra au menu de fonctionnement à partir duquel des échantillons inconnus peuvent être mesurés.

8.3 ÉTALONNAGE

la longueur d'onde est réglée avant qu'un échantillon ne soit mesuré, l'icône de mesure d'échantillon disparaîtra et l'instrument devra être étalonné à nouveau sur la nouvelle longueur d'onde.

8.4 MESURE D'ÉCHANTILLON

L'étalonnage zéro doit être réalisé à la même longueur d'onde de mesure que les étalons et des échantillons non connus. Insérez une cuve contenant la solution à blanc dans la chambre de prélèvement et fermez le couvercle de l'instrument. Appuyez sur la touche située en dessous de l'icône d'étalonnage d'absorbance à zéro. L'instrument sera étalonné à une absorbance zéro. Dès que l'étalonnage est terminé, l'icône de mesure d'échantillon apparaît et l'échantillon peut être mesuré. Si

L'icône de mesure d'étalon apparaît à la suite d'un étalonnage. Une courbe-étalon doit être créée ou chargée d'après une méthode enregistrée précédemment avant la réalisation d'une mesure d'échantillon inconnu. Placez une cuve contenant l'échantillon dans la chambre de prélèvement et fermez le couvercle de l'instrument.

Appuyez sur la touche située en dessous de l'icône de mesure d'échantillon pour effectuer un relevé et afﬁcher la concentration et les valeurs photométriques. Pour visualiser la position de cet échantillon sur la courbe-étalon, ouvrez l'écran de courbe-étalon.

8.5 ANALYSE DE DONNÉES

En mode d'analyse quantitative, l'analyse de données examine les statistiques de la courbe-étalon et l'algorithme de lissage de courbe. La fonction de statistiques de courbe est accessible en appuyant sur la touche située en dessous de l'icône S dans le menu de courbe d'analyse quantitative. L'algorithme de lissage de courbe peut être modiﬁé en appuyant sur la touche située en dessous de l'icône de lissage de courbe. Pour plus d'informations concernant le lissage de courbe et les statistiques, reportez-vous à la section 8.2.3.

SECTION 9 – Cinétique

Le mode de mesure cinétique permet de mesurer l'absorbance ou le % de transmission d'une molécule active sur une période de temps ; par exemple, l'analyse d'un enzyme de péryxodase de raifort. L'absorbance ou le % de transmission est mesuré à des intervalles réguliers sur une longueur d'onde donnée et une période de temps. Les résultats sont représentés sur un graphique pour montrer le changement dans l'absorbance ou le % de transmission au cours du temps. Suite à mesure de l'échantillon, l'analyse statistique de tout ou partie de l'expérience peut être réalisée.

9.1 PARAMÈTRES SPÉCIFIQUES AU MODE

Menu de fonctionnement

L'icône des paramètres permet de régler la longueur d'onde, les unités, la résolution, l'axe y du graphique, le mode de fonctionnement de l'absorbance ou du % de transmission, l'étalon, le facteur, le temps de mesure, le temps de latence et le niveau de départ. Suite à un ensemble de mesures cinétiques, les statistiques pour tout ou partie de l'exécution cinétique peuvent être analysées. La fonction de ligne de déplacement cinétique permet de sélectionner les points initial et ﬁnal de la courbe, aﬁn de réaliser l'analyse de la zone entre ces deux points.

Le menu de fonctionnement cinétique permet de modiﬁer les paramètres de mesure. La barre d'outils utilitaire à gauche de l'écran permet d'accéder à l'impression, aux options de conﬁguration d'impression, aux résultats, aux méthodes et aux options d'archivage automatique. Pour plus de détails sur les différentes fonctions de la barre d'outils utilitaire, reportez-vous à la section 17.

Impression/paramètres d'impression Menu de sélection des résultats Menu de sélection des méthodes

Menu de connexion automatique

Fig 9.1.1 - Menu de fonctionnement étendu – Mesure a posteriori

9.2 CONFIGURATION DE MÉTHODE

Étalonné à

zéro

Dans le mode de mesure, tous les paramètres de conﬁguration de méthode sont accessibles via le menu des paramètres. Pour ouvrir le menu des paramètres, appuyez sur la touche située près de l'icône des paramètres dans le menu de fonctionnement.

Paramètres

Ligne de déplacement cinétique

Statistiques

Commencer les

mesures cinétiques

9.2.1 Paramètres cinétiques

Le menu des paramètres permet de régler la longueur d'onde, les unités, la résolution, l'axe y du graphique, le mode de fonctionnement, l'étalon, le facteur, le temps de mesure, le temps de latence et le niveau de départ. Dès que tous les paramètres requis sont renseignés, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu de fonctionnement.

Abs/%T maximum

Mise à l'échelle automatique/ manuelle

Abs/% de transmission

Abs/%T minimum

Paramétrage du temps de latence/ niveau de départ

9.2.1.1 Mise à l'échelle de l'axe Y

Cette fonction permet d'ajuster l'échelle de l'axe y du graphique cinétique de façon manuelle ou automatique. La mise à l'échelle automatique est représentée par l'icône de main barrée d'une croix, la mise à l'échelle manuelle par une icône de main sans croix. Pour sélectionner la mise à l'échelle manuelle ou automatique, appuyez sur la touche située près de l'icône de main. Des pressions répétées sur la touche permettent de sélectionner la mise à l'échelle manuelle et automatique.

Sélection

unités

Sélection

résolution

Fig 9.2.1.1 – Menu des paramètres

Icône de validation Sélectionne la

longueur d'onde Menu étalon

Menu facteur

Paramétrage du temps de mesure

Mise à l'échelle automatique

Mise à l'échelle manuelle

En mode de mise à l'échelle automatique de l'axe y, les valeurs d'absorbance ou de % de transmission sont effacées de l'écran des paramètres. Lorsque la mesure cinétique est terminée, l'axe y est automatiquement remis à l'échelle.

Utilisez les touches situées en bas de l'écran pour sélectionner le chiffre à modiﬁer, puis les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre. Pour modiﬁer le signe, appuyez sur la touche située en dessous de l'icône + ou –. Des pressions répétées permettent de choisir entre le + et le –. Dès que la valeur d'absorbance ou de % de transmission est saisie, appuyez sur la touche située près de l'icône de validation.

Pour modiﬁer les valeurs d'absorbance ou de % de transmission maximum, appuyez sur la touche située près de la valeur maximum de l'axe y pour ouvrir un écran de saisie numérique. Utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre. Pour modiﬁer le signe, appuyez sur la touche située en dessous de l'icône + ou -. Des pressions répétées permettent de choisir entre le + et le –. Dès que l'absorbance ou le % de transmission est renseigné, appuyez sur la touche située près de l'icône de validation.

9.2.1.2 Paramétrage du temps de latence ou du niveau de départ

Dans ce mode de mesure, le début des mesures cinétiques peut être retardé en paramétrant un temps de latence ou un niveau de départ. Le temps de latence est la quantité de temps d'attente de l'instrument avant le début des mesures cinétiques. Le niveau de départ est le niveau d'absorbance qui doit être atteint avant le début des mesures cinétiques. Les deux options sont réglables via le menu de départ/temps de latence. Cette fonction est accessible en appuyant sur la touche située en dessous de l'icône de pause de temps de départ à l'extrême gauche de l'axe x. Cette action ouvrira le menu de niveau de départ/temps de latence.

Pour choisir le temps de latence, appuyez sur la touche située près de l'icône d'horloge. Utilisez les touches situées en bas de l'écran pour sélectionner le chiffre à modiﬁer, puis les touches situées près des icônes de ﬂèche pour augmenter ou diminuer ce chiffre. La temps de latence peut être réinitialisé à zéro en appuyant sur la touche située près de l'icône 000.

Dès que le temps de latence souhaité est saisi (en secondes), appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu des paramètres.

Pour régler le niveau de départ, appuyez sur la touche située près de l'icône Abs/%T. Utilisez les touches situées en bas de l'écran pour sélectionner le chiffre à modiﬁer, puis les touches situées près des icônes de ﬂèche pour augmenter ou diminuer ce chiffre. Le signe positif peut être passé en négatif en appuyant sur la touche située en dessous de l'icône de symbole +.

Dans la partie gauche de l'écran, le symbole peut être modiﬁé pour lire le niveau d'absorbance supérieur à (>) ou inférieur à (<) saisi. Le niveau de départ peut également être désactivé (</>). Dès que le niveau d'absorbance ou de % de transmission souhaité (selon le mode de fonctionnement sélectionné) est saisi, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu des paramètres.

9.2.1.3 Sélection de l'absorbance ou du % de transmission

Le mode de fonctionnement s'afﬁche à gauche de l'écran. Le paramètre par défaut est l'absorbance. En appuyant sur la touche située près de l'icône ABS, vous pourrez choisir le mode de fonctionnement entre absorbance et % de transmission.

9.2.1.4 Modiﬁcation de la résolution

Il est possible de sélectionner une résolution de la concentration de 1 ; 0,1 ; 0,01 ou 0,001 en appuyant à plusieurs reprises sur la touche située en dessous de l'icône de résolution.

9.2.1.5 Sélection des unités de concentration

Les unités de concentration sont disponibles parmi un large choix d'options : pas d'unités, %, ppm, EBC, SRM, mEq/l, mEq, M, mM, µM, nM, U, U/l, U/ml, g/l, mg/l, µg/l, ng/l, g/dl, mg/dl, µg/dl, mg/ml, µg/ml, ng/ml, µg/µl, ng/ µl, mol/l, mmol/l.

9.2.1.6 Utilisation d'un étalon

augmenter ou diminuer le chiffre sélectionné. Des valeurs d'étalon de 0,001 à 1000 peuvent être saisies. La valeur d'étalon peut être réinitialisée à un en appuyant sur la touche située près de l'icône 001. Dès que la valeur d'étalon est renseignée, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir à l'écran du menu des paramètres. La valeur saisie s'afﬁche maintenant dans le menu des paramètres située près de l'icône d'étalon.

Dans le menu des paramètres, appuyez sur la touche située en dessous de l'icône des unités pour ouvrir l'écran de sélection de l'unité qui afﬁche les différentes options disponibles. Utilisez les touches situées près des icônes de ﬂèche pour naviguer sur l'écran aﬁn de sélectionner les unités souhaitées. Dès que les unités souhaitées sont en surbrillance, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu des paramètres.

Le menu étalon permet de saisir la valeur d'un étalon. Cette fonction est accessible en appuyant sur la touche située près de l'icône d'étalon. Cette action permet d'afﬁcher l'écran allongé de saisie numérique. Utilisez les touches en bas de l'écran pour sélectionner le chiffre à modiﬁer. Appuyez à deux reprises sur la touche située en dessous du chiffre pour sélectionner le chiffre adjacent. Par exemple à 00, une première pression sur la touche permet de passer à 10 et une seconde permet de passer à

01. Utilisez les touches situées près des icônes de ﬂèche pour

Une valeur d'étalon ne doit être saisie que si le facteur n'est pas connu. Si le facteur est connu, la valeur d'étalon doit être réglée sur 1,000.

9.2.1.7 Utilisation d'un facteur

Par exemple à 00, une première pression sur la touche permet de passer à 10 et une seconde permet de passer à 01. Utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre. Des valeurs de facteur de 0,001 à 10 000 peuvent être saisies. La valeur du facteur peut être réinitialisée à un en appuyant sur la touche située près de l'icône 001. Dès que le facteur est renseigné, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir à l'écran du menu des paramètres. La valeur saisie s'afﬁche maintenant dans le menu des paramètres près de l'icône de facteur. Si le facteur n'est pas connu, un étalon doit être mesuré aﬁn de calculer le facteur. Si un étalon est utilisé, la valeur du facteur doit être réglée sur 1,000.

9.2.1.8 Sélection d'une longueur d'onde

9.2.1.9 Paramétrage du temps de mesure cinétique

Pour ajuster la longueur d'onde, appuyez sur la touche située près de l'icône de longueur d'onde. Cette action afﬁchera l'écran de saisie numérique. Utilisez les touches situées en bas de l'écran pour sélectionner le chiffre à modiﬁer. Appuyez sur cette touche à deux reprises pour sélectionner le second chiffre. Les touches situées près des icônes de ﬂèche peuvent être utilisée pour augmenter ou diminuer ce chiffre. Dès que la longueur d'onde souhaitée est renseignée, appuyez sur la touche située près de l'icône de validation pour enregistrer les modiﬁcations et revenir à l'écran du menu des paramètres.

Cette fonction permet de régler le temps de mesure pour le balayage cinétique. Pour accéder à cette fonction, appuyez sur la touche située en dessous du temps afﬁché à l'extrême droite de l'axe x ; cette action ouvrira un écran de saisie numérique. Utilisez les touches situées en bas de l'écran pour sélectionner le chiffre à modiﬁer, puis les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre. Dès que le temps de mesure souhaité (en secondes) est saisi, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu des paramètres.

9.3 ÉTALONNAGE

Suite à l'étalonnage, l'icône commencer la mesure cinétique s'afﬁchera et un échantillon sera mesuré. Si la longueur d'onde est ajustée avant la mesure de l'échantillon, l'icône commencer la mesure cinétique disparaîtra et l'instrument devra être étalonné à nouveau sur la nouvelle longueur d'onde.

9.4 MESURE D'ÉCHANTILLON

L'étalonnage doit être effectué à la même longueur d'onde à laquelle l'échantillon sera mesuré. Insérez une cuve contenant la solution à blanc dans la chambre de prélèvement et fermez le couvercle de l'instrument. Appuyez sur la touche située en dessous de l'icône d'étalonnage d'absorbance à zéro. L'instrument sera étalonné à une absorbance de 0,000.

Insérez une cuve contenant l'échantillon à analyser dans la chambre de prélèvement et appuyez sur la touche située en dessous de l'icône de début des mesures cinétiques. Si aucun niveau de départ ou temps de latence n'est déﬁni, l'instrument commence un relevé photométrique chaque seconde. Chaque relevé est représenté sur le graphique.

Si un temps de latence est déﬁni, une barre de progression s'afﬁchera indiquant le décompte du temps de latence. À la ﬁn du temps de latence, l'instrument commencera à effectuer des relevés.

Si la mesure a commencé, il est possible de l'annuler en appuyant sur la touche située en dessous de l'icône de mesure cinétique en cours.

Dès que le temps de mesure est atteint, l'expérience est terminée et les icônes de mesure a posteriori s'afﬁchent. Si la mise à l'échelle automatique est sélectionnée, l'axe y sera automatiquement remis à l'échelle.

9.5 ANALYSE DE DONNÉES

Si un niveau de départ est déﬁni, l'icône Abs/%T s'afﬁche au centre de l'écran. L'instrument effectuera des relevés photométriques jusqu'à ce que le niveau de départ soit atteint. Dès que le niveau d'absorbance/% de transmission est atteint, les relevés seront représentés sur le graphique.

En fonction du nombre de points de données enregistrés, l'instrument reviendra à l'écran avant mesure ou afﬁchera un balayage partiel.

Les icônes de mesure a posteriori s'afﬁchent à l'écran à la ﬁn des mesures cinétiques. Ces dernières incluent les statistiques de l'expérience cinétique et la ligne de déplacement cinétique. Les statistiques de mesure a posteriori incluent le taux de variation, les niveaux début et de ﬁn ainsi que la concentration de l'échantillon. La fonction de ligne de déplacement cinétique permet de déﬁnir les points initial et ﬁnal de l'expérience et d'analyser les statistiques pour cette partie de l'expérience.

Pour accéder aux statistiques de l'ensemble de l'expérience cinétique, appuyez sur la touche située près de l'icône S qui ouvre le menu statistiques au-dessus du menu de fonctionnement étendu.

Les informations afﬁchées incluent la concentration, l'absorbance par minute (taux de variation), le coefﬁcient de corrélation

), l'absorbance du temps de début et de ﬁn. Si le mode de fonctionnement sélectionné est le % de transmission, alors les statistiques afﬁchées seront présentées selon le % de transmission au lieu de l'absorbance.

Dans ce menu, le facteur peut être mis à jour en appuyant sur la touche située près de l'icône de facteur. L'instrument calcule le facteur et enregistre la valeur dans les paramètres. Par conséquent, la valeur du facteur calculée peut être utilisée lors de mesures ultérieures pour calculer la concentration d'échantillons inconnus.

Pour quitter le menu statistiques, appuyez sur la touche située près de l'icône de validation.

La ligne de déplacement cinétique est également disponible depuis ce menu en appuyant sur la touche située près de l'icône de ligne de déplacement cinétique. La fonction de déplacement cinétique permet de déﬁnir les points initial et ﬁnal de l'expérience cinétique et ainsi d'analyser spéciﬁquement les statistiques pour cette partie de l'expérience. Cette fonction est disponible depuis le menu statistiques ou le menu de fonctionnement en appuyez sur la touche située près de l'icône de déplacement cinétique.

Dans l'écran de déplacement cinétique, les lignes de temps initial et ﬁnal apparaissent comme deux lignes verticales. La ligne sélectionné est représentée en pointillés ---- et peut être déplacée à l'aide des touches situées en dessous des icônes supérieur à (>) ou inférieur à (<) en bas de l'écran.

Déplacez la ligne pointillée sur le point de l'axe x qui doit être le temps initial. Pour sélectionner le temps ﬁnal, appuyez sur la touche située près de l'icône de basculement. Cette action convertira la ligne initiale en pointillées en ligne continue. La ligne de temps ﬁnale passera de continue à pointillée. Utilisez les touches situées en dessous des icônes supérieur à (>) ou inférieur à (<) pour déplacer la ligne jusqu'au temps ﬁnal sur l'axe x en réduisant ou en augmentant à des intervalles de temps de 1 seconde.

Les icônes deux fois supérieur à (>>) ou deux fois inférieur à (<<) déplacent la ligne à des intervalles de temps de 5 secondes.

Dès que les temps initial et ﬁnal sont sélectionnés, appuyez sur la touche située près de l'icône S pour afﬁcher le menu statistiques pour cette partie de l'expérience. Les informations afﬁchées incluent la concentration, l'absorbance par minute (taux de variation), le coefﬁcient de corrélation (r

), l'absorbance du temps de début et de ﬁn. Si le mode de fonctionnement sélectionné est le % de transmission, alors les statistiques seront au format de % de transmission au lieu de l'absorbance. Pour quitter le menu statistiques, appuyez sur la touche située près de l'icône de validation.

SECTION 10 – Multi-longueur d'onde

Le mode de mesure multi-longueur d'onde permet à l'utilisateur de mesurer une absorbance ou un % de transmission photométrique d'échantillon sur deux, trois ou quatre longueurs d'onde. Ce mode permet à l'utilisateur de choisir parmi un certain nombre d'équations préétablies pour ajouter, soustraire, multiplier ou diviser les relevés photométriques. Suite à la mesure photométrique, les relevés photométriques et le résultat de l'équation sélectionnée s'afﬁchent sur l'écran du menu de fonctionnement.

10.1 PARAMÈTRES SPÉCIFIQUES AU MODE

Menu de fonctionnement

L'icône Abs/%T permet de régler l'afﬁchage pour visualiser l'absorbance ou le % de transmission. Pour modiﬁer l'afﬁchage, appuyez sur la touche située près de l'icône Abs/%T. Des pression répétées feront passer l'écran de l'absorbance au % de transmission.

Le menu de fonctionnement multi-longueur d'onde permet de modiﬁer les paramètres de mesure. La barre d'outils utilitaire à gauche de l'écran permet d'accéder à l'impression, aux options de conﬁguration d'impression, aux résultats, aux méthodes et aux options d'archivage automatique. Pour plus de détails sur les différentes fonctions de la barre d'outils utilitaire, reportez-vous à la section 17.

L'icône des paramètres permet de régler les longueurs d'onde, le nombre de longueurs d'onde, les unités, la résolution, l'équation de calcul de concentration et les facteurs d'équation de concentration.

Impression/paramètres d'impression

Menu de sélection des résultats

Menu de sélection de méthode

Menu d'archivage automatique

10.2 CONFIGURATION DE MÉTHODE

Étalonner à

zéro

Fig 10.1.1 – Menu de fonctionnement

Mesurer

l'échantillon

Paramètres

Permuter l'afﬁchage Abs/%T

Relevés photométriques

Résultat du calcul de concentration

10.2.1 Paramètres de multi-longueur d'onde

Le menu des paramètres permet de déﬁnir les longueurs d'onde, le nombre de longueurs d'onde, les unités, la résolution, l'équation de calcul de concentration et les facteurs d'équation de concentration. Dès que tous les paramètres requis sont renseignés, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu de fonctionnement.

Longueur d'onde 1

Longueur d'onde 2

Longueur d'onde 3

Longueur d'onde 4

Sélection des

unités

Fig 10.2.1,1 – Menu des paramètres

10.2.1.1 Paramétrage du nombre de longueurs d'onde

Le nombre de longueurs d'onde de mesure peut être sélectionné en appuyez sur la touche située près de l'icône de sélection du nombre de longueurs d'onde. Des pression répétées feront passer le nombre de longueurs d'onde à 2, 3 ou 4.

10.2.1.2 Paramétrage des longueurs d'onde de mesure

Icône de validation

Facteurs/calcul de concentration

Nombre de sélections de longueurs d'onde

Sélection de la résolution

Pour ajuster les longueurs d'onde de mesure, appuyez sur la touche située près de l'icône du nombre de longueurs d'onde souhaitées. Cette action afﬁchera l'écran de saisie numérique. Utilisez les touches situées en bas de l'écran pour sélectionner le chiffre à modiﬁer. Appuyez sur cette touche à deux reprises pour sélectionner le second chiffre. Utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre. Dès que la longueur d'onde souhaitée est renseignée, appuyez sur la touche située près de l'icône de validation pour enregistrer les modiﬁcations et revenir à l'écran du menu des paramètres.

10.2.1.3 Modiﬁcation de la résolution

Il est possible de sélectionner une résolution de la concentration de 1 ; 0,1 ; 0,01 ou 0,001 en appuyant à plusieurs reprises sur la touche située en dessous de l'icône de résolution.

10.2.1.4 Sélection des unités de concentration

10.2.1.5 Paramétrage des facteurs et de l'équation de calcul de concentration

Dans le menu des paramètres, appuyez sur la touche située près de l'icône des facteurs/du calcul de concentration. Cet écran permet à l'utilisateur de sélectionner l'équation de calcul de concentration souhaitée dans la liste des options suivantes.

1. ∑ = ((xF1*l1) + (x F2*l2))*xF3

2. ∑ = ((xF1*l1) - (x F2*l2))*xF3

3. ∑ = ((xF1*l1) * (x F2*l2))*xF3

4. ∑ = ((xF1*l1) / (x F2*l2))*xF3

Des pressions répétées sur la touche située près de l'icône de calcul de concentration permettront de naviguer parmi ces options.

Les facteurs d'équation de concentration peuvent être édités en appuyant sur la touche située près des icônes de facteur de concentration. Cette action permet d'afﬁcher l'écran allongé de saisie numérique. Utilisez les touches en bas de l'écran pour sélectionner le chiffre à modiﬁer. Appuyez à deux reprises sur la touche située en dessous des chiffres pour sélectionner le chiffre adjacent. Par exemple, à 00, la première pression sur la touche permet de passer à 10 et la seconde pression à 01. Utilisez les touches

situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre sélectionné. Des valeurs de facteur de 0,001 à 9999,999 peuvent être saisies. La valeur du facteur peut être réinitialisée à un en appuyant sur la touche située près de l'icône 001. Dès que le facteur est renseigné, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu des paramètres. La valeur saisie s'afﬁche dans le menu des paramètres situé près de l'icône de facteur.

10.3 ÉTALONNAGE

Dès que l'étalonnage est terminé, l'icône de mesure d'échantillon apparaît et l'échantillon peut être mesuré. Si une ou plusieurs longueurs d'onde sont ajustées avant la mesure d'un échantillon, l'icône de mesure d'échantillon disparaîtra et l'instrument devra être étalonné à nouveau sur la nouvelle longueur d'onde.

10.4 MESURE D'ÉCHANTILLON

Insérez une cuve contenant la solution à blanc dans la chambre de

prélèvement et fermez le couvercle de l'instrument. Appuyez sur

la touche située en dessous de l'icône d'étalonnage d'absorbance

à zéro. Cette action mesurera le niveau d'absorbance zéro pour

chacune des longueurs d'onde spéciﬁées dans les paramètres de

méthode.

Insérez une cuve contenant l'échantillon à analyser dans la chambre

de prélèvement et appuyez sur la touche située en dessous de

l'icône de mesure d'échantillon. L'instrument effectuera un relevé

pour chacune des longueurs d'onde spéciﬁées, l'écran du menu

de fonctionnement afﬁchera ensuite le résultat du calcul de

mesure sélectionné et les relevés photométriques pour chacune

des longueurs d'onde mesurées.

OPTIONS DU MENU BIOLOGIE SECTION 11 – Concentration Plus

Le mode de mesure concentration plus permet de procéder à des mesures simples de l'absorbance, du % de transmission et de la concentration. Dans ce mode de mesure, il est possible d'étalonner en utilisant un étalon dont la concentration est connue ou un facteur connu. L'échantillon est mesuré sur une longueur d'onde et un point dans le temps. Aucun autre calcul de mesure a posteriori n'est disponible dans ce mode de mesure.

11.1 PARAMÈTRES SPÉCIFIQUES AU MODE

Menu de fonctionnement

Le menu de fonctionnement concentration plus permet de modiﬁer les paramètres de mesure. La barre d'outils utilitaire à gauche de l'écran permet d'accéder à l'impression, aux options de conﬁguration d'impression, aux résultats, aux méthodes et aux options d'archivage automatique. Pour plus de détails sur les différentes fonctions de la barre d'outils utilitaire, reportezvous à la section 17. L'icône des paramètres permet de déﬁnir la longueur d'onde, les unités, la résolution, le facteur et le facteur de dilution.

Impression/paramètres d'impression

Menu de sélection des résultats

Menu de sélection de méthode

Menu d'archivage automatique

Étalonner à

zéro

Fig 11.1.1 – Menu de fonctionnement

11.2 CONFIGURATION DE MÉTHODE

11.2.1 Sélection d'une longueur d'onde – Menu de fonctionnement

La longueur d'onde est réglable depuis le menu de fonctionnement ou le menu des paramètres. Pour ajuster la longueur d'onde, rendez-vous dans le menu de fonctionnement, puis utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer la longueur d'onde.

Mesurer

l'échantillon

Paramètres

Permuter l'afﬁchage Abs/%T

Augmenter la longueur d'onde

Réduire la longueur d'onde

11.2.2 Paramètres de concentration plus

Le menu des paramètres concentration plus permet de régler la longueur d'onde, les unités, la résolution, l'étalon, le facteur et le facteur de dilution. Il est accessible depuis le menu de fonctionnement en appuyant sur la touche située près de l'icône des paramètres. Dès que tous les paramètres requis ont été saisis, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu de fonctionnement.

Icône de validation

Menu étalon

Paramétrage du facteur de dilution

Sélection des unités de concentration

Fig 11.2.2.1 – Menu des paramètres

Lors du réglage des paramètres de méthode, la valeur d'étalon ou un facteur doit être renseigné. L'étalon doit être utilisé si le facteur n'est pas connu. En sélectionnant cette option, vous calculerez le facteur. Si le facteur est connu, il n'est pas nécessaire de mesurer une concentration d'étalon connue. Lorsque ni l'étalon ni le facteur n'est utilisé, la valeur doit être réglée sur 1,00.

11.2.2.1 Sélection d'une longueur d'onde – Paramètres de concentration plus

Sélection

de la

résolution

La longueur d'onde est réglable dans le menu paramètres en appuyant sur la touche située en dessous de l'icône de longueur d'onde. Cette action ouvrira un écran de saisie numérique.

Sélection d'un

longueur

d'onde

Menu facteur

11.2.2.2 Sélection des unités de concentration

Utilisez les touches en bas de l'écran pour sélectionner le chiffre à ajuster. Appuyez à deux reprises sur la touche située en dessous des chiffres pour sélectionner le chiffre adjacent. Utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre de la longueur d'onde. Appuyez sur la touche située près de l'icône de validation pour enregistrer les modiﬁcations et revenir au menu des paramètres.

11.2.2.3 Modiﬁcation de la résolution

11.2.2.4 Utilisation d'un étalon

Dans le menu paramètres, appuyez sur la touche située en dessous de l'icône des unités. Cette action ouvrira l'écran de sélection de l'unité qui afﬁche l'ensemble des différentes unités. Utilisez les touches situées près des icônes de ﬂèche pour naviguer sur l'écran aﬁn de sélectionner les unités souhaitées. Dès que les unités souhaitées sont en surbrillance, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu des paramètres. L'unité sélectionnée s'afﬁchera dans le menu de fonctionnement avec l'absorbance et la longueur d'onde sélectionnée.

Le menu étalon permet de saisir la valeur d'un étalon. Cette

fonction est accessible en appuyant sur la touche située près de

l'icône d'étalon. Cette action permet d'afﬁcher l'écran allongé

de saisie numérique. Utilisez les touches en bas de l'écran pour

sélectionner le chiffre à modiﬁer. Appuyez à deux reprises sur la

touche située en dessous des chiffres pour sélectionner le chiffre

adjacent.

Une valeur d'étalon ne doit être saisie que si le facteur n'est pas connu. Si le facteur est connu, la valeur d'étalon doit être réglée sur 1,000.

11.2.2.5 Utilisation d'un facteur

Par exemple, à 00, la première pression sur la touche permet de passer à 10 et la seconde pression à 01. Utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre. Des valeurs de facteur de 0,001 à 10 000 peuvent être saisies. La valeur du facteur peut être réinitialisée à un en appuyant sur la touche située près de l'icône 001. Dès que le facteur est renseigné, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu des paramètres. La valeur saisie s'afﬁche dans le menu des paramètres situé près de l'icône de facteur.

Le menu facteur permet de renseigner un facteur. Cette fonction

est accessible en appuyant sur la touche située près de l'icône

de facteur. Cette action permet d'afﬁcher l'écran allongé de

saisie numérique. Utilisez les touches en bas de l'écran pour

sélectionner le chiffre à modiﬁer. Appuyez à deux reprises sur la

touche située en dessous des chiffres pour sélectionner le chiffre

adjacent.

Si le facteur n'est pas connu, un étalon doit être mesuré aﬁn de calculer le facteur. Si un étalon est utilisé, la valeur du facteur doit être réglée sur 1,000.

11.2.2.6 Paramétrage du facteur de dilution

Dans le menu paramètres, appuyez sur la touche située près

de l'icône de dilution. Cet écran permet à l'utilisateur d'entrer

l'échantillon relatif et les volumes de diluant utilisés pour préparer

l'échantillon mesuré. À l'aide de ces informations, l'instrument

calcule un facteur de dilution qui permet à l'instrument de

déterminer et d'afﬁcher la concentration de l'échantillon original

non dilué.

Appuyez sur la touche située près de l'icône d'étalonnage

de l'icône de volume d'échantillon pour saisir le volume de

l'échantillon. Cette action afﬁchera l'écran de saisie numérique.

Utilisez les touches situées en bas de l'écran pour sélectionner

le chiffre à modiﬁer, puis les touches situées près des icônes de

ﬂèche pour augmenter ou diminuer le chiffre. La valeur peut

être réinitialisée sur un en appuyant sur la touche située près de

l'icône 001. Dès que le volume souhaité est renseigné, appuyez

sur la touche située près de l'icône de validation pour enregistrer

les modiﬁcations et revenir aux paramètres.

Appuyez sur la touche située près de l'icône de volume de

dilution pour saisir le volume de diluant. Cette action afﬁchera

l'écran de saisie numérique. Utilisez les touches situées en bas

de l'écran pour sélectionner le chiffre à modiﬁer, puis les touches

situées près des icônes de ﬂèche pour augmenter ou diminuer le

chiffre. La valeur peut être réinitialisée à zéro en appuyant sur la

touche située près de l'icône 000. Dès que le volume souhaité

est renseigné, appuyez sur la touche située près de l'icône de

validation pour enregistrer les modiﬁcations et revenir aux

paramètres.

11.3 ÉTALONNAGE

L'étalonnage doit être effectué à la même longueur d'onde à laquelle l'échantillon sera mesuré.

11.3.1 Étalonnage utilisant un étalon

Après avoir saisi les volumes d'échantillon et de diluant, l'écran

du facteur de dilution afﬁchera un résumé des informations de

dilution saisies.

Dans le mode de mesure concentration plus, des étalonnages

utilisant un étalon ou un facteur peuvent être réalisés suite à un

étalonnage zéro. Si le facteur n'est pas connu, un étalonnage

utilisant un étalon connu doit être mesuré aﬁn de calculer

le facteur. Cependant, si le facteur est connu, il est inutile de

procéder à un étalonnage utilisant un étalon.

à une absorbance zéro. Insérez une cuve contenant la solution d'échantillon de concentration d'étalon dans la chambre de prélèvement et fermez le couvercle de l'instrument.

Si l'étalon sélectionné requiert un facteur hors de la plage de l'instrument, l'icône de vériﬁcation d'étalon s'afﬁchera.

L'instrument effectuera un relevé et sera étalonné à l'aide de la concentration d'étalon. Dès la ﬁn de l'étalonnage, l'échantillon peut être mesuré à l'aide de l'icône mesure utilisant des étalons.

11.3.2 Étalonnage utilisant un facteur

Insérez une cuve contenant la solution à blanc dans la chambre de

prélèvement et fermez le couvercle de l'instrument. Appuyez sur

la touche située en dessous de l'icône d'étalonnage d'absorbance

à zéro. L'instrument sera étalonné à une absorbance zéro. Dès

la ﬁn de l'étalonnage, l'échantillon peut être mesuré à l'aide de

l'icône de mesure utilisant le facteur.

11.4 MESURE D'ÉCHANTILLON

11.4.1 Mesure d'un échantillon après un étalonnage utilisant un étalon

Retirez la cuve contenant l'échantillon d'étalon et placez une

cuve contenant l'échantillon à mesurer dans la chambre de

prélèvement. Fermez le couvercle de l'instrument et appuyez

sur la touche située en dessous de l'icône de mesure utilisant

l'étalon. À la ﬁn de la mesure, les valeurs de concentration et

d'absorbance s'afﬁchent.

11.4.2 Mesure d'un échantillon après un étalonnage utilisant un facteur

Retirez la cuve contenant la solution à blanc et placez une

cuve contenant l'échantillon à mesurer dans la chambre de

prélèvement. Fermez le couvercle de l'instrument et appuyez sur

la touche située en dessous de l'icône de mesure utilisant un

facteur. À la ﬁn de la mesure, les valeurs de concentration et

d'absorbance s'afﬁchent.

Aﬁn de mesurer un échantillon basé sur un facteur connu, la valeur du facteur doit être saisie dans le menu des paramètres avant de commencer la mesure de l'échantillon.

SECTION 12 – Balayage de pureté

Le mode de mesure de balayage de pureté permet de réaliser des mesures de l'absorbance ou du % de transmission sur une plage de longueurs d'onde. L'absorbance ou le % de transmission sur chaque longueur d'onde est représentée sous forme graphique. Les outils de mesure a posteriori tels que les analyses des crêtes et creux ainsi que l'analyse des points spectraux peuvent être utilisés. Ce mode de fonctionnement peut être utilisé pour vériﬁer la pureté des crêtes d'un échantillon d'acide nucléique. La conﬁguration et le fonctionnement de ce mode de mesure sont décrits dans la Section 7 du présent manuel.

SECTION 13 – Multi-longueur d'onde plus

Le mode de mesure de multi-longueur d'onde plus permet à l'utilisateur de déterminer la concentration d'un échantillon à l'aide des relevés photométriques sur plus d'une longueur d'onde. Le mode afﬁchera également le rapport des deux relevés : un relevé couramment utilisé pour indiquer la pureté des acides nucléiques. Ce mode comprend une option pour inclure une mesure de longueur d'onde de référence dans les calculs disponibles. Suite à la mesure de l'échantillon, les calculs de rapport et de concentration s'afﬁchent sur l'écran du menu de fonctionnement.

13.1 PARAMÈTRES SPÉCIFIQUES AU MODE

Menu de fonctionnement

L'icône des paramètres permet de déﬁnir les longueurs d'onde, le nombre de longueurs d'onde, les unités, la résolution, le facteur de dilution, l'équation du calcul de concentration et les facteurs d'équation de concentration. Suite à la mesure de multi-longueur d'onde, l'icône de calcul afﬁchera les calculs développés pour les résultats afﬁchés sur l'écran du menu de fonctionnement et les relevés photométriques individuels.

Le menu de fonctionnement de multi-longueur d'onde plus permet de modiﬁer les paramètres de mesure. La barre d'outils utilitaire à gauche de l'écran permet d'accéder à l'impression, aux options de conﬁguration d'impression, aux résultats, aux méthodes et aux options d'archivage automatique. Pour plus de détails sur les différentes fonctions de la barre d'outils utilitaire, reportez-vous à la section 17.

Impression/paramètres d'impression

Menu de sélection des résultats

Menu de sélection de méthode

Menu d'archivage automatique

13.2 CONFIGURATION DE MÉTHODE

Étalonner à

zéro

Fig 13.1.1 – Menu de fonctionnement

Mesurer

l'échantillon

Paramètres

Écran de calcul étendu

13.2.1 Paramètres de multi-longueur d'onde plus

Le menu des paramètres permet de déﬁnir les longueurs d'onde, le nombre de longueurs d'onde, les unités, la résolution, le facteur de dilution, l'équation du calcul de concentration et les facteurs d'équation de concentration. Dès que tous les paramètres requis sont renseignés, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu de fonctionnement.

Longueur d'onde 1

Longueur d'onde 2

Longueur d'onde 3

Longueur d'onde 4

Sélection des

unités

Fig 13.2.1,1 – Menu des paramètres

13.2.1.1 Paramétrage des longueurs d'onde de mesure

Icône de validation

Facteurs/calcul de concentration

Longueur d'onde de référence activé/désactivé

Résolution de la sélection

Pour ajuster les longueurs d'onde de mesure, appuyez sur la

touche située près de l'icône du nombre de longueurs d'onde

souhaitées. Cette action afﬁchera l'écran de saisie numérique.

Utilisez les touches situées en bas de l'écran pour sélectionner le

chiffre à modiﬁer. Appuyez sur cette touche à deux reprises pour

sélectionner le second chiffre. Utilisez les touches situées près

des icônes de ﬂèche pour augmenter ou diminuer le chiffre. Dès

que la longueur d'onde souhaitée est renseignée, appuyez sur la

touche située près de l'icône de validation pour enregistrer les

modiﬁcations et revenir à l'écran du menu des paramètres.

13.2.1.2 Modiﬁcation de la résolution

Il est possible de sélectionner une résolution de la concentration de 1 ; 0,1 ; 0,01 ou 0,001 en appuyant à plusieurs reprises sur la touche située en dessous de l'icône de résolution.

13.2.1.3 Sélection des unités de concentration

Dans le menu des paramètres, appuyez sur la touche située en

dessous de l'icône des unités pour ouvrir l'écran de sélection de

l'unité qui afﬁche les différentes options disponibles. Utilisez

les touches situées près des icônes de ﬂèche pour naviguer sur

l'écran aﬁn de sélectionner les unités souhaitées. Dès que les

unités souhaitées sont en surbrillance, appuyez sur la touche

située près de l'icône de validation pour enregistrer et revenir au

menu des paramètres.

13.2.1.4 Paramétrage du facteur de dilution

Dans le menu des paramètres, appuyez sur la touche située en

dessous de l'icône de dilution. Cet écran permet à l'utilisateur

d'entrer l'échantillon relatif et les volumes de diluant utilisés

pour préparer l'échantillon mesuré. À l'aide de ces informations,

l'instrument calcule un facteur de dilution qui permet à

l'instrument de déterminer et d'afﬁcher la concentration de

l'échantillon original non dilué.

Appuyez sur la touche située près de l'icône d'étalonnage

de l'icône de volume d'échantillon pour saisir le volume de

l'échantillon. Cette action afﬁchera l'écran de saisie numérique.

Utilisez les touches situées en bas de l'écran pour sélectionner

le chiffre à modiﬁer, puis les touches situées près des icônes de

ﬂèche pour augmenter ou diminuer le chiffre. Dès que le volume

souhaité est renseigné, appuyez sur la touche située près de

l'icône de validation pour enregistrer les modiﬁcations et revenir

aux paramètres.

Appuyez sur la touche située près de l'icône de volume de

dilution pour saisir le volume de diluant. Cette action afﬁchera

l'écran de saisie numérique. Utilisez les touches situées en bas

de l'écran pour sélectionner le chiffre à modiﬁer, puis les touches

situées près des icônes de ﬂèche pour augmenter ou diminuer le

chiffre. Dès que le volume souhaité est renseigné, appuyez sur

la touche située près de l'icône de validation pour enregistrer les

modiﬁcations et revenir aux paramètres.

Après avoir saisi les volumes d'échantillon et de diluant, l'écran

du facteur de dilution afﬁchera un résumé des informations de

dilution saisies.

13.2.1.5 Paramétrage de la longueur d'onde de référence

La longueur d'onde de référence sera incluse dans les calculs de rapport et de concentration lorsque l'icône de longueur d'onde de référence sera validée. Lorsqu'elle est activée, une 4

être modiﬁée par l'utilisateur. La longueur d'onde de la mesure de référence peut être modiﬁée de la même manière, décrite dans la section 13.2.1.1.

13.2.1.6 Paramétrage des facteurs et de l'équation de calcul de concentration

Dans le menu des paramètres, appuyez sur la touche située près de l'icône de calcul de concentration. Cet écran permet à l'utilisateur de sélectionner l'équation de calcul de concentration souhaitée d'après la liste des options suivantes :

longueur d'onde supplémentaire pourra

1. ∑ = xF1*l1

2. ∑ = (xF1*l1) - (xF2*l2)

Lorsqu'une longueur d'onde de référence est incluse, ces équations sont modiﬁées comme suit :

1. ∑ = xF1*(l1-l4)

2. ∑ = (xF1*(l1-l4)) - (xF2*l2)

Des pressions répétées permettent de naviguer parmi les options disponibles.

le chiffre sélectionné. Des valeurs de facteur de 0,001 à 9999,999 peuvent être saisies. La valeur du facteur peut être réinitialisée à un en appuyant sur la touche située près de l'icône 001. Dès que le facteur est renseigné, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu des paramètres. La valeur saisie s'afﬁche dans le menu des paramètres situé près de l'icône de facteur.

13.3 ÉTALONNAGE

Les facteurs d'équation de concentration peuvent être modiﬁés en appuyant sur la touche située près des icônes de facteur de concentration. Cette action permet d'afﬁcher l'écran allongé de saisie numérique. Utilisez les touches en bas de l'écran pour sélectionner le chiffre à modiﬁer. Appuyez à deux reprises sur la touche située en dessous des chiffres pour sélectionner le chiffre adjacent. Par exemple, à 00, la première pression sur la touche permet de passer à 10 et la seconde pression à 01. Utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer

Insérez une cuve contenant la solution à blanc dans la chambre de

prélèvement et fermez le couvercle de l'instrument. Appuyez sur

la touche située en dessous de l'icône d'étalonnage d'absorbance

à zéro. Cette action mesurera le niveau d'absorbance zéro pour

chacune des longueurs d'onde spéciﬁées dans les paramètres de

méthode.

13.4 MESURE D'ÉCHANTILLON

Insérez une cuve contenant l'échantillon à analyser dans la chambre

de prélèvement et appuyez sur la touche située en dessous de

l'icône de mesure d'échantillon. L'instrument effectuera un relevé

pour chacune des longueurs d'onde spéciﬁées, puis afﬁchera les

valeurs de rapport et de concentration calculées sur l'écran du

menu de fonctionnement.

Des informations supplémentaires sont visibles en appuyant sur

la touche située près de l'icône de calcul. L'écran afﬁchera les

relevés photométriques pour chacune des longueurs d'onde

spéciﬁées ainsi que l'ensemble des calculs de rapport et de

concentration.

SECTION 14 – ADN

Le mode de mesure ADN permet à l'utilisateur de sélectionner une méthode dans une liste de tests courants de mesure d'acide nucléique, incluant des mesures de concentration de longueur d'onde uniques pour l'ADNdb, l'ADNsb, l'ARN et les oligonucléotides ainsi que des méthodes utilisant des rapports d'absorbance pour l'estimation de la pureté de l'acide nucléique (260 nm/280 nm et 260 nm/230 nm).

14.1 OPTIONS DU MENU ADN

Options du menu

14.2 ADNdb

Le menu ADN permet à l'utilisateur de sélectionner la méthode

prédéﬁnie souhaitée d'après la liste des options à l'écran en

appuyant sur la touche située près de la méthode de mesure

souhaitée. Les options ADNdb, ADNsb, ARN et oligonucléotide

servent à déterminer la concentration des échantillons d'acide

nucléique ; les méthodes 260/280, 260/230 et VarRatio (rapport

de variation) servent à évaluer la pureté et la concentration des

acides nucléiques.

Le menu de fonctionnement ADNdb permet de déterminer la

concentration de l'ADN double brin selon l'équation :-

14.3 ADNsb

Concentration (μg/ml) = Abs@260 nm x 50,0.

Le menu des paramètres ADNdb permet à l'utilisateur d'ajuster des

paramètres spéciﬁques à la mesure tels que le facteur de dilution

et la résolution. D'autres paramètres de méthode peuvent être

modiﬁés si nécessaire. Cependant, les unités de concentration se

limitent à µg/ml et mg/ml.

Les paramètres de la méthode ADNdb sont verrouillés, toute

modiﬁcation sera perdue en quittant le mode. Voir la Section 11

pour obtenir des instructions complètes relatives à la modiﬁcation

des paramètres et options du menu ADNdb.

Le menu de fonctionnement ADNsb permet de déterminer la

concentration de l'ADN simple brin selon l'équation :-

Concentration (μg/ml) = Abs@260 nm x 37,0.

Menu de fonctionnement

14.4 ARN

Le menu des paramètres ADNsb permet à l'utilisateur d'ajuster des paramètres spéciﬁques à la mesure tels que le facteur de dilution et la résolution. D'autres paramètres de méthode peuvent être modiﬁés si nécessaire. Cependant, les unités de concentration se limitent à µg/ml et mg/ml.

Les paramètres de la méthode ADNsb sont verrouillés, toute modiﬁcation sera perdue en quittant le mode. Voir la Section 11 pour obtenir des instructions complètes relatives à la modiﬁcation des paramètres et options du menu ADNsb.

Le menu de fonctionnement ARN permet de déterminer la

concentration de l'ARN selon l'équation :-

Concentration (μg/ml) = Abs@260 nm x 40,0.

Menu de fonctionnement

14.5 OLIGONUCLÉOTIDES

Menu de fonctionnement

Le menu des paramètres ARN permet à l'utilisateur d'ajuster des

paramètres spéciﬁques à la mesure tels que le facteur de dilution

et la résolution. D'autres paramètres de méthode peuvent être

modiﬁés si nécessaire. Cependant, les unités de concentration se

limitent à µg/ml et mg/ml.

Les paramètres de la méthode ARN sont verrouillés, toute

modiﬁcation sera perdue en quittant le mode. Voir la Section 11

pour obtenir des instructions complètes relatives à la modiﬁcation

des paramètres et options de la méthode ARN.

Le menu de fonctionnement oligonucléotide permet de

déterminer la concentration d'un oligonucléotide conventionnel

selon l'équation :-

Concentration (μg/ml) = Abs@260 nm x 30,0.

Le menu des paramètres oligonucléotide permet à l'utilisateur

d'ajuster des paramètres spéciﬁques à la mesure tels que le

facteur de dilution et la résolution. D'autres paramètres de

méthode peuvent être modiﬁés si nécessaire. Cependant, les

unités de concentration se limitent à µg/ml et mg/ml.

Les paramètres de la méthode oligonucléotide sont verrouillés,

toute modiﬁcation sera perdue en quittant le mode. Voir la

Section 11 pour obtenir des instructions complètes relatives

à la modiﬁcation des paramètres et options de la méthode

oligonucléotide.

14.6 260 / 280

Le menu de fonctionnement 260/280 permet d'estimer la pureté

et la concentration d'ADN selon les équations suivantes :-

Rapport de pureté = Abs@260 nm / Abs@280 nm

Conc (μg/ml) = (Abs@260 nm x 62,9) - (Abs@280 nm x 36,0)

Menu de fonctionnement

Le menu des paramètres 260/280 permet à l'utilisateur d'ajuster des paramètres spéciﬁques à la mesure tels que le facteur de dilution et la résolution. Cependant, les unités de concentration se limitent à µg/ml et mg/ml. D'autres paramètres de méthode, tels que l'inclusion d'une longueur d'onde de référence, les facteurs et l'équation de concentration peuvent être modiﬁés si nécessaire. Toutefois, les paramètres de la méthode 260/280 sont verrouillés et toute modiﬁcation sera perdue en quittant le mode. Voir la Section 13 pour obtenir des instructions complètes relatives à la modiﬁcation des paramètres et options de la méthode 260/280.

14.7 260 / 230

Le menu de fonctionnement 260/230 permet d'estimer la pureté

et la concentration d'ADN selon les équations suivantes :-

Rapport de pureté = Abs@260 nm / Abs@230 nm

Conc (μg/ml) = (Abs@260 nm x 49,1) - (Abs@230 nm x 3,48)

Menu de fonctionnement

Le menu des paramètres 260/230 permet à l'utilisateur d'ajuster des paramètres spéciﬁques à la mesure tels que le facteur de dilution et la résolution. Cependant, les unités de concentration se limitent à µg/ml et mg/ml. D'autres paramètres de méthode, tels que l'inclusion d'une longueur d'onde de référence, les facteurs et l'équation de concentration peuvent être modiﬁés si nécessaire. Toutefois, les paramètres de la méthode 260/280 sont verrouillés et toute modiﬁcation sera perdue en quittant le mode. Voir la Section 13 pour obtenir des instructions complètes relatives à la modiﬁcation des paramètres et options de la méthode 260/230.

14.8 RAPPORT VARIABLE

Menu de fonctionnement

Le menu de fonctionnement rapport variable permet d'estimer

la pureté et la concentration d'ADN selon les équations

suivantes :-

Rapport de pureté = Abs@X nm / Abs@Y nm

Conc (μg/ml) = (Abs@X nm x f1) - (Abs@Y nm x f2)

Où X, Y, f1 et f2 sont déﬁnis par l'utilisateur.

14.9 ÉTALONNAGE ET MESURE D'ÉCHANTILLON

Lorsque les ajustements des paramètres de mesure de méthodes sélectionnés sont terminés, insérez une cuve contenant la solution à blanc dans la chambre de prélèvement et fermez le couvercle de l'instrument. Appuyez sur la touche située en-dessous de l'icône d'étalonnage utilisant une absorbance zéro.

Retirez la cuve contenant la solution à blanc et placez une cuve contenant l'échantillon à mesurer dans la chambre de prélèvement. Fermez le couvercle de l'instrument et appuyez sur la touche située en dessous de l'icône de mesure d'échantillon (ADNdb, ADNsb, ARN, oligonucléotide) ou de mesure utilisant un facteur (260/280, 260/230, rapport variable). À la ﬁn de la mesure, l'écran afﬁchera un résumé des résultats des méthodes d'analyse.

Le menu des paramètres de rapport variable permet à l'utilisateur d'ajuster des paramètres spéciﬁques à la mesure tels que le facteur de dilution et la résolution. Cependant, les unités de concentration se limitent à µg/ml et mg/ml. D'autres paramètres de méthode, tels que l'inclusion d'une longueur d'onde de référence, l'équation de concentration et les facteurs sont modiﬁables selon les instructions fournies dans la Section 13. La méthode mise à jour peut être enregistrée pour une utilisation ultérieure en suivant les instructions fournies dans la Section 17.

SECTION 15 – Protéine

Le mode de mesure protéine permet à l'utilisateur de sélectionner une méthode parmi une liste d'analyses des protéines courantes, y compris Pierce 660, ABC, Bradford, Lowry, Biuret et UV directe

15.1 OPTIONS DU MENU PROTÉINE

Options du menu

15.2 ANALYSE PIERCE 660

Le menu protéine permet à l'utilisateur de sélectionner la méthode prédéﬁnie requise d'après la liste des options à l'écran en appuyant sur la touche située près de la méthode de mesure souhaitée. Les options Pierce 660, ABC, Bradford, Lowry et Biuret permettent à l'utilisateur d'élaborer une courbe d'étalonnage qui peut être utilisée pour quantiﬁer le contenu de protéine d'un échantillon. La méthode UV directe utilise les valeurs d'absorbance à 280 et 260 nm pour estimer le contenu en protéine d'un échantillon selon une formule d'étalon.

Le menu de fonctionnement Pierce 660 permet à l'utilisateur de

réaliser l'analyse de protéine Pierce 660 sur la longueur d'onde

spéciﬁée de 660 nm.

Menu de fonctionnement

15.3 ANALYSE ABC

Menu de fonctionnement

Le menu des paramètres Pierce 660 permet à l'utilisateur d'ajuster

des paramètres spéciﬁques à la mesure tels que le nombre d'étalons

et la résolution du résultat. D'autres paramètres de méthode sont

éditables si nécessaire. Cependant, les paramètres de la méthode

Pierce 660 sont verrouillés et toute modiﬁcation sera perdue en

quittant le mode. Voir la Section 8 pour obtenir des instructions

complètes relatives à la modiﬁcation des paramètres et options

du menu Pierce 660 et pour créer une nouvelle courbe-étalon.

Le menu de fonctionnement ABC permet à l'utilisateur de réaliser

l'analyse de protéine ABC sur la longueur d'onde spéciﬁée de

562 nm.

15.4 ANALYSE BRADFORD

Menu de fonctionnement

Le menu des paramètres ABC permet à l'utilisateur d'ajuster des paramètres spéciﬁques à la mesure tels que le nombre d'étalons et la résolution du résultat. D'autres paramètres de méthode sont éditables si nécessaire. Cependant, les paramètres de la méthode ABC sont verrouillés et toute modiﬁcation sera perdue en quittant le mode. Voir la Section 8 pour obtenir des instructions complètes relatives à la modiﬁcation des paramètres et options du menu ABC et pour créer une nouvelle courbe-étalon.

Le menu de fonctionnement Bradford permet à l'utilisateur de

réaliser l'analyse de protéine Bradford sur la longueur d'onde

spéciﬁée de 595 nm.

Le menu des paramètres Bradford permet à l'utilisateur d'ajuster

des paramètres spéciﬁques à la mesure tels que le nombre

d'étalons et la résolution du résultat. D'autres paramètres de

méthode sont éditables si nécessaire. Cependant, les paramètres

de la méthode Bradford sont verrouillés et toute modiﬁcation sera

perdue en quittant le mode. Voir la Section 8 pour obtenir des

instructions complètes relatives à la modiﬁcation des paramètres

et options du menu Bradford et pour créer une nouvelle courbe-

étalon.

15.5 ANALYSE LOWRY

Menu de fonctionnement

Le menu de fonctionnement Lowry permet à l'utilisateur de

réaliser l'analyse de protéine Lowry sur la longueur d'onde

spéciﬁée de 750 nm.

Le menu des paramètres Lowry permet à l'utilisateur d'ajuster des

paramètres spéciﬁques à la mesure tels que le nombre d'étalons

et la résolution du résultat. D'autres paramètres de méthode sont

éditables si nécessaire. Cependant, les paramètres de la méthode

Lowry sont verrouillés et toute modiﬁcation sera perdue en

quittant le mode. Voir la Section 8 pour obtenir des instructions

complètes relatives à la modiﬁcation des paramètres et options

du menu Lowry et pour créer une nouvelle courbe-étalon.

15.6 ANALYSE BIURET

Menu de fonctionnement

15.7 UV DIRECTE

Le menu de fonctionnement Biuret permet à l'utilisateur de

réaliser l'analyse de protéine Biuret sur la longueur d'onde

spéciﬁée de 540 nm.

Le menu des paramètres Biuret permet à l'utilisateur d'ajuster des

paramètres spéciﬁques à la mesure tels que le nombre d'étalons

et la résolution du résultat. D'autres paramètres de méthode sont

éditables si nécessaire. Cependant, les paramètres de la méthode

Biuret sont verrouillés et toute modiﬁcation sera perdue en

quittant le mode. Voir la Section 8 pour obtenir des instructions

complètes relatives à la modiﬁcation des paramètres et options

du menu Biuret et pour créer une nouvelle courbe-étalon.

Le menu de fonctionnement UV directe permet d'évaluer la

concentration et la pureté d'un échantillon de protéine selon les

équations suivantes :-

Rapport de pureté = Abs@280 nm / Abs@260 nm

Conc (μg/ml) = (Abs@280 nm x 1550) - (Abs@260 nm x 760)

Menu de fonctionnement

Le menu des paramètres UV directe permet à l'utilisateur d'ajuster des paramètres spéciﬁques à la mesure tels que le facteur de dilution et la résolution du résultat. D'autres paramètres de méthode, tels que l'inclusion d'une longueur d'onde de référence et des facteurs/de l'équation de concentration peuvent être modiﬁés si nécessaire. Cependant, les paramètres de la méthode UV directe sont verrouillés et toute modiﬁcation sera perdue en quittant le mode.

Voir la Section 13 pour obtenir des instructions complètes relatives à la modiﬁcation des paramètres et options de la méthode UV directe.

15.8 ÉTALONNAGE ET MESURE D'ÉCHANTILLON

Retirez la cuve contenant la solution à blanc et placez une cuve contenant l'échantillon à mesurer dans la chambre de prélèvement. Fermez le couvercle de l'instrument et appuyez sur la touche située en dessous de l'icône de mesure d'échantillon. À la ﬁn de la mesure, l'écran afﬁchera un résumé des résultats.

SECTION 16 – OD 600

Le mode de mesure OD 600 permet de procéder à des mesures de densité optique des cellules souches et des bouillons de culture. Dans ce mode de mesure, il est possible d'utiliser un facteur connu pour estimer le nombre de cellules. L'utilisateur peut alternativement déterminer le facteur à utiliser en mesurant une solution d'étalon contenant un nombre de cellules prédéterminé. Un facteur de normalisation de l'instrument peut également être appliqué pour comparer les résultats obtenus sur différents spectrophotomètres. La solution d'échantillon est mesurée sur une longueur d'onde et un point dans le temps. Aucun autre calcul de mesure a posteriori n'est disponible dans ce mode de mesure.

16.1 PARAMÈTRES SPÉCIFIQUES AU MODE

Menu de fonctionnement

Le menu de fonctionnement OD 600 permet de modiﬁer les paramètres de mesure. La barre d'outils utilitaire à gauche de l'écran permet d'accéder à l'impression, aux options de conﬁguration d'impression, aux résultats, aux méthodes et aux options d'archivage automatique. Pour plus de détails sur les différentes fonctions de la barre d'outils utilitaire, reportez-vous à la section 17.

L'icône des paramètres permet de régler la longueur d'onde, les unités, la résolution, la concentration d'étalon, le facteur de concentration, le facteur de l'instrument et le facteur de dilution.

Impression/paramètres d'impression

Menu de sélection des résultats

Menu de sélection de méthode

Menu d'archivage automatique

Fig 16.1.1 - Menu de fonctionnement – Après l'étalonnage

16.2 CONFIGURATION DE MÉTHODE

16.2.1

Sélection d'une longueur d'onde

Paramètres

Permuter l'afﬁchage Abs/%T

Augmenter la longueur d'onde Réduire la longueur d'onde

Étalonner Mesurer

l'échantillon

La longueur d'onde est réglable depuis le menu de fonctionnement ou le menu des paramètres. Pour ajuster la longueur d'onde dans le menu de fonctionnement, utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer la longueur d'onde.

16.2.2 Paramètres

Le menu des paramètres permet de déﬁnir la longueur d'onde, la résolution, l'étalon, le facteur, le facteur de l'instrument ou le facteur de dilution. Il est accessible depuis le menu de fonctionnement en appuyant sur la touche située près de l'icône des paramètres. Dès que tous les paramètres requis ont été saisis, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu de fonctionnement.

Paramétrage du facteur de dilution

16.2.2.1 Utilisation d'un étalon

Icône de validation

Menu facteur de l'instrument

Menu étalon

Menu facteur

Sélectionner la longueur d'onde

Fig 16.2.2.1 – Menu des paramètres

Le menu étalon permet de saisir la valeur d'un étalon. Cette

fonction est accessible en appuyant sur la touche située près de

l'icône d'étalon. Cette action permet d'afﬁcher l'écran allongé

de saisie numérique. Utilisez les touches en bas de l'écran pour

sélectionner le chiffre à modiﬁer. Appuyez à deux reprises sur la

touche située en dessous des chiffres pour sélectionner le chiffre

adjacent.

la touche située près de l'icône 001. Dès que la valeur d'étalon est renseignée, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu des paramètres. La valeur saisie s'afﬁche dans le menu des paramètres située près de l'icône d'étalon.

Une valeur d'étalon ne doit être saisie que si le facteur n'est pas connu. Si le facteur est connu, la valeur d'étalon doit être réglée à 1,000e+00.

16.2.2.2 Utilisation d'un facteur

Par exemple, à 00, la première pression sur la touche permet de passer à 10 et la seconde pression à 01. Utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre sélectionné. Des valeurs de facteur de 0,01e-19 à 9,999e+19 peuvent être saisies. La valeur du facteur peut être réinitialisée à 1,000e+00 en appuyant sur la touche située près de l'icône 001. Dès que le facteur est renseigné, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu des paramètres. La valeur saisie s'afﬁche dans le menu des paramètres situé près de l'icône de facteur.

Si le facteur n'est pas connu, un étalon doit être mesuré aﬁn de calculer le facteur. Si un étalon est utilisé, la valeur du facteur doit être réglée à 1,000e+00.

16.2.2.3 Utilisation d'un facteur d'instrument

Par exemple, à 00, la première pression sur la touche permet de passer à 10 et la seconde pression à 01. Utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le chiffre sélectionné. Des valeurs de facteur d'instrument de 0,001 à 9999,999 peuvent être saisies. Dès que la valeur du facteur d'instrument est renseignée, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu des paramètres. La valeur saisie s'afﬁche dans le menu des paramètres situé près de l'icône du facteur d'instrument.

Un facteur d'instrument doit uniquement être saisi si le facteur est connu. Si le facteur n'est pas connu, le facteur de l'instrument doit être réglé à 1,000.

Le menu facteur d'instrument permet de saisir un facteur d'instrument pour normaliser les résultats provenant de différentes spectrophotomètres. Cette fonction est accessible en appuyant sur la touche située près de l'icône de facteur d'instrument. Cette action permet d'afﬁcher l'écran allongé de saisie numérique. Utilisez les touches en bas de l'écran pour sélectionner le chiffre à modiﬁer. Appuyez à deux reprises sur la touche située en dessous des chiffres pour sélectionner le chiffre adjacent.

16.2.2.4 Paramétrage du facteur de dilution

Dans le menu paramètres, appuyez sur la touche située près

de l'icône de dilution. Cet écran permet à l'utilisateur d'entrer

l'échantillon relatif et les volumes de diluant utilisés pour préparer

l'échantillon mesuré. À l'aide de ces informations, l'instrument

calcule un facteur de dilution qui permet à l'instrument de

déterminer et d'afﬁcher la concentration de l'échantillon original

non dilué.

Appuyez sur la touche située près de l'icône d'étalonnage

de l'icône de volume d'échantillon pour saisir le volume de

l'échantillon. Cette action afﬁchera l'écran de saisie numérique.

Utilisez les touches situées en bas de l'écran pour sélectionner

le chiffre à modiﬁer, puis les touches situées près des icônes de

ﬂèche pour augmenter ou diminuer le chiffre. La valeur peut

être réinitialisée sur un en appuyant sur la touche située près de

l'icône 001. Dès que le volume souhaité est renseigné, appuyez

sur la touche située près de l'icône de validation pour enregistrer

les modiﬁcations et revenir aux paramètres.

Appuyez sur la touche située près de l'icône de volume de

dilution pour saisir le volume de diluant. Cette action afﬁchera

l'écran de saisie numérique. Utilisez les touches situées en bas

de l'écran pour sélectionner le chiffre à modiﬁer, puis les touches

situées près des icônes de ﬂèche pour augmenter ou diminuer le

chiffre. La valeur peut être réinitialisée à zéro en appuyant sur la

touche située près de l'icône 000. Dès que le volume souhaité

est renseigné, appuyez sur la touche située près de l'icône de

validation pour enregistrer les modiﬁcations et revenir aux

paramètres.

16.3 ÉTALONNAGE

L'étalonnage doit être effectué à la même longueur d'onde à laquelle l'échantillon sera mesuré.

Après avoir saisi les volumes d'échantillon et de

diluant, l'écran du facteur de dilution afﬁchera

un résumé des informations de dilution saisies.

Dans le mode de mesure OD 600, des étalonnages utilisant un

étalon ou un facteur peuvent être réalisés suite à un étalonnage

zéro. Si le facteur n'est pas connu, un étalonnage utilisant

un étalon connu doit être mesuré aﬁn de calculer le facteur.

Cependant, si le facteur est connu, il est inutile de procéder à un

étalonnage utilisant un étalon.

16.3.1 Étalonnage utilisant un étalon

Insérez une cuve contenant la solution à blanc dans la chambre de prélèvement et fermez le couvercle de l'instrument. Appuyez sur la touche située en dessous de l'icône d'étalonnage utilisant une absorbance zéro. L'instrument sera étalonné à une absorbance zéro. Insérez une cuve contenant la solution d'échantillon de concentration d'étalon dans la chambre de prélèvement et fermez le couvercle de l'instrument.

Si l'étalon sélectionné requiert un facteur hors de la plage de l'instrument, l'icône de vériﬁcation d'étalon s'afﬁchera.

Appuyez sur la touche située en dessous de l'icône d'étalon ou

d'étalonnage avec une absorbance zéro. Vous ouvrirez ainsi un

autre menu proposant une option pour étalonner nouveau avec

une absorbance zéro ou pour étalonner selon la valeur d'étalon

précédemment renseignée. Appuyez sur la touche située près de

l'icône d'étalonnage utilisant un étalon.

L'instrument effectuera un relevé et sera étalonné à l'aide de la

concentration d'étalon. Dès la ﬁn de l'étalonnage, l'échantillon

peut être mesuré à l'aide de l'icône de mesure utilisant l'étalon.

16.3.2 Étalonnage utilisant un facteur

Insérez une cuve contenant la solution à blanc dans la chambre de

prélèvement et fermez le couvercle de l'instrument. Appuyez sur

la touche située en dessous de l'icône d'étalonnage utilisant une

absorbance zéro. L'instrument sera étalonné à une absorbance

zéro. Dès la ﬁn de l'étalonnage, l'échantillon peut être mesuré à

l'aide de l'icône de mesure utilisant le facteur.

16.4 MESURE D'ÉCHANTILLON

16.4.1 Mesure d'un échantillon après un étalonnage utilisant un étalon

Retirez la cuve contenant l'échantillon d'étalon et placez une

cuve contenant l'échantillon à mesurer dans la chambre de

prélèvement. Fermez le couvercle de l'instrument et appuyez

sur la touche située en dessous de l'icône de mesure utilisant

l'étalon. À la ﬁn de la mesure, les valeurs de concentration et

d'absorbance s'afﬁchent.

16.4.2 Mesure d'un échantillon après un étalonnage utilisant un facteur

Retirez la cuve contenant la solution à blanc et placez une

cuve contenant l'échantillon à mesurer dans la chambre de

prélèvement. Fermez le couvercle de l'instrument et appuyez

sur la touche située en dessous de l'icône de mesure utilisant

un facteur. À la ﬁn de la mesure, les valeurs de concentration et

d'absorbance s'afﬁchent.

Aﬁn de mesurer un échantillon basé sur un facteur connu, la valeur du facteur doit être saisie dans le menu des paramètres avant de commencer la mesure de l'échantillon.

SECTION 17 – Enregistrement, impression et archivage

automatique

La barre d'outils utilitaire du menu de fonctionnement permet d'accéder à l'impression, aux options de conﬁguration d'impression, à l'ouverture, à l'enregistrement et à la suppression des résultats et méthodes ainsi qu'aux options d'archivage automatique.

Si le verrouillage de méthode est activé, le menu de sélection de méthode est désactivé.

Impression/paramètres d'impression

Menu de sélection des résultats

Menu de sélection de méthode

Menu d'archivage automatique

17.1 ENREGISTREMENT DES MÉTHODES

Fig 17.1 - Menu de fonctionnement

Le nombre de méthodes pouvant être enregistrées dans la mémoire interne de l'instrument est indiqué dans le tableau 17.1. Dès que la méthode est enregistrée dans la mémoire interne, elle peut être enregistrée directement sur une clé USB et ouverte sur un autre instrument.

Mode de fonctionnement Nombre de méthodes

Photométrie 16 Concentration 16 Analyse quantitative 16 Spectre 16 Cinétique 16 Multi-longueur d'onde 16 Multi-longueur d'onde Plus 48 Concentration Plus 48 Protéine 48 Balayage de pureté 48

Tableau 17.1 – Capacité de stockage de méthode (mémoire interne)

17.1.1 Enregistrement des méthodes dans la mémoire interne

Pour ouvrir le menu de sélection de méthode, appuyez sur la

touche située près de l'icône de méthode dans le menu de

fonctionnement. Sélectionnez l'emplacement d'enregistrement

de la méthode en appuyant sur la touche située près de cet

emplacement. Utilisez les touches situées en dessous des icônes

de ﬂèche pour remonter ou descendre d'une page. Appuyez sur

la touche située en dessous de l'icône d'enregistrement pour

ouvrir le menu de nommage de méthode.

Le nom de la méthode par défaut s'afﬁchera. Pour enregistrer la méthode sous le nom par défaut, appuyez sur la touche située près de l'icône de validation. Pour modiﬁer le nom de la méthode, appuyez sur la touche située en dessous de l'icône de suppression. En appuyant une fois sur cette touche, vous effacerez une lettre. En maintenant la touche enfoncée pendant 2 secondes, vous effacerez le nom en entier.

Pour sélectionner des lettres, utilisez les touches situées près des icônes de ﬂèche pour naviguer dans le menu. Dès que la lettre désirée est en surbrillance, appuyez sur la touche située en dessous de l'icône de crayon pour sélectionner la lettre. Vous pouvez sélectionner jusqu'à huit caractères. Pour modiﬁer la casse ou utiliser des chiffres dans le nom de méthode, appuyez sur la touche située en dessous de l'icône AB. En appuyant à plusieurs reprises sur cette touche, vous basculerez entre les majuscules, les minuscules et les chiffres. Dès que le nom souhaité pour la méthode est saisi, appuyez sur la touche située près de l'icône de validation pour enregistrer la méthode et revenir au menu de sélection de méthode.

Si une méthode est déjà enregistrée à l'emplacement choisi, une conﬁrmation sera nécessaire pour remplacer la méthode existante par une nouvelle ; appuyez sur la touche située près de l'icône de validation pour conﬁrmer le remplacement. Appuyez sur la touche située près de l'icône de croix pour annuler et revenir au menu de nommage de la méthode.

Pour quitter le menu de nommage de méthode sans enregistrer la méthode, appuyez sur la touche de retour.

17.1.2 Enregistrement des méthodes sur clé USB

Pour ouvrir le menu de sélection de méthode, appuyez sur la touche située près de l'icône de méthode dans le menu de fonctionnement. Sélectionnez la méthode à enregistrer sur clé USB en appuyant sur la touche située près de l'emplacement de la méthode. Utilisez les touches situées en dessous des icônes de ﬂèche pour remonter ou descendre d'une page. Maintenez enfoncée la touche située en dessous de l'icône d'enregistrement pendant 2 secondes pour ouvrir le menu d'enregistrement sur clé USB.

La méthode unique sélectionnée ou l'ensemble des 16 (ou 48) méthodes peut être enregistrée sur clé USB. Pour enregistrer une méthode unique, appuyez sur la touche située près de l'icône d'enregistrement de méthode unique. Pour enregistrer l'ensemble des 16 (ou 48) méthodes, appuyez sur la touche située près de l'icône d'enregistrement des méthode 1 à 16 (ou 48). Appuyez sur la touche située près de l'icône de validation pour conﬁrmer l'enregistrement sur clé USB. Appuyez sur la touche située près de l'icône de croix pour annuler l'enregistrement de la/des méthode(s) sur clé USB et revenir à l'écran de sélection de méthode.

Une conﬁrmation sera nécessaire pour enregistrer les méthodes sur clé USB. Appuyez sur la touche située près de l'icône de validation pour conﬁrmer l'enregistrement de la/des méthode(s). Appuyez sur la touche située près de l'icône de croix pour annuler et revenir à l'option d'enregistrement d'une ou plusieurs méthodes sur clé USB.

17.2 OUVERTURE DES MÉTHODES

Les méthodes sont accessibles depuis la mémoire interne de l'instrument ou depuis la clé USB. Avant de pouvoir ouvrir une méthode à partir d'une clé USB, cette méthode doit être préalablement enregistrée dans la mémoire interne de l'instrument.

17.2.1 Ouverture des méthodes depuis la mémoire interne

Dans le menu de fonctionnement, appuyez sur la touche située

près de l'icône de méthode pour ouvrir le menu de sélection

de méthode, puis utilisez les touches situées en dessous des

icônes de ﬂèche pour vous déplacer sur les pages. Sélectionnez

la méthode à ouvrir en appuyant sur la touche située près de

l'emplacement de la méthode. Appuyez sur la touche située en

dessous de l'icône d'ouverture.

L'instrument reviendra au mode de mesure actuel et le nom de

la méthode s'afﬁchera dans la partie supérieure du menu de

fonctionnement.

Si aucune méthode n'est sélectionnée, il est toujours possible d'étalonner l'instrument et d'effectuer des mesures.

17.2.2 Ouverture des méthodes depuis une clé USB

Alternativement, appuyez sur la touche située près de l'icône de croix pour annuler et revenir à l'écran de sélection de méthode.

Dans le menu de fonctionnement, appuyez sur la touche située

près de l'icône de méthode pour ouvrir le menu de sélection de

méthode, puis utilisez les touches situées en dessous des icônes

de ﬂèche pour vous déplacer sur les pages. Sélectionnez un

emplacement vide pour enregistrer la méthode en appuyant sur

la touche située près de cet emplacement. Maintenez enfoncée

la touche située en dessous de l'icône d'ouverture pendant

2 secondes.

Vous pouvez ouvrir une méthode unique ou l'ensemble des

16 méthodes depuis la clé USB. Sélectionnez une méthode en

appuyant sur la touche située près de l'icône d'ouverture de

méthode unique. Pour ouvrir l'ensemble des méthodes, appuyez

sur la touche située près de l'icône d'ouverture des méthodes

1 à 16 (ou 48). Appuyez sur la touche située près de l'icône de

validation pour conﬁrmer la sélection.

Une conﬁrmation sera nécessaire pour ouvrir la/les méthode(s)

car toutes les méthodes existantes dans ce mode de mesure

seront remplacées. Appuyez sur la touche située près de l'icône

de validation pour remplacer les méthodes existantes. Appuyez

sur la touche située près de l'icône de croix pour annuler et

revenir à l'option d'ouverture d'une ou plusieurs méthodes

depuis la clé USB. Si une méthode unique est sélectionnée pour

ouverture, cette dernière sera stockée au même emplacement

que l'enregistrement initial sur clé USB.

17.3 SUPPRESSION DE MÉTHODES

17.4 ENREGISTREMENT DES RÉSULTATS

Les résultats peuvent uniquement être enregistrés si une clé USB valide est insérée à l'avant de l'instrument. Les instruments sont fournis avec une clé USB. Toutefois, vous pouvez en utiliser d'autres types tels que : PNY Attache Premium, Emtec C250, The Kingston Data Traveler G2, Sony Pocket Bit et Integral Flexi.

Dans le menu de fonctionnement, appuyez sur la touche située

près de l'icône de méthode pour ouvrir le menu de sélection

de méthode, puis utilisez les touches situées près des icônes

de ﬂèche pour vous déplacer sur les pages. Sélectionnez la

méthode à supprimer en appuyant sur la touche située près de

l'emplacement de la méthode, puis appuyez sur la touche située

en dessous de l'icône de suppression.

Une conﬁrmation sera nécessaire pour effacer la méthode

sélectionnée ; appuyez sur la touche située près de l'icône de

validation pour conﬁrmer la suppression. Appuyez sur la touche

située près de l'icône de croix pour annuler la suppression et

revenir au menu de sélection de la méthode.

Pour ouvrir le menu de sélection des résultats, appuyez sur

la touche située près de l'icône de clé USB dans le menu de

fonctionnement.

Si la clé USB ne contient pas de résultats, seule l'icône

d'enregistrement s'afﬁchera. Pour enregistrer un résultat, appuyez

sur la touche située en dessous de l'icône d'enregistrement. Cette

action ouvrira le menu de nommage des résultats.

Le nom de résultat par défaut s'afﬁchera. Pour enregistrer le

résultat sous le nom par défaut, appuyez sur la touche située

près de l'icône de validation. Pour modiﬁer le nom du résultat,

appuyez sur la touche située en dessous de l'icône de suppression.

En appuyant une fois sur cette touche, vous effacerez une lettre.

En maintenant la touche enfoncée pendant 2 secondes, vous

effacerez le nom en entier.

Pour sélectionner des lettres, utilisez les touches situées près des icônes de ﬂèche pour naviguer dans le menu. Dès que la lettre désirée est en surbrillance, appuyez sur la touche située en dessous de l'icône de crayon pour sélectionner la lettre. Vous pouvez sélectionner jusqu'à huit caractères. Pour utiliser des chiffres dans le nom des résultats, appuyez sur la touche située en dessous de l'icône AB. En appuyant à plusieurs reprises sur cette touche, vous basculerez entre les majuscules et les chiffres. Dès que le nom souhaité pour le résultat est saisi, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu de sélection des résultats.

Les résultats enregistrés sont répertoriés dans l'ordre alphabétique avec la date et l'heure à laquelle le résultat a été généré.

Si un résultat est déjà enregistré sous le même nom, une conﬁrmation sera nécessaire pour remplacer le résultat existant par le nouveau. Appuyez sur la touche située près de l'icône de validation pour conﬁrmer le remplacement. Appuyez sur la touche située près de l'icône de croix pour annuler et revenir au menu de nommage des résultats.

Dans les modes photométrie, concentration, concentration plus, multi-longueur d'onde et analyse quantitative, dès qu'un résultat est enregistré sur la clé USB, l'icône de clé USB reste en surbrillance. En appuyant sur la touche située près de l'icône en surbrillance, vous enregistrez les résultats suivants sous le même nom de ﬁchier. Pour enregistrer le résultat avec un nouveau nom de ﬁchier, maintenez enfoncée la touche située près de l'icône de clé USB en surbrillance pendant 2 secondes. Cette action ouvrira l'écran de nommage des résultats.

17.5 OUVERTURE DES RÉSULTATS

Les résultats peuvent uniquement être ouverts si une clé USB valide est insérée à l'avant de l'instrument.

Pour ouvrir le menu de sélection des résultats, appuyez sur

la touche située près de l'icône de clé USB dans le menu de

fonctionnement. Sélectionnez le résultat à ouvrir en appuyant sur

la touche située près du résultat. Appuyez sur la touche située en

dessous de l'icône d'ouverture.

Le résultat s'afﬁchera à l'écran.

Les informations afﬁchées sont spéciﬁques au mode de mesure

depuis lequel le résultat a été généré et enregistré. Utilisez les

touches situées en dessous des icônes de ﬂèche pour afﬁcher

plus d'informations.

Lors de l'ouverture d'un résultat spectral ou cinétique, ce résultat

peut être visualisé sous forme graphique sur un axe ou sous forme

de ﬁchier texte. Pour visualiser le résultat sous forme graphique,

appuyez sur la touche située près de l'icône d'axe. Pour visualiser

le résultat sous forme de ﬁchier texte, appuyez sur la touche

située près de l'icône ABC.

17.6 SUPPRESSION DES RÉSULTATS

Les résultats peuvent uniquement être supprimés si une clé USB valide est insérée à l'avant de l'instrument.

17.7 IMPRESSION

Pour ouvrir le menu de sélection des résultats, appuyez sur

la touche située près de l'icône de clé USB dans le menu de

fonctionnement. Sélectionnez le résultat à effacer en appuyant

sur la touche située près du résultat. Appuyez sur la touche située

en dessous de l'icône de suppression.

Une conﬁrmation sera nécessaire pour effacer le résultat

sélectionné ; appuyez sur la touche située près de l'icône de

validation pour conﬁrmer la suppression. Appuyez sur la touche

située près de l'icône de croix pour annuler et revenir au menu de

sélection des résultats.

Menu de fonctionnement

17.7.1 Conﬁguration de l'impression

La barre d'outils utilitaire du menu de fonctionnement permet

d'imprimer les résultats et de paramétrer les options de

conﬁguration d'impression. Le menu de conﬁguration d'impression

permet de déﬁnir la destination et la langue des imprimés. Selon

le mode de mesure, les imprimés peuvent être personnalisés pour

imprimer des statistiques d'analyse a posteriori.

Pour ouvrir le menu de conﬁguration de l'impression, maintenez

enfoncée la touche située près de l'icône d'imprimante pendant

2 secondes dans le menu de fonctionnement.

Pour sélectionner la langue des imprimés, appuyez sur la touche

située près de l'icône English. Des pressions répétées sur la touche

permettent de choisir parmi les langues disponibles : anglais,

français, allemand, espagnol et italien.

La destination des imprimés peut être l'imprimante interne ou une imprimante série externe. Les résultats peuvent uniquement être envoyés à une imprimante série externe si une imprimante série est reliée à l'instrument via le port série RS232. Appuyez sur la touche située près de l'icône d'ordinateur pour sélectionner l'imprimante série externe. Les résultats peuvent uniquement être envoyés à l'imprimante interne si cette dernière est connectée. Pour sélectionner l'imprimante interne de destination des imprimés, appuyez sur la touche située près de l'icône d'imprimante.

Dès que la destination d'impression souhaitée et la langue sont sélectionnées, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu de fonctionnement.

17.7.1.1 Conﬁguration de l'impression – PHOTOMÉTRIE, CONCENTRATION, MULTI-LONGUEUR D'ONDE ET OD 600

Dans les modes de mesure photométrie, concentration, multilongueur d'onde et OD 600, le menu de conﬁguration d'impression ne contient pas de statistiques post analyse supplémentaires.

17.7.1.2 Conﬁguration de l'impression - SPECTRE ET PURETÉ

Dans le menu de conﬁguration d'impression du mode de mesure

de spectre et de pureté, il est possible d'imprimer le tableau

d'analyse des points spectraux, les données des crêtes et creux

ainsi que les valeurs d'absorbance et de %T enregistrées à

certains intervalles de données. Si l'intervalle de données est

réglé sur 5, tous les 5

points de données enregistrés sont inclus dans le rapport. Si aucune donnée n'est requise, le balayage de l'intervalle de données peut être réglé sur zéro.

Pour sélectionner le tableau d'analyse des points spectraux à imprimer, appuyez sur la touche située près de l'icône de tableau spectral. Des pressions répétées sur la touche permettent de choisir entre une icône de validation et de croix pour sélectionner ou désélectionner. Pour sélectionner les données des crêtes et creux à imprimer, appuyez sur la touche située près de l'icône des crêtes et creux. Pour sélectionner l'intervalle de données, appuyez sur la touche située près de l'icône d'intervalle de données. Des pression répétées permettent de choisir entre 0, 1, 2, 5, 10 et 50. Dès que les options souhaitées sont sélectionnés, appuyez sur la touche située près de l'icône de validation pour enregistrer et quitter la conﬁguration d'impression.

17.7.1.3 Conﬁguration de l'impression - ANALYSE QUANTITATIVE ET PROTÉINES

Dans le menu de conﬁguration d'impression du mode de mesure d'analyse quantitative et des protéines, il est possible d'imprimer les statistiques pour la courbe-étalon. Pour sélectionner les statistiques de courbe, appuyez sur la touche située près de l'icône des statistiques de courbe. Des pressions répétées sur la touche permettent de choisir entre une icône de validation et de croix pour sélectionner ou désélectionner. Dès que les options souhaitées sont sélectionnés, appuyez sur la touche située près de l'icône de validation pour enregistrer et quitter la conﬁguration d'impression.

17.7.1.4 Conﬁguration de l'impression – CINÉTIQUE

Dans le menu de conﬁguration d'impression du mode de mesure cinétique, il est possible d'imprimer les statistiques pour l'ensemble de l'expérience cinétique et les valeurs d'absorbance ou de % de transmission enregistrées à certains intervalles de données. Si l'intervalle de données est réglé sur 10, tous les

points de données enregistrées sont inclus dans le rapport. Si aucune donnée n'est requise, le balayage de l'intervalle de données peut être réglé sur zéro. Pour sélectionner les statistiques

à imprimer, appuyez sur la touche située près de l'icône S. Des pressions répétées sur la touche permettent de choisir entre une icône de validation et de croix pour sélectionner ou désélectionner. Pour sélectionner l'intervalle de données, appuyez sur la touche située près de l'icône d'intervalle de données. Des pressions répétées permettent de choisir entre 0, 1, 5, 10, 30 et 60.

Dès que les options souhaitées sont sélectionnées, appuyez sur la touche située près de l'icône de validation pour enregistrer et quitter la conﬁguration d'impression.

17.7.2 Impression des résultats

Il est possible d'imprimer les résultats afﬁchés dans le menu de fonctionnement en appuyant sur la touche située près de l'icône d'imprimante. Toutes les options sélectionnées dans le menu de conﬁguration d'impression seront également incluses dans le rapport si vous appuyez sur l'icône d'imprimante. Selon la destination sélectionnée pour les imprimés, le résultat sera envoyé à l'imprimante interne ou à l'imprimante série externe. Si vous appuyez sur l'icône de l'imprimante alors qu'aucun résultat n'est afﬁché à l'écran, l'icône pas de résultat sur l'imprimante ou pas de résultat sur RS232 (en fonction de la destination des résultats) clignotera à l'écran.

Il est possible d'imprimer les résultats enregistrés en appuyant sur la touche située en dessous de l'icône d'imprimante. L'imprimé indiquera la date et l'heure à laquelle le résultat a été généré, l'ID utilisateur et les paramètres de mesure.

17.8 ARCHIVAGE AUTOMATIQUE

La fonction d'archivage automatique permet de réaliser des mesure répétées du même échantillon avec un intervalle de temps déﬁni entre chaque mesure. Vous obtiendrez un lot de résultats pour le même échantillon. La fonction d'archivage automatique permet également d'archiver automatiquement les résultats vers différentes destinations. Le menu d'archivage automatique est accessible via la barre d'outils utilitaire du menu de fonctionnement en appuyant sur la touche située près de

Menu de fonctionnement

17.8.1 Paramétrage du nombre de répétitions d'échantillons

l'icône d'archivage automatique.

Pour déﬁnir le nombre de mesures répétées du même échantillon, appuyez sur la touche située en dessous de l'icône d'échantillon, puis utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer le nombre de répétitions souhaitées. Pour réinitialiser ce chiffre à zéro, appuyez et maintenez enfoncée la touche située en dessous de l'icône d'échantillon pendant 2 secondes, puis relâchez-la.

Si le nombre de répétitions est supérieur à zéro et si les résultats sont archivés automatiquement sur clé USB, l'icône de lot ABC s'afﬁche. Pour affecter un nom de lot aux mesures répétées, appuyez sur la touche située en dessous de l'icône de lot ABC aﬁn d'ouvrir le menu de nommage de lot.

Le nom du lot par défaut s'afﬁchera. Pour enregistrer le nom de lot par défaut, appuyez sur la touche située près de l'icône de validation. Pour modiﬁer ce nom, appuyez sur la touche située en dessous de l'icône de suppression. En appuyant une fois sur cette touche, vous effacerez une lettre. En maintenant la touche enfoncée pendant 2 secondes, vous effacerez le nom en entier. Pour sélectionner des lettres, utilisez les touches situées près des icônes de ﬂèche pour naviguer dans le menu. Dès que la lettre souhaitée est en surbrillance, appuyez sur la touche située en

dessous de l'icône de crayon pour sélectionner la lettre. Vous pouvez sélectionner jusqu'à huit caractères. Pour utiliser des chiffres dans le nom du lot, appuyez sur la touche située en dessous de l'icône AB. En appuyant à plusieurs reprises sur cette touche, vous basculerez entre les majuscules et les chiffres. Dès que le nom de lot souhaité est saisi, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu d'archivage automatique.

Pour déﬁnir l'intervalle de temps entre chaque mesure, appuyez sur la touche située en dessous de l'icône de minuteur, puis utilisez les touches situées près des icônes de ﬂèche pour augmenter ou diminuer l'intervalle de temps d'une seconde. Pour réinitialiser l'intervalle à une seconde, appuyez et maintenez enfoncée la touche située en dessous de l'icône de minuteur pendant 2 secondes.

Dès que le nombre de répétitions et l'intervalle souhaités sont sélectionnés, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu de fonctionnement.

Le nombre de répétitions et l'intervalle de temps s'afﬁcheront en dessous de l'icône d'archivage automatique. Pour commencer l'archivage automatique, appuyez sur la touche située en dessous de l'icône de mesure d'échantillon. À la ﬁn de la première mesure, l'intervalle de temps démarre un décompte jusqu'à zéro, puis entame la mesure suivante. Cette action réduira le nombre de répétitions par un. Lorsque le nombre de répétitions atteint zéro, l'archivage automatique est terminé. L'archivage automatique peut être arrêté

avant la ﬁn de toutes les mesures en appuyant sur la touche située près de l'icône d'archivage automatique. Une conﬁrmation sera nécessaire pour arrêter l'archivage automatique. Appuyez sur la touche située près de l'icône de validation pour conﬁrmer l'arrêt de l'archivage automatique ou sur la touche située près de l'icône de croix pour continuer l'archivage automatique. Si l'archivage automatique est arrêté avant la ﬁn, les mesures déjà enregistrées seront sauvegardées sous le nom de lot saisi précédemment.

Dès qu'un ensemble de résultats est archivé automatiquement sur clé USB, en appuyant à nouveau sur la touche de mesure d'échantillon, l'écran d'ajout/de suppression de lot s'afﬁche. En appuyant sur la touche située près de l'icône d'ajout de lot, vous activerez l'ensemble de résultats suivants à ajouter au lot de résultats existant. En appuyant sur la touche située près de l'icône de suppression de lot, vous effacerez le premier ensemble de résultats qui sera remplacé par

les résultats qui vont être enregistrés. Appuyez sur la touche située près de l'icône de validation pour conﬁrmer la sélection. Appuyez sur la touche située près de l'icône de croix pour annuler et revenir au menu de fonctionnement.

17.8.2 Sélection de la destination du résultat

17.9 MÉTHODES VERROUILLÉES

Le menu d'archivage automatique permet de déﬁnir la destination du résultat. Pour sélectionner l'imprimante interne, appuyez sur la touche située près de l'icône d'imprimante. Cette option est uniquement disponible si une imprimante interne est connectée. Pour sélectionner la clé USB, appuyez sur la touche située près de l'icône de clé USB. Cette option est uniquement disponible si une clé USB valide est connectée à l'instrument. Pour envoyer les résultats vers un instrument externe tel qu'un PC ou une imprimante série, appuyez sur la touche située près de l'icône d' ordinateur.

Le spectrophotomètre Genova Plus contient un certain nombre de méthodes de mesure d'étalons impossibles à effacer de l'instrument. Ces méthodes sont indiquées par un symbole de cadenas précédant le nom de la méthode.

17.10 CONNEXION À UN PC

Connectez le câble d'interface au port série RS232 à l'arrière de l'instrument, puis reliez le port série au PC. Le port de connexion série doit être conﬁguré avec les paramètres suivants :

9 600 bauds

8 bits de données

Sans parité

1 bit d'arrêt

SECTION 18 – Accessoires et pièces détachées

18.1 ACCESSOIRES OPTIONNELS

Code de pièce Description de l'accessoire

660 101 Imprimante interne 735 401 Barillet automatique à 8 cellules 735 201 Pompe d'aspiration 735 301 Peltier 735 701 Peltier d'aspiration combinée 630 204 Support de cuve à trajet optique de 10 x 10 mm 637 071 Porte-tubes à essais 16/24 mm 630 005 Support de cuve à trajet optique de 10 à 100 mm 630 304 Support de micro-cuve avec ouverture réduite 736 201 Support de cellule unique 10x10 chauffé à l'eau 035 088 Kit d'étalonnage visible 035 091 Kit d'étalonnage UV-visible 060 422 Rack de cuve moulé pour 16 cuves 10x10 mm 735 001 Couvercle anti-poussière 019 146 Clés USB 4 Go pour la mémoire externe 035 262 Cuve TrayCell pour très petits échantillons 035 143 Pack de 100 micro-cuves jetables (70µl)

18.2 CONNEXION DES ACCESSOIRES

Il existe deux types d'accessoires adaptables dans la chambre de prélèvement – accessoires passifs ou actifs. La plage des accessoires passifs inclut des supports de cuve uniques 10 x 10 mm, des supports de cuve uniques chauffés à l'eau, des supports de cuve (de 10 à 100 mm) à trajet optique réglable, des supports de tubes à essais et des supports de micro-cuve. La plage d'accessoires actifs inclut un échangeur à 8 cellules automatisé, une pompe d'aspiration, un Peltier et une pompe d'aspiration Peltier combinée. L'instrument doit être éteint avant le montage des accessoires.

18.2.1 Imprimante interne

Fixations

Utilisez un petit tournevis pour lever le panneau d'obturation au sommet de l'instrument. Serrez les deux ﬁxations de façon à retirer le panneau d'obturation. Déconnectez les câbles d'imprimante ﬁxés sur la face cachée du panneau d'obturation.

Déballez l'imprimante. Retournez-la et connectez les câbles d'imprimante en les clipsant dans le connecteur de l'imprimante.

18.2.2 Accessoires passifs

Serrez les ﬁxations grises en plastique ensemble pour ouvrir la partie supérieure de l'imprimante. Insérez l'imprimante dans la partie supérieure de l'instrument et poussez jusqu'à ce qu'elle s'encastre sur les quatre côtés.

Insérez le rouleau de papier dans l'imprimante – en vous assurant que du papier dépasse de l'imprimante avant de remettre en place le dossier gris en plastique jusqu'au clic. Allumez l'instrument. Les témoins d'alimentation et d'erreur de l'imprimante clignoteront. À la ﬁn des tests de mise sous tension de l'instrument, appuyez sur le bouton d'alimentation pour contrôler le positionnement correct du papier.

18.2.3 Accessoires actifs

Dévissez la vis à oreilles pour détacher l'accessoire passif. Retirez l'accessoire passif en le soulevant. Pour monter un accessoire passif différent, placez simplement l'accessoire dans le sens correct, alignez la vis à oreilles et serrez-la pour le mettre en place.

Pour remplacer l'accessoire passif par un accessoire actif, reportezvous à la section 18.2.3.

Vis à oreilles

Dévissez la vis à oreilles pour détacher l'accessoire passif. Retirez l'accessoire passif en le soulevant. Pour monter un accessoire actif, dévissez les vis 1 à 4 et retirez la plaque de base en métal en la soulevant.

Vis à

oreilles

18.2.3.1 Barillet automatique à 8 cellules

La partie inférieure de la chambre de prélèvement sera alors exposée à la connexion d'alimentation électrique nécessaire pour faire fonctionner les accessoires actifs.

Prenez la plaque de base de barillet à 8 cellules. Connectez l'alimentation électrique dans la partie inférieure de la chambre de prélèvement sur le connecteur de la face cachée de la plaque de base. Placez la plaque de base dans la chambre de prélèvement. Remplacez les vis 1 à 4.

Munissez-vous du carrousel à 8 cellules et placez-le au sommet du moteur, en prenant soin d'aligner les trois roulements à billes avec les sillons sur l'arbre du moteur. Poussez doucement le carrousel vers le base sur l'arbre du moteur jusqu'à ce qu'il soit en place. Tournez doucement le carrousel jusqu'à ressentir une résistance. Le carrousel est maintenant dans la position correcte.

18.2.3.2 Peltier

Si le raccord est trop serré, utilisez un petit tournevis pour desserrer les roulements à billes avant de pousser le carrousel vers le bas sur l'arbre.

Pour cet accessoire et pour retirer la plaque de base de l'accessoire passif, le panneau avant de l'instrument doit également être retiré. Desserrez les vis 5 et 6 jusqu'à ce que le panneau avant puisse être retiré vers le haut dans le sens avant.

5 6

Munissez-vous de la plaque de base Peltier. Connectez l'alimentation électrique dans la partie inférieure de la chambre de prélèvement sur le connecteur de la face cachée de la plaque de base. Placez la plaque de base dans la chambre de prélèvement. Remplacez les vis 1 à 4. Munissez-vous du panneau avant Peltier et mettez-le en place avant de serrer à nouveau les vis 5 et 6.

18.2.3.3 Pompe d'aspiration

Lorsque l'accessoire est monté, l'instrument se présente de la façon suivante.

5 6

bidirectionnel A

(aspiration)

bidirectionnel B

(pompage)

Flux

Munissez-vous de la plaque de base d'aspiration. Connectez l'alimentation électrique dans la partie inférieure de la chambre de prélèvement sur le connecteur de la face cachée de la plaque de base. Placez la plaque de base dans la chambre de prélèvement. Remplacez les vis 1 à 4. Munissez-vous du panneau avant d'aspiration et mettez-le en place avant de serrer à nouveau les vis 5 et 6.

Le tube doit être connecté selon la fonction choisie pour la pompe d'aspiration. Tous les tubes doivent rester aussi courts que possible et ne pas obstruer la raie spectrale.

Flux continu

Pour l'aspiration :

1. Connectez le tube de pompe d'aspiration au port de sortie de la cuve d'écoulement.

2. Serrez fermement le tube à l'aide de la ﬁxation à droite de la tête de pompe.

3. Faites passer le tube autour des rouleaux en les tournant soigneusement dans le sens des aiguilles d'une montre, à la main. Fixez le tube dans la ﬁxation à gauche du moteur.

4. Une fois serrés, assurez-vous que le tube est acheminé dans les deux dispositifs de retenue situés sur la plaque de base sur le côté de la tête de pompe.

5. Coupez une longueur de tube appropriée pour le montage sur le tube gauche situé à l'intérieur de la cloison avant.

6. Connectez une longueur adaptée de ce tube au tuyau d'évacuation externe.

7. Coupez une petite longueur du tube pompe d'aspiration et poussez-le sur une extrémité du tube capillaire. Connectez-le au port d'admission de la cuve d'écoulement.

8. Acheminez le tube dans les deux dispositifs de retenue situés sur la plaque de base sur le côté de la tête de pompe.

9. Montez la sonde d'aspiration et serrez fermement à l'aide de la vis à oreilles. Amenez le tube capillaire vers le tube et jusqu'à la sonde d'aspiration, en laissant une longueur sufﬁsante pour qu'il passe dans un récipient adapté.

Pour le pompage :

1. Coupez les deux morceaux de tube de pompe d'aspiration à environ 300 mm de longueur. Prenez une longueur de tube et montez-la sur la tête de pompe, comme indiqué, en sécurisant le tube à l'aide de la ﬁxation à droite de la tête de pompe.

2. Faites passer le tube autour des rouleaux en le tournant soigneusement dans le sens des aiguilles d'une montre, à la main. Fixez le tube dans la ﬁxation à gauche du moteur.

3. Montez l'autre extrémité sur le port d'admission de la cuve d'écoulement.

4. Montez la seconde longueur de tube de 300 mm au port de sortie de la cuve d'écoulement Une fois serrés, assurez-vous que le tube est acheminé dans les deux dispositifs de retenue situés sur la plaque de base sur le côté de la tête de pompe.

5. Montez l'autre extrémité du tube sur le port de sortie, situé à l'intérieur de la cloison avant.

6. Connectez une longueur adaptée de ce tube de pompe d'aspiration au port de sortie externe.

7. Insérez une extrémité du tube capillaire dans le tube de pompe d'aspiration, comme indiqué.

8. Amenez l'autre extrémité dans le port d'admission situé à l'intérieur de la cloison.

9. Montez la sonde d'aspiration et serrez fermement à l'aide de la vis à oreilles.

10. Faites passer avec précaution le tube à travers la sonde d'aspiration, en laissant une longueur sufﬁsante pour qu'il passe dans un récipient adapté.

Lorsque l'accessoire d'aspiration est monté et que le tube est connecté, l'instrument se présente de la façon suivante.

18.2.3.4 Pompe Peltier d'aspiration combinée

Reportez-vous à la section 18.2.3.3 pour plus de détails.

18.3 UTILISATION DES ACCESSOIRES

18.3.1 Barillet automatique à 8 cellules

Pour effectuer des mesures à l'aide du barillet automatique à 8 cellules, insérez les cuves contenant les échantillons dans les positions de barillet 1 à 7. Insérez la cuve contenant la solution à blanc dans la position de barillet 0. Entrez dans le mode de mesure requis et réglez les paramètres de mesure requis. Appuyez sur la touche située en-dessous de l'icône d'étalonnage zéro. L'instrument déplacera automatiquement le barillet sur la position zéro pour réaliser la mesure. À la ﬁn de l'étalonnage, l'icône de mesure d'échantillon apparaîtra et le barillet reviendra à sa position de départ initiale.

Lorsque vous utilisez le barillet automatique à 8 cellules, l'icône du barillet à 8 cellules s'afﬁche dans le coin inférieur droit de l'écran. La position actuelle de la cellule s'afﬁche près de l'icône de barillet à 8 cellules. La position 0 doit toujours être utilisée pour l'échantillon d'étalonnage zéro.

Appuyez sur la touche située en dessous de l'icône de barillet à 8 cellules pour mettre en surbrillance l'icône et les deux icônes de ﬂèche au-dessus. Appuyez sur la touche située près des icônes de ﬂèche pour augmenter ou diminuer la position de cellule actuelle du barillet, jusqu'à ce que la position d'échantillon requise soit sélectionnée. Appuyez sur la touche située en dessous de l'icône de mesure d'échantillon. L'instrument effectuera un relevé et afﬁchera le résultat à l'écran. Pour mesurer l'échantillon suivant, sélectionnez la position de barillet suivante et appuyez sur la

touche située en dessous de l'icône de mesure d'échantillon. Répétez ce processus jusqu'à ce que tous les échantillons soient mesurés. Pour ajuster la longueur d'onde, appuyez sur la touche située en dessous de l'icône de barillet à 8 cellules, puis utilisez les icônes de ﬂèche pour ajuster la longueur d'onde.

18.3.1.1 Barillet automatique à 8 cellules – aide à la création d'une courbe-étalon dans l'analyse quantitative

Le barillet à 8 cellules peut être utilisé pour aider à la création d'une nouvelle courbe d'étalon dans les modes d'analyse quantitative et de mesure de protéine. Reportez-vous à la section 8.2.2.2 pour plus de détails.

Lorsque l'écran de mesure d'étalon est ouvert, l'icône du barillet à 8 cellules s'afﬁche dans le coin inférieur gauche de l'écran. La position actuelle de la cellule s'afﬁche près de l'icône de barillet à 8 cellules. La position 0 doit toujours être utilisée pour l'échantillon d'étalonnage zéro.

Pour mesurer les étalons à l'aide du barillet automatique à 8 cellules, insérez les cuves contenant les étalons dans les positions de barillet 1 à 7 (si plus de 7 étalons sont utilisés, les cuves contenant les étalons 8 à 12 doivent être insérés dans le barillet après avoir mesuré les étalons précédents). Insérez la cuve contenant la solution à blanc dans la position de barillet 0. Appuyez sur la touche située près de l'icône de validation pour réaliser un étalonnage initial avec une absorbance zéro.

Utilisez les touches situées près des icônes de ﬂèche pour augmenter la position du barillet, jusqu'à ce que la position d'échantillon requise ait été sélectionnée. Appuyez sur la touche située près de l'icône de validation pour mesurer l'étalon. La concentration d'étalon et la valeur photométrique s'afﬁcheront ensuite. L'étalon peut être mesuré de nouveau en appuyant sur la touche située près de l'icône de retour.

Pour mesurer l'étalon suivant, sélectionnez la position de barillet suivante et appuyez sur la touche située près de l'icône de validation. Répétez ce processus jusqu'à ce que tous les étalons soient mesurés.

18.3.2 Peltier

Lorsque vous utilisez l'icône Peltier, cette dernière s'afﬁche dans le coin inférieur droit de l'écran. La température actuelle s'afﬁche au-dessus de la température de consigne près de l'icône Peltier. Une icône de ﬂèche s'afﬁche au-dessus de l'icône Peltier si la température actuelle est supérieure ou inférieure à la température de consigne. Pour régler la température de consigne, maintenez enfoncée la touche située en dessous de l'icône Peltier pendant 2 secondes.

18.3.3 Pompe d'aspiration

Cette action ouvrira l'écran des paramètres Peltier. Utilisez les touches situées en bas de l'écran pour sélectionner le chiffre à modiﬁer, puis les icônes de ﬂèche pour augmenter ou diminuer le chiffre. La température peut être réglée en °C ou °F en appuyant sur la touche située près de l'icône °C.

Des pressions répétées permettent de passer de °C à °F. Dès que la température requise est sélectionnée, appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu de fonctionnement. Le Peltier commencera à chauffer ou refroidir selon la température actuelle.

Lorsque vous utilisez l'aspiration, l'icône de pompe d'aspiration s'afﬁche dans le coin inférieur droit de l'écran. La pompe d'aspiration peut fonctionner en mode manuel ou minuté, selon l'option sélectionnée dans les paramètres de pompe d'aspiration. Si le mode manuel est sélectionné, une icône de ﬂèche indiquant le sens de la pompe s'afﬁchera en dessous de l'icône de pompe d'aspiration.

18.3.3.1 Paramètres de pompe d'aspiration manuelle

Si le mode minuté est sélectionné, une icône d'horloge s'afﬁchera près de l'icône de pompe d'aspiration.

Pour ouvrir les paramètres de pompe d'aspiration, maintenez enfoncée la touche située en dessous de l'icône de pompe d'aspiration pendant 2 secondes.

Pour utiliser la pompe d'aspiration en mode manuel, appuyez sur la touche située près de l'icône d'aspiration manuelle. Sélectionnez le sens préféré pour la pompe en appuyant sur la touche située en dessous de la ﬂèche avant ou arrière. Appuyez sur la touche située près de l'icône de validation pour enregistrer et revenir au menu de fonctionnement étendu.

Pour réaliser une mesure, placez le tube d'aspiration dans l'échantillon, puis appuyez sur la touche située en dessous de l'icône de pompe d'aspiration.

18.3.3.2 Paramètres de pompe d'aspiration minutée

Une conﬁrmation sera nécessaire pour démarrer la pompe d'aspiration. Appuyez sur la touche située près de l'icône de validation pour conﬁrmer et démarrer la pompe d'aspiration. Appuyez sur la touche située près de l'icône de croix pour annuler et revenir au menu de fonctionnement étendu.

Pour arrêter la pompe d'aspiration, appuyez sur la touche située près de l'icône d'arrêt. Assurez-vous que la cuve d'écoulement contient sufﬁsamment d'échantillon avant d'appuyer sur la touche située en dessous l'icône de mesure d'échantillon.

Pour utiliser la pompe d'aspiration en mode minuté, appuyez sur la touche située près de l'icône de pompe d'aspiration minutée.

Appuyez sur la touche située en dessous de l'icône d'étalonnage de l'aspiration minutée. Sélectionnez le sens souhaité pour la pompe en appuyant sur la touche située en dessous de la ﬂèche avant ou arrière. Appuyez sur la touche située près de l'icône de validation pour passer à l'étape suivante de la séquence d'étalonnage.

Insérez le tube d'admission dans le récipient d'échantillon et appuyez sur la touche située près de l'icône supérieur à. La pompe d'aspiration démarrera et l'échantillon sera pompé à travers le tube vers la cuve d'écoulement. Il est possible de passer cette étape de conﬁguration en appuyant sur la touche située près de l'icône deux fois supérieur à.

Dès que la cuve est pleine, appuyez sur la touche située près de l'icône d'arrêt pour arrêter la pompe d'aspiration. Le temps requis pour la prise en charge de l'échantillon est enregistré.

Pour ajuster précisément la quantité d'absorption d'échantillon, appuyez sur la touche située en dessous de l'icône plus ou moins pour augmenter ou réduire la quantité d'échantillon absorbé. Le temps enregistré sera ajusté en conséquence. À la ﬁn du réglage de précision, ou si aucun réglage n'est requis, appuyez sur la touche située près de l'icône de validation pour passer à l'étape suivante de la séquence d'étalonnage.

Cette étape permet d'ajouter un intervalle d'air à la séquence d'étalonnage. Si un intervalle d'air n'est pas nécessaire, appuyez sur la touche située en dessous de l'icône 000 pour régler l'intervalle d'air sur zéro. Si un intervalle d'air précédemment programmé doit être utilisé, appuyez sur la touche située près de l'icône deux fois supérieur à pour passer cette étape et conserver

le temps d'intervalle d'air actuel.

Pour programmer un intervalle d'air, retirez le tube d'admission du récipient d'échantillon et appuyez sur la touche située près de l'icône supérieur à. La pompe d'aspiration démarrera et l'air sera pompé à travers le tube vers la cellule d'écoulement.

Dès que la quantité d'air requise est absorbée, appuyez sur la touche située près de l'icône d'arrêt. Le temps requis pour l'absorption de l'échantillon est enregistré.

Pour régler précisément la quantité d'air absorbé, appuyez sur la touche située en dessous de l'icône plus ou moins pour augmenter ou réduire la quantité d'air absorbé. Le temps enregistrée sera ajusté en conséquence. À la ﬁn du réglage de précision, ou si aucun réglage n'est requis, appuyez sur la touche située près de l'icône de validation pour passer à l'étape suivante de la séquence d'étalonnage.

Dès que l'absorption d'échantillon et l'intervalle d'air sont programmés, l'évacuation préférée de l'échantillon peut être déﬁnie. Il existe deux options : l'échantillon peut être soit renvoyé dans le récipient d'échantillon ou mis au rebut. Appuyez sur la touche située en dessous de la ﬂèche avant ou arrière pour choisir quoi faire de l'échantillon après la mesure. Si le sens initial sélectionné pour la pompe est l'avant, le fait de

sélectionner le sens avant à ce stade enverra l'échantillon vers l'évacuation et le fait de sélectionner le sens arrière renverra l'échantillon dans le récipient d'échantillon. Dès que le sens souhaité est sélectionné, appuyez sur la touche située près de l'icône de validation pour enregistrer la séquence d'étalonnage et revenir au menu de fonctionnement. Pour quitter la séquence d'étalonnage d'aspiration sans enregistrer de modiﬁcation, appuyez sur la touche de retour à n'importe quel moment pendant la séquence d'étalonnage.
