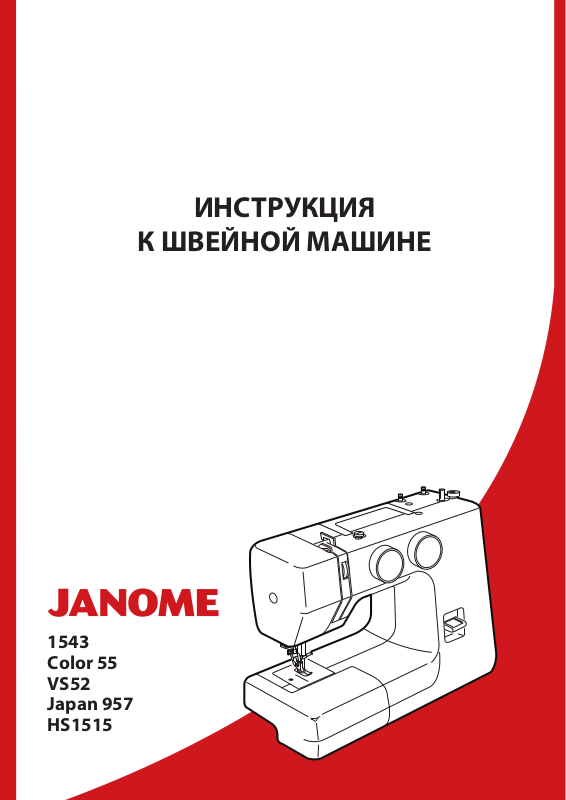

ИНСТРУКЦИЯ

К ШВЕЙНОЙ МАШИНЕ

1543 Color 55 VS52 Japan 957 HS1515

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

При пользовании любого бытового прибора следует соблюдать правила техники безопасности, которые заключаются в следующем: Перед началом работы прочитайте инструкцию по эксплуатации.

Во избежание риска удара электрическим током:

ОПАСНО

1. Никогда не оставляйте включенную в сеть машину без присмотра. Всегда отключайте прибор от сети сразу же после работы и перед началом чистки.

2. Чтобы заменить светодиодную лампу, обратитесь к авторизованному дилеру или сервисный центр.

ВНИМАНИЕ

1. Не позволяйте играть с машиной. Будьте внимательны при работе, если в помещении находятся дети.

2. Используйте прибор только по его прямому назначению, описанному в этой инструкции. Используйте приспособления, только рекомендуемые производителем и описанные в инструкции.

3. Не используйте машину, если у нее поврежден шнур или вилка, в случае падения, повреждения, попадания в воду или неправильной работы. Отнесите машину в ближайший сервисный центр для осмотра, ремонта или наладки.

4. Машина должна работать только с открытыми вентиляционными отверстиями. Периодически чистите вентиляционные области машины и ножную педаль от пыли, грязи и остатков материи.

5. Ничего не кидайте и не вставляйте в вентиляционные отверстия.

6. Работайте на машине только в помещении.

7. Не работайте в помещении, где распылялись аэрозоли или использовался кислород.

8. Чтобы отключить питание, поставьте все выключатели в положение ВЫКЛ.(«0»). Затем вытащите вилку из розетки.

9. Не тяните вилку из розетки за шнур, берите вилку за корпус.

10. Будьте осторожны при работе с движущимися частями машины. Особое внимание уделяйте рабочей области вокруг иглы.

11. Используйте только оригинальную игольную пластину. Из-за неправильной пластины может сломаться игла.

12. Не используйте гнутые иглы.

13. Не тяните и не толкайте ткань при шитье, может сломаться игла.

14. Всегда ставьте выключатель на «0» при регулировки или замене деталей в области работы иглы: заправке нити в иглу, смене иглы, заправке нижней нити, смене прижимной лапки и т.д.

15. Всегда отключайте машину от электрической розетки при проведении профилактических работ, снятии панелей и других процедур, описанных в этой инструкции.

—

Во избежание ожогов, пожара, удара электрическим током

—

или нанесения повреждений пользователю:

СОХРАНЯЙТЕ ЭТИ ИНСТРУКЦИИ

Только для стран Европы:

Данный прибор могут использовать дети от 8 лет и старше, а также люди с ограниченными физическими или психическими возможностями, или люди с недостаточным опытом и знаниями – только в случае, если за ними осуществляется надлежащий надзор или им даны указания по безопасному использованию прибора, и если они осознают риски. Машина не игрушка. Не позволяйте детям играть с ней. Чистка и уход за машиной не должны осуществляться детьми без присмотра.

Для неевропейских стран (за исключением США и Канады):

Машина не предназначена для использования детьми и физически или психически нездоровыми людьми без надлежащего присмотра. Машина не игрушка. Не позволяйте детям играть с ней.

Помните, что после окончания срока службы данное изделие подлежит утилизации в полном соответствии с требованиями законодательства страны для электрических/электронных изделий. При возникновении вопросов обращайтесь к организации-продавцу. (Только для стран ЕС).

ОГЛАВЛЕНИЕ

КОНСТРУКЦИЯ МАШИНЫ .............................................................02

Основные детали и узлы ..................................................................

Стандартные принадлежности ........................................................03

Выдвижной пенал для принадлежностей .......................................03

Рукавная платформа (круговое шитье) ...........................................03

ПОДГОТОВКА МАШИНЫ К РАБОТЕ .............................................04

Подключение машины к электросети ..............................................04

Ножная педаль .................................................................................04

Клавиша обратного хода ..................................................................04

Рычаг подъема лапки .......................................................................05

Снятие и установка прижимной лапки .............................................06

Отсоединение и присоединение держателя лапки ......................06

Отключение транспортера ткани .....................................................07

Разметка на игольной пластине .......................................................07

Замена швейной иглы ......................................................................08

Подбор ниток и игл по тканям ...........................................................08

Установка катушек с нитками ...........................................................09

Установка шпульного колпачка ........................................................09

Намотка нитки на шпульку ...............................................................10

Заправка нижней нити ......................................................................11

Регулировка натяжения нижней нити ..............................................11

Заправка верхней нити .....................................................................12

Вытягивание шпульной нити ............................................................13

Регулировка натяжения верхней нити .............................................14

Переключатель строчек ...................................................................15

Регулятор ширины зиг-зага ..............................................................15

Регулятор длины стежка ..................................................................15

Выбор позиции иглы .........................................................................15

ОСНОВНЫЕ СТРОЧКИ ...................................................................16

Прямая строчка ................................................................................16

Изменение направления шитья .......................................................16

ВСПОМОГАТЕЛЬНЫЕ СТРОЧКИ ..................................................17

Строчка зиг-заг .................................................................................17

Эластичная строчка .........................................................................18

Оверлочная строчка .........................................................................18

Усиленная прямая строчка ..............................................................19

Усиленный зиг-заг ............................................................................19

Пришивание пуговиц ........................................................................20

Полуавтоматическая обметка петель .............................................21

Установка плотности стежков ..........................................................22

Вшивание молнии ............................................................................22

Подгибка потайной строчкой ............................................................23

ДЕКОРАТИВНЫЕ СТРОЧКИ ...........................................................25

Краеобметочный шов фестончатый ................................................25

Трикотажные строчки «стрейч» .......................................................25

Выполнение оборок «соты»..............................................................26

Аппликации .......................................................................................26

ОБСЛУЖИВАНИЕ МАШИНЫ .........................................................27

Разборка и сборка челночного устройства ......................................27

Чистка нижнего транспортера .........................................................28

Смазка машины ................................................................................28

Неисправности и способы их устранения .......................................29

ОБЩИЕ РЕКОМЕНДАЦИИ .............................................................30

КОНСТРУКЦИЯ МАШИНЫ

ОСНОВНЫЕ ДЕТАЛИ И УЗЛЫ

1. Клавиша обратного хода (реверс)

2. Переключатель строчек

3. Регулятор длины стежка

4. Ограничитель намотки шпульки

5. Шпиндель для намотки шпульки

6. Вертикальные стержни для катушек

7. Нитенаправитель для намотки шпульки

8. Нитенаправитель верхней нити

9. Рычаг нитепритягивателя

10. Регулятор натяжения верхней нити

11. Боковая крышка

12. Нож для обрезки нити

13. Нитевдеватель ( в базовых моделях не установлен)

14. Игольная пластина

15. Выдвижной пенал для принадлежностей

16. Держатель прижимной лапки

17. Винт для крепления иглы

18. Èãëà

19. Прижимная лапка

20. Ручка для переноса машины

21. Маховое колесо

22. Включатель/выключатель питания машины

23. Разъем для подключения педали

24. Рукавная платформа

25. Рычаг подъема прижимной лапки

* В машине применяются швейные иглы 130/705 H

СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ

1. Шпульки прозрачные

2. Вспарыватель

3. Комплект игл

4. Лапка для выметывания полуавтоматической

петли

5. Лапка для потайного шва

6. Лапка для вшивания молнии односторонняя

Стандартные приспособления к Вашей машине можно хранить в выдвижном пенале.

ВЫДВИЖНОЙ ПЕНАЛ ДЛЯ ПРИНАДЛЕЖНОСТЕЙ

Выдвижной пенал для принадлежностей обеспечивает дополнительную поверхность для шитья. Левой рукой потяните пенал в сторону и снимите с машины. Для установки пенала нужно аккуратно задвинуть его до щелчка.

РУКАВНАЯ ПЛАТФОРМА

КРУГОВОЕ ШИТЬЕ

Пенал легко снимается с машины, остается узкая рукавная платформа, с помощью которой легко обрабатывать манжеты, рукава и низ брюк.

ПОДГОТОВКА МАШИНЫ К РАБОТЕ

Включение (ON) Отключение (OFF)

ПОДКЛЮЧЕНИЕ МАШИНЫ К ЭЛЕКТРОСЕТИ

Посмотрите, чтобы выключатель питания машины был в положении «OFF».

Сначала подключите штепсель педали в гнездо на машине. А затем вилку питания включите в электрическую сеть. Установите выключатель электропитания в положение «ON». Ваша машина и подсветка включены.

ВНИМАНИЕ! Не оставляйте включенную машину без присмотра. Выключайте машину из сети, если она не используется.

НОЖНАЯ ПЕДАЛЬ

Скорость шитья может изменяться с помощью педали. Чем сильнее нажимаете на педаль, тем выше скорость шитья.

ВНИМАНИЕ! Не ставьте и не кладите на педаль машины никаких предметов, это может привести с самопроизвольному включению машины, либо к выходу из строя регулятора скорости или электродвигателя.

КЛАВИША ОБРАТНОГО ХОДА

Клавиша обратного хода служит для шитья в обратном направлении, например, для закрепок в начале и в конце строчки. Как долго Вы держите клавишу обратного хода нажатой, так долго машина будет шить в обратном направлении.

РЫЧАГ ПОДЪЕМА ЛАПКИ

Рычаг подъема поднимает и опускает прижимную лапку. При опускании лапки держите рычаг двумя пальцами, чтобы не бросать его, а опускать аккуратно.

1. Нормальное верхнее положение.

2. Дополнительный подъем лапки.

При необходимости стачивания деталей с синтепоном воспользуйтесь дополнительным зазором подъема лапки. При поднятой лапке нажмите на рычаг подъема лапки с усилием вверх. Лапка еще поднимется на величину дополнительного зазора.

ВНИМАНИЕ!

фиксируется.

Лапка в этом положении не

СНЯТИЕ И УСТАНОВКА ПРИЖИМНОЙ ЛАПКИ

Чтобы снять.

Поднимите иглу в верхнее положение. Для этого поверните маховое колесо на себя на столько, чтобы игла остановилась в верхнем положении. Поднимите прижимную лапку. Нажмите рычаг сзади держателя лапки. Лапка снимется.

Чтобы установить.

При установке прижимной лапки положите прижимную лапку так, чтобы ее стержень находился прямо под выемкой держателя лапки. Опустите вниз держатель лапки и зафиксируйте (защелкните) лапку.

ОТСОЕДИНЕНИЕ И ПРИСОЕДИНЕНИЕ ДЕРЖАТЕЛЯ ЛАПКИ

Чтобы отсоединить.

Для отсоединения держателя лапки поверните винт отверткой против часовой стрелки.

Чтобы присоединить.

В отверстия в держателе лапки и стержне вставьте крепежный винт и затяните его отверткой по часовой стрелке.

ОТКЛЮЧЕНИЕ ТРАНСПОРТЕРА ТКАНИ

Рычаг отключения транспортера ткани находится под крышкой челночного устройства. Откройте крышку челнока.

(1) Крышка челночного устройства (2) Рычаг транспортера

(А): Для опускания транспортера ткани надавите на рычаг и оттяните его влево, как показано на рисунке.

(В): Для подъема транспортера ткани надавите на рычаг и оттяните его вправо, как показано на рисунке. Зубцы транспортера поднимутся при начале шитья.

ПРИМЕЧАНИЕ! При шитье транспортер ткани должен быть всегда поднят, чтобы ткань могла продвигаться.

ПРИМЕЧАНИЕ! Для штопки и вышивки рекомендуем отключать транспортер ткани.

РАЗМЕТКА НА ИГОЛЬНОЙ ПЛАСТИНЕ

На игольной пластине нанесены метки в дюймах или в миллиметрах от центрального положения иглы. С помощью этих меток Вам будет легко прошить строчку на определенном расстоянии относительно края ткани.

(1) Расстояние от края ткани до центрального положения иглы (2) Направляющие линии (3) Угловые отметки

ЗАМЕНА ШВЕЙНОЙ ИГЛЫ

Опустите прижимную лапку. Поставьте иглу в крайнее верхнее положение поворотом махового колеса по направлению к себе. Выключите питание машины. Винт, который крепит иглу, поверните на себя и ослабьте затяжку винта. Снимите иглу с иглодержателя. Возьмите новую иглу и вставьте ее в иглодержатель «плоской лыской» назад. Проверьте, что игла заведена в иглодержатель до упора, и хорошо затяните крепежный винт с помощью отвертки в направлении от себя.

ВНИМАНИЕ! Используйте для шитья качественные бытовые иглы в соответствии с видом материала и типом нитей.

ПРОВЕРКА ИГЛЫ

Чтобы проверить качество иглы, положите ее плоской стороной на ровную поверхность (игольную пластину, стекло и т.д.). Зазор между иглой и плоской поверхностью должен быть одинаковым. Никогда не используйте погнутые или тупые иглы.

Таблица соотношения номеров нитей и типа ткани

Ткань

Легкие ткани

Крепдешин, вуаль, батист, органза, капрон, крепы, атлас.

Лен, хлопок, пике,

Средние ткани

трикотаж, перкаль, саржа, костюмная ткань, фланель.

Тяжелые ткани

ПРИМЕЧАНИЯ:

- Тонкие нитки и иглы применяются, как правило, для шитья тонких тканей, а толстые нитки и иглы – для шитья тяжелых тканей. Перед началом работы на машине рекомендуется проверить правильность выбора нитки и иглы, выполнив строчку на небольшом лоскутке применяемой ткани.

- Игольная и шпульная нитки должны быть одинаковыми.

- При использовании в работе тонкой отделочной нити из шелка, вискозы или полиэстера допускается использовать разные нитки в игле и на шпульке.

- Для шитья эластичных, особо тонких и синтетических тканей следует применять специальные иглы Супер Стрейч или Джерси (с синей колбочкой). Они не «рубят» трикотаж и эффективно предотвращают пропуск стежков.

- Для устранения деформации строчек рекомендуется шить особо тонкие ткани с применением дублирующих материалов или по тонкой бумаге.

Тик, твид, габардин, пальтовая, джинс, драпировочная и репс.

Тонкие шелковые Тонкие хлопчатобумажные Тонкие синтетические Хлопок с полиэстером

Шелковые ¹50 Хлопчатобумажные ¹50-80 Синтетические ¹50-60 Хлопок с полиэстером

Шелковые ¹50 Хлопчатобумажные ¹40-50 Синтетические ¹40-50 Хлопок с полиэстером

Нитки

Размер иглы

¹9/65 èëè 11/75

¹11/75 èëè ¹14/90

¹14/90 èëè 16/100
