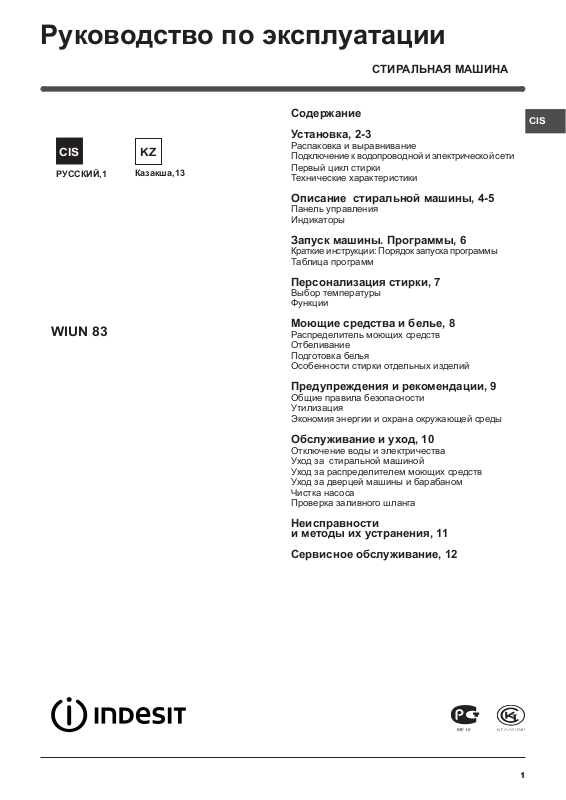

Indesit WIUN 83 User Manual
Руководство по эксплуатации
СТИРАЛЬНАЯ МАШИНА
CIS
РУССКИЙ,1
WIUN 83
KZ
Кaзaкшa,13
Содержание
Установка, 2-3
Распаковка и выравнивание
Подключение к водопроводной и электрической сети
Пеpвый цикл стирки
Технические характеристики
Описание стиральной машины, 4-5

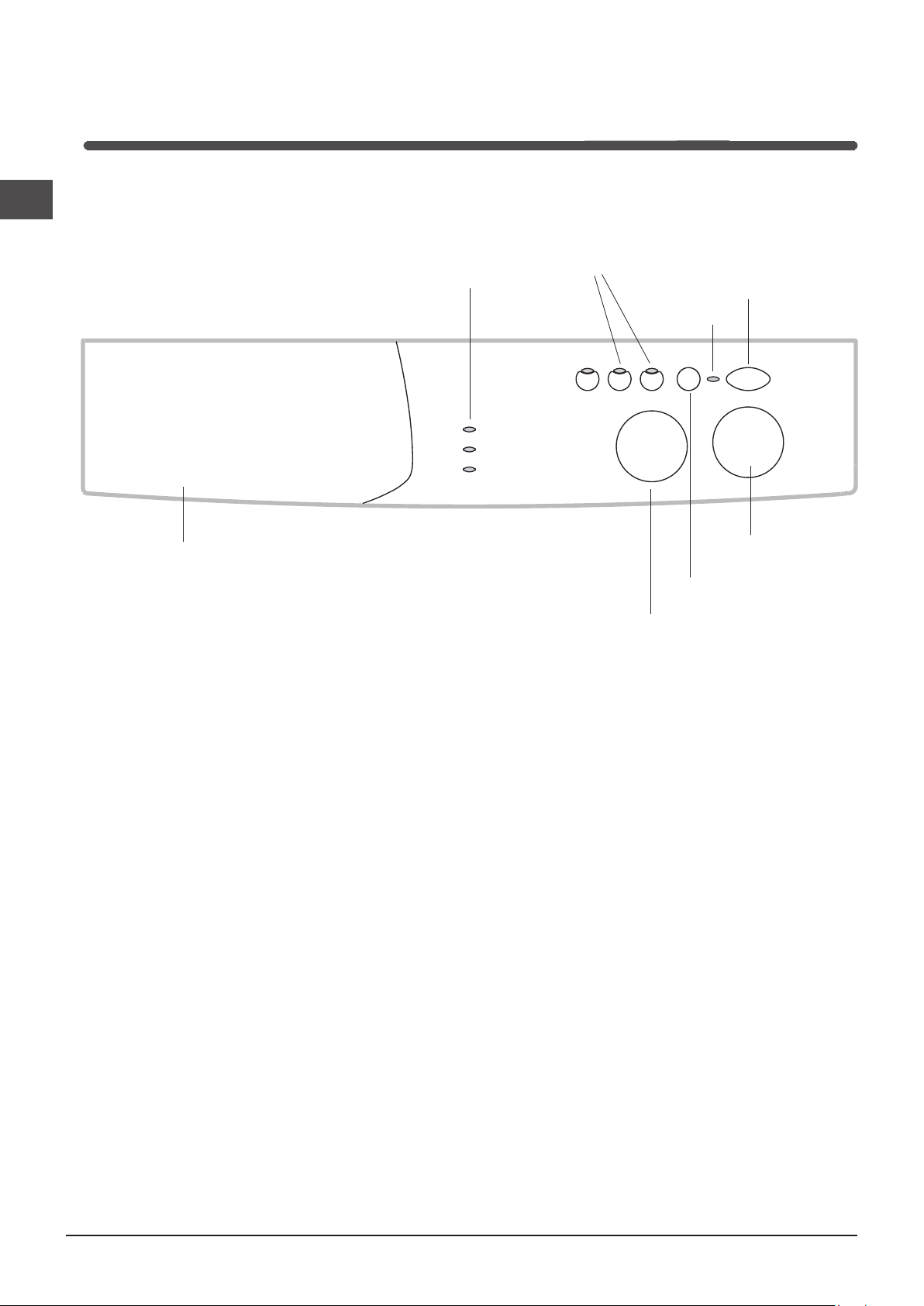

Панель управления
Индикаторы
Запуск машины. Программы, 6
Краткие инструкции: Порядок запуска программы
Таблица программ
Персонализация стирки, 7
Выбор температуры
Функции
Моющие средства и белье, 8
Распределитель моющих средств
Отбеливание
Подготовка белья
Особенности стирки отдельных изделий
Предупреждения и рекомендации, 9
Общие правила безопасности
Утилизация
Экономия энергии и охрана окружающей среды
CIS
Обслуживание и уход, 10
Отключение воды и электричества
Уход за стиральной машиной
Уход за распределителем моющих средств
Уход за дверцей машины и барабаном
Чистка насоса
Проверка заливного шланга
Неисправности
и методы их устранения, 11
Сервисное обслуживание, 12
1
Установка
A
B
A
CIS
! Сохраните данное руководство. Оно должно быть в комплек-
те со стиральной машиной в случае продажи, передачи оборудования или при переезде на новую квартиру, чтобы новый владелец оборудования мог ознакомиться с правилами его функционирования и обслуживания.
! Внимательно прочитайте руководство: в нем содер-
жатся важные сведения по установке и безопасной
эксплуатации стиральной машины.

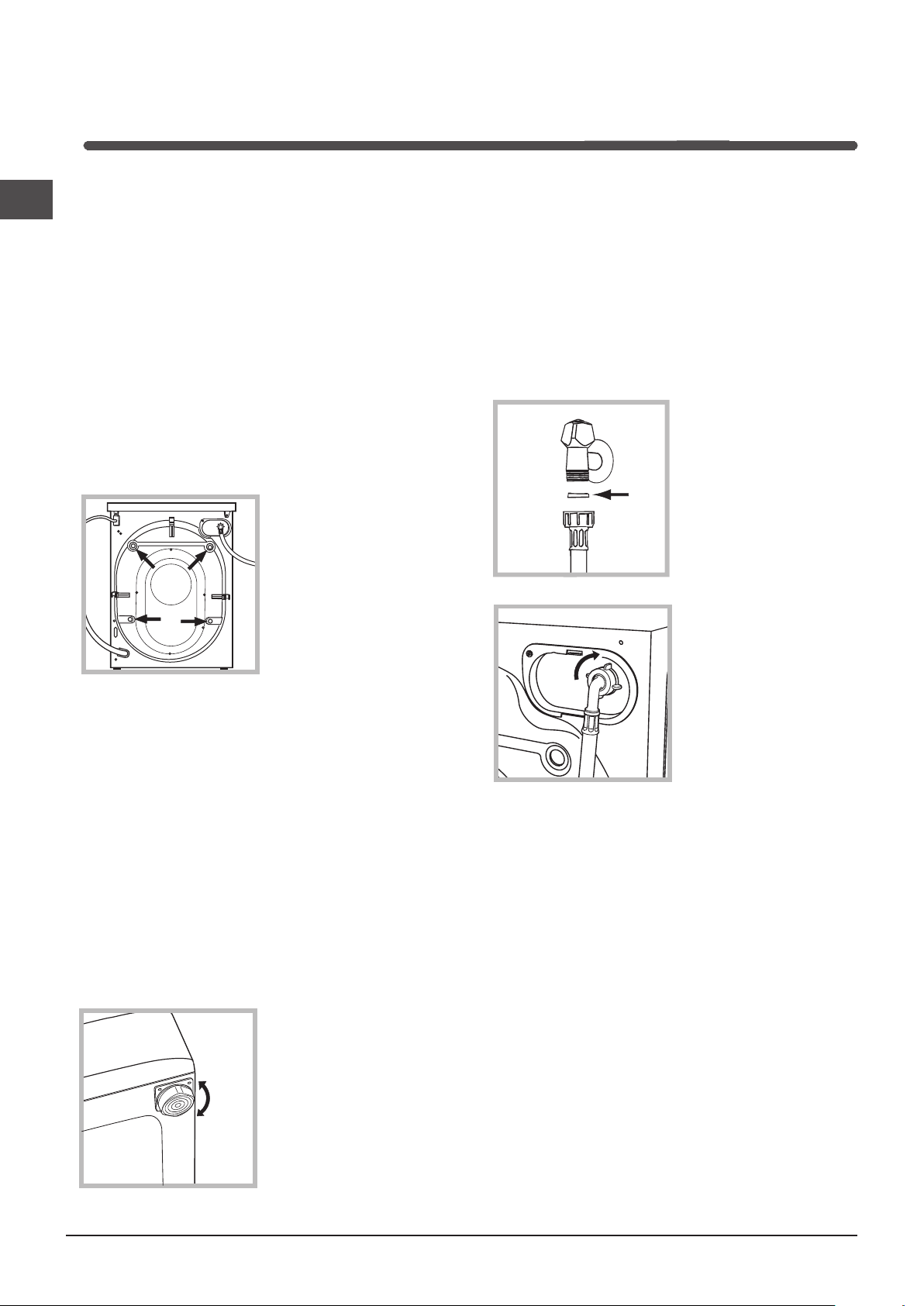

Распаковка и выравнивание
Распаковка
1. Распакуйте стиральную машину.
2. Убедитесь, что оборудование не было повреждено
во время транспортировки. При обнаружении повреждений – не подключайте машину – свяжитесь
с поставщиком немедленно.
3. Снимите 4 винта, предохраняющи е машин у
в процессе перевозки, и
резиновые пробки с соответствующим распорными шайбами, расположенные в задней части стиральной машины
(см. рис.).
4. Закройт е отв ерсти я
прилагающимися пласти-
ковыми заглушками.
5. Сохраняйте все детали: они Вам понадобятся при последующей транспортировке стиральной машины.
! Каждый раз при необходимости наклонить или переме-
стить машину во избежание повреждения ее внутренних компонентов необходимо устанавливать болты,
резиновую втулку и распорную деталь в точках А и В.
После перемещения машины не забудьте снять вышеуказанные детали.
! Не разрешайте детям играть с упаковочными мате-
риалами.
Выравнивание
1. Установите стиральную машину на ровном и прочном полу,
так чтобы она не касалась стен, мебели и прочих предметов.
2. После установки машины на место отрегулируйте ее устойчивое положение путем вращения передних ножек (см.
рис.). Для этого сначала ослабьте контргайку,
после завершения регулировки контргайку затяните.
После установки маши-
ны на место проверьте
по уровню горизонтальность верхней крышки корпуса, отклонение горизонтали должно быть не более 2°.
Правильное выравнивание оборудования поможет
избежать шума, вибраций и смещений во время работы машины.
Если стиральная машина стоит на полу, покрытом ковром, убедитесь, что ее основание возвышается над
ковром. В противном случае вентиляция будет затруднена или вовсе невозможна.
Подключение к водопроводной и электрической сети
Подсоединение заливного шланга
1. Вставьте прокладку А в
конец заливного шланга
и наверните его на вывод водопровода холодной воды с резьбовым
отверстием 3/4 дюйма
(см. рис.).
Перед подсоединением откройте водопроводный
кран и дайте стечь грязной воде.
2. Подсоедините заливной шланг к стиральной
машине, навинтив его на
водоприемник, расположенный в задней верхней
части справа (см. рис.).
3. Убедитесь, что шланг не перекручен и не пережат.
! Давление воды должно быть в пределах значений,
указанных в таблице Технических характеристик (см.
с. 3).
! Если дли на водопро водн ого шлан га окажет-
ся недостаточной, обратитесь в Авторизованный
cервисный центр.
2

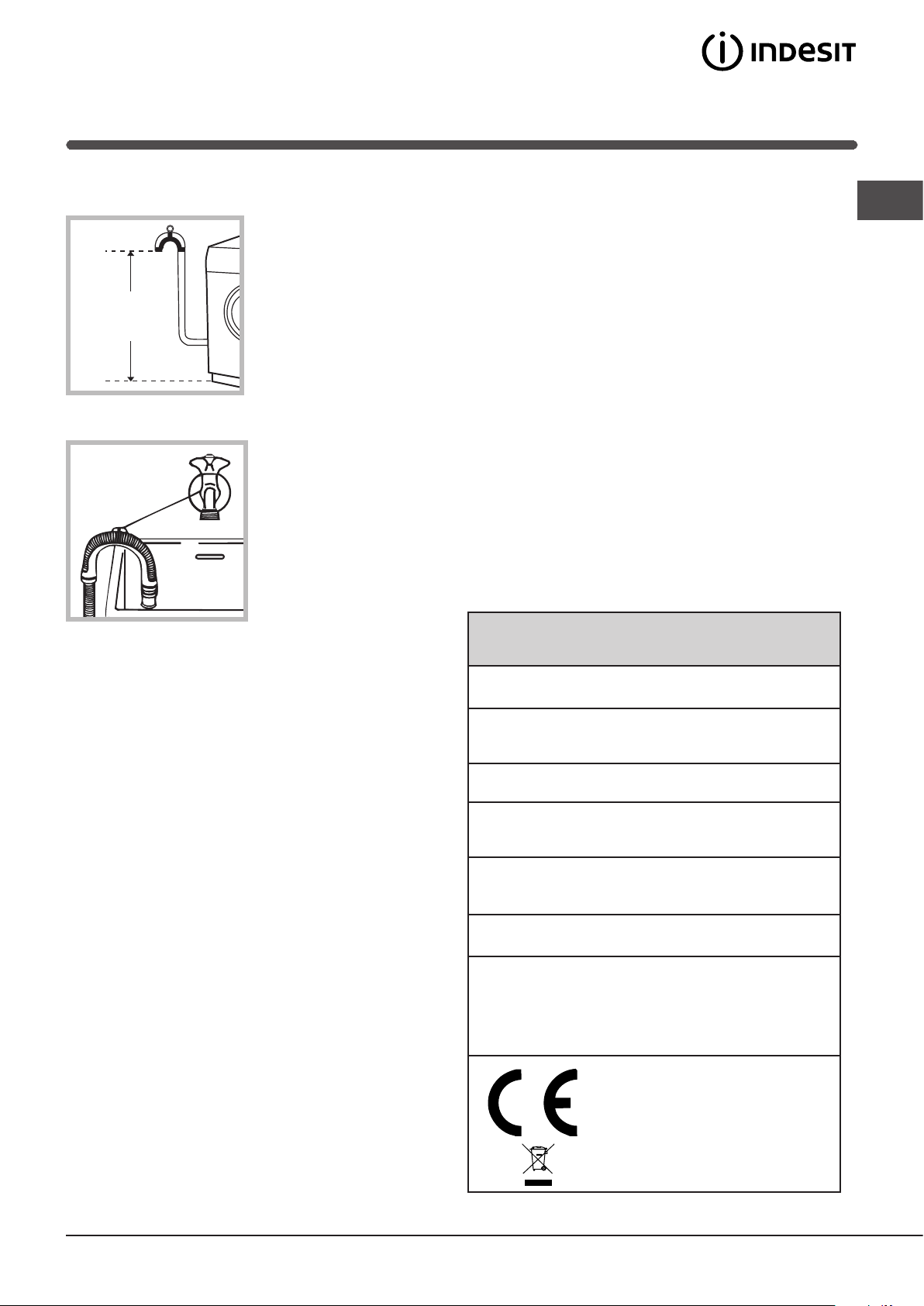

Подсоединение сливного шланга
65 - 100 cm
минимальное давление 0,05 МПа (0,5 бар)
Повесьте загнутый конец
сливного шланга на край
раковины, ванны, или поместите в специальный вывод
канализации. Шланг не должен переги баться. Верхняя точка сливного шланга должна находиться на
высоте 65-100 см от пола.
Расположение сливного
шланга должно обеспечивать разрыв струи при сливе (конец шланга не должен быть опущен в воду).
В случае крепления на
край ванной или раковины, шланг вешается с помощью направляющей
(входит в комплект поставки), которая крепится
к крану (рис.).
! Не рекомендуется применение удлинителей для
сливного шланга, при необходимости допускается его наращивание шлангом
такого же диаметра и длиной не более 150 см.
Подсоединение к электросети
Внимание! Оборудование обязательно должно быть
заземлено!
1. Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом
(розетка не поставляется с машиной). Фазный провод
должен быть подключен через автомат защиты сети,
рассчитанный на максимальный ток (ток срабатывания)
16 А, и имеющий время срабатывания не более 0,1 с.
2. При наличии вблизи от предполагаемого места установки машины розетки с заземляющим контактом, имеющей трехпроводную подводку кабеля с медными жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами сечением не менее 2,5 кв. мм), доработка
электросети не производится. При отсутствии указанной розетки и проводки следует провести их монтаж.
3. Прокладка заземления отдельным проводом не допускается.
4. Для доработки электрической сети рекомендуется применять провод типа ППВ 3х1,5 380 ГОСТ 6223-79. Допускается
применение других марок кабеля, обеспечивающих пожаро- и
электробезопасность при эксплуатации машины.
Перед включением машины в сеть убедитесь, что:
розетка и проводка соответствуют требованиям, из-
ложенным в данном разделе инструкции;
напряжение и частота тока сети соответствуют дан-
ным машины;
розетка и вилка одного типа;
розетка заземлена в соответствии с нормами безо-
пасности, описанными в данном разделе инструкции.
Если вилка не подходит к розетке, ее следует заменить
на новую, соответствующую розетке, или заменить питающий кабель. За мена кабеля должна производиться
только квалифицированным персоналом.
Запрещается использование переходников, двойных и
более розеток и удлинителей (они создают опасность
возгорания). Если Вы считаете их использование необходимым, применяйте один единственный удлинитель,
удовлетворяющий требованиям безопасности.
Оборудование, подключенное с нарушением требований безопасности бытовых приборов большой мощности, изложенных в данной инструкции, является потенциально опасным.
Производитель не несет ответственности за ущерб здоровью и собственности, если он вызван несоблюдением указанных норм установки.
Первый цикл стирки
По завершении установки, перед началом эксплуатации
необходимо произвести один цикл стирки со стиральным
порошком, но без белья, по программе 90°C без предва-
рительной стирки.
Технические данные
Модель WIUN 83
Страна-
изготовитель
Габаритные
размеры
Вместимость от 1 до 4 кг
Номинальное
значение
напряжения
электропитания
или диапазон
напряжения
Условное
обозначение рода
электрического тока
или номинальная
частота
переменного тока
Класс зашиты
от поражения
электрическим
током
Водопроводное
подсоединение
Скорость отжима до 800 оборотов в минуту
Программы
управления в
соответствии с
Директивой
EN 60456
Степень защиты от попадания твердых частиц и влаги,
обеспечиваемая защитной оболочкой, за исключением
низковольтного оборудования, не имеющего защиты от
влаги:
Дату производства
данной техники
можно получить из
серийного номера,
расположенного
под штрих-кодом
(S/N XXXXXXXXX),
следующим
образом
Класс
энергопотребления
IPX04
Россия
ширина 59,5 см.
высота 85 см.
глубина 33 см.
220-240 V ~
50 Hz
Класс защиты I
максимальное давление 1 МПа (10 бар)
емкость барабана 27 литра
программа 3; температура 60°C;
загрузка 4 кг белья.
Данное изделие соответствует
следующим Директивам Европейского
Сообщества:
- 2004/108/СЕ (Электромагнитная
совместимость);
- 2006/95/CE (Низкое напряжение)
- 2002/96/CE
- 1-ая цифра в S/N соответствует
последней цифре года,
- 2-ая и 3-я цифры в S/N порядковому номеру месяца года,
- 4-ая и 5-ая цифры в S/N - день
A
CIS
3
Описание стиральной машины
CIS
Панель управления
Индикаторы
Распределитель
моющих средств
Распределитель моющих средств для загрузки
стирального порошка и смягчителей (см. с. 8).
Кнопки выбора
ФУНКЦИИ
Индикатор ВКЛЮЧЕНИЕ/
ЛЮК ЗАБЛОКИРОВАН
Кнопка ВКЛЮЧЕНИЕ/
ВЫКЛЮЧЕНИЕ
Рукоятка выбора
ПРОГРАММ
Кнопка ПУСК/СБРОС
(Start/Reset)
Рукоятка выбора
ТЕМПЕРАТУРЫ
Индикаторы: служат для контроля за выполнением
программы стирки.
Кнопки выбора ФУНКЦИИ: служат для выбора до-
ступных функций. Кнопка выбранной функции оста-
нется включенной.
Рукоятка выбора ТЕМПЕРАТУРЫ: служит для уста-
новки необходимой температуры или для стирки в хо-
лодной воде (см. стр. 7).
Кнопка ПУСК/СБРОС используется для запуска про-
грамм или для отмены ошибочного программирова-
ния.
Индикатор ВКЛЮЧЕНИЕ/ЛЮК ЗАБЛОКИРОВАН: по-
казывает, включена ли стиральная машина и можно
ли открыть люк (см. стр. 5).
Кнопка ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ служит для
включения и выключения стиральной машины.
Рукоятка выбора ПРОГРАММ служит для выбора про-
грамм.
В процессе выполнения программы рукоятка оста-
ется неподвижной.
4
Индикаторы
Индикаторы сообщают пользователю важные сведения.
Значение индикаторов:
Текущая фаза цикла:
В процессе цикла стирки индикаторы будут загораться один за другим, показывая фазу выполнения программы:
Стирка
Полоскание
Отжим
Примечание: в процессе слива загорится индикатор,
соответствующий циклу Отжима.
Кнопки выбора функции
КНОПКИ ВЫБОРА ФУНКЦИИ также являются индикаторами.
При выборе функции загорается соответствующая
кнопка.
Если выбранная функция является несовместимой с
заданной программой, кнопка будет мигать, и такая
функция не будет активирована.
Если будет выбрана функция, несовместимая с другой, ранее выбранной функцией, останется включенной только последняя выбранная функция.
CIS
Индикатор ВКЛЮЧЕНИЕ/ЛЮК ЗАБЛОКИРОВАН:
Горящий индикатор означает, что люк заблокирован во избежание его случайного открывания.
Во избежание его повреждения необходимо дождаться, когда индикaтор начнет мигать, перед тем как открыть люк.
! Частое мигание индикaторa ВКЛЮЧЕНИЕ/БЛОКИРОВКА ЛЮКА вместе с любым другим индикатором означает
отклонение от нормальной работы (см. стр. 11).
5
Запуск машины. Программы
4. Выбeритe температуру стирки (см. стр. 7).
5. Добавьте в распределитель моющее сред ство, ополаскиватель, отбеливатель (см. с. 8).
6. Запустите программу, нажав кнопку ПУСК/СБРОС
(Start/Reset). Для отмены запуска держите нажатой
кнопку ПУСК/СБРОС (Start/Reset) в течение 2-х секунд.
7. По завершении программы индикатор ВКЛЮЧЕНИЕ/ЛЮК
ЗАБЛОКИРОВАН замигает, сигнализируя, что можно открыть люк. Выньтe белье и оставьтe люк полуоткрытым для сушки барабана. Выключитe стиральную
CIS
Краткие инструкции: Порядок
запуска программы
1. Включите стиральную машину, нажав на кнопку . Все
индикаторы загорятся на несколько секунд, затем погаснут, и индикaтор ВКЛЮЧЕНИЕ/ЛЮК ЗАБЛОКИРОВАН
начнет мигать.
2. Загрузите белье и закройте дверцу машины.
3. Выбeритe при помощи рукоятки выбора ПРОГРАММ нужную программу.
машину, нажав кнопку .
Таблица программ
Ткань и степень
загрязнения
Хлопок
сильным загрязнением
Очень сильно загрязненное
белое белье (простыни,
скатерти и т.д.)
Очень сильно загрязненное
белое белье (простыни,
скатерти и т.д.)
Сильно загрязненное белое
и прочно окрашенное
цветное белье
Слабо загрязненное белое
и линяющее цветное белье
(рубашки, маки и пр.)
Слабо загрязненное
линяющее цветное белье
Синтетика
Сильно загрязненная, прочно
окрашенная цветная (детская
одежда и пр.)
Сильно загрязненная, прочно
окрашенная цветная (детская
одежда и пр.)
Слабо загрязненная,
деликатная цветная (любая
одежда)
Слабо загрязненная, деликатная
цветная (любая одежда)
Деликатные ткани
Шерсть 10 40°C • •
Особо деликатные ткани и
одежда (занавеси, шелк,
вискоза и пр.)
ЧастиЧные программы
Полоскание
Деликатное полоскание
Отжим
Деликатный отжим
Ñëèâ
Продолжительность цикла, показанная на дисплее или указанная в инструкциях является рассчетом, сделанным на основании стандартных условий. Фактическая продолжительность
может варьировать в зависимости от многочисленных факторов таких как температура и давление воды на подаче, температура помещения, количество моющего средства, количество
и тип загруженного белья, балансировка белья, выбранные дополнительные функции.
Ïðîã
ðàììa
Темпе
ратура
1 90°C • • •
2 90°C • •
3 60°C • •
4 40°C • •
5 30°C • •
6 60°C • •
7 50°C • •
8 40°C • •
9 30°C • •
11 30°C • •
Моющее средство
предв.
стирка
основная
стирка
Ñìÿã
читель
Удаление
пятен/
Отбелива-
òåëü
Деликат./
Обычный
Деликат./
Обычный
Деликат./
Обычный
Деликат./
Обычный
Деликатн. 75
Деликатн. 70
Деликатн. 60
•
•
Примечание
«Остановка с водой»: (см. стр. 7). Данные в таблице, являются справочными и могут меняться в зависимости от конкретных
условий стирки (объем стирки, температура воды в водопроводной системе, температура в помещении и др.).
Специальная программа
Повседневная стирка 30’ мин (программа 9 для Синтетических тканей) предназначена для быстрой стирки слабозагрязненного белья: цикл длится всего 30 минут, что позволяет сэкономить время и электроэнергию. Установив эту программу
(9 при температуре 30°С), Вы можете стирать различные виды тканей вместе (за исключением шерсти и шелка) при максимальной загрузке белья 3 кг. Мы рекомендуем использовать жидкое моющее средство.
Длите
-льность
цикла,
ìèí
125
115
110
75
65
30
55
50
Описание цикла стирки
Предварительная стирка,
стирка при высокой
температуре, полоскание,
промежуточный и
окончательный отжим
Стирка при высокой
температуре, полоскание,
промежуточный и
окончательный отжим
Стирка при 60°C,
полоскание, промежуточный
и окончательный отжим
Стирка при 40°C,
полоскание, промежуточный
и окончательный отжим
Стирка при 30°C,
полоскание, промежуточный
и окончательный отжим
Стирка при 60°C, полоскание,
остановка с водой или
деликатный отжим
Стирка при 50°C, полоскание,
остановка с водой или
деликатный отжим
Стирка при 40°C, полоскание,
остановка с водой или
деликатный отжим
Стирка при 30°C, полоскание
и деликатный отжим
Стирка при 40°C, полоскание
и деликатный отжим
Стирка при 30°C, полоскание,
остановка с водой или слив
Полоскание и отжим
Пполоскание, остановка с
водой или слив
Слив и сильный отжим
Слив и деликатный отжим
Ñëèâ
6
Персонализация стирки
C
Выбор температуры
Выбор температуры стирки производится при помощи рукоятки ТЕМПЕРАТУРА (см. Таблицу программ на стр. 6).
Значение температуры может быть уменьшено вплоть до стирки в холодной воде ( ).
Функции
Различные функции стирки машины позволяют достичь желаемой чистоты и белизны вашего белья. Порядок выбора функций:
1. нажать кнопку нужной функции в соответствии с приведенной ниже таблицей;
2. включение соответствующей кнопки означает, что функция активирована.
Примечание: Частое мигание кнопки означает, что данная функция не может быть активирована для заданной программы.
Функции Назначение Использование Доступна с
Удаление пятен
Дополнительное
полоскание
800
400
Цикл отбеливания
для удаления
наиболее стойких
загрязнений.
Повышает
эффективность
полоскания.
Сокращает
скорость отжима.
Налейте отбеливатель в дополнительную вставку 4
(см. с.8).
Применение этой функции рекомендуется при
полной загрузке машины или при использовании
большого количества моющего средства.
программами:
2, 3, 4, 5, 6, 7,
8 Полоскание.
1, 2, 3, 4,
5, 6, 7, 8
Полоскание.
Все программы,
кроме 11 и
Слив
CIS
Остановка с водой
Данная функция прерывает программу стирки, оставляя белье замоченным в воде перед сливом. Подключается в программах 6 - 7 - 8 - 10 - 11 и Деликатное полоскание.
– Чтобы завершить цикл, нажмите кнопку ПУСK/СБРОС (Start/Resert).
– Чтобы закончить программу сливом установите рукоятку программатора на соответствующий символ и нажмите кнопку ПУСK/СБРОС (Start/Resert).
! Во избежание чрезмерных вибраций перед каждым отжимом машина равномерно распределяет белье в ба-
рабане. Это происходит за счет непрерывного вращения барабана со скоростью, слегка превышающей скорость стирки.
Если после нескольких попыток белье не распределяется равномерно, машина производит отжим с более низкой скоростью.
При невозможности балансироки машина заменяет отжим операцией балансировки.
Возможные попытки балансировки могут продлить общую продолжительность цикла макс. на 10 минут.
7
Моющие средства и белье
1
2
3
4
CIS

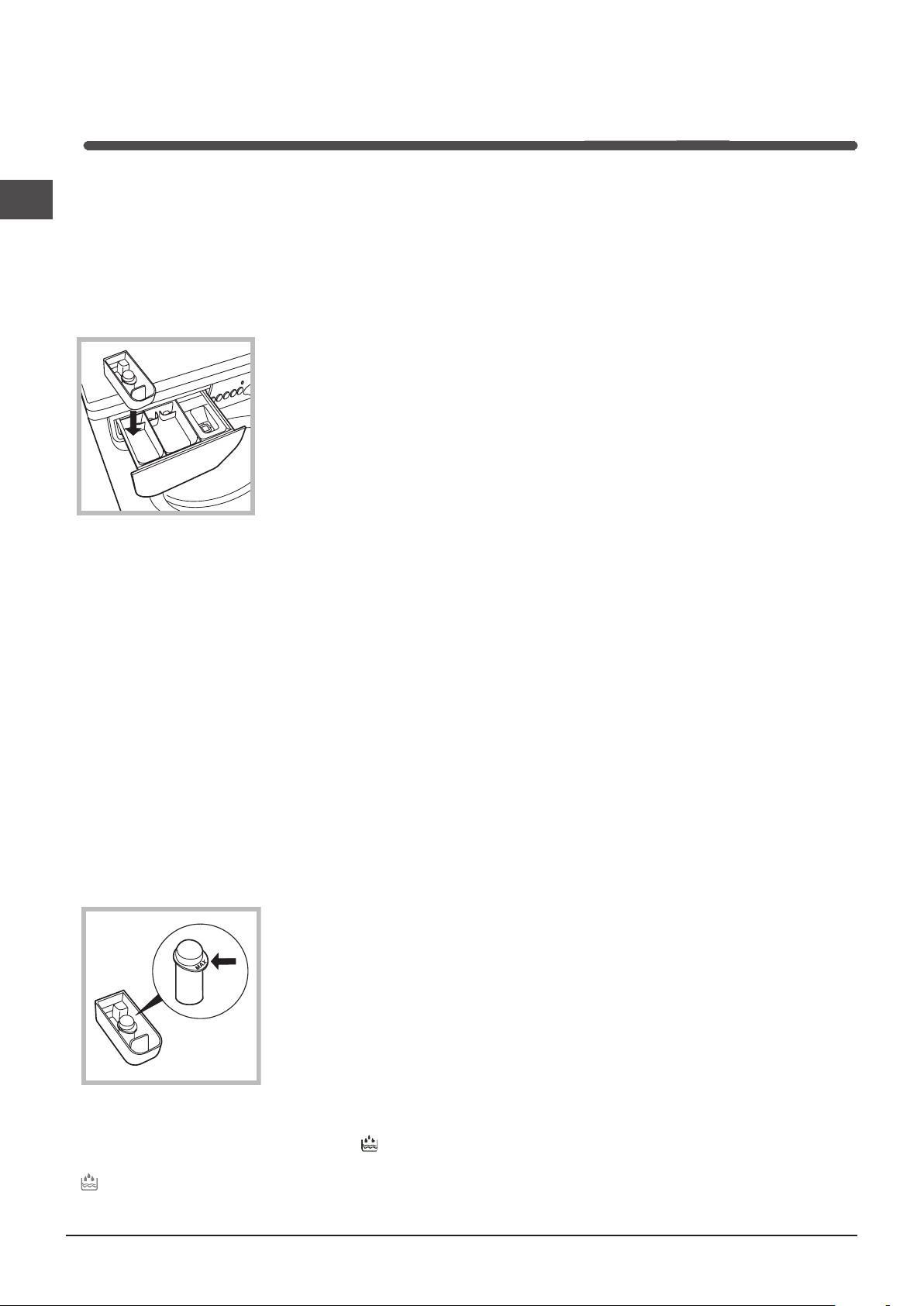

Распределитель моющих средств
Хороший результат стирки зависит также от правильной дозировки моющего средства: его избыток не гарантирует более эффективную стирку, напротив может привести к образованию налетов внутри машины
и загрязнению окружающей среды.
Выдвиньте распр ед елитель и заполните его
отделения моющим средством и смягчителем:
Отделение 1: моющее средство для предварительной стирки (порошок)
Перед загрузкой стирального порошка убедитесь, что отделение 4 для отбеливателя в нем не установлено.
Отделение 2: моющее средство для стирки
(порошок или жидкое)
Жидкое средство для стирки заливается непосредственно перед запуском машины.
Отделение 3: Добавки (смягчители, ароматизаторы и пр.)
Не заполняйте отделение 3 для ополаскивателей выше
решетки.
Дополнительное отделение 4:
Отбеливатель и деликатный отбеливатель
! Не используйте моющие средства, предназначенные
для ручной стирки – образующаяся обильная пена
ухудшает результат стирки и может вывести из строя
стиральную машину.
Отбеливание
! Обычный отбеливатель применяют при стирке проч-
ных белых тканей; деликатный отбеливатель можно
использовать для цветных, синтетических и шерстяных тканей.
Лоток 4 для отбеливателя вставляется в отделение 1 распределителя
моющих средств. Не заполняйте лоток 4 выше
отметки max (см. рис.).
Для отбеливания в процессе стирки добавьте стиральный порошок и смягчитель, выберите нужную
программу и задействуйте функцию «Отбеливание»
(см. с. 7).
Использование дополнительной вставки 4 исключает
возможность применения предварительной стирки.
Подготовка белья
• Разберите белье:
- в соответствии с типом ткани / обозначения на этикетке
- по цвету: отделите цветное белье от белого.
• Выньте из карманов все предметы и проверьте хорошо ли держатся пуговицы.
• Не превышайте максимальные нормы загрузки барабана, указанные для сухого белья:
Прочные ткани: макс. 4 кг
Синтетические ткани: макс. 1,8 кг
Деликатные ткани: макс. 1,5 кг
Шерсть: макс. 1 кг
Вес белья
1 простыня 400 – 500 г
1 наволочка 150 – 200 г
1 скатерть 400 – 500 г
1 халат 900 – 1200 г
1 полотенце 150 – 250 г
Особенности стирки отдельных изделий
Занавески: сверните и положите в наволочку или в
сетчатый мешочек. Стирайте отдельно, не превышая
половины загрузки барабана. Выберите программу 11,
автоматически исключающую отжим.
Стеганные куртки и пуховики: если пуховик на утином или гусином пуху, его можно стирать в стиральной
машине. Выверните куртку наизнанку, загру зите в барабан не более 2-3 кг изделий. Повторите полоскание
1-2 раза, используйте деликатный отжим.
Парусиновые туфли: Парусиновые туфли предварительно очистите от грязи и стирайте с прочными тканями или джинсами, если позволяет цвет. Не стирайте с белыми вещами.
Шерсть: Для достижения наилучших результатов
стирки загружайте не более 1 кг белья и используйте
специальные жидкие средства, предназначенные для
стирки шерстянных изделий.
Для осуществления только отбеливания налейте
отбеливатель в дополнительную вставку 4, выберите программу Полоскание (для хлопковых тканей) или Деликатное полоскание (для синтетических тканей) и задействуйте функцию «Отбеливание» (см. с. 7).
8
Loading...
