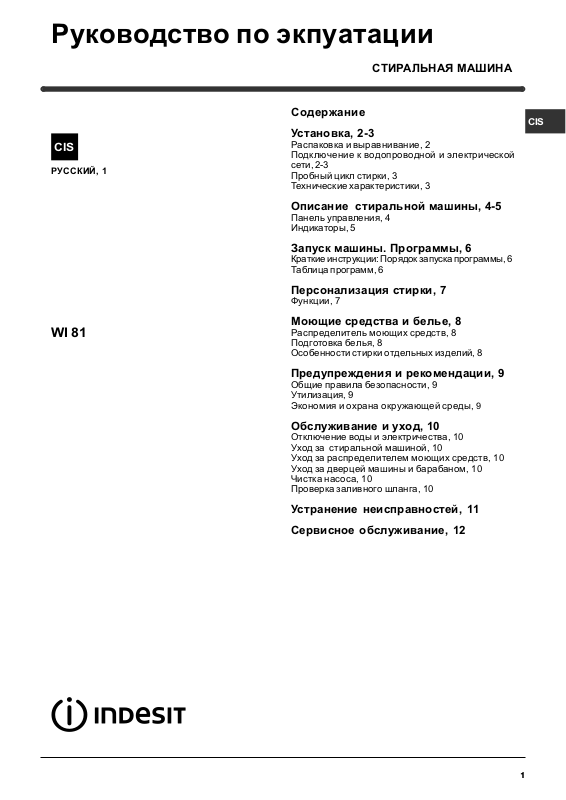

Indesit WI 81 EX User Manual
Руководство по экпуатации
СТИРАЛЬНАЯ МАШИНА
CIS
РУССКИЙ, 1
WI 81
Содержание
CIS
Установка, 2-3
Распаковка и выравнивание, 2
Подключение к водопроводной и электрической
сети, 2-3
Пробный цикл стирки, 3
Технические характеристики, 3
Описание стиральной машины, 4-5
Панель управления, 4
Индикаторы, 5
Запуск машины. Программы, 6
Краткие инструкции: Порядок запуска программы, 6
Таблица программ, 6
Персонализация стирки, 7
Функции, 7
Моющие средства и белье, 8
Распределитель моющих средств, 8
Подготовка белья, 8
Особенности стирки отдельных изделий, 8
Предупреждения и рекомендации, 9
Общие правила безопасности, 9
Утилизация, 9
Экономия и охрана окружающей среды, 9
Обслуживание и уход, 10
Отключение воды и электричества, 10
Уход за стиральной машиной, 10
Уход за распределителем моющих средств, 10
Уход за дверцей машины и барабаном, 10
Чистка насоса, 10
Проверка заливного шланга, 10
Устранение неисправностей, 11
Сервисное обслуживание, 12
Установка
+15
Сохраните данное руководство. Оно должно быть
в комплекте со стиральной машиной в случае продажи, передачи оборудования или при переезде
на новую квартиру, чтобы новый владелец оборудования мог ознакомиться с правилами его функционирования и обслуживания.
Внимательно прочитайте руководство: в нем со-
держатся важные сведения по установке и безопасной эксплуатации стиральной машины.
Распаковка и выравнивание
Распаковка
1. Распакуйте стиральную машину.
2. Убедитесь, что оборудование не было повреждено
во время транспортировки. При обнаружении повреждений не подключайте машину свяжитесь с поставщиком немедленно.
3. Удалите четыре
транспортировочных
винта и резиновые
пробки с прокладками,
расположенные в задней части стиральной
машины (ñì. ðèñ.).
4. Закройте отверстия
прилагающимися пластиковыми заглушками.
5. Закройте прилагающейся заглушкой три отверстия
для вилки оборудования (во время его транспортировки), расположенные в задней нижней правой части оборудования
6. Сохраняйте все детали: они Вам понадобятся при
последующей транспортировке стиральной машины.
Правильное выравнивание оборудования поможет
избежать шума, вибраций и смещений во время работы машины.
Если стиральная машина стоит на полу, покрытом
ковром, убедитесь, что ее основание возвышается над ковром. В противном случае вентиляция
будет затруднена или вовсе невозможна.
Подключение к водопроводной и
электрической сети
Подсоединение заливного шланга
1. Вставьте прокладку А в
конец заливного шланга
и наверните его на вывод водопровода холодной воды с резьбовым от-
A
верстием 3/4 дюйма (ñì.
ðèñ.).
Перед подсоединением
откройте водопроводный
кран и дайте стечь гряз-
íîé âîäå.
2. Подсоедините заливной шланг к стиральной
машине, навинтив его
на водоприемник, расположенный в задней
верхней части справа
(ñì. ðèñ.).
Не разрешайте детям играть с упаковочными
материалами.
Выравнивание
1. Установите стиральную машину на ровном и прочном
полу, так чтобы она не касалась стен, мебели и прочих предметов.
2. После установки машины на место отрегулируй-
те ее устойчивое положение путем вращения пе-
редних ножек (ñì.
ðèñ.). Для этого сначала ослабьте контргайку,
после завершения регулировки контргайку
затяните.
После установки машины
на место проверьте по
уровню горизонтальность
верхней крышки корпуса,
отклонение горизонтали
должно быть не более 2°.
3. Убедитесь, что шланг не перекручен и не пережат.
Давление воды должно быть в пределах значе-
ний, указанных в таблице Технических характеристик (ñì. ñ. 3).
Если длина водопроводного шланга окажется
недостаточной, обратитесь в Авторизованный
Сервисный центр.
Подсоединение сливного шланга
Повесьте загнутый ко-
нец сливного шланга на
край раковины, ванны,
или поместите в
специальный вывод
65 - 100 cm
канализации. Шланг не
должен перегибаться.
Верхняя точка сливного шланга должна находиться на высоте 65100 см от пола. Распо-
ложение сливного
шланга должно обеспечивать разрыв струи
при сливе (конец шланга не должен быть
опущен в воду).
В случае крепления на
край ванной или раковины, шланг вешается
с помощью направляющей (входит в комплект поставки), которая
крепится к крану (ðèñ.).
Не рекомендуется применение удлинителей для
сливного шланга, при необходимости допускается его наращивание шлангом такого же диаметра
и длиной не более 150 см.
l розетка заземлена в соответствии с нормами безо-
пасности, описанными в данном разделе инструкции
допускается организация заземления рабочим ну-
лем, при условии, что защитная линия не имеет разрыва и подключена напрямую в обвод каких-либо
приборов (например, электрического счетчика).
Если вилка не подходит к розетке, ее следует заменить на новую, соответствующую розетке, или заменить
питающий кабель. Замена кабеля должна производиться только квалифицированным персоналом.
Запрещается использование переходников, двойных
и более розеток и удлинителей (они создают опасность
возгорания). Если Вы считаете их использование необходимым, применяйте один единственный удлинитель, удовлетворяющий требованиям безопасности.
Оборудование, подключенное с нарушением требований безопасности бытовых приборов большой
мощности, изложенных в данной инструкции, является потенциально опасным.
Производитель не несет ответственности за
ущерб здоровью и собственности, если он вызван
несоблюдением указанных норм установки.
Первый цикл стирки
По завершении установки, перед началом эксплуатации необходимо произвести один цикл стирки со стиральным порошком, но без белья, по программе 90°C без предварительной стирки.
CIS
Установка Описание
Программы
средства
Моющие
Подсоединение к электросети
Внимание! Оборудование обязательно должно
быть заземлено!
1. Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом (розетка не поставляется с машиной). Фазный
провод должен быть подключен через автомат защиты сети, рассчитанный на максимальный ток (ток срабатывания) 16 А, и имеющий время срабатывания не
более 0,1 с.
2. При наличии вблизи от предполагаемого места установки машины розетки с заземляющим контактом,
имеющей трехпроводную подводку кабеля с медными
жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами сечением не менее 2,5 кв. мм), доработка электросети не производится. При отсутствии
указанной розетки и проводки следует провести их монтаж.
3. Прокладка заземления отдельным проводом не
допускается.
4. Для доработки электрической сети рекомендуется
применять провод типа ППВ 3х1,5 380 ГОСТ 6223-79.
Допускается применение других марок кабеля, обеспечивающих пожаро- и электробезопасность при эксплуатации машины.
Перед включением машины в сеть убедитесь, что:
l розетка и проводка соответствуют требованиям, из-
ложенным в данном разделе инструкции;
l напряжение и частота тока сети соответствуют дан-
ным машины;
l розетка и вилка одного типа;
Технические характеристики
Ìîä åëü
Размеры
Загрузка
Электрические
параметры
Гидравлические
параметры
Скорость
отжима
Kонтрольные
программы
согласно
нормативу IEC
456
WI 81
шир ин а 59, 5 см
высота 85 см
глубина 52 ,5 см
1 - 5 êã
напряжение 220/230 В 50 ГЦ
max мощность 1850 Ватт
max давление 1 Мпа (10 бар)
min давление 0,05 Мпа (0,5 бар)
объе м барабан а 40 л
äî 800 îá/ìèí
программа 3; при загрузке до 5 кг.
Машина соответствует с ледующим
Директивам Европейского
Экономического сообщества:
- 73/2 23/ ЕЕС от 19.02.73 (низкого
напряжения) и последующие модификации
- 89/336 /ЕЕС от 03.05.89 (электромагнитной совместимости) и
последующие модификации
безопасности
Ìåðû
Обслуживание
è óõîä
СервисНеисправности
!
Описание стиральной машины
+15
Панель управления
Распределитель
моющих средств
Распределитель моющих средств для загруз-
ки стирального порошка и смягчителей (ñì. ñ. 8).
Кнопки выбора ФУНКЦИИ: служат для выбора
доступных функций.
Кнопка ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ служит для
включения и выключения стиральной машины.
Выключение машины не отменяет выбранную
программу.
Кнопки выбора
ФУНКЦИИ
Рукоятка выбора ПРОГРАММ служит для выбора
программ.
Примечание: После того как цикл стирки был задан
и принят стиральной машиной, вращение рукоятки
никаким образом не повлияет на выполнение
программы (кроме положения
Reset).
Поворачивайте рукоятку только по часовой
стрелке.
Стоп / Сброс - Stop/
Кнопка ВКЛЮЧЕНИЕ/
ВЫКЛЮЧЕНИЕ
Индикатор
ВКЛЮЧЕНИЕ/
ВЫКЛЮЧЕНИЕ
Рукоятка выбора
ПРОГРАММ
Индикатор ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ,
показывающий, включена ли стиральная
машина и была ли принята заданная программа
(ñì. ñòð. 5).
"
