ВВЕДЕНИЕ ................................................................. 0-1

ПЕРЕД ТЕХНИЧЕСКИМ ОБСЛУЖИВАНИЕМ

МАШИНЫ ВВЕДЕНИЕ ............................................... 0-2

ТАБЛИЦА ДЛЯ ВНЕСЕНИЯ СЕРИЙНОГО НОМЕРА И

ДИСТРИБЬЮТОРА ....................................................... 0-4

ЗНАКИ БЕЗОПАСНОСТИ .......................................... 0-5

ПЛАСТИНА С ТЕХНИЧЕСКИМИ

ХАРАКТЕРИСТИКАМИ МАШИНЫ........................... 0-17

РУКОВОДСТВО К ДАННОЙ ИНСТРУКЦИИ............ 0-18

СОДЕРЖАНИЕ

8. РАБОТА НА СТРОЙПЛОЩАДКАХ С ОСОБЫМИ

УСЛОВИЯМИ. .......................................................4-29

9. ОБЫЧНАЯ РАБОТА ЭКСКАВАТОРА ................... 4-31

10. ОПУСКАНИЕ РАБОЧЕ ГО ОБОРУДОВАНИЯ .... 4-32

11. ХРАНЕНИЕ.......................................................... 4-33

12. СХЕМА УПРАВЛЕНИЯ МАШИНОЙ С ПОМОЩЬЮ

ДЖОЙСТИКОВ...................................................... 4-35

13. ПОДКЛЮЧЕНИЕ КОНТУРА ГИДРАВЛИЧЕСКОЙ

СИСТЕМЫ............................................................. 4-36

СОВЕТЫ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

1. ПЕРЕД НАЧАЛОМ РАБОТЫ .................................. 1-1

2. ВО ВРЕМЯ РАБО ТЫ МАШИНЫ ............................ 1-7

3. ВО ВРЕМЯ ПРОВЕДЕНИЯ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ................................................. 1-14

4. ПАРКОВКА............................................................ 1-17

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. ОСНОВНЫЕ ЭЛЕМЕНТЫ...................................... 2-1

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .................... 2-2

3. РАБОЧИЙ ДИАПАЗОН........................................... 2-3

4. ВЕС ЭЛЕМЕНТОВ.................................................. 2-6

5. ГРУЗОПОДЪЕМНОСТЬ......................................... 2-7

6. РУКОВОДСТВО ПО ВЫБОРУ КОВША .................2-11

7. ХОДОВАЯ ТЕЛЕЖКА ........................................... 2-13

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСНОВНЫХ

КОМПОНЕНТОВ ................................................... 2-15

9. РЕКОМЕНДУЕМЫЕ МАСЛА................................ 2-18

УСТРОЙСТВА УПРАВЛЕНИЯ

1. УСТРОЙСТВА КАБИНЫ......................................... 3-1

2. Пульт (Тип 1)........................................................... 3-2

2. Пульт (Тип 2)......................................................... 3-23

3. ПЕРЕКЛЮЧАТЕЛИ ............................................... 3-34

4. РЫЧАГИ И ПЕДАЛИ ............................................ 3-39

5. КОНДИЦИОНЕР И ОТОПИТЕЛЬ ........................ 3-41

6. ДРУГИЕ УСТРОЙСТВА........................................ 3-48

РАБОТА

1. РЕКОМЕНДАЦИИ ДЛЯ НОВОЙ МАШИНЫ .......... 4-1

2. ПРОВЕРКА ПЕРЕД ЗАПУСКОМ ДВИГАТЕЛЯ...... 4-2

3. ЗАПУСК И ОСТАНОВКА ДВИГАТЕЛЯ................... 4-3

4. СИСТЕМА ВЫБОРА РЕЖИМОВ РА БОТЫ ..........4-11

5. УПРАВЛЕНИЕ РАБОЧИМ ОБОРУДОВАНИЕМ... 4-21

6. ПЕРЕДВИЖЕНИЕ МАШИНЫ .............................. 4-22

7. МЕТОД ЭФФЕКТИВНОЙ РАБОТЫ...................... 4-25

ТРАНСПОРТИРОВКА

1. ПОДГОТОВКА К ТРАНСПОРТИРОВКЕ................. 5-1

2. ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС .......................... 5-2

3. ПОГРУЗКА МАШИНЫ............................................. 5-4

4. КРЕПЛЕНИЕ МАШИНЫ ......................................... 5-6

5. ПОГРУЗКА И РАЗГРУЗКА С ПОМОЩЬЮ КРАНА ..... 5-7

ТРАНСПОРТИРОВКАТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

1. ИНСТРУКЦИИ ПО ПРОВЕДЕНИЮ ....................... 6-1

2. МОМЕНТЫ ЗАТЯЖКИ............................................ 6-6

3. ТРЕБОВАНИЯ К ПРИМЕНЯЕМЫМ ТОПЛИВУ,

ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ И СМАЗКАМ ........ 6-9

4. ПЕРЕЧЕНЬ ПАРАМЕТРОВ, ПРОВЕРЯЕМЫХ ПРИ

ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ..................... 6-11

5. КАРТА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ....... 6-16

6. ИНСТРУКЦИЯ ПО ПРОВЕДЕНИЮ

ОБСЛУЖИВАНИЯ ................................................. 6-20

7. ЭЛЕКТРИЧЕСКАЯ СИСТЕМА.............................. 6-40

8. КОНДИЦИОНЕР И ОТОПИТЕЛЬ......................... 6-43

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

1. ДВИГАТЕЛЬ ............................................................ 7-1

2. ЭЛЕКТРОСИСТЕМА............................................... 7-2

3. ДРУГИЕ НЕИСПРАВНОСТИ.................................. 7-3

ГИДРАВЛИЧЕСКИЙ МОЛОТ И БЫСТРЫЙ ФИКСАТОР

1. ВЫБОР ГИДРАВЛИЧЕСКОГО МОЛОТА ............... 8-1

2. КОНФИГУРАЦИЯ ГИДРАВЛИЧЕСКИХ КОНТУРОВ

................................................................................. 8-2

3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ....................... 8-3

4. ПРАВИЛА БЕЗОПАСНОСТИ ПРИ РАБОТЕ

ГИДРОМОЛОТОМ................................................... 8-4

5. БЫСТРЫЙ ФИКСАТОР........................................... 8-6

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

Инструкция содержит ряд указаний и рекомендаций по безопасности, относящихся к вождению, погрузо-разгрузочным операциям, смазке, техническому обслуживанию, осмотру и монтажу колесного экскаватора. Инструкция должна способствовать безопасному техническому обслуживанию и улучшать работу машины.

Храните эту инструкцию поблизости и способствуйте периодическому чтению инструкции персоналом. В случае продажи машины, убедитесь в том, что Данная машина соответствует указаниям ЕС «2006/42/ЕЕС».

1. Перед тем как работать на машине прочтите и усвойте настоящую инструкцию.

Настоящая инструкция для оператора может содержать информацию о навесном оборудовании и дополнительном оборудовании, которое отсутствует в Вашем регионе. Пожалуйста, обратитесь с запросом и за консультацией по этим изделиям

Неправильная работа и техническое обслуживание данной машины могут представлять опасность и стать причиной серьезных травм и даже смерти.

Некоторые действия при работе и техническом обслуживании машины могут стать причиной несчастного случая, если они не выполняются по методу, описанному в данной инструкции.

Некоторые операции и меры используются только для определенных целей при применении машины.

Если Вы используете машину в каких либо не предназначенных для этого целях, которые особым образом не запрещены, Вы должны быть уверены, что это безопасно для Вас и для окружающих. Ни при каких обстоятельствах ни Вы, не другие целях, как описано в данной инструкции.

2. Перед работой на машине осмотрите рабочую площадку и следуйте рекомендациям по безопасности в разделе Инструкции по безопасности.

3. При замене деталей пользуйтесь оригинальными запасными частями HYUNDAI. Мы настоятельно указываем на то, что Hyundai не несет никакой ответственности за неисправности, ставшие В таких случаях HYUNDAI не несет ответственности ни за какие повреждения.

Совершенствование конструкции данной машины может привести к изменениям в деталях, которые могут быть не отражены в данной инструкции. Обращайтесь в HYUNDAI или к вашему дистрибьютору HYUNDAI за последней информацией по Вашей машине или с вопросами представленной в данной инструкции.

результатом использования неоригинальных деталей или неквалифицированного ремонта.

предосторожности, представленные в данной инструкции,

Вы передали инструкцию новому владельцу.

к Вашему местному дистрибьютору HYUNDAI.

лица не должны использовать машину в запрещенных

, касающимися информации,

0-1

СОДЕРЖАНИЕ

ПЕРЕД ТЕХНИЧЕСКИМ ОБСЛУЖИВАНИЕМ МАШИНЫ ВВЕДЕНИЕ

Обязанностью владельца и всего персонала, занимающегося техническим обслуживанием и ремонтом, является избежание несчастных случаев и травм, правильно производя техническое обслуживание и ремонт. Также обязанностью владельца и всего персонала, занимающегося техническим ремонтом и обслуживанием, является избегать несчастные случаи и серьезные травмы при техническом обслуживании машины.

Никто не должен производить техническое обслуживание соответствующей подготовки и контроля. Весь персонал, занимающийся техническим ремонтом и обслуживанием, должен быть тщательно ознакомлен с установленными схемами и мерами предосторожности, содержащимися в данной инструкции. Весь персонал должен также знать о федеральных, государственных, областных или местных законах или правилах, относящихся к применению и техническому обслуживанию строительного Схемы, установленные в данной инструкции, не заменяют никаких требований, установленных федеральным, государственным, областным или местным законодательством.

Компания HYUNDAI не может предвидеть все возможные обстоятельства или внешние условия, при которых эта машина может быть использована или производиться ее техническое обслуживание. Весь персонал должен быть готов к потенциальным опасностям. Работайте в пределах Обратитесь к Вашему руководителю, если у Вас возникают сомнения по поводу выполнения определенного задания. Не пытайтесь сделать слишком много и слишком быстро. Исходите из здравого смысла.

※ Как настроить язык группы периферийных устройств

Пользователь может выбрать язык, и на всех экранах информация будет отображаться на выбранном языке.

Вашего уровня подготовки и квалификации.

или пытаться ремонтировать машину без

оборудования.

(тип группы периферийных устройств 1)

※ См. подробную информацию о группе периферийных устройств на стр. 3-20.

0-2

СОДЕРЖАНИЕ

ОДОБРЕНО СОДРУЖЕСТВОМ ЕВРОПЕЙСКИХ ГОСУДАРСТВ

•· Уровень шума (EN474-1 :2006 и 2000/14/EC) соответствует следующим показателям:

LWA : 105 дБ (только Европейский Союз)

LPA : 73 дБ

• Показатели вибрации сиденья оператора ниже стандартных показателей (EN474-1: 2006 and

2002/44/EC)

0-3

ТАБЛИЦА ДЛЯ ВНЕСЕНИЯ СЕРИЙНОГО НОМЕРА И ДИСТРИБЬЮТОРА

Серийный номер машины

Серийный номер двигателя

Год выпуска

Производитель

Адрес

Дистрибьютор в США

Адрес

Дистрибьютор в Европе

Адрес

Дилер

Адрес

Hyundai Heavy Industries Co., Ltd. 1, Jeonha-Dong, Dong-Ku,

Ulsan 682-792, Korea

Hyundai Heavy Industries U.S.A, Inc 955 Estes Avenue EIK Grove village

IL, 60001 U.S.A

Hyundai Heavy Industries Europe N. V. Vossendal 11

2240 Geel Belgium

0-4

ЗНАКИ БЕЗОПАСНОСТИ

1. Расположение

Всегда обращайте внимание на чистоту этих знаков-табличек. В случае утери или повреждения какого-либо из них прикрепите снова или замените новым.

ФИЛЬТР НАСОСА

КАБИНА ВНУТРИ СПРАВА

1 Фильтр воздухоочистителя 17 Транспортировка 34 Инструкция по обслуживанию 2 Крышка турбокомпрессора 18 Двигатель с низким уровнем

3 Корпус радиатора 19 Контрольная схема 36 Скоба 4 Заправка топлива 20 Руководство по эксплуатации -

5 Коррозия аккумулятора 21 Молот 38 Разъем 6 Шланг высокого давления 22 Переднее аварийное окно 39 Падение 7

Уровень гидравлического масла 23 Запасной выход 40 Сигнальная лампа 8 Смазка гидравлическим маслом 24 Фильтр кондиционера 41 Турбокомпрессор 9 Не стой сзади машины 26 Рычаг безопасности 42 Отражение 10 Подъемная петля 27 Название модели 43 Аккумулятор 11 Пластинка с названием фирмы и

модели машины 12 Идеограмма строповки 29 Торговая марка HYUNDAI (на

13 Не стой рядом сбоку 30 Торговая

14 Стой неподвижно 31 Смазка редуктора 47 Аккумуляторная батарея 15 Кожух двигателя резки 32 Механизм блокировки 48 Водоотстойник 16 Не вставать 33 Отключение подачи топлива

КАБИНА ВНУТРИ

СЛЕВА

28 Логотип (ROBEX) 44 Схема рычага RCV

ЛЕВАЯ ОПОРА

ВНУТРИ СПРАВА

газовых выбросов

Прав. стойка кабины

стреле)

противовесе)

марка HYUNDAI (на

КРЫШКА

АККУМУЛЯТОРА

ВНУТРИ СПРАВА

КОРОБКА ЛЕВОЙ

КОНСОЛИ ВНУТРИ

СПРАВА

35 Схема подъема

37 Не стой рядом со

стрелой/рукоятью

45 Разъем MCU

46 Смазка подшипника

поворотного круга

НИЖНЯЯ РАМА ВНУТРИ СЛЕВА

3809SH0SL01

0-5

2. Описание

На корпусе машины имеется несколько специальных предупредительных знаков. Пожалуйста, выучите наизусть значения данных предупредительных знаков. Если какой-либо из предупредительных знаков поврежден или отсутствует, замените его новым.

1) ФИЛЬТР ВОЗДУХООЧИСТИТЕЛЯ

(знак 1) Этот предупредительный знак расположен на корпусе воздухоочистителя.

※ Периодический и тщательный осмотр,

очистка и замена элементов продлевают срок службы двигателя качеству его работы.

2) КОРПУС ТУРБОКОМПРЕССОРА

(знак 2) Этот предупредительный знак

Не касайтесь корпуса турбокомпрес-

сора. Это может причинить сильный ожог.

3) КОРПУС РАД И АТОРА (знак 3)

Этот предупредительный знак расположен на радиаторе.

Никогда не открывайте пробку заливной

горловины при работающем двигателе или при высокой температуре охлаждающей жидкости.

4) ЗАПРАВКА ТОПЛИВОМ (знак 4)

Этот предупредительный знак расположен на правой стороне горловины заправки топливом.

Заглушите двигатель перед заправкой

топливом. Заправку производите на безопасном расстоянии от огня.

и способствуют

0-6

5) КОРРОЗИЯ АККУМУЛЯТОРА (знак 5)

Этот предупредительный знак расположен на корпусе аккумулятора.

Электролит содержит серную кислоту и

может причинить серьезные ожоги. Избегайте его попадания на кожу, с глаза или на одежду. В случае попадания промойте большим количеством воды и немедленно обратитесь к врачу.

※ Поддерживайте электролит на

рекомендуемом уровне. Добавляйте дистиллированную воду в аккумуляторную батарею только при включении и никогда при отключении двигателя Поддержание электролита на должном уровне позволяет избегать всасывания газов батареей, так как меньшее количество пространства выделяет эти газы.

Проверку аккумулятора производите

вдали от открытого огня и любых дымящихся предметов.

Не используйте спички, зажигалки или

горелки вблизи аккумуляторной батареи, так как она может выделять взрывоопасный газ.

Не разрешайте неспециалистам

заряжать аккумулятор или пользоваться кабелями трансформатора.

Для исключения опасности

электрического удара не касайтесь контактов батареи влажной рукой.

6) Шланг высокого давления (знак. 6)

Эта предупреждающая этикетка расположена на пластине фильтра.

Жидкость под давлением может

проникнуть в кожу и вызвать серьезные травмы.

※ Перед выполнением обслуживания

прочитайте руководство по обслуживанию.

0-7

7) УРОВЕНЬ ГИДРАВЛИЧЕСКОГО МАСЛА

(знак 7)

Эта предупреждающая этикетка расположена на пластине сита.

Опустите ковш на землю, когда вы

обслуживаете гидравлическую систему.

※ Проверьте уровень масла по датчику. ※ Долейте рекомендованный вид

гидравлического масла до нужного уровня, если это необходимо.

8) СМАЗКА ГИДРАВЛИЧЕСКИМ МАСЛОМ

(знак 8)

Эта предупреждающая этикетка расположена сверху на гидравлическом баке.

※ Не смешивайте масла разных сортов.

Недопустимо открывать крышку

заправочной горловины, если она сильно нагрета.

Медленно отверните колпачок и

выпустите внутреннее давление.

9) ОСТЕРЕГАЙТЕСЬ! НЕ СТОЙТЕ БЛИЗКО!

(знак 9)

Эта предупреждающая этикетка расположена сзади на противовесе.

Во избежание серьезных травм и смерти

не стойте в радиусе поворота машины.

Не стирайте и не отклеивайте эту

наклейку с машины.

10) ПОДЪЕМНАЯ ПЕТЛЯ (знак 10)

Этот предупредительный знак расположен на противовесе.

Не поднимайте машину за подъемные

петли на противовесе. Перегрузка подъемных петель приведет к их поломке и к возможным травмам персонала.

※ Подходящий метод подъема

экскаватора описан на с. 5-9.

0-8

11) НЕ СТОЙТЕ БЛИЗКО К БОКОВОЙ ЧАСТИ

ЭКСКАВАТОРА! (знак 13)

Эта предупреждающая этикетка расположена сбоку на левой задней крышке.

Во избежание серьезных травм и смерти

не стойте в радиусе поворота машины.

Не стирайте и не отклеивайте эту

наклейку с машины.

12) СТОЙ НЕПОДВИЖНО! (знак 14)

Предупредительный знак расположен на боковой части корпуса.

Убедитесь, что машина стоит

неподвижно при открытии дверцы.

Осторожно, открытая дверца может

захлопнуться под действием внешней или природной силы (напр., сильный ветер).

13) ОСТОРОЖНО С ДВИГАТЕЛЕМ! ОПАСНОСТЬ ПОРЕЗА КОНЕЧНОСТЕЙ (знак 15)

Предупредительный знак расположен на капоте двигателя.

Не открывайте капот двигателя во

время его работы.

Не трогайте выхлопную трубу, это может

причинить сильный ожог.

0-9

14) НЕ ВСТАВАЙТЕ НА КАПОТ ДВИГАТЕЛЯ

(знак 16) Предупредительный знак расположен на капоте двигателя.

△ Не вставайте на капот двигателя.

15) ТРАНСПОРТИРОВКА (знак 17)

Предупредительный знак расположен на правой стороне верхней рамы.

Перед транспортировкой экскаватора

изучите данное руководство; прикрепите проволочным тросом рукоять стрелы и гусеницы к платформе трейлера. Детали транспортировки см. на с. 5-6

16) КОНТРОЛЬНАЯ ИДЕОГРАММА (знак 19)

Предупредительный знак расположен на правом стекле кабины оператора.

Проверьте, соответствует ли схема

управления машиной данной схеме на этой наклейке. Если они не совпадают, перед работой на экскаваторе замените наклейку.

Несовпадение схемы управления

машиной и схемы на наклейке может привести к травмам или смерти. Обращайтесь за детальной информацией на с. 4-21.

17) РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (знак

20)

Предупредительный знак расположен на правой стороне стекла кабины оператора.

Подробно изучите руководство по

эксплуатации перед началом работы на экскаваторе.

0-10

18) МАКСИМАЛЬНАЯ ВЫСОТА (знак 20)

Данный предупредительный знак расположен на правой стороне стекла кабины оператора.

Контакт машины с линиями

электропередачи может стать причиной серьезных травм или смерти. В результате простого нахождения машины в зоне линий электропередачи оператор может получить электрический шок. Минимальная дистанция должна соблюдаться в зависимости от напряжения в линии (см. с. 1-8).

19) СТОЛКНОВЕНИЕ (знак 20)

Предупредительный знак расположен на правом окне кабины оператора.

Будьте осторожны, работая в

экскаваторе, снабженным быстрым фиксатором или удлинителями.

Ковш может удариться о кабину или

стрелу, о цилиндры стрелы, если приближается к ним.

20) БЕЗОПАСНОСТЬ ЛОБОВОГО СТЕКЛА

(знак 22) Эта предупреждающая этикетка расположена на обоих боковых окнах кабины.

Будьте внимательны, лобовое стекло

может быть внезапно закрыто на замок.

21) ЗАПАСНЫЙ ВЫХОД (знак 23)

Предупредительный знак расположен на внутренней стороне заднего стекла.

※ Заднее стекло может служить запасным

выходом.

※ Чтобы снять заднее стекло, дерните за

кольцо и выдавите стекло.

0-11

22) ФИЛЬТР КОНДИЦИОНЕРА (знак 24)

Предупредительный знак расположен на корпусе кондиционера.

※ Периодический и тщательный осмотр,

очистка и замена фильтра продлевает срок службы кондиционера и способствует качеству его работы.

23) РЫЧАГ БЕЗОПАСНОСТИ (знак 26)

Эта предупреждающая этикетка расположена на крышке рычага безопасности.

Перед выходом из машины убедитесь,

что поставили рычаг безопасности в положение «БЛОКИРОВАНО».

24) СМАЗКА РЕДУКТОРА (знак 31)

Эта предупреждающая этикетка расположена спереди на верхней раме.

Смазка находится под высоким

давлением. Смазка, выходящая из масленки под давлением, может проникнуть в организм и вызвать травмы или смерть.

25) МЕХАНИЗМ БЛОКИРОВКИ (знак 32)

Эта предупреждающая этикетка расположена на правом окне кабины.

Падение ковша может вызвать

серьезные травмы или смерь.

Эксплуатация машины с

незаблокированным переключателем быстроразъемного зажима или без стопорного штифта движущегося крюка может вызвать падение ковша.

0-12

26) ОТКЛЮЧЕНИЕ ПОДАЧИ ТОПЛИВА

(знак 33) Этот предупредительный знак расположен на крышке гидравлического бака.

※ Заливайте только гидравлическое

масло.

※ Не заливайте дизельное топливо.

27) СВЯЗКА (знак 36)

Эта предупреждающая этикетка расположена на нижней раме.

Недопустимо буксировать машину,

используя отверстия для крепления, так как они могут быть разорваны.

Подробно см. стр. 4-24.

28) СВОБОДНАЯ ОТ ПЕРСОНАЛА РАБОЧАЯ

ЗОНА (знак 37) Эта предупреждающая этикетка расположена на обеих сторонах рукояти.

Падение навесного орудия может

вызвать серьезные травмы или смерь.

Для предотвращения серьезной травмы

или смерти запрещается находиться под навесным орудием.

29) РАЗЪЕМ (знак 38)

Эта предупреждающая этикетка расположена на крышке батареи.

Перед выполнением любых

электросварочных работ на данной машине необходимо выполнить следующие операции.

- Отсоедините разъемы от всеъ электрических блоков управления.

- Присоедините провод заземления сварочного оборудования как можно ближе к точке сварки.

※ Подробно см. стр. 6-42

0-13

30) ПАДЕНИЕ (знак 39)

Эта предупреждающая этикетка расположена сверху на гидравлическом баке.

Падение – основная причина травм. Находясь на машине, остерегайтесь

скользких платформ, ступеней и поручней.

31) ТУРБОКОМПРЕССОР (знак 41)

Эта предупреждающая этикетка расположена на правом окне кабины.

Для предотвращения отказов

турбокомпрессора следует дать ему охладиться в течение 5 минут перед отключением двигателя (работа без нагрузки на низких холостых оборотах).

32) ПОВОРАЧИВАЕТСЯ (знак 42)

Эта предупреждающая этикетка расположена сзади на противовесе.

Для предотвращения серьезных травм

или смерти запрещается находиться в зоне поворота.

Запрещается стирать или удалять эту

предупреждающую этикетку с машины.

0-14

33) РЕЗЕРВУАР (знак 43)

Эта предупреждающая этикетка расположена на резервуаре электромагнитного клапана.

※ Этот резервуар заполнен газообразным

азотом под давлением, который очень опасен при неправильном обращении. Необходимо строго соблюдать следующие меры предосторожности.

Недопустимо проделывать в резервуаре

отверстия и подвергать его действию пламени.

Запрещается приваривать что-либо к

резервуару.

※ При демонтаже, техническом

обслуживании или утилизации резервуара необходимо выпустить из него газ. Для выполнения этой операции необходим специальный выпускной клапан, для его получения следует связаться с дистрибьютором Hyundai.

34) СХЕМА РЫЧАГА RCV (знак 44)

Эта предупреждающая этикетка расположена на левой опоре.

※ Подробнее см. стр. 4-35.

35) СМАЗКА ПОВОРОТНОГО КРУГА (знак 46)

Эта предупреждающая этикетка расположена спереди на редукторе поворотного круга.

※ Подробнее см. стр. 6-33.

0-15

36) ПОЛОЖЕНИЕ АККУМУЛЯТОРА (знак 47)

Этот предупредительный знак расположен на правой стороне ящика с инструментами.

37) ВОДООТСТОЙНИК (знак 48)

Этот предупредительный знак расположен на правом окне кабины.

Для обеспечения защиты системы

подачи топлива высокого давления, перед тем, как запускать двигатель, слейте воду в водоотстойник.

38) Соединитель MCU (знак 45)

Эта предупреждающая этикетка расположена на нижней крышке кондиционера воздуха в кабине.

Контроллер MCU служит для обмена данными с ноутбуком через разъем RS232.

※ Подробнее см. стр. 3-60.

0-16

ПЛАСТИНА С ТЕХНИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ МАШИНЫ

ТОЛЬКО ДЛЯ ЕС

1 Оборудование 3 Серийный номер 5 Мощность двигателя 2 Название модели 4 Рабочий вес 6 Год выпуска

※ Серийный номер присвоен непосредственно для данной машины и должен указываться

при запросе информации или при заказе запасных частей для данной машины у авторизованного дилера HYUNDAI в вашем регионе. Также серийный номер машины выбит на раме.

0-17

РУКОВОДСТВО К ДАННОЙ ИНСТРУКЦИИ

1. НАПРАВЛЕНИЕ ХОДА

В данном руководстве направление хода экскаватора обозначается «вперед», «назад», «вправо» и «влево» по стандарту, где мотор находится в задней части машины и машина движется в обычном направлении.

Вперед

2. СЕРИЙНЫЙ НОМЕР

Если вы заказываете детали экскаватора или машина неисправна, сообщите следующее:

1) Серийный номер машины.

Он находится справа в нижней части кабины оператора.

2) Серийный номер двигателя.

Он представляет собой цифры, указанные на пластине на двигателе.

Влево

Xодовой

мотор

Серийный номер

машины

Влраво

Серийный номер двигателя

3. ОБЛАСТЬ ПРИМЕНЕНИЯ

Данная машина, в основном, предназначена для выполнения следующих работ.

- земляные работы

- погрузочные работы

- работы по выравниванию грунта

- рытье канав

※ См. подробную информацию в разделе 4 (эффективный способ работы).

4. СИМВОЛЫ

Означает важные меры безопасности

△ Указывает на причины серьезных повреждений в машине или окружающей среде. ※ Важная информация для оператора.

0-18

СОВЕТЫ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

1. ПЕРЕД НАЧАЛОМ РАБОТЫ

В первую очередь думайте о безопасности. В особой ситуации носите защитную одежду, включая безопасную каску, защитные ботинки, защитные перчатки, защитные очки и устройства для защиты органов слуха в зависимости от конкретных условий работы. Почти все несчастные случаи происходят из-за пренебрежения простыми и основополагающими правилами техники безопасности.

Подробно изучите перед началом работы на машине. Обеспечение надлежащей осторожности является вашей обязанностью.

руководство по эксплуатации

Полностью осознайте детали и процесс в целом по выполнению строительных работ еще до того, как Вы приступили к работе. Если Вы найдете какую-либо опасную операцию в технологическом процессе, посоветуйтесь с руководителем работ относительно превентивных мер работы на машине.

Не работайте на погрузчике в состоянии усталости или после употребления алкогольных напитков или наркотиков.

безопасности еще до начала

1-1

Проводите ежедневный контрольный осмотр в соответствии с настоящим руководством. Отремонтируйте поврежденные детали и затяните ослабившиеся болты.

Проверяйте наличие утечек моторного масла, рабочей жидкости, топлива и охлаждающей жидкости. Содержите машину в чистоте, регулярно очищайте машину от грязи и мойте ее.

Не работайте на машине, если она требует ремонта. Приступайте к работе после полного завершения ремонтных работ.

Будьте готовы к устранению возможного пожара. Держите огнетушитель под рукой, а номера

пожарных служб – рядом с телефоном.

1-2

ЗАЩИТА ОТ ПАДАЮЩИХ ИЛИ ЛЕТЯЩИХ ОБЪЕКТОВ

Если есть опасность для оператора от падающих или летящих объектов, установите защитные заслонки для защиты оператора в подобных ситуациях. Убедитесь, что замок лобового стекла закрыт. Перед началом работы. Удостоверьтесь, что персонал, за исключением оператора, находится вдали от зоны падающих или летящих объектов. Пожалуйста, свяжитесь

с дистрибьютором HYUNDAI в Европе, если вы нуждаетесь в верхней и передней защитных заслонках и FOPS (защитный барьер от летящих объектов).

НЕСАНКЦИОНИРОВАННАЯ МОДИФИКАЦИЯ

Любые изменения в машине, сделанные без разрешения фирмы HYUNDAI, могут стать причиной опасности. Проконсультируйтесь у дистрибьютора HYUNDAI перед тем, как произвести модификации в системе машины. Фирма HYUNDAI не несет ответственность за

травмы или ущерб, причиненные в результате несанкционированных модификаций в системе экскаватора.

ПОДГОТОВКА К АВАРИЙНОЙ СИТУАЦИИ

Тольк о в случае аварийной ситуации разбейте лобовое стекло находящимся в кабине молотком и аккуратно выйдите. Убедитесь, что вы знаете номера телефонов людей, способных помочь вам в аварийной ситуации.

Верхняя заспонка

Передняя заспонка

1-3

Мопоток

ПРОБЛЕСКОВЫЙ МАЯК

При работе на дорогах или возле дороги включение проблескового маяка позволяет избежать дорожно-транспортных происшествий. Для установки проблескового маяка на вашу машину, пожалуйста, обратитесь к дистрибьютору

HYUNDAI.

МЕРЫ БЕЗОПАСНОСТИ ПРИ УСТАНОВКЕ И ИСПОЛЬЗОВАНИИ ОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

Перед установкой и использованием факультативного дополнительного рабочего оборудования прочитайте соответствующий раздел руководства

по эксплуатации и всю информацию в руководстве, относящуюся к данному рабочему оборудованию. Не устанавливайте дополнительное рабочее оборудование, неразрешенное фирмой HYUNDAI или вашим дистрибьютором HYUNDAI. Установка несанкционированного оборудования может создать угрозу безопасности или неблагоприятно повлиять на ход работы экскаватора и даже сократить срок службы машины. Фирма HYUNDAI не несет ответственности за травмы, несчастные случаи,

повреждения, нанесенные использованием несанкционированного дополнительного рабочего оборудования. Устойчивость машины достаточна для ее применения на различных работах. При эксплуатации данной машины следует руководствоваться таблицами грузоподъемности. Для работы с использованием специального оборудования (не описанного в данном руководстве) необходимо установить дополнительный противовес или соблюдать особую осторожность при эксплуатации машины.

ПРАВИЛА БЕЗОПАСНОСТИ

Тольк о опытный

и уполномоченный персонал может работать на экскаваторе и технически его обслуживать. Следуйте всем правилам безопасности, мерам предосторожности и инструкциям при работе на машине и ее техническом обслуживании. Работая с напарником или другим персоналом на рабочей площадке, удостоверьтесь, что весь этот персонал понимает ручные сигналы, подаваемые на рабочей пл.

ПРОБЛЕСКОВЫЙ

МАЯК

1-4

ДЕТАЛИ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ

Удостоверьтесь, что все защитные решетки и заслонки стоят на нужном месте. Почините ихв случае повреждения. Используйте должным образом такие детали обеспечения безопасности, как блокировочный стержень и ремень безопасности. Никогда не снимайте детали обеспечения безопасности. Всегда содержите их в хорошем рабочем состоянии. Неумелое использование деталей обеспечениябезопасности может стать

причиной

травм илисмерти.

СХЕМА УПРАВЛЕНИЯ МАШИНЫ

Следует проверить соответствие схемы управления машины схеме, представленной на этикетке, расположенной на кабине. При несовпадении необходимо заменить этикетку на соответствующую схеме работы перед эксплуатацией машины. Невыполнение этого требования может привести к травме.

Утверждение № 65 штата Калифорния

Согласно законам в штате Калифорния компоненты выхлопных газов

дизельного двигателя могут быть причиной раковых заболеваний, дефектов у новорожденных или нанесения ущерба рождаемости. Клеммы и полюса аккумуляторных батарей и соответствующие аксессуары содержат свинеци его соединения. МОЙТЕ РУКИ ПОСЛЕ ОБСЛУЖИВАНИЯ СООТВЕТСТВУЮЩИХ ДЕТАЛЕЙ!

Запрещается грузить машину за подъемные скобы на противовесе.

Использование неверного способа погрузки

может привести к серьезным травмам или смерти.

1-5

ПРЕДУПРЕЖДЕНИЕ ПЕРЕГРЕВА (ДЛЯ РАБ О ТЫ В АРКТИЧЕСКИХ УСЛОВИЯХ)

Машины, предназначенные для работы в арктических условиях, оснащены боковой крышкой закрытого типа и нижней крышкой для уменьшения потока сильно охлажденного воздуха внешней среды.

В теплое время года крышки закрытого типа могут приводить к перегреву из-за недостатка притока свежего воздуха.

Для предотвращения перегрева

в условиях высокой температуры внешнего воздуха рекомендуется менять крышки на другие, обеспечивающие достаточную площадь вентиляции. См. список частей для получения информации о вентилируемых боковых и нижних вентиляционных крышках.

Закрытого типа

(для арктических

условий)

Боковая крышка (левая, правая)

Закрытого типа

(для арктических

условий)

Нижняя крышка радиатора

Нижняя крышка двигателя

Вентилируемого типа

Боковая крышка

(левая, правая)

1-6

Вентилируемого типа

Нижняя крышка радиатора

Нижняя крышка двигателя

2. ВО ВРЕМЯ РАБОТЫ МАШИНЫ

Пользуйтесь поручнями и подножкой при залезании на экскаватор и при выходе из него. Не запрыгивайте на экскаватор и не спрыгивайте с него.

Перед началом работы подайте звуковой сигнал для предупреждения близстоящего персонала о начале работы машины. Для лучшей видимости очистите стекла от посторонних материалов, напр., от обледенения.

Внимательно управляйте экскаватором, обращая внимание на отсутствие персонала, людей и других объектов внутри рабочей зоны. При необходимости установите защитные ограждения рабочей зоны.

При использовании рабочего оборудования внимательно следите за стройплощадкой.

1-7

При работе в закрытом месте обеспечьте необходимую вентиляцию, чтобы избежать опасности отравления оператора выхлопными газами двигателя.

Проверьте расположение подземных коммуникаций газопроводов и водопроводов и обеспечьте должную их и свою безопасность перед выполнением работ и при работе.

Работа вблизи линий электропередач очень опасна. Проводите работы на следующем безопасном расстоянии, приведенном ниже

Напряжение, кВ

Миним. безопасное

расстояние, м

6,6 кВ 3 м (10 фут) 33,0 кВ 4 м (13 фут) 66,0 кВ 5 м (16 фут)

154,0 кВ 8 м (26 фут) 275,0 кВ 10 м (33 фут)

Если машина коснется высоковольтного провода, оставайтесь сидеть на своем рабочем месте в кабине и предупредите персонал о том, чтобы никто не касался экскаватора до отключения тока в линии электропередачи. При необходимости покинуть машину, спрыгивайте с нее, не касаясь машины.

1-8

Помните о помехах. Будьте особенно осторожны, и следите за свободным пространством возле машины при вращении.

При работе машины с гидромолотом или при работе в местах, где возможно падение камней, для соответствующей защиты необходимо обеспечить ограждение крыши и защиту головы.

Избегайте работ на уступе или на мягком грунте, поскольку существует опасность

опрокинуться. Если работа на уступе или на мягком грунте неизбежна, установите экскаватор под правильным углам так, чтобы можно было легко выбраться из машины. Приводные колеса необходимо располагать в стороне, противоположной от места копания.

При подъемных работах учитывайте мощность машины, вес и ширину груза. Старайтесь не перегружать машину, так как это может вызвать повреждение машины или несчастный случай.

1-9

Работа на склонах опасна. Избегайте проведения работ на уклоне свыше

10°.

При необходимости работы на уклоне, приступайте к ней только после того, как подготовите горизонтальную поверхность.

Вращение на уклоне грозит опрокидыванием. Не выполняйте вращение машины с заполненным ковшом на уклонах, так как это может привести к потере устойчивости.

Старайтесь не

оставлять машину на склонах. При необходимости парковки опустите ковш на землю и заблокируйте колеса.

1-10

Избегайте езды в поперечном направлении на уклоне, так как это может стать причиной опрокидывания или соскальзывания.

Перемещение по склону опасно. При езде вниз по склону убедитесь, что управляете медленно и держите ковш на высоте 20~30 см (1 фут)над землей для того, чтобы он мог быть использован в качестве тормоза в аварийных ситуациях.

Опасны повороты машины при езде по склону. Если требуется смена направления движения, поворачивайте машину на горизонтальной поверхности и на твердом грунте.

Предел угла наклона двигателя составляет 35°. Ни в коем случае не работайте под углом, превышающим предельный угол наклона двигателя.

20~30 см

1-11

Перед движением машины дайте звуковой сигнал для того, чтобы предупредить персонал, находящийся поблизости. Правильно выбирайте направление движения машины вперед и назад, проверив расположение ходового двигателя.

Снижайте скорость при езде по неровностям.

При работах на мягких грунтах помещайте настилы или деревянные панели под гусеницы для предотвращения увязания экскаватора.

При работе

в воде или при переезде мелких водоемов проверьте состояние грунта на дне, глубину и скорость течения воды, а затем следите, чтобы уровень воды не превышал высоты несущего катка.

1-12

ПОСАДКА НА ЭКСКАВАТОР И ВЫХОД ИЗ ЭКСКАВАТОРА

Никогда не запрыгивайте и не спрыгивайте с экскаватора.

Садитесь на экскаватор и сходите с экскаватора всегда лицом к нему. При этом используйте поручни, ступеньки на экскаваторе и гусеничной раме, гусеничные траки. Дополнительную ступеньку можно установить, если машина имеет широкие траки. В этом случае

свяжитесь с

дистрибьютором HYUNDAI.

Не держитесь за рычаги управления при посадке на экскаватор или выхода из экскаватора.

Для безопасности опирайтесь как минимум на три тачки (руки, ноги), используя поручни, ступеньки или гусеничные траки.

Всегда очищайте поручни, ступеньки и гусеничные траки от масла или грязи. Если они повреждены, почините их и затяните

все

ослабившиеся болты.

Если при посадке или сходе с экскаватора Вы держитесь за ручку дверцы, откройте дверцу и надежно закрепите ее в открытом положении. В противном случае дверца может внезапно двинуться, и Вы потеряете равновесие и упадете.

ПРИСУТСТВИЕ ПАССАЖИРОВ В МАШИНЕ ЗАПРЕЩЕНО

Пассажиры машины подвержены получению травм в результате удара различными предметами и выпадения из машины.

В машине допускается присутствие только оператора. Присутствие пассажиров запрещено.

1-13

3. ВО ВРЕМЯ ПРОВЕДЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Немедленно остановите двигатель при обнаружении каких-либо неисправностей машины. Немедленно выясните причину неисправности, как-то вибрация, перегрев или неисправность прибора, а затем устраните эту неисправность.

Припаркуйте машину на плоской площадке и отключите двигатель для проведения инспекции и ремонтных работ. Поставьте соответствующую табличку рядом с машиной, показывающую, что машина находится в неработоспособном состоянии (Уберите из машины ключ зажигания). Во время проведения работ по техническому обслуживанию необходимо быть особенно внимательным. Могут потребоваться дополнительные ограждения и средства защиты при обслуживании отдельных деталей и узлов.

Не снимайте крышку радиатора с горячего двигателя. Открывайте крышку после того, как двигатель охладится ниже 50°С (122°F). В противном случае Вы от брызг или пара горячей охлаждающей жидкости.

можете получить травму

Выполняется

проверка

Не производите работ под машиной. При выполнении работ под машиной, ковшом или рычажным механизмом при поднятом ковше необходимо установить под ковш и/или рычажный механизм надежные опоры.

1-14

Топливо и масло – горючие жидкости. Храните их в сухом прохладном месте, вдали от открытого огня.

Не дотрагивайтесь до выхлопной трубы, так как это может привести к серьезному ожогу.

Не открывайте капот двигателя при работающем двигателе.

При техническом осмотре двигателя будьте осторожны, чтобы не удариться о края крышки.

1-15

Будьте осторожны, так как переднее окно может быстро закрыться. Убедитесь, что опора стоит прочно при открытой боковой двери. Будьте осторожны, так как открытая боковая дверь может быть закрыта внешней силой, такой как сильный ветер.

Наклейки противоскольжения должны быть заменены в случае их износа или утери.

Необходимо удалить масло, воду, смазку

Когда Вы работаете на верхней раме, производя техническое обслуживание двигателя и/ или других компонентов, будьте осторожны, чтобы не поскользнуться и не упасть.

и пр.

ГАЗ ПОД ВЫСОКИМ ДАВЛЕНИЕМ

В машине содержится газ под высоким давлением. Чтобы избежать взрыва и травм персонала, не приближайтесь к огню, не производите рядом с машиной

Сбросьте давление перед сливом жидкостей.

ПОДЪЕМНЫЕ УШКИ МОГУТ СЛОМАТЬСЯ

При подъеме бака, содержащего жидкость, подъемные ушки или бак могут повредиться и привести к травматическим случаям персонала. Перед подъемом бака слейте из него всю жидкость.

работ по сварке и сверлению.

1-16

4. ПАРКОВКА

Оставляя машину на месте парковки, опустите ковш полностью на землю и переведите рычаг безопасности в положение парковки, а затем вытащите ключ. Надежно заприте дверь кабины.

Паркуйте машину на плоском и безопасном месте.

Мы надеемся, что соблюдая все вышеуказанные правила безопасности, Вы сможете легко и безопасно работать на данной машине. Для безопасной эксплуатации, соблюдайте все правила техники безопасности.

1-17

1. ОСНОВНЫЕ ЭЛЕМЕНТЫ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Аккум. ящик

Топливный

бак

Бак с

гидравлической

жидкостью

Главный насос

Двигатель

Маслоохладит

ель

Рукоять

Гидроцилиндр

ковша

Боковой нож

Зуб

Гидроцилиндр

Ковш

рукояти

Соединительная

тяга

Поворотный

шарнир

Стрела

Соединительный

шток

Гидроцилиндр

Натяжной

ролик

Мотор привода

поворота

ст

елы

Опорный

каток

Главный

распределительный

клапан

Кабина

Несущий

каток

Гусеница

лушитель

Звездочка

Ходовой двигатель

Радиатор

Противовес

2-1

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование Ед. изм. Значение

Рабочий вес кг (фунт) 38400(84660)

Вместимость стандартного ковша (по стандартам SAE) м3 (ярд3 ) 1,62(2,12)

Габаритная длина A 11120 (36' 6")

Габаритная ширина с траком 600 мм B 3340 (10' 11")

Габаритная высота C 3450 (11' 4") Ширина верхней части конструкции D 2980 (9' 9") Высота кабины E 3175 (10' 5")

Расстояние противовеса от земли F 1290 (4' 3") Высота до крышки двигателя G 2790 (9' 2") Минимальный дорожный просвет H 550 (1' 10")

Размер задней части I 3350 (11' 1") Радиус поворота заднего края I' 3415 (11' 2")

Расстояние между осями J 4340 (14' 3") Длина ходовой тележки K 5280 (17' 4")

Ширина ходовой тележки L 3340 (11' 0")

Колея гусеничного хода

Ширина башмака гусеничной ленты, стандарт

Скорость хода (Низкая/Высокая)

Скорость поворота об/мин 9,7

M 2740 (9' 0")

мм

(фут-дюйм)

км/час

(миль в час)

600 (24")

3,0/4,8 (1,9/3,0)

пособность преодолевать подъем Град(%) 35 (70)

Давление на грунт (гусеница 600 мм)

Макс. сила тяги

2-2

кг/см

(фунт

на кв. дюйм)

кг (фунт) 32000 (70550)

0,69 (9,81)

3. РАБОЧИЙ ДИАПАЗОН

· с длиной стрелы 6,25 м (21' 4")

Наименование

Максимальный радиус копания

Максимальный радиус копания на уровне земли Максимальная глубина копания Максимальная глубина копания (уровень в 8 фут)

Максимальная глубина копания вертикальной стенки

Максимальная высота копания Максимальная высота разгрузки Минимальный радиус поворота

Усилие копания на ковше

Усилие копания на рукояти

B 6820мм (22' 5") 7520мм (24' 8") 8220мм (27' 0") 8620мм (28' 3")

' 6640мм (21' 9") 7360мм (24' 2") 8080мм (26' 6") 8490мм (27' 10")

C 5930мм (19' 5") 6330мм (20' 9") 7040мм (23' 1") 7540мм (24' 9")

D 10590мм (34' 9") 10570мм (34' 8") 10800мм (35' 5") 11360мм (37' 3")

E 7370мм (24' 2") 7410мм (24' 4") 7640мм (25' 1") 8160мм (26' 9")

F 4530мм (14' 10") 4450мм (14' 7") 4440мм (14' 7") 4460мм (14' 8")

SAE

ISO

SAE

ISO

[ ]: при форсировании * : STD

Рукоять 2,5м

(8' 2")

10720мм

(35' 2")

10490мм

(34' 5")

201,0[219,3] кН 201,0[219,3] кН 201,0[219,3] кН 201,0[219,3] кН

20500[22360] кгс 20500[22360] кгс 20500[22360] кгс 20500[22360] кгс

45190[49300]

фунт-сила

228,5[249,3] кН 228,5[249,3] кН 228,5[249,3] кН 228,5[249,3] кН

23300[25420] кгс 23300[25420] кгс 23300[25420] кгс 23300[25420] кгс

51370[56040]

фунт-сила

184,4[201,1] кН 152,0[165,8] кН 135,3[147,6] кН 124,5[135, 9]кН

18800[20510] кгс 15500[16910]кгс 13800[15050] кгс 12700[13850]кгс

41450[45220]

фунт-сила

192,2[209,7] кН 156,9[171,2] кН 139,3[151,9] кН 128,5[140,1]кН

19600[21380] кгс 16000[17450]кгс 14200[15490] кгс 13100[14290]кгс

43210[47140]

фунт-сила

*Рукоять 3,2 м

(10' 6")

112 50мм

(36' 11")

110 40мм

(36' 3")

45190[49300]

фунт-сила

51370[56040]

фунт-сила

34170[37280]

фунт-сила

35270[38480]

фунт-сила

Рукоять 3,9 м

(12' 10")

10870мм

(38' 11")

116 70мм

(38' 3")

45190[49300]

фунт-сила

51370[56040]

фунт-сила

30420[33190]

фунт-сила

31310[34160]

фунт-сила

Рукоять 4,3 м

(14' 1")

12380мм

(40' 7")

12180мм

(40' 0")

45190[49300]

фунт-сила

51370[56040]

фунт-сила

28000[30550]

фунт-сила

28880[31510]

фунт-сила

2-3

· с длиной стрелы 6,15 м (20' 2")

Наименование

Максимальный радиус копания Максимальный радиус копания

на уровне земли Максимальная глубина копания Максимальная глубина копания

(уровень в 8 фут) Максимальная глубина копания

вертикальной стенки Максимальная высота копания Максимальная высота

разгрузки Минимальный радиус поворота

Усилие копания на ковше

Усилие копания на рукояти

[ ]: при форсировании

Рукоять 2,5м (8' 2")

A 10330 мм (33' 11")

A' 10100 мм (33' 2")

B 6450 мм (21' 2")

B' 6270 мм (20' 7")

C 5490 мм (18' 0") D 10320 мм (33' 10")

E 7120 мм (23' 4") F 4220 мм (13' 10")

201,0 [219,3] кН

SAE

ISO

SAE

ISO

20500 [22360] кгс

45190 [49300] фунт-сила

228,5 [249,3] кН

23300 [25420] кгс

51370 [56040] фунт-сила

184,4 [201,1] кН

18800 [20510] кгс

41450 [45220] фунт-сила

192,2 [209,7] кН

19600 [21380] кгс

43210 [47140] фунт-сила

2-4

· с длиной стрелы 8,6 м(28' 3")

Наименование

Максимальный радиус копания Максимальный радиус копания

на уровне земли Максимальная глубина копания Максимальная глубина копания

(уровень в 8 фут) Максимальная глубина копания

вертикальной стенки Максимальная высота копания Максимальная высота

разгрузки Минимальный радиус поворота

Усилие копания на ковше

Усилие копания на рукояти

[ ]: при форсировании

Рукоять 5,1м (16' 9")

A 15280 мм (50' 2")

A' 15120 мм (49' 7")

B 11230 мм (36' 10")

B' 11120 мм (36' 6")

C 10060 мм (33' 0") D 13350 мм (43' 10")

E 10150 мм (33' 4") F 5900 мм (19' 4")

201,0 [220,4] кН

SAE

ISO

SAE

ISO

20500 [22360] кгс

45190 [49550] фунт-сила

228,5 [250,3] кН

23300 [25420] кгс

51370 [56280] фунт-сила

109,8 [119,8] кН

11200 [12220] кгс

24690 [26930] фунт-сила

112,8 [123,0] кН

11500 [12550] кгс

25350 [27650] фунт-сила

2-5

4. ВЕС ЭЛЕМЕНТОВ

Элемент

Верхняя конструкция в сборе 15040 33160

Сварной узел главной рамы 3090 6810

Двигатель в сборе 920 2030

Главный насос в сборе 190 420

Главный распределитель в сборе 340 750

Мотор привода поворота в сборе 440 970

Бак гидравлической жидкости в сборе 340 750

Топливный бак в сборе 230 510

R380LC-9SH

кг фунт

Противовес

Кабина в сборе 490 1080

Ходовая тележка в сборе 14310 31550

Сварной узел ходовой тележки 5415 11940

Поворотная опора 560 1240

Ходовой двигатель в сборе 380 840

Поворотный круг 65 140

Натяжитель с пружиной обратного хода 210 460

Натяжитель 260 570

Ведущий каток 41 90

Опорный каток 80 180 Гусеница в сборе

(стандартный тройной грунтозацеп 600 мм) Рабочее оборудование передней части машины в сборе

(6,5 м стрела, 3,2 м рукоять, ковш 1,62 м SAE)

Стрела 6,5 м в сборе 2930 6460

Стрела 6,5; 6,15 м 6500 14330

Стрела 8,6 м 8100 17860

2380 5250

по стандартам

7720 17020

Рукоять 3,2 м в сборе 1340 2950

Ковш 1,62 м3 по стандартам SAE 1330 2930

Цилиндр стрелы в сборе 370 820

Цилиндр рукояти в сборе 490 1080

Цилиндр ковша в сборе 320 710

Рычаг ковша в сборе 370 820

2-6

5. ГРУЗОПОДЪЕМНОСТЬ

(1) 6,5 м (21' 4") стрела, 3,2 м (10' 6") рукоять с 1,62 м

тремя грунтозацепами и с 6500 кг(14330 фунт) противовесом.

(с шапкой SAE) ковшом и 600 мм (24") башмак с

: Допустимое значение спереди

: Допустимое значение сбоку или при 360 град.

Радиус загрузки

Высота при

загрузке

9,0м

(30 фут)

7,5м

(25,0 фут)

6,0м

(20,0 фут)

4,5м

(15,0 фут)

3,0м

(10,0 фут)

1,5м

(5,0 фут)

Уров.

земли

-1,5м

(-5,0 фут)

-3,0м

(-10,0 фут)

-4,5м

(-15,0 фут)

-6,0м

(-20,0 фут)

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

1,5м

(5,0 фут)

*13720

*30250

*17880

*39420

*22600

*49820

3,0м

(10,0 фут)

*13090 *28860

*17520 *38620

*22800 *50270

*21880 *48240

*13090 *28860

*17520 *38620

*22800 *50270

*21880 *48240

(15,0 фут)

*13520 *29810

*16390 *36130

*17880 *39420

*18150 *40010

*17430 *38430

*15520 *34220

*11410 *25150

4,5м

*13520 *29810

*11410 *25150

13030 28730

12390 27320

12180 26850

12250 27010

12550 27670

6,0м

(20,0 фут)

*8260

*18210

*9960

*21960

*11570 *25510

*12690 *27980

*13170 *29030

*12880 *28400

*11510 *25380

9020

19890

8370

18450

7930

17480

7710

17000

7690

16950

7890

17390

7,5м

(25,0 фут)

*4560

*10050

*6620

*14590

*7320

6610

*16140

14570

*8240

*18170

*20220

*21780

6240

13760

*9170

5880

12960

*9880

5600

12350

9860

5450

21740

12020

9860

5450

21740

12020

Примечание 1. Грузоподъемности обоснованы SAE J1097 и ISO 10567.

9,0м

(30,0 фут)

*4450

*9810

*6360

*14020

*16560

*15590

4490 9900

*7510

4300 9480

*7070

4150 9150

При макс.

досягаемости

Грузо

подъем-

ность

*5950

*13120

*6020

*13270

*6110

*13270

*6190

*13650

6010

13250

5960

13140

6200

13670

6810

15010

*7730

*17040

*7690

*16950

*5950

*13120

4890

10780

4070 8970

3600 7940

3360 7410

3310 7300

3430 7560

3800 8380

4560

10050

6290

13870

Досяга емость

(фут)

7,97

(26,1)

9,12

(29,9)

9,87

(32,4)

10,32 (33,9)

10,50 (34,4)

10,45 (34,3)

10,14 (33,3)

9,57

(31,4)

8,65

(27,8)

7,25

(23,8)

2. Грузоподъемность серий ROBEX не превышает 75% от опрокидывающего груза,

при установке машины на плотном грунте или 87% мощности гидравлики.

3. Точк о й загрузки является крюк, находящийся на задней стороне ковша.

4. *указывает на груз, ограниченный мощностью гидравлики.

2-7

(2) 6,25 м (20' 6") стрела, 2,50 м (8' 2") рукоять с 1,62 м

(с шапкой SAE) ковшом и 600 мм (24") башмак

с тремя грунтозацепами и с 6500 кг (14330 фунт)противовесом.

Радиус загрузки При макс. досягаемости

Высота при

3,0м (10 фут) 4,5м (15 фут) 6,0м (20 фут) 7,5м (25 фут)

загрузке

9,0 м

(30,0 фут)

7,5м

(25 фут)

6,0м

(20 фут)

4,5м

(15 фут)

3,0м

(10 фут)

1,5м

(5 фут)

Уров.

земли

-1,5м

(-5 фут)

-3,0м

(-10 фут)

-1,5м

(-10 фут)

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

*18270 *40280

*13400 *29540

*21020 *46340

*22960 *50620

*17870 *39400

*12170 *26830

*15380 *33910

*17740 *39110

*18580 *40960

*18170 *40060

*16580 *36550

*13110 *28900

*18270 *40280

*13400 *29540

*21020 *46340

*22960 *50620

*17870 *39400

*12170 *26830

14360 31660

13240 29190

12720 28040

12580 27730

12700 28000

*13110 *28900

*8590

*18940

*9790 *21580

*11300 *24910

*12640 *27870

*13410 *29560

*13400 *29540

*12330 *27180

(3) 6,5 м (21' 4") стрела, 2,5 м (8' 2") рукоять с 1,62 м

(с шапкой SAE) ковшом и 600 мм (24") башмак с

*8590

*18940

*9790

*21580

9140

20150

9140

20150

8160

17990

7990

17610

8040

17730

*6510

*14350

*8620

*19000

*9350 *20610

*10060 *22180

10230

22550

10120

22310

*6510

*14350

6640

14640

6330

13960

6020

13270

5790

12760

5690

12540

Грузо подъем-

*7580

*16710

*7420

*16360

*7460

*16450

7560

16670

7130

15720

7090

15630

7450 16420

*8340

*18390

*8180

*18030

ность

*7580

*16710

6270

13820

5050

11130

4410 9720

4100 9040

4040 8910

4230 9330

4780

10540

6030

13290

Досяга емость

м (фут)

6,65

(21,8)

8,02

(26,3)

8,88

(29,1)

9,38

(30,8)

9,58

(31,4)

9,52

(31,2)

9,19

(30,2)

8,53

(28,0)

7,47

(24,5)

тремя грунтозацепами и с 6500 кг (14330 фунт)противовесом.

Радиус загрузки При макс. досягаемости

Высота при

загрузке

9,0 м

(30,0 фут)

7,5м

(25 фут)

6,0м

(20 фут)

4,5м

(15 фут)

3,0м

(10 фут)

1,5м

(5 фут)

Уров.

земли

-1,5м

(-5 фут)

-3,0м

(-10 фут)

-1,5м

(-10 фут)

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

3,0м (10 фут) 4,5м (15 фут) 6,0м (20 фут) 7,5м (25 фут)

*17830 *39310

*22850 *50380

*18790 *41420

*11870 *26170

*15200 *33510

*17480 *38540

*18200 *40120

*17860 *39370

*16580 *36550

*13880 *30600

*17830 *39310

*22850 *50380

*18790 *41420

*11870 *26170

13580 29940

12590 27760

12240 26980

12220 26940

12420 27380

12880 28400

*7970

*17570

*9290 *20480

*10870 *23960

*12250 *27010

*13060 *28790

*13180 *29060

*12430 *27400

*7970

*17570

*9290

*20480

8740

19270

8170

18010

7830

17260

7720

17020

7810

17220

*7480

*16490

*8060

*17770

*8870

*19550

*9650

*21270

9980

22000

9900

21830

6680

14730

6420

14150

6090

13430

5780

12740

5560

12260

5490

12100

Грузо подъем-

*6820

*15040

*6770

*14930

*6850

*15100

6880

15170

6520

14370

6500

14330

6820

15040

7630 16820

*7850

*17310

*7110

*15670

ность

*6820

*15040

5460

12040

4460 9830

3930 8660

3670 8090

3630 8000

3810 8400

4300 9480

5340

11770

*7110

*15670

Досяга емость

(фут)

7,22

(23,7)

8,49

(27, 9)

9,29

(30,5)

9,77

(32,1)

9,97

(32,7)

9,91

(32,5)

9,59

(31,5)

8,97

(29,4)

7,97

(26,1)

6,39

(21,0)

2-8

(4) 6,5 м (21' 4") стрела, 3,9 м (12' 10") рукоять с 1,62 м

(с шапкой SAE) ковшом и 600 мм (24") башмак

с тремя грунтозацепами с 6500 кг (14330 фунт)противовесом.

Радиус загрузки

Высота при

загрузке

1,5м

(5,0фут)

3,0м

(10,0фут)

4,5м

(15,0фут)

6,0м

(20,0фут)

7,5м

(25,0фут)

9,0м

(30,0фут)

При макс.

досягаемости

Грузо подъем-

ность

Досяг

аемо сть м

(фут)

9,0м

(30 фут)

7,5м

(25 фут)

6,0м

(20 фут)

4,5м

(15 фут)

3,0м

(10 фут)

1,5м

(5 фут)

Уров.

земли

-1,5м

(-5,0 фут)

-3,0м

(-10,0 фут)

-4,5м

(-15,0 фут)

-6,0м

(-20,0 фут)

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

*5820

*3620

*19700

*11910

*9000

*12630

*27840

*16240

*35800

*20300

*44750

*43430

*12690 *27980

*13710 *30230

*16860 *37170

*21070 *46450

*23540 *57900

*18730 *41290

*43430

*12690 *27980

*13710 *30230

*16860 *37170

*21070 *46450

*23540 *57900

*18730 *41290

*26260

*15110 *33310

*17120 *37740

*17890 *39440

*17610 *38820

*16240 *35800

*13200 *29100

*26260

13210 29120

12340 27210

11970 26390

11920 26280

12130 26740

12640 27870

*9000

*19840

*10740 *23680

*12090 *26650

*12830 *28290

*12860 *28350

*11980 *26410

8390

18500

7860

17330

7550

16640

7450

16420

7560

16670

*12830

*6570

*14480

*7540

*16620

*8560

*18870

*9410

*20750

9710

21410

9630 21230

*8980

*19800

*12830

*6570

*14480

6240

13760

5830

12850

5500

12130

5300

11680

5230

11530

5360

11820

*3620

*7980

*5410

*11930

*14840

*16140

4680

10320

*6730

4460 9830

*7320

4230 9330

7350

4040

16200

8910

7220

3930

15920

8660

*5220

*11510

*5320

*11730

*5490

*12100

*5660

*12480

5390

11880

5330

11750

5510

12150

5970

13160

6900

15210

*7360

*16230

*5220

*11510

4220 9300

3550 7830

3160 6970

2950 6500

2890 6370

2970 6550

3240 7140

3810 8400

4970

10960

8,81

(28,9)

9,85 (32,3)

10,54 (34,6)

10,95 (35,9)

11,13

(36,5)

11,07 (36,3)

10,79 (35,4)

10,26 (33,7)

9,42

(30,9)

8,17

(26,8)

(5) 6,5 м (21' 4") стрела, 4,3 м (14' 1") рукоять с 1,62 м3 (с шапкой SAE) ковшом и 600 мм (24") башмак с

тремя грунтозацепами с 6500 кг (14330 фунт)противовесом.

При макс,

досягаемости

Грузо подъем-

ность

*4970

*10960

*4770

*10520

*4670

*10300

*4690

*10340

*4830

*10650

4880

10760

5030

11090

5420

11950

6180

13620

*6710

*14790

*6520

*14370

4590

10250

3710 8180

3150 6940

2820 6220

2640 5820

2580 5690

2660 5860

2890 6370

3350 7390

4250 9370

6360

14020

Досяга

Высота при

загрузке

9,0м

(30фут)

7,5м

(25,0фут)

6,0м

(20,0фут)

4,5м

(15,0фут)

3,0м

(10,0фут)

1,5м

(5,0фут)

Уров,

земли

-1,5м

(-5,0фут)

-3,0м

(-10,0фут)

-4,5м

(-15,0фут)

-6,0м

(-20,0фут)

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

Радиус загрузки

1,5 м

(5,0 фут)

*11110

*24490

*14410

*31770

*18210

*40150

*22860

*50400

3,0 м

(10,0фут)

*16870 *37190

*13700 *30200

*13070 *28810

*15450 *34060

*19090 *42090

*24070 *53070

*20530 *45260

*16870 *37190

*13700 *30200

*13070 *28810

*15450 *34060

*19090 *42090

*24070 *53070

*20530 *45260

4,5 м

(15,0 фут)

*10740

*23680

*14150

13480

*31200

29720

*16510

12440

*36400

27430

*17630

11930

*38870

26300

*17690

11790

*39000

25990

*16690

11930

*36800

26300

*14250

12340

*31420

27210

6,0 м

(20,0 фут)

*8310

*18320

*10140 *22350

*11640 *25660

*12570 *27710

*12820 *28260

*12250 *27010

*10350 *22820

*8310

*18320

8500

18740

7900

17420

7520

16580

7360

16230

7420

16360

7720

17020

7,5 м

(25,0 фут)

*6030

*13290

*7050

6310

*15540

13910

*8130

5870

*17920

12940

*9070

5510

*20000

12150

9670

5260

21320

11600

9550

5150

21050

11350

*9310

5120

*20530

11490

(30,0 фут)

*2710 *5970

*4420 *9740

*5580

*12300

*6340

*13980

*6980

*15390

7330

16160

7170

15810

*6600

*14550

9,0 м

*2710 *5970

*4420 *9740

4730

10430

4490 9900

4230 9330

4010 8840

3860 8510

3830 8440

10,5 м

(35,0 фут)

*2620

*5780

*2950

*6500

емост

ь м

м (фут)

9,45

(31,0)

10,42 (34,2)

11, 07 (36,3)

11, 46 (37,6)

11, 63 (38,2)

11, 58 (38,0)

11, 31 (37,1)

10,81 (35,5)

10,02 (32,9)

8,87

(29,1)

7,15

(23,5)

2-9

(6) 8,6м (28' 3") стрела, 5,1 м (16' 9") рукоять с 1,46 м

(с шапкой SAE) ковшом и 600 мм (24") башмак с

тремя грунтозацепами с 8100 кг (17860 фунт)противовесом.

Высота при

загрузке

9,0м

(30фут)

фунт

7,5м

(25,0фут)

(20,0фут)

(15,0фут)

(10,0фут)

(5,0фут)

Уров, земли

(-5,0фут)

6,0м

4,5м

3,0м

1,5м

-1,5м

фунт

Радиус загрузки

1,5 м

(5,0 фут)

кг

*7990

*17610

3,0 м

(10,0фут)

*7990

*17610

(15,0 фут)

*10920 *24070

*10890 *24010

*10400 *22930

*11720 *25840

4,5 м

*10920 *24070

*10890 *24010

*10400 *22930

11360 25040

(20,0 фут)

*7400

*16310

*8990

*19820

*10190 *22470

*10930 *24100

6,0 м

*16310

*7400

8230

18140

7550

16640

7170

15810

7,5 м

(25,0 фут)

*5710

*12590

*6710

*14790

*7560

*16670

*8180

*18030

*5710

*12590

5840

12870

5370

11840

5050

11130

9,0 м

(30,0 фут)

*4100 *9040

*4750

*10470

*5420

*11950

*6010

*13250

*6480

*14290

*4100 *9040

4690

10340

4300 9480

3970 8750

3730 8220

10,5 м

(35,0 фут)

*3010 *6640

*3110 *6860

*3360 *7410

*3730 *8220

*4160 *9170

*4610

*10160

*5030

*11090

*5370

*11840

12,0 м

(40,0 фут)

*3010 *6640

*3110

*2630 *5800

*3300 *7280

*3520 *7760

*3790 *8360

*4090 *9020

*4370 *9630

4450 9810

*2630 *5800

2870 6330

2730 6020

2560 5640

2400 5290

2260 4980

2150 4740

*6860

*3360 *7410

3730

8220

3460 7630

3210 7080

2990 6590

2820 6220

13,5 м

(45,0 фут)

*1720 *3790

*1900 *4190

досягаемости

Груз о подъем-

*3030 *6680

*3100 *6830

*3180 *7010

*3290 *7250

*1720

3360

*3790

7410

1770

3310

3900

7300

3370 7430

3520 7760

При макс,

Досяга

2560 5640

2140 4720

4860 4100

1680 3700

1560 3440

1520 3350

1540 3400

1630 3590

емость

м (фут)

12,91

(42,4")

13,61

(44,7")

14,10

(46,3")

14,40

(47,2")

14,53

(47,7")

14,49

(47,5")

14,28

(46,9")

13,90

(45,6")

ность

-3,0м

(-10,0фут)

-4,5м

(-15,0фут)

-6,0м

(-20,0фут)

-7,5м

(-25,0фут)

-9,0м

(-30,0фут)

кг

фунт

кг

фунт

кг

фунт

кг

фунт

кг

фунт

*8910

*19640

*11090

*24450

*13540

*29850

*16440

*36240

*10270 *22640

*12810 *28240

*15800 *34830

*18490 *40760

*14620 *32230

*10270 *22640

*12810 *28240

*15800 *34830

*18490 *40760

*14620 *32230

*13880 *30600

*15320 *33770

*14460 *31880

*12970 *28590

*10500 *23150

11320 24960

11460 25260

11750 25900

12210 26920

*10500 *23150

*11250 *24800

*11200 *24690

*10750 *23700

*9770

*21540

*7900

*17420

7010

15450

7020

15480

7160

15790

7460

16450

*7900

*17420

*8540

*18830

*8610

*18980

*8340

*18390

*7580

*16710

*5800

*12790

4880

*6780

3600

5490

2730

4410

2110

10760

14950

7940

12100

6020

9720

4840

*6850

3560

5480

2710

10670

*15100

7850

12080

4930

*6630

3630

10870

*14620

5160

*5850

11380

*12900

5630

12410

*5260

8000

*11600

3860 8510

5970

2820 6220

4650

3820 8420

*4230 *9330

*4390 *9680

*4450 *9810

1810 3990

2130 4700

2660 5860

3630 8000

13,31

(43,7")

12,50

(41,0")

11,41

(37,4")

9,94

(32,6")

2-10

6. РУКОВОДСТВО ПО ВЫБОРУ КОВША

1) СТАНДАРТНЫЙ КОВШ

Максимал.

вместимость

ковша 1,46 м

по

Макси※ мал.

вместимость

ковша 1,62 м3 по

SAE

Вместимость Ширина

)

Без

режущей

кромки

1380мм

(54,3")

1440мм

(56,7")

162мм

(63,8")

1810мм

(71,3")

Шапка

по SAE

1,46м3

(1,91ярд

1,※ 62м3

(2,12ярд

1,86м3

(2,43ярд

2,10м3

(2,75ярд

)

Шапка

по CECE

1,27м

(1,66ярд

1,40м

(1,83ярд

1,60м

(2,1ярд

1,80м

(2,4ярд

SAE

режущей

кромкой

1510мм

(59,4")

1570мм

(61,8")

1750мм

(68,9")

1940мм

(76,4")

Максимал.

вместимость

ковша 1,86 м3 по

SAE

Вес

Рукоять

2,5 м

(8' 2")

1170 кг

(2580 фунт)

1280 кг

(2820 фунт)

1390 кг

(3060 фунт)

1520 кг

(3350

фунт)

Максимал.

вместимость

ковша 2,10 м3 по

SAE

Рекомендация

Стрела 6,5м (21' 4")

Рукоять

3,2 м

(10' 6")

Рукоять

3,9 м

(12' 10")

Максимал.

вместимость ковша

2,32 м3 по SAE

Стрела

6,15м

(20' 2")

Рукоять

4,3 м

(14' 1")

Рукоять

2,5 м

(8' 2")

Стрела

8,6м

(28' 3")

Рукоять

5,1 м

(16' 9")

2,32м3

(3,03ярд

)

2,00м

(2,62ярд

: Стандартный ковш※

Применимо для материалов с плотностью 2000кгс/м3 (3370 фунт-сила/ ярд 3)или менее.

Применимо для материалов с плотностью 1600 кгс/м3 (2700 фунт-сила/ ярд 3)или менее.

Применимо для материалов с плотностью 1100 кгс/м3 (1850 фунт-сила/ ярд 3)или менее.

)

1990мм

(78,3")

2120мм

(83,5")

1760 кг

(3880 фунт)

2-11

2) КОВШ ДЛЯ РАБОТ НА СКАЛИСТЫХ ПОЧВАХ И ДЛЯ ТЯЖЕЛЫХ ГРУЗОВ

Максимал, вместимость ковша 1,◈ 62 м3 по SAE

Вместимость Ширина

Шапка

по SAE

◈1,62м

(2,12ярд

⊙1,44м

(1,88ярд3)

⊙1,62м

(2,12ярд3)

⊙1,86м

(2,43ярд

)

Шапка

по CECE

1,40м

1,27м3

1,40м3

1,60м

)

(1,83ярд

(1,66ярд

(1,83ярд

(2,1ярд

)

Без

режущей

кромки

1540мм

(60,6")

1280мм

(50,4")

1545мм

(60,8")

1725мм

(67,9")

режущей

кромкой

Вес

1570 кг

(3460 фунт)

1565 кг

(3450 фунт)

1610 кг

(3550 фунт)

1710 кг

(3770

фунт)

Максимал, вместимость ковша⊙

1,44 м

, 1,62 м3, 1,86 м3 по SAE

Рекомендация

Стрела 6,5м (21' 4")

Рукоять

2,5 м

(8' 2")

Рукоять

3,2 м

(10' 6")

Рукоять

3,9 м

(12' 10")

Рукоять

4,3 м

(14' 1")

Стрела

6,15м

(20' 2")

Рукоять

2,5 м

(8' 2")

: Ковш для тяжелых грузов◈

: Ковш для ⊙ работ на скалистых почвах

Применимо для материалов с плотностью 2000кгс/м3 (3370 фунт-сила/ ярд 3)или менее.

Применимо для материалов с плотностью 1600 кгс/м3 (2700 фунт-сила/ ярд 3)или менее.

Применимо для материалов с плотностью 1100 кгс/м3 (1850 фунт-сила/ ярд 3)или менее.

2-12

7. ХОДОВАЯ ТЕЛЕЖКА

1)ГУСЕНИЦЫ

Центральная рама ходовой тележки типа X-leg является цельносварной с усиленными прямоугольными секциями. Данный дизайн включает в себя траки с сухими соединениями, смазанные ролики, натяжные катки, звездочки, гидравлически регулируемые траки с поглощающими удары пружинами и тракторные траки гусеничного типа с тройными грунтозацепами.

2)ТИПЫ ТРАКОВ

Тройной грунтозацеп

Модель Параметры

мм

(дюйм)

кг

(фунт)

кг/см (фунт на кв. дюйм)

мм (фут-

дюйм)

600 (24) 700 (28) 750 (30) 800 (32) 900 (36)

38400

(84660)

0,69

(9,81)

3340

(10' 11")

38850

(85650)

0,60

(8,53)

3440

(11' 3")

39075

(86140)

0,56

(7,96)

3490

(11' 5")

R380LC-9SH

Ширина

Полный вес

Удел. давление на грунт

Полная ширина

3) КОЛИЧЕСТВО КАТКОВ И ТРАКОВ С КАЖДОЙ СТОРОНЫ

Наименование Количество на сторону

Ведущие катки 2 шт.

Опорные катки 9 шт.

Гусеничные траки 51 шт.

39300

(86640)

0,53

(7,54)

3540

(11' 7")

39750

(87630)

0,47

(6,68)

3640

(11' 11")

2-13

4) МЕТОД ВЫБОРА ГУСЕНИЧНОГО ТРАКА

В соответствии с рабочими условиями на экскаваторе необходимо подобрать подходящие гусеничные траки.

Метод выбора траков

Выберите категорию почвы из таблицы 2, затем используйте таблицу 1 для выбора трака. Широкие траки (категории В и С) могут использоваться не на всех видах земной поверхности. Перед использованием широких траков

изучите меры предосторожности. затем тщательно изучите рабочие условия, чтобы определить, подходит ли этот вид траков. Выберите наиболее узкие траки для достижения требуемой проходимости и удельного давления на грунт. Использование траков более широких, чем рекомендовано, станет причиной непредвиденных трудностей, таких как искривление траков, трещины в звеньях, поломка оси, ослабление болтов в траках и прочее.

Таблица 1※

Гусеничный трак Особенности Категория траков

600мм с тройным грунтозацепом

700мм с тройным грунтозацепом

750 мм с двойным грунтозацепом

800мм с тройным грунтозацепом

900мм с тройным грунтозацепом

Та※ блица 2

Категория

траков

Использование Меры предосторожности

Скалистые

почвы, поймы рек, обычная почва. Обычная почва, мягкая почва.

Очень мягкая почва (болотистая почва)

Стандарт A

Опция B

Опция C

• На неровных поверхностях с большими препятствиями (валуны,

поваленные деревья) поддерживайте малую скорость.

• Этот вид траков не может использоваться на неровных

поверхностях с большими препятствиями (валуны, поваленные деревья).

• Высокую скорость включайте только на ровной поверхности.

• Если невозможно переехать препятствия, поддерживайте малую

скорость.

• Используйте этот вид траков только при условии, если машина

вязнет в почве и невозможно использовать траки категории А или В.

• Этот вид траков не может использоваться на неровных

поверхностях с большими препятствиями (валуны, поваленные деревья).

• Высокую скорость включайте только на ровной поверхности.

• Если невозможно переехать препятствия, поддерживайте малую

скорость.

2-14

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСНОВНЫХ КОМПОНЕНТОВ

1) ДВИГАТЕЛЬ

Наименование Технические характеристики

Модель HMC D6AC-C

Тип

Способ охлаждения Водяное охлаждение

Количество цилиндров и их расположение 6 цилиндров в один ряд

Порядок зажигания 1-5-3-6-2-4

Тип камеры сгорания Прямого впрыска

Диаметр цилиндра и ход 130×140 мм (5,12" x 5,51")

Рабочий объем цилиндров 11 ,149 куб. см (680 cu дюйм)

Степень сжатия 17 : 1

4-тактный дизельный двигатель с воздушным охлаждением и с турбонаддувом

Номинальная мощность, л.с. по SAE J1995

276 л.с. при 1900 об./мин (206 кВт при 1900

об/мин)

Максимальный крутящий момент 120,0 кгс·м (868 фунт-сила·фут)при 1400 об./мин

Объем масла в двигателе 27,3 л (7,2 Галлонов США)

Сухой вес 920 кг (2028 фунт)

Минимальная частота вращения двигателя 800 ± 100 об./мин

Максимальная частота вращения двигателя 2050 ± 50 об./мин

Расход топлива, теоретический 157,1 г/л.с.*ч при1900 об./мин

Пусковой двигатель 24 В -5,5 кВт

Генератор 24 В -70 A

Аккумуляторная батарея

★

: Оборудование для работы в арктических условиях

2×12 В×160 А-час,

★

2x12 Bx200 А-час

2) ГЛАВНЫЙ НАСОС

Наименование Технические характеристики

Тип Регулируемый тандемный аксиально-поршневой

Мощность 2×175 сc/об.

Номинальная подача масла 330 кгс/см2 (4690 фунт на кв. дюйм)[360 кгс/см2

(5120 фунт на кв. дюйм)]

Номинальная скорость вращения 2×306 л/мин (80,8 гал/мин (США)/ 67,3 гал/мин

(англ.))

[ ]: при форсировке

2-15

3) ШЕСТЕРЕНЧАТЫЙ НАСОС

Наименование Технические характеристики

Тип Одноступенчатый нерегулируемый Производительность 15 сc/об. Максимальное давление 40кгс/см2 (570 фунт на кв. дюйм) Номинальный расход масла 26,3л/мин (6,95 Гал/мин (США) / 5,79 Гал/мин (англ.))

4) ГЛАВНЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН

Наименование Технические характеристики

Тип 9-золотниковый Принцип включения Гидравлическое управление Давление настройки главного предохранительного клапана Давление предохранительного клапана перегрузки

330кгс/см2 (4690 фунт на кв. дюйм) [360 кгс/см2 (5120 фунт на кв. дюйм)]

380кгс/см

(5400 фунт на кв. дюйм)

[ ]: при форсировке

5) ГИДРОМОТОР ПОВОРОТА

Наименование Технические характеристики

Тип Два нерегулируемых аксиально-поршневых гидромотора Производительность 233 см3/об. Давление настройки клапана 290 кгс/см2 (4120 фунт на кв. дюйм)

Тормозная система

Автоматическая, пружинная с гидравлическим

управлением. Тормозной момент 107 кгс•м (773 фунт-сила • фут) Давление разжимания тормоза 30∼50 кгс/см2 (427~711 фунт на кв. дюйм) Тип редуктора 2 Двухступенчатый планетарный

6) ХОДОВОЙ ДВИГАТЕЛЬ

Наименование Технические характеристики

Тип Регулируемый, аксильно-поршневой Рабочее давление 360 кгс/см2 (5120 фунт на кв. дюйм) Рабочий объем (Mакс./Mин.)

114,2/185,2 см

/об.

Тип редуктора 3 позиционный, планетарный

Тормозная система

Автоматическая, пружинная с гидравлическим

Управлением. Давление разжимания тормоза 8,5 кгс/см2 (121 фунт на кв. дюйм) Тормозной момент 44,4 кгс•м (321 фунт-сила • фут)

2-16

7) ЦИЛИНДР

Наименование Технические характеристики

Цилиндр стрелы

Цилиндр рукояти

Цилиндр ковша

Ø поршня × ход Ø 160 × 1500 мм Амортизатор Тол ько на выдвижение Ø поршня × ход Ø 170 × 1760 мм Амортизатор Выдвижение и втягивание Ø поршня × ход Ø 150×1295 мм Амортизатор Тол ько на выдвижение

※ Обесцвечивание штока цилиндра может произойти, если восстановительная жидкость,

повышающая коэффициент трения, была добавлена к смазке и попала на поверхность

штока.

※ Обесцвечивание не причиняет никакого ущерба качеству работы цилиндра.

8) ГУСЕНИЦЫ

Наименование Ширина

Стандарт 600 мм (24")

R380LC-9SH

Опция

: с двойными грунтозацепами.★

9) КОВШ

Наименование

Стандарт

(2,12 ярд3)

R380LC-

9SH

Опция

: Ковш для тяжелых грузов◈

700 мм (28")

750 мм (30")

800 мм (32")

900 мм (36")

Удельное давление на

грунт

0,69 кгс/см

0,60 кгс/см

0,56 кгс/см

0,53 кгс/см

(9,81 фунт

на кв. дюйм)

(8,53 фунт

на кв. дюйм)

(7,96 фунт

на кв. дюйм)

(7,54 фунт

на кв. Дюйм)

0,47 кгс/см2(6,68 фунт

на кв. дюйм)

Кол-во

звеньев

51 3340 мм(10' 11")

51 3440 мм(11' 3")

51 3490 мм(11' 5")

51 3540 мм(11' 7")

51 3640 мм(11' 11")

Грузо подъем- ность Ширина

По SAE По CECE

Кол-во зубьев

Без боковой

режущей

Кромки

1,62 м

1,46 м3

1,◈ 62 м3

(1,91ярд

(2,12ярд

◎1,44 м3

(1,88ярд

◎1,62 м3

(2,12ярд3)

◎1,86 м3

(2,43ярд3)

1,86 м3

2,10 м3

2,32 м

(2,43ярд

(2,75ярд

(3,03ярд

(1,8 ярд3)

)

(1,66 ярд3)

(1,83 ярд3)

(1,66 ярд3)

(1,83 ярд3)

(2,1 ярд3)

)

(2,1 ярд3)

(2,4 ярд3)

(2,62 ярд3)

1,40 м

1,27 м

1,40 м

1,27 м

1,40 м

1,60 м

1,80 м

2,00 м

5 1440 мм (56,7") 1570 мм (61,8")

4 1380 мм (54,3") 1510 мм (59,4")

5 1540 мм (60,6") -

5 1280 мм (50,4") -

5 1545 мм (60,8") -

5 1725 мм (67,9") -

5 1620 мм (63,8") 1750 мм (68,9")

6 1810 мм (71,3") 1940 мм (76,4")

6 1990 мм (78,3") 2120 мм (83,5")

Общая ширина,

мм

С боковой

режущей

кромкой

◎ : Ковш для работ на скалистых почвах (типа Esco)

2-17

9. РЕКОМЕНДУЕМЫЕ МАСЛА

Используйте только масла, приведенные ниже, или их заменители.

Не смешивайте масла различных марок.

Расположе

ние

Поддон картера

двигателя

Привод

поворота

Бортовой

редуктор

Бак

гидросисте

мы

Топливный

бак

Масленка

(пресс-

масленка)

Радиатор

(расшири-

тельный

бак)

SAE Общество Автомобильных Инженеров ★ : Для арктического исполнения API Американский Институт Нефти ISO Международная Организация по Стандартизации NLGI Национальный Институт Масел и Смазок ASTM Американское Общество Испытаний и Материалов

Вид

жидкости

Моторное

масло

Трансмис-

сионное

масло

Гидравли-

ческое

масло

Дизельное

топливо

Консистент

ная смазка

Смесь

антифриза

и воды

Емкость,л (Галлонов

США)

27,3(7,2)

8,0

(2,1)

5,5×2

(1,5x2)

Бак;

210 (55,5)

Система; 415 (110)

550 (145)

При

необходи-

мости

50 (13,2)

-40

(-40)

SAE 30

SAE 10W

SAE 10W-30

SAE 15W-40

SAE 85W-140

ISO VG 32

ISO VG 46

ISO VG 68

ASTM D975 №.2

NLGI №.2

★Постоянного типа на основе

Температура окружающего воздуха, °C (°F)

-30

(-22)

★ASTM D975 №.1

-20

(-4)

★ SAE OW-30

★ SAE 75W-90

★ISO VG 15

★NLGI №.1

-10

(14)0(32)

(50)

(68) 30(86)40(104)

Постоянного типа на основе

этиленгликоля (50:50)

этиленгликоля (60:40)

2-18

УСТРОЙСТВА УПРАВЛЕНИЯ

1. УСТРОЙСТВА КАБИНЫ

1) Эргономичная конструкция пульта управления и подвеска сиденья обеспечивают комфорт оператору при выполнении работ.

2) ЭЛЕКТРОННАЯ ОТОБРАЖАЮЩАЯ СИСТЕМА

(1) Централизованная электронная отображающая система позволяет оператору увидеть одним

взглядом состояние и условия работы машины.

(2) Она оснащена сигнальной системой безопасности для раннего обнаружения неисправностей

машины и оповещения о них оператора.

Выключатель кондиционера

Поворотный

переключатель скорости

Выключатель звукового

сигнала

Выключатель работы

гидромолота

Правый джойстик

Панель

переключателе

Пусковой

переключател

Панель дисплеев

Рычаг

движения

Педаль

движения

Опорная площадка

для отдыха ноги

и отопителя

Вентиляционное отверстие

Аудиоколонки

Сиденье оператора

«Бардачок»

Радио и CD/MP3 плеер

Главн. сетевой выключатель

Коробка электрических устройств

Контроллер MCU Резистор Блок

предохранителей

Кнопка замедления вращения двигателя одним нажатием

Выключатель форсирования

Левый джойстик управления

Рычаг безопасности

3-1

2. Пульт (Тип 1)

(

1)УСТРОЙСТВО

На панели, как показано ниже, имеется ЖК-дисплей и переключатели. ЖК-дисплей служит для

предупреждения оператора в случае нарушений работы машины или условий нормальной работы

и контроля. Кроме того, ЖК-дисплей служит для задания и отображения режимов, контроля и с

помощью переключателей.

Переключатели служат для задания режимов работы машины

※ Панель приборов, установленная на данной машине, не полностью отражает состояние

машины. Ежедневный контрольный осмотр следует выполнять в соответствии с рекомендациями Части 6 «Техническое обслуживание».

※ Если монитор показывает сигнальное предупреждение, немедленно определите неполадку и

выполните требуемое действие по ее устранению.

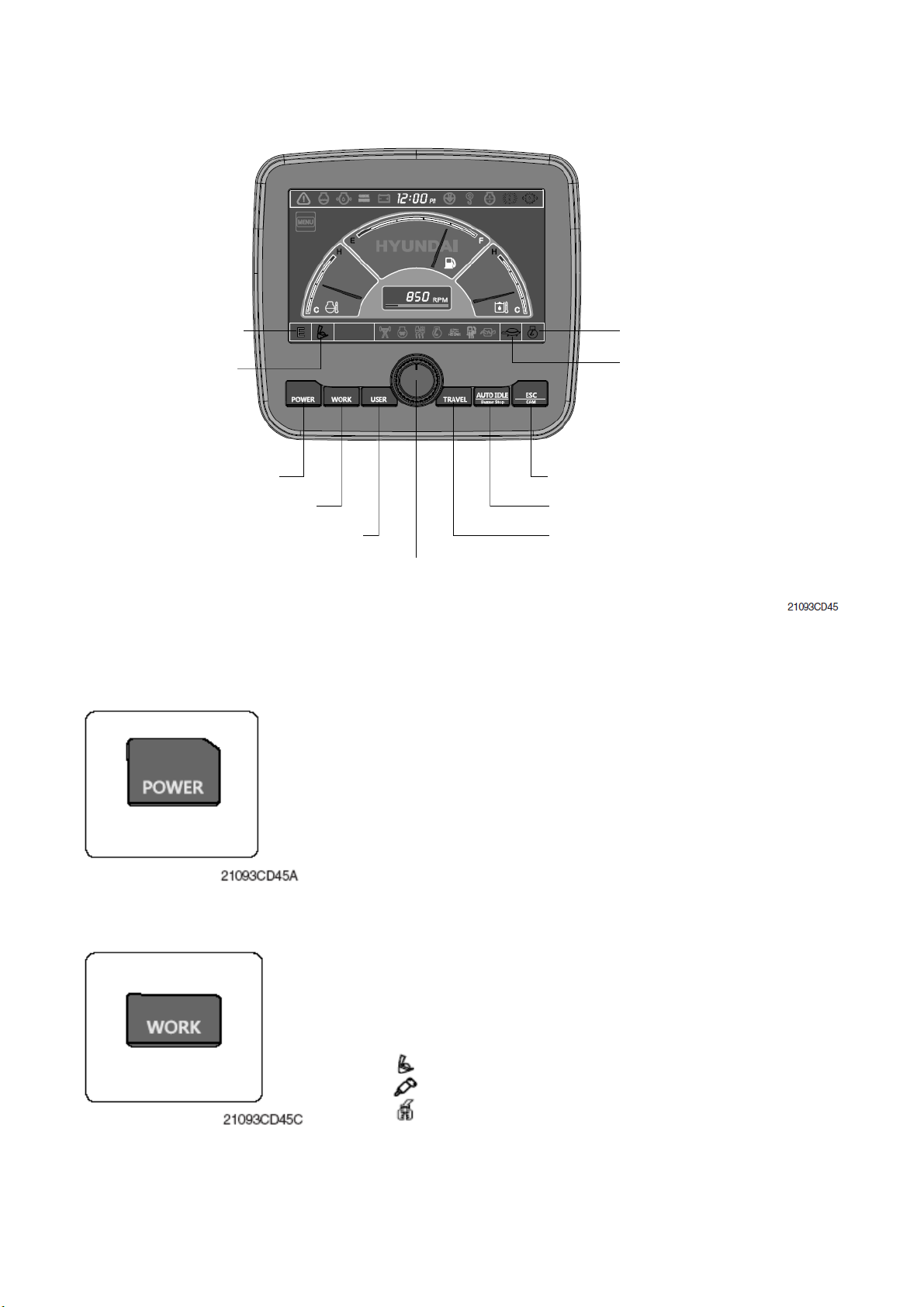

Отображение

времени

Сигнальные символы (См. стр. 3-4)

Индикатор(см. стр. 3-3) Главное меню (см. стр. 3-11)

Обороты двигателя / Счетчик пути

См. стр. 3-19)

Контрольные лампочки

(См. стр. 3-7)

Переключатели (См. стр. 3-9)

※ При возникновении нарушений в работе машины появляется и/или мигает специальный

символ и звучит звуковой сигнал. Символ мигает, пока проблема не устранена. Дополнительную информацию см. на стр. 3-4.

3-2

2) ИНДИКАТОР

(1) Рабочий экран

По умолчанию Опция

1. Индикатор температуры охлаждающей жидкости двигателя

2. Индикатор температуры гидравлического масла

3. Индикатор уровня топлива

4. Дисплей Обороты двигателя / Счетчик пути

※ Вид рабочего экрана может быть задан в меню вида экрана на дисплее. См. подробную

информацию на стр. 3-21.

(2) ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ

① Он показывает температуру охладителя

· Белый диапазон: ниже 40-105ºС (104-221ºF)

· Красный диапазон: выше 105ºС (221ºF)

② Если индикатор находится в красном диапазоне или

символ мигает красным, следует отключить двигатель и проверить его систему охлаждения.

※ Если индикатор находится в красном диапазоне или

символ мигает красным, даже если машина

находится в нормальном состоянии, следует проверить электрические устройства, так как это может быть вызвано плохим подключением электричества или датчика.

(3) ДАТЧИК ТЕМПЕРАТУРЫ ГИДРАВЛИЧЕСКОГО МАСЛА

① Это индикатор указывает температуру гидравлического

масла

· Белый диапазон: ниже 40-105ºС (104-221ºF)

· Красный диапазон: выше 105ºС (221ºF)

② Если индикатор находится в красном диапазоне или

символ мигает красным, следует снизить нагрузку системы. Если индикатор остается в красном диапазоне, остановить машину и выяснить причину возникновения проблемы.

※ Если индикатор находится в красном диапазоне или

символ мигает красным, даже если машина находится в нормальном состоянии, следует проверить электрические устройства, так как это может быть вызвано плохим подключением электричества или датчика.

(4) Индикатор уровня топлива

① Этот индикатор показывает количество топлива в

топливном баке.

② Залейте топливо, если индикатор находится в красном

диапазоне или

※ Если индикатор находится в красном диапазоне или

(5) Дисплей Обороты двигателя / Счетчик пути

① Этот индикатор отображает скорость вращения (число

оборотов) двигателя и состояние счетчика пути.

※ См. подробную информацию на стр. 3-19.

символ мигает красным.

3-3

3) ПРЕДУПРЕЖДАЮЩИЕ ИНДИКАТОРЫ

Контрольная лампа уровня зарядки аккумулятора

Контрольная лампа низкого давления масла в двигателе

Аварийная сигнальная лампочка

Сигнальная лампочка температуры охлаждающей

идкости двигателя

Контрольная лампа загрязненности воздухоочистителя

Контрольная лампа перегрузки машины

Сигнальная лампочка уровня топлива

Контрольная лампа температуры гидравлической жидкости

※ При возникновении нарушений в работе машины предупреждающий символ, находящийся

сверху на ЖК-дисплее, появляется в центре ЖК-дисплея и звучит сигнал. Высветившийся предупреждающий символ перемещается в исходное положение и мигает, когда нажат переключатель. Звуковой сигнал прекращается. Дополнительную информацию о селекторном переключателе см. на стр. 3-10.

(1) Температура охлаждающей жидкости двигателя

① Предупреждение о температуре охлаждающей жидкости

двигателя выполняется в два этапа.

- более 100°С:

- более 105 : ℃

имвол мигает и звучит сигнал. Символ перемещается в центр ЖК-дисплея,

звучит сигнал.

② Выдвинувшийся

символ перемещается в исходное положение и мигает, когда нажат селекторный переключатель. Звуковой сигнал прекращается,

символ продолжает мигать.

③ Если символ продолжает светиться, следует проверить

систему охлаждения.

(2) Температура гидравлического масла

① Предупреждение о температуре гидравлического масла

выполняется в два этапа.

- более 100°С:

- более 105°С:

② Выдвинувшийся

положение и мигает, когда нажат селекторный переключатель. Звуковой сигнал прекращается,

③ Проверить уровень гидравлического масла и систему его

охлаждения.

(3) Уровень топлива

① Предупреждающий символ мигает и звучит сигнал, когда

уровень топлива ниже 75 л (19,8 Галлонов США).

② Немедленно заполните бак топливом, если этот символ мигает.

Символ мигает и звучит сигнал.

Символ перемещается в центр ЖК-дисплея,

звучит сигнал.

символ перемещается в исходное

символ продолжает мигать.

3-4

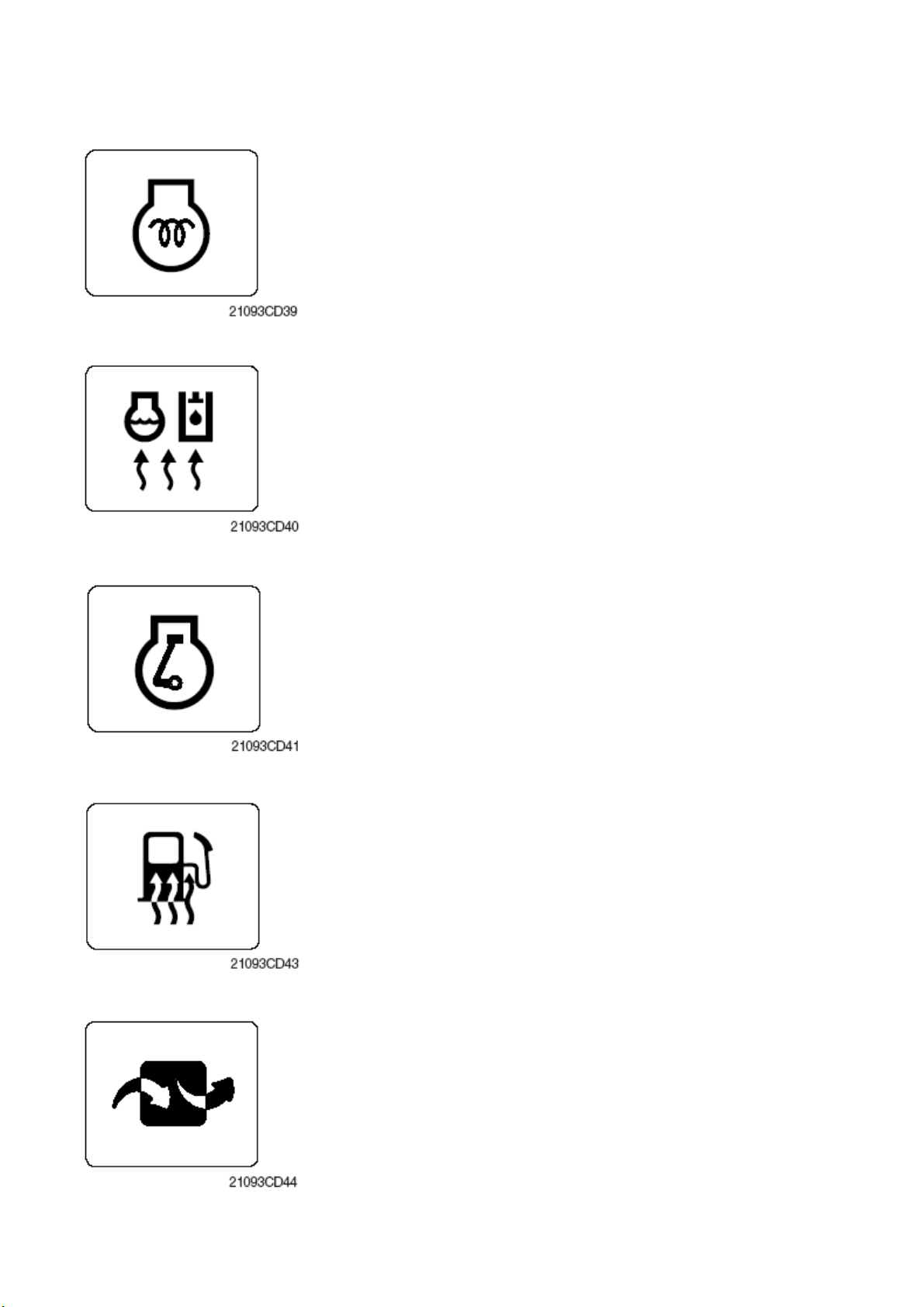

(4) Аварийный предупреждающий символ

① Эта символ высвечивается и звучит сигнал при возникновении

следующих ситуаций.

- Перегрев охлаждающей жидкости двигателя (выше 105°C)

- Перегрев гидравлического масла (выше 105°C)

- Нарушение или разрыв цепи EPPR насоса

- Нарушение или разрыв цепи EPPR расхода навесного орудия

- Неверное входное напряжение MCU

- Нарушение или разрыв цепи поворотного переключателя

(5) КОНТРОЛЬНАЯ ЛАМПА НИЗКОГО ДАВЛЕНИЯ МАСЛА В ДВИГАТЕЛЕ

- Ошибка данных связи приборной панели

※

Высветившийся предупреждающий символ перемещается в исходное положение и мигает, когда нажат селекторный переключатель. Звуковой сигнал прекращается. Аналогично действуют следующие предупреждающие символы.

② Когда этот предупреждающий символ мигает, следует

немедленно выполнить проверку и техническое обслуживание машины.

① Этот символ мигает при низком давлении масла двигателя. ② Если этот символ мигает, необходимо немедленно

отключить двигатель. Проверьте уровень масла.

(6) Предупреждающий символ проверки аккумулятора

① Этот символ мигает при низком напряжении зарядки

аккумулятора.

② Если этот символ мигает, следует проверить цепь заряда

аккумулятора.

(7) Контрольная лампа загрязненности воздухоочистителя

① Этот символ мигает при засорении фильтра

воздухоочистителя.

② При мигании символа проверьте фильтр и прочистите или

замените его.

3-5

(8) Контрольная лампа перегрузки машины (опция)

① Когда машина перегружена и выключатель перегрузки

находится в положении ВКЛ., мигает этот символ (при наличии).

② Снизьте нагрузку машины.

3-6

4) СИМВОЛЫ

Символ режима работы инструмента

Символ режима работы

Символ режима

мощности/пользователяСимвол

Символ макс. мощности

Символ предпускового нагрева

Символ подогрева

Дисплей сообщений

Символ скорости хода

Символ авт. холостого хода

Символ техобслуживания Символ подогревателя топлива

Символ замедления

(1) Символы режимов

№ п/п Режим Символ Выбранный режим

Режим работы с повышенной мощностью

1 Режим мощности

2 Режим пользователя

Режим стандартной мощности

Экономичный режим мощности

Предпочтительный режим мощности

Стандартный режим работы

3 Режим работы

Режим гидромолота

4 Режим хода

Автоматический

холостой ход

Режим работы

инструмента

Дисплей сообщений

(2) СИГНАЛЬНАЯ ЛАМПА ФОРСИРОВАНИЯ

① Эта лампа загорается при нажатии выключателя

форсирования на левом рычаге управления.

② Функция максимальной мощности работает не более 8

секунд.

※ См. дополнительную информацию о функции

максимальной мощности на стр. 3-38.

Режим дробления

Движение с малой скоростью

Движение с большой скоростью

Автоматический холостой

Уровень потока масла в режиме гидромолота или дробилки

Отображение завершения настроек после выбора

3-7

(3) Симыол подогревателя

① Поворот ключа запуска в положение включения (ON) в

холодную погоду запускает предпусковой подогрев.

② Запустите двигатель, когда этот символ исчезнет.

(4) Символ прогрева охлаждающей жидкости двигателя

① Этот символ загорается при температуре охлаждающей

жидкости ниже 30ºС (86ºF).

② Автоматический нагрев отключается при достижении

охлаждающей жидкостью температуры 30ºС или если с момента запуска двигателя прошло 10 минут.

(5) Символ замедления

(6) Символ подогревателя топлива

① Включение переключателя замедления “в одно касание” на

рычаге RCV вызывает зажигание лампочки.

② Кроме того, символ будет включен и скорость двигателя

автоматически снижена для экономии топлива, когда все рычаги и педали находятся в нейтральном положении, и выбрана функция автоматического холостого хода.

※ Замедление “в одно касание” недоступно, когда

светится символ автоматического

холостого хода.

※ См. стр. 3-38.

① Этот лампа включается, когда температура охлаждающей

жидкости опускается ниже 10 °C (50 °F) или температура гидравлического масла 20 °C (68 °F).

② Автоматический подогрев топлива прекращается, когда

температура охлаждающей жидкости двигателя превышает 60 °C или температура гидравлического масла выше 45 °С, после установки пускового переключателя в положение включения (ON).

(7) Символ техобслуживания

① Этот символ включается, когда необходима замена

сменных деталей. Он означает, что до времени замены сменных деталей осталось менее 30 часов.

② Следует проверить сообщение в информации о

техобслуживании в главном меню. Этот символ также появляется на 3 минуты, когда пусковой переключатель находится в положении включения (ON).

3-8

5) ПЕРЕКЛЮЧАТЕЛИ

Символ режима

мощности/пользователя

Символ режима работы

Переключатель режима

мощности

Переключатель режима работы

Переключатель режимов пользователя

Селекторный переключатель

※ Когда переключатели установлены, на ЖК-дисплее отображаются символы. См. подробную

информацию на стр. 3-7.

(1) Переключатель режимов нагрузки (Power mode)

① Этот переключатель служит для выбора мощности

машины, в положении контрольного символа отображается символ выбранного режима мощности.

· P: Режим повышенной мощности

· S: Режим стандартной мощности

· E: Режим экономической мощности

② Символы сменяются в следующем порядке: E → S → P →

Выход (возврат к предыдущему или исходному меню) За

Выключатель авт. холостого хода /прекращения звукового сигнала Переключатель скорости хода

Символ авт. холостого хода

Символ скорости хода

няя камера (опция)

(2) Переключатель режимов работы (Work mode)

① Этот переключатель служит для выбора режима работы

машины, который переключается между стандартным режимом и режимом работы с дополнительным навесным оборудованием).

: Стандартный режим работы

: Режим работы гидромолота (при наличии).

: Режим дробления (при наличии)

. Не установлено: Гидромолот или дробилка не установлены ※ См. подробную информацию на стр. 4-11

3-9

(3) Переключатель режимов пользователя (User mode)

① Этот переключатель используется для запоминания

текущего состояния функционирования машины в MSU и активизации запомненного режима пользователя.

· Память: Нажмите и держите более 2 секунд.

· Действие: Нажмите и держите менее 2 секунд.

· Отмена: Нажмите этот переключатель еще раз в пределах 2 секунд.

② Дополнительно об установке режима пользователя см. стр.

3-12.

(4) Переключатель выбора (Select)

① Этот переключатель используется для выбора или смены

меню и входного значения.

② Нажатие ручки

· Длительное (более 2 сек.): Возврат в к рабочему экрану

· Среднее (0,5~2 сек.): Возврат к предыдущему экрану

· Короткое (менее 0,5 сек.): Выбор меню

③ Поворот ручки

Эта ручка служит для смены меню и входного значения.

· Поворот вправо: входного значения

(5) Выключатель авт. холостого хода /прекращения звукового сигнала

(6) Переключатель контроля скорости движения (Travel Speed)

· Поворот влево: Перемещение вверх/ Уменьшение входного значения

① Этот переключатель применяется для включения или

отключения функции автоматического х.х.

· Символ включен: Функция авт. холостого хода активизирована.

· Символ выключен: Функция авт. холостого хода отменена.

② При возникновении в машине проблемы раздается

звуковой сигнал. В этом случае нажмите переключатель, звуковой сигнал прекратится, но символ продолжит мигать, пока проблема не будет устранена.

① Этот переключатель служит для выбора скорости хода.

Перемещение вниз / Увеличение

(7) Переключатель Выход/Камера

① Этот переключатель используется для возврата в

предыдущее или исходное меню.

② На рабочем экране при нажатии этого переключателя

отображается вид с камеры на машине (если установлена). См. сведения о камере на стр. 3-22.

③ Если камера на установлена, этот переключатель

выполняет только функцию ESC.

: Высокая скорость

: Низкая скорость

3-10

6) Главное меню

Нажать

Режим

Мониторинг

Управление

Дисплей

Утилиты

※ Селекторный переключатель для выбора или смены меню и входного значения описан на

стр. 3-10.

(1) Устройство

№ Основное меню Субменю Описание

Режим

21093CD64D

Рабочий инструмент U-режим мощности

Скорость стрелы/ рукояти Автоматич. увеличение мощности Исходный режим Переключатель приборной

Режим гидромолота, дробилки, не установл. Тольк о режим пользователя Скорость стрелы, скорость рукояти Включить, Выключить

По умолчанию, U-режим Функция переключения

панели (резерв)

Мониторинг

21093CD64E

Активная ошибка Запись ошибки Удалить запись ошибки

Мониторинг (аналоговый) Мониторинг (цифровой) Часы работы

MCU MCU

Стереть все записи об ошибках, отмена инициализации Информация о машине Статус переключателя, статус выхода Количество часов работы для каждого режима

Управление

21093CD64F

Дисплей

21093CD64G

Инф. о техобслуживании Безопасность машины Информация о машине Номер телефона A/S Сервисное меню

Пункт дисплея Часы Яркость Единица Язык

Вид экрана

Интервал замены масла и фильтров Задание режима ESL, смена пароля Приборная панель, MCU, двигатель, машина Номер телефона A/S, его смена Переключение под нагрузкой, пуск счетчика часов, история замен, обновление

Скорость двигателя, счетчик пути A, счетчик пути B, счетчик пути C. Часы Ручн., автомат. Температура, давление, расход, формат даты Корейский, английский, китайский

A тип, B тип

Утилиты

21093CD64H

Счетчик пути DMB

Развлечения Настройка камеры Сообщения

3 вида (A, B, C) Выбор DMB, выбор DAB, сканирование каналов, Выход Воспр. MP4, кодек. Основное направление, переключение дисплея, полный экран Запись для ошибки, принадлежности и т.д.

3-11

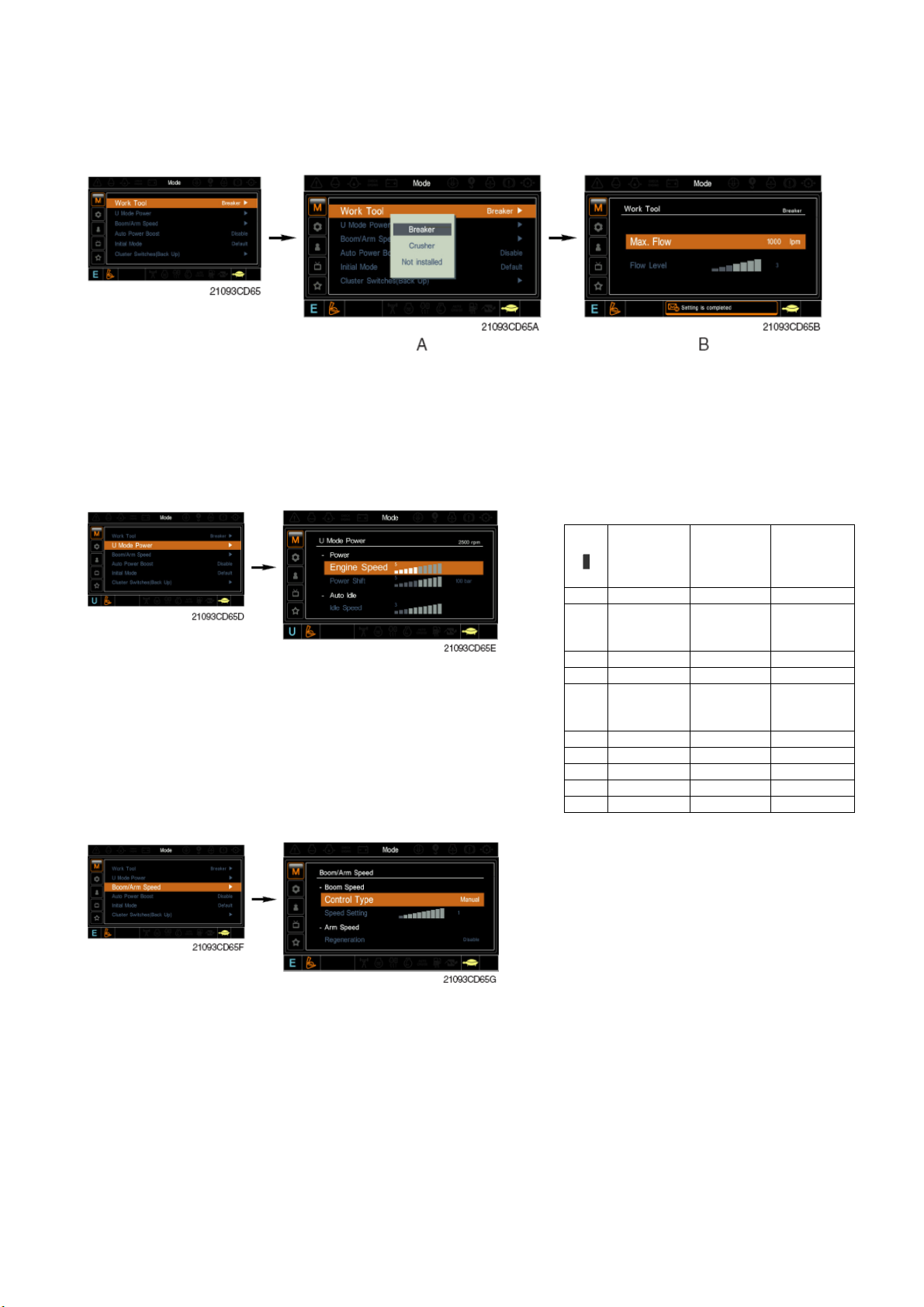

(2) Установка режимов

① Рабочий инструмент

· A: Выберите одну установленную дополнительную принадлежность (орудие).

· B: Максимальный поток – Задайте максимальный поток для принадлежности.

Уровень потока – Уменьшить рабочий поток по сравнению с максимальным.

Гидромолот – Mакс. 7 шагов, снижение 10 л/мин. на каждом шаге.

Дробилка – Mакс. 4 шагов, снижение 20 л/мин. на каждом шаге.

※ Расход показан в изображении режима работы.

② Мощность U-

режима

Этап

· В U-режиме высокие обороты холостого хода двигателя,

Скорость

двигателя

(

)

(об./мин.)

1 1450 900 0

2 1550

3 1550 1100 6 4 1600 1050 9

об./мин. авт. х.х. и момент насоса (переключение под нагрузкой) можно модулировать и запоминать отдельно.

5 1650

· U-режим может быть активирован переключателем режима пользователя.

6 1700 1150 16 7 1750 1200 20 8 1800 1250 26 9 2850 1300 32

10 1900 1350 38

③ Скорость стрелы/ рукояти

Скорость

х.х.

(об./мин.)

950

(низк.

хол. ход)

110 0

(деколь

об/мин)

Переключе

ние под

нагрузкой

(бар)

· Скорость стрелы

- Тип управления Ручное – Скорость подъема стрелы зафиксирована как заданные уровни. Авто –Скорость подъема стрелы автоматически регулирует MCU с учетом рабочих условий.

- Задание скорости – Скорость подъема стрелы увеличивается с включенными уровнями.

· Скорость рукояти

- Регенерация – Функция регенерации рукояти может быть активирована или отключена.

Включить - Скорость рукояти внутрь увеличена Отключить

– Тонкая работа.

3-12

④ Автоматич. увеличение мощности

· Функция увеличения мощности может быть активирована или отключена.

· Включение – MCU автоматически регулирует скорость копания с учетом рабочих условий.

Работает не более 8 секунд.

· Отключить – Не действует.

⑤ Исходный режим

· По умолчанию – Исходный режим мощности при запуске двигателя: E режим.

· U режим – Исходный режим мощности при запуске двигателя: U режим.

⑥ Переключатель приборной панели (резерв)

- Переключатель приборной панели может быть выбран и изменен с помощью этого меню при

неисправности переключателей в приборной панели.

- Для выхода из режима “Cluster switch” (Переключатель приборной панели) установите курсор на

переключатель ESC/CAM, поворачивая и нажимая селекторный переключатель.

- В режиме “Cluster switch” (Переключатель приборной панели) другие переключатели не работают.

3-13

(3) Мониторинг ① Активная ошибка

· Это меню позволяет проверить активные ошибки MCU.

② Записанные ошибки

· Это меню позволяет проверить записанные ошибки MCU.

③ Удалить записанные ошибки

· Это меню позволяет удалить записанные ошибки MCU.

④ Мониторинг (аналоговый)

· Это меню позволяет проверить состояние машины: об./мин. двигателя, температуру масла,

напряжение, давление и пр.

3-14

⑤ Мониторинг (цифровой)

· Это меню позволяет подтвердить статус переключателей или выхода.

· Активированный переключатель или символы выхода

⑥ Часы работы

· Это меню позволяет подтвердить часы работы в каждом режиме.

подсвечены.

3-15

(4) Управление ① Информация о техобслуживании

· Сигнализация (

): Серый - Норма

Желтый - первое предупреждение Красный

- второе предупреждение

· Замена: Истекшее время сбрасывается на ноль (0).

· Интервал замены: Интервал замены может быть изменен с шагом 50 часов.

· OK: Возврат к экрану с перечнем позиций

· Изменить интервал

№ Позиция Интервал

1 Моторное масло 500 2 Масло конечного редуктора 1000 3 Масло редуктора поворота 1000 4 Гидравлическое масло 5000 5 Фильтр пилотной линии 1000 6 Фильтр слива 1000

7 Возвратный фильтр гидравлического

1000

масла 8 Фильтр моторного масла 500 9 Топливный фильтр 500

10 Фильтр предварительной очистки 500 11 Сапун бака гидросистемы 250 12 Воздухоочиститель (внутренний) 500 13 Охлаждающая жидкость радиатора 2000 14 Смазка шестерни редуктора поворота 1000

3-16

② Безопасность машины

· Режим ESL

- ESL: Предел пуска двигателя

- Режим ESL служит для предотвращения кражи или использования машины без разрешения.

- Если режим ESL установлен в состояние Enable (Включить), при установке переключателя пуска во включенное состояние потребуется ввести пароль.

- Отключить: Неиспользуемая функция ESL

Включить (постоянно): Пароль требуется всегда при

запуске двигателя.

Включить (интервал): Пароль требуется при первом

запуске двигателя. Если оператор повторно запускает двигатель в пределах заданного интервала времени, пароль не требуется. Максимальная продолжительность заданного интервала – 4 часа.

· Смена пароля

- Длина пароля 5~10 цифр.

Введите текущий пароль

Новый пароль хранится в MCU

3-17

Введите текущий пароль

Введите новый пароль снова

③ Информация о машине

· Позволяет подтвердить идентификацию приборной панели, MCU, двигателя и машины.

④ Номер телефона A/S

⑤ Сервисное меню

Введите пароль

· Переключение под нагрузкой (стандарт/опция): Давление переключения под нагрузкой может быть задано в меню опций.

· Пуск счетчика часов: Это меню позволяет проверить часы работы с начала эксплуатации машины.

· История замен: Это меню позволяет проверить историю замен MCU и приборной панели.

· Обновление: Это меню позволяет заменить фирменное программное обеспечение (порт USB расположен под приборной панелью).

3-18

(5) Дисплей

① Позиции дисплея

Центральный

дисплей

· Это меню позволяет задать центрированное отображение на ЖК-дисплее.

· Скорость двигателя или каждый счетчик пути (A,B,C) отображаются на центральном дисплее.

② Часы

· Звездочки на первой строчке “**/**/****” обозначают Месяц/День/Год.

· На второй строке отображается текущее время. (0:00~23:59)

3-19

③ Яркость

Вручную (1-10 уровень)

Авто (день/ночь)

※ Если выбран режим “Auto” (Авто), может быть отдельно установлена яркость дневного и

ночного режима. Кроме того, используя полосу снизу, пользователи могут определить, какие интервалы относятся ко дню и ночи (в полосе серый участок соответствует ночи, а белый – дню).

④ Единица

· Температура: °C ↔ °F

· Давление: бар ↔ МПа ↔ кгс/см

· Расход: л/мин. ↔ гал/мин.

· Формат даты: гг/мм/дд ↔ мм/дд/гг ↔ дд-Мар-гг

⑤ Язык

· Пользователь может выбрать язык, и все экраны будут отображаться на выбранном языке.

3-20

⑥ Вид экрана

(6) Утилиты ① Счетчик пути

Тип A

Тип B

Стандар

Опция

· Одновременно могут быть установлены 3 вида счетчиков пути.

· Каждый счетчик пути можно включить, выбрав “Start” (Пуск), или отключить, выбрав “Стоп”.

· Если на рабочем экране активизирован значок счетчика пути, его можно непосредственно

контролировать на экране.

② DMB

· Выбор DMB: Это меню позволяет выбрать телевизионный канал.

· Выбор DAB: Это меню позволяет выбрать аудиоканал.

· Сканирование каналов: Это меню позволяет выбрать установить другой регион для ТВ/Аудио.

· Выход: Выход из DMB меню

3-21

③ Развлечения

· Считывается MP4 или файл кодека с внешнего диска через USB-порт.

· Порт USB расположен под приборной панелью.

④ Настройка камеры

· На машине может быть установлено три камеры.

· Это меню позволяет настроить дисплей.

· Если камера на установлена, это меню не позволяет ничего сделать.

· На рабочем экране при нажатии переключателя ESC/CAM отображается вид с первой камеры.

· При повороте селекторного переключателя по часовой стрелке на дисплее отображается вид со

следующей по порядке камеры, а при повороте против часовой стрелки – с предыдущей.

· При нажатии селекторного

⑤ Окно сообщений

· Это меню позволяет проверить историю состояний работы машины.

переключателя происходит увеличение изображения.

3-22

2. Пульт (Тип 2)

1) Панель отображающих датчиков и ламп EL

На панели расположены датчики, которые функционируют, как будет отмечено ниже, с целью предупреждения оператора о ненормальной работе машины, а также о времени проведения определенных работ и состоянии машины в целом.

ЖКД: отображают состояние работы машины. Контрольные лампы: отображают о неисправности в машине (Красные). Сигнальные лампы: отображают состояние работы машины (Желтые).

※ Монитор, установленный на данной машине, отображает не все показатели и условия работы

※ Если монитор показывает сигнальное предупреждение, немедленно определите неполадку и

выполните требуемое действие по ее устранению.

ЖКД (подробнее см. стр. 3-24)

Сигнальная лампа

(Подробнее см. стр. 3-30)

※ В случае какой-либо неисправности в машине контрольная лампа загорается и слышен

звуковой сигнал зуммера. В этом случае нажмите выключатель зуммера, и звуковой сигнал прекратится. Но контрольная лампа будет гореть до тех пор, пока неисправность не будет устранена

Контрольная лампа

(подробнее см. стр. 3-30)

3-23

2) ЖКД основной рабочий дисплей

1 Дисплей времени 2 Дисплей об/мин. 3 Инд-тор темп.

гидравлического масла 4 Указатель уровня топлива 5 Индикатор температуры

охлаждающей жидкости

(1) Дисплей времени

двигателя

Отображает текущее время.

※ Об установке времени см. стр. 3-28.

(2) Дисплей об/мин.

① Отображает скорость двигателя (об/мин.) .

(3) Индикатор температуры гидравлического масла

① Этот прибор указывает температуру гидравлического масла

12-й

уровень

на 12 уровневом индикаторе.

• 1-й уровень : ниже 30˚C (86˚F)

• 2-й - 10-й уровень: 30-105˚C (86-221˚F)

• 11-й - 12-й уровень: выше 105˚C (221˚F)

② Индикатор при работе светится между 2-м и 10-м уровнями. ③ До начала работы машины поддерживайте низкие скорости

1-й уровень

(4) Указатель уровня топлива

двигателя в режиме холостого хода до тех пор, пока индикатор не станет светиться между 2 и 10 уровнями.

④ Когда индикатор светится между 11 и 12 уровнями,

уменьшите нагрузку на

систему. Если индикатор остается на 11-12 уровнях, остановите машину и установите причину проблемы.

① Этот индикатор показывает количество топлива в топливном

1-й

уровень

баке.

② Заправьте машину топливом при достижении уровня 1 или

когда значок топлива мигает красным.

※ При достижении уровня 1 на индикаторе или когда

значок топлива мигает красным, а машина находится в нормальном состоянии, проверьте электроприбор, так как причиной может быть плохое соединение электрических цепей или датчика.

(5) ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ

① Этот датчик указывает температуру охлаждающей

12-й

уровень

1-й уровень

жидкости на 12 уровневом индикаторе.

• 1-й уровень : ниже 30˚C (86˚F)

• 2-10 уровни : 30-105˚C (86-221˚F)

• 11-12 уровни : выше 105˚C (221˚F)

② Индикатор при работе светится между 2-м и 10-м

уровнями.

③ До начала работы машины поддерживайте низкие

скорости двигателя в режиме холостого хода до тех пор, пока индикатор не станет светиться между 2 и 10 уровнями.

④ Когда индикатор светится между 11 и 12 уровнями,

отключите двигатель, проверьте радиатор и

двигатель,

3-24

3) Предупреждение главного рабочего экрана

(1) Предупреждающий дисплей

① Температура охлаждающей жидкости Двигателя

② Уровень топлива

③ Температура масла гидросистемы

④ Весь индикатор

⑤ Ошибка связи

(2) Отображается всплывающий символ

№ Переключатель

Переключател

ь режима работы

Переключател

ь режима мощности

Выбранный

режим

Режим обычной работы

Режим тяжелой работы

Режим работы с высокой мощностью Режим работы со стандартной мощностью

Дисплей

− Эта лампа мигает и раздается звуковой сигнал, когда температура равна 105。C

(221。F) .

− Когда лампа мигает, проверьте систему охлаждения.

− Эта лампа мигает и раздается звуковой сигнал, когда уровень топлива ниже 75ℓ (19.8 гал США).

− Когда лампа мигает, немедленно заправьте машину топливом.

− Эта лампа мигает и раздается звуковой сигнал, когда температура масла гидросистемы выше 105。C (221。F) .

− Когда лампа мигает, проверьте уровень масла гидросистемы.

− Убедитесь в отсутствии загрязнений между охладителем масла и радиатором.

− Эта лампа мигает и раздается звуковой сигнал, когда все параметры датчика отклоняются от нормы.

− Когда лампа мигает, проверьте все системы.

− Лампа мигает

при нарушении связи между контроллером MCU и приборной панелью.

− Убедитесь, что все предохранители для MCU исправны. Если они исправны, проверьте линию связи между ними.

№ Переключатель

Переключатель

Авто замедления

Переключатель

управления ходовой скоростью

и раздается звуковой сигнал

Выбранный

режим

Светится

Свет не горит

Низкая скорость

Высокая скорость

Дисплей

3-25

4) ЖК-дисплей

(1) Главное меню

: ЖК-дисплей

: Выход,

Возврат к предыдущему меню

: Вниз/Влево

: Вверх/Вправо

: Выбор (Enter)

Активирует текущий выбранный пункт

: Информация меню

: Мониторинг

- Оборудование, переключатель, выход

: Диагноз

- Текущая ошибка,

записанная ошибка

: Техническое обслуживание

: Настройки

- Установка времени,

Двойной режим

- Системный блок (резерв)

: Дисплей

- Тема, яркость, язык

3-26

: Режим пользователя

(2) Карта дисплея

(Д

① Мониторинг

② Диагноз

a. Тип протокола 1

исплей ошибок)

3-27

(Стереть записанную ошибку)

b. Тип протокола 2

- Если кодов ошибок больше 2, каждый можно отобразить, нажимая переключатель или соответственно.

- дисплей 3 кодов ошибок (①SPN200200, ②FMI06, ③SPN6789, ④FMI04, ⑤345) .

Без изменений

③ Техническое обслуживание

④ Установка

a. Установка времени

Регулировка

b. Системный блок – резерв

3-28

Установка

c. Двойной режим

- Изменение режима MCU

⑤ Дисплей

a. Тема

b. Яркость

c. Язык

⑥ Режим пользователя

Режим пользователя (U) не выбран.

Регулировка

Установка

Регулировка

Установка

3-29

Регулировка

Установка

5) Контрольная лампа (1) КОНТРОЛЬНАЯ ЛАМПА НИЗКОГО ДАВЛЕНИЯ МАСЛА В ДВИГАТЕЛЕ

① После запуска двигателя эта лампа мигает и звучит сигнал

зуммера, если в двигателе низкое давление масла.

② При включении этой лампы при работе немедленно

заглушите двигатель. Проверьте уровень масла.

(2) КОНТРОЛЬНАЯ ЛАМПА ЗАГРЯЗНЕННОСТИ ВОЗДУХООЧИСТИТЕЛЯ

① Эта лампа мигает при разряжении воздуха вследствие

загрязнения фильтра воздухоочистителя.

② При мигании лампы проверьте фильтр и прочистите или

замените его.

(3) Контрольная лампа проверки контроллера MCU

① Эта лампа мигает и раздается звуковой сигнал, если от

контроллера MCU получен какой-либо код неисправности.

② Проверьте линию связи между контроллером MCU и

приборной панелью.

(4) Контрольная лампа зарядки аккумулятора

(5) КОНТРОЛЬНАЯ ЛАМПА ПЕРЕГРУЗКИ МАШИНЫ

① Эта лампа мигает и звучит сигнал зуммера при включении

пускового переключателя и гаснет после запуска двигателя.

② При включении этой лампы во время работы двигателя

проверьте контур зарядки аккумулятора.

① Когда машина перегружена и выключатель перегрузки

находится в положении ВКЛ., мигает эта лампа.

3-30

(6) СИГНАЛЬНАЯ ЛАМПА ФОРСИРОВАНИЯ

① Эта лампа загорается при нажатии выключателя

форсирования на левом рычаге управления.

(7) СИГНАЛЬНАЯ ЛАМПА ЗАМЕДЛЕНИЯ ВРАЩЕНИЯ ДВИГАТЕЛЯ ОДНИМ НАЖАТИЕМ

① Использование автоматического замедления или

замедления одним нажатием приводит к включению

лампы.

② Лампа включится при нажатии переключателя включения

замедления одним нажатием на левом рычаге RCV.

(8) СИГНАЛЬНАЯ ЛАМПА ПРОГРЕВА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ

① Эта лампа загорается при температуре охлаждающей

жидкости ниже 30ºС (86ºF).

② Автоматический нагрев отключается при достижении

охлаждающей жидкостью температуры 30ºС или если с

момента запуска двигателя прошло 10 минут.

(9) СИГНАЛЬНАЯ ЛАМПА ПОДОГРЕВАТЕЛЯ

① Поворот ключа зажигания в положение включения (ON) в

холодную погоду запускает прогрев.

② Запустите двигатель, когда эта лампа выключена (OFF)

3-31

6) ПАНЕЛЬ СЕНСОРНЫХ ПЕРЕКЛЮЧАТЕЛЕЙ

Переключатель режимов

работы

Переключатель режимов

пользователя

Переключатель режимов нагрузки

Переключатель скорости движения

Переключатель

автоматического

замедления вращения

двигателя

Выключатель зуммера

Переключатель выбора

※ Когда переключатели (Режим работы, Ркжим питания, Автоматическое замедление,

Управление ходовой скоростью) выбраны, на ЖК-дисплее отображается всплывающий значок.

Подробно см. стр. 3-25.

(1) Переключатель режимов работы (Work mode)

① Этот переключатель служит для выбора режима работы

экскаватора. Обычный режим работа, режим тяжелой работы и режим работы гидромолота. Нажимая этот переключатель, Вы можете выбрать один из следующих режимов:

• : Режим тяжелой работы

• : Режим обычной работы

※ Детальную информацию см. на стр. 4-16.

(2) Переключатель режимов пользователя (User mode)

① Это переключатель служит для выбора максимального

питания или режима пользователя.

• M : Максимальная мощность

• U : Запоминание предпочтительных установок

мощности оператора.

※ Подробно см. на стр. 4-16.

3-32

(3) Переключатель автоматического замедления (Auto Decel)

① Это переключатель служит для включения или отмены

функции автоматического замедления.

② Когда это выключатель включен и все рычаги управления

и педали находятся в нейтральном положении, скорость двигателя автоматически снижается для снижения расхода топлива.

• Лампочка горит (ON): Функция автоматического замедления включена.

• Лампочка не горит (OFF):

a.Функция автоматического замедления отменена,

что скорость двигателя будет увеличиваться до ранее установленного показателя.

b. Доступна функция замедления одним нажатием.

(4) Переключатель режимов нагрузки (Power mode)

① При нажатии на этот переключатель (), загорается

лампочка выбранного режима нагрузки.

• H: Режим повышенной нагрузки.

• S: Режим стандартной нагрузки.

так

(5) Переключатель контроля скорости движения (Travel Speed)

① Этот переключатель контролирует скорость движения.

Выбирая высокую скорость (символ «Кролик») – нажать переключатель один раз, выбирая низкую скорость (символ «Черепаха») – нажать еще раз.

(6) Выключатель звукового сигнала зуммера

① При включении пускового переключателя обычно в

течение 2 секунд звучит сигнал зуммера. В это время происходи ламповая диагностика.

② Если в машине имеется неисправность, загорается

красная лампочка и зуммер издает звуковой сигнал. В таком случае нажмите этот выключатель, и зуммер отключится. Но красная лампочка будет продолжать гореть до тех пор

, пока неисправность не будет устранена.

(7) Переключатель выбора (Select)

① Этот переключатель используется для входа в главное

※ См. информацию на стр. 3-23.

меню и подменю ЖК-дисплея.

3-33

3. ПЕРЕКЛЮЧАТЕЛИ

Выключатель освещения кабины

Выключатель звукового

сигнала при движении

Выключатель стеклоомывателя

Выключатель стеклоочистителя

Выключатель основных фар

Мембранный

переключатель

Переключатель скорости

вращения двигателя

Выключатель работы гидромолота

Переключатель звукового сигнала

Выключатель работы

гидромолота

Пусковой переключатель

Панель

переключат

елей

Выключатель быстрого фиксатора

Выключатель проблескового маяка

Выключатель перегрузки машины

Прерыватель

USB-разъем

Переключатель подогрева сиденья

Главный сетевой переключатель

1) ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ

Кнопка замедления вращения двигателя одним нажатием

Выключатель аварийного останова двигателя

Выключатель форсирования

(1) Имеется 3 положения: ВЫКЛ. (OFF) , ВКЛ. (ON) и СТАРТ

(START)

• (ВЫКЛ) :Все электрические цепи отключены.

• (ВКЛ) :Все системы машины функционируют.

• (СТАРТ):Используется при пуске двигателя.

После запуска сразу же отпустите ключ.

※ Если переключатель запуска установить в положение

включения (ON), в холодную погоду автоматически включается нагреватель топлива и нагревает топливо с учетом температуры, определяемой датчиком температуры охлаждающей жидкости. Запустите двигатель через 1~2 минуты после поворота выключателя пуска в положение включения (ON). В зависимости от

окружающей

температуры может потребоваться больше времени.

※ При работающем двигателе ключ зажигания должен

находиться в положении ВКЛ (ON) . Это позволяет поддерживать нормальное функционирование электрической и гидравлической систем и избежать серьезных повреждений машины.

3-34

2) ГЛАВНЫЙ СЕТЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ

(

(1) Этот переключатель используется для выключения всей

электросистемы целиком.

(2) I :Этот переключатель используется для выключения всей

электросистемы целиком.

O:Этот переключатель используется для выключения всей

электросистемы целиком.

ыкл

※ Этот переключатель используется для выключения

всей электросистемы целиком.

3) ПЕРЕКЛЮЧАТЕЛЬ СКОРОСТИ ВРАЩЕНИЯ ДВИГАТЕЛЯ

(1) Имеется 10 установок: от 1 до 10.

УВЕЛИЧЕНИЕ

(2) 1 – низкие обороты 10 – высокие обороты

• Поворачивая переключатель Accel dial вправо, Вы

увеличиваете скорость двигателя,

• поворачивая влево – уменьшаете.

УМЕНЬШЕНИЕ

4) ПЕРЕКЛЮЧАТЕЛЬ ОСНОВНОГО ОСВЕЩЕНИЯ

Сигнальная лампа

(2- й)

(1) Этот переключатель служит для управления дальним

светом и рабочим освещением.

• Нажмите выключатель один раз для включения

дальнего света и 1-ая контрольной лампочки.

• Нажмите выключатель еще один раз для

включения рабочего света и 2-й контрольной

Сигнальная лампа

1- ая)

лампочки.

• Нажмите выключатель еще один раз для

возврата в первое положение.

• Нажмите и удерживайте выключатель дольше 1

сек. для отключения освещения

5) ВЫКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ

Сигнальная лампа

(2- й)

(1) Этот переключатель служит для управления

стеклоочистителем.

• Нажмите выключатель один раз для включения

прерывистого режима работы стеклоочистителя, при этом зажигается 1-ая контрольная лампочка.

• Нажмите выключатель еще один раз для

Сигнальная лампа

1- ая)

включения медленного режима стеклоочистителя, при этом зажигается 2-я контрольная лампочка.

• Нажмите выключатель еще один раз для

возврата в первое положение.

• Нажмите и удерживайте выключатель дольше 1

сек. для отключения стеклоочистителя.

6) ВЫКЛЮЧАТЕЛЬ СТЕКЛООМЫВАТЕЛЯ

Сигнальная

лампа

(1) Жидкость стеклоомывателя подается и

стеклоочистители работают только при нажатии этой кнопки.

(2) При нажатии этой кнопки зажигается контрольная

лампочка.

3-35

7) ВЫКЛЮЧАТЕЛЬ ЗВУКОВОГО СИГНАЛА ПРИ ДВИЖЕНИИ

Сигнальная

лампа

(1) Этот выключатель используется для подачи сигнала

окружающим о начале движения машины вперед или назад.

(2) При нажатии на этот выключатель звуковой сигнал

подается только при движении машины.

8) ВЫКЛЮЧАТЕЛЬ ЛАМПЫ ОСВЕЩЕНИЯ КАБИНЫ (опция)

Сигнальная

лампа

(1) Этот выключатель включает фонарь на кабине.

9) ВЫКЛЮЧАТЕЛЬ ПЕРЕГРУЗКИ МАШИНЫ (опция)

(1) При нажатии данного выключателя зуммер издает

Выкл

Вкл

звуковой сигнал и загорается контрольная лампа перегрузки в том случае, если машина перегружена.

(2) При выключении этой кнопки зуммер молчит и

контрольная лампа отключается.

10) ВЫКЛЮЧАТЕЛЬ БЫСТРОГО ФИКСАТОРА (опция)

Кнопка безопасности

(1) Этот выключатель служит для того, чтобы зацепить или

отцепить подвижный крюк быстрого фиксатора.

Блокир

Разблок.

※ Смотрите подробную информацию на стр. 8-6.

11) ВЫКЛЮЧАТЕЛЬ ПРОБЛЕСКОВОГО МАЯКА (опция)

(1) При нажатии на этот выключатель включается

вращающийся проблесковый маяк на кабине.

(2) Индикаторная лампа в нижней части выключателя

загорается при его нажатии.

3-36

12) ПЕРЕКЛЮЧАТЕЛЬ ПРЕРЫВАТЕЛЬ (Опция)

(1) Этот переключатель используется для выбора

прерывателя.

※ Прерыватель работает только тогда, когда этот

включен это переключатель.

13) USB-РАЗЪЕ М

(1) MP3 файлы воспроизводятся, когда USB-устройство

подключено к порту USB.

(2) Кроме того, порт AUX позволяет подключать наушники и

другие устройства.

14) ПЕРЕКЛЮЧАТЕЛЬ ПОДОГРЕВА СИДЕНЬЯ (Опция)

(1) Этот переключатель служит для включения обогрева

сиденья.

· Обогрев включен: 10±3,5 °C

· Обогрев отключен: 20±3 °C

(2) При нажатии этого выключателя, загорается

индикаторная лампочка.

15) ВЫКЛЮЧАТЕЛЬ ЗВУКОВОГО СИГНАЛА

(1) Этот выключатель расположен в верхней части правого

Выключатель

звукового

сигнала

Правый джойстик

управления

джойстика управления. При его нажатии издается звуковой сигнал.

16) КНОПКА ВКЛЮЧЕНИЯ РАБОТ Ы ГИДРОМОЛОТА

Выключатель

звукового

сигнала

(1) При нажатии этого выключателя гидромолот работает

только при выборе режима гидромолота

Правый джойстик

управления

3-37

17) КНОПКА ЗАМЕДЛЕНИЯ ВРАЩЕНИЯ ДВИГАТЕЛЯ ОДНИМ НАЖАТИЕМ

упр

(1) Эта кнопка используется для быстрого включения

Замедление

двигателя

одним

функции замедления вращения двигателя.

(2) Скорость двигателя возрастает до ранее установленной

после повторного нажатия этой кнопки.

(3) Замедление “в одно касание” недоступно, только когда

не горит контрольная лампочка автоматического холостого хода.

Левый джойстик

управления

18) ВЫКЛЮЧАТЕЛЬ ФОРСИРОВАНИЯ

(1) Этот выключатель активирует максимальную мощность.

Выключатель

работы

гидромолота

При его нажатии мощность, передаваемая от гидронасоса

рабочему оборудованию, возрастает приблизительно на

110% в течение 8 секунд.

(2) Через 8 секунд форсирование отключается

автоматически, даже если выключатель находится в

Правый джойстик

авления

нажатом положении.

※ Не использовать для грузоподъемных работ.

19) ВЫКЛЮЧАТЕЛЬ ВОЗДУШНОГО КОМПРЕССОРА (опция)

(1) Этот переключатель используется для активации

Выкл

Вкл

воздушного компрессора.

(2) Индикаторная лампочка включается при работе этого

переключателя.

20) ВЫКЛЮЧАТЕЛЬ АВАРИЙНОГО ОСТАНОВА ДВИГАТЕЛЯ

(1) Этот переключатель служит для аварийного останова

варийный

останов

двигателя.

※ Не забудьте оставить аварийный выключатель в

положении отпускания при повторном запуске двигателя.

Отпускание

21) ВЫКЛЮЧАТЕЛЬ ПОДОГРЕВАЕМОГО СИДЕНЬЯ (опция)

(1) Этот переключатель служит для подогревания сиденья.

Обогреватель включен: 10±3,5 °C Обогреватель отключен: 20±3 °C

(2) При нажатии этого выключателя, загорается

индикаторная лампочка.

3-38

4. РЫЧАГИ И ПЕДАЛИ

Правый джойстик

управления

Педаль движения

Правый рег. рычаг

Рычаг движения

Рычаг регулировки сиденья и пульта

управления

1) ЛЕВЫЙ ДЖОЙСТИК УПРАВЛЕНИЯ

2) ПРАВЫЙ ДЖОЙСТИК УПРАВЛЕНИЯ

Левый джойстик управления

Рычаг безопасности

Левый рег. рычаг

(1) Этот джойстик используется для управления

поворотным кругом и рукоятью.

(2) Для детальной информации обратитесь к Разделу 4

«Управление рабочим оборудованием».

(1) Этот джойстик используется для управления стрелой и

ковшом.

(2) Для детальной информации обратитесь к Разделу 4

«Управление рабочим оборудованием».

3-39

3) РЫЧАГ БЕЗОПАСНОСТИ

Разблок

Блок

4) РЫЧАГ ДВИЖЕНИЯ

5) ПЕДАЛЬ ДВИЖЕНИЯ

(1) При установке рычага в положение «БЛОКИРОВАНО»

все педали и рычаги управления блокированы.

※ При выходе из кабины убедитесь, что рычаг

безопасности переведен в положение «БЛОКИРОВАНО».

(2) При установке рычага в положение «СВОБОДНО» все

педали и рычаги управления деблокированы, и экскаватор может выполнять работу.

※ Не держитесь за рычаг безопасности, если Вы

садитесь на экскаватор или сходите с него.

(1) Этот рычаг смонтирован на педали движения и

используется для управления движением машины с помощью рук. Принцип работы рычага аналогичен принципу работы педали движения.

(2) Подробно о перемещении машины см. в главе 4.

(1) Эта педаль используется для движения машины вперед

или назад.

(2) При нажатии

левой педали, двигается левая гусеница.

При нажатии правой педали, двигается правая гусеница.

(3) Подробно о перемещении машины см. в главе 4.

6) РЫЧАГ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ СИДЕНЬЯ И ПУЛЬТА УПРАВЛЕНИЯ

(1) Этот переключатель служит для перемещения сиденья и

пульта управления с учетом особенностей оператора.

(2) Потяните рычаг для регулировки вперед или назад до

170 мм (6,7").

Рычаг регулировки

3-40

5. КОНДИЦИОНЕР И ОТОПИТЕЛЬ

■ ПОЛНЫЙ СИСТЕМА ПОЛНОГО КОНДИЦИОНИРОВАНИЯ И ОТОПЛЕНИЯ (СТАНДАРТНАЯ ПОСТАВКА). Система полного кондиционирования и отопления автоматически поддерживает оптимальные условия в соответствии с распределением температуры оператора, определяя температуру вне кабины и внутри ее.

※ О системе частичного кондиционирования и отопления см. на стр. 3-45.

• РАСПОЛОЖЕ НИЕ ВОЗДУШНЫХ КАНАЛОВ

Переключатель свеж.

воздуха

Переключатель скорости вентилятора

Переключатель цирк. воздуха

ЖК-дисплей

Панель переключателей

Переключатель режима

Авто выключатель

Выключатель питания

(OFF)

Выключатель кондиционера

Регулятор температуры воздуха

3-41

1) ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ

2) АВТО ВЫКЛЮЧАТЕЛЬ

Функция

Значение

(1) Этот переключатель отключает систему и светодиодный

индикатор.

Непосредственно перед отключением питания заданные

значения сохраняются.

(2) Значения параметров по умолчанию.

Кондицио-

нер

OFF

(ВЫКЛ)

Вх./Вых.LCD Темпер. Режим

Забор

воздуха

OFF

(ВЫКЛ)

Предыдущий перекл. откл.

(1) Включите переключатель запуска в положение включения

(ON) , ЖК-дисплей включится.

Система кондиционирования отопления автоматически поддерживает оптимальные условия в соответствии с распределением температуры оператора, определяя температуру вне кабины, а

затем тем и внутри ее.

(2) Этот переключатель позволяет включить систему после ее

отключения.

3) ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА (КОМПРЕССОРА)

(1) Этот переключатель включает компрессор и ЖК-дисплей. (2) В соответствии с температурой, определенной датчиком

канала (испарителя) компрессор включается и отключается автоматически.

※ Кондиционер удаляет испарения и откачивает влагу

через сливной шланг. В случае если вакуумный клапан сливного шланга имеет неисправность, влага может попадать в кабину. В этом случае замените вакуумный

4) ПЕРЕКЛЮЧАТЕЛЬ СКОРОСТИ ВЕНТИЛЯТОРА

(1) Скорость вентилятора контролируется автоматически

заданной температурой.

(2) Этот переключатель служит для управления скоростью

вентилятора вручную.

• Имеется 8 ступеней регулирования скорости

вентилятора.

• На максимальном и минимальном уровне 5 раздается

гудок.

(3) Этот выключатель включает систему (ON).

клапан.

3-42

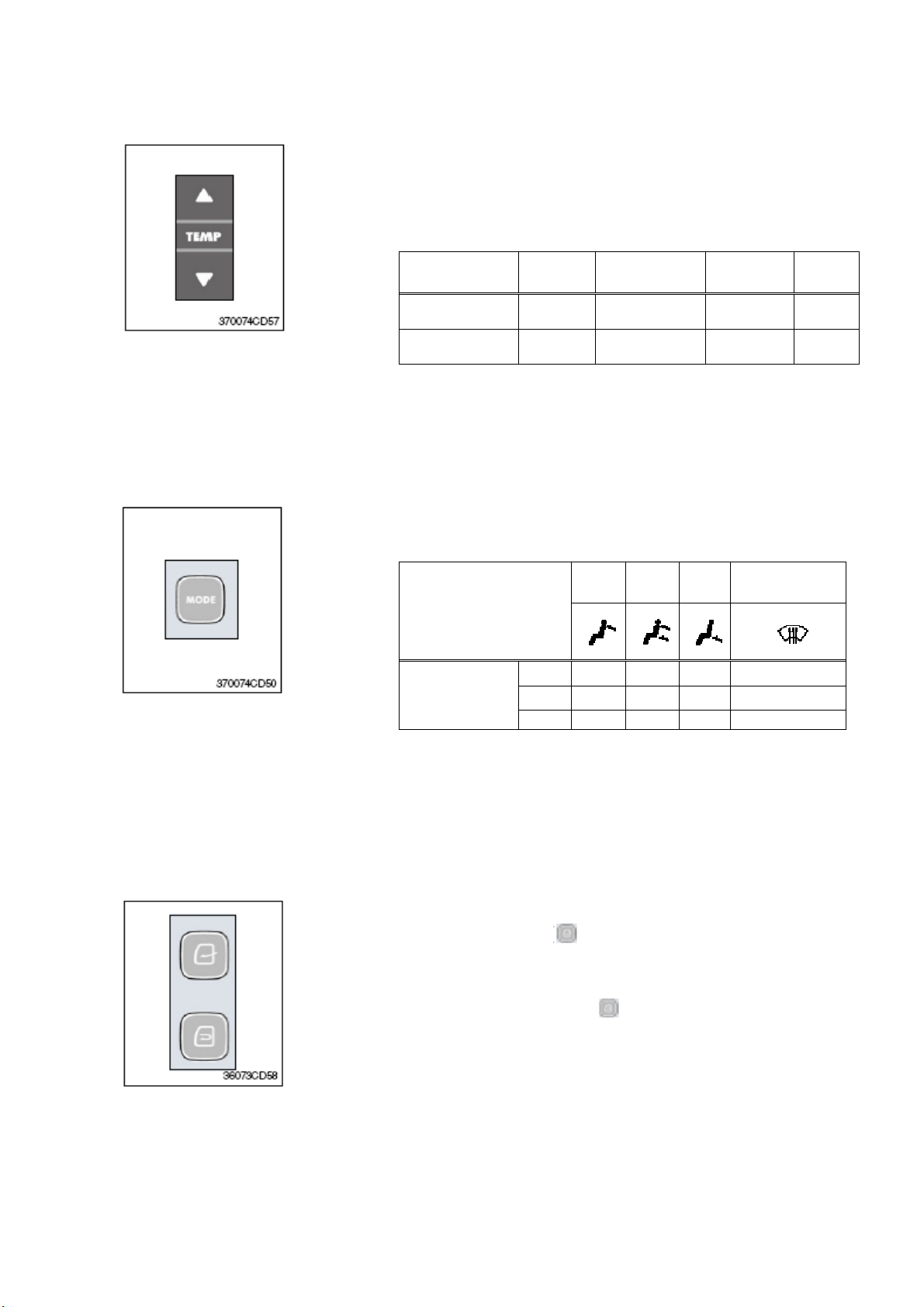

5) РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА

(1) Индикация заданной температуры

(2) При макс. охлаждении и макс. нагреве 5 раз звучит гудок. (3) Положение макс. охлаждения и макс. нагрева действует в

6) ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА

(1) При использовании этого выключателя звучит сигнал и по

① Тип A : 17-32˚C, шаг: 1˚C ② Тип B : Нижн., 18-31˚C, Высок., шкала: 1˚C

соответствии со следующей таблицей.

Температура Компре

ссор

Макс.

охлаждение

Макс.

отопление

(4) Единица измерения температуры может переключаться

между градусами Цельсия (°C) и Фаренгейта (°F)

① Состояние по умолчанию (°С) ② Нажмите одновременно переключатели управления

температурой (вверх и вниз) более чем на 5 секунд для изменения единицы измерения отображаемой температуры (°C → °F)

порядку отображаются символы режимов (Вент. →

Переключатель

B/L → Ноги → Стекло → Вент.)

(ВКЛ.)

OFF

(ВЫКЛ)

Скорость

вентилятора

Max (Hi)

Вент.B/L Ноги

Вх./Вых. Режим

Рециркул

яция

Свежий

воздух

Обогрев

Вент.

В ноги

стекол

режима

(2) При включении переключателя обогрева стекол

(3) Когда этот переключатель включен (ON) , система

7) ПЕРЕКЛЮЧАТЕЛЬ СВЕЖ. ВОЗДУХА / ЦИРКУЛЯЦИИ ВОЗДУХА

Выход

переключатель свежего воздуха /циркуляции воздуха переключается в режим свежего воздуха (FRESH AIR) и переключатель кондиционера воздуха переходит в положение ВКЛЮЧЕНО (ON) .

работает с предыдущей конфигурацией.

(1) Можно изменить способ впуска воздуха.

① Свежий воздух ()

Впуск воздуха снаружи.

※ Необходимо регулярно проверять фильтр свежего

воздуха для сохранения высокой эффективности.

② Циркуляция воздуха ()

Выполняется циркуляция нагретого или охлажденного воздуха для увеличения эффективности использования энергии.

※ Периодическая смена воздуха после длительной

рециркуляции.

※ Необходимо регулярно проверять фильтр

рециркуляции воздуха эффективности.

● ●

● ● ●

●

для сохранения высокой

3-43

8) ФУНКЦИЯ САМОДИАГНОСТИКИ

(

(ON)

(1) Процедура

запуска в положении

Нажмите кнопку рециркуляции воздуха более 5 раз в

течение 2 секунд, нажимая переключатель АВТО (AUTO)

Все символы на ЖК-дисплее мигают 5 раз

Проверка ошибок

Переключатель

ВКЛ.

Выкл. откл.

(OFF)

Система откл. (OFF)

Нажать перекл. Авто

AUTO)

Отмена функции диагностики (норм. функция)

(2) Проверка ошибок

• Соответствующий код ошибки мигает на индикаторной панели задания температуры, другие

символы отключаются.

• Код ошибки мигает каждые 0,5 секунды.

• Если кодов ошибок более двух, каждый код последовательно мигает 2 раза.

• Код ошибки

Код ошибки Описание Код ошибки Описание

11 Датчик внутр. темп 15 Исп. мех. темп

12 Датчик окружающей среды 16 Исп. мех. Режима 1

13 Датчик темп. охл. жидк. 17 Исп. мех. Режима 2

14 Датчик канала (испарителя) 18 Механизм впуска

(3) Предохр. функция

Описание ошибки Предохр. функция

Датчик внутри кабины (11) 25˚C перем. знач. упр.

Датчик вне кабины (12) 20˚C перем. знач. упр.

Датчик темп. охл. жидк. (13)

По истечении 10 минут после запуска двигателя альтернативная величина включается (ON)

Датчик канала (испарителя) (14) 1˚C управление альтернативной величиной

Если начальная величина 0%, альтернативное значение

Исп. механизм темп. (15)

равно 0% Если нет, альтернативное значение равно 100%

Исп. механизм режима 1, 2 (16, 17) Альтернативное значение Vent (Вент.)

3-44

■ СИСТЕМА ЧАСТИЧНОГО КОНДИЦИОНИРОВАНИЯ И ОТОПЛЕНИЯ (ОПЦИЯ)

Система частичного кондиционирования и отопления обеспечивают комфортные условия работы

с учетом внешней температуры и оттаивание стекла окна.

※ О системе полного кондиционирования и отопления см. на стр. 3-41.

• РАСПОЛОЖЕН ИЕ ВОЗДУШНЫХ КАНАЛОВ

Панель переключателей

Переключатель воздухозаборника

Переключатель потоков воздуха в кабине

Регулятор температуры воздуха

Переключатель скорости вентилятора

Выключатель питания

Выключатель кондиционера

3-45

1) ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ

(1) Этот выключатель одновременно включает (ON) или

выключает (OFF) систему и светодиодный дисплей.

(2) Значения настроек по умолчанию

Функ

ция

Знач

ение

Кондиц

ионер

OFF

(ВЫКЛ)

2) ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА (КОМПРЕССОРА)

(1) Этот выключатель одновременно включает (ON) или

выключает (OFF) компрессор и светодиодный дисплей.

(2) В соответствии с температурой испарителя компрессор

включается или выключается автоматически, не изменяя показания дисплея.

※ Кондиционер удаляет испарения и откачивает влагу

через сливной шланг. В случае если вакуумный клапан сливного шланга имеет неисправность, влага может попадать в кабину. В вакуумный клапан.

3) ПЕРЕКЛЮЧАТЕЛЬ СКОРОСТИ ВЕНТИЛЯТОРА

(1) Переключатель вентилятора имеет 4 скорости. (2) Нажатие первой и четвертой скорости сопровождается

пятью звуковыми сигналами.

Скоро

сть

венти

ля-

тора

Темпер.

Максим.

холод

Потоки

воздуха

в кабине

Забор

воздуха

Уровень

Рециркуляция

головы

этом случае замените

4) РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА

(1) Регулятор имеет 9 положений температуры воздуха от

(2) Положения максимального холода и максимального

(3) Для положений максимального холода и максимального

максимального холода до максимального тепла, которые выбираются последовательным пошаговым переключением вверх или вниз.

тепла сопровождаются пятью звуковыми сигналами.

тепла лучшими являются следующие настройки:

Темпе

ратура

Макс. охлаж дение Макс.

отопле

ние

Кондици

онер

(ВКЛ.)

OFF

(ВЫКЛ.)

Скорость

вентилятора

3 В ноги

Потоки

воздуха в

кабине

Уровень

головы

Забор

воздуха

Рецирку

ляция

Свежий

воздух

3-46

Hyundai R380LC-9SH Operating Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
