HP Inkjet CP1160 User's Guide [id]
panduan pengguna
printer inkjet warna hp cp1160
panduan pengguna
printer inkjet warna hp cp1160
kiat kilat
pemberitahuan dan pengakuan. . . . . . . . . . . . . . . . . . . . . . . . . . . iv
berbagai istilah dan pengertiannya . . . . . . . . . . . . . . . . . . . . . . . v
menggunakan panduan pengguna pada layar . . . . . . . . . . . . . . . .vii
persiapan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
printer inkjet warna hp cp1160 anda . . . . . . . . . . . . . . . . . . . . . . 2
fitur printer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
panel LCD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
berbagai tombol dan lampu . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
lensa inframerah . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
baki kertas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
sistem antaran tinta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
sensor jenis kertas otomatis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
modul pencetakan dua-sisi otomatis (duplexer). . . . . . . . . . . . . . . . 22
konektifitas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
pencetakan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

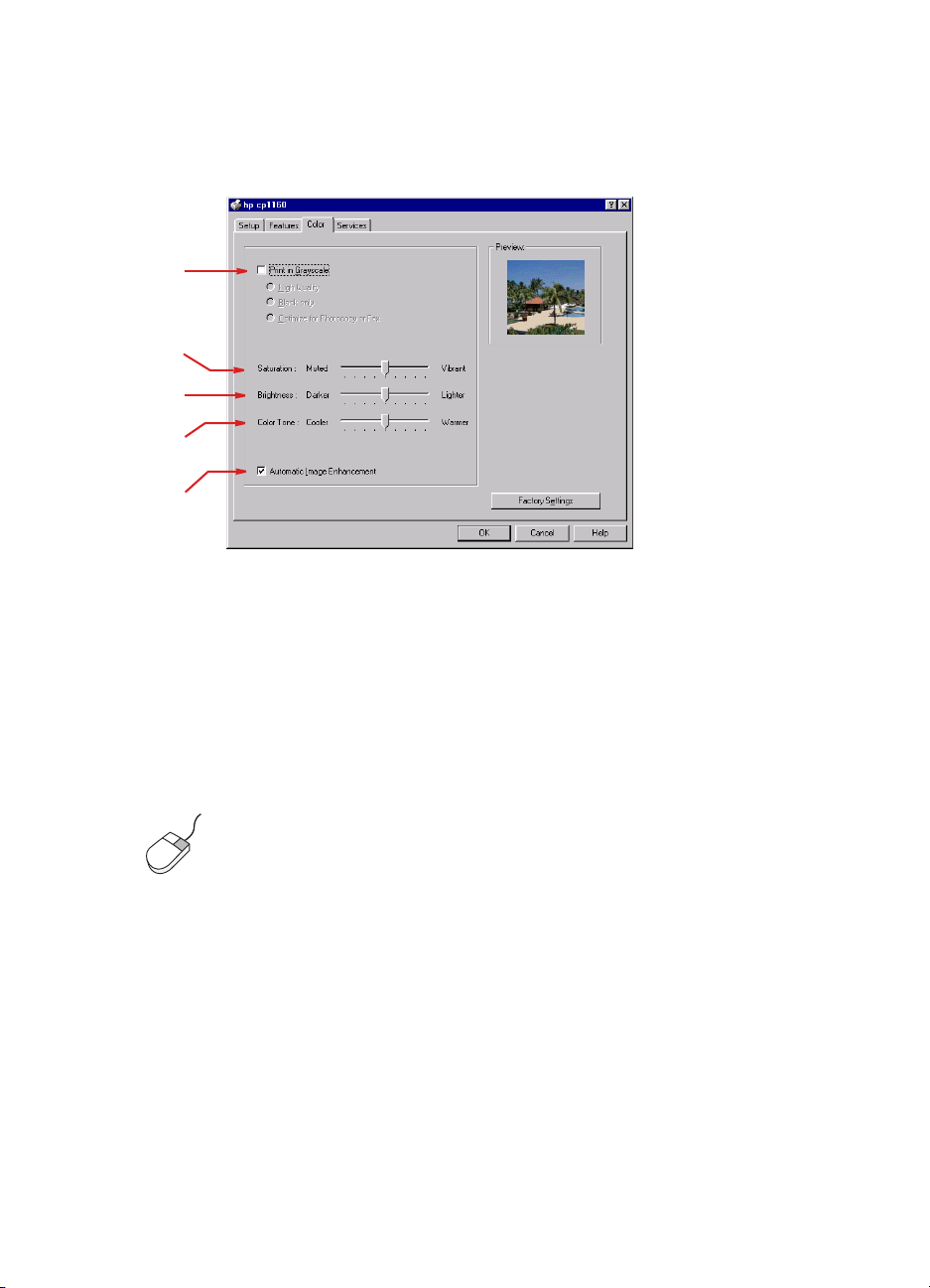

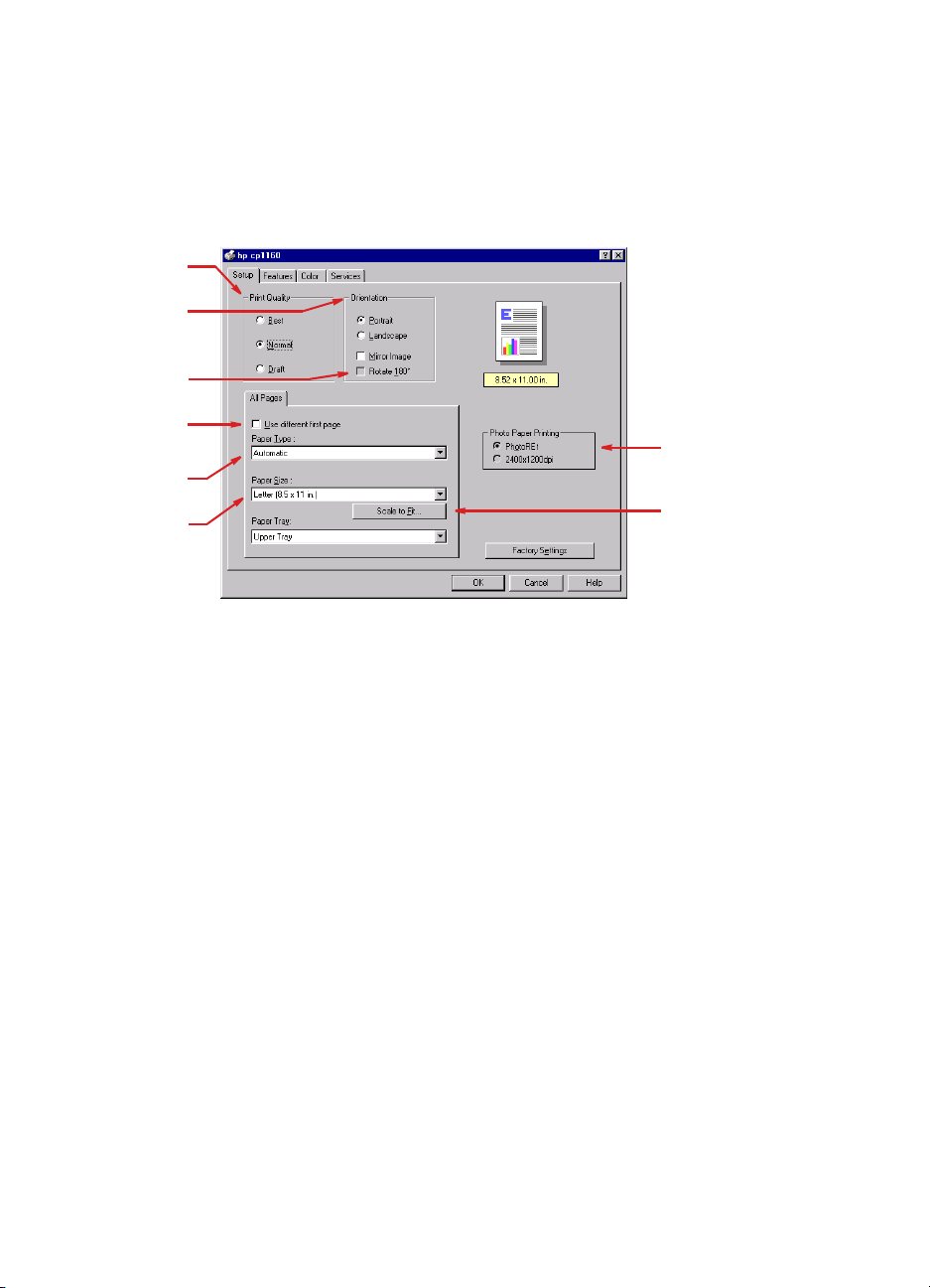

properti printer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
mengubah standar (default) properti printer. . . . . . . . . . . . . . . . . . 35
mencetak dokumen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
mencetak dua-sisi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
menggunakan sensor jenis kertas otomatis . . . . . . . . . . . . . . . . . . 43
watermarks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
kertas biasa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
amplop. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
transparansi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
etiket-etiket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
kartu indeks dan media kecil lainnya . . . . . . . . . . . . . . . . . . . . . . 54
foto-foto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
kartu-kartu ucapan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
poster-poster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
spanduk-spanduk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
iron-on transfers (alih-cetak dengan setrika) . . . . . . . . . . . . . . . . . 65
pencetakan inframerah . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
perawatan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
mengganti tabung-tabung tinta . . . . . . . . . . . . . . . . . . . . . . . . . . 73
alternatif penggantian . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
merawat tabung tinta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
nomor pemilihan tabung tinta . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
mengganti printheads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
membersihkan printheads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
nomor pemilihan printheads . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
merawat badan printer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
toolbox . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
menyelesaikan masalah . . . . . . . . . . . . . . . . . . . . . . . 100
Pesan-pesan salah panel LCD . . . . . . . . . . . . . . . . . . . . . . . . . 101
diagram printer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
halaman diagnostik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
printer tidak mencetak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
masalah dengan hasil cetak (printout) . . . . . . . . . . . . . . . . . . . . 120
printer terlalu lamban . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
masalah pencetakan dua-sisi. . . . . . . . . . . . . . . . . . . . . . . . . . . 127
kesalahan komunikasi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
masalah pencetakan inframerah . . . . . . . . . . . . . . . . . . . . . . . . 133
masalah perangkat keras printer . . . . . . . . . . . . . . . . . . . . . . . . 136
dukungan dan layanan hp . . . . . . . . . . . . . . . . . . . . . 137
menghubungi dukungan dan layanan hp. . . . . . . . . . . . . . . . . . 138
pernyataan jaminan terbatas dari printer
dan perangkat lunak hp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
informasi jaminan produk printhead inkjet dan tabung tinta . . . . . 149
pasokan dan aksesori . . . . . . . . . . . . . . . . . . . . . . . . 151
nomor suku cadang pasokan dan aksesori . . . . . . . . . . . . . . . . 152
nomor cadang kertas dan media . . . . . . . . . . . . . . . . . . . . . . . 154
cara memesan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
spesifikasi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
spesifikasi printer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
spesifikasi modul pencetakan dua-sisi otomatis . . . . . . . . . . . . . . 164
spesifikasi pencetakan inframerah . . . . . . . . . . . . . . . . . . . . . . 166
pinggir pencetakan minimum . . . . . . . . . . . . . . . . . . . . . . . . . . 167
persyaratan sistem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169
pernyataan lingkungan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170
regulatory notices . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
indeks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
pemberitahuan dan pengakuan
pemberitahuan perusahaan hewlett-packard
Informasi yang tercantum dalam dokumen ini dapat berubah tanpa
pemberitahuan sebelumnya.
Hewlett-Packard (HP) tidak memberikan jaminan apapun sehubungan
dengan materi ini termasuk tapi tidak terbatas pada jaminan barang dan
kelayakannya untuk maksud-maksud tertentu.
Hewlett-Packard tidak dikenakan tanggungjawab untuk semua kesalahan
atau kerusakan insidental atau konsekuensial sehubungan dengan
penambahan, kinerja atau penggunaan materi ini.
Semua hak dilindungi undang-undang. Reproduksi, adaptasi atau
terjemahan dari materi ini dilarang tanpa ijin tertulis sebelumnya dari
Hewlett-Packard, kecuali sebagaimana diizinkan dalam undang-undang hak
cipta.
pengakuan
Microsoft, MS, MS-DOS dan Windows adalah merek dagang terdaftar dari
Microsoft Corporation.
Pentium adalah merek dagang Intel Corporation yang terdaftar di Amerika
Serikat
TrueType adalah merek dagang Apple Computer, Inc. di A.S..
Adobe dan Acrobat adalah merek dagang dari Adobe Systems
Incorporated.
Palm, Palm III, Palm V dan Palm VII adalah merek dagang dari Palm, Inc.
Hak Cipta 2001 Hewlet-Packard Company
iv
berbagai istilah dan pengertiannya
Berikut adalah berbagai istilah dan pengertian kata yang digunakan dalam
Panduan Pengguna pada layar.
istilah-istilah
printer inkjet warna hp cp1160 dirujuk sebagai
hp cp1160
atau
symbols
Tanda ikon > atau simbol, memandu anda dalam setiap langkah
penggunaan perangkat lunak. Sebagai contoh:
Klik
Arsip
>
Cetak
>
Penataan
, lalu pilih
Properti
.
perhatian dan peringatan
Perhatian
peralatan lain. Sebagai contoh:
Suatu
orang lain. Sebagai contoh:
menunjukkan kemungkinan adanya kerusakan pada printer atau
Perhatian!
atau kontak tembaga. Jika bagian ini tersentuh dapat mengakibatkan
penyumbatan, kegagalan tinta dan hubungan listrik yang buruk.
Peringatan
Jangan menyentuh lubang-lubang semprot tinta printhead
menunjukkan kemungkinan cedera bagi anda sendiri atau
Peringatan!
Jauhkan tabung tinta dari jangkauan anak-anak.
printer
.
v
ikon-ikon
Ikon
Nota
contoh:
Ikon
Mouse
bantuan
menunjukkan bahwa tersedia informasi tambahan. Sebagai
Untuk memperoleh hasil terbaik gunakan produk-produk HP.
menunjukkan bahwa informasi tambahan tersedia melalui fitur
What’s This?
Untuk mendapatkan informasi lebih lengkap mengenai berbagai opsi
pada setiap layar tab, tunjuklah suatu opsi dan klik tombol mouse
kanan untuk menampilkan kotak dialog
This? (apa ini?)
dipilih..
.
What’s This? (apa ini?)
untuk melihat informasi lebih lanjut mengenai opsi yang
.Klik
What’s
vi
menggunakan panduan pengguna pada
layar
Panduan Pengguna pada layar ini dilihat melalui Adobe Acrobat Reader
4.0.
Tombol Lihat
1.
halaman:
Melihat halaman dalam ukuran sebenarnya
Sesuai halaman jendela/layar monitor.
Sesuai lebar halaman jendela/layar monitor.
: Digunakan untuk memperbesar tampilan suatu halaman.
Zoom
2.
Bookmarks
3.
: Klik tombol-tombol ini untuk mengubah tampilan
: Klik bookmark untuk melihat topik.
vii
Tombol Navigasi
4.
: Klik tombol-tombol ini untuk menavigasi:
Kembali ke halaman pertama dari dokumen.
Mundur satu halaman.
Maju satu halaman.
Langsung ke halaman terakhir dari dokumen.
Kembali ke tampilan sebelumnya.
Melihat tampilan berikut.
viii
persiapan
printer inkjet warna hp cp1160 anda
•
fitur printer
•
panel LCD
•
berbagai tombol dan lampu
•
lensa inframerah
•
baki kertas
•
sistem antaran tinta
•
sensor
•
modul pencetakan dua-sisi otomatis (duplexer)
•
konektifitas
•
jenis kertas otomatis
1
printer inkjet warna hp cp1160 anda
Selamat! Anda telah membeli printer inkjet warna hp cp1160 yang
dilengkapi berbagai fitur yang dirancang untuk memudahkan penggunaan
printer dengan hasil yang luar biasa:
• Kecepatan cetak hingga 17 halaman per menit untuk teks hitam
dalam mode draft dan 8 halaman per menit dalam mode normal
• Pencetakan dua-sisi otomatis
• Panel LCD untuk memantau status printer
• Pintu muka yang mudah dijangkau untuk mengganti tabung-tabung
tinta.
• Lebih leluasa dalam konektifitas yang menggunakan kabel USB,
kabel paralel atau modul Ethernet LIO, opsional agar mudah menata
jaringan kerja.
• Mutu cetakan yang lebih baik dengan menggunakan Sensor Jenis
Ker tas Otomatis
• Baki opsional untuk 250 lembar kertas biasa
printer HP dirancang agar dapat membantu anda memperoleh hasil terbaik
untuk berbagai kebutuhan pencetakan anda. Bacalah mengenai hal ini dan
fitur-fitur lainnya pada bagian berikut.
2
Sewaktu pertama kali menata printer ini, secara otomatis tinta diisikan
ke dalam sistem pendistribusian tinta printer. Biasanya, pengoperasian
selesai dalam waktu sembilan hingga sepuluh menit. Anda dapat
melihat gerakan mekanisme pencetakan dan mungkin juga mencium
aroma tinta selama pengoperasian. Ini bukan petanda bahwa printer
itu rusak. Pengoperasian ini hanya terjadi sewaktu awal penataannya,
dan bukan pada tahap selanjutnya atau saat memulai.
3
fitur printer
printer memiliki sejumlah fitur yang dirancang agar mudah digunakan.
Untuk mempelajari suatu fitur, klik nama fitur di bawah ini:
1.
panel LCD
3.
lensa inframerah4. baki-baki kertas
2.
tombol-tombol dan lampu-lampu
5.
sistem antaran tinta
6.
sensor jenis kertas otomatis
4
7.
Modul pencetakan dua-sisi otomatis (duplexer)
8.
konektifitas
5
panel LCD
Panel LCD menampilkan ikon-ikon untuk menunjukkan status printer.
Setiap ikon menunjukkan salah satu hal berikut ini:
• Kondisi pengoperasian printer (seperti kesalahan)
• Bagian fisik dari printer (seperti baki kertas)
Dengan menggabungkan kedua jenis ikon ini, panel LCD menunjukkan
status printer.
6
ikon kondisi pengoperasian
Panel LCD menampilkan ikon-ikon yang menunjukkan kondisi
pengoperasian printer.
printer perlu perhatian. Ikon-ikon lain pada
panel LCD berkedip bila ikon peringatan
muncul untuk menunjukkan bahwa perhatian
anda diperlukan.
printer sedang sibuk. Mungkin sedang
menerima data. Ikon ini menunjukkan kondisi
pengoperasian normal.
printer sedang mengerjakan pencetakan
dokumen dua-sisi.
printer sedang mencetak banner (spanduk).
printer sudah menjalin hubungan inframerah
dengan perangkat lain.
printer mengalami masalah komunikasi,
apakah dengan hubungan ke komputer
perorangan atau jaringan kerja.
7
tabung tinta
Panel LCD menampilkan satu ikon untuk setiap tabung tinta.
1. tabung tinta hitam
2. tabung tinta tiga-warna
Bila mengganti tabung tinta dan printhead, belilah tabung tinta atau
printhead no. 14.
Untuk informasi lebih lanjut, lihat nomor
8
pemilihan tabung tinta.
ukuran level tinta
Ukuran Level Tinta menunjukkan kepada anda, bila satu atau kedua tabung
tinta berfungsi dengan baik, tinta sudah sangat berkurang, atau tinta habis.
Penuh.
Setengah penuh.
Tinta sangat kurang. Porsi terakhir dari level tinta
berkedip. Ganti secepatnya
inta habis. Segera ganti.
T
.
tinta kedaluarsa
Panel LCD menunjukkan bila tabung tinta akan segera atau sudah
kedaluarsa.
Akan segera kedaluarsa. Level tinta dapat bervariasi.
Ganti secepatnya
.
edaluarsa. Level tinta dapat bervariasi. Segera ganti.
K
Untuk penjelasan mengenai kekedaluarsaan tinta, lihat tabung-tabung tinta
yang kedaluarsa.
Untuk melihat petunjuk-petunjuk mengenai penggantian tabung tinta, lihat
ganti tabung-tabung tinta.
meng
9
printheads
Ikon-ikon printhead muncul bila printhead perlu diganti. Printhead yang
perlu diganti akan berkedip-kedip.
Untuk keterangan mengenai printheads, lihat printheads
1. cyan
2. hitam
3. magenta
4. kuning
.
Bila mengganti tabung tinta dan printheads, belilah tabung tinta dan
printheads no. 14.
Untuk informasi lebih lanjut, lihat nomor
10
pemilihan printheads.
kondisi pengoperasian normal
Dalam kondisi pengoperasian normal, panel LCD menampilkan ikon printer
dan tabung tinta (level tinta bisa bervariasi).
Bila printer sedang menerima data, ikon gelas-jam muncul (level tinta bisa
bervariasi).
pesan-pesan salah
Bila printer mengalami kesalahan, ikon peringatan muncul dan satu ikon
atau lebih akan berkedip untuk menunjukkan sumber kesalahan. Pada
contoh di bawah ini, pintu atas printer dibiarkan terbuka terlalu lama.
Untuk informasi lebih lanjut mengenai pesan-pesan salah, lihat Pesan-pesan
salah panel LCD.
11
berbagai tombol dan lampu
Tombol-tombol printer meleluasakan anda untuk menghidupkan dan
mematikan printer, membatalkan pencetakan atau melanjutkannya. Lampulampunya memberitahu anda mengenai berbagai status printer.
1. tombol batal
2. tombol dan lampu untuk melanjutkan
3. tombol dan lampu daya
tombol batal
Dengan menekan tombol ini, pencetakan yang sedang berlangsung
dibatalkan.
tombol dan lampu lanjutan/untuk melanjutkan
Lampu
memuatkan kertas atau mengeluarkan kertas yang macet. Bila masalahnya
sudah diatasi, tekan
Resume/Melanjutkan
tombol Resume
berkedip bila suatu tindakan diminta, seperti
untuk melanjutkan pencetakan.
12
tombol dan lampu daya
Tombol
Power/Daya
beberapa detik setelah menekan tombol
Lampu hijau di samping tombol
menghidupkan dan mematikan printer. Tunggu
Power/Daya
Power/Daya
berkedip bila printer sedang
sampai printer hidup.
sibuk.
Perhatian!
untuk menghidupkan dan mematikan printer. Menggunakan pita/
sambungan daya listrik, pelindung lonjakan arus, atau gantungan
sakelar untuk menghidupkan dan mematikan printer, dapat
menyebabkan kelumpuhan printer.
Selalu gunakan tombol Power/Daya di bagian muka printer
13
lensa inframerah
printer memiliki lensa Inframerah (Im) khusus. Lensa inframerah ini
meleluasakan pencetakan dari perangkat kiriman inframerah seperti Palm,
laptop, atau komputer notebook.
Untuk keterangan selengkapnya mengenai pencetakan inframerah, lihat
pencetakan inframerah
.
14
baki kertas
printer dilengkapi dengan baki kertas berkapasitas 150 lembar. Baki kertas
dapat dilepas dari printer..
1. bagian atas/penutup baki kertas
2. letakkan kertas di sini untuk pencetakan
Selain itu, printer dapat pula menggunakan baki opsional yang
menampung 250 lembar kertas biasa.
15
memuati baki kertas
Baki kertas menampung kertas atau media lain untuk dicetak. Penuntun
panjang dan lebar menyesuaikan ukuran media yang digunakan.
Untuk memudahkan pemuatan, angkat penutup baki kertas. Turunkan
kembali ketika mencetak.
1. penuntun lebar kertas
2. penuntun panjang kertas
3. penutup baki terangkat
Untuk memuatkan jenis media khusus, lihat pencetakan.
16
hasil cetakan
printer menyimpan lembar cetakan di bagian atas baki kertas.
Tarik sambungan baki kertas keluar agar kertas tidak berjatuhan kemanamana. Bila pencetakan selesai, dorong kembali sambungan baki ke
tempatnya.
1. lembar cetakan disimpan di sini
2. sambungan baki kertas
17
sistem antaran tinta
Sistem antaran tinta printer terdiri dari:
• Tabung tinta
• Printheads
• Lintasan-cetak
tabung tinta
Tabung-tabung tinta memasok tinta ke printer.
1. tabung tinta hitam
2. tabung tinta tiga-warna
Untuk petunjuk-petunjuk instalasi, lihat mengganti tabung-tabung tinta.
Untuk petunjuk-petunjuk penyimpanan, lihat merawat tabung tinta
18
.
printheads
printer menggunakan empat printheads. Printheads ini menerapkan tinta ke
media yang dapat dicetak.
1. cyan
2. hitam
3. magenta
4. kuning
Untuk petunjuk-petunjuk instalasi, lihat mengganti printheads.
Perhatian!
cetak kecuali printhead perlu diganti. Membuka lintasan cetak tanpa
ada keperluan dapat merusak printheads.
Setelah menginstal printheads, jangan membuka lintasan
19
lintasan cetak
Lintasan cetak adalah fitur pengoperasian utama dari sistem antaran tinta
printer. Ialah yang menahan kedua tabung tinta dan keempat printheads.
1. tabung tinta
2. printheads
Perhatian!
diganti atau anda diminta untuk melakukannya oleh agen dukungan
HP. Membuka lintasan cetak yang tidak perlu, dapat merusak
printheads.
Jangan membuka lintasan cetak kecuali printhead perlu
20
sensor
Sensor Jenis Kertas Otomatis secara otomatis menentukan jenis kertas yang
benar dan menyesuaikan penataan cetak untuk hampir semua kertas atau
media yang ditempatkan dalam baki kertas.
Fitur ini, khususya bila digunakan dengan kertas dan media HP, memberikan
hasil cetakan yang lebih baik
Apabila Sensor Otomatis Jenis Kertas aktif, printer akan men-scan halaman
pertama dari dokumen dengan lampu sensor optik biru untuk menentukan
pengaturan jenis kertas yang terbaik. Segera setelah ditentukan, halaman
mulai dicetak.
Untuk melihat petunjuk-petunjuk penggunaan Sensor Jenis Kertas Otomatis,
lihat menggunakan sensor jenis kertas otomatis
jenis kertas otomatis
.
21
