1
Instalación
ES
Es importante conservar este manual para poder
consultarlo en cualquier momento. En caso de venta,
de cesión o de traslado, verifique que permanezca
junto con la lavadora para informar al nuevo propietario sobre el funcionamiento y brindar las correspondientes advertencias.
Lea atentamente las instrucciones: ellas contienen
importante información sobre la instalación, el uso y la
seguridad.
Desembalaje y nivelación
Desembalaje
1. Desembale la
lavadora.
2. Controle que la
lavadora no haya
sufrido daños durante
el transporte. Si
estuviera dañada no la
conecte y llame al
revendedor.
3. Quite los cuatro
tornillos de protección
para el transporte y la
arandela de goma con
el correspondiente
distanciador, ubicados
en la parte posterior
(ver la figura).
4. Cierre los orificios con los tapones de plástico
suministrados con el aparato.
5. Conserve todas las piezas: cuando la lavadora deba ser
transportada nuevamente, deberán volver a colocarse.
Atención: si vuelve a utilizar los tornillos más cortos, se
deben colocar arriba.
Los embalajes no son juguetes para los niños.
delanteros (véase la figura); el ángulo de inclinación
medido sobre la superficie de trabajo, no debe superar
los 2º.
Una cuidadosa nivelación brinda estabilidad a la
máquina y evita vibraciones, ruidos y desplazamientos durante el funcionamiento. Cuando se instala
sobre moquetas o alfombras, regule los pies para
conservar debajo de la lavadora un espacio suficiente para la ventilación.
Conexiones hidráulicas y eléctricas
Conexión del tubo de alimentación de agua
1. Introduzca la junta A
en el extremo del tubo
de alimentación y
enrósquelo a un grifo de
agua fría con boca
A
La presión de agua del grifo debe estar comprendi-
da dentro de los valores contenidos en la tabla de
Datos técnicos (ver la página del costado).
roscada de 3/4 gas
(véase la figura).
Antes de conectarlo,
haga correr el agua
hasta que salga limpia.
2. Conecte el tubo de
alimentación a la lavadora enroscándolo en la
toma de agua correspondiente ubicada en la
parte posterior arriba y a
la derecha (véase la
figura).
3. Verifique que el tubo
no tenga pliegues ni
estrangulaciones.
Nivelación
2
1. Instale la lavadora sobre
un piso plano y rígido, sin
apoyarla en las paredes,
muebles ni en ningún otro
aparato.
2. Si el piso no está
perfectamente horizontal,
compense las irregularidades desenroscando o
enroscando los pies
Si la longitud del tubo de alimentación no fuera
suficiente, diríjase a una tienda especializada o a un
técnico autorizado.
Conexión del tubo de descarga
Conecte el tubo de
descarga, sin plegarlo, a
un desagüe de pared
ubicado a una distancia
del piso comprendida
65 - 100 cm
entre 65 y 100 cm;
o apóyelo al borde de
un lavabo o de una
bañera, uniendo la guía
suministrada con el
aparato, al grifo (véase
la figura). El extremo
libre del tubo de descarga no debe permanecer sumergido en el
agua.
Una vez instalada la lavadora, la toma de corriente
debe ser fácilmente accesible.
No utilice alargadores ni conexiones múltiples.
El cable no debe estar plegado ni sufrir compresio-
nes.
El cable de alimentación debe ser sustituido sólo por
técnicos autorizados.
¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean
respetadas.
Primer ciclo de lavado
Después de la instalación y antes del uso, realice un
ciclo de lavado con detergente y sin ropa, seleccionando el programa a 90ºC sin prelavado.
ES
No se aconseja utilizar tubos de prolongación, de
todos modos, si es indispensable, la prolongación
debe tener el mismo diámetro del tubo original y no
superar los 150 cm.
Conexión eléctrica
Antes de enchufar el aparato, verifique que:
la toma tenga la conexión a tierra y haya sido hecha
según las normas legales;
la toma sea capaz de soportar la carga máxima de
potencia de la máquina indicada en la tabla de
Datos técnicos (ver al costado);
la tensión de alimentación esté comprendida dentro
de los valores indicados en la tabla de Datos
técnicos (ver al costado);
la toma sea compatible con el enchufe de la lava-
dora. Si no es así, sustituya la toma o el enchufe.
La lavadora no debe ser instalada al aire libre, ni
siquiera si el lugar está preparado, ya que es muy
peligroso dejarla expuesta a la lluvia o a las tormentas.
Datos técnicos
Modelo
Dimensiones
Capacidad
Conexiones
eléctricas
Conexiones
hídricas
Velocidad de
centrifugado
Programas de
control según la
norma IEC456
AVTL 60
ancho 40 cm.
altura 85 cm.
profundidad 60 cm.
de 1 a 5 kg.
Voltaje de 220/230 voltios 50 Hz
potencia máxima consumida 1850 W
presión máxima 1 MPa (10 bar)
presión mínima 0,05 MPa (0,5 bar)
capacidad del cesto 42 litros
máxima 600 r.p.m.
programa 3; temperatura 60ºC;
efectuado con 5 kg. de carga.
Esta máquina cumple con lo
establecido por las siguientes
Directivas de la Comunidad:
- 73/23/CEE del 19/02/73 (Baja
Tensión) y sucesivas modificaciones
- 89/336/CEE del 03/05/89
(Compatibilidad Electromagnética) y
sucesivas modificaciones
AsistenciaAnomalíasPrecauciones MantenimientoProgramas DetergentesInstalación Descripción
3
Descripción
de la lavadora
ES
Panel de control
Perilla de
TEMPERATURA
Luces
testigo
Botones
FUNCIÓN
Botón
ENCENDIDO/
APAGADO
Luz testigo de
TAPA BLOQUEADA
Botón
START/RESET
Perilla de
PROGRAMAS
Contenedor de detergentes para cargar
detergentes y aditivos (véase la pág. 8).
Luces testigo para seguir el estado de avance del
programa de lavado.
Si se seleccionó la función Delay Timer, indicarán el
tiempo que falta para la puesta en marcha del
programa (ver la pág. 5).
Botones de FUNCIÓN para seleccionar las
funciones disponibles. El botón correspondiente a la
función seleccionada permanecerá encendido.
Perilla de TEMPERATURA para seleccionar la tempe-
ratura o el lavado en frío (ver la pág. 7).
Luz indicadora de ENCENDIDO/PUERTA BLOQUEADA:
La luz testigo encendida indica que la puerta está bloqueada para impedir aperturas accidentales;
para evitar daños es necesario esperar que la luz testigo centellee antes de abrirla.
Botón de ENCENDIDO/APAGADO para encender y
apagar la lavadora.
Botón START/RESET para poner en marcha los
programas o anular las selecciones incorrectas.
Luz testigo de ENCENDIDO/TAPA BLOQUEADA para
saber si la lavadora está encendida (centelleante) y si la
tapa se puede abrir (fija) (véase la pág. 5).
Perilla de PROGRAMAS para seleccionar los programas (véase la pág. 6).
Durante el programa la perilla no se mueve.
El centelleo rápido de la luz indicadora de ENCENDIDO/PUERTA BLOQUEADA simultáneamente con, al
menos, el de otra luz testigo (ver la pág. 11).
4
Cómo abrir y cerrar el cesto
Fig. 1
Fig. 3
Fig. 2
Fig. 4
A) ABERTURA (Fig. 1) Levante la tapa externa y ábrala
ES
completamente
B) Abra luego el cesto usando ambas manos, como
se indica en la Fig. 2:
- presione el botón indicado por la flecha en la Fig. y,
ejerciendo una leve presión hacia abajo, mantenga
apoyada una mano, para evitar que las puertas se abran
repentinamente haciendo mal a los dedos;
- luego acompañe las puertitas que se desengancharán y
se abrirán fácilmente.
C) INTRODUCCIÓN DE LA ROPA (Fig. 3)
D) CIERRE (Fig. 4)
- cierre bien el cesto bajando primero la puerta delantera
y apoyando luego la posterior;
- luego verifique que los ganchos de la puerta delantera
estén perfectamente alojados en la sede de la puerta
posterior;
- después de haber escuchado el "clac" correspondiente
al enganche, ejerza una leve presión hacia abajo sobre
ambas puertas que no se deben desenganchar;
- por último cierre la tapa externa.
Luces testigo
Las luces testigo suministran información importante.
He aquí lo que nos dicen:
Fase en curso:
Durante el ciclo de lavado, las luces testigo se
encenderán progresivamente para indicar su estado
de avance.
Prelavado
Lavado
Aclarado
Centrifugado
Nota: durante la fase de descarga se iluminará la luz
testigo correspondiente a la fase de Centrifugado.
Botones de FUNCIÓN
Los BOTONES DE FUNCIÓN también actúan como
luces testigo.
Al seleccionar una función, el botón correspondiente se
iluminará.
Si la función seleccionada no es compatible con el
programa elegido, el botón centelleará y la función no
se activará.
Cuando se seleccione una función incompatible con otra
seleccionada precedentemente, permanecerá activa sólo
la última selección realizada.
AsistenciaAnomalíasPrecauciones MantenimientoProgramas DetergentesInstalación Descripción
5
Puesta en marcha y Programas
ES
En la práctica: poner en marcha un
programa
1. Encienda la lavadora pulsando el botón . Todas las
luces testigo se encenderán durante algunos segundos,
luego se apagarán y la luz indicadora de ENCENDIDO/
PUERTA BLOQUEADA comenzará a centellear.
2. Cargue la ropa, vierta el detergente y los aditivos
(véase la pág. 8) y por último cierre las puertas y la
tapa.
3. Seleccione el programa deseado con el mando de
PROGRAMAS.
Tabla de programas
Tipos de tejidos y de
suciedad
Algodón
Blancos extremadamente
sucios (sábanas, manteles,
etc.)
Blancos extremadamente
sucios (sábanas, manteles,
etc.)
Blancos y de color
resistentes muy sucios
Blancos poco sucios y
colores delicados (camisas,
camisetas, etc.)
Colores delicados poco
sucios
Sintéticos
Colores resistentes muy
sucios (ropa para recién
nacidos, etc.)
Colores resistentes muy
sucios (ropa para recién
nacidos, etc.)
Colores delicados (ropa de
todo tipo poco sucia)
Colores delicados (ropa de
todo tipo poco sucia)
Delicados
Lana
Tejidos muy delicados
(cortinas, seda, viscosa,
etc.)
PROGRAMAS PARCIALES
Aclarado
Aclarado
Centrifugado
Centrifugado delicado
Desagüe
delicado
Programas
1
2
3
4
5
6
7
8
9
10
11
Te mp e ratura
90°C 137
90°C
60°C
40°C
30°C
60°C Delicado 79
50°C Delicado 75
40°C Delicado
30°C 30
40°C Delicado
30°C
Deter gente
Prelav. Lavado
4. Fije la temperatura de lavado (ver la pág. 7).
5. Ponga en marcha el programa pulsando el botón
START/RESET.
Para anular, mantenga presionado el botón
START/RESET durante 2 segundos como mínimo.
6. Al finalizar el programa, la luz indicadora de ENCENDIDO/PUERTA BLOQUEADA centelleará indicando
que la puerta se puede abrir. Extraiga la ropa y deje
la puerta semicerrada para permitir que el cesto se
seque. Apague la lavadora pulsando el botón
Suavi-
zante
Opción
blanqueo /
Blanquea-
dor
Delicado /
Tradicional
Delicado /
Tradicional
Delicado /
Tradicional
Delicado /
Tradicional
Duraci-
ón d el
ciclo
(minut-
os)
129
1
4
4
78
0
7
5
6
5
4
2
5
Descripción del ciclo de
lavado
Prelavado, lavado,
a
clarados
intermedios y final
Lavado, a
centrifugados
intermedios y final
Lavado, a
centrifugados
intermedios y final
Lavado, a
centrifugados
intermedios y final
Lavado, a
centrifugados
intermedios y final
Lavado, a
antiarrugas o
centrifugado delicado
Lavado, a
antiarrugas o
centrifugado delicado
Lavado, a
antiarrugas o
centrifugado delicado
Lavado, a
centrifugación delicada
Lavado, a
centrifugación delicada
Lavado, a
antiarrugas o
Aclarados
Aclarados
esagüe
d
esagüe y centrifugado
D
enérgico
esagüe y centrifugación
D
delicada
esagüe
D
, centrifugados
clarados
clarados
clarados
clarados
clarados
clarados
clarados
clarados
clarados
clarados
d
y centrifugado
, antiarrugas o
.
,
,
,
,
,
,
,
y
y
,
esagüe
Notas
Para la descripción del antiarrugas: consulte Plancha fácil, página siguiente. Los datos contenidos en la tabla
tienen un valor indicativo.
Programa especial
Diario 30' (programa 9 para Sintéticos) fue estudiado para lavar prendas ligeramente sucias y en poco tiempo:
dura sólo 30 minutos y de esa manera hace ahorrar energía y tiempo. Seleccionando el programa (9 a 30ºC) es
posible lavar conjuntamente tejidos de distinto tipo (excluidas lana y seda), con una carga máxima de 3 kg.
Se aconseja el uso de detergente líquido.
6
Personalizaciones
Seleccione la temperatura
Girando el mando de la TEMPERATURA se selecciona la temperatura de lavado (ver la Tabla de programas en la pág. 6).
La temperatura se puede disminuir hasta el lavado en frío (
Para evitar vibraciones excesivas, antes de cada centrifugado, la máquina distribuye la carga de modo uniforme,
esto se produce efectuando rotaciones continuas del cesto a una velocidad ligeramente superior a la del lavado.
Aún cuando después de repetidos intentos, la carga no se distribuye perfectamente, la máquina realiza el
centrifugado a una velocidad inferior a la prevista.
Cuando existe un excesivo desequilibrado, la máquina efectúa la distribución en lugar del centrifugado.
Los intentos de equilibrado pueden aumentar la duración total del ciclo hasta un máximo de 10 minutos.
Funciones
Las distintas funciones de lavado previstas por la lavadora permiten obtener la limpieza y el blanco deseados. Para
activar las funciones:
1. pulse el botón correspondiente a la función deseada de acuerdo con la tabla que se encuentra debajo;
2. el encendido del botón correspondiente indica que la función está activa.
).
ES
Nota: El centelleo rápido del botón indica que la función correspondiente no se puede seleccionar para el programa
elegido.
Funciones Efecto Notas para el uso Activa con
Su per Wash Permite una
Pl anch a fácil Reduce las
Rápido Disminuye en
limpieza
impecable,
visiblemente
más blanco
del estándar
en
Clase A.
arrugas en
los tejidos,
facilitando el
planchado.
un 30%
aproximadamente la
duración del
ciclo de
lavado.
No es compatible con la función RAPIDO
Seleccionando esta función, los programas 6, 7, 8, 11
y Aclarado delicado se interrumpirán con la ropa en
remojo (Antiarrugas) y la luz indicadora de la fase de
Aclarado centelleará:
- para completar el ciclo pulse el botón START/RESET;
- para efectuar sólo la descarga coloque la perilla en el
símbolo correspondiente y pulse el botón START
/RESET.
No es compatible con la función SUPER WASH.
los
programas:
1, 2, 3, 4,
5, 6, 7, 8
Tod os
excepto
1, 2, 9, 10
y Desagüe.
1, 2, 3, 4,
5, 6, 7, 8
Aclarados
I nhabilitaci ò n
de
centrif u gado
Permite
excluir el
centrifugado
antes del
programa
seleccionado
Se utiliza cuando se lavan prendas difficiles de
planchar
Tod os
excepto
11 y
Desagüe.
AsistenciaAnomalíasPrecauciones MantenimientoProgramas DetergentesInstalación Descripción
7
Detergentes y ropa
ES
Cajón de detergentes
El buen resultado del lavado depende también de la
correcta dosificación del detergente: si se excede la
cantidad, no se lava de manera más eficaz, sino
que se contribuye a
encostrar las partes
internas de la lavadora
y a contaminar el
ambiente.
Extraiga el cajón de
detergentes e introduzca el detergente o
el aditivo de la
siguiente manera:
cubeta 1: Detergente para prelavado (en polvo)
cubeta 2: Detergente para lavado
(en polvo o líquido)
El detergente líquido es conveniente colocarlo
directamente en la cuba utilizando la
correspondiente bola de dosificación.
cubeta 3: Aditivos (suavizante, etc.)
Cuando vierta el suavizante en el compartimiento 3,
tenga cuidado de no superar el nivel "max" indicado.
El suavizante se introduce automáticamente
en la máquina durante el último aclarado. Al finalizar
el programa de lavado, en el compartimiento 3
permanece una cantidad residual de agua. La
función de la misma es la introducción de
suavizantes muy densos o diluir a aquellos
concentrados. Si en el compartimiento 3
permaneciera más agua de la normal, esto significa
que el dispositivo de vaciado está obstruido. Para la
limpieza, véase la pág. 10.
cubeta 4: Blanqueador
No use detergentes para el lavado a mano ya que
producen demasiada espuma.
Preparar la ropa
Subdivida la ropa según:
- el tipo de tejido / el símbolo en la etiqueta.
- los colores: separe las prendas de color y las blan-
cas.
Vacíe los bolsillos y controle los botones.
No supere los valores indicados, referidos al peso
de la ropa seca:
Tejidos resistentes: max 5 kg.
Tejidos sintéticos: max 2,5 kg.
Tejidos delicados: max 2 kg.
Lana: max 1 kg.
¿Cuánto pesa la ropa?
1 sábana 400/500 g
1 funda 150/200 g
1 mantel 400/500 g
1 albornoz 900/1.200 g
1 toalla 150/250 g
Prendas especiales
Cortinas: pliéguelas y colóquelas dentro de una
funda o de una bolsa de red. Lávelas solas sin
superar la media carga. Utilice el programa 11 que
excluye automáticamente el centrifugado.
Cazadoras acolchadas con plumas y anoraks: si
el relleno es de pluma de ganso o de pato, se pueden
lavar en la lavadora. Poner las prendas del revés y
realizar una carga máxima de 2-3 kg. repitiendo el
enjuague una o dos veces y utilizando el centrifugado
delicado.
Zapatillas de tenis: quíteles el lodo. Se pueden
lavar con los jeans y con prendas resistentes pero
no con prendas blancas.
Lana: para obtener los mejores resultados, utilice un
detergente específico y no supere 1 kg. de carga.
Ciclo de blanqueo
El blanqueador tradicional debe utilizarse para los
tejidos resistentes blancos, mientras que el delicado
debe utilizarse para la lana y los tejidos coloreados y
sintéticos.
Al verter el blanqueador no debe superar el nivel
"máx." indicado en la cubeta 4 (véase la figura).
Para realizar sólo el blanqueo, vierta el blanqueador en
la cubeta 4 y seleccione el programa Enjuague
(para los tejidos de algodón) o Enjuague delicado
(para los tejidos sintéticos).
8
Precauciones y consejos
La lavadora fue proyectada y fabricada en confor-
midad con las normas internacionales de seguridad.
Estas advertencias se suministran por razones de
seguridad y deben ser leídas atentamente.
Seguridad general
Este aparato fue fabricado para uso doméstico
La lavadora debe ser utilizada sólo por personas
adultas y siguiendo las instrucciones contenidas
en este manual.
No toque la máquina con los pies desnudos ni con
las manos o los pies mojados o húmedos.
No desenchufe la máquina tirando del cable, sino
tomando el enchufe.
No abra el contenedor de detergentes mientras la
máquina está en funcionamiento.
No toque el agua de desagüe ya que puede
alcanzar temperaturas elevadas.
En ningún caso fuerce la puerta: podría dañarse el
mecanismo de seguridad que la protege de aperturas accidentales.
En caso de avería, no acceda nunca a los mecanis-
mos internos para intentar una reparación.
Controle siempre que los niños no se acerquen a la
máquina cuando está en funcionamiento.
Ahorrar y respetar el medio ambiente
Tecnología a servicio del medio ambiente
Si en la puerta se ve poca agua es porque con la
nueva tecnología Ariston basta menos de la mitad del
agua para alcanzar la mayor limpieza: un objetivo
alcanzado para respetar el medio ambiente.
Ahorrar detergente, agua, energía y tiempo
Para no derrochar recursos es necesario utilizar la
lavadora con la máxima carga. Una carga completa
en lugar de dos medias cargas permite ahorrar
hasta el 50% de energía.
El prelavado es necesario sólo para ropa muy
sucia. Evitarlo permite ahorrar detergente, tiempo,
agua y entre el 5 y el 15% de energía.
Tratar las manchas con un quitamanchas o dejarlas
en remojo antes del lavado, disminuye la necesidad
de lavar a altas temperaturas. Un programa a 60ºC
en vez de 90ºC o uno a 40ºC en vez de 60ºC,
permite ahorrar hasta un 50% de energía.
Dosificar bien el detergente en base a la dureza del
agua, al grado de suciedad y a la cantidad de ropa
evita derroches y protege el ambiente: aún siendo
biodegradables, los detergentes contienen elementos que alteran el equilibrio de la naturaleza. Además, si es posible, evite utilizar el suavizante.
Realizando los lavados desde el atardecer hasta las
primeras horas de la mañana se colabora para
reducir la carga de absorción de las empresas
eléctricas.
ES
Durante el lavado, la puerta tiende a calentarse.
Si debe ser trasladada, deberán intervenir dos o
más personas, procediendo con el máximo cuidado. La máquina no debe ser desplazada nunca por
una persona sola ya que es muy pesada.
Antes de introducir la ropa controle que el cesto
esté vacío.
Eliminaciones
Eliminación del material de embalaje:
respete las normas locales, de ese modo, los
embalajes podrán volver a ser utilizados.
Eliminación de la vieja lavadora:
antes de desguazarla, inutilícela cortando el cable
de alimentación eléctrica y quitando la puerta.
Si el lavado debe ser secado en una secadora,
seleccione una velocidad de centrifugado alta.
Poca agua en el lavado, permite ahorrar tiempo y
energía en el programa de secado.
AsistenciaAnomalíasPrecauciones MantenimientoProgramas DetergentesInstalación Descripción
9
Mantenimiento y cuidados
ES
Excluir agua y corriente eléctrica
Cierre el grifo de agua después de cada lavado.
De este modo se limita el desgaste de la
instalación hidráulica de la lavadora y se elimina el
peligro de pérdidas.
Desenchufe la máquina cuando la deba limpiar y
durante los trabajos de mantenimiento.
Limpiar la lavadora
La parte externa y las partes de goma se pueden
limpiar con un paño embebido en agua tibia y jabón.
No use solventes ni productos abrasivos.
Limpiar el cajón de los detergentes
Extraiga el contenedor levantándolo y tirando hacia
fuera (ver la figura).
Lávelo debajo del agua corriente, esta limpieza se
debe realizar frecuentemente.
Cuidar la puerta y el cesto
Deje siempre semicerrada la puerta para evitar
que se formen malos olores.
Verifique que el ciclo de lavado haya terminado y
desenchufe la máquina.
Para recuperar los objetos caídos en la precámara:
1. quite el zócalo
ubicado en la parte
inferior delantera de la
lavadora tirando de los
costados con las
manos (ver la figura);
2. desenrosque la
tapa girándola en
sentido antihorario (ver
la figura); es normal
que se vuelque un
poco de agua;
3. limpie con cuidado
el interior;
4. vuelva a enroscar la
tapa;
5. vuelva a montar el
panel verificando,
antes de empujarlo
hacia la máquina, que
los ganchos se hayan
introducido en las
correspondientes
ranuras.
Limpiar la bomba
La lavadora posee una bomba autolimpiante que no
necesita mantenimiento. Pero puede suceder que
objetos pequeños (monedas, botones) caigan en la
precámara que protege la bomba, situada en la
parte inferior de la misma.
Cómo limpiar la cubeta de detergente
Desmontaje:
Ejerza una ligera presión
sobre el botón grande en la
parte delantera de la cubeta
de detergente y tírelo hacia
arriba (fig. 1).
Limpieza:
Limpie luego la cubeta bajo el grifo (fig.3) utilizando un viejo
cepillo de dientes y, una vez extraído el par de sifones
ubicados en la parte superior de los compartimientos 1 y 2
(fig. 4), controle que los mismos no estén obstruidos y
enjuáguelos.
Controle el tubo de alimentación
de agua
Controle el tubo de alimentación al menos una vez
al año. Si presenta grietas o rozaduras se debe
sustituir: durante los lavados, las fuertes presiones
podrían provocar roturas imprevistas.
No utilice nunca tubos ya usados.
Reinstalación:
No olvide volver a introducir
el par de sifones en sus
correspondientes alojamientos y por último volver a colocar la cubeta en su lugar,
enganchándola (fig. 4, 2, 1).
Fig. 1
10
Fig. 2
Fig. 3
Fig. 4
Anomalías y soluciones
Puede suceder que la lavadora no funcione. Antes de llamar a la Asistencia Técnica (ver la pág. 12), controle
que no se trate de un problema de fácil solución ayudándose con la siguiente lista.
Anomalías:
Posibles causas / Solución:
ES
La lavadora
no se enciende.
El ciclo de lavado
no comienza.
La lavadora no carga agua.
La lavadora carga y descarga
agua continuamente.
El enchufe no está introducido en la toma de corriente, o no hace contacto.
En la casa no hay corriente.
La puerta no está bien cerrada (la luz que indica Puerta Bloqueada
centellea).
El botón
El botón START/RESET no fue pulsado.
El grifo del agua no está abierto.
Se fijó un retraso de la hora de puesta en funcionamiento (Delay
Timer, ver la pág. 7).
El tubo de alimentación de agua no está conectado al grifo.
El tubo está plegado.
El grifo de agua no está abierto.
En la casa falta el agua.
No hay suficiente presión.
El botón START/RESET no fue pulsado.
El tubo de desagüe no está instalado entre los 65 y 100 cm. del
suelo (ver la pág. 3).
El extremo del tubo de descarga está sumergido en el agua (ver la pág. 3).
La descarga de pared no posee un respiradero.
Si después de estas verificaciones el problema no se resuelve, cierre el grifo de
agua, apague la lavadora y llame a la Asistencia. Si la vivienda se encuentra en
uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos
de sifonaje, por ello la lavadora carga y descarga agua de modo continuo. Para
eliminar este inconveniente se encuentran disponibles en el comercio válvulas
especiales que permiten evitar el sifonaje.
no fue pulsado.
La lavadora no descarga o no
centrifuga.
La lavadora vibra mucho durante la centrifugación.
La lavadora pierde agua.
La luz indicadora de ENCENDIDO/
PUERTA BLOQUEADA centellea
de modo rápido simultáneamente
con, al menos, otra luz testigo:
Se forma demasiada espuma.
El programa no prevé la descarga: con algunos programas es necesa-
rio activarlo manualmente (ver la pág. 6).
La opción Plancha fácil está activa: para completar el programa, pulse
el botón START/RESET (ver la pág. 7).
El tubo de descarga está plegado (ver la pág. 3).
El conducto de descarga está obstruido.
El cesto, en el momento de la instalación, no fue desbloqueado
correctamente (ver la pág. 2).
La lavadora no está instalada en un lugar plano (ver la pág. 2).
Existe muy poco espacio entre la lavadora, los muebles y la pared (ver la pág. 2).
El tubo de alimentación de agua no está bien enroscado (ver la pág. 2).
El cajón de detergentes está obstruido (para limpiarlo ver la pág. 10).
El tubo de descarga no está bien fijado (ver la pág. 3).
Apague la máquina y desenchúfela, espere aproximadamente 1 minuto
y luego vuelva a encenderla.
Si la anomalía persiste, llame al Servicio de Asistencia Técnica.
AsistenciaAnomalíasPrecauciones MantenimientoProgramas DetergentesInstalación Descripción
El detergente no es específico para la lavadora (debe contener algunas de
las frases "para lavadora", "a mano o en lavadora" o similares).
La dosificación fue excesiva.
11
Asistencia
ES
Antes de llamar a la Asistencia Técnica:
Verifique si la anomalía la puede resolver solo (ver la pág. 11);
Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto;
Si no es así, llame a la Asistencia técnica autorizada, al número de teléfono indicado en el certificado
de garantía.
No recurra nunca a técnicos no autorizados.
Comunicar:
el tipo de anomalía;
el modelo de la máquina (Mod.);
el número de serie (S/N ).
Estas informaciones se encuentran en la placa que está fijada en la parte posterior de la lavadora.
Asistencia
12
Instructions for use
WASHING MACHINE
GB
English
AVTL 60
Contents
GB
Installation, 14-15
Unpacking and levelling, 14
Electric and water connections, 14-15
The first wash cycle, 15
Technical details, 15
Washing machine description, 16-17
Control panel, 16
How to open and shut the drum, 17
Leds, 17
Starting and Programmes, 18
Briefly: how to start a programme, 18
Programme table, 18
Personalisations, 19
Setting the temperature, 19
Setting the spin cycle, 19
Functions, 19
Detergents and laundry, 20
Detergent dispenser, 20
Bleach cycle, 20
Preparing your laundry, 20
Special items, 20
Precautions and advice, 21
General safety, 21
Disposal, 21
Saving energy and respecting the environment, 21
Care and maintenance, 22
Cutting off the water or electricity supply, 22
Cleaning your appliance, 22
Caring for your appliance door and drum, 22
Cleaning the pump, 22
Checking the water inlet hose, 22
Cleaning the detergent dispenser, 22
Troubleshooting, 23
Service, 24
Before calling for Assistance, 24
13
Installation
GB
Keep this instruction manual in a safe place for
future reference. Should the appliance be sold,
transferred or moved, make sure the instruction
manual accompanies the washing machine to inform
the new owner as to its operation and features.
Read these instructions carefully: they contain vital
information on installation, use and safety.
Unpacking and levelling
Unpacking

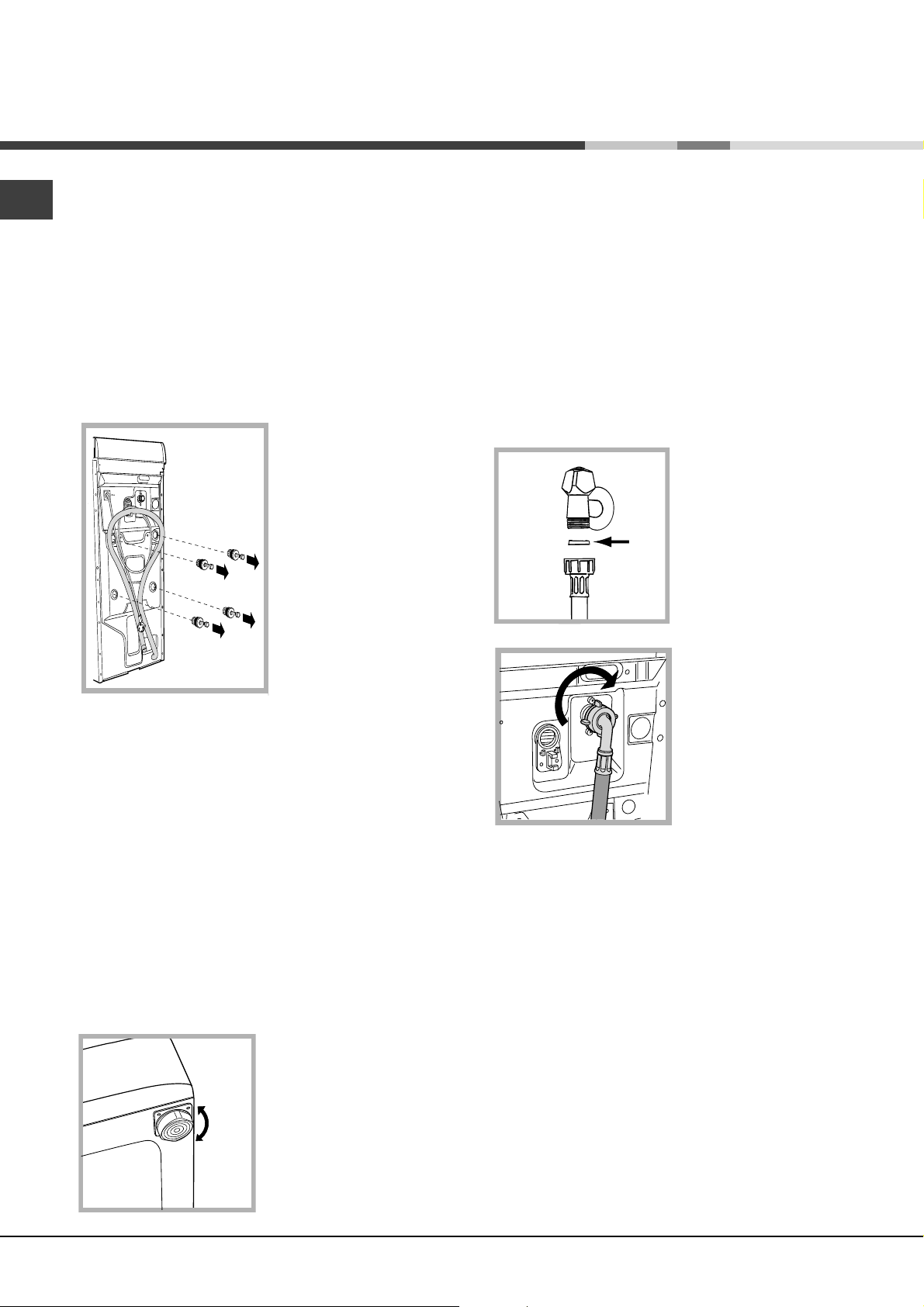

1. Unpack the washing
machine.
2. Check whether the
washing machine has
been damaged during
transport. If this is the
case, do not install it
and contact your
retailer.
3. Remove the four
protective screws and
the rubber washer with
the respective spacer,
situated on the rear of
the appliance (see
figure).
4. Seal the gaps using the plastic plugs provided.
5. Keep all the parts: you will need them again if the
washing machine needs to be moved to another
location.
Levelling your appliance correctly will provide it with
stability and avoid any vibrations, noise and shifting
during operation. If it is placed on a fitted or loose
carpet, adjust the feet in such a way as to allow
enough room for ventilation beneath the washing
machine.
Electric and water connections
Connecting the water inlet hose
1. Insert seal A into the
end of the inlet hose and
screw the latter onto a
cold water tap with a 3/4
gas threaded mouth (see
A
figure).
Before making the
connection, allow the
water to run freely until it
is perfectly clear.
2. Connect the other end
of the water inlet hose to
the washing machine,
screwing it onto the
appliance's cold water
inlet, situated on the top
right-hand side on the rear
of the appliance
(see figure).
Warning: should the screws be re-used, make sure
you fasten the shorter ones at the top.
Packaging materials are not children's toys.
Levelling
1. Install the washing machine on a flat sturdy floor,
without resting it up against walls, furniture cabinets
or other.
2. If the floor is not
perfectly level, compensate for any unevenness
by tightening or
loosening the adjustable
front feet (see figure); the
angle of inclination,
measured according to
the worktop, must not
exceed 2°.
14
3. Make sure there are no kinks or bends in the
hose.
The water pressure at the tap must be within the
values indicated in the Technical details table
(on the next page).
If the water inlet hose is not long enough, contact
a specialist store or an authorised serviceman.
Connecting the drain hose
65 - 100 cm
Connect the drain hose,
without bending it, to a
draining duct or a wall
drain situated between
65 and 100 cm from the
floor;
When the washing machine is installed, the main
socket must be within easy reach.
Do not use extensions or multiple sockets.
The power supply cable must never be bent or
dangerously compressed.
The power supply cable must only be replaced by
an authorised serviceman.
Warning! The company denies all liability if and when
these norms are not respected.
GB
alternatively, place it
over the edge of a
basin, sink or tub,
fastening the duct
supplied to the tap (see
figure). The free end of
the hose should not be
underwater.
We advise against the use of hose extensions; in
case of absolute need, the extension must have the
same diameter as the original hose and must not
exceed 150 cm in length.
Electric connection
Before plugging the appliance into the mains socket,
make sure that:
the socket is earthed and in compliance with the
applicable law;
The first wash cycle
Once the appliance has been installed, and before
you use it for the first time, run a wash cycle with
detergent and no laundry, setting the 90°C
programme without a pre-wash cycle.
Technical details
Model
Dimensions
Capacity
Electric
connections
AVTL 60
40 cm wide
85 cm high
60 cm deep
from 1 to 5 kg
voltage 220/230 Volts 50 Hz
maximum absorbed power 1850 W
the socket is able to sustain the appliance's
maximum power load indicated in the Technical
details table (on the right);
the supply voltage is included within the values i
ndicated on the Technical details table
(on the right);
the socket is compatible with the washing
machine's plug. If this is not the case, replace the
socket or the plug.
The washing machine should not be installed in an
outdoor environment, not even when the area is
sheltered, because it may be very dangerous to
leave it exposed to rain and thunderstorms.
Wat er
connections
Spin speed
Control
programmes
according to
IEC456 directive
maximum press ure 1 MPa (10 bar)
mini mum pres sure 0.05 MPa (0.5 bar)
drum capacity 42 litres
up to 600 rpm
programme 3; temperature 60°C;
run with a load of 5 kg.
This appliance is compliant with the
following European Community
Directives:
- 73/23/CEE of 19/02/73 (Low
Voltage) and subsequent amendments
- 89/336/CEE of 03/05/89
(Electromagnetic Compatibility) and
subsequen t amendments
ServiceTroubleshootingPrecautions CareProgrammes DetergentsInstallation Description
15
Washing machine description
GB
Control panel
TEMPERATURE
knob
LEDs
FUNCTION
keys
ON/OFF
key
LID LOCKED
LED
START/RESET
key
PROGRAMME
knob
Detergent dispenser to add detergent and fabric
softener (see page 20).
LEDs to find out which wash cycle phase is under way.
If the Delay Timer function has been set, the time left
until the programme starts will be indicated (see page
17).
FUNCTION keys to select the functions available. The
button corresponding to the function selected will
remain on.
TEMPERATURE knob to set the temperature or the
cold wash cycle (see page 19).
ON/OFF key to turn the washing machine on and
off.
START/RESET key to start the programmes or
cancel incorrect settings.
ON-OFF/LID LOCK led ,to find out whether the
washing machine is on (flashing) and if the lid may be
opened (see page 17).
PROGRAMME knob to set the programmes
(see page 18).
The knob stays still during the cycle.
ON-OFF/LID LOCK led:
If this LED is on, the appliance Lid is locked to prevent it from being opened accidentally; to avoid any damages,
you must wait for the lamp to flash before you open the Lid.
.
The rapid flashing of the ON-OFF/LID LOCK Led together with the flashing of at least one other LED indicates
there is an abnormality. Call for Technical Assistance.
16
How to open and to close the drum
Fig. 1
Fig. 3
Fig. 2
Fig. 4
GB
A) Opening (Fig. 1).
Lift the external lid and open it completely.
B) Then open the drum using both hands as
shown in Fig. 2:
- press the button indicated by the arrow in Fig. 2
lightly downwards, with one hand firmly resting on
the doors to prevent them from suddenly opening
and hurting your fingers;
- therefore follow the appliance doors along as these
unhook and open easily.
C) Loading the washing machine. (Fig. 3).
D) Shutting (Fig. 4).
- close the drum fully by first shutting the front door
followed by the rear one;
- then ensure the hooks on the front door are perfectly
housed within the seat of the rear door;
- after the hooks have clicked into position, press both
doors lightly downwards to make sure they do not
come loose;
- finally shut the external lid.
Leds
The LEDS provide important information.
This is what they can tell you:
Cycle phase under way:
During the wash cycle, the LEDs gradually illuminate
on to indicate the cycle phase under way:
Prewash
Wash
Rinse
Spin cycle
Note: during draining, the LED corresponding to the
Spin cycle phase will be turned on.
Function keys
The FUNCTION KEYS also act like LEDS.
When a function is selected, the corresponding button
is illuminated.
If the function selected is incompatible with the
programme set, the button will flash and the function
will not be enabled.
If you set a function that is incompatible with another
function you selected previously, only the last one
selected will be enabled.
ServiceTroubleshootingPrecautions CareProgrammes DetergentsInstallation Description
17
Starting and Programmes
GB
Briefly: starting a programme
1. Switch the washing machine on by pressing button .
All the LEDS will light up for a few seconds and
the ON-OFF/DOOR LOCK Led will begin to flash.
2. Load your laundry into the washing machine, add
the detergent and any fabric softener (see page 20)
and shut the appliance door.
3. Set the PROGRAMME knob to the programme
required.
4. Set the wash temperature (see page 19).
5. Start he programme by pressing the START/RESET
button.
To cancel it, keep the START/RESET button pressed
for at least 2 seconds.
6. When the programme is finished, the ON-OFF/
DOOR LOCK Led will flash to indicate that the
appliance door can be opened. Take out your
laundry and leave the appliance door ajar to allow
the drum to dry thoroughly. Turn the washing
machine off by pressing button
.
Programme table
Type of fabric and degree
of soil
Programmes
Was h
temperat.
Detergent
Pre-
Wash
wash
Fabr ic
softener
Bleaching
/option
Bleach
Cotton
Extremely soi led whites
(sheets, tablecl oths , etc.)
Extremely soi led whites
(sheets, tablecl oths , etc.)
Heavily soiled whites and
fast colours
Heavily soiled whites and
fast colours
Slightly soiled whites and
delicate colours (shirts,
jumpers, etc.)
1
2
3
4
5
90°C 137
90°C
60°C
40°C
30°C
Deli cate/
Traditional
Deli cate/
Traditional
Deli cate/
Traditional
Deli cate/
Traditional
Synthetics
Heavily soiled fast colours
(baby l inen, etc.)
Heavily soiled fast colours
(baby l inen, etc.)
Delicate colours (all types
of slightly soiled
garments)
Delicate colours (all types
of slightly soiled
garments)
6
7
8
9
60°C
50°C
40°C
30°C 32
Delicate
Delicate
Delicate
Delicate
Wool
Very deli cate fabrics
(curtains, sil k, viscose,
etc.)
PARTIAL PR OGRAMMES
Rinse Rinse cycles and spin cycle
Delicate rinse cycle
Spin cycle
Delicate spin cycle
Draining Draining
10
11
40°C
30°C
Delicate
Cycle
length
(minutes)
129
144
8
7
70
79
75
65
45
5
2
Description of wash cycle
Pre-wash, wash cycle, rinse
cycles, intermediate and final
spin cycles
Wash cycl e, ri nse cycles,
intermediate and final spin
cycles
Wash cycl e, ri nse cycles,
intermediate and final spin
cycles
Wash cycl e, ri nse cycles,
intermediate and final spin
cycles
Wash cycl e, ri nse cycles,
intermediate and final spin
cycles
Wash cycl e, ri nse cycles, anticrease or del icate spin cycle
Wash cycl e, ri nse cycles, anticrease or del icate spin cycle
Wash cycl e, ri nse cycles, anticrease or del icate spin cycle
Wash cycl e, ri nse cycles and
delicate spin cycl
Wash cycl e, ri nse cycles and
delicate spin cycle
Wash cycl e, ri nse cycles, anticrease or draining cycle
Rin se cycles, anti-cr ease or
draining
Draining and heavy duty spin
cycle
Draining and delicate spin
cycle
Notes
For the anti-crease function: see Easy iron, opposite page. The information contained in the table is purely indicative.
Special programme
Daily 30' (programme 9 for Synthetics) is designed to wash lightly soiled garments in a short amount of time: it only
lasts 30 minutes and allows you to save on both time and energy. By setting this programme (9 at 30°C), you can
wash different fabrics together (except for woollen and silk items), with a maximum load of 3 kg.
We recommend the use of liquid detergent.
18
Personalisations
Setting the temperature
Turn the TEMPERATURE knob to set the wash temperature (see Programme table on page 18).
The temperature can be lowered, or even set to a cold wash (
).
To avoid excessive vibrations, before every spin cycle the machine distributes the load in a uniform manner by
continuously rotating the drum at a speed which is slightly faster than the normal washing speed.
When, despite repeated attempts, the load is still not evenly distributed, the machine spins at a lower speed than
the set frequency.
If the load is excessively unbalanced, the machine attempts to distribute it instead of spinning.
The balancing attempts may extend the total duration of the cycle, up to a maximum of 10 minutes.
Functions
To enable a function:
1. press the button corresponding to the desired function, according to the table below;
2. the function is enabled when the corresponding button is illuminated.
GB
Note: The rapid flashing of the button indicates that the corresponding function cannot be selected for the
programme set.
Function Effect Comments Enabled with
programmes:
Super
Wash
Easy iron This option
Rapid Cuts the duration
Allows for an
impeccabl e wash,
visibly whiter than
a standard
wash.
reduces the amount
of creasi ng on
fabrics, making
them easier to iron.
of the wash cycle
by 30%.
Class A
This function is incompatible with the RAPID function.
When this function is set, programmes 6, 7, 8, 11 and
Delicat e rinse wil l end wit h the laundry l eft to soak
(Anti-crease) and the Rinse cycle phase LED will
flash.
- to conclude t he cycl e, press the START/RESET
button;
- to run the drai ni ng cycle al one, set the knob to the
relative symbol and press the START/RESET
button.
This function is incompatible with the SUPER WASH
function.
1, 2, 3, 4,
5, 6, 7, 8
All
programmes
except for
1, 2, 9, 10
and
Draining.
1, 2, 3, 4,
5, 6, 7, 8
Rinses
Spin
excl usion
The washing
machine will not
carry out the spin
cycle.
We recommend to you use it when washing garments
are difficult t o iron.
All
programmes
except for
11 and
draining.
19
ServiceTroubleshootingPrecautions CareProgrammes DetergentsInstallation Description
Detergents and laundry
GB
Detergent dispenser
Good washing results also depend on the correct
dose of detergent: adding too much detergent won't
necessarily make for a more efficient wash, and may
in fact cause build up
on the interior of your
appliance and even
pollute the
environment.
Open up the
detergent dispenser
and pour in the
detergent and fabric
softener, as follows.
compartment 1: Detergent for pre-wash
compartment 2: Detergent for the wash cycle
(powder or liquid)
It is recommended that you place liquid detergent
directly into the compartment using the appropriate
dosing cup.
compartment 3: Additives (softener, etc.)
When pouring the softener in compartment 3, avoid
exceeding the "max" level indicated.
The softener is added automatically into the machine
during the last wash. At the end of the wash
programme, some water will be left in compartment
3. This is used for the inlet of denser fabric softeners
into the machine, i.e. to dilute the more
concentrated softeners. Should more than a normal
amount of water remain in compartment 3, this
means the emptying device is blocked. For cleaning
instructions, see page 22.
compartment 4: Bleach
Do not use hand wash detergent because it may
form too much foam.
Preparing your laundry
Divide your laundry according to:
- the type of fabric/the symbol on the label.
- the colours: separate coloured garments from
whites.
Empty all pockets and check for loose buttons.
Do not exceed the weight limits stated below,
which refer to the weight when dry:
Sturdy fabrics: max 5 kg
Synthetic fabrics: max 2.5 kg
Delicate fabrics: max 2 kg
Wool: max 1 kg
How much does your laundry weigh?
1 sheet 400-500 g
1 pillow case 150-200 g
1 tablecloth 400-500 g
1 bathrobe 900-1,200 g
1 towel 150-250 g
Special items
Curtains: fold curtains and place them in a pillow
case or mesh bag. Wash them separately without
exceeding half the appliance load. Use programme
11 which excludes the spin cycle automatically.
Quilted coats and windbreakers: if they are
padded with goose or duck down, they can be
machine-washed. Turn the garments inside out and
load a maximum of 2-3 kg, repeating the rinse cycle
once or twice and using the delicate spin cycle.
Trainers: remove any mud. They can be washed
together with jeans and other tough garments, but
not with whites.
Wool: for best results, use a specific detergent, taking
care not to exceed a load of 1 kg.
Bleach cycle
Traditional bleach should be used on sturdy white
fabrics, and delicate bleach for coloured fabrics,
synthetics and for wool.
When pouring in the bleach, be careful not to exceed
the "max" level indicated on compartment 4 .
To run the bleach cycle alone, pour the bleach into
compartment 4 and set the Rinse programme
cotton fabrics) or delicate Rinse
fabrics).
20
(for synthetic
(for
Precautions and advice
The washing machine was designed and built in
compliance with the applicable international safety
regulations. The following information is provided for your
safety and should consequently be read carefully.
General safety
This appliancen has been designed for non-profes sional use and its function must not be changed.
This washing machine should only be used by
adults and in accordance with the instructions
provided in this manual.
Never touch the washing machine when barefoot
or with wet or damp hands or feet.
Do not pull on the power supply cable to unplug
the appliance from the electricity socket. Pull the
plug out yourself.
Do not open the detergent dispenser while the
appliance is in operation.
Do not touch the drain water as it could reach
very high temperatures.
Disposing of an old washing machine:
before scrapping your appliance, cut the power
supply cable and remove the appliance door.
Saving energy and respecting the
environment
Environmentally-friendly technology
If you only see a little water through your appliance
door, this is because thanks to the latest Ariston
technology, your washing machine only needs less
than half the amount of water to get the best
results: an objective reached to respect the
environment.
Saving on detergent, water,
energy and time
To avoid wasting resources, the washing machine
should be used with a full load. A full load instead
of two half loads allows you to save up to 50% on
energy.
The pre-wash cycle is only necessary on
extremely soiled garments. Avoiding it will save on
detergent, time, water and between 5 and 15%
energy.
GB
Never force the washing machine door: this could
damage the safety lock mechanism designed to
prevent any accidental openings.
In the event of a malfunction, do not under any
circumstances touch internal parts in order to
attempt repairs.
Always keep children well away from the
appliance while in operation.
The appliance door tends to get quite hot during
the wash cycle.
Should it have to be moved, proceed with the
help of two or three people and handle it with the
utmost care. Never try to do this alone, because
the appliance is very heavy.
Before loading your laundry into the washing
machine, make sure the drum is empty.
Disposal
Disposing of the packaging material:
observe local regulations, so the packaging can
be re-used.
Treating stains with a stain remover or leaving
them to soak before washing will cut down the
need to wash them at high temperatures. A
programme at 60°C instead of 90°C or one at
40°C instead of 60°C will save up to 50% on
energy.
Use the correct quantity of detergent depending
on the water hardness, how soiled the garments
are and the amount of laundry you have, to avoid
wastage and to protect the environment: despite
being biodegradable, detergents do contain
ingredients that alter the natural balance of the
environment. In addition, avoid using fabric
softener as much as possible.
If you use your washing machine from late in the
afternoon until the early hours of the morning, you
will help reduce the electricity board's peak load.
If your laundry has to be dried in a tumble dryer,
select a high spin speed. Having the least water
possible in your laundry will save you time and
energy in the drying process.
ServiceTroubleshootingPrecautions CareProgrammes DetergentsInstallation Description
21
Care and maintenance
GB
Cutting off the water or electricity
supply
Turn off the water tap after every wash. This will
limit the wear of your appliance's water system
and also prevent leaks.
Unplug your appliance when cleaning it and
during all maintenance operations.
Cleaning your appliance
The exterior and rubber parts of your appliance can
be cleaned with a soft cloth soaked in lukewarm
soapy water. Do not use solvents or abrasives.
Cleaning the detergent dispenser
Remove the dispenser by raising it and pulling it out
(see figure).
Wash it under running water; this operation should
be repeated
frequently.
Caring for your appliance door and
drum
Always leave the appliance door ajar to prevent
unpleasant odours from forming.
Cleaning the pump
The washing machine is fitted with a self-cleaning
pump that does not require any maintenance.
Sometimes, small items (such as coins or buttons)
may fall into the pre-chamber that protects the
pump, situated in the lower part of the same.
Make sure the wash cycle has ended and unplug
the appliance.
To recover any objects that have fallen into the prechamber:
1. remove the plinth at
the bottom on the
front side of the
washing machine by
pulling from the side
with your hands (see
diagram); (see figure);
2. unscrew the lid
rotating it anticlockwise (see figure): a
little water may trickle
out. This is perfectly
normal;
3. clean the interior
thoroughly;
4. screw the lid back
on;
5. reposition the panel,
making sure the hooks
are securely in place
before you push it onto
the appliance.
Checking the water inlet hose
Check the water inlet hose at least once a year. If
you see any cracks, replace it immediately: during
the wash cycles, water pressure is very strong and
a cracked hose could easily split open.
Never use hoses that have already been used.
Disassembly:
Press lightly on the large
button on the front of the
detergent dispenser and pull
it upwards (fig. 1).
Fig. 1 Fig. 2
22
How to clean the detergent dispenser
Cleaning:
Then clean the dispenser under a tap (fig. 3) using an old
toothbrush and, once the pair of siphons inserted in the
top of compartments 1 and 2 (fig. 4) have been pulled
out, check whether the same are not clogged and then
rinse them.
Fig. 3
Reassembly:
Do not forget to reinsert the
pair of siphons into the
special housings and then to
replace the dispenser into its
seat, clicking it into place
(fig. 4, 2 and 1).
Fig. 4
Troubleshooting
Your washing machine could fail to work. Before calling for Assistance (see page 24), make sure the problem
can't easily be solved by consulting the following list.
Problem
The washing machine won't
start.
The wash cycle won't start.
The washing machine fails to
load water.
The washing machine
continuously loads and unloads
water.
Possible causes/Solution:
The appliance is not plugged into the socket, or not enough to
make contact.
There has been a power failure.
The appliance Lid is not shut properly. The Lid locked Led flashes.
The
The START/RESET button has not been pressed.
The water tap is not turned on.
A delayed start has been set (using the Delay Timer, see page 19).
The water inlet hose is not connected to the tap.
The hose is bent.
The water tap is not turned on.
There is a water shortage.
The water pressure is insufficient.
The START/RESET button has not been pressed.
The drain hose is not fitted between 65 and 100 cm from the floor
(see page 15).
The free end of the hose is underwater (see page 15).
The wall drainage system doesn't have a breather pipe.
If the problem persists even after these checks, turn off the water tap,
switch the appliance off and call for Assistance. If the dwelling is on one of
the upper floors of a building, there may be drain trap problems causing the
washing machine to load and unload water continuously. In order to avoid
such an inconvenience, special anti-drain trap valves are available in shops.
button has not been pressed.
GB
The washing machine does not
drain or spin.
The washing machine vibrates
too much during the spin cycle.
The washing machine leaks.
The ON-OFF/DOOR LOCK Led
flashes rapidly at the same
time as at least one other LED.
There is too much foam.
The programme does not foresee the draining: some programmes
require enabling the draining manually (see page 18).
The Easy iron option is enabled: to complete the programme, press
the START/RESET button (see page 19).
The drain hose is bent (see page 15).
The drain duct is clogged.
The drum was not unblocked correctly during installation (see page 14).
The washing machine is not level (see page 14).
The washing machine is closed in between furniture cabinets and
the wall (see page 14).
The water inlet hose is not screwed on correctly (see page 14).
The detergent dispenser is obstructed (to clean it, see page 22).
The drain hose is not secured properly (see page 15).
Switch off the machine and unplug the appliance;
wait for approximately 1 minute then switch it on again.
If the problem persists, contact Assistance
The detergent is not suitable for machine washing (it should bear
the definition "for washing machines" or "hand and machine wash",
or the like).
You used too much detergent.
ServiceTroubleshootingPrecautions CareProgrammes DetergentsInstallation Description
23
Service
19504529701
09/2006 - Xerox Business Services
GB
Before calling for Assistance:
Check whether you can solve the problem on your own (see page 23);
Restart the programme to check whether the problem has been solved;
If this is not the case, contact an authorised Technical Service Centre on the telephone number
provided on the guarantee certificate.
Always request the assistance of authorised servicemen.
Notify the operator of:
the type of problem;
the appliance model (Mod.);
the serial number (S/N);
This information can be found on the data plate situated on the rear of the washing machine.
Service
24
Loading...
