Honeywell CT87 User Manual

Items needed: Pan head screwdriver, drill and level.
80
9 0
7
0
6
0
9
0
8
0
70
6 0
1. Turn off Heating/Cooling system power.
labels to mark the wires as you disconnect them. Label wires by using letters above screw termi­nals, not wire colors.

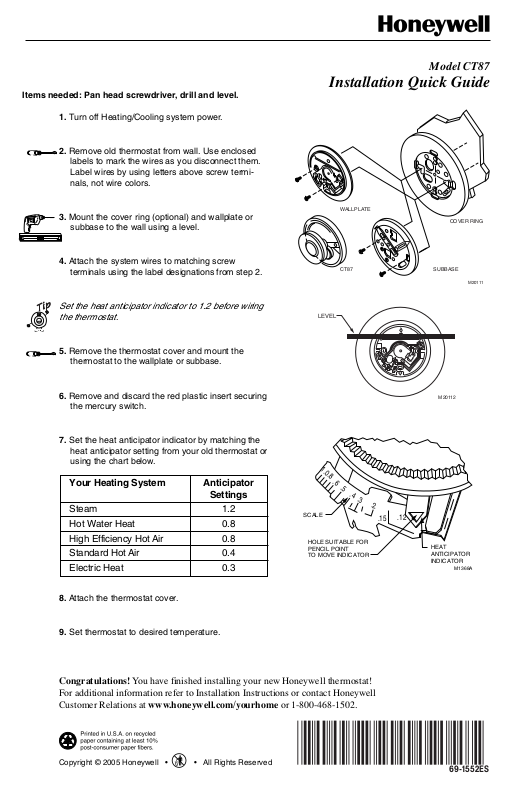

Model CT87
Installation Quick Guide
3. Mount the cover ring (optional) and wallplate or
subbase to the wall using a level.
4. Attach the system wires to matching screw
terminals using the label designations from step 2.
Set the heat anticipator indicator to 1.2 before wiring the thermostat
.
5. Remove the thermostat cover and mount the
thermostat to the wallplate or subbase.
6. Remove and discard the red plastic insert securing
the mercury switch.
7. Set the heat anticipator indicator by matching the
heat anticipator setting from your old thermostat or using the chart below.
Your Heating System
Anticipator
Settings
Steam Hot Water Heat High Efficiency Hot Air Standard Hot Air Electric Heat
1.2
0.8
0.8
0.4
0.3
WALLPLATE
CT87
LEVEL
1.0 .8
.6
.5
.4
SCALE
HOLE SUITABLE FOR PENCIL POINT TO MOVE INDICATOR
COVER RING
SUBBASE
M20111
M20112
.3
.2
.12
.15
HEAT ANTICIPATOR INDICATOR
M1368A
8. Attach the thermostat cover.
9. Set thermostat to desired temperature.
Congratulations! You have finished installing your new Honeywell thermostat! For additional information refer to Installation Instructions or contact Honeywell Customer Relations at www.honeywell.com/yourhome or 1-800-468-1502.
Copyright © 2005 Honeywell • • All Rights Reserved
69-1552ES
80
9 0
7
0
6
0
9
0
8
0
70
6
0
TRUC
Elementos necesarios: Destornillador de cabeza troncocónica, perforadora y nivel
1. Apague el sistema de Calefacción/Refrigeración.
2. Quite el termostato viejo de la pared. Utilice las etiquetas incluidas para marcar los cables a medida que los vaya desconectando. Clasifique los cables utilizando las letras que se encuentran por encima de los terminales para tornillos, no por el color de los cables.
3. Monte el aro protector (opcional) y la placa de pared o subbase en la pared utilizando un nivel.
4. Acople los cables del sistema a los terminales para tornillos según las designaciones de etiquetas mencionadas en el paso 2.
Ajuste el indicador del anticipador de calor a 1,2 antes de conectar el termostato.
5. Quite la cubierta del termostato y monte el termostato en la placa de pared o subbase.
Modelo CT87
Guía de Instalación Rápida
PLACA DE PARED
ARO PROTECTOR
MS20111
CT87
NIVEL
SUBBASE
6. Quite y deshágase del separador plástico de color
MS20112
rojo que asegura el interruptor de mercurio.
7. Ajuste el indicador del anticipador de calor haciendo que coincida el ajuste del anticipador de calor de su termostato viejo o bien utilizando el cuadro a continuación.
1.0 .8
ESCALA
.6
.5
.4
.3
.2
.12
.15
Su Sistema de Calefacción
Vapor Calefacción por agua caliente Aire caliente de alta eficiencia Aire caliente estándar Calefacción eléctrica
Anticipador
Ajustes
1,2 0,8 0,8 0,4 0,3
ORIFICIO ADECUADO PARA INTRODUCIR LA PUNTA DEL L¡PIZ PARA MOVER EL INDICADOR
8. Coloque la cubierta del termostato.
9. Ajuste el termostato a la temperatura deseada.
¡Felicitaciones! Ha terminado de instalar su nuevo termostato Honeywell! Para obtener información adicional, consulte la Instrucciones de Instalación o comuníquese con el departamento de Atención al Cliente en www.honeywell.com/yourhome o llamando al 1-800-468-1502.
Copyright © 2005 Honeywell • • All Rights Reserved
INDICADOR DEL ANTICIPADOR DE CALOR
MS1368
69-1552ES
