Hobart HPC800 Parts List

CATALOG OF REPLACEMENT PARTS
PROOFER BOX
HPC800 ML-132185
A product of HOBART 701 S. RIDGE AVENUE TROY, OHIO 45374-0001
FORM 43054 Rev. A (February 2009)
TABLE OF CONTENTS
3 CABINET UNIT 4 CONTROL PANEL ASSEMBLY (PREVIOUS CONSTRUCTION) 5 CONTROL PANEL ASSEMBLY (CURRENT CONSTRUCTION) 7 HUMIDIFIER UNIT 8 WATER SUPPLY
F-43054 Rev. A (February 2009)
- 2 -
© HOBART 2009
4
1
13
5
2
6-7-8
3
9-10-11
12
PL-56354
CABINET UNIT
ILLUS. PART NO. NAME OF PART AMT. PL-56354
1 01-1P1571-00001 Rack – Side (LH) .......................................................................................................................2
2 01-1P1571-00002 Rack – Side (RH) .......................................................................................................................2
3 01-1P1652-00001 Defl ector – Moisture ...................................................................................................................2
4 01-100V15-00038 Grommet ...................................................................................................................................AR
5 01-1A2836-00001 Kit - Hinge Retrofi t (Incls. 4 Hinges) ..........................................................................................1
6 01-1P1814-00001 Door Assy. (LH) ..........................................................................................................................1
7 01-1P1814-00002 Door Assy. (RH) ......................................................................................................................... 1
8 01-100V16-0271D Gasket – Door (Four Sided) ......................................................................................................AR
9 01-100V14-00046 Caster – Plate Swivel (With Brake) ............................................................................................2
10 01-100V14-00047 Caster – Plate Rigid ...................................................................................................................2
11 01-1A2309-00001 Kit – Shim Caster .......................................................................................................................1
12 01-100V18-00038 Leg (6 In. With Plate) (Optional) ...............................................................................................AR
13 01-1P1572-00001 Drain Pipe Assy. .........................................................................................................................1
01-1M3475-00001 Retainer .....................................................................................................................................2
01-1000V5-00035 Bushing – Snap (1 In. Hole) .......................................................................................................3
01-1000V5-00059 Bushing – Snap (7/8 In. Hole) .....................................................................................................1
01-1000V4-00009 Screw – Sheet Metal Hex Hd. ....................................................................................................3
01-100V15-00075 Clamp – Cable ........................................................................................................................... 3
- 3 -
F-43054 Rev. A (February 2009)
11
5
1
4
6
8-9
7
10
2
3
PL-56670

CONTROL PANEL ASSEMBLY (PREVIOUS CONSTRUCTION)

ILLUS. PART NO. NAME OF PART AMT. PL-56670
1 01-1P2457-00001 Controller Kit ..............................................................................................................................1
2 01-1000V4-00019 Boot – Toggle Switch .................................................................................................................1
3 01-100V10-00040 Knob (1/4 Shaft) .......................................................................................................................... 2
4 01-1000V6-00250 Switch – Toggle (On/Off) ............................................................................................................1
5 01-1000V7-00022 Light – Indicator (RFD) (On/Off).................................................................................................1
6 01-1000V1-00022 O-Ring ....................................................................................................................................... 1
7 01-10P551-00001 Bracket – Humidity Base ...........................................................................................................1
8 01-100V10-00056 Base – Humidity .........................................................................................................................1
9 01-1P1483-00001 Sensor – Humidity .....................................................................................................................1
10 01-1000V6-00205 Switch – Hi-Limit Temperature ................................................................................................... 1
11 01-1P1540-00001 Sensor Temperature ............................................................................................................... 1
01-100V10-00194 Transformer (115/230 V.) (Export) .............................................................................................1
01-1P1778-00001 Harness – Main ..........................................................................................................................1
F-43054 Rev. A (February 2009)
- 4 -
1
6-7
TIMER
%
TIMERS
1
HUM
POWER
ON/OFF
2
TIMER
START/
STOP
ON
ON
3
TEMPERATURE
HUMIDITY
TEMP
5
4
CONTROL PANEL ASSEMBLY (CURRENT CONSTRUCTION)
2-3
PL-58921
ILLUS. PART NO. NAME OF PART AMT. PL-58921
1 01-1P2444-00001 Panel – Control (Incls. Items 2, 3, & 4) ...................................................................................... 1
2 01-100V16-00673 Overlay – Membrane ................................................................................................................. 1
3 01-100V16-00672 Board – PCB ..............................................................................................................................1
4 01-1P2445-00001 Buzzer ........................................................................................................................................1
5 01-1P1875-00002 Sensor Assy. – Humidity With Filter ........................................................................................... 1
6 01-1P1905-00003 Bracket – Sensor Assy. .............................................................................................................. 1
7 SD-033-84 Screw 10-32 x 1/2 Phil. Truss Hd. (SST) .....................................................................................2
- 5 -
F-43054 Rev. A (February 2009)
1
2
9
8
3
4
5-6
10
PREVIOUS CONSTRUCTION
11
7
F-43054 Rev. A (February 2009)
PL-56671

HUMIDIFIER UNIT

- 6 -
HUMIDIFIER UNIT
ILLUS. PART NO. NAME OF PART AMT. PL-56671
1 01-1P1646-00001 Fan Guard ..................................................................................................................................1
2 01-1000V8-0079B Blower Wheel (Fan) ................................................................................................................... 1
3 01-1P1566-00001 Housing – Fan ...........................................................................................................................1
4 01-1P1647-00001 Motor Mount – Fan ....................................................................................................................1
5 01-1P2219-00001 Fan – Motor Enclosure (Incls. Item 6) (Previous Construction) ................................................. 1
6 01-1000V8-0079M Blower Motor ..............................................................................................................................1
7 01-1P1648-00001 Fan – Motor Enclosure (Current Construction) ..........................................................................1
8 01-1P1574-00001 Plate – Cover (Service Entrance) .............................................................................................. 1
9 01-1P1708-00002 Plate – Heater Element (Outer) ................................................................................................. 1
10 01-1P1708-00001 Plate – Heater Element (Inner) .................................................................................................. 1
11 01-100V10-00170 Element – Heater (120 V., 810 W.) ............................................................................................ 2
01-1P1582-00001 Fan Housing Assy. (Incls. Items 1 thru 4, & 6) ........................................................................... 1
01-1P1581-00001 Heat Plate Assy. (Incls. Items 9, 10, & 11) .................................................................................1
- 7 -
F-43054 Rev. A (February 2009)
6
8
7
9
1
4
2
5
3
PL-56620

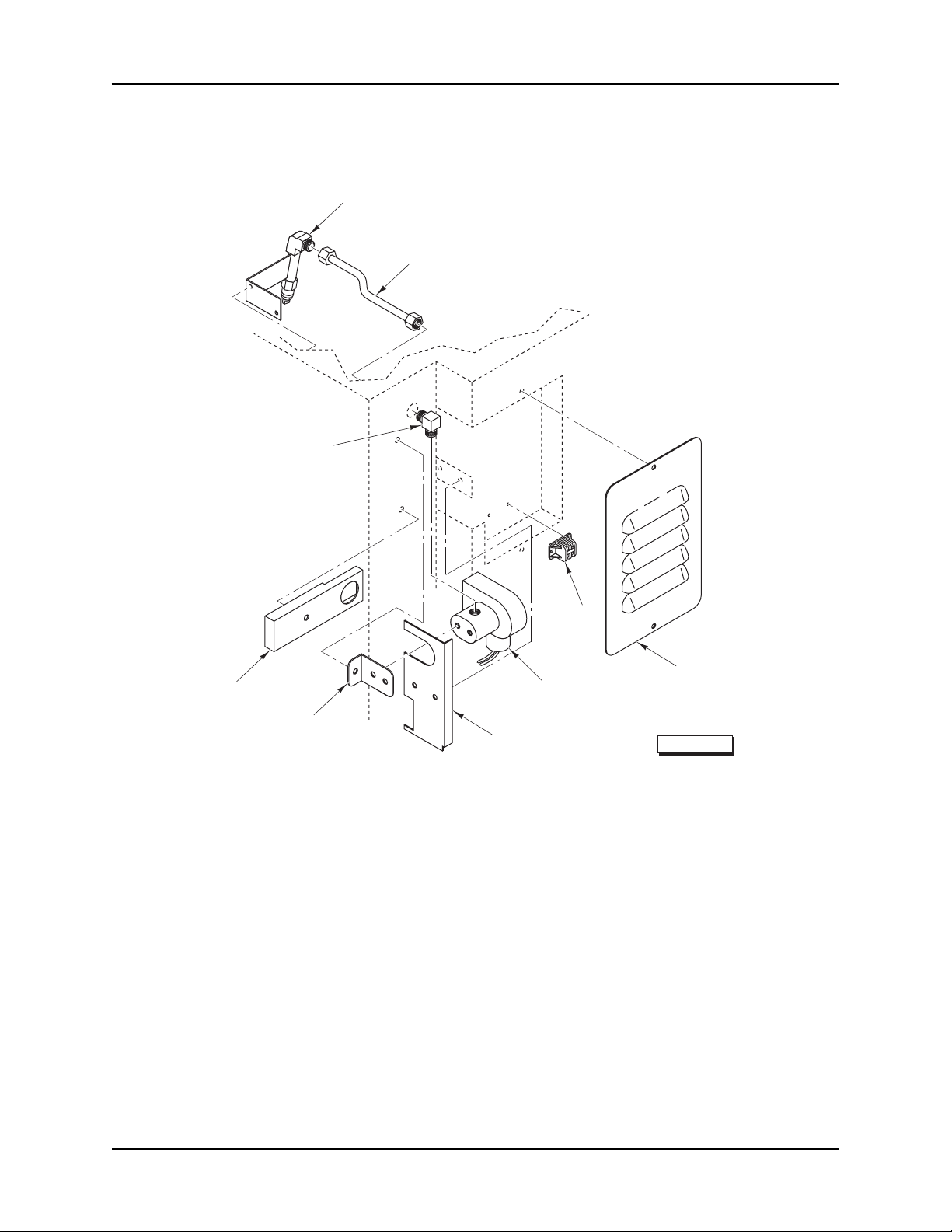

WATER SUPPLY

ILLUS. PART NO. NAME OF PART AMT. PL-56620
1 01-1P1782-00001 Box – Cover ............................................................................................................................... 1
2 01-1P1783-00001 Angle – Cover ............................................................................................................................ 1
3 01-1P1784-00001 Plate – Cover ............................................................................................................................. 1
4 01-1P1787-00001 Bracket – Solenoid Mounting .....................................................................................................1
5 01-100V17-00075 Valve – Solenoid (120 V.) ........................................................................................................... 1
6 01-100V17-00073 Elbow 1/4 x 90 Deg. ....................................................................................................................1
7 01-100V17-00032 Tube – Copper ...........................................................................................................................1
8 01-1P1363-00002 Spray Nozzle – Air Duct ............................................................................................................. 1
9 01-1P1575-00001 Terminal Block ........................................................................................................................... 1
01-100V11-00149 Tubing – Liquidtight ...................................................................................................................AR
01-100V11-00150 Connector – Liquidtight ..............................................................................................................2
01-100V15-00038 Grommet ....................................................................................................................................1
FORM 43054 Rev. A FEBRUARY 2009 PRINTED IN U.S.A.
