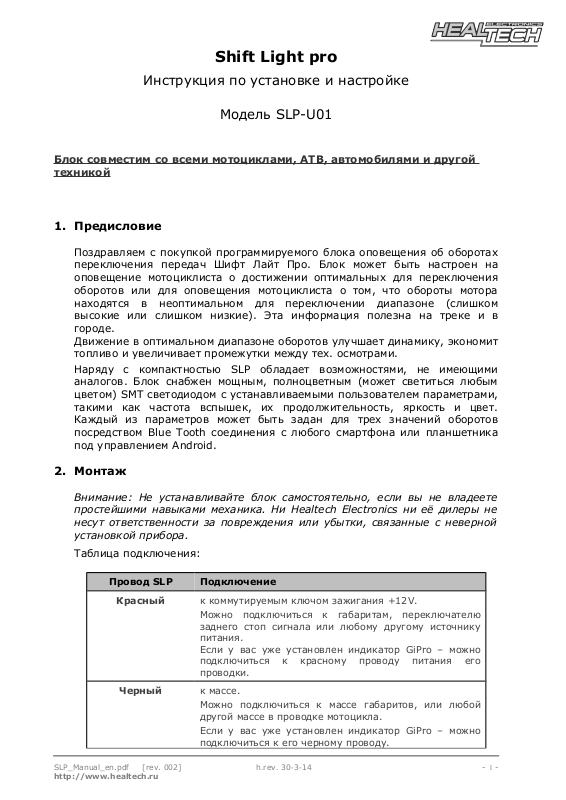

HEALTECH SLP User Manual [ru]

Shift Light pro

Инструкция по установке и настройке

Модель SLP-U01

Блок совместим со всеми мотоциклами, АТВ, автомобилями и другой
техникой

1. Предисловие

Поздравляем с покупкой программируемого блока оповещения об оборотах
переключения передач Шифт Лайт Про. Блок может быть настроен на
оповещение мотоциклиста о достижении оптимальных для переключения
оборотов или для оповещения мотоциклиста о том, что обороты мотора
находятся в неоптимальном для переключении диапазоне (слишком
высокие или слишком низкие). Эта информация полезна на треке и в
городе.
Движение в оптимальном диапазоне оборотов улучшает динамику, экономит
топливо и увеличивает промежутки между тех. осмотрами.

Наряду с компактностью SLP обладает возможностями, не имеющими
аналогов. Блок снабжен мощным, полноцветным (может светиться любым
цветом) SMT светодиодом с устанавливаемыми пользователем параметрами,
такими как частота вспышек, их продолжительность, яркость и цвет.

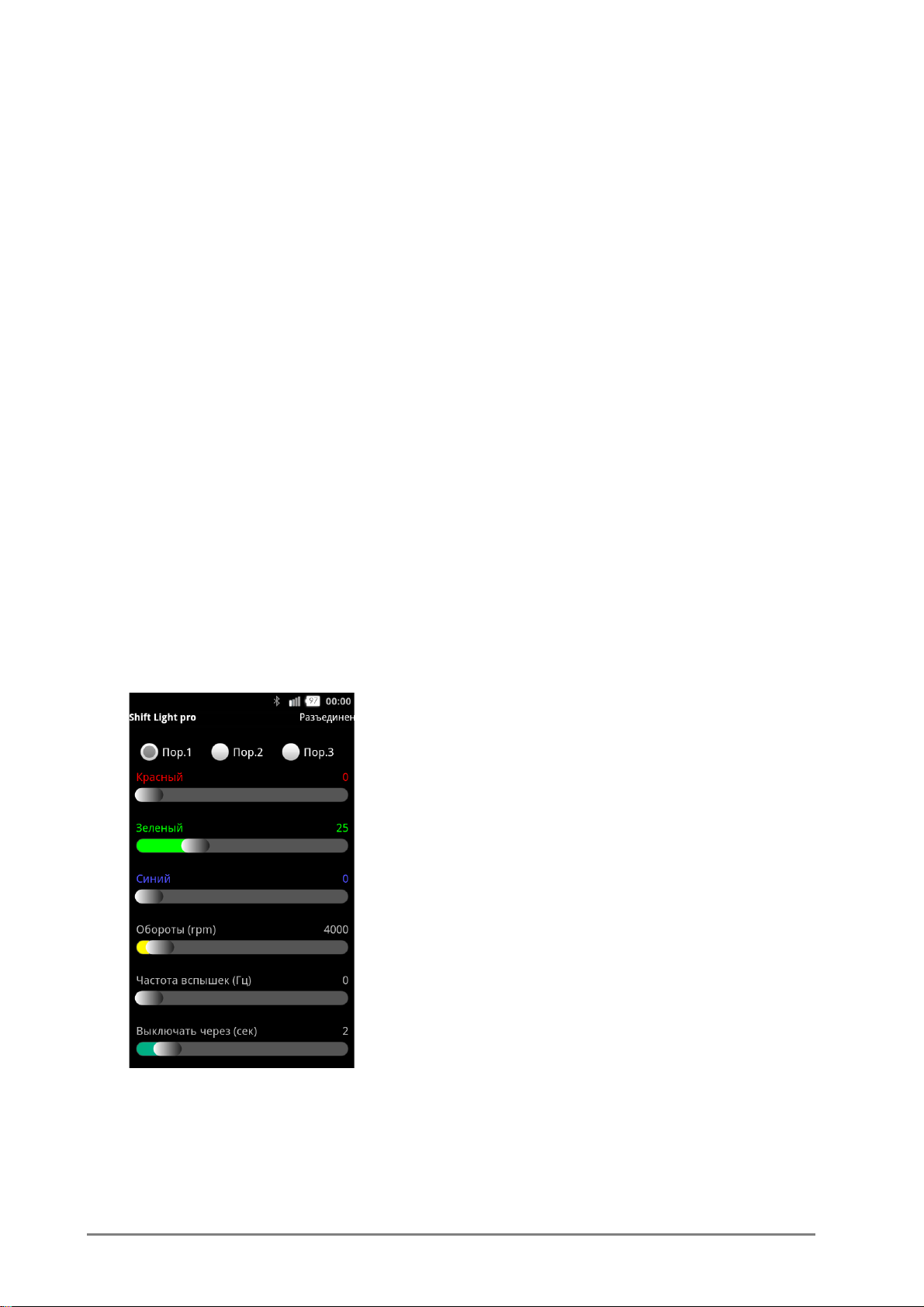

Каждый из параметров может быть задан для трех значений оборотов
посредством Blue Tooth соединения с любого смартфона или планшетника
под управлением Android.

2. Монтаж

Внимание: Не устанавливайте блок самостоятельно, если вы не владеете
простейшими навыками механика. Ни Healtech Electronics ни её дилеры не
несут ответственности за повреждения или убытки, связанные с неверной
установкой прибора.

Таблица подключения:

Провод SLP Подключение

Красный к коммутируемым ключом зажигания +12V.

Можно подключиться к габаритам, переключателю
заднего стоп сигнала или любому другому источнику
питания.
Если у вас уже установлен индикатор GiPro – можно
подключиться к красному проводу питания его
проводки.

Черный к массе.

Можно подключиться к массе габаритов, или любой
другой массе в проводке мотоцикла.

Если у вас уже установлен индикатор GiPro – можно
подключиться к его черному проводу.

SLP_Manual_en.pdf [rev. 002] - 1 -

http://www.healtech.ru

h.rev. 30-3-14

Черно/Зеленый к сигнальному проводу датчика оборотов.

Можно подключиться к сигнальному проводу
тахометра. Альтернативно – можно подключиться к
сигнальному проводу датчика оборотов (датчику
Холла).

Если у вас уже установлен индикатор GiPro – можно
подключиться к Черно/Зеленому проводу его проводки.

1. Для проверки правильности подключения мы рекомендуем
устанавливать временные соединения с помощью игл или булавок,
воткнутых в оплетку проводов, к которым приматываются провода SLP.
Так же как и электроника мотоцикла, SLP защищен от ошибочных
подключений схемотехнически и, даже если вы перепутаете провода –
это не приведет к выходу из строя устройства или узла мотоцикла.

Тест #1:

Включите зажигание 
Каждый раз, когда включается зажигание SLP должен отображать
знак “RGB” (последовательность из короткой красной, зеленой и
голубой вспышек).
Если этого не происходит к блоку не подсоединены земля или
питание.

Тест #2:

Запустите мотор на холостом ходе 
SLP должен замигать Зеленым цветом. Мигание будет
продолжаться, пока блок получает сигнал с датчика оборотов или
с тахометра. Если этого не происходит – блок не получает сигнала
с датчика оборотов/тахометра.

Заметка: эта функция работает только на пустых
(незапрограммированных) блоках. (см. “Сброс”).

2. Снимите защитную пленку с двухстороннего пластика с задней стороны
блока и закрепите SLP на приборной панели. Проведите проводку к
месту, в котором вы будете подключать блок к проводке мотоцикла.

3. Подключайте блок с помощь красных врезных контактов, идущих в
комплекте.

Инструкция: Заведите провод в оплетке в канал красного врезного
контакта. Защелкните врезной контакт сбоку. Подберите длину провода
SLP, отрезав лишнее и заведите незачищенный (в оплетке) провод в
оставшийся второй канал врезного контакта. Установите лезвие (u
образный контакт) и вдавите его сначала усилием пальца, а затем с
помощью плоскогубец. Защелкните крышку врезного контакта и снимите
остатки геля с помощью сухой тряпки.

4. Закрепите проводку SLP с помощью идущих в комплекте пластиковых
хомутов. Убедитесь, что провода SLP не препятствуют повороту руля.
Убедитесь, что ни бак ни седушка ни другие части мотоцикла не
пережимают проводку SLP
