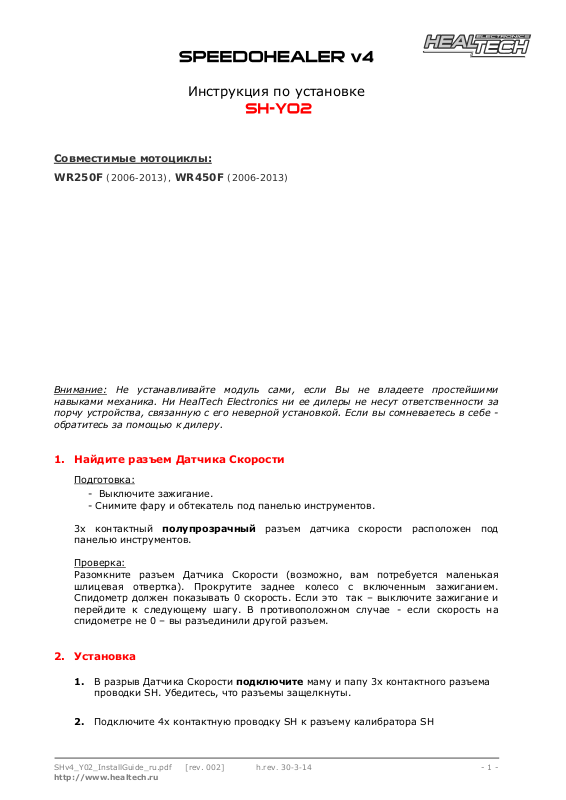

HEALTECH SH-Y02 User Manual [ru]
Инструкция по установке
Совместимые мотоциклы:
WR250F (2006-2013), WR450F (2006-2013)
Внимание:
навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности за
порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в себе обратитесь за помощью к дилеру.
Не устанавливайте модуль сами, если Вы не владеете простейшими
1. Найдите разъем Датчика Скорости
Подготовка:
- Выключите зажигание.
- Снимите фару и обтекатель под панелью инструментов.
3х контактный полупрозрачный разъем датчика скорости расположен под
панелью инструментов.
Проверка:
Разомкните разъем Датчика Скорости (возможно, вам потребуется маленькая
шлицевая отвертка). Прокрутите заднее колесо с включенным зажиганием.
Спидометр должен показывать 0 скорость. Если это так – выключите зажигание и
перейдите к следующему шагу. В противоположном случае - если скорость на
спидометре не 0 – вы разъединили другой разъем.
2. Установка
1. В разрыв Датчика Скорости подключите маму и папу 3х контактного разъема
проводки SH. Убедитесь, что разъемы защелкнуты.
2. Подключите 4х контактную проводку SH к разъему калибратора SH
SHv4_Y02_InstallGuide_ru.pdf [rev. 002] - 1 -
http://www.healtech.ru
h.rev. 30-3-14
Убедитесь, что устройство подключено и корректно работает:
- Выключите зажигание
- Нажмите SEL и удерживайте при включении зажигания.
На дисплее отобразиться буква [t] (test). Отпустите кнопку.
Устройство должно отобразить не нулевое число.
- Прокрутите заднее колесо
[t] должно мигать во время вращения колеса.
- Нажмите SEL снова для выхода из Тестового режима
.
На этом этапе спидометр должен работать так же как и без
установленного SH.
Выключите зажигание. Если тесты не прошли, разъедините 3х и 4х
контактные разъемы и проверьте, не повреждены ли контактные
пары.
3. Выберите место на мотоцикле для установки SH с учетом следующего:
- Чтобы изменять настройки модуля модуль должен быть
легко
доступен.
- Избегайте мест, в которых скапливается влага.
- Не размещайте модуль близко к горячим местам, таким как мотор
или выпускной коллектор.
- Размещайте модуль как минимум в 2 см. от другой электроники,
такой как – ECU (модуль управления мотором), Power Commander.
В большинстве случаев лучшее место для установки - полости под
пассажирской или водительской седушками
. Закрепите модуль с помощью
идущих в комплекте липучек.
4. Аккуратно уложите проводку SH с 3х контактного разъема к месту установки,
лучше всего пускать проводку вдоль рамы.
Не изламывайте
Не используйте
проводку вблизи 4х контактного разъема.
маршрут, пролегающий близко к выпуску или блоку
цилиндров
Чтобы избежать нагрузок на проводку используйте идущие в комплекте хомуты
для крепежа проводки SH к проводке мотоцикла.
5. Если вы планируете использовать функцию «Максимальная Скорость»,
подключите 2ух контактный разъем кнопки. Уложите провод кнопки от SH к
приборной панели мотоцикла, используя идущие в комплекте хомуты
. Если вы
хотите использовать другую кнопку с другой проводкой – вы можете
использовать любой переключатель, замыкающий 2 провода кнопки, с любой
проводкой удобной длинны.
6. Зайдите на www.healtech.ru и воспользуйтесь on-line калькулятором для
определения коэффициента настройки SH. Как альтернатива - вы можете
рассчитать коэффициент, используя Инструкцию по Настройке. Коэффициент
зависит от числа зубов на стоковых
и новых звездах, от диаметра диска.
- 2 –
