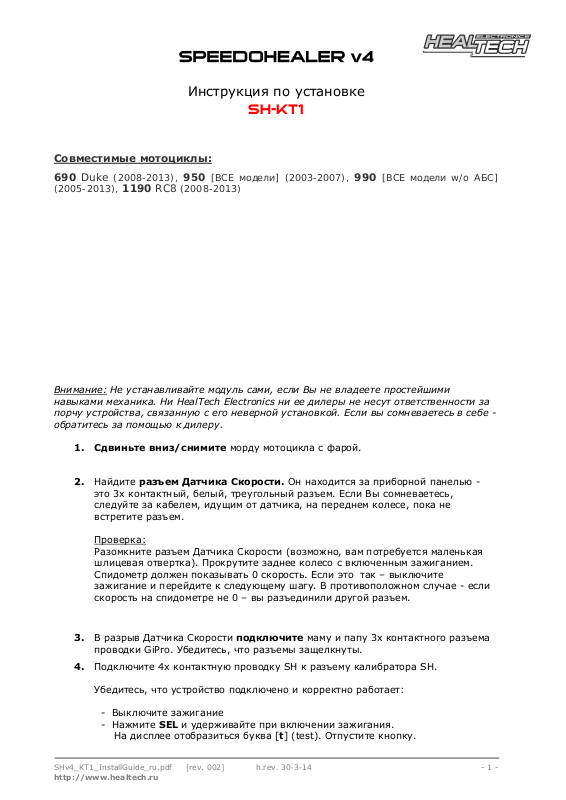

HEALTECH SH-KT1 User Manual [ru]

Инструкция по установке

SH-KT1

Совместимые мотоциклы:

690 Duke (2008-2013), 950 [ВСЕ модели] (2003-2007), 990 [ВСЕ модели w/o АБС]

(2005-2013), 1190 RC8 (2008-2013)

Внимание:
навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности за
порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в себе ­обратитесь за помощью к дилеру.

1. Сдвиньте вниз/снимите морду мотоцикла с фарой.

Не устанавливайте модуль сами, если Вы не владеете простейшими

2. Найдите разъем Датчика Скорости.

это 3х контактный, белый, треугольный разъем. Если Вы сомневаетесь,
следуйте за кабелем, идущим от датчика, на переднем колесе, пока не
встретите разъем.

Проверка:
Разомкните разъем Датчика Скорости (возможно, вам потребуется маленькая
шлицевая отвертка). Прокрутите заднее колесо с включенным зажиганием.
Спидометр должен показывать 0 скорость. Если это так – выключите
зажигание и перейдите к следующему шагу. В противоположном случае - если
скорость на спидометре не 0 – вы разъединили другой разъем.

3. В разрыв Датчика Скорости подключите маму

проводки GiPro. Убедитесь, что разъемы защелкнуты.

4. Подключите 4х контактную проводку SH к разъему калибратора SH.

Убедитесь, что устройство подключено и корректно работает:

- Выключите зажигание

- Нажмите SEL и удерживайте при включении зажигания.
На дисплее отобразиться буква [t] (test). Отпустите кнопку.

Он находится за приборной панелью -

и папу 3х контактного разъема

SHv4_KT1_InstallGuide_ru.pdf [rev. 002] - 1 -

http://www.healtech.ru

h.rev. 30-3-14

Устройство должно отобразить не нулевое число.

- Прокрутите заднее колесо
[t] должно мигать во время вращения колеса.

- Нажмите SEL снова для выхода из Тестового режима.

На этом этапе спидометр должен работать так же как и без

установленного SH.

Выключите зажигание. Если тесты не прошли, разъедините 3х и 4х
контактные разъемы

и проверьте, не повреждены ли контактные

пары.

5. Установите SH за приборной панелью.

6. Аккуратно уложите проводку SH с 3х контактного разъема к месту установки,

лучше всего пускать проводку вдоль рамы.
Не изламывайте
Не используйте

проводку вблизи 4х контактного разъема.
маршрут, пролегающий близко к выпуску или блоку

цилиндров

Чтобы избежать нагрузок на проводку используйте идущие в комплекте хомуты
для крепежа проводки SH к проводке мотоцикла.

7. Если вы планируете использовать функцию «Максимальная Скорость»,

подключите 2ух контактный разъем кнопки. Уложите провод кнопки от SH к
приборной панели мотоцикла, используя идущие в комплекте хомуты
хотите использовать другую кнопку с другой проводкой – вы можете
использовать любой переключатель, замыкающий 2 провода кнопки, с любой
проводкой удобной длинны.

. Если вы

8. Зайдите на www.healtech.ru и воспользуйтесь on-line калькулятором для

определения коэффициента настройки SH. Как альтернатива - вы можете
рассчитать коэффициент, используя Инструкцию по Настройке. Коэффициент
зависит от числа зубов на стоковых и новых звездах, от диаметра диска.
