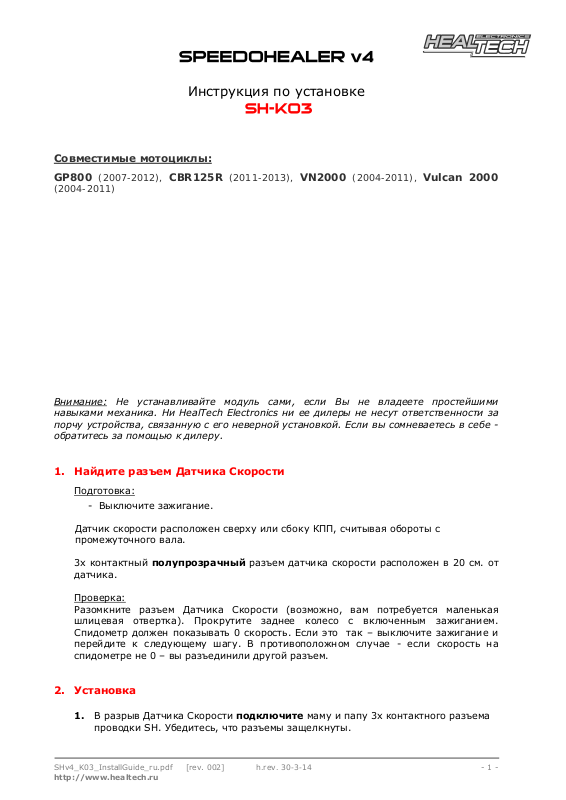

HEALTECH SH-K03 User Manual [ru]
Инструкция по установке
Совместимые мотоциклы:
GP800 (2007-2012), CBR125R (2011-2013), VN2000 (2004-2011), Vulcan 2000
(2004-2011)
Внимание:
навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности за
порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в себе обратитесь за помощью к дилеру.
Не устанавливайте модуль сами, если Вы не владеете простейшими
1. Найдите разъем Датчика Скорости
Подготовка:
- Выключите зажигание.
Датчик скорости расположен сверху или сбоку КПП, считывая обороты с
промежуточного вала.
3х контактный полупрозрачный разъем датчика скорости расположен в 20 см. от
датчика.
Проверка:
Разомкните разъем Датчика Скорости (возможно, вам потребуется маленькая
шлицевая отвертка). Прокрутите заднее колесо с включенным зажиганием.
Спидометр должен показывать 0 скорость. Если это так – выключите зажигание и
перейдите к следующему шагу. В противоположном случае - если скорость на
спидометре не 0 – вы разъединили другой разъем.
2. Установка
1. В разрыв Датчика Скорости подключите маму и папу 3х контактного разъема
проводки SH. Убедитесь, что разъемы защелкнуты.
SHv4_K03_InstallGuide_ru.pdf [rev. 002] - 1 -
http://www.healtech.ru
h.rev. 30-3-14
2. Подключите 4х контактную проводку SH к разъему калибратора SH
Убедитесь, что устройство подключено и корректно работает:
- Выключите зажигание
- Нажмите SEL и удерживайте при включении зажигания.
На дисплее отобразиться буква [t] (test). Отпустите кнопку.
Устройство должно отобразить не нулевое число.
- Прокрутите заднее колесо
[t] должно мигать во время вращения колеса.
- Нажмите SEL снова для выхода из Тестового режима.
На этом этапе спидометр должен работать так же как и без
установленного SH.
Выключите зажигание. Если тесты не прошли, разъедините 3х и 4х
контактные разъемы и проверьте, не повреждены ли контактные
пары.
3. Выберите место на мотоцикле для установки SH с учетом следующего
- Чтобы изменять настройки модуля модуль должен быть легко
доступен.
- Избегайте мест, в которых скапливается влага.
- Не размещайте модуль близко к горячим местам, таким как мотор
или выпускной коллектор.
- Размещайте модуль как минимум в 2 см. от другой электроники,
такой как – ECU (модуль управления мотором), Power Commander.
В большинстве случаев лучшее
место для установки - полости под
пассажирской или водительской седушками. Закрепите модуль с помощью
идущих в комплекте липучек.
4. Аккуратно уложите проводку SH с 3х контактного разъема к месту установки,
лучше всего пускать проводку вдоль рамы.
Не изламывайте
Не используйте
проводку вблизи 4х контактного разъема.
маршрут, пролегающий близко к выпуску или блоку
цилиндров
Чтобы избежать нагрузок на проводку используйте идущие в комплекте хомуты
для крепежа проводки SH к проводке мотоцикла.
5. Если вы планируете использовать функцию «Максимальная Скорость»,
подключите 2ух контактный разъем кнопки. Уложите провод кнопки от SH к
приборной панели мотоцикла, используя идущие в комплекте хомуты
хотите использовать другую кнопку с другой проводкой – вы можете
использовать любой переключатель, замыкающий 2 провода кнопки, с любой
проводкой удобной длинны.
:
. Если вы
6. Зайдите на www.healtech.ru и воспользуйтесь on-line калькулятором для
определения коэффициента настройки SH. Как альтернатива - вы можете
рассчитать коэффициент, используя Инструкцию по Настройке. Коэффициент
зависит от числа зубов на стоковых
и новых звездах, от диаметра диска.
- 2 –
