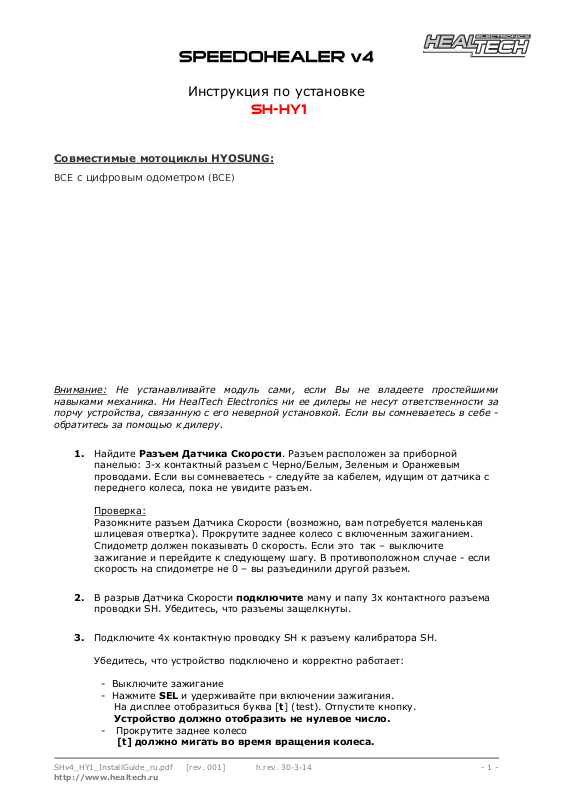

HEALTECH SH-HY1 User Manual [ru]
Инструкция по установке
SH-HY1
Совместимые мотоциклы HYOSUNG:
ВСЕ с цифровым одометром (ВСЕ)
Внимание:
навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности за
порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в себе обратитесь за помощью к дилеру.
Не устанавливайте модуль сами, если Вы не владеете простейшими
1. Найдите Разъем Датчика Скорости. Разъем расположен за приборной
панелью: 3-х контактный разъем с
проводами. Если вы сомневаетесь - следуйте за кабелем, идущим от датчика с
переднего колеса, пока не увидите разъем.
Проверка:
Разомкните разъем Датчика Скорости (возможно, вам потребуется маленькая
шлицевая отвертка). Прокрутите заднее колесо с включенным зажиганием.
Спидометр должен показывать 0 скорость. Если это так – выключите
зажигание и перейдите к следующему шагу. В противоположном случае - если
скорость на спидометре не 0 – вы разъединили другой разъем.
2. В разрыв Датчика Скорости подключите маму и
проводки SH. Убедитесь, что разъемы защелкнуты.
3. Подключите 4х контактную проводку SH к разъему калибратора SH.
Убедитесь, что устройство подключено и корректно работает:
- Выключите зажигание
- Нажмите SEL и удерживайте при включении зажигания.
На дисплее отобразиться буква [t] (test). Отпустите кнопку.
Устройство должно отобразить не нулевое число.
- Прокрутите заднее колесо
[t] должно мигать во время вращения колеса.
Черно/Белым, Зеленым и Оранжевым
папу 3х контактного разъема
SHv4_HY1_InstallGuide_ru.pdf [rev. 001] - 1 -
http://www.healtech.ru
h.rev. 30-3-14
- Нажмите SEL снова для выхода из Тестового режима.
На этом этапе спидометр должен работать так же как и без
установленного SH.
Выключите зажигание. Если тесты не прошли, разъедините 3х и 4х
контактные разъемы и проверьте, не повреждены ли контактные
пары.
4. Установите SH за приборной панелью.
5. Аккуратно уложите проводку SH с 3
х контактного разъема к месту установки,
лучше всего пускать проводку вдоль рамы.
Не изламывайте
Не используйте
проводку вблизи 4х контактного разъема.
маршрут, пролегающий близко к выпуску или блоку
цилиндров
Чтобы избежать нагрузок на проводку используйте идущие в комплекте хомуты
для крепежа проводки SH к проводке мотоцикла.
6. Если вы планируете использовать функцию «Максимальная Скорость»,
подключите 2ух контактный разъем кнопки. Уложите провод кнопки от SH к
приборной панели мотоцикла, используя идущие в комплекте хомуты
хотите использовать другую кнопку с другой проводкой – вы можете
использовать любой переключатель, замыкающий 2 провода кнопки, с любой
проводкой удобной длинны.
7. Зайдите на www.healtech.ru и воспользуйтесь on-line калькулятором для
определения коэффициента настройки SH. Как альтернатива - вы можете
рассчитать коэффициент, используя Инструкцию по Настройке. Коэффициент
зависит от числа зубов на стоковых
и новых звездах, от диаметра диска.
. Если вы
