AVR 1650/AVR 165

Receptor de áudio/vídeo

Manual De Utilização

PORTUGUÊS

AVR 1650/AVR 165 Índice de Conteúdos

INTRODUÇÃO 3 ACESSÓRIOS FORNECIDOS 3 INFORMAÇÕES IMPORTANTES DE SEGURANÇA 3 INSTALAR O AVR 3 CONTROLOS DO PAINEL FRONTAL 4 LIGAÇÕES DO PAINEL TRASEIRO 6 FUNÇÕES DO CONTROLO REMOTO DO SISTEMA 8 INTRODUÇÃO AO HOME THEATER 10

SISTEMA TÍPICO DE HOME THEATER 10 ÁUDIO EM CANAIS MÚLTIPLOS 10 MODOS DE SOM SURROUND 10

COLOCAÇÃO DOS SEUS ALTIFALANTES 10

POSIÇÃO DAS COLUNAS DE SOM ESQUERDA, CENTRAL E DIREITA 10

POSIÇÃO DAS COLUNAS DE SOM SURROUND 10 POSIÇÃO DO SUBWOOFER 10

TIPOS DE LIGAÇÃO DO SISTEMA DE HOME THEATER 11

LIGAÇÕES DAS COLUNAS DE SOM 11 LIGAÇÕES DO SUBWOOFER 11 LIGAÇÕES DE APARELHOS FONTE 11 LIGAÇÕES DE VÍDEO 12 LIGAÇÕES DE RÁDIO 12 ENTRADA USB 12

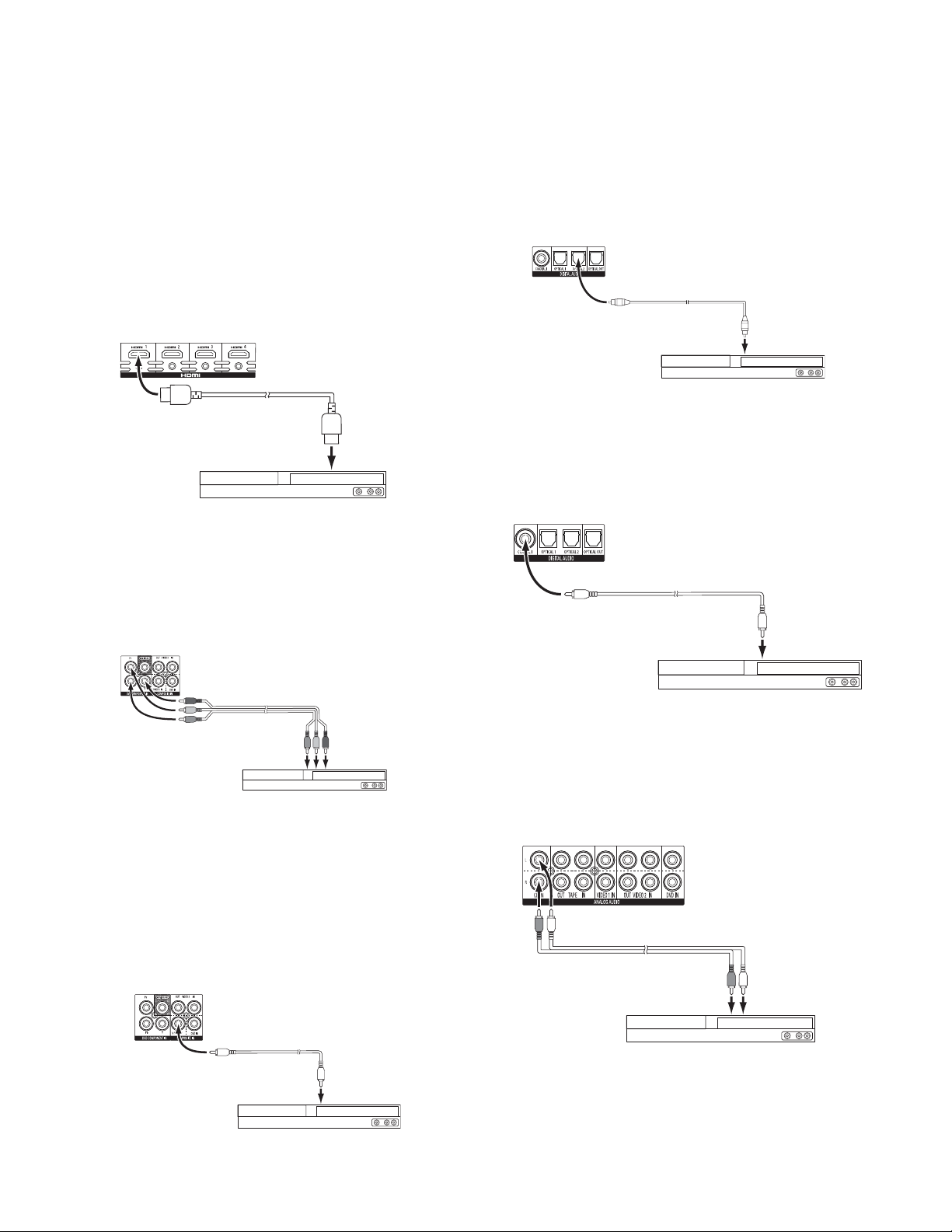

FAZER AS LIGAÇÕES 13

LIGAR OS SEUS ALTIFALANTES 13 LIGAR O SEU SUBWOOFER 13 LIGAR A SUA TV OU MONITOR DE VÍDEO 13 LIGAÇÃO DOS SEUS APARELHOS FONTE 13 LIGAR CABO THE BRIDGE IIIP 15 LIGAR AS ANTENAS DE RÁDIO 15 LIGAÇÃO DE EQUIPAMENTO IV 15 LIGAÇÃO DA SAÍDA PARA FORNECIMENTO DE 12V 16 LIGAR A ALIMENTAÇÃO AC 16

CONFIGURAÇÃO DO CONTROLO REMOTO 16

INSTALE AS PILHAS NO CONTROLO REMOTO 16 PROGRAMAR O CONTROLO PARA CONTROLAR

OS SEUS APARELHOS FONTE E TV 16

CONFIGURAR O AVR 17

LIGAR O AVR 17 UTILIZAÇÃO DO SISTEMA DE MENUS NA TELA 17 CONFIGURAR O AVR PARA AS SUAS COLUNAS DE SOM 17 ATRIBUIR LIGAÇÕES ÁUDIO DIGITAL 18 ITENS ADICIONAIS DO MENU DE

CONFIGURAÇÃO DAS ENTRADAS 18

FUNCIONAMENTO DO SEU AVR 19

CONTROLO DO VOLUME 19 RETIRAR O SOM 19 UTILIZAÇÃO DE AUSCULTADORES 19 SELEÇÃO DE FONTES 19 OUVIR A RÁDIO FM E AM 19 OUVIR UM iPod/iPhone 19 CONSELHOS PARA RESOLUÇÃO DE

PROBLEMAS COM VÍDEO 19 SELEÇÃO DO MODO DE SOM SURROUND 20

FUNÇÕES AVANÇADAS 20

PROCESSAMENTO DE ÁUDIO E SOM SURROUND 20 CONFIGURAÇÃO MANUAL DAS COLUNAS SOM 21 CONFIGURAÇÃO DO SISTEMA 23 PROGRAMAÇÃO AVANÇADA DO CONTROLO REMOTO 24 GRAVAR 24 TEMPO DA FUNÇÃO DORMIR 24 RESTAURAR O CONTROLO REMOTO 24 RESTAURAR O PROCESSADOR 24

MEMÓRIA 24 RESOLUÇÃO DE PROBLEMAS 25 ESPECIFICAÇÕES 26 APÊNDICE 27

AVR 1650/AVR 165

Introdução, Acessórios Fornecidos,

Importantes informações de Segurança

e Colocação do AVR

Introdução

Obrigado por adquirir este produto da Harman Kardon!

Há mais de cinquenta anos, a missão da Harman Kardon tem sido compartilhar a paixão pela música e entretenimento, usando tecnologia de ponta para atingir um desempenho excepcional. Sidney Harman e Bernard Kardon inventaram o receptor, um componente único feito para simpliﬁcar o entretenimento em casa sem comprometer o desempenho. Ao longo dos anos, os produtos Harman Kardon tornaram-se mais fáceis de ser utilizados, oferecendo mais funções e um som melhor que nunca.

Os receptores digitais de áudio/vídeo (AVR) em 5.1 canais AVR 1650 e AVR165 dão continuidade a esta tradição, com algumas das mais avançadas capacidades de processamento de áudio e vídeo e diversas opções para ouvir e assistir.

Para obter um aproveitamento máximo do seu novo AVR, leia este manual e guarde-o como referência à medida que se familiariza com suas funções e seu modo de funcionamento.

Se tiver dúvidas sobre este produto, sua instalação ou sua forma de funcionamento, entre em contato com o seu revendedor Harman Kardon ou um instalador particular, ou visite a nossa página em www.harmankardon.com.

Acessórios fornecidos

Os seguintes acessórios vêm com o seu AVR. Se algum desses itens estiver em falta, entre em contato com o seu revendedor Harman Kardon, ou com o atendimento ao cliente da Harman Kardon em www.harmankardon.com.

Controlo s remoto do sistema Microfone EzSet/EQ s Antena loop para AM s Antena uniﬁlar para FM s Três s pilhas AAA Cabo de alimentação AC s

™

INFORMAÇÕES IMPORTANTES DE SEGURANÇA

Verifique a voltagem da linha antes de utilizar

O AVR 1650 foi feito para utilização em corrente alternada (AC) de 120 volts. O AVR 165 foi feito para utilização em AC de 220 – 240 volts. Ligar a uma voltagem diferente da especiﬁcada para o seu AVR pode constituir risco de acidentes e incêndios, e pode daniﬁcar o aparelho. Se tiver dúvidas sobre os requerimentos de voltagem do seu modelo em especial ou sobre a voltagem da linha na sua área, entre em contato com o seu revendedor antes de

Não utilize cabos de extensão

Para evitar riscos de acidentes, use apenas o cabo de alimentação fornecido com o seu aparelho. Não recomendamos a utilização de cabos de extensão com este produto. Como é o caso com todos os aparelhos elétricos, não passe o cabo de alimentação por baixo de tapetes ou carpetes, e nem coloque objetos pesados sobre ele. Cabos de alimentação daniﬁcados devem ser trocados imediatamente por uma central de atendimento autorizada, e por outro cabo que esteja de acordo com as especiﬁcações do fabricante.

Manuseie com cuidado o cabo de alimentação AC

Ao desligar o cabo de alimentação da tomada, puxe sempre pelo ﬁcha, e nunca pelo cabo em si. Se não for utilizar o seu AVR por um período considerável, desligue-o da tomada.

Não abra o aparelho

Não há componentes que possam ser consertados pelo utilizador dentro deste produto. Abrir o aparelho pode constituir risco de eletrocussão, e quaisquer modiﬁcações no produto anularão sua garantia. Se água ou qualquer objeto, como clipes de papel, ﬁos ou grampos, por exemplo, acidentalmente caírem dentro do produto, desligue-o da tomada imediatamente. Em seguida, consulte uma central de atendimento autorizada.

Ligação à terra da antena ou TV por cabo (AVR 1650)

Se houver um sistema de cabos ou uma antena externos ligados a este produto, certiﬁque-se de que estão ligados à terra para proteção contra alterações de voltagem e cargas estáticas. A secção 810 do Código Elétrico Nacional dos Estados Unidos, ANSI/ NFPA n. 70-1984, oferece informações a respeito da ligação à terra correta do mastro e da estrutura de apoio, da ligação à terra do ﬁo ligado a uma unidade de descarga da antena, do tamanho dos condutores para ligação à terra, da localização da unidade de descarga da antena, da ligação à terra dos eletrodos e dos requerimentos dos eletrodos de ligação à terra.

OBSERVAÇÃO PARA O INSTALADOR DO SISTEMA DE TV POR CABO: este lembrete serve para alertar o instalador do sistema de TV por cabo sobre o artigo 820-40 do CEN, que oferece diretrizes para uma cabo de ligação à terra deve ser conectado ao sistema de ligação à terra do edifício, no ponto de entrada do cabo mais próximo possível.

ligar o aparelho à tomada.

ligação à terra correta e, em particular, especiﬁca que o

Instalar o AVR

Colocar o AVR numa superfície plana e estável. Certiﬁcar que a superfície e qualquer s equipamento de montagem podem suportar o peso do AVR.

Permite espaço adequado por cima e por baixo do AVR para ventilação. Se instalar s o AVR em um armário ou outra zona fechada, permitir a existência de ar fresco no interior do armário. Em determinadas circunstâncias, pode ser necessária uma ventoinha.

Não obstruir as entradas de ventilação no topo do AVR ou colocar objetos diretamente s por cima do mesmo.

Não colocar o AVR diretamente numa superfície com carpete. s Não colocar o AVR em locais s húmidos, em locais extremamente quentes ou frios, em

zonas próximo de aquecedores ou irradiadores, ou à luz solar direta.

PORTUGUÊS

AVR 1650/AVR 165 Controlos do painel frontal

Controlos do painel frontal

Indicador de

estado

Botão para

ligar/desligar

Botão de

controlo dos

níveis do canal

Sensor

infravermelho

Botões direito/

esquerdo

Visor de

mensagens

Botões sobe/desce /

Botões de sintonia

Botões de seleção do modo SurroundBotão de ajustes

Entrada para fones de

ouvido / Ligação para o microfone EzSet/EQ

Controlos do

volume

Entrada USB Entrada de áudio

analógico auxiliar

Botão do modo

de sintonia

Botão de

entrada digital

Botão de categoria do modo Surround

Botões de seleção

da fonte

AVR 1650/AVR 165

Controlos do painel frontal, continuação

Indicador de estado: este indicador LED possui três modos possíveis:

LED desligado: indica que o AVR está s no painel traseiro está desligado.

LED brilhando na cor âmbar: indica que o AVR está no modo de espera. s LED brilhando na cor branca: indica que o AVR está ligado. s

OBSERVAÇÃO IMPORTANTE: se aparecer a mensagem PROTECT no visor de mensagens do painel frontal, desligue o AVR e desligue-o da tomada. Veriﬁque se houve curto-circuito nos ﬁos das caixas de som (se os condutores “+” e “-” estiverem em contato ou se ambos estiverem encostados numa mesma peça de metal). Se não houver indícios de curto-circuito, leve o aparelho a uma central de atendimento autorizada da Harman Kardon para que seja examinado e consertado antes de ser utilizado.

Sensor infravermelho: este sensor recebe comandos infravermelhos (IV) do controlo remoto. É importante garantir que o sensor não seja obstruído.

Botão de ajustes: pressione este botão para selecionar o item do menu que estiver marcado.

Visor de mensagens: várias mensagens aparecem neste visor de duas linhas em resposta aos comandos e mudanças no sinal de entrada. Em condições normais, o nome da fonte atual aparece na linha superior, enquanto que o modo de som Surround é mostrado na linha inferior. Quando o sistema de menus na tela (OSD) estiver em uso, a opção atual do menu será mostrada.

Botões de seleção do modo Surround: após selecionar a categoria desejada do modo Surround, pressione estes botões para selecionar um modo especíﬁco dentro daquela categoria, como, por exemplo, para mudar do modo Dolbyv o modo Logic 7® Filmes. A disponibilidade do modo Surround depende da natureza do sinal de entrada da fonte, ou seja, digital versus analógico, e o número de canais codiﬁcados no sinal.

Controlo do volume: gire este controle para aumentar ou diminuir o volume.

desligado da tomada ou o botão de alimentação

Pro Logic® II Filmes para

Botão do modo de sintonia: este botão alterna entre os modos de sintonia manual (frequência alterada gradualmente) e automático (busca frequências com força de sinal aceitável). Alterna, também, entre os modos estéreo e mono quando uma estação FM estiver sintonizada.

Botão de

ajuste do nível do canal. Após pressionar este botão, use os botões sobe/desce para selecionar o canal que deseja ajustar, e então use os botões esquerdo/direito para ajustar os níveis do canal.

Botão de entrada digital: pressione este botão para alterar a entrada de áudio para a fonte atual. Use os botões esquerdo/direito para circular pelas entradas disponíveis. Embora seja possível associar as entradas de áudio digital a qualquer fonte, as entradas de áudio analógico são todas permanentemente dedicadas à fonte a que estiverem associadas.

Botões esquerdo/direito: use estes botões para navegar pelos menus do AVR. Botões sobe/desce / Botões de sintonia: use estes botões para navegar pelos menus

do AVR. Quando a fonte ativa for o rádio, use estes botões para sintonizar as estações de acordo com a opção escolhida com o botão do modo de sintonia (

Botão de categoria do modo Surround: pressione este botão para selecionar uma categoria de som Surround. A categoria do modo Surround muda a cada vez que o botão é pressionado: Seleção automática, Virtual, Estéreo, Filme, Música e Jogos. Para mudar o modo especíﬁco de som Surround dentro da mesma categoria, use os botões de seleção do modo Surround. Veja 20, para obter mais informações sobre os modos de som Surround.

Entrada para fones de ouvido / Ligação para o microfone EzSet/EQ: ligue auscultadores estéreo de 1/4" a esta entrada para isolar a saída de som. Esta entrada também serve como ligação do microfone fornecido para o procedimento de EzSet/EQ descrito em

Botões de seleção da fonte: pressione estes botões para selecionar a fonte ativa. Entrada USB: esta entrada pode ser utilizada para realizar atualizações do programa

que podem ser oferecidas no futuro. Não ligue um aparelho de armazenamento externo, produtos periféricos ou um computador a esta entrada, a menos que instruído a fazê-lo como parte de um processo de atualização.

Entrada de áudio analógico auxiliar: ligue aqui somente fontes auxiliares que serão usadas temporariamente, como câmaras, aparelhos portáteis de música e consolas de jogos.

controlo dos níveis do canal: pressione este botão para ativar a função de

ver acima).

Processamento de áudio e som Surround

Conﬁgurar o AVR para suas caixas de som,

na página 17.

, na página

PORTUGUÊS

AVR 1650/AVR 165 Ligações do painel traseiro

Ligações do painel traseiro

Saída para

monitor HDMI

Entradas de Antena

de Rádio

Saída para monitor de vídeo composto

Entradas HDMI

Componente Vídeo

Ligação Entrada

Entradas de áudio digital

DVD

Saída de vídeo 2

Entradas de vídeo composto

Entrada/saída para

controlo infravermelho

Entradas de The Bridge IIIP

Entrada/saída de

áudio analógico

Entrada de Subwoofer

(altifalante de graves)

Entradas dos

Altifalantes

Saída óptica digital

AVR 1650 /AVR 165 Ligações do Painel Traseiro (AVR 1650 mostrado)

Interruptor de Corrente Principal

Ligação

para

fornecimento de 12V

Ligação de Entrada AC

AVR 1650/AVR 165

Ligações do painel traseiro, continuação

Ligações para antena de rádio: ligue as antenas fornecidas AM e FM aos terminais

correspondentes para recepção de rádio. Saída para monitor HDMI: se a sua TV tiver uma entrada HDMI e você possuir aparelhos

de vídeo componente ou HDML, use um cabo HDMI (não fornecido) para ligá-los à saída para monitor HDMI do AVR.

Observações sobre a utilização da saída para monitor HDMI:

Ao s ligar um monitor DVI à saída para monitor HDMI, utilize um adaptador de HDMI para DVI e faça uma ligação de áudio separada.

Certiﬁque-se de que o monitor HDMI seja compatível com HDCP. Se não for, não o s ligue via HDMI; ao invés disto, utilize uma ligação de vídeo analógico e faça uma ligação de áudio separada.

Entradas HDMI: a função HDMI (Interface de multimédia em alta deﬁnição®) é uma ligação para transmissão de sinais digitais de áudio e vídeo entre aparelhos. Se os seus aparelhos fonte possuírem ligações HDMI, utilize-as para obter a melhor qualidade de áudio e vídeo possível. Como o cabo HDMI carrega sinais digitais tanto de áudio quanto de vídeo, não é necessário fazer outras ligações de áudio para os aparelhos ligados via HDMI. Veja informações.

Saída para monitor de vídeo composto: se a sua TV ou monitor não possuir ligação HDMI, ou se a sua TV possuir ligação HDMI

somente às saídas de vídeo composto

para ligar a saída para monitor de vídeo composto do AVR à entrada para vídeo composto da sua TV.

Entrada de vídeo componente para DVD: se o seu reprodutor de discos Blu-ray ou DVD não possuir ligação HDMI, mas possuir uma saída de vídeo componente, use a ligação de vídeo componente para obter um desempenho superior de vídeo. Será necessário, também, fazer uma ligação de áudio entre o reprodutor e o AVR.

Entradas de áudio digital: se os seus aparelhos fonte sem HDMI possuírem saídas digitais, ligue-as às entradas de áudio digital do AVR. OBSERVAÇÃO: faça somente um tipo de ligação digital (HDMI, óptica ou coaxial) para cada aparelho. Veja

seus aparelhos fonte

Ligação dos seus aparelhos fonte

mas os aparelhos fonte estiverem ligados

, use um cabo de vídeo composto (não fornecido)

, na página 13, para obter mais informações.

, na página 13, para obter mais

Ligação dos

Saída de vídeo 2: de vídeo 2 do AVR. É possível gravar qualquer sinal de entrada de vídeo composto. OBSERVAÇÃO: para gravar áudio e vídeo a partir do aparelho fonte, analógicas da saída de vídeo 2 do AVR às entradas de áudio do gravador de vídeo analógico.

Entradas de vídeo composto: use as ligações de vídeo composto para aparelhos de vídeo que não possuam ligações HDMI ou de vídeo componente. Será necessário, também, fazer uma ligações de áudio a partir do aparelho fonte com o AVR. Veja

dos seus aparelhos fonte

Entrada/saída para

frontal estiver obstruído (se o AVR estiver instalado dentro de um armário, por exemplo), ligue um receptor infravermelho opcional à entrada para controlo infravermelho. A saída para controlo infravermelho pode ser ligada à entrada IV de um produto compatível para ativar o controle remoto através do AVR. Ver página 15, para obter mais informações.

Ligação para The Bridge IIIP: ligue uma estação The Bridge IIIP opcional da Harman Kardon a esta entrada. Insira a ﬁcha até que se encaixe na entrada. IMPORTANTE: ligue a The Bridge IIIP somente quando o AVR estiver desligado. Veja

IIIP

, na página 15, para obter mais informações.

Ligação para Subwoofer: ligue esta saída a um subwoofer ligado com entrada de linha. Veja

Entrada/saída de áudio analógico: use a entrada e a saída de áudio analógico do AVR para aparelhos fonte que não possuírem ligação HDMI ou de áudio digital. Ligue a saída de vídeo 2 e a saída para ﬁtas às entradas de áudio de um VCR ou toca-ﬁtas. Veja

Ligação dos seus aparelhos fonte

Ligações das caixas de som: use um ﬁo bicondutor para caixas de som para ligar cada conjunto de terminais à caixa de som correta. Veja 13, para obter mais informações.

™

Saída óptica digital: ligue a entrada óptica digital de um gravador de áudio digital à saída óptica digital do AVR. É possível gravar sinais de áudio tanto coaxial quando óptico digital PCM. (Não é possível gravar nos formatos Dolby Digital e DTS

Botão de alimentação: esta chave mecânica liga e desliga a alimentação do AVR. Geralmente, permanece na posição ligada, e não pode ser controlada com o controlo remoto.

Ligação para fornecimento de 12V: esta ligação fornece 12V DC desde que o AVR esteja ligado. Pode ser utilizado para ligar e desligar outros aparelhos, como, por exemplo, um subwoofer.

Entrada AC: quando todas as outras ligações forem feitas, ligue o cabo de alimentação AC a este receptáculo, e então ligue a outra ponta à tomada.

ligue a entrada de vídeo de um gravador de vídeo analógico à saída

, na página 13, para obter mais informações.

controlo infravermelho: se o sensor infravermelho no painel

Ligação de equipamento infravermelho

Ligação da The Bridge

Ligação do seu Subwoofer

, na página 13, para obter mais informações.

Ligação das caixas de som

ligue as saídas

Ligação

, na

, na página

PORTUGUÊS

AVR 1650/AVR 165 Funções do controlo remoto do sistema

Funções do controlo remoto do sistema

Lente de transmissão de

raios infravermelhos

Indicador LED de programação

Botão de ligar

Botão de desligar

Botão AVR

Botão de testar tom

Botões de dormir/mudar de canal

Botão OSD

Botão de controlo dos níveis do canal

Botão de entrada digital

Botão de modo de sintonia

Botão para inserção direta da estação

Botão Mute

Botões de seleção da fonte

Botões de controlo do volume

Botão de conﬁguração das caixas de som

Botão OK

Botão de atraso

Botões esquerdo/direito/sobe/desce

Botões numéricos

Botão de memória Botão de limpar

Botões de sintonia

Botão de controlo do tom

Botão de modo noturno

Botões para saltar faixas

Botões de estações gravadas

Botão de saltar disco (AVR 1650) Botão RDS (AVR 165)

Botões macro

Botão de controle da iluminação do visor

Botões de controlo de transporte

AVR 1650/AVR 165

Funções do controlo remoto do sistema, continuação

Além de controlar o AVR, o controlo do AVR é capaz de controlar mais nove aparelhos, incluindo aparelhos tipo iPod/iPhone acoplados à estação The Bridge IIIP ligada ao AVR. Durante o processo de instalação, é possível programar códigos para cada um dos componentes fonte no controlo remoto. (Veja

controlar os seus aparelhos fonte e a sua TV

como programar.) Para operar um componente, pressione o botão de seleção da fonte correspondente para alterar o modo do controlo remoto.

A função dos botões depende de qual componente está sendo controlado. Veja na Tabela A10 do apêndice as listas de funções para cada tipo de componente. A maioria dos botões do controlo remoto possui funções exclusivas, embora os códigos precisos transmitidos variem de acordo com o aparelho em questão. Devido à grande variedade de funções para os diversos aparelhos fonte, incluímos apenas algumas das funções mais utilizadas do controlo remoto: teclas alfanuméricas, controlos de transporte, controlo dos canais da televisão, acesso ao menu e ligar/desligar. Para retomar o controlo do AVR com o controlo remoto a qualquer momento, pressione o botão AVR.

Lente de transmissão de raios infravermelhos: à medida que os botões do controlo remoto são pressionados, códigos infravermelhos são transmitidos através desta lente.

Indicador LED de programação: este painel LED acende-se para indicar vários procedimentos quando o controlo remoto está no modo de Programação.

Botões de ligar/desligar: pressione estes botões para ligar ou desligar o AVR ou o aparelho que estiver sendo controlado. O botão de alimentação no painel traseiro do AVR deve estar ligado para que este botão possa ligar e desligar o AVR.

Botão Mute: pressione este botão para desativar as saídas das colunas auscultadores do AVR. Para reativá-las, pressione este botão ou ajuste o volume.

Botão AVR: pressione este botão para controlar o AVR com o controlo remoto. Botões de seleção da fonte: pressione um destes botões para selecionar um aparelho

fonte, como, por exemplo, DVD, rádio AM/FM, etc. Esta ação também ligará o AVR e alterará o modo de controlo para o aparelho fonte selecionado. OBSERVAÇÃO: quando o botão de seleção de Rádio for pressionado uma vez, o AVR reproduzirá a última estação utilizada (AM ou FM). A frequência será alterada a cada vez que o botão for pressionado.

Botão de testar tom: pressione este botão para ativar o tom de teste para calibrar os volumes dos canais de ouvido.

Botões de dormir/mudar de canal: pressione o botão de dormir para ativar o desligamento automático do AVR após o período programado, de até 90 minutos. Os botões para mudar de canal não têm efeito sobre o AVR, mas podem ser utilizados para mudar de canal na TV e em outras fontes de vídeo.

Botões de controlo do volume: pressione estes botões para aumentar ou diminuir o volume. Botão OSD: pressione este botão para ativar o sistema de menus mostrados na tela. Botão de controlo dos níveis do canal: pressione este botão para ativar os ajustes

individuais dos níveis dos canais. Esta função permite-lhe alterar facilmente o balanço dos canais de forma que se adaptem a diferentes programas ou disposições dos assentos. Veja informações.

Botão de conﬁguração das caixas de som: pressione este botão para conﬁgurar as caixas de som incluídas no seu sistema. Veja na página 21, para obter mais informações.

Botão OK: este botão é usado para selecionar itens do menu. Botão de entrada digital: pressione este botão para selecionar a entrada especíﬁca de

áudio digital (ou áudio analógico) à qual a fonte em utilização está ligada. Botão de atraso: pressione este botão para ajustar os dois tipos de atraso (use os

botões sobe/desce para circular pelas opções):

Sincronizar A/V: esta opção permite-lhe sincronizar novamente os sinais de áudio e s vídeo de uma fonte para eliminar o problema de “sincronia dos lábios”. Problemas de sincronia dos lábios podem ocorrer quando a parte de vídeo do sinal passar por um processamento adicional no aparelho fonte ou na tela. Use os botões esquerdo/direito para atrasar o áudio em até 180ms.

E frontal/Centro/D frontal/Surr D/Surr E/Subwoofer: estas opções permitem-lhe s ajustar o atraso para cada coluna de modo a compensar as distâncias especíﬁcas entre elas e a posição do utilizador. Use os botões sobe/desce para circular pelas colunas do sistema, e os botões esquerdo/direito para ajustar a distância entre cada caixa de som e a posição do utilizador. Veja na página 21, para obter mais informações.

Conﬁguração manual das caixas de som

Programar o controlo remoto para

, na página 16, para mais informações sobre

, na página 21, para obter mais

Conﬁguração manual das caixas de som

Botões esquerdo/direito/sobe/desce: estes botões são usados para navegação no sistema de menus.

Botões numéricos: use estes botões para inserir a frequência da estação de rádio desejada ou selecionar uma estação pré-deﬁnida.

Botão de modo de sintonia: pressione este botão para alterar os modos de sintonia do rádio entre manual (a frequência é alterada passo a passo) e automático (busca frequências com sinal de força aceitável). Alterna, também, entre os modos estéreo e mono se o rádio estiver sintonizado numa estação FM.

Botão de memória: para salvar a estação sintonizada no momento como pré-deﬁnida, pressione este botão e, em seguida, um botão numérico.

Botão para inserção direta da estação: pressione este botão antes de utilizar os botões numéricos para inserir a frequência de uma estação de rádio.

Botão de limpar: pressione este botão para apagar a frequência da estação de rádio que já havia começado a inserir.

Botões de sintonia: pressione estes botões para sintonizar numa estação de rádio. Dependendo do ajuste do modo de sintonia, manual ou automático, cada pressionada alterará um passo para cima ou para baixo da frequência ou buscará a próxima estação com sinal de força aceitável.

Botões de estações gravadas: pressione estes botões para circular pelas estações de rádio pré-deﬁnidas.

Botão de controle do tom: pressione este botão para graves e agudos. Use o botão OK para selecionar um ajuste e, em seguida, use os botões sobe/desce para alterar os valores.

Botão de saltar disco (AVR 1650): este botão é usado em alguns alteradores de discos ópticos para saltar para o próximo disco.

Botão RDS (AVR 165): se estiver ouvindo a uma estação de rádio FM que transmite informações RDS, este botão ativa as várias funções RDS.

Botão de modo noturno: pressione este botão para ativar o modo noturno para discos ou transmissões em Dolby Digital codiﬁcados especialmente para isso. O modo noturno comprime o áudio para que faixas mais altas tenham o volume reduzido, a ﬁm de evitar o incómodo a outras pessoas, enquanto que o diálogo permanece inteligível. Cada vez que pressiona este botão alterna o modo entre as opções seguintes:

Desligado: nenhuma compressão será aplicada. s As faixas mais altas do programa permanecerão como foram gravados.

Médio: s as faixas mais altas do programa têm o seu volume moderadamente reduzido.

Máximo: s as faixas mais longas têm o seu volume ainda mais reduzido.

Botões macro: estes botões podem ser programados para executar uma série de até 19 comandos através de uma simples pressão. São utilizados para se programar o comando de ligar ou desligar todos os seus componentes ou para se acessar funções especializadas para um componente diferente do que estiver em utilização. Veja

Programar comandos macro

programar macros. Botões para saltar faixas: estes botões não têm efeito algum no AVR, mas são

utilizados com muitos componentes fonte para alterar as faixas ou capítulos. Botão de controlo da iluminação do visor: pressione este botão para diminuir a

iluminação do visor no painel frontal do AVR parcial ou completamente.

Botões de

utilizados para controlar vários componentes fonte. Como padrão, quando o controlo remoto estiver sendo usado com o AVR, estes botões controlarão um reprodutor de discos Blu-ray ou DVD da Harman Kardon.

controlo de transporte: estes botões não têm efeito algum no AVR, mas são

, na página 24, para obter mais informações sobre como

ter acesso aos cpntrolos de sons

PORTUGUÊS

AVR 1650/AVR 165

Introdução ao Home Theater

e Colocação dos Altifalantes

Introdução ao Home Theater

Esta secção introdutória auxiliar-lhe-á a se familiarizar com alguns conceitos básicos particulares de aparelhos AVR com som Surround em vários canais, o que facilitará a instalação e a utilização do seu AVR.

Sistema típico de Home Theater

Um Home Theater geralmente inclui um receptor de áudio/vídeo (AVR), que controla o sistema e fornece ampliﬁcação para as caixas de som; um reprodutor de discos; um componente fonte para transmissão de televisão (caixa de TV por cabo, receptor de antena parabólica, sintonizador de HDTV ou antena ligada à TV); uma TV ou monitor de vídeo; e várias caixas de som.

Áudio em canais múltiplos

O benefício principal de um sistema de Home Theater é a sua habilidade de produzir “som Surround”. O som Surround utiliza várias caixas de som e canais de ampliﬁcação para mergulhar o utilizador na apresentação audiovisual para que tenha um senso de realismo drasticamente aumentado.

O seu AVR pode ter até cinco colunas principais ligadas diretamente a ele, além de um subwoofer. Cada coluna principal é alimentada por seu próprio canal de ampliﬁcação dentro do AVR. Um sistema com mais de duas colunas é denominado um sistema em canais múltiplos. Os tipos principais de colunas num sistema de Home Theater são:

Frontais esquerda e direita: s as colunas frontais, esquerda e direita, são usadas como num sistema em dois canais. Em muitos modos de som Surround, estas colunas de som são secundárias, enquanto que a ação principal, nomeadamente os diálogos, é reproduzida pela Central: s quando estiver assistindo a ﬁlmes e programas de televisão, a coluna de som central reproduzirá a maior parte dos diálogos e outras informações da trilha sonora que ocorrem na tela, associando-os à imagem. Se estiver assistindo a um programa musical, a coluna de som central ajudará a criar um efeito de palco frontal, resultando numa experiência mais realista, como se o utilizador estivesse lá. Surround esquerda e direita: s as colunas de som Surround, esquerda e direita, pro- duzem som ambiente que ajuda a criar um clima de imersão e realismo com o som à sua volta. Elas também ajudam a criar efeitos de som direcional, como aviões voando ao fundo, por exemplo. Muita gente espera que o som das colunas de som Surround seja tão alto quando ao das colunas frontais. Embora as colunas possam ser calibradas para que o volume seja igual em todas elas, a maioria dos artistas usa as colunas de som Surround para efeitos somente de ambiente, além de criar seus programas de modo a enviar pouco som para estas caixas. Subwoofer: s um subwoofer serve para reproduzir somente as frequências mais baixas (os sons graves e profundos). Ele complementa as colunas de som menores e mais limitadas que são geralmente usadas para os outros canais. Muitos programas no formato digital, como ﬁlmes gravados em Dolby Digital, contêm um canal de efeitos de frequência baixa (LFE) que é direcionado ao subwoofer. O canal de LFE contém, por exemplo, os ruídos de um trem ou um avião caindo, ou mesmo o poder de uma explosão, adicionando realismo e emoção ao seu Home Theater. Algumas pessoas utilizam dois subwoofers para ainda mais potência e uma distribuição melhor do som.

Modos de som Surround

Há diferentes teorias sobre a melhor forma de se apresentar o som Surround e distribuir as informações individuais de cada canal às colunas de som Surround do sistema. Diversos algoritmos foram desenvolvidos num esforço para se recriar a forma como ouvimos os sons no mundo real, resultando numa grande variedade de opções. Várias empresas desenvolveram tecnologias de som Surround diferentes, e todas elas podem ser reproduzidas com precisão pelo seu AVR:

Laboratórios Dolby: s Dolby Truehd, Dolby Digital Plus, Dolby Digital, Dolby Digital EX, Dolby Pro Logic II.

DTS: s áudio de alta resolução DTS-HD HARMAN International: s logic 7, altifalante virtual HARMAN, auscultadores HARMAN. Modos de som estéreo: s estéreo em dois canais e estéreo em cinco canais.

A Tabela A9 do apêndice, na página 31, contém explicações detalhadas das diferentes opções de som Surround disponíveis no seu AVR. Os modos de som Surround digital, como os sistemas Dolby Digital e DTS, por exemplo, estão disponíveis somente para programas codiﬁcados especialmente, como os disponíveis via HDTV, DVD ou Bluray, e televisão digital via cabo ou satélite. Outros modos de som Surround podem ser utilizados com sinais digitais e analógicos para se criar uma apresentação diferente do som ou utilizar um número diferentes de colunas de som. A seleção do modo de som Surround depende do número de colunas de som no seu sistema, do programa a que estiver assistindo ou ouvindo, e do seu gosto pessoal.

coluna de som central.

™

, DTS-HD Master Audio™, DTS, DTS 96/24™.

Colocação dos Seus Altifalantes

Determine a localização dos altifalantes do seu sistema de acordo com as indicações do fabricante e a disposição da divisão na qual vão ser utilizados. Utilize a ilustração abaixo como guia para sistemas em 5.1 canais.

Para criar o ambiente de som Surround mais realista possível, posicione as suas colunas de som em círculo, com a posição do utilizador no centro. Coloque as colunas voltadas diretamente para a posição do utilizador. Utilize o diagrama abaixo como referência.

FL FR

SL SR

Posição das colunas de som esquerda, central e direita

Coloque a coluna central sobre, sob ou montada na parede acima ou abaixo da TV ou do monitor de vídeo. Coloque as colunas frontais esquerda e direita ao longo do círculo, a cerca de 30 graus da coluna central e voltadas diretamente para o utilizador.

Coloque as colunas central, frontal esquerda e frontal direita à mesma altura, de preferência no mesmo nível aproximadamente dos ouvidos do utilizador. A colunas central não deve ﬁcar mais que 0,6m acima ou abaixo das colunas esquerda/direita. Se estiver usando somente duas colunas de som com o seu AVR, coloque-as nas posições frontais esquerda e direita.

Posição das colunas de som Surround

As colunas de som Surround esquerda e direita devem ser colocadas a aproximadamente 110 graus da caixa central, ligeiramente atrás e voltadas para o utilizador. Alternativamente, o utilizador pode colocá-las atrás de si, cada uma voltada para a coluna de som frontal oposta. Coloque as colunas de som Surround de 0,6m a 1,8m acima dos ouvidos do utilizador.

OBSERVAÇÃO: o seu AVR reproduzirá o melhor som possível se todas as colunas de som utilizadas forem do mesmo modelo ou marca.

Posição do Subwoofer

O formato e o volume de uma sala podem ter um efeito drástico sobre o desempenho do subwoofer e, portanto, é melhor experimentar várias posições antes de decidir qual delas produz os melhores resultados para aquela sala em especíﬁco. Lembrando-se disto, essas regras podem ajudar:

Colocar o subwoofer próximo a uma parede geralmente aumente a quantidade de s sons graves na sala.

Colocar o subwoofer num canto geralmente maximiza a quantidade de sons graves s na sala.

Em s muitas salas, colocar o subwoofer no mesmo plano das colunas esquerda e direita pode produzir a melhor integração entre o som do subwoofer e o das colunas de som esquerda e direita.

Em s algumas salas, o melhor desempenho pode ser obtido se o subwoofer for colocado atrás da posição do utilizador.

Uma boa forma de se determinar a melhor posição para o subwoofer é colocá-lo temporariamente na posição do utilizador e reproduzir alguma canção com fortes sons graves. Ande pela sala durante a reprodução da canção (colocando seus ouvidos onde o subwoofer seria colocado) e ouça até encontrar a posição onde os sons graves têm o melhor desempenho. Coloque, então, o subwoofer nesta posição.

SUB

AVR 1650/AVR 165

Tipos de ligação do sistema de Home Theater

Existem diversos tipos de ligação de áudio e vídeo utilizados para ligar o AVR às suas caixas de som, à sua TV ou monitor de vídeo e aos seus aparelhos fonte. A Associação de Consumidores de Eletrônicos (CEA) estabeleceu o padrão CEA® de codiﬁcação de cores.

Tabela de cores para guiar a ligação

Ligação de áudio analógico Cor

Frontal esquerda/direita Branco / Vermelho Central Verde Surround esquerda/direita Azul / Cinza Subwoofer Roxo

Ligação de áudio digital Cor

Coaxial (entrada ou saída) Laranja Entrada óptica Preto Saída óptica para gravação Cinza

Ligação de vídeo analógico Cor

Vídeo componente Vermelho / Verde / Azul Vídeo composto Amarelo

Ligações das colunas de som

Os cabos das coluna de som carregam um sinal ampliﬁcado dos terminais do AVR para cada coluna de som. Cada cabo contém dois ﬁos condutores diferenciáveis de alguma forma, seja com cores, seja com linhas.

A diferenciação ajuda a manter a polaridade correta, sem a qual o desempenho das frequências baixas do seu sistema pode ser prejudicado. Cada coluna de som é ligada a um terminal de saída para caixa de som do AVR através de dois ﬁos, um positivo (+) e um negativo (–). Ligue sempre o terminal positivo da coluna de som, geralmente vermelho, ao terminal positivo do AVR, que tem a cor indicada na Tabela de cores para guiar a ligação, acima. Os terminais negativos das colunas de som e do AVR são pretos.

O seu AVR utiliza terminais que podem aceitar cabos sem proteção ou plugues especiais. Os cabos sem proteção são instalados como mostrado abaixo:

1. Desenrosque a Tampa de rosca

Os plugues especiais são inseridos no orifício no meio do pino do terminal, como mostrado abaixo:

A. Aperte o pino B. Insira o conector especial

Descarnado

no orifício do pino

3. Enrosque a Tampa2. Insira o Cabo

Ligações do subwoofer

O subwoofer é uma caixa de som dedicada somente à reprodução de frequências baixas (graves), o que requer mais potência. Para obter resultados melhores, a maioria dos fabricantes de colunas de som oferece subwoofers que contêm seus próprios ampliﬁcadores. Utilize um cabo de áudio RCA (não fornecido) para fazer uma ligação linear (não ampliﬁcada) a partir da ligação do subwoofer do AVR à entrada correspondente no subwoofer.

Embora a saída roxa para subwoofer do AVR se pareça com uma saída de áudio analógico, ela é ﬁltrada, de modo que somente as frequências mais graves passam por ela. Não ligue esta saída a aparelhos que não sejam um subwoofer.

Ligações de aparelhos fonte

Os sinais de áudio e vídeo originam-se nos aparelhos fonte (componentes que originam sinais para reprodução), como o seu reprodutor de Blu-ray ou DVD, leitor de CD, DVR (gravador de vídeo digital) ou outro gravador, gravador, consola de jogos, sintonizador de TV por cabo ou satélite, iPod ou iPhone (ligados à estação opcional The Bridge IIIP), ou aparelho de MP3. O sintonizador de FM/AM do AVR também conta como uma fonte, mesmo não sendo necessárias ligações externas além das antenas FM e AM do AVR. Conectores separados fazem-se necessários para as porções de áudio e vídeo do sinal do aparelho fonte, exceto as ligações de HDMI digital. Os tipos de ligação usados dependem das capacidades do aparelho fonte e da sua TV ou monitor de vídeo.

Ligações de áudio digital – HDMI

Há dois tipos de ligação de áudio – digital e analógico. Os sinais de áudio digital são necessários para se ouvir a fontes codiﬁcadas com modos de som Surround digital, como Dolby Digital e DTS, ou para áudio digital PCM não comprimido. O seu AVR possui três tipos de ligação de áudio digital: HDMI, coaxial e óptico. Não utilize mais de um tipo de ligação de áudio digital para cada aparelho fonte. Todavia, não há problemas em se fazer ligações de áudio tanto analógico quanto digital com a mesma fonte.

O seu AVR possui quatro entradas HDMI no painel traseiro, e uma saída para monitor HDMI. A tecnologia HDMI permite que informações de áudio e vídeo digitais sejam passadas através de um único cabo, fornecendo a mais alta qualidade de imagem e som. Se a sua TV ou monitor de vídeo possuir uma entrada HDMI, faça somente uma ligação HDMI a partir de cada aparelho fonte com o AVR. Geralmente, não é necessário fazer uma ligação de áudio digital separada.

A saída para monitor HDMI do AVR contém um Canal de Retorno de Áudio (ARC) que carrega um sinal de áudio digital da sua TV ou monitor de vídeo ao AVR. Ele permite que o utilizador ouça a aparelhos HDMI ligados diretamente à sua TV (como numa ligação com a Internet, por exemplo) sem que se faça necessária uma ligação adicional do aparelho com o AVR. O sinal ARC ﬁca ativo quando a TV é selecionada como fonte. Veja

Conﬁgurações do sistema

A ligação HDMI possui um formato de fácil encaixe (veja a ilustração abaixo), e a extensão do cabo HDMI limita-se a cerca de 3m. Se o seu monitor de vídeo possuir uma entrada DVI e for compatível com HDCP, utilize um adaptador de HDMI para DVI (não fornecido) e faça uma ligação de áudio separada.

, na página 23, para obter mais informações.

PORTUGUÊS

Ligue sempre o terminal colorido (+) do AVR ao terminal (+) do altifalante (normalmente vermelho) e o terminal preto (–) do AVR ao terminal (–) do altifalante (normalmente preto).

IMPORTANTE: Certiﬁque-se que os cabos descarnados (+) e (–) não tocam um no outro ou no outro terminal. Pode ocorrer um curto-circuito se os ﬁos se tocarem, o que daniﬁcaria o seu AVR ou o ampliﬁcador.

Ligações de áudio digital – Coaxial

As ligações de áudio digital coaxial são geralmente alaranjados. Embora possam se parecer com conectores analógicos tipo RCA padrão, o utilizador não deve ligar saídas de áudio digital coaxial a entradas analógicas, nem vice-versa.

AVR 1650/AVR 165

Tipos de ligação do sistema de

Home Theater, continuação

Ligações de áudio digital – Óptico

Os conectores de áudio digital óptico são normalmente cobertos com uma capa para proteção contra poeira. A capa abre-se à medida que o cabo é inserido. A capa das entradas ópticas é preta, enquanto que as saídas ópticas possuem a capa cinza.

Ligações de áudio analógico

As ligações analógicas em dois canais requerem um cabo de áudio estéreo, com um conector para o canal esquerdo (branco) e outro para o canal direito (vermelho). Estes dois conectores são acoplados um ao outro.

Para aparelhos fonte que possuam saídas de áudio tanto digital quanto analógico, é possível fazer ambas as ligações.

As ligações analógicas também alimentam as saídas para gravação analógica. É possível gravar materiais de discos Blu-ray, DVD ou outras fontes protegidas contra gravação utilizando-se somente ligações analógicas. Lembre-se de obedecer às leis de direitos autorais se decidir fazer uma cópia para uso próprio.

Ligação da The Bridge IIIP

O seu AVR inclui um conector especial que serve somente para a estação The Bridge IIIP (vendida separadamente) para iPod ou iPhone.

Ligações de vídeo analógico – Vídeo componente

O vídeo componente separa o sinal de vídeo em três componentes diferentes – um para luminância (“Y”) e dois sinais de cor com sub-amostragem (“Pb" e “Pr") – transmitidos utilizando-se três cabos separados nas cores verde (Y), azul (Pb) e vermelho (Pr). Os cabos de vídeo componente que se ligam aos conectores verde, azul e vermelho são vendidos separadamente.

Se a sua TV ou monitor de vídeo possuir um conector HDMI, recomendamos que o utilize para obter a melhor qualidade para a ligação. O seu AVR converte os sinais de entrada de vídeo analógico componente para o formato HDMI, aumentando sua escala até a resolução de 1080p em alta deﬁnição.

Ligações de rádio

O seu AVR utiliza terminais separados para as antenas FM e AM fornecidas. A antena FM utiliza um conector F de 75 Ohm.

O conector da antena AM utiliza terminais de presilhas com mola. Após montar a antena como mostrado abaixo, pressione as alavancas para abrir os conectores, insira os ﬁos sem proteção nos orifícios e, por ﬁm, solte as alavancas para prender os ﬁos. Os ﬁos da antena não são polarizados, de forma que é possível inserir qualquer um dos ﬁos em qualquer um dos conectores.

Ligações de vídeo

Muitos aparelhos fonte possuem saída de sinais de áudio e vídeo (como discos Bluray, aparelhos de DVD, descodiﬁcadores de TV por cabo, sintonizadores de HDTV, descodiﬁcadores de satélite, VCR e DVR, por exemplo). Além da ligação de áudio descrita acima, faça uma ligação de vídeo para cada um destes aparelhos fonte. Faça somente um tipo de ligação de vídeo para cada aparelho.

Ligações de vídeo digital

Se já tiver já foi automaticamente feita para aquele aparelho, pois o cabo HDMI carrega sinais tanto de áudio digital quanto de vídeo digital.

Ligações de vídeo analógico – Vídeo composto

O seu AVR utiliza dois tipos de ligação de vídeo analógico: vídeo composto e vídeo componente.

O vídeo composto é a ligação básica mais comumente disponível. Ambos os componentes de cromo (cor) e luminância (intensidade) do sinal de vídeo são transmitidos através do mesmo cabo. O conector é geralmente amarelo e se parece com um conector de áudio analógico. Não conecte um ligue de vídeo composto a um conector de áudio analógico ou de áudio digital coaxial, nem vice-versa.

ligado um aparelho fonte a uma das entradas HDMI do AVR, a ligação de vídeo

Entrada USB

A entrada USB do seu AVR é utilizada para atualizações do ﬁrmware. Se uma atualização do sistema operacional do AVR for lançada no futuro, o usuário poderá transferi-la para o AVR através desta entrada. Instruções mais completas serão dadas quando isto acontecer.

IMPORTANTE: não ligue um PC ou outros aparelhos/controlos USB à entrada USB do AVR, caso contrário tanto o AVR quanto o outro aparelho podem ser daniﬁcados.

AVR 1650/AVR 165

Fazer as ligações

CUIDADO: antes de fazer quaisquer ligações no AVR, veriﬁque se o cabo AC do AVR está desligado do AVR e da tomada. Fazer as ligações com o AVR ligado à tomada e ligado pode daniﬁcar as colunas de som.

Ligar os Seus Altifalantes

Após posicionar as suas colunas de som na sala como explicado em

de som

, na página 10, ligue cada coluna ao terminal de cor correspondente no AVR, como explicado em conforme consta na ilustração.

Ligações das colunas de som

, na página 11. Ligue os altifalantes

Ligar o Seu Subwoofer

Usar um cabo simples áudio RCA para ligar o conetor Pre-Out de Subwoofer AVR a seu subwoofer. Consulte o manual do utilizador do seu subwoofer para informações especíﬁcas acerca de como ligar o subwoofer.

Conetor Pre-Out

Subwoofer AVR

Cabo de Áudio RCA único (não incluído)

Posição das colunas

SRSL

Subwoofer com Fonte

de Alimentação Própria

Ligar a Sua TV ou Monitor de Vídeo

Ligação Saída Monitor HDMI

Se sua TV tiver uma ligação HDMI e tiver HDMI ou dispositivos fonte de componente vídeo, usar o cabo HDMI (não incluído) para ligar sua TV à ligação de Saída do Monitor HDMI. Proporciona a melhor qualidade possível de imagem.

Conetor

Saída Monitor

HDMI AVR

Cabo HDMI

(não incluído)

Ligação Saída Monitor Composto Vídeo

Se sua TV não tiver ligação HDMI, ou se sua TV não tiver uma ligação HDMI mas está ligando alguns dispositivos fonte com ligações compostas de vídeo, usar o cabo vídeo composto (não incluído) para ligar o conetor Saída Monitor Compósito AVR ao seu conetor composto vídeo TV.

Conetor Saída

Compósito Monitor

HDMI AVR

Cabo de Vídeo Composto

(não incluído)

Ligação dos seus aparelhos fonte

Os aparelhos fonte são componentes que originam sinais de reprodução, como um aparelho de Blu-ray ou DVD, ou um sintonizador de HDTV por cabo ou satélite, por exemplo. O seu AVR possui vários tipos diferentes de entrada para os aparelhos fonte de áudio e vídeo: HDMI, vídeo componente, vídeo composto, áudio digital óptico, áudio digital coaxial e áudio analógico. As ligações são etiquetados de acordo com os tipos de aparelho fonte com maior probabilidade de ser ligada.

Cada botão de fonte do seu AVR é associado a uma ligação HDMI ou a uma entrada de áudio analógico (listados na coluna “Botão de fonte no AVR/Conector de áudio analógico” da tabela abaixo). Para aumentar a ﬂexibilidade na ligação e conﬁguração do seu sistema, projetamos o AVR com o intuito de possibilitar que o utilizador associe as entradas de áudio digital a qualquer fonte de vídeo do AVR.

À medida que liga os componentes de fonte, preencha a coluna "Dispositivo Fonte Ligado" no seguinte quadro - tornará mais fácil, mais tarde, durante o processo de conﬁguração a atribuição dos conetores de entrada do áudio digital e do conetor de componente de vídeo.

Botão Fonte AVR/ Ligação Áudio Analógico

Video 1 Sintonizador cabo ou satélite

Video 2 Gravador DVD ou VCR

DVD Disco Blu-ray ou Leitor DVD

CD Leitor CD

Tap e

Aux Leitor de Media Portátil

The Bridge IIIP Dispositivo iPod/iPhone

Botão Fonte AVR/ Ligação HDMIr

HDMI 1 _ _ _ _

HDMI 2 _ _ _ _

HDMI 3 _ _ _ _

HDMI 4 _ _ _ _

Ligações de entrada e botões fonte

Tipo de Dispositivo Fonte Recomendado

Leitor de cassetes ou Gravador áudio

----

Dispositivo Fonte Ligado

Ligação Entrada Áudio Digital Atribuído

PORTUGUÊS

AVR 1650/AVR 165 Fazer as ligações, continuação

Aparelhos HDMI

Se algum dos seus aparelhos fonte possuir entradas HDMI, a sua utilização proporcionará a melhor qualidade possível de desempenho de vídeo e áudio. Uma vez que o cabo HDMI transporta tanto sinais de vídeo digital como sinais de áudio digital, não é necessário fazer quaisquer ligações adicionais para os dispositivos que liga via os cabos HDMI, apesar de poder atribuir um dos conetores de áudio digital a uma das entradas HDMI.

Se a sua TV ou outro aparelho fonte possuir a função de Canal de Retorno de Áudio HDMI, é possível alimentar o áudio para o AVR através do Canal de Retorno de Áudio da saída para monitor HDMI, não sendo necessárias ligações de áudio adicionais com o AVR.

Conetores AVR HDMI

Cabo HDMI (não incluído)

Para Saída HDMI

Aparelho Fonte

Equipado com HDMI

Aparelhos com Vídeo Componente

Se seu Disco Blu-ray ou leitor DVD não tiver ligação HDMI mas tem uma ligação componente vídeo, usando o componente vídeo proporcionará um desempenho de vídeo de maior qualidade. Também necessitará de fazer uma ligação de áudio a partir do leitor ao AVR.

Conetores de Componente

Vídeo AVR DVD

Aparelhos com áudio digital óptico

Se seus dispositivos fonte tiverem saídas óticas digitais, deve ligá-las aos conetores áudio óticos digitais do AVR. NOTA: Efectue apenas um tipo de ligação digital (HDMI, óptica ou coaxial) a partir de cada aparelho.

Conetores Áudio

Digital AVR

Cabo de Áudio Digital Óptico (não incluído)

Aparelho fonte com

saída digital óptica

Aparelhos com áudio digital coaxial

Se seus dispositivos fonte tiverem saídas coaxiais digitais, deve ligá-las aos conetores áudio coaxiais digitais do AVR. NOTA: Efectue apenas um tipo de ligação digital (HDMI, óptica ou coaxial) a partir de cada aparelho.

Conetores Áudio

Digital AVR

Cabo de Áudio Digital Óptico (não incluído)

Para a Saída de Áudio Digital Óptico

Cabo de Vídeo Componente (não incluído)

Componente Vídeo- Equipado

Disco Blu-ray ou Leitor DVD

Aparelhos com Vídeo Composto

Necessita de efetuar as ligações do composto de vídeo a partir de seus dispositivos fonte que não tenham ligações de componente vídeo ou de HDMI. Será necessário, também, ligar as saídas de áudio analógico do aparelho fonte às entradas correspondentes de áudio analógico do AVR.

IMPORTANTE: se o seu aparelho de Blu-ray ou DVD tiver sido ligado à entrada de vídeo componente para DVD do AVR, não ligue outro aparelho fonte à entrada de vídeo composto para DVD do AVR.

Conetores de Composto

Vídeo AVR

Cabo de Vídeo Composto (não incluído)

Aparelho Fonte Equipado

com Vídeo Composto

Para as Saídas de Vídeo Componente

Para a Saída de Vídeo Composto

Aparelho fonte com saída digital coaxial

Aparelhos de Áudio Analógico

Faça as ligações de áudio analógico dos seus aparelhos fonte que não possuam conectores HDMI ou de áudio digital. Se estiver a ligar fontes de vídeo às entradas para DVD, Vídeo 1 ou Vídeo 2, ligue também a saída de vídeo composto do aparelho fonte à entrada de vídeo composto correspondente.

Conetores

Áudio Analógico AVR

Cabo de Áudio Estéreo

(não incluído)

Aparelho Fonte Analógico

Para a Saída Estéreo de Áudio Analógico

AVR 1650/AVR 165

Fazer as ligações, continuação

Gravadores de Áudio

Ligar as entradas do gravador de áudio analógico aos conetores de Tape Out de áudio analógico. Pode gravar qualquer sinal de entrada de áudio analógico.

Conetores de Gravador

de Áudio Analógico AVR

Cabo de Áudio Estéreo

(não incluído)

Aparelho de Gravação Analógico

É possível ligar a saída digital óptica do AVR à entrada digital óptica de um gravador de áudio digital. É possível gravar sinais das entradas digitais óptica e coaxial.

Conetor do Gravador

Áudio Digital

Cabo de Áudio Digital

Óptico (não incluído)

Aparelho de gravação Digital

Gravadores de Vídeo

Ligar um conetor de entrada de vídeo de um gravador de vídeo analógico ao conetor do compósito de vídeo do Vídeo 2 Out AVR e seus conetores das entradas de áudio aos conetores de áudio analógicos Vídeo 2 Out AVR. Pode gravar qualquer compósito de sinal de vídeo.

Conetores Vídeo

Conetores Áudio

Analógico AVR

Para as Entradas Estéreo de Gravador Analógico

Para a Entrada de Gravador Digital Óptico

Ligar as Antenas de Rádio

Ligue s a antena FM fornecida ao conector para antena de rádio FM de 75Ω do AVR. Para obter a melhor recepção, estique o mais possível a antena FM.

Arquear e dobrar a base da antena AM fornecida conforme mostrado e s ligar os ﬁos da antena à AM do AVR e aos conetores Gnd. (Pode ligar qualquer um dos ﬁos a qualquer um dos conectores). Rode a antena conforme necessário para minimizar o ruído de fundo.

Conectores para antena

de rádio do AVR

Antena FM (incluída)

Antena AM

(incluída)

Dobre a base e encaixe

Ligação de equipamento IV

A entrada e a saída para controlo remoto infravermelho do AVR permitem-lhe controlar remotamente o AVR em diversas situações:

Se o AVR for instalado dentro de um armário ou se estiver virado para longe do s utilizador, ligue um receptor infravermelho externo, como o Harman Kardon HE 1000 (disponível separadamente), à entrada para controlo remoto infravermelho do AVR.

Receptor de IV

externo

Entrada para

controlo remoto

IV do AVR

AVR e aparelhos fonte instalados dentro de um armário

Cabo de Áudio/Vídeo

Analógico (não incluído)

Aparelho de Gravação

de Vídeo Analógico

Para as Entradas de Gravador de Áudio/ Vídeo Analógico

Ligar Cabo The Bridge IIIP

Ligue a estação The Bridge IIIP opcional ao conector para The Bridge IIIP do AVR. Insira a ﬁcha até que se encaixe no conector. IMPORTANTE: Ligar A The Bridge IIIP ao

Ligação The Bridge IIIP do AVR.

Conetor The Bridge IIIP do AVR

The Bridge IIIP

Se um aparelho fonte possuir uma entrada IV compatível, utilize um cabo de s interconexão com mini-plugue (não fornecido) de 1/8 polegada (3,5mm) para saída para controlo remoto IV do AVR à entrada IV do aparelho fonte.

Receptor de IV externo

AVR 1650/AVR 165

Cabo de interconexão

Aparelhos fonte c/

entrada/saída para

controlo remoto

Para controlar mais de um aparelho fonte através da saída para controlo remoto IV do AVR, ligue todas as fontes em corrente, ligando a saída IV de cada aparelho à entrada IV do próximo aparelho, começando pelo AVR.

com mini-plugue mono de 1/8 polegada (3,5mm) (não fornecido)

ligar a

PORTUGUÊS

AVR 1650/AVR 165

Fazer as ligações, continuação,

e Configuração do controlo remoto

Ligação da saída para fornecimento de 12V

Se o seu sistema possuir um aparelho controlável por um sinal de gatilho DC, ligue-o à saída de fornecimento de 12V do AVR com um cabo de interconexão mono com mini-plugue de 1/8 polegada (3,5mm). O AVR fornecerá um sinal de gatilho de 12V DC (100mA) a esta ligação sempre que estiver ligado.

AVR

Cabo de interconexão com mini-plugue

Aparelho com ligação

para fornecimento

mono de 1/8 polegada (3,5mm) (não fornecido)

Ligar a Alimentação AC

Ligar o cabo de alimentação AC ao conetor de Entrada AC e depois a uma tomada de alimentação AC a funcionar.

Conetor

Entrada AVR AC

Tomada

Eléctrica AC

Cabo de alimentação

(incluído)

Configuração do controlo remoto

Instale as Pilhas no Controlo Remoto

Remover a tampa da bateria do controlo remoto, introduzir as três baterias AAA fornecidas conforme mostrado na ﬁgura, e substituir a tampa da bateria.

NOTA: Retire o plástico protector do painel frontal do receptor para que aquele não reduza a eﬁcácia do controlo remoto.

Programar o controlo para controlar os seus aparelhos fonte e TV

Além de utilizar o controlo remoto para controlar o próprio AVR e o rádio AM/FM, é possível programar o controlo para controlar até nove aparelhos de áudio/vídeo adicionais, além da sua TV. O controlo pode operar o seu iPod ou iPhone também, desde que o aparelho esteja ligado a uma estação The Bridge IIIP (não fornecida).

Uma vez programado o controlo remoto, é possível alternar o modo de controlo para ter acesso às funções de um determinado aparelho fonte pressionando-se o botão de seleção da fonte do controlo remoto correspondente àquele aparelho. Para controlar o AVR, pressione o botão AVR no controlo remoto.

Antes de começar a programar o com a tabela de seleção da fonte são associados aos componentes listados na coluna “Aparelho fonte ligado” da tabela.

Ligue o aparelho fonte que deseja controlar através da programação do 1. controlo remoto.

Procure os códigos para o aparelho nas tabelas A11 – A17 do apêndice. Anote todos 2. os códigos aplicáveis em local conveniente.

Mantenha pressionado o botão de seleção da fonte correspondente ao aparelho em 3. questão até que o LED de indicação da programação do controlo remoto comece a piscar, e então solte-o. (Este procedimento coloca o controlo remoto no modo de programação.)

OBSERVAÇÃO: se estiver programando um dos quatro botões de fonte HDMI, após pressionar o botão HDMI, é necessário pressionar também o botão de seleção da fonte correspondente ao tipo de aparelho a ser controlado:

Pressione DVD para controlar um aparelho de DVD. s Pressione VID1 para controlar um VCR, DVR ou um centro de multimídia digital s

Harman Kardon. Pressione VID2 para controlar uma caixa de TV por cabo ou satélite. s Aponte o 4. controlo remoto na direção do aparelho fonte e utilize os botões numéricos

para inserir o código obtido no Passo 2, acima.

Se o aparelho for desligado, pressione o botão de seleção da fonte novamente para a)

salvar o código. O botão de seleção da fonte piscará, e o controlo remoto sairá do

modo de programação. Se o aparelho não for desligado, insira outro código.b) Se os códigos para um determinado aparelho esgotarem-se, procure outros códigos c)

para o mesmo tipo de aparelho na biblioteca do controlo remoto, pressionando os

botões sobe ou desce repetidamente até que o aparelho seja desligado. Quando for

desligado, pressione o botão de seleção da fonte para salvar o código.

Veriﬁque se outras funções do aparelho também podem ser controladas corretamente. 5. Às vezes, os fabricantes utilizam o mesmo código de desligamento para vários modelos, enquanto que os códigos para outras funções podem variar. Repita este processo até ter programado um código que funcione para a maioria das funções do aparelho.

Se tiver encontrado o código na biblioteca de códigos do 6. controlo remoto, é possível descobrir qual código foi programado mantendo-se pressionado o botão de seleção da fonte para entrar novamente no modo de programação. Então, pressione o botão OK no controlo remoto, e o LED indicador de programação piscará na sequência do código. Uma piscada representa “1”, duas piscadas representam “2”, e assim por diante. Uma série de piscadas rápidas representa “0”. Anote o código programado para cada aparelho na Tabela A7 do apêndice.

Repita os Passos 3 – 6 para cada aparelho fonte que deseja controlar com o controlo remoto do AVR.

De forma geral, o nome de cada botão no controlo remoto descreve a função daquele botão quando utilizado para controlar o AVR. Porém, o botão pode realizar funções diferentes quando utilizado para controlar outro aparelho. Consulte a

do controlo remoto

com os vários tipos de aparelho. É possível também programar o controlo remoto para realizar macros (sequências

pré-programadas de códigos que executam vários comandos quando o botão é pressionado), além da programação puncionada (que permite que o controlo remoto opere os controlos de canal ou transporte de um aparelho quando estiver operando outro aparelho). Veja obter instruções sobre estas funções..

Ligações de entrada e Botões de fonte

, na Tabela A10 do apêndice, para saber as funções de cada botão

Programação avançada do controlo remoto

controlo remoto, reveja as ligações feitas de acordo

na página 13. Os botões de

Lista de funções

, na página 24, para

AVR 1650/AVR 165

Configurar o AVR

Ligar o AVR

Desloque o Botão de Corrente Principal no painel traseiro para a posição “On” (ligado). 1. (O indicador de Corrente do painel frontal emitirá um brilho âmbar.)

Pressione o botão de Corrente do painel frontal.2.

Interruptor de

Corrente Principal

A menos que o AVR ﬁque fora de uso por um longo período, deixe a chave de alimentação principal na posição “Ligada”. Se a chave de alimentação for desligada, todas as conﬁgurações programadas serão preservadas por até quatro semanas.

OBSERVAÇÃO IMPORTANTE: se aparecer a mensagem PROTECT no visor de mensagens, desligue o AVR e desligue-o da tomada. Veriﬁque se houve curtocircuito nos ﬁos das caixas de som (se os ﬁos “+” e “–” estiverem em contato). Se não houver curto-circuito, leve o aparelho a uma central de atendimento autorizada da Harman Kardon para que seja examinado e consertado antes de ser utilizado novamente.

Botão

de Corrente

Configurar o AVR para as suas colunas de som

OBSERVAÇÃO: se houver menos de cinco colunas de som principais no seu sistema, não use o procedimento EzSet/EQ. Ao invés disso, prossiga como descrito em

Conﬁguração manual das colunas de som

Ligar o microfone EzSet/EQ fornecido ao Conetor dos Auscultador do AVR.1.

Microfone EzSet/EQ

(fornecido)

Coloque o microfone à altura do ouvido na sua posição de escuta2. . O microfone possui um orifício roscado na parte de baixo para montagem num tripé de câmara.

Coloque o 3. controlo do volume do seu subwoofer aproximadamente na metade. Ligar a sua TV e selecionar a entrada TV onde ligou o AVR para 4.

Reprodução de Vídeo

Premir o botão OSD no controlo remoto. O Menu Principal do OSD do AVR aparecerá 5. na TV.

, na página 13.

, na página 21.

Conetor do Auscultador

do AVR

Ligar sua TV ou

** MASTER MENU **

Utilização do sistema de menus na tela

Embora seja possível conﬁgurar o AVR usando somente o controlo remoto e o visor de mensagens do painel frontal, é mais fácil utilizar o sistema de menus na tela.

Para ter acesso ao sistema de menus, pressione o botão OSD no controlo remoto. O menu principal aparecerá.

** MASTER MENU **

INPUT SETUP SURROUND MODE EzSet/EQ MANUAL SETUP SYSTEM SETUP

O menu principal consiste em cinco submenus: Conﬁguração das entradas, Modo de som Surround, EzSet/EQ, Conﬁguração manual e Conﬁguração do sistema.

Use os botões sobe/desce/esquerdo/direito no controlo remoto para navegar pelo sistema de menus, pressionando o botão OK para selecionar um menu ou uma das linhas de conﬁguração, ou mesmo para entrar numa nova conﬁguração.

O menu atual, a linha de conﬁguração ou a conﬁguração aparecerão no visor de mensagens do painel frontal e na tela.

Para voltar ao menu anterior, navegue até a linha “Voltar ao menu principal” e pressione o botão OK. Para sair do sistema de menus, pressione o botão OSD.

A maioria dos utilizadores deve seguir as instruções nesta secção de para conﬁgurar um sistema de Home Theater básico. É possível retornar a estes menus a qualquer momento para ajustes adicionais, como os descritos na secção

avançadas

Antes de começar a conﬁguração inicial, todas as caixas de som, um monitor de vídeo e todos os aparelhos fonte devem estar ligados ao AVR. Ligue o AVR e entre no menu principal pressionando o botão OSD. Se necessário, releia a secção

inicio

, nas páginas de 20 a 24.

desta secção antes de continuar.

Conﬁgurar o AVR

Funções

Fazer as ligaçoes no

INPUT SETUP SURROUND MODE EzSet/EQ MANUAL SETUP SYSTEM SETUP

Usar os botões com a seta no 6. controlo remoto e OK para selecionar "EzSet/EQ".

* EzSet/EQ *

Place Microphone at listening position and plug into Headphone Jack

Do you want to start EzSet/EQ?

YES NO

Selecionar "YES".7. O menu de conﬁguração das colunas de som aparecerá. Selecione “5.1.”8. O teste será iniciado. Certiﬁque-se de que 9. a sala está em silêncio durante a reprodução

do ruído de teste pelas colunas de som.

Quando o teste terminar, selecione “Ver conﬁgurações” para ver os resultados do 10. procedimento EzSet/EQ, ou selecione “Finalizar” para sair.

PORTUGUÊS

AVR 1650/AVR 165 Configurar o AVR, continuação

Atribuir Ligações Áudio Digital

Rever as 1. Ligações de entrada listadas no quadro

Fonte

, na página 13. Anotar quais os dispositivos fonte que ligou aos conetores de áudio digital. (Se não tiver ligado nenhuns dispositivos fonte às ligações de áudio digital, pode pular esta seção.)

Ligar a sua TV e selecionar a entrada TV onde ligou o AVR para 2.

Reprodução de Vídeo

Premir o botão OSD no controlo remoto. O Menu Principal do OSD do AVR aparecerá 3. na TV.

, na página 13.

Botões de Ligações de Entrada e

Ligar sua TV ou

** MASTER MENU **

INPUT SETUP SURROUND SELECT SPEAKER SETUP SYSTEM SETUP

Usar os botões com a seta no 4. controlo remoto e OK para selecionar "Conﬁgurar Entrada". Aparecerá o menu de Conﬁguração de Entrada.

* INPUT SETUP *

SOURCE : DVD TITLE: AUDIO IN : ANALOG AUTO POLL : OFF BXR : OFF TONE : IN BASS : 0 TREBLE : 0

BACK TO MASTER MENU

Para cada dispositivo que 5. ligou a uma entrada de áudio digital:

Usar os botões com a seta para cima e para baixo do a) controlo remoto para selecionar

Fonte, "Source". Use os botões direcionais esquerdo e direito para alterar a fonte listada para uma das fontes ligadas à entrada de áudio digital.

Usar o botão com a seta para baixo do b) controlo remoto para selecionar Entrada

Áudio, “Audio In”.

* INPUT SETUP *

SOURCE : DVD TITLE: AUDIO IN : OPT 1 AUTO POLL : ON BXR : OFF TONE : IN BASS : 0 TREBLE : 0

Itens adicionais do menu de configuração das entradas

É possível ajustar, também, as conﬁgurações seguintes para cada fonte independentemente: Título: é possível alterar o nome de qualquer fonte (exceto o rádio). Esta função pode

lhe ajudar a selecionar o aparelho fonte correto mesmo se tiver se esquecido de quais ligações físicas foram utilizadas.

Mova o cursor até a linha de título e pressione o botão OK. O cursor em formato de 1. bloco piscará.

Use os botões sobe/desce para navegar pelo alfabeto de letras maiúsculas e 2. minúsculas, os números e os vários sinais de pontuação. Quando o caractere desejado estiver selecionado, pressione o botão direito para pular para o próximo espaço. Pressione o botão direito duas vezes para deixar um espaço em branco.

Pressione o botão OK quando terminar.3.

Decisão automática: a função de decisão automática é usada quando ligações de áudio tanto digital quanto analógico tiverem sido feitas para um mesmo aparelho fonte. Se não houver um sinal digital disponível, o AVR mudará automaticamente para a entrada analógica da fonte. Esta situação pode ocorrer com algumas transmissões de televisão por cabo ou satélite, em que alguns canais são transmitidos com áudio digital e outros, com áudio analógico, ou então quando um aparelho de DVD for pausado ou interrompido.

Para algumas fontes, como aparelhos de DVD, a função de decisão automática é desnecessária e pode ser até indesejada. Para desligar a função de decisão automática, mova o cursor até a linha de decisão automática e pressione os botões esquerdo/direito até que a opção Desligado apareça. Com esta opção desligada, o AVR procurará o sinal somente a partir da entrada de áudio ligada à fonte.

Os demais itens do menu de conﬁguração das entradas ajustam o desempenho de áudio do AVR para aquela fonte, e podem ser saltados nesta etapa. Para a maioria dos utilizadores, recomendamos deixar estas conﬁgurações com os valores de fábrica, o que lhe permite desfrutar da mixagem de som criada pelos seus artistas favoritos de ﬁlmes e música.

BXR: melhora o desempenho dos sons graves durante a reprodução de faixas MP3. Selecione Ligado ou deixe-o na conﬁguração padrão Desligado para fontes de áudio que não sejam MP3.

Tom: esta conﬁguração determina se os controlos de sons graves e agudos estão ativos. Se esta opção estiver Desligada, os controlos de tom estarão fora do circuito, sem alterações ao som. Se esta opção estiver Ligada, as frequências graves e agudas são aumentadas ou cortadas, dependendo das conﬁgurações de sons graves e agudos (ver abaixo).

Graves e agudos: aumente ou corte as frequências altas ou baixas em até 10dB usando os botões esquerdo/direito para alterar a conﬁguração de 2 em 2dB.

Quando tiver terminado, pressione o botão OSD no controlo remoto para desligar o menu na tela.

Usar os botões com a seta para a esquerda e para a direita do c) controlo remoto para

selecionar a entrada de áudio digital onde ligou o dispositivo fonte.

BACK TO MASTER MENU

AVR 1650/AVR 165

Funcionamento do seu AVR

Agora que os seus componentes estão instalados e a conﬁguração básica está completa, você está pronto para começar a usufruir do seu sistema de Home Theater.

Controlo do volume

Ajuste o volume girando o controlo de volume no painel frontal (no sentido horário para aumentar o volume ou contrário aos ponteiros do relógio para diminuí-lo) ou pressionando os botões de aumentar/diminuir volume no controlo remoto. O volume é mostrado em números negativos de decibéis (dB) abaixo do ponto de referência de 0dB.

0dB é o volume máximo recomendado para o seu AVR. Embora seja possível aumentar o volume, isto pode causar lesões à sua audição e danos às suas caixas de som. Para certos materiais mais dinâmicos de áudio, até 0dB pode ser alto demais, o que pode daniﬁcar o equipamento. Cuidado em relação ao volume.

Retirar o som

Para silenciar todas as caixas de som e auscultadores de ouvido, pressione o botão Mute no controlo remoto. Gravações em progresso não serão afetadas. A mensagem MUTE aparecerá no visor do painel frontal como lembrete. Para reativar o som, pressione o botão Mute novamente, ou ajuste o volume.

Utilização de auscultadores

Insira o plugue estéreo de 1/4 polegada de um par de auscultadores na saída para fones do painel frontal. O modo padrão de desvio para auscultadores fornece um sinal convencional em 2 canais aos auscultadores. Pressione o botão de modo de som Surround no painel frontal ou use o controlo remoto e o menu na tela para mudar para o processamento de som Surround virtual para auscultadores da HARMAN, que emula um sistema de caixas de som em 5.1 canais. Não há outros modos de som Surround disponíveis para auscultadores.

Seleção de fontes

Há duas formas diferentes de se selecionar uma fonte: Pressione os botões de seleção da fonte no painel frontal. Selecione diretamente qualquer fonte pressionando o botão de seleção de fonte

correspondente no controlo remoto. O AVR seleciona as entradas de áudio e vídeo associadas à fonte e quaisquer outras

conﬁgurações feitas durante a conﬁguração inicial. O nome da fonte, as entradas de áudio e vídeo associadas a ela e o modo de som

Surround aparecerão no painel frontal.

Conselhos para resolução de problemas com vídeo

Se a imagem não aparecer:

Veriﬁque a seleção da fonte. s Veriﬁque todas as s ligações em busca de ligações fracas ou incorretas. Veriﬁque a seleção de entrada de vídeo na TV/monitor. s

Conselhos adicionais para resolução de problemas com ligações HDMI

Desligue todos os aparelhos (incluindo a TV, o AVR e qualquer outro componente s fonte).

Desligue s os cabos HDMI, começando pelo cabo que liga o AVR à TV, e prosseguindo com os cabos que ligam o AVR a cada aparelho fonte.

Ligue s com cuidado os cabos que ligam os aparelhos fonte ao AVR. Ligue o cabo que liga o AVR à TV por último.

Ligue os aparelhos nesta ordem: TV, AVR, aparelhos fonte. s

OBSERVAÇÃO: dependendo dos componentes envolvidos, a complexidade da comunicação requerida entre os componentes HDMI pode causar atrasos de até um minuto até que algumas ações sejam realizadas, como alterar a entrada ou alternar entre canais em SD e HD.

Ouvir a rádio FM e AM

Selecione a fonte AM/FM. Use os botões de sintonia para sintonizar uma estação, que será mostrada no visor do painel frontal e na tela da TV.

O padrão do AVR é de sintonia automática, ou seja, cada vez que os botões de sintonia forem pressionados, o aparelho buscará a próxima estação com sinal de força aceitável. Para usar a sintonia manual, em que cada vez que pressionar um dos botões de sintonia aumenta ou diminui um decimal da frequência, pressione o botão de modo de sintonia. O botão de modo de sintonia alterna o modo de sintonia entre automática e manual.

Quando uma estação FM for sintonizada, a mudança do modo de sintonia altera também a recepção, em estéreo ou mono. (A recepção em mono pode melhorar a recepção de estações com sinal mais fraco.)

Estações pré-definidas

Um total de 30 estações (incluindo AM e FM) pode ser armazenado como estações prédeﬁnidas. Quando a estação desejada for sintonizada, pressione o botão de memória no controlo remoto, fazendo aparecer dois traços piscando no visor de mensagens do painel frontal. Use os botões numéricos para inserir o número da estação pré-deﬁnida desejada.

Para sintonizar uma estação pré-deﬁnida, pressione os botões de estações gravadas ou insira o número da estação pré-deﬁnida usando os botões numéricos.

Ouvir um iPod/iPhone

Se houver uma estação The Bridge IIIP ligada à entrada especial no AVR, e se houver um iPod ou iPhone ligado a ela, é possível reproduzir o conteúdo de áudio do iPod ou iPhone através do seu sistema de alta qualidade de áudio/vídeo, operar o iPod ou iPhone usando o controlo remoto do AVR ou os controlos do painel frontal do AVR, ver mensagens de navegação no painel frontal do AVR ou num monitor de vídeo ligado, e carregar o iPod ou iPhone.

Quando este manual foi escrito, o seu AVR suportava reprodução de áudio dos seguintes produtos da Apple: iPod clássico, iPod nano 3g, iPod nano 4g, iPod nano 5g, iPod nano 6g, iPod touch, iPod touch 2g, iPod touch 3g, iPod touch 4g, iPhone, iPhone 3g, iPhone 3gS e iPhone 4g. Para informações mais recentes sobre compatibilidade, consulte a nossa página: www.harmankardon.com.

Após ligar um iPod ou iPhone à estação The Bridge IIIP, selecione o botão de seleção de fonte correspondente à estação. Aparecerá “Bridge” no visor de mensagens do painel frontal, e uma tela da estação The Bridge aparecerá na TV ligada ao AVR.

SONG : Previously Disenchanted

JugalbandiARTIST:

ALBUM :

Yellow Star Mailing List

10 : 17 15: 33

A tela mostrará a canção em reprodução, o artista, o álbum, o tempo decorrido, o modo de reprodução e o tempo total da faixa. Use os botões de controlo de transporte do controlo remoto para controlar a reprodução.

Navegar pelos menus do iPod/iPhone

Pressione o botão de conﬁguração das caixas de som (Menu) no controlo remoto quando houver um iPod/iPhone ligado à estação The Bridge para visualizar a tela do menu do iPod/iPhone na TV ligada:

Menu Playlists Artists Albums Songs Podcasts Genres Composers

Use os botões sobe/desce e OK para navegar pela lista e selecionar a categoria desejada. Quando a tela da categoria aparecer, use os botões sobe/desce e OK para navegar dentro daquela categoria e fazer seleções. OBSERVAÇÃO: pode ser que nem todas as categorias apareçam para todos os modelos de iPod/iPhone.

Para retornar a um menu anterior a qualquer momento, pressione o botão de conﬁguração das colunas de som (Menu).

PORTUGUÊS

AVR 1650/AVR 165

Funcionamento do seu AVR, continuação,

e Funções avançadas

Seleção do modo de som Surround

Selecionar um modo de som Surround pode ser tão simples ou complicado quanto o seu sistema e os seus gostos pessoais. Sinta-se livre para experimentar, pois pode ser que encontre seus modos favoritos para determinados tipos de programa ou fontes. Encontre informações mais detalhadas sobre os modos de som Surround em

áudio e som Surround

Para selecionar um modo de som Surround, pressione o botão OSD no controlo remoto para visualizar o menu principal:

Use os botões sobe/desce e OK para selecionar o modo de som Surround. O menu de modos de som Surround aparecerá:

Use os botões sobe/desce e OK para selecionar a categoria desejada para o modo de som Surround.

Seleção automática: para programas digitais, como ﬁlmes gravados com uma trilha sonora em Dolby Digital ou DTS, o AVR usará automaticamente o formato de som Surround original da trilha sonora. Para programas analógicos em 2 canais e PCM, o AVR utiliza os modos Logic 7 Movie, Logic 7 Music ou Logic 7 Game, dependendo da fonte.

Som Surround virtual: se o sistema possuir apenas duas colunas de som principais, é possível utilizar o som Surround virtual da HARMAN para criar um campo sonoro melhorado que reproduz virtualmente as colunas de som.

Estéreo: se quiser que a reprodução se dê em 2 canais, selecione o número de colunas de som que deseja utilizar para a reprodução:

“2 CH estéreo” utiliza duas s colunas de som. “5 CH estéreo” reproduz o sinal do canal esquerdo através das s colunas de som frontal

esquerda e Surround esquerda, o sinal do canal direito através das colunas de som frontal direita e Surround direita, e um sinal mono resumido através da colunas de som central.

Filme: selecione uma das opções a seguir quando quiser um modo de som Surround para reprodução de ﬁlmes: Logic 7 Movie ou Dolby Pro Logic II Movie.

Música: selecione uma das opções a seguir quando quiser um modo de som Surround para reprodução de música: Logic 7 Music ou Dolby Pro Logic II Music. O modo Dolby Pro Logic II Music oferece algumas conﬁgurações adicionais. Veja

áudio e som Surround

Consola de jogos: selecione uma das opções a seguir quando quiser um modo de som Surround para reprodução de jogos: Logic 7 Game ou Dolby Pro Logic II Game.

Após selecionar a categoria do modo de som Surround, o menu Modo aparecerá:

, nesta página.

** MASTER MENU **

INPUT SETUP SURROUND MODE EzSet/EQ MANUAL SETUP SYSTEM SETUP

* MODE : MUSIC *

DOLBY PLII MUSIC

CENTER WIDTH : 3 DIMENSION : 0 PANORAMA : Off

BACK TO MASTER MENU

, nesta página, para obter mais informações.

* MODE : MUSIC *

DOLBY PLII MUSIC

CENTER WIDTH : 3 DIMENSION : 0 PANORAMA : Off

BACK TO MASTER MENU

Processamento de

Use os botões esquerdo/direito para alterar o modo de som Surround. É possível também selecionar os modos de som Surround usando os botões do painel

frontal do AVR:

Pressione o botão de modo de som Surround. O visor de mensagens mostrará a 1. categoria do modo de som Surround e o modo de som Surround.

Para alterar o modo de som Surround 2. botões de seleção do modo Surround.

Para alterar a categoria do modo de som Surround, pressione o botão de modo de 3. som Surround. A categoria será alterada a cada vez que o botão for pressionado.

de entre as categorias disponíveis, pressione os

Funções avançadas

Muitos ajustes e conﬁgurações requeridos pelo seu AVR são feitos automaticamente, com pouca intervenção necessária de sua parte. É possível também personalizar o seu AVR para que se adapte ao seu sistema e aos seus gostos. Nesta secção, descreveremos alguns dos ajustes mais avançados disponíveis para o usuário.

Processamento de áudio e som Surround

Os sinais de áudio podem ser codiﬁcados em vários formatos que podem afetar não apenas a qualidade do som, como também o número de canais de som e o modo de som Surround. É possível também selecionar manualmente um modo diferente de som Surround, quando disponível.

Sinais de áudio analógico

Os sinais de áudio analógico geralmente consistem em dois canais – esquerdo e direito. O seu AVR oferece duas opções para reprodução analógica:

Modo DSP Surround desligado: o modo DSP Surround desligado digitaliza o sinal de entrada e aplica as conﬁgurações de gestão de sons graves, incluindo a conﬁguração das colunas de som, tempos de atraso e níveis de saída. Selecione este modo se as suas colunas de som frontais forem pequenas e limitadas, e se estiver usando um subwoofer. Para selecionar este modo, use uma entrada de áudio digital ou desligue o controlo do tom, selecionando em seguida o modo estéreo em 2 canais.

Modos Surround analógicos: o seu AVR é capaz de processar sinais de áudio em 2 canais para produzir som Surround em múltiplos canais, mesmo quando a gravação não tiver sido codiﬁcada com som Surround. Dentre os modos disponíveis, estão o Dolby Pro Logic II, a coluna de som virtual da HARMAN, o Logic 7 e o modo estéreo em 5 canais. Para selecionar um desses modos, veja página.

Sinais de áudio digital

Os sinais de áudio digital oferecem maiores ﬂexibilidade e capacidade que os sinais analógicos, e permitem a codiﬁcação de informações discretas de canais diretamente no próprio sinal. O resultado é uma qualidade melhor de som e uma diretividade impressionante, já que as informações de cada canal são transmitidas discretamente. Gravações em alta deﬁnição parecem extraordinariamente livres de distorção, principalmente nas frequências mais altas.

Modos de som Surround

A seleção do modo de som Surround depende do formato do sinal de áudio que estiver entrando, bem como do seu gosto pessoal. Embora não exista momento algum em que todos os modos de som Surround do AVR estejam disponíveis, geralmente há uma grande variedade de modos disponíveis para cada fonte. A Tabela A9 do apêndice, na página 31, oferece uma descrição breve de cada modo e indica os tipos de sinal de entrada ou ﬂuxo de dados com os quais cada modo pode ser utilizado. Informações adicionais sobre os modos Dolby e DTS estão disponíveis nas páginas dessas empresas: www.dolby.com e www.dtsonline.com.

Se tiver dúvidas, veriﬁque a capa do seu disco para obter mais informações sobre quais modos de som Surround estão disponíveis. Geralmente, faixas não essenciais do disco, como trailers, materiais extras e o menu do disco, estão disponíveis somente nos modos Dolby Digital 2.0 (2 canais) ou PCM em 2 canais. Se o título principal estiver em reprodução e o visor mostrar um desses modos de som Surround, procure a secção de conﬁguração de idioma ou áudio no menu do disco. Além disso, certiﬁque-se de que a saída de áudio do seu reprodutor de discos esteja conﬁgurada de acordo com o ﬂuxo de dados original, e não com PCM em 2 canais. Interrompa a reprodução e veriﬁque a conﬁguração de saída do aparelho.

Seleção do modo de som Surround

, nesta

AVR 1650/AVR 165

Funções avançadas, continuação

Os canais incluídos numa gravação típica em 5.1 canais são frontal esquerdo, frontal direito, central, surround esquerdo, surround direito e LFE (efeitos de frequência baixa). O canal LFE é representado por “.1” pelo fato de ser limitado a frequências baixas.

Os formatos digitais incluem Dolby Digital 2.0 (somente 2 canais), Dolby Digital 5.1, Dolby Digital EX (6.1), Dolby Digital Plus (7.1), Dolby TrueHD (7.1), DTS-HD HighResolution Audio. (7.1), DTS-HD Master Audio (7.1), DTS 5.1, DTS 96/24 (5.1), modos PCM em 2 canais a 32khz, 44.1khz, 48khz ou 96khz, e PCM em múltiplos canais, 5.1 ou

7.1. (O seu AVR juntará as informações discretas de som Surround em gravações em 6.1 e 7.1 canais nos canais surround esquerdo e surround direito do seu sistema.)

Quando o AVR recebe um ﬂuxo digital de dados, ele detecta o método de codiﬁcação e o número de canais, que é mostrado brevemente em três números separados por barras (ex.: “3/2/.1”).

O primeiro número indica o número de canais frontais no sinal: “1” representa uma gravação monofônica (geralmente um programa mais velho que foi remasterizado digitalmente ou, mais raramente, um programa moderno para o qual o diretor escolheu mono como efeito especial); “2” indica a presença dos canais esquerdo e direito, mas não do canal central; “3” indica que todos os três canais frontais (esquerdo, direito e central) estão presentes.

O segundo número indica se estão presentes canais com som Surround: “0” indica que não há informações de som Surround presentes; “1” indica que existe um sinal com matriz de som Surround; “2” indica a presença de canais discretos de som Surround esquerdo e direito. (Fluxos de dados com sinais discretos de canais de som Surround traseiros, esquerdo e direito, serão indicados pelo número “4”, embora o AVR junte as informações de som Surround dos canais traseiros nos canais de som Surround esquerdo e direito.)

O terceiro número é usado para o canal LFE: “0” indica que não há um canal LFE; “.1” indica que existe um canal LFE.

Sinais em Dolby Digital 2.0 podem incluir uma bandeira de Dolby Surround para indicar se a função está ligada ou desligada, dependendo se o ﬂuxo de dados em 2 canais contiver somente informações de som estéreo ou uma mistura de um programa em múltiplos canais que pode ser descodiﬁcada pelo descodiﬁcador Dolby Pro Logic do AVR. Como padrão, estes sinais são reproduzidos no modo Dolby Pro Logic II Movie.

Quando um sinal PCM é recebido, a mensagem PCM e a taxa de amostragem (32kHz,

44.1kHz, 48kHz ou 96kHz) aparecerão. Quando houver apenas dois canais – esquerdo e direito – presentes, os modos de som

Surround analógico podem ser usados para descodiﬁcar o sinal em vários canais. Se preferir um formato de som Surround diferente da codiﬁcação digital original do sinal, pressione o botão do modo de som Surround para entrar no menu de modos de som Surround (veja

A opção de seleção automática ajusta o modo de som Surround de acordo com a codiﬁcação digital original do sinal, ex.: Dolby Digital, DTS, Dolby TrueHD ou DTS-HD Master Audio. Para conteúdo analógico em 2 canais, o AVR usa como padrão o modo Logic 7 Movie. Para programas em Dolby Digital 2.0, o AVR usa como padrão o modo Dolby Pro Logic II Movie, que cria uma apresentação de som Surround em 5.1 canais a partir do programa em 2 canais. Se preferir um modo diferente de som Surround, selecione a categoria desejada: som Surround virtual, estéreo, ﬁlme, música ou jogos. Pressione o botão OK para alterar o modo.

Cada categoria de modo de som Surround é associada a um modo padrão de som Surround:

Som Surround virtual: caixa de som virtual da HARMAN. s Estéreo: estéreo em 5 canais. s Filme: Logic 7 Movie. s Música: Logic 7 Music. s Jogos: Logic 7 Game. s

É possível selecione um modo diferente para cada categoria. Veja abaixo uma lista completa de modos de som Surround disponíveis. (Os modos de som Surround disponíveis dependem do número de caixas de som no seu sistema.)

Som Surround virtual: caixa de som virtual da HARMAN. s Estéreo: estéreo em 2 ou 5 canais. s Filme: Logic 7 Movie, Dolby Pro Logic II Movie. s Música: Logic 7 Music, Dolby Pro Logic II Music. s Jogos: Logic 7 Game, Dolby Pro Logic II Game. s

Seleção do modo de som Surround

, na página 20).

Quando tiver programado o modo de som Surround para cada tipo de áudio, selecione a linha do menu de modos de som Surround para substituir a seleção automática do modo de som Surround do AVR. O AVR usará o mesmo modo de som Surround da próxima vez que aquela fonte for selecionada.

Consulte a Tabela A9 do apêndice para obter mais informações sobre quais modos de som Surround estão disponíveis para ﬂuxos de dados diferentes.

Ajustes do modo Dolby Pro Logic II Music

Se o modo de som Surround Dolby Pro Logic II for selecionado para reprodução de música, ajustes adicionais tornam-se disponíveis:

* MODE : MUSIC *

DOLBY PLII MUSIC

CENTER WIDTH : 3 DIMENSION : 0 PANORAMA : Off

Alcance central: esta conﬁguração afeta o som dos vocais nas três colunas de som frontais. Um número menor foca as informações dos vocais estritamente do canal central. Números mais altos (até 7) aumentam a presença vocal. Use os botões esquerdo/direito para ajustar esta opção.

Dimensão: esta conﬁguração afeta a profundidade da apresentação do som Surround, permitindo-lhe “mover” o som na direção da frente ou dos fundos da sala. O valor “0” é o padrão neutro. A opção “F-3” move o som na direção da frente da sala, enquanto que a opção “R-3” move o som na direção dos fundos. Use os botões esquerdo/direito para ajustá-la.

Panorama: com o modo Panorama ligado, parte do som das colunas frontais é movido para as caixas de som Surround, criando um efeito de “envoltório”. Pressione o botão OK para alternar entre Ligado e Desligado.

BACK TO MASTER MENU

Configuração manual das colunas som

O seu AVR é ﬂexível e pode ser conﬁgurado para trabalhar com a maioria das colunas de som e compensar as características acústicas do cômodo.

O processo EzSet/EQ detecta automaticamente as capacidades de cada coluna de som ligada e otimiza a performance do AVR com as suas colunas de som. Se não conseguir executar a calibragem EzSet/EQ, ou se quiser conﬁgurar o AVR para as suas colunas de som manualmente, use os menus de conﬁguração manual das colunas de som.

Antes de começar, posicione as colunas de som como explicado na secção

das colunas de som

das colunas de som ou a página do fabricante para saber as especiﬁcações do raio de frequência. Embora seja possível ajustar os níveis para cada canal do AVR “de ouvido”, um medidor SPL (nível de som-pressão) disponível em lojas de electrónica fornecerá uma precisão maior.

Anote as suas conﬁgurações nas Tabelas A4 e A6 do apêndice para facilitar a reconﬁguração após uma restauração do sistema, após o botão de alimentação principal do AVR ter ﬁcado desligado ou após o aparelho ter ﬁcado desligado por mais de quatro semanas.

Passo um – determine as frequências de cruzamento das suas colunas de som

Se o procedimento EzSet/EQ não for utilizado, o AVR não consegue detectar quantas colunas de som estão ligadas a ele, e nem determinar suas capacidades. Consulte as especiﬁcações técnicas de todas as suas colunas de som e localize suas frequências de resposta, geralmente representadas num raio, como 100Hz – 20kHz (±3dB), por exemplo. Anote a frequência mais baixa que cada uma de suas colunas de som é capaz de reproduzir (100Hz no exemplo acima) no campo de cruzamento da Tabela A6 do apêndice. OBSERVAÇÃO: esta frequência não é o mesmo que a frequência de cruzamento listada nas especiﬁcações da coluna de som.

Para o subwoofer, anote o tamanho do transdutor. A gestão de sons graves do AVR determina quais colunas de som serão usadas para reproduzir a parte de frequências baixas (graves) do programa fonte. Enviar as notas mais graves às colunas de som menores resultará em som ruim e pode até daniﬁcar as colunas de som. As notas mais agudas podem até mesmo não ser ouvidas quando reproduzidas pelo subwoofer.

Com uma gestão adequada dos sons graves, o AVR divide o sinal fonte num ponto de cruzamento. Todas as informações acima deste ponto de cruzamento são reproduzidas pelas

colunas de som do seu sistema, e todas as informações abaixo deste ponto de cruzamento são reproduzidas pelo subwoofer. Assim, cada coluna de som do seu sistema terá o melhor desempenho possível, fornecendo uma experiência auditiva mais potente e prazerosa.

, na página 10, e ligue-as ao AVR. Consulte o guia de instruções

Posição

PORTUGUÊS

AVR 1650/AVR 165 Funções avançadas, continuação

Passo dois – meça as distâncias entre as colunas de som

Idealmente, todas as suas colunas de som devem ser posicionadas em círculo, com a posição do utilizador no centro. Porém, pode ocorrer de alguma coluna de som ﬁcar mais longe do centro que as demais. Os sons que deveriam chegar ao mesmo tempo a partir de colunas diferentes podem sair de sincronia, devido aos tempos diferentes de chegada.

O seu AVR oferece um ajuste de distâncias que compensa essas diferenças de posição das colunas de som.

Meça a distância entre cada colunas de som e a posição do utilizador, e anote-a na Tabela A4 do apêndice. Mesmo que todas as suas colunas de som estejam à mesma distância da posição do utilizador, anote as distâncias das colunas como descrito em

Ajuste das distâncias das colunas de som

, nesta página.

Passo três – menu de configuração manual

Agora, o AVR está pronto para ser programado. Sente-se em sua posição normal e deixe a sala o mais silenciosa possível.

Com o AVR e o monitor de vídeo ligados, pressione o botão OSD para entrar no sistema de menus, e então selecione a opção de conﬁguração manual. O menu de conﬁguração manual aparecerá:

* MANUAL SETUP *

NUMBER OF SPEAKERS SUB MODE : SUB CROSSOVER DISTANCE LEVEL ADJUST

BACK TO MASTER MENU

OBSERVAÇÃO: todos os submenus de conﬁguração das colunas de som incluem a opção “Voltar para...”. Para salvar as conﬁgurações atuais, selecione a opção Voltar para...

Para obter melhores resultados, ajuste os submenus nessa ordem: número de colunas de som, cruzamento, modo sub, distância e ajuste do nível.

Número de colunas de som

Esta seleção permite-lhe programar as conﬁgurações corretas para cada grupo de colunas de som. As conﬁgurações neste menu afetam o restante do procedimento de conﬁguração das colunas, bem como a disponibilidade de vários modos de som Surround a qualquer momento.

Selecione Ligada se a coluna de som estiver presente no sistema, ou Desligada para posições em que não há colunas de som instaladas. A conﬁguração das colunas Frontais Esquerda e Direita deve permanecer Ligada e não pode ser desativada.

* NUMBER OF SPEAKERS *

LEFT/RIGHT : ON CENTER : ON SURROUND : ON SUBWOOFER : ON

BACK TO MANUAL SETUP

Ao terminar, selecione a opção de voltar para o menu de conﬁguração manual.

Cruzamento (Tamanho)

Ao retornar para o menu de conﬁguração manual, navegue até a linha de cruzamento e pressione o botão OK para entrar no menu Cruzamento.

* CROSSOVER *

LEFT/RIGHT : 100Hz CENTER : 100Hz SURROUND : 100Hz SUBWOOFER : 10inch

BACK TO MANUAL SETUP

Consulte a Tabela A6 para saber a frequência de cruzamento de cada coluna de som. OBSERVAÇÃO: o AVR só permite o ajuste das

colunas de som marcadas como Ligadas

no menu do número de colunas de som.

Para cada grupo de

colunas de som, selecione uma das oito frequências de cruzamento seguintes: ALTA, 40Hz, 60Hz, 80Hz, 100Hz, 120Hz, 150Hz ou 200Hz. Se a frequência de cruzamento de uma

coluna de som estiver abaixo de 40Hz, selecione a primeira opção, ALTA. Esta conﬁguração não se refere ao tamanho físico das colunas de som, mas à sua frequência de resposta, chamada também de “alcance completo”.

Especiﬁque o tamanho do transdutor do subwoofer dentre as opções: 8, 10, 12 ou 15 polegadas. O AVR sempre utiliza o cruzamento de 100Hz para o subwoofer, mas utiliza o tamanho do transdutor para o processo de equalização.

Anote as conﬁgurações na Tabela A6 do apêndice. Quando terminar de inserir as conﬁgurações, selecione a opção de voltar ao menu de

conﬁguração manual.

Modo Sub

Quando retornar ao menu de conﬁguração manual, navegue até a linha de Modo Sub e pressione o botão OK para entrar no menu do modo Sub. Esta opção depende da conﬁguração de cruzamento selecionada para as colunas de som frontais esquerda e direita.

Se as s colunas frontais possuírem uma frequência de cruzamento numérica, a conﬁguração do subwoofer será sempre SUB. Todas as informações de frequências baixas serão sempre enviadas ao subwoofer. Se não possuir um subwoofer, conﬁgure as suas colunas frontais esquerda e direita como alcance completo ou adicione um subwoofer ao sistema assim que puder.

Se as s colunas frontais tiverem sido conﬁguradas como ALTA, selecione uma das três conﬁgurações abaixo para o subwoofer:

L/R+LFE: esta conﬁguração envia todas as informações de baixa frequência ao subwoofer, incluindo a) informações que seriam normalmente reproduzidas pelas colunas frontais esquerda e direita a b) as informações do canal especial de efeitos de baixa frequência (LFE).

OFF: selecione esta opção quando não houver um subwoofer no sistema. Todas as informações de baixa frequência serão enviadas às colunas frontais esquerda e direita.

LFE: esta conﬁguração reproduz as informações de baixa frequência contidas nos canais esquerdo e direito do programa através das colunas frontais esquerda e direita, e direciona apenas as informações do canal LFE ao subwoofer.

Quando terminar de inserir as conﬁgurações, selecione a opção de voltar ao menu de conﬁguração manual.

Ajuste das distâncias das colunas de som

Como descrito acima, no passo dois, quando as distâncias entre cada coluna de som e a posição do utilizador forem medidas, o seu AVR fornecerá um ajuste que compensará as distâncias diferentes para que o som de cada coluna de som sempre alcance a posição central no tempo correto. Este procedimento melhorará a clareza e os detalhes do som.

Após retornar ao menu de conﬁguração manual, navegue até a linha de distância e pressione o botão OK para entrar no menu de distância.

* DISTANCE *

FL : 10FT CEN : 10FT FR : 10FT SR : 10FT

DELAY RESET : OFF UNIT : FEET A/V SYNC DELAY : 0mS

BACK TO MANUAL SETUP

SL : 10FT SUB : 10FT

Insira as distâncias entre cada coluna de som e a posição central que foram medidas no passo dois e anotadas na Tabela A4 do apêndice (veja a página 28). Selecione uma coluna de som, e então use os botões esquerdo/direito para alterar os valores. Os valores vão de 0 a 30 pés (9,1m). A distância padrão para todas as colunas de som é de 10 pés (3m).

A unidade padrão de medida é mostrada em pés. Para alterar a unidade para metros, desça até a linha de unidade e pressione os botões esquerdo/direito.

Ao terminar de inserir as conﬁgurações, volte ao menu de conﬁguração manual.

AVR 1650/AVR 165

Funções avançadas, continuação

Passo quatro – ajuste manualmente os níveis de saída dos canais

Para um AVR estéreo convencional, um simples controlo de balanço ajusta o controlo de estéreo variando a altura relativa dos canais esquerdo e direito. Num sistema de Home Theater com até sete canais principais mais um subwoofer, atingir um controlo adequado torna-se mais crítico e complexo. O objetivo é garantir que cada canal seja ouvido na posição central com a mesma altura (quando os sinais de altura igual são reproduzidos através deles).

A calibragem EzSet/EQ do seu AVR pode realizar esta tarefa crítica para você de forma simples e automática. No entanto, o menu de ajuste dos níveis das colunas de som do AVR permite-lhe calibrar os níveis manualmente, usando o tom de teste embutido do sistema ou durante a reprodução do conteúdo fonte.

Após retornar ao menu de conﬁguração manual, navegue até a linha de ajuste dos níveis e pressione o botão OK para entrar no menu de ajuste dos níveis.

* LEVEL ADJUST*

FL : 0dB CEN: 0dB FR : 0dB SR : 0dB

CHANNEL RESET: OFF TEST TONE SEQ: MANUAL TEST TONE : OFF

Todas as colunas de som do sistema aparecerão com seus níveis atuais. É possível ajustar o nível de cada coluna entre -10dB e +10dB, em passos de 1dB.

Enquanto faz os ajustes, é possível medir os níveis dos canais das seguintes formas:

De preferência, use um medidor SPL manual ajustado na escala lenta de peso C. s Ajuste cada coluna de forma que o medidor leia 75dB enquanto o ruído de teste do AVR estiver sendo tocado.

De ouvido. Ajuste os níveis de forma que o tom de teste s só é igualmente alto quando reproduzido por cada coluna de som.

Para ajustar os níveis usando o tom de teste interno do AVR, selecione a linha de sequência de tom de teste do menu e use os botões esquerdo/direito para selecionar entre Automático e Manual. Após selecionar Automático ou Manual, mova o cursor até a linha de tom de teste e use os botões esquerdo/direito para alterar a conﬁguração para Ligado.

Automático: o tom de teste circulará automaticamente por todas as colunas de som, como indicado na barra de marcação. Use os botões esquerdo/direito para ajustar o nível de cada coluna de som quando o tom de teste estiver sendo reproduzido por ela. Use os botões sobe/desce para mover o cursor até outra linha, e o tom de teste seguirá o cursor. Para interromper o teste, use os botões sobe/desce para mover o cursor para fora da área de listagem das colunas de som na tela.

Manual: o tom de teste permanecerá na coluna de som atual até que os botões sobe/ desce sejam utilizados para movê-lo para outra coluna. Use os botões esquerdo/ direito para ajustar o nível da coluna de som através da qual o tom de teste está sendo reproduzido.

Se estiver usando uma fonte externa para ajustar os níveis de saída, desligue o tom de teste, use os botões sobe/desce para navegar até cada coluna de som, e então use os botões esquerdo/direito para ajustar o nível da coluna de som enquanto a fonte estiver em reprodução. OBSERVAÇÃO: se estiver usando um medidor SPL manual com conteúdo de uma fonte externa, como um disco de testes ou uma seleção de áudio, reproduza-o e ajuste o controlo de volume principal do AVR até que o medidor leia 75dB. Em seguida, ajuste os níveis individuais das colunas de som.

Restaurar canal: para restaurar a conﬁguração de fábrica de 0dB para todos os canais, selecione esta linha e pressione os botões esquerdo/direito.

Quando terminar de ajustar os níveis das colunas de som, anote as conﬁgurações na Tabela A6 do apêndice. Em seguida, volte ao menu de conﬁguração manual na tela.

Observações sobre os ajustes de volume das colunas de som para sistemas de Home Theater:

Embora o ajuste dos níveis individuais de volume das colunas de som dependa do seu gosto pessoal, veja abaixo algumas ideias que podem lhe ser úteis:

Para ﬁlmes e programas de clipes musicais, o objetivo geral seria criar um campo s sonoro envolvente e realista que lhe leve para dentro do ﬁlme ou do programa musical sem tirar o seu foco da ação na tela.

BACK TO MANUAL SETUP

SL : 0dB SUB: 0dB

Para gravações musicais em vários canais, alguns produtores musicais criarão um s campo sonoro que coloca o músico à sua volta; outros, por sua vez, criarão um campo sonoro que coloca os músicos à sua frente, com ambientação mais sutil nas colunas de som Surround (semelhante à experiência sonora de shows).

Na maior parte das trilhas sonoras de ﬁlmes em 5.1 canais, as s colunas de som Surround não servem para reprodução tão alta ou tão ativa quanto as colunas de som frontais. Ajustar as colunas de som Surround de forma que estejam sempre tão altas quanto as colunas frontais pode diﬁcultar a compreensão dos diálogos, além de fazer com que alguns efeitos sonoros soem surrealmente altos.

Observações sobre o ajuste de volume do subwoofer:

Às vezes, o volume ideal do subwoofer para música é alto demais para ﬁlmes, s enquanto que o ajuste ideal para ﬁlmes pode ser baixo demais para música. Ao ajustar o volume do subwoofer, ouça a canções e ﬁlmes com alto teor de sons graves e encontre um “meio termo” que funcione para ambos.

Se o seu subwoofer parecer sempre muito alto ou muito baixo, pode ser uma boa s ideia colocá-lo num local diferente. Colocar o subwoofer num canto sempre tende a aumentar sua saída de sons graves, enquanto que colocá-lo longe de paredes ou cantos sempre tende a diminuir a saída de sons graves.

Configuração do sistema

O menu de conﬁguração do sistema do AVR permite-lhe personalizar a forma como muitas das funções do AVR são operadas. Pressione o botão OSD e navegue até a linha de conﬁguração do sistema. Pressione o botão OK para entrar no menu de conﬁguração do sistema.

Tempo de desligamento do visor: algumas pessoas acham que o brilho do visor do painel frontal do AVR as distrai quando estão assistindo a ﬁlmes ou ouvindo música. É possível diminuir completamente o brilho do visor do painel frontal utilizando-se o botão de controle da iluminação do visor (veja páginas 8 e 9). O tempo de desligamento do visor faz com que permaneça escuro na maior parte do tempo, acendendo-se apenas quando um botão for pressionado ou um comando do controlo remoto for recebido, voltando a escurecer cinco segundos após o último comando. Esta função também faz com que o visor se acenda somente quando um botão for pressionado, voltando a escurecer logo em seguida. Esta conﬁguração permite-lhe programar a duração do tempo de escurecimento. Selecione um período limite entre três e dez segundos, ou selecione a opção Desligado se preferir deixar o visor sempre ligado ou usar o botão de controle da iluminação do visor.

Volume padrão e Ajuste do volume padrão: estas duas conﬁguração são usadas em conjunto para se programar o volume do AVR quando for ligado. Selecione a opção Ligado para o Volume padrão e, em seguida, conﬁgure o Ajuste do volume padrão de acordo com o volume desejado. Se o Volume padrão for conﬁgurado como Desligado, o volume do AVR ao ser ligado será o mesmo usado da última vez que o AVR foi desligado.

Áudio HDMI para TV: esta opção determina se os sinais de áudio HDMI passarão pela saída para monitor HDMI em direção ao monitor de vídeo. Para operações normais, deixe esta conﬁguração Desligada, pois o áudio será reproduzido pelo AVR. Para usar a TV sozinha, sem o sistema de Home Theater, deixe esta conﬁguração Ligada. Neste caso, será necessário silenciar os altifalantes da TV (ou desligar esta conﬁguração) quando for utilizar o AVR como saída de áudio.

Tempo de semi-desligamento dos menus: programe quanto tempo (de 2 a 5 segundos) as mensagens de status de duas linhas permanecerão na tela, ou desative as mensagens se achá-las desnecessárias. Estas mensagens continuarão a aparecer no painel frontal do AVR.

Tempo de desligamento completo dos menus: programe quanto tempo (20, 30, 40 ou 50 segundos) os menus permanecerão visíveis na tela. O sistema de menus completo não pode ser desativado. OBSERVAÇÃO: não é possível assistir a fontes de vídeo enquanto o sistema de menus completo estiver na tela.

Link HDMI: esta opção permite a comunicação das informações de controlo entre os aparelhos HDMI do seu sistema. Ligue esta opção para permitir a comunicação de controlo entre os aparelhos HDMI; desligue-a para proibir a comunicação de controlo

HDMI ARC: ative esta opção para enviar o áudio da TV para o AVR através do Canal de Retorno de Áudio (ARC) da ligação HDMI (presente no cabo HDMI que liga o seu AVR à TV). Assim, sempre que estiver assistindo a uma fonte ligada diretamente à sua TV (como numa ligação com a Internet, por exemplo), é possível ouvir o som através do AVR. OBSERVAÇÃO: esta opção é disponibilizada somente quando o Link HDMI está ativado.

Funções do controlo remoto do sistema

, nas

PORTUGUÊS

AVR 1650/AVR 165 Funções avançadas, continuação

Programação avançada do controlo remoto

Programação puncionada do controlo remoto

A função de programação puncionada permite-lhe operar um componente e, ao mesmo tempo, programar certos grupos de controlo para operar outro componente. Por exemplo, enquanto utiliza os controlos do AVR para os modos de som Surround ou outras funções de áudio, é possível usar o controlo remoto para operar também os controlos de transporte do seu aparelho de Blu-ray. Ou, enquanto utiliza o controlo remoto para controlar as funções de vídeo da sua TV, é possível usar o controlo também para mudar de canal na caixa de TV por cabo.

Para realizar a programação puncionada enquanto opera outros aparelhos:

Mantenha pressionado por três segundos o botão de seleção da fonte (ou o botão AVR) 1. correspondente ao aparelho principal que será operado através do controlo remoto do AVR. O visor LED de indicação da programação piscará, indicando que o controlo remoto está no modo de programação e que você já pode soltar o botão.

Selecione o tipo de programação puncionada.2.

Para programar o a) controlo do volume, pressione o botão de aumentar o volume. Para programar o b) controlo dos canais, pressione o botão de diminuir o volume. Para programar o c) controlo de transporte, pressione o botão de controlo de transporte.

Pressione o botão de seleção da fonte correspondente ao aparelho cujos volume, canais 3. ou controlos de transporte serão usados durante a operação do aparelho selecionado no primeiro passo. O visor LED de indicação da programação piscará para conﬁrmar.

Para desfazer a programação puncionada, siga os mesmo passos acima, mas pressionando o mesmo botão de seleção da fonte nos passos 1 e 3.

É possível alterar a programação puncionada do controlo de transporte dos aparelhos AVR, VID2 e VID3 para outro aparelho, como um leitor de CD, por exemplo. Se quiser remover completamente a programação do controlo de transporte dos aparelhos AVR, VID2 ou VID3, siga o mesmo procedimento da programação puncionada, mas, no passo 3, pressione qualquer um dos dois botões de seleção especiais, de entre os três possíveis. Por exemplo, para remover a programação puncionada do controlo de transporte do aparelho VID3 para que pressionar qualquer um dos controlos de transporte não tenha efeito algum, mantenha pressionado o botão VID3 até que o visor LED de indicação da programação pisque, e então pressione o botão Iniciar, seguido do botão AVR ou VID2.

Programar comandos macro

Todos os quatro botões Macro do controlo do AVR, além do botão de ligar (ver

controlo remoto do sistema

19 comandos de uma vez com apenas uma pressionada do botão. A função de qualquer botão do controlo remoto do AVR em qualquer modo (exceto o botão Mute, o botão de controlo da iluminação e os botões de mudar de canal) podem ser programados para executar um macro.

OBSERVAÇÃO: cuidado ao programar macros complicados. Não é possível programar uma pausa ou atraso antes de enviar comandos adicionais após o comando de “ligar”, e o componente pode não estar pronto para responder a comandos imediatamente após ser ligado.

Para programar um macro:

Pressione simultaneamente um dos quatro botões Macro, ou o botão de ligar, e o 1. botão

Mute para entrar no modo de programação.

Programe até 19 comandos que deseja gravar naquele botão Macro. Pressione o 2. botão de seleção da fonte para cada aparelho (ou o botão AVR para o próprio AVR) antes de inserir comandos individuais. Este passo conta como um dos 19 comandos permitidos para cada macro.

Para o comando de ligar, NÃO pressione o botão de ligar. Ao invés disso, pressione o 3.

Mute.

botão Pressione o botão de desligar para programar o comando de desligar.4. Pressione o botão de dormir para ﬁnalizar o processo de programação.5.

Não é possível “editar” um comando dentro de um macro. Porém, é possível apagar o macro da seguinte forma:

Mantenha pressionados simultaneamente o botão 1. Mute e o botão Macro que contém o macro até que o indicador da programação pisque.

Pressione o botão de mudar de canal para baixo para apagar o macro.2.

Para executar um macro, pressione o botão Macro (ou o botão de ligar) no qual o macro em questão foi programado.

, nas páginas 8 e 9), podem ser programados para enviar até

Funções do

Gravar

Sinais de áudio digital e analógico em dois canais, bem como sinais de vídeo composto, estão normalmente disponíveis nas saídas para gravação adequadas. Para fazer uma gravação, ligue o seu gravador de áudio ou vídeo às saídas adequadas do AVR, como descrito na secção e certiﬁque-se de que o gravador está ligado e gravando durante a reprodução do conteúdo que deseja gravar. Consulte as instruções do aparelho de gravação para obter mais informações sobre como fazer gravações.

OBSERVAÇÕES:

O AVR não converte sinais analógicos para digitais, e nem vice-versa.1. Somente os sinais de áudio digital PCM estão disponíveis para gravação. Os formatos 2.

que possuem proprietários, como os ﬂuxos de dados Dolby Digital e DTS, não podem ser gravados através das ligações de áudio digital. Use as ligações de áudio analógico para fazer uma gravação analógica.

As fontes HDMI e vídeo componente não podem ser gravadas.3. Certiﬁque-se de que está ciente das restrições de direitos 4. de autor para todo conteúdo

que quiser gravar. Duplicações não autorizadas de conteúdos que detenham direitos de autor é proibida por lei.

Fazer as ligações

, insira um mídia em branco no gravador

Tempo da função Dormir

A função Dormir deixa que o AVR reproduza o conteúdo por até 90 minutos, desligando-se automaticamente logo depois.

Pressione o botão Dormir no controlo remoto, e o tempo até a hora de desligamento será mostrado no visor de mensagens do painel frontal, bem como na TV ligada. Cada pressionada do botão Dormir diminui o tempo de reprodução em 10 minutos, até atingir o máximo de 90 minutos. A opção Desligado desativa a função de dormir.

Quando o tempo de desligamento for conﬁgurado, o visor do painel frontal diminuirá o brilho pela metade.

Se o botão Dormir for pressionado após o ajuste do tempo de desligamento, o tempo restante de reprodução será mostrado. Pressione o botão Dormir novamente para alterar o tempo de reprodução.

Restaurar o controlo remoto

Para restaurar os padrões de fábrica do controlo remoto, mantenha pressionados simultaneamente o botão de seleção da fonte e o botão numérico “0”. Quando o indicador da programação piscar na cor âmbar, digite o código “333”. Quando o visor LED verde se apagar, o controlo remoto estará restaurado.

Restaurar o processador

Se o AVR estiver se comportando de forma defeituosa após uma descarga eléctrica, desligue primeiramente a chave de alimentação principal no painel traseiro e desligue o cabo de alimentação AC por pelo menos três minutos. Volte a ligar o cabo de alimentação e ligue o AVR. Se este procedimento não ajudar, restaure o processador do AVR como descrito abaixo.

OBSERVAÇÃO: a restauração do processador apagar todas as conﬁgurações do utilizador, incluindo a resolução de vídeo, as conﬁgurações das caixas de som e níveis, e as estações pré-deﬁnidas. Após a restauração, refaça todas estas conﬁgurações de acordo com as suas notas no apêndice.

Para restaurar o processador do AVR:

Pressione o botão de ligar/modo de espera no painel frontal para colocar o aparelho 1. no modo de espera (o indicador de alimentação LED mudará para a cor âmbar).

Mantenha pressionado o botão de modo Surround no painel frontal por pelo menos 2. cinco segundos, até que a mensagem RESET apareça no visor de mensagens do painel frontal.

Se o AVR não funcionar corretamente após a restauração do processador, entre em contato com uma central autorizada de atendimento da Harman Kardon para obter auxílio. As centrais autorizadas podem ser localizadas na nossa página: www. harmankardon.com.

Memória

Se o AVR for desligado ou sofrer uma descarga eléctrica, ainda manterá as conﬁgurações de utilização por até quatro semanas.

AVR 1650/AVR 165

Resolução de problemas

Sintoma

O aparelho não funciona quando a chave de alimentação principal é ligada

O visor de mensagens do painel frontal acende-se, mas não há som nem imagem

Não há som vindo de nenhuma coluna; a mensagem PROTECT aparece no visor de mensagens

Não há som vindo das caixas de som central ou Surround

O aparelho não responde aos comandos do controlo remoto

Chiado intermitente do sintonizador Interferência local s Mova o AVR ou a antena para longe de computadores, s

Causa Solução

Sem alimentação AC s Veriﬁque se o cabo de alimentação está s ligado a uma

Ligação s de entrada intermitente A função s Mute está ativada O volume foi abaixado s

O ampliﬁcador está no modo de proteção devido a um s possível curto-circuito

O ampliﬁcador está no modo de proteção devido a s problemas internos

Modo de som Surround incorreto s O conteúdo do programa está no modo mono s Conﬁguração incorreta das s colunas de som O conteúdo do programa está no modo estéreo s

Pilhas fracas no s controlo remoto AVR não selecionado s Sensor do s controlo remoto obstruído

tomada AC adequada Veriﬁque se a tomada possui interruptor s

Aperte todas as s ligações nas colunas de som e entradas

Pressione o botão s Mute Aumente o volume s

Veriﬁque se há ﬁos cruzados nas s ligações das caixas de som e do AVR

Entre em contato com a central de atendimento local s da Harman Kardon

Selecione um modo de som Surround diferente do s estéreo

Programas em mono não contêm informações de som s Surround

Veriﬁque a conﬁguração das s colunas de som no menu de conﬁgurações

Pode ser que o decodiﬁcador Surround não esteja s criando informações para os canais central ou Surround a partir do programa em estéreo não codiﬁcado

Troque as pilhas do s controlo remoto Pressione o botão de conﬁguração/AVR s Veriﬁque se há obstáculos entre o sensor do s controlo

remoto no painel frontal do AVR e o controlo remoto

luzes ﬂuorescentes, motores ou outros aparelhos elétricos

Não é possível ativar o modo de programação do controle remoto

Informações adicionais sobre como solucionar possíveis problemas com o seu AVR, além de questões referentes à instalação, podem ser encontradas na lista de “Dúvidas Frequentes”, localizada na secção de suporte ao produto da nossa página: www.harmankardon.com

O botão de seleção da fonte não foi pressionado por pelo s menos 3 segundos

Mantenha o botão de seleção da fonte pressionado por s pelo menos 3 segundos

PORTUGUÊS

AVR 1650/AVR 165 Especificações

Especificações

Secção de áudio

Potência nos canais múltiplos: 95W por canal, dois canais

Sensibilidade/resistência de entrada: 200mV/47k ohms

Razão sinal/ruído (IHF-A): 100dB

Separação de canais adjacentes do sistema de som Surround:

Frequência de resposta: 10Hz – 130kHz

Alta capacidade de corrente instantânea (HCC): ±25 amps

Distorção de intermodulação transiente (TIM): Imensurável

Velocidade de varrimento: 40V/μseg

driven @8ohms, 20Hz 20KHz, <0,07% THD

Dolby Pro Logic/PLII: 40dB Dolby Digital: 55dB DTS: 55dB

(+0dB/–3dB)

Secção do sintonizador FM

Alcance da frequência: 87.5 – 108.0MHz

Sensibilidade utilizável IHF: 1.3μV/13.2dBf

Razão sinal/ruído (mono/estéreo): 70dB/68dB

Distorção (mono/estéreo): 0.2%/0.3%

Separação de estéreo: 40dB @ 1kHz

Seletividade (±400kHz): 70dB

Rejeição de imagem: 80dB

Rejeição de IF: 90dB

Secção de vídeo

Formato da televisão: NTSC (AVR 1650);

Nível/resistência de entrada: 1Vp-p/75 ohms

Nível/resistência de saída: 1Vp-p/75 ohms

Frequência de resposta do vídeo (vídeo composto):

HDMI: Versão 1.4a com 12 bits de

PAL (AVR 165)

10Hz – 8MHz (–3dB)

profundidade de cor

Especificações gerais

Requerimentos de alimentação: 120V AC/60Hz

Consumo de eletricidade: <0.5W (no modo de espera);

Dimensões (L x A x P) 440mm x 165mm x 435mm

Peso 20 lb (9.1kg)

(AVR 1650); 220V – 240V AC/50Hz – 60Hz (AVR 165)

280W máximo

(17-5/16" x 6-1/2" x 17-1/8")

Secção do sintonizador AM

Alcance da frequência: 520 – 1720kHz

Razão sinal/ruído: 45dB

Sensibilidade utilizável (loop): 500μV

Distorção (1kHz, 50% mod.) 0.8%

Seletividade (±10kHz): 30dB

AVR 1650/AVR 165

Apêndice – configurações padrão, planilhas, códigos de produtos para o controlo remoto

Tabela A1 – Ligações recomendadas com os componentes fonte

Tipo de aparelho Fonte do AVR Ligações de áudio Ligações de vídeo

Apêndice

TV por cabo, satélite, HDTV ou outro aparelho que forneça programas de televisão

VCR, DVR, PVR ou outro gravador de áudio/ vídeo

Aparelho de DVD, reprodutor de discos Blu-ray DVD ou HDMI

Leitor de discos, consolas de jogos ou outro aparelho de áudio/vídeo compatível com a tecnologia HDMI

Aparelho de áudio portátil HDMI 2 Entrada HDMI 2 s Entrada HDMI 2 s

Leitor de CD HDMI 3 Entrada HDMI 3 s Entrada HDMI 3 s

CD-R, MiniDisc, ﬁta cassete HDMI 4 Entrada HDMI 4 s Entrada HDMI 4 s

iPod ou iPhone AUX Entrada AUX no painel frontal s Não requerido s

Leitor CD CD Entradas analógicas para CD s

CD-R, MiniDisc, cassette Fita Analógico Fita (entradas e saídas) s

iPod ou iPhone Estação Bridge Estação The Bridge IIIP s Não requerido s

Vídeo 1 Entradas analógicas Vídeo 1 s

Entrada óptica 1 (se não estiver em uso com HDMI s

Vídeo 2 Analógico Vídeo 2 (entradas e saídas) s

Qualquer entrada óptica ou coaxial disponível com s saída digital coaxial correspondente

(para discos Blu-ray)

HDMI 1 Entrada HDMI 1 s Entrada HDMI 1 s

Entradas analógicas para DVD s Entrada coaxial 1 s

Qualquer entrada óptica ou coaxial de áudio digital s disponível

Use a saída digital óptica correspondente s

Entrada de Vídeo composto 1

Entrada de Vídeo composto 2 s Para gravar, use a saída de Vídeo composto 2 s

Entrada de Vídeo componente para DVD s

Não requerido s

Observação: o AVR possui um total de três entradas de áudio digital. Algumas ligações de áudio digital são recomendadas simplesmente porque estas entradas são associadas às fontes correspondentes por padrão de fábrica. Porém, qualquer entrada de áudio digital pode ser associada a qualquer fonte. Se não estiver usando todas as fontes do AVR, é possível associar a outro aparelho uma entrada de áudio digital recomendada para determinada fonte que não está em utilização. A Tabela A1 serve como guia; podem ser necessários ajustes para se adequar ao seu sistema.

Tabela A2 – Padrões de ajuste da fonte

Fonte DVD HDMI 1 HDMI 2 HDMI 3 HDMI 4 Video 1 Video 2

Título

Entrada de áudio COAX 1 HDMI HDMI HDMI HDMI

Pesquisa

automática

Modo de som

Surround

LIGADA

LOGIC 7 MOVIE

DESLIGADA

LOGIC 7 MOVIE

DESLIGADA

LOGIC 7 MOVIE

DESLIGADA

LOGIC 7 MOVIE

DESLIGADA

LOGIC 7 MOVIE

ANALÓGICA

DESLIGADA

LOGIC 7 MOVIE

ÓPTICA 1

LIGADA – –

LOGIC 7 MOVIE

Estação

Bridge

ESTAÇÃO BRIDGE

ESTAÇÃO THE BRIDGE IIIP

LOGIC 7 MOVIE

Aux CD Fita

ANALÓGICA

DESLIGADA

LOGIC 7 MOVIE

ANALÓGICA

DESLIGADA

LOGIC 7 MOVIE

ANALÓGICA

LIGADA – –

LOGIC 7 MOVIE

Sintoni-

zador

SINTONIZADOR

INT. TUNER

LOGIC 7 MOVIE

ÓPTICA 1

DESLIGADA

LOGIC 7 MOVIE

PORTUGUÊS

AVR 1650/AVR 165

Tabela A3 – Padrões de ajuste das caixas de som/canais

Fonte Todas as fontes

Coluna de som esquerda/direita LIGADA

Coluna de som central LIGADA

Coluna de som Surround LIGADA

Coluna de som Surround traseira LIGADA

Subwoofer LIGADA

Cruzamento das esquerda/direita

Cruzamento da

Cruzamento da coluna de som Surround

Cruzamento da coluna de som Surround traseira

LFE PRESENTE

colunas de som

coluna de som central 100Hz

100Hz

Apêndice

Modo Sub SUB

Tabela A4 – Ajuste das distâncias

Posição das caixas de som

Frontal esquerda

Central

Frontal direita

Surround direita

Surround esquerda

Subwoofer

Atraso da sincronia A/V 0mS

Suas distâncias entre as caixas de som e a posição do utilizador

AVR 1650/AVR 165

Tabela 5 - Configurações de fonte

Apêndice

Fonte DVD HDMI 1 HDMI 2 HDMI 3 HDMI 4 Video 1 Video 2

título

Entrada de vídeo

Entrada de

Componente Vídeo

Entrada digital de

áudio

Entrada analógica

de áudio

Auto Poll OFF N/A N/A

DVD VIDEO 1 VIDEO 2

N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A

The

Bridge

N/A N/A N/A

THE BRIDGE IIIP

Aux CD Gravador Rádio

AUX (FRONTPANEL)

GRAVADOR

Tabela A6 - Configurações Altifalante/canal

Frontal Esquerdo Frontal Direito Central

Número de altifalantes ON

Surround Esquerdo

Surround Direito Subwoofer

INT. RÁDIO

RÁDIO

Crossover

Distância

Ajuste Nível de Canal

PORTUGUÊS

AVR 1650/AVR 165

Tabela A7 – Códigos do controlo remoto

Entrada fonte Tipo do produto (circule um) Código do controlo remoto

Video 1 VCR, PVR, DMC

Video 2 Cabo, satélite

HDMI 1

HDMI 2

HDMI 3

HDMI 4

DVD

CD CD, CD-R

Fita Fita cassete, CD-R

DVD, reprodutor de discos Blu-ray, VCR/PVR/DMC, Cabo/ satélite

Apêndice

Tabela A8 – Configurações do sistema

Função Ajuste padrão O seu ajuste

Tempo de desligamento do visor

Volume padrão DESLIGADO

Ajuste do volume padrão –25dB

Áudio HDMI para TV DESLIGADO

Tempo de semi-desligamento dos menus

Tempo de desligamento completo dos menus

Link HDMI DESLIGADO

HDMI ARC DESLIGADO

DESLIGADO

5 segundos

20 segundos

AVR 1650/AVR 165

Tabela A9 – Modos de som Surround

Apêndice

Modo de som Surround

Dolby Digital

Dolby Digital Plus

Dolby TrueHD

Dolby Digital estéreo

Grupo de modos Dolby Pro

Logic II

Dolby Pro Logic II Movie

Descrição

Fornece até cinco canais principais de áudio separados e um canal exclusivo para efeitos de baixa frequência (LFE).

Uma versão melhorada do Dolby Digital codiﬁcada de forma mais eﬁciente, o Dolby Digital plus tem a capacidade de gerar canais discretos adicionais e de baixar o áudio da Internet, tudo isso com uma qualidade melhorada de som. O conteúdo da fonte pode ser transmitido através da ligação HDMI ou decodiﬁcado para Dolby Digital ou PCM e transmitido através das ligação óptica e coaxial de áudio digital.

O Dolby TrueHD é uma expansão do áudio MLP Lossless™, o mesmo formato usado em discos de DVD de áudio. O Dolby TrueHD adiciona as funções encontradas no Dolby Digital, como ajustes do modo noturno, e, ao mesmo tempo, fornece um som sem perdas, numa reprodução ﬁel das gravações originais feitas no estúdio.

Fornece uma mixagem em 2 canais do conteúdo em Dolby Digital.

Decodiﬁcador analógico que fornece cinco canais principais completos e discretos de áudio a partir de fontes codiﬁcados com uma matriz Surround ou analógicas em 2 canais. Há quatro variações disponíveis.

A variação Dolby Pro Logic II, otimizada para ﬁlmes e programas de televisão.

Sinal ou ﬂuxo de dados de entrada

Veja abaixo

Dolby Digital 1/0/.0 ou .1, 2/0/.0 ou .1, 3/0/.0 ou .1, 2/1/.0 ou .1, s 2/2/.0 ou .1, 3/2/.0 ou .1

Dolby Digital EX (reproduzido em 5.1) s Dolby Digital Plus decodiﬁcado e transmitido através da conexão s

óptica ou da coaxial

Dolby Digital Plus através da s ligação HDMI (o aparelho fonte decodiﬁca para Dolby Digital quando uma ligação óptica ou coaxial é usada)

Discos Blu-ray ou HD-DVD codiﬁcados com Dolby TrueHD, s transmitidos via HDMI

Dolby Digital 1/0/.0 ou .1, 2/0/.0 ou .1, 3/0/.0 ou .1, 2/1/.0 ou .1, s 2/2/.0 ou .1, 3/2/.0 ou .1

Dolby Digital EX s

Dolby Digital 2.0 ou 2.1 s Analógico (dois canais) s Sintonizador s PCM (32kHz, 44.1kHz, 48kHz, 96kHz) s

Dolby Pro Logic II Music

Dolby Pro Logic II Game

Dolby Pro Logic

Coluna virtual da Harman

A variação Dolby Pro Logic II, otimizada para seleções musicais. Permite o ajuste da apresentação do campo sonoro em três dimensões:

s!LCANCECENTRALAJUSTAOALCANCEDOSVOCAIS s$IMENSÎOAJUSTAAPROFUNDIDADEDOCAMPOSONORO s0ANORAMAAJUSTAOEFEITODEENVOLVIMENTODOSOM3URROUND

A variação Dolby Pro Logic II, que enfatiza o uso dos canais de som Surround e do subwoofer para uma imersão total nos jogos de vídeo game.

Versão original do Dolby Pro Logic, que envia um sinal mono contendo informações abaixo de 7kHz aos canais de som Surround.

Simula 5.1 canais quando houver apenas duas colunas de som presentes ou quando o utilizador quiser um campo sonoro mais envolvente.

Dolby Digital 2.0 ou 2.1 s Analógico (dois canais) s Sintonizador s PCM (32kHz, 44.1kHz, 48kHz, 96kHz) s

PORTUGUÊS

AVR 1650/AVR 165 Apêndice

Tabela A9 – Modos de som Surround (cont.)

Modo de som Surround

DTS Digital Usando um método de codiﬁcação/decodiﬁcação diferente do Dolby Digital,

DTS-HD

DTS-HD Master Audio

DTS estéreo

Grupo de modos Logic 7

Logic 7 Movie

Descrição

o DTS digital oferece também até cinco canais principais discretos, além do canal LFE.

DTS-HD é um formato de áudio em alta deﬁnição que complementa o vídeo em alta deﬁnição encontrado em discos de Blu-ray ou HD-DVD. É transmitido usando um núcleo DTS com extensões em alta resolução. Mesmo quando se quer apenas o DTS

5.1 Surround (ou quando somente este formato está disponível, se o sistema em zonas múltiplas estiver em uso), a maior capacidade dos discos em alta resolução envia DTS a duas vezes o valor da taxa de dados usada em discos de DVD de vídeo.

A tecnologia DTS-HD Master Audio fornece reproduções de bit por bit das gravações originais do estúdio, obtendo uma performance incrivelmente precisa.

Fornece uma mixagem em 2 canais do conteúdo em DTS Digital ou uma apresentação de som Surround codiﬁcado de acordo com uma matriz.

Uma tecnologia de propriedade da HARMAN, a tecnologia Logic 7 melhora as gravações em dois canais e codiﬁcadas de acordo com uma matriz derivando informações importantes para os canais de som Surround traseiros. Fornece uma colocação de som mais precisa, melhora o deslocamento e expande o campo sonoro, mesmo quando usada com sistemas em 5.1 canais. A tecnologia Logic 7 usa um processamento a 96kHz e está disponível no modo 5.1. Há três variações disponíveis.

Feito especialmente para fontes em dois canais contendo codiﬁcação em Dolby Surround ou baseada numa matriz, o modo Logic 7 Movie aumenta a inteligibilidade do canal central.

Sinal ou ﬂuxo de dados de entrada

DTS 1/0/.0 ou .1, 2/0/.0 ou .1, 3/0/.0 ou .1, 3/1/.0 ou .1, 2/2/.0 s ou .1, 3/2/.0 ou .1

DTS-ES Matrix (reproduzido como 5.1) s DTS-ES Discrete (reproduzido como 5.1) s

Discos de Blu-ray ou HD-DVD codiﬁcados com os modos DTS- s HD, transmitidos através da conexão HDMI

Discos de Blu-ray ou HD-DVD codiﬁcados com a tecnologia s DTS-HD Master Audio, transmitidos através da conexão HDMI

DTS 1/0/.0 ou .1, 2/0/.0 ou .1, 3/0/.0 ou .1, 3/1/.0 ou .1, 2/2/.0 s ou .1, 3/2/.0 ou .1

DTS 96/24 s DTS-ES Matrix s

Veja abaixo

Analógico (dois canais) s Sintonizador s PCM (32khz, 44.1khz, 48khz, 96khz) s

Logic 7 Music O AVR foi programado na fábrica para ter este modo como padrão para

Logic 7 Game

Estéreo em 5 canais

Estéreo em 2 canais

sinais em dois canais. O modo Logic 7 Music é ideal para gravações musicais convencionais em dois canais.

Use o modo Logic 7 Game para melhorar o seu aproveitamento de consolas de jogos.

Útil para festas, as informações dos canais esquerdo e direito são reproduzidas através das colunas de som frontais e Surround em cada lado, enquanto que a coluna central reproduz uma mixagem mono resumida.

Desliga todo o processamento de som Surround e reproduz um sinal puro em 2 canais ou uma mixagem do sinal em vários canais. O sinal é digitalizado e as conﬁgurações de gestão dos sons graves são aplicadas, tornando-o ideal quando um subwoofer é usado.

Analógico (dois canais) s Sintonizador s PCM (32khz, 44.1khz, 48khz, 96khz) s

Analógico (dois canais; mixagem DPS disponível para múltiplos s canais)

Sintonizador s PCM (32kHz, 44.1kHz, 48kHz, 96kHz) s

AVR 1650/AVR 165

Apêndice

Consulte os botões enumerados quando utilizar

a lista de funções do controlo remoto

PORTUGUÊS

AVR 1650/AVR 165

Apêndice

Tabela A10 – Lista de funções do controlo remoto

Nome do

Num.

botão

01 Power On Ligar Ligar Ligar Ligar Ligar/desligar Ligar Ligar Ligar Ligar Ligar

02 Power Off Desligar Desligar Desligar Desligar Ligar a TV Desligar Desligar Desligar Desligar Desligar

03 Mute Mute Mute Mute Mute Mute Mute Mute Mute Mute Mute Mute

04 AVR Selecionar AVR Selecionar AVR Selecionar AVR Selecionar AVR Selecionar AVR Selecionar AVR Selecionar AVR Selecionar AVR Selecionar AVR Selecionar AVR Selecionar AVR

05 DVD Selecionar DVD Selecionar DVD Selecionar DVD Selecionar DVD Selecionar DVD Selecionar DVD Selecionar DVD Selecionar DVD Selecionar DVD Selecionar DVD Selecionar DVD

06 VID 1 (VCR)

07 HDMI 1

08 Tape Selecionar Fita Selecionar Fita Selecionar Fita Selecionar Fita Selecionar Fita Selecionar Fita Selecionar Fita Selecionar Fita Selecionar Fita Selecionar Fita Selecionar Fita

09 CD Selecionar CD Selecionar CD Selecionar CD Selecionar CD Selecionar CD Selecionar CD Selecionar CD Selecionar CD Selecionar CD Selecionar CD Selecionar CD

10 VID 2 (CBL/SAT)

11 HDMI 2

12 AUX Selecionar Aux Selecionar Aux Selecionar Aux Selecionar Aux Selecionar Aux Selecionar Aux Selecionar Aux Selecionar Aux Selecionar Aux Selecionar Aux Selecionar Aux

13 Bridge Selecionar Bridge Selecionar Bridge Selecionar Bridge Selecionar Bridge Selecionar Bridge Selecionar Bridge Selecionar Bridge Selecionar Bridge Selecionar Bridge Selecionar Bridge Selecionar Bridge

14 HDMI 4

15 HDMI 3

16 Sleep/CH+ Dormir Audio Canal + Canal + Audio Canal + Canal + Canal + Canal +

17 Test Tone Tom de teste Procurar

18 AM/FM

19 Vol Up Aumentar volume Aumentar volume Aumentar volume Aumentar volume Aumentar volume Título Aumentar volume Aumentar volume Aumentar volume Aumentar volume

20 CH-

21 OSD OSD Programar OSD TV ao vivo OSD OSD OSD OSD

22 T/V

Diminuir Volume Diminuir volume Diminuir volume Diminuir volume Diminuir volume Diminuir volume Diminuir volume Diminuir volume Diminuir volume Diminuir volume

24 CH./Guide Cortar canal

Menu colunas

Sobe

27 Esquerdo

28 OK OK Entrar Entrar Selecionar Entrar Entrar Entrar Entrar Ajustar/Entrar

Direito

30 Baixo

31 Digital/Exit

32 Delay/Prev. Ch. Delay

331111 1111111

342222 2222222

353333 3333333

Função no

AVR

Selecionar

Vídeo 1

Selecionar

HDMI 1

Selecionar

Vídeo 2

Selecionar

HDMI 2

Selecionar

HDMI 4

Selecionar

HDMI 3

Selecionar

Sintonizador

Ajustar colunas

de som

Mover/Ajustar

para cima

Mover/Ajustar à

esquerda

Mover/Ajustar à

direita

Mover/Ajustar

para baixo Selecionar

entrada digital

Ajustar

DVD CD/CD-R Tape VCR (VID1) TiVo

Selecionar VCR Selecionar VCR Selecionar VCR Selecionar VCR Selecionar VCR Selecionar VCR Selecionar VCR Selecionar VCR Selecionar VCR Selecionar VCR

Selecionar

HDMI 1

Selecionar CABO/SAT Selecionar

HDMI 2

Selecionar

HDMI 4

Selecionar

HDMI 3

Selecionar

Sintonizador

Título ou Menu

do disco

DESLIGAR TV/

DVD ou V.

Título ou Menu

do disco Menu ou

Conﬁgurações

Sobe Sobe Sobe Sobe Sobe Sobe Sobe Sobe

Esquerdo Esquerdo Esquerdo Esquerdo Esquerdo Esquerdo Esquerdo Esquerdo

Direito Direito Direito Direito Direito Direito Direito Direito

Desce Desce Desce Desce Desce Desce Desce Desce

Abrir/Fechar Retornar/Sair Abrir/Fechar

Retornar ou

Status

Selecionar

HDMI 1

Selecionar CABO/SAT Selecionar

HDMI 2

Selecionar

HDMI 4

Selecionar

HDMI 3

Selecionar

Sintonizador

Selecionar CD-R Canal - Canal - Informações Canal - Canal - Canal - Canal -

Selecionar Fonte TV/VCR Entrada TV TV/CABO TV/SAT TV/VCR TV/Video

Reprodução

contínua Reproduzir introduções

Abrir/Fechar Status Canal anterior Canal anterior Canal anterior Canal anterior

Selecionar

HDMI 1

Selecionar CABO/SAT Selecionar

HDMI 2

Selecionar

HDMI 4

Selecionar

HDMI 3

Selecionar

Sintonizador

Selecionar

HDMI 1

Selecionar CABO/SAT Selecionar

HDMI 2

Selecionar

HDMI 4

Selecionar

HDMI 3

Selecionar

Sintonizador

Selecionar

HDMI 1

Selecionar CABO/SAT Selecionar

HDMI 2

Selecionar

HDMI 4

Selecionar

HDMI 3

Selecionar

Sintonizador

Guia Menu do disco Informações/Guia Informações/Guia Guia

Menu Conﬁgurações Menu Menu Menu Menu

(VID1)

DMC (VID 1/

HDMI

1/2/3/4)

Selecionar

HDMI 1

Selecionar CABO/SAT Selecionar

HDMI 2

Selecionar

HDMI 4

Selecionar

HDMI 3

Selecionar

Sintonizador

CBL (VID2) SAT (VID2)

Selecionar

HDMI 1

Selecionar CABO Selecionar SAT

Selecionar

HDMI 2

Selecionar

HDMI 4

Selecionar

HDMI 3

Selecionar

Sintonizador

Selecionar

HDMI 1

Selecionar

HDMI 2

Selecionar

HDMI 4

Selecionar

HDMI 3

Selecionar

Sintonizador

iPod (na

estação The

Bridge IIIP)

Selecionar

HDMI 1

Selecionar CABO/SAT Selecionar

HDMI 2

Selecionar

HDMI 4

Selecionar

HDMI 3

Selecionar

Sintonizador

HDMI

1/2/3/4

Selecionar

HDMI 1

Selecionar CABO/SAT Selecionar

HDMI 2

Selecionar

HDMI 4

Selecionar

HDMI 3

Selecionar

Sintonizador

AVR 1650/AVR 165

Apêndice

Tabela A10 – Lista de funções do controlo (cont.)

Nome do

Num.

botão

364444 4444444

375555 5555555

386666 6666666

397777 7777777

408888 8888888

41 Tun-M Modo de sintonia

429999 9999999

430000 0000000

44 Memory Memória

45 Tuning Up Sintonia + Próximo capítulo Direcionar faixa Cancelar PPV Cancelar Dormir

46 Direct

47 Clear Limpar Limpar Limpar Limpar Limpar Limpar Atalho Próximo

48 Preset Up

49 Tuning Down Sintonia – Capítulo anterior Passo da faixa

50 Tone Modo de tom V-deslig.

D.Skip (AVR 1650);

RDS (AVR 165)

52 Preset Down

53 M1 Macro 1 Macro 1 Macro 1 Macro 1 Macro 1 Macro 1 Macro 1 Macro 1 Macro 1 Macro 1 Macro 1

54 M2 Macro 2 Macro 2 Macro 2 Macro 2 Macro 2 Macro 2 Macro 2 Macro 2 Macro 2 Macro 2 Macro 2

55 M3 Macro 3 Macro 3 Macro 3 Macro 3 Macro 3 Macro 3 Macro 3 Macro 3 Macro 3 Macro 3 Macro 3

56 M4 Macro 4 Macro 4 Macro 4 Macro 4 Macro 4 Macro 4 Macro 4 Macro 4 Macro 4 Macro 4 Macro 4

57 Night

58 Skip Down Saltar – (DVD) Passo – Saltar – Procurar – Descer Saltar – Saltar – (DVD) Saltar – (DVD) Saltar –

59 Skip Up Skip + (DVD) Passo + Saltar + Procurar + Descer Saltar + Saltar + (DVD) Saltar + (DVD) Saltar +

60 Dim

61 Rewind#

62 Play  Iniciar (DVD) Iniciar Iniciar

63 FF 

64 Record Gravar Gravar/Pausar Gravar Gravar Gravar

65 Stop Parar (DVD) Parar Parar Parar Parar Parar Parar Parar (DVD) Parar (DVD) Parar Parar

66 Pause Pausar (DVD) Pausar Pausar Pausar Pausar Pausar Pausar (DVD) Pausar (DVD) Pausar Pausar

Função no

AVR

Direcionar

sintonia

Próxima est.

pré-def.

D.Skip (AVR 1650);

RDS (AVR 165)

Est. pré-def.

Selecionar modo

noturno

Controle da iluminação

Buscar atrás

(DVD)

Buscar à frente

(DVD)

DVD CD/CD-R Tape VCR (VID1) TiVo

Capítulo+ ou

Zoom

Áudio ou Lista de

reprodução

Ângulo

Câmera lenta

adiante

Saltar disco Saltar disco Saltar

Câmera lenta

para trás

Ligar/desligar

legendas

Controle da iluminação

Buscar atrás Buscar atrás Rewind Rewind Buscar atrás Buscar atrás

Buscar à frente Buscar à frente Rep. acelerada Rep. acelerada Buscar à frente Buscar à frente

Repetir Zoom

Hora

Reprodução

aleatória

+10 Música Alt

Selecionar CDP Legenda

Iniciar atrás/

Iniciar à frente

Iniciar Iniciar Iniciar Iniciar (DVD) Iniciar (DVD) Iniciar Iniciar

(VID1)

DMC (VID 1/

HDMI

CBL (VID2) SAT (VID2)

1/2/3/4)

Fonte (somente

para DMC250)

Ângulo FAV FAV Ângulo/FAV

Modo de

reprodução

Controle da

iluminação

Buscar atrás

(DVD)

Buscar à frente

(DVD)

Buscar atrás

(DVD)

Buscar à frente

(DVD)

Observação: se qualquer um dos controlos de transporte for pressionado enquanto o controlo remoto estiver nos modos AVR ou Vídeo 2, o controlo mudará automaticamente para o modo DVD, e o comando será aplicado ao aparelho de DVD. Se um botão referente ao modo original for pressionado então, como o botão de diminuir volume do AVR, por exemplo, o controlo remoto reverterá ao modo original. Veja

Programação puncionada do controlo remoto

, na página 24, para obter mais informações.

iPod (na

estação The

Bridge IIIP)

Buscar atrás Buscar atrás

Buscar à frente Buscar à frente

HDMI

1/2/3/4

PORTUGUÊS

AVR 1650/AVR 165

Tabela A11 – Códigos de produtos para o controlo remoto: TV

Apêndice

Fabricante/Marca da TV Código de conﬁguração

ADMIRAL 192

ANAM 045 106 109 112 122

AOC 037 122 123 128

AUDIOVOX 012

BLAUPUNKT 084

BROKSONIC 205 206

CITIZEN 045 123 128 132

CONTEC 045

CRAIG 045 157 158 159

CROWN 045 132

CURTIS MATHES 123 128 132

DAEWOO

DAYTRON 128 132

DYNATECH 063

DYNEX 014

ELECTROHOME 115 132

045 087 102 105 106 108 111 114 116 119 127 128 132

Fabricante/Marca da TV Código de conﬁguração

KTV 045 123 132 162

LG/GOLDSTAR 002 013 101 110 122 128 132

LLOYTRON 172 173

LODGENET 069

LXI 077 145 148

MAGNAVOX 030 040 123 128 132 145 148

MARANTZ 115 123 148

MEMOREX 069 128

METZ 084

MGA 115 123 128

MITSUBISHI 077 115 123 128 160 167 168

MTC 175 176

NATIONAL 148 177 179 180 181 182

NEC 010 115 121 123 125

OLEVIA 007

OPTONICA 007

EMERSON 045 123 128 132 139 157 158 159 162 205

FUNAI 045

FUJITSU 041 042

FUTURETECH 045

GE 029 087 121 123 128 133 145 159 163

GRUNDIG 193

HALLMARK 128

HARMAN KARDON 201

HITACHI 123 128 132 144 147

HYTEK 016

INKEL 120

JC PENNEY 115 123 128 132 145

JENSEN 019

JVC 079 087 134

KEC 045

KLH 006

ORION 207 208 209 210 211

PANASONIC 087 148 169

PHILCO 045 115 123 128 132 148

PHILIPS 033 034 035 036 123 128 132 145 148

PIONEER 024 123 128

POLAROID 003 004 005 006 043

PORTLAND 128 132

PROSCAN 133

PROTON 008 059 122 128 132 165

QUASAR 032 087

RADIO SHACK 045 128 132 180 196 197

RCA 021 115 123 128 133 145 161 163

REALISTIC 045 167 196

RUNCO 044 046 152 153

SAMPO 059 123 128

SAMSUNG 020 022 124 128 132 145

AVR 1650/AVR 165

Apêndice

o controlo remoto: TV (cont.)

Fabricante/Marca da TV Código de conﬁguração

SANYO 026 054

SCOTT 045 128 132

SEARS 128 132 145

SHARP 077 128 132

SIEMENS 084

SIGNATURE 069

SONY 028 031 117 130 136 194 212

SOUNDESIGN 045 128

SYLVANIA 025 123 128 145 148

SYMPHONIC 184

TANDY 077

TATUNG 063

TECHNICS 181

TECHWOOD 128

TEKNIKA 045 069 115 123 128 132

Tabela A12 – Códigos de produtos para o controlo remoto: VCRTabela A11 – Códigos de produtos para

Fabricante/Marca do VCR Código de conﬁguração

AIWA 040

AKAI 048 108 109 126

APPLE TV 016

AUDIO DYNAMICS 018 048

BROKSONIC 110 147

CANON 135 140

CAPEHART 094

CITIZEN 134

CRAIG 045 116

DAEWOO 017 094 104

DAYTRON 094

DBX 018 048

DYNATECH 040

EMERSON 013 040 042 110 112

FISHER 017

TELERENT 069

TERA 156

THOMSON 190 191

TIVO 051 052 E veja a Tabela A12

TMK 128

TOSHIBA 063 129 202

TOTEVISION 132

VIDEO CONCEPTS 160

VIDTECH 128

VIEWSONIC 011 038 039 047

VIZIO 001 002

WARDS 069 128 132 148

WESTINGHOUSE 017 018 023

YAMAHA 123 128

YORK 128

ZENITH 069 090

FUNAI 040

GE 076 095 124

HARMAN KARDON 002 003 018 049

HITACHI 040 048

JC PENNEY 018 045

JENSEN 048

JVC 018 048 111 132

KENWOOD 020 048

LG/GOLDSTAR 018 107

LLOYD 040

LXI 020 040

MAGNAVOX 040

MARANTZ 018

MEMOREX 017 020 040 052 053 054 076 142

MGA 049

MITSUBISHI 049 131

MULTITECH 040

PORTUGUÊS

AVR 1650/AVR 165

Apêndice

Tabela A12 – Códigos de produtos para o controlo remoto: VCR (cont.)

Fabricante/Marca do VCR Código de conﬁguração

SYLVANIA 040

SYMPHONIC 040

TANDY 017 040

TEAC 040 048

TEKNIKA 040

THOMAS 040

TiVo 004 005 006 007 008 009 011 012

TMK 013

TOSHIBA 112 155

TOTEVISION 045

UNITECH 045

VECTOR RESEARCH 018

VIDEO CONCEPTS 018 040

VIDEOSONIC 045

WARDS 040 045 112

YAMAHA 018 040 048

ZENITH 040 050 076 083

Tabela A13 – Códigos de produtos para o controlo remoto: CD (cont.)

Fabricante/Marca do leitor de CD

CLARINETTE 166

DENON 187 188 213

EMERSON 052 093 108

FISHER 055 095

FUNAI 126

GE 164

HAITAI 099 214

HARMAN KARDON 001 002 025 054 190

HITACHI 093

INKEL 216

JC PENNEY 098 147

JENSEN 153

JVC 176 195 196

KENWOOD 030 062 078 079 148 151 176 178 181

LG/GOLDSTAR 016 087

LOTTE 108

LUXMAN 077 102

Código de conﬁguração

Tabela A13 – Códigos de produtos para o controlo remoto: CD

Fabricante/Marca do leitor de CD

ADCOM 063 069

AIWA 072 111 118 156 170

AKAI 050 177 184

AUDIO TECHNICA 053

AUDIOACCESS 125

AUDIOFILE 211

BSR 044

CALIFORNIA AUDIO 109

CAPETRONIC 070

CARRERA 087

CARVER 136 140 141 143 144 145 185 186

CASIO 117 166

Código de conﬁguração

LXI 164

MAGNAVOX 039 113

MARANTZ 058 084 191 192 193

MCINTOSH 194

MCS 080 098

MITSUMI 152

MODULAIRE 166

NAD 013 074 197 198

NAKAMICHI 199 200 201

NEC 069

NIKKO 053 055

ONKYO 037 038 045 046 171 175 202 203

OPTIMUS 065 089 091 092 099 104 212

PANASONIC 075 109 119 158 183 204

PHILIPS 039 138 149 209

PIONEER 071 094 100 112 123 131 161 162 215

AVR 1650/AVR 165

Apêndice

Tabela A13 – Códigos de produtos para o controlo remoto: CD (cont.)

Fabricante/Marca do leitor de CD

PROTON 210

RADIO SHACK 126 166 213

RCA 024 081 093 150

REALISTIC 058 093 095 104 105 108 164 166

SANSUI 047 081 134 157 172

SANYO 033 082 095

SCOTT 108

SHARP 058 105 114 151 159 167 180 181

SHERWOOD 003 041 058 105 133

SONY

SOUNDSTREAM 124

SYMPHONIC 059 110

TAEKWANG 177

TEAC 011 058 085 086 106 107 110 121 137 146 154

THETA DIGITAL 039

TOSHIBA 013 074 097 151 155 173

Código de conﬁguração

103 115 116 118 132 139 163 205 206 207 208 212 217

Tabela A14 – Códigos de produtos para o controlo remoto: DVD (cont.)

Fabricante/Marca do aparelho de DVD

MITSUBISHI 023

NAD 062

ONKYO 009 048

PANASONIC 008 024 030 044

PHILIPS 016 056

PIONEER 018 027 041 065

PROCEED 060

PROSCAN 004 103

RCA 004 103

SAMSUNG 017 053 054

SHARP 028

SONY 011 012 015 043 045

THOMSON 004 103

TOSHIBA 009 058 067

YAMAHA 030 063

ZENITH 005 055 064

Código de conﬁguração

VECTOR RESEARCH 087

VICTOR 120 130

WARDS 095

YAMAHA 019 031 053 061 135 169

YORK 166

Tabela A14 – Códigos de produtos para o controlo remoto: DVD

Fabricante/Marca do aparelho de DVD

APEX DIGITAL 061

DENON 019 020 051

GE 004 103

HARMAN KARDON 001 002 003

JVC 006

LG/GOLDSTAR 005 010 055 064 066

MAGNAVOX 056

MARANTZ 059

Código de conﬁguração

Tabela A15 – Códigos de produtos para o controlo remoto: SAT

Fabricante/Marca do SAT Código de conﬁguração

BIRDVIEW 425

CHANNEL MASTER 320 321 325 361

CHAPARRAL 315 316 451

CITOH 360

DIRECTV 309 310 314

DISH NETWORK 364

DRAKE 313 317 318 413 481

DX ANTENNA 331 352 379 483

ECHOSTAR 364 395 397 452 453 463 477 478 484 485

ELECTRO HOME 392

FUJITSU 324 329 334

GENERAL INSTRUMENT 303 311 323 365 403 454 468 474

HITACHI 304 455

HOUSTON TRACKER 463

PORTUGUÊS

AVR 1650/AVR 165

Apêndice

Tabela A15 – Códigos de produtos para o controlo remoto: SAT (cont.)

Fabricante/Marca do SAT Código de conﬁguração

HUGHES 305 306 437 489

JANIEL 366

JERROLD 454 468 484

LEGEND 453

MACOM 317 365 369 370 371

MAGNAVOX 461 473

MEMOREX 453

MITSUBISHI 307

MOTOROLA 312 319

NEXTWAVE 423

NORSAT 373

OPTIMUS 466

PACE 328 487

PANASONIC 353 366 457 469

PANSAT 420

PERSONAL CABLE 418

PHILIPS 375

PICO 407

PRESIDENT 381 404

RCA 301 358 439 458 465 490

REALISTIC 349 480

SAMSUNG 322 326 442

SATELLITE SERVICE CO 335 388

SCIENTIFIC ATLANTA 339 356

SONY 362 405

STAR CHOICE DBS 459

STARCAST 347

SUPER GUIDE 327 423

TELECOM 330 333 390 391 393 409

TOSHIBA 302 426 460 461 462 470

UNIDEN

ZENITH 359 384 385 387 394 419 488

323 332 348 349 350 351 354 355 381 383 389 403 466 479 480

Tabela A16 – Códigos de produtos para o controlo remoto: Fita

Fabricante/Marca do toca-ﬁtas

HARMAN KARDON 001

Código de conﬁguração

Tabela A17 – Códigos de produtos para o controlo remoto: Cabo

Fabricante/Marca da caixa de TV por cabo

ABC 001 011

ALLEGRO 111

AMERICAST 212

ARCHER 112

BELCOR 113

CABLE STAR 033 113

CITIZEN 111

COMCAST 007

DIGI-LINK 114

EAGLE 186

EASTERN 066 070

EMERSON 112

GENERAL INSTRUMENT 001 011 017 096 097 210

GC ELECTRONICS 113

GEMINI 032 060

HAMLIN 056 099 100 101 117 175 208

HITACHI 001 188

JASCO 111

JERROLD 001 002 011 017 073 096 097 162 188 210

LINSAY 118

MACOM 191

MAGNAVOX 017 019 068

MOVIETIME 035 039

NSC 035 190

OAK 197 220

PACE 179

PANASONIC 053 176 177 189 214

PANTHER 114

Código de conﬁguração

AVR 1650/AVR 165

Tabela A17 – Códigos de produtos para o controlo remoto: Cabo (cont.)

Fabricante/Marca da caixa de TV por cabo

PHILIPS 013 019 020 085 090

PIONEER 001 041 119 171 209 215 216

RADIO SHACK 111 112 213

RCA 053 214

RECOTON 116

REGAL 056 099 100 101 208

REMBRANDT 032

SAMSUNG 003 072 186

SCIENTIFIC ATLANTA 183 203 221 222

SEAM 121

SIGNATURE 001 188

Código de conﬁguração

Apêndice

SPRUCER 053 081 177 189

STARCOM 002 011 163

STARGATE 120

TANDY 024

TELECAPATION 028

TEXSCAN 036

TFC 122

TIVO 029 030 E veja a Tabela A12

TOCOM 170 205

UNITED CABLE 011

UNIVERSAL 033 034 039 042 113

VIDEOWAY 124 211

VIEWSTAR 019 025 053 086 089 190

ZENITH 065 125 211 219

PORTUGUÊS

HARMAN Consumer, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA

Harman Kardon e Logic 7 são marcas registradas da HARMAN Indústrias Internacionais, Incorporada, registrada nos Estados Unidos e/ou outros países. EzSet/EQ é marca registrada da HARMAN Indústrias Internacionais, Incorporada.

Apple, iPhone, iPod, iPod touch, iPod nano e iPod clássico são marcas registradas da Apple Inc., registrada nos E.U.A. e em outros países.

Disco Blu-ray é marca registrada da Associação de Discos Blu-ray.

CEA é marca registrada da Associação de Consumidores de Eletrônicos.

Fabricado sob licença dos Laboratórios Dolby. Dolby, o símbolo do D duplo e Pro Logic são marcas registradas dos laboratórios Dolby. MLP Lossless é marca registrada dos laboratórios Dolby.

Fabricado sob licença nos E.U.A. das patentes de número 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,003,467 e outras patentes estadunidenses e mundiais emitidas e pendentes. DTS é marca registrada, e DTS 96/24, DTS-HD e DTSHD Master Audio são marcas registradas da DTS, Inc. © 1996-2007 DTS, Inc. Todos os direitos reservados.

HDMI, a logomarca HDMI e a Interface de Multimídia em Alta Definição são marcas registradas da HDMI Licensing LLC nos Estados Unidos e em outros países.

TiVo é marca registrada da TiVo Inc.

As características, especificações e o aspecto exterior estão sujeitos a alterações sem aviso.

www.harmankardon.com

Harman kardon AVR 165 PRODUCT INFORMATION, AVR 1650 User Manual [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual
