Fagor 2F2607 User Manual

Manuel d’installation et d’utilisation de l’appareil
Manual de intalação e utilização do aparelho
User installation and operation manual
Manual de instalación y uso del aparato

TURBO TIME
TURBO TIME PLUS

FRANÇAIS 4

INSTALLATION ET MONTAGE 4 - 9

UTILISATION DE L’APPAREIL ET CONSEILS PRATIQUES 10 - 20

ENTRETIEN ET NETTOYAGE DE L’APPAREIL 21 - 23

SÉCURITÉ ET RÉSOLUTION DE PROBLÈMES 24 - 26

AVERTISSEMENTS CONCERNANT L’ENVIRONNEMENT 27

PORTUGUÊS 28

INSTALAÇÃO E MONTAGEM 28 - 33

UTILIZAÇÃO DA MÁQUINA E CONSELHOS PRÁTICOS 34 - 44

MANUTENÇÃO E LIMPEZA DA MÁQUINA 45 - 47

SEGURANÇA E SOLUÇÃO DE PROBLEMAS 48 - 50

ADVERTÊNCIAS SOBRE O MEIO AMBIENTE 51

ENGLISH 52

INSTALLATION AND ASSEMBLY 52 - 57
HOW TO USE THE MACHINE. PRACTICAL TIPS 58 - 68
MAINTAINING AND CLEANING THE MACHINE 69 - 71
SAFETY AND TROUBLESHOOTING 72 - 74
ENVIRONMENTAL ADVICE 75

ESPAÑOL 76

INSTALACIÓN Y MONTAJE 76 - 81
USO DEL APARATO Y CONSEJOS PRÁCTICOS 82 - 92
MANTENIMIENTO Y LIMPIEZA DEL APARATO 93 - 95
SEGURIDAD Y SOLUCIÓN DE PROBLEMAS 96 - 98
ADVERTENCIAS SOBRE EL MEDIO AMBIENTE 99

INDEX / ÍNDICE / CONTENTS / INDICE

LAVADORA

INSTALACIÓN Y MONTAJE

1

DESEMBALADO Y DESBLOQUEO DE LA LAVADORA

DESEMBALADO

DESBLOQUEO

IMPORTANTE

a Suelte los tornillos

que sujetan las pla­cas de plástico a la
parte posterior de la
lavadora.

b Suelte los 3 tornillos

de bloqueo y retíre­los.

c Cubra los agujeros

con las placas de
plástico anterior­mente retiradas.

Guarde los tornillos de bloqueo en previsión de un posterior traslado.

a/c

b

77

2

CONEXIÓN A LA RED DE AGUA

3

En el interior del tambor
encontrará el conducto
de entrada de agua:

a Conecte el extremo

acodado del con­ducto en la entrada
roscada de la elec­troválvula situada en
la parte posterior del
aparato.

b Conecte el otro

extremo del tubo a
la toma de agua.
Una vez realizada la
operación apriete
bien la tuerca de
conexión.

Se recomienda disponer
una salida fija de desa­güe a una distancia del
suelo de 50 a 70 cm.

Evite que el tubo de
desagüe quede muy
ajustado, tenga pliegues
o estrangulamientos.

Nivele la lavadora ope­rando sobre las patas
regulables, conseguirá
reducir el nivel de ruido
y evitar desplazamien­tos durante el lavado.

max.
70 cm

min.
50 cm

IMPORTANTE

Es importante que el codo del tubo quede bien anclado en la salida para evitar la caída y
consiguiente riesgo de inundación.
Si su lavadora admite toma de agua caliente, conecte el tubo con rosca roja al grifo de agua
caliente, y a la electroválvula con filtro de color rojo.
La lavadora deberá conectarse a la red de alimentación de agua, usando los tubos de ali­mentación nuevos que se suministran con el aparato. No deberán usarse los tubos de ali­mentación de agua anteriormente utilizados.
Para un funcionamiento correcto de la lavadora, la presión de la red de agua deberá estar
comprendida entre 0,05 a 1 MPa (0,5 a 10 Kgrf/cm2).

a

b

NIVELACIÓN

4

CONEXIÓN ELÉCTRICA

5

De forma sencilla,
puede colocar en la

puerta de la lavadora
paneles, revestimien­tos decorativos, a

juego con los muebles
de su cocina. Estos
paneles de revesti­miento no pueden
tener un espesor supe­rior a 5 mm.

a Suelte los tornillos

de las bisagras y,
con un desplaza­miento lateral, des­monte la puerta de
la lavadora.

b Retire el marco de

protección inferior
soltando los tornillos.
Extraiga el panel
suministrado con la
lavadora.

b

c

a

c Coloque el nuevo

panel de revesti­miento si el mismo
es de 3 mm. de
espesor o superior.
Si es inferior, coló­quelo sobre el panel
suministrado con la
lavadora.

Para colocar la puerta con
el nuevo panel decorativo,
repita los pasos marcados
en los puntos a, b, c.

No retire la placa de
características, los
datos que contiene
son importantes.

Consulte la placa de
características situada
en la escotilla de la
lavadora antes de reali­zar las conexiones
eléctricas. Asegúrese
de que la tensión que
llega a la base del
enchufe es la que apa­rece en la placa.

Es muy importante que la lavadora se conecte a una
buena toma de tierra.
La instalación eléctrica, enchufe, toma de corriente, fusi­bles o interruptor automático y contador deben estar
dimensionados para la potencia máxima indicada en la
placa de características.
Si el cable de alimentación está dañado, debe ser susti­tuido por un cable o conjunto especial a suministrar por el
fabricante o su servicio posventa.
En las lavadoras encastradas, la clavija de toma de

corriente deberá ser accesible después de la instalación.

PANELACIÓN

IMPORTANTE

79

También tiene la posibi­lidad de regular la

altura de la puerta
decorable con objeto

de que se pueda aline­ar con el resto de mue­bles de la cocina.

a Suelte los tornillos

de las bisagras y,
con un desplaza­miento lateral, des­monte la puerta de
la lavadora.

b Retire el marco de

protección inferior
soltando los tornillos
y extraiga el panel
suministrado con la
lavadora.

c La parte inferior de

la puerta y el marco
de protección infe­rior están divididos
en 7 secciones de
10 mm. Seccione,
dependiendo de
sus necesidades y
adapte el panel
decorativo a las
nuevas dimensio­nes.

d Coloque de nuevo

el panel decorativo,
el marco de protec­ción inferior y vuel­va a montar la
puerta.

a

c

c

c

b

Además, las lavadoras
Fagor le permiten cam-

biar el sentido de
apertura de la puerta.

a Suelte los tornillos

de las bisagras y,
con un desplaza­miento lateral, des­monte la puerta de
la lavadora.

b Retire el marco de

protección inferior
soltando los tornillos.

c Extraiga el panel

suministrado con la
lavadora, así como
la chapa interna,
soltando los torni­llos que la sujetan.

d Extraiga las bisa-

gras para colocar­las en el lado
opuesto de la puer­ta.

e Suelte la tapa de

protección de la
puerta para situarlo
en el lugar opuesto
donde estaban las
bisagras.

f Monte de nuevo la

chapa, el panel de
la puerta y el marco
de protección infe­rior, para montar
posteriormente la
puerta.

g Extraiga el anclaje

de cierre situado en
el frontal del mue­ble de la lavadora,
soltando el tornillo
que lo sujeta, y
colóquelo donde se
encontraba antes la
bisagra superior.

h Retire también el

tope de protección
y colóquelo donde
se encontraba ante­riormente la bisagra
inferior.

a

b

h i

c d

e

f g

e

i Coloque la puerta

insertando las bisa­gras con un ligero
desplazamiento late­ral, en su nueva ubi­cación. Ajuste los
tornillos.

81

7

LIMPIEZA PREVIA

6

INSTALACIÓN DE LA LAVADORA BAJO LA ENCIMERA
DE LA COCINA

Ahora que ha instalado
satisfactoriamente la
lavadora, le aconseja­mos que ponga en fun­cionamiento el progra­ma 5 a 60ºC, sin ropa
ni detergente.
Esto sirve para com­probar la instalación,
las conexiones y el
desagüe, además de
limpiar completamente
el interior antes de lle­var a cabo un progra­ma de lavado en la
lavadora.

Usted tiene la posibili­dad de colocar la

lavadora bajo la enci­mera de la cocina.

Si necesita cambiar la
encimera de la lavado­ra, pida la chapa de
protección al Servicio
de Asistencia Técnica

(

✆ 902 10 50 10), y

siga estos pasos:

a Desmonte la enci-

mera de su lavado­ra soltando los tor­nillos laterales y
golpee ligeramente
la encimera hacia
atrás para extraerla.

b Retire las piezas de

sujeción de la enci­mera soltando los
tornillos.

c Coloque y atornille la

chapa de protección
a la lavadora para
poder introducirla en
el lugar por usted
deseado.

Seleccione
el programa 5 y 60ºC

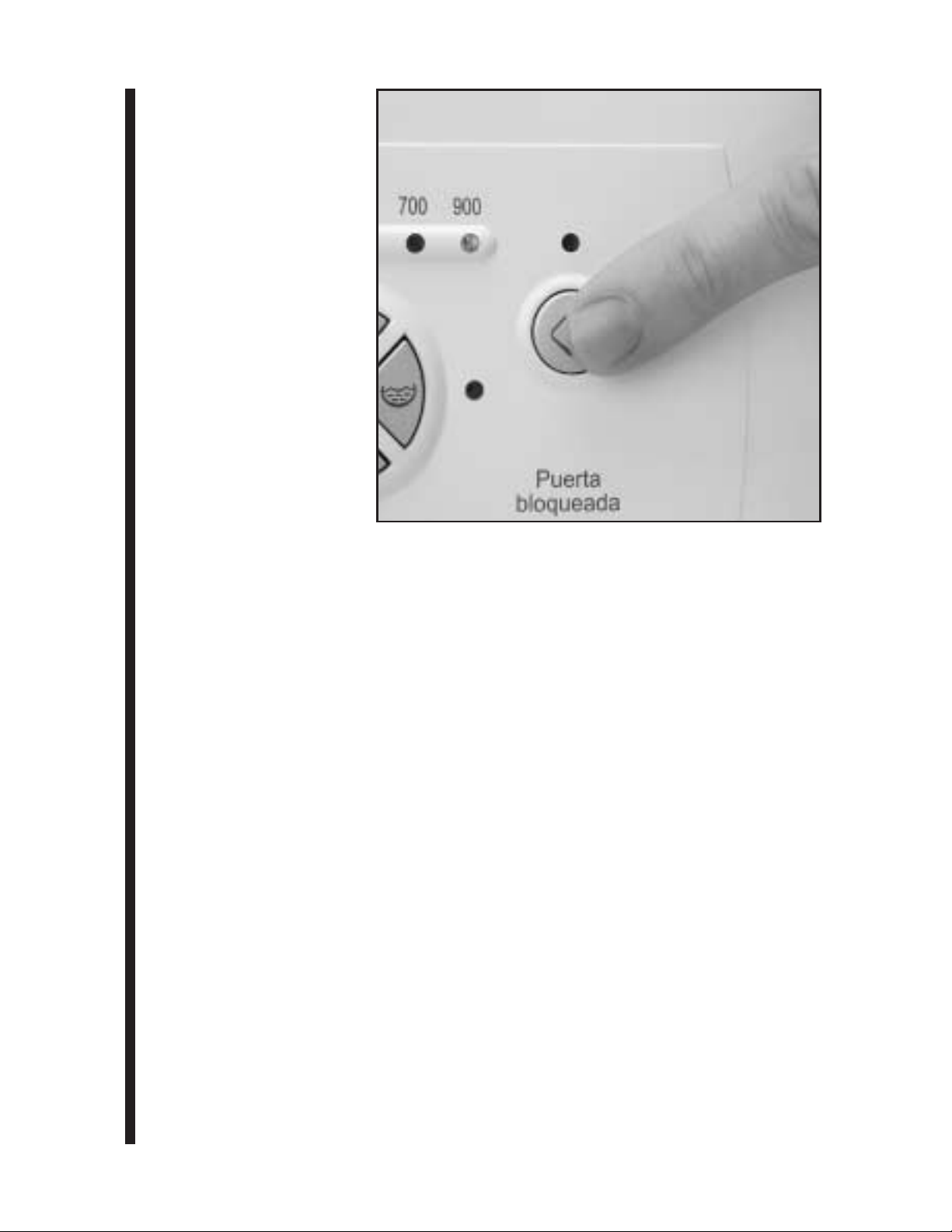

Pulse la tecla de
Marcha/Paro

a b

c
