Epson TM-U288B, TM-U288D User's Manual

使用说明书
没有精工爱普生株式会社的正式书面许可,本手册不得复制,不得保存在可再生系统 内,或以任何形式任何手段进行电子、机械转载、复印、录制等。使用本手册内的有 关信息无须授权。
本产品由于用户或第三方造成的事故、错误使用和乱用,以及擅自改装、修理或变更 式样等,不严格遵守精工爱普生株式会社的操作和维修要求 (美国除外),引起的危 害、损失、费用和付出款项等,不论是精工爱普生株式会社还是其它有关的集团公司, 对于该顾客或第三方概不负有任何责任。 由于使用非正规爱普生产品或非精工爱普生株式会社指定许可的任何附件或任何消耗 品,从而造成的损失和故障,精工爱普生株式会社概不负责。
EPSON 和 EXCEED YOUR VISION 是精工爱普生株式会社在中国的注册商标。 于此涉及的所有其他产品之商标或注册商标 , 其权属归其各自所有者所有,此处仅作
说明辨识之用。 产品信息如有变化,恕不另行通知。 备注∶本手册中的内容有可能发生更改,恕不事先通知。
©Seiko Epson Corporation 2010-2020. 版权所有。
如果产品本体上显示了此关于海拔高度安全警告标识 ,其标识含义为: 加贴该标识的设备仅按海拔2000m进行安全设计与评估,因此,仅适用于在海拔 2000m
以下安全使用,在海拔2000m以上使用时,可能有安全隐患。
如果产品本体上显示了此关于气候条件的安全警告标识 ,其标识含义为: 加贴该标识的设备仅按非热带气候条件进行安全设计与评估,因此,仅适用于在非热
带气候条件下安全使用,在热带气候条件下使用时,可能有安全隐患。
产品中有害物质的名称及含量
有害物质
部件名称
印刷电路板 /
电子部件
机械部件 ×
附件 交流适配器 ×
本表格依据 SJ/T11364 的规定编制。
表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。
○ : × :
表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。
但这只是因为在保证产品性能和功能条件下,现在还没有可替代的材料和技术而被使用。
(Pb)汞(Hg)镉(Cd)
六价铭
(Cr(VI))
多溴联苯
(PBB)
多溴二苯醚
(PBDE)
×○○ ○ ○ ○
产品环保使用期限的使用条件
在中国销售的电子电气产品的环保使用期限,表示按照本产品的安全使用注意事项使 用的情况下,从生产日开始,在标志的年限内使用,本产品含有的有害物质不会对环 境、人身和财产造成严重影响。

重要安全信息

本章节介绍有关确保本产品的安全和有效使用的重要信息。请仔细阅读此部分 并将其保存在便于拿到的地方。

主要标识

本手册中的标识,根据重要程度不同而分别为下列等级,在使用产品之前,请仔 细阅读下列内容。
警告∶
务必遵守警告内容,以免造成重大的人身伤害。
注意∶
必须对注意事项加以注意,以免对你本人或设备造成损伤。

安全防范

警告∶
如果发生冒烟、异常气味、或者不正常的噪音时,请立即关闭机器。继续使用可 能会引起火灾。应该立即关闭电源开关,拔掉插头并与销售商或精工爱普生服务 中心取得联系询问处理办法。
请勿试图自行维修本机。不正确的维修是很危险的。 请勿自行拆卸或校正。不正确的动作会对本机造成伤害或火灾。 请使用符合规格的电源。连接不符合规格的电源可能会导致火灾。 防止任何异物落入机内,以免引起火灾。 如果有水或其他液体流入机内,应该立即关闭电源开关。继续使用可能会导致火
灾。拔掉电源线,并且与销售商或精工爱普生服务中心取得联系询问处理办法。 请勿在本产品的内部及周围使用可燃性气体的喷雾器。否则可能造成火灾。
注意∶
请勿使用未在本手册中提到的方法来连接线缆,不同连接方式可能会使本机损 坏和燃烧。
确认将本机安放在一个坚固,稳定的水平面上。机器如果落下则可能会破裂或损 坏。
请勿在潮湿或灰尘较多的地方使用本机。过度的潮湿和过量的灰尘可能使得机 器损坏或发生火灾。
请勿在机器上放置任何重物。不要站在机器上或靠在机器上,这些作法可能会使 装置摔落或毁坏,或可能导致破损和伤害。
为安全起见,长时间不使用本机时,应该拔掉电源插销。 在移动装置之前,应该拔掉所有的插头,以及所有连接的电缆。
TM-U288B/TM-U288D 使用说明书 3

注意标签

产品上的注意标签表示如下安全注意事项。
警告∶
请勿将电话线接到钱箱控制插座上;否则装置以及电话线都可能遭受损毁。
注意∶
打印时或打印后,打印头处于高温状态。请勿触碰打印头,以免烫伤。应待其冷 却后再开始作业。

使用注意事项

在打印的时候,或者自动裁纸刀作业的时候,不得打开盖子。 不得把打印机安置在尘土多的地方。 避免打印机受到撞击。 电线或者其他的外部物质不得缠绕在打印机上。 不得在打印机盖上施加过渡的力。 不得把食品或者咖啡等饮料放在打印机箱上。 如果 AC 适配器为一同包装的标准规格部件,请务必使用一同包装的
AC 适配器 [Epson PS-180 (型号:M159B/M159D)/ Epson AC adapter,C1 (型号:M235B)]。

安装注意事项

使用打印机时,请确认打印机放置在水平位置上。 可以使用挂墙架选件 WH-10 挂在墙上。(只黑标传感器无效时)
注意: 有关把打印机挂在墙上的详细说明,请参照 WH-10 的安装手册。
4 TM-U288B/TM-U288D 使用说明书

本使用说明书的目的

B型
D型
专用色带盒盖
电源开关
手动裁纸刀
纸卷盖
控制面板
本手册提供本打印机的基本操作方法,保证安全正确使用。 本手册适用于 TM-U288 的 B 型和 D 型,因此,一些插图可能与您实际使用的打印
机稍微不同。总之,除了一些特别注释的以外,插图适用于这两个型号。
开箱
标准规格的打印机包括下列部件。如果某些部件损坏的话,请与销售商联系。
打印机 专用色带盒 [ERC-38] AC 适配器
电源开关盖
使用说明书 (本手册)

部件名称

TM-U288B/TM-U288D 使用说明书 5

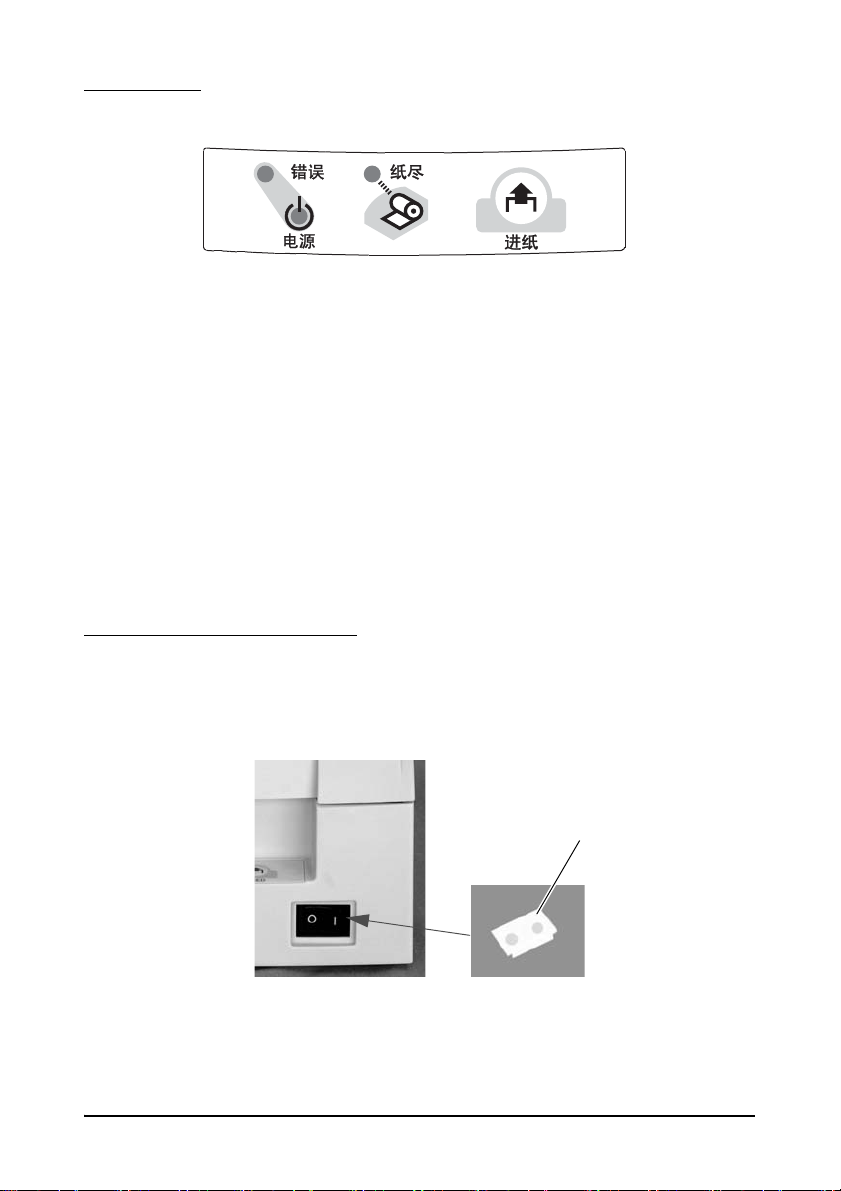

控制面板

电源开关盖
电源指示灯
接通电源时,灯点亮。切断电源时,灯熄灭。
错误指示灯
打印机脱机时灯点亮(纸卷到达终端,或者卷纸盖打开时)。打印机正确作业时 熄灭。发生错误时,闪亮 (参照故障排除部分)。
纸尽指示灯
纸尽或者纸将近时,点亮。
进纸键
装入卷纸。在黑标传感器装置有效的情况下,将纸送到裁纸位置后停止。 注意: 当检测出没有纸卷的时候,此键不起作用。
黑标传感器装置有效的情况下,按下进纸键后,纸被送至裁纸位置。在该状态 下,即便继续按此键,也不会进纸。

电源开关和电源开关盖

电源开关在打印机的前面。按下电源开关接通打印机电源。 可以使用配带的电源开关盖,确保电源开关不会被突然按下。这只需要把盖子按
入将要安装的地方。
6 TM-U288B/TM-U288D 使用说明书
警告∶
旋钮
在盖子盖着的情况下如果突然发生故障的话,请立即拔下电源线以免发生火灾。
如果需要打开或关闭电源开关的时候,可以在一个孔中插入薄片工具然后操作 开关。
如果把打印机收藏起来或者长时间不使用的话,请关闭打印机上的电源开关。

安装和更换色带盒

注意∶
打印时或打印后,打印头处于高温状态。请勿触碰打印头,以免烫伤。应待其冷 却后再开始作业。
注意∶
不得向色带盒上标出的箭头方向相反的方向转动色带盒旋钮,以免损伤色带盒。
注意∶ 使用 Epson ERC-38 色带盒
1. 使用色带盒盖两边提把,打开色带盒盖。
2. 如果有使用过的色带盒的时候,首先提起色带盒左边,然后再提起 整个色带盒并取下。
3. 按照箭头方向稍稍转动新色带盒旋钮,拉紧色带。
TM-U288B/TM-U288D 使用说明书 7
4. 在下图位置插入色带,按压色带盒直至发出喀嗒声。
纸卷盖打开杆
注意∶ 应确认色带安装在打印机头和橡胶滚子之间,不发生褶皱或折叠现象。
5. 按照箭头方向再次转动色带盒旋钮,拉紧色带。
注意∶
在转动色带盒旋钮时,由于打印头可能非常热,请注意不得将手指碰触打印 头。打印头非常热,有可能烫伤。
6. 关闭色带盒盖。

安装、更换纸卷

注意∶
确认所使用纸卷符合规格。 确认不得碰触手动裁纸刀,以免手指受伤。
1. 打开打印机的电源。
备注: 不接通电源进行更换卷纸,第一张纸可能不被打印,而被浪费。
2. 使用纸卷盖打开杆,打开纸卷盖。
3. 如果有使用过的纸卷芯,将其取出。
8 TM-U288B/TM-U288D 使用说明书
4. 确认纸卷边平直,按照正确方向安装并稍稍拉出纸卷。
黑标传感器
备注: 注意不要弄错纸离开纸卷的方向。 当使用双层纸卷时,确认上下层纸卷在出纸处对齐。
5. 关闭纸卷盖。
6. 使用手动裁纸刀撕下多余的纸卷。
备注: 打印或者进纸时,请不要打开纸卷盖。
使用打印机时,请在进纸完成后 , 确认使用手动裁纸刀裁切纸卷。 黑标传感器装置有效时,在装有纸卷的状态下打开纸卷盖,将纸卷拉出到爱普生
图标所示的位置,然后关闭纸卷盖。如果使用部分使用过的纸卷时,在进纸过程 中将浪费一些纸张。

纸卷装置内部的清洁 (在黑标传感器装置有效的状态下)

如果纸卷装置内部积存了纸屑,黑标传感器可能停止工作。因此,请在更换每一 卷新纸卷时清洁纸卷装置。
1. 打开打印机的电源。
2. 使用纸卷盖打开杆,打开纸卷盖。
3. 传感器设置在所使用纸卷的黑色标记的对面位置上。请根据贴在打 印机上的标签所示说明,用鼓风机或吸管清除纸屑。
注意: 请不要用手直接接触纸卷机组内部。黑标传感器装置沾上指纹会影响黑标传感
器的正常工作。
TM-U288B/TM-U288D 使用说明书 9

故障排除

圆轴
旋钮
打印动作中途停止/反复打印相同字行
不使用正确的电源转换器的话,打印机不能正常动作。请确认打印机是否连接在 正确的电源转换器上。
控制面板上没有灯亮
检查电源线缆的连接情况和电源输出。
错误指示灯闪亮或点亮
打印头温度可能很高或很低。请等待打印头冷却或温度降低,打印
机自动重新开始打印。
确认纸卷盖确实盖好。 自动裁纸刀没有在正常的位置上,或者,自动裁纸刀被锁住。如果
是简单的锁住的话,错误将会自动纠正。如果不能自动恢复正常, 请参照下列指示,手动把裁纸刀摆到正常的位置上。
发生了卡纸现象。参照下列指示,取出卡住的纸张。 确认使用电源规格是否正确。 关闭电源,等待数秒之后,再次接通。如果错误信号仍不消失的话,
请与负责人员或具有资格的维修人员联系。
黑标传感器装置有效时,如果进纸600 mm以上仍不能检测出黑标,则
是发生黑标错误。请插入黑标纸使黑标传感器装置与第一个黑色标 记之间的间隔在 600 mm 以内。

把自动裁纸刀放置在正常的位置上

1. 使用纸卷盖打开杆,打开纸卷盖。
2. 使用圆珠笔或改锥,按照箭头指示的方向转动自动裁纸刀的旋钮, 直至看到孔内有圆轴。
10 TM-U288B/TM-U288D 使用说明书

取出卡住的纸张

按照下列步骤清除卡纸。
注意∶
打印头在打印过程中非常热。在触摸打印机之前,应该先冷却一下。
1. 打开打印机的电源。
2. 使用纸卷盖打开杆,打开纸卷盖。
3. 取出卡住的纸。
4. 参照 “ 安装、更换纸卷 ” 部分,正确安装纸卷。
TM-U288B/TM-U288D 使用说明书 11

DIP 拔动开关

串行 (DIP 拔动开关 1)
开关 功能 关 1 数据接收错误 忽略 打印 "?" 2 数据缓冲容量 40 bytes 4 KB 3 握手 XON / XOFF DTR / DSR 4字 7 bits 8 bits 5 奇偶校验 有效 无效 6 奇偶校验选择 偶校验 奇校验 7 传输速度 4800 bps 9600 bps 8 忙状态 接收缓冲区满 脱机或接收缓冲区满
串行 (DIP 拔动开关 2)
开关 功能 关 1 打印列 (*) 42 / 35 40 / 33 2 内部使用 (自动裁纸) 有效 无效 3预 - ­4 串行接口选择 存储器开关 DIP 拔动开关 5 黑标传感器装置 有效 无效 6 内部使用 (改写闪存) 选择 不选择 7 Pin 6 复位信号 使用 不使用 8 Pin 25 复位信号 使用 不使用
(*) 字符之间点距的选择:ON=2 半点 OFF=3 半点,表中的列数表示 76 mm 的纸张的情
况下。
并行 (DIP 拔动开关 1)
开关 功能 关 1 自动进行 有效 无效 2 数据缓冲区 40 bytes 4 KB 3~7预 - ­8 忙状态 接收缓冲区满 脱机或接收缓冲区满
12 TM-U288B/TM-U288D 使用说明书
并行 (DIP 拔动开关 2)
开关 功能 关 1 打印列 (*) 42 / 35 40 / 33 2 内部使用 (自动裁纸) 有效 无效 3~4预 - ­5 黑标传感器装置 有效 无效 6 内部使用 (改写闪存) 选择 不选择 7预 - ­8 Pin 31 复位信号 使用 不使用
(*) 字符之间点距的选择:ON=2 半点 OFF=3 半点,表中的列数表示 76 mm 的纸张的情
况下。
TM-U288B/TM-U288D 使用说明书 13

TM-U288B/TM-U288D 规格

打印方式 9-pin 串行撞击点阵式 打印字型 字型 (标准) 字型 A:7×9、字型 B:9×9、中文简体字 :16×16
字数数 (列)
(默认)
字符大小
(宽 × 高)(标准)
字符设置 95 英数字符、48 国际字符、128×12 图形
每英寸的字符数 (cpi) (标准)
纸张 尺寸 (mm) 57.5±0.5、69.5±0.5、76±0.5
普通纸 (mm) 厚度∶ 0.06 ~ 0.085 (1 张)
压感纸 厚度∶ 0.05 ~ 0.08(1 张)、总厚度必须在 0.14 mm
色带盒 ERC-38 (B)黑色寿命 :3,000,000 字符
打印速度 (纸张宽度 76mm) ANK ∶ 4.7 lps (40 列,16 cpi)
接口 串行 (RS-232)/ 并行 (IEEE 1284)/ 以太网
数据缓冲 接收缓冲 4 KB 或 40 bytes
NV 位图数据 128 KB
用户 NV 存储器 8 KB
*1
电源 耗电量 (待机) 2.2 W 钱箱驱动功能 2 个驱动 可靠度
(寿命)
机构 7,500,000 行
打印头 150,000,000 字符
自动裁纸 800,000 次
7×9 / 9×9 / 16×16 76 mm: 40 / 33 / 22
69.5 mm: 36 / 30 / 20
57.5 mm: 30 / 25 / 16
1.2×3.1 mm / 1.6×3.1 mm /
2.7×2.7 mm / (不包括横向间隔)
中文简体字 (2 种打印) GB18030-2000 28,553 字符
字型 A (7×9)∶ 16 cpi、 字型 B (9×9)∶ 13.3 cpi、(3 半点位间隔) 中文简体字 (16×16)∶ 8.9 cpi (2 半点位间隔)
黑标传感器装置有效的话固定在 76±0.5 或者
57.5±0.5
(由于移动侧板不可变更纸张宽度)
或以下。 拷贝数 : 原始页 +1 页拷贝
ERC-38 (B / R)黑色/红色寿命 : 黑色 1,500,000 /红色 750,000 字符 在 25 ℃持续打印条件下
汉字双向打印∶ 2.1 lps (20 列、8.9 cpi)
(10BASE-T/100BASE-TX)/ USB[符合 : USB 2.0, 通信速度 : 全速 (12 Mbps)]
DC+24 V±7%
14 TM-U288B/TM-U288D 使用说明书
温度 操作 0 ~ 50 ℃
储存 -10 ~ 50 ℃,不包括纸张和色带盒
湿度 操作 10 ~ 90%,必须无凝结
储存 10 ~ 90%,必须无凝结 , 不包括纸张和色带盒
外部尺寸 (mm) B 型∶ 160×248×138.5 (宽 × 深 × 高)
D型∶ 160×248×138.5 (宽 × 深 × 高)
质量 (大约) B 型∶ 2.5 kg D型∶ 2.3 kg
〔cpi ∶字符/英寸、lps ∶行数/秒、Mbps: 每秒兆位〕
*1: 请务必使用满足安全标准且符合如下规格的电源。
额定输出 : 24 V/2.0-10.0 A 最大输出 : 240 VA 以下

寻求帮助

如果您在使用本产品的过程中遇到问题,而且使用产品手册也不能解决时,可以 通过以下途径寻求帮助:
拨打爱普生 (中国)有限公司的咨询热线,号码是:
售前服务咨询热线:400-810-9977 售后技术支持热线:400-810-9977
访问 Epson 的中文网址:www.epson.com.cn 与经销商直接联系。

提供信息

如果给用户支持人员提供下列信息,您将能更快地得到他们的帮助。
产品序列号
(序列号标签通常在产品后面的标签上)
产品型号 您计算机的品牌和型号 您计算机的操作系统名称和版本
您通常与产品一起使用的应用程序的名称和版本
TM-U288B/TM-U288D 使用说明书 15
