Epson Stylus Pro 7890 User Manual [ru]

Руководство пользователя

NPD438400 RU

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Авторские права и товарные знаки

Никакую часть данного документа нельзя воспроизводить, хранить в поисковых системах или передавать в любой форме и любыми способами (электронными, механическими, путем копирования, записи или иными) без предварительного письменного разрешения Seiko Epson Corporation. Информация, содержащаяся в документе, предназначена исключительно для использования с данным устройством Epson. Epson не несет ответственности за применение сведений, содержащихся в этом документе, к другим устройствам.

Seiko Epson Corporation и ее филиалы не несут ответственности перед покупателями данного продукта или третьими сторонами за понесенные ими повреждения, потери, сборы или затраты, вызванные несчастными случаями, неправильным использованием продукта, недозволенной модификацией, ремонтом или изменением продукта и невозможностью (исключая США) строгого соблюдения инструкций по работе и обслуживанию, разработанных Seiko Epson Corporation.

Seiko Epson Corporation не несет ответственности за любые повреждения или проблемы, возникшие изза использования любых функций или расходных материалов, не являющихся оригинальными продуктами Epson (Original Epson Products) или продуктами, одобренными Seiko Epson Corporation (Epson Approved Products).

Seiko Epson Corporation не несет ответственности за любые повреждения, возникшие изза электромагнитных наводок, вызванных использованием любых интерфейсных кабелей, не являющихся продуктами, одобренными Seiko Epson Corporation (Epson Approved Products).

EPSON

, EPSON STYLUS®, Epson UltraChrome® и SpectroProofer® — зарегистрированные торговые марки, и EPSON EXCEED YOUR

VISION или EXCEED YOUR VISION — торговая марка Seiko Epson Corporation.

Microsoft

Apple

Intel

PowerPC

Adobe

Примечание: Прочие названия продуктов упоминаются в документе только для идентификации и могут являться торговыми марками соответствующих владельцев. Epson отрицает владение любыми правами на эти марки.

Информация об изготовителе:

Seiko EPSON Corporation (Япония) Юридический адрес: 41, НисиСинздюку, 2Чоме, Синздюкуку, Токио, Япония

Информация о продавце:

Компания "Эпсон Европа Б.В." (Нидерланды) Юридический адрес: Нидерланды, Амстердам 1096EJ, Энтрада 701 Юридический адрес Московского представительства: Россия, г. Москва, 129110, ул. Щепкина, д. 42, стр. 2а

, Windows® и Windows Vista® — зарегистрированные торговые марки Microsoft Corporation.

, Macintosh® и Mac OS® — зарегистрированные торговые марки компании Apple Inc.

— зарегистрированная торговая марка Intel Corporation.

— зарегистрированная торговая марка International Business Machines Corporation.

, Photoshop®, Elements®, Lightroom® и Adobe® RGB — зарегистрированные торговые марки Adobe Systems Incorporated.

Срок службы изделия: 5 лет.

Содержание

Авторские права и товарные знаки

Инструкции по технике безопасности

Важные инструкции по безопасности . . . . . . . . . . . . . 6

Предупреждения, предостережения

и примечания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Выбор места для установки . . . . . . . . . . . . . . . . . . . . . . 6

При установке устройства . . . . . . . . . . . . . . . . . . . . . . . 6

При работе с устройством . . . . . . . . . . . . . . . . . . . . . . . 7

При работе с чернильными картриджами . . . . . 8

При транспортировке устройства. . . . . . . . . . . . . . . 8

Введение

Функции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Элементы устройства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Спереди . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Сзади . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Панель управления

Кнопки, индикаторы и сообщения . . . . . . . . . . . . . . .12

Кнопки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Индикаторы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Дисплей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Режим Menu (Меню) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Как пользоваться режимом Menu (Меню) . . . .18

Список меню . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Подробная информация по режиму

Menu (Меню). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Режим обслуживания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Список пунктов меню режима

обслуживания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Обращение с бумагой

Поддерживаемые носители . . . . . . . . . . . . . . . . . . . . . . .34

Рулонная бумага . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Форматная бумага. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Использование рулонной бумаги . . . . . . . . . . . . . . . . .35

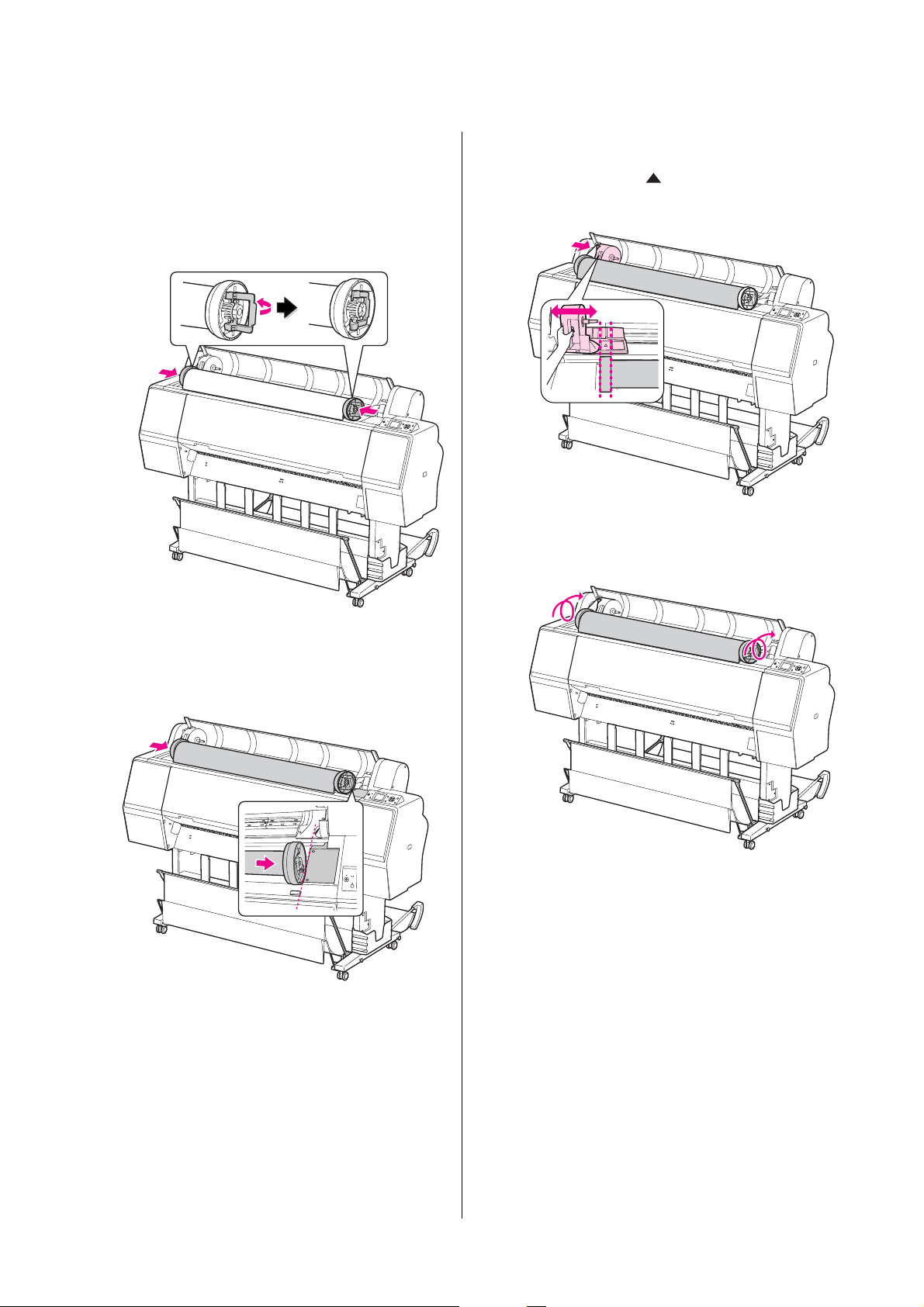

Загрузка рулонной бумаги . . . . . . . . . . . . . . . . . . . . . .35

Обрез рулонной бумаги . . . . . . . . . . . . . . . . . . . . . . . . .39

Извлечение рулонной бумаги. . . . . . . . . . . . . . . . . . .40

Использование форматных листов. . . . . . . . . . . . . . . .42

Загрузка форматных листов бумаги

формата менее A3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

Загрузка форматных листов бумаги A3

или бумаги большего формата/толщины . . . . . .44

Извлечение бумаги. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Для рулонной бумаги . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Для форматных листов. . . . . . . . . . . . . . . . . . . . . . . . . .45

Использование корзины

и направляющих для бумаги. . . . . . . . . . . . . . . . . . . .46

Использование автоматической приемной бобины (только для Epson Stylus Pro

9890/9908) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

Область печати . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

Основные настройки

Настройки печати. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

Процедура печати (Windows) . . . . . . . . . . . . . . . . . .60

Процедура печати (Mac OS X) . . . . . . . . . . . . . . . . . .61

Проверка состояния принтера . . . . . . . . . . . . . . . . .65

Если при печати возникли неполадки. . . . . . . . . .65

Отмена печати. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

Отмена печати с помощью компьютера

(Windows) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

Отмена печати с помощью компьютера

(Mac OS X) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

Отмена печати с панели управления

принтером.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

Смена черных чернильных картриджей. . . . . . . . . .68

Дополнительное оборудование и расходные материалы

Обслуживание

Ежедневное обслуживание . . . . . . . . . . . . . . . . . . . . . . . .73

Инструкции по установке принтера . . . . . . . . . . .73

Если принтер не используется . . . . . . . . . . . . . . . . . .73

Инструкции по использованию бумаги. . . . . . . .73

Замена чернильных картриджей. . . . . . . . . . . . . . . . . .75

Когда нужно заменить чернила /

Когда чернила заканчиваются . . . . . . . . . . . . . . . . . .75

Проверка количества оставшихся чернил . . . . .75

Чернильные картриджи . . . . . . . . . . . . . . . . . . . . . . . .77

Замена чернильных картриджей . . . . . . . . . . . . . . .79

Замена контейнера для отработанных чернил . . .80

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Содержание

Определение оставшегося места

в контейнере для отработанных чернил . . . . . . .80

Замена контейнера

для отработанных чернил. . . . . . . . . . . . . . . . . . . . . . .81

Замена ножа для бумаги. . . . . . . . . . . . . . . . . . . . . . . . . . .82

Регулировка печатающей головки. . . . . . . . . . . . . . . . .85

Проверка дюз. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86

Прочистка печатающей головки . . . . . . . . . . . . . . .88

Усиленная прочистка . . . . . . . . . . . . . . . . . . . . . . . . . . .91

Функция автоматического обслуживания . . . . .91

Калибровка печатающей головки . . . . . . . . . . . . . .92

Очистка принтера. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95

Очистка принтера снаружи . . . . . . . . . . . . . . . . . . . .95

Очистка принтера изнутри . . . . . . . . . . . . . . . . . . . . .96

Хранение принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .97

Если принтер не используется

долгое время . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .97

Если принтер не использовался более

6 месяцев . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .98

Защита печатающей головки . . . . . . . . . . . . . . . . . . .98

Транспортировка принтера . . . . . . . . . . . . . . . . . . . . . . .99

Упаковка принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . .99

Транспортировка принтера . . . . . . . . . . . . . . . . . . . .99

Установка принтера после

транспортировки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

Доступ к справке кнопкой

Help (Справка) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

Доступ к справке щелчком

по правой кнопке мыши. . . . . . . . . . . . . . . . . . . . . . 129

Настройка интерфейса драйвера принтера . . . . 129

Сохранение группы выбранных настроек . . . 129 Сохранение группы настроек

для носителей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

Настройка отображаемых элементов. . . . . . . . 130

Общие сведения по вкладке

Utility (Утилиты). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

Удаление драйвера принтера. . . . . . . . . . . . . . . . . . . . 133

Использование драйвера принтера (в Mac OS X)

Доступ к экрану настроек . . . . . . . . . . . . . . . . . . . . . . . 135

Обращение к Справке . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

Работа с Epson Printer Utility 4. . . . . . . . . . . . . . . . . . 135

Запуск Epson Printer Utility 4 . . . . . . . . . . . . . . . . 135

Функции Epson Printer Utility 4 . . . . . . . . . . . . . . 135

Удаление драйвера принтера. . . . . . . . . . . . . . . . . . . . 137

Удаление EPSON LFP Remote Panel 2 . . . . . . . . 138

Способы печати

Решение проблем

Сообщения об ошибках на ЖКдисплее . . . . . . . 101

Сообщения об ошибках . . . . . . . . . . . . . . . . . . . . . . 101

При появлении сообщения

об обслуживании . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

Если возникает ошибка, требующая

обращения в сервисную службу. . . . . . . . . . . . . . 112

Устранение неполадок. . . . . . . . . . . . . . . . . . . . . . . . . . . 113

Печать невозможна

(не работает принтер) . . . . . . . . . . . . . . . . . . . . . . . . 113

Принтер издает звуки как при печати,

но не печатает . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

Документы печатаются не так,

как вы ожидали. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

Проблемы с подачей или выводом бумаги. . . 123

Прочие неполадки . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126

Использование драйвера принтера (В Windows)

Доступ к экрану настроек . . . . . . . . . . . . . . . . . . . . . . . 127

Через нажатие на значок принтера . . . . . . . . . . 127

Обращение к Справке . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

Автокоррекция цвета и печать фотографий

(функция PhotoEnhance) . . . . . . . . . . . . . . . . . . . . . . . . 139

Коррекция цветов и печать. . . . . . . . . . . . . . . . . . . . . . 141

Печать чернобелых фотографий. . . . . . . . . . . . . . . . 144

Печать без полей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148

Методы печати без полей . . . . . . . . . . . . . . . . . . . . . 148

Поддерживаемые размеры носителей

для печати без полей . . . . . . . . . . . . . . . . . . . . . . . . . . 149

Обрез рулонной бумаги . . . . . . . . . . . . . . . . . . . . . . . 150

Установка настроек печати . . . . . . . . . . . . . . . . . . . 152

Печать с увеличением / уменьшением . . . . . . . . . 154

Функция Fit to Page /

Scale to fit paper size . . . . . . . . . . . . . . . . . . . . . . . . . . . 155

Функция Fit to Roll Paper Width

(только для Windows) . . . . . . . . . . . . . . . . . . . . . . . . . 156

Пользовательские настройки масштаба . . . . . 157

Многостраничная печать . . . . . . . . . . . . . . . . . . . . . . . . 159

Печать плакатов (увеличение одной страницы до размеров нескольких листов

 только для Windows) . . . . . . . . . . . . . . . . . . . . . . . . . . . 160

Установка настроек печати . . . . . . . . . . . . . . . . . . . 161

Соединение отпечатков. . . . . . . . . . . . . . . . . . . . . . . 162

Печать на бумаге пользовательского размера . . 165

Печать плакатов (на рулонной бумаге) . . . . . . . . . 168

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Содержание

Функция Layout Manager

(только для Windows). . . . . . . . . . . . . . . . . . . . . . . . . . . . 171

Установка настроек печати. . . . . . . . . . . . . . . . . . . 172

Сохранение и вызов настроек функции

Layout Manager . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173

Печать с использованием функции управления цветом

О функции управления цветом. . . . . . . . . . . . . . . . . . 175

Настройки управления цветами при печати . . . 176

Настройка профилей. . . . . . . . . . . . . . . . . . . . . . . . . . 176

Настройка работы системы управления

цветом в приложении. . . . . . . . . . . . . . . . . . . . . . . . . . . . 177

Настройка управления цветами из драйвера

принтера. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178

Печать с использованием функции управления цветом Host ICM (в Windows) . . 178

Печать с использованием функции управления цветом ColorSync (в Mac OS X) . 179 Печать с использованием функции управления цветом Driver ICM (только для Windows). . . 181

Условия лицензионных соглашений об использовании ПО

Лицензии на ПО с открытым исходным кодом203

Bonjour . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203

Другие лицензионные соглашения. . . . . . . . . . . . . . 209

InfoZIP copyright and license . . . . . . . . . . . . . . . . 209

Сведения о бумаге

Сведения о бумаге . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184

Рулонная бумага . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185

Форматная бумага. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193

Служба поддержки

Обращение в службу поддержки пользователей

продукции EPSON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196

Служба поддержки пользователей EPSON . . 196

Сервисные центры . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196

Информация о продукте

Требования к системе для установки драйвера

принтера. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197

Требования к системе. . . . . . . . . . . . . . . . . . . . . . . . . 197

Характеристики принтера. . . . . . . . . . . . . . . . . . . . . . . 198

Печать. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198

Электрические характеристики. . . . . . . . . . . . . . 199

Чернильные картриджи . . . . . . . . . . . . . . . . . . . . . . 200

Условия окружающей среды . . . . . . . . . . . . . . . . . 201

Соответствие стандартам

и допускам. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201

Интерфейс. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Инструкции по технике безопасности

Важные инструкции по безопасности

Перед началом работы с принтером прочитайте все инструкции. Также, следуйте всем предупреждениям и инструкциям, которые нанесены на корпус устройства.

Предупреждения, предостережения

Выбор места для установки

❏ Размещайте устройство на плоской устойчивой

поверхности, площадь которой больше площади основания устройства. Устройство не будет работать правильно, если оно установлено под углом или качается.

❏ Не устанавливайте устройство в местах,

подверженных резким изменениям температуры и влажности. Держите принтер вдали от прямых солнечных лучей, источников яркого света и тепла.

❏ Избегайте мест, подверженных вибрации и

ударам.

❏ Не помещайте устройство в пыльные места.

❏ Устройство должно находиться рядом с

электрической розеткой, от которой шнур питания можно легко отсоединить.

и примечания

Предупреждение:

необходимо соблюдать во избежание телесных травм.

Предостережение:

необходимо соблюдать, чтобы не повредить оборудование.

Примечание:

содержат важные сведения и полезные советы по работе с принтером.

При установке устройства

❏ Не закрывайте отверстия на корпусе принтера.

❏ Не вставляйте предметы в отверстия корпуса.

Будьте осторожны, не проливайте на устройство жидкости.

❏ Шнур питания, прилагаемый к устройству,

предназначен для использования только с этим устройством. Применение этого шнура для подключения другой аппаратуры может привести к возгоранию или поражению электрическим током.

❏ Подключайте все устройства к правильно

заземленным розеткам электропитания. Не подключайте устройства к розеткам, от которых питаются регулярно включающиеся и выключающиеся фотокопировальные аппараты или системы кондиционирования.

❏ Не подключайте устройство к розеткам,

оснащенным настенными выключателями или автоматическими таймерами.

❏ Устанавливайте все элементы компьютерной

системы вдали от потенциальных источников помех, таких, как громкоговорители или базовые модули беспроводных телефонов.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Инструкции по технике безопасности

❏ Используйте источник питания только того

типа, который указан на наклейке принтера.

При работе с устройством

❏ Используйте только шнур питания, который

поставляется с устройством. Применение другого шнура может привести к возгоранию или поражению электрическим током.

❏ Не используйте поврежденный или

перетертый шнур питания.

❏ Если вы используете удлинитель с устройством,

убедитесь, что общая нагрузка от всех устройств, подключенных к удлинителю, не превышает максимально допустимой. Также убедитесь, что общая нагрузка от всех устройств, подключенных к удлинителю, не превышает максимально допустимую розеткой.

❏ Не пытайтесь самостоятельно осматривать или

ремонтировать устройство.

❏ Отключите устройство от источника питания и

обратитесь для обслуживания к квалифицированному персоналу в следующих случаях:

❏ Не всовывайте руки внутрь устройства и не

прикасайтесь к чернильным картриджам во время печати.

❏ Не передвигайте печатающую головку

самостоятельно, этим вы можете повредить принтер.

❏ Всегда выключайте принтер при помощи

кнопки Power (Питание) на панели управления. Если нажать на эту кнопку, индикатор Power (Питание) начнет мигать и погаснет. Не отключайте принтер от источника питания и не выключайте источник питания, пока индикатор Power (Питание) не прекратит мигать.

Шнур питания или вилка повреждены; внутрь устройства попала жидкость; устройство упало или поврежден корпус; устройство работает неправильно или заметно медленнее.

❏ Если вы намерены использовать принтер в

Германии, соблюдайте следующие условия:

для защиты от короткого замыкания и избыточного тока электросеть здания должна быть оборудована 10 или 16амперными автоматическими выключателями.

❏ Если вилка повреждена, замените весь кабель

или обратитесь к квалифицированному электрику. При наличии предохранителей, встроенных в вилку, заменяйте их только предохранителями подходящего размера и номинала.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Инструкции по технике безопасности

При работе с чернильными картриджами

❏ Держите чернильные картриджи в местах,

недоступных детям.

❏ При попадании чернил на кожу тщательно

смойте их водой с мылом. При попадании чернил в глаза немедленно промойте их водой.

❏ Перед установкой чернильного картриджа

встряхните его в течение 5 секунд примерно 15 раз в горизонтальной плоскости с амплитудой в 5 см.

❏ Используйте картриджи до даты, указанной на

упаковке.

❏ Старайтесь использовать чернильный

картридж не более 6 месяцев с момента установки.

❏ Не разбирайте чернильные картриджи и не

пытайтесь их заправить. Это может повредить печатающую головку.

При транспортировке устройства

❏ Перед транспортировкой принтера

удостоверьтесь, что печатающая головка находится в обычном положении (дальнее справа).

❏ Не прикасайтесь к зеленой микросхеме сбоку

картриджа. Это может привести к ошибкам печати.

❏ На микросхему чернильного картриджа

записана различная информация о картридже, например объем оставшихся чернил, поэтому можно свободно доставать и заново устанавливать картридж. Учтите, что некоторое количество чернил расходуется при каждой установке картриджа, поскольку устройство автоматически проводит инициализацию картриджа.

❏ Если вы достаете картридж из устройства для

последующего использования, обязательно примите меры для защиты области подачи чернил от пыли и грязи; храните картридж в тех же условиях, что и устройство. Клапан на отверстии для подачи чернил предназначен для удержания чернил, которые могут просочиться из картриджа, но необходимо соблюдать осторожность, чтобы не испачкать предметы, которых касается картридж. Не прикасайтесь к области подачи чернил.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Введение

Поддержка различных типов бумаги

Введение

Функции

Epson Stylus Pro 9890/9908 и Epson Stylus Pro 7890/7908  это широкоформатные цветные струйные принтеры с поддержкой бумаги шириной 64 и 24 дюйма соответственно.

Далее перечислены функции данного принтера.

Пигментные чернила обладают высокой светостойкостью и устойчивы к воздействию озона.

Поэтому можно выполнять печать материалов для широкого ряда применения: используя бумагу большой длины, можно печатать экспозиции и плакаты для магазинных витрин, а также постеры, которые обычно подвержены выцветанию.

Уменьшение различий в цвете при различных видах освещения.

Ранее для передачи тонких оттенков использовалась чернила светлых тонов. Однако, чтобы свести их применение к минимуму и таким образом уменьшить различия в цвете при разном освещении, теперь вместо них используются чернила оттенка Light Light Black (Черный очень светлый). Цвета не меняются при различном освещении качество печати.

* По результатам сравнения использования светоисточников A/F11 и D50.

Печать монохромных фотографий

При использовании трех оттенков черных чернил, поддерживающих три варианта плотности, в качестве основных чернил с регулировкой светлыми тонами вы сможете передать на печати самые тонкие оттенки черного и белого. Вы также сможете выполнять печать монохромных фотографий в насыщенных тонах с цветных фотографических изображений, используя только функции драйвера принтера, без применения тех или иных приложений.

См. раздел “Печать чернобелых фотографий”

на стр. 144

, обеспечивая неизменно высокое

Компания Epson предлагает широкий ряд специальных носителей, обеспечивающих высокое качество печати. Выбрав тип бумаги, соответствующий используемому приложению, вы можете выполнить печать материала для применения в помещении и вне помещения (в последнем случае рекомендуется нанести ламинированное покрытие)  и вы откроете для себя совершенно новый мир искусства. Для печати можно использовать бумагу толщиной до 1,5 мм, а также картон.

См. раздел “Сведения о бумаге” на стр. 184

Упрощенная загрузка рулонной бумаги

Поскольку в принтере используется специальный механизм, теперь не нужно выполнять посадку рулонной бумаги на вал. Это позволяет производить установку бумаги в ограниченном пространстве. Регулировка натяжения бумаги выполняется автоматически в зависимости от типа носителя. Вы также можете отрегулировать натяжение бумаги с помощью ЖКпанели.

Стабилизация чернил после печати

Поскольку цвет чернил быстро стабилизируется после печати, отпечатанный материал можно использовать для допечатной подготовки или в качестве цветопроб.

Использование двух оттенков черных чернил

В данном принтере установлены чернильные картриджи Photo Black (Черный фото) и Matte Black (Черный матовый). Картридж Photo Black (Черный фото) можно использовать с любыми носителями для получения профессионального качества печати. Картридж Matte Black (Черный матовый) значительно повышает оптическую плотность черного цвета при печати на матовой бумаге и на бумаге для репродукций. Выбирайте черные чернила на панели управления принтера в соответствии с используемым типом бумаги.

Чернильный картридж большой емкости (350 или 700 мл)

Для данного принтера компания Epson предоставляет чернильные картриджи большого объема (350 или 700 мл), обеспечивающие высокую продуктивность, необходимую для профессиональной работы.

Определение оставшегося количества рулонной бумаги

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Введение

На ЖКдисплее отображается информация об оставшемся количестве рулонной бумаги. При извлечении рулона на краю бумаги печатается штрихкод, содержащий информацию о типе бумаги, длине рулонной бумаги и пороговом значении длины рулонной бумаги. При использовании данного рулона в следующий раз этот штрихкод поможет ввести правильные настройки бумаги.

Высокоскоростной USB / Ethernet

Вы можете подключаться к сети через высокоскоростной USB или Ethernet.

Печать без полей

Используя функции Auto Expand (Автоувеличение) и Retain Size (Сохранение размера), вы можете выполнять печать без полей.

См. раздел “Печать без полей” на стр. 148

Принтер также оснащен функцией плакатной печати без полей, благодаря которой вы сможете делать большие плакаты, просто соединяя несколько листов отпечатанного материала.

См. раздел “Печать плакатов (увеличение одной страницы до размеров нескольких листов  только для Windows)” на стр. 160

Использование автоматической приемной бобины и SpectroProofer (дополнительно).

Установив SpectroProofer, вы сможете выполнять анализ цветопередачи с помощью готовых отпечатков. Автоматическая приемная бобина автоматически сматывает рулонную бумагу. Автоматическая приемная бобина является дополнительным модулем для Epson Stylus Pro 9890/9908.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Введение

Элементы устройства

Спереди

8. Подставка для Руководства пользователя

Держите в нем Руководства пользователя. Подставку можно установить как с правой, так и с левой стороны основания.

Сзади

1. Адаптер держателя

При установке рулонной бумаге фиксирует рулон.

2. Крышка отсека для рулонной бумаги

При установке или удалении рулонной бумаги необходимо открыть крышку отсека для рулонной бумаги.

3. Панель управления

Панель управления состоит из кнопок, индикаторов и жидкокристаллического дисплея (ЖКдисплея).

4. Крышка отсека для картриджей (по обеим сторонам)

Откройте эту крышку, чтобы установить чернильные картриджи. Крышка приоткрывается, если на панели управления принтера нажать на кнопку .

5. Передняя крышка

Откройте переднюю крышку, чтобы достать застрявшую бумагу.

6. Корзина для бумаги

Принимает бумагу, поступающую из принтера.

7. Направляющие для бумаги

Используются для подачи бумаги вперед и назад.

1. Контейнеры для отработанных чернил (по обеим сторонам)

Контейнер для сбора отработанных чернил. В модели Epson Stylus Pro 9890/9908 находятся два контейнера для отработанных чернил (по одному в левой и правой части устройства). В модели Epson Stylus Pro 7890/7908 находится один контейнер для отработанных чернил (в правой части устройства).

2. Разъем для подключения кабеля USB

К данному разъему подключается интерфейсный USBкабель для подключения принтера к компьютеру.

3. Дополнительный интерфейсный разъем

С помощью кабеля можно подсоединить к принтеру дополнительные устройства.

4. Интерфейсный сетевой разъем

К данному разъему подключается интерфейсный сетевой кабель для подключения принтера к локальной сети.

5. Разъем для шнура питания

Данный разъем служит для подключения шнура питания.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

3. Кнопка Black Ink Change (Смена черного

Панель управления

Кнопки, индикаторы и сообщения

На панели управления можно просмотреть информацию о количестве оставшихся чернил и состоянии принтера.

чернильного картриджа)

Выполняет переключение между типами используемых черных чернильных картриджей.

См. раздел “Смена черных чернильных картриджей” на стр. 68

4. Кнопка Ink Cover Open (Открыть крышку отсека картриджей)

Слегка приоткрывает выбранную крышку. выбор левой или правой стороны отображается на дисплее.

Кнопки

1. Кнопка Power (Питание)

Включает и выключает питание принтера.

2. Кнопка Pause/Reset(Пауза/Сброс)

❏ Если нажать на эту кнопку в режиме

готовности принтера к работе READY, принтер перейдет в состояние PAUSE. Для отмены выберите на ЖКдисплее пункт PAUSE

CANCEL (Отмена паузы). Если выбрано JOB CANCEL (Отмена задания), нажатие этой

кнопки приведет в сбросу задания. Принтер прекращает печать и удаляет данные для печати. После удаления данных через некоторое время принтер вернется в состояние готовности (READY) к работе.

❏ При нажатии этой кнопки в режиме Menu

(Меню) принтер возвращается в состояние готовности READY.

❏ Если возможно, устраняет ошибки.

См. раздел “Сообщения об ошибках” на

стр. 101

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

5. Кнопка Paper Source (Источник бумаги)

❏ Выберите источник бумаги и метод обреза

рулонной бумаги. При нажатии данной кнопки изменяется значок, указывающий источник бумаги. Однако если параметр REMAINING PAPER SETUP (Настройки счетчика остатка бумаги) установлен на значение ON (Включено), то значок нельзя изменить на .

Значок Описание

Автомати ческий обрез рулона включен

Автомати ческий обрез рулона выключен

Лист Печать на листе

Печать на рулонной бумаге. Бумага автоматически обрезается, после того как страница отпечатана.

Печать на рулонной бумаге. Бумага не обрезается автоматически после выполнения печати. Ее необходимо обрезать вручную с помощью ножа.

бумаги.

❏ При нажатии в режиме Menu (Меню)

выполняется переход на предыдущий уровень.

❏ Нажмите на кнопку при загрузке одного

листа толщиной до 0,5 мм, чтобы принтер загрузил бумагу и перешел в состояние готовности READY.

❏ При нажатии кнопки бумага подается в

прямом направлении.

❏ Данный параметр можно изменить в прямом

или обратном порядке путем выбора

нужного значения в режиме Menu (Меню).

7. Кнопка Menu (Меню)

❏ Переход в режим Menu (Меню) из режима

готовности READY.

См. раздел “Режим Menu (Меню)” на стр.

❏ При нажатии этой кнопки в процессе печати

выполняется переход в меню PRINTER STATUS (Состояние принтера).

См. раздел “PRINTER STATUS (Состояние

принтера)” на стр. 27

❏ При нажатии этой кнопки в режиме Menu

(Меню) можно выбрать нужное меню.

8. Кнопка OK

❏ Задает выбранный параметр из выбранного

пункта в режиме Menu (Меню). Выполняет пункт, если он предназначен только для выполнения.

❏ При печати из драйвера принтера настройки

драйвера имеют более высокий приоритет, чем настройки панели управления принтером.

6. Кнопка Paper Feed (Подача бумаги) /

❏ Подача рулонной бумаги в прямом или

обратном направлении. Каждым нажатием на кнопку вы можете подать бумагу вперед на 3 мм. Если вы хотите чтобы бумага подавалась быстрее по направлению вперед , нажмите и удерживайте данную кнопку в течение трех секунд. Каждым нажатием на кнопку вы можете подать бумагу на 20 см в обратном направлении.

❏ Нажав на эти кнопки, пока прижимающий

бумагу валик свободен, вы можете выбрать одно из трех положений пути протяжки бумаги для лучшего ее втягивания.

См. раздел “Загрузка форматных листов бумаги A3 или бумаги большего формата/толщины” на стр. 44

❏ Если нажать на эту кнопку после завершения

печати, принтер выведет форматный лист.

❏ Если нажать на эту кнопку во время просушки

чернил, принтер остановит выполнение операции.

❏ Если нажать на эту кнопку, пока бумага еще не

загружена в принтер, на ЖКдисплее появятся инструкции по загрузке бумаги.

9. Кнопка Paper Cut (Обрез бумаги)

Обрезает рулонную бумагу встроенным ножом.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

10. Кнопка Paper Secure (Сохранение бумаги)

Индикаторы

❏ Эта кнопка блокирует или разблокирует

прижимающий бумагу валик. При загрузке бумаги сначала нажмите на эту кнопку, чтобы разблокировать прижимающий бумагу валик, и затем загрузите бумагу. Еще раз нажмите на кнопку, чтобы принтер завершил загрузку бумаги и перешел в состояние готовности READY.

❏ Если при нажатии на эту кнопку параметр

REMAINING PAPER SETUP (Настройки счетчика остатка бумаги) установлен на значение ON (Вкл.), на крае рулонной бумаге будет напечатан штрихкод, и прижимающий бумагу ролик будет разблокирован.

Индикатор Power (Питание)

Горит Принтер включен.

Мигает Принтер принимает

данные. Выполняется процесс выключения принтера.

Индикатор

Paper Check (Проверка бумаги)

Индикатор

Ink Check (Проверка чернил)

Не горит

Горит В источнике бумаги

Мигает Бумага замялась.

Не горит

Горит Установленный

Мигает В чернильном

Принтер выключен.

нет бумаги. Бумага загружена неправильно.

Бумага загружена неровно.

Принтер готов к печати.

картридж пуст. Картридж не установлен. Установлен неправильный картридж.

картридже заканчиваются чернила.

Индикатор

Pause (Пауза)

Не горит

Горит Принтер находится

Не горит

Принтер готов к печати.

в режиме Menu (Меню) или в режиме паузы. Произошла ошибка.

Принтер готов к печати.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

Индикатор Paper Secure (Сохране ние бумаги)

Горит Прижимной валик

разблокирован.

Не горит

Принтер готов к печати.

Значок Описание

Печать на листе бумаги.

Дисплей

1. Сообщения

Отображается информация о состоянии принтера и выполняемых операциях, а также сообщения об ошибках.

См. раздел “Сообщения об ошибках на

ЖКдисплее” на стр. 101

См. раздел “Подробная информация по

режиму Menu (Меню)” на стр. 23

2. Значок источника бумаги

Отображает источник бумаги и настройку обреза рулонной бумаги. Вы можете выбрать значок, нажимая на кнопку

. При печати из драйвера принтера настройки драйвера имеют более высокий приоритет, чем настройки панели управления принтером.

Значок Описание

Печать на рулонной бумаге. Бумага автоматически обрезается, после того как страница отпечатана.

Если используется дополнительная автоматическая приемная бобина, установите переключатель Auto в положение Off; в противном случае принтер не обрежет бумагу.

Печать на рулонной бумаге. Бумага не обрезается автоматически после выполнения печати.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

3. Значок зазора

Отображаются настройки зазора (Platen Gap).

См. раздел “Список меню” на стр. 20

Значок Описание

Нет значка STANDARD

NARROW (Узкий)

WIDE (Широкий)

WIDER (Более широкий)

WIDEST (Самый широкий)

4. Номер бумаги

(Стандартный)

При выборе номера (от 1 до 10) для пользовательских параметров бумаги (CUSTOM PAPER) здесь отображается выбранный номер.

См. раздел “Печать на бумаге пользовательского размера” на стр. 165

6. Значок счетчика рулонной бумаги

Отображает текущее количество рулонной бумаги. Если в меню PAPER SETUP (Настройки бумаги) для параметра REMAINING PAPER SETUP (Настройки счетчика остатка бумаги) выполнены следующие настройки, отображается значок и текущее количество рулонной бумаги.

❏ Для REMAINING PAPER SETUP (Настройки

счетчика остатка бумаги) выбрано ON (Вкл.).

❏ Для ROLL PAPER LENGTH (Длина рулонной

бумаги) выбрано значение длины рулонной бумаги.

❏ Для параметра ROLL LENGTH ALERT (Порог

предупреждения) выбрано значение порога предупреждения.

См. раздел “PAPER SETUP (Настройки

бумаги)” на стр. 28

7. Значок состояния чернильных картриджей

Отображает информацию о количестве чернил, оставшихся в каждом из картриджей.

❏ Чернильный картридж

5. Значок полей рулонной бумаги

Отображается значок полей бумаги с информацией о ширине полей, выбранной для параметра ROLL PAPER MARGIN (Ширина полей рулонной бумаги).

❏ 15 мм: Выбрано значение TOP/BOTTOM 15mm

(Верхнее/нижнее поле 15 мм).

❏ 35/15 мм: Выбрано значение TOP 35/BOTTOM

15mm (Верхнее 45 мм/нижнее поле 15 мм).

❏ 3 мм: Выбрано значение 3mm (15 мм).

❏ 15 мм: Выбрано значение 15mm (15 мм).

❏ Авто: Выбрано значение DEFAULT (По

умолчанию).

См. раздел “Список меню” на стр. 20

Номер Цвет чернил

1 Cyan (C) (Голубой)

2 Yellow (Y) (Желтый)

3 Light Cyan (LC) (Светлоголубой)

4 Matte Black (MK) (Черный матовый)

5 Photo Black (PK) (Черный фото)

6 Vivid Magenta (VM) (Насыщенный

пурпурный)

7 Light Black (LK) (Черный светлый)

8 Light Light Black (LLK) (Черный очень

светлый)

9 Vivid Light Magenta (VLM)

(Насыщенный светлопурпурный)

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

❏ В картридже есть чернила

Знач ок

Описание

В картридже достаточно чернил.

Подготовьте новый чернильный картридж. (мигает) Этот значок указывает на контейнер для желтых чернил.

Чернила закончились. Печать невозможна. Замените чернильный картридж новым. (мигает) Этот значок указывает на контейнер для желтых чернил.

Ошибка картриджа или картридж не установлен. (мигает) Этот значок указывает на контейнер для желтых чернил.

8. Значок контейнера для отработанных чернил

Крайние справа значки указывают на оставшееся место в контейнерах для обработанных чернил. Два значка для Epson Stylus Pro 9890/9908 и один значок для Epson Stylus Pro 7890/7908.

9. Значок дополнительного оборудования

Отображает, можно ли использовать дополнительное оборудование или нет.

Пара метр

Автома тичес кая прием ная бобина

Spectro Proofer

Значок

Нет значка

Описание

Доступно

Недоступно

Не подсоединено

Доступно

Недоступно

Не подсоединено

10. Значок черных чернил

Показывает, какие черные чернила выбраны.

Знач ок

Описание

В контейнерах для отработанных чернил достаточно места.

Рекомендуется подготовить новый контейнер. (мигает)

Срок службы контейнера для отработанных чернил подходит к концу. Замените контейнер для отработанных чернил на новый. (мигает)

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

Режим Menu (Меню)

Режим Menu (Меню) позволяет настраивать основные и дополнительные параметры принтера, так же, как это делается с помощью драйвера или программного обеспечения, но напрямую с панели управления. Контрольная панель отображает информацию о принтере. С ее помощью можно выполнять различные операции, например, проверку дюз.

Как пользоваться режимом Menu (Меню)

Примечание:

В любой момент можно выйти из режима Menu (Меню) и вернуться в состояние готовности READY, нажав на кнопку . Нажмите на кнопку , чтобы вернуться к предыдущему шагу.

Нажмите на кнопку для входа в меню

PRINTER SETUP (Настройки принтера).

2. В зависимости от сделанного выбора далее могут следовать три ситуации.

A. Если нужно выбрать параметр

Пример: При выборе параметра PLATEN GAP (Зазор) в меню PRINTER SETUP (Настройки принтера)

Нажмите на кнопки / , чтобы выбрать

PLATEN GAP (Зазор).

Чтобы использовать режим Menu (Меню), сделайте следующее.

1. Выберите меню.

Пример: Выберите PRINTER SETUP (Настройки принтера).

Нажмите на кнопку , чтобы войти в

режим Menu (Меню).

На ЖКдисплее появится первое меню.

Нажмите на кнопки / , чтобы выбрать

PRINTER SETUP (Настройки принтера).

Нажмите на кнопку , чтобы перейти в

пункт меню PLATEN GAP (Зазор).

Нажмите на кнопки / , чтобы выбрать

значение данного параметра. Текущая установка помечена галочкой ( ).

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

Нажмите на кнопку , чтобы сохранить

выбранное значение.

Нажмите на кнопку , чтобы вернуться на

предыдущий уровень, или нажмите на кнопку , чтобы выйти из режима Menu (Меню).

B. Если нужно выполнить функцию

Пример: Выбор функции NOZZLE CHECK (Проверка дюз) в меню TEST PRINT (Тестовая печать)

В меню TEST PRINT (Тестовая печать)

нажмите на кнопки / , чтобы выбрать NOZZLE CHECK (Проверка дюз).

В меню PRINTER STATUS (Состояние

принтера) нажмите на кнопки / , чтобы выбрать INK LEVEL (Уровень чернил).

Нажмите на кнопку , чтобы войти в пункт

меню INK LEVEL (Уровень чернил).

Подтвердите выбор информации о

количестве оставшихся чернил на дисплее. Нажмите на кнопки / , чтобы отобразилась информация о количестве оставшихся чернил.

Нажмите на кнопку , чтобы войти в пункт

меню NOZZLE CHECK (Проверка дюз).

Нажмите на кнопку , чтобы выполнить

процедуру проверки дюз (NOZZLE CHECK).

C. Если нужно просмотреть информацию о принтере

Пример: Выбор показателя INK LEVEL (Уровень чернил) в меню PRINTER STATUS (Состояние принтера).

Пример: Matte Black 84%

Нажмите на кнопку , чтобы вернуться на

предыдущий уровень, или нажмите на кнопку , чтобы выйти из режима Menu (Меню).

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

Список меню

Меню Пункт Параметр

“PRINTER SETUP (Настройки принтера)” на стр. 23

PLATEN GAP (Зазор) NARROW (Узкий), STANDARD (Стандартный),

WIDE (Широкий), WIDER (Более широкий), WIDEST (Самый широкий)

PAGE LINE (Граница страницы)

ROLL PAPER MARGIN (Поля рулонной бумаги)

PAPER SIZE CHECK (Проверка размера бумаги)

PAPER SKEW CHECK (Проверка перекоса бумаги)

REFRESH MARGIN (Обновить данные о полях)

AUTO NOZZLE CHECK (Автоматическая проверка дюз)

PRINT NOZZLE PATTERN (Шаблон проверки дюз)

ON (Вкл), OFF (Выкл)

DEFAULT (По умолчанию), TOP/BOTTOM 15mm (Верхнее/нижнее поле 15 мм), TOP 35/BOTTOM 15mm (Верхнее поле 35/нижнее поле 15 мм), 3мм, 15мм

ON (Вкл), OFF (Выкл)

ON (Вкл.): PERIODICALLY (Вкл: периодически), ON: EVERY JOB (Вкл.: каждое задание), OFF (Выкл.)

OFF: (Выкл.), ON: EVERY PAGE (Вкл: для каждой страницы), ON: EVERY 10 PAGES (Вкл.: каждые 10 страниц)

“TEST PRINT (Тестовая печать)” на стр. 26

CHANGE BLACK INK (Смена типа черных чернил)

INITIALIZE SETTINGS (Инициализировать настройки)

NOZZLE CHECK (Проверка дюз)

STATUS SHEET (Страница проверки состояния)

NETWORK STATUS SHEET (Страница проверки состояния сети)

JOB INFORMATION (Сведения о заданиях)

CUSTOM PAPER (Пользовательские параметры бумаги)

MANUAL (Ручная), AUTO (Авто)

EXECUTE (Выполнить)

PRINT (Печать)

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

“MAINTENANCE (Сервис)” на стр. 26

“PRINTER STATUS (Состояние принтера)” на стр. 27

CUTTER ADJUSTMENT (Регулировка ножа)

CUTTER REPLACEMENT (Замена ножа)

CLEANING (Очистка) NORMAL CLEANING (Обычная очистка), CLEAN

CLOCK SETTING (Настройка времени и даты)

VERSION (Версия) JW0xxxxxx.xx.IBCC или JN0xxxxxx.xx.IBCC

INK LEVEL (Уровень чернил) (ink color) nn% ((цвет чернил) nn%)

MAINTENANCE TANK (Контейнер для отработанных чернил)

JOB HISTORY (История заданий)

TOTAL PRINTS (Всего отпечатано)

EDM (или myEpsonPrinter) STATUS

EXECUTE (Выполнить)

EACH COLOR (Прочистить каждый цвет), POWER CLEANING (Усиленная очистка)

MM/DD/YY HH:MM (Месяц/Число/Год Часы:Минуты)

LEFT nn% (Левый) RIGHT nn% (Правый)

No. 0No. 9 INK xxxxx.xml PAPER xxx.x cm2

nnnnnn PAGES (nnnnnn СТРАНИЦ)

INITIALIZING (Инициализация), NOT STARTED (Не запущен), ENABLED (Включен), DISABLED (Выключен) LAST UPLOADED (Последняя загрузка) MM/DD/YY HH:MM GMT (Месяц/Число/Год Часы:Минуты), (NOT UPLOADED) (Загрузок не было)

“PAPER SETUP (Настройки бумаги)” на стр. 28

“HEAD ALIGNMENT (Калибровка печатающей головки)” на стр. 30

ROLL PAPER REMAINING (Остаток рулонной бумаги)

PAPER TYPE (Тип бумаги) Photo Paper (Фотобумага)

CUSTOM PAPER (Пользовательские параметры бумаги)

PAPER THICKNESS (Толщина бумаги)

ALIGNMENT (Калибровка) AUTO (Автоматическое), MANUAL (Ручное)

REMAINING PAPER SETUP (Настройки счетчика остатка бумаги) ROLL PAPER LENGTH (Длина рулонной бумаги) ROLL LENGTH ALERT (Порог предупреждения)

Proofing Paper (Водоотталкивающая бумага) Fine Art Paper (Бумага для репродукции) Matte Paper (Матовая бумага) Plain Paper (Обычная бумага) Others (Прочие) CUSTOM PAPER (Пользовательская бумага) NO PAPER SELECTED (Бумага не выбрана)

PAPER NO.1  10 (Номер бумаги 1  10)

SELECT PAPER TYPE (Выберите тип бумаги) SELECT THICKNESS (Выберите толщину)

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

“NETWORK SETUP (Настройки сети)” на стр. 31

“OPTIONS SETUP (Настройки дополнительного оборудования)” на стр. 31

NETWORK SETUP (Настройки сети)

IP ADDRESS SETTING (Настройка IPадреса)

IP, SM, DG SETTING (Настройки IP, SM, DG)

BONJOUR ON (Вкл), OFF (Выкл)

WSD OFF (Выкл), ON (Вкл)

INIT NETWORK SETTING (Изначальные настройки сети)

SpectroProofer STATUS INFORMATION (Информация о

TAKE UP REEL (Приемная бобина)

DISABLE (Отключить), ENABLE (Включить)

AUTO (Автоматическая), PANEL (С панели)

IP ADDRESS (IPадрес)

000.000.000.000  255.255.255.255 SUBNET MASK (Маска подсети)

000.000.000.000  255.255.255.255 DEFAULT GATEWAY (Шлюз по умолчанию)

000.000.000.000  255.255.255.255

EXECUTE (Выполнить)

состоянии) DEVICE ALIGNMENT (Калибровка устройства)

TAKE UP REEL (Модель приемной бобины)

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

Подробная информация по режиму Menu (Меню)

PRINTER SETUP (Настройки принтера)

Пункт Параметр Описание

PLATEN GAP (Зазор) NARROW (Узкий) Позволяет отрегулировать расстояние между

STANDARD (Стандартное)

WIDE (Широкий):

WIDER (Более широкий):

WIDEST (Самый широкий):

печатающей головкой и бумагой. ❏ STANDARD (Стандартное): Обычно бывает выбран

зазор STANDARD (Стандартный).

❏ Когда выбрано любое значение, кроме STANDARD

(Стандартный), на ЖКдисплее отображается соответствующий значок.

: NARROW (Узкий) : WIDE (Широкий) : WIDER (Более широкий) : WIDEST (Самый широкий)

PAGE LINE (Граница страницы)

ROLL PAPER MARGIN (Поля рулонной бумаги)

ON (Вкл.) Позволяет указать, нужно ли печатать линию обреза

OFF (Выкл.)

DEFAULT (По умолчанию)

TOP/BOTTOM15mm (Верхнее/нижнее поле 15мм)

TOP 35/BOTTOM 15mm (Верхнее поле 35/Нижнее поле 15мм)

15mm

3mm

на рулонной бумаге. Выберите значение ON (Вкл), если хотите напечатать линию, отделяющую страницу, или OFF (Выкл) в противном случае.

Вертикальная линия обреза может быть напечатана, если значение ширины рулонной бумаги, введенное через драйвер принтера, меньше ширины рулонной бумаги, загруженной в принтер.

Эта настройка доступны только для рулонной бумаги.

Позволяет выбрать ширину полей для рулонной бумаги.

❏ DEFAULT:

Ширина верхнего поля бумаги Premium Glossy Photo Paper (250), Premium Semigloss Photo Paper (250), и Premium Luster Photo Paper (260) равна 20 мм, а ширина нижнего поля равна 15 мм.

❏ TOP/BOTTOM 15mm:

Ширина верхнего и нижнего полей равна 15 мм, а ширина правого и левого полей равна 3 мм.

❏ TOP 35/BOTTOM 15mm:

Ширина верхнего поля равна 35 мм, нижнего  15 мм, правого и левого  3 мм.

❏ 15mm:

Ширина всех четырех полей равна 15 мм.

❏ 3mm:

Ширина всех четырех полей равна 3 мм.

Область печати не изменяется даже при изменении полей.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

Пункт Параметр Описание

PAPER SIZE CHECK (Проверка размера бумаги)

PAPER SKEW CHECK (Проверка перекоса бумаги)

REFRESH MARGIN (Обновить данные о полях)

ON (Вкл.) Вы можете выбрать, будет ли выполняться проверка

OFF (Выкл.)

ON (Вкл.) ❏ ON (Вкл.):

OFF (Выкл.)

ON (Вкл.) Если выбрано значение ON (Вкл), принтер

OFF (Выкл.)

ширины бумаги. ❏ ON (Вкл.):

Проверка ширины и верхнего края бумаги.

❏ OFF (Выкл.):

Проверка ширины и верхнего края бумаги не выполняется. Принтер не прекращает печать, даже когда ширина бумаги не соответствует данным и печать может выйти за края бумаги. Поскольку это загрязняет внутреннюю поверхность принтера, для данного параметра рекомендуется выбрать значение ON (Вкл). В результате этого верхнее поле каждой страницы может стать шире.

Если бумага заправлена неровно, на ЖКдисплее появляется сообщение и принтер останавливает печать.

❏ OFF (Выкл.):

Сообщение об ошибке не появляется, даже когда данные выходят за пределы бумаги, и принтер продолжает печать.

Эта настройка доступны только для рулонной бумаги.

автоматически отрезает лишнюю область печати после выполнения печати без полей.

AUTO NOZZLE CHECK (Автоматическая проверка дюз)

PRINT NOZZLE PATTERN (Шаблон проверки дюз)

ON (Вкл.): PERIODICALLY (Периодически)

ON (Вкл.): EVERY JOB (Каждое задание)

OFF (Выкл.)

OFF (Выкл.) Если выбрано значение ON (Вкл), принтер печатает

ON (Вкл.): EVERY PAGE (Каждая страница)

ON (Вкл.): EVERY 10 PAGES (Каждые 10 страниц)

Принтер выполняет проверку дюз, и автоматически выполняет их прочистку, если обнаруживаются пропущенные точки.

❏ ON (Вкл.): PERIODICALLY (Периодически)

Проверка дюз выполняется автоматически через определенные промежутки времени.

❏ ON (Вкл.): EVERY JOB (Каждое задание)

Проверка дюз выполняется автоматически перед каждым заданием.

❏ OFF (Выкл.)

Проверка дюз не выполняется автоматически (исключение для некоторых операций).

шаблон проверки дюз перед выполнением каждого задания или через каждые 10 страниц, в зависимости от установленных настроек.

Эта настройка доступны только для рулонной бумаги.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

Пункт Параметр Описание

CHANGE BLACK INK (Смена типа черных чернил)

MANUAL (Вручную) Данная функция доступна при печати на бумаге,

AUTO (Автоматически)

поддерживающей оба типа черных чернил (матовые и фото).

В процессе смены типа черных чернил в драйвере принтера укажите, производить ли переключение между типами черных чернил автоматически (AUTO) или вручную (MANUAL).

При выборе параметра AUTO, принтер автоматически переключает тип черных чернил, заданный в драйвере принтера, даже если тип черных чернил, заданный в драйвере, не совпадает с типом, заданным в принтере.

При выборе параметра MANUAL, появляется сообщение с запросом о подтверджении. Если вы выберите продолжать печать, принтер переключит тип черных чернил на заданный в драйвере принтера и затем выполнит печать.

При печати на бумаге, требующей определенного типа черных чернил, вы не можете устанавливать тип черных чернил в драйвере принтера, вне зависимости от значения данного параметра. В этом случае перед печатью вы должны установить тип черных чернил, совместимый с используемой бумагой, с панели управления принтера. См. раздел “Смена черных чернильных картриджей” на стр. 68

INITIALIZE SETTINGS (Инициализировать настройки)

EXECUTE (Выполнить) Позволяет присвоить заводские значения всем

параметрам в меню PRINTER SETUP (Настройки принтера).

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

TEST PRINT (Тестовая печать)

Пункт Параметр Описание

NOZZLE CHECK (Проверка дюз)

STATUS SHEET (Страница проверки состояния)

NETWORK STATUS SHEET (Страница проверки состояния сети)

JOB INFORMATION (Сведения о заданиях)

CUSTOM PAPER (Пользовательские параметры бумаги)

PRINT (Печать) Позволяет напечатать шаблон проверки дюз

печатающей головки для каждого картриджа.

См. раздел “Проверка дюз” на стр. 86

PRINT (Печать) Позволяет напечатать страницу проверки текущего

состояния принтера.

PRINT (Печать) Позволяет напечатать страницу проверки текущего

состояния сети.

PRINT (Печать) Позволяет напечатать информацию о заданиях,

сохраненных в принтере (до 10 заданий печати).

PRINT (Печать) Позволяет распечатать информацию о

пользовательских параметрах страницы, зарегистрированных в меню CUSTOM PAPER (Пользовательские параметры бумаги).

MAINTENANCE (Сервис)

Позволяет выполнить техническое обслуживание, например, прочистку печатающей головки.

Пункт Параметр Описание

CUTTER ADJUSTMENT (Регулировка ножа)

CUTTER REPLACEMENT (Замена ножа)

CLEANING (Очистка) NORMAL CLEANING

CLOCK SETTING (Настройка времени и даты)

EXECUTE (Выполнить) Вы можете точно настраивать позицию обреза при

EXECUTE (Выполнить) Запускает операцию замены ножа.

(Обычная очистка)

CLEAN EACH COLOR (Прочистить каждый цвет)

POWER CLEANING (Усиленная очистка)

MM/DD/YY HH:MM (Месяц/Число/Год Часы:Минуты)

печати на рулонной бумаге без полей со всех сторон. При использовании данной функции распечатывается шаблон настройки позиции обреза. Вы можете установить позицию обреза в промежутке от 120 до +120 mil (от 3,0 до +3,0 мм) с шагом в 8 mil (0,2 мм).

См. раздел “Замена ножа для бумаги” на стр. 82

Позволяет выполнить обычную очистку.

Вы можете выбирать дюзы для прочистки из следующих двуцветовых пар: C/VM, PK (MK)/LK, LLK/Y или VLM/LC.

Позволяет выполнить более эффективную, по сравнению с обычной, процедуру прочистки печатающей головки.

Позволяет задать год, месяц, час и минуту.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

PRINTER STATUS (Состояние принтера)

В этом меню отображается информация по состоянию принтера.

Пункт Параметр Описание

VERSION (Версия) JW0xxxxxx.xx.IBCC

или JN0xxxxxx.xx.IBCC

INK LEVEL (Уровень чернил)

MAINTENANCE TANK (Контейнер для отработанных чернил)

JOB HISTORY (История заданий)

TOTAL PRINTS (Всего отпечатано)

EDM (или myEpsonPrinter) STATUS *

(ink color) nn% ((цвет чернил) nn%)

LEFT nn% (ЛЕВЫЙ nn%) Позволяет определить, сколько свободного места

RIGHT nn% (ПРАВЫЙ nn%)

No. 0  No.9 INK xxxxx.xml PAPER xxx.x cm2

nnnnnn PAGES (nnnnnn СТРАНИЦ)

INITIALIZING (Инициализация), NOT STARTED (Не запущен), ENABLED (Включен), DISABLED (Выключен)

LAST UPLOADED (Последняя загрузка) MM/DD/YY HH:MM GMT (Месяц/Число/Год Часы:Минуты), (NOT UPLOADED) (Загрузок не было)

Позволяет определить версию ПЗУ.

Отображается информация об уровне чернил в каждом картридже.

осталось в контейнере для отработанных чернил.

Позволяет определить расход чернил (INK) в мл и размер бумаги (PAPER) для каждого из заданий, информация о котором сохранена в принтере. Последнее задание печати сохраняется под нулевым номером.

Позволяет определить общее количество напечатанных страниц.

Отображается информация о состоянии EDM (или myEpsonPrinter) (Вкл/Выкл). Если EDM включен, отображается время последней загрузки информации о состоянии EDM.

* В некоторых регионах данная функция не поддерживается. Подробнее вы можете узнать на местном

webсайте поддержки покупателей Epson или у регионального поставщика Epson.

Примечание:

❏ Если индикатор проверки чернил мигает или горит постоянно, необходимо заменить картридж. Если

картридж заменен правильно, значения счетчика будут автоматически сброшены.

См. раздел “Замена чернильных картриджей” на стр. 75

❏ Необходимо заменить контейнер для отработанных чернил, когда появляется соответствующее

сообщение на ЖКэкране. Если контейнер заменен правильно, значения счетчика будут автоматически сброшены.

См. раздел “Замена контейнера для отработанных чернил” на стр. 80

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

PAPER SETUP (Настройки бумаги)

При использовании бумаги от другого производителя убедитесь, что заданы соответствующие настройки бумаги.

Пункт Параметр Описание

ROLL PAPER REMAINING (Остаток рулонной бумаги)

REMAINING PAPER SETUP (Настройки счетчика остатка бумаги)

ROLL PAPER LENGTH (Длина рулонной бумаги)

ROLL LENGTH ALERT (Пороговая длина рулонной бумаги)

Функцию счетчика оставшейся бумаги можно настроить, только когда в принтер не загружена бумага.

❏ OFF (Выкл.):

Функция ROLL PAPER REMAINING (Остаток рулонной бумаги) выключена. На ЖКдисплее не отображается значок счетчика рулонной бумаги.

❏ ON (Вкл.):

На ЖКдисплее отображается оставшееся количество рулонной бумаги. Если нажать на кнопку , при извлечении рулона на краю бумаги печатается штрихкод, содержащий информацию о типе бумаги, длине рулонной бумаги и пороговом значении длины рулонной бумаги. Если рулонная бумага была изменена, сканируется баркод и вводятся эти значения.

Эти настройки доступны, если для параметра REMAINING PAPER SETUP (Остаток рулонной бумаги) выбрано значение ON (Вкл.). Принтер может выдавать сообщения о том, что бумага заканчивается. Для этого нужно настроить порог предупреждения для рулонной бумаги.

При использовании рулонной бумаги введите длину рулона, загруженного в принтер, и порог предупреждения. Можно задать длину рулонной бумаги в диапазоне от 5,0 до 99,5 м, а пороговое значение длины рулонной бумаги  от 1 до 15 м.

PAPER TYPE (Тип бумаги)

Photo Paper (Фотобумага)

Proofing Paper (Водоотталкивающая бумага)

Fine Art Paper (Бумага для репродукций)

Matte Paper (Матовая бумага)

Plain Paper (Простая бумага)

Прочее

CUSTOM PAPER (Пользовательские параметры бумаги)

NO PAPER SELECTED (Тип бумаги не выбран)

Позволяет указать тип бумаги, загруженной в принтер.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

Пункт Параметр Описание

CUSTOM PAPER (Пользовательские параметры бумаги)

PAPER NO.1  10 (Номер бумаги 1  10)

Позволяет выбрать номер (от 1 до 10) для регистрации настроек (например, для таких параметров, как Paper Type (Тип бумаги), Platen Gap (Зазор), Thickness Pattern (Шаблон толщины), Paper Feed Adjust (Настройка подачи бумаги), Drying Time (Время высыхания), Paper Suction(Давление присоса бумаги)) или выбрать ранее введенные настройки. Выбранный номер отобразится на ЖКдисплее.

См. раздел “CUSTOM PAPER (Пользовательские

параметры бумаги)” на стр. 29

CUSTOM PAPER (Пользовательские параметры бумаги)

При использовании бумаги от другого производителя необходимо ввести соответствующие настройки.

После того, как номер бумаги выбран, задайте следующие настройки. Убедитесь, что сначала выбрали бумагу для параметра PAPER TYPE (Тип бумаги), затем выполните настройку параметра PLATEN GAP (Зазор) и т.д.

Информацию об установке пользовательских параметров бумаги см. в следующем разделе.

“Печать на бумаге пользовательского размера” на стр. 165

Пункт Параметр Описание

PAPER TYPE (Тип бумаги)

Photo Paper (Фотобумага)

Вы можете выбрать тип носителя, наиболее похожий по свойствам на бумагу, которую вы используете.

Proofing Paper (Водоотталкивающая бумага)

Fine Art Paper (Бумага для репродукций)

Matte Paper (Матовая бумага)

Plain Paper (Простая бумага)

Прочее

PLATEN GAP (Зазор) NARROW (Узкий) Позволяет отрегулировать расстояние между

печатающей головкой и бумагой. STANDARD (Стандартное): Обычно бывает выбран зазор STANDARD (Стандартный). NARROW (Узкий): Выбирайте данное значение при печати на тонкой бумаге. WIDE (Широкий) или WIDER (Более широкий): Выбирайте данное значение если напечатанные изображения получаются смазанными.

бумаги.

THICKNESS PATTERN (Шаблон толщины)

STANDARD (Стандартное)

WIDE (Широкий):

WIDER (Более широкий):

PRINT (Печать) Позволяет напечатать шаблон определения толщины

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

Пункт Параметр Описание

PAPER FEED ADJUST (Настройка подачи бумаги)

DRYING TIME (Продолжительность сушки)

PAPER SUCTION (Давление присоса бумаги)

SET ROLL PAPER TENSION (Настройка натяжения рулонной бумаги)

REMOVE SKEW (Устранение перекоса)

0.00% Позволяет настроить количество бумаги,

от 0.70% до +0.70%

0,0 сек Позволяет задать продолжительность периода

от 0,0сек до 10,0сек

STANDARD (Стандартное)

от 1 до 4

NORMAL (Обычный) При работе с тканью или тонкой бумагой, либо если

HIGH (Сильнее)

EXTRA HIGH (Максимально)

ON (Вкл.) Вы можете выбрать, нужно ли устранить перекос

OFF (Выкл.)

подаваемой в область печати. Принимает значения от –0,70 до 0,70%. Если это значение слишком велико, на отпечатке могут появиться белые горизонтальные полосы. Если это значение слишком мало, на отпечатке могут появиться темные горизонтальные полосы.

сушки после каждого прохода печатающей головки. Диапазон значений: 0–10 секунд. В зависимости от плотности или типа бумаги данного времени может быть недостаточно для высыхания. В этом случае задайте более продолжительный период сушки.

Позволяет указать давление присоса для подачи отпечатанной бумаги.

во время печати бумага сминается, выберите значение HIGH (Сильнее) или EXTRA HIGH (Максимально).

бумаги или нет.

HEAD ALIGNMENT (Калибровка печатающей головки)

Позволяет выполнить калибровку печатающей головки. Подробнее — в следующем разделе.

“Калибровка печатающей головки” на стр. 92

Пункт Параметр Описание

PAPER THICKNESS (Толщина бумаги)

ALIGNMENT (Калибровка)

SELECT PAPER TYPE (Выбрать тип бумаги)

SELECT THICKNESS (Выбрать толщину)

AUTO (Автоматически) Если выбрано значение AUTO (Автоматически),

MANUAL (Вручную)

При использовании соответствующей бумаги производства "Epson" выберите тип бумаги. При использовании бумаги от других производителей введите ее толщину в диапазоне от 0,1 до 1,5 мм.

сенсор считывает шаблон регулировки результата, и оптимальное значение регулировки автоматически регистрируется принтером. Если выбрано значение MANUAL (Вручную), вам необходимо проверить шаблон и ввести значение регулировки.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

NETWORK SETUP (Настройки сети)

Если вы используете сетевой принтер, выберите следующие пункты.

Пункт Параметр Описание

NETWORK SETUP (Настройки сети)

IP ADDRESS SETTING (Настройка IPадреса)

IP,SM,DG SETTING (Настройки P, SM, DG)

BONJOUR ON (Вкл.) Позволяет включить или выключить настройки Bonjour.

WSD OFF (Выкл.) Укажите, использовать ли сетевой интерфейс WSD

INIT NETWORK SETTING (Изначальные настройки сети)

DISABLE (Выключить) Вы можете выполнить настройки сети с панели

ENABLE (Включить)

AUTO (Автоматически) Позволяет выбрать метод установки IPадреса

PANEL (Панель)

За подробной информацией обращайтесь к вашему системному администратору.

OFF (Выкл.)

ON (Вкл.)

EXECUTE (Выполнить) Позволяет заменить настройки сети на заводские

управления принтером. Следующие пункты отображаются только при выбранном значении ENABLE (Включить). Выберите пункты и нажмите кнопку

в меню NETWORK SETUP (Настройки сети). Сеть перезагрузится, и через 40 секунд будет установлено сетевое подключение. При перезагрузке сети меню NETWORK SETUP (Настройки сети) не отображается.

принтера. Если выбран пункт PANEL (Панель), отображается меню IP, SM, DG SETTING (Настройки P, SM, DG).

(ON) или нет (OFF).

значения по умолчанию.

OPTIONS SETUP (Настройки дополнительного оборудования)

При использовании дополнительного оборудования настройте следующие пункты.

Пункт Параметр Описание

SpectroProofer STATUS INFORMATION

(Информация о состоянии)

DEVICE ALIGNMENT (Калибровка устройства)

TAKE UP REEL (Приемная бобина)

TAKE UP REEL (Модель приемной бобины)

STATUS INFORMATION: отображается подробная информация о SpectroProofer, например, информацию о версии SpectroProofer, цветовой температуре Color Measurement Device (ILS20EP), температуре окружающей среды и т.д. DEVICE ALIGNMENT: выполняется настройка установленного SpectroProofer.

Указывает на модель автоматической приемной бобины.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

Режим обслуживания

Позволяет изменить язык или единицы измерения, используемые в интерфейсе дисплея, а также заменить все настройки на заводские значения по умолчанию.

Выключите принтер, нажав на кнопку .

Нажмите одновременно на кнопку и

кнопку , чтобы включить принтер.

Обратитесь к списку параметров справа. Процедура настроки та же самая, что и для режима Menu (Меню).

См. раздел “Как пользоваться режимом

Menu (Меню)” на стр. 18

Список пунктов меню режима обслуживания

Пункт Параметр Описание

LANGUAGE (Язык)

JAPANESE (Японский)

ENGLISH (Английский):

FRENCH (Французский)

ITALIAN (Итальянский)

GERMAN (Немецкий)

PORTUGUE (Португальский)

SPANISH (Испанский)

DUTCH (Датский)

Позволяет выбирать язык интерфейса ЖКдисплея.

Чтобы выйти из режима обслуживания,

нажмите кнопку для выключения принтера.

LENGTH UNITS (Единицы измерения длины)

TEMPERATURE UNITS (Единицы измерения температуры)

ROLL PAPER TENSION (Натяжение рулонной бумаги)

KOREAN (Корейский)

CHINESE (Китайский)

METRIC (Метрическая система)

FEET/INCH (Футы/дюймы)

°C Позволяет

1  5 Вы можете

Позволяет выбрать единицы измерения для отображения длины.

выбирать единицы измерения температуры, значение которой отображает ся на ЖКдисплее.

изменить максималь ное значения натяжения рулонной бумаги.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Панель управления

Пункт Параметр Описание

SS CLEANING (Очистка SS)

DEFAULT PANEL (Значения панели по умолчанию)

AUTO CLEANING TIMES

EXECUTE (Выполнить)

1  3 Выберите,

Позволяет выполнять ультразвуко вую прочистку печатающей головки.

Возвращает значения по умолчанию всем параметрам, измененным в режиме Menu (Меню).

сколько раз нужно будет выполнить автопрочис тку, если после автоматичес кой проверки дюз будут обнаружены забитые дюзы.

CUSTOM (Пользова тельские настройки)

0  255 Позволяет

вводить пользова тельские настройки.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Поддерживаемые носители

Рекомендуется использовать специальные носители Epson, которые расширяют возможности печати и делают ее результаты более выразительными. Дополнительную информацию по бумаге см. в следующем разделе.

См. раздел “Сведения о бумаге” на стр. 184

Примечание:

❏ Не используйте бумагу, если она помята,

потерта, порвана, испачкана или испорчена какимлибо другим образом.

❏ Вставляйте бумагу непосредственно перед

печатью. Извлекайте ее из принтера по окончании печати и храните в соответствии с инструкциями к используемым носителям.

❏ Если вы используете рулонную бумагу

стороннего производителя, за дополнительной информацией обратитесь к инструкции, идущей в комплекте с бумагой, или свяжитесь с поставщиком. Перед закупкой большой партии бумаги делайте пробную распечатку.

Рулонная бумага

Paper size (Размер бумаги)

Толщина Простая бумага, вторичная

Доступная ширина бумаги для печати без полей

Epson Stylus Pro 9890/9908:

2дюймовый стержень: 2541118 мм х 45 м 3дюймовый стержень: 2541118 мм х 202 м

Epson Stylus Pro 7890/7908:

2дюймовый стержень: 254610 мм х 45 м 3дюймовый стержень: 254610 мм х 202 м

бумага:

0.080.11 мм (Вес: 6490 г/м

Прочие типы бумаги: от 0,08 до 0,5 мм

10 дюймов, 300 мм, 13 дюймов (Super A3), 16 дюймов, 17 дюймов, 512 мм (B2), 594 мм (A1), 24 дюйма (Super A1), 728 мм (B1), 36 дюймов (Super A0), 44 дюйма (Super B0)

)

Форматная бумага

Типы носителей

Paper size (Размер бумаги)

Толщина Простая бумага,

Простая бумага, вторичная бумага, прочие типы

Epson Stylus Pro 9890/9908:

Ширина: 2101118 мм Длина: 2971580 мм (A4Super B0)

Epson Stylus Pro 7890/7908:

Ширина: 210610 мм Длина: 297914 мм (A4Super A1)

вторичная бумага:

0.080.11 мм (Вес: 6490 г/м2)

Типы носителей

Размер рулонной бумаги

Простая бумага, вторичная бумага, прочие типы

2дюймовый стержень: Внешний диаметр 103 мм или меньше

3дюймовый стержень: Внешний диаметр 150 мм или меньше

Доступная ширина бумаги для печати без полей

Другие: от 0,08 до 1,50 мм

Однако для толстой бумаги (от 0,5 до 1,5 мм) длина не может превышать 762 мм.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Примечание:

❏ Поскольку качество каждого типа бумаги

может быть изменено производителем без предварительного уведомления, EPSON не гарантирует удовлетворительного качества бумаги стороннего производителя. Перед покупкой больших партий бумаги и печатью объемных документов всегда производите тестовую печать.

❏ Бумага плохого качества может ухудшить

качество печати, замяться и вызвать другие проблемы. Если возникли проблемы с качеством печати, воспользуйтесь бумагой более высокого качества.

Использование рулонной бумаги

Загрузка рулонной бумаги

Чтобы установить рулон бумаги, сделайте следующее.

Примечание:

❏ Если в настройках REMAINING PAPER SETUP

(Настройки счетчика остатка бумаги) указано значение ON (Вкл), перед извлечением рулона на краю бумаги будет отпечатан штрихкод. При использовании данного рулона в следующий раз этот штрихкод поможет ввести правильные настройки бумаги.

См. раздел “PAPER SETUP (Настройки

бумаги)” на стр. 28

❏ Рекомендуется загружать рулонную бумагу

непосредственно перед началом печати. Если оставить рулонную бумагу в принтере, роллер фиксации бумаги может оставить след на ее поверхности.

Включите принтер, нажав на кнопку .

Примечание:

После включения принтера, но перед загрузкой бумаги нажмите на кнопку , чтобы отобразить на дисплее инструкции по настройкам бумаги.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Откройте крышку отсека для рулонной

бумаги.

Чтобы разблокировать адаптер для

держателя, нажмите сверху на фиксатор адаптера. Затем сдвиньте адаптер влево.

Разместите рулонную бумагу в отсеке в

верхней лицевой части принтера.

Выберите вариант крепления адаптера для

рулонной бумаги в соответствии с размером стержня рулонной бумаги.

При использовании 2дюймового стержня:

При использовании 3дюймового стержня:

Высвободите фиксаторы с обеих сторон

адаптеров.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Подсоедините адаптеры к рулонной бумаге с

обеих сторон. Затем опустите фиксаторы с обеих сторон адаптеров.

Полностью вставьте адаптеры в стержень рулона.

Придвиньте адаптер для держателя и

выровняйте левый адаптер для рулонной бумаги по метке на адаптере для держателя.

Медленно перекатите рулон в держатель

рулонной бумаги.

Сдвиньте рулонную бумагу вправо, пока

рулон не коснется направляющей рулонной бумаги.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Сдвиньте адаптер для держателя вправо и

вставьте его полностью в вал держателя.

Убедитесь, что оба конца рулона полностью вставлены в адаптеры.

Поднимите фиксатор адаптера для

держателя для блокировки.

Вставьте бумагу в слот для подачи.

Протяните бумагу вниз через слот так, чтобы она вышла из него снизу.

Стараясь не помять края бумаги, вставьте ее таким образом, чтобы не ней не было складок.

Если возникли проблемы с подачей бумаги, откорректируйте втягивание бумаги, нажимая на кнопки или . Протяните бумагу, чтобы край бумаги находился в позиции, указанной на наклейке.

Нажмите на кнопку .

Закройте крышку отсека для рулонной

бумаги.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Нажмите на кнопку .

Обрез рулонной бумаги

Обрезать рулонную бумагу можно двумя способами.

Способ Операция

Через несколько секунд бумага будет смещена в позицию печати. При нажатии кнопки смещение произойдет немедленно.

Если на ЖКдисплее появляется сообщение

ARE THESE SETTINGS OK?, нажмите на кнопки / , чтобы выбрать NO, и затем нажмите на кнопку . Установите тип носителя и счетчик оставшейся бумаги и затем нажмите на кнопку .

На ЖКдисплее появится меню предыдущих настроек. Если настройки типа носителя и количества оставшейся бумаги указаны правильно, выберите YES и нажмите на кнопку .

Автома тический обрез

Обрез вручную

Примечание:

❏ При использовании встроенного ножа

рулонная бумага может быть обрезана не до конца. В этом случае разрежьте ее с помощью ножа, приобретенного в магазине.

❏ Для обреза рулонной бумаги может

потребоваться некоторое время.

Рулонная бумага автоматически обрезается после печати каждой страницы.

Обрезайте рулонную бумагу вручную или с помощью ножа для бумаги, приобретенного в магазине.

Настройка метода обреза.

Перед началом печати задайте метод обреза.

Печать с панели управления принтером (например, печать страницы проверки состояния)

Если край рулонной бумаги изгибается,

нажмите на кнопку , чтобы обрезать его.

Если используется корзина для бумаги,

установите ее спереди или сзади.

Для моделей Epson Stylus Pro 9890/9908: вы также можете использовать дополнительную автоматическую приемную бобину.

См. раздел “Использование корзины и

направляющих для бумаги” на стр. 46

См. раздел “Использование автоматической приемной бобины (только для Epson Stylus Pro 9890/9908)” на стр. 51

Нажмите на кнопку , чтобы выбрать метод обреза.

Значок Описание

Автоматический обрез рулона включен

Автоматический обрез рулона выключен

Печать с компьютера

Введите настройку Auto Cut (Автоматический обрез) в диалоговом окне драйвера принтера Roll Paper Option (Параметры рулонной бумаги).

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Обрез рулонной бумаги после печати

Извлечение рулонной бумаги

Автоматический обрез рулонной бумаги

Рулонная бумага автоматически обрезается после печати каждой страницы.

Обрез рулонной бумаги вручную

Примечание:

Рекомендуется после печати вынимать рулонную бумагу из принтера. Если оставить рулонную бумагу в принтере, роллер фиксации бумаги может оставить след на ее поверхности.

Чтобы обрезать рулонную бумагу вручную, сделайте следующее.

Смотря внутрь принтера через передную

крышку, нажмите кнопку для того чтобы загрузить рулон бумаги и настроить положение обрезки по отметке находящейся слева от печатающей головки.

Нажмите на кнопку . В появившемся

меню кнопками или выберите CUT и затем нажмите на кнопку .

Бумага будет обрезана встроенным ножом.

Примечание:

❏ Если бумагу нельзя обрезать

встроенным ножом, нажмите на кнопку , чтобы принтер автоматически подал бумагу в положение, где ее можно будет обрезать вручную. Обрез бумаги с помощью резака.

Убедитесь, что принтер включен.

Откройте крышку отсека для рулонной

бумаги.

❏ В зависимости от типа бумаги,

минимальная длина бумаги подходящей для обреза установлена в пределах от 60 до 127 мм. Данное значение не изменяется.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Нажмите на кнопку , чтобы

высвободить валик, прижимающий бумагу.

Рулонная бумага будет смотана автоматически, если после обрезки бумаги принтер находится в состоянии READY. Однако при использовании дополнительной автоматической приемной бобины рулонная бумага не будет смотана. Если операция не будет выполнена автоматически, смотайте рулонную бумагу вручную.

Чтобы разблокировать адаптер для

держателя, нажмите сверху на фиксатор адаптера. Затем сдвиньте адаптер в крайнее левое положение. Затем снимите его с держателя вала.

Вращая рулон, переместите его к

фронтальной стороне принтера и разместите его в отсеке в верхней лицевой части принтера.

Примечание:

Если рулонная бумага не используется, заверните ее в дополнительную накладную ленту для рулонной бумаги.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Поднимите фиксатор адаптера, чтобы

разблокировать его. Затем достаньте адаптер рулонной бумаги из рулона.

Аккуратно смотайте рулонную бумагу, поместите ее в оригинальную упаковку, в которую она была упакована при покупке.

Использование форматных листов

Действия различаются в зависимости от размеров и толщины бумаги.

Бумага Обратитесь к разделу:

Меньше чем A3 “Загрузка форматных

листов бумаги формата менее A3” на стр. 43

A3 либо большие формат и толщина бумаги

Примечание:

❏ Распрямите бумагу перед загрузкой в

принтер. Если загрузить неровную бумагу или бумагу с изгибами, принтер может неправильно распознать ее формат или неправильно выполнить печать. Также рекомендуется складывать бумагу в оригинальную упаковку и хранить на ровной поверхности, вынимая ее из упаковки непосредственно перед печатью.

“Загрузка форматных листов бумаги A3 или бумаги большего формата/толщины” на стр. 44

❏ Если в принтер загружена рулонная бумага,

смотайте ее перед загрузкой форматных листов.

❏ Если вы используете рулонную бумагу

стороннего производителя, за дополнительной информацией обратитесь к инструкции, идущей в комплекте с бумагой, или свяжитесь с поставщиком.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Загрузите лист в слот для подачи бумаги до

Загрузка форматных листов

упора.

бумаги формата менее A3

Включите принтер, нажав на кнопку .

Несколько раз нажмите на кнопку , пока

не отобразится значок форматной бумаги

Выровняйте правую направляющую бумаги и затем загрузите бумагу до упора. При использовании бумаги A4 или меньшего формата, загружайте бумагу так, чтобы ее нижний край находился вдоль линии на металической детали под слотом для подачи бумаги. На ЖКпанели появится сообщение PRESS THE BUTTON.

Крышка отсека для рулонной бумаги должна

быть закрыта.

Примечание:

Загружайте лист в вертикальном положении, как в большинстве журналов.

Нажмите на кнопку .

Бумага сместится в положение для начала печати.

Если на ЖКдисплее появляется сообщение

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Если используется корзина для бумаги,

установите ее сзади.

См. раздел “Использование корзины и

направляющих для бумаги” на стр. 46

Загрузка форматных листов бумаги A3 или бумаги большего формата/толщины

Чтобы загрузить форматные листы A3 или бумагу большего формата/толщины (от 0,5 до 1,5 мм), выполните следующие шаги.

Обычно бумага загружается вертикально. Максимальная длина толстой бумаги — 762 мм. Однако если вы используете принтер Epson Stylus Pro 9890/9908 вы можете загружать бумагу длинне 762 мм, если вы будете загружать ее горизонтально.

Включите принтер, нажав на кнопку .

Вставьте лист в слот для подачи.

Убедитесь, что правый и левый края

нижнего края листа расправлены и выровнены по направляющей линии.

Если возникли проблемы с загрузкой плотной бумаги, скорректируйте втягивание бумаги, нажимая на кнопки или .

Несколько раз нажмите на кнопку , пока

не отобразится значок форматной бумаги

Крышка отсека для рулонной бумаги должна

быть закрыта.

Нажмите на кнопку .

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Если на ЖКдисплее появляется сообщение

Если используется корзина для бумаги,

установите ее спереди.

См. раздел “Использование корзины и

направляющих для бумаги” на стр. 46

Извлечение бумаги

В этом разделе дана информация о том, как извлечь бумагу после завершения печати.

Примечание:

При использовании корзины для бумаг см. следующий раздел.

“Использование корзины и направляющих

для бумаги” на стр. 46

При использовании автоматической приемной бобины см. следующий раздел.

“Использование автоматической приемной бобины (только для Epson Stylus Pro 9890/9908)” на стр. 51

Для рулонной бумаги

Информацию по обрезу рулонной бумаги см. в следующем разделе.

“Обрез рулонной бумаги” на стр. 39

Для форматных листов

Когда печать завершена, принтер выводит

отпечатанные листы и на ЖКэкране отображается сообщение PAPER OUT. LOAD PAPER (Бумага закончилась. Загрузите бумагу).

Если на ЖКдисплее появляется сообщение READY (Режим готовности), нажмите на кнопку , чтобы подать бумагу.

Предостережение:

Не нажимайте на кнопки, если мигает индикатор Power (Питание) или Pause (Пауза).

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Нажмите на кнопку , чтобы вывести

бумагу.

Использование корзины и направляющих для бумаги

Чтобы не смять и не запачкать отпечатанный материал, установите корзину для бумаги таким образом, как указано ниже. В зависимости от типа носителя направление подачи может отличаться.

Предостережение:

Бумага может выпасть. Придерживайте бумагу, чтобы предохранить ее от падения и повреждения.

Напра вление

Вперед Длина бумаги:

Назад Длина бумаги:

Epson Stylus Pro 9890/9908

1580 мм либо длиннее

Толщина бумаги: 0,5 мм или больше

до 1580 мм Толщина

бумаги: Менее 0,5 мм

Epson Stylus Pro 7890/7908

Длина бумаги: 914,4 мм либо длиннее

Толщина бумаги: 0,5 мм или больше

Длина бумаги: до 914,4 мм

Толщина бумаги: Менее 0,5 мм

Примечание:

Вывод отпечатков в неправильном направлении может привести к их загрязнению либо смятию.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

При подаче бумаги вперед

Направляющие бумаги удерживают готовые отпечатки. В этом разделе описано, как можно изменить способ подачи бумаги с подачи назад на подачу вперед.

Для Epson Stylus Pro 9890/9908: установите

заднюю корзину в вертикальное положение.

Немного наклоните переднюю корзину,

чтобы установить направляющие бумаги в горизонтальное положение.

Установите корзину в вертикальное

положение.

Полотно корзины растянется.

Снимите лентызастежки с передней

корзины для бумаги и опустите ее вниз.

Переместите направляющие бумаги, как

показано на рисунке.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

При подаче бумаги назад

Отпечатки можно выводить с задней стороны принтера и хранить их в корзине для бумаги. В этом разделе описано, как можно изменить способ подачи бумаги с подачи вперед на подачу назад.

Примечание:

В корзине не должно быть более одного листа отпечатанной бумаги. Если в корзине скапливается несколько листов, расстояние между пюпитрами для поддержки отпечатанной части листа и корзиной для бумаги становится незначительным. Это может вызвать ошибку подачи бумаги.

Установите направляющие бумаги в

горизонтальное положение.

Опустите направляющие бумаги и затем

поднимите переднюю корзину.

Поднимите переднюю корзину и закрепите

ее лентамизастежками.

Убедитесь, что концы лентызастежки направлены вверх.

Наклоните переднюю корзину вниз.

Примечание:

Если вы беспокоитесь о качестве печати на бумаге Doubleweight Matte Paper или Enhanced Matte Paper, попробуйте установить направляющие бумаги, как показано на рисунке.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Для Epson Stylus Pro 9890/9908: в

зависимости от размера бумаги выберите соответствующее положение задней корзины.

Если бумага формата A1 либо меньших размеров:

Поднимите переднюю и заднюю корзины, как показано на рисунке ниже.

Если бумага формата A1 либо больших размеров:

Наклоните заднюю корзину параллельно полу во время печати.

Наклоните переднюю корзину параллельно полу при выводе отпечатков.

Примечание:

При печати на бумаге Enhanced Matte Paper вы можете сложить большое количество отпечатков в переднюю корзину, опустив ее параллельно полу. Качество отпечатков может быть неудовлетворительным  могут появиться царапины и загрязнения.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Хранение корзины для бумаги

Если корзина для бумаги не используется, установите ее в вертикальное положение. В этом разделе описано, как можно перевести корзину из положения "подача назад" в положение "хранение".

Для Epson Stylus Pro 9890/9908: установите

заднюю корзину в вертикальное положение.

Снимите лентызастежки и прикрепите их

концами вниз. Установите переднюю корзину в вертикальное положение.

Наклоните направляющие бумаги.

Установите направляющие бумаги в

горизонтальное положение.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Использование автоматической приемной бобины (только для Epson Stylus Pro 9890/9908)

Если вы хотите выполнить печать на рулонной бумаге, и при этом не обрезать ее и не складывать отпечатанную бумагу на пол, вы можете воспользоваться дополнительной автоматической приемной бобиной для сматывания отпечатанной бумаги.

Рулонную бумагу можно перематывать вперед или назад.

Примечание:

❏ Убедитесь, что передний край рулонной

бумаги прямой; в противном случае бобина не сможет правильно принять бумагу.

См. раздел “Обрез рулонной бумаги” на

стр. 39

❏ За более подробной информацией об

установке дополнительной автоматической приемной бобины обратитесь к Руководству по установке бобины.

❏ При печати на бумаге Doubleweight Matte

Paper или Singleweight Matte Paper перематывайте рулонную бумагу назад.

❏ При печати на бумаге Singleweight Matte Paper

шириной в 24 дюйма или шире используйте натяжной механизм из комплекта поставки автоматической приемной бобины, чтобы обеспечить надлежащее качество печати.

См. раздел “Перемотка бумаги вперед”

на стр. 52

Блок управления

Forward (Вперед) Backward (Назад)

Предупреждение:

Убедитесь, что приемная бобина установлена в устойчивом и надежном положении. Ее падение может вызвать телесные травмы.

1. Сенсорный индикатор

Указывает на состояние автоматической приемной бобины.

Индикатор Состояние

Горит Бобину можно

использовать

Быстро мигает Устройство работает

Медленно мигает Устройство

находится в режиме энергосбережения

Мигает с большими интервалами

Не горит Устройство

Произошла ошибка

выключено

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

2. Переключатель Auto

После печати рулонная бумага сматывается автоматически.

Пункт Описание

Backward (Назад)

Forward (Вперед)

Выкл Рулонная бумага сматываться не

3. Переключатель Manual

После печати рулонная бумага сматывается вручную. Этот режим доступен, если переключатель Auto находится в положении Off.

Пункт Описание

Backward (Назад)

Forward (Вперед)

После печати рулонная бумага сматывается автоматически отпечатанной стороной внутрь

После печати рулонная бумага сматывается автоматически отпечатанной стороной наружу

будет

После печати рулонная бумага сматывается отпечатанной стороной внутрь. Чтобы сматывание рулона началось немедленно, нажимайте на эту кнопку в течение 3 секунд.

После печати рулонная бумага сматывается отпечатанной стороной наружу. Чтобы сматывание рулона началось немедленно, нажимайте на эту кнопку в течение 3 секунд.

Перемотка бумаги вперед

Подключите провод питания к розетке и

убедитесь, что загорелся индикатор.

Включите принтер, нажав на кнопку .

Убедитесь, что на ЖКдисплее появился

значок автоматической приемной бобины.

Если значок не появился, убедитесь, что бобина установлена корректно и питание включено.

Установите рулонную бумагу.

См. раздел “Загрузка рулонной бумаги”

на стр. 35

Нажмите на кнопку и выберите

параметр Roll Auto Cut Off (Автоматический обрез рулонной бумаги выключен) или Roll Auto Cut On (Автоматический обрез рулонной бумаги включен) .

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Нажмите на кнопку , чтобы ввести

рулонную бумагу в принтер.

С помощью клейкой ленты закрепите

передний край рулонной бумаги на стержне принимающей бобины в трех местах.

Нажмите на кнопку , чтобы подать

бумагу вперед. На бобине образуется слабо натянутая петля из бумаги.

Примечание:

Для бумаги Singleweight Matte Paper шириной 24 дюйма или шире: расположите приспособление для натяжения внутри провисающей части рулонной бумаги. Убедитесь, что вы расположили его по центру.

Установите переключатель Manual в

положение Forward и удерживайте его, пока на бобину не будут намотаны как минимум три витка бумаги.

После подачи бумаги убедитесь, что бумага между рулоном и принимающей бобиной провисает оптимальным образом.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Перемотка бумаги назад

Включите принтер и достаньте рулонную

бумагу. См. следующий раздел, шаги 3  6.

“Перемотка бумаги вперед” на стр. 52

Потяните за нижнюю часть рулонной

бумаги и оберните ее вокруг стержня бобины, пропустив бумагу с задней стороны стержня (см. иллюстрацию ниже). С помощью клейкой ленты закрепите передний край рулонной бумаги на стержне принимающей бобины в трех местах.

Нажмите на кнопку , чтобы подать

бумагу вперед. На бобине образуется слабо натянутая петля из бумаги.

Установите переключатель Manual в

положение Backward и удерживайте его, пока на бобину не будут намотаны как минимум три витка бумаги.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Прием отпечатанного материала

Если автоматическая приемная бобина установлена и на ее стержень загружена бумага для приема в нужном направлении, это устройство можно использовать для приема печатного материала.

Предупреждение:

Не прикасайтесь к работающей автоматической приемной бобине. В противном случае можно получить травму.

Установите переключатель Auto в

положение Forward или Backward.

Извлечение принятой бумаги

После того, как бумага принята, выполните следующие действия для извлечения стержня бобины.

Установите переключатель Auto в

положение Off.

Отрежьте рулонную бумагу.

❏ Нажмите на кнопку , чтобы

обрезать рулонную бумагу.

❏ Если рулонную бумагу не удается

обрезать встроенным ножом, используйте ножницы или нож, приобретенный в магазине.

Отправьте задание печати на принтер.

Принтер начнет печать. Автоматическая подающая бобина будет сматывать бумагу в направлении, указанном на шаге 1.

Примечание:

При печати с выбранным параметром Roll Auto Cut On (Рулон с автоматическим обрезом) , установите переключатель бобины Auto в положение Off, иначе принтер не обрежет бумагу. Вы можете установить переключатель Auto в положение Off во время печати для автоматической обрезки бумаги.

Поверните рычаг, чтобы разблокировать

съемную часть, и сдвиньте ее до упора влево, чтобы извлечь из защелки фланца конец стержня бобины.

При этом придерживайте стержень принимающей бобины одной рукой, чтобы он не упал.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Извлеките стержень приемной бобины из

защелки фланцев на съемной части и приводном устройстве.

Предостережение:

Рулон бумаги много весит, поэтому два человека должны держать его за концы.

Применение стержня использованного рулона бумаги в качестве стержня принимающей бобины.

В качестве стержня принимающей бобины можно использовать стержень использованного рулона бумаги.

Примечание:

Если стержень рулона бумаги деформирован или поврежден, его нельзя использовать в качестве стержня принимающей бобины.

Вариант установки фланца принимающей бобины зависит от размера стержня рулонной бумаги.

Снимите фланец, нажав на защелку.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Переверните фланец, чтобы защелка

меньшего диаметра была расположена на внешней стороне, затем установите его на приводное устройство, нажав на защелку.

Снимите фланец, нажав на защелку.

Установка стержня принимающей бобины

Способ установки принимающей бобины одинаков для 2дюймового и 3дюймового стержней.

Убедитесь, что рычаг блокировки находится

в свободном положении (повернут влево). Сдвиньте съемную часть к левому краю горизонтальной опоры.

Переверните фланец, чтобы защелка

меньшего диаметра была расположена на внешней стороне, затем установите его на съемную часть, нажав на защелку.

Сдвиньте один из концов стержня

приемной бобины на защелку фланца приводного устройства.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Вставьте защелку фланца съемной части в

другой конец стержня принимающей

Область печати

бобины.

Поверните рычаг блокировки вперед, чтобы

заблокировать съемную часть.

Убедитесь, что приемная бобина установлена полностью и в устойчивом положении.

A Рулон

ная бумага

Фор матные листы

BL Рулон

ная бумага

Фор матные листы

BR Рулон

ная бумага

Фор матные листы

C Рулон

ная бумага

Минимальная ширина верхнего поля 3,0 мм

Минимальная ширина левого поля 0,0 мм (0")

Минимальная ширина правого поля 0,0 мм (0")

Минимальная ширина нижнего поля 3,0 мм (0,12")

Фор матные листы

Минимальная ширина нижнего поля 14,0 мм (0.55")

Для рулонной бумаги можно выбирать на панели управления следующие значения ширины полей.

См. раздел “PRINTER SETUP (Настройки

принтера)” на стр. 23

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обращение с бумагой

Параметр

TOP/ BOTTOM 15mm

TOP35/ BOTTOM 15mm

15mm 15мм 15мм 15мм 15мм

3mm 3мм 3мм 3мм 3мм

A BL BR C

15мм 3мм 3мм 15мм

35мм 3мм 3мм 15мм

Примечание:

❏ Область печати не изменяется даже при

изменении полей.

❏ Принтер автоматически определяет

формат загруженной бумаги. Данные, выходящие за область печати, не печатаются.

❏ Если сравнить результаты, напечатанные с

полями 3мм и 15мм, можно заметить, что на изображении с полем 15мм часть данных справа не напечаталась.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Основные настройки

Затем создайте данные для печати.

Основные

Настройки драйвера принтера.

настройки

Включите принтер и загрузите бумагу.

См. раздел “Обращение с бумагой” на

Настройки печати

В этом разделе указано, как выполнять печать из приложения с помощью драйвера принтера.

Процедура печати (Windows)

стр. 34

В меню File (Файл), выберите Print (Печать)

или Page Setup (Параметры страницы).

Убедитесь в том, что выбран нужный

принтер. Нажмите Printer (Принтер), Setup (Настройка), Options (Дополнительно), Properties (Свойства) или Preference (Настройка).

Настройки бумаги

Запустите приложение.

В меню File (Файл) выберите Page Setup

(Параметры страницы) (или Print (Печать) в меню настроек бумаги.)

В диалоговом окне Page Setup (Параметры

страницы) задайте размер бумаги.

Пример: Paint

Выберите тип носителя, цвет или качество

печати в соответствии с бумагой, загруженной в принтер.

Примечание:

В зависимости от приложения, вид диалогового окна может отличаться. Подробную информацию см. в интерактивной справке.

Чтобы закрыть диаловогое окно, щелкните

OK.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Основные настройки

Выберите источник и размер бумаги, в

соответствии с бумагой, загруженной в принтер

Процедура печати (Mac OS X)

После введения настроек, щелкните OK.

Убедитесь, что выбран тот же размер бумаги, что и в приложении.

Щелкните кнопку Print (Печать).

Включите принтер и загрузите бумагу.

См. раздел “Использование форматных

листов” на стр. 42

См. раздел “Загрузка рулонной бумаги”

на стр. 35

После создания данных для печати в меню

File используемого приложения щелкните Print.

Раскроется окно печати.

В Mac OS X 10.6 и 10.5: щелкните значок , чтобы вызвать экран Page Setup и задать нужные настройки.

На дисплее появится окно индикатора хода выполнения и начнется процесс печати.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Основные настройки

Примечание:

Если используется операционная система Mac OS X 10.4 или не отображаются элементы экрана Page Setup в окне Print, так как приложение запущено в операционной системе Mac OS X 10.6 или 10.5, сделайте следующее для отображения экрана Page Setup.

В меню File используемого приложения щелкните Page Setup.

Убедитесь, что выбран нужный принтер, и

затем задайте размер бумаги.

В раскрывающемся списке Paper Size выберите нужное значение, соответствующее размеру загруженной бумаги. XXXX — фактический размер бумаги, например А4.

Из списка выберите Print Settings и затем

установите значения для всех параметров.

Задайте значения для параметров Media Type, Color и Print Quality в соответствии с методом подачи бумаги, загруженной в принтер (для форматных листов). Обычно возможно производить корректную печать, просто задав нужные настройки на экране Print Settings.

XXXX: Печать с полями на рулонной бумаге. Производится печать с полями, заданными в параметре Roll Paper Margin Меню принтера. См. раздел “PRINTER SETUP (Настройки принтера)” на стр. 23

XXXX (cut sheet): Печать с полями на форматных листах. Ширина полей — 3 мм сверху, спава и слева и 14 мм снизу листа.

Подробнее о печати без полей или печати плакатов См. “Печать без полей” на стр. 148, “Печать плакатов (на рулонной бумаге)” на стр. 168

После завершения установки настроек

щелкните Print.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Основные настройки

Выбор размера бумаги

Рулон ная бумага

Paper Size (Размер бумаги) *XXXX является размером бумаги.

XXXX Рулонная бумага (плакатная) Выберите этот размер бумаги при

XXXX Рулонная бумага (без полей, с автоувеличение)

XXXX Рулонная бумага (без полей, с сохранением размера)

Описание

использовании приложения для печати плакатов. Печать в этом приложении осуществляется без верхнего и нижнего поля, но с 3мм полями с правой и левой стороны.

Выберите этот размер бумаги при печати без полей на рулонной бумаге. При печати без полей для параметра Auto Expand (Автоувеличение) изображение увеличивается на 3 мм с правой и левой стороны. Вы можете изменить степень увеличения в параметре Expansion (Увеличение). Также, размер изображения увеличивается одинаково с верхней и нижней стороны. Увеличение размера данных для печати происходит автоматически, чтобы упростить выполнение печати без полей. Увеличенные области, превосходящие размер бумаги, не будут напечатаны.

Выберите этот размер бумаги при печати без полей на рулонной бумаге. Драйвер принтера осуществляет печать без изменения пропорций изображения. Изображение не увеличивается. Вам потребуется увеличить изображение на 3 мм с правой и левой стороны с помощью ранее созданного приложения.

XXXX Рулонная бумага (без полей, плакатная)

Выберите этот размер бумаги для печати без полей при использовании приложения с поддержкой печати плакатов. Область печати изображения увеличивается на 3 мм с обеих сторон по ширине бумаги. В связи с тем, что изображение не увеличивается, оно печатается с заданными полями снизу и сверху. Однако вам необходимо заранее увеличить изображение на 3 мм справа и слева для печати без полей. При этой настройке изображение печатается без полей снизу и сверху.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Основные настройки

Фор матная бумага

Paper Size (Размер бумаги) *XXXX является размером бумаги.

XXXX Лист (без полей, с автоувеличени ем)

XXXX Лист (без полей, с сохранением размера)

Описание

Выберите этот размер бумаги при печати без полей справа и слева на листе форматной бумаги. При печати без полей для параметра Auto Expand (Автоувеличение) изображение увеличивается на 3 мм с правой и левой стороны. Вы можете изменить степень увеличения в параметре Expansion (Увеличение). Также, размер изображения увеличивается одинаково с верхней и нижней стороны. Увеличение размера данных для печати происходит автоматически, чтобы упростить выполнение печати без полей. Увеличенные области изображения, превышающие размер бумаги с правой и левой стороны не будут напечатаны. При печати появятся верхние поля размером 3 мм и нижние поля размером 14 мм.

Выберите этот размер бумаги при печати без полей справа и слева на листе форматной бумаги. При печати с параметром Retain Size (Сохранить размер), выполняется печать без полей без увеличения изображения. Вам необходимо заранее увеличить изображение на 3 мм справа и слева для печати без полей. При печати появятся верхние поля размером 3 мм и нижние поля размером 14 мм.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Основные настройки

Проверка состояния принтера

В Windows

При запуске печати на дисплее появляется окно индикатора выполнения. В нем отображается информация о выполнении текущего задания и о состоянии принтера (например, о количестве оставшихся чернил и производственных номерах чернильных картриджей). С помощью индикатора выполнения можно также отменять задания для печати.

Если при печати возникли неполадки

В Windows

Если во время печати происходит ошибка, в окне EPSON Status Monitor 3 появляется сообщение об ошибке. Нажмите на кнопку How to (Справка), и утилита EPSON Status Monitor 3 предоставит вам пошаговую инструкцию по устранению ошибки.

Для Mac OS X

В меню Dock отобразится значок принтера. При нажатии на значок принтера, вы можете проверить выполнение текущего задания и информацию о состоянии принтера. Также, вы можете отменить задание для печати.

В Mac OS X

Если во время печати происходит ошибка, отображается сообщение об ошибке. Нажмите на кнопку How to (Справка), и утилита EPSON StatusMonitor предоставит вам пошаговую инструкцию по устранению ошибки.

Если в процессе печати происходит ошибка, в Dock на значке принтера появляется отметка . Вы можете узнать причину ошибки, щелкнув по значку принтера.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Основные настройки

Отмена печати

В зависисмости от ситуации есть несколько способов отмены печати.

При отправке данных

Отмена печати с помощью компью тера

✓  Выберите данные для

Во время отправки данных или печати

✓✓❏Даже если вы

Во время печати

Отмена печати с по мощью прин тера

Рабочая

отмены печати с помощью компьютера.

отменили печать на компьютере, вы не сможете отменить печать заданий, которые уже были отправлены на печать на принтер. Отмените операцию печати и на принтере, в противном случае, принтер может продолжить печать данных из памяти.

❏ Даже если вы

отменили печать на принтере, вы не сможете отменить печать заданий, которые остались в памяти компьютера. Также отмените операцию печати и на компьютере, в противном случае возможны передача сохраненных в компьютере данных для печати на принтер и запуск повторной печати после отмены печати на принтере.

❏ При отмене заданий

печати на принтере, остальные задания в очереди печати будут удалены.

Отмена печати с помощью компьютера (Windows)

При отображении индикатора выполнения

Нажмите Stop (Стоп) в диалоговом окне индикатора выполнения EPSON Progress Meter.

Когда индикатор выполнения не отображен

Дважды щелкните значок принтера на

панели задач.

Выберите задание, которое хотите удалить и

выберите Cancel (Отмена) в меню Document (Документ).

Если вы хотите удалить все задания печати, выберите Cancel all documents (Отменить все задания) в меню Printer (Принтер).

Если задание для печати было отправлено на принтер, то данные печати не отобразятся в вышеупомянутом диалоговом окне. В этом случае его следует отменять с панели управления принтером.

 ✓ Все задания удалены.

✓ : Доступно

 : Недоступно

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Основные настройки

Отмена печати с помощью компьютера (Mac OS X)

В меню Dock щелкните значок вашего

принтера.

Выберите задание, которое необходимо

удалить, и нажмите на кнопку Delete (Удалить).

Примечание:

С принтера нельзя отменить задание для печати, ожидающее выполнения и введенное через компьютер. Информацию о том, как отменить задание для печати, ожидающее выполнения и введенное через компьютер, см. в разделе “Отмена печати с помощью компьютера (Windows)” на стр. 66 или “Отмена печати с помощью компьютера (Mac OS X)” на стр. 67.

Отмена печати с панели управления принтером.

Нажмите на кнопку , чтобы выбрать JOB CANCEL (Отмена задания), затем нажмите на

кнопку .

Даже если принтер находится в процессе печати, печать будет остановлена. После отмены задания принтеру потребуется некоторое время, чтобы прийти в состояние READY (Готов).

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Основные настройки

Смена черных чернильных картриджей

В данном принтере установлены чернильные картриджи Photo Black (Черный фото) и Matte Black (Черный матовый). Картридж Photo Black (Черный фото) можно использовать с фотобумагой для получения профессионального качества печати. Картридж Matte Black (Черный матовый) значительно повышает оптическую плотность черного цвета при печати на матовой бумаге и на бумаге для репродукций.

Информацию о том, как узнать подходящий тип картриджа для используемого типа носителя см. в следующем разделе.

См. раздел “Сведения о бумаге” на стр. 184

Для того чтобы сменить тип черных чернил нажмите на кнопку на панели управления принтера.

Когда параметру CHANGE BLACK INK присвоено значение AUTO, вы можете автоматически переключаться между типами черных чернил из драйвера принтера.

По умолчанию установлено значение MANUAL (Вручную). См. раздел “PRINTER SETUP (Настройки принтера)” на стр. 23

Откройте меню Main (Главное) (в

Windows) или диалоговое окно Print Settings (Параметры печати) (в Mac OS X).

После установки типа бумаги в параметре

Media Type выберите нужный тип черных чернил.

Когда тип бумаги, заданый в параметре Media Type (Тип носителя), предназначен только для одного конкретного типа черных чернил, смена типа черных чернил невозможна. Установите тип черных чернил, предназначенный для использования с типом бумаги, загруженной в принтер, с панели управления принтера.

Замена черного фотокартриджа на черный матовый картридж занимает около 2 минут и расходуется примерно 1,2 мл чернил. Замена черного матового картриджа на черный фотокартридж занимает около 3 минут и расходуется примерно 3,4 мл чернил. Поэтому мы рекомендуем печать в соответствии с выбранным картриджем во избежание ненужного расходования чернил.

Чтобы выбрать тип черного картриджа для носителя, поддерживающего одновременно картриджи Photo Black (Черный фото), и Matte Black (Черный матовый), выполните следующие шаги.

В Windows

Set В Меню параметру CHANGE BLACK INK

присвойте значение AUTO (Авто).

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Основные настройки

В Mac OS X

Введите прочие настройки и запустите

печать.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Дополнительное оборудование и расходные материалы

Для вашего принтера доступны следующие расходные материалы (по состоянию на Август 2010).

Название Код продукта Описание

Специ альный носитель Epson

Подробную информацию см. в следующем разделе.

“Сведения о бумаге” на стр. 184

Последнюю информацию по данным носителям см. на webсайте компании Epson.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Дополнительное оборудование и расходные материалы

Название Код продукта Описание

Черниль ные картри джи

(Цвет) Epson Stylus Pro

7890/9890

Cyan (Голубой)

Yellow (Желтый)

Light Cyan (Светло голубой)

Matte Black (Черный матовый)

Photo Black (Черный фото)

Vivid Magenta (Насы щенный пурпур ный)

Light Black (Черный светлый)

150 мл

T6422 T5962 T6362 T6822 T5972 T6372

T6424 T5964 T6364 T6824 T5974 T6374

T6425 T5965 T6365 T6825 T5975 T6375

T6428 T5968 T6368 T6828 T5978 T6378

T6421 T5961 T6361 T6821 T5971 T6371

T6423 T5963 T6363 T6823 T5973 T6373

T6427 T5967 T6367 T6827 T5977 T6377

350 мл

700 мл

Epson Stylus Pro 7908/9908

150 мл

350 мл

700 мл

Цветовые настройки драйвера принтера, поставляемого с данным принтером, отрегулированы в соответствии с цветами оригинальных чернильных картриджей Epson. При использовании картриджей стороннего производителя, отпечатанное изображение может быть блеклым, и количество оставшихся чернил в картридже может определяться неправильно.

Примечание: Номер продукта зависит от страны поставки.

Информацию о замене чернильных картриджей см. в следующих разделах.

“Замена чернильных картриджей” на стр. 79

Light Light Black (Черный очень светлый)

Vivid Light Magenta (Насы щенный светло пурпурн ый)

Контейнер для отработанных чернил

T6429 T5969 T6369 T6829 T5979 T6379

T6426 T5966 T6366 T6826 T5976 T6376

C12C890191 Информацию о замене

контейнеров для отработанных чернил см. в следующем разделе.

“Замена контейнера для отработанных чернил” на стр. 80

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Дополнительное оборудование и расходные материалы

Название Код продукта Описание

Сменное лезвие ножа для бумаги

Накладка для рулонной бумаги

Автоматическая приемная бобина (только для Epson Stylus Pro 9890/9908)

C12C815331 Информацию о замене

ножа для бумаги см. в следующем разделе.

“Замена ножа для бумаги” на стр. 82

C12C890121

C12C815321 Автоматическая

приемная бобина предусмотрена только для моделей Epson Stylus Pro 9890/9908 Не поддерживается моделью Epson Stylus Pro 7890/7908. Подробнее об установке бобины см. в

Руководстве по установке Автоматической приемной бобины.

Подробнее об использовании Автоматической приемной бобины см. в следующем разделе.

“Использование автоматической приемной бобины (только для Epson Stylus Pro 9890/9908)” на стр. 51

SpectroProofer Mounter 44" (для Epson Stylus Pro 9890/9908)

SpectroProofer Mounter 24" (для Epson Stylus Pro 7890/7908)

Адаптер рулонной бумаги

C12C890521 Подробнее о

SpectroProofer Mounter 24"/44" см. в

Руководстве по

C12C890531

C12C811241 Подробную

установке и Руководстве пользователя SpectroProofer Mounter 24"/44".

информацию см. в следующем разделе.

“Использование рулонной бумаги” на стр. 35

Примечание:

❏ Если вы используете концентратор USB, подключите принтер к первому уровню концентратора или

прямо к разъему USB на компьютере. Некоторые разветвители также могут вызывать сбои в работе. При возникновении проблем подключите принтер непосредственно к USBпорту компьютера.

❏ Для Ethernetсоединения используйте кабель LAN. Если используется кабель 100BASETX STP

(экранированная витая пара), он должен быть категории 5 или выше.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Ежедневное обслуживание

Инструкции по установке принтера

Во время установки устройства соблюдайте следующие условия.

❏ Выбирайте плостую и стабильную

поверхность, которая может выдержать вес принтера (прибл. 135 кг для Epson Stylus Pro 9890/9908 и 101 кг для Epson Stylus Pro 7890/7908).

Если принтер не используется

Дюзы печатающей головки очень малы, поэтому они легко засоряются при попадании пыли на печатающую головку. Чтобы избежать этого, закрывайте крышку отсека для рулонной бумаги и переднюю крышку, если принтер не используется. Если принтер не используется долгое время, накройте его антистатической тканью во избежание попадания пыли на принтер.

❏ Используйте розетку, которая отвечает

электрическим параметрам принтера.

❏ Вокруг устройства должно быть достаточно

места для удобной работы, обслуживания и вентиляции.

См. раздел "Выбор места для установки

принтера" в Руководстве по установке

❏ Принтер должен использоваться в следующих

условиях (температура от 10 до 35°C и влажность от 20 до 80%).

Даже если условия соответствуют вышеуказанным, качество печати может быть снижено, если условия окружающей среды не подходят для бумаги. Убедитесь в том, что принтер используется в условиях, подходящих для бумаги. Более подробную информацию см. в инструкции по использованию бумаги. Для поддержания влажности на соответствующем уровне предохраняйте принтер от излишне сухого воздуха, прямого солнечного света и источников тепла.

Инструкции по использованию бумаги

Примечания по использованию бумаги

Более подробную информацию см. в инструкциях ниже и в инструкциях по использованию бумаги.

❏ Специальные носители Epson должны

использоваться в следующих условиях (температура от 15 до 25°C и влажность от 40 до 60%).

❏ Не сгибайте бумагу и не позволяйте

царапинам появиться на ее поверхности.

❏ Не прикасайтесь к лицевой стороне носителя:

отпечатки пальцев могут снизить качество печати.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

❏ Устанавливайте рулонную бумагу,

придерживая рулон за края. По возможности работайте с носителями в перчатках.

❏ При быстрой смене температуры и влажности

бумага может покоробиться. Не сгибайте бумагу и не допускайте попадания грязи на ее поверхность. Распрямите бумагу при загрузке в принтер.

❏ Не выбрасывайте упаковку от бумаги,

поскольку ее можно использовать для хранения бумаги.

После завершения печати

Информацию об обслуживании принтера после завершения печати см. ниже.

❏ Не прикасайтесь к поверхности отпечатанного

материала, чернила могут смазаться.

❏ Не трите и не царапайте отпечатанный

материал, в противном случае чернила могут сойти.

❏ Не сгибайте бумагу и не складывайте

отпечатанные листы один поверх другого. Дождитесь полного высыхания чернил. При складывании отпечатанных листов в стопки цвет отпечатанного изображения может измениться. Если сложить листы один поверх другого, даже после высыхания чернил на поверхности могут появиться царапины.

❏ Если положить отпечатанный материал в

фотоальбом до полного высыхания чернил, чернила могут расплыться. После выполнения печати убедитесь в том, что чернила высохли полностью.

❏ Не используйте аппараты для сушки для

ускорения процесса сушки чернил.

Примечание:

Как правило, отпечатанные изображения и фотографии со временем выцветают (меняют цвет) под воздействием света и различных компонентов воздуха. Это происходит и с особыми носителями Epson. Однако при правильном хранении изменение цвета может быть минимальным.

❏ Более подробную информацию о правилах

обращения с отпечатанной бумагой см. в инструкциях к особым носителям Epson.

❏ Цвета фотографий, плакатов и другого

печатного материала выглядят поразному в зависимости от освещения (источников света*). Цвета отпечатанного материала данного принтера также могут выглядеть поразному в зависимости от разных источников света. * В источники света входит солнечный свет, флуоресцентный свет, лампы накаливания и др.

Хранение бумаги

Более подробную информацию см. в инструкциях ниже и в инструкциях по использованию бумаги.

❏ Не устанавливайте принтер в местах,

подверженных воздействию прямого солнечного света, высокой температуры и влажности.

❏ Храните бумагу в упаковке и на ровной

поверхности.

❏ Снимайте неиспользуемую рулонную бумагу с

вала. Тщательно смотайте ее и храните в оригинальной упаковке для данной рулонной бумаги. Если оставить рулонную бумагу в принтере, ее качество снизится.

❏ Не допускайте увлажнения бумаги.

❏ Предохраняйте отпечатанный материал от

прямых солнечных лучей.

❏ Информацию о том, как предотвратить

выцветание изображения, см. в инструкциях к бумаге. При правильном хранении отпечатанный материал сохраняет яркость в течение долгого времени.

❏ Храните бумагу в сухом темном месте,

защищенном от прямых солнечных лучей и излишнего нагрева, чтобы сохранить цвета отпечатанного материала.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Замена чернильных картриджей

Примечание:

Если заменить чернильный картридж при выключенном принтере, система не сможет точно определить количество оставшихся чернил, поэтому чернильный картридж может стать непригоден к использованию до того, как загорится индикатор Ink Check (Проверка чернил). В этом случае нормальная печать будет невозможна. Для замены картриджа сделайте следующее.

Когда нужно заменить чернила/ Когда чернила заканчиваются

Инструкцию по замене чернильного картриджа можно просмотреть, нажав на кнопку How to (Справка).

В Mac OS X

Проверка количества оставшихся чернил

Когда загорается индикатор Ink Check (Проверка чернил), это сигнализирует о том, что чернила заканчиваются. Если установлена утилита EPSON Status Monitor, на компьютере появляется сообщение о том, что чернила заканчиваются. Если чернила заканчиваются, необходимо как можно скорее заменить чернильный картридж. Если хотя бы один из картриджей закончился, печатать становится невозможно. Если картридж заканчивается в процессе печати, замените его, чтобы принтер мог продолжить печать.

В Windows

С помощью панели управления принтера

Количество оставшихся чернил в картриджах всегда отображается на ЖКдисплее.

См. раздел “Дисплей” на стр. 15

Точное количество оставшихся чернил можно узнать в меню PRINTER STATUS (Состояние принтера). Перед печатью большого количества данных необходимо проверить, сколько чернил осталось. Если в картридже мало чернил, подготовьте новый.

См. раздел “Как пользоваться режимом Menu

(Меню)” на стр. 18

См. раздел “PRINTER STATUS (Состояние

принтера)” на стр. 27

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Использование драйвера принтера

С помощью утилиты EPSON Status Monitor вы можете проверить с компьютера, сколько осталось чернил в картридже.

В Windows

Откройте окно драйвера принтера, перейдите на вкладку Utility (Утилита) и нажмите EPSON Status Monitor 3.

Примечание:

В диалоговом окне Monitoring Preferences (Контролируемые параметры) выберите флажок Shortcut Icon (Значок на панели задач) для отображения ярлыка на панели задач Windows. Щелкните на ярлыке правой кнопкой мыши и выберите название принтера. Отобразится диалоговое окно EPSON Status Monitor 3.

. См. раздел “Общие сведения по вкладке Utility

(Утилиты)” на стр. 132

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Для Mac OS X

Откройте диалоговое окно Epson Printer Utility 4 и затем щелкните EPSON StatusMonitor.

Чернильные картриджи

Для данного принтера используйте только следующие поддерживаемые типы картриджей.

См. раздел “Дополнительное оборудование и

расходные материалы” на стр. 70

Примечание:

Защитный механизм предотвращает неправильную установку картриджа. Если вам не удалось беспрепятственно установить картридж, возможно, вы пытаетесь использовать неправильный тип картриджа. Проверьте упаковку и код продукта.

Работа с чернильными картриджами

❏ Если на ЖКдисплее отображается сообщение

INK LOW (Заканчиваются чернила), как можно скорее замените картриджи, чтобы чернила не закончились в процессе печати.

❏ Старайтесь использовать чернильный

картридж не более 6 месяцев с момента установки.

❏ При перемещении картриджа из холодного

места в теплое в нем может образоваться конденсат. В этом случае перед использованием картридж должен находиться в помещении при комнатной температуре более четырех часов.

❏ Не используйте чернильный картридж, если

срок годности, указанный на картонной упаковке, истек. Использование картриджа с истекшим сроком годности может негативно повлиять на качество печати.

❏ Храните чернильные картриджи в тех же

условиях, которые указаны для хранения принтера.

❏ Не прикасайтесь к области подачи чернил.

Оттуда могут вытекать чернила.

❏ Не прикасайтесь к зеленой микросхеме сбоку

чернильного картриджа. Это может привести к неправильной работе и печати.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

❏ В зеленой микросхеме хранится информация о

картридже и оставшихся чернилах, поэтому данный картридж можно использовать повторно после извлечения из принтера.

❏ Не разбирайте и не переделывайте

чернильный картридж, в противном случае нормальная печать будет невозможна.

❏ Предохраняйте картридж от падения и ударов

о твердые предметы; в противном случае чернила могут вытечь.

❏ Не смотря на то, что печать может не

осуществляться, принтер использует чернила при очистке печатающей головки и других опреаций по обслуживанию для поддержания печатающих головок в хорошем состоянии.

❏ Так же, чернильные картриджи могут

содержать переработанные материалы, однако это не влияет на функции или производительность.

Хранение чернильных картриджей

❏ Храните чернильные картриджи в таких же

условиях, которые указаны для хранения принтера (температура от 10 до 35°C и влажность от 20 до 80%).

❏ Чернильные картриджи, извлеченные из

принтера до того, как система принтера обнаружила, что в них закончились чернила, можно повторно установить в принтер и использовать при условии, что не истек срок годности, указанный на упаковке картриджа.

❏ Избегайте попадания грязи на отверстие

системы подачи чернил и храните картриджи в соответствующих условиях. Не обязательно хранить картриджи в упаковке. Порт системы подачи чернил оснащен клапаном, поэтому его не нужно прикрывать. Однако будьте осторожны, чтобы не испортить отверстие системы подачи чернил.

Смена чернильного картриджа

❏ Для достижения наилучших результатов перед

установкой потрясите картридж горизонтально (в течение примерно 5 секунд).

❏ Не извлекайте картридж из принтера на

долгое время. Оставшиеся в дюзах чернила могут высохнуть, и печать будет невозможна.

❏ Установите по картриджу в каждый слот. Если

какойлибо из слотов пуст, печать невозможна.

❏ При замене картриджа убедитесь, что принтер

включен. Если при замене картриджа принтер находится в выключенном состоянии, оставшееся количество чернил будет определено неточно и печать будет невозможна.

❏ Будьте осторожны, поскольку вокруг

отверстия системы подачи чернил на использованном картридже скапливаются чернила.

❏ Для получения наилучших результатов при

печати и предохранения печатающей головки, некоторое резервное количество чернил остается в печатающей головке, когда принтер сообщает о необходимости замены чернил.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Нажмите на пустой картридж, и он

Замена чернильных картриджей

Убедитесь, что принтер включен.

выдвинется наружу на небольшое расстояние.

Нажмите на кнопку .

Осторожно потяните пустой картридж из

Примечание:

Во время печати или прочистки кнопка

недоступна.

слота в прямом направлении.

Выберите крышку нужного картриджа и

нажмите на кнопку .

Крышка разблокируется и медленно откроется.

Полностью откройте крышку вручную.

Предупреждение:

При попадании чернил на кожу тщательно смойте их водой с мылом. При попадании чернил в глаза немедленно промойте их водой.

Извлеките новый картридж из упаковки и

затем встряхните его примерно 15 раз в горизонтальной плоскости с амплитудой в 5 см как это показано на иллюстрации.

Примечание:

Не пытайтесь открыть крышку, пока она не будет разблокирована.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Предостережение:

Не прикасайтесь к зеленой микросхеме на боковой поверхности картриджа. Это может привести к тому, что печать будет невозможна.

Вставьте картридж в слот так, чтобы стрелка

была на его верхней стороне и указывала на тыльную сторону принтера, и задвиньте до щелчка.

Цвет картриджа должен совпадать с цветом, указанным на ярлыке на задней стороне крышки картриджа.

Замена контейнера для отработанных чернил

В контейнере для отработанных чернил собираются чернила, отработанные при очистке печатающей головки. В модели Epson Stylus Pro 9890/9908 находятся два контейнера для отработанных чернил (по одному в левой и правой части устройства). В модели Epson Stylus Pro 7890/7908 находится один контейнер для отработанных чернил (в правой части устройства). Необходимо заменить контейнер при появлении соответствующего сообщения на ЖКпанели принтера.

Определение оставшегося места в контейнере

Примечание:

Убедитесь, что установлены все девять картриджей. Если какойлибо из картриджей не установлен, печать невозможна.

Закройте крышку картриджа.

для отработанных чернил

С помощью панели управления принтера

На ЖКдисплее всегда отображается информация о свободном месте в контейнере для отработанных чернил.

См. раздел “Дисплей” на стр. 15

Количество свободного места можно посмотреть в меню PRINTER STATUS (Состояние принтера). Его необходимо проверить перед печатью большого количества материала. Если в контейнере для отработанных чернил осталось мало места, приготовьте новый.

См. раздел “Как пользоваться режимом Menu

(Меню)” на стр. 18

См. раздел “PRINTER STATUS (Состояние

принтера)” на стр. 27

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Использование драйвера принтера

Замена контейнера для отработанных чернил

Вы можете проверить с компьютера, сколько осталось свободного места в контейнере для отработанных чернил, с помощью утилиты EPSON Status Monitor. В этом случае инструкции будут такими же, как и для проверки количества чернил, оставшихся в картридже.

См. раздел “Использование драйвера

принтера” на стр. 76

Для данного принтера используйте только следующие поддерживаемые типы контейнеров для отработанных чернил.

См. раздел “Дополнительное оборудование и

расходные материалы” на стр. 70

Предостережение:

Не заменяйте контейнер для отработанных чернил в процессе печати.

Выключите принтер.

Выньте из упаковки новый контейнер для

отработанных чернил.

Возьмите контейнер за ручку и осторожно

потяните его в прямом направлении.

Положите использованный контейнер в

пластиковый пакет из комплекта картриджа и утилизируйте его должным образом.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Вставьте новый контейнер для

отработанных чернил в отсек до упора.

Предостережение:

Не прикасайтесь к зеленой микросхеме на боковой поверхности контейнера для отработанных чернил. Это может привести к неправильной работе.

Для Epson Stylus Pro 9890/9908: повторите

шаги 35, чтобы заменить контейнер с другой стороны.

Замена ножа для бумаги

Если нож для бумаги перестал ровно отрезать бумагу, возможно, он затупился и требует замены. Обратитесь к следующему разделу, чтобы узнать код резака бумаги, поддерживаемого этим принтером.

См. раздел “Дополнительное оборудование и

расходные материалы” на стр. 70

Предостережение:

Не повредите лезвие ножа. При падении или ударе о твердый предмет на лезвии могут образоваться сколы.

Убедитесь, что принтер включен.

Если в принтер загружена бумага, выньте ее.

Нажмите на кнопку , чтобы войти в

режим Menu (Меню).

Нажмите на кнопки / , выберите

MAINTENANCE (Сервис) и нажмите на кнопку

Нажмите на кнопки / , выберите

CUTTER REPLACEMENT (Замена ножа) и нажмите на кнопку .

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Нажмите на кнопку .

Держатель ножа будет приведен в положение для замены.

Если установлен дополнительный

SpectroProofer Mounter, снимите его и затем выключите принтер.

Подробнее о снятии SpectroProofer Mounter см. в Руководстве пользователя

SpectroProofer Mounter 24"/44"

Чтобы снять крышку, опустите ее и

потяните вниз.

Отверткой выкрутите винт, крепящий нож.

Осторожно достаньте старый нож из

принтера.

Предупреждение:

Будьте осторожны, не порежьтесь о лезвие ножа. Не позволяйте детям прикасаться к ножу.

Примечание:

Поместите использованный нож в пакет или чтолибо подобное и утилизируйте в соответствии с местным природоохранительным законодательством.

Выньте из упаковки новый нож для бумаги и

вставьте его, как показано на рисунке.

Установите нож в держатель ножа, вставив иглу ножа в соответствующее отверстие в держателе.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Плотно закрутите винт крестовой

отверткой.

Примечание:

Закрутите нож плотно, в противном случае иния разреза может слегка сместиться.

По нижней стороне крышки выровняйте

держатель ножа и затем плотно нажмите на крышку, чтобы она защелкнулась на месте.

Убедитесь, что крышка установлена, и

нажмите на кнопку .

Установите, если необходимо, SpectroProofer

Mounter и включите принтер.

Держатель ножа сдвинется в исходное положение. Если SpectroProofer Mounter установлен, следующим инструкциям (шаги 14 и 15) следовать не нужно.

Нажмите на кнопку .

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Регулировка печатающей головки

Если на отпечатанном материале появляются белые линии, или качество печати заметно снизилось, возможно, необходимо отрегулировать печатающую головку. Чтобы постоянно поддерживать печатающую головку в оптимальном состоянии для обеспечения наилучшего качества печати, выполняйте следующие действия по обслуживанию принтера.

Ручная прочистка

В соответствии с качеством печати можно выполнить очистку вручную.

Функции Драйвер

принтера

Проверка дюз

Прочистка печатаю щей головки

Усиленная прочистка

✓✓Выполняет проверку дюз печатающей головки на

✓✓Прочищает печатающую головку для повышения

— ✓ Выполняет более эффективную, по сравнению с

Принтер Описание

наличие засора с помощью печати шаблона проверки дюз.

качества печати.

обычной, процедуру прочистки печатающей головки. При усиленной прочистке расходуется большее

количество чернил, чем при обычной прочистке. Чтобы выполненить усиленную прочистку, необходимо проверить, достаточно ли для этой операции оставшихся в картриджах чернил. В противном случае подготовьте новый чернильный картридж.

Функции автоматической прочистки (автоматического обслуживания)

Функция Описание

AUTO NOZZLE CHECK (Автоматическая проверка дюз)

Покрытие Опускает колпачок на печатающую головку во избежание ее

высыхания.

Функция калибровки печатающей головки

Функции Драйвер

принтера

Калибровка печатаю щей головки

✓✓Выполняет калибровку печатающей головки, если на

Принтер Описание

отпечатанном материале появляются неровные линии.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Проверка дюз печатающей

Проверка дюз

Эта функция проверяет дюзы*2 печатающей головки шаблона проверки дюз. Выполните прочистку печатающей головки, если получившееся при проверке дюз изображение слишком бледное или на нем отсутствуют некоторые точки.

С помощью функции AUTO NOZZLE CHECK (Автоматическая проверка дюз) принтер выполняет проверку дюз, и, если обнаруживаются пропущенные точки, автоматически выполняет прочистку.

* выполняющая печать путем распыления чернил на бумагу.

* чернил. Снаружи их не видно.

на наличие засора путем печати

Печатающая головка: Часть принтера,

Дюзы: Небольшие отверстия для распыления

головки через драйвер принтера

В этом разделе объясняется, как выполнить проверку дюз печатающей головки через драйвер принтера для Windows. В Mac OS X используйте Epson Printer Utility 4.

См. раздел “Запуск Epson Printer Utility 4” на

стр. 135

Загрузите в принтер рулонную бумагу или

бумагу формата A4/Letter и большего.

Выберите источник бумаги, соответствующий загруженной бумаге.

См. раздел “Обращение с бумагой” на

стр. 34

Откройте меню драйвера принтера Utility

(Утилиты).

Проверку дюз можно выполнить через:

❏ Драйвер принтера

❏ Панель управления принтером

Примечание:

Если горит индикатор Ink Check (Проверка чернил), выполнить проверку дюз невозможно.

Щелкните Nozzle Check (Проверка дюз).

Щелкните кнопку Print (Печать).

Будет напечатан шаблон проверки дюз.

Проверьте, есть ли на шаблоне

отсутствующие точки.

Если отсутствующих точек нет, щелкните Finish (Завершить). В противном случае щелкните Clean (Прочистить).

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

После того, как шаблон проверки дюз напечатан, убедитесь, что процесс печати завершен, перед тем как начать печать данных или прочистку печатающей головки.

Проверка дюз печатающей головки через панель управления принтером

Загрузите в принтер рулонную бумагу или

бумагу формата A4/Letter и большего.

Выберите источник бумаги, соответствующий загруженной бумаге.

См. раздел “Обращение с бумагой” на

стр. 34

Нажмите на кнопку , чтобы войти в

режим Menu (Меню).

Нажмите на кнопку , чтобы напечатать

шаблон проверки дюз.

Изучите шаблон проверки дюз.

Правильно

Пропущенных точек нет. Это значит, что дюзы не засорились.

Нажмите на кнопки / , выберите TEST

PRINT (Тестовая печать), и нажмите на кнопку .

Нажмите на кнопки / , выберите

NOZZLE CHECK (Проверка дюз) и нажмите на кнопку .

Неправильно

Пропущенные точки есть. Это значит, что дюзы засорились. Выполните прочистку печатающей головки.

См. раздел “Прочистка печатающей

головки” на стр. 88

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Прочистка печатающей головки

Прочистка печатающей

через драйвер принтера

головки

В этом разделе объясняется, как выполнить

Если получившееся при копировании изображение слишком бледное или на нем отсутствуют некоторые точки, решением проблемы может стать прочистка печатающей головки, которая гарантирует правильную подачу чернил.

Прочистку печатающей головки можно выполнить через:

прочистку печатающей головки через драйвер принтера для Windows. В Mac OS X используйте Epson Printer Utility 4.

См. раздел “Запуск Epson Printer Utility 4” на

стр. 135

Откройте меню драйвера принтера Utility

(Утилиты).

❏ Драйвер принтера

❏ Панель управления принтером

Примечание:

❏ В процессе прочистки чернила берутся из

всех картриджей одновременно. Даже если используются только черные чернила, для прочистки печатающей головки будут также использованы цветные чернила.

❏ Прочистку печатающей головки

необходимо выполнить только в случае, если отпечатанное изображение размыто или плохого качества.

❏ После прочистки печатающей головки,

напечатайте шаблон проверки дюз и проверьте правильность печати.

❏ Печатающую головку нельзя прочищать,

если горит или мигает индикатор Ink Check (Проверка чернил). Сначала замените чернильный картридж. (Если чернил достаточно для прочистки печатающей головки, можно выполнить прочистку через панель управления принтером.)

См. раздел “Замена чернильных

картриджей” на стр. 75

Щелкните Head Cleaning (Прочистка

печатающей головки).

Нажмите Start (Пуск).

Начнется прочистка печатающей головки, которая займет от 2 до 13 минут.

❏ Если выполнять прочистку печатающей

головки несколько раз за небольшой промежуток времени, контейнер для отработанных чернил скоро будет заполнен.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Нажмите Print Nozzle Check Pattern

(Распечатать шаблон проверки дюз) в диалоговом окне Head Cleaning (Прочистка печатающей головки).

Убедитесь, что шаблон проверки дюз напечатан правильно.

См. раздел “Проверка дюз” на стр. 86

Прочистка печатающей головки через панель управления принтером

Нажмите и удерживайте кнопку .

Нажмите на кнопки / , выберите

MAINTENANCE (Обслуживание) и нажмите на кнопку .

Нажмите на кнопки / , выберите

CLEANING (Прочистка) и нажмите на кнопку

Нажмите на кнопки / , выберите

NORMAL CLEANING (Обычная прочистка) и нажмите на кнопку .

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Примечание:

Можно выполнить прочистку отдельных дюз, выбрав CLEAN EACH COLOR (Прочистка каждого цвета) в меню MAINTENANCE (Сервис).

См. раздел “MAINTENANCE (Сервис)”

на стр. 26

Нажмите на кнопку .

Индикатор Power начнет мигать, и запустится прочистка печатающей головки (процедура прочистки может занять от 2 до 13 минут). Прочистка завершена, если индикатор Power загорится постоянным светом.

Напечатайте шаблон проверки дюз, и

проверьте качество печати.

Примечание:

❏ Если печатающая головка прочищена

несколько раз, но засор не устранен, выполните усиленную прочистку.

См. раздел “Усиленная прочистка”

на стр. 91

❏ При усиленной прочистке

расходуется большее количество чернил, чем при обычной прочистке.

❏ Если после усиленной прочистки дюзы

все еще засорены, выключите принтер и воспользуйтесь им снова на следующий день (или позднее). За это время вытекут чернила, засорившие дюзы. Если после этого засор все еще не устранен, свяжитесь с поставщиком продукции Epson.

❏ Если на ЖКдисплее отображается

сообщение CLEANING ERROR (Ошибка прочистки), см. информацию об устранении этой проблемы в следующем разделе.

См. раздел “Сообщения об

ошибках на ЖКдисплее” на стр. 101

См. раздел “Проверка дюз” на стр. 86

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Усиленная прочистка

Если печатающая головка прочищена несколько раз, но засор не устранен, выполните усиленную прочистку.

Нажмите на кнопку , чтобы войти в

режим Menu (Меню).

Нажмите на кнопки / , выберите

MAINTENANCE (Обслуживание) и нажмите на кнопку .

Кнопками / выберите CLEANING

(Прочистка) и нажмите на кнопку .

Нажмите на кнопки / , выберите

пункт POWER CLEANING (Усиленная прочистка) и нажмите на кнопку .

Нажмите на кнопку , чтобы выполнить

усиленную прочистку.

На ЖКдисплее появится сообщение PLEASE WAIT (Подождите). Усиленная прочистка займет около четырех минут.

Напечатайте шаблон проверки дюз и

проверьте его на наличие пропущенных точек.

См. раздел “Проверка дюз” на стр. 86

Функция автоматического обслуживания

Данный принтер оснащен функцией самоочистки и покрытия для постоянного поддержания печатающей головки в оптимальном состоянии для обеспечения лучшего качества печати.

Функция AUTO NOZZLE CHECK (Автоматическая проверка дюз)

Принтер выполнит проверку дюз без печати шаблона, и, если будет необходимо, автоматически прочистит печатающую головку (процедура занимает от 2 до 13 минут).

Функция AUTO NOZZLE CHECK (Автоматическая проверка дюз) доступна в следующих случаях:

(1) Сразу после прокачки чернил

(2) После прочистки печатающей головки

(3) При запуске процедуры печати

Также вариант (3) выполняется при выборе параметра ON: PERIODICALLY или ON: EVERY JOB, в зависимости от времени, заданного на панели управления. При обнаружении засора автоматическая прочистка выполняется такое количество раз, которое задано на панели управления (по умолчанию — один раз, максимально — три раза) пока засор не будет устранен; вариант (2) выполняется исключительно один раз вне зависимости от номера пресета.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Функция закупоривания

Калибровка печатающей

Функция покрытия автоматически накрывает печатающую головку колпачком (крышкой) для предотвращения ее высыхания. Покрытие выполняется в следующих ситуациях.

❏ Через несколько секунд после завершения

печати (если не поступили новые данные для печати).

❏ Когда печать остановлена

головки

Чтобы предотвратить ухудшение качества печати, вызванное смещением печатающей головки, откалибруйте ее, прежде чем приступить к печати данных.

Выполнить калибровку печатающей головки можно через:

Чтобы убедиться в том, что печатающая головка покрыта должным образом, обратите внимание на следующее.

❏ Если печатающая головка расположена не с

правой стороны (не накрыта), включите принтер и выключите его снова. Если выключить принтер кнопкой , печатающая головка будет накрыта должным образом.

❏ Если питание отключено изза замятия бумаги

или ошибки, и головка принтера не накрыта, включите принтер снова. Через некоторое время печатающая головка будет накрыта автоматически. Проверьте правильность покрытия, и выключите принтер.

❏ Ни при каких обстоятельствах не

перемещайте печатающую головку вручную.

❏ Не отключайте шнур питания принтера при

включенном принтере и не выключайте питание с помощью автоматического выключателя. В таких случаях головка принтера может не быть накрыта должным образом.

❏ драйвер принтера

❏ панель управления принтером

Обычно калибровка печатающей головки выполняется через драйвер принтера. Если у вас нет компьютера или программного обеспечения, используйте панель управления принтером.

Примечание:

Калибруйте печатающую головку по ширине бумаги, загруженной в принтер. Используйте особые носители Epson (кроме обычной бумаги), одинаковые по ширине с бумагой, используемой для печати.

Калибровка печатающей головки через драйвер принтера

Загрузите в принтер специальную рулонную

бумагу или бумагу формата A4/Letter и большего.

См. раздел “Обращение с бумагой” на

стр. 34

Откройте меню драйвера принтера Utility

(Утилиты).

Щелкните Print Head Alignment

(Калибровка печатающей головки).

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Следуйте инструкциям на экране для калибровки печатающей головки.

Калибровка печатающей головки через панель управления

Выберите AUTO (Автоматически), чтобы скорректировать смещение головки для достижения оптимальных результатов печати. Если выбрано значение MANUAL (Вручную), вам необходимо проверить шаблон и ввести значение регулировки.

Примечание:

Для автоматической калибровки нельзя использовать обычную бумагу.

Настройка типа и толщины бумаги

Для специального носителя Epson выберите тип бумаги, для другого носителя, произведенного не Epson, выберите толщину бумаги.

Загрузите в принтер рулонную бумагу или

бумагу формата A4/Letter и большего.

Убедитесь, что настройки бумаги соответствуют используемой бумаге.

См. раздел “Обращение с бумагой” на

стр. 34

Нажмите на кнопку , чтобы войти в

режим Menu (Меню).

Нажмите на кнопки / , выберите HEAD

ALIGNMENT (Калибровка печатающей головки) и нажмите на кнопку .

Нажмите на кнопки / , выберите

PAPER THICKNESS (Толщина бумаги) и нажмите на кнопку .

В зависимости от бумаги, загруженной в

принтер, выберите тип и толщину бумаги.

Специальный носитель Epson:

1. Нажмите кнопку / чтобы выбрать SELECT PAPER TYPE (Выбрать тип бумаги) и затем нажмите .

2. Нажмите кнопку / для того чтобы выбрать тип бумаги загружаемой в принтер, затем нажмите кнопку .

Носитель других производителей:

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

1. Нажмите на кнопки / , выберите SELECT THICKNESS (Выбор толщины) и нажмите на кнопку .

2. Нажмите на кнопки / , чтобы выбрать значение толщины бумаги от 0,1 до 1,5 мм, и нажмите на кнопку .

За информацией о толщине бумаги обратитесь к руководству, поставляемому с этой бумагой.

Нажмите на кнопку дважды, если

загружен носитель других производителей, и трижды, если загружен носитель Epson.

Информацию по калибровке печатающей головки см. в любом из следующих разделов.

“Автоматическая калибровка

печатающей головки” на стр. 94

“Ручная калибровка печатающей

головки” на стр. 94

Автоматическая калибровка печатающей головки

Нажмите на кнопки / , выберите

ALIGNMENT (Калибровка) и нажмите на кнопку .

Выберите AUTO (Автоматически) и нажмите

на кнопку .

Вы также можете провести индивидуальную калибровку печатающей головки, выбрав BI-D #1, BI-D #2, BI-D #3 или BI-D #4. Выберите размер чернильной точки от BID #1 до BID #4 в зависимости от носителя и режима печати шаблона.

Ручная калибровка печатающей головки

Печатающая головка и бумага находятся на расстоянии друг от друга. Изза этого между ними может возникнуть несогласованность, вызванная влажностью, температурой или перемещением печатающей головки в двух направлениях. В этом случае сначала попробуйте использовать UNID , и затем BID 2COLOR. Если вы хотите выполнить калибровку высокой точности, используйте BID ALL.

Калибровка

UNID Для калибровки печатающей

BID 2COLOR

Описание

головки в одном направлении используйте чернила всех цветов, кроме светлоголубого (Light Cyan).

Используйте чернила Light Cyan (Светлоголубой) и Vivid Light Magenta (Насыщенный светлопурпурный) для калибровки печатающей головки в двух направлениях.

Нажмите на кнопки / , выберите BI-D

2-COLOR и нажмите на кнопку , чтобы распечатать шаблон.

Сенсор считывает шаблон регулировки, и оптимальное значение регулировки автоматически регистрируется принтером.

Если вас не удовлетворяет напечатанный шаблон, нажмите на кнопку , чтобы вернуться на предыдущий уровень, и выберите BI-D ALL.

Если вас не удовлетворяет напечатанный шаблон в режиме BID ALL, попробуйте использовать режим UNI-D.

BiD ALL Используйте чернила всех

цветов для калибровки печатающей головки в двух направлениях.

Нажмите на кнопки / , выберите

ALIGNMENT (Калибровка) и нажмите на кнопку .

Нажмите на кнопки / , выберите

MANUAL (Вручную) и нажмите на кнопку .

Нажмите на кнопки / , выберите

UNI-D и нажмите на кнопку , чтобы распечатать шаблон.

Примечание:

При печати шаблона на форматных листах необходимо подготовить несколько листов. При печати первой страницы загрузите следующий лист.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Проверьте шаблон и выберите номер

настройки с наименьшим смещением.

Если на ЖКдисплее появляется сообщение

UNI-D #1 C, нажмите на кнопки / , выберите номер и нажмите на кнопку .

Задайте номера для #1 C  #4 VLM и

нажмите на кнопку .

Кнопками / выберите BI-D 2-COLOR.

Затем нажмите на кнопку .

Проверьте шаблон и выберите номер

настройки с наименьшим смещением.

Когда на ЖКдисплее появится сообщение

BI-D 2-COLOR #1 LC, нажмите на кнопки

/ , выберите номер и нажмите на

кнопку .

Задайте номера для #1 LC  #4 VLM и

нажмите на кнопку .

Если вас не удовлетворяют результаты калибровки, см.в следующем разделе информацию о BID ALL.

Задайте шаблоны и нажмите на кнопку

, чтобы вернуть принтер в состояние

готовности READY.

Калибровка BiD ALL

Нажмите на кнопки / , выберите BI-D

ALL и нажмите на кнопку , чтобы распечатать шаблон.

Очистка принтера

Чтобы поддерживать принтер в наилучшем рабочем состоянии, тщательно очищайте его, когда он загрязняется.

Предостережение:

Не допускайте попадания воды или посторонних вещество внутрь принтера. Если в принтер попадет жидкость, грязь или другие вещества, это негативно повлияет на качество печати и может вызвать короткое замыкание.

Очистка принтера снаружи

Выньте бумагу из принтера.

Убедитесь, что принтер и все индикаторы

выключены, и отсоедините шнур питания от розетки.

Осторожно удалите пыль и грязь с помощью

чистой мягкой ткани.

Если грязь не сходит, протрите загрязненную поверхность мягкой чистой тканью, смоченной мягким моющим средством. Затем насухо протрите внешнюю поверхность принтера чистой мягкой тканью.

Примечание:

Проверьте шаблон и выберите номер

настройки с наименьшим смещением.

Если на ЖКдисплее появляется сообщение

BI-D ALL #1 C, нажмите на кнопки / , выберите номер и нажмите на кнопку .

Задайте номер для #1 C  #4 VLM и

нажмите на кнопку .

Предостережение:

Никогда не очищайте принтер спиртом или растворителем, так как эти средства могут повредить детали и корпус принтера.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Откройте переднюю крышку и аккуратно

Очистка принтера изнутри

Если принтер поцарапан или испачкан, выполните следующие шаги, чтобы устранить загрязнения внутри принтера.

Очистка ролика

Если печать выполняется с грязными пятнами от чернил, выполните следующие действия по очистке ролика с помощью обычной бумаги.

Включите принтер и установите рулонную

бумагу.

Установите рулонную бумагу шириной 44 дюйма (для Epson Stylus Pro 9890/9908) или 24 дюйма (для Epson Stylus Pro 7890/7908).

удалите пыль и грязь с внутренней поверхности принтера мягкой чистой тканью.

Протрите части, выделенные серым, по направлению, указанному стрелками. Если внутри принтера есть серьезные загрязнения, очистите их с помощью мягкой чистой ткани, смоченной мягким моющим средством. Затем насухо протрите внешнюю поверхность принтера чистой мягкой тканью.

См. раздел “Использование рулонной

бумаги” на стр. 35

Нажмите на кнопку , чтобы ввести

бумагу в принтер.

Повторите шаг 2 несколько раз, пока бумага не покроется чернилами. Когда очистка будет закончена, обрежьте бумагу.

См. раздел “Обрез рулонной бумаги” на стр. 39

Очистка внутренних деталей

Убедитесь, что принтер и все индикаторы

выключены, и отсоедините шнур питания от розетки.

Подождите примерно минуту.

Предостережение:

❏ Не прикасайтесь к частям, выделенным

розовым цветом (роллер и места впитывания чернил) на иллюстрации выше; в противном случае, отпечатанный материал может быть испачкан.

❏ Не прикасайтесь к чернильным

каналам, расположенным внутри принтера.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Если обратная сторона отпечатанных листов

пачкается, аккуратно протрите части, выделенные серым.

Если на печатающем валике скопилась

бумажная пыль, используйте зубочистку или чтолибо подобное, чтобы удалить ее.

Хранение принтера

Для хранения поместите принтер на горизонтальную поверхность. В принтере должны быть установлены чернильные картриджи.

Предостережение:

Принтер должен храниться в горизонтальном положении. Не наклоняйте принтер, не переворачивайте его и не устанавливайте на бок.

Если принтер не используется долгое время

❏ Если принтер не используется долгое время,

дюзы печатающей головки могут засориться. Во избежание засора рекомендуется регулярно выполнять печать. Включайте принтер как минимум раз в месяц, и оставляйте его в рабочем состоянии на несколько минут.

❏ Не оставляйте принтер без чернильных

картриджей; в противном случае чернила высохнут и нормальная печать будет невозможна. Даже если принтер не используется, в его слотах должны быть картриджи.

❏ Не оставляйте бумагу в принтере на долгое

время; в противном случае роллер для крепления бумаги может оставить след на ее поверхности.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Если принтер не использовался более 6 месяцев

❏ Если в настройках панели управления

активизирована функция AUTO NOZZLE CHECK (Автоматическая проверка дюз), принтер автоматически проверит дюзы и, если будет необходимо, прочистит печатающую головку.

❏ Если принтер не использовался долгое время,

напечатайте шаблон проверки дюз на наличие засора. Если шаблон отпечатан неправильно, перед печатью данных выполните прочистку печатающей головки.

См. раздел “Проверка дюз” на стр. 86 См. раздел “Прочистка печатающей

головки” на стр. 88

См. раздел “Усиленная прочистка” на стр.

❏ Чтобы шаблон проверки дюз был отпечатан

правильно, необходимо выполнить прочистку печатающей головки несколько раз. Если печатающая головка прочищена три раза, но засор не устранен, выполните усиленную прочистку.

См. раздел “Прочистка печатающей

головки” на стр. 88

См. раздел “Усиленная прочистка” на стр.

Защита печатающей головки

Данный принтер оснащен функцией покрытия, с помощью которой печатающая головка автоматически накрывается колпачком, предохраняющим ее от высушивания. Если оставить печатающую головку непокрытой, качество печати может упасть. Если принтер не используется, убедитесь в том, что печатающая головка расположена с правого края и накрыта.

См. раздел “Функция закупоривания” на стр. 92

❏ Если после нескольких прочисток печатающей

головки дюзы все еще засорены, выключите принтер и воспользуйтесь им снова на следующий день (или позднее). За это время вытекут чернила, засорившие дюзы.

❏ Если после выполнение вышеуказанных

инструкций засор все еще не устранен, свяжитесь с поставщиком продукции Epson.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Транспортировка принтера

При транспортировке принтера запакуйте его в оригинальную коробку с использованием оригинального упаковочного материала для защиты принтера от ударов и вибрации.

Предостережение:

❏ Не извлекайте чернильные картриджи;

в противном случае дюзы печатающей головки могут пересохнуть либо чернила могут вылиться из картриджа.

❏ Не прикасайтесь к деталям принтера

без необходимости; в противном случае принтер может быть поврежден.

Упаковка принтера

Транспортировка принтера

При транспортировке принтера упаковывайте его только в оригинальную коробку и упаковочные материалы.

Предостережение:

❏ При перемещении или транспортировке

принтер должен находиться в горизонтальном положении. Не наклоняйте принтер, не переворачивайте его и не устанавливайте на бок. При этом чернила могут вытечь в принтер. В этом случае нормальная работа принтера после перемещения или транспортировки не гарантируется.

❏ При транспортировке принтера

упакуйте его в оригинальную коробку с использованием оригинального упаковочного материала для защиты принтера от ударов и вибрации.

Выключите принтер и затем отсоедините

провода, такие как шнур питания.

Снимите рулонную бумагу и адаптер для

рулонной бумаги, если они установлены в принтер.

Отсоедините корзину для бумаги, если она

установлена.

Отсоедините автоматическую приемную

бобину или SpectroProofer Mounter, если они были установлены.

Откройте переднюю крышку, защитными

материалами закрепите печатающую головку и затем закройте крышку.

Обратитесь к Руководству по установке

❏ Если принтер перемещается или

транспортируется вместе с основанием по неровной поверхности, поднимите его и перенесите.

❏ Если принтер перемещается или

транспортируется вместе с основанием, проверьте надежность всех креплений на задней части основания.

Epson Stylus Pro 9890/9908/7890/7908 Руководство пользователя

Обслуживание

Установка принтера после транспортировки

Действия по установке принтера после его транспортировки полностью идентичны тем, что выполняются при его первой установке. При повторной установке принтера см. Руководство по установке.

Убедитесь, что выбранное место подходит

для установки принтера.

См. раздел "Выбор места для установки

принтера" в Руководстве установке

Подключите шнур питания к розетке и

включите принтер.

См. раздел "Установка" в Руководстве по

установке

Напечатайте шаблон проверки дюз и

проверьте его на наличие пропущенных точек.

См. раздел “Проверка дюз” на стр. 86

Выполните калибровку печатающей головки

для обеспечения качества печати.

См. раздел “Калибровка печатающей

головки” на стр. 92

100
