Przewodnik użytkownika
1
Oznaczenia użyte w tym podręczniku
f Znaki ostrzegawcze
W celu zapewnienia bezpiecznego i prawidłowego użytkowania projektora w instrukcji oraz na projektorze znajdują się znaki ostrzegające przed
możliwym niebezpieczeństwem dla użytkownika oraz możliwością uszkodzenia innych urządzeń.
Poniżej wymieniono znaki i ich znaczenie. Należy zapoznać się z nimi przed rozpoczęciem czytania podręcznika.
2
Ostrzeżenie
Uwaga
f Znaki informacyjne
Uwaga
q
s
g
Procedura
[ (Nazwa) ]
"(Nazwa menu)"
Ostrzeżenie przed możliwością śmiertelnego wypadku lub poważnych uszkodzeń ciała w przypadku zignorowania
tego ostrzeżenia, lub gdy nie będą zachowane odpowiednie środki ostrożności.
Ostrzeżenie przed możliwością obrażeń ciała lub uszkodzenia innych przedmiotów w przypadku zignorowania tego
ostrzeżenia, lub gdy nie będą zachowane odpowiednie środki ostrożności.
Oznacza czynności, które mogą spowodować obrażenia ciała lub uszkodzenie sprzętu, jeśli nie zostaną zachowane
odpowiednie środki ostrożności.
Oznacza dodatkowe informacje i uwagi, które pomagają zgłębić dany temat.
Oznacza stronę, na której można znaleźć dokładne informacje na dany temat.
Oznacza, że wyjaśnienie podkreślonego słowa lub słów przed tym symbolem znajduje się w słowniku. Patrz rozdział
"Słownik" w części "Dodatki". s str.65
Oznacza metody działania i kolejność czynności.
Oznaczona procedura powinna być przeprowadzona w kolejnych punktach.
Oznacza nazwę przycisku na pilocie lub panelu sterowania.
Przykład: przycisk [Esc]
Oznacza elementy menu konfiguracji.
Przykład: "Obraz" - "Jasność"
Oznacza, że objaśnienie jest kontynuowane na następnej stronie. Kliknięcie tego symbolu spowoduje wyświetlenie
następnej strony.
Wskazuje, że objaśnienie jest kontynuacją strony poprzedniej. Kliknięcie tego symbolu spowoduje wyświetlenie
poprzedniej strony.
Spis treści
3
Cechy projektora ........................................................................................4
Nazwy części i funkcje...............................................................................5
Przód/góra ........................................................................................................... 5
Tył (tylko modele EMP-83/822) ............................................................................6
Tył (tylko modele EMP-X5/S5) ............................................................................. 7

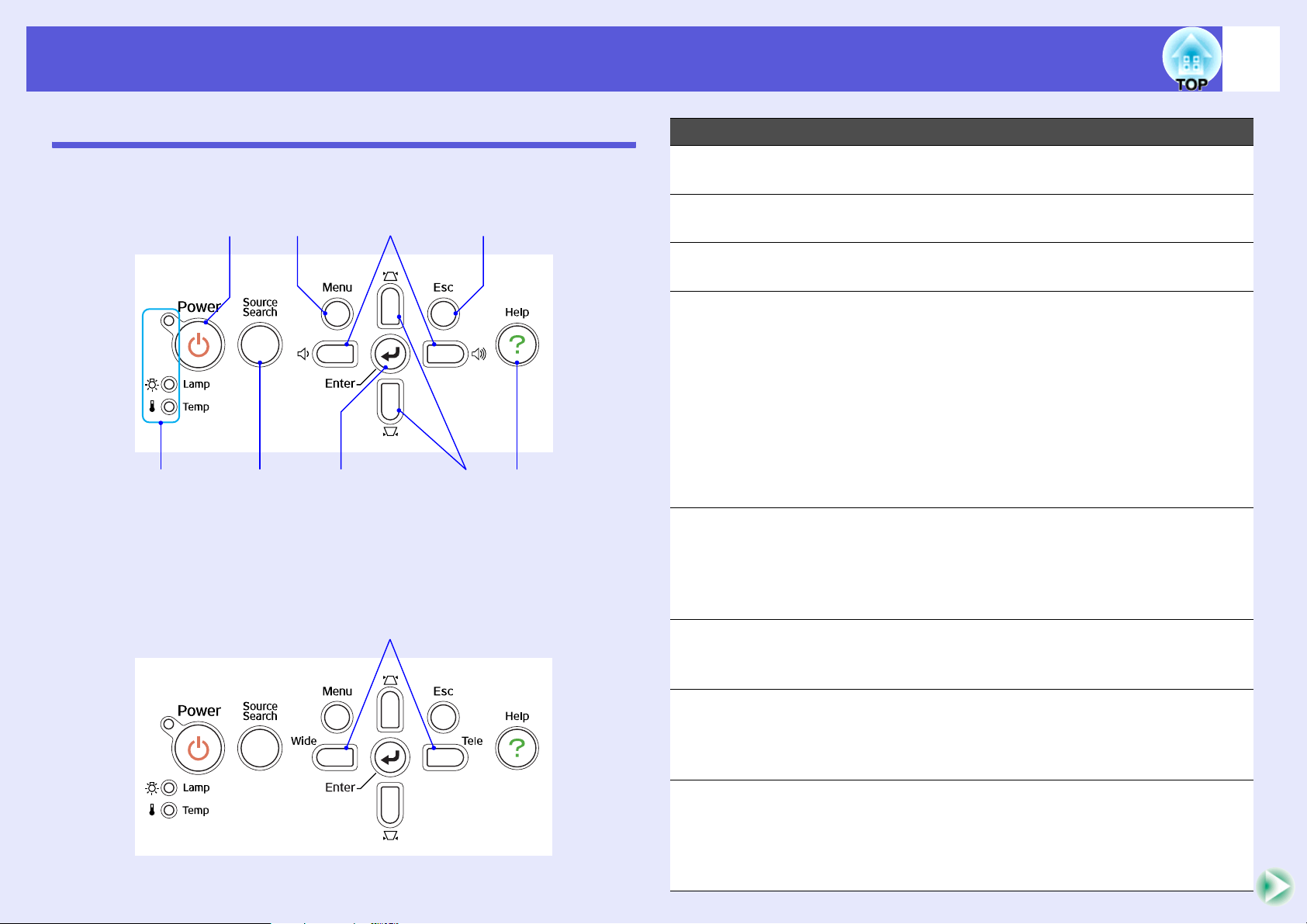

Panel sterowania.................................................................................................. 8
Pilot ....................................................................................................................10
Spód .................................................................................................................. 11
Przydatne funkcje
Zmiana wyświetlanego obrazu (Wyszukiwanie źródła) ........................13
Funkcje ulepszające projekcję................................................................14
Wybór jakości projekcji (Wybór trybu koloru) .................................................... 14
Tymczasowe ukrycie dźwięku i obrazu (Ściszanie A/V)..................................... 15
Zamrożenie obrazu (Zamrożenie)....................................................................... 16
Zmiana współczynnika kształtu obrazu (Kształt obrazu) ...................................16
Zwiększanie części obrazu (E-Zoom) ................................................................ 17
Funkcje bezpieczeństwa .........................................................................18
Zarządzanie użytkownikami (Ochrona hasłem).................................................. 18
Ograniczenie działania (Blokada działania) ........................................................20
Zabezpieczenie przed kradzieżą........................................................................21
Menu konfiguracyjne
Korzystanie z menu konfiguracyjnego...................................................23
Lista funkcji...............................................................................................24
Menu Obraz (tylko modele EMP-83/822)........................................................... 24
Menu Obraz (tylko modele EMP-X5/S5) ............................................................25
Menu Sygnał (tylko modele EMP-83/822) .........................................................26
Menu Sygnał (tylko modele EMP-X5/S5)........................................................... 27
Menu Ustawienia ...............................................................................................28
Menu zaawansowane ........................................................................................29
Menu Sieć (tylko modele EMP-83/822) .............................................................31
Menu Informacje (Bez możliwości zmian) ..........................................................34
Menu Zerowanie ................................................................................................ 35
Dodatki
Metody instalacji ...................................................................................... 49
Czyszczenie.............................................................................................. 50
Czyszczenie powierzchni projektora ................................................................. 50
Czyszczenie obiektywu ..................................................................................... 50
Czyszczenie filtra powietrza i wlotu powietrza .................................................. 50
Wymiana materiałów eksploatacyjnych ................................................ 51
Wymiana baterii w pilocie .................................................................................. 51
Wymiana lampy ................................................................................................. 52
Wymiana filtra powietrza ................................................................................... 56
Zapis logo użytkownika (tylko modele EMP-83/822)............................57
Rozmiar ekranu i odległość .................................................................... 59
EMP-83/822/X5 ................................................................................................. 59
EMP-S5 ............................................................................................................. 60
Podłączanie do zewnętrznego sprzętu.................................................. 61
Podłączanie do monitora zewnętrznego ........................................................... 61
Podłączanie do zewnętrznych głośników (tylko modele EMP-83/822) ............. 61
Podłączanie kabla sieci lokalnej (tylko modele EMP-83/822).............. 62
Podłączanie kabla USB (tylko modele EMP-X5/S5).............................. 63
Opcjonalne akcesoria i materiały eksploatacyjne ................................ 64
Słownik...................................................................................................... 65
Polecenia ESC/VP21 ................................................................................ 67
Lista poleceń ..................................................................................................... 67
Wygląd przewodów ........................................................................................... 67
Podłączanie kabla USB (tylko modele EMP-X5/S5).......................................... 68
Ustawianie połączenia USB .............................................................................. 68
PJLink (tylko modele EMP-83/822).........................................................69
Lista kompatybilnych monitorów ........................................................... 70
Dane techniczne....................................................................................... 71
Wygląd....................................................................................................... 75
Skorowidz ................................................................................................. 76
Rozwiązywanie problemów
Korzystanie z Pomocy .............................................................................37
Rozwiązywanie problemu........................................................................38
Odczytanie stanu wskaźników...........................................................................38
Gdy stan wskaźników nie zasugerował rozwiązania ......................................... 41
Cechy projektora
4
Łatwość użytkowania
f Suwak ściszania A/V ułatwia wykonywanie pokazów
i przechowywanie
Bardzo łatwo możesz zatrzymać
i wznowić pokaz, zamykając
i otwierając suwak ściszania A/V, co
usprawnia wykonywanie
prezentacji.
f Prosty system nóżek ułatwia regulację wysokości
Można łatwo regulować wysokość
urządzenia jedną ręką.
sPrzewodnik szybkiego startu
Ulepszone funkcje zabezpieczeń
f Zabezpiecz hasłem, aby ograniczać dostęp i zarządzać
użytkownikami
Ustawiając hasło, decydujesz, kto może korzystać z projektora.
s str.18
f Blokada sterowania ogranicza działanie przycisków na panelu
sterowania
Można użyć tej funkcji, aby zapobiec zmianom ustawień przez obce
osoby na różnych imprezach, w szkołach itp. s str.20
f Wyposażony w szereg elementów zabezpieczających przed kradzieżą
Projektor jest wyposażony w następujące elementy zabezpieczające.
s str.21
• Otwór zabezpieczający
• Punkt instalacji kabla zabezpieczającego
Łatwy w obsłudze
f Bezpośrednie włączanie/wyłączanie zasilania (tylko model EMP-
83/822)
W miejscach, w których zasilanie jest zarządzane centralnie, na
przykład w salach konferencyjnych, projektor może zostać ustawiony
na automatyczne włączanie i wyłączanie, gdy źródło zasilania do
którego został podłączony projektor zostanie włączone lub
wyłączone.
f Bez oczekiwania na ostygnięcie
Po wyłączeniu zasilania projektora można odłączyć kabel zasilania
bez potrzeby czekania na ochłodzenie się projektora.
Nazwy części i funkcje
5
Przód/góra
A
B
C
Nazwa Funkcja
Panel sterowania s str.8
A
K
J
I
H
G
F
E
D
Nazwa Funkcja
Przednia
D
regulowana
nóżka
Dźwignia
E
regulacji nóżki
Suwak ściszania
F
A/V
Czujnik pilota Otrzymuje sygnały z pilota. s Przewodnik
G
Pokrętło
H
ostrzenia
Pokrętło
I
powiększenia
(tylko modele
EMP-83/822/X5)
Wysuń ten element i wyreguluj pozycję
wyświetlanego obrazu, gdy projektor stoi na
płaskiej powierzchni takiej jak biurko.
s Przewodnik szybkiego startu
Wyciągnij dźwignię nóżki, aby wyciągnąć
i wsunąć przednią nóżkę. s Przewodnik
szybkiego startu
Zamknij suwak, gdy projektor nie jest
używany, aby ochronić obiektyw. Podczas
projekcji można zamknąć suwak, aby ukryć
obraz i dźwięk (Ściszenie A/V). s Przewodnik
szybkiego startu, str.15
szybkiego startu
Do ustawiania ostrości obrazu. s Przewodnik
szybkiego startu
Do ustawiania rozmiaru obrazu. s Przewodnik
szybkiego startu
Pokrywa lampy Otwórz tę pokrywę, aby wymienić lampę
B
projektora. s str.53
Otwory wylotowe
C
wentylatora
Uwaga
Nie kładź przedmiotów, które mogłyby zostać
wykrzywione lub uszkodzone przez ciepło
wychodzące przez otwory wylotowe
wentylatora, ani nie przykładaj twarzy oraz rąk
do otworów wylotowych wentylatora podczas
prezentacji.
Gałka suwaka
J
ściszania A/V
Otwór
K
zabezpieczający
(j)
Przesuń tę gałkę, aby otworzyć lub zamknąć
suwak ściszania A/V.
Otwór zabezpieczający jest zgodny
z Microsaver Security System firmy
Kensington. s str.21
Nazwy części i funkcje
6
Tył (tylko modele EMP-83/822)
FHGA
BC
Nazwa Funkcja
Czujnik pilota Otrzymuje sygnały z pilota. s Przewodnik
A
szybkiego startu
Głośnik
B
Gniazdo
C
wyjściowe
monitora
Gniazdo
wyjściowe
dźwięku
Gniazdo
D
wejściowe
przewodu
zasilającego
Przekazywanie sygnału video z komputera
podłączonego do portu wejściowego
Computer1 na zewnętrzny monitor. Funkcja ta
nie jest dostępna w przypadku sygnału
komponentowegog lub innych sygnałów
video odbieranych w innych portach. s str.61
Wyprowadza sygnał dla obecnie
wyświetlanego obrazu na głośniki zewnętrzne.
s str.61
Gniazdo na przewód zasilania.
s Przewodnik szybkiego startu
ED
Nazwa Funkcja
Gniazdo RS-232C Aby sterować projektorem z komputera,
E
połącz to gniazdo z komputerem za pomocą
kabla RS-232C. To gniazdo służy do
sterowania i nie powinno być używane
w normalnych okolicznościach. s str.67
Port wejściowy
F
Komputer1
Gniazdo
wejściowe
dźwięku 1
Port wejściowy
Komputer2
Gniazdo
wejściowe
dźwięku 2
Gniazdo
G
wejściowe
S-Video
Gniazdo
wejściowe Video
Gniazdo
wejściowe
dźwięku L/P
Gniazdo sieci
H
LAN
Dla sygnału wideo z komputera i sygnału
komponentowego
Podłącz gniazdo wyjściowe dźwięku
komputera podłączonego do gniazda
wejściowego Komputer1.
Dla sygnału wideo z komputera i sygnału
komponentowego
Podłącz gniazdo wyjściowe dźwięku
komputera podłączonego do gniazda
wejściowego Komputer2.
s Przewodnik szybkiego startu
Dla sygnału S-videog ze źródeł sygnału
wideo.
Dla całkowitego sygnału wizyjnegog ze źródeł
video.
Podłącz gniazdo wyjściowe urządzenia
podłączonego do gniazda S-Video port, lub
gniazda wejściowego Video. s Przewodnik
szybkiego startu
Gdy podłączony jest kabel sieciowy, można
monitorować i sterować projektorem poprzez
sieć LAN. s str.62
g z innych źródeł.
g z innych źródeł.
Nazwy części i funkcje
7
Tył (tylko modele EMP-X5/S5)
FIH
B
Nazwa Funkcja
Czujnik pilota Otrzymuje sygnały z pilota.
A
s Przewodnik szybkiego startu
Głośnik
B
Gniazdo
C
wejściowe
przewodu
zasilającego
Gniazdo
D
wyjściowe
monitora
Podłączanie przewodu zasilającego.
s Przewodnik szybkiego startu
Przekazywanie sygnału video z komputera
podłączonego do portu wejściowego
Komputer na zewnętrzny monitor. Funkcja ta
nie jest dostępna w przypadku sygnału
komponentowego
video odbieranych w innych portach. s str.61
EGA
C
D
g lub innych sygnałów
Nazwa Funkcja
Port wejściowy
E
Komputer
Gniazdo
F
wejściowe
dźwięku L/P
Gniazdo
G
wejściowe Video
Gniazdo
H
wejściowe
S-Video
Gniazdo USB
I
(Typ B)
* Funkcja dostępna na komputerach z następującymi systemami
operacyjnymi.
Windows 98/98SE/2000/Me/XP Home Edition/XP Professional
Macintosh: OS 8.6 do 9.2/10.1 do 10.3
Dla sygnału wideo z komputera i sygnału
komponentowego
Podłącz gniazdo wyjściowe dźwięku
urządzenia, z którego chcesz wyświetlać
obraz i odtwarzać dźwięk. s Przewodnik
szybkiego startu
Dla całkowitego sygnału wizyjnegog ze źródeł
video.
Dla sygnału S-videog ze źródeł sygnału
wideo.
Wyświetlając prezentację programu
PowerPoint można użyć pilota, aby wyświetlić
następny/poprzedni slajd, jeśli jest podłączony
do komputera przez kabel USB.
również użyć go jako gniazda sterującego,
gdy projektor jest sterowany przez komputer.
Nawet jeśli projektor został podłączony do
komputera przez kabel USB, nie będzie
można wyświetlić obrazu na komputerze.
s str.63
g z innych źródeł.
*
Można
Nazwy części i funkcje
8
Panel sterowania
f EMP-83/822/X5
A
B
f EMP-S5
Przyciski bez liczb mają takie same funkcje, jak na powyższym
rysunku. Spójrz na liczby w tabeli na powyższym rysunku.
CFED
H
GI
Nazwa Funkcja
przycisk [Power] Włączanie i wyłączanie zasilania projektora.
A
s Przewodnik szybkiego startu
Wskaźniki stanu Kolor wskaźników oraz sposób ich świecenia
B
informuje o stanie projektora. s str.38
przycisk [Source
C
Search]
przycisk [Enter] Naciśnięcie tego przycisku podczas projekcji
D
przyciski [v] [w] Regulacja zniekształcenia trapezowego.
E
Zmiana na następne źródło obrazu podłączone
do projektora i wysyłające obraz. s str.13
obrazów z komputera, spowoduje
automatyczną regulację zestrajania,
synchronizacji i pozycji w celu uzyskania
najlepszego obrazu.
Gdy na ekranie wyświetlone jest menu
konfiguracji lub ekran pomocy, naciśnięcie
tego przycisku spowoduje akceptację
wybranego elementu i przejście na następny
poziom. s str.23
Gdy wyświetlone jest menu konfiguracyjne lub
ekran pomocy, przyciski te wybierają elementy
menu i ustawiają wartości.
s Przewodnik szybkiego startu, str.23
J
przycisk [Help] Otwieranie i zamykanie ekranu pomocy, który
F
zawiera informacje w jaki sposób rozwiązywać
ewentualne problemy. s str.37
przycisk [Esc] Zatrzymuje bieżącą funkcję.
G
Naciśnięcie przycisku w menu
konfiguracyjnym spowoduje przejście na
poprzedni poziom menu. s str.23
przyciski [a] [b]
H
(tylko modele
EMP-83/822/X5)
Służą do ustawiania głośności.
Gdy wyświetlone jest menu konfiguracyjne lub
ekran pomocy, przyciski te wybierają elementy
menu i ustawiają wartości.
s Przewodnik szybkiego startu, str.23
Nazwy części i funkcje
Nazwa Funkcja
przycisk [Menu] Otwieranie i zamykanie menu konfiguracji.
I
s str.23
9
przyciski [Wide]
J
[Tele]
(tylko model
EMP-S5)
Regulacja rozmiaru obrazu.
Gdy wyświetlone jest menu konfiguracyjne lub
ekran pomocy, przyciski te wybierają elementy
menu i ustawiają wartości.
s Przewodnik szybkiego startu, str.23
Nazwy części i funkcje
10

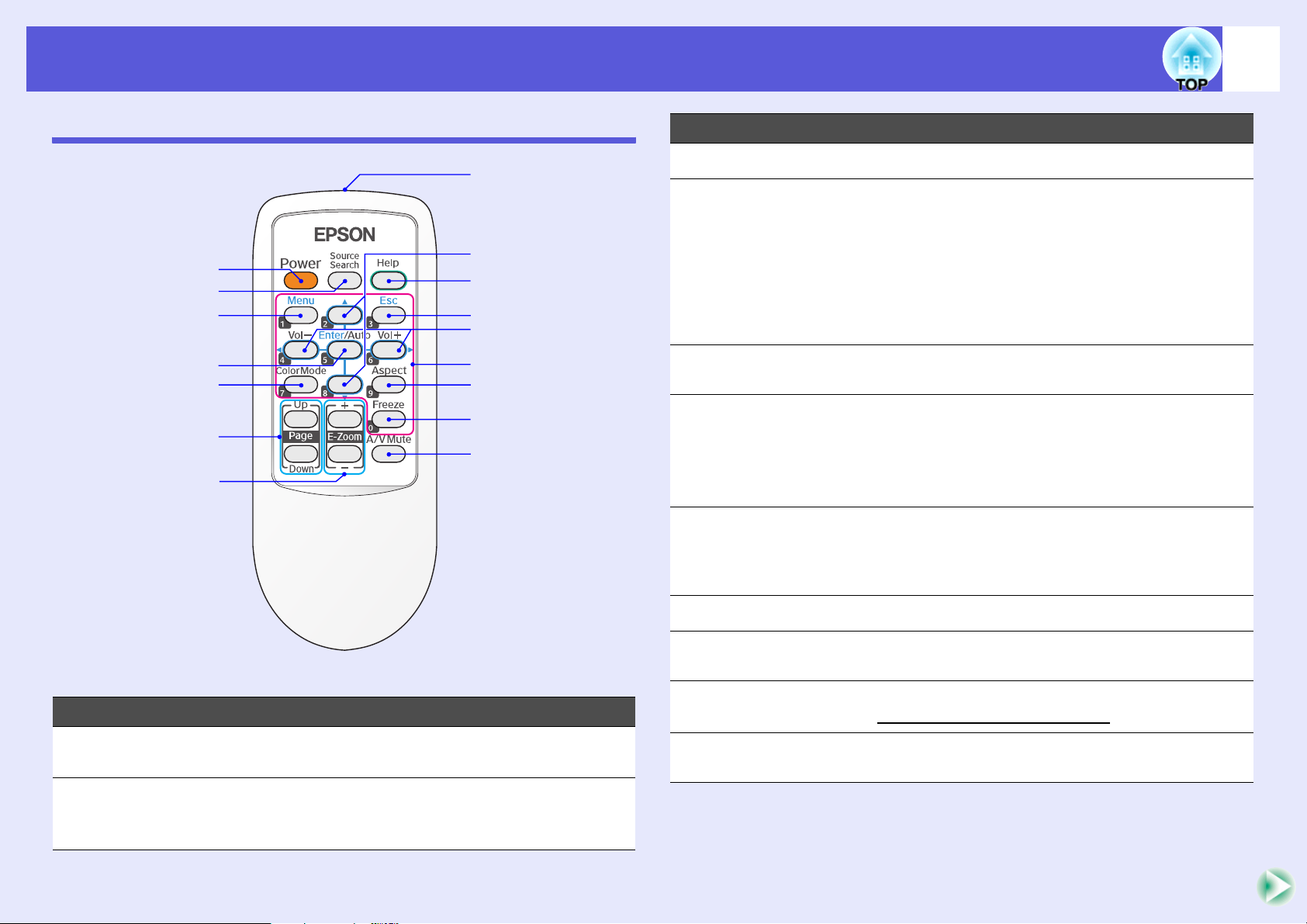

Pilot
A
B
C
D
E
F
G
P
O
N
M
L
K
J
I
H
Nazwa Funkcja
przycisk [Menu] Otwiera i zamyka menu konfiguracji. s str.23
C
Przycisk [Enter/
D
Auto]
Przycisk [Color
E
Mode]
przycisk [Page]
F
(W dół) (W górę)
(tylko model
EMP-X5/S5)
przycisk
G
[E-Zoom] (+) (-)
Naciśnięcie tego przycisku podczas projekcji
obrazów z komputera, spowoduje automatyczną
regulację zestrajania, synchronizacji i pozycjiw
celu uzyskania najlepszego obrazu. s str.26
Gdy na ekranie wyświetlone jest menu konfiguracji
lub ekran pomocy, naciśnięcie tego przycisku
spowoduje akceptację wybranego elementu
i przejście na następny poziom.
Każde naciśnięcie przycisku zmienia tryb
koloru. s str.14
Wyświetlając prezentację programu
PowerPoint można użyć pilota projektora, aby
wyświetlić następny/poprzedni slajd, jeśli
projektor jest podłączony do komputera przez
kabel USB.
(+) Powiększanie obrazu bez zmiany wielkości
projekcji.
(-) Zmniejszanie części obrazu, które były
powiększone przy użyciu przycisku [+]. s str.17
*
s str.63
s
str.23
Na ilustracjach przedstawiono model EMP-X5/S5.
Nazwa Funkcja
przycisk [Power] Włączanie i wyłączanie zasilania projektora.
A
s Przewodnik szybkiego startu
przycisk [Source
B
Search]
Zmiana na następne źródło obrazu
podłączone do projektora i wysyłające obraz.
s str.13
przycisk [A/V Mute]
H
przycisk [Freeze] Powoduje wstrzymanie lub wznowienie
I
przycisk [Aspect] Każde naciśnięcie przycisku zmienia
J
Przyciski
K
numeryczne
* Funkcja dostępna na komputerach z następującymi systemami
operacyjnymi.
Windows 98/98SE/2000/Me/XP Home Edition/XP Professional
Macintosh: OS 8.6 do 9.2/10.1 do 10.3
Włącza i wyłącza dźwięk i video. s str.15
wstrzymanego obrazu. s str.16
współczynnik kształtu obrazu
Należy użyć tych przycisków, aby wprowadzić
hasło. s str.19
g. s str.16
Nazwy części i funkcje
11
Nazwa Funkcja
przycisk
L
[Volume -]
przycisk
[Volume +]
przycisk [Esc] Zatrzymuje bieżącą funkcję. Jeśli przycisk
M
przycisk [Help] Otwieranie i zamykanie ekranu pomocy, który
N
przyciski [u] [d] Gdy wyświetlone jest menu konfiguracyjne lub
O
Z tego miejsca
P
wysyłany jest
sygnał sterujący
do projektora.
Naciśnij przycisk [Volume -], aby obniżyć
poziom dźwięku i naciśnij przycisk [Volume +],
aby podwyższyć poziom dźwięku.
Gdy wyświetlone jest menu konfiguracyjne lub
ekran pomocy, przyciski te wybierają elementy
menu i ustawiają wartości.
s Przewodnik szybkiego startu, str.23
zostanie naciśnięty w menu konfiguracyjnym,
spowoduje przejście na poprzedni poziom
menu. s str.23
zawiera informacje w jaki sposób rozwiązywać
ewentualne problemy. s str.37
ekran pomocy, przyciski te wybierają elementy
menu i ustawiają wartości. s str.23
Wysyłanie sygnałów zdalnego sterowania.
s Przewodnik szybkiego startu
Spód
A
B
C
Nazwa Funkcja
Punkty mocowania
A
wspornika (3 punkty)
Tylna nóżka
B
(2 punkty)
D
B
Przytwierdź tutaj opcjonalne mocowanie, aby
zawiesić projektor pod sufitem. s str.49, 64
Przy ustawianiu poziomego należy tę nóżkę
obracać, co powoduje jej wysuwanie się lub
chowanie. s Przewodnik szybkiego startu
Punkt instalacji
C
kabla
zabezpieczającego
Filtr powietrza
D
(Otwór wlotu
powietrza)
Przeprowadź dostępny w handlu przewód
zabezpieczający przed kradzieżą przez to
miejsce, aby przymocować projektor do
stałego obiektu. s str.21
Filtr zapobiega dostawaniu się kurzu i innych
cząsteczek do wnętrza projektora razem
z powietrzem wciąganym do projektora. Na
wyświetlaczu projektora pojawi się komunikat,
gdy wystąpi potrzeba wyczyszczenia lub
wymiany filtra powietrza. s str.50, 56
Przydatne funkcje
Rozdział ten wyjaśnia funkcje przydatne podczas przeprowadzania prezentacji oraz funkcje bezpieczeństwa.
Zmiana wyświetlanego obrazu
(Wyszukiwanie źródła)........................................ 13
Funkcje ulepszające projekcję.......................... 14
• Wybór jakości projekcji (Wybór trybu koloru)............14
• Tymczasowe ukrycie dźwięku i obrazu
(Ściszanie A/V) .................................................................15
• Zamrożenie obrazu (Zamrożenie) .................................16
• Zmiana współczynnika kształtu obrazu
(Kształt obrazu) ................................................................16
• Zwiększanie części obrazu (E-Zoom)............................17
Funkcje bezpieczeństwa ....................................18
• Zarządzanie użytkownikami (Ochrona hasłem) .......... 18
Tryby funkcji Ochrona hasłem...................................................18
Włączanie funkcji Ochrona hasłem........................................... 18
Wpisywanie hasła......................................................................... 19
• Ograniczenie działania (Blokada działania) ................. 20
• Zabezpieczenie przed kradzieżą .................................... 21
Instalowanie kabla zabezpieczającego...................................... 21
Zmiana wyświetlanego obrazu (Wyszukiwanie źródła)
Sygnał wysyłany z podłączonego urządzenia jest automatycznie
wykrywany i wyświetlany. Można szybko wyświetlić żądany obraz,
ponieważ porty wejściowe bez sygnału są pomijane.
Komputer1 Video
Gniazdo wejściowe, które nie odbiera
żadnego sygnału jest pomijane.
* tylko model EMP-83/822
Procedura
*
S-VideoKomputer2
q
Poniższy ekran przedstawiający stan sygnałów video
jest wyświetlany tylko wtedy, gdy tylko jeden sygnał
video jest dostępny (aktualnie wyświetlany), lub
projektor nie otrzymuje żadnych sygnałów video.
Możesz wybrać gniazdo wejściowe, do którego jest
podłączone zewnętrzne urządzenie, z którego chcesz
wyświetlać obraz. Jeśli nie wykonasz żadnej czynności
przez ok. 10 sekund, ekran zniknie.
Dla modelu EMP-83/822
13
Gdy podłączone jest urządzenie video, rozpocznij odtwarzanie przed
rozpoczęciem tej czynności.
Używając pilota Używając panelu sterowania
Gdy podłączone są dwa urządzenia (lub więcej), naciskaj
przycisk [Source Search], dopóki nie zostanie wyświetlony
żądany obraz.
Funkcje ulepszające projekcję
14
Wybór jakości projekcji (Wybór trybu koloru)
Możesz łatwo uzyskać najlepszą jakość obrazu poprzez wybranie
ustawienia odpowiedniego dla warunków, w których odbywa się
prezentacja. Jasność obrazu zależy od wybranego trybu.
Tr y b Zastosowanie
Gra Ten tryb jest idealny do pracy w jasnych
pomieszczeniach. Jest to najjaśniejszy tryb,
w którym są dobrze odtwarzane cienie.
Prezentacja Ten tryb jest idealny do prowadzenia prezentacji
z użyciem materiałów kolorowych w jasnych
pomieszczeniach.
Te k s t Ten tryb jest idealny do prowadzenia prezentacji
z użyciem materiałów kolorowych w jasnych
pomieszczeniach.
Kino Idealny tryb do oglądania filmów w ciemnym
pokoju. Nadaje obrazom naturalny odcień.
Fotografia (Gdy odbierane są obrazy z komputera)
Idealny tryb do wyświetlania nieruchomych
obrazów takich jak fotografie w jasnym
pomieszczeniu. Obrazy są bardziej żywe i mają
więcej kontrastu.
Sport (Gdy odbierany jest sygnał komponentowy, S-
video lub całkowity sygnał wizyjny)
Tryb idealny do oglądania programów
telewizyjnych w jasnym pokoju. Obrazy są
bardziej żywe i mają więcej kontrastu.
sRGBg Idealny tryb dla obrazów, które są zgodne ze
standardem koloru sRGB.
Czarna tablica Nawet jeśli wyświetlasz obrazy na czarnej tablicy
(lub zielonej), ustawienie to zapewni obrazom
naturalny odcień, tak jak w przypadku projekcji
na białym ekranie.
Procedura
Pilot
Po każdym naciśnięciu tego przycisku, na ekranie zostanie
wyświetlona nazwa trybu koloru i zmieniany zostaje tryb koloru.
Jeśli naciśniesz ten przycisk, gdy na ekranie jest wyświetlana nazwa
trybu koloru, zmieni się on na następny tryb koloru.
Możesz również nastawić tryb koloru używając
q
elementu "Tryb koloru" w menu "Obraz" w menu
konfiguracyjnym.
s
str.24, 25
Funkcje ulepszające projekcję
Tymczasowe ukrycie dźwięku i obrazu (Ściszanie A/V)
Możesz użyć tej funkcji gdy chcesz zwrócić uwagę publiczności na to,
co mówisz, lub nie chcesz pokazywać obrazu, np. podczas zmiany
plików podczas prezentacji z komputera.
Procedura
Pilot Projektor
•Jeśli użyjesz tej funkcji podczas wyświetlania
q
* tylko w modelach EMP-83/822
ruchomych obrazów, obrazy i dźwięk będą nadal
odtwarzane przez urządzenie zewnętrzne i nie możesz
cofnąć się do momentu, gdy funkcja Ściszenie A/V
została włączona.
•Korzystając z pilota można wybrać wyświetlanie
czarnego, niebieskiego lub logo
zastępczego podczas funkcji ściszenia A/V używając
ustawienia "Zaawansow." - "Wyświetlanie" - "Wycisz
A/V" w menu konfiguracyjnym.
•Możesz tak ustawić zasilanie, aby urządzenie
automatycznie wyłączało się po ok. 30 minutach od
zamknięcia suwaka ściszania A/V i włączeniu funkcji
ściszania A/V używając ustawienia "Zaawansow." "Działanie" - "Zegar osł. obiektywu" w menu
konfiguracyjnym.
s
str.30
*
jako obrazu
s
str.29
15
Gdy naciskasz ten przycisk lub otwierasz albo zamykasz suwak
ściszania powoduje to włączanie lub wyłączanie funkcji Ściszanie A/V.
Funkcje ulepszające projekcję
16
Zamrożenie obrazu (Zamrożenie)
Gdy ruchomy obraz na ekranie jest zatrzymany, obraz nadal jest
wyświetlany, więc możesz wyświetlać ruchomy obraz po jednej
klatce jako zdjęcia. Można również przeprowadzać operacje zmiany
plików podczas prezentacji z komputera, co nie będzie wyświetlane
przez projektor, jeśli włączono wcześniej funkcję zamrożenia.
Procedura
Pilot
Każde naciśnięcie przycisku włącza lub wyłącza funkcję zatrzymania.
•Dźwięk nie jest zatrzymywany.
q
•Urządzenie zewnętrzne nadal będzie odtwarzać film,
nawet jeśli obraz wyświetlany przez projektor został
zamrożony, więc nie jest możliwe wznowienie
prezentacji od punktu, w którym obraz został
wstrzymany.
•Naciśnięcie przycisku [Freeze], wyłączy menu
konfiguracyjne lub ekran pomocy, jeśli są one akurat
wyświetlane.
•Funkcja zatrzymania obrazu działa również, gdy
używana jest funkcja E-Zoom.
Zmiana współczynnika kształtu obrazu (Kształt obrazu)
Gdy podłączone jest urządzenie wideo, obrazy nagrane w cyfrowym
formacie video lub na płytach DVD, mogą być wyświetlane
w formacie panoramicznym 16:9. Można zmienić współczynnik
kształtug dla obrazów w trybie kompresjig w następujący sposób.
4:3
Procedura
Pilot
Po każdym naciśnięciu tego przycisku, na ekranie zostanie wyświetlona
nazwa bieżącego współczynnika kształtu i współczynnik zmienia się.
16:9
16:9 (góra)
16:9 (dół)
Funkcje ulepszające projekcję
17
Jeśli naciśniesz ten przycisk, gdy na ekranie jest wyświetlany
współczynnik kształtu, zmieni się on na następny współczynnik
kształtu.
Można również ustawić współczynnik kształtu
q
używając elementu "Kształt obrazu" z menu "Sygnał"
w menu konfiguracyjnym.
s
str.26
Zwiększanie części obrazu (E-Zoom)
Funkcja ta jest przydatna, gdy chcesz powiększyć obraz, aby
zobaczyć więcej szczegółów np. w wykresach i tabelach.
B
C
Przesuń krzyżyk na obszar obrazu, który chcesz
powiększyć.
Pilot
Krzyżyk
Powiększ.
Pilot
Procedura
A
Uruchom funkcję E-Zoom.
Pilot
q
Każde naciśnięcie przycisku powiększa ten obszar. Możesz
szybko go powiększyć wciskając i przytrzymując przycisk.
Naciśnięcie przycisku [-] zmniejsza powiększony obraz.
Naciśnij przycisk [Esc], aby anulować.
•Na ekranie pojawi się stopień powiększenia. Wybrany
obszar może zostać powiększony od 1 do 4 razy w 25
stopniach.
•Obraz można przewijać używając klawiszy [u], [d],
[l] lub [r].
Funkcje bezpieczeństwa
18
Projektor jest wyposażony w następujące ulepszone funkcje
bezpieczeństwa.
• Ochrona hasłem
Można określić, kto może użytkować projektor.
• Blokada działania
Można zapobiec nieautoryzowanym zmianom ustawień projektora.
• Blokada zabezpieczająca przed kradzieżą
Projektor jest wyposażony w szereg elementów zabezpieczających
przed kradzieżą.
Zarządzanie użytkownikami (Ochrona hasłem)
Po włączeniu funkcji Ochrona hasłem osoby, które nie znają hasła,
nie będą mogły używać projektora do wyświetlania obrazów, nawet
jeśli projektor będzie włączony. Ponadto nie będzie można zmienić
loga użytkownika wyświetlanego po włączeniu projektora. Jest to
funkcja zabezpieczająca przed kradzieżą, ponieważ projektor nie
może być używany, nawet jeśli zostanie ukradziony. Domyślnie
funkcja Ochrona hasłem jest wyłączona.
f Tryby funkcji Ochrona hasłem
Istnieją poniższe trzy rodzaje ustawień funkcji zabezpieczenia
hasłem, w zależności od sposobu użytkowania projektora.
3. "Ochrona sieci" (tylko modele EMP-83/822)
Gdy funkcja "Ochrona sieci" jest włączona, nie można zmieniać
ustawień w menu "Sieć" w menu konfiguracyjnym.
f Włączanie funkcji Ochrona hasłem
Wykonaj następujące kroki, aby włączyć funkcję Zabezpieczenie
hasłem.
Procedura
A
Przytrzymaj przycisk [Freeze] przez ok. pięć
sekund.
Na ekranie pojawi się menu funkcji zabezpieczenie hasłem.
Pilot
1. "Ochr. pod. wł. zas."
Gdy funkcja "Ochr. pod. wł. zas." ma wartość "Włączone", należy
wpisać hasło podczas włączania projektora, jeśli od czasu ostatniego
wprowadzenia hasła został on odłączony od zasilania. Projekcja nie
rozpocznie się, jeśli nie zostanie wprowadzone prawidłowe hasło.
2. "Ochrona logo użytk." (tylko modele EMP-83/822)
Gdy włączona jest funkcja "Ochrona logo użytk.", zablokowane
są następujące ustawienia.
• Przechwytywanie logo użytkownika
• Zmiana ustawień "Wyświetl tło", "Ekran startowy" i "Wycisz
A/V" w menu "Wyświetlanie" w menu konfiguracyjnym.
q
•Jeśli funkcja Zabezpieczenie hasłem jest już włączona,
musisz podać hasło.
Jeśli hasło było prawidłowe, na ekranie pojawi się
menu funkcji zabezpieczenie hasłem.
s
"Wpisywanie hasła" str.19
•Po wpisaniu hasła, umieść na widocznym miejscu
projektora naklejkę informującą, że sprzęt jest
chroniony hasłem, co jest jeszcze jednym czynnikiem
odstraszającym potencjalnego złodzieja.
Funkcje bezpieczeństwa
19
B
C
D
E
Włączanie funkcji "Ochr. pod. wł. zas.".
(1) Wybierz "Ochr. pod. wł. zas." i naciśnij przycisk [Enter].
(2) Wybierz "Włączone" i naciśnij przycisk [Enter].
(3) Wciśnij przycisk [Esc].
Włącz "Ochrona logo użytk.". (tylko model EMP-83/822)
(1) Wybierz "Ochrona logo użytk." i naciśnij przycisk [Enter].
(2) Wybierz "Włączone" i naciśnij przycisk [Enter].
(3) Wciśnij przycisk [Esc].
Włącz "Ochrona sieci".
(1) Wybierz "Ochrona sieci" i naciśnij przycisk [Enter].
(2) Wybierz "Włączone" i naciśnij przycisk [Enter].
(3) Wciśnij przycisk [Esc].
Podaj hasło.
(1) Wybierz "Hasło" i naciśnij przycisk [Enter].
(2) Gdy na ekranie zostanie wyświetlone pytanie "Zmienić
hasło?", należy wybrać "Tak" i nacisnąć przycisk [Enter].
Domyślne hasło ma wartość "0000". Zmień je na własne hasło.
Jeśli wybierzesz "Nie", zostanie wyświetlony ekran z punktu 1.
(3) Wpisz czterocyfrową liczbę korzystając z klawiszy
numerycznych. Wpisywane hasło jest wyświetlane jako
"* * * *". Po wpisaniu hasła pojawi się ekran, gdzie należy
potwierdzić hasło.
Pilot
Przyciski numeryczne
(4) Ponownie wpisz hasło.
Pojawi się komunikat "Nowe hasło zostało zapisane."
Jeśli wprowadzisz niepoprawne hasło, pojawi się monit
o ponowne wpisanie hasła.
f Wpisywanie hasła
Gdy pojawi się pole do wpisania hasła, wpisz hasło używając
przycisków numerycznych na pilocie.
Procedura
Wpisz hasło używając klawiszy numerycznych.
Po wpisaniu hasła rozpocznie się projekcja.
Uwaga
•Jeśli złe hasło zostanie wprowadzone trzy razy pod rząd,
urządzenie wyświetli przez pięć minut komunikat "Działanie
projektora zostanie zablokowane." a następnie projektor
przejdzie w stan gotowości. W tym przypadku wyjmij wtyczkę
projektora z gniazdka elektrycznego, ponownie ją włóż
i włącz ponownie zasilanie projektora. Projektor ponownie
wyświetli ekran z polem do wpisania hasła.
•W przypadku zgubienia hasła zapisz "Kod żądania: xxxxx"
znajdujący się na ekranie i skontaktuj się z najbliższym
adresem wymienionym na Warunki gwarancji
międzynarodowej.
•Jeśli użytkownik będzie powtarzał powyższe czynności
i wpisze złe hasło trzydzieści razy, pojawi się następujący
komunikat i projektor nie będzie przyjmował dalszych haseł.
"Projektor zostanie zablokowany. Skontaktuj się z firmą
Epson w sposób podany w instrukcji obsługi."
sZapytania
sZapytania
Funkcje bezpieczeństwa
Ograniczenie działania (Blokada działania)
Wykonaj jedną z poniższych czynności, aby zablokować przyciski na
panelu sterowania.
• Blokada pełna
Wszystkie przyciski panelu sterowania są zablokowane. Nie można
wykonać żadnych czynności za pomocą panelu sterowania,
włącznie z włączeniem lub wyłączeniem zasilania.
• Blokada działania
Wszystkie przyciski panelu sterowania są zablokowane, oprócz
przycisku [Power].
20
Sprawdź w podręczniku użytkownika w rozdziale o menu,
których przycisków możesz używać oraz jakie funkcje one
uruchamiają.
Funkcja ta jest przydatna jeśli chcesz wyłączyć wszystkie przyciski
i tylko wyświetlać obrazy lub w szkołach, gdzie chcesz ograniczyć
działanie przycisku. Można nadal sterować projektorem używając
pilota.
Procedura
A
Naciśnij przycisk [Menu] i wybierz "Ustawienia" "Blokada działania". s "Korzystanie z menu
konfiguracyjnego" str.23
Używając pilota Używając panelu sterowania
B
C
q
Wybierz "Pełna blokada" lub "Blokada operacji".
Gdy pojawi się pytanie o potwierdzenie, wybierz
"Tak".
Przyciski panelu sterowanie zostaną zablokowane zgodnie
z twoim ustawieniem.
Możesz wyłączyć blokadę panelu sterowania jedną
z następujących metod.
•Używając pilota, wybierz "Wyłączone" w menu
"Ustawienia" - "Blokada operacji" w menu
konfiguracji.
•Naciśnij i przytrzymaj wciśnięty przycisk [Enter] na
panelu sterowania przez około siedem sekund, co
spowoduje wyświetlenie komunikatu i wyłączenie
blokady.
Funkcje bezpieczeństwa
21
Zabezpieczenie przed kradzieżą
Ponieważ projektory często montuje się pod sufitem i pozostawia
w pokoju bez nadzoru, istnieje ryzyko, że ktoś może spróbować
ukraść projektor. Dlatego projektor zawiera następujące elementy
zabezpieczające.
• Otwór zabezpieczający
Otwór zabezpieczający jest zgodny z systemem Microsaver
Security System firmy Kensington. Więcej informacji o Microsaver
Security System znajduje się na stronie firmy Kensington
http://www.kensington.com/.
• Punkt instalacji kabla zabezpieczającego
Dostępny na rynku przewód zabezpieczający przed kradzieżą
można przewlec przez ten punkt instalacji, aby przymocować
projektor do biurka lub kolumny.
f Instalowanie kabla zabezpieczającego
Przeprowadź kabel zabezpieczający przed kradzieżą przez punkt
instalacji.
Patrz dokumentacja dostarczona z przewodem zabezpieczającym,
aby uzyskać instrukcje dotyczące instalacji.
Menu konfiguracyjne
Rozdział ten wyjaśnia w jaki sposób używać menu konfiguracyjnego i jego funkcji.
Korzystanie z menu konfiguracyjnego .............23
Lista funkcji......................................................... 24
• Menu Obraz (tylko modele EMP-83/822).....................24
• Menu Obraz (tylko modele EMP-X5/S5)......................25
• Menu Sygnał (tylko modele EMP-83/822) ....................26
• Menu Sygnał (tylko modele EMP-X5/S5).....................27
• Menu Ustawienia..............................................................28
• Menu zaawansowane........................................................29
• Menu Sieć (tylko modele EMP-83/822).........................31
• Menu Informacje (Bez możliwości zmian)....................34
• Menu Zerowanie...............................................................35
Korzystanie z menu konfiguracyjnego
23
A
Wybieranie
z głównego menu
Główne menu
Przewodnik
B
Wybieranie
z podmenu
Podmenu (Ustawienia)
C
Dla modeli EMP-83/822/X5
Dla modelu EMP-S5
Zmiana wybranego
elementu
D
Wyjście
Użyte przyciski
Używając panelu sterowania
Dla modeli
EMP-83/822/X5
Używając pilota
Dla modelu
EMP-S5
Wybierz ustawienie do zmiany
Lista funkcji
Menu Obraz (tylko modele EMP-83/822)
Ilość elementów, które można modyfikować zależy od odbieranego sygnału wideo, co widać na poniższych zrzutach ekranu. Ustawione wartości
są zachowywane dla każdego rodzaju sygnału wideo.
24
Obraz komputerowy
Podmenu Funkcja
Try b ko lo r u Możesz ustawić taką jakość obrazu, która będzie pasować do otoczenia. s str.14
Jasność Możesz ustawić jasność obrazu.
Kontrastg Można ustawić różnicę pomiędzy jasnymi i ciemnymi obszarami obrazów.
Nasycenie koloru Można ustawić nasycenie koloru obrazów.
Odcień (Regulacja jest możliwa tylko w przypadku, gdy projektor odbiera całkowity sygnał wizyjny/S-video w systemie NTSC.)
Możesz ustawić odcień obrazu.
Ostrość Możesz ustawić ostrość obrazu.
Regulacja kolorów Możesz dokonać regulacji poprzez wybranie poniższych wartości
Bezw. temp. barwowa: Można ustawić ogólny odcień obrazu. Możesz wybrać jeden z 10 odcieni od 5 000 K do 10 000 K. Wybranie
wysokiej wartości spowoduje, że obraz będzie miał niebieskie zabarwienie, a niska wartość zmieni odcień obrazu na czerwony.
Czerwony, Zielony, Niebieski: Można ustawić nasycenie każdego koloru oddzielnie.
(Element nie może być wybrany, jeśli wybrano "sRGB
Zerowanie Można przywrócić wszystkie ustawienia funkcji menu "Obraz" na wartości domyślne. Aby przywrócić ustawienia domyślne
w elementach wszystkich menu, patrz s str.35
Sygnał komponentowyg/Całkowity sygnał wizyjnyg/S-videog
g" w ustawieniu "Tryb koloru" w menu "Obraz".)
Loading...
