Epson EMP-811, EMP-820, EMP-600 Quick guide [de]

Aufstellung
Legen Sie den Abstand zwischen Projektor und
Bildschirm fest, um die gewünschte Bildgröße einzustellen.
Bedienungsanleitung Seite 18
Bildschirmgröße
0,9–1,1
1,2–1,6
20 cm*
* Bei der Aufstellung an einer Wand, muss der Abstand
zwischen dem Projektor und der Wand ungefähr 20 cm betragen.
20 cm*
1,8–2,4
2,5–3,2
3,1–4,1
Projektionsabstand
6,1–8,3
9,2–12,4 m
* Für das Anschließen von Kabeln müssen die anzuschließenden Geräte und der Projektor ausgeschaltet werden.
Anschlüsse
Bedienungsanleitung Seite 19 - 34
Tipp
Je nach der Form des Monitor­Anschlusses des Computers kann ein als Sonderzubehör erhältlicher Adapter oder ein separat gekaufter Adapter benötigt werden. Für den Anschluss einer Komponenten-Videosignalquelle (wie ein DVD-Spieler) an der Computer 2/Komponenten-Videobuchse an der Rückseite des Projektors können Sie das als Sonderzubehör vorhandene Komponenten-Videokabel verwenden.
Anschluss an einem Computer
Buchse "Computer 2/Component Video"
zur Computer­monitorbuchse
Computerkabel (Zubehör)
Anschluss an einer Videoquelle
Buchse Video (gelb)
zur Videoausgangsbuchse (gelb) zur Audioausgangsbuchse L (weiß) zur Audioausgangsbuchse R (rot)
Buchse Audio L (weiß)
Aufstellung/ Anschlüsse
A/V-Kabel (Zubehör)
Buchse Audio R (rot)
Projektion
Nehmen Sie den Objektivdeckel ab.
Schließen Sie das Netzkabel am Projektor an.
Bedienungsanleitung Seite 36 - 38
Schließen Sie das Netzkabel an einer Netzsteckdose an.
Die Anzeige leuchtet orange.
Schalten Sie die Eingangsquelle ein.
Im Falle eines Videorecorders müssen Sie die Wiedergabetaste drücken.
Drücken Sie die Taste zum Einschalten des Projektors.
Stellen Sie bei Verwendung der Fernbedienung den R/C-Schalter in die Position "ON" und drücken Sie die Taste .
beginnt grün zu blinken und die Projektion beginnt. (Während dem Anwärmen)
Betriebsanzeige
Tipp
Falls ein Laptop-Computer oder ein Computer mit einem LCD-Bildschirm am Projektor angeschlossen wird, kann es je nach den Computertaste ( oder ) bzw. der Computereinstellungen notwendig sein den Ausgang für die Videosignale zu ändern. Normalerweise lässt sich der Ausgang ändern, indem bei gedrückt gehaltener -Taste eine Funktionstaste gedrückt wird. Nach dem Umschalten der Quelle beginnt die Projektion nach einer kurzen Weile. Falls der Ausgang auf einen externen Ausgang umgeschaltet wurde, darf nur der externe Ausgang verwendet werden. Für weitere Einzelheiten wird auf die Dokumentation des Computers verwiesen.
Falls kein Bild wiedergegeben wird...
Ändern Sie das Eingangssignal.
Projektor Fernbedienung
In Falle von anderen Störungen...
Es wird auf die Online-
Beispiele zum Ändern des Ausgangs NEC Panasonic TOSHIBA IBM SONY FUJITSU Macintosh
Nach dem erneuten Starten des Computers müssen der Monitor und die Toneinstellungen in der Systemsteuerung geändert werden, so dass das Spiegeln aktiviert ist.
Hilfe verwiesen.
Drücken Sie die Taste und folgen Sie den Anweisungen.
Projektion
Projektor Fernbedienung
* Siehe Fehlersuche.
Einstellung
Bedienungsanleitung Seite 41, 42 und 46
Tipp
Beim Ändern der Projektionswinkels kann eine Trapezverzerrung auftreten. Eine Trapezverzerrung lässt sich mit den Projektortasten , , und korrigieren.
Siehe Seite 7.
Einstellen des Projektionswinkels
Der Projektionswinkel kann mit dem vorderen Projektorfuß eingestellt werden. Der horizontale Winkel muss sich in einem Bereich von ungefähr 10˚ befinden.
10˚
Einstellbarer vorderer Fuße
Fußeinstellknopf
Einstellen der Bildgröße und der Bildschärfe
Bildschärfeeinstellung
Bildgrößeneinstellung
Zum Vergrößern auf die Seite "Wide" drehen Zum Verkleinern auf die Seite "Tele" drehen
10˚

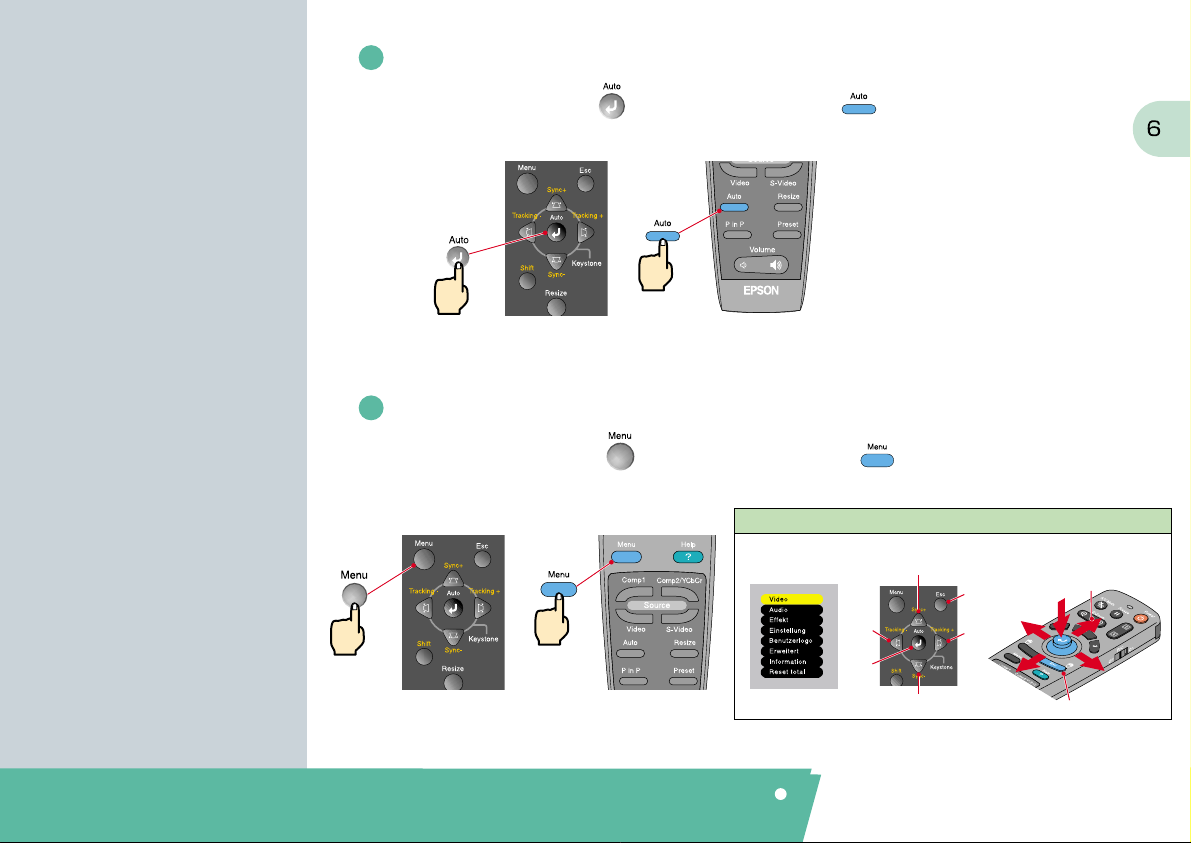

Automatische optimale Einstellungen von Computerbildern
Drücken Sie die Projektortaste oder der Fernbedienungstaste . Die Spurlage, die Anzeigeposition und die Synchronisation werden automatisch eingestellt.
Projektor Fernbedienung
Andere Einstellungen
Drücken Sie die Projektortaste oder der Fernbedienungstaste . Das Einstellmenü erscheint zum Einstellen der Helligkeit, des Kontrastes und der Bildschärfe auf dem Bildschirm.
Verwendung der Bildschirmmenüs
Hauptmenü Projektor Fernbedienung
Projektor Fernbedienung
nach links bewegen
wählen
nach oben bewegen
nach unten bewegen
zurückstellen
nach links bewegen
nach rechts bewegen
nach unten bewegen
nach oben bewegen
wählen
zurückstellen
nach rechts bewegen
Einstellung/ Ausschalten des Projektors
Einstellung

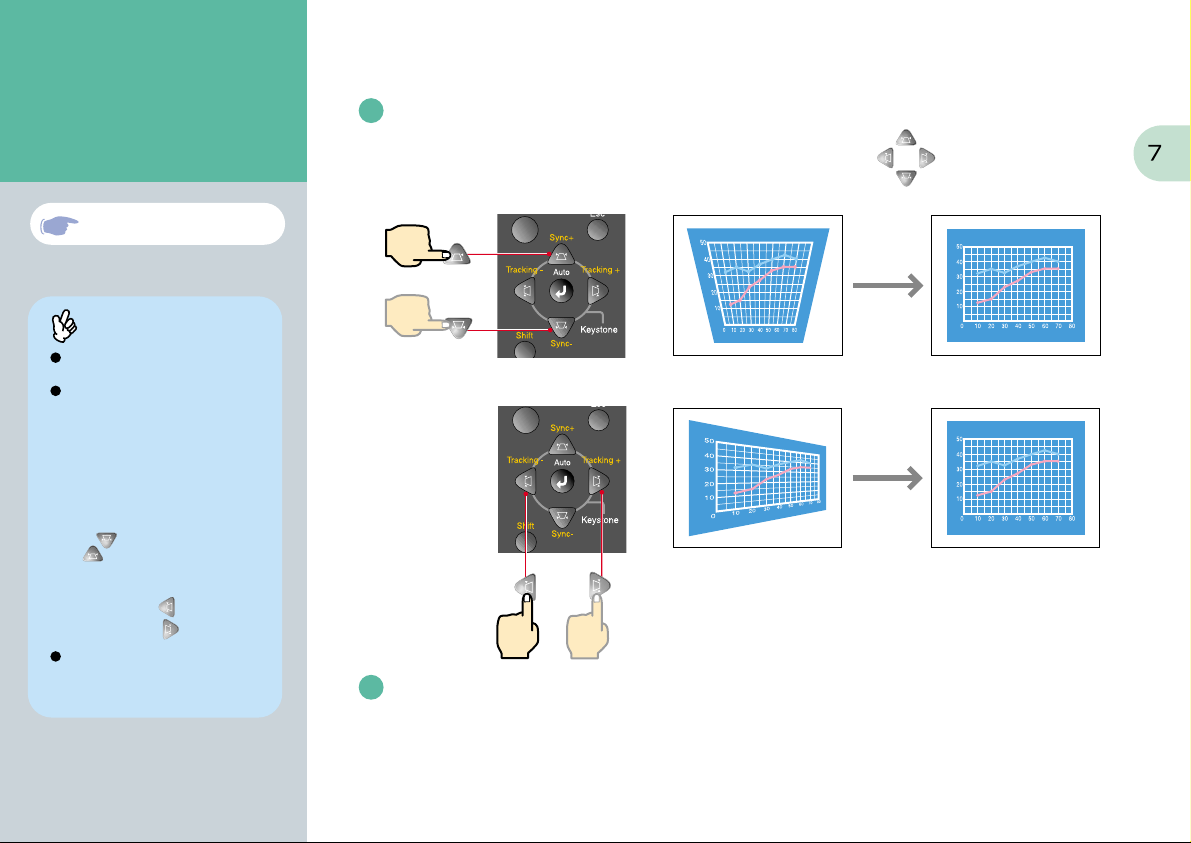

Korrektur der Trapezverzerrung Bedienungsanleitung Seite 44
Tipp
Bei der Trapezkorrektur verkleinert sich das projizierte Bild.
Die T rapezkorrektureinstellungen werden gespeichert, bei einer Änderung der Position oder des Winkels muss die Trapezkorrektur erneut vorgenommen werden. Die Trapezkorrektur kann wie folgt auf die bei der Auslieferung voreingestellten Werte zurückgestellt werden. Zurückstellen der vertikalen Trapezkor­rektur auf die Voreinstellung: die Taste gedrückt und drücken Sie die Taste für mindestens 1 Sekunde. Zurückstellen der horizontalen Trapez­korrektur auf die Voreinstellung: Halten Sie die Taste gedrückt und drücken Sie die Taste für mindestens 1 Sekunde.
Bei Ungleichmäßigkeiten des Bildes nach der Trapezkorrektur können Sie die Schärfeeinstellung etwas verringern.
Halten Sie
Falls eine Trapezverzerrung vorhanden ist...
Drücken Sie zum Korrigieren der Trapezverzerrung die Projektortasten .
Korrektur in
Vertikalrichtung
Korrektur in
Horizontalrichtung
Falls eine Korrektur in Horizontal- und Vertikalrichtung notwendig ist, sollten Sie die folgende Reihenfolge einhalten.
1 . Stellen Sie den Projektor mit zurückgestellten vorderen Fuß vollkommen horizontal auf. 2 . Verlängern Sie den vorderen Fuß zum Einstellen des Winkels. 3 . Stellen Sie die Trapezverzerrung in Vertikalrichtung ein, so dass die vertikalen Bildseiten parallel sind. 4 . Stellen Sie die Trapezverzerrung in Horizontalrichtung ein, so dass die horizontalen Bildseiten parallel sind.
Ausschalten des Projektors
Schalten Sie die am Projektor angeschlossenen Geräte aus.
Bedienungsanleitung Seite 39
Drücken Sie die Taste zweimal zum Ausschalten des Projektors.
beginnt orange zu blinken. (Abkühlungszeit/ca. 2 Minuten)
Kontrollieren Sie, ob die Anzeige ständig orange leuchtet und lösen Sie das Netzkabel.
Wenn das Netzkabel bei orange blinkender Anzeige gelöst wird, können Probleme beim Projektorbetrieb verursacht werden.
* Stellen Sie den R/C-Schalter der Fernbedienung auf "OFF".
Betriebsanzeige
Einstellung/ Ausschalten des Projektors
Funktionen für eine
Für eine vielseitige Anwendung ist dieser Projektor mit verschiedenen praktische Funktionen ausgerüstet.
vielseitige Bildprojektion
Kabellose Mausfunktion Bedienungsanleitung Seite 25
Tipp
Um die Fernbedienung als kabellose Maus verwenden zu können, muss der Projektor wie folgt angeschlossen werden.
Mouse/USB-Buchse
Mauskabel
(Zubehör)
Schließen Sie den Projektor mit einem USB-Kabel an der USB-Buchse des Computers an.
Beim Anschließen des PS/2 Mauskabels im eingeschalteten Zustand können Betriebsstörungen auftreten.
Verwenden Sie nur das mitgelieferte Mauskabel, bei Verwendung eines anderen Kabels ist die kabellose Mausfunktion nicht gewährleistet.
Mouse/USB-Buchse
Für Einzelheiten zu den einzelnen Funktionen wird auf die betreffenden Seiten der Bedienungsanleitung verwiesen.
V erwendung der Fernbedienung für Präsentationen
Zurückblättern auf die vorhergehende Seite
Die Fernbedienung kann die gleichen Funktionen wie die rechte und linke Maustaste übernehmen. Mit der Fernbedienung lässt sich der Mauszeiger eines Computers von einem entfernten Standort aus steuern.
Mauszeigerbewegung
Drücken Sie eine Tastenseite , um den Mauszeiger in die entsprechende Richtung zu bewegen.
Mausklick
linke Maustaste: drücken [Left] rechte Maustaste: drücken [Right/Esc]
Vor- und Zurückblattern in PowerPoint-Dateien
* USB-Anschluss
Umblättern auf die nächste Seite

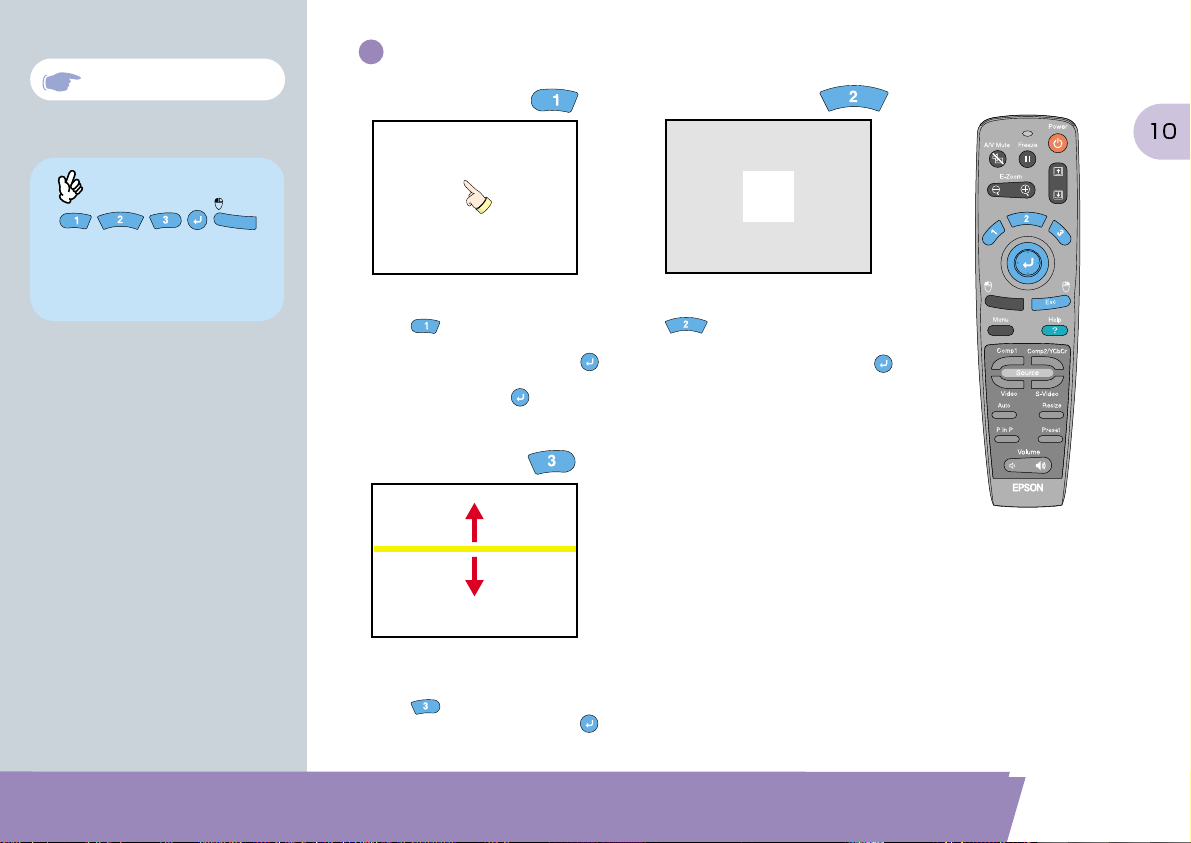

Effektfunktion Bedienungsanleitung Seite 56
Tipp
Beim Drücken anderer als den obenstehenden T asten verschwinden die Stempel, die Spotleuchte und der Balken.
Funktionen für wirkungsvolle Präsentationen
Drücken Sie . Drücken Sie .
Ein Zeigersymbol wird auf dem Bildschirm eingeblendet. Bei jedem Drücken der Taste wird zwischen drei verschiedenen Symbolen umgeschaltet. Drücken Sie auf eine Tastenseite , um den Zeiger zu bewegen. Drücken Sie die Taste , um das Zeigersymbol auf dem Bildschirm abzustempeln.
Drücken Sie .
Eine Spotleuchte erscheint auf dem Bildschirm. Bei jedem Drücken der Taste wird zwischen drei verschiedenen Spotleuchtengrößen umgeschaltet. Drücken Sie auf eine Tastenseite , um die Spotleuchte zu bewegen.
Ein Balken (gerade Linie) erscheint auf dem Bildschirm. Die Balkenart wird bei jedem Drücken der Taste umgeschaltet. Drücken Sie auf eine Tastenseite , um den Balken zu bewegen.
Funktionen für eine vielseitige Bildprojektion
Funktionen für eine
Vergrößern eines Teils des projizierten Bildes
vielseitige Bildprojektion
E-Zoom-Funktion Bedienungsanleitung Seite 55
Tipp
Nach dem Vergrößern können Sie den Bildausschnitt durch Drücken eines Tastenteils an eine andere Stelle bewegen. Um das Vergrößern abzubrechen, können Sie die Taste drücken.
Drücken Sie die Taste der Fernbedienung. In der Mitte des projizierten Bildes erscheint ein Kreuz. Drücken Sie auf eine Tastenseite , um das Kreuz auf den zu vergrößernden Bildteil zu bewegen.
Drücken Sie .
Drücken Sie die -Seite der Taste. Ein Bildausschnitt mit dem Kreuz in der Mitte wird vergrößert.
Vergrößerungsverhältnis
Kreuz
Wenn Sie die -Seite der Taste drücken, können Sie die Größe des zu vergrößernden Bildausschnitts verkleinern.
A/V-Stummschaltung Bedienungsanleitung Seite 52
Vorübergehendes Unterbrechen der Bild- und Tonwiedergabe
Mit der A/V-Stummschaltfunktion wird die Bild- und Tonwiedergabe unterbrochen und ein blauer oder ein schwarzer Bildschirm oder das Anwenderlogo wird wiedergegeben. Diese Funktion kann dazu verwendet werden, wenn Sie Ihren Zuschauern nicht alle Bedienungsvorgänge, wie die Auswahl anderer Dateien bei der Wiedergabe eines Computerbildes zeigen wollen.
Drücken Sie .
Drücken Sie zuerst die -Taste und wählen Sie "Einstellung" und danach "Einblenden". Wählen Sie danach den Bildschirm, den Sie bei unterbrochener Bild- und Tonwiedergabe zeigen wollen. Die folgenden Einstellungen sind möglich. Die Voreinstellung ist ein schwarzer Bildschirm.
Drücken Sie die -Taste noch einmal.
Die Bild- und Tonwiedergabe wird fortgesetzt. Falls Sie diese Funktion bei der Wiedergabe eines bewegten Bildes verwenden, wird die Bild- und Tonwiedergabe fortgesetzt und Sie können deshalb nicht an den Punkt zurückkehren, an dem die Stummschaltung eingeschaltet wurde.
Funktionen für eine vielseitige Bildprojektion
Fehlersuche
Wiedergabe der Online-Hilfe
Dieser Projektor ist mit einer Online-Hilfefunktion ausgerüstet, die sich beim Auftreten einer Projektorstörung anzeigen lässt.
Bedienungsanleitung Seite 74
Drücken Sie die Taste .
Wählen Sie den Gegenstand aus. Drücken Sie die Taste des Projektors. Drücken Sie die Taste der Fernbedienung.
Geben Sie den gewählten Gegenstand ein. Drücken Sie die Taste des Projektors oder drücken Sie die Taste der Fernbedienung.
Der eingestellte Gegenstand erscheint auf dem Bildschirm.
Projektor Fernbedienung
Bedienungsanleitung Seite 76
Überprüfung der Anzeigen
Der Projektor ist mit Anzeigen für die Warnung bei Projektorbetriebsstörungen ausgerüstet. In der folgenden Tabelle wird die Bedeutung der Anzeigen und die Behebung der Störungen beschrieben.
Lampenanzeige
Betriebsanzeige
Anzeigestatus Störung und Abhilfe
Die Projektion beginnt beim Drücken der Taste .
Während dem Abkühlen. Nach ungefähr 2 Minuten wird der Projektor in die Betriebsbereitschaft umgeschaltet (die Anzeige leuchtet orange).
Während der Projektion.
Während dem Anwärmen. Nach dem Anwärmen beginnt die Projektion sobald ein Videosignal anliegt.
Störung im Inneren.
Verwenden Sie den Projektor nicht mehr und lassen Sie ihn reparieren. *1
Temperaturanzeige
Anzeigestatus Störung und Abhilfe
*1 Falls eine Anzeige einen Zustand anzeigt, der nicht in den vorstehenden Tabellen
aufgeführt ist, wenden Sie sich an Ihren Händler oder an die nächste Adresse, von den in "International Garantiebedingungen" von Sicherheitsanweisungen und weltweite Garantiebedingungen aufgeführten Adressen.
*2 Wenden Sie sich für eine Ersatzlampe an Ihren Fachhändler oder rufen Sie
EPSON unter der Nummer + 49 (0)1805 235470 an.
Leuchtet Blinkt
Eine solche Störung kann auftreten wenn das letzte Mal nach dem Ausschalten des Projektors das Netzkabel aus der Steckdose gezogen wurde bevor die Abkühlungszeit zu Ende war.
Ungefähr 2 Minuten warten. Ziehen Sie nach ungefähr 2 Minuten den Netzstecker aus der Steckdose und entfernen Sie die Lampe. Kontrollieren Sie die Lampe, wenn Sie sich in gutem Zustand befindet, bauen Sie sie wieder ein und schließen Sie den Netzstecker an der Steckdose an.
Kontrollieren Sie, ob die Lampe richtig eingesetzt und die Lampenabdeckung geschlossen ist.
Oder tauschen Sie die Lampe aus. *2
Die Lampe muss bald ersetzt werden.
Tauschen Sie die Lampe so bald wie möglich aus. *2
Die Betriebsanzeige hängt vom Zustand des Projektors ab. Hohe Temperatur im Projektor (Überhitzung).
Die Lampe wird automatisch ausgeschaltet und die Projektion wird unterbrochen. Warten Sie ungefähr 5 Minuten ohne den Projektor zu bedienen. Ziehen Sie nach ungefähr 5 Minuten den Netzstecker aus der Steckdose und stecken Sie ihn danach wieder hinein.
Während dem raschen Abkühlen. Falls die Innentemperatur weiter ansteigt, wird die Projektion unterbrochen.
Kontrollieren Sie, ob die Ein- und Auslassöffnungen nicht blockiert sind und ob die Innentemperatur nicht zu hoch ist.
Fehlersuche
Auf 100% Recyclingpapier gedruckt.
Printed in Japan
402521100G
02.03-.1A(C05)
