Epson EMP-6110 User's Guide [hu]

Használati útmutató

A kézikönyvben használt jelölések

f Biztonsági jelölések

Annak érdekében, hogy a kivetítő használata biztonságosan és rendeltetésszerűen történjen, különböző jelölések és szimbólumok figyelmeztetnek a kézikönyvben és magán a készüléken a felhasználó és mások testi épségét vagy anyagi értékekeit fenyegető lehetséges biztonsági kockázatokra. A jelölések és jelentéseik a következők. Mindenképpen olvassa el és értse meg ezeket a kézikönyv további olvasása előtt.

Figyelmeztetés

Vigyázat

f Általános információs jelölések

Figyelem

Kiemelt veszélyhelyzetet jelez, amikor az utasítások be nem tartása és a kellő elővigyázat hiánya halált vagy súlyos sérülést okozhat.

Olyan veszélyhelyzetet jelez, amikor az utasítások be nem tartása és a kellő elővigyázat hiánya sérülést vagy anyagi kárt okozhat.

Olyan eljárásokra utal, amelyek során anyagi kár vagy személyi sérülés következhet be kellő elővigyázat hiánya esetén.

Kiegészítő információkra és szempontokra utal, amelyek hasznosak lehetnek egy adott téma kapcsán.

Eljárás

[ (Megnevezés) ]

"(Menü megnevezése)"

Arra az oldalra utal, ahol az adott témával kapcsolatos részletes információk megtalálhatók.

Arra utal, hogy a szimbólum előtt álló aláhúzott szó vagy szavak magyarázata szerepel a szószedetben. Lásd a "Függelékben" a "Szószedet" című szakaszt. s oldal.74

Üzemeltetési módszerekre és a műveletek sorrendjére utal. A jelzett eljárást a számozott lépések sorrendjében kell végrehajtani.

A távirányítón vagy a vezérlőpanelen található gombok megnevezésére utal. Példa: [Esc] gomb

A konfigurációs menüpontokra utal. Példa: "Kép" - "Fényerő"

Tartalomjegyzék

A kivetítő jellemzői .....................................................................................5

Az alkatrészek megnevezése és funkciója ..............................................6

Előlap/Tető...........................................................................................................6

Hátlap................................................................................................................... 7

Vezérlőpanel ........................................................................................................8

Távirányító............................................................................................................ 9

Alaplemez ..........................................................................................................11

Hasznos funkciók

A kivetített kép megváltoztatása ............................................................13

Automatikusan észleli a bejövő jeleket, és megváltoztatja a kivetített képet

(Forrás keresése)................................................................................................ 13

Váltás közvetlenül a távirányítóval .....................................................................14

A kivetítés javítására szolgáló funkciók.................................................15

A kivetítési minőség kiválasztása (Színmód kiválasztása) ................................. 15

A kép és a hang ideiglenes elrejtése (A/V elnémítása).......................................16

A kép kimerevítése (Kimerevítés) ....................................................................... 16

A képarány megváltoztatása (Képarány) ...........................................................17

Mutató funkció (Mutató).....................................................................................18

A kép egy részének kinagyítása (E-Zoom)......................................................... 19

A távirányítóval irányítható kivetítő(k) megadása több kivetítő

használata esetén.....................................................................................20

A kivetítőazonosító beállítása ............................................................................ 20

A működtetni kívánt kivetítő azonosítójának beállítása ..................................... 21

Színmódosítás több kivetítő használatakor (Többképernyős

színmódosítás)..........................................................................................22

A beállítási műveletek összefoglalása................................................................ 22

A képkorrekció használata.................................................................................23

Biztonsági funkciók..................................................................................24

A felhasználók kezelése (Jelszavas védelem)....................................................24

A működés korlátozása (Vezérlés zárolása).......................................................27

Lopásgátló zár ................................................................................................... 28

Konfigurációs menü

A Konfigurációs menü használata..........................................................30

A funkciók felsorolása ............................................................................. 31

Kép menü .......................................................................................................... 31

Jel menü ............................................................................................................ 32

Beállítások menü ............................................................................................... 33

Kiterjedt menü ................................................................................................... 35

Hálózat menü..................................................................................................... 37

Információ menü (csak kijelzés)......................................................................... 40

Alaphelyzet menü .............................................................................................. 41

Hibaelhárítás

A súgó használata.................................................................................... 43

Problémamegoldás..................................................................................44

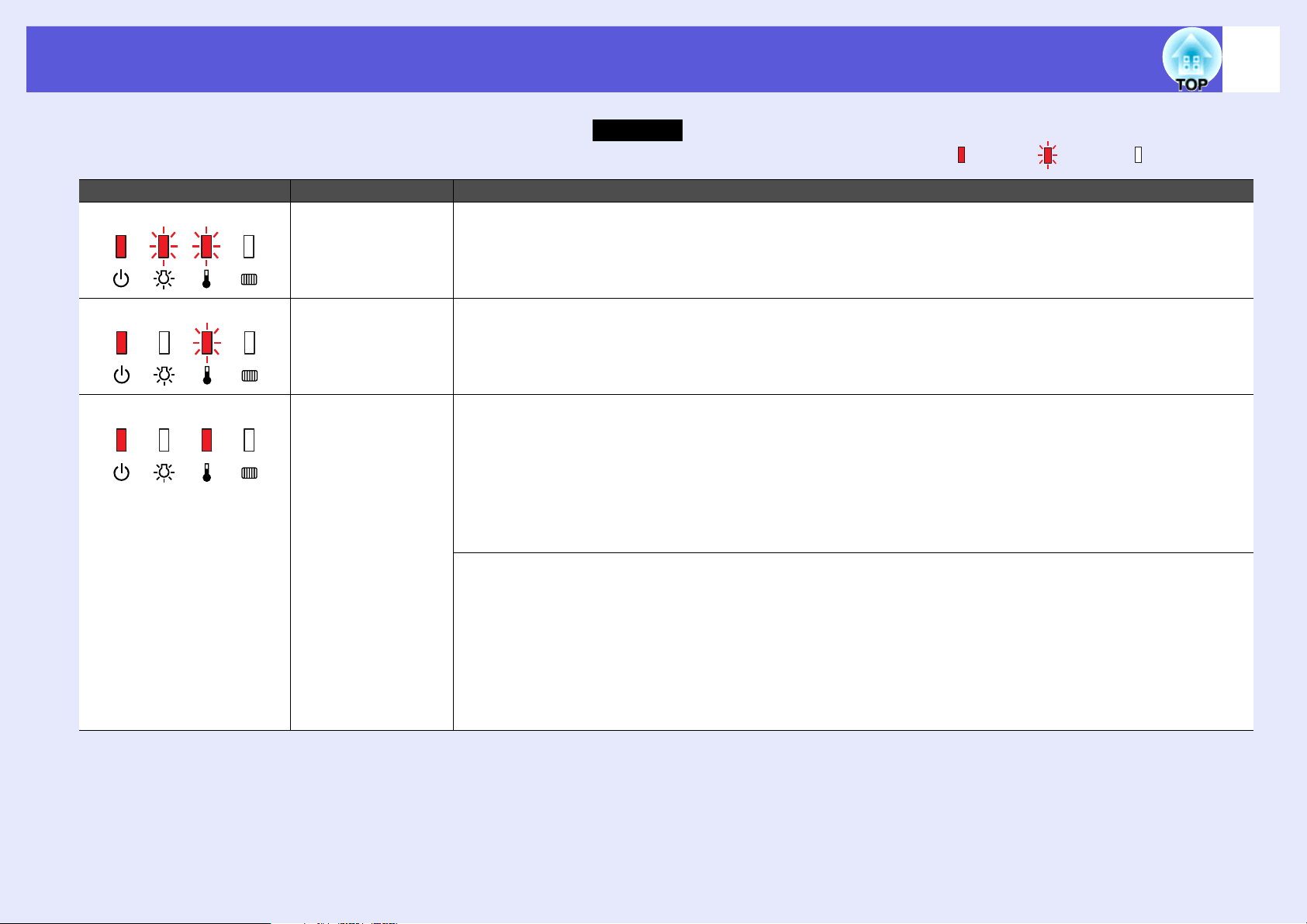

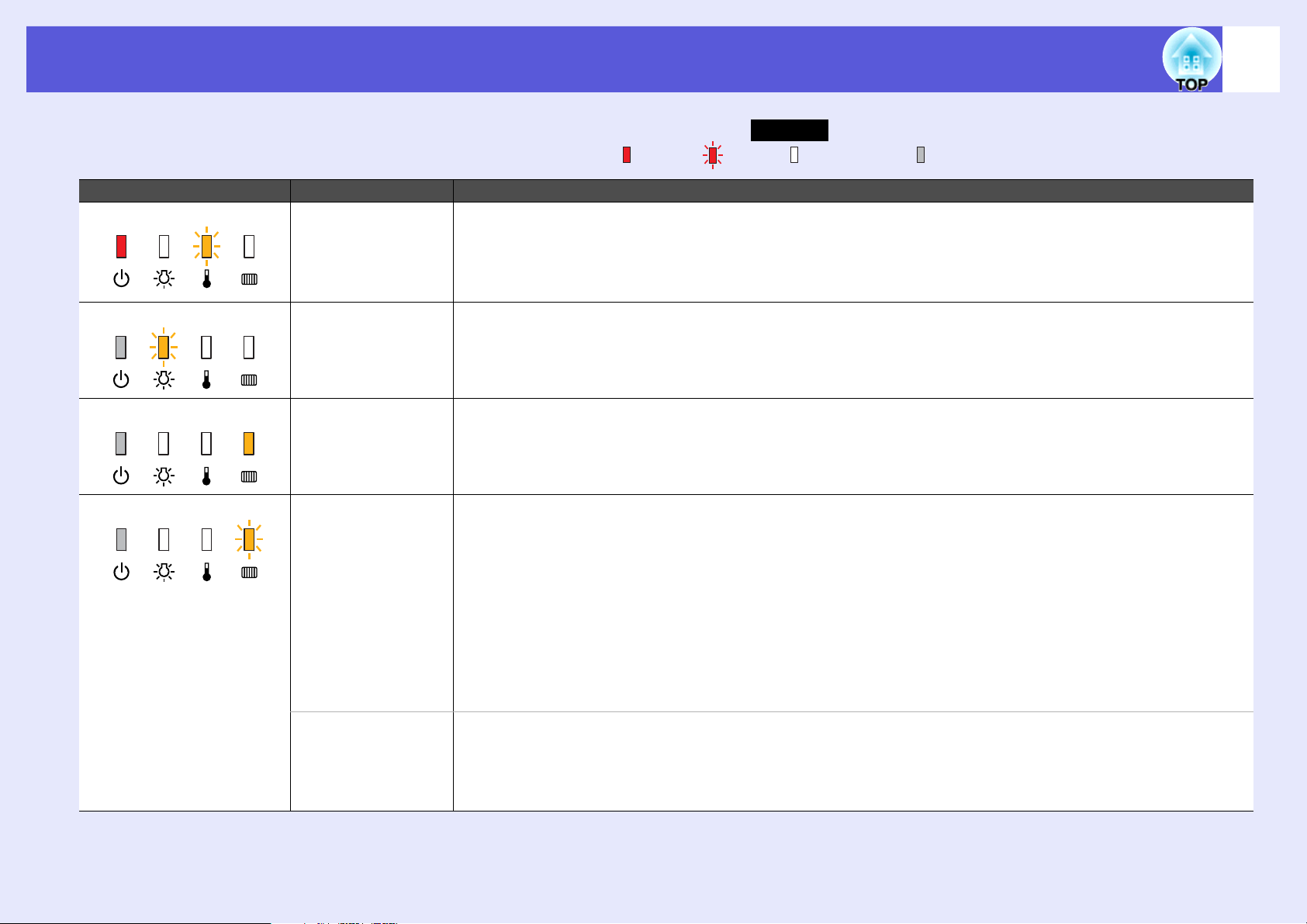

A visszajelzők leolvasása................................................................................... 44

Ha a visszajelzők nem nyújtanak támpontot ..................................................... 49

Függelék

Telepítési módszerek...............................................................................57

Tisztítás.....................................................................................................58

A kivetítő felületének tisztítása .......................................................................... 58

A lencsefedő üveg tisztítása .............................................................................. 58

A levegőszűrő tisztítása ..................................................................................... 58

A fogyóeszközök cseréje ........................................................................61

A távirányító elemeinek cseréje......................................................................... 61

A lámpa cseréje ................................................................................................. 62

A levegőszűrő cseréje........................................................................................ 65

Felhasználói logó mentése .....................................................................68

A vetítővászon mérete és távolsága ......................................................70

Csatlakoztatás külső berendezéshez .................................................... 71

Csatlakoztatás külső monitorhoz ...................................................................... 71

Csatlakoztatás külső hangszórókhoz................................................................ 71

Helyi hálózati kábel csatlakoztatása......................................................72

Kiegészítő tartozékok és fogyóeszközök..............................................73

Szószedet .................................................................................................74

Az ESC/VP21 parancsok felsorolása .....................................................76

Parancslista ....................................................................................................... 76

Kábelek elrendezése ......................................................................................... 76

Tartalomjegyzék

PJLink........................................................................................................77

A támogatott monitor kijelzők felsorolása.............................................78

Műszaki adatok ........................................................................................79

Külső megjelenés .....................................................................................81

Tárgymutató..............................................................................................82

A kivetítő jellemzői

Nagyfokú megbízhatóság

f Nagyon hatékony levegőszűrő alkalmazása

Csökkenti a kivetítőbe jutó por mennyiségét.

f Üzenet és visszajelző jelzi, ha a levegőszűrő eltömődött és

tisztítást igényel, vagy ha ki kell cserélni.

A kivetítő észleli, ha a levegőszűrő kezd eltömődni, és üzenettel, illetve visszajelzővel előre figyelmeztet, hogy a szűrőt rövidesen meg kell tisztítani vagy ki kell cserélni. A szűrő tisztítására vagy cseréjére figyelmeztető üzenet megjelenítése és a visszajelző a rendszeres karbantartást is biztosítja. s oldal.47

Könnyen kiszerelhető, azonnal eltávolítható szűrő

A készülékben csak egy levegőszűrő található, amely könnyen eltávolítható és beszerelhető. s oldal.65

Bővített biztonsági funkciók

f Jelszavas védelem a felhasználók korlátozására és kezelésére Jelszó beállításával korlátozhatja a kivetítő használatát. s oldal.24

Távoli vezérlés és megfigyelés helyi hálózaton keresztül

f Számítógépről történő vezérlés és megfigyelés az EMP Monitor

segítségével

A kivetítőhöz biztosított EMP Monitor szoftver használatával a számítógép monitorán megjeleníthető a kivetítő állapota, és a kivetítő a számítógépről vezérelhető. s EMP Monitor Használati

útmutató

Levél értesítés funkció probléma esetén

A kivetítő probléma esetén levél értesítést küld a megadott e-mail címre, amelyben tájékoztatja a címzettet a kivetítő állapotáról.

s oldal.38

Többképernyős színmódosítási lehetőség több kivetítő színének egyszerre történő

Ha több kivetítőt is felállít képek kivetítésére, a többképernyős színmódosítással módosíthatja az egyes képek színtónusát.

s oldal.22

Könnyű kezelhetőség

A Vezérlés zárolása korlátozza a vezérlőpanel gombjainak

működését

Ezzel korlátozhatja a kivetítő beállításainak engedély nélküli megváltoztatását rendezvényeken, iskolákban stb. s oldal.27

f Különféle lopásgátló eszközzel felszerelve

A kivetítőt a következő biztonsági eszközökkel szerelték fel:

s oldal.28

• Biztonsági nyílás

• Biztonsági kábel rögzítési pontja

• Nyílás a kábelfedél lezárásához

Közvetlen be- és kikapcsolás

A központilag vezérelt áramellátású helyiségekben, például konferenciatermekben beállítható a kivetítő automatikus be- és kikapcsolása a kivetítő áramellátásának be-, illetve kikapcsolásakor.

Nincs késlekedés a lehűlés miatt

Miután kikapcsolta a kivetítőt, kihúzhatja a tápkábelét, nem kell megvárnia, hogy a kivetítő lehűljön.

Nagy teljesítményű, 1,6-szeres nagyítású lencse

Az 1,6-szeres nagyítás a legtöbb helyiség elrendezésének megfelelő, változatos elhelyezési módokat tesz lehetővé, akár állványon, asztalon vagy a mennyezetre felszerelve kívánja használni a kivetítőt.

Az alkatrészek megnevezése és funkciója

Előlap/Tető

A nagyító/kicsinyítő gyűrű fedelének felnyitása

A B

* Ne távolítsa el a nagyító/kicsinyítő gyűrű fedelét, és ne használja a

kivetítőt, ha ez nyitva van. Ellenkező esetben por juthat a kivetítőbe, és ez lerövidítheti az optika élettartamát.

Megnevezés Funkció

Hangszóró

Vezérlőpanel s oldal.8

Megnevezés Funkció

Levegőkifúvó

szellőzőnyílás

Lehetővé teszi a hűtőlevegő kijutását a készülékből.

Vigyázat

Ne tegyen olyan tárgyakat a szellőzőnyílás közelébe, amelyek megvetemedhetnek vagy más módon megsérülhetnek a hőtől, és ne tegye az arcát vagy a kezét a szellőzőnyílás közelébe, amikor a kivetítő működik.

Állapot-

visszajelzők

Első állítható láb Fordítsa el és húzza ki, így beállíthatja a

Távvevő Veszi a távirányító jeleit.s Bevezetés

Levegőszűrő

(Levegőbeszívó szellőzőnyílás)

Nagyító/kicsinyítő

gyűrű

Fókuszáló gyűrű A kép fókuszálására szolgál.s Bevezetés

A visszajelzők színe, villogása vagy folyamatos világítása a kivetítő állapotát jelzi. s oldal.44

kivetített kép helyzetét, ha a kivetítőt például egy íróasztal lapjára helyezte.s Bevezetés

Megakadályozza, hogy por és idegen részecskék hatoljanak be a kivetítő belsejébe a levegő beszívása során. Ha a por felhalmozódik a levegőszűrőben, a kivetítő belső hőmérséklete megemelkedhet, ami működési problémákat okozhat, és lerövidítheti az optika élettartamát. A kivetítő figyelmeztető üzenetet jelenít meg, amikor ideje kitisztítani vagy kicserélni a levegőszűrőt.

s oldal.58, 65

A kép méretének beállítására szolgál.s Bevezetés

Lámpaburkolat A kivetítő lámpájának cseréjéhez nyissa ki ezt

a burkolatot. s oldal.63

Az alkatrészek megnevezése és funkciója

Hátlap

LKJ I HG F

CDE

Megnevezés Funkció

Tárolótalpak A kivetítő függőleges tárolásakor győződjön

meg arról, hogy a készülék ezeken áll.

Biztonsági nyílás (j)

S-Video port

Video port

Audio port L-Audio-R port

s oldal.28

Videoforrásokból érkező S-Videog jelekhez.

Videoforrásokból érkező kompozit videog jelekhez.

Ehhez csatlakoztatható az S-Video vagy a Video porthoz csatlakoztatott készülék audio kimeneti portja. s Bevezetés, oldal.33

Megnevezés Funkció

Helyi hálózati port Helyi hálózati kábel csatlakoztatása esetén

helyi hálózaton keresztül felügyelheti és vezérelheti a kivetítőt. s oldal.72

RS-232C port A kivetítő számítógépről történő vezérlése

esetén csatlakoztassa számítógéphez RS232C kábellel. Ez a port csak vezérlésre szolgál, alapesetben nincs szükség a használatára. s oldal.76

Távvevő Veszi a távirányító jeleit.s Bevezetés

2. számítógép

port

Audio port A 2. számítógép porthoz csatlakoztatott

1. számítógép

port

Audio port Az 1. számítógép porthoz csatlakoztatott

Monitorkimeneti

port

A számítógépről érkező videojelekhez és más videoforrásokból érkező komponens video jelekhez.

számítógép audio kimeneti portjához csatlakoztatható. s Bevezetés

A számítógépről érkező videojelekhez és más videoforrásokból érkező komponens video jelekhez.

számítógép audio kimeneti portjához csatlakoztatható. s Bevezetés

Az 1. számítógép porthoz csatlakoztatott számítógép képjelét külső monitorra továbbítja. Az 1. számítógép porttól eltérő port

komponens video jeléhez nem használható. s oldal.71

g vagy egyéb bemeneti

Hátsó láb

Tápkábelbemenet A tápkábel csatlakoztatására szolgál.

s Bevezetés

Audio kimeneti

port

Az éppen kivetített képhez tartozó hangot továbbítja külső hangszórókra.

Az alkatrészek megnevezése és funkciója

Vezérlőpanel

Megnevezés Funkció

[a] [b] gombok A hangerő beállítására szolgálnak.

Ha megnyomja, miközben megjelenik egy konfigurációs menü vagy súgó képernyő, ezekkel a gombokkal kiválaszthatja a menüpontokat és a beállítási értékeket. s Bevezetés, oldal.30

[Help] gomb Megjeleníti és bezárja a súgó képernyőt,

amely megmutatja az előforduló hibák megoldásának módját. s oldal.43

[Esc] gomb Leállítja az aktuális funkciót.

Megnevezés Funkció

[Menu] gomb Megjeleníti és bezárja a konfigurációs menüt.

s oldal.30

[Power] gomb A kivetítő be- és kikapcsolására szolgál.

s Bevezetés

Ha megnyomja egy konfigurációs menü megjelenítése közben, visszalép az előző menüszintre. s oldal.30

[Enter] gomb Ha számítógépes jelről vett kép kivetítése

közben megnyomja, automatikusan beállítja a sávtartást, a szinkronizálást és a pozíciót az optimális kép kivetítése érdekében. Ha megjelenik egy konfigurációs menü vagy egy súgó képernyő, akkor elfogadja és betáplálja az aktuális kiválasztást, és továbblép a következő szintre. s oldal.30

[Source Search]

gomb

[w] [v] gombok Korrigálja a trapéztorzítást.

Átáll a következő bemeneti forrásra, amely csatlakoztatva van a kivetítőhöz és képeket küld a készülékre. s oldal.13

Ha megnyomja, miközben megjelenik egy konfigurációs menü vagy súgó képernyő, ezekkel a gombokkal kiválaszthatja a menüpontokat és a beállítási értékeket. s Bevezetés, oldal.30

Az alkatrészek megnevezése és funkciója

Távirányító

B C

D E

F G H I

V U T

S R

Q P

O N M L

Megnevezés Funkció

[A/V Mute] gomb Be- és kikapcsolja a video és az audio

funkciót. s oldal.16

[Pointer] gomb Megnyomásával aktiválhatja a képernyő

mutatót. s oldal.18

[Comp1] gomb Megjeleníti az 1. számítógép portról érkező

képeket. s oldal.14

[Comp2] gomb Megjeleníti a 2. számítógép portról érkező

képeket. s oldal.14

[S-Video] gomb Megjeleníti az S-Video portról érkező képeket.

s oldal.14

[Video] gomb Megjeleníti a Video portról érkező képeket.

s oldal.14

[Auto] gomb Ha számítógépes jelről vett kép kivetítése

közben megnyomja, automatikusan beállítja a sávtartást, a szinkronizálást és a pozíciót az optimális kép kivetítése érdekében.

s oldal.32

Számgombok Jelszó megadására, illetve több kivetítő

használata esetén a működtetni kívánt kivetítő azonosítójának beállítására szolgál.

s oldal.26, 23

Megnevezés Funkció

[E-Zoom]

gombok(z) (x)

(z) A kivetítési méret megváltoztatása nélkül kinagyítja a képet. (x) Lekicsinyíti a képeknek azokat a részeit, amelyeket kinagyítottak a [z] gomb használatával. s oldal.19

[Search] gomb Átáll a következő bemeneti forrásra, amely

csatlakoztatva van a kivetítőhöz és képeket küld a készülékre. s oldal.13

[Volume] gombok (a) Csökkenti a hangerőt.

(b) Növeli a hangerőt. s Bevezetés

[Aspect] gomb

A képarányg mindig megváltozik, amikor megnyomja ezt a gombot. s oldal.17

Az alkatrészek megnevezése és funkciója

Megnevezés Funkció

[Help] gomb Megjeleníti és bezárja a súgó képernyőt,

amely megmutatja az előforduló hibák megoldásának módját. s oldal.43

[Color Mode]

gomb

[ID] gomb Több kivetítő használata esetén ezt a gombot

[Num] gomb A gomb megnyomásakor a távirányító

[Freeze] gomb Képek megállítása vagy újraindítása.

Amikor megnyomja ezt a gombot, a színmód minden alkalommal megváltozik. s oldal.15

nyomja meg a használni kívánt kivetítő azonosítójának megadásához. A gombbal a kivetítő azonosítója is meghatározható, és ellenőrizhető, hogy használható-e a távirányító. s oldal.20

számbillentyűzet módba vált, és az összes számgomb használható lesz. A [Num] gomb felengedésével kilép a számbillentyűzet módból. s oldal.26, 23

s oldal.16

Megnevezés Funkció

[Menu] gomb Megjeleníti és bezárja a konfigurációs menüt.

s oldal.30

[Power] gomb A kivetítő be- és kikapcsolására szolgál.

s Bevezetés

Távirányító

fénykibocsátó része

A távirányító jeleit bocsátja ki. s Bevezetés

[Esc] gomb Leállítja az aktuális funkciót.

Ha egy konfigurációs menü kijelzése közben megnyomja, visszalép az előző szintre.

s oldal.30

[Enter] gomb Ha megjelenik egy konfigurációs menü vagy

egy súgó képernyő, akkor elfogadja és betáplálja az aktuális kiválasztást, és továbblép a következő szintre. s oldal.30

[h] gomb Ha megjelenik egy konfigurációs menü vagy

egy súgó képernyő, kiválaszthatja a menüpontokat vagy a beállítási értékeket.

s oldal.30

Az alkatrészek megnevezése és funkciója

Alaplemez

Megnevezés Funkció

Fogantyú A kivetítő szállításához használható.

Megnevezés Funkció

Első állítható láb Fordítsa el és húzza ki, így beállíthatja a

kivetített kép helyzetét, ha a kivetítőt például egy íróasztal lapjára helyezte.

Biztonsági kábel

rögzítési pontja

Felfüggesztőkonz

ol rögzítési pontjai (4 pont)

Ha a kivetítőt fix tárgyhoz szeretné rögzíteni, bújtasson át ezen a ponton kereskedelmi forgalomban elérhető lopásgátló biztonsági kábelt. s oldal.28

Ide kell csatlakoztatni az opcionális mennyezeti rögzítést, ha felfüggeszti a kivetítőt a mennyezetre. s oldal.57, 73

Hasznos funkciók

Ez a fejezet prezentációk megtartásakor és más alkalmakkor hasznos funkciókat ismertet, és bemutatja a biztonsági funkciókat.

A kivetített kép megváltoztatása....................... 13

• Automatikusan észleli a bejövő jeleket, és megváltoztatja a kivetített képet

(Forrás keresése) ..............................................................13

• Váltás közvetlenül a távirányítóval ................................14

A kivetítés javítására szolgáló funkciók ...........15

• A kivetítési minőség kiválasztása

(Színmód kiválasztása).....................................................15

• A kép és a hang ideiglenes elrejtése

(A/V elnémítása) ..............................................................16

• A kép kimerevítése (Kimerevítés) .................................16

• A képarány megváltoztatása (Képarány)......................17

• Mutató funkció (Mutató).................................................18

• A kép egy részének kinagyítása (E-Zoom)...................19

A távirányítóval irányítható kivetítő(k)

Színmódosítás több kivetítő használatakor

(Többképernyős színmódosítás)........................22

• A beállítási műveletek összefoglalása ........................... 22

• A képkorrekció használata............................................. 23

Biztonsági funkciók ............................................24

• A felhasználók kezelése (Jelszavas védelem) .............. 24

A jelszavas védelem típusa......................................................... 24

Jelszavas védelem beállítása....................................................... 25

A jelszó beírása............................................................................ 26

• A működés korlátozása (Vezérlés zárolása) ................ 27

• Lopásgátló zár .................................................................. 28

A biztonsági kábel felszerelése .................................................. 28

A kábelfedél lezárása.................................................................. 28

megadása több kivetítő használata esetén...... 20

• A kivetítőazonosító beállítása.........................................20

• A működtetni kívánt kivetítő azonosítójának

beállítása ............................................................................21

A kivetített kép megváltoztatása

Az alábbi két módon lehet megváltoztatni a kivetített képet.

• Változtatás a Forrás keresése funkcióval A kivetítő automatikusan észleli a csatlakoztatott berendezésből érkező jeleket, és kivetíti az említett berendezésből betáplált képet.

• Változtatás közvetlenül A távirányító gombjainak használatával megváltoztathatja a kiválasztott bemeneti portot.

Automatikusan észleli a bejövő jeleket, és megváltoztatja a kivetített képet (Forrás keresése)

Gyorsan kivetítheti a kiválasztott képet, mivel a készülék figyelmen kívül hagyja azokat a bemeneti portokat, ahonnan nem érkezik képjel, amikor képet vált a [Source Search] gomb megnyomásával.

1. számítógép VideoS-Video2. számítógép

A készülék átugorja azt a bemeneti portot, ahol nincs képjel-betáplálás.

A távirányító használata A vezérlőpanel használata

Ha kettő vagy több készülék van csatlakoztatva, nyomja meg és tartsa lenyomva a [Source Search] gombot mindaddig, amíg a készülék ki nem vetíti a kiválasztott képet.

A képjelek állapotát bemutató következő képernyő akkor jelenik meg, ha csak az a kép áll rendelkezésre, amelyet a kivetítő éppen kivetít, vagy ha a készülék nem talál képjelet. Kiválaszthatja azt a bemeneti portot, amelyre a használni kívánt csatlakoztatott készülék jele érkezik. Ha kb. tíz másodpercen belül nem hajt végre semmilyen műveletet, akkor ez a képernyő bezáródik.

Eljárás

Ha a videokészülék csatlakoztatva van, a művelet előtt indítsa el a lejátszást.

A kivetített kép megváltoztatása

Váltás közvetlenül a távirányítóval

Közvetlenül megváltoztathatja a kiválasztott képet, ha megnyomja a távirányító következő gombjait.

Távirányító

Átvált az 1. számítógép portról érkező képekre.

Átvált az S-Video portról érkező képekre.

Átvált a 2. számítógép portról érkező képekre.

Átvált a Video portról érkező képekre.

A kivetítés javítására szolgáló funkciók

A kivetítési minőség kiválasztása (Színmód kiválasztása)

Könnyen elérheti az optimális képminőséget, ha egyszerűen kiválasztja azt a beállítást, amely a legjobban megfelel a kivetítési környezetnek. A kép fényereje a kiválasztott módnak megfelelően változik.

Üzemmód Alkalmazás

Szöveg Ez az üzemmód fekete-fehér anyagokat

tartalmazó bemutatók megtartásához ideális világos helyiségben.

Fénykép (Számítógépes képek betáplálása esetén)

Ideális állóképek, például fényképek kivetítésére világos helyiségben. A képek elevenek, és a kontraszt megfelelő.

Sport (Komponens video, S-Video vagy kompozit

video képek betáplálása esetén) Ideális TV-műsorok megtekintéséhez világos helyiségben. A képek elevenek és életszerűek.

Bemutató Ideális bemutatók megtartásához világos

helyiségben.

Mozi Ideális filmek megtekintéséhez sötét

helyiségben. Természetes tónust ad a képeknek.

Játék Ideális videojáték játszásához világos

helyiségben. A sötét árnyalatok kihangsúlyozására ez a legalkalmasabb.

sRGBg Ideális azoknál a képeknél, amelyek

megfelelnek az sRGB színszabványnak.

Tá b l a Még ha fekete (vagy zöld) táblára történik is a

kivetítés, ez a beállítás természetes, a fehér vászonra történő kivetítéshez hasonló színárnyalatot biztosít a képeknek.

Eljárás

Távirányító

Amikor megnyomja a gombot, a színmód neve megjelenik a képernyőn, és a színmód megváltozik.

Ha megnyomja a gombot, miközben a színmód neve megjelenik a képernyőn, átvált a következő színmódra.

A színmódot a "Színmód" gombbal is be lehet állítani,

amely a konfigurációs menü "Kép" menüpontjában található.

oldal.31

A kivetítés javítására szolgáló funkciók

A kép és a hang ideiglenes elrejtése (A/V elnémítása)

Ezt akkor lehet használni, amikor a hallgatóság figyelmét a mondanivalójára szeretné irányítani, vagy ha nem akarja megmutatni a részleteket, például amikor számítógépről vetített prezentációk során vált a fájlok között.

Eljárás

Távirányító

Ha megnyomja ezt a gombot, az A/V elnémítása funkció be- vagy kikapcsol.

•Ha mozgóképek kivetítése közben használja ezt a

funkciót, a forrás tovább folytatja a képek és a hang lejátszását, és nem tud visszatérni arra a pontra, ahol az A/V elnémítása funkciót aktiválta.

•A konfigurációs menü "Kiterjedt"-"Kijelző" -"A/V elnémítása" beállításával kiválaszthatja, hogy fekete vagy kék szín, illetve logó legyen látható az A/V elnémítása funkció használatakor.

oldal.35

A kép kimerevítése (Kimerevítés)

Ha a képernyőn kimerevíti a mozgó képet, a készülék továbbra is kivetíti a képet, ezért állóképhez hasonlóan kivetíthet mozgó képeket. Ezenkívül képek kivetítése nélkül végrehajthat olyan műveleteket, mint például számítógépről vetített prezentációk során váltás a fájlok között, ha előzetesen aktiválja a kimerevítési funkciót.

Eljárás

Távirányító

Ha megnyomja ezt a gombot, a kimerevítés be- vagy kikapcsol.

•A hang nem kapcsolódik ki.

•A képforrás továbbra is lejátssza a mozgó képeket, annak ellenére, hogy a képernyőt kimerevítette, ezért nem lehet folytatni a kivetítést a megszakítás helyétől.

•Ha a [Freeze] gombot megnyomja a konfigurációs menü vagy egy súgó képernyő megjelenítése közben, a menü vagy a súgó képernyő kijelzése eltűnik.

•A kimerevítés az E-Zoom használata közben is működik.

A kivetítés javítására szolgáló funkciók

A képarányg megváltoztatása (Képarány)

Ha videokészüléket csatlakoztat, a digitális videóval vagy DVDlemezre rögzített képeket meg lehet tekinteni 16:9 arányú szélesvásznú formátumban. Meg lehet változtatni a képarányt squeeze mode (összenyomás) üzemmódban, a következőképpen.

16:94:3 16:9 (lent)16:9 (fent)

Eljárás

Távirányító

Amikor megnyomja a gombot, a képarány neve megjelenik a képernyőn, és a képarány megváltozik.

Ha megnyomja a gombot, miközben a képarány neve megjelenik a képernyőn, átvált a következő képarányra.

A színmód a konfigurációs menü "Jel" menüjében

található "Képarány" pontban is beállítható.

oldal.32

A kivetítés javítására szolgáló funkciók

Mutató funkció (Mutató)

Ez lehetővé teszi a mutató ikon mozgatását a kivetített képen, és segít felhívni a figyelmet arra a területre, amelyről beszél.

Eljárás

A mutató megjelenítése.

Távirányító

A mutató ikon mozgatása.

Távirányító

Mutató ikon

Három különféle mutató ikon közül választhat (

) a konfigurációs menü "Beállítások" - "Mutató

alakja" menüpontjában.

oldal.33

Ha megnyomja ezt a gombot, a mutató megjelenik vagy eltűnik.

A kivetítés javítására szolgáló funkciók

A kép egy részének kinagyítása (E-Zoom)

Ez akkor hasznos, ha fel akar nagyítani képeket a részletek, például ábrák és táblázatok bemutatása céljából.

Eljárás

Indítsa el az E-Zoom funkciót.

Távirányító

Mozgassa a keresztet a képnek arra a területére, amelyet ki akar nagyítani.

Távirányító

Kereszt

Nagyítsa ki a kívánt részt.

Távirányító

Amikor megnyomja a gombot, az adott terület nagysága megnövekszik. A gomb lenyomva tartásával gyorsan kinagyíthatja. Lekicsinyítheti a kinagyított képet, ha megnyomja a [x] gombot. A törléshez nyomja meg az [Esc] gombot.

•A képernyőn megjelenik a nagyítási arány. A kiválasztott területet 25 lépésben lehet kinagyítani 1és 4-szeres méret között.

•A kép görgetéséhez billentse meg a [

] gombot.

A távirányítóval irányítható kivetítő(k) megadása több kivetítő használata esetén

Ha a kivetítőt több másik kivetítővel együtt használja, a távirányítóval irányítható kivetítők száma az alábbiak szerint korlátozható.

1: Állítsa be a Kivetítőazonosító a

konfigurációs menüvel.

2: A távirányítóval állítsa be a

működtetni kívánt kivetítő azonosítóját minden egyes kivetítőn.

fenti beállítás elvégzése után csak a következő kivetítő(k)

működtethető(k) a távirányítóval:

• Amelyeknél a "Kivetítőazonosító" és a "Működtetni kívánt kivetítő azonosítója" beállítás azonos. (Pl.: a második kivetítő a fenti ábrán)

• Ha a "Működtetni kívánt kivetítő azonosítója" beállítás értéke "0".

A kivetítőazonosító beállítása

Eljárás

Nyomja meg a [Menu] gombot, majd válassza ki a konfigurációs menüben a "Kiterjedt" "Kivetítőazonosító" menüpontot. s "A Konfigurációs menü használata" oldal.30

A távirányító használata A vezérlőpanel használata

•A "Kivetítőazonosító" alapértelmezett értéke "Ki". A

"Működtetni kívánt kivetítő azonosítója" alapértelmezett értéke "0". "0" beállítás esetén a kivetítő a "Kivetítőazonosító" beállítástól függetlenül működtethető a távirányítóval.

•Ha kikapcsolja a kivetítő tápellátását, a "Működtetni kívánt kivetítő azonosítója" beállítás visszaáll "0" értékre, hogy később a távirányítóval működtethető legyen.

További útmutatást a menü alatt megjelenő súgóból kaphat.

A távirányítóval irányítható kivetítő(k) megadása több kivetítő használata esetén

B C

Válassza ki a beállítani kívánt azonosítót, majd nyomja meg az [Enter] gombot.

A konfigurációs menü bezárásához nyomja meg a [Menu] gombot.

A működtetni kívánt kivetítő azonosítójának beállítása

A működtetni kívánt kivetítő azonosítóját a kivetítő minden bekapcsolásakor be kell állítani.

Eljárás

Fordítsa a távirányítót minden egyes beállított kivetítő távoli vevőkészüléke felé, majd mindegyiken hajtsa végre a következő lépéseket.

Tartsa lenyomva az [ID] gombot, és közben nyomja meg a működtetni kívánt kivetítő azonosítójának megfelelő számgombot.

Tartsa

lenyomva

A fenti beállítás elvégzése után csak a megadott kivetítő(k) működtethető(k) a távirányítóval.

Az alábbi módon ellenőrizheti, melyik kivetítő

működtethető a távirányítóval.

•Fordítsa a távirányítót az ellenőrizni kívánt kivetítő távoli vevőkészüléke felé, majd nyomja meg az [ID] gombot. A következő látható a képernyőn.

Engedélyezett távvezérlés esetén:

Színmódosítás több kivetítő használatakor (Többképernyős színmódosítás)

Ha több kivetítőt is felállít képek kivetítésére, beállíthatja az egyes kivetítők képének fényerejét és színtónusát a többképernyős színmódosítással úgy, hogy az egyes kivetítők képének színe közel hasonló legyen. Bizonyos esetekben a fényerő és a színtónus még a beállítás után sem egyezik meg tökéletesen.

Figyelem

Ha a kivetítőt több másik kivetítővel együtt használja, pl. egymás mellett egy asztalon, adja meg a következő konfigurációs beállításokat. Ha a kivetítőket nem megfelelően konfigurálja, fennáll annak veszélye, hogy az egyik kivetítőből kiáramló forró levegő a mellette lévőben Magas hőm. figyelm. állapotot idéz elő.

•A kivetített kép átlója legalább 50" legyen.

•Gondoskodjon arról, hogy a környezeti hőmérséklet ne legyen több, mint 35°C.

•A kivetítőket legalább 55 cm távolságra helyezze el egymástól.

•Ne helyezze a kivetítőket magas hőmérsékletű helyekre, például közvetlen napfényre, illetve fűtés vagy légkondicionáló szellőzőnyílása közelébe.

2. Képkorrekciók végrehajtása

Hajtson végre képkorrekciót minden egyes kivetítőn. A képkorrekció használatával a kép fekete és fehér között, öt fokozatban módosítható (1-5. szint), és mindegyik szinten módosítható a következő két beállítás:

• Fényerő beállítása Mindegyik képet azonos fényerőre állíthatja be az 1-5. szint között.

• Szín beállítása Mindegyik kép színét egymáshoz igazíthatja 1-5. szint között a "Színkorrekció (G/R)" és a "Színkorrekció (B/Y)" funkciókkal.

A beállítási műveletek összefoglalása

Az alábbi lépések szerint végezze el a beállítást.

1. A távirányítóval működtethető kivetítők korlátozása.

Az együtt használt kivetítők számától függetlenül beállíthatja úgy a készülékeket, hogy csak a módosítani kívánt kivetítő reagáljon a távirányítóra. s oldal.20

Színmódosítás több kivetítő használatakor (Többképernyős színmódosítás)

A képkorrekció használata

Eljárás

Nyomja meg a [Menu] gombot, és válassza a konfigurációs menüben a "Kiterjedt" – "Több képernyő" menüpontot. s "A Konfigurációs menü használata" oldal.30

Válassza ki a beállítandó szintet a "Beállítási szint" menüben.

• Amikor kiválaszt egy szintet, megjelenik a kiválasztott szint mintája.

• Bármelyik szinten elkezdheti a beállítást, általában az 1-5 és az 5-1 között állíthatja sötétebbre vagy világosabbra.

Állítsa be a fényerőt a "Fényerő-korrekció" beállításával.

• Ha kiválasztja az 5. szintet, akkor a fényerő több kivetítőből a legsötétebb képéhez igazodik.

• Ha kiválasztja az 1. szintet, akkor a fényerő több kivetítőből a legfényesebb képéhez igazodik.

• Ha kiválasztja a 2-4. szintet, akkor a fényerő több kivetítőből a közepes fényerejű képéhez igazodik.

• Amikor megnyomja az [Enter] gombot, a megjelenített kép vált a kijelzési minta és a tényleges kép között, így ellenőrizheti a beállítás eredményét, és korrigálhatja a tényleges képet.

E F

A "Színkorrekció (G/R)" és a "Színkorrekció (B/Y)" módosítása.

Amikor megnyomja az [Enter] gombot, a megjelenített kép vált a kijelzési minta és a tényleges kép között, így ellenőrizheti a beállítás eredményét, és korrigálhatja a tényleges képet.

A beállítás befejezéséig ismételje meg a 2-4. lépést.

Ha az összes beállítás elkészült, nyomja meg a [Menu] gombot a konfigurációs menü bezárásához.

Biztonsági funkciók

A kivetítő a következő bővített biztonsági funkciókkal rendelkezik.

• Jelszavas védelem Korlátozhatja, ki használhatja a kivetítőt.

• Vezérlés zárolása Megakadályozhatja, hogy bárki engedély nélkül megváltoztassa a

kivetítő beállításait.

• Biztonsági zár A kivetítőt különféle lopásgátló biztonsági eszközökkel szerelték fel.

A felhasználók kezelése (Jelszavas védelem)

A Jelszavas védelem aktiválása esetén a jelszót nem ismerő személyek akkor sem használhatják a kivetítőt képek kivetítésére, ha a kivetítő be van kapcsolva. Ezenkívül a felhasználó kivetítő bekapcsolásakor megjelenő logója sem módosítható. Ez lopásgátló eszközként is működik, mivel a kivetítő még akkor sem használható, ha ellopják. Vásárláskor a Jelszavas védelem nincs aktiválva.

f A jelszavas védelem típusa

A kivetítő használati módjától függően a jelszavas védelem alábbi három típusa állítható be.

• "Bekapcsolásvédelem"

Ha a "Bekapcsolásvédelem" "Be" helyzetben van, a kivetítő bekapcsolásakor mindig be kell írni a jelszót, ha a jelszó legutolsó beírását követően leválasztották az áramellátásról. Ha nem írják be a megfelelő jelszót, a kivetítés nem indul el.

• "Felh. logó védelme"

Ha a "Felh. logó védelme" "Be" helyzetben van, akkor a felhasználó logóját nem lehet megváltoztatni, és a felhasználó logója következő beállításainak megváltoztatása le van tiltva.

• Felhasználó logójának rögzítése

• A "Kijelző háttere", "Induló képernyő" és "A/V elnémítása" beállításai a konfigurációs menü "Kijelző" menüpontjából.

• "Hálózatvédelem"

Ha a "Hálózatvédelem" "Be" helyzetbe van állítva, akkor a konfigurációs menüben a "Hálózat" beállításainak megváltoztatása le van tiltva.

Biztonsági funkciók

f Jelszavas védelem beállítása

A következő módon lehet beállítani a jelszavas védelmet.

Eljárás

Kb. öt másodpercig tartsa lenyomva a [Freeze] gombot.

Megjelenik a jelszavas védelem beállítási menüje.

Távirányító

•Ha a Jelszavas védelem már aktív, akkor be kell írnia a jelszót. Ha a jelszót megfelelően írta be, akkor megjelenik a jelszavas védelem beállítási menüje.

"A jelszó beírása" oldal.26

•Ha a jelszó be van állítva, akkor ragassza fel a jelszavas védelem matricát a kivetítőre, jól látható helyre, a tolvajok elrettentése céljából.

Kapcsolja be a "Felh. logó védelme" funkciót.

(1) Válassza ki a "Felh. logó védelme" elemet, majd nyomja

meg az [Enter] gombot.

(2) Válassza ki a "Be" elemet, majd nyomja meg az [Enter]

gombot.

(3) Nyomja meg az [Esc] gombot.

Kapcsolja be a "Hálózatvédelem" funkciót.

(1) Válassza ki a "Hálózatvédelem" elemet, majd nyomja meg

az [Enter] gombot.

(2) Válassza ki a "Be" elemet, majd nyomja meg az [Enter]

gombot.

(3) Nyomja meg az [Esc] gombot.

Állítsa be a jelszót.

(1) Válassza ki a "Jelszó" elemet, majd nyomja meg az [Enter]

gombot.

(2) Amikor a kijelzőn megjelenik a "Módosítja a jelszót?"

kérdés, válassza az "Igen" lehetőséget, majd nyomja meg az [Enter] gombot. A jelszó alapértelmezett értéke "0000". Állítsa át a kívánt jelszóra. Ha a "Nem" lehetőséget választja, a kijelzőn újból megjelenik az 1. lépésben látott képernyő.

Kapcsolja be a "Bekapcsolásvédelem" funkciót.

(1) Válassza ki a "Bekapcsolásvédelem" elemet, majd nyomja

meg az [Enter] gombot.

(2) Válassza ki a "Be" elemet, majd nyomja meg az [Enter]

gombot.

(3) Nyomja meg az [Esc] gombot.

Biztonsági funkciók

(3) A [Num] gomb lenyomva tartása mellett a

számgombokkal írjon be egy négyjegyű számot. A beírt szám "****" formátumban jelenik meg. Miután beírta a negyedik számjegyet, megjelenik a megerősítési képernyő.

Távirányító

Tartsa

lenyomva

Számgombok

(4) Újból írja be a jelszót. Megjelenik "Az új jelszót tárolta a

készülék." üzenet. Ha tévesen írta be a jelszót, a megjelenő üzenet felszólítja Önt a jelszó újbóli beírására.

f A jelszó beírása

Amikor megjelenik a jelszóbeírási képernyő, a távirányító számgombjaival írja be a jelszót.

Eljárás

A [Num] gomb lenyomva tartása mellett a számgombokkal írja be a jelszót.

A helyes jelszó beírása után elindul a kivetítés.

Figyelem

•Ha háromszor egymás után tévesen írja be a jelszót, kb. öt percre megjelenik a "A kivetítő zárolva van." üzenet, majd a kivetítő készenléti üzemmódba kapcsol. Ha ez megtörténik, húzza ki a tápkábelt a konnektorból, majd dugaszolja vissza és újból kapcsolja be a kivetítőt. A kivetítő kijelzőjén újból megjelenik a jelszóbeírási képernyő, és ekkor beírhatja a helyes jelszót.

•Ha elfelejtette a jelszót, jegyezze fel a "Kérelemkód: xxxxx" számot, amely megjelenik a képernyőn, majd vegye fel a kapcsolatot a Terméktámogatás és szervizelési útmutatóban

megadott legközelebbi címmel.

címjegyzék lista

•Ha folytatja a fenti műveletet, és háromszor egymás után hibás jelszót ír be, akkor megjelenik a következő üzenet, és a kivetítő utána már nem fogad el jelszóbeírást. "A kivetítő zárolva van. Forduljon az Epsonhoz a dokumentációban leírt

módon."

Epson projektor címjegyzék lista

Epson projektor

Biztonsági funkciók

A működés korlátozása (Vezérlés zárolása)

Az alábbi módszerekkel zárhatja le a vezérlőpanel kezelőgombjait:

• Teljes zárolás A vezérlőpanel összes gombja le van zárva. Nem végezhet műveleteket a vezérlőpanelről, ki- és bekapcsolást sem.

• Vezérlés zárol. A [Power] gomb kivételével a vezérlőpanel összes gombja le van zárva.

Ez a funkció nagyon hasznos olyan rendezvényeken vagy bemutatókon, amikor szeretné deaktiválni az összes gombot és kizárólag vetíteni akar, vagy iskolákban, ha korlátozni akarja a gombok működését. A kivetítő a távirányítóval ekkor is működtethető.

Eljárás

Ellenőrizze a használt gombokat és az általuk végrehajtott műveleteket a menüben található útmutatóban.

Válassza ki a "Teljes zárolás" vagy a "Vezérlés zárol." elemet.

Nyomja meg a [Menu] gombot és válassza a "Beállítások" - "Vezérlés zárolása" elemet. s "A Konfigurációs menü használata" oldal.30

A távirányító használata A vezérlőpanel használata

Amikor megjelenik a megerősítési üzenet, válassza ki az "Igen" lehetőséget.

A vezérlőpanel gombjai a kiválasztott beállításnak megfelelően le vannak zárva.

Az alábbi módon oldhatja fel a vezérlőpanel lezárását.

•A távirányítón válassza a "Ki" elemet a konfigurációs menü "Beállítások" - "Vezérlés zárol." menüpontjában.

•Nyomja meg és kb. hét másodpercig tartsa lenyomva az [Enter] gombot a vezérlőpanelen, ekkor megjelenik egy üzenet, és a zár fel van oldva.

Biztonsági funkciók

Lopásgátló zár

Mivel a kivetítőt gyakran szerelik mennyezetre és hagyják őrizetlenül a teremben, előfordulhat, hogy valaki megpróbálja eltulajdonítani. Ezért a kivetítőt a következő biztonsági eszközökkel látták el.

• Biztonsági nyílás

A biztonsági nyílás kompatibilis a Kensington által gyártott Microsaver Security Systemmel. A Microsaver Security Systemről bővebb információt a Kensington honlapján találhat: http://

www.kensington.com/.

• Biztonsági kábel rögzítési pontja

A kivetítő asztalhoz vagy oszlophoz rögzítéséhez bújtasson át ezen a ponton kereskedelmi forgalomban kapható, lopásgátló biztonsági kábelt.

• Nyílás a kábelfedél lezárásához

Zárja le a kábelfedelet kereskedelmi forgalomban kapható lakattal. Mivel lezárt kábelfedél esetén a tápkábel és a csatlakozókábelek nem húzhatók ki a kivetítőből, a kivetítő nem vihető el könnyen.

f A biztonsági kábel felszerelése

Bújtassa át a lopásgátló biztonsági kábelt a rögzítési ponton. A biztonsági kábel lezárásához olvassa el a biztonsági kábelhez mellékelt útmutatót.

f A kábelfedél lezárása

Miután felhelyezte a kábelfedelet, zárja le kereskedelmi forgalomban kapható lakattal.

Konfigurációs menü

Ez a fejezet kifejti a konfigurációs menü és funkcióinak használatát.

A Konfigurációs menü használata .................... 30

A funkciók felsorolása........................................ 31

• Kép menü...........................................................................31

• Jel menü.............................................................................32

• Beállítások menü ..............................................................33

• Kiterjedt menü..................................................................35

• Hálózat menü....................................................................37

• Információ menü (csak kijelzés).....................................40

• Alaphelyzet menü.............................................................41

A Konfigurációs menü használata

Választás a főmenüből

Főmenü

Útmutató

Választás az almenüből

Almenü (Beállítások)

A kiválasztott elem megváltoztatása

Kilépés

Használt gombok

A vezérlőpanel használata

A távirányító használata

A beállítások megváltoztatásának kiválasztása

A funkciók felsorolása

Kép menü

A beállítandó elemek az aktuálisan kivetített képjeltől függően változnak, az alábbi screen shotok (képernyő-pillanatképek) szerint. A részletes beállítást mindegyik képjelhez el lehet menteni.

Számítógépes kép

Almenü Funkció

Színmód A környezetnek megfelelően megválaszthatja a kép minőségét. s oldal.15 Fényerő Beállíthatja a kép fényerejét. Kontrasztg Beállíthatja a kép fényes és árnyékos részei közötti különbséget. Színtelítettség Beállíthatja a képek színtelítettségét. Árnyalat (Ez a beállítás csak NTSC jelek betáplálása esetén lehetséges, kompozit video/S-Video használatakor.)

Beállíthatja a kép színárnyalatát. Élesség Beállíthatja a kép élességét. Színmódosítás Az alábbiak egyikének kiválasztásával végezheti el a beállítást:

Absz. színhőm.: Beállíthatja a képek általános színárnyalatát. A színárnyalatokat tíz fokozatban lehet beállítani, 5000 K és 10 000 K

között. Ha magas értéket választ, akkor a kép kékes árnyalatú lesz, alacsony érték választása esetén pedig vöröses árnyalatúvá válik.

Piros, Zöld, Kék: Egyesével beállíthatja a színek telítettségét.

(Ezt az elemet nem lehet kiválasztani, ha az "sRGB Alaphelyzet Visszaállíthatja a "Kép" menü összes beállítását az alapértelmezett értékre. Az összes menüelem alapértelmezett értékre történő

visszaállításáról lásd: s oldal.41

g" elemet választja ki "Színmód" beállításként a "Kép" menüben.)

Komponens video

g/Kompozit videog/S-Videog

A funkciók felsorolása

Jel menü

Számítógépes kép

Almenü Funkció

Aut. beállítás Megválaszthatja, hogy amikor a bemenő jel megváltozik, a kép automatikusan beálljon-e az optimális állapotra (Be) vagy nem (Ki).

s oldal.52

Sávtartásg Beállíthatja a számítógépes képeket, amikor függőleges csíkok jelennek meg a képeken. s oldal.52 Szinkrong Beállíthatja a számítógépes képeket, amikor villogás, elmosódottság vagy interferencia jelenik meg a képeken. s oldal.52 Pozíció Beállíthatja a kijelzés helyzetét felfelé, lefelé, balra és jobbra, ha a kép egy része nem látható, hogy a készülék a teljes képet kivetítse. Progresszívg (A Komponens video csak 480i/576i jelbemenet esetén állítható be)

Ki: IP-konverzió végrehajtása a képernyő minden egyes mezőjénél. Ideális sok mozgást tartalmazó képek megtekintése esetén.

Be: a készülék a váltottsoros

1. szám. bemenet Kiválaszthatja, hogy a készülék az 1. számítógép port vagy a 2. számítógép port bemeneti jelét fogadja.

2. szám. bemenet

Videojel Az "Automatikus" érték kiválasztása esetén a készülék automatikusan felismeri a videojeleket. Ha a képen interferencia jelenik meg,

Képarány Beállíthatja a képaránytg a kivetített képekhez. s oldal.17 Alaphelyzet Visszaállíthatja a "Jel" menü összes beállítását az alapértelmezett értékre, az "1. szám. bemenet" és a "2. szám. bemenet" kivételével.

Ha az "Automatikus" értékre állítja, akkor a készülék a csatlakoztatott berendezésnek megfelelően automatikusan beállítja a betáplált jelet.

Ha a színek nem megfelelően jelennek meg az "Automatikus" érték kiválasztása esetén, akkor a csatlakoztatott berendezésnek

megfelelően válassza ki a megfelelő jelet.

vagy fellép valamilyen probléma, például a készülék egyáltalán nem vetít ki képet az "Automatikus" érték kiválasztása esetén, akkor a

csatlakoztatott berendezésnek megfelelően válassza ki a megfelelő jelet.

Az összes menüelem alapértelmezett értékre történő visszaállításáról lásd: s oldal.41

g (i) jeleket progresszívg (p) jelekké konvertálja. Ideális állóképek megtekintése esetén.

Komponens video

g Kompozit videog/S-Videog

A funkciók felsorolása

Beállítások menü

Almenü Funkció

trapézkorrekció Korrigálhatja a képek függőleges trapéztorzítását. sBevezetés Vezérlés zárolása A kivetítő vezérlőpanele használatának korlátozására szolgál. s oldal.27 Mutató alakja Kiválaszthatja a mutató alakját. s oldal.18

Mutató 1: Mutató 2: Mutató 3: Fényerősség Ctrl Beállíthatja a lámpa fényerejét a két beállítás egyikére.

Válassza az "Alacsony" értéket, ha a kivetített képek túl világosak, például ha sötét helyiségben vetít képeket kis vetítővászonra. Ha az

"Alacsony" értéket választja, az áramfogyasztás mértéke a következőképpen változik, a vetítés alatt pedig halkabb lesz a ventilátor.

Áramfogyasztás: kb. 18% csökkenés Hangerő Beállíthatja a hangerőt. RCA

audiobemenet

Kiválaszthatja, hogy az RCA audioportot (L-Audio-R) a Video porthoz vagy az S-

Video porthoz csatlakoztatott berendezéshez használja audiobemenetként.

A jobb oldalon látható ábrán például az látható, hogyan használható együtt a kép port

és az audioport az "S-Video" kiválasztásakor.

"S-Video" kiválasztása esetén

Távoli vevőkészülék

Korlátozhatja a távirányító vezérlőjelének fogadását.

Ha le akarja tiltani a készülék távirányítóval történő működtetését, vagy a távoli vevőkészülékhez túlságosan közel található fénycső,

ezzel a beállítással kikapcsolható a távoli vevőkészülék.

A funkciók felsorolása

Almenü Funkció

Te s z t m i n t a A kivetítő beállításakor tesztminta látható, így a kivetítés más készülék csatlakoztatása nélkül is beállítható. A tesztminta

megjelenítésekor módosítható a Nagyítás, a Fókusz és a Trapézkorrekció beállítás.

A tesztminta kikapcsolásához nyomja meg az [Esc] gombot a távirányítón vagy a vezérlőpanelen. Alaphelyzet Az "RCA audiobemenet" kivételével a "Beállítások" menü összes beállítását visszaállíthatja az alapértelmezett értékre.

Az összes menüelem alapértelmezett értékre történő visszaállításáról lásd: s oldal.41

A funkciók felsorolása

Kiterjedt menü

Almenü Funkció

Kijelző Elvégezheti a kivetítő kijelzőjével kapcsolatos beállításokat.

Üzenet: Beállíthatja, hogy a kijelző megjelenítse-e (Be), vagy sem (Ki) a forrás nevét, amikor megváltoztatja a bemeneti forrást, a

színmód nevét, amikor megváltoztatja a színmódot, egy üzenetet, ha nincs bejövő képjel stb.

Kijelző háttere

értékre.

Induló képernyő

A/V elnémítása

Felhasználó

logója

Megváltoztathatja a felhasználó logóját, amely háttérként és az A/V elnémítása során megjelenik. s oldal.68

Kivetítés A kivetítő felszerelésének megfelelően az alábbi beállítások közül választhat: s oldal.57

"Elől" "Elől/Plafon" "Hátul" "Hátul/Plafon"

Megváltoztathatja a beállítást az alábbiak szerint, ha kb. 5 másodpercre lenyomja a [A/V Mute] gombot a távirányítón.

"Elől" W "Elől/Plafon"

"Hátul" W "Hátul/Plafon" Működés Betáp kapcsoló: Beállíthatja a Betáp kapcsoló engedélyezését (Be) vagy letiltását (Ki).

Ha "Be" helyzetre állítja, és a kivetítő tápkábele csatlakoztatva van a konnektorhoz, akkor ügyeljen arra, hogy az áramkimaradás után az áram visszakapcsolásakor fellépő hirtelen áramlökések miatt a kivetítő automatikusan bekapcsolódhat.

Alvó mód: Beállíthatja, hogy a kivetítés automatikusan leálljon-e (Be), vagy sem (Ki), ha a megadott ideig nem hajtanak végre

műveleteket, miközben nincs bejövő képjel.

Alvó mód időzítő: Az az idő, amelynek el kell telnie a kivetítő alvó módjának bekapcsolásáig. 1 és 30 perc között állítható be.

Nagy magasság: Állítsa "Be" helyzetbe, ha a kivetítőt 1500 m tengerszint feletti magasság felett használja.

: Arra az esetre, ha nem áll rendelkezésre képjel, beállíthatja a képernyő állapotát "Fekete", "Kék" vagy "Logó"

: Beállíthatja, hogy az induló képernyő (a kivetítő bekapcsolásakor kivetített kép) megjelenjen-e vagy sem.

: Beállíthatja az A/V elnémítása során kijelzett képernyőt "Fekete", "Kék" vagy "Logó" értékre.

A funkciók felsorolása

Almenü Funkció

Készenléti üzemmód

Légszűrő beállítása Beállíthatja a levegőszűrő kicserélési vagy tisztítási idejével kapcsolatos információkat.

Kivetítőazonosító Ha a távirányítást egy adott kivetítőre kívánja korlátozni, minden kivetítőt azonosítóval kell ellátni. A "Ki" érték azt jelzi, hogy nem

Több képernyő Beállíthatja minden egyes kivetített kép színárnyalatát és fényerejét, amikor több kivetítőt állít fel kivetítésre. s oldal.22

Nyelv Beállíthatja a kijelzett üzenetek nyelvét. Alaphelyzet Visszaállíthatja a "Kijelző*1", a "Működés*2" és a "Légszűrő beállítása" elemet a "Kiterjedt" menüben az alapértelmezett beállításokra.

*1 Ha a "Felh. logó védelme" "Be" értékre van állítva a "Jelszavas védelem" menüben, akkor a felhasználói logóval kapcsolatos beállításokat nem lehet

megváltoztatni. Változtatásokat akkor lehet végrehajtani, ha a "Felh. logó védelme" beállítást "Ki" értékre állítja. s oldal.25

*2 Kivétel: "Nagy magasság".

Ha ezt az elemet "Hálózat be" helyzetre állítja, használhatja a hálózatfigyelési és vezérlési funkciókat a kivetítő készenléti

üzemmódjában.

Az SNMP

megfigyelhető és vezérelhető.

Ébresztő időzítője: Beállíthatja, hogy kapjon-e figyelmeztetést (Be) vagy sem (Ki), ha ideje kicserélni a levegőszűrőt.

A füstszűrős típusú levegőszűrő használata esetén feltétlenül állítsa "Be" értékre.

Időmérő: Beállíthatja, hogy megjelenjen-e a használat időtartamát jelző üzenet.

A kivetítő automatikusan észleli a behelyezett levegőszűrő típusát, és beállítja a szűrőcsere megfelelő idejét. Beállíthatja azonban azt is, hogy a kivetítő környezetétől függően az üzenet korábban jelenjen meg, és több ideje legyen észlelni, hogy rövidesen karbantartás szükséges.

Tisztítási Üzenet: Ha "Be" helyzetbe állítja, megjelenik egy üzenet, ha a levegőszűrő por vagy szennyeződés miatt eltömődött.

Tiszt. Üzenet Időz.: Ha a Tisztítási Üzenet beállítása "Be", az üzenet megjelenítésének ötféle időzítése közül választhat. Ha a kivetítőt

különösen poros környezetben használja, olyan beállítást használjon, hogy az üzenet viszonylag gyorsan jelenjen meg.

állított be azonosítót. s oldal.20

Beállítási szint: A kép fekete és fehér között, öt fokozatban módosítható (1-5. szint), és mindegyik szinten módosítható a "Fényerő-

korrekció" és a "Színkorrekció" beállítás.

Fényerő-korrekció: Korrigálja az egyes termékek fényereje közötti különbséget.

Színkorrekció (G/R) / Színkorrekció (B/Y): Korrigálja az egyes termékek színe közötti különbséget.

Az összes menüelem alapértelmezett értékre történő visszaállításáról lásd: s oldal.41

g elem vagy a termékhez biztosított "EMP Monitor" szoftver használatával a kivetítő állapota a hálózaton keresztül

A funkciók felsorolása

Hálózat menü

Ha a "Hálózatvédelem" "Be" értékre van állítva a "Jelszavas védelem" menüben, akkor megjelenik egy üzenet, amely szerint a beállításokat nem lehet megváltoztatni. Csak a "Hálózatvédelem" "Ki" értékre történő beállítása után lehet változtatásokat végrehajtani. s oldal.25

Almenü Funkció

Vez et ék es LAN DHCP: Beállíthatja, hogy használ-e DHCP protokollt (Be) vagy sem (Ki). Ha a beállítás értéke "Be", nem állíthat be több címet.

IP-cím: Megadhatja a kivetítőhöz rendelt IP-címet.

A cím minden egyes mezőjébe 0 és 255 közötti számot adhat meg. A következő IP-címek azonban nem használhatók:

0.0.0.0, 0.x.x.x, 127.x.x.x, 224.0.0.0 – 255.255.255.255 (ahol az x 0 és 255 közötti számot jelöl)

Alhálózati maszk: Megadhatja a kivetítőhöz rendelt alhálózati maszkot.

A cím minden egyes mezőjébe 0 és 255 közötti számot adhat meg. A következő alhálózati maszkok azonban nem használhatók: 0.0.0.0,

255.255.255.255

Átjáró címe: Megadhatja a kivetítő átjárójához rendelt IP-címet.

A cím minden egyes mezőjébe 0 és 255 közötti számot adhat meg. A következő átjárócímek azonban nem használhatók:

0.0.0.0, 127.x.x.x, 224.0.0.0 – 255.255.255.255 (ahol az x 0 és 255 közötti számot jelöl)

MAC-cím: Megjelenítheti a kivetítőhöz tartozó MAC-címet. PJLink jelszó A kivetítő PJLink-kompatibilis szoftveralkalmazással történő elérése esetén hitelesítési jelszót adhat meg.*1 s oldal.77

A jelszó számokat és betűket tartalmazhat, és legfeljebb 32 karakter hosszú lehet. Web-hozzáf. jelszó A kivetítő webes vezérléssel történő beállítása és vezérlése esetén hitelesítési jelszót adhat meg.*1 A jelszó számokat és betűket

tartalmazhat, és legfeljebb 8 karakter hosszú lehet.

A webes vezérlés számítógépes funkcióval a kivetítő a számítógép böngészője segítségével vezérelhető, ha elindítja az EMP Monitor

programot. s EMP Monitor Használati útmutató

A funkciók felsorolása

Almenü Funkció

SNMPg Az SNMP protokoll beállítására szolgál.

Trap IP-cím 1/Trap IP-cím 2: Az SNMP trap értesítésének rendeltetési helyeként legfeljebb két helyet regisztrálhat. Ha a "Trap IP-cím 1"

pontban regisztrált IP-cím nem érhető el, a rendszer a "Trap IP-cím 2" pontban regisztrált IP-címet használja.

Közösségi név: Adja meg a közösségi nevet az SNMP protokollhoz. Ez legfeljebb 8 számból vagy betűből állhat.

Ahhoz, hogy a kivetítőt SNMP protokollal felügyelje, telepítenie kell az SNMP-kezelő programot a számítógépre. Az SNMP protokollt

hálózati szakembernek kell kezelni. Levél A menü megfelelő beállítása esetén a rendszer e-mailben értesítést küld, ha a kivetítő rendellenes/figyelmeztető állapotba lép.

Levél értesítés: Beállíthatja, hogy kér-e e-mail értesítést (Be) vagy sem (Ki).

SMTP kiszolgáló: Megadhatja a kivetítő SMTP kiszolgálójához rendelt IP-címet.

A cím minden egyes mezőjébe 0 és 255 közötti számot adhat meg. A következő IP-címek azonban nem használhatók:

127.x.x.x, 224.0.0.0 – 255.255.255.255 (ahol az x 0 és 255 közötti számot jelöl)

Portszám: Megadhatja az SMTP kiszolgáló portszámát.

Az alapértelmezett érték 25. 1 és 65535 közötti számok adhatók meg.

Cím 1 beállítás/Cím 2 beállítás/Cím 3 beállítás: Megadhatja a rendellenes működés vagy figyelmeztetés esetén küldött értesítés

rendeltetési helyének e-mail címét

és az üzenet tartalmát. Legfeljebb három rendeltetési hely adható meg. Az e-mail cím számokat és

betűket tartalmazhat, és legfeljebb 32 karakter hosszú lehet.

AMX Device Discoveryg

Ha a beállítás értéke "Be", és a kivetítő hálózathoz csatlakozik, az AMX Device Discovery használatával felismerhető. Ha a kivetítő nem

kapcsolódik AMX-vezérlőhöz vagy olyan hálózathoz, amely lehetővé teszi, hogy az AMX Device Discovery felismerje a kivetítőt, állítsa

"Ki" értékre. Kivetítő neve Egyedi nevet jeleníthet meg, amellyel azonosítható a kivetítő a hálózaton. Alaphelyzet Visszaállíthatja a "Hálózat" menü összes beállítását az alapértelmezett értékre.

Az összes menüelem alapértelmezett értékre történő visszaállításáról lásd: s oldal.41

*1 Szám vagy jelszó megadásához a következő képernyő-billentyűzetek jelennek meg. A távirányító [h] gombjának billentésével mozgassa a kurzort a

kívánt billentyűre, majd nyomja meg az [Enter] gombot a bevitelhez. Ha befejezte az adatbevitelt, a megadott adatok megerősítéséhez nyomja meg a [Finish] gombot. A billentyűzet [Cancel] gombjával visszavonhatja a bevitelt.

Ha kiválasztja ezt a billentyűt, átvált a nagybetűs és kisbetűs írásmód között.

Ha kiválasztja ezt a billentyűt, megváltoztatja a keretben látható billentyűkhöz társított szimbólumokat.

A funkciók felsorolása

*2Ha a levél értesítés funkciót "Be" értékre állította be, és a kivetítő rendellenes/figyelmeztető állapotba lép, a készülék a következő e-mailt küldi:

Tárgy: EPSON kivetítő Első sor: Annak a kivetítőnek a neve, amely rendellenesen működik Második sor: Annak a kivetítőnek az IP-címe, amely rendellenesen működik Harmadik sortól: A rendellenes működés részletei A rendellenes működés részleteit az üzenet egyesével, soronként ismerteti.

Az üzenetben látható részletek magyarázata a következő táblázatban látható. A rendellenes működéssel vagy figyelmeztetéssel kapcsolatos részletes teendőket lásd: "A visszajelzők leolvasása" (s oldal.44).

Üzenet Ok

Internal error Belső hiba történt. Fan related error Ventilátorhiba történt. Sensor error Érzékelőhiba történt. Lamp timer failure Lámpahiba történt. Lamp out Lámpa-meghibásodás történt. Lamp cover is open. A lámpa fedele nyitva.

Internal temperature error

High-speed cooling in progress

Lamp replacement notification

No-signal

Air Filter Replace Ki kell cserélni a levegőszűrőt. No Air Filter Nincs beszerelve levegőszűrő. Low Air Flow Kicsi a légáramlás.

Meghibásodás történt a magas hőmérséklet miatt. (Túlmelegedés)

Figyelmeztetés a magas hőmérséklet miatt.

Ki kell cserélni a lámpát.

Nincs jel A kivetítő nem kap képjelet. Ellenőrizze a kivetítő csatlakozásának állapotát és a csatlakoztatott készülék tápellátásának bekapcsolt állapotát.

Üzenet Ok

Air Flow Sensor Error Légáramlásérzékelő-hiba történt. Clean Air Filter Meg kell tisztítani a levegőszűrőt. Low Air Flow Error A kis légáramlás hibát okozott.

(+) vagy (-) jel a mondat elején (+): Hiba történt a kivetítőn. (-): A kivetítő hibája megoldódott

A funkciók felsorolása

Információ menü (csak kijelzés)

Ellenőrizheti a kivetített képjelek állapotát és a kivetítő állapotát. A megjelenített elemek az aktuálisan kivetített képjeltől függenek, az alábbi screen shotokon (képernyő-pillanatképeken) látható módon.

Számítógépes kép/Komponens videog Kompozit videog/S-Videog

Almenü Funkció

Lámpa üzemórái Megjelenítheti a lámpa összesített üzemidejét*.

Ha eléri a lámpa figyelmeztetési idejét, a karakterek sárga színnel jelennek meg a kijelzőn. Légszűrő Megjelenítheti a levegőszűrő típusát és összesített üzemidejét*.

Ha a "Kiterjedt" menü "Légszűrő beállítása" pontjában az "Ébresztő időzítője" beállítás értéke "Be", amikor eléri a levegőszűrő

kicserélési idejét, a karakterek sárga színnel jelennek meg a kijelzőn. Forrás Megjelenítheti a betáplálási port nevét, amelyen keresztül a csatlakoztatott berendezés képeit a kivetítő éppen kivetíti. Bemeneti jel Megjelenítheti a "Forrás" szerint a "Jel" menüben beállított "1. számítógép" vagy "2. számítógép" tartalmát. Felbontás Megjelenítheti a betáplálás felbontását. Videojel Megjelenítheti a "Videojel" tartalmát, amely be van állítva a "Jel" menüben. Frissítési gyak.g Megjelenítheti a frissítési gyakoriságot. Szinkronginformáció

Állapot A kivetítőn bekövetkezett hibákról ad információkat. Ezekre az információkra akkor lehet szükség, ha a készülék karbantartásra szorul.

* Az összesített használati idő "0H" formátumban jelenik meg az első 10 órában.

Megjelenítheti a képjellel kapcsolatos információkat.

Ezekre az információkra akkor lehet szükség, ha a készülék karbantartásra szorul.

A funkciók felsorolása

Alaphelyzet menü

Almenü Funkció

Alaphelyzetbe mind

Légsz. idő visszaáll. Törölheti az összesített levegőszűrő-használati időt, és visszaállíthatja "0H" értékre. Akkor állítsa vissza, amikor kicseréli a levegőszűrőt. Lámpa idejének

null.

A konfigurációs menük összes elemét visszaállíthatja az alapértelmezett értékre.

Az alábbi elemeket nem lehet visszaállítani az alapértelmezett értékre "1. szám. bemenet", "2. szám. bemenet", "Felhasználó logója",

"Több képernyő", a "Hálózat" menük összes eleme, "Légszűrő Használati idő", "Lámpa üzemórái" és "Nyelv".

Törölheti az összesített lámpa-használati időt, és visszaállíthatja "0H" értékre. Akkor állítsa vissza, amikor kicseréli a lámpát.

Hibaelhárítás

Ez a fejezet leírja a problémák azonosításának módját és a teendőket hiba esetén.

A súgó használata ..............................................43

Problémamegoldás ............................................ 44

• A visszajelzők leolvasása .................................................44

t A tápfeszültség visszajelzője vörös színnel világít ...............45

i · o · n A visszajelző narancssárga vagy zöld színben

világít/villog...................................................................................47

• Ha a visszajelzők nem nyújtanak támpontot ................49

A képekkel kapcsolatos problémák ..........................................50

A kivetítés megkezdésekor felmerülő problémák...................54

Egyéb problémák.........................................................................54

A súgó használata

Ha felmerül valamilyen probléma a kivetítővel, a Súgó a képernyőn megjeleníti az információkat, hogy segítséget nyújtsanak a probléma megoldásához.

Eljárás

Nyomja meg a [Help] gombot.

Megjelenik a súgó képernyő.

A távirányító használata A vezérlőpanel használata

Válasszon ki egy menüpontot.

Erősítse meg a választást.

A vezérlőpanel használataA távirányító használata

A 2. és 3. lépésben leírt műveletekkel haladjon végig a menün a részletesebb leírásokért.

A súgóból történő kilépéshez nyomja meg a [Help] gombot.

A távirányító használata A vezérlőpanel használata

Ha a súgóban nem találja meg a probléma megoldását, lásd: "Problémamegoldás" (

oldal.44).

Problémamegoldás

Ha problémák merülnek fel a kivetítő kapcsán, először ellenőrizze a kivetítő visszajelzőit, és olvassa el "A visszajelzők leolvasása" című alábbi szakaszt. Ha a visszajelzők alapján nem lehet egyértelműen megállapítani a probléma okát, lásd: "Ha a visszajelzők nem nyújtanak támpontot".

s oldal.49

A visszajelzők leolvasása

A kivetítő a következő négy visszajelzővel van ellátva, amelyek jelzik a kivetítő működési állapotát.

Jelzi a működési állapotot.

Narancssárga:Készenléti állapot

Ha a [Power] gombot megnyomja ebben az állapotban, elindul a kivetítés.

Zöld : Felmelegedés folyamatban

A felmelegedési idő kb. 30 másodperc. A felmelegedés befejeződése után a visszajelző villogása megszűnik.

Zöld : Kivetítés folyamatban Jelzi a kivetítő lámpa állapotát. Jelzi a belső hőmérsékleti állapotot. Jelzi a levegőszűrő állapotát.

Az alábbi táblázatból kiolvasható a visszajelzők kijelzésének jelentése és a jelzett problémák megoldásának módja. Ha egyik visszajelző sem világít, ellenőrizze, megfelelően van-e csatlakoztatva a tápkábel, és hogy a tápfeszültség rendben van-e. Időnként előfordul, hogy amikor a tápkábelt kihúzzák, a t visszajelző rövid ideig égve marad, ez nem hiba.

Problémamegoldás

f t A tápfeszültség visszajelzője vörös színnel világít

Állapot Ok Megoldás vagy állapot

VörösVörösVörös

VörösVörös

Belső hiba Állítsa le a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a helyi

márkakereskedővel vagy a Terméktámogatás és szervizelési útmutatóban található legközelebbi címmel.

s Epson projektor címjegyzék lista

Ventilátorhiba Érzékelőhiba

Állítsa le a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a helyi márkakereskedővel vagy a Terméktámogatás és szervizelési útmutatóban található legközelebbi címmel.

s Epson projektor címjegyzék lista

Magas hőm. hiba (túlmelegedés)

A lámpa automatikusan kikapcsol, és a kivetítés leáll. Várjon kb. öt percet. Kb. öt perc eltelte után a kivetítő készenléti üzemmódba kapcsol, ekkor ellenőrizze a következő két szempontot.

• Ellenőrizze, hogy a levegőszűrő és a levegőkifúvó szellőzőnyílás tiszta-e, és hogy a kivetítő nem ér-e hozzá egy falhoz.

• Ha a levegőszűrő eldugult, tisztítsa meg vagy cserélje ki. s oldal.58, 65

Ha a fenti szempontok ellenőrzése után a hiba továbbra is fennáll, állítsa le a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a helyi márkakereskedővel vagy a Terméktámogatás és szervizelési útmutatóban található legközelebbi címmel. s Epson projektor címjegyzék lista

Ha legalább 1500 méteres tengerszint feletti magasságban használja a készüléket, állítsa a "Nagy magasság" beállítást "Be" helyzetbe. s oldal.35 Ügyeljen arra, hogy ha a kivetítőt 1500 méteres tengerszint feletti magasság felett, csatlakoztatott füstszűrővel használja, a környezeti hőmérséklettől függően ismételten belső Magas hőm. hiba fordulhat elő. Ilyen esetben állítsa be a "Fényerősség Ctrl" menüpontot "Alacsony" értékre. s oldal.33 Ha a Magas hőm. hiba továbbra is előfordul, cserélje ki a füstszűrőt. Ha a fenti szempontok ellenőrzése után a hiba továbbra is fennáll, állítsa le a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a helyi márkakereskedővel vagy a Terméktámogatás és szervizelési útmutatóban található legközelebbi címmel. s Epson projektor címjegyzék lista

Rendellen

: Világít : Villog: : Kikapcsolva

Problémamegoldás

Állapot Ok Megoldás vagy állapot

VörösVörös

Vörös Vörös

Lámpameghibásodás Lámpahiba Lámpa fedele nyitva

Légáramlásérzékelő hiba

: Világít : Villog: : Kikapcsolva

Ellenőrizze a következő két szempontot.

• Vegye ki a lámpát és ellenőrizze, nincs-e megrepedve. s oldal.63

• Tisztítsa meg a levegőszűrőt. s oldal.58

Ha nincs megrepedve _ Szerelje vissza a lámpát, és kapcsolja be a tápfeszültséget.

Ha a hiba továbbra is fennáll_ Cserélje ki a lámpát új lámpára, majd kapcsolja be a tápfeszültséget.

Ha a hiba továbbra is fennáll_Állítsa le a kivetítő használatát, húzza ki a tápkábelt a konnektorból,

és vegye fel a kapcsolatot a helyi márkakereskedővel vagy a Terméktámogatás és szervizelési útmutatóban található legközelebbi címmel. s Epson projektor címjegyzék lista

Ha meg van repedve _Cserélje ki a lámpát, vagy további tanácsért vegye fel a kapcsolatot a helyi

márkakereskedővel. Ha önállóan kicseréli a lámpát, vigyázzon a törött üvegcserepekre (a lámpa kicseréléséig nem folytathatja a kivetítést).

Ellenőrizze, megfelelően fel van-e szerelve a lámpa és a lámpa fedele. s oldal.63 Ha a lámpa fedele vagy a lámpa nincs megfelelően felszerelve, a lámpa nem kapcsolódik fel.

Ha legalább 1500 méteres tengerszint feletti magasságban használja a készüléket, állítsa a "Nagy magasság" beállítást "Be" helyzetbe. s oldal.35

s Epson projektor címjegyzék lista

Vörös Vörös

Kicsi légáramlás hiba

Ellenőrizze a következő két szempontot.

• Ellenőrizze, hogy a levegőszűrő és a levegőkifúvó szellőzőnyílás tiszta-e, és hogy a kivetítő nem ér-e hozzá egy falhoz.

• Ha a levegőszűrő eldugult, tisztítsa meg vagy cserélje ki. s oldal.58, 65

Problémamegoldás

f i · o · n A visszajelző narancssárga vagy zöld színben világít/villog

: Világít : Villog : Kikapcsolva : A kivetítő állapotától függően változik.

Állapot Ok Megoldás vagy állapot

NarancssárgaVörös

Narancssárga

Magas hőm. figyelm.

Cserélje ki a lámpát Cserélje ki a lámpát újra. s oldal.63

Nincs légszűrő Ellenőrizze, hogy a levegőszűrőt biztonságosan beszerelte-e. s oldal.65

Kicsi légáramlás Ha "A légszűrő eltömődött. Tisztítsa meg vagy cserélje ki a légszűrőt." üzenet jelenik meg, ellenőrizze a

Légszűrő cseréje Ha a "Tisztítsa meg vagy cserélje ki a légszűrőt." üzenet jelenik meg, tisztítsa meg a levegőszűrőt.

(Ez nem rendellenesség. Ha azonban a hőmérséklet újból túl magasra emelkedik, a kivetítés automatikusan leáll.)

• Ellenőrizze, hogy a levegőszűrő és a levegőkifúvó szellőzőnyílás tiszta-e, és hogy a kivetítő nem ér-e hozzá egy falhoz.

• Ha a levegőszűrő eldugult, tisztítsa meg vagy cserélje ki. s oldal.58, 65

Ha a lámpa élettartamának letelte után tovább használja a lámpát, a lámpa felrobbanásának veszélye megnövekszik. A lehető leghamarabb cserélje ki új lámpára.

Ha a levegőszűrő beszerelése után a hiba továbbra is fennáll, állítsa le a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a helyi márkakereskedővel vagy a Terméktámogatás és szervizelési útmutatóban található legközelebbi címmel. s Epson projektor címjegyzék lista

következő két szempontot. Ha tovább használja a kivetítőt, és a légáramlás tovább csökken, a kivetítés automatikusan leáll.

• Ellenőrizze, hogy a levegőszűrő és a levegőkifúvó szellőzőnyílás tiszta-e, és hogy a kivetítő nem ér-e hozzá egy falhoz.

• Ha a levegőszűrő eldugult, tisztítsa meg vagy cserélje ki. s oldal.58, 65

Ha a Kicsi légáramlás hiba ismételt tisztítás után is gyakran előfordul, cserélje ki a levegőszűrőt.

s oldal.65

Ha a levegőszűrő a dohányfüst vagy más szennyezés hatására megbarnult, és nem tudja megfelelően megtisztítani, cserélje ki új levegőszűrővel. * A levegőszűrő cseréjére figyelmeztető visszajelző és üzenet csak akkor látható, ha a "Kiterjedt" menü

"Légszűrő beállítása" pontjában az "Ébresztő időzítője" beállítás értéke "Be". s oldal.36

Figyelme

Problémamegoldás

Állapot Ok Megoldás vagy állapot

•Ha a kivetítő nem működik megfelelően, jóllehet az összes visszajelző normális állapotot jelez, lásd: "Ha a visszajelzők nem

nyújtanak támpontot" (

•Ha valamelyik visszajelző a táblázatokban nem ismertetett állapotot jelez, vegye fel a kapcsolatot a helyi márkakereskedéssel vagy a Terméktámogatás és szervizelési útmutatóban található legközelebbi címmel.

Zöld

: Világít : Villog : Kikapcsolva : A kivetítő állapotától függően változik.

Légsz. Tiszt. Ért. A levegőszűrőt meg kell tisztítani. Tisztítsa meg a levegőszűrőt. s oldal.58

* A levegőszűrő tisztítására figyelmeztető visszajelző csak akkor világít, és az üzenet csak akkor jelenik

meg, ha a "Kiterjedt" menü "Légszűrő beállítása" pontjában a "Tisztítási Üzenet" beállítás értéke "Be".

s oldal.36

oldal.49).

Epson projektor címjegyzék lista

Problémamegoldás

Ha a visszajelzők nem nyújtanak támpontot

Ha fellép valamilyen hiba az alábbiak közül, és a visszajelzők nem kínálnak megoldást, akkor lásd az egyes problémák mellett feltüntetett oldalt.

A képekkel kapcsolatos problémák

f Nem jelenik meg kép s oldal.50

A kivetítés nem indul el, a vetítési terület fekete, a vetítési terület kék stb.

f A mozgó képek nem jelennek meg s oldal.50

A számítógépről kivetített mozgó képek helyén fekete folt látható, és a készülék nem vetít ki semmit.

f A kivetítés automatikusan leáll s oldal.50 f Megjelenik a "Nem támogatott." üzenet s oldal.51 f Megjelenik a "Nincs jel" üzenet s oldal.51 f A képek elmosódottak vagy nincsenek fókuszálva s oldal.51 f Interferencia vagy torzulás látszik a képeken s oldal.52

Interferencia, torzulás, vagy fekete-fehér minták jelennek meg.

f A kép csonka (túl nagy) vagy kicsi, vagy a képarány nem

megfelelő s oldal.52

Csak a kép egy része jelenik meg, vagy a kép magassági és szélességi arányai nem megfelelőek stb.

f A kép színei nem megfelelőek s oldal.53

A teljes kép bíbor vagy zöld árnyalatban jelenik meg, a képek fekete-fehérek, a színek homályosak stb. (A számítógép-monitorok és az LCD-képernyők színreprodukciós képessége nem azonos, ezért a kivetítő által kivetített színek és a monitoron megjelenő színek nem feltétlenül illeszkednek egymáshoz, de ez nem utal hibára.)

f A képek megjelenése sötét s oldal.53 f Nem látható semmi a külső monitoron s oldal.53

A kivetítés megkezdésekor felmerülő problémák

f A készülék nem kapcsolódik be s oldal.54 f A ventilátor szokatlanul hangos s oldal.54

Egyéb problémák

f Nem hallható hang, vagy a hang

túl halk s oldal.54

f A távirányító nem működik

s oldal.55

f Nem érkezik levél, még akkor

sem, ha a kivetítőben rendellenesség lép fel s oldal.55

Problémamegoldás

f A képekkel kapcsolatos problémák

f Nem jelenik meg kép

Ellenőrzés Megoldás

Megnyomta a [Power] gombot? A készülék bekapcsolásához nyomja meg a [Power] gombot. Sötétek a visszajelzők? A tápkábel nincs megfelelően csatlakoztatva, vagy a tápfeszültség nem megfelelő.

Megfelelő módon csatlakoztassa a kivetítő tápkábelét. sBevezetés

Ellenőrizze, hogy megfelelően működik-e a konnektor vagy az áramforrás. Az A/V elnémítása aktív? Nyomja meg az [A/V Mute] gombot a távirányítón az A/V elnémítása kikapcsolásához. s oldal.16 Megfelelően van beállítva a konfigurációs menü? Állítsa vissza az összes beállítást. s"Alaphelyzet"-"Alaphelyzetbe mind" oldal.41 A kivetített kép teljesen fekete? Bizonyos betáplált képek, például a képernyővédők, teljesen feketék lehetnek.

Csak számítógépes képek kivetítése esetén

A képjel formátum beállítása megfelelő? Változtassa meg a beállítást a csatlakoztatott berendezés jelének megfelelően. s"Jel"-"Videojel"

Kizárólag video forrásból kivetített képek esetén

f A mozgó képek nem jelennek meg

Ellenőrzés Megoldás

A számítógép képjele eljut az LCD-re és a monitorra? Állítsa át a képjelet csak külső kimenetre. s Tájékozódjon a számítógép dokumentációjában.

Kizárólag laptopról vagy beépített LCD-

képernyővel rendelkező számítógépről érkező

képek kivetítése esetén

oldal.32

f A kivetítés automatikusan leáll

Ellenőrzés Megoldás

Az "Alvó mód" "Be" értékre van állítva? A készülék bekapcsolásához nyomja meg a [Power] gombot. Ha nem akarja használni az "Alvó

mód" lehetőséget, állítsa át a beállítást "Ki" értékre. s"Kiterjedt"-"Működés"-"Alvó mód"

oldal.35

Be van szerelve levegőszűrő? Ha a kivetítőt levegőszűrő nélkül használja, megjelenik egy üzenet, és a készülék kb. egy perc

elteltével automatikusan kikapcsolódik.

Szereljen be levegőszűrőt, majd kapcsolja be a kivetítőt. s oldal.65

Problémamegoldás

f Megjelenik a "Nem támogatott." üzenet

Ellenőrzés Megoldás

A képjel formátum beállítása megfelelő? Változtassa meg a beállítást a csatlakoztatott berendezés jelének megfelelően. s"Jel"-"Videojel"

Kizárólag video forrásból kivetített képek esetén

A képjel felbontása és a frissítési gyakoriság megfelel az adott üzemmódnak?

Csak számítógépes képek kivetítése esetén

oldal.32

A képjel felbontásának átállításáról és a számítógépes kimenet frissítési gyakoriságáról olvassa el a

számítógép dokumentációját. s "A támogatott monitor kijelzők felsorolása" oldal.78

f Megjelenik a "Nincs jel." üzenet

Ellenőrzés Megoldás

A kábelek csatlakoztatása rendben van? Ellenőrizze, hogy a kivetítéshez szükséges összes kábel megfelelően van-e csatlakoztatva.

sBevezetés

A megfelelő bemeneti portot választotta ki? Állítsa át a képet úgy, hogy megnyomja a [Source Search] gombot a távirányítón vagy a

vezérlőpanelen. s oldal.13 Be van kapcsolva a számítógép vagy a videoforrás

áramellátása? A képjelek eljutnak a kivetítőhöz? Ha a képjelek csak a számítógép LCD-kijelzőjére vagy a tartozék monitorra jutnak el, akkor át kell

Kizárólag laptopról vagy beépített LCD-

képernyővel rendelkező számítógépről érkező

képek kivetítése esetén

Kapcsolja be az adott berendezés áramellátását.

állítania a kimenetet a külső rendeltetési helyre, valamint a számítógép saját monitorára. Bizonyos

számítógépmodellek esetén, ha a képjelet a készüléken kívülre vezetik, akkor azok nem jelennek

meg az LCD-monitoron vagy a tartozék monitoron. sA számítógép dokumentációja, az olyan

címeknél mint "Külső kimenet" vagy "Külső monitor csatlakoztatása"

Ha a csatlakoztatás előtt bekapcsolja a kivetítő vagy a számítógép áramellátását, akkor nem

működik az a funkció [Fn] gomb, amely átállítja a számítógép képjelét a külső kimenetre. Kapcsolja

ki a számítógépet és a kivetítőt, majd kapcsolja vissza mindkettőt.

f A képek elmosódottak vagy nincsenek fókuszálva

Ellenőrzés Megoldás

Megfelelően van beállítva a fókusz? A fókusz beállításához csavarja el a fókuszgyűrűt. sBevezetés A kivetítő megfelelő távolságra van a vetítővászontól? A kivetítő javasolt távolsága 83 és 1469 cm között van.

Állítsa be ezen a tartományon belül. s oldal.70 Túlságosan nagy a trapézkorrekció beállítási értéke? Csökkentse a kivetítő szögét a trapéztorzítás korrigálási mértékének csökkentése érdekében.

sBevezetés

Problémamegoldás

Ellenőrzés Megoldás

Kondenzáció alakult ki a lencsén? Ha a kivetítőt hideg környezetből váratlanul beviszik egy meleg helyre, vagy ha a környezeti

hőmérséklet hirtelen megváltozik, akkor kondenzáció alakulhat ki a lencse felületén, és ettől a

képek elmosódottak lehetnek. A használat előtt kb. egy órával állítsa fel a kivetítőt az adott

helyiségben. Ha kondenzáció alakul ki a lencsén, kapcsolja ki a kivetítőt és várja meg, amíg a

kondenzáció eltűnik.

f Interferencia vagy torzulás látszik a képeken

Ellenőrzés Megoldás

A képjel formátum beállítása megfelelő? Változtassa meg a beállítást a csatlakoztatott berendezés jelének megfelelően. s"Jel"-"Videojel"

Kizárólag video forrásból kivetített képek esetén

A kábelek csatlakoztatása rendben van? Ellenőrizze, hogy a kivetítéshez szükséges összes kábel megfelelően van-e csatlakoztatva.

Használ hosszabbítókábelt? Ha hosszabbítókábelt használ, akkor a jeleket megzavarhatja elektromos interferencia. A

A megfelelő felbontást választotta ki? Úgy állítsa be a számítógépet, hogy a kiadott jelek kompatibilisak legyenek a kivetítővel.

Csak számítógépes képek kivetítése esetén

A "Szinkrong" és "Sávtartásg" beállítása megfelelő? Nyomja meg az [Auto] gombot a távirányítón, vagy az [Enter] gombot a vezérlőpanelen a kivetített

Csak számítógépes képek kivetítése esetén

oldal.32

sBevezetés

kivetítőhöz kapott kábelek használatával ellenőrizze, hogy az ön által használt kábelek okozhatják-e

a problémát.

s "A támogatott monitor kijelzők felsorolása" oldal.78 sA számítógép dokumentációja

számítógépes kép automatikus beállítása érdekében. Ha a képek beállítása az automatikus beállítás

használata után sem megfelelő, akkor elvégezheti a beállításokat a konfigurációs menü "Szinkron"

és "Sávtartás" menüpontjának használatával. s"Jel"-"Sávtartás", "Szinkron" oldal.32

f A kép csonka (túl nagy) vagy kicsi, vagy a képarány nem megfelelő

Ellenőrzés Megoldás

Széles számítógépes képet vetít ki? Ha megnyomja az [Aspect] gombot a távirányítón, "Normál", "4:3" és "16:9" sorrendben

Csak számítógépes képek kivetítése esetén

A képet az E-Zoom használatával nagyította ki? Nyomja meg az [Esc] gombot a távirányítón az E-Zoom kiiktatásához. s oldal.19 A "Pozíció" beállítása megfelelő? Nyomja meg az [Auto] gombot a távirányítón, vagy az [Enter] gombot a vezérlőpanelen a kivetített

átállíthatja a képarányt. A felbontásnak megfelelően állítsa át a képarányt.

számítógépes kép automatikus beállítása érdekében. Ha a képek beállítása az automatikus beállítás

használata után sem megfelelő, akkor elvégezheti a beállítást a konfigurációs menü "Pozíció"

menüpontjának használatával.

A számítógépes képjelek mellett más jeleket is beállíthat a kivetítés közben a konfigurációs menü

"Pozíció" menüpontjának beállításával. s"Jel"-"Pozíció" oldal.32

Problémamegoldás

Ellenőrzés Megoldás

A számítógép két kijelzőre van beállítva? Ha két kijelző van aktiválva a számítógépes vezérlőpult "Megjelenítés tulajdonságai" pontjában,

Csak számítógépes képek kivetítése esetén

A megfelelő felbontást választotta ki? Úgy állítsa be a számítógépet, hogy a kiadott jelek kompatibilisak legyenek a kivetítővel.

Csak számítógépes képek kivetítése esetén

akkor a számítógép képernyőjén látható képnek csak kb. a felét vetíti ki. Ha a számítógép

képernyőjén látható teljes képet meg akarja jeleníteni, kapcsolja ki a két kijelző beállítást.

sSzámítógép videokártya-illesztőprogramjának dokumentációja

s "A támogatott monitor kijelzők felsorolása" oldal.78 sA számítógép dokumentációja

f A kép színei nem megfelelőek

Ellenőrzés Megoldás

A bemenő jel beállításai megfelelnek a csatlakoztatott eszköz jeleinek?

A kép fényerejének beállítása megfelelő? Módosítsa a "Fényerő" beállítást a konfigurációs menüben. s"Kép"-"Fényerő" oldal.31 A kábelek csatlakoztatása rendben van? A kontrasztg beállítása megfelelő? Állítsa be a "Kontraszt" beállításait a konfigurációs menüben. s"Kép"-"Kontraszt" oldal.31 A szín beállítása megfelelő? Állítsa be a "Színmódosítás" értékeit a konfigurációs menüben. s"Kép"-"Színmódosítás" oldal.31 A színtelítettség és a színárnyalat beállítása megfelelő? Állítsa be a "Színtelítettség" és "Árnyalat" beállítási értékeit a konfigurációs menüben. s"Kép"-

Kizárólag videoforrásból kivetített képek esetén

Állítsa át a következő beállításokat a csatlakoztatott berendezés jelének megfelelően.

Ha az 1. számítógép vagy a 2. számítógép porthoz csatlakoztatott berendezésről vetít ki képeket

s"Jel"-"1./2. szám. bemenet" oldal.32

Ha a Video vagy az S-Video porthoz csatlakoztatott berendezésről vetít ki képeket s"Jel"-

"Videojel" oldal.32

Ellenőrizze, hogy a kivetítéshez szükséges összes kábel megfelelően van-e csatlakoztatva. sBevezetés

"Színtelítettség", "Árnyalat" oldal.31

f A képek megjelenése sötét

Ellenőrzés Megoldás

A kép fényereje és luminanciája megfelelően van beállítva?

A kontrasztg beállítása megfelelő? Állítsa be a "Kontraszt" beállításait a konfigurációs menüben. s"Kép"-"Kontraszt" oldal.31 Időszerűvé vált a lámpa cseréje? Amikor már közel a lámpacsere ideje, a kép sötétebb lesz, a színminőség pedig romlik. Ha erre sor

Állítsa be a "Fényerő" és "Fényerősség Ctrl" beállítási értékeit a konfigurációs menüben.

s"Kép"-"Fényerő" oldal.31 s"Beállítások"-"Fényerősség Ctrl" oldal.33

kerül, cserélje ki a lámpát új lámpára. s oldal.62

f Nem látható semmi a külső monitoron

Ellenőrzés Megoldás

Az 1. számítógép porttól eltérő portról bejövő képeket vetít ki a készülék?

A külső monitoron csak az 1. számítógép portról bejövő számítógépes kép jeleníthető meg.

s oldal.71

Problémamegoldás

f A kivetítés megkezdésekor felmerülő problémák

f A készülék nem kapcsolódik be

Ellenőrzés Megoldás

Megfelelő módon csatlakoztassa a kivetítő tápkábelét. sBevezetés

Ellenőrizze, hogy megfelelően működik-e a konnektor vagy az áramforrás. A visszajelzők kigyulladnak és elalszanak, amikor

megérinti a tápkábelt?

A vezérlés zárolása "Teljes zárolás" helyzetben van? Nyomja meg és kb. hét másodpercig tartsa lenyomva az [Enter] gombot a vezérlőpanelen, ekkor

Megfelelő beállítást választott ki a távoli vevőkészülékhez?

A Közvetlen kikapcsolás után azonnal visszadugta a tápkábelt, vagy a megszakító kikapcsolt állapotban van?

Valószínűleg rossz a tápkábel érintkezése, vagy a tápkábel hibás. Igazítsa meg a tápkábelt. Ha ez

nem oldja meg a problémát, állítsa le a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és

vegye fel a kapcsolatot a helyi márkakereskedéssel vagy a Terméktámogatás és szervizelési

útmutatóban megadott legközelebbi címmel. s Epson projektor címjegyzék lista

megjelenik egy üzenet, és a zár fel van oldva. s oldal.27

Ellenőrizze a "Távoli vevőkészülék" beállítását a konfigurációs menüben. s "Beállítások" -

"Távoli vevőkészülék" oldal.33

Ha a bal oldalon ismertetett műveletet a "Betáp kapcsoló" "Be" állása esetén hajtja végre,

előfordulhat, hogy a tápellátás nem kapcsolódik vissza. A készülék bekapcsolásához nyomja meg a

[Power] gombot.

f A ventilátor szokatlanul hangos

Ellenőrzés Megoldás

Csak akkor hangos a ventilátor, amikor először bekapcsolja a készüléket?

Az első bekapcsoláskor a kivetítő ellenőrzi a levegőszűrő hatékonyságát. Az ellenőrzés során a

ventilátor a normálisnál gyorsabban működik, ez okozza a nagyobb zajt. A jelenség normális.

f Egyéb problémák

f Nem hallható hang, vagy a hang túl halk

Ellenőrzés Megoldás

Az audioforrás csatlakoztatása megfelelő? Ellenőrizze, hogy a kábel csatlakoztatva van-e az audio porthoz. A hangerő minimumra van állítva? Úgy állítsa be a hangerőt, hogy hallható legyen. sBevezetés Az A/V elnémítása aktív? Nyomja meg az [A/V Mute] gombot a távirányítón az A/V elnémítása kikapcsolásához. s oldal.16 Az audioforrás beállítása megfelelő? Ellenőrizze a konfigurációs menü "RCA audiobemenet" beállítását. s oldal.33

Csak az EMP-6110 típushoz csatlakoztatott

videoberendezés esetén

Problémamegoldás

f A távirányító nem működik

Ellenőrzés Megoldás

A távirányító fénykibocsátó része a kivetítő távvevőjére irányul működtetés közben?

A távirányító túl messze van a kivetítőtől? A távirányító hatótávolsága kb. 6 m. sBevezetés Világít-e közvetlen napfény vagy fénycsőből származó

erős fény a távvevőre?

Megfelelő beállítást választott ki a távoli vevőkészülékhez?

Lemerültek-e az elemek, vagy megfelelően vannak-e behelyezve?

Lenyomta-e több mint 30 másodpercre a távirányító valamelyik gombját?

Irányítsa a távirányítót a távvevő felé.

A távirányító működési szöge kb. 30° vízszintesen és kb. 15° függőlegesen. sBevezetés

Állítsa olyan helyre a kivetítőt, ahol nem világít erős fény a távvevőre. Vagy adjon meg a távvevőnek

"Ki" értéket a konfigurációs menü "Távoli vevőkészülék" menüpontjában. s "Beállítások" -

"Távoli vevőkészülék" oldal.33

Ellenőrizze a "Távoli vevőkészülék" beállítását a konfigurációs menüben. s "Beállítások" -

"Távoli vevőkészülék" oldal.33

Ellenőrizze, hogy megfelelően vannak-e behelyezve az elemek, vagy szükség esetén cserélje ki az

elemeket. s oldal.61

Ha a távirányító valamelyik gombját több mint 30 másodpercre lenyomja, a távirányító nem ad ki

magából további jeleket (a távirányító szüneteltetés üzemmódja)). Ez a szolgáltatás

megakadályozza az akkumulátorok lemerülését, ha véletlenül lenyomódik a távirányító valamelyik

gombja, például táskában történő tároláskor, vagy ha rátesznek valamilyen tárgyat. Ha a gombot

elengedik, a távirányító visszatér a normál működésre.

f Nem érkezik levél, még akkor sem, ha a kivetítőben rendellenesség lép fel

Ellenőrzés Megoldás

A LAN kábel megfelelően van csatlakoztatva? Ellenőrizze, hogy a LAN kábel helyesen csatlakozik-e. Ha nem helyesen vagy egyáltalán nem

csatlakozik, csatlakoztassa újra. s oldal.72 Megfelelően beállította a "Levél" pontot a

konfigurációs menüben?

A "Készenléti üzemmód" "Hálózat be" értékre van állítva?

Súlyos rendellenesség történt, és váratlanul leállt a kivetítő?

Kap áramot a kivetítő? Ellenőrizze, hogy megfelelően működik-e a konnektor vagy az áramforrás.

A készülék a rendellenességekről a konfigurációs menü "Levél" beállításai szerint levélben

értesítést küld.

Ellenőrizze a helyes beállítást. s "Hálózat" - "Levél" oldal.38

Ha a kivetítő készenléti üzemmódjában használni szeretné a levelezés értesítési funkciót, a

konfigurációs menüben állítsa be a "Hálózat be" elemet a "Készenléti üzemmódban".

s"Kiterjedt"-"Készenléti üzemmód" oldal.36

Ha a kivetítő hirtelen leáll, akkor nem lehet levelet küldeni.

Ha a rendellenes állapot továbbra is fennáll, vegye fel a kapcsolatot a helyi márkakereskedéssel

vagy a Terméktámogatás és szervizelési útmutatóban található legközelebbi címmel. s Epson

projektor címjegyzék lista

Függelék

Ez a fejezet a karbantartással kapcsolatos információkat tartalmazza, hogy a kivetítő hosszú időn keresztül a lehető legjobb teljesítményt nyújtsa.

Telepítési módszerek ......................................... 57

Tisztítás ............................................................... 58

• A kivetítő felületének tisztítása ......................................58

• A lencsefedő üveg tisztítása.............................................58

• A levegőszűrő tisztítása....................................................58

A fogyóeszközök cseréje................................... 61

• A távirányító elemeinek cseréje .....................................61

• A lámpa cseréje ................................................................62

Lámpa cserélési időtartama........................................................62

A lámpacsere módja ....................................................................63

A lámpa működési idejének visszaállítása................................65

• A levegőszűrő cseréje ......................................................65

Levegőszűrő cserélési időtartama..............................................65

A levegőszűrő cseréje..................................................................65

A levegőszűrő üzemidejének visszaállítása ..............................67

Felhasználói logó mentése ................................ 68

A vetítővászon mérete és távolsága ................. 70

Csatlakoztatás külső berendezéshez............... 71

• Csatlakoztatás külső monitorhoz....................................71

Helyi hálózati kábel csatlakoztatása.................72

Kiegészítő tartozékok és fogyóeszközök.........73

Kiegészítő tartozékok ................................................................. 73

Fogyóeszközök............................................................................. 73

Szószedet ............................................................74

Az ESC/VP21 parancsok felsorolása.................76

• Parancslista....................................................................... 76

• Kábelek elrendezése........................................................ 76

Soros csatlakozás ......................................................................... 76

PJLink...................................................................77

A támogatott monitor kijelzők felsorolása .......78

Számítógépes kép ........................................................................78

Komponens video........................................................................ 78

Kompozit video/S-video ............................................................. 78

Műszaki adatok ...................................................79

Külső megjelenés................................................81

Tárgymutató ........................................................82

• Csatlakoztatás külső hangszórókhoz..............................71

Telepítési módszerek

A kivetítő a következő négy kivetítési módszert támogatja.

Figyelmeztetés

•Speciális telepítési mód szükséges, ha fel akarják függeszteni a kivetítőt a mennyezetre (mennyezeti rögzítés). Nem megfelelő telepítés esetén a készülék leeshet, ami balesetet és sérülést idézhet elő.

•Ha ragasztóanyagot használ a mennyezeti rögzítéshez, nehogy a csavarok meglazuljanak, vagy ha kenőanyagot vagy olajat használ a kivetítőn, akkor a készülék háza megrepedhet, amitől viszont leeshet a mennyezeti rögzítésről. Ez súlyos sérülést idézhet elő, ha valaki a mennyezeti rögzítés alatt tartózkodik, és a kivetítő is megsérülhet. Mennyezeti rögzítés felszerelése vagy beállítása esetén ne használjon ragasztóanyagokat a csavarok meglazulásának megakadályozására, és ne használjon olajat, kenőanyagokat stb.

Figyelem

Ne használja a kivetítőt az oldalára fektetve, mert ettől meghibásodhat.

•Képek kivetítése a vetítővászon előtt elhelyezett kivetítővel (kivetítés elölről)

•Képek kivetítése a vetítővászon előtt a mennyezetre felfüggesztett kivetítővel. (Elülső/ mennyezeti kivetítés)

•A kivetítő mennyezetre történő felfüggesztéséhez

opcionális mennyezeti rögzítés szükséges.

•Megváltoztathatja a beállítást az alábbiak szerint, ha kb. 5 másodpercre lenyomja a [A/V Mute] gombot a távirányítón.

"Elől" A "Hátul" vagy "Hátul/Plafon" beállítás a konfigurációs menüből érhető el.

"Elől/Plafon"

•Képek kivetítése egy áttetsző vetítővászon mögött elhelyezett kivetítővel (kivetítés hátulról)

•Képek kivetítése egy áttetsző vetítővászon mögött a mennyezetre felfüggesztett kivetítővel. (Hátsó/ mennyezeti kivetítés)

oldal.73

oldal.35

Tisztítás

Meg kell tisztítania a kivetítőt, ha beszennyeződik, vagy ha a kivetített képek minősége romlani kezd.

A kivetítő felületének tisztítása

Puha ruhával letörölve tisztítsa meg a kivetítő felületét. Ha a kivetítő különösen szennyezett, akkor nedvesítse meg a ruhát nagyon kevés, semleges hatású tisztítószert tartalmazó vízzel, alaposan csavarja ki, és ezzel törölje le a kivetítő felületét.

Figyelem

Ne használjon illékony anyagokat, például fényezőt, alkoholt vagy hígítót a kivetítő felületének megtisztítására. A ház minősége megváltozhat vagy elszíneződhet.

A lencsefedő üveg tisztítása

Kereskedelmi forgalomban kapható tisztítókendővel óvatosan törölje le a lencsefedő üveget.

Figyelem

Ne dörzsölje kemény anyagokkal és ne tegye ki rázkódásnak a lencsefedő üveget, mert könnyen megsérülhet.

A levegőszűrő tisztítása

Ha megjelenik a következő üzenet, tisztítsa meg a levegőszűrőt.

• "A légszűrő eltömődött. Tisztítsa meg vagy cserélje ki a légszűrőt."

• "Tisztítsa meg vagy cserélje ki a légszűrőt."

• "A légszűrő tisztítási ideje. Tisztítsa meg vagy cserélje ki a légszűrőt."

Ha azonban a levegőszűrő a dohányfüst okozta szennyezés vagy más ok miatt megbarnult, nem tisztítható. Ez esetben, cserélje ki új levegőszűrővel. s "A levegőszűrő cseréje" oldal.65

Vigyázat

Mielőtt bármilyen karbantartást végez, húzza ki a tápkábelt a konnektorból vagy elosztóból. Áramütés veszélye áll fenn.

Figyelem

•Ha a por felhalmozódik a levegőszűrőben, a kivetítő belső hőmérséklete megemelkedhet, ami működési problémákat okozhat, és lerövidítheti az optika élettartamát. Ha az üzenet megjelenik, azonnal tisztítsa meg a levegőszűrőt.

•Ha a megbarnult, dohányfüstből származó szennyeződést tartalmazó levegőszűrőt tovább használja, az optika minősége gyorsan romlik, és a fényerősség csökken.

•A szűrő vízben nem mosható. Ne próbálja tisztítószerrel vagy oldószerrel tisztítani.

•Ha kefével tisztítja a szűrőt, válasszon hosszú, puha sörtéjű kefét, és finoman távolítsa el vele a szennyeződéseket a szűrőből. Ügyeljen arra, hogy a nagy erővel történő tisztítástól csak mélyebbre kerül a por a szűrőbe.

Tisztítás

Eljárás

Nyissa fel a levegőszűrő fedelét.

Nyomja be a levegőszűrő rögzítőelemeit, és hajtsa le a fedelet.

Szerelje ki a levegőszűrőt.

Ragadja meg a levegőszűrő közepének kiemelkedő részét, és egyenesen húzza ki.

Rögzítőelem

Levegőszűrő első oldala

Fordítsa lefelé a levegőszűrő első oldalát, majd ütögesse meg a szűrőt négy-ötször a por eltávolításához.

Fordítsa meg a levegőszűrőt, és ugyanígy távolítsa el a port a szűrő másik feléből is.

Figyelem

•Ügyeljen arra, hogy ha túl nagy erővel üti meg a levegőszűrőt, lehetséges, hogy az okozott torzulás vagy sérülés miatt a szűrő többé nem lesz használható.

•Ha ütés éri a levegőszűrő rögzítőelemeit, lehetséges, hogy az okozott torzulás vagy sérülés miatt a szűrő többé nem lesz használható.

Tisztítás

Porszívóval távolítsa el a maradék port a szűrő első oldalából.

Szerelje be a levegőszűrőt.

Zárja be a levegőszűrő fedelét.

Nyomja le a fedelét, amíg a helyére nem kattan.

•A levegőszűrő megtisztítása után feltétlenül állítsa be a "Légsz. idő visszaáll." értéket a konfigurációs

menüben.

•Ha az üzenet még a tisztítás után is rendszeresen megjelenik, akkor ideje kicserélni a levegőszűrőt. Cserélje ki új levegőszűrővel.

oldal.41

oldal.65

Állítsa be úgy, hogy a kiemelkedő rész a kivetítő eleje felé mutasson.

A fogyóeszközök cseréje

Ez a fejezet leírja a távirányító elemei, a lámpa és a levegőszűrő cseréjének módját.

A távirányító elemeinek cseréje

Ha a készülék nehézkesen reagál a távirányítóval kiadott parancsokra, vagy ha a távirányító nem működik egy bizonyos ideig történő használat után, ez valószínűleg azt jelenti, hogy az elemek kezdenek lemerülni. Ilyenkor cserélje ki az elemeket új elemekre. Szükség esetére tartson készenlétben két tartalék AAA alkáli elemet.

Figyelem

Elemcsere előtt feltétlenül olvassa el a Biztonsági előírásokat/ Terméktámogatás és szervizelési útmutatót.

előírások

Eljárás

Biztonsági

Cserélje ki újakra a régi elemeket.

Vigyázat

Az elemtartó belsejében ellenőrizze a (+) és (-) jelölések helyét, és annak megfelelően helyezze be az elemeket.

Tegye vissza az elemtartó fedelét.

Nyomja le az elemtartó fedelét, amíg a helyére nem kattan.

Vegye le az elemtartó fedelét.

Miközben lenyomja az elemtartó fedelének rögzítőelemét, emelje felfelé a fedelet.

Rögzítőelem

A fogyóeszközök cseréje

A lámpa cseréje

f Lámpa cserélési időtartama

Ideje kicserélni a lámpát, ha:

• A kivetítés megkezdésekor megjelenik a "Cserélje ki a lámpát." üzenet.

Megjelenik egy üzenet.

• A lámpa visszajelzője narancssárga fénnyel villog.

Figyelem

•A lámpa cseréjére figyelmeztető üzenet az alábbi időtartam után jelenik meg, a kezdeti fényerő és a kivetített képek

minőségének fenntartása érdekében.

oldal.33

·Ha folyamatosan nagy fényerővel használja: Kb. 2400 óra

·Ha folyamatosan alacsony fényerővel használja: Kb. 2900

óra

•Ha a csere időtartamának letelte után tovább használja a lámpát, nő a lámpa felrobbanásának veszélye. Ha megjelenik a lámpa cseréjére figyelmeztető üzenet, a lehető leghamarabb cserélje ki a lámpát, még akkor is, ha továbbra is működik.

•A lámpa tulajdonságaitól és a használat módjától függően a lámpa elsötétülhet vagy működésképtelenné válhat a cserére figyelmeztető üzenet megjelenése előtt. Szükség esetére mindig tartson kéznél tartalék lámpát.

"Fényerősség Ctrl"

Narancssárga

villogás

• A kivetített kép sötétebbé válik vagy minősége romlani kezd.

A fogyóeszközök cseréje

f A lámpacsere módja

Figyelmeztetés

Ha azért kell kicserélnie a lámpát, mert már nem működik, akkor lehetséges, hogy a lámpa eltörött. Ha kicseréli a mennyezetre szerelt kivetítőben a lámpát, mindig azt kell feltételeznie, hogy a lámpa eltörött, ezért mindig a lámpaburkolat mellett álljon, soha ne alatta. Óvatosan távolítsa el a lámpa burkolatát. Amikor kinyitja a lámpa burkolatát, apró üvegszilánkok hullhatnak le. Ha üvegszilánk kerül a szemébe, azonnal forduljon orvoshoz.

Vigyázat

A lámpa burkolatának leszerelése előtt várja meg, amíg a lámpa eléggé lehűl. Ha a lámpa még forró, égési- vagy más sérüléseket okozhat. A feszültség kikapcsolása után kb. egy óra hosszat tart, amíg a lámpa eléggé lehűl.

Eljárás

Miután kikapcsolta a kivetítőt, és kétszer megszólalt a megerősítő csipogás, válassza le a tápkábelt.

Várja meg, amíg a lámpa lehűl, majd távolítsa el a lámpa burkolatát a kivetítőről.

Az új lámpához kapott csavarhúzót a lámpaburkolat oldalsó nyílásába illesztve nyissa fel a lámpa burkolatát, és vegye le azt a csavarhúzó eltávolítása nélkül.

A fogyóeszközök cseréje

Lazítsa meg a lámpa két rögzítőcsavarját.

Vegye ki a régi lámpát.

Ha a lámpa megrepedt, cserélje ki új lámpára, vagy további tanácsokért vegye fel a kapcsolatot a helyi márkakereskedéssel. Ha önállóan cseréli ki a lámpát, vigyázzon az üvegszilánkokra.

Szerelje be az új lámpát.

Helyezze be úgy az új lámpát, hogy az beilleszkedjen a helyére, és miután teljesen behelyezte, húzza meg a két csavart.

Tegye vissza a lámpa burkolatát.

A fogyóeszközök cseréje

Figyelem

•Ügyeljen a lámpa biztonságos felszerelésére. Ha a lámpa burkolatát leszereli, a lámpa biztonsági óvintézkedésként automatikusan kikapcsolódik. Ha a lámpa vagy a burkolat visszaszerelése nem megfelelő, a lámpa nem kapcsolódik be.

•A termékben higanyt (Hg) tartalmazó alkatrész van. A kidobással vagy az újrahasznosítással kapcsolatban tájékozódjon a helyi rendeletekben. Ne dobja ki a normál háztartási hulladékkal együtt.

f A lámpa működési idejének visszaállítása

A kivetítő rögzíti, mennyi ideig működtették a lámpát, és üzenettel és visszajelzéssel értesíti a felhasználót, ha eljött a lámpa kicserélésének ideje. A lámpa kicserélése után feltétlenül állítsa vissza a lámpa használati idejét a konfigurációs menüben.

s oldal.41

Csak a lámpa kicserélése után állítsa vissza a lámpa

működési idejét, ellenkező esetben a készülék nem megfelelően jelzi ki a csere időtartamának leteltét.

A levegőszűrő cseréje

f Levegőszűrő cserélési időtartama

Ideje kicserélni a levegőszűrőt, ha:

• A levegőszűrő megbarnult, például a dohányfüstből származó szennyeződéstől.

• Ha "A légszűrő eltömődött. Tisztítsa meg vagy cserélje ki a légszűrőt." üzenet gyakran megjelenik, noha megtisztította a levegőszűrőt.

f A levegőszűrő cseréje

A levegőszűrőt akkor is ki lehet cserélni, ha a kivetítőt felfüggesztik a mennyezetre.

Eljárás

Miután kikapcsolta a kivetítőt, és kétszer megszólalt a megerősítő csipogás, válassza le a tápkábelt.

Nyissa fel a levegőszűrő fedelét.

Nyomja be a levegőszűrő fedelének rögzítőelemeit, és hajtsa le a fedelet.

A fogyóeszközök cseréje

Szerelje ki a levegőszűrőt.

Ragadja meg a levegőszűrő közepének kiemelkedő részét, és egyenesen húzza ki.

Szerelje be az új levegőszűrőt.

Zárja be a levegőszűrő fedelét.

Nyomja le a fedelét, amíg a helyére nem kattan.

•Feltétlenül szereljen be levegőszűrőt. Ha a kivetítőt levegőszűrő nélkül használja, megjelenik egy üzenet, és a készülék kb. egy perc elteltével automatikusan kikapcsolódik.

•A helyi rendeleteknek megfelelően dobja ki a levegőszűrőt. A keret anyaga: PP A szűrő anyaga: PP·PET

Állítsa be úgy, hogy a kiemelkedő rész a kivetítő eleje felé mutasson.

A fogyóeszközök cseréje

f A levegőszűrő üzemidejének visszaállítása

A kivetítő számon tartja a levegőszűrő teljes használati idejét, és üzenettel és visszajelzéssel értesíti a felhasználót, ha eljött a levegőszűrő kicserélésének ideje. A levegőszűrő cseréje után feltétlenül állítsa vissza levegőszűrő használati idejét a konfigurációs menüben. s oldal.41

•Csak a levegőszűrő cseréje vagy tisztítása után állítsa

vissza a levegőszűrő üzemidejét.

•Ha a konfigurációs menü "Légszűrő beállítása" pontjában az "Ébresztő időzítője" beállítás értéke "Ki", a kivetítő még akkor sem jelzi, mikor kell kicserélni a levegőszűrőt, ha eléri a levegőszűrő kicserélési idejét.

Felhasználói logó mentése

Felhasználói logóként elmentheti az aktuálisan kivetített képet.

Ha elment egy felhasználói logót, az előző felhasználói

Eljárás

logó törlődik.

Vetítse ki azt a képet, amelyet felhasználói logóként szeretne használni, majd nyomja meg a [Menu] gombot.

A távirányító használata A vezérlőpanel használata

A konfigurációs menüben válassza a "Kiterjedt" "Felhasználó logója" elemet. s "A Konfigurációs menü használata" oldal.30

Ellenőrizze a használt gombokat és az általuk végrehajtott műveleteket a menü alatt található útmutatóban.

•Ha a "Felh. logó védelme" a "Jelszavas védelem" menüben "Be" értékre van állítva, akkor megjelenik egy üzenet, és a felhasználói logót nem lehet megváltoztatni. Változtatásokat akkor lehet végrehajtani, ha a "Felh. logó védelme" beállítást "Ki" értékre állítja.

•Ha a Trapézkorrekció, E-zoom, Képarány vagy Progresszív funkció használata közben választja ki a "Felhasználó logója" beállítást, az visszavonja a funkciót.

oldal.25

Amikor megjelenik az "Ezt a képet választja felhasználói logónak?" üzenet, válassza az "Igen" lehetőséget.

Ha megnyomja az [Enter] gombot a távirányítón vagy a vezérlőpanelen, a képernyőméret megváltozhat a jeltől függően, mivel a képjel felbontásának megfelelően megváltozik.

Felhasználói logó mentése

A kép rögzítésre kerül, és megjelenik egy kiválasztási kijelölőkeret. Mozgassa ezt a keretet a képnek arra a részére, amelyet felhasználói logóként szeretne használni.

A távirányító használata A vezérlőpanel használata

E F

Amikor megjelenik az "Ezt a képet választja?" üzenet, válassza az "Igen" lehetőséget.

A nagyításbeállítási képernyőn válassza ki a nagyítási arányt.

Amikor megjelenik az "Ezt a képet menti felhasználói logónak?" üzenet, válassza az "Igen" lehetőséget.

A kép mentése megtörtént. A kép mentése után megjelenik a "Kész" üzenet.

•A felhasználói logó mentése kb. 15 másodpercig tart. A mentés közben ne használja a kivetítőt vagy a csatlakoztatott berendezéseket, ellenkező esetben hiba léphet fel.

•A felhasználói logó mentése után a logót nem lehet visszaállítani a gyári alapértelmezett beállításra.

Legfeljebb 400 ^ 300 pont méretű képet menthet.

A vetítővászon mérete és távolsága

Az alábbi táblázat alapján válassza ki a legjobb helyet a kivetítő számára. A megadott értékek csak útmutatásul szolgálnak.

Mértékegység: cm Mértékegység: cm

Kivetítési távolság

Minimum

(Nagy látószögű

4:3 vetítővászon mérete

30" 61 ^ 46 83 – 139 4 30" 66 ^ 37 90 – 152 2 40" 81 ^ 61 114 – 189 6 40" 89 ^ 50 124 – 205 2 50" 100 ^ 76 144 – 238 7 50" 110 ^ 62 157 – 259 3 60" 120 ^ 90 174 – 287 8 60" 130 ^ 75 190 – 313 3

80" 160 ^ 120 235 – 386 11 80" 180 ^ 100 256 – 420 5 100" 200 ^ 150 296 – 484 14 100" 220 ^ 120 323 – 527 6 120" 240 ^ 180 357 – 583 17 120" 270 ^ 150 389 – 635 7 150" 300 ^ 230 449 – 730 21 150" 330 ^ 190 489 – 796 8 200" 410 ^ 300 601 – 977 28 200" 440 ^ 250 655 – 1064 11 300" 610 ^ 460 906 – 1469 42 250" 550 ^ 310 821 – 1332 14

nagyítási beállítás)

Maximum

(Teleobjektív nagyítási

beállítás)

középpontja

vetítővászon

A lencse

és a

alja közötti távolság

16:9 vetítővászon mérete

Kivetítési távolság

Minimum

(Nagy látószögű

nagyítási beállítás)

Maximum

(Teleobjektív nagyítási

beállítás)

A lencse

középpontja

vetítővászon

alja közötti

távolság

és a

A lencse középpontja

Vetítővászo

90°

Vetítővászo

90°

Csatlakoztatás külső berendezéshez

Csatlakoztatás külső monitorhoz

Az 1. számítógép porthoz csatlakoztatott számítógép képei a vetítővásznon és ezzel egyidejűleg a kivetítőhöz csatlakoztatott külső monitoron is megjeleníthetők. Ennek köszönhetően akkor is ellenőrizheti a kivetített képeket a külső monitoron, ha nem látja a vetítővásznat. A külső monitort az ahhoz tartozó kábellel csatlakoztathatja a kivetítőhöz.

Csatlakoztatás külső hangszórókhoz

Ha a kivetítő audio kimeneti portjához aktív hangszórókat csatlakoztat, tökéletesebb hangminőségben élvezheti a bemutatót. A csatlakoztatáshoz kereskedelmi forgalomban elérhető audiokábelt használjon (tűs csatlakozó W 3,5 mm sztereó mini dugasz stb.). Használjon a külső hangszórók csatlakozójával kompatibilis audiokábelt.

Külső hangszórókhoz

Monitor port

•A komponens video jelek, valamint a 2. számítógép

porthoz, a Video porthoz és az S-Video porthoz csatlakoztatott készülékek jelei nem jeleníthetők meg külső monitoron.

•A trapézkorrekció beállítására szolgáló eszköz, a konfigurációs menü, a súgóképernyő stb. nem jelennek meg a külső monitoron.

A monitorhoz tartozó kábel A monitorkimeneti porthoz (fekete)

Audiokábel (kereskedelmi

Az audio kimeneti porthoz

forgalomban kapható)

Ha az audio kimeneti porthoz audiokábelt csatlakoztat, a hang a külső eszközön hallható, a kivetítő beépített hangszórója nem ad ki hangot.

Helyi hálózati kábel csatlakoztatása

A csatlakoztatáshoz kereskedelmi forgalomban elérhető 100baseTX vagy 10baseT típusú helyi hálózati kábelt használjon.

A helyi hálózati

porthoz

Helyi hálózati kábel

(kereskedelmi forgalomban kapható)

A helyi hálózati porthoz

Figyelem

A működési hibák elkerülése érdekében használjon 5. kategóriájú, árnyékolt helyi hálózati kábelt.

Kiegészítő tartozékok és fogyóeszközök

A kiegészítő tartozékok alábbi listájának dátuma 2008. január. A tartozékok részletes adatai minden előzetes értesítés nélkül megváltoztathatók, és nem minden országban kapható mindegyik tartozék.

f Kiegészítő tartozékok

150 cm-es hordozható vetítővászon, ELPSC07 200 cm-es hordozható vetítővászon, ELPSC08 250 cm-es vetítővászon, ELPSC10

Hordozható legördíthető vetítővásznak (Képarány

125 cm-es hordozható vetítővászon, ELPSC06

Könnyen szállítható, kompakt vetítővászon (4:3 képarány)

HD-15 kábel, ELPKC02 (1,8 m - mini D-Sub 15 tűs/mini D-Sub 15 tűs)

Megegyezik a kivetítőhöz biztosított számítógépes kábellel.

HD-15 kábel, ELPKC09 (3 m - mini D-Sub 15 tűs/mini D-Sub 15 tűs) HD-15 PC-kábel, ELPKC10 (20 m - mini D-Sub 15 tűs/mini D-Sub 15 tűs)

Használja ezen hosszabb kábelek egyikét, ha a kivetítőhöz biztosított számítógépes kábel túl rövid.

Komponens video kábel, ELPKC19 (3 m - mini D-Sub 15 tűs/RCA csatlakozódugó^3)

Komponens video

g forrás csatlakoztatására szolgál.

g4:3)

Mennyezeti cső, 370 mm*, ELPFP04 Mennyezeti cső, 570 mm Mennyezeti cső, 770 mm

Mennyezeti csõ, 450 mm Mennyezeti csõ, 700 mm

A kivetítő magas mennyezetre történő felszerelésre szolgál.

Mennyezeti rögzítés*, ELPMB07 Mennyezeti rögzítés (mennyezeti lemezként való használathoz)

A kivetítő mennyezetre történő felszerelésre szolgál.

Mennyezeti lemez*, ELPFC03

A kivetítő magas mennyezetre történő felszerelésre szolgál.

* A kivetítő mennyezetre történő felfüggesztéséhez különleges felszerelési

mód szükséges. Vegye fel a kapcsolatot a helyi márkakereskedővel vagy a Terméktámogatás és szervizelési útmutatóban található legközelebbi címmel, ha ezt a felszerelési módot választja. s Epson projektor

címjegyzék lista

, ELPFP05

, ELPFP06

, ELPFP11

, ELPFP12

, ELPMB21

f Fogyóeszközök

Lámpaegység, ELPLP45

A használt lámpa cserealkatrésze.

Levegőszűrő (nagyon hatékony), ELPAF11

(Általános por, porfelhők és krétapor kiszűrésére alkalmas)

Levegőszűrő (füstszűrő), ELPAF12

(Cigarettafüst kiszűrésére alkalmas) A használt levegőszűrő cserealkatrésze. A kivetítő környezetétől függően válassza ki a megfelelő típust.

Szószedet

Ebben a fejezetben kifejtünk néhány egyszerű kifejezést, amelyet a kivetítő kapcsán használunk, és néhány bonyolultabb kifejezést, amelyet jelen útmutató szövege nem fejt ki. A részletekről lásd a kereskedelmi forgalomban beszerezhető kiadványokat.

AMX Device Discovery Az AMX Device Discovery az AMX Corporation által kifejlesztett rendszer-beállítási technológia. Az AMX

vezérlőrendszerrel a rendszer által vezérelt eszközök könnyedén beállíthatók. Az Epson alkalmazza e technológia protokollját, és olyan beállítással látta el a készüléket, amelyben a protokoll funkciói engedélyezhetők (bekapcsolhatók). A részleteket lásd az AMX weboldalán. URL: http://www.amx.com/

Dolby Digital A Dolby Laboratories által kifejlesztett hangformátum. A normál sztereó kétcsatornás formátum, amely két hangszórót vesz

igénybe. A Dolby Digital hatcsatornás (5.1 csatornás) rendszer, amely ezt kiegészíti egy középső hangszóróval, két hátsó hangszóróval és egy mélynyomó ládával.

Frissítési gyakoriság A megjelenítő fénykibocsátó eleme csak rendkívül rövid ideig képes fenntartani az állandó fényerőt és színt. Ezért a képet

másodpercenként nagyon sokszor le kell tapogatni a fénykibocsátó elem frissítése érdekében. A frissítési műveletek másodpercenkénti számát frissítési gyakoriságnak nevezzük, és hertzben (Hz) fejezzük ki.

HDTV A nagy felbontású televízió rövidítése, azokra a nagy felbontású rendszerekre vonatkozik, amelyek megfelelnek a következő

feltételeknek:

• Legalább 720p vagy 1080i függőleges felbontás (p = progresszív

• Képernyő képaránya Dolby Digital

Képarány A kép hossza és magassága közötti arány. A HDTV képek képaránya 16:9, megjelenésük hosszúkás. A szabványos képek

képaránya 4:3.

Komponens video A jobb képminőség érdekében szétválasztott fényerő- és színkomponenst tartalmazó videojel.

Három független jelet tartalmazó képekre vonatkozik: Y (fényerőjel), Pb és Pr (színkülönbségjelek).

Kompozit video Video-fényerőjelek és színjelek keverékéből összeállított videojelek. A háztartási videokészülékek által széles körben használt

jelek tartoznak ide (NTSC, PAL és SECAM formátumok). Az Y vivőjel (fényerőjel) és a színsávban lévő króma (szín) jel egymást átfedve egy jelet alkot.

Kontraszt A kép fényes és sötét területeinek relatív fényereje növelhető vagy csökkenthető, hogy a szöveg és az ábrák világosan

elkülönüljenek, vagy hogy lágyabb megjelenést nyerjenek. A kép ezen tulajdonságának állítását "kontrasztbeállításnak" nevezzük.

Progresszív Képletapogatási módszer, amely egy kép képadatait fentről lefelé haladva tapogatja le egyetlen egységes kép létrehozása

érdekében.

Sávtartás A számítógépek jelkimenetének van egy adott frekvenciája. Ha a kivetítő frekvenciája nem illeszkedik ehhez a frekvenciához,

akkor a képek minősége gyenge lesz. Azt a folyamatot, amely összehangolja ezen jelek frekvenciáját (a jelek csúcsértékeinek számát), sáveltolásnak nevezzük. Megfelelő sáveltolás nélkül széles függőleges csíkok jelennek meg a jelben.

SDTV A normál felbontású televízió rövidítése, azokra a normál televíziós rendszerekre vonatkozik, amelyek nem felelnek meg a

HDTV

g nagy felbontású televízió feltételeinek.

g audio vétel és lejátszás (vagy kimenet)

g 16:9

g, i = váltottsorosg)

Szószedet

SNMP Az Egyszerű Hálózati Menedzsment Protokoll rövidítése, olyan megfigyelő- és vezérlőeszközök protokollja mint a TCP/IP-

hálózathoz csatlakoztatott útválasztók és számítógépek.

Squeeze (összenyomás) üzemmód

sRGB Nemzetközi szabvány olyan színintervallumokhoz, amelyek úgy annak kialakítva, hogy a videoberendezéssel reprodukált

SVGA Videojeltípus, 800 (vízszintes) ^ 600 (függőleges) pont felbontással, az IBM PC/AT-kompatibilis számítógépek alkalmazzák. S-video A jobb képminőség érdekében szétválasztott fényerő- és színkomponenst tartalmazó videojel.

SXGA Videojeltípus, 1280 (vízszintes) ^ 1024 (függőleges) pont felbontással, az IBM PC/AT-kompatibilis számítógépek alkalmazzák. Szinkronizálás A számítógépek jelkimenetének van egy adott frekvenciája. Ha a kivetítő frekvenciája nem illeszkedik ehhez a frekvenciához,

Váltottsoros Képletapogatási módszer, amely a képadatokat felosztja finom vízszintes vonalakra, amelyek egymás után jelennek meg balról

VGA Videojeltípus, 640 (vízszintes) ^ 480 (függőleges) pont felbontással, az IBM PC/AT-kompatibilis számítógépek alkalmazzák. XGA Videojeltípus, 1024 (vízszintes) ^ 768 (függőleges) pont felbontással, az IBM PC/AT-kompatibilis számítógépek alkalmazzák.

Ebben az üzemmódban a 16:9 képarányú széles képeket vízszintes irányban összenyomják, hogy 4:3 arányban lehessen tárolni a rögzítési adathordozón. Ha ezeket a képeket lejátsszák a kivetítő összenyomás üzemmódjában, akkora a készülék helyreállítja eredeti, 16:9 arányú formátumukat.

színek könnyen kezelhetőek legyenek számítógépes operációs rendszerrel (OS) és az internettel. Ha a csatlakoztatott forrás rendelkezik sRGB üzemmóddal, akkor állítsa a kivetítőt és a csatlakoztatott jelforrást sRGB üzemmódba.

Két független jelet tartalmazó képekre vonatkozik: Y (fényerőjel) és C (színjel).

akkor a képek minősége gyenge lesz. Azt a folyamatot, amely összehangolja ezen jelek fázisait (a jelek egymáshoz viszonyított csúcsértékeit és fázisminimumait), szinkronizálásnak nevezzük. Ha a jelek nincsenek szinkronizálva, akkor villogás, életlenség és vízszintes interferencia következhet be.

jobbra, majd fentről lefelé. A páros és a páratlan számú vonalak váltakozva jelennek meg.

Az ESC/VP21 parancsok felsorolása

Parancslista

Ha a kivetítő bekapcsolási parancsot kap, a készülék bekapcsolódik és felmelegedési üzemmódba lép. A kivetítő tápellátásának bekapcsolásakor kettőspont, ":" (3Ah) jelenik meg. Parancs betáplálása esetén a kivetítő végrehajtja a parancsot és újból megjelenik egy ":", majd fogadja a következő parancsot. Ha a parancs végrehajtása során rendellenesség lép fel, megjelenik egy hibaüzenet és újból megjelenik a ":".

Elem Parancs

Főkapcsoló ON/ OFF

Jelkiválasztás Video SOURCE 41

A/V elnémítása ON/OFF

A/V elnémítása kiválasztása

Jelkiválasztás Számítógép

ON PWR ON OFF PWR OFF

S-Video SOURCE 42 ON MUTE ON OFF MUTE OFF Fekete MSEL 00 Kék MSEL 01 Logó MSEL 02

Parancs

Elem

SOURCE 1F SOURCE 2F

(automatikus) Számítógép SOURCE 11 SOURCE 21 Komponens video SOURCE 14 SOURCE 24

számítógép

port

számítógép

port

Kábelek elrendezése

f Soros csatlakozás

• Csatlakozó típusa : D-Sub 9 tűs (csatlakozódugó)

• Kivetítő bemeneti csatlakozója: RS-232C

<A kivetítőn> (PC soros kábel) <A számítógépen>

GND 5 5 GND

RD 2 3 TD

TD 3 2 RD DTR 4 6 DSR DSR 6 4 DTR

Jel Funkció

GND Föld

TD Adatküldés

RD Adatfogadás

DSR Adat kész

DTR Adatfogadásra

kész

* Minden egyes parancs végére beilleszt egy Carriage Return (CR) (kocsi

vissza) kódot (0Dh), majd továbbítja.

PJLink

A PJLink Class 1 osztályt a JBMIA (Japan Business Machine and Information System Industries Association) állapította meg szabványos protokollként a hálózat-kompatibilis kivetítők vezérléséhez, a kivetítők vezérlési protokolljainak szabványosítására irányuló erőfeszítéseinek részeként. A kivetítő megfelel a JBMIA által létrehozott PJLink Class 1 szabvány előírásainak. Teljesíti az összes parancsot, a PJLink Class 1 által meghatározott alábbi parancsok kivételével, és a megállapodást megerősíti a PJLink szabvány-adaptációs tanúsítvány. A PJLink szabványról bővebb információt a Japan Business Machine and Information System Industries Association (JBMIA) weblapján talál. URL http://pjlink.jbmia.or.jp/

english/

f Nem kompatibilis parancsok

Funkció PJLink parancs

Némítás beállításai Kép némítás beállítása AVMT 11

Kép némítás törlése AVMT 10 Hang némítás beállítása AVMT 21 Hang némítás törlése AVMT 20

Némítási állapot lekérdezése

Normál (csak képek némítása)

Normál (csak hang némítása)

AV M T = 1 1

AV M T = 2 1

f A gyártó neve, amely megjelenik a "Manufacture name information

query" (Gyártó neve információ lekérdezés) alatt

EPSON

A modell neve, amely megjelenik a "Product name information

query" (Termék neve információ lekérdezés) alatt

EMP-6110

f A PJLink által meghatározott bemenetnevek és a megfelelő kivetítő-

csatlakozók

Bemeneti csatlakozó PJLink parancs

1. számítógép INPT 11

2. számítógép INPT 12 Video INPT 21 S-Video INPT 22

A támogatott monitor kijelzők felsorolása

f Számítógépes kép

A képarány

Jel

VGAEGA 640 ^ 350 1024 ^ 560

VGAg 60/72/75/85, iMac

SVGAg 56/60/72/75/85, iMac

XGAg 60/70/75/85, iMac

SXGAg 70/75/85 1152 ^ 864 1024 ^ 768

SXGA 60/75/85 1280 ^ 960 1024 ^ 768 SXGA 60/75/85 1280 ^ 1024 960 ^ 768

UXGA 60 1600 ^ 1200 1024 ^ 768 MAC13" 640 ^ 480 1024 ^ 768 MAC16" 832 ^ 624 1024 ^ 768 MAC19" 1024 ^ 768 1024 ^ 768 MAC19" 60 1024 ^ 768 1024 ^ 768 MAC21" 1152 ^ 870 1016 ^ 768

SDTVg (480i) 60 720 ^ 480 1024 ^ 768

SDTV (576i) 50 720 ^ 576 1024 ^ 768 SDTV (480p) 60 720 ^ 480 1024 ^ 768 SDTV (576p) 50 720 ^ 576 1024 ^ 768

HDTVg

(720p)

HDTV (1080i) 50/60 1920 ^ 1080 1024 ^ 576

Frissítési

gyakoriságg (Hz)

50/60 1280 ^ 720 1024 ^ 576

Felbontás

(pontok)

640 ^ 480 1024 ^ 768

800 ^ 600 1024 ^ 768

1024 ^ 768 1024 ^ 768

megjelenítésé

hez használt

pixelek száma

(pont)

f Komponens video

Jel

SDTVg (480i) 60 1024 ^ 768 1024 ^ 576

SDTV (576i) 50 1024 ^ 768 1024 ^ 576 SDTV (480p) 60 1024 ^ 768 1024 ^ 576 SDTV (576p) 50 1024 ^ 768 1024 ^ 576

HDTVg

(720p)16:9

HDTV

(1080i)16:9

Frissítési

gyakoriságg (Hz)

50/60 1024 ^ 768 1024 ^ 576

Felbontás (pontok)

Képarányg

4:3

Képarány 16:9

f Kompozit video/S-video

Jel

TV (NTSC) 60 1024 ^ 768 1024 ^ 576

TV (PAL,

SECAM)

Frissítési

gyakoriságg (Hz)

50 1024 ^ 768 1024 ^ 576

Felbontás (pontok)

Képarányg

4:3

Képarány 16:9

* A csatlakozás nem lehetséges, ha a berendezésen nincs VGA kimeneti

port.

A kivetítés valószínűleg akkor is működni fog, ha a fentiekben fel nem sorolt jelet táplálnak be. Viszont lehetséges, hogy nem támogat minden funkciót.

Műszaki adatok

Te r m é k n e v e EMP-6110 multimédiás kivetítő Méretek 465 (szélesség) ^ 146 (magasság) ^ 340 (mélység) mm

(a lábakat nem számítva)

Panel mérete 0.8" Kijelzési módszer Poliszilikonos TFT aktív mátrix Felbontás Fókusz beállítása Manuális Kicsinyítés/nagyítás beállítása Kézi (kb. 1–1,6) Lámpa UHE lámpa, 230 W, Modellszám: ELPLP45 Max. audio teljesítmény 5 W monó Hangszóró 1 Áramellátás 100–240 V AC ±10%, 50/60 Hz 3,8–1,7 A Teljesítményfelv

étel

Működési magasság 0–3048 m tengerszint feletti magasság Üzemi hőmérséklet 0 – +40 °C* (Nincs kondenzáció) Tárolási hőmérséklet -10 – +60 °C (Nincs kondenzáció) Tömeg Kb. 7 kg Csatlakozók 1. számítógép port 1 Mini D-Sub 15 tűs (csatlakozóhüvely), kék

* 1500–3048 m tengerszint feletti magasság esetén, és ha a "Fényerősség Ctrl" beállítása "Nagy", az üzemi

hőmérséklet 0 – +35 °C.

100–120 V tartományban Üzemi: 331 W

220–240 V tartományban Üzemi: 316 W

Audio port 1 Sztereó mini jack

2. számítógép port 1 Mini D-Sub 15 tűs (csatlakozóhüvely), kék Audio port 1 Sztereó mini jack S-Video port 1 Mini DIN 4 tűs Audio port 1 Sztereó mini jack Video port 1 RCA tűs jack Audio port 1 RCA tűs jack RS-232C port 1 Mini D-Sub 9 tűs (csatlakozódugó) Helyi hálózati port 1 RJ45 Monitorkimeneti port Audio kimeneti port

786 432 pixel XGAg (1024 (szélesség) ^ 768 (magasság) pont) ^ 3

Készenléti teljesítményfelvétel (hálózat nélkül): 0,4 W

Készenléti teljesítményfelvétel (hálózattal): 10,4 W

Készenléti teljesítményfelvétel (hálózat nélkül): 0,7 W

Készenléti teljesítményfelvétel (hálózattal): 9,2 W

1 Mini D-Sub 15 tűs (csatlakozóhüvely), fekete 1 Sztereó mini jack

A kivetítőben Pixelworks

DNX áramköröket használunk.

Dőlésszög

Ha 30°-nál nagyobb dőlésszögben használja a kivetítőt, akkor megsérülhet vagy balesetet okozhat.

A termék 230 V-os vonalfeszültségű IT áramelosztó rendszerrel is használható.

nyomtatott

0–30°0–30°

Műszaki adatok

DECLARATION of CONFORMITY

According to 47CFR, Part 2 and 15

Class B Personal Computers and Peripherals; and/or

CPU Boards and Power Supplies used with Class B

Personal Computers

We : Epson America, Inc. Located at : 3840 Kilroy Airport Way

MS: 3-13 Long Beach, CA 90806

Tel : 562-290-5254

Declare under sole responsibility that the product identified herein, complies with 47CFR Part 2 and 15 of the FCC rules as a Class B digital device. Each product marketed, is identical to the representative unit tested and found to be compliant with the standards. Records maintained continue to reflect the equipment being produced can be expected to be within the variation accepted, due to quantity production and testing on a statistical basis as required by 47CFR 2.909. Operation is subject to the following two conditions :

Trade Name : EPSON

Type of Product : Projector

FCC Compliance Statement

For United States Users

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio or television reception. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause interference to radio and television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures.

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

WARNING

The connection of a non-shielded equipment interface cable to this equipment will invalidate the FCC Certification or Declaration of this device and may cause interference levels which exceed the limits established by the FCC for this equipment. It is the responsibility of the user to obtain and use a shielded equipment interface cable with this device. If this equipment has more than one interface connector, do not leave cables connected to unused interfaces. Changes or modifications not expressly approved by the manufacturer could void the user's authority to operate the equipment.

Model : EMP-6110

Külső megjelenés

4-M4X9

A lencse középpontja

128

156

465

* A lencse középpontja és a felfüggesztőkonzol rögzítési pontja közötti távolság

95.9

136

120

187.1

72.9

Mértékegység: mm

340

Tárgymutató

Numerics

1. szám. bemenet ................................................32

1. számítógép port ................................................ 7

2. szám. bemenet ................................................32

2. számítógép port ................................................ 7

A jelszavas védelem matricája ............................25

A kivetítő felületének tisztítása ............................58

A lámpa működési idejének visszaállítása .... 41, 65

A lámpacsere módja ...........................................63

A lencsefedő üveg tisztítása ............................... 58

A levegőszűrő cseréje ......................................... 65

A levegőszűrő tisztítása ......................................58

A levegőszűrő üzemidejének visszaállítása ..41, 67

A/V elnémítása ..............................................16, 35

Absz. színhőm. .................................................... 31

Alacsony .............................................................. 33

Alaphelyzet menü ................................................ 41

Alaphelyzetbe mind .............................................41

Alhálózati maszk ................................................. 37

Almenü ................................................................ 30

Alvó mód ............................................................. 35

Árnyalat ............................................................... 31

Átjáró címe .......................................................... 37

Audio kimeneti port ............................................... 7

Audio port ............................................................. 7

Aut. beállítás .......................................................32

Az alkatrészek megnevezése és funkciója ............ 6

Az elemek cseréje ............................................... 61

Beállítási szint ..................................................... 23

Beállítások menü ................................................. 33

Bekapcsolásvédelem ..........................................24

Bemeneti jel ........................................................40

Bemutató ............................................................ 15

Betáp kapcsoló ...................................................35

Biztonsági kábel rögzítési pontja .........................11

Biztonsági nyílás ....................................................7

Cím 1/2/3 beállítás ..............................................38

DHCP ...................................................................37

Dőlésszög ............................................................79

Ébresztő időzítője ................................................36

Élesség ................................................................31

Elől .......................................................................35

Első állítható láb ....................................................6

ESC/VP21 ............................................................76

E-zoom ................................................................19

Felbontás .......................................................40, 78

Felfüggesztőkonzol rögzítési pontjai .............11, 81

Felh. logó védelme ..............................................24

Felhasználói logó .................................................68

Fényerő ................................................................31

Fényerősség Ctrl .................................................33

Fénykép ...............................................................15

Figyelmeztetés e-mailben ...................................39

Fogantyú ..............................................................11

Fogyóeszközök ...................................................73

Fókuszáló gyűrű ....................................................6

Főmenü ...............................................................30

Forrás ..................................................................40

Forrás keresése ...........................................8, 9, 13

Frissítési gyak. .....................................................40

Hálózat menü ...................................................... 37

Hálózatvédelem .................................................. 24

Hangerő ...................................................... 8, 9, 33

Hangszóró ............................................................. 6

Hátsó láb ............................................................... 7

Hátul .................................................................... 35

Helyi hálózati kábel csatlakoztatása ................... 72

Helyi hálózati port ................................................. 7

Hőmérséklet visszajelzője ................................... 44

Időmérő ............................................................... 36

Induló képernyő .................................................. 35

Információ menü ................................................. 40

IP-cím .................................................................. 37

Játék ................................................................... 15

Jel menü ............................................................. 32

Jelszavas védelem .............................................. 24

Kábelfedélzár ...................................................... 28

Kép menü ............................................................ 31

Képarány ................................................. 17, 32, 78

Képernyő-billentyűzet ......................................... 38

Képkorrekció ....................................................... 23

Kérelemkód ......................................................... 26

Kereszt ................................................................ 19

Készenléti üzemmód ........................................... 36

Kiegészítő tartozékok ......................................... 73

Kijelző .................................................................. 35

Kijelző háttere ..................................................... 35

Kimerevítés ......................................................... 16

Kiterjedt menü ..................................................... 35

Tárgymutató

Kivetítés ..............................................................35

Kivetítési távolság ...............................................70

Kivetítő neve .......................................................38

Kivetítőazonosító ........................................... 20, 36

Konfigurációs menü ............................................ 30

Kontraszt .............................................................31

Közösségi név .....................................................38

Külső hangszórók ............................................... 71

Külső monitor ...................................................... 71

Lámpa cserélési időtartama ................................ 62

Lámpa üzemórái .................................................40

Lámpa visszajelzője ............................................ 44

Lámpaburkolat ......................................................6

Légszűrő .............................................................40

Légszűrő beállítása .............................................36

Levegőbeszívó szellőzőnyílás ............................... 6

Levegőkifúvó szellőzőnyílás .................................. 6

Levegőszűrő .................................................... 6, 73

Levegőszűrő cserélési időtartama ...................... 65

Levél ....................................................................38

Levél értesítés ..................................................... 38

MAC-cím ............................................................. 37

Menü ...................................................................30

Monitorkimeneti port .............................................7

Mozi ....................................................................15

Működés ............................................................. 35

Műszaki adatok ................................................... 79

Mutató .................................................................18

Mutató alakja ....................................................... 33

Nagy magasság ...................................................35

Nagyító/kicsinyítő gyűrű ........................................6

Nyelv ....................................................................36

PJLink ..................................................................77

PJLink jelszó ........................................................37

Portszám .............................................................38

Pozíció .................................................................32

Problémamegoldás .............................................44

Progresszív ..........................................................32

RCA audiobemenet .............................................33

RS-232C port ........................................................7

Sávtartás .............................................................32

SMTP kiszolgáló ..................................................38

SNMP ..................................................................38

Sport ....................................................................15

sRGB ...................................................................15

Súgó funkció .......................................................43

S-Video port ..........................................................7

Számgombok ........................................................9

Széles képernyős kivetítés ..................................17

Szinkron ...............................................................32

Szinkroninformáci ................................................40

Színmód ........................................................15, 31

Színmódosítás .....................................................31

Színtelítettség ......................................................31

Szószedet ............................................................74

Szűrő visszajelzője ..............................................44

Tábla ................................................................... 15

Támogatott monitor kijelzők ............................... 78

Tápfeszültség visszajelzője ................................. 44

Tápkábelbemenet ................................................. 7

Tárolási hőmérséklet ........................................... 79

Tárolótalpak .......................................................... 7

Távirányító ............................................................. 9

Távirányító fénykibocsátó része ......................... 10

Távoli vevőkészülék ............................................ 33

Távvevő ............................................................. 6, 7

Teljes zárolás ...................................................... 27

Tesztminta .......................................................... 34

Több képernyő .................................................... 36

Többképernyős módosítás ................................. 22

Trap IP-cím ......................................................... 38

Trapézkorrekció .................................................. 33

Üzemi hőmérséklet ............................................. 79

Üzenet ................................................................. 35

Vetítővászon mérete ........................................... 70

Vezérlés zárol. ..................................................... 27

Vezérlés zárolása .......................................... 27, 33

Vezérlőpanel ......................................................... 8

Vezetékes LAN .................................................... 37

Video port ............................................................. 7

Videojel ......................................................... 32, 40

Visszajelzők ......................................................... 44

Web-hozzáf. jelszó .............................................. 37

Minden jog fenntartva. A jelen kiadvány semmiféle része sem reprodukálható, tárolható visszakereső-rendszerben vagy vihető át bármiféle eszközzel, elektronikusan, mechanikusan, fénymásolással, felvétellel vagy bármilyen más módszerrel a SEIKO EPSON CORPORATION előzetes írásbeli engedélye nélkül. A dokumentum tartalmának felhasználására vonatkozóan nem vállalunk felelősséget. A dokumentum tartalmának felhasználásából származó károkért sem vállalunk semmiféle felelősséget.

Sem a SEIKO EPSON CORPORATION, sem bármely leányvállalata nem vállal felelősséget a termék megvásárlójának vagy harmadik félnek olyan káráért, veszteségéért, költségéért vagy kiadásáért, amely a következőkből származik: baleset, a termék nem rendeltetésszerű vagy helytelen használata, a termék jogosulatlan módosítása, javítása vagy megváltoztatása, illetve (az Egyesült Államok kivételével) a SEIKO EPSON CORPORATION üzemeltetési és karbantartási utasításainak nem pontos betartása.

A SEIKO EPSON CORPORATION nem vállal felelősséget az olyan károkért és problémákért, amelyek a SEIKO EPSON CORPORATION által Eredeti EPSON terméknek, vagy az EPSON által jóváhagyott terméknek nem minősített kiegészítők vagy fogyóeszközök használatából származnak.

Általános megjegyzés: Az IBM az International Business Machines Corporation bejegyzett védjegye. A Macintosh, a Mac és az iMac az Apple Inc. védjegye. A Windows, a Windows NT és a PowerPoint a Microsoft Corporation védjegye vagy bejegyzett védjegye az Egyesült Államokban és más országokban. A Dolby a Dolby Laboratories védjegye. A PJLink védjegy vagy bejegyzett védjegy Japánban, az Egyesült Államokban és más országokban. A Pixelworks és a DNX a Pixelworks, Inc. védjegye. Az AMX az AMX Corporation védjegye.

A jelen kiadványban szereplő minden egyéb terméknév kizárólag azonosítási célokra szolgál, és illetékes tulajdonosának védjegye lehet. Az Epson mindenféle és minden jogról lemond ezekkel a megjelölésekkel kapcsolatban. Ez a termék nyílt forráskódú szoftvert használ.

Jelen utmutato tartalma minden tovabbi ertesites nelkul megvaltoztathato vagy frissithető.

A jelen kiadványban használt illusztrációk és képernyőképek eltérhetnek a tényleges illusztrációktól és képernyőképektől.

Epson EMP-6110 User's Guide [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual

A kézikönyvben használt jelölések

Tartalomjegyzék

A kivetítő jellemzői

Az alkatrészek megnevezése és funkciója

Hátlap

Távirányító

Alaplemez

Hasznos funkciók

A kivetített kép megváltoztatása

Váltás közvetlenül a távirányítóval

A kivetítés javítására szolgáló funkciók

A kép és a hang ideiglenes elrejtése (A/V elnémítása)

A kép kimerevítése (Kimerevítés)

Mutató funkció (Mutató)

A kép egy részének kinagyítása (E-Zoom)

A képkorrekció használata

Biztonsági funkciók

A felhasználók kezelése (Jelszavas védelem)

Lopásgátló zár

Konfigurációs menü

A Konfigurációs menü használata

A funkciók felsorolása

Kép menü

Jel menü

Beállítások menü

Kiterjedt menü

Hálózat menü

Információ menü (csak kijelzés)

Alaphelyzet menü

Hibaelhárítás

A súgó használata

Problémamegoldás

Függelék

Telepítési módszerek

Tisztítás

A fogyóeszközök cseréje

A távirányító elemeinek cseréje

A lámpa cseréje

Felhasználói logó mentése

Helyi hálózati kábel csatlakoztatása

Szószedet

Az ESC/VP21 parancsok felsorolása

Parancslista

Kábelek elrendezése

PJLink

Tárgymutató
