Kılavuzlar ve Kullanılan İşaretler Hakkında
Kılavuz Tipleri
EPSON projektörünüzün dokümanları aşağıdaki iki kılavuza bölünmüştür. Kılavuzlara aşağıda belirtilen
sırayla bakınız.
Güvenlik Talimatları/Destek ve Servis Kılavuzu
Bu kılavuz projektörü güvenli bir şekilde kullanma hakkında bilgi içermektedir ve ayrıca garanti servisi
kılavuzu ve sorun giderme kontrol formunu içermektedir.
Projektörü kullanmadan önce bu kılavuzu dikkatli bir şekilde okuyun.
Kullanım Kılavuzu (bu kılavuz)
Bu Kullanım Kılavuzu, projektörü kurma, temel kullanım, yapılandırma menülerini kullanma, sorun
giderme ve bakım konularında bilgi içermektedir.
Bu Kullanım Kılavuzunda kullanılan işaretler
Güvenlik işaretleri
Ürünü güvenli ve doğru bir şekilde kullanabilmeniz amacıyla, kullanıcıya ve diğer kişilere verilebilecek muhtemel
zararları ve mallara verilebilecek hasarı belirtmek için Kullanım Kılavuzunda ve ürün üzerinde semboller
bulunmaktadır.
İşaretler ve anlamları aşağıdaki şekildedir . Kılavuzu okumadan önce bunları doğru şekilde anladığınızdan emin olun.
Bu sembol, önemsenmediği takdirde yanlış kullanımdan dolayı ölüme veya ciddi
yaralanmalara neden olabilecek bilgileri gösterir.
Bu sembol, önemsenmediği takdirde yanlış kullanımdan dolayı kişisel yaralanma
veya fiziksel hasara neden olabilecek bilgileri gösterir.
Genel bilgiler
Prosedürlerin doğru takip edilmemesi durumunda kişisel yaralanmaya veya
projektörde hasara neden olabilecek prosedürleri belirtir.
Bir konu başlığı ile ilgili bilinmesi yararlı olabilecek ek bilgileri ve noktaları belirtir.
s
Bir konu başlığı ile ilgili faydalı bilginin bulunduğu sayfayı belirtir.
Bu sembolün önünde yer alan altı çizili sözcük veya sözcüklerin açıklamasının
terminoloji sözlüğünde yer aldığını işaret eder.
"Ek" içindeki "Sözlük"ye bakınız. s.57
s
, vs. Uzaktan kumanda veya projektörün kontrol panelindeki dü
"Menü Adı"
[Ad]
Yapılandırma menü öğelerini belirtir.
Örnek: "Görüntü"-"Renk Modu"
Projektörün bağlantı noktası adını belirtir.
Örnek: [Video]
ğmeleri belirtir.
"Ünite" ve "projektör" kelimelerinin anlamı
Bu Kullanım kılavuzunda "ünite" veya "projektör" kelimesi kullanıldığında, ana projektör ünitesinin
kendisine ek olarak aksesuarları veya opsiyonel ekipmanı da ifade etmektedir.
Parçaları Kontrol Etme
Projektörün ambalajını açtığınızda, parçaların eksiksiz olduğundan emin olun.
Parçalardan herhangi biri eksik veya yanlışsa, satın aldığınız yerle irtibat kurun.
❏ Projektör (lens kapaklı) ❏ Uzaktan kumanda
❏ Güç kablosu (3,0 m)
Projektöre ve duvardaki prize takın.
Belgeler
❏ Doküman CD-ROM’u
(Güvenlik Talimatları/Destek ve Servis
Kılavuzu, Kullanım Kılavuzu)
❏ Hızlı Başlangıç Kılavuzu
❏ AA boyutu alkali piller (2 adet)
Uzaktan kumandaya takın.
1
İçindekiler
■ Projektörün Özellikleri.................................4
■ Parça Adları ve İşlevleri...............................6
Ön/Üst..................................................................6
Kontrol paneli ......................................................6
Projektörün kurulması
■ Ayarlama.....................................................10
Projeksiyon boyutunu ayarlama.........................10
Yansıtma yöntemleri..........................................11
■ Görüntü Kaynaklarını Takma ....................12
Temel kullanım
■ Yansıtmayı Başlatma ve Durdurma..........14
Gücü açma ve görüntüleri yansıtma...................14
Beklenen görüntüler yansıtılmadığında .............15
Gücü kapatma ....................................................15
Uzaktan kumanda................................................7
Arka.....................................................................8
Taban...................................................................8
■ Görünüm.......................................................9
■ Uzaktan Kumandanın Hazırlanması..........13
Uzaktan kumandaya pilleri takma.....................13
Uzaktan kumandayı kullanma ...........................13
■ Yansıtma Ekranını Ayarlama.....................16
Odak ayarı..........................................................16
Yansıtma boyutu ayarı (Zoom ayarı)................. 16
Yansıtma görüntüsü konum ayarı
(Lens kaydırma)...............................................16
Projektör yatırmayı ayarlama ............................17
Test deseni görüntüleme....................................17
2
Görüntü Kalitesi Ay arlar ı
■ Temel Görüntü Kalitesi Ayarları................18
Renk modunu seçme..........................................18
En/boy oranı seçme............................................19
■ Gelişmiş Renk Ayarları..............................20
Ton, doygunluk ve parlaklık ayarı.....................20
Gama ayarı.........................................................21
RGB ayarı (Ofset, Artış)....................................22
Yapılandırma Menüsü
■ Yapılandırma Menüsü Fonksiyonları........26
Yapılandırma menülerini kullanma ...................26
Yapılandırma menülerinin listesi.......................28
"Görüntü" menüsü..............................................30
"Sinyal" menüsü.................................................31
"Ayarlar" menüsü...............................................33
"Hafıza" menüsü................................................36
"Sıfırla" menüsü.................................................36
■ Görüntü Kalitesini Daha Fazla İnceleme..23
Keskinlik (Gelişmiş) ayarı.................................23
Otomatik İris (otomatik gözenek) ayarı............. 23
■ Ön Ayar Görüntü Kalitesinde
Görüntüleme (Hafıza Fonksiyonu)........... 24
Hafızayı Kaydetme, Yükleme ve Silme ............ 24
Sorun Giderme
■ Sorun Çözme.............................................. 37
Göstergeleri okuma............................................37
• (uyarı) göstergesi yandığında veya yanıp
söndüğünde.........................................................37
• Gösterge durumları normal çalışmada..................38
Ek
■ Bakım.......................................................... 45
Temizleme..........................................................45
• Hava filtresini temizleme .....................................45
• Projektör kasasını temizleme................................47
• Lensin temizlenmesi.............................................47
Sarf malzemelerini değiştirme süreleri ..............48
• Hava filtresi değiştirme süresi..............................48
• Lamba değiştirme süresi.......................................48
Sarf Malzemelerinin Değiştirilmesi ...................49
• Hava filtresinin değiştirilmesi ..............................49
• Lambanın değiştirilmesi .......................................50
• Lamba çalışma süresini sıfırlama.........................51
Göstergeler yardımcı olmazsa ...........................39
• Görüntülerle ilgili sorunlar ..................................39
• Yansıtma başladığında meydana gelen sorunlar.. 43
• Uzaktan kumandayla ilgili sorunlar..................... 44
■ İsteğe Bağlı Aksesuarlar/
Sarf Malzemeleri ....................................... 52
■ Desteklenen Monitör Ekranları Listesi.... 53
• Bileşen Video....................................................... 53
• Bileşik Video/S-Video......................................... 53
• [HDMI1]/ [HDMI2 ]
giriş bağlantı noktasından giriş sinyali .............. 54
• Bilgisayar görüntüsü (analog RGB) .................... 54
■ Özellikler..................................................... 55
■ Sözlük......................................................... 57
■ Dizin............................................................ 59
kurulması
Projektörün
Temel kullanımEk Sorun Giderme
Ayarları
Görüntü Kalitesi
Menüsü
Yapılandırma
3
Projektörün Özellikleri
Projeksiyon ortamına uyacak şekilde resim görünümü seçilebilir (Renk Modu)
L

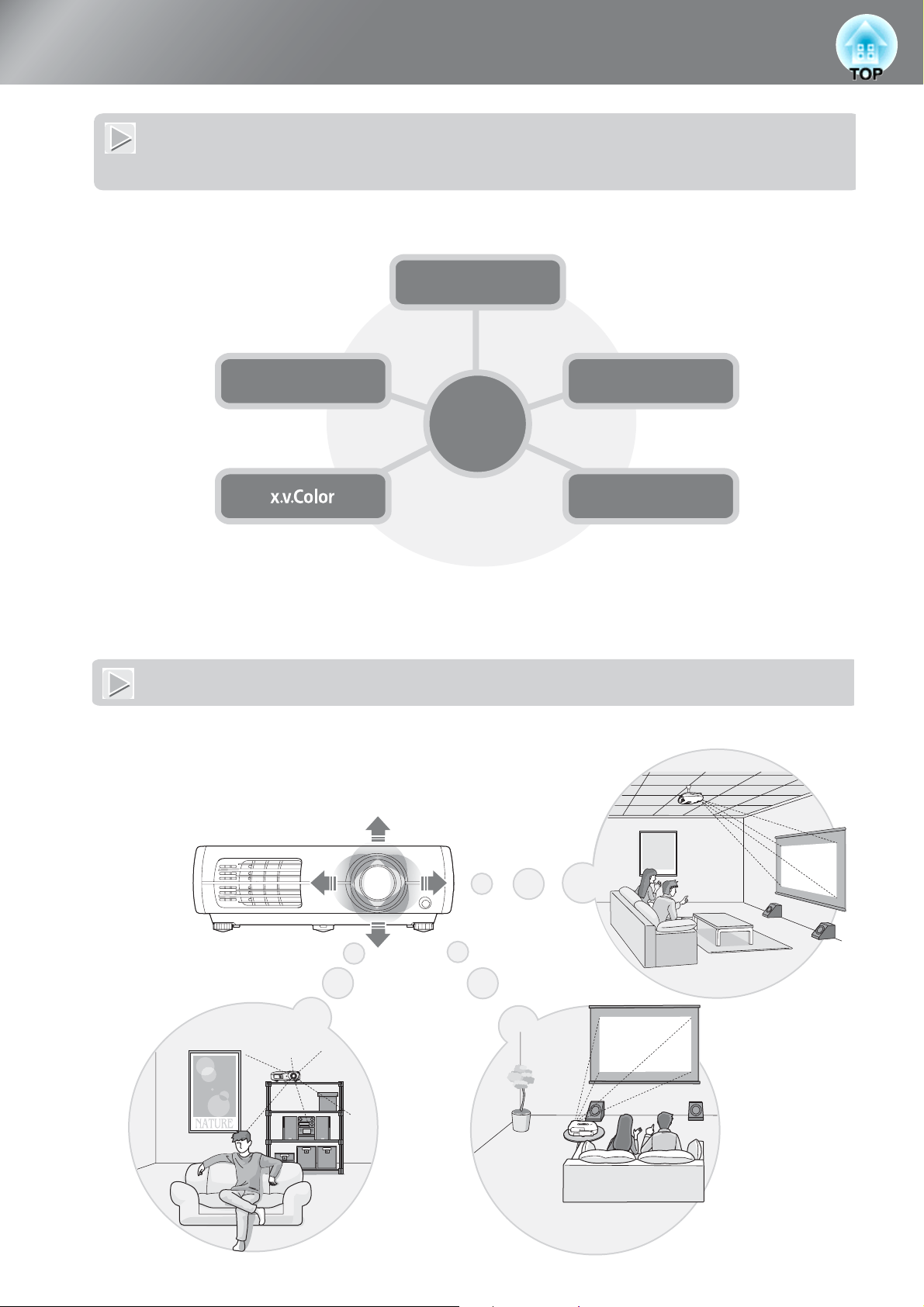

Aşağıdaki beş ön ayar modundan istenilen renk modunu seçerek konum için optimum görüntüler
yansıtılabilir. s s.18
Dinamik
Sinema
Renk
Modu
"Doğal", "Sinema" veya "x.v.Color" seçilirse, kontrastı arttırmak ve cilt tonlarının daha doğal
renklerle görünmesini sağlamak amacıyla Epson Sinema Filtresi otomatik olarak uygulanır. s
s.18
Oturma Odası
Doğal
Geniş açılı lens kaydırma fonksiyonlu
Lens kaydırma fonksiyonu, yansıtılan görüntünün konumunun
görüntüyü bozmadan dikey ve yatay olarak ayarlanabilmesini
sağlar.
Tavandan asılı veya ekrana belirli bir açıda olsa bile projektörün
daha serbest şekilde ayarlanabilmesini sağlar.
s s.16
4
Projektörün Özellikleri
" " modu, rengin daha doğal üretilmesini
sağlar
Bu mod, görüntü için genişletilmiş gam renk alanı standardıyla (xvYCC) uyumludur.
Bu standardı destekleyen ekipmanın genişletilmiş gam renkli görüntü çıkışı aslına daha sadıktır ve
izleyici daha net, daha doğal görüntülerin keyfini çıkarabilir. s s.18
Gelişmiş renk ayarı
"Renk Modu" moduna ek olarak, görüntüyü isteğinize daha da uygun hale getirmek için mutlak
renk sıcaklığı ve cilt tonları basit işlemlerle ayarlanabilir. Ayrıca görüntüye uyan renkler
oluşturmak için RGB renklerinin gama, ofset ve artış değerlerini ve RGBCMY renklerinin tonu,
doygunluğu ve parlaklığını ayarlayabilirsiniz. s s.20
2.1x kısa mesafeli zoom lenslerine sahiptir
Zoom ayarı için, 2.1x kısa mesafeli zoom lensi sağlanmıştır. Görüntüler yaklaşık 3 m mesafede
bile bir 100" ekrana (sadece 16:9 ekran) yansıtılabilir. s s.10
Gelişmiş görüntü kalitesi ayarlama fonksiyonları
Daha da keskin görüntüler için "Otomatik İris" ve "Netlik (Gelişmiş)" gibi görüntü kalitesi
ayarlama fonksiyonları kullanılabilir. Otomatik İris fonksiyonu açıldığında, derinlik ve perspektife
sahip görüntüler oluşturmak için yansıtılan görüntüye uyacak şekilde ışık miktarı otomatik olarak
ayarlanabilir. Keskinlik fonksiyonu sadece tüm görüntüyü ayarlamak için değil aynı zamanda saç
ve elbiseler gibi belirli bölgeleri vurgulamak için de kullanılır. s s.23
Geniş bir dizi görüntü ayarı fonksiyonları
Mevcut çok sayıdaki diğer fonksiyonların bir kısmı aşağıdaki şekildedir.
• Çok parlak olabilecek görüntülere neden olabilen aşırı pozlamayı önlemek için EPSON Süper
Beyaz kullanılır. s s.32
• Hem fazla miktarda hareket içeren hem sabit görüntüler için ideal sonucu elde etmenizi sağlayan
aşamalı dönüştürme. s s.34
• Görüntülerin geniş ekran formatında görüntülenebilmesine imkan tanıyan en/boy oranı
fonksiyonu. s s.19
• Ayar sonuçlarının kaydedilmesini ve daha sonra uzaktan kumandayla kolayca geri açılabilmesini
sağlayan hafıza fonksiyonları. s s.24
5
Yat
düğ
Parça Adları ve İşlevleri
Ön/Üst
•
ay lens ayarlama
s.16
s
Yansıtılan görüntünün konumunu sola
veya sağa taşımak için düğmeyi çevirin.
• La mb a ka pağı s.50
Projektör lambasını değiştireceğiniz
zaman bu kapağı açın.
• Zoom halkası s.16
Görüntü boyutunu ayarlar.
s
s
• Hava çıkış fanı
Projektörün iç kısmını soğutan
hava için tahliye çıkışıdır.
Hava çıkış kanallarının yakınına
ısıdan ötürü bozulabilecek veya
hasar alabilecek cisimler
yerleştirmeyin veya projeksiyon
sırasında ellerinizi veya yüzünüzü
hava çıkışlarına yanaştırmayın.
• Ayarlanabilir ön ayak s.17
Projektör bir masa üzerine
yerleştirildiğinde yatay olacak
şekilde yansıtma açısını ayarlamak
için genişletin.
s
mesi
• Uzaktan kumanda ışın yayma
alanı s.13
s
Uzaktan kumandadan sinyalleri
alır.
• Lens kapağı
Projektörü kullanmadığınız zaman, lenslerin
hasar görmesini ve kirlenmesini önlemek için
bunu lenslere takın.
• Üst kontrol paneli
Aşağıya bakınız
s
• Dikey lens ayarlama
düğmesi s.16
Yansıtılan görüntünün
konumunu yukarı veya aşağı
taşımak için düğmeyi çevirin.
s
• Yan kontrol paneli
Aşağıya bakınız
s
• Odaklama halkası
s.16
s
Görüntü odağını ayarlar.
• Yansıtma lensleri
Görüntüleri buradan yansıtır.
• Uzaktan kumanda ışın
yayma alanı s.13
Uzaktan kumandadan sinyalleri
alır.
s
6
Kontrol paneli

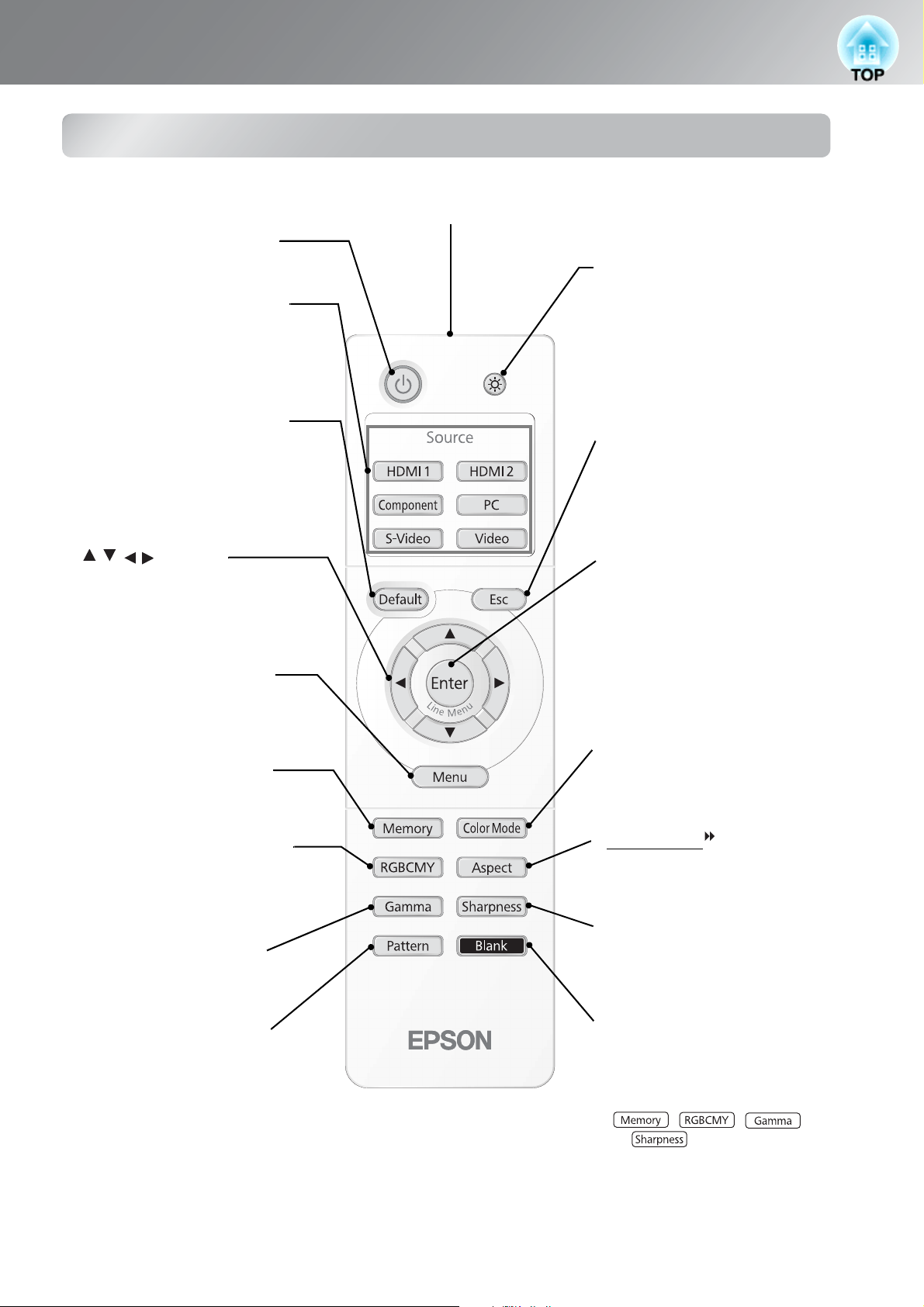

Açıklaması olmayan düğmeler, uzaktan kumandadaki ilgili düğmelerle aynı şekilde çalışır. Bu
düğmelerle ilgili daha fazla bilgi için "Uzaktan kumanda" bölümüne bakınız.
Üst kontrol paneli Yan kontrol paneli
• Güç düğmesi
s.14, 15
s
• Kaynak düğmesi
s.15
s
Giriş kaynaklarının listesini
görüntüler ve istediğiniz
giriş kaynağına geçer.
• Uyarı göstergesi s.37
Projektörlerdeki sorunları belirtmek için
farklı renkte yanar veya yanıp söner.
s
• Giriş/Satır menü düğmesi
s.18, 24, 26
s
• Menü düğmesi s.26
s
• Çıkış düğmesi
• düğmesi
s
s.18, 20
s
s.18, 20, 22, 26
,
26
Uzaktan kumanda
•
e
Parça Adları ve İşlevleri
• Uzaktan kumanda ışın yayma alanı s.13
Uzaktan kumanda sinyallerini gönderir.
• Güç düğmesi s.14
Projektör gücünü açar/kapatır.
s
• Kaynak düğmeleri s.15
Giriş kaynağını, her bir düğmede
belirtilen giriş terminallerine
çevirir.
• Varsayılan düğme s.26
Menü görüntülendiğinde varsayılan
ayarları geri yükler.
düğmesi
s.18, 20, 22, 26
s
Menü öğelerini ve ayar değerlerini
seçmek için bu düğmeye basın.
s
s
,
15
• Menü düğmesi s.26
Yapılandırma menüsünü görüntüler
ve kapatır.
s
s
Giriş kaynağını, her bir düğmed
belirtilen giriş terminallerine
çevirir.
• Aydınlatma düğmesi
Karanlık yerlerde görülebilecek
şekilde uzaktan kumandadaki tüm
düğmeleri 10 saniye aydınlatır.
• Çıkış düğmesi
s.18
, 20,
s
Menü görüntülenirken
basıldığında önceki menüye döner.
26
• Giriş/Satır menü düğmesi
s.18, 24
s
Satır menüsünü görüntüler.
Bir menüyü görüntülerken, menü
öğesini seçmek ve sonraki ekrana
geçmek için bu düğmeye basın.
,
26
• Hafıza düğmesi s.24
Hafıza içeriğini kaydeder, yükler ve
siler.
• RGBCMY düğmesi s.20
Her bir RGBCMY rengi için ton,
doygunluk ve parlaklığı ayarlar.
• Gama düğmesi s.21
Gamayı ayarlar.
• Desen düğmesi s.17
Test desenini görüntüler ve temizler.
s
s
s
s
• Renk Modu düğmesi s.18
Projeksiyon ortamına uyacak
şekilde renk modunu değiştirir.
• En/Boy oranı
s.18
s
Giriş sinyalleriyle eşleşecek şekilde
en/boy modunu değiştirir.
düğmesi
• Keskinlik düğmesi s.23
Görüntü keskinliğini ayarlar.
• Boş sayfa düğmesi s.26
Yansıtılan görüntüyü geçici olarak
kapatır ve tekrar açar.
Yapılandırma menüsü
görüntülenirken basıldığında veya
, , , ya
da düğmesine basarak
bir menü görüntülendiğinde, menü
ekranı kaybolur ve tekrar açılır.
s
s
s
7
Parça Adları ve İşlevleri
Arka
•
[S-Video] giriş bağlantı noktası
s.12
s
Görüntü ekipmanının S-Video çıkış
bağlantı noktalarına bağlanır.
• [Video] giriş bağlantı noktası
s.12
s
Görüntü ekipmanının Bileşik Video
çıkış bağlantı noktalarına bağlanır.
• [HDMI1] giriş
bağlantı noktası*
s.12
s
TM
HDMI
görüntü kaynağı veya
bilgisayara bağlanır.
• [HDMI2] giriş
bağlantı noktası*
s
HDMI
görüntü kaynağı veya
bilgisayara bağlanır.
• [Parça] giriş bağlantı noktası
s
Görüntü ekipmanının (YCbCr
veya YPbPr
bağlantı noktasına bağlanır.
s.12
TM
s.12
uyumlu bir
uyumlu bir
) parça çıkış
• Bilgisayar giriş
bağlantı noktası
s.12
s
Bilgisayarın RGB çıkış
bağlantı noktasına bağlanır.
• [RS-232C] bağlantı noktası
Projektörü bilgisayardan kontrol etmek
için bir RS-232C kablosuyla bilgisayara
bağlanır. Normalde bu kullanılmaz.
• Lamba kapağı açma düğmesi
s.50
s
Lamba kapağını açmak için basın.
• [Trigger out] bağlantı
noktası
Projektör açıldığında 12
volt DC sinyali çıkışı
sağlar.
Bu projektörün güç
durumunu (açık/kapalı)
motorlu bir ekran gibi
harici ekipmana aktarmak
için kullanılır.
• Güvenlik kilidi
s.58
s
• Ana güç düğmesi
s.14
• [Güç] girişi s.14
Elektrik kablosunu bağlar.
s
s
8
• Hava girişi (hava filtresi)
s.45, 49
s
Projektörün iç kısmını soğutmak için
hava emer. Filtrede toz birikirse,
projektör içindeki sıcaklık artar ve
çalışma sorunları oluşabilir ya da
optik parçalar daha hızlı bozulabilir.
Hava filtresi periyodik olarak
temizlenmelidir.
* HDCP ile uyumludur
Taban
• Askı braketi sabitleme
noktaları (5 nokta) s.52
Projektör tavanda kullanılacağı
zaman isteğe bağlı tavan altlığını
buraya monte edin.
s
• Kablo tutucular
Büyük dış çapa sahip bir HDMI kablosu
giriş bağlantı noktasına bağlandığında,
kablonun ağırlığı aşağı sarkmasına ve
bağlantının zayıflamasına neden olabilir.
Kabloyu sıkılaştırarak bunu önlemek için,
piyasadan temin edebileceğiniz bir kablo
bağcığını sizin için rahat olan iki kablo
tutucudan birinden geçirebilirsiniz.
Kablo bağcığı
(piyasadan temin edilebilir)
• Kablo kapağı destekleri
(2 yer)
Opsiyonel kablo kapağını
buraya takın.

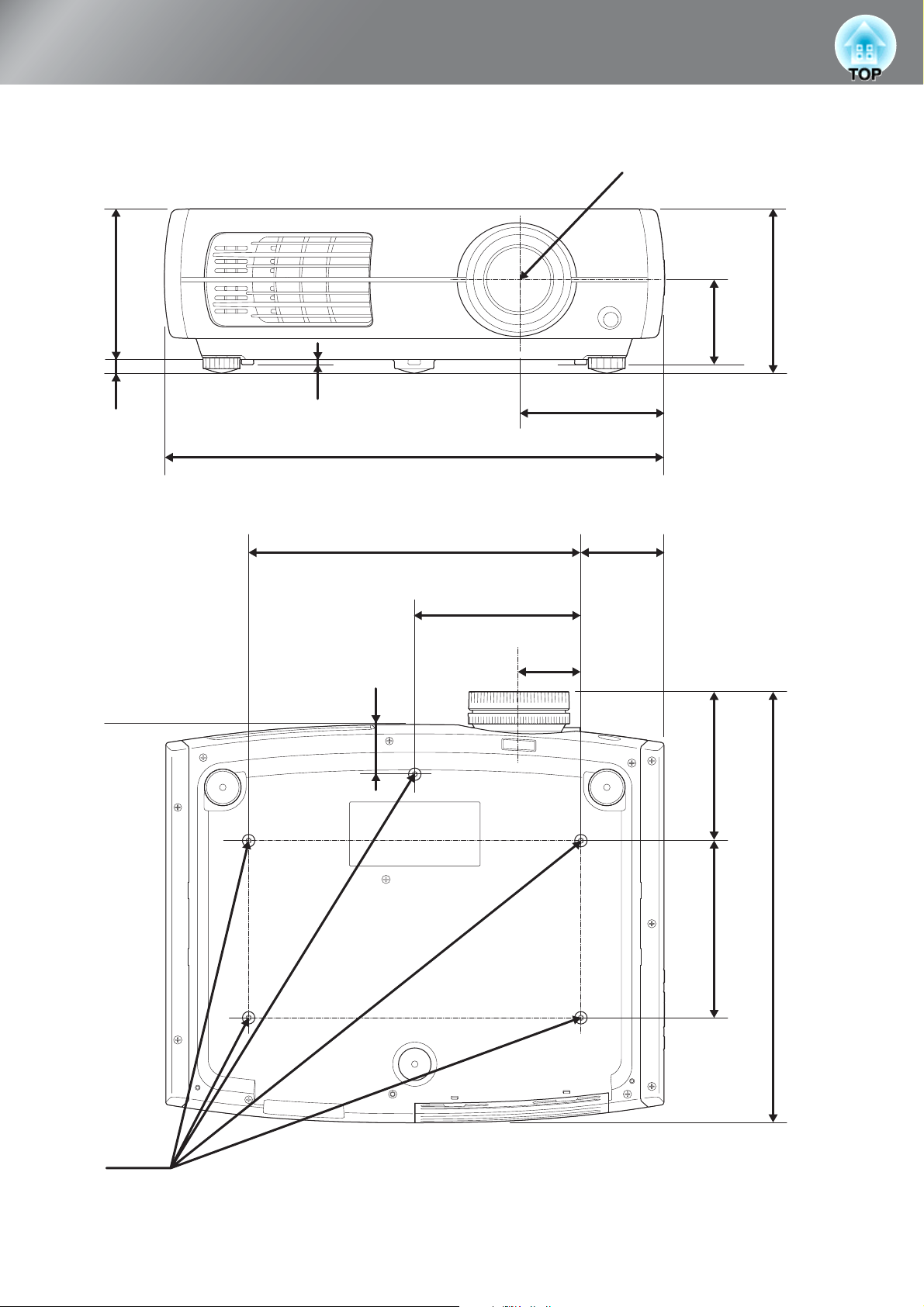

Görünüm
Lens merkezi
136
12.3
*
72
4.5
131
450
* Lens merkezinin askı braketi sabitleme noktasına olan uzaklığı
300
150
Lens merkezi
56
45
75
148.3
5-M4x9
134.7
389.7
160
Birimler: mm
9
Ayarlama
Projeksiyon boyutunu ayarlama
Projektör ekrandan ne kadar uzaklaşırsa, projeksiyon görüntüsü daha da büyük olur.
Aşağıdaki tabloya bakarken, projektörü görüntüler ekrana optimum boyutlu yansıtılacak şekilde
yerleştirin.
Bu değerler projektörü ayarlarken bir kılavuz olarak kullanılmalıdır.
Ekran
A*
Lens merkezi
B*
*
Lenslerin merkezi ile yansıtılan görüntülerin tabanı arasındaki
yüksekliktir.
Yansıtma mesafesi
Yansıtma mesafesi
16:9 Ekran boyutu
30" 66x37 87 188 17 55
40" 89x50 117 252 23 73
60" 130x75 177 380 35 109
80" 180x100 238 508 46 146
100" 220x120 298 636 58 182
120" 270x150 359 764 69 219
150" 330x190 450 956 86 273
200" 440x250 601 1276 115 364
4:3 Ekran boyutu
30" 61x46 107 231 21 67
40" 81x61 144 309 28 89
60" 120x90 218 466 42 134
80" 160x120 292 623 56 178
100" 200x150 366 779 71 223
120" 240x180 440 936 85 268
150" 300x230 551 1171 106 334
200" 410x300 736 1562 141 446
En Kısa
(Geniş)
Yansıtma mesafesi
En Kısa
(Geniş)
En Uzun
(Tele)
En Uzun
(Tele)
(A: Lens kaydırma en yüksek ayarda olduğunda)
(B: Lens kaydırma en düşük ayarda olduğunda)
A
A
Ekran boyutu
Birimler: cm
B
Birimler: cm
B
Ekran
Projektörü ekrana paralel olacak
şekilde ayarlayın. Projektör
ekrana belirli bir açıyla
ayarlanırsa, görüntü bozulması
oluşur.
10

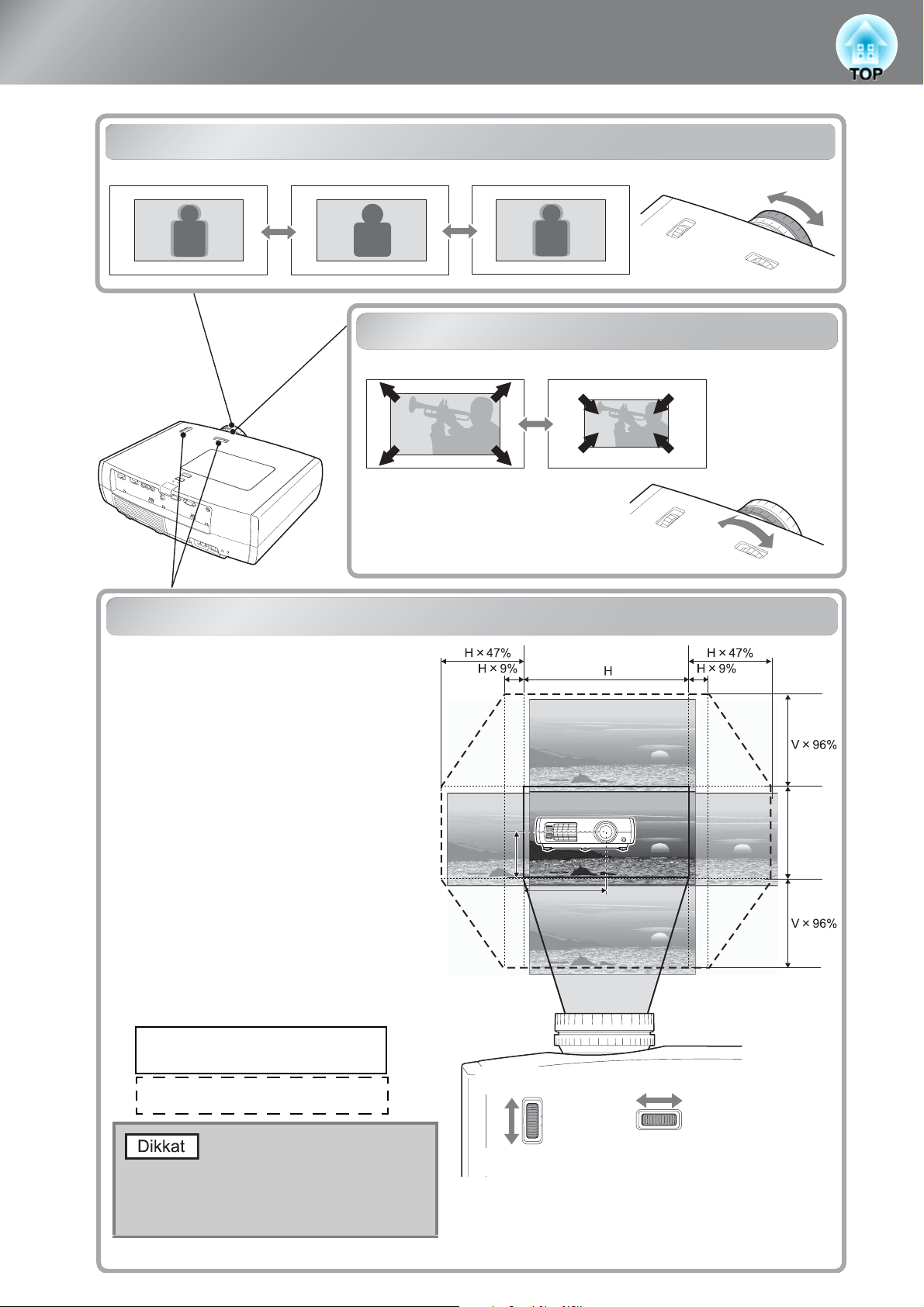

Lens kaydırma ayarı
Lens kaydırma düğmeleri, görüntüyü yerleştirmek için kullanılır ve projektörü aşağıdaki konumlarda kullanırken
özellikle faydalıdır.
• Tavandan asma
• Yüksek bir konumdaki ekran
• Ekran tam önünde görülecek şekilde projektör yana yerleştirildiğinde
Lens kaydırma düğmesi kullanılarak bir görüntü yerleştirirken, lens kaydırma düzeltmesi optik olarak
ayarlandığından dolayı resimde hemen hemen hiç bozulma görülmez. Ancak optimum görüntü kalitesi için, lens
kaydırma fonksiyonu kullanılmamalıdır.
s s.16
Yansıtma yöntemleri
• Projektörü tavana monte ediyorsanız, bu projektör onaylı montaj ekipmanı kullanılarak
nitelikli teknisyenler tarafından monte edilmelidir. Montaj işlemi doğru şekilde
gerçekleştirilmezse, projektör düşebilir. Bu işlem yaralanma veya kazaya neden olabilir.
Montaj işlemi için bayinizle irtibat kurun.
•Vidaların gevşemesini önlemek için tavan kaidesinde yapıştırıcılar veya projektör üzerinde
yağlayıcılar gibi maddeleri kullanırsanız, projektör kasası çatlayarak tavandan düşmesine
neden olabilir. Bu durum, tavan kaidesinin altında bulunan kişilerde ciddi bir yaralanmaya
neden olabilir ve projektöre hasar verebilir. Tavan kaidesini monte ederken ya da ayarlarken
vidaların gevşemesini önlemek için yapıştırıcı kullanmayın ve yağ ya da benzeri yağlayıcı
maddeler kullanmayın.
• Projektörü çok fazla nem veya toz olan yerde, pişirme veya ısıtma cihazlarına yakın veya
duman ya da buharla temas edebileceği yerlerde kullanmayın. Bu projektörü uzun süre açık
alanda kullanmayın veya saklamayın. Yangın çıkabilir veya elektrik çarpabilir.
• Hava filtresini en az 3 ayda bir temizleyin.
Projektörü tozlu bir ortamda kullanıyorsanız hava filtresini daha sık temizleyin.
• Projektörü yan konumda kullanmayın. Bu durum arızaya yol açabilir.
Ayarlama
kurulması
Projektörün
■ Doğrudan önden yansıtırken
■ Tavandan yansıtma yaparken
■ Ekranın yanından yansıtma yaparken
* Projektörü kenara yerleştirirseniz,
(ekranın ortası yerine) düz karşıya
hedefleyin ve ardından görüntüyü ekrana
ortalamak için yatay lens kaydırmayı
kullanın.
* Projektörü tavandan asarken,
yapılandırma menüsü ayarlarını
değiştirin.
s s.34
Yapılandırma menüsü
Ayarlar
Yansıtma
Ön
Ön/Tavan
Projektörü tavandan asarken EPSON logo plakasını 180 derece döndürebilirsiniz.
Plakanın bir ucuna basıldığında, dışarı çekebilmeniz, ters
çevirebilmeniz ve ardından tekrar yerine bastırabilmeniz
için karşı uç kalkar.
11
Görüntü Kaynaklarını Takma
• Bağlamadan önce hem projektör hem sinyal kaynağının gücünü kapatın. Bağlantı sırasında
cihazlardan birinin gücü açıksa, hasar meydana gelebilir.
• Bağlantı yapmadan önce kablo konektörlerinin şeklini ve aygıt bağlantı noktalarını kontrol
edin. Konektörü, farklı şekilde veya terminal sayısına sahip bir bağlantı noktasına takmaya
zorlarsanız, konektör veya portta arıza ya da hasar görülebilir.
Video ekipmanı (VHS VCR, DVD oynatıcı, oyun konsolu, vs.)
*Bağlanan ekipmana bağlı olarak bağlantı noktası adları değişebilir.
RCA video kablosu
(piyasada
mevcuttur)
Parça çıkışı
Parça
video kablosu
(piyasada
mevcuttur)
S-Video Video HDMI
S-Video kablosu
(piyasada
mevcuttur)
HDMI kablosu
(piyasada
mevcuttur
*
Bilgisayar
Mini D-Sub
DVI-D çıkışı
HDMI’dan DVI-D’ye
dönüştürme kablosu
)
(piyasada
mevcuttur)
15 pim
Bilgisayar kablosu
(piyasada
mevcuttur)
Mini D-Sub 15 pim
12
* HMDI spesifikasyonlarına uyan bir HDMI kablosu kullanın.
Kullanılan kablolar, takılan video ekipmanının çıkış sinyallerine bağlı olarak değişecektir.
Bazı video ekipmanı farklı sinyal türlerinde çıkış sağlayabilir.
Video ekipmanının ne tür sinyal çıkışı sağlayabileceği ile ilgili ayrıntılar için video ekipmanı ile
birlikte sağlanan dokümantasyona bakınız.
Uzaktan Kumandanın Hazırlanması
Uzaktan kumandaya pilleri takma
Satın aldığınız zaman piller uzaktan kumandaya takılı
değildir. Uzaktan kumandayı kullanmadan önce
sağlanan pilleri takın.
Tırnağına bastırırken pil kapağını
1
kaldırın.
Pilleri doğru yönde takın.
2
Pil bölmesindeki (+) ve (-) işaretlerine
dikkat edin ve pilleri doğru bakacak
şekilde takın.
Uzaktan kumandanın yanıt vermesinde gecikme gerçekleşirse ya da bir süre kullanıldıktan
sonra çalışmıyorsa bu, pillerin bittiği anlamına gelebilir. Bu durumda yeni pillerle değiştirin.
İki adet AA boyutunda manganez veya alkalin pil hazırda bulundurun. AA boyutu manganez
veya alkalin dışında pil kullanamazsınız.
Kapağı kapatın.
3
kurulması
Projektörün
Uzaktan kumandayı kullanma
■ Çalışma menzili (yatay)
Yaklaşık 30°
Yaklaşık 30°
Yaklaşık 10 m
Çalışma mesafesi
■ Çalışma menzili (dikey)
Yaklaşık 60°
Yaklaşık 10°*
Yaklaşık 30°
Yaklaşık 30°
Yaklaşık 10 m
Çalışma mesafesi
* Uzaktan kumanda sinyalleri bu
menzilde alınamaz.
Yaklaşık 10 m
Çalışma mesafesi
Yaklaşık 30°
Yaklaşık 30°
Yaklaşık 10 m
Çalışma mesafesi
13
Yansıtmayı Başlatma ve Durdurma
Gücü açma ve görüntüleri yansıtma
Yansıtma çalışırken lenslerin
1 Lens kapağını çıkartın.
5 Gücü açın.
içine bakmayın.
Kontrol Paneli
Uzaktan Kumanda
2 Elektrik
kablosunu
tekrar takın.
(Piyasadan
temin edilebilir)
4 Bağlı ekipman gücünü
açın.
3 Ana güç düğmesini açın.
ON
Projektörün doğru takılmış ve ayarlanmış olmasına rağmen yansıtma sırasında sorun oluyorsa, bkz.
s s.15, 37.
• "Direkt güç açma" ayarını "Açık" olarak ayarlarsanız, ana güç açıldığında uzaktan
kumandanın veya projektör kontrol panelinin güç düğmesine basm adan ünite
açılacaktır.
• Projektörde, çocukların yanlışlıkla projektörü açmasını ve lenslere bakmasını önleyen
bir "Çocuk Kilidi" fonksiyonu ve ayrıca yanlış çalıştırmayı önleyen bir "İşletim Kilidi"
fonksiyonu bulunmaktadır.
• Projektörü 1500 m veya üzerinde bir yükseklikte kullanırken, "Yüksek İrtifa Modu"
seçeneğini "Açık" olarak ayarlayın.
• Bu projektörde, bir bilgisayar giriş sinyali
alındığında otomatik optimizasyon sağlayan
bir otomatik ayar fonksiyonu bulunmaktadır.
• Projektöre bir dizüstü bilgisayar veya LCD
ekranlı bir bilgisayar takıldıysa, çıkış
konumunu değiştirmek için klavyeyi veya
fonksiyon ayarlarını kullanmanız gerekebilir.
tuşunu basılı tutarken, tuşuna basın
(üzerinde / simgesi olan tuş). Seçim
yapıldıktan kısa süre sonra yansıtma başlar.
s Bilgisayar dokümanları
s s.33
s s.33
s s.34
NEC
Panasonic
SOTEC
HP
Toshiba
IBM
LENOVO
SONY
DELL
Fujitsu
Macintosh
Çıkış seçimi örneği
Ayna ayarını veya ekran
tespitini ayarlayın.
İşletim sistemine bağlı
olarak, tuşuna
basarak çıkış seçimini
değiştirebilirsiniz.
+
+
+
+
+
+
14
Yansıtmayı Başlatma ve Durdurma
Beklenen görüntüler yansıtılmadığında
Birden fazla sinyal bağlandığında veya görüntü yansıtılmıyorsa, sinyal kaynağını seçmek için uzaktan
kumandayı veya projektörün kontrol paneli düğmelerini kullanın. Video aygıtları için, öncelikle video
ekipmanındaki [Play] düğmesine basın ve ardından sinyal kaynağını seçin.
Uzaktan kumandayı kullanma Kontrol panelini kullanma
İstenen sinyal kaynağının bağlandığı bağlantı
noktasının adının bulunduğu düğmeye basın.
[Bileşen] giriş bağlantı noktasından yansıtılan görüntünün rengi doğal olmadığında,
Yapılandırma menüsünde "Giriş Sinyali" seçeneğine bağlanan cihazdan gelen
sinyale göre uygun bir sinyal seçin.
Gücü kapatma
Projektöre bağlanan sinyal kaynaklarının
1
gücünü kapatın.
2
Uzaktan kumandada düğmesine veya
projektörün kontrol panelinde
düğmesine basın.
s s.35
tuşuna bastığınızda, menü görüntülenir.
tuşuna her basıldığında imleç hareket eder.
İmleci seçilecek hedef giriş kaynağına getirin.
İmleci hedef giriş kaynağına yerleştirerek yaklaşık üç
saniye herhangi bir işlem gerçekleştirilmediğinde
giriş kaynağı otomatik olarak açılır. Ayrıca hedef
kaynağa geçmek için tuşuna basabilirsiniz.
Soğutma
3
tamamlandığında, çevresinde yanıp
sönme durur ve ardından ana güç düğmesini
kapatabilirsiniz.
Sadece veya düğmesine basıldığında
elektrik tüketimi kesilmez.
(yaklaşık 16 saniye)
Temel kullanım
Bir hazırda bekleme onay mesajı
görüntülenecektir, bu nedenle veya
düğmesine bir kez daha basın.
Yapılandırma menüsünden hazırda bekleme
onay mesajının görüntülenip (Açık)
görüntülenmeyeceğini (Kapalı) seçebilirsiniz.
Kapalı seçeneğine ayarlanırsa, tek düğmeye
basarak güç kapatılacaktır.
s s.34
Lens kapağını takın.
4
Projektör tavandan asılırsa ve lens kapağı
çıkartılmış bırakılırsa, projektörün başka bir yere
taşınması durumunda lens kapağına ihtiyaç
duyulacağı için güvenli bir yerde tutun.
15
Yansıtma Ekranını Ayarlama
1/2H
1/2V
Odak ayarı
Odağı ayarlamak için odaklama halkasını çevirin.
Yansıtma boyutu ayarı (Zoom ayarı)
Yansıtılan görüntünün boyutunu ayarlamak için zoom halkasını çevirin.
Geniş
Yansıtma görüntüsü konum ayarı (Lens kaydırma)
Projektör ekranın hemen önünde doğru bir
şekilde ayarlanamazsa, yansıtılan görüntülerin
konumunu sağda görülen aralık içinde dikey
veya yatay olarak taşımak için lens kaydırma
fonksiyonlarını kullanabilirsiniz. Lens kaydırma
düğmelerini çevirirken, tıklama sesi duyulan
konum kaydırma aralığının yaklaşık ortasına
denk gelmektedir.
Görüntü konumu aynı anda maksimum dikey
değerlere ve maksimum yatay değerlere
taşınamaz.
Örnek) Görüntü, yatay olarak tamamen
kaydırıldığında dikey olarak
kaydırılamaz. Görüntü dikey olarak
tamamen kaydırıldığında, ekranın
yatay genişliğinin %9’una kadar
yukarı kaydırılabilir.
1/2V
1/2H
Tele
V
16
Standart yansıtma konumu
(lens kaydırma için orta konumun)
Standart yansıtma konumundan görüntünün
kaydırılabileceği aralık
Projektörü taşırken, lens
konumunu mutlaka sonuna
kadar aşağı çevirin. Aksi
halde lens kaydırma
mekanizması hasar görebilir.
Aşağı
taşıma
Yukarı
taşıma
Sola
taşıma
Sağa
taşıma
Yansıtma Ekranını Ayarlama
Projektör yatırmayı ayarlama
Düz bir yüzeye yerleştirilen projektörden yansıyan görüntü yatık olduğunda ( ), yatıklığı
düzeltmek için ön ayakları kullanın.
Genişlet
DaraltGenişlet Daralt
Test deseni görüntüleme
Herhangi bir elektrikli ekipmana bağlamadan lens kaydırmayı kullanarak zoom, odaklama ve görüntü
konumu gibi ilk ayarları yapmak için bir test deseni kullanabilirsiniz.
Uzaktan kumanda üstündeki düğmesine basıldığında, test deseni görülür.
Test desenini görüntülemeyi durdurmak için tuşuna tekrar basın.
Temel kullanım
17
Loading...
