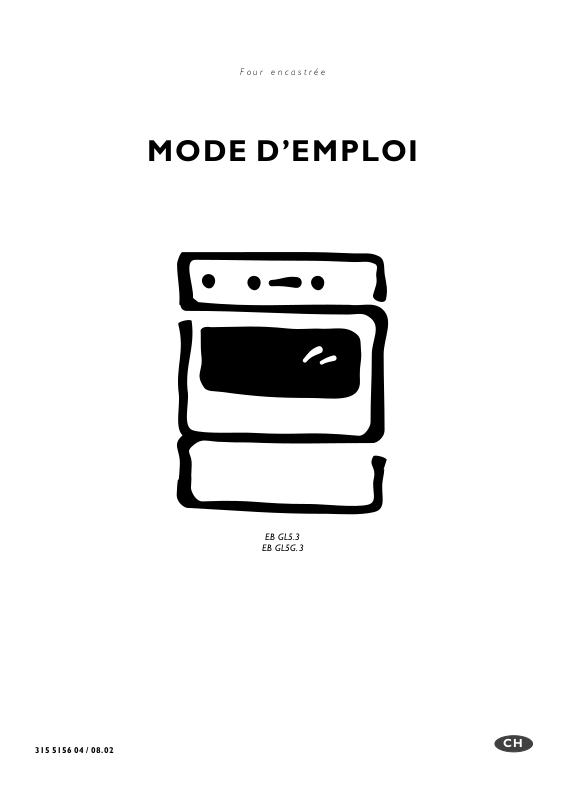

electrolux EB GL5.3, EB GL5G.3 User Manual

F o u r e n c a s t r é e

MODE D’EMPLOI

315 5156 04 / 08.02

EB GL5.3

EB GL5G.3

CH

Chère cliente, cher client

Veuillez lire attentivement ce mode d’emploi. Obser­vez avant tout le chapitre ”Règles de sécurité”.

Conservez ce mode d’emploi afin de pouvoir le consul­ter ultérieurement, et remettez-le à l’éventuel pro­priétaire ultérieur de l’appareil.

Ils doivent impérativement être respectés.

Ce triangle d’avertissement et/ou les termes
de signalisation ”Attention!”, ”Prudence!”
soulignent des indications qui sont importan­tes pour votre sécurité ou pour la capacité de
fonctionnement de l’appareil.

1. Ce symbole vous guide pas à pas dans la manipu­lation de cet appareil.

2. ...

3. ...

Ce symbole précède des informations
complémentaires concernant la manipulation
et l’utilisation pratique de cet appareil.

Ce symbole signale des conseils et des indica­tions relatifs à l’utilisation économique et éco­logique de l’appareil.

Ce mode d’emploi contient des indications permettant
d’éliminer soi-même des pannes qui pourraient éven­tuellement survenir. V oir chapitre ”Aide en cas de pan­ne”.

Si ces indications ne devaient pas suffire, vous avez
deux points de consultation chez lesquels on pourra
vous aider:

• Le point de service après-vente à proximité de
chez vous (voir chapitre ”Service après-vente”) ou

Service-Helpline

0848 848 111

Vous y recevrez une réponse à chaque question
concernant l’équipement ou l’utilisation de votre
appareil. Bien entendu, vos désirs, suggestions ou
critiques sont également bienvenus. Notre objectif
est de poursuivre l’amélioration de nos produits et
prestations de services au profit de notre clientèle.

• En cas de problèmes techniques, notre service
après-vente se tient à tout moment à votre dispo­sition (vous trouverez les adresses et numéros de
téléphone au chapitre ”Service après-vente”).

Apres vous avez pris connaissance du mode d’emploi,

nous vous prions, de renvoyer la carte de garantie remplie

le service après-vente à Mägenwil.

2

Table des matières

Règles de sécurité 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sécurité électrique 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sécurité pour les enfants 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sécurité durant l‘utilisation 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sécurité lors du nettoyage 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Elimination 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Eliminer le matériel d’emballage 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Consignes d’élimination 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

La cuisinière encastrée 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Vue de l’appareil 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tableau synoptique 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Avant la première utilisation 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Réglage de l’heure 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Nettoyage initial 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Chauffage initial 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

L’horloge électronique 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fonctions de l’horloge électronique 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Symboles lumineux 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Signal acoustique 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Minuterie 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Le programme à démarrage immédiat 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Le programme retardé 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Les commutateurs pour le four 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Commutateurs de fonction du four 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Régulateur de température du four 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Les lampes de contrôle 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Applications des fonctions du four 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Chaleur tournante 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Gamme pour pizza 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Grillades 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Turbogril 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Gril à petite surface 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Gril à grande surface 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Chauffage supérieur et inférieur 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Séchage avec air chaud 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Stérilisation 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Vaporisation 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Informations générales sur le rôtissage et la cuisson 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Nettoyage et entretien 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Nettoyage du gril, des plaques, des moules et des glissières 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Guides de plaques 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Récipient réfléchissant 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Panneau synoptique et porte du four 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Appareils avec surface en acier inoxydable 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

L’éclairage du four - échange des ampoules 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Conseil pratiques utiles 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3

Instructions d’installation 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Montage 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Connexion électrique 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Caractéristiques techniques 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Prescriptions 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Table de cuisson et de rôtissage au four 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Chaleur tournante 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Chauffage supérieur et inférieur 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Mode pizza 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Rôti à basse température 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Turbo-gril 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Table de grillage 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Table de stérilisation 30. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Table de séchage 30. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Service après-vente 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Point de vente de rechange 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Demonstration / Vente 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Garantie 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4

Règles de sécurité

La sécurité de cet appareil est conforme à la réglementation reconnue en matière de technique ainsi qu’aux pre­scriptions de sécurité applicables. Néanmoins, nous estimons devoir vous familiariser avec les consignes de sécu­rité suivantes.

Sécurité électrique

L’appareil doit être raccordé par un installateur
électricien concessionnaire. La sécurité électri­que des appareils encastrés exige un montage
précis, conforme aux normes en vigueur.

• Tout appareil endommagé ne doit pas être utilisé.
En cas de dérangement ou de défaut, dévissez
puis retirez les fusibles.

• Par sécurité, toute réparation sur place de l’appa­reil et spécialement de ses organes d’alimentation
ne peut être effectuée que par un électricien quali­fié ou par un technicien du service de maintenance
pour pallier aux dangers d’électrocution. En cas de
panne, adressez-vous directement à notre ser­vice technique de vente.

• N’utilisez la cuisinière que seulement lorsque cel­le-ci aura été installée. V ous serez ainsi assuré de
ne pas toucher accidentellement des composants
électriques.

Sécurité pour les
enfants

• Si elle est ouverte, la porte du four ne doit pas être
surchargée. Il est interdit de s’asseoir ou de grim­per sur celle-ci.

• A part les accessoires livrés, n’utilisez que des
plats et des moules de cuisson résistant à la tem­pérature élevée. Prenez garde aux recommanda­tions du fournisseur.

• Après chaque utilisation, contrôlez que l’appareil
est bien éteint.

• Si vous utilisez des ingrédients à base d’alcool
dans le four, il est possible qu’un mélange
alcool-air légèrement inflammable se forme à
l’intérieur. Dans ce cas, ouvrez la porte avec pru­dence. Ce faisant, éloignez toute présence de
braise, d’étincelle ou defeu.

Sécurité lors du
nettoyage

• Lors du nettoyage manuel de guides de plaques,
éclairage du four et de la porte du four, aucun corps
de chauffe ne doit être enclenché. Attendez que le
four soit suffisamment refroidi pour pouvoir entrer
en contact sans danger avec les organes internes.

Éloignez les petits enfants. Ne laissez pas les enfants
jouer avec la cuisinière.

Sécurité durant
l‘utilisation

Cet appareil peut uniquement être utilisé pour la
cuisson et le rôtissage d’aliments à usage dome­stique.

• Avant la première utilisation, le four doit être
chauffé à vide. Assurez-vous que l’aération de la
pièce est suffisante et enclenchez la hotte d’aéra­tion si elle existe. L’apparition d’odeurs lors du pre­mier échauffement est un phénomène normal.

• Les corps de chauffe situés au haut du four assu­rant le chauffage depuis le dessus et le gril, ainsi
que le corps de chauffe inférieur, de même que les
parois du four si elles sont chaudes peuvent pré­senter un danger de brûlure si l’on n’y prend pas
garde.

• Utilisez des gants thermiques ou un torchon pour
retirer sans se brûler les mets cuits.

• Maintenez toujours votre four parfaitement propre.
Les éclaboussures de graisse et les taches déga­gent une mauvaise odeur lorsqu’elles chauffent.

• Veillez à la propreté des surfaces assurant l’étan­chéité de la porte ainsi que le cadre de la porte.

• Les charnières de la porte du four constituent un
danger et elles ne peuvent être démontées et re­montées que par un technicien expérimenté fai­sant partie de notre équipe après-vente.

• L’appareil ne doit pas être nettoyé avec un sys­tème de nettoyage à vapeur ou à haute pression
pour des raisons de sécurité électrique.

5

Elimination

Eliminer le matériel
d’emballage

Tous les éléments d’emballage sont recycla­bles, et les feuilles et parties en mousse dure
doivent être marquées de manière appropriée.
Eliminez correctement, s. v. p., le matériel
d’emballage et les éventuels appareils an­ciens.
Veuillez observer les règlements nationaux et
régionaux ainsi que le marquage du matériel
(séparation du matériel, ramassage des
déchets, dépôts de matières valables).

Consignes d’élimina−
tion

L’appareil ne doit pas être enlevé avec les
déchets domestiques.
Vous pouvez obtenir des renseignement sur
les dates de passage ou les points de collecte
auprès du service de nettoyage urbain local ou
de l’administration communale.

Attention! Veuillez rendre inutilisables les an­ciens appareils ayant fini de servir , avant de les
éliminer, sectionner le câble d’alimentation.

6

La cuisinière encastrée

Vue de l’appareil

STOP

Tableau synoptique

Tableau synoptique
avec éléme n t d e c ommande et montre électronique

Poignée de la porte du four

Porte du four avec vitre frontale entièrement en verre

Tiroir à appareil

STOP

78 9 10 1234 5 6

*

1. Touche de commande Timer

2. Touche de commande “durée de cuisson”

3. Touche de commande ”fin de cuisson”

4. Touche de commutateur du mode automatique sur mode manuel

5. Touche de régulateur +/- de température et de durée

6. Sélecteur de température du four

7. Lampe de contrôle de la température du four

8. Lampe de contrôle fonctionnement du four

9. Réservoir d’eau de condensation

10.Sélecteur de fonction du four

* Le creux dans le verre est causé par la technique de production de l’impression sur le panneau des deux côtés.

7

Equipement

D

C

A Rainures de guidage de plaque à pâtisserie
B Corps de chauffe inférieur

C Corps de chauffe du gril
D Corps de chauffe supérieur
C + D Gril à grande surface
E + H Éclairage du four
F Filtre à maille fine
G Ventilation du four
J Récipient réfléchissant
1 - 5 Guides de plaques (rainures)

Accessoires du four

A part les accessoires livrés, n’utilisez que des
plats et des moules de cuisson résistant à la
température élevée. Prenez garde aux recom-

mandations du fournisseur.
Le four est équipé des accessoires suivants:
2 Plaques à cuire

G

H

A

F

J

E

A

B

5
4

3

2
1

1 Rôtissoire pour cuire/rôtir/griller
1 Filtre à maille fine
1 Récipient réfléchissant

Filtre à maille fine

Ce filtre protège l’intérieur du four contre l’encrasse­ment trop rapide

L’introduire pour toute opération à air chaud,

ainsi que pour le turbogril
Enlever ce filtre pour cuire, sinon le temps de cuisson

est à allonger.

Guides de plaques

Le four est muni de 2 gradins contenant 5 rainures de
hauteur différente. Ces hauteurs sont numérotées
dans une table allant de 1 à 5, selon l’échelle suivante:

1 = le plus bas, 5 = le plus haut

Enfilez la plaque ou le rôti entre les deux tiges

de guidage, ce qui facilite l’entrée et la sortie

et assure le maintien pendant la cuisson.

Position de stop

5
4

3
2

1

Etrier de suspension

8

Avant la première utilisation

Réglage de l’heure

Après raccordement de l’alimentation électrique ou
après chaque panne de courant, l’horloge électroni­que affiche “AUTO” et “0:00” en clignotant.

1. Appuyez simultanément sur la touche de Timer 1
et sur la touche de durée de cuisson 2.

2. Réglez l’heure exacte avec la touche 5 - ou +.
L’horloge est prête à fonctionner environ 5 secon­des après la dernière action.

Nettoyage initial

Enlever du four tous les objets qu’il contient, à
l’exception d e l a feuille de réflexion située sous
le corps de chauffe inférieur . Enlevez soigneu­sement les étiquettes qui s’y trouvent encore,
ainsi que les feuilles de protection (Attention

de ne pas enlever la plaque signalétique de
l’appareil).

Le four, le tableau synoptique et la porte du four doi­vent être lavés à l’eau chaude contenant un détergent
puis séchés.

Vous pouvez y voir plus clair en allumant l’éclairage in­terne en positionnant le sélecteur de fonction sur posi­tion éclairage.

12

STOP

A
U
T
O

5

Chauffage initial

Le four doit être chauffé une première fois à
vide. Assurez-vous que l’aération est suffi­sante.

- Mettre le commutateur de fonction en position de
chauffage haut et bas et le sélecteur de tempéra­ture sur 250°C.

- Laisser le four fe rm é cha uf fer pendant 60 minutes
à cette température.

9

L’horloge électronique

Fonctions de l’horloge
électronique

• Heure réelle du jour

• Programme instantané,

permettant de démarrer maintenant la cuisson et
de l’arrêter automatiquement à l’heure program­mée

• Programme retardé,
avec démarrage automatique en fonction de
l’heure de fin désirée Minuterie, pour contrôler un
temps court d’opération quelconque dans la cui­sine.

• Minuterie,
pour contrôler un temps court d’opération quelcon­que dans la cuisine.

Les trois dernières fonctions ne peuvent pas être utili­sées en même temps.

Symboles lumineux

Si le programme instantané ou le programme retardé
est enclenché, le symbole de la ”MARMITE” est illu­miné, alors que pour la minuterie, c’est le symbole de
la ”CLOCHE” qui est allumé.

Signal acoustique

La fin du temps de cuisson est marquée par un signal
sonore, qui se répète toutes les 2 minutes. Il peut être
interrompu en pressant une touche quelconque.

Minuterie

- Vous pouvez régler soit une durée (maximum
23h 59 min.) ou une «heure de réveil» bien pré­cise (p.ex. 14.10 heure), qui se termine par le re­tentissement d’un «bip».

Durée de cuisson

- Si vous voulez ajuster une durée (p.ex. 15 min.),
pressez la touche timer 1 et réglez la valeur dés-
irée avec la touche 5 - ou +.

STOP

1

STOP

5

A
U
T
O

- Si vous désirez positionner ”l’heure de réveil”, par
exemple sur 14h10, il suffit de presser sur la tou­che ”STOP” 3 et de positionner l’heure voulue avec
la touche 5 - ou +.

Si le signal sonore retentit, arrêtez-le en pressant une
touche quelconque.

10

3

5

Le programme à démar−
rage immédiat

Réglez la durée de cuisson désirée. Après le déroule­ment de cette durée le four se déclenche et un signal
sonore retentit. Le programme démarre immédiate­ment après le réglage.

A
U
T
O

STOP

2

5

1. Sélectionnez la fonction du four comme décrit

dans le mode d’emploi.

2. Appuyez sur la touche DURÉE DE CUISSON 2 et
réglez la durée de cuisson désirée avec la touche
5 - ou +, max. 23h 59min.

Après environ 5 secondes l’affichage change à l’heure
actuelle. Le symbole “AUTO“ s’allume et le pro­gramme démarre immédiatement. Après le déroule­ment du programme un signal sonore retentit.Vous
pouvez l’interrompre en pressant une touche quelcon­que.

Retournez au mode manuel en pressant la touche
MAIN 4.

Le programme retardé

STOP

3

STOP

A
U
T
O

5

A
U
T
O

4

Vous pouvez régler l’heure à laquelle votre repas doit
être prêt ainsi que la durée de cuisson ou de rôtissage.
Ensuite l’horloge enclenche puis déclenche à l’heure
exacte la plaque avant gauche ou le four, ainsi que tou­tes les fonctions et affichages. Un «bip» vous avertit
que la cuisson s’est écoulée.

1. Réglez le four comme décrit dans le mode d’em­ploi.

2. Pressez la touche d’arrêt 3 et réglez avec la touche
5 - ou + l’heure à laquelle vous désirez que votre

repas soit prêt.

3. Pressez la touche de durée de cuisson 2 (la durée
maximale apparait), et réglez avec la touche 5 -
ou + la durée désirée de cuisson ou de rôtissage
(max. 23 h 59 min).

Un «bip» retentit à la fin du programme. Vous pouvez
l’interrompre en pressant une touche quelconque.

Retournez au mode manuel en pressant la touche
MAIN 4.

A
U
T
O

STOP

2

STOP

STOP

5

A
U
T
O

A
U
T
O

4

11

Les commutateurs pour le four

Commutateurs de fonc−
tion du four

Le commutateur de fonction peut être positionné en le
tournant soit vers la droite soit vers la gauche.
L’éclairage du four est enclenché avec n’importe
quelle fonction autre que zéro.

Éclairage - a cette position enclenché et pour
chaque fonction

Air chaud - Pour rôtir sur 3 niveaux différents.
Chauffage par le corps de chauffe de la paroi
arrière et le ventilateur du four

Gamme pour pizza - Chauffage par le corps
de chauffe de la paroi arrière et chauffage en
bas enclenché, ainsi que le ventilateur du four

Turbogril - gril à petite surface et ventilateur
enclenchés

Gril à petite surface ­corps de chauffe du gril

Gril à grande surface - chauffage en haut et
gril à petite surface enclenchés

Chauffage en haut seulement

Chauffage en bas seulement

Chauffage en haut et en bas

Régulateur de tempéra−
ture du four

Positionner la température voulue en tournant vers la
droite le commutateur réglant la température du four
entre 50 et 275°C.

Ne pas tourner plus loin que la butée

Pour arrêter, revenir à la position ”0”.
Le four ne fonctionne que si le sélecteur de fonction et

le régulateur de température sont enclenchés.

Les lampes de contrôle

La lampe de contrôle de fonction

celle-ci s’allume lorsque le four est enclenché. Elle
s’éteint lorsque tous les commutateurs sont en posi­tion HORS.

La lampe de contrôle de température

celle-ci s’allume lorsque le chauffage du four est enc­lenché. Elle s’éteint lorsque la température choisie est
atteinte et elle se rallume chaque fois que le thermo­stat réenclenche le chauffage pour maintenir la
température.

12

Applications des fonctions du four

Chaleur tournante

Le four entier est chauffé par l’air chaud qui circule in­tensivement grâce à un ventilateur situé dans la paroi
arrière. La température peut être réglée entre 40 et
275°C.

La fonction d’air chaud permet de transmettre plus ra­pidement que dans la méthode conventionnelle la cha­leur à l’aliment à rôtir. La température peut être ainsi
réduite d’environ 25°C par rapport à la recette pour le
chauffage normal en haut et en bas.

Selon l’aliment à cuire ou à rôtir, on peut utiliser jusqu’à
trois niveaux différents. Regardez le table de cuisson
et de rôtissage au four page 25.

Gamme pour pizza

La fonction pizza est utilisée de préférence pour cuire
les gâteaux ne contenant que peu ou pas de sucre, tels
que les pizzas, les gâteaux aux fruits ou les quiches.
Cette gamme allie la fonction d’air tournant à celle du
chauffage inférieur seulement.

La chaleur rayonnée par le corps de chauffe inférieur
provoque la formation d’une croûte suffisamment rési­stante, ce qui évite le ramollissement de la pâte.

On peut également utiliser les deux échelons
supérieurs pour cuire ou pour rôtir, sans que la
chaleur circulante s’en trouve modifiée.

Regardez le table de cuisson et de rôtissage au four
page 28.

Grillades

La grillade s’opère généralement en fermant la
porte du four . Ne laissez cependant pas votre

gril sans surveillance.
La chaleur produite par les corps de chauffe rayonne
contre le plafond du four et atteint la pièce à rôtir qui est
placée en dessous. Les indications concernant la hau­teur optimale de celle-ci se trouvent dans la table de
grillade.
Pour griller, il suffit de positionner les sélecteurs de
fonction et de température correspondants. Le choix
de la fonction dépend de la qualité, de la quantité et de
la hauteur de la viande à griller .
La température doit être adaptée au type de viande,
car le thermostat du four assure son service et main­tient la température à l’intérieur du domaine assigné,
conformément aux valeurs de la table.

13

Turbogril

La fonction turbogril est intéressante pour rôtir les gros
morceaux de viande, les gigots, la volaille, etc. Sélec­tionnez la fonction turbogril et une température de 150
à 190°C.

Le gril à petite surface travaille avec le ventilateur pour
répartir uniformément la chaleur. Non seulement la
surface supérieure, mais aussi tous les côtés sont
dorés uniformément.

Les pièces de viande de grande hauteur, les rôtis
roulés, les carrés de porc, les jarrets ou la volaille ac­quièrent une surface bien dorée et croustillante, alors
que l’intérieur reste tendre et juteux. Cette méthode de
cuisson peut également s’appliquer aux gratins et aux
soufflés.

Glissez la plaque à gâteaux dans les glissières à
l’échelon 1 ou 2 e n posant la grille supportant l’aliment
à rôtir immédiatement dessus, ainsi que le montre la
figure ci-contre.

Fonctions de gril
à surface

Pour les tranches plates, telles que les steaks, les
côtelettes, les petites saucisses, le poisson ou autre.
On peut également faire des toasts, brunir du masse­pain ou d e la glace, réaliser une crème brûlée, gratiner
un soufflé ou brunir un gratin. La chaleur rayonnée par
le gril n’étant destinée qu’à brunir la surface et la ren­dre croustillante il ne faut l’utiliser qu’en fin de cuisson.
Regardez la table de grillage page 29.
Si les aliments à griller sont gras, il vaut mieux les éloi­gner du corps de chauffe.
Glissez les aliments à griller à l’échelon 4 ou 5 selon
l’épaisseur. La distance entre les aliments et le corps
de chauffe peut varier vers le haut ou vers le bas selon
la courbure de la voûte du gril. Il faut glisser la plaque
à gâteaux dans les guides au niveau sous pour
récupérer le jus et éviter l’encrassement du four.

Si vous devez effectuer plusieurs grillades
consécutives, il faut nettoyer la plaque après
chacune d’elles.

Gril à petite surface

Pour des petites quantités de grillades de tranches
plates ainsi que pour des demi-poulets, le gril à petite
surface est particulièrement bien indiqué. Le domaine
de température se situe entre 210 et 250°C.

Gril à grande surface

Cette fonction permet de griller des tranches plates ou
des demi-poulets sur toute la surface de la plaque. La
conjonction du gril à petite surface et du chauffage
supérieur permet de maintenir une température régla­ble entre 210 et 275 °C. Regardez les tables de cuis-
son page 29.

14

Chauffage supérieur
et inférieur

Le chauffage simultané en haut et en bas constitue le
fonctionnement normal du four. Les corps de chauffe
situés au plancher et au plafond de l’enceinte chauf­fante transmettent leur chaleur aux denrées à cuire. L a
température peut être réglée entre 50 et 275°C.

Le rôtissage et la cuisson par chauffage en haut et en
bas ne sont possibles que sur un seul niveau:

Séchage avec air
chaud

Le séchage peut s’effectuer sur 3 ou 4 niveaux (voir la
tabelle de séchage) en prenant soin d’intervertir de
temps en temps les plateaux.

Garnissez la plaque de gâteau avec du papier de pro­tection et disposez les produits à sécher aussi serrés
que possible, mais sur une seule couche.

Plaque à séchage comme accessoire spécial, voir la
bulletin de commande.

Laisser ouverte d’environ 2 cm la porte du four,

en plaçant un coin en bois.
Vérifier le degré de séchage de vos aliments avant la

fin de la durée de séchage prévue:
Il suffit de prendre en main 2 ou 3 morceaux de l’ali-

ment à sécher et de le presser entre le pouce et l’index.
Il ne doit plus s’écouler aucun jus, mais le produit sé­ché ne doit pas être cassant.

15

Stérilisation

avec chaleur inférieure ou air chaud

Blanchissez tout d’abord vos légumes, refroidissez­les sous l’eau froide et mettez-les dans les bocaux.

Les fruits préparés seront introduits directement dans
les bocaux.

Tous les verres utilisés devront être de même
grandeur et en parfait état. Vérifiez
l’étanchéité des caoutchoucs de fermeture.

Cuisez séparément de l’eau sucrée ou salée puis ter­minez le remplissage des bocaux jusqu’au 3/4 de leur
hauteur.

Enfilez la plaque à gâteaux dans l’échelon inférieur
puis disposez les bocaux bien alignés sur la plaque.

Les bocaux ne doivent pas se toucher et ne
doivent pas entrer en contact avec le four.

Le temps de stérilisation et la température se trouvent
dans la table de stérilisation page 30.

N’ouvrez jamais la porte du four pendant toute
la durée de stérilisation.

Lorsque la stérilisation est terminée, retirez les bocaux
du four et laissez-les refroidir sur une planche en bois
ou sur une couverture, à l’abri de tout courant d’air.

Après refroidissement, vérifiez l’étanchéité de la fer­meture. Si le couvercle s’enlève facilement, il faut
répéter la stérilisation du bocal correspondant ou utili­ser immédiatement son contenu.

Vaporisation

Cette fonction permet de réussir parfaitement l’aspect
croustillant de l a surface du rôti ou de la pâtisserie. Elle
est utilisable pratiquement pour tous les mets grillés.
Remplir le réservoir d’eau avant l’utilisation:

1. Le réservoir doit être rempli jusqu’à la marque
supérieure après avoir été retiré de l’appareil.

N’utilisez que de l’eau propre.

2. Réintroduisez le réservoir dans l’appareil, jusqu’à
la butée.

Pour produire de la vapeur, le four doit être à
100°C au moins.

Le meilleur moment pour produire la vapeur est par
exemple le début de la cuisson du pain.

3. Pour vaporiser, i l s u ffit de tourner le réservoir d’un
demi-tour, avec la marque dirigée contre le bas.
L’eau pénètre alors dans le bassin d’évaporation
où elle se vaporise.

1.

4. Après utilisation, retournez le réservoir d’eau dans

sa position initiale fermée (marque en haut).

16

3. 4.

Informations générales sur le
rôtissage et la cuisson

Rôtissage avec l’air chaud et
chauffage en haut et en bas

Le temps de rôtissage dépend du genre du rôti choisi,
de son poids et de sa hauteur. L’usage est de calculer
le temps nécessaire par centimètre de hauteur:

• Boeuf, chasse 15 - 18 minutes

• Porc, veau 15 - 18 minutes

• Filet, roastbeef 10 - 12 minutes

Plus le morceau de viande est haut, plus la tempéra­ture du four peut être moins élevée.
L’état de cuisson de la viande peut être testé en pres­sant dessus avec une cuillère. Si le rôti ne s’enfonce
pas, il est cuit.
Laissez le rôti dans le four une dizaine de minutes
après l’avoir éteint, pour permettre au jus de s’écouler ,
ce qui simplifie le découpage.

Rôtir sur le gril

La pièce à rôtir doit être déposée sur le gril avec le côté
à dresser tourné vers le haut. Enfilez la plaque du gril
dans les glissières 1 ou 2 puis introduisez le gril juste
au-dessus sur le rail de la glissière.

Rôtir dans une rôtissoire ou
sur la plaque

Poser les gâteaux surgelés comme p.e. la pizza sur la
plaque à gâteau couverte de papier de protection pour
la cuisson pour éviter la déformation de la plaque de
four par suite de grandes différences de température.
Mettez le morceau de viande maigre, de chasse ou d e
hachis directement dans la rôtissoire (récipient à rôtir ,
en pyrex ou en terre cuite vernie) ou sur la plaque.
Si le temps de cuisson doit dépasser une heure, ajou­tez les ingrédients pour la sauce dans la rôtissoire une
demi-heure avant la fin de la cuisson, puis laissez do­rer et complétez avec un peu d’eau chaude.
Faites rôtir les grands rôtis directement dans la plaque
à pâtisserie à bord haut ou sur le gril avec la plaque à
pâtisserie à bord haut posée en dessous du gril.

Utensiles pour rôtir, griller et
cuire

Pour rôtir et cuire avec l’air chaud, vous utiliserez de
préférences les ustensiles livrés avec l’appareil, à sa­voir les formes claires et foncées pour la cuisson, la
céramique et les formes résistant à la température.
Notez que les plaques et les formes métalliques clai­res nécessitent un temps de cuisson plus long. Veuil­lez consulter les instructions remises à cet effet par le
fabricant.
Les moules à cuire ou les autres ustensiles doivent

être posés sur la plaque à gâteaux.
Pour griller utilisez le gril et la plaque à pâtisserie à
bord haut posée en dessous du gril.

Choix de la température

Le fonctionnement à air chaud accélère la transmis­sion de la chaleur à la pièce à cuire par rapport à la
méthode conventionnelle. La température indiquée
dans la recette pour le chauffage uniquement en haut
et en bas peut être diminuée de 25°C.

Filtre à maille fine

Installez le filtre à maille fine avant de lancer le rôtis­sage à l’air chaud ou avec le turbogril. Ce filtre protège
l’intérieur du four d’une salissure exagérée.
Il faut par contre enlever ce filtre lors de la cuisson nor­male. La meilleure répartition de la chaleur permet de
diminuer le temps de préparation.

Préchauffage

Le préchauffage n’est plus nécessaire dans la plupart
des préparations, car la température préréglée est at­teinte très rapidement (Veuillez consulter la table des
temps de rôtissage et de cuisson).
Nous recommandons de préchauffer:

- Steaks et tranches de viande, telles que filet, roast­beef, escalope ou côtelette. Les pores de la viande
se referment plus rapidement et l’intérieur reste
plus juteux.

- Pâtisserie pouvant couler facilement, petits pains,
gâteaux, roulades, etc.

Il suffit alors de prérégler la température voulue et d’at­tendre que celle-ci soit atteinte avent d’introduire les
mets.

Remarques sur l’utilisation de
la table des temps de cuisson

En cas de températures trop élevées le gâteau cuit vite
de haut en bas, il ne lève pas proprement ou il tombe
parce que trop peu d’humidité pouvait se dégager.
Si le temps de cuisson est trop long, ou si le dessus de
l’aliment à cuire ne brunit pas comme il serait souhaita­ble, vous mettez une température plus haute.
Le brunissement régulier des gâteaux peut être
amélioré en diminuant d’environ 10°C la température
de cuisson indiquée et en rallongeant le temps de cuis­son mentionné.
Les données de la durée de cuisson peuvent varier en
fonction de la grandeur des oeufs utilisés, des possibi­lités de liaison de la farine et de la matière du moule
choisi.

17

Nettoyage et entretien

Lors du nettoyage de guides de plaques, éclairage du
four et de la porte du four, aucun corps de chauffe ne
doit être enclenché. Attendez que le four soit suf fisam­ment refroidi pour que vous puissiez toucher sans dan­ger les organes internes. Seul l’éclairage du four peut
rester en fonction.

L’appareil ne doit pas être nettoyé avec un
système de nettoyage à vapeur ou à haute
pression pour des raisons de sécurité électri­que.

Nettoyez régulièrement et à fond votre four lorsqu’il est
tiède ou froid. Évitez la combustion des éclaboussures
graisseuses.

Nettoyage du four émaillé

Nettoyez régulièrement et à fond votre four lorsqu’il est
tiède ou froid. Évitez la combustion des éclaboussures
graisseuses.

L’intérieur du four doit être lavé avec une éponge et de
l’eau chaude. Si nécessaire, il faut tout d’abord mouil­ler les saletés incrustées, puis rincer à l’eau claire et
bien essuyer pour sécher.

N’utilisez pas de détergent ou de produit à
récurer pouvant provoquer des raies, pas de
produit de nettoyage ni de paille de fer.

Nettoyage du gril, des pla−
ques, des moules et des glis−
sières

Ces objets doivent être nettoyés à l’aide d’eau chaude
savonneuse. Ces pièces ne supportent pas le pas­sage dans la machine à laver la vaisselle.

Filtre à maille fine

Après chaque utilisation, nettoyez ce filtre avec une
brosse douce et de l’eau chaude savonneuse, ou met­tez-le dans le lave-vaisselle. Si l’encrassement est
important, il faut le laisser tremper.

18

Guides de plaques

Pour faciliter le nettoyage des guides de plaques, on
peut les sortir du four.

A la hauteur de la position 3, les supports peuvent être
retirés de la paroi par l’avant, puis on dégage l’arrière
et on peut sortir le support par l’avant du four.

Pour remonter le support, il suffit de le suspendre par
l’arrière, puis d’introduire les crochets de la partie
avant dans les trous de la paroi et d’enfoncer le sup­port dans sa position normale.

Récipient réfléchissant

N’utilisez pas de détergent pouvant provoquer
des rayures, ni de laine d’acier.
Ne pas le nettoyer dans le lave-vaisselle.

Il suffit de laver le récipient après chaque utilisation, à
l’aide d’une brosse douce et de l’eau chaude savon­neuse. Si l’encrassement est important, il faut le lais­ser tremper.

Utilisez une base lisse lors du nettoyage pour
empêcher des deformations.

Panneau synoptique et
porte du four

Veillez à la propreté des surfaces assurant
l’étanchéité entre la porte et son cadre.

Le panneau de commande et le côté extérieur de la
porte du four doivent être nettoyés avec un chiffon hu­mecté d’un détergent ou d’un nettoyant pour les vitres
et ensuite séchés.

Ne pas utiliser des nettoyants acidifères
agressifs ou des produits de nettoyage
pour vitrocéramique! Ceux-ci détruisent la

couche.

N’utiliser que des détergents pour le côté intérieur de
la porte du four.

La vitre intérieure est recouverte d’une couche
résistante au rayonnement de la chaleur. Des
nettoyants agressifs et gratter ou écurer forte­ment abîment la couche et diminuent l’effet de
résistance au rayonnement de la chaleur .

Lors du nettoyage de la porte faites attention à ce que
les étriers reposent fermement sur les charnières, ceci
toujours de la porte en direction du four.

19

Appareils avec surface en
acier inoxydable

Lors du nettoyage, veillez à ce que la finition de
la surface en acier inoxydable ne ce fasse pas
contre la structure (les fines lignes horizonta-

les). Pas de mouvements circulaires!
Pour enlever les taches normales, passez simplement
un chiffon doux, propre et humide - des chiffons de m i­crofibre sont particulièrement bons pour ce but.

Les produits égratignants et abrasifs ne sont pas ap­propriés.

Pour enlever les taches tenaces, servez vous d’un pr o­duit approprié à l’acier inox que l’on trouve habituelle­ment dans le commerce. Veuillez observer les instruc­tions relatives à l’emploi de produits de nettoyage et
d’entretien.

L’éclairage du four − échange des
ampoules

STOP

Il est possible de remplacer soi-même les ampoules
défectueuses.

La nouvelle ampoule de 25 watts, à 230/240 volts,
avec un culot E 14, doit pouvoir résister à une tempéra­ture de 30 0 °C. Vous pouvez l’obtenir auprès de notre
magasin central de pièces de rechange ou chez un
électricien spécialisé.

La lampe en haut à droite dans la face arrière du four
est protégée par un un verre rond de protection que
l’on peut facilement dévisser.

L’ampoule située dans la paroi gauche est recouverte
par une protection carrée en verre spécial qu’il faut re­tirer délicatement à l’aide d’un tournevis à pointe large,
ainsi que le montre la figure ci-contre. Au préalable, il
est nécessaire d’enlever le rail de guidage gauche de
la plaque.

Avant de faire l’échange, il faut obligatoire-

ment déconnecter l’alimentation électrique de

tout l’appareil, en enlevant les fusibles.

20

Conseil pratiques utiles

Problème Cause probable Solutions

Le rôti ou le soufflé ne
monte pas suffisamment

Le rôti ne brunit pas Température trop élevée

Le rôti brunit trop Température trop élevée Consulter la table des températures,

Le rôti est trop sec La durée de cuisson est trop longue

Le rôti est trop humide L’humidité n’a pas pu s’échapper à

Erreur de température choisie Consulter la table des températures

Élever la température, vérifier l’etat
de cuisson, s’il le faut, raccourcir le
temps

Mauvais moule utilisé

avec une température trop basse

cause de la température trop élevée
Trop d’humidité dans la pâte

Pour chaleur haut et bas, utiliser un
moule foncé

diminuer la température et raccour­cir le temps de cuisson

Consulter la table des températures,
augmenter la température et rac­courcir le temps de cuisson

Choisir la température la plus basse
indiquée dans la table

Préparer une pâte moins humide

Si quelque chose ne fonctionne pas

Problème Cause probable Solutions

Le four ne fonnction pas Panne d’alimentation électrique Vérifier les fusibles
Le four ne chauffe pas,

malgré la sélection de fonc­tion et de température

L’éclairage du four ne fonc­tionne pas

L’horloge électronique af­fiche AUTO, 0.00 et MAR­MITE en clignotant

STOP

Les appareils défectueux ne doivent plus être utilisés. En cas d’incident, dévisser et retirer le fusible.
Ne modifiez pas l’appareil. Toute intervention non qualifiée peut causer des dommages matériels ou corpo­rels.
Si les conseils ci-dessus sont insuffisants, veuillez contacter notre service technique.

Le programme automatique a été établi
pour s’enclencher plus tard

L’ampoule est défectueuse Remplacer l’ampoule,

Une panne d’alimentation électrique
s’est produite il y a un moment

Supprimer l’enclenchement automa­tique existant et le programmer à
nouveau

regardez page 20
Remettre à jour la date et l’heure,

regardez page 9

21

Instructions d’installation

Four à encastrer, largeur 55 cm (400 V)

Montage

En cas de montage dans des matériaux in-

flammables, les normes NIBT 2000, chapitre

4.2.2 et les directives de protection contre l’in-

cendie et leurs ordonnances de l’association

des assurances incendie cantonales doivent

obligatoirement être respectées.

ca.50

1. Tirer le tiroir d’ustensiles jusqu’à la butée finale, le

soulever et l’enlever.

2. Glisser le four dans la niche de façon à obtenir

un montage affleuré

3. Fixer le four latéralement, des deux côtés à

l’aide des 2 vis (détail A).

A

A

D

détail A

A 548

N 550

A

Plaquette
signalétique

A

60

A 567

N 605

A

A

435

A=Appareil
N=Niche

170

A 757

N 762

5 / 6= 635

105

6 / 6= 762

22

315 5396 03 / 05.02

Connexion électrique

La connexion au secteur doit être exécutée par un
électricien agrée.

Le câble d’alimentation doit être au moins de type
H05VV-F ou supérieur .

L’installation doit posséder un câble d’alimentation
avec fiche ou, en cas de raccordement fixe, l’installa­tion électrique domestique doit comporter un dispositif
permettant de séparer l’appareil du réseau sur tous les
pôles avec un interstice d’ouverture de contact de min.
3 mm (NIBT 2000).

La connexion électrique par l’intermédiaire d’une prise
doit être prévue du côté bâtiment de manière que la
prise soit placée hors de l’éspace coordonné. En cas
de connexion directe prévoir une longueur de câble
d’environ 120cm.

détail D détail E

détail F

détail G

1. Ouvrir la boîte de bornes de connexion (détail D).

2. Ouvrir la fermeture à déclic de l’arrêt de traction
(détail E).

3. Raccorder les bornes en se référant au couplage.

4. Assurer l’arrêt de traction en pressant fixe la fer-
meture à déclic (détail F).

5. Refermer la boîte de bornes de connexion

6. Placer le faisceau de cables dans la fixation plasti-
que et vriller (détail G).

En cas de service il faut débrancher l’appa­reil du réseau.

Couplage

L1

Désignation des phases:
L1, L2, (correspondant à R, S).

L2

G

400V2~50Hz

315 5396 03 / 05.02

23

Caractéristiques techniques

Dimensions extérieures

Hauteur 75,7 cm
Largeur 54,8 cm
Profondeur 56,7 cm
Profondeur max. avec porte ouverte 100,2 cm
Poids total netto 44,0 kg

Dimensions intérieures
du four

Hauteur 29,5 cm
Largeur 40,8 cm
Profondeur 40,6 cm
Volume 49,0 l

Consommation
électrique

Chauffage supérieur 1200 W
Chauffage inférieur 1100 W
Corps de chauffe de la paroi arrière 2400 W
Gril à infrarouge 1800 W
Gril à grande surface 3000 W
Turbogril 1800 W
Gamme de pizza 3500 W

Prescriptions

Cet appareil est conforme aux directive CE
73/23/CEE du 19.02.1973 (Directive sur la basse tension)
89/336/CEE du 03.05.1989 (Directive CEM y compris directive de modification 92/31/CEE)
90/683/CEE.

Veuillez inscrire dans ce cadre les données de la plaque signalétique de votre appareil.
Vous trouverez la plaque signalétique à droite sur le cadre du four si la porte est ouverte.

Veuillez toujours indiquer ces données
si:

- vous demandez l’intervention du
service après-vente

- vous commandez des pièces de
rechange ou des accessoires

- vous avez des questions
techniques

24

Electrolux

kW V ~50Hz

+

EZ 13

S

Typ

Prod-nr:

Serie

EB GL5(G).3

- Les temps de cuisson indiqués sont des valeurs approximatives

de rôtissage

Laisser reposer 10 minutes dans le four éteint

- La méthode recommandée de cuisson, chauffage de supérieur et inférieur ou air chaud est imprimé en caractère gras

- Les indications de température qui sont munies d’un astérisque nécessitent un préchauffage à la température indiquée

Table de
cuisson et

au four

Tartes (pâte brisée et feuilletée) sans filtre à maille fine

avec fruits frais avec liaison sucrée 230* 40 - 45 2 200* 40 - 45 2 2 + 4 ---
avec fruits surgelés avec liaison sucrée 240* 45 - 55 2 210* 40 - 45 2 --- ---
Tarte française (sans liaison sucrée) 230* 45 - 50 2 200* 45 - 50 2 --- ---
Tarte au fromage 210* 45 - 50 2 190* 40 - 45 2 --- ---
Tarte aux champignons 240* 25 - 30 2 210* 35 - 40 2 --- ---
Tarte au brocoli / poireau 200* 50 - 55 2 --- --- --- --- --­Tarte surprise 200* 40 - 45 1 --- --- --- --- ---

Gâteaux - tourtes (pâte à cake, pâte levée, pâte au seré) sans filtre à maille fine

Biscuit 180* 30 - 35 2 160* 40 - 45 3 --- --­Roulade 240* 6 - 10 3 200* 7 - 10 3 --- --­Gougelhopf 175* 60 - 65 2 160 65 - 70 2 --- --­Apple pie (pâte levée) 175* 50 - 55 2 160 40 - 45 3 --- ---
Tranches au rhum, aux oranges ou aux

carottes
Cake marbré 180 60 - 70 2 160 60 - 70 2 --- ---
Cake tyrolien 180 65 - 70 2 160 65 - 70 2 --- --­Cake à la noix de coco 180 60 - 65 2 160 60 - 65 2 --- ---
Tarte aux courgettes douces 180 60 - 65 2 160 55 - 60 3 --- --­Cake aux noix 180 60 2 160 65 2 --- --­Tourte au céré / au frommage 180 90 2

Chauffage de supérieur et
inférieur

Temp°CTemps

min.

200 20 - 25 3 180 20 - 25 3 --- ---

Cuisson au four (Regardez à page 12)

Air chaud (AC) (AC) (AC)

Rainure

Temp°CTemps

min.

Rainure

2

niveaux3niveaux

Petits biscuits (pâte à biscuit, pâte sablée, masse à meringue) sans filtre à maille fine

Pâtisserie soufflée, choux à la crème 210* 40 - 45 3 190 45 - 50 3 2 + 4 --­Fonds de pâte sablée pour tourtes 190* 20 - 25 2 160 25 -30 2 --- --­Fonds de tartelettes 190* 20 - 25 2 180 20 - 25 3 1 + 4 --­Miroirs 180* 25 - 28 3 160* 20 - 25 3 2 + 4 --­Meringues 90 2h - 3h 3 90 2h - 3h 3 1 + 4 1+3+5

Pâte feuilletée sans filtre à maille fine

Petits salés pour l’apéro 210* 15 - 20 3 190* 15 - 20 3 1 + 4 1+3+5
Croissants au jambon 220* 25 - 28 3 220* 20 - 25 3 1 + 4 1+3+5
Croissants aux amandes 1 + 4 1+3+5
Feuilletés 200* 20 - 25 3 180* 18 - 23 3 1 + 4 --­Filet de porc en croûte 220* 40 - 45 2 210* 40 - 45 2 --- --­Petites saucisses en croûte 220* 20 - 25 3 200* 20 - 25 3 1 + 4 1+3+5

25

- Les temps de cuisson indiqués sont des valeurs approximatives

de rôtissage

- La méthode recommandée de cuisson, chauffage de supérieur et inférieur ou air chaud est imprimé en caractère gras

- Les indications de température qui sont munies d’un astérisque nécessitent un préchauffage à la température indiquée

Table de
cuisson et

au four

Chauffage de supérieur et
inférieur

Temp°CTemps

min.

Cuisson au four (Regardez à page 12)

Air chaud (AC) (AC) (AC)

Rainure

Temp°CTemps

min.

Rainure

2

niveaux3niveaux

Pâte levée (gâteaux, tresses, pain et pizzas) sans filtre à maille fine

Couronne briochée 190* 35 - 40 2 170 30 - 35 2 --- --­Nid d’abeille (plaque spéciale profonde) 200* 18 - 20 3 200* 18 - 20 3 --- --­Gougelhopf 180* 50 - 60 2 160 50 - 55 2 --- --­Tresse 200 35 - 40 2 190 30 - 35 2 1 + 4 --­Criossant 200* 30 2 180* 28 - 35 3 1 + 4 --­Pain selon taille 220 40 - 45 3 200 45 - 50 3 1 + 4 --­Petits pains 220 18 - 20 3 200 18 - 20 3 1 + 4 --­Jambon cuit dans le pain préchauffer

cuire
Petit pain fraîchement cuit 250* 5 2 230* 5 3 1 + 4 --­Petit croissant fraîchement cuit 220* 5 2 200* 5 3 1 + 4 --­Pizza (plaque originale de cuisson) 200* 15 - 20 2 200* 15 - 20 2 --- --­Pizza (plaque en terre cuite - préchauffer 20

min. )

220*

275* 9 - 10 1 240* 8 - 10 1 --- ---

110-120 1 --- --- --- --- ---

180

Délicatesses du monde entier sans filtre à maille fine

Cake américain aux bananes (USA) 180* 70 2 160* 70 2 --- --­Gâteau au coco d’Itaparica (Brésil) 180 45 - 50 2 --- --- --- --- --­Tourte de Linz (Autriche) 180 40 - 45 2 160 40 - 45 3 --- --­Tourte Sacher (Autriche) 180 50 2 160 50 3 --- --­Savarin (France) 180 25 2 --- --- --- --- ---

Spécialités suisses sans filtre à maille fine

Pitte au Prättigau (Grisons) 180 40 - 45 2 160 35 - 40 2 --- --­Pain de poire (Suisse orientale) 200 45 - 50 2 180 45 - 50 2 1 + 4 --­Tourte aux carottes (Argovie) 180* 45 - 50 2 160 50 - 55 2 --- ---
Vol au vent glaronais (Glaris) 200* 35 - 40 2 180* 35 - 38 2 --- ---
Pain d’épice 180* 18 - 20 3 160* 16 - 18 3 --- --­Tourte du presbytère (Zurich) 220* 35 - 40 2 190* 30 - 35 2 --- ---

Biscuits de noël sans filtre à maille fine

Milans et tous les biscuits
à pâte au beurre

Biscuits à sécher 160* 15 - 20 3 140* 15 - 18 3 2 + 4 1+3+5
Pain d’épice 175* 15 - 25 3 175* 15 - 25 3 2 + 4 1+3+5
Pain d’anis

Laisser sécher les biscuits pendant la nuit sur
une tôle pour la cuisson au four.

180* 15 - 18 3 160* 15 - 20 3 2 + 4 1+3+5

140* 18 - 22 3 130* 18 - 22 3 2 + 4 1+3+5

26

- Les temps de cuisson indiqués sont des valeurs approximatives

de rôtissage

- La méthode recommandée de cuisson, chauffage de supérieur et inférieur ou air chaud est imprimé en caractère gras

- Les indications de température qui sont munies d’un astérisque nécessitent un préchauffage à la température indiquée

Table de
cuisson et

au four

Chauffage de supérieur et
inférieur

Temp°CTemps

min.

Cuisson au four (Regardez à page 12)

Air chaud (AC) (AC) (AC)

Rainure

Temp°CTemps

min.

Rainure

2

niveaux3niveaux

Toast et Gratins sans filtre à maille fine

Toast Hawaii 240* 10 - 15 2 230* 10 - 15 2 1 + 4 --­Toast Champignons 240* 10 - 15 2 230* 10 - 15 2 1 + 4 --­Gratin de nouilles 200 45 - 55 2 190 40 - 50 2 1 + 4 --­Soufflé aux cerises (moule de 2 litres) 200* 35 - 38 2 --- --- --- --- --­Gratin de pomme de terre 200 60 - 65 2 180 60 - 65 2 1 + 4 ---
Tomates garnit avec du fromage 200* 25 - 30 3 190* 25 - 30 3 1 + 4 --­Glace gratinée avec masse à méringue --- --- --- 250* 3 - 4 3 --- ---

Légumes, riz, mais, etc. comme accompagnement sans filtre à maille fine

Mais, couvert 200* 30 2 190* 30 2 --- --­Riz, couvert 200* 30 2 190* 30 2 --- --­Frites au four blanchies 220* 30 - 35 3 200* 30 - 40 3 1 + 4 ---
Frites au four (brutes) 230* 30 - 40 3 200* 30 - 40 3 1 + 4 ---
Pommes de terre au four / pommes de

terre sautées
Pommes duchesse 220* 30 - 35 3 200* 20 - 25 3 1 + 4 ---

230* 40 - 45 3 200* 35 - 40 3 1 + 4 ---

Curiosités du monde entier sans filtre à maille fine

Moussaka (Grèce) 180* 45 - 50 2 160* 35 - 40 2 --- --­Lasagne (Italie) 200 60 - 65 2 180 55 - 60 2 --- --­Poivron garni (Hongrie) 200* 80 - 90 2 180* 80 - 90 2 --- ---

Viande, volaille, gibier et poisson sans gril avec filtre à maille fine

Rôti de porc, 1kg 190* 85 - 90 2 180* 80 -90 2 --- --­Rôti de veau, 1kg 190* 70 - 85 2 180* 65 - 75 2 --- --­Rôti de bœuf, 1kg 200* 75 - 80 2 190* 75 - 80 2 --- --­Rôti hâché, 1kg 200* 75 - 80 2 190* 60 - 75 2 --- --­Rôti tessinois (au lard) 200* 60 - 65 2 190* 60 - 65 2 --- --­Roastbeef, 1kg 210* 25 - 30 2 200* 25 - 30 2 --- --­Chicken Nuggets

(mettre une feuille d’aluminium sur la plaque)

Poulet, 1 - 1,2kg 190* 50 - 60 2 180* 50 - 55 2 --- --­Canard, 1,5 - 2kg 180* 65 - 75 2 170* 60 - 65 2 --- --­Oie, 3kg 180* 140 - 190 1 170* 140 - 190 2 --- --­Dinde, 4,5- 5,5kg

(sur plaque à gâteau profonde)

Rôti de cerf 190* 60 - 70 2 180* 60 - 70 2 --- --­Truites dans la feuille d’aluminium, 300g

(utiliser une feuille épaisse)

Filets de truite de 200 grammes 190* 20 - 25 3 180* 20 -25 3 --- ---

250* 13 - 16 3 230* 13 - 15 3 --- ---

160* 210 - 230 2 150* 190 - 220 2 --- ---

190* 25 - 30 3 180* 25 - 30 3 1 + 4 ---

27

- Les temps de cuisson indiqués sont des valeurs approximatives

Chauffage de supérieur et

de rôtissage

- La méthode recommandée de cuisson, chauffage de supérieur et inférieur ou air chaud est imprimé en caractère gras

- Les indications de température qui sont munies d’un astérisque nécessitent un préchauffage à la température indiquée

Table de
cuisson et

au four

inférieur

Temp°CTemps

min.

Cuisson au four (Regardez à page 12)

Air chaud (AC) (AC) (AC)

Rainure

Temp°CTemps

min.

Rainure

2

niveaux3niveaux

Rôti à basse température

(à précuire dans la poêle avant le rôtissage) avec filtre à maille fine

Roastbeef, 1 kg préchauffer

cuire

Rôti de veau, 1 kg préchauffer

cuire

Carré de porc, 1 kg préchauffer

cuire

Mode pizza

140*

140*

140*

85 - 95 2

80

100-110 2

80

85 - 95 2

80

Commutateur

de fonction

140*

80

140*

80

140*

80

Température

°C

85 - 95 2 --- ---

100-110 2 --- ---

85 - 95 2 --- ---

Temps de

cuisson en

minutes

Rainure

Gâteau aux champignons 210* 25 - 30 2

Tarte au fromage 190* 40 - 45 2

Gâteau aux épinards 190* 30 - 35 3
Tarte avec fruits frais avec liaison sucrée
Tarte avec fruits frais avec liaison sucrée

2 niveaux

Tarte avec fruits surgelés avec liaison
sucrée

Gâteaux aux fruits avec liaison dans un
moule en pyrex

Pizza ronde (sur plaque à gâteau originale) 200* 8 - 10 plaque sur 2

Pizza (sur pierre à pizza) 240* 7 - 8 1

1 niveau

200* 35 - 40

210* 40 - 45 plaque sur 2

210* 35 - 40 1

plaque sur 2

plaque sur 2 + 4

28

- Les temps de cuisson indiqués sont des valeurs approximatives

Turbo−gril

- Pour toutes viandes avec filtre à maille fine

- Pour toutes viandes sur le gril,plaque surla rainure 1

- Retourner la viande à la moitié du temps de rôtissage

Gnocchi à la Romaine

(semoule)

Gnocchi à la Parisienne

(pâte à choux)

Gnocchi à la Piémontaise

(pomme de terre)

Gratin de nouilles

Gratin de pomme de terre

Poulet (900 - 1000g)

Roulade de porc garnie (2000g)

Table de
grillage

- avec filtre à maille fine

-

Plaque à gâteau utilisée comme récipient sur la rainure 1

- Préchauffage du four pendant 3 minutes

Commutateur

de fonction

Commutateur

de fonction

Température

°C

200

200

200

200

200

160

160

Température

°C

Temps de

cuisson en

minutes

20 - 25 2

15 - 18 3

20 - 25 2

23 - 28 2

20 - 23 3

50 2

90 - 95 3

Temps de

cuisson en

minutes

1er 2
côté côté

ème

Rainure

Rainure

4 - 8 Côtelettes de porc 275 15 10

2 - 4 Côtelettes de porc 275 12 12

Côtelettes de porc marinées

Steak au filet

4 Steak au filet

2 Poulets coupés

4 Poulets coupés

1 - 4 cuisses de poulet

4 - 6 cuisses de poulet

Saucisses grillées, jusqu’a 6 pièces

Saucisses grillées, plus de 6 pièces

Saucisse à griller rouleé, jusqu’à 4 pièces

250

250

250

250

250

250

250

250

250

250

12 12

5 4

6 5

16 16

25 18

15 15

20 15

6 4

6 4

10 9

4

4

4

5

5

4

4

4

4

5

5

5

Saucisse à griller rouleé, jusqu’à 6 pièces

Poisson entier
Pain toasté (sans garniture)

Préchauffer le gril pendant 5 minutes

250

250

250

Rôtissoire avec voûte contre le bas Rôtissoire avec voûte contre le haut

10 9

10 ---

1 - 2 1 - 2

5

5

5

29

- Les temps de cuisson indiqués sont des valeurs approximatives

Table de
stérilisation

Baies

Fraises
Myrtilles
Framboises
Groseilles mûres

Groseilles acides 150 - 160 35 - 45 15 ---

Fruits à pépins

Fruits à chère dure
Poires
Coings
Prunes

Légumes

Carottes 150 - 160 50 15 60
Champignons 150 - 160 45 30 60
Mixed Pickles 150 -160 50 15 --­Choux-raves

Haricots
Petits pois
Asperges

Seulement avec chauffage inférieur ou air chaud sur la rainure inférieure.

Les bocaux ne doivent pas se toucher.

ou

Stériliser jusqu’à

Température

°C

150 - 160 35 - 45 --- ---

150 - 160 35 - 45 15 ---

150 - 160 50 80 - 120 45 - 60

ce que le liquide

perle

Temps min.

Continuer de

stériliser

Temps min.

Laisser reposer

dans le four

éteint

Temps min.

Table de
séchage

Pour sécher à l’air chaud, utilisez une plaque à sécher. Vous obtiendrez de meilleurs
résultats si vous éteignez le four à la moitié du temps de séchage. Ouvrez ensuite et

laissez bien refroidir, de préférence toute la nuit. Finissez ensuite le séchage

Température °C Temps h

Légumes

Haricots 75 6 - 8
Poivrons (en lamelles) 75 5 - 6
Légumes pour potages 75 5 - 6
Champignons 50 6 - 8
Herbes 40 - 50 2 - 3

Fruits

Pruneaux 75 8 - 10
Abricots 75 8 - 10
Quartiers de pomme 75 6 - 8
Poires 75 6 - 9

30

Service après−vente

Servicestellen Points de service Servizio dopo vendita

Zürich/Mägenwil
5506 Mägenwil
Industriestr. 10

1028 Préverenges
Le Trési 6

6916 Grancia
Zona Industriale E

9000 St. Gallen
Vonwilstrasse 15

4127 Birsfelden
Hauptstr. 52

8604 Volketswil
Hölzliwisenstrasse 12

6032 Emmen
Buholzstrasse 1

7000 Chur
Comercialstrasse 19

3063 Ittigen/Bern
Ey 5

1950 Sion
Route de la picine 10

Ersatzteilverkauf Point de vente

de rechange

5506 Mägenwil
Industriestrasse 10

T el. 0848 / 848 023

5506 Mägenwil
Industriestrasse 10

Tél. 0848 / 848 023

Service-Helpline

0848 848 111

Vendita pezzi di
ricambio

5506 Mägenwil
Industriestrasse 10

T el. 0848 / 848 023

Kochberatung /
Verkauf

8048 Zürich

Badenerstrasse 587

T el. 01 / 405 81 11

Demonstration /
Vente

8048 Zürich

Badenerstrasse 587

Tél. 01 / 405 81 11

Consulente (cucina) /
Vendita

8048 Zürich

Badenerstrasse 587

T el. 01 / 405 81 11

Garantie Garantie Garanzia

Wir gewähren auf allen Produkten,
die in der Schweiz gekauft und in
Betrieb sind, eine einjährige Voll­Garantie, gerechnet ab Lieferdatum
an den Endverbraucher. Mass­gebend für den Garantieanspruch
ist die Faktura oder ein ent­sprechender Verkaufsbeleg.

L’utilisateur final de tout produit
acheté et utilisé en Suisse,
bénéficie d’une garantie complète
d’une année à partir de la date de
livraison. La facture ou le justificatif
d’achat correspondant fait foi en la
matière.

Per questo prodotto concediamo
una garanzia di 12 mesi a partire
della data di vendita. La garanzia è
valida dietro presentazione della
fattura o dello scontrino d’acquisto.

31

ELECTROLUX HOME PRODUCTS OPERATIONS EUROPE

The Electrolux Group. The world’s No. 1 choise.

32

The Electrolux Group is the world’s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux
Group products (such as refrigerations, cookers, washing machines, vaccum cleaners, chain saws and lawn mowers) are sold each year for a value of
approx. USD 14 billion in more than 150 countries around the world.
