D Originalbetriebsanleitung

Fliesenschneidmaschine

SLO Originalna navodila za uporabo

Stroja za rezanje ploščic

H Eredeti használati utasítás

Csempevágógép

HR/ Originalne upute za uporabu BIH Stroj za rezanje keramičkih pločica

RS Originalna uputstva za upotrebu

Mašina za rezanje keramičkih obloga

CZ Originální návod k obsluze

Řezačka na obkladačky

SK Originálny návod na obsluhu

Rezačka na dlaždice

TC-TC 618

Art.-Nr.: 43.011.80 I.-Nr.: 11025

Anl_TC_TC_618_SPK4.indb 1Anl_TC_TC_618_SPK4.indb 1 24.07.2018 14:57:5124.07.2018 14:57:51

1 2

1213

7 6

3 9

19 15

Anl_TC_TC_618_SPK4.indb 2Anl_TC_TC_618_SPK4.indb 2 24.07.2018 14:57:5824.07.2018 14:57:58

- 2 -

4 5

5 mm

6 7

Anl_TC_TC_618_SPK4.indb 3Anl_TC_TC_618_SPK4.indb 3 24.07.2018 14:57:5924.07.2018 14:57:59

- 3 -

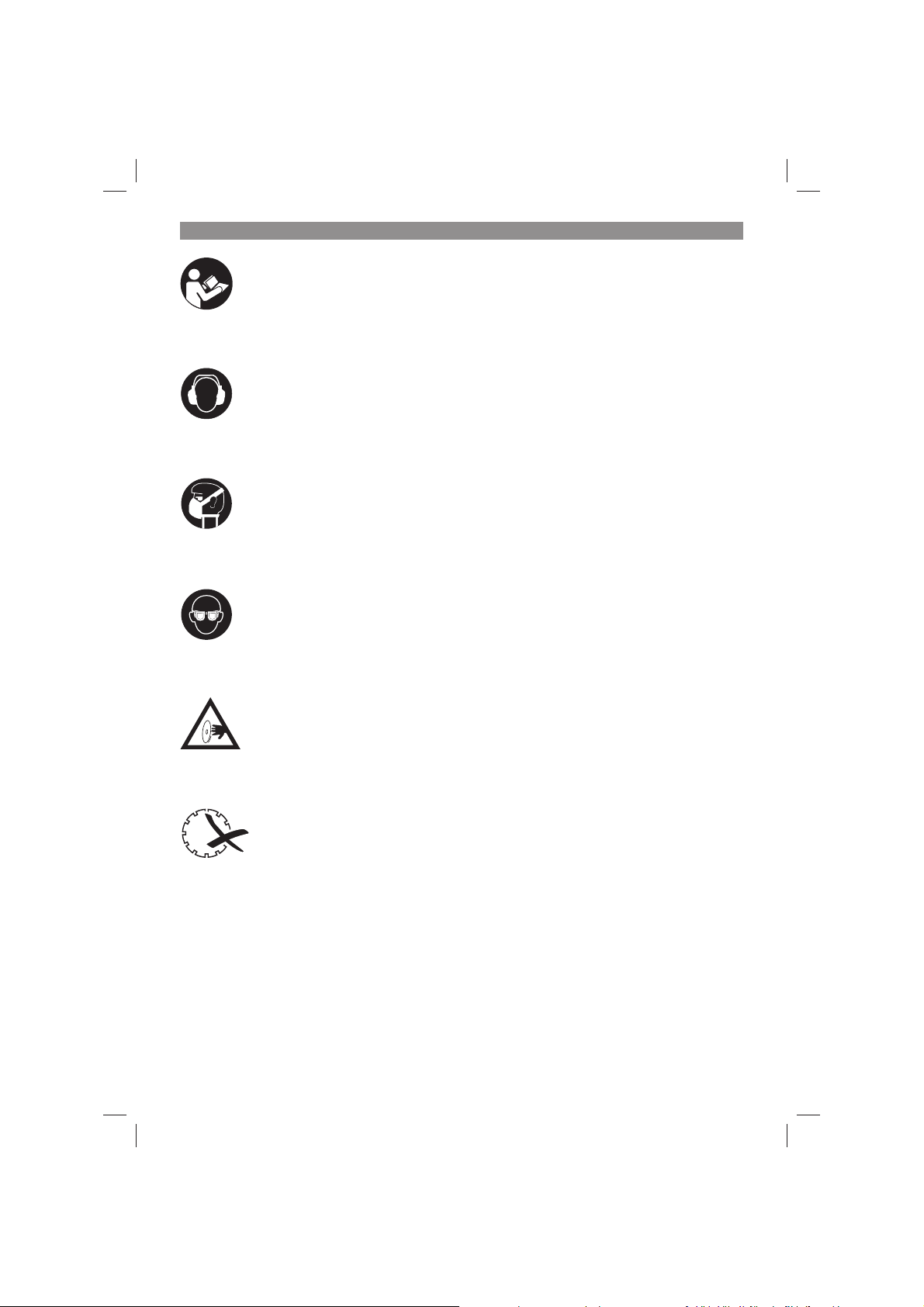

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Gefahr! Schnittgefahr

Vorsicht! Segmentierte Diamant Trennscheiben dürfen nicht verwendet werden

- 4 -

Anl_TC_TC_618_SPK4.indb 4Anl_TC_TC_618_SPK4.indb 4 24.07.2018 14:58:0224.07.2018 14:58:02

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise ﬁ nden Sie im beiliegenden Heftchen!

Gefahr! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist. Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoﬀ beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Originalbetriebsanleitung

•

Sicherheitshinweise

•

2.1 Gerätebeschreibung

1. Gehrungsanschlag

2. Parallelanschlag

3. Scheibenschutz

4. Schneidetisch

5. Wasserschale

6. Gehäuse

7. Flügelschraube für Winkeleinstellung

8. Skala für Gehrungsschnitt

9. Rändelschraube

10. Flügelschraube

11. Halter für Spaltkeil

12. Ein-/Ausschalter

13. Schaltergehäuse

14. Kabelhalterung

15. Diamanttrennscheibe

16. Außenﬂ ansch

17. Seitenabdeckung

18. Mutter

19. Spaltkeil

20. Fixierungsschrauben Spaltkeilhalter

Anl_TC_TC_618_SPK4.indb 5Anl_TC_TC_618_SPK4.indb 5 24.07.2018 14:58:0324.07.2018 14:58:03

3. Technische Daten

Motorleistung: ........................... 600 W S2 10 min

Motordrehzahl: ..................................... 3000 min

Wechselstrommotor .................220-240 V~ 50 Hz

Isolierstoﬀ klasse .................................... Klasse B

Schutzart ..................................................... IP 54

Schutzklasse ...................................................... I

Länge des Schnittes: ......................... unbegrenzt

Länge Jolly: ........................................ unbegrenzt

Schnitthöhe 90°: ....................................... 35 mm

Schnitthöhe 45°: ....................................... 22 mm

Schneidetisch-Abmessungen ..............................

.............................................. 330 mm x 360 mm

Diamanttrennscheibe .............. ø 180 x ø 25,4 mm

Gewicht .......................................................8,5 kg

- 5 -

-1

Die Einschaltdauer S2 10 min (Kurzzeitbetrieb) sagt aus, dass der Motor mit der Nennleistung (600 W) nur für die auf dem Datenschild angegebene Zeit (10 min) dauernd belastet werden darf. Andernfalls würde er sich unzulässig erwärmen. Während der Pause kühlt sicher der Motor wieder auf seine Ausgangstemperatur ab.

Leerlauf

Schalldruckpegel L Schalleistungspegel L

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig. Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen. Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird. Tragen Sie Handschuhe.

•

.................................. 97 dB

.......................... 110 dB

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

3. Gesundheitsschäden, die aus Hand-ArmSchwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

4. Wichtige Hinweise

Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut.

Gefahr!

Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die mit dieser Gebrauchsanweisung nicht vertraut sind die Fliesenschneidmaschine nicht benutzen.

Tragbare Fliesenschneidemaschine für mitt-

•

lere Fliesen. Schneiden mit Diamanttrennscheibe.

•

Jollyschnitte mit kippbarer Arbeitsfläche bis

•

45 Grad. Scheibenkühlung mit Wasser.

•

Anschlagschiene und Winkelanschlag.

•

Herausnehmbare Wanne als Kühlwasserbe-

•

hälter. (Zum Herausnehmen muss die Maschine leicht angehoben werden.) Beim Blockieren der Trennscheibe, Gerät

•

ausschalten und vom Netz nehmen, erst dann das Werkstück entfernen.

Vorsicht! Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

- 6 -

Anl_TC_TC_618_SPK4.indb 6Anl_TC_TC_618_SPK4.indb 6 24.07.2018 14:58:0324.07.2018 14:58:03

5. Bestimmungsgemäße Verwendung

Die Fliesenschneidmaschine kann für übliche Schneidarbeiten an klein- und mittelgroßen Fliesen (Kacheln, Keramik oder ähnlichem) entsprechend der Maschinengröße verwendet werden. Das Schneiden von Holz und Metall ist nicht erlaubt. Die Maschine darf nur nach Ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht zulässig. Für daraus hervorgehende Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Es dürfen nur für die Maschine geeignete Trennscheiben verwendet werden. Die Verwendung von Sägeblättern ist untersagt. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie der Montageanleitung und der Betriebshinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüberhinaus sind die geltenden UVV-Vorschriften genauestens zu beachten. Sonstige allgemeine Regeln in arbeitsmedizinischer und sicherheitstech-nischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehenden Schäden gänzlich aus. Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:

Berührung der Diamanttrennscheibe im nicht

•

abgedeckten Bereich. Eingreifen in die laufende Diamanttrennschei-

•

be. Herausschleudern eines fehlerhaften Dia-

•

mantaufsatzes der Trennscheibe. Bei unsachgemäßer Handhabung Rück-

•

schlag von Werkstücken und Werkstückteilen. Gehörschäden bei Nichtverwendung des nö-

•

tigen Gehörschutzes.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

6. Vor Inbetriebnahme

Die Maschine muss standsicher aufgestellt

•

werden, d.h. auf einer Werkbank, oder festem Untergestell festgeschraubt werden. Vor Inbetriebnahme müssen alle Abdeckun-

•

gen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein. Die Diamantscheibe muss frei laufen können.

•

Bevor Sie den Ein-/Ausschalter betätigen,

•

vergewissern Sie sich, ob die Diamantscheibe richtig montiert ist und bewegliche Teile leichtgängig sind. Überzeugen Sie sich vor dem Anschließen

•

der Maschine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen. Vor dem Gebrauch der Maschine überprüfen,

•

dass alle Teile unbeschädigt sind; andernfalls diese ersetzen. Beim Ersatz von Teilen oder Zubehör aufmerksam die Anleitung aus diesem Handbuch befolgen. Zur Erzielung optimaler Leistungen und ma-

•

ximaler Sicherheit die Maschine stets sauber halten. Periodisch das Maschinenkabel kontrollieren.

•

Während der Bearbeitung Verschleißteile

•

kontrollieren und die Befestigung eventuell gelockerter Teile sowie den korrekten Einbau der Zubehörteile überprüfen.

Hinweis! Der Fliesenschneider ist für den

•

Betrieb mit Wasser konzipiert.

Vor jedem Schnitt und während des Schnei-

•

devorgangs sicherstellen, dass der Wasserstand den Diamantteil der Scheibe deckt. Kühlwasser direkt in die Wanne ein- bzw. nachfüllen.

6.1 Diamanttrennscheibe wechseln (Abb. 2/3)

Um die verschlissene Scheibe zu ersetzen, verfahren Sie wie folgt:

Den Netzstecker ziehen.

•

Die Wasserschale (5) herausnehmen.

•

Die Seitenabdeckung (17) entfernen.

•

Mit dem 8 mm Gegenhalter die Motorwelle

•

blockieren. Mit einem 19 mm Schlüssel die Sperrmutter

•

(18) des Scheibenflansches (16) abschrauben. Nach dem Ausbau der Scheibe die Schei-

•

benflansche gründlich reinigen.

- 7 -

Anl_TC_TC_618_SPK4.indb 7Anl_TC_TC_618_SPK4.indb 7 24.07.2018 14:58:0324.07.2018 14:58:03

Die verschlissene Diamanttrennscheibe (15)

•

herausnehmen und die neue auf den Flansch aufsetzen, den Außenflansch (16) aufstecken und mit der Mutter (18) anziehen. Die Seitenabdeckung (17) wieder fixieren.

•

Hinweis! Auf richtige Drehrichtung der Dia-

•

mantscheibe achten!

6.2 Einstellen des oberen Scheibenschutzes

(Abb. 1/6)

Den Spaltkeil (19) von oben, durch die Tisch-

•

platte, in den Halter (11) einsetzen und mit den Schrauben (20) fixieren. Den Scheibenschutz auf etwa 5 mm ober-

•

halb der zu schneidenden Fliese einstellen. Scheibenschutz (3) anhand der in der Abb. 1 gezeigten Rändelschraube (9) arretieren. Die Maschine ist mit einer Trennscheibe mit

•

durchgehendem Besatz ausgestattet.

7. Betrieb

7.1 Ebener Schnitt (Abb 1/4/7)

Schnittbreite mit dem Parallelanschlag (2)

•

einstellen und über die Flügelschrauben (10) arretieren. Die Breite des Werkteils kann anhand der Skala abgelesen werden. Abb. 4 zeigt die korrekte Position der Hände

•

während des ebenen Schnitts. Der Vorschub muss der Schneidekapazität der Scheibe entsprechen. Auf diese Weise ist sichergestellt, dass sich kein Material ablöst, was Unfälle oder Verletzungen verursachen könnte.

Hinweis! Kontrollieren Sie stets den Wasserstand

7.2 45°-Gehrungsschnitt (Jolly) (Abb 1/5)

Tisch gemäß Abbildung 5 positionieren und

•

über die Flügelschraube (7) arretierren. Fliese mit Glasurseite auf die Arbeitsfläche positionieren und sicherstellen, dass die Diamantscheibe die Fliesenglasur nicht berührt. Ggf. Position der Schnittführung korrigieren. Abb. 5 zeigt die korrekte Position der Hände

•

während des Gehrungsschnits auf 45°. Die rechte Hand hält das Werkstück in Kontakt mit der Diamantscheibe, während die linke Hand das Werkstück vorschiebt. Der Vorschub muss der Schneidekapazität der Scheibe entsprechen. Auf diese Weise ist sichergestellt, dass sich kein Material ablöst, was Unfälle oder Verletzungen verursachen könnte.

7.3 Ein/Ausschalter (Bild 1)

Zum Einschalten auf die „I“ des Ein-/Aus-

•

schalters (12) drücken. Zum Ausschalten auf die „0“ des Ein-/Aus-

•

schalters (12) drücken.

8. Austausch der Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁ zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

- 8 -

Anl_TC_TC_618_SPK4.indb 8Anl_TC_TC_618_SPK4.indb 8 24.07.2018 14:58:0324.07.2018 14:58:03

9. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

9.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

9.2 Wartung

Im Geräteinneren beﬁ nden sich keine weiteren zu wartenden Teile.

9.3 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils Aktuelle Preise und Infos ﬁ nden Sie unter www.isc-gmbh.info

10. Entsorgung und Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoﬀ und ist somit wieder verwend- bar oder kann dem Rohstoﬀ kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoﬀ e. Führen Sie defekte Bau- teile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

11. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

12. Transport

Wenn Sie das Gerät an einen anderen Ort transportieren wollen, trennen Sie das Gerät vom Netz und stellen Sie es an einen anderen dafür vorgesehenen Bereich auf.

Tipp! Für ein gutes Arbeitsergebnis empfehlen wir hochwertiges Zubehör von

! www.kwb.eu

welcome@kwb.eu

- 9 -

Anl_TC_TC_618_SPK4.indb 9Anl_TC_TC_618_SPK4.indb 9 24.07.2018 14:58:0324.07.2018 14:58:03

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauﬀ orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpﬂ ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroﬀ en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 10 -

Anl_TC_TC_618_SPK4.indb 10Anl_TC_TC_618_SPK4.indb 10 24.07.2018 14:58:0424.07.2018 14:58:04

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Verbrauchsmaterial/ Verbrauchsteile* Trennscheibe Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 11 -

Anl_TC_TC_618_SPK4.indb 11Anl_TC_TC_618_SPK4.indb 11 24.07.2018 14:58:0424.07.2018 14:58:04

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruﬂ ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pﬂ ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 12 -

Anl_TC_TC_618_SPK4.indb 12Anl_TC_TC_618_SPK4.indb 12 24.07.2018 14:58:0424.07.2018 14:58:04

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: info@einhell.de · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 13 -

Anl_TC_TC_618_SPK4.indb 13Anl_TC_TC_618_SPK4.indb 13 24.07.2018 14:58:0424.07.2018 14:58:04

SLO

Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.

Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride

do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!

Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki, ostružki in prah lahko povzročijo izgubo vida.

Nevarnost! Nevarnost ureznin

Pozor! Segmentiranih diamantnih rezilnih kolutov ni dovoljeno uporabiti

- 14 -

Anl_TC_TC_618_SPK4.indb 14Anl_TC_TC_618_SPK4.indb 14 24.07.2018 14:58:0524.07.2018 14:58:05

SLO

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko preberete v priloženi knjižici!

Nevarnost! Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napot-

ke in navodila za kasnejšo uporabo.

2. Opis naprave in obseg dobave

2.1 Opis naprave

1. Poševni prislon

2. Paralelni prislon

3. Zaščita rezalne plošče

4. Rezalna miza

5. Skodela za vodo

6. Ohišje

7. Narebričeni vijak za kotne nastavitve

8. Skala za poševne reze

9. Narebričeni vijak

10. Krilnata matica

11. Držalo za zagozdo

12. Stikalo za vklop/izklop

13. Ohišje stikala

14. Držalo za kabel

15. Diamantna rezalna plošča

16. Zunanja prirobnica

17. Stranski pokrov

18. Matica

19. Zagozda

20. Vijaki za pritrditev držala zagozde

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.

Odprite embalažo in previdno vzemite napra-

•

vo iz embalaže. Odstranite embalažni material in embalažne

•

in transportne varovalne priprave (če obstajajo). Preverite, če je obseg dobave popoln.

•

Preverite morebitne poškodbe naprave in

•

delov pribora, do katerih bi lahko prišlo med transportom. Po možnosti shranite embalažo do poteka

•

garancijskega roka.

Nevarnost! Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!

Originalna navodila za uporabo

•

Varnostni napotki

•

3. Tehnični podatki

Moč motorja ............................. 600 W S2 10 min

Število vrtljajev motorja ......................3000 min

Motor na izmenični tok ...........220-240 V~ 50 Hz

Razred izolacijskega materiala .............Razred B

Vrsta zaščite ................................................ IP 54

Razred zaščite ................................................... I

Dilžina reza: .......................................neomejeno

Dolžina Jolly: .....................................neomejeno

Višina reza 90° ........................................ 35 mm

Višina reza 45° ........................................ 22 mm

Rezalna miza-Dimenzije ........ 330 mm x 360 mm

Diamantna rezalna plošča ..... ø 180 x ø 25,4 mm

Teža ..........................................................8,5 kg

Trajanje vklopa S2 10 min (kratko obratovanje) pove, da je dovoljeno trajno obremeniti motor z nazivno močjo (600 W) samo za čas, ki je navedeni na tipski podatkovni tablici (10 min). V nasprotnem bi se motor nedopustno segreval.

-1

- 15 -

Anl_TC_TC_618_SPK4.indb 15Anl_TC_TC_618_SPK4.indb 15 24.07.2018 14:58:0524.07.2018 14:58:05

SLO

Med pavzo se motor varno zopet ohladi do njegove izhodiščne temperature.

Prosti tek

Nivo zvočnega tlaka L Nivo zvočne moči L

Navedena vrednost emisije tresljajev je bila izmerjena po normiranem postopku in se lahko spreminja in v izjemnih primerih prekorači navedeno vrednost glede na vrsto in in način uporabe električnega orodja.

Navedena vrednost emisije tresljajev se lahko uporablja v primerjavo električnega orodja z enim drugim orodjem.

Navedena vrednost emisije tresljajev se lahko uporablja tudi za uvodno oceno škodovanja.

Omejite hrupnost in vibracije na minimum!

Uporabljajte samo brezhibne naprave.

•

Redno vzdržujte in čistite napravo.

•

Vaš način dela prilagodite napravi.

•

Ne preobremenjujte naprave.

•

Po potrebi dajte napravo v preverjanje.

•

Izključite napravo, ko je ne uporabljate.

•

Uporabljajte rokavice.

•

Pozor! Tudi, če delate s tem električnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledeče nevarnosti v zvezi s konstrukcijo in izvedbo tega električnega orodja:

1. Poškodbe pljuč, če ne uporabljate primerne protiprašne zaščitne maske.

2. Poškodbe sluha, če ne uporabljate primerne zaščite za ušesa.

3. Zdravstvene težave, ki so posledica tresljajev rok, če dlje časa uporabljate napravo ali, če je ne uporabljate in vzdržujete pravilno.

............................. 97 dB

.............................. 110 dB

4. Pomembni napotki

Prosimo, da skrbno preberete navodila za uporabo in upoštevate v navodilih navedene napotke. S pomočjo teh navodil za uporabo se seznanite z napravo, s pravilno uporabo in z varnostnimi napotki.

Nevarnost!

Iz varnostni razlogov ne smejo uporabljati stroj za rezanje ploščic otroci in mladostniki do 16 let

starosti ter osebe, katere niso poučene o teh navodilih za uporabo stroja.

Prenosni stroj za rezanje srednje velikih

•

ploščic. Rezanje z diamantno rezalno ploščo.

•

Rezi jolly z obračalno delovno površino do 45

•

stopinj. Hlajenje rezalne plošče z vodo.

•

Prislonsko vodilo in kotni prislon.

•

Snemljivo korito kot posoda za hladilno vodo

•

(za odstranitev korita je potrebno rahlo privzdigniti stroj). Ko rezilni kolut blokira, napravo izklopite,

•

ločite od omrežja in šele nato odstranite obdelovanec.

5. Predpisana primerna uporaba

Stroj za rezanje ploščic lahko uporabljate za običajno rezanje malih in srednje velikih ploščic (keramične ploščice, keramika ali podobno) ustrezno velikosti stroja. Rezanje lesa in kovine ni dovoljeno. Stroj je dovoljeno uporabljati samo za namene, za katere je bil izdelani. Vsaka druga uporaba šteje kot nedopustna uporaba. Za škodo ali kakršnekoli poškodbe, ki bi nastale zaradi nedopustne uporabe, je odgovoren uporabnik/ upravljalec in ne proizvajalec. Uporabljati je dovoljeno samo za stroj primerne rezalne plošče. Prepovedana je uporaba listov za žage. Sestavni del predpisane primerne uporabe je tudi upoštevanje varnostnih napotkov ter navodil za montažo in teh navodilih za uporabo. Osebe, ki uporabljajo in vzdržujejo stroj, morajo biti seznanjene s strojem in poučene o možnih nevarnostih. Poleg tega morate natančno upoštevati veljavne predpise UVV. Upoštevati morate tudi druga splošna pravila na področju medicine dela in tehnične varnosti. Spremembe na stroju v celoti izključujejo jamstvo proizvajalca za škodo, ki bi nastala zaradi sprememb na stroju. Kljub predpisani pravilni uporabi stroja pa ni možno v celoti preprečiti določenih faktorjev tveganja. Pogojeno s konstrukcijo in sestavo stroja se lahko zgodi sledeče:

stik z diamantno rezalno ploščo v nepokritem

•

območju, poseganje v območje vrteče se diamantne

•

rezalne plošče, izmet pomanjkljive diamantne obloge rezalne

•

plošče, vzvratni sunek obdelovanca in delov obdelo-

•

vanca zaradi nepravilnega ravnanja,

- 16 -

Anl_TC_TC_618_SPK4.indb 16Anl_TC_TC_618_SPK4.indb 16 24.07.2018 14:58:0624.07.2018 14:58:06

SLO

poškodbe sluha zaradi neuporabe potrebne

•

zaščite za ušesa.

Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene profesionalne, obrtniške ali industrijske uporabe. Ne prevzemamo nobenega jamstva, če se naprava uporablja za profesionalne, obrtniške ali industrijske namene ali za izvajanje podobnih dejavnosti.

6. Pred uporabo

Stroj morate postaviti v stabilni položaj, t.p. na

•

delovno mizo ali ga priviti na čvrsto podnožje. Pred uporabo morate pravilno montirati vse

•

pokrove in vso varnostno zaščitno opremo. Diamantna rezalna plošča se mora prosto

•

vrteti. Preden vključite stikalo za vklop/izklop, se

•

prepričajte, če je diamantna rezalna plošča pravilno montirana in, če se premični deli lahko prosto premikajo. Pred priklopom stroja se prepričajte, če se

•

podatki na tipski podatkovni tablici skladajo s podatki o električnem omrežju. Pred uporabo stroja preverite, če so vsi deli

•

nepoškodovani; v nasprotnem jih zamenjajte. Pri zamenjavi delov ali pribora pozorno sledite navodilom v tem priročniku. Za doseganje optimalnega učinka in najboljše

•

varnosti zmeraj vzdržujte stroj v čistem stanju. Občasno preverjajte kable stroja.

•

Med uporabo stroja preverjajte stanje

•

potrošnih delov in pritrditev morebiti rahlo pritrjenih delov ter pravilno montažo delov pribora.

Opomba! Stroj za rezanje ploščic je kon-

•

struirani za uporabo z vodo.

Pred vsakim rezanjem in med rezanjem za-

•

gotovite, da bo nivo vode pokrival diamantni del rezalne plošče. Hladilno vodo nalivajte oz. dolivajte neposredno v korito.

6.1 Zamenjava diamantne rezalne plošče

(Slika 2/3):

Pri zamenjavi obrabljene rezalne plošče postopajte na sledeči način:

izvlecite električni omrežni priključni vtikač,

•

vzemite ven posodo za vodo (5),

•

odstranite stranski pokrov (17),

•

s protidržalom 8 mm blokirajte gred motorja,

•

s ključem 19 mm odvijte zapiralno matico (18)

•

prirobnice rezalne plošče (16), po demontaži rezalne plošče temeljito očistite

•

prirobnico rezalne plošče, vzemite ven obrabljeno diamantno rezalno

•

ploščo (15) in montirajte novo na prirobnico, namestite zunanjo prirobnico (16) in jo zategnite z matico (18), ponovno fiksirajte stranski pokrov (17).

•

Pazite na pravilno smer vrtenja diamantne

•

rezalne plošče!

6.2 Nastavitev gornje zaščite rezalne plošče (Slika 1/6)

Vstavite zagozdo (19) od zgoraj skozi ploščo

•

mize v držalo (11) in jo fiksirajte z vijaki (20). Zaščito rezalne plošče nastavite približno

•

5 mm nad ploščico, ki jo boste rezali. Aretirajte zaščito rezalne plošče (3) s pomočjo narebričenega vijaka (9) kot je prikazano na sliki 1. Opomba! Stroj je opremljen z rezalno ploščo

•

z neprekinjeno oblogo.

7. Uporaba

7.1 Ravni rez (Slika 1/4/7)

Širino rezanja nastavite s paralelnim prislo-

•

nom (2) in ga aretirajte s krilnatimi vijaki (10). Širino obdelovanca lahko odčitate na skali. Slika 4 prikazuje pravilni položaj rok med

•

izvajanjem ravnega reza. Dodajanje mora odgovarjati rezalni kapaciteti rezalne plošče. Na ta način je zagotovljeno, da se ne bo material krhal, kar bi lahko povzročilo nezgode ali poškodbe.

Opomba! Zmeraj preverjajte nivo vode v posodi.

7.2 Poševni rez 45° (Jolly) (Slika 1/5)

Mizo namestite v skladu s prikazom na sliki

•

5 in jo aretirajte z ročaji (7). Ploščico položite z glazirano stranjo na delovno površino in zagotovite, da se ne bo diamantna rezalna plošča dotikala glazure ploščice. Po potrebi popravite rezalno vodilo. Slika 5 prikazuje pravilni položaj rok med

•

izvajanjem poševnega reza pod kotom 45°. Z desno roko držite obdelovanec v stiku z diamantno rezalno ploščo medtem, ko z levo roko pomikate obdelovanec v smeri naprej. Dodajanje ploščice mora odgovarjati rezalni

- 17 -

Anl_TC_TC_618_SPK4.indb 17Anl_TC_TC_618_SPK4.indb 17 24.07.2018 14:58:0624.07.2018 14:58:06

SLO

kapaciteti rezalne plošče. Na ta način je zagotovljeno, da se ne bo material krhal, kar bi lahko povzročilo nezgode ali poškodbe.

7.3 Stikalo za vklop in izklop (slika 1)

Za vklop pritisnite na „I“ na stikalu za vklop/

•

izklop (12). Za vklop pritisnite na „0“ na stikalu za vklop/

•

izklop (12).

8. Zamenjava električnega priključnega kabla

Nevarnost!

Če se električni priključni kabel te naprave poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno strokovno usposobljena oseba, da bi preprečili ogrožanje varnosti.

9. Čiščenje, vzdrževanje in naročanje nadomestnih delov

Nevarnost!

Pred izvajanjem vsakega čistilnega dela izvlecite električni priključni kabel.

9.1 Čiščenje

Zaščitno opremo, zračne reže in ohišje mo-

•

torja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom. Priporočamo, da napravo očistite neposredno

•

po vsakem končanem delu. Redno čistite napravo z vlažno krpo in nekaj

•

milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v električno napravo povečuje tveganje električnega udara.

9.2 Vzdrževanje

V notranjosti naprave se ne nahajajo nobeni deli, kateri bi terjali vzdrževanje.

9.3 Seznam nadomestnih delov in dodatne opreme:

Pri naročanju nadomestnih delov navedite naslednje:

tip naprave

•

št. art. naprave

•

ID-številka naprave

•

številka potrebnega nadomestnega dela

•

Aktualne cene in informacije lahko najdete na spletni strani: www.isc-gmbh.info

Namig! Za dobre delovne rezultate priporočamo kakovostno dodatno opremo družbe welcome@kwb.eu

! www.kwb.eu

10. Odstranjevanje in reciklaža

Naprava je ovita v ovojnino, da bi preprečili poškodovanje zaradi transporta. Ta ovojnina je surovina in jo kot tako lahko ponovno uporabimo ali pa jo predamo v reciklažo. Naprava in njegov pribor so sestavljeni iz različnih materialov, kot n.pr. kovina in umetna masa. Defektne konstrukcijske dele predajte na deponijo za posebne odpadke. Povprašajte v strokovni trgovini ali pri občinski upravi!

11. Skladiščenje

Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zaščitenem in za otroke nedostopnem mestu. Optimalna skladiščna temperature je med 5 in 30 ˚C. Električno orodje shranjujte v originalni embalaži.

12. Transport

Če želite napravo prestaviti na drugi kraj, jo ločite od omrežja in postavite na drugi kraj, ki je predviden za postavitev.

- 18 -

Anl_TC_TC_618_SPK4.indb 18Anl_TC_TC_618_SPK4.indb 18 24.07.2018 14:58:0624.07.2018 14:58:06

SLO

Samo za dežele EU

Električnega orodja ne mečite med gospodinjske odpadke!

V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklažna alternativa za poziv za vračanje: Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.

Pridržana pravica do tehničnih sprememb

- 19 -

Anl_TC_TC_618_SPK4.indb 19Anl_TC_TC_618_SPK4.indb 19 24.07.2018 14:58:0624.07.2018 14:58:06

SLO

Servisne informacije

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer

Obrabni deli* Obrabni material/ obrabni deli* Rezalni kolut Manjkajoči deli

* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

•

Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?

•

Kaj na napravi po vašem mnenju ne dela (glavni znak)?

•

Opišite to napačno delovanje.

- 20 -

Anl_TC_TC_618_SPK4.indb 20Anl_TC_TC_618_SPK4.indb 20 24.07.2018 14:58:0624.07.2018 14:58:06

SLO

Garancijska listina

Spoštovani uporabnik, za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. ﬁ zičnim osebam, ki tega izdelka ne bodo uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedenega proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo. Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu enakovredna.

3. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.

- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobremenitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).

- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.

4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zahtevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.

5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info. Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih ni možno uvrstiti. Če je okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.

Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisnimi informacijami, opisanimi v teh navodilih za uporabo.

- 21 -

Anl_TC_TC_618_SPK4.indb 21Anl_TC_TC_618_SPK4.indb 21 24.07.2018 14:58:0624.07.2018 14:58:06

Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást

Vigyázat! Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet.

Vigyázat! Viseljen egy porvédőálarcot. Fa és más anyagok megdolgozásánál az egészségre káros

por keletkezhet. Azbeszt tartalmú anyagokat nem szabad megmunkálni!

Vigyázat! Hordjon egy védőszemüveget. Munka közben keletkező szikrák vagy a készülékből kipat- tanó szillánk, forgács vagy a keletkező por vakulást okozhat.

Veszély! Vágás veszélye

Vigyázat! Nem szabad szegmenses gyémánt vágótárcsákat használni

- 22 -

Anl_TC_TC_618_SPK4.indb 22Anl_TC_TC_618_SPK4.indb 22 24.07.2018 14:58:0624.07.2018 14:58:06

Veszély!

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a ﬁ gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak!

Veszély! Olvason minden biztonsági utalást és utasítást el. A biztonsági utalások és utasítások

betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehetnek. Őrizze meg a biztonsági utalásokat és

utasításokat a jövőre nézve.

2. A készülék leírása és a szállítás

terjedelme

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez ﬁ gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan

•

a készüléket a csomagolásból. Távolítsa el a csomagolási anyagot valamint

•

a csomagolási- / és szállítási biztosítékot (ha létezik). Ellenőrizze le, hogy teljes a szállítás terjedel-

•

me. Ellenőrizze le a készüléket és a tartozékrés-

•

zeket szállítási károkra. Ha lehetséges, akkor őrizze meg a csomago-

•

lást a garanciaidő lejáratának a végéig.

Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

Eredeti használati utasítás

•

Biztonsági utasítások

•

2.1 A készülék leírása

1. Sarkaló ütköző

2. Párhuzamos ütköző

3. Táblavédő

4. Vágóasztal

5. Víztál

6. Gépház

7. Recézett fejű csavar a szöglet beállításához

8. Skála a sarkaló vágáshoz

9. Recézett fejű csavar

10. Szárnyascsavar

11. Tartó a hasítóéknek

12. Be- Kikapcsoló

13. Kapcsológépház

14. Kábeltartó

15. Gyémánt szétválasztótárcsa

16. Külső karima

17. Oldali burkolat

18. Anya

19. Hasítóék

20. Rögzítőcsavarok, hasítóéktartó

Anl_TC_TC_618_SPK4.indb 23Anl_TC_TC_618_SPK4.indb 23 24.07.2018 14:58:0724.07.2018 14:58:07

3. Technikai adatok:

Motorteljesítmény ................... 600 W S2 10 perc

Motorfordulatszám .............................3000 perc

Váltakozóáramú motor ...........220-240 V~ 50 Hz

Szigetelőanyagosztály .........................B osztály

Védelmi rendszer ....................................... IP 54

Védőosztály ...................................................... I

A vágás hossza ....................................korlátlan

Hossz Jolly ...........................................korlátlan

Vágási magasság 90° ............................ 35 mm

Vágási magasság 45° ............................ 22 mm

Vágóasztal: - Méretek ...........330 mm x 360 mm

Gyémánt szétválasztótárcsa ..Ø 180 x Ø 25,4 mm

Tömeg .......................................................8,5 kg

- 23 -

-1

A bekapcsolási időtartam S2 10 perc (rövid idejű üzem) ami azt jelenti, hogy a motort a névleges tejesítménnyel (600 W) csak az adattáblán megadott időre (10 perc) szabad tartósan megterhelni. Mert különben meg nem engedhetően felmelegedne. A szünet alatt ismét lehül a motor a kiinduló hőmérsékletére.

Üresmenet

Hangnyomásmérték L Hangtelyesítménymérték L

A megadott rezgésemisszióérték egy normált ellenőrzési folyamat szerint lett mérve és az elektromos szerszám használatának a fajtájától és módjától függően, megváltozhat és kivételes esetekben lehet a megadott érték felett.

A megadott rezgésemisszióértéket fel lehet használni az elektromosszerszámok egymással való összehasonlításhoz.

A megadott rezgésemisszióértéket a befolyásolás bevezető felbecsülésére is fel lehet használni.

Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.

•

A készüléket rendszeresen karbantartani és

•

megtisztítani. Illessze a munkamódját a készülékhez.

•

Ne terhelje túl a készüléket.

•

Hagyja adott esetben leellenőrizni a készü-

•

léket. Kapcsolja ki a készüléket, ha nem használja.

•

Hordjon kesztyűket.

•

Vigyázat! Fennmaradt rizikók Akkor is ha előírás szerint kezeli az elektromos szerszámot, mégis maradnak fennmaradó rizikók. Ennek az elektromos szerszámnak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphetnek fel:

1. Tüdőkárok, ha nem visel megfelelő porvédőmaszkot.

2. Hallás károsodás, ha nem visel megfelelő zajcsökkentő fülvédőt.

3. Egészségi károk, amelyek a kéz-karrezgésekből adódnak, ha a készülék hosszabb ideig használva lesz, vagy ha nem lesz szabályszerűen vezetve és karbantartva.

............................97 dB

...................110 dB

4. Fontos utasítások

Kérjük olvassa gondosan végig a használati utasítást és vegye ﬁ gyelembe annak utasításait. Ismerkedjen meg a használati utasítás alapján a készülékkel, a helyes használatával, valamint a biztonsági utasításokkal.

Veszély!

Biztonsági okoból ezt a csempevágógépet nem szabad gyerekeknek vagy 16 éven aluli ﬁ atal- koruaknak valamint olyan személyeknek, akik ebben a használati utasításban nem jártassak használniuk.

Hordozható csempevágógép közepes csem-

•

pékhez. Gyémántszétválsztótárcsával vágni.

•

Jollyvágásások 45 fokig dönthető munkafü-

•

lettel. Tárcsahűtés vízzel.

•

Ütközősín és szögletütköző.

•

Kivehető kád hűtővíztartályként. (A kivételhez

•

a gépet enyhén meg kell emelni.) A vágótárcsa blokkolása esetén, kikapcsolni

•

a készüléket és leválasztani a hálózatról, csak azután távolítani el a munkadarabot.

5. Rendeltetésszerűi használat

A csempevágógépet, a gép nagyságának megfelelő kis és közepes csempéken (kályhacserép, kerámia vagy hasonlóak) történő szokásos vágási munkákra lehet alkalmazni. Fa és fém vágása nem engedélyezett. A gépet csak a rendeltetése szerint szabad alkalmazni. Ezt túlhaladó bármilyen használat, nem engedélyezett. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó. Csak a gépnek megfelelő szétválasztó tárcsákat szabad használni. Tilos a fűrészlapok használata. A rendeltetésszerűi alkalmazás része a biztonsági utasítások, valamint az összeszerelési és a használati utasításban levő üzemeltetési utasítások ﬁ gyelembe vétele is. A gépet kezelő és karbantartó személyeknek ezekben jártasaknak és a lehetséges veszélyekkel kapcsolatban kioktatottaknak kell lenniük. Azon kívül még pontosan be kell tartani a balesetvédelmi előírásokat. Figyelembe kell venni a munkaegészségügy és biztonságtechnika terén fennálló balesetvédelmi szabályokat. A gépen történő változtatások, a gyártó szavatolását, és az ebből adódó károk megtérítését, teljesen kizárják. Bizonyos fennmaradt rizikótényezőket rendeltetésszerű használat

- 24 -

Anl_TC_TC_618_SPK4.indb 24Anl_TC_TC_618_SPK4.indb 24 24.07.2018 14:58:0724.07.2018 14:58:07

esetén sem lehet teljes mértékben kizárni. A gép konstrukciója és felépítése által a következő pontok léphetnek fel:

A gyémántszétválasztótárcsa megérintése a

•

nem lefedett részen. Belenyúlás a futó gyémántszétválasztó

•

tárcsába. a szétválasztótárcsának egy hibás gyémán-

•

trátétének a kivetése. Szakszerűtlen használat esetén a munkadar-

•

abok és a munkadarabrészek visszacsapódása. A szükséges zajcsökkentő füllvédő használa-

•

tának mellőzésekor a hallás károdása.

Kérjük vegye ﬁ gyelembe, hogy a készülékeink a meghatározásuk szerint nem kisipari, kézműipari vagy ipari üzemek területén történő bevetésre lettek tervezve. Ezért a nem vállalunk szavatosságot, ha a készülék kisipari, kézműipari vagy ipari üzemek területén valamint egyenértékű tevékenységek területén van használva.

6. Beüzemeltetés előtt

A gépet stabilan kell felállítani, ez annyit

•

jelent, hogy egy munkapadra, vagy egy biztos lábazatra rá kell feszesen csavarozni. A beüzemeltetés előtt minden burkolatnak és

•

biztonsági berendezésnek szabályszerűen fell kell szerelve lennie. A gyémánttárcsának szabadon kell futnia

•

Mielőtt üzemeltetné a be-/ kikapcsolót, bizo-

•

nyosodjon meg arról, hogy a gyémánttárcsa helyesen fel van szerelve és a mozgatható részek könnyű járatúak. Győzödjön meg a gép rákapcsolása előtt

•

arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal. A gép használata előtt leellenőrizni, hogy

•

minden rész sértetlen; más esetben azt kicserélni. Részek vagy tartozékok kicserélésénél figyelmesen betartani ebben a kézikönyvben levő utasítást. Optimáli teljesítmény és maximális biztonság

•

eléréséhez a gépet mindig tisztán tartani. A gépkábelt periodikusan leellenőrizni.

•

A megdolgozás ideje alatt kontrollálni a gy-

•

orsan kopó részeket és az esetleg meglazult részek felerősítését valamint leellenőrizni a tartozékrészek helyes beszerelését Utalás! A csempevágó a vízzeli üzemre lett

•

megtervezve.

Biztosítsa minden vágás előtt és inden vágási

•

folyamat ideje alatt, hogy a víz befedje a tárcsa gyémántrészét. A hűtővizet direkt a kádba be- ill. utánnatölteni.

6.1 A gyémánt szétválasztotárcsa kicserélése (ábra 2/3)

Az elkopott tárcsa kicseréléséhez járjon a következő képpen el:

Kihúzni a hálózati csatlakozót.

•

Kivenni a víztálat (5).

•

Eltávolítani az oldali burkolatot (17).

•

A 8 mm-es ellentartóval blokkolni a motor-

•

tengelyt. Egy 19 mm-es kulccsal lecsavarni a tárcsaka-

•

rima (16) záróanyáját (18). A tárcsa kiszerelése után alaposan megtisz-

•

títani a tárcsakarimát. Kivenni az elkopott gyémántszétválasztó-

•

tárcsát (15) és felrakni az újat a karimára, rádugni a külső karimára (16) és az anyával (18) meghúzni. Ismét rögzíteni az oldali burkolatot (17).

•

Ügyelni a gyémánttárcsa helyes forgasi irá-

•

nyára.

6.2 A felülső tárcsvédő beállítása (ábra 1/6)

Felülről, az asztallemezen keresztül berakni a

•

hasítóéket (19) a tartóba (11) és a csavarokkal (20) rögzíteni. A tárcsavédőt körülbelül 5 mm-re a vágandó

•

csempe fölé beállítani. A 1-es ábrán mutatott recézett fejű csavar (9) által arretálni a tarcsavédőt (3) Utalás! A gép egy folyamatos szegélyű szét-

•

választótárcsával van felszerelve.

- 25 -

Anl_TC_TC_618_SPK4.indb 25Anl_TC_TC_618_SPK4.indb 25 24.07.2018 14:58:0724.07.2018 14:58:07

7. Üzem

7.1 Sík vágás (ábra 1/4/7)

Beállítani a párhuzamos ütközővel (2) a vágá-

•

si szélességet és a szárnyascsavarokon (10) keresztül arretálni. A munkarésznek a szélességét a skála alapján lehet leolvasni. A 4-es ábra mutatja a kezek helyes helyzetét

•

a sík vágás ideje alatt. Az előretolásnak meg kell felenie a tárcsa vágáskapacitásának. Ezen a módon biztosítva van, hogy nem vállik le anyag, amely baleseteket vagy sérüléseket okozhatna.

Utalás! Ellenőrizze mindig le a vízállást

7.2 45°-Sarkaló vágás (Jolly) (1/5-ös ábra)

A 5-ös ábra szerint helyezni az asztalt és a

•

fogantyúkon (7) keresztül arretálni. A csempét a kerámiai mázoldallal a munkafelületre helyezni és biztosítani, hogy a gyémánttárcsa a csempemázt nem érinti meg. Adott esetben korrigálni a vágásvezetés helyzetét. Az 5-ös ábra a kezek helyes helyzetét mutatja

•

a 45°-beni sarkalóvágás ideje alatt. A jobb kéz tartja a munkadarabot a gyémánttárcsávali kontaktusban, mig a bal kéz előretolja a munkadarabot. Az előretolásnak meg kell felenie a tárcsa vágáskapacitásának. Ezen a módon biztosítva van, hogy nem vállik le anyag, amely baleseteket vagy sérüléseket okozhatna.

7.3 Be-/ kikapcsoló (1-es kép)

A bekapcsoláshoz megnyomni a be-/kikapc-

•

solón (12) az „I”-t. A kikapcsoláshoz megnyomni a be-/kikapcso-

•

lón (12) a „0”-át.

8. A hálózati csatlakozásvezeték

kicserélése

Veszély!

Ha ennek a készüléknek a hálózatra csatlakoztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hasonlóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.

9. Tisztítás, karbantartás és pótalkatrészmegrendelés

Veszély!

Tisztítási munkák előtt húzza ki a hálózati csatlakozót.

9.1 Tisztítás

Tartsa a védőberendezéseket, szellőztető

•

réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel. Ajánljuk, hogy minden használat után azonnal

•

kitisztítsa a készüléket. A készüléket rendszeresen egy nedves

•

posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerüljön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét.

9.2 Karbantartás

A készülék belsejében nem található további karbantartandó rész.

9.3 Pótalkatrészek és tartozékok

megrendelése:

Pótalkatrész megrendelésénél a következő adatokat kellene megadni:

A készülék típusát

•

A készülék cikk-számát

•

A készülék ident- számát

•

A szükséges pótalkatrész pótalkatrész

•

számát Aktuális árak és információk a www.isc-gmbh.info alatt találhatóak.

Tipp! Egy jó munkaeredmény érdekébe a minőségű tartozékait ajánljuk! www.kwb.eu welcome@kwb.eu

kiváló

- 26 -

Anl_TC_TC_618_SPK4.indb 26Anl_TC_TC_618_SPK4.indb 26 24.07.2018 14:58:0724.07.2018 14:58:07

10. Megsemmisítés és újrahsznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A szállítási és annak a tartozékai különböző anyagokból állnak, mint például fém és műanyagok. A defekt alkatrészeket vigye a különhulladéki megsemmisítéshez. Érdeklődjön utánna a szaküzletben vagy a községi közigazgatásnál!

11. Tárolás

A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolásban őrizni.

12. Szállítás

Ha egy másik helyre akarja szállítani a készüléket, akkor válassza le a készülket a hálózatról majd állítsa fel egy arra előrelátott másik részlegen.

- 27 -

Anl_TC_TC_618_SPK4.indb 27Anl_TC_TC_618_SPK4.indb 27 24.07.2018 14:58:0724.07.2018 14:58:07

Csak az EU-országoknak

Ne dobja az elektromos szerszámokat a háztartási hulladék közé!

Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.

Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tartozékait és segítőeszközeit

A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett.

Technikai változtatások jogát fenntartva

- 28 -

Anl_TC_TC_618_SPK4.indb 28Anl_TC_TC_618_SPK4.indb 28 24.07.2018 14:58:0724.07.2018 14:58:07

Szervíz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Kategória Példa

Gyorsan kopó részek* Fogyóeszköz/ fogyórészek* Vágótárcsa Hiányzó részek

* nincs okvetlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

•

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

•

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?

•

Írja le ezt a hibás működést.

- 29 -

Anl_TC_TC_618_SPK4.indb 29Anl_TC_TC_618_SPK4.indb 29 24.07.2018 14:58:0824.07.2018 14:58:08

Garanciaokmány

Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefonon is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter-

mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új

készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárítására vagy a készülék kicserélésére. Kérjük vegye ﬁ gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás ﬁ gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás ﬁ gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok ﬁ gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.

- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.

- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a

garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvényes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím

alatt: www.isc-gmbh.info. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehet mény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket.

őség miatt ki vannak zárva a garnciateljesít-

Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garancia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni.

Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.

- 30 -

Anl_TC_TC_618_SPK4.indb 30Anl_TC_TC_618_SPK4.indb 30 24.07.2018 14:58:0824.07.2018 14:58:08

HR/BIH

Opasnost! - pročitajte upute za uporabu kako bi se smanjio rizik od ozljeđivanja

Oprez! Nosite zaštitu za sluh. Buka može utjecati na gubitak sluha.

Oprez! Nosite masku za zaštitu od prašine. Kod obrade drva i drugih materijala može doći do stva-

ranja prašine štetne po zdravlje. Azbestni materijali ne smiju se obrađivati!

Oprez! Nosite zaštitne naočale. Iskre koje nastaju za vrijeme rada, iverje, piljevina i prašina koji izlaze iz uređaja mogu izazvati gubitak vida.

Opasnost! Opasnost od porezotina

Oprez! Ne smiju se koristiti segmentirane dijamantne rezaće ploče

- 31 -

Anl_TC_TC_618_SPK4.indb 31Anl_TC_TC_618_SPK4.indb 31 24.07.2018 14:58:0824.07.2018 14:58:08

HR/BIH

Opasnost!

Prilikom uporabe uređaja morate se pridržavati sigurnosnih propisa kako biste spriječili nastanak ozljeda i šteta. Zato pažljivo pročitajte ove upute za uporabu/sigurnosne napomene. Dobro ih sačuvajte tako da vam informacije u svako doba budu na raspolaganju. Ako biste ovaj uređaj trebali predati drugim osobama, molimo da im proslijedite i ove upute za uporabu. Ne preuzimamo jamstvo za štete nastale zbog nepridržavanja ovih uputa za uporabu i sigurnosnih napomena.

1. Sigurnosne napomene

Odgovarajuće sigurnosne napomene pronaći ćete u priloženoj bilježnici.

Opasnost! Pročitajte sve sigurnosne napomene i upute.

Propusti kod pridržavanja sigurnosnih napomena i uputa mogu uzrokovati električni udar, požar i/ili teške povrede. Sačuvajte sve sigurnosne na-

pomene i upute za ubuduće.

2. Opis uređaja i sadržaj isporuke

2.1 Opis uređaja

1. Kosi graničnik

2. Paralelni graničnik

3. Zaštita rezne ploče

4. Stol za rezanje

5. Zdjelica za vodu

6. Kućište

7. Nazubljeni vijak za podešavanje kuta

8. Skala za koso rezanje

9. Nazubljeni vijak

10. Krilati vijak

11. Držač klina za cijepanje

12. Sklopka za uključivanje/isključivanje

13. Kućište sklopke

14. Držač kabela

15. Dijamantna rezna ploča

16. Vanjska prirubnica

17. Bočni poklopac

18. Matica

19. Klin za cijepanje

20. Vijak za ﬁ ksiranje držača klina za cijepanje

2.2 Sadržaj isporuke

Molimo vas da pomoću opisanog sadržaja isporuke provjerite cjelovitost artikla. Ako su neki dijelovi neispravni, nakon kupnje artikla obratite se našem servisnom centru ili prodajnom mjestu najkasnije u roku od 5 radnih dana uz predočenje važeće potvrde o kupnji. Molimo vas da u vezi s tim obratite pozornost na tablicu o jamstvu u informacijama o servisu na kraju uputa.

Otvorite pakovinu i pažljivo izvadite uređaj.

•

Uklonite ambalažu kao i dijelove za sigurnost

•

pakiranja / za sigurnost tijekom transporta (ako postoje). Provjerite je li sadržaj isporuke cjelovit.

•

Prekontrolirajte postoje li na uređaju i dijelovi-

•

ma pribora transportna oštećenja. Po mogućnosti sačuvajte pakovinu do isteka

•

jamstvenog roka.

Opasnost! Uređaj i materijal pakovine nisu igračke za djecu! Djeca se ne smiju igrati plastičnim vrećicama, folijama i sitnim dijelovima! Postoji opasnost da ih progutaju i tako se uguše!

Originalne upute za uporabu

•

Sigurnosne napomene

•

3. Tehnički podaci:

Snaga motora: ......................... 600 W S2 10 min

Broj okretaja motora: ..........................3000 min

Izmjenični motor: ....................220-240 V~ 50 Hz

Klasa izolacije: .......................................Klasa B

Vrsta zaštite ................................................IP 54

Klasa zaštite ...................................................... I

Dužina reza: ..................................neograničena

Dužina Jolly-ja: ..............................neograničena

Visina reza 90°: ....................................... 35 mm

Visina reza 45°: ....................................... 22 mm

Stol za rezanje-Dimenzije: ..... 330 mm x 360 mm

Dijamantna rezna ploča ........ ø 180 x ø 25,4 mm

Težina ........................................................8,5 kg

Trajanje uključenog pogona S2 10 min (kratkotrajni pogon) kazuje, da se motor smije trajno opteretiti nazivnom snagom (600 W) samo tijekom vremena navedenog na pločici s podacima (10 min). U suprotnom bi se nedopušteno zagrijao. Tijekom stanke motor se ponovno hladi na početnu temperaturu.

-1

- 32 -

Anl_TC_TC_618_SPK4.indb 32Anl_TC_TC_618_SPK4.indb 32 24.07.2018 14:58:0824.07.2018 14:58:08

HR/BIH

Prazni hod

Razina zvučnog tlaka L Intenzitet buke L

Navedena vrijednost emisije vibracija izmjerena je prema normiranom postupku ispitivanja i može se, ovisno o načinu korištenja elektroalata, promijeniti a u izuzetnim slučajevima može biti i veća od navedene vrijednosti.

Navedena vrijednost emisije vibracija može se koristiti u svrhu usporedbe elektroalata jedne tvrtke s elektroalatom neke druge tvrtke.

Navedena vrijednost emisije vibracija može se također koristiti za početnu procjenu ugrožavanja zdravlja.

Ograničite stvaranje buke i vibracija na minimum!

Koristite samo besprijekorne uređaje.

•

Redovito čistite i održavajte uređaj.

•

Svoj način rada prilagodite uređaju.

•

Nemojte preopterećivati uređaj.

•

Po potrebi predajte uređaj na kontrolu.

•

Isključite uređaj kad ga ne koristite.

•

Nosite zaštitne rukavice.

•

Oprez! Ostali rizici Čak i kad se ovi elektroalati koriste propisno, uvijek postoje neki drugi rizici. Sljedeće opasnosti mogu nastati vezi s izvedbom i konstrukcijom elektroalata:

1. Oštećenja pluća ako se ne nosi prikladna

maska za zaštitu od prašine.

2. Oštećenja sluha ako se ne nosi prikladna

zaštita za sluh.

3. Zdravstveni problemi koji nastaju kao posl-

jedica vibracija na šaku-ruku u slučaju da se uređaj koristi tijekom dužeg vremena ili se nepropisno koristi i održava.

............................97 dB

................................... 110 dB

4. Važne napomene

Pažljivo pročitajte ove upute za uporabu i obratite pažnju na napomene u njima. Pomoću ovih uputa za uporabu upoznajte se s uređajem, njegovom pravilnom uporabom i sigurnosnim propisima.

Opasnost!

Iz sigurnosnih razloga djeca i mlađi od 16 godina, kao i osobe koje nisu upoznate s ovim uputama za uporabu, ne smiju koristiti stroj za rezanje keramičkih obloga.

Prijenosni stroj za rezanje keramičkih obloga

•

srednje veličine Rezanje s dijamantnom reznom pločom.

•

Jolly-rezovi s nagibnom radnom površinom

•

do 45 stupnjeva. Hlađenje rezne ploče vodom.

•

Granična vodilica i kutni graničnik.

•

Posuda s vodom za hlađenje koja se može iz-

•

vaditi. (Da biste izvadili posudu, morate malo podignuti stroj) U slučaju blokiranja rezaće ploče, isključite

•

uređaj i isključite ga iz strujne mreže pa tek tada uklonite radni komad.

5. Namjenska uporaba

Stroj za rezanje keramičkih obloga može se koristiti za standardno rezanje keramičkih obloga male i srednje veličine (kalj, keramika i slično) za koje odgovara veličina stroja. Rezanje drveta i metala nije dopušteno. Stroj se smije koristiti samo namjenski. Svaka drugačija uporaba nije dopuštena. Za štete ili povrede svih vrsta nastale iz toga odgovoran je korisnik/rukovalac, a nikako proizvođač. Smijete korsititi samo rezne ploče koje su prikladne za ovaj stroj. Zabranjena je uporaba listova pile. Sastavni dio namjenske uporabe predstavlja pridržavanje sigurnosnih napomena kao i uputa za montažu i pogonskih napomena navedenih u uputama za uporabu. Osobe koje rukuju strojem ili ga održavaju moraju se upoznati s prije navedenim i biti upućeni u moguće opasnosti. Zbog toga se treba pobliže upoznati s UVV propisima. Obratite pozornost na ostala opća pravila koja vrijede u medicini rada i sigurnosno-tehničkim područjima. Promjene na stroju isključuju jamstvo proizvođača i iz tog nastale štete. Unatoč namjenskoj uporabi ipak mogu nastati određeni faktori rizika. Uvjetovano konstrukcijom i ustrojstvom stroja mogu nastati sljedeće situacije:

- 33 -

Anl_TC_TC_618_SPK4.indb 33Anl_TC_TC_618_SPK4.indb 33 24.07.2018 14:58:0824.07.2018 14:58:08

HR/BIH

Dodirivanje dijamantne rezne ploče u nepo-

•

krivenom području. Dodirivanje rotirajuće dijamantne rezne ploče.

•

Izlijetanje ponekog komadića rezne ploče.

•

Kod nestručnog rukovanja povratni udarac

•

radnih komada i njegovih dijelova. Oštećenje sluha zbog nekorištenja potrebne

•

zaštite za sluh.

Molimo da obratite pažnju na to da naši uređaji nisu konstruirani za korištenje u komercijalne svrhe kao ni u obrtu i industriji. Ne preuzimamo jamstvo ako se uređaj koristi u obrtničkim ili industrijskim pogonima i sličnim djelatnostima.

6. Prije puštanja u pogon

Stroj se mora postaviti stabilno, što znači

•

pričvrstiti na radni stol ili stabilno postolje. Prije puštanja u rad moraju se montirati svi

•

poklopci i sigurnosne naprave. Dijamantna rezna ploča mora se slobodno

•

kretati. Prije nego uključite sklopku za uključivanje/

•

isključivanje provjerite je li dijamantna rezna ploča pravilno montirana i kreću li se pokretni dijelovi lako. Prije priključivanja stroja provjerite odgovaraju

•

li podaci na tipskoj pločici podacima o mreži. Prije prve uporabe provjerite stroj, jesu li svi

•

dijelovi neoštećeni; u suprotnom ih zamijenite. Kod zamjene dijelova ili pribora pažljivo se pridržavajte uputa navedenih u ovom priručniku. Da bi se postigao optimalni učin i maksimalna

•

sigurnost stroj uvijek mora biti čist. Periodički kontrolirajte kabel stroja.

•

Tijekom obrade kontrolirajte potrošne dijelove

•

i pričvrstite eventualno olabavljene dijelove, te provjerite pravilnost montaže dijelova pribora.

Napomena! Rezač obloga je koncipiran

•

za rad s vodom.

Prije svakog rezanja i tijekom procesa rezanja

•

provjerite pokriva li voda dijamantni dio ploče. Vodu za hlađenje punite odnosno nadolijevajte direktno u posudu.

6.1 Zamjena dijamantne rezne ploče: (sl. 2/3)

Da biste zamijenili istrošenu reznu ploču, postupite na sljedeći način:

Izvucite mrežni utikač.

•

Izvadite zdjelicu s vodom (5).

•

Uklonite bočni poklopac (17).

•

Blokirajte osovinu motora pomoću

•

viljuškastog ključa od 8 mm. Viljuškastim ključem od 19 mm odvijte zapor-

•

nu maticu (18) prirubnice rezne ploče (16). Nakon demontaže rezne ploče temeljito

•

očistite njezinu prirubnicu. Izvadite istrošenu dijamantnu reznu ploču

•

(15) i stavite novu na prirubnicu, nataknite vanjsku prirubnicu (16) i pritegnite maticom (18). Ponovno fiksirajte bočni poklopac (17).

•

Obratite pažnju na pravilan smjer vrtnje dija-

•

mantne ploče!

6.2 Podešavanje gornje zaštite rezne ploče (sl. 1/6)

Klin za cijepanje (19) umetnite odozgo kroz

•

ploču stola u držač (11) i fiksirajte vijcima (20). Zaštitu rezne ploče podesite na oko 5 mm

•

iznad keramičke obloge koju treba rezati. Zaštitu rezne ploče (3) aretirajte pomoću vijka s nazubljenom glavom (9) prikazanog na slici

1. Napomena! Stroj je opremljen reznom

•

pločom s kontinuiranim rubom.

7. Pogon

7.1 Ravni rez (sl. 1/4/7)

Širinu reza podesite pomoću paralelnog

•

graničnika (2) i aretirajte je pomoću vijaka s krilatim glavama (10). Širinu radnog komada možete očitati na skali. Sl. 4 prikazuje pravilan položaj ruku tijekom

•

izvođenja ravnog reza. Pomak mora odgovarati kapacitetu rezanja rezne ploče. Na taj način onemogućava se odvajanje materijala koje može prouzročiti nesreće ili ozljede.

Napomena! Uvijek kontrolirajte razinu vode

7.2 Koso rezanje pod 45° (Jolly) (sl. 1/5)

Stol za rezanje postavite prema slici 5 i

•

aretirajte ga pomoću ručki (7). Oblogu pozicionirajte tako da je strana glazure okrenuta prema radnoj površini i provjerite ne dodiruje li dijamantna ploča glazuru pločice. Eventualno korigirajte poziciju vodilice rezanja. Sl. 5 pokazuje ispravan položaj ruku tijekom

•

izvođenja kosog reza pod kutem od 45°. Desna ruka drži radni komad u kontaktu s dijamantnom reznom pločom, dok lijeva ruka

- 34 -

Anl_TC_TC_618_SPK4.indb 34Anl_TC_TC_618_SPK4.indb 34 24.07.2018 14:58:0824.07.2018 14:58:08

HR/BIH

pomiče radni komad. Pomak mora odgovarati kapacitetu rezanja rezne ploče. Na taj način onemogućava se odvajanje materijala koje može prouzročiti nesreće ili ozljede.

7.3 Sklopka za uključivanje/isključivanje

(slika 1)

Za uključivanje pritisnite sklopku za

•

uključivanje/isključivanje (12) na „I“. Za isključivanje pritisnite sklopku za

•

uključivanje/isključivanje (12) na „0“.

8. Zamjena mrežnog kabela

Opasnost!

Ako se kabel za priključivanje ovog uređaja na mrežu ošteti, mora ga zamijeniti proizvođač ili njegova servisna služba ili slična kvaliﬁ cirana osoba kako bi se izbjegle opasnosti.

9. Čišćenje, održavanje i naručivanje

rezervnih dijelova

Opasnost!

Prije svih radova čišćenja izvucite mrežni utikač.

9.1 Čišćenje

Zaštitne naprave, prolaze za zrak i kućište

•

motora treba uvijek očistiti od prašine i nečistoća. Istrljajte uređaj čistom krpom ili ga ispušite komprimiranim zrakom pod niskim tlakom. Preporučujemo da očistite uređaj odmah na-

•

kon svake uporabe. Redovito čistite uređaj mokrom krpom i s

•

malo kalijevog sapuna. Ne koristite otapala ili sredstva za čišćenje; ona bi mogli oštetiti plastične dijelove uređaja. Pripazite na to da u unutrašnjost uređaja ne dospije voda. Prodiranje vode u električni uređaj povećava rizik od električnog udara.

9.2 Održavanje

U unutrašnjosti uredjaja nalaze se dijelovi koje treba održavati.

9.3 Narudžba rezervnih dijelova i pribora:

Kod naručivanja rezervnih dijelova trebali biste navesti sljedeće podatke:

tip uređaja

•

broj artikla uređaja

•

identifikacijski broj uređaja

•

broj potrebnog rezervnog dijela

•

Aktualne cijene nalaze se na internetskoj stranici www.isc-gmbh.info

Savjet! Za postizanje dobrih rezultata rada preporučujemo kvalitetan pribor tvrtke ! www.kwb.eu welcome@kwb.eu

10. Zbrinjavanje i recikliranje

Uredjaj se nalazi u pakovanju koje ga štiti od oštećenja prilikom transporta. Ovo pakovanje je sirovina i zato se može ponovno upotrijebiti ili poslati na reciklažu. Uredjaj i njegov pribor izradjeni su od različitih materijala kao npr. metala i plastike. Neispravne sastavne dijelove otpremite na mjesta za zbrinjavanje posebnog otpada. Informacije potražite u specijaliziranoj trgovini ili nadležnoj općinskoj upravi.

11. Skladištenje

Uređaj i njegov pribor spremite na tamno i suho mjesto zaštićeno od smrzavanja, kojem djeca nemaju pristup. Optimalna temperatura skladištenja je između 5 i 30 ˚C. Elektroalat čuvajte u originalnoj pakovini.

12. Transport

Želite li transportirati uređaj na neko drugo mjesto, isključite ga iz strujne mreže i postavite ga na drugo, za to predviđeno područje.

- 35 -

Anl_TC_TC_618_SPK4.indb 35Anl_TC_TC_618_SPK4.indb 35 24.07.2018 14:58:0824.07.2018 14:58:08

HR/BIH

Samo za zemlje članice EU

Elektroalate nemojte bacati u kućno smeće!

Prema europskoj odredbi 2012/19/EG o starim električnim i elektroničkim uređajima i njenim prijenosom u nacionalno pravo, istrošeni električni alati trebaju se posebno sakupljati i na ekološki način zbrinuti na mjestu za reciklažu.

Alternativa s recikliranjem nasuprot zahtjevu za povrat: Vlasnik električnog uređaja alternativno je obvezan da umjesto povrata uređaja u slučaju odricanja vlasništva sudjeluje u stručnom zbrinjavanju uređaja Stari uređaj može se u tu svrhu predati i mjestu za preuzimanje takvih uređaja koje provodi uklanjanje u smislu državnih zakona o otpadu i recikliranju. Zakonom nisu obuhvaćeni dijelovi pribora ugrađeni u stare uređaje i pomoćni materijali bez električnih elemenata.

Kopiranje ili umnožavanje dokumentacije i popratnih materijala o proizvodu, čak i djelomično, dopušteno je samo uz izričito dopuštenje tvrtke iSC GmbH.

Zadržavamo pravo na tehničke izmjene

- 36 -

Anl_TC_TC_618_SPK4.indb 36Anl_TC_TC_618_SPK4.indb 36 24.07.2018 14:58:0824.07.2018 14:58:08

HR/BIH

Informacije o servisu

U svim zemljama koje su navedene na našem jamstvenom listu, imamo kompetentne servisne partnere čije kontakte možete naći u jamstvenom listu. Oni su Vam na raspolaganju za sve slučajeve servisa kao što je popravak, briga oko rezervnih i potrošnih dijelova ili kupnja potrošnih materijala.

Treba imati na umu da kod ovog proizvoda sljedeći dijelovi podliježu trošenju uslijed korištenja ili prirodnom trošenju odnosno potrebni su kao potrošni materijal.

Kategorija Primjer

Potrošni dijelovi* Potrošni materijal/ potrošni dijelovi* Rezaća ploča Neispravni dijelovi

* nije obavezno u sadržaju isporuke!

U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internetskoj stranici www.isc-gmbh.info. Obratite pozornost na točan opis greške i u svakom slučaju odgovorite na sljedeća pitanja:

Je li uređaj već jednom radio ispravno ili je otpočetka neispravan?

•

Jeste li uočili nešto prije pojave kvara (simptom prije kvara)?

•

U čemu je, po vašem mišljenju, kvar u funkcioniranju uređaja (glavni simptom)?

•

Opišite taj kvar.

- 37 -

Anl_TC_TC_618_SPK4.indb 37Anl_TC_TC_618_SPK4.indb 37 24.07.2018 14:58:0924.07.2018 14:58:09

HR/BIH

Jamstveni list

Poštovani kupče, naši proizvodi podliježu strogoj kontroli kvalitete. Ako ovaj uređaj ipak ne bi besprijekorno funkcionirao, jako nam je žao i molimo Vas da se obratite našoj servisnoj službi na adresu navedenu na ovom jamstvenom listu. Također ćemo Vam sa zadovoljstvom pomoći putem telefona na navedenom broju servisa. Za zahtijevanje jamstva vrijedi slijedeće:

1. Ovi jamstveni uvjeti isključivo se odnose na potrošače, tj. ﬁ zičke osobe koje ovaj proizvod ne žele

koristiti ni u okviru gospodarske djelatnosti, niti u drugim samostalnim djelatnostima. Ovi jamstveni uvjeti reguliraju dodatne jamstvene usluge koje dolje navedeni proizvođač jamči zajedno sa zakonskim jamstvom kupcima svojih novih uređaja. Ovo jamstvo ne utječe na Vaše zakonske jamstvene zahtjeve. Naša jamstvena usluga za Vas je besplatna.

2. Jamstvena usluga isključivo se odnosi na nedostatke novog uređaja dolje navedenog proizvođača

koji ste kupili, koji su posljedica grešaka na materijalu ili tvorničke greške, a po našem izboru usluga je ograničena na uklanjanje takvih nedostataka na uređaju ili zamjenu uređaja. Molimo Vas da obratite pozornost na to da naši uređaji nisu pogodni za korištenje u komercijalne, obrtničke ili profesionalne svrhe. Stoga se ugovor o jamstvu neće realizirati ako je uređaj u razdoblju jamstva korišten u komercijalne, obrtničke ili industrijske svrhe, ili je bio izložen identičnom opterećenju.

3. Naše jamstvo isključuje:

- Štete na uređaju koje nastanu zbog nepridržavanja uputa za montažu ili zbog nestručne instalacije, nepridržavanja uputa za uporabu (kao npr. zbog priključka na pogrešni mrežni napon ili vrstu struje) ili nepridržavanja odredbi za održavanje i sigurnosnih odredbi, ili zbog izlaganja uređaja nenormalnim uvjetima okoline, ili zbog nedostatka njege i održavanja.

- Štete na uređaju koje nastanu zbog zlouporabe ili nestručne primjene (kao npr. preopterećenje uređaja ili korištenje nedopuštenih namjenskih alata ili pribora), zbog prodiranja stranih tijela u uređ

aj (kao npr. pijesak, kamenje ili prašina, transportna oštećenja), zbog primjene sile ili vanjskih

djelovanja (npr. oštećenja zbog pada).

- Štete na uređaju ili dijelovima uređaja čiji je uzrok prirodno trošenje uporabom, uobičajeno ili ostalo trošenje.

4. Jamstveni rok iznosi 24 mjeseca a počinje s danom kupnje uređaja. Jamstveni zahtjevi podnose se

prije isteka jamstvenog roka u roku od dva tjedna nakon što utvrdite kvar. Podnošenje zahtjeva nakon isteka jamstvenog roka ne prihvaća se. Popravak ili zamjena uređaja neće rezultirati produljenjem jamstvenog roka, niti zbog ove usluge za uređaj ili eventualno ugrađene rezervne dijelove stupa na snagu novi jamstveni rok. To vrijedi također kod korištenja usluge na licu mjesta.

5. Za zahtijevanje jamstva neispravan uređaj treba prijaviti na: www.isc-gmbh.info. Molimo vas da ima-

te u pripravnosti račun ili neki drugi dokaz o tome da ste kupili novi uređaj. Uređaji kojima neće biti priložen odgovarajući dokaz ili će biti poslani bez tipske pločice, isključeni su iz realizacije jamstva na temelju nedostatka mogućnosti uvrštenja. Ako naša jamstvena usluga obuhvaća kvar na uređaju, odmah ćemo vam vratiti popravljeni ili novi uređaj.

Podrazumijeva se da uz naknadu troškova također popravljamo kvarove koje jamstvo ne ili više ne obuhvaća. Molimo Vas da u tom slučaju uređaj pošaljete na adresu našeg servisa.

Upozoravamo na ograničenja ovog jamstva za potrošne, istrošene i neispravne dijelove u skladu s informacijama o servisu u ovim uputama za uporabu.

- 38 -

Anl_TC_TC_618_SPK4.indb 38Anl_TC_TC_618_SPK4.indb 38 24.07.2018 14:58:0924.07.2018 14:58:09

Opasnost! - pročitajte uputstva za upotrebu kako bi se smanjio rizik od povreda

Oprez! Nosite zaštitu za sluh. Buka može da utiče na gubitak sluha.

Oprez! Nosite zaštitnu masku protiv prašine. Prilikom obrade drveta i drugih materijala nastaje

prašina opasna po zdravlje. Azbestni materijali ne smeju se obrađivati!

Oprez! Nosite zaštitne naočari. Tokom rada dolazi do iskrenja ili iz uređaja izlazi iver, strugotina i prašina koji mogu uticati na gubitak vida.

Opasnost! Opasnost od posekotina

Oprez! Ne smete da koristite segmentirane rezne ploče

- 39 -

Anl_TC_TC_618_SPK4.indb 39Anl_TC_TC_618_SPK4.indb 39 24.07.2018 14:58:0924.07.2018 14:58:09

Opasnost!

Kod korišćenja uređaja morate se pridržavati propisa o bezbednosti kako biste sprečili povrede i štete. Stoga pažljivo pročitajte ova uputstva za upotrebu/bezbednosne napomene. Dobro ih sačuvajte tako da Vam informacije u svako doba budu na raspolaganju. Ako biste ovaj uređaj trebali da predate drugim licima, prosledite im i ova uputstva za upotrebu / bezbednosne napomene. Ne preuzimamo garanciju za štete koje bi nastale zbog nepridržavanja ovih uputstava za upotrebu i bezbednosnih napomena.

1. Sigurnosna uputstva

Odgovarajuća sigurnosna uputstva pronaći ćete u priloženoj knjižici.

Opasnost! Pročitajte sve bezbednosne napomene i uputstva. Propusti kod pridržavanja bezbednos-

nih napomena i uputstava mogu da prouzroče el.udar, požar i/ili teške povrede. Sačuvajte

sve bezbednosne napomene i uputstva za buduće korišćenje.

2. Opis uređaja i

obimisporuke

2.2 Sadržaj isporuke

Molimo Vas da pomoću opisanog sadržaja isporuke proverite potpunost artikala. U slučaju neispravnih delova, nakon kupovine artikla obratite se našem servisnom centru, ili prodajnom mestu na kom ste kupili proizvod u roku od 5 radnih dana, s time da predočite i važeću potvrdu o kupovini. Molimo vas da u vezi sa tim obratite pažnju na tabelu o garanciji u informacijama o servisu na kraju uputstava.

Otvorite pakovanje i pažljivo izvadite uređaj.

•

Uklonite materijal za pakovanje kao i delove

•

za bezbednost pakovanja / bezbednost tokom transporta (ako postoje). Proverite da li je sadržaj isporuke potpun.

•

Prekontrolišite da li na uređaju i delovima pri-

•

bora ima transprotnih oštećenja. Po mogućnosti sačuvajte pakovanje do isteka

•

garantnog roka.

Opasnost! Uređaj i materijal za pakovanje nisu dečje igračke! Deca ne smeju da se igraju plastičnim kesama, folijama i sitnim delovima! Postoji opasnost da ih progutaju i tako se uguše!

Originalna uputstva za upotrebu

•

Bezbednosne napomene

•

2.1 Opis uređaja

1. Kosi graničnik

2. Paralelni graničnik

3. Zaštita rezne ploče

4. Sto za rezanje

5. Šolja za vodu

6. Kućište

7. Nareckani zavrtanj za podešavanje ugla

8. Skala za koso rezanje

9. Nareckani zavrtanj

10. Krilni zavrtanj

11. Držač klina za cepanje

12. Sklopka za uključivanje/isključivanje

13. Kućište sklopke

14. Držač kabla

15. Dijamantna rezna ploča

16. Spoljna prirubnica

17. Bočni poklopac

18. Navrtka

19. Klin za cepanje

20. Zavrtanj za ﬁ ksiranje držača klina za cepanje

Anl_TC_TC_618_SPK4.indb 40Anl_TC_TC_618_SPK4.indb 40 24.07.2018 14:58:0924.07.2018 14:58:09

3. Tehnički podaci:

Snaga motora: ......................... 600 W S2 10 min

Broj obrtaja motora: ...........................3000 min.

Naizmenični motor ..................220-240 V~ 50 Hz

Klasa izolacije: ........................................ Klasa B

Vrsta zaštite ................................................IP 54

Klasa zaštite ....................................................... I

Dužina reza: ..................................neograničena

Dužina Jolly-ja: ..............................neograničena

Visina reza 90°: ....................................... 35 mm

Visina reza 45°: ....................................... 22 mm

Sto za rezanje - Dimenzije: ..... 330 mm x 360 mm

Dijamantna rezna ploča .........ø 180 x ø 25,4 mm

Težina ........................................................8,5 kg

- 40 -

-1

Trajanje uključenog pogona S2 10 min (kratkotrajni pogon) kazuje, da motor sme trajno da se optereti nazivnom snagom (600 W) samo tokom vremena navedenog na natpisnoj pločici (10 min). U protivnom bi se nedozvoljeno zagrejao. Tokom pauze motor se ponovo hladi na početnu temperaturu.

Opasnost! Prazni hod

Nivo zvučnog pritiska L Intenzitet buke L

Navedena vrednost emisije vibracija izmerena je prema normiranom postupku kontrole i može da se, zavisno od načina korišćenja električnih alata, promeni, a u iznimnim slučajevima može biti i veća od navedene vrednosti.

Pomenuta vrednost emisije vibracija može se koristiti u svrhu uspoređivanja električnog alata jedne ﬁ rme s električnim alatom neke druge ﬁ rme.

Navedena vrednost emisije vibracija može takođe da se koristi za početnu procenu ugrožavanja zdravlja.

Ograničite stvaranje buke i vibracija na minimum!

Koristite samo besprekorne uređaje.

•

Redovno održavajte i čistite uređaj.

•

Prilagodite svoj način rada uređaju.

•

Ne preopterećujte uređaj.

•

Prema potrebi pošaljite uređaj na kontrolu.

•

Ako uređaj ne upotrebljavate, onda ga

•

isključite. Nosite zaštitne rukavice.

•

Oprez! Ostali rizici Čak i kada se ovi električni alati koriste propisno, uvek postoje i neki drugi rizici. Sledeće opasnosti mogu nastati u vezi s izvedbom i konstrukcijom električnog alata:

1. Oštećenja pluća, ako se ne nosi

odgovarajuća maska za zaštitu od prašine.

2. Oštećenja sluha, ako se ne nosi

odgovarajuća zaštita za sluh.

3. Zdravstvene poteškoće koje nastanu kao

posledica vibracija na šaku-ruku, ako se uređaj koristi tokom dužeg vremena ili se nepropisno koristi i održava.

............................ 97 dB

....................................110 dB

4. Važne napomene

Pažljivo pročitajte ova uputstva za upotrebu i obratite pažnju na napomene u njima. Pomoću ovih uputstava za upotrebu upoznajte se s uređajem, njegovom pravilnom upotrebom i bezbednosnim propisima.

Opasnost!

Iz bezbenosnih razloga deca i mlađi od 16 godina, kao i lica koja nisu upoznata s ovim uputstvima za upotrebu, ne smeju da koriste mašinu za rezanje keramičkih pločica.

Prenosna mašina za rezanje keramičkih

•

pločica srednje veličine. Rezanje s dijamantnom reznom pločom.

•

Jolly-rezovi s nagibnom radnom površinom

•

do 45 stepeni. Hlađenje rezne ploče vodom.

•

Granična vodilica i ugaoni graničnik.

•

Posuda s vodom za hlađenje koja može da se

•

izvadi. (Da biste izvadili posudu, morate malo podignuti mašinu.) Ako dođe do blokiranja rezne ploče, isključite

•

uređaj i isključite ga iz strujne mreže, pa tek tada uklonite radni predmet.

5. Namensko korišćenje

Mašina za rezanje keramičkih pločica može da se koristi za standardno rezanje keramičkih pločica male i srednje veličine (kalj, keramika i slično) za koje odgovara veličina mašine. Rezanje drveta i metala nije dozvoljeno. Mašina sme da se koristi samo namenski. Svaka drugačija upotreba nije dozvoljena. Za štete ili povrede svih vrsta nastale iz toga odgovoran je korisnik/rukovaoc, a nikako proizvođač. Smete da korsitite samo rezne ploče koje su podesne za ovu mašinu. Zabranjena je upotreba listova testere. Sastavni deo namenske upotrebe predstavlja pridržavanje bezbednosnih napomena kao i uputstava za montažu i pogonskih napomena navedenih u uputstvima za upotrebu. Osobe koje rukuju mašinom ili je održavaju moraju da se upoznaju s prethodno navedenim i budu upućeni u moguće opasnosti. Zbog toga treba da se pobliže upoznate s propisima za sprečavanje nesreća pri radu (UVV propisima). Obratite pažnju na ostala opšta pravila koja vraže u medicini rada i bezbednosno-tehničkim oblastima. Promene na mašini isključuju garanciju proizvođača i štete koje iz toga proizađu. Uprkos namenskom korišćenju mogu da nastanu određeni faktori rizika. Uslovljeno konstrukcijom

- 41 -

Anl_TC_TC_618_SPK4.indb 41Anl_TC_TC_618_SPK4.indb 41 24.07.2018 14:58:0924.07.2018 14:58:09

i ustrojstvom mašine, mogu da nastanu sledeće situacije:

Doticanje dijamantne rezne ploče u nepokri-

•

venom području. Doticanje rotirajuće dijamantne rezne ploče.

•

Izletanje ponekog komadića rezne ploče.

•

Kod nestručnog rukovanja povratni udarac

•

obradaka i njegovih delova. Oštećenje sluha zbog nekorišćenja potrebne

•

zaštite za sluh.

Molimo da obratite pažnju na to da naši uređaji nisu konstruisani za korišćenje u komercijalne svrhe kao ni u zanatu i industriji. Ne preuzimamo garanciju ako se uređaj koristi u zanatskim ili industrijskim pogonima i sličnim delatnostima.

6. Pre puštanja u pogon

Mašina mora da se postavi stabilno, šta znači

•

pričvrsti na radni sto ili stabilno postolje. Pre puštanja u rad moraju se montirati svi po-

•

klopci i sigurnosne naprave. Dijamantna rezna ploča mora se slobodno

•

kretati. Pre nego uključite sklopku za uključivanje/

•

isključivanje proverite da li je dijamantna rezna ploča pravilno montirana i kreću li se pokretni delovi lako. Pre priključivanja mašine proverite da li pod-

•

aci na natpisnoj pločici odgovaraju podacima o mreži. Pre prve upotrebe proverite mašinu, da li su

•

svi delovi neoštećeni; u protivnom ih zamenite. Kod zamene delova ili pribora pažljivo se pridržavajte uputstava navedenih u ovom priručniku. Da bi se postigao optimalan učin i maksimal-

•

na bezbenost, mašina mora uvek da bude čista. Periodički kontrolišite kabel mašine.

•

Tokom obrade kontrolišite habajuće delove i

•

pričvrstite eventuelno olabavljene delove, te proverite pravilnost montaže delova pribora.

Napomena! Rezač pločica je koncipiran

•

za rad s vodom.

Pre svakog rezanja i tokom procesa rezanja

•

proverite pokriva li voda dijamantni deo ploče Vodu za hlađenje punite odnosno nadolivajte direktno u posudu.

6.1 Zamena dijamantne rezne ploče: (sl. 2/3)

Da biste zamenili istrošenu reznu ploču, postupite na sledeći način:

Izvucite mrežni utikač.

•

Izvadite šolju s vodom (5).

•

Uklonite bočni poklopac (17).

•

Blokirajte osovinu motora pomoću

•

viljuškastog ključa od 8 mm. Viljuškastim ključem od 19 mm odvrnite

•

zapornu navrtku (18) prirubnice rezne ploče (16). Nakon demontaže rezne ploče temeljito

•

očistite njenu prirubnicu. Izvadite istrošenu dijamantnu reznu ploču

•

(15) i stavite novu na prirubnicu, nataknite spoljnu prirubnicu (16) i stegnite navrtkom (18). Ponovo fiksirajte bočni poklopac (17).

•

Obratite pažnju na pravilan smer vrtnje dija-

•

mantne ploče!

6.2 Podešavanje gornje zaštite rezne ploče (sl. 1/6)

Klin za cepanje (19) umetnite odozgo kroz

•

ploču stola u držač (11) i fiksirajte zavrtnjima (20). Zaštitu rezne ploče podesite na cirka 5 mm

•

iznad keramičke pločice koju treba rezati. Zaštitu rezne ploče (3) aretirajte pomoću nareckanog zavrtnja (9) prikazanog na slici 1. Napomena! Mašina ima reznu ploču s konti-

•

nuisanim rubom.

7. Pogon

7.1 Ravni rez (sl. 1/4/7)

Širinu reza podesite pomoću paralelnog

•

graničnika (2) i aretirajte je pomoću krilnih zavrtanja (10). Širinu obratka možete da očitate na skali. Sl. 4 prikazuje pravilan položaj ruku tokom

•

vršenja ravnog reza. Pomak mora da odgovara kapacitetu rezanja rezne ploče. Na taj način se onemogućuje odvajanje materijala koje može da prouzroči nesreće ili povrede.

Napomena! Uvek kontrolišite nivo vode

7.2 Koso rezanje pod 45° (Jolly) (sl. 1/5)

Sto za rezanje postavite prema slici 5 i

•

aretirajte ga pomoću drški (7). Pločicu pozicionirajte tako da je strana glazure obrnuta prema radnoj površini i proverite ne dotiče li

- 42 -

Anl_TC_TC_618_SPK4.indb 42Anl_TC_TC_618_SPK4.indb 42 24.07.2018 14:58:0924.07.2018 14:58:09

dijamantna ploča glazuru pločice. Sl. 5 pokazuje ispravan položaj ruku tokom

•

vršenja kosog reza pod uglom od 45°. Desna ruka drži obradaku kontaktu s dijamantnom reznom pločom, dok leva ruka pomiče radni komad. Pomak mora odgovarati kapacitetu rezanja rezne ploče. Na taj način se onemogućuje odvajanje materijala koje može da prouzroči nesreće ili povrede.

7.3 Prekidač za uključivanje/isključivanje

(slika 1)

Za uključivanje pritisnite prekidač za

•

uključivanje/isključivanje (12) na „I“. Za isključivanje pritisnite prekidač za

•

uključivanje/isključivanje (12) na „0“.

8. Zamena mrežnog priključnog

voda

Opasnost!

Ako se ošteti mrežni priključni vod ovog uređaja, mora da ga zameni proizvođač ili njegova servisna služba ili kvaliﬁ kovano lice, kako bi se izbegle opasnosti.

9. Čišćenje, održavanje i porudžbina

rezervnih delova

9.3 Porudžbina rezervnih delova i pribora:

Kod poručivanja rezervnih delova trebalo bi da navedete sledeće podatke:

tip uređaja

•

broj artikla uređaja

•

identifikacioni broj uređaja

•

broj potrebnog rezervnog dela

•

Aktuelne cene nalaze se na internet stranici www.isc-gmbh.info

Savet! Za postizanje dobrog rezultata rada preporučamo kvalitetan pribor ﬁ rme

! www.kwb.eu

welcome@kwb.eu

10. Zbrinjavanje i reciklovanje

Uredjaj se nalazi u pakovanju koje ga štiti od oštećenja tokom transporta. Ovo pakovanje je sirovina i zato može ponovno da se upotrebi ili pošalje na reciklovanje. Uredjaj i njegov pribor izradjeni su od različitih materijala kao npr. metala i plastike. Neispravne sastavne delove otpremite na mesta za zbrinjavanje posebnog otpada. Informacije potražite u specijalizovanoj trgovini ili nadležnoj opštinskoj upravi.

Opasnost!

Pre svih radova čišćenja izvucite mrežni utikač.

9.1 Čišćenje

Zaštitne naprave, ventilacione otvore i kućište

•

motora uvek što bolje očistite od prašine i prljavštine. Istrljajte uređaj čistom krpom ili ga ispušite komprimiranim zrakom pod niskim pritiskom. Preporučamo da uređaj očistite odmah nakon

•

svakog korišćenja. Uređaj redovno čistite vlažnom krpom i s

•

malo mekog sapuna. Nemojte koristiti otapala i sredstva za čišćenje; oni bi mogli oštetiti plastične dijelove uređaja. Pripazite na to da u unutrašnjost uređaja ne dospije voda. Prodiranje vode u elektrouređaj povećava rizik od električnog udara.

9.2 Održavanje

U unutrašnjosti uredjaja nema dijelova koje treba održavati.

Anl_TC_TC_618_SPK4.indb 43Anl_TC_TC_618_SPK4.indb 43 24.07.2018 14:58:0924.07.2018 14:58:09

11. Skladištenje

Uređaj i njegov pribor spremite na tamno i suvo mesto zaštićeno od smrzavanja, kojem deca nemaju pristup. Optimalna temperatura za čuvanje je između 5 i 30 ˚C. Električni alat čuvajte u originalnom pakovanju.

12. Transport

Ako želite da transportujete uređaj na neko drugo mesto, isključite ga iz mreže el. struje i postavite ga na neko drugo, za to predviđeno područje.

- 43 -

Samo za zemlje EU

Ne bacajte elektro-alate u kućno smeće!

Shodno evropskoj smernici 2012/19/EG o starim električnim i elektronskim uredjajima i primeni državnog prava, istrošeni elektro-alati mora da se odvojeno sakupe i eliminišu na ekološki primeren način u stanici za recikliranje.

Alternativa recikliranju prema zahtevima za povrat uredjaja: Vlasnik elektro-uredjaja alternativno je obavezan da umesto povrata robe u slučaju predaje vlasništva učestvuje u stručnom eliminisanju elektro-uredjaja. Stari uredjaj može da se u tu svrhu prepusti i stanici za preuzimanje rabljenih uredjaja koja će provesti odstranjivanje u smislu državnog zakona o reciklaži i otpadu. Zakonom nisu obuhvaćeni delovi pribora ugradjeni u stare uredjaje i pomoćni materijali bez električnih elemenata.

Potpuno ili delimično štampanje ili umnožavanje dokumentacije i službenih papira koji su priloženi proizvodu dozvoljeno je samo uz izričitu saglasnost ﬁ rme iSC GmbH.

Zadržavamo pravo na tehničke promen

- 44 -

Anl_TC_TC_618_SPK4.indb 44Anl_TC_TC_618_SPK4.indb 44 24.07.2018 14:58:0924.07.2018 14:58:09

Informacije o servisu

U svim zemljama koje su navedene u našem garantnom listu, imamo kompetentne servisne partnere čije kontakte možete da nađete u garantnom listu. Oni su Vam na raspolaganju za sve slučajeve servisa kao što je popravak, briga oko rezervnih i habajućih delova ili kupovina potrošnih materijala.

Treba da imate u vidu da kod ovog proizvoda sledeći delovi podležu trošenju usled korišćenja ili prirodnom trošenju odnosno potrebni su kao potrošni materijal.

Kategorija Primer

Brzoabajući delovi* Potrošni materijal/ potrošni delovi* Rezna ploča Neispravni delovi

* Nije obavezno da se nalazi u sadržaju isporuke!

U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internet stranici www.isc-gmbh.info. Obratite pažnju na tačan opis greške i u svakom slučaju odgovorite na sledeća pitanja:

Da li je uređaj već jednom radio ispravno, ili je od samog početka neispravan?

•

Da li ste uočili nešto pre pojave kvara (simptom pre kvara)?

•

U čemu je, po vašem mišljenju, kvar u funkcionisanju uređaja (glavni simptom)?

•

Opišite taj kvar.

- 45 -

Anl_TC_TC_618_SPK4.indb 45Anl_TC_TC_618_SPK4.indb 45 24.07.2018 14:58:1024.07.2018 14:58:10

Garantni list

Poštovani kupče, naši proizvodi podležu strogoj kontroli kvaliteta. Ako ovaj uređaj ipak ne bi radio besprekorno, veoma nam je žao i molimo vas da se obratite našem servisu na adresu navedenu na ovom garantnom listu. Na raspolaganju smo vam takođe na navedenom telefonskom broju servisa. Za garantni zahtev važi sledeće:

1. Ovi garantni uslovi se isključivo odnose na potrošače, tj. ﬁ zička lica koja ovaj proizvod ne žele ko-

ristiti ni u okviru privredne delatnosti, niti u drugim samostalnim delatnostima. Ovi garantni uslovi regulišu dodatne garancije, koje dole naveden proizvođač garantuje zajedno sa zakonskom garancijom kupcima svojih novih uređaja. Ova garancija se ne odnosi na Vaše zakonske garantne zahteve. Naša garantna usluga za Vas je besplatna.

2. Garancija se isključivo odnosi na nedostatke novog uređaja dole navedenog proizvođača koji ste

kupili, a koji su posledica grešaka na materijalu ili fabričkih grešaka; usluga je po našem izboru ograničena na uklanjanje takvih nedostataka na uređaju ili zamenu uređaja. Molimo da obratite pažnju na to da naši uređaji nisu podesni da se koriste za komercijalne, zanatske ili industrijske svrhe. Stoga se ugovor o garanciji neće realizovati, ako je uređaj u periodu garancije korišćen za komercijalne, zanatske ili industrijske svrhe, ili je bio izložen identičnom opterećenju.

3. Naša garancija ne obuhvata:

- Štete na uređaju koje nastaju zbog nepridržavanja uputstava za montažu ili zbog nestručne instalacije, nepoštovanja uputstava za upotrebu (kao npr. zbog priključka na pogrešan napon strujne mreže ili vrstu struje) ili nepridržavanja odredbi za održavanje i bezbednosnih odredbi, ili zbog izlaganja uređaja nenormalnim uslovima okoline, ili zbog nedostatka nege i održavanja.

- Štete na uređaju koje nastaju zbog zloupotrebe ili nestručne primene (kao npr. preopterećenje uređaja ili korišćenje nedozvoljenih namenskih alata ili pribora), zbog prodiranja stranih tela u uređaj (kao npr. pesak, kamenje ili prašina, transportna oštećenja), zbog primene sile ili spoljnih dejstvovanja (npr. oštećenja zbog pada).

- Štete na uređaju ili delovima uređaja trošenje.

4. Garantni rok iznosi 24 meseca, a počinje sa datumom kupovine uređaja. Garantni zahtevi stupaju

na snagu pre isteka roka unutar dve sedmice nakon što ste primetili kvar. Stupanje garantnih zahteva na snagu nakon isteka garantnog roka je isključeno. Popravak ili zamena uređaja neće rezultovati produženjem garantnog roka, niti će zbog ove usluge za uređaj ili eventualno ugrađene rezervne delove stupiti na snagu novi garantni rok. To takođe važi kod korišćenja usluga na licu mesta.

5. Za zahtevanje garancije neispravan uređaj treba prijaviti na: www.isc-gmbh.info. Molimo vas da

držite spreman račun ili neki drugi dokaz o tome da ste kupili novi uređaj. Uređaji kojima neće biti priložen odgovarajući dokaz ili će biti poslati bez tablice s oznakom tipa, isključeni su iz realizacije garancije na osnovu nedostatka mogućnosti svrstavanja. Ako naša garancija obuhvata dotični kvar na uređaju, odmah ćemo vam poslati popravljen ili novi uređaj.

čiji je uzrok prirodno trošenje upotrebom, uobičajeno ili ostalo

Podrazumeva se da ćemo vam uz nadoknadu troškova ukloniti kvarove na uređaju koje garancija ne obuhvata ili ih više ne obuhvata. Molimo vas da nam u tom slučaju pošaljete uređaj na adresu našeg servisa.

Upozoravamo na ograničenje ove garancije za habajuće, istrošene i neispravne delove u skladu s garantnim uslovima u ovim uputstvima za upotrebu.

- 46 -

Anl_TC_TC_618_SPK4.indb 46Anl_TC_TC_618_SPK4.indb 46 24.07.2018 14:58:1024.07.2018 14:58:10

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze

Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vzni-

kat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!

Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystu- pující z přístroje mohou způsobit ztrátu viditelnosti.

Nebezpečí! Nebezpečí pořezání

Pozor! Segmentové diamantové dělicí kotouče nesmějí být používány.

- 47 -

Anl_TC_TC_618_SPK4.indb 47Anl_TC_TC_618_SPK4.indb 47 24.07.2018 14:58:1024.07.2018 14:58:10

Nebezpečí!

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

Nebezpečí! Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování

bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní

pokyny a instrukce si uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje

1. Pokosový doraz

2. Paralelní doraz

3. Ochrana kotouče

4. Řezací stůl

5. Miska na vodu

6. Kryt

7. Rýhovaný šroub na nastavení úhlu

8. Stupnice pro pokosový řez

9. Rýhovaný šroub

10. Křídlový šroub

11. Držák pro roztahovací klín

12. Za-/vypínač

13. Kryt vypínače

14. Držák kabelu

15. Diamantový dělicí kotouč

16. Vnější příruba

17. Boční kryt

18. Matice

19. Roztahovací klín

20. Fixační šrouby pro držák roztahovacího klínu

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení. Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici). P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny. Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Originální návod k obsluze

•

Bezpečnostní pokyny

•

3. Technická data

Výkon motoru .......................... 600 W S2 10 min

Otáčky motoru ....................................3000 min

Motor na střídavý proud .........220-240 V~ 50 Hz

Třída izolace ............................................. třída B

Druh ochrany .............................................. IP 54

Třída ochrany .................................................... I

Délka řezu: .......................................neomezená

Délka řezu Jolly ................................neomezená

Hloubka řezu 90° ..................................... 35 mm

Hloubka řezu 45° ..................................... 22 mm

Řezací stůl - Rozměry ..........330 mm x 360 mm

Diamantový dělicí kotouč ......ø 180 x ø 25,4 mm

Hmotnost ..................................................8,5 kg

Doba zapnutí S2 10 min (krátkodobý chod) znamená, že motor se jmenovitým výkonem (600 W) smí být trvale zatěžován pouze po dobu uvedenou na datovém štítku (10 min). Jinak by se nepřípustně zahřál. Během přestávky se motor opět ochladí na svoji výchozí teplotu.

-1

- 48 -

Anl_TC_TC_618_SPK4.indb 48Anl_TC_TC_618_SPK4.indb 48 24.07.2018 14:58:1024.07.2018 14:58:10

Chod naprázdno

Hladina akustického tlaku L Hladina akustického výkonu L

Uvedená emisní hodnota vibrací byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjimečných případech se může nacházet nad uvedenou hodnotou.

Uvedená emisní hodnota vibrací může být použita ke srovnání jednoho elektrického přístroje s jinými přístroji.

Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení negativních vlivů.

Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta-

•

vu. Pravidelně provádějte údržbu a čištění

•

přístroje. P řizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

•

vat. P řístroj vypněte, pokud ho nepoužíváte.

•

Noste rukavice.

•

Pozor! I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod-

ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná

vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi-

brací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.

.................... 97 dB

.............. 110 dB

4. Důležité pokyny

Prosím přečtěte si pečlivě návod k použití a dbejte jeho pokynů. Na základě tohoto návodu k použití se seznamte s přístrojem, jeho správným používáním a také s bezpečnostními pokyny.

Nebezpečí!

Z bezpečnostních důvodů nesmí děti a mladiství mladší 16 let a osoby, které nejsou s tímto návo-

dem k použití seznámeny, řezačku na obkladačky obsluhovat.

Přenosná řezačka na obkladačky pro střední

•

obkladačky Řezání s diamantovým dělicím kotoučem.

•

Řezy Jolly se sklopitelnou pracovní plochou

•

do 45 stupňů. Chlazení kotouče vodou.

•

Dorazová lišta a úhlový doraz.

•

Výměnná vana jako nádoba na chladicí vodu.

•

(K vyjmutí musí být stroj lehce nadzdvihnut.)

5. Použití podle účelu určení

Řezačka na obkladačky může být použita na běžné řezací práce malých a středně velkých obkladaček (dlaždic, keramiky nebo podobně) podle velikosti stroje. Řezání dřeva a kovů není dovoleno. Stroj smí být používán pouze podle svého účelu určení. Každé další použití překračující rozsah účelu určení není dovoleno. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce. Používat se smí pouze pro stroj vhodné dělicí kotouče. Použití pilových listů je zakázáno. Součástí použití podle účelu určení je také dbát bezpečnostních pokynů, tak jako návodu k montáži a provozních pokynů v návodu k obsluze. Osoby, které stroj obsluhují a udržují, musí být s tímto seznámeny a být poučeny o možných nebezpečích. Kromě toho musí být co nejpřísněji dodržovány platné předpisy k předcházení úrazům. Dále je třeba dodržovat ostatní všeobecná pravidla v pracovnělékařských a bezpečnostn na stroji zcela vylučují ručení výrobce a z toho vzniklé škody. I přes použití podle účelu určení nelze zcela vyloučit určité zbývající rizikové faktory. Podmíněna konstrukcí a uspořádáním stroje se mohou vyskytnout následující rizika:

Dotknutí se diamantového dělicího kotouče v

•

nezakryté části. Zákrok do běžícího diamantového dělicího

•

kotouče. Vylétnutí vadného diamantového nástavce

•

dělicího kotouče. Při neodborné manipulaci zpětný vrh obrobků

•

a jejich částí. Poškození sluchu při nepoužívání potřebné

•

ochrany sluchu.

ě technických oblastech. Změny

- 49 -

Anl_TC_TC_618_SPK4.indb 49Anl_TC_TC_618_SPK4.indb 49 24.07.2018 14:58:1024.07.2018 14:58:10

Stroj smí být používán pouze podle svého účelu určení. Každé další toto překračující použití neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

6. Před uvedením do provozu

Stroj musí být stabilně postaven, tzn.

•

přišroubován na pracovním stole nebo pevném univerzálním podstavci. Před uvedením do provozu musí být všechny

•

kryty a bezpečnostní zařízení správně namontovány. Dělicí kotouč musí být volně otočný.

•

Než zapnete za-/vypínač přesvědčte se, zda

•

je diamantový dělicí kotouč řádně namontován a pohyblivé díly lehce běží. Před připojením stroje se ujistěte, zda údaje

•

na typovém štítku souhlasí s údaji sítě. Před použitím stroje překontrolovat, zda jsou

•

všechny součásti nepoškozené; v opačném případě je vyměnit. Při výměně dílů nebo příslušenství pozorně dodržovat návod v tomto manuálu. Na docílení optimálního výkonu a maximální

•

bezpečnosti udržovat stroj stále čistý. Periodicky kontrolovat kabel stroje.

•

Během práce kontrolovat rychle opotřebitelné

•

díly a překontrolovat upevnění eventuálně povolených dílů a správnou montáž příslušenství. Upozornění! Řezací stroj na obkladačky je

•

koncipován pro provoz s vodou. Před každým řezem a během řezání

•

zabezpečit, aby stav vody pokrýval diamantovou část kotouče. Chladicí vodu plnit, resp. doplnit přímo do vany.

6.1 Výměna diamantového dělicího kotouče (obr. 2/3)

Při výměně opotřebovaného diamantového kotouče postupujte následovně:

Vytáhnout síťovou zástrčku.

•

Misku na vodu (5) vyjmout.

•

Boční kryt (17) odstranit.

•

8mm přidržovákem blokovat hřídel motoru.

•

Pomocí 19mm klíče odšroubovat blokovací

•

matici (18) příruby kotouče (16). Po vyjmutí kotouče příruby řádně vyčistit.

•

Opotřebovaný diamantový kotouč (15) vyj-

•

mout a nový nasadit na přírubu, vnější přírubu (16) nastrčit a maticí (18) utáhnout. Boční kryt (17) opět upevnit.

•

Dbát na správný směr otáčení diamantového

•

kotouče!

6.2 Nastavení horní ochrany kotouče (obr. 1/6)

Roztahovací klín (19) seshora, skrz desku

•

stolu, nasadit do držáku (11) a pomocí šroubů (20) fixovat. Ochranu kotouče nastavit zhruba 5 mm nad

•

řezanou obkladačku. Ochranu kotouče (3) aretovat pomocí rýhovaného šroubu (9) zobrazeného na obr. 1. Upozornění! Stroj je vybaven dělicím

•

kotoučem s průběžným osazením.

7. Provoz

7.1 Rovný řez (obr. 1/4/7)

Nastavit šířku řezu s paralelním dorazem (2) a

•

aretovat pomocí křídlových šroubů (10). Šířka obrobku může být odečtena pomocí stupnice. Obr. 4 ukazuje správnou polohu rukou při

•

rovném řezu. Posuv musí odpovídat řezné kapacitě kotouče. Tímto způsobem je zabezpečeno, že se neoddělí žádný materiál, což by mohlo zapříčinit nehody nebo zranění.

Upozornění! Neustále kontrolujte stav vody.

7.2 45° pokosový řez (Jolly) (obr. 1/5)

Řezací stůl polohovat podle obrázku 5 a are-

•

tovat pomocí rukojetí (7). Obkladačku položit glazovanou stranou na pracovní plochu a zabezpečit, aby se diamantový kotouč nedotýkal glazury. Event. opravit polohu vedení řezu. Obr. 5 ukazuje správnou polohu rukou při 45°

•

pokosovém řezu. Pravá ruka udržuje obrobek

- 50 -

Anl_TC_TC_618_SPK4.indb 50Anl_TC_TC_618_SPK4.indb 50 24.07.2018 14:58:1024.07.2018 14:58:10

v kontaktu s diamantovým kotoučem, levá ruka ho posouvá. Posuv musí odpovídat řezné kapacitě kotouče. Tímto způsobem je zabezpečeno, že se neoddělí žádný materiál, což by mohlo zapříčinit nehody nebo zranění.

7.3 Za-/vypínač (obr. 1)

Na zapnutí stiskněte „I“ na za-/vypínači (12).

•

Na vypnutí stiskněte „0“ na za-/vypínači (12).

•

8. Výměna síťového napájecího vedení

Nebezpečí!

Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvaliﬁ kovanou osobou, aby se zabránilo nebezpečím.

9. Čištění, údržba a objednání náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte síťovou zástrčku.

9.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku. Doporučujeme přímo po každém použití

•

přístroj vyčistit. Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.

9.2 Údržba

Uvnitř přístroje se nevyskytují žádné další, údržbu vyžadující, díly.

9.3 Objednávání náhradních dílů a příslušenství:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na www.isc-gmbh.info

Tip: Pro dobré pracovní výsledky doporučujeme používat vysoce kvalitní příslušenství značky

! www.kwb.eu

welcome@kwb.eu

10. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství!

11. Skladování

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení.

12. Transport

Pokud chcete přístroj přepravit na jiné místo, odpojte ho od sítě a postavte na jiném místě určeném pro jeho uložení.

- 51 -

Anl_TC_TC_618_SPK4.indb 51Anl_TC_TC_618_SPK4.indb 51 24.07.2018 14:58:1024.07.2018 14:58:10

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem ﬁ rmy iSC GmbH.

Technické změny vyhrazeny

- 52 -

Anl_TC_TC_618_SPK4.indb 52Anl_TC_TC_618_SPK4.indb 52 24.07.2018 14:58:1024.07.2018 14:58:10

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Spotřební materiál/spotřební díly* Dělicí kotouč Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 53 -

Anl_TC_TC_618_SPK4.indb 53Anl_TC_TC_618_SPK4.indb 53 24.07.2018 14:58:1124.07.2018 14:58:11

Záruční list

Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylou

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíc být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www. isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

čeny:

ů a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.

- 54 -

Anl_TC_TC_618_SPK4.indb 54Anl_TC_TC_618_SPK4.indb 54 24.07.2018 14:58:1124.07.2018 14:58:11

Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.

Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať

zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!

Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z prístroja by mohli viesť k trvalému poškodeniu zraku.

Nebezpečenstvo! Nebezpečenstvo porezania

Pozor! Segmentované diamantové rozbrusovacie kotúče sa nesmú používať.

- 55 -

Anl_TC_TC_618_SPK4.indb 55Anl_TC_TC_618_SPK4.indb 55 24.07.2018 14:58:1124.07.2018 14:58:11

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.

Nebezpečenstvo! Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní

bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia. Všetky

bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabuľku uvedenú v servisných informáciách na konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia. Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté). Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom. Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo! Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

Originálny návod na obsluhu

•

Bezpečnostné predpisy

•

2. Popis prístroja a objem dodávky

2.1 Popis prístroja

1. Šikmý doraz

2. Paralelný doraz

3. Ochrana kotúča

4. Rezací stôl

5. Vodná vaňa

6. Krytsüddeutsche

7. Ryhovaná skrutka pre nastavenie uhlu

8. Stupnica pre šikmý rez

9. Ryhovaná skrutka

10. Krídlová skrutka

11. Držiak pre štiepací klin

12. Vypínač zap/vyp

13. Skriňa vypínača

14. Káblový držiak

15. Diamantový rozbrusovací kotúč

16. Vonkajšia príruba

17. Postranný kryt

18. Matica

19. Štiepací klin

20. Upevňovacie skrutky držiaka štiepacieho klinu

Anl_TC_TC_618_SPK4.indb 56Anl_TC_TC_618_SPK4.indb 56 24.07.2018 14:58:1124.07.2018 14:58:11

3. Technické údaje:

Výkon motora .......................... 600 W S2 10 min

Otáčky motora ....................................3000 min

Motor na striedavý prúd ..........220-240 V~ 50 Hz

Trieda izolantu ........................................ Trieda B

Druh ochrany .............................................. IP 54

Trieda ochrany ................................................... I

Dĺžka rezu ....................................neobmedzená

Dĺžka rezu Jolly ............................neobmedzená

Výška rezu 90° ........................................ 35 mm

Výška rezu 45° ........................................ 22 mm

Rezací stôl - Rozmery ............ 330 mm x 360 mm

Diamantový rozbrusovací kotúč

................................................ ø 180 x ø 25,4 mm

Hmotnosť ...................................................8,5 kg

Doba zapnutia S2 10 minút (krátkodobá prevádzka) znamená, že sa tento motor s menovitým výkonom (600 W) môže trvalo zaťažiť len po dobu uvedenú na výrobnom štítku (10 minút). V opačnom prípade by sa motor neprípustne zoh-

- 56 -

-1

rial. Počas prestávky sa motor znovu ochladí na svoju pôvodnú teplotu.

Voľnobeh

Hladina akustického tlaku L Hladina akustického výkonu L

Uvedená emisná hodnota vibrácií bola nameraná podľa normovaného skúšobného postupu a môže sa meniť v závislosti od druhu a spôsobu použitia elektrického náradia a vo výnimočných prípadoch sa môže nachádzať nad uvedenou hodnotou.

Uvedená emisná hodnota vibrácií sa môže použiť za účelom porovnania elektrického prístroja s inými prístrojmi.

Uvedená emisná hodnota vibrácií sa môže taktiež použiť za účelom východiskového posúdenia vplyvov.

Obmedzte tvorbu hluku a vibráciu na minimum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja. Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať. Prístroj vypnite, pokiaľ ho nepoužívate.

•

Používajte rukavice.

•

Pozor! Zvyškové riziká Aj napriek tomu, že budete elektrický prístroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou a vyhotovením elektrického prístroja môže dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna vhodná ochrana sluchu.

3. Poškodenie zdravia, ktoré je následkom vibrácie rúk a ramien, pokiaľ sa prístroj bude používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.

.................... 97 dB

............... 110 dB

4. Dôležité pokyny

Prosím starostlivo si prečítajte tento návod na obsluhu a dodržiavajte jeho pokyny. Oboznámte sa pomocou tohto návodu na obsluhu s týmto prístrojom, s jeho správnym používaním ako aj s bezpečnostnými predpismi.

Nebezpečenstvo!

Z bezpečnostných dôvodov nesmú deti a mladiství do 16 rokov, ako aj osoby, ktoré nie sú oboznámené s návodom na obsluhu, používať túto rezačku na dlaždice.

Prenosná rezačka na dlaždice pre stredne

•

veľké dlaždice. Rezanie s diamantovým rozbrusovacím

•

kotúčom. Rezy Jolly s výklopnou pracovnou plochou až

•

do 45 stupňov. Chladenie kotúča vodou.

•

Dorazová lišta a uhlový doraz.

•

Odoberateľná vanička ako nádoba na chla-

•

diacu vodu. (Na vybratie sa musí stroj zľahka nadvihnúť.) Pri zablokovaní rozbrusovacieho kotúča vyp-

•

nite prístroj a odpojte ho zo siete, až potom odstráňte obrábaný materiál.

5. Správne použitie prístroja

Rezačka na dlaždice môže byť použitá na bežné rezacie práce malých a stredne veľkých dlaždíc (kachličiek, keramiky a podobne) vhodných pre danú veľkosť stroja. Rezanie dreva a kovov nie je dovolené. Stroj smie byť použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie prístroja je neprípustné. Za škody alebo zranenia akéhokoľvek druhu spôsobené týmto nesprávnym používaním ručí používateľ/obsluhujúca osoba, nie však výrobca. Pre používanie s týmto strojom sú povolené len vhodné rozbrusovacie kotúče. Používanie pílových kotúčov je zakázané. Súčasťou správneho účelového použitia prístroja je taktiež dodržiavanie bezpečnostných predpisov, ako aj návodu na montáž a pokyny k prevádzke nachádzajúce sa v návode na obsluhu. Osoby, ktoré obsluhujú stroj a vykonávajú jeho údržbu, musia byť s ním oboznámené a informované o možných nebezpečenstvách. Okrem toho je potrebné dodržať platné predpisy na predchádzanie úrazom. Treba dodržiavať aj ostatné všeobecné predpisy z oblasti pracovnej medicíny a bezpečnostnej techniky. Zmeny vy-

- 57 -

Anl_TC_TC_618_SPK4.indb 57Anl_TC_TC_618_SPK4.indb 57 24.07.2018 14:58:1124.07.2018 14:58:11

konané na stroji celkom anulujú ručenie výrobcu a ručenie za škody takto spôsobené. Napriek správnemu účelovému použitiu sa nemôžu niektoré špeciﬁ cké rizikové faktory celkom vylúčiť. Z dôvodu danej konštrukcie a stavby tohto stroja sa môžu vyskytnúť nasledujúce body:

Kontakt s diamantovým rozbrusovacím

•

kotúčom v odkrytej oblasti. Siahnutie do bežiaceho diamantového

•

rozbrusovacieho kotúča. Vymrštenie poškodenej diamantovej násady

•

rozbrusovacieho kotúča. Pri neodbornej manipulácii spätný náraz od

•

obrobkov a jejich častí. Poškodenie sluchu pri nepoužívaní potrebnej

•

ochrany sluchu.

Prosím zohľadnite skutočnosť, že správny spôsob prevádzky našich prístrojov nie je na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

6. Pred uvedením do prevádzky

Stroj musí byť stabilne postavený, t.j. na pra-

•

covnom stole, alebo pevne priskrutkovaný na pevnom podstavcovom ráme. Pred uvedením do prevádzky sa musia všetky

•

kryty a bezpečnostné prípravky správne namontovať. Diamantový kotúč musí voľne bežať.

•

Pred tým, než stlačíte vypínač zap/vyp,

•

presvedčte sa o tom, že je diamantový rozbrusovací kotúč správne namontovaný a je zaručená ľahkosť chodu pohyblivých častí. Presvedčte sa pred zapojením stroja do siete

•

o tom, či údaje na typovom štítku prístroja súhlasia s údajmi prítomnej elektrickej siete. Pred použitím stroja je potrebné skontrolovať,

•

či sú všetky diely v nepoškodenom stave, prípadne vymeňte poškodené diely. Pri náhrade dielov alebo príslušenstva pozorne dodržiavajte návod uvedený v tejto príručke. Aby sa dosiahli optimálne výkony a maximál-

•

na bezpečnosť, je potrebné udržiavať stroj neustále v čistom stave. Pravidelne kontrolujte kábel stroja.

•

Počas práce kontrolujte opotrebované diely

•

a upevnenie prípadne uvoľnených dielov ako aj správne zabudovanie dielov príslušenstva.

Upozornenie! Rezačka na dlaždice je kon-

•

cipovaná pre prevádzku s vodou.

Pred každým rezaním a počas procesu

•

rezania je potrebné zabezpečiť, aby bola diamantová časť kotúča pokrytá hladinou vody. Chladiacu vodu napĺňajte resp. dopĺňajte priamo do vane.

6.1 Výmena diamantového rozbrusovacieho kotúča (obr. 2/3):

Pri výmene opotrebovaného rozbrusovacieho kotúča postupujte nasledovne:

Vytiahnuť kábel zo siete.

•

Vybrať vodnú vaňu (5).

•

Odskrutkovať postranný kryt (17).

•

Pomocou 8 mm protidržiaka zablokujte moto-

•

rový hriadeľ. Pomocou 19 mm kľúča odskrutkujte blokova-

•

ciu maticu (18) kotúčovej príruby (16). Po odmontovaní kotúča dôkladne vyčistiť

•

kotúčové príruby. Opotrebovaný diamantový rozbrusovací kotúč

•

(15) vybrať von a nasadiť nový kotúč na prírubu, nasunúť vonkajšiu prírubu (16) a upevniť pomocou matice (18). Postranný kryt (17) znovu zafixovať.

•

Dbajte na správny smer otáčania diamanto-

•

vého kotúča!

6.2 Nastavenie vrchnej ochrany kotúča (obr. 1/6)

Štiepací klin (19) zasunúť zhora, cez stolovú

•

dosku, do držiaka (11) a zafixovať skrutkami. Ochranu kotúča nastaviť približne na 5 mm

•

nad rezanú kachličku. Ochranu kotúča (3) zafixovať pomocou ryhovanej skrutky (9) zobrazenej na obr. 1. Dôležité! Stroj je vybavený rozbrusovacím

•

kotúčom s celo-obvodovým obložením.

- 58 -

Anl_TC_TC_618_SPK4.indb 58Anl_TC_TC_618_SPK4.indb 58 24.07.2018 14:58:1124.07.2018 14:58:11

7. Prevádzka

7.1 Rovný rez (obr. 1/4/7)

Nastaviť šírku rezu pomocou paralelného do-

•

razu (2) a zafixovať pomocou krídlových skrutiek (10). Šírku obrábaného dielu je možné zistiť podľa stupnice. Obr. 4 ukazuje správnu polohu rúk počas

•

vykonávania rovného rezu. Posuv vpred musí byť v súlade s rezacou kapacitou použitého kotúča. Týmto spôsobom je možné zabezpečiť, že sa neuvoľní žiaden materiál, čo by v opačnom prípade mohlo spôsobiť nehody alebo zranenia.

Upozornenie! Neustále kontrolujte stav vody.

7.2 Šikmý rez 45° (Jolly) (obr.1/5)

Stôl nastaviť podľa obrázku 5 a zafixovať

•

pomocou rukovätí (7). Kachličku umiestniť glazúrovanou stranou na pracovnú plochu a zabezpečiť, aby sa diamantový kotúč nedotýkal glazúry kachličky. Prípadne skorigovať polohu vedenia rezu. Obr. 5 ukazuje správnu polohu rúk počas

•

vykonávania šikmého rezu pod uhlom 45°. Pravou rukou udržujte obrobok v kontakte s diamantovým kotúčom, pričom ľavou rukou posúvajte obrobok. Posuv vpred musí byť v súlade s rezacou kapacitou použitého kotúča. Týmto spôsobom je možné zabezpečiť, že sa neuvoľní žiaden materiál, čo by v opačnom prípade mohlo spôsobiť nehody alebo zranenia.

7.3 Vypínač zap/vyp (obr. 1)

Prístroj sa zapne prepnutím vypínača (12) do

•

polohy „I“. Prístroj sa vypne prepnutím vypínača (12) do

•

polohy „0“.

8. Výmena sieťového prípojného vedenia

Nebezpečenstvo!

V prípade poškodenia sieťového prípojného vedenia prístroja sa musí vedenie vymeniť výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvaliﬁ kovanou osobou, aby sa zabránilo rizikám.

9. Čistenie, údržba a objednanie náhradných dielov

Nebezpečenstvo!

Pred všetkými údržbovými a čistiacimi prácami vytiahnite kábel zo siete.

9.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak. Odporúčame, aby ste prístroj čistili priamo po

•

každom použití. Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom.

9.2 Údržba

Všetky pohyblivé časti je potrebné premazať v pravidelných časových intervaloch.

9.3 Objednávanie náhradných dielov a

príslušenstva:

Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info

Tip! Pre dobré výsledky práce odporúčame kvalitné príslušenstvo značky

! www.kwb.eu

welcome@kwb.eu

- 59 -

Anl_TC_TC_618_SPK4.indb 59Anl_TC_TC_618_SPK4.indb 59 24.07.2018 14:58:1124.07.2018 14:58:11

10. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdať k odbornej likvidácii na príslušnom zbernom mieste. Pokiaľ Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.

11. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamŕzajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30°C. Skladujte tento elektrický prístroj v originálnom balení.

12. Preprava

Ak chcete prístroj prepraviť na iné miesto, odpojte prístroj zo siete a postavte ho do inej oblasti určenej pre jeho umiestnenie.

- 60 -

Anl_TC_TC_618_SPK4.indb 60Anl_TC_TC_618_SPK4.indb 60 24.07.2018 14:58:1124.07.2018 14:58:11

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečiť ich špeciﬁ cké spracovanie v súlade s ochranou životného prostredia (recy- klácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku: Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.

Technické zmeny vyhradené

- 61 -

Anl_TC_TC_618_SPK4.indb 61Anl_TC_TC_618_SPK4.indb 61 24.07.2018 14:58:1124.07.2018 14:58:11

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Spotrebný materiál / spotrebné diely* Rozbrusovací kotúč Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.iscgmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 62 -

Anl_TC_TC_618_SPK4.indb 62Anl_TC_TC_618_SPK4.indb 62 24.07.2018 14:58:1124.07.2018 14:58:11

Záručný list

Vážená zákazníčka, vážený zákazník, naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou.

- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatniť pred koncom uplynutia záručnej doby do dvoch týžd Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identiﬁ kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.

ňov od zistenia nedostatku.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

- 63 -

Anl_TC_TC_618_SPK4.indb 63Anl_TC_TC_618_SPK4.indb 63 24.07.2018 14:58:1224.07.2018 14:58:12

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

GB explains the following conformity according to EU directi-

ves and norms for the following product

F déclare la conformité suivante selon la directive CE et les

normes concernant l’article

I dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com as

diretiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

S förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

EE tõendab toote vastavust EL direktiivile ja standarditele CZ vydává následující prohlášení o shodě podle směrnice EU

a norem pro výrobek

SLO potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

SK vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

H a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

Fliesenschneidmaschine TC-TC 618 (Einhell)

2014/29/EU 2005/32/EC_2009/125/EC 2014/35/EU 2006/28/EC

2014/30/EU 2014/32/EU 2014/53/EC 2014/68/EU EU/2016/426

Notiﬁ ed Body:

EU/2016/425

2011/65/EU

2006/42/EC

Annex IV

Notiﬁ ed Body: Reg. No.:

2000/14/EC_2005/88/EC

Annex V Annex VI

Noise: measured LWA = dB (A); guaranteed LWA = dB (A) P = KW; L/Ø = cm Notiﬁ ed Body:

2012/46/EU

Emission No.:

PL deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

BG декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

LV paskaidro šādu atbilstību ES direktīvai un standartiem LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms RO declară următoarea conformitate conform directivei UE şi

normelor pentru articolul

GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

HR potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

BIH potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

RS potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

RUS следующим удостоверяется, что следующие продукты

соответствуют директивам и нормам ЕС

UKR проголошує про

директивам та стандартам ЄС на виріб

MK ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

TR Ürünü ile ilgili AB direktiﬂ eri ve normları gereğince aşağıda

açıklanan uygunluğu belirtir

N erklærer følgende samsvar i henhold til EU-direktivet og

standarder for artikkel

IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

зазначену нижче відповідність виробу

Standard references: EN 61029-1; EN 12418;

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3

Landau/Isar, den 26.06.2018

First CE: 15 Archive-File/Record: NAPR010611 Art.-No.: 43.011.80 I.-No.: 11025 Documents registrar: Kurz Alex Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

- 64 -

Anl_TC_TC_618_SPK4.indb 64Anl_TC_TC_618_SPK4.indb 64 24.07.2018 14:58:1224.07.2018 14:58:12

Dong/Product-ManagementWeichselgartner/General-Manager

- 65 -

Anl_TC_TC_618_SPK4.indb 65Anl_TC_TC_618_SPK4.indb 65 24.07.2018 14:58:1224.07.2018 14:58:12

- 66 -

Anl_TC_TC_618_SPK4.indb 66Anl_TC_TC_618_SPK4.indb 66 24.07.2018 14:58:1224.07.2018 14:58:12

- 67 -

Anl_TC_TC_618_SPK4.indb 67Anl_TC_TC_618_SPK4.indb 67 24.07.2018 14:58:1224.07.2018 14:58:12

EH 07/2018 (02)

Anl_TC_TC_618_SPK4.indb 68Anl_TC_TC_618_SPK4.indb 68 24.07.2018 14:58:1224.07.2018 14:58:12

Einhell TC-TC 618 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
