DK/N
Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade
Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.
Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds-
skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!
Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv,
som står ud fra maskinen, kan forårsage synstab.
Fare! Fare for at skære sig
Forsigtig! Segmenterede diamantskæreskiver må ikke anvendes
- 4 -
Anl_TC_TC_618_SPK3.indb 4Anl_TC_TC_618_SPK3.indb 4 24.07.2018 14:59:1524.07.2018 14:59:15
DK/N
Fare!
Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.
1. Sikkerhedsanvisninger
Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.
Fare!
Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikker-
hedsanvisningerne, ikke nøje som beskrevet, kan
elektrisk stød, brand og/eller svære kvæstelser
være følgen. Alle sikkerhedsanvisninger og
øvrige anvisninger skal gemmes.
2. Maskinbeskrivelse og
leveringsomfang

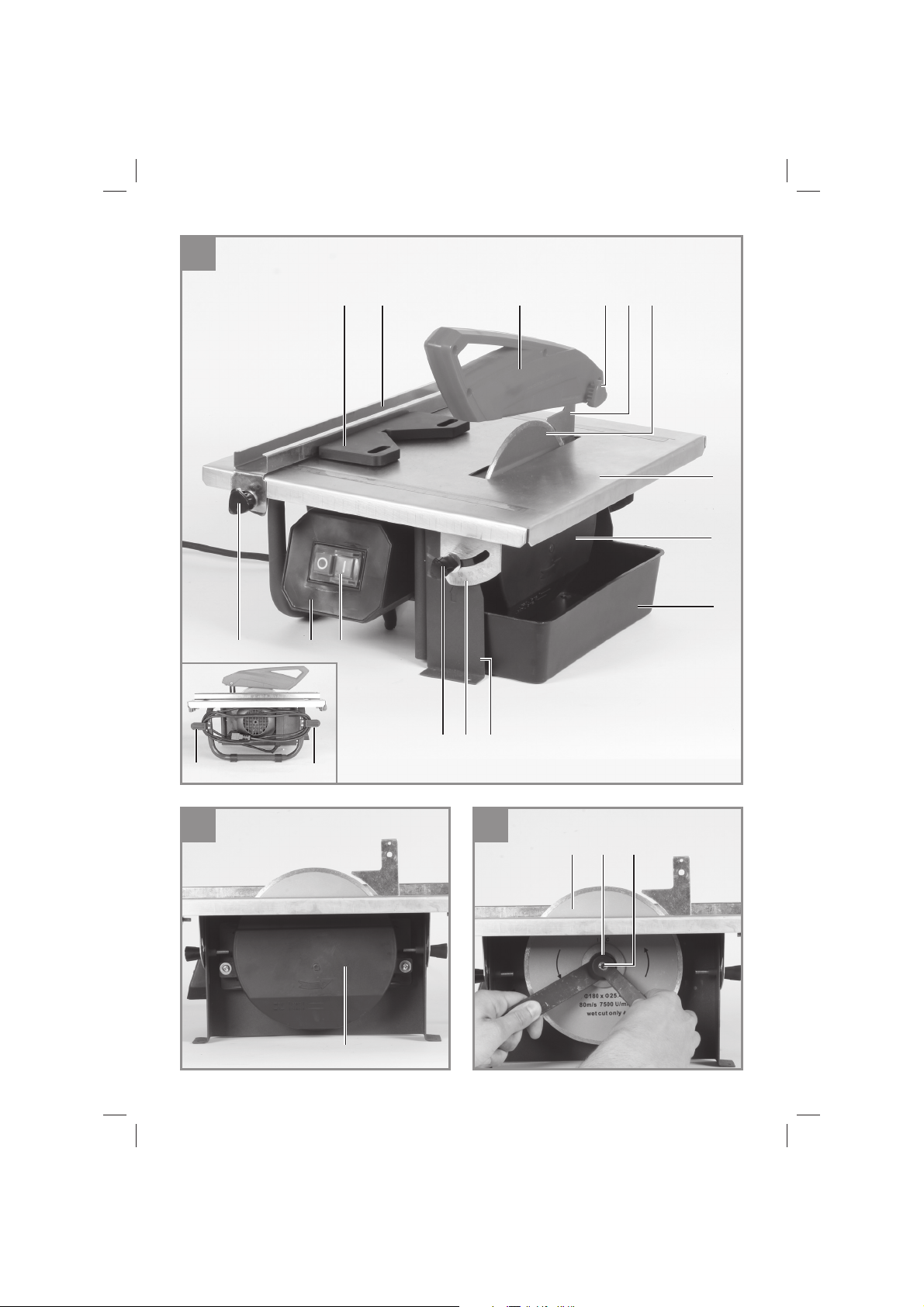

2.1 Oversigt over maskinen
1. Geringsanslag
2. Parallelanslag
3. Skiveværn
4. Savebord
5. Vandbakke
6. Hus
7. Fingerskrue til vinkelindstilling
8. Skala til vinkelsnit
9. Fingerskrue
10. Vingeskrue
11. Holder til kløvekile
12. Tænd/Sluk-knap
13. Kontakthus
14. Kabelholder
15. Diamantskæreskive
16. Udvendig fl ange
17. Sideafdækning
18. Møtrik
19. Kløvekile
20. Fikseringsskruer kløvekileholder
2.2 Leveringsomfang
Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.
Åbn pakken, og tag forsigtigt maskinen ud af
•
emballagen.
Fjern emballagematerialet samt emballage-/
•
og transportsikringer (hvis sådanne forefindes).
Kontroller, at der ikke mangler noget.
•
Kontroller maskine og tilbehør for transports-
•
kader.
Opbevar så vidt muligt emballagen indtil ga-
•
rantiperiodens udløb.
Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!
Original betjeningsvejledning
•
Sikkerhedsanvisninger
•
3. Tekniske data:
Motorydelse: ............................ 600 W S2 10 min
Motorhastighed: ..................................3000 min
Vekselstrømsmotor .................220-240 V~ 50 Hz
Isoleringsklasse ....................................Klasse B
Beskyttelsesgrad ........................................IP 54
Kapslingsklasse ................................................. I
Snitlængde: ......................................Ubegrænset
Jolly-længde: ...................................Ubegrænset
Snithøjde 90°: ........................................... 35 mm
Snithøjde 45°: ........................................... 22 mm
Skærebord-Mål ......................330 mm x 360 mm
Diamantskæreskive ...............ø 180 x ø 25,4 mm
Vægt ..........................................................8,5 kg
-1
- 5 -
Anl_TC_TC_618_SPK3.indb 5Anl_TC_TC_618_SPK3.indb 5 24.07.2018 14:59:1524.07.2018 14:59:15
DK/N
En funktionstid på S2 10 min (korttidsdrift) betyder, at motoren – med den nominelle eff ekt (600
W) – højst må udsættes for vedvarende belastning i så lang tid, som det står anført på datapladen (10 min.) Ellers vil den blive overophedet.
Under driftspausen afkøles motoren til udgangstemperatur igen.
Tomgang
Lydtryksniveau L
Lydeff ektniveau L
Det angivne svingningsemissionstal er målt ud
fra en standardiseret prøvningsmetode og kan
- afhængig af den måde, el-værktøjet anvendes
på - ændre sig og i undtagelsestilfælde ligge over
den angivne værdi.
Det angivne svingningsemissionstal kan anvendes til at sammenligne et el-værktøj med et andet.
Det angivne svingningsemissionstal kan også anvendes til en indledende skønsmæssig vurdering
af den negative påvirkning.
Støjudvikling og vibration skal begrænses til
et minimum!
Brug kun intakte og ubeskadigede maskiner.
•
Vedligehold og rengør maskinen med jævne
•
mellemrum.
Tilpas arbejdsmåden efter maskinen.
•
Overbelast ikke maskinen.
•
Lad i givet fald maskinen underkaste et efter-
•
syn.
Sluk maskinen, når den ikke benyttes.
•
Bær handsker.
•
Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet forskriftsmæssigt, er der stadigvæk nogle risikofaktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konstruktionsmåde:
1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.
2. Høreskader, såfremt der ikke bæres egnet
høreværn.
3. Helbredsskader, som følger af hånd-arm-
vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedligeholdes forskriftsmæssigt.
......................................97 dB
pA
..................................110 dB
WA
4. Vigtige anvisninger
Læs omhyggeligt betjeningsvejledningen igennem, og følg alle anvisninger. Brug betjeningsvejledningen som grundlag til at gøre dig fortrolig
med, hvordan saven anvendes korrekt, med et
vågent øje for sikkerheden.
Fare!
Af sikkerhedsgrunde må børn og unge under 16
år samt personer, som ikke er fortrolige med indholdet i denne betjeningsvejledning, ikke arbejde
med maskinen.
Bærbar fliseskæremaskine til mellemstore
•
fliser.
Skæring med diamantskæreskive.
•
Jolly-snit med kipbar arbejdsflade op til 45
•
grader.
Skivekøling med vand.
•
Anslagsskinne og vinkelanslag.
•
Udtagelig bakke som kølevandsbeholder.
•
(Maskinen skal løftes let op, inden den kan
tages ud.)
Hvis skæreskiven blokerer, skal maskinen
•
slukkes og kobles fra strømforsyningsnettet;
først herefter må arbejdsemnet fjernes.
5. Formålsbestemt anvendelse
Fliseskæremaskinen kan benyttes til almindelige
skærearbejder på små og mellemstore fl iser (kak-
ler, keramik eller lignende) under hensyntagen
til maskinens størrelse. Må ikke anvendes til
skæring i træ og metal. Maskinen må kun anvendes i overensstemmelse med dens formål. Enhver
anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig
på personer eller materiel, som måtte opstå som
følge af, at maskinen ikke er er blevet anvendt
korrekt. Ansvaret herfor ligger alene hos brugeren/ejeren. Brug kun skæreskiver, som er beregnet til maskinen. Brug af savklinger er ikke tilladt.
Med til korrekt brug af maskinen hører også, at
samtlige sikkerheds-, monterings- og driftsanvisninger i betjeningsvejledningen overholdes. Personer, som betjener og vedligeholder maskinen,
skal have et godt kendskab til maskinen og dens
funktioner og være instrueret i de risici, der er
forbundet med at omgås maskinen. Der henvises
endvidere til gældende sikkerhedsbestemmelser.
Også øvrige almindelige arbejdsmedicinske og
sikkerhedstekniske bestemmelser skal overholdes. Foretages der ændringer på maskinen,
- 6 -
Anl_TC_TC_618_SPK3.indb 6Anl_TC_TC_618_SPK3.indb 6 24.07.2018 14:59:1524.07.2018 14:59:15
DK/N
mister garantien sin gyldighed. Trods korrekt
anvendelse er der stadig nogle risikofaktorer, man
skal være opmærksom på. Følgende punkter skal
nævnes, afhængig af maskinens konstruktion og
opbygning:
Berøring af diamantskæreskive i uafdækket
•
område.
Indgriben i den roterende diamantskæreskive.
•
Udslyngning af fejlbehæftet diamantpåsats til
•
skæreskive.
Tilbageslag fra arbejdsemner og dele heraf
•
ved forkert håndtering.
Risiko for høreskader ved arbejde uden brug
•
af høreværn.
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.
6. Inden ibrugtagning
Maskinen skal opstilles, så den står stabilt,
•
dvs. den skal skrues fast til en arbejdsbænk
eller et understel.
Alle afskærmninger og sikkerhedsanordnin-
•
ger skal være korrekt påmonterede, inden
maskinen tages i brug.
Diamantskiven skal kunne rotere frit.
•
Inden du trykker på tænd/sluk-knappen, skal
•
du sikre dig, at diamantskiven er monteret
rigtigt, og at bevægelige dele går let og friktionsfrit.
Inden du slutter maskinen til strømforsyn-
•
ingsnettet, skal du kontrollere, at dataene på
mærkepladen stemmer overens med netdataene.
Kontroller, inden du tager maskinen i brug,
•
at alle dele er intakte; beskadigede dele
skal skiftes ud. Ved udskiftning af dele eller
tilbehør skal du læse anvisningerne i denne
vejledning opmærksomt.
For at sikre optimal ydelse og en maksimal
•
grad af sikkerhed skal maskinen holdes ren.
Kontroller maskinens ledning med jævne
•
mellemrum.
Under bearbejdningen skal sliddele kontrolle-
•
res, og fastgørelse af eventuelt løsnede dele
efterprøves, ligesom tilbehørsdele skal være
monteret korrekt.
Bemærk! Fliseskæreren er udviklet til
•
drift med vand.
Hver gang før du skærer og under selve
•
skærearbejdet skal du sikre dig, at skivens
diamantdel er dækket af vand. Kølevand på-/
efterfyldes direkte i bakken.
6.1 Skift af diamantskæreskive:(fi g. 2/3)
Skæreskiven skiftes ud på følgende måde:
Træk stikket ud af stikkontakten.
•
Tag vandbakken (5) ud.
•
Tag sideoverdækningen (17) af.
•
Bloker motorakslen med 8 mm modholdet.
•
Skru spærremøtrikken (18) til skiveflangen
•
(16) af med en 19 mm-nøgle.
Når skæreskiven er blevet afmonteret, renses
•
skiveflangen grundigt.
Tag den nedslidte diamantskæreskive (15)
•
ud, og sæt den nye på flangen, sæt yderflangen (16) på, og spænd møtrikken (18).
Fastgør sideoverdækningen (17).
•
Kontroller, at diamantskiven drejer den rigtige
•
vej rundt!
6.2 Indstilling af øverste skiveværn (fi g. 1/6)
Sæt kløvekilen (19) ind i holderen (11) oven-
•
fra og ind gennem bordpladen; fastgør med
skruerne (20).
Indstil skiveværnet til ca. 5 mm over flisen.
•
Fikser skiveværnet (3) ved hjælp af fingerskruen (9) som vist på fig. 1.
Bemærk! Maskinen er udstyret med en skæ-
•
reskive med gennemgående bestykning.
7. Drift
7.1 Plant snit (fi g. 1/4/7)
Indstil snitbredden med parallelanslaget (2),
•
og fikser med vingeskruerne (10). Bredden
på emnet kan aflæses på skalaen.
Fig. 4 viser, hvordan hænderne skal place-
•
res under udførelse af plant snit. Fremføring
foregår i overensstemmelse med skivens
skæreevne. På den måde undgår man at materiale løsner sig, hvilket kan føre til uheld og
personskade.
Bemærk! Hold øje med vandstanden
- 7 -
Anl_TC_TC_618_SPK3.indb 7Anl_TC_TC_618_SPK3.indb 7 24.07.2018 14:59:1524.07.2018 14:59:15
DK/N
7.2 45°-vinkelsnit (jolly) (fi g. 1/5)
Indstil bordets position som vist på fig. 5, og
•
fikser med håndtagene (7). Placer flisen med
den glaserede side mod arbejdsfladen, og
kontroller, at diamantskiven ikke rører ved
flisens glasurlag. Korriger om nødvendigt flisens position ind mod skiven.
Fig. 5 viser, hvordan hænderne skal placeres
•
under udførelse af 45°-vinkelsnit. Med højre
hånd holdes arbejdsemnet i kontakt med
diamantskiven, mens det skubbes frem med
venstre hånd. Fremføring foregår i overensstemmelse med skivens skæreevne. På den
måde undgår man at materiale løsner sig,
hvilket kan føre til uheld og personskade.
7.3 Tænd/Sluk-knap (fi g. 1)
Tryk på „I“ på tænd-/sluk-knappen (12) for at
•
tænde.
Tryk på „0“ på tænd/sluk-knappen (12) for at
•
slukke.
8. Udskiftning af
nettilslutningsledning
Fare!
Hvis produktets nettilslutningsledning beskadiges, skal den skiftes ud af producenten eller dennes kundeservice eller af person med lignende
kvalifi kationer for at undgå fare for personskade.
9. Rengøring, vedligeholdelse og
reservedelsbestilling
9.2 Vedligeholdelse
Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.
9.3 Bestilling af reservedele og tilbehør:
Ved bestilling af reservedele bedes følgende
oplyst:
Produktets typebetegnelse
•
Produktets varenummer
•
Produktets identnummer
•
Nummeret på den ønskede reservedel
•
Aktuelle priser og øvrig information fi ndes på
www.isc-gmbh.info
Tip! Det anbefales at bruge
førsteklasses tilbehør fra
for at opnå et godt
arbejdsresultat! www.kwb.eu
welcome@kwb.eu
10. Bortskaff else og genanvendelse
Maskinen er pakket ind for at undgå transportskader. Emballagen består af råmaterialer og kan
således genanvendes eller indleveres på genbrugsstation.
Maskinen og dens tilbehør består af forskellige
materialer, f.eks. metal og plast. Defekte komponenter skal kasseres ifølge miljøforskrifterne og
må ikke smides ud som almindeligt husholdningsaff ald. Hvis du er i tvivl: Spørg din forhandler, eller
forhør dig hos din kommune!
Fare!
Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.
9.1 Rengøring
Hold så vidt muligt beskyttelsesanordninger,
•
luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang
•
efter brug.
Rengør af og til maskinen med en fugtig klud
•
og lidt blød sæbe. Undgå brug af rengøringseller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et elværktøj, øger det risikoen for elektrisk stød.
Anl_TC_TC_618_SPK3.indb 8Anl_TC_TC_618_SPK3.indb 8 24.07.2018 14:59:1524.07.2018 14:59:15
11. Opbevaring
Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.
12. Transport
Hvis du vil fl ytte maskinen et andet sted hen, skal
den kobles fra nettet og så transporteres hen til et
egnet sted.
- 8 -
DK/N
Kun for EU-lande
Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!
I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.
Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.
Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra iSC GmbH.
Ret til tekniske ændringer forbeholdes
- 9 -
Anl_TC_TC_618_SPK3.indb 9Anl_TC_TC_618_SPK3.indb 9 24.07.2018 14:59:1524.07.2018 14:59:15
DK/N
Serviceinformationer
I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.
Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.
Kategori Eksempel
Sliddele*
Forbrugsmateriale/ forbrugsdele* Skæreskive
Manglende dele
* er ikke nødvendigvis indeholdt i leveringsomfanget!
Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:
Har produktet fungeret, eller var det defekt fra begyndelsen?
•
Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
•
Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
•
Beskriv venligst fejlfunktionen.
- 10 -
Anl_TC_TC_618_SPK3.indb 10Anl_TC_TC_618_SPK3.indb 10 24.07.2018 14:59:1624.07.2018 14:59:16
DK/N
Garantibevis
Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte servicenummer. For indfrielse af garantikrav gælder følgende:
1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken
vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent
lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der
skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på
produktet, eller om produktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.
3. Garantien dækker ikke følgende:
- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.
- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).
- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.
4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.
5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.
info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er
udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti-
en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.
Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.
Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.
- 11 -
Anl_TC_TC_618_SPK3.indb 11Anl_TC_TC_618_SPK3.indb 11 24.07.2018 14:59:1624.07.2018 14:59:16
S
Fara! - Läs igenom bruksanvisningen för att sänka risken för skador
Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.
Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd-
ligt damm uppstår. Asbesthaltiga material får inte bearbetas!
Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår
eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.
Fara! Risk för skärskador!
Obs! Segmenterade diamantklingor får inte användas
- 12 -
Anl_TC_TC_618_SPK3.indb 12Anl_TC_TC_618_SPK3.indb 12 24.07.2018 14:59:1624.07.2018 14:59:16
S
Fara!
Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant
igenom denna bruksanvisning och dessa
säkerhetsanvisningar. Förvara dem på ett
säkert ställe så att du alltid kan hitta önskad
information. Om maskinen ska överlåtas till andra
personer måste även denna bruksanvisning
och dessa säkerhetsanvisningar medfölja. Vi
övertar inget ansvar för olyckor eller skador som
har uppstått om denna bruksanvisning eller
säkerhetsanvisningarna åsidosätts.
1. Säkerhetsanvisningar
Gällande säkerhetsanvisningar fi nns i det
bifogade häftet.
Fara!
Läs alla säkerhetsanvisningar och
instruktioner. Försummelser vid iakttagandet av
säkerhetsanvisningarna och instruktionerna kan
förorsaka elstöt, brand och/eller svåra skador.
Förvara alla säkerhetsanvisningar och
instruktioner för framtiden.
2. Beskrivning av maskinen samt
leveransomfattning
2.1 Beskrivning av maskinen
1. Geringsanhåll
2. Klyvanhåll
3. Klingskydd
4. Sågbord
5. Vattentråg
6. Kåpa
7. Räffl ad skruv för vinkelinställning
8. Skala för geringssågning
9. Räffl ad skruv
10. Vingskruv
11. Hållare för klyvkniv
12. Strömbrytare
13. Brytarkåpa
14. Káblový držiak
15. Diamantklinga
16. Ytterfl äns
17. Sidoskydd
18. Mutter
19. Klyvkniv
20. Fixeringsskruvar för klyvknivshållare
2.2 Leveransomfattning
Kontrollera att produkten är komplett med hjälp
av beskrivningen av leveransen. Om delar saknas
vill vi be dig ta kontakt med vårt servicecenter
eller butiken där du köpte produkten inom fem
dagar efter att du köpte artikeln. Tänk på att du
måste visa upp ett giltigt kvitto. Beakta även
garantitabellen i serviceinformationen i slutet av
bruksanvisningen.
Öppna förpackningen och ta försiktigt ut
•
produkten ur förpackningen.
Ta bort förpackningsmaterialet samt
•
förpacknings- och transportsäkringar (om
förhanden).
Kontrollera att leveransen är komplett.
•
Kontrollera om produkten eller
•
tillbehörsdelarna har skadats i transporten.
Spara om möjligt på förpackningen tills
•
garantitiden har gått ut.
Fara!
Produkten och förpackningsmaterialet
är ingen leksak! Barn får inte leka med
plastpåsar, folie eller smådelar! Risk för att
barn sväljer delar och kvävs!
Original-bruksanvisning
•
Säkerhetsanvisningar
•
3. Tekniska data:
Motoreff ekt ............................... 600 W S2 10 min
Motorvarvtal ........................................3000 min
Växelströmsmotor ....................220-240 V~ 50 Hz
Isoleringsmaterialklass ............................ Klass B
Kapslingsklass ............................................. IP 54
Skyddsklass ........................................................ I
Såglängd ......................................... obegränsad
Längd för jolly ................................... obegränsad
Såghöjd 90° ............................................. 35 mm
Såghöjd 45° ............................................. 22 mm
Sågbord-Mått .........................330 mm x 360 mm
Diamantklinga .........................ø 180 x ø 25,4 mm
Vikt ..............................................................8,5 kg
Inkopplingstiden S2 10 min (korttidsdrift) innebär
att motorn endast får belastas kontinuerligt med
märkeff ekten (600 W) under den tid som anges
på typskylten (10 min). I annat fall kommer motorn
att värmas upp otillåtet mycket. Under pausen
kyls motorn ned till sin utgångstemperatur.
-1
- 13 -
Anl_TC_TC_618_SPK3.indb 13Anl_TC_TC_618_SPK3.indb 13 24.07.2018 14:59:1624.07.2018 14:59:16
S
Tomgång
Ljudtrycksnivå L
Ljudeff ektnivå L
Vibrationsemissionsvärdet som anges har mätts
upp med en standardiserad provningsmetod
och kan variera beroende på vilket sätt som
elverktyget används. I undantagsfall kan det
faktiska värdet avvika från det angivna värdet.
Vibrationsemissionsvärdet som anges kan
användas om man vill jämföra olika elverktyg.
Vibrationsemissionsvärdet som anges kan även
användas för en första bedömning av inverkan
från elverktyget.
Begränsa uppkomsten av buller och vibration
till ett minimum!
Använd endast intakta maskiner.
•
Underhåll och rengör maskinen regelbundet.
•
Anpassa ditt arbetssätt till maskinen.
•
Överbelasta inte maskinen.
•
Lämna in maskinen för översyn vid behov.
•
Slå ifrån maskinen om den inte används.
•
Bär handskar.
•
Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift.
Följande risker kan uppstå på grund av
elverktygets konstruktion och utförande:
1. Lungskador om ingen lämplig
dammfi ltermask används.
2. Hörselskador om inget lämpligt hörselskydd
används.
3. Hälsoskador som uppstår av hand- och
armvibrationer om maskinen används under
längre tid eller om det inte hanteras och
underhålls enligt föreskrift.
.......................................97 dB
pA
.....................................110 dB
WA
4. Viktiga anvisningar
Läs igenom bruksanvisningen noggrant och
beakta alla anvisningar. Använd bruksanvisningen
till att informera dig om maskinen, dess
användningsområden samt gällande
säkerhetsanvisningar.
Fara!
Av säkerhetsskäl får kakelsågen inte användas av
barn och ungdomar under 16 år eller av personer
som inte har läst igenom denna bruksanvisning.
Bärbar kakelsåg för mellanstor kakel.
•
Sågning med diamantklinga.
•
Geringssågning med lutningsbar arbetsyta till
•
max. 45 grader.
Vattenkylning för sågklinga.
•
Anslagslist och vinkelanslag.
•
Uttagbart tråg för kylvatten. (Maskinen måste
•
lyftas en aning för att tråget ska kunna tas ut.)
Pri zablokovaní rozbrusovacieho kotúča
•
vypnite prístroj a odpojte ho zo siete, až
potom odstráňte obrábaný materiál.
5. Ändamålsenlig användning
Kakelsågen kan användas till normal sågning av
små och medelstora plattor (kakel, keramik eller
liknande) med hänsyn till maskinens mått. Sågen
får inte användas till sågning av trä eller metall.
Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej tillåtna. För
materialskador eller personskador som resulterar
av sådan användning ansvarar användaren/
operatören själv. Tillverkaren övertar inget ansvar.
Endast passande klingor får användas till denna
maskin. Det är förbjudet att använda sågklingor.
Till maskinens ändamålsenliga användning
hör också att säkerhetsanvisningarna samt
monteringsanvisningarna och driftanvisningar
i bruksanvisningen beaktas. Personer som
använder och underhåller maskinen måste
känna till maskinens funktioner och ha instruerats
om eventuella faror. Dessutom ska gällande
arbetarskyddsföreskrifter beaktas noggrant.
Övriga allmänna regler för arbetsmedicinska
och säkerhetstekniska områden ska även
beaktas. Om maskinen ändras leder detta till
att tillverkarens ansvar för därutav resulterande
skador upphör att gälla. Trots ändamålsenlig
användning kan särskilda resterande riskfaktorer
inte uteslutas helt. På grund av maskinens
- 14 -
Anl_TC_TC_618_SPK3.indb 14Anl_TC_TC_618_SPK3.indb 14 24.07.2018 14:59:1624.07.2018 14:59:16
S
konstruktion och sammansättning kan följande
faror uppstå under drift:
Risk för att användaren rör vid den
•
oskyddade diamantklingan.
Risk för att användaren griper in i den
•
roterande diamantklingan.
Risk för att defekta diamantsegment lossnar
•
och därefter slungas ut.
Risk för att arbetsstycket eller delar av
•
arbetsstycket slungas tillbaka vid felaktig
hantering.
Risk för hörselskador vid otillräckligt
•
bullerskydd.
Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om
produkten ska användas inom yrkesmässiga,
hantverksmässiga eller industriella verksamheter
eller vid liknande aktiviteter.
6. Före användning
Se till att maskinen står stabilt, dvs.
•
fastskruvad på en arbetsbänk, ett fast stativ
eller liknande.
Innan maskinen tas i drift måste alla skydd
•
och säkerhetsanordningar ha monterats på
avsett vis.
Diamantklingan måste kunna rotera fritt.
•
Innan du slår på maskinen med
•
strömbrytaren måste du övertyga dig om att
diamantklingan är rätt monterad och att de
rörliga delarna inte klämmer.
Övertyga dig om att uppgifterna på typskylten
•
stämmer överens med nätets data innan du
ansluter maskinen till vägguttaget.
Innan du använder maskinen måste du
•
kontrollera att samtliga delar är intakta. I
annat fall måste dessa bytas ut. Om du
behöver byta ut delar eller tillbehör måste du
först noggrant läsa igenom instruktionerna i
denna handbok.
För att uppnå högsta effekt och maximal
•
säkerhet måste maskinen alltid hållas i rent
skick.
Kontrollera maskinkabeln regelbundet.
•
Kontrollera slitagedelarna under
•
bearbetningen. Se dessutom till att inga
delar lossnar och att tillbehörsdelarna har
monterats rätt.
Märk! Kakelsågen är avsedd för
•
användning med vatten.
Varje gång innan du sågar och under arbetets
•
gång måste du kontrollera att vattnet täcker
klingans diamantsegment. Fyll på kylvatten
direkt i tråget.
6.1 Byta ut diamantklinga (bild 2/3)
Gör på följande sätt för att byta ut en sliten klinga:
Dra ut stickkontakten.
•
Ta ut vattentråget (5).
•
Ta av sidoskyddet (17).
•
Blockera motoraxeln med en 8 mm
•
mothållare.
Skruva av spärrmuttern (18) från klingans
•
fläns (16) med en 19 mm nyckel.
Rengör klingans flänsar noggrant efter att
•
klingan har demonterats.
Ta ut den slitna diamantklingan (15) och
•
sätt den nya klingan på flänsen, sätt på
ytterflänsen (16) och dra sedan åt muttern
(18).
Fixera sidoskyddet (17) på nytt.
•
Kontrollera att diamantklingan roterar på
•
rätt håll!
6.2 Ställa in övre klingskydd (bild 1/6)
Sätt in klyvkniven (19) uppifrån genom
•
bordsplattan och sätt in i hållaren (11). Fixera
med skruvarna (20).
Ställ in klingskyddet på ungefär 5 mm
•
ovanför kakelplattan som ska sågas. Spärra
klingskyddet (3) med den räfflade skruven (9)
som visas i bild 1.
Märk! Maskinen är utrustad med en
•
genomgående bestyckad klinga.
7. Användning
7.1 Rakt snitt (bild 1/4/7)
Ställ in sågbredden med klyvanhållet
•
(2) och spärra med vingskruvarna (10).
Arbetsstyckets bredd kan läsas av på skalan.
I bild 4 visas var du ska hålla händerna
•
medan du sågar kakelplattan. Matningen
av kakelplattan måste anpassas till
sågklingans sågkapacitet. På detta sätt kan
det säkerställas att inget material lossnar,
vilket annars kan leda till olyckor eller
personskador.
Märk! Kontrollera alltid vattennivån i tråget.
- 15 -
Anl_TC_TC_618_SPK3.indb 15Anl_TC_TC_618_SPK3.indb 15 24.07.2018 14:59:1624.07.2018 14:59:16
Loading...
