DK/ Original betjeningsvejledning
N Akku-hækkeklipper
S Original-bruksanvisning
Batteridriven häcksax
FIN Alkuperäiskäyttöohje
Akkukäyttöiset pensassakset
GE-HH 18/45 Li T Kit
GE-HH 18/45 Li T Kit
3
Art.-Nr.: 34.108.66 I.-Nr.: 11017
Art.-Nr.: 34.108.65 I.-Nr.: 11017
Anl_GE_HH_18_45_Li_T_SPK3.indb 1Anl_GE_HH_18_45_Li_T_SPK3.indb 1 09.04.2019 14:34:3609.04.2019 14:34:36
1
19
14
13
11
9
8
4
2
2
12
10
20
7
6
5
1
3
21
3
2a 7a
7
Anl_GE_HH_18_45_Li_T_SPK3.indb 2Anl_GE_HH_18_45_Li_T_SPK3.indb 2 09.04.2019 14:34:4409.04.2019 14:34:44
6
3
- 2 -
4 2a
6 7
4
A
8
4a
B
L
M
5 6
9
b
F
a
N
U
P
9
a
b
F
H
7
8
Anl_GE_HH_18_45_Li_T_SPK3.indb 3Anl_GE_HH_18_45_Li_T_SPK3.indb 3 09.04.2019 14:34:4509.04.2019 14:34:45
8
- 3 -
9 10
a
2
b
5
a
13a
a
11
10
11 12 13
12
13 14
b
a
14
R
a
b
R
T
- 4 -
Anl_GE_HH_18_45_Li_T_SPK3.indb 4Anl_GE_HH_18_45_Li_T_SPK3.indb 4 09.04.2019 14:34:4909.04.2019 14:34:49
15 16
21
17 18
1
19 20
- 5 -
Anl_GE_HH_18_45_Li_T_SPK3.indb 5Anl_GE_HH_18_45_Li_T_SPK3.indb 5 09.04.2019 14:34:5109.04.2019 14:34:51
21 22
23
1
2 3 4 5
v
u
L
6 7 8 9 10 11
- 6 -
Anl_GE_HH_18_45_Li_T_SPK3.indb 6Anl_GE_HH_18_45_Li_T_SPK3.indb 6 09.04.2019 14:34:5309.04.2019 14:34:53
DK/N
Fare!
Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.
1. Sikkerhedsanvisninger
Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.
Fare!
Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikker-
hedsanvisningerne, ikke nøje som beskrevet, kan
elektrisk stød, brand og/eller svære kvæstelser
være følgen. Alle sikkerhedsanvisninger og
øvrige anvisninger skal gemmes.
Produktet må ikke betjenes af personer (inkl.
børn) med begrænsede fysiske eller sensoriske
færdigheder, eller personer, der er psykisk ustabile. Manglende erfaring og kendskab til produktets
anvendelse fratager ligeledes en person retten
til at betjene det, med mindre dette sker under
opsyn eller efter grundig instruktion. Pas på, at
børn ikke bruger produktet som legetøj.
Forklaring af symbolerne på maskinen
(fi g. 23):
1. Advarsel!
2. Brug øjen-/hoved- og høreværn!
3. Beskyt maskinen mod regn og fugt!
4. Maksimal snitlængde stangsav
5. Livsfare som følge af elektrisk stød. Afstanden til strømledninger skal være mindst 10 m!
6. Læs betjeningsvejledningen, inden du tager
maskinen i brug!
7. Bær solidt fodtøj!
8. Pas på nedfaldende og udslynget materiale!
9. Hold afstand.
11. Brug sikkerhedshandsker
2. Produktbeskrivelse og
leveringsomfang

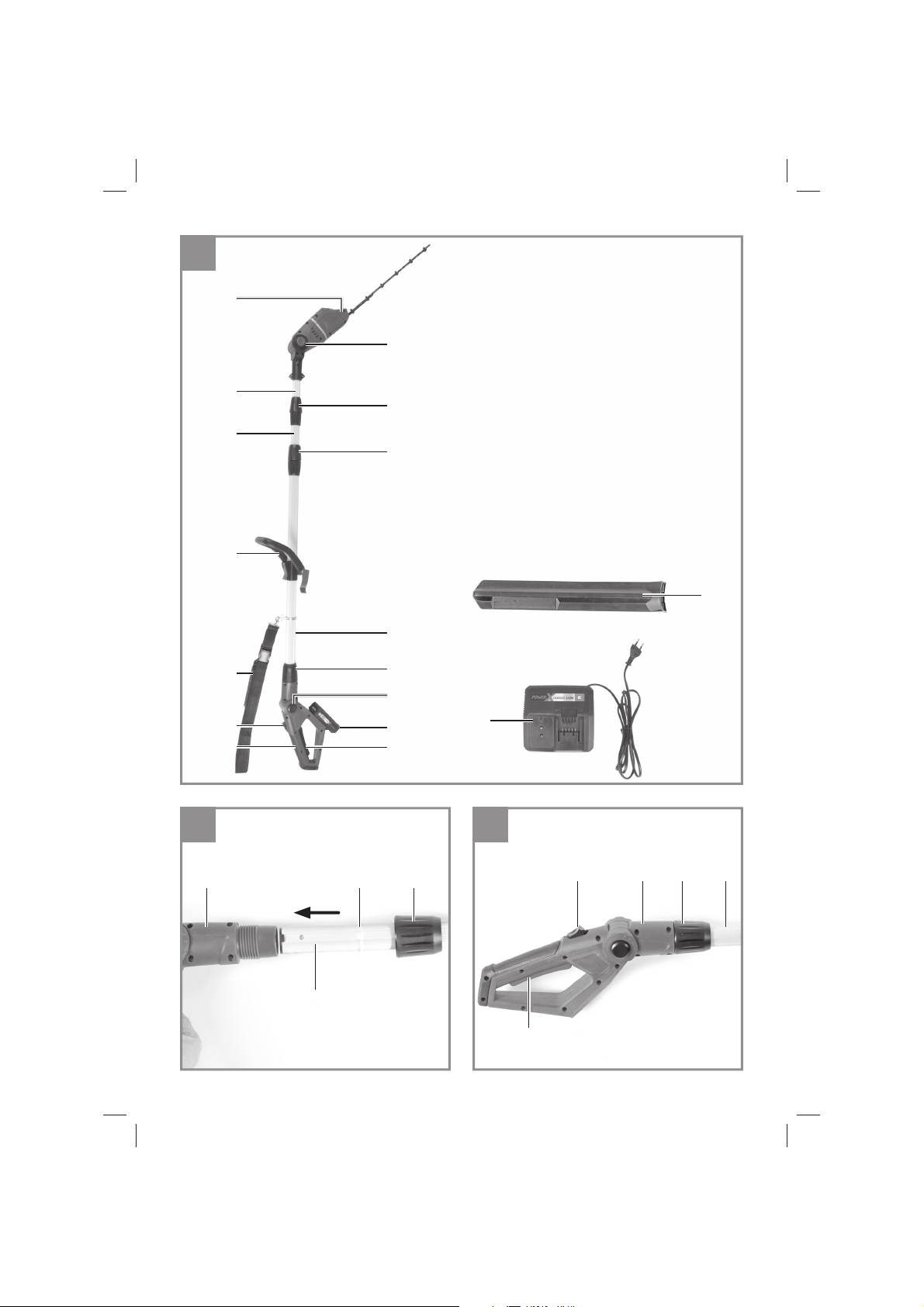

2.1 Produktbeskrivelse (fi g. 1)
1. Akku
2. Holdegreb
3. Tænd/Sluk-knap
4. Indkoblingsspærre
5. Låseknap hældningsindstillings holdegreb
6. Monteringsmøtrik
7. Rør
8. Skulderrem med sikkerhedsoplåsemekanis-
me
9. Hjælpegreb
10. Låsemøtrik teleskoprør 1
11. Teleskoprør 1
12. Låsemøtrik teleskoprør 2
13. Teleskoprør 2 med motorhus
14. Låseknap hældningsindstilling Motorhus
19. Påmonteringssæt hækkeklipper
20. Beskyttelse til hækkeklipperkniv
21. Ladeaggregat
2.2 Leveringsomfang
Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.
Åbn pakken, og tag forsigtigt maskinen ud af
•
emballagen.
Fjern emballagematerialet samt emballage-/
•
og transportsikringer (hvis sådanne forefindes).
Kontroller, at der ikke mangler noget.
•
Kontroller maskine og tilbehør for transports-
•
kader.
Opbevar så vidt muligt emballagen indtil ga-
•
rantiperiodens udløb.
Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!
Holdegreb komplet
•
Rør med motorenhed komplet
•
Skulderrem med sikkerhedsoplåsemekanis-
•
me
Påmonteringssæt hækkeklipper
•
- 7 -
Anl_GE_HH_18_45_Li_T_SPK3.indb 7Anl_GE_HH_18_45_Li_T_SPK3.indb 7 09.04.2019 14:34:5309.04.2019 14:34:53
Beskyttelse til hækkeklipperkniv
•
Akku (ved varenr.: 34.108.66 følger ikke med
•
leveringen)
Ladeadapter (ved varenr.: 34.108.66 følger
•
ikke med leveringen)
Original betjeningsvejledning
•
Sikkerhedsanvisninger
•
3. Formålsbestemt anvendelse
Hækkeklipper
Påmonteringssættet hækkeklipper må kun monteres på det medleverede motorhoved.
Forsigtig! Denne hækkeklipper er konstrueret til
klipning af hække, krat og buske.
Forsigtig! Brug ikke apparatet til at klippe græs.
Saven må kun anvendes i overensstemmelse
med dens tiltænkte formål. Enhver anden form
for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer
eller materiel, som måtte opstå som følge af, at
maskinen ikke er blevet anvendt korrekt. Ansvaret
bæres alene af brugeren/ejeren.
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.
DK/N
4. Tekniske data
Sværdlængde: ....................................... 450 mm
Skærelængde maks.: ............................. 400 mm
Tandafstand: ............................................ 16 mm
Snit/min: ...................................................... 1700
Li-Ion-akku
Spænding: .............................................18 V d.c.
Kapacitet: ..................................................3,0 Ah
Ladetid: ....................................................... 1,0 h
Ladeaggregat
Indgangsspænding: ..........200-250 V ~ 50-60 Hz
Optagen eff ekt: .......................................... 72 W
Udgangsspænding: ................................21 V d.c.
Udgangsstrøm: ..............................................3 A
Fare!
Støj og vibration
Støj- og vibrationstal er beregnet i henhold til
ISO 22868.
Lydtryksniveau L
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K
Lydeff ektniveau L
Brug høreværn.
Støjudviklingen fra maskinen kan forårsage
høretab.
............................ 81,05 dB(A)
pA
............................................. 3 dB
pA
målt ................. 98,23 dB(A)
WA
............................................3 dB
WA
garanteret ........... 102 dB(A)
WA
Samlede svingningstal (vektorsum for tre
retninger) beregnet i henhold til ISO 22867.
Håndgreb under belastning
Svingningsemissionstal a
≤ 2,5 m/s
h
2
Det angivne svingningsemissionstal er målt ud
fra en standardiseret prøvningsmetode og kan
- afhængig af den måde, el-værktøjet anvendes
på - ændre sig og i undtagelsestilfælde ligge over
den angivne værdi.
Det angivne svingningsemissionstal kan anvendes til at sammenligne et el-værktøj med et andet.
Det angivne svingningsemissionstal kan også anvendes til en indledende skønsmæssig vurdering
af den negative påvirkning.
- 8 -
Anl_GE_HH_18_45_Li_T_SPK3.indb 8Anl_GE_HH_18_45_Li_T_SPK3.indb 8 09.04.2019 14:34:5309.04.2019 14:34:53
DK/N
Støjudvikling og vibration skal begrænses til
et minimum!
Brug kun intakte og ubeskadigede maskiner.
•
Vedligehold og rengør maskinen med jævne
•
mellemrum.
Tilpas arbejdsmåden efter maskinen.
•
Overbelast ikke maskinen.
•
Lad i givet fald maskinen underkaste et efter-
•
syn.
Sluk maskinen, når den ikke benyttes.
•
Bær handsker.
•
5. Før ibrugtagningen
Forsigtig! Vent med at sætte akkuen i, til maski-
nen er fuldstændig monteret, og alle indstillinger
er gennemført. Bær altid sikkerhedshandsker, når
du arbejder med saven. Pak alle dele omhyggeligt
ud, og kontroller, at der ikke mangler noget (fi g.
1).
5.1 Montering generelt
a) Fig. 2-3: Stik røret (7) indtil vulsten (7a) på
holdegrebhuset (2a) og skru det fast med
monteringsmøtrikken (6).
b) Fig. 4: Hægt karabinhagen (A) på skulderrem-
men (8) fast i remholderen (B).
c) Fig. 4a: Hjælpegrebet består af håndgreb (N),
sekskantskrue (P) og låsemekanisme (F).
Det monteres på håndgrebsholderen (U) som
vist. Tryk på sekskantskruen (P) i holdegrebet
(N) og skru det fast med låsemekanismen
(F).
5.2 Hjælpegreb indstilles (fi g. 5-6)
a) Hældning på hjælpegreb indstilles
Åbn (a) låsemekanismen (F). Indstil den ønskede
hældning for hjælpegrebet (9). Luk (b) låsemekanismen (F).
b) Hjælpegreb forskydes
Åbn (a) låsemekanismen (H) og forskyd hjælpegrebet (9) i den ønskede position. Luk (b) låsemekanismen (H).
5.3 Anlægning af skulderrem
Advarsel! Benyt altid skulderremmen under
arbejdet. Sluk altid for motoren, inden du løsner
skulderremmen. Fare for personskade.
1. Hægt karabinhagen (fi g. 4/pos. A) fast i rem-
holderen.
2. Læg skulderremmen (fi g. 7/pos. 8) hen over
skulderen.
3. Indstil remmens længde, så remholderen befi nder sig i hoftehøjde (fi g. 7).
4. Skulderremmen er udstyret med et spænde.
Tryk krogene sammen, hvis det skulle være
nødvendigt at lægge maskinen hurtigt fra (fi g.
8).
5. Selepositionen ændres på maskinen ved at
trykke de to metalsløjfer (fi g. 4/pos. L / M)
mod hinanden og forskyd seleholderen på
røret.
5.4 Hældning holdegreb indstilles (fi g. 9)
Tryk på de to låseknapper (5) og indstil hældningen på holdegrebet (2) i 4 stoptrin.
5.5 Hældning motorhus indstilles (fi g. 10)
Tryk på de to låseknapper (14) og indstil hældningen på motorhuset (13a) i 7 toptrin.
5.6 Teleskoprør indstilles (fi g. 11)
1. Åbn teleskoprør-låsemekanismemøtrikkerne
(10 + 12) ved at dreje dem til venstre.
2. Træk teleskoprørene (11+13) så langt ud,
som arbejdshøjden kræver det.
3. Luk teleskoprør-låsemekanismemøtrikkerne
(10 + 12) ved at dreje dem til højre.
5.7 Hækkeklipper- påmonteringssæt
monteres på motorhoved (fi g. 12 – 13)
Beskyttelsen skal skubbes hen over hækkeklipperkniv for at undgå kvæstelser.
1. Positioner hækkeklipper – påmonteringssættet og motorhoved, så pilene på de to dele
stemmer overens.
2. Tryk hækkeklipper – påmonteringssættet mod
motorhovedet. Derved skubbes låseknappen
(R) til højre. Drej hækkeklipper – påmonteringssættet til højre. Hækkeklipper – påmonteringssættet låses på motorhovedet og er
fast monteret. Derved trykkes låseknappen
(R) til venstre.
5.8 Hækkeklipper - påmonteringssæt fjernes
på motorhoved (fi g. 12 – 13)
Beskyttelsen skal skubbes hen over hækkeklipperkniv for at undgå kvæstelser.
1. Træk låseknappen (R) til højre.
2. Drej hækkeklipper – påmonteringssættet,
til pilene på motorhoved og hækkeklipper –
påmonteringssæt stemmer overens og dette
kan fjernes.
- 9 -
Anl_GE_HH_18_45_Li_T_SPK3.indb 9Anl_GE_HH_18_45_Li_T_SPK3.indb 9 09.04.2019 14:34:5309.04.2019 14:34:53
DK/N

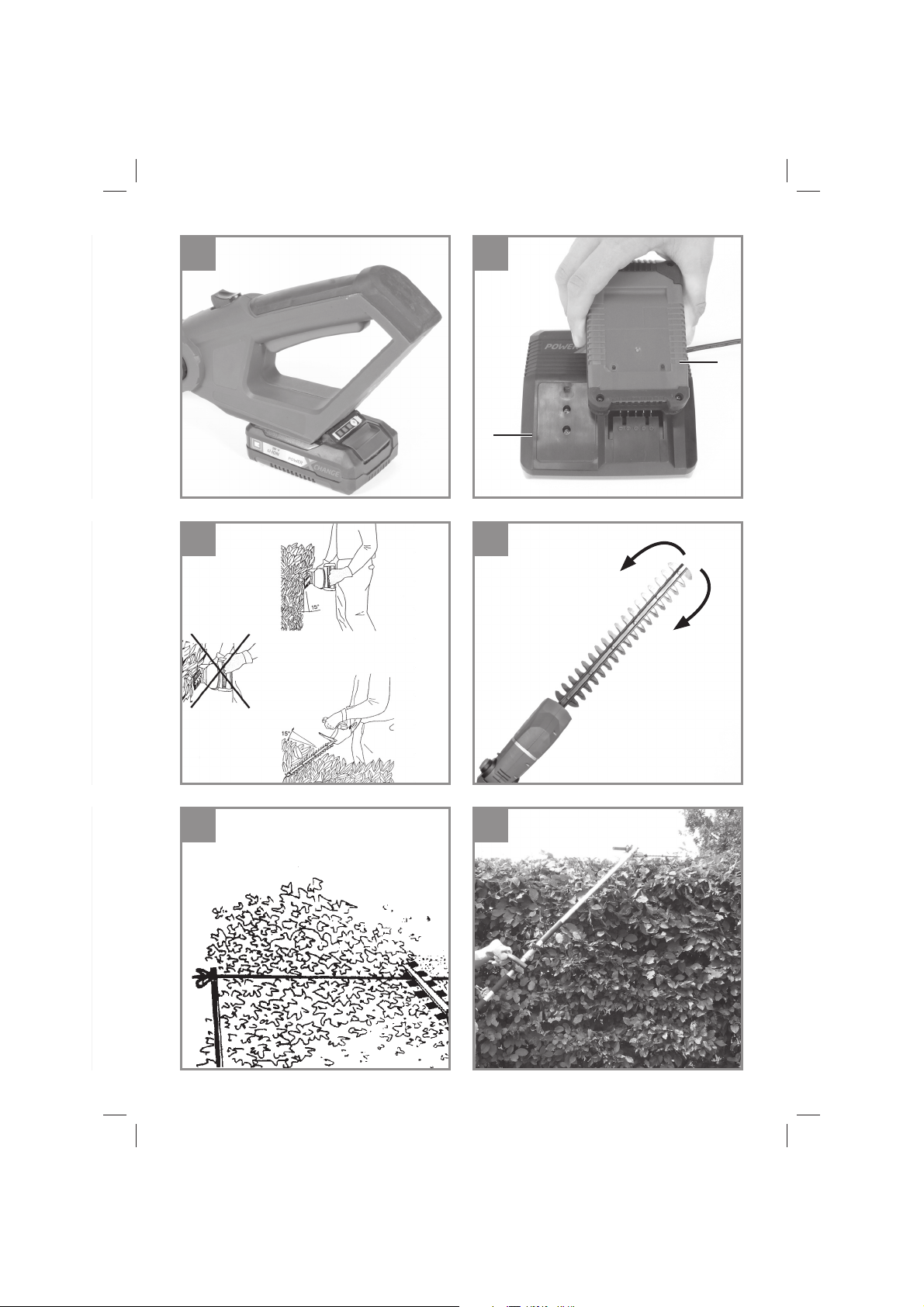

5.9 Montering af akku (fi g. 14-15)
Tryk på anslagsknappen (T) på akkuen som vist
på fi g. 14, og skub akkuen ind i den dertil indrette-
de holdemekanisme. Når akkuen er i en position
som vist på fi g. 15, skal anslagsknappen gå i
indgreb! Akkuen afmonteres tilsvarende i modsat
rækkefølge!
5.10 Opladning af akku (fi g. 16)
1. Tag akkupack‘en ud af holderen på produktet:
Tryk på anslagsknappen (T).
2. Kontroller, at netspændingen, som står anført
på mærkepladen, svarer til den forhåndenværende netspænding. Sæt stikket til ladeaggregatet (21) i stikkontakten. Den grønne
LED-lysdiode begynder at blinke.
3. Sæt akkuen (1) på ladeaggregatet (21).
4. Under punkt „Visninger på ladeaggregatet“
fi ndes en oversigt over LED-visningernes betydning.
Under opladningen kan akkuen blive varm. Dette
er helt normalt.
Hvis det ikke er muligt at oplade akkupack’en,
skal du kontrollere,
om der er netspænding i stikkontakten
•
om forbindelsen til ladekontakterne er i orden.
•
Hvis det stadigvæk ikke er muligt at oplade
akkupack’en, bedes du indsende
ladeaggregatet
•
samt akkupack‘en
•
til vores kundeservice.
Sørg for at genoplade akkupack’en i god tid for
at sikre en lang levetid. Genopladning skal under
alle omstændigheder ske, hvis du konstaterer,
at akku-maskinen ydelse er nedsat. Undgå,
at akkupack’en afl ades helt. Det vil ødelægge
akkupack’en!
6. Drift
Bemærk venligst lovmæssige bestemmelser vedrørende støjbeskyttelse, som kan variere lokalt.
Tænde / slukke
Tænde saven
Hold fast i maskinens greb med begge hæn-
•
der (tommelfinger neden under hjælpegrebet).
Skub indkoblingsspærren (fig. 3/pos. 4) fre-
•
mad og hold den inde.
Tænd maskinen med tænd/sluk-knappen (fig.
•
3/pos. 3). Indkoblingsspærren kan nu slippes
igen.
Slukke saven
Slip tænd/sluk-knappen (fi g. 3/pos. 3).
7. Arbejde med hækkeklipperpåmonteringssæt
Kontroller skæreknivenes funktion. Knivene
•
skærer i begge sider med modsat omløbsretning, hvilket giver en høj skæreydelse og en
rolig driftsgang.
Sørg for at stå sikkert og stabilt og hold godt
•
fast i apparatet med begge hænder og med
afstand til din egen krop. Kontrollér før tænding, at apparatet ikke berører genstande.
Arbejdsanvisninger
Ud over klipning af hække kan en hække-
•
klipper også anvendes til klipning af krat og
buske.
Den bedste skæreydelse opnås, hvis hæk-
•
keklipperen føres på en sådan måde, at tænderne på knivene står i en vinkel på ca. 15° i
forhold til hækken (se fig. 17).
Knivene skærer i begge sider og med modsat
•
omløbsretning, hvilket gør det muligt at klippe
i begge retninger (se fig. 18).
For at få en lige højde på hækken anbefales
•
det at spænde en snor ud langs hækkens
kant, som så fungerer som lodmarkør. Grenværk, som rager op, klippes af (se fig. 19/20).
Hækkens sideflader klippes i buebevægelser
•
nedefra og op (se fig. 21).
Forsigtig! Benyt altid skulderremmen under
arbejdet. Sluk altid for motoren, inden du løsner
skulderremmen. Fare for personskade.
Læg skulderremmen på som beskrevet forinden,
montér det ønskede påmonteringssæt og indstil
maskinen, så den passer til dine behov.
- 10 -
Anl_GE_HH_18_45_Li_T_SPK3.indb 10Anl_GE_HH_18_45_Li_T_SPK3.indb 10 09.04.2019 14:34:5309.04.2019 14:34:53
DK/N
8. Rengøring, vedligeholdelse og
reservedelsbestilling
Fare!
Træk akkupack‘en ud af stikkontakten, inden
rengørings- og vedligeholdelsesarbejde påbegyndes.
8.1 Renholdelse
Rengør med jævne mellemrum spændeme-
•
kanismen ved at foretage udblæsning med
trykluft, eller brug en børste. Brug ikke værktøj
til renholdelse.
Hold grebene fri for olie, så du altid har et sik-
•
kert hold om maskinen.
Saven må under ingen omstændigheder dyp-
•
pes i vand eller andre væsker.
Fjern aflejringer på beskyttelsesafdækninger-
•
ne med en børste.
Hold så vidt muligt beskyttelsesanordninger,
•
luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang
•
efter brug.
Rengør af og til maskinen med en fugtig klud
•
og lidt blød sæbe. Undgå brug af rengøringseller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et elværktøj, øger det risikoen for elektrisk stød.
9. Bortskaff else og genanvendelse
Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.
10. Opbevaring
Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.
8.2 Vedligeholdelse
Knivene skal regelmæssigt renses og smøres for
at opretholde den høje skæreydelse. Fjern afl e-
jringerne med en børste og smør et tyndt lag olie
på (fi g. 22).
8.3 Reservedelsbestilling:
Ved bestilling af reservedele skal følgende oplyses:
Savens type.
•
Savens artikelnummer.
•
Savens identifikationsnummer.
•
Nummeret på den nødvendige reservedel.
•
Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.isc-gmbh.info
- 11 -
Anl_GE_HH_18_45_Li_T_SPK3.indb 11Anl_GE_HH_18_45_Li_T_SPK3.indb 11 09.04.2019 14:34:5309.04.2019 14:34:53
DK/N
11. Fejlsøgningsskema
Forsigtig!
Sluk saven, og tag batteriet ud før fejlsøgning.
Nedenstående oversigt angiver fejlsymptomer og beskriver, hvordan afhjælpning foretages, hvis saven
ikke skulle fungere korrekt. Hvis oversigten ikke fører til problemløsning , skal du kontakte dit serviceværksted.
Driftsforstyrrelse Mulig årsag Afhjælpning
Maskine virker ikke - Batteri fl adt
- Batteri ikke sat rigtigt i
Maskine arbejder
diskontinuerligt
- Ekstern løs forbindelse
- Intern løs forbindelse
- Tænd/Sluk-knap defekt
- Oplad batteriet
- Tag batteriet ud, og sæt det i igen
- Opsøg autoriseret værksted
- Opsøg autoriseret værksted
- Opsøg autoriseret værksted
- 12 -
Anl_GE_HH_18_45_Li_T_SPK3.indb 12Anl_GE_HH_18_45_Li_T_SPK3.indb 12 09.04.2019 14:34:5309.04.2019 14:34:53
Loading...
