Einhell GC-PM 46/3 S User guide

D Originalbetriebsanleitung

Benzin-Rasenmäher

BG Оригинално упътване за

употреба
Бензинова градинска косачка

GR Πρωτότυπες Οδηγίες χρήσης

Βενζινοκίνητο χλοοκοπτικό

TR Orijinal Kullanma Talimatı

Benzin Motorlu Çim Biçme
Makinesi

GC-PM 46/3 S

5

Art.-Nr.: 34.007.27 I.-Nr.: 11016

Anl_GC_PM_46_3_S_SPK5.indb 1Anl_GC_PM_46_3_S_SPK5.indb 1 19.09.2016 08:32:0919.09.2016 08:32:09

1

1b

1a

3

4b

9

3

5a

4a

2

3 4a

3

8

3 15

6

2

7

12a

11

12b

10

12c

4b

- 2 -

Anl_GC_PM_46_3_S_SPK5.indb 2Anl_GC_PM_46_3_S_SPK5.indb 2 19.09.2016 08:32:2219.09.2016 08:32:22

13

14

3a 3b

12c 12c

3 12a 12a

3c 3d

9

11

14

3

12b

15

3

10

10

4

5a

4a

Anl_GC_PM_46_3_S_SPK5.indb 3Anl_GC_PM_46_3_S_SPK5.indb 3 19.09.2016 08:32:2319.09.2016 08:32:23

- 3 -

5a

1b

1a

5b 5c

6

2

7

8 9a

8

7

- 4 -

Anl_GC_PM_46_3_S_SPK5.indb 4Anl_GC_PM_46_3_S_SPK5.indb 4 19.09.2016 08:32:2419.09.2016 08:32:24

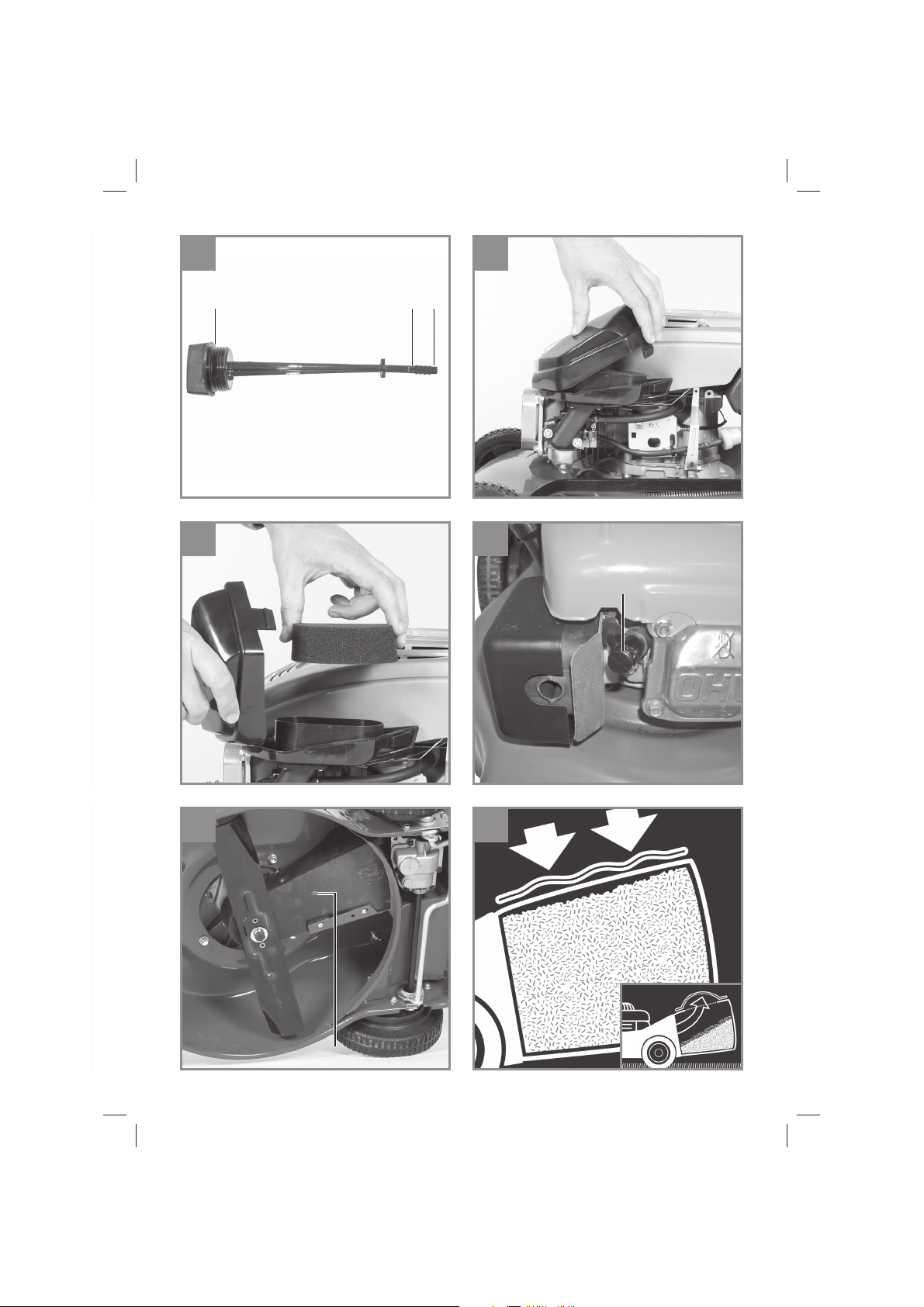

9b

7 max min

10a

10b 11

A

12 13

5b

- 5 -

Anl_GC_PM_46_3_S_SPK5.indb 5Anl_GC_PM_46_3_S_SPK5.indb 5 19.09.2016 08:32:2619.09.2016 08:32:26

14

12345 6

78910 1112

- 6 -

Anl_GC_PM_46_3_S_SPK5.indb 6Anl_GC_PM_46_3_S_SPK5.indb 6 19.09.2016 08:32:2819.09.2016 08:32:28

D

Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

4. Technische Daten

5. Vor Inbetriebnahme

6. Bedienung

7. Reinigung, Wartung, Lagerung, Transport und Ersatzteilbestellung

8. Entsorgung und Wiederverwertung

9. Fehlersuchplan

- 7 -

Anl_GC_PM_46_3_S_SPK5.indb 7Anl_GC_PM_46_3_S_SPK5.indb 7 19.09.2016 08:32:2819.09.2016 08:32:28

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Gefahr!
Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für
die Zukunft auf.

Erklärung des Hinweisschildes auf dem Ge­rät (siehe Bild 14)

1) Bedienungsanleitung lesen.

2) Warnung! Gefahr durch herausgeschleuderte
Teile. Sicherheitsabstand einhalten.

3) Gefahr! Vor scharfen Messern - Vor allen
Wartungs-, Instandsetzungs-, Reinigungs­und Einstellarbeiten den Motor abstellen und
Zündkerzenstecker abziehen.

4) Vor Inbetriebnahme Öl und Treibstoff einfül-
len.

5) Vorsicht! Gehörschutz und Schutzbrille tra­gen.

6) Garantierter Schallleistungspegel.

7) Vorsicht! Heiße Teile. Abstand halten.

8) Nur bei ausgeschalteten Motor tanken.

9) Warnung vor Schnittverletzungen. Achtung
rotierende Messer.

10) Startvorgang

11) Motorstart-/Motorstophebel
(I=Motor an; 0=Motor aus)

12) Fahrhebel (Kupplungshebel)

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1-12)

1a. Motor Start- / Stophebel (Motorbremse)
1b. Fahrhebel (Kupplungshebel)

2. Kraftstoff pumpe (Primer)

3. oberer und unterer Schubbügel

4a. Fangsack
4b. Füllstandsanzeige
5a. Auswurfklappe
5b. Keilriemenabdeckung

6. Tankeinfüllkappe

7. Öleinfüllschraube

8. Schnitthöheneinstellung

9. Startseilzug

10. 2x Kabelclip

11. 2x Sternmutter

12a. 4x Schraube kurz
12b. 2x Schraube lang
12c. 4x Befestigungsmutter für unteren Schub-

bügel

13. Zündkerzenschlüssel

14. 1x Startseilzugführung

15. 2x Beilagscheibe

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

- 8 -

Anl_GC_PM_46_3_S_SPK5.indb 8Anl_GC_PM_46_3_S_SPK5.indb 8 19.09.2016 08:32:2819.09.2016 08:32:28

D

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Benzinmäher

•

oberer und unterer Schubbügel

•

Fangkorb

•

1x Kabelclip

•

2x Sternmutter

•

2x Schraube lang

•

4x Schraube kurz

•

4x Befestigungsmutter

•

1x Kabelbinder

•

1x Startseilzugführung

•

Zündkerzenschlüssel

•

Serviceheft Benzin

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Das Gerät darf nur nach seiner Bestimmung ver­wendet werden. Jede weitere darüber hinausge­hende Verwendung ist nicht bestimmungsgemäß.
Für daraus hervorgerufene Schäden oder Verlet­zungen aller Art haftet der Benutzer/Bediener und
nicht der Hersteller.

Der Benzin Rasenmäher ist für die private Benut­zung im Haus- und Hobbygarten geeignet.

Als Rasenmäher für den privaten Haus- und
Hobbygarten werden solche angesehen, deren
jährliche Benutzung in der Regel 50 Stunden
nicht übersteigen und die vorwiegend für die
Pfl ege von Gras- oder Rasenfl ächen verwendet
werden, nicht jedoch in öff entlichen Anlagen,
Parks, Sportstätten sowie nicht in der Land- und
Forstwirtschaft.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

Die Einhaltung der vom Hersteller beigefügten
Gebrauchsanweisung ist Voraussetzung für den
ordnungsgemäßen Gebrauch des Rasenmä­hers. Die Gebrauchsanweisung enthält auch die
Betriebs-, Wartungs- und Instandhaltungsbedin­gungen.

Warnung! Wegen körperlicher Gefährdung des
Benutzers darf der Rasenmäher nicht zu folgen­den Arbeiten eingesetzt werden: zum Trimmen
von Büschen, Hecken und Sträuchern, zum
Schneiden und Zerkleinern von Rankgewäch­sen oder Rasen auf Dachbepfl anzungen oder
in Balkonkästen, zum Reinigen (Absaugen) von
Gehwegen und als Häcksler zum Zerkleinern von
Baum- und Heckenabschnitten. Ferner darf der
Rasenmäher nicht als Motorhacke verwendet
werden zum Einebnen von Bodenerhebungen,
wie z.B. Maulwurfshügel.

Aus Sicherheitsgründen darf der Rasenmäher
nicht als Antriebsaggregat für andere Arbeits­werkzeuge und Werkzeugsätze jeglicher Art ver­wendet werden.

4. Technische Daten

Motortyp: ........ Einzylinder-Viertaktmotor 135 ccm

Leistung ....................................................... 2 kW

Arbeitsdrehzahl n

Kraftstoff : .................................................. Benzin

Tankinhalt: ................................................ ca. 1,3 l

Motoröl: .................................................... ca. 0,6 l

Zündkerze: ...................................... Torch F6RTC

Elektrodenabstand (Zündkerze): ....0,7 ± 0,08 mm

Schnitthöhenverstellung: ........ zentral (30-70 mm)

Schnittbreite: ........................................... 460 mm

Gewicht: ....................................................31,5 kg

Gefahr!
Geräusch und Vibration

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel gemessen L
Unsicherheit K
Schallleistungspegel garantiert L

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

: ...............................2900 min

0

........................... 82,5 dB(A)

pA

............................................ 3 dB

pA

...................................... 1,91 dB

WA

... 93,9 dB(A)

WA

........ 96 dB(A)

WA

-1

- 9 -

Anl_GC_PM_46_3_S_SPK5.indb 9Anl_GC_PM_46_3_S_SPK5.indb 9 19.09.2016 08:32:2819.09.2016 08:32:28

D

Schwingungsemissionswert ah = 5,46 m/s
Unsicherheit K = 1,5 m/s

Längeres Arbeiten sollte aufgrund der starken
Lärm und Vibrationsentwicklung vermieden wer­den.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.

Vorsicht!
Restrisiken:
Auch wenn Sie dieses Gerät vorschriftsmä­ßig bedienen, bleiben immer Restrisiken
bestehen. Folgende Gefahren können im
Zusammenhang mit der Bauweise und Aus­führung dieses Geräts auftreten:

1. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

2. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

2

2

rung, in Baumärkten erhältlich)
eine Ölkanne mit Handpumpe (in Baumärk-

•

ten erhältlich)
Motoröl

•

Montage

1. Unteren und oberen Schubbügel (Pos. 3) wie
in Abb. 3a-3b gezeigt montieren.

2. Den Griff des Startseilzuges (Pos. 9) am dafür
vorgesehenen Haken wie in Abb. 3c gezeigt
einhängen.

3. Die Seilzüge mit dem beiliegenden Kabelclip
(Pos. 10) am Schubbügel wie in Abb. 3d ge­zeigt fi xieren.

4. Auswurfklappe (Pos. 5a) mit einer Hand an­heben und den Grasfangsack (Pos. 4a) wie in
Abb. 4 gezeigt einhängen.

5.2 Einstellen der Schnitthöhe

Warnung! Das Verstellen der Schnitthöhe
darf nur bei abgestelltem Motor vorgenom­men werden.

Die Einstellung der Schnitthöhe erfolgt zentral

•

mit dem Schnitthöhenverstellhebel (Abb. 7/
Pos. 8). Es können verschiedene Schnitthö­hen eingestellt werden.
Betätigen Sie den Einstellhebel und ziehen

•

Sie diesen in die gewünschte Position. Las­sen Sie den Hebel einrasten.

6. Bedienung

5. Vor Inbetriebnahme

5.1 Zusammenbau der Komponenten

Bei der Lieferung sind einige Teile demontiert. Der
Zusammenbau ist einfach, wenn die folgenden
Hinweise beachtet werden.
Hinweis! Beim Zusammenbau und für War­tungsarbeiten benötigen Sie folgende zusätzliche
Werkzeuge, die nicht im Lieferumfang enthalten
sind:

eine Ölauffangwanne flach (für Ölwechsel)

•

einen Messbecher 1 Liter (Öl / Benzinfest)

•

einen Benzinkanister

•

einen Trichter (passend zum Benzineinfüll-

•

stutzen des Tanks)
Haushaltswischtücher (zum Abwischen von

•

Öl / Benzinresten; Entsorgung an der Tank­stelle)
eine Benzin Absaugpumpe (Plastikausfüh-

•

Anl_GC_PM_46_3_S_SPK5.indb 10Anl_GC_PM_46_3_S_SPK5.indb 10 19.09.2016 08:32:2919.09.2016 08:32:29

Hinweis!
Der Motor wird ohne Betriebsstoff e ausgelie-
fert. Vor Inbetriebnahme daher unbedingt Öl
und Benzin einfüllen.

1. Überprüfen Sie den Ölstand (siehe 7.2.1).

2. Verwenden Sie zum Auff üllen von Benzin
einen Trichter und Messbecher. Vergewissern
Sie sich, dass das Benzin sauber ist.

Warnung: Verwenden Sie immer nur einen Si­cherheitsbenzinkanister. Rauchen Sie nicht beim
Einfüllen von Benzin. Schalten Sie den Motor vor
dem Einfüllen von Benzin ab und lassen Sie den
Motor einige Minuten abkühlen.

3. Vergewissern Sie sich, dass das Zündkabel
an der Zündkerze angeschlossen ist.

- 10 -

D

Sicherheitsprüfung Motorstart-/Motorstophe­bel

Um ein ungewolltes Starten des Rasenmähers
zu vermeiden, sowie ein schnelles Stoppen von
Motor und Messer bei Gefahr sicherzustellen,
ist dieser mit einem Motorstart-/Motorstophebel
(Abb. 5a/Pos. 1a) ausgestattet. Dieser muss be­tätigt werden (Abb. 5b), bevor der Rasenmäher
gestartet wird. Beim Loslassen des Motorstart-/

Fahrantrieb

Fahrhebel/Kupplungshebel (Abb. 5a/Pos. 1b):
Betätigen Sie ihn (Abb. 5c), wird die Kupplung für
den Fahrantrieb geschlossen und der Rasenmä­her beginnt bei laufendem Motor zu fahren. Las­sen Sie den Fahrhebel rechtzeitig los um den fah­renden Rasenmäher zu stoppen. Üben Sie das
Anfahren und Anhalten vor dem ersten Mähen bis

Sie mit dem Fahrverhalten vertraut sind.
Motorstophebels muss dieser in die Ausgangspo­sition zurückkehren (Abb. 5a).

Bevor Sie den Motor starten, sollten Sie diesen
Vorgang einige Male durchführen, um sicher zu
gehen, dass Hebel und Seilzüge korrekt funktio­nieren.

6.2 Hinweise zum richtigen Mähen

Gefahr!

Öff nen Sie die Auswurfklappe nie, wenn die

Fangeinrichtung entleert wird und der Motor

noch läuft. Das umlaufende Messer kann zu

Verletzungen führen.

Wiederholen Sie diesen Test nochmal bei gestar­tetem Motor. Nach Loslassen des Motorstart-/Mo­torstophebels muss der Motor innerhalb weniger
Sekunden stoppen. Ist dies nicht der Fall wenden

Befestigen Sie die Ausfwurfklappe und den

Grasfangsack immer sorgfältig. Beim Entfer-

nen vorher den Motor abstellen.

Sie sich an den Kundenservice.

Stellen Sie vor jeder Einstell-, Wartungs- und
Gefahr! Das Schneidemesser rotiert, wenn der

Motor gestartet wird.

Reparaturarbeit den Motor ab und warten

Sie, bis sich das Messer nicht mehr dreht.

Ziehen Sie den Zündkerzenstecker ab.

6.1 Motor Starten

1. Vergewissern Sie sich, dass das Zündkabel

an der Zündkerze angeschlossen ist.

2. Kraftstoff pumpe (Primer) (Abb. 6/Pos. 2) 3x

drücken. Bei warmgelaufenem Motor kann

Mähen

Der Motor ist auf die Schnittgeschwindigkeit für

Gras, und Grasauswurf in den Fangsack und für

eine lange Motorlebenszeit ausgelegt.

dieser Punkt entfallen.

3. Stehen Sie hinter dem Rasenmäher. Betäti-

gen Sie den Motor Start- /Stophebel (Abb.5b)
mit der einen Hand. Die andere Hand ist am

Nur mit scharfen, einwandfreien Messern mähen,

damit die Grashalme nicht ausfransen und der

Rasen nicht gelb wird.

Startergriff .

4. Den Motor mit dem Reversierstarter (Abb.1/

Pos. 9) starten. Hierfür den Griff ca. 10-15 cm
(bis ein Widerstand spürbar ist) herauszie­hen, dann kräftig mit einem Ruck anziehen.
Sollte der Motor nicht gestartet haben, noch-

Zur Erzielung eines sauberen Schnittbildes den

Rasenmäher in möglichst geraden Bahnen füh-

ren. Dabei sollten sich diese Bahnen immer um

einige Zentimeter überlappen, damit keine Strei-

fen stehen bleiben.

mals am Griff anziehen.
Hinweis! Den Seilzug nicht zurückschleu­dern lassen.
Hinweis! Bei kühlem Wetter kann es erfor­derlich sein, den Anlassvorgang mehrmals zu
wiederholen.

Die Unterseite des Mähergehäuses sauber halten

und Grasablagerungen unbedingt entfernen. Ab-

lagerungen erschweren den Startvorgang, beein-

trächtigen die Schnittqualität und den

Grasauswurf.

An Hängen ist die Schneidbahn quer zum Hang

zu legen. Ein Abgleiten des Rasenmähers lässt

sich durch Schrägstellung nach oben verhindern.

Wählen Sie die Schnitthöhe, je nach der tatsächli-

chen Rasenlänge. In dichtem, hohem Gras stellen

Sie die höchste Schnittstufe ein und mähen Sie

langsamer. Führen Sie mehrere Durchgänge aus,

- 11 -

Anl_GC_PM_46_3_S_SPK5.indb 11Anl_GC_PM_46_3_S_SPK5.indb 11 19.09.2016 08:32:2919.09.2016 08:32:29

D

so dass maximal 4cm Rasen auf einmal abgetra­gen wird.

Bevor irgendeine Kontrolle des Messers durch­geführt wird, Motor abstellen. Denken Sie daran,
dass das Messer nach dem Ausschalten des
Motors sich noch einige Sekunden weiterdreht.
Versuchen Sie nie, das Messer zu stoppen.
Prüfen Sie regelmäßig, ob das Messer richtig
befestigt, in gutem Zustand und gut geschliff en
ist. Schleifen oder ersetzen Sie es, falls dies nicht
der Fall sein sollte. Falls das in Bewegung be­fi ndliche Messer auf einen Gegenstand schlägt,
den Rasenmäher anhalten und warten bis das
Messer vollkommen still steht. Kontrollieren Sie
anschließend den Zustand des Messers und des
Messerhalters. Falls dieses beschädigt ist muss
es ausgewechselt werden.

6.3 Motor abstellen
Um den Motor abzustellen, lassen Sie den
Motorstart-/Motorstophebel los (Abb. 5a/
Pos. 1a). Ziehen Sie den Zündkerzenstecker von

der Zündkerze ab, um zu vermeiden, dass der
Motor startet. Überprüfen Sie vor dem erneuten
Anlassen den Seilzug der Motorbremse. Kontrol­lieren Sie, ob der Seilzug richtig montiert ist. Ein
geknicktes oder beschädigtes Abstellseil muss
ausgewechselt werden.

6.4 Entleeren des Grasfangsackes

Ist der Fangsack gefüllt wird der Luftdurchsatz
geringer und die Füllstandsanzeige (4b) liegt eng
am Fangsack an (Abb. 13). Entleeren Sie den
Fangsack und räumen Sie den Auswurfkanal frei.

Gefahr! Vor dem Abnehmen des Fangsackes
den Motor abstellen und den Stillstand des
Schneidwerkzeugs abwarten.

Zum Abnehmen des Fangsackes mit einer Hand
die Auswurfklappe anheben, mit der anderen
Hand den Fangsack am Tragegriff herausneh-
men (Abb. 4).
Der Sicherheitsvorschrift entsprechend fällt die
Auswurfklappe beim Aushängen des Fangsackes
zu und verschließt die hintere Auswurföff nung.
Bleiben dabei Grasreste in der Öff nung hängen,
so ist es für ein leichteres Starten des Motors
zweckmäßig, den Rasenmäher um etwa 1m zu­rückzuziehen.

Zur Gewährleistung eines guten Aufsammelns

muss der Fangsack von innen nach der Benut-

zung gereinigt werden.

Fangsack nur bei abgeschaltetem Motor und still-

stehendem Schneidwerkzeug einhängen.

Auswurfklappe mit einer Hand anheben und mit

der anderen Hand den Fangsack am Handgriff

halten und von oben einhängen.

7. Reinigung, Wartung,
Lagerung, Transport und
Ersatzteilbestellung

Gefahr!

Arbeiten Sie nie bei laufendem Motor an strom­führenden Teilen der Zündanlage oder berüh­ren diese. Ziehen Sie vor allen Wartungs- und
Pfl egearbeiten den Zündkerzenstecker von der
Zündkerze ab. Führen Sie niemals irgendwelche
Arbeiten am laufenden Gerät durch. Arbeiten die
in dieser Bedienungsanleitung nicht beschrieben
werden, sollten nur bei einer autorisierten Fach­werkstatt durchgeführt werden.

7.1 Reinigung

Nach jedem Gebrauch sollte der Mäher gründlich
gereinigt werden. Besonders die Unterseite und
die Messeraufnahme. Dazu kippen Sie den Ra­senmäher nach hinten, indem Sie den Schubbü­gel nach unten drücken.
Hinweis: Bevor Sie den Rasenmäher kippen,
entleeren Sie den Kraftstoff tank mit einer Ben-
zinabsaugpumpe vollständig. Der Rasenmäher
darf nicht über 90 Grad gekippt werden. Am
leichtesten entfernen Sie Schmutz und Gras so­fort nach dem Mähen. Angetrocknete Grasreste
und Schmutz können zu einer Beeinträchtigung
des Mähbetriebes führen. Kontrollieren Sie, ob
der Grasauswurfkanal frei von Grasresten ist und
entfernen Sie diese bei Bedarf. Reinigen Sie den
Rasenmäher niemals mit einem Wasserstrahl
oder Hochdruckreiniger. Achten Sie darauf, dass
kein Wasser ins Geräteinnere gelangen kann.
Aggressive Reinigungsmittel wie Kaltreiniger oder
Waschbenzin dürfen nicht verwendet werden.

Schnittgutreste im Mähergehäuse und am
Arbeitswerkzeug nicht von Hand oder mit den
Füßen entfernen, sondern mit geeigneten Hilfs­mitteln, z.B. Bürste oder Handbesen.

- 12 -

Anl_GC_PM_46_3_S_SPK5.indb 12Anl_GC_PM_46_3_S_SPK5.indb 12 19.09.2016 08:32:2919.09.2016 08:32:29

D

7.2 Wartung

Wartungsintervalle entnehmen Sie bitte dem
beiliegendem Serviceheft Benzin.
Hinweis: Verschmutztes Wartungsmaterial und

Betriebsstoff e in einer dafür vorgesehenen Sam-
melstelle abgeben.

7.2.1 Benzinmotor
Hinweis! Motor niemals ohne oder mit zu wenig

Öl betreiben. Dies kann schwere Schäden am
Motor verursachen.

Kontrolle des Ölstandes

Rasenmäher waagerecht stellen. Den Ölmess­stab (Abb. 9a/Pos. 7a) durch Linksdrehung ab­schrauben und Messstab abwischen. Messstab
wieder bis zum Anschlag in den Einfüllstutzen
stecken, nicht einschrauben. Messstab heraus­ziehen und in waagerechter Stellung den Ölstand
ablesen. Der Ölstand muss sich zwischen min.
und max. des Ölmessstabes (Abb. 9b) befi nden.

Ölwechsel

Der Motorölwechsel sollte bei abgestelltem, aber
noch warmen Motor, durchgeführt werden.

1. Vergewissern Sie sich, dass der Fangkorb
abgehängt ist.

2. Entleeren Sie den Benzintank mit einer Ben­zin Absaugpumpe, lassen Sie den Motor so
lange laufen bis das restliche Benzin ver­braucht ist.

3. Platzieren Sie eine Ölauff angwanne neben
dem Rasenmäher.

4. Öff nen Sie die Öleinfüllschraube (Pos. 7) und
kippen Sie den Mäher um 90° zur Seite.

5. Durch die geöff nete Öleinfüllöff nung fl ießt
das warme Öl in die Ölauff angwanne.

6. Nach Auslaufen des Altöls stellen Sie den
Mäher wieder auf.

7. Motoröl bis zur oberen Markierung des Öl­messstabes einfüllen.

8. Achtung! Ölmessstab zum Prüfen des Ölstan­des nicht einschrauben, sondern nur bis zum
Gewinde einstecken.

9. Das Altöl muss gemäß den geltenden Be­stimmungen entsorgt werden.

7.2.2 Messer

Lassen Sie ihr Messer aus Sicherheitsgründen
nur von einer autorisierten Fachwerkstatt schär­fen, auswuchten und montieren. Um ein optima­les Arbeitsergebnis zu erzielen, wird empfohlen
das Messer einmal im Jahr überprüfen zu lassen.

Wechseln des Messers (Abb. 8)

Beim Wechseln des Schneidwerkzeuges dürfen
nur Original-Ersatzteile verwendet werden. Die
Kennzeichnung des Messers muss mit der in der
Ersatzteilliste angegebenen Nummer überein­stimmen.
Niemals ein anderes Messer einbauen.

Beschädigte Messer

Sollte das Messer trotz aller Vorsicht mit einem
Hindernis in Berührung gekommen sein, sofort
Motor abstellen und Zündkerzenstecker abzie­hen.
Rasenmäher nach hinten kippen und Messer auf
Beschädigung überprüfen. Beschädigte oder ver­bogene Messer müssen ausgewechselt werden.
Niemals ein verbogenes Messer wieder gerade­biegen. Niemals mit einem verbogenen oder stark
abgenutzten Messer arbeiten, dies verursacht
Vibrationen und kann weitere Beschädigungen
am Mäher zur Folge haben.
Warnung! Beim Arbeiten mit einem beschädig­ten Messer besteht Verletzungsgefahr.

7.2.3 Radachsen und Radnaben

Radachsen und Radnaben sollten einmal pro Sai­son eingefettet werden.
Dazu nehmen Sie die Radkappen mit einem
Schraubendreher ab und lösen die Befestigungs­schrauben der Räder.

7.2.4 Pfl ege und Einstellung der Seilzüge

Die Seilzüge regelmäßig einölen und auf Leicht­gängigkeit überprüfen.

7.2.5 Wartung des Luftfi lters (Abb. 10a/10b)

Verschmutzte Luftfi lter verringern die Motorleis-
tung durch zu geringe Luftzufuhr zum Vergaser.
Bei sehr staubiger Luft ist der Luftfi lter häufi ger zu
überprüfen.
Luftfi lter nie mit Benzin oder brennbaren Lö-
sungsmitteln reinigen. Luftfi lter nur mit Druckluft
oder durch Ausklopfen reinigen.

7.2.6 Wartung der Zündkerze

Reinigen Sie die Zündkerze mit einer Kupfer­drahtbürste.

1. Ziehen Sie den Zündkerzenstecker (Abb.11/
Pos. A) ab.

2. Entfernen Sie die Zündkerze mit einem
Zündkerzenschlüssel.

3. Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.

- 13 -

Anl_GC_PM_46_3_S_SPK5.indb 13Anl_GC_PM_46_3_S_SPK5.indb 13 19.09.2016 08:32:2919.09.2016 08:32:29

D

7.2.7 Keilriemenüberprüfung

Entfernen Sie das Messer wie unter 7.2.2 be­schrieben.
Zur Überprüfung des Keilriemens entfernen Sie
die Keilriemenabdeckung (Abb. 12 / Pos. 5b).

7.2.8 Reparatur

Vergewissern Sie sich nach Reparatur oder War­tung, ob alle sicherheitstechnischen Teile ange­bracht und in einwandfreiem Zustand sind.
Verletzungsgefährdende Teile von anderen Per­sonen und Kindern unzugänglich aufbewahren.
Hinweis! Laut Produkthaftungsgesetz haften wir
nicht für Schäden die durch unsachgemäße Re­paratur verursacht werden, oder wenn bei Ersatz­teilen nicht Originalteile oder von uns freigege­bene Teile verwendet werden. Ebenso haften wir
nicht für Schäden von unsachgemäßen Repara­turen. Beauftragen Sie einen Kundendienst oder
einen autorisierten Fachmann. Entsprechendes
gilt auch für Zubehörteile.

7.2.9 Betriebszeiten

Für die Betriebszeiten beachten Sie bitte die gel­tenden gesetzlichen Bestimmungen, die örtlich
unterschiedlich sein können.

7.3 Vorbereitung für das Einlagern des Ra­senmähers

Warnung! Entfernen Sie das Benzin nicht in

geschlossenen Räumen, in der Nähe von Feuer
oder beim Rauchen. Gasdämpfe können Explosi­onen oder Feuer verursachen.

1. Entleeren Sie den Benzintank mit einer Ben­zinabsaugpumpe.

2. Starten Sie den Motor und lassen Sie den
Motor solange laufen bis das restliche Benzin
verbraucht ist .

3. Machen Sie nach jeder Saison einen Ölwech­sel.

4. Entfernen Sie die Zündkerze. Füllen Sie mit
einer Ölkanne ca. 20 ml Öl in den Zylinder.
Ziehen Sie den Startergriff langsam, so dass
das Öl den Zylinder innen schützt. Schrauben
Sie die Zündkerze wieder ein.

5. Reinigen Sie die Kühlrippen des Zylinders
und das Gehäuse.

6. Reinigen Sie das ganze Gerät, um die Lack­farbe zu schützen.

7. Bewahren Sie das Gerät an einem gut gelüf­teten Ort auf.

7.4 Vorbereitung des Rasenmähers für den
Transport

Warnung! Entfernen Sie das Benzin nicht in

geschlossenen Räumen, in der Nähe von Feuer
oder beim Rauchen. Gasdämpfe können Explosi­onen oder Feuer verursachen.

1. Entleeren Sie den Benzintank mit einer Ben­zinabsaugpumpe.

2. Lassen Sie den Motor solange laufen bis das
restliche Benzin verbraucht ist.

3. Entleeren Sie das Motoröl vom warmen Mo­tor.

4. Entfernen Sie den Zündkerzenstecker von
der Zündkerze.

5. Reinigen Sie die Kühlrippen des Zylinders
und das Gehäuse.

6. Hängen Sie den Startseilzug am Haken

(Abb. 3c) aus. Lockern Sie die in Abb. 3b

gezeigte Verbindung links und rechts am
Schubbügel und klappen den oberen Schub­bügel nach unten. Beachten Sie dabei, dass
beim Umklappen die Seilzüge nicht geknickt
werden.

7. Wickeln Sie einige Lagen Wellpappe zwi­schen oberen und unteren Schubbügel und
Motor, um ein Scheuern zu vermeiden.

8. Stellen Sie eine ausreichende Ladungssi­cherung her, um Beschädigungen und Verlet­zungen durch Verrutschen während der Fahrt,
zu verhindern.

7.5 Verbrauchsmaterial, Verschleißmaterial
und Ersatzteile

Ersatzteile, Verbrauchs- und Verschleißmateriali­en wie z.B. Motoröl, Keilriemen, Zündkerzen, Luft­fi ltereinsatz, Benzinfi lter, Batterien oder Messer
fallen nicht unter die Garantie des Gerätes.

- 14 -

Anl_GC_PM_46_3_S_SPK5.indb 14Anl_GC_PM_46_3_S_SPK5.indb 14 19.09.2016 08:32:2919.09.2016 08:32:29

7.6 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden:

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident- Nummer des Gerätes

•

Ersatzteil- Nummer des erforderlichen Er-

•

satzteils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

8. Entsorgung und

Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

D

- 15 -

Anl_GC_PM_46_3_S_SPK5.indb 15Anl_GC_PM_46_3_S_SPK5.indb 15 19.09.2016 08:32:2919.09.2016 08:32:29

D

9. Fehlersuchplan

Warnhinweis: Zuerst den Motor abschalten und den Zündkerzenstecker abziehen, bevor Inspektionen

oder Justierungen vorgenommen werden.

Warnhinweis: Wenn nach einer Justierung oder Reparatur der Motor einige Minuten gelaufen ist, den­ken Sie daran, dass der Auspuff und andere Teile heiß sind. Also nicht berühren, um Verbrennungen zu
vermeiden.

Störung Mögliche Ursache Behebung

Unruhiger Lauf,
starkes vibrieren
des Gerätes

Motor läuft nicht - Motorstart-/Motorstophebel nicht

Motor läuft unruhig - Luftfi lter verschmutzt

Rasen wird gelb,
Schnitt unregel­mäßig

Grasauswurf ist un­sauber

- Schrauben lose

- Messerbefestigung lose

- Messer unwuchtig

gedrückt

- Gashebel falsche Stellung (sofern
vorhanden)

- Zündkerze defekt

- Kraftstoff tank leer

- Kraftstoff pumpe (Primer) nicht be-
tätigt (sofern vorhanden)

- Zündkerze verschmutzt

- Messer ist unscharf

- Schnitthöhe zu gering

- Motordrehzahl zu gering

- Motordrehzahl zu gering

- Schnitthöhe zu niedrig

- Messer abgenutzt

- Fangsack verstopft

- Schrauben prüfen

- Messerbefestigung prüfen

- Messer ersetzen

- Motorstart-/Motorstophebel
drücken

- Einstellung prüfen (sofern vorhan­den)

- Zündkerze erneuern

- Kraftstoff einfüllen

- Kraftstoff pumpe (Primer) betätigen
(sofern vorhanden)

- Luftfi lter reinigen

- Zündkerze reinigen

- Messer schärfen

- richtige Höhe einstellen

- Gashebel auf max. stellen (sofern
vorhanden)

- Gashebel auf max. stellen (sofern
vorhanden)

- richtige Höhe einstellen

- Messer austauschen

- Fangsack ausleeren

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 16 -

Anl_GC_PM_46_3_S_SPK5.indb 16Anl_GC_PM_46_3_S_SPK5.indb 16 19.09.2016 08:32:2919.09.2016 08:32:29

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Luftfi lter, Bowdenzüge, Fangkorb, Bereifung,

Verbrauchsmaterial/ Verbrauchsteile* Messer
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

Fahrkupplung

- 17 -

Anl_GC_PM_46_3_S_SPK5.indb 17Anl_GC_PM_46_3_S_SPK5.indb 17 19.09.2016 08:32:2919.09.2016 08:32:29
