14
Encendido/
apagado
Tecla settings
Tecla memory
Tecla symbols
Tecla extra
Teclas
numéricas
Teclas
alfabéticas
Tecla
tabuladora
Tecla CAPS
Cutter
Tecla print
Tecla cancel
Teclas de
cursor con
tecla OK
Tecla de retroceso/borrar
Tecla intro/ok
Tecla de
moneda
Salida de la cinta
Tecla de fuente
Tecla de estilos/
longitud fija
Tecla de recuadrosubrayar/alinear
Conector de corriente alterna Pantalla LCD
Barra espaciadora
Teclas de mayúsculas
Figura 1 Rotuladora electrónica DYMO LabelMANAGER 350
LM350 SEU.qxd 07-11-2003 16:29 Pagina 14
15
Acerca de la Rotuladora
electrónica LabelMANAGER 350
La rotuladora electrónica de etiquetas
LabelMANAGER 350 le permite crear una
amplia variedad de etiquetas autoadhesivas de
gran calidad. Podrá imprimir etiquetas en
muchos tamaños y estilos diferentes. Utiliza
cintas D1 de 6, 9, 12 ó 19 mm. Estas cintas
se encuentran disponibles en una amplia gama
de colores. Para obtener información sobre
cintas y accesorios de su rotuladora visite
nuestra página www.dymo.com.
Envíe su tarjeta de garantía
Rellene la tarjeta de registro de la garantía y
remítala al correspondiente servicio de atención al cliente en un plazo de siete días. Para
más detalles, consulte el folleto de la garantía.
Instrucciones
Siga las instrucciones de esta sección para
empezar a imprimir etiquetas.
La rotuladora electrónica de etiquetas
funciona con seis pilas AA.
Para colocar las pilas
1. Retire la tapa del compartimento de las
pilas, véase figura 2.
Figura 2
2. Coloque las pilas atendiendo a
las marcas de polaridad (+ y -).
3. Cierre la tapa del compartimento.
Retire las pilas si no va a utilizar la
máquina durante un periodo de tiempo largo.
Al conectar el adaptador de corriente a la
rotuladora, ésta queda desconectada de
las pilas.
Para conectar el adaptador de corriente
1. Enchufe el adaptador de corriente en el
conector de la parte superior izquierda de la
rotuladora.
2. Conecte el otro extremo a la toma de
corriente.
Asegúrese de desconectar la máquina del
adaptador de corriente antes de desenchufar
éste de la fuente de alimentación principal.
De no hacerlo así, se perderán las últimas
configuraciones de la memoria.
Para colocar el cartucho de cinta
1. Presione y suelte la tapa del cartucho de
cinta para abrir el compartimiento.
Véase figura 3.
Figura 3
Colocación del cartucho de cinta
Conexión del adaptador de corriente
Colocación de las pilas
E
LM350 SEU.qxd 07-11-2003 16:29 Pagina 15
16
Retire el cartón protector situado entre
el cabezal de impresión y el rodillo. Véase
figura 4.
2. Ponga el conmutador del cartucho para el
tamaño de cinta que vaya a introducir.
Véase figura 4.
Figura 4
Cuando el conmutador se encuentre en la
posición correcta, quedará fijado por medio
de una muesca en el cartucho.
3. Asegúrese de que la cinta esté tensa en la
boca del cartucho y de que pase entre las
guías. Si es necesario, gire la bobina en el
sentido de las agujas del reloj para tensar la
cinta.
4. Introduzca el cartucho con la cinta colocada
entre el cabezal de impresión y el rodillo de
presión. Véase figura 4.
Figura 5
5. Presione con firmeza hasta que el cartucho
haga clic en la posición correcta.
Véase figura 5.
6. Cierre la tapa del cartucho.
Configuración
Selección de idioma
Puede seleccionar entre varias opciones de
idioma.
Para seleccionar el idioma
1. Pulse el botón ON/OFF
(encendido/apagado).
2. Pulse Settings.
3. Use los cursores para seleccionar Set
Language (ajuste de idioma) y pulse OK.
4. Utilice las teclas arriba y abajo para
desplazarse al idioma deseado y pulse OK.
Selección de las unidades de medida
Puede escoger el modo de visualización de las
medidas en pulgadas o en milímetros.
Para fijar las unidades de medida
1. Pulse Settings.
2. Use los cursores HACIA ARRIBA y HACIA
ABAJO para seleccionar Set units
(configurar unidades) y pulse OK.
3. Use los cursores hacia arriba y hacia abajo
para cambiar entre pulgadas y milímetros y
pulse OK.
¡Ahora puede imprimir la primera etiqueta!
Imprimir su primera etiqueta
Para imprimir una etiqueta
1. Pulse el botón ON/OFF
(encendido/apagado).
2. Introduzca algún texto para crear una
etiqueta personalizada.
3. Pulse el botón print y corte la etiqueta.
¡Enhorabuena! Ya está impresa la primera
etiqueta. Continúe leyendo para saber más
CLICK !
Retire
el cartón
Conmutador
de la cinta
CLIC
LM350 SEU.qxd 07-11-2003 16:29 Pagina 16
acerca de las opciones de fuentes, estilos y
formatos disponibles.
Conozca mejor su rotuladora
Las siguientes secciones describen con detalle
cada una de las características. Familiarícese
con las características y teclas de función.
Véase la figura 1, p13.
Pantalla
La pantalla muestra una fila de dieciséis
caracteres. No obstante, se pueden introducir
hasta 99 caracteres/espacios. La pantalla es
similar a una ventana que se desplaza a través
del texto (véase figura 6). El número de
caracteres que se visualizan realmente puede
variar en función del espaciado proporcional.
Figura 6
Además, en la pantalla aparecen los indicadores
de funciones para informarle de cuando hay
alguna seleccionada. Véase figura 7.
Figura 7
ON/OFF
El botón ON/OFF enciende o apaga la unidad.
Después de dos minutos sin actividad, la
máquina se apagará automáticamente. Quedará
almacenada la última etiqueta, visualizándose
cuando se vuelva a encender. También se
recuperará la configuración de estilo
previamente seleccionada.
Mayúsculas y minúsculas
La tecla CAPS (bloqueo de mayúsculas)
cambia entre mayúsculas y minúsculas.
Cuando está activado el modo CAPS, se
mostrará su indicador en la pantalla,
introduciéndose en mayúsculas todas las letras
que se tecleen. Cuando CAPS esté desactivado,
las letras tecleadas aparecerán en minúsculas.
Shift (mayúsculas)
La tecla Shift, usada en combinación con una
tecla alfabética cambia el formato de fuente de
mayúsc./minúsc. de la letra seleccionada.
Cuando se usa en combinación con teclas de
números o con teclas de función, la tecla Shift
selecciona la función alternativa mostrada en la
tecla. Por ejemplo, cuando se pulsa Backspace
(tecla de retroceso), se borra el carácter
situado a la izquierda del cursor; cuando pulse
al mismo tiempo Shift-Backspace (mayúsc.-
retroceso), se borrará todo el texto y el
formato de la etiqueta, quedando la pantalla
lista para teclear una nueva etiqueta.
Barra espaciadora
La barra espaciadora introduce un espacio en
blanco en el texto.
Tecla de retroceso
La tecla de retroceso borra el carácter situado
a la izquierda del cursor. Pulsando Shift-
Backspace se borra todo el texto y el formato
de la etiqueta.
Cancelar (cancelar)
La tecla Cancel permite salir de un menú sin
realizar una selección o cancelar una acción.
Teclas de navegación
El veloz zorro salta sobre el perro gandul
17
Barra
Fuente Estilo Caja/Subrayado desplazamiento
Modo CAPS
Varias Líneas
Longu-itud fija
Alinear / Justificar
Formatos Mixtos
# de Copias
Auto Cut
(corte automático)
LM350 SEU.qxd 07-11-2003 16:29 Pagina 17
Se puede revisar y editar la etiqueta usando las
teclas de flechas a la izquierda y a la derecha.
Con las teclas de flechas hacia arriba y hacia
abajo se puede navegar a través de las
selecciones del menú. Después pulse OK
(aceptar) para realizar la selección deseada.
Formato de las etiquetas
Puede escoger entre varias opciones de
formato para mejorar el aspecto de las
etiquetas.
La rotuladora memoriza la última
selección de función realizada para que cada
vez que introduzca uno de los menús de
funciones descritos en esta sección quede
situado en el último punto seleccionado en
dicho menú.
Cambio del tamaño de fuente
Las etiquetas disponen de seis tipos de fuente:
Arial Narrow, Arial Normal, Arial Wide, Times
New Roman, One Stroke y Frankfurter. Cuando
especifique un tipo de fuente, éste se aplicará a
todos los caracteres de la página actual.
Para ajustar el tamaño de fuente
1. Pulse la tecla Font(fuente).
2. Use los cursores para desplazarse a la
fuente deseada y después pulse OK.
Añadir estilos de fuente
Se puede escoger entre 13 estilos diferentes
de fuente para aplicar al texto. Véase figura 8.
Sólo se puede usar un estilo cada vez. Los
estilos se pueden usar con los caracteres
alfanuméricos y con los símbolos.
Para obtener más información sobre la
impresión de símbolos véase “Añadir
símbolos”.
Figura 8
Para ajustar el estilo de fuente
1. Pulse la tecla Style (estilo).
2. Use los cursores para desplazarse al estilo
deseado y después pulse OK.
Enmarcado de texto
Además puede resaltar el texto escogiendo un
marco, estilo de subrayado o fondo.
Una etiqueta se puede subrayar o encerrar en
un recuadro o fondo, pero no ambas cosas a la
vez. En la figura 9 se muestran los estilos
disponibles.
Figura 9
DYMO Underline
Square Box
Poined Box
Round Box
Crocodile Box
Scroll Box
3-D Box
Dots
Woodgrain
Bricks
Checkers
Parquet
Diamonds
Weave
DYMO
DYMO
DYMO
DYMO
DYMO
DYMO
18
LM350 SEU.qxd 07-11-2003 16:30 Pagina 18
Para configurar el estilo de marco
1. Pulse la tecla Box/Align (marco/alinear).
2. Use los cursores para desplazarse al estilo
de marco deseado y después pulse OK.
En las etiquetas de dos líneas, se subrayan las
dos. Sin embargo, en los estilos de recuadro
ambas líneas quedan encerradas en un solo
recuadro.
Creación de etiquetas con varias líneas
El número de líneas que se pueden imprimir en
una etiqueta depende del tamaño de la cinta
que se use:
• Un máximo de tres líneas en las etiquetas de
19 mm.
• Un máximo de 2 líneas en las de 9 y 12 mm.
•Y un máximo de 1 línea en las de 6 mm.
Para crear una etiqueta con varias líneas
1. Teclee el texto de la primera línea y pulse
Return. Se coloca un carácter de nueva
línea al final de la primera línea de la pantalla, aunque no se imprimirá en la
etiqueta.
2. Teclee el texto de la segunda línea.
La pantalla muestra la línea en la que la que
está introduciendo actualmente el texto.
El ejemplo de más abajo indica que la segunda
línea es la línea actual de la etiqueta.
Se pueden usar los cursores para moverse de
una línea a otra.
Uso de los formatos mixtos
Se pueden aplicar diferentes estilos de fuentes
y formatos en el texto de una etiqueta
dividiéndola en bloques de texto o páginas.
Cada página se separa por medio de un salto.
El número de líneas que se pueden añadir en
cada una de ellas queda determinado por la
anchura de la etiqueta. Se pueden añadir dos
saltos de página en cada una.
No se pueden mezclar en una etiqueta
diferentes ajustes de justificación, subrayado,
estilos de recuadro y fondo. Todos estos
estilos serán comunes en el conjunto de la
etiqueta.
Para añadir un salto de página
1. Introduzca y dé formato al texto de la
primera página de la etiqueta.
2. Pulse Extra.
3. Use los cursores para seleccionar
Insert Format Break y pulse OK.
4. Continúe introduciendo y dando formato al
texto de la siguiente página de la etiqueta.
Uso de las tabulaciones
Se pueden añadir tabulaciones a las etiquetas
para alinear el texto de las que tienen varias
líneas. Las tabulaciones se justifican a la
izquierda y el espaciado por defecto es de
50 mm).
Para cambiar el espaciado de las
tabulaciones
1. Pulse Settings.
2. Use los cursores para seleccionar
Set Tab Length y pulse OK.
3. Use los cursores hacia arriba y hacia abajo
para aumentar o disminuir el ajuste de
tabulación y después pulse OK.
Para insertar una tabulación
1. Introduzca el texto.
2. Pulse la tecla Tab y continúe introduciendo
texto.
19
LM350 SEU.qxd 07-11-2003 16:30 Pagina 19
Empleo de los símbolos y
caracteres especiales
Se pueden añadir símbolos y otros caracteres
especiales a las etiquetas.

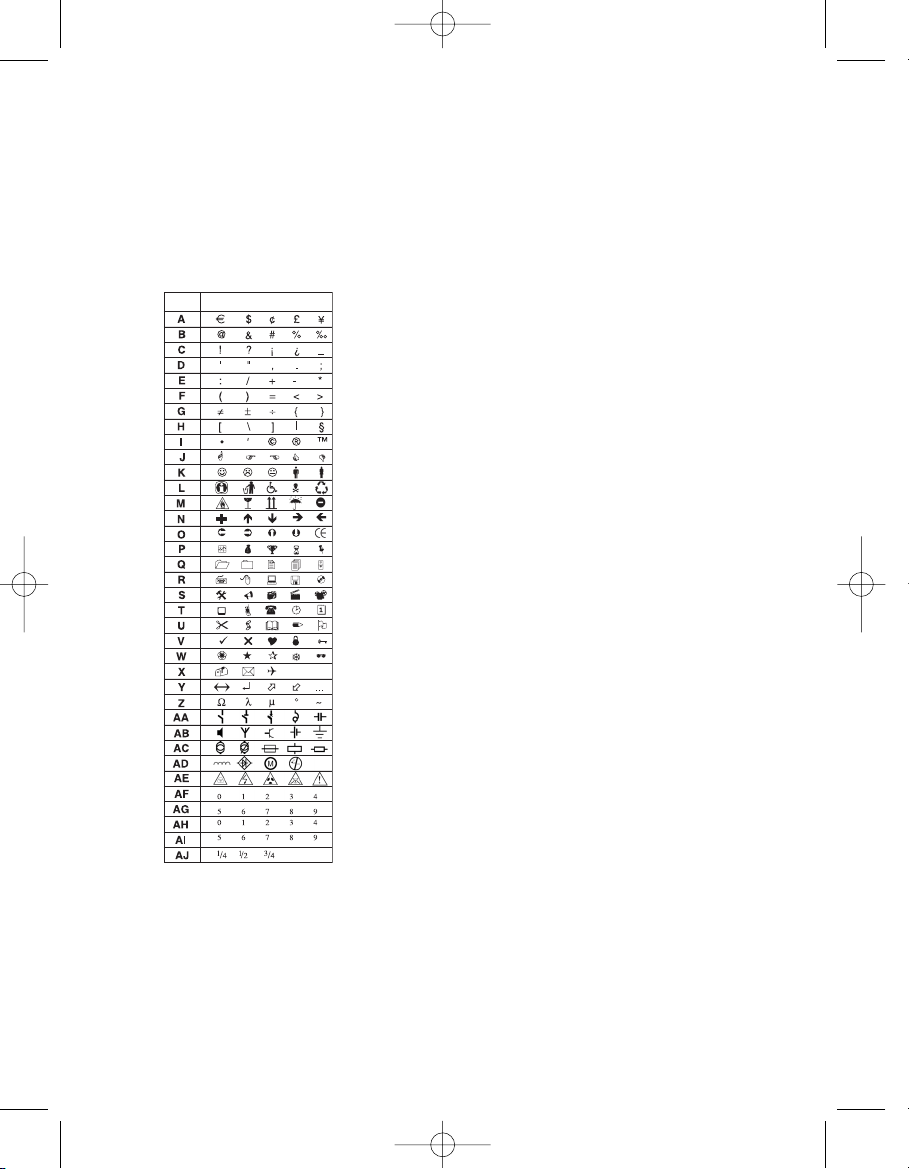

Añadido de símbolos
La rotuladora soporta el juego de símbolos
ampliado que se muestra en el siguiente
cuadro.
Figura 10
Para añadir un símbolo
1. Pulse Symbols. En la pantalla aparece la
primera línea de símbolos mostrada el
cuadro.
2. Utilice los cursores para desplazarse al
símbolo deseado. Los cursores a la
izquierda y la derecha permiten desplazarse
horizontalmente a lo largo de la fila de símbolos. Los cursores hacia arriba y hacia
abajo permiten desplazarse verticalmente
por las filas de símbolos. Para ver rápidamente una fila de símbolos, puede pulsar la
letra correspondiente a la fila que desee.
3. Cuando localice el símbolo deseado, pulse
OK para añadirlo al texto de la etiqueta.
Añadir caracteres internacionales
La rotuladora soporta el juego de caracteres
latinos usando la tecnología RACE. De forma
similar al uso del teclado de un teléfono móvil,
si pulsa una letra varias veces en un breve
período de tiempo se desplazará a través de
las variaciones de dicha letra. Por ejemplo, si
pulsa repetidamente la letra “a”, podrá
observar a à á â ã ä å y así sucesivamente
con todas las variaciones disponibles. El orden
en el que aparecen las variaciones del carácter
depende del idioma que haya escogido.
Símbolos de divisa
La tecla de moneda eetambién utiliza la
tecnología RACE para desplazarse por varios
símbolos de monedas.
ee
£ $ ¢ ¥
El orden en que aparecen estos símbolos
depende de la versión de teclado e idioma que
haya seleccionado.
Opciones de impresión
Puede imprimir múltiples copias de la misma
etiqueta, imprimir etiquetas numeradas y de
longitud fija, revisar el texto y el formato y
ajustar el contraste de impresión.
Impresión de múltiples copias
Puede imprimir hasta 16 copias de una
etiqueta cada vez. Cuando está desactivada la
función Auto-Cut (corte automático) se
imprime una línea de separación con puntos
entre cada etiqueta.
20
LM350 SEU.qxd 07-11-2003 16:30 Pagina 20
Row Position in row
Para imprimir múltiples copias de la etiqueta
1. Pulse Extra y después use los cursores
para ajustar el número de copias.
2. Pulse la flecha hacia arriba para aumentar
el número de copias que se deseen
imprimir.
3. Pulse el cursor hacia abajo para empezar a
disminuir el número de copias desde 16.
4. Pulse OK.
5. Pulse Print para comenzar a imprimir.
Con los formatos más complejos puede
ser que la impresora haga una pequeña pausa
entre cada etiqueta impresa. Cuando acabe el
proceso de impresión, el número de copias a
imprimir volverá al valor por defecto de 1.
Numeración de las etiquetas
Puede imprimir una serie de etiquetas con el
último número incrementado en uno. El
número de etiquetas numeradas depende del
número de copias que seleccione para
imprimir. Sólo se numerará la última serie de
números que siga a cualquier letra, espacio o
puntuación. Por ejemplo, abc-123 se imprimirá
como abc123, abc124, abc125; y 123-998 se
imprimirá como 123-998, 123-999, 123-1000
y así sucesivamente.
Para numerar las etiquetas
1. Introduzca el texto de la etiqueta.
2. Seleccione el número de etiquetas a
imprimir como se describe en “Impresión
de múltiples copias”
3. Pulse Extra.
4. Use los cursores para seleccionar le impre-
sión incremental y pulse OK.
5. Pulse Print.
Ajuste de una longitud fija de etiqueta
Normalmente, la longitud de la etiqueta se
determina por la longitud del texto introducido.
No obstante, cabe la posibilidad de que usted
desee hacer una etiqueta con unos fines
específicos que tengan una longitud fija
independientemente de la longitud del texto.
Se puede especificar una longitud fija para una
etiqueta en incrementos de 2 mm desde 40
hasta 400 mm. La longitud fija preajustada es
de 100 mm. Cualquier cambio que haga en el
ajuste de longitud fija permanecerá con efecto
hasta que vuelva a modificarlo.
Para fijar la longitud de la etiqueta
1. Pulse Shift-Style/Fixed Length
(mayúsculas-fuente/longitud fija).
2. Use los cursores para seleccionar ON y
pulse OK.
3. Pulse la tecla de flecha hacia arriba para
aumentar la longitud.
4. Pulse la flecha hacia abajo para disminuir
la longitud.
5. Pulse OK para ajustar la longitud fija.
6. Después de imprimir la etiqueta, pulse
Clear (borrar) para desactivar la
configuración de longitud fija de etiqueta;
de no hacerse así, todas las posteriores
etiquetas se imprimirán con esta longitud
fija.
Vista preliminar de las etiquetas
Se puede ver el texto o el formato de las
etiquetas antes de imprimirlas. Una etiqueta de
varias líneas se previsualiza como una etiqueta
de una sola línea.
Vista preliminar de las etiquetas
1. Pulse Extra.
2. Use la flecha hacia abajo para seleccionar
Print Preview (vista preliminar) y pulse OK.
3. Use los cursores para seleccionar Text
(texto) o Format (formato).
Si selecciona Text, el texto de la etiqueta se
desplazará por la pantalla. Si selecciona
Format, se visualizará brevemente el formato
seleccionado.
21
LM350 SEU.qxd 07-11-2003 16:30 Pagina 21
Alineación del texto
Cuando imprimes una etiqueta de longitud fija
puedes elegir entre alinear el texto a la izquierda, centrado o a la derecha. Si se trata de una
etiqueta con varias líneas esto se aplicará a
todas las líneas.
Justificación del texto
1. Pulse Shift-Box/Align
(mayúsc-marco/alinear).
2. Use los cursores para seleccionar la justificación deseada y pulse OK.
3. Pulse Clear (borrar) para desactivar el ajuste
de justificación.
Cambio de la opción de corte
Puede escoger entre cortar automáticamente
cada etiqueta después de imprimirla o
cortarlas manualmente empleando el cutter.
Por defecto, las etiquetas se cortan
automáticamente. Cuando se selecciona el
corte manual y se imprimen múltiples copias o
etiquetas numeradas, se imprime una línea de
separación con puntos entre cada una de ellas.
Para cambiar la opción de corte
1. Pulse Settings.
2. Use los cursores para seleccionar Set Auto
Cut (fijar corte automático) y pulse OK.
3. Use los cursores hacia arriba y hacia abajo
para seleccionar Auto Cut On (corte
automático activado) o Auto Cut Off (corte
automático desactivado), y después pulse
OK.
Esta configuración se mantendrá hasta que se
modifique de nuevo.
Ajuste del contraste de impresión
Puede ajustar el contraste de impresión para
regular con precisión la calidad de impresión
de las etiquetas.
Para ajustar el contraste
1. Pulse Settings.
2. Use los cursores para seleccionar Set
Contrast (fijar contraste) y pulse OK.
3. Use los cursores para seleccionar uno de
los ajustes de contraste y pulse OK.
Uso de la memoria de la
rotuladora
La rotuladora dispone de una potente función de
memoria que almacena el texto y el formato de la
siguiente forma:
• Almacena automáticamente las últimas diez
etiquetas impresas.
• Permite almacenar el texto de hasta 10
etiquetas que se usen con frecuencia.
• Permite nombrar y almacenar hasta 10
formatos de etiqueta de uso frecuente.
Almacenamiento del texto de la etiqueta
La rotuladora guarda automáticamente las
últimas 10 etiquetas impresas en un búfer de
texto. Además, puede almacenar hasta 10
etiquetas específicas que utilice
frecuentemente.
Para almacenar el texto de la etiqueta actual
1. Pulse Memory.
2. Use los cursores para seleccionar SAVE
(guardar) y después LABEL (etiqueta). Se
visualizan 10 recuadros que representan
localizaciones de memoria. Los recuadros
que están llenos indican texto de etiqueta
almacenado. Puede almacenar texto nuevo
en cualquiera de las localizaciones de
memoria, aunque si selecciona una que
está llena, se sobrescribirá el texto de la
etiqueta anterior.
3. Use los cursores para seleccionar una
localización de memoria y pulse OK.
El texto ya está guardado, volviendo ahora a la
etiqueta.
Almacenamiento de formatos
Además del texto de la etiqueta puede
almacenar hasta 10 formatos específicos que
22
LM350 SEU.qxd 07-11-2003 16:30 Pagina 22
utilice con frecuencia. Esta función guarda
solamente la información del formato, no el
texto de la etiqueta.
Para almacenar el formato actual
1. Pulse Memory.
2. Use los cursores para seleccionar SAVE y
después FORMAT. Se visualizará una lista
de diez campos que representan las
localizaciones de memoria. Los campos que
contienen formatos muestran un nombre en
el campo. Puede almacenar nuevos
formatos en cualquiera de los campos,
aunque si selecciona una localización que
esté llena se sobrescribirá el formato de la
etiqueta anterior.
3. Use los cursores para seleccionar un
campo y pulse OK. La palabra NAME?
(NOMBRE) aparecerá en el campo.
4. Introduzca un nombre para el formato y
pulse OK. El formato está guardado,
volviendo ahora a la etiqueta.
Recuperar las etiquetas y formatos
almacenados
Se pueden recuperar fácilmente las etiquetas y
los formatos almacenados en la memoria para
usarlos en cualquier momento posterior.
Para recuperar las etiquetas o los formatos
1. Pulse Memory.
2. Use los cursores para seleccionar Recall
(recuperar) y después LABEL (ETIQUETA),
FORMAT (FORMATO) o LAST PRINTED
(ÚLTIMA IMPRESIÓN). Se visualizará una
lista de las localizaciones de memoria
similar al almacenamiento de una etiqueta o
formato.
3. Use los cursores para seleccionar una
etiqueta o formato que se desee volver a
usar y pulse OK.
Recuperar las etiquetas y formatos
almacenados
Se pueden recuperar fácilmente las etiquetas y
los formatos almacenados en la memoria para
usarlos en cualquier momento posterior.
Cuidados de la rotuladora
La rotuladora está diseñada para ser utilizada
durante un largo periodo de tiempo sin
problemas y apenas requiere mantenimiento.
Limpieza de la rotuladora
Límpiela de vez en cuando para que funcione
correctamente. Limpie el cutter cada vez que
sustituya el cartucho de cinta.
Para limpiar el cutter (después de cada
cartucho)
1. Desconecte la rotuladora de la corriente.
2. Pulse ON/OFF junto con la tecla Cut. En la
pantalla aparecerá el mensaje CUT TEST
(prueba de corte).
3. Pulse y mantenga presionadas las teclas
Shift+Cut. El cutter se pondrá a la vista con
pequeños movimientos.
4. Cuando pueda acceder a ambos lados de la
misma, suelte las teclas Shift+Cut.
5. Utilice un poco de algodón y alcohol para
limpiar ambos lados.
6. Después pulse Cut para volver a colocar el
cutter en su posición original.
Puede seguir este procedimiento si el
cutter se coloca en posición adelantada y no se
mueve.
Para limpiar el cabezal de impresión
Limpie el cabezal de impresión empleando el
palito de limpieza que se encuentra dentro de
la tapa del compartimiento de la cinta.
23
LM350 SEU.qxd 07-11-2003 16:30 Pagina 23
Cartuchos de cintas de etiquetas
DYMO D1
Cintas
Anchura: 6mm 9mm 12mm 19mm
Longitud: 7m 7m 7m 7m
Negro/transparente 43610 40910 45010 45800
Azul/transparente ––––– ––––– 45011 –––––
Rojo/transparente ––––– ––––– 45012 –––––
Negro/blanco 43613 40913 45013 45803
Azul/blanco ––––– 40914 45014 45804
Rojo/blanco ––––– 40915 45015 45805
Negro/azul ––––– 40916 45016 45806
Negro/rojo ––––– 40917 45017 45807
Negro/amarillo 43618 40918 45018 45808
Negro/verde ––––– 40919 45019 45809
Blanco/Transparente ––––– ––––– 45020 45810
Blanco / Negro ––––– ––––– 45021 45811
Negro / Plata ––––– ––––– 45022 45812
Negro / Oro ––––– ––––– 45023 45813
Negro / Verde Fluor ––––– ––––– 45024 –––––
Negro / Rojo Fluor ––––– ––––– 45025 –––––
nylon flexible ––––– ––––– 16957 16958
poliester perm. ––––– ––––– 16959 16960
Adaptador DC 40076
24
LM350 SEU.qxd 07-11-2003 16:30 Pagina 24
25
Resolución de problemas
Si encuentra algún problema al usar la rotuladora, revise las siguientes posibles soluciones.
Mensaje de problema/error Solución
La pantalla se ha quedado en blanco
•
Asegúrese de que la rotuladora está encendida
.
•
Sustituya las pilas si están gastadas
.
Mala calidad de impresión
•
Sustituya las pilas si están gastadas
.
•
Asegúrese de que el cartucho de cinta está
correctamente instalada
.
•
Limpie el cabezal de impresión
.
•
Sustituya el cartucho de cinta
.
El cutter no funciona bien Limpie el cutter. Véase Cuidados de la rotuladora
.
Imprimiendo...
No es preciso realizar ninguna acción. El mensaje
desaparecerá una vez que se termine de imprimir
.
Demasiadas líneas
Se ha excedido el número máximo
Cambie la disposición de la etiqueta
de líneas permitidas.
o el tamaño de la cinta.
Demasiadas caracteres
Se ha excedido el número máximo
Borre parte o todo el texto del búfer
.
de caracteres en el búfer
Introduzca un nuevo cartucho de cinta
No hay cartucho de cinta o está vacío
Introduzca un nuevo cartucho de cinta
.
Batería baja
Sustituya las pilas o conecte un
Las pilas están casi descargadas
adaptador de corriente CD
.
Cinta atascada
El motor está parado debido a que
Retire la cinta atascada y sustituya el cartucho
.
la cinta
está
atascada
Demasiadas páginas
Excede el número de páginas permitidas
Cambie el formato de la etiqueta
.
La página no está completa Borre primero todo lo que contiene la página.
El tamaño de cinta es demasiado pequeño Cambie el tamaño de cinta o pulse Cancel para salir del
menú Box/Background (Caja/Fondos)
Ajuste
Siguiendo este mensaje, se visualizará
Se encuentra seleccionada la longitud un valor de longitud fija que indica la longitud
de etiqueta fija y la longitud necesaria mínima necesaria para ajustar el texto.
para imprimirla excede la seleccionada. Realice uno de los siguientes pasos:
•
Ajuste correctamente la configuración
de etiqueta de longitud fija.
•
Seleccione un tamaño de fuente más estrecho.
Si tuviera alguna duda al respecto, póngase en contacto con el Departamento de Atención al Cliente de
DYMO de su país. El folleto de la Garantía incluye una lista de números de contacto en cada uno de ellos.
!
!
!
!
!
!
!
!
LM350 SEU.qxd 07-11-2003 16:30 Pagina 25
This product is CE marked in accordance with the EMC directive and the low voltage directive and
is designed to conform with the following international standards:
US Safety – EN 60950, IEC 950, UL 1950
EMC emissions – EN 55022 Class B, CIS PR22 Class B,
FCC pt15 Sub pt B Class B
EMC immunity – EN50082-1, IEC801-2 & IEC801-3
EU Immunity – EN 55024 (1997): Electromagnetic Compatibility (EMC) - Information Technology equipment,
Immunity Characteristics
Emissions – EN 61000-6-3 (2001): Electromagnetic Compatibility (EMC) - Part 6: Generic Standards -
Section 3 :Emission standard for residential, commercial and light industrial environments.
Although unlikely, it is possible that abnormal behavior may result from electrostatic discharges. In such cases, should normal
operation not resume, follow the relevant procedure as detailed in the trouble-shooting section: No response to keys.
The user should avoid directly touching the thermal print head.
Esselte is an ISO 14000 registered company. Plastic components of this printer have been marked to enable final disposal in a
manner that is sensitive to the environment.
Esselte BVBA
Industriepark-Noord 30
9100 Sint-Niklaas
02/ 713 38 08
© 2003 DYMO Corporation. All Rights Reserved.
No part of this document may be reproduced or transmitted in any form or by any means or translated into
another language without the prior written consent of DYMO Corporation.
LabelMANAGER is a registered trademark of DYMO Corporation. DYMO is a registered trademark of Esselte
Corporation. All other trademarks are the property of their respective holders.
LM350 SEU.qxd 07-11-2003 16:30 Pagina 52
Loading...
