Dremel MM35 User Manual

IMPORTANT: IMPORTANT : IMPORTANTE:
Read Before Using Lire avant usage Leer antes de usar
For English Version Version française Versión en español
See page 2 Voir page 20 Ver la página 38
Operating/Safety Instructions Consignes de fonctionnement/sécurité
Instrucciones de funcionamiento y seguridad
1-800-4-DREMEL (1-800-437-3635) www.dremel.com
Call Toll Free for
Consumer Information
& Service Locations
Pour obtenir des informations
et les adresses de nos centres
de service après-vente,
appelez ce numéro gratuit
Llame gratis para
obtener información
para el consumidor y
ubicaciones de servicio
P.O. Box 081126 Racine, WI 53408-1126
MM35
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 1
-2-
Work area safety
Keep work area clean and well lit. Cluttered
or dark areas invite accidents.
Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power
tools create sparks which may ignite the dust or fumes.
Keep children and bystanders away while operating a power tool. Distractions can
cause you to lose control.
Electrical safety
Power tool plugs must match the outlet. Never modify the plug in any way. Do not us e any ad a pter p lugs wi th ear t hed (grounded) power tools. Unmodified plugs
an d m atch i ng outl ets wi ll r educ e r isk of electric shock.
Avoid body contact with earthed or grounded surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk
of electric shock if your body is earthed or grounded.
Do not expose power tools to rain or wet conditions. Water entering a power tool will
increase the risk of electric shock.
Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled
cords increase the risk of electric shock.
When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use
reduces the risk of electric shock.
If operating a power tool in a damp location is unavoidable, use a Ground Fault Circuit Interrupter (GFCI) protected supply. Use of
an GFCI reduces the risk of electric shock.
Personal safety
Stay alert, watch what you are doing and us e c omm on sens e w hen opera ting a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention
while operating power tools may result in serious personal injury.
Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and/or serious
injury.
SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE
The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.
General Power Tool Safety Warnings

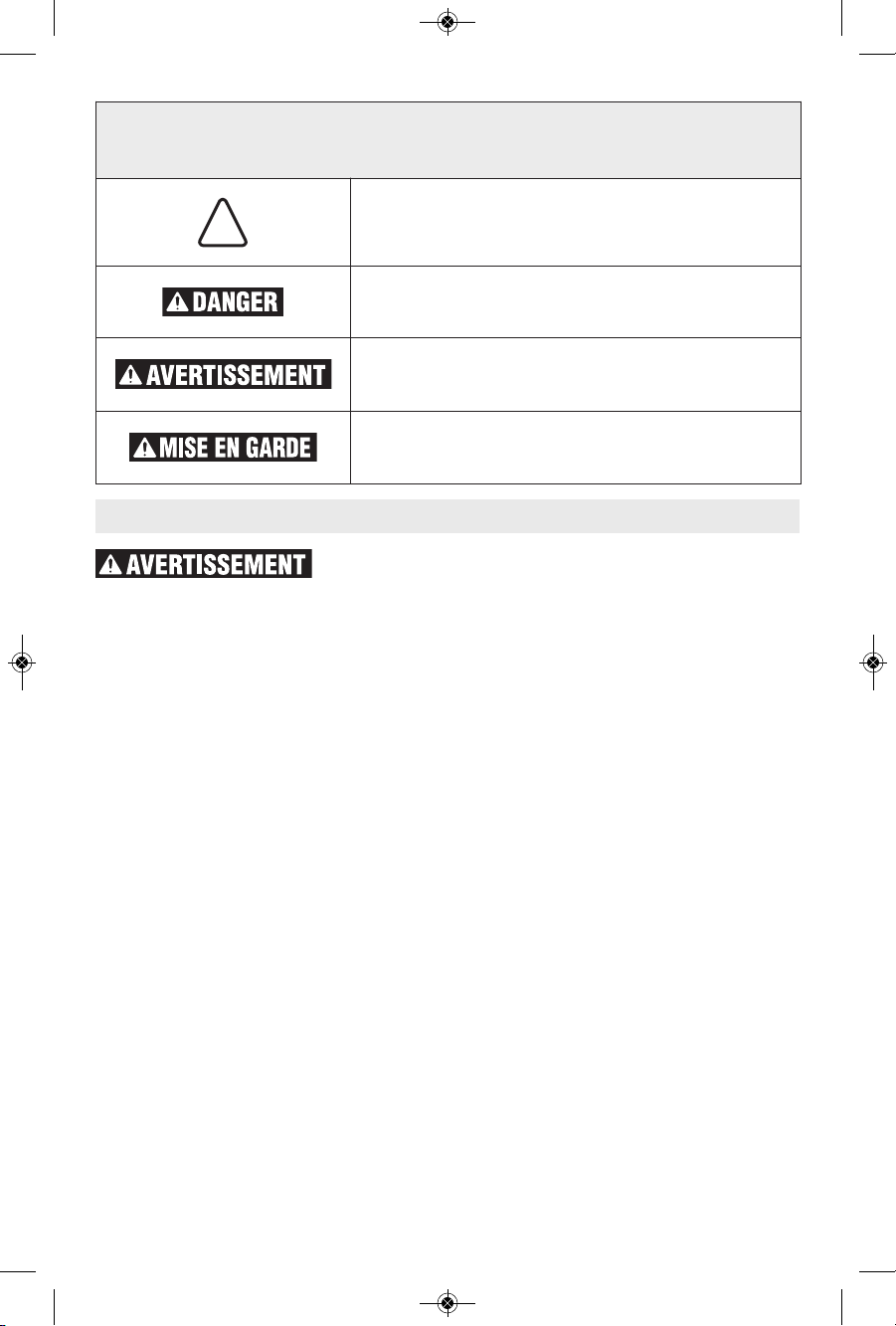

Safety Symbols
The definitions below describe the level of severity for each signal word. Please read the manual
and pay attention to these symbols.
!
This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety messages that follow this symbol to avoid possible injury or death.
DANGER indicates a hazardous situation which, if not avoided, will result in death or serious injury.
WARNING indicates a hazardous situation which, if not avoided, could result in death or serious injury.
CAUTION indicates a hazardous situation which, if not avoided, could result in minor or moderate injury.
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 2
-3-
Use personal protective equipment. Always wear eye protection. Protective equipment
such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.
Prevent unintentional starting. Ensure the sw itc h is in the of f-posit ion bef ore connecting to power source and / or battery pa ck, picking up o r carr ying t he too l.
Carrying power tools with your finger on the switch or energizing power tools that have the switch on invites accidents.
Remove any adjusting key or wrench before turning the power tool on. A wrench or a
key left attached to a rotating part of the power tool may result in personal injury.
Do not overreach. Keep proper footing and balance at all times. This enables better
co ntrol of the p ower to ol in u nexpe cted situations.
Dress properly. Do not wear loose clothing or jewelry. Keep your hair, clothing and gloves away from moving parts. Loose
clothes, jewelry or long hair can be caught in moving parts.
If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-
related hazards.
Power tool use and care
Do not fo rce t he power too l. Use t h e correct power tool for your application. The
correct power tool will do the job better and safer at the rate for which it was designed.
Do not use the power tool if the switch does not turn it on and off. Any power tool that
ca n n ot be cont r o lled with th e sw i t ch is dangerous and must be repaired.
Disconnect the plug from the power source and/or the battery pack from the power tool b
efore making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of starting the power tool accidentally.
Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are
dangerous in the hands of untrained users.
Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use.
Ma n y a cciden t s a re caused b y p o o rly maintained power tools.
Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.
Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the
power tool for operations different from those intended could result in a hazardous situation.
Service
Have your power tool serviced by a qualified re p a ir pe r s on us i ng onl y ident i cal replacement parts. This will ensure that the
safety of the power tool is maintained.
Hold pow er tool by insulate d grippin g surfaces, when performing an operation where the cutting accessory may contact hidden wiring or its own cord. Cutting
accessory contacting a "live" wire may make exposed metal parts of the power tool "live" an d co u ld g i ve t h e o p e rator an el e ctric shock.
Use clamps or another practical way to secure and support the workpiece to a stable platform. Holding the work by hand or
against your body leaves it unstable and may lead to loss of control.
Do not drill, fasten or break into existing walls or other blind areas where electrical
wi ring ma y ex ist. If th is situ a tion is
unavoidable, disconnect all fuses or circuit breakers feeding this worksite.
Use a metal detector to determine if there are gas or water pipes hidden in the work area or call the local utility company for assistance before beginning the operation.
Striking or cutting into a gas line will result in explosion. Water entering an electrical device may cause electrocution.
Always hold the tool firmly with both hands for maximum control. Keep proper footing and balance at all times. This enables better
co ntro l of t he p ower tool in un expe c ted situations.
Safety Rules for Oscillating Tools
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 3
-4-
Keep hands away from cutting area. Do not reach under the material being cut. The
proximity of the blade to your hand is hidden from your sight.
D
o not use dull or damaged blades. Bent
blade can break easily or cause kickback.
Exercise extreme caution when handling the accessories. The accessories are very
sharp.
Wear protective gloves when changing cutting accessories. Accessories become
hot after prolonged usage.
Use thick cushioned gloves and limit the expo sur e tim e by taki ng freq uent rest periods. Vibration caused by the tool may be
harmful to the hands and arms.
Before scraping, check workpiece for nails. If there are nails, either remove them or set them well below intended finished surface.
Striking a nail with accessory edge could cause the tool to jump.
Do not wet sand with this tool. Liqui ds entering the motor housing is an electrical shock hazard.
Never work in area which is soaked with a li quid , s u ch as a s olve nt or wate r , o r
da mpene d su ch as ne w ly appli e d wallpap er. Th ere i s an electrical shock
hazard when working in such conditions with a power tool and heating of the liquid caused by scraping action may cause harmful vapors to be emitted from workpiece.
Always wear eye protection and a dust mask for dus ty applica tions and when sanding overhead. Sanding particles can be
absorbed by your eyes and inhaled easily and may cause health complications.
Use special precautions when sanding chemically pressure treated lumber, paint th at m ay be l ead bas ed, or an y o ther materials that may contain carcinogens. A
suitable breathing respirator and protective clothing must be worn by all persons entering the work area. Work area should be sealed by plastic sheeting and persons not protected sh ould be kept out unti l w ork area is thoroughly cleaned.
Do not use sandpaper intended for larger sanding pads. Larger sandpaper will extend
beyond the sanding pad causing snagging, tearing of the paper or kick-back. Extra paper extending beyond the sanding pad can also cause serious lacerations.
Additional Safety Warnings
Al ways insp ect blade for dam age (breakage, cracks) before each use. Never use if damage is suspected.
GFCI and personal protection devices like electrician’s rubber gloves and footwear will further enhance your personal safety.
Do not use AC only rated tools with a DC power supply. While the tool may appear to
work, the electrical components of the AC rated tool are likely to fail and create a hazard to the operator.
Keep handles dry, clean and free from oil and grease. Slippery hands cannot safely
control the power tool.
Develop a periodic maintenance schedule for you r tool. When cleaning a tool be careful not to disassemble any portion of th e tool si nce int erna l wire s may be misplaced or pinched or safety guard return sp rin gs may be impr oper ly mo unt ed.
Certain cleaning agents such as gasoline, carb on tetrachlo rid e, ammonia, etc. m ay damage plastic parts.
Risk of injury to user. The power cord must only be serviced by a Dremel Service Facility.
Some dust create d by
power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to ca use cance r, b i r th defect s or ot h e r reproductive harm. Some examples of these chemicals are:
• Lead from lead-based paints,
• Crystalline silica from bricks and cement and
other masonry products, and
• Arsenic and chr omium from chemic ally-
treated lumber.
Yo u r ri s k fr om th ese e x posur e s va r ies, depending on how often you do this type of work. T o reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to filter out microscopic particles.
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 4
-5-
Symbols
IMPORTANT: Some of the following symbols may be used on your tool. Please study them
and learn their meaning. Proper interpretation of these symbols will allow you to operate the tool better and safer.
Symbol Designation / Explanation
V Volts (voltage)
A Amperes (current)
Hz Hertz (frequency, cycles per second)
W Watt (power)
kg Kilograms (weight)
min Minutes (time)
s Seconds (time)
Diameter (size of drill bits, grinding wheels, etc.)
n
0
No load speed (rotational speed at no load)
n Rated speed (maximum attainable speed)
.../min
Revolutions or reciprocation per minute (revolutions, strokes, surface speed, orbits etc. per minute)
0 Off position (zero speed, zero torque...)
1, 2, 3, ...
I, II, III,
Selector settings (speed, torque or position settings. Higher number means greater speed)
0
Infinitely variable selector with off (speed is increasing from 0 setting)
Arrow (action in the direction of arrow)
Alternating current (type or a characteristic of current)
Direct current (type or a characteristic of current)
Alternating or direct current (type or a characteristic of current)
Class II construction (designates double insulated construction tools)
Earthing terminal (grounding terminal)
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 5
-6-
Symbols (continued)
IMPORTANT: Some of the following symbols may be used on your tool. Please study them
and learn their meaning. Proper interpretation of these symbols will allow you to operate the t
ool better and safer.
Symbol Designation / Explanation
Designates Li-ion battery recycling program
Designates Ni-Cad battery recycling program
Alerts user to read manual
Alerts user to wear eye protection
This symbol designates that this tool is listed by Underwriters Laboratories.
This symbol designates that this component is recognized by Underwriters Laboratories.
This symbol designates that this tool is listed by Underwriters Laboratories, to United States and Canadian Standards.
This symbol designates that this tool is listed by the Canadian Standards Association.
This symbol designates that this tool is listed by the Canadian Standards Association, to United States and Canadian Standards.
This symbol designates that this tool is listed by the Intertek Testing Services, to United States and Canadian Standards.
This symbol designates that this tool complies to NOM Mexican Standards.
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 6
-7-
Introduction
Thank you for purchasing the Dremel Multi­Max™.
This tool was designed to tackle home repair, remodeling and res toration projects. The Dremel Multi-Max™ tackles tasks that are tedious, time consuming or simply next to impossible to achieve with any other tool. The ergonomic housing is designed for you to hold and control in a comfortable manner during operation.
It comes with an assortment of accessories that are specifically designed for remodeling work where you need precision and control.
Your D r e m e l Mu l t i - M a x ™ has a robust electric motor, is comfortable in the hand, and is mad e to accept a large var iety of ac c e s sories inc l u d ing f l ush c u t bl a des, scraper blades, grout removal wheels and sanding pads.
Accessories come in a variety of shapes and permit you to do a number of different jobs. As you become familiar with the range of accessories and their uses, you will learn just how versatile your Dremel Multi-Max™ is.
Visit www.dremel.com to learn more about what you c an do with your Dremel Mul ti­Max™.
INTENDED USE
This Dremel Multi-Max™ Tool is intended for dry sanding of surf aces, corners, e dges, sc rap ing, sawin g soft metal s, wood an d plastic components, and grout removal using the applicable tools an d ac c e s s o r i e s recommended by Dremel.
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 7
-8-
Functional Description and Specifications
D
isconn ect t he plug f rom t he power source before making any
assembly, adjustments or changing accessories. Such preventive
safety measures reduce the risk of starting the tool accidentally.
NOTE: For tool specifications refer to the nameplate on your tool.

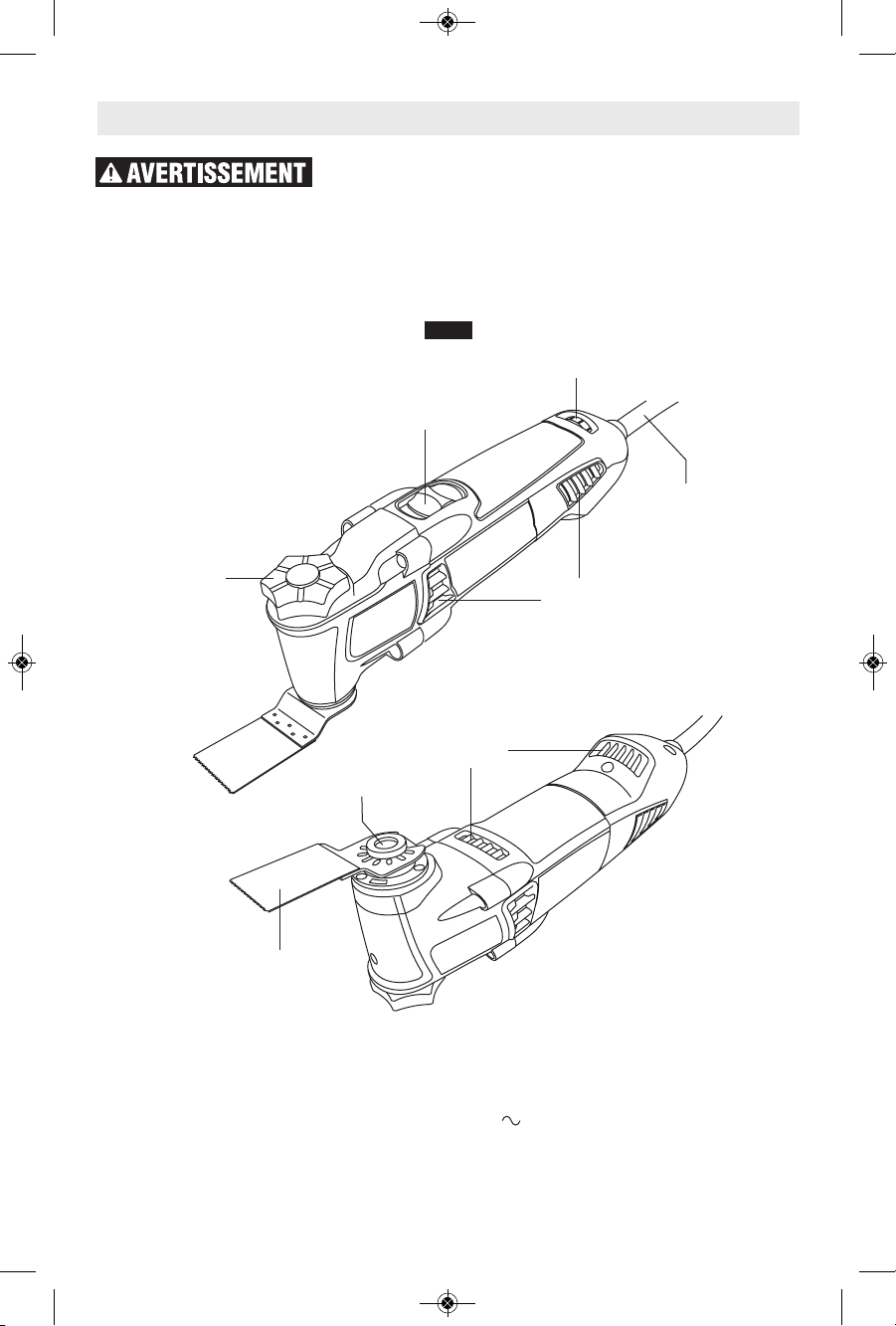

FIG. 1
Model MM35 Multi-Max™ Oscillating Power Tool
Variable Speed
Control Dial
On/Off
Switch
Po
w
e
r
Cord
Ventilation
Openings
Accessory
Model number MM35
No load speed n
0
10,000-21,000/min
Voltage rating 120 V 60 Hz
Ventilation
Openings
Clamping
Knob
Clamping
Flange
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 8
Disconn e c t th e plug
from the power source before making any a s s e m b l y , adjustments or chang ing acc essories.
Such preventive safety measures reduce the risk of starting the tool accidentally.
For all work or when
ch a nging ac c essor i es al ways we ar p rote c tive gl oves . Suc h
preventive safety measures reduce the risk of injury from sharp edges of the accessories. Application tools can become very hot while working. Danger of burns!
INSTALLING ACCESSORIES WITH
EASY-LOCK ACCESSORY CHANGE
Only use Dr e m e l
accessories rated 21000 OPM o r g reater. Usi ng access ori es not
designed for this power tool may result in serious personal injury and property damage.
The Dremel Multi-Max MM35 was designed with a n in t e g r a t e d ac c e s s o r y ch a n g e mechani s m . Th e Easy-Lock ac c e s s o r y interface allows you to install and remove accessories without the need of a wrench or hex key.
1.To install an accessory using the Easy-
Lock fea ture, first loos en the clam ping knob by twisting it in a counter-clockwise direction (Fig. 2).
2.Press th e clamping kn o b so th a t the
clamping flange extends enough to fit a blade in between the clamping flange and the interface. You may need to loosen the clamping knob more to allow adequate room for the accessory. (Fig. 3)
3.Place the accessory onto the interface,
making sure the accessory engages all pins on the interface and the accessory is flush against the accessory holder (Fig. 4).
4.Release pressure on the clamping knob.
The spring action of the mechanism will hold the blade in place while you secure it (Fig. 5).
5.Tighten the clamping knob by twisting in a
clockwise direction (Fig. 2). Make sure to tighten fully, until you can’t twist the clamping knob (without it being uncomfortable).
-9-
Assembly
FIG. 3
FIG. 2
Clamping
Knob
Pins
Flange
Accessory
FIG. 5
FIG. 4
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 9

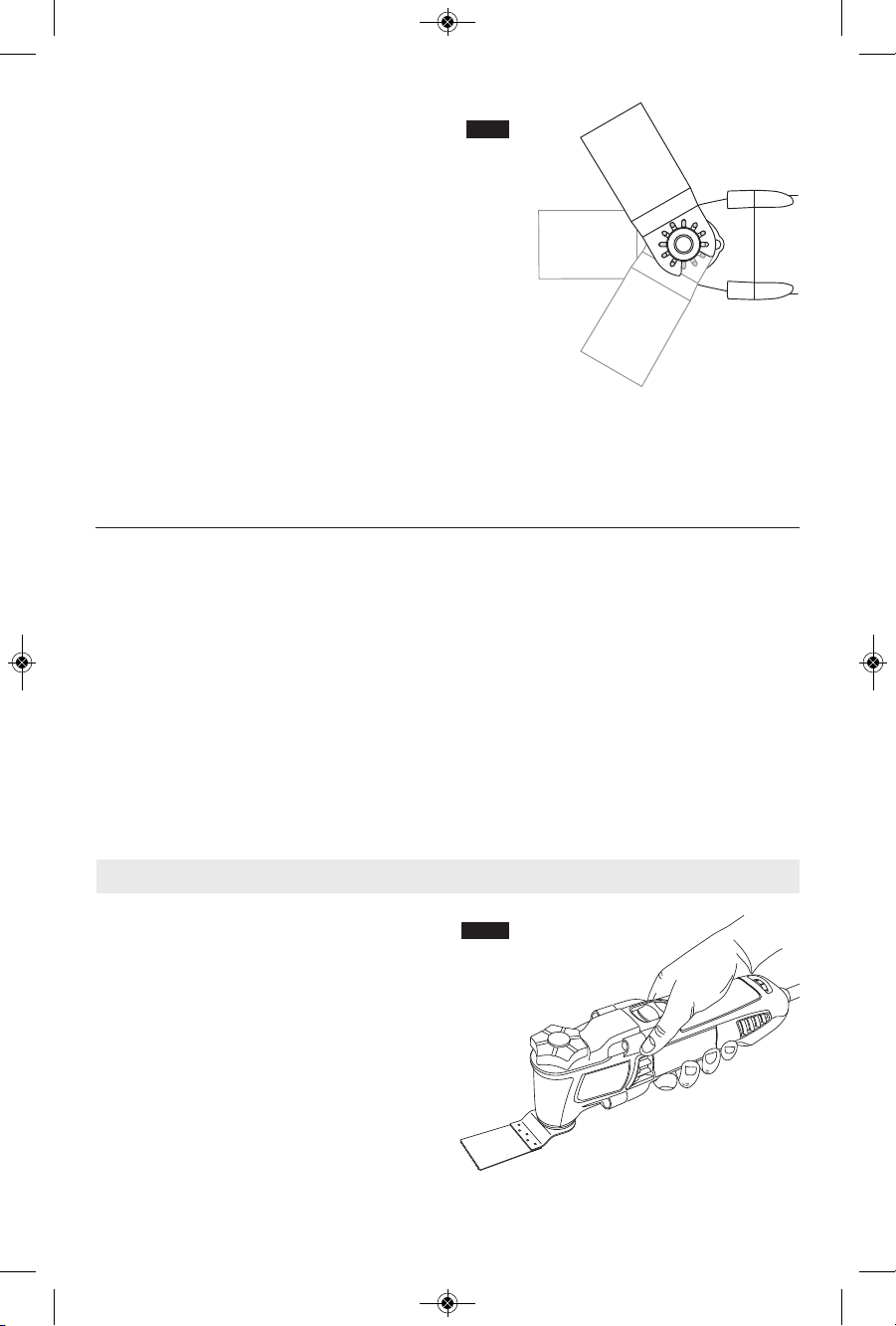

Note: Some accessories, such as scrapers or blades, may be mounted either straight on the tool, or at an angle to enhance usability (Fig. 6).
In or d e r to do th i s with th e Ea s y -Lock in t erfac e , p l ace t he a ccess o ry o n to t he accessory holder making sure the accessory engages all p i n s in t h e holder a n d the accessory is flush agains t the acces sory holder. Securely lock the accessory in place as described previously (Fig. 2).
REMOVING ACCESSORIES WITH
EASY-LOCK ACCESSORY CHANGE
1.To remove an accessory, first loosen the
clamping knob by twisting it in a counter­clockwise direction (Fig. 2).
2.Press th e clamping k n o b and li f t the
accessory bracket to take it off the pins. You may ne ed to loosen the clamp ing
kn ob m ore to allow adeq u ate roo m t o remove the accessory. (Fig. 3)
Note: Blade may be hot after use, wait for blade to cool down before touch.
-10-
LEARNING TO USE THE TOOL
Getting the most out of your oscillating tool is a matter of learning how to let the speed and the feel of the tool in your hands work for you.
The first step in learning to use the tool is to get the “feel” of it. Hold it in your hand and feel its weight and balance (Fig. 7). Depending on the application, you will need to adjust your hand position to achieve optimum comfort and control. The unique comfort grip on the body of the tool allows for added comfort and control during use.
Operating Instructions
FIG. 7
FIG. 6
INSTALLING AND REMOVING
SANDING SHEETS
Your backing pad uses hook-and-loop backed sandpaper, which firmly grips the backing pad when applied with moderate pressure.
1. Align the sanding sheet and press it onto
the sanding plate by hand.
2. F i rmly pre ss t h e power too l with t he
sanding sheet against a flat surface and briefly switch the power tool on. This will pr omo te goo d adhe sion a nd hel ps to prevent premature wear.
3. To change, merely peel off the old sanding sheet, remove dust from the backing pad if necessary, and press the new sanding sheet in place.
After considerable service the backing pad surface will become worn, and the backing pad must be replaced when it no longer offers a firm grip. If you are experiencing premature wear out of the backing pad facing, decrease the amo unt of pre ssure you are applying during operation of the tool.
For maximum use of abrasive, rotate pad 120 degrees when tip of abrasive becomes worn.
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 10
When holding tool, do not cover the air vents with your hand. Blocking the air vents could cause the motor to overheat.
IMPORTANT! Practice on scrap material first to see how th e t ool’ s h igh-s peed actio n performs. Keep in mind that your tool will perform best by allowing the speed, along with the correct accessory, do the work for you. Be careful not to apply too much pressure.
Instead, lower the oscillating accessory lightly to the work surface and allow it to touch the point at which you want to begin. Concentrate on guiding the tool over the work using very litt le pres sure from your hand. Allow the accessory to do the work.
Usually it is better to make a series of passes with the tool rather than to do the entire job with one pass. To make a cut, for example, pass the tool back and forth over the work. Cut a little material on each pass until you reach the desired depth.
SLIDE "ON/OFF" SWITCH
The tool is switched "ON" by the slide switch located on the topside of the motor housing.
TO TURN THE TOOL "ON", slide the switch button forward.
TO TURN THE TOOL "OFF", slide the switch button backward.
VARIABLE SPEED CONTROL DIAL
This tool is equipped with a variable speed co ntrol dial (Fig . 8). T he s peed ma y b e controlled during operation by presetting the dial in any one of ten positions.
OPERATING SPEEDS
The Dremel Multi-Max™ consists of an AC universal motor and oscillating mechanism to perform applications such as cutting, grout removal, scraping, sanding and more.
The Dremel Multi-Max™ has a h i g h oscillating motion of 10,000 - 21,000 /min (OPM). The high speed motion allows the Dremel Multi-Max™ to perform with excellent results. The oscillating motion allows the dust to fall to the surface rather than slinging particles into the air.
To achieve the best results when working with diffe ren t m ate rials, se t t he varia ble speed control to suit the job (See Speed Chart on Page 13 & 14 for guidance). To select the right speed for the accessory in use, practice with scrap material first.
NOTE: Speed is affected by v o l tages changes. A reduced incoming voltage will slow the OPM of the tool, especially at the lowest setting. If your tool appea rs to be running slowly, increase the speed setting accordingly. The tool may not start at the lowest switch setting in areas where outlet voltage is less than 120 volts. Simply move the speed s ettin g to a higher position to begin operation.
Th e varia b le s peed co ntro l settin gs a re marked on t h e speed c o n t r o l dial. The settings for approximate speed range /min (OPM) are:
You can refer to the charts on the following pages to determine the proper speed, based on the material and accessory being used. These charts enable you to select both the correct accessory and the optimum speed at a glance.
-11-
FIG. 8
Variable Speed
Control Dial
Speed Control
Dial Setting
Speed Range
/min (OPM)
2 10,000-11,000
4 11,000-13,000
6 13,000-16,000
8 16,000-19,000
10 19,000-21,000
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 11
-12-
FIG. 10FIG. 9
CORRECT: Sand with a smooth back and forth motion, allowing the weight of the tool to do the work.
INCORRECT: Avoid sanding with only the tip of the pad. Keep as much sand paper in touch with the work surface as possible.
CORRECT: Always sand with the pad and sandpaper flat against the work surface. Work smoothly in a back and forth motion.
INCORRECT: Avoid tipping the pad. Always sand flat.
CORRECT: Always cut with a smooth back and forth motion. Never force the blade. Apply light pressure to guide the tool.
INCORRECT: Do not twist the tool while cutting.This can cause the blade to bind.
CORRECT: Make sure flexible scraper blade flexes enough
INCORRECT: Avoid screw head touching surface with flexible scraper blade.
Please refer to figures 9 and 10 for further instruction on how to use your Dremel Multi-Max™. Following these instructions will allow you to get the highest performance out of your oscilating tool.
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 12
-13-
Accessories and Variable Speed Control Dial Settings
Use only Dremel, high-performance accessories.
Description
Catalog
Number
Soft
Wood
Hard
Wood
Painted
Wood
Laminates Steel
Auminum/
Copper
Vinyl/
Carpet
Caulk/
Adhesive
Stone/
Cement
Grout
60, 120, 240 Grit
Paper - Bare Wood
MM70W 2 - 10
2 - 10
- 2 - 6 8 - 10 8 - 10
- - -
-
60, 120, 240 Grit
Paper - Paint
MM70P 2 - 10 2 - 10 2 - 10 2 - 6 8 - 10 8 - 10
- - -
-
HCS Wood Flush
Cut Blade
1-1'4" x 1-11/16"
MM480
8 - 10 6 - 10
- 2 - 6
- - -
-
BiM Wood & Metal
Flush Cut Blade
1-1/4" x 1'11/16"
MM482 8 - 10 6 - 10
- 2 - 6
8 - 10*
8 - 10
- - -
-
Carbide Flush Cut
Blade
1-1/4" x 1-11/16"
MM485 8 - 10 6 - 10 - 2 - 6 8 - 10 8 - 10 - - - -
BiM Wood & Metal
Flush Cut
Panel Blade
VC490 8 - 10 6 - 10 - 2 - 6 8 - 10* 8 - 10 - - - -
BiM Wood & Metal
Flush Cut
Pipe & 2x4 Blade
VC494 8 - 10 6 - 10 - 2 - 6 8 - 10* 8 - 10
-
- -
-
3" Wood & Drywall
Saw Blade
MM450 8 - 10 6 - 10
- 2 - 6
-
-
- - -
-
3" BiM Wood &
Metal Flush Cut
Saw Blade
MM452 8 - 10
6 - 10
- 2 - 6 8 - 10* 8 - 10
- - -
-
* Soft Steel Only
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 13
-14-
Accessories and Variable Speed Control Dial Settings
Use only Dremel, high-performance accessories.
Description
Catalog
Number
Soft
Wood
Hard
Wood
Painted
Wood
Laminates Steel
Aluminum/
Copper
Vinyl/
Carpet
Caulk/
Adhesive
Stone/
Cement
Grout
Multi-Knife Blade
MM430
- -
- - -
- 6 - 10 - -
-
1/8" Grout Removal
Blade
MM500
- -
- - -
- - - - 6 - 10
1/16" Grout
Removal Blade
MM501 - - - - - - - - - 6 - 10
1/16" Grout
Removal Blade
MM502 - -
- -
- - - - - 6 - 10
Rigid Scraper Blade MM600 - -
2 - 4 -
- - 2 - 6 2 - 6 - -
Flexible Scraper
Blade
MM610
- -
2 - 4 - -
- - 2 - 6 -
-
60 Grit Diamond
Paper
MM910 - -
- -
- - -
-
6 - 10 6 - 10
24 Grit Carbide
Rasp
MM920 6 - 10 6 - 10
6 - 10 -
- - - - 6 - 10 6 - 10
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 14
-15-
APPLICATION
Your Dremel Multi-Max™ Tool is intended for sanding and cutting wooden materials, plastic, plaster and non-ferrous metals. It is especially suitable for working close to edges, in tight spaces, and for flush cutting. This tool must be used only with Dremel accessories .
Below are some typical uses for your Dremel Multi-Max™ Tool.
For all accessories, work with the accessory away
from the body. Never position hand near or
directly in front of working area. Always hold the tool with both hands and wear protective gloves.
Flush Cutting
Remove excess wood from door jamb, window sill and/or toekick. Removing excess copper or PVC pipe.
Removal work
e.g. carpets & backing, old tile adhesives, ca ulkin g o n m ason r y, wood a n d o ther surfaces.
Removal of excess materials
e.g. plaster, mortar splatters, concrete on tiles, sills.
Preparation of surfaces
e.g. for new floors and tiles.
Detail sanding
e.g. for sand ing i n extremely tight areas otherwise difficult to reach and require hand sanding
CUTTING
Saw blades are ideal for making precise cuts in tight areas, close to edges or flush to a surface.
Select a medium to high speed for making initial plunge, start off at medium speed for increased control. After making your initial cut, you can increase speed for faster cutting ability.
Fl ush cutti ng b lade s are intended to make precise cuts to allow for installation of flooring or
wall material. When flush cutting it is important not to force the tool during the plunge cut. If you experience a strong vibration in your hand du ring the plu nge cu t, this indicates that you are applying too much pressure. Back the tool out and let the speed
of the tool do the work. While keeping the teeth of the blade in the work surface, move the back of the tool in a slow sideways motion. This motion will help expedite the cut.
When making a flush cut it is always a good idea to have a piece of scrap material (tile or wood) supporting the blade. If you need to rest the flush cutting blade on a delicate surface, you should protect the surface with cardboard or masking tape.
Th e flat saw bla de is ide al for ma king precis e cuts in woo d , plaster, drywall material.
Applications include cutting openings in flooring for venting, repairing damaged flooring, cutting openings for electrical boxes. The blade works best on softer woods such as pine. For harder woods, the blade life will be limited.
Select a medium to high speed.
The fla t saw blade c an also be u sed for window restoration making glazing easy to remove. The saw blade can be placed directly against the edge of the window frame, guiding the blade through the glazing.
Panel Cutting Accessory
Model VC490
Th e pa nel blade has bee n designed for making straight cuts in sheet materials, such as plywood, drywall and cement
board up to ¾” thick. (Refer to chart for cutting depths.) For best results, this blade should be used with the tools control foot in the open position. This blade has a more rigid design to help i mprove accuracy and c ontrol when making these types of cuts. When making cuts in sheet materials it is important not to force the tool during the cut. If you experience strong vibration in your hand during the cut, this indicates that you are applying too much pressure. Back the tool out of the cut and let the speed of the tool do the work.
Pipe and 2x4 Cutting Accessory
Model VC494
The pipe and 2x4 cutting blade ha s been de signe d to cut through thick materials, such as a 2x4, as well as tubing, such as
conduit, copper and PVC piping.
Operating Applications
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 15
-16-
GROUT REMOVAL
Grout removal blades are ideal fo r re movin g da maged or
cr acke d grou t. Grou t blad es come in different widths (1/16" and 1/8") to tackle different grout line wid ths . Bef ore selecting a grout blade measure the grout line width to pick the appropriate blade.
Select a medium to high speed.
To remove the grout, use a back and forth motion, making several passes along the grout line. The hardness of the grout will dictate how many passes are needed. Try and keep the grout blade aligned with the grout line and be careful not to apply too much side pressure on the grout blade during the process. To control plunge depth use the carbide grit line on the blade as an indicator. Be careful not to plunge beyond the carbide grit line to avoid damage to the backer board material.
The grout blades can handle both sanded and un sand e d grout . I f y ou noti ce the bl ade clogging during the grout removal process, you can use a brass brush to clean the grit, thus exposing the grit again.
The grout blade geometry is designed so that the blade can remove all gro ut up to the su rfa ce of a wall or corn er. This ca n be accomplished by ensuring that the segmented portion of the blade is facing the wall or corner.
SCRAPING
Scrapers are suitable for removing old coats of va rnish or adhes i ves, re movi ng b onde d carpeting, e.g. o n sta irs /st eps a nd other small/medium size surfaces.
Select low to medium speed.
Rigid scrapers are for large area
removal, and harder materials
such as vinyl flooring, carpeting
an d tile a d hesi ves. W h en removing strong, tacky adhesives, grease the
scraper blade surface with (petroleum jelly or silicone grease) to reduce gumming up.
The carpet/vinyl flooring removes easier if it is scored prior to removal so the scraper blade can move underneath the flooring material.
Flexible scrapers are use d for hard to reach areas and softer material such as caulk.
Mount the scraper blade with the logo side facing up. With the flexible scraper, make sure that the screw head does not make contact with surface during the scraping process (a 30
- 45 degree pitch is recommend). This can be
accomplished by making sure that the tool is at an angle to the blade. You should be able to see the blade flex during the scraping process.
If you are removing caulk from a delicate surface such as a bath tub or tile back splash, we re comm e nd t apin g or pr otec ting the surface that the blade will rest on. Use rubbing alcohol to clean the surface after the caulk and/or adhesive is removed.
Turn the tool on and place desired accessory on the area where material is to be removed.
Begin with light press ure. The o scillating mo tion of acce s sory onl y oc curs whe n pres sure is applied to the materi al to be removed.
Excessive pressure can gouge or damage the background surfaces (e.g,. wood, plaster).
SANDING
Sanding accessories are suitable for dry sanding of wood, metal, surfaces, corners and edges and
hard to reach areas.
Work with the complete surface of the sanding pad, not only with the tip.
Corners may be finished using the tip or edge of t he selected a cce sso ry, whic h should occasionally be rotated during use to distribute the wear on the accessory and backing pad surface.
Sand with a contin uous motion and light pressure. DO NOT apply excessive pressure ­let the tool do the work. Excessive pressure will result in poor handling, vibration, and unwanted sanding marks and premature wear on the sanding sheet.
Always be certain that smaller workpieces are securely fastened to a bench or other support. Larger panels may be held in place by hand on a bench or sawhorses.
Open-coat aluminum oxide sanding sheets are recommended for most wood or metal sanding applications, as this synthetic material cuts quickly and wears well. Some applications, such as metal finishing or cleaning, require special abrasive pads which are available from your dealer. For best results, use Dremel sanding accessories which are of superior quality and are carefully selected to produce professional quality results with your oscillating tool.
The following suggestions may be used as a general guide for abrasive selection, but the best results will be obtained by sanding a test sample of the workpiece first.
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 16
-17-
Grit Application
Coarse For rough wood or metal sanding, and rust or old finish removal.
Medium For general wood or metal sanding
Fine For final finishing of wood, metal, plaster and other surfaces.
With the workpiece firmly secured, turn tool on as described above. Contact the work with the tool after the tool has reached its full speed, and remove it from the work before switching the tool off. Operating your oscillating tool in this manner will prolong switch and motor life, and greatly increase the quality of your work.
Move the oscillating tool in long steady strokes parallel to the grain using some lateral motion to overlap the strokes by as much as 75%. DO NOT apply excessive pressure - let the tool do the work. Excessive pressure will result in poor handling, vibration, and unwanted sanding marks.
GRINDING
The diamond paper accessory allows for the Multi-Max™ to be used for
grinding away cement, plaster or thin set. Preparing the surface for tile replacement is a common application for this accessory.
The diamond paper needs to be mounted to the backing pad prior to use.
Select a low to high speed depending on the material removal rate desired.
The carbide rasp accessory also allows the Mul ti-Max™ to grind
aw ay c emen t , t hins e t m ortar , plaster, and also wood. This accessory is commonly used to prepare for tile replacement or raspi ng wood t o s moot h a surfa ce or remove material.
The speed should be set at high speed for aggressive material removal or at low speed for a more detailed removal of material.
Do not apply excessive pressure on the tool-let it do the work.
Corners may be finished using the tip or edge of t he selected a cce sso ry, whic h should occasionally be rotated during use to distribute the wear on the accessory and backing pad surface.
Grind with a con tinuous motion and lig ht pressure. DO NOT apply excessive pressure ­let the tool do the work. Excessive pressure will result in poor handling, vibration, and premature wear on the diamond paper sheet.

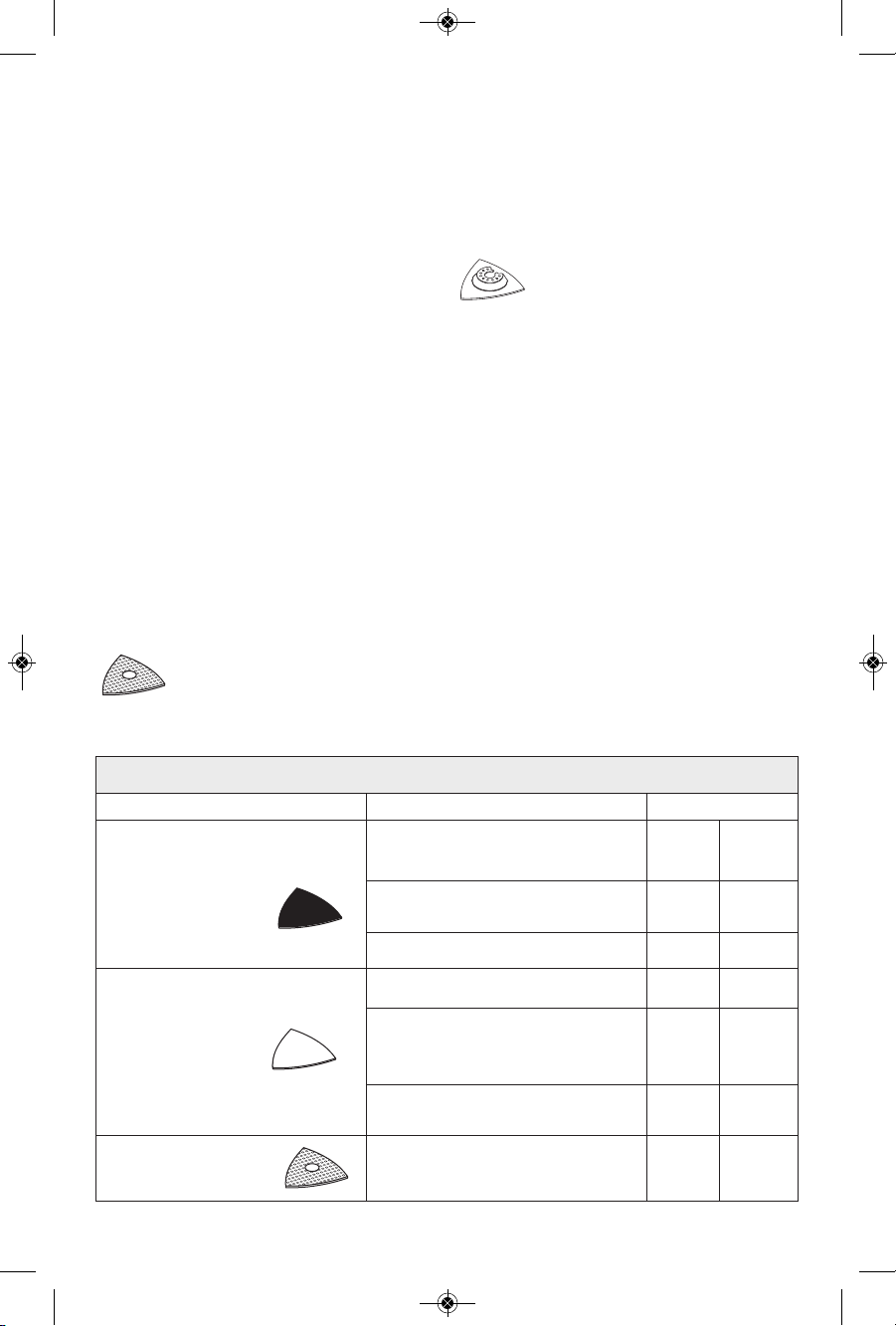

Selecting Sanding / Grinding Sheets
Material Application Grit Size
All wooden materials (e.g., hardwood, softwood, chipboard, building board) Metal materials–
Metal materials, fiberglass and plastics
For coarse-sanding, e.g. of rough, unplanned beams and boards
Coarse 60
For face sanding and planing small irregularities
Medium 120
For finish and fine sanding of wood
Fine 240
Paint, varnish, filling compound, and filler
For sanding off paint Coarse 80
For sanding primer (e.g., for removing brush dashes, drops of paint and paint run)
Medium 120
For final sanding of primers before coating
Fine 240
Masonry, stone, cement and thin set
For smoothing, shaping and braking edges
Coarse 60
Sand Paper (Dark)
Sand Paper (White)
Diamond Paper
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 17
-18-
Maintenance Information
Service
NO U S E R
SERVI CEA BLE PARTS IN S I D E . Pr e v e n tive ma i ntenance perf orm ed by u n au th orized p ersonnel may result in misplacing of internal wires an d co m p onents whi c h co u ld cause serious hazard. We recommend that all tool
service be performed by a Dremel Service Facility.
CARBON BRUSHES
The brushes and commutator in your tool have be en engi neere d for man y h ours o f de penda ble ser vice. To main tain pe ak efficiency of the motor, we recommend every 50 - 60 hours the brush es be serviced by a Dremel Service Facility.
Cleaning
To a v o i d accidents
always dis connect the tool f r o m the p o w e r su p p l y before cleaning or performing any main tenance.
The tool may be cleaned most effectively wi t h co m p ressed dry air . Alw a y s we ar
safety gog gles when cleaning tools with compressed air.
Ventilation openings and switch levers must be kept clean and free of foreign matter. Do not at tem pt to clean by ins erting pointed objects through openings.
Certain cleaning agents
and s o l v e n t s da m a g e plastic parts. Some of these are: gasoline,
carbon tetrachlo ride, chlo rinated cleaning solvent s , ammonia and house ho l d detergents that contain ammonia.
Extension Cords
If an extension cord is
necessary, a cord with adequate size conductors that is capable of carrying the current necessary for your to o l must be u s e d. T h is will p r e vent
excessiv e voltage drop, los s of power or overheating. Grounded tools must use 3-wire extension cords that have 3-prong plugs and receptacles.
NOTE: The smaller the gauge number, the
heav i er the cord.
RECOMMENDED SIZES OF EXTENSION CORDS
120 VOLT ALTERNATING CURRENT TOOLS
Tool’s
Ampere
Rating
Cord Size in A.W.G. Wire Sizes in mm
2
Cord Length in Feet Cord Length in Meters
25 50 100 150
15 30 60 120
3-6 6-8
8-10 10-12 12-16
18 18 18 16 14
16 16 16 16 12
16 14 14 14
14 12 12 12
0.75
0.75
0.75
1.0 –
0.75
1.0
1.0
2.5 –
1.5
2.5
2.5
4.0 –
2.5
4.0
4.0 – –
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 18
-19-
Your Dremel product is warranted against defective material or workmanship for a period of two years from date of purchase. In the event of a failure of a product to conform to this written warranty, please take the following action:
1. DO NOT return your product to the place of purchase.
2. Carefully package the product by itself, with no other items, and return it, freight prepaid, along with: A. A copy of your dated proof of purchase (please keep a copy for yourself). B. A written statement about the nature of the problem. C. Your name, address and phone number to:
UNITED STATES CANADA Dremel Service Center Giles Tool Agency
4915 21st Street OR 47 Granger Av. Racine, WI 53406 Scarborough, Ontario Canada
M1K 3K9 1-416-287-3000
OUTSIDE CONTINENTAL UNITED STATES
See your local distributor or write to Dremel, 4915 21st Street Racine, WI 53406
We recommend that the package be insured against loss or in transit damage for which we cannot be responsible.
This warranty applies only to the original registered purchaser. DAMAGE TO THE PRODUCT RESULTING FROM TAMPERING, ACCIDENT, ABUSE, NEGLIGENCE, UNAUTHORIZED REPAIRS OR ALTERATIONS, UNAPPROVED ATTACHMENTS OR OTHER CAUSES UNRELATED TO PROBLEMS WITH MATERIAL OR WORKMANSHIP ARE NOT COVERED BY THIS WARRANTY.
No employee, agent, dealer or other person is authorized to give any warranties on behalf of Dremel. If Dremel inspection shows that the problem was caused by problems with material or workman ship within the limitations of the warranty, Dremel will repair or replace the product free of charge and return product prepaid. Repairs made necessary by normal wear or abuse, or repair for product outside the warranty period, if they can be made, will be charged at regular factory prices.
DREMEL MAKES NO OTHER WARRANTY OF ANY KIND WHATEVER, EXPRESSED OR IMPLIED, AND ALL IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE WHICH EXCEED THE ABOVE MENTIONED OBLIGATION ARE HEREBY DISCLAIMED BY DREMEL AND EXCLUDED FROM THIS LIMITED WARRANTY.
This warranty gives you specific legal rights and you may also have other rights which vary from state to state. The obligation of the warrantor is solely to repair or replace the product. The warrantor is not liable for any incidental or consequential damages due to any such alleged defect. Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitations or exclusion may not apply to you.
For prices and warranty fulfillment in the continental United States, contact your local Dremel distributor.
Exportado por:
© Robert Bosch Tool Corporation Mt. Prospect, IL 60056 -2230, E.U.A.
Importado a México por: Robert Bosch, S. de R.L. de C.V.
Calle Robert Bosch No. 405 - 50071 Toluca, Edo. de Méx. - México
Tel. 052 (722) 279 2300 ext 1160 / Fax. 052 (722) 216-6656
Dremel®Limited Warranty
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 19
-20-
Veuillez lire tous les avertissements et toutes les consignes de sécurité. Si l'on n'observe pas ces avertissements et ces consignes de sécurité, il existe un
risque de choc électrique, d'incendie et/ou de blessures corporelles graves.
CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES
DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.
Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou à votre outil alimenté par piles (sans fil).
Avertissements généraux concernant la sécurité des outils électroportatifs
Sécurité du lieu de travail
Maintenez le lieu de travail propre et bien éclairé.
Les risques d’accident sont plus élevés quand on travaille dans un endroit encombré ou sombre.
N’utilisez pas d’outils électroportatifs dans des atmosphères explosives, comme par exemple en présence de gaz, de poussières ou de liquides inflammables. Les outils électroportatifs produisent
des étincelles qui risquent d’enflammer les poussières ou les vapeurs.
Éloignez les enfants et les visiteurs quand vous vous servez d’un outil électroportatif. Vous risquez une
perte de contrôle si on vous distrait.
Sécurité électrique
Les fiches des outils électroportatifs doivent correspondre à la prise. Il ne faut absolument jamais modifier la fiche. N’utilisez pas d’adaptateur de prise avec des outils électroportatifs munis d’une fiche de terre. Le risque de choc électrique est moindre si on
utilise une fiche non modifiée sur une prise qui lui correspond.
Évitez tout contact du corps avec des surfaces reliées à la terre tels que tuyaux, radiateurs, gazinières ou réfrigérateurs. Le risque de choc électrique augmente
si votre corps est relié à la terre.
N’exposez pas les outils électroportatifs à la pluie ou à l’humidité. Si de l’eau pénètre dans un outil
électroportatif, le risque de choc électrique augmente.
Ne maltraitez pas le cordon. Ne vous en servez jamais pour transporter l’outil électroportatif, pour le tirer ou pour le débrancher. Éloignez le cordon de la chaleur, des huiles, des arêtes coupantes ou des pièces mobiles. Les cordons abîmés ou emmêlés
augmentent les risques de choc électrique.
Si vous utilisez un outil électroportatif à l’extérieur, employez une rallonge conçue pour l’extérieur. Ces
rallonges sont faites pour l’extérieur et réduisent le risque de choc électrique.
S'il est absolument nécessaire d'utiliser l'outil électroportatif dans un endroit humide, utilisez une alimentation protégée par un disjoncteur de fuite de terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit
les risques de choc électrique.
Sécurité personnelle
Restez concentré, faites attention à ce que vous faites, et servez-vous de votre bon sens lorsque vous utilisez un outil électroportatif. N'employez pas d’outils électroportatifs quand vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Quand on utilise des outils
Symboles relatifs à la sécurité
Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger. Veuillez lire le
mode d’emploi et lire la signification de ces symboles.
!
C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous avertir de l’existence possible d’un danger de lésion corporelle. Obéissez à tous les messages relatifs à la sécurité qui suivent ce symbole pour éviter tout risque de blessure ou même de mort.
DANGER indique une situation dangereuse qui, si elle n’est pas évitée, causera la mort d’une personne ou une blessure grave.
AVERTISSEMENT indique une situation dangereuse qui, si elle n’est pas évitée, pourrait causer la mort d’une personne ou une blessure grave.
MISE EN GARDE indique une situation dangereuse qui, si elle n'est pas évitée, pourrait causera une blessure légère ou modérée.
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 20
-21-
Consignes de sécurité pour les outils oscillants
Tenez seulement l’outil électroportatif par ses surfaces de préhension isolées lorsque vous effectuez une opération lors de laquelle l’accessoire de coupe peut entrer en contact avec des câbles cachés ou son propre cordon d’alimentation. L’entrée en contact d’un accessoire
de coupe avec un fil sous tension pourrait rendre conductrices des parties en métal exposées de l’outil électroportatif et causer un choc électrique à l’opérateur.
Utilisez des brides ou d’autres moyens pratiques de brider ou de supporter la pièce sur une plate-forme stable. Tenir la pièce à la main ou contre le corps est
instable et risque de résulter en une perte de contrôle.
Ne percez, fixez et ne rentrez pas dans des murs existants ou autres endroits aveugles pouvant abriter des fils électriques. Si cette situation est inévitable,
débranchez tous les fusibles ou les disjoncteurs alimentant ce site.
Utilisez un détecteur de métaux afin d’établir s’il y a des tuyaux d’eau ou à gaz dissimulés dans l’aire de travail ou appelez la compagnie de service public locale pour assistance avant de commencer l’opération. Le fait de
frapper une conduite de gaz ou de couper dans celle-ci provoquera une explosion. L’eau pénétrant dans un appareil électrique peut entraîner une électrocution.
électroportatifs, il suffit d’un moment d’inattention pour causer des blessures corporelles graves.
Utilisez des équipements de sécurité personnelle. Portez toujours une protection oculaire. Le port
d'équipements de sécurité tels que des masques antipoussières, des chaussures de sécurité antidérapantes, des casques de chantier et des protecteurs d'oreilles dans des conditions appropriées réduira le risque de blessure corporelle.
Évitez les démarrages intempestifs. Assurez-vous que l'interrupteur est dans la position arrêt (Off) avant de brancher l'outil dans une prise de courant et/ou un bloc-piles, de le ramasser ou de le transporter. Le
transport d'un outil électroportatif avec le doigt sur la gâchette ou le branchement de cet outil quand l'interrupteur est en position de marche (ON) est une invite aux accidents.
Enlevez toutes les clés de réglage avant de mettre l’outil électroportatif en marche. Si on laisse une clé
sur une pièce tournante de l’outil électroportatif, il y a risque de blessure corporelle.
Ne vous penchez pas. Conservez toujours une bonne assise et un bon équilibre. Ceci vous permettra de
mieux maîtriser l’outil électroportatif dans des situations inattendues.
Habillez-vous de manière appropriée. Ne portez pas de vêtements amples ou de bijoux. Attachez les cheveux longs. N’approchez pas les cheveux, les vêtements ou les gants des pièces en mouvement.
Les vêtements amples, les bijoux ou les cheveux longs risquent d’être happés par les pièces en mouvement.
Si l’outil est muni de dispositifs permettant le raccordement d’un système d’aspiration et de collecte des poussières, assurez-vous que ces dispositifs sont raccordés et utilisés correctement.
L'utilisation d'un dépoussiéreur peut réduire les dangers associés à l'accumulation de poussière.
Utilisation et entretien des outils
électroportatifs
Ne forcez pas sur l’outil électroportatif. Utilisez l’outil électroportatif qui convient à la tâche à effectuer.
L’outil qui convient à la tâche fait un meilleur travail et est plus sûr à la vitesse pour lequel il a été conçu.
Ne vous servez pas de l’outil électroportatif si son interrupteur ne parvient pas à le mettre en marche ou à l’arrêter. Tout outil électroportatif qui ne peut pas
être commandé par son interrupteur est dangereux et doit être réparé.
Débranchez la fiche de la prise ou enlevez le bloc-pile de l’outil électroportatif avant tout réglage, changement d’accessoires ou avant de ranger l’outil électroportatif. De telles mesures de sécurité
préventive réduisent le risque de démarrage intempestif de l’outil électroportatif.
Rangez les outils électroportatifs dont vous ne vous servez pas hors de portée des enfants et ne permettez pas à des personnes qui ne connaissent pas l’outil électroportatif ou qui ignorent ces consignes de s’en servir. Les outils électroportatifs sont dangereux dans
les mains d’utilisateurs inexpérimentés.
Entretenez les outils électroportatifs. Vérifiez que les pièces mobiles sont alignées correctement et ne coincent pas. Vérifiez qu’il n’y a pas de pièces cassées ou d’autre circonstance qui risquent d’affecter le fonctionnement de l’outil électroportatif. Si l’outil est abîmé, faites-le réparer avant de l’utiliser. De nombreux accidents sont causés par des
outils électroportatifs mal entretenus. Maintenez les outils coupants affûtés et propres. Les
outils coupants entretenus correctement et dotés de bords tranchants affûtés sont moins susceptibles de coincer et sont plus faciles à maîtriser.
Utilisez l'outil électroportatif, les accessoires et les embouts d'outil, etc. conformément à ces instructions, en tenant compte des conditions de travail et des travaux à réaliser. L'emploi d’outils
électroportatifs pour des tâches différentes de celles pour lesquelles ils ont été prévus peut résulter en une situation dangereuse.
Entretien
Faites réparer votre outil électroportatif par un agent de service qualifié n’utilisant que des pièces de rechange identiques. Ceci assure que la sécurité de
l’outil électroportatif est préservée.
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 21
-22-
Tenez toujours l’outil fermement à deux mains pour mieux le maîtriser. Conservez toujours une bonne assise et un bon équilibre. Ceci vous permettra de mieux
maîtriser l’outil électroportatif dans des situations inattendues.
Tenez les mains à l'écart de l'aire de coupe. Ne tendez pas la main sous la lame de scie ou à proximité de celle-ci. La proximité de la lame par rapport à votre
main peut vous être dissimulée.
N'utilisez pas de lames émoussées ou endommagées.
Les lames pliées peuvent aisément se fracturer ou causer un rebond.
Faites extrêmement attention lorsque vous manipulez des accessoires. Les accessoires sont très tranchants.
Portez des gants de protection lorsque vous changez des accessoires de coupe. Les accessoires deviennent
très chauds après une utilisation prolongée.
Utilisez des gants épais et rembourrés, et limitez la durée d'exposition en faisant des pauses fréquentes.
Les vibrations causées par l'outil pourraient être nuisibles aux mains et aux bras.
Avant de racler, vérifiez l'ouvrage pour y relever des clous. Si vous relevez des clous, enlevez-les ou enfoncez-les bien en dessous de la surface finie recherchée. Le contact du bord de l'accessoire avec un
clou pourrait faire sauter l'outil.
Ne poncez pas par voie humide à l'aide de cette outil.
La pénétration de liquides dans le carter du moteur constitue un risque de secousses électriques.
Ne travaillez jamais dans un endroit qui est imbibé de liquide, tel que solvant ou eau, ou humecté tel qu'un papier peint nouvellement appliqué. Il existe un danger
de secousses élect rique s en travaillant dans ces conditions avec un outil électrique, et le chauffage du liquide causé par le raclage peut faire dégager des vapeurs nocives du matériau.
Portez toujours des lunettes de protection et un ma sque anti-po ussièr es pour les applications poussiéreuses et lors du ponçage au-dessus de la tête.
Des particules de ponçage peuvent être absorbées par vos yeux et inhalées facilement et peuvent causer des problèmes de santé.
Utilisez des précautions spéciales en ponçant le bois d'oeuvre traité chimiquement par pression, la peinture pouvant contenir du plomb, ou tout autre matériau qui peut contenir des agents cancérigènes. Toutes les
personnes pénétrant dans la zone de travail doivent porter un respirateur et des vêtements protecteurs adéquats. L'aire de travail doit être scellée par des feuilles en plastique, et les personnes non protégées doivent être maintenues à l'extérieur jusqu'à ce que l'aire de travail soit dûment nettoyée.
N'utilisez pas du papier de verre destiné à des blocs de ponçage plus gros. Le papier de verre de dimensions
plus grandes fera saillie au-delà du bloc de ponçage entraînant ainsi des accrocs, un déchirement du papier ou un rebond. Le papier supplémentaire faisant saillie au-delà du bloc de ponçage peut également causer des lacérations graves.
Avertissements supplémentaires concernant la sécurité
Inspectez toujours la lame avant chaque utilisation pour vous assurer qu’elle n’est pas endommagée (cassée ou fêlée). Ne vous en servez pas si vous pensez qu’elle peut être endommagée.
L’emploi d’un GFCI et de dispositifs de protection personnelle tels que gants et chaussures d’électricien en caoutchouc améliorent votre sécurité personnelle.
N’utilisez pas un outil conçu uniquement pour le C.A. sur une alimentation en C.C. Même si l’outil semble
fonctionner, les composants électriques d’un outil prévu pour le C.A. tomberont probablement en panne et risquent de créer un danger pour l’utilisateur.
Maintenez les poignées sèches et exemptes d’huile et de graisse. On ne pas maîtriser un outil électroportatif
en toute sécurité quand on a les mains glissantes.
Créez un agenda d’entretien périodique pour votre outil. Quand vous nettoyez un outil, faites attention de n’en démonter aucune pièce car il est toujours possible de mal remonter ou de pincer les fils internes ou de remonter incorrectement les ressorts de rappel des capots de protection. Certains agents
de nettoyage tels que l’essence, le tétrachlorure de carbone, l’ammoniaque, etc. risquent d’abîmer les plastiques.
Risque de blessure pour l'utilisateur. Le cordon d'alimentation électrique ne doit être réparé que par un Centre de service usine de Dremel ou à un centre de service après-vente Dremel agréé.
Les travaux à la
machine tel que ponçage, sciage, meulage, perçage et autres travaux du bâtiment peuvent créer des poussières contenant des produits chimiques qui sont des causes reconnues de cancer, de malformation congénitale ou d’autres problèmes reproductifs. Ces produits chimiques sont, par exemple :
• Le plomb provenant des peintures à base de plomb,
• Les cristaux de silices provenant des briques et du
ciment et d’autres produits de maçonnerie, et
• L’arsenic et le chrome provenant des bois traités
chimiquement.
Le niveau de risque dû à cette exposition varie avec la fréquence de ces types de travaux. Pour réduire l’exposition à ces produits chimiques, il faut travailler dans un lieu bien ventilé et porter un équipement de sécurité approprié tel que certains masques à poussière conçus spécialement pour filtrer les particules microscopiques.
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 22
-23-
Symboles
I
M
P
O
R
T
A
N
T
:
C
e
r
t
a
i
n
s
d
e
s
s
y
m
b
o
l
e
s
s
u
i
v
a
n
t
s
p
e
u
v
e
n
t
ê
t
r
e
u
t
i
l
i
s
é
s
s
u
r
v
o
t
r
e
o
u
t
i
l
.
V
e
u
i
l
l
e
z
l
e
s
é
t
u
d
i
e
r
e
t
a
p
p
r
e
n
d
r
e
l
e
u
r
s
i
g
n
i
f
i
c
a
t
i
o
n
.
U
n
e
i
n
t
e
r
p
r
é
t
a
t
i
o
n
a
p
p
r
o
p
r
i
é
e
d
e
c
e
s
s
y
m
b
o
l
e
s
v
o
u
s
p
e
r
m
e
t
t
r
a
d
'
u
t
i
l
i
s
e
r
l
'
o
u
t
i
l
d
e
f
a
ç
o
n
p
l
u
s
e
f
f
i
c
a
c
e
e
t
p
l
u
s
s
û
r
e
.
Symbole Désignation / Explication
V Volts (voltage)
A Ampéres (courant)
Hz Hertz (fréquence, cycles par seconde)
W Watt (puissance)
kg Kilograms (poids)
min Minutes (temps)
s Seconds (temps)
Diamétre (taille des mèches de perceuse, meules, etc.)
n
0
Vitesse à vide (vitesse de rotation, à vide)
n Vitesse nominale (vitesse maximum pouvant être atteinte)
.../min
Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc., par minute)
0 Position d'arrêt (vitesse zéro, couple zéro ...)
1, 2, 3, ...
I, II, III,
Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus élevé signifie une vitesse plus grande)
0
Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le réglage 0)
Flèche (action dans la direction de la flèche)
Courant alternatif (type ou caractéristique du courant)
Courant continu (type ou caractéristique du courant)
Courant alternatif ou continu (type ou caractéristique du courant)
Construction classe II (désigne des outils construits avec double isolation)
Borne de terre (borne de mise à la terre)
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 23
-24-
Symboles (suite)
IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre
leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre.
Symbole Désignation / Explication
Désigne le programme de recyclage des piles Li-ion.
Désigne le programme de recyclage des piles Ni-Cad.
Alerte l’utilisateur pour lire le mode d’emploi
Alerte l’utilisateur pour porter des lunettes de sécurité
Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.
Ce symbole indique que ce composant est reconnu par Underwriters Laboratories.
Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories selon les normes des États-Unis et du Canada.
Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation.
Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation selon les normes des États-Unis et du Canada.
Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon les normes des États-Unis et du Canada
Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM.
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 24
-25-
Introduction
Nous vous remercions pour votre achat de l'outil Multi-Max™ de Dremel.
Cet outil a été conçu pour les projets de réparation, de remaniement et de restauration dans un cadre résidentiel. L'outil Multi-Max™ de Dremel permet de réaliser des tâches qui sont laborieuses, qui prennent beaucoup de temps ou qui sont même pratiquement impossibles à réaliser avec n'importe quel autre outil. Le bâti ergonomique est conçu pour vous permettre de tenir et de contrôler l'outil de façon confortable pendant son utilisation.
Cet outil est fourni avec un assortiment d'accessoires qui sont conçus spécifiquement pour les travaux de remaniement pour lesquels vous avez besoin de précision et de contrôle.
Votre outil Multi-Max™ de Dremel a un moteur électrique robuste, est confortable dans la main et a été conçu de façon à pouvoir accepter un grand nombre d'accessoires différents, dont des lames pour co upes à ras , des lames à racl er, des meules d'enlèvement de coulis et des feuilles de papier abrasif.
Les accessoires sont fournis avec des formes variées qui vous permettent d'effectuer diverses opérations. Au fur et à mesure que vous vous familiariserez avec les divers accessoires et la façon de les employer, vous apprendrez à apprécier la versatilité de votre outil Multi-Max™ de Dremel.
Vi sitez www.dre mel.co m pour en appren dre davantage sur tout ce que vous pouvez faire avec votre outil Multi-Max™ de Dremel.
UTILISATIONS PRÉVUES
Cet outil Multi-Max™ de Dremel est conçu pour le ponçage à sec de surfaces, coins et bords, pour racler, pour scier des métaux doux, du bois et des composants en plastique, et pour enlever le coulis en ut ilisan t les outils et ac cessoi res appli cables recommandés par Dremel.
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 25
-26-
Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage ou réglage que ce soit ou de changer les accessoires. Ces
mesures de sécurité préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
Outil électrique oscillant Multi-Max™ modèle MM35
Numéro de modèle MM35
Régime à vide n010,000-21,000/min
Tension nominale 120 V 60Hz
REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.
FIG. 1
Cadran de
commande de
vitesse variable
Interrupteur
marche/arrêt
Cordon
d'alimentation
électrique
Ouvertures de
ventilation
Accessoire
Ouvertures de ventilation
Bouton de
fixation
Bride de
fixation
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 26
-27-
Dé branch ez la
fiche de la prise de courant avant d'effectuer quelque assemblage ou réglage que ce soit ou de changer les accessoires.
Ces mesures de sécurité préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
Portez toujours
des gants de protection pour toutes les opérations et pour changer les accessoires. De telles mesures de sécurité à titre
préventif réduisent le risque de blessures causées par les bords tranchants des accessoires. De plus, les outils d'applications peuvent devenir très chauds après un emploi prolongé. Risque de brûlures !
INSTALLATION ET RETRAIT ACCESSOIRES avec
changement d’accessoires à relâchement rapide
Utilisez seulement
des accessoires Bosch prévus pour fonctionner à une vitesse d’au moins 21 000 OPM. L’utilisation d’accessoires qui ne
sont pas conçus pour cet outil électrique pourrait causer des blessures graves et des dommages matériels.
L’outil Dremel Multi-Max™ MM35 comprend un mécanisme de changement d’accessoires intégré. L’interface pour les accessoires Quick Lock™ vous permet d’installer et de retirer des accessoires sans avoir besoin de vous servir d’une clé hexagonale ou d’une clé à ouverture fixe.
1. Pour installer un accessoire à l’aide du dispositif
Easy-Lock, desserrez d’abord le bouton de fixation en tournant dans le sens contraire des aiguilles d’une montre (Fig. 2).
2. Exercez une pression sur le bouton de fixation de
sorte que la bride de fixation soit suffisamment étendue pour qu'une lame puisse être insérée entre la bride de fixation et l'interface. Vous devrez peut­être desserrer davantage le bouton de fixation afin de laisser suffisamment d’espace pour insérer l’accessoire. (Fig. 3)
3. Placez l’accessoire sur l’interface en vérifiant que
toutes les broches de l’interface entrent bien dans l’accessoire et que celui-ci est placé au ras du porte-accessoire (Fig. 4).
4. Relâchez la pression exercée sur le bouton de
fixation. Le ressort du mécanisme maintiendra la lame en place pendant que vous la sécurisez (Fig. 5).
5. Serrez le bouton de fixation en tournant dans le
sens des aiguilles d’une montre (Fig. 2). Serrez bien à fond, c’est-à-dire jusqu’à ce que vous ne puissiez plus tourner davantage le bouton de fixation (sans forcer).
Assemblage
FIG. 3
FIG. 2
Bouton de
fixation
Broches
Bride de
fixation
Accessoire
FIG. 5
FIG. 4
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 27
Re marque : Certains accessoires, comme les grattoirs ou les lames, peuvent être montés tout droit sur l’outil ou à un certain angle afin d’être plus faciles à utiliser (Fig. 6).
Pour faire ceci avec l’interface Easy-Lock, placez l’accessoire dans le porte-accessoire en vérifiant que toutes les broches entrent bien dans le por te­accessoire et que l’accessoire soit placé au ras du po rte-ac cessoi re. Verrouillez l’acc essoir e et maintenez-le solidement en place conformément à la description ci-dessus (Fig. 2).
RETRAIT DES ACCESSOIRES AVEC
LE DISPOSITIF DE CHANGEMENT DES
ACCESSOIRES EASY-LOCK
1. Pour retirer un accessoire, desserrez d’abord le
bouton de fixa tion en tournant dans le sens contraire des aiguilles d’une montre (Fig. 2).
2. Appuyez sur le bouton de fixation et levez le
support de l’accessoire pour le détacher des broches. Vous devrez peut-être desserrer le bouton
de fixation davantage afin de laisser suffisamment d’espace pour retirer l’accessoire. (Fig. 3)
Remarque : Il se peut que la lame soit très chaude après utilisation ; attendez que la lame refroidisse avant de la toucher.
-28-
APPRENEZ À VOUS SERVIR DE CET OUTIL
Vous tirerez le maximum de votre outil oscillant si vous apprenez comment utiliser la vitesse et contrôler manuellement l'outil de façon appropriée.
La première chose à apprendre pour utiliser cet outil est de maîtriser son contrôle avec la main. Tenez-le dans la main et habituez-vous à l'équilibrer en tenant compte de son centre de gravité (Fig. 7). Selon l'application, vous devrez ajuster la position de votre main afin d'assurer le maximum de confort et de contrôle. La zone de préhension confortable unique sur le corps de l'outil offre un confort et un contrôle additionnels pendant l'emploi.
INSTALLATION ET RETRAIT DES FEUILLES
DE PAPIER ABRASIF
Votre plaque de support utilise des accessoires à fixation par bandes velcro qui s'attachent solidement à la plaque de support quand une pression modérée et appliquée.
1. Alignez la feuille de papier abrasif et appuyez-la à la
main sur la plaque à poncer.
2. Appuyez fermement sur l'outil électrique avec la
feuille de papier abrasif contre une surface plate et mettez l'outil en marche pendant quelques secondes. Ceci assurera une adhésion adéquate et contribuera à éviter une usure prématurée.
3. Pour remplacer la feuille de papier abrasif, pelez
simplement l'ancienne feuille, enlevez la poussière
de la plaque de support si besoin est, et appuyez sur la nouvelle feuille de papier abrasif pour la mettre en place.
Après une période de service considérable, la surface de la plaque de support commencera à s'user. La plaque de support devra être remplacée quand elle ne permettra plus d'accrocher adéquatement les feuilles de papier abrasif. Si vous constatez une usure prématurée de la surface de la plaque de support, réduisez la force de pression que vous utilisez pendant le fonctionnement de l'outil.
Pour utiliser le papier abrasif au maximum, faites tourner la plaque de 120 degrés lorsque les pointes des grains abrasifs sont usées.
Instructions d'utilisation
FIG. 6
FIG. 7
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 28
-29-
Lorsque vous tenez l'outil dans la main, faites attention de ne pas bloquer les évents de ventilation. Si les évents sont bloqués par votre main, le moteur de l'outil risquerait de surchauffer.
IMPORTANT ! Pratiquez d'abord sur des résidus de matériaux pour déterminer la performance de l'outil à vitesse élevée. N'oubliez pas que votre outil produira les meilleurs résultats possibles si vous laissez la vitesse et l'accessoire approprié faire le travail pour vous. Faites attention de ne pas appliquer une pression excessive.
Au lieu de cela, abaissez délicatement l'accessoire oscillant sur la surface de travail et permettez-lui d'entrer en contact avec le point précis où vous voulez commencer le travail. Concentrez-vous sur le guidage de l'outil sur la surface de travail en appliquant seulement une faible pression avec votre main. Laissez l'accessoire faire le travail pour vous.
Il est généralement préférable de faire une série de passes avec l'outil plutôt que de faire tout le travail en une seule passe. Par exemple, pour faire une coupe, faites repasser l'outil sur l'ouvrage un certain nombre de fois. Coupez un peu de matériau lors de chaque passe jusqu'à ce que vous ayez atteint la profondeur désirée.
INTERRUPTEUR « MARCHE/ARRÊT » COULISSANT
L'outil est mis en marche en faisant glisser l'interrupteur coulissant, qui est situé sur le dessus du bâti du moteur, en position de marche.
POUR METTRE L'OUTIL EN MARCHE, faites glisser le bouton de l'interrupteur vers l'avant.
POUR ÉTEINDRE L'OUTIL, faites glisser le bouton de l'interrupteur vers l'arrière.
CADRAN DE COMMANDE DE VITESSE VARIABLE
Cet outil est pourvu d'une cadran de commande de vitesse variable (Fig. 8). La vitesse peut être contrôlée pendant le fonctionnement en réglant le cadran sur l'une quelconque des dix positions.
VITESSES DE FONCTIONNEMENT
L'outil Multi-Max™ de Dremel consiste en un moteur c. a. uni versel et un mécani sme oscillant qui permettent de réaliser des applications telles que la coupe, l'enlèvement de coulis, le raclage, le ponçage et bien d'autres opérations.
L'outil Multi-Max™ de Dremel a une plage étendue de vitesses de fonctionnement oscillant comprise entre 10 000 et 21 000 /min (OPM). Le fonctionnement à grande vitesse permet à l'outil Multi-Max™ de Dremel d'obtenir d'excellents résultats. Le mouvement oscillant permet à la poussière de tomber sur la surface plutôt que de projeter des particules dans l'air.
Pour obtenir les meilleurs résultats possibles lorsque vous travaillez avec des matériaux variés, réglez la commande de vitesse variable sur la vitesse la plus appropriée en fonction de l'opération désirée (voir le Tableau des vitesses à la page 29 et 30 pour vous y aider). Pratiquez d'abord sur un résidu de matériau pour déterminer la vitesse appropriée en fonction de l'accessoire que vous comptez utiliser.
RE MARQUE : la vite sse est affectée par les changements de tension. Une tension d'entrée réduite ralentira la vitesse de fonctionnement de l'outil, en particulier si vous travaillez alors à la vitesse nominale la plus basse. Si votre outil semble fonctionner trop lentement, augmentez la vitesse selon les besoins. L'outil ne démarrera peut-être pas à la vitesse nominale la plus basse dans les endroits où la tension secteur est inférieure à 120 volts. Mettez simplement le réglage de la vitesse dans une position plus élevée pour commencer l'opération.
Les paramètres de réglage de la commande de vitesse variable sont marqués sur le cadran de commande de vitesse variable. Voici les réglages correspondant approximativement aux diverses plages /min (OPM):
Vous pouvez consulter les tableaux des pages suivantes pour déterminer la vitesse appropriée en fonction du matériau et de l'accessoire utilisés. Ces tableaux vous permettent de sélectionner à la fois l'accessoire correct et la vitesse optimale d'un seul coup d'œil.
FIG. 8
Cadran de commande de vitesse variable
Cadran de
commande de
vitesse
Plage de vitesse
de fonctionnement
/min (OPM)
2 10,000-11,000
4 11,000-13,000
6 13,000-16,000
8 16,000-19,000
10 19,000-21,000
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 29
-30-
FIG. 10FIG. 9
CORRECT : poncez avec un mouvement de
va et vient régulier en laissant le poids de l'outil faire le travail.
INCORRECT : évitez de poncer seulement avec la pointe de la plaque de support. Maintenez autant de papier abrasif en contact avec la surface de l'ouvrage que possible.
CORRECT : poncez toujours avec la plaque de support et le papier abrasif à plat contre la surface de travail. Travaillez de façon régulière, avec un mouvement de va et vient.
INCORRECT : évitez d'incliner la plaque de support à un angle par rapport à la surface de travail. Travaillez toujours à plat.
CORRECT : coupez toujours avec un mouvement de va et vient régulier. Ne forcez jamais la lame. Appliquez une pression légère pour guider l'outil.
INCORRECT : ne tordez pas l'outil pendant la coupe. Ceci pourrait causer le coinçage de la lame.
CORRECT : assurez-vous que la lame d'un outil à racler flexible fléchit suffisamment.
INCORRECT : ne laissez pas la tête de la vis entrer en contact avec la surface quand vous travaillez avec une lame d'outil à racler flexible.
Veuillez vous référer aux figures 9 et 10 pour plus d’instructions sur la façon de vous servir de votre outil Multi-Max™ de Dremel. Le respect de ces instructions vous permettra d’obtenir les meilleurs résultats possibles de votre outil oscillant.
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 30
-31-

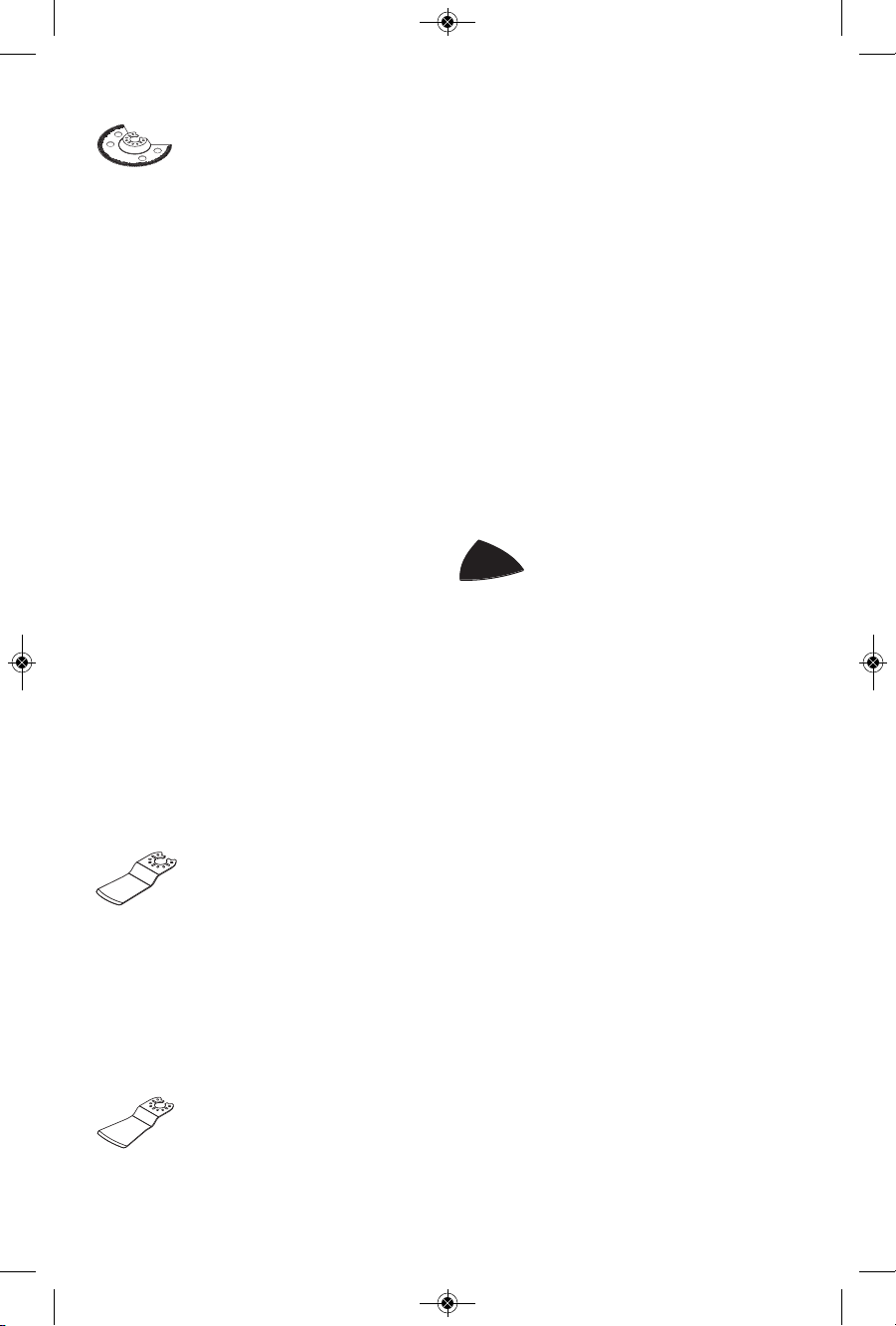

Paramètres du régulateur de vitesse variable / accessoires
Utilisez uniquement les accessoires de haute performance mis à l'épreuve par Dremel.
Description
Numéros de
catalogue
Bois de
conifères
Bois de
feuillus
Bois
peint
Matériaux stratifiés/
plastiques
Acier
Aluminium/
cuivre
Vinyle/
moquette
Calfeutrage/
adhésifs
Pierre/
ciment
Coulis
Papier abrasif 60, 120 et 240
grains – Bois nu
MM70W
2 - 10 2 - 10
-
2 - 6 8 - 10
8 - 10
- - - -
Papier abrasif 60, 120 et 240
grains – Bois peint
MM70P
2 - 10 2 - 10
2 - 10
2 - 6 8 - 10
8 - 10
- - - -
Lame en acier à haute teneur
en carbone pour la coupe à
ras de bois de 1-1/4 po x
1-11/16 po
MM480
8 - 10 6 - 10
-
2 - 6 - - - -
Lame bimétallique pour la
coupe de bois/ métal de 1-1/4
po x 1-11/16 po
MM482
8 - 10 6 - 10
-
2 - 6 8 - 10*
8 - 10
- - - -
Lame de coupe à ras au carbure
1-1/4 po x 1-11/16 po
MM485
8 - 10 6 - 10
-
2 - 6 8 - 10
8 - 10
- - - -
Lame de coupe de panneau
pour coupe à ras du bois BiM et
du métal
VC490
8 - 10 6 - 10
-
2 - 6 8 - 10*
8 - 10
- - - -
Lame pour coupe à ras du
bois BiM et du métal et pour
coupe des tuyaux et des
pièces en bois de 2x4
VC494
8 - 10 6 - 10
-
2 - 6 8 - 10*
8 - 10
- - - -
Lame de scie pour couper les
cloisons sèches et les pièces
de bois de 3 po (7,5 cm)
MM450
8 - 10 6 - 10
-
2 - 6 -
-
- - - -
Lame de scie pour coupe à
ras du bois BiM de 3 po (7,5
cm) et du métal
MM452
8 - 10 6 - 10
-
2 - 6 8 - 10*
8 - 10
- - - -
* Acier doux seulement
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 31
-32-
Paramètres du régulateur de vitesse variable / accessoires
Utilisez uniquement les accessoires de haute performance mis à l'épreuve par Dremel.
Description
Numéros
de
catalogue
Bois de
conifères
Bois de
feuillus
Bois
peint
Matériaux
stratifiés/pl
astiques
Acier
Aluminium/
cuivre
Vinyle/
moquette
Calfeutrage
/
adhésifs
Pierre/
ciment
Coulis
Lame de couteau de
poche multifonction
MM430
-
- - - -
-
6 - 10 - -
-
Lame pour
l'enlèvement de coulis
de 1/8 po
MM500
-
- - - - - - - -
6 - 10
Lame pour
l'enlèvement de coulis
de 1/16 po
MM501 -
-
- -
-
- - - - 6 - 10
Lame pour
l'enlèvement de coulis
de 1/16 po
MM502 - - - - - - - - -
6 - 10
Lame de raclage rigide
MM600 -
-
2 - 4 -
-
- 2 - 6 2 - 6 - -
Lame de raclage
flexible
MM610
-
- 2 - 4 - -
-
- 2 - 6 -
-
Papier diamanté 60
grains
MM910 - - - - - - - - 6 - 10 6 - 10
Racloir au carbure 24
grains
MM920 6 - 10
6 - 10
6 - 10 -
-
- - - 6 - 10 6 - 10
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 32
-33-
APPLICATION
Votre outil Multi-Max™ de Dremel est conçu pour poncer et couper des matériaux en bois, des plastiques, du plâtre et des métaux non ferreux. Il est particulièrement approprié pour le travail près des bords, dans des endroits exigus et pour les coupes à ras. Cet outil ne doit être utilisé qu'avec des accessoires Dremel.
On trouvera ci-dessous quelques emplois types de votre outil Multi-Max™ de Dremel.
Quel que soit
l 'a cc es s o i r e , travaillez toujours avec l'accessoire orienté dans le sens opposé à celui de votre corps. Ne placez jamais
une main près de la zone de travail ou devant celle-ci. Tenez toujours l'outil des deux mains et portez des gants de protection.
Coupe à ras
Retirez le bois excédentaire des embrasures de portes, des appuis de fenêtre et/ou des coups de pied. Retirez les longueurs excédentaires de tuyaux en cuivre ou en CPV.
Travaux d'enlèvement
p. ex., moquettes et supports, adhésifs de carreaux anciens, matériau de calfeutrage sur la maçonnerie, bois et autres surfaces.
Enlèvement de matériaux excédentaires
p. ex., plâtre, éclaboussure de mortier, béton sur carreaux, appuis.
Préparation de surfaces
p. ex., pour les nouveaux planchers et carreaux.
Ponçage de finition
p. ex., pour poncer dans des endroits extrêmement serrés qui seraient normalement difficiles à atteindre et nécessitent un ponçage de finition à la main.
COUPE
Les lames de scie sont idéales pour effectuer des coupes précises dans les endroits exigus, près des bords ou au ras d'une surface.
Sélectionnez une vitesse de moyenne à rapide pour effectuer la coupe en plongée initiale, commencez à vitesse moyenne pour obtenir un contrôle accru. Après avoir effectué votre coupe initiale, vous pouvez augmenter la vitesse pour pouvoir couper plus rapidement.
Les lames de coupe à ras sont conçues pour réaliser des coupes précises afin de permettre l'installation de matériaux
sur le sol ou sur les murs. Lorsque vous effectuez une coupe à ras, il est important de ne pas forcer l'outil pendant la coupe en plongée. Si vous constatez de fortes vibrations dans votre main pendant la coupe en plongée, ceci indique que vous appliquez trop de force. Retirez l'outil et laissez l'outil faire le
travail à la vitesse sélectionnée. Tout en laissant les dents de la lame engagées dans la surface de l'ouvrage, déplacez l'arrière de l'outil avec un mouvement latéral lent. Ce mouvement permettra d'accélérer la coupe.
Lorsque vous faites une coupe à ras, il est toujours conseillé d'utiliser un morceau de matériau résiduel (carreau ou bois) pour supporter la lame. Si vous avez besoin de faire reposer la lame de coupe à ras sur une surface délicate, il est recommandé de protéger la surface avec un carton ou du ruban-cache.
La lame de scie plate est idéale pour réaliser des coupes précises dans du bois, du plâtre ou des cloisons sèches.
Les applications possibles comprennent la découpe d'ouvertures dans les planches pour la ventilation, la réparation de planchers endommagés et la découpe d'ouvertures pour des boîtiers électriques. La lame produit les meilleurs résultats en coupant du bois tendre tel que le pin. La durée de la lame sera réduite si elle est surtout utilisée pour couper du bois de feuillus.
Sélectionnez une vitesse comprise entre moyenne et rapide.
La lame de scie plate peut également être utilisée pour la restauration de fenêtres, car elle permet d'enlever facilement le mastic. La lame de la scie peut être placée directement contre le bord du cadre de la fenêtre, en guidant la lame à travers le mastic.
Accessoire de coupe de panneau
Modèle VC490
La lame de coupe de panneau a été conçue pour effectuer des coupes droites dans des feuilles de matériaux comme du contreplaqué, des cloisons sèches et du
fibrociment de 3/4 po (1,9 cm) au maximum. (Consulter le tableau pour les profondeurs de coupe.) Pour obtenir les meilleurs résultats, cette lame doit être utilisée avec le pied de commande de l’outil en position ouverte. Cette lame a été conçue de façon plus rigide pour aider à assurer l’exactitude et à contrôler l’outil pendant ces types de coupes. Lors de la réalisation de coupes dans des feuilles de matériaux, il est important de ne pas faire excessivement pression sur l’outil pendant la coupe. Si vous ressentez des vibrations très fortes dans votre main pendant la coupe, ceci indique que vous exercez une pression excessive. Faites sortir l’outil de la coupe et laissez l’outil faire le travail normalement à sa vitesse de croisière.
Accessoire de coupe des tuyaux et des pièces
de bois de 2x4 - Modèle VC494
La lame de coupe des tuyaux et des pièces de bois de 2x4 a été conçue pour couper des matériaux épais, comme des pièces de bois de 2x4 et des tuyaux tels
que des conduits et des canalisations en cuivre et en PVC.
Applications pour l'emploi
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 33
-34-
ENLÈVEMENT DU COULIS
Les lames d'enlèvement du coulis sont idéales pour enlever le coulis endommagé
ou fissuré. Les lames à coulis existent en deux largeurs (1/16 po et 1/8 po) pour tenir compte des différentes largeurs de traits de coulis. Avant de choisir une lame à coulis, mesurez la largeur du trait de coulis pour pouvoir choisir la lame appropriée.
Sélectionnez une vitesse comprise entre moyenne et rapide.
Pour enlever le coulis, utilisez un mouvement de va et vient en faisant plusieurs passes le long du trait de coulis. La dureté du coulis dictera le nombre de passes nécessaires. Essayez de maintenir la lame à coulis alignée avec le trait de coulis et faites attention de ne pas appliquer trop de pression latérale sur la lame à coulis pendant l'opération. Pour contrôler la profondeur de plongée, utilisez le trait de grains de carbure sur la lame comme indicateur. Faites attention de ne pas plonger au­delà du trait de grains de carbure pour éviter d'endommager le matériau du support.
Les lames à coulis peuvent être utilisées pour couper du coulis poncé ou non poncé. Si vous remarquez des accumulations de matériau sur la lame pendant l'opération d'enlèvement de coulis, vous pouvez utiliser une brosse à poils de laiton pour nettoyer les grains afin qu'ils soient à nouveau exposés.
La géométrie de la lame à coulis est conçue de façon que la lame puisse enlever tout le coulis jusqu'à la surface d'un mur ou d'un coin. Ceci peut être accompli en s'assurant que la partie segmentée de la lame est bien face au mur ou au coin.
RACLAGE
Les outils à racler sont appropriés pour enlever les couches existantes de vernis ou d'adhésifs, enlever les moquettes collées, par ex., sur les marches/dans les escaliers et sur d'autres surfaces de faible taille ou de taille moyenne.
Sélectionnez une vitesse comprise entre basse et moyenne.
Les outils à racler rigides sont appropriés pour l'enlèvement de matériau sur de grandes surfaces, et pour couper les
matériaux durs comme les sols en vinyle, la moquette et les adhésifs de carreaux. Lorsque vous voulez enlever des adhésifs puissants et gluants,
graissez la surface de la lame de l'outil à racler avec de la vaseline ou de la graisse de silicone afin de réduire l'adhérence.
Il est plus facile de retirer de la moquette ou du vinyle du sol si on y a pratiqué des incisions auparavant afin de permettre à la lame de l'outil à racler de se déplacer au-dessous de la moquette ou du vinyle.
Les outils à racler flexibles sont utilisés dans les endroits difficiles d'accès et pour couper les matériaux doux tels que du calfeutrage.
Montez la lame de l'outil à racler avec le côté comportant le logo orienté vers le haut. Avec un outil à racler
flexible, assurez-vous que la tête de la vis n'entre pas en contact avec la surface pendant le processus de raclage (un angle de 30 à 45 degrés est recommandé). Ceci peut être accompli en s'assurant que l'outil est incliné par rapport à la lame. Vous devriez pouvoir voir la lame fléchir pendant l'opération de raclage.
Si vous voulez retirer du calfeutrage d'une surface délicate comme une baignoire ou un dosseret en carrelage, nous recommandons de protéger la surface sur laquelle la lame reposera, par exemple avec un ruban-cache. Utilisez de l'alcool dénaturé pour nettoyer la surface après avoir enlevé le calfeutrage et/ou l'adhésif.
Mettez l'outil en marche et placez l'accessoire désiré à l'endroit où vous voulez retirer du matériau.
Commencez avec une pression légère. Le mouvement oscillant de l'accessoire ne se produira que quand de la pression sera appliquée sur le matériau que vous voulez retirer.
Une pression excessive risquerait de rayer ou d'endommager les surfaces sous-jacentes (p. ex., bois, plâtre).
PONÇAGE
Les accessoires de ponçage sont appropriés pour le ponçage à sec de bois,
de métal, de surfaces, de coins et de bords, ainsi que pour le travail dans des endroits d'accès difficile.
Travaillez avec touts la surface du tampon de ponçage – pas seulement avec la pointe.
Les coins peuvent être finis en utilisant la pointe ou le bord de l'accessoire sélectionné. Il est recommandé d'effectuer une rotation occasionnelle de l'accessoire pendant l'emploi afin de distribuer l'usure sur l'accessoire et sur la surface de la plaque de support.
Poncez avec un mouvement continu et une pression légère. N'appliquez PAS une pression excessive - laissez l'outil faire le travail. Une pression excessive rendra la manipulation plus difficile, produira des vibrations et des marques de ponçage indésirables et causera l'usure prématurée de la feuille abrasive.
Assurez-vous toujours que les ouvrages de petites dimensions sont solidement attachés à un établi ou un autre support. Les grands panneaux peuvent être tenus en place à la main sur un établi ou un chevalet de sciage.
Des feuilles de papier abrasif à l'oxyde d'aluminium à structure ouverte sont recommandées pour la plupart des applications sur du bois ou du métal, étant donné que ce matériau synthétique coupe rapidement et a de bonnes propriétés d'usure. Certaines applications, telles que la finition ou le nettoyage du métal, nécessitent des tampons abrasifs spéciaux que vous pourrez vous procurer chez votre fournisseur. Pour obtenir les meilleurs résultats, utilisez des accessoires de ponçage de Dremel de qualité supérieure qui sont soigneusement sélectionnés pour produire des résultats de qualité professionnelle avec votre outil oscillant.
Les suggestions suivantes peuvent être utilisées comme guide général pour la sélection de matériaux abrasifs,
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 34
-35-
mais les meilleurs résultats seront obtenus en effectuant un ponçage de test sur une partie peu visible de l'ouvrage en premier.
Grains abrasifs Application
Grossiers Pour le ponçage grossier de bois ou de métal, et pour l'enlèvement de rouille ou d'un matériau de finition ancien.
Moyens Pour les opérations générales de ponçage de bois ou de métal.
Fins Pour la finition finale de bois, de métal, de plâtre et d'autres surfaces.
Après avoir fermement assujetti l'ouvrage, mettez l'outil en marche comme indiqué plus haut. Mettez l'ouvrage en contact avec l'outil après que l'outil aura atteint sa vitesse de croisière, et éloignez l'outil de l'ouvrage avant de l'éteindre. Si vous utilisez votre outil de cette manière, vous prolongerez la durée de vie de l'interrupteur et du moteur, et vous améliorerez considérablement la qualité de votre travail.
Déplacez l'outil oscillant avec de longs mouvements réguliers parallèles au grain en utilisant un mouvement latéral de façon à ce que chaque course chevauche la trajectoire de la course précédente d'environ 75 %. N'appliquez PAS une pression excessive. Laissez l'outil faire le travail. Une pression excessive rendra la manipulation difficile, produira des vibrations et causera des marques de ponçage indésirables.
MEULAGE
L'accessoire en papier diamanté permet à l'outil Multi-Max™ d'être utilisé pour meuler du ciment, du plâtre ou de Thinset afin de
les retirer de la surface sous-jacente. La préparation de surfaces pour remplacer des carreaux est une application courante de cet accessoire.
Du papier diamanté doit être monté sur la plaque de support avant le début de l'opération.
Sélectionnez une vitesse aussi basse ou aussi élevée que nécessaire en fonction de la vitesse d'enlèvement du matériau désirée.
L’accessoire pour raclage au carbure permet
également à l’outil Multi-Max™ de meuler
du ciment, du mortier Thinset, du plâtre et aussi du bois. Cet accessoire est couramment utilisé dans le cadre d’opérations de préparation pour remplacer des carreaux ou racler du bois afin de produire une surface lisse ou de retirer du matériau.
L’outil doit être réglé sur une vitesse rapide pour retirer agressivement du matériau ou sur une vitesse lente pour retirer du matériau de façon plus délicate.
Ne faites pas excessivement pression sur l’outil - laissez­le faire le travail.
Les coins peuvent être finis en utilisant la pointe ou le bord de l'accessoire sélectionné. Il est recommandé d'effectuer la rotation occasionnelle de l'accessoire pendant l'emploi afin de distribuer l'usure sur l'accessoire et sur la surface de la plaque de support.
Meulez avec un mouvement continu et une pression légère. N'appliquez PAS une pression excessive – laissez l'outil faire le travail. Une pression excessive rendra la manipulation difficile, produira des vibrations et causera l'usure prématurée de la feuille de papier diamanté.
Sélection des feuilles de ponçage/meulage
Matériau Application Type de grains abrasifs
Tous les matériaux en bois (p. ex., bois de feuillus, bois de conifères, panneaux de particules, panneaux de construction)
Matériaux en métal, fibre de verre et plastiques
Pour un ponçage grossier, p. ex., pour e ponçage grossier de poutres et panneaux non rabotés
Grossiers 60
Pour le ponçage de surfaces finies et raboter de petites irrégularités
Moyens 120
Pour la finition et le ponçage fin de bois Fins 240
Peinture, vernis, matériaux de remplissage et mastic
Pour poncer un matériau peint Grossiers 80
Pour poncer un apprêt (p. ex., pour retirer des traces de pinceau, des gouttelettes de peinture et des traînées de peinture)
Moyens 120
Pour le ponçage de finition d'apprêts avant d'appliquer une couche de peinture
Fins 240
Maçonnerie, pierre, ciment et Thinset
Pour lisser, former et travailler les bords Grossiers 60
Papier abrasif (sombre)
Papier abrasif (blanc)
Papier
diamanté
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 35
-36-
Renseignements sur l’entretien
Service
IL N ’EXIST E À
L ’ IN T É RI E U R AUCUNE PIÈCE SUSCEPTIBLE D’ÊTRE ENTRE TENUE PAR L’UTILISATEUR. L’entretien préventif effectué par des employés non auto risés peut entraîner un position nement erroné des composants et des fils internes, et ainsi causer des dangers sévères. Il est
recom man dé que l’entretien et la réparation de nos outils soient confiés à un centre de service-usine Dremel ou à un centre de service après-vente Dremel agréé.
BALAIS AU CARBONE
Les balais et le commutateur dans votre outil ont été conçus de façon à permettre de nombreuses heures de fonctionnement sans problèmes. Pour assurer l'efficacité maximum du moteur, nous recommandons de faire inspecter les balais tous les 50 – 60 heures par un centre de service après-vente agréé de Dremel.
Nettoyage
Pour éviter les
a c c i d e n t s , débranchez toujours l’outil et/ou le chargeur de la source de courant avant de nettoyer. La façon la plus
efficace de nettoyer l’outil est à l’aide d’air sec comprimé. Portez toujours des lunettes de sécurité en
nettoyant les outils à l’air comprimé.
Les prises d’air et les leviers de commutation doivent être gardés propres et exempts de corps étrangers. Ne tentez pas de nettoyer en insérant des objets pointus à travers l’ouverture.
Certains agents de nettoyages et certains
dissolvants abîment les pièces en plastique. Parmi
ceux-ci se trouvent: l’essence, le tétrachlorure de carbone, les dissolvants de nettoyage chlorés, l’ammoniaque ainsi que les détergents domestiques qui en contiennent.
Cordons de rallonge
Si un cordon de
rallonge s'avère nécessaire, vous devez utiliser un cordon avec conducteurs de dimension adéquate pouvant porter le courant nécessaire à votre outil. Ceci préviendra une
chute excessive de tension, une perte de courant ou une surchauffe. Les outils mis à la terre doivent utiliser des cordons de rallonge trifilaires pourvus de fiches à trois broches ainsi que des prises à trois broches.
REMARQUE : Plus le calibre est petit, plus le fil est gros.
DIMENSIONS DE RALLONGES RECOMMANDÉES
OUTILS 120 VOLTS COURANT ALTERNATIF
Intensité nominale de l’outil
Calibre A.W.G. Calibre en mm
2
Longueur en pieds Longueur en mètres
25 50 100 150 15 30 60 120
3-6 6-8
8-10 10-12 12-16
18 18 18 16 14
16 16 16 16 12
16 14 14 14
14 12 12 12
0.75
0.75
0.75
1.0 –
0.75
1.0
1.0
2.5 –
1.5
2.5
2.5
4.0 –
2.5
4.0
4.0 – –
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 36
-37-
Votre produit Dremel est garanti contre les vices de matériau ou de façon pendant un délai de deux ans à compter de la date d’achat. Dans l’hypothèse où le produit ne se conformerait pas à cette garantie écrite, veuillez procéder de la façon suivante :
1. NE RAPPORTEZ PAS votre produit à l’endroit où vous l’avez acheté.
2. Emballez avec soin le produit seul, sans aucun autre article, et renvoyez-le, en port payé, accompagné : A. d’une copie de votre justificatif d’achat daté (veuillez en garder une copie pour vous-même) B. d’une déclaration écrite concernant la nature du problème C. d’une indication de vos nom, adresse et numéro de téléphone, à l’adresse suivante :
ÉTATS-UNIS CANADA Dremel Service Center Giles Tool Agency
4915 21st Street OU 47 Granger Av. Racine, WI 53406 Scarborough, Ontario Canada
M1K 3K9 1-416-287-3000
À L’EXTÉRIEUR DU TERRITOIRE CONTINENTAL DES ÉTATS-UNIS
Consultez votre distributeur local ou écrivez à Dremel : 4915 21st Street Racine, WI 53406
Nous vous recommandons d’assurer le paquet contre la perte ou les dommages en cours de route dont nous ne pouvons assumer la responsabilité.
Cette garantie n’est offerte qu’à l’acheteur enregistré d’origine. LES DOMMAGES AU PRODUIT RÉSULTANT DE MANIPULATIONS ABUSIVES, D'ACCIDENTS, D'USAGES ABUSIFS, DE NÉGLIGENCE, DE RÉPARATIONS OU D'ALTÉRATIONS NON AUTORISÉES, D'UTILISATION D’ACCESSOIRES NON APPROUVÉS OU D'AUTRES CAUSES NON LIÉES AU MATÉRIAU OU À LA FAÇON NE SONT PAS COUVERTS PAR CETTE GARANTIE.
Aucun employé, mandataire, vendeur ou autre n’est autorisé à accorder des garanties au nom de Dremel. Si l’inspection effectuée par Dremel révèle que le problème a été causé par un problème de matériau ou de façon dans les limites de la garantie, Dremel réparera ou remplacera le produit gratuitement et renverra le produit en port payé. Si elles peuvent être effectuées, les réparations rendues nécessaires par l’usure normale ou un usage abusif, ou les réparations du produit une fois la période de garantie expirée, seront facturées aux tarifs réguliers de l’usine.
DREMEL N’ACCORDE AUCUNE AUTRE GARANTIE DE QUELQUE NATURE QUE CE SOIT, EXPLICITE OU IMPLICITE, ET TOUTES LES GARANTIES IMPLICITES DE COMMERCIALISATION ET D’APTITUDE À UN USAGE PARTICULIER EN PLUS DE L’OBLIGATION SUSVISÉE SONT REJETÉES PAR LES PRÉSENTES PAR DREMEL ET EXCLUES DE CETTE GARANTIE LIMITÉE.
Cette garantie vous accorde certains droits précis, et vous pouvez également avoir d’autres droits qui varient d’un endroit à un autre. L’obligation du garant se limite à réparer ou remplacer le produit. Le garant n’est responsable d’aucun dommage accessoire ou indirect attribuable à de telles défaillances alléguées. Certaines juridictions ne permettent pas l’exclusion ou la limitation des dommages accessoires ou indirects ; il se peut donc que les limitations ou l’exclusion qui précède ne s’appliquent pas à vous.
En ce qui concerne les prix et la façon de vous prévaloir de la garantie sur le territoire continental des États-Unis, mettez-vous en contact avec votre distributeur Dremel local.
Exportado por: © Robert Bosch Tool Corporation Mt. Prospect, IL 60056 -2230, E.U.A.
Importado a México por: Robert Bosch, S. de R.L. de C.V.
Calle Robert Bosch No. 405 - 50071 Toluca, Edo. de Méx. - México
Tel. 052 (722) 279 2300 ext 1160 / Fax. 052 (722) 216-6656
Garantie limitée de Dremel
®
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 37
-38-
Lea todas las advertencias de seguridad y todas las instrucciones. Si no se siguen las
advertencias e instrucciones, el resultado podría ser sacudidas eléctricas,
incendio y/o lesiones graves.
GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES
PARA REFERENCIA FUTURA
La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).
Advertencias generales de seguridad para herramientas mecánicas
Seguridad del área de trabajo
Mantenga el área de trabajo limpia y bien iluminada.
Las áreas desordenadas u oscuras invitan a que se produzcan accidentes.
No utilice herramientas mecánicas en atmósferas explosivas, como por ejemplo en presencia de líquidos, gases o polvos inflamables. Las
herramientas mecánicas generan chispas que pueden incendiar el polvo o los vapores.
Mantenga alejados a los niños y a las personas que estén presentes mientras esté utilizando una herramienta mecánica. Las distracciones pueden
hacerle perder el control de la herramienta.
Seguridad eléctrica
Los enchufes de las herramientas mecánicas deben coincidir con el tomacorriente. No modifique nunca el enchufe de ningún modo. No use enchufes adaptadores con herramientas mecánicas conectadas a tierra (puestas a tierra). Los enchufes no
modificados y los tomacorrientes coincidentes reducirán el riesgo de sacudidas eléctricas.
Evite el contacto del cuerpo con las superficies conectadas o puestas a tierra, tales como tuberías,
radiadores, estufas y refrigeradores. Hay un aumento
del riesgo de sacudidas eléctricas si el cuerpo del operador se conecta o pone a tierra.
No exponga las herramientas mecánicas a la lluvia o a condiciones mojadas. La entrada de agua en una
herramienta mecánica aumentará el riesgo de que se produzcan sacudidas eléctricas.
No maltrate el cordón de energía. No use nunca el cordón para transportar la herramienta mecánica, tirar de ella o desenchufarla. Mantenga el cordón alejado del calor, el aceite, los bordes afilados o las piezas móviles. Los cordones dañados o enganchados
aumentan el riesgo de que se produzcan sacudidas eléctricas.
Cuando utilice una herramienta mecánica en el exterior, use un cordón de extensión adecuado para uso a la intemperie. La utilización de un cordón
adecuado para uso a la intemperie reduce el riesgo de que se produzcan sacudidas eléctricas.
Si es inevitable utilizar una herramienta mecánica en un lugar húmedo, utilice una fuente de energía protegida por un interruptor de circuito accionado por corriente de pérdida a tierra (GFCI). El uso de un GFCI
reduce el riesgo de sacudidas eléctricas.
Símbolos de seguridad
Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de
seguridad. Por favor, lea el manual y preste atención a estos símbolos.
!
Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle a usted de posibles peligros de lesiones corporales. Obedezca todos los mensajes de seguridad que sigan a este símbolo para evitar posibles lesiones o muerte.
PELIGRO indica una situación peligrosa que, si no se evita, causará la muerte o lesiones graves.
ADVERTENCIA indica una situación peligrosa que, si no se evita, podría causar la muerte o lesiones graves.
PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría causar lesiones leves o moderadas.
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 38
Seguridad personal
Manténgase alerta, fíjese en lo que está haciendo y use el sentido común cuando esté utilizando una herramienta mecánica. No use una herramienta mecánica cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de
distracción mientras esté utilizando herramientas mecánicas podría causar lesiones corporales graves.
Use equipo de protección personal. Use siempre protección de los ojos. El equipo de protección, como
por ejemplo una máscara antipolvo, calzado de seguridad antideslizante, casco o protección de oídos, utilizado para las condiciones apropiadas, reducirá las lesiones corporales.
Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectar la herramienta a la fuente de energía y / o al paquete de batería, levantar la herramienta o transportarla. Transportar herramientas mecánicas con
un dedo en el interruptor o encender herramientas mecánicas que tengan el interruptor en la posición de encendido invita a que se produzcan accidentes.
Quite todas las llaves de ajuste o de tuerca antes de encender la herramienta mecánica. Una llave de
tuerca o de ajuste que se deje colocada en una pieza giratoria de la herramienta mecánica podría causar lesiones corporales.
No intente alcanzar demasiado lejos. Mantenga un apoyo de los pies y un equilibrio apropiados en todo momento. Esto permite controlar mejor la herramienta
mecánica en situaciones inesperadas.
Vístase adecuadamente. No use ropa holgada ni alhajas holgadas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa
holgada, las alhajas holgadas o el pelo largo pueden quedar atrapados en las piezas móviles.
Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, asegúrese de que dichas instalaciones estén conectadas y se usen correctamente. El uso de
dispositivos de recolección de polvo puede reducir los peligros relacionados con el polvo.
Uso y cuidado de las herramientas
mecánicas
No fuerce la herramienta mecánica. Use la herramienta mecánica correcta para la aplicación que
desee realizar. La herramienta mecánica correcta hará
el trabajo mejor y con más seguridad a la capacidad nominal para la que fue diseñada.
No use la herramienta mecánica si el interruptor no la enciende y apaga. Toda herramienta mecánica que no
se pueda controlar con el interruptor es peligrosa y debe ser reparada.
Desconecte el enchufe de la fuente de energía y/o el paquete de batería de la herramienta mecánica antes de hacer cualquier ajuste, cambiar accesorios o almacenar herramientas mecánicas. Dichas medidas
preventivas de seguridad reducen el riesgo de arrancar accidentalmente la herramienta mecánica.
Guarde las herramientas que no esté usando fuera del alcance de los niños y no deje que personas que no estén familiarizadas con la herramienta mecánica o con estas instrucciones utilicen la herramienta. Las
herramientas mecánicas son peligrosas en manos de usuarios que no hayan recibido capacitación.
Mantenga las herramientas mecánicas. Compruebe si hay piezas móviles desalineadas o que se atoran, si hay piezas rotas y si existe cualquier otra situación que podría afectar el funcionamiento de la herramienta mecánica. Si la herramienta mecánica está dañada, haga que la reparen antes de usarla.
Muchos accidentes son causados por herramientas mecánicas mantenidas deficientemente.
Mantenga las herramientas de corte afiladas y limpias. Es menos probable que las herramientas de
corte mantenidas apropiadamente, con bordes de corte afilados, se atoren, y dichas herramientas son más fáciles de controlar.
Utilice la herramienta mecánica, los accesorios, las brocas de la herramienta, etc., de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y el trabajo que se vaya a realizar. El uso de la
herramienta mecánica para operaciones distintas a aquéllas para las que fue diseñada podría causar una situación peligrosa.
Servicio de ajustes y reparaciones
Haga que su herramienta mecánica reciba servicio de un técnico de reparaciones calificado, utilizando únicamente piezas de repuesto idénticas. Esto
asegurará que se mantenga la seguridad de la herramienta mecánica.
Normas de seguridad para herramientas oscilantes
Agarre la herramienta eléctrica solamente por las superficies de agarre con aislamiento cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con cables ocultos. Si el accesorio de corte
entra en contacto con un cable con corriente, eso puede hacer que las partes metálicas de la herramienta eléctrica que están al descubierto lleven corriente y podrían causar una descarga eléctrica al operador.
Use abrazaderas u otro modo práctico de sujetar y
soportar la pieza de trabajo en una plataforma estable.
Si se sujeta la pieza de trabajo con la mano o contra el cuerpo, se crea una situación inestable que podría causar pérdida de control.
No taladre, rompa, ni haga trabajo de sujeción en paredes existentes ni en otras áreas ciegas donde pueda haber cables eléctricos. Si esta situación es inevitable,
desconecte todos los fusibles o cortacircuitos que alimentan este sitio de trabajo.
-39-
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 39
Utilice un detector de metales para determinar si hay tuberías de gas o de agua ocultas en el área de trabajo o llame a la compañía local de servicios públicos para obtener asistencia antes de comenzar la operación.
Golpear o cortar una tubería de gas producirá una explosión. La entrada de agua en un dispositivo eléctrico puede causar electrocución.
Sujete siempre firmemente la herramienta con las dos manos para tener un control máximo. Mantenga un apoyo de los pies y un equilibrio apropiados en todo momento. Esto permite controlar mejor la herramienta
mecánica en situaciones inesperadas.
Mantenga siempre las manos alejadas de las áreas de corte. No ponga las manos debajo ni cerca de la hoja de sierra. La proximidad de la hoja a las manos puede
quedar oculta a la vista. No utilice hojas desfiladas ni dañadas. Una hoja
doblada puede romperse fácilmente o causar retroceso.
Te nga suma precau ción cua ndo mane je los accesorios. Los accesorios están muy afilados.
Use guantes protectores cuando cambie los accesorios de corte. Los accesorios estarán calientes después del
uso prolongado.
Use guantes acolchados gruesos y limite el tiempo de exposición tomando períodos frecuentes de descanso.
La vibración causada por la herramienta puede ser perjudicial para las manos y los brazos.
Antes de rascar, compruebe si hay clavos en la pieza de trabajo. Si los hay, quítelos o sitúelos bien por debajo de la superficie acabada que se desea lograr.
Si se golpea un clavo con el borde del accesorio, la herramienta podría saltar.
No lije en mojado con esta herramienta. La entrada de líquidos en la caja del motor constituye un peligro de sacudidas eléctricas.
Nunca trabaje en un área que esté empapada con un líquido, tal como un disolvente o agua, o que esté humedecida, tal como un papel de pared recién aplicado. Existe peligro de sacudidas eléctricas al
trabajar en dichas condiciones con una herramienta mecánica y el calentamiento del líquido causado por la acción de rascado puede hacer que la pieza de trabajo emita vapores nocivos.
Use siempre protección para los ojos y una máscara antipolvo para aplicaciones que generen polvo y al lijar en alto. Las partículas resultantes del lijado pueden
ser absorbidas por los ojos e inhaladas fácilmente y pueden causar complicaciones de salud.
Use precauciones especiales al lijar madera tratada químicamente a presión, pintura que pueda estar basada en plomo o cualquier otro material que pueda contener carcinógenos. Todas las personas que entren
en el área de tra bajo deb en usar un ap arato de respiración adecuado y ropa protectora. El área de trabajo debe cerrarse con cubiertas colgantes de plástico y debe mantenerse fuera a las personas no protegidas hasta que el área de trabajo haya sido limpiada a fondo.
No use papel de lija diseñado para zapatas de lijar más grandes. El papel de lija más grande sobresaldrá de
la zapata de lijar, causando atasco y rasgado del papel o retroceso. El papel extra que sobresalga de la zapata de lijar también puede causar laceraciones graves.
Advertencias de seguridad adicionales
-40-
Inspeccione siempre la hoja para comprobar si está dañada (rota, con grietas) antes de cada uso. No la use nunca si se sospecha que está dañada.
Un GFCI y los dispositivos de protección personal, como guantes de goma y calzado de goma de electricista, mejorarán más su seguridad personal.
No use herramientas mecánicas con capacidad nominal solamente para CA con una fuente de energía de CC. Aunque pueda parecer que la
herramienta funciona correctamente, es probable que los componentes eléctricos de la herramienta con capacidad nominal para CA fallen y creen un peligro para el operador.
Mantenga los mangos secos, limpios y libres de aceite y grasa. Las manos resbalosas no pueden
controlar de modo seguro la herramienta mecánica.
Desarrolle un programa de mantenimiento periódico de la herramienta. Cuando limpie una herramienta, tenga cuidado de no desmontar ninguna de sus partes, ya que los cables internos podrían reubicarse incorrectamente o pellizcarse, o los resortes de retorno de los protectores de seguridad podrían montarse incorrectamente. Ciertos agentes de
limpieza, tales como gasolina, tetracloruro de carbono,
amoníaco, etc., podrían dañar las piezas de plástico. Riesgo de lesiones para el usuario. El cordón de energía
debe recibir servicio de ajustes y reparaciones solamente por un Centro de servicio de fábrica Dremel.
Cierto polvo generado
por el lijado, aserrado, amolado y taladrado mecánicos, y por otras actividades de construcción, contiene agentes químicos que se sabe que causan cáncer, defectos de nacimiento u otros daños sobre la reproducción. Algunos ejemplos de estos agentes químicos son:
• Plomo de pinturas a base de plomo,
• Sílice cristalina de ladrillos y cemento y otros
productos de mampostería, y
• Arsénico y cromo de madera tratada químicamente. Su riesgo por causa de estas exposiciones varía,
dependiendo de con cuánta frecuencia realice este tipo de trabajo. Para reducir su exposición a estos agentes químicos: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como por ejemplo máscaras antipolvo que estén diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas.
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 40
-41-
Símbolos
IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,
estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.
Símbolo Désignación / Explicación
V Volt (tensión)
A Ampere (corriente)
Hz Hertz (frecuencia, ciclos por segundo)
W Watt (potencia)
kg Kilogramo (peso)
min Minuto (tiempo)
s Segundo (tiempo)
Diámetro (tamaño de las brocas taladradoras, muelas, etc)
n
0
Velocidad sin carga (velocidad rotacional sin carga)
n Velocidad nominal (máxima velocidad obtenible)
.../min
Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de superficie, órbitas, etc., por minuto)
0 Posición "off" (velocidad cero, par motor cero...)
1, 2, 3, ...
I, II, III,
Graduaciones del selector (graduaciones de velocidad, par motor o posición. Un número más alto significa mayor velocidad)
0
Selector infinitamente variable con apagado (la velocidad aumenta desde la graduación de 0)
Flecha (Acción en la dirección de la flecha)
Corriente alterna (tipo o una característica de corriente)
Corriente continua (tipo o una característica de corriente)
Corriente alterna o continua (tipo o una característica de corriente)
Construcción de clase II (designa las herramientas de construcción con aislamiento doble)
Terminal de toma de tierra (terminal de conexión a tierra)
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 41
-42-
Símbolos (continuación)
IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,
estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.
Símbolo Désignación / Explicación
Designa el programa de reciclaje de baterías de Li-ion.
Designa el programa de reciclaje de baterías de Ni-Cd.
Alerta al usuario para que lea el manual.
Alerta al usuario para que use protección de los ojos.
Este símbolo indica que esta herramienta está catalogada por Underwriters Laboratories.
Este símbolo indica que este componente está reconocido por Underwriters Laboratories.
Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta indicando que cumple con las normas estadounidenses y canadienses.
Este símbolo indica que esta herramienta está catalogada por la Canadian Standards Association.
Este símbolo indica que la Canadian Standards Association ha catalogado esta herramienta indicando que cumple con las normas estadounidenses y canadienses.
Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta indicando que cumple con las normas estadounidenses y canadienses.
Este símbolo indica que esta herramienta cumple con la norma mexicana oficial (NOM).
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 42
-43-
Introducción
Gracias por comprar la herramienta Dremel Multi­Max™.
Esta herramienta fue diseñada para realizar proyectos caseros de reparación, remodelación y restauración. La Dreme l Mult i-Max™ reali za tar eas q ue son tediosas, toman mucho tiempo o simplemente son ca si imposi bles de realizar con cual quier otra herramienta. La carcasa ergonómica está diseñada para que usted la agarre y controle de manera cómoda durante la utilización.
La herramienta viene con un surtido de accesorios que están diseñados específicamente para realiza trabaj o de remodelación donde uste d necesita precisión y control.
La Dremel Multi-Max™ tiene un robusto motor eléctrico, es cómoda en la mano y está hecha para aceptar una gran variedad de accesorios, incluyendo hojas para cortar al ras, hojas rascadoras, discos quitalechada y almohadillas de lijar.
Los accesorios vienen en una variedad de formas y permiten que usted realice varios trabajos diferentes. A medida que usted se vaya familiarizando con la gama de accesorios y sus usos, descubrirá lo muy versátil que es su Dremel Multi-Max™.
Vi site www.dremel.com p ara obtener más información sobre lo que usted puede hacer con su Dremel Multi-Max™.
USO PREVISTO
Esta herramienta Dremel Multi-Max™ está diseñada para lijar en seco superficies, esquinas y bordes, para rascar, para aserrar metales blandos, madera y componentes de plástico, y para quitar lechada utilizando las herramientas y accesorios aplicables recomendados por Dremel.
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 43
-44-
Descripción funcional y especificaciones
Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje o ajuste, o cambiar accesorios. Estas medidas de seguridad
preventivas reducen el riesgo de arrancar la herramienta accidentalmente.
Herramienta eléctrica oscilante Multi-Max™ modelo MM35
Número de modelo MM35
Velocidad sin carga n0 10,000-21,000/min
Tensión nominal 120 V 60Hz
NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en la herramienta.
FIG. 1
Dial de control de
velocidad variable
Interruptor de
encendido y
apagado
Cable de
alimentación
Aberturas de
ventilación
Accesorio
Aberturas de
ventilación
Pomo de
fijación
Pestaña de
fijación
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 44
-45-
De sconec te el
enchufe de la fuente de energía antes de realizar cualquier ensamblaje o ajuste, o cambiar accesorios. Estas medidas de
seguridad preventivas reducen el riesgo de arrancar la herramienta accidentalmente.
Para todo el trabajo o
cuando cambie accesorios, use siempre guantes protectores. Dichas
medidas de seguridad preventiva reducen el riesgo de lesiones causadas por los bordes afilados de los accesorios. Las herramientas de aplicación se pueden poner muy calientes mientras funcionan. ¡Peligro de quemaduras!
INSTALACIÓN Y REMOCIÓN DE ACCESORIOS con
cambio de accesorios de liberación rápida
Ut ilice únicamente
accesorios Bosch con una capacidad nominal de 21000 OPM o mayor.
Pu ede que el uso de acceso rios que no estén diseñados para esta herramienta eléctrica cause lesiones corporales graves y daños materiales.
La Dremel Multi-Max™ MM35 incluye un mecanismo integrado de cambio de accesorios. La interfaz de accesorios Quick Lock™ le permite a usted instalar y retirar los accesorios sin necesidad de una llave de tuerca o una lleve hexagonal.
1. Para instalar un accesorio utilizando el dispositivo
Easy-Lock, afloje primero el pomo de fijación girándolo en sentido contrario al de las agujas del reloj (Fig. 2).
2. Presione el pomo de fijación para que la pestaña de
fijación se extienda lo suficiente para encajar una hoja entre dicha pestaña y la interfaz. Es posible que necesite aflojar más el pomo de fijación para dejar espacio adecuado para el accesorio (Fig. 3).
3. Co loque el acces orio sobre la inte rfaz,
asegurándose de que dicho accesorio se acople en todas las espigas de la interfaz y que esté al ras contra el portaaccesorio (Fig. 4).
4. Reduzca la presión en el pomo de fijación. La
acción de resorte del mecanismo sujetará la hoja en la posición correcta mientras usted la asegura (Fig. 5).
5. Apriete el pomo de fijación girándolo en el sentido
de las agujas del reloj (Fig. 2). Asegúrese de apretar completamente el pomo de fijación hasta que no pueda girarlo (sin que tenga una sensación incómoda).
Ensamblaje
FIG. 3
FIG. 2
Pomo de
fijación
Espigas
Pestaña
de fijación
Accesorio
FIG. 5
FIG. 4
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 45
Nota: Algunos accesorios, tales como los rascadores o las hojas, se pueden montar tanto rectos en la he rramie nta como en ángulo para mej orar la utilizabilidad (Fig. 6).
Para hacer esto con la interfaz Easy-Lock, coloque el accesorio sobre el portaaccesorio, asegurándose de que dicho accesorio se acople en todas las espigas y qu e esté al ras contra el portaaccesorio. Fije firmemente el accesorio en la posición correcta tal y como se describió previamente (Fig. 2).
REMOCION DE ACCESORIOS CON EL CAMBIO DE
ACCESORIOS EASY-LOCK
1. Para retirar un accesorio, afloje primero el pomo de
fijación girándolo en sentido contrario al de las agujas del reloj (Fig. 2).
2. Presione el pomo de fijaci ón y le vante el
portaaccesorio para separarlo de las espigas. Es posible que tenga que aflojar más el pomo de fijación para dejar espacio adecuado para retirar el accesorio (Fig. 3).
Nota: Es posible que la hoja esté caliente después del uso; espere a que se enfríe antes de tocarla.
-46-
APRENDIZAJE DEL USO DE LA HERRAMIENTA
Sa car el máximo provecho de su herr amient a oscilante es cuestión de aprender a dejar que la velocidad y la sensación de la herramienta en sus manos trabajen para usted.
El primer paso para aprender a usar la herramienta es familiarizarse con su “sensación”. Sosténgala en la ma no y sienta su peso y e quilib rio (Fig. 6). Dependiendo de la aplicación, usted tendrá que ajustar la posición de la mano para lograr una comodidad y un control óptimos. El agarre cómodo es pecial del cuerpo de la herrami enta brind a comodidad y control adicionales durante la utilización.
INSTALACIÓN Y REMOCIÓN DE LAS HOJAS DE LIJA
La almohadilla de soporte utiliza accesorios con soporte de enganche y cierre, los cuales agarran firmemente la almohadilla de soporte cuando se aplican con una presión moderada.
1. Alinee la hoja de lija y presiónela a mano sobre la
placa de lijado.
2. Presione firmemente la herramienta eléctrica con la
hoja de lija contra una superficie plana y encienda brevemente la herramienta eléctrica. Esto promoverá una buena adhesión y ayudará a evitar el desgaste prematuro.
3. Para cambiar la hoja de lija, simplemente desprenda
la hoja de lija vieja, quite el polvo de la almohadilla de
soporte, si es necesario, y presione la hoja de lija nueva en la posición correcta.
Después de un servicio considerable, la superficie de la almohadilla de soporte se desgastará y dicha almohadilla deberá ser reemplazada cuando ya no ofrezca un agarre firme. Si la almohadilla de soporte se desgasta prematuramente, reduzca la cantidad de presión que está ejerciendo durante la utilización de la herramienta.
Para obtener el máximo uso del abrasivo, rote la almohadilla 120 grados cuando la punta del abrasivo se desgaste.
Instrucciones de utilización
FIG. 6
FIG. 7
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 46
-47-
Cuando agarre la herramienta, no cubra las aberturas de ventilación con la mano. Si se bloquean las aberturas de ventilación, el resultado podría ser que el motor se sobrecaliente.
¡IMPORTANTE! Practique primero en material de desecho para comprobar cómo funciona la acción de alta velocidad de la herramienta. Tenga presente que la herramienta funcionará mejor al permitir que la velocidad, junto con el accesorio correcto, haga el trabajo para usted. Tenga cuidado de no ejercer demasiada presión.
En lugar de ello, baje ligeramente el accesorio oscilante hasta la superficie de trabajo y deje que toque el punto en el cual usted desea comenzar. Concéntrese en guiar la herramienta sobre la pieza de trabajo utilizando muy poca presión con la mano. Deje que el accesorio haga el trabajo.
Generalmente es mejor hacer una serie de pasadas con la herramienta en lugar de hacer todo el trabajo en una sola pasada. Por ejemplo, para hacer un corte, pase la herramienta hacia detrás y hacia delante sobre la pieza de trabajo. Corte un poco de material en cada pasada hasta que alcance la profundidad deseada.
INTERRUPTOR DE "ENCENDIDO Y
APAGADO" DESLIZANTE
La herramienta se ENCIENDE por medio del interruptor oscilante ubicado en el lado superior de la carcasa del motor.
PARA ENCENDER LA HERRAMIENTA, deslice el botón del interruptor hacia delante.
PARA APAGAR LA HERRAMIENTA, deslice el botón del interruptor hacia detrás.
DIAL DE CONTROL DE VELOCIDAD VARIABLE
Esta herramienta está equipada con un dial de control de velocidad variable (Fig. 8). La velocidad se puede controlar durante la utilización preajustando el dial en cualquiera de las diez posiciones.
VELOCIDADES DE FUNCIONAMIENTO
La Dr emel Multi -Max™ consiste en un motor universal de CA y un mecanismo oscilante para realizar aplicaciones tales como corte, remoción de lechada, rascado, lijado y mucho más.
La Dremel Multi-Max™ tiene un elevado movimiento de oscilación de 10,000 a 23,000 /min (OPM). El movimiento de alta velocidad permite que la Dremel Mu lti-Ma x™ logre excelentes resul tados. El movimiento oscilante permite que el polvo caiga a la superficie en lugar de lanzar las partículas al aire.
Para lograr los mejores resultados cuando trabaje con diferentes materiales, ajuste el control de velocidad variable para adecuarse al trabajo (consulte el “Cuadro de velocidades” que aparece en la página 46 y 47 para obtener orientación). Para seleccionar la velocidad adecuada para el accesorio que se esté ut ilizan do, practique primero con mate rial de desecho.
NOTA: La velocidad es afectada por los cambios de voltaje. Una disminución en el voltaje de entrada reducirá las OPM de la herramienta, especialmente en el ajuste más bajo. Si parece que la herramienta funciona despacio, aumente el ajuste de velocidad de ma nera correspondiente. Es posi ble que la herramienta no arranque en el ajuste más bajo del in terrup tor en las áreas donde el vol taje del tomacorriente sea inferior a 120 V. Simplemente mueva el ajuste de velocidad a una posición más alta para comenzar la operación.
Los ajustes del control de velocidad variable están marcados en el dial de control de velocidad. Los ajustes para las /min (OPM) aproximadas son:
Usted puede consultar los cuadros que aparecen en las siguientes páginas para determinar la velocidad apropiada, basada en el material y el accesorio que se esté utilizando. Estos cuadros le permiten seleccionar tanto el accesorio correcto como la velocidad óptima con sólo echar un vistazo.
Dial de control
de velocidad
Gama de
velocidad en
/min (OPM)
2 10,000-11,000
4 11,000-13,000
6 13,000-16,000
8 16,000-19,000
10 19,000-21,000
FIG. 8
Dial de control de velocidad variable
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 47
-48-
FIG. 10FIG. 9
CORRECTO: Lije con un movimiento suave
hacia detrás y hacia delante, dejando que el peso de la herramienta haga el trabajo.
INCORRECTO: Evite lijar solamente con la punta de la almohadilla. Mantenga tanto papel de lija en contacto con la superficie de trabajo como sea posible.
CORRECTO: Lije siempre con la almohadilla y el papel de lija en posición plana contra la superficie de trabajo. Trabaje suavemente con un movimiento hacia detrás y hacia delante.
INCORRECTO: Evite inclinar la almohadilla. Lije siempre en posición plana.
CORRECTO: Corte siempre con un movimiento suave hacia detrás y hacia delante. No fuerce nunca la hoja. Ejerza una presión ligera para guiar la herramienta.
INCORRECTO: No tuerza la herramienta mientras corta. Esto puede hacer que la hoja se atore.
CORRECTO: Asegúrese de que la hoja rascadora flexible se flexione lo suficiente.
INCORRECTO: Evite que la cabeza del tornillo toque la superficie con la hoja rascadora flexible.
Sírvase consultar las figuras 9 y 10 para obtener instrucciones adicionales sobe cómo utilizar su Dremel Multi­Max™. Seguir esas instrucciones le permitirá obtener el máximo rendimiento de su herramienta oscilante.
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 48
-49-
Accesorios y ajustes del dial de control de velocidad variable
Utilice únicamente accesorios de alto rendimiento comprobados por Dremel.
*Acero suave solamente
Descripción
Números de
catálogo
Madera
blanda
Madera
dura
Madera
pintada
Laminados/
Plásticos
Acero
Aluminio/
Cobre
Vinilo/
Alfombra
Calafateo/
Adhesivo
Piedra/
Cemento
Lechada
Papel de grano 60, 120 y 240
para madera desnuda
MM70W
2 - 10 2 - 10
-
2 - 6
8 - 10
8 - 10
- - - -
Papel de grano 60, 120 y 240
para pintura
MM70P
2 - 10
2 - 10 2 - 10 2 - 6 8 - 10 8 - 10 - - - -
Hoja de HCS de 1-1/4 de pulgada
(32 mm) x 1-11/16 de pulgada
(42 mm) para cortar al ras
madera
MM480
8 - 10 6 - 10
-
2 - 6 - - - -
Hoja BiM de 1-1/4 de pulgada (32
mm) x 1-11/16 de pulgada (42
mm) para madera/metal
MM482
8 - 10 6 - 10
-
2 - 6
8 - 10*
8 - 10
- -
-
-
Hoja de carburo para cortar al ras
1-1/4 x 1-11/16 pulgadas
MM485
8 - 10
6 - 10 - 2 - 6 8 - 10 8 - 10 - - - -
Hoja BiM para cortar al ras
paneles de madera y metal
VC490 8 - 10 6 - 10 - 2 - 6 8 - 10* 8 - 10 - - - -
Hoja BiM para cortar al ras
madera y metal, para tuberías y
piezas de 2x4
VC494
8 - 10 6 - 10
-
2 - 6 8 - 10* 8 - 10 - - -
-
Hoja de sierra de 3 pulgadas para
madera y panel de yeso
MM450 8 - 10 6 - 10 - 2 - 6 - - - - - -
Hoja de sierra BiM de 3 pulgadas
para cortar al ras madera y metal
MM452
8 - 10 6 - 10
-
2 - 6
8 - 10*
8 - 10
- - -
-
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 49
-50-
Accesorios y ajustes del dial de control de velocidad variable
Utilice únicamente accesorios de alto rendimiento comprobados por Dremel.
Descripción
Números
de
catálogo
Madera
blanda
Madera
dura
Madera
pintada
Laminados/
Plásticos
Acero
Aluminio/
Cobre
Vinilo/
Alfombra
Calafateo/
Adhesivo
Piedra/
Cemento
Lechada
Hoja multicuchilla
MM430 - - - - - -
6 - 10 - -
-
Hoja quitalechada de
1/8 de pulgada
(3 mm)
MM500 - - - - -
- - - -
6 - 10
Hoja quitalechada de
1/16 de pulgada
(1.5 mm)
MM501
- -
- -
- - - - - 6 - 10
Hoja quitalechada de
1/16 de pulgada
(1.5 mm)
MM502
-
- - - -
- - - -
6 - 10
Hoja rascadora rígida
MM600
- -
2 - 4 -
- - 2 - 6 2 - 6 - -
Hoja rascadora flexible
MM610 - - 2 - 4 - - -
- 2 - 6
- -
Papel de diamante de
grano 60
MM910
-
- - - -
- - - 6 - 10
6 - 10
Escofina de carburo
de grano 24
MM920
6 - 10 6 - 10
6 - 10 -
- - - - 6 - 10 6 - 10
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 50
-51-
Aplicaciones de operación
APLICACIÓN
La herramienta Dremel Multi-Max™ está diseñada para lijar y cortar materiales de madera, plástico, yeso y metales no ferrosos. Es especialmente adecuada para trabajar cerca de bordes, en espacios estrechos y para cortar al ras. Esta herramienta se debe utilizar solamente con accesorios Dremel.
A continuación se indican varios usos típicos de la herramienta Dremel Multi-Max™.
Para todos los
accesorios, trabaje con el accesorio alejado del cuerpo. No ponga nunca
la mano cerca del área de trabajo ni directamente delante de dicha área. Agarre siempre la herramienta con las dos manos y use guantes protectores.
Corte al ras
Retire el exceso de madera de jamba de puerta, alféizar de ventana y/o panel inferior. Remoción de exceso de tubería de cobre o de PVC.
Trabajo de remoción
Por ejemplo, alfombras y refuerzo trasero, adhesivos de baldosa viejos, calafateado en mampostería, madera y otras superficies.
Remoción de exceso de materiales
Por ejemplo, yeso, salpicaduras de mortero, concreto en baldosas, alféizares.
Preparación de superficies
Por ejemplo, para pisos nuevos y baldosas nuevas.
Lijado de detalles
Por ejemplo, para lijar en áreas sumamente estrechas en las que de lo contrario es difícil llegar y se requiere lijado a mano.
CORTE
Las hojas de sierra son ideales para hacer cortes precisos en áreas estrechas, cerca de bordes o al ras con una superficie.
Seleccione una velocidad de intermedia a alta para hacer la penetración inicial y comience a una velocidad intermedia para tener un mayor control. Después de hacer el corte inicial, usted puede aumentar la velocidad para poder cortar más rápidamente.
Las hojas para cortar al ras están diseñadas para hacer cortes precisos con el fin de permitir la instalación de
material de piso o de pared. Al cortar al ras es importante no forzar la herramienta durante el corte por inmersión. Si nota una vibración fuerte en la mano durante el corte por inmersión, eso indica que está ejerciendo demasiada presión. Retroceda un poco la herramienta y deje que la velocidad de la herramienta haga el trabajo. Mientras mantiene los dientes de la hoja dentro de la superficie de trabajo, mueva la parte trasera de la herramienta con un movimiento lateral lento. Este movimiento ayudará a acelerar el corte.
Al hacer un corte al ras, siempre es una buena idea tener una un pedazo de material de desecho (de baldosa o madera) que soporte la hoja. Si necesita apoyar la hoja para cortar al ras en una superficie delicada, debe proteger dicha superficie con cartón o cinta adhesiva.
La hoja de sierra plana es ideal para hacer cortes precisos en madera, yeso y material de panel de yeso.
Las aplicaciones incluyen cortar aberturas en pisos para ventilación, reparar pisos dañados y cortar aberturas para cajas eléctricas. La hoja funciona mejor en maderas más blandas, tales como pino. Para maderas más duras, la duración de la hoja será limitada.
Seleccione una velocidad de intermedia a alta. La hoja de sierra plana también se puede utilizar para
restaurar ventanas, facilitando la remoción de vidriado. La hoja de sierra se puede colocar directamente contra el borde del marco de la ventana, guiando la hoja a través del vidriado.
Accesorio para cortar paneles
Modelo VC490
La hoja para cortar paneles ha sido diseñada para hacer cortes rectos en materiales laminados, tales como
madera contrachapada, panel de yeso y fibrocemento de hasta ¾ de pulgada de grosor. (Consulte el cuadro para obtener las profundidades de corte.) Para obtener los mejores resultados, esta hoja se deberá utilizar con el pie de control de la herramienta en la posición abierta. Esta hoja tiene un diseño más rígido para ayudar a mejorar la precisión y el control cuando se hagan estos tipos de cortes. Cuando haga cortes en materiales laminados, es importante no forzar la herramienta durante el corte. Si siente una vibración fuerte en la mano durante el corte, esto indica que está aplicando demasiada presión. Retire la herramienta del corte y deje que la velocidad de la herramienta haga el trabajo.
Accesorio para cortar tuberías y piezas
de 2x4 Modelo VC494
La hoja para cortar tubería y piezas de
2x4 ha sido diseñada para cortar a
través de materiales gruesos, tales
como piezas de 2x4, así como a través de tubos, tales como tuberías tipo conducto, de cobre y de PVC.
REMOCIÓN DE LECHADA
Las hojas quitalechada son ideales para quitar lechada dañada o agrietada. Las
hojas quitalechada vienen en diferentes anchuras (1/16 y 1/8 de pulgada [1.5 y 3 mm]) para trabajar con diferentes anchuras de línea de lechada. Antes de seleccionar una hoja quitalechada, mida la anchura de la línea de lechada para seleccionar la hoja apropiada.
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 51
-52-
Seleccione una velocidad de intermedia a alta. Para quitar la lechada, use un movimiento hacia detrás
y hacia delante, haciendo varias pasadas a lo largo de la línea de lechada. La dureza de la lechada dictará cuántas pasadas se necesitan. Intente mantener y mantenga alineada la hoja quitalechada con la línea de lechada y tenga cuidado de no ejercer demasiada presión lateral sobre la hoja quitalechada durante el proceso. Para controlar la profundidad de inmersión, use la línea de grano de carburo de la hoja como indicador. Tenga cuidado de no penetrar más allá de la línea de grano de carburo, para evitar dañar el material de la tabla de soporte.
Las hojas quitalechada pueden quitar lechada con arena y sin arena. Si observa que la hoja se satura durante el proceso de remoción de lechada, puede usar un cepillo de latón para limpiar el grano, con lo cual dejará de nuevo expuesto el grano.
La geometría de la hoja quitalechada está diseñada para que la hoja pueda quitar toda la lechada hasta la superficie de una pared o esquina. Esto se puede lograr asegurándose de que la porción segmentada de la hoja esté orientada hacia la pared o la esquina.
RASCADO
Los rascadores son adecuados para quitar capas viejas de barniz o adhesivos y quitar alfombra adherida, por ej., en escaleras, escalones y otras superficies de tamaño pequeño o mediano.
Seleccione una velocidad de baja a intermedia.
Los rascadores rígidos son para la remoción de áreas grandes y materiales más duros, tales como piso de vinilo, alfombra y adhesivos para
baldosa. Cuando quite adhesivos fuertes y pegajosos,
engrase la superficie de la hoja rascadora con vaselina o grasa de silicona para reducir la acumulación de goma.
El piso de alfombra o de vinilo se quita más fácilmente si se estría antes de quitarlo, para que la hoja rascadora se pueda mover debajo del material del piso.
Los rascadores flexibles se utilizan para áreas difíciles de alcanzar y material más blando, tal como calafateo.
Monte la hoja rascadora con el lado del logotipo orientado hacia arriba. Con el rascador flexible, asegúrese de que la cabeza del tornillo no entre en contacto con la superficie durante el proceso de rascado (se recomienda una inclinación de 30 a 45 grados). Esto se puede lograr asegurándose de que la herramienta esté en ángulo respecto a la hoja. Usted debería poder ver cómo la hoja se flexiona durante el proceso de rascado.
Si está quitando lechada de una superficie delicada, tal como una tina o un protector de baldosa contra salpicaduras, recomendamos poner cinta adhesiva en la superficie o proteger la superficie en la que la hoja se vaya a apoyar. Use alcohol desinfectante para limpiar la
superficie después de quitar el calafateo y/o el adhesivo. Encienda la herramienta y coloque el accesorio deseado
en el área donde se vaya a quitar material. Comience con una presión ligera. El movimiento
oscilante del accesorio ocurre solamente cuando se aplica presión al material que se va a quitar.
Una presión excesiva puede estriar o dañar las superficies de fondo (por ejemplo, madera o yeso).
LIJADO
Los accesorios de lijado son adecuados para lijar en seco madera, metal, superficies, esquinas, bordes y áreas
difíciles de alcanzar. Trabaje con la superficie completa de la almohadilla de
lijar, no solamente con la punta. Las esquinas se pueden acabar utilizando la punta o el
borde del accesorio seleccionado, el cual se debe rotar ocasionalmente durante el uso, para distribuir el desgaste en la superficie del accesorio y de la almohadilla de soporte.
Lije con un movimiento continuo y una presión ligera. NO ejerza una presión excesiva, deje que la herramienta haga el trabajo. Una presión excesiva causará un manejo deficiente, vibración, marcas de lijado no deseadas y desgaste prematuro de la hoja de lija.
Asegúrese siempre de que las piezas de trabajo más pequeñas estén sujetas firmemente a un banco de trabajo u otro soporte. Los paneles más grandes se pueden sujetar en posición adecuada con la mano en un banco de trabajo o en caballetes de aserrar.
Se recomiendan hojas de lija de óxido de aluminio de capa abierta para la mayoría de aplicaciones de lijado de madera o metal, ya que este material sintético corta rápidamente y resiste bien el desgaste. Algunas aplicaciones, tales como el acabado o la limpieza de metales, requieren almohadillas abrasivas especiales que están disponibles a través de su distribuidor. Para obtener los mejores resultados, use accesorios de lijar Dremel, que son de calidad superior y están seleccionados cuidadosamente para producir resultados de calidad profesional con su herramienta oscilante.
Las siguientes sugerencias se pueden usar como guía general para la selección del abrasivo, pero los mejores resultados se obtendrán lijando primero una muestra de prueba de la pieza de trabajo.
Grano Aplicación
Grueso Para lijado basto de madera o metal, y para remoción de óxido o acabado viejo.
Mediano Para lijado general de madera o metal
Fino Para acabado final de madera, metal, yeso y otras superficies.
Con la pieza de trabajo firmemente sujeta, encienda la herramienta tal y como se ha descrito anteriormente.
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 52
-53-
Contacte la pieza de trabajo con la herramienta después de que ésta haya alcanzado toda su velocidad y retire la herramienta de la pieza de trabajo antes de apagarla. La utilización de la herramienta oscilante de esta manera prolongará la duración del interruptor y del motor, y aumentará enormemente la calidad del trabajo que usted realiza.
Mueva la herramienta oscilante en pasadas largas y firmes paralelas a la veta, utilizando un poco de movimiento lateral para superponer las pasadas tanto como en un 75%. NO ejerza una presión excesiva, deje que la herramienta haga el trabajo. Una presión excesiva causará un manejo deficiente, vibración y marcas de lijado no deseadas.
AMOLADO
El accesorio de papel de diamante permite utilizar la Multi-Max™ para amolar
cemento, yeso o mortero de capa delgada. La preparación de la superficie para reemplazar baldosas es una aplicación común para este accesorio.
El papel de diamante se debe montar en la almohadilla de soporte antes de utilizarlo.
Seleccione una velocidad de baja a alta, dependiendo de la tasa de remoción de material deseada.
El accesorio de escofina de carburo también permite a la Multi-Max™ amolar
cemento, mortero de capa delgada y enlucido, así como madera. Este accesorio se utiliza comúnmente para realizar la preparación con el fin de reemplazar baldosa o para raspar madera con el fin de alisar una superficie o retirar material.
La velocidad se debe a ajustar a alta velocidad para una remoción agresiva de material o a baja velocidad para una remoción más detallada de material.
No ejerza una presión excesiva sobre la herramienta. Deje que ésta haga el trabajo.
Las esquinas se pueden acabar utilizando la punta o el borde del accesorio seleccionado, el cual se debe rotar ocasionalmente durante el uso, para distribuir el desgaste en la superficie del accesorio y de la almohadilla de soporte.
Amole con un movimiento continuo y una presión ligera. NO ejerza una presión excesiva, deje que la herramienta haga el trabajo. Una presión excesiva causará un manejo deficiente, vibración y desgaste prematuro de la hoja de papel de diamante.
Selección de hojas de lija/amolado
Material Applicaión Tamaño de grano
Todos los materiales de madera (por ej., madera dura, madera blanda, tablero de cartón-madera y tablero de construcción) Materiales metálicos:
Materiales metálicos, fibra de vidrio y plásticos
Para lijado basto, por ej., de vigas y tablas bastas no acepilladas
Grueso 60
Para lijado de caras y acepillado de irregularidades pequeñas
Mediano 120
Para lijado de acabado y fino de madera Fino 240
Pintura, barniz, compuesto de relleno y rellenador
Para lijar pintura Grueso 80
Para lijar imprimador (por ej., para quitar pelos de cepillo, gotas de pintura y escurrimiento de pintura)
Mediano 120
Para lijado final de imprimadores antes de recubrirlos
Fino 240
Mampostería, piedra, cemento y mortero de capa delgada
Para alisar, perfilar y romper bordes Grueso 60
Papel de lija (oscuro)
Papel de lija (blanco)
Papel de diamante
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:06 AM Page 53
-54-
Información de mantenimiento
Servicio
El mantenimiento
preventivo realizado por personal no autorizado pude dar lugar a la colocación incorrecta de cables y componentes internos que podría constituir un peligro serio.
Recomendamos que todo el servicio de las herramientas sea realizado por un Centro de servicio de fábrica Dremel.
ESCOBILLAS DE CARBONO
Las escobillas y el conmutador de esta herramienta han sido diseñados para brindar muchas horas de servicio confiable. Para mantener la eficiencia máxima del motor, recomendamos que cada 50 - 60 horas las escobillas sean ajustadas y reparadas por un Centro de Servicio Dremel.
Limpieza
Para evitar accidentes
desconecte siempre la herra mienta de la fuente de energía antes de la limpieza o de la realización de cual quier mantenimiento. La herramienta se puede limpiar más eficazmente con aire comprimido seco. Use gafas de segu ridad siempre que limpie herramientas con aire comprimido.
Las aberturas de ventilación y las palancas de interruptor deben mante nerse limpias y libres de materias extrañas. No intente limpiar intro du ciendo objetos puntiagudos a través de las aberturas.
Ciertos agentes de
limpieza y disol ventes
dañan las piezas de plástico. Algunos de estos son:
gasolina, tetracloruro de carbono, disolventes de limpieza clorados, amoníaco y detergentes domésticos que contienen amoníaco.
Cordones de extensión
Si es necesario un
cordón de extensión, se debe usar un cordón con conductores de tamaño adecuado que sea capaz de transportar la corriente necesaria para la herramienta. Esto evitará caídas de
tensión excesivas, pérdida de potencia o recalentamiento. Las herramientas conectadas a tierra deben usar cordones de extensión de 3 hilos que tengan enchufes de 3 terminales y receptáculos para 3 terminales.
NOTA: Cuanto más pequeño es el número de calibre,
más grueso es el cordón.
TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION
HERRAMIENTAS DE 120 V CORRIENTE ALTERNA
Capacidad
nominal en
amperes de la
herramienta
Tamaño del cordón en A.W.G. Tamaños del cable en mm
2
Longitud del cordón en pies Longitud del cordón en metros 25 50 100 150 15 30 60 120
3-6 6-8
8-10 10-12 12-16
18 18 18 16 14
16 16 16 16 12
16 14 14 14
14 12 12 12
0.75
0.75
0.75
1.0 –
0.75
1.0
1.0
2.5 –
1.5
2.5
2.5
4.0 –
2.5
4.0
4.0 – –
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:07 AM Page 54
-55-
Su producto Dremel está garantizado contra defectos de material o de fabricación durante un período de dos años a partir de la fecha de compra. En caso de que un producto no se ajuste a esta garantía escrita, por favor, tome las medidas siguientes:
1. NO devuelva el producto al lugar de compra.
2. Empaquete el producto cuidadosamente y solo, sin otros artículos, y envíelo con el porte pagado junto con: A. Una copia de la prueba de compra fechada (por favor, conserve una copia para usted). B. Una explicación por escrito de la naturaleza del problema. C. Su nombre, dirección y número de teléfono a:
ESTADOS UNIDOS CANADÁ Dremel Service Center Giles Tool Agency
4915 21st Street O 47 Granger Av. Racine, WI 53406 Scarborough, Ontario Canada
M1K 3K9 1-416-287-3000
FUERA DE LOS TERRITORIOS CONTINENTALES DE LOS EE.UU. Vea al distribuidor local o escriba a Dremel, 4915 21st Street Racine, WI 53406
Recomendamos que el paquete sea asegurado contra pérdida o daños durante el transporte por los cuales no podemos ser responsables.
Esta garantía tiene validez únicamente para el comprador original inscrito. LOS DAÑOS AL PRODUCTO PRODUCIDOS POR MANIPULACION INCORRECTA, ACCIDENTE, ABUSO, NEGLIGENCIA, REPARACIONES O ALTERACIONES NO AUTORIZADAS, ACCE SORIOS NO APROBADOS U OTRAS CAUSAS NO RELACIONADAS CON PROBLEMAS DEL MATERIAL O LA FABRICACION NO ESTAN CUBIERTOS POR ESTA GARANTIA.
Ningún empleado, agente, distribuidor, ni ninguna otra persona está autorizado a dar ninguna garantía en nombre de Dremel. Si la inspección de Dremel demuestra que el problema fue causado por problemas con el material o la fabricación dentro de los límites de la garantía, Dremel reparará o reemplazará el producto gratuitamente y devolverá el producto con el porte pagado. Las reparaciones necesarias debido al desgaste normal o al abuso, o las reparaciones de productos que se encuentren fuera del período de garantía, en caso de que se puedan realizar, se cobrarán a precios de fábrica normales.
DREMEL NO DA NINGUNA OTRA GARANTIA DE NINGUN OTRO TIPO, EXPRESA O IMPLICITA, Y TODAS LAS GARANTIAS IMPLICITAS DE COMERCIABILIDAD E IDONEIDAD PARA UN PROPOSITO ESPECIFICO QUE EXCEDEN LA OBLIGACION MENCIONADA ANTERIORMENTE QUEDAN POR LA PRESENTE RECHAZADAS POR PARTE DE DREMEL Y ESTAN EXCLUIDAS DE ESTA GARANTIA LIMITADA.
Esta garantía le confiere a usted derechos legales específicos y es posible que usted también tenga otros derechos que varían de un estado a otro. La obligación del garante consiste únicamente en reparar o reemplazar el producto. El garante no es responsable de ningún daño incidental o emergente debido a cualquiera de dichos defectos alegados. Algunos estados no permiten la exclusión o limitación de los daños incidentales o emergentes, por lo que es posible que las limitaciones o la exclusión anteriores no sean aplicables en el caso de usted.
Para precios y cumplimiento de la garantía en los territorios continentales de los Estados Unidos, póngase en contacto con el distribuidor local Dremel.
Exportado por: © Robert Bosch Tool Corporation Mt. Prospect, IL 60056 -2230, E.U.A.
Importado a México por: Robert Bosch, S. de R.L. de C.V.
Calle Robert Bosch No. 405 - 50071 Toluca, Edo. de Méx. - México
Tel. 052 (722) 279 2300 ext 1160 / Fax. 052 (722) 216-6656
Garantía limitada de Dremel
®
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:07 AM Page 55
1600A014GW AB 08/18
!1600A014gwaB!
1600A014GW MM35 08-18.qxp_MM35 8/23/18 9:07 AM Page 56
Loading...
