PMA-520

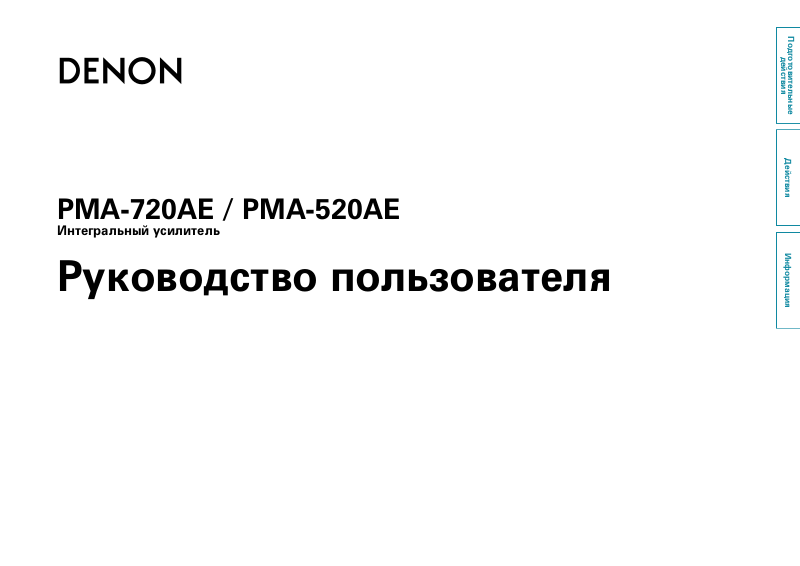

PMA-720AE / PMA-520AE
Подготовительные
действия
Действия
Информация
Интегральный усилитель
Руководство пользователя
Меры предосторожности
Подготовительные
действия
Действия
Информация
n
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ОСТОРОЖНО:
В ЦЕЛЯХ СНИЖЕНИЯ РИСКА ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ НИ В КОЕМ СЛУЧАЕ НЕ СНИМАЙТЕ КОРПУС ИЛИ
ЗАДНЮЮ КРЫШКУ. ВНУТРИ НЕТ ДЕТАЛЕЙ, КОТОРЫЕ МОЖЕТ
ЗАМЕНИТЬ ПОЛЬЗОВАТЕЛЬ. ВСЕ РЕМОНТНЫЕ РАБОТЫ
ДОЛЖНЫ ПРОВОДИТЬСЯ СПЕЦИАЛЬНО ОБУЧЕННЫМ
ПЕРСОНАЛОМ.
Значок с изображением молнии в треугольнике со стрелой
на конце служит для предостережения пользователей о
местах нахождения в продукте неизолированного “опасного
напряжения”, обладающего мощностью, способной причинить
вред человеку.
Восклицательный знак в треугольнике сообщает о наличии
важных инструкций по эксплуатации, поставляемых с
устройством.
ВНИМАНИЕ:
ДЛЯ СНИЖЕНИЯ РИСКА ВОЗГОРАНИЯ И ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ УСТРОЙСТВО
ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ.
ПРАВИЛА БЕЗОПАСНОСТИ
1. Читайте инструкции.
2. Сохраняйте инструкции.
3. Обращайте внимание на все предупреждения.
4. Следуйте всем инструкциям.
5. Не пользуйтесь устройством рядом с водой.
6. Чистку производите только сухой тряпкой.
7. Не закрывайте вентиляционные отверстия.
Установку осуществляйте в соответствии с инструкциями производителя.
8.
Не устанавливайте вблизи источников тепла, например батарей,
обогревателей, плит или других устройств (усилители и т. д.), выделяющих
тепло.
9. Защитите провод от того, чтобы на него наступали или защемляли,
особенно в районе штепселя, розеток и в местах выхода кабелей из
устройства.
10. Используйте только приспособления или запчасти, указанные
производителем.
Используйте только тележки, стойки, треноги, подставки
11.
или столы, указанные производителем или продаваемые
вместе с устройством. При использовании тележки
будьте осторожны при перемещении устройства, так как
оно может перевернуться.
12. Выключайте устройство из сети во время грозы или
когда им долго не пользуются.
Любое техническое обслуживание должно проводиться
13.
специально обученным персоналом. Ремонт необходим, если устройство
было как-либо повреждено, например, кабель питания или штепсель
вышли из строя, внутрь устройства попала вода, устройство попало под
дождь, не работает в штатном режиме или упало.
14.
Аккумуляторы не должны подвергаться чрезмерному нагреву, например
вследствие воздействия солнца, огня и т. д.
• СЕРТИФИКАТ СООТВЕТСТВИЯ
Мы гарантируем, что данный продукт, к которому прилагается данный
сертификат, соответствует требованиям следующих стандартов:
EN60065, EN55013, EN55020, EN61000-3-2 и EN61000-3-3.
В соответствии с положениями директивы Директива по
низковольтным устройствам 2006/95/EC и директивы EMC Directive
2004/108/EC, распоряжения ЕС 1275/2008 и директивы 2009/125/EC
для энергопотребляющих устройств.
DENON EUROPE
Division of D&M Germany GmbH
An der Kleinbahn 18, Nettetal,
D-41334 Germany
ПРИМЕЧАНИЕ О ПЕРЕРАБОТКЕ:
Упаковочный материал данного продукта может быть
переработан и повторно использован. Пожалуйста,
сортируйте материалы в соответствии с местными
требованиями переработки.
При утилизации определенных блоков соблюдайте
местные правила утилизации.
Не выбрасывайте и не сжигайте батарейки, соблюдайте
местные правила утилизации химических отходов.
Данный продукт и аксессуары в упаковке соответствуют
директиве WEEE, исключая батарейки.
Отметка
о горячей
поверхности
ОСТОРОЖНО:
ГОРЯЧАЯ ПОВЕРХНОСТЬ. НЕ ПРИКАСАТЬСЯ.
Поверхность внутреннего теплоотвода может
нагреваться при непрерывной работе устройства.
Не касайтесь горячих поверхностей, особенно верхней
панели и поверхности вокруг отметки.
ОСТОРОЖНО:
Для того чтобы полностью отключить данный продукт от сети, выньте
штепсельную вилку кабеля питания из розеткиt.
При установке данного продукта убедитесь в том, что используемая
розетка находится в зоне досягаемости.
I
ЗАМЕЧАНИЯ ПО ЭКСПЛУАТАЦИИ
Подготовительные
действия
Действия
Информация
n
ПРЕДОСТЕРЕЖЕНИЕ
•Избегайте высоких температур.
Учитывайте значительное распределение тепла при установке устройства
на полку.
•Будьте осторожны при включении/отключении кабеля питания.
При включении/отключении кабеля питания беритесь за вилку.
•Не подвергайте устройство воздействию влаги, воды и пыли.
•Если устройство не будет использоваться в течение длительного времени,
отключите кабель питания от сети.
•Не закрывайте вентиляционные отверстия.
•Следите, чтобы посторонние предметы не попадали внутрь устройства.
•Предохраняйте устройство от воздействия ядохимикатов, бензина и
растворителей.
•Никогда не разбирайте и не модифицируйте устройство.
•Не закрывайте вентиляционные отверстия такими предметами, как
газеты, скатерти, шторы и др.
•Не размещайте на поверхности аппарата источники открытого огня,
например свечи.
•Обратите внимание на экологические аспекты утилизации батарей
питания.
•Следите, чтобы на устройство не проливалась вода.
•Не располагайте емкости, в которых содержится вода, на устройстве.
•Не прикасайтесь к сетевому шнуру мокрыми руками.
•Когда переключатель находится в положении OFF (STANDBY),
оборудование не полностью отключено от MAINS (электрической сети).
•Оборудование следует устанавливать возле источника питания, чтобы
его можно было легко подключить.
•Не храните элементы питания в месте, подверженному прямому
солнечному свету, или в местах с чрезвычайно высокими
температурами, например, возле обогревателя.
n Меры предосторожности при установке
z
z
z Чтобы не препятствовать отводу тепла, не устанавливайте
блок в закрытое ограниченное пространство, например, в
книжный шкаф и т.п.
•Рекомендуемое расстояние - не менее 0,3 м.
•Не размещайте какое-либо другое оборудование на этом модуле.
z
z
Стена
n
Определение даты изготовления изделия DENON
Дата изготовления закодирована в серийном номере,
состоящем из 10-ти цифр:
0 1 2 3 4 5 6 7 8 9, где
Первая цифра (0) обозначает год выпуска по последней его
цифре:
2010 – 0, 2011 – 1, 2012 – 2 и т.д.
Две последующие цифры (12) определяют месяц выпуска:
01 – Январь, 02 – Февраль, 03 – Март, 04 – Апрель, 05 – Май,
06- Июнь, 07 – Июль, 08 – Август, 09 – Сентябрь, 10 – Октябрь,
11 – Ноябрь, 12 – Декабрь.
Остальные семь цифр – собственно серийный номер.
II
Подготовка к работе
Подготовительные
действия
Действия
Информация
Благодарим Вас за приобретение данного устройства DENON. Чтобы гарантировать его бесперебойную работу, пожалуйста, внимательно прочтите настоящее руководство пользователя, прежде чем приступить
к эксплуатации изделия.
Изучив руководство, обязательно сохраните его для наведения справок в дальнейшем.
Содержание
Подготовка к работе ···································································· 1
Принадлежности ········································································· 2
Отличительные особенности ····················································· 2
Меры предосторожности при обращении ································ 2
Подготовительные действия ··········································3
Подсоединения············································································· 4
Кабели, используемые для подключения ································· 4
Подсоединение акустической системы ···································· 4
Использование выхода Pre Out (Только PMA-720AE) ·············· 7
Подключение проигрывателей ·················································· 7
Подключение рекордера ···························································· 8
Подключение кабеля питания ··················································· 8
Действия ···················································································9
Действия ······················································································ 10
Подготовительные действия ··················································· 10
Воспроизведение ····································································· 10
Регулировка тембра (LOUDNESS) ··········································· 11
Настройка использования акустической системы
(только PMA-720AE) ································································· 11
Использование наушников ······················································ 11
Начало записи ··········································································· 11
Настройка автоматического дежурного режима··················· 11
Информация ········································································· 12
Наименования и назначение составных частей ···················· 13
Передняя панель ······································································ 13
Задняя панель ··········································································· 14
Пульт дистанционного управления ········································· 15
Пояснение отдельных терминов ············································· 17
Устранение неполадок ······························································ 18
Технические характеристики ··················································· 19
1
Принадлежности
Подготовительные
действия
Действия
Информация
Проверьте наличие следующих принадлежностей, которые должны
поставляться вместе с усилителем.
q Начало работы ....................................................................... 1
w CD-ROM (руководство пользователя) ................................. 1
e Правила техники безопасности ........................................... 1
r Список адресов сервисных центров ................................... 1
t Пульт дистанционного управления (RC-1173) ..................... 1
y Элементы питания R03/AAA ................................................. 2
t
Отличительные особенности
Использование двухтактной схемы с очень
высоким рабочим током позволяет получить
“прозрачное” звучание при большой мощности
сигнала.
Задействует транзисторы высокого тока, которые пропускают
пиковые значения тока, в 2 – 3 раза превышающие показатели
стандартных мощных транзисторов, что обеспечивает
выразительное качество музыки, начиная с самых низких уровней
и заканчивая высоким уровнем громкости.
Высокоскоростная схема высокой токовой
нагрузки
Чтобы воспользоваться всеми возможностями двухтактной схемы
с очень высоким рабочим током, используются электролитические
конденсаторы DENON заказной спецификации, а также SBD (диод
с барьером Шоттки), характеризующийся коротким временем
восстановления запорного слоя и минимальным токовым шумом.
Функция прямого подключения источника
сигнала для воспроизведения чистого звука
Позволяет воспроизводить чистый звук, обеспечивая чистоту
звучания путем обхода элементов управления TONE (BASS,
TREBLE), LOUDNESS и BALANCE.
Сниженное энергопотребление в дежурном
режиме.
В целях защиты окружающей среды энергопотребление в
дежурном режиме снижено на 0,3 Вт и выше.
Меры предосторожности при
обращении
•Перед включением
Еще раз убедитесь в том, что все соединения выполнены
правильно, а также в том, что с соединительными кабелями нет
никаких проблем.
•На некоторые цепи электропитание подается даже при
переключении устройства в режим ожидания. Уезжая в отпуск
или покидая жилище на продолжительное время, обязательно
отсоедините сетевой шнур от розетки электросети.
•Замечание о конденсате
При наличии большой разницы температур внутри устройства
и окружающей среды возможно формирование конденсации
(росы) на рабочих компонентах внутри устройства, что приведет
к его неправильной работе.
В таких случаях оставьте устройство выключенным на час или
два и дождитесь снижения разницы температур, прежде чем
воспользоваться устройством.
•Предупреждение относительно мобильных телефонов
Использование мобильных телефонов вблизи данного
устройства способно вызвать шумы. В таких случаях перенесите
мобильный телефон как можно дальше от устройства во время
его работы.
•Перемещение устройства
Выключите устройство и отсоедините сетевой шнур от розетки
электросети. Затем отсоедините кабели, ведущие к другим
устройствам системы, прежде чем переносить устройство.
•Относительно ухода
•Протирайте корпус и панель управления мягкой тканью, чтобы
очистить их.
•При использовании химического очистителя следуйте
прилагающимся к нему указаниям.
•Бензин, растворитель для краски и прочие органические
растворители, а также инсектициды способны вызвать
деформацию материалов и смывание окраски при контакте с
устройством. Таким образом, их использование категорически
запрещается.
2
Подготовительные
Подготовительные
действия
Действия
Информация
Подготовительные
действия
действия
Подготовительные действия
Здесь описаны подсоединения и методы настройки данного устройства.
F Кабели, используемые для подключения vстр.4
F Подсоединение акустической системы vстр.4
F Использование выхода Pre Out vстр.7
F Подключение проигрывателей vстр.7
F Подключение рекордера vстр.8
F Подключение кабеля питания vстр.8
3
Подсоединения
Подготовительные
действия
Действия
Информация
Подготовительные
действия
v См. на обороте
В этой инструкции описывается подключение всех сигналов
поддерживаемых форматов. Выбирайте тип соединения в
зависимости от используемого компонента.
ПРИМЕЧАНИЕ
•Не включайте устройство в розетку, пока не будут подсоединены
все компоненты.
•Подключая к усилителю компоненты, сверяйтесь с инструкциями
по использованию соответствующего компонента.
•При подключении правого и левого каналов строго соблюдайте
соответствие (правый канал подключайте к правому, левый – к
левому).
•Не объединяйте в один жгут шнур питания и соединительные
сигнальные кабели. Это может привести к фону переменного
тока или к другим помехам.
•Не увеличивайте уровень громкости, пока к входу PHONO не
подключен проигрыватель виниловых пластинок. Это может
привести к возникновению фона переменного тока или к другим
помехам.
n Замечание о воспроизведении SA
(Super Audio) источников сигналов:
Если обычные акустические системы не совместимы с
SA-источниками сигналов (диски DVD Audio, Super Audio
CD и другие источники, содержащие высокочастотные
компоненты вне диапазона слышимости), то задайте
настройки проигрывателя (DVD Audio и Super Audio CD и
т.п.), обеспечивающие работу с обычными акустическими
системами (или усилителями).
Если при воспроизведении SA-источников сигналов
установить слишком высокий уровень громкости, то это
может привести к повреждению акустических систем.
Рекомендации по настройке проигрывателя можно найти
в соответствующей инструкции по эксплуатации.
Кабели, используемые для
подключения
Выбирайте кабели в соответствии с подключаемой аппаратурой.
Звуковой кабель (в комплект поставки не входит)
Звуковой кабель
Кабель для колонок
L
R
L
R
Подсоединение акустической
системы
Подсоединение акустической системы
При подключении акустических систем к усилителю обратите
внимание на полярность (+ (красный) и – (черный)) подключаемых
клемм, а также на правильность подключения левого (L) и правого
(R) каналов.
Снимите с концов акустических
1
кабелей изоляцию на длине около
10 мм и скрутите отдельные жилки
провода вместе, либо пропаяйте их.
На колонках поверните разъемы
2
для подключения против часовой
стрелки и немного ослабьте их.
Вставьте до конца подготовленный
3
конец кабеля в отверстие клеммы.
На колонках поверните разъемы для
4
подключения по часовой стрелке и
затяните их.
ПРИМЕЧАНИЕ
•Подключайте акустические кабели к клеммам таким образом,
чтобы они не выступали из клемм. Возможно срабатывание
схемы защиты при соприкосновении проводников с задней
панелью или при соприкосновении проводов “+” и “–” друг с
другом (vстр.5 “Схема защиты”).
•Запрещается прикасаться к клеммам акустической системы
при включенном устройстве. это может привести к поражению
электрическим током.
4
Подсоединение акустической системы
Подготовительные
действия
Действия
Информация
Подготовительные
действия
Импеданс акустической системы
Для работы с усилителем используйте акустические системы с сопротивлением, указанным в таблице
ниже:
Используемые акустические
системы
A 4 – 16 Ом
B
(Только PMA-720AE)
A и B
(Только PMA-720AE)
Двухпроводное подключение
(Только PMA-720AE)
Сопротивление
4 – 16 Ом
8 – 16 Ом
4 – 16 Ом
Схема защиты
Схема защиты срабатывает в следующих случаях:
•Если кабель акустической системы касается задней панели или винтов или если замыкаются
между собой клеммы + и –
•Если окружающая температура слишком высока
•Если температура внутри корпуса усилителя станет слишком большой из-за продолжительной
работы усилителя на большой мощности
Если это произойдет, отключите шнур питания от розетки и проверьте соединения акустических
и входных кабелей. Если усилитель перегреется, подождите, пока он не остынет, и обеспечьте
условия для более эффективного охлаждения. После этого его снова можно подключить к розетке.
Если схема защиты срабатывает даже при отсутствии проблем с вентиляцией и соединительными
кабелями, то, возможно, усилитель неисправен. Выключите усилитель и обратитесь в сервисный
центр DENON.
Подсоединение акустических систем A и B (только PMA-720AE)
•С клемм для подключения акустических систем SPEAKER A и B снимается один и тот же сигнал.
•Если подключается только одна акустическая система, то можно использовать либо клеммы для
SPEAKER А, либо - для SPEAKER B.
Акустическая
система B
(R) (L)
w qw q
Акустическая
система A
(R) (L)
w qw q
5
