DELONGHI MEMV 965 AX User Manual [nl]

DE’LONGHI

COOKING

GEBRUIKS-EN
INSTALLATIEVOORSCHRIFTEN

MODE D’EMPLOI
CONSEILS POUR L’INSTALLATION

GEBRAUCHSANWEISUNG
INSTALLATIONSANLEITUNG

MEMV 965 .. BE

OVEN MET GLASKERAMISCHE FORNUIS
CUISINIERE EN VITROCERAMIQUE MAXI

Ser. Nr.

Nederlands

Gebruiks-en installatievoorschriften Bladzijde 3

De beschrjvingen en aanduidingen vermeld in de gebruiks-en installatievoorschriften zijn
enkel van informatieve aard.
De constructeur behoudt zich het recht voor om zonder verwittiging en op gelijk welk
ogenblik wijzigingen aan zijn produkten aan te brengen.

Français Mode d’emploi - Conseils Français pour l’installation Page 47

Le fabricant n’est pas responsable des erreurs éventuelles, dues à des fautes de frappe ou d’impression, susceptibles
de se trouver dans cette notice.
Il se réserve le droit, sans porter préjudice aux caractéristiques essentielles, du point de vue fonctionnel et du point

de vue sécurité, d’apporter à ses produits, à tout moment et sans préavis, toutes les modications éventuellement

nécessaires pour faire face à des exigences de fabrication ou de commercialisation.

Deutsch Das Handbuch ist auch in deutscher Sprache erhältlich

NOTICE: Before installing or using your new device, please register, here below, the serial
number of your appliance. This will be required for troubleshooting.

ATTENTION: Avant toute installation ou utilisation de votre appareil, veuillez inscrire ci­dessous le numéro de série de votre appareil. Celui-ci vous sera demandé en cas de
dépannage.

OPGEPAST: Gelieve voor gebruik of installatie van uw toestel, hier onder het serie
nummer van uw toestel te noteren. Dit nummer zal u gevraagd worden bij een aanvraag
herstelling.

Serial number / Numéro de série / Serie nummer :……………………………………………........

2

Nederlands

Gebrauchsanweisung Installationsanleitung

Mevrouw, Juffrouw, Mijnheer,

U heeft onlangs een van onze fornuizen aangekocht en wij danken u
voor uw vertrouwen. Uw fornuis werd met de grootste zorg ontworpen,
vervaardigd en getest met het oog op uw volkomen tevredenheid.

Opdat u het optimaal zou kunnen gebruiken en de gewenste resultaten
zou bereiken, bevelen wij aan deze GEBRUIKSHANDLEIDING
aandachtig te lezen.

De instructies en wenken in deze handleiding zullen een doeltreffende

hulp zijn om alle kwaliteiten van uw nieuwe toestel te ontdekken.

Dit fornuis mag enkel worden gebruikt voor het doel waartoe

het werd ontworpen, met name de bereiding van eetwaren.

Alle ander gebruik dient als onjuist en gevaarlijk te worden

beschouwd.

Wij wijzen elke aansprakelijkhid van de hand in geval van
schade wegens onjuist, verkeerd of irrationnel gebruik van het
toestel.

VERKLARING VAN OVEREENSTEMMING CE

Dit fornuis is ontworpen, gebouwd en op de markt gebracht in overeenstemming met:

• De veiligheidsvoorschriften van “Laagspanning” Richtlijn 2006/95/EG;

• De voorschriften van “EMC” Richtlijn 2004/108/EG;

• De voorschriften van Richtlijn 93/68/EEG;

• De voorschriften van Richtlijn 2011/65/EU.

BELANGRIJKE INFORMATIE VOOR DE CORRECTE VERWERKING VAN HET
PRODUCT IN OVEREENSTEMMING MET DE EUROPESE RICHTLIJN 2012/19/EC.

Aan het einde van zijn nuttig leven mag het product niet samen met het gewone
huishoudelijke afval worden verwerkt. Het moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht, of naar een verkooppunt
dat deze service verschaft. Het apart verwerken van een huishoudelijk
apparaat voorkomt mogelijke negatieve gevolgen voor het milieu en de
gezondheid die door een ongeschikte verwerking ontstaan en zorgt ervoor
dat de materialen waaruit het apparaat bestaat teruggewonnen kunnen
worden om een aanmerkelijke besparing van energie en grondstoffen te
verkrijgen. Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool van een
doorgekruiste vuilnisbak aangebracht.

3

BELANGRIJKE VEILIGHEIDSINSTRUCTIES EN AANBEVELINGEN

BELANGRIJK: Dit toestel is enkel ontworpen en
geproduceerd voor het koken van huishoudelijk voedsel en
is niet geschikt voor enige niet-huishoudelijke toepassing.
Om die reden mag het niet gebruikt worden in een
commerciële omgeving.
De garantie van het toestel vervalt wanneer het toestel wordt
gebruikt in een niet-huishoudelijke omgeving, d.w.z. in een
semi-commerciële, commerciële of gemeenschappelijke
omgeving.

Lees aandachtig de instructies vooraleer u het toestel
installeert en gebruikt.

• Haal het toestel uit de verpakking. Controleer of het beschadigd
is en of de ovendeur goed sluit.

 Gebruik het toestel bij twijfel niet en neem contact op met de

producent of met een vakkundig opgeleid technicus.

• Houd onderdelen van de verpakking (bijv. plastic zakken,
polystyreenschuim, nagels, bandjes, enz.) buiten het bereik
van kinderen, aangezien deze ernstige verwondingen kunnen
veroorzaken.

• Op de stalen en aluminium onderdelen van sommige toestellen
is een beschermende laag aangebracht. Verwijder deze laag

vooraleer u het toestel gebruikt.

• BELANGRIJK: Het is aangeraden geschikte beschermingskleding
en -handschoenen te gebruiken voor het hanteren of reinigen
van dit toestel.

• Probeer niet om de technische eigenschappen van dit toestel te
wijzigen, aangezien dat gevaar bij het gebruik kan veroorzaken.
De producent is niet aansprakelijk voor ongemak door niet­naleving van deze instructie.

• Gebruik het toestel niet met een externe timer of een afzonderlijk
afstandsbedieningssysteem

• Koppel het toestel los van de elektriciteit vooraleer u het reinigt
of onderhoudt.

4

• WAARSCHUWING: Vermijd elektrische schokken door het
toestel uit te schakelen vooraleer u de ovenlamp vervangt.

• Gebruik geen stoomreiniger. Het vocht kan in het toestel
terechtkomen en dat onveilig maken.

• Raak het toestel niet aan met natte of bedampte handen (of voeten).

• Gebruik het toestel niet blootsvoets.

• Wanneer u het toestel niet meer gebruikt (of het wenst te vervangen

door een ander model), is het aangeraden om het – voor u het
weg doet – op een geschikte manier buiten werking te stellen, in
overeenstemming met de gezondheids- en milieubepalingen, en
er vooral voor te zorgen dat alle mogelijk gevaarlijke onderdelen
onschadelijk worden gemaakt, vooral met het oog op kinderen
die met ongebruikte toestellen zouden kunnen spelen.

• De verschillende componenten van het toestel zijn recyclebaar.
Verwijder deze als afval conform de geldende bepalingen in uw
land. Verwijder de elektriciteitskabel wanneer het toestel wordt
afgedankt.

• Zorg ervoor dat de knoppen na gebruik in de uit-positie staan.

• Houd kinderen onder de 8 jaar uit de buurt van het toestel, tenzij

ze continu onder toezicht staan.

• Dit toestel mag gebruikt worden door kinderen vanaf 8 jaar
en door personen met beperkte lichamelijke, sensorische of
geestelijke vaardigheden of met een beperkte ervaring en kennis,
indien zij onder toezicht staan, na gepaste instructies over het
veilige gebruik van dit toestel en indien zij de mogelijke risico’s
begrijpen. Laat kinderen niet met het toestel spelen. Kinderen
mogen het toestel niet reinigen en onderhouden zonder toezicht.

• De producent is niet aansprakelijk voor letsels van personen of
schade aan eigendom door incorrect of ongepast gebruik van
het toestel.

• WAARSCHUWING: Tijdens het gebruik worden het toestel en
de bereikbare onderdelen heet; ook na gebruik blijven deze nog
enige tijd heet.

– Wees voorzichtig en raak geen verwarmingselementen aan

(zowel aan de kookplaat als in de oven).

5

De deur is heet, gebruik de handgreep.

–
– Houd jonge kinderen uit de buurt om brandwonden te

vermijden.

• Zorg ervoor dat de elektriciteitskabels van andere toestellen in
de buurt van het fornuis niet in contact kunnen komen met de
kookplaten en niet tussen de ovendeur geklemd kunnen raken.

• WAARSCHUWING: Onbeheerd koken op een kookplaat met vet
of olie kan gevaarlijk zijn en brand veroorzaken. Probeer NOOIT
brand te doven met water, maar schakel het toestel uit en dek
het vuur af, bijv. met een deksel of een vuurdeken.

• WAARSCHUWING: Brandgevaar: bewaar geen voorwerpen op
het kookoppervlak.

• Plaats lege pannen niet op de glaskeramische kookplaat.

• Laat geen zware of scherpe voorwerpen op de glaskeramische

kookplaat vallen.

• Kras de kookplaten niet met scherpe voorwerpen. Gebruik de
kookplaten niet als werkoppervlak.

• WAARSCHUWING: Wanneer de kookplaten gebarsten of op een
andere manier beschadigd zijn, bijv. door gevallen voorwerpen,
koppel dan het toestel los van de elektriciteit om elektrische
schokken te vermijden en neem contact op met de klantenservice.

• WAARSCHUWING: Wanneer dit product correct geplaatst is,
voldoet het aan alle veiligheidseisen voor deze productcategorie.
Wees echter extra voorzichtig bij de achter- of onderkant van het
toestel, aangezien deze zones niet ontworpen en bedoeld zijn
om aan te raken en scherpe of ruwe kanten kunnen hebben, die
letsels kunnen veroorzaken.

• EERSTE GEBRUIK VAN DE OVEN – volg deze instructies:

– Richt de binnenkant van de oven in zoals beschreven in het

hoofdstuk ‘REINIGING EN ONDERHOUD’.

– Zet de lege oven op de maximumstand om vet van de

verwarmingselementen te verwijderen.

– Koppel het toestel los van de elektriciteit, laat de oven afkoelen

en reinig de binnenkant met een doek, water en een neutraal
reinigingsmiddel; droog daarna goed af.

6

• OPGELET: Gebruik geen ruwe schuurmiddelen of scherpe
metalen schrapers om het glas van de ovendeur te reinigen,
aangezien deze krassen op het oppervlak kunnen veroorzaken
waardoor het glas kan barsten.

• Breng geen aluminiumfolie aan op de wanden van de oven.
Plaats bakplaten of de druipplaat niet op de bodem van de oven.

• BRANDGEVAAR! Bewaar geen ontvlambaar materiaal in de
oven of in de opslagruimte.

• Gebruik altijd ovenwanten om schotels en bakplaten uit de hete
oven te halen.

• Hang geen handdoeken, theedoeken of andere voorwerpen aan
het toestel of aan de handgreep – dat kan brandgevaar opleveren.

• Reinig de oven regelmatig en zorg ervoor dat er zich geen vet of
olie verzamelt op de bodem van de oven of van de druipplaat.
Verwijder gemorste resten meteen.

• Sta niet op het fornuis of op de geopende ovendeur.

• Ga even achteruit wanneer u de ovendeur opent, zodat stoom

en hete lucht kunnen ontsnappen vooraleer u het voedsel eruit
haalt.

• VEILIG OMGAAN MET VOEDSEL: Laat het voedsel voor en na
het koken zo kort mogelijk in de oven. Op die manier vermijdt u
verontreiniging door organismen, die voedselvergiftiging kunnen
veroorzaken. Let hier vooral voor op bij warm weer.

• WAARSCHUWING: Til het fornuis NIET op met de handgreep.

7

OPGELET – HEEL BELANGRIJK !

BRAND-/OVERVERHITTINGSGEVAAR:

• Geen servetten, lappen of andere voorwerpen op de
kookplaatbescherming of de handgreep/handgrepen van de
ovendeur aanbrengen terwijl het apparaat werkt of warm is.

OM SCHADE AAN HET APPARAAT TE VOORKOMEN:

• Het beschermende blad of de handgreep/handgrepen van
de ovendeur niet gebruiken om het fornuis op te heffen/te
verplaatsen.

• Niet op de kookplaatbescherming blad of de handgreep/
handgrepen van de ovendeur steunen.

Kookplaatbe­scherming

Handgreep/
handgrepen
deur

8

Deze tekening is slechts
indicatief

KOOKTAFEL

1

Afb. 1.1

2

3

1

ALGEMENE KARAKTERISTIEKEN:

1. Zone 3 circuits Ø 180 1700 W

2. Zone 3 circuits Ø 145 1200 W

3. Doppele kookzone (ovaal) Ø 140 x 250 1800/1000 W

4. Doppele kookzone Ø 210/120 2100/700 W

5. Zone 3 circuits Ø 145 1200 W

6. Controlelampje “plaat warmi”

6

4

5

Aandacht:

Indien u een barst op de glasplaat vaststelt, schakelt u meteen de elektrische stroom uit en
contacteert u de servicedienst.

9

BEDIENINGSPANEEL

3 2

15

4

678

A
U
T
O

9 10

2

Afb. 2.1

BESCHRIJVING VAN DE BEDIENINGSKNOPPEN

1. Bedieningsknop kookplaat rechtsvoor

2. Bedieningsknop kookplaat rechtsachter

3. Bedieningsknop kookplaat centraal

4. Bedieningsknop kookplaat linksachter

5. Bedieningsknop kookplaat linksvoor

6. Thermostaatknop van de multifunctionele

7. Schakelaar van de multifunctionele oven

8. Elektronische klok/programmeur

Controlelampje:

9. Temperatuurcontrolelampje van de multifunctionele oven

10. Controlelampje kookplaat aan

Ventilatiemotor voor koeling

Dit toestel beschikt over een veilige koeling dankzij de ventilatiemotor, waardoor een

optimale efciëntie van het controlepaneel wordt bereikt, de oppervlaktetemperatuur lager

blijft en de interne componenten worden afgekoeld.
De ventilatiemotor voor koeling wordt automatisch ingeschakeld wanneer de oven of de
grillbrander worden aangezet.
Deze kan (enkele minuten) blijven werken, ook nadat de oven of grillbrander werden
uitgeschakeld.
Deze periode hangt af van de baktemperatuur en -duur.

10

KERAMISCH KOOKVLAK - GEBRUIKSAANWIJZING

3

Het glaskeramische oppervlak van de
kookplaat geleidt warmte zeer goed in de
verticale richting, waardoor de warmte van
de elementen onder het oppervlak snel
wordt overgedragen aan de pannen die op
de kookzones staan.

De warmte verspreidt zich daarentegen
vrijwel niet in de horizontale richting,
waardoor het glaskeramische oppervlak
op een paar centimeter afstand van de
kookzones “koud” blijft.

De 5 kookzones komen overeen met de
donkere cirkels op het kookplaatvlak.

BELANGRIJKE OPMERKING:

De verwarmingselementen zijn uitgerust
met een ingebouwde temperatuurbegrenzer
die de elementen bij iedere instelling IN/
UIT schakelen om oververhitting van het
glaskeramische oppervlak te voorkomen.
Door het gebruik van ongeschikte pannen
en/of een foute plaatsing van de pannen
zal de temperatuurbegrenzer dikwijls
schakelen en het kookresultaat minder
goed zijn.

BEDIENINGSKNOP KOOPLAAT MET
3 VERWARMINGSELEMENTEN

De kookplaat waaronder zich 3
verwarmingselementen bevinden (afb.

3.2), wordt bediend door een schakelaar
met 6 standen (0÷6) Afb. 3.1a - 3.1b.

Afb. 3.1

Afb. 3.2

11

DOPPELE KOOKZONES

De eerste kookzone is aangegeven door
de cirkel op het keramische oppervlak.
Het verwarmingselement van de eerste
kookzone wordt bediend door een traploze
vermogenregelaar met werkstanden van
1 (laagste temperatuur) t/m 12 (hoogste
temperatuur).
De doppele kookzone kan alleen worden
ingeschakeld wanneer de eerste kookzone
op het hoogste vermogen is geregeld door
de bedieningsknop op het symbool te
draaien

.

Afb. 3.3

Doppele kookzone

12

Afb. 3.4

Doppele kookzone

Afb. 3.5

KOOKTIPS

kokzone voor-

zien van bedie-

ningsknop met 7

standen

1

2

3

4

5

6

kokzone voorzien

van traploos

regelbare

bedieningsknop

1

2

3

4

5

6

7

8

9

10

11

12

Stand

knop

0 0 Uit.

121

223

345

346

4

4
5

6

Om te smelten (boter,
chocolade). Om schotels

2

warm te houden.
Om eetwaren warm

te houden of kleine
hoeveelheden vloeistof op te

4

warmen.

Om grotere hoeveelheden
vloeistof op te warmen; om

6

sausen of room in te koken.

Aan de kook brengen van
eetwaren, stoofpot, soepen,

7

stomen.

78Deegwaren, rijst in open

kookpan, schnitzels.

8

Aan de koken brengen van

9

grote hoeveelheden, snelle

10

grillades.

1112Frituren, frieten, steaks,

beignets.

Voor het inschakelen van
het buitenste verwarmings ­element (alleen bij duppele
kookzones)

KOOKTYPE

Afb. 3.6

Verwarmen

Koken

Bakken

Als u uw fornuis enkele keren heeft
gebruikt, vindt u snel de ideale stand voor
elk van uw eetwaren.

13

CONTROLELAMPJE “PLAAT WARMI”

Aan de voorzijde van het keramische
kookvlak bevinden zich 5 controlelampjes
die elk verbonden zijn met een kookplaat.
Als de temperatuur van de kookzone
meer dan 60°C bedraagt, gaat het
verklikkerlampje aan om aam te duiden dat
de plaat warm is.
Dit verklikkerlichtje blijft branden, ook al
wordt de warmtebron uitgeschakeld, om
aan te geven dat de plaat nog warm is in
deze kookzone.
De restwarmte blijft een tijdje aanhouden
nadat de overeenkomstige warmtebron
werd uitgeschakeld.

Leg dus nooit uw handen op de
kookzone en, vooral, hou kinderen uit
de buurt.

Het verklikkerlampje dooft automatisch als
de temperatuur van de kookzone onder
60°C daalt.

Let op: Het oppervlak van het komfoor
wordt tijdens het koken zeer heet.
Houd kinderen uit de buurt van het
komfoor.

Tips om goed en snel te koken:

• Om de kooktijd in te korten, zet u de
schakelaar even op zijn maximum en
daarna draait u hem in de gepaste
stand.

• Gebruik recipiënten met een platte
bodem. De bodem van de recipiënt

moet bij voorkeur dezelfde (of een
iets grotere) diameter hebben als
de kookzone, met het oog op een
maximale benutting van de energie.

• Aangezien de kookzone enige tijd
warm blijft na het uitdoven van het
vuur, kan het vuur enkele minuten
vóór het einde van de kooktijd worden
uitgezet. De restwarmte van de
vitroceramische plaat volstaat dan

om het kookproces te beëindigen.

De zijpanelen zijn omkeerbaar en
als het email beschadigd is, kunnen
ze opnieuw worden gebruikt aan de
ommezijde.

• Kook met het deksel op de pan als dat
mogelijk is, om energie te sparen.

• Kook het voedsel in geen geval
rechtstreeks op een kookzone, maar
altijd in een pan.

Afb. 3.7

14

RAAD VOOR HET VEILIG GEBRUIK
VAN DE KOOKPLAAT

• Controleer welke knop de gekozen
kookzone bedient voordat u aan de
knoppen draait. Het is raadzaam de
pan op de kookzone te zetten voordat u
deze aan zet, en de pan te verwijderen
wanneer het koken klaar is.

• Gebruik pannen met een platte, gladde
bodem. Gebruik geen pannen van
gietijzer. Een oneffen of ruwe bodem
kan de glaskeramische plaat bekrassen.
Controleer of de bodem van de pan
schoon en droog is.

• Pannen met een aluminium bodem
kunnen zilverkleurige strepen en vlekken
op de kookplaat achterlaten.

• Laat een vochtig deksel niet op de
kookplaat liggen.

• Het glaskeramische oppervlak en de
pannen moeten schoon zijn. Verwijder
alle voedselresten (vooral die van
suikerrijk voedsel), vuil, enz. zorgvuldig
met afwasmiddel.

• Gebruik geen pannen met een steel die
zo lang is dat deze over de rand van de
kookplaat uitsteekt, om te voorkomen dat
de pan per ongeluk wordt omgestoten.
Met deze voorzorg is de pan ook
moeilijker te bereiken voor kinderen.

• Buig u niet over de kookplaat wanneer
de kookzones in bedrijf zijn.

• Laat geen zware of scherpe voorwerpen
op de keramische kookplaat vallen.
Neem de stekker uit het stopcontact als
het keramische oppervlak beschadigd
is en stel u in verbinding met de
servicedienst.

• Leg geen aluminiumfolie of plastic
voorwerpen op de kookzones wanneer
deze warm zijn.

• Denk erom dat de kookzones tamelijk
lang (ca. 30 minuten) warm blijven nadat
deze zijn uitgezet.

• Neem de stekker van het komfoor uit
het stopcontact als het keramische
oppervlak beschadigd is en stel u in
verbinding met de servicedienst.

REINIGING

Vooraleer u de kookplaat reinigt, dient u
na te gaan of het toestel uitgeschakeld is.
Volg de schoonmaakinstructies
nauwgezet op.

Verwijder eventuele voedselresten of
andere stoffen die zich habben vastgezet.
Verwijder stof met een vochtige doek.
U kan ook gebruik maken van niet
schurende of niet corrosieve detergenten.
Het is aanbevolen alles dat door warmte kan
smelten, van de kookplaat te verwijderen:
plastic voorwerpen, aluminiumfolie, suiker
of heel zoete produkten.
Indien een voorwerp of materiaal op de
plaat gsmolten is, dient u dit onmiddellijk
te verwijderen (terwijl het oppervlak nog
warm is) met de schraper om beschadiging
van het vitroceramische vlak te vermijden.
Gebruik geen messen of puntige
voorwerpen, want zij kunnen de kookpmaat
onherroepelijk beschadigen.
Gebruik ook geen schurende schilfers of
schuursponsen die onherstelbare krassen
kunnen veroorzaken.

OPGELET: HEEL BELANGRIJK!
Ingeval van schoonmaak van de plaat
in glasceramiek met behulp van een
accessoire (bijvoorbeeld een kleine
schraper) moet men erop letten dat
de pakking ter hoogte van de hoeken
van het glasceramiek oppervlak niet
beschadigd wordt.

Kras het keramische oppervlak niet
met scherpe voorwerpen Gebruik
het keramische oppervlak niet als
werkblad of bergplaats.

Afb. 3.8

15

ELEKTRISCHE MULTIFUNKTIE OVEN

4

Opgelet :
Tijdens de werking van de oven is de
ovendeur warm.
Houdt de jonge kinderen op afstand.

ALGEMENE KENMERKEN

Zoals zijn naam het zegt, gaat het hier
om een oven die specifieke funktionele
kenmerken bezit Het is inderdaad mogelijk
7 verschillende funkties te gebruiken om
aan elke kookvereiste te voldoen.
Deze 7 funkties, met thermostatische
controle, worden verwezenlijkt door 4
verwarmingselementen:

– Onderweerstand 1750 W
– Bovenweerstand 1200 W
– Grillweerstand 2400 W
– Ringvormige weerstand 2500 W

OPMERING:

Voor het eerste gebruik is het raadzaam om
de lege oven 30 minuten op stand
laten werken en vervolgens nogmaals 30
minuten op de maximumtemperatuur
(thermostaatknop op 250°C) in de standen

, om alle sporen van vet van de

en
verwarmingselementen te verwijderen.
Maak de oven en zijn accessoires schoon
met warm water en vloeibaar afwasmiddel.

WAARSCHUWING:
De deur is heet. Gebruik het handvat.

Gedurende het gebruik wordt het
apparaat warm. Opletten om niet de
warme elementen binnen de oven te
treffen.

te

WERKINGSPRINCIPE

Het opwarmen en koken met de
MULTIFUNKTIE oven gebeurt als volgt:

a. door natuurlijke convectie

De warmte wordt produceerd door de
boven- en onderweerstand.

b. door gedwongen convectie

Een turbine zuigt de lucht in de moffel
van de oven aan, stuwt deze door de
witgloeiende schroefgangen van een
elektrische weerstand en stuwt deze
weer in de moffel. De warme lucht ­alvorens weer aangezogen te worden
om dezelfde cyc/us te hernemen

- omhult de gerechten in de oven
waardoor deze vlug en volledig
gaargekookt worden.
Bovendien kan men verschillende
gerechten tegelijkertijd koken.

c. door semi-gedwongen convectie

De door de boven- en onderweerstand
geproduceerde warmte wordt door de
turbine in de oven verdeeld.

d. door straling

De warmte wordt door de infra­roodstralen van de grillweerstand
uitgestraald.

e. door straling en ventilatie

De door de infra-roodgrillweerstand
uitgestraalde warmte wordt door de
turbine in de oven verdeeld.

f. ventilatie

Het voedsel wordt zonder verwarming
door de ventilator ontdooid.

16

Afb. 4.1

Afb. 4.2

THERMOSTAAT (afb. 4.2)

De verwarmingselementen van de oven worden ingeschakeld door de knop op de
gewenste funktie te plaatsen en door de thermostaatknop op de gewenste temperatuur in
te stellen.
De controle van de werking (ON-OFF) van de verwarmingselementen wordt
uitgevoerd door de thermostaat; zijn werking wordt aangegeven door het lampje op het
knoppenbord.

BAKSTANDENSCHAKELAAR (afb. 4.1)

Draai de knop met de klok mee om één van de bakstanden in te stellen.

VERLICHTING

Bij het instellen van de knop in deze positie, licht het ovenlampje op.
De oven blijft verlicht als de schakelaar op één van de funkties is ingesteld.

TRADITIONEEL KOKEN-CONVECTIE

Werking van de onder- en bovenweerstand.
De warmte wordt door natuurlijke convectie verspreid en de temperatuur moet geregeld
worden van 50° tot 250 °C met de thermostaatknop. De oven dient voorverwarmd te
worden alvorens de gerechten in de oven te plaatsen.

Aangeraden Gebruik:

Voor gerechten die volledig gaargekookt moeten worden.
Vb: gebraad, varkensribben, schuimgebak (meringue).

17

ROOSTEREN MET DE GRILL

Werking van de elektrische weerstand met infra-roodstraling.
Met de ovendeur dicht gebruiken en met de thermostaatknop op een stand tussen 50° en

225°C voor ten hoogste 15 minuten en vervolgens op 175°C.
De grill niet langer dan 30 min. gebruiken.

Opgelet : tijdens de werking van de oven is de ovendeur warm. Houdt de jonge
kinderen op afstand.

Voor een correct gebruik verwijzen wij naar het hoofdstuk “Gebruik van de grill”

Aangeraden Gebruik:

Traditioneel roosteren met de grill, braden, bruinen, gratineren, roosteren, enz.

ONTVRIEZEN VAN INGEVRO REN VOEDINGSMIDDELEN

Enkel werking van de ovenventilator.
Te gebruiken met de thermostaatknop op stand “
uitwerking heeft.
Het ontvriezen gebeurt door de ventilatie, zonder verwarming.

• ” daar elke andere stand geen enkele

Aangeraden Gebruik:

Om snel de ingevroren gerechten te ontvriezen.
Ongeveer één uur per kilo.

De duur variëert in funktie van de kwaliteit en het soort te ontvriezen voedingsmiddelen.

KOKEN MET WARME LUCHT

Werking van de ringvormige weerstand en van de turbine.
De warmte wordt door gedwongen convectie verspreid en de temperatuur dient
geregeld te worden van 50° tot 250 °C d.m.v. de thermostaatknop. De oven moet niet
voorverwarmd worden.

Aangeraden Gebruik:

Voor gerechten die een goedgebakken korstje moeten hebben en binnen zacht of roze
dienen te zijn.
Vb.: lasagne, lamsvlees, rosbif, gehele vissen, enz.

18

KOKEN MET GEVENTILEERDE GRILL

Werking van de infra-roodgrillweerstand en de turbine.
De warmte wordt hoofdzakelijk verspreid door straling en de ventilator verdeelt de warmte
over de ganse oven. De temperatuur moet d.m.v. de thermostaatknop worden geregeld
op een stand tussen 50° en 175° (voor maximaal 30 minuten).
De oven moet voorverwarmd worden gedurende 5 minuten.

Attentie: Voor gebruik moet de deut-van de oven gesloten zijn.

Attentie: tijdens het gebruik wordt de ovendeur zeer heet.
Houd kinderen weg van de oven.

Voor een correct gebruik verwijzen wij naar het hoofdstuk “ROOSTEREN EN
GRATINEREN” .

Aangeraden Gebruik:

Voor het roosteren van gerechten waarvan de buitenkant gebruind moet worden om het
vleessap binnenin te behouden. Vb: kalfsbiefstuk, entre-côte, hamburger, enz.

WARMHOUDEN VAN GEKOOKTE GERECHTEN OF ZACHTJES

OPWARMEN VAN GERECHTEM

Werking van de bovenweerstand, van de ringvormige weerstand en de turbine.
De warmte wordt verspreid door gedwongen convectie, met meer intensiteit op het
niveau van de bovenweerstand.
De temperatuur dient geregeld te worden van 50° tot 140°C met de thermostaatknop.

Aangeraden Gebruik:

Om vooraf gekookte gerechten warm te houden. Om zachtjes de reeds gekookte
gerechten op te warmen.

KOKEN MET GEDWONGEN CONVECTIE

Werking van de onder- en bovenweerstand en van de turbine.
De boven-en onderwarmte wordt in de oven verdeeld door semi gedwongen convectie.
De temperatuur dient geregeld te worden van 50° tot 250 ° C met de thermostaatknop.

Aangeraden Gebruik:

Voor grote hoeveelheden en grotere volumes die gelijkmatig moeten gebakken of
gebraden worden.
Vb.: roulades, kalkoen, lamsbout, taart, enz.

19

KOOKWENKEN

STERILISEREN

Het steriliseren van levensmiddelen in
bokalen gebeurt als volgt (volle bokalen,
hermetisch gesloten):

a. de schakelaar op stand
b. de thermostaatknop op stand 185 °C

plaatsen en de oven voorverwarmen;

c. de druipplaat met warm water vullen;
d. de bokalen op de druipplaat zetten

en erop letten dat ze elkaar niet
raken; de deksels bevochtigen met
water; de ovendeur sluiten en de
thermostaatknop op stand 135 °C
plaatsen.

Wanneer het steriliseren begint, t.w.
wanneer er luchtbellen in de bokalen
gevormd wor den, de oven uitschakelen
en laten afkoelen.

VERBETEREN

De schakelaar op stand plaatsen en de
thermostaatknop op stand 150 °C.
Brood wordt weer knappend vers als
men het ongeveer 10 minuten in de oven
plaatst nadat het lichtjes bevochtigd werd.

BRADEN

Om op de klassieke manier te braden
(gaar gebakken) volstaat het volgende
punten in acht te nemen:
– de oventemperatuurinstellen tussen

180° en 200 ° C .

– de hoeveelheid en de kwaliteit van het

vlees.

plaatsen;

SIMULTAAN KOKEN

De standen en de MULTIFUNKTIE
oven laten toe verschillende heterogene
bereidingen simultaan te koken. Aldus kan
men tezelfdertijd verschillende gerechten
koken zoals vb. vis, taart en vlees
zonder dat de aroma’s en smaken zich
vermengen.
Dit is mogelijk omdat de dampen en vetten
geoxydeerd worden door de elektrische
weerstand en zich dus niet kunnen
afzetten op de gerechten.
De enige te nemen voorzorgen zijn:
– de kooktemperaturen moeten zo

dicht mogelijk bij elkaar liggen met
een verschil van maximum 20° tot
25 °C tussen de extreem vereiste
temperaturen voor de verschillende
gerechten;

– de gerechten zullen op verschillende

tijdstippen in de oven geplaast worden,
rekening houdend met de verschillende
kookduur.

Het resultaat van deze kookwijze is een
evidente energie en tijdbesparing.

ROOSTEREN EN GRATINEREN

Met de schakelaar op stand
kan het roosteren zonder braadspit
gbeuren, daar delucht volledig rond
de gerechten verspreid wordt. De
thermostaatknop op stand 175°C plaatsen
en na voorverwarming van de oven de
gerechten op het rooster plaatsen, de
ovendeur sluiten en de oven laten verder
verwarmen tot het roosteren voleindigd is.
Voor het eind van de kooktijd enkele
boterkrulletjes toevoegen om het mooie
gravneffekt te bekomen.

De grill niet langer dan 30 min.
gebruiken.

Attentie: tijdens het gebruik wordt de
ovendeur zeer heet.

Houd kinderen weg van de oven.

20

KOKEN MET DE GRILL

De oven moet voorverwarmd worden
gedurende 5 minuten.
Voor gebruik moet de deur van de oven
gesloten zijn.
Het gerecht op het ovenroosterplaatsen
dat zo hoog mogelijk in de oven wordt
geschoven.
Breng de ovenschaal onder de grill aan,
om het vet en de sappen op te vangen.

Attentie: Voor gebruik moet de deur
van de oven gesloten zijn.

De grill niet langer dan 30 min.
gebruiken.

Attentie: tijdens het gebruik wordt de
ovendeur zeer heet.

Houd kinderen weg van de oven.

KOKEN MET DE OVEN

De oven voorverwarmen op de gewenste
temperatuur.

Wanneer de oven de gewenste
temperatuur bereikt heeft, het gerecht in
de oven plaatsen en de kooktijd nakijken.
De oven 5 min. voor het eind van de
kooktijd uitschakelen om de in de oven
opgestapelde warmte te benutten.

Ter informatie geven we in volgende
tabel enkele gerechten met hun
bereidingstemperauren in °C.

Tijd en temperatuur schommelen
afhankelijk van de hoeveelheid en de
grootte van de stukken.

GERECHTEN
TEMPERATUUR

Savoiegebakjes 150°C
Chocoladecake 150°C
Rijst in de oven 150°C
Konijnepastei 175°C
Kaassoufflé 175°C
Rundsvlees met uitjes 175°C
Macaronikrans 175°C
Vier-vierde gebak 175°C
Karamelvla 175°C
Gevulde tomaten 200°C
Pizza 200°C
Zeebrasem met uitjes 200°C
Forel met amandelen 200°C
Wijting in de oven 200°C
Eend 200°C
Aardappelen in de oven 200°C
Appeltaart 200°C
Soezendeeg 200°C
Geroosterde paprika’s 200°C
Kalfskotelet 200°C
Varkenskotelet 200°C
Lamskotelet 225°C
Kalfsgebraad 225°C
Kippegebraad 225°C
Appelen in de oven 225°C
Eieren in vuurvaste schoteltjes 225°C
Omelet 225°C
Rundsgebraad 225°C
Lamsbout 225°C
Lamsschouder 225°C
Gegratineerde macaroni 225°C

21

ELEKTRONISCHE DIGITALE PROGRAMMERING

5

De elektronische programmering is een mechanisme met de volgende functies:

• 24-uurs klok met lichtgevend display

• Kookwekker (in te stellen tot aan 23 uur en 59 minuten)

• Programma voor automatisch bakken in de oven.

• Programma voor half-automatisch bakken in de oven.

Beschrijving van de drukknoppen:

Kookwekker

Baktijd

Einde baktijd

Handmatige bediening en
ongedaan maken van de
ingeschakelde programma’s.

Vooruit zetten van de cijfers van
alle functies

Achteruit zetten van de cijfers van
alle functies en instellen van het
geluidssignaal.

Beschrijving van de oplichtende
tekens:

AUTO - knipperend - Programmering op

automatische bediening maar nog niet
geprogrammeerd (men kan de oven niet
aan zetten).

AUTO - Brandt, maar knippert niet

- Programmering op automatische
of halfautomatische bediening met
ingeschakeld programma.

Programmering op handmatige
bediening of automatisch bakken
in werking.

Kookwekker in werking

en AUTO - knipperend en met
geluidssignaal - Verkeerde pro­ grammering (de baktijdinstel­ ling is langer dan de instelling van
einde baktijd).

Opmerking: Het programmeren (met één
hand) gebeurt door het indrukken van de
knop die overeenkomt met de gewenste
functie. Nadat men deze weer heeft
losgelaten dient men binnen 5 seconden
de tijd in te stellen met de toetsen
edere keer dat de stroom uitvalt wordt de
programmering op nul gezet.

of

22

Afb. 5.2Afb. 5.1

DIGITAALKLOK (afb. 5.2)

De programmeer-eenheid is voorzien van
een elektronische klok met lichtgevende
cijfers die de uren en de minuten aangeven.
Bij de eerste aansluiting van de oven op
het elektriciteitsnet of na een stroomstoring
zijn er drie knipperende nullen zichtbaar op
het display van de programmeer-eenheid.
Om de tijd in te stellen dient U het knopje

en vervolgens het knopje of
ingedrukt houden totdat de klok op de
juiste tijd staat (afb. 5.2).
Er bestaat ook een ander systeem:
druk de knopje
tegelijkertijd op de knopjes
Opmerking: Bij het instellen van de tijd
worden eventuele in werking zijnde of
ingestelde programma’s op nul gezet.

, egelijk in en druk

of .

HANDMATIGE BEDIENING VAN DE
OVEN ZONDER PROGRAMMERING

Om de oven handmatig te bedienen,
zonder gebruik van de programmering,
moet het knipperende opschrift AUTO

worden uitgezet door op de knop
drukken (het opschrift AUTO zal uitgaan,
terwijl het symbool
Let op: Als het opschrift AUTO niet
knippert (hetgeen betekent dat er al
een bakprogramma is ingesteld) zorgt

het indrukken van de knop
wissen van het programma en voor
het omschakelen naar de handmatige
bediening.

Indien de oven aanstaat dient men hem
handmatig uit te zetten.

gaat branden).

te

voor het

ELEKTRONISCHE KOOKWEKKER

De kookwekkerfunctie bestaat slechts
uit een geluidssignaal dat ingesteld kan
worden voor een tijdsbestek van maximaal
23 uur en 59 minuten.
Om de tijd in te stellen moet U op het knopje

drukken en vervolgens op het knopje
of totdat het display de gewenste tijd
aangeeft (afb. 5.4).
Als de kookwekker is ingesteld verschijnt
de tijd van de klok weer op het display en
gaat het symbool
Het terugtellen begint onmiddellijk.
Dit is op elk gewenst moment te zien op het
display wanneer U het knopje
Als de ingestelde tijd verstreken is gaat het

symbool
geluidssignaal dat uitgezet kan worden
door op een willekeurige knop te drukken.

uit en hoort U een repeterend

branden.

indrukt.

INSTELLING VAN DE TOON VAN
HET GELUIDSSIGNAAL

Door op de knop te drukken hoort U na
elkaar drie verschillende klanken.
Het als laatste gehoorde geluidssignaal
blijft ingesteld.

Afb. 5.4Afb. 5.3

23

AUTOMATISCH BAKKEN (afb. 5.5 - 5.6)

Voor het automatisch bakken in de oven
moet U:

1. De baktijd instellen

2. Einde baktijd instellen

3. Temperatuur en functie van de oven
instellen.

Hiervoor gaat U als volgt te werk:

1. Stel de baktijd in door op de knop
drukken en vervolgens op de knop
(vooruit) of (achteruit, als men over
de gewenste tijd heen is gegaan).

 Het opschrift AUTO en het symbool

gaan branden.

2. Druk op de knop
opgeteld bij het tijdstip van de klok
verschijnt op het display.

 Stel het tijdstip van einde baktijd in door

op de knop ; te drukken; indien men
over het gewenste tijdstip heen gaat kan
men achteruit gaan door op de knop
te drukken.

 Na deze instelling zal het symbool

doven. Indien na deze instelling het
opschrift AUTO op het display knippert
en men een geluidssignaal hoort,
betekent dat dat er een fout is gemaakt
bij het programmeren, dat wil zeggen,
dat de baktijd over de tijd van de klok
heen is ingesteld. in dit geval dient men
het tijdstip einde baktijd of de baktijd te
wijzigen op de hierboven aangegeven
wijze.

; de baktijd, reeds

te

3. Stel de temperatuur en de bakfunctie
in met behulp van de schakelaar en
de thermostaat van de oven (zie de
betreffende hoofdstukken).

De oven is nu geprogrammeerd en alle zal
automatisch functioneren: de oven zal op
het juiste moment worden ingeschakeld
en vervolgens, na het verstrijken van de
baktijd op het geprogrammeerde tijdstip
weer uit te gaan.

Tijdens het bakken blijft het symbool
branden en door op de knop

kan men op het display aezen hoe lang

het nog duurt tot het einde van de baktijd.
Het bakprogramma kan op ieder gewenst

ogenblik worden uitgeschakeld door op de
knop

Na het verstrijken van de ingestelde baktijd
wordt de oven automatisch uitgeschakeld.

Het symbool
AUTO knippert en men hoort een
geluidssignaal dat kan worden afgeze t
door op een willekeurige knop te drukken.
Zet de schakelaar en de thermostaat van de
oven op de nulstand, en zet vervolgens de
programmeer-eenheid op de “handmatige”

bediening door op de knop

Let op: Als de stroom uitvalt springt de
klok op nul en worden alle ingestelde
programma’s gewist. De stroomuitval
wordt gesignaleerd door het de
knipperende cijfers op het display.

te drukken.

gaat uit, het opschrift

te drukken

te drukken.

24

Afb. 5.6Afb. 5.5

HALFAUTOMATISCH BAKKEN

Met deze instelling gaat de oven
automatisch uit na de gewenste baktijd. Er
zijn twee manieren om half-automatisch te
bakken:

1e MANIER: Programmering van de
baktijd (afb. 5.7)

– Stel de baktijd in door op de knop

te drukken en vervolgens op de knop

(vooruit) of de knop (achteruit,
wanneer men over de gewenste tijd
heen is gegaan).

Het opschrift AUTO en het symbool
gaan branden.

2e MANIER: Programmering van einde
baktijd (afb. 5.8)

– Stel het tijdstip van einde baktijd in

door op de knop
vervolgens op de knop
de knop
over de gewenste tijd heen is gegaan).

Het opschrift AUTO en het symbool
gaan branden.

Wanneer men één van deze
programmeringen heeft uitgevoerd dient
men de temperatuur en de bakfunctie
van de oven in te stellen met behulp van
de schakelaar en de thermostaat (zie de
betreffende hoofdstukken).

(achteruit, wanneer men

te drukken en

(vooruit) of

De oven zal onmiddellijk worden
ingeschakeld en na het verstrijken van de
ingestelde tijd of bij het bereiken van het
als einde baktijd ingestelde tijdstip zal hij
automatisch weer worden uitgeschakeld.

Tijdens het bakken blijft het symbool
branden en door op de knop

kan men van het display aezen hoe lang

het nog duurt voordat de baktijd afgelopen
is.

Het bakprogramma kan op ieder gewenst
moment ongedaan worden gemaakt door

op de knop

Als de baktijd verstreken is wordt de oven
uitgeschakeld en dooft het symbool

opschrift AUTO knippert en men hoort een
geluidssignaal dat uitgezet kan worden
door op een willekeurige knop te drukken.

Zet de schakelaar en de thermostaat op de
nulstand en zet de programmering op de

handmatige bediening door op de knop
te drukken.

te drukken.

e drukken

het

Afb. 5.8Afb. 5.7

25

ONDERHOUT

6

ALGEMENE RAADGEVINGEN

• Sluit het komfoor af van het
elektriciteitsnet en wacht totdat het
is afgekoeld voordat u begint met
het schoonmaken.

• Laat geen alkalische of zure stoffen
(zoals citroensap of azijn).

• Gebruik geen schoonmaakprodukten
op basis van chlorine of azijn.

• Gebruik geen stoomreiniger, omdat
deze condens aan de binnenkant van
het komfoor kan veroorzaken, hetgeen
het kooktoestel onveilia maakt.

LET OP
Bij een correcte installatie, voldoet uw
product aan alle veiligheidsmaatregelen
die voor dit type van productcategorie
voorgeschreven zijn. Niettemin moet u
speciale aandacht besteden
aan de achter- of onderzijde van het
apparaat aangezien deze zones niet
ontworpen zijn met de bedoeling ze
aan te raken. Bovendien bevatten ze
scherpe of ruwe randen waar u zich zou
kunnen aan verwonden.

DE DELEN VAN HET ROESTVRIJE
STAAL EN VAN HET ALUMINIUM ­GESCHILDERDE EN GEDRUKTE
OPPERVLAKTE

Reinig deze onderdelen en oppervlakken
met een hiervoor geschikt reinigingsmiddel.
Droog ze daarna zeer zorgvuldig af.

BELANGRIJK: deze onderdelen dienen
altijd zeer zorgvuldig gereinigd te worden
om beschadigingen te voorkomen. U wordt
geadviseerd een zachte doek en een
neutraal reinigingsmiddel te gebruiken.

LET OP: Gebruik nooit schurende of
bijtende reinigingsmiddelen aangezien
deze het beschermende oppervlak

onherstelbaar beschadigen.

EMAIL

De geëmailleerde delen mogen enkel

schoongemaakt worden met een spons en
zeep of andere niet schurende middelen.
Bij voorkeur met een zeemvel droogwrijven.
Alkalische of zure vlekken (citroensap,
azijn, enz...) moeten onmiddellijk verwijderd
worden.
Ook het gebruik van chloor- of zuurhoudende
producten dient vermeden te worden.

GLASKERAMISCHE KOOKPLAAT

– Bladzijde 15.

Let op
Het apparaat kan zeer heet worden, vooral rondom de kookzones. Daarom is

het belangrijk dat kinderen niet alleen in de keuken worden gelaten wanneer het
apparaat in werking is.

Gebruik geen harde schurende poetsmiddelen of scherpe metalen voorwerpen om
het glas te poetsen aangezien zij het oppervlak kunnen krassen, dit kan leiden tot
het breken van het glas.

26

OVENRUIMTE

Maak de ovenruimte na iedere kookbeurt
schoon.
Voor de schoonmaak de rekken aan de
zijkanten van de oventuimte uitnemen en
deze terugmonteren als u klaar bent.
Wanneer de oven nog lauw is, de
binnenwanden afwassen met een doek
die in heet water met zeep of een ander
geschikt product gedrenkt is.
De bodem van de oven, de zijdelingse
rekken, de druipschaal en het rooster zijn
uit te nemen en in de gootsteen te wassen.

MONTEREN EN DEMONTEREN
VAN DE ZIJPLATEN

• Monteer de zijrekken en bevestig
deze met 2 schroeven aan de
ovenwanden (afb. 6.2).

• Schuif de druipbak en het rooster in
het frame zoals afgebeeld in afb. 6.1.

 De plaat moet zo geplaatst worden

dat de veiligheidsgroef, waardoor
de plaat er niet uitglijdt, naar de
binnenkant van de oven gericht is;
de geleiderail bevindt zich aan de
achterkant.

• Het demonteren geschiedt in
omgekeerde volgorde.

Geleiderail

Stopgroef

Afb. 6.1

Afb. 6.2

27

VERVANGING VAN DE OVENLAMPEN

LET OP: Wees zeker dat het apparaat uitgeschakeld is alvorens de ovenlamp te
vervangen om elektrische schokken te vermijden.

• laat indien nodig de oven en verwarmingselementen afkoelen.

• Trek de stekker uit het stopcontact.

• Verwijder het verlichtingskapje “A” (afb. 6.3).

• Schroef lamp “B” los en vervang ze met een nieuwe die bestendig is aan hoge

temperaturen (300°C) met de volgende kenmerken: 220-240 V, E14 en identieke
kracht als de vorige lamp (controleer de Watt kracht aangeduid op de lamp).

• Herplaats het verlichtingskapje “A”,
AANDACHT: De vervanging van de ovenlamp valt niet onder uw garantie.

A

B B

A

Afb. 6.3

VETFILTER

• het vetlter moet aan de achterkant van de ovenruimte worden vastgehaakt, zoals

aangegeven in afbeelding 6.4.

• Maakhetvetlternaiederekookbeurtschoon!

 Neem het vetlter uit de oven en was het met warm water en afwasmiddel.

• Droog het vetlter goed af voordat u het in de oven terugmonteert.

Afb. 6.4

28

SCHUIFREKKEN

De schuifrekken vereenvoudigen het inzetten en uitnemen van de roosters wanneer de
oven in werking is. Ook de druipschaal en de eventueel aanwezige overige accessoires
moeten op de schuifrekken worden geplaatst.

De rekken blokkeren als zij tot de uiterste stand worden uitgeschoven.

Belangrijk! Let er bij het monteren van de telescopische rails op dat:

• de rails aan de bovenste draad van een rooster worden bevestigd. Ze passen immers
niet op de onderste draad.

• de rails naar buiten glijden in de richting van de ovendeur.

• beide zijden van elk paar rails worden gemonteerd.

• beide zijden op hetzelfde niveau worden gemonteerd.

U bevestigt de telescopische rails de zijroosters als volgt:

• Schroef het zijrooster tegen de ovenwand (afb. 6.2).

• Bevestig de telescopische rail op de bovenste draad van een rooster en druk aan

(afb. 6.5). U hoort een klikgeluid wanneer de veiligheidsvergrendelingen over de draad
vastklikken.

Left

links

Right

rechts

Afb. 6.5

29

U verwijdert de telescopische rails als volgt:

• Verwijder de zijroosters door de bevestigingsschroeven los te draaien (afb. 6.6).

• Leg de telescopische rail en de zijroosters neer met de telescopische rail onderaan.

• Kijk waar de veiligheidsvergrendelingen zitten. Dit zijn de tabs die over de draad van

het zijrooster worden geplaatst (pijl 1 in afb. 6.7).

• Trek de veiligheidsvergrendelingen weg van de draad om deze los te maken (pijl 2 in
afb. 6.7)

Veeg de rails schoon met alleen een vochtige doek en een zacht afwasmiddel. Was ze niet
mee in de vaatwasser, dompel ze niet in zeepsop, of reinig ze niet met ovenreinigingsmiddel.

30

1

2

1

Afb. 6.6 Afb. 6.7

SCHOTELWARMHOUDRUIMTE

De schotelwarmhoudruimte is toegankelijk door het opklapbare paneel te openen (afb.

6.8).

Zet geen ontvlambare materialen in de accessoirevak, want die zouden vlam kunnen
vatten tijdens de werking van het apparaat.

Afb. 6.8

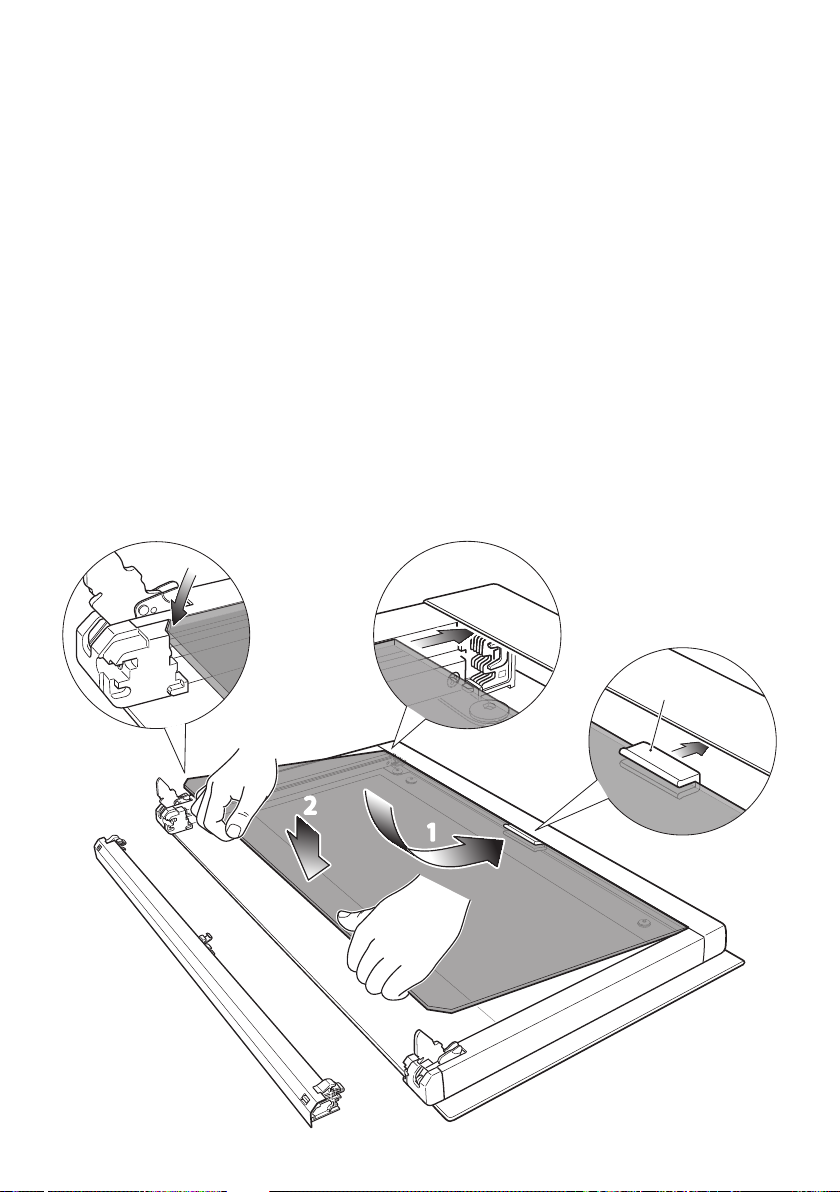

VERWIJDEREN EN VERVANGING VAN DE RUITEN IN DE BINNENDEUREN
VOOR REINIGING

Indien u wenst de binnenruiten van de deur te reinigingen, moet u de volgende
voorzorgsmaatregelen en instructies nauwkeurig opvolgen.

Indien de glazen ruit en de deur incorrect vervangen worden, kan dit leiden tot schade aan
het apparaat en gevolgens uw garantie beeindigen.

BELANGRIJK!

• Let op, de ovendeur is zwaar. Bij twijfel, tracht niet de ovendeur te verwijderen.

• Wees zeker dat de ovenmoffel en alle onderdelen afgekoeld zijn. Probeer nooit de

onderdelen van een warme oven aan te raken.

• Besteed extra aandacht wanneer u de glazen ruit hanteert. Vermijd enige aanraking
van de glaswanden tegen het oppervlak. Dit kan leiden tot glasbreuk.

• OPGEPAST:

 Gebruik geen bijtende reinigingsproducten of harde metalen krabbers om de glazen

ovendeur te reinigen. Dit kan het glas beschadigen en leiden tot glasbreuk.

• Indien u enige vorm van schade opmerkt aan de glazen ruiten ( zoals scherven of
barsten), gebruik de oven niet. Neem contact op met uw Servicedienst.

• Let erop dat u de glazen ruit correct vervangt. Gebruik de oven niet zonder dat de
glazen ruit correct geinstalleerd is.

• Wanneer u met moeite de glazen ruit kan vervangen of verwijderen, forceer niet.
Neem contact op met uw Servicedienst voor hulp.

 AANDACHT: Onderhoudsbijstand of algemeen gebruik van de oven door een

vertegenwoordiger van de servicedienst vallen niet onder uw garantie.

31

Afb. 6.9

Afb. 6.10

VERWIJDEREN VAN DE OVENDEUR

U verwijdert de ovendeur zonder moeite
als volgte:

• Open de deur volledig (afb. 6.9).

• Open volledig hefboom “A” aan de

linkse en rechtse scharnieren.

• Houd de deur vast zoals aangeduid in

afb. 6.12.

• Sluit de deur zachtjes (afb. 6.11) totdat

de hefbomen “A” van de linkse en
rechtse scharnieren vasthangen aan
deel “B” van de deur (afb. 6.10).

A

• Trek de scharnierhaakjes weg van hun

plaats volgens pijl “C” (afb. 6.13).

• Laat de deur op een zachte ondergrond

rusten.

B

Afb. 6.11

32

Afb. 6.12

BELANGRIJK

Hou steeds een veilige afstand van de
scharnieren van de ovendeur, vooral uw
handen.
Als de scharnieren niet in correcte positie
zitten, dan zouden
deze kunnen
loskomen en zou
de deur plots en
onverwacht kunnen
sluiten met het risico
op blessures.

C

Afb. 6.13

1

2

1

2

VERWIJDEREN VAN DE GLAZEN BINNENRUIT

De ovendeur beschikt over 2 ruiten:

• nr 1: buitenzijde

• nr 2: binnenzijde

Om beide zijdes te kunnen reinigen, moet u de binnenruit als volgt verwijderen:

VERWIJDER DE GLAZEN BINNENBORGVEER

1. Verwijder de ovendeur en leg het op een zachte ondergrond BELANGRIJK: De deur
moet horizonaal neergelegd worden zoals aangeduid in afb. 6.14.

2. Druk op beide aanslagen om de glazen borgveer los te clippen.

3. Verwijder de glazen borgveer.

2

Afb. 6.14

33

VERWIJDER DE GLAZEN BINNENRUIT

Til de binnenruit zachtjes op om ze alsvolgens te verwijderen, zoals aangeduid in afbeelding

6.15

2

Afb. 6.15

34

121

NA REINIGING, DE GLAZEN BINNENRUIT TERUGPLAATSEN

Wanneer u de glazen binnenruit terugplaatst, moet u ervoor zorgen dat:

• de ruit correct is teruggeplaatst, zoals aangeduid. De ruit moet in de positie liggen
zoals hieronder wordt beschreven opdat ze in de deur past en alsvolgens het apparaat
veilig en correct kan functioneren.

• U er extra op let dat de randen van het glas geen enkel ander voorwerp of oppervlakte
raken.

• U de ruit zonder forceren terugplaatst. Indien u moeilijkheden ondervindt tijdens het
terugplaatsen van de ruit, verwijder de ruit en herneem het proces van het begin.
Indien dit nog steeds niet helpt, neemt u best contact op met de Servicedienst.

• U de ruit juist vasthoudt. U zou de formulering op de ruit in de juiste richting moeten
kunnen lezen .

• De email “A” goed zit. Indien dit niet zo is, moet u de email juist tegen de toprand van
de binnenruit leggen (in het midden).

1. Breng de binnenruit aan het hoogste paar gleuven en geef het een zachte duw (pijl 1
in afb. 6.16).

2. Breng het voorzichtig op zijn plaats (pijl 2 in afb. 6.16).

Afb. 6.16

A

2

121

35

VERPLAATS DE GLAZEN BORGVEER

1. Breng de glazen borgveer in plaats, zoals aangeduid in afb. 6.17. Het zou aan de
onderrand van de buitenruit moeten zitten. Controleer of de aanslagen “M” noch
vervormd of beschadigd zijn.

2. Duw de glazen borgveer zachtjes terug op haar plaats. U zou beide aanslagen moeten
horen klikken wanneer ze de glazen borgveer vastzetten.

Belangrijk!
Let erop dat de glazen borgveer correct en stevig vastzit opdat de glazen ruit veilig is.

2

Click

36

M

Afb. 6.17

M

1

1

M

2

Click

HERMONTEREN VAN DE OVENDEUR

1. Houd de deur stevig vast (afb. 6.18).

2. Steek de scharnierhaakjes in de gleuven. Let erop dat de gleuven overeenkomen
zoals aangeduid in afb. 6.19.

3. Open de ovendeur volledig.

4. Sluit de hefbomen “A” van de linkse en rechtse scharnieren, zoals aangeduid in afb

6.20.

5. Sluit de ovendeur en controleer of alles juist op zijn plaats zit.

Afb. 6.18

Afb. 6.19

A

Afb. 6.20

37

Aanwijzingen

voor de

installateur

BELANGRIJK

• De installatie mag uitsluitend worden uitgevoerd door een gekwaliceerd elektricien,

in overeenstemming met de lokaal geldende voorschriften en de aanwijzingen van de
fabrikant. Als hieraan niet wordt voldaan, vervalt de garantie.

• Het toestel moet overeenkomstig verordeningen van kracht in uw land en in observatie
van de instructies van de fabrikant worden geïnstalleerd.

• Schakel het komfoor altijd uit, voordat u onderhoud of reparatie uitvoert.

• Sommige apparaten worden geleverd met de stalen en aluminium delen ervan bedekt

door beschermfolie.

 U moet de beschermfolie verwijderen voordat u het fornuis in gebruik neemt.

38

INSTALLATIE

7

INSTALLATIE

Voor wat betreft de bescherming tegen de verhitting van de aan het fornuis aangrenzende
oppervlakken, moeten de montagecondities conform zijn de aanwijzingen op afb. 7.1.

De meubelwanden moeten bestand zijn tegen een temperatuur van 75 °C boven de
omgevingstemperatuur.

Installeer het komfoor niet in de buurt van brandbaar materiaal (bijv. gordijnen).

Indien het fornuis op een sokkel staat, moet men de juiste afmetingen nemen om te
vermijden dat het toestel van de sokkel glijdt.

500 mm

650 mm

450 mm

50 mm

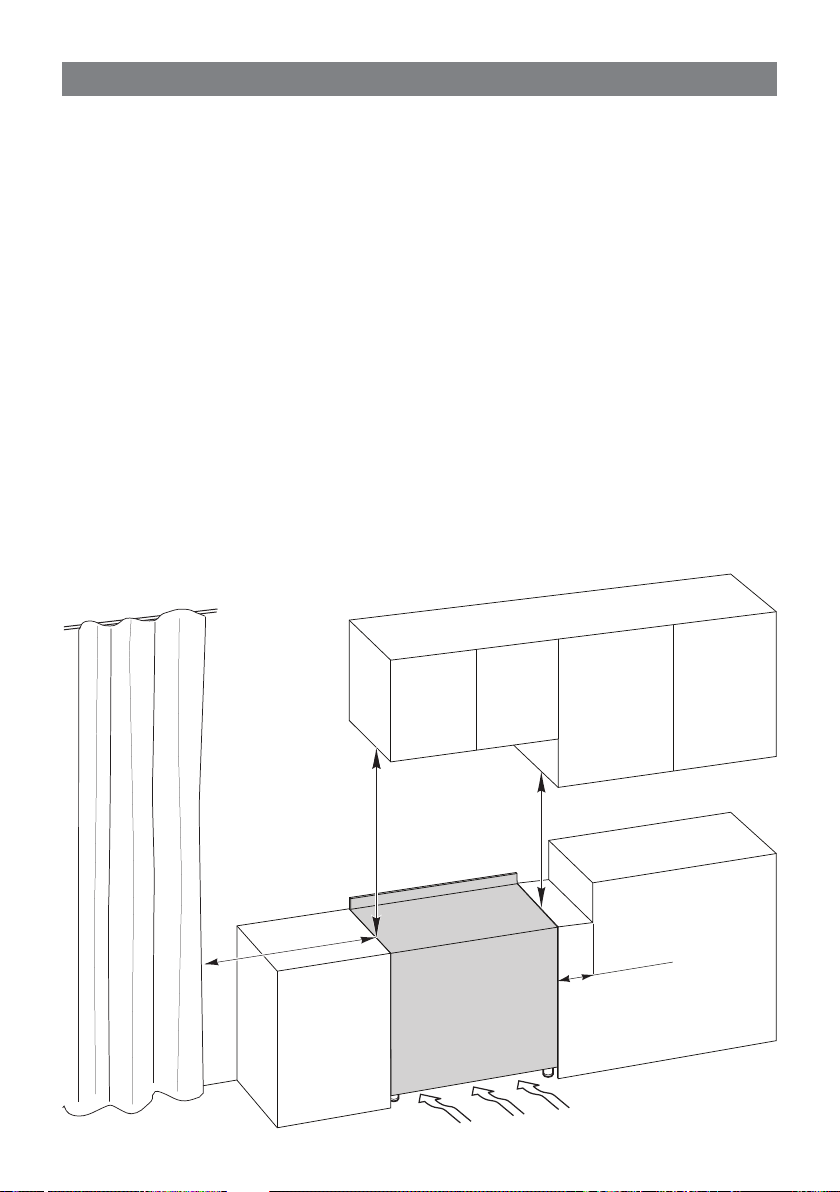

Afb. 7.1

39

ACHTERSCHERM

Assembleer het achterscherm “C” (afb. 7.2) alvorens het fornuis te installeren.

• Verwijder de beschermfolie en plakband voordat u het achterscherm assembleert.

• Verwijder de twee afstandsringen “A” en de schroef “B” van de achterkant van de

kookplaat.

• Assembleer het achterscherm zoals aangegeven in afbeelding 7.2 en bevestig het
door de schroef “B” en de afstandsringen “A” vast te draaien.

DE VERSTELBARE VOETEN
MONTEREN

De verstelbare voeten moeten aan
de onderkant van het fornuis worden
gemonteerd voordat het fornuis in
gebruik wordt genomen

(afb. 7.3).

C

B

A

Afb. 7.2

40

Afb. 7.3

Afb. 7.4

BEWEGINGSSYSTEEM VAN HET
FORNUIS

WAARSCHUWING

Het rechtop zetten van het fornuis moet
altijd door twee personen worden gedaan,
om te voorkomen dat de verstelbare voeten
schade oplopen tijdens deze manœuvre
(afb. 7.4).

WAARSCHUWING

Pas op: til het fornuis bij het rechtop
zetten niet op aan de deurhendel (afb.

7.5).

WAARSCHUWING
SLEEP het fornuis NIET over de

vloer wanneer u het naar de plaats van
installatie vervoert (afb. 7.6).
Til het fornuis zo ver op dat zijn voeten de
vloer niet raken (afb. 7.4).

Afb. 7.5

Afb. 7.6

HET FORNUIS WATERPAS ZETTEN

Het fornuis kan waterpas geplaats worden
door de uiteinden van zijn voeten IN of UIT
te draaien (afb. 7.7).

Afb. 7.7

41

BEVESTIGINGSSTEUN

Waarschuwing: Om te vermijden dat het apparaat toevallig kantelt, moet het
ondersteund worden door een steun aan de achterzijde van het apparaat te plaatsen
en het veilig aan de muur te bevestigen.

Om de bevestigingssteun te plaatsen:

1. Bepaal de plaats van het fornuis. Duid op de muur de plaats aan waar de twee schroeven

van de bevestigingssteun moeten komen. Volg de instructies in afbeelding 7.8.

2. Boor twee gaten met een diameter van 8 mm in de wand en steek er de bijgeleverde

plastieken pluggen in.

Belangrijk! Controleer of er geen leidingen of elektriciteitsdraden beschadigd
kunnen worden door de gaten te boren.

3. Plaats de bevestigingssteun losjes met de twee bijgeleverde schroeven.

4. Zet het fornuis tegen de muur en pas de hoogte van de bevestigingssteun aan, zodat

deze in de gleuven aan de achterzijde van het fornuis past (zie afb. 7.8).

5. Draai de schroeven van de bevestigingssteun vast.

6. Duw het fornuis tegen de muur zodat de bevestigingssteun zich volledig in de gleuven

aan de achterzijde van het fornuis bevindt.

 Opgelet!
 Let goed op wanneer u het fornuis op zijn plaats schuift om te voorkomen dat de

voedingskabel in de steunbeugel wordt vastgeklemd.

42

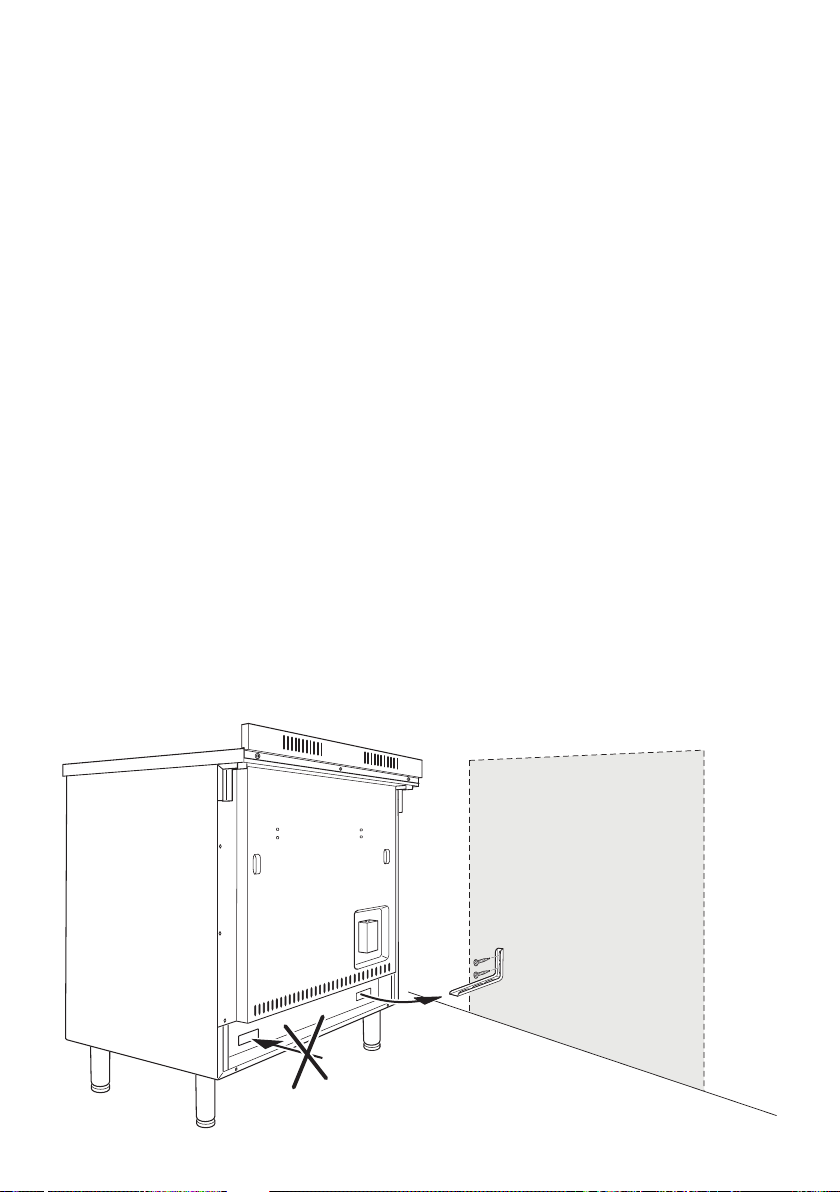

Afb. 7.8

ELEKTRISCH GEDEELTE

8

BELANGRIJK: De aansluiting op
het elektriciteitsnet moet uitgevoerd
worden door een bevoegd vakman
en voldoen aan de geldende
voorschriften.
Een foute installatie kan schade aan
personen, dieren en zaken ten gevolge
hebben waarvoor de fabrikant zich niet
aansprakelijk stelt.

N.B. Gebruik geen adapters,
verloopstekkers en meervoudige
stekkerdozen omdat deze oververhitting
en verbrandingen kunnen veroorzaken.

Als de elektrische voorziening in uw woning
aangepast moet worden om het toestel te
installeren, laat de nodige werkzaamheden
dan verrichten door een bevoegd vakman.

Deze moet bovendien controleren of de
doorsnede van de bekabeling van de
elektrische voorziening in uw woning groot
genoeg is voor het vermogen dat het
toestel opneemt.

AANSLUITING OP HET
ELEKTRICITEITSNET

• De aansluiting op het elektriciteitsnet

moet uitgevoerd worden door een
vakman en voldoen aan de geldende
veiligheidsvoorschriften;

BELANGRIJK: dit kooktoestel moet
worden aangesloten op een geschikte
tweepolige schakelaar die in de buurt
van het toestel is gemonteerd.

• het apparaat moet aangesloten

worden op het elektriciteitsnet,
nadat men eerst heeft vastgesteld
dat de netspanning overeenstemt
met de voedingsspanning die
op het typeplaatje is vermeld en
dat de elektrische voorziening de
aansluitwaarde van het toestel kan
dragen;

WAARSCHUWING!
Het is verplicht het apparaat te aarden.

• het is mogelijk om het apparaat direct

op het elektriciteitsnet aan te sluiten
door middel van een lijnschakelaar
met een minimumafstand van 3 mm
tussen de contacten;

• de voedingskabel mag niet in aanraking

komen met hete oppervlakken en
moet zo geplaatst worden dat de
temperatuur nergens boven de 75°C
komt;

• het toestel moet zo worden

geïnstalleerd dat de lijnschakelaar
altijd bereikbaar zijn.

Trek altijd de stekker uit alvorens
werken uit te voeren aan het elektrische
gedeelte van het toestel.

De aarding van het toestel is verplicht.
De fabrikant wijst alle verantwoor­delijkheid af wanneer schade
veroorzaakt wordt door het niet in acht
nemen van deze voorwaarde.

43

AANSLUITING VAN DE ELEKTRISCHE VOEDINGSKABEL

• Open het toegangsplaatje door de twee schroeven “A” los te draaien. (afb. 8.1).

• Maak schroef “D” los en open de kabel klem “E” in zijn geheel (afb. 8.2-8.3-8.4).

• Verbind de aansluitingen met klemhouder “F” (afb. 8.2-8.3-8.4) volgens het schema

in afb. 8.5.

• Sluit de fase-, nul- en aardedraden aan op het aansluitblok “G” volgens het schema
in afb. 8.5.

• Blokkeer de kabel met de kabel klem “E” (door het vastschroeven van schroef “D”).

• Sluit het toegangsplaatje (controleer of de twee schroeven goed zijn vastgedraaid).

BELANGRIJK: Om de voedingskabel aan te sluiten, kan u de schroeven van het
toegangsplaatje achter het klemmenbord NIET LOSDRAAIEN.

LET OP: Indien de voedingskabel beschadigd is, mag deze uitsluitend vervangen
worden door een vertegenwoordigde operator van de Servicedienst om eventuele
risico’s te vermijden.

DOORMETER VAN DE
VOEDINGSDRAAD
“Type H05RR of H05VV-F”

44

Afb. 8.1

A

220-240 V ac 3 x 4 mm2 (**)

2

2

(**)

(**)

380-415 V 3N ac 5 x 2,5 mm
380-415 V 2N ac 4 x 4 mm

(**) Rechtstreekse aansluiting op een
elektrische muurdoos

– Gelijktijdigheidsfactor van toepassing.
– Alle aansluitingen dienen gedaan te

worden door een erkend installateur.

PE

230 V

PE

400 V 3N

400 V 2N

F

D

230 V ~

220-240 V ac

F

D

1

L1

3

N

L2

5

PE

L1

L2

L3

N

PE

G

2

4

F

D

40 0 V 2N ~

E

Afb. 8.2

1

3

5

G

2

4

380-415 V 2N ac

1

L1

3

L2

5

N

PE

G

2

4

E

Afb. 8.3

380-415 V 3N ac

40 0 V 3N ~

E

Afb. 8.4

220-240 V ac 380-415 V 2N ac 380-415 V 3N ac

L

L

N (L2)

1

1

2

3

4

5

1

L

2

N

PE

1

2

3

4

5

L

1

L

2

L

3

N

1

3

5

Afb. 8.5

2

4

45

46

Français

Mode d’emploi - Conseils Français pour l’installation

Cher Client

Vous venez d’acquérir une de nos cuisinières et nous vous remercions

de votre choix.

Celle-ci a été soigneusement conçue, fabriquée et testée pour votre

plus grande satisfaction.

Pour être à même de l’utiliser dans les meilleures conditions et pour
obtenir ce que vous êtes en droit d’en attendre, nous vous conseillons de
lire très attentivement cette NOTICE D’UTILISATION.

Les instructions et les conseils qu’elle contient vous aideront

efcacement à découvrir toutes les qualités de votre nouvel

appareil.

Cette cuisinière devra être destinée seulement à l’utilisation pour
laquelle elle a été conçue, c’est-à-dire la cuisson des aliments.

Toute autre utilisation doit être retenue incorrecte et dangereuse.

Nous déclinons toute responsabilité en cas de dommages
occasionnés par l’utilisation incorrecte, erronée ou irrationnelle de

l’appareil.

DECLARATION DE CONFORMITE CE

Cet appareil a été conçu, fabriqué et mis sur le marché en conformité avec les :

• Prescriptions relatives à la sécurité de la Directive “Basse Tension” 2006/95/CE;

• Prescriptions relatives à la protection de la Directive “EMC” 2004/108/CE;

• Prescriptions de la Directive 93/68/CEE;

• Prescriptions de la Directive 2011/65/UE.

AVERTISSEMENTS POUR L’ELIMINATION CORRECTE DU PRODUIT AUX TERMES
DE LA DIRECTIVE EUROPEENNE 2012/19/UE.

Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains.
Le produit doit être remis à l’un des centres de collecte sélective prévus
par l’administration communale ou auprès des revendeurs assurant ce
service.
Éliminer séparément un appareil électroménager permet d’éviter les
retombées négatives pour l’environnement et la santé dérivant d’une
élimination incorrecte, et permet de récupérer les matériaux qui le
composent dans le but d’une économie importante en termes d’énergie
et de ressources. Pour rappeler l’obligation d’éliminer séparément les
appareils électroménagers, le produit porte le symbole d’un caisson à
ordures barré.

47

PRECAUTIONS DE SECURITE ET CONSEILS IMPORTANTS

IMPORTANT: Cet appareil a été conçu et fabriqué uniquement
pour la cuisson domestique des aliments et ne convient pas
à l’usage non ménager. Cet appareil ne devrait donc pas être
utilisé dans un environnement commercial. La garantie de
l’appareil sera annulée s’il est utilisé dans un environnement
non domestique, c’est-à-dire un environnement semi­commercial, commercial ou communautaire.

Lisez les instructions avec la plus grande attention avant de
procéder à l’installation et à l’utilisation de l’appareil.

• Après avoir éliminé l’emballage, vérier que l’appareil est en bon

état. En cas de doute, ne pas l’utiliser et s’adresser au fournisseur

le plus proche ou à un technicien qualié.

• Les éléments de l’emballage (sacs en plastique, mousse, clous,
feuillards, etc.) doivent être laissés hors de portée des enfants,
car ils constituent une source potentielle de danger.

• Certains appareils sont livrés avec un lm de protection recouvrant
l’acier et les pièces en aluminium. Celmdoitêtreretiréavant

l’utilisation de la cuisinière.

• IMPORTANT: L’utilisation de vêtements et de gants de protection
est recommandée lors de la manutention et l’installation de cet
appareil.

• Ne pas essayer de modier les caractéristiques techniques de

l’appareil, car cela peut être dangereux. Le constructeur décline
toute responsabilité pour tout problème résultant de la non
observation de cette règle..

• N’utilisez pas votre appareil au moyen d’une minuterie extérieure
ou par un système de commande à distance séparé.

• Avant toute opération d’entretien ou de nettoyage, débrancher
l’appareil du réseau électrique.

• MISE EN GARDE: S’assurer que l’appareil est déconnecté de
l’alimentation avant de remplacer la lampe pour éviter tout risque
de choc électrique.

48

• Ne utilisez pas une machine à jet de vapeur parce que de
l’humidité peut pénétrer dans l’appareil et le rendre dangereux.

• Eviter de toucher l’appareil les mains ou pieds mouillés.

• Eviter l’utilisation de l’appareil les pieds nus.

• Au cas où l’on déciderait de ne plus utiliser l’appareil (ou de

remplacer un vieil appareil par un nouveau), avant de le mettre au
rebut, le rendre inutilisable, conformément aux prescriptions en
vigueur en matière de protection de la santé et de lutte contre la
pollution de l’environnement. Rendre aussi inutilisables les parties
susceptibles de constituer un danger, surtout pour des enfants qui
pourraient utiliser l’appareil hors d’usage comme jouet.

• L’appareil a été construit avec des matériaux réutilisables.
Le mettre au rebut en suivant les prescriptions locales pour
l’élimination des déchets. Rendre l’appareil inutilisable: couper
le câble d’alimentation.

• Après avoir utilisé l’appareil, vérier que les manettes de

commande sont sur la position de fermeture.

• Les enfants de moins de 8 ans doivent être tenus à distance ou
être surveillés en permanence.

• Cet appareil peut être utilisé par des enfants de 8 ans minimum et
des personnes à capacités physiques, sensorielles ou mentales
réduites, inexpérimentées ou ignorantes, sous surveillance ou
après avoir reçu des instructions relatives à l’utilisation en toute
sécurité de l’appareil et à condition de comprendre les risques
impliqués. Ne laissez pas les enfants jouer avec l’appareil. Le
nettoyage et la maintenance utilisateur ne doivent pas être
réalisés par des enfants sans surveillance.

• Le constructeur décline toute responsabilité en cas de
dommages occasionnés par une utilisation incorrecte, erronée
ou irrationnelle.

• AVERTISSEMENT: L’appareil et ses parties accessibles
chauffent en cours d’utilisation; ils restent chauds pendant un
certain temps après utilisation.

– Faire attention à ne pas toucher les éléments chauffants (sur

la table cuisson et à l’intérieur du four).

49

La porte est chaude, utiliser la poignée.

–
– Pour éviter les brûlures, les jeunes enfants doivent être tenus

à l’écart.

• Les ls électriques d’autres appareils électroménagers, qui sont

utilisés au voisinage de l’appareil, ne doivent pas venir au contact
de la table de cuisson chaude ou se trouver coincés dans la
porte chaude du four.

• AVERTISSEMENT: Il peut être dangereux de laisser chauffer de
la graisse ou de l’huile sans surveillance sur une table de cuisson
car cela pourrait provoquer un incendie. N’ESSAYEZ JAMAIS
d’éteindre un feu avec de l’eau. Mettez à l’arrêt l’appareil puis

couvrez les ammes, par exemple avec un couvercle ou une

couverture ignifuge.

• AVERTISSEMENT: Risque d’incendie: n’entreposez rien sur les
surfaces de cuisson.

• Ne posez pas ou ne laissez pas de casseroles vides sur la table
de cuisson en vitrocéramique.

• Ne pas laisser tomber sur la table de cuisson en vitrocéramique
d’objets lourds ou pointus.

• Ne pas gratter la table de cuisson avec des objets coupants ou
pointus. Ne pas utiliser la table en vitrocéramique comme plan
d’appui.

• AVERTISSEMENT: Si la surface de la table est fêlée ou est
endommagée, débrancher l’appareil du réseau électrique pour
éviter tout risque de choc électrique et appeler le Service Aprés­Vente.

• AVERTISSEMENT: Lorsqu’il est correctement installé, votre
appareil répond à toutes les exigences de sécurité prescrites
pour ce type de produit. Toutefois, vous devez porter une
attention particulière à l’arrière et au dessous de l’appareil, car
ces endroits ne sont pas conçus pour être touchés et certaines
parties peuvent s’avérer tranchantes ou rugueuses et peuvent
causer des blessures.

• PREMIERE UTILISATION DU FOUR - il est conseillé d’effectuer
les opérations suivantes:

50

Equiper l’intérieur du four comme décrit dans le chapitre

–

“NETTOYAGE ET ENTRETIEN”.

– Allumer le four vide à la puissance maximale pour éliminer les

traces de graisse des éléments chauffants.

– Débrancher l’appareil du réseau électrique, laisser refroidir le

four et nettoyer l’intérieur de la cavité avec un chiffon imprégné
d’eau et de détergent neutre; puis essuyer parfaitement.

• AVERTISSEMENT: N’utilisez jamais de produits de nettoyage
agressifs ou abrasifs ou de grattoirs en métal tranchant pour
nettoyer la vitre de la porte du four: ceci risquerait en effet de
rayer la surface, ce qui pourrait faire éclater le verre.

• Ne pas recouvrir de feuilles d’aluminium les parois du four. Ne
pas poser la lèchefrite ou des accessoires sur la sole du four.

• RISQUE D’INCENDIE! Ne placer aucun matériau inammable

dans le four ou dans le compartiment de rangement.

• Utilisez des gants de cuisinier ou autre protection pour manipuler
des surfaces brûlantes telles que les grilles du four ou les plats.

• Risque d’incendie: Ne pas accrocher des serviettes, torchons ou
autres objets sur l’appareil ou sur sa poignée.

• Nettoyer le four régulièrement; ne pas permettre l’accumulation
de graisses ou d’huiles sur la sole du four ou dans les accessoires.
Sécher tout liquide renversé.

• Ne montez pas sur la cuisinière ou sur la porte du four ouverte.

• Ouvrez la porte du four avec prudence. Laissez l’air chaud ou la

vapeur s’échapper avant de retirer ou de remettre en place les
aliments. Vous risqueriez de vous brûler ou de vous ébouillanter.

• MANIPULATION PRUDENTE DES ALIMENTS: Laissez les
aliments dans le four le moins longtemps possible avant et après la

cuisson. Ceci an d’éviter leur contamination par des organismes

susceptibles d’entraîner des risques d’empoisonnement
alimentaire. Prenez des précautions particulières par temps
chaud.

• ATTENTION: NE PAS soulever la cuisinière par la poignée.

51

ATTENTION – TRÈS IMPORTANT !

DANGER D’INCENDIE/SURCHAUFFE:

• Ne pas poser de serviettes, chions ou autre sur la protection du
plan ni sur la/les poignée/s porte du four alors que la cuisinière
est en marche ou chaude.

POUR EVITER D’ENDOMMAGER L’APPAREIL:

• Ne pas utiliser la protection du plan ni la/les poignée/s porte du
four pour soulever/déplacer la cuisinière.

• Ne pas s’appuyer sur la protection du plan ni sur la/les poignée/s
porte du four.

Protection du
plan

Poignée/s de
porte

52

Le dessin est purement
indicatif

TABLE DE TRAVAIL

2

1

3

4

6

5

1

Fig. 1.1

TABLE DE TRAVAIL en VITROCERAMIQUE

1. Zone de cuisson 3 circuits Ø 180 1700 W

2. Zone de cuisson 3 circuits Ø 145 1200 W

3. Zone de cuisson double ovale Ø 140 x 250 1800/1000 W

4. Zone de cuisson double circulaire Ø 210/120 2100/700 W

5. Zone de cuisson 3 circuits Ø 145 1200 W

6. Témoins lumineux de chaleur résiduelle

Attention:

Dès que l’on remarque une fente sur la table en vitrocéramique, débrancher immédiatement
l’appareil et appeler le Service Après -Vente.

53

TABLEAU DE BORD

3 2

15

4

678

A
U
T
O

9 10

2

Fig. 2.1

TABLEAU DE BORD - Description des commandes

1. Manette commande zone de cuisson avant droite

2. Manette commande zone de cuisson arrière droite

3. Manette commande zone de cuisson centrale

4. Manette commande zone de cuisson arrière gauche

5. Manette commande zone de cuisson avant gauche

6. Manette commande thermostat four

7. Manette commande sélecteur de fonctions four

8. Horloge/programmateur électronique

multifonctions

multifonctions

Lampes de contrôle:

four

9. Témoin de la température

10. Lampe de fonctionnement zones de cuisson

Remarque: L’appareil incorpore un ventilateur de refroidissement. Le but de ce ventilateur
est d’abaisser la température extérieure de l’appareil et de refroidir les composants
intérieurs.
Lorsque le four est en marche, le ventilateur de refroidissement peut s’allumer et s’éteindre
automatiquement en fonction de la température.
Selon le temps et les températures de cuisson, le ventilateur peut fonctionner aussi
après avoir éteint l’appareil. Dans ce cas, la durée de fonctionnement dépend du temps
d’utilisation du four et de la température de cuisson.

54

électrique

TABLE DE TRAVAIL - MODE D’EMPLOI

3

CARACTERISTIQUES DE LA TABLE
EN VITROCERAMIQUE

La table de cuisson en vitrocéramique est
caractérisée par une rapide transmission
de chaleur en verticale des éléments
chauffants, placés sous le plan, aux
casseroles posées au-dessus de ceux-ci.

Par contre la chaleur ne se propageant pas
horizontalement, la vitrocéramique reste
“froide” à quelques centimètres de la zone
de cuisson.

Les 5 zones de cuisson sont représentées
par les 5 disques du plan.

Avant l’allumage de la table, vérier qu’il

soit propre.

REMARQUE IMPORTANTE:

Les éléments de chauffage incorporent
un limiteur de température qui commute
sur ON/OFF (MARCHE/ARRET) l’élément

dans tous les réglages, an de protéger

contre toute surchauffe la vitrocéramique.
L’emploi de marmites impropres et/ou de
mauvais positionnement de la marmite
provoquera une intervention plus fréquente
du limiteur de température, ayant pour
résultat une réduction des qualités de
cuisson.

ZONE RAYONNANTE “3 CIRCUITS”

L’élément réchauffant est constitué de
3 résistances électriques qui peuvent
fonctionner en même temps ou séparément
selon la position du bouton à 6 positions

(g. 3.1).

Elle atteint la températuer de cuisson en
très peu de temps.

Fig. 3.1

Fig. 3.2

55

ZONES DE CUISSON DOUBLE ET

OVALE

L’élément chauffant de la zone principale
est commandé par un régulateur continu
d’énergie de 1 (température minimale) à 12

(température maximale) (g. 3.3).

En allumant de deuxième élément (g. 3.4

et 3.5), les surfaces des zones de cuisson
arrière droite et centrale peuvent être
élargies.
Pour cela, tourner le bouton de réglage
complètement vers la droite (position
Pour réduire la chaleur de l’élément
double, tourner la manette de réglage vers
la gauche (position entre 12 et 1). Régler
l’intensité de réchauffement selon vos
besoins.
Note: Lorsque le réglage est sur la position

, l’élément double continue à fonctionner

à la température maximale.

Pour éteindre le second élement et utiliser
seulement la zone interne, tourner le
bouton de réglage complètement vers
la gauche à la position “
tourner le bouton de réglage vers la droite
entre 1 et 12.

” (éteint); puis

).

Fig. 3.3

Second élément

56

Fig. 3.4

Second élément

Fig. 3.5

Zone de cuisson

commandé par un

commutateur à 6

positions

Zone de cuisson

commandé par

un régulateur

continu d’énergie

à 12 positions

EXEMPLES DE CUISSON

Position

manette

0 0 Eteint

1212Pour fondre

TYPE DE CUISSON

(beurre, chocolat).

1

1

223

2

2

3

345

4

5

3

346

6

7

4

8

9

5

10

11

4

4
5

6

12

6

Pour maintenir les aliments
au chaud ou chauffer des

4

liquides en petite quantité.

Pour chauffer des liquides en
quantités plus importantes;
réduction de sauces ou

6

crèmes.

Ebullition des aliments;
Pot au feu; soupes; cuisson

7

à la vapeur.

78Pâtes, riz en récipient ouvert;

Escalopes;

8

Ebullition de grands

9

volumes;

10

Grillades express;

1112Fritures, frites; steaks;

beignets.

Allumant une deuxième
zone de cuisson (Seulement
double ou ovale zones
radiantes)

Fig. 3.6

Chauffage

Cuisson

Rotir-Frire

Après une brève période d’utilisation,
l’expérience vous indiquera quel est le
réglage qui répond le mieux à vos besoins.

57

TEMOINS D’INDICATION DE LA
CHALEUR RESIDUELLE

Dans la partie avant du plan de travail se
trouvent 5 témoins d’indication, chacun
relié à une zone de cuisson.
Lorsque la température de la zone de
cuisson est supérieure à 60°C, la lampe
témoin s’allume également pour signaler
que la plaque est chaude.
Ce témoin reste allumé, même si I’on a
éteint le foyer, pour signaler que la plaque
est encore chaude dans cette zone de
cuisson.
La chaleur résiduelle persiste un
certain temps après I’extinction du foyer
correspondant.

Il faut donc éviter de poser les mains sur
la zone de cuisson et surtout éloigner
les petits enfants.

Le témoin s’éteint automatiquement
lorsque la température de la zone de
cuisson descend en dessous de 60°C.

Attention: La table de cuisson
devient très chaude pendant le
fonctionnement. Tenir éloignés les
enfants.

CONSEILS POUR UNE CUISSON
CORRECTE ET RAPIDE:

• Pour abréger le temps de cuisson,
tourner la manette sur le max et,
après un bref intervalle, positionner la
manette à I’allure établie.

• Utiliser de récipients à fond plat. Il est
souhaitable que le fond du récipient
présente le même diamètre (ou
légèrement supérieur) que celui de la
zone de cuisson, pour mieux exploiter
I’énergie.

• Puisque la zone de cuisson reste
chaude pendant une durée appréciable
après I’extinction du foyer, on peut
éteindre quelques minutes avant la

n de la cuisson. La chaleur résiduelle

de la plaque vitrocéramique permettra
d’achever la cuisson.

• Pour économiser de l’énergie
électrique, utiliser des couvercles,
lorsque c’est possible.

• Ne jamais faire cuire les aliments
directement sur la table vitroceramique,
mais dans des marmites ou des
récipients adaptés.

Fig. 3.7

58

NE PAS UTILISER DE RECIPIENTS

EN VERRE SUR LES TABLES

DO NOT USE GLASSWARE ON CERAMIC HOBS.

DE CUISSON EN VITROCERAMIQUE.

NE PAS UTILISER DE CASSEROLES

DO NOT USE PANS WITH ROUGHT CIRCULAR

AVEC UN FOND AVEC USINAGE

MACHINED BASE.

CIRCULAIRE RUGUEUX.

Fig. 3.8

CONSEILS POUR UNE UTILISATION
SÛRE DE LA PLAQUE:

• Avant d’allumer, bien vérier quelle

est la manette qui contrôle la zone de
cuisson retenue.

 Il est préférable de placer la casserole

sur la zone de cuisson avant I’allumage
et de la retirer après I’extinction.

• Utiliser casseroles et récipients avec
fonds réguliers (attention aux récipients
en fonte). Les fonds irréguliers peuvent
occasionner de rayures sur la surface
de la plaque.

• Vérier que les fonds soient propres et

secs.

• Eviter que les manches des récipients
dépassent de la plaque, ceci pour les
rendre inaccessibles aux enfants et
pour éviter de renverser les récipients.

• Ne pas utiliser la plaque si la vitre est
brisée ou fêlée. Detachez l’appareil du
reseau électrique.

• Ne pas s’approcher des zones de
cuisson lorsqu’elles sont allumées.

• Ne pas laisser tomber ou appuyer de
feuilles de cuisson ou en matière plastique
sur la plaque lorsqu’elle est chaude.

• Rappelez-vous que les zones de
cuisson restent chaudes pendant
une durée assez importante (30 min.
environ) après extinction.

• N’utiliser pas la plaque comme surface
d’appui.

• Huile et gras peuvent s’allumer s’ils
sont surchauffés. Faire attention.

• Suivre soigneusement les instructions
pour le nettoyage.

• Ne jamais cuisiner directement sur les
plaques électriques, mais dans des
marmites ou des récipients.

• Dès que l’on remarque une fente sur
le gril, débrancher immédiatement
l’appareil et appeler le Service Après­Vente.

NETTOYAGE

Avant de procéder au nettoyage de la
plaque, s’assurer que I’appareil soit
éteint.

Enlever les éventuelles incrustations de
nourriture ou dépots d’autres substances.
Enlever la poussière avec un chiffon
humide.
On peut utiliser également des détergents
non abrasifs ou corrosifs.
En tous cas, éliminer toute trace de
détergent avec un chiffon humide.
On recommande d’éloigner de la plaque
tout objet susceptible de fondre à la chaleur:
objets en plastique, feuille d’aluminium,
sucre ou produits très sucrés.
Au cas où quelque objet ou matière a fondu
sur la plaque, il est nécessaire de I’enlever
immédiatement (tandis que la surface

est encore chaude) avec un grattoir, an

d’éviter la détérioration de la surface en
vitrocéramique.
Eviter d’utiliser de couteaux ou
d’objets pointus car ils pourrait abîmer
irrémédiablement la surface de la plaque.
Eviter également I’utilisation de pailles
ou éponges abrasives qui peuvent
occasionner de rayures irréparables.

ATTENTION: TRÈS IMPORTANT!
En cas de nettoyage de la table en
vitrocéramique à l’aide d’un accessoire
(par exemple raclette), il est important
de veiller à ne pas endommager la
garniture présente au niveau des angles
de la surface en vitrocéramique.

Ne pas gratter la table de cuisson avec
des objets coupants ou pointus. Ne
pas utiliser le gril comme plan d’appui.

Fig. 3.9

59

FOUR ELECTRIQUE MULTIFONCTIONS

4

Attention: la porte est chaude
pendant le fonctionnement.
Eloigner les jeunes enfants.

CARACTERISTIQUES GENERALES

Comme la définition l’indique, il s’agit d’un
four qui présente des caractéristiques
particulières au point de vue fonctionnel.
Il est, en fait, possible d’insérer 7
différentes fonctions pour satisfaire toute
exigence de cuisson.
Les 7 fonctions, à contrôle thermostatique,
sont obtenues par 4 éléments chauffants:

– Résistance de la sole 1750 W
– Résistance de la voûte 1200 W
– Résistance de grilloir 2400 W
– Résistance circulaire 2500 W

NOTA:

Lors de la première utilisation, il est conseillé
de faire marcher le four à la puissance
maximale (250°C) pendant 60 minutes à la
fonction
aux fonctions
d’éventuelles traces de graisse sur les
résistances.

ATTENTION:
La porte est chaude, utiliser la poignée.
Pendant l’utilisation l’appareil devient
chaud. Faire de l’attention à ne pas
toucher les éléments chauds à l’intérieur
du four.

et ensuite pendant 15 minutes

afin d’éliminer

et

MODALITES DE
FONCTIONNEMENT

Le réchauffement et la cuisson dans le
four MULTI-FONCTION sont obtenues
comme suit:

a. par convection naturelle

La chaleur est produite par les éléments
chauffants de sole et de voûte.

b. par convection forcée

Une turbine aspire l’air contenu dans
le moufle du four, le fait passer à
travers des spires incandescentes
d’une résistance électrique circulaire et
le renvoie dans le moufle. L’air chaud,
avant être à nouveau aspiré par la
turbine pour répéter le cycle ci-dessus,
enveloppe les aliments déposés dans
le four, produisant une cuisson rapide
et complète dans tous les points. En
plus, il est possible de cuire divers plats
simultanément.

c. par convection semi-forcée

La chaleur produite par les éléments
chauffants de sole et de voûte est
distribuée dans le four par la turbine.

d. par rayonnement.

La chaleur est rayonnée par la
résistance de grilloir, à rayons
infrarouges.

e. par rayonnement et ventilation

La chaleur rayonnée par la résistance
de grilloir à rayons infrarouges est
distribuée dans le four par la turbine.

f. par ventilation

La décongélation des aliments s’obtient
par simple ventilation, sans chauffer.

60

Fig. 4.1

Fig. 4.2

THERMOSTAT (fig. 4.2)

L’allumage des éléments chauffants du four est obtenu par le positionnement du
commutateur à la fonction choisie et par le positionnement de la manette du thermostat à
la température voulue (de 50°C
éléments chauffants est exécuté par le thermostat; le voyant situé sur le tableau de bord
signale son fonctionnement.

à

250° C). Le contrôle du fonctionnement (ON-OFF) des

MANETTE DU SELECTEUR DE FONCTIONS (fig. 4.1)

Tourner la manette en sens horaire pour choisir une des fonctions décrites.

ECLAIRAGE FOUR

En tournant la manette sur cette position on allume la lampe du four.
Le four reste allumé toujours lorsque l’une des fonctions est affichée.

CUISSON TRADITIONNELLE A CONVECTION

Fonctionnement des éléments chauffants de sole et de voûte.
La chaleur se répand par convection naturelle et la température doit être réglée de 50° à
250° C

par la manette du thermostat.

Il est nécessaire de préchauffer le four avant de placer les aliments pour la cuisson.

Conseillé pour:

Pour mets qui demandent le même degré de cuisson à leur intérieur comme à l’extérieur.
Exemple: rôtis, côtes de porc, meringues, etc.

61

CUISSON AU GRILLOIR

On allume la résistance électrique à rayons infrarouges. La chaleur se propage par
rayonnement.
Utiliser avec la porte du four fermée et le bouton du thermostat sur la position
et 225°C
Pour plus d’information voir le chapitre “CUISSON AU GRILLOIR”.

La cuisson avec le grilloir ne doit jamais dépasse 30 min.
Attention: la porte du four est très chaude pendant le fonctionnement.

Eloigner les enfants.
Conseillé pour:

Cuisson traditionnelle au grilloir, rissoler, dorer, gratiner, griller, etc.

pour max 15 minutes, ensuite sur la position 175°C.

DECONGELATION DES ALIMENTS SURGELES

Fonctionnement du ventilateur du four seulement.
A effectuer avec la manette du thermostat à I’allure
réaliserait aucun effet.
La décongélation s’obtient par simple ventilation, sans chauffer.

Conseillé pour:

Pour décongeler rapidement les aliments surgelés.
Un kilo nécessite d’environ une heure.
Le temps de cette opération varie en fonction de la qualité et du genre des aliments à
décongeler.

“ • ”

car toute autre position ne

entre 50°

CUISSON A L’AIR CHAUDE

Fonctionnement de la résistance circulaire et de la turbine. La chaleur se répand par
convection forcée et la température doit être réglée de 50° à 250° C par la manette du
thermostat.
Il n’est pas nécessaire de préchauffer le four.

Conseillé pour:

Pour mets nécessitant d’être bien cuits à I’extérieur et doux ou roses à I’intérieur.
Exemple: lasagne, agneau, roast-beef, poisson entiers, etc.

62

CUISSON AU GRILLOIR VENTILE

Fonctionnement de la résistance du grilloir à rayons infrarouges et de la turbine.
La chaleur se répand principalement par rayonnement et le ventilateur s’occupe de la distribution
dans tout le four.
Utiliser avec la porte du four fermée et la température doit être réglée de 50° à
max

par la manette du thermostat.
Il est nécessaire de préchauffer le four pendant 5 minutes.
Pour une correcte utilisation, voir la chapitre “GRILLADE ET GRATIN”.

La cuisson avec le grilloir ne doit jamais dépasse 30 min.
Attention: la porte du four est très chaude pendant le fonctionnement.

Eloigner les enfants.
Conseillé pour:

Pour cuisson au grilloir où il est nécessaire d’obtenir un brunissage extérieur pour
bloquer les jus à l’intérieur. Exemple: Bifteck de veau, entrecôte, hamburger, etc.

MAINTIEN EN TEMPERATURE APRES CUISSON OU

RECHAUFFEMENT DOUX DES METS

175 °C

On allume la résistance supérieure, la résistance circulaire et le ventilateur.
La chaleur se propage par convection forcée avec un apport majeur dans la partie
supérieure.
La température peut être réglée entre 50 et 140 degrés C par le bouton du thermostat.

Conseillé pour:

Les aliments qui doivent être bien cuits. Pour maintenir les aliments chauds après
n’importe qu’elle cuisson. Pour réchauffer lentement des aliments déjà cuits.

CUISSON PAR CONVECTION FORCEE (AVEC VENTILATION)

Fonctionnement des éléments chauffants de sole et de voûte et turbine. La chaleur qui
provient du haut et du bas est distribuée par convection forcée.
La température doit être réglée de 50° à 250° C

Conseillé pour:

Pour plats de volume et de quantité importantes qui nécessitent du même degré de
cuisson à l’intérieur comme à l’extérieur. Exemple: rôtis roulés, dindon, gigot, tarte, etc.

par la manette du thermostat.

63

CONSEILS DE CUISSON

STERILISATION

La stérilisation d’aliments à conserver
en bocaux s’effectue de la manière
suivante (récipients pleins et fermés
hermétiquement):
a. Positionner la manette du commutateur

à l’allure

b. Positionner la manette du thermostat à

la position 185 °C et préchauffer le four.

c. Remplir la lèchefrite d’eau chaude.
d. Disposer les récipients sur la lèchefrite

en veillant à ce qu’ils ne soient pas
en contact l’un avec l’autre et, après
avoir mouillé les couvercles avec de
l’eau, fermer la porte du four et régler
la manette du thermostat à la position

135 °C.
Quand la stérilisation est commencée,
c’est-à-dire quand on commence à
apercevoir des bulles dans les récipients,
éteindre le four et laisser refroidir.

CUISSON SIMULTANEE

Le four MULTI-FONCTIONS aux l’allures

et du commutateur permet la cuisson
simultanée de diverses préparations
hétérogènes.

On peut ainsi cuire en même temps des
plats différents comme du poisson, une
tarte et de la viande sans que les arômes
et les saveurs se mélangent.
Les seules précautions a prendre sont les
suivantes:
– Les températures de cuisson doivent

être les plus voisines possible, avec
une différence de 20° à 25 °C maximum
entre les extrêmes exigés pour les
divers plats.

– L’introduction des plats dans le four se

fera à des moments différents en tenant
compte de leurs durées respectives de
cuisson.

Le résultat évident de ce type de cuisson
est l’économie de temps et d’énergie qu’il
permet.

AMELIORATION

Positionner le commutateur à l’allure
le thermostat à l’allure 150 °C.
Le pain retrouve sa fraîcheur et son
parfum si on l’humidifie au moyen d’un
peu d’eau mis dans le four pendant
environ 10 minutes.

ROTIR

Pour obtenir un rôti classique, cuit à point
dans son entier il suffit de noter:

– qu’il est conseillé de maintenir la

température entre 180 et 200 °C

– que le temps de cuisson dépend de la

quantité et de la qualité des aliments.

64

GRILLADE ET GRATIN

A l’allure

et

peut être exécutée sans tournebroche
puisque l’air enveloppe complètement les
aliments.

Positionner le thermostat à l’allure 175 °C
et après avoir préchauffé le four, déposer
simplement les mets sur la grille, fermer
la porte et laisser fonctionner toujours
avec le thermostat, jusqu’à la grillade est
achevée.
avant la fin de la cuisson pour obtenir
l’effet doré du gratin.

La cuisson avec le grilloir ne doit
jamais dépasse 30 min.

Attention: la porte est chaude pendant
le fonctionnement.
Eloigner les jeunes enfants.

du commutateur, la grillade

Ajouter quelques noix de beurre

CUISSON AU GRILLOIR

Laisser préchauffer 5 minutes environ
avec la porte du four fermée.
Introduire le plats dans le four après avoir
mis la grille porte-plat sur le gradin le plus
haut possible du four.
La lèchefrite se place dessous de la grille
pour recueillir le jus et la graisse.

Très important: Laisser toujours
la porte du four fermée pendant la
cuisson.

La cuisson avec le grilloir ne doit
jamais dépasse 30 min.

Attention: la porte du four est très
chaude pendant le fonctionnement.
Eloigner les enfants.

CUISSON AU FOUR

Pour la cuisson, avant utilisation
préchauffer le four à la température
désirée.
Quand le four est à température,
introduire les mets et vérifier le temps de
cuisson en ayant soin d’interrompre le
chauffage 5 minutes avant la fin du temps
de cuisson, de manière à récupérer la
chaleur emmagasinée dans le four.

EXEMPLES DE CUISSON

Les températures sont indicatives car elles
varient en fonction de la quantité et du
volume des aliments.
Il est recommandé d’utiliser des plats
appropriés pour la cuisson au four et de
modifier la température pendant la cuisson
si cela est nécessaire.

PLATS
TEMPERATURE

Biscuit de Savoie 150°C
Gâteau chocolat 150°C
Riz au four 150°C
Pâté de lapin 175°C
Soufflé au fromage 175°C
Boeuf aux oignons 175°C
Couronne de macaroni 175°C
Quatre-quarts 175°C
Crème caramel 175°C
Tomates farcies 200°C
Pizza 200°C
Daurade oignons 200°C
Truites amandes 200°C
Merlans au four 200°C
Canard 200°C
Pommes de terre au four 200°C
Tarte aux pommes 200°C
Choux à la crème 200°C
Poivrons grillés 225°C
Côtelettes veau 225°C
Côtelettes mouton 225°C
Rôti veau 225°C
Poulet rôti 225°C
Pommes au four 225°C
Oeufs cocotte 250°C
Omelette 250°C
Rôti de boeuf 250°C
Gigot 250°C
Epaule mouton 250°C
Macaroni au gratin 250°C

65

PROGRAMMATEUR ELECTRONIQUE

5

Le programmateur électronique est un dispositif qui regroupe les fonctions suivantes:

• Horloge 24 heures à display lumineux

• Minuterie (jusqu’à 23 heures et 59 minutes)

• Programme pour cuisson au four automatique

• Programme pour cuisson au four semi automatique.

DESCRIPTION DES BOUTONS:

Minuterie

Temps de cuisson

Heure de n de cuisson

Passage en manuel et annulation

des programmes insérés

Avancement des nombres de toutes

les fonctions

Mise e arrière du nombre de toutes

les fonctions.

Description des symboles lumineux:

AUTO - clignotant - Programmateur en

automatique mais non programmé (on ne
peut allumer le four)

AUTO - allumé sans clignotant ­Programmateur en automatique ou semi
automatique avec programme inséré.

Programmateur en manuel ou

cuisson automatique en cours

Minuterie en marche

et AUTO - clignotants et signal

sonore - Erreur de programma­ tion (le temps de cuisson dépas-

se l’heure de n de cuisson).

Remarque:

La programmation (avec une seule main) se
fait en appuyant la touche correspondante
à la fonction désirée et après l’avoir

relâchée, il suft dans les 30 secondes qui

suivent de commencer à placer le temps
avec les touches
Le programmateur reviendra au Zéro à
chaque interruption d’énergie électrique.

/ .

66

Fig. 5.2Fig. 5.1

MONTRE ELECTRONIQUE (g. 5.2)

Le programmateur est muni d’une montre
électronique dont les chiffres lumineux
indiquent les heures et les minutes.
Au premier branchement électrique du
four ou après une interruption de courant,
trois zéros clignotent dans la fenêtre du
programmateur.
Pour régler l’heure, il faut appuyer sur

la touche

jusqu’au réglage de l’heure exacte (g. 5.2).

Une autre façon d’opérer consiste à
appuyer en même temps sur les deux
touches
touche ou .
Remarque: Le réglage de l’heure comporte
l’annulation de programmes éventuels en
cours ou programmés.

puis sur la touche ou

, tout en appuyant sur la

CUISSON NORMALE SANS
L’EMPLOI DU PROGRAMMATEUR

Pour utiliser manuellement le four, c’est
à dire sans I’emploi du programmateur,
il est né cessaire d’annuler la légende
clignotante AUTO en pressant le poussoir

(AUTO s’éteindra et le symbole

s’allumera. - g. 5.3).

Attention: Si la légende AUTO ne clignote
pas (cela indique qu’un programme de
cuisson a été déjà inséré), en pressant le

poussoir
programme et la commutation en manuel.
Si le four est allumé, il doit être éteint
manuellement.

on optienne l’annuellement du

MINUTEUR ELECTRONIQUE

La fonction minuteur se compose unique
ment d’un avertisseur acoustique qui peut
être réglé pour une période maximale de
23h 59min.
Si la légende AUTO clignote, presser le

poussoir

Pour régler le temps, il suft de presser le

poussoir

ce qu’on obtienne le temps désiré (g. 5.4).

Dès que le réglage est terminé, I’heure
de la montre reparaîtra sur le cadran et le
symbole
Le compte à rebours commencera tout de
suite et il peut être visualisé dans le cadran
en tout moment, en pressant seulement le
poussoir .
À I’échéance du temps le symbole

s’éteindra et un signal acoustique
intermittent sera activé; celui-ci peut être
interrompu, en pressant I’un des poussoirs.

.

et le poussoir ou jusqu’à

s’allumera.

REGLAGE DE LA TONALITE DU
SIGNAL SONORE

Lorsqu’on appuie sur la touche on
obtient à la suite trois tonalités du son.
Le dernier signal entendu reste programmé.

Fig. 5.4Fig. 5.3

67

CUISSON AUTOMATIQUE DANS
LE FOUR

Pour exécuter la cuisson automatique des
aliments dans le four, il est nécessaire de:

1. Déterminer le temps de durée de la cuisson.

2. Déterminer I’heure d’arrêt de la cuisson.

3. Déterminer la température et la
fonction de cuisson.

On effectuera ces opérations de la manière
suivante:

1. Déterminer le temps de durée de la cuis
son en pressant le poussoir
poussoir
revenir si le temps désiré a été dépassé
(g. 5.5). La légende AUTO et le symbole

s’allumeront.

2. Déterminer I’heure d’arrêt de la cuisson
en pressant le poussoir
paraître le temps de cuisson déjà sommé
à I’heure de la montre) et le poussoir

(g. 5.6); si I’heure a été dépassée,

reculer en pressant le poussoir .

 Après le réglage, le symbole

s’éteindra. Si après le réglage, dans le
cadran du programmateur la légende
AUTO clignote et le signal acoustique

s’active, cela signie qu’il y a eu une

erreur de programmation, c’est-à-dire
que le cycle de cuisson a été superposé
à I’heure de la montre.

 Dans ce cas, modier l’heure d’arrêt de

la cuisson ou le temps de durée de la
cuisson.

pour avancer, ou pour

et le

(ceci fait

3. Afcher, après, la température et la
fonction, en agissant sur les manettes

adéquates (voir chapitre spécique).

En ce moment le four est programmé et tout
fonctionnera automatiquement, c’est à dire
que le four s’allumera automatiquement
au bon moment, de façon à exécuter la
cuisson de durée établie et à terminer à
I’heure programmée. Pendant la cuisson

le symbole
le poussoir
manque à I’arrêt de la cuisson.

Le programme de cuisson peut être
annulé en tout moment, en pressant le

poussoir

Après I’écoulement du temps de cuisson
le four s’arrêtera automatiquement, le

symbole
clignotera et le signal acoustique sera
activé, celui-ci peut être interrompu en
pressant I’un des poussoirs.
Mettre aussi les manettes du four à
I’allure éteint et mettre en “manuel” le

programmateur en pressant le poussoir

Attention: L’interruption de I’énergie
électrique provoque la mise à zéro de
la montre et I’oblitération des tous les
programmes.

Après I’interruption trois zéros
clignoteront sur le cadran.

reste allumé et en pressant

on visualise le temps qui

.

s’éteindra, la légende AUTO

.

68

Fig. 5.6Fig. 5.5

CUISSON SEMI-AUTOMATIQUE

Sert à éteindre le four automatique après
un temps de cuisson désiré.

Pour exécuter cette cuisson il y a deux
façons:

1. Déterminer le temps de durée de la
cuisson en pressant le poussoir
et le poussoir pour avancer, ou le
poussoir pour revenir si le temps

désiré a été dépassé (g. 5.7).

ou

2. Déterminer l’heure d’arrêt de la
cuisson en pressant le poussoir
et le poussoir pour avancer, ou le
poussoir pour revenir si le temps

désiré a été dépassé (g. 5.8).

L’inscription AUTO et le symbole
s’allumeront.

Afcher, après, la température et la fonction

en agissant sur les manettes adéquates

(voir chapitre spécique).

Le four s’allumera immédiatement et après
I’écoulement du temps de cuisson le four
s’arrêtera automatiquement.

Pendant la cuisson le symbole
allumé et en pressant le poussoir
visualise le temps qui manque à I’arrêt de
la cuisson.

Le programme de cuisson peut être
annulé en tout moment, en pressant le

poussoir

.

reste

on

Après I’écoulement du temps de cuisson
le four s’arrêtera automatiquement, le

symbole
clignotera et le signal acoustique sera
activé, celui-ci peut être interrompu en
pressant I’un des poussoirs.
Mettre aussi les manettes du four à
I’allure éteint et mettre en “manuel” le

programmateur en pressant le poussoir

Attention: L’interruption de I’énergie
électrique provoque la mise à zéro de
la montre et I’oblitération des tous les
programmes.

Après I’interruption trois zéros
clignoteront sur le cadran.

s’éteindra, la légende AUTO

.

Fig. 5.8Fig. 5.7

69

NETTOYAGE ET ENTRETIEN

6

CONSEILS GENERAUX

• Important: Avant toute opération
d’entretien ou de maintenance,
déconnectez l’appareil en le
débranchant ou bien en agissant
sur l’interrupteur de la ligne
électrique.

• Il est conseillé d’opérer quand
l’appareil est froid, surtout pour
nettoyer les parties émaillées.

• Eviter de laisser sur les surfaces des
substances alcalines ou acides (jus de
citron, vinaigre, etc.).

• N’utilisez pas de produits nettoyants
contenant du chlore ou une base acide.

• Ne utilisez pas une machine à jet de
vapeur parce que de l’humidité peut
pénétrer dans l’appareil et le rendre
dangereux.

IMPORTANT:
L’utilisation de vêtements et de gants
de protection est recommandée lors de
la manutention et l’installation de cet
appareil.

AVERTISSEMENT
Lorsqu’il est correctement installé, votre
appareil répond à toutes les exigences
de sécurité prescrites pour ce type de
produit.
Toutefois, vous devez porter une
attention particulière à l’arrière et au
dessous de l’appareil, car ces endroits
ne sont pas conçus pour être touchés
et certaines parties peuvent s’avérer
tranchantes ou rugueuses et peuvent
causer des blessures.

Attention
Pendant l’utilisation et après l’emploi de la cuisinière, l’appareil deviennent très

chaudes. Tenir éloignés les enfants.

N’utilisez jamais de produits de nettoyage agressifs ou abrasifs ou de grattoirs en
métal tranchant pour nettoyer la vitre de la porte du four: ceci risquerait en effet de
rayer la surface, ce qui pourrait faire éclater le verre.

70

PARTIES D’ACIER INOXYDABLE ET
D’ALUMINIUM - SURFACES PEINTES
ET DECOREES PAR SERIGRAPHIE

Nettoyer avec un produit approprié. Essuyer
toujours avec soin.

IMPORTANT: Le nettoyage de ces parties
doit être fait avec soin pour éviter les rayures
et les abrasions.
On conseille d’utiliser un tissu souple et un
savon neutre.

ATTENTION: Eviter absolument d’utiliser
des substances abrasives et des lessives

non neutres qui détérioreraient la surface.

PARTIES EMAILLEES

Toutes les parties émaillées doivent
être lavées avec une éponge, à l’eau
savonneuse, ou avec d’autres produits qui
ne soient pas abrasifs.
Séchez de préférence avec un tissu de

microbre ou un tissu mou.

Certaines substances acides comme jus
de citron, conserve de tomate, vinaigre et
similaires, laissés longtemps au contact de
l’émail, l’attaquent ou le rende opaque.

NETTOYAGE DU TABLE
VITROCERAMIQUE

– Voir page 59.

INTERIEUR DU FOUR

Le four doit être nettoyé chaque fois après
utilisation, lorsqu il est tiède. La cavité doit
être nettoyée avec une solution de détergent
doux et de l’eau tiède.
Des produits chimiques nettoyants peuvent
être utilisés après avoir consulté les
recommandations du fabricant et après avoir
testé un petit échantillon de la cavité du four.
Des agents de nettoyage abrasifs ne doivent
pas être utilisés sur la surface de la cavité.

REMARQUE: Le fabricant de cet appareil
n’acceptera aucune responsabilité pour
les dommages causés par l’utilisation des
produits chimiques ou abrasifs.

• Laisser le four refroidir et faire de
l’attention à ne pas toucher les
éléments chauffants à l’intérieur du
four.

• Ne placer aucun matériau
inammable dans le four il

pourrait prendre feu pendant le
fonctionnement.

MONTAGE ET DEMONTAGE DES
CHASSIS LATERAUX

• Monter les châssis latéraux, en les
fixant aux parois du four par 2 vis (fig.

6.2).

• Faire glisser sur les guides la grille et
la lèchefrite fig. 61.

 Mettre la grille de façon que le

dispositif de sécurité (qui évite toute
extrac tion accidentelle) et le barrage
de pro tection soient tournés vers
l’intérieur du four.

• Pour le démontage opérer
inversement.

Barrage de protection

Dispositif de
sécurité

Fig. 6.1

Fig. 6.2

71

SUBSTITUTION DE LA LAMPE DU FOUR

IMPORTANT: Avant d’effectuer toute intervention sur la partie électrique de l’appareil,
il faut absolument débrancher le raccordement au secteur.

• Laissez la cavité du four et les résistances chauffantes refroidir.

• Débrancher l’alimentation électrique.

• Retirez le couvercle de protection “A” (g. 6.3).

• Dévisser la lampe “B” et la substituer par une autre résistante à la température de 300

degrés °C, tension 220-240V, E14 et la même puissance (contrôlez la puissance en
watt imprimé dans l’ampoule elle-même) de l’ampoule substituée.

• Remontez le couvercle de protection “A”.
REMARQUE: Le remplacement de la lampe n’est pas couvert par la garantie.

A

B B

A

Fig. 6.3

FILTRE ANTI-GRAISSE

• L’arrière du four est muni d’un écran spécial pour absorber les particules de graisse,
surtout lorsqu’on fait rôtir des viandes. Le ltre est accroché à la paroi postérieure du
four comme illustré sur la gure 6.4.

• Pour cuire de la pâtisserie, etc., ce ltre devrait être enlevé.

• Nettoyerleltreaprèschaquecuisson!

 Le retirer du four et le laver à l’eau chaude, additionnée de détersif.
 Toujours nettoyer le ltre après cuisson, car tout résidu solide sur lui pourrait avoir un

effet défavorable sur les performances du four.

• Sécher parfaitement le ltre avant de le remonter dans le four.

Fig. 6.4

72

SUPPORTS DE GRILLE COULISSANTS

Les supports de grille coulissants télescopiques permettent d’insérer et de retirer les grilles
et les plateaux du four avec plus de sécurité et de facilité.

Ils s’immobilisent une fois allongés en position maximale.

Important! Lors de la mise en place des supports de grille coulissants, veillez à :

• Installer les coulisses sur le l supérieur d’un niveau de cuisson. Elles ne doivent pas
poser sur le l inférieur.

• Installer les coulisses de façon à ce qu’elles se déploient vers la porte du four.

• Installer une coulisse de grille de chaque côté de four.

• Installer les deux côtés au même niveau.

Pour xer le support de grille coulissant sur la grille latérale:

• Vissez la grille latérale sur la paroi du four (g. 6.2).

• Installez le support de grille coulissant sur le l supérieur d’un niveau de cuisson et
appuyez (g. 6.5); Un déclic sonore se produit lorsque les verrous de sûreté s’agrafent
sur le l.

Left

Gauche

Right

Droite

Fig. 6.5

73

Pour retirer les supports de grille coulissants:

• Retirez les grilles latérales en dévissant les vis de xation (g. 6.6).

• Posez le support de grille coulissant et la grille latérale en gardant le support de grille

coulissant au-dessous.

• Repérez les verrous de sûreté. Il s’agit de languettes qui s’agrafent sur le l de la grille
latérale (èche 1 sur la g. 6.7).

• Écartez les verrous de sûreté du l pour libérer ce dernier (éche 2 sur la g. 6.7).

Entretien et nettoyage des supports de grille coulissants

• Essuyez les supports exclusivement avec un chiffon humide et un détergent doux.

• Ne les passez pas au lave-vaisselle, ne les plongez pas dans de l’eau savonneuse et

n’appliquez pas de nettoyant spécial four dessus.

74

1

2

1

Fig. 6.6 Fig. 6.7

ESPACE CHAUFFE-PLATS

Il est possible d’accéder à l’espace chauffe-plats en ouvrant le panneau rabattable (g.

6.8).

Neplaceraucunmatériauinammabledanslefouroudansl’espacechauffe-platsil

pourrait prendre feu pendant le fonctionnement.

Fig. 6.8

MONTAGE ET DEMONTAGE DE LA VITRE INTERIEURE POUR LE NETTOYAGE

Si vous voulez nettoyer la vitre intérieure de la porte du four, il faut observer les instructions
très attentivement.

Une montage incorrecte de la vitre et de la porte pourrait endommager le four et annuler
la garantie.

IMPORTANT!

• Attention, la porte du four est lourde. Si vous avez des doutes, ne tentez pas de
démonter la porte.

• Assurez vous que le four et ses parties sont froids. Ne tentez pas de manipuler les
parties du four s’elles sont encor chaudes.

• Faites particulière attention pendant la manipulation de la vitre. Ne pas claquer les
coins de la vitre contre des surfaces ou des objets; ça pourrait causer la rupture de
la vitre.

• N’utilisez jamais de produits de nettoyage agressifs ou abrasifs ou de grattoirs en
métal tranchant pour nettoyer la vitre de la porte du four : ceci risquerait en effet de
rayer la surface, ce qui pourrait faire éclater le verre.

• Si vous remarquez des fêlures ou des craquelures sur les vitres de la porte (interne/
externe) n’utilisez pas le four. Débrancher l’appareil du réseau d’alimentation électrique
et contacter le Service Après-Vente.

• Assurez vous de remonter correctement la vitre de la porte. Ne pas utiliser le four si la
vitre n’est pas correctement en place.

• Si la vitre est difcile à démonter ou remonter, ne la forcer pas. Contacter le Service

Après-Vente.

 Note: Les services d’assistance pour l’utilisation ou l’entretien de l’appareil ne sont

pas couverts par la garantie.

75

Fig. 6.9

Fig. 6.10

DEMONTAGE DE LA PORTE DU FOUR

La porte du four s’enleve facilement de la
maniere suivante :

• Ouvrez la porte a fond (g. 6.9).

• Ouvrez completement le levier “A” sur

les charnieres de gauche et de droite

(g. 6.10).

• Tenez la porte (g. 6.12).

• Refermez doucement la porte (g.

6.11) jusqu’à ce que les leviers “A”
des charnieres gauche et droite
s’accrochent sur la partie “B” de la

A

B

porte (g. 6.10).

• Retirez les crochets de charniere de

leur emplacement en suivant la eche
“C” (g. 6.13).

• Posez la porte sur une surface souple.

Fig. 6.11

76

Fig. 6.12

Important!

Garder toujours une distance de sécurité des
charnières de la porte du four, en particulier
prêtez beaucoup d’attention à vos mains.
Si les charnières de la porte ne sont pas
correctement accro­chées, elles pour­raient se décrocher et
fermer soudainement
et de façon inatten­due avec un risque de
blessure.

C

Fig. 6.13

1

2

1

2

DEMONTAGE DE LA VITRE INTERIEURE

La porte du four est équipée de deux vitres:

• no.1 extérieure

• no.1 intérieure

Pour nettoyer les vitres de la porte du four des deux côtés, opérer comme suit:

DEMONTAGE DE LA VITRE INTERIEURE

1. Démonter la porte du four et la poser sur une surface souple.

 IMPORTANT: La porte du four doit être placée en position horizontale comme dans

la gure 6.14.

2. Appuyer sur les deux pattes pour décrocher le support inférieur.

3. Enlever le support inférieur.

2

Fig. 6.14

77

ENLEVER LA VITRE INTERIEURE

Soulever légèrement et enlever la vitre intérieure comme indiqué dans la gure 6.15.

2

78

121

Fig. 6.15

APRES LE NETTOYAGE, REMONTER LA VITRE INTERIEURE

Pendant le remontage de la vitre intérieure, assurez vous que:

• Vous remontez correctement la vitre comme indiqué. La vitre doit être placée dans
la porte comme indiqué ci-dessous an de garantir le fonctionnement correct et en

sécurité de l’appareil.

• Vous faites attention à ne pas claquer les coins de la vitre contre des surfaces ou des
objets; ça pourrait causer la rupture de la vitre.

• Vous ne forcez pas la vitre pour la remettre en place. Si la vitre est difcile à remonter,
l’enlever et répéter la procédure à nouveau. Si la vitre est toujours difcile à remonter

contacter le Service Après-Vente.

• Vous tenez la vitre dans le bon sens. Vous devez pouvoir lire les lettres grevées sur la
vitre en la tenant vers vous.

• Vous vériez que le joint “A” est bien en place (g. 6.16). Sinon, placer correctement le

joint dans le bord supérieur de la vitre intérieure (en position centrale).

1. Insérer la vitre intérieure dans le niveau supérieur de rainures et appuyer légèrement

(èche 1 in gure 6.16).

2. Abaisser doucement la verre en place (èche 2 in gure 6.16).

Fig. 6.16

A

2

121

79

REMONTAGE DU SUPPORT INFERIEURE DE LA VITRE

1. Positionner le support inférieure de la vitre comme indiqué dans la gure 617. Il doit
poser sur le coin inférieur de la vitre extérieure.

 Vérier que les pattes “M” ne soient pas déformées ou endommagées.

2. Appuyer légèrement sur le support pour le bloquer en place. Vous devriez entendre le
déclic de blocage des pattes “M”.

Important!

Assurez vous que le support inférieur de la vitre est correctement et solidement en
place et que la vitre intérieure est bloquée par ce support.

2

déclic

Click

80

M

Fig. 6.17

M

1

1

M

2

déclic

Click

REMONTAGE DE LA PORTE DU FOUR

1. Saisir solidement la porte (g. 6.18).

2. Insérer le crochet des charnières (droite et gauche) dans son emplacement; s’assurer

que la rainure soit dans sa logement (g. 6.19).

3. Ouvrir complètement la porte du four.

4. Fermer le levier “A” sur les charnières gauche et droite (g. 6.20).

5. Fermer la porte du four et en vérier la fermeture parfaite.

Fig. 6.18

Fig. 6.19

A

Fig. 6.20

81

Conseils à l’installateur

IMPORTANT

• L’installation de la cuisinière doit être réalisé par des TECHNICIENS QUALIFIES
conformément aux prescriptions locales en vigueur. Le manque de respect de cette
règle annule la garantie.

• L’installation doit être exclusivement effectuée conformément aux prescriptions locales
en vigueur et aux instructions du fabricant.

• Toutes les interventions doivent être effectuées, lorsque l’appareil est débranché.

• Certains appareils sont livrés avec un lm de protection recouvrant l’acier et les pièces

en aluminium.

 Celmdoitêtreretiréavantl’utilisationdelacuisinière.

82

INSTALLATION

7

Si la cuisinière est installée près d’un meuble qui est plus haut que le dessus de la table de
travail de la cuisinière, un espace d’au moins 50 mm doit être aménagé entre le côté de la

cuisinière et le meuble (g. 7.1).

Les parois du mobilier adjacent à la cuisinière doivent être obligatoirement de
matière résistante à la chaleur.
Les parois des meubles doivent pouvoir résister à une température de 75°C
supérieure à la température ambiante.

Eviterl’installationàproximitédematériauxinammables(parex.rideaux).

Si la cuisinière est placée sur un socle, il faut prendre des mesures pour éviter que l’appareil
ne glisse du socle.

Les conditions de montage doivent être conformes à la gure 7.1.

500 mm

650 mm

450 mm

50 mm

Fig. 7.1

83

MONTAGE DU DOSSERET

Avant d’installer la cuisinière, assembler la protection arrière “C” (fig. 7.2).

• On peut trouver la protection arrière “C” empaquetée à l’arrière de la cuisinière.

• Avant de l’assembler, retirer tout film protecteur/ ruban adhésif.

• Enlever les entretoises “A” (fig. 7.2) en devissant la vis de fixation.

• Enlever la vis “B”.

• Appliquer le dosseret comme illustré dans la figure et le fixer avec la vis centrale

“B” et les deux vis latérales en interposants les entretoises “A” .

INSTALLATION DES PIEDS
REGLABLES

Les pieds réglables doivent être
montés à la base de la cuisinière
avant son utilisation.
Faire reposer l’arrière de la cuisinière
sur un morceau de l’emballage en
polystyrène, pour découvrir la base
pour l’installation des pieds.

C

B

A

Fig. 7.2

84

Fig. 7.3

Fig. 7.4

DEPLACEMENT DE LA
CUISINIERE

AVERTISSEMENT
Pour remettre la cuisinière dans la
position verticale, s’y prendre toujours
à deux pour effectuer cette manoeuvre,
afin d’éviter d’endommager les pieds
d’appui et les parois en acier (fig. 7.4).

AVERTISSEMENT

Attention: NE PAS SOULEVER la
cuisinière par la poignée de la porte, pour
la déplacer (fig. 7.5).

AVERTISSEMENT

Pour déplacer la cuisinière dans sa
position définitive, NE PAS LA TRAINER
(fig. 7.6).
Soulever les pieds du sol (fig. 7.4).

Fig. 7.5

Fig. 7.6

MISE A NIVEAU DE LA CUISINIERE

La cuisinière peut être mise à niveau, en
VISSANT ou DEVISSANT les extrémités
inférieures des pieds (fig. 7.7).

Fig. 7.7

85

ÉQUERRE ANTI-BASCULEMENT

Avertissement : une équerre doit être installée à l’arrière de l’appareil et xée
solidementaumurand’empêchertoutbasculementaccidenteldelacuisinière.

Pour installer l’équerre anti-basculement :

1. Une fois que vous avez décidé où installer la cuisinière, faites deux marques sur le mur;

ces marques correspondent aux endroits où les 2 vis de l’équerre anti-basculement
doivent être vissées. Suivez les indications présentées sur le schéma 7.8.

2. Percez deux trous de 8 mm de diamètre dans le mur et introduisez les chevilles en

plastique fournies.

Important!Avantdepercer,assurez-vousden’endommageraucuntuyauoul

électrique.

3. Fixez l’équerre anti-basculement à l’aide des 2 vis fournies, mais sans les serrer.

4. Déplacez la cuisinière près du mur et ajustez la hauteur de l’équerre anti-basculement

de sorte qu’elle puisse entrer dans l’emplacement prévu à l’arrière de la cuisinière,
comme sur le schéma 7.8.

5. Serrez les vis qui maintiennent l’équerre anti-basculement en place.

6. Poussez la cuisinière contre le mur de sorte que l’équerre anti-basculement s’introduise

entièrement dans l’emplacement prévu à l’arrière de la cuisinière.

 Attention!
 Lorsque Vous faites glisser la cuisinière en place, faire beaucoup d’attention à
 ne pas coincer le câble d’alimentation dans l’équerre anti-basculement.

86

Fig. 7.8

8

PARTIE ELECTRIQUE

IMPORTANT: L’installation doit suivre
les instructions du constructeur.
Une installation erronée peut causer
des dommages aux personnes,
animaux ou choses.
Le constructeur ne peut pas être
considéré responsable si cette

situationsevérie.

CONSIDERATIONS GENERALES

• Le branchement au réseau électrique
doit être réalisé par du personnel

qualié et selon les normes en vigueur.

• L’appareil doit être branché au réseau
après avoir vérié que la tension

ait la valeur indiquée sur la plaque
caractéristique et que la section des
câbles de l’installation électrique
puisse supporter, la charge indiquée
sur la plaque.

• On peut effectuer le branchement
direct au réseau en interposant entre
le réseau électrique et l’appareil un
interrupteur omnipolaire ayant une
ouverture minimale entre les contacts
de 3 mm.

• Le câble d’alimentation ne doit pas être
en contact avec des parties chaudes
et doit être mis de façon à ne dépasser
en aucun point la température de 75
degrés C.

• L’interrupteur doit être accessible
quand la cuisinière est installée.

N.B. Ne pas utiliser d’adaptateurs, de
réducteurs ou de dérivateurs lors du
branchement au réseau, car ils peuvent
provoquer des surchauffements ou des
brûlures.

Si l’installation électrique doit être modiée

pour le branchement, faire appel à une

personne hautement qualiée.

Ce dernier doit surtout s’assurer que
la section des câbles de l’installation
électrique soit appropriée à la puissance
absorbée par l’appareil.

Avant d’effectuer une opération
quelconque concernant la partie
électrique de l’appareil il faut
absolument le déconnecter du réseau.

Le branchement à la terre de l’appareil
est obligatoire.
Le constructeur décline toute
responsabilité pour tout problème
résultant de la non observation de
cette règle.

87

RACCORDEMENT DU CABLE D’ALIMENTATION

• Détacher le couvercle du bornier, en introduisant un tournevis dans les deux crochets
“A” (g. 8.1).

• Dévisser la vis “D” et ouvrir complètement le serre-câble “E” (gs. 8.2 - 8.3 - 8.4).

• Placer les bornes “F” sur la boîte à bornes “G” (gs. 8.2 - 8.3 - 8.4) suivant les schémas
sur la g. 8.5.

• Raccorder les câbles de la phase, du neutre et de terre à la borne terminale “G” selon
les schémas électriques de la gure 8.5.

• Elonger le câble d’alimentation et le bloquer avec le serre-câble “E” (en vissant la vis

“D”).

• Fermer le couvercle de la boîte à bornes (vérier que les deux crochets A” soient
correctement bloqués).

IMPORTANT: Pour raccorder le câble d’alimentation, NE PAS dévisser les vis qui

xentlecouvercleàl’arrièredelaborneterminale.

ATTENTION: Si le câble d’alimentation est endommagé, il doit être remplacé par le

ServiceAprès-Venteand’évitertoutdanger.

SECTION DU CABLE
D’ALIMENTATION
“Type H05RR-F ou H05VV-F”

88

Fig. 8.1

A

220-240 V ac 3 x 4 mm2 (**)

2

2

(**)

(**)

380-415 V 3N ac 5 x 2,5 mm
380-415 V 2N ac 4 x 4 mm

(**) Raccordement par boîte de connexion
murale

– Facteur de contemporanéité appliqué
– Un facteur de simultanéité peut

s’appliquer à la charge totale de
l’appareil seulement par du personnel

qualié.

PE

230 V

PE

400 V 3N

400 V 2N

F

D

220-240 V ac

230 V ~

F

D

1

L1

3

N

L2

5

PE

L1

L2

L3

N

PE

G

2

4

F

D

40 0 V 2N ~

E

Fig. 8.2

1

3

5

G

2

4

380-415 V 2N ac

1

L1

3

L2

5

N

PE

G

2

4

E

Fig. 8.3

380-415 V 3N ac

40 0 V 3N ~

E

Fig. 8.4

220-240 V ac 380-415 V 2N ac 380-415 V 3N ac

L

L

N (L2)

1

1

2

3

4

5

1

L

2

N

PE

1

2

3

4

5

L

1

L

2

L

3

N

1

3

5

Fig. 8.5

2

4

89

90

91

www.delonghi-cookers.it

Cod. 1104803 - ß1
