Dell Latitude 5290 User Manual [nl]
Latitude 5290 2-in-1
Eigenaarshandleiding
Regelgevingsmodel: T17G
Regelgevingstype: T17G002
Opmerkingen, voorzorgsmaatregelen,en waarschuwingen
OPMERKING: Een OPMERKING duidt belangrijke informatie aan voor een beter gebruik van het product.
WAARSCHUWING: WAARSCHUWINGEN duiden potentiële schade aan hardware of potentieel gegevensverlies aan en
vertellen u hoe het probleem kan worden vermeden.
GEVAAR: LET OP duidt het risico van schade aan eigendommen, lichamelijk letsel of overlijden aan.
© 2016 2019 Dell Inc. of zijn dochtermaatschappijen. Alle rechten voorbehouden. Dell, EMC, en andere handelsmerken zijn
handelsmerken van Dell Inc. of zijn dochterondernemingen. Andere handelsmerken zijn mogelijk handelsmerken van hun respectieve
eigenaren.
2019 - 05
Ver. A03
Inhoudsopgave
1 Aan de computer werken............................................................................................................... 6
Veiligheidsmaatregelen..........................................................................................................................................................6
Bescherming tegen elektrostatische ontlading (electrostatic discharge, ESD)...................................................... 6
ESD-onderhoudskit..........................................................................................................................................................7
Gevoelige componenten transporteren........................................................................................................................ 8
Voordat u aan de tablet gaat werken..................................................................................................................................8
Nadat u aan uw tablet hebt gewerkt.................................................................................................................................. 9

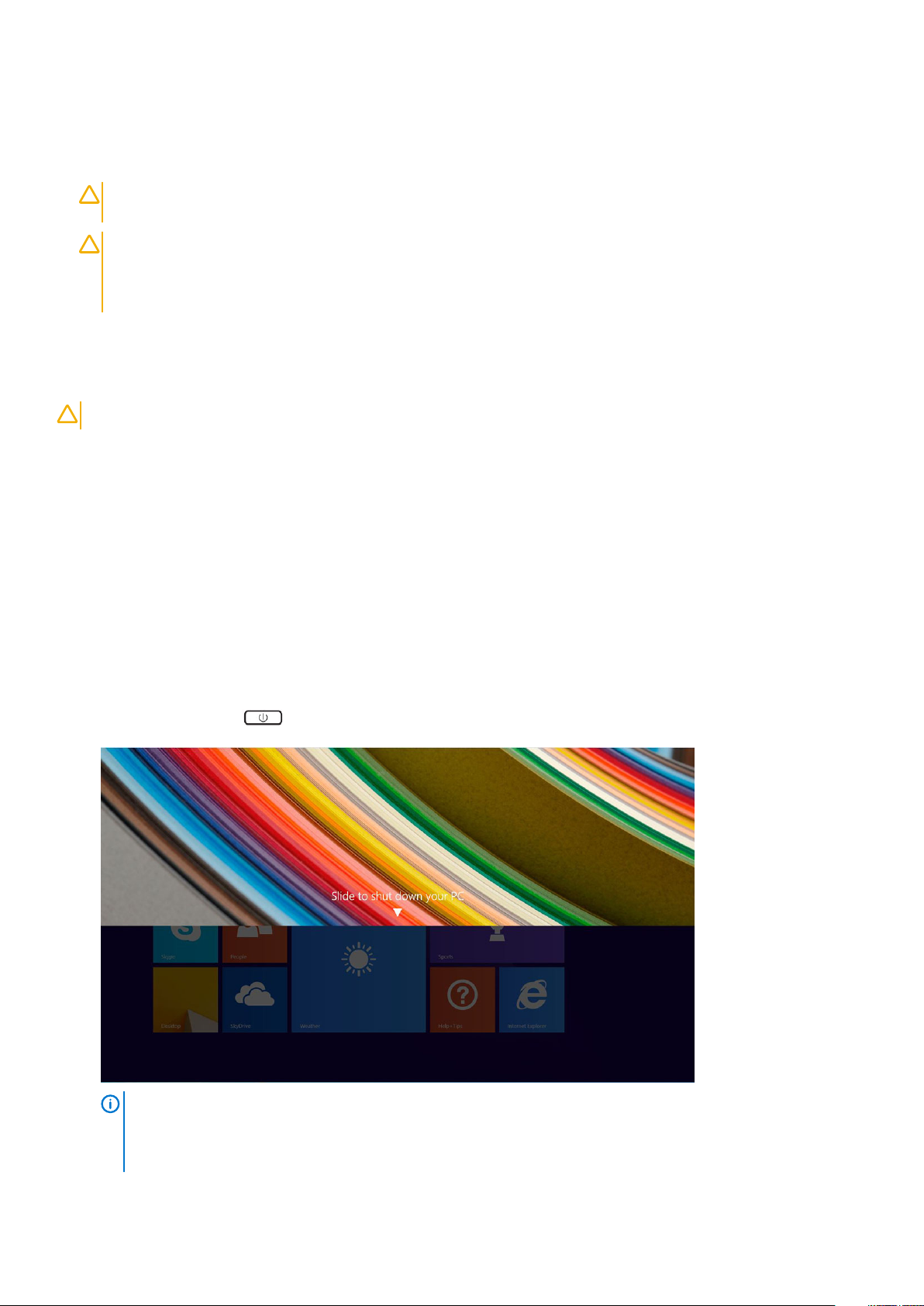

Uw tablet uitschakelen..........................................................................................................................................................9
2 Onderdelen verwijderen en plaatsen..............................................................................................11
Aanbevolen hulpmiddelen.....................................................................................................................................................11
Lijst van schroeven............................................................................................................................................................... 11
Micro-SD - micro-SIM-kaart............................................................................................................................................... 11
Beeldschermeenheid............................................................................................................................................................13
Het beeldschermeenheid verwijderen......................................................................................................................... 13
De beeldschermeenheid plaatsen.................................................................................................................................17
PCIe Solid State schijf (SSD)..............................................................................................................................................17
De SSD-module verwijderen......................................................................................................................................... 17
De SSD-module plaatsen...............................................................................................................................................18
WLAN-kaart..........................................................................................................................................................................19
De WLAN-kaart verwijderen.........................................................................................................................................19
De WLAN-kaart plaatsen..............................................................................................................................................20
WWAN-kaart........................................................................................................................................................................20
De WWAN-kaart verwijderen.......................................................................................................................................20
De WWAN-kaart plaatsen............................................................................................................................................. 21
Luidspreker...........................................................................................................................................................................22
De luidspreker verwijderen........................................................................................................................................... 22
Luidspreker plaatsen......................................................................................................................................................22
Batterij...................................................................................................................................................................................23
Voorzorgsmaatregelen voor de lithium-ionbatterij.................................................................................................... 23
De batterij verwijderen.................................................................................................................................................. 23
De batterij plaatsen........................................................................................................................................................24
Systeemventilator................................................................................................................................................................24
De systeemventilator verwijderen............................................................................................................................... 24
De systeemventilator plaatsen.....................................................................................................................................25
Warmteafleider.................................................................................................................................................................... 25
De warmteafleidereenheid verwijderen...................................................................................................................... 25
Warmteafleidereenheid plaatsen..................................................................................................................................27
Naar voorzijde gerichte camera.........................................................................................................................................27
De camera aan de voorkant verwijderen.................................................................................................................... 27
De camera aan de voorkant plaatsen..........................................................................................................................28
Naar achterzijde gerichte camera..................................................................................................................................... 29
Camera aan de achterkant verwijderen......................................................................................................................29
De camera aan de achterkant plaatsen...................................................................................................................... 30
Inhoudsopgave 3
Smartcardhouder.................................................................................................................................................................30
De smartcardhouder verwijderen................................................................................................................................ 30
De smartcardhouder plaatsen.......................................................................................................................................31
Dockingkaart......................................................................................................................................................................... 31
De dockingkaart verwijderen.........................................................................................................................................31
De dockingkaart plaatsen............................................................................................................................................. 33
Moederbord..........................................................................................................................................................................33
Moederbord verwijderen...............................................................................................................................................33
Moederbord plaatsen.................................................................................................................................................... 36
Knoopbatterij........................................................................................................................................................................36
De knoopbatterij verwijderen....................................................................................................................................... 36
De knoopbatterij plaatsen............................................................................................................................................. 37
USH-kaart.............................................................................................................................................................................37
De USH-kaart met aan/uit-knop verwijderen............................................................................................................37
De USB-kaart plaatsen met de aan/uit-knop............................................................................................................ 38
Antenne................................................................................................................................................................................ 38
De antennemodule verwijderen................................................................................................................................... 38
De antennemodule plaatsen.........................................................................................................................................40
3 Technologie en onderdelen.......................................................................................................... 41
Netadapter............................................................................................................................................................................ 41
Processoren.......................................................................................................................................................................... 41
Processoren identificeren in Windows 10....................................................................................................................41
Chipset..................................................................................................................................................................................42
De chipset identificeren in Apparaatbeheer van Windows 10..................................................................................42
Geheugenfuncties............................................................................................................................................................... 42
Systeemgeheugen controleren in Setup.................................................................................................................... 42
Bezig het systeemgeheugen te controleren.............................................................................................................. 43
Het geheugen testen met behulp van ePSA..............................................................................................................43
Weergave-opties................................................................................................................................................................. 43
De beeldschermadapter identificeren......................................................................................................................... 43
De schermresolutie wijzigen.........................................................................................................................................43
Camerafuncties....................................................................................................................................................................44
De camera identificeren in Apparaatbeheer van Windows 10..................................................................................44
De camera-toepassing starten.....................................................................................................................................44
Opties voor harde schijven.................................................................................................................................................45
De harde schijf identificeren in het BIOS....................................................................................................................45
Stuurprogramma's...............................................................................................................................................................45
Dell Active Pen.....................................................................................................................................................................49
4 Systeemspecificaties.................................................................................................................. 51
Specificaties processor........................................................................................................................................................51
Systeemspecificaties........................................................................................................................................................... 51
Geheugenspecificaties.........................................................................................................................................................51
Videospecificaties.................................................................................................................................................................51
Audiospecificaties................................................................................................................................................................52
Poort- en connectorspecificaties......................................................................................................................................52
Communicatiespecificaties.................................................................................................................................................52
Specificaties camera........................................................................................................................................................... 53
4
Inhoudsopgave
Beeldschermspecificaties................................................................................................................................................... 53
Specificaties netstroomadapter........................................................................................................................................ 53
Batterijspecificaties............................................................................................................................................................. 54
Fysieke specificaties............................................................................................................................................................55
Omgevingsspecificaties......................................................................................................................................................55
5 Systeeminstallatie......................................................................................................................56
BIOS openen zonder toetsenbord.....................................................................................................................................56
Opties voor System Setup................................................................................................................................................. 56
Opties voor het scherm Algemeen..............................................................................................................................56
Opties voor het scherm System Configuration (Systeemconfiguratie)................................................................. 57
Opties voor het scherm System Configuration (Systeemconfiguratie).................................................................59
Opties voor het scherm Video......................................................................................................................................61
Opties voor het scherm Security (Beveiliging)...........................................................................................................61
Secure Boot (Beveiligd opstarten)..............................................................................................................................63
Intel Software Guard Extensions.................................................................................................................................63
Opties voor het scherm Performance (Prestaties).................................................................................................. 63
Opties voor het scherm Power Management (Energiebeheer)..............................................................................64
POST-gedrag.................................................................................................................................................................65
Opties voor Virtualisatie-ondersteuning..................................................................................................................... 66
Opties voor draadloos scherm..................................................................................................................................... 67
Maintenance (Onderhoud)...........................................................................................................................................67
Opties voor het systeemlogscherm.............................................................................................................................67
Systeemlogboeken.............................................................................................................................................................. 67
Het BIOS updaten .............................................................................................................................................................. 68
Systeem- en installatiewachtwoord..................................................................................................................................68
Een wachtwoord voor de systeeminstallatie toewijzen............................................................................................69
Een bestaand systeeminstallatiewachtwoord verwijderen of wijzigen...................................................................69
6 Software................................................................................................................................... 70
Ondersteunde besturingssystemen.................................................................................................................................. 70
-stuurprogramma's downloaden........................................................................................................................................70
ControlVault-drivers............................................................................................................................................................70
Human Interface-apparaatdrivers...................................................................................................................................... 71
Netwerkdrivers..................................................................................................................................................................... 71
Audiodrivers..........................................................................................................................................................................72
Schijfstations........................................................................................................................................................................72
Management Engine Interface...........................................................................................................................................73
USB-drivers.......................................................................................................................................................................... 73
7 Problemen oplossen....................................................................................................................75
Enhanced Pre-boot System Assessment - ePSA........................................................................................................... 75
Het diagnostische ePSA-hulpprogramma uitvoeren.................................................................................................75
Tablet-LED........................................................................................................................................................................... 75
Realtimeklok resetten..........................................................................................................................................................76
De netstroomadapter identificeren die is geleverd bij uw notebook.............................................................................76
8 Contact opnemen met Dell.......................................................................................................... 78
Inhoudsopgave
5
1
Aan de computer werken
Veiligheidsmaatregelen
In het hoofdstuk veiligheidsmaatregelen worden de primaire stappen genoemd die moeten worden genomen voordat demontageinstructies worden uitgevoerd.
Neem de volgende voorzorgsmaatregelen in acht voordat u een installatie of break/fix-procedures uitvoert die montage of demontage
vereisen.
• Zet het systeem uit, inclusief eventueel aangesloten randapparatuur.
• Koppel het systeem en alle aangesloten randapparatuur los van het stopcontact.
• Koppel alle netwerkkabels, telefoon- en telecommunicatielijnen los van het systeem.
• Gebruik een ESD-servicekit wanneer u werkzaamheden aan de binnenkant van een notebook uitvoert om schade door elektrostatische
ontlading (ESD) te voorkomen.
• Plaats, na het verwijderen van een systeemonderdeel, het verwijderde onderdeel zorgvuldig op een anti-statische mat.
• Draag schoenen met niet-geleidende rubberen zolen om de kans op elektrocutie te verminderen.
Stand-bystand
Dell producten met stand-bystand moeten worden losgekoppeld voordat u de behuizing opent. Systemen die zijn uitgerust met de standbystand worden in wezen gevoed wanneer deze uit staan. Door de interne voeding kan het systeem op afstand worden ingeschakeld
(Wake on LAN) en onderbroken in een slaapstand en heeft andere geavanceerde functies voor energiebeheer.
Door ontkoppeling en het ingedrukt houden van de aan-/uitknop gedurende 15 seconden zou de reststroom in het moederbord moeten
ontladen. Verwijder de batterij uit notebooks.
Binding
Binding is een methode voor het verbinden van twee of meer aardingsgeleiders met dezelfde elektrische potentiaal. Dit wordt gedaan door
het gebruik van een ESD-buitendienstkit. Zorg er bij het aansluiten van een bindingsdraad voor dat deze is aangesloten op blank metaal en
nooit op een geverfd of niet-metalen oppervlak. De polsband moet goed vastzitten en volledig in contact zijn met uw huid. Zorg er tevens
voor dat u altijd alle sieraden, zoals horloges, armbanden of ringen, verwijdert voordat u uzelf en de apparatuur met elkaar verbindt.
Bescherming tegen elektrostatische ontlading (electrostatic discharge, ESD)
ESD is een belangrijk aandachtspunt bij het werken met elektronische onderdelen, vooral gevoelige onderdelen zoals uitbreidingskaarten,
processoren, geheugen-DIMM's, en moederborden. Zeer geringe ladingen kunnen schade aan circuits veroorzaken op manieren die
mogelijk niet vanzelfsprekend zijn, zoals onregelmatige problemen of een verkorte levensduur. Hoe meer de industrie lagere
energievereisten en hogere dichtheid promoot, des te belangrijker wordt ESD-bescherming.
Vanwege de hogere dichtheid van halfgeleiders in recente Dell producten, is de gevoeligheid voor schade door statische elektriciteit nu
hoger dan in eerdere Dell producten. Daarom zijn sommige eerder goedgekeurde methoden van het omgaan met onderdelen niet langer
van toepassing.
Twee erkende soorten ESD-schade zijn fatale en onregelmatige storingen.
• Fataal: Fatale storingen vertegenwoordigen ongeveer 20 procent van de aan ESD gerelateerde storingen. De schade veroorzaakt een
onmiddellijk en volledig verlies van functionaliteit van het apparaat. Een voorbeeld van een fatale fout is een geheugen-DIMM die een
statische schok heeft ontvangen en onmiddellijk een 'No POST/No Video’-symptoom genereert, waarbij een pieptoon wordt
uitgezonden voor ontbrekend of niet-functioneel geheugen.
• Onregelmatig – Onregelmatige storingen vertegenwoordigen ongeveer 80 procent van de aan ESD gerelateerde storingen. De hoge
frequentie van onregelmatige fouten betekent dat wanneer schade plaatsvindt, dit meestal niet onmiddellijk wordt herkend. De DIMM
ontvangt een statische schok, maar hierdoor wordt de tracing alleen verzwakt en worden geen onmiddellijk externe symptomen van
6 Aan de computer werken
de schade veroorzaakt. Het kan weken of maanden duren voordat de verzwakte tracing smelt. In de tussentijd kan dit leiden tot
verslechtering van geheugenintegriteit, onregelmatige geheugenstoringen, enz.
De soort schade die moeilijker te herkennen en op te lossen is, is de onregelmatige storing (ook wel latente storing of` ‘walking wounded’
genoemd).
Voer de volgende stappen uit om ESD-schade te voorkomen:
• Gebruik een bedrade ESD-polsband die goed is geaard. Het gebruik van draadloze antistatische banden is niet meer toegestaan; deze
bieden onvoldoende bescherming. Het aanraken van het chassis alvorens onderdelen te hanteren zorgt niet voor adequate
bescherming tegen ESD op onderdelen met verhoogde gevoeligheid voor ESD-schade.
• Werk met alle elektrostatisch gevoelige onderdelen in een ruimte die vrij is van statische elektriciteit. Gebruik indien mogelijk
antistatische vloer- en werkbankmatten.
• Wanneer u een voor statische elektriciteit gevoelig onderdeel uit de verzenddoos haalt, verwijdert u het onderdeel pas uit de
antistatische verpakking op het moment dat u het gaat installeren. Voordat u het onderdeel uit de antistatische verpakking verwijdert,
zorgt u ervoor dat u de statische elektriciteit van uw lichaam ontlaadt.
• Plaats een gevoelig onderdeel voor transport eerst in een antistatische doos of andere verpakking.
ESD-onderhoudskit
De onbewaakte onderhoudskit is de meest gebruikte servicekit. Elke onderhoudskit bestaat uit drie hoofdcomponenten: antistatische mat,
polsbandje en aardingssnoer.
Componenten van een ESD-onderhoudskit
De componenten van een ESD-onderhoudskit zijn:
• Antistatische mat - De antistatische mat is dissipatief en tijdens serviceprocedures kunnen er onderdelen op worden geplaatst. Uw
polsband moet nauwsluitend zitten en het aardingssnoer moet aan de mat en aan onbewerkt metaal van het systeem waaraan u werkt
zijn bevestigd wanneer u de antistatische mat gebruikt. Wanneer u het bovenstaande goed hebt uitgevoerd, kunt u serviceonderdelen
uit de ESD-tas halen en die direct op de mat plaatsen. ESD-gevoelige items zijn veilig in uw hand, op de ESD-mat, in het systeem of in
een zak.
• Polsband en aardingssnoer - De polsband en het aardingssnoer kunnen ofwel direct tussen uw pols en blank metaal op de hardware
worden bevestigd als de ESD-mat niet vereist is, of worden verbonden met de antistatische mat om hardware te beschermen die
tijdelijk op de mat is geplaatst. De fysieke verbinding van de polsband en het aardingssnoer tussen uw huid, de ESD-mat en de
hardware staat bekend als hechting. Gebruik alleen onderhoudskits met een polsband, mat en aardingssnoer. Gebruik nooit draadloze
polsbanden. Houd er altijd rekening mee dat de interne draden van een polsband gevoelig zijn voor schade door slijtage en dat die dus
regelmatig gecontroleerd moeten worden met een polsbandtester om mogelijke ESD-hardwareschade te voorkomen. Het wordt
aanbevolen om de polsband en het aardingssnoer ten minste eenmaal per week te testen.
• ESD-polsbandtester - De draden in een ESD-polsbandje kunnen na verloop van tijd beschadigd raken. Bij gebruik van een
onbewaakte kit wordt het aanbevolen om de band regelmatig voor elke servicebeurt of minimaal eenmaal per week te testen. Een
polsbandtester is de beste methode voor het uitvoeren van deze test. Als u zelf geen polsbandtester hebt, kunt u kijken of uw
regionale kantoor er wel een heeft. Voor het uitvoeren van de test sluit u het aardingssnoer van de polsband aan op de tester terwijl
die aan uw pols is bevestigd en drukt u vervolgens op de knop om de test uit te voeren. Een groene LED geeft aan dat de test
succesvol is; een rode LED geeft aan dat de test is mislukt.
• Isolatorelementen - Het is belangrijk om ESD-gevoelige apparaten, zoals plastic warmteafleiderbehuizingen uit de buurt te houden
van interne onderdelen zoals isolatoren omdat die vaak geladen zijn.
• Werkomgeving - Voor het gebruik van de ESD-onderhoudskit dient u de situatie op de klantlocatie te beoordelen. Het implementeren
van de kit voor een serveromgeving is anders dan voor een desktop- of draagbare omgeving. Servers zijn doorgaans geïnstalleerd in
een patchkast in een datacenter; desktops of laptops worden doorgaans geplaatst op kantoorbureaus of in kantoorhokjes. Zoek altijd
een grote, open en vlakke ruimte zonder rommel die groot genoeg is om de ESD-kit te gebruiken waarbij er genoeg ruimte is voor het
systeem dat moet worden gerepareerd. Er mogen geen geleiders in de werkruimte liggen die voor ESD kunnen zorgen. Op de werkplek
moeten isolators zoals piepschuim en andere kunststofmaterialen altijd minstens 30 centimeter van gevoelige onderdelen worden
geplaatst voordat u fysiek omgaat met hardwarecomponenten.
• ESD-verpakking - Alle ESD-gevoelige apparaten moeten worden verzonden en ontvangen in statisch-veilige verpakking. Metalen,
statisch afgeschermde zakken krijgen de voorkeur. U moet het beschadigde onderdeel echter altijd in dezelfde ESD-tas en -verpakking
doen als waarin het nieuwe onderdeel arriveerde. De ESD-tas moet om worden gevouwen en worden afgeplakt en hetzelfde
schuimverpakkingsmateriaal moet worden gebruikt met de originele doos van het nieuwe onderdeel. ESD-gevoelige apparaten dienen
alleen op ESD-beschermde ondergrond te worden geplaatst en onderdelen mogen nooit op de ESD-tas worden geplaatst omdat alleen
de binnenkant daarvan is beschermd. Plaats onderdelen altijd in uw hand, op de ESD-mat, in het systeem of in een antistatische zak.
• Het transporteren van gevoelige componenten - Bij het transporteren van ESD-gevoelige componenten zoals vervangende
onderdelen of onderdelen die naar Dell teruggestuurd moeten worden, is het zeer belangrijk om deze onderdelen voor veilig transport
in de antistatische tassen te plaatsen.
Aan de computer werken
7
Overzicht van ESD-bescherming
Het wordt onderhoudstechnici aanbevolen om de traditionele bedraade ESD-aardingspolsband en beschermende antistatische mat te allen
tijde te gebruiken wanneer service wordt verleend voor Dell producten. Daarnaast is het van essentieel belang dat technici de gevoelige
onderdelen apart houden van alle isolatoronderdelen wanneer service wordt verleend en dat ze antistatische tassen gebruiken voor het
transport van gevoelige onderdelen.
Gevoelige componenten transporteren
Bij het transporteren van ESD-gevoelige componenten, zoals vervangende onderdelen of onderdelen die worden teruggestuurd naar Dell,
is het zeer belangrijk om deze onderdelen in antistatische zakken te plaatsen voor veilig transport.
Apparatuur tillen
Houd u aan de volgende richtlijnen bij het tillen van zware apparatuur:
WAARSCHUWING: Til niet meer dan 22,7 kg (50 pound). Zorg altijd voor extra hulpmiddelen of gebruik een
mechanische hefinrichting.
1. Zorg dat u stevig en in evenwicht staat. Houd uw voeten uit elkaar voor een stabiele basis en richt uw tenen naar buiten.
2. Span uw buikspieren aan. De buikspieren ondersteunen uw rug bij het tillen, waardoor de kracht van de last wordt gecompenseerd.
3. Til met uw benen, niet uw rug.
4. Houd de last dicht bij uw lichaam. Hoe dichter deze bij uw rug is, des te minder wordt uw rug belast.
5. Houd uw rug recht, zowel bij het optillen als het neerzetten van de last. Voeg het gewicht van uw lichaam niet toe aan de last. Draai
uw lichaam en rug niet.
6. Volg dezelfde technieken in omgekeerde volgorde om de last neer te zetten.
Voordat u aan de tablet gaat werken
Volg de onderstaande veiligheidsrichtlijnen om uw eigen veiligheid te garanderen en de tablet en werkomgeving tegen mogelijke schade te
beschermen. Tenzij anders vermeld, wordt voor elke procedure in dit document uitgegaan van de volgende condities:
• U hebt de veiligheidsinformatie geraadpleegd die bij uw tablet is geleverd.
OPMERKING:
tablet uitvoert. Raadpleeg voor meer informatie over beste praktijken op het gebied van veiligheid onze website over de
naleving van wet- en regelgeving op www.dell.com/regulatory_compliance
WAARSCHUWING: Een groot aantal reparaties mag alleen door een erkend onderhoudstechnicus worden uitgevoerd. U
mag alleen de probleemoplossing en eenvoudige reparaties uitvoeren die in uw productdocumentatie worden
aangegeven of die u moet uitvoeren conform instructies van het online of telefonische service- en onderhoudsteam.
Schade als gevolg van onderhoudswerkzaamheden die niet door Dell zijn goedgekeurd, valt niet onder de garantie. Lees
en volg de veiligheidsinstructies die bij het product zijn geleverd.
WAARSCHUWING: Voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door
regelmatig een ongeverfd metalen oppervlak aan te raken, zoals een connector aan de achterkant van de tablet.
WAARSCHUWING: Hanteer alle onderdelen en kaarten met zorg. Raak de onderdelen of de contactpunten op een kaart
niet aan. Houd de kaart bij de randen vast of aan de metalen montagebeugel.
WAARSCHUWING: Verwijder kabels door aan de connector of aan het treklipje te trekken en niet aan de kabel zelf.
Sommige kabels hebben een connector met vergrendelingsklemmen. Druk deze in voordat u de kabel loskoppelt. Als u
connectoren van elkaar haalt, moet u ervoor zorgen dat u ze recht uit de aansluiting trekt om te voorkomen dat de
connectorpinnen verbuigen. Ook moet u voor het aansluiten van een kabel controleren of beide connectoren correct zijn
gepositioneerd en uitgelijnd.
Volg de veiligheidsinstructies die bij de tablet werden geleverd alvorens u werkzaamheden binnen de
OPMERKING: De kleur van uw tablet en bepaalde onderdelen kunnen verschillen van de kleur die in dit document is
afgebeeld.
Om schade aan de tablet te voorkomen, moet u de volgende instructies opvolgen voordat u in de tablet gaat werken.
1. Zorg ervoor dat het werkoppervlak vlak en schoon is, om te voorkomen dat de tabletkap bekrast raakt.
2. Schakel de tablet uit.
8
Aan de computer werken
3. Als de tablet is aangesloten op een dockingapparaat (gekoppeld) zoals het optionele dockingstation of de optionele houder van het
toetsenbord, koppel de tablet dan los.
4. Koppel de netadapter los van de tablet.
5. Houd de aan-uitknop enkele seconden ingedrukt om de flea power (reststroom) van het moederbord te verwijderen.
WAARSCHUWING: Koppel de tablet altijd los van het stopcontact om hem te beschermen tegen elektrische
schokken.
WAARSCHUWING: Raak een onderdeel pas aan nadat u zich hebt geaard door een ongeverfd metalen oppervlak aan
te raken, zoals het metaal aan de achterkant van de tablet. Raak tijdens het werken aan uw computer af en toe een
ongeverfd metalen oppervlak aan om eventuele statische elektriciteit, die schadelijk kan zijn voor interne
componenten, te ontladen.
6. Verwijder de SD-kaart uit de tablet.
Nadat u aan uw tablet hebt gewerkt
WAARSCHUWING:
1. Breng alle schroeven opnieuw aan en zorg ervoor dat er geen losse schroeven in uw tablet achterblijven.
2. Sluit alle externe apparaten, randapparaten en kabels die u eerder had losgekoppeld, weer aan voordat u aan uw tablet werkt.
3. Plaats alle mediakaarten, de SIM-kaart en andere onderdelen die u had verwijderd weer terug voordat u aan uw tablet werkt.
4. Sluit uw tablet en alle aangesloten apparaten aan op het stopcontact.
5. Schakel uw tablet in.
Uw tablet kan beschadigd raken als u er losse schroeven in achterlaat.
Uw tablet uitschakelen
De tablet wordt volledig afgesloten wanneer u die uitschakelt. U kunt uw tablet op twee manieren uitschakelen:
• Met de aan-/uitknop
• Charms-menu gebruiken
1. Uw tablet uitschakelen met de aan-uitknop:
a) Houd de aan-/uitknop ingedrukt totdat u 'Slide to shut down your PC' ('Schuif om uw pc af te sluiten') op het scherm
ziet.
OPMERKING:
'Slide to shut down your PC' ('Schuif om uw pc af te sluiten') worden weergegeven. Voor
en
Venue 11 Pro 7139
afgesloten als u de aan-/uitknopinstelling wijzigt naar afsluiten. Om de aan-/uitknopinstelling te wijzigen, gaat u
Nadat u de aan-/uitknop ingedrukt houdt, zal standaard alleen in
zal de tablet standaard naar de slaapstand schakelen. De tablet zal echter worden
Venue 11 Pro 7130
Aan de computer werken 9
het scherm
Venue 11 pro 7130 vPro
naar Control Panel > Power Options > Change Plan Setting > Change Advanced Power Settings
(Configuratiescherm > Energiebeheer > Planinstelling wijzigen > Geavanceerde energie-instellingen wijzigen).
Voor toegang tot het Configuratiescherm veegt u vanaf de rechterzijde van het scherm, tikt u op Search
(Zoeken), voert u Control Panel (Configuratiescherm) in het zoekvak in en klikt u vervolgens op Control Panel
(Configuratiescherm).
b) Schuif om de tablet af te sluiten.
OPMERKING: U kunt de tablet ook uitschakelen zonder het scherm omlaag te schuiven. Houd de Aan-/uitknop
meer dan 10 seconden ingedrukt om uw tablet uit te schakelen. U kunt geforceerd afsluiten als de tablet niet
reageert/onverwacht gedrag vertoont of als de aanraaktechnologie niet werkt.
2. Uw tablet uitschakelen met het Charms-menu:
a) Maak een schuifbeweging vanaf de rechterrand van het beeldscherm om het Charms-menu te openen.
Tik op Settings (Instellingen) —> Power (Aan/uit) —> Shut down (Uitschakelen) om de tablet uit te zetten.
b)
10 Aan de computer werken
Onderdelen verwijderen en plaatsen
Aanbevolen hulpmiddelen
Bij de procedures in dit document heeft u mogelijk de volgende hulpmiddelen nodig:
• Kruiskopschroevendraaier
• #0 kruiskopschroevendraaier
• #1 kruiskopschroevendraaier
• Plastic pennetje
Lijst van schroeven
Tabel 1. Lijst van de formaten van Latitude 5290 2-in-1-schroeven
Onderdeel M2x 1.1+1.7 M2X4 M1.6x3 M2X2.5 M1.6x3 M2X2 M2X3.5
Achterplaat 3
Batterij 4
2
Warmteafleider 4
Scharnieren 4
Beeldschermpaneel 6
Systeemventilator 2
WWAN-kaart 1
WLAN-kaart 1
Smartcardhouder 3
SSD-kaart 1
Dockingbeugel 2
Standaard 4
Cameramodule
Antennemodule 1
Moederbord 4
2
(voorzijde
)
1
(achterzij
de)
Micro-SD - micro-SIM-kaart
uSIM-kaarten kunnen alleen worden geplaatst op tablets die worden geleverd met WWAN-module.
1. Volg de procedure in Voordat u in uw tablet gaat werken.
OPMERKING:
koppel de voeding los en ontlaad het apparaat van reststroom voordat u de stappen uitvoert
Onderdelen verwijderen en plaatsen 11
2. Leg de tablet op een vlak en effen oppervlak, met de standaard naar boven gericht.
3. Druk op de twee pinnen voor automatische ontgrendeling van de standaard en trek om de standaard te openen [1],[2].
OPMERKING: Zorg ervoor dat u de standaard NIET meer dan 145° trekt, om schade aan de scharnieren te
voorkomen.
OPMERKING: Zorg ervoor dat u de tablet uitschakelt of het netsnoer uit het stopcontact haalt om de flea power
(reststroom) af te voeren voordat u de microSD- en/of micro-SIM plaatst.
4. Draai de standaard tot een hoek van 145°, om toegang te krijgen tot de sleuven voor de micro-SD-kaart en micro-SIM-kaart.
5. Schuif de afdekplaat van de micro-SD-kaart/micro-SIM-kaart [1] en trek aan de plaat [2].
6. Plaats de SD-kaart/micro-SIM-kaarten en ijn de plaat uit met de groef op de tablet en schuif deze naar binnen om de micro-SD-kaart
en micro-SIM-kaart te bevestigen.
12
Onderdelen verwijderen en plaatsen
7. Voer dezelfde stappen uit om de microSD-/micro-SIM-kaarten uit de tablet te halen
Beeldschermeenheid
Het beeldschermeenheid verwijderen
1. Volg de procedure in Voordat u aan de tablet gaat werken.
2. Verwijder de volgende onderdelen:
a) uSIM-/microSD-kaart
OPMERKING:
3. Open de standaard door de tablet verticaal te houden en hem naar beneden te drukken. Plaats de tablet met het scherm naar
beneden.
uSIM-kaartsleuf is alleen beschikbaar op tablets die worden verzonden met WWAN-module.
Onderdelen verwijderen en plaatsen
13
OPMERKING: U kunt de standaard ook openen via de uitsparing in de luidspreker.
4. Plaats de tablet op een vlakke ondergrond en til de standaard om zodoende de onderzijde van de tablet te onthullen.
OPMERKING:
Zorg ervoor dat de standaard met een hoek van 145 graden wordt geopend.
5. De beeldschermeenheid losmaken:
a) Verwijder de 6 schroeven (M1.6 x 3.0) waarmee de onderplaat aan de tablet is bevestigd [1].
14
Onderdelen verwijderen en plaatsen
b) Sluit de standaard [2] en draai de tablet om het beeldscherm weer te geven.
6. Gebruik een plastic pennetje [1] om de randen [2] van het beeldschermpaneel los te maken, beginnend vanaf de onderkant (vlakbij de
dockingpoort).
Onderdelen verwijderen en plaatsen
15
OPMERKING: Draai de tablet zodat de LCD omhoog wijst.
OPMERKING: Zorg ervoor dat u bij de dockingpoort begint en voorzichtig met de klok mee beweegt om schade aan
de plastic klemmetjes te voorkomen. Gebruik een plastic pennetje.
7. Draai het beeldschermpaneel om op een vlak oppervlak met het LCD-paneel omhoog gericht.
8. De kabels loskoppelen:
a) Duw en oppel de batterijkabel op de systeemkaart los [1].
16
Onderdelen verwijderen en plaatsen
b) Trek en oppel de beeldschermkabel op de systeemkaart los [2].
9. Til de beeldschermeenheid weg van de tablet.
De beeldschermeenheid plaatsen
1. Plaats het beeldschermpaneel op een vlak oppervlak.
2. Sluit de beeldschermkabel aan op de connector op de systeemkaart.
3. Sluit de stekker van de luidsprekerkabel aan op de connector op het moederbord.
4. Plaats het beeldschermpaneel op de tablet en druk op de randen totdat ze vastklikken.
5. Draai de tablet om en open de standaard.
6. Plaats de M1.6x3-schroeven terug om de tablet op het beeldschermpaneel te bevestigen.
7. Plaats:
a) uSIM-/microSD-kaart
8. Volg de procedure in Nadat u aan uw tablet hebt gewerkt.
PCIe Solid State schijf (SSD)
De SSD-module verwijderen
1. Volg de procedure in Voordat u aan de tablet gaat werken.
2. Verwijder de volgende onderdelen:
a) uSIM-/microSD-kaart
OPMERKING:
b) beeldschermpaneel
c) batterij
3. Verwijder de SSD-module als volgt:
uSIM-kaartsleuf is alleen beschikbaar op tablets die worden verzonden met WWAN-module.
Onderdelen verwijderen en plaatsen
17
a) Verwijder de M2x2.5-schroef waarmee het SSD-shield is bevestigd [1].
b) Verwijder het SSD-schild uit de tablet [2].
OPMERKING:
• Voor modellen geleverd met M.2 2280-SSD's, vereist de SSD dat een afscherming over de SSD wordt
geplaatst.
• Er zijn vijf klemmen vlak bij de sleuf voor de M.2 2280-SSD op het Latitude 5290 2-in-1-moederbord.
• Voor modellen geleverd met M.2 2230-SSD's, vereist de SSD dat een houder over de SSD wordt geplaatst om
deze op zijn plaats te houden.
c) Schuif en til de SSD-module uit de sleuf op de tablet [3].
OPMERKING: Zorg ervoor dat u de SSD-kaart NIET optilt onder een hoek van meer dan 15°.
De SSD-module plaatsen
1. Plaats de SSD-module in de connector op de systeemkaart.
2. Plaats het SSD-schild op de SSD-module.
WAARSCHUWING:
te plaatsen. Zorg ervoor dat u de klemmen voorzichtig gebruikt aangezien de klemmen klein en kwetsbaar zijn. Bij
verkeerd gebruik kunnen de klemmen worden beschadigd en moet het schild worden vervangen.
3. Plaats de M2x2.5-schroef terug waarmee het SSD-schild wordt bevestigd.
OPMERKING:
4. Plaats:
a) Beeldschermpaneel
b) uSIM/microSD
18
Onderdelen verwijderen en plaatsen
Lijn de vijf klemmen uit met de klemgaten op de systeemkaart om het schild op de juiste manier
Lijn het schild voorzichtig uit om schade aan de klemmen te voorkomen.
Micro-SIM-kaart is alleen geplaatst in tablets die worden geleverd met WWAN-module.
c) batterij
5. Volg de procedure in Nadat u aan uw tablet hebt gewerkt.
WLAN-kaart
De WLAN-kaart verwijderen
1. Volg de procedure in Voordat u in uw tablet gaat werken.
2. Verwijder de volgende onderdelen:
a) uSIM/microSD-kaart
OPMERKING:
b) beeldschermpaneel
c) batterij
OPMERKING: In plaats van de batterij te verwijderen, moet u ervoor zorgen dat u de batterij loskoppelt om
onderdelen te verwijderen.
3. U verwijdert de WLAN-kaart als volgt:

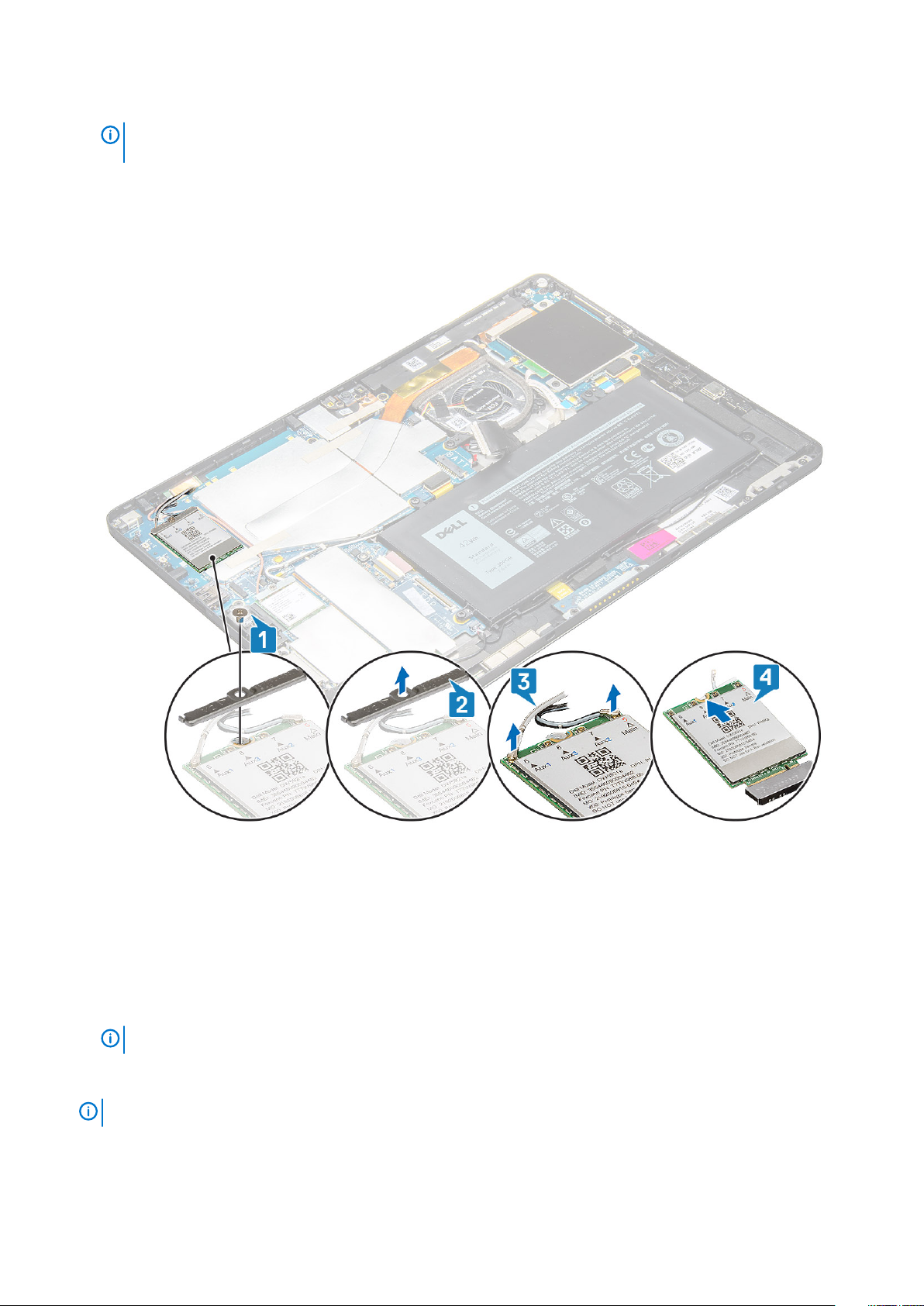

a) Verwijder de M2x3.5-schroef waarmee de WLAN-beugel is bevestigd [1] en til de beugel op [2].
OPMERKING:
b) Koppel de antennekabels los van de WLAN-kaart [3].
OPMERKING:
c) Til de WLAN-kaart uit de connector op de systeemkaart [4].
OPMERKING:
uSIM-kaartsleuf is alleen beschikbaar op tablets die worden verzonden met WWAN-module.
Zorg ervoor dat u de dichting verwijdert om de WLAN-kaart te verwijderen.
WLAN-antennes moeten op correcte wijze uit de geleiders op het moederbord worden gehaald.
Zorg ervoor dat de WLAN-kaart met een hoek van niet meer dan 20° wordt opgetild.
Onderdelen verwijderen en plaatsen 19
De WLAN-kaart plaatsen
1. Steek de WLAN-kaart in de connector op het moederbord.
2. Sluit de antennekabels aan op de WLAN-kaart.
3. Plaats de WLAN-beugel op de WLAN-kaart.
4. Plaats de M2x3.5-mm schroef terug waarmee de WLAN-beugel wordt bevestigd.
5. Plaats:
a) beeldschermpaneel
b) uSIM/microSD
OPMERKING:
c) batterij
6. Volg de procedure in Nadat u aan uw tablet hebt gewerkt.
uSIM-kaart is alleen geplaatst op tablets die worden verzonden met WWAN-module.
WWAN-kaart
De WWAN-kaart verwijderen
1. Volg de procedure in Voordat u in uw tablet gaat werken.
2. Verwijder de volgende onderdelen:
a) uSIM/microSD-kaart
OPMERKING:
b) beeldschermpaneel
20
Onderdelen verwijderen en plaatsen
uSIM-kaartsleuf is alleen beschikbaar op tablets die worden verzonden met WWAN-module.
c) batterij
OPMERKING: In plaats van de batterij te verwijderen, moet u ervoor zorgen dat u de batterij loskoppelt om
onderdelen te verwijderen.
3. De WWAN-kaart verwijderen:
a) Verwijder de enkele schroef ( M2.0 x 3.5) waarmee de metalen beugel op de WWAN-kaart is bevestigd [1].
b) Verwijder het metalen lipje waarmee de WWAN-kaart [2] is bevestigd.
c) Koppel de WWAN-antennekabels los van de connectoren op de WWAN-kaart [3].
d) Verwijder de WWAN-kaart uit de computer [4].
De WWAN-kaart plaatsen
1. Plaats de WWAN-kaartin de connector op het moederbord.
2. Sluit de WWAN-kabels aan op de connectoren op de WWAN-kaart.
3. Plaats de metalen beugel en plaats de M2.0 x 3.5-schroef terug waarmee de WLAN-kaart aan de computer is bevestigd.
4. Plaats:
a) beeldschermpaneel
b) uSIM/microSD
OPMERKING:
c) batterij
5. Volg de procedure in Nadat u in de tablet hebt gewerkt.
OPMERKING:
De uSIM-kaart is alleen geïnstalleerd op tablets die worden geleverd met een WWAN-module.
Het IMEI-nummer kan ook op de WWAN-kaart worden gevonden.
Onderdelen verwijderen en plaatsen 21
Luidspreker
De luidspreker verwijderen
1. Volg de procedure in Voordat u aan de tablet gaat werken.
2. Verwijder de volgende onderdelen:
a) Micro-SIM-/microSD-kaart
OPMERKING: Micro-SIM-kaartsleuf is alleen beschikbaar op tablets die worden verzonden met WWAN-module.
b) beeldschermpaneel
c) batterij
3. Verwijder de luidspreker als volgt:
a) Til de vergrendeling omhoog en maak de luidsprekerkabel los van de connector [1].
OPMERKING:
b) Maak de luidsprekerkabel los uit de klemmen met een plastic pennetje [2].
OPMERKING: Verwijder het afdekschild van de M.2 2280 SSD en M.2 2280 SSD om te voorkomen dat u wordt
gehinderd tijdens het losmaken van de luidsprekerkabel.
Zorg ervoor dat u de SSD verwijdert zodat u meer ruimte hebt om de luidsprekers los te halen.
c) Haal de luidsprekers los uit de tablet [3].
OPMERKING:
tape nogmaals kunt gebruiken voor het plaatsen van de luidspreker.
De luidspreker is bevestigd met een tape, dus zorg ervoor dat u die voorzichtig loshaalt zodat u de
Luidspreker plaatsen
1. Plaats de luidspreker in het blok op de systeemkaart.
2. Sluit de kabels op het moederbord aan.
3. Druk op de luidspreker om die vast te plakken aan de tape op het systeem.
4. Plaats:
22
Onderdelen verwijderen en plaatsen
a) Beeldschermpaneel
b) uSIM/microSD
OPMERKING: uSIM-kaart is alleen geplaatst op tablets die worden verzonden met WWAN-module.
batterij
c)
5. Volg de procedure in Nadat u aan uw tablet hebt gewerkt.
Batterij
Voorzorgsmaatregelen voor de lithium-ionbatterij
WAARSCHUWING:
• Wees voorzichtig bij het hanteren van lithium-ionbatterijen.
• Ontlaad de batterij zo veel mogelijk voordat u deze uit het systeem verwijdert. Dit kan gedaan worden door de
netadapter los te koppelen van het systeem, zodat de batterij kan leeglopen.
• U moet de batterij niet pletten, laten vallen, beschadigen of doorboren met vreemde voorwerpen.
• Stel de batterij niet bloot aan hoge temperaturen en haal batterijpacks cellen niet uit elkaar.
• Oefen geen druk uit op het oppervlak van de batterij.
• Buig de batterij niet.
• Gebruik geen gereedschap om te wrikken op of langs de batterij.
• Zorg dat er tijdens het onderhoud van dit product geen schroeven zoekraken of verloren gaan om te voorkomen dat
de batterij en andere systeemonderdelen per ongeluk worden doorboord of schade oplopen.
• Als de batterij vast komt te zitten in de computer als gevolg van zwellen, moet u niet proberen deze los te maken
omdat het doorboren, buigen of pletten van een lithium-ionbatterij gevaarlijk kan zijn. Neem in een dergelijk geval
contact op met de technische support van Dell voor hulp. Ga naar www.dell.com/contactdell.
• Schaf altijd originele batterijen aan op www.deel.com of bij geautoriseerde Dell partners en verkopers.
De batterij verwijderen
1. Volg de procedure in Voordat u aan de tablet gaat werken.
2. Verwijder de volgende onderdelen:
a) uSIM-/microSD-kaart
OPMERKING:
b) beeldschermpaneel
3. U verwijdert de batterij als volgt:
a) Verwijder de tape waarmee de batterijconnector aan de systeemkaart is bevestigd.
b) Verwijder de stekker van de batterijkabel uit de connector op het moederbord.
OPMERKING:
voorkomen.
c) Verwijder de M2x4-schroeven (4) waarmee de batterij aan de tablet is bevestigd [1].
d) Til de batterij uit de tablet [2].
uSIM-kaartsleuf is alleen beschikbaar op tablets die worden verzonden met WWAN-module.
Zorg ervoor dat u aan de kabel trekt via de hendel van de batterijconnector om schade aan de pin te
Onderdelen verwijderen en plaatsen
23
De batterij plaatsen
1. Steek de batterij in de sleuf op de tablet.
2. Plaats de M2x4-schroeven terug waarmee de batterij aan de tablet wordt bevestigd.
3. Sluit de batterijconnector aan op de systeemkaart en maak de tape los waarmee de connector is bevestigd.
4. Plaats:
a) beeldschermpaneel
b) uSIM-/microSD-kaart
OPMERKING:
5. Volg de procedure in Nadat u aan uw tablet hebt gewerkt.
uSIM-kaart is alleen geplaatst op tablets die worden verzonden met WWAN-module.
Systeemventilator
De systeemventilator verwijderen
1. Volg de procedure in Voordat u aan de tablet gaat werken.
2. Verwijder de volgende onderdelen:
a) uSIM-/microSD-kaart
OPMERKING:
b) Beeldschermpaneel
c) batterij
3. Verwijder de systeemventilator als volgt:
a) Koppel de kabel van de systeemventilator los van het moederbord [1].
b) Verwijder de M2x4-schroeven (2) waarmee de systeemventilator is bevestigd [2].
c) Til de systeemventilator van het chassis van de tablet [3].
Micro-SIM-kaartsleuf is alleen beschikbaar op tablets die worden verzonden met WWAN-module.
24
Onderdelen verwijderen en plaatsen
Loading...
