DELL C2423H User guide

Dell C2423H
Dell C2723H
Monitor do wideokonferencji

Przewodnik użytkownika

Model: C2423H/C2723H
Numer identyfikacyjny modelu: C2423Hb/C2723Hb

UWAGA: UWAGA oznacza ważną informację, która może pomóc w
lepszym wykorzystaniu komputera.

OSTRZEŻENIE: OSTRZEŻENIE wskazuje na możliwość uszkodzenia
urządzenia lub utratę danych w przypadku postępowania niezgodnie z
instrukcjami.

PRZESTROGA: PRZESTROGA oznacza potencjalną możliwość
uszkodzenia majątku, obrażeń osobistych lub śmierci.

Copyright © 2022 Dell Inc. lub jej podmioty zależne. Wszystkie prawa zastrzeżone. Dell, EMC i

inne znaki towarowe to znaki towarowe firmy Dell Inc. lub jej podmiotów zależnych. Microsoft i Windows
to albo znaki towarowe, albo zastrzeżone znaki towarowe firmy Microsoft Corporation w Stanach
Zjednoczonych i/lub innych krajach. Inne znaki towarowe mogą stanowić znaki towarowe ich właścicieli.

2022 - 02

Rev. A00

Spis treści

Instrukcje bezpieczeństwa . . . . . . . . . . . . . . . . . . . . 6

Informacje o monitorze . . . . . . . . . . . . . . . . . . . . . . . 7

Cechy produktu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Identyfikacja części i elementów sterowania . . . . . . . . . . . 11

Widok z przodu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

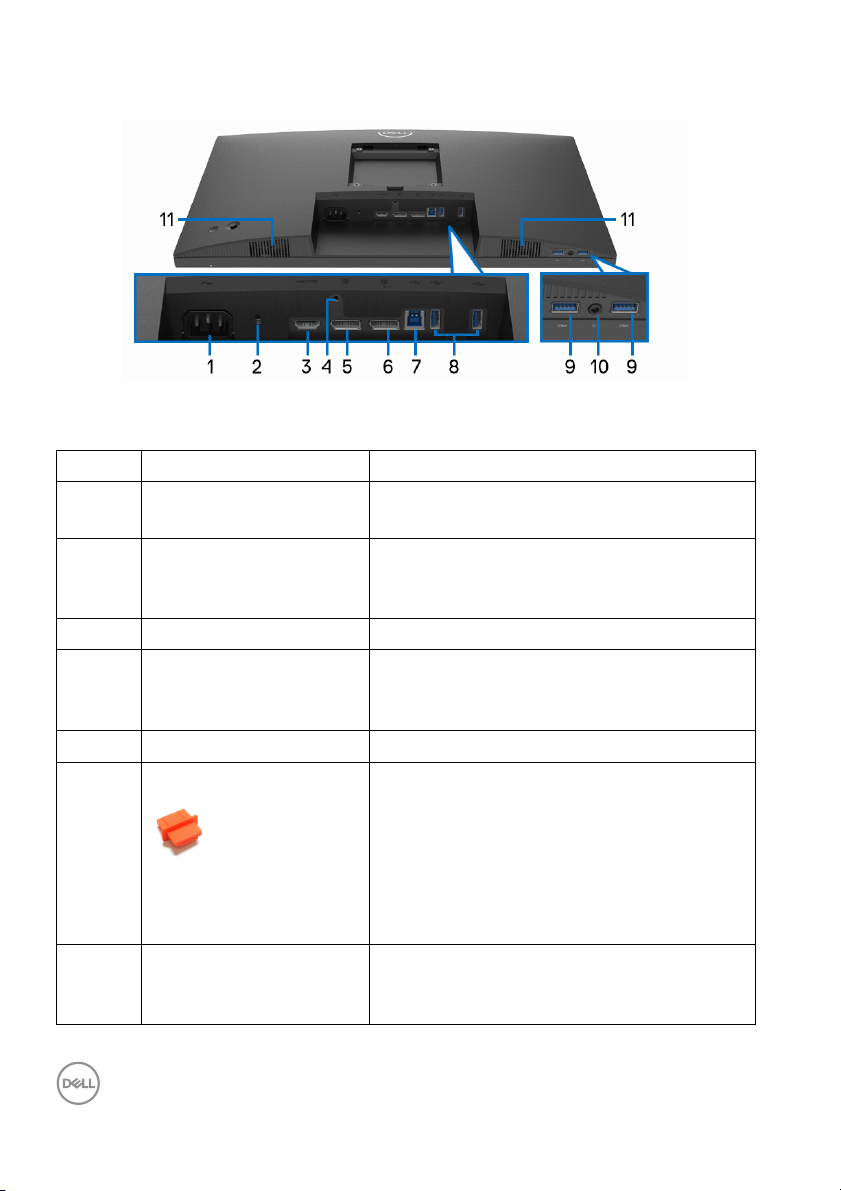

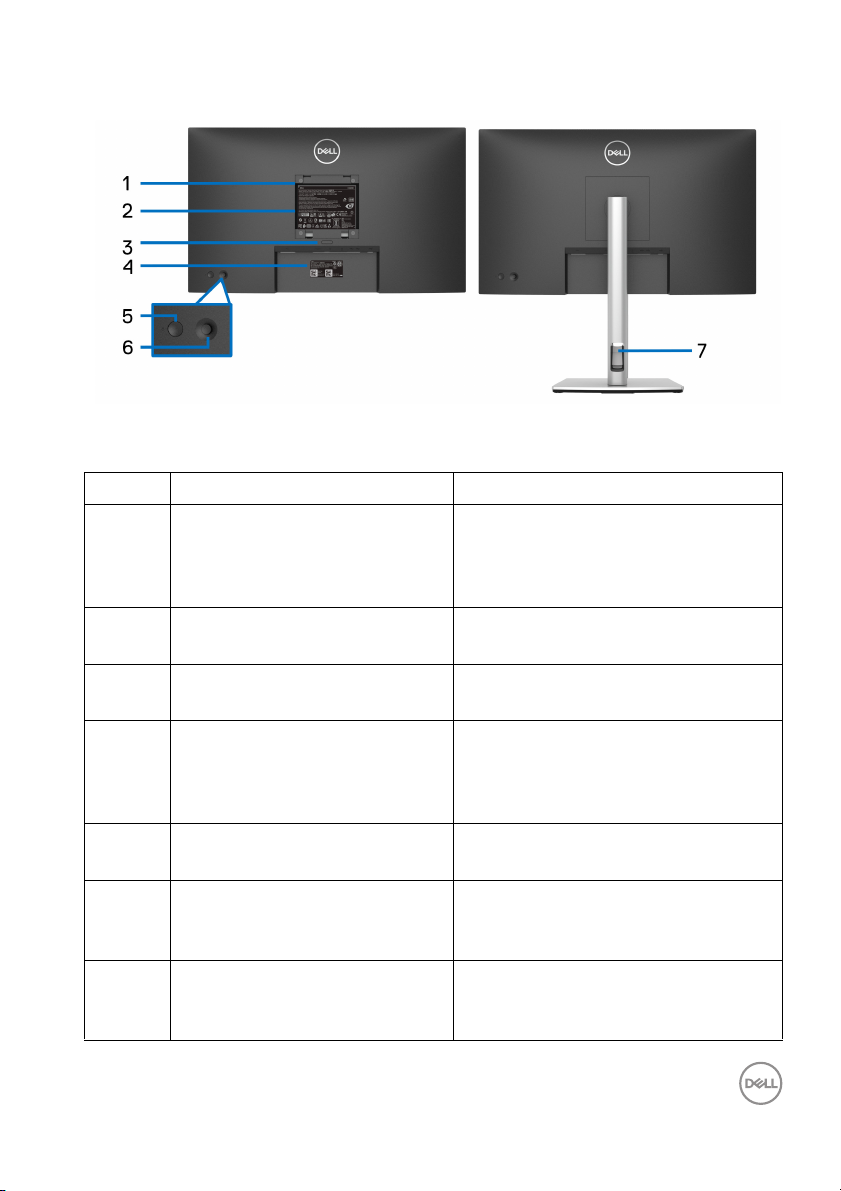

Widok z tyłu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Widok z dołu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Specyfikacje monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Specyfikacje rozdzielczości . . . . . . . . . . . . . . . . . . . . . . . .17

Obsługiwane tryby video. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Wstępne ustawienia trybów wyświetlania . . . . . . . . . . . . . . . . . . .18

Tryby Multi-Stream Transport (MST) . . . . . . . . . . . . . . . . . . . . . . 19

Lista zgodności platform konferencyjnych komunikacji

zintegrowanej (Unified Communications; UC) . . . . . . . . . . . . . . . .19

Specyfikacje elektryczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Dane techniczne kamery internetowej i mikrofonu. . . . . . . . . . . . . 21

Specyfikacja głośnika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Charakterystyki fizyczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Charakterystyka środowiskowa monitora. . . . . . . . . . . . . . . . . . . 23

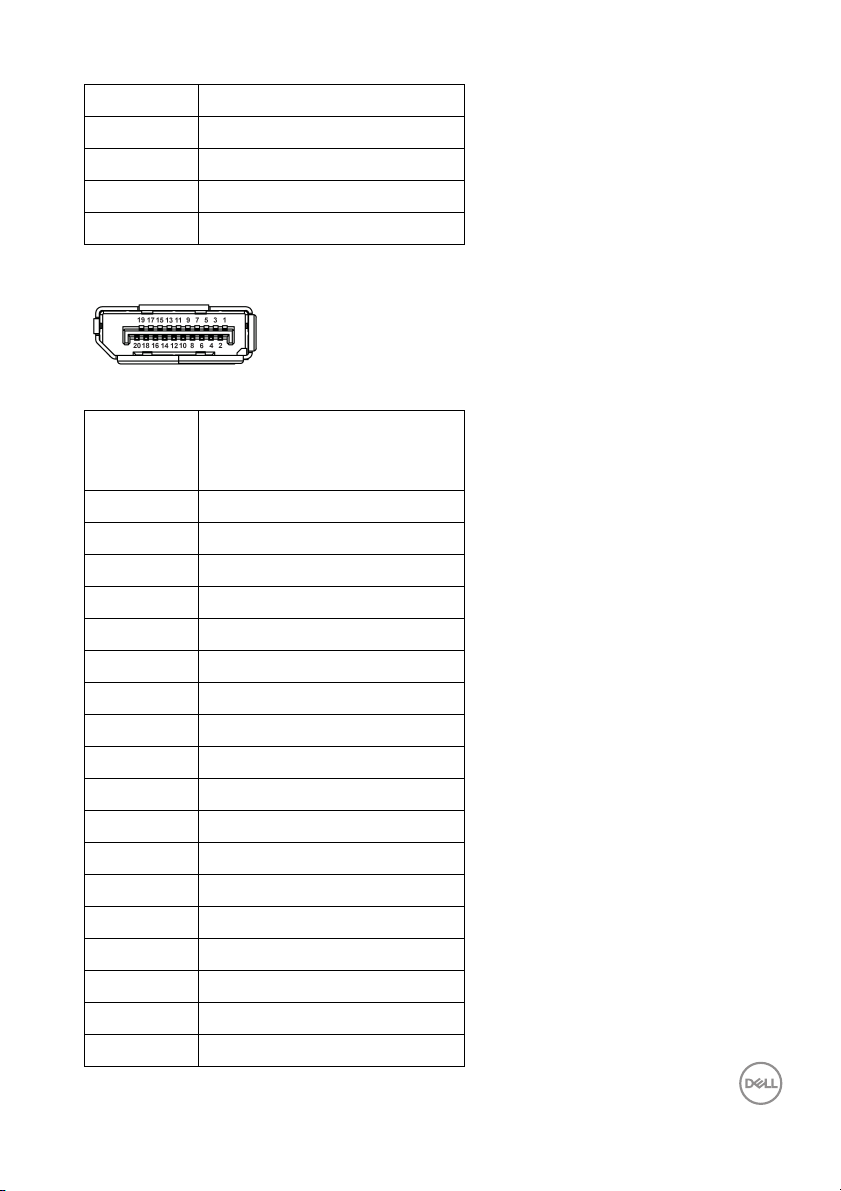

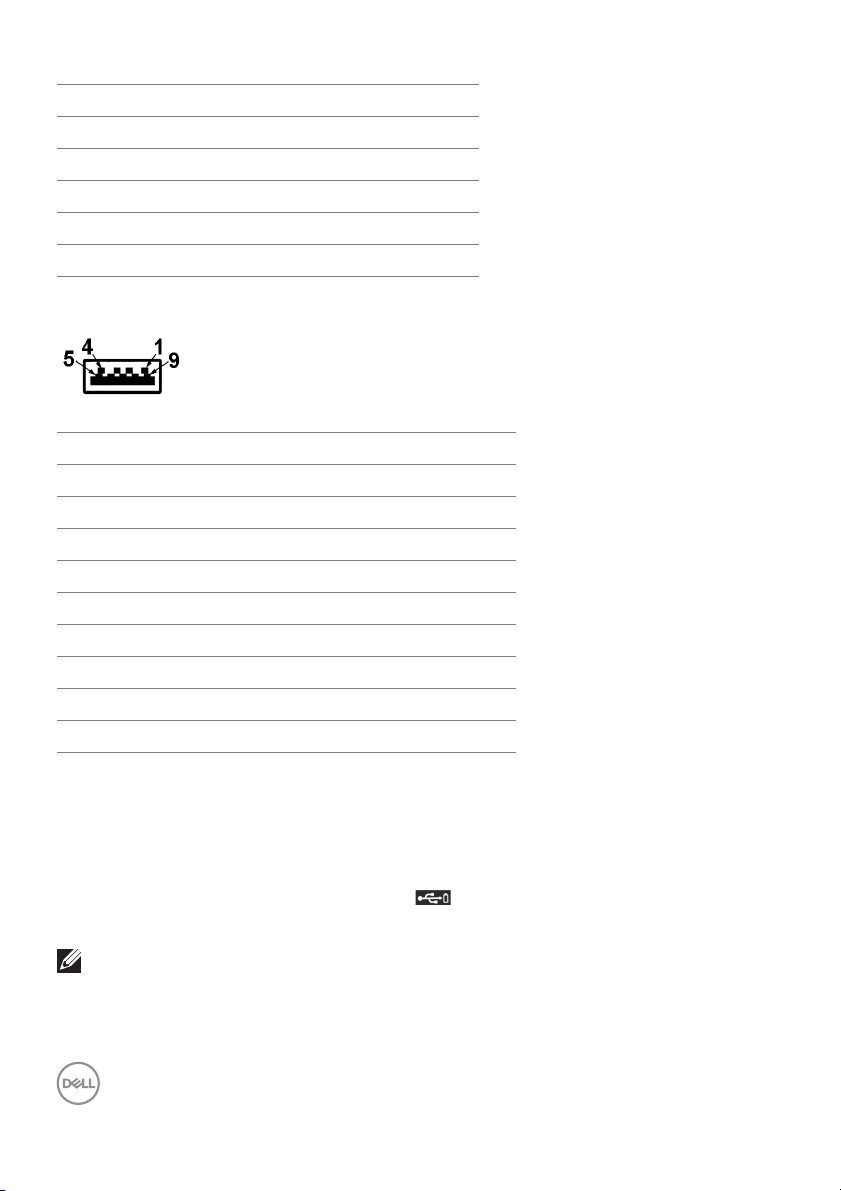

Przydział pinów. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Interfejs USB (Universal Serial Bus (Uniwersalna

magistrala szeregowa)) . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Złącze przesyłania danych USB . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Złącze pobierania danych USB . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Porty USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Możliwości Plug and Play. . . . . . . . . . . . . . . . . . . . . . . . . 29

Jakość monitora LCD i zasady dotyczące pikseli . . . . . . . 29

  │  3

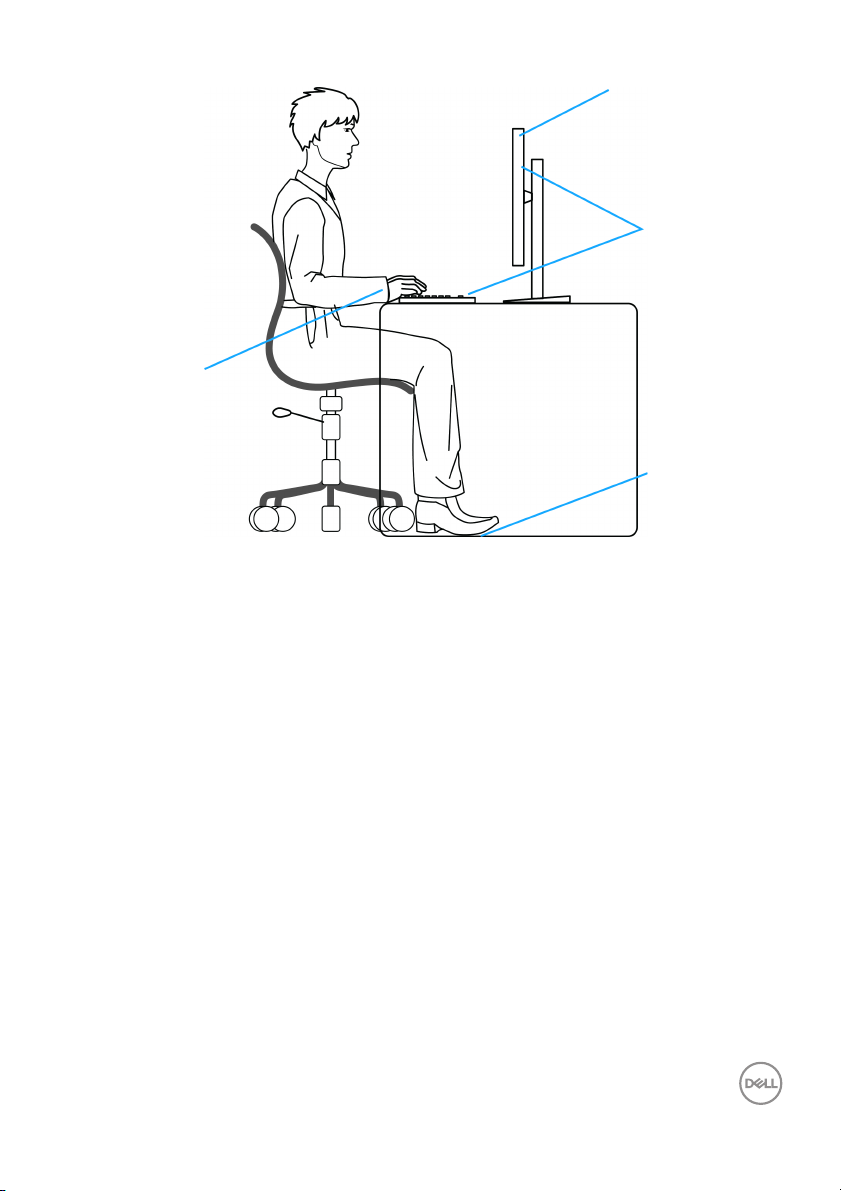

Ergonomia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

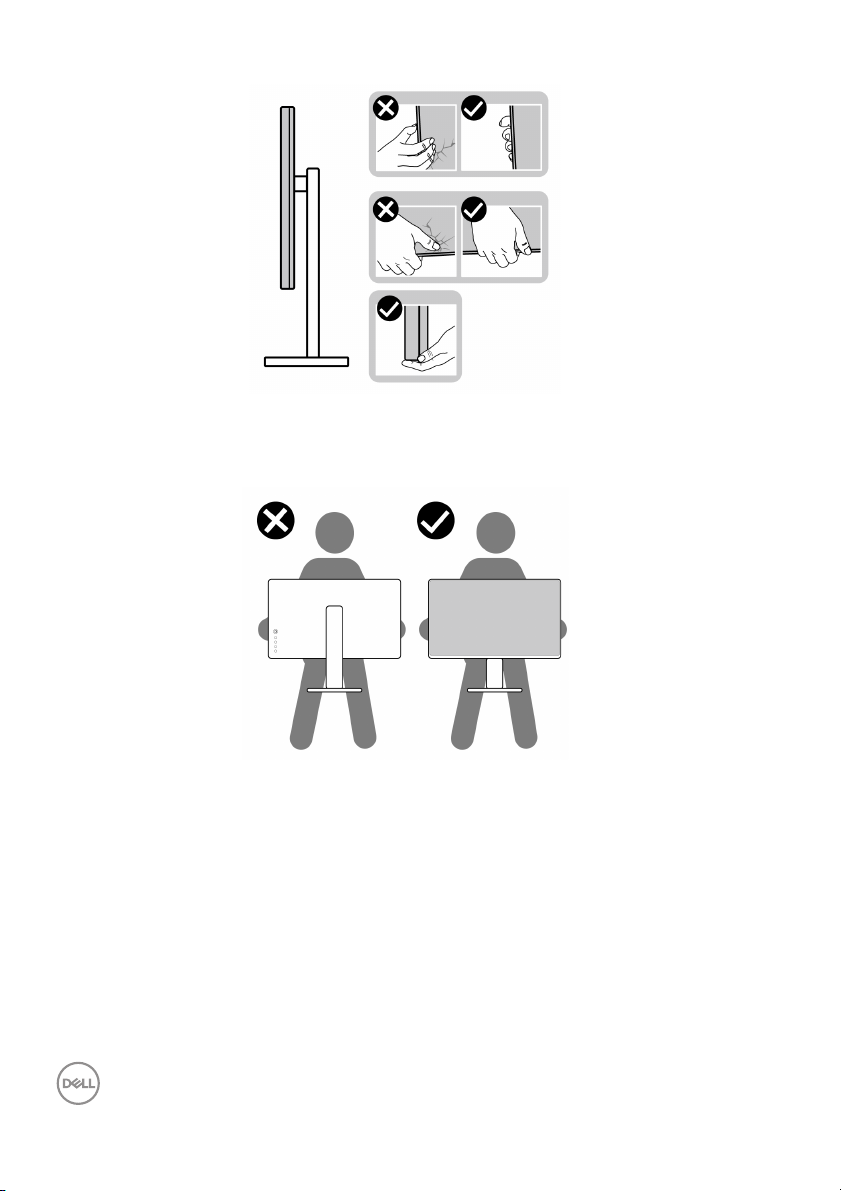

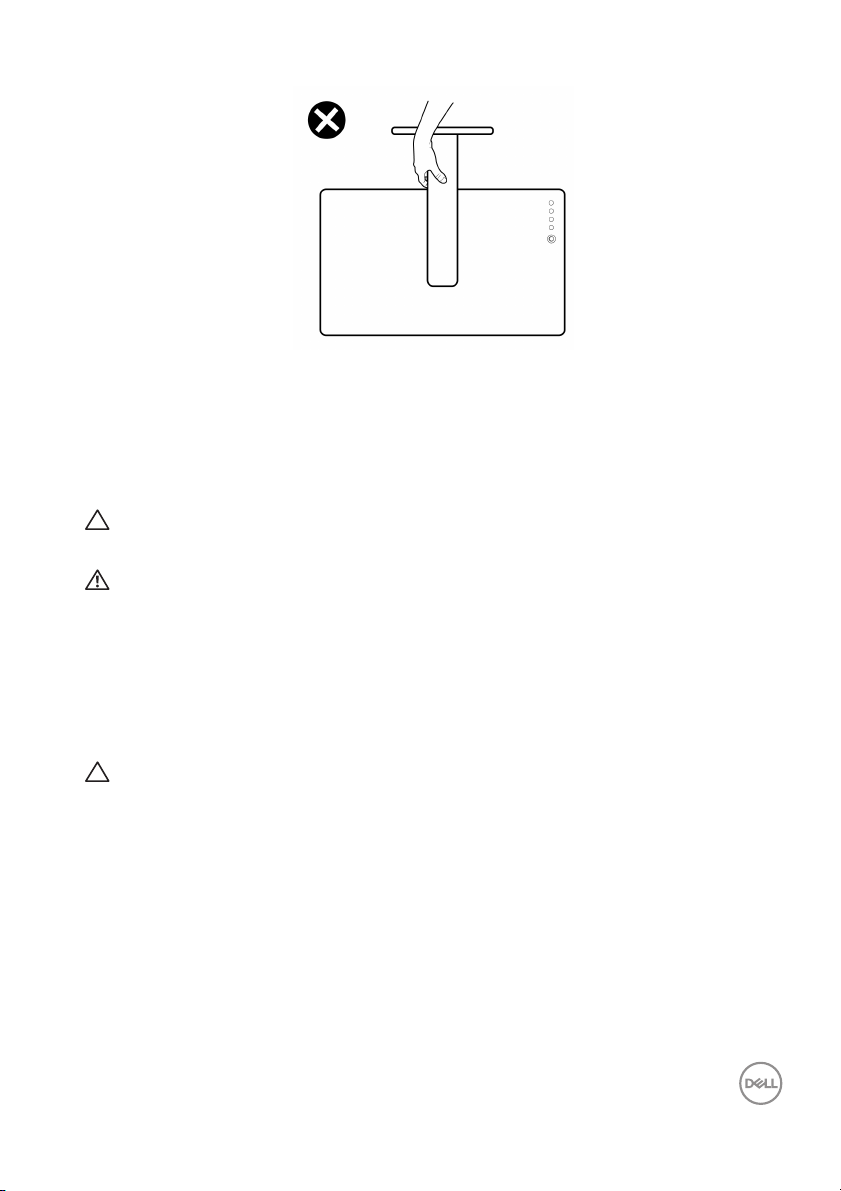

Chwytanie i przenoszenie monitora . . . . . . . . . . . . . . . . . 31

Wskazówki dotyczące konserwacji. . . . . . . . . . . . . . . . . . 33

Czyszczenie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Ustawienia monitora. . . . . . . . . . . . . . . . . . . . . . . . 35

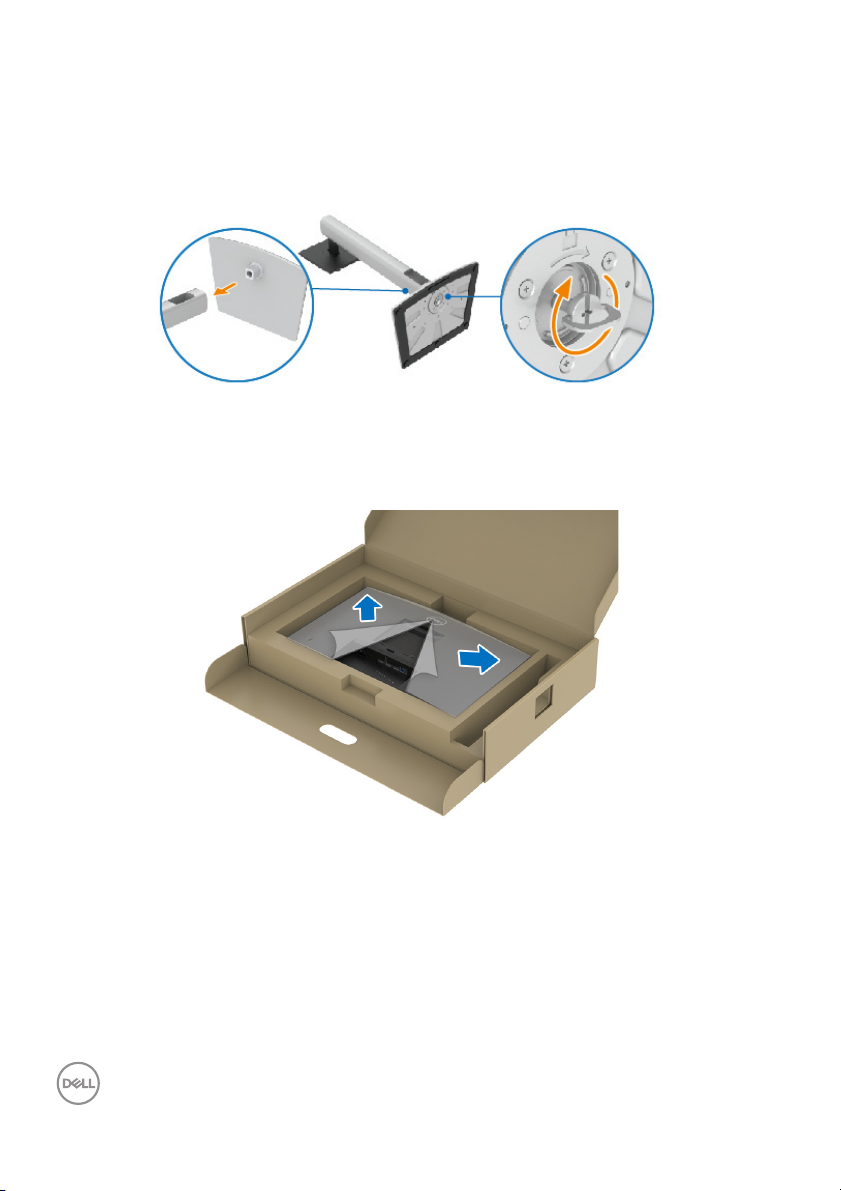

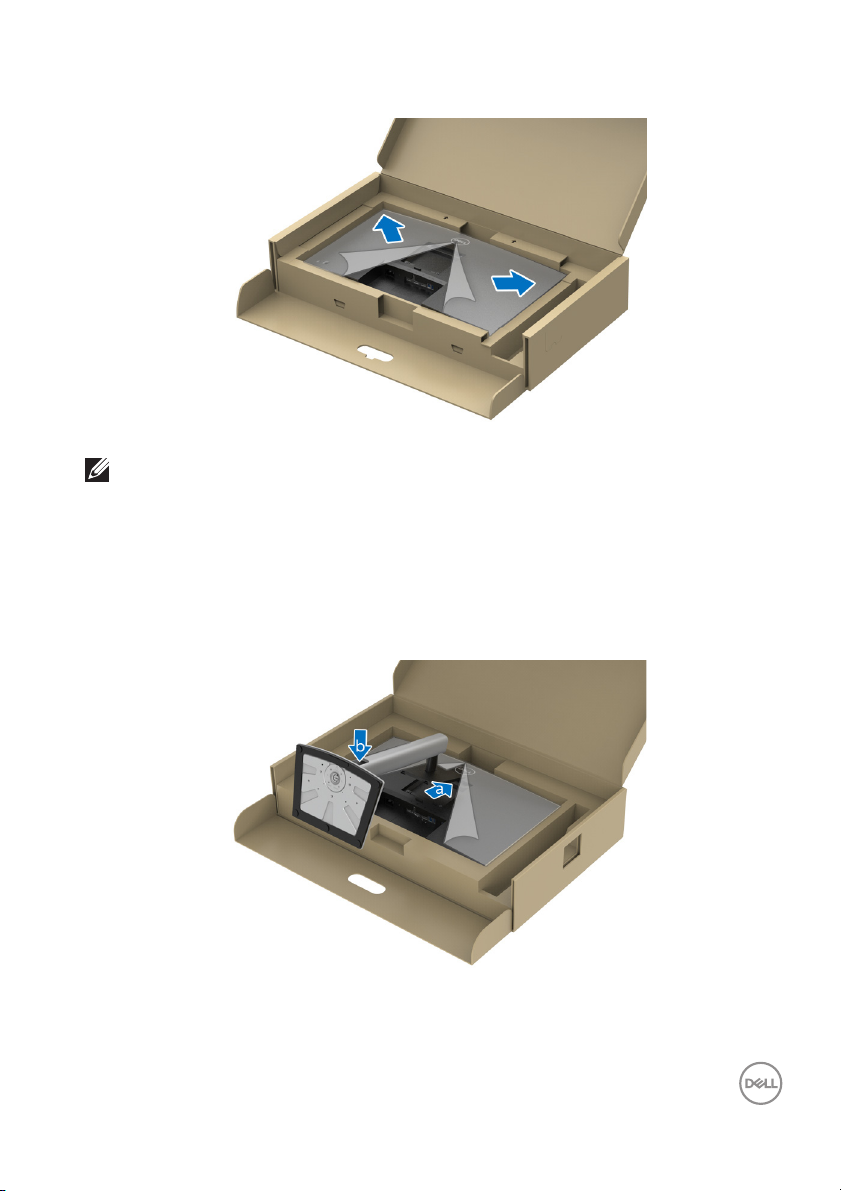

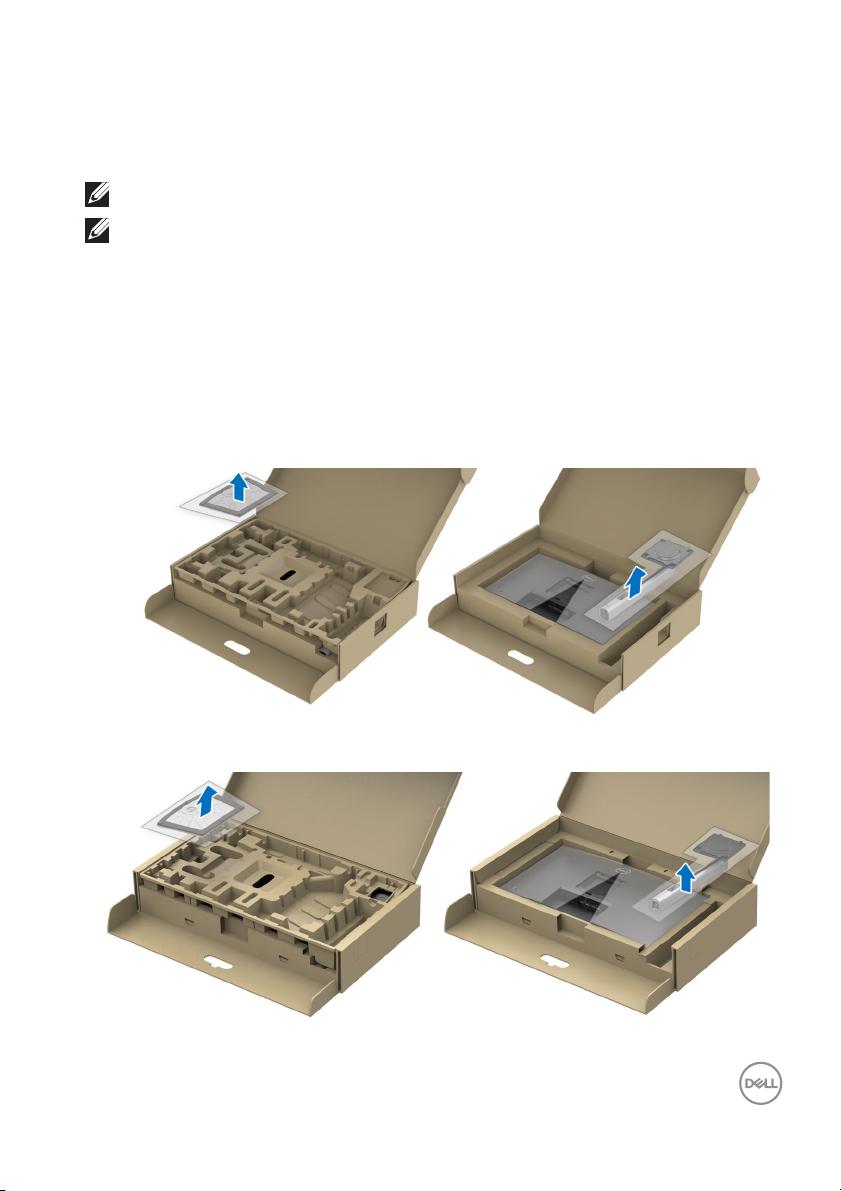

Montaż stojaka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Obsługa kamery internetowej monitora . . . . . . . . . . . . . . 40

Organizacja przebiegu kabli . . . . . . . . . . . . . . . . . . . . . . . 40

Mocowanie monitora przy użyciu blokady Kensington

(opcjonalny) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Podłączanie monitora. . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

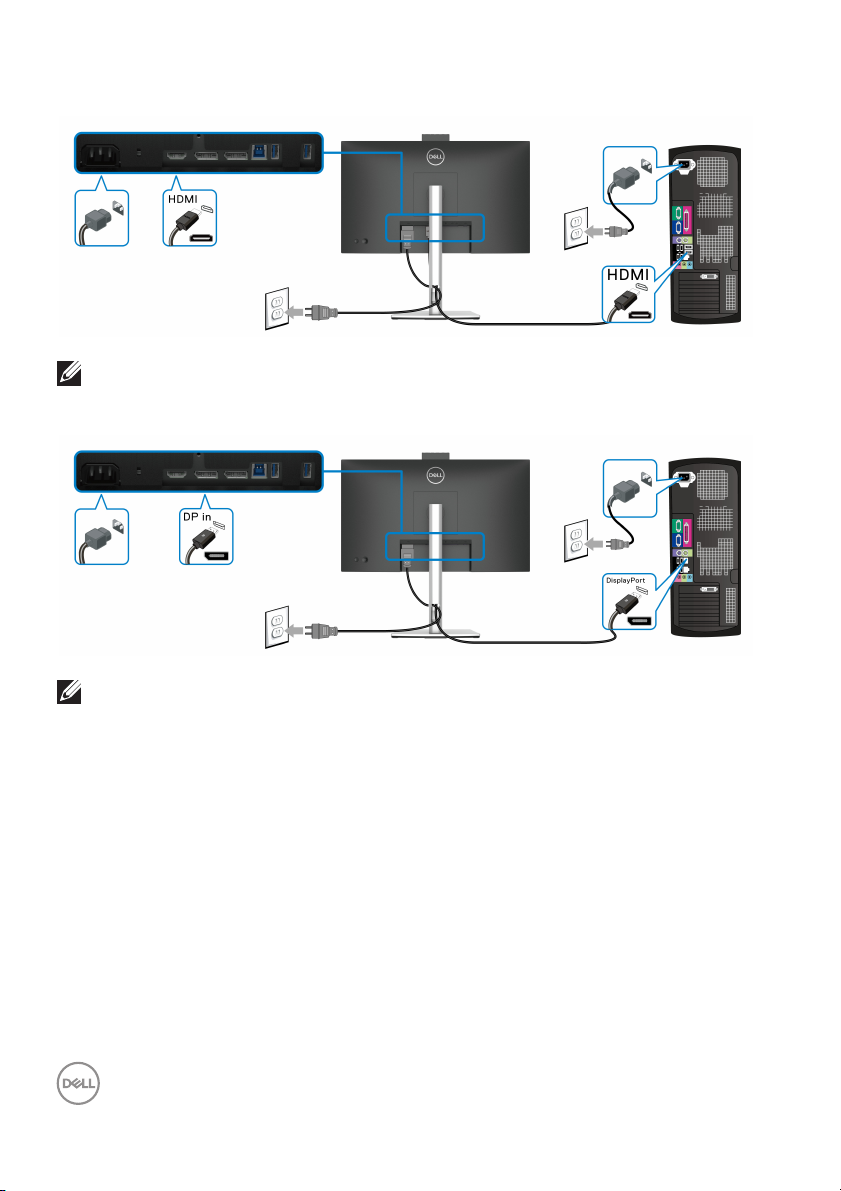

Podłączanie kabla HDMI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Podłączenie kabla DisplayPort (DisplayPort na DisplayPort) . . . . 42

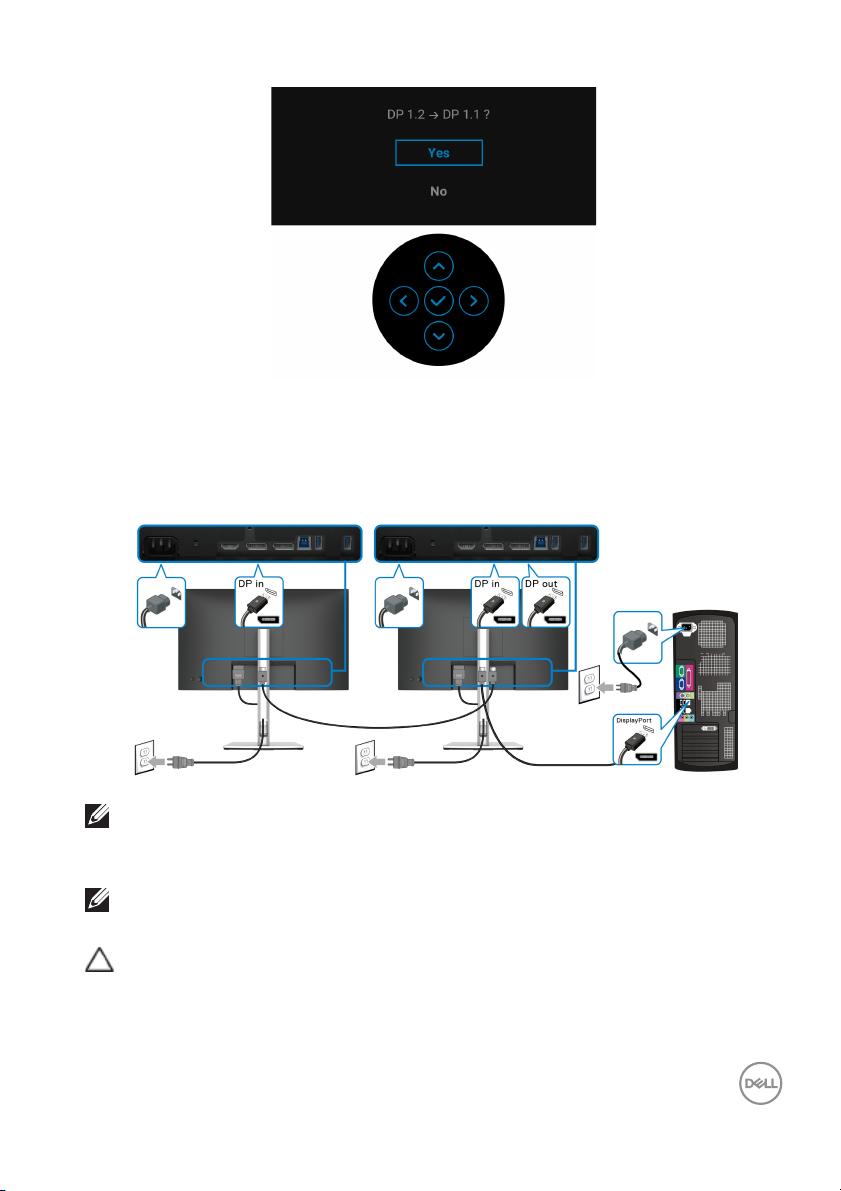

Podłączanie monitora w celu korzystania z funkcji transportu

wielostrumieniowego DP (MST) . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Używanie nachylenia, obrotu w poziomie i pionowego

wydłużenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

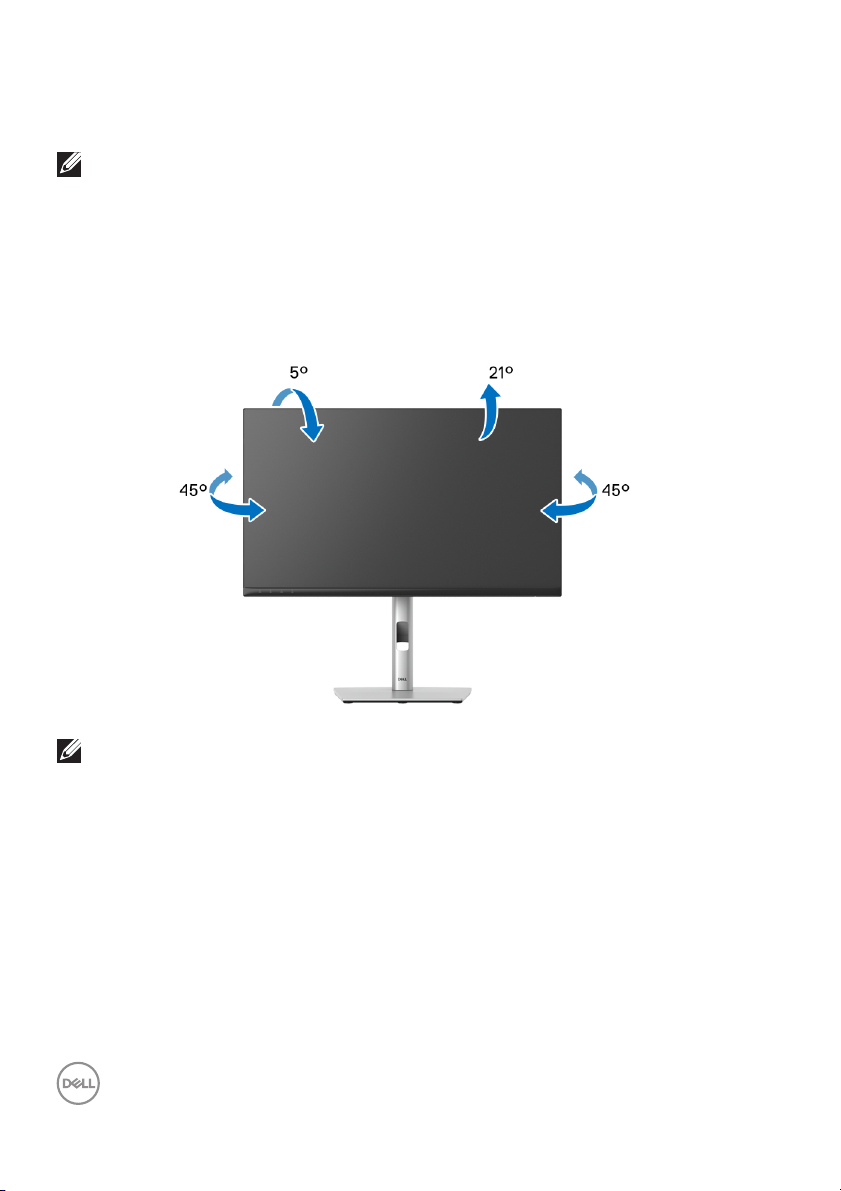

Nachylenie, obrót w poziomie . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

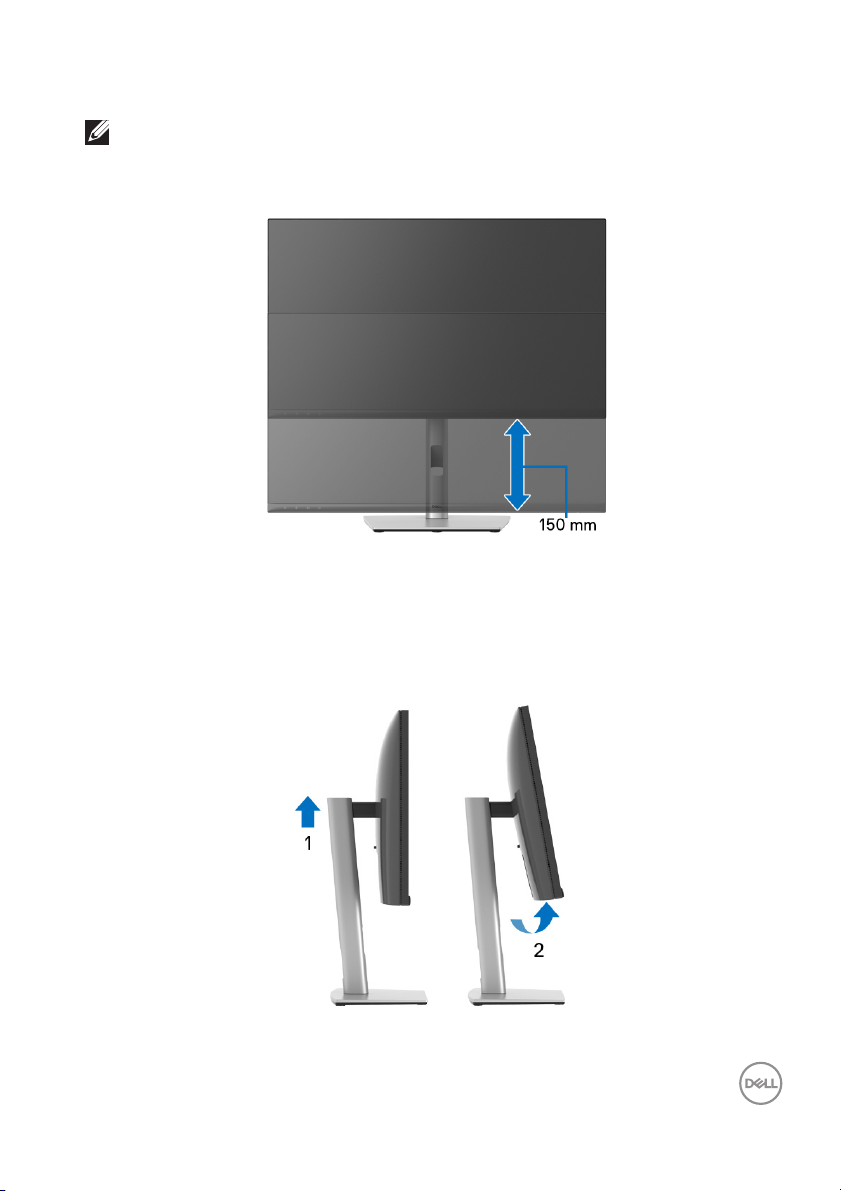

Wydłużenie w pionie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Obracanie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Obróć w prawo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Obrót w lewo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Dostosowywanie ustawień wyświetlania obrotu danego

systemu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Odłączanie podstawy monitora . . . . . . . . . . . . . . . . . . . . 48

Zestaw do montażu na ścianie VESA (opcjonalny). . . . . . 48

Obsługa monitora . . . . . . . . . . . . . . . . . . . . . . . . . . 50

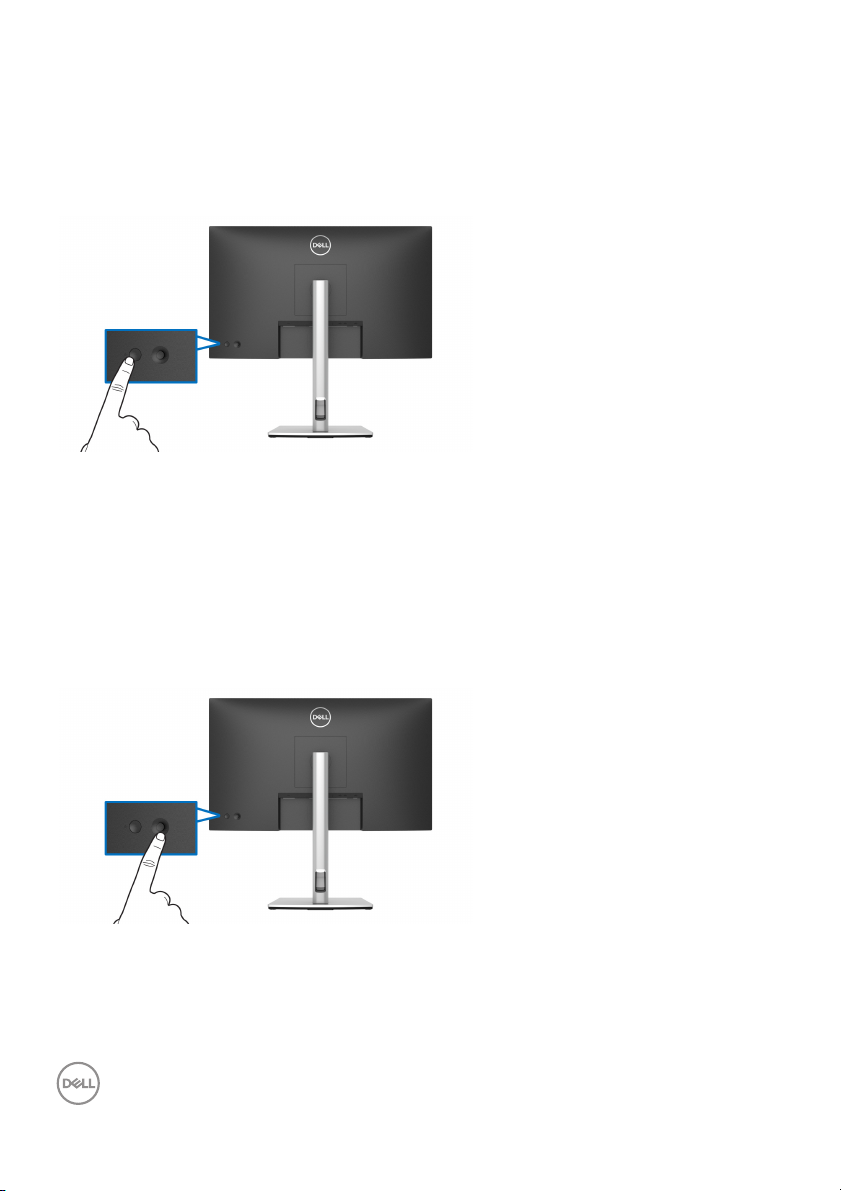

Włączanie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

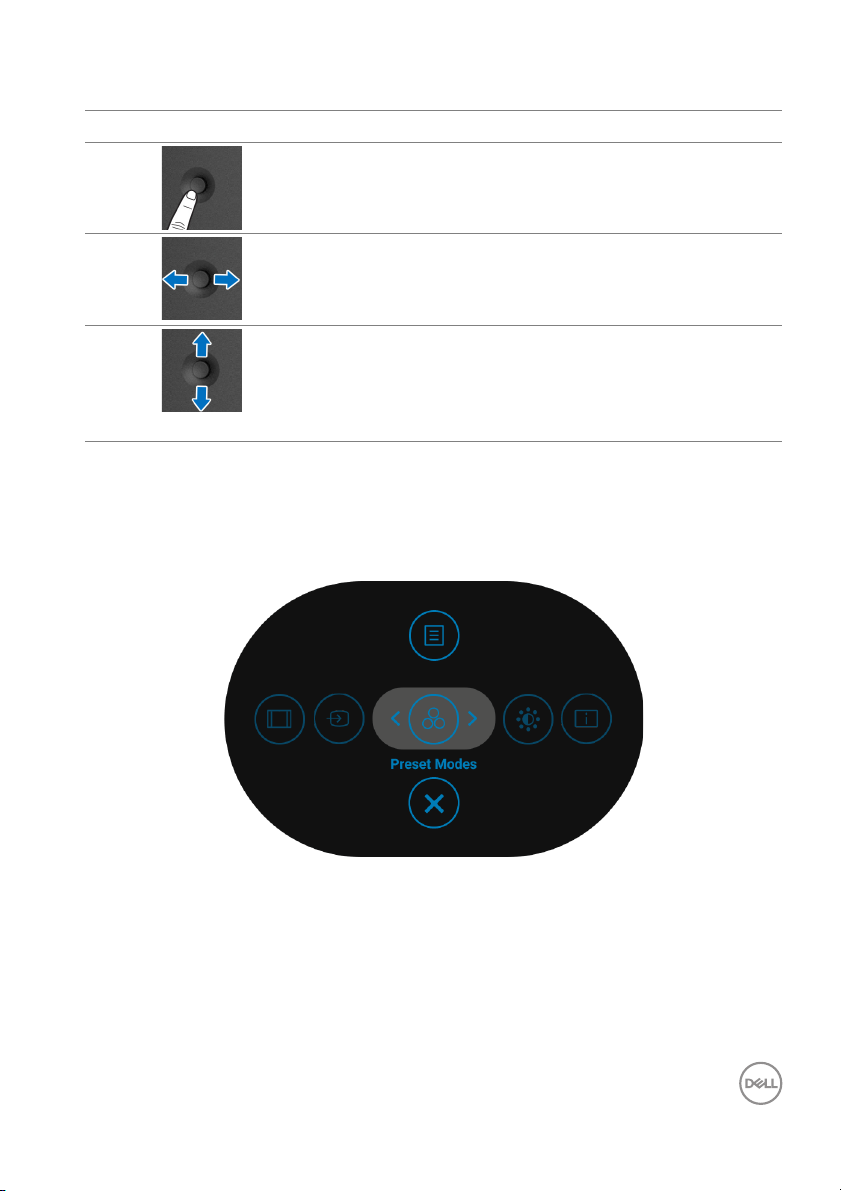

Korzystanie ze sterowania dżojstikiem. . . . . . . . . . . . . . . 50

Funkcje dżojstika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

4  │ 

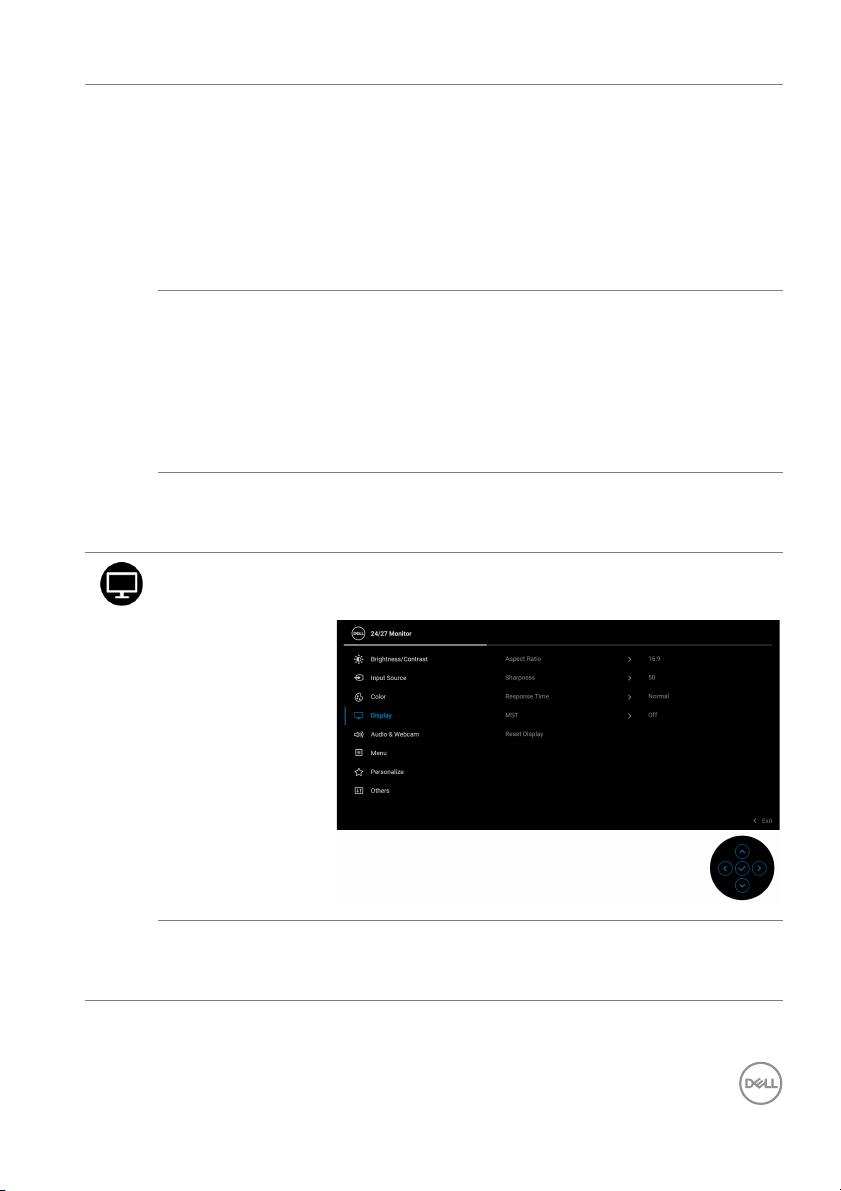

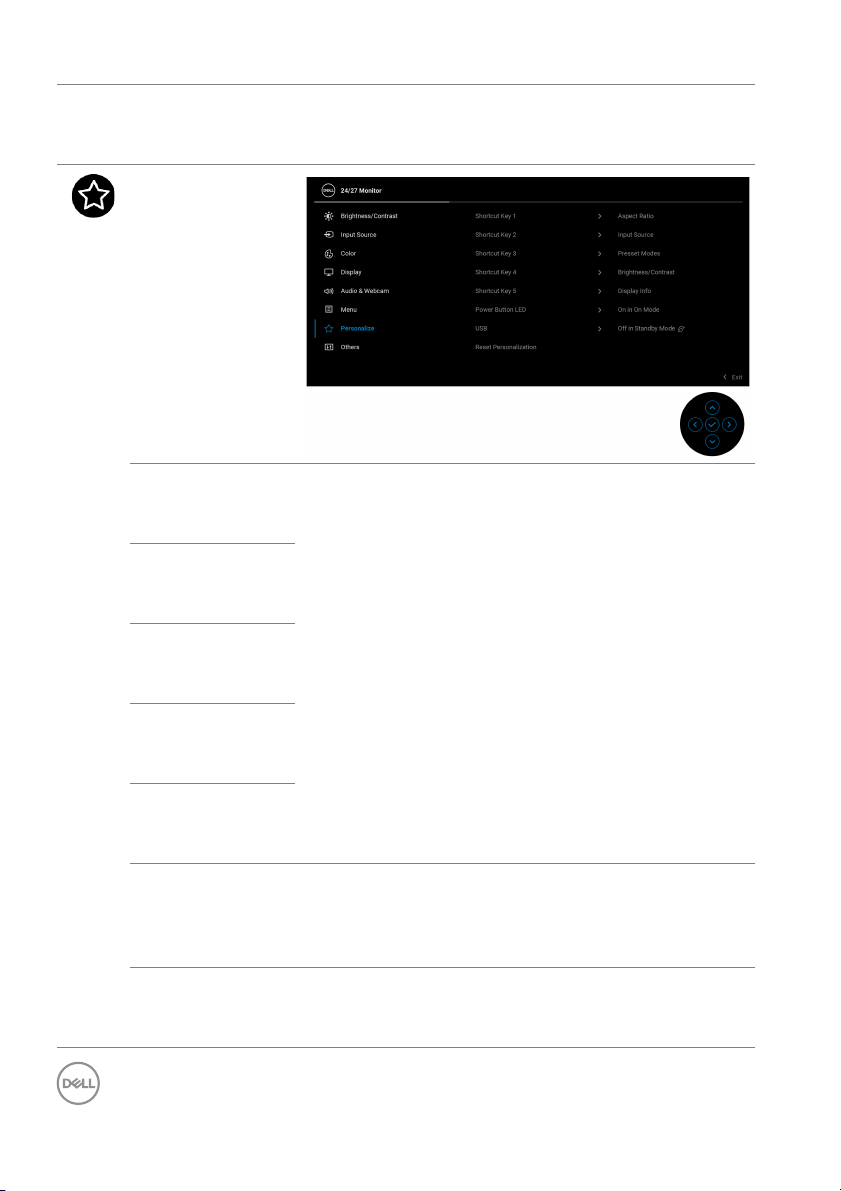

Korzystanie z głównego menu . . . . . . . . . . . . . . . . . . . . . 51

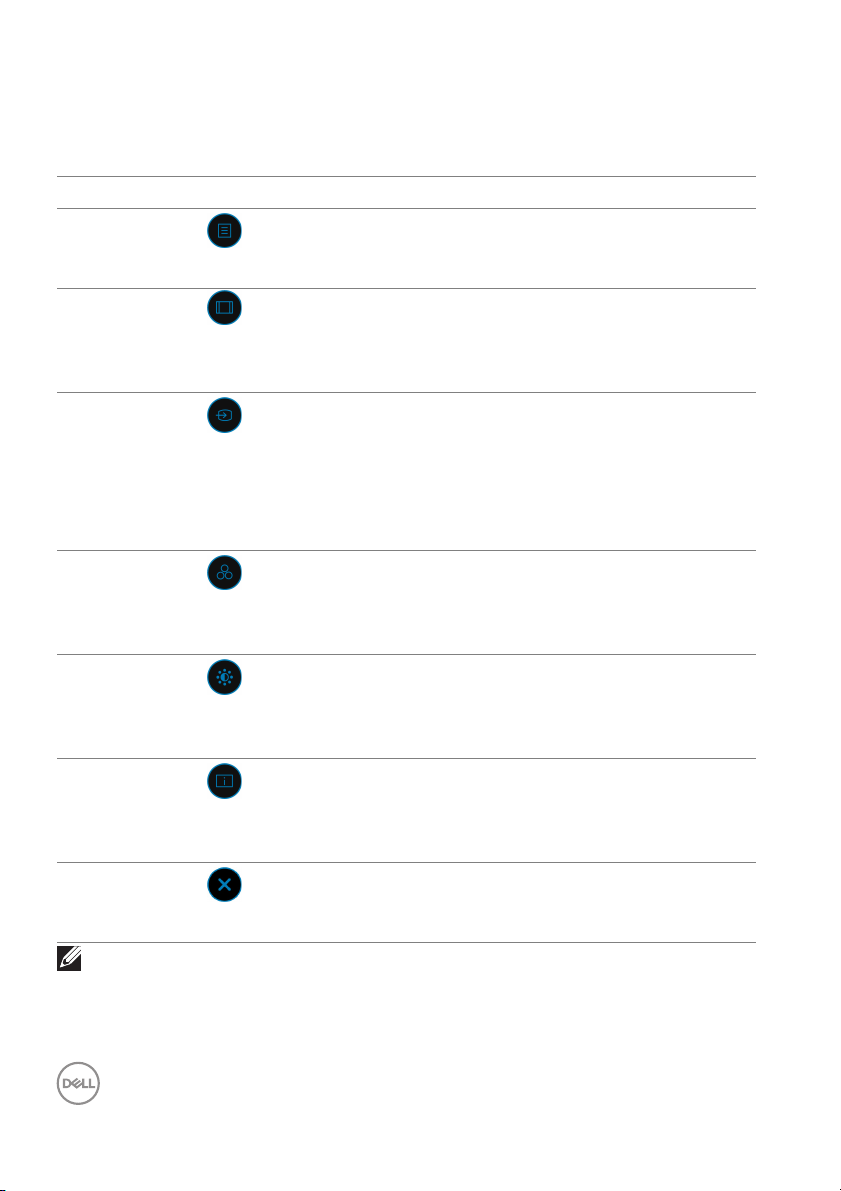

Korzystanie z modułu uruchamiającego menu . . . . . . . . . . . . . . . . 51

Opis modułu uruchamiającego menu . . . . . . . . . . . . . . . . . . . . . . 52

Korzystanie z klawiszy nawigacji . . . . . . . . . . . . . . . . . . . . . . . . . 53

Dostęp do systemu menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Komunikaty ekranowe . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Ustawienia początkowe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

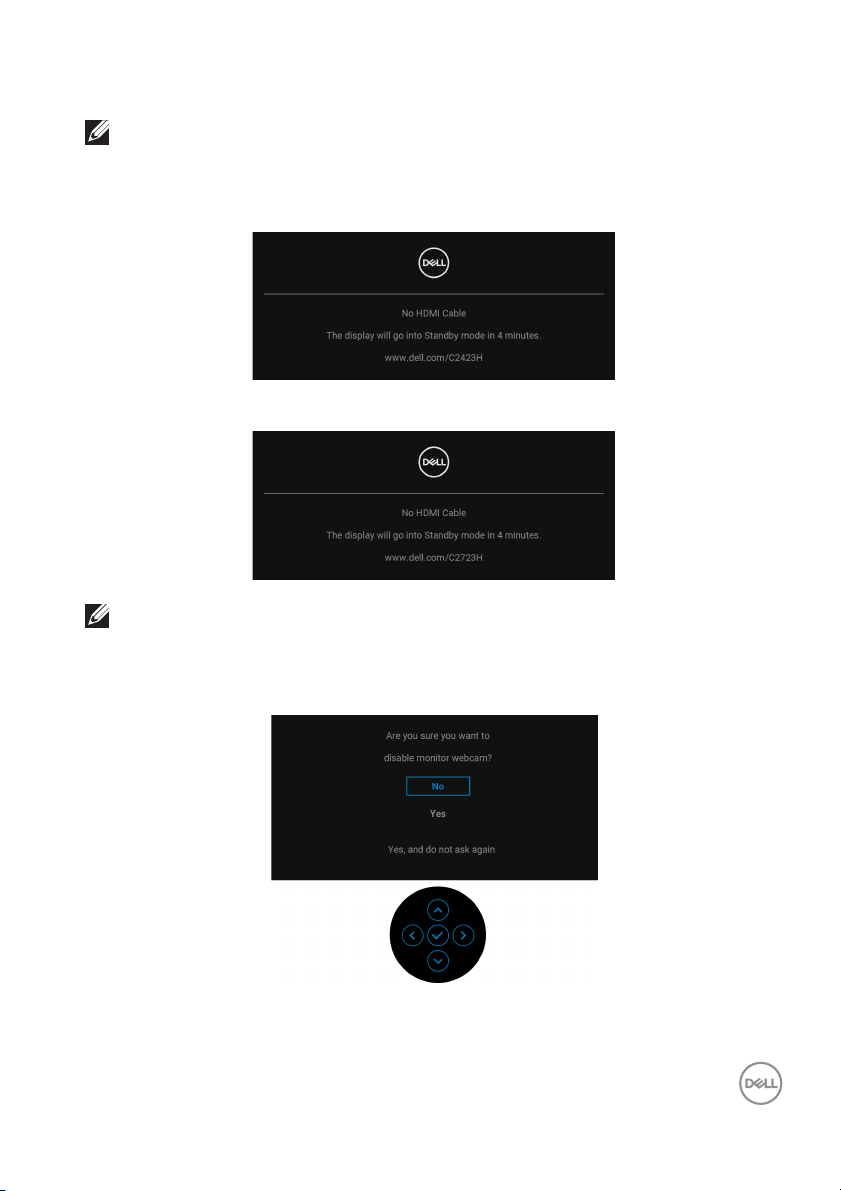

Komunikaty ostrzegawcze OSD . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Ustawianie maksymalnie rozdzielczości. . . . . . . . . . . . . . 72

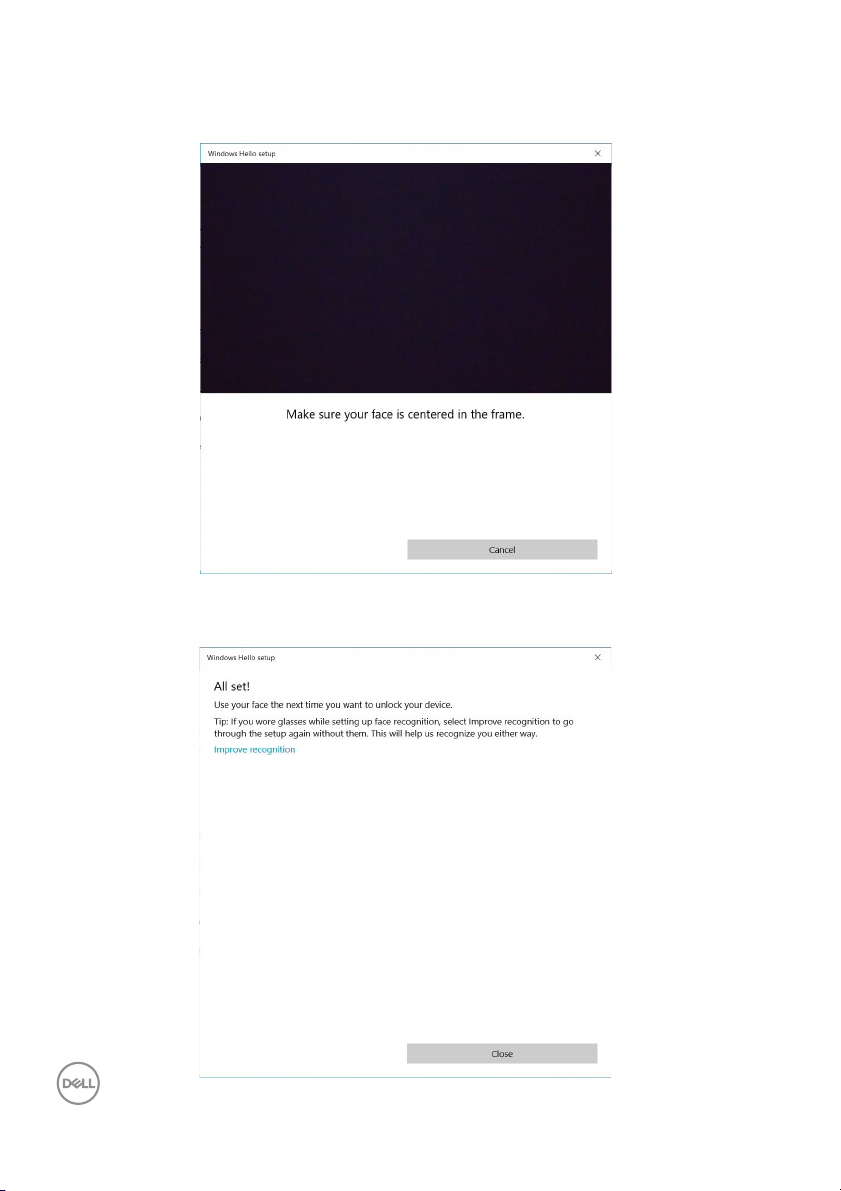

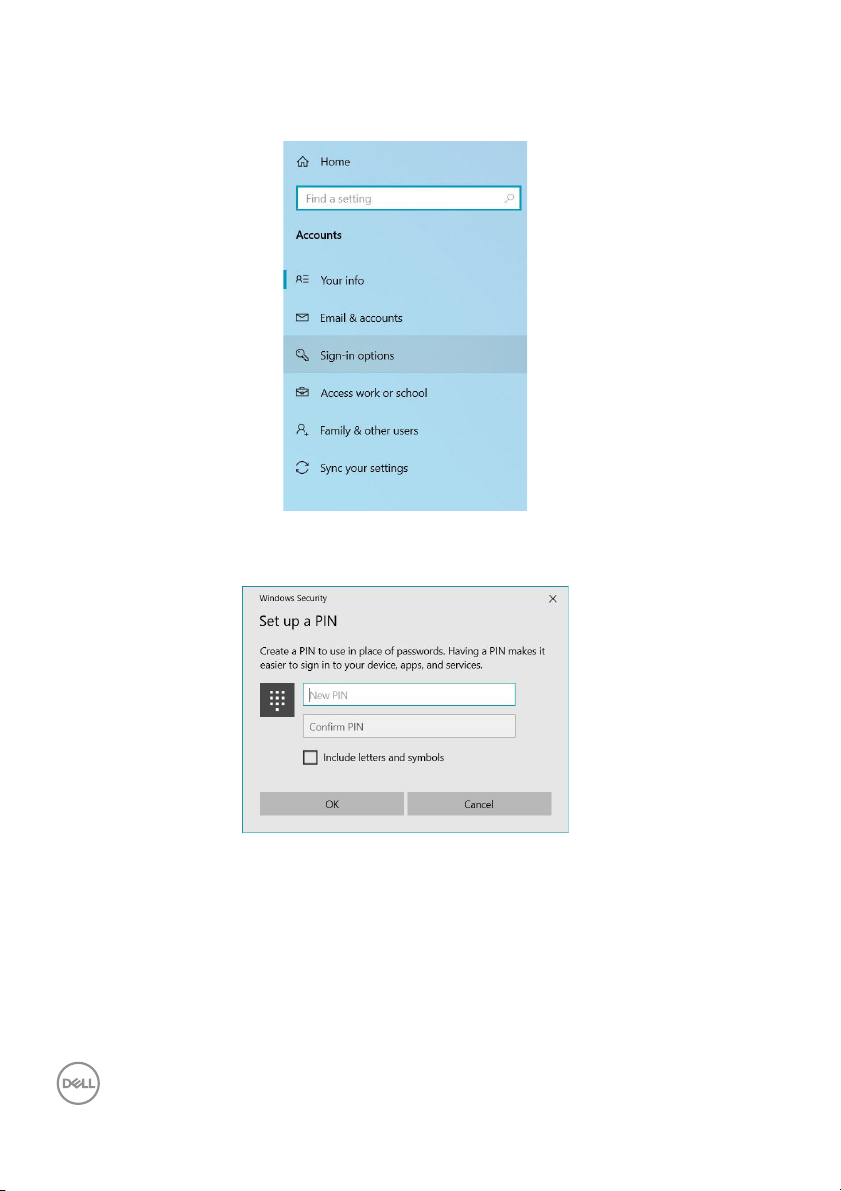

Konfiguracja usługi Windows Hello . . . . . . . . . . . . . . . . . 73

Ustawianie kamery internetowej monitora jako

domyślnej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

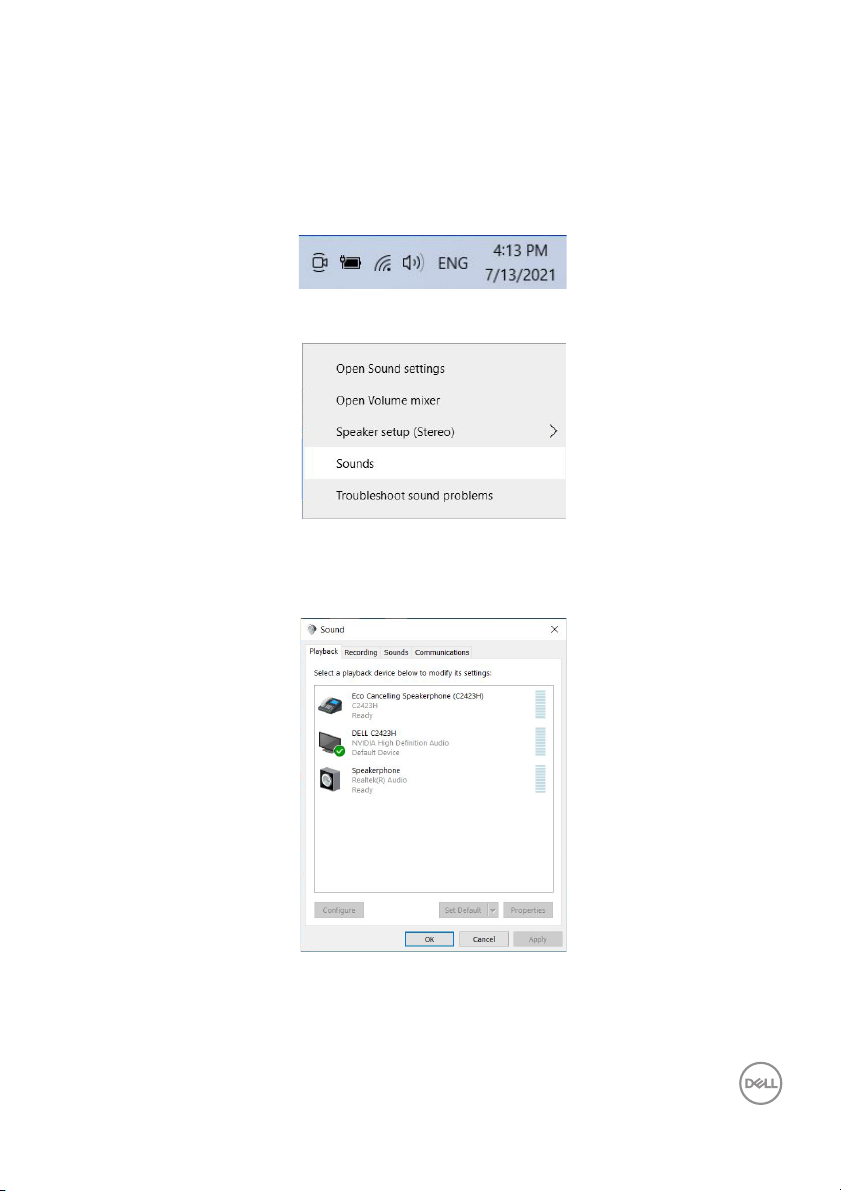

Ustawianie głośnika monitora jako domyślnego. . . . . . . . 81

Wykrywanie i usuwanie usterek . . . . . . . . . . . . . . . 84

Autotest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Blokowanie/odblokowywanie przycisków za pomocą

dżojstika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Blokowanie przycisków zasilania i dżojstika . . . . . . . . . . . . . . . . . 85

Aktualizowanie oprogramowania układowego monitora. . 86

Powszechne problemy . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Problemy specyficzne dla produktu. . . . . . . . . . . . . . . . . 91

Problemy dotyczące USB (Universal Serial Bus

(Uniwersalna magistrala szeregowa)) . . . . . . . . . . . . . . 100

Dodatek. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

Uwagi FCC (tylko USA) i inne informacje dotyczące

przepisów. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

Kontakt z firmą Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

Baza danych etykiet energetycznych i kart

informacyjnych produktów UE . . . . . . . . . . . . . . . . . . . . 102

  │  5

Instrukcje bezpieczeństwa

PRZESTROGA: Używanie elementów sterowania, regulacji lub
procedur, innych niż określone w dokumentacji, może spowodować
narażenie na porażenie prądem elektrycznym, zagrożenia związane z
prądem elektrycznym i/lub zagrożenia mechaniczne.

• Postaw monitor na wytrzymałej powierzchni i obchodź się z nim ostrożnie.
Ekran jest delikatny i jego upuszczenie lub mocne uderzenie mogłoby go
uszkodzić.

• Należy zawsze upewnić się, że napięcie znamionowe monitora jest
odpowiednie do pracy przy zasilaniu prądem zmiennym dostępnym w danej
lokalizacji.

• Monitor należy przechowywać w temperaturze pokojowej. Nadmierne ciepło
lub chłód mogą mieć negatywny efekt na ciekły kryształ wyświetlacza.

• Nie należy monitora narażać na mocne wstrząsy lub uderzenia. Na przykład:
nie należy monitora umieszczać w bagażniku samochodu.

• Monitor należy odłączyć, jeśli ma być nieużywany przez dłuższy czas.

• Aby uniknąć porażenia prądem, nie należy próbować zdejmować żadnej
pokrywy ani dotykać wnętrza monitora.

Informacje dotyczące bezpieczeństwa można znaleźć w dokumencie Informacje
dotyczące bezpieczeństwa, środowiska i regulacji prawnych (SERI), dostarczonym
wraz z monitorem.

6 | Instrukcje bezpieczeństwa

Informacje o monitorze

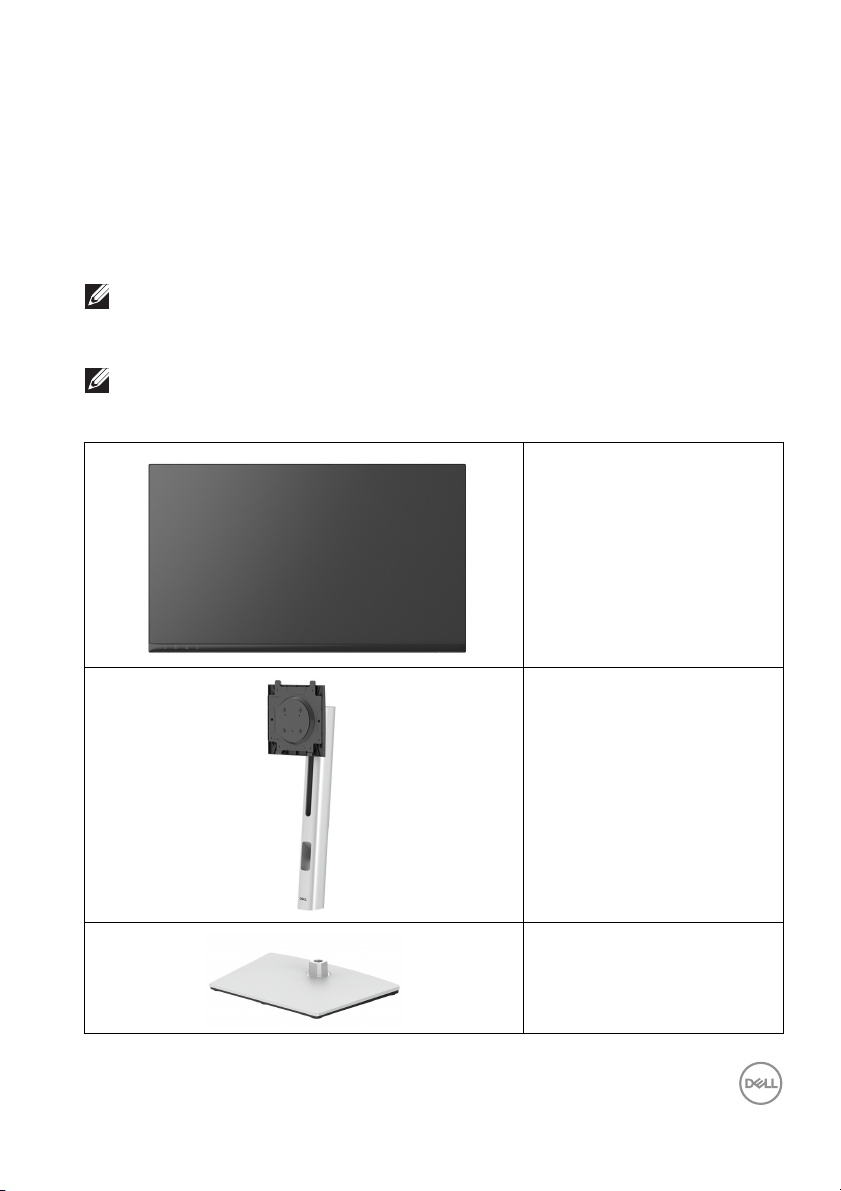

Zawartość opakowania

Monitor jest dostarczany z następującymi, pokazanymi w tabeli poniżej
komponentami. W przypadku braku któregokolwiek komponentu skontaktuj się z
działem wsparcia technicznego firmy Dell. Aby uzyskać więcej informacji, zobacz

Kontakt z firmą Dell.

UWAGA: Niektóre elementy mogą być opcjonalne i mogą nie być
dostarczone z monitorem. Niektóre funkcje mogą być niedostępne w
niektórych krajach.

UWAGA: W przypadku podłączania stojaka zakupionego z innego źródła,
postępuj zgodnie z instrukcjami dotyczącymi konfiguracji, załączonymi
do stojaka.

Wyświetlacz

Ramię podstawy

Podstawa stojaka

Informacje o monitorze │ 7

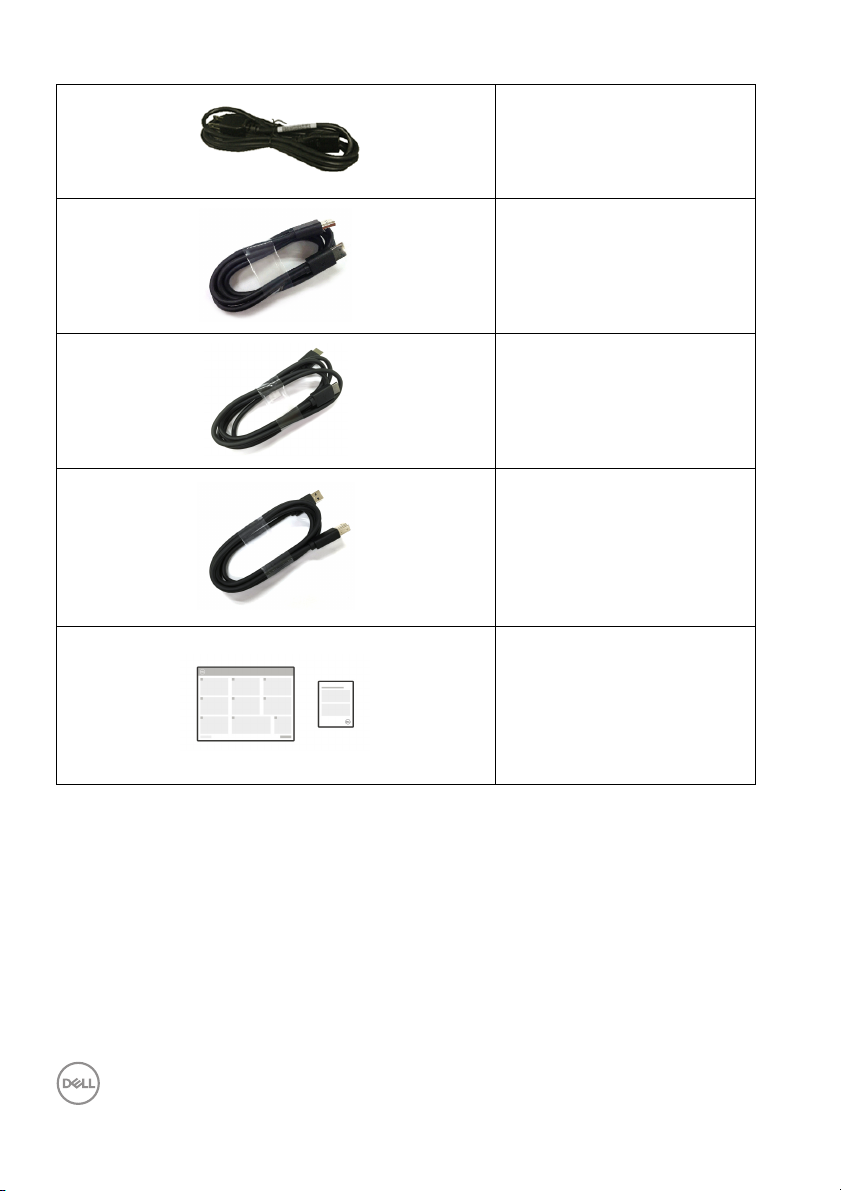

Kabel zasilania (różni się
zależnie od kraju)

Kabel DisplayPort do
DisplayPort

Długość kabla: 1,80 m

Kabel HDMI
Długość kabla: 1,80 m

Kabel przesyłania danych
SuperSpeed USB 5 Gb/s
(USB 3.2 Gen1) typ A–B
(umożliwia korzystanie z
portów USB monitora)

Długość kabla: 1,80 m

• Instrukcja szybkiej
instalacji

• Informacje dotyczące
bezpieczeństwa,
środowiska i regulacji
prawnych

8 │ Informacje o monitorze

Cechy produktu

Monitor Dell C2423H/C2723H ma wyświetlacz ciekłokrystaliczny (LCD) na
cienkowarstwowych tranzystorach (TFT) z aktywną matrycą i podświetleniem
diodami LED. Funkcje monitora obejmują:

• C2423H: Obszar wyświetlania o przekątnej 60,47 cm (23,80 cali).
Rozdzielczość 1920 x 1080 (16:9) oraz pełnoekranowa obsługa niższych
rozdzielczości.

• C2723H: Obszar wyświetlania o przekątnej 68,58 cm (27,00 cali).
Rozdzielczość 1920 x 1080 (16:9) oraz pełnoekranowa obsługa niższych
rozdzielczości.

• Wbudowane głośniki (2 x 5 W).

• Szeroki kąt widzenia umożliwiający oglądanie obrazu w pozycji siedzącej lub
stojącej.

•Paleta kolorów 99% sRGB.

• Połączenia cyfrowe za pośrednictwem DisplayPort i HDMI.

• Możliwość nachylenia, obrotu w poziomie, regulacji wysokości oraz obracania.

• Zastosowanie ultracienkiej ramki przedniej pozwala zminimalizować grubość
ramek w przypadku korzystania z wielu monitorów, ułatwiając konfigurację i
komfort oglądania obrazu.

• Wyjmowany stojak oraz otwory montażowe Video Electronics Standards
Association (VESA™) 100 mm umożliwiające stosowanie elastycznych
rozwiązań mocowania.

• Wyposażony w 1 port przesyłania danych USB typu B (USB 3.2 Gen1), 2 porty
pobierania danych USB SuperSpeed 5 Gb/s typu A (USB 3.2 Gen1) oraz 2
porty pobierania danych USB SuperSpeed 5 Gb/s typu A z funkcją ładowania
(USB 3.2 Gen1) (BC 1.2).

• Funkcja Plug and Play, jeżeli jest obsługiwana przez system.

• Regulację poprzez menu ekranowe (OSD) ułatwiające konfigurację i
optymalizację ekranu.

• Blokada przycisku zasilania i przycisków menu ekranowego.

• Gniazdo blokady zabezpieczenia.

• Blokada stojaka.

•<

0,3 W w trybie gotowości.

• Certyfikat zgodności z Windows Hello
obsługa asystenta Microsoft Cortana

®

(uwierzytelnianie za pomocą twarzy) i

®

.

Informacje o monitorze │ 9

• Monitor jest wyposażony w panel o niskiej emisji niebieskiego światła i w trybie
ustawień fabrycznych/domyślnych jest zgodny z normą TUV Rheinland
(sprzęt).

• Niższy poziom emitowanego przez ekran niebezpiecznego niebieskiego światła
zwiększa komfort patrzenia.

• W monitorze zastosowano technologię Flicker-Free redukującą widoczne dla
oczu migotanie, co poprawia komfort patrzenia i zapobiega przeciążeniu i
zmęczeniu oczu.

• Zapewnia komfort dla oczu dzięki ekranowi z funkcją zapobiegania migotaniu i
dzięki funkcji minimalizacji emisji niebieskiego światła.

PRZESTROGA: W dłuższej perspektywie światło niebieskie emitowane
przez monitor może mieć niekorzystne skutki dla oczu, m.in.
powodować zmęczenie wzroku w wyniku kontaktu z urządzeniami
cyfrowymi. Funkcja ComfortView Plus umożliwia zmniejszenie ilości
niebieskiego światła emitowanego przez monitor w celu zapewnienia
komfortu dla oczu. W monitorach zastosowano panel o niskiej emisji
niebieskiego światła i w trybie ustawień fabrycznych/domyślnych są
zgodne z normą TÜV Rheinland (Brightness (Jasność): 75%, Contrast
(Kontrast): 75%, Preset mode (Tryby ustawień wstępnych): Standard
(Standardowy))

10 │ Informacje o monitorze

Identyfikacja części i elementów sterowania

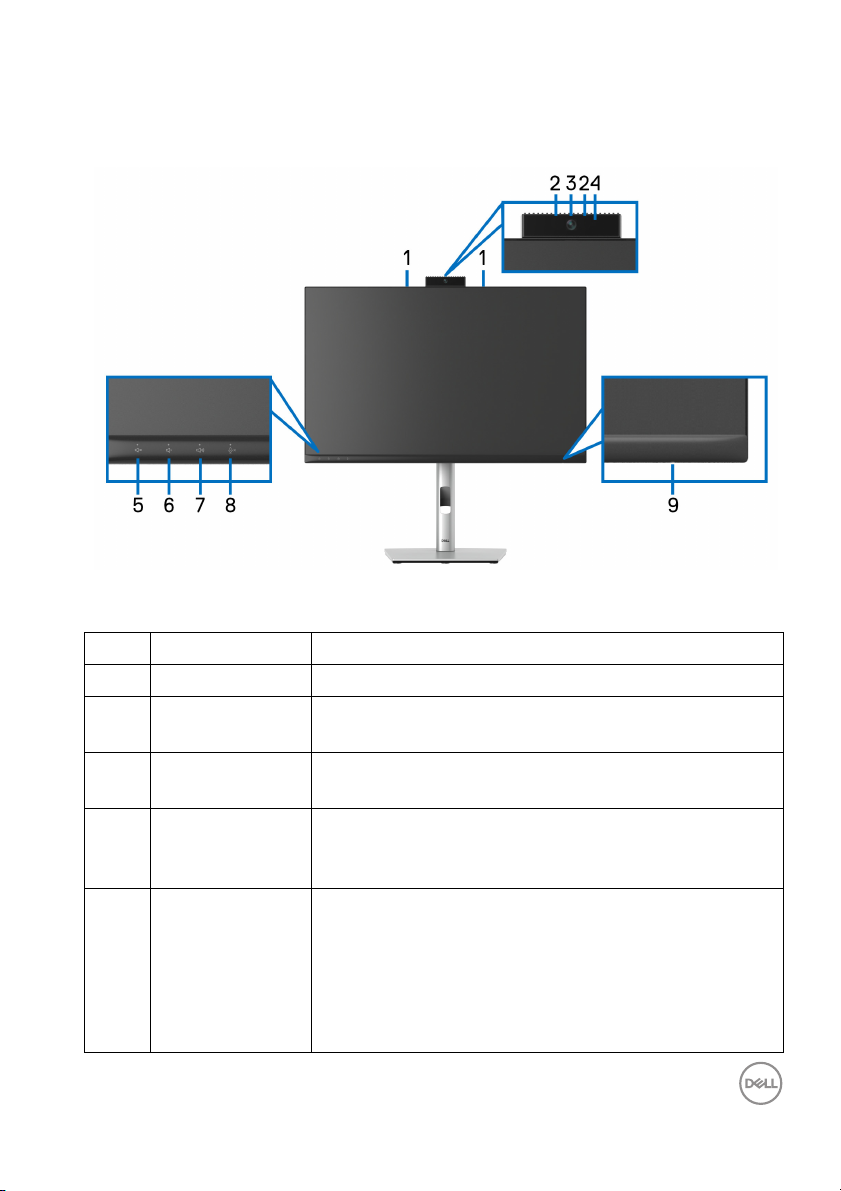

Widok z przodu

Widok z przodu z podstawą monitora

Nr Opis Użyj

1 Mikrofony Mikrofony monitora (Mic).

2 Dioda LED

podczerwieni

3 Obiektyw kamery

internetowej

4 Wskaźnik LED

kamery
internetowej

5 Wyciszenie

głośnika i dioda
LED

Wskaźnik podczerwieni (IR).

Umożliwia przesyłanie obrazu użytkownika podczas
wideokonferencji.

Wskaźnik kamery internetowej. Gdy kamera jest
używana, wskaźnik świeci na biało.

Naciśnij, aby wyciszyć lub anulować wyciszenie
głośnika.

Gdy głośnik jest wyciszony, dioda świeci stałym białym
światłem.

Gdy głośnik jest włączony/niewyciszony, dioda jest
zgaszona.

Informacje o monitorze │ 11

6 Zmniejszanie

głośności i dioda
LED

7 Zwiększanie

głośności i dioda
LED

8 Wyciszenie

mikrofonu i dioda
LED

9 Wskaźnik LED

zasilania

Krótkie naciśnięcie powoduje zmniejszenie głośności o
2 stopnie.

Długie naciśnięcie powoduje płynne zmniejszanie
głośności.

Krótkie naciśnięcie powoduje zwiększenie głośności o 2
stopnie.

Długie naciśnięcie powoduje płynne zwiększanie
głośności.

Naciśnij, aby wyciszyć lub anulować wyciszenie
mikrofonu.

Gdy mikrofon jest wyciszony, dioda świeci stałym
czerwonym światłem.

Gdy mikrofon jest włączony/niewyciszony, dioda jest
zgaszona.

Ciągłe białe światło oznacza, że monitor jest włączony i
działa normalnie. Pulsujące białe światło oznacza, że
monitor jest w trybie gotowości.

12 │ Informacje o monitorze

Widok z tyłu

Widok z tyłu z podstawą monitora

Nr Opis Użyj

1 Otwory montażowe VESA

(100 mm x 100 mm – za
pokrywą VESA)

2 Etykieta z oznaczeniami

prawnymi

3 Przycisk odłączania stojaka Umożliwia odłączenie stojaka od

4 Kod kreskowy, numer seryjny i

etykieta serwisowa

5 Przycisk włączania/wyłączania

zasilania

6 Dżojstik Do obsługi menu wyświetlanego na

7 Szczelina prowadzenia kabli Pomaga w uporządkowaniu

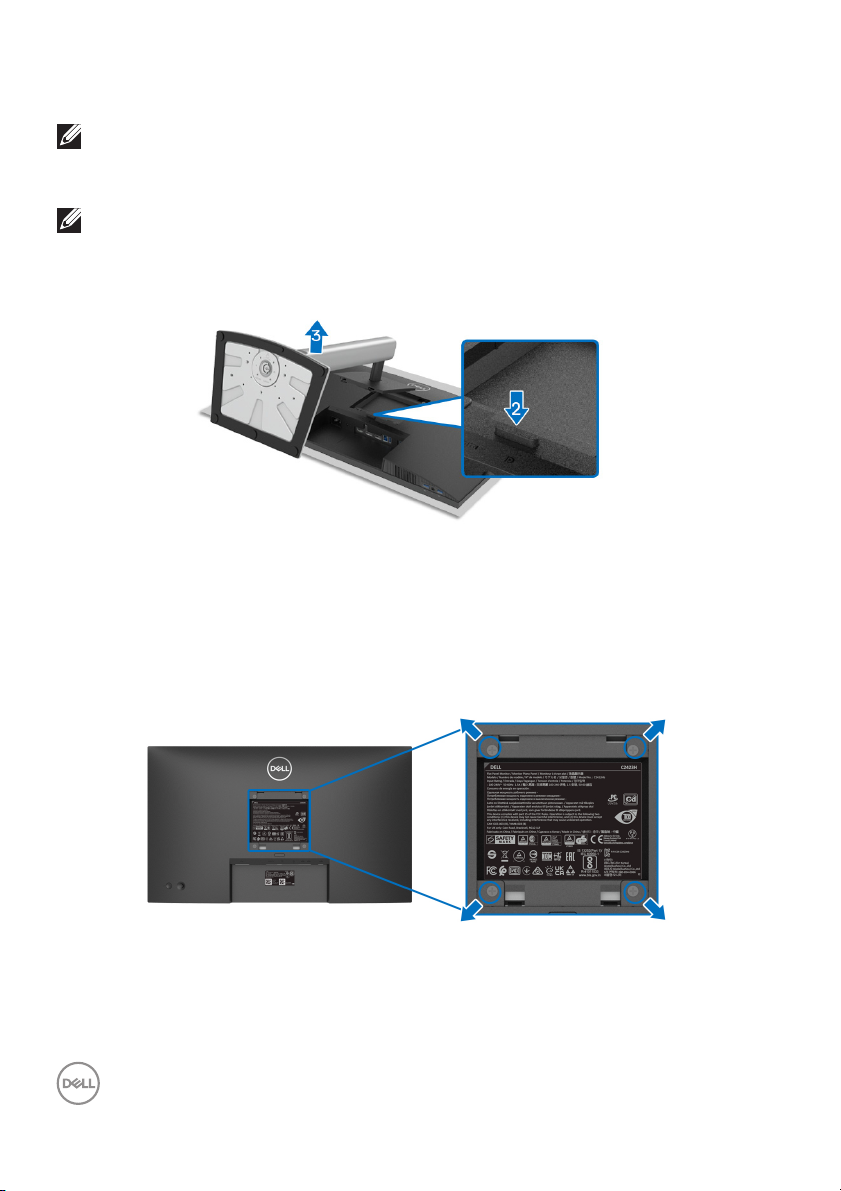

Montaż ścienny monitora przy użyciu
zestawu do montażu ściennego
zgodnego ze standardem VESA
(100 mm x 100 mm).

Zawiera certyfikaty.

monitora.
Zawiera dane monitora i informacje

dotyczące wsparcia. Do
kontaktowania się z firmą Dell w
sprawach pomocy technicznej.

Włącza lub wyłącza monitor.

ekranie (OSD). (Więcej informacji,
patrz rozdział Obsługa monitora)

przebiegu kabli przez umieszczenie
ich w szczelinie.

Informacje o monitorze │ 13

Widok z dołu

Widok od dołu monitora bez stojaka

Nr Opis Użyj

1 Złącze zasilania Podłącz kabel zasilający (dołączony do

monitora).

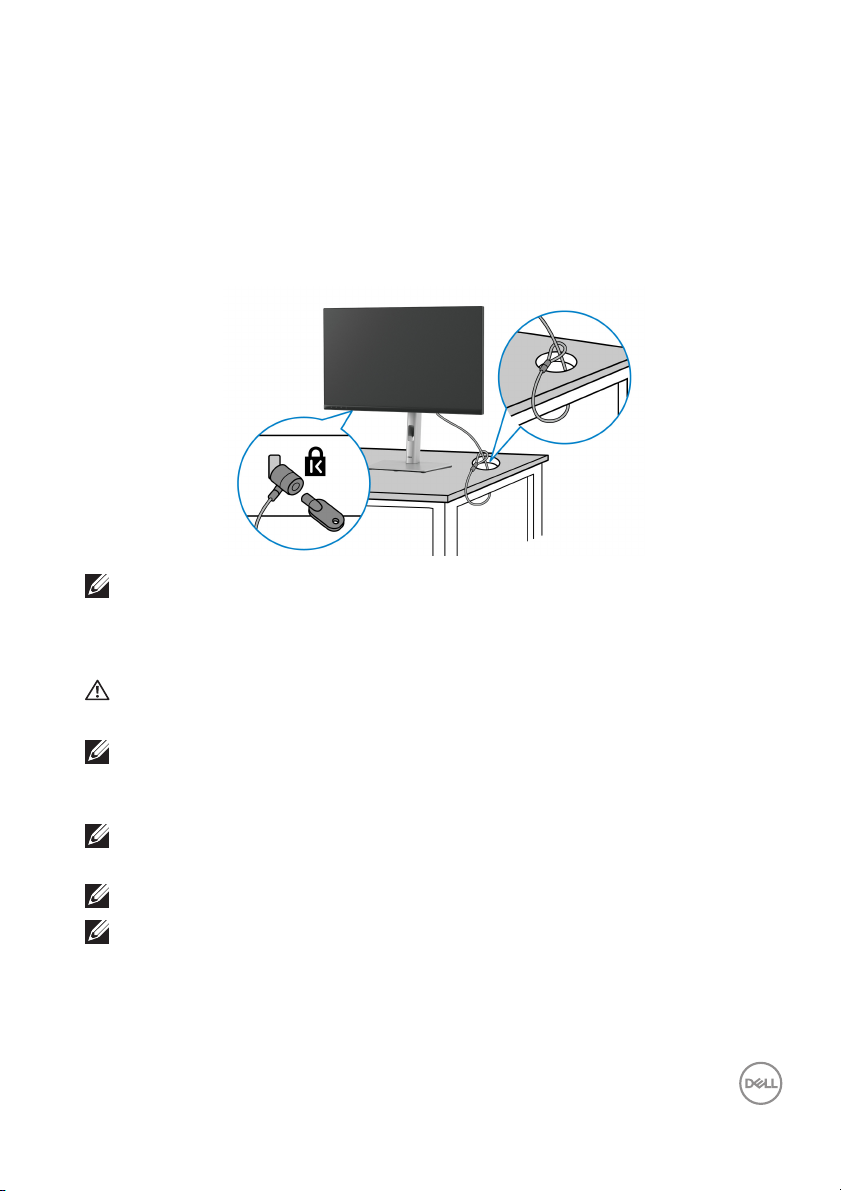

2 Gniazdo blokady

zabezpieczenia

3 Port HDMI Podłącz kabel HDMI komputera.
4 Funkcja blokady stojaka Zablokuj stojaka do monitora przy użyciu

5 DisplayPort Podłącz kabel DisplayPort do komputera.
6 DisplayPort (wy) Monitor z wyjściem DisplayPort dla MST

7 Port przesyłania danych

USB SuperSpeed 5 Gb/s
(USB 3.2 Gen1) typu B

Zabezpiecza monitor z blokadą
zabezpieczającą (nie znajduje się w
zestawie).

śruby M3 x 6 mm (śrubę kupuje się
oddzielnie).

(przesyłanie wielostrumieniowe). Aby
włączyć MST, patrz Podłączanie monitora

w celu korzystania z funkcji transportu
wielostrumieniowego DP (MST).

UWAGA: Podczas korzystania ze złącza
wyjścia DisplayPort usuń gumową zatyczkę.

Podłącz dostarczony kabel USB do monitora
i komputera. Po podłączeniu tego kabla
można używać złączy USB monitora.

14 │ Informacje o monitorze

8 Port pobierania danych

USB SuperSpeed 5 Gb/s
(USB 3.2 Gen1) typu A
(2)

9 Port pobierania danych

USB SuperSpeed 5 Gb/s
(USB 3.2 Gen1) typu A z
funkcją ładowania (BC

1.2)

10 Gniazdo słuchawek Podłącz słuchawki lub zestaw słuchawkowy,

11 Wbudowane głośniki Umożliwiają emisję dźwięku ze źródła

Podłącz urządzenie USB.*
UWAGA: Aby użyć tego portu, należy

podłączyć kabel USB przesyłania danych
(dostarczony z monitorem) do portu USB
przesyłania danych typu B w monitorze oraz
do komputera.

Podłącz urządzenie USB lub naładuj
urządzenie

UWAGA: Aby użyć tego portu, należy
podłączyć kabel USB przesyłania danych
(dostarczony z monitorem) do portu USB
przesyłania danych typu B w monitorze oraz
do komputera.

aby odtwarzać dźwięk przez kanały audio
HDMI lub DisplayPort.

OSTRZEŻENIE: Zwiększenie mocy
wyjściowej audio powyżej 50% na
regulatorze głośności lub korektorze
może zwiększyć napięcie wyjściowe w
słuchawkach, zwiększając tym samym
poziom ciśnienia akustycznego.

sygnału audio.

*Aby uniknąć interferencji sygnału, w przypadku podłączenia urządzenia USB do
portu USB pobierania danych, NIE zaleca się podłączania innych urządzeń USB do
przylegających portów.

Informacje o monitorze │ 15

Specyfikacje monitora

Model C2423H C2723H

Typ ekranu Aktywna matryca - TFT LCD
Technologia panelu Technologia IPS (In Plane Switching)
Współczynnik proporcji 16:9

Widoczny obraz

Przekątna
Szerokość (aktywnego

obszaru)
Wysokość (aktywnego

obszaru)
Obszar całkowity

Podziałka pikseli 0,2745 mm x 0,2745 mm 0,3114 mm x 0,3114 mm
Pikseli na cal (PPI) 92,53 81,59
Kąt widzenia Typowy 178° (w pionie)

Wyjście luminancji 250 cd/m² (typowe) 300 cd/m² (typowe)
Współczynnik kontrastu 1000 do 1 (typowe)
Powłoka płyty Przeciwodblaskowa o twardości 3H
Podświetlenie LED
Czas reakcji 8 ms (Normalny)

Głębia kolorów 16,78 miliona kolorów
Paleta kolorów sRGB 99%
Wbudowane urządzenia 1 x port USB 3.2 Gen1 przesyłania danych

604,70 mm (23,80 cala)
527,04 mm (20,75 cala)

296,46 mm (11,67 cala)

156246,28 mm
(242,18 cala

2

2

)

685,80 mm (27,00 cala)
597,89 mm (23,54 cala)

336,31 mm (13,24 cala)

201076,38 mm
(311,67 cala

Typowy 178° (w poziomie)

5 ms (Szybki)

4 x port USB 3.2 Gen1 pobierania danych

2

2

)

16 │ Informacje o monitorze

Połączenie • 1 x DisplayPort wersja 1.2* (HDCP 1.4)

• 1 x port HDMI wersja 1.4 (HDCP 1.4)

• 1 x port DisplayPort (wy) z MST

• 1 x port USB typu B (USB 3.2 Gen1) przesyłania
danych

• 2 x port USB SuperSpeed 5 Gb/s (USB 3.2 Gen1)
pobierania danych

• 2 x port USB SuperSpeed 5 Gb/s (USB 3.2 Gen1)
pobierania danych z funkcją ładowania BC1.2 przy
natężeniu prądu 2 A (maksymalnie)

• 1 x gniazdo słuchawek 3,5 mm

Szerokość ramki
(krawędź monitora do
obszaru aktywnego)

Nastawność

Regulowana wysokość
stojaka

Nachylenie
Obrót w poziomie
Obrót wyświetlacza

Zgodność z Dell Display
Manager (DDM)

Zabezpieczenie Gniazdo blokady zabezpieczenia (blokada kablowa

5,37 mm (Góra)
5,38 mm (Lewo/Prawo)
17,06 mm (Spód)

150 mm

Od -5° do 21°
Od -45° do 45°
Od -90° do 90°

Funkcje Łatwa aranżacja i inne

sprzedawana oddzielnie)

5,99 mm (Góra)
6,01 mm (Lewo/Prawo)
17,06 mm (Spód)

*Obsługa dźwięku DisplayPort 1,2/MST/DP.

Specyfikacje rozdzielczości

Model C2423H/C2723H

Zakres skanowania poziomego Od 30 kHz do 83 kHz (automatyczny)
Zakres skanowania pionowego Od 56 Hz do 76 Hz (automatyczny)
Najwyższa wstępnie ustawiona

rozdzielczość

1920 x 1080 przy 60 Hz

Informacje o monitorze │ 17

Obsługiwane tryby video

Model C2423H/C2723H

Możliwości wyświetlania video
(HDMI & DisplayPort)

*Obsługa tylko przez wejście HDMI.

Wstępne ustawienia trybów wyświetlania

Tryb wyświetlania Częstotli-

pozioma

VESA, 720 x 400 31,47 70,08 28,32 -/+
VESA, 640 x 480 31,47 60,00 25,17 -/­VESA, 640 x 480 37,50 75,00 31,50 -/­VESA, 800 x 600 37,88 60,32 40,00 +/+
VESA, 800 x 600 46,88 75,00 49,50 +/+
VESA, 1024 x 768 48,36 60,00 65,00 -/­VESA, 1024 x 768 60,02 75,03 78,75 +/+
VESA, 1152 x 864 67,50 75,00 108,00 +/+
VESA, 1280 x 1024 64,00 60,02 108,00 +/+
VESA, 1280 x 1024 80,00 75,02 135,00 +/+
VESA, 1600 x 900 60,00 60,00 108,00 +/+
VESA, 1920 x 1080 67,50 60,00 148,50 +/+

480p, 576p, 720p, 1080i*, 1080p

Częstotli-

wość

(kHz)

wość

pionowa

(Hz)

Zegar
pikseli
(MHz)

Biegunowość

synchronizacji

(Pozioma/

Pionowa)

UWAGA: Znak + lub - w kolumnie „Biegunowość polaryzacji” oznacza,
że sygnał synchronizacji wideo jest aktywowany, odpowiednio, przez
krawędź narastającą lub krawędź opadającą.

18 │ Informacje o monitorze

Tryby Multi-Stream Transport (MST)

Monitor źródłowy MST Maksymalna liczba obsługiwanych

monitorów zewnętrznych

1920 x 1080 przy 60 Hz

1920 x 1080 przy 60 Hz • 3

Lista zgodności platform konferencyjnych komunikacji zintegrowanej
(Unified Communications; UC)

Poniższa tabela przedstawia funkcje połączeń obsługiwane przez monitory do
wideokonferencji Dell C2423H i C2723H podczas korzystania z następujących
platform konferencyjnych komunikacji zintegrowanej

Przyciski Aplikacja

Te a m s

Aplikacja

Zoom

#

.

Inne aplikacje

konferencyjne

(Skype for Business, Google
Hangouts, Blue Jeans, Cisco
Webex, FaceTime, Slack,

GoToMeeting)
Wyciszenie głośnika √ √ √
Zmniejszanie

√√ √

głośności
Zwiększanie

√√ √

głośności
Wyciszenie

√

*

√

*

√

mikrofonu

√ Funkcja połączeń działa z daną platformą konferencyjną.
* Funkcja wyciszenia działa w przypadku naciśnięcia przycisku wyciszenia, ale

ikona wyciszenia na platformie konferencyjnej nie jest zsynchronizowana (ikona
wskazuje brak wyciszenia).

# W 64-bitowym systemie operacyjnym Windows 10.

Informacje o monitorze │ 19

Specyfikacje elektryczne

Model C2423H C2723H

Sygnały wejścia
video

Napięcie wejścia
prądu zmiennego/

• HDMI 1.4*/DisplayPort 1.2**, 600 mV na przewód, opór
wejściowy 100 omów na parę przewodów

100 VAC do 240 VAC / 50 Hz lub 60 Hz ± 3 Hz / 1,5 A
(typowe)

częstotliwość/prąd
Prąd udarowy • 120 V: 30 A (Maksymalnie)

przy 0°C (zimny start)

• 240 V: 60 A (Maksymalnie)
przy 0°C (zimny start)

Zużycie energii • 0,3 W (tryb wyłączenia)

• 0,3 W (tryb gotowości)

•12,6 W (tryb włączenia)

•82 W (Maksymalnie)

• 11,51 W (Pon)

3

• 36,88 kWh (TEC)

2

3

• 120 V: 40 A (Maksymalnie)
przy 0°C (zimny start)

• 240 V: 80 A (Maksymalnie)
przy 0°C (zimny start)

1

• 0,2 W (tryb wyłączenia)

1

•0,3 W (tryb gotowości)

1

•13,2 W (tryb włączenia)

•85 W (Maksymalnie)

• 11,80 W (Pon)

3

•37,72 kWh (TEC)

1

1

1

2

3

*Nie obsługuje opcjonalnej specyfikacji HDMI 1.4, włącznie z HDMI Ethernet
Channel (HEC), Audio Return Channel (ARC), standard dla formatu i rozdzielczości
3D i standardem dla rozdzielczości kina cyfrowego 4K.

**Obsługa dźwięku DisplayPort 1.2/MST/DP.

1

Zgodnie z definicją w UE 2019/2021 i UE 2019/2013.

2

Maksymalna jasność i kontrast przy maksymalnym obciążeniu wszystkich portów

USB.

3

Pon: Zużycie energii w trybie włączenia zgodne z wytycznymi Energy Star w wersji

8.0.
TEC: Całkowite zużycie energii w kWh zgodne z wytycznymi Energy Star w wersji

8.0.

Niniejszy dokument należy wykorzystywać wyłącznie do celów informacyjnych i
zawiera on dane na temat pracy w warunkach laboratoryjnych. Posiadany produkt
może działać inaczej, w zależności od oprogramowania, komponentów i
zamówionych urządzeń peryferyjnych i nie ma obowiązku aktualizowania takich
informacji.

20 │ Informacje o monitorze

Stosownie, klient nie powinien polegać na tych informacjach podczas
podejmowania decyzji na temat tolerancji elektrycznych i innych kwestii. Nie
udziela się jawnej ani dorozumianej gwarancji co do dokładności lub kompletności.

UWAGA: Ten monitor ma certyfikat ENERGY STAR.
Ten produkt spełnia wymagania ENERGY STAR w przypadku
domyślnych ustawień fabrycznych, które można przywrócić
za pomocą funkcji „Factory Reset” (Przywracanie ustawień
fabrycznych). Zmiana domyślnych ustawień fabrycznych lub
włączenie innych funkcji może powodować zwiększenie
zużycia energii ponad limity określone w ramach norm
ENERGY STAR.

Dane techniczne kamery internetowej i mikrofonu

Model C2423H/C2723H

Obiektyw Pole widzenia 88,9° przy 2560 x 1920

Tryb ogniskowania Stała ogniskowa
Obszar ogniskowania 35 cm ~ 1,5 m
Odległość ogniskowa

(tryb normalny)

Czujnik obrazu Wielkość matrycy

aktywnej

Dane techniczne wideo Ilość ramek wideo 1920 x 1080 (Full HD) -

Dane techniczne audio Typ mikrofonu Mikrofon cyfrowy x 2
Interfejs USB 2.0 dużej prędkości
Źródło zasilania 3,3 V +/-5% dla USB i mikrofonu

5 V +/-5% dla kamery na podczerwień

70 cm

5 megapiksele

do 30 ramek na sekundę

Specyfikacja głośnika

Model C2423H/C2723H

Moc znamionowa głośnika 2 x 5 W
Charakterystyka częstotliwościowa 200 Hz - 16 kHz
Impedancja 8 omów

Informacje o monitorze │ 21

Charakterystyki fizyczne

Model C2423H C2723H
Typ ka b l a

sygnałowego

UWAGA: Monitory Dell są zaprojektowane tak, aby działały optymalnie przy

wykorzystaniu kabli wideo dostarczanych z monitorem. Firma Dell nie ma kontroli
nad różnymi dostawcami kabli na rynku, rodzajem materiałów, złączy ani nad
procesu zastosowanymi w trakcie produkcji tych kabli, dlatego Dell nie gwarantuje
wysokiej jakości wideo uzyskanych przy użyciu kabli innych niż dostarczane z tym
monitorem Dell.

Wymiary monitora (z podstawą)

Wysokość (po
rozłożeniu)

Wysokość (obniżony) 364,00 mm (14,33 cala) 384,15 mm (15,12 cala)
Szerokość 537,80 mm (21,17 cala) 609,90 mm (24,01 cala)
Głębokość 179,57 mm (7,07 cala) 190,10 mm (7,48 cala)

Wymiary monitora (bez podstawy)

Wysokość 318,89 mm (12,55 cala) 359,37 mm (14,15 cala)
Szerokość 537,80 mm (21,17 cala) 609,90 mm (24,01 cala)
Głębokość 57,85 mm (2,28 cala) 59,38 mm (2,34 cala)

Wymiary podstawy

Wysokość (po
rozłożeniu)

Wysokość (obniżony) 364,00 mm (14,33 cala) 381,50 mm (15,02 cala)
Szerokość 245,00 mm (9,65 cala) 268,00 mm (10,55 cala)
Głębokość 179,57 mm (7,07 cala) 190,10 mm (7,48 cala)
Podstawa 245,00 mm (9,65 cala) x

Waga monitora
Model C2423H C2723H

Waga z opakowaniem 8,33 kg (18,36 lb) 10,01 kg (22,07 lb)

• Cyfrowe: DisplayPort, 20 pinów

• Cyfrowe: HDMI, 19 pinów

• Uniwersalna magistrala szeregowa: USB typ A–B

496,10 mm (19,53 cala) 534,15 mm (21,03 cala)

410,80 mm (16,17 cala) 428,30 mm (16,86 cala)

268,00 mm (10,55 cala) x

173,00 mm (6,81 cala)

185,00 mm (7,28 cala)

22 │ Informacje o monitorze

Waga z
zamontowanym
stojakiem i kablami

Waga bez stojaka (do
montażu ściennego lub
montażu VESA – bez
kabli)

Waga stojaka 1,76 kg (3,88 lb) 1,76 kg (3,88 lb)
Połysk przedniej ramy 2-4

Charakterystyka środowiskowa monitora

Model C2423H C2723H
Zgodność ze standardami

• Monitor z certyfikatem ENERGY STAR

• Zarejestrowano z klasyfikacją EPEAT, gdzie dotyczy. Rejestracja EPEAT różni
się w zależności od kraju. Odwiedź witrynę www.epeat.net, aby sprawdzić
status rejestracji w danym kraju.

• Zgodność z przepisami RoHS

• TCO Certified i TCO Certified Edge

• Nie zawiera bromowanego środka opóźniającego i polichlorku winylu (za
wyjątkiem kabli zewnętrznych)

• Urządzenie spełnia wymogi normy bezpieczeństwa elektrycznego NFPA 99

• Szkło nie zawierające arsenu i rtęci przeznaczone tylko do panelu

Te m p e ra t u ra

Działanie 0°C do 40°C (32°F do 104°F)
Bez działania • Przechowywanie: -20°C do 60°C (-4°F do 140°F)

Wilgotność

Działanie 10% do 80% (bez kondensacji)
Bez działania • Przechowywanie: 5% do 90% (bez kondensacji)

6,02 kg (13,27 lb) 7,24 kg (15,96 lb)

3,83 kg (8,44 lb) 5,04 kg (11,11 lb)

• Przewożenie: -20°C do 60°C (-4°F do 140°F)

• Przewożenie: 5% do 90% (bez kondensacji)

Informacje o monitorze │ 23

Wysokość n.p.m.

Działanie 5000 m (16404 stóp) (maksymalnie)
Bez działania 12192 m (40000 stóp) (maksymalnie)
Rozpraszanie ciepła • 279,78 BTU/godzinę

(maksymalnie)

• 40,94 BTU/godzinę
(typowe)

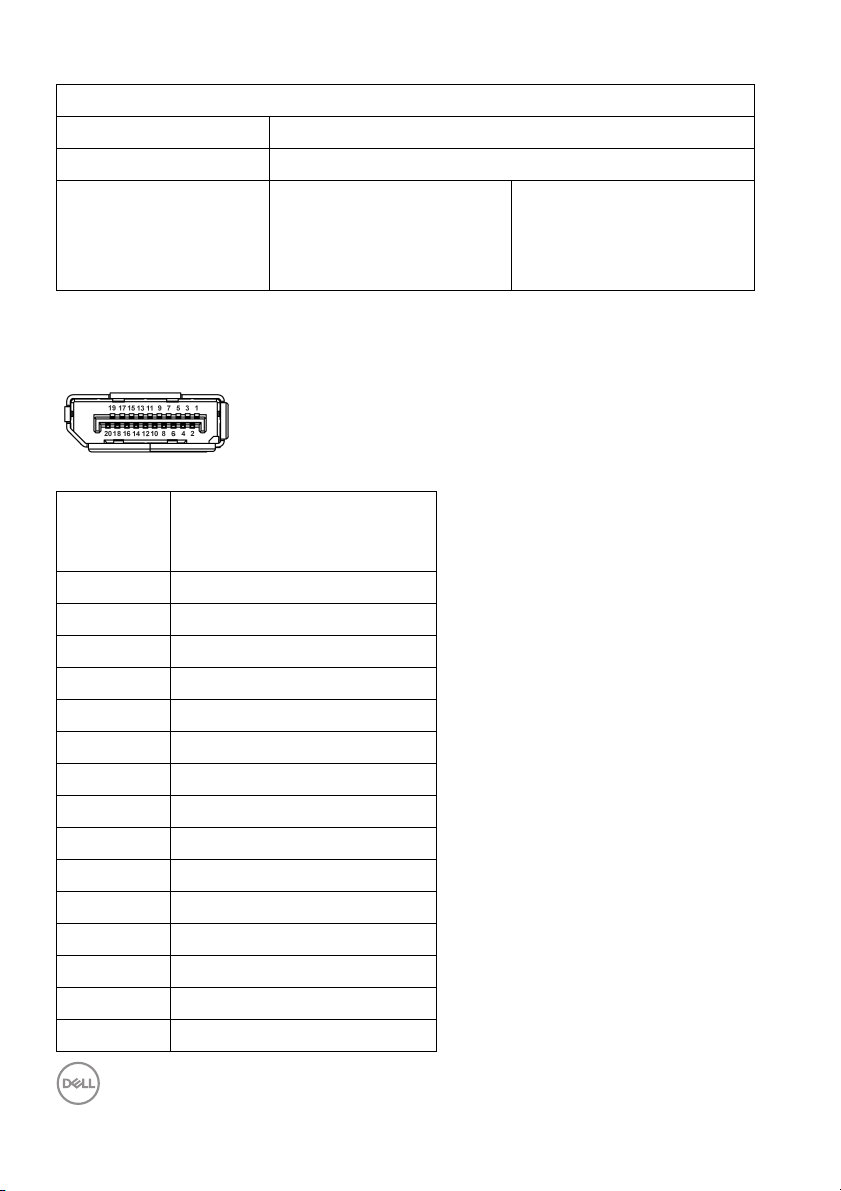

Przydział pinów

Port DP (wejście)

• 290,03 BTU/godzinę
(maksymalnie)

• 45,04 BTU/godzinę
(typowe)

Numer

pinu

1 ML3 (n)
2 GND
3 ML3 (p)
4 ML2 (n)
5 GND
6 ML2 (p)
7 ML1 (n)
8 GND
9 ML1 (p)

10 ML0 (n)

11 GND
12 ML0 (p)
13 GND
14 GND

15 AUX (p)

20-pinowa końcówka

podłączonego kabla

sygnałowego

24 │ Informacje o monitorze

16 GND
17 AUX (n)
18 Wykrywanie bez wyłączania
19 Re-PWR

20 +3,3 V DP_PWR

Port DP (wyjście)

Numer

pinu

1 ML0 (p)
2 GND
3 ML0 (n)
4 ML1 (p)
5 GND
6 ML1 (n)
7 ML2 (p)
8 GND
9 ML2 (n)

10 ML3 (p)

11 GND
12 ML3 (n)
13 CONFIG1
14 CONFIG2

15 AUX CH (p)

16 GND
17 AUX CH (n)
18 Wykrywanie bez wyłączania

20-pinowa końcówka

podłączonego kabla

sygnałowego

Informacje o monitorze │ 25

19 Wstecz
20 DP_PWR

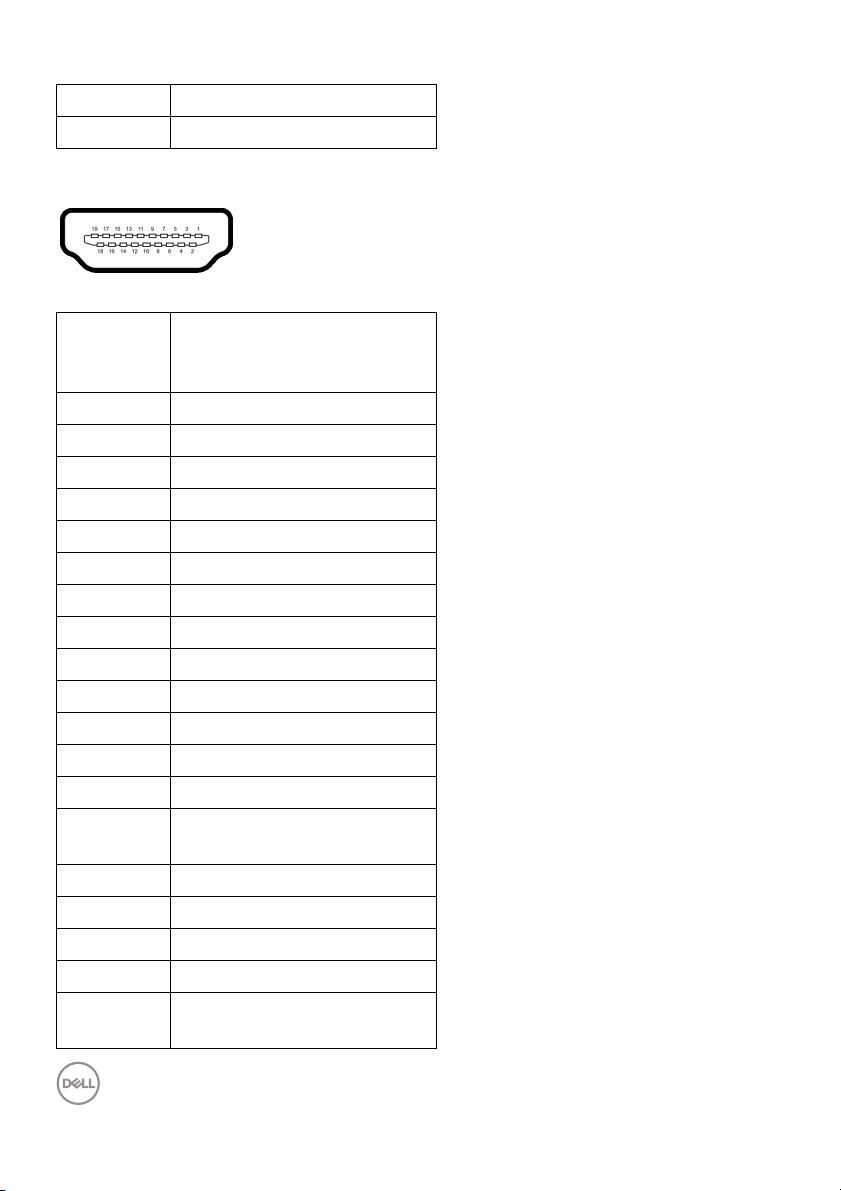

Port HDMI

Numer

pinu

1 TMDS DANE 2+
2 TMDS DANE 2 SHIELD
3 TMDS DANE 2-
4 TMDS DANE 1+
5 TMDS DANE 1 SHIELD
6 TMDS DANE 1-
7 TMDS DANE 0+
8 TMDS DANE 0 SHIELD
9 TMDS DANE 0-

10 TMDS ZEGAR+

11 TMDS ZEGAR SHIELD
12 TMDS ZEGAR-
13 CEC
14 Zarezerwowane (N.C. w

15 ZEGAR DDC (SCL)
16 DANE DDC (SDA)

17 DDC/CEC uziemienie
18 ZASILANIE +5 V

19 WYKRYWANIE BEZ

19-pinowa końcówka

podłączonego kabla

sygnałowego

urządzeniu)

WYŁĄCZANIA

26 │ Informacje o monitorze

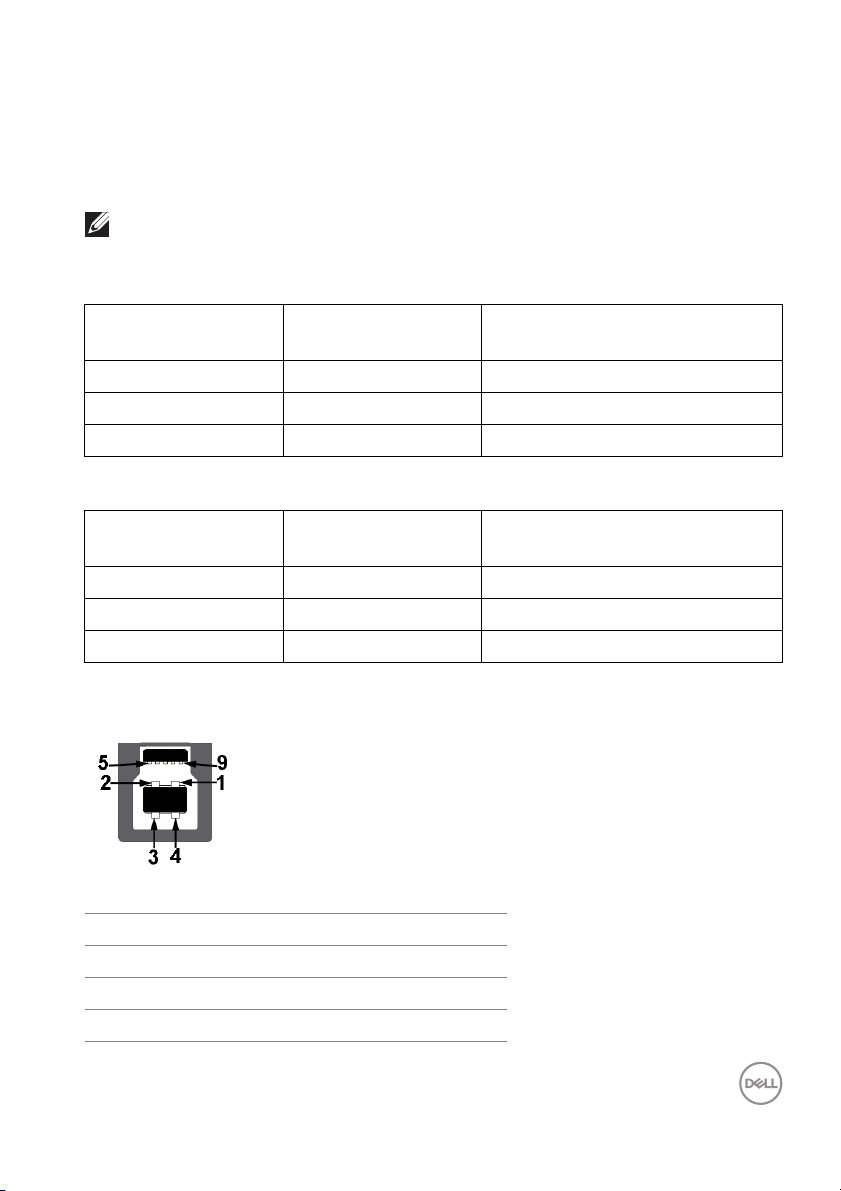

Interfejs USB (Universal Serial Bus (Uniwersalna magistrala szeregowa))

W tej części znajdują się informacje dotyczące portów USB znajdujących się w
monitorze.

UWAGA: Ten monitor obsługuje porty SuperSpeed USB 5 Gb/s (USB

3.2 Gen1) i High-speed USB 2.0.

USB 3.2 Gen1

Szybkość transferu Szybkość

przesyłania danych

SuperSpeed 5 Gb/s 4,5 W
Wysoka szybkość 480 Mb/s 4,5 W
Pełna szybkość 12 Mb/s 4,5 W

USB 2.0

Szybkość transferu Szybkość

przesyłania danych

Wysoka szybkość 480 Mb/s 2,5 W
Pełna szybkość 12 Mb/s 2,5 W
Niska szybkość 1,5 Mb/s 2,5 W

Złącze przesyłania danych USB

Obsługiwana moc

Obsługiwana moc

Numer pinu 9-pinowa część złącza

1 VCC
2 D-
3 D+

Informacje o monitorze │ 27

4 GND
5 SSTX-
6 SSTX+
7 GND
8 SSRX-
9 SSRX+

Złącze pobierania danych USB

Numer pinu 9-pinowa część złącza

1 VCC
2 D-
3 D+
4 GND
5 SSRX-
6 SSRX+
7 GND
8 SSTX-
9 SSTX+

Porty USB

• 1 port USB typu B (USB 3.2 Gen1) przesyłania danych - spód

• 4 porty USB SuperSpeed 5 Gb/s typu A (USB 3.2 Gen1) pobierania danych ­2 na spodzie, 2 z tyłu
Port ładowania - porty z ikoną baterii umożliwiają szybkie ładowanie
urządzeń zgodnych z technologią BC 1.2.

UWAGA: Funkcja USB SuperSpeed 5 Gb/s (USB 3.2 Gen1) wymaga
komputera obsługującego standard USB SuperSpeed 5 Gb/s (USB 3.2
Gen1).

28 │ Informacje o monitorze

UWAGA: Porty USB monitora działają wyłącznie wtedy, gdy monitor
jest włączony lub znajduje się w trybie gotowości. Po wyłączeniu i
włączeniu monitora, wznowienie normalnego działania dołączonych
urządzeń peryferyjnych może potrwać kilka sekund.

Możliwości Plug and Play

Ten monitor można połączyć w dowolnym systemie zgodnym z Plug and Play.
Monitor automatycznie przekazuje do systemu komputera informacje Rozszerzone
dane identyfikacji monitora (EDID) za pomocą protokołów Kanał danych monitora
(DDC), dlatego system może konfigurować się automatycznie oraz zoptymalizować
ustawienia monitora. Większość instalacji monitorów jest automatyczna; jeśli to
wymagane, można wybrać inne ustawienia. Dalsze informacje o zmianie ustawień
monitora, znajdują się w części Obsługa monitora.

Jakość monitora LCD i zasady dotyczące pikseli

Podczas produkcji monitora LCD nierzadko dochodzi do pozostawania w
niezmiennym stanie jednego lub kilku pikseli, które są trudne do zobaczenia i nie
wpływają na jakość lub stabilność obrazu. Więcej informacji na temat jakości i zasad
dotyczących pikseli monitora Dell można uzyskać na stronie http://www.dell.com/

pixelguidelines.

Ergonomia

OSTRZEŻENIE: Nieprawidłowe lub wydłużone korzystanie z klawiatury
może prowadzić do obrażeń.

OSTRZEŻENIE: Patrzenie na ekran monitora przez długi czas może
powodować zmęczenie oczu.

W celu uzyskania komfortu i efektywności należy przestrzegać następujących
wskazówek podczas konfiguracji i użytkowania stacji roboczej komputera:

• Komputer należy ustawić tak, aby monitor i klawiatura znajdowały się
bezpośrednio przed osobą przy nim pracującą. W sprzedaży dostępne są
specjalne półki, które pomogą uzyskać prawidłową pozycję podczas pracy na
klawiaturze.

• Aby zmniejszyć ryzyko nadwyrężenia wzroku oraz wystąpienia bólu karku/
ramion/pleców/barków w wyniku korzystania z monitora przez długi czas,
zalecamy:

1. Umieść ekran w odległości od 50 do 70 cm (20 - 28 cali) od oczu.

2. Podczas dłuższego korzystania z monitora mrugaj często, aby nawilżać

oczy, lub zwilżaj je wodą

Informacje o monitorze │ 29

3. Rób regularne i częste przerwy — 20 minut co dwie godziny.

4. Niepatrzenie na monitor i patrzenie na obiekt oddalony o co najmniej 20
stóp przez co najmniej 20 sekund podczas przerw.

5. Podczas przerw należy wykonywać ćwiczenia rozciągające w celu
rozluźnienia napięcia karku, ramion, pleców i barków.

• Należy się upewnić, że ekran monitora znajduje się na poziomie oczu
użytkownika, lub nieco niżej, siedzącego przed monitorem.

• Należy dostosować nachylenie monitora, ustawienia kontrastu i jasności.

• Należy tak wyregulować oświetlenie otoczenia (np. oświetlenie sufitowe,
lampki na biurku, zasłony lub żaluzje na oknach w pobliżu), aby
zminimalizować odbicia i odblask światła na ekranie monitora.

• Należy używać krzesła, zapewniającego odpowiednie podparcie dla dolnego
odcinka pleców.

• Podczas korzystania z klawiatury lub myszy należy utrzymywać przedramiona
w pozycji poziomej z nadgarstkami w neutralnej, wygodnej pozycji.

• Podczas korzystania z klawiatury lub myszy należy zawsze pozostawić sobie
miejsce na odpoczynek dla dłoni.

• Ramiona po obu stronach powinny znajdować się w naturalnej pozycji.

• Należy się upewnić, że stopy płasko stoją na podłodze.

• Należy się upewnić, że ciężar nóg w pozycji siedzącej opiera się na stopach, a
nie na przedniej części siedzenia. W razie potrzeby należy wyregulować
wysokość krzesła lub skorzystać z podnóżka, aby uzyskać właściwą postawę
ciała.

• Należy różnicować swoje działania podczas pracy. Pracę należy próbować tak
organizować, aby nie pracować przez długi czas w pozycji siedzącej. Należy
regularnie wstawać i chodzić.

• Na obszarze przy biurku nie powinny znajdować się przeszkody, kable ani
przewody zasilania, które mogłyby uniemożliwiać wygodną pozycję siedzącą,
lub stwarzać potencjalne ryzyko potknięcia.

30 │ Informacje o monitorze

Chwytanie i przenoszenie monitora

ekran monitora na
poziomie lub poniżej
poziomu wzroku
użytkownika

monitor i
klawiatura
znajdujące się
tuż przed
użytkownikiem

stopy płasko
na podłodze

nadgarstki
rozluźnione,
płasko leżące

Aby zapewnić bezpieczeństwo monitora podczas jego podnoszenia lub
przenoszenia, należy postępować zgodnie z poniższymi wskazówkami:

• Przed przenoszeniem lub podnoszeniem monitora należy wyłączyć komputer i
monitor.

• Należy odłączyć wszystkie kable od monitora.

• Monitor należy umieścić w oryginalnym opakowaniu z oryginalnymi
materiałami zabezpieczającymi.

• Podczas podnoszenia lub przenoszenia monitora należy mocno przytrzymać
jego dolną krawędź i bok, nie wywierając nadmiernego nacisku na monitor.

Informacje o monitorze │ 31

• Podczas podnoszenia lub przenoszenia monitora, należy upewnić się, że
monitor jest skierowany tyłem do użytkownika, i nie naciskać na obszar
wyświetlacza, aby zapobiec zarysowaniom lub uszkodzeniom.

• Podczas transportu monitora należy unikać poddawania go nagłym wstrząsom
lub drganiom.

• Podczas podnoszenia lub przenoszenia monitora nie należy go odwracać górą
do dołu, trzymając podstawę stojaka lub ramię stojaka. Mogłoby to
doprowadzić do przypadkowego uszkodzenia monitora i spowodować
obrażenia ciała użytkownika.

32 │ Informacje o monitorze

Wskazówki dotyczące konserwacji

Czyszczenie monitora

Nieprawidłowy sposób czyszczenia może skutkować fizycznym uszkodzeniem
monitorów Dell. Fizyczne uszkodzenia mogą mieć wpływ na ekran i cały monitor.

OSTRZEŻENIE: Przed rozpoczęciem czyszczenia monitora należy
przeczytać i zastosować się do Instrukcje bezpieczeństwa.

PRZESTROGA: Przed rozpoczęciem czyszczenia monitora należy
odłączyć kabel zasilający monitora od gniazda elektrycznego.

Zalecamy, aby zastosować się do podanych poniżej instrukcji podczas
rozpakowania, czyszczenia lub obsługi monitora:

• Aby wyczyścić ekran monitora Dell, lekko zwilż miękką, czystą szmatkę wodą.
Jeśli to możliwe, użyj specjalnej chusteczki do czyszczenia ekranu lub
roztworu przeznaczonego do ekranu monitora Dell.

OSTRZEŻENIE: Nie należy używać żadnego rodzaju detergentów ani
innych środków chemicznych, takich jak benzen, rozcieńczalnik,
amoniak, środki czyszczące o właściwościach ściernych ani sprężone
powietrze.

• Nie należy bezpośrednio rozpylać roztworu czyszczącego ani nawet
wody na powierzchnię monitora. Bezpośrednie rozpylenie cieczy na panel

spowoduje jej spłynięcie do dolnej części panelu i korozję elektroniki, co
doprowadzi do trwałego uszkodzenia. Zamiast tego należy nanieść roztwór lub
wodę na miękką szmatkę.

Informacje o monitorze │ 33

UWAGA: Użycie środka czyszczącego może spowodować zmiany w
wyglądzie monitora, takie jak blaknięcie kolorów, mleczną powłokę na
monitorze, zniekształcenia, nierównomierny ciemny odcień i
złuszczanie się powierzchni ekranu.

UWAGA: Uszkodzenia monitora spowodowane niewłaściwymi metodami
czyszczenia i użycie benzenu, rozcieńczalnika, amoniaku, ściernych
środków czyszczących, alkoholu, sprężonego powietrza, wszelkiego
rodzaju detergentów doprowadzi do uszkodzenia wywołanego przez
klienta (CID). Uszkodzenia wywołane przez klienta (CID) nie są objęte
standardową gwarancją firmy Dell.

• Jeśli po rozpakowaniu monitora zauważony zostanie biały proszek należy
wytrzeć go szmatką.

• Podczas obsługi monitora należy zachować ostrożność, ponieważ po
zarysowaniu obudowy pojawią się znaki zarysowania, bardziej widoczne na
monitorach o ciemniejszej obudowie niż na jasnej.

• Aby pomóc w uzyskaniu najlepszej jakości obrazu na monitorze należy użyć
dynamicznie zmieniającego obraz wygaszacza i wyłączać monitor, gdy nie jest
używany.

34 │ Informacje o monitorze

Ustawienia monitora

Montaż stojaka

UWAGA: Stojak nie jest zamontowany fabrycznie.

UWAGA: Poniższe czynności dotyczą konkretnie konfiguracji stojaka
dołączonego do monitora. W przypadku podłączania stojaka
zakupionego z innego źródła, postępuj zgodnie z instrukcjami
dotyczącymi konfiguracji, załączonymi do stojaka.

Konfiguracja stojaka monitora:

1. Postępując zgodnie z instrukcjami na klapach kartonu, wyjmij stojak z
zabezpieczającej go poduszki ochronnej znajdującej się na wierzchu.

2. Wyciągnij ramię i podstawę stojaka z poduszki w opakowaniu.

C2423H

C2723H

Ustawienia monitora │ 35

3. Wyrównaj i ustaw ramię stojaka na podstawie stojaka.

4. Otwórz uchwyt śruby na spodzie podstawy stojaka i obracaj go w prawo, aby

stabilnie przymocować zespół stojaka.

5. Zamknij uchwyt śruby.

6. Otwórz osłonę ochronną, aby uzyskać dostęp do gniazda VESA w

wyświetlaczu.

C2423H

36 │ Ustawienia monitora

C2723H

UWAGA: Przed przymocowaniem zespołu stojaka do wyświetlacza
upewnij się, że klapka przedniej płyty jest otwarta, aby zapewnić
miejsce na montaż.

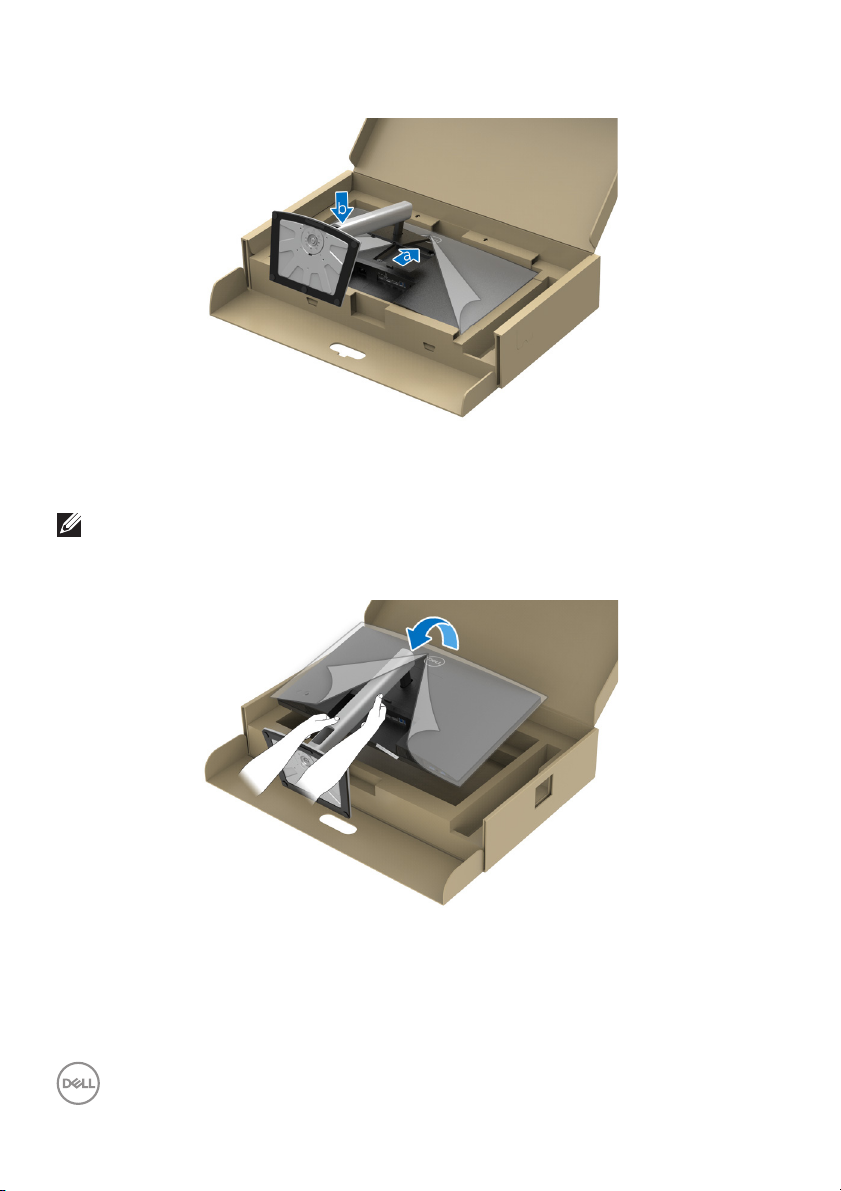

7. Podłącz zespół stojaka do wyświetlacza.
a. Wsuń wypustki na ramieniu stojaka w szczeliny VESA.
b. Wciskaj podstawę, aż zaskoczy w swoje miejsce.

C2423H

Ustawienia monitora │ 37

C2723H

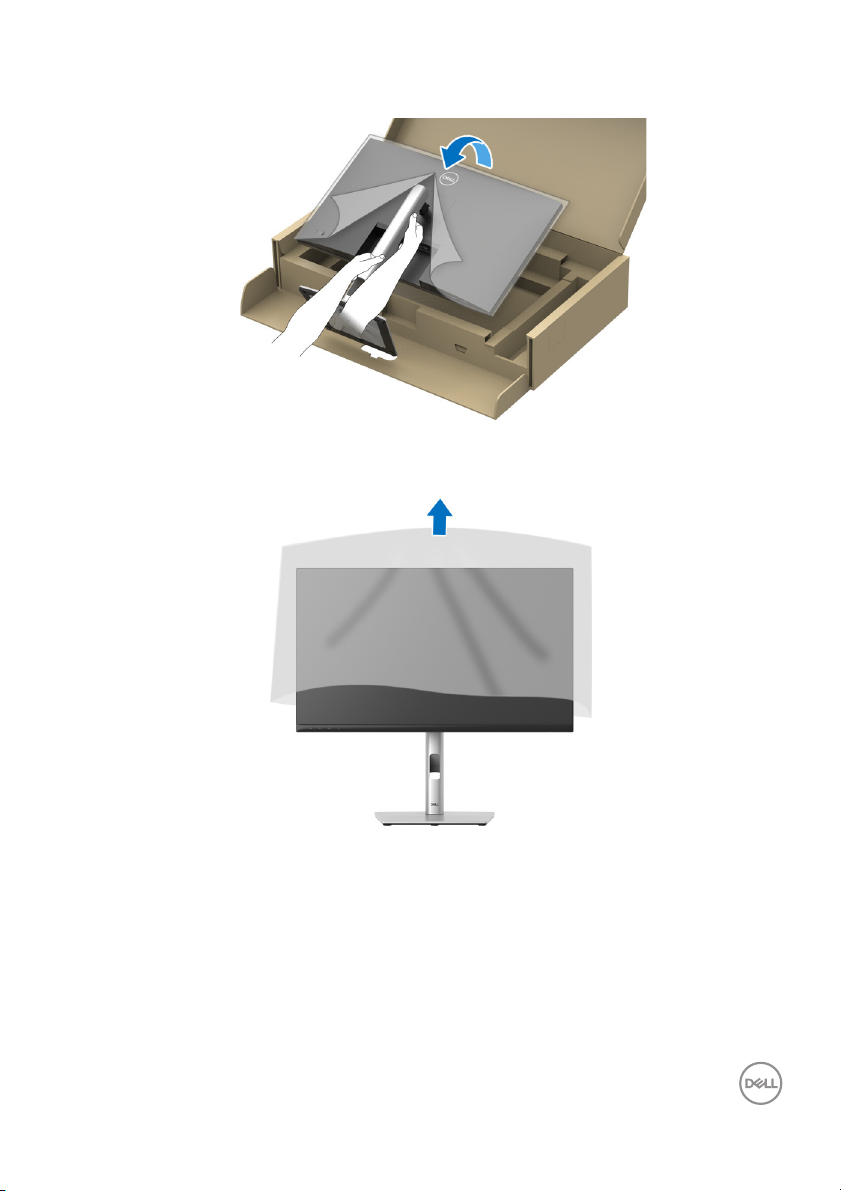

8. Mocno przytrzymaj ramię stojaka dwoma rękoma i unieś monitor. Następnie

postaw monitor pionowo na płaskiej powierzchni.

UWAGA: Podczas podnoszenia monitora trzymaj mocno ramię stojaka,
aby nie uszkodzić go przypadkowo.

C2423H

38 │ Ustawienia monitora

C2723H

9. Zdejmij osłonę ochronną z monitora.

Ustawienia monitora │ 39

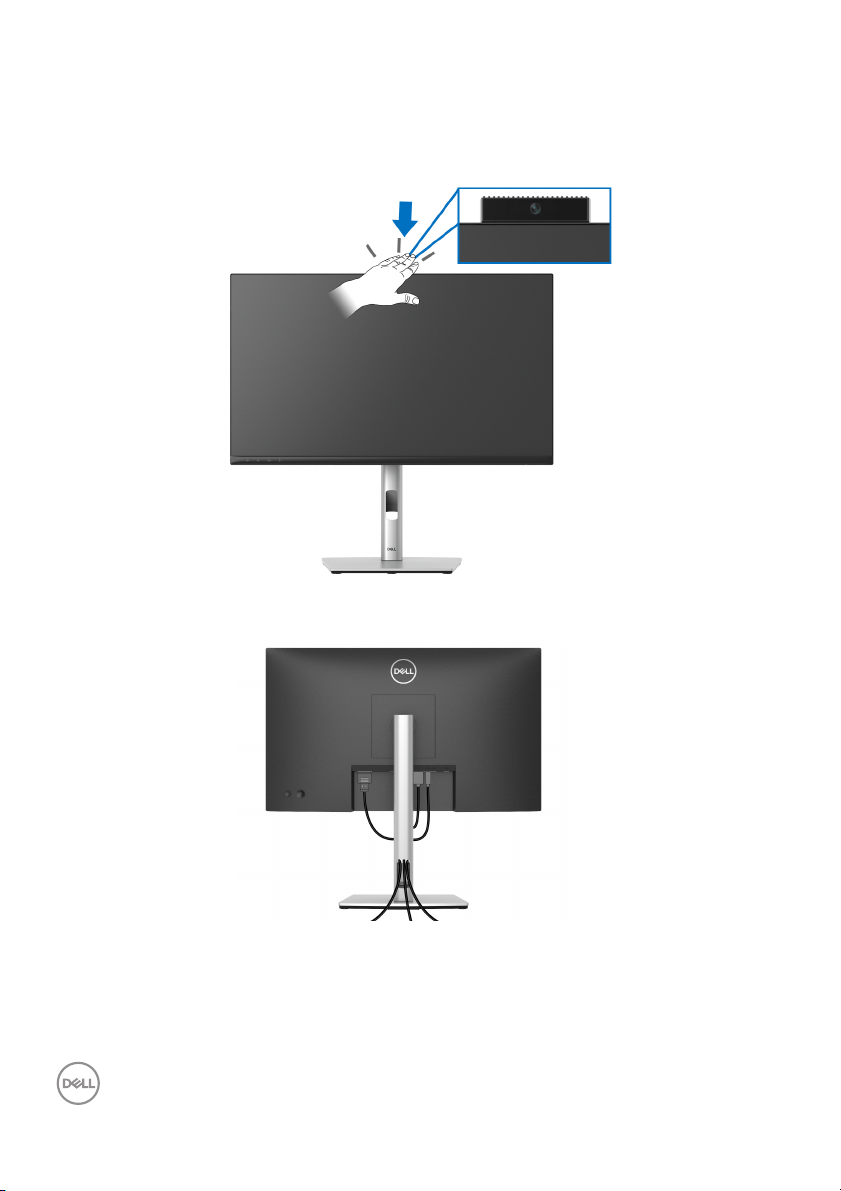

Obsługa kamery internetowej monitora

Aby użyć wbudowanej w monitor kamery internetowej, naciśnij i zwolnij moduł
kamery. Moduł kamery internetowej wysunie się.

Organizacja przebiegu kabli

Po podłączeniu do monitora i komputera wszystkich niezbędnych kabli (patrz

Podłączanie monitora w celu uzyskania informacji o podłączaniu kabli), uporządkuj

je zgodnie z ilustracją powyżej.
Jeśli kabel nie sięga do komputera, możliwe jest jego bezpośrednie podłączenie bez

przeprowadzania przez otwór w podstawie monitora.

40 │ Ustawienia monitora

Mocowanie monitora przy użyciu blokady Kensington (opcjonalny)

Gniazdo blokady zabezpieczającej znajduje się na spodzie monitora (patrz Gniazdo

blokady zabezpieczenia). Monitor należy przymocować do stołu przy użyciu

blokady zabezpieczenia Kensington.
Więcej informacji o tym, jak korzystać z blokady Kensington (do nabycia oddzielnie),

można znaleźć w dokumentacji do niej dołączonej.

UWAGA: Ilustracja ta służy wyłącznie jako odniesienie. Wygląd blokady
może być inny.

Podłączanie monitora

PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej
części procedur, należy zastosować się do Instrukcje bezpieczeństwa.

UWAGA: Monitory Dell są zaprojektowane do optymalnej współpracy z
dostarczonymi przez firmę Dell kablami. Firma Dell nie gwarantuje
jakości i wydajności wideo w przypadku użycia kabli innych niż Dell.

UWAGA: Przed podłączeniem kabli poprowadź je w szczelinie do
prowadzenia kabli.

UWAGA: Nie podłączać wszystkich kabli do komputera równocześnie.

UWAGA: Ilustracje służą wyłącznie jako odniesienie. Wygląd komputera
może być inny.

W celu podłączenia monitora do komputera:

1. Wyłącz komputer i odłącz kabel zasilający.

2. Podłącz kabel DisplayPort lub HDMI, łącząc monitor z komputerem.

Ustawienia monitora │ 41

Podłączanie kabla HDMI

UWAGA: Domyślne ustawienie fabryczne to HDMI 1.4.

Podłączenie kabla DisplayPort (DisplayPort na DisplayPort)

UWAGA: Domyślnym ustawieniem fabrycznym jest DP1.2. Jeśli po
podłączeniu kabla DisplayPort na monitorze nie będzie wyświetlana
żadna zawartość, wykonaj procedury poniżej, aby zmienić ustawienia na
DP1.1:

• Naciśnij dżojstik, aby otworzyć moduł uruchamiający menu.

• Za pomocą dżojstika wybierz Input Source (Źródło wejścia).

• Za pomocą dżojstika zaznacz opcję DP.

• Naciśnij i przytrzymaj przycisk dżojstika przez około 10 sekund, a zostanie
wyświetlony komunikat konfiguracji DisplayPort.

• Przełącz dżojstik, aby wybrać opcję Yes (Tak), a następnie naciśnij przycisk
dżojstika, aby zapisać zmiany.

42 │ Ustawienia monitora

Jeśli to wymagane, powtórz czynności powyżej w celu zmienienia ustawień
formatu DisplayPort.

Podłączanie monitora w celu korzystania z funkcji transportu
wielostrumieniowego DP (MST)

UWAGA: Monitor ten obsługuje funkcję DP MST. Aby korzystać z tej
funkcji, karta graficzna komputera musi mieć certyfikat co najmniej
DP1.2 z opcją MST.

UWAGA: Usuń gumową zatyczkę podczas korzystania ze złącza wyjścia
DP.

OSTRZEŻENIE: Ilustracje służą wyłącznie jako odniesienie. Wygląd
komputera może być inny.

Jeśli na monitorze wyświetla się obraz, instalacja jest zakończona. Jeśli obraz nie
wyświetla się, patrz Powszechne problemy.

Ustawienia monitora │ 43

Używanie nachylenia, obrotu w poziomie i pionowego wydłużenia

UWAGA: Poniższe instrukcje dotyczą wyłącznie podłączania stojaka
dostarczanego wraz z monitorem. W przypadku podłączania stojaka
zakupionego z innego źródła, postępuj zgodnie z instrukcjami
dotyczącymi konfiguracji, załączonymi do stojaka.

Nachylenie, obrót w poziomie

Po przymocowaniu stojaka do monitora można pochylać i obracać monitor tak, aby
uzyskać najlepszy kąt wyświetlania.

UWAGA: Dostarczana podstawa nie jest zainstalowana fabrycznie.

44 │ Ustawienia monitora

Wydłużenie w pionie

UWAGA: Podstawę można wydłużyć w pionie do 150 mm. Na
poniższych rysunkach przedstawiono sposób wydłużania podstawy w
pionie.

Obracanie monitora

Przed obróceniem monitor powinien zostać całkowicie wydłużony w pionie
(Wydłużenie w pionie) i w pełni przechylony do góry w celu uniknięcia uderzenia
jego dolnej krawędzi.

Ustawienia monitora │ 45

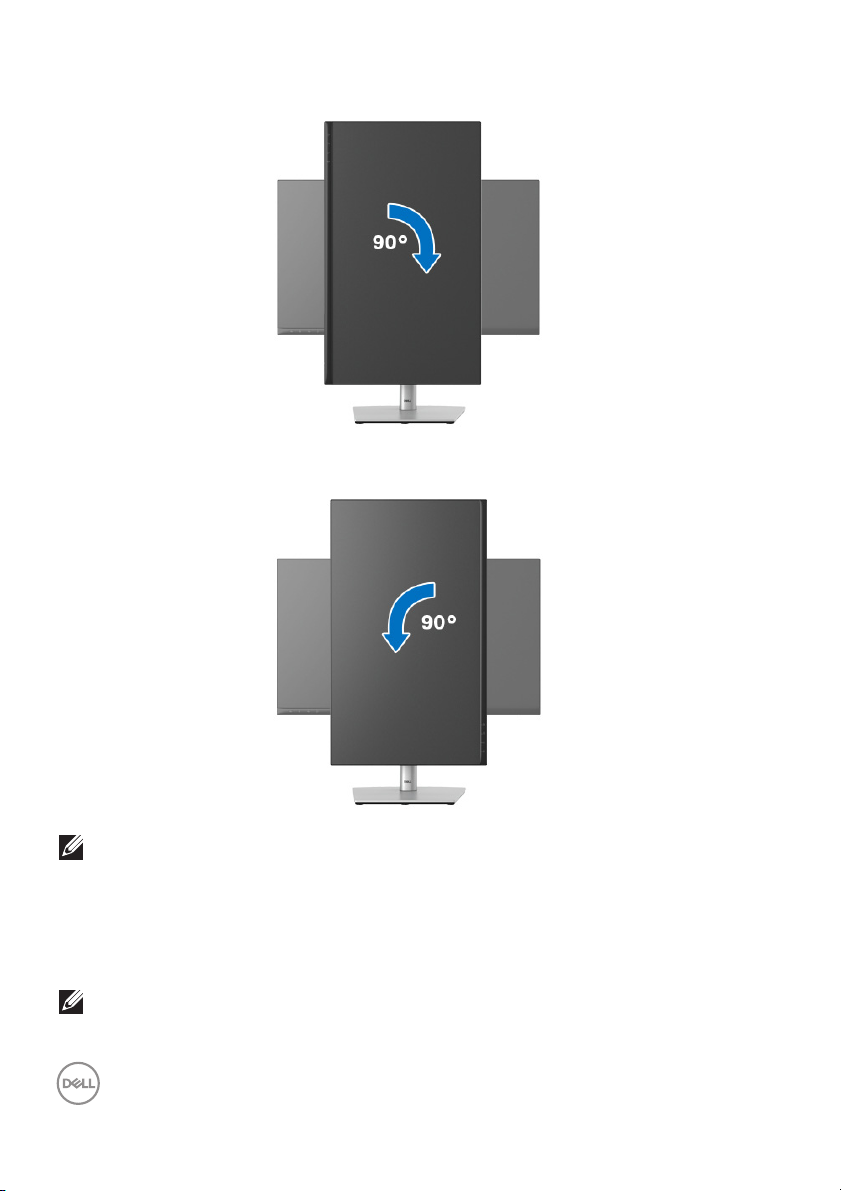

Obróć w prawo

Obrót w lewo

UWAGA: Do korzystania z funkcji obrotu wyświetlacza (widok poziomy
a widok pionowy) w przypadku komputera firmy Dell wymagany jest
zaktualizowany sterownik karty graficznej, który nie jest dostarczany
wraz z tym monitorem. Aby pobrać sterownik karty graficznej, przejdź
na stronę www.dell.com/support i w sekcji Pliki do pobrania wyszukaj
najnowszych aktualizacji dla sterowników wideo.

UWAGA: W trybie widoku pionowego może wystąpić pogorszenie
wydajności w przypadku używania aplikacji intensywnie korzystających
z grafiki (gry 3D itd.).

46 │ Ustawienia monitora

Dostosowywanie ustawień wyświetlania obrotu danego systemu

Po obróceniu monitora należy wykonać poniższą procedurę w celu dostosowania
ustawień wyświetlania obrotu danego systemu.

UWAGA: Jeśli monitor używany jest z komputerem innym niż firmy Dell,
należy przejść na witrynę sieci Web sterownika karty graficznej lub
witrynę sieci Web producenta komputera w celu uzyskania informacji
dotyczących obracania danego systemu operacyjnego.

W celu dostosowania ustawień wyświetlania obrotu:

1. Kliknij prawym przyciskiem myszy na pulpicie i wybierz polecenie
Właściwości.

2. Wybierz kartę Ustawienia i kliknij przycisk Zaawansowane.

3. Jeśli kartą graficzną jest karta ATI, wybierz kartę Obrót i ustaw preferowany

obrót.

4. Jeśli kartą graficzną jest karta nVidia, kliknij kartę nVidia, w lewej kolumnie
wybierz pozycję NVRotate, a następnie wybierz preferowany obrót.

5. Jeśli kartą graficzną jest karta Intel
Właściwości grafiki, wybierz kartę Obrót, a następnie ustaw preferowany

obrót.

UWAGA: Jeśli opcja obrotu nie jest widoczna lub nie działa ona
prawidłowo, przejdź na stronę www.dell.com/support i pobierz
najnowszy sterownik karty graficznej.

®

, wybierz kartę Intel, kliknij pozycję

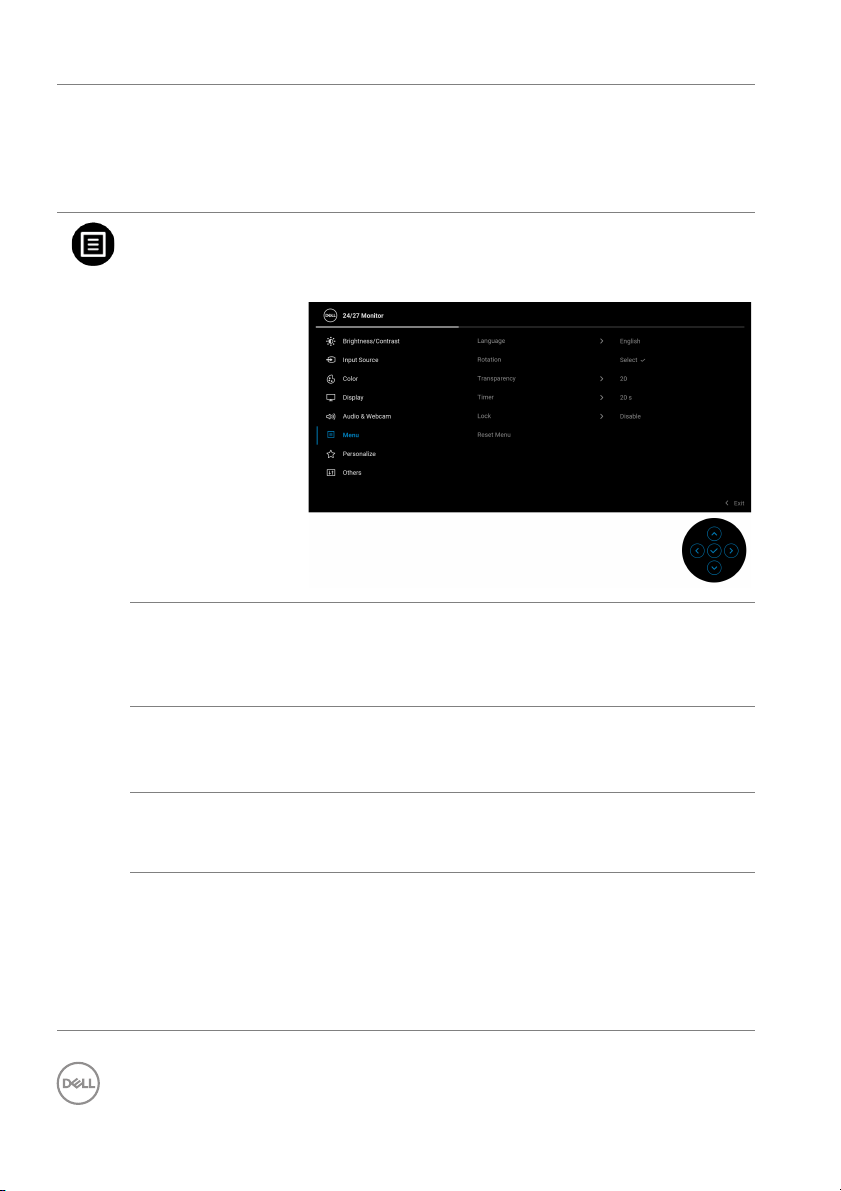

UWAGA: W celu obrócenia obrazu można użyć również funkcji Rotation

(Obrót) w menu ekranowym.

Ustawienia monitora │ 47

Odłączanie podstawy monitora

UWAGA: Aby zapobiec porysowaniu ekranu LCD w czasie zdejmowania
podstawy, upewnij się, że monitor został położony na czystej
powierzchni.

UWAGA: Poniższe instrukcje dotyczą wyłącznie podłączania stojaka
dostarczanego wraz z monitorem. W przypadku podłączania stojaka
zakupionego z innego źródła, postępuj zgodnie z instrukcjami
dotyczącymi konfiguracji, załączonymi do stojaka.

W celu zdjęcia stojaka:

1. Umieść monitor na miękkiej szmatce lub poduszce.

2. Naciśnij i przytrzymaj przycisk zwalniania stojaka.

3. Podnieś stojak i odsuń go od monitora.

Zestaw do montażu na ścianie VESA (opcjonalny)

(Wielkość śrub: M4 x 10 mm).
Zapoznaj się z instrukcjami, które dołączone są do zestawu mocowania na ścianie

zgodnego z VESA.

1. Ustaw panel monitora na miękkiej szmatce lub poduszce na stabilnym i
równym stole.

48 │ Ustawienia monitora

2. Odłącz stojak. (Patrz Odłączanie podstawy monitora)

3. Użyj śrubokrętu krzyżakowego firmy Phillips w celu odkręcenia czterech

śrubek zabezpieczających plastikową osłonę.

4. Podłącz uchwyt mocujący z zestawu mocowania na ścianie do monitora.

5. Zamontuj monitor na ścianie. Więcej informacji można znaleźć w dokumentacji

dostarczonej wraz z zestawem do montażu na ścianie.

UWAGA: Do użytku tylko z uchwytem mocującym wyszczególnionym na
liście UL, CSA lub GS, przy minimalnej wadze lub obciążeniu
wynoszącym 15,32 kg (C2423H)/20,16 kg (C2723H).

Ustawienia monitora │ 49

Obsługa monitora

Włączanie monitora

Naciśnij przycisk zasilania, aby włączyć monitor.

Korzystanie ze sterowania dżojstikiem

Aby zmienić ustawienia w menu ekranowym przy użyciu dżojstika na tylnej części
monitora, wykonaj poniższe kroki:

1. Naciśnij przycisk dżojstika, aby aktywować moduł uruchamiający menu
ekranowe.

2. Przesuwaj dżojstik w górę/w dół/w lewo/w prawo, aby przejść do żądanych
opcji menu.

50 │ Obsługa monitora

Funkcje dżojstika

Działanie Opis

Naciśnij dżojstik, aby otworzyć moduł uruchamiający
menu ekranowe.

• Służy do przemieszczania się w prawo i w lewo.

• Przesuń w prawo, aby otworzyć podmenu.

• Przesuń w lewo, aby wyjść z podmenu.

• Służy do przemieszczania się w górę i w dół.

• Przełącza pomiędzy pozycjami menu.

•Zwiększa (w górę) lub zmniejsza (w dół)
parametry wybranej pozycji menu.

Korzystanie z głównego menu

Korzystanie z modułu uruchamiającego menu

Naciśnij dżojstik, aby otworzyć moduł uruchamiający menu ekranowe.

Moduł uruchamiający menu

Obsługa monitora │ 51

W tabeli poniżej przedstawiono funkcje Modułu uruchamiającego menu:

Opis modułu uruchamiającego menu

Ikona Moduł uruchamiający menu Opis

Uruchamia menu ekranowe. Zobacz
rozdział Dostęp do systemu menu.

Główne menu

Umożliwia zmianę współczynnika proporcji
ekranu.

Aspect Ratio (Współczynnik
proporcji) (Klawisz skrótu 1)

• Umożliwia ustawienie opcji Input
Source (Źródło wejścia).

Input Source (Źródło wejścia)

(Klawisz skrótu 2)

Preset Modes (Tryby ustawień
wstępnych) (Klawisz skrótu 3)

Brightness/Contrast (Jasność/

Kontrast) (Klawisz skrótu 4)

•Po wybraniu Auto w opcji Input
Source (Źródło wejścia) następuje

skanowanie w poszukiwaniu
dostępnych źródeł wejścia.

Umożliwia wybranie wstępnie ustawionych
trybów kolorów z listy.

Przy użyciu tej ikony można ustawić
poziom jasności i kontrastu.

Wyświetla aktualny stan monitora.

Display Info (Informacje o

monitorze) (Klawisz skrótu 5)

Wychodzi z głównego menu.

Wyjście

UWAGA: Można ustawić preferowany klawisz skrótu. Szczegółowe
informacje można znaleźć w Personalize (Personalizowanie).

52 │ Obsługa monitora

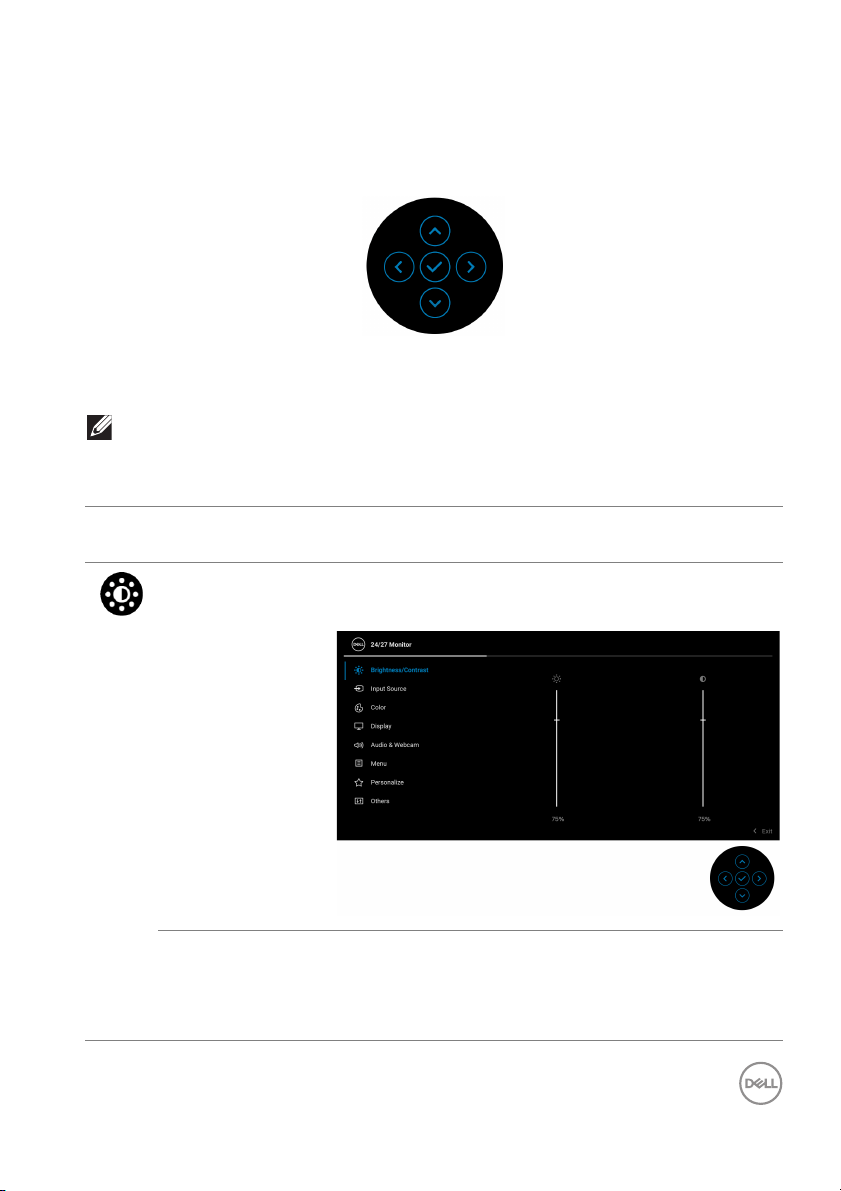

Korzystanie z klawiszy nawigacji

Gdy główne menu ekranowe (OSD) jest aktywne, przesuń dżojstik, aby
skonfigurować ustawienia według klawiszy nawigacji wyświetlonych poniżej menu
ekranowego.

Po zmianie ustawień naciśnij przycisk na dżojstiku, aby zapisać zmiany, zanim
przejdziesz do innego menu lub wyjdziesz z menu ekranowego.

UWAGA: Aby wyjść z bieżącego elementu menu i wrócić do
poprzedniego menu, przesuń dżojstik w lewo, aż nastąpi wyjście.

Dostęp do systemu menu

Ikona Menu i

podmenu

Brightness/

Contrast

(Jasność/

Kontrast)

Brightness

(Jasność)

Opis

Umożliwia regulację ustawień Brightness/Contrast
(Jasność/Kontrast).

Umożliwia ustawienie jasności oświetlenia tylnego.
Przesuń dżojstik w górę, aby zwiększyć poziom

jasności, lub w dół, aby zmniejszyć poziom jasności
(zakres: 0–100).

Obsługa monitora │ 53

Contrast

(Kontrast)

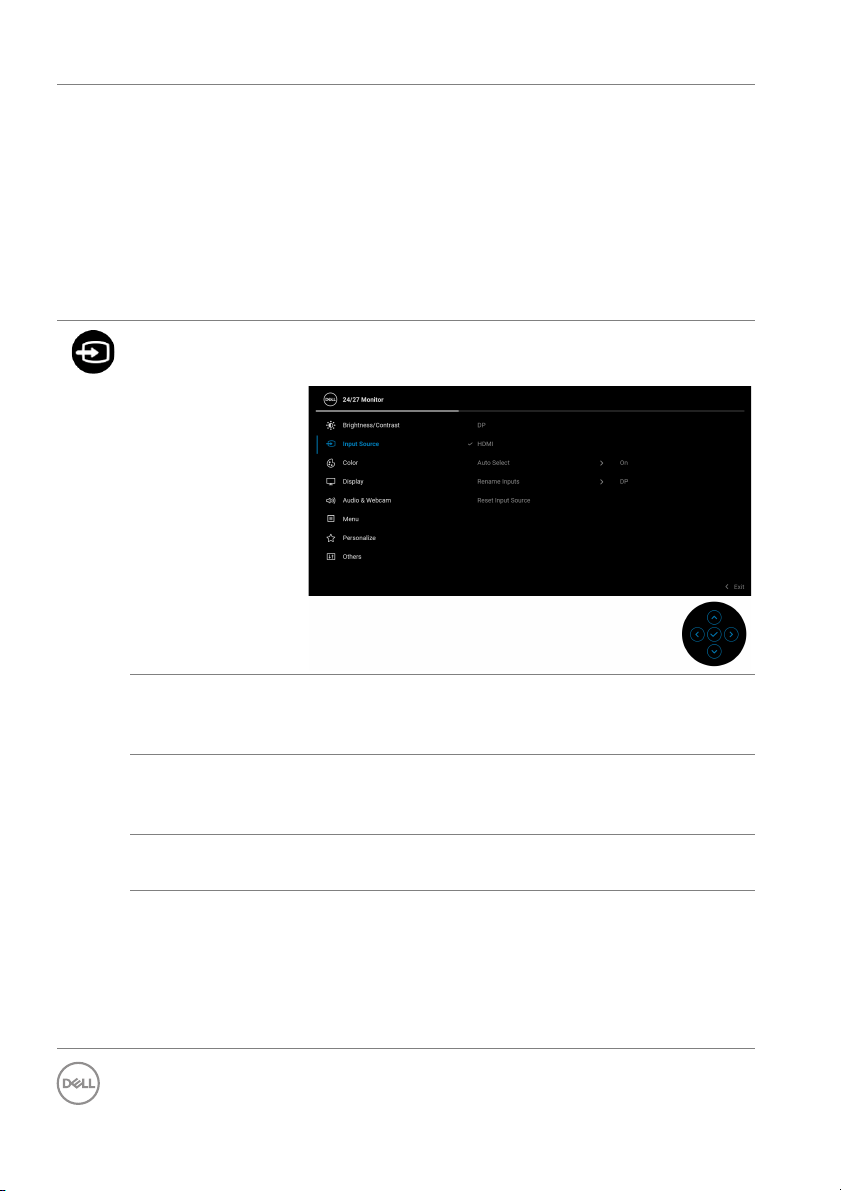

Input Source

(Źródło

wejścia)

Ustaw najpierw Brightness (Jasność), a następnie
ustaw Contrast (Kontrast), ale tylko wtedy gdy
dalsze ustawienia są konieczne.

Przesuń dżojstik w górę, aby zwiększyć poziom
kontrastu, lub w dół, aby zmniejszyć poziom
kontrastu (zakres: 0–100).

Funkcja Contrast (Kontrast) powoduje ustawienie
stopnia różnicy między ciemnymi a jasnymi obszarami
na ekranie monitora.

Umożliwia wybór jednego z kilku różnych sygnałów
wideo, który można podłączyć do monitora.

DP Wybierz wejście DP, gdy używane jest złącze

HDMI Wybierz wejście HDMI, gdy używane jest złącze

Auto Select

(Autom. źródło)

Rename Inputs

(Zmień nazwę

wejść)

54 │ Obsługa monitora

DisplayPort (DP). Naciśnij przycisk na dżojstiku, aby
potwierdzić wybór.

HDMI. Naciśnij przycisk na dżojstiku, aby potwierdzić
wybór.

Umożliwia wyszukiwanie dostępnych źródeł wejścia.
Ustawienie domyślne to On (Wł.).

Umożliwia podanie wstępnie ustawionej nazwy
wejścia dla wybranego źródła wejścia. Opcje to PC,

PC 1, PC 2, Laptop, Laptop 1 i Laptop 2.
UWAGA: Nazwy wejść w komunikatach

ostrzegawczych i informacjach o monitorze nie
zostaną zmienione.

Reset Input

Source

(Resetuj źródło

wejścia)

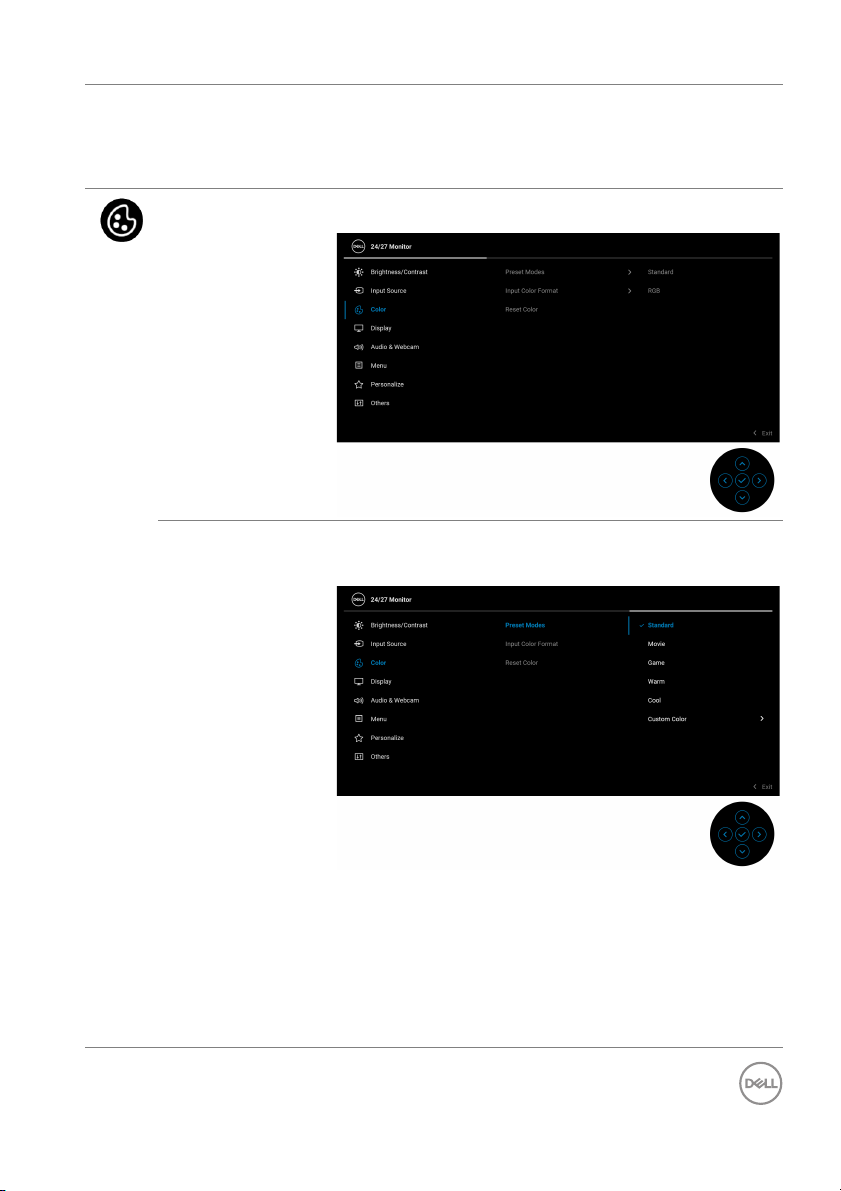

Color (Kolor) Umożliwia ustawienie trybu kolorów.

Naciśnij dżojstik, aby zresetować wszystkie
ustawienia menu Input Source (Źródło wejścia) do
wartości fabrycznych.

Preset Modes

(Tryby ustawień

wstępnych)

Umożliwia wybranie wstępnie ustawionych trybów
kolorów z listy.

• Standard (Standardowy): Domyślne ustawienie
kolorów. Ten monitor jest wyposażony w panel o
niskim poziomie niebieskiego światła i posiada
certyfikat TUV w zakresie redukcji emisji
niebieskiego światła, dzięki czemu obraz widziany
przez użytkownika na ekranie jest bardziej
odprężający i mniej stymulujący.

Obsługa monitora │ 55

Preset Modes

(Tryby ustawień

wstępnych)

Input Color

Format (Fo rmat

wejścia

kolorów)

• Movie (Film): Ustawienie idealne do oglądania
filmów.

• Game (Gra): Ustawienie idealne do większości
gier.

• Warm (Ciepł y): Przedstawia kolory w niższych
temperaturach. Wyświetlany ekran jest cieplejszy
dzięki odcieniom czerwieni/żółci.

• Cool (Chłodny): Przedstawia kolory w wyższych
temperaturach. Wyświetlany ekran jest
chłodniejszy dzięki odcieniom koloru niebieskiego.

• Custom Color (Kolor dostosowany): Umożliwia
ręczne ustawienie kolorów.

Przesuwając dżojstik w górę lub w dół, można
ustawić wartości kolorów RGB i utworzyć własny
tryb kolorów.

Pozwala na ustawienie trybu wejściowego wideo na:

• RGB: Wybierz tę opcję, jeśli monitor jest
podłączony do komputera lub odtwarzacza
multimedialnego obsługującego sygnał wyjściowy
RGB.

• YCbCr: Wybierz tę opcję, jeśli odtwarzacz
multimedialny obsługuje tylko wyjście YCbCr.

Naciśnij przycisk na dżojstiku, aby potwierdzić
wybór.

56 │ Obsługa monitora

Hue (Barwa) Umożliwia zmianę koloru obrazu wideo na bardziej

zielony lub purpurowy. Jest to używane do
ustawienia odcieni kolorów. Przesuwając dżojstik w
górę lub w dół, można ustawić barwę w zakresie od
„0” do „100”.

UWAGA: Hue (Barwa) można regulować tylko w
przypadku wyboru zaprogramowanego trybu Movie

(Film) lub Game (Gra).

Saturation

(Nasycenie)

Reset Color
(Resetować

kolor)

Display

(Wyświetlacz)

Umożliwia ustawienie nasycenia koloru obrazu wideo.
Przesuwając dżojstik w górę lub w dół, można
ustawić poziom nasycenia w zakresie od „0” do „100”.

UWAGA: Saturation (Nasycenie) można
regulować tylko w przypadku wyboru
zaprogramowanego trybu Movie (Film) lub Game
(Gra).

Naciśnij dżojstik, aby zresetować wszystkie
ustawienia menu Color (Kolor) do wartości
fabrycznych.

Użyj menu Display (Wyświetlacz), aby ustawić
obrazy.

Aspect Ratio

(Współczynnik

proporcji)

Ustaw współczynnik obrazu na 16:9, 4:3 lub 5:4.

Obsługa monitora │ 57

Sharpness

(Ostrość)

Response Time

(Czas reakcji)

MST Transport wielostrumieniowy DP. Ustawienie On

Reset Display

(Resetuj

wyświetlacz)

Funkcja ta powoduje, że obraz jest ostrzejszy lub
miększy.

Przesuwając dżojstik w górę lub w dół, można
ustawić ostrość w zakresie od „0” do „100”.

Umożliwia wybór ustawienia Normal (Normalny)
lub Fast (Szybki) dla opcji Response Time (Czas

reakcji).

(Wł.) włącza funkcję MST (wyjście DP), a ustawienie
Off (Wył.) wyłącza funkcję MST. Szczegółowe

informacje można znaleźć w Podłączanie monitora

w celu korzystania z funkcji transportu
wielostrumieniowego DP (MST).

UWAGA: Gdy podłączone są kable DP przesyłania
danych i DP pobierania danych, opcja MST zostaje
automatycznie ustawiona na On (Wł.). Operacja ta
zostanie wykonana tylko raz po Factory Reset

(Przywracanie ustawień fabrycznych) lub
Display Reset (Zresetowaniu ekranu).

Naciśnij dżojstik, aby zresetować wszystkie
ustawienia menu Display (Wyświetlacz) do
wartości fabrycznych.

58 │ Obsługa monitora

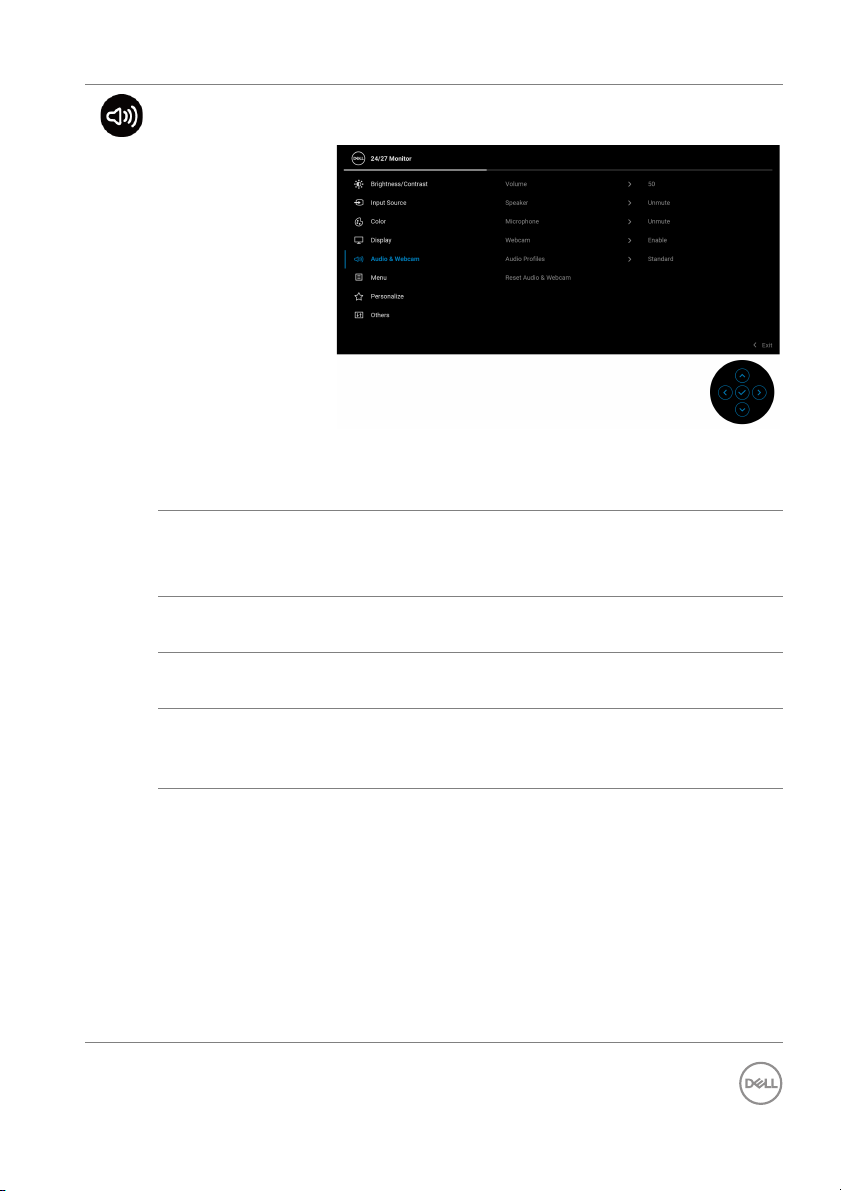

Audio &

Webcam

(Dźwięk i

kamera

internetowa)

Volume

(Głośność)

Speaker

(Głośnik)

Microphone

(Mikrofon)

Webcam

(Kamera

internetowa)

Audio Profiles

(Profile

dźwiękowe)

Umożliwia dostosowanie ustawień dźwięku i kamery
internetowej.

UWAGA: Aby kamera internetowa i mikrofon działały,
podłącz kabel przesyłania danych USB do komputera
i monitora.

Umożliwia zwiększenie głośności głośnika.
Przesuwając dżojstik w górę i w dół, można ustawić

poziom głośności w zakresie od „0” do „100”.
Wybierz, aby Mute (Wyciszyć) lub Unmute

(Anulować wyciszenie) głośnika.
Wybierz, aby Mute (Wyciszyć) lub Unmute

(Anulować wyciszenie) mikrofonu.
Wybierz, aby Enable (Włącz) lub Disable (Wyłącz)

kamerę internetową.

Umożliwia wybranie spośród gotowych profilów
dźwiękowych.

Standard (Standardowy): Domyślne ustawienie
dźwięku.

• Voice (Głos): Profil idealny do spotkań.

• Movie (Film): Profil idealny do oglądania filmów.

• Game (Gra): Profil idealny do gier.

• Music (Muzyka): Profil idealny do słuchania
muzyki.

Obsługa monitora │ 59

Reset Audio &

Webcam
(Resetuj

dźwięk i kamerę

internetową)

Menu Wybierz tę opcję, aby dopasować ustawienia dla

Naciśnij dżojstik, aby zresetować wszystkie
ustawienia menu Audio & Webcam (Dźwięk i
kamera internetowa) do wartości fabrycznych.

menu ekranowego, np. język menu ekranowego, czas
wyświetlania menu na ekranie itd.

Language

(Język)

Rotation

(Obrót)

Transparency

(Przez-

roczystość)

Tim er

(Czasomierz)

60 │ Obsługa monitora

Umożliwia ustawienie wyświetlania menu
ekranowego w jednym z ośmiu języków (angielski,
hiszpański, francuski, niemiecki, portugalski
brazylijski, rosyjski, chiński uproszczony lub japoński).

Naciśnij dżojstik, aby obrócić menu ekranowe i ekran
o 0/90/180/270 stopni.

Możesz ustawić menu zgodnie z obrotem ekranu.
Wybierz tę opcję, aby zmienić poziom

przezroczystości menu, przesuwając dżojstik w górę
lub w dół (zakres: 0–100).

Ustawia czas, przez jaki menu ekranowe ma być
aktywne od ostatniego momentu, kiedy przycisk był
naciśnięty.

Przesuwaj dżojstik w górę lub w dół, aby ustawić
suwak w zakresie od 5 do 60 sekund z dokładnością
do 1 sekundy.

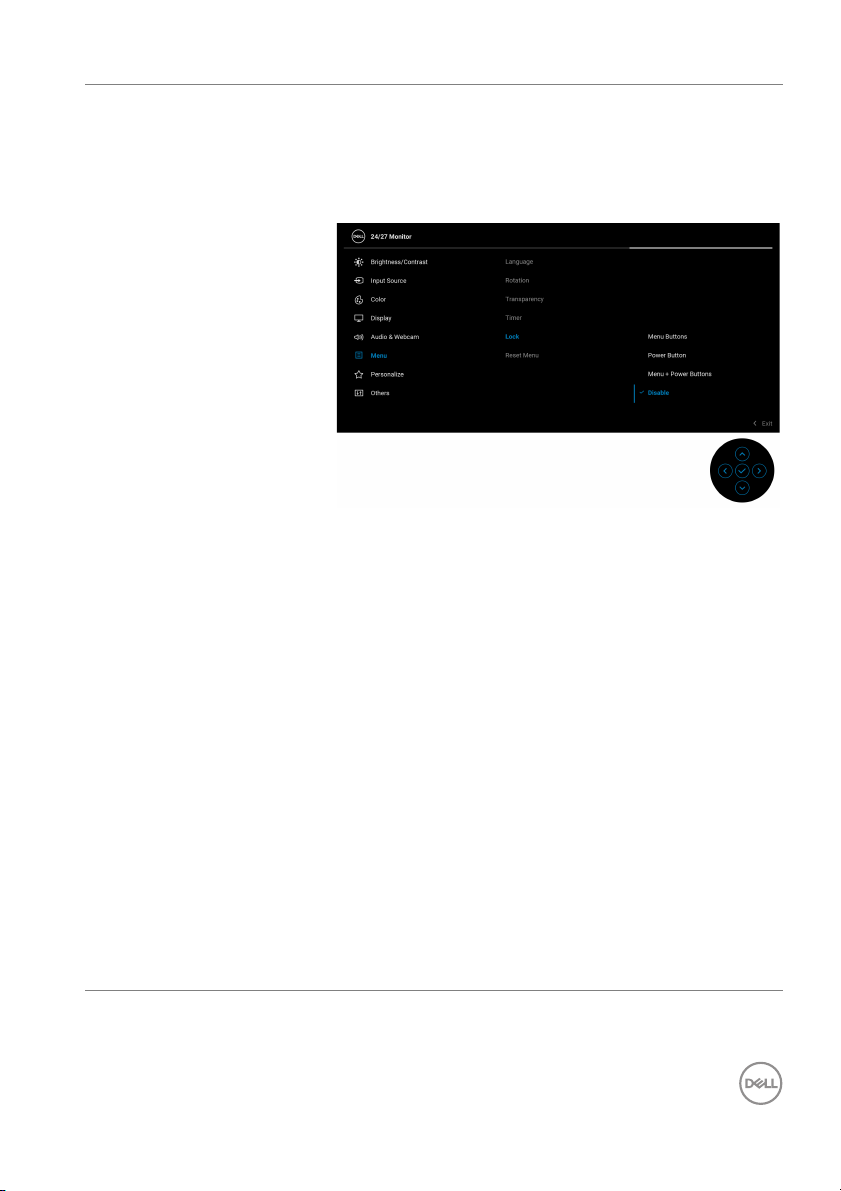

Lock (Blokada) Poprzez zablokowanie przycisków sterowania

monitora można zapobiec dostępowi do nich przez
nieupoważnione osoby. Zapobiega to również
przypadkowej aktywacji w konfiguracji wielu
monitorów obok siebie.

• Menu Buttons (Przyciski menu): Wszystkie
funkcje dżojstika są zablokowane i użytkownik nie
ma do nich dostępu.

• Power Button (Przycisk zasilania): Tylko
Przycisk zasilania jest zablokowany i
niedostępny dla użytkowników.

• Menu + Power Buttons (Przyciski menu +
zasilania): Dżojstik i przycisk zasilania zostają
zablokowane i użytkownik nie ma do nich dostępu.

Domyślne ustawienie to Disable (Wyłącz).
Alternatywna metoda blokowania [w przypadku

przycisków menu/funkcji]: Można również nacisnąć
dżojstik w górę, w dół, w lewo lub w prawo i
przytrzymać przez 4 sekundy w celu ustawienia opcji
blokady.

UWAGA: Aby odblokować przyciski, przesuń dżojstik
w górę, w dół, w lewo lub w prawo i przytrzymaj

przez 4 sekundy.

Obsługa monitora │ 61

Reset Menu

(Resetowanie

menu)

Personalize

(Personal-

izowanie)

Shortcut Key 1

(Klawisz skrótu

1)

Shortcut Key 2

(Klawisz skrótu

2)

Shortcut Key 3

(Klawisz skrótu

3)

Shortcut Key 4

(Klawisz skrótu

4)

Shortcut Key 5

(Klawisz skrótu

5)

Power Button

LED (Wskaźnik

LED przycisku

zasilania)

USB Umożliwia włączenie lub wyłączenie funkcji ładowania

Aby zresetować wszystkie ustawienia menu Menu
do wartości fabrycznych, naciśnij przycisk dżojstika.

Można wybrać jedną z następujących funkcji Preset

Modes (Tryby ustawień wstępnych),
Brightness/Contrast (Jasność/Kontrast), Input
Source (Źródło wejścia), Aspect Ratio
(Współczynnik proporcji), Vol ume (Głośność),
Speaker (Głośnik), Microphone (Mikrofon),
Webcam (Kamera internetowa), Rotation
(Obrót) lub Display Info (Informacje o
monitorze) i ustawić jako klawisz skrótu.

Umożliwia włączenie lub wyłączenie wskaźnika LED
zasilania w celu zmniejszenia zużycia energii.

portów USB typu A pobierania danych w trybie
gotowości monitora.

62 │ Obsługa monitora

Reset

Personalization

(Zresetuj

personalizację)

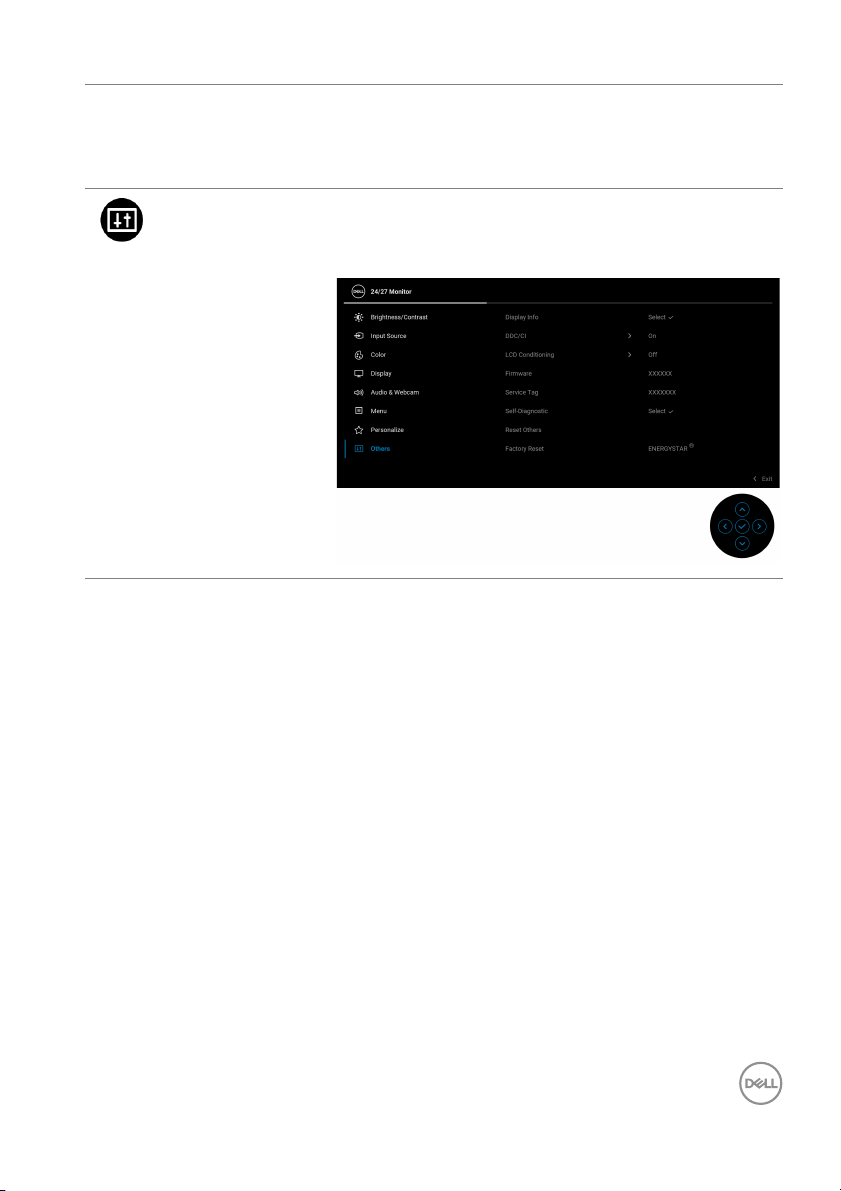

Others (Inne) Wybierz tę opcję, aby dostosować ustawienia OSD,

Aby zresetować wszystkie ustawienia menu
Personalize (Personalizowanie) do wartości
fabrycznych, naciśnij dżojstik.

np. DDC/CI, LCD Conditioning (Dostosowywanie

monitora LCD) itd.

Obsługa monitora │ 63

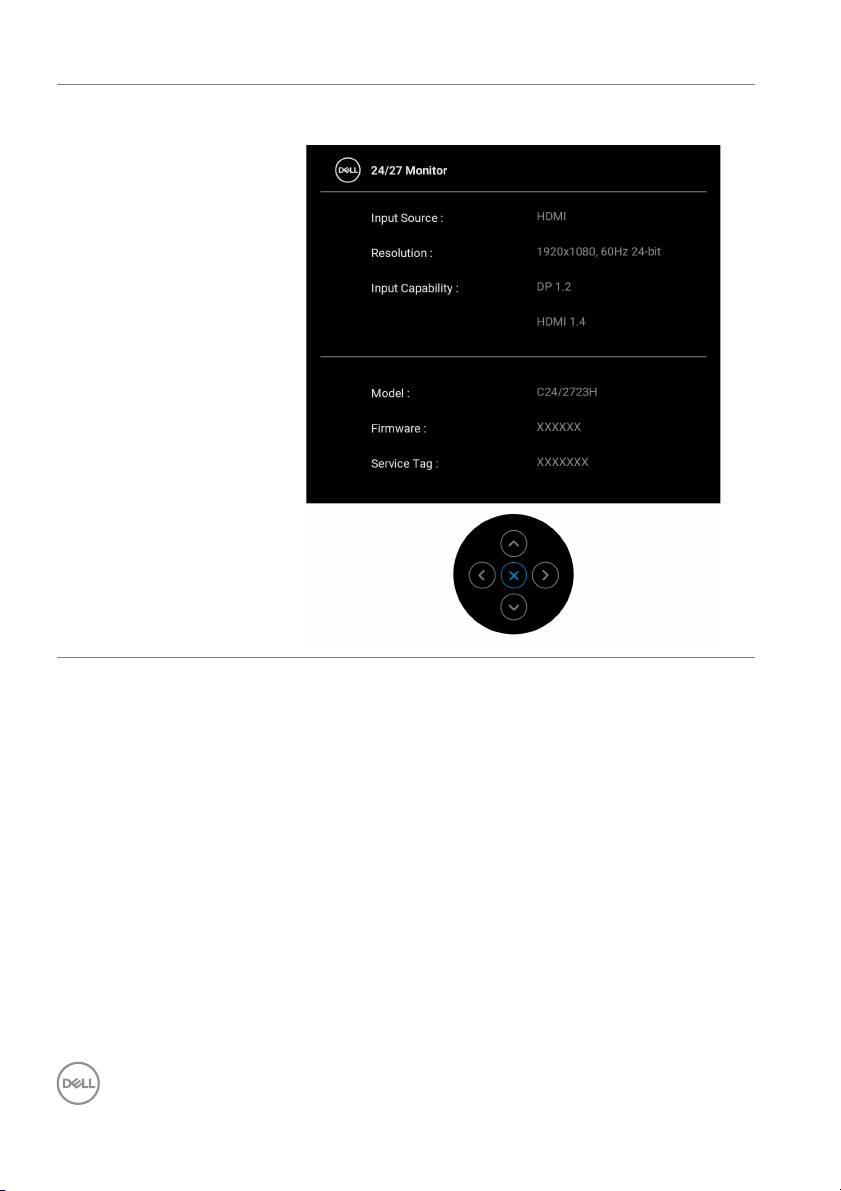

Display Info

(Informacje o

monitorze)

Aby wyświetlić bieżące ustawienia monitora, naciśnij
dżojstik.

64 │ Obsługa monitora

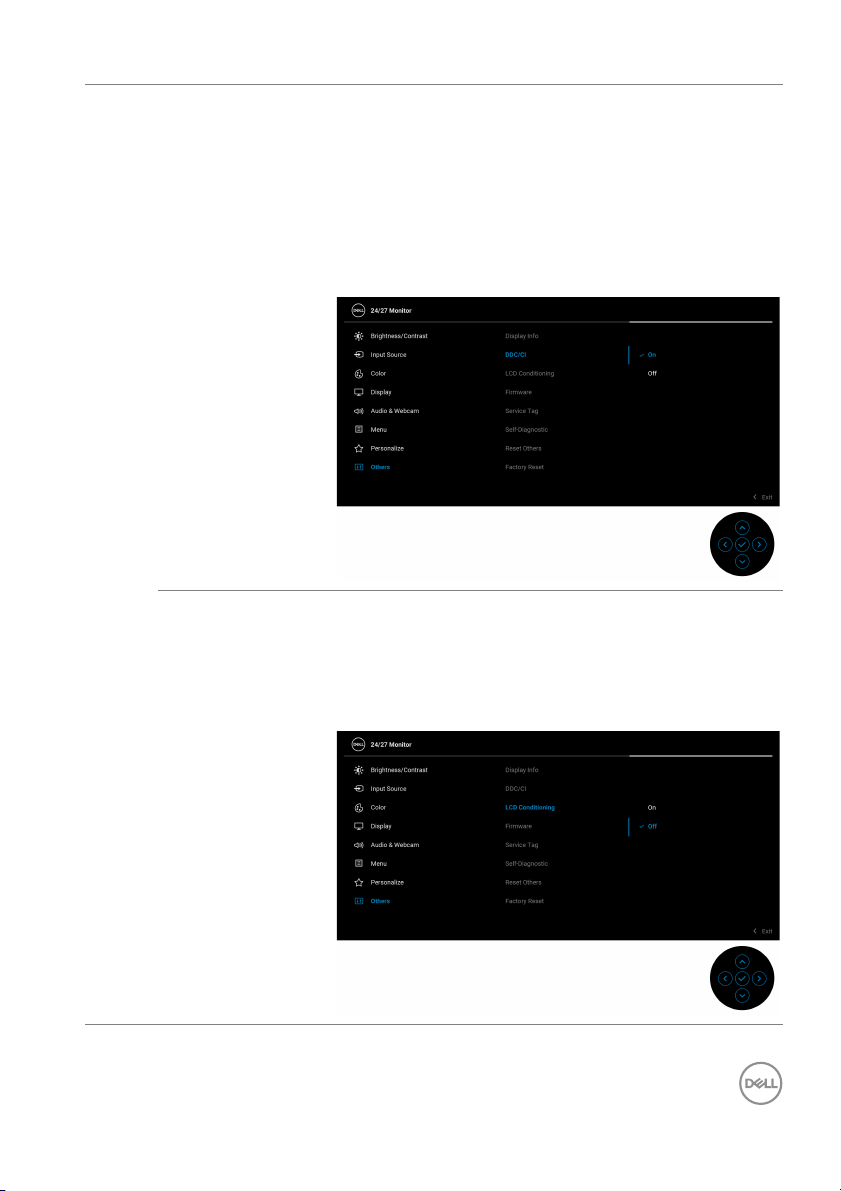

DDC/CI DDC/CI (Kanał wyświetlanych danych/interfejs

poleceń) umożliwia monitorowanie parametrów
(jasność, balans kolorów, itd.), aby można je było
ustawiać programowo przy użyciu komputera.
Funkcję tę można wyłączyć, wybierając opcję Off
(Wył.). Włącz tę funkcję w celu zapewnienia
najlepszej funkcjonalności użytkownikom oraz
optymalnej wydajności monitora.

LCD
Conditioning
(Dostosowy-

wanie monitora

LCD)

Pomaga wyeliminować drobne przypadki
zatrzymywania się obrazu. W zależności od stopnia
zatrzymywania się obrazu, uruchomienie programu
może zająć dłuższą chwilę. Możesz włączyć tę
funkcję poprzez wybranie opcji On (Wł.).

Obsługa monitora │ 65

Firmware

(Opro-

gramowanie

sprzętowe)

Service Tag

(Etykieta

serwisowa)

Self-Diagnos-

tic

(Samodiagnos-

tyka)

Reset Others

(Resetuj inne)

Wyświetla wersję oprogramowania sprzętowego
monitora.

Wyświetla etykietę serwisową monitora. Te dane są
wymagane przy próbie uzyskania pomocy technicznej
przez telefon, sprawdzaniu stanu gwarancji,
aktualizacji sterowników witrynie firmy Dell itd.

Naciśnij dżojstik, aby rozpocząć proces
samodiagnostyki.

1. Po uruchomieniu zostanie wyświetlony szary
ekran.

2. Dokładnie sprawdź ekran pod kątem
nieprawidłowości.

3. Naciśnij dżojstik. Kolor ekranu zmieni się na
czerwony.

4. Sprawdź, czy na wyświetlaczu nie występują
nieprawidłowości.

5. Powtórz czynności 3 i 4 w celu sprawdzenia
wyświetlania na ekranach zielonym, niebieskim,
czarny, biał ym i tekstowym.

Test jest zakończony po wyświetleniu ekranu
tekstowego. Aby wyjść, naciśnij ponownie dżojstik.

Aby zresetować wszystkie ustawienia menu Others

(Inne) do wartości fabrycznych, naciśnij dżojstik.

66 │ Obsługa monitora

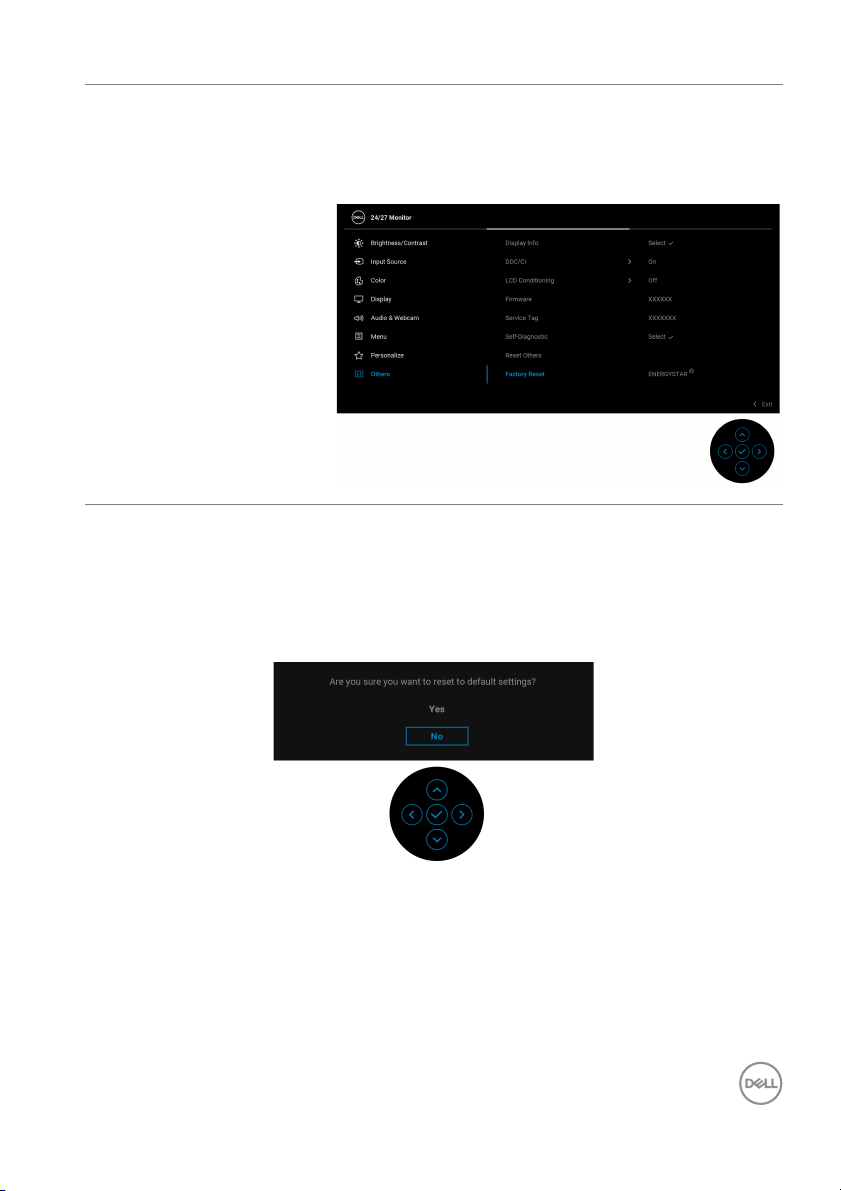

Factory Reset

(Przywracanie

ustawień

fabrycznych)

Zresetuj wszystkie wartości ustawień wstępnych do
domyślnych ustawień fabrycznych. Są to również
ustawienia używane przy wykonywaniu testów

zgodności z normami ENERGY STAR

®

Komunikaty ekranowe

Ustawienia początkowe
Gdy wybrana jest funkcja Factory Reset (Przywracanie ustawień

fabrycznych), zostanie wyświetlony następujący komunikat:

.

Obsługa monitora │ 67

W przypadku wybrania Yes (Tak), zostanie wyświetlony następujący komunikat.

Komunikaty ostrzegawcze OSD

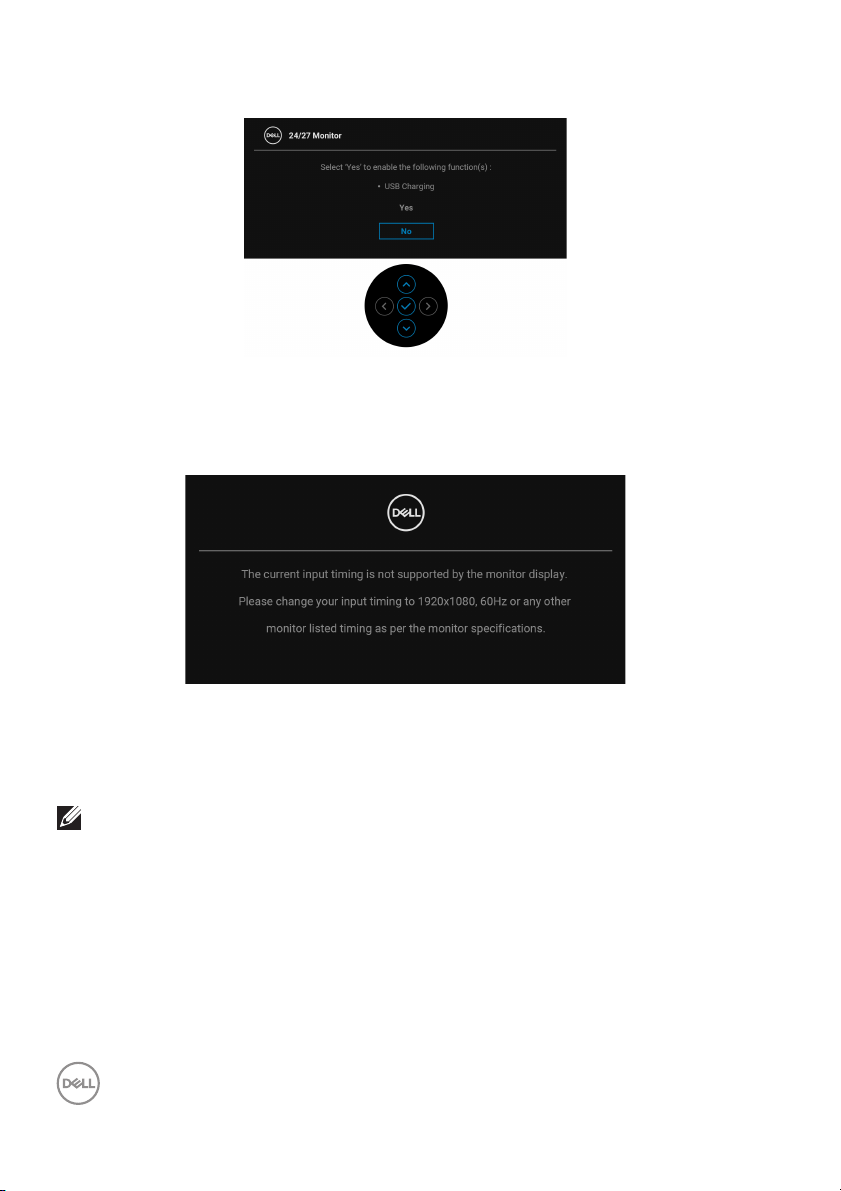

Gdy monitor nie obsługuje określonego trybu rozdzielczości, pojawi się następujący
komunikat:

Oznacza to, że monitor nie może zsynchronizować sygnału odbieranego z
komputera. Informacje dotyczące poziomych i pionowych zakresów
adresowania częstotliwości tego monitora znajdują się w części Specyfikacje

monitora. Zalecany tryb to 1920 x 1080.

UWAGA: Komunikat może być nieznacznie inny w zależności od
podłączonego sygnału źródłowego.

68 │ Obsługa monitora

Przed wyłączeniem funkcji DDC/CI pojawi się następujący komunikat:

W przypadku wyboru ustawienia Brightness (Jasność) po raz pierwszy zostanie
wyświetlony następujący komunikat:

UWAGA: W przypadku wyboru opcji Yes (Tak), ten komunikat nie
będzie wyświetlany przy kolejnych zmianach ustawienia Brightness
(Jasność).

Po zmianie domyślnego ustawienia funkcji oszczędzania energii po raz pierwszy, np.

USB, zostanie wyświetlony następujący komunikat:

Obsługa monitora │ 69

UWAGA: Jeśli wybierzesz opcję Yes (Tak) dla jednej z wyżej
wymienionych funkcji, następnym razem przy zmienianiu ustawień tych
funkcji ten komunikat nie zostanie wyświetlony. W przypadku
przywracania do ustawień fabrycznych komunikat zostanie
wyświetlony ponownie.

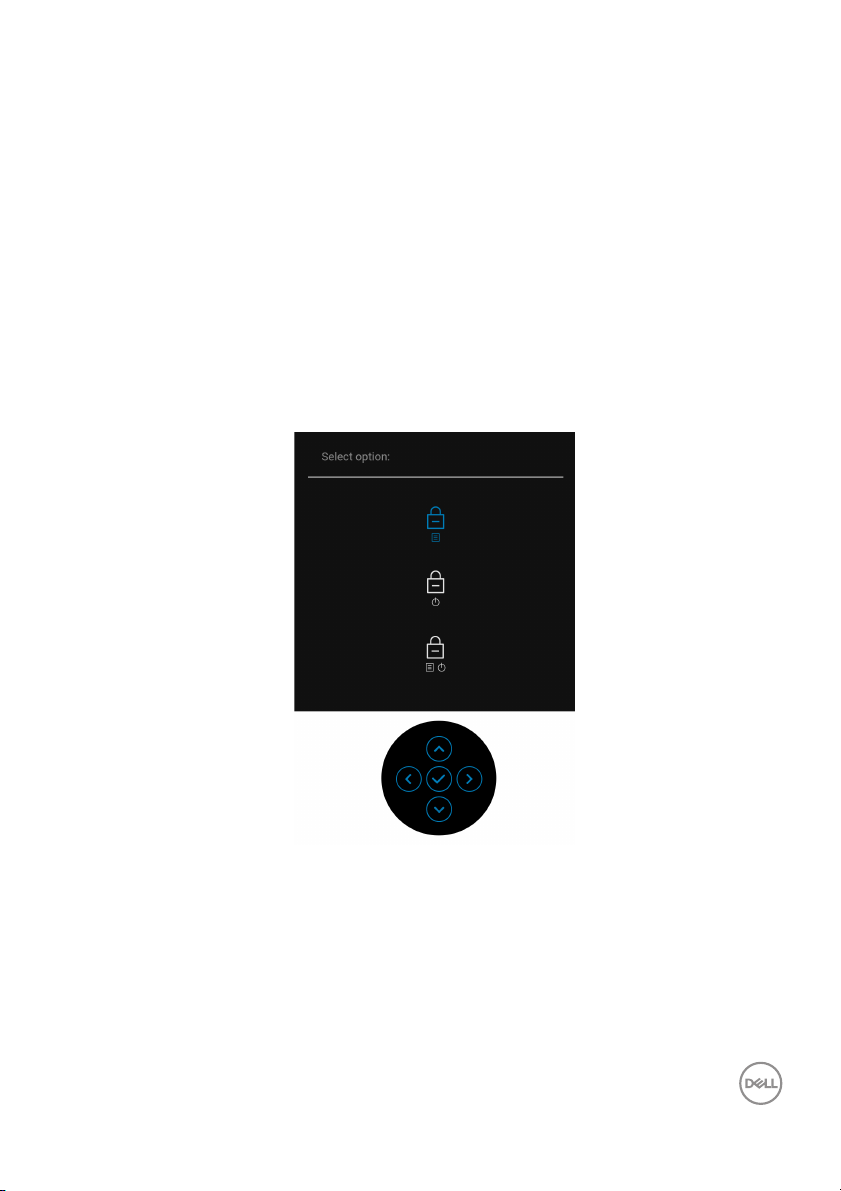

Przed aktywacją funkcji Lock (Blokada) pojawi się następujący komunikat:

UWAGA: Komunikat może się nieznacznie różnić w zależności od
wybranych ustawień.

Gdy monitor przechodzi do trybu gotowości, zostanie wyświetlony następujący
komunikat:

Uaktywnij komputer i monitor w celu uzyskania dostępu do OSD.

UWAGA: Komunikat może być nieznacznie inny w zależności od
podłączonego sygnału źródłowego.

Menu OSD będzie tylko działać w typowym trybie operacyjnym. Po naciśnięciu
dowolnego przycisku innego niż Przycisk zasilania w trybie gotowości pojawi się
jeden z następujących komunikatów, w zależności od wybranego źródła wejścia:

UWAGA: Komunikat może być nieznacznie inny w zależności od
podłączonego sygnału źródłowego.

70 │ Obsługa monitora

Uruchom komputer i monitor, aby uzyskać dostęp do OSD.

UWAGA: Komunikat może być nieznacznie inny w zależności od
podłączonego sygnału źródłowego.

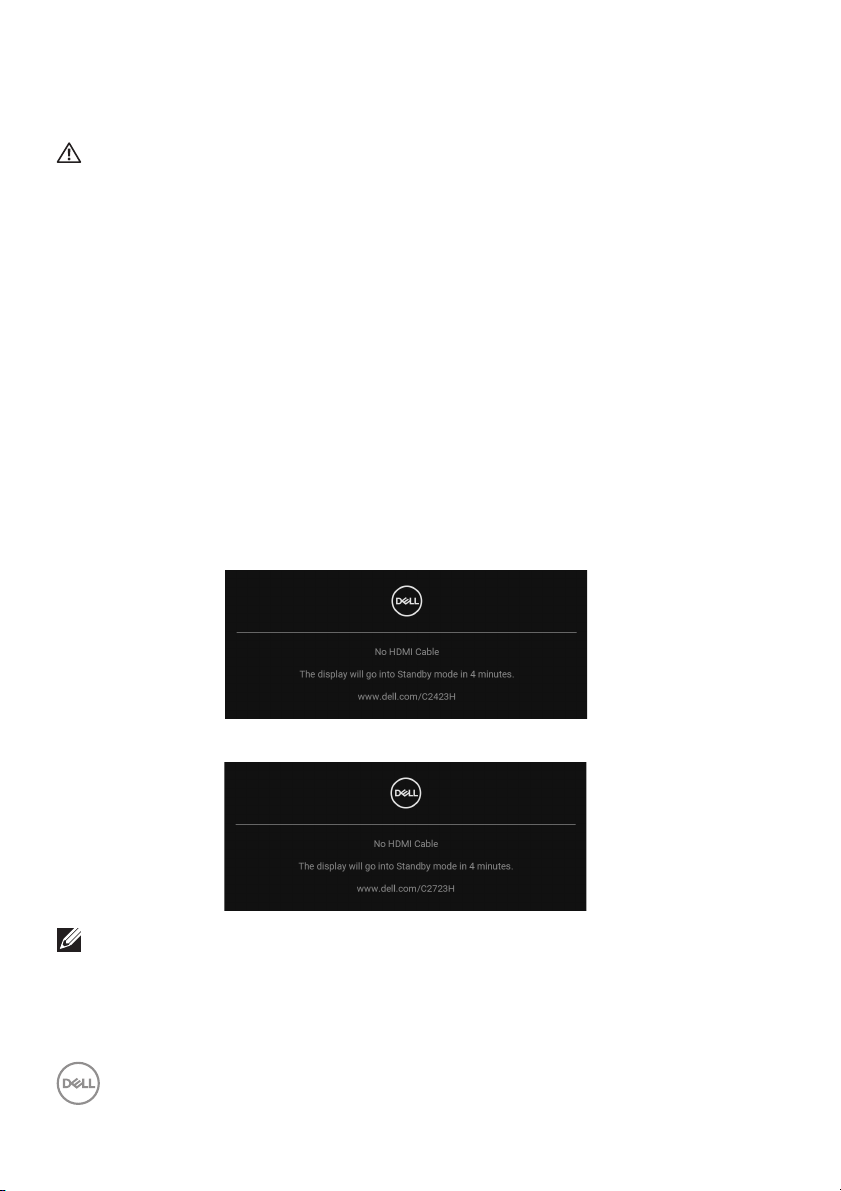

Jeśli wybrane zostanie wejście DisplayPort lub HDMI, ale odpowiedni kabel nie
będzie podłączony, wyświetlone zostanie poniższe okno dialogowe.

lub

UWAGA: Komunikat może być nieznacznie inny w zależności od
podłączonego sygnału źródłowego.

Jeśli dla kamery internetowej wybrano ustawienie Disable (Wyłącz), pojawi się
następujący komunikat:

Obsługa monitora │ 71

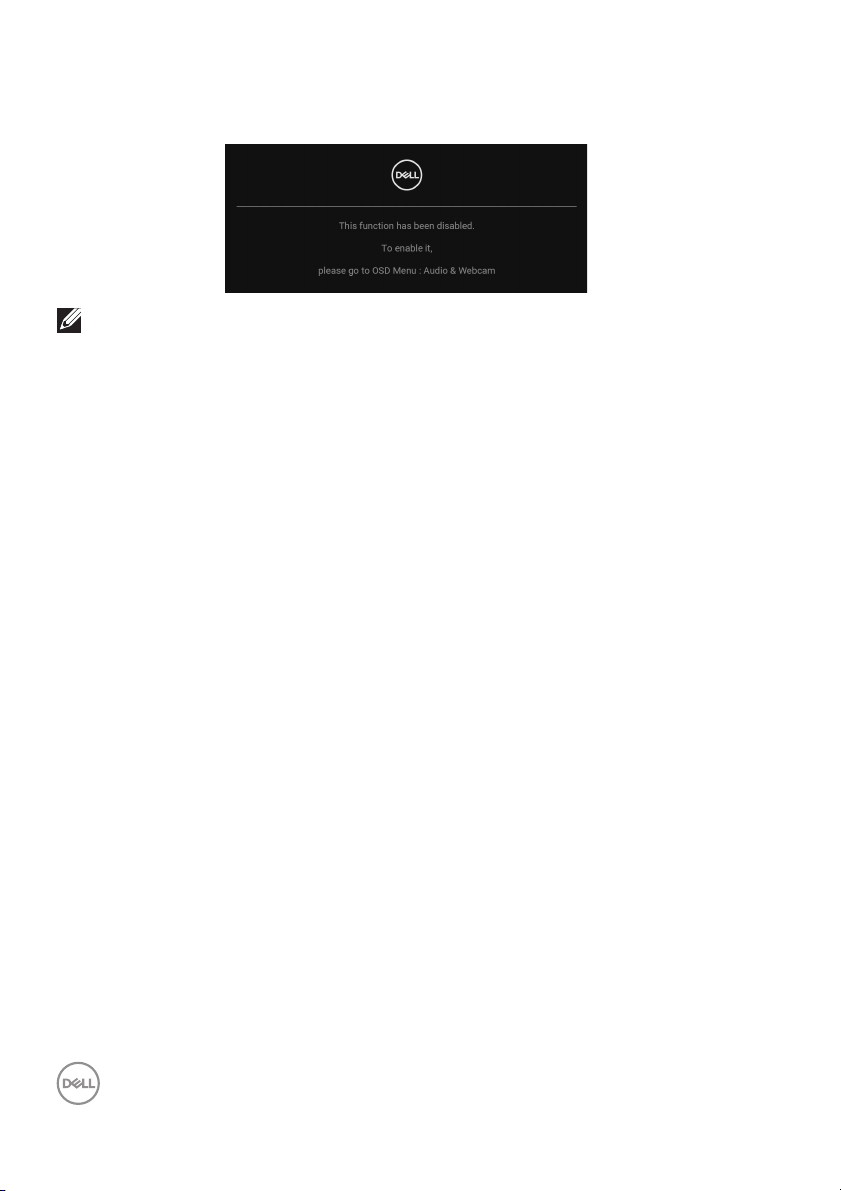

Jeśli kamera internetowa jest wyłączona, a moduł kamery internetowej zostanie
wysunięty, pojawi się następujący komunikat:

UWAGA: Aby kamera internetowa i mikrofon działały, podłącz kabel
przesyłania danych USB do komputera i monitora.

Zobacz Wykrywanie i usuwanie usterek, aby uzyskać więcej informacji.

Ustawianie maksymalnie rozdzielczości

Aby ustawić maksymalną rozdzielczość dla monitora:
W systemach Windows

1. W przypadku systemów Windows
przełączyć na klasyczny pulpit.

2. Kliknij prawym przyciskiem pulpit i wybierz Rozdzielczość ekranu.

3. Kliknij listę rozwijaną Rozdzielczość ekranu i wybierz pozycję 1920 x 1080.

4. Kliknij OK.

W systemie Windows

1. Kliknij pulpit prawym przyciskiem myszy i kliknij opcję Ustawienia
wyświetlania.

2. Kliknij Zaawansowane ustawienia wyświetlania.

3. Kliknij listę rozwijaną Rozdzielczość i wybierz pozycję 1920 x 1080.

4. Kliknij Zastosuj.

Przy braku wyświetlania 1920 x 1080 jako opcji wartości, może być niezbędne
wykonanie aktualizacji sterownika karty graficznej. Zależnie od rodzaju komputera
wykonaj jedną z następujących procedur:

Jeżeli masz komputer stacjonarny lub przenośny firmy Dell:

• Przejdź na stronę sieci web http://www.dell.com/support, wprowadź znak
serwisowy i pobierz najnowszy sterownik do posiadanej karty graficznej.

Jeżeli używasz komputera firmy innej niż Dell (przenośny lub stacjonarny):

• Przejdź na stronę pomocy technicznej posiadanego komputera i pobierz
najnowsze sterowniki karty graficznej.

®

7, Windows® 8 i Windows® 8.1:

®

8 i Windows® 8.1 kafelek Pulpit, aby

®

10:

72 │ Obsługa monitora

• Przejdź na stronę sieci Web producenta karty graficznej i pobierz najnowsze
sterowniki.

UWAGA: Zsynchronizowane zostaną następujące ustawienia ekranowe:
Brightness (Jasność), Contrast (Kontrast), Preset Modes (Tryby
ustawień wstępnych), Color Temp. (Temp. barwowa), Custom Color
(Kolor dostosowany) (wzmocnienie RGB), Hue (Barwa) (tryb Movie
(Film), Game (Gra)), Saturation (Nasycenie) (tryb Movie (Film), Game
(Gra)), Response Time (Czas reakcji) oraz Sharpness (Ostrość).

Konfiguracja usługi Windows Hello

W systemie Windows® 10:

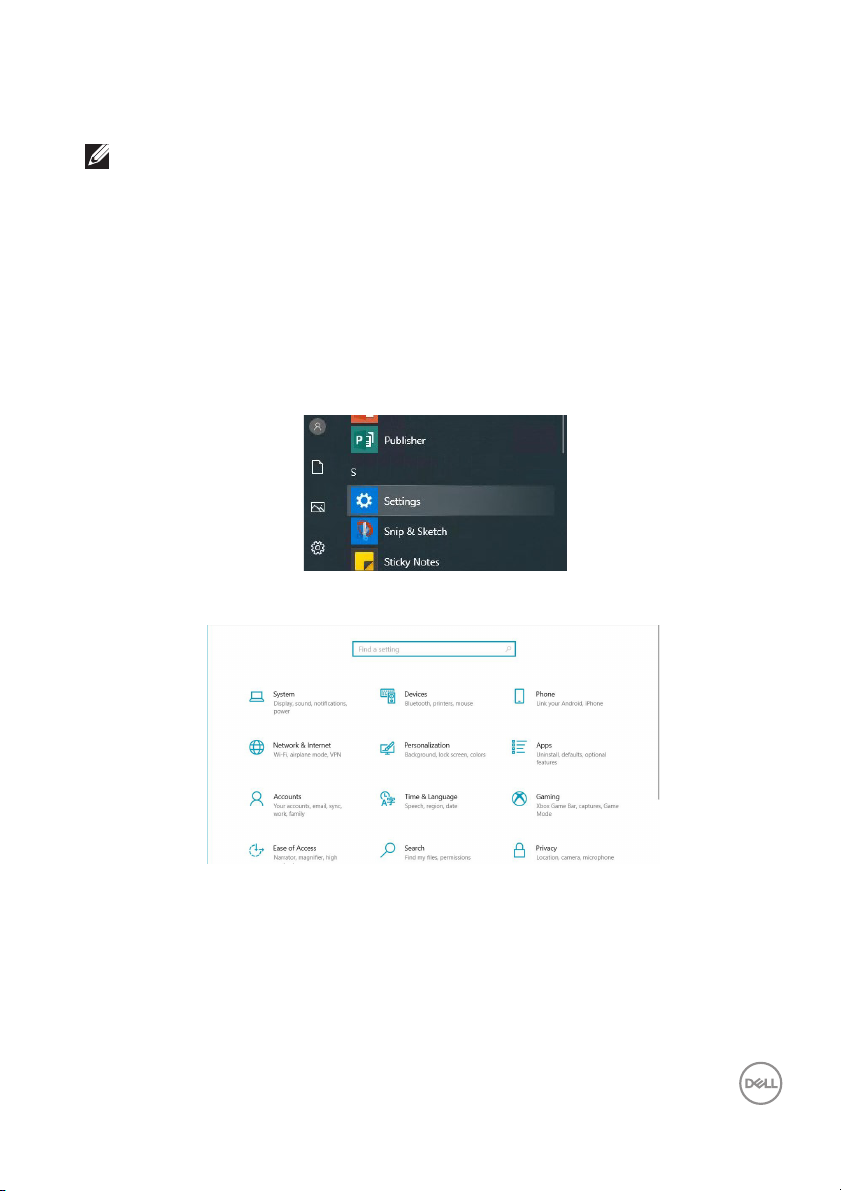

Kliknij menu Start systemu Windows, a następnie kliknij Ustawienia.

Kliknij Konta.

Obsługa monitora │ 73

Kliknij Opcje logowania. Przed zarejestrowaniem się w Windows Hello musisz
ustawić kod PIN.

W sekcji PIN kliknij Dodaj i przejdź do opcji Skonfiguruj numer PIN. Wprowadź
nowy numer PIN i potwierdź go, a następnie kliknij OK.

74 │ Obsługa monitora

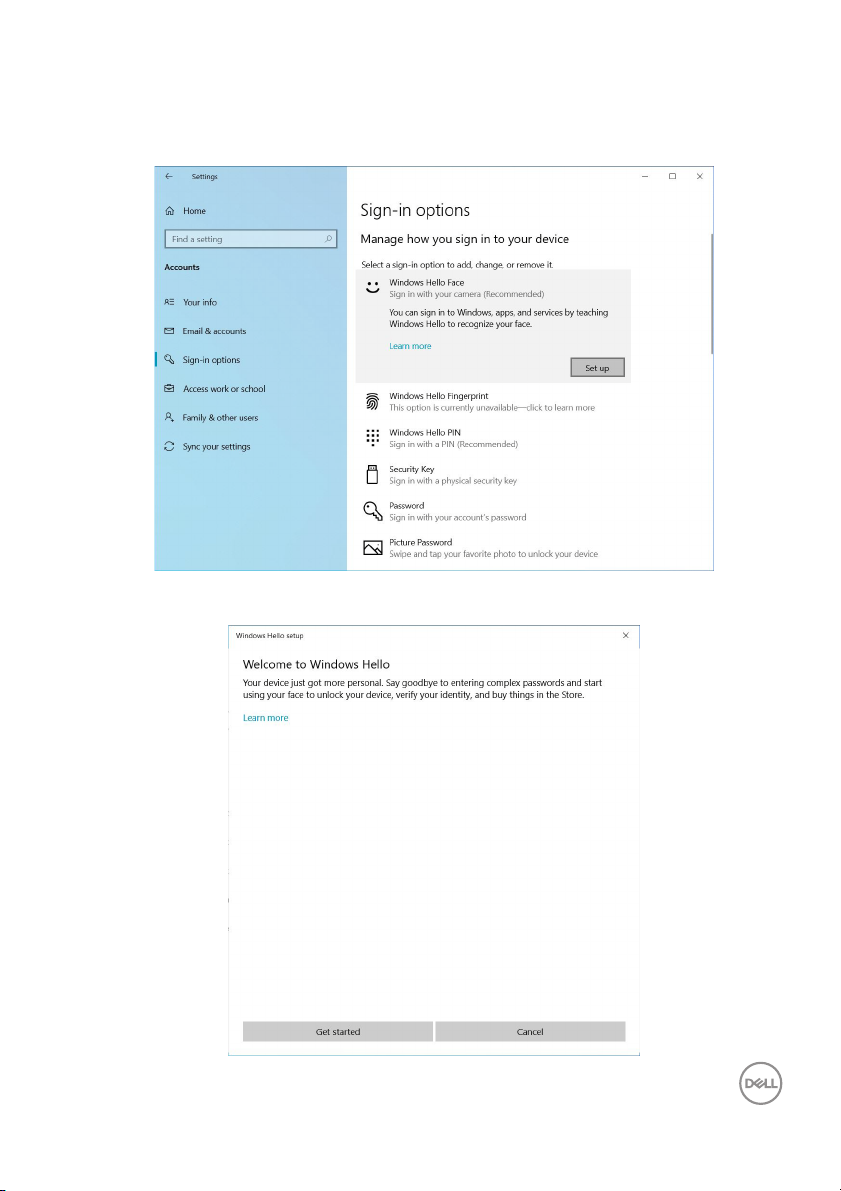

Po tej operacji opcje umożliwiające skonfigurowanie usługi Windows Hello zostaną
odblokowane. Kliknij Skonfiguruj w sekcji Windows Hello i przejdź do sekcji
Instalator usługi Windows Hello.

Zostanie wyświetlony poniższy komunikat. Kliknij Rozpocznij.

Obsługa monitora │ 75

Patrz prosto w ekran i ustaw twarz pośrodku ramki widocznej na ekranie. Kamera
internetowa zarejestruje Twoją twarz.

Gdy pojawi się poniższy komunikat, kliknij Zamknij, aby wyjść z okna Instalator

usługi Windows Hello.

76 │ Obsługa monitora

Po wykonaniu konfiguracji masz do dyspozycji opcję poprawy dokładności
rozpoznawania. W razie potrzeby kliknij Popraw rozpoznawanie.

Ustawianie kamery internetowej monitora jako domyślnej

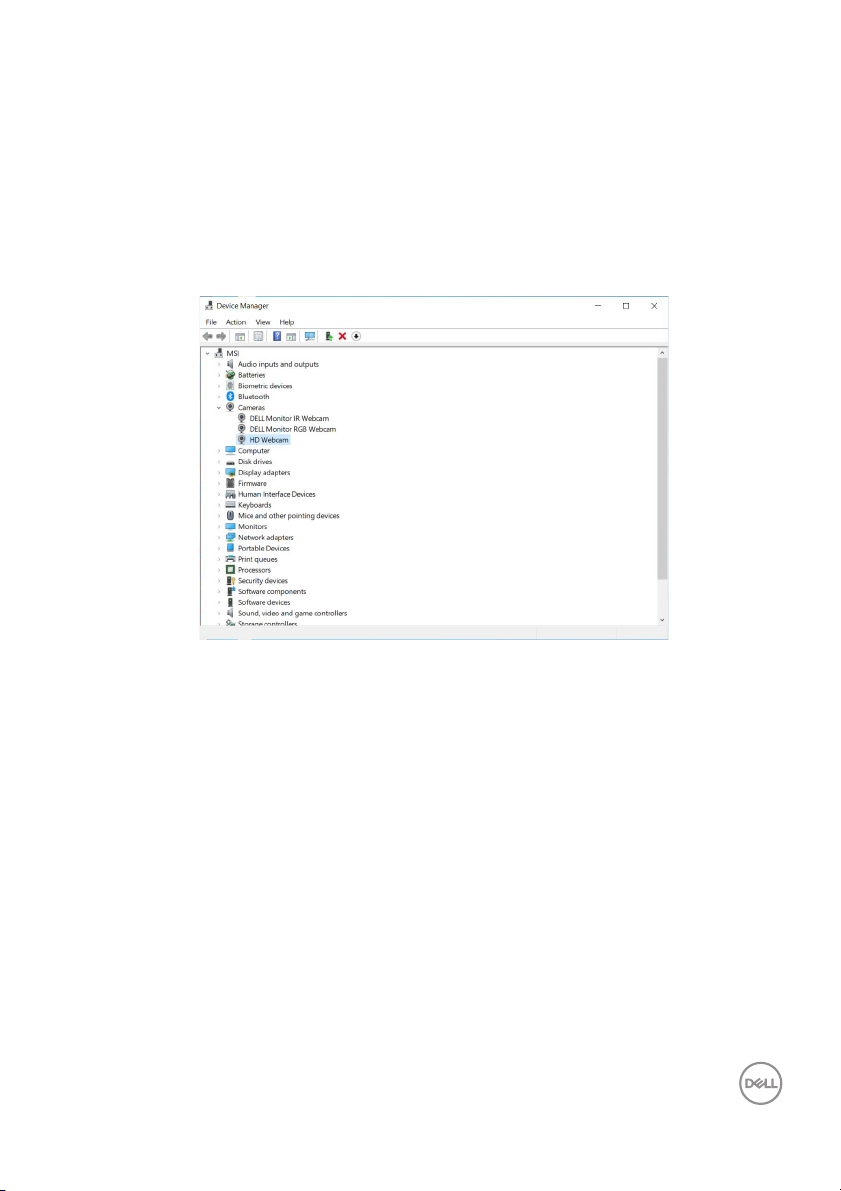

Gdy do tego monitora podłączony jest notebook z wbudowaną kamerą internetową,
w oknie menedżera urządzeń widoczna jest zarówno kamera notebooka, jak i
kamera monitora. Normalnie są one włączone, a jako domyślna ustawiona jest
wbudowana kamera notebooka.

Jeśli chcesz ustawić kamerę monitora jako domyślnej, musisz wyłączyć wbudowaną
kamerę notebooka. Aby znaleźć wbudowaną kamerę notebooka i ją wyłączyć,
wykonaj poniższe instrukcje:

Kliknij prawym przyciskiem myszy DELL Monitor IR Webcam, a następnie kliknij

Właściwości, aby otworzyć okno Właściwości: DELL Monitor IR Webcam.

Obsługa monitora │ 77

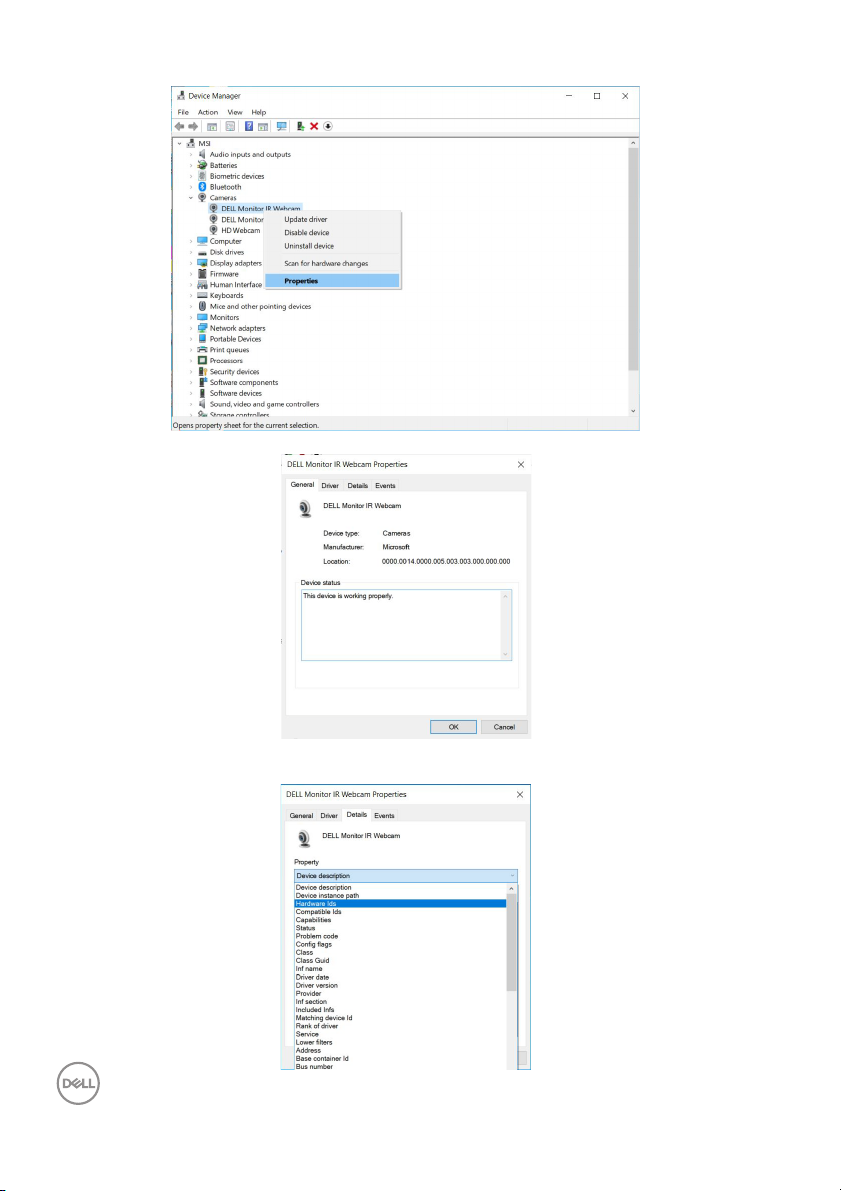

Kliknij Szczegóły> Właściwość i wybierz Identyfikatory sprzętu.

78 │ Obsługa monitora

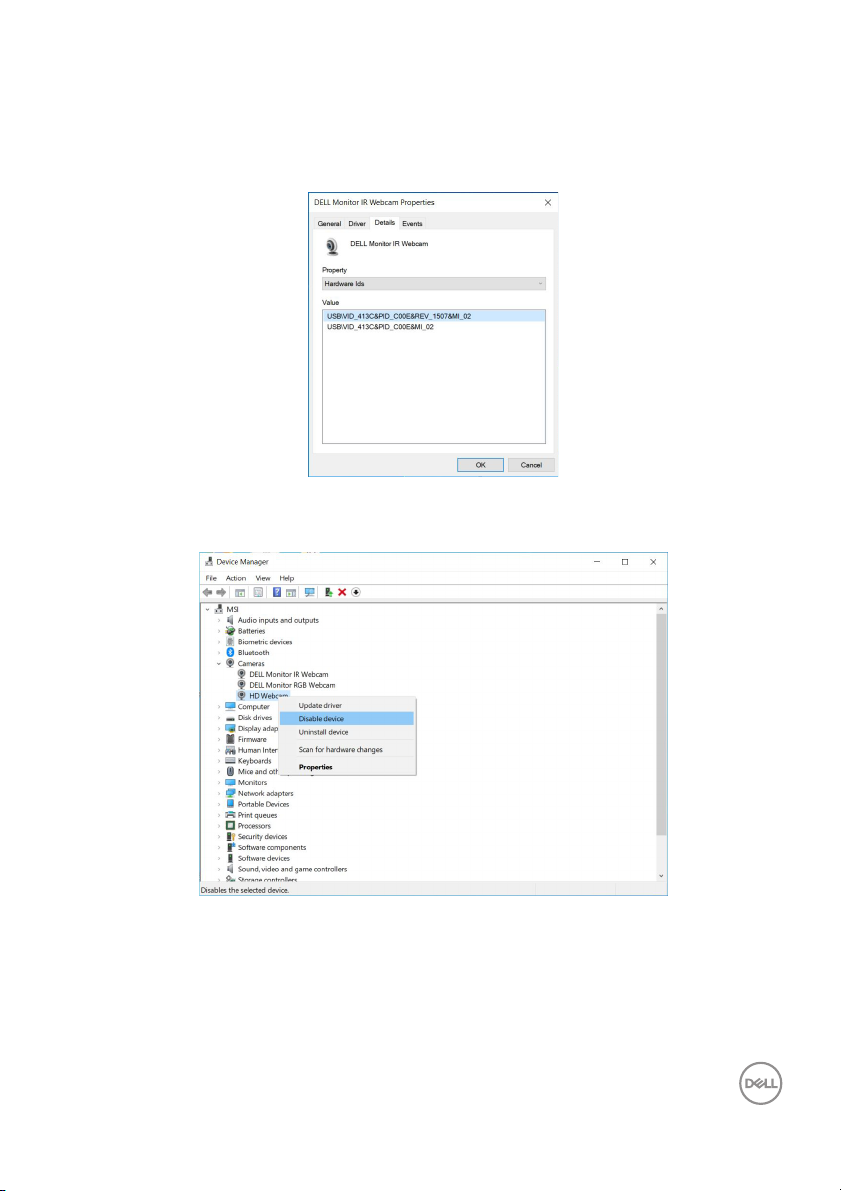

W polu Wartość pojawią się szczegółowe identyfikatory sprzętu kamery DELL
Monitor IR Webcam. Identyfikatory sprzętu wbudowanej kamery notebooka i

kamery monitora różnią się od siebie. W przypadku modelu C2423H/C2723H
identyfikatory sprzętu kamery monitora będą następujące:

Kliknij prawym przyciskiem myszy kamerę internetową komputera/notebooka,
której identyfikatory sprzętu są inne, a następnie kliknij Wyłącz.

Obsługa monitora │ 79

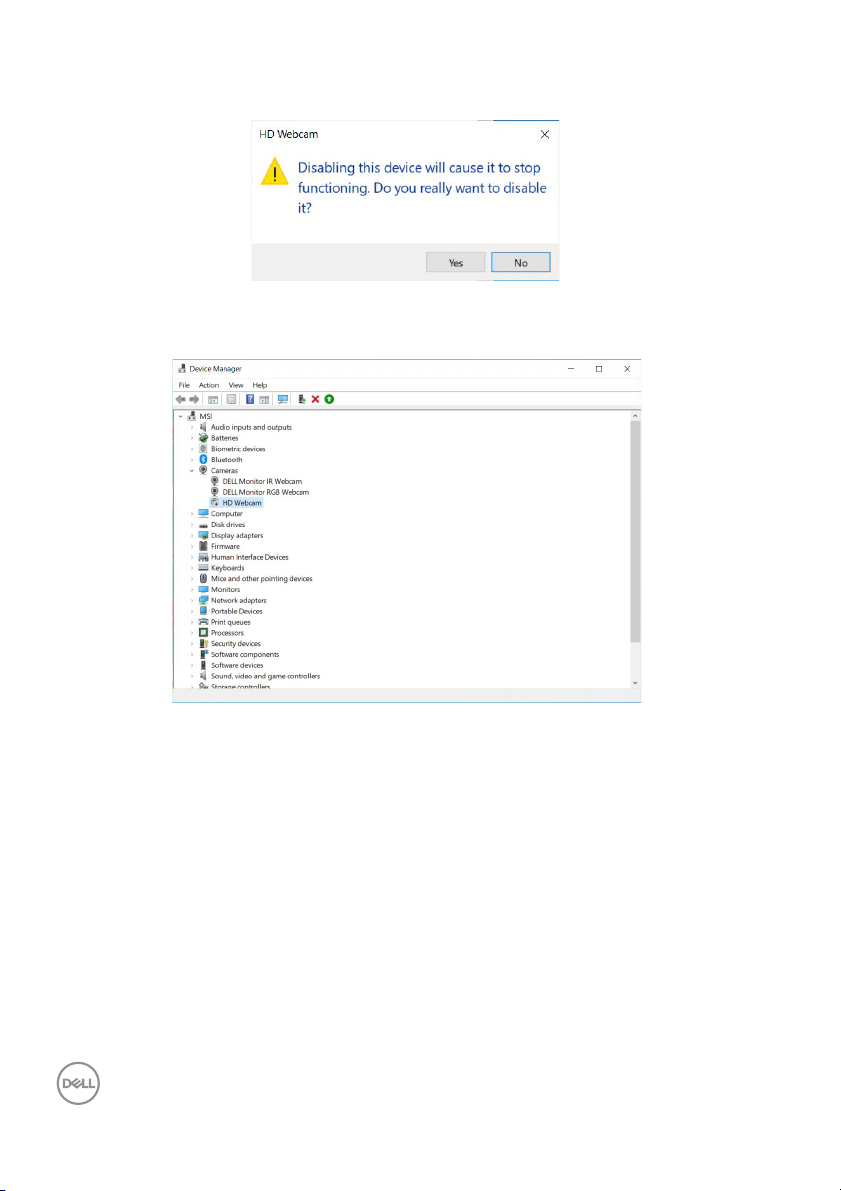

Zostanie wyświetlony następujący komunikat:

Kliknij Ta k . Teraz kamera notebooka jest wyłączona, a kamera monitora będzie
używana jako domyślna. Uruchom ponownie notebooka.

80 │ Obsługa monitora

Ustawianie głośnika monitora jako domyślnego

Jeśli do komputera podłączonych jest kilka głośników, a chcesz, aby głośnik
monitora był ustawiony jako domyślny, wykonaj poniższe instrukcje:

Kliknij prawym przyciskiem myszy opcję Głośność w obszarze powiadomień paska
zadań systemu Windows.

Kliknij Dźwięki, aby przejść do okna ustawień Dźwięk.

Jeśli monitor jest połączony z komputerem tylko za pomocą kabla HDMI lub DP, w
oknie Dźwięk widoczny będzie tylko jeden głośnik monitora o nazwie DELL

C2423H/C2723H.

Obsługa monitora │ 81

Kliknij DELL C2423H/C2723H, a następnie kliknij Ustaw domyślne. Głośnik
monitora będzie używany jako domyślny.

Kliknij OK, aby wyjść z okna ustawień Dźwięk.

Jeśli monitorem jest połączony z komputerem za pomocą kabli USB oraz HDMI lub
DP, w oknie ustawień Dźwięk widoczne będą dwie ścieżki audio monitora, o
nazwach DELL C2423H/C2723H i Echo Cancelling Speakerphone (C2423H/
C2723H). Monitor DELL C2423H/C2723H pokaże opcje dwóch ścieżek audio
obsługiwanych w monitorze.

82 │ Obsługa monitora

• Ścieżka audio Echo Cancelling Speakerphone (C2423H/C2723H)
przesyła dźwięk strumieniowo przez interfejs USB. Odbywa się to za
pośrednictwem kabla USB-A na USB-B. Ponieważ ścieżka mikrofonu przesyła
dźwięk strumieniowo z monitora z powrotem do komputera przez kabel USB,
wybór ten jest wymagany dla aplikacji konferencyjnych VoIP/UC. W
przypadku wybrania tego ustawienia działa rejestrowanie i odtwarzanie
dźwięku.

• W przypadku ścieżki audio DELL C2423H/C2723H dźwięk jest przesyłany
strumieniowo przez kabel HDMI/DP. W przypadku tej opcji nie jest
obsługiwany mikrofon. Ustawienie to nadaje się wyłącznie do odtwarzania
dźwięku.

Jakość odtwarzania dźwięku jest taka sama w przypadku obu ścieżek. W przypadku
zwykłego odtwarzania za pośrednictwem kabla USB-A na USB-B i/lub aplikacji
konferencyjnych zaleca się domyślne ustawienie ścieżki audio Echo Cancelling

Speakerphone (C2423H/C2723H).

UWAGA: W przypadku wybrania ścieżki audio DELL C2423H/C2723H
należy ustawić średnią lub wysoką głośność trybu Echo Cancelling
Speakerphone (C2423H/C2723H). W przeciwnym razie maksymalna
głośność trybu DELL C2423H/C2723H może wydawać się przytłumiona,
ponieważ będzie ograniczana przez głośność trybu Echo Cancelling
Speakerphone (C2423H/C2723H). Na przykład, jeśli głośność trybu
Echo Cancelling Speakerphone (C2423H/C2723H) jest ustawiona na
50%, a głośność trybu DELL C2423H/C2723H jest ustawiona na 100%,
tryb DELL C2423H/C2723H przyjmie ten sam poziom dźwięku co
pierwszy z trybów.

Obsługa monitora │ 83

Wykrywanie i usuwanie usterek

PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej
części procedur, należy zastosować się do Instrukcje bezpieczeństwa.

Autotest

Monitor udostępnia funkcję automatycznego testu funkcji, umożliwiającej
sprawdzenie prawidłowego funkcjonowania. Jeżeli monitor i komputer są
prawidłowo podłączone ale ekran monitora pozostaje ciemny, należy uruchomić
automatyczny test monitora, wykonując następujące czynności:

1. Wyłącz komputer i monitor.

2. Odłącz kabel video od złącza z tyłu komputera.

3. Włącz monitor.

Na ekranie powinno zostać wyświetlone pływające okno dialogowe (na czarnym
tle), jeżeli monitor nie wykrywa sygnału video i działa prawidłowo. W czasie trybu
autotestu, dioda zasilania LED ma biały kolor. Również, w zależności od wybranego
wejścia, będzie przewijane na ekranie w sposób ciągły, jedno z pokazanych poniżej
okien dialogowych.

lub

UWAGA: Komunikat może być nieznacznie inny w zależności od
podłączonego sygnału źródłowego.

4. To okno jest również wyświetlane podczas normalnego działania systemu,

jeżeli zostanie odłączony lub uszkodzony kabel video.

84 │ Wykrywanie i usuwanie usterek

5. Wyłącz monitor i podłącz ponownie kabel video; następnie włącz komputer i

monitor.

Jeżeli po zastosowaniu poprzedniej procedury, na ekranie monitora nadal nie ma
obrazu, sprawdź kontroler video i komputer; monitor działa prawidłowo.

Blokowanie/odblokowywanie przycisków za pomocą dżojstika

Blokowanie przycisków zasilania i dżojstika

Można zablokować przyciski dżojstika i zasilania, aby uniemożliwić dostęp do menu
ekranowego i/lub sterowanie zasilaniem monitora.

Aby zablokować przyciski:

1. Przesuń dżojstik w górę, w dół, w lewo lub w prawo i przytrzymaj w takim
położeniu przez około 4 sekundy, aż zostanie wyświetlone menu podręczne.

2. Wybierz jedną z poniższych opcji:

• Menu Buttons (Przyciski menu): Wszystkie funkcje dżojstika są

zablokowane i użytkownik nie ma do nich dostępu.

• Power Buttons (Przyciski zasilania): Tylko Przycisk zasilania jest

zablokowany i niedostępny dla użytkowników.

• Menu + Power Buttons (Przyciski menu + zasilania): Dżojstik i

przycisk zasilania zostają zablokowane i użytkownik nie ma do nich
dostępu.

Wykrywanie i usuwanie usterek │ 85

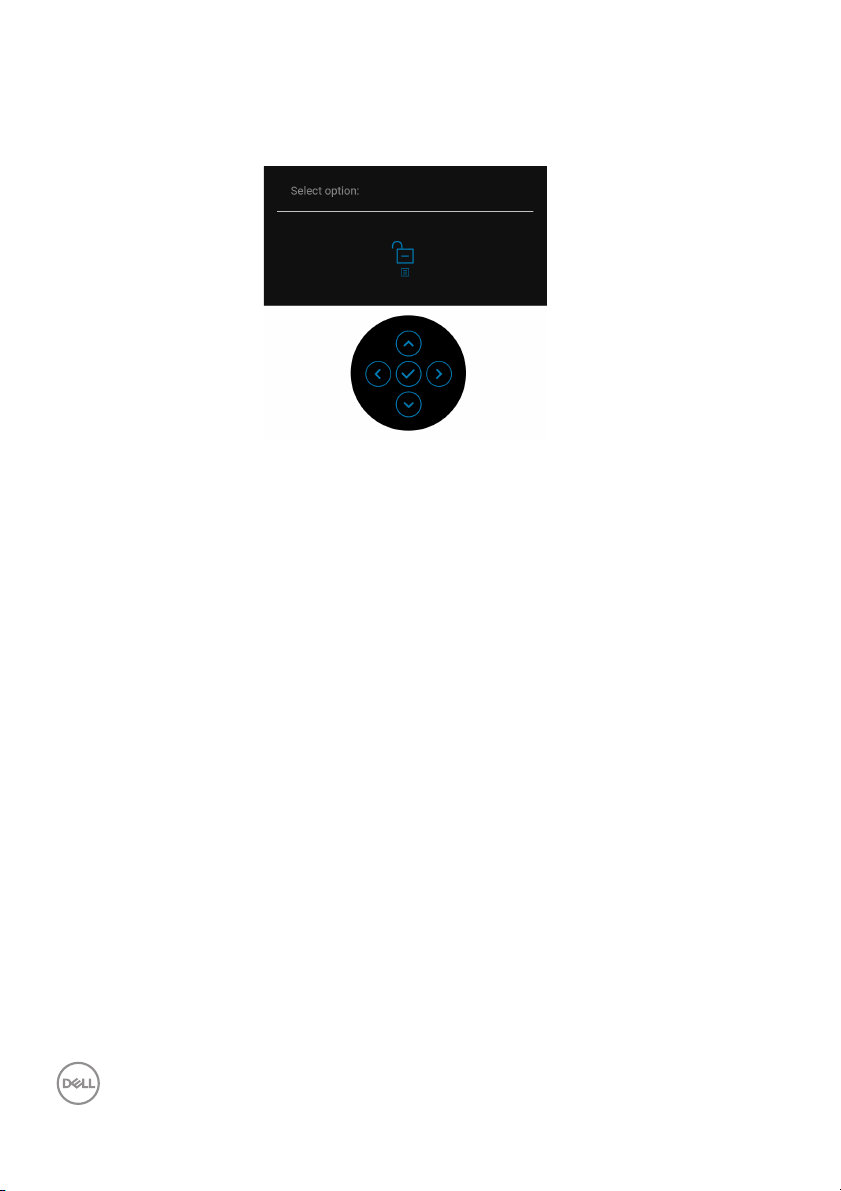

Aby odblokować przyciski, przesuń dżojstik w górę, w dół, w lewo lub w prawo i
przytrzymaj przez 4 sekundy. Wybierz ikonę odblokowania, aby odblokować
przyciski.

Aktualizowanie oprogramowania układowego monitora

Posiadaną wersję oprogramowania układowego można sprawdzić w Firmware

(Oprogramowanie sprzętowe). Jeśli opcja ta nie jest dostępna, przejdź na stronę

pobierania w witrynie pomocy technicznej Dell, gdzie można pobrać najnowszy plik
instalacyjny aplikacji (Monitor Firmware Update Utility.exe), i zapoznaj się z
przewodnikiem użytkownika z instrukcjami w zakresie aktualizacji oprogramowania
układowego: www.dell.com/C2423H, www.dell.com/C2723H.

86 │ Wykrywanie i usuwanie usterek

Powszechne problemy

Następująca tabela zawiera ogólne informacje dotyczące powszechnych
problemów z monitorem, które mogą wystąpić i możliwe rozwiązania tych
problemów:

Powszechne

symptomy

Brak video/
Wyłączona dioda
LED zasilania

Brak video/
Włączona dioda
LED zasilania

Słaba ostrość Obraz niewyraźny lub

Co się dzieje Możliwe rozwiązania

Brak obrazu • Upewnij się, że kabel video łączący

Brak obrazu lub brak
jasności

nieostry

monitor i komputer jest prawidłowo
podłączony i zamocowany.

• Sprawdź, czy działa prawidłowo
gniazdo zasilania, używając
dowolnego innego urządzenia
elektrycznego.

• Upewnij się, że został do końca
naciśnięty przycisk zasilania.

• Upewnij się, że w menu Input

Source (Źródło wejścia) wybrane

zostało prawidłowe źródło wejścia.

• Zwiększ elementy sterowania
jasności i kontrastu poprzez OSD.

• Wykonaj funkcję autotestu w celu
sprawdzenia działania monitora.

• Sprawdź, czy w złączu kabla video
nie ma wygiętych lub połamanych
szpilek.

• Uruchom wbudowaną diagnostykę.

• Upewnij się, że w menu Input

Source (Źródło wejścia) wybrane

zostało prawidłowe źródło wejścia.

• Wyeliminuj przedłużacze wideo.

•Zresetuj monitor do ustawień
fabrycznych.

• Ustaw rozdzielczość wideo na
prawidłowy format obrazu.

Wykrywanie i usuwanie usterek │ 87

Drżący/
niestabilny obraz
video

Brakujące piksele Na ekranie LCD

Wypalone piksele Na ekranie LCD

Problemy z
jasnością

Zniekształcenia
geometryczne

Falujący obraz lub
przerywanie ruchu

pojawiają się plamy

pojawiają się jasne
plamy

Obraz za ciemny lub
za jasny

Ekran nie jest
prawidłowo
wyśrodkowany

• Zresetuj monitor do ustawień
fabrycznych.

•Sprawdź czynniki środowiskowe.

• Zmień usytuowanie monitora i
wykonaj test w innym
pomieszczeniu.

• Klika razy włącz i wyłącz zasilanie.

• Trwale wyłączone piksele to
naturalna wada technologii LCD.

• W celu uzyskania dalszych
informacji na temat jakości i zasad
dotyczących pikseli monitora Dell,
pod adresem: http://

www.dell.com/pixelguidelines.

• Klika razy włącz i wyłącz zasilanie.

• Trwale wyłączone piksele to
naturalna wada technologii LCD.

• W celu uzyskania dalszych
informacji na temat jakości i zasad
dotyczących pikseli monitora Dell,
pod adresem: http://

www.dell.com/pixelguidelines.

• Zresetuj monitor do ustawień
fabrycznych.

• Wyreguluj elementy sterowania
jasności i kontrastu poprzez OSD.

• Zresetuj monitor do ustawień
fabrycznych.

88 │ Wykrywanie i usuwanie usterek

Poziome/
pionowe linie

Problemy
dotyczące
synchronizacji

Zagadnienia
związane z
bezpieczeństwem

Okresowe
problemy

Na ekranie wyświetla
się jedna lub więcej
linii

Obraz na ekranie jest
pomieszany lub
pourywany

Widoczny dym lub
iskry

Wadliwe działanie
monitora pojawia się i
zanika

•Zresetuj monitor do ustawień
fabrycznych.

• Wykonaj automatyczny test funkcji
monitora i sprawdź, czy linie te
występują również w trybie
automatycznego testu.

• Sprawdź, czy w złączu kabla video
nie ma wygiętych lub połamanych
szpilek.

• Uruchom wbudowaną diagnostykę.

•Zresetuj monitor do ustawień
fabrycznych.

• Wykonaj autotest monitora i
sprawdź, czy również w trybie
autotestu obraz jest również
pomieszany.

• Sprawdź, czy w złączu kabla video
nie ma wygiętych lub połamanych
szpilek.

• Uruchom ponownie komputer w
trybie awaryjnym.

• Nie należy podejmować żadnych
czynności usuwania usterek.

• Natychmiast skontaktuj się z firma
Dell.

• Upewnij się, że kabel video służący
do podłączania monitora do
komputera jest prawidłowo
podłączony i zamocowany.

•Zresetuj monitor do ustawień
fabrycznych.

• Wykonaj automatyczny test funkcji
monitora i sprawdź, czy również w
trybie automatycznego testu
pojawiają się okresowe problemy.

Wykrywanie i usuwanie usterek │ 89

Brakujące kolory Brak kolorów obrazu • Wykonaj funkcję autotestu w celu

sprawdzenia działania monitora.

• Upewnij się, że kabel video służący
do podłączania monitora do
komputera jest prawidłowo
podłączony i zamocowany.

• Sprawdź, czy w złączu kabla video
nie ma wygiętych lub połamanych
szpilek.

Nieprawidłowe
kolory

Utrzymywanie się
stałego obrazu na
monitorze po
pozostawieniu go
przez dłuższy
czas

Niewłaściwe kolory
obrazu

Na ekranie pojawia się
słaby cień z obrazu
statycznego

• Wypróbuj inne opcje Preset Modes
(Tryby ustawień wstępnych) w
podmenu Color (Kolor). Wyreguluj
wartość R/G/B w obszarze

Custom Color (Kolor
dostosowany) w menu Color
(Kolor).

• Zmień ustawienie Input Color
Format (Format wejścia
kolorów) na RGB lub YCbCr/
YPbPr w menu Color (Kolor).

• Uruchom wbudowaną diagnostykę.

• Ustaw ekran tak, aby wyłączał się po
kilku minutach bezczynności.
Można to dostosować w Opcjach
zasilania systemu Windows lub w
ustawieniach oszczędzania energii
komputera Mac.

• Alternatywnie, użyj dynamicznie
zmieniającego się wygaszacza
ekranu.

90 │ Wykrywanie i usuwanie usterek

Kamera
internetowa/
mikrofon nie
działa

• Kabel USB nie jest
podłączony lub nie
wybrano
właściwego źródła
USB

• Nie ustawiono
kamery
internetowej/
mikrofonu monitora
jako domyślnych
urządzeń

• Podłącz kabel USB (typ A na typ B).

• Na komputerze wybierz kamerę

Problemy specyficzne dla produktu

internetową/mikrofon monitora jako
urządzenie domyślne.

Powszechne

symptomy

Za mały obraz na
ekranie

Nie można
wyregulować
monitora za
pomocą dżojstika
na tylnej części
monitora

Co się dzieje Możliwe rozwiązania

Obraz jest
wyśrodkowany na
ekranie ale nie
wypełnia całego
obszaru widzenia

OSD nie wyświetla się
na ekranie

• Sprawdź ustawienie Aspect Ratio
(Współczynnik proporcji) w menu
OSD Display (Wyświetlacz).

• Zresetuj monitor do ustawień
fabrycznych.

• Wyłącz monitor, odłącz przewód
zasilający, a następnie podłącz go z
powrotem i włącz monitor.

•Sprawdź, czy jest zablokowane
menu OSD. Jeśli tak, przesuń
dżojstik w dowolnym kierunku i
przytrzymaj przez 4 sekundy, aby
odblokować (więcej informacji
znajduje się w Lock (Blokada).

Wykrywanie i usuwanie usterek │ 91

Brak sygnału
wejścia po
naciśnięciu
elementów
sterowania
użytkownika

Obraz nie wypełnia
całego ekranu

Brak sygnału
wideo na porcie
HDMI/DisplayPort

Przyciski monitora
(wyciszenie
głośnika/
zmniejszanie
głośności/
zwiększanie
głośności/
wyciszenie
mikrofonu) nie
działają z aplikacją

Microsoft Teams

®

Brak obrazu, światło
diody LED jest białe

Obraz nie wypełnia
wysokości lub
szerokości ekranu

W przypadku
podłączenia do klucza
sprzętowego/
urządzenia
dokującego przez port
nie ma obrazu wideo
po odłączeniu/
podłączeniu kabla
Thunderbolt z
notebooka

Przyciski monitora
(wyciszenie głośnika/
zmniejszanie
głośności/
zwiększanie
głośności/ wyciszenie
mikrofonu) nie działają
w aplikacji Microsoft

®

Te a ms

w systemie
operacyjnym Chrome/
Ubuntu

• Sprawdź źródło sygnału. Upewnij się,
że komputer nie znajduje się w trybie
gotowości, poprzez przesunięcie
myszy lub naciśnięcie dowolnego
przycisku na klawiaturze.

• Sprawdź, czy kabel sygnałowy jest
prawidłowo podłączony. W razie
potrzeby podłącz go ponownie.

• Zresetuj komputer lub odtwarzacz
video.

• Jest to spowodowane różnymi
formatami video (współczynnik
proporcji) DVD, monitor może
wyświetlać na całym ekranie.

• Uruchom wbudowaną diagnostykę.

Odłącz kabel HDMI/DisplayPort od
klucza sprzętowego/urządzenia
dokującego, a następnie podłącz kabel
dokujący Thunderbolt do notebooka.
Po 7 sekundach podłącz kabel HDMI/
DisplayPort.

Wykonuj poniższe czynności za
pomocą aplikacji Microsoft Teams

®

:

• Odbieranie/odwieszanie połączeń za
pomocą ikony połączenia

• Zmniejszanie/zwiększanie głośności

• Wyciszenie/anulowanie wyciszenia
mikrofonu

• Włączanie/wyłączanie kamery

92 │ Wykrywanie i usuwanie usterek

Nagrywanie wideo
nie działa

Zestaw
słuchawkowy z
mikrofonem
(łączone gniazdo
3,5 mm) nie
współpracuje z
przyciskiem
wyciszenia/
anulowania
wyciszenia
monitora

Dioda nie miga,
gdy naciskany jest
przycisk
zmniejszania/
zwiększania
głośności lub
przycisk
wyciszenia

Nie działa kamera
lub mikrofon

Aplikacja do
nagrywania wideo nie
działa w systemie
Win 7

Zestaw słuchawkowy
z mikrofonem
(łączone gniazdo
3,5 mm) nie reaguje
na naciskanie
przycisku wyciszenia/
anulowania
wyciszenia monitora,
gdy używana jest
aplikacja
konferencyjna

Dioda nie miga
wskutek naciskania
przycisku
zmniejszania/
zwiększania głośności
lub przycisku
wyciszenia, gdy
podłączony jest tylko
kabel HDMI lub DP

Kamera lub mikrofon
nie działa, gdy
podłączony jest tylko
kabel HDMI lub DP

• System Windows 7 nieobsługiwany

•Przejdź na system Windows 10

W celu wyciszenia/anulowania
wyciszenia należy używać ikony
mikrofonu dostępnej w aplikacji
konferencyjnej

Podłącz kabel USB przesyłania danych
(USB A–B)

Podłącz kabel USB przesyłania danych
(USB A–B)

Wykrywanie i usuwanie usterek │ 93

Mikrofon nie działa
lub nie jest
wykrywany

Nie jest
odtwarzany
dźwięk
zarejestrowanego
wideo

Po naciśnięciu
przycisku
zmniejszania
głośności lub
zwiększania
głośności
ekranowy pasek
głośności działa z
opóźnieniem

Mikrofon nie działa lub
nie jest wykrywany
podczas korzystania z
aplikacji do rejestracji
głosu na platformie z
procesorem Intel Gen
11 (Tiger Lake)

Dźwięk
zarejestrowanego
wideo nie jest
słyszalny w
przypadku platformy
z procesorem Intel
Gen 11 (Tiger Lake)

Ekranowy pasek
głośności działa z
opóźnieniem po
naciśnięciu przycisku
zmniejszania
głośności lub
zwiększania
głośności, gdy monitor
jest podłączony do
platformy z
procesorem Intel Gen
11 (Tiger Lake)

• Wyłącz Intel Smart Sound
Technology dla sterownika audio
USB w Menedżerze urządzeń i
uruchom ponownie komputer

• Innym rozwiązaniem jest pobranie
najnowszej wersji sterownika audio
na komputer lub notebook

• Odłącz 2-pierścieniową wtyczkę
słuchawek od gniazda słuchawek.
Podłącz 3-pierścieniową wtyczkę
słuchawek lub użyj wbudowanego
mikrofonu

• Odłącz 2-pierścieniową wtyczkę
mikrofonu od gniazda słuchawek,
ponieważ nie jest ona obsługiwana.
Zamiast tego użyj wbudowanego
mikrofonu

• Wyłącz Intel Smart Sound
Technology dla sterownika audio
USB w Menedżerze urządzeń i
uruchom ponownie komputer

• Innym rozwiązaniem jest pobranie
najnowszej wersji sterownika audio
na komputer lub notebook

• Wyłącz Intel Smart Sound
Technology dla sterownika audio
USB w Menedżerze urządzeń i
uruchom ponownie komputer

• Innym rozwiązaniem jest pobranie
najnowszej wersji sterownika audio
na komputer lub notebook

94 │ Wykrywanie i usuwanie usterek

Z głośników nie
dobiega żaden
dźwięk

Głośność głośnika
jest niska/dźwięk
wydaje się
przytłumiony

Z głośników nie
dobiega żaden dźwięk
podczas odtwarzania
audio/wideo w
systemie

Głośność głośnika jest
niska/dźwięk wydaje
się przytłumiony, gdy
w ustawieniach
dźwięku wybrano
opcję głośnika DELL
C2423H/C2723H

• Sprawdź, czy jako domyślne
urządzenie odtwarzające w systemie
ustawiono Echo Cancelling
Speakerphone (C2423H/C2723H)
lub DELL C2423H/C2723H.

•Wyłącz monitor, odłącz kabel
zasilania monitora i podłącz go
ponownie, a następnie włącz
monitor.

• Zresetuj monitor do ustawień
fabrycznych.

• Zwiększ do maksimum głośność
głośnika dla trybu DELL C2423H/
C2723H w ustawieniach dźwięku.

• Naciśnij przycisk zwiększania
głośności, aby zwiększyć głośność w
trybie DELL C2423H/C2723H.

• W przypadku wybrania ścieżki audio
DELL C2423H/C2723H należy
ustawić średnią lub wysoką głośność
trybu Echo Cancelling
Speakerphone (C2423H/C2723H).
W przeciwnym razie maksymalna
głośność trybu DELL C2423H/
C2723H może wydawać się
przytłumiona, ponieważ będzie
ograniczana przez głośność trybu
Echo Cancelling Speakerphone
(C2423H/C2723H). Na przykład,
jeśli głośność trybu Echo Cancelling
Speakerphone (C2423H/C2723H)
jest ustawiona na 50%, a głośność
trybu DELL C2423H/C2723H jest
ustawiona na 100%, tryb DELL
C2423H/C2723H przyjmie ten sam
poziom dźwięku co pierwszy z
trybów.

Wykrywanie i usuwanie usterek │ 95

Nie wykryto
kamerki
internetowej

Kamera
internetowa nie
może nawiązać
połączenia/kamera
internetowa
rozłączona

Mikrofon jest
wyciszony

Kamera internetowa
nie jest wykrywana w
Menedżerze urządzeń
systemu Windows

Nie udało się wykryć
kamery monitora/nie
udało się przełączyć z
powrotem na kamerę
komputera

Mikrofon jest
wyciszony w
Menedżerze urządzeń
systemu Windows

• Upewnij się, czy monitor i komputer
lub notebook połączono kablem
przesyłania danych USB.

• Podłącz ponownie do komputera lub
notebook kabel przesyłania danych
USB.

• Zresetuj monitor do ustawień
fabrycznych.

•Wyłącz monitor, odłącz kabel
zasilania monitora i podłącz go
ponownie, a następnie włącz
monitor.

• Wybierz ponownie kamerę monitora
w ustawieniach kamery/wideo
używanej aplikacji konferencyjnej.

• Upewnij się, czy monitor i komputer
lub notebook połączono kablem
przesyłania danych USB.

• Podłącz ponownie do komputera lub
notebook kabel przesyłania danych
USB.

• Upewnij się, że mikrofon jest
włączony/nie jest wyciszony w
monitorze. Jeśli dioda wyciszenia
mikrofonu świeci stałym czerwonym
światłem (co oznacza wyciszenie
mikrofonu), naciśnij przycisk
mikrofonu, aby anulować jego
wyciszenie.

• Upewnij się, że w ustawieniach
aplikacji konferencyjnej wybrany jest
mikrofon monitora oraz że jest on
włączony/nie wyciszony.

96 │ Wykrywanie i usuwanie usterek

Głośność
mikrofonu jest
niska/dźwięk
wydaje się
przytłumiony

Przednie przyciski
nie działają

Głośność mikrofonu
jest niska/dźwięk
wydaje się
przytłumiony innemu
uczestnikowi podczas
połączenia audio/
wideo

Naciskanie
przycisków na
przedniej ramie nie
wywołuje żadnej
reakcji aplikacji
konferencyjnej

• Upewnij się, że dioda przycisku
wyciszenia jest zgaszona (co
oznacza, że mikrofon nie jest
wyciszony).

• Skoryguj odległość użytkownika od
mikrofonu. Użytkownik nie powinien
znajdować się zbyt daleko od
mikrofonu. Optymalna odległość
użytkownika od mikrofonu to 70 cm.

• Upewnij się, że w ustawieniach
aplikacji konferencyjnej wybrany jest
mikrofon monitora oraz że jest on
włączony/nie wyciszony.

• Zwiększ głośność mikrofonu w
ustawieniach dźwięku komputera/
aplikacji konferencyjnej.

• Upewnij się, czy monitor i komputer
są połączone kablem przesyłania
danych USB.

• W przypadku niektórych platform/
aplikacji konferencyjnych funkcja
wyciszenia działa po naciśnięciu
przycisku wyciszenia, ale ikona
wyciszenia na platformie
konferencyjnej nie jest
zsynchronizowana (ikona wskazuje
brak wyciszenia). Aby uzyskać
więcej informacji, zobacz Lista

zgodności platform
konferencyjnych komunikacji
zintegrowanej (Unified
Communications; UC).

Wykrywanie i usuwanie usterek │ 97

Obraz z kamery
internetowej
wydaje się mieć
nadmierną
ekspozycję

Obraz z kamery
internetowej
wydaje się
ziarnisty/ciemny

Obraz z kamery
internetowej
wydaje się
rozmazany

Opóźnienie
pomiędzy obrazem
wideo a dźwiękiem
podczas
odtwarzania z
konsoli XBOX

Tło obrazy z kamery
internetowej wydaje
się mieć nadmierną
ekspozycję

Obraz z kamery
internetowej wydaje
się ziarnisty/ciemny

Obraz z kamery
internetowej wydaje
się rozmazany/
nieostry

W przypadku
odtwarzania z konsoli
XBOX, po włączeniu
monitora lub
odłączeniu/
podłączeniu kabla
HDMI występuje 3–5­sekundowa różnica w
odtwarzaniu sygnałów
wideo i audio

• Skoryguj oświetlenie otoczenia.
Ustaw monitor w dobrze
oświetlonym miejscu, najlepiej pod
lampami sufitowymi. Użytkownik
powinien unikać słabo
oświetlonego/ciemnego tła.
Użytkownik nie powinien znajdować
się bezpośrednio na przeciwko okna,
przez które wpada jasne światło
słoneczne.

Skoryguj oświetlenie otoczenia. Ustaw
monitor w dobrze oświetlonym miejscu,
najlepiej pod lampami sufitowymi.
Użytkownik powinien unikać słabo
oświetlonego otoczenia.

• Zdejmij przezroczystą folię ochronną
znajdującą się na przedniej części
kamery internetowej w chwili
zakupu.

• Jeśli folia ochronna została już
zdjęta, przetrzyj przednią
powierzchnię kamery przy użyciu
czystej i lekko zwilżonej szmatki.

• Skoryguj odległość użytkownika od
kamery. Użytkownik nie powinien
znajdować się zbyt daleko od
kamery. Optymalna odległość
użytkownika od kamery to 70 cm.

• Układ scalony kodeka monitora
wymaga około 3–5 sekund na
uruchomienie. Jest to normalne
zjawisko.

• Odczekaj 3–5 sekund po włączeniu
zasilania monitora lub podłączeniu
kabla HDMI, zanim zaczniesz
odtwarzać wideo z konsoli XBOX.

98 │ Wykrywanie i usuwanie usterek

Wartość głośności
lub stan głośnika
nie są
aktualizowane na
ekranie

Nie działa przycisk

Wyciszenia

Brak obrazu z
kamery
internetowej

Kamera
internetowa jest
zajęta

Podczas zwiększania/
zmniejszania wartości
głośności za pomocą
opcji ekranowych lub
wyciszania/
anulowania
wyciszenia głośnika
ustawiana wartość nie
jest na bieżąco
odzwierciedlana na
ekranie i na przycisku
panelu przedniego

Podczas korzystania z
aplikacji Microsoft
Teams naciśnięcie
przycisku Wyciszenia
nie powoduje
wyciszenia ani
anulowania
wyciszenia mikrofonu

Brak obrazu z kamery
internetowej podczas
korzystania z aplikacji
Skype for Business
(SfB)

Kamera internetowa
jest zajęta i nie można
jej użyć

• Przełącz konfigurację urządzenia
audio w systemie Windows na Echo
Cancelling Speakerphone (C2423H/
C2723H). Zobacz rozdział

Ustawianie głośnika monitora jako
domyślnego.

• Usuń wszystkie wyszarzone
urządzenia z Menedżera urządzeń
komputera.

• Upewnij się, czy monitor i komputer
są połączone kablem przesyłania
danych USB.

• Upewnij się, że konto Teams jest
skonfigurowane ma tryb „Tylko
aplikacja Teams”. Administrator
dzierżawców powinien uruchomić
konto w trybie „Tylko aplikacja
Te a m s” .

Wybierz „DELL Monitor RGB Webcam”
jako kamerę w ustawieniu urządzenia
wideo Skype.

Unikaj jednoczesnego włączania kilku
aplikacji konferencyjnych. Gdy chcesz
użyć „aplikacji konferencyjnej A”,
zamknij „aplikację konferencyjną B”.

Wykrywanie i usuwanie usterek │ 99

Problemy dotyczące USB (Universal Serial Bus (Uniwersalna magistrala szeregowa))

Powszechne

symptomy

Nie działa interfejs
USB

Interfejs USB
SuperSpeed 5 Gb/s
(USB 3.2 Gen1) jest
wolny

Co się dzieje Możliwe rozwiązania

Nie działają
urządzenia
peryferyjne USB

Urządzenia
peryferyjne USB
SuperSpeed 5 Gb/s
(USB 3.2 Gen1)
działają wolno lub w
ogóle nie działają

• Sprawdź, czy monitor jest Włączony.

• Podłącz ponownie do komputera
kabel przesyłania danych.

• Podłącz ponownie urządzenia
peryferyjne USB (złącze pobierania
danych).

• Wyłącz, a następnie włącz ponownie
monitor.

• Uruchom ponownie komputer.

• Niektóre urządzenia USB, takie jak
zewnętrzny przenośny dysk twardy,
wymagają zasilania prądem o wyższej
mocy; podłącz urządzenie
bezpośrednio do systemu
komputerowego.

• Sprawdź, czy komputer jest zgodny
ze standardem USB SuperSpeed 5
Gb/s (USB 3.2 Gen1).

• Niektóre komputery posiadają porty
USB 3.2, USB 2.0 i USB 1.1. Sprawdź,
czy używany jest prawidłowy port
USB.

• Podłącz ponownie do komputera
kabel przesyłania danych.

• Podłącz ponownie urządzenia
peryferyjne USB (złącze pobierania
danych).

• Uruchom ponownie komputer.

100 │ Wykrywanie i usuwanie usterek
