Danfoss AMV 658 SU, AMV 658 SD, AMV 655 Data sheet [cs]

Datový list

Servopohony pro třístupňovou regulaci

AMV 655 – bez bezpečnostní funkce
AMV 658 SU, AMV 658 SD – s bezpečnostní funkcí (pružina nahoru/dolů)

Popis

Servopohony jsou určeny primárně pro regulaci
ventilů řízenou regulátorem v soustavách
dálkového vytápění/chlazení, vytápění, ventilace
a klimatizace.

Servopohony AMV 655 a 658 mohou být řízeny
elektronickými regulátory s třístupňovým
výstupem.

Servopohony lze použít bez adaptéru ve
spojenís:

- Ventily typu VFM, VFS (DN 65-100),
VF (DN 100-150) a VL (DN 100).

- Přímočinným regulátorem průtoku AFQM 6 a
AFQM *.

* Použijte adaptér 065B3527 pro spoje ní s AFQM 6 a AFQM

PN 25, pokud byly v yrobeny dříve než v bře znu 2015.

lze použít bez adaptéru 065B3527 ve
spojení s:

- ventily VFG(S) a VFU.

Vlastnosti:

• Ruční ovládání buď mechanické, nebo
elektrické

• Indikace polohy, signalizace LED kontrolkou

• Volitelná rychlost 2 nebo 6 s/mm

• Integrovaný pomocný spínač

• Externí tlačítko resetování

• Třístupňová regulace

• Tepelná ochrana a ochrana proti přetížení

• Přesné ovládání a rychlá odezva v 3bodovém
režimu (0,01 s).

Technické údaje:

• Nominální napětí (AC nebo DC):

- 24 V, 50/60 Hz

- 230 V, 50/60 Hz

• Vstupní řídicí signál: Třístupňový

• Síla: 2 000 N

• Zdvih: 50 mm

• Rychlost (volitelná): 2 nebo 6 s/mm

• Maximální teplota média: 200 °C

Objednávání

Servopohon

Obrázek Typ

AMV 655

AMV 658 SU

AMV 658 SD

Napájení

(V)
24 082G3440

230 082G3441

24 082G3446

230 082G3447

24 082G3444

230 082G3445

Kódové č.

Příslušenství – ohřívač vřetena

Typ DN Kódové č.

Ohřívač vřetena pro ventil
VFM

65-2 50 065Z7022

Příslušenství – adaptér

Typ Kódové č.

Adaptér pro VFG/S, VFU a AFQM 6 a AFQM
PN 25, pokud byly vyrobeny dříve než v
březnu 2015.

065B3527

© Danfoss | 2019.02 VD.LE.S7.48 | 1

Datový list Servopohony pro třístupňovou regulaci AMV 655/658

Technické údaje

Před připojením s i ověřte přívod
elektrické en ergie
a spotřebu energie!

Typ servopohonu AMV 655 AMV 658 SD AMV 658 SU

Napájení V 24 nebo 230; +10 až -15 %; AC nebo DC

Spotřeba energie VA

Frekvence Hz 50/60
Řídicí vstup Třístupňový
Uzavírací síla N 2000
Maximální zdvih mm 50
Rychlost (volitelná) s/mm 2 nebo 6

Max. teplota média

Teplota okolí 0 až + 55
Skladovací a přepravní teplota -40 až +70 (uložení v délce 3 dny)
Vlhkost 5–95%
Třída ochrany II
Stupeň krytí IP 54
Hmotnost kg 5,3 8,6 8,6
Bezpečnostní funkce - Ano Ano
Doba spuštění bezpečnostní funkce /

zdvih 50 mm
Ruční ovládání Mechanické Elektrické a mechanické Elektrické a mechanické

Reakce na přerušení napájení

- označení v souladu s normami

°C

s - 120 120

12 (24 V)

21 (230 V)

Závisí na typu ventilu. Žádná omezení do 150 °C (VFS, VF 125 & 150 do 200°C),

Vřeteno zůstane

v poslední poloze

Směrnice o nízkém napětí (LVD) 2014/35/EU: EN 60730-1, EN 60730-2-14
Elektromagnetická kompatibilita (EMC) 2014/30/EU: EN 61000- 6-2, EN 61000 -6-3

provyšší teploty viz str. 3, INSTALACE

Bezpečnostní funkce

vysune vřeteno

19 (24 V)

28 (230 V)

Bezpečnostní funkce

zasune vřeteno

Likvidace

Uvedení do provozu

Před likvidací se pohon musí rozmontovat na
jednotlivé části, které se likvidují samostatně
podle typu odpadu.

O vhodném provedení demontáže se nejprve
poraďte s oddělením zákaznické podpory Danfoss.

Podle pokynů proveďte mechanickou a
elektrickou instalaci a proveďte potřebné
kontroly a zkoušky:

- Zapněte napájení.

- Přiveďte příslušný řídicí signál a zkontrolujte,
zda je směr pohybu vřetena ventilu správný
pro danou aplikaci.

Jednotka je nyní plně uvedena do provozu.

2 | VD.LE.S7.48 © Danfoss | 2019.02

Datový list Servopohony pro třístupňovou regulaci AMV 655/658

Konstrukce

1. Knoflík ručního ovládání

2. Funkční tlačítka

3. Servisní kryt

4. Odnímatelné kabelové

vložky

5. Kroužek indikace koncové

polohy

6. Konektor vřetena

7. Konektor ventilu (třmen)

Instalace

Mechanická instalace

Ověřte si povolené instalační polohy ventilu
v soustavě. Servopohon lze instalovat v libovolné
poloze (viz dole).

<150 °C

Pomocí klíče M8/SW13 (není součástí dodávky)
nasaďte servopohon na tělo ventilu. Neutahujte
servopohon úplně pro účely údržby. Ke spojení
ventilu a vřetena servopohonu použijte
imbusový klíč 4 mm (není součástí dodávky).
Servopohon má indikační kroužky polohy, které
by měly být přitisknuty k sobě před připojením
elektrického napájení; po provedení funkce
automatického zdvihu budou signalizovat
koncové polohy zdvihu.

Elektrické připojení

Prvky elektroinstalace se nacházejí pod servisním
krytem.
K dispozici jsou čtyři kabelové vstupy s
odnímate lnými vložkami pro kabelové ucpávky
M 16×1,5 nebo M 20×1,5. Povšimněte si, že pro
zachování stupně krytí IP skříně je nutné použít
vhodné kabelové ucpávky.

150 -200°C ZF4
200 -350°C ZF5

VFU 2 + adaptér 065B3527

<150 °C

VFU 2 + adaptér 065B3527 + ZF4/5

150 -200°C ZF4
200 -350°C ZF5

VFG/S + adaptér 065B3527 + ZF4/5VFG/S + adaptér 065B3527

VD.LE.S7.48 | 3© Danfoss | 2019.02

Datový list Servopohony pro třístupňovou regulaci AMV 655/658

Zapojení

Nikdy se nedo týkejte žádné součásti
na desce plošných sp ojů! Nesundávejte
kryt , dokud není zcela odpoje n přívod
elektrické energie.

Maxim ální povolený p roudový sign ál
na svorkác h 4 a 5 je 4 A.
Min. v ýkon je 3 W.

Doporučený průřez vodičů kabeláže
je 1,5 mm2.

AMV 658

AMV 658

AMV 655

24V

230V

SN 0 V Neutrální
SP 24, 230 V AC/DC

4, 5 SP(AC)

1

3

SP

SP

4
5

Napájení

Výstup SP

- max. 4 A

- min. 3 W

Vstup

24V

230V

AMV 655

SN 0 V Neutrální

1, 3 24, 230 V AC/DC Napájení

4, 5

1

4
5

3

1

SP

3

Výstup SP

- max. 4 A

- min. 3 W

Vstup

4 | VD.LE.S7.48 © Danfoss | 2019.02

Datový list Servopohony pro třístupňovou regulaci AMV 655/658

Provozní režimy
servopohonu

Signalizace LED diodou

LED indikátor pracovního režimu

Tříbarevné (zelená / žlutá / červená) LED indikátory
funkcí jsou umístěny na krytu servopohonu.
Signalizují různé provozní režimy.

Tlačítko RESET (verze AMV 658)

Servopohony AMV 658 mají vnější tlačítko RESET,
které se nachází na horní straně krytu vedle LED
indikátorů. Toto tlačítko slouží k aktivaci nebo
ukončení pohotovostního režimu (jednou stiskněte).
Podrobnosti jsou uvedeny v dalším odstavci.

Provozní režimy

• Pohotovostní režim (verze AMV 658)

Stiskem tlačítka RESET po dobu 1 s přepnete
servopohon do pohotovostního režimu.
Servopohon se zastaví v aktuální poloze
a nebude reagovat na žádný řídicí signál. Bude
svítit červená LED kontrolka. Servopohon můžete
ovládat ručně pomocí páky (verze AMV 655/658)
nebo ovládacích tlačítek (verze AMV 658).
Tento režim může být velmi užitečný během
uvádění jiného zařízení do provozu nebo pro
servisní účely. Pohotovostní režim ukončíte
dalším stiskem tlačítka RESET.

LED indikace pro AMV 655/658

• Režim polohování

Servopohon pracuje automaticky. Vřeteno
je vysouvá nebo zasouvá v závislosti na
řídicím signálu.
servopohon přepne

Po dokončení polohování se

do stacionárního režimu.

• Stacionární režim

Servopohon funguje bezchybně.

• Chybový režim

Pracovní teplota je příliš vysoká – zkontrolujte
okolní teplotu.

Zdvih je příliš krátký – zkontrolujte spojení

s ventilem a funkčnost ventilu, případně zda
ventil není zablokovaný.

POZNÁMKA! Signalizace LED indikátoru plní funkci přímého indikátoru signálu z regulátoru, a proto
může být délka LED indikace různá a někdy může vypadat jako krátký záblesk, pokud je řídicí signál
aktivní velmi krátkou dobu.

Servopohon typu AMV 655 nemá konstantní napájení a pracuje pouze tehdy, když regulátor vyšle
signál. Proto jsou k dispozici omezené možnosti LED indikace.

LED Indication type Provozní režim Actuator type

Zelená

Žlutá

Červená

Svítí

Svítí

Svítí

Svítí

Bliká Stacionární režim AMV 658

Svítí Pohotovostní režim AMV 658

Bliká Chybový režim

Režim polohování – servopohon zasunuje
vřeteno

Režim polohování – Servopohon vysouvá
vřeteno.

Stacionární režim – servopohon dosáhl horní
koncové polohy (zasunuté vřeteno)

Stacionární režim – Servopohon dosáhl koncové
spodní polohy (vysunuté vřeteno).

AMV 655
AMV 658

AMV 655
AMV 658

AMV 655
AMV 658

AMV 655
AMV 658

AMV 655
AMV 658

Zhasnutá Žádná indikace

Napájení odpojeno

Žádný řídicí signál AMV 655

AMV 655
AMV 658

VD.LE.S7.48 | 5© Danfoss | 2019.02

Datový list Servopohony pro třístupňovou regulaci AMV 655/658

Nastavení DIP přepínače

Ruční ovládání

Servopohon má volicí DIP přepínače (obr. 1),
které jsou umístěny pod servisním krytem.

DIP1: RYCHLÝ/POMALÝ – volič rychlosti

- Poloha RYCHLÝ; 2 s/mm

- Poloha POMALÝ; 6 s/mm

DIP2: DIR/INV – volič přímého nebo
inverzního chodu (obr. 2):

- Poloha DIR; servopohon je v režimu přímého
chodu podle vstupního signálu

- Poloha INV; servopohon je v režimu
inverzního chodu podle vstupního signálu

1

SP

3

Obr. 2

Je zakázáno současně používat
mechanické a elektrické ovládání!

U servopohonu AMV 655 lze ručně upravit polohu.
Následně zůstane v nastavené poloze, dokud
neobdrží signál z regulátoru.
U servopohonu AMV 658 lze ručně upravit polohu,
pokud je v pohotovostním režimu nebo pokud
není napájen (mechanicky).

Obr. 1

1

SP

3

Typ servopohonu

AMV 655

AMV 658

Mechanické

ovládání

 

 

Elektrické

ovládání

B

A

A

B

Mechanické ruční ovládání

Servopohony AMV 655/658 mají knoflík ručního
ovládání na horní straně skříně, díky čemuž lze
polohu servopohonu nastavit ručně.

Mechanické ruční ovládání se používá pouze
při výpadku přívodu elektrické energie.

Elektrické ruční ovládání

Servopohony AMV 658 mají na horní straně
dvě tlačítka, která slouží k elektrickému
ručnímu polohování (nahoru nebo dolů),
když je servopohon v pohotovostním režimu.
Nejprve stiskněte tlačítko RESET pro přepnutí
servopohonu do pohoto vostního režimu
(červená LED kontrolka svítí).
Po stisku horního tlačítka se vřeteno vysune
a po stisku dolního tlačítka se vřeteno
zasune.

6 | VD.LE.S7.48 © Danfoss | 2019.02

Datový list Servopohony pro třístupňovou regulaci AMV 655/658

Servopohon – kombinace
ventilů

AMV 65x +

VFM 2

AMV 65x +

VFG(S) 2 +

adaptér:

065B3527 (DN 15-250)

AMV 65x +

VF 2 (DN 100-150)

VL 2 (DN 100)

VFS 2 (DN 65-100)

AMV 65x +

VFU +

adaptér:

065B3527 (D N 15-125 )

AMV 65x +

VF 3 (DN 100-150)

VL 3 (DN 100)

AMV 65x +

VFG 3 +

adaptér:

065B3527 (DN 25-125)

AMV 65x +

AFQM 6 *

* Použijte adaptér 065B3527 pro spojení s AFQM 6 a AFQM PN 25, pokud byly v yrobeny dříve než v březnu 2015.

AMV 65x +

AFQM PN 16 (DN 65-125)

AMV 65x +

AFQM PN 25 *

VD.LE.S7.48 | 7© Danfoss | 2019.02

Datový list Servopohony pro třístupňovou regulaci AMV 655/658

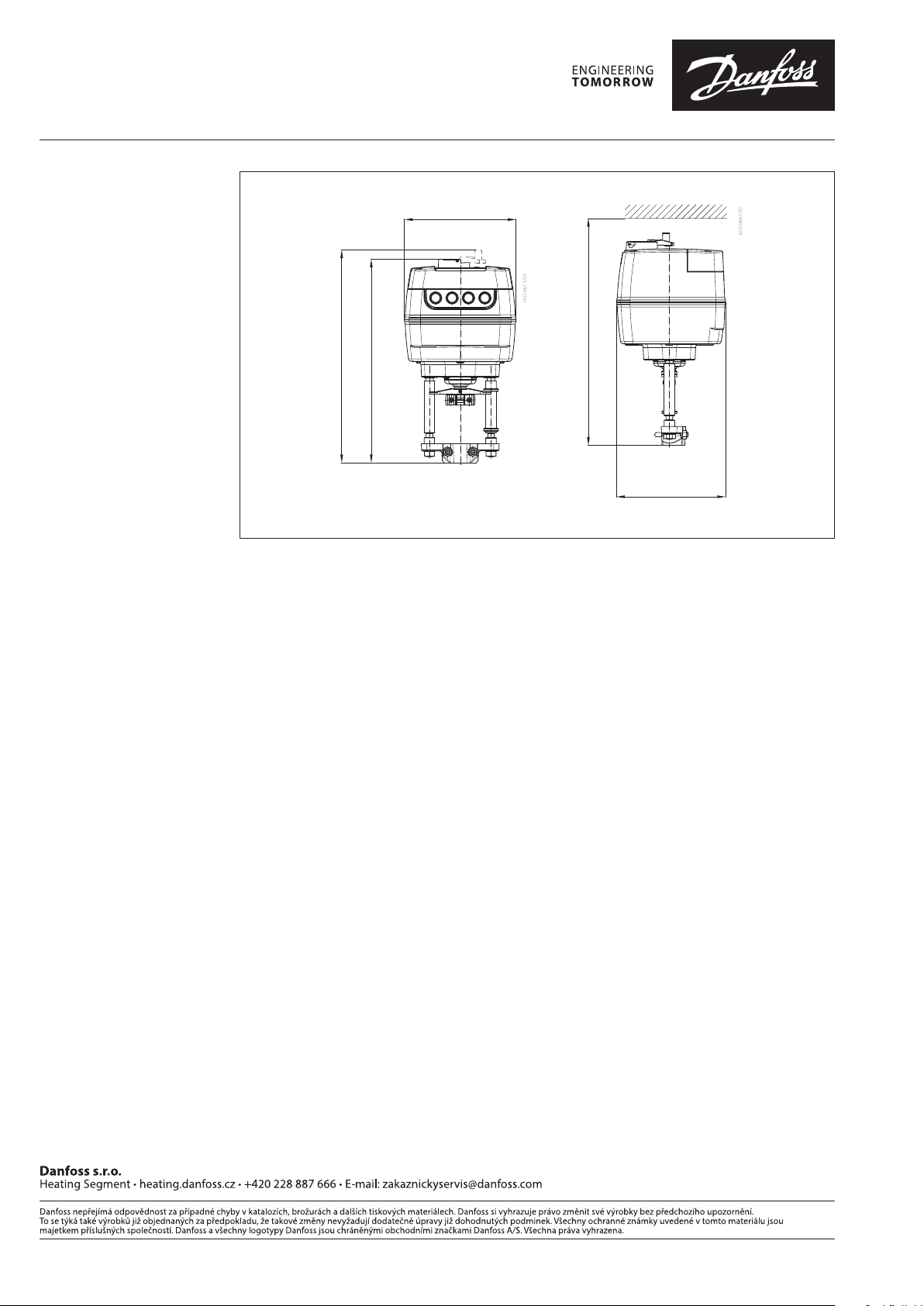

Rozměry

191

369

353

Min. 450

186

© Danfoss | DHS-SRMT/SI | 2019.028 | VD.LE.S7.48
